Печи отопительные своими руками: Stroitelstvo Otopitelnaya Pech Iz Kirpicha Svoimi Rukami 10 Instruktsiy Dlya Raznyih Razmerov %231 — Северный бастион

Содержание

виды, преимущества и недостатки, этапы сооружения печки

Проблема отопления большинства загородных домов объясняется отсутствием центральной подачи газа. Для устранения такого неудобства лучше всего использовать простую кирпичную печь, созданную своими руками. Благодаря ей удастся обогреть помещение и создать особую атмосферу.

Разновидности кирпичных печей

Любая печь из кирпича должна иметь несколько важных качеств. Это пожаробезопасность, эффективное согревание воздуха в помещении и отсутствие дыма. Такими свойствами обладают практически все разновидности кирпичных печей.

Отопительная – отвечает за обогрев жилища или конкретного помещения.
Варочная – предназначена для приготовления пищи, включая сушку фруктов.
Отопительно-варочная – представляет собой универсальную разновидность.

Соорудить один из вышеупомянутых типов кирпичной печи своими руками может быть непросто, ведь для этого необходимо иметь определенные навыки. Однако, если выбрать простую отопительную модель из кирпича, то удастся соорудить ее самостоятельно.

Преимущества и недостатки

Даже у самых простых кирпичных печей есть большой перечень преимуществ.

Повышенная теплоемкость. Так, если протопить печку, она сохранит тепло в течение долгого времени. Соответственно, даже при сильных морозах достаточно протопить печь из кирпича всего 1–2 раза в день.
Внешняя сторона конструкции не перегревается, а значит, ожогов не будет.
Подобная конструкция не делает воздух более сухим в отличие от металлических аналогов.
Стоит упомянуть мягкое тепловое излучение и небольшой расход дров.
Долговечность.
Создание уютной обстановки в помещении.
Возможность нагревания большого количества воды. Более того, при желании можно поставить змеевик.

Естественно, идеальных отопительных приборов бывает, у них всегда есть какие-то недостатки.

Трудоемкость сооружения своими руками. Особенно это касается тех людей, которые никогда не занимались строительством подобных конструкций.
Большие затраты при условии использования услуг опытного печника.
При допущении ошибок во время кладки придется все переделывать заново.
Эксплуатация неправильно построенной печки приведет к возможному отравлению угарным газом.
Необходимость отдельного места для конструкции.
Высокая инерционность, которая объясняется долгим прогреванием. Соответственно, для обогрева помещения потребуется несколько часов.

Способы и порядок кладки кирпичной печи своими руками

Подобные простые конструкции могут выполняться своими руками по-разному. Одни мастера предпочитают кладку вподрезку, а другие – с пустыми швами. При первом способе не требуется оштукатуривание, поскольку швы заполняют соответствующим раствором, а сами стены выкладываются в целый кирпич или половину. Некоторые мастера предпочитают кладку в ¾.

Для сооружения печи своими руками необходимо приобрести специальный кирпич. Речь идет о красной разновидности. Щелевой кирпич или керамзитоблоки не подойдут.

Порядок выполнения работ всегда должен быть одинаковым.

Сначала выполняется выкладка первого ряда. Для этой цели раствор не нужен. Когда все кирпичи будут уложены, их аккуратно выравнивают и определяют местонахождение дверок. После этого кирпичи нужно класть, используя раствор.
Следующий этап предполагает кладку печного контура. Для этой цели обязательно используются отвесы и шнуры.
Важно помнить, что расположение топочной камеры, а также поддувала и зольника, зависит от типа печи. Как правило, поддувальную дверку устанавливают в четвертом ряду.
Немаловажным моментом считается создание топки. Для закрепления ее дверей используется обожженная проволока.

Во время кладки свода печи необходимо подпилить кирпичи. Для облицовки готовой конструкции используется огнеупорный кирпич. Для монтажа дымохода потребуется задвижка.

Сооружение печи своими руками

Подготовительные работы

Даже если вы хотите сделать самую простую печь, обязательно определитесь с ее типом. Также важно выполнить макет и выбрать место. Подобная подготовка поможет избежать простых ошибок.

Важно помнить о том, что расстояние между перекрытием крыши и дымоходной трубой должно составлять не менее 15 см. Место для фундамента должно иметь размер больше, чем сама печь. Также важно позаботиться о гидроизоляции. Еще один момент – внимание к углам. Они должны быть вертикальными.

Перед началом работ следует подготовить несколько инструментов:

шпатель;
строительный уровень;
перфоратор;
отвес;
проволока;
рулетка;
емкость для раствора.

Порядок выполнения работ

Чтобы готовая конструкция оказалась надежной и долговечной, необходимо придерживаться порядка выполнения кладки.

Первый ряд кирпичей сначала выполняется без использования раствора. При этом необходимо сверяться с порядовкой.
Далее важно определить расположение кирпичных углов и уложить материал на раствор. При этом следует убедиться в горизонтальном расположении, используя строительный уровень. Если все выполнено правильно, необходимо выложить весь первый ряд.
Далее нужно взять рулетку и проверить размеры по диагонали. При необходимости кирпичи, расположенные по углам, подбивают.
Когда первый ряд будет готов, выполняется закладка кирпичей по углам второго ряда. Здесь также сначала нужно уложить периметр, а затем середину. После этого этапа важно подготовить натянутые шнуры, которые помогут следить за вертикальностью всех рядов.
Кладка остальных кирпичей выполняется своими руками в соответствии с порядовкой. При этом необходимо очищать поверхность конструкции от излишков раствора.
После каждых четырех рядов стенки протирают влажной тряпкой.

Все швы должны быть довольно тонкими. Если они окажутся слишком толстыми, это приведет к ослаблению конструкции.

Немаловажный момент касается перевязки кирпичей. Речь идет о необходимости перекрытия каждого вертикального шва кирпичом, относящимся к следующему ряду. В идеале перекрытие должно приходиться на середину шва.

Разрезанный кирпич укладывают этой стороной всегда наружу. Для кладки топки применяется исключительно шамотный кирпич, ведь он более стойкий к повышенным температурам.

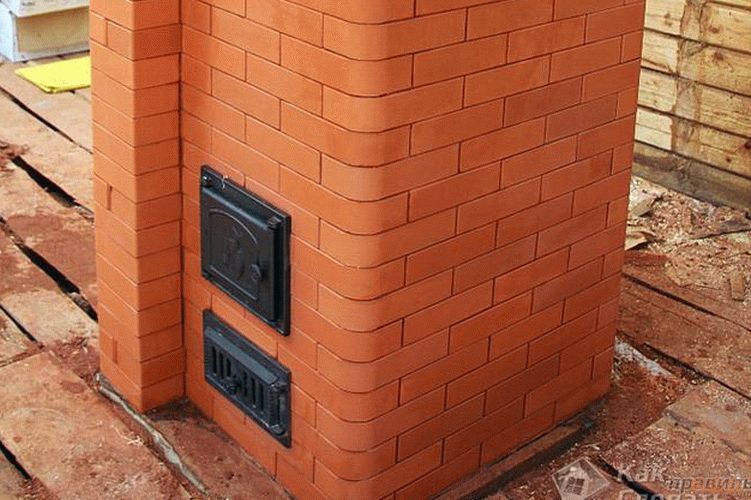

Установка дверок

Когда основа конструкции будет готова, необходимо убедиться в том, что двери плотно прилегают. Перекосы не допускаются. Соответственно, обнаруженные дефекты нужно обязательно устранить. Только после этого можно приступать к монтажу дверцы. Для этой цели потребуется вязальная проволока длиной в 50 см. Ее вставляют в отверстия на дверце, а затем вдвое складывают и аккуратно скручивают.

Саму кладку покрывают слоем раствора, после чего останется выполнить монтаж дверцы, а концы проволоки аккуратно заложить в швы. Чтобы в процессе эксплуатации проволока не обгорела, кляммером закрепляют верхнюю часть дверцы. Для этой цели также понадобятся болты и заклепки.

Правила безопасной эксплуатации конструкции из кирпича

Чтобы готовая печь длительного горения или другая разновидность не вышла из строя, необходимо следовать простым рекомендациям.

После завершения укладки нужно дождаться полного высыхания конструкции. На это уходит в среднем 2 недели.
На первых этапах для растопки используется бумага вместе с щепками. Количество топлива и время функционирования увеличивается с каждым днем.
Для растопки не следует выбирать любые взрывоопасные вещества.
Затапливание печи из кирпича осуществляется с открытым поддувалом.
Топливник должен быть заполнен максимум на 60–70%.
Оптимальным вариантом для длительного горения станут дрова из осины, березы и ольхи.
После полного прогорания топлива задвижку нужно закрыть.
Непосредственно перед топкой нужно обеспечить изоляционный слой из рубероида либо металлического листа.
При длительном горении кирпич может перегреться, что приведет к разрушению. По этой причине дрова не нужно подкладывать, когда стенки прогреются до температуры 70˚ C .
При плохой тяге не следует растапливать конструкцию из кирпича, ведь возможно задымление.
Топка, а также дымоходная труба и зольник, нуждаются в регулярном очищении.
Все трещины, обнаруженные во время осмотра конструкции, необходимо заделать раствором.

Отопительно-варочные кирпичные печи принято считать довольно громоздкими и дорогими. На самом деле существует множество простых компактных разновидностей, которые можно соорудить своими руками, не прибегая к помощи профессионалов.

Оцените статью: Поделитесь с друзьями!

виды, фундамент, раствор, материалы, технология кладки

Содержание статьи:

Кирпичные отопительные печи по-прежнему востребованы у рядового пользователя, проживающего в загородных домах или в дачных постройках. С их помощью удается отапливать не только само жилое строение, но и имеющуюся на участке баню с парильным помещением. Прежде чем построить печь в своем загородном хозяйстве, полезно ознакомиться с известными разновидностями этих сооружений. Кроме того, начинающему мастеру придется изучить основные схемы кладки печных конструкций и освоить приемы работы с кирпичом в домашних условиях.

Разновидности печей

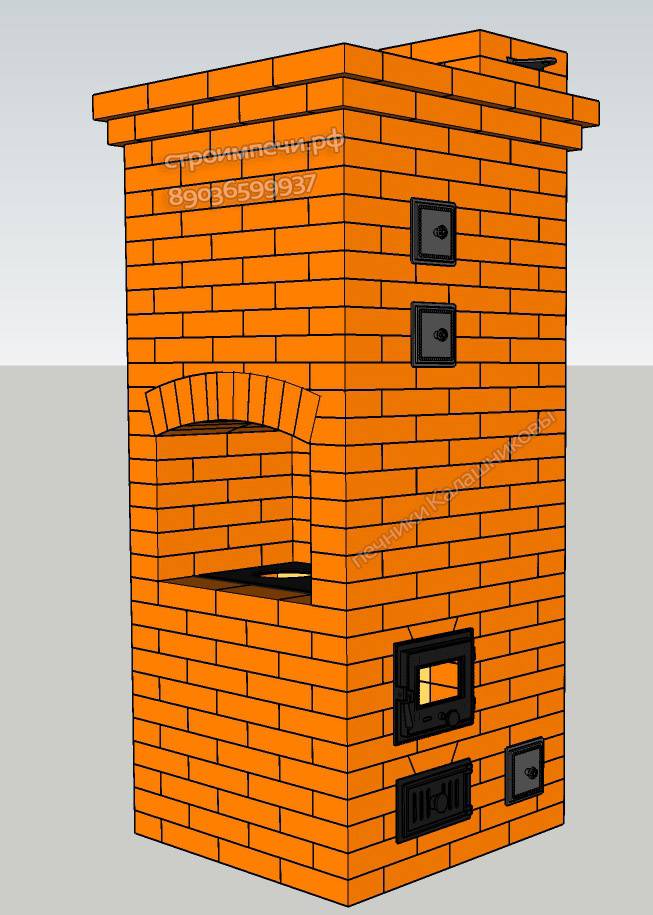

Варочно-отопительная печь для дома

Перед тем как построить печку своими руками, потребуется ознакомиться с существующими разновидностями агрегатов для дома, подразделяющихся на следующие классы:

варочные конструкции;
варочно-отопительные печки;
печи, предназначенные исключительно для отопления.

Варочная печь своими руками изготовленная в домашней обстановке, оптимально подходит для дачи или загородного участка, на котором хозяева проживают в летнее время. Чаще всего ее используют в качестве дополнения к другим отопительным устройствам с целью сэкономить на дорогих энергоносителях. Она оборудуется варочной поверхностью и специальным резервуаром, используемым для нагрева питьевой воды. Несмотря на небольшие размеры самой конструкции, ее тепловой отдачи хватает, чтобы обогреть строение средней площади.

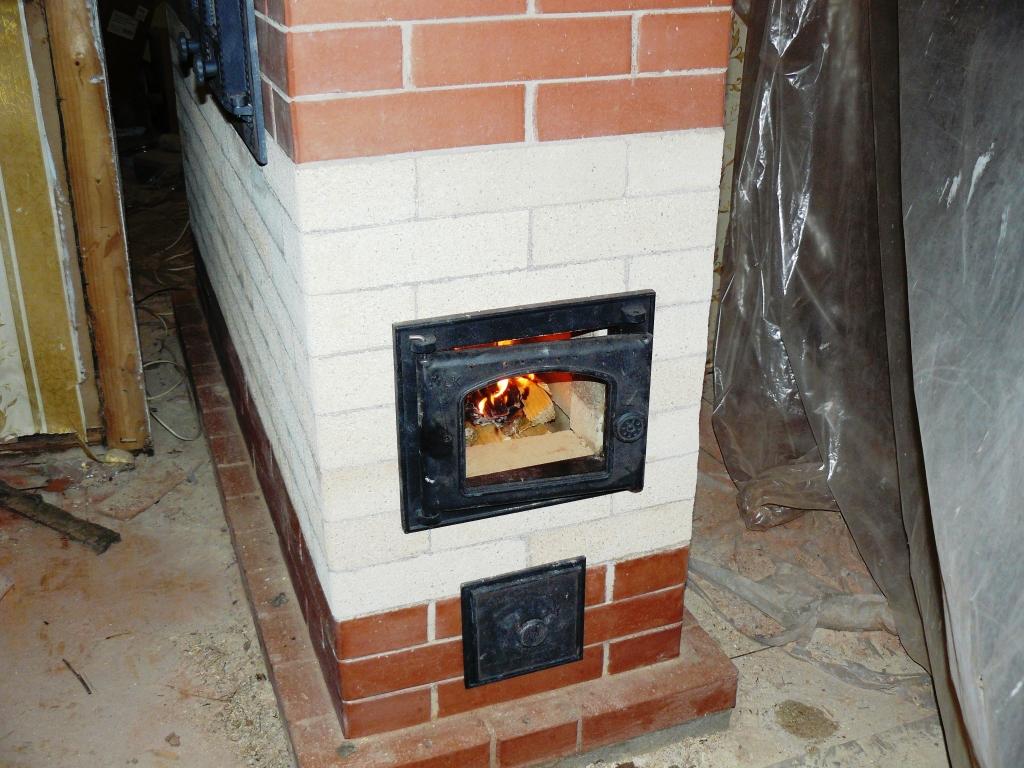

Отопительная печь с функцией подогрева воды

Варочно-отопительные печки позволяют:

готовить пищу;
использовать в качестве духовки;
встраивать бак для нагрева воды;
организовать место для сушки продуктов.

Печи этого типа востребованы на дачных участках в периоды проведения сезонных работ.

Чисто отопительные конструкции используются только для обогрева жилых и служебных помещений. Нередко они оснащаются дополнительными резервуарами, позволяющими устанавливать их в бане в качестве камина или использовать для нагрева воды.

При оценке конструкции будущей печи нужно своевременно определиться с ее формой и габаритами в зависимости от помещения, в котором планируется ее установка.

Выбор места для установки кирпичной печи

Вариант установки между двумя смежными комнатами

Прежде чем сделать печку самостоятельно, важно определиться с зоной ее постоянного расположения. Ее допускается сооружать в любом месте, однако самым эффективным с точки зрения теплоотдачи считается встраивание в стену между двумя смежными комнатами. Такой подход при небольшой площади строения позволяет обходиться одним отопительным сооружением с достаточной теплоотдачей.

Не допускается устанавливать печку близко к внешней стене комнаты, поскольку в этом случае она будет остывать и бесполезно расходовать запасенное тепло – греть улицу. При выборе подходящего места также учитываются следующие моменты:

высота потолка в зоне расположения печи, позволяющая ей вписаться в пространство по своим габаритам;
возможность обустройства фундамента с учетом того, что он по размерам будет чуть больше основания;
отсутствие балок перекрытий и стропил в зоне вывода трубы на крышу.

Учет этих факторов позволит грамотно разместить печь в границах помещения.

Кладочные материалы

Красный и шамотный кирпич для кладки печей

При рассмотрении материалов, используемых при проведении кладочных работ, в первую очередь учитываются существующие разновидностей кирпичных изделий. Перед выбором схемы порядной укладки обязательно уточняется, под какой размер кирпича рассчитана конструкция, что позволит исключить серьезные ошибки. Также принимается во внимание возможность использования фигурных клиновидных заготовок, нередко применяемых при кладке арочных сводов.

Для отделки фасадов часто применяются кирпичи со скругленными углами или другой нестандартной конфигурацией. Используемая при работе схема печи учитывает все варианты кирпичного материала, укладываемого согласно порядовке и прилагаемой к ней таблице. Помимо этого, принимаются во внимание следующие характеристики изделий:

“марочная” прочность кирпича, под которой понимается механическая нагрузка, длительно выдерживаемая материалом без последствий для его структуры;
морозоустойчивость;
теплопроводность;
гигроскопичность.

Первый из этих параметров обозначается буквенным символом М и простым трехзначным числом, указывающим на показатель допустимой нагрузки в кгс/см². Для кладки функциональной части печи нужен кирпич марки не ниже М150. Если печная конструкция отличается особой массивностью, для ее сооружения потребуются изделия марок М200 или М250. На морозоустойчивость кирпича указывает имеющаяся в маркировке латинская буква F со стоящим рядом числовым обозначением. Последнее выражает минимум циклов заморозки и оттаивания кирпичного материала без потери им своих прочностных характеристик.

Печь – теплотехническое сооружение и должна хорошо аккумулировать тепло, постепенно отдавая его в помещение. Для выполнения этого требования кирпич выбирается с показателем теплопроводности не ниже 0,61 Вт/метр на градус. Исключение составляют материалы, идущие на наружную отделку дымохода, где важны термоизоляционные свойства структуры.

Гигроскопичность или способность материала впитывать влагу выражается обычно в процентах от его массы.

Виды кирпичей

Силикатный и керамический кирпич подходит для сооружения печи по техническим параметрам

Любая печка своими руками, собранная для заявленных целей, способна работать лишь при условии правильного выбора исходного материала. Для ее сооружения применяются следующие виды кирпичей:

силикатный;
керамический;
прессованные марки.

Силикатные изделия привлекают специалистов правильностью форм, а также ровными поверхностями и разнообразием цветовых решений. При их изготовлении используется хорошо очищенный кварцевый песок и известковые присадки. Керамический кирпич, производимый из особых сортов глины, идеально подходит для кладки печей и каминов всевозможных конструкций.

Из описания прессованных разновидностей кирпичных изделий следует, что они производятся на основе выбраковки горных пород известковой группы: доломита, известняка, ракушечника, мрамора и им подобных. Функцию связующего здесь выполняет портландцемент, добавляемый из расчета 10% от общей массы.

Этот тип встречается в основном в оригинальных конструкциях, используемых при изготовлении экзотических блюд (барбекю, например).

Обычные печки для дома или бани выкладываются исключительно из полнотелого кирпича.

Фундамент печи своими руками

Чем массивнее конструкция, тем глубже и прочнее выполняется фундамент

Качественно сделать печку для домашнего хозяйства удается, если под нее подготовлен надежный фундамент. Этому элементу строительства печи уделяется повышенное внимание, поскольку от надежности основания зависит возможность выполнять свои функции. Перед его обустройством важно определиться с размерами печной конструкции и ее общим весом вместе с дымоходом.

Глубина расположения фундамента зависит от следующих факторов:

качество грунта;
пучинистость почвы в этом месте;
глубина ее промерзания;
уровень подземных вод.

По конструкции основания бывают монолитными, всплошную заливаемыми бетоном, бутовыми, изготавливаемыми из небольших натуральных камней и столбчатыми (свайными). Кирпичные печи традиционно строятся на бутовом либо монолитном фундаментах, имеющих следующие преимущества:

простота обустройства;
сравнительная дешевизна материалов;
возможность выдерживать значительный вес (нагрузки).

При сооружении небольших конструкций предпочтение отдается бутовому фундаменту, на обустройство которого тратится меньше средств.

Кладочные печные растворы

Шамотная огнеупорная глина увеличивает срок службы печи

Прочность и долговечность сооружаемой печи напрямую зависит от правильности подготовки кладочного печного раствора, обеспечивающего получение качественного шва. Его средняя толщина не должна превышать 8 мм, поскольку в более толстых швах со временем появляются трещины, существенно снижающие эффективность нагрева окружающего пространства. Для этого кладочный раствор приготавливается из качественной глины, смешанной с тщательно просеянным песком. Согласно инструкции по приготовлению при замесе он доводится до состояния однородной массы, не содержащей комков и крупных посторонних примесей.

Различают несколько типов кладочного раствора: тощий, нормальный или жирный. Для получения любого из них при смешивании с водой внимательно следят за консистенцией смеси, пока она не достигнет состояния, схожего с густым тестом. Как только она перестанет прилипать к рукам человека и мастерку – раствор готов. Для укладки огнеупорных кирпичей готовится особый состав, в который помимо жирной глины входит шамотный песок, взятый в нужной пропорции.

Особенности печной кладки

Известно несколько вариантов кладок, схемы которых обычно прилагаются к чертежам печек:

голландская схема;
отопительная конструкция В.Быкова;
печь “Столбянка”;
шведская печная конструкция.

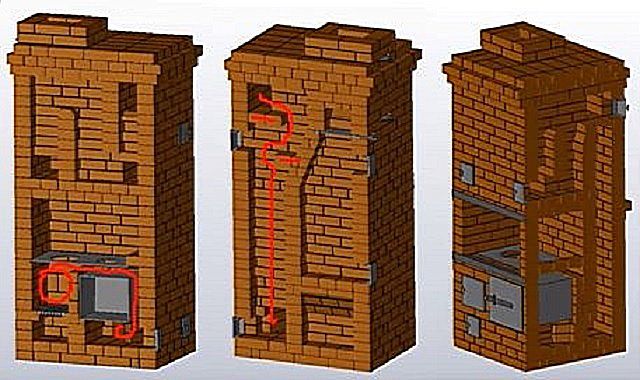

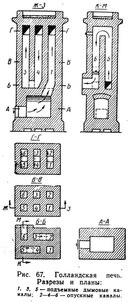

: Печь Голландка

: Печь Быкова

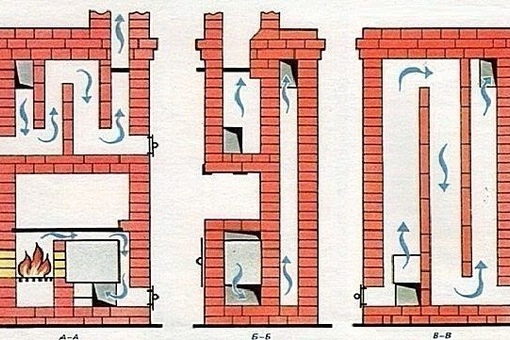

: Печь шведка

Самой распространенной считается шведка. Чтобы выложить печную конструкцию по этому варианту, потребуется схема-порядовка, приводимая во множестве тематических статей в Интернете. В указанных материалах пошагово разрисованы следующие детали кладки:

как выдерживается закругленность улов конструкции в отдельных рядах;

каким образом организуется вертикальное перекрытие по швам в каждом из них;
на каком ряду располагаются окна для плит и функциональные ниши печи;
где начинается и как выкладывается отвод дымохода и другие моменты.

После знакомства с этими материалами можно будет переходить непосредственно к кладочным работам.

Нюансы кирпичной кладки

Каждый ряд после во время укладки проверяют уровнем, чтобы не было перекосов конструкции

Для получения ровной по всему периметру печной кладки с фиксацией положения начальных рядов с внешней стороны подвешиваются шнуры, крепящиеся в нескольких точках на полу и потолке. Затем переходят к поэтапной выкладке всех последующих рядов, ровность которой зависит от следующих факторов:

правильность нанесения раствора на рабочую поверхность и распределения по ней;
точность укладки отдельных образцов кирпичей;
соблюдение зазора в стыках и в междурядье.

В процессе кладки особое внимание уделяется перекрытию смежных слоев, при котором стыки каждого следующего ряда смещаются примерно на половину кирпича относительно предыдущего.

Противопожарная безопасность

При сооружении кирпичных печей необходимо соблюдать следующие меры противопожарной безопасности:

при наличии в месте выкладки деревянных перегородок минимальное расстояние от них до печи составляет 130 миллиметров;
рекомендуемое направление изоляции стен – со стороны разделки;
удаленность дымоотвода от перегородок – не менее 250 миллиметров.

При реализации последнего требования допускается возможность изоляции стен посредством дополнительной кирпичной кладки.

Отопительно-варочные и газовы печи своими руками: фото + видео

Построить печь своими руками – значит, помочь своему дома быстрее согреться в холодное время. К тому же, это еще один пункт повышения самооценки. Сложил печь – повысил уровень мастерства. При ближайшем рассмотрении нет ничего сложного в том, что научиться укладывать печь своими руками. Можно проштудировать всю необходимую литературу и попрактиковаться в качестве помощника одному из своих друзей, занимающихся печью. А может даже взять уроки печных дел мастера.

Газовые отопительные печи

Настоящий рачительный хозяин дома при постройке печи хочет сэкономить средства и при этом построить качественную печь с максимальным КПД. Такая возможность предоставляется благодаря газовой печи, которая существенно экономит на топливе и при этом имеет несложную кладку. Этот тип печей делится по типу используемого материала на две категории: стальные и кирпичные (либо каменные).

Каменная газовая печь на вид почти не отличается от настоящей русской печи. Единственная разница заключается в расположении каменки в ее конструкции – она находится прямо над горелкой и при постройке помещается в емкость из металла, а не на бетон или лист стали. С этой сложностью начинающий печник может и не справиться. Внешне она походит на корыто с бортами, защищающими ее от воды. Зато такая печь может вписаться практически в любой уголок по дизайну.

Более простыми являются газовые металлические печи, которые легки на подъем и не требуют такого большого количества кирпичей или камней.

Правда, предпочтение в нашей стране все же отдается традиционной русской печи, особенно если ее надо построить в бане.

Что имеем под рукой

Главная прелесть строительства печи своими руками – это возможность использовать те материалы, которые находятся под рукой.

Итак, что же нам понадобится, чтобы создать своими руками хотя бы самую простую газовую печь?

В первую очередь, это газовый баллон высокой степени прочности, но не слишком большой.

В основание печи будет заложен тормозной диск, который не должен иметь никаких изъянов.

Потребуются три трубы, одна из которых будет служить в качестве дымохода (диаметром 100мм), вторая будет снабжать газом, а третья станет воздуховодом (эти две трубы по 50мм).

Газовая горелка: тип атмосферный.

Соединительные конструкции с различной фурнитурой и другие детали.

Газовый баллон обрезается сверху, превращаясь, таким образом, в основную часть «тела» будущей печи. Причем отверстие должно совпадать по диаметру с тормозным диском. Сам тормозной диск желательно приварить. Также возможно его закрепление на болтах, однако такой тип соединения не даст гарантии что в пространство между дном и диском не попадет какой-нибудь посторонний предмет, пыль или грязь.

В газовой трубе и воздуховоде нужно просверлить с десяток отверстий по 5мм каждое. В нижней части баллона нужно просверлить отверстие, которое будет на два миллиметра больше, чем диаметр трубы. Сюда будут входить трубы, причем внешняя часть будет равна по длине 20см. Все швы должны быть заварены горячей сваркой, после чего уже печь можно будет красить.

Отопительная варочная печь своими руками (видео)

Разумеется, при строительстве печи возникает желание расширить ее функции с отопительной до отопительно-варочной. За такой печью понадобится несложный уход, а пользы от нее будет в разы больше. У этого типа печей есть несколько разновидностей. В частности, печь за авторством Коробанова и Самарина, обычная буржуйка и простая русская печь. К кладке каждого из этих типов печей предъявляются свои требования. Это достаточно объемная тема для разговора, поэтому коснемся лишь некоторых важных свойств этого типа печей и преимуществ, которые он дает.

: Вариация печи Коробанова и Самарина

: Обычная печь буржуйка

: Настоящая русская печь

Топливник печи это, по сути, плита для приготовления пищи, что позволяет экономить время и топливо.

Тепло, выделяемое при сгорании газов, идет на разогрев пищи.

Во время приготовления еды вы одновременно согреваете помещение, что очень удобно в холодное время, когда дополнительное тепло не помешает.

Есть некоторые конструктивные особенности, которые также следует учитывать.

Объем топливника куда меньше, чем у других типов печей.

Температура горения топлива занижена в связи с тем, что топливник находится под металлическим настилом.

При эксплуатации используется большой набор аксессуаров, начиная с заслонки и задвижки и продолжая этот ряд другими вещами.

Как показывает практика, именно такие печи являются наиболее распространенными на территории нашей страны, поскольку они достаточно экономичны – позволяют качественно обогревать помещение, и при этом на них можно готовить еду. А конструкция русской печи позволяет обустраивать еще и лежанку, которая может использоваться не только как спальное место с обогревом, но и место для сушки грибов, травы и вещей. Особенно приятно сердцу смотреть на русскую печь, которая является символом русской истории и быта.

Оцените статью: Поделитесь с друзьями!

Варочная печь из кирпича своими руками

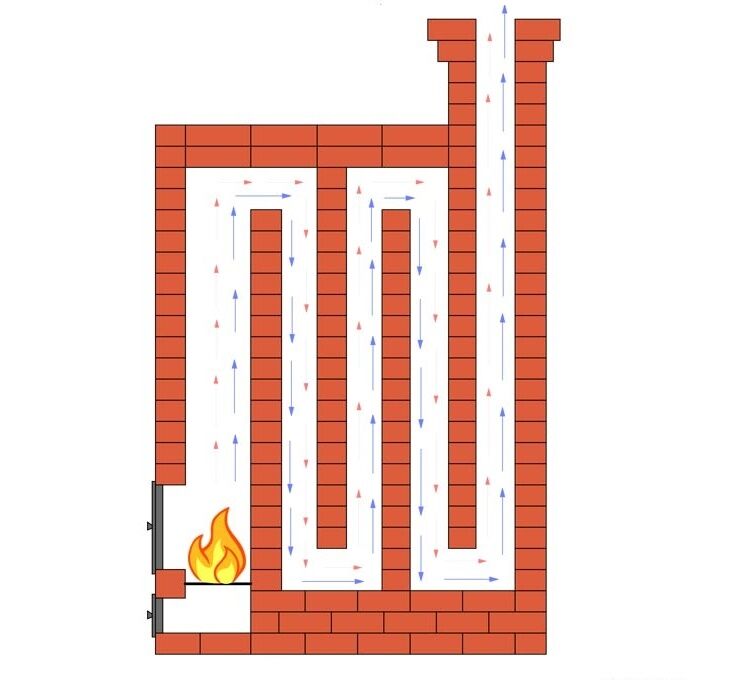

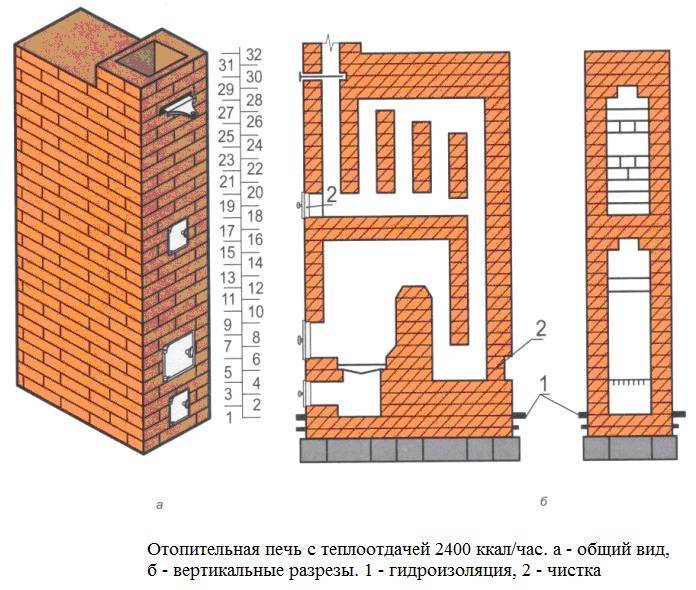

Пример порядовки отопительной печи

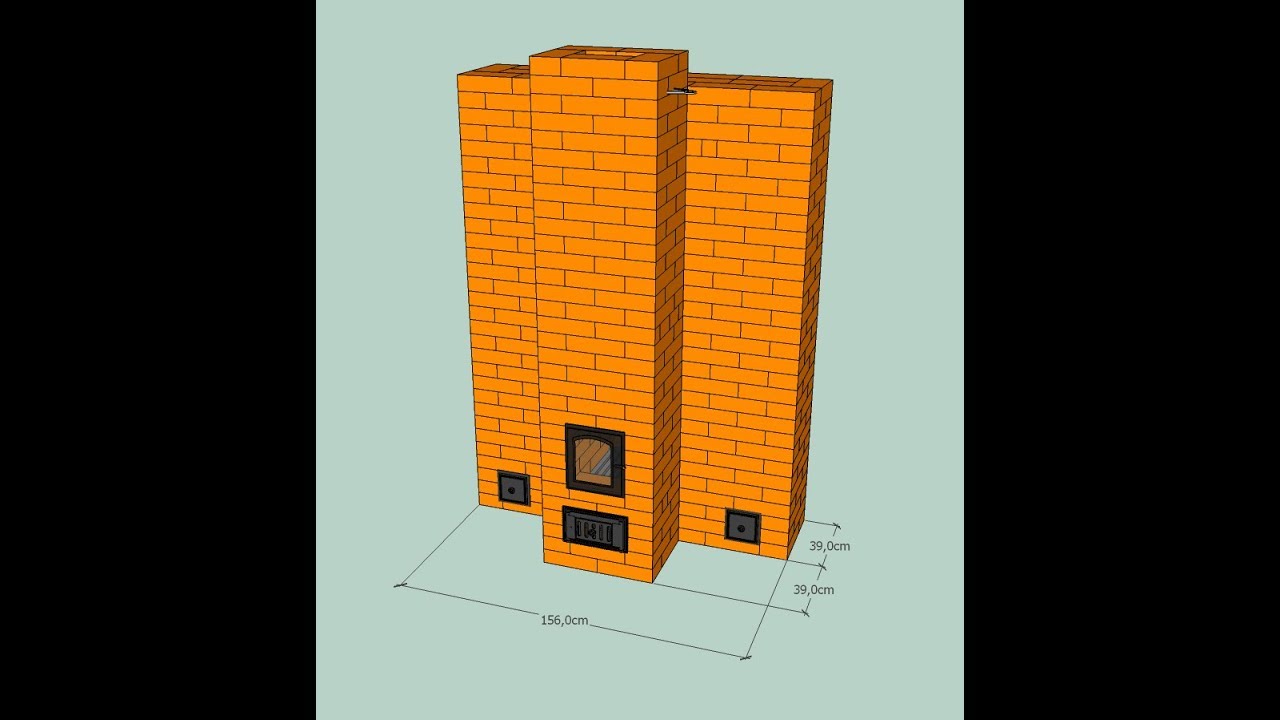

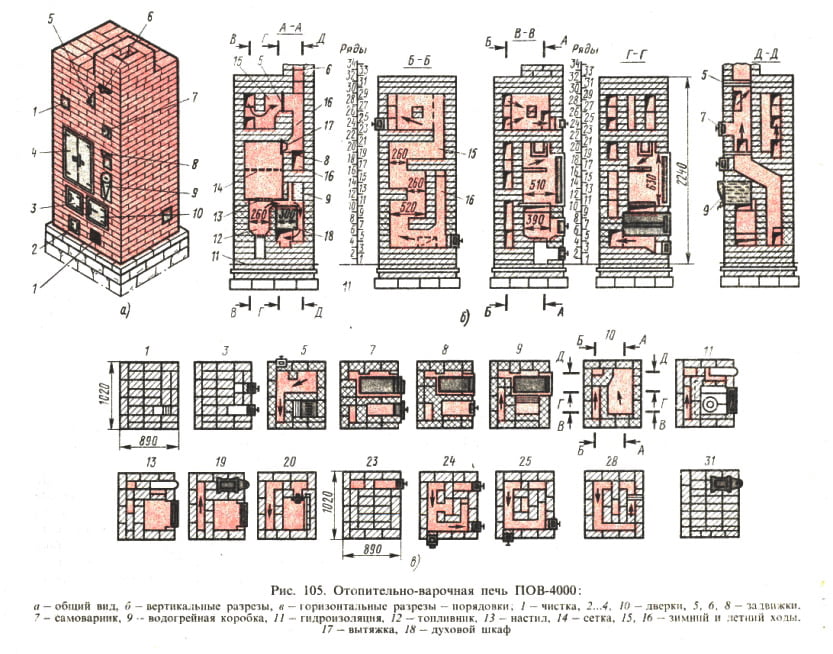

Отопительная печь — порядовка

Существует множество печей и каминов. Одни предназначены для обогрева дома, другие для приготовления пищи, третьи выполняют декоративные функции. Существуют печи, выполняющие одновременно несколько функций, к примеру, это русская печь, а также печи, которые называют голландка и шведка.

Голландка, шведка – кто есть кто

Отличия

Печи, которые предназначены для отопления дома и приготовления пищи, с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно. Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева дома.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Отличается и порядовка печи: отопительная печь «голландка» не предполагает установки варочной панели, как в русской печи.

Рабочая кухонная «лошадка»

«Шведка», как и русская печь – это рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она способна обеспечить дом теплом, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы расскажем об устройстве своими руками как раз такого варианта. Перед нами чертежи и порядовка отопительно-варочной печи.

Отопительно варочная печь -порядовка

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка аналогична схеме выкладки русской печи с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в обычной русской избе.

Возведение отопительно-варочной печи «шведка»

Чтобы построить печь своими руками, нам потребуется порядовка печей из кирпича для дома. Кроме порядовки отопительно-варочных печей нам, естественно, будут нужны материалы. На этом мы не будем заострять свое внимание, так как на страницах нашего интернет-ресурса достаточно подробно написано о выборе кирпича для кладки печей и каминов своими руками, приготовлении растворов для печей, изготовлении фундамента печи.

Стандартная порядовка печи:

Ряд -1й – самый важный. Кирпичи укладываются своими руками строго по уровню, контроль углов измеряется с помощью строительного угольника.
Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

Устанавливается дверца поддувала и начинается укладка 2-го ряда.

Печь отопительно варочная в 3-м ряду кладется так, как указывает порядовка. Конфигурация поддувала достигается стесыванием обеих сторон кирпича. Высота ряда совпадает с высотой дверцы.

4-й ряд. Начинает выкладываться с левой стороны. Вначале устанавливается дверца для чистки. Кладка своими руками выполняется по порядовке, при этом перекрывается дверца поддувала. Отверстие над зольником выполнено в квадратной форме. Это достигается скалыванием кирпича.

В 5-ом ряду отверстие зольника сужается еще больше. Весь ряд очень похож на 4-й.

Для 6-го ряда потребуется огнеупорный кирпич, место укладки которого на порядовке указано штриховкой. Но если огнеупорного нет, можно применить и обычный кирпич. Кирпич перед колосниковой решеткой скалывается. Этим достигается лучшая укладка топлива на решетку. Сама решетка опирается на 5-й ряд.
Не забудьте оставить зазор между кирпичами 6-го ряда и колосниковой решеткой в пределах 10 – 15 мм. Зазор заполняется золой или песком, он компенсирует расширение металла решетки при нагреве.

7-й ряд. П-образный канал перекрывается таким образом, что образуется три новых канала. Устанавливается дверца топочной камеры, которая опирается на 6-й ряд.

8-й и 9-й ряды идентичны 7-му. Высота 9-го ряда находится на уровне высоты дверцы топочной камеры. Кирпичи 9-го ряда, перекрывающие перегородку топочной камеры и левого канала, стесываются с обеих сторон для плавного перехода дымовых газов из топки в канал.

10-й ряд выполнен из огнеупорного кирпича. Весь ряд выполняется строго вертикально с контролем строительным уровнем. Делается это потому, что порядовка, по которой устраиваются отопительно варочные печи, обязывает укладывать на них варочный настил.
Перекрывается топочная дверца. В этом ряду остается только два канала, строго квадратного сечения.

Варочно-духовая камера – основное отличие

11-й ряд выполнен из обычного кирпича. Варочным настилом перекрывается топочная камера. Слева остаются два канала с квадратным сечением. Кромка кирпича, контактирующего с варочным настилом, срубается таким образом, чтобы между ними образовался зазор в 20 мм. Сам настил опирается на 10-й ряд. Тут можно будет установить большую дверцу для варочной камеры. В таком случае при необходимости она с успехом может быть использована как духовка. Лучше всего установить металлическую раму и изготовить отдельно заслонку. Все на ваш выбор. Отопительная печь не имеет данного элемента, порядовка у нее иная.

12-й ряд укладывается согласно порядовке. Два левых квадратных канала соединяются в один прямоугольный.

13-й ряд: прямоугольный канал перекрывается таким образом, что образуется опять два канала с квадратным сечением.

14-й ряд похож на 13-й. В нем устанавливается заслонка, позволяющая использовать варочную поверхность без нагрева всей печи. Очень удобно в летнее время.Такая порядовка с открытой заслонкой позволяет агрегату работать как обычная печь отопительная.

В 15-м ряду задвижка перекрывается.

16-й ряд. Выполняется перекрытие дверцы варочной камеры. Слева монтируется дверца. Она исполняет роль вентиляции варочного отдела и служит для удаления запаха, пара и гари во время приготовления пищи.

В 17-м ряду вентиляционная дверца перекрывается. Кладка выполняется согласно порядовке. Вверху, над варочной камерой укладываются стальные полосы. В дальнейшем с их помощью перекроется варочная камера. Порядовка печи отопительной в большинстве случаев не предполагает такого перекрытия, там обычно выполняется куполообразная схема. Но здесь требования несколько иные.

В 18-м и 19-м ряду перекрывается варочная камера. Слева остаются два канала с квадратным сечением.

20-й ряд. Слева остается всего один канал с квадратным сечением. Устанавливается дверца для самоварной трубы и для чистки. На перекрытую поверхность варочной камеры устанавливаются два кирпича. При этом они укладываются на ребро. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.

21-й ряд укладывается так же, как 20-й.

22-й ряд. Все установленные дверцы перекрываются. Слева образуются опять два канала с квадратным сечением. Над варочной камерой образуется три продольных канала. Средний имеет ширину 50 мм, крайние по 110 мм.

В 23-м ряду левые квадратные каналы остаются. Длинные каналы над варочной камерой перекрываются поперек. Кирпич кладется на ребро на расстоянии, как и в 20-м ряду.

24-й ряд повторяет 23-й.

Ряды 25-й и 26-й выполняются так же, как 22-й.

27-й ряд. На ребра устанавливаются три кирпича, установленные на одинаковом расстоянии друг от друга и от стенок печи. Опять остается всего один канал с квадратным сечением.

28-й ряд идентичен 27-му. Внимательно следите за перевязкой швов.

Ряд 29-й. Слева один канал с квадратным сечением. С передней стороны уложите пару кирпичей. Они укладываются вплотную к передней стенке, утапливаются на половину своей толщины и опираются на кирпичи, уложенные на ребро.

В 30-м ряду полностью перекрывается тепловая камера. Остается один дымовой канал, в котором устанавливается задвижка.

Ряды 31-й и 32-й выполняются согласно порядовке. Таким образом, над тепловой камерой образуется три ряда, обеспечивая тем самым прекрасную пожарную безопасность.

Печь готова, теперь ее надо украсить, как это сделать? Вам поможет наша статья Отделка печей. При выполнении отделки своими руками, убедитесь, что выбранный вариант соответствует интерьеру дома.

Дымоход – окончание работы

Важная часть любой печи для дома — дымоход, прочитать о том, какой выбрать дымоход, рекомендуем в статье Выбираем дымоход. Все последующие ряды образуют трубу с дымовым каналом. Соблюдайте перевязку швов.

1. Порядовка — печь отопительно-варочная

2. Порядовка — печь отопительно-варочная

3. Порядовка — печь отопительно-варочная

4. Порядовка — печь отопительно-варочная

5. Порядовка — печь отопительно-варочная

Двухъярусная конструкция

Помимо традиционной русской печи или «шведки», для обогрева дома можно соорудить своими руками двухъярусную печь с нижним прогревом. Отличием от русской печи является наличие верхней камеры. Обе части конструкции с нижним прогревом имеют одинаковую конструкцию. В теплоагрегатах с нижним прогревом используется бесканальная система дымооборота.

Печь с нижним прогревом обеспечивает теплоотдачу в нижней части – 3200 ккал/час, а в верхней немного больше – 3600 ккал/час. Конструкция печи с нижним прогревом отличается простотой кладки, поэтому такую печь для дома несложно сложить своими руками.

Печь с нижним прогревом может иметь разную форму, поэтому такая модель хорошо впишется в интерьер любого дома. Сложить своими руками проще всего печь с нижним прогревом квадратной формы.

Отопительно-варочная печь своими руками: рекомендации

Печи, которые являются отопительным оборудованием и одновременно выполняют функцию варочной панели, сегодня распространяются все больше. Очень удобно готовить настоящую пищу на живом огне – это вкуснее и полезнее! Для загородного дома или для дачи отопительно-варочная печь очень удобна и практична. Как построить отопительно-варочную печь, мы постараемся рассказать в деталях.

Функционально и красиво!

Принцип действия

Чаще всего, отопительно-варочная печь имеет небольшие габариты, так как рассчитывается для обогрева дома или дачи общей площадью до 50 квадратных метров. Именно такую печь мы и рассмотрим, однако это совсем не повод не увеличить размеры и не сделать печь для дома площадью до 100 м 2 .

В зависимости от типа конструкции и используемых видов топлива, кирпичные печи для дома с варочной плитой длительного горения обладают различной теплоотдачей. Будем отталкиваться от того, что наружная стенка выполняется в ½ кирпича, конструкция работает на дровах, имеет водогрейный короб и духовой шкаф, в качестве варочной поверхности используется плита из чугуна с двумя конфорками. Топливник перекрываем толстой плитой из чугуна для увеличения теплоотдачи, а над ней в нише, которую прикрывает металлическая дверца со стеклом, будем располагать варочную камеру. Духовой шкаф устроим справа или слева от топливника, в зависимости от местных условий.

Печь отопительно-варочная длительного горения выкладывается в расчете на работу в два режима: зимний и летний. Для этого строится двухколпаковая отопительно-варочная печь.

Летом оборудованием пользуются исключительно, как варочной плитой, для приготовления еды и нагрева воды, сушки продуктов, запаривания злаков и других кормов для скота и птицы. Печь работает таким образом: из топливника горячий газ проходит под варочную плиту из чугуна, производя ее нагрев, а также нагревает и духовой шкаф, а затем удаляется через дымовую трубу.

В режиме «зима» процесс тот же, но газ после нагрева плиты и шкафа уходит не в дымоход, а по отопительным каналам проходит в замкнутую верхнюю камеру, греет ее и уже потом удаляется. Поэтому печь обогревает дом.

Такая двухколпаковая отопительно-варочная печь с духовым шкафом является наиболее эффективной конструкцией, она очень удобна для дачи или загородного дома.

Немного о преимуществах

Печи отопительно-варочные длительного горения, работающие на дровах, имеют ряд достоинств, узнав о которых вы можете решить делать ее самостоятельно для своего дома или дачи.

Во-первых, это значительная экономия средств, так как в готовых вариантах печей длительного горения всегда присутствует солидная накрутка цены. Во-вторых, это не заданная конфигурация, а ваше собственное решение, то есть конструкцию вы выполняете по габаритным размерам дома или дачи.

К другим достоинствам относится следующее. Оборудование длительного горения объединяет функционал отопительного прибора и кухонной плиты. Поскольку одна конструкция работает вместо двух отдельных, высвобождается свободное место в доме. Топливо используется более функционально, работая при сгорании «на два фронта» — это также серьезная экономия. Не нужно дополнительно устраивать вытяжку, в такой печи она уже есть, так что удаление продуктов горения вместе с неприятными запахами уже предусмотрено.

Инструменты для работы

Чтобы построить тепловой агрегат длительного горения из кирпича, потребуется порядовка отопительно-варочной печи. Кроме того, для выполнения кладки из кирпича, нужно иметь не только навыки и знания, но и качественный инструмент.

Для выполнения кладки из кирпича приготовьте и проверьте исправность следующих предметов и приспособлений:

Мастерок (кельма) для кладки и удаления излишков раствора.
Киянка для осаживания и поправки кирпичей (деревянная).
Строительный уровень для проверки горизонтальности рядов.
Водяной уровень для тех, кто умеет пользоваться им правильно.
Отвес для проверки вертикальности углов и стен.
Правило.
Молоток каменщика для раскалывания кирпичей.
Рулетка или гибкий метр для определения и проверки линейных размеров.

Важно! Материалом для кладки будущей печи длительного горения непременно должен служить красный огнеупорный кирпич, целый и ровный. Недожженные или пережженные кирпичи, с трещинами и сколами не подойдут. Цементный раствор для выполнения кладки тоже не подойдет, как связующее нужно применять смесь глины и песка достаточно густой консистенции. Обязательно проверяйте качество приготовленного раствора! Для этого из замеса возьмите несколько проб наугад из разных мест и скатайте из них небольшие шарики. После высушивания посмотрите, нет ли на поверхности шариков трещин. Дополнительная проверка: при падении с одного метра на твердую поверхность шарик не должен расколоться, а после прокаливания при высокой температуре не должен рассыпаться в пыль. Такой раствор идеально подойдет для кладки печей длительного горения своими руками, конструкция будет надежной.

Материалы для самодельной печи

Для небольшого помещения достаточно будет печи всего из 14 рядов. Обогрев уже будет производиться качественно. Топочная камера имеет стенки, которые являются и стенками внешними, горячими и интенсивно отдающими тепло. Обогрев будет низовым, эффективным и гигиеничным. Варочная плита, само собой, в большом и постоянном количестве тепла не нуждается. Имеется водогрейный бак, а также можно встроить и сушильный шкаф для ягод, трав и фруктов. Можно сушить и одежду. Что из материалов нужно подготовить, из чего делаются своими руками отопительно-варочные печи? При простой конструкции и ее небольших размерах печка будет многофункциональной, но потребует минимального расхода стройматериалов.

225-250 штук печного красного кирпича для выполнения кладки (делайте запас на бой).
200 кг качественной глины для раствора.
200 кг уже просеянного речного песка мелкой фракции.
Стальной уголок 45х45х3 мм.
Полоса стали 40х3 мм.
Дверца металлическая топочная (ориентировочно 270х300 мм).
Дверца поддувальная (130-150х270 мм).
Варочная плита из толстой стали или чугуна с конфорками.
Вьюшечная задвижка.
Водогрейный короб (ориентировочные размеры 500х350х300 мм).
Сушильный короб любых размеров от 350х350х350 мм.

Дверцы могут быть оснащены жаропрочным стеклом. Наличие дверцы со стеклом в духовом шкафу крайне желательно. Так как наличие дверцы со стеклом позволит контролировать процесс выпечки, не открывая дверцу духовки. Устанавливать дверцу со стеклом нужно аккуратно, стекло лучше установить в последний момент.

Важно! Перед началом работы, если у вас отсутствуют навыки и опыт кладки с соблюдением порядовки, перед тем как самому сложить отопительную печь, возьмите готовые чертежи. Найдите их в интернете, почитайте литературу и так далее. Вынесите порядовку на бумагу и положите прямо перед собой! Сверяйте каждый ряд. От правильности выкладки кирпича будет напрямую зависеть не только КПД печи и ее долговременность, но и способность функционировать в целом.

Кладка печи своими руками

Смысла описывать пошагово каждый кирпичик, даже каждый ряд нет. О фундаменте также не говорим, это предусматривается при возведении любой конструкции, которая имеет достаточную удельную массу сама по себе. Это уж совсем для тех, кто видит мастерок впервые и замешивал смесь только в блендере из кефира и клубники.

Дальше рассматриваем основные требуемые моменты, а не поэтапную выкладку.

Первый и второй ряды кладите сплошь, на первый ряд по краям обязательно кладите цельные кирпичи, а в середину можно использовать и бой (правда, нежелательно). Второй ряд – только целыми кирпичами.
Третий-пятый ряды формируют будущую зольную камеру, здесь ставится дверца на зольник, сверху на пятом ряду производится перекрытие, а также задается место под будущую сушильную камеру (короб). Исходите из размеров приготовленного под сушилку короба.

Печь отопительная длительного горения своими руками наращивается внутрь начиная с шестого ряда для установки колосниковой решетки. Уже на седьмом ряду сначала ставится колосниковая решетка, а затем – дверца топки.
Восьмой-десятый ряды – это будущий топливник, также здесь нужно обкладывать сушильный короб. Дальше, в 11 ряду поверх короба выкладываются полосы стали, и все это покрывается раствором глины и песка. Не забудьте оставить место для устройства дымохода!
12 ряд – прямо на слой раствора выкладывается кирпич и готовится место для установки варочной плиты. Определяйтесь с размерами по заранее приготовленным расходникам. Плита укладывается поверх 13-го ряда, также ставится водогрейная емкость, которая частично перекрывает дымовую трубу. В 14-м ряду предусматривается установка самой дымовой трубы.

Установка варочной поверхности

Таким образом, отопительная печь длительного горения своими руками готова, это ее «компактное» исполнение, так сказать, «малый вариант». Большие размеры предусматривают просто добавление рядов и некоторое увеличение как топливника и зольника, так и водогрейных и сушильных коробов. Также добавляются дополнительные ряды, но основная концепция именно такая, как здесь описано.

Дополнительные нюансы

Печь отопительная своими руками с функцией варочной панели устраивается с дополнительными прямыми дымоходами. Их открывают летом, когда отопительные функции печей на задействованы. Разумеется, основной дымоход при этом закрывается.

Один дымоход – не очень удобно

Можно дополнительный дымоход не устраивать, но тогда в любом случае будет греться помещение, даже если в водогрейном коробе не будет воды. Неплохо предусмотреть дополнительную вытяжку на лето, которая будет отводить теплый воздух и запахи из варочной камеры прямо в дымовой канал. Второе немаловажно: варочную камеру нужно делать закрытой. Одну стену печи надо выложить «на ребро», во вторую – поставить металлическую двухстворчатую дверцу. Принимайте во внимание это еще на этапе приобретения расходных материалов.

Далее отопительные печи своими руками делаются сразу с двумя каналами в патрубке: для отвода газа (верхний) и для вентилирования варочной камеры (нижний). На обоих каналах ставятся задвижки.

Под нижней варочной духовкой необходимо предусмотреть приспособление для уборки сажи. После того как печи отопительные своими руками полностью выложены, специалисты рекомендуют не разводить в них огонь до полного высыхания раствора, на это может уйти несколько дней. Тягу проверяют, сжигая небольшое количество бумаги в топке. После соблюдения всех требований и четкого следования рекомендациям ваша кирпичная отопительная печь на дровах, выложенная своими руками, будет работать долго и продуктивно. Не забывайте вовремя ее чистить и правильно обслуживать!

Отопительно варочная печь своими руками — ничего сложного

Уже не одно столетие люди используют отопительно-варочные печи для дома, которые делают своими руками. Владельцы частных домовладений и загородных дачных построек часто устанавливают такие конструкции, обеспечивая себе комфортное проживание в холодные дни: благодаря своей функциональности они сегодня по-прежнему актуальны.

Даже, когда в доме имеется газовая или электрическая система отопления, в прохладные весенние или осенние дни не имеет смысла ею пользоваться – ведь можно протопить кирпичную отопительную печь и тем самым обогреть жилые помещения. К работе следует подойти со всей ответственностью, поскольку отопительно-варочная печь своими руками строится на не одно десятилетие.

Исправить некачественную кладку практически невозможно. При обнаружении ошибки конструкцию придется разбирать до неправильно уложенного ряда кирпичей, а когда раствор уже застыл, это непросто.
Печи отопительные с варочной поверхностью можно сделать как для одноэтажного дома, так и для здания в два этажа (прочитайте: «Отопительная печь на два этажа»). Они отличаются только количеством рядов кирпичей в порядовке. В статье описывается создание отопительно-варочной печи, изображенной на фото, для двухэтажной постройки.

Материалы для кладки печи

Важным моментом, когда сооружаются отопительно-варочные печи своими руками, является расчет, выбор и приобретение необходимых для этого материалов. Данная схема отопительно-варочной печи предусматривает постройку конструкции размером 90х90 сантиметров в основании при высоте 210 сантиметров (от пола до потолочного перекрытия первого этажа). Читайте также: «Устройство и схемы печей для дома».

Из материалов потребуются:

кирпич марки М150 обычный красный — 1085 штук;
кирпич шамотный или силикатный для обустройства топки – 150 штук;
глина – около 200 килограммов;
песок – примерно 100 ведер;
стальная 2-миллиметровая проволока – 25 метров;
уголок металлический размером 50х50 и 4040 миллиметров;
лист рубероида 1х3 метра;
лист металлический ГК-4 миллиметра размером 1,5х1,5 метра;
изоляционный материал для отделки стен;
асбестовый 5-миллиметровый шнур – 10 метров.

Для фундамента нужны следующие стройматериалы:

доски для опалубки;
песок;
цемент;
щебень;
арматура.

Необходимо приобрести такие чугунные изделия:

задвижки – 3 штуки;
варочная поверхность с двумя конфорками;
колосниковая решетка – 1 штука;
дверцы для чистки – 5 штук;
дверца поддувальная – 1 штука;
дверца топочная – 1 штука.

Обустройство фундамента: схема

Порядок действий следующий:

фундамент, когда делают такие отопительно-варочные печи своими руками, должен иметь размер 1,2х 1,2 метра;
дно ямы выравнивают и выстилают подушкой из песка толщиной 10-15 сантиметров;
насыпают слой щебня высотой примерно 10-15 сантиметров;
после укладки и утрамбовки щебня устанавливают опалубку. Обвязывают арматурную сетку – она должна охватывать всю толщину фундамента;
заливку выполняют несколько раз, притом, что первые слои делают из гальки и цемента, а сверху помещают раствор из песка и цемента (марки 400) в соотношении 3:1;
на то, чтобы фундамент застыл, отводят не менее 3-х недель;
когда основание застынет, снимают опалубку и укладывают рубероид в 2 слоя. Первый ряд кирпичей укладывают на этот материал.

Отопительно варочная печь своими руками: кладка

Для обеспечения правильности кладки используют чертежи отопительно-варочных печей с порядовками.

На закрепленной гидроизоляции отмечают контуры самого первого ряда. Когда не планируется отделка печи декоративным материалом, тогда расшивку швов делают сразу, пока раствор не высох. На порядовках и вертикальных схемах, изображенных на фото, четко видно раскладку всех рядов и места установки всех чугунных изделий. В процессе кладки не следует забывать, что вертикальные дымоотводящие каналы должны иметь размер не менее 13х13 сантиметров (прочитайте также: «Отопительные печи для дома — кладка своими руками»).

С первого же ряда в такой модели печи предусматривают кладку поддувала.

При выкладке второго ряда устанавливают поддувальную дверцу, предварительно обмотанную асбестовым шнуром.

При монтаже дверки к ней прикрепляют стальную проволоку и временно прижимают кирпичами для прочности. Потом проволоку отгибают в сторону, когда дверца будет обрамлена кирпичной кладкой (прочитайте также: «Печи отопительно варочные кирпичные — как сделать своими руками»).

В четвертом ряду обозначают отверстия для циркуляции нагретого воздуха, а на пятом – укладывают колосниковую решетку. Для стенок топки и порога используют силикатный кирпич.

В шестом ряду монтируют топочную дверцу, обмотанную асбестовым шнуром.

С 6 по 10 ряд кладку выполняют согласно схеме. Желательно десятый ряд скрепить рамкой, сваренной из уголка.

В одиннадцатом ряду на асбестовую прокладку укладывают варочную панель.

С 12 по 16 ряд кладку кирпича делают согласно схеме.

Над варочной поверхностью в 17 ряду укладывают уголок для размещения 18 ряда, на котором замыкают обрамление камеры над плитой.

С 19 по 23 ряды формируют сушильную камеру. На девятнадцатом ряду монтируют дверцу для сушки.

На двадцать четвертом ряду для выкладки потолка сушилки помещают металлический уголок, а на него – следующий ряд. На 25 ряду располагают дверцу для чистки.

С 26 по 29 ряд кладку делают согласно схеме.

На 30 ряду монтируют 2 задвижки.

По 38 ряд кладка продолжается по схеме.

Последующие ряды относятся к части отопительной печи, выходящей на второй этаж дома. Порядовка для нее имеет свою нумерацию (1-32 ряды).

Во 2-3 ряду размещают дверцу на отверстие для чистки, а в двадцать седьмом – дымоходную задвижку.

Часть печи, находящейся на втором этаже, выкладывают в форме широкого дымохода. А вид узкой трубы она приобретает под самым перекрытием второго этажа. Далее труба через чердак выходит на крышу. Ее оголовок прикрывают специальным зонтиком, предохраняющим от попадания в нее осадков, мусора и пыли. Читайте также: «Как сложить отопительно варочную печь из кирпича – пошаговая инструкция».

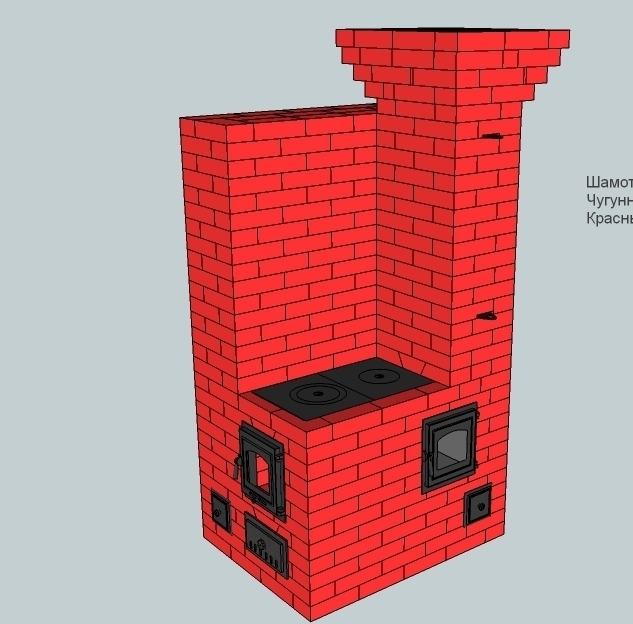

Модели отопительно-варочных печей: чертежи

Когда площадь помещения ограничена, тогда предпочтительным вариантом будет компактная печь с наиболее необходимыми функциями, позволяющими обогревать дом и готовить пищу. При этом внешний вид конструкции должен украшать интерьер, а не портить его. Кладка из кирпича хорошо сочетается с отделкой стен, выполненных из натурального дерева. Читайте также: «Кладка печи своими руками — как сложить печь правильно».
Также в небольших помещениях может быть установлена колпаковая отопительно-варочная печь Кузнецова. По мнению специалистов, это наилучший вариант для отопления, можно сделать колпаковую печь своими руками. Эти конструкции обогревают множество домов, особенно в сельской местности, причем не только в России и других странах бывшего Союза, но и за рубежом.
Однако, прежде, чем приступить к самостоятельной работе по созданию печной конструкции, необходимо предусмотреть все меры безопасности.

Отопительно варочная печь своими руками на видео:

Отопительно-варочные печи своими руками

Отопительно-варочные печи начали складывать еще тысячи лет назад, ни один сельский дом не обходился без этого очень важного для человека строения, по другому тогда было просто не выжить. Городские владельцы частных усадеб тоже в последнее время все чаще устанавливают это полезное сооружение, так как благодаря своим функциям печь и сегодня не потеряла свою актуальность. Но если раньше профессия печника была чуть ли не на уровне магии и эзотерики, то сегодня сложить отопительно-варочную печь своими руками может любой желающий, просто посмотрев видео по кладке в интернете и купив нужные смеси и кирпичи в магазине!

Даже если в доме устроено газовое или электрическое отопление, в холодные осенние или весенние дни не хочется включать всю его мощность, и печь становится надежным подспорьем. Достаточно забросить несколько поленьев в топку — и в доме станет уютно и тепло.

К постройке этого сооружения нужно подойти со всей ответственностью, так как печь устанавливается на многие десятилетия, и исправить некачественную работу будет чрезвычайно сложно. Если в конструкции будет допущена ошибка, придется разбирать ее всю, до неверно сложенного ряда, а сделать это после застывания раствора будет проблематично.

Существуют печи для одно- и двухэтажных домов. Принципиально они отличаются только своей высотой, и, соответственно, количеством рядов в порядовой схеме. Для примера будет рассмотрена высокая отопительно-варочная печь для двухэтажного строения.

Начинаем строить отопительно-варочную печь своими руками, что нужно подготовить?

Немаловажным является процесс расчёта, выбора и подготовки требуемых для выкладки печи материалов. Рассматриваемая схема относится к сооружению с размерами 90 × 90 см в основании, а высота до потолка первого этажа — 2, 10 м .

красный кирпич марки М150 — 1085 шт.;
силикатный или шамотный кирпич для топки — 150 шт.;
песок – 80 — 100 ведер ;
глина – порядка 200 кг;
металлический уголок 50×50 мм и 4040 мм;
стальная проволока Ø 2мм — 25 м ;
металлический лист ГК — 4 мм 1,5 × 1, 5 м ;
рубероид 1 × 3 м ;
асбестовый шнур Ø 5 мм — 10 м ;
изоляционный материал для стен.

Кроме этого, необходимо приобрести чугунные детали:

колосниковую решетку — 1 шт.;
варочную панель с двумя конфорками — 1шт .;
задвижки — 3 шт.;
дверцу топочную и поддувальную по 1 шт.;
дверцы для чистки — 5 шт.

После подготовки материалов и инструментов , можно приступать к устройству основания печи.

Фундамент

Учитывая массивность постройки, фундамент заглубляется не менее, чем на 80 см, но при его устройстве нужно учитывать климатические особенности региона, т.е . промерзание почвы в зимнее время, а также ее состав. Справиться об этом можно в региональном отделе архитектуры или просто у местных опытных строителей.

Примерная схема фундамента

Котлован для фундамента под такую печь должен иметь форму квадрата 1,2 × 1, 2 м .
Дно ямы выравнивается, тщательно утрамбовывается и выстилается подушкой из песка толщиной 10 — 15 см.
Следующим идет слой щебня — порядка 15 — 20 см.
После того, как щебень будет уложен и утрамбован, устанавливается опалубка. Выкладывается и обвязывается арматурная сетка, которая должна проходить через всю толщину фундамента.
Фундамент обычно заливают в несколько приемов , причем , первые слои могут состоять из раствора, сделанного из цемента и гальки. Верхний слой будет заливаться бетоном из песка и цемента, с пропорцией раствора 3:1 (при марке цемента 400).
Учитывая толщину и массивность фундамента, он должен застывать достаточно длительное время, вплоть до трех недель.
Когда основание будет полностью готово, с него снимают опалубку и застилают верхнюю поверхность гидроизолятором – 2 — 3 слоями рубероида. На нем и будет производиться кладка первого ряда.

Пошаговый процесс кладки отопительно-варочной печи + порядовка

Конструкция отопительно-варочной печи намного сложнее каминной, поэтому порядовые схемы должно соблюдаться очень строго.

Так как фундамент больше по площади, чем основание печи, на закрепленной гидроизоляции нужно разметить контуры первого ряда. По этим разметкам и по предоставленной схеме начинают выполнять кладку.

Если печь не будет отделываться декоративным материалом, то расшивка швов делается сразу, по свежему раствору.

Начальный этап выкладки на гидроизолированный фундамент

Показанный на фото фундамент не принадлежит к описываемой печи, но на рисунке хорошо видно, как укладывают первые ряды на гидроизоляционный материал.

Базовая схема с вертикальными разрезами

На порядовых и вертикальных схемах можно рассмотреть раскладку каждого ряда и установку всех чугунных элементов, которые необходимы для нормального функционирования отопительно-варочной печи.

Нужно помнить, что дымоходные вертикальные каналы не должны быть сильно заужены, и не могут быть меньше, чем 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи

В данной модели печи с первого же ряда начинают предусматривать в схеме кладки камеру поддувала.
При выкладывании второго ряда, устанавливается поддувальная дверца, которую предварительно обматывают асбестовым шнуром.

Как устанавливают дверцы

На данном фото хорошо видно, как устанавливаются дверцы. К ним закрепляется стальная проволока и временно для устойчивости прижимается кирпичами. Когда она будет полностью обрамлена кладкой, тогда проволоку можно будет отогнуть в стороны.
На четвертом ряду обозначаются отверстия для циркуляции ма сс пр огретого воздуха.
На пятом — укладывают колосниковую решетку топки.
Стенки топки и его порог выкладывают силикатным кирпичом.

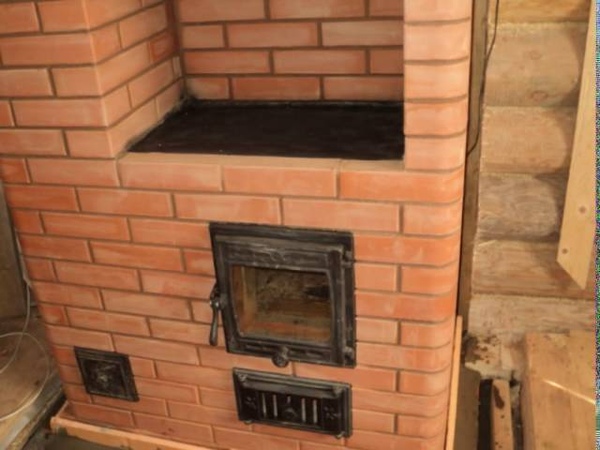

Так выглядит печь на первом этаже

На шестом ряду устанавливают топочную дверцу, также обернутую асбестовой веревкой , по такому же принципу, как и поддувальную.
С шестого по десятый ряд работа идет по схеме — нужно очень внимательно следить за конфигурацией отверстий для внутренней циркуляции воздуха.
Хорошо будет, если десятый ряд будет скреплен сваренной из уголка рамой. А на одиннадцатом ряду на асбестовую прокладку укладывается варочная панель.
С двенадцатого по шестнадцатый ряд работа идет по схеме.
На семнадцатом ряду над варочной плитой укладывается уголок, на котором будет лежать следующий, восемнадцатый ряд кладки.
Восемнадцатый ряд замыкает обрамление камеры над плитой.
С девятнадцатого по двадцать третий ряд кладка идет по схеме — на этих уровнях формируется сушильная камера. На девятнадцатом устанавливают дверцу для чистки.
На двадцать четвертом ряду для укладки потолка сушилки сначала снова укладывают металлический уголок, а на него — следующий почти сплошной ряд. На двадцать пятом устраивают дверцу для чистки.
С двадцать шестого по двадцать девятый ряд работают по схеме.
На тридцатом ряду укладывают две задвижки.
Далее, по тридцать восьмой ряд, кладка выполняется согласно схеме, а следующие ряды — это уже часть печи, которая выходит на второй этаж.
Часть печи, выходящая на второй этаж, на порядовке имеет отдельную нумерацию рядов с первого по тридцать второй, и кладка осуществляется по схеме.

Она же — на втором этаже

На втором-третьем ряду устанавливается дверца на отверстие для чистки, а на двадцать седьмом устанавливается еще одна дымоходная задвижка.
Часть печи, расположенная на втором этаже, имеет форму широкого дымохода с задвижкой и камерой для чистки. Она переходит в форму узкой трубы лишь на тридцатом ряду, под самым потолком второго этажа.
Далее труба выходит на чердак, а затем ее оголовок на крышу.
Сверху на трубу надевают зонтик, который предохранит от попадания вовнутрь влаги и пыли.

Нужно отметить, что эта модель печи подойдет и для одноэтажной постройки, для этого нужно применить схему первого этажа, переходящую в дымовую трубу.

Мастер-класс по сооружению отопительно-варочной печи от опытного печника станет дополнительным подспорьем в работе (смотри видео)!

Видео: Отопительно-варочная печь 2,5х6 кирпичей

Порядовки отопительно-варочных печей: что, зачем и для чего

Сегодня порядовки отопительно-варочных печей пользуются большой популярностью, ведь во многих частных домах устанавливают традиционные отопительные агрегаты.

Еще каких-то сотню лет тому назад представить дом в деревне без качественной, теплой и такой уютной печи было попросту невозможно.

Внешний вид печи

Это устройство было одновременно средством отопления, приготовления пищи и местом для сна, а потому не удивительно, что к строительству печей относились с должным вниманием, приглашали только лучших мастеров своего дела.

Порядовка для варочной печи: особенности схемы

Любая порядовка отопительно-варочной печи – определенная схема, по которой можно без проблем сложить отопительный агрегат без особых навыков и умений.

Благодаря такой инструкции, составленной мастерами-печниками, затраты времени и средств на оборудование печи сокращаются в разы, тогда как эффективность процесса возрастает.

Следует отметить, что своими руками порядовку отопительной печи составляют специалисты на этапе кладки кирпича. Они записывают каждый шаг, отмечая последовательность укладки, а также применяемые материалы.

Как правило, порядовки четкие и понятные, по ним можно без проблем обустроить собственную печь, не прибегая к помощи мастеров.

Вариант обустройства печи по порядовке

Основные этапы обустройства печи по порядовке

Порядовка отопительно-варочных печей является процессом, состоящим из нескольких основных этапов.

Каждый из таких шагов имеет свои особенности и уникальные характеристики, без знания которых получить должное качество при минимальных затратах будет попросту невозможно.

Рассмотрим этапы создания печи «шведка» на основе уже готовой порядовки, записанной мастерами-печниками высокой квалификации.

Совет: Кроме, собственно, самой порядовки, для качественного создания печи потребуются еще и различные строительные материалы и инструменты.
Заготовить все это необходимо заранее, дабы потом в процессе обустройства печи не иметь проблем и не терять времени.

Отопительно-варочная печь с порядовкой типа «шведка» имеет поддувало – это важно учитывать при выполнении работ по обустройству.

Также, следует обратить особое внимание на 1-й ряд кирпичей, так как он укладывается в строгом соответствии с уровнем и контролем углов при помощи строительного угольника.

Отопительная печь порядовка

Важно тщательно следить за всеми параметрами первого ряда, ведь именно от него во многом зависит долговечность и надежность отопительного устройства, его эффективность.

Инструкция-порядовка говорит о том, что после обустройства первого печного ряда следует установить дверцу поддувала и начать укладку второго ряда;
В 3-м ряду варочная печь кладется в полном соответствии с указаниями порядовки. Конфигурацию поддувала удается получить благодаря стесыванию кирпича с обеих сторон.
При этом важно следить, чтобы высота ряда обязательно соответствовала высоте дверцы;
4-й ряд печной кладки начинается с левой стороны. Для начала монтируется дверь для чистки золы (хорошо видно на фото), без которой нормальное функционирование оборудования невозможно.
Сама же кладка выполняется в той же последовательности, что и в схеме, при этом перекрывается дверца поддувала. Над зольником выполняется отверстие квадратной формы – достичь его можно путем особого складывания кирпича;
При укладке 5-го ряда производится сужение отверстия зольника. Сам по себе ряд похож на 4-й и выполняется практически аналогично;
Для 6-го ряда отопительно-варочной печи Шведка порядовка предполагает использование специального огнеупорного кирпича.
Как правило, на любой схеме, составленной профессиональными мастерами, данный тип кирпича обозначается штриховкой, что существенно упрощает кладку и исключает возникновение проблем.

Перед колосниковой решеткой кирпич скалывается, чем существенно повышается эффективность и качество укладки топлива на решетку в ходе эксплуатации печи. В то же время, сама решетка использует в качестве опоры 5-й ряд печной кладки;

Порядовка отопительно-варочной печи

Совет: Если огнеупорного кирпича по какой-то причине не оказалось, можно использовать и обычный.
Но важно помнить, что качества огнеупорного кирпича существенно превосходят показатели обычного, да и воздействие высоких температур материал переносит хорошо.

Между кирпичами 6-го ряда и решеткой колосника обязательно нужно обеспечить зазор в 10-15 мм.
При этом зазор этот заполняется песком или золой и выполняет роль некоего компенсатора расширения металла решетки в процессе эксплуатации;
Полученный ранее П-образный канал печи перекрывается, таким образом, дабы в конечном итоге получилось три новых.
Монтируется на данном этапе еще и дверца топочной печи, опорой для которой служит непосредственно сам 6-й ряд кладки печи;
8-й и 9-й ряды кладки печи «шведка» аналогичны 7-му. Важно учесть тот факт, что высота 9-го ряда располагается на одном уровнем с высотой дверцы топочной камеры.
Нужно стесать с обеих сторон кирпичи, которые закрывают перегородку топочной камеры и левого канала – это необходимо для эффективного и плавного перехода газов из топки в канал.
10-й ряд печи также выполняется из огнеупорного кирпича. Особенностью именно этого ряда можно назвать строго вертикальное расположение со строгим контролем при помощи строительного уровня.
Важно сделать это по причине того, что порядовка данного типа печей обязывает укладывать на эти кирпичи специальный варочный настил.
Топочная дверца перекрывается и в последнем ряду остается всего лишь два канала, имеющие строго квадратное сечение.

Процесс порядовки печи

Следует отметить, что на 10-м ряду отличия порядовки отопительно-варочных печей и непосредственно других типов отопительных устройств будут вовсе незначительными.

В дальнейшем предполагается установка специальной заслонки варочной поверхности, перекрытие дверцы камеры и монтаж дверцы. Кроме того, производится оборудование вентиляционной камеры и дымохода, что позволяет безопасно и эффективно эксплуатировать печь без каких-либо нареканий.

Обустройство дымохода: важный этап создания печи

Порядовка отопительно-варочной печи предполагает обязательное создание дымохода. В большинстве схем мастерами указывается тип и способ оборудования конструкции для отвода топочных газов и продуктов горения, но в некоторых ситуациях выбор того или иного варианта лежит полностью на владельце объекта недвижимости.

Дымоходу нужно уделять должное внимание, отнестись к процессу его обустройства с особой тщательностью, ведь во многом именно от его функциональности зависит эффективность и качество работы печи.

На сегодняшний день конструкций устройств для отведения газов существует большое множество.

Как правило, все они однотипные, но есть среди них и некоторые оригинальные, которые применяются только для специальных типов печей. Благодаря такому разнообразию конструкций, можно эффективно подобрать дымоход для любой печи, в том числе и для выполненной по порядовке «шведка».

Печь с дымоходом

Основные особенности порядовок для печей

В настоящее время порядовка отопительно-варочных печей – схема, по которой без проблем можно оборудовать абсолютно любое устройство для эффективного обогрева любого объекта загородной недвижимости.

Нельзя не отметить, что использование подобных порядовок дает возможность получить массу преимуществ, среди которых можно выделить:

Доступная цена. Использование схемы-порядовки, составленной профессиональными мастерами печного производства, дает возможность сэкономить на услугах специалистов. Даже неподготовленный человек, который не имеет навыки в строительстве, способен в самый короткий срок по порядовке создать полностью функционирующую печь;
Огромный выбор конструктивных вариантов. В сети интернет, да и в специализированной литературе сегодня огромное множество всевозможных фото и видео подробных и простых порядовок, благодаря которым обогреть дом или дачу не составит труда. При этом есть возможность выбора как традиционных отопительных, так и специализированных печей, например, духовых или варочных;

Отопительно-варочная печь, созданная по порядовке

Экономия времени. Любая порядовка даже самой сложной печи позволяет в самый короткий срок выполнить все работы по обустройству отопительного оборудования.
Как следствие, такая экономия времени положительно сказывается на финансах и позволяет в самый короткий срок обеспечить отопление любого объекта, будь-то большой загородный дом, дача или даже баня;
Понятные и удобные схемы. Порядовки мастерами-печниками создаются таким образом, чтобы разобраться в них гарантированно смог каждый, даже человек, не имеющий специального образования;
Точная последовательность, детально расписанные материалы. Благодаря применению порядовки, можно не бояться ошибки и, как следствие, некачественной работы печи.

Порядовки – прекрасная возможность повысить качество строительства печей, сделать возможным обустройство абсолютно любых типов и конструктивных вариантов.

Нельзя не отметить, что большой выбор схем, доступность процесса строительства, а также небольшие затраты времени позволяют создавать устройства отопления различных размеров и с огромной функциональностью.

Метод создания печей с использованием порядовок популярен сегодня как никогда. Простота и эффективность позволяют применять его повсеместно и именно за это его любят как профессиональные, так и начинающие печники.

Процесс создания печи

Чертежи порядовок составлены схематически и пошагово показывают, какие именно этапы следует выполнить, чтобы в конечном итоге получить полноценную функционирующую с высокой эффективностью печь для обогрева загородного объекта вместо газового отопления.

Печь отопительная из кирпича своими руками

Разновидностей печей много, но самых распространенных три:

Печь, предназначенная исключительно для обогрева называемая голландкой.
Русская печь занимает полдома и спасает всех от мороза, который так и норовит пробраться за стены.
Также строят современные печи для барбекю.

Выбор делает хозяин. Только ему решать, какая печь будет стоять в доме и сможет ли он ее построить своими руками.

Покупка необходимых элементов для печи

Прежде чем начать кладку, нужно отправиться в строительный магазин. Первое приобретение – печной кирпич для облицовки. Этот строительный материал следует выбирать с учетом того, чтобы он выдержал открытый огонь и повышенную температуру. Для печи необходимо штук 300-400 кирпичей стандартного образца. Перевозить его следует крайне осторожно, чтобы не откалывались уголки. Упрощает процесс перевозки покупка кирпича паллетами.

Понадобится также кирпич, подходящий только для топки, то есть шамотный.

Совершенно не подходит силикатный или пустой внутри материал. Эти разновидности не задерживают тепло и быстро крошатся. После покупки кирпича необходимо купить составные элементы печи: колосники, задвижки и дверцы, которые сегодня выпускаются со стеклом. Это оригинальный вариант, позволяющий рассмотреть все отблески и огненные языки. При необходимости нужно также купить духовку. Все элементы лучше покрасить огнеупорной краской, чтобы предотвратить процесс их разрушения.

Как готовится раствор?

Для кладки печи требуется раствор особого состава – из глины и песка. Компоненты можно смешивать самостоятельно, а можно купить готовую сухую смесь, в которую добавлены огнеупорные составляющие. Из инструментов вам понадобятся:

мастерок и уровень, рулетка;
расшивка для швов;
молоток-кирка.

У настоящего хозяина весь набор инструментов всегда под руками, потому что отсутствие какого-либо из них задерживает кладку.

Этапы строительства печи

Процесс сборки и доставки материалов заканчивается быстро. После этого можно начинать строительство, которое также имеет свои нюансы. Сначала лучше провести пробные попытки, которые заключаются в изготовлении макета печи с использованием кирпича без раствора. Макет нужен для того, чтобы увидеть все возможные огрехи. Выбор места для печи начинается с осмотра площади, пригодной для строительства. Печь лучше располагать возле капитальной стены и в углу, потому что возле стены легче соорудить дымоход. Конструкцию размещают недалеко от двери: так удобней носить топливо. Кроме этого, построить ее нужно так, чтобы все стенки отдавали тепло, и к ним был свободный подход.

Дальнейший процесс идет по следующему плану:

1. Под печь следует постелить рубероид по размерам, которые соответствуют площади занимаемой печи.

2. На простеленный материал насыпается песок.

3. Замешивается однородный раствор. Весь приготовленный раствор нужно использовать, оставлять его нельзя, поскольку он со временем теряет свои свойства.

4. Начинается кладка, которая ведется строго вертикально, что проверяется уровнем.

5. Устанавливается дверца поддувала.

6. На третий ряд устанавливаются колосники, которые желательно положить на огнеупорный кирпич.

7. Последующая кладка ведется на ребро, устанавливается дверца для топки.

8. Для пятого ряда кирпич опять кладется иначе – плашмя, а затем на ребро.

Металлические печи для дома на дровах своими руками

Для частного дома или дачи не всегда подходит современный радиатор, поэтому оптимальным вариантом являются печи из металла, которые можно сделать своими руками. Они представляют собой небольшое отопительное оборудование, работающее на дровах.

Сделать отопительные системы несложно, в отличие от сооружения кирпичной печи, где нужны определенные навыки. Необходимо только определиться с видом конструкции, устанавливаемой на деревянный пол, посоветоваться со специалистом, а также отвечать некоторым требованиям:

Умение работать с некоторыми инструментами.
Разбираться и правильно читать чертежи, так как установка происходит на основании разработанной схемы. В противном случае, изготовить отопительный агрегат просто не получится.
Соблюдать последовательные этапы изготовления.
Соблюдать правила безопасности.
Уметь выполнять варочные работы.

Существует несколько распространенных конструкций дровяных печей. Одни являются эффективными, другие – экономичными. Рассмотрим, как можно изготовить самодельные металлические печи.

Дровяная буржуйка

Эта отопительная конструкция для дачи и дома является самой простой. При необходимости, на агрегате можно подготовить место для казана. Для сборки понадобятся металлические листы, толщина которых превышает 4 миллиметра. Это необходимо для того, чтобы стенки были способны выдержать воздействие высоких температур. Поэтому от толщины металла зависит срок эксплуатации отопительного оборудования.

Для патрубка нужно подготовить трубу с диаметром от 10 сантиметров. Также нужно приобрести или сделать своими руками специальную решетку для дров. Установка конструкции на деревянный пол возможна только при наличии железных уголков, которые будут выступать в качестве надежных ножек. Перед сборкой необходимо найти или самостоятельно подготовить чертежи со всеми необходимыми размерами. Также нужно определиться с мощностью печи для дачи или загородного дома.

Нужно разметить листы металла и вырезать из них заготовки, согласно схеме, своими руками при помощи болгарки. Вся отопительная система состоит из следующих деталей:

Из подготовленного листа металла следует вырезать три пары: верхнюю крышку и дно агрегата, торцы, боковые стенки.
На небольшом расстоянии от края крышки нужно проделать специальное отверстие для присоединения патрубка. Он должен иметь длину около 2,5 сантиметров и ширину – 10 сантиметров. Чтобы обеспечить герметичность, необходимо аккуратно выполнять варочные работы, дабы шов был беспрерывным.
По углам дна привариваются ножки, длиной до 15 сантиметров, чтобы конструкцию на дровах можно было поставить на деревянный или бетонный пол.
С одной стороны торцевой стенки нужно подготовить отверстие для дверки, и чуть ниже – для поддувала.
С внутренней стороны к стенкам привариваются небольшие уголки, которые предназначены для поддерживания решетки.

Когда все детали будут готовы, необходимо приступить к сборке сооружения на пол для дачи и частного дома. Обязательно нужно соблюдать последовательность соединения заготовок. Решетка для дров устанавливается до присоединения крышки. Дверца монтируется в последнюю очередь. Если грамотно подготовить чертежи и поэтапно собирать элементы, установка не займет много времени.

Аппарат длительного горения

Такая отопительная конструкция является уникальной и эффективной для дачи частного дома. Подобные отопительные сооружения можно устанавливать на деревянный пол. При необходимости, можно подготовить место для казана. Дровяная печь является очень экономичной, так как одна закладка обогревает дом целые сутки. Это объясняется тем, что внутри сооружения – низкая концентрация кислорода, в результате чего дрова прогреваются медленнее, при этом эффективно отапливают помещение.

Для сборки печи своими руками необходимо уметь выполнять варочные работы, а также подготовить следующие материалы:

Трубу с диаметром 50 сантиметров. Для дачи или загородного дома подойдет круглая емкость.
Трубу для патрубка с диаметром 10 сантиметров.
Швеллер.
Металлические листы с толщиной 4 миллиметра.

Для начала, необходимо обрезать трубу или круглую бочку. После этого из листа металла нужно вырезать три круга: для дна, крышки и пресса (с меньшим диаметром). В последнем круге необходимо сразу проделать отверстие диаметром 10 сантиметров, к которому приваривается труба длиной до 40 сантиметров для подачи свежего воздуха. Затем нужно провести варочные работы и присоединить к блину швеллеры. В процесс сгорания топлива пресс будет медленно опускаться.

На следующем этапе нужно приварить пол, а сбоку проделать два отверстия для поддувала и дверцы. В верхней части сбоку нужно проделать отверстие, для патрубка, длиной до 30 сантиметров. Внутри нужно уложить решетку.

После этого отопительная система устанавливается на деревянный пол помещения (дачи или дома). Печь на дровах нужно поставить вертикально и вставить в нее подготовленный пресс перед решеткой, после чего – крышку, в центре которой должно быть отверстие для трубы, приваренной к прессу. Затем крышка приваривается к основе. На финишном этапе устанавливается поддувало и дверца. Отопительная система готова к эксплуатации.

Принцип работы печи на дровах

Допускается установка конструкции прямо на деревянный пол. Чтобы заложить дрова, нужно максимально приподнять пресс за трубу. Поэтому сделать закладку своими руками будет сложно, необходим помощник. Поленья нужно уложить плотно, чтобы добиться небольшой концентрации кислорода, в результате чего дрова будут гореть дольше, что очень важно для дачи и загородного дома. Если поджечь нижние дрова, то они постепенно будут смещаться к поддувалу, а если верхние – то к решетке. В любом случае, пресс будет медленно опускаться.

Эта отопительная система является сложной конструкцией, однако она позволяет значительно сэкономить расход дров. Если вы не уверены, что сможете собрать своими руками отопительную систему для загородного дома или дачи, можно приобрести готовые печи из металла. Среди огромного ассортимента на современном рынке можно найти подходящий агрегат, установка которого на деревянный пол не вызовет трудностей.

Делаем печи длительного горения своими руками по чертежам

В обычных печах, работающих на твердом топливе, процесс сгорания происходит очень интенсивно. Это обеспечивает быстрый нагрев помещения во время функционирования печи. Но сразу после прекращения работы оборудования, воздух в помещении остывает с такой же скоростью, как прогревался до этого.

Топливо к такой печи необходимо подкладывать приблизительно каждые 2-3 часа, особенно, если вы используете дрова. Этот процесс занимает большое количество времени, создавая неудобства, особенно, в ночные часы.

Топливо при быстром сгорании отдает свою энергию не в полной мере, т.к. в процессе используется огромный приток кислорода. Некоторая часть тепла уходит из помещения в дымоход, потому что печь забирает кислород из помещения.

Получается, что обычные печи, работающие на твердом топливе, имеют низкий коэффициент полезного действия, а также предусматривают постоянное нахождения человека рядом и отсутствие возможности автоматизации таких устройств. Именно поэтому и были разработаны печи длительного горения.

Поговорим о том, как собрать такую печку своими руками по чертежам и схемам, заранее подготовленными для этого, а в конце посмотрим видео.

Самодельная печь длительного горения

Принципом работы этой печи является уменьшение притока объема кислорода в камеру сгорания и его подвод не с нижней, а с верхней стороны топлива.

Данный метод гарантирует существенное понижение скорости горения, осуществляя его перевод в режим тления. А также сохраняется топливо и увеличивается само время его горения, при использовании данной печи.

Еще один момент в работе печи длительного горения — это возможность осуществлять подачу кислорода с улицы, а не из помещения.

Выработка тепла увеличивается на 15-20 часов, а в качестве топлива в таком оборудовании используются не только дрова и уголь, но и опилки,щепки или стружка. Что же касается процесса автоматизации, то при увеличившемся времени горения, этот момент теряет свою актуальность.

Печи длительного горения можно приобрести в магазине, а можно и собрать своими руками. Единственным минусом такого агрегата, отличающим его от промышленных моделей, будет его не слишком эстетичный внешний вид.

Но для обогрева дачи, гаража, мастерской и любого другого подсобного помещения такая печь подойдет. К тому же, подсчитайте вашу экономическую выгоду и приступайте к работе.

Заранее выберите место на улице, учитывая то, что процесс изготовления печи будет шумным и грязным. Рядом с местом монтажа должен быть источник электроэнергии для обеспечения работы сварочного агрегата.

Сделайте простые чертежи будущей печки длительного горения, где будет обозначена верхняя крышка и место для врезания трубы.

Обеспечьте себя необходимым инструментом и подсобным материалом для работы:

Этапы работ по сборке печи

1. Понадобится большая стальная бочка емкостью около 150-250 литров
2. Вместо бочки можно взять кусок трубы диаметром 300-600 мм
3. Швеллер
4. Киянка, топор и молоток
5. Ножовка по металлу
6. Рулетка и уровень
7. Кирпич керамический 50 штук
8. Лист стали
9. Цементный раствор для укладки кирпича

Порядок действий по сборке печи

1.Сначала приготовьте бочку. Срезаете болгарской или автогеном верхнюю часть. Делайте это очень аккуратно, чтобы оставить в целости кусок верха бочки. Если же вместо бочки вы взяли трубу, то к ней нужно приварить дно с помощью электросварки.

Некоторые мастера не видят смысла приваривать круглое дно, вырезанное ровно по диаметру трубы. Они приваривают обычный квадрат, который служит в дальнейшем устойчивым основанием печки. Смотрим на фото выше.

2. Из металлического листа необходимо вырезать при помощи ножовки круг диаметром немного меньше, чем величина диаметра вашей бочки или трубы. Внутри него нужно вырезать еще один кружок для еще одной трубы. Эффективней взять трубу диаметром 100 мм. Затем часть маленькой трубы привариваете к остальному кругу.

3. Далее, к нижней части этого, так называемого, стального «блина» привариваете куски швеллера, которые вы должны приготовить до этого. Вымеряйте их таким способом, чтобы они беспрепятственно прошли во внутрь бочки. В процессе работы эти отрезки будут давить на дрова или опилки по мере их сгорания, когда «блин» начнет двигаться по направлению вниз.

4. Соорудите верхнюю часть вашего отопительного аппарата, используя отрезанную деталь бочки.

5. Сделайте в крышке отверстие для трубы меньшего диаметра.

6. Вырежьте люк для закладки топлива, к которому затем приварите дверцу, которую можно приобрести уже готовую в магазине или сделать самим.

7. Привариваете ручку к дверце для удобства при открывании и закрывании печки.

8. Чуть ниже соорудите еще одну — прочистную, меньшего размера, для прочистки от золы и сажи.

Чертеж для сборки печи длительного горения

Фундамент для печи длительного горения

Многие начинающие мастера интересуются, нужен ли такой печи специальный фундамент. Ответ однозначный — конечно, нужен, т.к. в процессе работы печь будет заметно раскаляться. Хотя масса такого сооружения не очень велика, ставить сделанное своими руками оборудование на не надежное или не огнеупорное основание недопустимо.

Фундамент выполняется в виде плиты, соорудить которую по силам даже новичку.
Удельная масса печи длительного горения совсем небольшая, поэтому углублений делать не надо. Можете просто выполнить кладку в 1-2 кирпича, а сверху залить цементом.

Дымоход для печи

Для печи длительного горения, собранной своими руками для дома, нужен и дымоход для отведения из помещения продуктов сгорания. Сделайте его из обычной стальной трубы или из нержавейки d= 115-120 мм . Приварите эту трубу сверху и чуть сбоку конструкции.

Не забывайте о том, что высота дымохода по своей длине должна быть больше, чем диаметр бочки. Допускаются повороты дымохода, но не более, чем на 45 градусов. Вообще, старайтесь составить дымоход таким образом, чтобы в нем было, как можно меньше колен прямо до выхода из помещения.

Ваша печь при эксплуатации будет сильно накаляться, поэтому придется ставить отражатель, особенно, если печка будет установлена в маленьком помещении. Свойство любого отражателя — перераспределение тепловых потоков и регулирование подачи тепловой энергии. Поэтому печи с отражателями будут работать гораздо дольше и эффективнее.

Теперь, когда основная работа по самостоятельной установке печи длительного горения по чертежам для дома или других помещений выполнена, определитесь, стоит ли обкладывать ее кирпичом. Нужно ли утруждать себя этой работой, если ваш обогревательный аппарат будет установлен в производственном помещении, даче или гараже? Решайте сами.

Смотрим видео

При сборке печи своими руками помните,
что существуют строгие правила ее установки, содержания и эксплуатации:

1. При возведении дымохода все участки трубы стыкуются друг с другом в направлении, обратном движению дыма.

2. По всему периметру печи необходимо оставить свободное пространство, учитывая высокую температуру ее нагрева.

3. Нельзя оставлять горючие и легковоспламеняющиеся жидкости и материалы.

4. Дымоход необходимо монтировать так, чтобы была возможность его демонтажа в любой момент для визуального контроля и периодической чистки.

5. Перед тем, как запустить оборудование, проверьте его в нескольких режимах работы с целью определения необходимой температуры нагрева и режима горения топлива.

Если вы будете соблюдать все эти правила, чертежи печи длительного горения, то ваша печка обеспечит высокую эффективность и простоту в обслуживании, и это несмотря на то, что собрана она своими руками, а не приобретена в магазине.

23 Дровяные печи «сделай сам», чтобы согреться

Любите ли вы разбить лагерь, хотите, чтобы ваш крошечный дом был поджареным, или просто хотите такую печь для собственного двора, самодельная дровяная печь — это увлекательный проект с большим вознаграждением.

Дровяные печи могут помочь вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.

Бюджетно

Источник

На первый взгляд вы не думаете, что эта плита будет легкой в использовании бумажником, но на самом деле это так.

Этот блоггер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что она стоит около 300 долларов).

Как построить дровяную печь недорого с помощью утренних дел

Переработанный бензобак

Источник

Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.

Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.

DIY Wood Burner Pot Belly Stove от Instructables

Scrap Pieces

Source

По словам этого мастера, он смог создать красивую маленькую дровяную печь на открытом воздухе примерно за 20 долларов!

Он использовал металлолом, который нашел возле своего гаража, много которого, вероятно, есть и у вас дома.

Дровяная печь, сделанная из металлолома от Instructables

Обода шин

Источник

Кто знал, что можно сделать дровяную печь из выброшенных ободов шин?

Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

Дровяная печь своими руками из колесных дисков от Подготовленной страницы

Для DIY Pro

Источник

Нет никакого способа приукрашивать это, вы будете довольно опытны в DIY, чтобы сделать эту дровяную печь.

Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.

Сделайте свою собственную дровяную печь от Hill People Gear

Small & Mighty

Source

Самое лучшее в маленьком обогревателе — это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.

Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект послужит хорошим вдохновением для начинающего мастера по дому.

Дровяные печи своими руками от Manta Bushcraft Blog

Массовый обогреватель

Источник

Суровая правда об этом самодельном дровяном обогревателе состоит в том, что это проект не для всех. Чтобы добиться таких результатов ручной работы, требуется много навыков.

Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.

Самодельный нагреватель массы от Permies

Печь из листовой стали

Source

Эта печь сделана из листовой стали и выглядит красиво.Сделавший это человек говорит, что он не профессионал, а просто человек с мастерской.

Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.

Дровяная печь из листовой стали от Instructables

Планы дровяной печи

Источник

Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать — вот и все!

Следуя этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

Самодельная дровяная печь от MOTHER

Высокое качество

Источник

Это не хлипкая небольшая дровяная печь, работающая своими руками. Это серьезный бизнес!

Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.

Постройте дровяную печь от Purple Sage Trading Post

Газовый баллон

Источник

Для этой дровяной печи вам понадобится старый газовый баллон и несколько других небольших материалов.

По большей части, это довольно простая работа, сделанная своими руками, и вы сразу же сможете приступить к работе со своей новой дровяной печью!

Дровяная горелка с газовым баллоном от Instructables

Компактная дровяная печь

Source

Это не маленькая самодельная печь в этом списке, но она все же компактна и выделяет много тепла!

Для его изготовления вам понадобится газовый баллон, который нужно поставить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время начальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

Дровяная горелка для газовых баллонов от Instructables

Красивая и вневременная

Source

Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!

Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет немного подработать своей дровяной печью.

Самодельная дровяная печь от Natural Building Blog

DIY Rocket Stove

Source

Этот дровяной обогреватель не только отлично работает, но и выглядит действительно круто.

Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.

Самодельная самодельная дровяная печь на ракете от Sia Magazin

Резервуар с переработанным пропаном

Источник

Вот еще несколько примеров дровяных печей, которые можно сделать из выброшенного пропанового бензобака.

Техника у всех может быть схожей, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.

Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru

Гаражная дровяная печь

Source

Если вы никогда не просматривали обучающее видео на YouTube, чтобы помочь вам в реализации проекта, вы когда-нибудь делали проект своими руками?

Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.

Моя супер дешевая горелка для дров для гаража — YouTube

Camp Stove

Source

Вам все равно нужно есть, когда вы в кемпинге, верно? Вы можете сделать саму дровяную печь, чтобы готовить вкусные блюда, пока вы готовите их.

Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!

Doc’s Smity Camp Stove — Самодельная дровяная печь от Backpacking

Дровяная печь для почтового ящика

Source

У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?

Из него можно сделать самодельную дровяную печь! Просто переверните ее на бок, прикрепите к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.

Постройте самодельную дровяную печь с почтовым ящиком с помощью знаний ничего не весит

Дровяной гриль

Источник

Так что технически это не печь, но дровяной гриль определенно стоит иметь!

Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле. Этот проект — простая задача.

Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets

Cook Top Stove

Source

У этой дровяной печи есть верх, позволяющий легко готовить на ней, так что дело не только в тепле.

Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

Дровяная печь DIY на 55 галлонов от дома и садоводства

Easy As It Gets

Source

Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но, вероятно, он один из самых простых.

Все, что вам нужно, это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.

Дровяная печь DIY от DIY Idea Center

Perfect Outdoor Stove

Source

В этой дровяной печи, сделанной своими руками, замечательно то, что с ее помощью можно готовить или просто согревать вас, если вы хотите провести время на свежем воздухе в холодную ночь.

У него плоская верхняя часть, что позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).

Дровяная печь DIY от Brilliant DIY

Электрический водонагреватель

Источник

По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утильсырье площадка!

Поскольку она такая большая, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в уличную печь для пиццы на дровах.

Превратите электрический резервуар для воды в уличный дровяной обогреватель от Instructables

Заключение

Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это отличная возможность перейти на следующий уровень мастерства.

Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, если не что иное, место, где можно приготовить действительно хороший зефир.

24 Дровяные печи своими руками — Thehomesteadingboards.com

Вот 24 дровяных печи своими руками, которые может построить каждый. Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены с небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что все сделай сам.

Когда мы построили нашу коптильню почти шесть лет назад, мы обсуждали, что мы хотим использовать в качестве источника дыма.Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

Источник

Моя немедленная реакция лучше всего описана слева. Использование ископаемого топлива для наших курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность.Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.

Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью hi-temp rustoleum. Я называю это своим маленьким коричневым бомбардировщиком. В качестве дымовой трубы мы использовали кусок трехдюймовой трубы глушителя, которая затем соединялась с печной трубой, идущей в нашу коптильную камеру. Но достаточно о нашем проекте; перейдем к 24 другим дизайнам.

Некоторые из них — не более чем водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.

24Mini Camping Stove

CC Автор: 2.5

Lazyman’s Mini Camping Brazier от воблера.

Мини-мангал для кемпинга горит около 15-20 минут, прежде чем за одну загрузку останется немного пепла. Учитывая его размер, при запуске он выделял много тепла и лишь немного дыма.Поскольку пламя гаснет, его будет легко поддерживать.

23Rocket Stove

CC Автор: 2.5

Rocket Stove by Andytompkins

Обожаю ракетные печи… Для тех, кто не знает, что это отличный способ готовить на дровах. Основной принцип — сжигать дрова горячим и быстрым способом, что более эффективно. Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки важны, поскольку это требует большого количества снайперской работы с листовым металлом.

22Hack A Weber

CC Автор: 2.5

Взломайте Weber Rapidfire® от markyb

За эти годы я сделал несколько таких печей, вырезанных из консервных банок и прочего лома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, как будто он был готов для взлома действительно красивой дровяной печи.

21 Дровяная печь

CC Автор: 2.5

Дровяная печь от carsten888

Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими вокруг горячими искрами.Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.

20 Дровяная печь с резервуаром горячей воды

Public Domain

Водонагреватель в дровяной печи от ShutterBugger

Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать проекты дровяных печей. В «Новостях Матери-Земли» (выпуск № 49, январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.

19Миниатюрная походная плита

CC Автор: 2.5

Миниатюрная походная плита от Random_Canadian

Глядя на походные печи, я подумал, что мне нужна маленькая. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных трубок лома и около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.

Дровяная горелка для газовых баллонов

CC By: 2.5

Дровяная горелка для газовых баллонов от btop

Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок.Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.

17 Пограничная плита из газового баллона

CC Автор: 2.5

Сделайте Пограничную плиту из газового баллона от Beenay25

Недавно я увидел в сети печку пограничного типа и подумал, насколько она хороша для кемпинга. Я также думал, что цена была глупой, и что я мог сделать такой же хороший почти за бесценок. Не могу не подчеркнуть, насколько важно безопасно пройти этот этап.В газовом баллоне не должно быть газа.

16 Ракетная печь космического корабля «Шаттл»

CC Автор: 2.5

Ракетная печь космического корабля «Шаттл» автор: msel

Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На ее создание у меня ушел один день. Если вы хотите построить, изгибая внешний стальной корпус, вы можете сделать это без особой сварки.

15 Подогреватель массы с ракетной печью

CC Автор: 2.5

Подогреватель массы с ракетной печью от Seniortrader

Через Google Translate: Топливо сильно нагревается. Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.

14CNG Tube Salamander

CC By: 2.5

Трубная печь Salamander для сжатого природного газа от rimar2000

Около двух месяцев назад я обнаружил на свалке (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, который, несомненно, принадлежал одной из нескольких угнанных машин, которые там сгорели.С трудом поднял, загрузил в багажник машины и привез домой.

13 Дровяная печь из листовой стали

CC By: 2.5

Дровяная печь из листовой стали от GarlicCharge

Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат был очень успешным… Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, и выдает примерно 4-5 кВт, когда он полностью нагреется.

12Ракетный массонагреватель

CC Автор: 2.

Как построить нагреватель ракетной массы с помощью велакреации

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.

11Бочковая печь

CC Автор: 2.5

Бочковая печь Строится с помощью Falling_stone

У меня есть несколько бочек из нержавеющей стали.Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.

10 Горелка для баллонов с газом

CC By: 2.5

Горелка для баллонов с газом от Dw-fabriation

Я специализируюсь на сварке и производстве, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка. Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.

9Pot Belly Stove

CC Автор: 2.5

Pot Belly Stove / Открытый дровяной обогреватель qakaos

Вот моя версия типичного «уличного дровяного обогревателя», построенного на каникулах и подготовленного к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня на сварку вещей вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.

8 Горшочная печь из баллона с пропаном

Public Domain

Горшочная печь.Сделано из бензобака доктором Куи

Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень мало менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.

7 Печь из лома

CC Автор: 2.5

Дровяная печь из лома от NutandBolt

Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо отметила, сколько раз я буду использовать печь по сравнению с тем, сколько раз мы будем сидеть холодным днем в саду с теплая дровяная печь.

6Minion Log Burner

CC Автор: 2.5

Minion Log Burner by doddieszoomer

Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.

Газовая баллонная печь 5Vader

CC Автор: 2.5

Газовая баллонная горелка Vader от doddieszoomer

Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, куда пойдет петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4х10 мм. Мне легче просверлить, постучать и прикрепить петлю, пока бутылка цела.

Газовая горелка для баллонов

CC By: 2.5

Газовая баллонная горелка для бревен от doddieszoomer

Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки не качаются. Распыление краской для печки и барбекю. Что ж, первый огонь — это ошеломительный успех, я действительно впечатлен тем, сколько тепла он выделяет … если бы я снова зажег огонь, я бы сделал дверь меньше.

Горелка в форме поросенка

CC By: 2.5

Горелка в форме поросенка. автор: RuudvandeLooij

Добро пожаловать на создание моей версии газовой горелки на дровах. Я надеюсь, что вам всем он понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду подробно описывать, как правильно выполнять сварку.

2Babe BBQ

CC От: 2.5

Babe-BQ от abitdifferent

Я смотрел на несколько газовых баллонных плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для контроля тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения нужны только гриль и пепельница.

1 Дровяная печь Боббы Фетта

CC Автор: 2.5

Дровяная печь Бобы Фетта РушНафиков

Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны были случайными металлическими отходами. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебряную и черную) и краску двигателя (красный и зеленый).

Одно слово предостережения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при резке баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рисковать использовать списанный бак. Будьте осторожны, люди.

Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы мы могли поделиться своими проектами с людьми, которые также хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Безопасны ли самодельные дровяные горелки?

Я построил для себя две дровяные печи и в настоящее время отапливаю свой дом печкой, построенной с нуля. Я исследовал различные типы самодельных печей, включая комплекты, планы и сайты с простыми идеями для дровяных горелок.Вот результат моей работы и исследований.

Безопасны ли самодельные дровяные печи? Подавляющее большинство планов дровяных печей нацелены на использование печей на открытом воздухе или вне здания. Печи в том виде, в каком они были спроектированы, безопасны, но настолько безопасны, насколько их построил строитель.

Постановления EPA

В середине 1980-х годов, когда в домах и гаражах стали появляться дровяные печи, EPA заинтересовалось дымом, выходящим из труб по всей территории Соединенных Штатов.Эти новомодные печи были разработаны для управления потоком воздуха, поступающего в топку, и с такой большой мощностью также могли регулировать температуру огня и температуру комнаты или комнат, которые они отапливали.

Поскольку печи ограничивали количество воздуха, питающего огонь, в дыме было повышенное количество твердых частиц или твердых частиц, поднимающихся вместе с дымом. Агентство по охране окружающей среды решило, что производители дровяных печей, начиная с 1988 года, должны выполнять требования, которые снижали количество твердых частиц, покидающих печь.

Поскольку домашние печи не производятся зарегистрированным производителем, они не обязаны соответствовать правилам. Если вы планируете построить свою собственную дровяную печь и предпочитаете соблюдать EPA, есть несколько планов по установке каталитического нейтрализатора в ваш обогреватель.

Если вы планируете построить дровяную печь, предназначенную для использования внутри дома, сварочная часть работы должна выполняться обученным профессионалом. Дым в топке должен оставаться в топке, а не втягиваться выдувным устройством в комнату, где вы можете работать, жить или спать.

Это может стать смертельным за короткое время. Кроме того, даже хороший сварной шов может сломаться после многих лет циклов нагрева и охлаждения. После сотен таких циклов плохой сварной шов или металл рядом с плохим сварным швом могут сломаться, оставив небольшую трещину в топке.

Типы самодельных дровяных печей

Есть много типов самодельных дровяных печей. Давайте посмотрим на некоторые из самых популярных.

Печь-бочка

Печь-бочка — это именно то, что следует из названия. Он построен из одной или двух бочек барабана по 55 галлонов. Вы можете найти несколько их вариантов, и они обычно состоят из четырех-семи частей.

Версия с одним стволом обычно включает дверь, две ножки и дымоход. Вы должны поставить ствол и дымоход. Версия с двойным стволом имеет то же самое, что и одинарное, плюс две дополнительные ножки для крепления стволов вместе и соединительная труба.

Преимуществом системы с двумя стволами является дополнительное тепло, излучаемое дымом, когда он проходит через верхний ствол.Бочковые печи обычно используются в гаражах или хозяйственных постройках.

Системы

Barrel популярны благодаря невысокой стоимости материалов и простоте сборки готового изделия. Обратной стороной бочковой дровяной горелки является тонкая стенка 55-галлонной бочки. Толщина стенки составляет всего 0,0324 дюйма. Ствол в какой-то момент прогорит.

На всякий случай возьмите плоский кусок металла и постучите по стволу в том месте, где огонь горит сильнее всего (когда он холодный). Любые слабые места проявятся в звуке и ощущениях.

Печь с пропановым баком

Пропановый баллон имеет гораздо более толстые стенки, чем 55-галлонная бочка, но большинство из них довольно малы в диаметре. Если площадь, которую вы отапливаете, небольшая, это может стать отличным началом для вашей печи. Чтобы добавить дверь, ножки и дымоход, потребуется квалифицированная резка и сварка. Некоторые дизайны уникальны.

Плита с баком для горячей воды

Из резервуара с горячей водой можно сделать очень большую дровяную печь. Опять же, навыки сварки и резки должны быть выше среднего, и если в резервуаре больше десяти лет вода была в нем, то дно могло бы быть немного подозрительным на ржавчину.

Тщательный осмотр дна резервуара будет первым делом. Если вы не очень креативны, на плиту с резервуаром для горячей воды будет не на что смотреть. Этот тип печи является обогревателем только для постройки или гаража.

Дом, построенный с нуля

Дровяная печь из кучи стали потребует не только определенных навыков механики, но и детального проектирования. Прежде чем покупать сталь, необходимо решить все вопросы, от топки до дверей и того, как контролируется воздух.Размещение трубы для дымохода также зависит от того, где дымоход будет выходить из здания, в котором он установлен.

Сварка топки должна быть безупречной в герметичной системе, особенно если в печь будет встроена воздушная рубашка (воздух вокруг печи для обогрева). Дверь также должна быть настроена так, чтобы закрывать и герметизировать печь. Если креозот на стенах загорится, дверь и вентиляционные отверстия должны закрываться достаточно плотно, чтобы весь воздух не попадал в топку.

Необходимо определить толщину стенок топки. Топка для дровяной печи будет изготовлена из стали толщиной 0,25 дюйма или 1/4 дюйма. Это делает деревянные печи очень тяжелыми, даже перед установкой огнеупорного кирпича!

Дымоходы

Дымоходы — важнейший элемент всей системы дровяной печи. Вы регулируете огонь, позволяя правильному количеству воздуха в топке и добавляя желаемое количество топлива (дров). Если в доме возник пожар в результате дровяной печи, он начинается в дымоходе.

Дымоход должен улавливать количество дыма, выходящего из дровяной печи, и выводить этот дым вверх и наружу из здания, в котором расположена печь. Звучит слишком упрощенно, и это так, но это чрезвычайно важно.

Каждый тип дымохода рассчитан на определенное количество тепла на внутренней и внешней стенах. Возможно, вы не знаете, насколько сильно будет гореть ваша печь, поэтому выберите дымоход, который будет работать с максимальным нагревом. Дымоход с двойными стенками будет рассчитан на температуру до 2300 градусов по Фаренгейту.

Безопасность

Формулу размера (диаметра) и высоты дымохода можно найти в стандарте NFPA 211. Этот стандарт также предоставляет дополнительную информацию о безопасности, когда речь идет о размерах и материалах, которые должны находиться под дровяной печью и вокруг нее. Он также определяет отступ от углов и стен.

Строительство дровяной печи может оказаться полезным занятием. Обеспеченное тепло может обогреть ваш дом или мастерскую в холодный зимний день.Но не стоит срезать углы, когда речь идет о безопасности вас или ваших близких. Ознакомьтесь с правилами и соблюдайте их, чтобы не допустить аварии, которую можно предотвратить.

Дополнительные вопросы

Как определить размер дровяной печи для обогреваемой площади? На веб-сайтах производителей есть диаграммы мощности их печей в БТЕ. Размер топки производителя (куб. Дюйм). Подберите размер печи, чтобы она соответствовала требуемой мощности.

Как очистить внешнюю поверхность дровяной печи? Простая смесь уксуса может очистить поверхность дровяной печи.На рынке есть ряд продуктов, которые могут вернуть дровяной печи ее первоначальную черную матовую поверхность.

Дровяная печь из листовой стали: 6 ступеней (с изображениями)

Корпус основного ящика: Когда дело дошло до сгибания ящика, я понял, что это сложнее, чем я первоначально думал. Я не хотел отрезать слишком много стали на случай, если она расколется. Он действительно раскололся в одном углу, но я не слишком волновался, так как все равно планировал сварить все изнутри.

В итоге я использовал паяльную лампу, чтобы нагреть область, которую нужно согнуть, сначала для размягчения металла, а затем применил грубую силу и немного смазки для локтей, чтобы сформировать коробку.

Итак, как только коробка сформирована, вы просто проводите валик сварного шва по внутренней стороне углов — это не должно быть слишком аккуратно, так как его никогда не видно, поэтому используйте это как практику для более заметных частей. Я также сварил переднюю часть изнутри и снаружи и отшлифовал ее. большая часть этого стыка будет видна, поэтому он должен хорошо выглядеть.

Перегородка: Затем я вырезал кусок, который я использовал бы в качестве перегородки, которая проходила почти по всей длине коробки с задней стороны, оставив небольшой зазор спереди примерно 30 мм для нагнетания горячего воздуха вокруг вторичного ожога.

Верх: Затем я вырезал верхнюю часть и приварил ее на месте снаружи — так что эти сварные швы должны были быть прочными и красиво выглядеть. так что не торопитесь! Я скругил углы, чтобы не цепляться за них, и увеличил верх примерно на 50 мм по всему периметру, чтобы верхняя поверхность была более удобной. Итак, верхняя часть: длина 600 мм x ширина 300 мм.

Я прорезал отверстие в верхней части печи, просверлив в нескольких местах по кругу, а затем вырезав его лобзиком.Эту деталь я потом использовал как заслонку в дымоходе.

Нижняя часть: Затем я приварил несколько маленьких выступов внутри внизу для крепления к основанию, просверлил и заклеил их лентой, чтобы в них можно было вставить несколько хороших болтов с потайной головкой под шестигранник, которые у меня были. Основание находится заподлицо с дном. В то время я не фотографировал это, но постараюсь сделать несколько готовых снимков.

Создание дровяной печи с водонагревателем — Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая планета.

Постройте дровяную печь с обогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев правила изменились, и были приняты федеральные правила, регулирующие дровяные печи. Этот конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в их дома.- МАТЬ)

Большинство самодельных дровяных печей сколочено из старых 55-галлонных бочек. И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что они заведомо неэффективные потребители топлива, их трудно регулировать, быстро прогорают насквозь и настолько уродливы, что большинство людей терпят их только в гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек. горелки в том, что (обычно) собрать одну из них вместе не очень дорого или, по крайней мере, раньше не было.Но в последнее время здесь стальные бочки стали найти все труднее. . . и, когда вы найдете один из контейнеров, он часто имеет фиксированную цену в семь долларов.

Должен быть лучший способ собрать самодельную дровяную печь. И вот: как МАТЬ недавно показал Уилтон, Роберт Уорс из Айовы (который, кстати, просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками, — сказал нам Боб. «Что вы хотите Чтобы построить свою плиту, нужно выбрасывать бак электрического водонагревателя. . . для в минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза толщиной с металл в бочке емкостью 55 галлонов. . . а это значит, что водонагреватель барабан сделает печь намного более жесткой, которая прослужит намного дольше.

«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке. И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загрузить, у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно выставить на обозрение прямо в гостиной.

«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство теперь люди собирают дровяную горелку на 55 галлонов. Что касается Фактически, я собрал все, что было в моем. Это означает, что печь стоила мне всего труда — одного хорошего дня — которые я использовал, строя ит. «

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали глядя на несколько фотографий плоской печи , хорошо выглядящей . Так, в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов оле Боб, чтобы доказать все, что он нам только что сказал.

А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат — мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно сказал: «Вы, конечно, знаете, Боб, что многим нашим читателям трудно материалы проекта, как вы это делаете. Итак, кроме того, что вы можете перерабатывать старую воду бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное который входит в любую печь, которую вы строите для нас.«

«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он сказал это, что сразу же сказало нам, что это были мы. Шак. Этот пижон из Айовы с самого начала знал, что может построить печь за 500 долларов. и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного из его теперь знаменитых печей, было легко увидеть, что переработанный в топку электрический бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утиль, но все же в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей Ваша плита «сделана на заказ» именно так, как вы этого хотите.

И найти один из этих танков тоже несложно. Большинство свалок разбросанные по стране, на самом деле настолько заполнены емкостями, что мы возникло подозрение, что там разводят старые водонагреватели.Возможно, нет . . . но наверняка их много «там», чтобы их можно было взять.
Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли, однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной 32 дюйма) делает дровяную горелку самой красивой из всех.
Выбирайте немного из дружественных местных свалок, свалок или переулков. за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если вы делаете «покупки» на свалке или свалке) снимите легкий лист металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства, Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.
Загружаемые сведения о конструкции Схема водонагревателя 1 и Схема водонагревателя 2 поможет в процессе строительства.
В остальном недорогая дровяная печь — это просто
Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех которые переделают ваш танк по разумной цене.
Положите контейнер на бок и добавьте ножки и загрузочный бункер с навесным крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ». или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль. пламени и температуры готовой печи в любое время. И наоборот, если это не так хорошо сделано, и он действительно протекает, вы этого не сделаете. Работайте осторожно и выполняйте свою работу правильно.
Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum. Черная краска Bar-B-Q или «высокотемпературная краска для двигателя». Вы только что построили себя один могучий прекрасный дровосек! И, даже если вы купили все (примерно 65 фунтов стали), за исключением бака оборотного водонагревателя, вам не следовало тратить более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель MOTHER за один короткий день — шесть часов — на общую сумму 31,54 доллара.)
Эта недорогая дровяная печь работает!
Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя. печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.Он также был приятно удивлен тем, как обогреватель сохраняет огонь на ночь. «Все, что я делаю утром, — говорит Деннис, — это пару раз ставлю плиту, открывая проект немного. . . и старая дровяная горелка оживает ».
The Money-Saving Guide to DIY Wood Stoves
В связи с недавним скачком и повышением цен на нефть и газ такие потребители, как вы, возможно, находят способы построить дровяную печь, чтобы вы могли сэкономить деньги и энергию. Без сомнения, это может быть одним из лучших шагов, которые вы собираетесь сделать, потому что вы не только сэкономите кучу денег на постройку дровяных печей, но также сможете сэкономить топливо и газ, что мы обязан матушке природе.
И с учетом всей этой непреодолимой суммы денег, которую мы тратим на ежемесячные коммунальные услуги, включая газ для приготовления пищи, было бы разумно позволить нашему творчеству и находчивости проявить себя и помочь нам разработать самодельные печи, которые мы можем использовать для приготовления пищи и возможно, обогревает наши дома.
Настолько, что эти самодельные печи очень просты в изготовлении, они еще и энергоэффективны, и некоторые советы о том, как это сделать, мы поделимся в последней части этого руководства.
См. Также: Обзор печи с горячим пеплом: безопасно сжигать дрова для быстрой еды в дороге
Знаете ли вы, что на самом деле можно построить дровяные печи из отходов, включая газовый баллон, резервуар для воды, электрический водонагреватель, стальную бочку, стальные пластины и банки с краской, и многие другие? Что ж, нам не нужно акцентировать внимание на этом, но те материалы, которые, по вашему мнению, бесполезны, на самом деле могут быть вашим решением для экономии топлива, в конечном итоге снижая ежемесячные расходы, которые вы могли бы потратить на газ для приготовления пищи.
Изображение предоставлено: diybarrelstoveoutdoorfurnace.wordpress.com
Определенно, есть больше преимуществ, чем одно для изготовления дровяной печи, и, помимо упомянутого, можно также работать для отопления вашего дома, что поможет вам еще больше сэкономить на энергии, особенно зимой, при условии, что вы выберете правильную древесину. использовать для записи, что мы обсудим позже в этом руководстве.
Строительные дровяные горелки
Определенно один из самых простых в изготовлении, а также самый эффективный, газовый баллон, который годами стоит в гараже или на заднем дворе, на самом деле может иметь свое предназначение, лучшее назначение, кроме накопления ржавчины.А сделать самодельную дровяную печь своими руками совсем не сложно; возможно, это был один из самых популярных проектов DIY, о чем свидетельствуют многочисленные онлайн-руководства, в которых рассказывается, как его сделать. Вы даже можете проверить очень простой проект, такой как походная печь своими руками, чтобы поделиться со своими старшими детьми.
По крайней мере, вам не понадобится много инструментов, которые вы можете себе представить, а некоторые из этих печей даже не требуют использования каких-либо сварочных инструментов. Однако первая задача — вооружиться самыми основными инструментами, которые понадобятся вам для этого проекта.Некоторые люди используют схемы, которые они распечатывают из онлайн-источников и которые содержат конкретный дизайн для постройки дровяной печи. Не так уж и много беспокоиться о какой-либо диаграмме, потому что вы можете использовать свое творчество в разработке своей собственной самодельной печи.
По большей части вам понадобятся пила, дрель, шлифовальный станок, отвертка, молоток, набор плоскогубцев и напильник — некоторые из инструментов, которые обычно используются при ремонте вещей в вашем доме и вокруг него. Что касается сварочного оборудования, оно может вам понадобиться в зависимости от материала фундамента, который вы собираетесь использовать для своей печи.
Что касается сырья, которое будет определять инструменты для использования, выберите правильные при изготовлении дровяной печи, и самым основным из всех является использованная стальная бочка со съемной крышкой или крышкой, которая позволяет зажимать и блокировка для вашей безопасности. Подумайте, что хранилось, например, легковоспламеняющийся материал, в бочке, прежде чем использовать ее для этого проекта. И из соображений безопасности многие люди выбирают использованные водонагреватели, а не газовые баллоны.
Что бы вы ни выбрали, убедитесь, что у него есть крышка для открывания и закрывания.Тогда, как правило, стоит использовать схему или нет, но что бы вы ни выбрали, убедитесь, что эта конструкция имеет хороший выхлоп и надлежащий воздухозаборник, а также может обеспечивать пожарную безопасность.
Строительство дровяной печи из металлического листа
Подготовка материалов
Подготовьте лист мягкой стали, желательно толщиной не менее 3 миллиметров, но не толще 6 миллиметров, только если у вас нет промышленного оборудования для изготовления более толстых листов. В идеале такая толщина будет хороша для хорошего нагрева, пока не деформируется.
Тем не менее, не опускайтесь ниже идеальной толщины стального листа 3 мм. Также понадобятся угловая шлифовальная машина, лобзик, напильник и наждачная бумага. Самое главное, вам понадобится много терпения и настойчивости, потому что изучение способов постройки дровяной печи на может стать проблемой.
Дизайн дровяной печи
Используйте программное обеспечение для создания эскизов, такое как Google SketchUp, для проектирования печи. Он бесплатный и простой в использовании даже для новичков.Подумайте, насколько большим вы хотели бы сделать свою. Например, для этой печи можно использовать низкоуглеродистую сталь толщиной 4 мм с размерами 1200 мм на 625 мм. Вы можете начать с самого простого, сделать переднюю, боковые и заднюю часть вашей печи, создать что-то вроде сетки из куба, а затем сложить их, чтобы получились хорошие углы, что-то, что работает лучше, чем сварка пластин, а затем тратить часы на шлифование, чтобы закончить гладко.
Приварите ее верх, а затем установите перегородку внутри нее для улучшения ожога перед установкой нижней части печи с помощью болтов (* для облегчения очистки). Затем вы можете начать работу над ножками, добавив больше листов стали, чтобы сделать ножки под небольшим углом. Если у вас когда-нибудь закончится сталь, вы также можете использовать ножки старого стула.
Шлифовка или резка дровяной печи
Следующая остановка — резка или шлифование. Начните шлифовать канавку на ее внутренней стороне, а затем начните вырезать полосу из металлического листа. Когда вы закончите коробку, вы получите ее 500 x 200 x 250 миллиметров (LWH). Воспользуйтесь угловой шлифовальной машиной, чтобы согнуть печь по углам.Сначала используйте 2-миллиметровый отрезной диск для тонкой резки канавки, а затем используйте отрезной диск нормальной толщины примерно 4 мм, чтобы создать широкую прорезь.
Получите хороший сгиб, отрезав примерно три четверти толщины стали. Затем для проема дверцы печи вы можете отметить ее изогнутый верх, а затем с помощью тонкой шлифовальной машины и лобзика сделать надрез в углах печи.
Сварка / складывание дровяной печи
Для корпуса основного блока вы можете просто провести валик сварного шва прямо под его внутренними углами, как только ваша коробка будет сформирована, но это не должно быть слишком аккуратно. Приварите его переднюю часть изнутри и снаружи, а затем отшлифуйте ровно и гладко. Эта часть должна хорошо выглядеть, потому что она видна.
Изображение предоставлено: Writteninconcrete.info
Для перегородки вырежьте для нее кусок металла, который мог бы проходить по всей длине корпуса вашего ящика от его задней части, оставляя крошечное пространство в его передней части, в идеале всего около 30 миллиметров, чтобы горячий воздух мог нагнетаться. поддержание постоянного вторичного тепла и ожога. Затем вам нужно будет вырезать верхнюю часть и начать приваривать ее, начиная с внешней части.Учтите, что он должен быть прочным и при этом красиво выглядеть.
Вы можете не торопиться, скругляя углы, чтобы вам не приходилось их ловить. Затем увеличьте верхнюю часть примерно на 50 миллиметров, чтобы сделать ее более удобной, создав размер 600 x 300 миллиметров (Д x Ш). Теперь вы можете вырезать отверстие в верхней части плиты, просверлив несколько точек по этому кругу, прежде чем вырезать их, чтобы сформировать отверстия лобзиком. Вы можете оставить эту деталь заслонки в дымоходе.
Внутри и снизу вы можете начать приваривать маленькие выступы, чтобы зафиксировать основание. Просверлите их и заклейте лентой, чтобы они могли позволить себе небольшие потайные болты с шестигранным ключом, если они у вас есть. Это основание должно располагаться заподлицо с дном плиты.
Создание двери, петель и дефлекторов
Что касается двери, вы можете начать отрезать еще несколько частей вашего металлического листа, увеличив его на 10 миллиметров по периметру, чтобы можно было сделать хорошее уплотнение с помощью веревки. Чтобы закрыть дверь, используйте веревку и подходящий клей, чтобы полностью прикрепить ее.А затем для петель вы можете вырезать небольшие выступы с помощью плоского стержня, а затем просверлить их, чтобы они могли принять круглый стержень диаметром шесть миллиметров.
Вы можете использовать шестимиллиметровый стержень с резьбой на обоих шарнирах, прежде чем выровнять их для сварки, а затем снимать его, прежде чем полностью приварить круглый стержень к стержням внизу. В этом случае дверца может оторваться от петель, оставив штифт печи на коробке.
Отметьте форму вентиляционного отверстия и просверлите углы, а затем вырежьте их лобзиком.Используйте молоток, чтобы немного подразнить, и пилку для щекотки. Наденьте на него тонкое вентиляционное отверстие, чтобы оно вращалось, а затем обнажите отверстия, но при этом у него должна быть проволочная ручка, чтобы не было слишком жарко. Вы также можете установить вентиляционное отверстие вверху прямо над дверцей печи, чтобы обеспечить вторичное горение.
Вы не должны волноваться, потому что это очень просто сделать, и вы можете просто положить плоский стержень на его переднюю часть, а затем просверлить обе детали, чтобы совместить отверстия. А затем начните приваривать маленькие кронштейны, чтобы они могли скользить, прежде чем сделать кольцо на его передней части.
Изготовление дымохода и опор
Возьмите трубу из мягкой стали толщиной около четырех дюймов (с толщиной стенки два миллиметра). Он не должен быть слишком толстым, потому что большая часть тепла поглощается корпусом печи. Отрежьте 1000 миллиметров и 500 миллиметров, чтобы создать механизм язычка для их соединения с помощью булавки. Вам нужно всего лишь на 1,5 метра над верхом печи, то есть примерно в двух метрах от земли, что составляет достаточную высоту головы.
Вставьте заслонку дымохода в более короткую часть печи через кусок, который вы вырезали из верхней части печи, а затем приварите два болта, проходя через отверстия, расположенные по бокам.Вам нужно будет приварить болты, убедившись, что они находятся внутри дымохода. Затем вам нужно будет приварить небольшой рычаг, чтобы можно было управлять заслонкой снаружи печи. Вы можете использовать 24-дюймовую стальную линейку, чтобы создать воротник, в который можно вставить дымоход, а затем сверните его, чтобы создать хороший круг, который вы можете приварить вокруг отверстия, которое вы найдете наверху.
Для ножек вы можете использовать ножки старого школьного стула, а затем приварить несколько гаек внутри печи, прежде чем отправлять болт сбоку, чтобы вы могли легко снять плиту для облегчения транспортировки.
Покраска и отделка печки
Обрызгайте дровяную печь термостойкой краской, которой хватит на несколько лет. Однако следите за тем, чтобы вы запилили шероховатые края, а также неровные сварные швы. Вы также должны отшлифовать поверхность печи наждачной бумагой для получения гладкой поверхности перед распылением краски. После распыления необходимо некоторое приготовление, чтобы краска прослужила дольше. Зажгите на плите слабый огонь на пару часов.
Затем сделайте простую решетку с толстой проволочной сеткой, хотя вы можете изменить ее позже, потому что она имеет тенденцию изгибаться посередине, и вам придется сглаживать ее каждый раз, когда вы собираетесь использовать печь.
Изображение предоставлено thehomesteadingboards.com
Изучение эффективных советов по сжиганию древесины
Помните, что чистая дровяная печь — это теплая дровяная печь, поэтому всегда держите ее в чистоте. Вы должны удалить сажу с плиты, чтобы нагревание было более эффективным. В противном случае это повлияет на тепловую эффективность, поскольку тепло не будет хорошо отводиться. Очищайте его чаще, если вы пользуетесь им каждый день.
Обратите внимание, что разные породы дерева также могут обеспечивать разный уровень нагрева.Как вы, возможно, уже знаете, древесина твердых пород может выделять больше тепла, чем древесина хвойных пород, хотя последнее намного дешевле. Хвойная древесина может быть хорошей альтернативой дровам только в начале и в конце зимы, когда температура не такая низкая. Они также могут дать более чистый ожог, не превращая ваш дом в сауну. Однако он горит быстро, поэтому при сжигании вы можете комбинировать древесину твердых пород.
Думаете, где разместить дровяную печь? Определите место расположения дымохода, если только вы не собираетесь делать новый для размещения этой новой дровяной печи.Помните, что может быть неразумно иметь более семи футов печной трубы, к которой вы будете подключать печь, идущую к дымоходу, из-за чрезмерного накопления креозота.
Разместите дровяную печь на расстоянии около 36 дюймов от любых горючих материалов, включая мебель, стены и двери. Вы также можете уменьшить зазор печи с 36 до 12 дюймов, используя тепловой экран, в котором можно использовать листовой металл 28-го калибра. Этот тип экрана следует устанавливать над землей, обеспечивая циркуляцию воздуха на дюйм между стеной и печью.
Если вы хотите отапливать свою собственность дровяной печью, вы можете расположить ее посередине вашего дома или там, где вы проводите большую часть времени бодрствования, потому что дровяные печи не являются центральными обогревателями для циркуляции тепла даже в удаленных комнатах или углах.
Есть потребители, сжигающие дизайнерские бревна, которые обладают низким энергопотреблением. Они могут нормально работать, если вы хотите, чтобы поленья горели просто для окружающей среды, но недостаточно для обогрева.
Посмотрите, есть ли в дымоходе правильный поток воздуха и проходит ли воздух через него, а не выходит обратно через дровяную печь. Если вы чувствуете сквозняк, значит, поток воздуха входит через дымоход, а не выходит наружу. Чтобы решить эту проблему, скомкайте несколько старых газетных страниц и затем поднимите их так высоко, чтобы они попали в печь, идущую к дымоходу. Вы можете начать зажигать газету, пока воздух начинает всасывать мяч, идущий в дымоход, изменяя направление воздушного потока.
Как видите, для постройки дровяной печи не требуется ракетостроение, и вам также не нужны какие-либо причудливые материалы или инструменты, чтобы их создать.Изучив этот навык, вы наверняка будете гордиться собой, так как сможете сэкономить деньги на приобретение серийно сделанного. Так что, если у вас есть металлические отходы или использованный резервуар для воды, обогреватель или газовый баллон, возьмите их и соберите оставшиеся материалы для постройки дровяной печи прямо сейчас. Наконец, вы также должны изучить несколько советов, которые мы упомянули выше, чтобы получить максимальную отдачу от дровяной печи, сделанной своими руками.
Уроки YouTube:

Не стесняйтесь поделиться этой статьей с друзьями, которые, возможно, тоже думают построить себе дровяную печь.
Чтобы предоставить вам больший выбор, ознакомьтесь с нашими информативными обзорами лучшей походной печи, которые вам помогут.
5 Аварийных обогревателей из предметов повседневного обихода
Выключили сетку и нет тепла! К счастью, в Интернете есть масса информации о том, как сделать обогреватель для выживания.
Ой, подожди…
Интернет точно не будет работать, когда сеть отключена, так что, надеюсь, вы запомните эти самодельные конструкции аварийного обогревателя сейчас до они вам понадобятся!
Еще лучше…
Эти самодельные обогреватели лучше, чем ничего, и они могут спасти вашу жизнь. Но они далеко не эффективны. На всякий случай лучше купить хороший обогреватель. Мне нравятся обогреватели Mr. Heater Buddy (Amazon Link), которые работают на пропане. Есть еще эти керосиновые аварийные обогреватели для подготовки.
Важно:
Каждый раз, когда вы сжигаете что-либо в помещении, существует риск отравления угарным газом (CO). Многие люди действительно заболевают или умирают после стихийных бедствий из-за неправильного использования обогревателей в помещении. Хотя кажется нелогичным открывать окно или дверь, когда вы пытаетесь обогреть помещение, у вас должна быть вентиляция, чтобы предотвратить накопление CO.
Не забудьте купить в доме детектор угарного газа на батарейках и прочитать эту информацию об отравлении угарным газом и обогревателях.
Аварийный обогреватель металлической банки, спирта и туалетной бумаги
Вот еще одна причина, по которой запаситесь туалетной бумагой в запасах первой необходимости! Этот аварийный обогреватель сделан из консервной банки (хорошо подойдут большие суповые банки и банки с краской на галлон), туалетной бумаги и 70-процентного изопропилового спирта. (Amazon Link)
Просто положите рулон туалетной бумаги в жестяную банку.Вылейте спирт на туалетную бумагу, чтобы она просто пропиталась. Затем подожги спирт.
Спирт — это топливо, а туалетная бумага — как фитиль в свече.
Аварийный нагреватель может работать более часа и хорошо нагревает воздух. Поскольку горит только верхний спирт (там, где он касается воздуха), нижняя часть банки остается прохладной.
Некоторые из них понадобятся для обогрева комнаты.
Требования к вентиляции:
Спирт горит очень чисто, поэтому риск отравления CO при использовании этого аварийного нагревателя невелик.Вы все равно захотите разбить окно. Однако дымоход вам не понадобится — просто поставьте плиту на ровную поверхность вдали от легковоспламеняющихся предметов.
Терракота (цветочный горшок) и аварийный обогреватель чайного света
Вы, наверное, уже видели эту конструкцию аварийного обогревателя. Это действительно гениально, и его можно использовать в качестве дополнительного отопления и в неаварийных ситуациях.
Традиционный дизайн этого самодельного обогревателя включает:
4 чайных свечи (Amazon Link)
1 терракотовый цветочный горшок меньшего размера
1 терракотовый цветочный горшок большего размера
Металлический поддон + решетка для гриля, устанавливаемая на нем.
Небольшой кусок алюминиевой фольги
Инструкции:
Поместите чайные свечи на металлическую сковороду.Зажги их.
Установите решетку для гриля на сковороду.
Установите меньший цветочный горшок на решетку для гриля; цветочный горшок должен быть перевернут так, чтобы открытая сторона была обращена к чайным светильникам
Используйте алюминиевую фольгу, чтобы закрыть сливное отверстие на меньшем цветочном горшке
Установите больший цветочный горшок поверх меньшего (не закрывайте его сливное отверстие)
Идея этого аварийного обогревателя заключается в том, что меньшая кастрюля работает как конвектор для сбора тепла от чайных свечей, а большая кастрюля действует как радиатор.
Единственная реальная проблема, связанная с нагревателем чайника и цветком, заключается в том, что поднос может сильно нагреваться.
Вместо этого вы можете попробовать поставить чайные свечи на кирпичи и подкрепить керамические горшки большим количеством кирпичей.
Или вы можете приложить немного больше усилий и сделать дизайн, показанный на видео.
Ракетная печь
Есть много способов сделать ракетные печи. Вы даже можете сделать маленькие банки из-под кофе, чтобы использовать их для автономного приготовления.Если вы хотите топить ракетной печью, вам понадобится что-то гораздо большее.
Подойдет старый баллон с пропаном или пивная бочка. Проблема в том, что вы должны иметь возможность разрезать металлические резервуары — и как вы собираетесь это делать в аварийной ситуации, когда сеть не работает?
Вот почему мне нравится эта конструкция ракетной печи, которая сделана из ведра на 5 галлонов.
Требования к вентиляции: Ракетные печи выделяют много дыма. Итак, вам нужно будет сделать дымоход, чтобы выпускать весь дым.Одно из решений — использовать ракетную печь в дымоходе. Или вы можете установить вытяжку из окна, но тогда вам нужно будет закрыть ее, чтобы внутрь не попадал холодный воздух.
Качество этого видео плохое, но парень отлично объясняет, как построить ракетную печь.
А вот картинка, показывающая, как работает ракетная печь.
Изображение предоставлено: «Ракетная печь» от NokoBunva. Лицензировано CC BY-SA 3.0 через Commons —
. Если у вас нет времени, чтобы сделать его, они также доступны на Amazon — см. Здесь.
Бумажные журналы
Итак, у вас есть ракетная печь, дровяная печь или камин … Теперь вам нужно что-то сжечь.
Прежде чем вы начнете рубить мебель на топливо, вам следует подумать о том, чтобы сделать бумажные поленья.
Сначала просверлите несколько отверстий в ковше. Затем вы просто смешиваете бумагу и воду в большом ведре, чтобы получилась бумажная масса.
Положите что-нибудь тяжелое на мякоть, чтобы слить воду.
Когда он высохнет, у вас будет большой брикет из бумаги.Он будет гореть часами.
Требования к вентиляции: В зависимости от типа бумаги, которую вы использовали для изготовления поленьев, она может гореть довольно чисто или выделять много копоти. Вам понадобится хороший дымоход, чтобы дым не заполнил ваш дом.
Сделай сам солнечный обогреватель из жестяных банок
Этот проект более интенсивный, и вам, вероятно, не придется полагаться на краткосрочные отключения сети.
Но, если у вас есть убежище от Bug Out, такое как хижина, — это проект, который стоит рассмотреть .
Идея — сделать стену из жестяных банок. Холодный воздух выходит из дома и проходит через нагревательную панель (колонны банок). Затем нагретый воздух возвращается в дом.
Чтобы это сработало, вам, очевидно, нужно разместить их там, где много солнечного света. Установите его в комнате с наибольшим количеством прямых солнечных лучей.
No related posts.
