Установка розеток своими руками – одна из самых частых домашних работ. Казалось бы, ничего сложного. Но вспомним законы Мэрфи, выведенные отнюдь не «чайником». Один из них гласит: «Если устройство все равно никак не хочет работать, так возьми, наконец, и прочитай инструкцию!».

Чтобы электророзетка, это незатейливое в общем-то устройство, не стала источником забот, а то и опасности, особенно в современных высоконагруженных квартирных сетях, о ней и способах ее установки нужно знать довольно много. Правила установки розеток актуальны также с точки зрения электромагнитной совместимости: при правильной их установке и надлежащим образом выполненной проводке необходимость в дорогостоящих фильтрах-подавителях помех и дополнительных защитных устройствах, как правило, не возникает.

Важно: розетка – электрическое распределительное устройство и, как таковое, требует при работе соблюдения всех мер техники безопасности согласно ПТБ. В частности – наличия на месте работы помощника (по ПТБ – «наблюдающего за работой»), обученного оказывать первую помощь при поражении электротоком.

Важно к важному

При установке электроарматуры своими руками необходимо соблюдать следующие правила:

• Электромонтажные работы производить в обесточенной квартире.

То есть, сначала нужно выполнить все вспомогательные операции: выбить штробы, насверлить лунки и отверстия, уложить кабель, без подключения, а подключать провода в последнюю очередь.

• Каждый очередной подключаемый провод прежде всего проверять фазоуказателем.

Одно из общих положений ПТБ гласит: «При работе на электроустановках следует помнить, что напряжение на обесточенных токоведущих частях может внезапно появиться в любой момент.»

• Монтаж розетки или выключателя производить, не допуская контакта оголенных проводников с телом.

Основные приемы работы, позволяющие производить монтаж бытовой электроарматуры «не трогая медь» описаны далее.

• При поражении электротоком помнить, что главное в этом случае – скорость реагирования наблюдающего.

Воздействие электротока в 10 мА в течение 0,2 с (скорость реакции ловкого сообразительного человека без специальной подготовки) вызывает непроизвольные нелицеприятные высказывания. То же, в течение 1 с – озноб, дрожь, болезненные ощущения, которые в течение дня могут усилиться до степени, требующей госпитализации. То же, в течение 10 с или более – обморок и фибрилляцию сердечной мышцы, требующую срочной медицинской помощи в течение 15 мин, иначе будет поздно.

То есть, если мастера «прихватило», нужно дернуть его за одежду и грохнуться вместе на пол, а не бежать в прихожую отключать автомат. Лучше вместе полежать с ушибами или переломами, чем одному в земле, а второму – под следствием.

Устройство розетки

[tip] Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) – синим, а защитные (заземляющие, P) – желтым с зеленой полосой.[/tip]
Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

1. Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
2. Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
3. Клеммами для подключения проводов к контактам.

Контактные колодки розеток

Примечания:

1. Колодки с подвижными лапками на винтах устанавливать в подрозетник несколько сложнее (см. далее), но такая конструкция позволяет регулировать положение колодки по высоте и наклону точно по стене. Нужно только следить при покупке, чтобы лапки были двузубыми. Колодка с однозубыми лапками скоро расшатается, см. на рис. в центре.
2. Клеммы могут как крепиться к контактам винтами, так быть выполненными заодно с контактами. Последние – надежнее. Первые перед установкой розетки необходимо перебрать, смазать сопрягаемые части токопроводящей пастой (холодным припоем) и стянуть винтами натуго.
3. Клеммы со стороны проводов могут быть как винтовыми, так и «ёршиками», в которые оголенные концы проводов просто вставляются. Последние очень надежны, но не допускают переборки: провод приходится вытаскивать с силой, а ершик при этом ломается. Винтовые клеммы перед заведением проводов смазывают холодным припоем.

Виды розеток

Розетки с выключателями могут быть как одинарными, так и объединенными в один конструктив с общей крышкой и подрозетником, см. рис. слева. Последнее – розеточный модуль. Несколько розеток, установленных на стене в ряд, называют розеточной группой, на рис. в центре. Установка выключателя, как в составе модуля, так и отдельного, производится в обычный подрозетник.

Виды розеток, розеточная группа и розеточный модуль в электромонтажном коробе

В состав розеточного модуля могут входить также розетки сигнальные (телефон, телевидение, интернет), таймер, «защита от дурака», отключающая розетку при прикосновении к фазному контакту и др. Сложные розеточные модули чаще всего входят в состав электромонтажных коробов, на рис. справа.

О коробах следует сказать особо. По ПТБ, ПУЭ и требованиям электромагнитной совместимости силовые и сигнальные провода не должны соприкасаться и пересекать друг друга, поэтому электрокороба выполняются секционированными, и каждая секция выходит к своим клеммам. При укладке кабелей в короб нужно следить за условными обозначениями в секциях, чтобы потом не перекладывать все.

Розетка-выручалочка

Накладная розетка

Простое, но очень полезное изобретение – современная накладная розетка, см. рис. Она позволяет:

• Производить замену розетки при «полностью убитом» подрозетнике, не нарушая декоративного покрытия стены: крышка совершенно закрывает крепежную накладку.
• Заменять старые розетки на евро, не меняя подрозетника и не трогая стены.
• Ставить розетки на обшивку стены по обрешетке, не выясняя расстояния до базовой стены.
• В комплекте со специальным подрозетником, см. ниже, устанавливать розетки в гипсокартонную обшивку с повышенной прочностью и надежностью.
• С ним же монтировать пожаробезопасные розетки в деревянные стены – даже при возникновении дуги она прежде всего замыкается через металлическую обойму, не распространяясь далее по проводам. Защита срабатывает, или провода отгорают в клеммах, прежде чем огонь доберется до дерева.

Опасный курьез

Выдвижные розетки

По потребительским качествам полной противоположностью накладной является уверенно набирающая популярность в Европе выдвижная розетка, см. рис. Оправдывают дизайном: мол, «блямбочка» задвинутой розетки не портит интерьер. Но, простите, розетка, в которую ничего никогда не включают, вообще не нужна, а выдвинутый из стены или пола (да, да, делают и так!) модуль создает травмо-, электро- и пожароопасность. Сообщений о происшествиях из-за выдвижных розеток более чем достаточно, но маркетологи, опираясь на потребительскую психологию, все равно успешно продвигают сие «достижение» на рынке.

Нормы и правила

Низко расположенные розетки

Современные нормы на установку бытовой электроарматуры вполне либеральны: высота установки выключателя в 160 см от пола, а розетки в 80 см уже не обязательны, а только рекомендованы. Широко распространена установка розеточных модулей в 30 см от пола, см. рис. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Уменьшение высоты установки розеток не вызывает возражений электриков, если в квартире есть УЗО (устройство защитного отключения). Количество розеток в квартире никак не ограничивается.

В детской же, наоборот, рекомендуется розеточные модули с выключателями освещения и защитой от прикосновения устанавливать в 150-170 см. от пола. В таком случае самые маленькие не смогут до них дотянуться, а у тех, кто постарше и уже умеет обращаться с электричеством, меньше будет соблазна пощелкать или потыкать без толку – руку тянуть высоко.

Однако некоторые правила заделки проводов в розетки следует все же соблюдать. Они намного уменьшают вероятность аварии и облегчают поиск неисправностей.

Во-первых, у электриков принято, чтобы фазный контакт находился ближе к окну. Если положение розетки относительно окна неоднозначно, фаза должна быть слева, если стоять лицом к розетке.

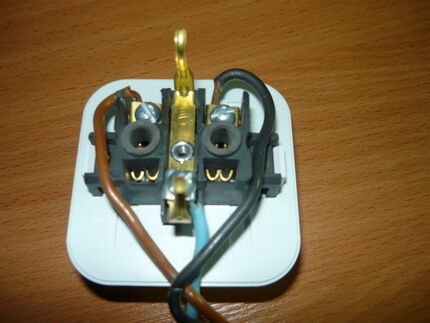

Заделка кабеля в розетку

Во-вторых, заводить провода минимальной длины сразу в клеммы нельзя: из-за тепловых деформаций стены и кабеля контакты со временем нарушаются, а надежно перезаделать коротенькие кончики в новую розетку будет очень сложно. Подключение розетки нужно производить, пропустив кабель под контактной колодкой (там всегда есть зазор специально для этого), как показано на рисунке. Если кабель круглый и слишком толстый, нужно снять кусок его оболочки и провести провода, расположив в ряд.

В-третьих, при обводке колодки проводами ноль и защиту нужно вести с одной стороны, а фазу – с противоположной. Это также показано на рисунке.

В-четвертых, в каждую клемму можно завести два провода, но это сделано лишь для электрического соединения между собой розеток в группах и модулях. Запитывать через розетки стационарные светильники, удаленные группы и модули, не говоря уж о потребителях «на соплях», ни в коем случае нельзя, см. след. рис.

Соединение розеток в модуле

Тут возникает вопрос: а во что же это такая проводка обойдется, если от счетчика тянуть отдельную ветвь к каждой группе? Всего лишь в розеточный модуль со встроенным клеммником, по одному на комнату или менее того. Такие модули называют еще модулями с мини-щитками. Вот при разводке по помещению от мини-щитка статистика не показывает увеличения аварийности. Суть такова, что мощность должна потребляться по месту подключения, а не уходить через розеточную клемму далеко.

Подключение выключателя

Наконец, о такой операции, как монтаж выключателя. Технически выключатель устанавливается в такой же подрозетник теми же способами, что и розетка, см. ниже. Но при монтаже однополюсного выключателя его необходимо включать в разрыв ФАЗНОГО провода; включение в разрыв нуля недопустимо! Фаза и ноль в двухполюсном выключателе должны быть расположены единообразно с розетками (фаза – слева).

В любом случае к выключателю нужно спускать петлю кабеля, и ноль с защитой оставлять неразделанными, на рис. слева. Ради экономии кабеля подводить к выключателю случайные провода, а разделанную фазу кабеля оставлять в распределительной коробке (дозе) под потолком, как это делалось раньше, недопустимо, на рис. справа.

Инструменты и материалы

Для работы с электроарматурой в квартире понадобятся следующие инструменты и материалы:

1. Фазоуказатель (индикатор фазы).
2. Отвертки 4-6 мм, прямая и крестовая.
3. Пассатижи с изолирующими рукоятками.
4. Кусачки-бокорезы №1 или №2.
5. Монтажный нож.
6. Изолента виниловая и х/б.
7. Для переноса розеток – изолирующие колпачки С-типа (не для сигнальных разъемов, см. на рис. ниже в центре) и токопроводящая паста (холодный припой).
8. Силиконовый герметик в самой мелкой упаковке; расход – граммы.
9. Для монтажа новых или переноса розеток – электродрель.
10. Для монтажа розеток на гипсокартон – сверло-коронка 67 мм или перьевое сверло 32 мм, в зависимости от способа установки, см. далее.
11. Для монтажа на бетон – коронка по бетону диаметром 70-75 мм и высотой 45 мм.
12. Мелкие сверла, дюбели под саморезы-блошки.
13. Для новичков – съемник изоляции.

Примечание: при описанных далее приемах работы изолента может понадобиться как демпфер, для обмотки участков кабеля, проходящих сквозь отверстия, а не в качестве изоляции.

О съеме изоляции и прочих рабочих операциях нужно поговорить особо.

Приемы работы

Съем изоляции

Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.

Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.

Съемники изоляции и изолирующие колпачки

Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:

• Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
• Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
• Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
• Щипцы стоят дешевле клещей.

Сращивание проводов

При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!

Электропровода сращивают скруткой таким образом:

1. С концов проводов снимают изоляцию на 4-5 см.
2. Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
3. Провода должны располагаться параллельно, вплотную друг к другу.
4. Обрезы изоляции должны совпадать.
5. Пассатижами в правой руке скручивают жилы по часовой стрелке.
6. По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
7. Концом плоской отвертки наносят на скрутку холодный припой.
8. Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
9. По застывании припоя в раструб колпачка выдавливают силикон.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже. Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки.

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Итог

Как видим, при соблюдении некоторых простых правил установка розеток и выключателей в квартире своими руками – дело несложное. Элементарная аккуратность – и все будет работать как часы, а шипение, зудение и запах подгоревшей изоляции никогда не послышатся.

Видео: профессиональная установка розеток

***

© 2012-2020 Вопрос-Ремонт.ру

что еще почитать:

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

• После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

• В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
• Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

• В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
• На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

монтаж и подключение своими руками

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.

Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.

В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.

Содержание статьи:

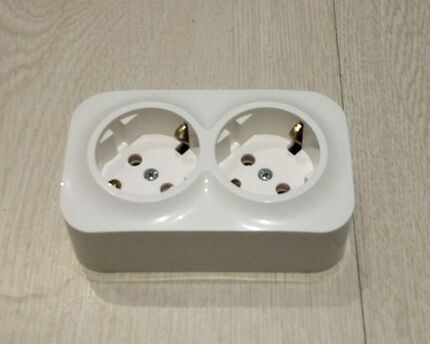

Как устроены накладные розетки

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Галерея изображений

Фото из

Накладные выключатели в ретро стилистике

Электроустановочные изделия для открытой проводки

Распаечная коробка для открытой прокладки электросети

Прокладка проводов к розеткам в кабель канале

Простая конструкция накладного выключателя

Устройство электроснабжения своими руками

Накладные выключатели вкупе со скрытой проводкой

Правила устройства открытой схемы проводки

Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.

Чтобы на пути протекания тока не было  нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.

Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов.

Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.

Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством , стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой

Инструкция по установке накладной розетки

Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.

В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.

Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”

Но чаще всего провод проложен открытым способом: в кабель-канале, или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.

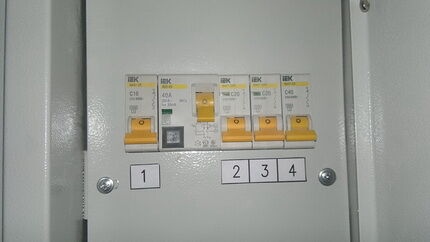

Отключение подачи электроэнергии

Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».

Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.

Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.

Тем, кто не хочет таких экспериментов, можно посоветовать отключить все на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.

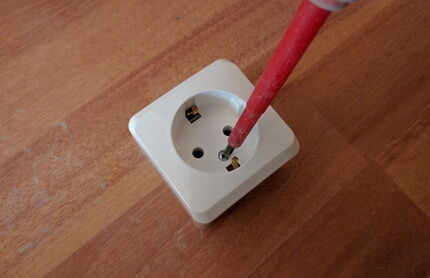

Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия

Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.

Разметка стены и подготовка розетки

Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе. Они отличаются наличием крышки, которая закрывает прибор.

В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.

Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами

Теперь нам нужно выбрать и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.

Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.

Крепление механизма прибора

В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью.

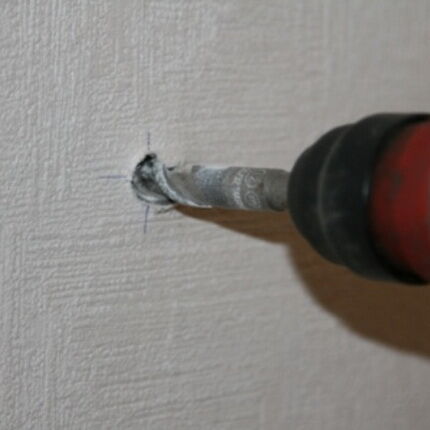

Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.

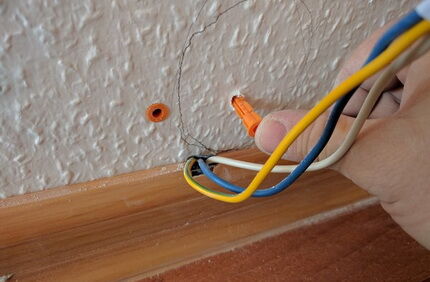

В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом

В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.

Подготовка провода к подключению

В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.

Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра. В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.

Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.

С подведенного к механизму кабеля нужно . Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.

Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 см

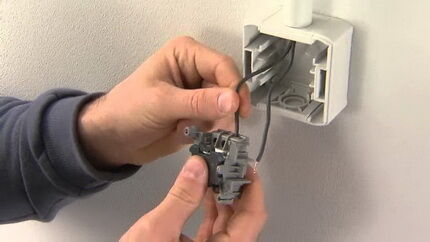

Подключение механизма к кабелю

При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.

Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.

Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.

Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.

На фото представлена схема подключения механизма розетки к трехжильному кабелю

В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.

Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.

Чтобы разобраться с трехжильным кабелем потребуется специальный . Сначала на электрощитке нужно отключить заземление. Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.

При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.

Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размера

Установка декоративно-изолирующей крышки

Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.

Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.

О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из нашего сайта.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Процесс установки одноклавишного накладного выключателя

Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.

Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.

Галерея изображений

Фото из

Крепление нижней части корпуса на обустраиваемой стене

Удаление заглушки перед вводом проводов в корпус

Введение проводки и части гофрированной трубы

Подготовка двухжильного кабеля к подключению

Подключение механизма

Подключение кабеля снизу выключателя

Установка защитно-декоративной панели

Фиксация клавиши выключателя на панели

В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии. Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».

Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.

#1. Подготовка устройства к монтажу

Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.

Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.

Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой. После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.

В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш

#2. Крепление корпуса к основанию

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.

Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.

Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

#3. Подключение прибора к проводке

Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.

В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.

Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.

На рисунке представлена схема подключения одноклавишного выключателя

Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.

#3. Сборка – завершающий этап

Нам осталось собрать устройство. Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.

Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.

После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке

Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.

Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.

Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Установка розетки своими руками, схема подключения к электросети, фото

Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.

Правила безопасности и соединения проводников, выбор сечения кабеля

Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.

Новую проводку обычно тянут медным проводом.

Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.

Важно!

Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Особенности установки розетки в кирпичную стену

Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.

Важно!

Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.

Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.

Как монтировать розетку в гипсокартонной перегородке

Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.

Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.

Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.

Важно!

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

Накладные розетки и особенности их монтажа

Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.

Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

Правила и схемы подключения проводов

Важно!

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Важно!

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Итог

Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.

в розетке | Описание настенных розеток, USB-розеток, уличных розеток

Наиболее распространенные розетки в доме

С ростом количества гаджетов и технологий в наших домах растет и количество розеток, в результате чего в каждом доме в среднем 4 розетки на комнату . Важно, чтобы вы знали, что на самом деле находится внутри ваших розеток, и понимали, как они работают и защищают вас.

Подключение розетки в основном зависит от типа схемы, причем наиболее часто используемой схемой розетки является кольцевая конечная схема.Эта схема означает, что кабель начинается от потребительского блока, затем закручивается по кольцевой схеме к каждой розетке, а затем возвращается обратно к потребителю, образуя кольцо кабеля.

Как работают розетки?

Когда вы вставляете вилку, верхний контакт заземления является самым длинным и поэтому входит первым.

При вдавливании заземляющего штифта две защитные заслонки перед линией и нейтралью открываются, позволяя полностью вставить вилку.

После этого каждый из трех контактов соединяется со своими разъемами, которые подключены к клеммам проводки.

Современные USB-разъемы

Новые конструкции разъемов включают встроенные USB-порты из-за растущего числа портативных устройств. Установив эти современные розетки, вы можете заряжать больше предметов через розетку, а также освободить другую розетку, сводя к минимуму необходимость в удлинительных кабелях.

Покупая современную розетку, нужно обратить внимание на несколько вещей. Во-первых, посмотрите, на сколько ампер рассчитана каждая USB-розетка. Важно, чтобы у вашей розетки был достаточно сильный ток, чтобы ваши гаджеты заряжались быстро и эффективно.

Для iPad и других планшетов обычно требуется высокий номинальный ток около 2,1 А. Однако для эффективной зарядки телефонам потребуется всего около 1,0 А. В этом случае лучше всего искать розетки с номиналом USB 2,0 А.

Затем покупайте только у надежных розничных продавцов, таких как B&Q, Wickes и Screwfix, чтобы убедиться, что они прошли испытания и соответствуют высоким стандартам. Не поддавайтесь соблазну покупать в Интернете более дешевые альтернативы без брендов, поскольку они могут не проходить испытания на безопасность и могут представлять опасность пожара в вашем доме.

Наружные розетки

Устанавливая защищенную внешнюю розетку, вы исключаете опасность спотыкания и любые риски, связанные с использованием удлинителя снаружи.

Их установка не занимает много времени, но сначала вы должны выбрать подходящее место, чтобы новая внешняя розетка подключалась к существующей внутренней розетке, чтобы легко распределять питание. Затем просверлите стену наружу и подключите кабель между двумя розетками, чтобы увеличить мощность источника питания.

Поскольку это внешняя розетка, вы должны помнить, что корпус для розетки должен иметь соответствующий класс защиты IP, чтобы он был защищен от различных погодных условий. Также важно убедиться, что новая внешняя розетка имеет достаточную защиту от УЗО, которая будет у нее, если в доме была проведена проводка после 2008 года. Однако, если это не так, вам нужно будет использовать внешнюю розетку с УЗО для максимальной защиты. .

| Lantronix

Коммутация сети

могут быть ценным активом для создания сетей. В целом они могут увеличить емкость и скорость вашей сети. Однако переключение не следует рассматривать как панацею от сетевых проблем. Перед включением сетевой коммутации вы должны сначала задать себе два важных вопроса: во-первых, как вы можете определить, выиграет ли ваша сеть от коммутации? Во-вторых, как добавить коммутаторы в вашу сеть, чтобы получить максимальную выгоду?

Это руководство написано, чтобы ответить на эти вопросы.Попутно мы расскажем, как работают коммутаторы и как они могут принести пользу вашей сетевой стратегии. Мы также обсудим различные типы сетей, чтобы вы могли профилировать свою сеть и оценить потенциальную выгоду от коммутации сети для вашей среды.

Что такое коммутатор?

Коммутаторы занимают в сети то же место, что и концентраторы. В отличие от концентраторов, коммутаторы проверяют каждый пакет и обрабатывают его соответствующим образом, а не просто повторяют сигнал на все порты. Коммутаторы сопоставляют адреса Ethernet узлов, находящихся в каждом сегменте сети, а затем пропускают через коммутатор только необходимый трафик.Когда коммутатор получает пакет, коммутатор проверяет аппаратные адреса пункта назначения и источника и сравнивает их с таблицей сегментов сети и адресов. Если сегменты совпадают, пакет отбрасывается или «фильтруется»; если сегменты разные, то пакет «пересылается» в соответствующий сегмент. Кроме того, коммутаторы предотвращают распространение плохих или несовместимых пакетов, не пересылая их.

Фильтрация пакетов и восстановление пересылаемых пакетов позволяет технологии коммутации разбивать сеть на отдельные домены конфликтов.Регенерация пакетов позволяет использовать большее количество узлов в общей структуре сети и значительно снижает общую частоту конфликтов. В коммутируемых сетях каждый сегмент является независимой областью коллизий. Это также обеспечивает параллелизм, то есть до половины компьютеров, подключенных к коммутатору, могут отправлять данные одновременно. В общих сетях все узлы находятся в одном общем домене коллизий.

Простота установки, большинство коммутаторов самообучаются.Они определяют адреса Ethernet, используемые в каждом сегменте, составляя таблицу по мере прохождения пакетов через коммутатор. Этот элемент «plug and play» делает коммутаторы привлекательной альтернативой концентраторам.

могут подключать разные типы сетей (например, Ethernet и Fast Ethernet) или сети одного типа. Сегодня многие коммутаторы предлагают высокоскоростные каналы, такие как Fast Ethernet, которые можно использовать для соединения коммутаторов друг с другом или для увеличения пропускной способности важных серверов, получающих большой трафик.Сеть, состоящая из нескольких коммутаторов, связанных между собой этими быстрыми восходящими линиями, называется сетью «свернутой магистрали».

Выделение портов на коммутаторах отдельным узлам — еще один способ ускорить доступ для критически важных компьютеров. Серверы и опытные пользователи могут использовать весь сегмент для одного узла, поэтому некоторые сети подключают узлы с высоким трафиком к выделенному порту коммутатора.

Полнодуплексный режим — это еще один метод увеличения пропускной способности выделенных рабочих станций или серверов. Для использования полнодуплексного режима обе сетевые карты, используемые на сервере или рабочей станции, и коммутатор должны поддерживать полнодуплексный режим.Полнодуплексный режим удваивает потенциальную пропускную способность этого канала.

Перегрузка сети

По мере того, как к общей сети добавляется больше пользователей или добавляются приложения, требующие большего количества данных, производительность снижается. Это связано с тем, что все пользователи в общей сети являются конкурентами шины Ethernet. Умеренно загруженная сеть Ethernet со скоростью 10 Мбит / с способна поддерживать использование 35 процентов и пропускную способность около 2,5 Мбит / с с учетом накладных расходов пакетов, межпакетных промежутков и коллизий.Умеренно загруженный Fast Ethernet или Gigabit Ethernet совместно использует 25 или 250 Мбит / с реальных данных в тех же условиях. При использовании совместно используемых сетей Ethernet и Fast Ethernet вероятность коллизий возрастает по мере того, как в общий домен коллизий добавляется больше узлов и / или больше трафика.

Ethernet сам по себе является совместно используемым носителем, поэтому существуют правила для отправки пакетов, чтобы избежать конфликтов и защитить целостность данных. Узлы в сети Ethernet отправляют пакеты, когда определяют, что сеть не используется. Возможно, что два узла в разных местах могут попытаться отправить данные одновременно.Когда оба ПК передают пакет в сеть одновременно, возникает конфликт. Оба пакета передаются повторно, что усугубляет проблемы с трафиком. Сведение к минимуму коллизий является важным элементом при проектировании и эксплуатации сетей. Увеличение количества конфликтов часто является результатом слишком большого количества пользователей или слишком большого трафика в сети, что приводит к сильной конкуренции за пропускную способность сети. Это может снизить производительность сети с точки зрения пользователя. Сегментирование, при котором сеть делится на различные части, логически соединенные вместе с помощью коммутаторов или маршрутизаторов, уменьшает перегрузку в переполненной сети за счет устранения общего домена конфликтов.

Уровни коллизий измеряют процент пакетов, которые являются коллизиями. Некоторые коллизии неизбежны, менее 10 процентов из них характерны для хорошо работающих сетей.

Коэффициент использования — еще одна широко доступная статистика о состоянии сети.Эта статистика доступна в мониторе консоли Novell и мониторе производительности WindowsNT, а также в любом дополнительном программном обеспечении для анализа LAN. Использование в средней сети более 35 процентов указывает на потенциальные проблемы. Это 35-процентное использование почти оптимально, но в некоторых сетях оптимальные значения использования выше или ниже из-за таких факторов, как размер пакета и отклонение пиковой нагрузки.

Коммутатор считается работающим на «проводной скорости», если у него достаточно вычислительной мощности для обработки полной скорости Ethernet при минимальных размерах пакетов.Большинство коммутаторов на рынке значительно опережают возможности сетевого трафика, поддерживая полную «скорость передачи данных» Ethernet, 14 480 пакетов в секунду (пакетов в секунду), и Fast Ethernet, 148 800 пакетов в секунду.

Маршрутизаторы

работают аналогично коммутаторам и мостам в том, что они фильтруют сетевой трафик. Вместо того, чтобы делать это по адресам пакетов, они фильтруют по определенному протоколу. Маршрутизаторы возникли из-за необходимости логического, а не физического разделения сетей. IP-маршрутизатор может разделить сеть на различные подсети, чтобы между сегментами мог проходить только трафик, предназначенный для определенных IP-адресов.Маршрутизаторы пересчитывают контрольную сумму и перезаписывают MAC-заголовок каждого пакета. Цена, заплаченная за этот тип интеллектуальной пересылки и фильтрации, обычно рассчитывается с точки зрения задержки или задержки, которую испытывает пакет внутри маршрутизатора. Такая фильтрация занимает больше времени, чем фильтрация коммутатора или моста, который смотрит только на адрес Ethernet. В более сложных сетях эффективность сети может быть повышена. Дополнительным преимуществом маршрутизаторов является их автоматическая фильтрация широковещательных рассылок, но в целом их сложно настроить.

Общие преимущества сетевой коммутации

заменяют концентраторы в сетевых конструкциях, и они более дорогие.Так почему же рынок коммутаторов для настольных ПК ежегодно увеличивается вдвое благодаря огромным продажам? Цена на коммутаторы стремительно падает, а концентраторы — это зрелая технология с небольшим снижением цен. Это означает, что разница между стоимостью коммутатора и стоимостью концентратора намного меньше, чем раньше, и разрыв сокращается.

Поскольку коммутаторы являются самообучающимися, их так же легко установить, как и концентратор. Просто подключите их и вперед. И они работают на том же аппаратном уровне, что и концентратор, поэтому проблем с протоколом нет.

Есть две причины для включения коммутаторов в конструкции сети. Во-первых, коммутатор разбивает одну сеть на множество небольших сетей, поэтому ограничения по расстоянию и ретранслятору сбрасываются. Во-вторых, такая же сегментация изолирует трафик и уменьшает коллизии, уменьшая перегрузку сети. Очень легко определить необходимость увеличения расстояния и расширения ретранслятора, а также понять это преимущество коммутации сети. Но второе преимущество, уменьшение перегрузки сети, трудно идентифицировать и труднее понять, в какой степени коммутаторы улучшают производительность.Поскольку все коммутаторы добавляют небольшие задержки к обработке пакетов, необоснованное развертывание коммутаторов может фактически снизить производительность сети. Таким образом, следующий раздел относится к факторам, влияющим на влияние перехода на перегруженные сети.

Коммутация сети

Преимущества переключения варьируются от сети к сети. Добавление коммутатора в первый раз имеет другие последствия, чем увеличение количества уже установленных коммутируемых портов. Понимание шаблонов трафика очень важно для коммутации сети — цель состоит в том, чтобы исключить (или отфильтровать) как можно больше трафика.Коммутатор, установленный в месте, куда он пересылает почти весь получаемый трафик, поможет гораздо меньше, чем тот, который фильтрует большую часть трафика.

На сети, которые не перегружены, может отрицательно повлиять добавление коммутаторов. Задержки обработки пакетов, ограничения буфера переключения и повторные передачи, которые могут иногда приводить к снижению производительности по сравнению с альтернативой на основе концентратора. Если ваша сеть не перегружена, не заменяйте концентраторы коммутаторами. Как узнать, являются ли проблемы с производительностью результатом перегрузки сети? Измерьте коэффициенты использования и частоту столкновений.

Время отклика сети (видимая для пользователя часть производительности сети) страдает по мере увеличения нагрузки на сеть, а при больших нагрузках небольшое увеличение пользовательского трафика часто приводит к значительному снижению производительности.Это похоже на динамику автомобильной автострады в том смысле, что увеличение нагрузки приводит к увеличению пропускной способности до определенного предела, затем дальнейшее увеличение спроса приводит к быстрому ухудшению истинной пропускной способности. В Ethernet количество коллизий увеличивается по мере загрузки сети, и это вызывает повторные передачи и увеличение нагрузки, что вызывает еще большее количество коллизий. В результате перегрузка сети значительно замедляет трафик.

С помощью сетевых утилит, имеющихся в большинстве серверных операционных систем, сетевые менеджеры могут определять коэффициент использования и коллизии.Следует учитывать как пиковую, так и среднюю статистику.

Замена центрального концентратора коммутатором

Эта возможность переключения типична для полностью разделяемой сети, в которой множество пользователей соединены в каскадной архитектуре концентратора. Двумя основными последствиями коммутации будут более быстрое сетевое подключение к серверу (-ам) и изоляция нерелевантного трафика от каждого сегмента. По мере устранения узкого места в сети производительность растет до тех пор, пока не обнаружится новое узкое место в системе, такое как максимальная производительность сервера.

Добавление коммутаторов в магистральную коммутируемую сеть

Перегрузку в коммутируемой сети обычно можно уменьшить, добавив больше коммутируемых портов и увеличив скорость этих портов. Сегменты, испытывающие перегрузку, идентифицируются по их загрузке и частоте конфликтов, и решением является либо дальнейшая сегментация, либо более быстрые соединения. Порты коммутатора Fast Ethernet и Ethernet добавляются дальше в древовидной структуре сети для повышения производительности.

Конструирование для максимальной выгоды

Изменения в дизайне сети имеют тенденцию быть скорее эволюционными, чем революционными — администратор сети редко может спроектировать сеть полностью с нуля.Обычно изменения вносятся медленно, чтобы максимально сохранить полезные капитальные вложения при замене устаревших или устаревших технологий новым оборудованием.

Fast Ethernet очень легко добавить в большинство сетей. Коммутатор или мост позволяет Fast Ethernet подключаться к существующей инфраструктуре Ethernet для повышения скорости критически важных каналов. Более быстрая технология используется для подключения коммутаторов друг к другу, а также к коммутируемым или совместно используемым серверам, чтобы избежать узких мест.

Многие сети клиент / сервер страдают от того, что слишком много клиентов пытаются получить доступ к одному и тому же серверу, что создает узкое место в месте подключения сервера к локальной сети. Fast Ethernet в сочетании с коммутируемым Ethernet создает идеальное экономичное решение для предотвращения медленных сетей клиент-сервер, позволяя разместить сервер на быстром порту.

Распределенная обработка также выигрывает от Fast Ethernet и коммутации. Сегментация сети с помощью коммутаторов значительно повышает производительность распределенных сетей трафика, и коммутаторы обычно подключаются через магистраль Fast Ethernet.

Проблемы с передовой технологией коммутации

Есть некоторые технологические проблемы с коммутацией, которые не затрагивают 95% всех сетей.Основные поставщики коммутаторов и отраслевые издания продвигают новые конкурентоспособные технологии, поэтому здесь обсуждаются некоторые из этих концепций.

Управляемый или неуправляемый

Management обеспечивает преимущества во многих сетях. Для управления крупными сетями с критически важными приложениями используется множество сложных инструментов, использующих протокол SNMP для мониторинга состояния устройств в сети. Сети, использующие SNMP или RMON (расширение для SNMP, которое предоставляет гораздо больше данных при меньшей пропускной способности сети), будут либо управлять каждым устройством, либо только более критическими областями.VLAN — еще одно преимущество управления коммутатором. VLAN позволяет сети группировать узлы в логические LAN, которые ведут себя как одна сеть, независимо от физических соединений. Основное преимущество — управление широковещательным и многоадресным трафиком. Неуправляемый коммутатор будет передавать широковещательные и многоадресные пакеты на все порты. Если в сети есть логические группы, отличные от физических, то коммутатор на основе VLAN может быть лучшим выбором для оптимизации трафика.

Еще одним преимуществом управления в коммутаторах является алгоритм связующего дерева.Spanning Tree позволяет администратору сети создавать резервные каналы с подключенными коммутаторами в виде петель. Это нарушило бы самообучающийся аспект коммутаторов, поскольку трафик от одного узла будет исходить из разных портов. Spanning Tree — это протокол, который позволяет коммутаторам координировать свою работу друг с другом, чтобы трафик передавался только по одному из резервных каналов (если не произойдет сбоя, резервный канал активируется автоматически). Сетевые менеджеры с коммутаторами, развернутыми в критических приложениях, могут захотеть иметь резервные ссылки.В этом случае необходимо управление. Но для остальных сетей вполне подойдет неуправляемый коммутатор, и он намного дешевле.

Промежуточная и промежуточная версия

LAN бывают двух основных архитектур: сквозной и с промежуточным накоплением. Сквозные коммутаторы только проверяют адрес назначения, прежде чем перенаправить его в целевой сегмент. Коммутатор с промежуточным хранением, с другой стороны, принимает и анализирует весь пакет, прежде чем пересылать его по назначению.Для проверки всего пакета требуется больше времени, но это позволяет коммутатору обнаруживать определенные ошибки и коллизии пакетов и не допускать распространения плохих пакетов по сети.

Сегодня скорость переключателей с промежуточным хранением сравнялась с быстродействием переключателей со сквозным хранением до такой степени, что разница между ними минимальна. Кроме того, доступно большое количество гибридных коммутаторов, в которых сочетаются как сквозная архитектура, так и архитектура с промежуточным хранением.

Блокирующие и неблокирующие переключатели

Возьмите характеристики коммутатора и сложите все порты при теоретической максимальной скорости, и тогда вы получите теоретическую общую пропускную способность коммутатора.Если коммутирующая шина или коммутационные компоненты не могут обрабатывать теоретическое количество всех портов, коммутатор считается «блокирующим коммутатором». Споры ведутся о том, следует ли проектировать все коммутаторы без блокировки, но дополнительные затраты на это разумны только для коммутаторов, предназначенных для работы в самых крупных сетевых магистралях. Практически для всех приложений блокирующий переключатель с приемлемым и разумным уровнем пропускной способности будет работать нормально.

Рассмотрим восьмипортовый коммутатор 10/100.Поскольку каждый порт теоретически может обрабатывать 200 Мбит / с (полный дуплекс), теоретически требуется 1600 Мбит / с или 1,6 Гбит / с. Но в реальном мире загрузка каждого порта не превышает 50%, поэтому коммутирующая шина 800 Мбит / с вполне достаточна. Рассмотрение общей пропускной способности по сравнению с общей потребностью в портах в реальных нагрузках обеспечивает подтверждение того, что коммутатор может справиться с нагрузками вашей сети.

Ограничения буфера коммутатора

Пакеты, обрабатываемые коммутатором, хранятся в буферах.Если сегмент назначения перегружен, коммутатор удерживает пакет, ожидая, пока пропускная способность станет доступной в переполненном сегменте. Проблема с заполнением буферов. Так что некоторый анализ размеров буферов и стратегий обработки переполнений представляет интерес для технически подкованного проектировщика сетей.

В реальных сетях переполненные сегменты вызывают множество проблем, поэтому их влияние на переключение не имеет значения для большинства пользователей, поскольку сети должны быть спроектированы так, чтобы исключить переполненные, перегруженные сегменты.Есть две стратегии обработки полных буферов. Один из них — «управление потоком противодавления», которое отправляет пакеты обратно в восходящем направлении к исходным узлам пакетов, которые находят полный буфер. Это можно сравнить со стратегией простого отбрасывания пакета и использования функций целостности в сетях для автоматической повторной передачи. Одно решение распространяет проблему в одном сегменте на другие сегменты, распространяя проблему. Другое решение вызывает повторные передачи, и, как следствие, увеличение нагрузки не является оптимальным.Ни одна из стратегий не решает проблему, поэтому поставщики коммутаторов используют большие буферы и советуют администраторам сети разрабатывать топологии коммутируемой сети, чтобы устранить источник проблемы — перегруженные сегменты.

Коммутация уровня 3

Гибридное устройство — это последнее усовершенствование технологии межсетевого взаимодействия. Сочетая в себе обработку пакетов маршрутизаторов и скорость коммутации, эти многоуровневые коммутаторы работают как на уровне 2, так и на уровне 3 сетевой модели OSI. Коммутаторы этого класса предназначены для работы в ядре крупных корпоративных сетей.Многоуровневые коммутаторы, которые иногда называются коммутаторами маршрутизации или IP-коммутаторами, ищут общие потоки трафика и переключают эти потоки на аппаратном уровне для определения скорости. Для трафика вне обычных потоков многоуровневый коммутатор использует функции маршрутизации. Это сохраняет функции маршрутизации с более высокими накладными расходами только там, где это необходимо, и стремится к лучшей стратегии обработки для каждого сетевого пакета.

Многие поставщики работают над многослойными коммутаторами высшего класса, и эта технология определенно находится в стадии разработки.По мере развития сетевых технологий многоуровневые коммутаторы могут заменить маршрутизаторы в большинстве крупных сетей.

ведер розеток | Выучите Erlang на благо!

Привет, похоже, ваш Javascript отключен. Ничего страшного, сайт без него работает. Однако вы можете предпочесть читать его с подсветкой синтаксиса, для чего требуется Javascript!

Ковши розеток

До сих пор мы немного повеселились, работая с самим Erlang, почти не общаясь с внешним миром, хотя бы с помощью текстовых файлов, которые мы читаем здесь и там. Поскольку отношения с самим собой могут приносить удовольствие, пора выбраться из нашего логова и начать разговаривать с остальным миром.

В этой главе рассматриваются три компонента использования сокетов: списки ввода-вывода, сокеты UDP и сокеты TCP. Списки ввода-вывода не являются такой уж сложной темой. Это просто умный способ эффективно создавать строки для отправки через сокеты и другие драйверы Erlang.

Списки ввода-вывода

Ранее в этом руководстве я упоминал, что для текста мы можем использовать либо строки (списки целых чисел), либо двоичные файлы (двоичная структура данных, содержащая данные). Отправка сообщений по сети, таких как «Hello World», может выполняться в виде строки как «Hello World» и в виде двоичного файла как << «Hello World» >> .Аналогичные обозначения, аналогичные результаты.

Отличие состоит в том, как можно собирать вещи. Строка немного похожа на связанный список целых чисел: для каждого символа вы должны сохранить сам символ плюс ссылку на остальную часть списка. Более того, если вы хотите добавить элементы в список, либо в середине, либо в конце, вы должны пройти весь список до точки, которую вы изменяете, а затем добавить свои элементы. Однако это не тот случай, когда вы добавляете:

А = [а]
B = [b | A] = [b, a]
C = [c | B] = [c, b, a]


В случае предварительного добавления, как указано выше, все, что хранится в A или B или C , никогда не нуждается в перезаписи.Представление C можно рассматривать как [c, b, a] , [c | B] или [c, | [b | [a]]] , среди других. В последнем случае вы можете видеть, что форма A в конце списка такая же, как при объявлении. Аналогично для B . Вот как это выглядит с добавлением:

А = [а]
B = A ++ [b] = [a] ++ [b] = [a | [b]]
C = B ++ [c] = [a | [b]] ++ [c] = [a | [b | [c]]]]


Вы видите все это переписывание? Когда мы создаем B , мы должны перезаписать A .Когда мы пишем C , мы должны переписать B (включая содержащуюся в нем часть [a | ...] ). Если бы мы добавили D аналогичным образом, нам пришлось бы переписать C . Для длинных строк это становится слишком неэффективным и создает много мусора, который нужно очистить виртуальной машиной Erlang.

С двоичными файлами дела обстоят не так плохо:

A = << "a" >>
B = << A / двоичный, "b" >> = << "ab" >>
C = << B / двоичный, "c" >> = << "abc" >>


В этом случае двоичные файлы знают свою длину, и данные могут быть объединены за постоянное время.Это хорошо, намного лучше, чем списки. К тому же они более компактные. По этим причинам мы часто пытаемся придерживаться двоичных файлов при использовании текста в будущем.

Однако есть несколько недостатков. Двоичные файлы были предназначены для обработки вещей определенным образом, и все еще существует стоимость изменения двоичных файлов, их разделения и т. Д. Более того, иногда мы будем работать с кодом, который взаимозаменяемо использует строки, двоичные файлы и отдельные символы. Постоянное преобразование между типами было бы проблемой.

В этих случаях списков ввода-вывода — наш спаситель.Списки ввода-вывода — это странная структура данных. Это списки байтов (целые числа от 0 до 255), двоичных файлов или других списков ввода-вывода. Это означает, что функции, которые принимают списки ввода-вывода, могут принимать такие элементы, как [$ H, $ e, [$ l, << "lo" >>, ""], [[["W", "o"], < <"rl" >>]] | [<< "d" >>]] . Когда это произойдет, виртуальная машина Erlang просто сгладит список, поскольку ей нужно это сделать, чтобы получить последовательность символов Hello World .

Какие функции принимают такие списки ввода-вывода? Большинство функций, связанных с выводом данных, работают.Любая функция из модуля io, файлового модуля, сокетов TCP и UDP сможет их обрабатывать. Некоторые библиотечные функции, такие как некоторые из модуля unicode и все функции из модуля re (для r egular e xpressions), также будут обрабатывать их, чтобы назвать несколько.

Попробуйте предыдущий Hello World IO List в оболочке с io: format ("~ s ~ n", [IoList]) , просто чтобы увидеть. Он должен работать без проблем.

В общем, это довольно умный способ построения строк, позволяющий избежать проблем с неизменяемыми структурами данных, когда дело доходит до динамического построения содержимого для вывода.

TCP и UDP: Bro-tocols

Первый тип сокетов, который мы можем использовать в Erlang, основан на протоколе UDP. UDP — это протокол, построенный поверх уровня IP, который предоставляет несколько абстракций поверх него, таких как номера портов. UDP считается протоколом без сохранения состояния. Данные, полученные с порта UDP, разбиваются на мелкие части, без тегов, без сеанса, и нет гарантии, что полученные фрагменты были отправлены в том же порядке, что и вы. На самом деле нет никакой гарантии, что если кто-то отправит пакет, вы его вообще получите.По этим причинам люди склонны использовать UDP, когда пакеты маленькие, иногда могут быть потеряны с небольшими последствиями, когда не происходит слишком много сложных обменов или когда низкая задержка абсолютно необходима.

Это что-то, что можно увидеть в отличие от протоколов с отслеживанием состояния, таких как TCP, где протокол заботится об обработке потерянных пакетов, изменении их порядка, поддержании изолированных сеансов между несколькими отправителями и получателями и т. Д. TCP позволит надежный обмен информацией, но рискнет быть медленнее и тяжелее в установке.UDP будет быстрым, но менее надежным. Тщательно выбирайте в зависимости от того, что вам нужно.

В любом случае использовать UDP в Erlang относительно просто. Мы настраиваем сокет для данного порта, и этот сокет может как отправлять, так и получать данные:

Как расширить домашнюю сеть

Большинство людей хотят получить доступ к Интернету из любой комнаты в доме / офисе и, возможно, даже в саду или на даче.

Хотя большинство людей захотят расширенного беспроводного доступа (Wi-Fi) , мы также рассмотрим, как расширить проводной доступ и беспроводной доступ .

Если мы начнем с базовой домашней сети, состоящей из одной точки беспроводного доступа (WAP), которая является частью беспроводного маршрутизатора, как описано в разделе «Создание домашней сети».и показано ниже:

Домашний маршрутизатор является центром сети, поскольку он соединяет вашу домашнюю сеть с Интернетом.

Эту базовую конфигурацию можно расширить для обеспечения как проводного, так и беспроводного доступа с помощью различных методов, что показано на схеме сети ниже:

Расширение беспроводного доступа

Прежде чем приступить к расширению сети, рекомендуется попробовать улучшить сигнал, переместив маршрутизатор, если это возможно.

Если предположить, что существующая точка доступа WAP (беспроводная точка доступа) охватывает область 1, но не область 2, наша задача состоит в том, чтобы расширить сеть до области 2.

Чтобы расширить зону покрытия Wi-Fi до зоны 2, нам понадобится секундная точка доступа WAP (беспроводная точка доступа) , и эта вторая точка доступа должна будет подключаться к WAP в зоне 1.

Существует три способа подключения точек беспроводного доступа (WAP) вместе. Их:

• Используйте WAP, подключенный к концентратору в сети 1 с помощью кабеля UTP.
• Используйте WAP, подключенный к концентратору в сети 1 с помощью адаптеров Homeplug.
• Подключайтесь к Wi-Fi с помощью повторителя или повторителя диапазона Wi-Fi.

Использование беспроводного ретранслятора или расширителя диапазона

Это, вероятно, самый быстрый и простой метод, который, согласно недавнему опросу, использовали более 20% домохозяйств в США.

Это также самый медленный и наиболее подверженный ошибкам метод.

Примечание Вы услышите, что используются термины «повторитель», «расширитель диапазона» и «усилитель», но в целом они описывают одно и то же.

Беспроводной ретранслятор принимает беспроводной сигнал, а затем повторно передает его .

Это означает, что ретранслятор должен находиться в зоне действия исходного беспроводного сигнала.

Это также обычно означает, что пропускная способность уменьшена вдвое. Некоторые ретрансляторы используют разные диапазоны, то есть они могут использовать диапазон 5 ГГц для подключения к WAP и диапазон 2,5 ГГц для подключения устройств.

Повторитель создает вторую беспроводную сеть, которая может иметь такой же SSID , что и исходная сеть.

Поскольку беспроводные устройства в сети 2 должны проходить через два беспроводных перехода, этот метод подключения намного медленнее, чем при использовании удлинительного кабеля или адаптеров домашней розетки.

Расширение проводной сети

Для расширения проводной сети вам понадобится коммутатор Ethernet.

Вы используете порт на домашнем маршрутизаторе для подключения к удаленному коммутатору, используя:

• Длинный кабель UTP
• 2 переходника Homeplug.

Это показано на основной схеме сети выше.

Общие положения

Использование кабеля UTP

Вы можете приобрести соединительных кабелей UTP различной длины, что означает, что вам не нужно создавать собственные кабели.

Обратите внимание, что максимальное расстояние кабеля между сетевыми устройствами составляет 100 м.

Однако вам потребуется проложить кабель между комнатами, что обычно требует сверления отверстий и т. Д.

Хотя это очень дешевый метод, обычно он не самый простой. Однако он обеспечивает самое быстрое и надежное соединение.

Узнайте, как подключить домашнюю сеть

Использование адаптеров Homeplug

Homeplug — более гибкий вариант, чем прямая проводка, поскольку они могут легко добавить возможность подключения к сети в любой комнате, где есть розетка.

Они работают, используя домашнюю электропроводку для передачи сигнала Ethernet между комнатами.

Homeplug можно использовать для расширения проводной и беспроводной сети .

Обычно они работают парами, но в сети можно использовать более двух. Они подключаются к сетевой розетке и обычно обеспечивают соединение Ethernet на каждом конце.

Просто вставьте кабели Ethernet в адаптеры на каждом конце.

Они также могут поставляться со встроенными точками беспроводного доступа, поэтому вам не нужны дополнительные точки беспроводного доступа для расширения беспроводной сети.
