1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.

Устройство защитного отключения 30 мА
располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.

Жилая площадь*	Виды устройств защитного отключения и их количество
< 35 м²	1 устройство защитного отключения класса АС +1 устройство защитного отключения 40 А класса А*
от 35 до 100 м²	2 устройства защитного отключения класса АС +1 устройство защитного отключения 40 А класса А*
> 100 м²	3 устройства защитного отключения класса АС +1 устройство защитного отключения 40 А класса А*

* Для максимальной мощности 18 кВА
** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на
предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А.
*** Для защиты кухонной электробытовой техники.

Автомат

Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.

Линия групповой сети

Электропровода

Предохранители

Автоматы

Максимальная мощность

1,5 мм²

10A

16A

2300 Вт

стандарт-
ная
розетка

1,5 мм²
2,5 мм²

—
16A

16A
20А

2300 Вт
3700 Вт

32 A

6 мм²

32A

7400 Вт

Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм². Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета

Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза

Только желто-зеленый цвет: земля

Только голубой цвет: нейтраль

Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.

Схема электрораспределительного щитка

A	Главный рубильник
B	Встроенная в щиток монтажная рейка для элементов
C	Клеммные колодки
D	Высокочувствительное дифференциальное устройство защитного отключения
E	Переключатель День / Ночь
F	Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.

	1. Определите предохранители для различных линий групповых сетей и пронумеруйте их. 2. Отвинтите патроны предохранителей и пронумеруйте провода.
	3. Отвинтите старый распределительный щиток и отсоедините провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

Прикрепите щиток к стене с учетом длины проводов.

2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.

Это более надежно
Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.

3. Вставьте в автоматы фазовую и нейтральную шины.

4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.

5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.

6. Подсоедините фазу и нейтральный провод каждой линии к
соответствующему модулю.

7. Подсоедините все провода заземления от разных линий к
нулевой шине.

8. Убедитесь в том, что нулевая шина подсоединена к стержню
заземления.

9. Закройте распределительный щиток, предварительно сделав
отверстия для проводов.

10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

РАЗРЯДНИК
предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ
обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Содержание статьи (ссылки кликабельны):

Какой кабель является лучшим для проводки?
Виды электрофурнитуры.
Что надо учесть во время планирования проводки?
Особенности разводки или создания контуров.
Где устанавливать выключатели?
Как установить скрытую проводку?
Открытая проводка.
Использование инсталляционных коробов.
Использование напольной коробки.
Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни.

Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

Подключиться к общей электрической сети.
Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.

В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов.

Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

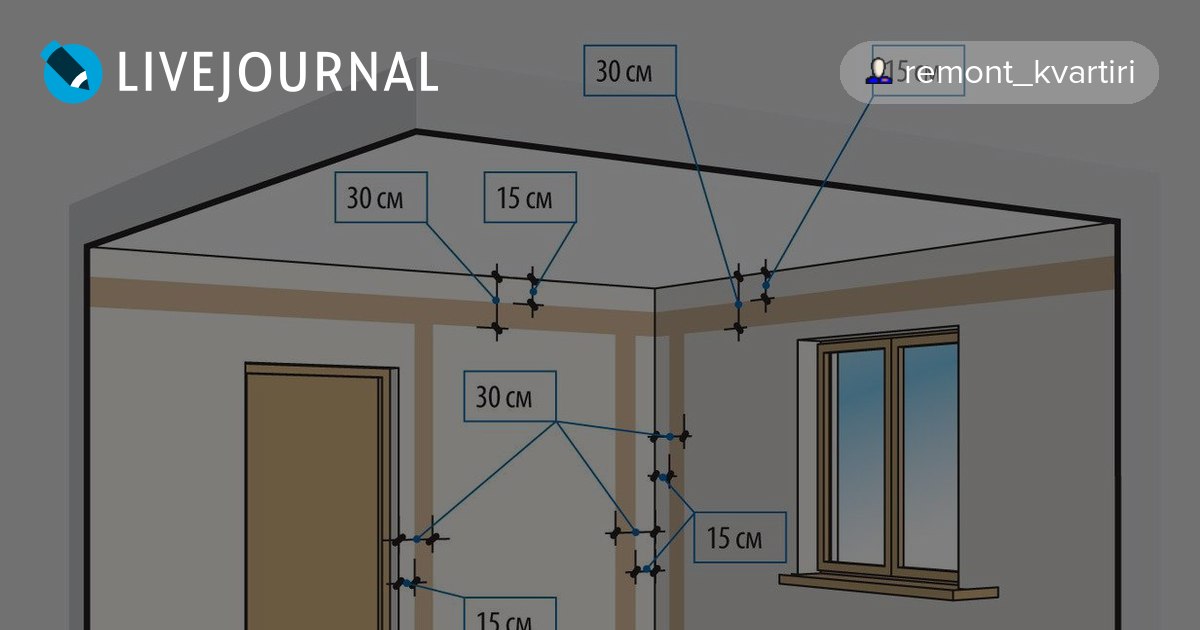

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Способы штробления стен с помощью различных инструментов. Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Особенности и сфера использования многожильного гибкого медного кабеля Правильное подсоединение проводов фаза ноль земля.

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
Место установки распределительного щитка.
Защитные устройства и счётчик электрической энергии.
Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

Монтаж воздушного ввода кабелем либо изолированным проводом.
Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

Очень важно обеспечить достаточное натяжение стального троса.
К тросу провод следует крепить свободно, без натяжки.
От земли до провода расстояние не должно быть меньше 3,5 м.
Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм².

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

Элементы освещения.
Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
Кондиционеры.
Электрическое отопление.
Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

счётчик электроэнергии;
вводной автомат, он отвечает за электроснабжение всего дома;
несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

в специальных пластиковых коробах;
на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м²площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

Розеточная группа
Освящение
Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)
Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

Вводный автомат
Электросчетчик
Однополосный автомат
Нулевая шина
Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Составление схемы подключения проводки в доме своими руками
Сколько фаз выбрать?
Разработка плана, получение проекта
Вычисление суммарной мощности
Разделение потребителей на группы
Где установить щиток
Как выбрать кабели и комплектующие
Выбор кабелей
Определение диаметра жил
Выбор оболочки
Какие розетки и выключатели купить
Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция
Разметка
Способы соединения проводов
Работа со стенами
Открытая
Закрытая
Подготовка кабелей
Заземление
Система защитного отключения и автовыключатель
Распределительные коробки
Коммутация кабелей и сопутствующих конструкций
Интеграция осветительных приборов и розеток
Распределительный щит
Ввод в эксплуатацию
Заключение по теме

Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.

Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.

Для этого необходимо:

Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).
Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.
Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.
Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.
Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.
Обустроить контур для отвода и заземлиться.
Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.
Приступить к эксплуатации.

Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.

В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.

Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.

Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке. Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.

Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:

Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.
Вторая потребуется для разъемов, если их будет от 3 до 5 штук.
Все последующие – по одной для отдельно взятых представителей мощного оборудования.

С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.

В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:

первая – освещение;
вторая – улица;
·третья – розетки внутри.

То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.

Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:

Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.
Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.

Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.

Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:

Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».

Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:

внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;
наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.

Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Порядок действий следующий:

Создаете план, в котором указываете все электроизделия для каждой комнаты.
Протягиваете коммуникации – в стенах и по перекрытиям.
Устанавливаете щит, распредкоробки, разъемы и выключатели.
Соединяете все это в сеть.
Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.

Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.

Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:

Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;
Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;
Точки соединений – обязательно в распредкоробках.

Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:

Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.
В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.
В колодках – здесь за качество прижима отвечает пружина.

Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:

алюминия – дешевле, но жестче, часто ломается при изгибе;
меди – дороже, но пластичнее.

Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.

Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:

Выкапываете траншею треугольной формы (глубиной 70 см).
Вбиваете в вершины стальные трубы (диаметром 2 дюйма).
Соединяете их полосами из стали, свариваете в одно целое.
Покрываете места стыков антикоррозионными растворами.

При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток

Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.

С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.

(*) Данная информация не является официальной рекомендацией и взята из открытых источников.

Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Сечение электропровода

Расстояние в метрах

16А / 3680Вт

20А / 4600Вт

35А / 7360Вт

6383 Просмотры 0

ЭкономияSavedRemoved 1

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.
Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы
Последовательность работ
Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.
Последовательность выполняемых работ такая:
Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
Закрепить распределительный щиток, провести в дом электричество
Укладка внутри дома кабелей, установка и подключение выключателей и розеток
Установка и подключение заземления
Проверка сети и получение акта
Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.
Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.
Читайте также: Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы
Количество фаз
Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.
Однофазные автоматы
К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.
Читайте также: Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы
Составление плана и получение проекта
Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.
Схема электропроводки в доме
На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.
К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.
Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи
Какая мощность вам потребуется?
После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.
Термоусадочный рукав
Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.
Электроприбор Потребляемая мощность кВт Электроприбор Потребляемая мощность кВт
Телевизор 300 Кондиционер 1500
Принтер 500 Водонагреватель 5000
Компьютер 500 Бойлер 1500
Фен 1200 Дрель 800
Утюг 1700 Перфоратор 1200
Электрический чайник 1200 Электронаждак 900
Вентилятор 1000 Дисковая пила 1300
Тостер 800 Электрорубанок 900
Кофеварка 1000 Электролозбик 700
Пылесос 1600 Шлиф машинка 1700
Обогреватель 1500 Циркулярная пила 2000
СВЧ печь 1400 Компрессор 2000
Духовка 2000 Компрессор 1500
Электроплита 3000 Сварочный аппарат 2300
Холодильник 600 Насос 1000
Стиральная машина 2300 Электродвигатель 1500
Читайте также: Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками
Группы потребителей
Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.
После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.
Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.
Группы кабелей
В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.
Электрообогреватель и кондиционер – требуют собственную линию.
Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.
Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп). Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.
Читайте также: Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция
Где установить электрический щиток?
Электрощит
Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.
По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.
Читайте также: Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Как выбрать подходящий кабель
При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.
Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.
Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.
Читайте также: Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы
Сечение жил кабеля
Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.
Расчет жил кабеля
Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.
Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.
Читайте также: Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы
Оболочка кабелей
Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.
Подключение розетки и выключателя
Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).
Читайте также: Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы
Какие лучше использовать выключатели и розетки
Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.
Они могут быть:
(Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
(Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.
Укладка проводки в деревянном доме
Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.
Самостоятельная укладка проводки
В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.
Распределительная коробка
При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:
Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
Места соединений необходимо размещать только в распределительных коробках
Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам
Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.
Главное при этих работах – не пробить оболочку кабеля.
Как соединяют проводку
Соединение проводов
В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.
Есть несколько самых распространенных способов:
(Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
(Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе. Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
(Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.
Не существует соединений надежней пайки и сварки, если можно их использовать, то с местами контактов разных проводов, проблем никогда не будет.
Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.
8.9 Total Score
Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.
Актуальность информации
8.5
Доступность применения
9
Раскрытие темы
8
Достоверность информации
10
Оценки покупателей: Будьте первым!
Разводка электропроводки в частном доме своими руками
Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.
Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т.д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.
Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.
Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.
Подготовка к разработке электрической схемы
Что необходимо для разработки электрической схемы:
линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,

фломастеры разных цветов или ручки с разноцветной пастой,

кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.
У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.
Рис. 1 Упрощенный план дома:
Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.
На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)
Рис. 2 План расположения помещений:
Определение мест установки электрооборудования и розеток и выключателей
Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:
Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.

Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).

И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.
На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:
Мы определились с местами установки электроустановочных изделий розеток и выключателей.

Определили места установки электрооборудования.

На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.

Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.
Лампа освещения 9 шт.

Выключатели 8 шт.

Розетки 12 шт.

Электрический щит 1 шт.

Электрический водонагреватель типа «Аристон» или другой 1 шт.

Стиральная машина 1 шт.

Холодильник 1 шт.

Посудомоечная машина 1 шт.

Электропечь с духовкой 1 шт.

Домашний кинотеатр 1 шт.

Компьютер 2 шт.

Розетки IP44, влагостойкие. 2 шт.

Розетка трехполюсная. 25A 1 шт.

Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:
№ Название электроприборов Количество Шт. Мощность ватт Суммарная мощность ватт Сечение провода кв. мм.
1 Лампы освещения 9 100 900 1,5
2 Розетки свободные 16 А 6 700 Средняя мощность на 1 розетку 4200 2,5 на каждую розетку
3 Электрический водонагреватель Розетка 16 А с защитой от влаги 1 1500 1500 1,5
4 Стиральная машина Розетка 16 А с защитой от влаги 1 2000 2000 1,5
5 Холодильник. Розетка 10 А 1 250 250 1,5
6 Посудомоечная машина. Розетка 16 А 1 2000 2000 2,5
7 Электропечь с духовкой, розетка 25 А 1 6000 6000 4
8 Домашний кинотеатр. Розетка 10 А 1 500 500 1,5
11 Компьютер. 2 розетки 10 А 2 500 1000 1,5
14 Вытяжка. Розетка 10 А 1 300 300 1,5
Итого: Максимальная мощность потребления — 18650
Разводка силовых кабелей
Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.
1. Душевая комната.
Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.
1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.
1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.
1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.
1.4 Выключатель электроосвещения должен находится вне помещения.
1.5 Корпуса электроприборов заземляются.
1.6 В цепи питания душевой комнаты обязательна установка УЗО.
Номера электрооборудования душевой на плане (рис 3) (5) и (6):
5. Электрический электронагреватель 2000 ватт.
6. стиральная машина, мощность 2000 ватт,
подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.
2. Кухня.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
class=»eliad»>
Номера электрооборудования на плане кухни (7), (8), (9), (14),
7. Холодильник 250 ватт,
8. Посудомоечная машина 2000 ватт.
9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.
14. Вытяжка. 300 ватт.
Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.
Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.
№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.
В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:
Номер провода кабеля Участки прокладки кабеля. Сечение провода кв. мм.
1, 2, 3 Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5) 1,5
4, 5, 6 Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина 1,5
7, 8, 9 Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой 4,0
10, 11, 12 Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3 4,0
13, 14, 15 Распаечная коробка № 4 –розетка в туалете (3) 1,5
16, 17, 18 Распаечная коробка № 3 – Розетки кухни (3) 2,5
19, 20, 21 Эл. Щит (4) – Распаечная коробка №1 4,0
22, 23, 24 Распаечная коробка № 1- Розетки спальни 2,5
25, 26, 27 Распаечная коробка № 1 – Распаечная коробка №2 2,5
28, 29, 30 Распаечная коробка № 2 – Розетки спальни и розетки зала. 2,5
План разводки проводов освещения
Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.
Рис. 5 План разводки освещения.
Обустройство электрического щита
Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.
Итак, начнем с перечисления того, что должно находится в электрическом щите.
1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.
2. Однофазный электросчетчик на 100 А. 1 шт.
3. Защитная автоматика для помещение душевой:
3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.
3.2. Автоматические выключатели на 10А Q₂ и Q₃.
4. Защитные приборы для помещения кухни:
4.1. QF₂ УЗО 50 А, 30 ма 1 шт.
4.2. Автоматический выключатель Q₄ 30 А. 1шт.
4.3. Автоматический выключатель Q₅ 16 А 1 шт.
5. Защитные приборы для для остальных помещений.
5. 1. QF₃ УЗО 32 А, 30 ма – 1 шт.
5.2. Автоматический выключатель Q₆ 25 А.
5.3. Автоматический выключатель Q₇ 10 А.
Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.
Принципиальная электрическая схема
Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.
Я же рисовать полную схему не буду, потому что:
1. Она не будет использоваться у меня, а у вас будет другая, своя схема.
2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.
Видео по теме «разводка электропроводки в частном доме»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>
Ремонт дома: почему никогда не делать дома своими руками
В среднем у американских домовладельцев в списке дел девять незавершенных домов. 55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% из этих мастеров считают, что их проекты DIY были успешными. Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете. Эти учебные пособия и телешоу могут сделать проекты проще, чем они есть на самом деле.Эти учебные пособия и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, что сделает проект намного проще, чем он есть на самом деле. Другие факторы, которые они могут упустить, — это меры предосторожности, строительные нормы и правила и материалы, необходимые для успешного завершения проекта. Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, перенастройки дома. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.
Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать профессионала для выполнения этой работы.
Почему вы должны оставить ремонт электрических проводов специалистам
Электрическая неисправность указана Пожарным управлением США как одна из основных причин домашних пожаров. Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.
1. Риск
Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свою собственность.
Завершение электромонтажных работ — дело опасное. При выполнении перестановки электрических проводов возможно поражение электрическим током и возгорание. Предметы в вашем доме также имеют более высокое напряжение. Чем выше напряжение, тем опаснее проект.
Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность получить от них шок увеличивается.
Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может вызвать пожар в доме.Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.
Все эти факторы риска могут привести к серьезным травмам или даже смерти. Только в США 51 000 пожаров в домах вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб собственности в 1,3 миллиарда долларов в год.
Чтобы снизить риски, необходимо соблюдать соответствующие процедуры. Если вы решили провести в доме электромонтажные работы, то получите все необходимые разрешения на выполнение работ. Когда работа будет завершена, убедитесь, что ваша работа проверена лицензированным электриком.
Однако лучший способ минимизировать риски — это нанять профессионального электрика, имеющего лицензию.
2. Безопасность
Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.
Чтобы стать электриком, человеку необходимо пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей.Затем электрики пройдут обучение без отрыва от производства под руководством лицензированного электрика.
Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.
Может показаться, что отключение питания для завершения электрического ремонта — это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.
Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности. Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знания электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.
Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец. Используйте лампочки, соответствующие мощности прибора, замените изношенные или сломанные шнуры и избегайте перегрузки розеток.
Также будьте внимательны к признакам электрических проблем в вашем доме. Некоторые признаки проблемы с электричеством включают тусклое или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.
Если появляется какой-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели. Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и устранить проблему.
3. Законность
Для выполнения некоторых электромонтажных работ необходимо разрешение на выполнение работ на законных основаниях. Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.
Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.
В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией.Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрооборудования без лицензии. Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.
Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате ненадлежащих электромонтажных работ, то вас также могут привлечь к ответственности.
Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для вашего близкого родственника, вашего собственного дома и не включают в себя какие-либо коммерческие или промышленные компоненты, такие как счетчик общего пользования.Например, вам разрешено работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами все же необходимо соблюдать определенные правила и протоколы безопасности.
Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме. Допустимый электрический ремонт включает замену выключателей, ремонт осветительной арматуры и замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что проводимые электромонтажные работы законны.
Если вы все же решите прокладывать проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормам, инспектор выдаст вам сертификат соответствия.
Также важно нанять лицензированного специалиста. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.
Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.
Если нелицензированный подрядчик или разнорабочий получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы, так как инцидент произошел на вашей собственности.
Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика.Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.
Даже если у нелицензированного подрядчика безупречная репутация, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственность за любые неудачи.
Эти законы применимы также к другим видам торговли. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.
4. Неудачные проверки
Еще одна проблема с электромонтажными работами своими руками — это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, также необходимо, чтобы лицензированный электротехнический инспектор проверил работу после ее завершения, чтобы убедиться, что она соответствует нормам и безопасности. Если вы завершите электромонтажные работы без проверки, это может привести к большим штрафам.
Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем их можно будет использовать.Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.
Когда вы пытаетесь продать свой дом, любой электрический ремонт, сделанный своими руками, также будет обнаружен домашним инспектором покупателя или во время проверки торговой точки, выполненной городской инспектором. Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.
Инспектор покупателя не получает разрешения на выполнение электрических и других работ в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.
Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам. Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет выполнена правильно и согласно требованиям.
Если покупатель вашего дома наймет лицензированного электрика, который обнаружит нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электрические работы до закрытия продажи.
Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете нести ответственность. Это может побудить покупателя вашего дома рассмотреть вопрос о возбуждении против вас судебного иска за то, что вы не сообщили ему об отсутствии разрешений и неисправных электромонтажных работах. Тем более, если запрещенная работа не значилась в раскрытии дома.
5. Страховые проблемы
Страховые компании имеют право отказать в претензиях, связанных с халатностью. Если вы не получаете надлежащих разрешений и не получаете лицензированного электротехнического инспектора для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.
Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, страховая компания имеет право отказать вам в иске.
Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электрические работы. Ваш дом — это ваша ответственность. Некоторые другие вовлеченные люди могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.
К сожалению, единственная халатность, в которой вы можете быть виновны, — это просто то, что вы вообще не знаете о неисправной электрической работе. Вот почему также неплохо было бы попросить лицензированного электрика осмотреть дом перед его покупкой.
Отказ в претензии — это высокая цена, особенно если наем электрика был бы гораздо более экономичным.
Ремонт электропроводки: всегда нанимайте профессионала
При необходимости замены электрических проводов обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.
Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.
Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то остановитесь на рисовании и других косметических проектах!
Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пора обновить!
Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.
7 правильных шагов, которые нужно соблюдать при электромонтаже дома
Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.
Ниже приведены шаги, которые необходимо соблюдать при электромонтаже в доме.
Составьте схему записи
Составьте схему подключения, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.
Установите кабелепроводы
Начните с прокладки самых длинных проводов вначале, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.
Вам также следует оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.
Знать количество розеток
Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 вольт в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.
Просверлите отверстия для проволоки
Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы.Продолжите сверление отверстий с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.
Установите выключатель
Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.
Протяните провода к розеткам
Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи.Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.
Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.
Установите цепи
Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.
Законно ли делать электротехнические работы самостоятельно?
Многие мастера по ремонту дома своими руками не боятся брать в руки молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрооборудования. Электромонтажные работы своими руками по праву могут быть непростым проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть желание, электромонтажные работы — это один из домашних проектов, который уступает место логике и науке.
Законны ли электромонтажные работы своими руками?
Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местное бюро разрешений, чтобы получить ответ, который относится к вам.
Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы при условии, что вы подтверждаете, что являетесь владельцем-арендатором, и что эта работа выполняется для вашей выгоды, а не для коммерческих целей.
Если этот регулирующий орган разрешает вам, владельцу-арендатору, выполнять эту работу, вам может потребоваться получить временную лицензию на выполнение этой работы.В некоторых случаях вам может потребоваться пройти тест для получения этой временной лицензии.
Это , а не , как обширный тест, который проводят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, сокращенный тест, предназначенный для того, чтобы убедиться, что домовладелец знает некоторые основы электрического кодекса, прежде чем приступить к электромонтажным работам.
Типичным языком, который можно найти в юридических книгах многих штатов, является следующий, который прямо позволяет владельцу-жителю выполнять свою работу:
Ничего…. должны быть истолкованы как требование, чтобы лицо получило лицензию или сертифицированного электрика для выполнения электромонтажных работ в своем доме . .. если только электромонтажные работы не связаны со строительством нового здания, предназначенного для аренды, продажи или арендовать.
Штат Вашингтон RCW 19.28.261
Почему вы можете сделать это самостоятельно
Электрики могут быть дефицитными
Легко найти людей, чтобы заменить ваши окна или установить сайдинг. Они практически падают с неба.Но найти электрика, когда он вам нужен, бывает сложно. Наряду с водопроводчиками бывает трудно найти хорошего электрика — особенно того, у кого есть время, чтобы взять на себя работу по контракту с самодельным ремонтником.
Электрики дорогие
Если вы намерены сэкономить на затратах на модернизацию, в первую очередь следует начать с высококвалифицированных профессий, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были на найм электрика.
Электромонтажные работы чистые
По сравнению с установкой гипсокартона или сносом — или любым другим видом ремонтных работ — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством домашних работ, электромонтажные работы проходят аккуратно и аккуратно.
Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные полости потолка; ползать по подвалам и подпольям.
Электромонтажные работы логичны
В электромонтажных работах нет ничего мягкого. Все это основано на проверенных временем правилах и методах — все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, почему это не работает. Вы не можете — и не должны — импровизировать свои электромонтажные работы. Никаких обмоток воздуховодов, склеивания конструкций, корректировок или подделок электрических работ. Итак, если вы следуете правилам, электромонтажные работы могут подойти вашему стилю.
Электромонтажные работы безопасны
Электромонтажные работы безопасны? При соблюдении мер предосторожности электромонтажные работы не опасны. Однако самоуспокоенность в сочетании с электричеством опасна.
Учтите, что цепи могут безопасно работать, пока выключатель выключен. Когда эта цепь разорвана, электричество не может поступать в свет, настенный обогреватель или розетку, над которыми вы работаете.
Когда звонить специалистам
Даже если вы любите самостоятельно заниматься ремонтом дома, бывают случаи, когда вам нужно нанять профессионалов.Ведь профессионалы делают эту работу каждый день. Работа, требующая длительного обучения, для них — вторая натура.
Например, многих домашних мастеров отталкивает идея проверить электрическую панель обслуживания и установить новые цепи. Контакт с ушками внутри сервисной панели — очень серьезное дело. Но работа сервисного щита — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена мастерами своими руками. Если они захотят, они могут нанять электрика для последней работы по подключению к сервисной панели.
5 причин, по которым нельзя делать электромонтажные работы своими руками
Электромонтажные работы могут быть сложными и очень опасными. Прочтите, чтобы узнать о других причинах, по которым вы должны доверить электромонтажные работы профессионалам.
От поражения электрическим током ежегодно умирает более 1000 человек. В Соединенных Штатах. Более трети смертей приходится на поражение электрическим током, вызванное высоким напряжением. Соблазн взяться за общие проблемы с электричеством как любитель вполне оправдан.
Если при выполнении электромонтажных работ вы когда-нибудь подумаете о самостоятельной работе, возможно, вам придется подумать об определенных проблемах.Вы можете себе представить, что некоторые виды домашнего ремонта не имеют значения. Тем не менее, риски для безопасности, которым вы подвергаете себя, могут быть ужасными.
Электромонтажные работы могут быть сложными и очень опасными.
Прочтите, чтобы узнать больше о причинах, по которым вы должны доверить электромонтажные работы профессионалам.
1. Опасность возгорания
Электрические неисправности являются причиной более 51 000 домашних пожаров. в США каждый год. Неправильный ремонт — основная причина пожаров в этих домах. Ваше решение самостоятельно произвести электромонтаж, основанное на ваших предположениях, может стать началом неприятностей.
Ваш дом может подвергнуться значительному повреждению, если такой ремонт не будет соответствовать установленным стандартам.
Отсутствие знаний в области электромонтажа и других электромонтажных работ станет для вас самой большой гибелью. Ваша попытка ремонта электрооборудования своими руками может привести к неисправной проводке и оголенным проводам. С точки зрения электрика это может быть началом неприятностей.
Такая халатность может привести к короткому замыканию и потенциальному возгоранию электрического тока.
К сожалению, опасность электрического пожара состоит в том, что он может оставаться бездействующим и незамеченным в течение значительного периода времени. Поэтому вы можете выполнить упражнение по ремонту электрооборудования своими руками и считать, что все в порядке. Если в таких обстоятельствах произойдет скачок напряжения, возникший пожар может уничтожить весь ваш дом.
Риск поражения электрическим током — это главная причина вызвать ближайшего к вам профессионального электрика. Если вы стремитесь предотвратить возможную опасность пожара, не выполняйте электромонтажные работы любой ценой.
2. Осмотр электрических работ
Вы можете этого не осознавать, но все ваши электрические соединения подлежат регулярной проверке.Правительство устанавливает это юридическое требование для обеспечения безопасного использования электроэнергии. Ваше решение заняться электромонтажными работами своими руками является незаконным в соответствии с этим постановлением.
Вы можете предположить, что этот ремонт незначителен. Однако они имеют серьезные последствия с юридической точки зрения. Несоблюдение требований проверки при ремонте электрооборудования приводит к потенциально крупным штрафам.
Если вы когда-нибудь планируете продать свой дом или освободить арендованный дом, не делайте электромонтажные работы своими руками.Как только вы покинете этот дом, государственные, федеральные и частные агентства должны проверить дом на предмет безопасности и гарантии качества. Если будет обнаружено, что вы предприняли незаконный ремонт или подключение, у вас, скорее всего, возникнут проблемы, независимо от объема ремонта.
Как законопослушный гражданин, поиск электрика рядом со мной может снизить риск столкнуться с законом. Не выполняйте электромонтажные работы своими руками, если вы не являетесь квалифицированным электриком. Ваше решение соблюдать закон избавит вас от неизбежных юридических последствий.
3. Поражение электрическим током и другие травмы
Выполнение электрического ремонта может привести к поражению электрическим током. Поражение электрическим током может быть легким, что приводит к легким укусам. Последствия удара высоким напряжением могут быть очень серьезными.
Напряжение в большинстве жилых домов обычно составляет 110 вольт. Для таких приборов, как духовки, напряжение выше, и любая небольшая ошибка может привести к смерти от электрического тока. Это достаточный повод для вызова электрика для любых необходимых вам электромонтажных работ.
Электрики проходят тщательную подготовку, чтобы узнать, как безопасно решать некоторые из распространенных электрических проблем. Хотя заманчиво попытаться решить «небольшие» проблемы с электричеством своими руками, всегда рекомендуется обратиться к профессионалу.
4. Нет разрешения
Учитывая очевидный риск, связанный с электромонтажными работами, разрешение является требованием в большинстве штатов. Разрешения направлены на то, чтобы обеспечить безопасность людей во время ремонта. Если вы не являетесь лицензированным электриком, то выполнение ремонта без разрешения может привести к неприятностям.При возникновении любых проблем с электричеством обращайтесь к электрикам. можем отсортировать вас в кратчайшие сроки. Вам не нужно пытаться делать проекты своими руками, которые подвергают вас несметному количеству рисков, чем преимуществ. Ваш электрик объяснит вам меры безопасности при работе с электричеством.
Вы должны соблюдать законы, касающиеся электромонтажных работ. Выбирая электрика, убедитесь, что у него есть действующая лицензия. Ищите электрика с хорошими отзывами, чтобы избежать некоторых распространенных рисков.
5. Скрытые электрические опасности
Многие электрические компоненты находятся внутри стен, и, скорее всего, вы не знаете точных схем. Скрытые связи могут представлять потенциальную опасность. Вы можете получить удар током, если повредите провода, идущие к распределительным коробкам.
Чердак — еще одна зона, которая потенциально может вызвать поражение электрическим током. Электрики специально скрывают эти провода, чтобы избежать несчастных случаев. Если вы ударите их во время работы, сделанной своими руками, это неизбежно приведет к поражению электрическим током.
6.В будущем дорогостоящий ремонт
Если вы не являетесь квалифицированным электриком, высока вероятность совершения «небольших» ошибок. Некоторые быстрые исправления могут решить текущую проблему, но могут привести к другим проблемам. Электрические ошибки не малы, и будущие последствия будут слишком дорогостоящими. Самодельный проект предполагает метод проб и ошибок, который может быть опасен при электромонтажных работах. Непонимание электрической схемы и проводки опасно для любого электрического проекта. В США неисправная изоляция кабеля и электропроводки. являются основными виновниками электрических пожаров в жилых домах.
Электромонтажные работы никогда не должны быть предметом домашнего обихода из-за потенциальных рисков
Не ставьте под угрозу безопасность своей семьи, пытаясь выполнить самодельные электромонтажные работы. Лицензированный электрик взимает с вас несколько долларов, чтобы сделать необходимый ремонт.
Независимо от стоимости электромонтажных работ, выгоды перевешивают угрозы проекта электроснабжения своими руками. Домовладельцы должны опасаться шока и других связанных с этим опасностей. Если вы не добавляете люстру в свою гостиную, любой другой проект, связанный с электричеством, должен выполняться профессиональным электриком.
Электрооборудование для домашних мастеров: установка прожектора
Многие домовладельцы, которые не думают о покраске, столярных работах и сантехнике, робеют, когда дело касается электромонтажных работ. Немного страха не обязательно плохо, когда имеешь дело с электричеством — он может удержать вас от серьезной ошибки. Но это не значит, что нет электрических проектов, с которыми вы могли бы справиться. Все, что вам нужно, — это понимание того, как электрические нормы применяются к вашему проекту, и некоторые инструкции по правильному подключению проводов.
Прожектор: простое обновление электрооборудования
Установить внешний прожектор — первое из трех простых самостоятельных обновлений, которые мы рассмотрим — можно сделать практически в любом доме.
Чтобы безопасно провести вас через это обновление, мы заручились помощью электрического подрядчика Питера Энга, владельца компании Electrical Enterprises Incorporated в округе Личфилд, штат Коннектикут. На выполнение всех трех проектов у него ушёл день. Чтобы облегчить вашу работу, мы включили фотографии, на которых показаны основные этапы, и иллюстрации, на которых показаны все электрические соединения.Проконсультируйтесь с электриком, если проводка в вашем доме отличается от указанной.
Если вы все еще чувствуете себя неуверенно, вот альтернативный подход: проложите кабели, установите коробки и подключите выключатели и розетки, затем наймите электрика для окончательного подключения питания и проверки любых нарушений кодекса. (Большинство муниципалитетов разрешают вам выполнять свои собственные электромонтажные работы, хотя вам никогда не разрешается подключать провода к чужому дому.) Кроме того, перед началом работ получите соответствующие разрешения в местном строительном управлении. Это закон, и вы также сможете проверить свою работу как на этапе черновой подготовки, так и после ее завершения.
Перед началом работы выключите питание на главной сервисной панели.
Подключите лампу или тестер цепей к цепи, над которой вы работаете, чтобы убедиться, что питание отключено.
Наконец, если у вас есть какие-либо вопросы или опасения, всегда консультируйтесь с лицензированным электриком или строительным инспектором, прежде чем продолжить. Электромонтажные работы несложны, но их неправильное выполнение может быть серьезным.
Тревор Джонсон и Пол Перро
Установка прожектора
Осветите свою жизнь — или, по крайней мере, свой задний двор — прожектором. Наша установка решает общую проблему: палубу без надлежащего освещения, лестницу или прилегающий двор.
Решение предусматривало установку двухлампового прожектора (12 долларов США) высоко на стене дома. Как и в случае с большинством электрических обновлений, это зависит от подключения к существующей цепи.Если вы не уверены, может ли цепь поддерживать обновление, проконсультируйтесь с электриком. Перегрузка цепи представляет собой опасность возгорания.
Выберите место для прожектора снаружи дома и просверлите отверстие диаметром 1 дюйм в стене на чердаке.
Затем выберите место для настенного выключателя, который будет включать прожектор. Лучшее место — прямо над существующей розеткой рядом с дверью, ведущей на улицу.
Вытащите сетевую розетку из коробки, но не отсоединяйте ее (теперь питание должно быть отключено).Толкните змейку внутрь стены, чтобы убедиться, что нет никаких препятствий.
Затем прорежьте в стене отверстие для выключателя примерно на 34 дюйма выше розетки.
Теперь перейдите на чердак и просверлите отверстие в верхней стеновой пластине прямо над местом выключателя этажом ниже.
Используйте змейку, чтобы вытащить 12/2 электрический кабель с неметаллической оболочкой из отверстия переключателя на чердак. Трехжильный кабель в пластиковом корпусе, более известный под торговым названием Romex, стоит около 10 долларов за 25-футовый рулон.
Просверлите отверстия диаметром 5/8 дюйма в балках перекрытия чердака и пропустите кабель через отверстия вверх по стене дома и выведите его из отверстия в месте расположения прожектора.
Выйдите на улицу и установите прожектор, убедившись, что соединены провода одного цвета (белый с белым, черный с черным, как показано выше). Кроме того, обязательно прикрепите неизолированный медный провод к винту заземления внутри выходной коробки на приспособлении.
Теперь спуститесь вниз и протяните кусок нового кабеля от существующей розетки до нового отверстия переключателя.
Подсоедините два черных (горячих) провода к переключателю, как показано на рисунке, а затем соедините два белых (нейтральных) провода с помощью поворотного разъема.
Наконец, соедините два оголенных провода с помощью «зеленого» разъема с отверстием на конце. Обрежьте один из оголенных проводов на несколько дюймов длиннее другого.
Наденьте зелень на длинный провод и скрутите два оголенных провода. Затем прикрепите длинный провод, выступающий из гриля, к винту заземления на переключателе.
Выполните последние подключения проводов к существующей розетке. Присоедините два черных провода к темным винтам клемм на правой стороне розетки и два белых провода к светлым винтам на левой стороне розетки.
Соедините оголенные провода заземления зеленым и подключите этот вывод к винту заземления на розетке.
Напоминания о кодах электрооборудования
Выключатели и розетки должны быть правильно заземлены.
Для всех стандартных соединений проводов необходимо использовать винтовые соединители.
При просверливании деревянного каркаса для электрического кабеля край отверстия должен находиться на расстоянии не менее 1 1/4 дюйма от ближайшего края. В противном случае каждое отверстие должно быть защищено металлической пластиной толщиной ½ дюйма.
Справочник арендатора: стандарты электробезопасности в частном секторе аренды
Это руководство предназначено для арендаторов частных домовладельцев, снимающих жилье в Англии.
Это руководство посвящено Стандартам электробезопасности в частном арендуемом секторе (Англия). Правила 2020 .
Настоящие Правила означают, что:
Электропроводка, розетки, блоки потребителей (блоки предохранителей) и другие фиксированные электрические детали в арендованных домах должны проверяться и проверяться каждые 5 лет или чаще, если инспектор считает это необходимым.
На протяжении всего времени проживания арендатора в собственности должны соблюдаться национальные стандарты электробезопасности.
Ваш арендодатель должен предоставить вам отчет, в котором будет указано состояние электрооборудования дома.Они также должны передать это в местный совет, если они этого попросят.
Регламент вступил в силу 1 июня 2020 года, он применяется к новым видам аренды с 1 июля 2020 года и к существующим видам аренды с 1 апреля 2021 года.
Соответствующей датой для определения, когда применяются новые требования, является дата предоставления аренды. Новая аренда — это та, которая была предоставлена 1 июня 2020 года или после этой даты.
Вы можете попросить совета, если вы не знаете, на какую дату была предоставлена аренда.Shelter и Citizen’s Advice дают советы на своих сайтах.
Настоящие правила не распространяются на социальное жилье. Жильцы из совета или жилищные ассоциации должны связаться со своим поставщиком жилья, если их беспокоит электричество в доме. Эти правила также не распространяются на арендаторов, проживающих со своим арендодателем (квартирантами).
1. Глоссарий
EICR: Отчет о состоянии электрического монтажа. Это наиболее распространенный вид отчета, который вам дает арендодатель после проверки.
Электромонтаж: «Фиксированные» электрические части собственности, такие как проводка, розетки, осветительные приборы и потребительский блок (иногда называемый блоком предохранителей). Сюда не входят бытовые приборы, которые не являются «фиксированными», например плиты, холодильники и телевизоры.
Местный совет: В этом руководстве мы называем местный жилищный орган вашим местным советом. Местная жилищная администрация имеет право требовать от домовладельцев соблюдения Правил и может быть городской советом, районным советом, городским советом или «унитарным органом власти».
Положения: Нормы электробезопасности в частном арендуемом секторе (Англия) Положения 2020 г.
Ремонтные работы / меры по устранению: Работы, которые должен выполнить домовладелец для обеспечения безопасности электрического монтажа.
Аренда: Договор, который вы подписываете с домовладельцем на проживание в арендуемой собственности.
2. Введение
Это правительство стремится к тому, чтобы арендованные дома были безопасными, надежными и качественными местами для жизни, работы и воспитания семей.
Мы очень ценим вклад хороших домовладельцев. Большинство арендодателей предоставляют своим квартиросъемщикам качественное жилье в хорошем состоянии. Однако существенное меньшинство этого не делает, и это может поставить под угрозу безопасность арендаторов.
Арендодатели уже по закону обязаны содержать электрооборудование — электропроводку, розетки, потребительские блоки, осветительную арматуру — в сохранности и в надлежащем рабочем состоянии. Для всех арендодателей рекомендуется организовывать периодические проверки и испытания и предоставлять отчет арендатору.
Правила 2020 года по стандартам электробезопасности в частном арендуемом секторе (Англия) основываются на этом и помогают еще больше снизить смертность и травмы в результате поражения электрическим током и пожаров, вызванных электрическими неисправностями. Они будут делать это, не возлагая чрезмерного бремени на электротестеров и инспекторов, домовладельцев, агентов по аренде и местных властей.
Правила следуют рекомендациям Рабочей группы по электробезопасности, в которую вошли представители отрасли и эксперты в области общественной безопасности. В ходе общественных консультаций выяснилось, какие мнения о рекомендациях рабочей группы получила, и была выявлена широкая поддержка обязательных проверок электробезопасности.
Ознакомьтесь с Положением.
Ознакомиться с пояснительной запиской к Правилам.
3. Что для меня означают настоящие Правила?
Арендодатели уже должны содержать электроустановки в их арендованной собственности в целости и сохранности. Большинство домовладельцев это уже делают.
Согласно этим Правилам, домовладельцы теперь должны проверять электрическую установку не реже одного раза в 5 лет у квалифицированного специалиста.Электромонтаж должен быть безопасным, и арендодатель должен предоставить вам доказательства этого.
Это похоже на то, как домовладельцы должны ежегодно проводить проверки газовой безопасности.
4. Подпадает ли мой дом под эти требования?
Правила вступили в силу 1 июня 2020 года, они применяются к новым видам аренды с 1 июля 2020 года и к существующим видам аренды с 1 апреля 2021 года. Соответствующей датой для определения того, когда будут применяться новые требования, является дата предоставления аренды.Новая аренда — это та, которая была предоставлена 1 июня 2020 года или после этой даты.
Вы можете обратиться за советом, если не знаете, на какую дату была предоставлена аренда. Shelter и Citizen’s Advice дают советы на своих сайтах.
Если вы рассматриваете возможность аренды недвижимости, домовладелец должен предоставить вам как потенциальному арендатору копию последнего отчета в течение 28 дней с момента вашего запроса.
В некоторых случаях аренда, которая «переносится» на периодическую, будет считаться новой.Это объясняется в разделе «Дополнительные вопросы» ниже.
Есть некоторые исключения, и они перечислены в Приложении 1 Правил.
Настоящие правила не распространяются на социальное жилье. Жильцы из совета или жилищные ассоциации должны связаться со своим поставщиком жилья, если их беспокоит электричество в доме. Эти правила также не распространяются на арендаторов, которые живут со своим домовладельцем, иногда называемых квартирантами.
5. Что будет проверяться и тестироваться?
«Неподвижные» электрические части собственности, такие как проводка, розетки, осветительная арматура и потребительский блок (блок предохранителей) будут проверены.
6. Что будет при осмотре?
Ваш арендодатель назначит квалифицированного инспектора для проверки стационарного электрооборудования в вашем доме. Время проведения проверки будет зависеть от размера собственности и качества проверяемого электрооборудования.
Инспекция выяснит, если:
Любая из ваших электроустановок перегружена
существует потенциальная опасность поражения электрическим током и пожара
есть неисправные электрические работы
отсутствует заземление или соединение — это 2 способа предотвращения поражения электрическим током, встроенные в электрические установки
7.
А как насчет электрических приборов, таких как плиты, холодильники, телевизоры и т. Д.?
Правила не распространяются на электрические приборы, только на стационарные электроустановки.
Мы рекомендуем арендодателям регулярно проводить испытания портативных устройств (PAT) на любых электрических приборах, которые они предоставляют, а затем предоставлять вам записи о любых проведенных электрических проверках в качестве надлежащей практики.
Вы несете ответственность за безопасность своих электрических приборов.
См. Руководство по тестированию портативных устройств (PAT).
Вы также можете рассмотреть возможность регистрации собственных электроприборов в схеме регистрации продукта.
8. Что происходит после осмотра?
Если не выявлено серьезных опасностей?
Инспектор напишет отчет и передаст его арендодателю. Ваш арендодатель должен отправить вам копию отчета (обычно отчет о состоянии электроустановки или EICR) в течение 28 дней, и никаких дальнейших действий предприниматься не будет.
Если выявлены серьезные опасности?
Они будут подробно описаны в отчете. В отчете будет указано, существует ли риск получения травмы, если электрическая установка потенциально опасна или требуется дальнейшее расследование без промедления.
Если мой домовладелец не устраняет серьезные опасности?
Если ваш арендодатель не выполняет необходимые работы, ваш местный совет имеет сильные юридические полномочия. Они могут потребовать от домовладельца выполнить работы по обеспечению безопасности или даже при необходимости выполнить эти работы самостоятельно.
Если вы обеспокоены тем, что арендодатель не выполнил необходимые работы, сообщите об этом в местный совет. Вы можете узнать, как связаться с местным советом, на странице https://www.gov.uk/find-local-council.
Ваш домовладелец должен уведомить вас как минимум за 24 часа, чтобы организовать доступ к вашему дому, и если ваш местный совет организует работы, которые должны быть выполнены, вы должны быть уведомлены как минимум за 48 часов.
Местные власти также имеют право оштрафовать арендодателей на сумму до 30 000 фунтов стерлингов, если они не соблюдают свои юридические обязательства в соответствии с Правилами.
9. Что мне делать, если я беспокоюсь?
Если вас беспокоит электрическая безопасность в вашем доме или вы не уверены, что был произведен правильный ремонт, чтобы сделать ваш дом безопасным, вам следует обратиться в местный совет.
Вы можете узнать, как связаться с местным советом, перейдя по ссылке https://www.gov.uk/find-local-council.
10. Дополнительные вопросы
В этом разделе руководства приводится более подробная информация о технических частях Правил.
Кто будет проводить осмотр?
Проверку будет проводить компетентный и квалифицированный человек. Ваш арендодатель обязан убедиться, что он компетентен и квалифицирован, и он должен уведомить вас как минимум за 24 часа. Вы можете попросить человека показать свое удостоверение личности по прибытии и уточнить его у арендодателя.
Если вас беспокоит, что этот человек не обладает достаточной квалификацией и компетентностью, вам не нужно впускать его в свой дом. Если вы обеспокоены, обратитесь в местный совет.
Как мой домовладелец найдет «квалифицированного и компетентного» человека?
Правила требуют от домовладельцев, чтобы электрические установки в их собственности проверялись и тестировались квалифицированным и компетентным лицом, по крайней мере, каждые 5 лет.
Руководство, разработанное отраслью электробезопасности, описывает, как арендодатель может выбрать квалифицированного и компетентного инспектора и тестировщика. Это включает, но не ограничивается:
При вводе в действие проверки, чтобы установить, является ли человек квалифицированным и компетентным, арендодатели могут:
проверить, является ли инспектор членом схемы компетентного лица; или
требует, чтобы инспектор подписал контрольный список, подтверждающий их компетентность, включая их опыт, наличие у них соответствующей страховки и квалификации, охватывающей текущую версию Правил электромонтажа и периодических проверок, испытаний и сертификации электроустановок.
Что будут делать электрические инспекторы и испытатели?
Они проведут испытание электроустановок в доме с использованием специального оборудования. Им может потребоваться отключить электрические установки от сети на время их проверки.
Они будут составлять отчет, иногда обычно Отчет о состоянии электроустановки (EICR). В этом отчете подробно описывается состояние электроустановок и любые ремонтные работы или дальнейшие исследования, которые могут потребоваться.
О чем будет сказано в отчете?
Инспекторы используют следующие коды классификации, чтобы указать, где арендодатель должен провести ремонтные работы.
Код 1 (C1): присутствует опасность. Опасность получения травм. Инспектор по электротехнике может обезопасить любые опасности C1 перед тем, как покинуть территорию.
Код 2 (C2): Потенциально опасно.
Дальнейшее расследование (FI): Дальнейшее расследование требуется без промедления.
Код 3 (C3): Рекомендуется улучшение. Дальнейшие исправительные работы — это , а не , необходимые для того, чтобы отчет был признан удовлетворительным.
Если отчет содержит код C1, C2 или FI, то ваш арендодатель должен обеспечить проведение дальнейших расследований или исправительных работ квалифицированным лицом в течение 28 дней или меньше, если это указано в отчете.
Классификационный код C3 не означает, что требуются ремонтные работы, а только то, что рекомендуется улучшение.Арендодателям не нужно заниматься улучшением, но, если бы они это сделали, это повысило бы безопасность установки.
Что будет после осмотра?
Копия отчета будет передана арендодателю. Они должны действовать по любому из вопросов, поднятых в отчете и имеющих классификацию C1, C2 или F1, в течение 28 дней или раньше, если это указано в отчете.
Если они этого не сделают, местный совет может выполнить работу от их имени и подать в суд на вашего домовладельца.
Если вас беспокоит безопасность электроустановок в вашем доме или что ваш домовладелец не проводит необходимый ремонт, вам следует сообщить об этом в местный совет, чтобы они могли определить, следует ли предпринимать дальнейшие действия.
На какие виды аренды распространяются новые правила?
Если частный арендатор имеет право занимать недвижимость в качестве своего единственного или основного места жительства и платит арендную плату, применяются Правила. Это включает гарантированную краткосрочную аренду и лицензии на занятие.
А как насчет того, где аренда «переходит» в периодическую? Будет ли это считаться новой арендой?
Является ли «периодическая» аренда новой арендой, как это определено в Правиле 2, зависит от типа выданной аренды.
Для «договорных периодических аренд» — когда в первоначальном договоре аренды записано, что по истечении фиксированного срока аренда станет периодической — периодическая аренда будет частью той же аренды, и новая аренда не будет создана.
Для «установленной законом периодической аренды» — когда по истечении фиксированного срока аренда автоматически переходит в периодическую аренду по закону (а не по контракту) — периодическая аренда будет новой арендой.
Недвижимость, сдаваемая в установленную законом периодическую аренду, если фиксированный срок истекает в период с июля 2020 года по апрель 2021 года, потребует проверки и проверки на этом этапе в соответствии с Правилами.
Кто освобожден от этих правил?
Существуют некоторые виды аренды, не подпадающие под действие настоящих Правил.Они изложены в Приложении 1 Правил и включают частных зарегистрированных поставщиков социального жилья, совместного проживания с домовладельцем или семьей арендодателя (например, квартиросъемщиков), лиц, находящихся в долгосрочной аренде на 7 лет и более, общежитий для студентов, общежитий. и убежища, дома престарелых, больницы и хосписы, а также другие помещения, связанные с медицинскими услугами.
Что делать, если у арендодателя уже есть отчет?
Если арендодатель провел проверку до вступления Правил в силу и выполнил все соответствующие требования, следующее испытание не должно проводиться до истечения 5 лет с даты отчета или менее, если в отчете указывается более короткий период .
Что мне делать, если мой домовладелец не дает мне копию отчета, не устраивает осмотр или не выполняет никаких корректирующих действий, как указано в отчете?
Местные советы обладают сильными исполнительными полномочиями. Вам следует связаться с местным советом, если арендодатель не выполнил какую-либо часть Правил, например, не организовал проверку или не выполнил работу, требуемую в отчете.
Что может сделать мой местный совет, если мой арендодатель не соблюдает правила?
Если местный совет считает, что домовладелец нарушает одну или несколько своих обязанностей, изложенных в Правилах, он должен направить домовладельцу уведомление о исправлении положения, требующее от него принять меры в течение 28 дней. У арендодателей будет 21 день, чтобы сделать письменные заявления и подать апелляцию в местный совет против уведомления.
Уведомление о коррекции приостанавливается до рассмотрения заявлений местными властями. Если арендатор обеспокоен безопасностью электрики в своем доме, пока уведомление приостановлено, он все равно может связаться со своим местным советом, у которого есть другие полномочия для решения опасных или опасных условий в арендуемой собственности.
Если в отчете указано, что требуются срочные корректирующие действия, и арендодатель не выполнил их в течение периода, указанного в отчете, местные власти могут с согласия арендатора организовать ремонтные работы.Местные власти должны уполномочить квалифицированного и компетентного лица в письменной форме предпринять корректирующие действия и уведомить арендатора не менее чем за 48 часов.
Будет ли моя аренда дороже?
По нашим оценкам, среднегодовые затраты на недвижимость являются скромными — около 31 фунта стерлингов в год, что для арендодателей составляет 2,58 фунта стерлингов в месяц.
Для получения информации о том, как платить арендную плату и когда арендодатели могут изменить размер арендной платы, которую вы платите, см. Наше руководство по аренде.
Как долго мой домовладелец должен будет выполнять какие-либо исправительные работы, указанные в отчете?
У арендодателя будет 28 дней (или меньше, если инспектор считает, что работа должна быть выполнена раньше) для выполнения необходимых работ.
Ваш домовладелец должен написать вам и вашему местному совету, подтверждающий, что эти работы были выполнены.
Могу ли я получить компенсацию, если я жил в доме с неисправной электрикой?
Некоторые арендаторы могут использовать Закон о домах (пригодность для проживания людей) 2018 г., чтобы подать на своих арендодателей в суд, если их имущество непригодно, что может включать в себя небезопасность из-за неисправного электрического монтажа. После этого суды могут приказать домовладельцу выплатить арендаторам компенсацию за период времени, когда имущество было небезопасным.
Мы подготовили письменное руководство для арендаторов по использованию Закона о домах (пригодности для проживания людей) 2018 г.
Что делать, если меня беспокоят другие проблемы с арендованной недвижимостью?
Если вы беспокоитесь о том, что ваш дом не содержится в надлежащем состоянии, вам следует поговорить с домовладельцем. Если вам неудобно связываться с арендодателем или арендодатель не может произвести необходимый ремонт после того, как ему о нем сообщили, вы всегда можете обратиться в местный совет.
Для получения более общей помощи мы подготовили наше руководство по аренде.Это помогает арендаторам понять свои права и обязанности. Он предоставляет контрольный список и более подробную информацию о каждом этапе процесса, в том числе:
на что обратить внимание перед арендой
проживание в съемном доме
что происходит в конце срока аренды
что делать, если что-то пойдет не так
LARA — Информация о разрешении на электрооборудование
Информация о разрешении на электрооборудование
Электротехнический кодекс
Целью электрических правил является обеспечение практической защиты людей и имущества от опасностей, связанных с использованием электричества.Кодекс содержит положения, которые считаются необходимыми для обеспечения безопасности.
Что такое электрический код?
Национальный электрический кодекс охватывает установку электрических проводов и оборудования внутри или на общественных и частных зданиях и сооружениях, установку проводов, которые подключаются к подаче электроэнергии, и установку других внешних проводников в помещениях. В настоящее время Электротехнический кодекс штата состоит из Национального электротехнического кодекса с техническими поправками к Части 8.Положения о жилье на одну и две семьи включены в Жилищный кодекс штата Мичиган.
Требуются ли разрешения на электричество?
Лицо не должно оборудовать здание электрическими проводниками или оборудованием или производить переделку, изменение или дополнение электрических проводов или оборудования без получения разрешения на выполнение описанной работы.
Вам нужна лицензия на электромонтажные работы?
Для получения разрешения на электрооборудование заявитель должен быть подрядчиком по электрике или специализированным подрядчиком, имеющим лицензию муниципалитета или Государственного электрического управления
.
No related posts.
