Сенсорный выключатель своими руками: как сделать, особенности, инструкция

Одним из вопросов коммуникации между устройствами и человеком всегда был способ ее осуществления. В современных реалиях разработаны такие виды взаимодействия, как голосовое, световое или радио управление. Ведутся исследования ментальных интерфейсов (систем контроля биотоками).

Но до сих пор основными приборами отдачи команд технике служат клавиши, тумблеры и выключатели. Особенно в таких простых системах, от которых требуется только подача или прекращение течения тока. Хотя и в этих, казалось бы, элементарных устройствах управления достигнут определенный прогресс, имя которому – сенсорные выключатели.

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы. Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль. Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
2. Легкость применения – приведение в действие не требует никаких физических усилий.
3. Бесшумность и мгновенная реакция на команду от пользователя.
4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

Внешний вид одного из производимых промышленностью сенсорных выключателей

5. Долговечность, обеспечиваемая отсутствием механических элементов.
6. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
7. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Инструкция по сборке сенсорного выключателя на триггере

Одна из относительно несложных конструкций, использующих индукционный датчик в виде металлической, медной или алюминиевой пластины, расположенной на корпусе устройства и соединенной с общей схемой. На плане она обозначена, как E1.

Далее сигнал от датчика через высокоомный резистор поступает на вход полевого транзистора VT1, который уже усиливает его и перенаправляет в триггер DD1. Связка резистор – транзистор на входе дополнительно обеспечивает меры безопасности, изолируя сенсор от общего напряжения платы.

Наилучшим вариантом в представленной схеме будет использование серии поливеков КП501Б, и R1 на 2МОм.

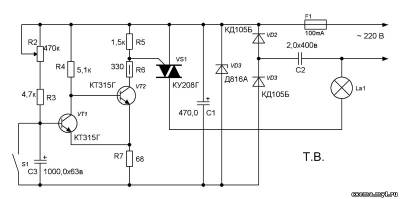

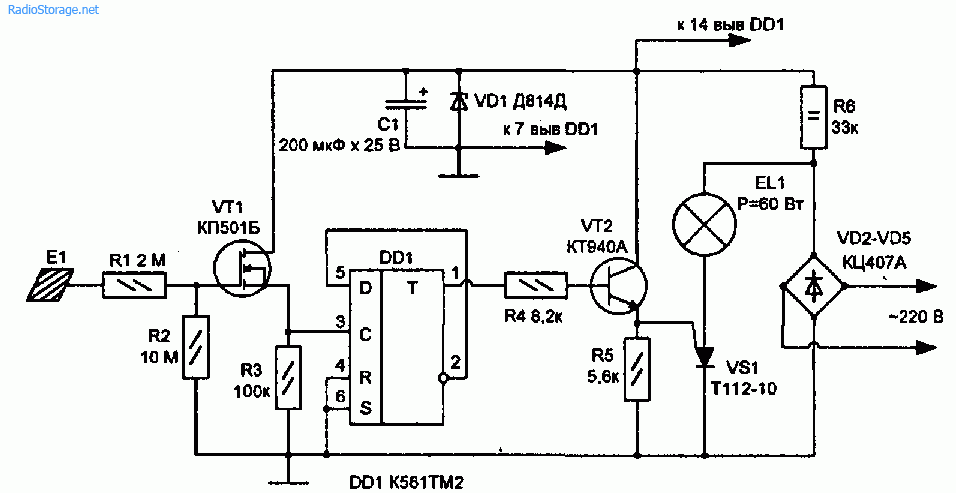

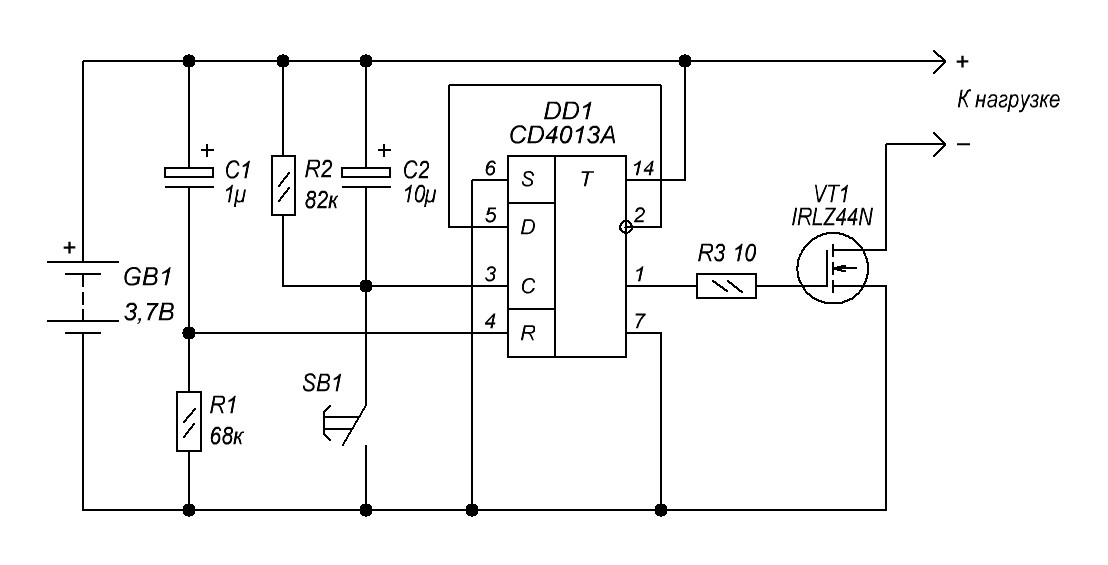

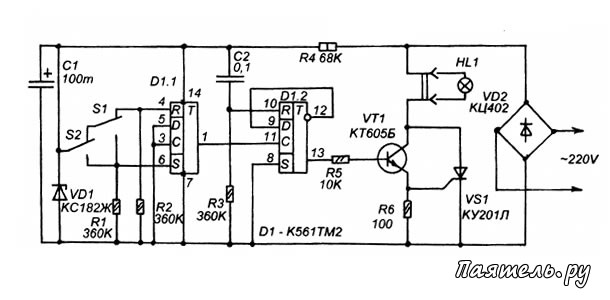

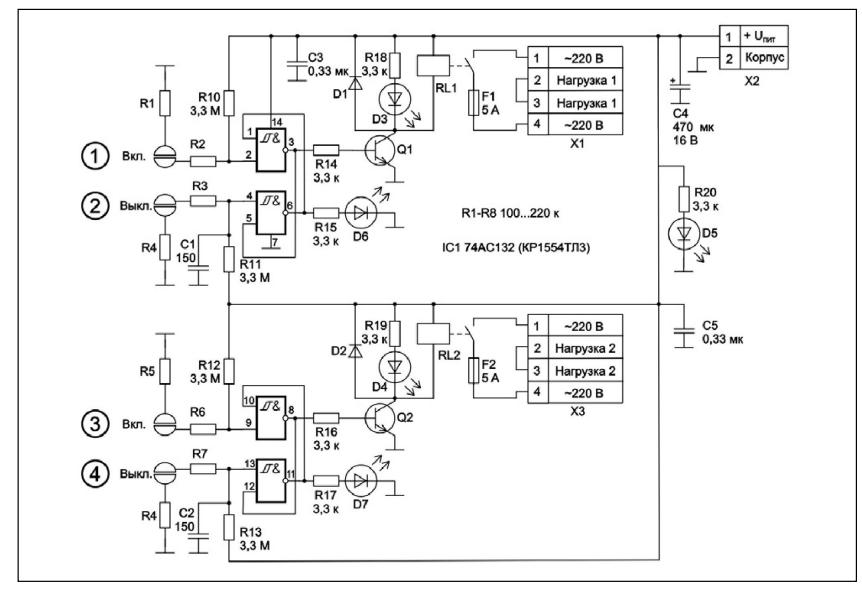

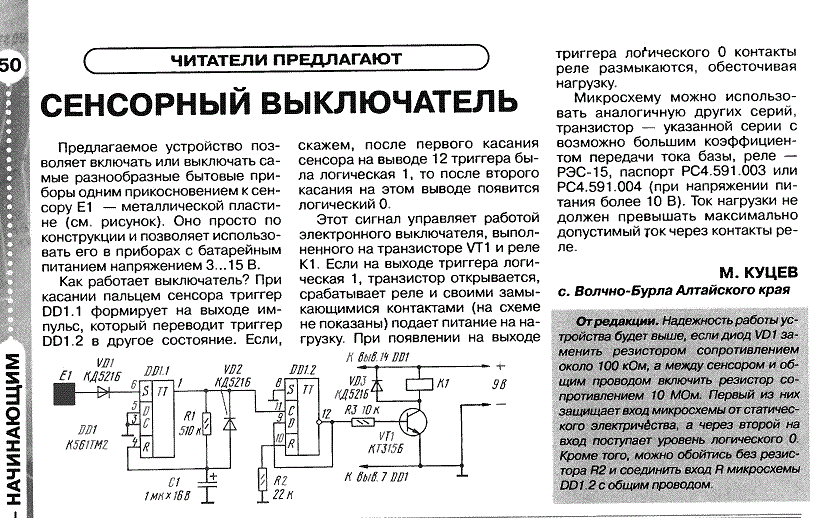

Схема индукционного сенсорного выключателя, с использованием триггера

Триггер – такой элемент схемы, который меняет свое состояние в зависимости от подаваемого сигнала на вводе. То есть при разовом пике на входе он станет или постоянно выдавать ток на выходе или прекратит это делать в зависимости от своего предыдущего режима. В представленной схеме используется достаточно распространенная марка триггеров R5617M2.

Электронный ключ, управляющий силовым модулем, состоит из тиристора VS1 (T112-10) и открывающего его, работающего усилителем сигнала от триггера, транзистора VT2 (КТ940А).

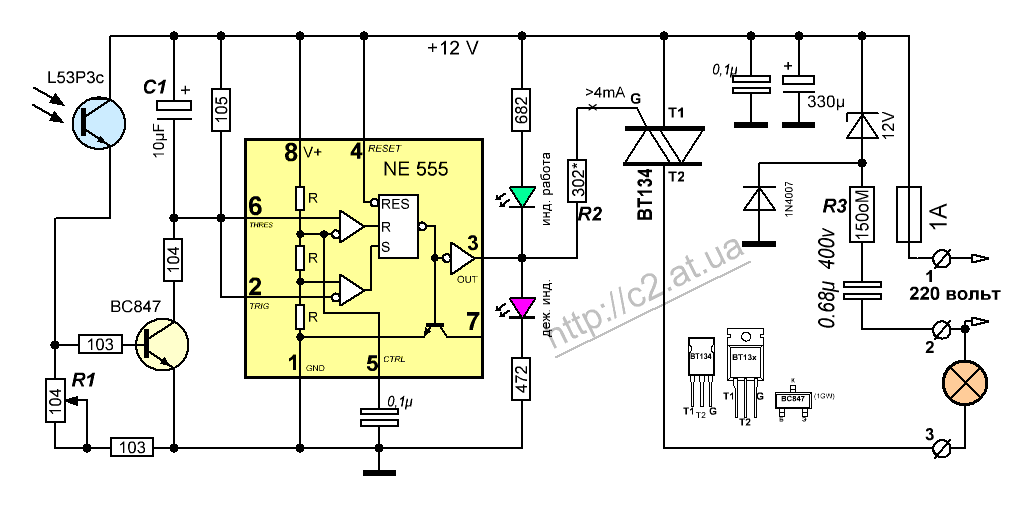

Инструкция по сборке сенсорного выключателя с инфракрасным датчиком

Более интересная схема сенсорного выключателя света представлена простой конструкцией на основе датчика HF1 (SFH506-38). Срабатывание устройства происходит, когда отраженное от руки или иного предмета инфракрасное излучение от светодиода HL1 попадает на поверхность чувствительного элемента. Притрагиваться к нему в этом случае не обязательно, достаточно поднести отражающий предмет или часть тела поближе к рядом расположенной паре элементов из излучателя и приемника. Схема бесконтактного инфракрасного включателя света

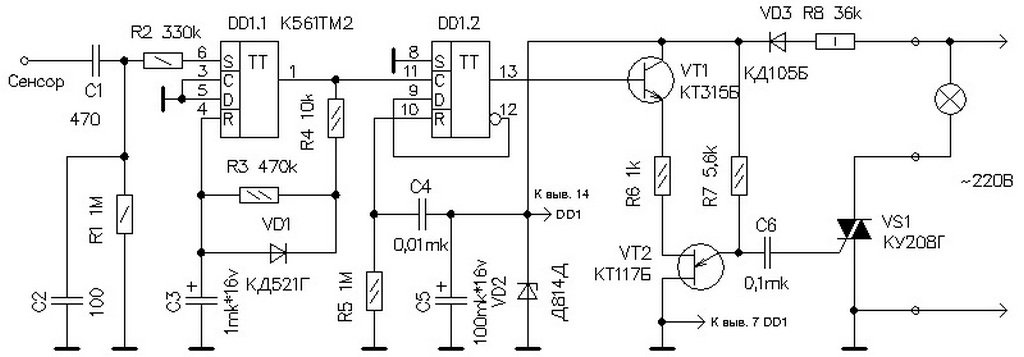

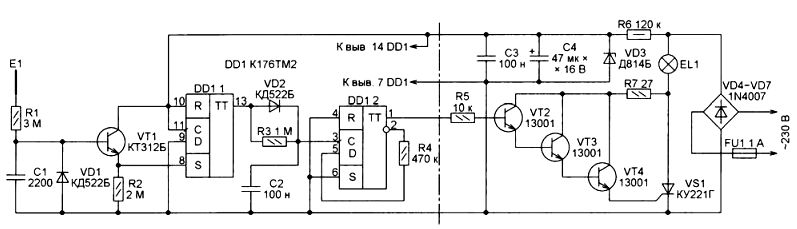

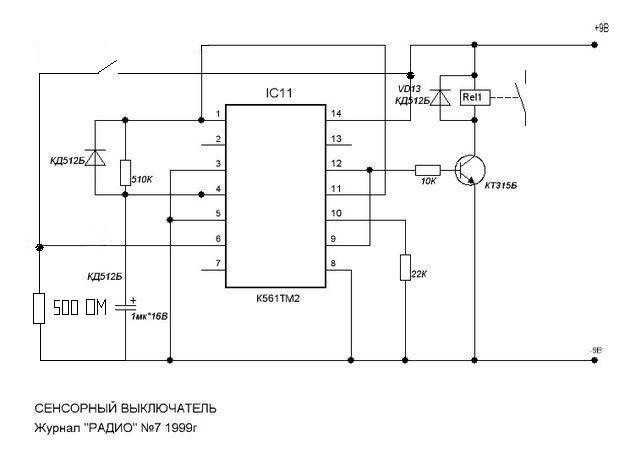

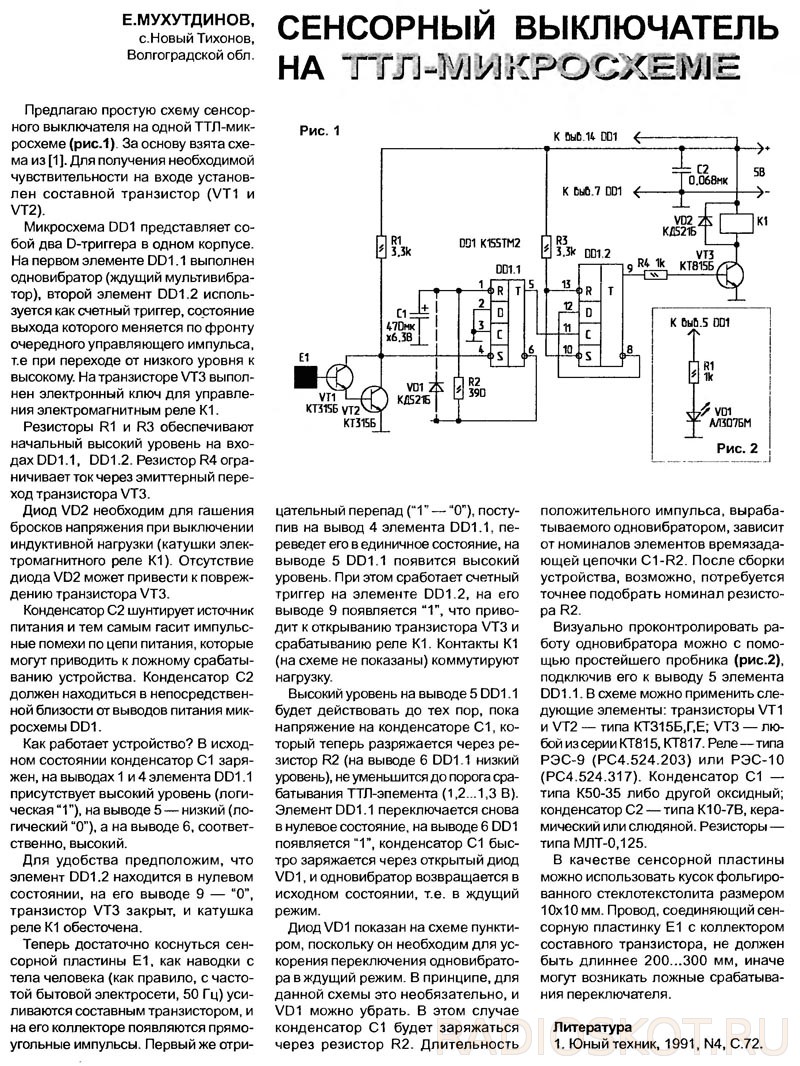

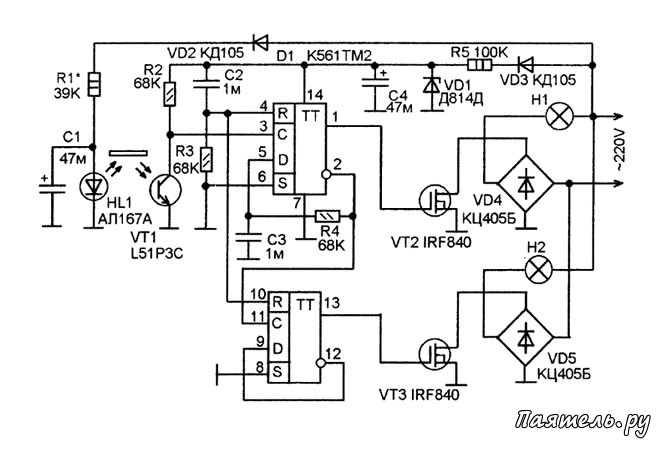

В контролирующей части цепи используется микросхема К561ТМ2, в составе которой два D-триггера.

Первый, обозначенный, как DDR1.1, применяется в качестве основы мультивибратора с частотой импульсов на выходе 35…40кГц. Подстройка диапазона выполняется выбором характеристик резисторов R1 и R2. Эти сигналы, через ограничивающий ток R3, подаются на инфракрасный светодиод HL1. Излучение которого, отражаясь, попадает на HF1, в свою очередь ток от датчика, в случае срабатывания, через R5 заряжает конденсатор C4.

Эта связка выдает импульс на вход 3 триггера DDR1.2, переключая его логическое состояние на выходе 2, которое и открывает или закрывает через усиливающий транзистор VT1 (KT940A) тиристор VS1 (КУ201Л), управляющий подачей тока на лампу HL1. Один из вариантов сенсорного выключателя на инфракрасных лучах

Своеобразный фильтр, уменьшающий шанс ложного срабатывания схемы, представлен комбинацией элементов R6 и C3, которые вводят определенную задержку на реакцию выключателя при получении сигнала от датчика.

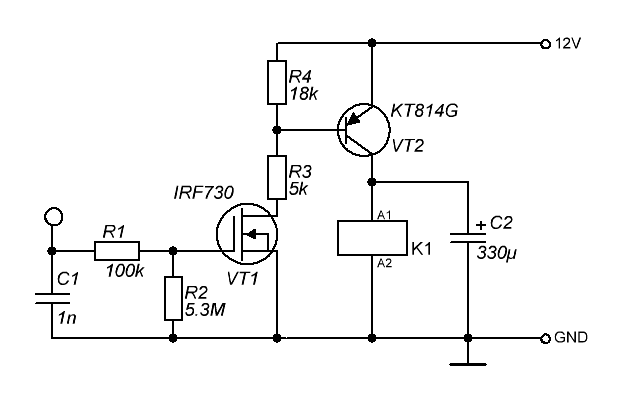

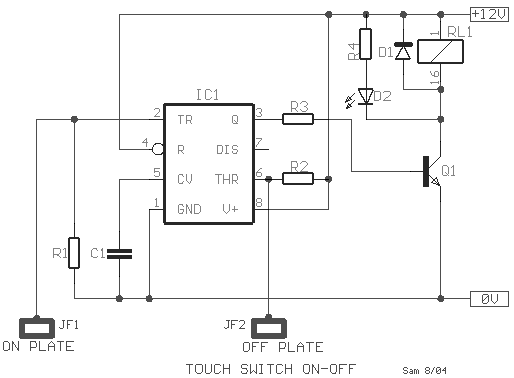

Инструкция по сборке сенсорного выключателя на транзисторах и реле

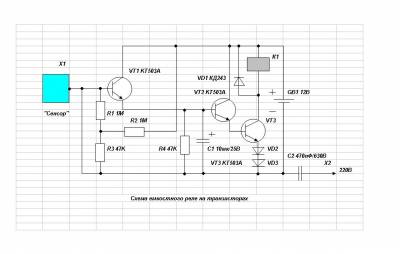

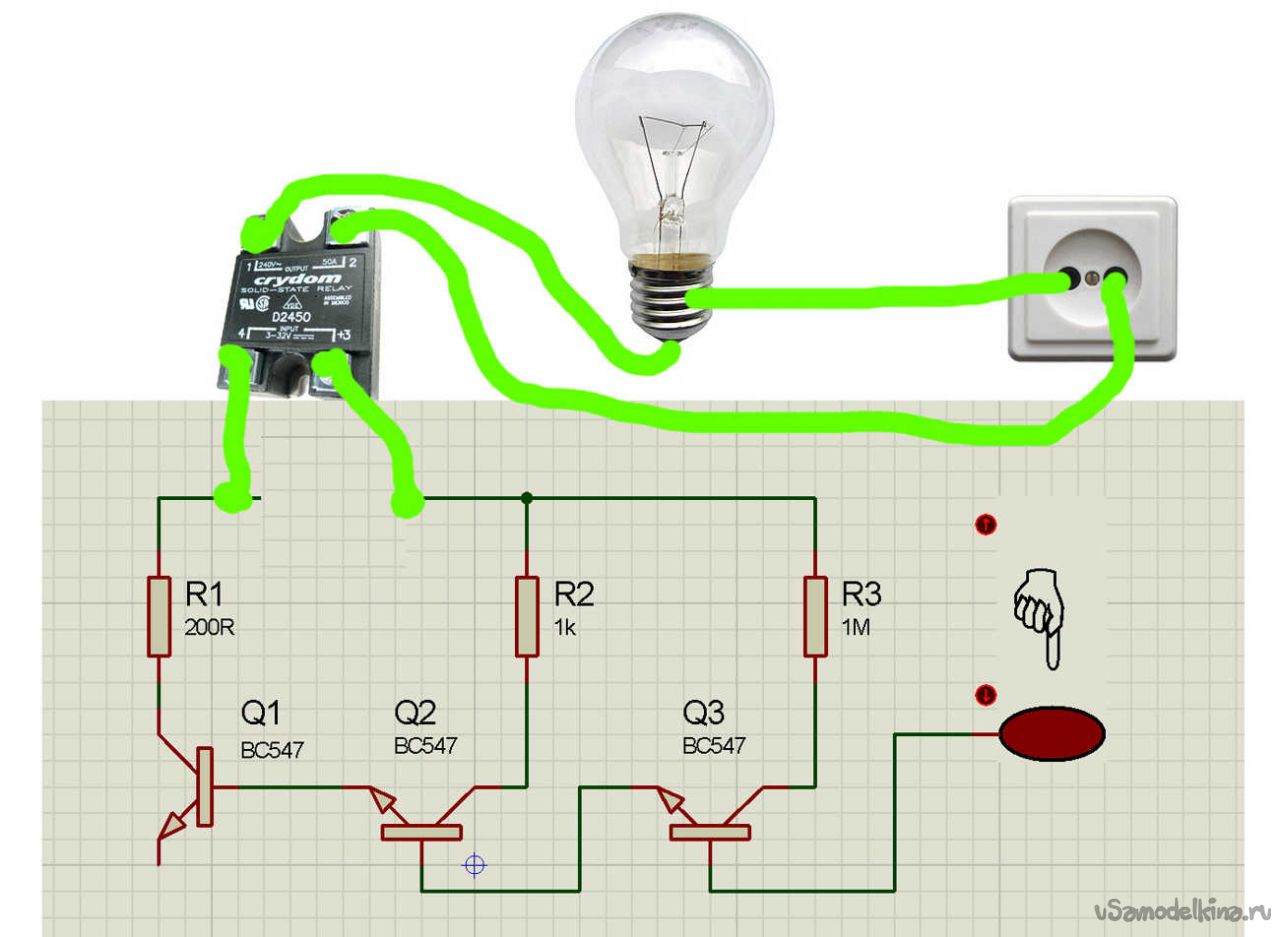

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле. В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1. В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.

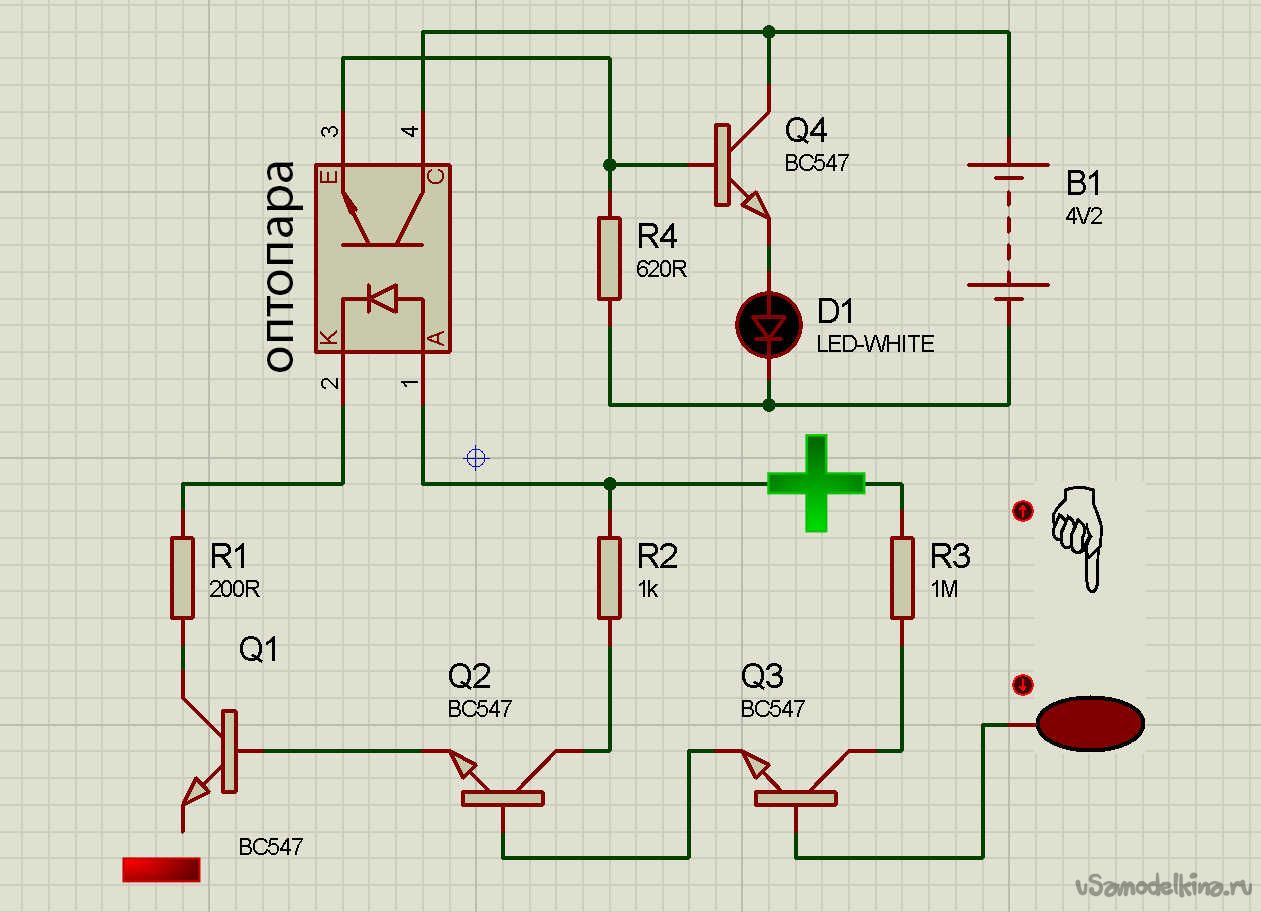

Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора. Сенсорный выключатель с использованием реле

Схемы подключения разных сенсорных выключателей

Подключить устройство управления в разрыв сети освещения или подачи тока потребителям достаточно просто, это практически ничем не отличается от монтажа обычного выключателя.

Обычно на задней стороне выключателя находятся 4 контакта, каждый из которых помечен, в зависимости от приходящих и отходящих проводников подключения. Признанным стандартом для многих производителей идет размещение слева на право – ноль(N), выводной потребителю (L1-load), вводной фазы (L1-in) и терминал сопряжения (Com).

Последний зачастую соединяют перемычкой с питающим проводом.

В случае объединения нескольких выключателей в одном корпусе соответственно добавляются выводные контуры L2-load, L3-load и так далее, в зависимости от количества коммутируемых линий. Существуют также выключатели без подачи отдельного ноль на схему, с использованием электрической развязки общего провода через клиентское устройство. Сенсорный выключатель без нулевого провода

Видео по теме

Сенсорный выключатель своими руками: конструкция и правила подключения

Содержание статьи:

«Умный дом» давно стал реальностью и набирает популярность. Полезные гаджеты и программируемые электроприборы облегчают быт человека. Сенсорный выключатель может быть частью комплекса или использоваться отдельно. Механическое нажатие больше не является единственным замыкающим сигналом. Работа устройства основана на электропроводимости человеческого тела или отражении инфракрасных лучей. Датчик реагирует на легкое прикосновение или движение.

Конструкция «умного» выключателя

Понятие «сенсорный» трактуется по-разному в зависимости от источника. В широком смысле это аналог клавиши или кнопки питания, который реагируют на голос, движение, степень освещенности помещения и т. д. Он не требуют механического действия. В узком смысле — прибор работающий за счет энергоемкости человека. Конечность человека, приближаясь к чувствительной пластине, становится частью электроцепи, замыкает её. За счет действия специального элемента схемы (триггера) не происходит размыкания после отдаления раздражителя, стабильное состояние системы сохраняется. Отсутствие движущихся деталей исключает их поломку и облегчает влажную уборку поверхности.

Составные элементы:

Наружная часть — лицевая стеклянная или пластиковая панель и огнеупорный корпус. Квадратные, прямоугольные модели встречаются чаще круглых. Размер соответствует обычному клавишному выключателю, что позволяет использовать для монтажа стандартное гнездо. Функция крышки защитная и декоративная.

Чувствительный элемент — пластина с ёмкостными сенсорами или пара инфракрасный излучатель+приёмник, могут присутствовать дополнительные датчики. Задача сенсора уловить сигнал извне.

Силовая составляющая — печатная плата с SMD компонентами: блок питания, усилители, микроконтроллер, плата радиоканала, ключ, энергозависимая память.

Иногда в комплект входит дополнительный конденсатор, чтобы предотвратить фоновое свечение газоразрядных ламп в выключенном состоянии.

Классификация переключателей

Чтобы правильно выбрать коммуникатор, следует исходить из назначения помещения, количества и характеристик светильников. По параметру напряжению устройства бывают:

• 220 В — стандартный показатель для большинства приборов;
• 12 В — подойдёт к LED лентам и некоторым другим типам осветителей.

По количеству подключённых источников света применяют одинарные, двойные, тройные выключатели. Большее количество удобнее контролировать дистанционным пультом.

По виду ключа можно выделить:

• с электромагнитным реле — замыкание происходит механически, поэтому контакты со временем обгорают;
• оснащённые симистором — полупроводниковый прибором.

Типы чувствительного элемента в бытовых переключателях:

• ёмкостный — требует легкого касания;
• оптический — реагирует на движение или уровень освещённости;
• высокочастотный — настроен на присутствие, заполненность помещения (объёма), движение.

Дополнительные функции:

• датчики движения, объёма, звука;
• беспроводное управление;
• плавное снижение яркости при выключении;
• таймер.

Сенсорные переключатели расширяют возможности освещения, упрощают управление, позволяют экономить время и затраты электроэнергии. Они могут быть автономными или монтироваться в корпуса светильников: торшеров, настольных ламп, LED профилей.

Самостоятельная сборка сенсорных коммуникаторов

Главный минус «умных» выключателей — цена. Наличие базовых знаний электротехники поможет собрать самоделку. Домашние умельцы используют 3 основных варианта сборки.

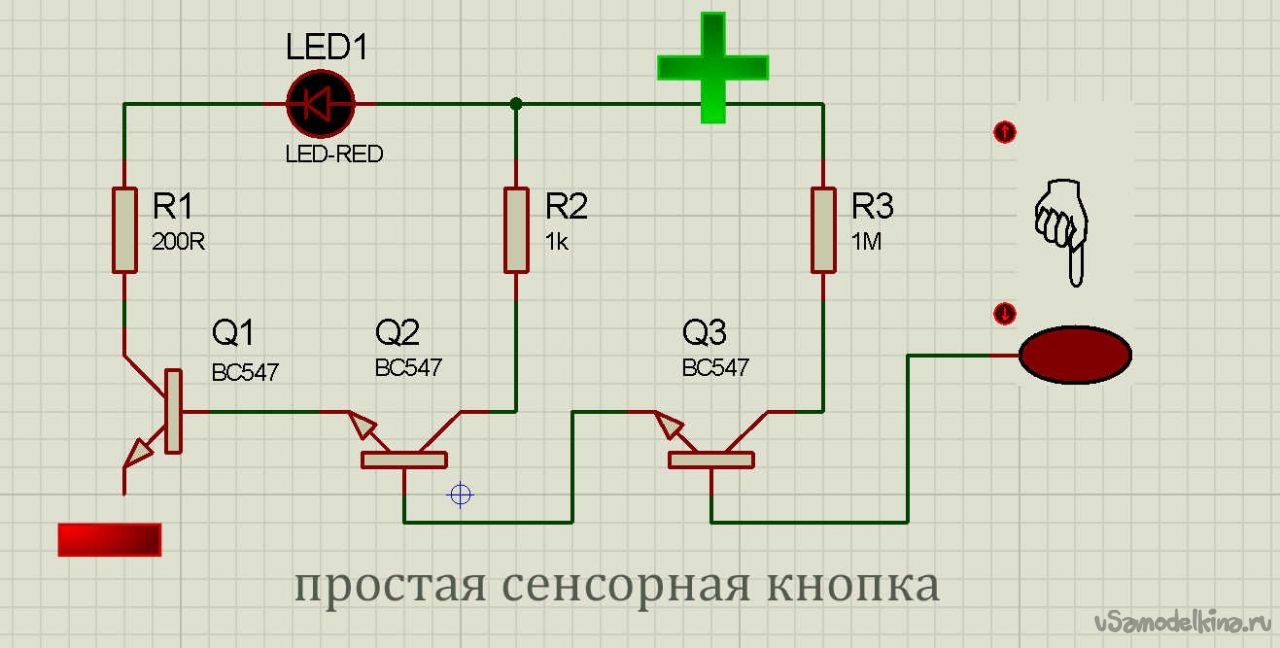

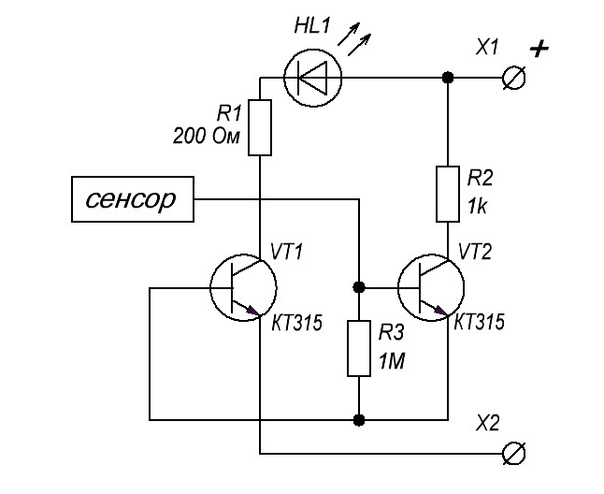

Схема сенсорной кнопки на транзисторах самая простая. Для её осуществления потребуется макетная плата, на которой монтируются последовательно соединенные транзисторы КТ315 и электромеханическое реле, параллельно с которым обязательно нужно установить защитный диод. Сенсором послужит провод от базы транзистора, подключаемого к сети. Цепь можно усложнить, добавив перед реле оптрон и триггер (таймер NE555 или микросхема К561ТМ2). Такая модификация позволит сети фиксировать команду.

Инфракрасный сенсорный выключатель своими руками можно собрать, добавив в схему генератор прямоугольных импульсов. Для увеличения тока от генератора поможет инфракрасный мигающий светодиод. На микросхеме устанавливается временной интервал. Он определяет, через какое время после прекращения поступления сигнала выключится свет. При попадании отражения луча на фотоприёмник, счётчик К561ИЕ20 или CD4040 выдаст единицу, цепь замкнётся. При отсутствии сигнала на всех выводах логический ноль, не поступает напряжение, управляющий транзистор не пропускает ток.

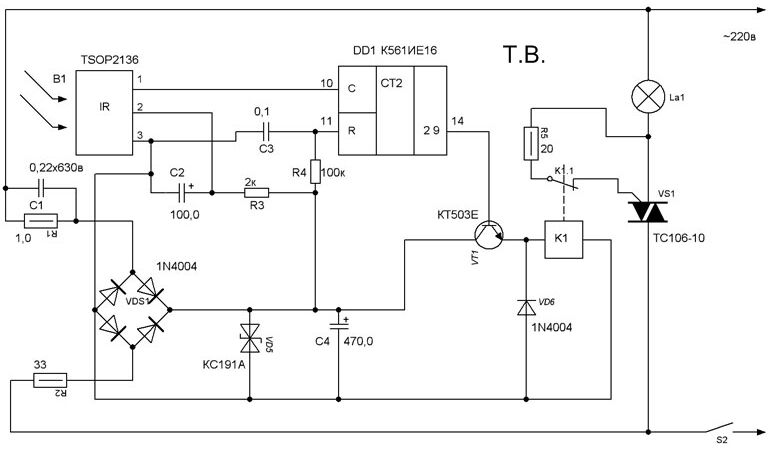

Схема инфракрасного выключателя

Сенсорные выключатели промышленного производства можно доработать и расширить площадь чувствительности. Под крышкой нужно найти ёмкостный элемент и припаять к нему тонкий проводок. После чего проводник уложить увеличивающимся кольцами до заполнения всего периметра. Вернуть на место защитную панель.

Переключатели приспосабливаются не только под светильники, но и в качестве дверного звонка, раздвигателя штор и прочее. Все детали можно приобрести на радиорынках или китайских интернет-платформах по бюджетной цене.

Безопасность при монтаже

Перед установкой обязательно обесточить сеть, опустив рубильник защитного автомата в распределительном щитке. Сенсорные коммуникаторы монтируются без лицевой панели. Соблюдается правило полюсовки. Если в линии есть заземляющий провод, он подключается на промаркированный контакт. Концы многожильного кабеля опрессовывают или заслуживают, чтобы плотно зафиксировать и избежать перегрева.

Нельзя использовать приспособления с явными повреждениями или не рассчитанные на заданную нагрузку сети. Самодельные сенсорные выключатели света 220 В не всегда выдерживают — большинство домашних схем рассчитаны на низковольтных потребителей.

Нельзя начинать монтаж до ознакомления с инструкцией производителя.

Как собрать сенсорный выключатель своими руками

Довольно часто приходится менять обычные выключатели электрических приборов на новые из-за их быстрого износа. На смену им появились более надежные сенсорные выключатели (СВ). Принцип их работы максимально простой. Устройства можно изготовить своими руками. На фото ниже изображен выключатель с сенсором, расположенным сверху и индикаторным светодиодом снизу.

Внешний вид сенсорного выключателя

Для включения света достаточно легкого прикосновения к чувствительному элементу. Сенсорные выключатели обычно используют для управления светом, электрическими карнизами и другими устройствами небольшой мощности.

Преимущества СВ

1. Удобство по сравнению с клавишным выключателем, который еще не всегда сразу переключается. Устройства совершенно бесшумные и нет необходимости прилагать усилия для включения.
2. Можно выбрать стильные модели, которые украсят помещения.
3. Гальваническая развязка схемы делает устройство совершенно безопасным. К сенсору можно прикасаться мокрыми руками, выключатель герметичен.
4. Отсутствие механизмов, которые могут сломаться. Вся схема состоит из электронных элементов.
5. Возможность совмещения с дистанционным управлением светом, а также создания нескольких каналов включения в одном устройстве.
6. Возможность изготовления своими руками.

Принцип действия

Любой сенсорный выключатель функционально разделен на три части:

• чувствительный элемент (сенсор), реагирующий на прикосновение или приближение пальцев;
• схема на полупроводниках, усиливающая слабый электрический сигнал от сенсора;
• коммутатор (реле или тиристор), обеспечивающий включение и отключение нагрузки.

На рисунке изображена схема сенсорного выключателя с напряжением питания до 16 В. Она представляет собой простой полупроводниковый каскадный усилитель. Применяется для включения небольших нагрузок. Статического электричества в человеческом теле достаточно, чтобы открыть первый транзистор каскада, если прикоснуться пальцем к оголенному проводнику, подключенному к базе.

Схема простого сенсорного выключателя из трехкаскадного усилителя

В качестве нагрузки на выходе третьего каскада подключен светодиод, служащий для демонстрации работы схемы. В выключателе вместо него устанавливается реле, для которого можно подобрать более мощный транзистор. Сенсором может служить медная фольга.

При прикосновении к сенсору открывается первый каскад, затем сигнал усиливается на следующих двух и на выходе становится равным 6 В. Его достаточно для срабатывания реле, которое своим контактом производит включение лампы (на схеме не показано).

Схемы

На рисунке изображена схема двухкаскадного сенсорного выключателя, который можно сделать своими руками.

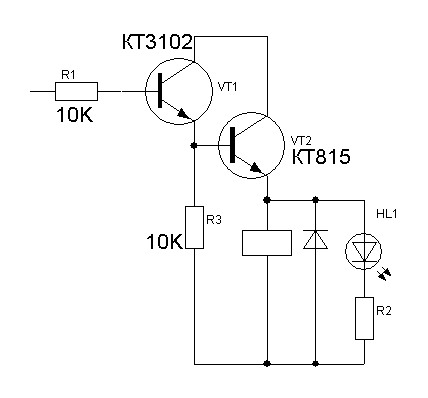

Схема выключателя на двух транзисторах

При касании к сенсору Е1 напряжение от тела человека поступает на усилитель через конденсатор С1. В качестве нагрузки подключено реле К1, которое срабатывает при очередном прикосновении, включая или отключая свои силовые контакты питания лампы. Диод VD1 предназначен для защиты транзистора VT2 от перепадов напряжения, а конденсатор С2 сглаживает пульсации.

Реле подбирается на ток срабатывания 15-20 мА (тип РЭС55А или РЭС55Б). Возможно, величину сопротивления резистора R1 придется изменить, чтобы реле надежно работало. Сначала вместо него подключается переменный резистор на 50 Ом и подстраивается, пока не заработает реле от сенсора. Затем замеряется величина сопротивления и находится постоянный резистор с соответствующим номиналом.

В качестве сенсора применяется фольгированный текстолит, медная пластина или металл с антикоррозионным покрытием. Его несложно изготовить своими руками. Если сенсор устанавливают на расстоянии от платы, подводящий провод следует экранировать.

Источник напряжения – это батарейка на 9 В или блок питания от сети, изготовленный своими руками. Вполне может подойти зарядное устройство.

Схему выключателя лучше собрать на плате, но можно и спаять проводами, поскольку деталей немного. Для их соединения между собой применяются проводки длиной 2-3 см. Для подключения к контакту сенсора и реле длина проводников составит не более 10 см.

При пайке важно не перегреть транзисторы и конденсатор на 0,22 мкф.

Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2.

В подобных схемах, когда они под напряжением, прикосновение допускается только к сенсору Е1.

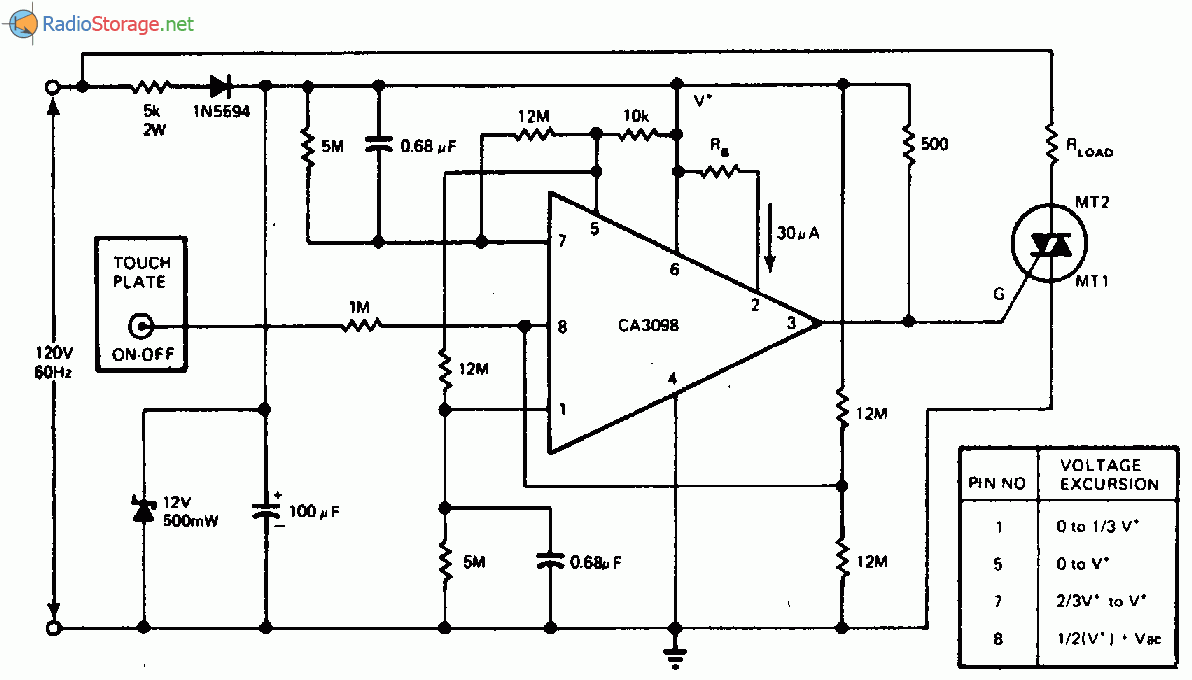

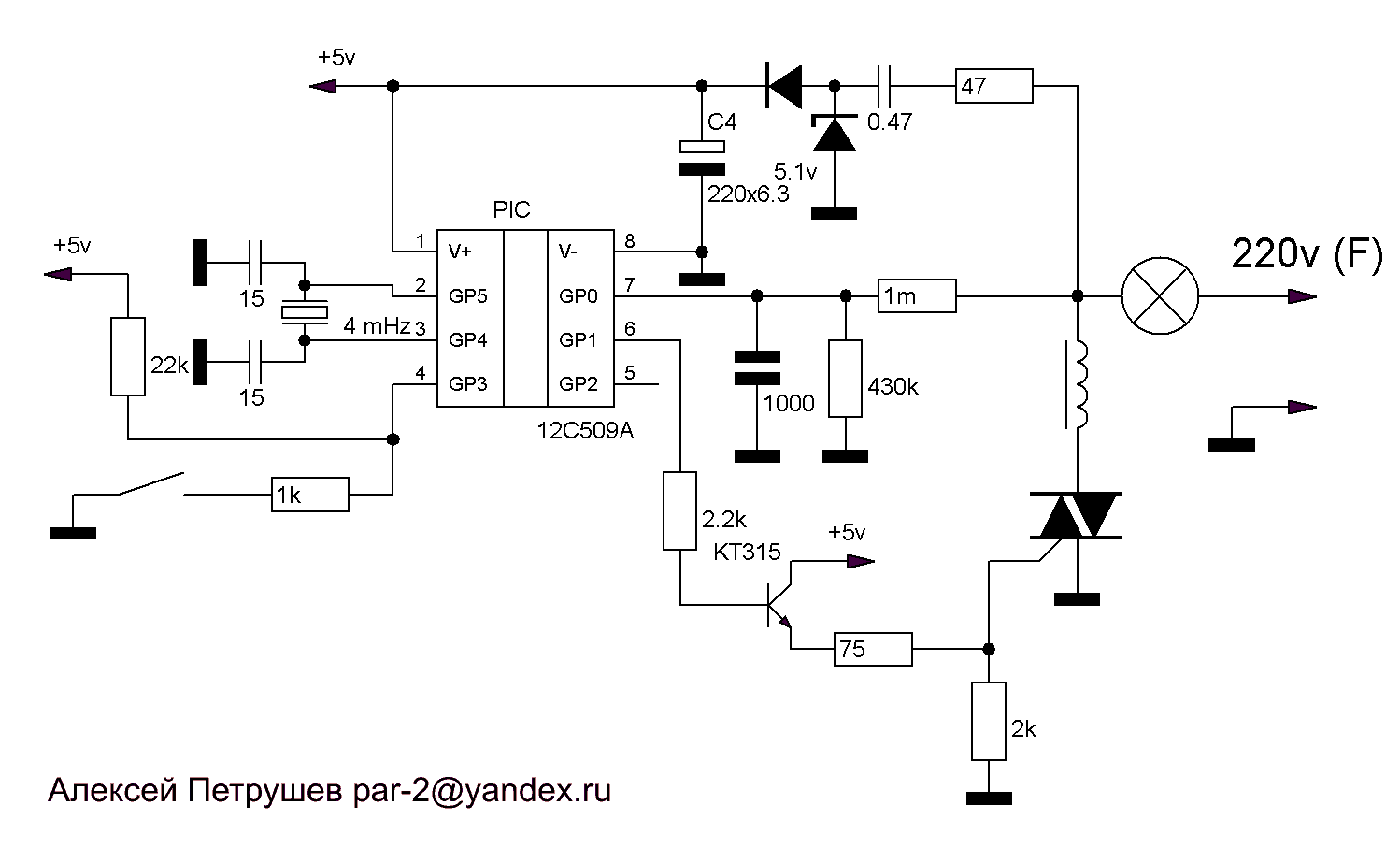

Схема сенсорного электронного выключателя на симисторе

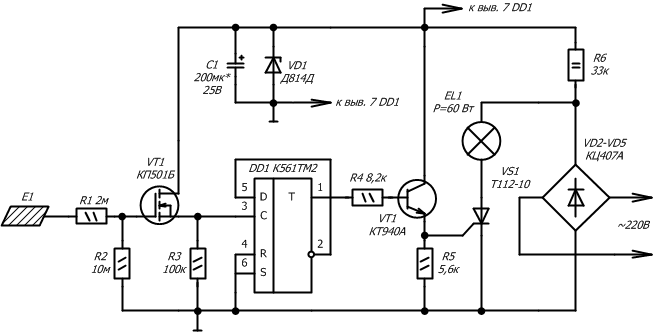

Триггер построен на интегральной микросхеме К561ТМ2 (DD1). С его выхода 1 сигнал поступает на базу транзисторного усилителя тока VT2, эмиттер которого соединен с управляющим выводом симистора VS1. Как только на нем появляется напряжение 3 В, симистор открывается и включает источник света. При следующем прикосновении к сенсору триггер меняет состояние и на выходе 1 появляется противоположный сигнал, выключающий лампу EL1.

Мощность нагрузки для данной схемы составляет не более 60 В. Если ее потребуется увеличить, симистор устанавливается на радиатор.

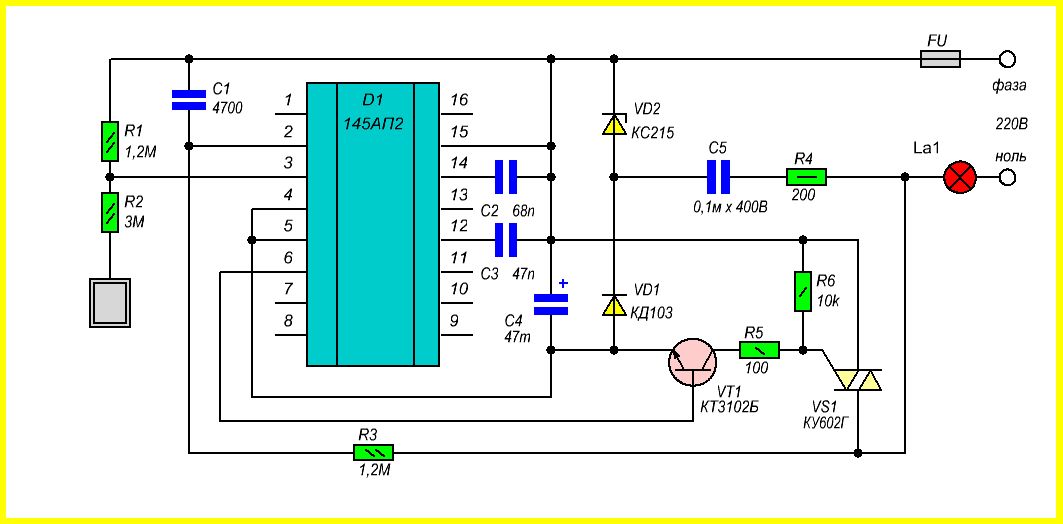

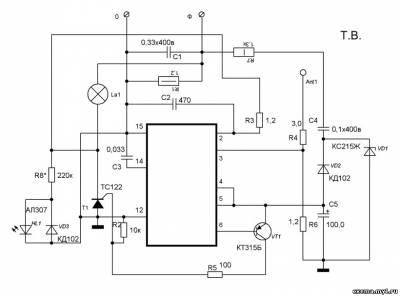

Существуют схемы с функцией светорегулирования. При кратковременных прикосновениях к сенсору лампа будет загораться и гаснуть. Если держать руку на чувствительном элементе, яркость будет расти, а затем уменьшаться. Подобное устройство удобно применять для настольной лампы за рабочим столом. Можно настроить определенную освещенность, убрав руку с выключателя. На рисунке изображена схема сенсорного регулятора.

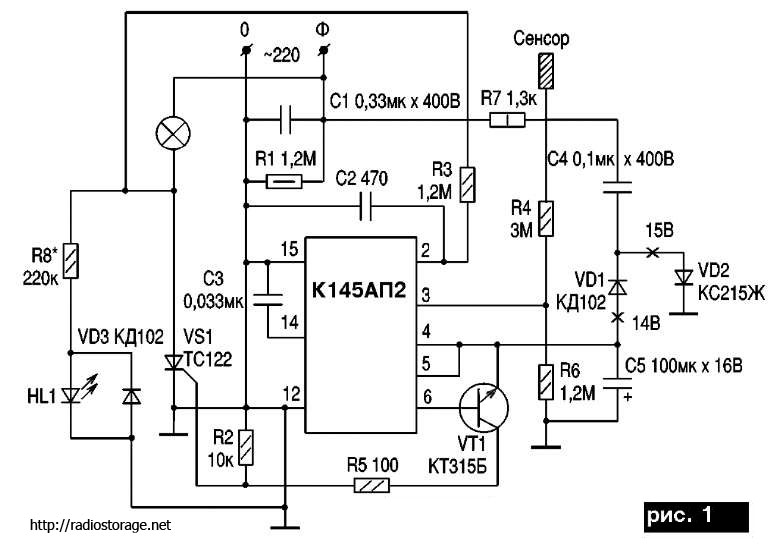

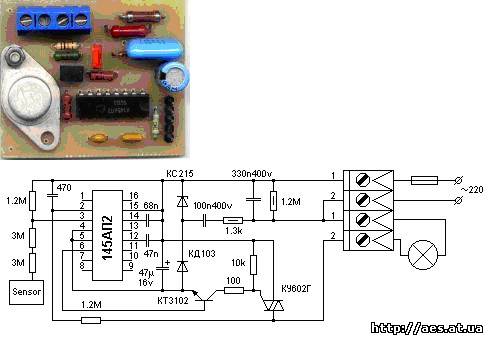

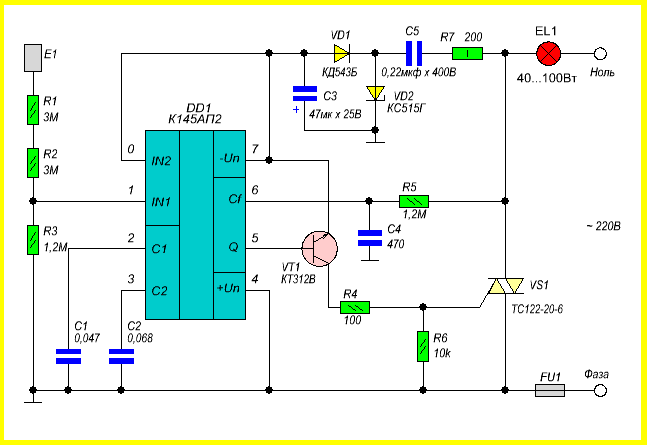

Схема сенсорного светорегулятора

Сигнал подается от чувствительного элемента на микросхему К145АП2, а она управляет симистором VS1 через транзистор VT1. Питание подается от сети 220 В. Светодиод HL1 является индикатором напряжения и подсвечивает сенсор в темноте.

Стабилитрон следует подобрать так, чтобы на конденсаторе С5 напряжение, подаваемое на входы 4,5 микросхемы, было в пределах 14-15 В. При его меньших значениях лампа мерцает.

Схема выключателя. Видео

Как собрать сенсорный выключатель по представленной схеме, можно узнать из видео ниже.

Обычные выключатели постепенно вытесняются сенсорными, благодаря своим преимуществам.  После их установки в квартире уже не хочется возвращаться к старой конструкции. Устройства можно изготавливать своими руками, что позволяет экономить денежные средства.

Оцените статью:

Сенсорный выключатель своими руками — описание и схема сборки

Сенсорный выключатель предназначается для выключения и включения электроприборов легким касанием пальца. Сегодня этот прибор активно используется в современных технических устройствах.

Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.

Выключатель света сенсорный

Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:

• чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
• полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
• коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).

Когда человек касается панели или приближает к ней пальцы, звучит сигнал, преобразующийся в электрический. Затем посредством коммутационной части происходит срабатывание.

Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.

Сенсорный выключатель Kopou белый на 3 зоны

Мнение специалиста

Сенсорные выключатели чаще всего применяются в быту. Данное устройство для светодиодных ламп может быть оснащено диммером, который позволяет регулировать яркость света. Если удерживать палец на сенсоре, она будет меняться, при коротком касании световой поток включится. Место выключателя лучше всего выделить светодиодом.

Константин Котовский

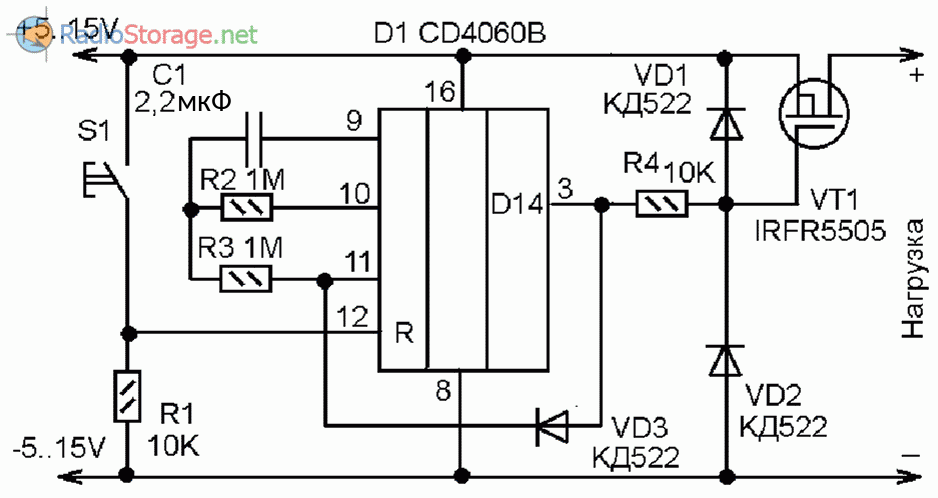

Схема простого сенсорного выключателя

Подобно розетке с пультом ДУ, сенсорный выключатель света также можно сделать своими руками. Одна из схем сборки своими руками предусматривает наличие там реле, в котором напряжение составляет 6—12 В. В качестве сенсорного элемента можно взять фрагмент фольгированного текстолита. Имеющиеся в выключателе транзисторы легко заменяются на КТ3102 либо КТ315. Подойдет любой диод импульсного типа, имеющий напряжение от 100 В.

Схема сенсорного выключателя

Функционировать схема будет в качестве усилителя сигнала:

• когда человек каснется сенсора, откроются VT1 и VT2;
• далее сработает реле, замкнув цепь. К цепи можно присоединить разную нагрузку. Один из концов релейного контакта подключается к сети напряжением 220 В, а второй – к осветительному прибору.

Такой сделанный своими руками выключатель, в отличие от магазинного варианта, подойдет для любой нагрузки вне зависимости от мощности. Если вы планируете подключать маломощные приборы, реле можете исключить из схемы и сделать более мощным транзистор №2.

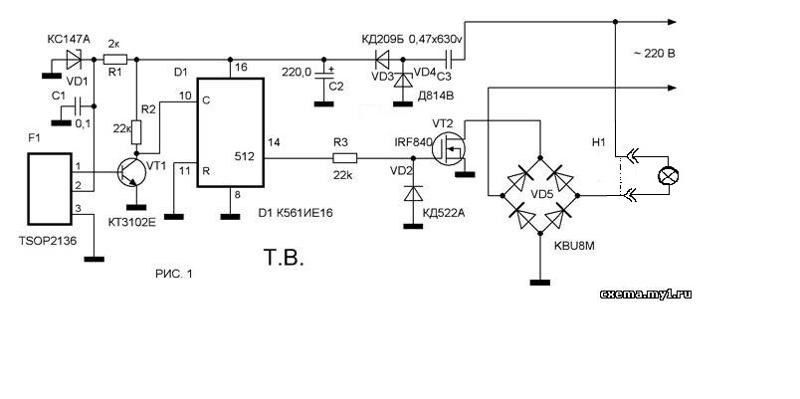

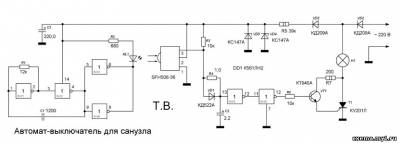

Схема инфракрасного выключателя

Отличие работы инфракрасного выключателя света от сенсорного, собранного своими руками, заключается в следующем. Когда человек находится в зоне работы сенсора, лампы включаются. А при отсутствии людей в комнате спустя определенное время свет отключится.

Когда напряжение в схеме включается, данные на счетчике конструкции сброшены, либо на выходе счетчика стоит ноль.

На выходе инверторной составляющей стоит единица. Транзистор находится в открытом состоянии, а контакты реле присоединяются к кнопке выключателя. Чтобы работал инфракрасный сенсор, применяют генератор импульсов. Для увеличения импульсного тока, поступающего на ИК-светодиод, применяют усилители. После прохода через элемент DD1.5 на выходе счетчика показывается логическая единица, запрещающая ему функционировать.

Схема инфракрасного выключателя

Составляющие сборки выключателя своими руками приведены таким образом, чтобы спустя 20 минут работы при отсутствии человека в рабочей зоне сенсора установить на выходе «1», а на выходе DD1.6 – «0». После этого происходит отключение реле К1, а вместе с ним и освещения. В блок к такому выключателю можно добавить розетку с ДУ.

Автор, специалист в сфере IT и новых технологий.

Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова. После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.

Загрузка…

Сенсорный выключатель: принцип действия, схема подключения

С развитием технологий очередь дошла и до обычного бытового выключателя освещения, который трансформировался в сенсорный. Сенсорный выключатель — это электронное устройство, собранное на основе полупроводниковых элементов или микросхемы обеспечивающее включение или отключения потребителя, чаще всего освещения, без механического воздействия на клавишу. Он срабатывает от лёгкого прикосновения к чувствительному элементу.

Принцип действия

Любой сенсорный выключатель в принципе представляет собой датчик, который реагирует даже на очень слабое прикосновение. Как известно, человеческий организм обладает очень низким электрическим зарядом, именно его достаточно для срабатывания данного выключателя.

Сенсорный выключатель состоит из:

1. Элемента, обладающего высокой чувствительностью, который реагирует на приближение человеческого тела или же на его прикосновение к сенсору;
2. Усилитель сигнала, собранный на полупроводниках и микросхемах;
3. Коммутационное устройство для включения нагрузки, это может быть миниатюрное реле или же тиристор. Конечно работа устройства на тиристоре более надёжная, так как отсутствует контактная часть, которая со временем может подгорать или окисляться.

Как сделать сенсорный выключатель самому

Схема питается от источника постоянного напряжения, величина которого до 16 Вольт. На выходе третьего транзистора включен светодиод, который обозначен красным светом именно он и является нагрузкой. Чтобы первый транзистор открылся достаточно прикоснуться рукой к его базе. Вместо светодиода, можно подключить реле с низким током срабатывания и тогда появляется возможность включения и отключения более значимой нагрузки. Лампы нельзя подключать непосредственно в схему вместо светодиода, так как любая из них обладает большой мощностью. В виде сенсора может послужить медная фольга, а второй и третий каскад является просто усилителем слабого сигнала.

Основным исполняющим и коммутационным элементом, включающим непосредственно светильник, лампу или бра является реле К1. Оно может быть типа РЭС 55А или РЭС 55Б с током срабатывания около 15–20 мА. Диод VD1 выполняет роль защиты от перепадов напряжения при срабатывании реле, а конденсатор С2 сгладит пульсации, возникающие при этом. Резистор R1 лучше применить переменной конструкции, для надёжной работы реле. В пределах до 50–60 Ом. Сенсором может служить небольшой кусочек фольгированного текстолита или медной пластины. Он обладает высокой чувствительностью, поэтому если сенсор будет установлен на расстоянии от схемы, выполненной на плате, то провод нужно обязательно защитить от помех путём экранирования. В качестве источника питания может использоваться любой источник постоянного тока, батарейка или аккумулятор. Нужно помнить при монтаже полупроводниковых деталей что перегрев их нужно снизить к минимуму. Лампы, которые будут включаться с помощью силовых контактов реле стоит выбирать с минимальным потреблением мощности это:

• Светодиодные лампы;
• Экономичные люминесцентные лампы.

Более сложные схемы своими руками сделать без особых навыков будет довольно проблематично, но всё же возможно и вот одна из них.

Сделать её самому или купить уже готовым изделием выбирать человеку, решившему установить данный коммутационный прибор.

Преимущества сенсорного выключателя

После опыта эксплуатации сенсорных выключателей можно выделить следующие основные преимущества:

1. Отсутствие даже малейшего шума;
2. Большой выбор и стильность моделей;
3. Присутствие гальванической развязки, а значит полная безопасность человека управляющего освещением или электроприборами;
4. Возможность прикасания к сенсору даже влажными или мокрыми руками;
5. Отсутствие механических поломок, а значит надёжность в течение всего длительного срока эксплуатации;
6. Создание нескольких коммутационных систем в одном устройстве.

Применение и установка сенсорных выключателей

Чаще всего они применяются всё же в бытовых условиях для включения осветительных проборов, для настольной лампы, для бра. То есть на производстве в сложных условиях пока его применение их не так распространено. Сенсорный выключатель для светодиодной ленты может быть сделанный также и с установленным диммером, с помощью которого плавно или ступенчато регулируется яркость излучаемого светового потока. Устанавливается он непосредственно в светильнике под его стеклянным или другим прозрачным элементом. При одном коротком касании источник света включается, а при удержании пальца на сенсоре происходит изменения яркости. При этом место выключателя рекомендуется выделить светодиодом.

Если помещения имеет длинный коридор или же тоннель, то включить один и тот же светильник выключателем, расположенным в начале и конце его не получится, для этого предназначен проходной сенсорный выключатель. Подключается он по специальной схеме.

Для этого оба выключателя должны быть обязательно проходными. Как механические коммутационные устройства, так и сенсорные стоит выбирать в соответствии с мощностью включаемых электроприборов.

Ещё одним уникальным примером подключения и установки сенсора является монтаж его в зеркале. Сенсорный выключатель для зеркала монтируется за отражающей поверхностью и срабатывает даже бес прикосновения, а только при движении руки возле активного чувствительного элемента. Это даёт бурный полёт фантазии для дизайнерской мысли. Сенсорный выключатель для зеркала состоит из электронного блока и инфракрасного датчика. При повторном движении руки возле датчика нагрузка отключается.

Беспроводные сенсорные выключатели

Беспроводной выключатель управляемый с помощью сенсора представляет собой аналогичную радиоуправляемую и инфракрасную модель обычного механического выключателя. Он состоят из передатчика смонтированного в корпусе выключателя и приёмника, который непосредственно и включает электроприбор и устанавливается в непосредственной близости с ним. Некоторые из них дополнительно имеют и встроенный диммер, для регулировки яркости освещения, что является очень удобной функцией. Одна из разновидностей сенсорных беспроводных выключателей имеет в своём распоряжении также пульт дистанционного управления. Радиус действия устройства зависит от модели, у управляемых радиосигналом он значительно больше.

Для человека малознакомого с электричеством и его опасностью, хотелось бы напомнить, что все работы, выполняемые с выключателями оборудованных сенсором или механикой, стоит проводить при полном отключении питания. А также стоит позаботиться, чтобы кто-то не включил питающий автомат во время монтажа и установки устройства, для этого нужно обеспечить надёжную защиту распределительного щитка на ключ. Даже если устанавливаются низковольтные беспроводные сенсорные выключатели. Безопасность всегда должна быть в приоритете при выполнении любых работ, а тем более с электричеством, которое не имеет ни запаха, ни звука, а также человеческим глазом протекание его нельзя увидеть.

схемы подключения, устройство и принцип работы. Статьи компании «Ливоло Украина»

Технологии не стоят на месте, постоянно совершенствуются все предметы окружающего нас быта. Не обошел прогресс и такой привычный всем предмет, как выключатель света. Сегодня в продаже можно встретить сенсорные разновидности. Они отличаются эффектным дизайном, а также простотой управления. Существуют разные модели сенсорных выключателей. Схемы подключения, принцип их работы и устройство будут представлены далее.

Особенности работы

Прежде чем рассмотреть схему подключения сенсорных выключателей, нужно вникнуть в принцип работы этого устройства. Любой прибор представленного типа является датчиком. Он реагирует даже на слабое прикосновение. Человеческий организм обладает слабым электрическим зарядом. Поэтому его может уловить чуткий сенсор.

Представленный прибор состоит из нескольких обязательных компонентов, таких как:

• Высокочувствительный элемент, реагирующий на приближение человека или прикосновения его к поверхности сенсора.
• Усилитель сигнала, который собирается на микросхемах или полупроводниках.
• Устройство коммутации, включающее нагрузку, например, мини-реле или тиристор.

Специалисты утверждают, что приспособления, в схему которых входит тиристор, более надежные. Это объясняется отсутствием контактной части. Со временем последняя может окисляться или подгорать.

Преимущества

Зная схему подключения сенсорного выключателя света, можно выполнить установку прибора своими руками.

Использование его имеет массу преимуществ:

• абсолютно бесшумная работа;
• большой выбор моделей;
• стильный внешний вид;
• есть гальваническая развязка, что делает эксплуатацию прибора безопасной для человека;
• сенсор реагирует на прикосновение даже мокрыми и влажными руками;
• механические поломки невозможны в принципе;
• длительный срок эксплуатации;
• в одном устройстве может создаваться несколько коммутационных систем.

Именно эти преимущества делают представленное приспособление популярным. Оно является стильным дополнением современного интерьера.

Разновидности

Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:

• С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
• С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
• Емкостный. Прибор реагирует даже на легкое прикосновение.
• Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.

Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.

Модели с диммером и для светодиодной ленты

В продаже представлен большой выбор моделей сенсорных выключателей, в конструкции которых предусмотрен диммер. Это позволяет плавно менять интенсивность освещения в комнате. Регулировку можно выполнять также при помощи пульта управления. Это позволит настроить яркость основного освещения или светодиодной ленты.

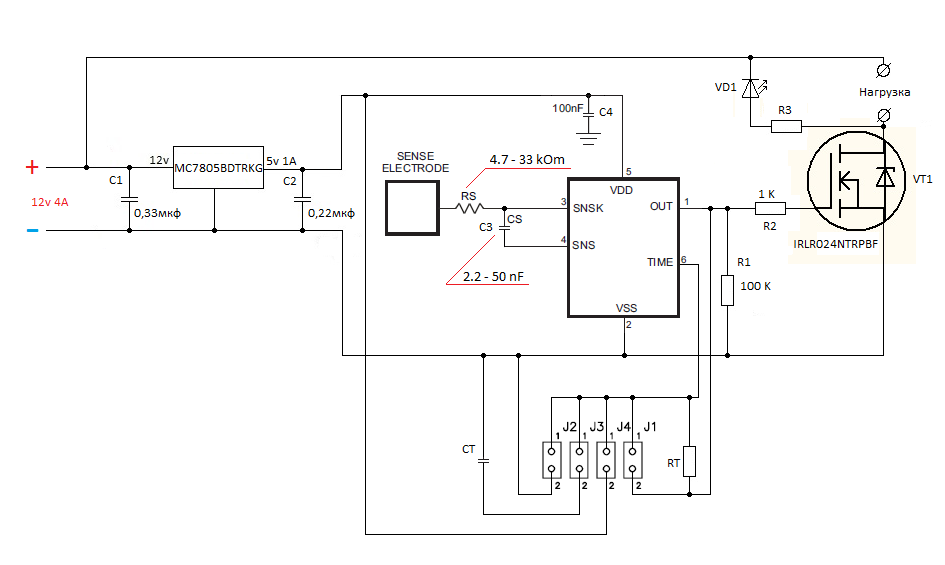

Схема сенсорного выключателя на 12 В позволяет легко подключить и управлять освещением, которое создает светодиодная лента. Такие приборы называют «диммер». Они также подходят для любых осветительных приборов, которые работают от 12 В. Это компактный и функциональный прибор. Он может применяться с целью создания освещения дополнительного или основного в таких случаях:

• Создание освещения в подъезде, на лестничных пролетах.
• Оборудование системы «Умный дом».
• Создание эффектного дизайна интерьера, зонирования в помещении.

Подобные приборы в большинстве случаев не рассчитаны на работу от сети 220 В. Поэтому такие сенсорные выключатели не подходят для обычной люстры или бра. Нужно учитывать это в ходе покупки.

Маркировка

Обязательно требуется рассмотреть перед покупкой особенности применения, установки, схемы подключения сенсорных выключателей. Livolo – один из самых известных производителей представленного оборудования. Эта компания выпускает сенсорные датчики самых разных типов. Чтобы понять, какими качествами обладает выключатель, нужно рассмотреть его маркировку.

В ходе изучения схемы сенсорного выключателя Livolo и других производителей следует рассмотреть на примере модели VL C702R представленной фирмы расшифровку обозначения.

Первые две буквы маркировки, VL, – это название китайского бренда Livolo. Дальше следует буква С7, но может быть и С6, С8. Это модификация устройства. Дальше можно увидеть цифры 01, 02 или 03. Это количество групп освещения, которые можно подключить к этому прибору. Если сравнивать с механическим выключателем, это могли быть приборы с одной, двумя или тремя клавишами.

В маркировке последние буквы обозначают дополнительные функции прибора. Так, буква R горит о том, что датчик управляется при помощи радиосигнала. Буква D в маркировке говорит о наличии функции диммера, есть регулировка яркости, а буква S – это проходной выключатель. Наличие в маркировке буквы Т говорит о том, что производитель предусмотрел в модели наличие таймера.

Принцип работы

Схема сенсорного выключателя на 12 В и 220 В при подключении особенных отличий не имеет. Чаще всего при отключенном свете на дисплее горит синяя подсветка. Если освещение включено, оно будет светиться красным оттенком.

Сигнал с сенсора подается на усилитель. Далее он поступает на реле исполнителя. Его контакты выключают и включают освещение. Управление может производиться при помощи пульта. Его радиус действия составляет до 30 м.

Сенсорные выключатели имеют защиту, которая срабатывает при отключении сети. В таком режиме происходит переход в исходное выключенное положение. Исполнительное реле выдерживает нагрузку до 1 кВт. При этом ток нагрузки составляет 5 А. Такие приборы рассчитаны на работу от сети до 250 В. Если в системе наблюдаются скачки напряжения, рекомендуется установить стабилизатор.

Процесс подключения

Желая подключить сенсорный выключатель своими руками, схему нужно рассмотреть в инструкции производителя. Она не отличается от подсоединения к сети обычного выключателя. С обратной стороны датчика есть клеммы. Они имеют обозначения, что позволяет соблюдать полярность.

Провод фазы подводится к клемме с обозначением «L», а ноль – к клемме «N». Далее нужно установить выключатель в подготовленное место на стене. Производитель может давать рекомендации о выборе места установки. Например, если в комплекте поставляется пульт, то прибор должен быть виден со всех точек комнаты.

Если модель выключателя реагирует на изменение температуры, ее нельзя устанавливать возле батареи. Обязательно учитывают требования производителя относительно выбора места установки оборудования.

Другие варианты монтажа

Нужно рассмотреть еще несколько особенностей подключения сенсорных выключателей. Схема проходного выключателя применяется при установке осветительных приборов, например, в длинном коридоре.

Нельзя в этом случае одним выключателем разомкнуть электрическую схему светильника в начале и конце пути следования. Это вызвало бы затруднения при подключении. Чтобы этого не произошло, применяются проходные выключатели. Они подключаются по специальной схеме.

Нужно приобрести два проходных выключателя. Выбор их зависит от суммарной мощности электроприборов.

Фаза подается от сети, подводится сначала к первому, а затем второму сенсорному выключателю. Нулевой провод заходит с противоположной стороны. Он проходит через осветительные приборы. От каждой лампы провод подводится к соответствующей клемме второго выключателя (1.1 и 1.2). Затем из этого же прибора от клеммы «COM» отходит еще один нулевой провод. Он проводится до такой же клеммы на первом выключателе. Это позволяет соединить два сенсорных датчика в единую систему.

Установка за зеркалом

В санузле или в коридоре можно установить за зеркалом сенсорный выключатель света своими руками. Схемы подключения таких приборов не отличаются от таковых для обычных механических разновидностей. Такой выключатель монтируют за зеркальным полотном.

Такое приспособление срабатывает без прикосновения к стеклу или панели датчика. У него есть электронный блок и инфракрасный датчик. Проведя рукой в поле контроля чувствительного элемента, можно включить свет. При повторном движении нагрузка будет отключена. Это позволяет создать интерьер без выключателя. Для санузла, особенно в общественном заведении, это крайне важно. Да и для домашнего пользования такое приспособление станет удачным приобретением.

Тонкости подключения

Рассматривая схемы сенсорных выключателей, следует сказать, что обозначение клемм для подключения может быть разным. Перед монтажом нужно ознакомиться с инструкцией производителя. Так, если с обратной стороны сенсорного датчика есть клемма «L1-in», она предназначена для входящей фазы. Провод нагрузки от ламп освещения подводится на клемму «L-load».

В выключателях, которые предназначены для подключения нескольких осветительных приборов или их групп, есть клеммы «L1-load», «L2-load», «L3-load». Соответствующие провода от первой, второй и третьей лампы нужно подводить к соответствующему гнезду для подключения.

Не составит трудностей подключение светодиодной ленты. В этом случае потребуется ознакомиться с инструкцией производителя. Нужно приобретать специальный выключатель, который рассчитан на исходящее напряжение 12В или 24В (в зависимости от типа ленты). Некоторые осветительные приборы этого типа могут быть рассчитаны на работу при напряжении 220В. В этом случае подойдет обычный выключатель.

Чтобы подключить светодиодную ленту, к ней прикрепляют блок управления. Если это многоцветный прибор, перед блоком питания нужно установить контроллер в соответствии со схемой производителя. Провод от блока питания подключается к сенсорному выключателю. Это простая работа, с которой справится даже непрофессиональный мастер.

Настройка

Чтобы прибор правильно работал, нужно знать не только особенности схемы сенсорного выключателя, но и тонкости настройки. Прибор подключается к сети. На него подается нагрузка. При первом включении нужно удерживать пальцем сенсор в течение 5 с. Прибор издаст короткий сигнал.

Дальше нажимают соответствующую кнопку на пульте. Ее удерживают до короткого звукового сигнала. Это означает, что он связался с сенсором. Если кнопок несколько, их привязывают к общей системе аналогичным способом. Чтобы отключить настройку, кнопку пульта удерживают в течение 10 с. Когда прозвучит два коротких сигнала, программа отключится.

К одному выключателю можно подвязать несколько пультов. Можно сделать и наоборот. В этом случае один пульт может управлять несколькими сенсорами.

Самодельный сенсорный включатель

Некоторые пользователи считают, что схема сенсорного выключателя относительно простая. Поэтому сделать такое приспособление своими руками не составит труда. Для этого нужно уметь обращаться с паяльником. Потребуется приобрести соответствующие детали:

• Транзисторы КТ 315 (2 шт.).
• Конденсатор электролитического типа 16 В (100 мкф).
• Сопротивление 30 Ом.
• Обычный конденсатор 0,22 мкф.
• Блок питания или мощный аккумулятор с напряжением на выходе 9В.
• Полупроводник Д 226.

Нужно подобрать подходящий корпус (подойдет от старого выключателя). На лицевой части делают отверстие для подведения проводов. Схему из перечисленных деталей нужно спаять в следующей последовательности.

Собранную конструкцию подсоединяют к блоку питания. Провод нужно припаять к пластине из металла, закрепленной на передней плоскости устройства.

Стоит ли собирать датчик самостоятельно?

Специалисты утверждают, что собрать такой датчик самостоятельно можно, но выглядеть он будет значительно хуже покупной модели. При этом легко можно допустить ошибки при сборке. Решить подобную задачу сможет только радиолюбитель с достаточным опытом. Но даже он не сможет сделать красивый интерфейс, стильный дизайн выключателя. Поэтому проще приобрести такой выключатель в специализированном магазине. Он будет гораздо эстетичнее, а также безопаснее самодельного приспособления.

Стильный выключатель света своими руками

Сейчас рынок полон бюджетными китайскими выключателями света. Есть на любой вкус и кошелёк.  А вот компания LIVOLO к своим выключателям продаёт и запасные стёкла

Я как то прикупил для запаса пару таких стёклышек. И тут пришла идея сделать сенсорный выключатель самостоятельно. Что для этого понадобилось? Собственно само стекло, Sonoff WiFi реле, сенсорная кнопка, и напечатанный на принтере корпус выключателя.

Если Sonoff реле будет типа RF мы получим возможность рулить светом и с радиопульта.

Для начала рисуем корпус выключателя:

Для простоты печати делаем две отдельные детали.

В сборке будет выглядеть так.

Этап второй, для тех кто не знаком с электроникой сложный и требует внимательности.

ВНИМАНИЕ!!! На плате присутствует напряжение опасное для жизни! Все дальнейшие действия выполнять при отключённом внешнем питании!

Четвертуем плату Sonoff по фрезерованным прорезям. Для чего? Да просто, чтобы вместить его в тесный корпус выключателя.

Мы разделяем преобразователь переменного напряжения (с 220в на постоянное 5в ) и процессорную часть с WIFI модулем. Кроме этого выпаиваем силовое реле.  За тем всю схему собираем на проводах обратно приблизительно вот так:.

 Следует сказать , что реле пятивольтовое , а WiFi модуль работает от 3.3 вольт через SMD стабилизатор. Для того чтобы реле управлялось от сенсора его нужно правильно подключить. Доработка не сложная но требует внимания .

На плате реле есть кнопка один контакт которой сидит на общем минусе, а второй является управляющим. Это легко выяснить прозвонив схему мультиметром. На минусовой провод садим минус сенсорной кнопки, +5 вольт  берём с соответствующей ножки реле, а вход сенсора соединяем с управляющим входом всё той же механической кнопки на плате.

Сенсоры TP233 брал на али жменьку за копейки. Но работают они надёжно.

Далее собираем всё это хозяйство в напечатанный корпус и проверяем работоспособность.

Сенсорная кнопка устанавливается на напечатанную заглушку поверху над платами вместе с выносными светодиодами. Синий — Wi-Fi. Красный — состояние реле.

Ну и  результат:

Если Sonoff реле с индексом RF (имеет радиомодуль), появляется возможность рулить выключателем не только через Алису но и с привязанного пульта.

Следует отметить что реле требует питания 220 вольт, соответственно  вместо обычного двухпроводного выключателя без дополнительного нуля подключить его не получится. Тут 3 варианта:

1. Если с выключателем рядом находится розетка ноль можно взять от туда.

2. Если в стене три провода а используется только одна лампа. Тогда со стороны люстры свободный провод второго канала соединить с нулём.

3. Этот вариант годится при ремонте. Проштробить стену и провести 220 до выключателя.

Следует сказать , что так называемое фантомное питание по двум проводам, не самое надёжное решение для сенсорных выключателей. Часто требуется дополнительная пассивная нагрузка в виде ёмкостей устанавливаемая в люстру. Ксяоми рулит в этом вопросе. А вот за других особенно бюджетных производителей — не поручусь. Как повезёт.

Из минусов предложенного метода  — сложно сделать двух канальный выключатель. Вернее сложно всё это впихнуть в корпус . Придётся разводить плату самому, перепрошивать и т.д. А это совсем другая история…

Как сделать схему простого сенсорного переключателя

В настоящее время нам не нужны причудливые сенсорные переключатели или дорогие микроконтроллеры для изготовления схемы сенсорного переключателя . Вместо этого мы можем использовать базовые электронные компоненты, такие как транзисторы и резисторы, для создания этой схемы. Кусок металлической проволоки может действовать как сенсорный датчик, и когда мы слегка коснемся сенсора, через наш палец пройдет ток, и светодиод начнет светиться.

Аппаратные компоненты

Ниже приведены необходимые элементы оборудования, необходимые для цепи сенсорного переключателя :

BC547 Распиновка

Рабочее пояснение

Цепь сенсорного переключателя может быть активирована сопротивлением кожи пальца.Сопротивление кожи составляет около 10-100 кОм, потому что это зависит от состояния кожи. Поэтому, если вы попытаетесь построить схему только с источником питания, светодиодами и металлическими полосками, светодиод не будет светиться, потому что высокое сопротивление кожи не позволит току течь по цепи.

Для этой цели мы использовали транзисторы в этой схеме, чтобы усилить ток, протекающий в цепи, чтобы светодиоды могли светиться. Вы можете использовать любой проводящий материал в качестве сенсорного переключателя, но обязательно поместите эти два материала рядом друг с другом, чтобы вы могли легко прикоснуться к ним обоими пальцами.

Соединение

• Подключите транзисторы BC547 на макетной плате
• Используйте перемычку для соединения базового вывода транзистора-1 с эмиттерным выводом транзистора 2
• Подключите резистор 100 кОм между коллекторным выводом транзистора-2 и VCC
• Подключите резистор 270 Ом и светодиод на выводе коллектора транзистора-1
• Используйте перемычку для подключения вывода эмиттера транзистора-1 к земле
• Подключите металлические полоски между резистором 100 кОм и базовым выводом транзистора-2
• Проверить схему касанием металлических полосок

Приложения

• С помощью этой цепи мы можем обнаружить паразитные напряжения, создаваемые сетью, или электростатические разряды, возникающие в помещении.
• Сенсорные переключатели можно использовать в пыльных или влажных местах, где обычные переключатели не прослужат долго.

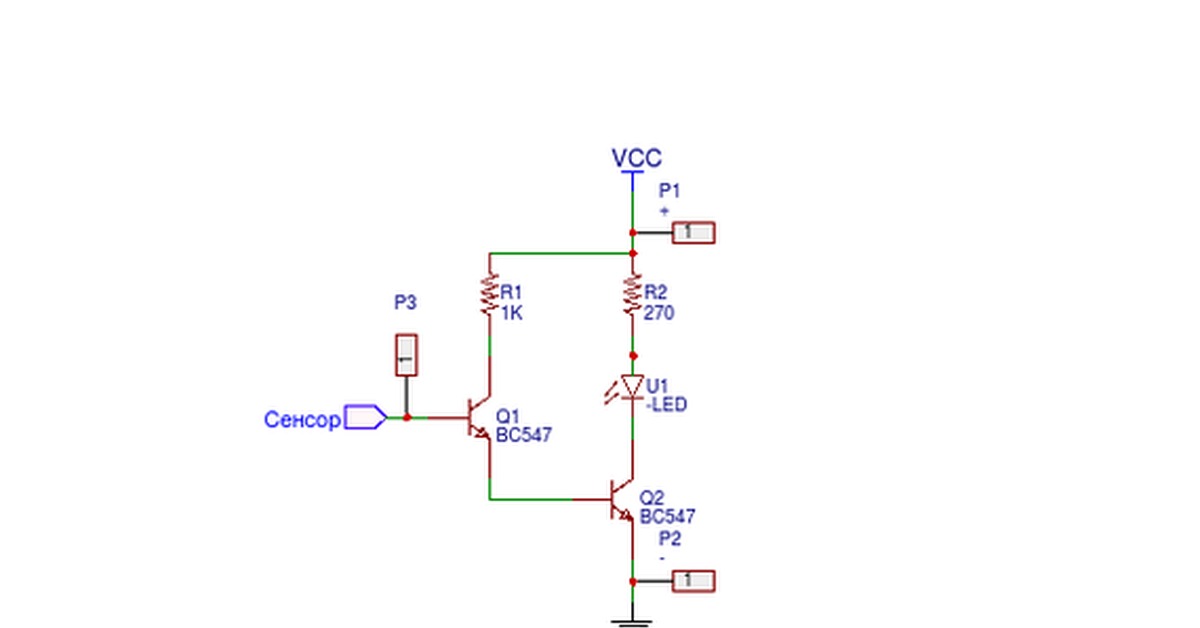

Цепь сенсорного переключателя

Изучено 4 лучших схемы переключателя сенсорного датчика

В сообщении подробно описаны 4 метода построения цепей переключателя сенсорного датчика в домашних условиях, которые можно использовать для устройств на 220 В простым касанием пальца. Первый — это простой сенсорный переключатель с одной микросхемой IC 4017, второй — с триггером Шмидта, третий — с триггером, а третий — с микросхемой M668.Давайте подробно изучим процедуры.

Использование микросхемы 4017 для активации реле касанием

Ссылаясь на приведенную ниже принципиальную схему предлагаемой простой схемы реле, активируемой касанием, мы видим, что вся конструкция построена на микросхеме 4017, которая представляет собой 10-ступенчатый десятичный счетчик Джонсона. делитель микросхемы.

IC в основном состоит из 10 выходов, начиная с контакта №3 и заканчивая случайным образом на контакте №11, составляя 10 выходов, которые предназначены для создания последовательности или сдвига высоких логических значений на этих выходных контактах в ответ на каждый приложенный один положительный импульс. на его выводе №14.

Последовательность не обязательно должна заканчиваться на последнем выводе №11, скорее, может быть назначена остановка на любом желаемом промежуточном выводе и возврат к первому выводу №3, чтобы запустить цикл заново.

Это просто делается путем соединения выводов конечной последовательности с выводом сброса № 15 ИС. Это гарантирует, что всякий раз, когда последовательность достигает этой распиновки, цикл останавливается здесь и возвращается к выводу № 3, который является исходной распиновкой для включения повторного цикла последовательности в том же порядке.

Например, в нашей конструкции контакт № 4, который является третьей цоколевкой в ​​последовательности, можно увидеть прикрепленным к контакту № 15 ИС, подразумевает, что по мере того, как последовательность переходит от контакта № 3 к следующему контакту № 2, а затем к контакт № 4 он мгновенно возвращается или переключается обратно на контакт № 3, чтобы снова включить цикл.

Как это работает

Этот цикл вызывается прикосновением к указанной сенсорной пластине, что вызывает появление положительного импульса на контакте № 14 ИС при каждом прикосновении.

Предположим, что при включении питания высокий логический уровень находится на контакте №3, этот контакт нигде не подключен и не используется, в то время как контакт №2 может быть подключен к каскаду драйвера реле, поэтому в этот момент реле остается выключенным. .

Как только сенсорная пластина постукивается, положительный импульс на выводе № 14 ИС переключает выходную последовательность, которая теперь перескакивает с контакта № 3 на контакт № 2, позволяя реле включиться.

Положение фиксируется в этой точке, реле находится во включенном положении, а подключенная нагрузка активирована.

Однако, как только сенсорная панель снова коснется, последовательность будет вынуждена перескочить с контакта №2 на контакт №4, что, в свою очередь, побуждает ИС вернуть логику обратно к контакту №3, выключая реле и загрузите и верните ИС в состояние ожидания.

Модифицированная конструкция

Вышеупомянутая бистабильная схема триггера с сенсорным управлением может показывать некоторые колебания в ответ на прикосновение пальца, что приводит к вибрации реле. Чтобы устранить эту проблему, необходимо изменить схему, как показано на следующей схеме.

Или вы также можете следовать схеме, которая показана на видео.

2) Схема сенсорного переключателя с использованием IC 4093

Эта вторая конструкция представляет собой еще один точный сенсорный переключатель, который может быть построен с использованием одной IC 4093 и нескольких других пассивных компонентов.Показанная схема чрезвычайно точна и безотказна.

Схема в основном представляет собой триггер, который может запускаться вручную прикосновением пальца.

Использование триггера Шмитта

IC 4093 представляет собой четырехканальный логический элемент NAND с двумя входами и триггером Шмидта. Здесь мы используем все четыре логических элемента IC для предлагаемой цели.

Как работает схема

Глядя на рисунок, схему можно понять по следующим пунктам:

Все вентили ИС в основном сконфигурированы как инверторы, и любая логика входа преобразуется в логику противоположного сигнала на соответствующих выходах .

Первые два затвора N1 и N2 скомпонованы в форме защелки, резистор R1, идущий от выхода N2 к входу N1, становится ответственным за желаемое действие защелки.

Транзистор T1 — это транзистор Дарлингтона с высоким коэффициентом усиления, который используется для усиления мельчайших сигналов от прикосновений пальцами.

Первоначально, когда питание включается за счет конденсатора C1 на входе N1, логика на входе N1 подтягивается к потенциалу земли, заставляя систему обратной связи N1 и N2 защелкиваться, при этом этот вход создает отрицательную логику на выходе N2. .

Таким образом, во время первоначального включения питания каскад выходного реле становится неактивным. Теперь предположим, что прикосновение пальца к основанию T1, транзистор мгновенно проводит, управляя высокой логикой на входе N1 через C2, D2.

C2 заряжается мгновенно и блокирует любые дальнейшие неисправные триггеры от прикосновения, гарантируя, что эффект устранения дребезга не нарушит работу.

Вышеупомянутый высокий логический уровень мгновенно меняет состояние N1 / N2, который теперь фиксируется, чтобы создать положительный сигнал на выходе, запускающий ступень управления реле и соответствующую нагрузку.

Пока операция выглядит довольно простой, однако теперь следующее прикосновение пальца должно заставить схему свернуться и вернуться в исходное положение, и для реализации этой функции используется N4, и его роль становится действительно интересной.

После выполнения вышеупомянутого запуска C3 постепенно заряжается (в течение нескольких секунд), приводя к низкому логическому уровню на соответствующем входе N3, также на другом входе N3 уже сохраняется низкий логический уровень через резистор R2, который ограничен до земля.N3 теперь находится в идеальном положении ожидания, «ожидая» следующего триггера касания на входе.

Теперь предположим, что следующее последующее касание пальцем производится на входе T1, другой положительный триггер срабатывает на входе N1 через C2, однако он не оказывает никакого влияния на N1 и N2, поскольку они уже зафиксированы в ответ на положительный триггер более раннего входа.

Теперь второй вход N3, который также подключен для приема входного триггера через C2, мгновенно получает положительный импульс на подключенном входе.

В этот момент на обоих входах N3 высокий уровень. Это создает низкий логический уровень на выходе N3. Этот низкий логический уровень немедленно подтягивает вход N1 к земле через диод D2, нарушая положение защелки N1 и N2. Это приводит к тому, что выход N2 становится низким, что приводит к отключению драйвера реле и соответствующей нагрузки. Мы вернулись в исходное состояние, и теперь схема ожидает следующего триггера касания, чтобы повторить цикл.

Список деталей

Детали, необходимые для создания простой схемы сенсорного переключателя.

• R1, R2 = 100K,
• R6 = 1K
• R3, R5 = 2M2,
• R4 = 10K,
• C1 = 100 мкФ / 25 В
• C2, C3 = 0,22 мкФ
• D1, D2, D3 = 1N4148,
• N1 — N4 = IC 4093,
• T1 = 8050,
• T2 = BC547
• Реле = 12 В, SPDT

Вышеупомянутая конструкция может быть дополнительно упрощена с помощью пары вентилей NAND , и реле ВКЛ / ВЫКЛ. Всю конструкцию можно увидеть на следующей схеме:

3) Схема электронного сенсорного переключателя 220 В

Теперь возможно преобразовать существующую схему сетевого переключателя света 220 В с помощью схемы электронного сенсорного переключателя, описанной в этом посте.Эта третья идея основана на микросхеме M668 и использует лишь несколько других компонентов для реализации предлагаемого приложения включения / выключения сетевого сенсорного выключателя.

Как работает эта простая схема электронного сенсорного переключателя сети

Указанные 4 диода образуют основную мостовую диодную сеть, тиристор используется для переключения сети 220 В переменного тока для нагрузки, а микросхема M668 используется для обработки включения / ВЫКЛ фиксирующие действия при прикосновении к сенсорному переключателю.

Мостовая сеть преобразует переменный ток в постоянный через R1, который ограничивает переменный ток до безопасного уровня для схемы, а VD5 регулирует постоянный ток соответствующим образом. Конечным результатом является выпрямленное, стабилизированное напряжение 6 В постоянного тока, которое подается на цепь касания для выполнения операций.

Сенсорная панель подключается к сети ограничения тока с помощью R7 / R8, поэтому пользователь не испытывает ощущения удара, когда кладет палец на эту сенсорную панель.

Различные функции распиновки ИС можно узнать из следующих пунктов:

Положительное напряжение питания подается на контакт № 8, а земля — ​​на контакт № 1 (отрицательный). Сигнал касания сенсорной панели отправляется на контакт № 2. , и логика преобразуется в состояние ВКЛ или ВЫКЛ на выходном контакте №7.

Этот сигнал с контакта № 7 впоследствии переводит SCR и подключенную нагрузку в состояние ВКЛ или ВЫКЛ.

C3 гарантирует, что SCR не срабатывает ложным образом из-за нескольких импульсов в ответ на неправильное или неадекватное прикосновение к сенсорной панели. R4 и C2 образуют каскад генератора для обеспечения необходимой обработки сигналов внутри IC.

Сигнал синхронизации от R2 / R5 делится внутри через контакт № 5 IC. Контакт №4 микросхемы выполняет очень важную и интересную функцию.При подключении к положительной линии или Vcc, ИС позволяет выходу поочередно переключаться ВКЛ / ВЫКЛ, позволяя свету или нагрузке попеременно ВКЛЮЧАТЬСЯ и ВЫКЛЮЧАТЬСЯ в ответ на каждое прикосновение к сенсорной панели.

Однако, когда контакт № 4 подключен к земле или отрицательной линии Vss, он преобразует ИС в схему 4-ступенчатого диммера.

Это означает, что в этом положении каждое прикосновение к сенсорной панели заставляет нагрузку (например, лампу) последовательно уменьшать или увеличивать свою интенсивность с постепенным затемнением или постепенным увеличением яркости (и выключением на концах).Если у вас есть какие-либо вопросы относительно функционирования вышеупомянутой схемы сетевого сенсорного выключателя, запишите их в поле для комментариев …

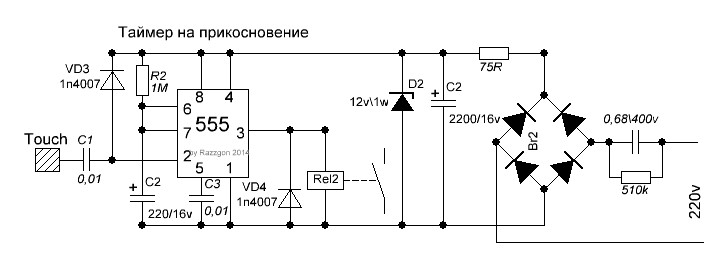

4) Схема лампы с сенсорным управлением и таймером задержки

Четвертая конструкция представляет собой бестрансформаторную сенсорную схему с задержкой 220 В, активируемую касанием. Схема выключателя лампы позволяет пользователю на мгновение включить настольную лампу или любую другую ночную лампу по желанию.

Как работает схема.

Ссылаясь на схему выше, четыре диода на входе образуют основную схему мостового выпрямителя для преобразования переменного тока в постоянный ток.Этот выпрямленный постоянный ток стабилизируется стабилитроном 12 В и фильтруется C2, чтобы получить достаточно чистый постоянный ток для сопутствующей схемы сенсорного переключателя.

R5 используется для ограничения входного сетевого тока до гораздо более низкого уровня, подходящего для безопасной работы схемы.

Можно увидеть светодиод, подключенный к этому источнику питания, который гарантирует, что тусклый свет всегда включен рядом со схемой, чтобы облегчить быстрое расположение панели сенсорного переключателя.

Микросхема, используемая в этой сенсорной лампе трансформатора со схемой задержки, представляет собой двойной D-триггер IC 4013, внутри которого встроены 2 триггерных каскада, здесь мы используем один из этих каскадов для нашего приложения.

Всякий раз, когда указанная сенсорная панель касается пальцем, наше тело предлагает ток утечки в точке, вызывая кратковременный высокий логический уровень на выводе №3 ИС, который, в свою очередь, приводит к тому, что контакт №1 ИС становится высоким.
Когда это происходит, подключенный симистор запускается через R4, и мостовой выпрямитель завершает свой цикл, запитывая последовательную лампу. Лампа теперь ярко светится.

Также в это время конденсатор C1 постепенно начинает заряжаться через R3, и когда он полностью заряжен, вывод №4 обрабатывается с высокой логикой, которая сбрасывает триггер в исходное состояние.Это мгновенно отключает низкий уровень на контакте №1, отключая тиристор и лампу.

Значение R3 / C1 дает задержку около 1 минуты, ее можно увеличить или уменьшить, соответствующим образом увеличивая или уменьшая значения этих двух компонентов RC в соответствии с индивидуальными предпочтениями.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Touch Lamp Control — Схема сенсорного диммера для ламп с использованием TT6061 IC

Это интересный проект, в котором яркость лампы можно регулировать на ощупь. У большинства ламп есть только выключатель. У них нет регуляторов для увеличения или уменьшения интенсивности освещения. Такая встроенная функция доступна для некоторых дорогих ламп. Но того же можно добиться, не опустошая кошелек, если у вас есть ноу-хау в базовой электронике.Если у вас настенный светильник, проще всего отрегулировать его яркость с помощью переключателя-регулятора (который мы используем для вентиляторов). Но если вы хотите сделать его более интересным, добавив сенсорную функцию, посмотрите наш проект.

Диммер с сенсорным управлением лампой

T his — это простая схема сенсорного диммера , сделанная из IC TT6061 . TT 6061 специально разработан для этой цели. Прикоснувшись к этому сенсорному диммеру, вы можете увеличить интенсивность света ламп накаливания в три этапа.

A t Сначала, когда сеть «включена», лампа «выключена». При прикосновении к пластине лампа тускло светится. При втором касании лампочка дает средний свет. На третьем касании лампочка полностью загорится. Следующее прикосновение погаснет свет.

L Частота передается через R4 на контакт 2 IC. При пересечении нуля микросхема выдает импульс для запуска симистора. Ширина этого пускового импульса зависит от количества касаний пластины. Таким образом, при каждом прикосновении изменяется угол зажигания SCR, что, в свою очередь, изменяет яркость лампы.

Компоненты R1, R3, D3, ZD и C4 образуют блок питания. Резисторы R1 и R3 ограничивают пусковой ток. Диод D3 используется для выпрямления, а стабилитрон ZD выполняет работу по выпрямлению. C4 — конденсатор фильтра. Контакты 1 и 2 входного контакта системной частоты и входного контакта входной частоты соответственно. Контакт 2 подключается к сетевому напряжению с помощью резистора 1,5 кОм, а контакт 1 подключается к катоду выпрямительного диода с помощью резистора 620 кОм. R7 — это понижающий резистор для затвора TRIAC.Конденсаторы С1, С2 и С3 предназначены для изоляции. Никогда не меняйте их стоимость и не заменяйте на одну. В качестве сенсорной панели мы можем использовать металлическую пластину площадью 1 кв. См.

Если вас интересуют световые схемы, попробуйте наш сверхяркий светодиодный ночник, а также эту светодиодную схему с питанием от сети. Большинство людей любят строить аварийный свет, и если вам нравится его построить, вот наш автоматический светодиодный аварийный свет. Если вам все еще нужно больше цепей освещения, посетите нашу коллекцию категорий приложений цепей освещения.

Внимание!

Используйте конденсаторы с точным номиналом для сенсорной панели. Не прикасайтесь ни к каким другим частям схемы, кроме сенсорной панели. Убедитесь, что сенсорная панель не находится под напряжением, с помощью тестера перед использованием или проверкой цепи. Не используйте лампочки с номинальной мощностью более 200 Вт. Выполните эту схему на свой страх и риск. Я не несу ответственности за любые неудачи.

Назначение контактов IC TT6061A.

№ контакта Название контакта Описание функции
1 CK Вход системных часов
2 FI 50 Гц линейная частота
3 VDD Вход питания для VDD
4 TI Сенсорный вход
5 CI Вход управления датчиком
6 NC Не подключен
7 VSS Вход питания Контакт для VSS
8 AT

Схема управления диммером сенсорной лампы

Надеюсь, вам понравилось создавать эту схему «сенсорного диммера».Эта схема дает вам хорошее представление об использовании симисторов, IC TT6061, стабилитронов и других компонентов. Это простая в сборке схема, которую можно использовать для проектов школьного или начального уровня.

Схема сенсорного диммера

с использованием Arduino

Схема сенсорного диммерного переключателя — это простой проект, в котором действие диммера достигается с помощью сенсорного датчика. В то время как обычный переключатель используется для простого включения или выключения света, диммер (или диммерный переключатель) позволяет нам управлять яркостью света.Без переключателя яркости лампочки обычно светятся на полную яркость, потребляя максимальную мощность. Если полная яркость не требуется, можно использовать диммерные переключатели и сэкономить немного энергии. С помощью переключателя яркости мы можем изменять яркость от полностью выключенного до полностью включенного.

Для разных лампочек требуются разные переключатели яркости, и на рынке доступны разные типы переключателей света. Некоторые из часто встречающихся диммерных переключателей относятся к типу слайдера и поворотному типу.

В этом проекте мы разработали сенсорный диммерный переключатель с использованием Arduino.Схема сенсорного переключателя диммера реализована с использованием сенсорного датчика. Схема, компоненты и работа проекта описаны в следующих разделах.

Принципиальная электрическая схема сенсорного диммерного переключателя

Компоненты, необходимые для цепи сенсорного переключателя диммера

• Arduino UNO [Купить]
• Датчик касания
• 2N2222 NPN транзистор
• Маленькая лампочка
• Резистор 1 кОм
• Блок питания
• Макетная плата (Макетная плата)
• Соединительные провода

Описание компонента

Arduino UNO : В этом проекте Arduino UNO используется для обнаружения выходного сигнала сенсорного датчика и, соответственно, для управления лампочкой.

Датчик касания : Датчик касания — это тип датчика, который определяет физическое прикосновение или приближение. Это устройства ввода, такие как кнопки и переключатели, но они более чувствительны, чем эти два. Следовательно, сенсорные датчики заменяют кнопки в таких устройствах, как мобильные телефоны и ноутбуки.

Существуют различные типы сенсорных датчиков, такие как резистивные сенсорные сенсоры, емкостные сенсорные сенсоры, пьезо сенсорные сенсоры и т. Д. Наиболее распространенным из них является сенсорный сенсор емкостного типа, и мы использовали его в этом проекте.

Преимущество сенсорных датчиков заключается в том, что с помощью одного датчика мы можем выполнять несколько операций, таких как смахивание, касание и сжатие. Работа сенсорного датчика (а именно емкостного типа) проста.

В основном он определяет изменение емкости датчика при прикосновении к нему. Кроме того, некоторые датчики могут обнаруживать эти изменения емкости без физического контакта, но когда палец находится немного рядом с датчиком.

Датчик касания, используемый в этом проекте, основан на ИС детектора сенсорной панели TTP223.Эта конкретная ИС может обнаруживать 1 касание клавиши, а датчик можно использовать в качестве замены традиционной кнопки в широком спектре потребительских товаров. Для получения дополнительной информации об ИС детектора сенсорной панели и схеме сенсорного датчика см. Техническое описание TTP223.

Выходной сигнал сенсорного датчика будет ВЫСОКИМ, когда мы коснемся сенсорной панели пальцем. Мы будем использовать эту логику в программной части Arduino.

Как разработать схему переключателя сенсорного диммера?

Схема сенсорного переключателя диммера очень проста и объясняется здесь.На сенсорный датчик подается питание путем подключения 5 В к VCC и заземления к контактам GND. Вывод SIG сенсорного датчика подключается к любому из цифровых выводов ввода / вывода платы Arduino UNO. Здесь он подключен к контакту 8 цифрового ввода / вывода.

Далее мы подключим небольшую лампочку накаливания, которая светится постоянным током. Лампочка взаимодействует с платой Arduino UNO с помощью транзистора. Итак, сначала подключите базу транзистора, такого как 2N2222, к любому цифровому выводу ввода / вывода Arduino UNO с помощью токоограничивающего резистора.

Затем подключите клемму коллектора транзистора к источнику питания 5 В. И наконец, подключите лампочку между выводами эмиттера и заземления. На этом разработка схемы завершена.

Работа цепи сенсорного переключателя диммера

Как упоминалось ранее, существует множество типов диммерных переключателей для разных типов лампочек. В этом проекте разработана простая схема переключателя с сенсорным диммером. Здесь объясняется работа проекта.

Когда датчик не касается, вывод SIG датчика остается НИЗКИМ.Всякий раз, когда мы касаемся чувствительной части сенсорного датчика, вывод SIG сенсора становится ВЫСОКИМ. Поскольку он подключен к Arduino UNO, мы обнаружим это изменение состояния, то есть от низкого до высокого.

Итак, когда палец прикладывается к сенсорному датчику, Arduino UNO обнаруживает изменение логического состояния выхода датчика и управляет лампочкой с помощью широтно-импульсной модуляции (ШИМ). Следовательно, лампочка подключена к выводу ШИМ Arduino UNO.

По мере того, как мы продолжаем прикладывать палец к сенсорному датчику, Arduino UNO медленно увеличивает яркость лампочки с помощью ШИМ.В этом проекте мы использовали крошечную лампочку, как показано на следующем изображении, вместо большой лампы накаливания.

Этот процесс продолжается до тех пор, пока палец не будет поднят или не будет достигнута максимальная яркость, т. Е. Лампа не загорится полностью. Чтобы уменьшить яркость лампочки, дважды нажмите, а при двойном касании продолжайте прикладывать палец к сенсорному датчику.

Arduino UNO запрограммирован таким образом, что при обнаружении двойного касания (два касания с очень небольшой задержкой) он должен уменьшить яркость лампы и, таким образом, действовать как переключатель диммера.

Аналогичная логика ШИМ используется для уменьшения яркости лампы, где, когда продолжаете помещать палец на двойное нажатие (коснитесь один раз и коснитесь и удерживайте палец при втором касании), интенсивность лампы постепенно уменьшается, пока палец поднимается или лампа достигает минимальной яркости, т. е. полностью выключена. Вот как работает схема сенсорного диммера с использованием Arduino.

Код

Приложения

• В этом проекте реализована простая схема цифрового сенсорного переключателя с диммером с помощью сенсорного датчика и Arduino UNO.
• Сенсорный диммерный выключатель можно использовать для управления яркостью лампы простым прикосновением к датчику.
• Может заменить традиционные диммерные переключатели, такие как ползунковый переключатель или поворотный переключатель для ламп.
• Чтобы использовать сенсорный диммер с лампами накаливания переменного тока, можно использовать специальные ИС, такие как TT6061A.

ПРИМЕЧАНИЕ : Будьте осторожны при использовании диммерного переключателя с сенсорным датчиком для ламп накаливания переменного тока.

Конструкция и выходное видео

8 проектов схем простого сенсорного переключателя

Есть много способов сделать схему простого сенсорного переключателя. Мы можем легко их построить. Из-за использования основных компонентов, транзистора, UJT и популярных микросхем, таких как таймер 555, 4011 CMOS, триггерная микросхема.

Мы просто слегка касаемся сенсора. Наши тела имеют сопротивление.

Изменяет ток, протекающий по цепи. Схема распознает, а затем отключит электрические приборы.

Список из 8 схем. Вы можете выбрать тот, который хотите.

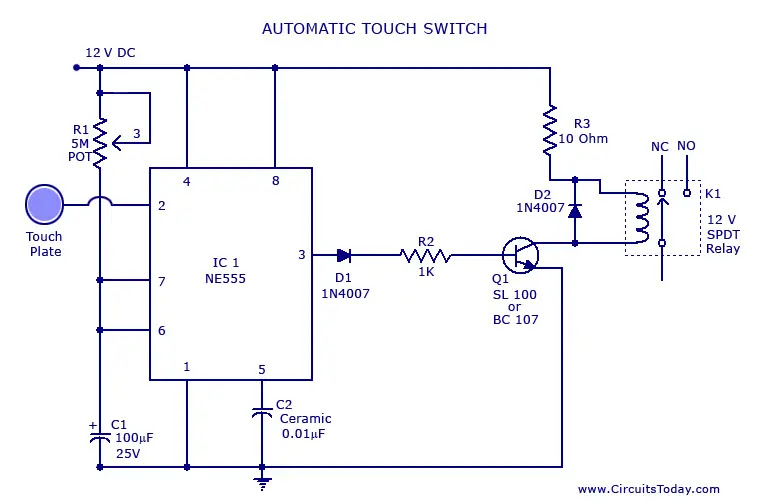

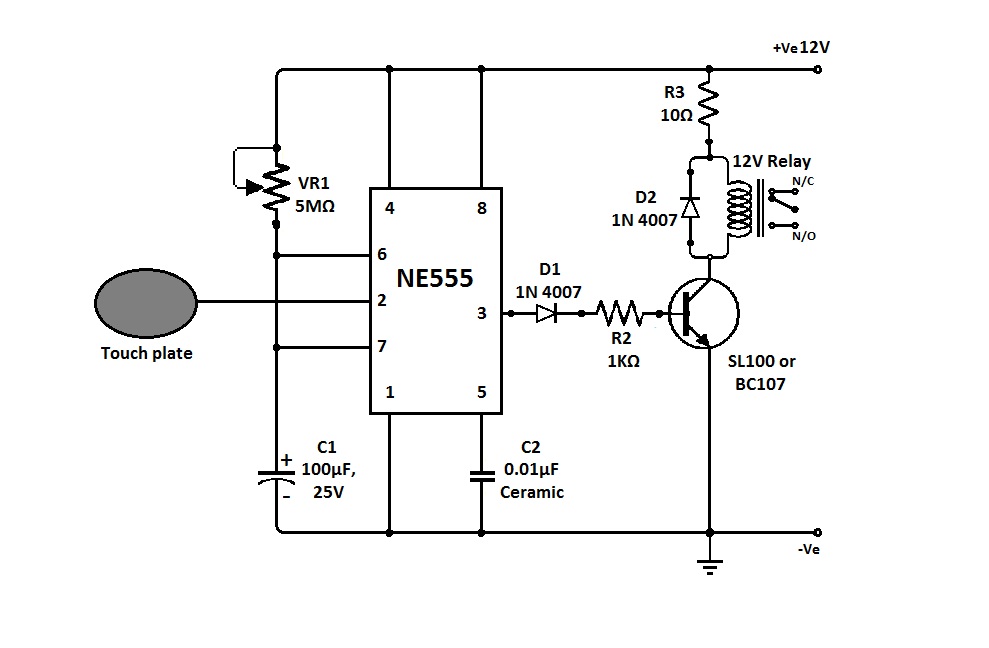

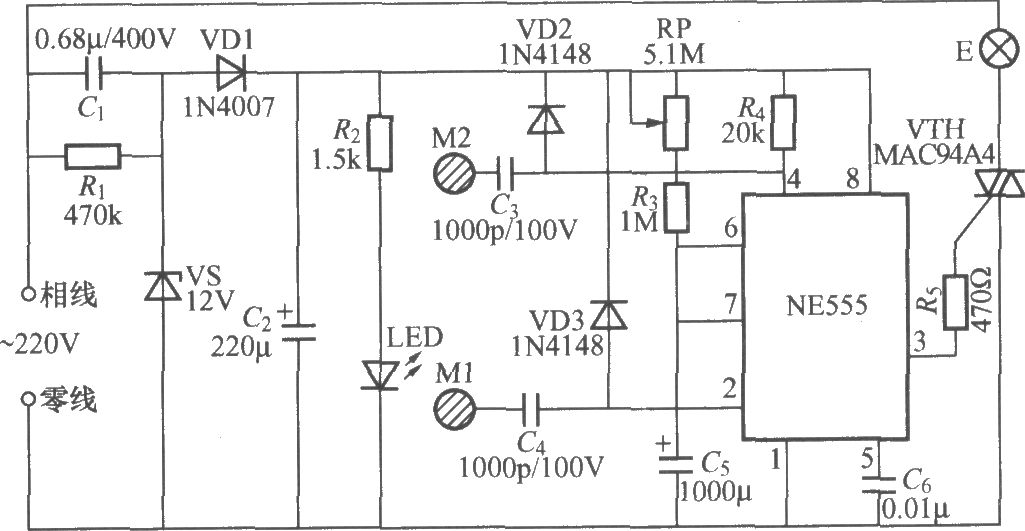

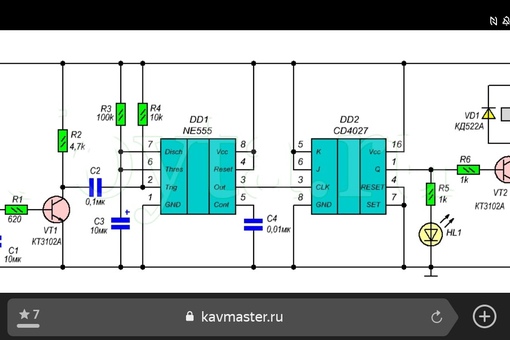

Схема сенсорного переключателя с использованием таймера 555

Это простая схема сенсорного включения и выключения.Его часть сравнивается с группой напряжения 2. Внутри схемы используется таймер на интегральной схеме, LM555 или NE555.

Щелкните, чтобы просмотреть схему сенсорного переключателя с использованием таймера 555

Как это работает

Есть 2 сенсорные панели для включения и выключения, чтобы определить изменение напряжения.

Когда мы касаемся первой сенсорной панели между контактом 2 и землей. У нашего пальца есть сопротивление.

Итак, он передает ток (Hi) на землю. Тогда на выводе 2 будет низкий логический уровень. Это вызывает запуск IC-555. Затем с вывода 3 (вывода) выходит высокое напряжение.

После этого касаемся тачпада между контактом 6 и напряжением питания. Ток протекает через наш палец к контакту 6. Логика меняется на низкое напряжение.

Также выход переключается на низкий.

Мы можем применить выход для управления другими цепями, такими как светодиод, реле и входная цепь.

Читайте ниже! Вы можете получить больше идей о сенсорном переключателе

Схема сенсорного переключателя с использованием логического элемента NAND

В этой схеме используется цифровой логический вентиль 4011 в качестве основы сенсорного переключателя.

Это стандартно и очень просто, потому что я использовал вентиль IC 4011. Внутри схемы на выводе 2 1/4 IC находится Hi-логика «HI».

При прикосновении к пластине подключается к 2 номеру. Таким образом, логический выход — Hi, но не трогай — логика Low.
Резистор 22M на контакте 1 делает схему очень чувствительной к прикосновению.

Схема сенсорного переключателя

Сегодня мы позволим разыграть простую цифровую схему. Это одноразовый сенсорный переключатель. Я использую цифровую CMOS IC-4011 как основу схемы.Он имеет форму шлепанцев.

Логика «HI» на выходе при прикосновении пальца к тачпаду и задержка времени 3 секунды.

Что мы можем определить эту временную задержку импульса (однократную), используя С1-электролитический конденсатор емкостью 47 мкФ (микрофарад).

После этого прикосновением к пластине подключили, так что импульсный выход. Подробнее читайте в этой схеме изображения и смотрите видео ниже.

В этой схеме нет светодиодного дисплея, поэтому я добавляю их в макет, чтобы показать работу этой схемы.Мы используем резистор 1 кОм, последовательно подключенный к нему для контроля правильного протекания тока.

Сенсорный переключатель Схема переключателя

Это сенсорный переключатель, опять же, простая схема. Он использует интегральную цифровую схему, которая является важным оборудованием, и использует источник питания низкого напряжения всего 9 В. Используя единственный металл.

Работает при включении и выключении персонажа. Когда прикосновение в первый раз включается, но достаточно для второго выключения.

Схема состоит из микросхемы CD4001, которая принимает электрический сигнал от пальца и становится цифровым сигналом для изменения.Микросхема CD4020 может считать две цепи или делить схему на две.

Затем подайте и укажите нагрузку на транзистор привода.

A Простая схема включения и выключения прикосновения

Если вы хотите сделать простую схему. Это может быть ваш выбор.

Простой сенсорный переключатель на транзисторе

Этот простой сенсорный переключатель на транзисторе представляет собой обновленный сенсорный переключатель по сравнению с исходной версией.

Которые используют ИС для управления работой, вызывают затруднения для новичка в электронике. Итак, эта схема считается подходящей, потому что использует чисто TR.

При поломке тоже простой ремонт. и более экономичное оборудование. Но приложение простое, особенно когда мы хотим ретранслировать подключенные контракты A и B.

Но когда мы хотим ретранслировать отпускание, мы также касаемся B и C.

Принцип работы

Когда мы касаемся точки A, и B будет иметь некоторый ток от точки B через наш палец к точке A.

Какая база Q2 этот ток заставит Q2 проводить ток между контактами C и E.Этот ток проходит через R-820 Ом на вывод B TR3, поэтому TR3 также проводит ток.

Рисунок 1 Схема дешевого сенсорного переключателя с использованием транзистора

И этот ток будет проходить от контакта BE Q4. Когда Q4 имеет ток, протекающий через контакт E-B, он также проходит между контактом E-C. Таким образом, реле выводит ток, и светится светодиод, чтобы мы знали, что реле сейчас работает.

В то время как на контакте C Q4 будет более высокое напряжение, почти такое же напряжение в этой точке, что и на R4. 7M к контакту B Q2 заставляет ток течь постоянно, даже если мы отключим точку касания. Реле останется активным. Когда мы хотим, чтобы реле перестало работать. Мы также касаемся точек B и C. Некоторый ток будет течь через наши пальцы из точки B в точку C.

И перейдя к контакту B Q1, вызовет проводимость Q1, таким образом, ток проходит через R-4.7M вместо этого будет в контакте B Q2, возвращается на землю через контакт CE Q1, делая Q2, Q3, Q4 не проводящим ток, остановите реле, чтобы разъединить контакты.До точки касания новый AB.

Как построить

В этой схеме используется источник питания 9 В, и все резисторы используют размер 0,25 Вт. Размер реле 9 В Скорость потока сопротивления реле зависит от потребностей приложений.

Но обычно используйте 1-3 A. D1 предназначен для реле защиты от обратного напряжения в цепи. C-10uF 16V обеспечивает плавное напряжение питания. и C-0,01 мкФ, C-0,22 мкФ предотвращает шум от воздуха, который проходит сквозь пальцы при прикосновении.

Вы можете увидеть компоновку печатной платы на рисунке 2.и компоновка компонентов, показанная на рис. 3, и если вы любитель электроники, то сможете легко ее собрать.

Рисунок 2 Схема печатной платы дешевого сенсорного переключателя на транзисторе

Рисунок 3 Схема компонентов и схема подключения дешевого сенсорного переключателя.

Список компонентов

Q1-Q3: C1815 или C828, 45V 100mA NPN транзистор
Q4: CS9012, 45V 800mA PNP транзистор
LED1: светодиод, как вам нужно
C-10uF 16V, электролитический конденсатор
C-0 .22 мкФ 50 В, электролитический конденсатор
C-0,01 мкФ 50 В, керамические конденсаторы

0,25 Вт Резисторы, допуск: 5%
R1-470K
R2-4.7M
R3-1K
R4-4.7K
RY-Relay 9V
Другие компоненты

Схема сенсорного переключателя с использованием UJT

Это очень простая схема сенсорного переключателя. Используется UJT 2N3819 — номера основных деталей должны устанавливать эту внешнюю схему здания.

При нахождении вдали от ЛЭП или ЛЭП очень сильно. Достаточное касание спереди, касание 1 металла и 2 заставляет реле работать при получении.

При срочном прикосновении к 2 металлам реле перестает работать. Поскольку внутри здания необходимо улучшить ремонтируемую деталь или прикоснуться к 3 металлам спереди со следующей схемой.

В реле используются размеры от 6 В до 9 В, а для подачи напряжения используются уровни от 6 до 9 В. Попросите друзей повеселиться Сенсорный переключатель с использованием UJT 2N3819

Схема контроллера сенсорного двигателя с использованием SCR и триггера Шмитта

Это схема контроллера сенсорного двигателя с использованием SCR и триггера Шмитта. Он предназначен для управления двигателем постоянного тока 12 В.При прикосновении к пластине мотор в результате переходит на один раз.

При прикосновении пальца к металлической пластине схема триггера Шмитта (использующая CMOS затвора NAND IC-4011) принимает сигнал от схемы генератора и выдает сигнал, выходящий на ток смещения, база Q1-2N5088 работает, а затем запускается SCR1 для привода двигателя постоянного тока 12 В, затем поверните, чтобы следовать за ним.

Для типа источника питания двигателя постоянного тока это должен быть только переменный ток 12 Вольт. Из-за того, что тиристор не смещается при отрицательном токе.

А эта схема работает не тяжелый двигатель постоянного тока, включите? не включайте? Тогда не нужно наклеивать радиатор, используйте SCR1-2N4441 для двигателя постоянного тока, вы будете использовать двигатель при использовании в автомобиле.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Как собрать классную сенсорную лампу

Вот забавный проект.

Создайте классную сенсорную лампу, которую можно поставить на рабочий стол.

После создания этого проекта вы также можете применить сенсорное управление к другим вещам, таким как вентилятор или дверной звонок.

Первое, что вам нужно выяснить, это как почувствовать прикосновение пальцем.

Проще всего это сделать с помощью готового модуля сенсорного датчика. Adafruit продает такой датчик здесь: https://www.adafruit.com/product/1374

И они также создали руководство по его использованию:
https://learn.adafruit.com/adafruit-capacitive-touch-sensor-breakouts

Обычно он имеет выходной сигнал, который становится высоким при прикосновении к датчику.

Вы можете подключить его к транзистору или цифровому входу на Arduino для обнаружения прикосновения.

Более продвинутый (но действительно крутой) способ использования сенсорного модуля — превратить любую металлическую поверхность в сенсорный датчик.

В этой статье подробно объясняется, как это сделать:
http://playground.arduino.cc/Main/CapacitiveSensor?from=Main.CapSense

Далее вам понадобится релейный модуль, которым вы можете управлять с помощью выходного контакта Galileo, который может включать и выключать питание лампы, которой вы хотите управлять.

Вот статья, объясняющая, как это сделать с Arduino:
http://www.instructables. com/id/Controlling-AC-light-using-Arduino-with-relay-modu/?ALLSTEPS

Но также можно управлять реле с помощью транзистора, если хотите.

Если вы не знаете, как использовать транзистор, я рекомендую вам прочитать мою электронную книгу «Начало работы с электроникой»: https://www.build-electronic-circuits.com/products/ebook-2nd-edition

Обратите внимание, что если вы новичок, я рекомендую вам выполнить этот проект с лампой 12 В, на всякий случай.

Продолжайте пайку!
Ойвинд

PS! В моей электронной книге вы научитесь шаг за шагом создавать несколько проектов, чтобы потом вам было намного проще выполнять свои собственные проекты. Я сотрудничал с Jameco, чтобы предоставить комплект для электронной книги: http://bit.ly/1IvXZoI

Лучшая схема сенсорного переключателя — Отличные предложения на схемы сенсорного переключателя от глобальных продавцов цепей сенсорного переключателя

Отличные новости !!! Вы находитесь в нужном месте для схемы сенсорного переключателя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя схема сенсорного переключателя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели схему сенсорного переключателя на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в схеме сенсорного переключателя и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести touch switch circuit по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

No related posts.
