Сварить мангал с крышей своими руками чертежи и фото: Мангал с крышей (47 фото): для дачи своими руками, чертежи и размеры, большие стационарные, с печкой и коптильней, дачные уличные закрыт… — Северный бастион

Содержание

фото, чертежи и схемы, варианты конструкций

Мангал – всегда востребованное сооружение на дачном участке или во дворе загородного дома. Для большего комфорта, практичности он должен иметь крышу. Соорудить мангал можно своими руками, пошагово выполняя четкие инструкции. Облегчить работу помогут готовые схемы конструкций, фото и видеоуроки.

Определитесь с материалом

Классический вариант мангала очень прост по своей конструкции. Самый надежный вариант дачного мангала – это модель из железа или стали. Металлическая конструкция всегда более практичная и надежная по сравнению со стационарным мангалом из кирпича. Важно, чтобы для металлического поддона использовался прочный лист. Чем толще стальной или железный лист, тем дольше прослужит ваш мангал с крышей. Преимущества модели из металла:

Очень проста в изготовлении. Вам даже не понадобится помощь – такой мангал может сделать самостоятельно один человек.
Способность к мобильности. В теплые сезоны года конструкция может находиться на улице, а на зиму металлический мангал с крышей прячется в помещение. Например, в гараж.
Термостойкость и пожаробезопасность. Железо или сталь – самые надежные и безопасные материалы.
Недорого. Для обустройства мангала вы обойдетесь минимумом материала, инструментов и подручных средств.
Внешний вид не портят дождь, снег, солнце, град.

Определитесь с моделью

В зависимости от особенностей конструкции кровли вы можете сделать мангал с крышей стационарный либо мобильный – его можно будет переносить. Также возможны разнообразные дополнительные элементы в конструкции, которые добавят и нового функционала.

Типы конструкций:

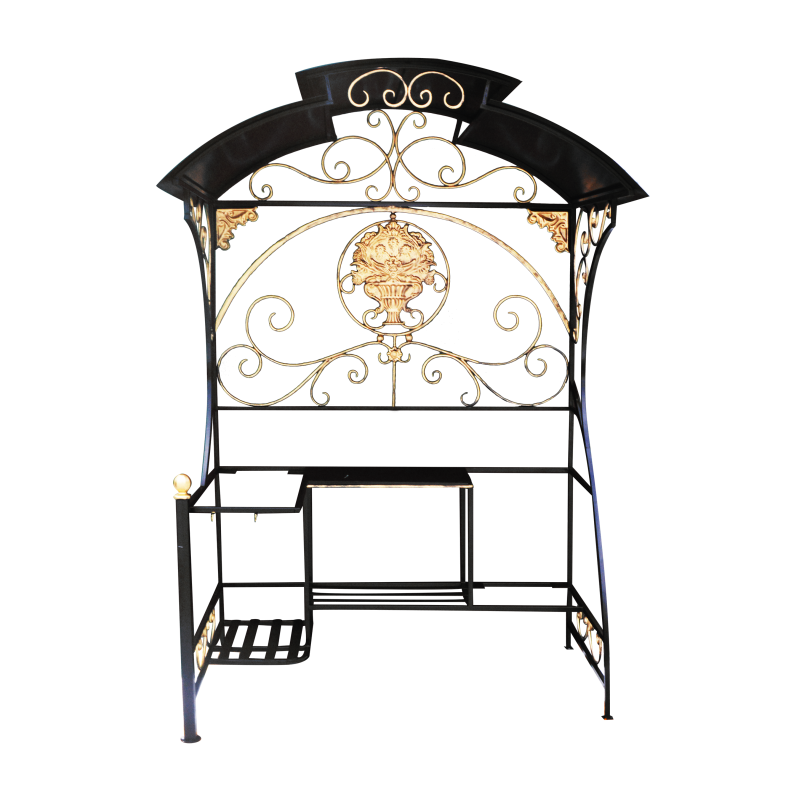

Переносной металлический мангал с крышей. В этом случае выбирается компактный размер, а кровля предусматривается съемной. Чтобы легкая конструкция не слетела в порывах ветра, ее ножки нужно установить на длинные металлические уголки и прикрутить с помощью болтов.
Конструкция на колесиках. Такой мангал с крышей напоминает тележку. Две ножки у него на металлических уголках-опорах, а другие две – в виде колес. Конструкцию легко можно передвигать на новые участки.
Мангал с купольной или высокой крышей. Если ваш дизайн предусматривает громоздкую кровлю, то в нее в обязательном порядке устанавливается вытяжная трубка. Это важно! Дым не будет клубиться под кровлей, а сможет вытягиваться через трубу.
Стационарный вариант. Это конструкция громоздкого и непереносного мангала. Его можно использовать круглый год. Такие мангалы встраиваются в уличные беседки. Здесь предусмотрены столик, посадочные места и ниша для складирования дров.

Совет! Постройка мангала в беседке – трудоемкое занятие. Проще сделать переносной мангал, который будет устанавливаться под небольшим навесом с крышей.

Необходимые инструменты и материалы:

Сварочный аппарат.
Каска, очки и жаростойкие строительные перчатки (для защиты).
Дрель.
Рулетка.
Болгарка.
Строительный уровень.
4 уголка из металла.
Металлические листы толщиной в 5 мм.
2 или 4 профтрубы 40 на 40 мм.
Черепица или шифер – купить по желанию (для декорирования кровли).

Совет! Если вы решили не оставлять крышу конструкции металлической, то листы можно декорировать черепицей. Например, под цвет кровли вашего дома. Не используйте поликарбонат! Этот материал пожароопасный.

Пошаговая инструкция изготовления жаровни

Изготовление всегда нужно начинать с заготовки жаровни. Самые удачные размеры отсека для дров: по длине – от 40 до 50 см, по ширине – 25 см. Оптимальная высота жаровни – 20 см. Это стандартная разметка, которая позволяет хорошо держать жар внутри жаровни, но при этом шашлыки или гриль не сгорают. Если вы увеличиваете размеры отсека, то делайте это четко пропорционально.
С помощью рулетки отметьте на стальных листах нужные величины. Соберите жаровню правильной прямоугольной формы и сварите с помощью сварочного аппарата.
Теперь проделайте дрелью точные отверстия по длинной стороне жаровни на высоте 2 см. Дырочки должны быть симметричными друг другу. Расстояние между отверстиями – 7 см. Диаметр таких отверстий – 18-20 мм. Это дыры для вентиляции. Дрова будут тлеть, но при этом давать жар.

Пошаговая инструкция изготовления каркаса и крыши

Приступите к сборке каркаса. Вам нужны 4 профильные трубы из металла. Они соответствуют количеству стоек. Если вам кажется такой мангал неудобным и он ограничивает ваши движения, то вертикально можно приварить не 4, а 2 трубы. Но для большей надежности внизу их нужно будет еще укрепить горизонтальными перегородками. На небольшом расстоянии друг от друга приварите 2-3 металлические рейки в промежутке от земли до основания жаровни.
Теперь ножки профильных труб нужно укрепить металлическими углами. Это добавит стойкости.
Когда сварочные работы по каркасу завершены, изготовьте крышу. Под ней делается основание в виде металлических прутьев. Они привариваются горизонтально или по диагоналям, чтобы надежно укрепить крышу. Максимально упрощенный вариант – это крыша без купола. Вам достаточно просто приварить ровный металлический козырек.

Совет! Делайте кованую кровлю с небольшими скатами, слегка наклоненную назад. Дождевая вода будет стекать только в одном направлении, не мешая приготовлению шашлыков.

Выше описанная схема позволит быстро и легко сделать простой вариант мангала для дачи. Если же у вас есть навыки ковки, то можете дополнительно украсить крышу и каркас витыми металлическими элементами. Под жаровней, над уровнем земли, можно предусмотреть и несколько металлических перекладин, на которые будет удобно складывать дрова. Также маленькие, но важные детали – это крючочки по периметру жаровни или каркас для фиксации прихваток, сетки для гриля, столовых приборов.

Данная конструкция не только не требует от вас особого умения, но и очень легка в уходе. Такой мангал можно легко переносить, разбирать или внедрять новые элементы.

Мангал своими руками: видео

Как сделать мангал своими руками

Мангал – замечательное устройство, помогающее большой компании организовать отдых на природе. Для загородных коттеджей мангал становится важным элементом оформления участка, вокруг которого собирается вся семья, друзья и родственники. В зависимости от конструкции, мангал позволяет готовить некоторое количество вкуснейших блюд. Каждому владельцу загородного участка хочется иметь мангал с определенным набором функций. Поэтому довольно часто встает вопрос – как найти подходящий вариант очага, а лучше – как сделать мангал своими руками.

Устройству собственного изготовления можно придать параметры, которые кажутся наиболее важными. Например, увеличить длину очага под большее количество шампуров, или установить на нем элемент, обеспечивающий вращение вертела. Изготовление мангалов своими руками набирает популярность. Владельцы дачных участков возводят на них как небольшие металлические конструкции, так и основательные кирпичные постройки.

Какой мангал построить?

Какой вариант очага выбрать для самостоятельного изготовления? Вначале стоит решить, будет ли мангал использоваться для эксплуатации только на участке, или семья собирается брать его с собой в поездках на пикники. Чтобы конструкцию удобно было укладывать в багажник автомобиля, необходимо изготовить мангал складной своими руками. Компактное устройство из металлических деталей станет надежным помощником при выездах на берег реки или в лес.

Предпочитаете колдовать над специфическими мясными блюдами у себя на участке – сооружайте стационарный мангал своими руками. Остается лишь определиться, из какого материала будем создавать очаг во дворе. Для изготовления очага можно использовать и металл, и кирпич. Стационарные мангалы обычно оснащают удобными приспособлениями, облегчающими труд шашлычника — любителя: полочками, креплениями под шампуры и кухонную утварь, навесами.

Итак, как же сделать мангал для дачи своими руками? Вначале рассмотрим процесс создания мангала из металла.

Подготовительный этап сооружения металлического мангала

Помогут соорудить мангал своими руками чертежи. Домашний мастер может нарисовать чертеж самостоятельно, а может воспользоваться готовым, из интернета. Лучше создавать чертеж под индивидуальные потребности, учитывая проверенные на практике конструктивные варианты. Здесь главным критерием выступает удобство конструкции в эксплуатации и функциональность.

Для мангала своими руками в чертежах учитываем основные параметры: ширина определяется, исходя из размера шампуров, примерно 30 сантиметров. Длина рассчитывается в зависимости от количества шампуров в одновременной закладке. Оптимальным вариантом для жарки мяса на десяти шампурах будет выбор длины мангала в один метр. Рекомендуемая глубина емкости под угли – 15 сантиметров. Какой высоты сделать дачный мангал своими руками? Практики поступают так: берут шампур в руку, и сгибают руку на весу.

Выбирается высота, при которой мастеру будет удобно поворачивать шампуры в мангале.

Подбираем материалы для будущего очага: листовую сталь толщиной 1,5 миллиметра, уголки для ножек 25 х 25 миллиметров, и трубки диаметром под эти уголки.

Соединять элементы конструкции можно методом сварки или болтами. В первом случае нам понадобится сварочный аппарат, во втором – дрель со сверлами и болты. Резать сталь по чертежу лучше болгаркой.

Собираем металлический мангал

Мангал металлический своими руками собирается из нескольких деталей. Детали выкраиваются:

Под сварку – по разметке без припусков на швы;
Под сборку болтами – с добавлением с каждой стороны по 30 миллиметров.

Вырезаются 5 деталей: дно, две длинные и две короткие боковины. На длинных боковинах вырезаются отверстия для доступа воздуха к углям. Детали соединяются при помощи сварочного аппарата. Для стационарного варианта привариваются по четырем сторонам ножки, для переносного варианта можно наварить уголки, а ножки вставлять в них при необходимости.

Простейший металлический мангал своими руками фото размещен мастерами в интернете многократно.

Под сборку болтами припуск в 30 миллиметров следует загнуть со стороны стыков, и соединить с другой деталью. Через стык просверлить отверстия вставить в них болты.

Кирпичный мангал

Как построить мангал своими руками из кирпича? Существуют простейшие конструкции, доступные для выполнения и домашнему мастеру. Чертежи для них с описанием находим в интернете или в тематических журналах.

При выборе будущей конструкции из кирпича предварительно следует определиться, какие блюда вы собираетесь готовить в очаге на улице. Возможны варианты будущего сооружения:

Мангал коптильня своими руками;
Казан мангал своими руками;
Мангал с электроприводом своими руками.

В каждом из случаев следует предусмотреть конструктивные элементы, которые обеспечат выполнение необходимых функций.

Для сооружения очага потребуется подготовить огнеупорный кирпич, портландцемент, песок, воду, арматуру и металлические уголки. Из приспособлений для жарки мяса обязательно заготавливается решетка, металлический поддон и вертел.

Кирпичный мангал своими руками начинают сооружать с подготовки фундамента. Корпус мангала возводится уже на прочной площадке. В соответствии с подробными чертежами выкладываются послойно кирпичи. В процессе кладки каждый кирпич следует аккуратно пристукивать. Особое внимание уделяется вертикальности стен и горизонтальности рядов. В кладку встраиваются уголки для формирования топки. На седьмом уровне устраивается перекрытие. В последующих рядах предусматриваются зазоры для доступа воздуха. Сверху закрепляется решетка и уголки для шампуров.

Мангал своими руками видео с подробными пояснениями каждого шага можно найти в интернете.

На красивых изображениях во всемирной сети мангалы из кирпича представлены как целые комплексы для приготовления пищи. Сбоку пристраиваются столешницы, устраиваются полочки, сооружается основательная крыша над прилегающей площадкой. Владелец загородного участка многие из сопутствующих конструкций может сделать сам. Настоятельно рекомендуется соорудить навес для мангала своими руками. Это несложное сооружение обеспечит дополнительный комфорт при отдыхе на свежем воздухе.

Беседка с мангалом своими руками

Для времяпрепровождения на свежем воздухе владельцы дач и частных домов обустраивают беседки. К ним подключают водоснабжение, канализацию и устанавливают элементы, предназначенные для приготовления пищи. В зависимости от индивидуальных пожеланий владельца, беседка с мангалом своими руками может быть изготовлена в разных вариантах.

Какой тип постройки выбрать?

Перед тем, как сделать беседку с мангалом, следует определить вид конструкции. Это позволит возвести многофункциональную постройку, отвечающую требованиям владельца. Независимо от материала изготовления, беседки делят на три типа:

Открытые. Не имеют в своей конструкции несущих стен.
Предназначены для использования в тёплое время года. Представляют собой несколько вертикальных опор, на которых расположена крыша. Сооружения такого типа защищают от атмосферных осадков.
Полузакрытые. Представляют собой сооружение со стенами с одной, двух или нескольких сторон и крышей. Используются преимущественно в тёплое время года. Защищают от атмосферных осадков и порывов ветра. Некоторые владельцы оснащают полузакрытые постройки раздвижными дверями. Это дает возможность использовать беседку в любое время года.
Закрытые. Изготавливаются в виде здания со стенами и крышей. Могут использоваться в любое время года независимо от температуры окружающей среды. Стены оборудуют панорамными окнами.

Использование мангала или барбекю в беседке закрытого типа позволяет не только готовить пищу, но и обогревать помещение в холодное время года. Существует возможность подключить сооружение к электрической сети.

Где установить мангал?

Существует два варианта монтажа элемента для приготовления пищи – снаружи или внутри беседки. В первом случае дополнительно обустраивать навес, защищающий мангал от попадания атмосферных осадков. Это повлияет на итоговую стоимость постройки.

Лучше установить мангал внутри помещения. Он может быть монтирован как в середине комнаты, так и возле стены. Второй вариант подойдёт для помещений с небольшой площадью. Это позволит сохранить полезное пространство.

При выборе места монтажа необходимо учитывать особенности конструкции мангала. В некоторых моделях в качестве нагревательного элемента используется электрический ТЭН. Стационарная установка такого изделия снаружи помещения невозможна. Негативное воздействие атмосферных осадков может привести к быстрому выходу устройства из строя.

Беседка с мангалом и барбекю может быть обустроена в саду или в отдельной зоне. Первый вариант хорошо подходит для участков с небольшой площадью. Такое расположение позволяет построить полноценную беседку с мангалом, при этом сэкономив полезное пространство.

Из каких материалов делать беседку?

На рынке представлен большой выбор стройматериалов, которые можно применить при изготовлении беседки с мангалом. Широкое распространение получили несколько видов конструкций:

Деревянная. Отличается невысокой стоимостью материала и высокой скоростью установки. Из дерева можно построить беседки различного типа. Недостатком материала является низкая степень устойчивости к негативному влиянию окружающей среды. Во избежание образования грибка и плесени потребуется дополнительно обрабатывать древесину специализированными пропитками.

Металлическая. Отличается высокой степенью прочности и пожаробезопасности. Представляет собой изделие из профильной трубы, кованых деталей и т.д. Во избежание возникновения коррозии необходимо нанесение на металлические поверхности лакокрасочных материалов.
Каменная. Отличается высокой прочностью и устойчивостью к негативному влиянию окружающей среды. В качестве материала для строительства используется кирпич, природный камень, газоблоки и т.д. Каменная конструкция имеет большой вес и требует обустройства массивного фундамента.

Выбор стройматериалов осуществляется исходя из личных предпочтений владельца. При строительстве беседки своими руками может использоваться одновременно несколько материалов.

Создание чертежей и схем для строительства беседки

Перед тем, как построить беседку, следует подготовить подробный чертеж, который будет включать в себя все необходимые размеры. Можно подобрать как готовые проекты, так и подготовить индивидуальный. Можно подобрать дизайн по фото и добавить индивидуальные особенности. Такой подход позволит сделать уникальное сооружение.

При изготовлении чертежа следует учитывать конструктивные особенности постройки, габаритно массовые параметры сооружения, материалы для изготовления беседки, тип основания, наличие вытяжки или дымохода и т. д. В процессе строительства строго придерживаются заранее изготовленного плана.

Для примера будем разрабатывать дачную деревянную беседку с мангалом, построить которую будет сравнительно несложно. При этом она будет функциональная и отлично выглядеть. Давайте ознакомимся с размерами и конструкцией беседки:

Вид с другой стороны:

3-D моделирование процесса строительства

Шаг 1. Заливаем бетонную плиту в качестве фундамента для беседки и мангала.

Шаг 2. Возводим кирпичную стену, в районе которой будет находится барбекю. Такая стена необходима для пожаробезопасности.

Шаг 3. Сооружаем каркас беседки из бруса с квадратным сечением 200×200 мм. согласно размерам.

Шаг 4. Приступаем к строительству элеменов кровли. На балках закрепляем опоры, а на них кладем коньковый прогон.

Шаг 5. Продолжаем работу над кровлей. Теперь занимаемся возведением стропил.

Шаг 6. Кровлю кроем металлочерепицей или листовым железом.

Шаг 7. На следующем этапе работ занимаемся кладкой мангала. Все места, которые соприкасаются с деревом, изолируем минеритом или суперизолом.

После прохода дымоходом через кровлю, не забудьте сделать герметизацию, например установив мастерфлеш.

Шаг 8. Теперь можно заниматься полами. Выбирать можете на ваше усмотрение. Обычно полы делают деревянные, из террасных досок или плитки.

Шаг 9. На заключительном этапе возводим летние стены и смотрим на результат:

Вид с другого ракурса:

Вот такую модель беседки с барбекю, теперь мы будем реализовывать на практике. Конструкция совсем не сложная и с ней может справиться практически любой мастеровой человек. А чтобы осуществить кладку барбекю, потребуется обратиться к печнику или разобраться в порядовках.

Какой выбрать мангал для беседки

В зависимости от материала изготовления различают несколько видов мангалов. Это необходимо учитывать при строительстве беседки. Виды мангалов:

Металлический. Изготавливается из толстых листов стали или чугуна. Возможно изготовление металлического мангала своими руками. Широко распространены мобильные конструкции. Мангал такого типа используют в беседке и при необходимости выносят на улицу.
Каменный. Может быть изготовлен из кирпича, шлакоблока, газоблока и т.д. Устанавливается стационарно внутри сооружения. В связи с большим весом требуется обустройство отдельного фундамента.
Электрический. На рынке представлен широкий выбор готовых моделей с электрическим нагревателем. Они отличаются габаритно массовыми параметрами и характеристиками.

При подборе конструкции следует учитывать функциональные особенности мангала. Если необходимо мобильное устройство, лучше отдать предпочтение металлическому мангалу.

Как сделать мангал в беседке

Для проведения работ не требуется наличие специализированного образования. Изготовить мангал можно своими руками. Перед тем как сделать мангал в беседке необходимо составить подробный чертеж. На лист бумаги наносится эскиз с размерами будущего мангала. В дальнейшем следует строго придерживаться составленного чертежа.

Особое внимание следует уделить материалу. Для топки металлического мангала лучше выбрать стальные листы толщиной 8-10 мм. Это необходимо чтобы исключить быстрый износ стенок топки. Наружные детали можно сделать более тонкими.

Скрепление деталей осуществляется с помощью сварки. Это позволит получить прочное соединение. Для работы подойдёт сварка любого типа, предназначенная для соединения стальных заготовок.

Чертежи для строительства мангала в беседке своими руками

Стационарный мангал из кирпича остается наиболее востребованным вариантом. Обычно подобные комплексы в своем составе имеют мангал, печь и плиту. Такие комплексы достаточно сложные в изготовлении и без помощи профессионального печника не обойтись. Мы же предлагаем Вам изготовить простой мангал из кирпича, который сможет сделать любой домашний мастер, имеющий некоторый опыт работы с камнем.

Ниже предлагаем ознакомиться с проектом такого барбекю

Порядовку можно посмотреть в другой нашей статье по ссылке, а подробную инструкцию по стороительству смотрите в статье как сделать мангал своими руками

Краткая инструкция по кладке барбекю

Кладка каменного мангала выполняется декоративным или черновым материалом с последующей отделкой. Внутренние поверхности топки выполняют из огнеупорного кирпича. В качестве скрепляющего вещества применяется смесь красной глины и песка. Для кладки топки потребуется уже смесь из шамотной глины и мелкого наполнителя (песка) без примесей. Такой состав позволяет получить прочное соединение, устойчивое к высокой температуре.

Установка мангала требует обустройства вытяжки или дымохода. Это необходимо для отведения продуктов горения в атмосферу и защиты внутренних поверхностей беседки от скопления сажи. Некоторые специалисты при возведении угловой беседки с барбекю в качестве дымохода используют одну из несущих опор сооружения. Это позволяет максимально сохранить внутреннее пространство помещения.

Элементы дымохода, которые примыкают к деревянным элементам, например, к несущим балкам, обязательно проложить негорючими термоизоляционными материалами (минерит, суперизол, плита Фламма и т.п.).

При оборудовании дымохода нужно оснастить его задвижкой. Она нужна для регулировки тяги и интенсивности горения. Во избежание полного перекрывания канала, предназначенного для отвода продуктов горения, в задвижке проделывают отверстие.

Соблюдение пожарной безопасности при эксплуатации

При строительстве беседки с мангалом и её эксплуатации следует учитывать правило пожарной безопасности. Это позволит правильно эксплуатировать сооружение. Несколько правил, которые следует соблюдать:

Не устанавливать мангал с дымоходом вблизи с легковоспламеняющимися конструкциями. Искры, вылетающие из дымохода, могут привести к возгоранию.
При устройстве мангала в деревянной беседке обеспечить достаточные расстояния от вертикальных и горизонтальных поверхностей. Подверженные воспламенению конструкции следует обшить металлическими листами или теплоизоляцией.
При изготовлении беседки из дерева пропитать заготовки специализированными веществами, снижающими степень воспламеняемости материала.
Хранить дрова и другие легковоспламеняющиеся вещества вдали от поверхностей, нагревающихся до высокой температуры.

Соблюдая правила техники пожарной безопасности, удастся использовать беседку с мангалом для проведения времени на свежем воздухе.

Построить беседку с мангалом можно своими руками. Выбор конструкции осуществляется в зависимости от личных предпочтений владельца.

Беседки закрытого типа можно использовать независимо от температуры окружающей среды и погодных условий.

Поднимите крышу за 15 шагов в перспективе Чертеж

Дом проводника, Алгонкин Артура Лисмера, 1914, картина маслом.

15 шагов для подъема крыши с перспективным чертежом

Представьте себе небольшой коттедж на холме. В нем есть пара окон, через которые проникает свет, дымовая труба, из которой вырывается клуб дыма, привлекательная дверь, выкрашенная в яркий цвет, и симпатичная нависающая крыша. А теперь представьте, что вам нужно нарисовать все эти детали в правильной перспективе. Это означает углы, геометрию, масштаб, больше углов, уравнения (?), Т-квадрат… Я начинаю паниковать.Вы начинаете паниковать? Давайте не будем, потому что Фил Мецгер здесь, чтобы научить нас основам рисования в перспективе без разочарования и паники из его книги Perspective Without Pain !

Позвольте Филу показать вам основы рисования в двухточечной перспективе, построив простой дом, о котором мы только мечтали. Мы смотрим на него откуда-то с холма; то есть наш уровень глаз находится ниже дома. Конструкция повернута так, что она видна в двухточечной перспективе — мы можем видеть две ее стороны.В этом доме все симметрично, за исключением дымохода, расположенного на одном конце, а не в центре.

За 15 шагов вы нарисуете этот дом и можете начать добавлять все детали, которые сделают его вашим собственным. Он начинается с хорошего перспективного рисунка, которому научит вас Фил, а затем вы берете его оттуда. Наслаждаться!

Не забудьте взять свою копию Perspective Without Pain , одного из наших лучших ресурсов по искусству, который вы будете держать под рукой в студии, чтобы предотвратить негодование, невежество и кипящий гнев (все эмоции я чувствовал себя до того, как узнал учение Фила!) относительно рисования в перспективе — гарантировано!

Кортни

Давайте поднимем эту крышу!

Изучите основы рисования с двухточечной перспективой: уровень глаз, точки схода и центры перспективы.

Что такое двухточечная перспектива?

Двухточечная перспектива — это тип линейной перспективы, в которой один набор удаляющихся линий встречается в одной точке схода, а другой набор встречается во второй точке схода, причем оба на уровне глаз.

Получение правильных углов

Открою вам секрет: вам никогда не придется беспокоиться о точках схода, если вы с самого начала получаете правильные углы.Если линия отступает к горизонту и вы рисуете ее точно, она автоматически пересекает горизонт прямо в точке схода. Итак, хотя мы обычно обсуждаем точки схода как удобный способ визуализировать происходящее в линейной перспективе, на самом деле нам нужны именно эти уклоны или углы. Художественные магазины предлагают ряд устройств, которые помогут получить правильный угол, но вы также можете использовать два простых метода измерения, которые ничего не стоят.

Карандаш: Держите карандаш (или любую линейку) на расстоянии вытянутой руки, зафиксировав локоть, и держите карандаш параллельно плоскости изображения.Поверните запястье, чтобы совместить карандаш с краем объекта, который вы хотите нарисовать. Держа карандаш под тем же углом, переместите его на поверхность для рисования и другим карандашом скопируйте угол на бумагу.

Перспективные челюсти: Это мой любимый способ получения правильных углов. Для этого требуется набор «челюстей»: две полоски картона, плотно закрепленные на одном конце, так что вы можете раздвигать полоски под любым углом. Держите челюсти на расстоянии вытянутой руки, зафиксируйте локти и совместите одну челюсть с любым краем объекта.Затем поверните другую челюсть, чтобы совместить ее с другим краем; теперь у вас есть угол между двумя краями. Опустите губки к бумаге и скопируйте угол. Это практически надежно!

1. Проведите линию на уровне глаз, затем ближайшую вертикальную кромку

Сначала нарисуйте горизонтальную линию, обозначающую уровень глаз. Затем установите ближайший вертикальный край дома (A). Вы можете начать дом где угодно, но ближайший вертикальный край — удобное место для начала.Поскольку дом находится на холме, пусть нижняя часть вертикального края заканчивается немного выше уровня глаз.

2. Нарисуйте один склон

С линейкой пробуйте различные уклоны для верхнего края коробки (дом без фронтонов), пока не убедитесь, что уклон выглядит правильным. В этом упражнении не беспокойтесь, что выбранный вами уклон может быть не совсем реалистичным; если бы вы рисовали из реального дома, вы бы измерили реальный уклон на глаз или с помощью набора перспективных челюстей.

3. Нарисуйте другой наклон и отметьте точки схода

Теперь нарисуйте наклонную линию, представляющую уклон на другой стороне коробки (опять же, дом без фронтонов). Отметьте точку схода там, где каждая из наклонных линий пересекает линию на уровне глаз. Мы назовем их VPL (точка схода слева) и VPR (точка схода справа). Эти две точки схода будут направлять весь остальной рисунок.

4.Нарисуйте нижние края дома

Соедините нижний конец вертикального края A с каждой из точек схода. Стены дома лежат между парами наклонных строительных линий.

5. Определите длину каждой стороны дома

Решите, какой ширины должна быть каждая сторона дома; затем нарисуйте вертикальные линии, представляющие внешние углы. Если бы вы рисовали с реального предмета, вы бы измерили визуально две стороны с помощью метода большого пальца и карандаша и сравнили ширину сторон друг с другом и с каким-либо другим размером, например высотой (A). .

6. Найдите перспективу в центре передней стенки

Теперь у нас есть две стены (я их раскрасила для наглядности). Затем вы добавите фронтон. Для этого сначала найдите перспективный центр прямоугольной стены, к которой будет добавлен фронтон. Для этого найдите, где пересекаются диагонали стены.

7. Рисование фронтона

Измерить предметом визирования и решить, какой высоты должен быть кончик фронтона.Фронтон кажется чуть больше половины высоты стены. Отметьте соответствующую высоту вдоль вертикальной средней линии и соедините эту точку с двумя углами стены, чтобы сформировать фронтон в перспективе.

8. Добавить дверь

Добавьте дверь в перспективном центре передней стены. Начните с того, что отметьте, какой высоты вы хотите, чтобы дверь была (на этих иллюстрациях я сделал дверь и окна большими, чтобы изображение было более четким).Дверь должна быть «центрирована» по средней линии стены, но не забывайте, что сама дверь находится в перспективе. Так же, как слева от средней линии стены чуть меньше, чем справа, так и слева двери немного меньше, чем справа. Есть сложные конструкции, чтобы сделать это точно, но ради здравого смысла просто взгляните на свой рисунок и убедитесь, что справа от центральной линии виднеется немного больше дверей, чем слева.

9.Добавить Windows

Верх окон в боковой части этого дома находится на той же высоте, что и дверь, поэтому проведите линию от линии высоты двери в углу здания до VPR. Проведите линию днища окон до ВПР. Окна помещаются между этими двумя линиями. Из-за нашей перспективы левое окно кажется немного шире правого, а пространство W кажется шире, чем пространство X. Нарисуйте маленькое окно над дверью так же, как вы нарисовали дверь.

10.Рисовать свес крыши на ближней стороне

Пока у дома только фундамент под крышу; ему нужна крышка на крышу. Крышка нависает над домом спереди, сзади и с обеих сторон. Такие детали важны; без них рисунок домика может выглядеть как игрушечный.

Во-первых, удлините переднюю и заднюю кромки крыши. Затем нарисуйте линию, изображающую выступ сбоку от дома. Нарисуйте линии свесов спереди и сзади дома. Для наших целей все эти линии могут быть проведены параллельно соответствующим соседним основным краям крыши.Задний свес должен быть немного короче переднего, так как он находится вдалеке.

11. Вытяжка свеса крыши на дальней стороне

Чтобы получить другую сторону переднего свеса, проведите линию H через кончик крышки крыши параллельно краю фронтона. Вопрос в том, насколько далеко простирается этот выступ? Взгляните на вставку. Представьте себе линию, соединяющую A и B на вставке, а затем нарисуйте эту линию (в перспективе) на своем чертеже, снова соединяя точки A и B.Теперь вы знаете, насколько далеко простирается свес.

12. Отделка свеса крыши

Все, что осталось, — это закончить свес, проведя (короткую) линию от точки А в сторону VPR. Эта маленькая линия часто проводится неправильно; многие люди направляют его не в ту точку схода, когда только начинают рисовать перспективу.

13. Нарисуйте боковую поверхность дымохода

Нарисуйте вспомогательную линию по высоте дымохода и направьте ее в сторону VPR.Нарисуйте еще одну линию для основания дымохода и направьте ее также в сторону VPR. Нарисуйте две вертикали, чтобы определить толщину дымохода. На этом сторона дымохода, обращенная к нам, завершена. Обратите внимание, что верхние края дымохода — это самые высокие края над уровнем глаз, поэтому они имеют самый крутой уклон среди всех отступающих горизонтальных линий.

14. Нарисуйте переднюю поверхность дымохода

Проведите вспомогательную линию A по направлению к VPL — это верхний край передней грани дымохода.Проведите линию B параллельно краю крыши — это место, где дымоход пересекает крышу. Там, где B пересекает линию хребта, нарисуйте вертикальную (пунктирную) линию C. На данный момент у вас есть часть дымохода на ближней стороне крыши.

15. Обработка дымохода и добавление кромок

Завершите дымоход, нарисовав его дальний вертикальный край. Как и все в перспективе, дальняя часть дымохода должна быть немного уже, чем ближайшая часть (как мы видели в двери и окнах).Добавьте несколько краев, чтобы придать окнам, двери и крыше немного толщины.

Фил Мецгер рисует и продает свои работы более 34 лет. Его работы находятся в тысячах частных и государственных коллекций и были отмечены наградами на национальных и региональных выставках. Он преподает акварель и перспективный рисунок и написал много популярных книг.

Эта статья взята из его книги T он Искусство перспективы: полное руководство для художников в любой среде © 2007 Фил Мецгер, используется с разрешения North Light Books, отпечатка F + W Media Inc. Сохранить

От особенностей приготовления шашлыка до конструкций

Владельцы загородных домов часто проводят время на природе, особенно в теплое время года. Поэтому без мангала не обойтись. Если у вас еще нет такой конструкции, то вы можете сделать ее своими руками из металла. Для начала нужно определиться с типом строения:

Стационарный. Жаровня установлена на надежном основании. Срок службы может достигать нескольких десятков лет.
Портативный. Такую конструкцию можно в любой момент разобрать и перевезти в другое место. Однако срок службы такой конструкции невелик.
Мобильный. Мангал оснащен колесиками, благодаря которым вы можете перемещать его по земле.

После этого нужно разработать чертеж и схему, чтобы облегчить работу на всех этапах.

В этой статье мы рассмотрим основные нюансы самостоятельного изготовления такой конструкции.

Оптимальный размер мангала

Размеры конструкции барбекю должны обеспечивать комфортное приготовление пищи. Поскольку шампуры нужно постоянно переворачивать, нужно определиться с оптимальной высотой. Для этого нужно измерить расстояние от ладони с согнутой в локте рукой до поверхности земли. Стандартным считается размер 1 м, однако высота переносных вариантов часто не превышает 70 см.

Чтобы мясо хорошо прожарилось, между шпажками необходимо сделать расстояние до 10 см.Поэтому длина конструкции зависит от количества гостей. Шашлык нужно готовить не более чем за 3 приема. В противном случае полдня можно провести за барбекю. В среднем длина конструкции составляет 1 м. Если он будет длиннее, то придется постоянно бегать по конструкции, а также обеспечить достаточное количество угля, а также поддерживать оптимальное тепло.

Стандартная длина шампуров 40 см, на которые можно наклеить до 8 штук. Поэтому ширина мангала должна соответствовать 40 см.

Глубина мангала должна быть не более 20 см. В этом случае от мяса до углей должно быть около 10 см. В противном случае мясо будет сырым, если высота больше, или пригорит, если оно маленькое.

Как сделать металлический мангал с навесом (с крышей)

Для защиты конструкции для приготовления шашлыка от естественных осадков рекомендуется делать навес. Перед этим необходимо разработать чертеж с указанием основных параметров и деталей.

Кровля может быть из шифера, поликарбоната или металлической черепицы. Борта лучше собирать из профильной трубы сечением 40Х40. Для улучшения внешнего вида каркаса к нему крепятся декоративные элементы.

Компактная конструкция с навесом выглядит так:

Боковые стойки из профильной трубы можно сделать прямыми, но гнутый металл позволяет придать неповторимый внешний вид. Сделать это своими руками практически невозможно, поэтому нужно подготовить до 2-х труб.Длиной 5 м и отнесите специалистам, а также покажите схему.

Когда профиль будет готов, нужно будет сварить каркас. На следующем этапе изготавливается подставка для мангала и решетка для дров.

Во избежание перекосов конструкции необходимо иметь опыт сварки, это позволит добиться единой конструкции решетки и каркаса. Поэтому боковые стойки необходимо устанавливать на ровной поверхности и параллельно друг другу.Поэтому рекомендуется обратиться за помощью к другому человеку.

Перед сваркой элементов их нужно проверить строительным уровнем. После этого к кровле крепятся поперечные трубы. Рубероид закрепляют саморезами.

На последнем этапе изготавливается мангал. Для этого необходимо подготовить металл толщиной 3 мм. При разработке чертежа мангал должен быть на 3 мм меньше решетки-держателя, так как при нагревании металл будет расширяться.

Если нужно сделать крышу для большого мангала, то нужно купить трубы побольше … Сделать такой навес не сложнее предыдущего, нужно лишь подготовить эскиз.

Этапы работы:

Отрежьте профиль до необходимой длины.
Закрепите боковые рамы сварочным аппаратом.
С помощью поперечных труб соедините боковины снизу и сверху.
Сделайте сетку для держателя топки и установите ее на конструкцию.
Поверх боковых стоек крепится изогнутый профиль, для крепления крыши, который крепится саморезами.
При необходимости раму можно украсить декорированными элементами.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет в беседке, то нужно сделать дымоход. Для этого нужно знать некоторые особенности самостоятельного изготовления.

Для определения высоты дымохода и его сечения можно использовать формулу, но она настолько сложна, что используется редко. Проще разделить площадь канала на площадь топки.

На графике показана труба с другим поперечным сечением.

Поскольку учитывается небольшое количество параметров, могут быть небольшие ошибки.

Над металлической конструкцией для приготовления шашлыка чаще всего устанавливают специальный дымосборник с дымоходом.Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте примерно 5 см над шашлыком должен собираться дым, который под действием тяги уйдет в дымоход.

Вы можете закрепить колпак на крышу беседки самостоятельно. Мангал с казаном выступит отдельной конструкцией, которую при необходимости можно будет перемещать.

Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом.Благодаря этому способу при необходимости капюшон можно опустить или поднять.

Для начала нужно сделать основу на крыше и закрепить гайкой сварочным аппаратом. А к самой крышке нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.

К вытяжке должен быть присоединен дымоход, высота которого над уровнем крыши должна быть не менее 50 см.

Под таким дымосборником можно установить мангал, с возможностью использования казана.Если у вас есть опыт в сварке, то эта модель — хороший вариант.

Если такой возможности нет, то из автомобильных дисков можно сделать простой мангал . .. Этот вариант изготовления я описал в одной из предыдущих статей.

Подводя итог, можно сказать, что для изготовления мангала из металла необходимы определенные навыки работы со сварочным аппаратом. В противном случае рекомендуется делать конструкцию из других материалов.

( 18 оценок, среднее: 3,97 из 5)

Практически все люди в сердце своей романтики и любят отдыхать в компании друзей на природе.Ведь как приятно посидеть у костра, послушать песни под гитару и, конечно же, такой отдых сложно представить без вкусного шашлыка, приготовленного самостоятельно. Но в любую погоду приготовить шашлык без мангала становится сложно, неудобно, а иногда и невозможно. Именно использование этого устройства делает такие посиделки в хорошей компании комфортными и уютными.

Изначально гриль применялся как универсальный инструмент для приготовления различных блюд … Сейчас это устройство чаще всего используется для жарки вкусных шашлыков и мяса, используя естественное тепло углей.

Купить металлические мангалы можно практически в любом строительном магазине. Но иногда столь простая металлическая конструкция может стоить дорого, не оправдывая ожиданий потребителей с точки зрения качества и внешнего вида. Поэтому все больше и больше людей пытаются сделать мангал своими руками из металла.

Металлические жаровни — типы

Металлические жаровни могут быть двух типов , в зависимости от назначения и места использования:

Металлические жаровни постоянного размера глубиной считается … Именно от глубины конструкции зависит нагрев мяса. Оптимальным расстоянием от шашлыка до углей считается 150-180 мм. Поэтому для создания таких условий глубина должна быть 250 мм.

Остальные размеры владельцы выбирают исходя из своих желаний и предпочтений:

Ширина полностью зависит от размера используемых шампуров. Он должен быть на 8-10 см меньше длины шампуров;
Длина продукта определяется количеством шампуров, которые вы хотите использовать для одной кладки мяса. Между шампурами должно быть расстояние 8-10 мм;
Высота всего мангала регулируется установкой ножек. Его размер — дело сугубо индивидуальное. Если хозяин не хочет нагибаться, то делается высота 70–80 см. У переносных моделей в целях экономии ножки делают высотой 20–30 см;
Вам нужно будет проделать вентиляционные отверстия для доступа воздуха к углям. На боковых стенках просверливают на высоте 60 мм от низа с шагом 60–70 мм.

После того, как размер мангала из металла определен, переходим к непосредственному изготовлению изделия. Для начала нужно сделать чертеж мангала из металла с указанием размеров.

Изготовление мангала своими руками

Стандартный мангал может быть изготовлен несколькими способами, которые принципиально не меняют саму конструкцию, но все же имеют отличия в способе сварки.

В первом способе желательно использовать большой лист металла, чтобы на нем уместилась вся разработка будущего изделия.Изготовление начинаем с нанесения размеров будущего изделия на лист металла. Затем любым режущим инструментом вырезаем на листе лишние уголки. Складки аккуратно вырезаем болгаркой, чтобы облегчить загиб конструкции. Далее с помощью сварочного аппарата соединяем стены. Сделав всего четыре сварных шва, получаем готовый мангал.

Если используется тонкий металл , то для усиления конструкции рекомендуется приварить дополнительные уголки. Далее остается только приварить ножки необходимой длины.В качестве ножек можно использовать профильную трубу или железный уголок.

Вентиляционные отверстия можно делать как на вырезанной заготовке, так и на готовом ящике.

Второй способ применяется, если есть мелкие детали из металла. Сначала вырезаем прямоугольные куски металла, а затем свариваем их в коробку. При таком способе сварные швы нужно делать лучшего качества, а их длина будет намного больше. Но преимущество этого метода в том, что дно можно сделать из толстого куска металла.Это значительно увеличивает срок службы мангала.

При третьем способе сначала необходимо сварить каркас будущего изделия из уголков или профильной трубы. Затем к нему приваривается дно, может быть из металла большей толщины, чем стенки. После этого приваривают боковые стенки.

Для создания комфортной обстановки каркас шампура и столешницу можно приварить по бокам. А для возможности устроить пикник в непогоду нелишним будет приготовить навес.

Разборная модель

Не очень сложно сделать Мангал разборный простейший своими руками без сварочного аппарата:

Мангал мангал своими руками компактный

Мангалы изготовлены складным типа , быстро собираются и разбираются без применения дополнительного инструмента … Их очень легко транспортировать, поэтому они стали незаменимыми спутниками туристов в походе. На изготовление такого изделия уйдет немного времени:

Вырезаем лист железа и делаем фрагменты, похожие на переносную конструкцию.
Соединяем торец и боковые стенки с низом мебельными металлическими шторами.
Привариваем крючки в верхней части стен, чтобы избежать самопроизвольного складывания.
Изготавливаем съемные ножки.

Для установки такой шашлычницы достаточно приподнять боковые стенки и закрепить их крючками. В походном положении такое изделие напоминает железный чемодан.

Мангал-коптильня

Мангал из металлической бочки своими руками может одновременно служить коптильней.

Технология изготовления:

При работе в режиме коптильни на дно насыпаются опилки. Дно бочки на улице нагревается либо паяльной лампой, либо костром. Дым выходит через вентиляционные отверстия или щели в крышке.

Сварка мангала из двух баллонов

Если у вас есть два пустых газовых баллона, то можно сделать универсальное изделие для приготовления пищи на открытом воздухе. Установить такой металлический мангал можно не только под любым навесом, но и под крышей беседки. Для изготовления необходимо:

Получилась универсальная конструкция, где нижний баллон — мангал, а верхний — коптильня … Когда дрова догорают в нижнем баллоне, дым попадает в коптильню, а затем через дымоход выводится за пределы беседки.

Mini BBQ

В городской квартире очень мало места для стандартного мангала. Но все же любители готовить вкусные ароматные шашлыки нашли выход из этой ситуации.Им помогает миниатюрный балконный мангал, который крепится к перилам балкона. Прикрепить такое миниатюрное изделие (длиной не более полуметра) к стене можно в любом удобном месте.

Мангал из пластилина

Дети, как и взрослые, очень любят отдых на природе. Они с удовольствием играют с куклами, которым тоже хочется съесть кусок вкусного шашлыка. поэтому нужно сделать мангал из пластилина:

Примерно 15 минут нужно прогреть решетку перед тем, как положить на нее мясо;
Для того, чтобы мясо хорошо прожарилось, его достаточно один раз перевернуть, обжаривая по 5-6 минут с каждой стороны;
Готовое мясо нужно подержать несколько минут, чтобы оно немного остыло, при этом сок лучше распределится;
Для приготовления на гриле угли должны быть красного цвета с легким налетом серого пепла;
Для защиты от ожогов рубашка на рукаве должна быть застегнута.

Существует большой выбор моделей мангалов. Чертежи металлических мангалов с размерами всегда можно посмотреть в Интернете.

Кебаб, приготовленный на природе, — восхитительное блюдо. При желании его можно жарить на камнях, но гораздо удобнее использовать железный мангал — мясо не пригорает, а воздух медленно надувает угли через специальные отверстия.Благодаря высокому расположению мангала над ним не нужно наклоняться или сидеть на корточках рядом с ним во время готовки. Если вы еще не приобрели это полезное приспособление, то из этой статьи вы сможете узнать, как сделать мангал из листового металла своими руками, чтобы не покупать его в готовом виде.

Схемы и размеры мангалов

Самодельные мангалы делятся на 2 группы — стационарные и сборно-разборные. Первые предназначены для дома или дачи и отличаются более массивной конструкцией, вторые представляют собой легкие складные модели для пикников на природе.

Во дворе дома установлены металлические шашлычницы нескольких видов:

простой уличный мангал на ножках;
многофункциональное устройство, включающее мангал, духовку, печь для казана и даже коптильню;
вариантов сада, оборудованного крышей, а иногда и естественной вытяжкой.

Многофункциональный гриль

Ссылка. Некоторые мастера при изготовлении мангалов не только комбинируют их с различными плитами, но и ставят электрическую вертелу над мангалом, что показано на рисунке ниже.Благодаря этому мясо птицы готовится автоматически, как на промышленном гриле.

Походные конструкции бывают двух типов — разборные и складные. Разница между ними заключается в их компактности и весе. В первом случае мангал делается со съемными ножками и разобранным корпусом, чтобы он легко помещался в багажник автомобиля. Устройство шашлычников второго типа позволяет складывать их в виде чемодана или портфеля для ручной переноски. Образец такого оригинального самодельного изделия представлен на фото.

После выбора конструкции следующим шагом является рисование эскиза и определение размеров конструкции. Чтобы мангал своими руками получился простым в использовании и достаточно вместительным, учитывайте следующие моменты:

Ширину изделия выбирайте исходя из длины имеющихся шампуров, обычно она лежит в пределах 250-400 мм. Если шампуров еще нет, то предусмотрите стационарный вариант максимально широкой, а переносную лучше сделать маленькой.
Прикиньте, сколько порций шашлыка вам придется готовить одновременно и рассчитайте длину мангала, соблюдая условие: расстояние между шампурами должно быть не менее 60 мм.
Выбирайте высоту самодельного барбекю под свой рост для удобства жарки и вращения шампуров.

Совет. Чтобы правильно сделать мангал с навесом из металла, при выборе размера следует позаботиться об устойчивости конструкции.Нежелательно проектировать мангал слишком узким и длинным, если только подставку не закладывать в бетон. На фото представлены проекты красивых мангалов с крышей из кованых элементов.

Если вы планируете построить беседку, где впоследствии будет располагаться мангал, то нужно предусмотреть вытяжку с дымоходом и выдержать расстояние 1 м от топки до деревянных конструкций.

Подготовка материалов

В зависимости от назначения и конструкции мангала для изготовления используется листовой металл различной толщины:

дворовые мангалы, которые постоянно находятся на улице, обычно строят из обычной стали толщиной от 2 до 3 мм;
для сборной конструкции, предназначенной для транспортировки, металл лучше брать не более 1.5 мм;
изделия, складывающиеся в чемодан или портфель, должны быть собраны из нержавеющей стали толщиной 0,8-1 мм.

Уличный гриль также можно сделать из старого газового баллона или 200-литровой бочки. У вас получится готовая топка круглой формы, где остается вырезать крышку, поставить дверцу и заварить дымоход так, чтобы мангал одновременно служил коптильней. Как реализовано это необычное решение, смотрите на фото:

Ножки конструкции изготавливаются из любых доступных средств — профильных и круглых труб, уголков и швеллеров.К ним предъявляется только одно требование: опоры должны обеспечивать устойчивость конструкции.

Простая стационарная модель — Заказ на сборку

Как правило, дворовый мангал изготавливается из металла своими руками, соединяется сваркой. Сначала железные листы необходимо разметить и разрезать на заготовки в соответствии с чертежом. Для дальнейших действий предлагаем следующую пошаговую инструкцию:

Возьмите заготовки боковых стенок и просверлите в них 5 отверстий диаметром 15 мм на высоте 8 см от низа.
Теперь нужно сварить металлический ящик — будущий мангал. Двойное дно можно сформировать двумя способами: приварить перфорированный стальной лист поверх боковых отверстий или положить сетку и выложить дно сплошным керамическим кирпичом.
Приварите каркас с перекладинами между ножками и прикрепите к готовой топке.
Для установки и поворота шампуров вырежьте на концах боковых стенок пазы с интервалом не менее 6 см.
Прикрепите ручки для переноски к торцевым стенкам.

Важный момент. Правильное размещение сварных швов снаружи, а не внутри топки, чтобы они не перегорели. Так продукт прослужит дольше.

Если для приготовления мангала используется баллон или бочка из пропана, то в нем необходимо вырезать крышку и вставить внутрь сетку. Последнюю можно купить или приготовить самостоятельно из стальной проволоки … Сделайте крышку навесной, откинув ее на петлях. Когда нужно сделать коптильню, вместо полукруглого днища цилиндра приваривается железный диск с проемом для двери, а с другой стороны устраивается дымоход.Подробнее о приготовлении мангала в домашних условиях рассказано в видео:

По окончании монтажных работ доработать внешний вид изделия, покрасив его термостойкой эмалью серии КО или специальной краской из аэрозольного баллона.

Мангал разборный металлический

Изготовление конструкции в разобранном виде осуществляется в том же порядке, что и мангал сварной, но с некоторыми отличиями:

Раскрой металлических деталей производится с запасом на загибы по краям, с помощью которых стенки крепятся друг к другу на болтах.
Концы каждого элемента необходимо загнуть под углом 90 ° и просверлить в них отверстия.
Ноги тоже прикручены к корпусу.

Совет. При сборке убедитесь, что гайка и часть резьбы находятся снаружи, а головка болта находится внутри топки, как показано на чертеже.

Есть более простой вариант соединения деталей без резьбовых соединений. Крепежными элементами являются сами ножки из профильных труб с продольными вырезами.В эти прорези вставляются загнутые концы стенок, а дно просто входит в загибы. Суть идеи показана в следующем видео:

Жаровню в виде дипломата сделать несколько сложнее. Вам придется работать с нержавеющей сталью, которую сложнее сверлить и гнуть. Обычное железо использовать не стоит, лист толщиной 0,8 мм довольно быстро выгорит, а более толстая сталь сделает чемодан слишком тяжелым. Вторая трудность, заметная на сборочном чертеже, — это установка петель на боковые стенки так, чтобы они загибались внутрь.Торцевые хомуты просто привариваются ко дну, а ножки вставляются в специальные пазы.

Заключение

Для умелого хозяина сделать мангал из металла не проблема. Даже при отсутствии сварки и навыков работы с ним стационарный мангал можно прикрутить болтами. Главное, не ошибиться с размером изделия и не сделать его слишком маленьким. При наличии времени и желания можно расширить функциональные возможности мангала — сварить полки для дров и нанизывать мясо, а также сделать навес, чтобы не накрылся случайным дождем.

Инженер-проектировщик с опытом работы в строительстве более 8 лет.
Окончила Восточноукраинский национальный университет им. Владимир Даль по специальности «Электронная промышленность» в 2011 году.

Связанные записи:

Для дачи и загородного дома мангал давно стал практически незаменимым элементом. Нет ничего лучше отдыха от трудов праведников на свежем воздухе, с барбекю в приятной компании. Но только правильный мангал — залог хорошего шашлыка и других угольных блюд.Вместе с пользователями FORUMHOUSE мы разберемся, как выбрать идеальный гриль.

Сегодня рынок предлагает огромное количество площадок для пикника на природе — от переносных сборно-разборных до цельных кованых и стационарных мангальных комплексов. Стоят такие изделия немалые деньги, но не факт, что они порадуют владельцев простотой использования и долгим сроком службы. Хороший прибор для приготовления мангала под свои нужды несложно сделать самому, убеждены многие форумчане.Главное, соблюдать несколько важных правил, размеров и параметров, таких как высота мангала, ширина стен, расстояние между шпажками и т. Д.

Жаровня правильной глубины.

Мангал подходящего размера.

«Правильная» установка должна быть эргономичной, то есть удобной и безопасной в обслуживании, потреблять минимум топлива и не требовать никаких «развевающихся» фанер и других ненужных манипуляций.

Выбрать мангал — задача не из легких, надо учитывать материал, размер, дизайн.Тонкая сталь, из которой делают так называемые «дорожные» разборные устройства, пожалуй, худший материал. Конструкции из него непрочные и неустойчивые, плохо держат тепло. Над таким агрегатом придется постоянно махать «веером», раздувая угли — от этого шашлык на шпажках обугливается снизу, а сверху горит. К этому можно привыкнуть, но к этому времени может перегореть и сам мангал: тонкая листовая сталь просто не выдержит регулярного использования. Поэтому, если изредка приходилось использовать «походный» вариант, лучше приготовить угли отдельно на растопленном огне, а затем пересыпать их в топку.

Многих дачников сборно-разборные конструкции привлекает возможность снимать устройство для сохранности в конце сезона. В этом случае нужно выбирать простую и надежную систему сборки-разборки, без петель и зажимов для шампуров, которые быстро выходят из строя.
Идеальный мангал: толщина стали 3-5 мм.

Грамотный металлический блок для дачи, по мнению опытных пользователей FORUMHOUSE, должен иметь толщину стен не менее трех-пяти миллиметров.

Сварной44:

— Все идеально просто. Толщина стали для мангала 3-4 мм, длина стенок 600 мм, ширина 350 мм, высота стенки мангала 150 мм, выдвижных полок для ясеня нет. Обрезать сверху сталь по всей длине профилем 20 * 20, съемные ножки — из профиля 30 * 30. Это основание, на которое легко поставить крышу, дрова, стойки для вертела, боковые полки.

Оптимальное расстояние между шампурами на решетку

Углубления для шампуров лучше всего делать в виде вертикальных прорезей для возможности поворота шампура на 90 градусов, советует участник форума Kuznecs … Расстояние между шампурами на решетке 70 мм. Само устройство желательно покрасить термостойкой краской для лучшего внешнего вида и защиты от коррозии.

Многих волнует прорезь для мангала, на каком расстоянии от углей они должны быть. При этом размеры не имеют значения: дыры в боковых стенках, которые часто встречаются в покупных устройствах, многие форумчане считают бессмысленными и даже вредными. Из-за них мясо на шпажках прожаривается неравномерно, а дополнительный поток воздуха снизу спровоцирует появление пламени.В топке оптимальной глубины без щелей угли будут тлеть равномерно и долго за счет притока воздуха сверху. Как вариант, для ускорения воспламенения угля снизу иногда предусматривается нагнетатель, закрывающийся заслонками. Во время жарки створки плотно закрываются — готовый уголь не раздувается ветром и горит равномерно.

Какой должна быть оптимальная высота стен мангала

Высота стены барбекю — это величина, вызывающая больше всего вопросов.Большинство пользователей сходятся во мнении, что высота мангала-мангала должна быть достаточно большой: эффективный минимум, позволяющий приготовить хороший шашлык и сэкономить топливо, составляет 13-14 сантиметров. Это оптимальные размеры, и их рекомендуется выбирать. При высоте стен 18-20 сантиметров потребуется слишком много угля, иначе шашлык получится «засохшим».

Дачник I,
Москва :

— Идеальное или близкое к нему расстояние от углей до мяса на шпажках 11-13 см.То есть чистая высота топки составляет 15 см. К низу стороны будут правильно сужаться, а кверху — расширяться: расход дров или угля меньше, а для варки достаточно жарко.

Пользователь

Alex286 сделал дно своего устройства регулируемым по высоте: изначально — 14 сантиметров, но вы можете поднять его, уменьшив глубину топки до 8 сантиметров. Высота гриля-барбекю должна быть универсальной, ведь такая универсальность позволяет успешно готовить на углях различные продукты: не только мясо, но и рыбу, овощи и т. Д.

Alex286:

— К низу с двух сторон приваривают пластины по 2 мм, а к ним приваривают ручки из квадрата 10 мм. В нижнем положении ручки лежат по бокам мангала. Посередине пластин привариваются крючки. Если вам нужно повысить температуру готовки за счет уменьшения глубины топки, поднимите дно за ручки и зацепитесь этими крючками по бокам мангала.

Гриль для барбекю оптимальной высоты.

Чтобы получить вкусный шашлык, недостаточно просто выбрать коробку с металлическими бортиками. Настоящий владелец стремится быть не только надежным, но и максимально комфортным и универсальным. Пользователь форума Vkokorin Долго искал среди купленных товаров, но в итоге не нашел ничего по своему выбору и сделал трансформер собственной разработки — с откидными решетками, крышками и полками. Тесты прошли на твердую пятерку!

Мангал.Расстояние между шампурами

Преимущества трансформатора:
* Решетки складывающиеся. Когда они находятся над топкой, на них удобно готовить: ставить чугунную сковороду, кастрюлю и т. Д. В разложенном состоянии решетки становятся удобными столиками по бокам мангала.
* Решетка чугунная съемная под.
* Съемные крышки имеют многоцелевое назначение. Вверху — чтобы вода не попадала в топку, в ней не было дырок, а воде сливаться некуда.Снизу — как полочка. А если положить их на откинутые решетки, то получится два стола.

Вкокорин:

— Петли решетчатые — отрезки труб, диаметр которых немного больше диаметра арматуры. Их сначала приваривают к готовой решетке, затем через них продевают кусок арматуры и приваривают к мангалу. Глубина топки достаточна для приготовления пищи в казане, размещенном сверху решетки.

Однако многие владельцы считают, что металлический прибор даже самой удачной конструкции все же уступает по надежности, долговечности и удобству стационарному агрегату.Переносные мангалы незаменимы при выездах на природу, но они имеют свойство ржаветь, терять форму, что сказывается на его полезных качествах. Другое дело — прочная кирпичная конструкция.

Мангал. Высота доски.

Каменная печь

Кирпичный мангал или каменная печь на участке идеально подходят для приготовления самых разнообразных блюд, и представляют собой небольшую архитектурную форму, способную прекрасно украсить ландшафт. Но затраты на изготовление такого капитального очага будут более существенными.

А вот и простая конструкция мангала из шамотного кирпича построить не сложно и недорого, но прослужит долго и будет намного экономичнее использовать топливо, чем сталь. И вам даже не нужно класть кирпичи в раствор.

Такой агрегат при аккуратном использовании прослужит пятнадцать лет, говорит участник форума JimDaddy .

JimDaddy:

— Днище — кирпичная квартира. Стены, первый ряд — кирпич ровный, второй ряд — кирпич по краю.Получается высота 18 см, что близко к идеалу. Постепенно сторона кирпича, смотрящая на огонь, осыпется, такие кирпичи можно перемещать на дно, а целые кирпичи снизу — на стены. Такие переборки будут происходить не чаще одного раза в три года. Топку накрыть листом железа, лист прижать кирпичом.

Пользователь форума queser изобрел и реализовал конструкцию разборного мобильного «Лего-барбекю» из кирпичей. Как уверяет автор, его блок «масштабируемый» по размеру, который можно выбрать в зависимости от аппетита компании, свободного места, бюджета и т. Д., легко собирается и разбирается, экономит дрова.

Как видно из схемы, на которой указаны все размеры, конструкция проста, как и все гениальное. По словам его создателя, «конструктор» легко помещается в багажник автомобиля, не требует бережного обращения (спокойно переживет десяток зим на открытом воздухе), любой поврежденный элемент легко заменить. А если для «Лего-мангала» соорудить теплоемкую крышку, то возможности приготовления станут сравнимы с русской печью или тандыром.

Если добавить немного фантазии в умелые руки, материал, правильные размеры и инструменты, то ваш агрегат станет настоящим украшением участка. Это произведение искусства, созданное участником форума В. Зеневым. Его дракону нельзя отказать в функциональности: это и мангал, и мангал, и коптильня.

Присоединяйтесь к обсуждению и разным дизайнам. Узнайте, какую краску лучше всего использовать при проектировании и строительстве каменных печей и мангалов. Смотрите наше видео с подробным описанием строительства

Самостоятельное изготовление таких конструкций позволяет точно учесть реальные потребности.В стандартных изделиях всегда будут какие-то недостатки. В этой статье представлены металлические мангалы своими руками, размеры, фото, различные конструкции и подробная пошаговая инструкция.

Кованые украшения сложно изготовить. Но некоторые другие части конструкции можно использовать в качестве образцов для самостоятельного создания функционального продукта.

Как создать мангалы из металла своими руками: размеры, фото примеры, основные определения

Купить мангал из металла несложно.В торговой сети много предложений. Но вряд ли удастся найти идеальные габариты и техническое оснащение. Поэтому решение о самостоятельном производстве … Но в любом случае предварительная формулировка конкретных требований полезна.

Перечислите необходимые критерии

Если семья небольшая, а образ жизни можно назвать замкнутым, достаточно будет создать компактную, легкую конструкцию, которую будет легче переносить и очищать от загрязнений.Когда предполагается, что регулярные встречи проводятся в рамках большой компании, вам понадобится оборудование подходящего размера.

Этот пример показывает, что использование продукта по назначению имеет особое значение. Чтобы уточнить его параметры, необходимо точно определить следующие параметры и особенности:

Количество и длина шампуров, которые будут установлены одновременно для приготовления одной партии блюд (максимальное количество).
Размеры, подходящие для места будущей установки мангала.
Приблизительный вес и потребность в колесах.
Защита зоны барбекю от непогоды.
Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Маленькие модели пригодятся для пикников.

Конструкции и материалы

Если изучить качественные металлические мангалы своими руками, размеры, фото, вам будет проще уточнить параметры собственного изделия.

Примечательные особенности этой конструкции перечислены ниже:

Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям различного характера.
По краям корпуса сделаны вырезы для фиксации шампуров в разных положениях.
Внизу есть отверстия. Они предназначены для свободного доступа кислорода к зоне горения.
С одной стороны внизу ножки с приваренными пластинами. С их помощью они создают надежные точки опоры и предотвращают движение.
Большие колеса подходят для легкого передвижения по неровной поверхности.
К боку мангала жестко прикреплен столик с креплениями для крепления совка и кочерги. Обратите внимание, что крючки были повернуты в сторону опытным мастером. В таком положении они не причинят вреда пользователю.
Широкие ручки тоже крепятся жестко. Их удобно держать даже в перчатках.

Такой товар сложно скопировать. Но вряд ли это необходимо, если нужны практические функции. Завитки и выступы быстро загрязняются, и их будет трудно очистить. Острые концы металлических листов небезопасны. Скорее такие конструкции используют для украшения садовых участков.

Мангал с металлической крышей: фото заводского изделия

И такое решение пригодится. Конструкцию можно сделать меньше и проще из других материалов. Но интересна сама идея — в рабочей зоне комфортные условия сохранятся даже в дождь.

Такие продукты обеспечивают автоматическую ротацию обработанных пищевых продуктов без вмешательства пользователя.Обеспечивается равномерная термообработка, снижаются трудозатраты. Но такое устройство можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

Требуемые размеры контура стены устанавливаются с учетом вышеуказанных критериев. Глубина составляет от 15 до 25 см.При большем расстоянии вам придется потратить слишком много угля, чтобы получить аналогичный результат.
Длина опорных частей подбирается с учетом роста пользователей. Модно измерять расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для углубления в землю, сделайте соответствующую поправку (5-10 см).
В нижней части корпуса выполнены отверстия диаметром 8-12 мм.
После определения общих параметров они отмечаются на чертеже.

Дальнейшие действия будут зависеть от личных навыков, оборудования, умения работать со специализированным оборудованием. Для простоты предположим, что сварочная техника не будет использоваться.
В этом случае сначала создаются заготовки из листового металла (2-3 мм), прямоугольники нужного размера … Пользуйтесь ножовкой с подходящим полотном … Концы зачищаются напильником, удаляются заусенцы .
Края боковин (10-15 мм) загнуты под прямым углом.Просверливаются вентиляционные и монтажные отверстия.
Для ног можно использовать готовые стальные уголки подходящего размера.
Крепление отдельных частей осуществляется винтами и гайками.

На этом рисунке показан пример с разными ножками. Они изготовлены из стальных стержней с резьбой. К нижней части корпуса привариваются гайки соответствующего диаметра. Такую конструкцию можно разобрать по окончании летнего сезона, если она не предназначена для использования зимой.

Чтобы сделать мангал своими руками из металла, габариты с крышей можно оценить по фото. Устраните забитые кудри и прочие оборки. Выровняйте линии элементов конструкции. В результате получится простая конструкция, но не менее функциональная, чем на картинке.

Статья по теме:

Подробнее вида, идеи и чертежи мангалов (разборные, неразборные, с крышкой, из бочек и баллонов, стационарные и переносные и др.)) можно найти на страницах популярного интернет-журнала HomeMyHome.ru … Кроме того, там вы найдете много полезной информации о строительстве и ремонте вашего дома.

Чертежи мангалов из металла с размерами, компактные конструкции

Ниже представлены примеры небольших металлических мангалов своими руками, размеры, фото, чертежи. Для их изготовления используются описанные выше технологические операции.

примечание ! Стальные стены необходимо красить термостойкими эмульсионными составами.Обычные строительные краски быстро разрушаются в результате пожара и тепла.

Выбрав размер мангала для мангала из металла, можно быстро принять верное решение. Но с типом подключений определиться сложнее. Сварка требует не только оборудования, но и профессиональных навыков. Вам нужно будет сделать соответствующие вложения и пройти курс обучения. Также используют изготовление деталей по индивидуальному заказу в мастерской, используют разные техники сборки.

Как сделать мангал своими руками (видео)

Вас также может заинтересовать:

Печь для отработки своими руками: чертежи, видео и много фото Камин своими руками: пошаговая фото-инструкция с пояснениями Дровяные печи-камины длительного горения для дачи и загородный дом

Ecotrading

Связаться
Список избранных
Завершить команду

Создать продолжение
Интра в продолжение Inchidere
Retine пароль
Ai uitat parola? Nu ai cont. Inregistreaza-te aici
Despre noi

0 (0) продукция

Дома
Suruburi
- Ателье
- Cuplare
- Montaj
Accesorii montaj
- Generale
- Accesorii pentru profil PVC Veka
- Аксессуары pentru profil PVC Rehau
- Accesorii pentru profil PVC Gealan
- Accesorii pentru profil PVC Salamander
- Аксессуары для профилей ПВХ Brugmann
- Accesorii pentru profil PVC Aluplast
- Accesorii pentru alte профиль
- Chimice
Профиль
- Профиль ПВХ
- Профиль алюминий
- Профиль отель
Glaf AL si PVC
- Глаф ПВХ интерьер
- Glaf aluminiu
Панель
Plasa insecte
- Plasa fixa
- Plasa aplicata
- Plasa Mobila
  - Фереастра
  - Usa actionare laterala
  - Plasa usa 20X40
Феронери
- Манере
- Баламале
- Broaste
- Система антипаника
- Cilindru siguranta
Scule
- Кепка сурубельнита (BITI)
- Scule pneumatice
- Стикла
- Абразивный
- Scule aschietoare
- Scule de Mana
- Echipament de protectie
Амбаларе
Accesorii mobila
АКСЕССУАРЫ ATELIER

Logare
inregistrati-va
Contul Meu

Связаться
Список избранных
Завершить команду

Suruburi
- Ателье
- Cuplare
- Montaj
Accesorii montaj
- Generale
- Accesorii pentru profil PVC Veka
- Аксессуары pentru profil PVC Rehau
- Accesorii pentru profil PVC Gealan
- Accesorii pentru profil PVC Salamander
- Аксессуары для профилей ПВХ Brugmann
- Accesorii pentru profil PVC Aluplast
- Accesorii pentru alte профиль
- Chimice
Профиль
- Профиль ПВХ
- Профиль алюминий
- Профиль отель
Glaf AL si PVC
- Глаф ПВХ интерьер
- Glaf aluminiu
Панель
Plasa insecte
- Plasa fixa
- Plasa aplicata
- Plasa Mobila
  - Фереастра
  - Usa actionare laterala
  - Plasa usa 20X40
Феронери
- Манере
- Баламале
- Broaste
- Система антипаника
- Cilindru siguranta
Scule
- Кепка сурубельнита (BITI)
- Scule pneumatice
- Стикла
- Абразивный
- Scule aschietoare
- Scule de Mana
- Echipament de protectie
Амбаларе
Accesorii mobila
АКСЕССУАРЫ ATELIER

Suruburi
Accesorii montaj
Профиль
Glaf AL si PVC
Панель
Plasa insecte
Феронери
Scule
Амбаларе
Accesorii mobila

Promotii
Ноу интрат

Май мульте

Producatori

Утилита

Gestionare cont
Описание
Контакт
ANPC
GDPR

Информация

Livrare si plata
Гарантия возврата
Termeni si conditii
Конфиденциально
Политика использования Cookie-uri

Связаться с компанией

ул. Извоаре, дом 52, Бакэу
0740.258.796
0234.555.474
онлайн © ecot.ro
маркетинг © ecot.ro
© ecot.ro

SC ECO TRADING SRL

Sediu social: Str.Izvoare, nr.52, Bacau
CUI: RO7712960
Продолжение: RO12INGB0008008196378917
Банк: ING BANK — SUCURSALA BACAU

1861-1865 — Винтовки Свободы

Несомненно, оба типа весов использовались комиссарами.Но, предлагая свои предложения в комиссариат, капитан Паттерсон пишет, что:

В лагере и на «посту» армейские платформенные весы полезны, но на марше они выходят из строя, неуклюжи и тяжелы в транспортировке. трудно загружать и разгружать, их нельзя легко переносить на короткие расстояния вручную, и, следовательно, они отстают от времени в реальной кампании. Из всех платформенных весов, которые сопровождали переходы вверх и вниз по долине Шенандоа, едва ли использовалась обычно одна. 30-фунтовые пружинные весы сделали свое дело; они недостаточно тяжелые, и весы делают их очень неудобными, так как они не удерживают достаточно, а их цепи постоянно мешают и запутываются, поскольку весы не всегда можно повесить, их нужно держать в руке, и снова легла. Если бы их заставили тянуть 50 фунтов, этого было бы достаточно, чтобы легко разбить все обычные упаковки при одной или двух тягах. Весы должны уравновешиваться на нуле, чтобы быстро и удобно взвешивать мясо, подвешивая его на крючке, в то время как для других вещей жестяное ведро намного лучше, чем блюдо. (71)

Весы были обычным делом при распределении пайков времен Гражданской войны. Но не все из них использовались для точного распределения пайков, как рассказывается в этом анекдоте от Ньютона Кокера, комиссара-сержанта 39-й дивизии штата Джорджия:

Когда я шел в загон убойного дивизиона за говядиной, этот человек. … сказал бы мне: «Сержант, вы должны взвесить свою говядину» … Я бы сильно порезался по этому поводу, но продолжал бы взвешивать говядину. На самом деле это было именно то, чем я хотел заниматься.

Комиссар дивизии садился у дерева … со своей книгой и карандашом, и когда я взвешивал четверть говядины, если она весила, скажем, 75 фунтов, я бы пел: «60 фунтов». Если бы он весил 90, я бы назвал «70 фунтов» и так далее. (72)

Кокер также упоминает, что ношение безменных весов на протяжении значительных периодов войны было частью его обязанностей комиссара. Хотя в какой-то момент он отказался от своего безмены в пользу мушкета и патронной коробки.(73)

Весы были не единственным предметом, который использовался для точного порционирования рационов. И Конфедеративная, и Федеральная армии предоставили своим солдатам-комиссарам меры для облегчения распределения. (74) Это включало как сухие, так и жидкие меры. В правилах Конфедерации указаны размеры деревянных ящиков, которые могут служить сухими мерами для кварты, полгаллона, клюва, бушелей и бочки. (75) Также были предусмотрены меры для жидкости, вероятно, жестяные, которые будут обсуждаться ниже.

Пилы для мяса, ножи для мясников, совки и сундуки из комиссара

Списки, предоставленные офицерами комиссара и возвращенные 75-м полком из Индианы, позволяют лучше понять дополнительное оборудование, которое несет военнослужащий комиссара.Но капитан Паттерсон выделяет дополнительное оборудование, необходимое для полкового комиссара:

Для бригады — одно пружинное равновесие на 50 фунтов и жестяные ведра на два галлона; одна мерная ложка; один топор и шлем, подогнанные; один топорик и один молоток; один галлон; одна пила для мяса; один тесак; один метчик, один крючок для мяса, одна мясная сталь; один затвор патоки; один кран и четыре мясных ножа… Для каждого полка одно и то же, кроме мерки, патока, кран и два мясных ножа. (76)

Всегда готов дать предложения, Паттерсон также дает комментарии по каждому пункту:

Мера галлона должна быть отмечена для пинты, кварты, 2 кварты и 3 кварты.Одна мера лучше, чем две или более; во всем простота — великая цель, и особенно в том, что касается количества вещей, за которыми человек должен ухаживать во время марша — брать, упаковывать и распаковывать.

Мера в квартах недостаточна для ускорения отпуска уксуса, патоки и виски. В лагере может быть целесообразно иметь более одного, поскольку вы можете использовать несколько одновременно, но в полевых условиях одна мера, одна калитка и один кран — это все, что вы будете иметь возможность использовать, и гораздо более вероятно, что вы это сделаете. оставайтесь в ваших руках, чем если бы вы обеспечили потерю одного, предоставив два.

Метчика вполне достаточно без буравчика, который является мертвым грузом для магазина.

Воронка могла бы чего-нибудь стоить, если бы она не была слишком большой во всех смыслах; сопло не должно быть больше полдюйма в диаметре и иметь более глубокую гофру, чем оно есть; корпус воронки слишком заполнен.

Смеситель должен быть хорошего качества, чтобы не протекать через ручку больше, чем через вентиляционное отверстие. Из всего набора обычных кранов вы не найдете ни одного, подходящего для розлива уксуса, тем более виски.

Мясные ножи должны быть хорошо заточены и заточены. Никакой сухой меры не требуется; все можно взвесить. (77)

Серия фотографий, на которых изображен комиссар инженерного полка на станции Бренди в 1864 году, содержит многие из тех, о которых говорилось выше. Эти фотографии — лучшее представление обо всем, что я когда-либо видел.

Стационарный мангал для дачи своими руками чертежей. Металлический мангал

Возможно из самых разных материалов… Однако создание мангала своими руками из металла по праву считается лучшим вариантом. Какие варианты из металла существуют и как самому сделать такую конструкцию?

Преимущества металлических мангалов

Чем хороши металлические мангалы? Монолитная печь-мангал или ее кирпичный вариант отличается капитальностью — в этом случае конструкцию не нужно будет снимать на зиму, и она выглядит надежнее, прочнее, долговечнее. Кроме того, каменную печь можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, копчения. При этом печь будет смотреться благородно, она органично впишется в облик любого помещения. Стоит ли обращаться к металлу?

В большинстве случаев однозначно того стоит. У капитальных построек есть свои преимущества, но портативность — далеко не недостаток. Металлический мангал занимает мало места, что хорошо для участков скромных размеров. Устанавливать такую печь можно даже на тесной террасе или в небольшой беседке … Кроме того, даже ее стационарный вариант можно переносить с места на место, правда, с небольшими неудобствами — а при создании складного складного варианта можно взять свой мангал с вами на природу, даже не имея машины.

Есть и другие преимущества создания мангала из металла своими руками.

Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе были использованы правильные чертежи, указывающие достаточные размеры мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
Низкие финансовые затраты. В то время как на кирпич, бетон или природный камень может потребоваться немало денег — хотя бы за счет отделки — затраты на металл будут мизерными.
Простота эксплуатации. Все, что нужно для того, чтобы правильно сделать мангал из стали, — это начальные навыки работы со сварочным аппаратом. Чтобы оптимизировать воздушный поток, вам также потребуется работать дрелью.
Скорость изготовления. Из-за большого количества технологических перерывов можно использовать построенный из кирпича или бетона мангал не менее чем через месяц. Металлическая конструкция будет готова к эксплуатации сразу после завершения сборки.

Обратной стороной может быть неэстетичность стальной печи.Но внешний вид любого мангала зависит только от дизайнера и мастерства производителя. Достаточно взглянуть на несколько проектов, чтобы убедиться — и такое сооружение можно превратить в шедевр.

Варианты конструкции

Перед началом работ необходимо выбрать тип конструкции, в соответствии с которой будет составлен чертеж мангала. Выбор осуществляется исходя из ряда характеристик духовки:

оптимальные габариты;
Условия использования;
местонахождение;
рабочий режим.

Есть много конструкций металлических мангалов. Наиболее распространены такие модели.

Не отдельный вид конструкции, а весьма своеобразный вариант — сделать мангал из заранее подготовленных металлических емкостей — читайте следующие статьи:

Для украшения также можно использовать различные стальные приспособления — например, использование кованые детали от швейных машин Zinger в качестве подставки.

Изготовление стационарного мангала

Основные этапы работ удобнее всего рассмотреть на примере изготовления простого стационарного мангала.Их два: составление чертежа и проектирование печи. Дополнительно можно учесть декорирование (расцветку) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Необходимо подготовить:

Конструкция

При создании самодельного мангала из металла своими руками можно подобрать любой размер, в зависимости от особенностей работы печи. Основным критерием выбора размеров является количество жареного мяса за один раз. Оптимальные размеры решетки следующие.

Ширина — 30 см. Это соответствует длине стандартного шампура, на который помещается 8 кусков мяса.
Длина может быть любой. Подбирается из расчета 10 см на шпажку.
Глубина — 20 см. Этого места хватит, чтобы угли разогрели мясо, но оно не пригорит.
Общий рост соответствует росту человека. Во время приготовления лучше не прогибать спину. Обычно высота от 80 до 120 см.

Решив вопрос с габаритами, нужно определиться, как покрасить мангал. Краска защитит металл от коррозии, при этом сама по себе должна быть устойчивой к атмосферным воздействиям и высоким температурам. Он не должен выделять токсины при нагревании. Подойдут акриловые термостойкие краски или силикатные лаки.

Конструкция мангала

Выбор толщины 3 мм обусловлен тем, что более тонкий металл будет быстро выгорать, а более толстый — пустая трата денег. Работа по созданию короба проста — нужно вырезать стенки и дно в соответствии с чертежом, выпилить в них отверстия для воздуха и аккуратно сварить элементы между собой.

Таким образом, работа ведется следующим образом.

Детали маркируются на заготовках и вырезаются болгаркой.
Оптимальное место для воздуховодов — боковые стенки. Их просверливают на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий 10-15 мм.
По верхнему краю боковых стенок прорезаны пазы для шампуров. Первый делается на расстоянии 5 см от конца, затем через каждые 10 см.
Стенки и днище сварены между собой. Совершенно не обязательно делать идеальный шов — достаточно точечной сварки; дополнительные прорези только добавят тепла углям. Поэтому не обязательно быть профессиональным сварщиком.
К углам мангала приварены ножки.

На этом базовая структура завершена.Далее можно приварить к концам ручки, сделать крышку, приварить крепеж для шампуров и кочерги и т. Д. Также красится мангал из металла: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка

Стоит рассмотреть отдельно. Это обрезанная труба, через которую эффективно удаляется дым, что в обычных условиях не позволяет легко приготовить мясо. Вытяжка обычно представляет собой металлический купол, который либо приваривается к основной конструкции, либо подвешивается сверху, если печь расположена под крышей.

Для изготовления этого устройства используются те же листы металла, которые свариваются в виде усеченной пирамиды, наверху которой помещена короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.

Стальной кожух легко чистить и легко производить. Чтобы он со временем не испортился, его следует окрасить термостойкой краской.

Особенности изготовления сборно-разборной конструкции

Технология изготовления мангалов из разборного металла имеет некоторые нюансы. Элементы этой конструкции не свариваются, а скрепляются болтами. Принцип работы такой же.

Стенки и дно размечены и вырезаны. По краям (кроме верха) прибавляем несколько сантиметров в складки.
В стенах проделаны воздуховоды.
По линиям сгиба делают надрезы, затем листы загибают.
По краям сделаны отверстия под крепеж.
Также сделаны отверстия для крепления ножек. Другой вариант — использовать тонкие трубочки.В этом случае к углам конструкции привариваются болты, к которым будут прикручены ножки.

Разборный мангал своими руками сделать разборным можно только частично — стенки заварить, а дно сделать на креплениях. Это упростит удаление золы из духовки.

Как сделать походный вариант мангала?

Складной мангал своими руками делается следующим образом.

При создании складного мангала лучше использовать сталь 2 мм для уменьшения веса конструкции.

Мангал — это удобное и полезное кулинарное оборудование для приготовления пищи на жаре. Это функциональное изобретение позволяет готовить самые разные продукты, используя естественное тепло углей. Несмотря на то, что изначально он создавался как универсальный кулинарный инструмент, сегодня гриль является основой для приготовления мяса и шашлыков. Вокруг него — поездки на дачу и природу, проводы осени, встречу прихода весны и празднование лета. А ниже мы предоставим чертежи металлических мангалов, их фото и видео по технологии изготовления мангалов различной конструкции.

Покупка барбекю — дорогое удовольствие. Простая металлическая конструкция иногда стоит очень дорого, не оправдывая ни ее качества, ни внешнего вида. Поэтому гораздо лучше сделать мангал своими руками, используя чертежи, качественный металл, а также свое мастерство.

Основание для барбекю

Мангал — удобный инструмент для приготовления пищи на жаре. Он имеет очень прочную конструкцию, но все его особенности продуманы до мелочей. Именно они позволяют быстро и легко приготовить шашлык и другие блюда, обеспечивая достаточное количество тепла для приготовления.

Среди основных достоинств мангала можно выделить следующие:

подходящие размеры;
отверстий для воздуха;
глубина;
углубления для шампуров.

Хотя некоторые из них очевидны, все они необходимы для качественного приготовления. Что касается глубины барбекю, то она позволяет набрать достаточно тепла и разместить мясо на такой высоте, где оно будет готовиться, но не пригорать. Таким образом вы сможете уложить необходимое количество дров.

Воздушные отверстия — особенно важный нюанс этих конструкций. Ведь именно из-за них мясо, приготовленное на гриле, сильно отличается от другого способа приготовления на природе. Регулярный поток воздуха позволяет поддерживать температуру и тепло углей в полной мере.

Внимание! Еще один нюанс мангала — поддон. Он предотвращает попадание углей через специальные вентиляционные отверстия в днище и способствует частичному регулированию воздуха.

Для дальнейшего использования конструкции крайне важна калибровка. Ведь готовка происходит на решетке или шпажках, поэтому отталкиваться нужно от ее среднего размера. Мангал должен быть широким, позволяющим разместить шампур по всей длине и обеспечивать необходимое количество тепла, позволять размещать более восьми порций мяса.

И последний нюанс — изготовление углублений для шампуров. Они позволяют разместить мясо в любом положении, равномерно прожарив его с разных сторон. Такой подход играет большую роль в приготовлении ароматного и сочного шашлыка без пригорания.

Но эти моменты всегда меняются в зависимости от типа барбекю.

Определяемся с типом мангала: чертежи, фото

Сразу стоит сказать, что разновидностей таких конструкций множество. Ведь каждый хочет найти лучший вариант, где приготовить мясо и другие блюда в жару. Сегодня выделяют следующие виды барбекю:

Обычный.

Мангал обыкновенный имеет квадратную форму. Несмотря на то, что они имеют большой вес, их можно переносить.Часто имеет съемные ножки.

Разборно.

Легкая и небольшая складная версия, которую можно носить в автомобиле. Он удобнее и проще, а также подходит для походов в лес.

Стационарный.

Мощный мангал из металла. В его основе могут быть кирпичные блоки, обеспечивающие высокую надежность. Часто такие мангалы можно дополнить стальными украшениями.

Выбор типа мангала очень ответственно относится к его самостоятельному сооружению.Таким образом, вы можете определиться с задачами и выбрать лучший вариант … Однако рекомендуется выбирать обычный тип, как наиболее универсальный выбор для дачников.

Внимание! Мангалы могут иметь разную форму. Отмечаются круглые, прямоугольные, гнутые и другие виды, приготовление на которых может незначительно отличаться.

Чертежи металлических мангалов: фото разных видов

Прежде чем сделать соответствующие чертежи и выбрать размеры будущего мангала, для постройки необходимо выбрать оптимальный вариант, который используется чаще всего. Необходимо подобрать подходящую ширину и высоту конструкции, а также подходящую длину ножек. Чертеж обычного мангала предоставляется так:

Размеры указаны в миллиметрах. На нем хорошо видно, что общая высота мангала с длиной ножки 70 см и длиной 95 см. В этом случае глубина мангала составит 25 см, что оптимально выступает на расстояние от жары до шампуров.

Ширина мангала 28 см, что немного меньше среднего размера шампура.Длина 54 см, нужно равномерно распределить на огне 9 порций.

В верхней части конструкции предусмотрены проемы для шпажек. Таким образом, вы можете равномерно распределить мясо и свободно зафиксировать его при вращении, обеспечивая равномерное прожаривание. Причем расстояние между зазорами должно быть 6 см. Между крайними стенками и щелями необходимо оставлять пространство, чтобы мясо не касалось их, а также не пригорало.

Отличный обдув — важный нюанс. Здесь это достигается за счет отверстий диаметром 12-15 мм, расположенных на боковых стенках. Внизу металлического листа отверстия расположены в шахматном порядке. На передних боковинах они не нужны.

Внимание! Представленная конструкция не предполагает наличие поддона и ям на дне мангала. Это легко исправить, приварив к низу или ножкам небольшие уголки и выбрав подходящий лист металла.

Как подготовить элементы будущей конструкции?

Металлические листы служат основой для барбекю. Мы не рекомендуем использовать другие материалы, поскольку решетка обеспечивает достаточную конструктивную устойчивость к компактности и нагреву.Толщина металла должна быть примерно 2-3 мм. Для работы вам понадобится:

Два листа металла размерами 280×250 мм и 240×250 мм.
Один лист металла 540х280 мм.
Уголок длиной 700 мм и четыре металлические трубы.
Сварочный аппарат.
Дрель.
Рулетка.
Пила по металлу или болгарка.

Большинство людей предпочитают другой вариант сборки. Различные листы можно заменить большим металлическим листом.Сделав надрезы, вы можете соединить конструкцию с помощью нескольких сварных швов. Таким образом, он будет надежнее.

Важно учесть дополнительные элементы, если конструкция отличается от приведенной выше. Его можно дополнить поддоном, ручками для переноски, нишами для ног и многим другим.

Прежде всего, вам нужно сделать предварительную разметку. Размечаются места сварки и крепления, создаются специальные зазоры. Для этого используется пила или болгарка. На этом этапе также создаются воздушные дыры.

Внимание! Часто такую конструкцию делают на арматурных ножках.Они ненадежны, так как конструкция будет шататься даже при небольших нагрузках. Поэтому их лучше заменить уголками.

Как сварить мангал своими руками

Сварка — лучшее решение для барбекю. Она способна выдерживать высокие перепады температур и эффективное болтовое соединение. Для этого используйте сварочный аппарат независимо от его типа. Затем по очереди закрепляют конструкцию, а по углам выполняют сварку.

Внимание! Для более удобной сварки по бокам стоит использовать металлические уголки.Также они могут повысить надежность швов, а также значительно утяжелить конструкцию.

Далее идет сварка ручек и ножек. Их крепят по бокам (углам) или к низу конструкции (трубы). Сваривать их нужно надежно, так как сама решетка будет довольно тяжелой.

Внимание! Для фиксации ножек можно использовать разборные элементы, а не сварочный аппарат. Съемные ножки значительно уменьшат габариты мангала при хранении.

Мангалы металлические с навесом: чертежи

Для приготовления шашлыка в непогоду можно использовать специальную конструкцию мангала. Это позволяет скрыть жару и мясо от атмосферных осадков, но сама такая конструкция не проста. Возможны два варианта действий:

установка навеса прямо на мангал;

установка дополнительного навеса, не относящегося к мангалу.

Последний вариант будет более рациональным, так как позволяет скрыть не только шашлыки, но и человека, наблюдающего за их приготовлением. Первый вариант требует дополнительных затрат, так как основание должно выдерживать нагрузку от навеса.

В этом случае рекомендуем крепить конструкцию к металлическим уголкам. Это лучший вариант, так как он упрощает сборку. Полотно для навеса — это чаще всего профнастил. Он пожаробезопасен, никак не реагирует на температурные перепады и отличается малым весом, что немаловажно для легкой конструкции.

Сборка навеса мало чем отличается от обычного, требуется только противопожарная защита и грамотное расположение основания. Таким образом, вы можете смело готовить еду, не беспокоясь о том, что можете зацепиться за фурнитуру.

Стоит отметить, что металлический мангал с навесом — сложный вариант, который под силу сделать опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределяться по основанию. Для стационарных мангалов такой навес сделать намного проще, так как под них можно устроить опорный фундамент.

Конструкция навеса может быть декорирована металлическими элементами, что видно на фото. Это не только улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша устанавливается невысокой, оборудуйте ее специальным воздуховодом.

Покраска готовой продукции

Важным моментом при изготовлении мангала является покраска. Без него нельзя обойтись, так как металл, использованный в конструкции, подвержен ржавчине, а зола и копоть не улучшают ее внешний вид.

Для покраски используются специальные составы, к которым предъявляются следующие требования:

термостойкость;
устойчивость к перепадам температур;
без вредных паров.

Этим требованиям удовлетворяют следующие покрытия:

Краски термостойкие различного назначения.

Следует отметить, что покраска мангала своими руками — довольно сложный и ответственный процесс. Им нужен специальный обжиг, после которого они получают свои свойства. Предлагается другой вариант — окисление. Выполнить это довольно дорого, но сделать это можно самостоятельно.

Для краски лучше выбрать черный. Так как поблизости будет много золы и копоти, остальные покрытия быстро пачкаются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску следует производить только снаружи. Внутри покрытие достаточно быстро отслаивается в результате сильного нагрева, и в этом нет никакого смысла.

Весенний и летний отдых, цветущие сады, теплая погода — все это ассоциируется с отдыхом и отдыхом на природе. По вечерам приусадебный участок дачи или частного дома можно использовать для отдыха в сочетании с ужином на свежем воздухе. Большой популярностью пользуются мангалы из металла. Благодаря им можно приготовить очень вкусные блюда. Необязательно ограничиваться жареным мясом, вегетарианцы также найдут множество идей для своих кулинарных нужд. Разнообразие металлических мангалов на фото позволит увидеть, какие мангалы существуют сегодня. Таким образом, с наступлением хорошей погоды украсьте свой сад качественным и красивым мангалом, пригласите друзей и родных на шашлык, расслабьтесь на лоне природы и наберитесь сил на предстоящую рабочую неделю.

Металлические мангалы: фото классических и неординарных моделей

Кто не любит шашлык или гриль, приготовленные на свежем воздухе летним вечером? Это прекрасное время, чтобы расслабиться и провести время с семьей и друзьями за городом. Если у вас есть сад, вы можете установить в нем металлический мангал — стационарный или мобильный, в зависимости от ваших потребностей.Также не забывайте о различных аксессуарах и расходных материалах, таких как веник с лопатой и уголь с дровами. Современные садовые мангалы из металла отличаются не только разнообразием форм, но и прочностью. Деликатесы, подаваемые из собственной коптильни или прямо из очага, могут стать хорошим дополнением к блюдам, приготовленным на гриле. Оцените огромное разнообразие металлических мангалов в фотогалерее.

Мангалы с металлической крышей

Популярные решетки для угля можно купить за небольшую сумму.Это больше всего подойдет тем людям, которым перед постройкой стационарного нужен переносной мангал. Переносные духовые шкафы обычно изготавливаются из толстого стального листа, покрытого огнестойкой краской, а решетки — из нержавеющей стали. Вы также можете купить почти неразрушимые чугунные решетки. Все больше и больше сковород с древесным углем имеют крышку, которая сокращает время жарки и защищает пищу от высыхания. Благодаря этому уголь не воспламеняется открытым пламенем, но эффективно горит, что более полезно для здоровья едоков и вкуса готовых блюд.

Размер металлического мангала: какой вариант выбрать?

Гурманы подчеркивают, что запах и вкус жареной пищи на гриле с дымком ни с чем не сравним. Чтобы выбрать мангал, наиболее соответствующий вашим потребностям, в первую очередь учтите специфику пикника. Как часто вы будете готовить на открытом воздухе? Сколько человек съест? Следует обращать внимание не только на дизайн, но и на размер мангала. Если вы не планируете строить садовый камин, просто купите переносной гриль, учитывая, сколько места вы можете выделить в складском помещении для хранения железной конструкции для жарки в межсезонье.Само устройство должно легко собираться и разбираться. Качественный гриль легко чистить, а его ручки остаются прохладными.

Оптимальная длина, ширина и глубина мангала

Выбирая размер мангала, учитывайте, сколько человек в среднем будут использовать эту конструкцию. Итак, количество одновременно размещаемых шампуров зависит от длины. Например, самый популярный вариант — метровая длина, ведь на такой мангал легко поместится десяток шампуров.Ширина должна быть примерно тридцать сантиметров. Шесть-восемь штук на шпажке легко умещаются на конструкции шириной до 25 сантиметров. Если выбрать больше тридцати сантиметров, то в воздух будет уходить много тепла, снижая функциональность мангала. Оптимальная глубина — пятнадцать сантиметров, так как дрова обычно штабелируются относительно шампуров. Можно выбрать конструкцию глубже, но тогда расход горючего материала будет больше.

Эффективность использования мангала зависит не только от самой конструкции, но и от правил использования металлического мангала:

Мангалы для шашлыка из металла: шикарная ковка

Садовый мангал — идеальное решение для каждого любителя шашлыка. Если нам нравится мангал и на участке достаточно места, стоит вложиться в мангал. Современный дизайн мангала эстетичен и обязательно понравится любителям традиционного мангала. Каждому участнику будет приятно вспомнить встречу за вкусным ужином на природе, ведь наличие барбекю создает неповторимую атмосферу. На рынке можно найти модели, которые сами по себе являются шедеврами, и это связано с материалом, из которого они сделаны. Изготовление таких мангалов зачастую кустарное, то есть у мастеров, занимающихся ковкой металла.Такие изделия очень устойчивы и станут эстетичным украшением любого сада. Конечно, кованый мангал поразит ваших друзей, являясь уникальным предметом приусадебного участка … Именно благодаря привлекательной конструкции ковка — идеальное решение для мест отдыха, где встречаются родные, друзья и близкие.

Огромное разнообразие металлических мангалов позволяет выбрать вариант дизайна, который понравится каждому, кто хочет установить стационарный мангал в своем саду или купить переносную конструкцию для пикника за городом в лесу или на озере. На представленных фото представлены всевозможные модели мангалов, выполняющие не только практическую, но и декоративную функцию. Не забывайте, что приготовление шашлыка и овощей на гриле — это целый ритуал, требующий специального оборудования. Мангал незаменим в теплое время года для каждого хозяина приусадебного участка.

Эти продукты позволяют не только жарить, но и коптить. Для изготовления такого мангала необходимо оборудовать его плотной крышкой и полками, в которые устанавливается мангал.Принцип, по которому «работает» такая конструкция, очень прост:

На дно конструкции необходимо уложить тонкие веточки — желательно яблони или вишни;
Гриль содержит продукты, которые вы собираетесь готовить;
Устройство накрывают крышкой, а под ней разводят огонь;
Ветви, находящиеся внутри, тлеют от повышенной температуры;
В конечном итоге получается, что продукты выпекаются и коптятся с веток одновременно.

Недостаток такого товара в том, что его сложно найти в продаже, а если он встречается, то цена кажется довольно высокой. Таким образом, мангалы с металлической крышей, фото которых представлены в большом разнообразии, а также изделия с коптильней — лучшее решение для хорошего пикника в любую погоду.

Мангал «Американский шашлык»

Такие виды барбекю чаще всего бывают круглыми, а не прямоугольными, как мы привыкли их видеть. Основное отличие такой конструкции от мангала в том, что жарка происходит на мангале.Можно использовать не только угли, но и открытый огонь. Поэтому стенки такого мангала выше, чем у других изделий. Стоимость «американского шашлыка» превышает стоимость многих аналогичных продуктов, но многие люди, купившие такой продукт, считают этот факт вполне оправданным. Они особенно популярны.

Расположение устройства: особенности выбора

В этом случае стоит учесть несколько советов профессионалов.

Мангал нельзя располагать под деревьями или возле кустов.
для приспособлений не должны быть из пленки, ткани.
Учитывайте розу ветров, чтобы при жарке дым не попадал в окна дома.
Обустроить специальную территорию для установки мангала — зону отдыха.

Если решетка стоит на земле, то площадка под ней должна быть из специального материала — плитки, во время дождя из нее получится отличный пикник.

Делаем мангал своими руками

Мангалы из металла своими руками (размеры, фото представлены ниже), как мы уже отмечали, разные, на практике рассмотрим пример конструкции Самая простая конструкция (на 8 шампуров).Шампуры не должны выступать помехой один в один, но между ними не должно быть слишком больших зазоров. Классический шампур вмещает около 5 штук мясных продуктов, а глубина определяется практическими методами. Еда не должна располагаться далеко от углей, но и не слишком близко, иначе она пригорит. Расстояние от верха продукта до земли удобнее всего в зависимости от роста повара.

Рисунок

Лучше всего выбрать такой элемент, как металлическая схема мангала — фото.Вы можете использовать готовые схематические решения для типовых проектов, это сэкономит время и значительно упростит вашу задачу. Чертеж мангала должен быть простым, по разметке передняя часть от задней стены может быть 70 * 20 см, низ — 70 * 28 см, простенки — 28 * 20 см. Далее элементы вырезаются при помощи болгаркой заранее сделанные небольшие прорези позволят закрепить шпажки. Сделаны отверстия для забора воздуха.

Как создать мангалы из металла своими руками: размеры, фото примеры, основные определения

Перечислите необходимые критерии

Количество и длина шампуров, которые будут установлены одновременно для приготовления одной партии блюд (максимальное количество).
Размеры, подходящие для места будущей установки мангала.
Приблизительный вес и потребность в колесах.
Защита зоны барбекю от непогоды.
Индивидуальные требования к внешнему виду.

Конструкции и материалы

Примечательные особенности этой конструкции перечислены ниже:

Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям различного характера.
По краям корпуса сделаны вырезы для фиксации шампуров в разных положениях.
Внизу есть отверстия. Они предназначены для свободного доступа кислорода к зоне горения.
С одной стороны внизу ножки с приваренными пластинами. С их помощью они создают надежные точки опоры и предотвращают движение.
Большие колеса подходят для передвижения по неровной поверхности без дополнительных усилий.
К боку мангала жестко крепится столик с помощью креплений для крепления совка и кочерги. Обратите внимание, что крючки были повернуты в сторону опытным мастером. В таком положении они не причинят вреда пользователю.
Широкие ручки тоже крепятся жестко. Их удобно держать даже в перчатках.

Такой товар сложно скопировать.Но вряд ли это необходимо, если нужны практические функции. Завитки и выступы быстро загрязняются, и их будет трудно очистить. Острые концы металлических листов небезопасны. Скорее такие конструкции используют для украшения садовых участков.

Мангал с металлической крышей: фото заводского изделия

И такое решение пригодится. Конструкцию можно сделать меньше и проще из других материалов. Но интересна сама идея — комфортные условия в рабочей зоне сохранятся даже в дождь.

Такие продукты обеспечивают автоматическую ротацию обработанных пищевых продуктов без вмешательства пользователя. Обеспечивается равномерная термообработка, снижаются трудозатраты. Но такое устройство можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

Требуемые размеры контура стены устанавливаются с учетом вышеуказанных критериев.Глубина составляет от 15 до 25 см. При большем расстоянии вам придется потратить слишком много угля, чтобы получить аналогичный результат.
Длина опорных частей подбирается с учетом роста пользователей. Модно измерять расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для углубления в землю, сделайте соответствующую поправку (5-10 см).
В нижней части корпуса выполнены отверстия диаметром 8-12 мм.
После определения общих параметров они отмечаются на чертеже.

Дальнейшие действия будут зависеть от личных навыков, оборудования, умения работать со специализированным оборудованием. Для простоты предположим, что сварочная техника не будет использоваться.
В этом случае сначала создаются заготовки из листового металла (2-3 мм), прямоугольники нужных размеров … Используйте ножовку с подходящим полотном. Концы зачищаются напильником, заусенцы убираются.
Края боковин (10-15 мм) загнуты под прямым углом.Просверливаются вентиляционные и монтажные отверстия.
Для ног можно использовать готовые стальные уголки подходящего размера.
Крепление отдельных частей осуществляется винтами и гайками.

На этом рисунке показан пример с разными ножками. Они изготовлены из стальных стержней с резьбой. К нижней части корпуса привариваются гайки соответствующего диаметра. Такую конструкцию по завершении можно разобрать. летний сезон, если не предполагается использовать зимой.

Статья по теме:

Подробнее вида, идеи и чертежи мангалов (разборные, неразборные, с крышкой, из бочек и баллонов, стационарные и переносные и др.)) можно найти на страницах популярного интернет-журнала HomeMyHome.ru … Кроме того, там вы найдете много полезной информации о строительстве и ремонте вашего дома.

Чертежи мангалов из металла с размерами, компактные конструкции

примечание ! Стальные стены необходимо красить термостойкими эмульсионными составами.Обычные строительные краски быстро разрушаются в результате пожара и тепла.

Выбрав размер мангала для мангала из металла, можно быстро принять верное решение. Но с типом подключений определиться сложнее. Сварка требует не только оборудования, но и профессиональных навыков. Вам нужно будет сделать соответствующие вложения и пройти курс обучения. Также используют изготовление деталей на заказ в мастерской, используют другие методы сборки.

Как сделать мангал своими руками (видео)

Вас также может заинтересовать:

Мангалы из кирпича своими руками: чертежи. Мангал

Выстроенная на вашем приусадебном участке беседка-барбекю может стать не только самым любимым местом встречи ваших близких и друзей, но и своеобразной летней кухней, где можно приготовить множество замечательных, сытных и вкусных блюд.В беседке в принципе можно установить временный мангал из металла, но такое решение не позволит в полной мере насладиться всем процессом летнего приготовления пищи на воздухе. Именно поэтому многие владельцы дачных участков предпочитают встраивать в каменные беседки и дачи капитальные каменные печи, которые не только позволяют готовить шашлык или мангал, но и оборудованы местом для казана, разделочного стола, мойки, даже камин с открытым огнем — то есть все, что превращает это строение в полноценную летнюю кухню.Не последнюю роль в качестве встроенной печи играют кирпичи для барбекю.

С давних времен человек научился готовить еду на открытом огне. Сковороды и сковороды еще не изобрели, а наши далекие предки уже жарили куски мяса добытых животных на тлеющих углях или на раскаленном камне. Эта традиция жива до сих пор.

Для того, чтобы организовать полноценное место для летнего приготовления пищи на открытом огне, достаточно построить на своем приусадебном участке дачу и оборудовать ее классической кирпичной печью.Возможности такого устройства поистине безграничны. Благодаря грамотно продуманной конструкции можно не только жарить шашлык, но и готовить ароматный плов, запекать или замачивать мясо или рыбу.

Уличные духовые шкафы с таким функционалом имеют общее название — барбекю. Несмотря на то, что такая печь представляет собой довольно сложное инженерное сооружение, вы легко сможете построить ее своими руками за довольно ограниченное время.

Готовимся к постройке барбекю

Прежде всего, нужно выбрать место для строительства.Любая печь является источником повышенной пожарной опасности, поэтому не планируйте ее размещение вблизи построек из легковоспламеняющихся материалов. Кроме того, наша печь будет оборудована дымоходом, поэтому рассчитайте расположение так, чтобы дым из трубы выходил за пределы вашего участка, а не метался между стенами ближайших построек. Учитывайте преобладающее направление ветра — зона жарки должна быть защищена от сквозняков с трех сторон. Кирпичный мангал следует ставить «спиной» к постоянно дующему ветру.

Оставим в стороне проект строительства беседки и посмотрим, какие материалы нам понадобятся для постройки кирпичной печи — мангала.

Барбекю печь построена из огнеупорного кирпича. Обычно это сплошные красные полосы.
Для скрепления кирпичей между собой понадобится глиняно-песчаный раствор — запаситесь этими материалами.
Для возведения фундамента под печь барбекю потребуется цементно-песчаный бетонный раствор, щебень, опалубочные плиты и металлическая арматура для каркаса.
В нашей печи также будут готовые металлические изделия, такие как решетки, мангал.
Дымоход в топке может быть кирпичным, а можно комбинированным — в этом случае вам понадобится асбестоцементная или металлическая труба.

Чертеж каждой печи для барбекю выполняется самостоятельно. Однако можно использовать уже готовые рисунки, творчески дополнять и расширять их. На хорошем чертеже должны быть указаны все внутренние и внешние размеры конструкции. Его можно выполнить на листе миллиметровой бумаги или с помощью специализированной компьютерной программы.Чертеж не только определит конструкцию будущей печи, но и поможет произвести правильный расчет необходимых строительных материалов.

Как и обычная кухонная мебель — печь барбекю нужно рассчитывать исходя из собственного роста. В конце концов — это ваш участок и ваша печь. Например, людям высокого роста будет неудобно работать за разделочным столом высотой 80 сантиметров. Также можно индивидуально рассчитать площадь рабочих поверхностей, спроектировать разнообразные полочки для специй и даже шкафы.

Для удобства барбекю печь может быть оборудована дополнительными приспособлениями, например местом для размещения лопаток, щетками для чистки гриля. Эти готовые наборы для барбекю также можно приобрести в специализированных магазинах. Однако место для размещения этих инструментов с удобным доступом к ним также нужно предусмотреть еще на начальном этапе проектирования.

Выбор из кирпича и бетона для строительства барбекю

Тела самого барбекю печи, как уже упоминались, должен быть построен из полновесного огнеупорного красного кирпича.Кроме того, в процессе строительства можно также использовать облицовочный кирпич — им производят декоративную отделку внешних поверхностей.

Если вы используете два вида кирпича, то для кладки вам понадобится два вида раствора. Клей-песчаный раствор будет использоваться для фиксации огнеупорных кирпичей, и обычного песчано-цементный раствор будет использоваться для фиксации облицовочного кирпича.

Клей раствор для огнеупорного кирпича производится по следующей технологии. В его основе красный клин, который перед замешиванием замачивают в воде на пять дней.После замачивания проводится тщательное вымешивание раствора, который по консистенции должен напоминать кисель. После этого в раствор добавляют просеянный строительный песок и около 10 процентов цемента.

Полученный раствор не должен прилипать к шпателю, а соскальзывать с него при наклоне инструмента на 45 градусов. При этом раствор не должен растекаться по поверхности кирпича. Эти характеристики регулируются добавлением замоченной глины или песка. Для предотвращения липкости добавляют песок, а для предотвращения растекания в раствор добавляют пропитанную глину.

Для кладки облицовочного кирпича готовится стандартный цементно-песчаный раствор в соотношении 3 к 1. Для его приготовления используется цемент марки «200».

Залить фундамент под печь барбекю

Под печь барбекю можно залить более надежный, но дорогой плиточный фундамент, а также более дешевый, но не менее надежный ленточный фундамент. Последнее производится по следующей схеме:

Обозначьте периметр фундамента на земле.Следим за выводом правильных прямых углов и соблюдением проекта.
Выкапываем траншею под фундамент глубиной 30 сантиметров.
Насыпьте на дно подушку из гравия и песка и утрамбуйте ее. Набивную подушку можно залить тонким слоем бетонного раствора.
По периметру будущего фундамента возводится деревянная опалубка, а внутри нее формируется металлический каркас из арматуры, не выходящий за пределы отливки.
После заливки бетон созревает в течение нескольких недель.

Приступаем к кладке кирпича для печи

На этом этапе нужно определиться, будет ли у вас обычная печь для барбекю или вы ее оснастите дополнительными опциями: подставкой для казана или коптильней.

В нашем проекте мы построим печь для барбекю с соседней поленницей. Высота мангала пример 70 сантиметров. Размер поленницы можно подобрать индивидуально, но обычно она строится под объем дров на 2-3 растопки.

Нижняя часть — постамент печи может быть выложена из обычного кирпича. Ширина шва в кладке обычно составляет около 5 миллиметров. После того, как стены построены на уровень печи, мы начинаем использовать огнеупорные кирпичи и глинисто-песчаный раствор. Первый выступ на поверхности делается для низа топки. Впоследствии на этот выступ кладут металлический лист или ящик для угля. Через пару рядов делаем еще один выступ — на этот раз для мангала.Далее через пару следующих можно сформировать выступ, на котором будет размещаться коптильня.

Для формирования кирпичных рядов понадобятся не только целые кирпичи, но и их половинки. Легко и быстро, с гладкой кромкой, массивный кирпич для барбекю можно разрезать с помощью угловой шлифовальной машины.

Самым простым способом завершить топочное пространство будет укладка правильного прямоугольника, на верхний край которого уложен колпак из гнутого и сварного металлического листа.

Более сложным, но и эстетически привлекательным будет формирование арки из кирпича.В этом случае заднюю стенку можно оставить вертикальной. Особенно привлекательно выглядит свод печи, передняя часть которой выложена в виде арки. Для его постройки вам понадобится деревянный шаблон. Его вставляют между боковыми стенками и на него выкладывают арочный кирпич. Последний, центральный кирпич будет служить своеобразным замком. После схватывания фиксирующего раствора деревянный шаблон удаляется. Усильте прочность арочной конструкции с помощью нагревательной арматуры.

Самым оптимальным размером печи будет 5-7 кирпичей в ширину и 3 кирпича в глубину.

Строительство дымохода для барбекю печи

Как топкой, дым печь подвергается воздействию высоких температур и, следовательно, он должен быть выложен из огнеупорного кирпича на глиняном-песчаного раствора. Необходимо разместить в дымоходе топочную задвижку.

Трубу можно выложить как кирпичную, так и поместить в кирпичный «колодец» асбестоцементную или металлическую трубу. В этом случае щель между кирпичом и асбестоцементом необходимо заполнить бетоном.

Завершающий этап строительства

Кирпичная печь BBQ может быть прикреплена к рабочему столу с кирпичным основанием и стенкой для полок и кухонных принадлежностей.Столешницу можно купить уже готовой, а можно сделать ее из толстой фанеры, покрытой керамической плиткой.

Футеровка печи может быть кирпичной или жаропрочной. Перед лицевой поверхностью печи также необходимо выложить защитную накладку из жаропрочной плитки.

Хорошим решением будет занести в рабочую зону кухни светильники и розетки для подключения кухонной техники.

Кирпич барбекю: видео

Металлический мангал, безусловно, хорош.Но, помимо функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без ущерба для функциональности дает кирпичный мангал. Есть очень простые модели, которые можно добавить даже без навыков за день-два, есть более сложные — целые комплексы. Складывать такие без опыта не рекомендуем, а попробуйте простую печь-мангал или просто мангал из кирпича. Освойте кладку, основные приемы, и тогда вы сможете браться за более серьезные проекты.

Мангал — в чем разница

Нет точного разделения между барбекю и барбекю. Главное отличие в том, что на мангале готовят на шпажках, а бербеку готовят на мангале. Но оба этих метода приготовления можно использовать даже на костре, так что — по крайней мере, для нас — то барбекю, то барбекю — это одна конструкция.

Также можно классифицировать по наличию кровли. Мангал — это всегда открытый светильник, без наличия дымохода.В мангале, особенно из кирпича, часто делают дымоходы, хотя есть и простые открытые модели.

Мангал из кирпича простой

Эта конструкция очень проста, легко меняется под любые нужды и желания. Он состоит из кирпичных стен, в которых устроены выступы (кирпич кладется по краю). На эти выступы укладываются жаропрочные листы (металл и др. ), Решетки, шпажки. Это удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала / кирпичного мангала

Для любого кирпичного сооружения необходим фундамент или хотя бы подготовленный фундамент. Даже этот маленький гриль из кирпича. Так как кирпичей мало — стена полукирпичная, то под эту конструкцию подойдет уплотненная площадка, выложенная каким-то твердым покрытием.

Подготовка фундамента

Удалите плодородный слой, при необходимости углубите яму. Глубина должна быть примерно 20-25 см.Размеры фундамента или площадки на 50 см больше размеров печи во всех направлениях. Дно выравнивают, насыпают на него щебень средней фракции. Толщина слоя щебня 15 см. Хорошо уплотняется. Желательно — виброплиту, если ее нет, с металлической или деревянной трамбовкой.

Дальнейшие действия зависят от выбранной базы. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если в качестве основы выбран плитный фундамент, его армируют прутком диаметром 10 мм. Укладывается вдоль и поперек фундамента с шагом 20 см, в местах пересечения соединяется. Если вы не умеете вязать специальной проволокой, можно стянуть пластиковыми фиксаторами. Для готовой модели допускается армирование толстой проволочной сеткой. По краям выставляется опалубка и все заливается. Работы можно начинать через неделю, если среднесуточная температура была не ниже + 20 ° C, и через две, если она была + 17 ° C.

Для этого кирпичного гриля используется массивный керамический кирпич М200. Можно взять печь, но она дороже, шамот ставить не нужно: неправильная температура и он слишком любит влагу, чтобы нормально себя чувствовать на открытом мангале.

Кладка ведется на глиняно-песчаную смесь, в которую для большей прочности добавлено немного цемента. Новичкам лучше брать готовую смесь для печей, но не термостойкую, без шамота. Месить по инструкции, толщина шва 3-5 мм, выдерживать строго. Постоянно следите за вертикальностью стен и горизонтальным положением кладки. Это важно для нормальной работы печи.

Как видите, действительно все очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половины. В 6-м и 10-м ряду кирпичи кладут на ложку — боком, и раскладывают поперек основной кладки. Если делать мангал — под решетку — такими же рядами кладут заднюю стенку из кирпича, также кладут на ложки, а для сохранения толщины кладки кладут в два ряда, а остальные — с перевязкой. — офсетные стыки.Если вы собираетесь использовать гриль для барбекю — для шампуров — на задней стене, положите кирпич и на ложки, сделав в этом месте выступ. Впереди в качестве опоры для шампуров используется обрезанная по размеру профильная металлическая труба небольших сечений. В нем под шпажку можно сделать углубления.

Начиная с 7-го ряда кладка ведется только пополам — справа или слева — как вам удобнее, но эта раскладка дана для жарочной камеры слева — она шире, а стол слева. Если вам наоборот удобнее, сделайте зеркальное отображение этого порядка.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «вытягивать» из основания и продлить срок его службы, необходима гидроизоляция первого ряда. Можно уложить в два слоя рулонный материал (например рубероид или гидроизол), пройтись по периметру с гидрофобной пропиткой. Слой гидроизоляции между первым и вторым рядом мешать не будет.

Вот как выглядит один из вариантов мангала из кирпича без стола (если он вам не нужен, просто проигнорируйте эту деталь)

После того, как мангал изготовлен из кирпича, его оставляют сушиться в теплой погоде на 1-2 дня, при более прохладной — на 3-5.Затем вы можете провести пробный запуск. Примерное «оборудование» показано на фотографии готового мангала. В этом варианте выполнены три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора сгоревшего угля и золы.

Чтобы сложенный мангал прослужил более-менее долго, его желательно покрыть составом, снижающим гигроскопичность. Для этого случая лучше всего подойдет лак КО-85. И было бы неплохо обеспечить какое-то укрытие: закрывать на случай дождя и на зиму.

Мангал из кирпича с трубой: заказать

Этот вариант барбекю посложнее, но тоже не самый сложный. Самое главное, что камера сгорания здесь имеет прямую арку, а сводчатую сделать это намного проще. Кирпичная жарочная камера поднята на высоту 90 см, общая высота — до начала трубы — 217,5 см.

Все начинается с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на утрамбованном основании из щебня.На высохший фундамент в два слоя укладывается гидроизоляция, затем начинается кладка. Если мангал делается в беседке, первый ряд кладки следует начинать на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпича, после чего приступают к кладке по заданной схеме.

Первые 9 рядов не требуют особых пояснений. Укладывают точно по схеме, соблюдая порядок, используя половинки и разрезанный кирпич, если это указано на плане. Обязательно проверьте вертикальность полученных стен, а также проконтролируйте толщину раствора — 8-10 мм и горизонтальную кладку каждого кирпича.

Для контроля толщины шва можно использовать арматурный пруток соответствующего диаметра. Ставится на край, поверхность ряда заливается раствором, излишки чуть выше планки срезаются кельмой. После кладки и простукивания кирпича получается ровный шов — планка не дает кирпичу опускаться ниже необходимого.Затем планка удаляется и перемещается выше.

Чтобы можно было укладывать 6-й ряд (сплошной), после укладки 5-го уложите полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полоски нужно 3 — одна с краю, две примерно посередине каждого ряда кирпичей или как указано ниже (11 ряд).

Расположение следующих рядов барбекю ясное. Только в 12-м ряду обратите внимание — нужно распиливать кирпичи.Также стоит сказать, что 12-й и 13-й ряды оказываются крупнее нижних — образуя декоративный «пояс».

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Наносят его на такой же состав из глины и песка (можно добавить небольшую фракцию цемента). Смеси на основе шамота лучше не использовать: для спекания им нужны очень высокие температуры, недостижимые в уличном барбекю. В результате этот раствор впоследствии может просто рассыпаться.

По этой части заказа тоже все ясно: начинаем формировать арку камеры сгорания. Он перекрывается на 22-м ряду, в котором начинается постепенное сужение.

Продолжается формирование арки, которая в 30 ряду переходит в дымоход. Далее чередуются 30-й и 31-й ряды, пока не будет достигнута необходимая высота.

Видео

Мангал из кирпича фото

Во-первых, несколько более простых вариантов. Вы можете сделать этот мангал из кирпича самостоятельно.

Вариации на ту же тему — оригинальная отделка

Мангал, который можно построить, уже имея некоторый опыт, но лучше доверить специалисту (если найдется, конечно)

Любите готовить шашлыки и другие блюда на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить эту ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности раскладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.

Начнем с подготовки материалов. Вам потребуется:

бетон. Его много не нужно, поэтому его можно приготовить самостоятельно;
доски для устройства опалубки. Доска необрезная подойдет идеально;
фитинги. Необходимо укрепить фундамент. Можно использовать ненужные металлические изделия — обрезные швеллеры, толстую проволоку, полосы из стали и т. Д .;
Доска обрезная. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
кирпичей.Потребуются простые керамические и огнеупорные изделия;
железная труба диаметром около 150 мм;
Материал для гидроизоляции фундамента. Обычно применяется рубероид;
смеситель;
раковина. Для садовой печи лучше всего подойдет металлическая мойка;
резиновый шланг.

Подбираем необходимое количество сырья в соответствии с выбранными габаритами будущей печи.

Подготовить конструкцию печи.В этом руководстве рассматривается процесс создания полного кухонного комплекса, оборудованного рабочей поверхностью для резки и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции шаги, связанные с их обустройством.

Выберите подходящее место для барбекю. Прежде всего, вам должно быть комфортно пользоваться плитой.

Важно! Если рядом с выбранным участком растут высокие деревья, убедитесь, что их ветки не будут находиться в непосредственной близости от будущего дымохода.В противном случае срежьте ветки, иначе они сгорят.

Печь не должна примыкать задней стенкой к каким-либо строениям. В процессе эксплуатации мангала кирпич сильно нагреется, что не лучшим образом отразится на состоянии соседних построек — они могут просто выгореть.

Устройство фундамента для печи барбекю

Печь будет иметь относительно небольшую массу. Армированный фундамент толщиной около 20 см его отлично выдержит.Бетон М100 оптимален для заливки.

Первый шаг. Разметьте площадку под фундаментом. Делайте это с помощью колышков (металлических прутьев, обрезков труб) и шпагата (шнур, веревка и т. Д.).

Второй шаг. Выкопайте яму по периметру основания. Рекомендуемая глубина 30-35 см. Обязательно сделайте запас в 5 см по ширине ямы.

Третий шаг. Дно выемки засыпьте песчано-гравийной смесью и тщательно утрамбуйте.

Шаг четвертый. Сделайте опалубку.Чтобы было удобнее, предварительно соберите из досок доски шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки устанавливают по периметру котлована.

Шаг пятый. Уложите фурнитуру в опалубку. Лучше всего использовать стальные прутья диаметром 1 см.

Шаг шестой. Залить бетон.

К дальнейшим работам можно приступать через 3-4 дня после заливки фундамента.

Уложить на фундамент двойной слой рубероида.Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стен садовой печи от влаги с земли.

Выберите форму отверстий для барбекю. Если вы хотите сделать прямоугольные проемы, подберите материал для устройства перемычек. Подойдет железный уголок. Если проем оформлен в виде арки, заранее сделайте шаблон для выкладки арки. Для изготовления шаблона используйте доски.

Разобравшись с описанными выше нюансами, приступаем к кладочным работам.Вид кирпича, узоры, всевозможные вставки и другие декоративные решения остаются на ваше усмотрение. В этом руководстве печь выложена в стиле, аналогичном дизайну дома.

Выложите нижний ярус. Кладить стены в полкирпича, не забывая оставлять проемы. Для склеивания кирпичей используйте цементный раствор. Выложите стены высотой 60 сантиметров, если вы планируете оборудовать арочный проем, или до высоты 80 см, если вы решили сделать проем прямоугольной формы.

При аналогичной высоте проема и паре рядов кирпича сверху столешница будет в метре от цоколя, что является наиболее удобным вариантом для работы. Если ваш рост значительно отличается от среднего, отрегулируйте высоту стола в соответствии с вашими потребностями.

Если вы решили сделать проем прямоугольной формы, на последний ряд кладки поставьте металлический уголок в соответствии со схемой, а затем выложите стены топки по периметру. Если вы хотите обустроить проем арочной формы, сначала установите шаблон для укладки арки.

Если будет установлена мойка, на этом же этапе уложите трубу в стенку духовки. Через него вы пропускаете водопроводные трубы.

Выложите стены на нужную высоту. В этом примере высота стены составляет 0,9 м. Верхний ряд кладки сделать с небольшим выступом наружу. За счет этого внутри образуется ступенька, позволяющая установить опалубку для заливки стяжки.

Чтобы кладка прошла успешно, выполняйте ее с соблюдением следующих правил:

швы должны иметь одинаковую ширину;
высота проемов должна быть такой, чтобы между их верхними краями и столом уместилось не менее 2 рядов кладки;
Проем арки должен быть выполнен из одного центрального кирпича.

Завершив устройство нижнего яруса, приступаем к подготовке основания печи и стола. Сделайте стяжку. Установите бетонную опалубку на предварительно оборудованную ступеньку внутри печи. Обрежьте доски по размерам пролета. Если будет установлена раковина, оставьте в бетонной стяжке место для ее установки. Делается это очень просто. Нужно только не выкладывать место для установки мойки. Накройте его другой опалубкой, закрепив распорками.

Залейте стяжку и оставьте на три дня. По истечении указанного времени демонтируйте опалубку проема раковины.

Накройте столешницу материалом по вашему выбору. Например, массивные мраморные плиты — это здорово — они и красивы, и удобны.

Второй ярус печи барбекю состоит из топочного отсека и стен, закрывающих участок с любопытных взглядов с улицы. С перегородками все предельно просто — это обычные сплошные стены, выложенные в полкирпича.При желании можно полностью отказаться от их обустройства. Отдельного внимания заслуживает порядок возведения печи.

Печь Печь имеет конструкцию из двух строк: наружный ряд укладывают из обычного керамического кирпича, внутренний один изготовлен из огнеупорного материала.

Уложите печь стандартным способом. Рекомендуемые варианты:

высота топочного проема 7 рядов плюс арка или 9 рядов в случае устройства прямоугольного проема;

глубина топки около 600 мм;
ширина — около 700 мм.

Выложив проем топочной камеры, закончите сверху пару дополнительных рядов кладки и приступайте к устройству дымохода.

Для выхода на необходимую ширину дымохода последовательно уменьшайте длину стен топочного отсека. Заднюю и переднюю грани нужно в каждом следующем ряду укорачивать по полкирпича. Боковые стены следует уменьшить на 25% ширины кирпича. По этой схеме нужно выложить около 7 рядов.Затем можно приступать к устройству дымохода. Он должен иметь прямоугольную форму. Рекомендуемая высота конструкции 12-14 рядов.

Камин для этого готов. Во избежание проблем при выполнении этого этапа соблюдайте следующие рекомендации:

не делайте отверстие печи слишком высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым уйдет на площадку, а не в небо;
Внутренняя часть топки должна быть выложена огнеупорным кирпичом.В противном случае кладка просто растрескается под воздействием перепадов температур;
дымоход тоже не должен быть слишком высоким, потому что из-за этого будет ухудшаться тяга;
следите за тем, чтобы дно топочного отсека было как можно более плоским — вам будет намного проще убирать золу в будущем.

Последние штрихи

Барбекю почти готово. В завершение делаем следующее:

устанавливаем смеситель и мойку;
трасса шлангов подачи и забора воды;
Покройте столешницу отделочным материалом (по желанию).Лучшая отделка — натуральный камень;
выложить площадку перед печкой тротуарной плиткой.

Если хотите, поставьте рядом с мангалом стол и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать об обустройстве навеса.

Теперь вы знаете, как построить печь для барбекю. Представленный агрегат позволит вам не только приготовить вкусные блюда, но и сжечь листья и другой мелкий мусор — барбекю отлично справится со всеми задачами.

Столешница и мойка сделают использование печи максимально удобным. Вам не нужно бежать в дом, чтобы приготовить еду — все можно сделать в одном месте.

Свободное место под столом подходит для хранения дров. Здесь они всегда будут оставаться сухими и хорошо проветриваемыми, что предотвратит отсыревание и гниение древесины.

Удачной работы!

Видео — Барбекю своими руками

Этапы барбекю

Конструкция барбекю из кирпича своими руками включает:

Выбор сиденья ;
Составление плана ;
Закладка фундамента ;
Кладочные работы ;
Устройство мангала ;
Монтаж труб .

Этап №1: выбираем место

Мангал и мангалы своими руками устанавливаются только в местах, отвечающих определенным требованиям, среди которых наиболее важными являются:

Достаточная удаленность от соседнего участка. Важно устранить возможные причины конфликта с соседями;

Отсутствие крон деревьев прямо над. Во-первых, это вредно для самой растительности, а во-вторых, нарушает правила пожарной безопасности.По этим же причинам следует исключить и наличие кустов в опасной близости к конструкции;

Наличие ветрозащиты . С подветренной стороны пламя мангала должно защищать стену или ширму.

Этап №2: составить план

Для успешного строительства печи-барбекю необходимы чертежи, иначе вы рискуете получить массу ошибок и неточностей как при самих монтажных работах, так и на этапе заготовки материалов.Вот схема готового проекта, в которую вы можете внести необходимые корректировки в соответствии с вашими пожеланиями:

При составлении схемы следует учитывать два важных момента:

Решетка должна располагаться на высоте 650-700 мм;
Выпечка должна быть на 100 мм ниже решетки.

Этап 3: закладка фундамента

Для строительства садовой печи лучше всего подойдет монолитный фундамент, кладка которого выполняется следующим образом:

Фото	Описание
	Копка котлована глубиной 400 мм.Причем его ширина и длина должны превышать аналогичные параметры будущего здания на несколько сантиметров с учетом толщины опалубки.
	Выставляем опалубку по периметру ниши. Для этого подойдут любые доски, кусочки фанеры или ДСП. Необходимо, чтобы они возвышались над землей на 100-150 мм. Если вы используете сбитые или скрученные экраны, то устанавливайте их так, чтобы гвозди или саморезы выступали наружу, а не внутрь.В противном случае возникнут сложности с устранением опалубки.
	Дно засыпаем слоем песка толщиной 200 мм, после чего тщательно утрамбовываем.
	Устанавливаем фурнитуру поверх песчаной подушки, связывая все ее элементы между собой мягкой стальной проволокой.
	Замесить бетонный раствор . Добавляем ингредиенты в бетономешалку в следующих пропорциях: Цемент — 1 часть; Песок — 3 части; Гравий — 5 частей. Количество добавляемой воды зависит от влажности используемых наполнителей, так что смотрите ситуацию. Главное, чтобы в итоге получилась кремообразная масса.
	Залить бетонной смесью подготовленный проект. В этом случае следует постараться равномерно распределить раствор между стальными стержнями.
	Оставить фундамент для затвердевания . После схватывания цемента можно снимать опалубку.

Этап №4: выполняем кладочные работы

Пошаговая инструкция устройства основания мангала состоит из поочередной выкладки кирпичных рядов по заранее составленному плану:

Фото	Описание
	Начиная со второго ряда кирпичей, перекладываем каждый последующий на полкирпича. В этом случае каждый шов будет покрыт цельным элементом, который укрепит кладку.
	Строим постамент на высоту 600 мм. Делать дачный мангал над кирпичом своими руками стоит только в том случае, если ваш рост намного выше среднего.
	Доделываем погонщик и начинаем выкладывать второй ярус.
	Раскладываем ярус , на котором будет располагаться мангал, и приступаем к его непосредственному устройству.

Этап № 5: оборудование жаровни

Как лучше всего выложить мангал из кирпича своими руками изнутри, который будет напрямую контактировать с открытым пламенем? Кирпич шамотный имеет повышенную огнестойкость за счет большого количества глины в его составе, что идеально подходит для описываемой задачи. Из минусов материала — высокая цена.

Этот этап строительства мангала можно описать так:

Фото	Описание
	Замесите глиняный раствор : Красную глину залить водой и оставить на 5 дней; Замоченную смесь смешать с водой до получения однородной массы; Добавьте немного песка и цемента M 200; Все тщательно перемешать
	Установите первые шамотные кирпичи на приготовленный раствор, строго контролируя их положение спиртовым уровнем.
	Полностью разложите жаровню . Пока раствор не затвердел, положение кирпичей можно регулировать, постукивая по ним резиновым молотком.

Этап №6: строим трубу

Здесь снова ярус за ярусом, по схеме, выкладываем кирпичи. Есть только два важных момента:

Фото	Описание
	Установите зуб дымохода на заднюю часть трубы, как показано на схеме слева.
	Закрываем верх крышкой из нержавеющей стали во избежание атмосферных осадков.

Теперь достаточно помыть конструкцию и при желании украсить любыми доступными вам способами, после чего можно приступать к жарке мяса.

Заключение

Уверена, что мангал можно построить своими руками. Наличие подробной проектной схемы значительно облегчает кладочные работы. Рекомендую дополнительно посмотреть видео в этой статье. Если есть вопросы, задавайте их в комментариях.

Процесс приготовления шашлыка на обычном железном мангале всем известен. Но в ветреную погоду или во время внезапного наступления дождя жарка мяса становится проблематичной, если не невозможной. Намного удобнее делать мангал или мангал на стационарном мангале из кирпича, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваших планов.Эта статья расскажет, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных обжиговых печей:

Строится мангал или мангал для создания комфортных условий для приготовления различных блюд на свежем воздухе;
конструкция уличного мангала намного проще, а требования к материалам не так высоки;
Практически каждый домовладелец может поставить простую уличную печь из кирпича у себя дома или на даче;
размеры и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, и даже установка фундамента во дворе, несколько упрощают работу по укладке мангалов, уличные садовые печи строить немного сложнее. Последние представляют собой небольшие комплексы-печи, где можно не только приготовить шашлык на гриле, но и приготовить самые разные блюда. Но для начала рассмотрим самый простой вариант стационарного мангала, даже не требующий решения.

Изображенное на фото здание возводится буквально за полчаса на любой ровной площадке.Для укладки 4 опор подойдет любой кирпич, лишь бы он был гладким. Высота подставок произвольная, по вашему росту, чтобы было удобно готовить. Затем сверху кладется плита, желательно из огнестойкого материала, например, из бетона или минерита. Далее выкладывается дно из красного кирпича (может быть пустотелым), а затем возводятся стены по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует решения, быстро возводится и переносится с места на место. К тому же высота и размер мангала — на ваше усмотрение, но в разумных пределах, чтобы конструкция была устойчивой. Не забудьте установить на дно кирпича металлическую фритюрницу, а в кладке сделать небольшие прорези для доступа воздуха.

Подобный вид мангала можно соорудить на этом растворе, установив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не разойдется в разные стороны и не попадет вам в лицо.Ниже представлена схема мангала из кирпича с перекрытием бетонной плиты и вытяжкой:

Сложность при возведении данной конструкции одна — заливка бетонной плиты. Но если в хозяйстве есть небольшие кусочки фанеры или OSB, а также деревянные бруски, вопрос решается достаточно быстро. Стойки изготавливаются из брусков, а панели опалубки — из фанеры. Чтобы молоко не вытекло из бетона и фанера не промокла, перед заливкой внутреннюю часть опалубки необходимо накрыть полиэтиленовой пленкой.Там необходимо разместить сетку арматуры диаметром 10-12 мм. На рисунке изображена схема устройства опалубки и порядок устройства барбекю:

Дымовая камера изготовлена из оцинкованной стали и монтируется поверх мангала. Не рекомендуется разводить огонь непосредственно на бетонной плите; Для этого лучше приспособить металлическую фритюрницу.

Печные уличные комплексы

Следующий вариант — печь барбекю с дымоходом и дополнительными шкафчиками для кухонной утвари.Горловина топки и проемы рундуков задуманы с арочными сводами, ниша-дровник — с обычным перекрытием кирпичей, уложенных на стальные уголки. Ниже представлены чертежи мангала из кирпича и порядок его строительства:

Как видно из правил, топка внутри выложена из шамотного кирпича, а значит, отдельного мангала не требуется. Высота дымохода произвольная, в зависимости от расположения топки и высоты навеса над ней.

Последний вариант, который мы хотим представить, — это более совершенная уличная печь для дачи. Потребуется определенный опыт и знания печного дела. Духовка предназначена не только для приготовления шашлыка, но и для готовки, так как оснащена варочной панелью. В этом случае устройство уличной печи предусматривает циркуляцию дыма и требует дополнительных материалов и комплектующих:

кирпич цельнокерамический — 450 шт .;
Кирпич красный пустотелый — 180 шт.;
кирпич шамотный — 201 шт .;
цемент марки 400-200 кг;
глина шамотная — 40 кг;
песок — 0,1 м3;
уголок 40 х 40 мм — 4 м;
плита чугунная 710 х 410 мм;
дверца топки 410 х 410 мм — 1 шт .;
— 1 шт .;
дверца для уборки 140 х 140 мм — 1 шт.

Здесь также внутренние части печи, подверженные воздействию открытого пламени или высокой температуры, выложены шамотным кирпичом.Приступать к подготовке и строительству необходимо, изучив чертеж кирпичного мангала, где показаны секции печи и ее порядок:

Необходимые материалы для строительства

В нашем случае основной строительный материал — кирпич. При строительстве простых мангалов требования к нему невысокие. Камера, в которой планируется разместить жаровню, должна быть из красного керамического кирпича, возможно, даже пустотелая. Что касается нижней опорной части, здесь является выбор материала — полностью по своему усмотрению и возможностям.Задача этой части — поддерживать структуру; он не подвергается воздействию высоких температур, а значит, может быть изготовлен из любого подходящего материала.

Если простой уличный мангал из кирпича своими руками имеет однотонный вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после полного высыхания кладочного раствора.

Другое дело — уличные печи кирпичные. Здесь необходимо соблюдать все правила печного искусства и использовать качественный материал.Для строительства нужен прочный красный кирпич без трещин и повреждений, то же касается шамотного камня. Раствор следует использовать только песчано-глину в пропорции 1: 1, и для огнеупорной кладки — раствор шамотной глины. Такие сухие смеси имеются в продаже.

Наконечник. Для укладки простых мангалов в песчано-глиняном растворе для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочный фундамент, поэтому для возведения фундамента нужно запастись песком, цементом и гравием.Не забывайте об инструментах, необходимых для кладочных работ, а для арочных сводов вам потребуются специальные шаблоны — кружочки. Их можно вырезать из гипсокартона.

Закладка фундамента

Устройство фундамента — дело довольно сложное и требует геологического изучения состава грунта. А вот к строительству очага во дворе стоит подойти немного проще и с меньшими затратами. Универсальный рецепт — железобетонная плита. Его заполнение выполняется в следующей последовательности:

выкопать яму глубиной 30 см и на 10-20 см больше будущего стационарного мангала;
утрамбовать дно и накрыть щебнем на 15 см;
установить опалубку, выступающую над землей на 10 см;
для закрытия котлована вместе с опалубкой полиэтиленовой пленкой;
для соединения арматурной сетки диаметром 12-14 мм с ячейками 150 х 150 мм. Положите его на дно ямы поверх пленки, поставив опоры;
приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня среднего и малого размера и уложить его в опалубку;
после схватывания накрыть пластину пленкой и подождать 28 дней до полного затвердевания.

Перед изготовлением мангала поверхность фундамента необходимо покрыть 2 слоями рубероида, обеспечивающего гидроизоляцию конструкции.

Самые простые мангалы из кирпича для дачи строятся с соблюдением обычных правил укладки камней с отделкой и выравниванием по уровню и отвесу. Важно приготовить хороший раствор из просеянного песка и глины, чтобы на нем не попадалась галька. Толщина кладочного шва на глиняном растворе наблюдается в пределах 5 мм, на цементе — до 10 мм.

Наконечник. Нижние опорные части мангала можно укладывать на цементно-песчаный раствор с небольшой добавкой глины для пластичности.

Более строгие правила применяются, если вам нужно построить кирпичный мангал в виде дворового печного комплекса:

каждый кирпич замачивают на 2-3 минуты в ведре с водой;
шамот и обычная кладка не связываются между собой;
кирпичей подогнаны и подрезаны в результате подгонки. Для этого серию предварительно нужно выложить без раствора;
горизонтальная и вертикальная структура проверяется после укладки каждого ряда камней.

Наконечник. Если вы хотите построить жаровню из кирпича с декоративным щелевидным швом, во время кладки нельзя доходить до лицевой стороны камня.

Чтобы лучше понять последовательность действий, в качестве примера предлагаем пошаговую инструкцию по кладке мангала из кирпича с шкафчиками для кухонной утвари. В предыдущем разделе показаны его приказы (Вариант 3), которым необходимо следовать. Итак, порядок кладки следующий:

с 1-го по 8-й ряд возведены стены шкафчиков и деревянная ниша;
9 ряд: с помощью лекал выкладывают арки шкафов из красного кирпича, над дровосеком кладут стальные уголки;
10-й ряд: перекрытие деревянной ниши формируется из огнеупорных камней, обрезанных на 18 см и уложенных по краю;
11 и 12 ряды: все ниши внахлест, при этом по всему периметру кирпичи выходят наружу на четверть;
на 15 ряду выложена топка из шамотного кирпича. Круг вырезается и образует свод;
на 20-м ряду, возводятся наружные стены и топка. Арочный свод выложен из шамотных камней, вырезанных «под клин»;
с 20-го по 24-й ряд кирпичи распиливают так, чтобы постепенно переходить в сечение дымохода;
все камни 24 ряда выпускаются наружу на четверть, далее следует строительство дымохода.

В итоге получаем такую красивую структуру:

Заключение

Если выбрать мангалы для дачи или дома простой постройки, то их строительство не составит труда.Что касается уличных печей, то здесь придется потратить время и силы, но результат выглядит намного лучше и практичнее.

Комнатный мангал своими руками. Пошаговая инструкция, как сделать мангал из металла своими руками

Время считывания ≈ 10 минут

Что такое дачный участок или дача без металлического мангала … Очень востребован для отдыха и горячего приготовления пищи. Конструкция кованых мангалов и мангалов позволяет быстро приготовить еду на древесном угле, который отличается изысканным вкусом.При этом конструкция простая, и с изготовлением справится и новичок.

Особенности мангалов

Купить готовую продукцию в магазине — удовольствие довольно дорогое, но не всегда оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, может прослужить вам долго, так как он разработан специально для ваших нужд.

Конечно, оптимальным вариантом для дачного участка будет печь из кирпича, но она довольно громоздкая и занимает много места.используется, как правило, сезонно, поэтому может долго пролежать без надобности. Вы можете разместить его где угодно: в беседке или на открытом воздухе.

Представления конфигурации:

Технические характеристики и конструктивные особенности:

Важные моменты

В зависимости от типа конструкции при изготовлении могут возникнуть спорные вопросы. Что важно знать всем пользователям:

Чем привлекательны такие кулинарные устройства:

Куда поставить

Металлические приспособления для жарки и копчения нельзя размещать везде; есть требования безопасности и рекомендации по более эффективному использованию.Профессионалы рекомендуют:

Какие бывают мангалы по внешнему виду:

Как выбрать размер

Размеры устройства из металла очень важны для начинающего мастера. При расчете количества мангалов и размеров самой конструкции важно учитывать количество людей в компании или семье. Рекомендации для типоразмеров:

Сварка самодельного мангала

С помощью сварочного аппарата можно создать прочную и надежную конструкцию, устойчивую к резким перепадам температур и способную служить вам долгое время.По окончании процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно сделать домашний гриль:

Стальной ствол.
Резка широкой металлической трубы.
Пустая бутылка.
Бак стиральной машины.
Массивная швейная машина.
Кованые столешницы или металлические полки.

Неразъемная конструкция

Для изготовления стационарного мангала нам понадобится:

Прочный листовой металл (из стали).
Сварочная установка.
Мощная дрель.
Уголки для стоек или арматуры.
Хорошо работающая болгарка.

Перед тем, как приступить к сборке конструкции, необходимо составить чертеж с размерами и расстоянием между деталями. Например, между вентиляционными отверстиями в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано использование дополнительной подставки.

Определяем количество шампуров, у нас в одной закладке будет не более 8 штук.Процедура:

С помощью видео мастер-класса можно приготовить отличный шашлык для вечерних посиделок с друзьями.

Чемодан складной

Складной мангал из металла своими руками можно изготовить по чертежам с фото. Вы получите удобную в использовании установку «Дипломат», она мобильна и транспортабельна. Конструкция складывается внутрь, тем самым скрывая все грязные поверхности и детали. В такой чемодан можно поместить шпажку и носить ее куда угодно, просто взявшись за ручку.

Как сделать:

Баррель для барбекю

Нужен толстостенный ствол и хороший рисунок. Разрезать бочку можно двумя способами: срезать только верхушку (создание крышки) или бочку разрезать ровно пополам (самый распространенный). Мы рассмотрим оба.

в 1 сторону

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

2-ходовой

Производство идет как в первом случае.Единственное отличие — разрезание ствола на две равные части. Вторую часть можно оставить и использовать как прикрытие.
Затем его ошпарить, в него вмонтировать ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

За домашним мангалом необходимо ухаживать, чтобы продлить срок его службы. Удаляйте загрязнения мягкой ветошью, время от времени смазывайте агрегат специальным маслом. А также не забудьте о финишной покраске и декоре, ведь мангал должен быть не только функциональным, но и красивым.

Стационарный. Жаровня установлена на надежном основании. Срок службы может достигать нескольких десятков лет.
Портативный. Такую конструкцию можно в любой момент разобрать и перевезти в другое место.Однако срок службы такой конструкции невелик.
Мобильный. Мангал оснащен колесиками, благодаря которым вы можете перемещать его по земле.

После этого нужно разработать чертеж и схему, чтобы облегчить работу на всех этапах.

В этой статье мы рассмотрим основные нюансы самостоятельного изготовления такой конструкции.

Оптимальный размер мангала

Размеры конструкции барбекю должны обеспечивать комфортное приготовление пищи.Поскольку шампуры нужно постоянно переворачивать, нужно определиться с оптимальной высотой. Для этого измерьте расстояние от ладони с согнутым локтем до земли. Стандартным размером считается 1 м, однако высота переносных вариантов часто не превышает 70 см.

Чтобы мясо хорошо прожарилось, между шпажками должно быть расстояние до 10 см. Поэтому длина конструкции зависит от количества гостей. Шашлык нужно готовить не более чем за 3 приема.В противном случае полдня можно провести за барбекю. В среднем длина конструкции составляет 1 м. Если она больше, придется постоянно бегать по конструкции, а также обеспечить достаточное количество углей, а также поддерживать оптимальное тепло.

Стандартная длина шампуров 40 см, на которые можно положить до 8 штук. Поэтому ширина мангала должна соответствовать 40 см.

Глубина мангала должна быть не более 20 см. В этом случае от мяса до углей должно быть около 10 см.В противном случае мясо будет сырым, если высота больше, или пригорит, если оно маленькое.

Как сделать металлический мангал с навесом (с крышей)

Кровля может быть из шифера, поликарбоната или металлической черепицы. Борта лучше собирать из профильной трубы сечением 40Х40.Для улучшения внешнего вида каркаса к нему крепятся декоративные элементы.

Компактная конструкция с навесом выглядит так:

Боковые стойки из профильной трубы можно сделать прямыми, но гнутый металл позволяет придать неповторимый внешний вид. Сделать это своими руками практически невозможно, поэтому нужно подготовить трубу длиной до 2,5 м и отнести специалистам, а также показать схему.

Когда профиль будет готов, нужно будет сварить каркас.На следующем этапе изготавливается подставка для мангала и решетка для дров.

Во избежание перекосов конструкции необходимо иметь опыт сварки, это позволит добиться единой конструкции решетки и каркаса. Поэтому боковые стойки необходимо устанавливать на ровной поверхности и параллельно друг другу. Поэтому рекомендуется обратиться за помощью к другому человеку.

Перед сваркой элементов их необходимо проверить строительным уровнем.После этого к кровле крепятся поперечные трубы. Рубероид закрепляют саморезами.

На последнем этапе изготавливается мангал. Для этого необходимо подготовить металл толщиной 3 мм. При разработке чертежа мангал должен быть на 3 мм меньше решетки держателя, так как при нагревании металл будет расширяться.

Если нужно сделать крышу для большого мангала, то необходимо приобрести трубы большей формы.Сделать такой навес не сложнее предыдущего, нужно просто подготовить эскиз.

Этапы работы:

Отрежьте профиль до необходимой длины.
Закрепите боковые рамы сварочным аппаратом.
Соедините боковины снизу и сверху поперечными трубами.
Сделайте сетку для держателя топки и установите ее на конструкцию.
Поверх боковых стоек крепится изогнутый профиль, для крепления крыши, который крепится саморезами.
При необходимости раму можно украсить декорированными элементами.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Для определения высоты дымохода и его сечения можно использовать формулу, но она настолько сложна, что используется редко.Проще разделить площадь канала на площадь топки.

На графике показаны трубы с разным поперечным сечением.

Поскольку учитывается небольшое количество параметров, могут быть небольшие ошибки.

Над металлической конструкцией для приготовления шашлыка чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте примерно 5 см над шашлыком должен собираться дым, который под действием тяги уйдет в дымоход.

Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря этому способу при необходимости капюшон можно опустить или поднять.

Для начала нужно сделать основу на крыше и закрепить гайкой сварочным аппаратом. А к самому колпачку нужно приварить кольцо, диаметр которого немного меньше головки длинного болта.

К вытяжке должен быть присоединен дымоход, высота которого над уровнем крыши должна быть не менее 50 см.

Под таким дымосборником можно установить мангал, с возможностью использования казана. Если у вас есть опыт в сварке, то эта модель — хороший вариант.

Если такой возможности нет, то можно сделать простой мангал из автомобильных дисков. Этот вариант изготовления я описывал в одной из предыдущих статей.

Подводя итог, можно сказать, что изготовление мангала из металла требует определенных навыков работы со сварочным аппаратом … В остальном конструкцию рекомендуется изготавливать из других материалов.

В статье представлена информация о том, как делается разборный мангал.Какие у него габариты, какие материалы для этого используются. Требуется ли чертеж для изготовления. Если «да», то на что нужно обратить внимание, какие параметры важны с учетом удобства использования мангала. Изготовление мангала рассматривается поэтапно.

Размеры гриля

Имея дело с габаритами мангала из железа по чертежам, представленным в Интернете, можно сказать только одно, что среди них есть только один стандартный параметр — высота сторон.Он колеблется в пределах 13-15 см. Меньше делать не стоит — шашлык пригорит, выше высота — углей придется приготовить больше, а это затраты и время.

Все остальные размеры по усмотрению заказчика:

ширина подбирается в зависимости от длины используемых шампуров;

длина зависит от количества необходимого шашлыка в условиях одновременного обжаривания, например, если между шампурами оставить зазор 5 см плюс ширина самого мяса, то получится в пределах 8-10 см, если нужно обжарить 10 палочек, тогда длина будет в пределах 1 м;

высота зависит от того, как готовить на гриле: стоя или на корточках, в первом случае это 70-80 см, во втором 20-30 см;

что касается толщины листового железа, то для разборной конструкции подойдет размер 2 мм, а вот для днища лучше использовать металл 3 мм.

Размеры высокого мангала с крышкой

Технология изготовления разборного мангала

Прежде всего, на бумаге набрасывается чертеж мангала с обозначением на нем размеров. Чисто конструктивно это устройство представляет собой параллелепипед. То есть все противоположные парные стены равны между собой. Единственная плоскость, которая присутствует в мангале в едином виде, — это дно.

К разработке чертежей мангалов нужно подходить основательно.Потому что это основа будущего дизайна. Именно на нем отображаются пропорции мангала. И хотя для портативной разборной версии это маловажно, но в дизайне должна быть определенная эстетическая сторона.

Полное описание конструкции см. На рисунке ниже. Вот так мастера зарисовывают его на бумаге. Основная задача — показать размеры каждой детали, ведь изготавливаются они индивидуально. А точные размеры помогут без корректировок собрать детали в единое целое.

Чертеж мангала и его деталей

Если чертеж мангала из металла с размерами готов, мастер приступает непосредственно к изготовлению мангала.

Материалы

Как упоминалось выше, в качестве материала требуется стальной лист толщиной 2 и 3 мм. В качестве ножек можно использовать арматуру диаметром 10 мм. Для соединения деталей мангала вам понадобится восемь болтов М6 или 8.

Наценка

По чертежу все размеры деталей мангала перенесены на лист железа.Как уже было сказано, боковых стенок будет две, торцевые стенки тоже, одна часть днища. Парные стены такие же.

Не разбрасывайте маркировку по всему листу. Многие размеры деталей одинаковы, поэтому края двух деталей будут обозначены одной линией. Таким образом, вы можете сэкономить деньги за счет сокращения отходов.

Вы можете найти на рынке листовой металл. Если правильно составить (правильно сделать разметку деталей) разметку, то можно приобрести не весь лист, а обрезанный.Стоит в несколько раз дешевле.

Теперь важный момент … Соединение частей мангала производится на болтах (как один из вариантов), поэтому для точек стыковки делаются борта, которые загнуты внутрь от основной плоскости стен на 90 °. При этом на боковых стенках загиб производится по трем концам с присоединением к торцевым стенкам и днищу, на торцевых стенках только с этой стороны — к днищу. Ширина штанины:

Этот параметр необходимо добавить к размерам деталей.Например, если длина мангала 50 см, то длина боковых стенок 52 см, потому что к нему с двух сторон добавлен изгиб по 1 см.

Резка, подгибка, сверление

Следующий этап — нарезка всех частей мангала точно по линиям разметки. Обычно это делается болгаркой с алмазным отрезным кругом. Можно использовать другие инструменты: плазменный резак, лобзик с лезвием по металлу. Резку следует проводить точно по разметке. Все нужно делать аккуратно.

В конечном итоге должно быть пять частей: боковые стенки — 2 штуки, торцевые стенки — 2, одно дно.

Следующая операция — сгибание участков, на которых соединяются части мангала. На вырезанных частях мангала наносятся выемки для загибов. Снова используются линейка и маркер. На боковых стенках будет три линии: две параллельные (для соединения с торцевыми стенками), одна перпендикулярная им (для соединения с низом). На торцевых стенах одна линия.Он должен соответствовать нижней строке.

По проведенным линиям делают неглубокий пропил, не сквозной, а с небольшим вдавлением до 0,5 мм. Это сделано для того, чтобы складки легче и ровнее загибались. Обратите внимание на боковые стенки, на которых перпендикулярные прорези образуют квадраты по двум углам. Они полностью отрезаны.

Изгибы теперь выполняются молотком. Заготовку укладывают на край стола, лучше, если он будет отделан стальным уголком, а при легких ударах край загиба загибают по линии подреза.Угол изгиба — 90 °.

Следующий этап — формирование стыков. Для этого в изгибах боковых стенок делается маркер с отступом от верхнего и нижнего краев внутрь на 3 см. В них просверливаются сквозные отверстия.

Сразу стоит отметить, что дно мангала не крепится к стенам. Он просто свободно лежит внутри коробки боковых и торцевых деталей, упираясь в изгибы с четырех сторон.

Осталось только просверлить отверстия во всех частях мангала.Они устроены так, чтобы свежий воздух, насыщенный кислородом, проникал в зону горения углей. Без воздуха угли не смогут отдавать максимальное количество тепла; от этого шашлык будет готовиться долго.

В принципе, самодельный мангал готов. Осталось собрать и прикрутить.

Простая конструкция для барбекю, готовая к использованию

Изготовление ножек

Здесь много вариантов. Часто их делают из листового железа толщиной 3 мм, гнутого на букву «Z».Для этого достаточно проделать отверстия для болтов в нижней части мангала и в каждой ножке.

Более усиленная конструкция — без арматуры или трубок большого диаметра … Главное выбрать способ соединения ножек с мангалом (разборный). Самый простой — приварить к ножке болт, проделать для него отверстие внизу. Снизу ножка вставляется в мангал болтом и сверху стягивается гайкой.

Есть еще вариант — их приваривают к нижним краям торца или боковых стенок мангала в местах установки ножек трубки диаметром чуть больше диаметра фитингов.Длина трубок 3-4 см. То есть ножки при сборке мангала просто вставят в трубки. К дну приваривать нельзя, потому что этот элемент не крепится к конструкции мангала. В этом варианте есть один момент — к лапам привариваются упоры в виде шайб или перпендикулярных поперечных стержней, выполненных, например, из катанки диаметром 6 мм. Хотя здесь есть много вариантов.

Ножки для барбекю из гладкой арматуры

Мангал разборный можно дополнить различными удобными приспособлениями.Например, ручки для подъема всей конструкции в виде колец, сварных или прикрепленных болтовым соединением к торцевым стенкам. Можно обойтись без ручек, сделав прорези для пальцев. Сегодня популярны мангалы, то есть они оснащены крышкой и сеткой, на которую кладут мясо, птицу или рыбу.

Описание видео

На видео показан складной мангал-книжка:

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по установке печей и каминов, а также различных металлоконструкций под ключ.Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Заключение

В качестве примера был рассмотрен один вид разборного мангала: его чертежи с размерами, технологией изготовления и сборки. Основная задача исполнителя — правильно подобрать размеры конструкции и согласовать с заказчиком. Если у вас есть особые требования, то желательно обсудить их с мастером — от этого зависит удобство дальнейшего использования мангала и качество приготовления.

Мангал — это удобное кухонное оборудование, основа для приготовления пищи в жару. Это функциональное изобретение позволит вам готовить самые разные блюда, используя миску из натурального угля. Хотя изначально он создавался как универсальный инструмент для приготовления пищи, сейчас гриль является основой для приготовления шашлыка и мяса. Вокруг него проходят выезды на природу и за город, празднование прихода весны, встречи лета и проводов осени.

Однако покупка мангала стоит дорого. Простая металлическая конструкция иногда стоит огромных денег, не оправдывая ее внешнего вида или качества.Поэтому гораздо лучше сделать мангал самостоятельно, используя качественный металл и свое мастерство.

Мангал — это специальный инструмент для приготовления пищи на жаре. Он имеет довольно простой дизайн, но все его особенности заключаются в нюансах. Именно они позволяют легко и быстро приготовить те самые шашлыки и другие блюда, обеспечивая достаточно тепла для приготовления.

Среди основных нюансов мангала стоит отметить:

Глубина
Воздушные отверстия
Подходящие размеры
Выемки для шампуров

Хотя некоторые из них очевидны, все они необходимы для качественного приготовления.Глубина мангала позволит создать достаточно тепла и разместить мясо на такой высоте, где оно будет готовиться, а не пригорать. Это также позволяет одновременно класть достаточно дерева.

Воздушные отверстия — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на гриле, существенно отличается от других видов готовки в природе. Постоянный поток воздуха позволяет максимально эффективно поддерживать тепло и температуру углей.

Предварительный размер очень важен для дальнейшего использования конструкции.Ведь готовка осуществляется на шпажках или решетке, поэтому стоит ориентироваться на их средние размеры. Гриль должен обеспечивать достаточно тепла, быть достаточно широким, чтобы покрывать всю длину вертела, при этом позволяя приготовить более восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любом положении, равномерно прожарив его со всех сторон. Такой подход важен для приготовления сочного шашлыка без пригорания.

Однако эти значения могут отличаться в зависимости от типа барбекю.

Определяемся с типом мангала

Разновидности этих конструкций многочисленны. Ведь каждый пытается найти лучший вариант, где лучше всего готовить мясо и другие продукты в жару. Сейчас существует несколько видов мангала:

Обычный

Обычный мангал квадратной конструкции. Несмотря на то, что он тяжелый, его можно носить с собой. Ноги часто съемные.

Разборный

Маленький и легкий складной вариант, который можно перевозить в автомобиле.Подходит для походов в лес, удобнее и проще.

Стационарный

Массивный мангал из металла. Основание может быть из кирпичных блоков для большей надежности. Часто такие мангалы дополняют стальными украшениями.

Выбор типа — важный нюанс при постройке мангала своими руками. Это позволит вам определиться с задачами и выбрать лучший вариант. А вот обычный вид рекомендуется как самый универсальный выбор дачникам.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и выбрать размеры будущего мангала. Для строительства выберем обычный вариант, который используется чаще всего. Необходимо подобрать подходящую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен так:

Размеры указаны в миллиметрах. Здесь вы можете увидеть, что общая высота барбекю — 95 см при длине ножки 70 см.В этом случае глубина мангала составит 25 см, что является оптимальным расстоянием от тепла до шампуров.

Ширина мангала 28 см, что немного меньше среднего размера шампура. Длина 54 см, требуется для равномерного распределения девяти порций по мячу.

В верхней части конструкции предусмотрены проемы для шпажек. Они позволяют равномерно распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерного прожаривания. Расстояние между зазорами — 6 см.Между крайними зазорами и стенками необходимо оставлять немного места, чтобы мясо не касалось их и не пригорало.

Подготовка элементов будущей конструкции

Основа мангала — металлические листы. Не рекомендуется использовать другие материалы, поскольку именно металл обеспечивает конструкции достаточную термостойкость и компактность. Толщина металла примерно 2-3 мм. Для работы вам понадобится:

2 листа металла 280×250 мм
2 листа металла 240×250 мм
1 лист металла 540×280 мм
4 металлические трубы или уголки длиной 700 мм
Сверло
Сварочный аппарат
Рулетка
Болгарка или пила по металлу

Многие люди предпочитают другой вариант сборки.Различные листы можно заменить одним большим металлическим листом. Сделав несколько разрезов, можно стыковать конструкцию с минимальным количеством сварных швов. Это сделает его более надежным.

Стоит рассмотреть дополнительные элементы, если ваш дизайн отличается от приведенного выше. Его можно дополнить ручками для переноски, поддоном, нишами для ног и многим другим.

Для начала идет предварительная разметка. Размечаются места крепления и сварки, создаются зазоры для шампуров.Для этого используется болгарка или пила. На этом этапе также создаются воздушные дыры.

Сварка барбекю своими руками

Сварка — лучший вариант для мангала. Он хорошо переносит большие колебания температуры и намного эффективнее болтового крепления. Для этого используется сварочный аппарат, тип которого выбирается согласно предпочтениям. После этого конструкция по очереди закрепляется и приваривается по углам.

По окончании работ необходимо отшлифовать швы и проверить конструкцию на надежность.

Мангалы металлические с навесом

Для приготовления шашлыка в непогоду используется особая конструкция мангала с навесом. Это скроет мясо и тепло от атмосферных осадков, но такая конструкция не из легких. Здесь есть два варианта:

Установка дополнительного навеса, не относящегося к мангалу
Установка навеса на саму решетку

Первый вариант оптимален, так как позволит спрятать как шашлык, так и сам шашлычный домик.Более того, его конструкция и установка намного проще. Второй вариант требует дополнительных расчетов, чтобы основание выдержало вес навеса.

Конструкцию рекомендуется крепить к металлическим уголкам. Это лучший вариант, поскольку он значительно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он пожаробезопасен, не реагирует на перепады температур и легкий, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычного, нужна только противопожарная защита и удобное расположение основания. Это позволит вам свободно готовить, не цепляясь за фурнитуру.

Вариант мангала с навесом в одной конструкции более сложен и выполняется профессиональными сварщиками. Для этого требуется создание надежной конструкции, вес которой равномерно распределяется на основании. Для стационарных мангалов гораздо проще сделать навес, ведь под них можно сделать опорный фундамент.

Конструкцию с навесом можно дополнительно украсить металлическими элементами, что видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Покраска окончательного результата

Важным нюансом при создании мангала является покраска. Это просто необходимо, ведь используемый в конструкции металл легко подвержен ржавчине, а копоть и зола не улучшают ее внешний вид.

Для покраски используются специальные составы.К ним предъявляются следующие требования:

Устойчив к перепадам температур
Термостойкость
Отсутствие вредных паров

Следующие покрытия соответствуют этому требованию:

Кремнийорганические эмали
Термокраски порошковые
Краски термостойкие различного назначения

Второй вариант лучше всего подходит для таких задач, но своими руками нанести их сложно.Они требуют специального обжига, после чего получают свои свойства.

Есть еще вариант — окисление. Выполнить довольно сложно, но можно провести своими руками.

В качестве цвета краски лучше выбрать черный. Так как рядом будет много сажи и золы, другие покрытия быстро пачкаются. На таком же цвете табличка будет незаметна.

Сделать мангал своими руками довольно просто. Для этого достаточно листа металла, сварки и желания.Но стоит придерживаться схемы и плана, ведь мелкие отклонения могут еще больше сказаться на удобстве использования мангала. В этом поможет видео, демонстрирующее сборку более сложной конструкции:

Металлический мангал: нюансы технологии изготовления

Мастера барбекю могут приготовить это блюдо даже посреди густого леса, не имея для этого ни одного приспособления. Но все же гораздо приятнее и удобнее использовать надежные, проверенные и долговечные устройства для приготовления пищи на природе.Но чаще всего этот процесс происходит с участием мангалов.

Характеристики:

Самый распространенный мангал — металлический мангал.

Это его основные преимущества.

Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого засыпают дрова или угли, разводят костер, а сверху кладут шашлык с мясом или мангал с овощами.
Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе и даже на песчаном пляже.
Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетей. Можно построить конструкцию с крышей или с дополнительными полками.

Безопасность. Металл не горит, не плавится и не создает пожаров. И это большой плюс.
Прибыльность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и корректируются индивидуально для каждого пользователя и для каждого случая.

Уникальная особенность металлических мангалов в том, что их можно легко сделать своими руками.

Для этого не требуется никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип действия

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Обычно это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка встретятся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные стержни, некоторые мастера прибегают к кованному исполнению основы мангала.

Также есть уникальные самодельные конструкции, устанавливаемые на нижней железной части швейных машин, неподходящие столы и т. Д. Применяется практически все, что устойчиво прилипает к любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении на огне.

Стальной ящик, состоящий из четырех сторон и дна, является основой конструкции барбекю. Часто нижнюю часть этого ящика делают усиленной, чтобы увеличить срок службы всей конструкции.Боковые стенки обязательно перфорируют, чтобы тепло не скапливалось в одном месте и не происходила циркуляция воздуха. Таким образом создается своеобразная воздуходувка, как в печах.

Пошаговая инструкция, как сделать металлический мангал своими руками

Наличие стационарного очага на участке или передвижного на загородном пикнике резко повышает качество отдыха семьей или большой компанией. Поскольку изготовленные своими руками мангалы из металла имеют разные размеры, фото различных модификаций в этом руководстве помогут выбрать оптимальный вариант для конкретных условий эксплуатации.

Классификация мангалов с рисунками и фотографиями

Основные эксплуатационные характеристики горячего обеда на скорую руку:

периодическое использование, длительное бездействие;
размещение на открытом воздухе или в беседке;
высокая температура углей, на которых происходит варка.

Оптимальный вариант для загородного дома — это комплектная печь барбекю из кирпича. Однако он занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает смету строительства.

Оригинальный мангал из металла, фото которого дано выше, не уступает по качеству конструкции печи барбекю из кирпича. Классифицируются по признакам:

мобильность — переносная (складная), мобильная (только в пределах площадки) и стационарная;
размеров — большие для больших компаний и маленькие для семей;
— труба, бочка, прямоугольник, архитектурные изменения;
дополнений — навес, дымоход, каминный отсек.

Пользователю важно понимать, что при сжигании дров происходит повышенный износ металла. Поэтому угли лучше варить на костре или приобретать готовые, а тепло внутри мангала сохранять без открытого огня. Тогда техника прослужит дольше.

Стандартные размеры

Чтобы приготовить мангал из металла своими руками, необходимо соответствующее оборудование и навык работы с ним. Домашнему мастеру стоит учесть следующие нюансы:

стандартным считается шампур длиной 25 см, так что на него можно нанизать порцию из 6 средних кусков мяса, следовательно, оптимальная ширина барбекю — 30 см;
для семьи рекомендуется строительная длина 70 — 100 см, если очаг планируется использовать для частого приема друзей, родственников, этот размер увеличивается за счет специального отсека для углей, должно быть расстояние 8 — 10 см между шампуров;
глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, при этом мясо не пригорает, а угли не вспыхивают от капель жира;
верхняя сторона мангала, на которую укладываются шампуры, должна располагаться на расстоянии 50-70 см от земли с учетом высоты варки для разборных типов и 80-120 см для стационарных модификаций.

Посмотрите варианты на чертежах:

Внимание: С учетом изложенного, конструкция бочек из горизонтально расположенных бочек объемом 100-200 л необходимо дополнить стальным перфорированным листом — подом. В противном случае толщина углей будет неравномерной, а мясо в середине шампуров может подгореть.

Какие они?

Перед тем, как приготовить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров.Дымоход резко улучшает качество обслуживания очага. Однако он потребляет больше листового металла; при размещении внутри беседки нужно будет сделать узел для прохода через крышу, чтобы пробить крышу.

Напольные металлические мангалы зависят от погодных условий, поэтому обычно комплектуются навесами из оцинкованной стали, профлиста, металлочерепицы. Так что в случае кратковременных осадков мясо можно будет без проблем приготовить.

На больших участках с зонами отдыха, большими мангалами, прудами и другими элементами ландшафтного дизайна строят мобильные мангалы на колесах.Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха часто сооружают небольшие разборные или трансформируемые очаги. Они имеют небольшой размер, чтобы поместиться в багажник автомобиля, простую прямоугольную форму без декоративных излишеств.

Из чего они сделаны?

С учетом всех вышеперечисленных нюансов конструкция мангала может состоять из заготовок из листового металла, кованых элементов или частично использованной готовой продукции из стали подходящей формы / размеров:

бочки металлические;
швейных машин;
обрезка стальной трубы большого диаметра;
полки кованые и литые, столешницы;
баллонов пропановых;
баков стиральных машин.

В любом случае их придется доработать, чтобы они соответствовали стандартным размерам очага и вписывались в существующий ландшафтный дизайн.

Самостоятельное изготовление стационарного барбекю из металла

Самыми популярными считаются две технологии изготовления мангала стационарного типа из металла своими руками:

из бочки: конструкция практически готова, нужно сварить ножки, вырезать заготовку и добавить внутренние элементы;
классический прямоугольный: вам понадобится эскиз или рисунок в графическом редакторе для разметки и резки заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию имеет готовую крышку, что позволяет защитить стальную конструкцию зимой от снега, летом от дождя. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем, как построить мангал из металлической бочки стационарного типа, необходимо разметить и разрезать его в следующем порядке:

крышка: ствол либо разрезан пополам вместе с обоими днищами, либо в ней прорезан люк окружности, днища остаются целыми, необходимо отступить от них не менее 2 см для обеспечения жесткости конструкции ;
внизу: стальной прямоугольный лист для углей с просверленными отверстиями, через которые зола осыпается вниз для обеспечения периодического удаления золы, крепится съемным образом;
опорные элементы: они выполнены из уголка, на них будут ложиться шпажки, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов немного меньше высоты ствола.

Под ним должно быть расположено на 20 — 30 см ниже шампуров, по стандартным размерам металлического мангала. Для удобства снятия / укладки на место к пластине привариваются ручки.

Опорные элементы привариваются в один горизонтальный уровень, один у вырезанного люка, второй — у дальней стены напротив него. Вместо уголка можно использовать профильную трубу прямоугольного сечения.

Чтобы закрепить круглую бочку в пространстве и обеспечить удобную высоту металлического мангала для изготовления мангала, необходимо сделать подставку.Есть несколько вариантов, самые распространенные из которых:

Далее остается только приварить петли открывания крышки, очистить внутреннюю поверхность от продукта, хранившегося в этой таре, удалить с внешней стороны штатный слой лакокрасочных материалов (лакокрасочных материалов) и окрасить корпус специальным нагревом. -стойкая краска, выдерживающая экстремальные рабочие температуры.

Классика с рисунком и видео

Пошаговая инструкция, как правильно приготовить мангал классического типа, выглядит следующим образом:

Пару рисунков например:

Ну и пару фото например:

Металлический контейнер должен быть герметичным, поэтому швы должны быть прочными.Если мангал планируется перемещать по участку, одну пару ножек делают короче, снабжают колесами. О том, как его правильно приготовить и какие габариты взять, смотрите в следующем видео:

Ну и еще пошаговая видеоинструкция, как прекрасно можно обойтись без сварки:

Для более комфортной эксплуатации очага рекомендуется оборудовать его полкой для хранения дров (крепится к ножкам на половину их высоты), крышкой (съемной или откидной) и навесом.Стойки навеса обычно привариваются к ножкам мангала или к его корпусу.

Можно (и нужно) украсить очаг коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Например, интересная идея использую ножки от швейной машинки:

Бак модификации стиральной машины или вертикально расположенные трубы большого диаметра не подходят для классического чугунного мангала.В них помещается максимум 3 шампура стандартной длины, поэтому такие камины используются для другой технологии приготовления — шашлыка. В принципе, любой гриль можно дополнить пищевым грилем из нержавеющей проволоки и получить шашлык.

Изготовление переносного барбекю

Для загородных пикников стационарный очаг непригоден, поэтому из листовой стали своими руками сооружается разборный или трансформируемый металлический мангал. Основными нюансами мобильного очага являются:

высота и ширина нижней и боковых стенок, все размеры торцевых стенок остаются без изменений;
ножки съемные (реже крепятся на петлях), длина зависит от размеров багажника автомобиля;
на боковых и торцевых стенках снизу загибаются полки, на которые после сборки укладывается дно;
стенки соединяются пазами напротив друг друга, либо их также можно откинуть на петлях в рабочее / транспортное положение.

Подробнее о приготовлении этого типа барбекю можно узнать здесь.

Таким образом, зная размеры для изготовления мангала, примерное количество пользователей, можно сделать мобильный железный мангал. Для постройки стационарного потребуется дополнительное сварочное оборудование (правда, можно и без него), но вся необходимая информация есть выше.

Как сделать мангал из металла своими руками (фото, схемы, чертежи и видео)

Владельцы загородных домов часто проводят время на природе, особенно в теплое время года.Поэтому без мангала не обойтись. Если у вас еще нет такой конструкции, то вы можете сделать ее своими руками из металла. Для начала нужно определиться с типом строения:

Стационарный. Жаровня установлена на надежном основании. Срок службы может достигать нескольких десятков лет.
Портативный. Такую конструкцию можно в любой момент разобрать и перевезти в другое место. Однако срок службы такой конструкции невелик.
Мобильный. Мангал оснащен колесиками, благодаря которым вы можете перемещать его по земле.

После этого нужно разработать чертеж и схему, чтобы облегчить работу на всех этапах.

В этой статье мы рассмотрим основные нюансы самостоятельного изготовления такой конструкции.

Оптимальный размер мангала

Размеры конструкции барбекю должны обеспечивать комфортное приготовление пищи. Поскольку шампуры нужно постоянно переворачивать, нужно определиться с оптимальной высотой.Для этого измерьте расстояние от ладони с согнутым локтем до земли. Стандартный размер — 1 м, но высота переносных вариантов часто не превышает 70 см.

Чтобы мясо хорошо прожарилось, между шпажками должно быть расстояние до 10 см. Поэтому длина конструкции зависит от количества гостей. Шашлык нужно готовить не более чем за 3 приема. В противном случае полдня можно провести за барбекю. В среднем длина конструкции составляет 1 м.Если он будет длиннее, придется постоянно бегать по конструкции, а также обеспечить достаточное количество угля, а также поддерживать оптимальное тепло.

Как сделать металлический мангал с навесом (с крышей)

Компактная конструкция с навесом выглядит так:

Боковые стойки из профильной трубы можно сделать прямыми, но гнутый металл позволяет придать неповторимый внешний вид. Сделать это своими руками практически невозможно, поэтому нужно подготовить трубу длиной до 2,5 м и отнести специалистам, а также показать схему.

Во избежание перекосов конструкции необходимо иметь опыт сварки, это позволит добиться единой конструкции решетки и каркаса. Поэтому боковые стойки необходимо устанавливать на ровной поверхности и параллельно друг другу. Поэтому рекомендуется обратиться за помощью к другому человеку.

Перед сваркой элементов их необходимо проверить строительным уровнем. После этого к кровле крепятся поперечные трубы. Кровельный материал фиксируется саморезами.

Если нужно сделать крышу для большого мангала, то необходимо приобрести трубы большей формы. Сделать такой навес не сложнее предыдущего, нужно просто подготовить эскиз.

Отрежьте профиль до необходимой длины.
Закрепите боковые рамы сварочным аппаратом.
Соедините боковины снизу и сверху поперечными трубами.
Сделайте сетку для держателя топки и установите ее на конструкцию.
Поверх боковых стоек крепится изогнутый профиль, для крепления крыши, который крепится саморезами.
При необходимости раму можно украсить декорированными элементами.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет в беседке, то нужно сделать дымоход.Для этого нужно знать некоторые особенности самостоятельного изготовления.

На графике показаны трубы с разным поперечным сечением.

Поскольку учитывается небольшое количество параметров, могут быть небольшие ошибки.

К вытяжке должен быть присоединен дымоход, высота которого над уровнем крыши должна быть не менее 50 см.

Виды металлических мангалов и их оптимальные размеры

Металлический мангал самый простой в изготовлении.Поэтому он наиболее распространен, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Мангалы металлические:

Portable может быть полностью или частично разборным.

Складные изделия

Первый тип представляет собой одинарную конструкцию, которая складывается в переносной футляр … Эти металлические мангалы предназначены для туристов. Следовательно, их характеристики:

малый размер;
относительно небольшой вес.

Еще одна особенность правильных складных мангалов — особый материал. Для их изготовления используют тонкую огнестойкую нержавеющую сталь … При этом из нее своими руками делают и все петли. Благодаря этому решетка получается достаточно легкой.

Нержавеющая сталь очень легко очищается от копоти … Достаточно протереть ее тряпкой, и ей возвращается зеркальный вид. Поэтому складной мангал можно положить в рюкзак и не волноваться, что внутри что-то запачкается.

Мангалы складные также изготавливаются из листового металла. Они могут быть как указанных выше размеров, так и большего размера. Изделия немного тяжелые и поэтому подходят для коротких поездок. Такие конструкции — хороший вариант, когда в машине очень мало места.

Модели сборно-разборные и стационарные

Переносные полностью складные мангалы также можно компактно сложить. Однако компактность будет хуже складной. Ведь схема предусматривает крупные детали.Причем создатели используют стойки высотой 1 м … Они намного крупнее аналогичных элементов складного мангала. Складные переносные мангалы благодаря своему большому размеру и высоте создают большой комфорт во время приготовления барбекю.

Стационарные — тяжелые, их можно носить только по двору. Их отличает большое количество красивых элементов декора. Многие из них подделаны. У таких мангалов мангал практически такой же, как и в сборно-разборных конструкциях.Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают сказочных персонажей, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас крыши.

Формы для мангалов

Мангал может выглядеть так:

Ящики для топлесс.
Широкий вертикальный цилиндр с колонной в центре.
Цилиндр с горловиной вверху.
Водосточные желоба с закругленным дном.

Самый распространенный мангал с первым типом мангалов. Многие делают второй тип. Название его звучит несколько странно, на практике это разрезанная по длине бочка или газовый баллон.

Идеальная модель

Его характеристики зависят от формы мангала. У каждой формы свой оптимальный размер.

Чертеж идеального классического металлического мангала прямоугольной формы имеет следующие особенности:

Ширина — 250 мм … Этого хватит на 6-8 кусков мяса.При таком значении все детали, в том числе и средние, получают тепло от продольных боковых стенок. Этот нагрев нужен для образования корочки золотисто-коричневого цвета. Если сделать ширину шире, средние кусочки получатся без корочки.
Длина — примерно 1 м … При этом учитывается, что на одну шпажку должно приходиться 8-12 см. Также учитывается запас по 5 см с двух сторон. Оказывается, в метровый мангал можно разместить 8 шампуров. Для средней компании этого вполне достаточно.Не следует делать большой длины, потому что повару придется бегать от одного конца до другого. На одном месте стоять удобнее.
Высота — 200 мм … Оптимальная высота 150 мм. Однако древесина отличается и отдает собственное количество тепла.
Вырезы вертикальные в продольных боковых стенках. Их длина должна быть 50 мм … Это значение позволит вам выбрать высоту шампуров в зависимости от вида дров.Мясо должно быть на расстоянии 30-70 мм от углей.
Отверстия внизу … Их должно быть много. Диаметр каждого отверстия должен быть выполнен 10-15 мм … Расстояние между отверстиями и рядами отверстий должно быть до 20-30 мм. Чертежи идеального мангала могут включать сетчатое дно. Это лучше, поскольку поток воздуха к углям увеличивается. Сетка должна быть из проволоки диаметром более 4 мм.
Толщина металлических стенок — 2 мм и даже лучше 4-6 мм … Это обеспечит долгий срок службы и создаст необходимое тепло для приготовления барбекю.
Высота всей конструкции зависит от роста повара. В большинстве случаев — 1 м.

Как сделать идеальную модель

Для начала нужно нарисовать рисунок своими руками … При этом соблюдаются вышеперечисленные правила. Чертеж позволит определить размеры каждой боковой стены. Во время его рисования определяется реализация возможности разбора мангала.По возможности длину боковых стенок следует увеличить на 2 см. Эти дополнительные сантиметры будут закругленными краями. То есть по 1 см каждой стороны, которая будет примыкать к стойкам, нужно будет согнуть под углом 90 °. 1 см нижнего края бортиков любого мангала тоже нужно загнуть. Это делается внутри конструкции.

Согласно составленному чертежу вырежьте из подготовленного листового металла профилированную трубу или уголки. Внизу просверливаются отверстия. В продольных боковых стенках сделаны прорези.В случае создания полностью разборной конструкции в стойках проделываются два длинных проема. Их длина должна быть равна высоте мангала. Воображаемые линии, которые будут проходить через отверстия, должны образовывать прямой угол.

Если вы создаете неразборный мангал своими руками, то сначала приварите боковины. Далее к ним привариваются стойки. Вы не можете сварить. Это улучшит переносимость дизайна. При этом каждая пара стоек должна быть выполнена в виде буквы «Н».При этом концы стоек должны быть на 1-2 см выше горизонтальной перегородки. Для надежной фиксации к бортикам мангала на уровне верха стоек можно приварить 4 выступающих металлических квадрата размером 2х2 см. Эти квадраты и стойки нужно будет закрепить на крючки в форме буквы «П».

Модель горла

Такой мангал напоминает большую бутылку. Конструкция состоит из трех частей:

Широкий цилиндр. Его высота 180-200 мм.
Срезанный конус. Высота — 100-150 мм.
Узкий цилиндр. Его высота равна 100-150 мм.

В нижней части много отверстий. Они находятся не только в днище, но и в боковых стенках. Верхние выполнены на высоте 130 мм. Наличие боковых дефлекторов — очень интересная особенность. Правильные мангалы не должны иметь таких отверстий, так как через них к мясу поступает много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, каким должно быть.

Однако в случае приготовления мяса на этом гриле дело обстоит иначе, потому что в мангале сгорает так много дров, что боковые отверстия забиваются углями. По мере постепенного тления углей отверстия станут свободными, но до этого процесс варки мяса завершен. В результате часть дров тратится впустую.

Этот гриль предназначен для приготовления шашлыка карский … Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размерам напоминает небольшую тарелку.

Конструкция ствола

Мангал с круглым дном не работает как образец прямоугольного мангала. Это потому, что:

Округлые стенки отражают тепло обратно на угли;
в середине угли быстро оседают, а по краям не успевают как следует выгореть.

Поэтому просто разрезать бочку пополам или разрезать в ней крышку своими руками для создания подходящего мангала недостаточно. Проблему чрезмерного осаждения угля можно решить, установив воздуховод.Есть два варианта его создания:

Решетка для буржуйки … Ставится снизу. Угли лягут на него ровным слоем. Кроме того, под ним будет пространство с воздухом. Для притока свежего воздуха нужно проделать отверстия по центру дна.
Уголок размером 85х85 мм … В нем нужно проделать несколько рядов отверстий. Затем его приваривают ко дну. Отверстия можно сделать под ней или в местах расположения ее концов.

Создавая мангал из бочки, нужно соблюдать правило относительно оптимальной ширины. Заготовку следует разрезать не пополам, а на треть или четверть. Ширина отреза должна быть 25 см. В этом случае не соблюдаются рекомендации относительно правильного расстояния между мясом и углями.

Однако тестовые зарисовки показали, что шашлык очень хорош. Объясняется это тем, что инфракрасные лучи, отраженные от стен, создают дополнительный нагрев углей, а — более плотный поток горячего воздуха .

После изготовления жаровни выполните следующие действия:

Создание отверстий для шампуров.
Сварка петель и установка крышки.
Крепление ручки к крышке.
Изготовление стеллажей.

Самостоятельное изготовление таких конструкций позволяет точно учесть реальные потребности. В стандартных изделиях всегда будут какие-то недостатки. В этой статье представлены металлические мангалы своими руками, размеры, фото, различные конструкции и подробная пошаговая инструкция.

Как создать мангалы из металла своими руками: размеры, фото примеры, основные определения

Купить мангал из металла несложно. В торговой сети много предложений. Но подобрать идеальные габариты и техническое оснащение вряд ли удастся. Вот почему решение о самостоятельном производстве… Но в любом случае предварительная формулировка конкретных требований пригодится.

Перечислите необходимые критерии

Если состав семьи небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию, которую будет легче переносить и очищать от загрязнений. Когда предполагается, что регулярные встречи проводятся в рамках большой компании, потребуется оборудование соответствующего размера.

Этот пример показывает, что предполагаемое использование продукта особенно важно.Чтобы уточнить его параметры, необходимо точно определить следующие параметры и особенности:

Количество и длина шампуров, которые будут установлены одновременно для приготовления одной партии блюд (максимальное количество).
Размеры, подходящие для места будущей установки мангала.
Приблизительный вес и потребность в колесах.
Защита зоны барбекю от непогоды.
Индивидуальные требования к внешнему виду.

В некоторых случаях могут пригодиться разборные конструкции.Их можно трансформировать в компактную форму для удобного хранения. Маленькие модели пригодятся для пикников.

Конструкции и материалы

Примечательные особенности этой конструкции перечислены ниже:

Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям различного характера.
По краям корпуса сделаны вырезы для фиксации шампуров в разных положениях.
Внизу есть отверстия. Они предназначены для свободного доступа кислорода к зоне горения.
С одной стороны внизу ножки с приваренными пластинами. С их помощью они создают надежные точки опоры и предотвращают движение.
Большие колеса подходят для передвижения по неровной поверхности без дополнительных усилий.
К боку мангала жестко крепится столик с помощью креплений для крепления совка и кочерги.Обратите внимание, опытный мастер повернул крючки в сторону. В таком положении они не причинят вреда пользователю.
Широкие ручки тоже крепятся жестко. Их удобно держать даже в перчатках.

Такой товар сложно скопировать. Но вряд ли это необходимо, если нужны практические функции. Завитки и выступы могут быстро испачкаться, и их будет трудно очистить. Острые концы металлических створок небезопасны. Такие конструкции скорее используются для украшения садовых участков.

Мангал с металлической крышей: фото заводского изделия

Такие продукты обеспечивают автоматическую ротацию обработанных пищевых продуктов без вмешательства пользователя. Обеспечивается равномерная термообработка, снижаются трудозатраты. Но такое устройство можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

Требуемые размеры контура стены устанавливаются с учетом вышеуказанных критериев. Глубина составляет от 15 до 25 см. При большем расстоянии вам придется потратить слишком много угля, чтобы получить аналогичный результат.
Длина опорных частей подбирается с учетом роста пользователей.Модно измерять расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для углубления в землю, сделайте соответствующую поправку (5-10 см).
В нижней части корпуса выполнены отверстия диаметром 8-12 мм.
После определения общих параметров они отмечаются на чертеже.

Дальнейшие действия будут зависеть от личных навыков, оборудования, умения работать со специализированным оборудованием.Для простоты предположим, что сварочная техника не будет использоваться.
В этом случае сначала из листового металла (2-3 мм) создаются заготовки, прямоугольники нужных размеров. Используйте ножовку с подходящим полотном. Концы зачищаются напильником, заусенцы убираются.
Края боковин (10-15 мм) загнуты под прямым углом. Просверливаются вентиляционные и монтажные отверстия.
Для ног можно использовать готовые стальные уголки подходящего размера.
Крепление отдельных частей осуществляется винтами и гайками.

Чтобы сделать мангал своими руками из металла, габариты с крышей можно оценить по фото. Устраните забитые кудри и прочие оборки. Выровняйте линии элементов конструкции.В результате получится простая конструкция, но не менее функциональная, чем на картинке.

Статья по теме:

Еще вида, идеи и чертежи мангалов (разборные, неразборные, с крышкой, из бочек и баллонов, стационарные и переносные и др.) Можно найти на страницах популярного интернет-журнала HomeMyHome.ru … Кроме того, там вы найдете много полезной информации о строительстве и ремонте вашего дома.

Чертежи металлических мангалов с размерами, компактные конструкции

Ниже приведены примеры небольших металлических мангалов своими руками, размеры, фото, чертежи.Для их изготовления используются описанные выше технологические операции.

примечание ! Стальные стены необходимо красить термостойкими эмульсионными составами. Обычные строительные краски быстро разрушаются в результате пожара и тепла.

Выбирая размер мангала для мангала из металла, можно быстро принять верное решение. Но с типом подключений определиться сложнее. Сварка требует не только оборудования, но и профессиональных навыков.Вам нужно будет сделать соответствующие вложения и пройти курс обучения. Также используют изготовление деталей на заказ в мастерской, используют другие методы сборки.

Как сделать мангал своими руками (видео)

Вас также может заинтересовать:

Печь для отработки своими руками: чертежи, видео и много фото Камин своими руками: пошаговая фото-инструкция с пояснениями Дровяные печи камины длительного горения для дачи и загородный дом

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

фото, чертежи и схемы, варианты конструкций

Определитесь с материалом

Определитесь с моделью

Пошаговая инструкция изготовления жаровни

Пошаговая инструкция изготовления каркаса и крыши

Мангал своими руками: видео

Как сделать мангал своими руками

Какой мангал построить?

Подготовительный этап сооружения металлического мангала

Собираем металлический мангал

Кирпичный мангал

Беседка с мангалом своими руками

Какой тип постройки выбрать?

Где установить мангал?

Из каких материалов делать беседку?

Создание чертежей и схем для строительства беседки

3-D моделирование процесса строительства

Рекомендации по строительству беседки

Изготовление фундамента

Изготовление опор

Монтаж крыши

Какой выбрать мангал для беседки

Как сделать мангал в беседке

Чертежи для строительства мангала в беседке своими руками

Краткая инструкция по кладке барбекю

Соблюдение пожарной безопасности при эксплуатации

Поднимите крышу за 15 шагов в перспективе Чертеж

15 шагов для подъема крыши с перспективным чертежом

От особенностей приготовления шашлыка до конструкций

Оптимальный размер мангала

Как сделать металлический мангал с навесом (с крышей)

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Металлические жаровни — типы

Изготовление мангала своими руками

Разборная модель

Мангал мангал своими руками компактный

Мангал-коптильня

Сварка мангала из двух баллонов

Mini BBQ

Мангал из пластилина

Схемы и размеры мангалов

Подготовка материалов

Простая стационарная модель — Заказ на сборку

Мангал разборный металлический

Заключение

Чертежи мангалов из металла с размерами, компактные конструкции

Вас также может заинтересовать:

Ecotrading

Утилита

Информация

Связаться с компанией

SC ECO TRADING SRL

1861-1865 — Винтовки Свободы

Пилы для мяса, ножи для мясников, совки и сундуки из комиссара

Стационарный мангал для дачи своими руками чертежей. Металлический мангал

Преимущества металлических мангалов

Варианты конструкции

Изготовление стационарного мангала

Конструкция

Конструкция мангала

Вытяжка

Особенности изготовления сборно-разборной конструкции

Как сделать походный вариант мангала?

Определяемся с типом мангала: чертежи, фото

Чертежи металлических мангалов: фото разных видов

Как сварить мангал своими руками

Мангалы металлические с навесом: чертежи

Металлические мангалы: фото классических и неординарных моделей

Мангалы с металлической крышей

Размер металлического мангала: какой вариант выбрать?

Мангалы для шашлыка из металла: шикарная ковка

Мангал «Американский шашлык»

Расположение устройства: особенности выбора

Рисунок

Чертежи мангалов из металла с размерами, компактные конструкции

Вас также может заинтересовать:

Мангалы из кирпича своими руками: чертежи. Мангал

Готовимся к постройке барбекю

Выбор из кирпича и бетона для строительства барбекю

Залить фундамент под печь барбекю
