Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Полезно знать:  Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

• Пристроенная к дому с односкатной или ассиметричной овальной крышей.
• Отдельно стоящая арочная конструкция.
• Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45^о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30^о, ширина теплицы 4 м. По теореме Пифагора: с²=а²+в², где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30

о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)² = 2²+х², 4х² = 4+х², 3х² = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м² до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно:  Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

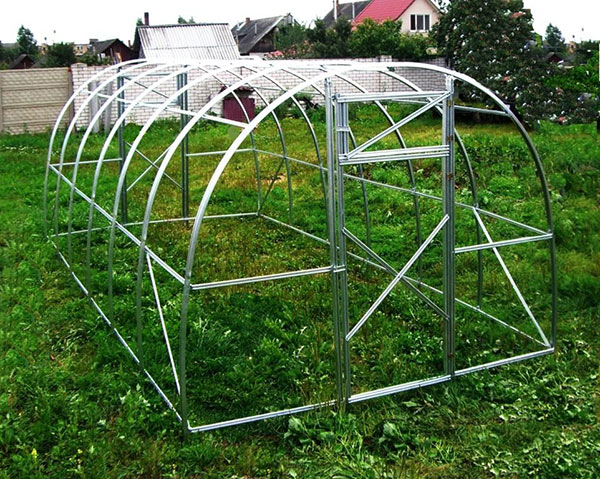

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Теплицы из профиля для гипсокартона (металлопрофиля) своими руками: чертеж каркаса, видео

Если хочется нестандартных форточек, габаритов или скоса крыши, лучше не искать в продаже готовые парники под переделку. Гораздо проще и дешевле сделать теплицу своими руками из профиля для гипсокартона (металлопрофиля). Мастерам в помощь – чертеж каркаса теплицы и видео с инструкцией к действию.

Профиль для гипсокартона – оптимальный каркас для парника

Оцинкованный или алюминиевый профиль для гипсокартона очень удобен в применении. По весу он легкий, в монтаже – удобный. Цена – вполне доступна. Легко сгибается и режется ножницами по металлу, прочность металлопрофиля тоже достойна уважения. Если он может выдержать вес гипсокартона, то почему бы не использовать его как основу для поликарбоната?

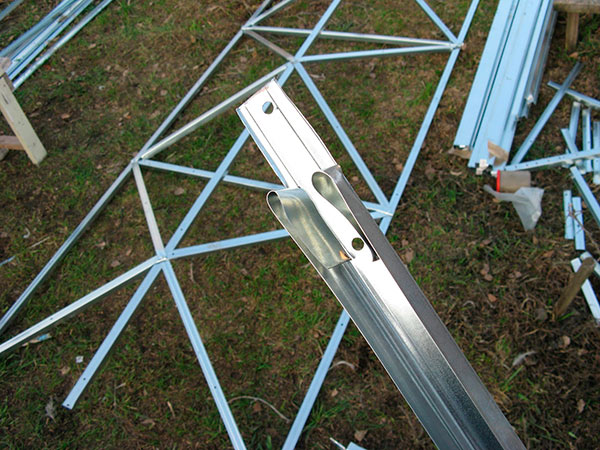

Профиль для гипсокартона

Практика показала, что идея весьма продуктивна. Всемирную сеть наводнили истории мастеров, которые сделали и успешно эксплуатируют подобные сооружения.
Как говорится, сколько людей, столько и … теплиц. Из массы историй можно вывести общие принципы постройки и акцентировать внимание на конкретных рекомендациях.

Достоинства теплицы из металлопрофиля

Те, кто уже оценил удобство от использования таких теплиц, отмечают следующие достоинства:

• парники из гипсокартонного профиля, построенные собственными руками, обходятся примерно в два раза дешевле, чем покупные;
• благодаря прочности и легкости конструкция удобнее, чем изделия из дерева. Ее можно разобрать при необходимости. Такая теплица и более долговечна, чем деревянная, она не подвержена коррозии, не поддается влиянию грибка или плесени;
• специалисты советуют в северной части России сооружать разборную крышу теплицы и убирать ее на зиму. А в средней полосе и на юге, где осадки не такие обильные, парники из профиля для гипсокартона прекрасно зимуют. Хозяева только время от времени счищают с них снег;
• теплицу из оцинкованного или алюминиевого профиля можно ставить на фундамент, а покрытие сооружать из поликарбоната до 4 мм., что улучшит прочность конструкции.

Теплица из профиля имеет массу достоинств — низкая цена, легкость конструкции, долговечность

Выбираем подходящую форму для теплицы

Чаще всего из металлопрофиля строятся теплицы следующих форм:

1. Классическая двускатная форма. Это удобно, так как снег с нее будет спадать. Каркас такой теплицы может быть жестким, так как нет необходимости делать из него дуги.
2. Односкатный парник обычно пристраивают к стене дома, тем самым экономя на отоплении зимой. Нужно учесть, что построить такой вид теплицы лучше с южной стороны дома.

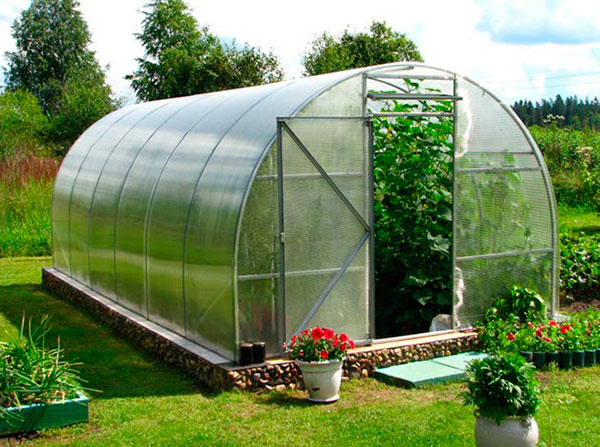

3. Арочное сооружение просторно и устойчиво к ветрам. А вот снег с него нужно будет счищать постоянно.
4. Теплица Митлайдера интересна своей системой вентиляции. Двухуровневая крыша и широкие форточки способствуют отличной циркуляции воздуха.

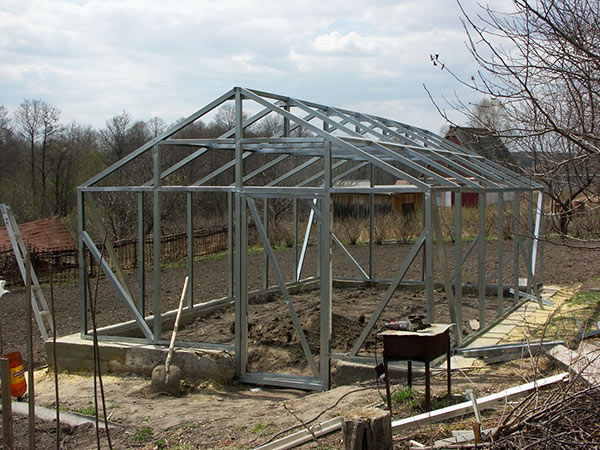

Классическая теплица с двускатной крышей

Стартуем с чертежа

Когда вы определитесь с вариантом конструкции и с размерами строения, нужно выбрать наиболее рациональное место расположения. Обычно теплицу располагают на солнечном месте с южной или с восточной стороны участка. Важно учесть и направление движения ветров, чтобы разместить к ним теплицу боками, а не торцами.

Внимание! При выборе профиля согните его рукой. Если металл чуть прогнется и вернется в исходную форму, то он хорошего качества. Если останется погнутым – его приобретать не стоит.

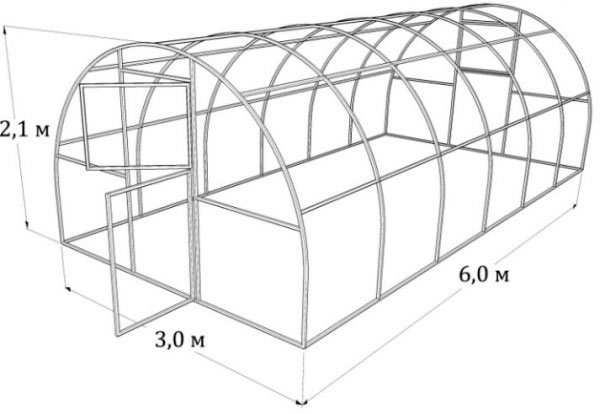

Чертеж арочной теплицы

Не забудьте заранее продумать, будет теплица зимней или только летней. Разумно пока смастерить летний вариант, но с потенциалом установления отопления на будущее. В этом случае подумайте, как парник может отапливаться. С использованием электричества, или центрального отопления, идущего от дома.

Окончательно все продумали? Пора браться за чертеж. На нем должны быть указаны размеры элементов каркаса и крыши.

Совет. Если план строения готов, то его нужно оптимизировать с размерами листов поликарбоната, чтобы не резать лишний материал.

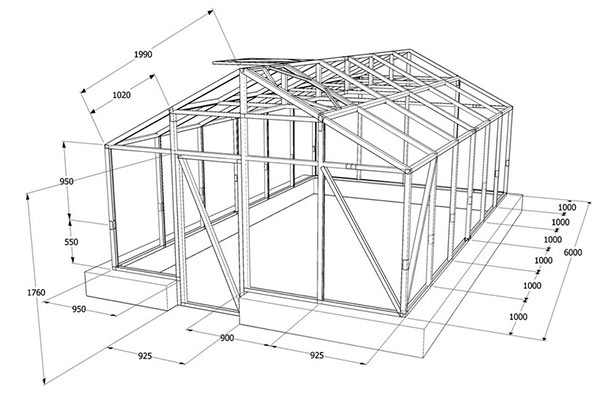

Чертеж теплицы с двускатной крышей

По чертежу уже покупаются необходимые стройматериалы. Лучше брать их с небольшим запасом, так как никто не застрахован от ошибки. Нужно учесть и то, что материал будет расширяться под воздействием температуры. Значит, при крепеже необходимо оставить небольшой зазор наверху.

Для строительства понадобится:

• в первую очередь сам профиль для гипсокартона. Обычно используют стоечные профили размера 42 или 50;
• саморезы;
• листы сотового поликарбоната толщиной 4 мм.;
• инструменты (шуруповерт, рулетка, уровень, ножницы по металлу).

Внимание! Гипсокартонный профиль в виде буквы V может сложиться под тяжестью снежного покрова. Лучше выбрать П-, W-образное или квадратное сечение.

Как лучше залить фундамент

Говорят, что теплицу из металлопрофиля можно установить за 1 день. Фундаментные работы, конечно, удлиняют процесс, но зато надежность парника повышается. Теплице подойдет ленточный мелкозаглубленный фундамент. Для этого нужно:

1. Выкопать по периметру строения канаву глубиной 60-70 см.
2. Положить слой песка и щебня примерно 10 см.
3. С помощью досок соорудить опалубку. По длине опалубки расположить внутри арматуру.
4. Залить бетон.
5. Опалубку можно снять через неделю. Фундамент должен выстояться примерно месяц.

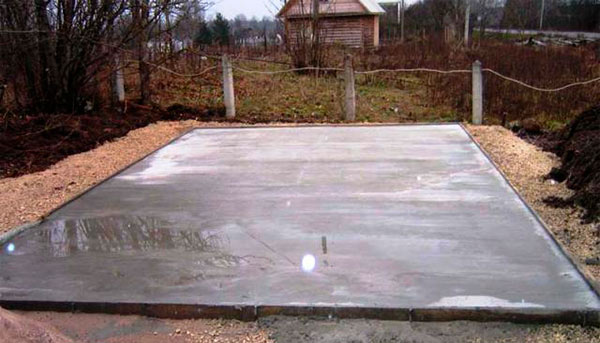

Фундамент для теплицы

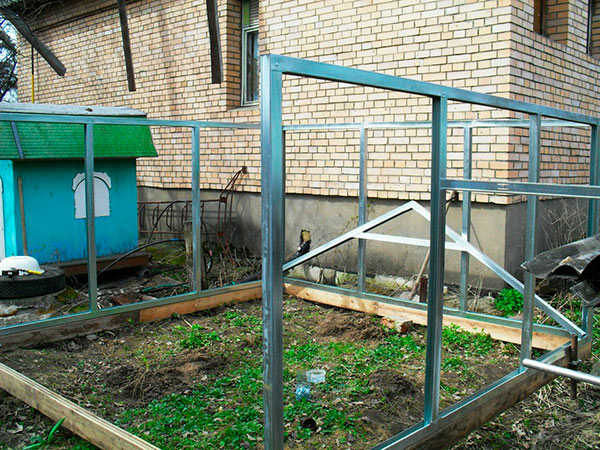

Начало строительства

Совет. Некоторые дачники рекомендуют резать профиль болгаркой. В таком случае оцинкованное покрытие на стыках повредится, и металл подвергнется коррозии. Лучше всего резать прямыми ножницами по металлу.

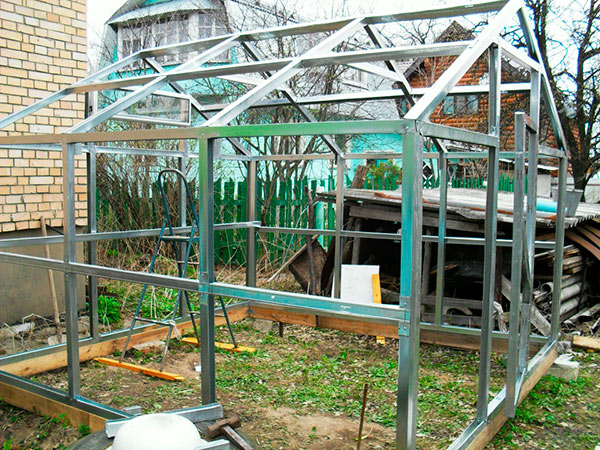

Крепление металлопрофиля

Опытным строителям будет проще нарезать сразу весь профиль для гипсокартона согласно плану. Это значительно ускорит процесс. Новичкам рекомендуется все делать поэтапно, ведь в ходе строительство что-то обязательно придется корректировать.

1. Начинать следует со сборки торца на земле.
2. Крепится профиль саморезами. Для большей прочности соединения рекомендуют загибать внутрь.
3. При сборе торца на петли крепится дверь. Точно так же монтируется второй торец.
4. Можно приступать к основанию теплицы. Уже на него, если строение арочное, крепятся дуги. Когда каркас теплицы собран, пришло время устанавливать на него поликарбонат.

Крепление поликарбоната

Поликарбонат легко гнется, поэтому он может использоваться для сооружения теплиц разных форм. Резать его тоже просто, для этого можно использовать острый канцелярский нож, дисковую или ленточную пилу. Сразу после распила ячейки лучше продуть от пыли и проклеить липкой лентой.

Укрывной материал можно сажать на герметики или на саморезы с резиновыми прокладками. Заметьте, крепить нужно так, чтобы ячейки шли вертикально. Так, если в них скопится конденсат, он протечет вниз. Если не заклеивать скотчем нижнюю кромку покрытия, то капли будут спокойно стекать к почве.

Внимание! Все стыки лучше проклеивать двухсторонним скотчем, ведь любым растениям противопоказан сквозняк. Если вы запланировали две форточки на противоположных стенках, то их рационально сделать их на разных уровнях. Так теплица будет вентилироваться замещением воздушных масс.

Крепить карбонат на теплицу нужно внахлест. Устанавливать – лицевой стороной наружу, так как именно на ней нанесен слой, защищающий от ультрафиолета.

Если все было сделано верно, то у вас появится шикарная возможность выращивать несколько урожаев томатов, перца, баклажанов, огурцов, а может клубники или земляники.

Теперь начнутся новые хлопоты с завозом почвы, расположением грядок, планированием посадок. Возможно, вы захотите провести в теплицу отопление, дополнительное освещение, автоматизированную вентиляцию или капельный полив. В любом случае, растениям, для которых заботливый хозяин построил собственный дом, будет комфортно там расти, цвести и плодоносить.

Теплица из металлопрофиля — видео

Теплица из профиля для гипсокартона — фото

алюминиевые чертежи, металлический парник как сделать из поликарбоната

Теплица из металлопрофиля своими руками позволяет получить большое преимущество в сравнении с покупной

Свои овощи и фрукты, с родной грядки, выращенные собственными руками – нет ничего более замечательного в этом деле. Для выращивания урожая, очень пригодится теплица или парник, который можно сделать своими руками. Конструкция теплицы не требует огромных денежных трат, и собрать ее самому не составит труда. Чтобы не попасть впросак, стоит хорошо ознакомиться с конструктивной стороной данного вопроса, и изучить все возможные варианты. Необходимо правильно сконструировать и поставить теплицу. Если не забывать главные правила (например, герметичность), то теплица послужит хорошую службу. Как поставить на даче теплицу своими руками далее в статье.

Достоинства и недостатки теплицы из алюминиевого профиля

Если покрытие выбирается так быстро, многие стали фанатами поликарбоната, то вот с фасадом мнения дачников расходятся. Одни предпочитают дедовские варианты самодельных теплиц – из дерева. Другие отдают предпочтение теплицам из металлического или стального материала.

Оба варианта имеют много недостатков – за деревом нужен постоянный уход от гниения, металл может стать в копеечку.

Но, время не стоит на месте, существует множество различных материалов, на рынке теплиц, помимо металла. Например, теплица, изготовленная из алюминиевого профиля. Выбор многих дачников, при покупке теплицы, падает на сотовый поликарбонат. Это обосновывается характеристиками материала: прочность, легкость, теплоемкость и возможность создавать гармоничное для растений освещение.

Достоинства и недостатки теплиц из алюминиевого профиля:

• Алюминиевую теплицу можно изготовить и установить своими руками, это достаточно облегчает нагрузку на семейный бюджет и позволяет не зацикливаться на стандартном дизайне теплицы;
• Малый вес облегчает монтаж;
• Эргономические нагрузки такие теплицы выдерживают на отлично, им не страшны высокие температуры, мороз и механические воздействия;
• Допускается использование стеклянного покрытия;
• Можно создать свой зимний сад.

К недостаткам можно отнести: повреждение стеклянного покрытия градом и при жаре способность удерживать тепло может пойти во вред растениям в теплице. Но эти недостатки легко устраняются, стекло можно заменить, а чтобы теплица не перегрелась ее достаточно проветрить.

Этапы постройки теплицы из металлопрофиля

Не только алюминий является основным выбором дачников, каркас из металлопрофиля не отстает по своей популярности. Он очень хорошо подходит для местного климата. Металлопрофиль – это профилированные стальные пластины, имеющие волнистую форму. Из металлопрофиля делают каркас теплицы или парника, а покрытие делают из поликарбоната.

Пошаговая инструкция к постройке теплицы своими руками:

• Надо обдумать конструкцию, и сделать чертеж;
• Соорудить каркас из дерева;
• Подготовить цоколь;
• Разместить угловые стойки в предназначенные пазы;
• Поперечины приварить между стойками;
• Позаботиться о наличии дверей;
• Зафиксировать стекла при помощи герметика.

Большое преимущество металлопрофиля в непропускании вредных для растений внешних факторов. Эти конструкции можно легко собрать и обратно разобрать. Можно убрать теплицу в укромное место и она не займет много площади. Но минус данного материала в его недолговечности.

О видах разборных теплиц читайте в статье: https://homeli.ru/dvor-i-sad/teplitsy/razbornye-teplitsy

Разнообразие форм парников из алюминиевого профиля

Формы парников и теплиц устанавливаются и выбираются на усмотрение заказчика. Наиболее популярны арочные конструкции. В них удобно выращивать низкие культуры растений: баклажаны, помидоры. Вторые по популярности – двускатные конструкции, приспособленные для изменения высоты парника и выращивания огурцов, цветов и т.п.

Формы каркасов алюминиевых парников:

1. Парник с односкатной крышей. Совсем не дорогой вариант с небольшим размером и малой площадью. Малая освещенность.
2. С двускатной крышей. Практичен и универсален. Отлично послужит в тандеме покрытия из стекла.
3. Арочный каркас. Очень стойкий, хорошо освещен. Но не все сорта высоких растений вырастут в таком парнике.
4. С многогранным каркасом. Дорогая постройка с возможностью выращивания различных культур разом.

Форма теплицы определяет ее вид на участке и вид самого участка. Выбор формы зависит только от предпочтений и возможностей владельца. Стоит внимательно следить за правильностью хода монтажной работы, ведь именно от этого зависит качество парника из алюминиевого профиля.

Алюминиевая конструкция помогает избежать зазоров и использовать различные варианты открывания окон. О создании парников из стали читайте в нашем материале: https://homeli.ru/dvor-i-sad/teplitsy/parnik-stalnoj

Такие теплицы не сильно страдают от коррозии. Но не стоит забывать и о минусах алюминиевого каркаса. Небольшая инструкция последовательности сборки парника – установить фундамент для парника, собрать каркас, зафиксировать скелет парника и фундамента, не забыть про двери, и провести дополнительные работы.

Варианты чертежей теплиц из металлопрофиля

Самым главным требованием, которое предъявляется к конструкции теплицы – это ее прочность и надежность. Этот фактор трудно оценить с первого взгляда, поэтому необходимо выполнить чертежи конструкции, прежде чем приступать к сборке и установки теплицы.

Но еще более важным факторами являются конструктивные особенности теплицы, возможность открывания окон, водоснабжение, размеры. Все это имеет непосредственное влияние на будущий урожай и возможность дачнику чувствовать себя комфортно, работая в теплице.

Варианты теплиц из металлопрофиля:

1. Теплица с вентиляционными форточками. Позволяет проветривать внутреннее пространство теплицы, создавая условия для хорошего урожая и исключая возможность большого повышения температуры. Работая в такой теплице, дачнику не нужно будет обливаться сотней потов, ухаживая за своими растениями.
2. Высокая арочная теплица, своими размерами позволяющая не ползать по грядкам, а спокойно передвигаться от одного растения к другому. Сформировать грядки и дорожки между ними.
3. Дополнительный вариант чертежа многогранной теплицы.

От правильно построенного чертежа, грамотно выбранной конструкции, будет зависеть комфорт и желание работать в ней. Не слишком приятно заходить в теплицу и бояться, что она вот-вот развалиться.

Надежность и качество материала позволяют чувствовать себя более уверено, дополнительные размеры и особенности теплицы дают ей большой бонус. Больше о составлении чертежей теплиц в нашей статье: https://homeli.ru/dvor-i-sad/teplitsy/chertezh-teplitsy

Установить теплицу своими руками не составляет большой сложности. Разнообразие видов форм и материалов поможет украсить участок. Если следовать определенному порядку и соблюдать все правила по сборке, можно существенно сэкономить на труде рабочих, устанавливающих теплицы.

Прочная теплица из металлопрофиля своими руками (видео)

Наличие теплицы на дачном участке не может оставить равнодушным никого. Материал, из которого будет сделана теплица, может быть любым: пленка, стекло, металлические прутья или дерево. Это все позволит получить отличный урожай и порадовать семью здоровыми овощами и фруктами с родной грядки.

Оцените статью: Поделитесь с друзьями!

фото вариантов и особенности изготовления

Высокая стоимость готовых изделий может стать серьёзным препятствием для установки теплицы. В такой ситуации можно изготовить парник из профильной трубы своими руками. Фото конструкций и чертежи легко можно найти в интернете. Однако без соответствующих знаний собрать теплицу будет непросто. Специально для тех, кто решился осилить эту задачу, редакция HouseChief.ru подготовила подробный обзор с инструкциями. Предлагаем познакомиться с особенностями разработки чертежей, порядком выполнения монтажных работ и выбора места для установки теплицы.

Парник с нестандартными размерами лучше изготовить своими руками

Читайте в статье

Преимущества и недостатки строительства своими руками парника из профиля

Наверняка каждый из вас задумывался о том, стоит или не стоит браться за такую задачу. Для лучшей мотивации приведём несколько причин, которые станут хорошим стимулом для создания такой постройки:

1. Уникальность. При самостоятельном изготовлении теплицы из профильной трубы чертёж конструкции прорабатывается специально для конкретного участка. Всегда можно изменить не только размеры, но и форму парника.
2. Доступность. Нередко стоимость снижается вдвое.
3. Прочность. На этапе разработки проекта теплицы из профильной трубы проще внести необходимые изменения, чем дорабатывать уже готовые решения.

Затраты на строительство значительно снижаются

Из недостатков следует отметить более длительные сроки возведения, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.

Каждый элемент надо изготавливать самостоятельно

Как выбрать место для парника

При выборе месторасположения парника следует учитывать следующие правила:

• зимнюю теплицу следует установить поближе к дому, чтобы упростить подключение к системе отопления и снизить затраты на приобретаемое оборудование и расходные материалы;

Внимание! Пристенное расположение является наименее затратным.

Затраты на строительство минимальные

• стоит отказаться от низинных, открытых участков или мест, имеющих значительный уклон;
• при наличии на участке зон с различным грунтом стоит отдать предпочтение песчаной почве, не способствующей застаиванию воды. Глинистая почва требует специальной подготовки перед установкой парника;
• следует отказаться от мест, в которых грунтовые воды располагаются выше 1,5 м от поверхности.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Понаблюдайте за своим участком и выберите для установки парника хорошо освещаемое место, в котором не застаивается дождевая вода и есть защита от сильных порывов ветра.

«

Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей монтируемой конструкции:

• односкатную теплицу располагают скатом крыши на юг;
• продольную ось двускатной или арочной конструкции направляют с севера на юг. Отклонение не должно превышать 15−20°.

Расположение должно быть осознанным

Выбор типа конструкции теплицы из профильной трубы

Приступая к изготовлению теплицы из профильной трубы своими руками, чертежи разрабатываются для шатровой либо арочной конструкции. Арочный парник предполагает наличие специального производства, так как придать требуемую форму самостоятельно сложно. К преимуществам таких конструкции стоит отнести простоту сборки при наличии изогнутых деталей. К недостаткам − ограниченную функциональность из-за невозможности высаживания около стенок высоких растений.

Самостоятельно изготовить дуги достаточно сложно

Шатровые парники отличаются простым конструктивным исполнением. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления. Несмотря на наличие в продаже уже готовых изделий, многие стремятся изготовить самостоятельно именно шатровые теплицы из профильной трубы. В конструкции данного вида можно высадить растения различной высоты.

Внимание! Шатровые парники стоят дороже арочных, так как для их возведения требуется больше основного и укрывного материала.

Более дорогостоящий вариант, по сравнению с арочными парниками

Каким материалом обшить парник из профильной трубы своими руками: фото и особенности возможных вариантов

Чтобы было проще выбрать подходящий укрывной материал, предлагаем познакомиться с возможными вариантами. Предпочтение может быть отдано:

• поликарбонату. Наилучший вариант для теплицы из профиля 20×40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточное прохождение солнечного света и хорошо сохраняя тепло внутри парника, поликарбонат превосходит по износостойкости стекло в 200 раз. Имея в наличии нож или ножницы, каждый может отрезать поликарбонат в размер своими руками.

Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики парника.

Поликарбонат – наилучший выбор

Статья по теме:

Парники и теплицы из поликарбоната. Какие бывают теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности парников из поликарбоната с открывающейся крышей — читайте в публикации.

Подготовка чертежей с размерами для теплицы из профильной трубы и создание сметы

Чаще всего эскиз будущего парника разрабатывается с учётом стандартных габаритов. Однако при детальной проработке чертежа теплицы из профильной трубы с размерами могут вноситься определённые коррективы с учётом её месторасположения. Предлагаем познакомиться с особенностями создания чертежей для конструкций различной формы.

Подробный чертёж упростит изготовление своими руками

Создание чертежа каркаса из профильной трубы для шатровой теплицы

При разработке чертежа каркаса теплицы из профильной трубы с шатровой кровлей следует определиться с углом наклона крыши. Выбор делается с учётом ветровой и снеговой нагрузки, характерной для конкретной местности, и обычно составляет 30−45º. Высоту боковых стенок выбирают из диапазона 1,7−2 м.

При расчёте габаритов кровли задают угол наклона крыши и ширину будущей постройки. Длина ската будет численно равна гипотенузе прямоугольного треугольника, один из катетов которого равен половине ширины парника. В этом случае длина ската будет составлять половину ширины теплицы, разделённой на косинус угла ската, а высота – произведение половины ширины парника на тангенс угла наклона кровли. Например, для теплицы шириной 3 м с углом наклона кровли в 45º расчёты производятся следующим образом:

• длина ската = 1,5 м / cos45º = 2,12 м. Дополнительно предусматривается напуск длиной 0,1–0,3 м. Окончательно длина ската при напуске 0,3 м будет равна 2,42 м;
• высота кровли = 1,5 м × tg45º = 1,5 м. Если высота боковых стен составляет 2 м, суммарная высота строения будет равна 3,5 м.

Ширину дверного проёма стоит выбрать 0,7–0,8 м. Размеры форточек для вентиляции должны составлять 0,3×0,5 либо 0,5×0,5 м. Для зимней теплицы стоит предусмотреть тамбур. Вертикальные стойки должны располагаться через 0,6–1 м. Выбрав наибольшее расстояние, можно уменьшить затраты на изготовление каркаса. Меньшее позволит увеличить срок службы укрывного материала.

Для расчёта арочного парника надо знать формулы длины окружности

Создание чертежа для изготовления своими руками теплицы арочной конструкции из профильной трубы

Приступая к расчёту, следует определиться с высотой будущего парника. Обычно она составляет 1,9–2,4 м. Сама арка, по сути, является половиной правильной окружности. Разрабатывая чертёж теплицы из металлопрофиля своими руками, следует учесть, что длина правильной окружности равна

L = 2 × π × r, где

• π – 3,14;
• r – радиус окружности. В данном случае это высота будущего парника.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Стандартная длина поликарбоната и профилированных труб − 6 м. Исходя из этого, следует рассчитывать высоту будущей конструкции. Ширина будет равна двум высотам.

«Для расчёта арочного парника надо знать формулы длины окружности

Создание чертежа для изготовления своими руками фундамента под теплицу из металлопрофиля

Необходимость обустройства фундамента под теплицу обусловлена небольшим весом конструкции из профиля. Как следствие, при достаточно сильном порыве ветра парник может улететь. Разрабатывать чертёж основания следует после того, как будут определены габариты каркаса теплицы из профильной трубы. Своими руками обычно обустраивают фундамент, высота которого равна 0,3–0,8 м. Остальные параметры стоит выбрать на 0,2–0,3 м больше размеров парника.

Размеры парника и основания взаимосвязаны

Как рассчитать нужное количество строительного материала при создании парника из металлопрофиля своими руками

Для расчёта необходимого количества материала потребуется подробная схема теплицы из профильной трубы. Своими руками можно изготовить различную конструкцию. Расчёт выполняется с учётом конструктивных особенностей и геометрических параметров строения. Сложим протяжённость всех элементов каркаса, далее следует полученное значение разделить на стандартную длину профильной трубы.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Планируя возведение своими руками парника из металлопрофиля с поликарбонатом, следует учесть стандартные размеры листов: 2,1×6 м и необходимость их укладки с нахлёстом 0,6–0,7 м.

«Расчёт необходимого количества металлического профиля производится по схеме

Как своими руками построить парник из профильной трубы

Для качественной сборки парника из профиля своими руками следует придерживаться определённой технологии выполнения работ. Предлагаем познакомиться с основными этапами, чтобы вы могли построить конструкцию, способную прослужить достаточно долго.

Этапы строительства зависят от конструктивных особенностей

Какие инструменты нужны для работы

Перечень инструментов, которые потребуются в процессе изготовления конкретного парника, может отличаться. Для сборки каркаса, кроме металлического профиля, стоит подготовить:

• сварочный аппарат с мощностью более 3 кВт, если элементы планируется соединять посредством сварки;
• болгарку;
• плоскогубцы;
• молоток;
• шуруповёрт;
• измерительный инструмент. Обязательно наличие угольника для контроля угла, под которым соединяются отдельные элементы, и строительного уровня − для определения их пространственного положения.

Инструменты должны быть в наличии до начала работ

Сборка каркаса теплицы из профильной трубы

От качества выполненной работы зависит не только внешний вид монтируемой конструкции, но и срок её службы. Сборка каркаса теплицы из профильной трубы может производиться по-разному: с помощью резьбовых соединений и посредством сварки. Предлагаем ознакомиться с нюансами изготовления элементов арочного парника и порядком сварки каркаса.

Сборка каркаса парника должна выполняться по правилам

Как придать профильной трубе для каркаса теплицы вид дуги

Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную компанию. Здесь необходимые манипуляции выполнят на специальном оборудовании. Тем, кто планирует всё сделать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала стоит подготовить радиусный шаблон, а затем воспользоваться одним из следующих методов:

1. Первый способ. Просеяв и просушив речной песок, прокалить его на металлическом листе, добившись полного испарения влаги. Установив с одной стороны профильной трубы деревянный чопик, засыпать внутрь подготовленный песок. После этого можно придать профтрубе желаемую форму без риска деформации. Воспользоваться способом можно в любое время года.
2. Второй способ, актуальный для зимы. Вместо песка, используется вода, которую наливают внутрь трубы и ждут её замерзания. После этого заготовку гнут по шаблону.
3. Третий способ. С помощью болгарки на профильной трубе делаются надрезы на 2/3 ширины через равные расстояния. Последние выбираются с учётом величины изгиба кровли. После этого профтруба изгибается, а надрезы завариваются.

Можно использовать специальное оборудование для того, чтобы изогнуть трубу

Как своими руками сварить каркас теплицы из профильной трубы

Если вы решили сварить теплицу из профильной трубы своими руками, работу можно сделать в следующей последовательности.

Как своими руками обшить каркас теплицы из профильной трубы

Если в качестве укрывного материала выбран поликарбонат, работы можно выполнить в следующей последовательности.

Подготовка площадки и установка парника

Последовательность подготовки площадки и установки теплицы одинакова для готового изделия, и изготовленного своими руками. Предлагаем посмотреть тематическое видео с подробным описанием процесса.

Предлагаем узнать мнение о готовых парниках из профильной трубы.

Отзыв о модели из профильной трубы «СТО Складской техники»

Подробнее на Отзовик: http://otzovik.com/review_1345558.html

Отзыв о модели Агросфера «Богатырь» из оцинкованной стальной трубы

Подробнее на Отзовик: https://otzovik.com/review_2408172.html

Если вы решили самостоятельно изготовить теплицу из профиля своими руками, чертежи и видео помогут собрать качественную конструкцию. Делитесь в комментариях, каким формам теплиц вы отдали предпочтение и почему.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Парник из профильной трубы своими руками: фото, чертежи и сборка

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для выращивания рассады и выгонки не обязательно устанавливать дорогостоящую теплицу. Отличным вариантом станет возведение парника, который займёт минимум места на участке, не потребует подключения системы обогрева и будет нетребователен в обслуживании. Его конструкция проста и поэтому даже без строительного опыта не составит никакой сложности спроектировать и установить парник из профильной трубы своими руками. Фото- и видео-инструкция поможет грамотно выполнить все этапы работ в минимальные сроки без привлечения специалистов.

Конструкции из профильных труб являются самыми прочными и надежными

Содержание статьи

Почему выгодно возводить парники из профильных труб, а не из деревянных брусков?

Каркас является основной несущей частью парника, поэтому он должен сохранять форму и выдерживать нагрузки атмосферных осадков. Поэтому материал должен быть одновременно простым в обработке при изготовлении деталей, жёстким, прочным и долговечным. Существует два основных материала каркаса:

• Деревянный брус. Поддаётся обработке любым подходящим режущим инструментом, позволяет сооружать конструкции при минимальных финансовых затратах и способен создать уникальный микроклимат внутри парника. Однако он подвержен гниению или рассыханию с потерей прочностных свойств, воздействию вредителей и насекомых. Это существенно сокращает срок его службы в среднем до 5-7 лет. Чтобы создать арочную конструкцию, потребуется значительный опыт деревообработки.

Брус для возведения каркаса

• Металлические профильные трубы. Просты в обработке специализированным инструментом, позволяют создавать конструкции сложных форм, могут контактировать с любыми типами материалов, не нанося им повреждений благодаря гладкой поверхности. Срок эксплуатации металлопрофильных труб составляет в среднем 10-15 лет. При этом они, в отличие от древесины, не нуждаются в дополнительном уходе или защите от вредителей. Оптимальным считается сечение трубы 20*20 мм, которое обеспечивает достаточную прочность и жёсткость конструкции.

Профильные трубы для изготовления скатной или арочной конструкции

При сравнении конструкций из дерева и металла является очевидным тот факт, что для обеспечения одинаковой прочности и несущей способности каркаса потребуются металлические рейки с более компактными размерами. В данном случае это позволит получить больше солнечного света на единицу площади и обеспечить более выгодные условия для теплолюбивых культур. Помимо этого древесина будет нуждаться в периодической антигрибковой обработке.

Древесина применяется для создания глухих стен или поддона, например, в передвижных объектах. Кроме того, она обладает невысокой теплопроводностью и поэтому позволит сохранить тепло в объёме конструкции.

Выбираем материал для обшивки

Обшить парник можно полиэтиленовой плёнкой, стеклом или поликарбонатом. Полиэтилен отличается дешевизной, возможностью создания плотного контакта с шероховатой или неровной поверхностью, а также обладает устойчивостью к воздействию влаги, плесени и грибка. В зависимости от плотности может обеспечить различные степени пропускания света. К недостаткам относится минимальная прочность к нагрузкам осадков, лёгкость повреждения и потеря свойства под действием ультрафиолетовых лучей. Средний срок эксплуатации составляет 1-5 сезонов.

Армированная полиэтиленовая плёнка

Стекло обладает высоким коэффициентом светопропускания и достаточной прочностью, чтобы выдерживать нагрузки снежного покрова. Однако из-за хрупкости при порезке и монтаже оно требует повышенной аккуратности и внимательности. Обладает большим весом, поэтому требуется изготавливать каркас прочнее, чем при использовании в качестве обшивки полиэтилена или поликарбоната. Срок эксплуатации может составлять до десяти лет.

Стекло различной толщины для обшивки конструкции

Более выгодным в плане монтажа и эксплуатации является поликарбонат. Он по светопропускающим характеристикам приближается к стеклу, но лишён хрупкости и весьма пластичен, что позволяет его легко изогнуть и сформировать нелинейную поверхность. Способен выдерживать все типы атмосферных осадков, в том числе и град, без повреждений и потери основных свойств. Срок службы до 20 лет.

Сотовый поликарбонат самый популярный материал для тепличных конструкций

Этап проектирования

Перед тем, как сделать парник своими руками, нужно подобрать участок для его строительства, выбрать тип конструкции и грамотно провести этапы сборки. От качества проведённых работ будут зависеть длительность его эксплуатации и достижение расчётных тепловых характеристик.

Выбираем подходящее место под объект

Энергоэффективность неотапливаемой конструкции зависит от количества падающих на неё солнечных лучей, которые позволят создавать благоприятные условия роста для культур: влажность, уровень освещённости и температуру. Поэтому до начала проектирования выбирают подходящее место под строительство парника. Основные критерии выбора следующие:

• Конструкцию размещают в безветренном месте или в условиях минимального влияния воздушных потоков. Это позволит снизить теплопотери в холодный сезон и сохранить внутреннюю температуру в пределах нормы.
• Площадка должна максимально освещаться солнцем. Даже если выращиваются культуры, которым требуется затенение, рекомендуется установить стёкла или поликарбонат, которые частично поглотят часть солнечных лучей за счёт использования специального покрытия. При этом будет нагреваться не только корпус, а и внутренний объём.
• Рекомендуется выбирать ровный участок для повышения устойчивости конструкции и обеспечения равномерного освещения растений.
• Поблизости от объекта должны находиться все необходимые коммуникации: водопровод для системы полива и электросеть для подключения искусственного освещения.

Полезная информация! Важно позаботиться об удобстве доступа к парнику для его обслуживания. Количество свободного пространства должно составлять минимум вдоль трёх сторон объекта в пределах 0,5-1 м.

Выбираем тип конструкции

Форма парника определяет угол падения, преломления и отражения световых лучей на выращиваемые растения. Оптимально перпендикулярное падение солнечных лучей на поверхность с целью максимального использования солнечной энергии для обогрева.

Существуют следующие типы конструкций:

• Односкатная. Представляет собой простейшую конструкцию, которая возводится с примыканием к жилым или хозяйственным постройкам в целях экономии стройматериалов или компактности размещения на участке.

Односкатная конструкция

• Двускатная. Может устанавливаться в виде отдельного сооружения и обеспечивать лучшую освещённость для выращиваемых растений, чем в случае односкатного типа.

Пример двускатной конструкции

• Арочная. Обеспечивает равномерную освещённость всего внутреннего объёма, независимо от положения солнца. Однако для достижения такого эффекта необходимо грамотно разместить возводимый объект, чтобы арка была в направлении движения солнца. При монтаже могут возникнуть сложности с выгибанием и центровкой стальных труб, а также креплением обшивки к каркасу. В результате будет получен максимальный КПД нагрева и освещения, по сравнению с другими типами конструкций.

Арочная конструкция пользуется огромной популярностью

Выбрать подходящий парник из профильной трубы и сделать его своими руками проще, если увидеть готовые примеры на фото. Они позволят примерно понять сложность возведения, а также косвенно оценить преимущества.

Статья по теме:

Создаём чертёж

Создание чертежа — важный этап конструирования, который позволяет грамотно рассчитать количество материала, оценить сложность работ, а также правильно выполнить сборку. Начинать планирование следует с определения габаритов парника.

В отличие от других объектов, возводимых на приусадебном участке, в данном случае нельзя делать запас по площади. Связано это с повышением энергоэффективности и обеспечением оптимальных условий роста растений. Поэтому следует чётко определить какие культуры и в каком количестве предполагается выращивать.

Чертёж стационарной арочной конструкции с вентиляционными жалюзи

Парник может быть передвижным или стационарным. Первый вариант подойдёт при острой нехватке полезной площади участка или необходимости его перемещения в обогреваемое помещение при существенном снижении температуры воздуха на улице. Представляет собой конструкцию аналогичную стационарной, но меньших размеров, выполненную из лёгких материалов и расположенную на специальной передвижной платформе.

Чертёж двускатной стационарной конструкции на собственном фундаменте

Стационарный объект проектируют с любой необходимой площадью. Он может быть выполнен в надземном и малозаглубленном исполнении. Надземные парники привлекательны тем, что полностью исключают образование затенений, но при этом их целесообразно устанавливать в средних и южных широтах из-за возможного промерзания грунта. Малозаглубленные могут черпать тепло из земли и прогревать внутренний объём независимо от уровня промерзания грунта. Недостатком является появление вблизи стенок затенений, что скажется на замедлении развития растений.

Схема парника-хлебницы

Так же, как и проектируемая теплица своими руками из поликарбоната, чертёж парника должен учитывать и содержать съёмные элементы (створки или дверцы), которые будут обеспечивать доступ к растениям и вентилирование. Для этого в верхней его части предусматривают одну-две дверцы с двух сторон, которые закрепляются к верхней перекладине каркаса.

Полезная информация! Для повышения прочности каркаса нужно предусматривать промежуточные элементы конструкции, которые следует равномерно распределять вдоль стенок с интервалом 0,5-0,8 м. Интервал выбирается таким, чтобы листы обшивки стыками попадали на середину стальной трубы.

Чертеж и фото теплицы из профильной трубы 20*20 своими руками приведены на изображениях ниже.

Чертёж арочной теплицы

Фото арочной стационарной теплицы

Нужно ли проектировать фундамент?

При строительстве приусадебных объектов фундамент играет роль надёжного основания для всей конструкции, позволяя распределять нагрузку по всему периметру стен. Поскольку парник из профильных труб и поликарбоната имеет минимальный вес, то в большинстве случаев создавать под него фундамент не требуется, так как стальной каркас воспримет на себя основные нагрузки без деформаций. Поэтому под него фундамент закладывать не требуется, особенно если учесть, что он существенно повысит стоимость проекта.

Создание сметы затрат

На основании чертежа составляем смету затрат и деталировку, которые будут гарантировать отсутствие проблем при закупке необходимых материалов и позволят рассчитать бюджет расходов. На деталировке будет видно, какие детали требуют применения специализированного инструмента и на каком этапе могут возникнуть сложности сборки.

При расчёте количества стройматериалов необходимо делать запас в 10% с учётом их возможного повреждения во время доставки, а также допущения ошибок монтажа. Даже если и удастся сэкономить материал, в будущем лишки можно будет использовать для ремонта или усовершенствования объекта.

Как грамотно сделать парник своими руками?

Возведение парника качественно можно разделить на три этапа: поиск инструмента и создание деталей конструкции, подготовка площадки и сам процесс строительства.

Подбор необходимого инструмента и создание деталей конструкции

Для строительства парника из поликарбоната своими руками потребуются следующие инструменты:

• лопата для выравнивания грунта;
• бур для установки стоек каркаса;
• болгарка для разрезания профильных труб;
• шуруповёрт для вкручивания саморезов;
• ножовка с мелким зубом для распиливания поликарбоната.

Полезная информация! Разрезать поликарбонат болгаркой запрещено, так как он будет плавиться и потеряет декоративные свойства. Необходимо использовать ручной режущий инструмент по металлу с мелким зубом либо электроинструмент с регулировкой оборотов.

Последовательность сборки каркаса следующая:

• Закупаем стройматериалы в соответствии со сметой.
• Изготавливаем детали каркаса путём разрезания труб 20*20 мм до нужной длины. В первую очередь делаем основание, а затем опорные стойки.

Профильная труба – основная статья расходов

• Для создания арочной дуги применяем трубогибы, либо подручные средства, например, используем стандартное железобетонное кольцо и лом, вставленный в трубу в качестве рычага. Для предотвращения резкого изгиба внутреннюю часть трубы необходимо заполнить песком. Если радиус сгибания трубы до 50 см, то рекомендуется её прогреть паяльной лампой.

Подготовка торцевой части каркаса с установкой дуг

Способ соединения профильных труб на болты

Соединение на фланцы и болты

• Готовые детали собираем в единую конструкцию по чертежу. Для креплений применяем стандартные стальные скобы подходящих размеров и болты, либо выполняем сварное соединение.

Сортировка нарезанных и подготовленных элементов

Сборка каркаса конструкции

• Измеряем длину боковых стенок и вырезаем по размерам листы поликарбоната.

Полезная информация! Измерить длину дуги можно курвиметром. Если его нет, то можно использовать верёвку, приложив её плотно к стальной трубе, а затем по её длине сделать отметки на листах поликарбоната и выполнить разрезание.

Резка поликарбонатных листов болгаркой на малых оборотах

После сборки каркаса его нужно защитить от негативного воздействия внешней среды — рекомендуется покрасить водоэмульсионной краской. Показан готовый каркас парника из профильной трубы своими руками на фото 20.

Фото готового каркаса

Статья по теме:

Подготовка площадки

Площадка под объект размечается при помощи вбивания колышков по периметру, но с отступом на 0,5 м с каждой стороны. Делается это для того, чтобы создать к нему удобный доступ.

Независимо от выбранного типа конструкции (надземного или мелкозаглублённого) рекомендуется вырыть трапециевидную траншею под укладку биотоплива, позволяющего в ходе разложения бактериями органических веществ прогревать грунт.

В местах расположения фиксирующих прутьев каркаса на площадке при помощи бура необходимо проделать скважины на глубину примерно 0,5 м. На дно нужно засыпать песчано-щебневую подушку с толщиной каждого слоя по 10-15 см, в зависимости от типа грунта, и тщательно её утрамбовать.

Разметка площадки под будущий парник

Устанавливаем парник из профильной трубы своими руками: фото и видео процесса

Собранный каркас устанавливаем на подготовленную площадку с фиксацией на стальные штыри, вставляемые в проделанные скважины. Если возводится стационарная установка, то опоры рекомендуется забетонировать бетоном марки М300. Сроки частичного застывания составляют 14 дней, а полного – 29 дней. Дальнейшие работы проводят через две недели после заливки.

Пробуренное отверстие под установку опор

Далее приступаем к монтажу обшивки поликарбонатом. Поскольку его тепловой коэффициент теплового расширения отличается от металла основы, то потребуется в зазор между ними укладывать демпфирующую прокладку, например, на основе каучука. Количество креплений к каркасу выбирается индивидуально и составляет не менее одного на 10-15 см для обеспечения плотного соединения.

Крепление к опоре каркаса

Лист прикладываем к каркасу, так, чтобы солнцезащитная плёнка оказалась снаружи. По периметру контакта с каркасом обязательно прокладываем полоску уплотнительной ленты либо промазываем силиконовым герметиком. Отмечаем места под отверстия диаметром 8-10 мм и просверливаем их дрелью на малых оборотах. Фиксацию выполняем на болты или саморезы по углам листа в нижней и верхней его части. Важно соблюсти отступ от угла на 3-4 см, чтобы он не откололся. Затем просверливаем остальные отверстия и проводим окончательное закрепление листа.

Полезная информация! Если лист поликарбоната оказался шире, чем расстояние между вспомогательными стойками парника, то его нужно обрезать так, чтобы стык попал ровно на середину стальной трубы.

Обшивка каркаса поликарбонатом

Поликарбонатные листы можно крепить также и на специальные профиля. Для этого крепежи устанавливают на основном каркасе на шурупы, а затем вставляют листы поликарбоната в специальные проёмы. Такой способ крепления будет не только надёжным, а и сократит время монтажа обшивки.

Следующий лист укладываем встык к закреплённому. Выполняем аналогичные операции герметизации и крепления. Стык между двумя листами нужно обязательно герметизировать.

На болты закрепляем петли для крепления открывающихся створок к верхней перекладине каркаса. Их должно быть по две на каждую из частей. Положение петель должно быть таким, чтобы ответная их часть находилась в одной плоскости с поверхностью обшивки, чтобы не допустить перекоса открывающейся части относительно каркаса.

По периметру контакта створок с корпусом на клеевую основу укладываем каучуковый уплотнитель толщиной 2-3 мм и шириной 5 мм. Затем проводим крепление створок на саморезы.

Полезная информация! После закрепления листов поликарбоната нужно снять защитную транспортировочную плёнку с их поверхности.

В результате построен парник из профильной трубы своими руками, фото которого представлено ниже.

Готовый арочный стационарный парник из профильных труб (вид изнутри)

Заключение

• Описаны преимущества строительства парника из профильных труб с обшивкой поликарбонатными листами.
• Приведено описание основных конструкций, их достоинства и недостатки.
• Описан процесс планировки, подготовки к возведению и строительства объекта своими руками.

Видео: изготовление парника от А до Я



Экономьте время: отборные статьи каждую неделю по почте

Проекты и планы теплиц | PSE Consulting Engineers, Inc.

Адель — менеджер проектов в PSE, который начал работать в отрасли в 1997 году и имеет опыт в различных аспектах инженерного анализа, проектирования и управления строительными работами. В дополнение к сильной технической базе и природному интересу к структуре, он имеет большой практический опыт, который дает ему уникальное понимание всего цикла проекта и его потребностей. Он начал посещать аспирантуру Университета Северной Флориды в январе 2011 года.В августе 2012 года он также учился в аспирантуре Университета Алабамы в Бирмингеме. В декабре 2014 года он получил докторскую степень в области проектирования конструкций.

Присоединившись к PSE в 2015 году, г-н Эльфаюми работал над разнообразными проектами, включая коммерческие, жилые, мосты, кабельные конструкции, мембранные конструкции и бамбуковые дома. Его многолетний профессиональный опыт привил ему страсть и способность решать уникальные задачи и сотрудничать с коллегами и клиентами.

В дополнение к сильной технической базе и природному интересу к структуре, он имеет большой практический опыт, который дает ему уникальное понимание всего цикла проекта и его потребностей. Адель увлечен проектированием конструкций и созданием инновационных решений, которые работают для всех: структурно, архитектурно, конструктивно, экономически и, в конечном счете, для владельца и конечного пользователя.

Его академическое образование и опыт проектирования конструкций подготовили его к тому, чтобы стать эффективным ключевым лицом в PSE.

Проектов:

• Steele Residence, Санта-Роза, Калифорния (июль — сентябрь 2018 г.).

Одноэтажный дом площадью 11 246 кв. Футов. Он включает здание с изолированными бетонными формами (ICF). Крыша представляет собой легкий бетонный пол с балками на расстоянии 24 дюйма друг от друга. Внутренняя перегородка — легкая каркасная стена. Внутренний дворик был покрыт настилом из легкого металла, поддерживаемым секциями из красного железа HSS.

• Admani Residence, Корнелиус, Северная Каролина (август — октябрь 2019 г.)

Данный проект представляет собой 3-х этажное жилое здание площадью 30 685 кв.ft.
Проект в основном состоит из стропильных ферм LGS 16 дюймов, а также стропильных ферм LGS на расстоянии 24 дюйма друг от друга. Колонны варьируются от коробчатых колонн LGS и профилей из красного чугуна (горячекатаные).

• Garrard Bradley, Меридейл, Нью-Йорк (март — апрель 2018 г.)

Одноэтажное здание площадью 1620 кв. Футов.

Одноэтажное здание с деревянными каркасными стенами, внешними и внутренними стенами и крышей из сборных деревянных конструкций (другие).

4- Johnson Controls, город Чарлстон, Южная Каролина (апрель — июнь 2018 г.)

Это навес для бассейна площадью 17 239 кв.футов. Бассейн (86х187 футов) и вход (24х55 футов). Проект в основном предназначен для покрытия общественного плавательного бассейна алюминиевой рамной фермой 86 на 6 дюймов и еще одним комплектом алюминиевых рам на 55 футов при 6 дюймов для входа.

5–120-футовый стальной купол, Временное мероприятие, Лас-Вегас, Невада (2019)
Я разработал FEM с использованием RISA3D для моделирования стоек стального купола, туннеля с двумя вестибюлями и одним входом.

Опыт включает, но не ограничивается следующим:

1. Бассейн
2. Шмитс, 1500 кв.yd Leslie бассейн (пейзажный бассейн) — Кайлуа Кона, Гавайи (2019),
3. Legacy Pool (обычный бассейн), Grants Pass, OR, 1200 кв. Ярдов
4. Металлоконструкции
5. Eide Industries, Натяжные конструкции — тканевые конструкции, навесы и кабельные конструкции, по всей стране, площадью от 25 до 2200 кв. Ярдов. (2016-2018)
6. American Garden Perlite — Система поддержки открывания крыши площадью 432 кв. Фута — Кламат-Фолс, штат Орегон (2017)
7. Более 10 номеров деревянных геодезических куполов, более 1300 кв.ft Nathionwide. (2016-2019)
8. Алюминий
9. Hall Aluminium Products Inc. ненесущая стена исследовательского парка Purdue 1564 кв. Фута, Лафайет, Индиана (2016-2017)
10. Уникальных построек:
11. Bamboo Living — Более 20 жилых домов / домов из бамбука, HI (2016-2019)
    b. Морской контейнерный дом и недорогой дом — по всей стране (2018-2019).
12. Несколько стальных и деревянных куполов по всей стране.
13. Бамбуковые домики
14. Домики на дереве
15. Мосты
16. Мост на стальных балках Чайна-Крик длиной 60 футов и шириной 12 футов, Коквиль, Иллинойс,

(2015)

.

Как построить оконную теплицу — Сделай сам

Вот теплица у окна, которую можно построить днем.

Как построить оконную теплицу

Дневной свет растительного качества может быть скудным в вашем доме, но вам нужно только дотянуться до полной порции солнечного света. Если у вас удобно расположенное двухстворчатое окно (тип с нижней створкой, которая поднимается вверх), нет причин, по которым ваши комнатные растения не могут наслаждаться обильным солнечным светом в оконной теплице.(См. Схему оконной теплицы в галерее изображений).

Эта миниатюрная оконная оранжерея — идеальный строительный проект в субботу днем ​​и, в отличие от постоянных коммерчески доступных конструкций, вписывается в оконный проем, как портативный кондиционер. Даже если вы не большой плотник, сборка должна быть безболезненной. Все, что требуется, — это секция из внешней фанеры размером 42 на 46 дюймов размером 3/4 дюйма, длина 7 футов сосны размером 1 на 4, несколько футов конусного кожуха или отливного каркаса, различное оборудование, показанное на иллюстрации, и 46 -дюймовая акриловая крышка для оконных колодцев (та, что используется для защиты окон подвала).Что касается инструментов, планируйте использовать дрель, отвертку и лобзик (чтобы обрезать древесину по форме).

Сначала откройте нижнюю створку окна и измерьте расстояние по вертикали от подоконника до нижнего уплотнения створки, а затем расстояние по горизонтали между боковыми створками. Если установлено штормовое окно, при необходимости не забудьте учесть его раму. Используйте нашу иллюстрацию как руководство по вырезанию, но помните, что размеры вашего окна — это те, которые имеют значение.

По идее монтажная рама должна быть немного меньше оконного проема; коническая крышка для капель и поролоновый уплотнитель позже завершат герметизацию.Нижняя платформа имеет удлинение на 3-1 / 2 дюйма сзади, к которому крепится рама. Каркас также крепится спереди к лицевой панели, что помогает поддерживать акриловый купол.

После того, как деревянные части будут вырезаны и собраны, вы можете закрепить купол за его нижний край шурупами для дерева. Верхнее уплотнение заделывают силиконовым компаундом, затем нижнюю кромку покрывают прозрачной пластиковой трубкой длиной 1/2 дюйма, разрезанной по длине и запечатанной по ее верхнему краю. Используйте грунтовку и наружный латекс, чтобы покрасить каркас и открытые части фанеры.Внутри покрасьте в тон оконной рамы или накройте лицевую панель стеганой тканью с защелками, чтобы она соответствовала интерьеру. Лучше всего прикрепить теплицу к оконной раме с помощью четырех пластин из листового металла, прикрученных к краю бокового обрамления. Их можно оставить плоскими или при необходимости загнуть внутрь, чтобы захватить часть оконной направляющей.

Если вы просто выставляете квартиры или растения на солнце, оставьте платформу как есть. Тем не менее, вы можете расширить возможности использования вашего оконного сада, сделав отверстие внизу, чтобы разместить поднос для растений по вашему выбору.Выложенный изолирующей подушкой, он может удерживать отдельные горшечные растения или грядку с почвой. Когда поддон снят, в отверстие можно вставить вырезанную деревянную секцию.

Чтобы сделать еще один шаг вперед в дизайне, несложно создать простую сушилку для пищевых продуктов, вырезав два 3-дюймовых отверстия в верхней части лицевой панели и снабдив их круглыми мягкими вентиляционными отверстиями. Затем, прикрепив нейлоновую оконную перегородку к раме, скрепленной из деревянных планок размером 3/4 на 3/4 дюйма, вы можете сделать поддон для сушки, который поместится над проемом в платформе.Если нижняя створка окна не закрывается свободно, обрежьте монтажную раму до необходимой ширины, установите в исходное положение колпачок и переместите зажимные пластины, чтобы это было возможно. Закрытая створка (или одна только что открытая) ускорит процесс сушки.

---

Производители оконных теплиц

Четыре сезона
Холбрук, штат Нью-Йорк

Лорд и Бернхэм
Ирвингтон, Нью-Йорк

Sunbilt от Sussman
Ямайка, NY

Sunplace
Балтимор, Мэриленд

Sunsystems
Commack, NY

.

Установка покрытия теплицы [Строительство теплицы: Часть 2]

Как вы видели в первой части, теплицы могут позволить вам выращивать больше желаемых культур, продлевая вегетационный период и давая больше контроля над переменными окружающей средой, такими как вредители и температура .

Мы начали с простых двухслойных теплиц для наших первых коммерческих теплиц. Мы заказали наш комплект и собрали его сами, хотя некоторые компании предлагают установку как услугу.

Если вы подумываете о создании собственного дома для дома, вам нужно знать, что нужно для установки покрытия теплицы.Вот краткое руководство по шагам по сборке домика и советы, которые помогут максимально избавить вас от разочарований!

Строительство теплицы (часть 2)

В этом видео-сообщении мы говорим о:

• Оптимальный способ укладки пластикового покрытия теплицы
• Фиксация покрытий проволокой для отклонения
• Доступный способ накачивания покрытий

Лучший способ установить пластиковые покрытия теплицы

Перво-наперво, когда вы кладете покрытие на теплицу, убедитесь, что ВЕТЕР НЕ ПОТОМ! Меньше всего вам хочется видеть, как ваши инвестиции разорваны в клочья или кого-то из ваших друзей срывают с лестницы, пытаясь прикрыть конструкцию теплицы ветром.Даже 5-10 миль в час могут превратить это потенциально интересное задание в ОЧЕНЬ ПЛОХОЙ ДЕНЬ.

Правильный способ (или, по крайней мере, лучший способ, который мы нашли)

ШАГ 1

После того, как вы распаковываете коробку, в которой был упаковочный рулон, начните растягивать ее перед конструкцией теплицы. Будьте осторожны при разворачивании и расправлении покрытия, не перетягивайте определенные сегменты и не перетаскивайте его по камням, которые могут повредить его.

Раскатка полиэтиленового покрытия перед теплицей.

ШАГ 2

В зависимости от выбранного вами покрытия может быть TW

.
