Забор из необрезной доски своими руками: фото, схемы, чертежи, видео

Забор на приусадебном участке является визитной карточкой хозяина. Чтобы заслужить хорошее впечатление – ограждение вашего дома должно быть действительно оригинальным и красивым. К сожалению, без строительного опыта и соответствующего финансирования, мечтать о заборе из камня или кирпича – не приходится. Другое дело, деревянный забор из необрезной доски. Такое уникальное ограждение обладает великолепными декоративными свойствами, его строительство сэкономит ваши средства и время, а главное, что его легко соорудить своими силами.

Содержание:

Выбор материалов для строительства забора

В качестве основы забора используется необрезная доска. Такой материал представляет собой деревянное полотно с необработанными и кривыми краями, а иногда и с остатками коры. При выборе досок для строительства, следует учесть следующие рекомендации:

• Чтобы при монтаже избежать расщеплений или сколов – необрезная доска должна быть шире 200 мм;
• Для повышения прочности и надежности конструкции – используйте доску толщиною не меньше 20 мм;
• Самое главное правило – это использовать исключительно просушенный материал. Во-первых, сырую доску нельзя обработать защитными средствами (антисептик, антипирен и т.д.). Во-вторых, под воздействием внешних факторов, конструкция из сырого дерева – очень скоро деформируется, и придет в негодный вид.

Определившись с материалом, рассчитываем его количество и проектируем рисунок укладки досок. Если вы используете горбыль – добавьте пятую часть от общего числа требуемого материала (много не кондиции). Если же используете качественную необрезанную доску — добавьте к запасу до 10% материала.

Обязательно очищаем все от остатков коры. Под ней могут содержаться различные жучки, паразиты, которые со временем уничтожат ваш забор. Дальше приступаем к обработке. Специалисты рекомендуют для этого использовать фасадные краски и морилки-пропитки. Такая защита сохранит конструкцию от выцветания и гниения на десятки лет. В качестве опор можно использовать деревянные или металлические столбы.

Как сделать забор из необрезной доски своими руками

Вначале нужно сделать разметку под забор, под лунки, куда будут устанавлиться столбы. При возведении ограждения с деревянными столбами следует позаботиться об их правильной обработке. Основание опоры следует пропитать пропитками, битумом, и обернуть либо рубероидом, либо геотекстилем. Затем надо выкопать лунки под столбы и забетонировать их.

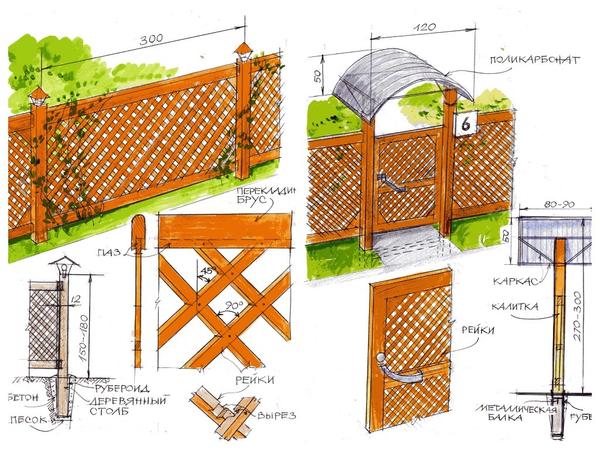

Если вы строите забор из необрезной доски своими руками используйте следующий алгоритм: глубина бетонирования основ – не меньше 1 м (лучше на глубину промерзания грунта), шаг между секциями не более 2,5 м (чем меньше – тем ограждение прочнее).

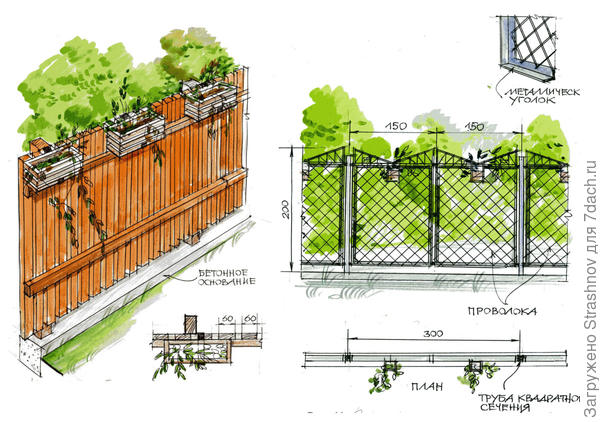

Ограждения, изготовленные из необрезанного древесного материала, могут иметь самую разную обшивку: вертикальную, горизонтальную, «елочкой», «внахлест» и комбинированную. Ознакомится с вариантами обшивки, можете в нашей галереи, где представлены самые актуальные фото и видео материалы.

Если говорить о простейшем варианте то – это забор из необрезной доски вертикального типа. Горизонтальные лаги устанавливаются на столбы.

Затем на них с помощью саморезов монтируются доски в вертикальном положении. Такое ограждение бывает двух типов: «сквозное» и «глухое». Сквозной забор предполагает крепление досок, как с внутренней, так и внешней стороны конструкции с определенным отступом друг от друга, такой тип забора еще называется «шахматкой». При строительстве глухого ограждения доски монтируют между собой — плотно.

Фото забора из необрезной доски

Видео строительства забора из необрезной доски

Строительство деревянного забора

Забор из необрезной доски своими руками: фото, схемы, чертежи, видео

Садовая мебель из досок своими руками

Удачные дачные поделки частенько становятся главным украшением дачного участка. Прежде чем решить, какая мебель для дачи будет лучше всего и как ее сделать, нужно определить из чего можно ее изготовить. Лучший материалом для дачной мебели является дерево. Оно идеально вписывается в ландшафт любого загородного участка.

Конечно, нужны и другие материалы. Обязательно осмотритесь вокруг, не сохранилось ли у тебя на даче или в загородном доме каких-то с виду ненужных вещей. Довольно часто шедевры получаются из самых простых предметов. Вот 23 великолепные идеи, как сделать мебель из досок своими руками для дачи.

Неожиданное решение! Камни выступают и в качестве опоры и, как элемент декора.

Лавочка и цветник — два в одном. Как же здорово!

А эту идея я, пожалуй, возьму на заметку.

Поработав — можно и отдохнуть. Тем более, что на такой садовой лавочке — это одно удовольствие!

Обожаю радиусные решения. Закругленная мебель — моя слабость!

Новая садовая мебель, столы и стулья аналогична новым предметам интерьера в квартире. С ней и помещение, и сад смотрятся уже по-другому.

Атмосферно, не правда ли?

Еще один интересный вариант решения уличной скамьи.

Малышка и песик уже облюбовали этот чудесный садовый комплект мебели. Изготовить такую совсем не сложно, главное запастись необходимым материалом и вдохновением творить.

Вроде бы и ничего особенного, но хочется долго смотреть на это чудесное решение, а потом сорваться с места и начать воплощать нечто подобное для своего сада. Очень гармонично!

Стильно и со вкусом!

А эта идея прекрасно подойдет и для общественных мест отдыха.

У садовой мебели множество разновидностей, но в любом случае, будь то наборы, состоящие из стола и стульев, или скамьи, гамаки, диванчики и садовые пуфы, их легко перенести в другое место.Вот почему садовую мебель еще называют мобильными местами отдыха.

Очень хочу себе такой же комплект садовой мебели!

А такую идею можно воплотить и из старых поддонов.

Выбирая уличную мебель, важно руководствоваться и вешним видом всего приусадебного участка, оформления фасада здания.

Это именно то, что мне нужно! Теперь я знаю, чем займется мой муж на этих выходных.

А как тебе эта идея? Я уже представляю, как за таким столом собирается вся семья и друзья и мы весело проводим время, поедая вкусные ужины, а потом играем в настольные игры.

Мебель из дерева можно встретить как в мобильном, так и в стационарном варианте. Мобильный вид, безусловно, предпочтительнее, такие столы и стулья можно заносить в гараж на зиму или прятать летом во время частых, затяжных дождей.Однако, хорошо обработав дерево и пропитав его специальными пропитками — можно не бояться оставлять такую мебель на улице круглый год!

При выборе уличной мебели из древесины важно учесть качество породы, защитного покрытия и изготовления фурнитуры.Любую садовую мебель из дерева обрабатывают специальными антисептиками, дабы избежать гниения. Поверхность предметов мебели покрывают лаками или красками.

Если у тебя на участке есть старое раскидистое дерево, то вокруг него можно смело устроить круговую скамью, и даже небольшой стол!

Слэбы, спилы, необрезная доска

Дерево, как и любой натуральный материал, имеет неповторимый рисунок поверхности. И совершенно не обязательно, чтобы это была древесина ценных пород. Обычная сосна при должной обработке тоже выглядит очень презентабельно.

Неповторимость текстуры от природы

На волне интереса к экологичности и этническим стилям в интерьере, предметы из древесных спилов или слэбов сегодня стали популярны. Модное направление тут же подхватили производители, предлагая продукцию из экзотической древесины. Чем же отличается спил от слэба?

Слэб (или сляб) происходит от английского «slab», в переводе «плита», «толстая пластина». Чаще всего слэбом называют толстый продольный спил дерева, а тоже толстый, но поперечный — просто спилом.

Спил дерева. Фото с сайта impactimportsusa.com

Для изготовления оригинальной мебели подойдут и продольные, и поперечные спилы. Чем же в таком случае слэб отличается от простой необрезной доски? В общем-то ничем, за исключением того, что обрезная доска — это один из видов пиломатериалов, использующихся для строительных, в основном черновых, работ, а слэбы предназначаются для декоративных целей.

Поэтому на их изготовление идут толстые брёвна, чтобы деревянная плита была максимально широкой. И всякие пороки древесины, такие как капы, свилеватость, внутренние полости, ухудшающие качество и сортность обычной доски, наоборот, увеличивают ценность слэба из дерева. Чем интереснее текстура древесины на срезе, тем больше декоративный эффект.

Слэб из дерева. Фото с сайта odiesoil.com

Слэбы, в отличие от строительной доски, имеющей естественную влажность, подвергают камерной сушке. Кромки слэба дополнительно обрезаются, или на нём может быть оставлен естественный «живой» край, окорённый или с сохранением коры.

Широкие и толстые плиты из экзотической древесины стоят немало. Но посмотрите, как красив спил яблони или груши, оставшийся после удаления старого дерева в саду. Расчищая участок от старых деревьев, не торопитесь избавиться от стволов: может, в них скрывается стильная садовая скамейка или другой предмет дачной мебели.

Если вы пока находитесь в поиске идей, а сидеть уже на чём-то нужно, загляните в наш маркет, объединяющий крупные интернет-магазины. Вы найдёте разнообразные садовые кресла, качели, гамаки и прочую мебель для своей дачи. Раздел Садовая мебель.

Где используют слэбы

Чаще всего из них изготавливают мебель, например, обеденные столы, барные стойки, тумбы, скамьи, полочки. Иногда в интерьере можно встретить дверь или изголовье кровати из цельной древесины. Некоторые дизайнеры используют их для обрамления зеркал, изготовления светильников, создания раздвижных перегородок.

Аутентичный деревянный слэб подчеркнет лаконичность и минимализм лофт-пространства, поддержит уютную деревенскую стилистику загородного дома, украсит современный скандинавский интерьер.

Идеи для вдохновения

Натуральное дерево привлекательно своей текстурой, неповторимостью узора годичных колец, тёплыми природными оттенками. А крупноформатные плиты из древесины или большие поперечные спилы обычно поражают воображение своей природной энергетикой, визуально продемонстрированной прихотливым рисунком текстуры и внушительными размерами.

Поэтому в какой либо дополнительной декоративной обработке изделия с использованием этих материалов, на мой взгляд, не нуждаются: затейливая резьба или сложная вычурная форма вступят в конкурентную борьбу с естественной красотой материала. От этой борьбы обе стороны мало выиграют. По-моему, древесные слэбы или спилы наиболее подходят для современной мебели в духе минимализма.

Технологические этапы изготовления слэбов

Заготовленные материалы обязательно должны быть высушены до необходимого уровня влажности. Сушка может происходить естественным образом на открытом воздухе либо в специальных сушильных камерах под воздействием инфракрасного облучения или вакуумных систем.

Камерная сушка может стать причиной значительных сушильных напряжений, которые, в свою очередь, приводят к растрескиванию, короблению, нарушению структуры и цвета древесины. Слэбы особенно подвержены подобным процессам из-за большой толщины досок и их неоднородного высыхания.

Чтобы защитить поверхность и предотвратить образование трещин, производится обработка стабилизаторами и делаются небольшие пропилы в плите. Необходимость таких мер зависит от габаритов конструкции, а также типа используемой древесины.

Последующие этапы предполагают удаление коры, калибровку размера, заливку щелей эпоксидной смолой. Финальной стадией считается полировка среза и его покрытие защитным масляным составом или тонким слоем лака.

Материал

При намерении собрать стол самостоятельно первое, на что стоит обратить внимание – это материал изготовления. Очень редко в качестве подручного материала используется срез дерева целиком, гораздо чаще – деревянные доски. Преимущества этого материала: их можно распилить по нужным размерам на любой строительной базе; довезти до места сборки их тоже легко, если есть личный автомобиль.

Из минусов можно назвать только возможные сложности, которые могут возникнуть при монтаже, а еще то, что стоит обращать внимание на правильную обработку материала – иначе доски могут разойтись и долго не прослужат.

Половая

Этот материал используется для половых покрытий, для обшивки зданий и помещений и, согласно теме этой статьи, для изготовления предметов интерьера. Преимущества такого материала заключаются в следующем:

Особенности заливки

В любом из проявлений древесина хорошо скрепляется с эпоксидной смолой, однако это не избавляет от некоторых проблем. Большинство из этих проблем носит глобальный характер, поэтому нет необходимости приводить конкретные примеры алгоритмов работ. Выделим общие нюансы, которые каждый мастер должен учитывать.

Слэб или деревянный массив одновременно играет роль основания и декора. Необходимо помнить, что плотность древесины меньше плотности смолы, поэтому при заливке одним слоем деревянные фрагменты могут начать всплывать. Чтобы не заниматься расчетами выталкивающей силы, проще данное явление предотвратить. Для этого заливают первый слой смолы, толщиной около 1-1,5 мм, который будет играть роль клеевого состава. К смоле приклеиваются декоративные фрагменты. После полного застывания смолы можно продолжить заливку.

При заливке столешниц используют несколько фрагментов деревянного массива, которые расположены на разном уровне. Таким образом, формируется некое подобие трехмерной картины. При послойной заливке обычно проблем не возникает. Если же было решено залить смолу одним слоем, то эти фрагменты скрепляют между собой любыми доступными способами.

Достаточно большая проблема залить кусочек дерева в линзе или сфере при изготовлении украшений, он обязательно всплывет. Здесь существует несколько способов. Первый заключается в том, чтобы сначала залить слой эпоксидной смолы до того уровня, на котором должен расположиться декоративный элемент. Можно спокойно дать ему всплыть и дождаться отверждения смолы. Затем заливается оставшийся компаунд. Второй способ – придерживать кусочек дерева с помощью тонкой проволоки.

Любая древесина имеет поры. Когда жидкая смола начинает их заполнять, то из пор выходит воздух. Даже если состав прошел процедуру вакуумирования, это не избавит от возникновения пузырьков. Выходом из сложившейся ситуации является предварительная пропитка. Деревянные элементы нужно покрыть бесцветным грунтом. При отсутствии специального состава можно воспользоваться той же смолой, из которой будет изготовлено изделие. Начинать заливку следует только после полного застывания грунта или отверждения пропитывающего слоя смолы.

Используя в качестве основного материала дерево с эпоксидной смолой, необходимо уделить должное внимание подготовительному процессу. После обработки древесины на ее поверхности и в различных порах скапливается пыль и мелкие опилки. Если их не удалить, то они всплывут в смоле, образуя взвеси. Данный нюанс еще раз подтверждает необходимость предварительного грунтования. Даже если все частицы не удалось убрать, они будут удерживаться слоем грунтовки.

Полезно узнать > Как сделать имитацию воды из эпоксидной смолы, основные принципы

Чертеж

Чертеж необходим, так как благодаря ему стол точно впишется в помещение. Также чертеж позволит рассчитать объем необходимого материала. Но обо всем по порядку. Какие же задачи позволит решить чертеж?

1. Габариты. Если это кухонный стол, а кухня нестандартных размеров, и стол, соответственно, будет отличаться от стандартов.
2. Модель. Несмотря на то, что в общем представлении стол – это четыре ножки и столешница, существует огромное количество вариантов того, как его смастерить. Моделей стола, видов столешниц и ножек очень много.
3. Расчет расходного материала. Обладая начальными математическими навыками из готового чертежа можно вычислить объем необходимого материала. Чтобы после покупки доски не оказалось, что остается много обрезков, или что материала не хватило.

Как сделать?

После того, как выбран материал, подготовлен чертеж и все необходимые инструменты, можно приступать к сборке. При составлении чертежа стола были выделены все составляющие его элементы, а так же крепления. В первую очередь вырезаются и вытачиваются все необходимые элементы в соответствии и с размерами, указанными в чертежах. Затем, после сверки и замера после изготовления, можно переходить к сборке деталей.

Порядок сборки достаточно простой, можно выделить общие шаги вне зависимости от того, какую модель стола планируется собрать. Шаги сборки следующие:

1. Сборка ножек. Ножки стола, нарезанные согласно чертежу, скрепляются балками с помощью саморезов или гвоздей. Для большей надежности места крепления стоит обработать клеем, уже потом стянуть саморезами.

2. К конструкции ножек крепится столешница. Для этого на столешнице намечаются планки, скрепляющие ножки, затем с помощью саморезов, гвоздей, шурупов или креплений столешница прикрепляется к конструкции ножек.

3. Установка горизонтальной стяжки. Многие модели столов предполагают стяжку между ножками стола, чтобы они не разъезжались.

Основной этап

В основе 2 массивных горизонтальных бруска, нижний блок должен быть не ниже 30 сантиметров выше уровня грунта. Для тяжелых и высоких изгородей брусьев может быть больше. Установите их с помощью струбцин и зафиксируйте. Есть еще множество других способов.

Если пролеты не длинные и не тяжелые, вы можете собирать их на горизонтальной поверхности, предварительно разметив на забетонированных основаниях место расположения бруса.

Планки штакетника, предварительно обработайте наждачкой, пропитайте антисептиком, затем крепите сверху и снизу с помощью двух саморезов (для вертикального забора). Для горизонтального размещения досок используйте струбцину и бруски, которые позволяют отмерять пространство между штакетником. Это общие правила, под каждый тип ограждения своя методика установки!

Завершающий этап – покраска. Не экономьте на ЛКМ, от них зависит срок службы изгороди и ее внешний вид. Если все составляющие были заранее прогрунтованы, то такая покраска не составит труда и даже принесет много удовольствия.

Финишная обработка

После того, как изделие собрано, его необходимо обработать. Обработка нужна для того, чтобы изделие было устойчиво к воздействию внешней среды и прослужило в разы дольше, чем без обработки.

Обработка изделия означает его шлифовку и последующее вскрытие лаком. Чаще всего шлифовка и вскрытие лаком производятся несколько раз для большей надежности.

Предлагаем полюбоваться возможными результатами трудов:

Уход за изделиями из цельной древесины

Излишняя сухость воздуха, чрезмерная влажность, резкие перепады температур могут повредить незащищенную текстуру дерева и привести к растрескиванию. Поэтому рекомендуется периодически производить профилактическую обработку изделий воском, маслом или другими спецсоставами. Этот момент особенно важен, если мебель располагается на кухне или в ванной комнате.

Под воздействием солнечных лучей оттенок дерева может со временем измениться, но на остальные характеристики это не окажет никакого влияния.

Изделия следует протирать сухой или влажной мягкой тряпочкой без использования агрессивных химических средств. При надлежащем уходе деревянные изделия надолго сохранят свое качество и безупречный внешний вид.

Как сделать плетеный забор из досок своими руками: фото и видео

Плетеный забор из досок, или «австрийская плетенка» — привлекательная и оригинальная разновидность забора из дерева. По технологии такая изгородь схожа с классическим плетением из веток. Для работы используются строганные доски, которые могут располагаться горизонтально и вертикально.

Так выглядит классический плетенный забор из досок

Такой вид плетеного забора выполняет не только декоративную функцию: это также полноценная ограда для защиты участка, которую несложно возвести своими руками.

Плюсы и минусы плетеного забора из досок

Плетеная изгородь из деревянных досок имеет немало достоинств:

• Ограда очень просто монтируется своими руками, не требует специальных знаний и опыта;
• Натуральные материалы, используемые при установке, обеспечивают экологическую чистоту и безопасность;

  Вариант устройства плетенки из досок и металлических труб

• Цены на строганую доску весьма демократичны;
• У плетеной деревянной ограды интересный и необычный внешний вид, забор выглядит намного дороже своей истинной стоимости;
• Для строительства можно использовать старые, но еще прочные доски;
• Обеспечивает приватность и защиту от проникновения на территорию участка;
• Забор скрывает от посторонних глаз, но при этом пропускает свет и воздух, что хорошо для растений на участке и добрых отношений с соседями;
• Очень быстрый монтаж: в день своими руками можно сделать 12–15 м изгороди.

К недостаткам забора из дерева относят непродолжительный срок службы — 7–10 лет.

Чертеж устройства конструкции плетеной ограды из досок

Хотя этот показатель зависит от многих факторов: климата, региона, особенности грунта и воздействия условий среды. При хорошем и своевременном уходе за деревянным забором срок его службы можно увеличить в два раза.

Установка плетеной изгороди из досок

Виды забора из плетеной доски

1. Ограды до одного метра используются в качестве декоративного заборчика своими руками внутри участка, чаще всего для ограждения растений и создания бордюров;
2. Метровый забор используется для зонирования территории дома или дачи;
3. Выше одного метра — надежная изгородь с полноценными защитными функциями.

Необходимые материалы и инструменты

1. Материал для плетения. В первую очередь для плетения понадобятся доски: длиной в 3 м, толщиной — 20 мм и произвольной шириной. Посчитать их нужное количество не составит труда: это будет зависеть от высоты и протяженности изгороди. Доска для плетения подойдет любая, главное условие — достаточная гибкость. Но самым презентабельным вариантом все же является строганая доска, материал прочный и неприхотливый, с высокими эксплуатационными характеристиками и продолжительным сроком службы.
2. Опоры. Можно использовать столбы из дерева и металла или более массивные из опоры из бетона или кирпича. Для тяжелых столбов нужен основательный фундамент.
3. Стойки и поперечины для каркаса. Могут использоваться неширокие доски или брус. Для горизонтального плетения устанавливаются вертикальные стойки. Для вертикального — горизонтальные поперечные лаги.

   Пример вертикального плетения ограды из досок

4. Песок, цемент, щебень. Понадобятся для приготовления раствора, бетонирования опор и обустройства дренажной системы.
5. Бур или лопата. В зависимости от выбора опор ямы под столбы бурятся или выкапываются своими руками.
6. Гвозди и саморезы, подходящие для древесины.
7. Уровень или отвес. Понадобятся для корректировки ровного расположения забора.
8. Средства для защитной обработки древесины.

Подготовка материала и разметка территории

• Перед плетением следует хорошо обработать доски грунтовкой и антисептиком от грибковых поражений и защиты от насекомых;
• Если забор планируется красить, то можно это сделать до монтажных работ;
• Перед установкой изгороди следует определиться с расположением столбов: шаг между ними должен быть не больше 3 м. Если в качестве опор будет использоваться тонкий брус, длина пролета сокращается до 2 м;

  Подробная схема с размерами плетеной ограды из досок

• Расстояние между столбами устанавливается с таким расчетом, что при плетении концы досок будут заходить за них.

Монтаж столбов

Сделать изгородь из досок своими руками совсем несложно, самым трудоемким будет монтаж столбов забора. Опоры для плетеного дощатого забора могут быть любыми. Плетенка в сочетании с кирпичом и камнем смотрится привлекательно и дорого, но такие тяжелые опоры нуждаются в надежном основании.

Если устанавливать деревянные или металлические столбы, фундамент заливать необязательно.

Однако конструкция из досок имеет немалый вес и парусность, поэтому опоры обязательно бетонируются.

Деревянные столбы

1. Самыми долговечными считаются столбы из сосны и лиственницы. «Вечным» признан дуб, но его стоимость очень высока. Деревянные столбы опускаются в землю не меньше, чем на треть своей высоты.

   Так выглядит секция плетенки со столбами из дерева

2. Нижнюю часть опоры, которая будет находиться под землей, обязательно защищают пропиткой на основе битума. Состав лучше нанести в два слоя, каждый из которых должен хорошо затвердеть. Проводить такую обработку нужно в сухую погоду. Наземную часть опоры покрывают специальным лаком, защищающим от воды, ультрафиолета и грибка. Верхушку срезают под углом: это не даст влаге задерживаться на торце.
3. Выкапываются ямы больше диаметра столба примерно на 20 см. На дно засыпается щебень. На участках, подверженных затоплению и скапливанию воды, столб оборачивают рубероидом.
4. Опоры устанавливают в ямы и корректируют вертикальность уровнем. Выставляют высоту, ориентируясь по натянутой веревке, при необходимости подсыпают в ямы щебень.
5. После установки столбов яма засыпается щебнем, битым кирпичом, землей. Хорошо утрамбовывается через каждые 30 см. Оставшийся незаполненный отрезок около 20–30 см заполняют бетоном и снова хорошо трамбуют.

   Схема для монтажа столбов деревянного забора

Металлические столбы

• Для защиты от коррозии столбы из металла грунтуют и окрашивают. Верхнюю их часть закрывают заглушками;
• Выкапывается яма глубиной в 1–1,2 м и диаметром 20–25 см;
• Устанавливается столб, выравнивается по вертикали и высоте;
• Яма на треть заполняется послойно песком и щебнем и трамбуется;
• Оставшуюся часть скважины бетонируют.

Крепление ограничителей для плетенки из досок

Между уровнем земли и нижней частью плетенки из досок оставляют зазор 15–20 см. Чтобы доски фиксировались на этой высоте, закрепляются опорные ограничители. На деревянные опоры прибивается брус, на металлические приваривается стальной уголок.

Установка плетеного забора из досок

1. В зависимости от того, каким будет расположение досок в пролете, устанавливаются одна или две неширокие доски или брус: вертикально при горизонтальном плетении и горизонтально при вертикальной установке досок.
2. Горизонтальное плетение начинают с установки стоек из бруса или доски. Стойки устанавливают так, чтобы пролет был поделен на равные части. Плетение начинается сверху. Доска цепляется одним краем за опорный столб, огибает первую стойку, проходит под второй и другим концом опирается на соседний столб. Доска в месте соприкосновения с опорами и стойками закрепляется саморезами для надежности. Хотя вся конструкция при правильных расчетах прекрасно удерживается благодаря распирающей силе. Последующие доски надеваются на каркас в шахматном порядке,примерно как в заборе Шахматка: если предыдущая доска изогнута с тыльной стороны опоры, то следующая устанавливается так с лицевой стороны. Последнюю доску сверху можно прибить с лицевой стороны пролета без плетения.
3. При вертикальном плетении две доски каркаса закрепляются на столбы строго горизонтально. Еще одну доску прибивают на самом верху. Гибкие доски, напиленные по размеру, оплетают вокруг поперечных лаг аналогично горизонтальному плетению. Начинают работу от столба.

Финишная отделка плетеного забора из досок

После установки изгородь необходимо покрасить или покрыть лаком. Если доски не были покрыты защитной грунтовкой, то следует сделать это перед покраской и дать ограде просохнуть. После можно нанести защитно-декоративный слой лака, олифы, эмали и прочих покрытий, подходящих для дерева и наружных работ.

Плетеный деревянный забор способен прослужить не один десяток лет, если не забывать про несложный, но обязательный уход за ним. Защитный слой рекомендовано обновлять каждые 2-3 года.

Пример отделки и покраски плетенного деревянного забора из досок

Легкий в исполнении и красивый плетеный забор из досок под силу выполнить своими руками любому желающему. Эффектная и недорогая изгородь станет украшением любого загородного участка.

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

• Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
• Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Чертеж и схема откатных ворот своими руками

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

• возможности замены роликовых опор, если они выйдут из строя;
• регулировки высоты ворот касательно земли;
• точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Ворота своими руками. Чертежи, фото и видео

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

Откатные ворота своими руками — фото, схемы, чертежи

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м².
• Сталь, толщиной 2 мм ~ 17 кг/м².

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м² и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

• Направляющая балка. Принимает на себя весь их вес.
• Тележка или роликовая опора. Их необходимо 2 шт.
• Съемный концевой ролик. В закрытом состоянии он служит опорой.
• Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
• Кронштейн. Он важен для удержания створки от бокового качания.
• Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

• Combi Arialdo и Flatelli Comunello из Италии.
• Ролтэк и Doorhan из России.
• Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

1. Изготовление фундамента.
2. Проводка электрики.
3. Установка ответного столба.
4. Монтаж автоматики.

Изготовление фундамента

Этапы возведения фундамента:

• Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
• Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
• Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
• Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
• Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
• Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

• Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
• Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

• Снимаете полотно с роликовой тележки.
• Далее снимаете тележки с площадок.
• К закладному элементу привариваете площадки.
• К ним закрепляете роликовые тележки.
• На роликовые опоры задвигаете полотно.
• Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

• Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
• Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
• Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

• Для проема в 4 м используется привод – 500–600 кг.
• Для проема в 4–6 м используется привод – 600–1300 кг
• Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарка.
• Воздушный компрессор для покраски.
• Пассатижи.
• Дрель.
• Рулетка.
• Уровень.
• Клепатель.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

• Недостаточно хорошая подготовка фундамента.
• Неправильный монтаж и крепеж всех комплектующих.
• Неправильно подобранная масса ворот под несущую балку.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Нельзя допускать потеки краски.
• Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

Забор профнастила: чертеж, конструкция

Стильный и практичный

Забор из профнастила – один из самых популярных видов металлических ограждений на сегодняшний день. Профнастил – это оцинкованный металлический лист с грунтовым и полимерным покрытием. Полимерное покрытие может быть нанесено как на одну сторону листа, так и на обе. Такой забор вполне можно изготовить и установить самостоятельно, для этого нужно правильно изобразить забор профнастила чертеж с учетом особенностей ограждаемого участка.

Забор из профлиста — довольно надежная конструкция, потому как закрепляется на несущей части, а она состоит из металлических столбов, которые вбивают в грунт на строго определенную глубину и скрепляют между собой лагами с помощью дуговой сварки. Популярность забор из профнастила завоевал благодаря широкому цветовому спектру, высокой степени защиты территории от шума, пыли, посторонних лиц.

Забор из профлиста с кирпичными столбами

Подготовительные работы

Для самостоятельной установки забора из профнастила необходимо проделать следующую работу:

1. оценить рельеф ограждаемого участка; определиться с видом забора: сплошной забор из профнастила или комбинированный с кирпичными или каменными столбами;
2. подготовить периметр территории, при необходимости демонтировав старый забор;
3. провести все необходимые замеры и нанести их на чертеж, строго соблюдая масштаб;
4. свериться с землеустроительными документами и межевыми знаками;
5. при необходимости согласовать возведение забора с соседями;
6. приобрести все необходимые материалы для постройки забора: столбы (для них лучше использовать профильные трубы размером 60х60 мм), лаги (также профильные трубы, но уже размерами 40х20 мм) – для монтажа каркаса, профлист в нужном количестве, крепления (оцинкованные саморезы со сверлом 5,9х19 мм под цвет профлиста). Также потребуется сварочный аппарат, беспрепятственный доступ к электросети или генератору.

Схема забора из профнастила с указанием необходимых размеров

Необходимые расчеты

Оценка рельефа местности требуется для точного расчета перепадов высоты участка, если таковые имеются. В зависимости от рельефа местности забор из профнастила может быть ровным либо ступенчатым.

Замеры периметра участка следует выполнять так: на размеченном участке натянуть шнур и в местах, где планируется установить столбы, поставить метки. Затем все измерения перенести на чертеж. Он поможет визуально представить всю конструкцию забора. Как правило, на чертеже и схемах забора отображают расположение столбов и лаг: их высоту, длину, диаметр, глубину бетонирования.

Иногда на каждый вид работ готовят отдельные чертежи – на закладку фундамента, на устройство каркаса, на крепление профнастила на подготовленный каркас. Это значительно упростит процесс монтажа, сократит время работы и поможет определиться с необходимым количеством материала и решить, нужен ли фундамент или будет достаточно шурфов.

Если есть необходимость устройства фундамента, то его цоколь лучше всего сделать 20-30 см в высоту и 30-40 см в ширину.

Возведение забора

Подготовив чертеж и приобретя необходимые материалы, можно приступать к самостоятельному возведению забора из профнастила, которое включает в себя этапы:

• установку опорных стоек в подготовленные шурфы;
• установку поперечных лаг;
• монтаж профнастила.

Монтаж опорных стоек

Чтобы опорные стойки располагались на одном уровне, необходимо их выровнять по высоте предполагаемого забора. Длина стоек высчитывается следующим образом: к высоте забора нужно прибавить длину столба, которая располагается под землей, это примерно 30% высоты будущего забора.

Монтаж опорных стоек для забора

Для точного количества стоек нужно значение периметра территории, которое следует разбить на составные части по 2-3 м. Это будет расстояние между опорами. Точное же расстояние от стойки до стойки будет равняться ширине 2-3 профлистам с нахлестом в 1 волну. Если планируется калитка и ворота, то из полученного значения следует отнять их ширину.

Важно! Для определения точного количества профлистов необходимо знать их полезную ширину, то есть ширину листа без нахлеста.

Для установки подготовленных опорных стоек нужно сделать шурфы с помощью ручного бура или бензобура. Шурфы должны быть сделаны глубиной не менее 1,2 м и диаметром примерно 200-25 мм согласно разметкам, перенесенным на чертеж.

Шурфы можно бурить по-разному:

• просверлить все сразу;
• пробурить несколько, установить в них стойки и забетонировать их;
• бурить шурфы с обеих сторон забора.

Затем следует приготовить бетонный раствор, состоящий из цемента и песка.

Важно! Для наибольшей надежности установленных в забетонированной скважине стоек на подземную часть каждой из них следует приварить поперек трубы и крест-накрест относительно друг друга несколько арматур (2-3) длиной 10-15 см.

Поперечные лаги: правила установки

Установив опорные стойки, нужно смонтировать лаги. Их приваривают к столбам электросваркой. Необходимое количество поперечных лаг высчитывается по высоте забора. Если планируется высота более 1,7 м, то целесообразно установить 3 лаги, если меньше 1,7 м, то вполне будет достаточно 2-х лаг.

Крепление поперечных лаг на каркасе забора

Здесь нужно помнить, что расстояние между верхним краем забора и верхним рядом лаг, так же, как и расстояние от земли до нижнего ряда лаг не должно быть больше или меньше 20 см. После монтажа поперечных лаг нужно очистить соединения стоек и лаг от окалины и ржавчины металлической щеткой. Затем хорошо прокрасить их.

Особенности монтажа профнастила

К каркасу нужно прикрепить профилированные листы, и забор будет полностью готов. Самым хорошим вариантом будет использование листов, имеющих маркировку «С», у которых высота гофры не превышает 20 мм. Это профнастил С8, С10, С 13, С 15, С 20, С 21.

Листы следует крепить к поперечным лагам оцинкованными саморезами по металлу, причем необходимо проверить наличие на них резиновой или пластмассовой шайбы. Места крепления устанавливают строго в соответствии с лагами. Обычно каждый профилированный лист прикрепляется на 6 саморезов при наличии 2-х лаг в каркасе и на 9, если имеется 3 ряда поперечных лаг.

Нужно внимательно устанавливать каждый профлист в плоскости, которую создали лаги со столбами и обязательно поверять образовавшуюся вертикаль и горизонталь. Это предотвратит появление зазоров между листами.

На первый лист укладывают второй так, чтобы он заходил на него внахлест на одну волну. Прикрутив все листы, нужно закрыть отверстия всех опорных стоек, так как если они изготовлены из труб или кирпича, то в открытую верхнюю часть будут попадать осадки, что вызовет коррозию металла или ускорит разрушение столба.

Готовый забор из профнастила, вид со стороны двора

Самостоятельно изготовленный и установленный забор из профлиста в соответствии с чертежом будет защищать территорию и радовать владельцев более 10-15 лет.

Изготовление, монтаж забора из профнастила

Источник: http://rusograda.ru/zabory/zabor-profnastila-chertezh

SketchUp: подробное руководство по началу работы

Посмотрите это

Мы создали бесплатное руководство по SketchUp, которое вы должны просмотреть за до , когда вы начнете рендеринг.

В видео мы говорим конкретно о V-Ray для SketchUp, но это применимо ко всем расширениям рендеринга.

(Это важный шаг, который люди часто пропускают)

Посмотрите его, и вы узнаете 5 вещей, которые нужно сделать на этом шаге, чтобы избежать разочаровывающих результатов.& nbsp
