критерии выбора и правила установки

Стальная труба дымохода, особенно состоящая из отдельных секций, нуждается в дополнительной опоре. Такую опору ей дают кронштейны, крепящие дымоход к стенам и другим строительным конструкциям. Кронштейн для дымохода удерживает трубу в вертикальном положении и не дает ей искривляться под действием ветра и силы тяжести, обеспечивая наилучшие условия воздушной тяги.

Назначение и особенности конструкции

Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

• разъемное кольцо, охватывающее трубу; снабжается прокладкой из резины или термостойкого материала;
• консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления;
• площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.

Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

• нержавеющая сталь;
• алюминиевые сплавы;
• черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

Плюсы и минусы

По сравнению с кирпичными дымоходами сендвич-дымоходы со стеновыми кронштейнами имеют следующие преимущества:

• быстрота монтажа;
• не требуется высокая квалификация в печных работах и каменной кладке;
• низкая стоимость;
• малый вес, не требуется капитальный фундамент.

К недостаткам можно отнести:

• меньший срок службы, чрез 5-8 лет постоянного использования металлический дымоход подлежит замене;
• кронштейны склонны к провисанию;
• сомнительная эстетическая ценность, не с каждым архитектурным стилем гармонирует металлическая труба.

Критерии выбора

При выборе кронштейна необходимо учитывать следующие факторы:

• диаметр дымохода;
• максимальное и среднее расстояние от стены;
• материал стены и материал трубы.

При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.

Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.

Правила установки

Чтобы дымоход был закреплен надежно и не покосился под порывами ветра, опытные мастера сформулировали следующие правила монтажа дымоходов:

• крепить трубу необходимо не реже, чем через каждые 1,5-2 метра ее высоты;
• крепления устанавливают в средней трети секции дымохода, крепить в месте стыка недопустимо;
• тройники и обходы кромки кровли крепят на мощных консольных направляющих, способных выдержать вес находящейся над ними части дымохода.

Перед затяжкой креплений необходимо убедиться в вертикальности смонтированной части дымохода с помощью уровня или отвеса.

Технология изготовления кронштейна для дымохода самостоятельно

Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.

Чертеж кронштейна

Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.

Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.

Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.

Последовательность действий следующая:

• полосу, уголок (квадратный прокат) нужно нарезать по размеру;
• тщательно зачистить угловой шлифмашиной;
• выгнуть кольца на оправке- полене;
• обезжирить места сварных швов;
• приварить к полосе направляющие и укосины;
• приварить к ним полукольцо;
• просверлить отверстия для крепления к стене и для крепления внешнего полукольца.

теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.

Хомут под растяжки для дымохода: Правила крепления к трубе

Автор znatok На чтение 8 мин. Просмотров 1.3k. Опубликовано

25.02.2019

Хомут под растяжки для дымохода, а так же обжимной крепеж трубы, считается важным компонентом и обязательной частью в установке котла, дымохода и оборудования печей, работающих на любом типе топлива. Важно знать отличия и применения этих креплений. Следующие рекомендации предназначены в качестве общего руководства, чтобы помочь в выборе элемента дымохода, необходимого для установки.

Обжимной крепеж трубы

Какие проблемы решают хомуты для дымохода

Большинство проблем в отопительном оборудовании, это установка, из-за которой она не работает должным образом.

Цель хомута состоит в том, чтобы он держал трубу дымохода, а также являлся надежным креплением для сжатия между другими элементами сэндвич системы.

В этой статье расскажем о типах настенных хомутов и зависимости конструктивной необходимости установки примыкания к трубам, чтобы избежать выхода дыма из них, а также о производственных материалах.

Виды хомутов

Хомут для дымохода отличается по назначению.

Для крепления к стене

Для крепления к стене

Отличается тем, что в хвостовой части у него фланец с двумя отверстиями, для прикручивания к стене.

Этот зажим используется тогда, когда труба проходит близко к стене. И если, установлено большое количество труб снаружи, порыв ветра не сможет их сбить.

Рекомендуется размещать один из этих настенных хомутов, через каждые два метра, чтобы закрепить трубу на стене и сохранить устойчивость.

Хомут обжимной состоит из двух частей:

• охватывает трубу болтами
• затягивают до тех пор, пока две части не будут плотно облегать конструкцию.

Встроенный в стену

Встраиваемый в стену

Другой вид изделия, для крепления дымохода, это тот, который монтируется вглубь стены. Вместо плоского фланца с резьбовым отверстием, у него длинный фланец.

Для размещения хомута, потребуется направляющая на стене, чтобы хвост удерживался с помощью строительных материалов, штукатурки или цемента.

Используется этот тип крепежа в том случае, когда отделяют трубу, от солнечной стороны стены подальше и длинный хвост сэкономит необходимое расстояние.

Стеновой для дымохода хомут, имеет две части, которые обхватывают трубу и закрепляются винтами с резьбой, чтобы не дать ветру сбить конструкцию за пределами дома.

Для захвата между трубами

Для захвата между трубами

Встречаются и другие разновидности хомутов, которые выполняют различные функции.

Для захвата между трубами, удерживает и обеспечивает соединение вместе.

Применяется этот тип крепления в трубах из нержавеющей стали сэндвич систем.

У производителей многих марок, имеются края для использования этих хомутов, которые в сочетании с силиконовым соединением внутри, сохраняют уплотнение.

Стороной такого соединения считается:

• предотвращение запаха
• утечка дыма
• давление на выходе

Поскольку, у печи есть датчик выходного давления дыма. В трубах у которых нет зажима, могут деформироваться ударом при транспортировке, и не будут идеально подходить для системы и тогда печь подаст сигнал о сбое давления на плите.

Соединение с выходом из печи

Соединение с выходом из печи

Не использование хомута при выходе трубы из печи, считается главной неисправностью многих дымоходов.

Вход выпускного отверстия имеет диаметр более толстый, чем сама труба, и, следовательно, не соответствует совершенству соединения друг с другом.

Как правило, в этом месте замечают запах дыма, когда включают печь.

И из-за того, что трубы еще не нагреты, дым выходит через отверстия из-за неправильной регулировки, между выходом и установленной трубой.

Чтобы избежать этих запахов, рекомендуется использовать алюминиевую ленту, чтобы окружить соединение этих двух элементов, которые имеют разную толщину.

Затем используйте зажим, чтобы затянуть это соединение и избежать характерных потерь, которые возникают, когда установка не выполняется нужным образом.

Это неисправность, из-за которой люди жалуется на запах дыма, но не могут определить, где происходит потеря.

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях.

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Меры предосторожности при выборе хомута для дымохода

Нагревательные трубы выделяют большое количество тепла и рекомендуется использовать хомуты, которые готовы противостоять высоким температурам. Вот почему нельзя использовать пластиковые зажимы, так как тепло от труб расплавит их. Эти пластиковые элементы используются для крепления труб из ПВХ.

Выбор материала

Как правило, хомуты должны быть металлическими, но в зависимости от типа трубы, он подбирается к выбранному материалу.

Оцинкованный

Если использовать оцинкованную трубу для установки дымохода, логично было бы купить оцинкованный хомут того же диаметра, что и труба.

Таким образом, нужно уважать эстетику материала, и мы получим идеально подходящую установку.

Оцинкованный хомут



Остекленный

Если применять остекленные трубки с целью монтажа дымохода, разумно приобретать зажимы, того же материала.

Как непривлекательно смотреть на инсталляцию с остекленными трубами на стене, которые держат оцинкованные хомуты.

Другой цвет, испортит дизайн отделки

Остекленный

С функциональной точки зрения, не имеет значения, является ли функция одинаковой, но для сохранения эстетики рекомендуется приобретать зажимы в соответствии с используемыми трубами.

Из нержавеющей стали

Хомуты из нержавеющей стали, подбирают под материал дымохода.

Таким образом, будут материалы, которые эстетически равны и имеют одинаковый коэффициент расширения.

Из нержавеющей стали

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Советуем сборку дымохода начинать снизу вверх.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Самодельный хомут

Когда нет вблизи магазина, чтобы купить держатель, есть шанс, сделать крепежное устройство собственными силами. Рассмотрим, как правильно сделать металлический хомут.

Самодельный хомут

Обжимную часть, не составляет труда изготовить из полосы листовой стали. Лучше воспользоваться оцинкованной жестью с толщиной в 1 мм. Для совмещения краев понадобится болт М6

Необходимый инструмент для изготовления крепежа:

• ножницы по металлу;
• плоскогубцы;
• штангенциркуль;
• молоток;
• гаечный ключ;

Чтобы просверлить отверстия, понадобится электродрель с комплектом сверл подходящего диаметра.

Штангенциркулем измеряем радиус трубы, которую приготовили закреплять. Если размер трубопровода не дает возможность осуществить замер штангенциркулем, используйте линейку и уголок, однако замер может быть неточным

От куска листового металла отрезаем полосу нужной ширины. Согласно правилам, рассчитать длину полосы рекомендуется следующим образом. Диаметр трубы умножают на число 3,14 Получаем длину изделия. Однако, для того чтобы сделать ушки для крепления, необходимо добавить еще 4-5 см.

Вырезаем заготовку необходимой формы

Ножницами по металлу, вырезаем заготовку необходимой формы. В области местоположения ушек, просверливают отверстия.

Количество болтов напрямую зависит от ширины полосы:

• ширина до 6 см необходимо 2 крепежа;
• ширина 6-8 см, наилучший вариант 3 болта

Возможно придется увеличить диаметр отверстий, если шляпки у болта большие.

В совершенстве для крепежа правильнее покупать железные шайбы.

Проверив схождение отверстий в ушках, остается только лишь продеть болт и завинтить гайку. Изготовленной скобой, остается обмотать трубу и соединить ушки с помощью болтов.

Готовый хомут натягивают на трубу и закрепляют на стену.

Смотреть видео

Выбрав подходящий держатель и выполнив монтажные работы, в соответствии с техническими стандартами, вы можете обеспечить прочность и надежность неустойчивых частей дымохода.

Как установить крепеж для канализационных труб?

Ранее канализация и трубопроводы не так часто встречались в загородных частных домах, однако сегодня же, напротив, данные коммуникации необходимы для комфортного пребывания и отдыха даже за пределами мегаполиса. Поэтому для современных хозяев, планирующих постройку частного дома, вопрос о грамотной прокладке канализации. Для того что бы установить крепление для канализационных труб требуется строго соблюдать определенные несложные правила, которые зависят от видов крепежа, используемых при обустройстве водоотводной системы.

Крепеж для канализационных труб и его виды

Для того что бы установить крепеж для канализационных труб используются определенные крепежные устройства, которые называются хомутами. Исходя из названия, очевидно, что фиксация элементов канализации происходит путем ее обхвата. Обхватывающая деталь продается в комплекте с анкорным, дюбельным или винтовым креплением, необходимым для соединения хомута и стены либо прочей несущей поверхности. Поэтому для монтажных канализационных работ может потребоваться перфоратор или дрель, набор отверток и ключей, которые необходимы для затягивания саморезов, гаек, болтов и так далее.

Хомуты из металла и пластика

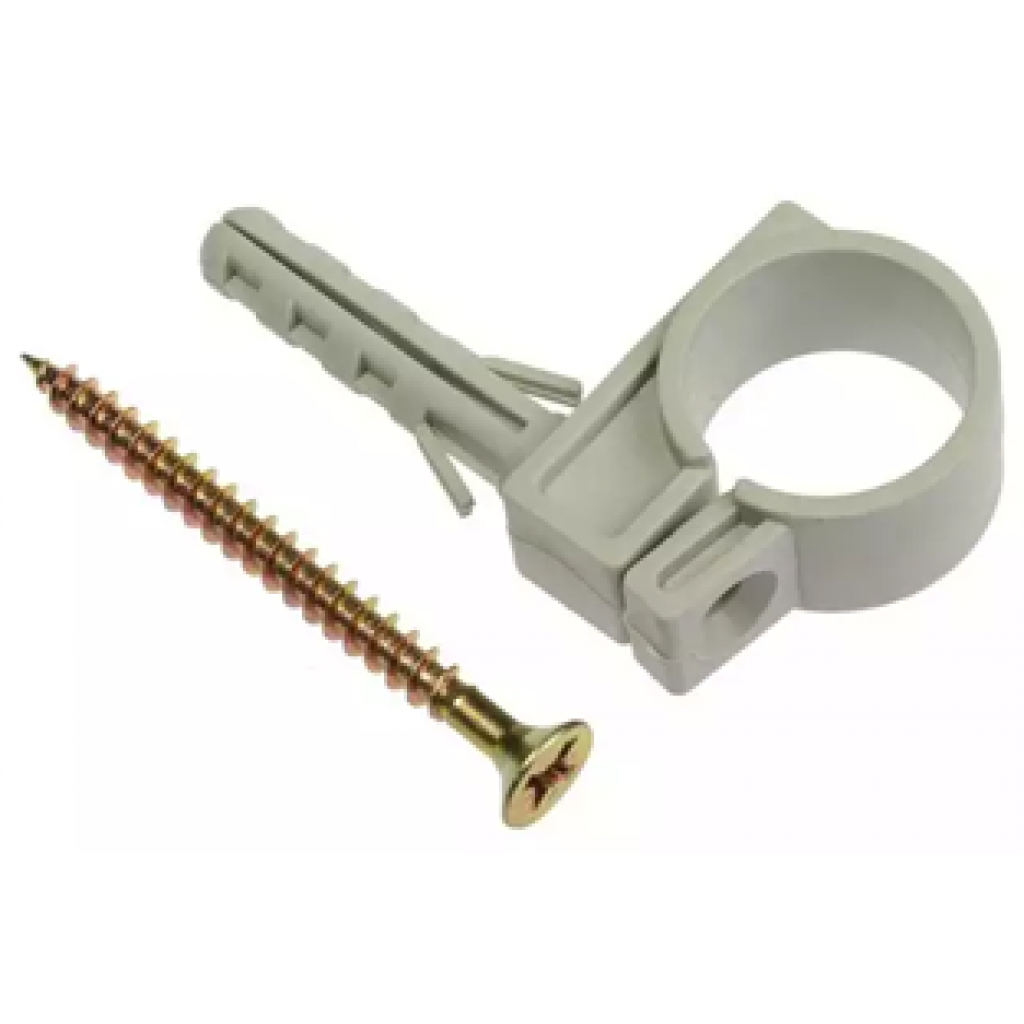

Крепления для пластмассовых канализационных труб: а — под пристрелку; б — под забивку; в — под винтовое соединение

Хомуты, используемые для крепления канализационных труб, сегодня изготавливаются из пластика или металла. Крепежи и из одного, и из другого материала достаточно удобны и просты, если говорить об их монтаже.

Большинство производителей канализационных конструкций часто выпускают трубы в комплекте с крепежными элементами. Поэтому вопрос о выборе определенного вида хомутного крепежа не рассматривается.

Первое на что стоит обратить внимание, выбирая между металлическими и пластиковыми хомутами, — это эстетическая составляющая помещения, где будет проведена канализация. Особое внимание необходимо уделить данному вопросу, если коммуникации будут открытыми, а не скрытыми в стенах или интерьерных конструкциях. Тут нужно говорить о выборе пластиковых хомутов, которые менее заметны и имеют привлекательный внешний вид. В большинстве случаев канализация располагается в местах, которые недосягаемы для всеобщего обозрения. Тут подойдут хомуты из металла, которые представляют собой универсальное соединение, которое может быть и свободным, не наглухо затянутым, и глухим, неподвижным.

По конструкционным особенностям все хомуты разделяются на 2 вида — цельные и двойные. Цельные обычно изготавливаются из пластика, двойные же могут быть как пластиковыми, так и металлическими. Отличительной особенностью двойных хомутов является возможность регулирования диаметра при помощи винта, поэтому их можно использовать для труб с различным диаметром. Двойные хомуты для труб, в свою очередь, делятся на одновинтовые и двухвинтовые, в зависимости от количества винтов.

Плавающее или жесткое крепление

Необходимо понимать,что крепеж для труб, установленный при помощи хомута, может быть жестким, с крепким обхватом трубы, или плавающим. Плавающее крепление выполняется с целью поддержания целостности труб во время их термической деформации. Оба типа крепления могу быть применены к одному и тому же хомутному соединению. Однако существуют и такие хомуты, которые предназначены исключительно для плавающего крепления. Они обычно не укомплектованы затягивающими, зажимающими болтами. Они просто защелкиваются, их монтаж не подразумевает под собой использование профессиональной техники.

Одной из важных составляющих конструкции сантехнического трубного хомута является специальная прокладка, которая располагается между канализационной трубой и охватывающей частью крепления. Главная задача прокладки заключается в нейтрализации шумов, возникающих из-за внутренних нагрузок на трубы и вибрации. Рассмотрев, популярные виды хомутных соединений и особенности их конструкции, обратимся к основным правилам их монтажа.





Основные правила монтажа канализационных крепежей

Крепление удерживающих элементов должно выполняться в соответствии с общепринятыми нормами, правилами и требованиями. Система канализационных труб является сложным комплексом разных элементов, которые в дальнейшем будут подвержены влиянию различных факторов: нагрузка, коррозия, вибрации и возможные засорения. Поэтому важно во время монтажа канализации придерживаться общеустановленных правил и рекомендаций:

• Расположение крепежей. Необходимо правильно просчитать расположение каждого хомута. Необходимо произвести крепление в каждом месте, где канализация разветвляется, имеет изгибы, соединения труб или закрепления арматуры. Рекомендуем перед началом работ составить схему прокладки труб канализации, на которой будут отмечены месторасположения хомутов. Схема может быть обозначена прямо на стенах с помощью осевых линий.
• Уклон трубы. Крепить хомуты необходимо так, чтобы минимальный уклон трубы был равен 20 мм на каждый погонный метр канализационного трубопровода. Чтобы в дальнейшем избежать частых засоров канализации, следует избегать часто встречающихся перпендикулярных поворотов.
• Чередование плавающих, неподвижных и жестких крепежей. Важное правило! Каждая труба в обязательном порядке должна быть закреплена нескользящим хомутом, который, как правило, располагается у ее основания, там, где труба соединяется с другими деталями канализационной системы. В остальных случаях может использоваться поочередно, как жесткое крепление, так и плавающее.
• Расстояние между хомутами. При монтаже металлопластиковых или пластиковых труб их крепление осуществляется из расчета двухметрового расстояния между крепежами. Более тяжелые трубы необходимо крепить чаще, с интервалом между хомутами метр или полтора.
• Надежность крепления. Трубы канализационной системы в процессе использования подвержены определенным нагрузкам, температурным перепадам и вибрации. Чтобы на качество эксплуатации системы не смог повлиять ни один из перечисленных факторов, каждая труба должна быть надежно прикреплена к несущей поверхности. Анкоры и дюбели крепежей должны плотно держаться на материале, из которого изготовлена поверхность. Он не должен растрескиваться или крошиться. Часто в случае, когда нет возможности прочно закрепить хомут, полностью меняется схема прокладки канализации.

В итоге можно сказать, что придерживаясь элементарных правил, можно установить крепление для канализационных труб своими руками в собственном доме. Кроме того, каждый современный производитель конструктивных элементов максимально заботится о простоте и удобстве монтажа. Обустройство канализационного отвода не требует наличия профессиональных знаний, навыков и дорогостоящего оборудования.

Товары, которые были описаны в этой статье:

Типы трубопроводной арматуры, используемой в трубопроводе

Что такое трубная арматура?

Трубные фитинги — это компонент трубопровода, который помогает изменять направление потока, например, колена, тройники. Изменяет размер трубы типа переходников, тройников переходников. Подключите различные компоненты, такие как муфты, и остановите потоки, такие как колпачки.

В трубопроводе используются различные типы фитингов. Фитинги, используемые в трубопроводных работах, перечислены ниже.

• Колено
• Тройник
• Редуктор
• Union
• Муфта
• Переходники
• Olet (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet)
• Cap10
• 000
• 000
• 0009000 Обжимной ниппель
• Заглушка
• Втулка
• Компенсатор
• Конденсатоотводчик
• Изгиб с большим радиусом
• Фланцы

В приведенной выше таблице перечислены наиболее широко используемые стандартные трубные фитинги. Эти стандартные детали кованы или кованы. Для изготовления кованой арматуры используются только бесшовные трубы. Из плиты изготавливают сварную арматуру большого диаметра.

Эти фитинги доступны с различными типами торцевых соединений.

Трубные фитинги Тип торцевого соединения

Трубное колено

Колено используется чаще, чем любые другие трубные фитинги. Это обеспечивает гибкость при изменении направления трубы. Колено в основном доступно двух стандартных типов: 90 ° и 45 °. Однако его можно сократить до любой другой степени.Доступны колена двух типов: с коротким радиусом (1D) и с длинным радиусом (1,5D).

Колено под углом 90 градусов

Колено под углом 90 градусов устанавливается между трубой для изменения направления трубы на 90 градусов. Доступны в форме с длинным и коротким радиусом.

Колено под углом 45 градусов

Колено под углом 45 градусов устанавливается между трубой для изменения направления трубы на 45 градусов.

Колено с большим радиусом

В колене с длинным радиусом радиус осевой линии в 1,5 раза больше номинального размера трубы или, можно сказать, 1. В 5 раз больше диаметра трубы. Обычно в трубопроводах используются отводы с длинным радиусом, поскольку потеря давления меньше по сравнению с отводом с коротким радиусом. Для этого требовалось больше места, чем для локтя с коротким радиусом.

Колено с коротким радиусом

Колено с коротким радиусом, радиус осевой линии равен номинальному размеру трубы или, можно сказать, умноженному на диаметр трубы. Колена с коротким радиусом используются в условиях ограниченного пространства. Однако он имеет большой перепад давления из-за резкого изменения направления потока.

Переходное колено

Переходное колено 90 предназначено для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Редукционный отвод устраняет необходимость в одном фитинге и сокращает время сварки более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного колена обеспечивает меньшее сопротивление потоку и снижает влияние турбулентности потока и потенциальной внутренней эрозии. Эти функции предотвращают значительный перепад давления в линии.

Отвод трубопроводов

Отводы трубопровода с большим радиусом используются в линиях транспортировки жидкости, которые требуют очистки скребками. Благодаря большому радиусу и плавному изменению направления изгиб трубы имеет очень меньший перепад давления, и возможен плавный поток жидкости и скребка. Повсеместно доступны отводы труб 3D и 5D. Здесь D — размер трубы.

Отводы под углом

Отводы под под углом — это не стандартные фитинги, они изготавливаются из труб. Обычно они предпочтительны для размера 10 дюймов и выше, потому что отвод большого размера стоит дорого.Использование углового колена ограничено водопроводом низкого давления. Колено под углом может быть выполнено из 2, 3 и 5 частей.

Возврат — колено на 180 градусов

Отводы возврата используются для изменения направления на 180 °. Доступны короткие и длинные модели. Возвращает используются в нагревательной спирали, теплообменник, бак для вентиляции и т. д.

трубы Tee

A Тройник используется для распределения или сбора жидкости из трубы выполнения. Это короткий отрезок трубы с 90-градусным ответвлением в центре.В трубопроводе используются два типа тройника: равномерный / прямой тройник и переходной / неравномерный тройник.

Тройник прямой

В прямом тройнике диаметр ответвления такой же, как диаметр трубы участка (коллектор).

Переходной тройник

У переходного тройника диаметр ответвления меньше диаметра трубы участка

Тройник с решеткой

Тройник с решеткой, также известный как тройник со скребком, используется в трубопроводах, которые свиньи. Ветвь тройника имеет приваренную изнутри ограничительную планку для предотвращения попадания скребка или скребка в ветвь.Стержни приварены к ответвлению таким образом, чтобы обеспечить свободный проход скребка из спускной трубы.

Тройник с тройником / боковой

Это тип тройника с ответвлением под углом 45 ° или под углом, отличным от 90 °. Тройник-тройник позволяет соединять одну трубу с другой под углом 45 °. Этот тип тройника снижает трение и турбулентность, которые могут препятствовать потоку. Тройник тройник также известен как боковой.

Крест

Крест также известен как четырехходовой фитинг.Крест имеет один вход и три выхода (или наоборот). Обычно крестовины не используются в технологических трубопроводах для транспортировки жидкости. Но кованые кресты — обычное дело для спринклерных систем пожаротушения.

Переходники для труб

Переходники для труб изменяют размер трубы. В трубопроводе используются два типа переходника: концентрический и эксцентрический.

Концентрический трубный переходник или конический переходник

В концентрическом переходнике, который также известен как конический переходник, центры обоих концов находятся на одной оси.Он поддерживает высоту центральной линии трубопровода. Когда центральные линии большей и меньшей трубы должны оставаться одинаковыми, используются концентрические переходники.

Эксцентриковый переходник

В эксцентриковом переходнике центры обоих концов находятся на разных осях, как показано на изображении. Он поддерживает высоту BOP (низа трубы) трубопровода. Когда одна из внешних поверхностей трубопровода должна оставаться неизменной, требуются эксцентриковые переходники.

Смещение = (больший внутренний диаметр — меньший внутренний диаметр) / 2

Редуктор обжима

Обжимка похожа на редукторы, но имеет небольшой размер и используется для соединения труб с трубами меньшего диаметра с резьбой или сваркой муфт.Как и редукторы, они также доступны в концентрическом и эксцентрическом типах. Доступны обжимки с разными типами концов. Например, оба гладких конца или один простой и один резьбовой конец.

Заглушки для труб

Заглушки закрывают конец трубы. Заглушки для труб используются в тупике трубопроводной системы. Он также используется в коллекторах трубопроводов для будущих соединений.

Заглушки

Концы заглушек используются с фланцем для соединения внахлест. В этом типе фланца заглушка приварена к трубе встык, тогда как фланец свободно перемещается по заглушке.В основном это фланцевая деталь, но она покрывается стандартом ASME B16.9, поэтому считается трубопроводной арматурой.

Штуцер для труб

Муфты используются в качестве альтернативы фланцевому соединению в трубопроводах низкого давления с малым проходом, где демонтаж трубы требуется чаще. Соединения могут быть с резьбой или под приварку. В соединении три детали: гайка, охватывающая часть и охватываемая часть. Когда охватывающий и охватываемый концы соединяются, гайки обеспечивают необходимое давление для герметизации соединения.

Трубная муфта

Доступны три типа муфт;

• Полная муфта
• Полумуфта
• Переходная муфта

Полная муфта

Полная муфта используется для соединения труб с малым внутренним диаметром. Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Он может быть как с резьбой, так и с муфтой.

Полумуфта

Полумуфта используется для ответвления малого диаметра от резервуара или большой трубы. Он может быть резьбовым или гнездовым.Он имеет гнездо или конец резьбы только с одной стороны.

Переходная муфта

Переходная муфта используется для соединения труб двух разных размеров. Он похож на концентрический переходник, который поддерживает осевую линию трубы, но имеет небольшие размеры.

Трубный ниппель

Ниппель — это короткий отрезок трубы с наружной трубной резьбой на каждом конце или на одном конце. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Ниппели используются в трубопроводах низкого давления.

Фитинги для сварки внахлест и резьбовые соединения

Фитинги для сварки внахлест и резьбовые соединения являются коваными изделиями и классифицируются в зависимости от их номинальных значений давления и температуры. Доступны они размером от 1/8 дюйма до 4 дюймов. Эти фитинги доступны в четырех классах давления-температуры.

• Фитинги класса 2000 доступны только с резьбой.
• Фитинги класса 3000 и 6000 доступны как с резьбой, так и с сваркой внахлест. Фитинги класса
• 9000 доступны только для сварки муфт.

Эти фитинги используются для трубопроводов малого диаметра и низкого давления.

Колено под сварку внахлест

Тройник и крестовина Фитинги для враструб Тип

Трубные фитинги с резьбой

Трубные фитинги Размеры фитингов должны соответствовать требованиям стандарта,

• Для кованых изделий (WP) Размеры указаны в
  • ASME B16.9-, который является стандартным для заводских сварных фитингов для стыковой сварки для размеров от NPS 1⁄₂ до NPS 48 ”и
  • и B16.28- который является стандартным для сварных стальных колен с коротким радиусом и возвратных труб для размеров от NPS 1⁄₂ до NPS 24 ”
• Для кованых фитингов Размеры указаны в
  • ASME B16. 11 — стандарте для фитингов из кованой стали который охватывает фитинги для сварки внахлест и резьбовые соединения

Особая благодарность Софи Ши и г-ну Тому за предоставленные изображения. Вы можете посетить их веб-сайт для получения дополнительных сведений о продукции.

Софи Ши — www.lianfachina.com

Mr. Tom — http://sinopipefittings.com

Общие сведения о трубопроводной арматуре — типы трубной арматуры, материалы и области применения

Трубная арматура — это компоненты, используемые для соединения секций труб вместе с другими продуктами контроля жидкости, такими как клапаны и насосы для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Существует некоторая несогласованность в терминологии, окружающей термины труба, труба и шланг. Поэтому термин «трубопроводная арматура» иногда упоминается как в контексте труб, так и в контексте труб.Хотя фитинги похожи по форме на трубные фитинги, они редко соединяются такими методами, как пайка. Некоторые методы накладываются друг на друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение фитингов: материалы для фитингов и производственные процессы

Чугун чугун, ковкий

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно это ленточный зажим из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение.Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому, например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с втулкой и втулкой, сегодня соединяются в основном с эластомерными прокладками, которые подходят внутрь раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб.Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, применяемые в подземных условиях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Фитинги с механическим компрессионным фланцем для железной трубы
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, используемые в жилых и коммерческих сантехнических работах, обычно литые и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. диаметры, они обычно не используются в настоящее время, поскольку нарезание резьбы на трубах большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб.В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или стыковой сварки. Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. труба. Фитинги с раструбом привариваются угловыми швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ.Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковым сварным швом
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д.По этой же причине большая часть трубопроводного оборудования, такого как насосы и компрессоры, также подключается через фланцы.

Фланцевые фитинги

доступны в нескольких стилях, рассчитанных на давление и температуру. К этим стилям относятся внахлест, сварная шейка, сварка муфтой, кольцевое соединение, резьбовое соединение и накладное соединение. Резьбовой фланец подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где часто случаются разъединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, приложенном к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарт для фланцевых и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной таким же образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д. С фланцем, встроенным в фитинг.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов, таких как металлические заглушки для труб или колена на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба

также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительных конструкций, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные патрубки для труб, соответствующие диаметрам труб, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как контроль ливневых вод. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и различные стили хранилищ. Типичные соединения используют концы с буртиком на фитингах, которые сопрягаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые трубные фитинги доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также с диапазоном размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, штуцеры и крестовины, и многие другие. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профилей, например квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубами из ПВХ, предназначенными для использования в конструкциях, таких как заборы, перила или мебельные конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, например, оцинкованные перила для труб.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками и вдавливаются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых приложениях, использующих пластиковые трубы, например, в водопроводе для мойки стоков, некоторые трубы светильники, таких как п-ловушки могут быть соединены с резьбовым соединением, используя нейлоновые шайбы и удерживающим или стопорной гайкой. Эта особенность облегчает разборку и устранение засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты с сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ перед альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка, при этом для герметизации соединения используется уплотнительное кольцо или прокладка.

Типы трубопроводной арматуры: области применения и отрасли

Выноски

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 °; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по национальному стандарту США (NPT)
• Британский стандарт трубной резьбы (BSPT)

Основное различие между ними — угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как в фитингах с трубной резьбой Британского стандарта (BPST) используется немного меньший угол конуса — 55 градусов.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, определяемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении компаунда рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Если зазоры малы, и для многих трубопроводов заводского изготовления используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов отображалась в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под различными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготавливаются к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях на процедуру сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда трубы необходимо предварительно нагреть перед сваркой и термически обработать после, чтобы снять тепловое напряжение.

Накидной фланец приваривается спереди (показано) и сзади.
Привинчиваемые фланцы иногда укрепляются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, приваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное специальное требование — это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где в процессе изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

Существуют несварные фитинги или сварные соединители для труб, доступные в качестве альтернативы традиционно сварным системам трубопроводов.Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочных операций, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и, в частности, труба из полиэтилена высокой плотности могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для изготовления этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения секций труб ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Обычно при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.А для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

• крышек
• заглушки
• соски
• отвод
• тройники
• звезд
• крестов
• штуцеры
• втулки
• редукторы
• адаптеры

Трубные заглушки или колпачки могут использоваться для герметизации концов труб.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб с целью облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Заглушка для труб для испытания давлением трубопроводов

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с малой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают арматуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, такими как пластмассовые и металлические трубы.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5-мерный изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Спринклерная арматура

Системы пожаротушения и пожарные спринклеры могут использовать трубы нескольких видов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых используются системы кольца и кулачка для соединения труб. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате, эти кольцевые и кулачковые системы, кажется, довольно распространены в этой отрасли.

Соединения с прорезанными канавками, как правило, разрешены спецификациями для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малым количеством людей.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем, в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ к спринклерной трубе. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют главную роль. Инженеры по трубопроводам часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

В дополнение к организациям, спонсирующим стандарты для труб и трубопроводов, таким как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специальных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубных фитингах, их материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Акронимы

• ABS — Акрилонитрилбутадиенстирол
• AWS — Американское сварочное общество
• DWV — слив, отходы и вентиляция
• MEP — механическое, электрическое и водопроводное оборудование
• NPT — Национальная трубная коническая резьба
• NPS — Прямая трубная резьба National; также, номинальный размер трубы
• PCCP — предварительно напряженная бетонная цилиндрическая труба
• PE — полиэтилен (PEX, сшитый)
• P&ID — Схема трубопроводов и КИП
• PP — полипропилен
• ПВХ — поливинилхлорид
• SDR — стандартный размерный коэффициент
• WPS — Технические условия на процедуру сварки

Источники:

1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
2. https://www.who.int

Трубы прочие изделия

Еще из оборудования

Трубная арматура по типам — Типы трубопроводной арматуры, Thepipefittings.com

Главная / Трубная арматура по типам

Трубная арматура широко востребована для любых трубопроводных и водопроводных систем, используемых в промышленных и коммерческих целях. Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте, а при необходимости прекращать или закрывать трубы.Фурнитура доступна в различных формах и размерах. Они могут быть дорогими, требовать времени, различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводных и водопроводных систем. Выпускаются тысячи специализированных фитингов. Для каждого типа трубы или трубки требуется собственный тип фитинга, но обычно все фитинги имеют некоторые общие особенности. Фитинги есть везде, где продаются сантехнические материалы.

Типы трубопроводных фитингов и их функции

1.Колена: Такие фитинги используются для изменения направления потока. В основном они доступны в двух стандартных типах — под углом 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено на 90 градусов в основном используется для подключения шлангов к водяным насосам, клапанам и дренажным каналам, в то время как колено на 45 градусов в основном используется на объектах водоснабжения, электронных и химических промышленных сетях трубопроводов, пищевых продуктах, трубопроводах для кондиционирования воздуха, садоводстве, сельское хозяйство и объект солнечной энергии.

Доступен в: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая (оцинкованная и черная) и медь.

2. Муфты: Муфты — это фитинги, предназначенные для предотвращения утечек в сломанных или поврежденных трубах. Подключаемые трубы должны быть одного диаметра. В сантехнике используются два типа муфт: обычные и скользящие.Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Доступен в: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкий (оцинкованный и черный) и нержавеющая сталь.

3. Штуцер: Этот тип трубной арматуры по функциям практически аналогичен муфте, но с той лишь разницей, что.е. соединение можно легко снять в любое время, а соединение — нет. Для соединения труб из разных материалов используются различные диэлектрические муфты, чтобы избежать гальванической коррозии между ними. Эти фитинги состоят из гайки, внутренней и наружной резьбы.

Доступен в: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры подключаются к трубам либо для увеличения их длины, либо в том случае, если трубы не имеют соответствующих концов.Эти фитинги делают концы трубы с наружной или внутренней резьбой в зависимости от необходимости. Это позволяет подключать разные трубы без какой-либо дополнительной настройки. В основном они используются для труб из ПВХ и меди.

Доступен из: АБС, ХПВХ, меди, ковкой (гальванизированной и черной), ПВХ, латуни и нержавеющей стали.

5. Ниппель: Это короткий стык трубы, который работает как соединение между двумя другими фитингами с наружной резьбой.Закрытый ниппель — это тип фитинга с непрерывной резьбой на нем. В основном они используются в шлангах и сантехнике.

Доступен в: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Редуктор: Эта настройка трубы используется для уменьшения размера потока трубы от большего к меньшему. Есть два типа редукторов — концентрический редуктор и эксцентрический редуктор. Первый имеет форму конуса, который используется для постепенного уменьшения размера трубы.Последний имеет один край, обращенный к устью соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет одно входное и два выходных отверстия, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и объединения их направления потока в одну. Если все три стороны этого фитинга имеют одинаковый размер, он называется равным тройником, в противном случае — неравным тройником.

Доступен из: АБС, меди, ХПВХ, ПВХ, латуни, хромированной латуни, ковкой (оцинкованной и черной) и нержавеющей стали.

8. Крест: Трубный фитинг этого типа имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединяется к четырем трубам, пересекающимся в общей точке. Для потока воды или любой другой жидкости в четырех разных направлениях имеется либо одно входное отверстие, либо три выхода, либо наоборот. Эти виды трубопроводной арматуры обычно используются в спринклерных системах пожаротушения.

Доступен из: ПВХ, латуни, ковкой (оцинкованной и черной) и нержавеющей стали.

9.Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов с целью создания полноценной системы трубопроводов. Они обладают гибкостью, позволяя легко чистить или проверять всю систему изнутри. Они прикрепляются к трубам с помощью сварки, нарезания резьбы или завинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступен в: Латунь, медь, ковкая (оцинкованная и черная) и ПВХ.

10. Заглушки и заглушки: Обе эти трубные фитинги используются для временного или постоянного закрытия концов трубы. Заглушки устанавливаются внутри трубы и имеют резьбу, чтобы сохранить трубу для дальнейшего использования. Существует множество способов прикрепления заглушки к трубе, например, пайка, клей или нарезание резьбы, в зависимости от материала трубы.

Доступен в: АБС, латунь, медь, хромированная латунь, ковкий (гальванизированный и черный), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров вместе путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с штуцером или муфтой, используемыми для той же цели.

Доступен в: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (гальванизированный и черный).

12.Wyes: Фитинги такого типа используются в дренажных системах и имеют ответвление под углом 45 градусов для обеспечения плавности потока воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части системы трубопроводов для обслуживания или ремонта.Дросселирующие клапаны используются для регулирования давления жидкости в трубе; они также могут выдерживать стресс, вызванный этим процессом.

14. Зубец: Заусенец — еще один полезный фитинг, используемый в водопроводной системе, который соединяет гибкие трубки с трубами. Он имеет конец с наружной резьбой на одной стороне, которая соединяется с внутренней резьбой, а другой конец имеет трубку с одной или несколькими зазубринами, которая вставляется в гибкую трубку.

Доступен в: Латунь для горячей воды и пластик для холодной воды.

15. Отводной тройник: Этот вид тройника обычно используется в системах водяного отопления под давлением для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: Эти фитинги используются, когда стандартный размер фитингов не соответствует назначению. Как присоединяются фитинги к трубам?
Трубные фитинги представляют собой фитинги с наружной или внутренней резьбой.В резьбовом фитинги, внутренняя резьба находится внутри, а наружная резьба — снаружи. Трубные фитинги с одним охватываемым концом и одним охватываемым концом называются уличной фурнитурой. Фитинги используются для соединения труб или трубки двумя способами:

• Путем нарезания резьбы: Резьбовые трубы привинчивают для соединения или присоединиться. Обычно металлические трубы имеют резьбу и арматура.
• С помощью скользящей посадки: В трубах с скользящей посадкой используются муфты, которые входят в друг друга.Пластиковые трубы имеют резьбу или скользящую посадку.

Соответственно, трубопроводная арматура организована следующим образом:

• Наружная резьба: Наружная резьба. Ввинчиваются в внутренняя часть конца трубы большего диаметра с внутренней резьбой.
• Внутренняя резьба: Внутренняя резьба. Получите наружную резьбу фитинги труб.
• Наружная скользящая посадка: Нет резьбы.Получите более узкий.
• Гнездо для скольжения: Гнездовое соединение: без резьбы. Сделано, чтобы надеть мужской рукав немного большего размера.

Назначение фитинга:

Основное назначение любого трубного фитинга:

• Соединение отверстий двух или более труб.
• Соединительные участки труб.
• Подсоединение трубы к другому аппарату.
• Изменение направления потока жидкость / жидкость.
• Поддержание или регулирование потока.
• Закрытие и пломбирование трубы.

Критерии выбора трубопроводной арматуры:

Фитинги следует выбирать с учетом определенных факторов. Они как следует:

• Типы соединений: Приобретая фитинги, вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может иметь внутреннюю резьбу в то время как другая внутренняя резьба.Один конец может быть мужским, пока другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют подходящие концы, которые могут удовлетворить любые требования.
• Конструкционные материалы: Как правило, фитинги должны быть из того же материала, что и материал, использованный при изготовлении трубу, в которую он должен быть установлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным нормам или стандартам. в трубах из другого материала.
• Проверить поток: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, чтобы что они могут вместить соединения без сужения внутренней диаметр (ID) трубы.
• Тип фитинга: Кроме материалов труб, фитинги идентифицируются по типу фитинга — резьбовой или скользящий, наружный или женский.
• Размер: При измерении размеров трубопроводной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи кромка или внешний диаметр, а фитинги с внутренней резьбой измеряются до внутренней кромки вход или ID.
• Толщина: Так же, как трубы доступны в нескольких вариантах разной толщины или «графика», поэтому и трубы арматура.
• Конструкция: Каждая труба или труба предназначена для определенные типы жидкостей, жидкостей, газов, химикатов при различных условия. Соответственно, фитинги также доступны в разнообразие дизайнов.
• Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, по которым разные трубы арматура сортируется.Например, ASTM, ASME, BSP и т.д. стандарты, установленные для трубопроводной арматуры, и эти стандарты предписывают их использование.

Фитинги для труб по назначению:

В зависимости от обслуживаемых целей, трубопроводная арматура может быть отнесена к категории под:

• Фитинги для удлинения или завершения участков трубопровода: Для например, муфты, переходники, соединения, заглушки и заглушки для труб.
• Фитинги для изменения направления трубы: Например, Колено
• Фитинги для соединения двух или более труб: Например: Тройники, крестовины, колена с боковым впуском, Wyes
• Фитинги для изменения размера трубы: Например, переходники, Втулки, муфты
• Фитинги для управления или регулирования потока: Например, Клапаны
• Инструменты для фитингов: Например, крепеж для труб
• Фланцы трубные

На основании вышеперечисленных категорий ниже мы даем представление о различные типы трубопроводной арматуры, доступные на рынке.

Пункты, указанные ниже, будут ориентиром для покупателей:

Стандарты трубопроводной арматуры, Коды трубопроводной арматуры, Промышленные стандарты трубопроводной арматуры

В связи с быстрым расширением мировой торговли стандартизация различных продуктов стала важным требованием. Стандарты, предъявляемые к различным продуктам, значительно способствуют увеличению международной торговли, что, в свою очередь, устраняет разрыв в качестве между производителями, производителями и покупателями из разных стран.Стандарты также играют важную роль в трубопроводной арматуре. Производство и установка трубопроводной арматуры строго регулируется различными стандартами и правилами.

Целостность трубопроводной арматуры и фланцев в системе трубопроводов зависит от различных принципов, используемых при проектировании, строительстве и обслуживании всей системы. Компоненты трубопроводной арматуры изготавливаются из различных материалов, различных типов и размеров и, следовательно, должны изготавливаться в соответствии с общенациональными стандартами или в соответствии с собственностью производителя.Некоторые производители также используют свои собственные внутренние стандарты для трубопроводов, основанные на национальных и отраслевых стандартах.

Разница между «стандартом» и «кодом»:
Нормы трубопроводов подразумевают требования к проектированию, изготовлению, использованию материалов, испытаниям и проверке различных труб и систем трубопроводов. Он имеет ограниченную юрисдикцию, определенную кодексом. С другой стороны, стандарты трубопроводов подразумевают правила проектирования и строительства, а также требования к трубопроводной арматуре, такой как переходники, фланцы, втулки, колена, соединения, тройники, клапаны и т. Д.Как и код, он также имеет ограниченную область применения, определенную стандартом.
Факторы, влияющие на стандарты:
«Стандарты» на трубопроводную арматуру основаны на определенных факторах. как показано ниже:

• Номинальное давление-температура
• Размер
• Проект
• Покрытия
• Материалы
• Маркировка
• Торцевые соединения
• Размеры и допуски
• Нарезание резьбы
• Конус рисунка и т. Д.

Типы стандартов на фитинги:
Вот некоторые широко используемые стандарты трубопроводной арматуры:

1. ANSI: Американский национальный институт стандартов
   ANSI — это частная некоммерческая организация. Его основная функция — администрировать и координировать добровольную стандартизацию и система оценки соответствия. Это форум для разработки Американские национальные стандарты. ANSI присваивает «номера расписания».Эти числа классифицируют толщину стенок для различных применений давления.
2. ASME: Американское общество инженеров-механиков
   Это одна из известных организаций в мире, занимающихся разработкой коды и стандарты. Номер графика для фитингов начинается из ASME / ANSI B16. Различные классификации ASME / ANSI B16 стандарты для различных фитингов следующие:
   • ASME / ANSI B16.1 — 1998 — Фланцы и фланцы для чугунных труб Арматура
   • ASME / ANSI B16.3 — 1998 — Фитинги с резьбой из ковкого чугуна
   • ASME / ANSI B16.4 — 1998 — Чугунные резьбовые соединения
   • ASME / ANSI B16.5 — 1996 — Трубные фланцы и фланцевые фитинги
   • ASME / ANSI B16.11 — 2001 — Фитинги из кованой стали, Сварка внахлест и с резьбой
   • ASME / ANSI B16.14 — 1991 — Заглушки, втулки и втулки для труб из железа Контргайки с трубной резьбой
   • ASME / ANSI B16.15-1985 (R1994) — Резьбовое литье из бронзы Арматура
   • ASME / ANSI B16.25 — 1997 — Концы для стыковой сварки
   • ASME / ANSI B16.36 — 1996 — Дроссельные фланцы и т. Д.
3. ASTM International: Американское общество тестирования и Материалы
   Это одна из крупнейших добровольных разработок стандартов. организации в мире. Первоначально он был известен как американский Общество испытаний и материалов (ASTM).Это известный научно-техническая организация, разрабатывающая и издающая добровольные стандарты на основе материалов, продуктов, систем и Сервисы. Это имя, которому доверяют. Стандарты Охватываемая этой организацией охватывает различные типы труб, трубок и фитинги, особенно металлические, для высокотемпературных обслуживание, обычное использование и специальные приложения, такие как защита от огня. Стандарты ASTM опубликованы в 16 разделах, состоящих из 67 тома.
4. AN: Здесь «A» означает «Армия», а «N». означает Navy
   Стандарт AN был первоначально разработан для вооруженных сил США. Если фитинг является фитингом AN, это означает, что фитинги измеряются по внешнему диаметру фитингов, то есть в С шагом 1/16 дюйма. Например, фитинг AN 4 означает фитинг с внешним диаметром примерно 4/16 дюйма или ¼ дюйма. Следует отметить, что приближение важно, потому что AN внешний диаметр не соответствует прямой резьбе с эквивалентной резьбой NPT.
5. BSP: Британский стандарт трубы
   BSP — это стандарт Великобритании для трубопроводной арматуры. Это относится к семье стандартных типов резьбовых соединений для соединения и герметизации труб заканчивается стыковкой внешней (наружной) с внутренней (внутренней) резьбой. Это было принято во всем мире. Он также известен как британский Стандартная трубная коническая резьба (BSPT) или трубная параллельная британская стандартная резьба (Прямая) резьба (БСПП). В то время как BSPT обеспечивает герметичность соединения только резьбой, для BSPP требуется уплотнительное кольцо.
6. DIN: Deutsches Institut für Normung
   Это относится к промышленным стандартам на трубы, трубы и фитинги и спецификации DIN, Deutsches Institut für Normung что на английском языке означает Немецкий институт стандартизации. DIN это немецкая национальная организация по стандартизации и ISO членский орган от этой страны.
   Обозначение стандарта DIN
   Обозначение стандарта DIN показывает его происхождение, где # символизирует число:
   • DIN #: Используется для немецких стандартов, в основном внутреннее значение или задумано как первый шаг к международный статус.
   • DIN EN #: Используется для немецкого издания Европейского стандарты.
   • DIN ISO №: Используется для немецкого издания ISO стандарты.
   • DIN EN ISO №: Используется, если стандарт также принят как европейский стандарт.
7. Размер тире (-)
   Размер тире — это стандарт, используемый для обозначения внутреннего диаметра шланг.Это указывает размер двузначным числом, которое представляет относительный ID в шестнадцатых долях дюйма. Это также используется взаимозаменяемо с фитингами AN. Например, тире «8» Фитинг означает фитинг AN 8. Ниже приведена стандартная направляющая для шланга:

Шланг Размер в	номинальный ID, дюйм Размер тире	Стандартный Размер панели
1/4	3/16	-04
3/8	16/5	-06
1/2	13/32	-08
3/4	5/8	-12
1	7/8	-16
1 ½	–	–
1 ¼	1 1/8	-20

Фланцы: номинальные значения в классах и значения давления (PN)

Класс фланца	150	300	600	900	1500	2500
Давление на фланец, PN	20	50	100	150	250	420

ISO: Международная организация по стандартизации
ISO — это промышленные стандарты на трубы, трубы и фитинги, а также спецификации Международной организации по Стандартизация.Стандарты ISO пронумерованы. Они имеют формат как следует:
«ISO [/ IEC] [IS] nnnnn [: yyyy] Title» , где
nnnnn: номер стандарта
yyyy: год публикации, а
Title: описывает предмет

JIS: Японские промышленные стандарты
Это японские промышленные стандарты или стандарты, используемые для промышленная деятельность в Японии по производству труб, трубок и фитингов и опубликовано Японскими ассоциациями стандартов.

NPT: Национальная трубная резьба
Национальная трубная резьба — это стандартная прямая резьба США (NPS) или для конической резьбы (NPT). Это самый популярный в США стандарт для фитинги труб. Фитинги NPT основаны на внутреннем диаметре (ID) фитинга.

Пункты, указанные ниже, будут ориентиром для покупателей:

14 Типы сантехники и трубопроводной арматуры — названия и изображения

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Принципы водопровода вашего дома довольно просты. Пресная вода под давлением поступает в такие приспособления, как раковины, ванны, душевые и унитазы. Вода нагревается, проходя через водонагреватель (см. «Как работает водонагреватель?»), Прежде чем отправиться к приборам.

Сточные воды выводятся из дома по дренажным трубам и оттуда в канализацию или септическую систему.Вентиляционные трубы помогают отводить воду и выводить канализационные газы наружу.

Чтобы все работало бесперебойно, существуют различные типы сантехники для типичной водопроводной системы. Вот некоторые из наиболее распространенных:

Типы фитингов

• Адаптер
• Барб
• Муфта
• Крестовина
• Втулка с двойной резьбой
• Колено
• Механическая втулка
• Ниппель
• Заглушка и заглушка
• Переходник
• Тройник
• Соединение
• Клапан
• Тройник

Адаптер

Адаптеры соединяют трубы разных типов.Поскольку на одном конце переходник может быть охватываемым или охватывающим, он может поворачивать трубку с наружной или внутренней резьбой.

Если концы не имеют резьбы, их оставляют для приваривания, пайки или приклеивания к трубе. Переходники используются для труб из ПВХ и меди.

Заусенец

Заусенец соединяет шланги с трубами. Обычно это мужчина на одном конце. Другой имеет колючую трубку, которая представляет собой заостренный конус с выступом.

Он также может иметь зажим для фиксации. Шипы сделаны из пластика, если по ним течет холодная вода, и из латуни, если по ним течет горячая вода.

Муфта

Муфта позволяет легко соединить две трубы одинакового диаметра и одного типа. Его также используют для ремонта сломанной или протекающей трубы. Наряду с обычной муфтой, двумя другими типами являются компрессионная муфта и скользящая муфта .

Компрессионный фитинг соединяется между двумя трубами через резиновые уплотнения или прокладки с обеих сторон, что предотвращает утечку. Муфта скольжения включает две трубы, одна из которых выдвигается из другой трубы на разную длину для ремонта определенной длины поврежденной трубы.

Крестовина

Крестовина имеет отверстия на всех четырех концах и может соединять четыре трубы. Крестовина бывает с тремя входами и выходом или тремя выходами и входом.

Поскольку они являются точкой соединения четырех труб, они подвергаются большему напряжению, чем другие типы фитингов, и обычно изготавливаются более жесткими, чем другие фитинги.

Втулка с двойной резьбой

Это тип ниппеля, но он имеет резьбу как на внутренней, так и на внешней стороне.Поскольку это центральное отверстие имеет резьбу (нарезку) как сверху, так и снизу, оно называется двусторонним.

Втулка с двойной резьбой также является типом редуктора, но не обладает гибкостью редуктора. Втулка с двойной резьбой обычно является внутренней.

Колено

Неудивительно, что этот тип фитинга имеет изгиб, напоминающий сустав руки. Они помогают потоку воды менять направление. Локти бывают разных градусов, включая 22,5, 45 и 90 градусов.

Варианты колена редуктора также существуют для случаев, когда диаметры соединяемых трубопроводов различаются.Угольники могут быть из разных материалов, чаще всего женские.

Механическая втулка

Соединяет две трубы с помощью винта или другого приспособления. Это упрощает установку фитинга. Механическая втулка или муфта обычно изготавливаются из резины, которая вставляется в металлическую оболочку (зажим из нержавеющей стали).

Когда зажим затягивается, он сжимает резину внутри, чтобы обеспечить плотное уплотнение. Поскольку этот фитинг можно слегка согнуть, он может компенсировать небольшие перекосы в труднодоступных местах.

Ниппель

Это короткий фитинг, который может быть изготовлен из таких металлов, как медь, латунь, сталь или хлорированный поливинилхлорид (ХПВХ). Вместо того, чтобы соединять две трубы, ниппель соединяет две штуцера.

Если он имеет непрерывную резьбу, это закрытый ниппель. Обычно они мужские и бывают разной длины.

Связано: ПВХ и ХПВХ (в чем разница?)

Заглушка и заглушка

Заглушки и заглушки используются для закрытия отверстий труб во время осмотра и ремонта.Основное отличие состоит в том, что вилка — вилка, а крышка — розетка. Чаще всего имеют резьбу заглушки и заглушки.

Заглушки и заглушки изготавливаются из нескольких материалов, включая металл, пластик или резину, и их можно приваривать, паять, приклеивать или ввинчивать в трубу.

Редуктор

Этот фитинг уменьшает расход и тем самым уменьшает его. Редукторы бывают двух типов. Концентрический переходник соединяет две трубы на одной оси, а эксцентрический переходник используется для соединения труб разного диаметра.

Концентрический редуктор выглядит как конус, а эксцентриковый редуктор выглядит как раструб со смещенными центральными линиями. Они предотвращают образование пузырьков воздуха в трубах.

Тройник

Тройник имеет вход и выход и имеет форму буквы «Т». Эти фитинги бывают разных размеров и считаются более прочными, чем крестовины.

Отводной тройник применяется в системах отопления, использующих воду. Они имеют указатели направления и должны быть правильно установлены для работы системы.

Union

Соединения могут иметь как наружную, так и внутреннюю резьбу. Они похожи на муфты, но разница в том, что муфты легко снимаются, что делает их удобными для обслуживания или плановой замены в будущем.

С другой стороны, муфта более прочная и ее необходимо вырезать. Соединение состоит из трех частей: гайки, охватываемого конца и внутреннего конца. Гайка используется для соединения мужского и женского концов.

Клапан

Клапаны позволяют регулировать поток жидкости.Есть разные типы, включая дросселирование, невозврат и изоляцию. Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в канализации. Их также называют обратными клапанами .

Запорные клапаны изолируют часть водопроводной системы, чтобы ее можно было обслуживать или поддерживать. Эти клапаны либо оставляют открытыми, либо все время закрытыми. Однако, поскольку они могут потребоваться в экстренных случаях, их следует время от времени проверять, чтобы убедиться в их работоспособности.

Дроссельные клапаны регулируют давление и количество жидкости. Поскольку это вызывает нагрузку на механизм, они имеют тенденцию изнашиваться быстрее, чем другие клапаны. Они обычно устанавливаются рядом запорные клапаны.

Wye

Этот фитинг выполнен в форме буквы «Y» и предназначен для соединения трех труб. Y-образные фитинги позволяют трубам менять высоту и разветвляться на линии пресной воды или стоки.

Wyes похожи на тройники, но более плавный угол наклона снижает трение и турбулентность в воде.Этот фитинг чаще всего используется для соединения вертикальной водосточной трубы с горизонтальной.

Похожие сообщения:

Pvc Pipe Fittings Images, Stock Photos & Vectors

В настоящее время вы используете старый браузер, и ваш опыт может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости

---

PremiumBeat blogEnterpriseЦена ing

Войти

Зарегистрироваться

Меню

ФильтрыОчистить всеВсе изображения

• Все изображения
• Фото
• Векторы
• Иллюстрации
• Редакционный
• Видеоматериал
• Музыка

---

• Поиск по изображению
vc5

pipe Сортировать по

Самые актуальные

Свежие материалы

Тип изображения

Все изображения

Фото

Векторы

.

No related posts.
