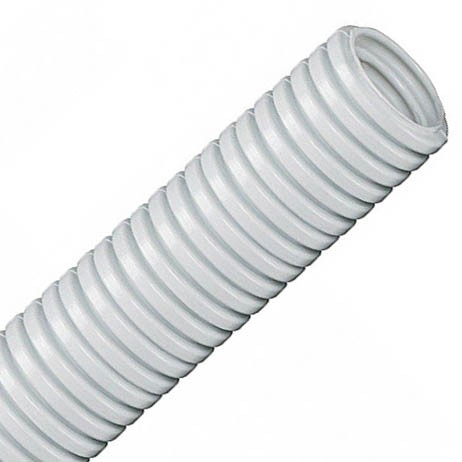

Армированная гофра для кабеля: Трубы армированные гибкие DKC Express

Содержание

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла.

Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры.

В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки.

Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386. 1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п. 14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Гофра для кабеля 16 мм, цена

Диаметр внутренний

10,7 мм 1 10. 7 мм 1 10,8 мм 2 11,5 мм 4 13,7 мм 1 6,8 мм 9,5 мм 9,7 мм 10 мм 10,9 мм 11 мм 11,2 мм 11,3 мм 12 мм 12-13 мм 12,2 мм 13,9 мм 14 мм 14-15 мм 14,1 мм 14,2 мм 14,5 мм 14,8 мм 14,9 мм 14. 9 мм 16 мм 16-17 мм 16,8 мм 16,9 мм 17 мм 17,6 мм 18 мм 18,1 мм 18,3 мм 18,4 мм 18,6 мм 18,7 мм 19 мм 19-20 мм 20 мм 21-22 мм 22 мм 22,3 мм 22,6 мм 23,4 мм 23,7 мм 24 мм 24,1 мм 24,2 мм 24,3 мм 24,5 мм 24,9 мм 25 мм 25-26 мм 28 мм 28,3 мм 28,8 мм 30,1 мм 30,4 мм 30,7 мм 30,8 мм 31-32 мм 31,8 мм 32 мм 36,4 мм 38-40 мм 38,2 мм 38,9 мм 39,6 мм 39,7 мм 40 мм 40,2 мм 41,5 мм 48 мм 48-50 мм 50 мм 51,5 мм 60-63 мм 62,5 мм 77 мм 91 мм 94 мм 137 мм 172 мм

Показать ещёСкрыть

Гофра для кабеля 32 мм, цена

Диаметр внутренний

24,3 мм 2 24,5 мм 2 24,9 мм 2 28,8 мм 1 6,8 мм 9,5 мм 9,7 мм 10 мм 10,7 мм 10. 7 мм 10,8 мм 10,9 мм 11 мм 11,2 мм 11,3 мм 11,5 мм 12 мм 12-13 мм 12,2 мм 13,7 мм 13,9 мм 14 мм 14-15 мм 14,1 мм 14,2 мм 14,5 мм 14,8 мм 14,9 мм 14. 9 мм 16 мм 16-17 мм 16,8 мм 16,9 мм 17 мм 17,6 мм 18 мм 18,1 мм 18,3 мм 18,4 мм 18,6 мм 18,7 мм 19 мм 19-20 мм 20 мм 21-22 мм 22 мм 22,3 мм 22,6 мм 23,4 мм 23,7 мм 24 мм 24,1 мм 24,2 мм 25 мм 25-26 мм 28 мм 28,3 мм 30,1 мм 30,4 мм 30,7 мм 30,8 мм 31-32 мм 31,8 мм 32 мм 36,4 мм 38-40 мм 38,2 мм 38,9 мм 39,6 мм 39,7 мм 40 мм 40,2 мм 41,5 мм 48 мм 48-50 мм 50 мм 51,5 мм 60-63 мм 62,5 мм 77 мм 91 мм 94 мм 137 мм 172 мм

Показать ещёСкрыть

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Трубы для защиты кабеля

Сортировка товаров производится по всему разделу «Электромонтажные изделия». Для более эффективного поиска товаров рекомендуем в первую очередь выбрать подкатегорию.

  • Труба полипропилен гофра легкого типа с протяж. d50мм (уп.15м)

    71,10 без НДС руб

  • Труба полипропилен гофра легкого типа с протяж. d32мм (уп.25м)

    67,80 без НДС руб

  • Труба полипропилен гофра легкого типа с протяж. d25мм (уп.50м)

    89,10 без НДС руб

  • Труба полипропилен гофра тяж. типа с протяж. d25мм (уп.50м)
  • Труба полипропилен гофра легкого типа с протяж. d20мм (уп.100м)

    128,90 без НДС руб

  • Труба полипропилен гофра тяж. типа с протяж. d20мм (уп.100м)

    209,50 без НДС руб

  • Труба полипропилен гофра легкого типа с протяж. d16мм (уп.100м)

    92,92 без НДС руб

  • Труба полипропилен гофра тяж. типа с протяж. d16мм (уп.100м)

    148,30 без НДС руб

  • Труба ПВХ гибкая армированная д.10 (уп.30м)

    51,20 без НДС руб

  • Труба ПВХ гибкая армированная д. 14 (уп.30м)

    57,98 без НДС руб

  • Труба ПВХ гибкая армированная д.16 (уп.30м)

    64,15 без НДС руб

  • Труба ПВХ гибкая армированная д.25 (уп.30м)

    93,10 без НДС руб

  • Труба ПВХ гибкая армированная д.28 (уп.30м)

    117,15 без НДС руб

  • Труба ПВХ гибкая армированная д.32 (уп.30м)

    131,50 без НДС руб

  • Труба ПВХ гибкая армированная д. 40 (уп.30м)

    182,50 без НДС руб

  • Труба гофрированная из полиамида с протяж. d23мм (уп.50м) черная

    323,90 без НДС руб

  • Труба жесткая гофрированная ПНД d125мм 10кПа
  • Труба жесткая гофрированная ПНД d160мм 6кПа
  • Труба жесткая гофрированная ПНД d160мм 8кПа
  • Труба жесткая гофрированная ПНД d200мм 8кПа
  • Труба жесткая гофрированная ПНД d110мм 12кПа
  • Труба гофрированная из полиамида с протяж. d12мм (уп.50м)

    129,30 без НДС руб

  • Труба гофрированная из полиамида с протяж. d17мм (уп.50м)

    186,80 без НДС руб

  • Труба гофрированная из полиамида с протяж. d23мм (уп.50м) серая

    196,51 без НДС руб

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

    Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

    Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

  • ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
  • Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
Труба ПНД красная двустенная жесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамидсерая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофра для кабеля | как правильно выбрать

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля.

Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

  1. Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  2. Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
  3. Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
  4. Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность.

Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).

Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.

При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.
При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Источник: elektrik-a.su

Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки.

Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность.

Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара.

Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  • Диаметру.
  • Толщине стенок.
  • Используемым материалам.
  • Цвету.
  • Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  • ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  • Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  • Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  1. Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  2. Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена.

Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметрВнутренний диаметр
1610. 7
2014.1
2518.3
3224.5
4031.5
5039.6

Размерный ряд металлорукавов:

Наружный диаметрВнутренний диаметр
9.85.1
11.07.7
13.59.7
15.611.7
19.014.7
22.018.0
38.031.5
45.037.5
58.049.5
71.562.5
87.578.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
  • ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  • Определить внутренний диаметр гофры.
  • Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

ТипВнешний диаметр, мм
ВВГ 3х1.58
ВВГ 3х2.59.4
ВВГ 3х410.8
ВВГ 3х611. 9
ПВС 3х1.58.2
ПВС3х2.59.8
ПВС 2х2.59.1
ВБбШв 3х415.5
ВБбШв 3х616.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  • По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  • Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.5 – 9.1

Гофры – 39.6

Sпровода= (п*d^2)/4 = (3. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Источник: samelectrik.ru

Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора.

Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют заключать в дополнительное защитное покрытие.

Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

  1. При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  2. При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

  • для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
  • для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений.

Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом.

При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.

В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола.

Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки.

Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.

Конструктивные особенности гофры

Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.

Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной.

Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути.

Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли.

Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы.

Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах.

Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки.

Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель.

И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота.

Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек.

Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности.

Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры.

Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы.

Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие.

Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.
Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу.

Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки.

Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.

Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.

В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга.

Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта.

Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности.

Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры.

Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат.

Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.

Неизбежно удорожание работ по проведению проводки из-за приобретения:

  • самих гофрированных труб;
  • крепежных элементов;
  • распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг.

Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными.

Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Источник: stroyday.ru

Amazon.com: uxcell 7,7 M 10 x 13 мм пластиковая гофрированная трубка для сада, черный офисный цвет: обустройство дома


  • Убедитесь, что это подходит введя номер вашей модели.
  • [ПАРАМЕТР] Длина: 7,7 метра / 25,3 фута; ID x OD: 10 мм x 13 мм; Черный цвет; Тип: Закрытый.
  • [МАТЕРИАЛ] Эта гофрированная трубка изготовлена ​​из пластика, она защищает ваши кабели от ультрафиолета, истирания, масла и т. Д.
  • [ГИБКИЙ] Конструкция из гофрированной трубы, достаточно гибкая для ваших требований к гибке.
  • [ТИП] Обмотка проводов закрыта, поэтому кабели не выскальзывают. Если требуется трубка ткацкого станка с разрезной проволокой, откройте шланг ножницами.
  • [ПРИМЕНЕНИЕ] Широко используется для защиты проводов или шлангов в различных случаях, таких как электрическая изоляция, осветительное оборудование, а также для садоводства, офиса, дома и т. Д.
› См. Дополнительные сведения о продукте

Труба гофрированная ПВХ

Труба гофрированная (канавка) ПВХ — профессиональная кабельная система для скрытой / открытой разводки в стенах (стенах), потолки (потолок), пол жилых, офисных и производственных помещений.

Система состоит из гофрированных труб из гофрированных пластиковых труб различного диаметра, а также внутренние и внешние распределительные коробки и щиты. Цель гофрированной трубы с комплектующими — обеспечение надежной разводки с гарантированная экономия трудозатрат и времени монтажа.

Материал гофрированная труба — ПВХ. самозатухающий состав — исключает возможность возгорания кабеля при коротком замыкании и распространение пламени по трубе и кабелю, дополнительный изолятор.

Гофрированная труба выпускается в двух вариантах: с зондом для протяжки. кабель или зонд.

Продукция сертифицирована в соответствии с:
— Сертификация системы в области пожарной безопасности
— Государственная противопожарная служба МВД РОССИИ;
— Система сертификации ГОСТ-Р ГОССТАНДАРТ РОССИИ;
— Система сертификации Государственной санитарно-эпидемиологической службы Российская Федерация.

Труба гофрированная обслуживает аналогичные кабельные каналы и каналы при прокладке. кабельных пучков и проводов электросетей и информационных сетей, а также с использованием различных аксессуары для контуров углов стен и потолка с разводкой и установка в распределительные коробки и использование элементов соединений, розеток и выключатели, но для внутренней установки (т. е. внутри стен).Вы можете использовать, а на стены и потолки, перегородки. Система крепления гофрированной трубы обязательно включает в себя аксессуары для установки (см. раздел «Принадлежности для труб» в меню слева Каталог), а также распределительных коробок (см. раздел «Коробки и крепеж» слева меню Каталога).

Производители и экспортеры электрических принадлежностей

Свойства:
Гладкая внутренняя поверхность, гибкая, скручиваемая в вертикальном и осевом направлении, устойчивая к разрушению, погодным условиям и стойкая к химическим веществам, консистентным смазкам, шпиндельным и машинным маслам, применима для защиты установок в любых условиях.
Диапазон рабочих температур
Конструкции
Цвет
Радиус изгиба



-5 0 c до + 60 0 c
Изготовлен из закаленной ПВХ спирали и мягкой ПВХ стены
Серый
2 х I.D трубки
Размер кабелепровода (мм) Код товара
12 ASF — 12
16 ASF — 16
20 ASF — 20
25 ASF — 25
32 ASF — 32
40 ASF — 40
50 ASF — 50

Высокопроизводительные полиэтиленовые гофрированные трубы — Оборудование для производства гофрированных труб, армированных подземным кабелем — Xindacheng Plastic

За последние несколько лет наша фирма вобрала и усвоила передовые технологии как дома, так и за рубежом.Между тем, в нашей организации работает группа экспертов, занимающихся развитием экструзионной линии для обвязки лентой, линии по производству пластиковой ленты, линии по производству промышленных труб. Приглашаем посетить нашу фирму и завод. Не стесняйтесь обращаться к нам, если вам понадобится дополнительная помощь.
Высокопроизводительные полиэтиленовые гофрированные трубы — Оборудование для производства гофрированных труб, армированных подземным кабелем — Xindacheng Plastic Деталь:

Описание продукта :

Прокладываемые под землей высоковольтные силовые кабели с гофрированной гильзой повышенной прочности (GFB) используют модифицированный армированный полипропилен в качестве сырья, экструзионное формование однослойных гофрированных труб, которое имеет превосходную кольцевую жесткость и термостойкость, конструктивная конструкция специальной секции типа «кольцевая канавка» форма, такая конструкция трубы, разумная структура, ломают традиционную структуру обычных пластинчатых труб, труба имеет достаточную прочность на сжатие и ударную вязкость, но также имеет хорошую гибкость.И использование новых материалов, это своего рода зеленая трубка для защиты окружающей среды.

[область применения]

Подходит для электропитания, кабеля управления и освещения связи, защиты кабеля под землей.

[характеристики трубы]

Основные характеристики имеют четыре спецификации диаметров 100, 150, 175, 200 мм.

Уровень спецификации продукта Подушка опорной трубы Подходящая трубная заглушка
Φ100 I Φ123 Заглушка Φ100
Φ100 Ⅱ Φ123 Заглушка Φ100
Φ150 I Φ180 Заглушка Φ150
Φ150 Ⅱ Φ180 Заглушка Φ150
Φ175 I Φ213 Заглушка Φ175
Φ175 Ⅱ Φ213 Заглушка Φ175
Φ200 I Φ243 Заглушка Φ200
Φ200 Ⅱ Φ243 Заглушка Φ200

Примечания :

1 、 Phi 100 Phi 150 Phi 175 Основные характеристики.
Характеристики трубы 2 、 в зависимости от номинального диаметра;
3 、 диаметр диаметрального кольца диаметральной окружности трубной подушки.

Строительный процесс:

1 проверить внешний вид трубки и уплотнительное кольцо в хорошем состоянии, совпадают ли размеры;
2 вставить трубу в паз искусственным или механическим способом;
3 для очистки соединительных деталей труб и уплотнительного кольца;
4 закроет ловушку в волноводе трубки;
5 пряжка монтажная соединительная трубная арматура;
6 проверить уплотнительное кольцо на месте, ось трубы прямая, труба и фундамент хорошо соединены; №
7 Если необходимо соединение клея-расплава, см. Метод сварки сплошных труб M – PP.

Режим подключения:

Щелчковое соединение общего назначения, в особых случаях можно использовать тепло.


Фотографии продукта:

Руководство по сопутствующей продукции:
Зима 2017-2018 Рекомендации по спортивным технологиям | Линия по производству полиэтиленовых труб
Как устранить проблемы с трубами в подвалах PM_Logo PM_Logo | Линия по производству пластиковых ремешков

Наш персонал, как правило, находится в духе «непрерывного совершенствования и совершенства», и, используя товары высочайшего качества, выгодные цены и превосходное послепродажное экспертное обслуживание, мы стараемся завоевать доверие каждого клиента в отношении высокопроизводительных гофрированных труб из полиэтилена с прокладкой под землей. оборудование для производства армированных гофрированных труб — Xindacheng Plastic. Продукт будет поставляться по всему миру, например, в Эквадор, Словакию, Венесуэлу. Мы настойчиво придерживаемся бизнес-сущности «Качество прежде всего, соблюдение контрактов и соблюдение репутации, предоставление клиентам удовлетворение товаров и услуг.«Друзья, как дома, так и за рубежом, тепло приветствуются, чтобы установить с нами постоянные деловые отношения.

Найдите дешевую гофрированную трубу для защиты электрического кабеля по индивидуальному заказу для различных целей

Купите высококачественную и прочную гофрированную трубу для защиты электрического кабеля на сайте Alibaba.com, которую можно использовать для множества различных целей. Эти гофрированные трубы для защиты электрических кабелей изготовлены из прочных, жестких материалов, которые могут использоваться для различных целей упаковки и транспортировки.Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Гофрированная труба для защиты электрического кабеля доступна в различных формах, дизайне, цветах и ​​качестве материала.

Гофрированная труба для защиты электрического кабеля на объекте доступна с различными видами обработки поверхности, такими как трафаретная печать, офсетная печать и т.д., чтобы они выглядели эстетично, но при этом были надежными по своей природе.Длина гофрированной трубы для защиты электрического кабеля обычно зависит от формы и модели продукции. Эти уникальные и оптимальные по качеству гофрированные трубы для защиты электрических кабелей также доступны в больших размерах, которые идеально подходят для водоснабжения и обычно сделаны из прочного ПВХ, что позволяет им служить в течение длительного времени.

Alibaba.com предлагает двойную или многослойную гофрированную трубу для защиты электрического кабеля , которая идеально подходит для упаковки косметики, такой как блеск для губ, губная помада и кремы, и поставляется с плотно закрывающейся крышкой, винтовой и откручивающейся крышкой для предотвращения утечки. .Эти гофрированные трубы для защиты электрического кабеля также могут быть изготовлены в соответствии с вашими требованиями с нанесением на них нестандартных цветов и логотипов. Гофрированная труба для защиты электрического кабеля экологически безопасна и подлежит вторичной переработке. Эти изделия герметичны и изготовлены из пластмасс ПЭТГ, ПВХ и ПК.

Alibaba.com — лучшая альтернатива, позволяющая сэкономить много денег, предлагая массивную гофрированную трубу для защиты электрического кабеля , которая соответствует вашему бюджету и требованиям.Вы можете размещать OEM-заказы на эти продукты при оптовых закупках. Продукция сертифицирована по стандартам ISO, CE, SGS, ROSE и безопасна в использовании.

Страница ошибки | Оптовые электрические товары l Rexel Australia

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты.{{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.рабочие места}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое имя}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Потребление:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}
{{/для}}

Необходимо выбрать хотя бы один проект

Сохранить

{{/если}} {{if true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы один проект

Сохранить {{/если}} {{/если}}

Линия по производству гофрированных труб, армированных подземным кабелем

Описание продукта :

В подземных высоковольтных кабелях с гофрированной гильзой повышенной прочности (GFB) в качестве сырья используется модифицированный армированный полипропилен, экструзионное формование одностенных гофрированных труб с превосходной кольцевой жесткостью и термостойкость, конструкция конструкции специальной формы сечения типа «кольцевая канавка», такая конструкция трубы, разумная структура, нарушает традиционную структуру обычной пластинчатой ​​трубы, труба имеет достаточную прочность на сжатие и ударную вязкость, но также имеет хорошую гибкость.И использование новых материалов, это своего рода зеленая трубка для защиты окружающей среды.


[область применения]

Подходит для электропитания, кабеля управления и освещения связи, защиты кабеля под землей.

[характеристики трубы]

Основные характеристики имеют четыре диаметра 100, 150, 175, 200 мм.

Φ1000003

Φ1000003

Уровень спецификации продукта

Подушка опорной трубы

Φ100 I

Φ123

Φ100 Φ123 Φ123

Φ100 Φ1000001

Трубная заглушка Φ100

Φ150 I

Φ180

Трубная заглушка Φ150

Φ150

9002

Φ150 Ⅱ

9002

Φ150 Ⅱ

9002 9053

Φ150 Ⅱ

9002 9053

Φ175 I

Φ213

Трубная заглушка Φ175

Φ175 Ⅱ

Φ213

4

Φ175

03


1

4

Φ175

03

4

Φ175

03

Заглушка Φ200

Φ200 Ⅱ

Φ243

Трубная заглушка Φ200

Примечания :

1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
