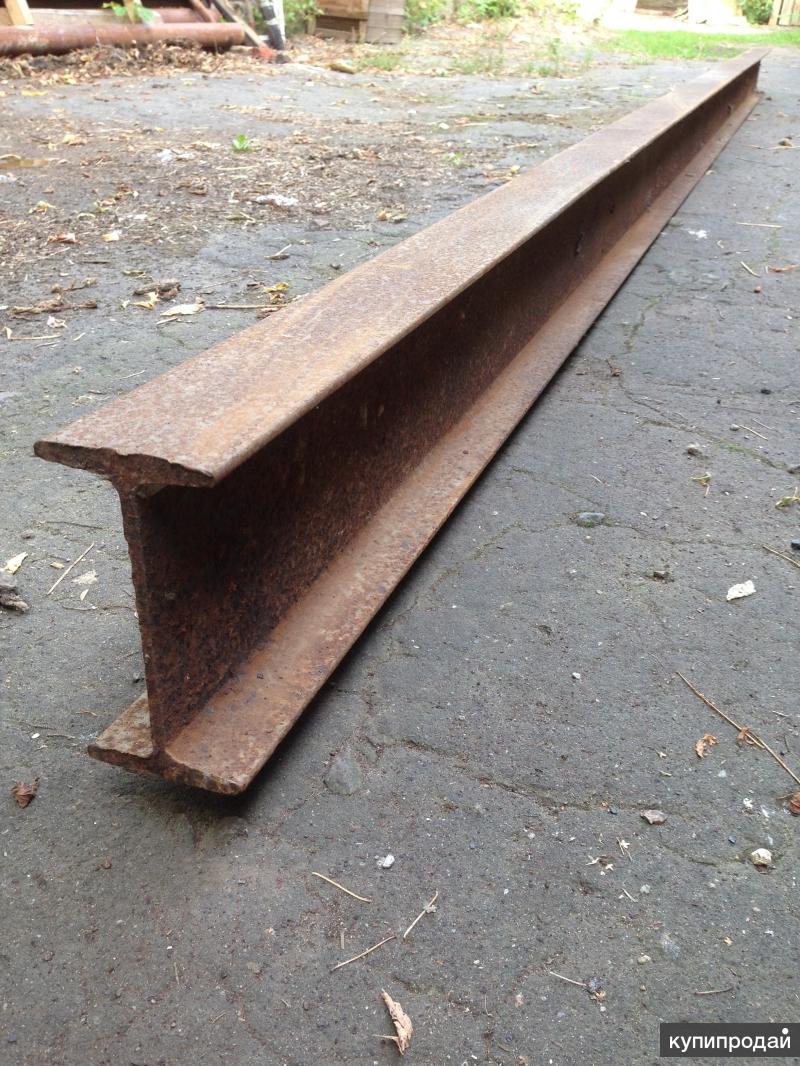

Зачем нужна стальная двутавровая балка?

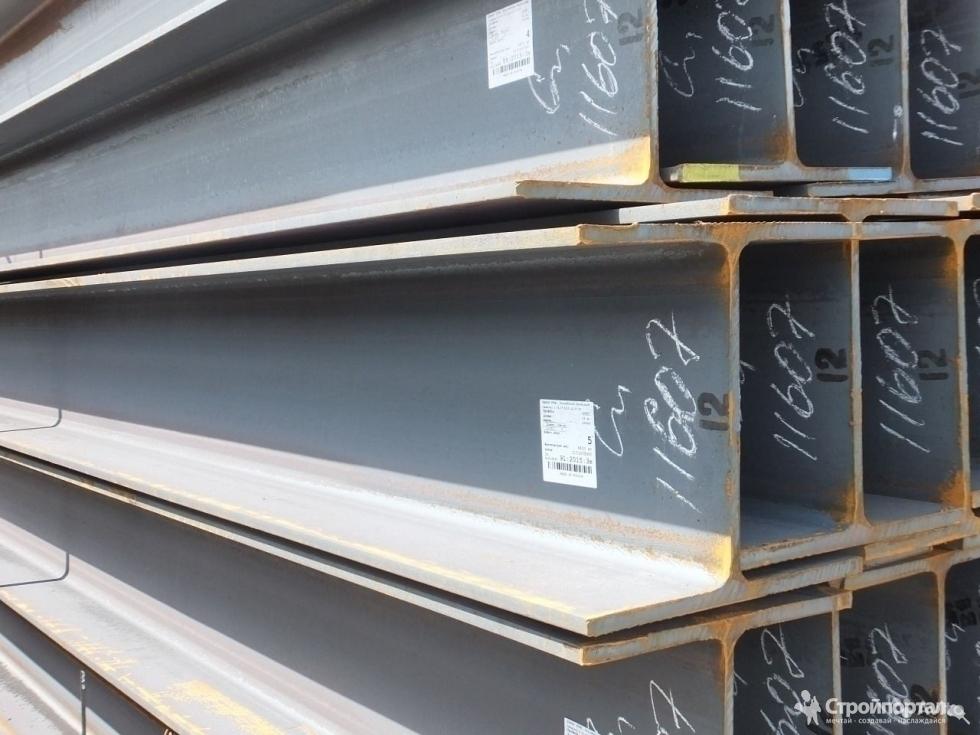

Балка двутавровая (двутавр) — это один из наиболее распространенных видов металлопроката. Данное изделие представляет собой горизонтальный брус из стали. В сечении оно имеет вид буквы «Н». Грани двутавровой балки располагаются под определенным углом или параллельно друг другу. Простота конструкции и надежность обуславливают повсеместное применение такой продукции. Ее цена в Москве зависит от ширины и длины профиля.

Где используется стальная двутавровая балка?

Стальная двутавровая балка, сделанная в соответствии с ГОСТ 8239-89, и балочные конструкции используются при строительстве гражданских, промышленных и общественных зданий. Они могут быть элементом:

• кровли;
• крановых эстакад;
• колонн.

В жилом сегменте такие металлические изделия применяют в частном и общественном строительстве в качестве несущих конструктивных элементов. Целесообразно делать из них несущий каркас при больших пролетах (более 7 метров), в случаях, когда бетонные конструкции не выдержат предполагаемых нагрузок. Они подходят для создания междуэтажных перекрытий любых сооружений (в том числе тех, что имеют большие пролеты).

Незаменимы они при возведении мостов, наземных переходов, подвесных путей и других объектов, где присутствуют повышенные нагрузки от вертикального поперечного воздействия. Двутавр отлично выдерживает их во время эксплуатации и не чувствителен к влиянию атмосферных и механических воздействий. Даже через десятки лет он будет противостоять им.

Данный вид металлопродукции при воздействии силы испытывает не кручение, а деформацию на осевой изгиб. Он также успешно противостоит усадке возведенного здания. При установке двутавра значительно уменьшается масса несущих конструкций. Это значит, что, используя его, можно сократить затраты на строительство. Незначительный вес при чрезвычайно высокой жесткости также делает стальную двутавровую балку идеальным вариантом для армирования шахтных путей и создания основы под высоконагруженные строения. Это могут быть:

• железнодорожные тоннели;
• подвесные пути для кранов;
• эстакады;
• резервуары;
• мачты;
• подкрановые пути.

Двутавры часто используются для монорельсов, по которым катится висящий тельфер, и в тяжелом машиностроении, вагоностроении и других отраслях для создания различного оборудования. Такая балка может быть подвергнута гибке, резке или сварке, поэтому нередко применяется как элемент дизайна при оформлении строений.

Еще информация по теме:

Выгодные цены на стальные двутавровые балки

Что такое двутавр (двутавровая балка), характеристики и применение

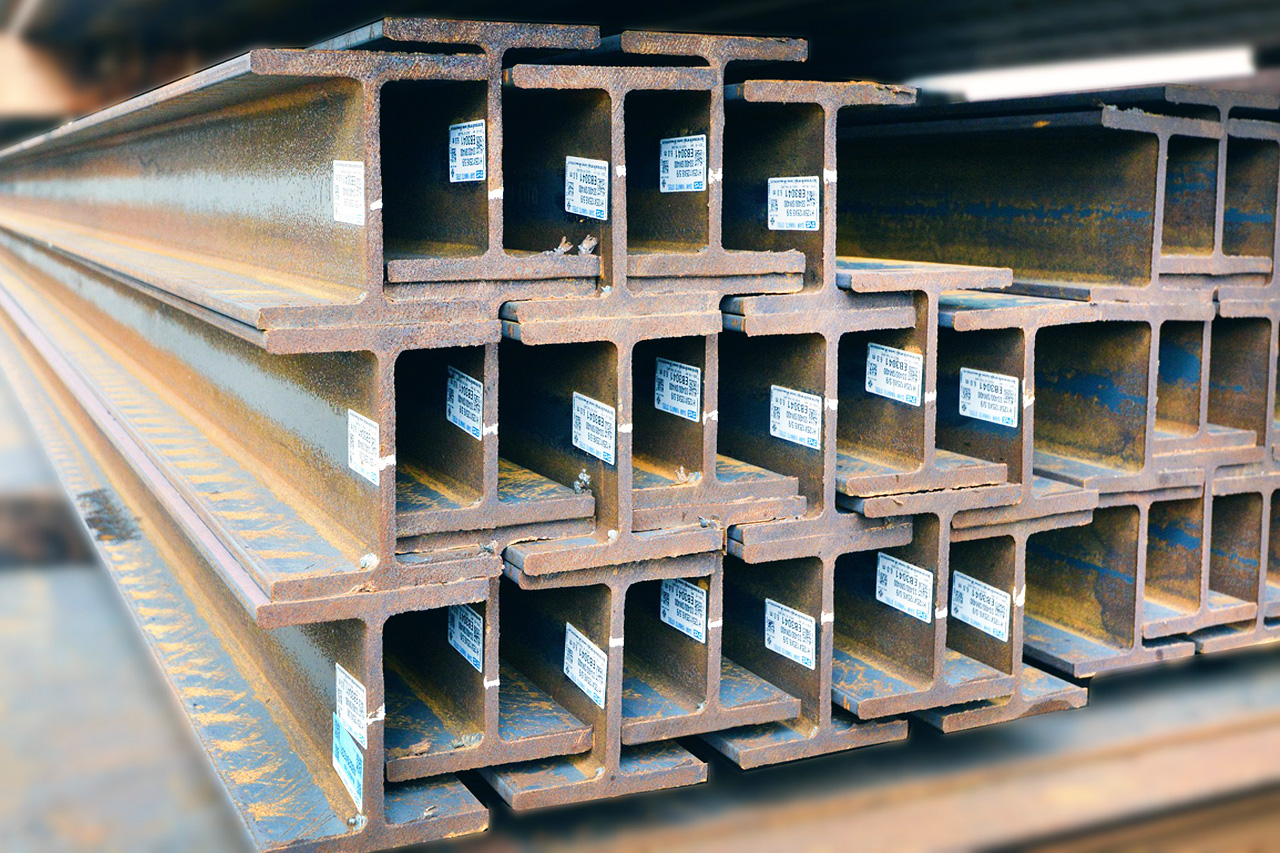

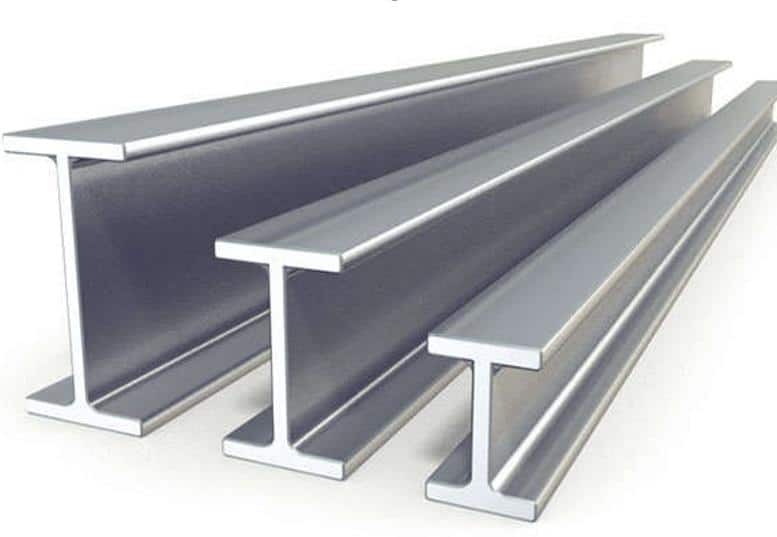

Двутавр (двутавровая балка) — разновидность сортового металлопроката, отличающаяся высокой несущей способностью. Имеет узнаваемое Н-образное сечение, которое и предопределяет технические характеристики изделия. Один из самых востребованных материалов в различных промышленных сферах.

Любые металлические двутавры изготавливаются в строгом соответствии с требованиями ГОСТ и ТУ, поэтому они имеют регламентированную форму и состав.  Благодаря этому, имея нужную документацию, можно легко рассчитать необходимые размеры и параметры двутавров, необходимых для конкретной конструкции.

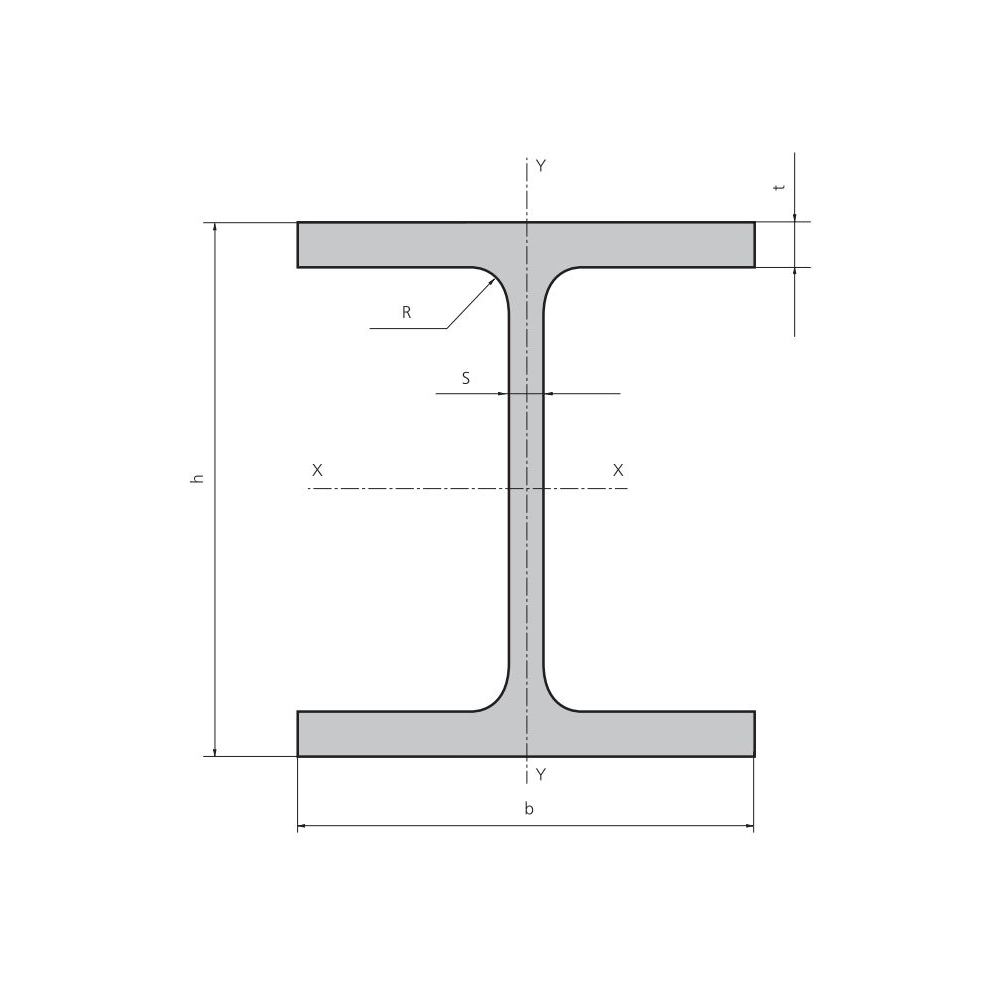

Геометрическими характеристики

• Высота – это расстояние между двумя плоскими площадками, называемыми полками, в сечении двутаврового профиля.
• Ширина – это длина полок двутавра.
• Толщина стенки  – это толщина средней плоскости находящейся между полками. Этот параметр является одним из наиболее важных, так как от толщины стенки напрямую зависит несущая способность и прочность двутавра.
• Средняя толщина полки. Полки двутавра не прямоугольные, а имеют неправильную форму. К концам полки они сужаются, а в середине полки, к месту примыкания ее к стенке, расширяются вовнутрь. Поэтому средняя толщина полки рассчитывается по следующей формуле: ширина полки минус толщина стенки деленная на четыре.
• Радиус внутреннего закругления – это параметр закругления полки в месте ее примыкание к стенке. Благодаря тому, что полка примыкает к стенке не под прямым углом, а по радиусу возрастают ее прочностные характеристики. Радиус закругления полки. Так как на концах полки не требуется такая толщина и основная нагрузка идет к центру балки на стенку, то полки двутавра сужаются по радиусу.
• Уклон внутренней части полки. Полка также может идти под определенным углом по внутренней части, расширяясь к центру.

От этих параметров напрямую зависят технические характеристики двутавра, поэтому все они прописаны в ГОСТе и должны быть выполнены в строгом соответствии с ними.

Интенсивное развитие строительной промышленности вызвало необходимость совершенствования и рационализации способов изготовления металлических двутавровых балок, благодаря чему сфера их применения заметно расширилась. Сегодня двутавр используется как в малоэтажном частном строительстве, так и в крупных проектах коммерческой и промышленной направленности, а также в тяжелом машиностроении.

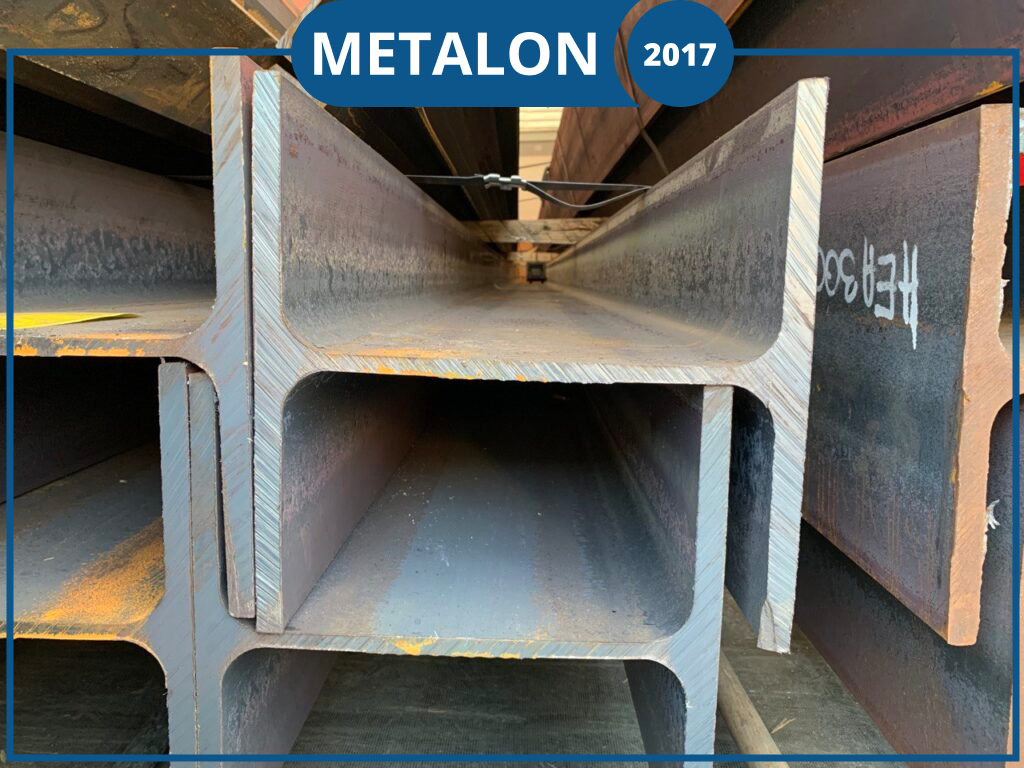

Где применяется Н-образный стальной прокат

В ходе теоретических и экспериментальных исследований было доказано, что двутавровые балки оптимально воспринимают нагрузки на изгиб, следовательно, их целесообразно использовать в виде несущих элементов:

• металлических балок перекрытия зданий;
• колонных металлоконструкций;
• мостовых сооружений;
• подвесных путей;
• рамных конструкций вагонов, автомобилей, экскаваторов и пр.;
• арматурного каркаса стен шахт.

Широкополочный двутавр допустимо использовать для балок, колонн и стержней средненагруженных ферм, тогда как колонный ставится только при больших пролетах и существенных нагрузках (на фото – двутавровая балка колонного типа).

Что такое двутавр — описание изделия, его характеристики и преимущества

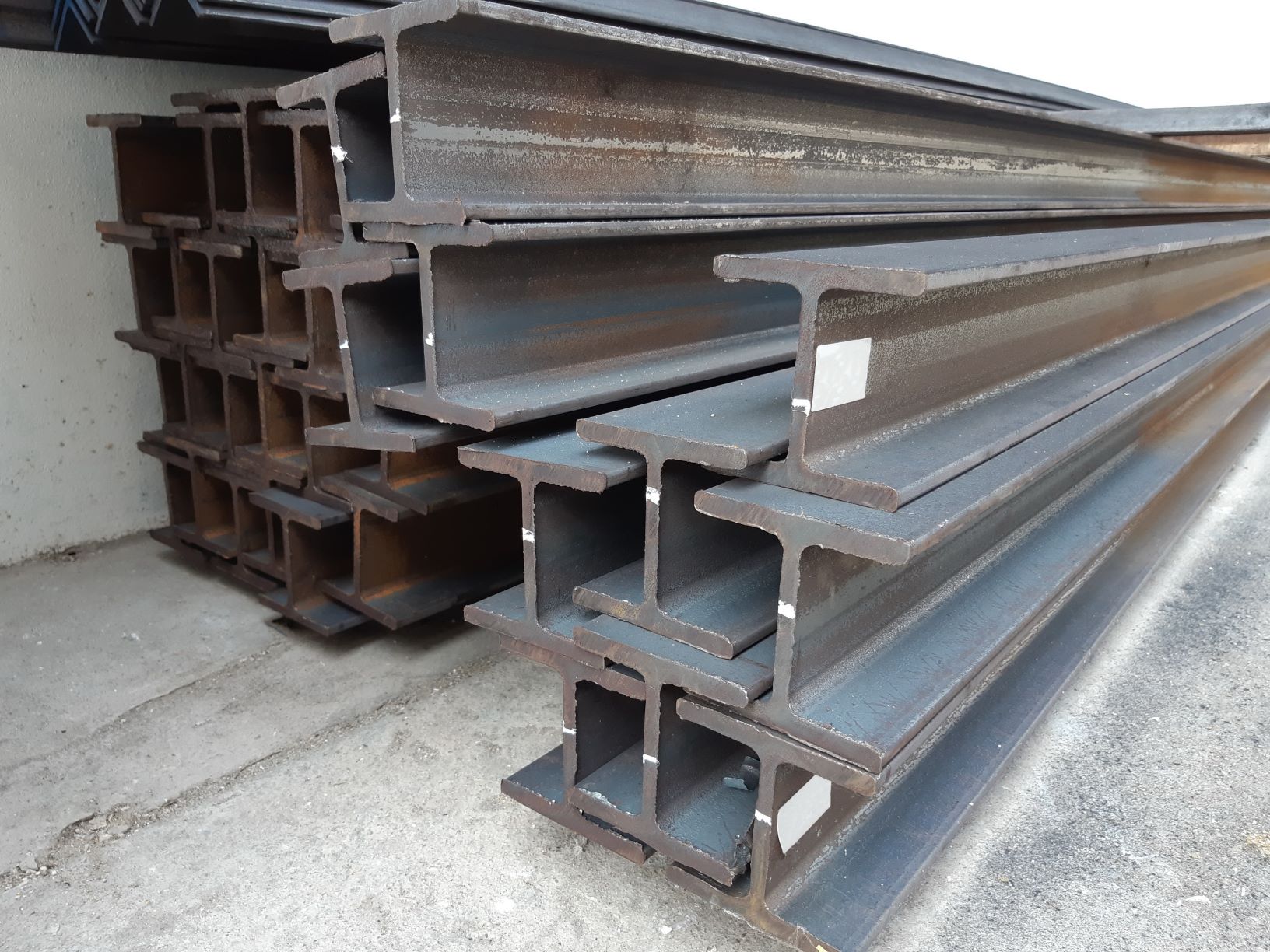

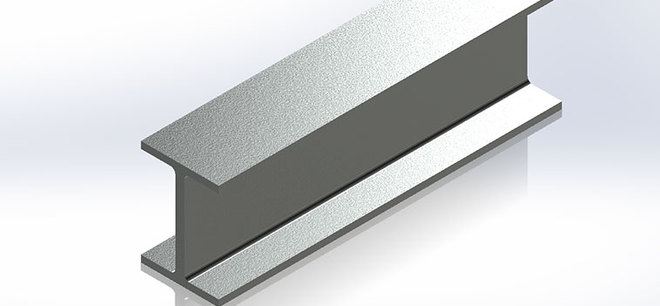

Двутавры — это изделия из металла, сечение которых напоминает букву «Н». При производстве используется сталь. Конструкция состоит из пары полок, которые соединяются стенкой.

Область применения двутавровых балок — строительство объектов промышленного назначения, жилых домов, мостов. С их помощью укрепляют деревянные и другие перекрытия, армируют стены. Зная, что такое двутавр и как правильно его выбрать, вы не допустите ошибок при покупке.

При производстве изделия металлопроката используется горячекатаный метод. Это обеспечивает его прочность, надежность, длительный срок эксплуатации. Стальные балки применяются для армирования следующих объектов:

1. Кровли разного уровня сложности.
2. Перекрытий между этажами.
3. Колонн в архитектурных сооружениях.
4. Стволов шахт.
5. Железнодорожных вагонов.

Также металлические изделия используются для создания крановых эстакад, монорельсовых дорог. При их применении нужно знать всю технологию, чтобы обеспечить максимальную надежность конструкции. Как делается опалубка, какой двутавр использовать для перекрытия — ответы на все вопросы можно получить на сайте.

Что такое двутавровая балка и в чем ее плюсы?

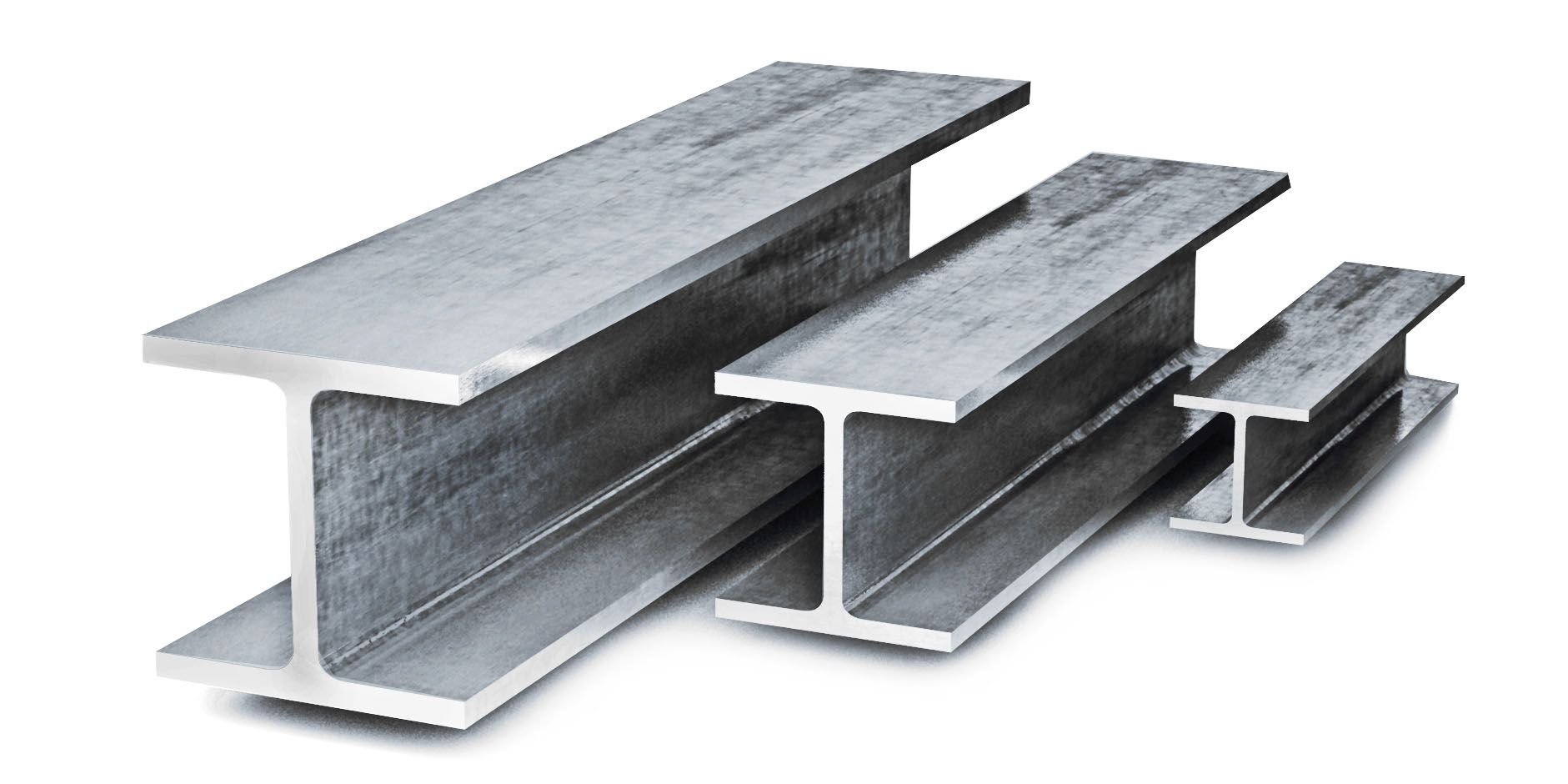

Двутавровая балка — это важный элемент в строительстве и монтаже несущих конструкций. Основные преимущества заключены в высокой прочности, что обусловлено формой сечения. Важна равномерность распределения нагрузки, она не концентрируется в отдельных точках. Это положительно влияет на эксплуатационные характеристики, исключает быстрый износ изделия.

Что такое двутавровая балка, рассмотрено выше. Но в чем еще заключены ее преимущества? Среди плюсов:

1. Экономичность. Ввиду жесткости и прочности конструкции не нужно использовать дополнительную арматуру.
2. Небольшой вес. Благодаря Н-сечению масса металлопроката значительно снижена.
3. Постоянство геометрии. Исключена деформация изделия при высоких нагрузках.
4. Возможность монтировать элементы с помощью сварки. Это увеличивает скорость производимых работ.
5. Простота транспортировки. За счет специфической формы вы сможете компактно уложить изделия. Низкий вес исключает перегрузку.

Благодаря имеющимся преимуществам двутавр активно используется в ходе строительства, а также для ограждения котлованов при обустройстве фундамента.

Двутавр — что это и как его выбрать?

Производителями предложен большой сортамент двутавров. При их использовании для строительно-монтажных работ необходимо определиться с видом и размером. Ошибки при выборе изделия могут стать причиной превышения допустимой нагрузки, снижения прочности и надежности.

Если при отделке помещения легко найти информацию о том, используется ли пена как утеплитель, то про выбор двутавра написано не так много, а он требует грамотного подхода. В зависимости от конструкции балки меняется область ее использования.

Каждое изделие обозначено определенным номером. Балки изготавливаются по ГОСТу в соответствии с указанными характеристиками. В зависимости от вида металлопроката учитываются его размеры и масса. Если вы не знаете, как определить номер двутавра, используйте таблицы. Они приведены в нормативных документах.

Какой двутавр выбрать для перекрытия? Это зависит от расстояния между стенами, максимальной нагрузки на конструкцию, расчетного сопротивления, момента осевого сопротивления. Вычислив требуемые параметры, вы легко подберете профиль из предложенного сортамента.

Двутавр — что это и какие разновидности выпускаются производителем?

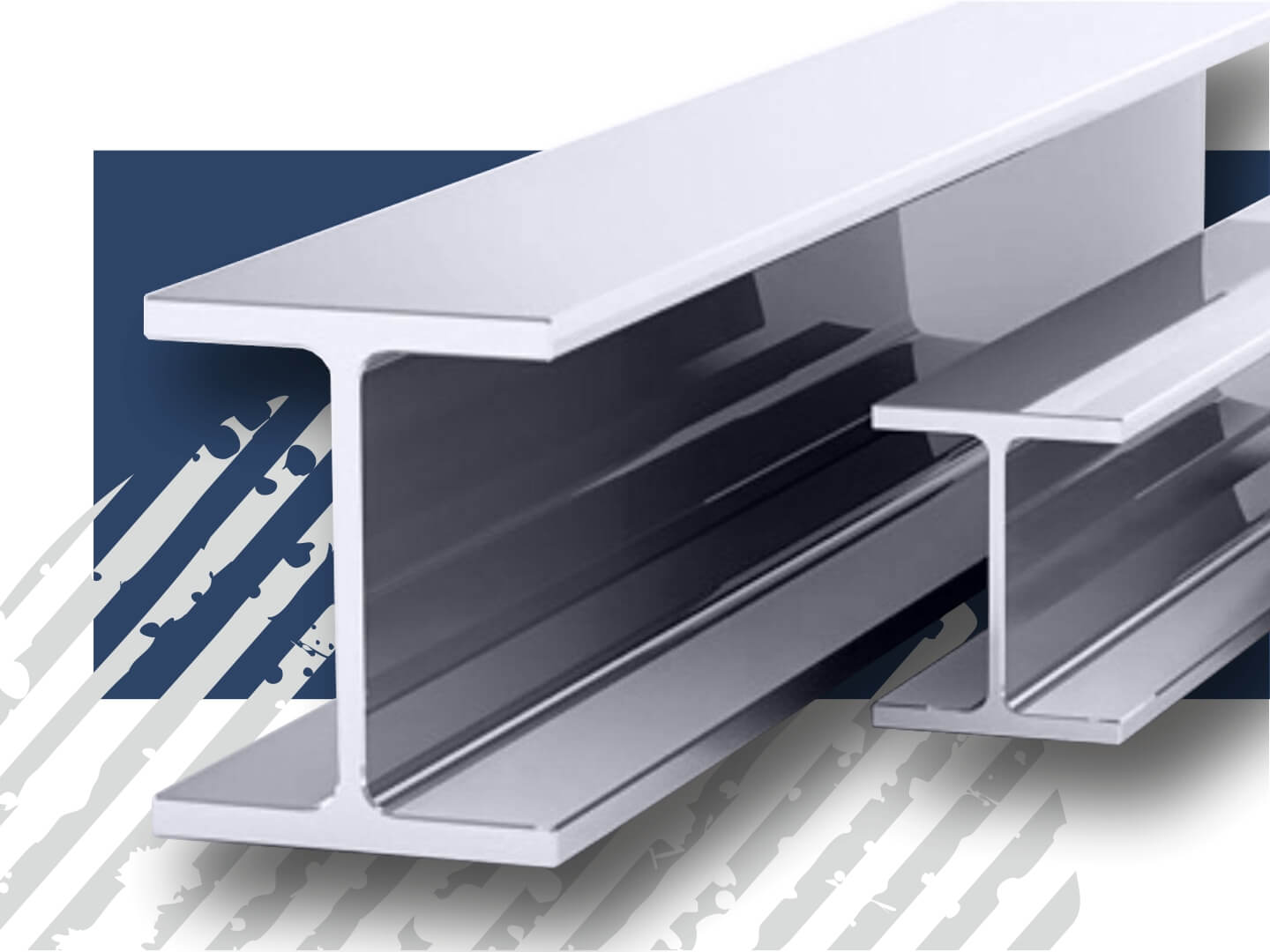

Двутавр — что это за изделие, уже рассмотрено выше. Балки выпускаются с параллельными и наклонными полками. Первые относятся к стандартному металлопрокату, вторые — к специализированному.

Двутавры с параллельными полками подразделяются на следующие типы:

1. Нормальные балочные. Они обозначаются буквой «Б», считаются универсальными.
2. Широкополочные. При их маркировке используется буква «Ш». Предназначены для обустройства лестниц и мостовых перекрытий.
3. Колонные. Маркируются буквой «К». Их особенность заключена в увеличенной толщине полок.
4. Дополнительные. При маркировке используется буква «Д». Применяются для возведения особых конструкций.

Двутавры с наклонными полками маркируются буквами «М» и «С». Первые предназначены для обустройства подвесных путей. Вторые используются для укрепления стволов шахт.

Что такое двутавровый швеллер: таблица весов, уголок, перекрытия

Двутавровый швеллер

Среди огромного количества самых различных вариантов металлоконструкций особый интерес представляет двутавровый швеллер. На самом деле подобное обозначение не совсем правильно, поскольку швеллер – это название П-образного профиля, однако оно является устоявшимся, а значит, имеет право на существование. Ниже мы подробно расскажем о данном виде металлопроката, а также рассмотрим сферу его применения и разновидности.

Что это такое

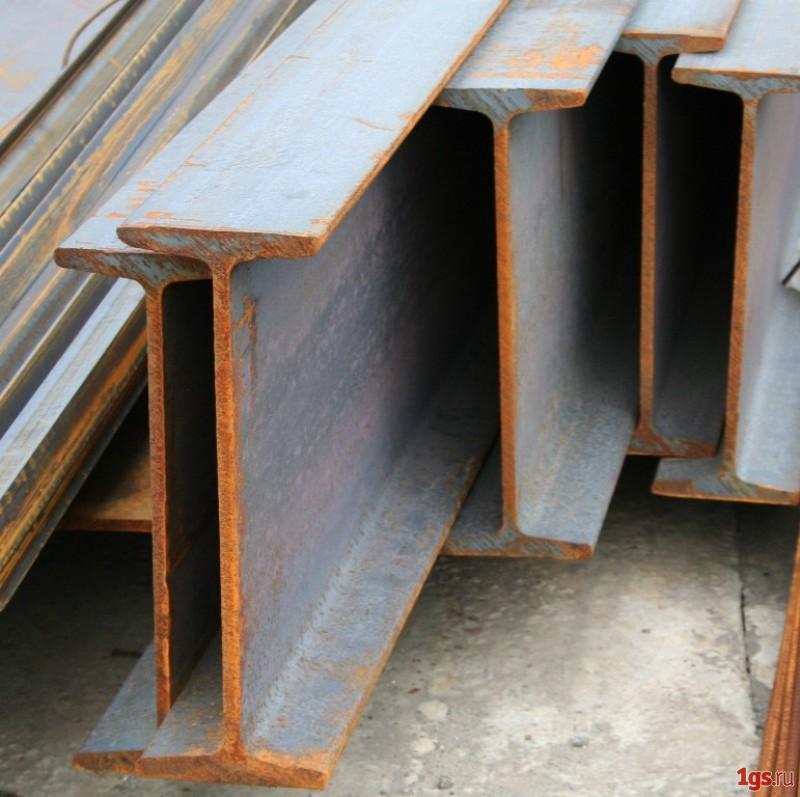

Двутавр или двутавровая балка представляет собой один из наиболее распространенных профилей. В данной статье речь идет о металлический балке, однако нужно помнить, что существуют и деревянные разновидности.

Стальные двутавры изготавливаются двумя способами. Наиболее распространенный метод производства – горячекатаный, однако существует и сварной. Сварной способ используется для получения больших деталей или в том случае, когда требуются какие-то особые характеристики балки. Первый же способ производства предполагает изготовление балок, которые прокатываются на специальных станах. Для получения изделия используется заготовка.

В сечении балка представляет собой форму, близкую к букве «Н». Использование таких конструкций позволяет решить сразу несколько проблем в процессе строительства. Первая из них заключается в том, что за счет использования Н-образного профиля появляется возможность существенно снизить массу конструкции. Второе же преимущество состоит в большей прочности. Если сравнивать двутавр и классическую балку, имеющую квадратный профиль, то последняя проигрывает.

Где используется

Стальные балки – это незаменимый элемент многих современных конструкций, поскольку в общем случае при создании плоских перекрытий бетонные конструкции сами по себе не могут обеспечить должную прочность и надежность.

Обычно балки применяются на пролетах более 7 м, однако могут использоваться и в других случаях. Конечно, существуют и бетонные балки, но последние используются при возведении каких-либо промышленных объектов. Деревянные двутавровые балки напротив, больше подходят для загородных домов. Конечно, балка является не единственным подходящим вариантом: швеллер, двутавр деревянный или другие изделия всегда можно использовать, однако соотношение прочности, цены и надежности у балок самое оптимальное.

Главная особенность балки заключается в том, что она распределяет большинство растягивающих напряжений под углом 45 градусов к своей оси. В данном случае вертикальная стенка работает как зигзагообразная решетка фермы: распределяет усилия. Получается, что надежность будущей конструкции окажется очень высока. С другой стороны возможно использование других металлических балок – сварных.

Сварной двутавр Применение двутавров в строительстве

Это – разновидность легких металлоконструкций, имеющая Н-образное сечение. Оно является наиболее оптимальным не только с точки зрения надежности, но и из соображений удобства монтажа. Сварные конструкции наиболее широко применяются в строительстве гражданских объектов, где требуются опоры, несущие элементы перекрытия и т.д. Использование подобных стройматериалов решает одну из самых сложных проблем – понижение металлоемкости конструкции. Нужно сказать, что установка сварной балки позволяет сильно уменьшить расход металла, поскольку дает возможность подобрать именно то сечение, которое требуется в данном случае.

Швеллер, двутавр или сварные балки производятся из низколегированной или углеродистой стали. В первом случае речь идет о С255, а во втором – С345 (09Г2С). Изготовление производится методом горячего или холодного проката, а сварной балки — с помощью сварного оборудования, после чего осуществляется дополнительный контроль, например, ультразвуковым способом.

Преимущества стальной конструкции с первого взгляда может оценить любой специалист, а большой опыт их эксплуатации является лучшим доказательством надежности подобных изделий:

• Снижение массы.   В среднем данный параметр составляет до 10% от веса всех металлоконструкций, если произвести замену горячекатаного двутавра на сварной. Как уже говорилось выше, так происходит из-за правильного выбора сечения балки.
• Возможность использования разных типов сталей, полок и стенок. Горячекатаное изделие с какими-то специальными характеристиками потребуется заказывать заранее, а со сварным подобные проблемы не возникают.
• Возможно изготовить сварной двутавр, имеющий несимметричное сечение. Часто подобные решения требуются для упрощения конструкции и позволяют снизить их вес.
• Сварные балки могут быть изготовлены любой требуемой длины, поэтому в процессе строительства расходы будут минимальными. Конечно, существует таблица швеллеров, балок и других металлоконструкций, однако в большинстве случаев на складах поставщиков находятся лишь изделия, имеющие определенную длину, которая является самой востребованной в данном регионе.
• Сварные балки повышают рентабельность проекта. Стоимость подобных изделий ниже, чем  горячекатаных, их масса выше, а прочность находится на необходимом уровне. С помощью этих металлоконструкций легко создавать большие пролеты, что приведет к снижению общего веса конструкции, уменьшению расхода материалов, а значит, положительно повлияет и на стоимость.

Нужно также отметить, что технология изготовления сварных двутавров позволяет получить биметаллические балки, которые относятся к подтипу специальных и не могут быть изготовлены другим способом.

Какие виды бывают

Продажа швеллера и двутавра сегодня производится многими компаниями, однако нужно помнить о том, что производство подобных металлоконструкций должно осуществляться в соответствии с ГОСТ. Так государственный стандарт выделяет несколько типов балок — горячекатаные и специальные.

Параметры швеллеров

В первом случае речь идет о двух видах изделий. Один из них имеет наклонные грани полок, а другой параллельные. Балки с наклонными гранями регламентируются ГОСТ 8239, где сказано, что угол наклона граней должен находиться в пределах от 6 до 12 процентов.

В отличие от швеллеров двутавры этого типа имеют только два класса точности прокатки: Б – повышенной точности и В — обычной.

Прогиб стенки не должен превышать 15% от её толщины, а кривизна требуется менее 0.2% от длины изделия. Для класса точности «Б» производится притупление наружных кромок полок (менее 2.2 мм), а для «В» подобные работы не требуются. Отклонения по массе при производстве в пересчете на массу 1м3 не должны выходить из области минус 5%, +3%. В отдельных случаях стандарт допускает ужесточения последнего требования, если был заключен соответствующий договор между изготовителем и потребителем.

Двутавры с параллельными гранями полок производятся в соответствии со стандартом 26020. Он распространяется на все изделия такого типа, высота которых находится в пределах 100..1000 мм, а полки имеют ширину 55..400 мм. Все подобные балки разделяются на:

• нормальные;
• широкополочные;
• колонные двутавры.

Стандартные швеллер, двутавр или другие балки могут иметь длину до 12 м, однако прокат по ГОСТ 26020 изготавливается до 24 метров.

Специальные балки

Двутавры этого типа производятся по ГОСТ 19425. К данной категории относятся балки для подвесных путей (М), армирования шахтных стволов (С) и специальные решения для нужд автомобильной промышленности. Все изделия делятся на две категории точности – высокой «А» и повышенной «В». В данном случае уклон внутренних граней выбирается 12% для балок «М» и 16% для балок «С». Притупление наружной кромки профиля выбирается в пределах 0.3 от средней толщины полки.

Размер или номер двутавра показывает его условную высоту, выраженную в сантиметрах. Например, двутавр №10 представляет собой балку, имеющую высоту 10 см.

Подводя итоги, отметим, что выше мы описали все виды используемых сегодня металлических двутавровых балок. На нашем сайте приведена достаточно подробная информация и по другим металлоконструкциями. Если вам требуются данные по таким изделиям, как швеллер, двутавр или гнутый швеллер, то здесь вы найдете все необходимые сведения.

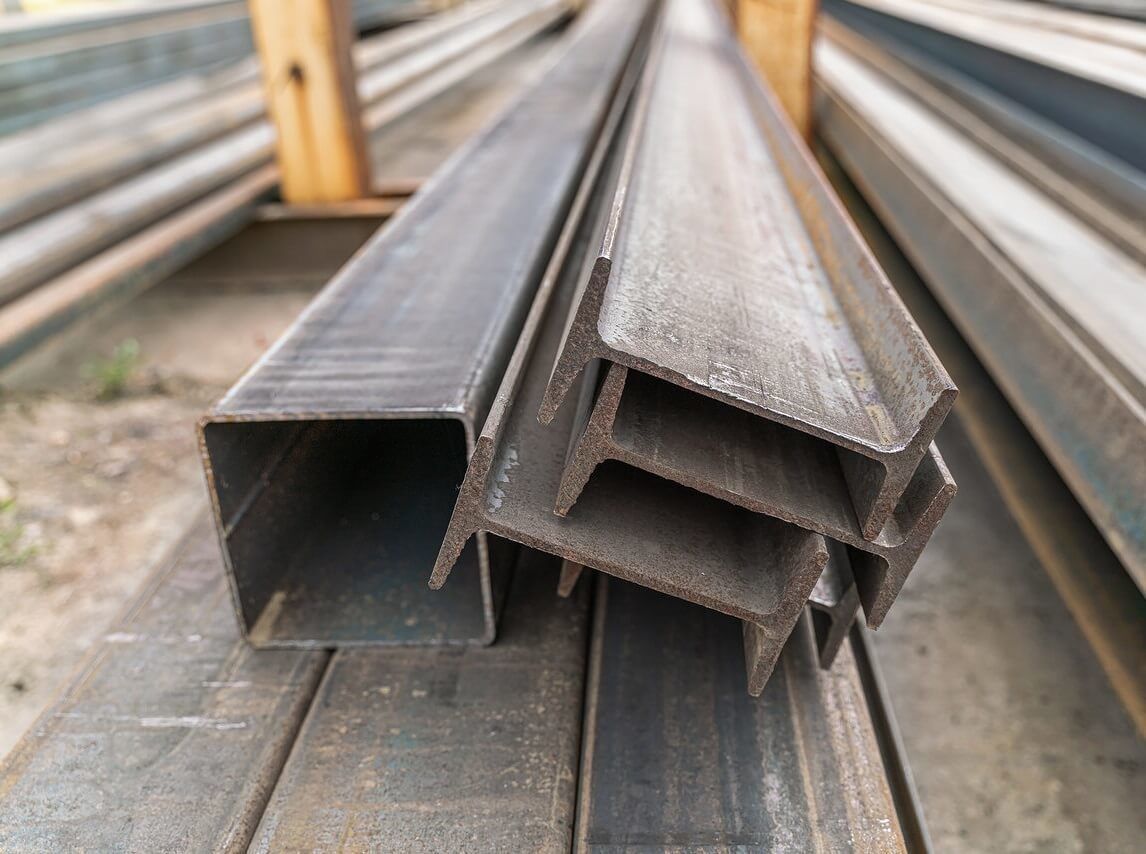

Швеллер или двутавр: сравнение основных характеристик

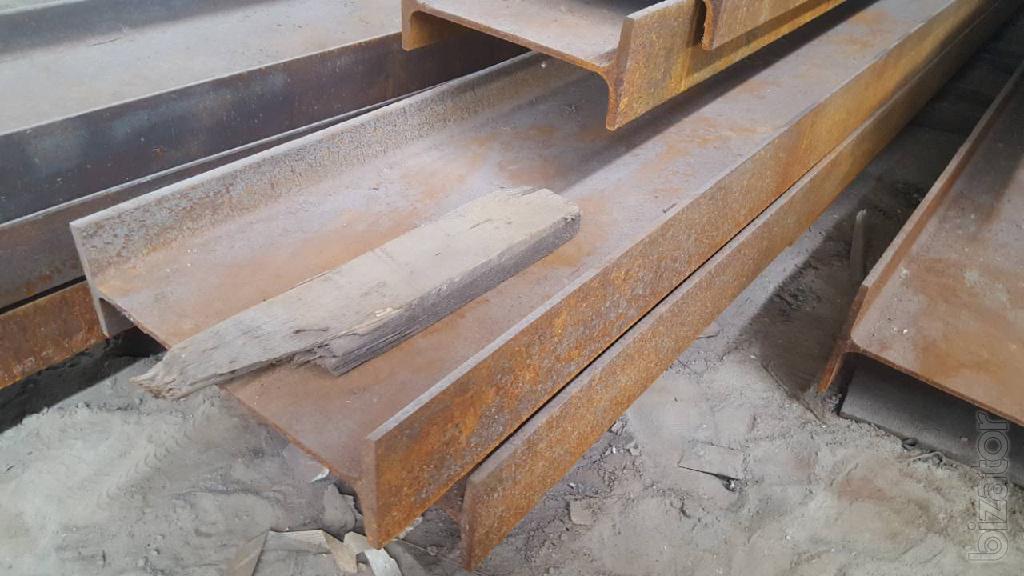

Швеллер и двутавровая балка – самые надежные виды сортового проката, применяющиеся для обвязки фундамента, укрепления стен, установки перекрытий в строительных конструкциях.

Двутавровая балка – это стенка с перпендикулярными полками одинаковой длины (за внешнее сходство с буквой иногда ее называют «Н-профиль»). Швеллер — это профиль в виде стенки с двумя полками, внешне напоминающий букву «П».

Швеллер или двутавр

Следует иметь в виду, что сравнение разумно только для балок и швеллеров с одинаковой высотой стенки и толщиной профиля. Нет смысла сравнивать, например, балку № 14Б1 и швеллер 24П.

В чем же отличия этих профилей, и какими преимуществами обладает каждый из них?

Материал

Для балок применяются сплавы с повышенной прочностью, а для швеллера может применяться обычная углеродистая сталь.

Размер

Балки выпускаются с шириной стенки 100-600 мм, швеллер имеет ширину стенки 50-400 мм.

Вес

Удельная масса 1 погонного метра двутавра будет выше, чем масса швеллера той же ширины полки. Швеллер более удобен в транспортировке, переноске и подведению к месту своего нахождения.

Способ производства

Двутавр сваривается из нескольких составных частей, либо прокатывается горячекатаная цельная балка. Однако, прочностные характеристики катаной балки ниже, чем у сварной. Швеллер же производится методом горячей прокатки, либо холодным гнутьем заготовки.

Применение

Двутавр применяется в качестве несущих балок в производстве высотных конструкций, мостов, промышленных строений. Швеллер более распространен в малоэтажном строительстве и строительстве хозяйственных построек.

Плотность прилегания

Плотность прилегания выше у швеллера, поэтому он лучше подходит для использования в качестве дополнительных ребер жесткости и усиления конструкций. Его проще использовать для усиления уже установленных конструкций, которым требуется усиление.

Прочность

Профиль двутавра равномерно распределяет нагрузку на полки, а жесткость стенки обеспечена с двух сторон. Одна балка способна заменить два швеллера, если нагрузка идет:

а) на поперечное сечение балки (ось X),

б) на торец (если балка используется как опорная колонна).

Если же нагрузка воздействует сбоку (ось Y на рисунке), швеллер выигрывает.

Для расчетных конструкций принимается во внимание не только ширина полок, но и производные характеристики: толщина стенок и полок, радиус закругления между стенками и полкой.

Для выбора подходящего профиля следует смотреть в таблицах к ГОСТ смотреть моменты сопротивления относительно осей X и Y (Wx и Wy). Именно этот параметр характеризует сопротивляемость кручению и изгибу в указанной плоскости. Чем он выше, тем прочнее изделие.

Иногда применяется сваривание двух швеллеров стенка к стенке. Получившийся самодельный двутавр будет на 10% менее прочным, чем изготовленный в заводских условиях. Также применяется способ сваривания швеллеров в виде прямоугольника, концами полок. Однако в таком случае предпочтительнее будет профильная труба.

Существуют также швеллеры с косыми полками, характеристики которых приближены к характеристикам двутавров.

Примерное сравнение близких по размерам двутавров и швеллеров.

Сопротивление изгибу

Если взять одинаковые характеристики двух профилей (материал, длина, толщина) и одинаковые условия применения (способ крепления, длина прогона, нагрузка), то соревнование выиграет балка.

Примерное сравнение близких по размерам двутавров и швеллеров

Цена

Оптовые базы измеряют стоимость проката в тоннах. Отметим, что из-за меньшей удельной массы одна тонна швеллера будет включать в себя больше погонных метров.

Цена профилей для промышленного использования зависит от материала и способа изготовления. Если прокат приобретается на рынке «на глазок», то цена погонного метра простого швеллера будет однозначно меньше цены балки такого же сечения.

Таким образом, определять, какой именно профиль применяется в той или иной ситуации, следует исходя из вышеперечисленных факторов. Если от конструкции требуется многолетняя надежная служба, то лучше заказать расчеты и подбор металлопроката у специалистов.

Что такое двутавр сварной и какова сфера его применения?

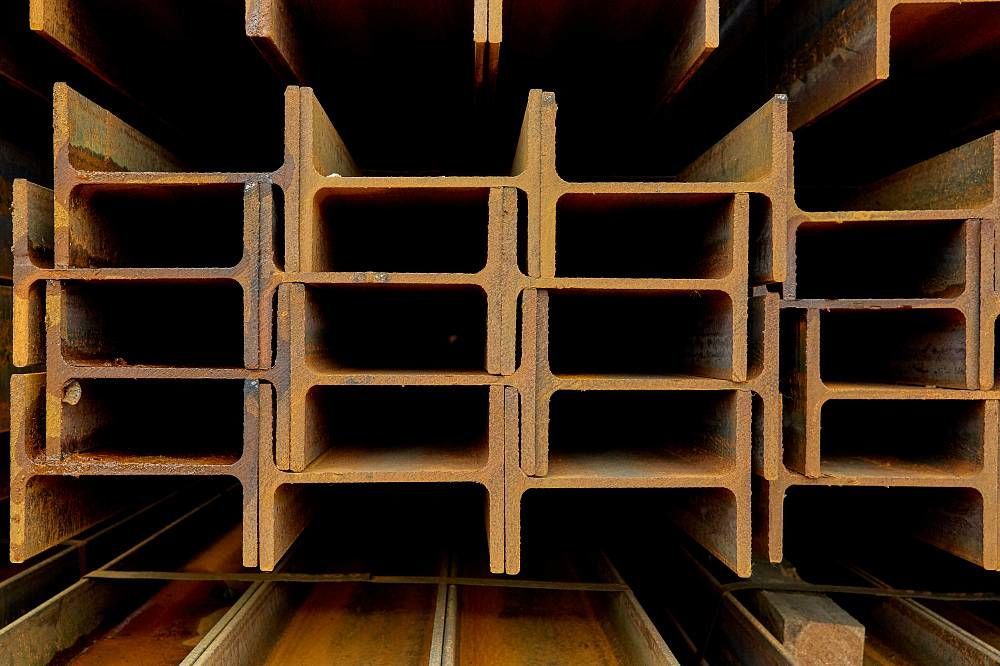

Двутавровая балка или просто двутавр уже давно широко применяется в строительстве. Ранее двутавр использовался только в крупномасштабном промышленном строительстве, но сейчас его все чаще можно встретить на частных стройках. Это связано с развитием производства и изготовлением особых сварных двутавровых балок, которые можно применять при строительстве загородных домов.

В этой статье мы кратко расскажем, что такое двутавровая балка, как сварить ее своими руками, при этом учесть все особенности и избежать деформаций.

Содержание статьи

Общая информация

Итак, сварной двутавр — это балка, изготовленная из черного металла, имеющая сечение, по форме напоминающее букву «Н». Свое название балка получила за счет того, что при ее изготовлении дважды используется тавровое соединение.

Двутавры могут быть прокатными или составными (сварными). Прокатные балки производятся методом проката заготовок по специальному станку. Составные балки изготавливаются из нескольких заготовок, которые свариваются между собой. Составные балки встречаются чаще и порой их приходится варить прямо на стройплощадке.

Какими достоинствами обладают балки данного типа? Прежде всего, они помогут сделать перекрытие на больших пролетах без необходимости строительства центральной несущей стены. Также они выдерживают большие нагрузки разного характера, как вертикальные, так и горизонтальные. Они пожаробезопасны, устойчивы к коррозии, позволяют построить здание в кратчайшие сроки. Это лишь некоторые причины, по которым двутавровые балки получили свою популярность в частном и промышленном строительстве.

Все недостатки в основном связаны только с прокатными балками. Их размер ограничен 12 метрами в длину, и зачастую необходимо балки длиннее. А у завода может просто не быть таких станков. Также нет возможности изготовить прокатные балки по индивидуальным эскизам заказчика, а имеющийся ассортимент откровенно говоря не удовлетворяет запросы потребителей. Стыковые балки лишены этих недостатков.

Изготовление балок

Как мы писали выше, балки могут изготавливаться прокатным или составным способом. Однако, дву тавровая балка, изготовленная составным (сварочным) способом имеет ряд преимуществ над прокатной.

Во-первых, она гораздо прочнее, при этом весит существенно меньше. Во-вторых, она стоит дешевле, поскольку при ее изготовлении можно использовать разные типы сталей, тогда как для изготовления прокатной балки используют заготовку из одной стали. Кстати, из-за возможности использовать разные типы сталей при изготовлении составной балки можно регулировать металлоемкость. Например, рассчитать, в каком месте нагрузка будет наибольшей и использовать там сталь повышенной прочности. А в менее нагруженных местах использовать обычную сталь.

Читайте также: Особенности сварки стали

Кроме того, с помощью составного метода можно изготовить балки практически любого размера, тогда как размер прокатных балок ограничен возможностями станка. Также есть возможность изготовить балку, у которой в одном и другом участке будет отличаться ширина. Чтобы сделать такую балку на прокатном станке нужно дорогостоящее оборудование.

Сварка балок своими руками

Сварка двутавровых балок — это тема для отдельной статьи, но мы постараемся кратко раскрыть ее здесь.Для составных частей рекомендуем выбрать легированную сталь. Она отлично подойдет, если вы собираетесь эксплуатировать балки в частном доме. Сразу оговоримся: сварка двутавра сложна и требует опыта, поэтому рекомендуем все же найти профессионала. Ну а если вы готовы выполнить работу сами, то читайте дальше.

Вы должны подготовить все части будущей балки, четко рассчитать их размер и постараться оценить нагрузки, которые им придется выдержать. Соедините все части в готовую конструкцию с помощью хомутов. Предусмотрите ребра жесткости. Можно начать сборку и сварку только с вертикальных частей будущей балки, так даже проще.

Сварка двутавра должна выполняться полуавтоматическим или автоматическим оборудованием и с применением жидкого флюса, иначе металл будет сильно разбрызгиваться. Но можно использовать и другие технологии сварки, в том числе с применением электродов. После сварки балки нужно обработать антикоррозийным составом. Не выполняйте работу в одиночку. Балки тяжелые и их непросто состыковать, если вы один.

Возможные деформации

В процессе самостоятельной сварки можно невольно допустить ошибки, которые в последствии приведут к деформации балки. Хорошо, если деформации проявятся до монтажа. Хуже, если балка прогнется, когда ее смонтируют. Ниже вы можете видеть картинку с рекомендациями по избеганию деформаций.

Как избежать большинства проблем? Ваше готовое сварное соединение не должно работать на растяжение. Это самое главное правило. Учитывая его в своей работе, вы сможете сократить вероятность деформации. Также после сварки двух частей подождите некоторое время, не нужно сразу же продолжать сварку. Так вы не будете накапливать в металле избыточное напряжение.

Особенности

Сварка тавровых соединений и балок в частности имеет несколько особенностей. Их нужно учесть, чтобы качество сварного соединения отвечало всем требованиям нормативных документов.

Читайте также: СНИП и контроль качества

В большинстве случаев тавровый шов нужно делать за один подход, чтобы он получился более прочным. Но у новичков в таких случаях часто могут возникнуть подрезы. Их нужно избегать. Здесь поможет только частая практика, если вы впервые варите тавровый шов, то скорее всего не сможете избежать ошибок. Поэтому рекомендуем потренироваться на ненужных частях стали перед тем, как варить балки для перекрытия.

Если вы варите электродом и при этом одна часть балки имеет меньшую толщину, то стержень нужно держать под углом 60 градусов. И наоборот, если нужно приварить более толстую деталь. Также важно учитывать характер таврового соединения. Какое оно? Одностороннее или двустороннее? Со скосом или без? Какие именно скосы: симметричные или криволинейные? Все это играет большую роль при формировании шва.

Именно по этой причине мы говорили вам о найме профессионального сварщика. Только человек с многолетним опытом сможет понять, на какие части балки приходится больше всего нагрузок, какой тип соединения предпочтительнее и так далее. Нужно понимать, что балка будет держать на себе всю стропильную систему и кровлю, если дом одноэтажный, а может быть плиты перекрытия и еще один этаж дома.

Вместо заключения

Двутавровые балки — отличная альтернатива классическим межэтажным перекрытиям. Но при их сварке нужно учесть множество нюансов и строго соблюдать технологию, иначе ваша крыша гарантировано пойдет «волной». Если вы все же решили использовать в строительстве сварные двутавры, то приобретайте их у известного производителя. Конечно, вы не сможете быть уверены в их абсолютном качестве, но крупный производитель хотя бы будет иметь на руках сертификаты, подтверждающие соответствие их продукции ГОСТам.

Вы также можете сварить балки прямо на стройке, но не беритесь за эту работу, если не имеете достаточно опыта. А вы сталкивались в своей практике со сваркой двутавровых балок? Расскажите об этом в комментариях к нашей статье. Желаем удачи в работе!

[Всего: 1   Средний:  5/5]

Швеллер или Двутавр, что лучше? Полный FAQ — ООО «РАМКОН»

Здравствуйте, коллеги! Двутавровые балки и швеллера – металлические профиля, применяющиеся в строительстве и различных видах тяжелой промышленности. Оба вида изделий изготавливаются из прочной стали и предназначаются для укрепления сооружения.

В строительстве их применяют для армирования бетонных конструкций, укрепления стен. Сфера, в которой наиболее часто бывают востребованы как двутавр так и швеллер – перекрытия зданий.

Кстати, заказывая строительство склада из металлоконструкций, офисного здания, торгового павильона или центра, в том числе и «под ключ» у нас в ООО «РАМКОН», вы получаете оптимальную смету, отменное качество, возможность оригинального проектирования! Подробнее: https://ramcon.ru/stroitelstvo-iz-metallokonstruktsij.html >>>

Швеллер и двутавр: отличия

Достаточно взглянуть на две эти разновидности металлоконструкций: при визуальном сходстве они имеют значительные технические отличия.

Двутавровая балка представляет собой стенку с перпендикулярными полками одинаковой ширины, чаще всего равноудаленными от центра полки.

Швеллер – это профиль, имеющий вид стенки с прикрепленными к ней одной стороной полками. В разрезе он напоминает букву «П».

Эти отличия имеют не только внешнее значение, они также влияют на технические характеристики изделий. Иногда полки швеллера могут быть немного завалены внутрь – такой профиль способен выдержать повышенную нагрузку и обладает большей надежностью, чем стандартный П-образный.

Чем отличается швеллер от двутавра?

1. Прочностью. Степенью выносливости двутавровые балки значительно опережают швеллера. Это обусловлено наличием двух полок с обеих сторон, благодаря которому изделие обладает большей жесткостью. По прочности один двутавр способен заменить два швеллера. На надежность сооружения также оказывает влияние узел крепления двутавра и швеллера. Это крепление, с помощью которого профиля соединяются между собой, а также крепятся к опорным конструкциям или трубам.
2. Материалом. Балки с двутавровым сечением изготавливается исключительно из металлов и сплавов с повышенным индексом прочности, в то время как швеллера могут быть в том числе деревянными и алюминиевыми.
3. Весом. Сравнивая вес швеллеров и двутавров, целесообразно брать за основу изделия с одинаковыми номерами, изготовленные из одного и того же металла. Так, вес стального двутавра среднего размера (№14) – 16,9 кг/пог. м, такого же размера стального швеллера – 12,3 кг/пог. м.
4. Способом изготовления. Двутавровые балки – сварочные изделия. Их производство занимает несколько этапов – от изготовления заготовок до их сборки и последующей сварки. Реже используется горячекатаные двутавры. Что касается швеллеров, то они могут изготавливаться двумя способами: горячекатаным и гнутым. В первом случае металлическая заготовка нагревается до высокой температуры и при помощи специального станка ей придается требуемая форма. Гнутые швеллера производятся холодным способом – края заготовок в этом случае просто загибаются под нужным углом. Швеллера, угол полок которых < 90°, обладают более высокой прочностью, чем стандартные, но все-таки не дотягивают по надежности до двутавровых профилей.

Двутавры также отличаются между собой гранями полок. Как и швеллера, они могут быть параллельными либо с определенным углом наклона.

Двутавр или швеллер: что прочнее?

Разные характеристики профилей обусловливают разные сферы их применения. Благодаря повышенной надежности двутавр используют при возведении высотных домов, мостов, промышленных предприятий, электростанций, гидроэлектростанций и т.д.

Швеллер – стандартный профиль, используемый при строительстве небольших зданий, вагонов, хозяйственных и подсобных помещений, гаражей.

Перфорированные швеллера применяются в монтаже небольших металлоконструкций.

Иногда в строительстве вместо изготовленных на заводе двутавров используются самодельные. Для этого берутся два швеллера и свариваются вручную стенка к стенке.

В результате получается конструкция, внешним видом напоминающая двутавровую балку, но совершенно не идентичная ей по надежности соединения.

Размышляя, что лучше – два швеллера или двутавр, опытный строитель всегда остановится на втором варианте.

Не менее распространено и сваривание двух швеллеров «коробочкой». При этом типе сварки швеллера прикладываются друг к другу срезами полок и в таком положении свариваются.

Говорить о высокой степени надежности такого соединения также можно с большой натяжкой, поскольку сварка металлических конструкций имеет строгий требования согласно ГОСТу, придерживаться которых в кустарных условиях невозможно. Заменить «коробочки» лучше трубами с квадратным сечением.

Что прочнее на изгиб – двутавр или швеллер?

При одинаковых характеристиках (материал, длина, толщина среза) балка с двутавровым сечением выдерживает изгиб лучше, чем швеллер. Прочность изгиба также зависит от того, будет ли балка жестко закреплена или она будет стоять на опорах, а также от длины прогона.

Тавр, двутавр, швеллер, уголок: что выбрать?

Помимо швеллеров и двутавров, весьма востребованы в промышленной сфере и другие виды изделий металлического проката – тавры и уголки. Это более простые виды профилей, также используемые в строительстве и ремонте:

• Уголок (холодногнутый, горячекатаный) — алюминиевое или стальное изделие, применяемое для возведения и укрепления сооружений, а также в качестве отделочного элемента при косметических ремонтах. В разрезе уголок имеет вид буквы «Г». В зависимости от длины полок металлический уголок может быть равнополочным и неравнополочным.
• Тавр – этот вид металлопрокатных изделий изготавливается преимущественно из алюминия. Его назначение – принимать на себя основной вес строительной конструкции, повышая тем самым ее прочность и безопасность эксплуатации. Сечение тавра напоминает букву «Т».

Будучи более легкими, тавры и уголки чаще используются для строительства и отделки небольших построек, а также для монтажа временных металлических конструкций (сцен, рыночных и ярмарочных павильонов, съемочных декораций).

Выбирая профиль, следует принимать во внимание цель, с которой она покупается (армирование бетона, укрепление перекрытий).

Значение также имеют такие параметры, как общий размер будущего сооружения, примерная нагрузка, которая ляжет на него, а также прогнозируемое время эксплуатации.

Кстати, заказывая строительство склада из металлоконструкций, офисного здания, торгового павильона или центра, в том числе и «под ключ» у нас в ООО «РАМКОН», вы получаете оптимальную смету, отменное качество, возможность оригинального проектирования! Подробнее: https://ramcon.ru/stroitelstvo-iz-metallokonstruktsij.html >>>

Наиболее жесткое соединение дает балка с двутавровым сечение, за ней по степени надежности следуют тавровая и швеллерная балки, последнее место по прочности занимают уголки.

Швеллер и двутавр: цена

Цена швеллерных и двутавровых балок устанавливается из расчета за погонный метр, при оптовых покупках – за тонну. Стоимость металлических профилей зависит от их размера, материала, из которого они сделаны, а также способа изготовления.

С уважением,
ООО «РАМКОН«.

Подробнее: стальные двутавры и их назначение в строительных проектах

В PSE Consulting Engineers мы много знаем о конструкционной стали. Он играет неотъемлемую часть почти в каждом современном строительном проекте и может быть изготовлен в различных формах, сохраняя при этом свою прочность. Он может быть сформирован в виде длинных конструктивных элементов, называемых балками. Эти балки бывают не только разной длины и размеров, но также разных форм, углов и спецификаций.

Дизайн и состав

Самая распространенная стальная балка — двутавр.Балка состоит из двух горизонтальных плоских поверхностей, называемых полками, соединенных горизонтальным компонентом, называемым стенкой.

Поперечный разрез по форме похож на заглавную букву I с засечками, отсюда и название двутавровая балка. При повороте на бок луч будет напоминать форму заглавной буквы H, поэтому его также называют двутавровым.

Эти балки очень прочные не только потому, что они сделаны из металла, но и из-за их конструкции. Большинство материалов двутавровой балки расположены вдоль осевых волокон, которые являются областями, которые испытывают наибольшую нагрузку.Форма также играет важную роль, потому что горизонтальные полки сопротивляются изгибному движению, а полотно противостоит напряжению сдвига. Это позволяет балке выдерживать различные нагрузки.

Эти балки будут иметь различный металлический состав в зависимости от их применения. Также будут отличаться технические характеристики, включая вес, ширину полки, толщину полки, высоту балки и толщину стенки.

Например, некоторые двутавровые балки имеют более толстые стенки и полки для использования на платформах и в мостах.Изменения в спецификациях позволят строителю использовать идеальную двутавровую балку для конструкции на основе таких факторов, как сопротивление прогибу, вибрации, изгибу, деформации, разрушению при сдвиге или продольному изгибу.

Использует

Двутавровые балки играют важную роль в современной строительной индустрии. Если они не используются в качестве основного каркаса, как в стальных каркасах, эти балки используются в качестве основных опорных компонентов. Они играют эту роль, потому что, как указывалось ранее, эти балки способны выдерживать большие нагрузки с разных направлений.

Преимущества использования двутавра

Использование двутавровых балок также позволяет создавать эстетически привлекательные концепции и конструкции. Конечно, традиционные деревянные балки также эстетичны и позволяют монтировать или подвешивать предметы интерьера, не жертвуя целостностью балки. В двутавровую балку нельзя прибивать или привинчивать предметы. Нельзя просто просверлить отверстия в двутавровой балке без ущерба для прочности конструкции. Однако сталь имеет преимущество в прочности.

Рентабельно

Наличие прочного конструктивного элемента, такого как двутавровая балка, может принести много преимуществ строительному проекту. Структура, состоящая из более прочных материалов, будет состоять из меньшего количества компонентов. Меньшее количество компонентов приводит к снижению общих затрат за счет материалов и доставки.

Это также увеличивает скорость завершения строительного проекта, поскольку требуется установить меньше деталей. Это может снизить затраты на рабочую силу и другие расходы, связанные со временем сборки.В целом эффективное использование двутавровых балок может сделать проект более рентабельным.

Меньшее количество компонентов также освобождает пространство, что позволяет создавать более просторные помещения. Поскольку двутавровые балки также являются прочными, их можно использовать для перекрытия больших площадей с минимальной опорой, таких как закрытые арены, или их можно использовать для строительства более высоких структур, таких как небоскребы.

Долговечный

В отличие от традиционных деревянных балок двутавры устойчивы к старению. Они не раскалываются, не трескаются и не ползут с возрастом и не уязвимы для термитов, плесени и грибка. Они также не коробятся, не гниют и не расширяются при увеличении влажности.

В отличие от дерева, между разными производителями двутавровых балок также нет региональных различий, поскольку существуют стандарты и правила изготовления этих компонентов. Деревья созданы природой, поэтому, даже если они могут быть обрезаны по аналогичным характеристикам, будут существовать уникальные различия, такие как плотность зерна между деревьями одного вида, но расположенными в разных местах.

Адаптируемый

Наконец, конструкцию, сделанную из двутавровых балок, также легче адаптировать, поскольку они легко доступны для структурного добавления или модификации, например, ремонта или увеличения размеров. Деревянные балки непригодны для адаптации, потому что они имеют меньшую прочность, так что при перепланировке жилого дома старые и более слабые деревянные балки обычно заменяются двутавровыми.

В условиях постоянно улучшающейся сталелитейной промышленности стальные балки останутся одним из основных компонентов наших современных конструкций; будь то коммерческий или жилой.В частности, двутавровые балки останутся востребованными благодаря своей прочности и универсальности.

Наши специалисты готовы помочь вам с вашим следующим крупным проектом. Если вы ищете индивидуальный дизайн дома, консультации по проектированию конструкций или руководство строительством, мы можем помочь. Свяжитесь с нами сегодня или запросите расценки, чтобы узнать больше!

Почему двутавровые балки используются в стальных конструкциях

02 мая 2019 г. | 0 комментариев

В конструкционной стали широко распространены строительные материалы.Если вы посмотрите на изображение выше, мы почти уверены, что вы заметили эти лучи в структурах вокруг вас. Вы могли заметить эти балки на мостах или во время строительства во время прогулки. Эти балки называются «двутавровыми» из-за формы поперечного сечения, напоминающей букву «I». Так почему же специалисты-строители предпочитают использовать эти двутавровые балки в различных проектах? Вот некоторые из причин, по которым двояковыпуклая балка выигрывает при стальном строительстве.

Равномерно распределяет вес

Как мы все теперь знаем, двутавровая балка известна своей разумной формой поперечного сечения.Двутавровая балка спроектирована таким образом, чтобы выдерживать равномерную нагрузку на балку. Когда на балку находится груз, максимальный прогиб будет приходиться на центр балки. Это увеличивает натяжение по бокам балки. Давайте посмотрим на изображение, чтобы понять, как это работает:

Когда вес прилагается к фланцу, вес распределяется по нему равномерно, в результате чего меньшее напряжение проходит через стенку. К тому времени, когда вес достигает центра полотна (нейтральная ось), вес снижается до нуля за счет распределения веса.Следовательно, благодаря форме двутавровой балки она может выдерживать нагрузку веса, приходящуюся на ее фланец.

Поставляется в различных размерах Балка

двутавровая — это универсальная балка, которая используется во всем мире для большинства проектов стальных конструкций. Он бывает разного веса, глубины сечения, толщины стенки, ширины фланца и других спецификаций для различных целей. В зависимости от конструкции двутавра его используют для разных целей.

Например, когда вы строите мост с прямоугольным поперечным сечением, вы можете построить его для передвижения транспортных средств.Из-за различных факторов, таких как сила тяжести или вес транспортных средств, движущихся по мосту, на него приходится большой вес. Из-за веса мост может деформироваться из-за большого напряжения и даже сломаться. Поэтому, чтобы противостоять изгибу, двутавровые балки используются для поддержки конструкции из-за ее конструкции.

Несет повышенную нагрузку

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не изгибаться. Когда балка принимает нагрузку, сила передается перпендикулярно, таким образом поддерживая другие элементы балки.Двутавровые балки в основном изготовлены из стали, что обеспечивает конструктивную целостность с неизменной прочностью и опорой. Прочность двутавровой балки в поперечном направлении менее велика, а также она способна выдерживать скручивание. Сталь обладает свойствами, позволяющими выдерживать огромные нагрузки конструкций. Прочность стали и форма балки могут уменьшить необходимость в установке многочисленных опорных конструкций, сэкономить время и деньги и сделать конструкцию более устойчивой.

Имеет высокий момент инерции

Сечение в центре балки или нейтральная ось не сопротивляется изгибу из-за равномерного распределения веса по балке.Из-за расстояния между фланцем и осью двутавровые балки обладают высоким моментом инерции. Чем больше момент инерции , тем меньше балка будет изгибаться, чтобы противостоять изгибающим моментам. Благодаря этому свойству двутавровые балки также можно катать, сваривать, прессовать и склепывать.

Помогает в изготовлении

Производство металла включает резку, гибку и формовку конструкционной стали. Двутавровые балки очень универсальны и могут использоваться в любых проектах стальных конструкций.Изготовление стальных двутавровых балок выполняется быстро, эффективно и доступно для выполнения заказов и требований проекта. Обладая нужным объемом знаний, опыта, упорной работы и использования специализированных инструментов, легче использовать двутавровую балку в процессе индивидуальной сварки и изготовления металла для всех типов строительства.

Сокращение, повторное использование и переработка

Производство двутавровых балок означает минимум отходов при строительстве. В разных странах существуют «зеленые» методы, позволяющие сделать светильник доступным.Почти половина мировой стали производится на электростанциях, поэтому выбросы CO2 отсутствуют. Стальные изделия можно перерабатывать снова и снова без ущерба для их прочности. Поскольку двутавровые балки в основном изготавливаются из стали, их можно переработать и повторно использовать разными способами, а также сократить расходы. Переработка стали позволяет экономить энергию, эквивалентную энергии, необходимой для питания миллионов домохозяйств в год.

Предотвращает вибрацию

Одной из основных задач при строительстве здания является создание конструкции с меньшей вибрацией пола.Вибрации пола в стальных зданиях могут создаваться различными прямыми и косвенными источниками вибрации. Но можно выделить три основные категории:

— Деятельность человека (прыжки, ходьба и бег)

— Машины и оборудование

— Внешняя сила (движение на улице или в метро, ​​ветер)

Поскольку двутавровые балки более жесткие и выдерживают более высокие нагрузки, они используются для уменьшения вибрации пола, поддерживая конструкцию. Стальная двутавровая балка позволяет быстро гасить вибрацию, прежде чем она сможет пройти очень далеко.

Балка

двутавровая — эффективный вариант для стальных конструкций. Вы также можете обратиться к другим типам балок, доступных на рынке. В зависимости от требований к конструкции мы рекомендуем вам выбрать правильный тип стальной балки и построить безупречную конструкцию.

Опубликовано в стальной конструкции | Комментарии к записи Почему двутавровые балки используются в стальных конструкциях

отключены

Разница между стальными двутавровыми и двутавровыми балками

Имея почти идентичную форму, неспециалист легко мог бы перепутать стальные двутавровые балки подпорной стены и двутавровые балки.Так чем же именно эти двое отличаются друг от друга? И когда лучше выбрать одно?

Назначение стальных балок

Прежде чем мы углубимся в различия между стальными двутавровыми балками подпорной стены и двутавровыми балками, важно выяснить, почему именно эти опоры необходимы. В основном конструкционные балки используются для придания прочности стенам. Форма балки противостоит силе сдвига, что снижает вероятность разрыва. Стальные балки гарантируют целостность конструкции, добавляя устойчивости и прочности.

Двутавровые балки подпорной стены и двутавровые балки

Разница в форме между двутавровыми и двутавровыми балками подпорной стены может быть незначительной, но она есть. Двутавровые балки изготавливаются из катаной стали и получили свое название из-за того, что поперечное сечение напоминает большую букву H. По сравнению с двутавровой балкой двутавровая балка состоит из более длинных полок и более толстой центральной стенки. Фланцы двутавровой балки сужаются.

Механические различия между двутавровыми балками подпорной стены и двутавровыми балками

Изображение Bbanerje, используется в соответствии с CC BY-SA 3.0 лицензия.

1. Двутавровые балки подпорной стенки более просты в механическом отношении, поэтому их производство быстрее и дешевле. Двутавровые балки легче сваривать, чем двутавровые, потому что внешние полки прямые.
2. Поперечное сечение двутавровой балки сильнее поперечного сечения двутавровой балки, что означает, что она может выдерживать большую нагрузку. Для сравнения, поперечное сечение двутавровой балки может выдерживать прямую нагрузку и растяжение, но не может сопротивляться скручиванию, потому что поперечное сечение очень узкое.Это означает, что он может выдерживать силу только в одном направлении.
3. Двутавровые балки подпорной стены тяжелее двутавровых балок, поэтому могут выдерживать большую нагрузку
4. Способ их изготовления означает, что двутавровые балки могут изготавливаться длиной до 330 футов, тогда как двутавровые балки могут изготавливаться только длиной до 100 футов из-за их сложной формы и размеров

Что лучше?

На первый взгляд двутавровые балки подпорной стены кажутся лучшим вариантом, так как они дешевле и быстрее в изготовлении, и, как правило, они обладают большей несущей способностью. Однако, как и в случае с большинством жизненных выборов, окончательное решение зависит от ситуации.

Сталь

уже много лет является предпочтительным материалом в строительной отрасли, поскольку она прочная, легкая и легко монтируется. Он также широко изготовлен и долговечен. Благодаря превосходному соотношению прочности и веса, двутавровые балки подпорной стены обычно используются в качестве опор для мостов, платформ и антресолей. Они также часто используются в качестве опорных колонн в проектах жилых домов.

С другой стороны, двутавровые балки обладают высокой прочностью на разрыв.Это означает, что они отлично выдерживают нагрузку при прямом давлении. Двутавровые балки часто используются при строительстве зданий и мостов со стальным каркасом.

Узнайте больше о нашем ассортименте опор для стальных балок здесь. Для получения дополнительной информации о наших продуктах или предложения вы можете связаться с нами здесь или по телефону (03) 97207773.

Metals Depot® — покупайте стальные балки онлайн!

B1644 М 6 х 4. 4 фунта (6,00 x 0,114 x 1,844 дюйма)
Стальная юниорская балка A529-50

B1644

M 6 x 4,4 фунта (6,00 «x 0,114» x 1,844 «)
Стальная вспомогательная балка A529-50

4,40 фунта

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 4.40 фунтов / фут

Добавить в корзину

B1865 M 8 x 6,5 фунта (8,00 x 0,135 x 2,281 дюйма)
Стальная юниорская балка A529-50

B1865

M 8 x 6. 5 фунтов (8,00 x 0,135 x 2,281 дюйма)
Стальная юниорская балка A529-50

6,50 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 6,50 фунт / фут

Добавить в корзину

B1357 S 3 x 5.7 # (3,00 x 0,170 x 2,33 дюйма)
Стальная двутавровая балка A36 / A572-50

B1357

S 3 x 5,7 # (3,00 x 0,170 x 2,33 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

5,70 фунтов

Выберите . .. 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 5.70 фунтов / фут

Добавить в корзину

B1375 S 3 x 7,5 # (3,00 дюйма x 0,349 дюйма x 2,509 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка

B1375

S 3 x 7.5 # (3,00 дюйма x 0,349 дюйма x 2,509 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

7,50 фунтов

Выберите … 10 Ft.20 Ft.

Вес: 7,50 фунт / фут

Добавить в корзину

B1477 S 4 x 7. 7 фунтов (4,00 x 0,193 x 2,663 дюйма)
Стальная двутавровая балка стандарта A36 / A572-50

B1477

S 4 x 7,7 фунта (4,00 дюйма x 0,193 x 2,663 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка

7,70 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 7.70 фунтов / фут

Добавить в корзину

B1495 S 4 x 9,5 фунта (4,00 дюйма x 0,326 дюйма x 2,796 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка

B1495

S 4 x 9. 5 фунтов (4,00 дюйма x 0,326 дюйма x 2,796 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

9,50 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 9,50 фунт / фут

Добавить в корзину

B1510 S 5 x 10 фунтов (5.00 «x 0,214» x 3,004 «)
Стальная двутавровая балка стандарта A36 / A572-50

B1510

S 5 x 10 фунтов (5,00 «x 0,214» x 3,004 «)
A36 / A572-50 Стандартная двутавровая балка из стали

10. 00 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 10.00 фунт / фут

Добавить в корзину

B16125 S 6 x 12,5 фунтов (6,00 x 0,232 x 3,332 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка

B16125

S 6 x 12.5 фунтов (6,00 x 0,232 x 3,332 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

12,50 фунтов

Выберите . .. 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 12,50 фунт / фут

Добавить в корзину

B161725 S 6 x 17.25 фунтов (6,00 x 0,465 x 3,565 дюйма)
Стальная двутавровая балка A36 / A572-50

B161725

S 6 x 17,25 фунта (6,00 дюйма x 0,465 дюйма x 3,565 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

17,25 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 17. 25 фунтов / фут

Добавить в корзину

B18184 S 8 x 18,4 фунта (8,00 x 0,271 x 4,001 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка

B18184

S 8 x 18.4 фунта (8,00 x 0,271 x 4,001 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

18,40 фунта

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 18,40 фунт / фут

Добавить в корзину

B1823 S 8 x 23 фунта (8. 00 «x .441» x 4,171 «)
Стальная двутавровая балка стандарта A36 / A572-50

B1823

S 8 x 23 фунта (8,00 x 0,441 x 4,171 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

23,00 фунта

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 23.00 фунт / фут

Добавить в корзину

B110254 S 10 x 25,4 фунта (10,00 «x 0,311» x 4,661 «)
A36 / A572-50 Стандартная стальная двутавровая балка

B110254

S 10 x 25. 4 фунта (10,00 x 0,311 x 4,661 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали

25,40 фунта

Выберите … 20 Ft.

Вес: 25,40 фунт / фут

Добавить в корзину

B112318 S 12 х 31.8 фунтов (12,00 x 0,350 x 5,00 дюйма)
Стальная двутавровая балка A36 / A572-50, стандартная

B112318

S 12 x 31,8 фунта (12,00 «x 0,350» x 5,00 «)
A36 / A572-50 Стандартная двутавровая балка из стали

31,80 фунта

Выберите . .. 25 Ft.

Вес: 31.80 фунтов / фут

Добавить в корзину

B2413 W 4 x 13 фунтов (4,16 x 0,280 x 4,06 дюйма)
Стальная двутавровая балка A572 / A992

B2413

Вт 4 x 13 фунтов (4.16 дюймов x 0,280 x 4,06 дюйма)
A572 / A992 Стальная двутавровая балка

13.00 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 13,00 фунт / фут

Добавить в корзину

B2516 Вт 5 дюймов x 16 фунтов (5. 01 «x .240» x 5,00 «)
A572 / A992 Стальная балка с широким фланцем

B2516

W 5 дюймов x 16 фунтов (5,01 дюйма x 0,240 дюйма x 5,00 дюйма)
A572 / A992 Стальная балка с широким фланцем

16.00 фунтов

Выберите … 10 футов 20 футов или Отрежьте до размера

Вес: 16.00 фунт / фут

Добавить в корзину

B2519 W 5 x 19 фунтов (5,15 дюйма x 0,270 x 5,03 дюйма)
Стальная двутавровая балка A572 / A992

B2519

Вт 5 x 19 фунтов (5. 15 дюймов x 0,270 x 5,03 дюйма)
A572 / A992 Стальная двутавровая балка

19.00 фунтов

Выберите … 10 Ft.20 Ft.

Вес: 19,00 фунт / фут

Добавить в корзину

B269 Вт 6 x 9 фунтов (5.90 дюймов x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992

B269

W 6 x 9 фунтов (5,90 x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992

9.00 фунтов

Выберите . .. 5 футов 10 футов 20 футов.

Вес: 9,00 фунт / фут

Добавить в корзину

B2612 Вт 6 x 12 фунтов (6.03 «x .230» x 4,00 «)
Стальная двутавровая балка A572 / A992

B2612

W 6 x 12 фунтов (6,03 x 0,230 x 4,00 дюйма)
Стальная двутавровая балка A572 / A992

12.00 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 12. 00 фунт / фут

Добавить в корзину

B2615 W 6 x 15 фунтов (5,99 x 0,230 x 5,99 дюйма)
Стальная двутавровая балка A572 / A992

B2615

Вт 6 x 15 фунтов (5.99 дюймов x 0,230 x 5,99 дюйма)
A572 / A992 Стальная двутавровая балка

15.00 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 15,00 фунт / фут

Добавить в корзину

B2620 Вт 6 x 20 фунтов (6. 20 дюймов x 0,260 дюйма x 6,02 дюйма)
Стальная двутавровая балка A572 / A992

B2620

W 6 x 20 фунтов (6,20 дюйма x 0,260 дюйма x 6,02 дюйма)
Стальная двутавровая балка A572 / A992

20,00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 20,00 фунт / фут

Добавить в корзину

B2625 Вт 6 x 25 фунтов (6.38 x 0,320 x 6,08 дюйма)
Стальная двутавровая балка A572 / A992

B2625

W 6 x 25 фунтов (6,38 дюйма x 0,320 дюйма x 6,08 дюйма)
Стальная двутавровая балка A572 / A992

25,00 фунтов

Выберите . .. 10 футов 20 футов 25 футов.

Вес: 25,00 фунт / фут

Добавить в корзину

B2810 Вт 8 x 10 фунтов (7.89 дюймов x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992

B2810

W 8 x 10 фунтов (7,89 x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992

10.00 фунтов

Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 10. 00 фунт / фут

Добавить в корзину

B2813 W 8 x 13 фунтов (7,99 x 0,230 x 4,00 дюйма)
Стальная двутавровая балка A572 / A992

B2813

Вт 8 x 13 фунтов (7.99 дюймов x 0,230 x 4,00 дюйма)
A572 / A992 Стальная двутавровая балка

13.00 фунтов

Выберите … 5 футов 10 футов 20 футов.

Вес: 13,00 фунт / фут

Добавить в корзину

B2815 Вт 8 x 15 фунтов (8. 11 дюймов x 0,24 дюйма x 4,02 дюйма)
Стальная двутавровая балка A572 / A992

B2815

W 8 x 15 фунтов (8,11 x 0,245 x 4,02 дюйма)
Стальная двутавровая балка A572 / A992

15.00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 15.00 фунт / фут

Добавить в корзину

B2818 W 8 x 18 фунтов (8,14 дюйма x 0,230 дюйма x 5,25 дюйма)
Стальная двутавровая балка A572 / A992

B2818

Вт 8 x 18 фунтов (8. 14 дюймов x 0,230 x 5,25 дюйма)
A572 / A992 Стальная двутавровая балка

18.00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 18,00 фунт / фут

Добавить в корзину

B2821 Вт 8 x 21 фунт (8.28 дюймов x 0,250 x 5,27 дюйма)
Стальная двутавровая балка A572 / A992

B2821

W 8 x 21 фунт (8,28 x 0,250 x 5,27 дюйма)
Стальная двутавровая балка A572 / A992

21. 00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 21,00 фунт / фут

Добавить в корзину

B2824 Вт 8 x 24 фунта (7.93 x 0,245 x 6,495 дюйма)
Стальная двутавровая балка A572 / A992

B2824

W 8 x 24 фунта (7,93 дюйма x 0,245 дюйма x 6,495 дюйма)
Стальная двутавровая балка A572 / A992

24,00 фунта

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 24. 00 фунт / фут

Добавить в корзину

B2828 W 8 x 28 фунтов (8,06 x 0,285 x 6,54 дюйма)
Стальная двутавровая балка A572 / A992

B2828

Вт 8 x 28 фунтов (8.06 x 0,285 x 6,54 дюйма)
A572 / A992 Стальная двутавровая балка

28.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 28,00 фунт / фут

Добавить в корзину

B2831 Вт 8 x 31 фунт (8. 00 «x 0,285» x 8,00 «)
Стальная двутавровая балка A572 / A992

B2831

W 8 x 31 фунт (8,00 «x 0,285» x 8,00 «)
Стальная двутавровая балка A572 / A992

31.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 31,00 фунт / фут

Добавить в корзину

B2835 Вт 8 x 35 фунтов (8.12 дюймов x 0,310 x 8,02 дюйма)
Стальная двутавровая балка A572 / A992

B2835

W 8 x 35 фунтов (8,12 дюйма x 0,310 дюйма x 8,02 дюйма)
Стальная двутавровая балка A572 / A992

35. 00 фунтов

Выберите … 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 35.00 фунт / фут

Добавить в корзину

B2840 W 8 x 40 фунтов (8,25 дюйма x 0,360 дюйма x 8,07 дюйма)
Стальная двутавровая балка A572 / A992

B2840

Вт 8 x 40 фунтов (8.25 x 0,360 x 8,07 дюйма)
A572 / A992 Стальная двутавровая балка

40.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 40,00 фунт / фут

Добавить в корзину

B2848 Вт 8 x 48 фунтов (8.50 x 0,400 x 8,11 дюйма)
Стальная двутавровая балка A572 / A992

B2848

W 8 x 48 фунтов (8,50 x 0,400 x 8,11 дюйма)
Стальная двутавровая балка A572 / A992

48.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 48,00 фунт / фут

Добавить в корзину

B2858 Вт 8 x 58 фунтов (8. 75 дюймов x 0,510 x 8,22 дюйма)
Стальная двутавровая балка A572 / A992

B2858

W 8 x 58 фунтов (8,75 x 0,510 x 8,22 дюйма)
Стальная двутавровая балка A572 / A992

58.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 58,00 фунт / фут

Добавить в корзину

B21012 Вт 10 x 12 фунтов (9.87 x 0,190 x 3,96 дюйма)
Стальная двутавровая балка A572 / A992

B21012

W 10 x 12 фунтов (9,87 x 0,190 x 3,96 дюйма)
Стальная двутавровая балка A572 / A992

12. 00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 12.00 фунт / фут

Добавить в корзину

B21015 W 10 x 15 фунтов (9,99 x 0,230 x 4,00 дюйма)
Стальная двутавровая балка A572 / A992

B21015

Вт 10 x 15 фунтов (9.99 дюймов x 0,230 x 4,00 дюйма)
A572 / A992 Стальная двутавровая балка

15.00 фунтов

Выберите . .. 5 футов 10 футов 20 футов или Отрежьте до размера

Вес: 15,00 фунт / фут

Добавить в корзину

B21019 Вт 10 x 19 фунтов (10.24 дюйма x 0,250 x 4,02 дюйма)
Стальная двутавровая балка A572 / A992

B21019

W 10 x 19 фунтов (10,24 x 0,250 x 4,02 дюйма)
Стальная двутавровая балка A572 / A992

19.00 фунтов

Выберите … 10 футов 20 футов или Отрежьте до размера

Вес: 19. 00 фунт / фут

Добавить в корзину

B21022 W 10 x 22 фунта (10,17 x 0,240 x 5,75 дюйма)
Стальная двутавровая балка A572 / A992

B21022

Вт 10 x 22 фунта (10.17 дюймов x 0,240 x 5,75 дюйма)
A572 / A992 Стальная двутавровая балка

22.00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 22,00 фунт / фут

Добавить в корзину

B21026 Вт 10 x 26 фунтов (10. 33 дюйма x 0,260 дюйма x 5,77 дюйма)
Стальная двутавровая балка A572 / A992

B21026

W 10 x 26 фунтов (10,33 x 0,260 x 5,77 дюйма)
Стальная двутавровая балка A572 / A992

26.00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 26.00 фунт / фут

Добавить в корзину

B21030 W 10 x 30 фунтов (10,47 x 0,300 x 5,81 дюйма)
Стальная двутавровая балка A572 / A992

B21030

Вт 10 x 30 фунтов (10. 47 x 0,300 x 5,81 дюйма)
A572 / A992 Стальная двутавровая балка

30,00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 30,00 фунт / фут

Добавить в корзину

B21033 Вт 10 x 33 фунта (9.73 x 0,290 x 7,96 дюйма)
Стальная двутавровая балка A572 / A992

B21033

W 10 x 33 фунта (9,73 x 0,290 x 7,96 дюйма)
Стальная двутавровая балка A572 / A992

33,00 фунта

Выберите . .. 10 футов 20 футов 25 футов.

Вес: 33,00 фунт / фут

Добавить в корзину

B21045 Вт 10 x 45 фунтов (10.10 дюймов x 0,350 x 8,02 дюйма)
Стальная двутавровая балка A572 / A992

B21045

W 10 x 45 фунтов (10,10 x 0,350 x 8,02 дюйма)
Стальная двутавровая балка A572 / A992

45.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 45. 00 фунт / фут

Добавить в корзину

B21214 W 12 x 14 фунтов (11,91 x 0,200 x 3,97 дюйма)
Стальная двутавровая балка A572 / A992

B21214

Вт 12 x 14 фунтов (11.91 x 0,200 x 3,97 дюйма)
A572 / A992 Стальная двутавровая балка

14.00 фунтов

Выберите … 10 Ft.20 Ft.

Вес: 14,00 фунт / фут

Добавить в корзину

B21216 Вт 12 x 16 фунтов (11. 99 дюймов x 0,200 x 3,97 дюйма)
Стальная двутавровая балка A572 / A992

B21216

W 12 x 16 фунтов (11,99 x 0,200 x 3,97 дюйма)
Стальная двутавровая балка A572 / A992

16.00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 16.00 фунт / фут

Добавить в корзину

B21219 W 12 x 19 фунтов (12,16 x 0,235 x 4,01 дюйма)
Стальная двутавровая балка A572 / A992

B21219

Вт 12 x 19 фунтов (12. 16 дюймов x 0,235 x 4,01 дюйма)
A572 / A992 Стальная двутавровая балка

19.00 фунтов

Выберите … 5 футов 10 футов 20 футов.

Вес: 19,00 фунт / фут

Добавить в корзину

B21222 Вт 12 x 22 фунта (12.31 дюйм x 0,260 x 4,03 дюйма)
Стальная двутавровая балка A572 / A992

B21222

W 12 x 22 фунта (12,31 x 0,260 x 4,03 дюйма)
Стальная двутавровая балка A572 / A992

22. 00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 22.00 фунт / фут

Добавить в корзину

B21226 W 12 x 26 фунтов (12,22 x 0,230 x 6,49 дюйма)
Стальная двутавровая балка A572 / A992

B21226

Вт 12 x 26 фунтов (12.22 x 0,230 x 6,49 дюйма)
A572 / A992 Стальная двутавровая балка

26.00 фунтов

Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 26,00 фунт / фут

Добавить в корзину

B21230 Вт 12 x 30 фунтов (12.34 дюйма x 0,260 дюйма x 6,52 дюйма)
Стальная двутавровая балка A572 / A992

B21230

W 12 x 30 фунтов (12,34 дюйма x 0,260 дюйма x 6,52 дюйма)
Стальная двутавровая балка A572 / A992

30,00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 30. 00 фунт / фут

Добавить в корзину

B21235 W 12 x 35 фунтов (12,50 x 0,300 x 6,56 дюйма)
Стальная двутавровая балка A572 / A992

B21235

Вт 12 x 35 фунтов (12.50 x 0,300 x 6,56 дюйма)
A572 / A992 Стальная двутавровая балка

35.00 фунтов

Выберите … 10 футов 20 футов 25 футов или Отрежьте до размера

Вес: 35,00 фунт / фут

Добавить в корзину

B21240 Вт 12 x 40 фунтов (11. 94 x 0,295 x 8,01 дюйма)
Стальная двутавровая балка A572 / A992

B21240

W 12 x 40 фунтов (11,94 дюйма x 0,295 дюйма x 8,01 дюйма)
Стальная двутавровая балка A572 / A992

40.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 40.00 фунт / фут

Добавить в корзину

B21250 W 12 x 50 фунтов (12,19 x 0,370 x 8,08 дюйма)
Стальная двутавровая балка A572 / A992

B21250

Вт 12 x 50 фунтов (12.19 x 0,370 x 8,08 дюйма)
A572 / A992 Стальная двутавровая балка

50.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 50,00 фунт / фут

Добавить в корзину

B21265 Вт 12 x 65 фунтов (12.12 дюймов x 0,390 x 12,00 дюймов)
Стальная двутавровая балка A572 / A992

B21265

W 12 x 65 фунтов (12,12 дюйма x 0,390 дюйма x 12,00 дюйма)
Стальная двутавровая балка A572 / A992

65.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 65.00 фунт / фут

Добавить в корзину

B21422 W 14 x 22 фунта (13,74 x 0,230 x 5,00 дюйма)
Стальная двутавровая балка A572 / A992

B21422

Вт 14 x 22 фунта (13.74 дюйма x 0,230 дюйма x 5,00 дюйма)
A572 / A992 Стальная двутавровая балка

22.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 22,00 фунт / фут

Добавить в корзину

B21426 Вт 14 x 26 фунтов (13.91 дюйм x 0,255 x 5,03 дюйма)
Стальная двутавровая балка A572 / A992

B21426

W 14 x 26 фунтов (13,91 x 0,255 x 5,03 дюйма)
Стальная двутавровая балка A572 / A992

26.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 26.00 фунт / фут

Добавить в корзину

B21430 W 14 x 30 фунтов (13,84 дюйма x 0,270 дюйма x 6,73 дюйма)
Стальная двутавровая балка A572 / A992

B21430

Вт 14 x 30 фунтов (13.84 x 0,270 x 6,73 дюйма)
A572 / A992 Стальная двутавровая балка

30,00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 30,00 фунт / фут

Добавить в корзину

B21434 Вт 14 x 34 фунта (13.98 x 0,285 x 6,75 дюйма)
Стальная двутавровая балка A572 / A992

B21434

W 14 x 34 фунта (13,98 x 0,285 x 6,75 дюйма)
Стальная двутавровая балка A572 / A992

34.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 34.00 фунт / фут

Добавить в корзину

B21443 W 14 x 43 фунта (13,66 x 0,3305 x 7,99 дюйма)
Стальная двутавровая балка A572 / A992

B21443

Вт 14 x 43 фунта (13.66 дюймов x 0,305 x 7,99 дюйма)
A572 / A992 Стальная двутавровая балка

43.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 43,00 фунт / фут

Добавить в корзину

B21626 Вт 16 x 26 фунтов (15.69 дюймов x 0,250 x 5,50 дюйма)
Стальная двутавровая балка A572 / A992

B21626

W 16 x 26 фунтов (15,69 дюйма x 0,250 x 5,50 дюйма)
Стальная двутавровая балка A572 / A992

26.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 26.00 фунт / фут

Добавить в корзину

B21631 W 16 x 31 фунт (15,88 x 0,275 x 5,53 дюйма)
Стальная двутавровая балка A572 / A992

B21631

Вт 16 x 31 фунт (15.88 x 0,275 x 5,53 дюйма)
A572 / A992 Стальная двутавровая балка

31.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 31,00 фунт / фут

Добавить в корзину

B21636 Вт 16 x 36 фунтов (15.86 дюймов x 0,295 дюйма x 6,985 дюйма)
Стальная двутавровая балка A572 / A992

B21636

W 16 x 36 фунтов (15,86 дюйма x 0,295 дюйма x 6,985 дюйма)
Стальная двутавровая балка A572 / A992

36.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 36.00 фунт / фут

Добавить в корзину

B21640 W 16 x 40 фунтов (16,01 x 0,3305 x 6,99 дюйма)
Стальная двутавровая балка A572 / A992

B21640

Вт 16 x 40 фунтов (16.01 «x .305» x 6,99 «)
A572 / A992 Стальная двутавровая балка

40.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 40,00 фунт / фут

Добавить в корзину

B21650 Вт 16 x 50 фунтов (16.26 дюймов x 0,380 x 7,07 дюйма)
Стальная двутавровая балка A572 / A992

B21650

W 16 x 50 фунтов (16,26 x 0,380 x 7,07 дюйма)
Стальная двутавровая балка A572 / A992

50.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 50.00 фунт / фут

Добавить в корзину

B21667 W 16 x 67 фунтов (16,33 x 0,395 x 10,24 дюйма)
Стальная двутавровая балка A572 / A992

B21667

Вт 16 x 67 фунтов (16.33 дюйма x 0,395 дюйма x 10,24 дюйма)
A572 / A992 Стальная двутавровая балка

67.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 67,00 фунт / фут

Добавить в корзину

B21835 Вт 18 x 35 фунтов (17.70 x 0,300 x 6,00 дюйма)
Стальная двутавровая балка A572 / A992

B21835

W 18 x 35 фунтов (17,70 x 0,300 x 6,00 дюйма)
Стальная двутавровая балка A572 / A992

35.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 35.00 фунт / фут

Добавить в корзину

B21840 W 18 x 40 фунтов (17,90 дюйма x 0,315 дюйма x 6,02 дюйма)
Стальная двутавровая балка A572 / A992

B21840

Вт 18 x 40 фунтов (17.90 дюймов x 0,315 дюйма x 6,02 дюйма)
A572 / A992 Стальная двутавровая балка

40.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 40,00 фунт / фут

Добавить в корзину

B21850 Вт 18 x 50 фунтов (17.99 x 0,355 x 7,50 дюйма)
Стальная двутавровая балка A572 / A992

B21850

W 18 x 50 фунтов (17,99 x 0,355 x 7,50 дюйма)
Стальная двутавровая балка A572 / A992

50.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 50.00 фунт / фут

Добавить в корзину

B21865 W 18 x 65 фунтов (18,35 x 0,450 x 7,59 дюйма)
Стальная двутавровая балка A572 / A992

B21865

Вт 18 x 65 фунтов (18.35 дюймов x 0,450 x 7,59 дюйма)
A572 / A992 Стальная двутавровая балка

65.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 65,00 фунт / фут

Добавить в корзину

B22144 Вт 21 x 44 фунта (20.66 дюймов x 0,350 x 6,50 дюйма)
Стальная двутавровая балка A572 / A992

B22144

W 21 x 44 фунта (20,66 x 0,350 x 6,50 дюйма)
Стальная двутавровая балка A572 / A992

44.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 44.00 фунт / фут

Добавить в корзину

B22455 W 24 x 55 фунтов (23,57 дюйма x 0,395 дюйма x 7,01 дюйма)
Стальная двутавровая балка A572 / A992

B22455

Вт 24 x 55 фунтов (23.57 дюймов x 0,395 дюйма x 7,01 дюйма)
A572 / A992 Стальная двутавровая балка

55.00 фунтов

Выберите … 10 футов 20 футов 25 футов.

Вес: 55,00 фунт / фут

Добавить в корзину

Уровней двутавровой балки | Уровни | Компания Johnson Level & Tool Mfg

Обзор уровня двутавровой балки

Двутавровый уровень — это особый тип уровня.Если вам нужен учебник по использованию спиртового уровня, см. Наше онлайн-руководство. Уровни двутавровой балки получили свое название за форму; Если вы посмотрите на уровень на его конце, вы увидите, что он похож на букву «i». Уровни двутавровой балки изготовлены из алюминия, но их вес может варьироваться от очень толстой и прочной конструкции до более легкого алюминия. Как правило, уровни с двутавровыми балками легче, чем уровни с балками коробчатого сечения , что является преимуществом на рабочем месте, если учесть совокупный вес всех инструментов, необходимых мастеру для работы.

Другие преимущества i -луча включают:

1. Долговечность — как и рама с прямоугольной балкой , рама с двутавровой балкой является очень прочной конструкцией, однако некоторые подрядчики предпочитают покупать за фунт. Один из способов измерить силу уровней, если у вас нет шкалы, — это тест на скручивание. Положив руки на каждый конец уровня и вращая раму в противоположных направлениях, величина скручивания станет вашим измерителем прочности рамы уровня.Из-за «мышечной памяти» уровень должен вернуться на место после выпуска.
2. I — балки подлежат обслуживанию в полевых условиях. В отличие от уровня с коробчатыми балками , где флакон подвешивается или приклеивается к раме, и когда флакон отсоединяется, вы никогда не получите такой же степени точности, как когда он был новым, флаконы с двутавровым уровнемером защелкиваются в раме, поэтому vial будет считаться истинным, как если бы он был снова новым.
3. Уровни двутавровых балок соответствуют всем требованиям мастера по точности; Фактически, при рассмотрении уровня от известного производителя level , точность уровня level на верхнем конце должна быть достаточно согласована с точностью уровня level на нижнем конце — единственное существенное отличие состоит в том, что вес продукта и некоторые другие особенности уровня, такие как торцевые крышки, крышки флаконов, мягкие на ощупь крышки на отверстиях для рук (Johnson Level была первой компанией, которая представила эту функцию на уровне i-beam ) и сила магнита , назвать несколько.
Уровни с двутавровыми балками
4. (аналогично уровням с прямоугольными балками) имеют встроенные в раму магниты, однако из-за меньшего веса большинства уровней с двутавровыми балками сила магнита может быть более значительной. Это одна из причин, почему магнит становится сильнее по мере увеличения веса уровня .

Кто использует двутавровые уровни?

Уровни двутавровой балки наиболее популярны у генерального подрядчика, который может работать с деревянными шпильками и гвоздями, которые можно зафиксировать с помощью магнитного уровня.Во-вторых, любители сухой перегонки любят двутавровых балок за силу магнита на стальных шпильках. Наконец, домовладелец — большой потребитель уровней с двутавровыми балками, прежде всего потому, что вы можете получить много уровней за деньги.

Четырехфутовый профессиональный уровень с i-образной балкой можно найти в большинстве магазинов по цене около 25 долларов и около 30 долларов за магнитную версию. Для более легкого четырехфутового алюминиевого уровня вы можете найти его чуть более чем за 10 долларов, в то время как на более высоком уровне он может находиться рядом с уровнем профессионального коробчатого луча, около 35-40 долларов.Уровней с магнитами всегда будет больше, чем их немагнитных аналогов.

© 2010 Johnson Level & Tool Mfg. Co., Inc.

Разница между балками с широкими полками и двутавровыми балками l South Austin Metals

Когда дело доходит до строительства, балка является залогом долговечной и красивой конструкции . Но есть много разных типов балок. Сегодня давайте посмотрим на две наиболее распространенные балки. У этих двух также есть немало сходств и различий, которые позволяют использовать различных приложений для структурирования чего-то стабильного .

Каждый проект уникален и сопряжен со своим набором проблем, поэтому наличие дополнительных возможностей и знание , когда использовать конкретный тип балки, имеют решающее значение. В этом кратком руководстве будет рассмотрено, что такое широкие полочные балки и их сравнение с двутавровыми балками.

Некоторые ключевые термины о балках

Строительный мир завален терминами. Вот некоторые конкретные термины, которые используются, когда говорят о балках, как о широкополочных, так и о двутавровых балках.

• Фланцы. Этот термин относится к горизонтальным элементам балки. Думайте о них как о хлебе для бутерброда. Фланцы помогают противостоять изгибу балки.
• Интернет. Этот термин относится к вертикальной детали, соединяющей два фланца. Сеть была бы мясом и сыром. Перегородка — это часть балки, которая принимает на себя основную нагрузку, приложенную к балке.

Что такое широкополочная балка?

Широкая балка с полками — это стальная балка, форма которой похожа на букву H, повернутую на бок.Длина фланца равна длине стенки . Эти балки могут изготавливаться из различных марок стали, в том числе из переработанной стали.

Обычно это , которые лучше всего использовать в качестве временного вспомогательного сооружения . Например, опора для удержания фона при строительстве стен, мостов или удерживающих стен. Когда эти балки используются в качестве фундамента, они обычно являются частью более значительного строительного проекта и часто используются для стабилизации конструкций.

Связанные: Справочник марок стали A36 и часто задаваемые вопросы

Что такое двутавровая балка?

Балка двутавровая

изготавливается из стали , алюминия и других низколегированных сталей.Хотя двутавровая балка очень похожа на широкую балку с полками, полка на этих балках более плотная. Более короткое соотношение полки к стенке придает этим балкам вид буквы I.

Двутавровая балка — это основной строительный материал, который находит множество различных применений, например, при строительстве мостов, каркасов и т. Д. Их конструкция позволяет балке изгибаться под высоким давлением нагрузки вместо изгиба.

Двутавровая балка — это стандартная балка , используемая в стальных конструкциях .Они универсальны и могут выдерживать стресс. Форма двутавровой балки не требует дополнительной стали и делает их рентабельными. Двутавровая балка считается универсальной балкой в ​​строительном мире.

Вам нужны другие типы металла для вашего строительного проекта в Остине, штат Техас? Сделайте South Austin Metals вашим универсальным магазином всего, что вам нужно .

Связанный: Что такое Gaulling и как его исправить.

Двутавровая балка VS. ШИРОКАЯ ФЛАНЦЕВАЯ ПАНЕЛЬ: ПОЯСНЕНИЕ И ПРИМЕНЕНИЕ

Если вы когда-нибудь были на скотном дворе, то, возможно, даже не заметили разницы между балкой с широким фланцем и двутавровой балкой. И хотя оба имеют свое применение, некоторые ключевые различия могут повлиять на то, как и когда вы используете их в строительных проектах .

В чем разница между двутавровой балкой и широким фланцем?

Некоторые ключевые особенности, которые отличают две балки, заключаются в том, что двутавровая балка имеет конические фланцы , которые помогают стабилизировать балку и сделать ее легче, чем ее аналог.У балок с широкими полками полка и стенка на шире, чем у двутавровых балок . Это позволяет широкой полочной балке или двутавровой балке выдерживать более значительный вес. Однако из-за этого широкополочная балка в целом становится тяжелее.

Балки часто делятся на категории S или W . Стальные двутавры относятся к категории S, поэтому они универсальны по отношению к длиннопролетным конструкционным балкам .

Еще одно ключевое отличие — ширина стенки и фланца .В то же время широкополочные балки имеют почти равную ширину стенки и полки. У двутавровых балок более узкая полка по сравнению с их стенкой.

Эти фундаментальные различия делают оба луча полезными в различных приложениях .

Применение стальных двутавров

Вот некоторые места, где чаще используются стальные двутавровые балки, а не широкие полки.

• Балки опорные для строительства зданий, сооружений и техники.
• Опорные балки для стальных швеллеров, стальных уголков или мостов.
• Платформы для рабочих мест.
• Заводы, магазины, складское строительство.
• Каркас кузова тележки.

Применения для широкополочных балок

Вот несколько практических применений широкополочных балок.

• Строительные опорные балки для заводов, магазинов и стальных зданий.
• Опора заводских платформ.
• Мосты строительные и опорные.
• Рамы для кузова грузовика.
• Машины.

Как вы видите, в некоторых местах эти лучи перекрываются. Оба имеют практическое применение в строительстве.

Связанный: Холодная сварка 101

КАКОЙ ТИП ЛУЧА Я ДОЛЖЕН ИСПОЛЬЗОВАТЬ В МОЕМ ПРОЕКТЕ?

Распространенный вопрос — какая балка лучше, и это не совсем тот вопрос, который следует задавать. Вместо этого должно быть , почему конкретный тип балки лучше всего подходит для моего проекта .Инженерия имеет решающее значение при принятии решения, какая балка будет работать лучше всего, когда их использовать и как смешать два типа.

Как двутавровая балка, так и широкополочная балка могут быть надежными несущими материалами . Оба материала используются для разработки конструкций, и в чертежах должно быть четко указано, следует ли использовать одну балку над другой. Для более мелких опор можно использовать более легкие младшие балки.

Заключение

И широкая полка, и двутавровая балка находят свое применение в строительстве, и могут возникнуть ситуации, когда обе балки будут работать нормально.Однако знание различий и сильных сторон вашей конструкции является ключом к обеспечению использования лучшего материала для работы.

South Austin Metals — ваш надежный поставщик металлических материалов, двутавровых балок и других необходимых вам строительных материалов. Мы верим в простые и доступные продажи. Наш опыт продаж позволяет вам вернуться к вашему проекту уже сегодня.

Строительные методы, преимущества и применение в строительстве

Наиболее распространенным стальным элементом, используемым для строительства зданий, является двутавровая балка, названная так потому, что горизонтальное поперечное сечение балки напоминает заглавную букву «I.«Балку также называют балкой или балкой. Он имеет фланцы, прикрепленные по обе стороны от центрального сердечника.

Другое название этого типа конструкции — жесткий каркас или сплошной стальной каркас. Балки бывают разной длины и имеют рейтинги, которые указывают на величину веса, которую они могут выдержать, а также на их размер. Неудивительно, что конструкция с жестким каркасом была разработана в таких городах, как Чикаго и Кливленд, в конце 19-го и начале 20-го века.

В этом посте будут описаны типичные методы строительства жестких каркасов двутавровых зданий и рассмотрены преимущества использования двутавровых конструкций.Мы также рассмотрим применение в строительстве двутавровых балок и поговорим о том, когда это может быть неуместно.

Что такое дом из стальной двутавровой балки?

В здании из стальной двутавровой балки основная рама сделана из стали и служит опорой для здания.

• Ферма — это элемент с четырьмя секциями, собранный на земле
• Имеются две колонны боковых стенок и две секции балки крыши
• Каждая ферма двутавровой балки поднимается и прикручивается болтами или формируется в бетонном фундаменте с интервалом от 20 до 30 футов.

Между фермами устанавливаются стальные прогоны и фермы в горизонтальном порядке по стене и крыше. После установки прогонов и балок рабочие устанавливают изоляцию и защитную пленку, а затем создают проемы для дверей и окон.

Двутавровые балки прокатываются, свариваются или прессуются на металлообрабатывающем оборудовании, которое быстро создает балку стандартного размера. Другой метод изготовления, называемый «пластинчатая балка», создается путем клепки или сварки частей стального листа.Слово «жесткий», как в «жестком каркасе», относится к способности конструкции двутавровой балки противостоять деформации.

Что такое жесткая каркасная конструкция?

Жесткая конструкция рамы обеспечивает устойчивость к вращению, что улучшает способность рамы выдерживать вертикальные нагрузки и увеличивает долговечность всей конструкции. Соединения шарниров в жесткой раме могут быть полностью фиксированными с полностью закрепленными соединениями, которые не могут вращаться, или они могут быть штыревыми соединениями, которые позволяют элементам свободно вращаться.

• Слово жесткое используется, потому что соединения балки с колонной классифицируются как жесткие.
• Рама предназначена для передачи торцевых моментов балки и поперечных сил на колонны без необходимости использования систем распорок для сопротивления поперечной нагрузке.
• Устойчивость рамы обеспечивается исключительно жесткими соединениями и жесткостью двутавровых балок.

Жесткие соединения представляют собой соединения концевой плиты на всю глубину, обычно созданные с помощью болтового соединения концевой плиты балки с колонной.Сварное соединение может использоваться и может потребоваться в сейсмически активных регионах. Сварные соединения обеспечивают полную целостность момента, но будут немного дороже, чем болтовые соединения. Рекомендуется, чтобы сварные соединения были изготовлены заранее, а не на месте.

Жесткие соединения рамы передают движения конца балки и поперечные силы в колонны. Суставы вращаются как единое целое, и элементы все время сохраняют одинаковое угловое соотношение. Жесткая рама намного прочнее, чем конструкция столбов и балок, и может выдерживать более высокие вертикальные нагрузки.

Без жесткого каркаса небоскребы были бы невозможны.

Преимущества металлических двутавровых домов

Стальная двутавровая конструкция очень экономична и энергоэффективна. Для пассажиров полы нечувствительны к вибрации и поэтому создают более комфортную среду. Другие преимущества включают:

• Большие пролеты
• Соединения, которые лучше работают в условиях реверсирования нагрузки и сейсмических ситуаций
• Несколько ограничений по ширине здания
• Приспособление к более высоким снеговым нагрузкам при более близком расположении фермы
• Доступен и знаком большинству строителей
• Стены не поддерживают структуру здания.

Каркас с прозрачными пролетами передает нагрузку на стороны здания, что позволяет создавать широкие открытые пространства без колонн. Ваше здание с жестким каркасом может иметь сотни футов открытого пространства, что идеально подходит для складов, ангаров и сельского хозяйства.

Жесткий каркас довольно рентабелен для больших неизолированных и утепленных зданий, таких как склады. Ангар для самолетов — это еще одна конструкция, в которой изоляция может понадобиться, а может и не потребоваться. Однако большие двери и вход и выход самолетов затрудняют контроль микроклимата во всем здании.

Строительство с двутавровыми балками обычно требует работы крана или другого тяжелого оборудования. В зависимости от размера здания и степени предварительной инженерии, выполненной производителем, может потребоваться сварка. Кроме того, жесткая рама более сложна, чем некоторые другие типы стальных конструкций, но, поскольку она обычно используется для больших зданий и специальных применений, сложность перевешивается ее стабильностью.

Вы можете подумать, что конструкция двутавровой балки ограничивает ваше здание блочным видом, но с разнообразием отделки и отделки, доступной для стальных зданий; ваша структура может выглядеть почти как угодно.

Типы применения в строительстве с использованием жесткой каркасной конструкции

Здания с жестким каркасом используются для самых разных целей. Конструкция с прозрачным пролетом обеспечивает непрерывное открытое пространство. Открытые пролеты могут быть объединены во множество планов этажей с использованием внутренних панелей. Поскольку жесткая рама нечувствительна к вибрации, пассажиры не будут слышать и чувствовать людей или оборудование, движущееся по полу, как это было бы с другим типом конструкции.

На самом деле, многие из зданий, которые вы видите каждый день, могут быть построены из стальных двутавровых балок.

• Металлические склады
• Розничные магазины
• Оборудование укрытий
• Производственные предприятия
• Церкви
• Многоэтажные дома

Жесткая рама особенно подходит для зданий со специальным назначением, таких как больницы, белые комнаты, исследовательские центры и здания, в которых хранится оборудование, чувствительное к вибрации и деформации.

Жесткая каркасная или двутавровая конструкция — одна из самых прочных и устойчивых стальных конструкций здания.Это позволяет строить большие, широкопролетные строения. Поскольку сталь имеет такое высокое отношение прочности к весу, возможны очень высокие здания. Конструкция с жесткой рамой также адаптируема и универсальна по конструкции. Вы можете украсить фасад, чтобы он соответствовал практически любому дизайну, текстуре или внешнему виду, а размещение дверей и окон чрезвычайно гибко.

Жесткая рама может выдерживать высокие ветровые нагрузки, испытываемые высокими зданиями, поскольку сила вращения передается от балок к колоннам.Соединения остаются правильно ориентированными при любом повороте, вызванном такими нагрузками. Вы также пользуетесь всеми преимуществами, связанными со стальными зданиями, такими как более низкий страховой взнос.

Жесткая рама — очень распространенная форма стальной конструкции; большинство подрядчиков и строительных рабочих знакомы с этим типом строительства.

No related posts.
