Что такое силовой кабель

Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.

Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:

1. Жила, осуществляющая передачу тока;
2. Изоляция, обеспечивающая защитные функции для токопроводящей жилы;
3. Внешняя оболочка, служащая для обеспечения безопасности все конструкции.

Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.

Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.

В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.

Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.

Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.

В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.

Затем следуют знаки, указывающие на тип изоляции:

• В – из поливинилхлорида
• Ц — бумажная, пропитанная не стекающим составом
• НР – резиновая, не поддерживающая горение
• П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный

Тип оболочки указывается следующими символами:

• С – свинцовая
• А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)
• О – наличие оболочки у каждой жилы
• П – полиэтиленовая или из сополимера полиэтилена
• В – поливинилхлорид

Броневая защита обозначается и означает:

• Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии
• Бн – то же, что и Б, но покрытие еще и не горючее
• БбГ – броня, выполненная из профильной стальной ленты
• К – из круглых, стальных, оцинкованных проволок с защитным покровом
• П – то же, что и К, только проволока плоская.

Экранирование обозначается:

• Э – медный по изолированной жиле
• Эо – общий экран сердечника из меди для трехжильного кабеля
• г – герметизация в продольном направлении набухающими в воде лентами
• га — поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами

Дополнительная информация и символы:

• нг – не горючий
• нг LS – не горючий, с низким дымовым и газовым выделением
• Г – гибкий

Силовой кабель — виды, типы изоляции, особенности конструкции, обзор популярных марок

Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля.

---

К выбору силового кабеля нужно подходить очень тщательно. Обычно при строительстве тех или иных объектов составляется проект электрических сетей, в котором указываются требуемые характеристики кабеля исходя из количества подключаемых объектов, мощности, длины линии и множество других параметров в соответствии с которыми подбираются кабельные марки. В данной статье мы попробуем разобраться, какие силовые кабели бывают, охарактеризовать каждую группу силовых кабелей, в частности их применение, конструктивные особенности и наиболее популярные марки.

Силовые кабели. Классификация

Для удобства силовые кабели можно классифицировать по ряду признаков:

• По напряжению:
  -силовые кабели на низкое напряжение: 0,66 кВ, 1кВ, 3кВ, 6кВ, 10 кВ, 20 кВ, 35 кВ;
  — силовые кабели на высокое напряжение: 110 кВ, 220 кВ, 330 кВ, 380 кВ, 500 кВ, 750 кВ и выше;
• По материалу изоляции: — пластмассовая;
  -полиэтиленовая;
  — резиновая;
  -бумажная;
• По материалу и форме токоведущих жил: — алюминиевые;
  -медные; -круглая, секторная или сегментная форма жил

Приведенная укрупненная классификация наиболее распространенная в кабельной среде. В соответствии с ней можно выделить следующие группы силовых кабелей:

	— распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям. Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ, ВВГнг (кабель не распространяющий горение), NYM (зарубежный аналог отечественного ВВГз), ВВГ-ХЛ (морозостойкий кабель), ВВГЭ (с экраном для защиты от помех)
	— популярный дешевый тип кабеля со своими недостатками и достоинствами. Бумажная изоляция представляет собой неоднородный диэлектрик, выполненный из нескольких слоев кабельной бумаги, пропитанной масляным составом различной вязкости — стекающим либо нестекающим. Преимуществом данного типа кабеля является его относительная дешевизна и возможность изготовления кабелей на высокие напряжения. Однако у кабелей с бумажной изоляцией есть существенные недостатки — гигроскопичность бумажной изоляции и ограничение монтажа на разноуровневых трассах. Для защиты от попадания влаги на изоляцию кабель заключают в металлическую оболочку, а при разности уровней участков более 25 метров используют кабели с нестекающими пропиточными составами на основе церезина. Наиболее популярные марки силовых кабелей с бумажной изоляцией: СБ,СГ,СБл,СКл,ЦСП
	— тип, который используется там, где необходима повышенная стойкость кабеля к многократным изгибам. Резиновая изоляция представляет натуральный или синтетический каучука в сочетании с наполнителями, размягчителями и другими добавками. Резина практически не впитывает воду, однако она выдерживает меньшую рабочую температуру (до + 65 С), в следствии чего допустимая токовая нагрузка на кабель невысока. Резиновая изоляция достаточно быстро стареет под воздействием озона и солнечных лучей. Срок службы многих резиновых кабелей не превышает 4-10 лет. Наиболее популярные марки силовых кабелей с резиновой изоляцией: КГ, КПГ, РПШ, ВРГ
	— стали одним из ведущих направлений в кабельной промышленности. Сшитый полиэтилен — это полиэтилен, обработанный на молекулярном уровне, благодаря чему электрические свойства материла улучшаются. Преимуществами кабелей с изоляцией из СПЭ — большая общая строительная длина и менший вес кабеля, большая пропускная способность, стойкость к влаге и другие. Однако на сегодняшний день при монтаже кабеля с изоляцией из СПЭ выявляются не совпадение заявленных показателей с результатами на практике, поэтому нужно внимательно выбирать производителя и тщательно проверять документацию на кабель. Наиболее популярные марки силовых кабелей с изоляцией из СПЭ: ПвВг, ПвПг, ПвБбШп, ПвПу2г

Кабель силовой | Electronics-MSK

Описание

Силовой кабель можно встретить в различных электрических установках, которые применяются для подведения электроэнергии к потребителям. Такой кабель должен отвечать различным требованиям – к примеру, он должен минимизировать потери электроэнергии. Именно по этой причине все чаще используются медные силовые кабели, поскольку медь отличается низким сопротивлением. Также конкурентом меди является и алюминий.

Особенности конструкции силовых кабелей

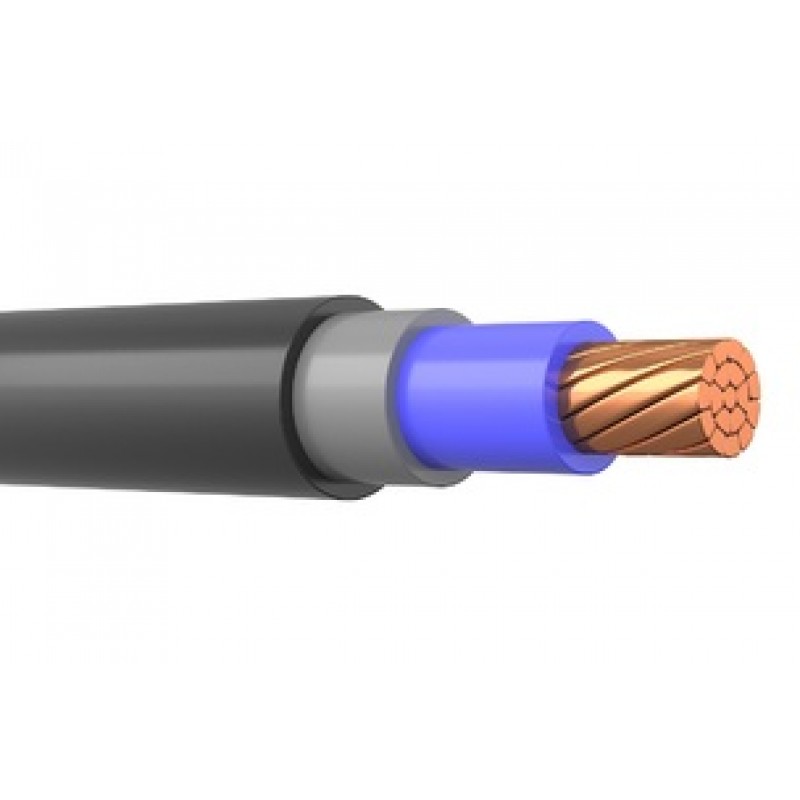

Силовой кабель включает в себя определенное количество жил, выполненных из меди или алюминия. Жилы могут иметь монолитное строение или состоять из мельчайших металлических нитей. В некоторых случаях применяют одножильные кабели.

Под каждую жилу имеется своя отдельная изоляционная оболочка, выполненная из бумаги. Оболочка кабеля наматывается по спирали. Сам кабель помещен во внешнюю оболочку, которая выполнена из ПВХ или резины. Алюминиевые силовые кабели по своему строению ничем не отличаются от медных кабелей.

Силовые кабели разделяются на разные марки. Если требуется купить силовой кабель для электрических подстанций, лучше всего брать кабели ВВГ. Такие кабели включают в себя несколько жил (до 5). Маркировка кабеля расшифровывается следующим образом: буква В говорит о том, что изоляция проводника тока выполнена из ПВХ; следующая буква В указывает на то, что в производстве оболочки кабеля применялся ПВХ-пластикат; буква Г говорит об отсутствии специальной брони у кабеля. Силовые кабели с пластмассовой изоляцией имеют неоспоримое преимущество – они предотвращают распространение огня при возгорании.

Популярные виды силовых кабелей

ВББШв. Силовой кабель ВББШв имеет медные жилы и отличается дополнительным бронированием. Прокладка кабеля возможна в трубах, в различных шахтах и траншеях. С помощью данного кабеля осуществляется подведение электричества к потребителям.

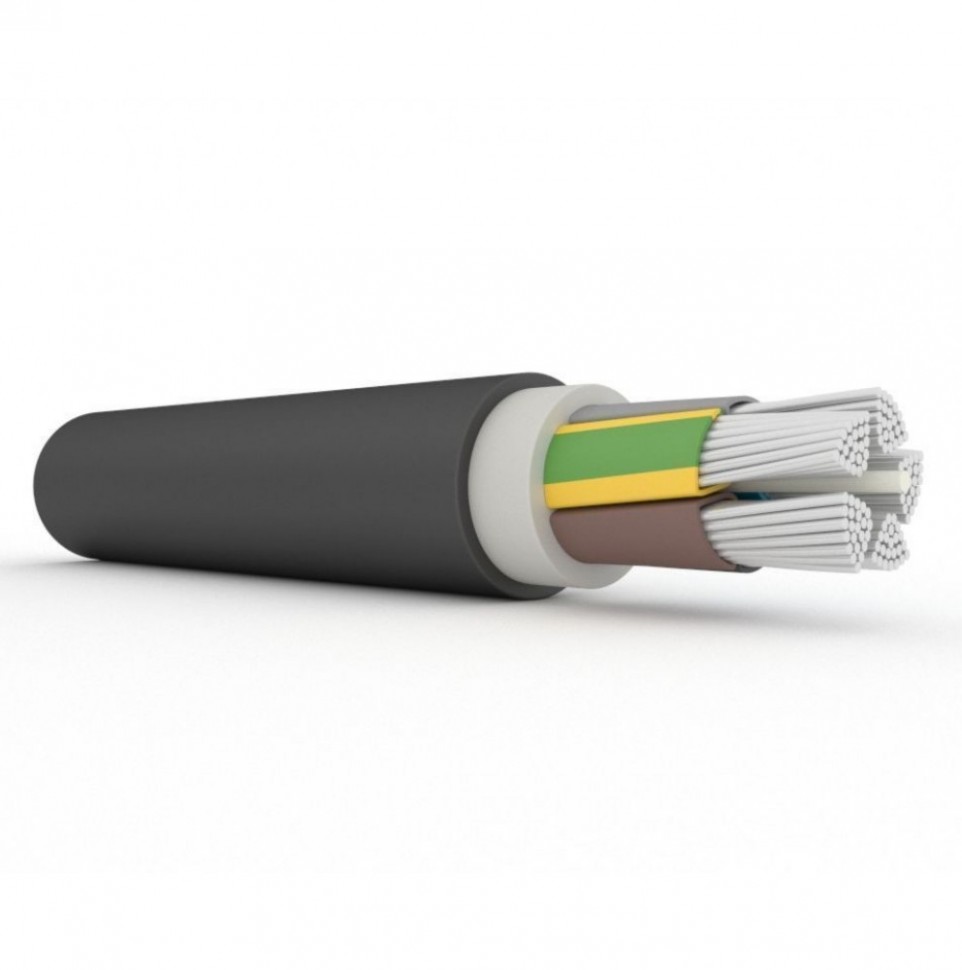

АВББШв. Силовой кабель АВББШв по своему строению напоминает медный кабель, но в данном случае он имеет алюминиевые жилы.

КГ. Силовой кабель КГ отличается гибкостью. Его изоляция выполнена из резины. Область применения кабеля: подключение тепловых пушек, генераторов тока и т.д. Благодаря своей гибкости этот кабель можно прокладывать в разных условиях среды.

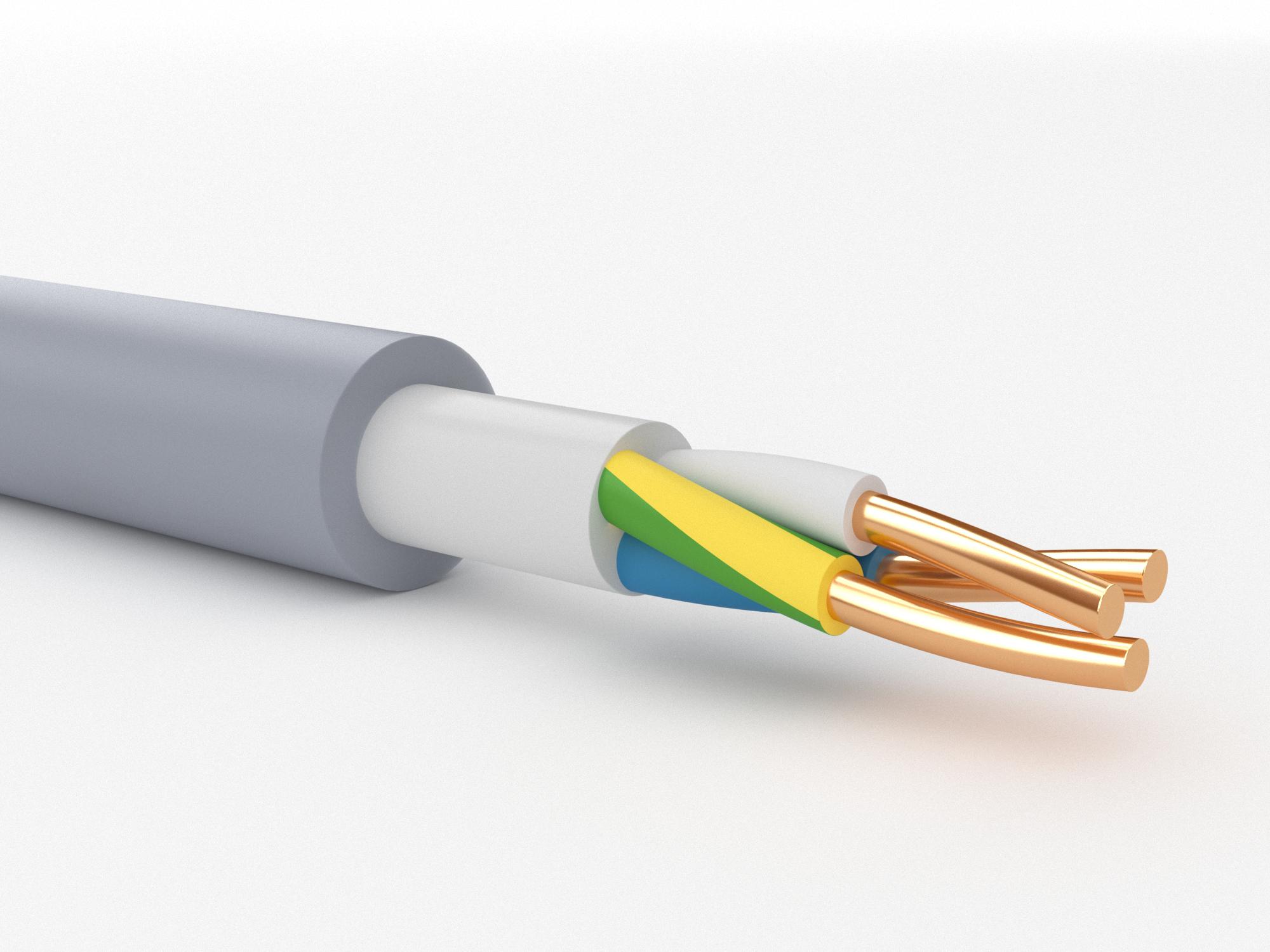

NYM. Силовой огнестойкий кабель с негорючей ПВХ-изоляцией. Дополнительную прочность кабелю придает мелованная резина, которая расположена между слоями изоляции.

Также существуют и другие виды многожильных силовых кабелей, которые отличаются по своим характеристикам.

Кабели силовые с пластмассовой изоляцией

Степень защиты	IP 21 IP 31 IP 54 Другая
Другая степень защиты
Номинальное напряжение (В)
АВР	Да Нет
Количество вводов
Подвод отходящих линий	Сверху Снизу
Вид системы	TN-C TN-S TN-C-S
ГОСТ схемы электрощита (№)
Схема электрощита (другое)
Номинальный ток на вводе (А)
Номинальный ток на вводе (другое)
Подвод питания	Сверху Снизу
Подвод питания (другое)
Ввод 1	Прибор учёта
Ввод 1	Тип подключения
Ввод 1 (класс точности ТТ)	1 0. 5 0.5S
Ввод 1 (класс точности ТТ)	Другое
Ввод 1	Вольтметр Амперметр
Ввод 1 (другое)
Ввод 2	Прибор учёта
Ввод 2	Тип подключения
Ввод 2 (класс точности ТТ)	1 0.5 0.5S
Ввод 2 (класс точности ТТ)	Другое
Ввод 2	Вольтметр Амперметр
Ввод 2 (другое)
Тип вводного (секционного) аппарата 1	Автомат ток (А) Автомат количество Выключатель ток (А) Выключатель количество Переключатель ток (А) Переключатель количество Подключаемый кабель (тип, сечение)
Тип вводного (секционного) аппарата 2	Автомат ток (А) Автомат количество Выключатель ток (А) Выключатель количество Переключатель ток (А) Переключатель количество Подключаемый кабель (тип, сечение)
Тип вводного (секционного) аппарата 3	Автомат ток (А) Автомат количество Выключатель ток (А) Выключатель количество Переключатель ток (А) Переключатель количество Подключаемый кабель (тип, сечение)
Тип аппаратов распределительных цепей 1	Автомат ток (А) Автомат количество Выключатель ток (А) Выключатель количество Предохранители с плавкими вставками ток (А) Предохранители с плавкими вставками количество Подключаемый кабель (тип, сечение)
Тип аппаратов распределительных цепей 2	Автомат ток (А) Автомат количество Выключатель ток (А) Выключатель количество Предохранители с плавкими вставками ток (А) Предохранители с плавкими вставками количество Подключаемый кабель (тип, сечение)
Тип аппаратов распределительных цепей 3	Автомат ток (А) Автомат количество Выключатель ток (А) Выключатель количество Предохранители с плавкими вставками ток (А) Предохранители с плавкими вставками количество Подключаемый кабель (тип, сечение)
Ограничения по габаритам	Нет
Ограничения по габаритам (комментарий)
Особые отметки
Ф. И.О.*
Компания
Телефон*
Должность
E-mail*

Что такое силовой кабель и из чего он состоит? —

Силовой кабель — это… Что такое Силовой кабель?

        электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).

         Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис. ), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм². Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кв. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

         В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для кабелей с напряжением соответственно от 35 до 1 кв).

         Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).

         Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.

         В. М. Третьяков.



        Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.

Силовой кабель, что это?

Для целей электроснабжения различных объектов, построек и устройств предназначены силовые кабели. Такие проводники характеризуются мощностью до 35 кВ. Основой любого силового кабеля являются медные или алюминиевые элементы. Именно жилы, изготовленные из данных металлов, имеют наименьшие показатели потери электричества.
Кабель состоит из токопроводящих жил, изоляции, упрочняющих элементов в случае бронированных моделей и внешней защитной оболочки. Существует великое множество модификаций силового кабеля с различными техническими параметрами и возможностями применения.
Большую часть рынка силовых кабелей занимают модели с медными жилами. Медь считается наиболее подходящим материалом для кабелей электроснабжения. Медный силовой кабель обладает массой достоинств. Высокие показатели пластичности защищают изделие от различных повреждений в процессе эксплуатации. Медь обладает малым сопротивлением, соответственно имеет минимальные потери при передаче электрической энергии. В сравнении с алюминиевым проводом медный силовой кабель явно выигрывает по такому показателю как долговечность. Медные кабели применяют повсеместно, однако всё же бывают ситуации, когда целесообразнее осуществлять прокладку алюминиевых моделей.
Несмотря на явные преимущества медного кабеля, алюминиевые силовые провода всё-таки выигрывают в некоторых аспектах. Так алюминиевый силовой кабель гораздо легче медного, цены же на такие модели значительно ниже. В тех случаях, когда масса изделия имеет серьёзное значение или проектом установлено применение маловесных кабельных линий осуществляю прокладку алюминиевых модификаций.
Таким образом, и медные, и алюминиевые модели силовых кабелей находят своего потребителя.
Прокладка кабеля возможна в грунте, по воздуху, в кабельной канализации, коллекторах, шахтах. В зависимости от прочности силового кабеля и степени его устойчивости к механическим и химическим воздействиям выбирается тот или иной тип монтажа и прокладки. Очень популярен метод прокладки в грунте. В зависимости от мощности осуществляют прокладку на глубине 0,7 и более метров, при необходимости используют защитные или сигнализирующие устройства, оберегающие силовой кабель и обозначающие место его нахождения. Вне зависимости от способа прокладки силового кабеля следует соблюдать инструкции по монтажу кабельно-проводниковой продукции и правила безопасности.
В компании «Вионет» Вы можете купить качественный силовой кабель от проверенного производителя по выгодным ценам с доставкой в кратчайшие сроки.

Заказанный товар у компании «Вионет» вы можете получить в городах:

в Архангельске, в Анапе, в Адлере, в Астане, в Алматы, в Абакане, в Актау, в Альметьевске, в Апатитах, в Актюбинске, в Анадыре, в Ангарске, в Астрахани, в Атырау, в Арзамасе;

в Балаково, в Белгороде, в Благовещенске, в Бийске, в Боровичах, в Березниках, в Брянске, в Братске, в Барнауле, в Белогорске, в Борисоглебске, в Бугульме, в Буденновске;

в Великом Новгороде, в Вологде, во Владимире, в Великих Луках, во Владивостоке, в Волжске, в Волгограде, в Воронеже, в Волжском, в Волгодонске;

в Железнодорожном, в Екатеринбурге, в Дзержинске, в Димитровграде, в Забайкальске, в Зеленодольске, в Иваново, в Йошкар-Оле, в Ижевске, в Иркутске;

в Калининграде, в Костроме, в Кургане, в Коломне, в Казани, в Калуге, в Курске, в Кирове, в Камышине, в Краснодаре, в Кемерово, в Кокчетаве, в Каменск-Уральском, в Караганде, в Комсомольске-на-Амуре, в Котласе, в Красноярске, в Кузнецке, в Кызыл-Орде;

в Москве, в Мурманске, в Магадане, в Миассе, в Магнитогорске, в Липецке;

в Новороссийске, в Нижнем Новгороде, в Новосибирске, в Набережных Челнах, в Нижнем Тагиле, в Новом Уренгое, в Нальчике, в Нижнекамске, в Новокузнецке, в Нефтекамске, в Невинномысске, в Ногинске, в Новочебоксарске, в Новомосковске, в Ноябрьске, в Нижневартовске, ;

в Орске, в Орле, в Обнинске, в Оренбурге, в Омске, в Октябрьском;

в Пскове, в Петрозаводске, в Перми, в Пушкино, в Подольске, в Пензе, в Павлодаре, в Пятигорске, в Петропавловске, в Петропавловск – Камчатском,;

в Ростове-на-Дону, в Рязани, в Рыбинске, в Россоши;

в Санкт-Петербурге, в Самаре, в Сыктывкаре, в Севастополе, в Ставрополе,  в Северодвинске, в Сызрани, в Смоленске, в Салавате, в Старом Осколе, в Саратове, в Саранске, в Серпухове, в Сочи, в Солнечногорске, в Сургуте, в Стерлитамаке;

в Твери, в Туле, в Туапсе, в Тюмени, в Тамбове, в Таганроге, в Тольятти, в Таразе, в Талды-Кургане, в Томске;

в Уфе, в Улан-Удэ, в Уральске, в Ханты-Мансийске, в Уссурийске, в Ухте, в Ульяновске, в Усть-Каменогорске, в Хабаровске, в Чите, в Череповце, в Челябинске, в Чебоксарах, в Чимкенте, в Энгельсе, в Экибастузе, в Ярославле, в Якутске, в Шахтах, в Южно-Сахалинске.

Силовые кабели

Силовые кабели это кабели, которые используются при передаче электроэнергии на расстояние для питания электрических установок. Они сделаны из одной или несколько жил с изоляцией и оболочки, поверх которых в некоторых случаях идет броня и защитный покров. У каждого силового кабеля есть основные и дополнительные элементы. Основные элементы это токопроводящие жилы, изоляция, оболочка, защитные покровы. Защитный покров состоит из подушки, бронепокрова и наружного покрова. Дополнительные элементы это: экраны, нулевые жилы, защитные жилы и заполнители. Соответственно числу жил, силовые кабели могут быть двухжильные, трехжильные или четырехжильные.

Токопроводящие жилы это жилы, через которых проходит электрический ток. Токопроводящие жилы бывают нулевыми и основными. Через основных жил передается электроэнергия, а через нулевые жилы протекает ток в случае неравномерной нагрузке силовых жил. Защитные жилы это жили, которые используются для заземления.

Экраны выполняют функцию защиты от электромагнетических полей, а еще они обеспечивают симметрию кабеля. Заполнители устраняют свободное пространство в кабеле и обеспечивают его герметизацию. Также заполнители предают форму и устойчивость к повреждения разного рода. Оболочки защищают кабель от проникновения воды и других веществ. Также для защиты используются защитные покровы.

По типу изоляции кабели силовые кабели могут быть: с резиновой изоляцией, с пластмассовой изоляцией, и с бумажной изоляцией (из бумаги, которая пропитана маслом). Главные характеристики силового кабеля это сечение и число жил, номинальное напряжение, область применения и допустимые климатические условия для применения. Силовые кабели делятся на две категории: для стационарной прокладки и для нестационарной прокладки. Силовой кабель для нестационарной прокладки это кабель силовой гибкий.

Силовые кабели для стационарной прокладки используются при передаче электроэнергии в стационарных установках с переменным напряжении до 35 кВ и частотой 50 Гц. Диаметр силового кабеля для стационарной прокладки 1- 1000 мм2. каждый кабель может иметь от 1 до 6 токопроводящих жил. Жилы изготавливаются из меди или алюминия. Они могут быть однопроволочные или многопроволочные, фасонные и круглые. Изоляция делается из ПВХ пластиката, полиэтилена, пропитанной бумагой и резины. Оболочка силового кабеля выполняется из алюминия, свинца, ПВХ, резины или полиэтилена. Силовой кабель может быть проведен в любой среде, только для каждой среде оболочка и защитные покровы бывают разные.

Силовые кабели для нестационарной прокладки применяются для присоединения передвижных источников электроэнергии, передвижных машин, механизмов и оборудования при переменном напряжением до 6/10 кВ и частотой 500 Гц и постоянным напряжением до 12 кВ. Силовые кабели для нестационарной прокладки могут быть гибкими, с повышенной гибкостью и особенно гибкие. Оболочка сделана из резины и ПВХ пластиката. По форме силовые кабели могут быть плоскими и круглыми. По теплостойкости кабели делятся на кабели с нормальной теплостойкостью и с повышенной теплостойкостью (допустимая температура больше 70-75 градусов). Число жил в каждом кабеле от 3 до 5 и даже больше. Кабель используется при температуре окружающей среды от -60 до +85 градусов.

Последние компании

Последние объявления

Силовые кабели

Силовой кабель предназначен для передачи электротока от трансформаторной подстанции к потребителю и для распределения его между потребителями. Техническая характеристика кабеля и его устройство зависит от напряжения передаваемого тока и способа его прокладки, применяется в злектросетях с напряжением 1…750 кВ при частоте 50Гц.

Любой кабель имеет: токопроводящую жилу (их может быть от 1 до 5), изоляцию и специальную оболочку. Токопроводящие жилы называются основными, они могут быть медными (ВВГ) и алюминиевыми (АВВГ), могут быть цельными или скрученными из множества тонких проволок. Также у провода имеется и нулевая жила.

Изоляция делается из ПВХ, резины, специального полиэтилена и других изолирующих материалов. Дополнительно он снабжается экраном, защищающим его от разрушительных действий электромагнитных полей, через которые он проходит.

Если кабель силовой медный (ВВГ) имеет несколько проводящих жил, то каждая заключается в собственную оболочку, а затем все жилы входят в еще одну внешнюю изоляцию, которая дает защиту от внешней среды.

Каждый внутренний провод имеет свой цвет. Например, нулевая жила – голубой окраски, заземление – зелено-желтой. Если жил несколько – они могут быть разной формы. В медном силовом кабеле, в котором 4 или 5 проводящих жил, которые имеют или круглую, или секторную форму, при этом нулевая жила тоньше остальных.

Например, силовой кабель ВВГнг обладает минимальной горючестью, на это указывают буквы в маркировке. Его оболочка изготовлена из ПВХ, которая пропитана специальным составом предотвращающим горение. Кабель с пометкой LS – говорит о пониженном выделении газа и дыма.

При прокладке под землей используется кабель с дополнительной бронированной защитой, в маркировке которого присутствует буква Б или БбШ. Бронированный слой представляет собой стальную ленту и защитную оболочку из термоустойчивого пластика. Эти силовые кабеля состоят из 2, 3, 4 алюминиевых или медных жил, которые одинакового или разного сечения.

В пожароопасных зонах для укладки под землей используются кабели с буквами СБ и ЦСБ, защищенные свинцовой оболочкой и покрытые бумажной изоляцией, пропитанной специальным составом.

Силовой кабель, цена которого зависит от его конструкции и предназначения, изготавливается высокого качества, так как от него зависит бесперебойная подача электроэнергии и безопасность жизни людей.

Цены на кабель Используется при неподвижной прокладке в земле, степень коррозийной активности грунта или вод значения не имеет [Подробнее…]
		Цены на кабель Применяется на побережьях морей или соленых озер, в районах засолоненных песков или в промышленных районах. [Подробнее…]

Разновидности силовых кабелей и особенности их выбора.

Главная › Статьи › Разновидности силовых кабелей и особенности их выбора.

Кабели силовые нужны для того, чтобы передавать электричество от места его производства напрямую в дома потребителей, предприятия, магазины, общественные заведения. Разновидности силовых кабелей представлены для того, чтобы понять в какой роли проводника используются и какие входят в список самых нужных из известных типов кабелей.

Из чего состоит силовой кабель?

Силовой провод, как и другие кабеля, включает в себя основные составляющие:

• Жилу, проводящую электричество;
• Изоляцию от помех для каждого из проводников;
• Наружную оболочку.

Для того, чтобы улучшить параметры качества передачи тока и защитить кабель от возможных физических повреждений и сбоев в работе, он может включать в себя дополнительные компоненты:

• Броневое покрытие;
• Подкладку для брони;
• Экранирующие средство;
• Заполняющий полости состав;
• Поясная изоляция, наложенная равномерным слоем.

Разновидности силовых кабелей

Кабельные силовые жилы производиться из меди и алюминия. Оба этих металла отличаются повышенной гибкостью и хорошими показателями проводимости электричества. Кабели подразделяются на разные виды в зависимости от своей толщины, конкретного предназначения и материала для изоляции. Он может быть изготовлен из:

• Полиэтилена;
• Резины;
• Пропитанной специальным раствором металлической бумаги;
• Поливинилхлорида.

Провода, оснащенные так называемой металлической бумагой, в составе которой алюминий и свинец, используется для работы с частотой не более 50 герц и уровнем напряжения не выше 750 киловольт. Защита из полиэтилена устойчива к перепадам температур и обеспечивает качественную сохранность содержимого кабеля от физического повреждения. При этом провода с такой оболочкой известны продолжительным сроком эксплуатации и выносливостью.

Значение цветовой маркировки на жилах

Для того, чтобы работать с ПВВГ или другими видами силовых кабелей, недостаточно знать об их составе и ключевых особенностях. Каждый элемент обладает своим закрепленным оттенком изоляционной системы, чтобы безопасно и правильно взаимодействовать с проводами данного типа, нужно хорошенько разобраться в этом вопросе.

АВБбВШ и другие кабеля имеют схожую маркировку, включающую в себя:

• Черным или коричневым цветом обозначается жила фазы;
• Голубой цвет укажет на так называемый нулевой проводник;
• Желтовато-зеленым оттенком обозначается заземляющая часть;
• Зелено-желтый цвет с пометками голубого цвета выделяет дополнительную жилу, осуществляющую заземление.

Основные марки кабеля

Аббревиатура ВВГНГ указывает на марку конкретного кабеля и ее характерные особенности. Для того, чтобы знать, какой кабель подобрать нужно хорошо разбираться в этих характеристиках. В противном случае, недостаточно опытный покупатель может выбрать что-то не подходящее проекту.

Итак, к наиболее популярным и востребованным маркам кабеля можно отнести:

• ППВ – данный провод состоит из трехжильной медной сердцевины с надежным покрытием из ПВХ. Его применяют для прокладки линий освещения при условии, что монтаж будет осуществляться в открытой и неподвижной форме.
• АППВ – по параметрам очень похож на предыдущий провод. Однако здесь ключевым элементом является алюминий, который проходит по всей длине кабеля.
• ВВГ – сердцевина провода выполнена из меди и имеет, в разных вариантах, от одной до четырех жил. Оболочка изготовлена из поливинилхлорида. При помощи этого провода в жилых и не жилых домах, на предприятиях прокладываются линии освещения, без учета уровня влажности и других внешних факторов.
• ПВС – основой для данного кабеля стала медь, обеспечившая его гибкость. В зависимости от толщины кабеля может быть минимум два, и максимум пять скручиваний фрагментов стержня. Такой провод можно увидеть на бытовой технике, удлинителях, а также системах питания и освещения.
• ВБбШв – такие провода могут иметь до пяти скручиваний жил. Это обусловлено спецификой их применения, ведь они используются при прокладке силовых линий электропередач и благодаря своей прочности застрахованы от физических повреждений.
• НУМ – Оболочка кабеля защищена несгораемым покрытием, а до четырех сечений в стержне окутаны наполнением из мела. Такие провода можно использовать для любого типа процедуры монтажа электросетей. Благодаря устойчивости к внешним раздражителям провода можно прокладывать на открытой местности не боясь воздействия дождя или ветра.
• КГ – провод работает на основе многопроволочных медных жил. Оболочка оснащена прорезиненной изоляционной системой. Такой провод применяют, когда нужно проводить электричество в труднодоступном участке и важно использовать прочный и гибкий провод. Благодаря своим характеристикам он устойчив к повышенной влажности.

Это базовые типы кабелей, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Виды и маркировка силовых кабелей, кабель ПВХ

Кабель силовой широко используется в различных отраслях промышленности.



В настоящее время  на смену силовому кабелю с изоляцией из пропитанной бумаги (БПИ) и поливинилхлоридного (ПВХ) пластиката приходит силовой кабель с изоляцией из сшитого полиэтилена (XLPE).

Различные виды изоляции кабеля имеют свои достоинства и недостатки.



На сегодняшней день в России можно найти  в продаже большой ассортимент силовых кабелей. Кабели силовые, кабельно-проводниковая продукция различается по сечению, количеству жил, по назначению, по номинальному напряжению.

Изоляция силового кабеля

Кабель силовой имеет хорошие диэлектрические характеристики. Но различные материалы, применяемые для изоляции силового кабеля, имеют значительные отличия. Это неудивительно, потому что эти материалы имеют различные химические свойства и состав.

Например, используемый для изоляции силовых кабелей ПВХ-пластикат, являясь полярным полимером, имеет пониженные диэлектрические характеристики по сравнению с неполярным полиэтиленом или пропитанной бумагой. Это приводит к дополнительным потерям при изоляции. Но из положительных свойств этого вида изоляции следует отметить, что ПВХ-пластикат не распространяет горение.

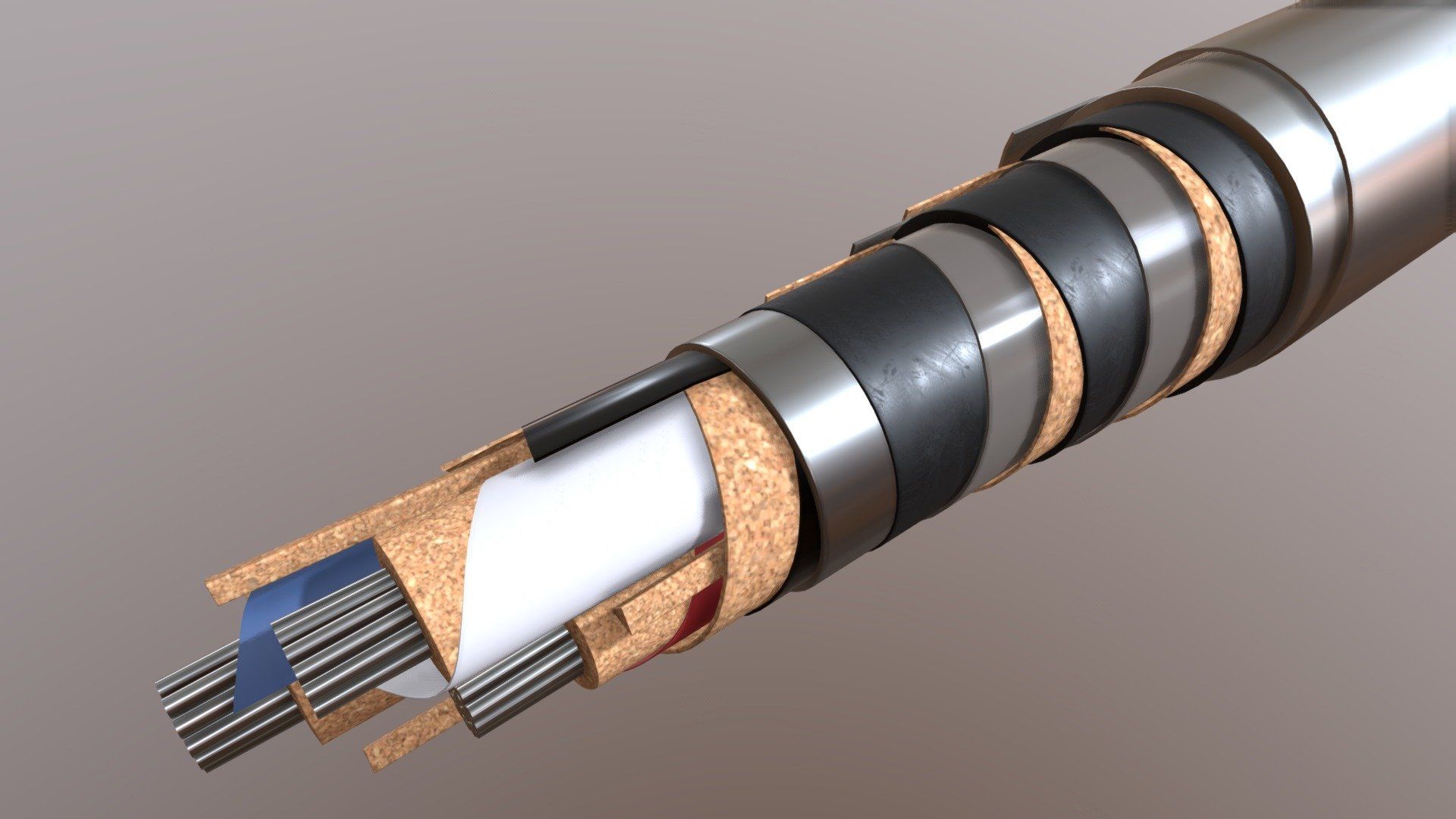

Бумажная изоляция. Механической защитой силового кабеля с бумажной изоляцией является металлическая оболочка, которая мешает проникновению воды в силовой кабель.
Силовой кабель используется для сырых грунтов, а при наличии дополнительной защиты даже под водой.
Силовой кабель с изоляцией из сшитого полиэтилена (XLPE) для защиты от радиального проникновения влаги используется со специальным металлическим слоем из алюмополимерной ленты или алюминиевой или свинцовой оболочки.

Кабель силовой с XLPE-изоляцией на напряжение 10-35 кВ в России выпускается одножильный. Подобный кабель с изоляцией из сшитого полиэтилена предназначается для использования только в каналах или траншеях с установкой дополнительной защиты от повреждения кабеля. Кабель с подобной изоляцией не допускает использование стальных защитных покровов в кабеле.

Есть и дополнительные преимущества в использовании силового кабеля с бумажной изоляцией. Он изготавливается с бронепокровом из стальных лент или проволок, защищающих кабель от повреждения при прокладке или эксплуатации. Силовой кабель с бумажной изоляцией имеет токопроводящие жилы секторной формы. Подобные свойства этого вида силового кабеля позволяют существенно уменьшить габариты изделия, по сравнению с кабелями, имеющими жилы круглой формы.

У силового кабеля с бумажной изоляцией есть и свои недостатки. Он заключается в том, что при прокладке силовых кабелей на вертикальных и наклонных трассах, состав, пропитывающий бумажную изоляцию, может стекать, при этом бумажная изоляция  имеет склонность к преждевременному старению. Для уменьшения подобного недостатка бумажной изоляции применяется силовой кабель с нестекающим пропиточным составом.
Также в подобных случаях может использоваться силовой кабель с полимерной изоляцией (XLPE), который не имеет подобного недостатка.

Характеристика, важная для изоляционных материалов — максимальная температура, при которой изоляционный материал не теряет своих свойств в течение длительного времени. Величина этого показателя напрямую связана с нагрузками, которые можно пропускать через силовой кабель. Чем она выше – тем выше токи нагрузки, которые можно пропускать через кабель в течение длительного времени. Наилучший показатель здесь у XLPE-изоляции, так как этот материал является термоактивным.

Хорошо зарекомендовал себя кабель силовой ВВГ 5 с пластмассовой изоляцией и оболочкой. В России есть опыт использования данного кабеля на разных объектах. За границей опыт использования и срок использования силового кабеля ВВГ 5 значительно шире.

Маркировка

При выборе кабеля многие обращают внимание на маркировку. Марки силового кабеля определяются буквенными аббревиатурами и цифровыми значениями.

Первая буква – это вид материала токопроводящей жилы силового кабеля, например А-алюминий. Если токопроводящая жила выполнена из меди, то буква не ставится, пропускается.

Вторая буква в маркировке силового кабеля – провод.

Третья – материал, из которого выполнена изоляция силового кабеля.  Поливинилхлоридная изоляция обозначается буквой В, полиэтиленовая изоляция — П, резиновая изоляция — буквой Р. Горючесть/негорючесть кабеля также обозначается буквами. Буквы «н» и «нг» указывают на то, что кабель либо негорючий («н»), либо не распространяет горения («нг»).

Кроме букв, в маркировке кабельно-проводниковой продукции присутствуют цифры.

Цифры обозначают число жил и сечении кабеля.  Ассортимент  силовых кабелей включает в себя несколько подгрупп, внутри которых кабели объединяются  по определённым свойствам.

Различают кабели силовые с бумажной изоляцией; силовые кабели с пластмассовой изоляцией; силовые кабели с изоляцией и оболочкой из ПВХ пластиката; силовые кабели с изоляцией и оболочкой из полимера не содержащего галогенов; огнестойкие силовые кабели; силовые кабели с изоляцией из сшитого полиэтилена. Номинальное напряжение силовых кабелей также различается: Силовые кабели с бумажной изоляцией — от 1 до 10 кВ.

Силовые кабели с бумажной изоляцией имеют марки: АСШв, ЦАСШв, ААШв, ЦААШв, СБ, ЦСБ, СБГ, ЦСБГ, ААБл, ЦААБл, АСБ, ЦАСБ, ЦСП.

Силовые кабели с пластмассовой изоляцией имеют следующую маркировку: ВВГ, АВВГ, ВБбШв, АВБбШв.
Силовые кабели с изоляцией и оболочкой из труб ПВХ имеют марки: ВВГнг-LS, ВВГзнг-LS, АВВГнг-LS, АВВГзнг-LS, ВБбШвнг-LS, АВБбШвнг-LS.

Кабель силовой с изоляцией и оболочкой из полимера имеет марки: ППГнг-HF, ПБбПнг-HF, ПвПГнг-HF.

Огнестойкие силовые кабели имеют марки: ВВГнг-FRLS, ВВГЭнг-FRLS, ППГнг-FRHF, ППГЭнг-FRHF, ПвПГнг-FRHF, ПвПГЭнг-FRHF.

Кабель силовой с изоляцией из силонольно-сшитого полиэтиленаимеет марки: ПвВГ, АПвВГ, ПвБбШв, АПвБбШв, ПвзБбШв, АПвзБбШв.

Силовые кабели с изоляцией из сшитого полиэтилена имеют маркировку: АПвП, ПвПу, АПвПу, ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвПг, АПвПг, АПвПуг, АПвП2г, ПвП2г, АПвПу2г.

Назначение кабеля силового определяется его свойствами. Так, ВВГнг-LS силовой кабель, обладает, пониженным дымо — и газовыделением. Следовательно, подобный силовой кабель может применяться в пожароопасных помещениях.

Силовой кабель АВВГнг имеет пониженную пожароопасность, данное качество незаменимо при прокладке электропроводки на складах, в деревянных домах и т.д.

Или, например, ПвПнг HF силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полимера, не содержащего галогенов. Может использоваться при температуре до 250°С в режиме короткого замыкания.

ПвВнг- FRLS силовой кабель, с жилой из медной проволоки, кабель имеет так называемый «термический барьер», который изготовлен из слюдосодержащей ленты. Изоляция силового кабеля выполнена из сшитого полиэтилена, оболочка из ПВХ пластиката пониженной пожароопасности.

Силовой кабель ПвВнг- FRLS и ПвПнг HF применяется для прокладки в производственных помещениях, кабельных сооружениях, для предотвращения пожароопасной ситуации при групповой прокладке.

HF-кабели — это кабели с оболочкой из материалов, не содержащих галогенов. Технические показатели HF-кабелей значительно выше, чем у кабелей, имеющих в маркировке буквы LS.   Они могут работать при пожаре около трёх часов.

Кабель ПВХ

Кабель ПВХ – это кабель силовой с ПВХ-изоляцией. Изоляция кабелей, выполненная из ПВХ (ПВХ-пластикат) имеет ряд преимуществ перед изоляцией из резины или бумаги. Преимущества кабеля ПВХ – гибкость, герметичность, влагостойкость, устойчивость к ультрафиолетовому излучению.

НПО Комплектация предлагает широкий ассортимент кабеля ПВХ по доступным ценам. Гарантии, доставка по России.

Негорючесть ПВХ-изоляции позволяет производить виды кабелей, не распространяющих горение при множественной прокладке (ВВГнг), а также кабели с низким индексом выделения дыма и газа (ВВГнг-FRLS). Кабель ПВХ, обладающий высокими огнеупорными качествами используют для прокладки кабельных сетей в условиях высокой пожарной опасности, а также на взрывоопасных производствах.

ПВХ-изоляция обладает одним важным преимуществом перед изоляцией из резины – это стойкость к воздействию солнечных лучей. Дело в том, что изоляция на основе резины может трескаться и рассыпаться при длительном воздействии ультрафиолетовых лучей. ПВХ-изоляция может выдерживать воздействие УФ-излучения несколько десяткой лет.

ПВХ-пластикат инертен по отношению к кислотам, щелочи, бензину, газу. Поэтому кабель ПВХ может прокладываться в тропиках, химически активной среде, болоте, средах с высоким содержанием солей, в условиях, где вероятно возникновение плесени и грибков.

Кабели с ПВХ изоляцией в ассортименте:

Маркировка кабеля с ПВХ и резиновой изоляцией

Компания НПО Комплектация предлагает в Екатеринбурге широкий ассортимент кабелей силовых и другой кабельно-проводниковой продукции, в том числе кабелей с ПВХ-изоляцией.

Конструкция силового кабеля

Силовые кабельные линии предназначены для подключения различных потребителей электрической энергии к электрической сети. В данной статье рассмотрим особенности конструкции силовых кабелей. Не зависимо от типа силового кабеля, основными конструктивными элементами кабеля являются токопроводящие жилы и изоляция. Помимо данных элементов в конструкции силовых кабелей может также присутствовать защитный экранирующий слой, защитная броня, заземление (заземляющая жила, металлическая оболочка), а также различные заполнители. Ниже приведем краткую характеристику и назначение приведенных конструктивных элементов силового кабеля.

Токопроводящие жилы

Токопроводящие жилы – это основной конструктивный элемент кабеля. Они служат в качестве проводника электрического тока от источника к потребителю. Жилы кабелей изготавливают из меди или алюминия. Существуют отдельные типы кабелей, в которых в качестве материала для токопроводящих элементов выступают алюмомедные жилы. Конструктивно жилы силовых кабелей могут быть выполненными монолитными (однопроволочными) или многопроволочными. Кабель одножильный с медной многопроволочной жилой (марка ПВ-3 или ПУгВ) Кабель одножильный с медной многопроволочной жилой ( марка ПВ-3 или ПУгВ)   По форме токопроводящие жилы могут быть круглыми, плоскими, секторными, сегментными. В зависимости от назначения кабельной линии, в ней может быть одна, две, три или более жил. Если в кабеле есть защитная заземляющая или нулевая жила, то она, как правило, имеет меньшее сечение, чем фазные жилы. Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ) Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ)   По фазным жилам кабеля и нулевой (нейтральной) жиле протекает ток нагрузки. Заземляющая жила кабеля предназначена для соединения корпусов электрического оборудования, электроприборов, которые в нормальном режиме не должны находиться под напряжением, с заземляющим контуром. То есть при помощи заземляющей жилы обеспечивается заземление оборудования (электроприборов), подключенных к тому или иному силовому кабелю.

Изоляция силовых кабелей

Изоляционный покров кабеля служит для обеспечения электрической прочности (изоляции жил кабеля) друг от друга и относительно земли (внешней оболочки кабеля). В силовых кабелях изоляционный покров есть на каждой из жил кабеля, а также общая изоляция, наложенная поверх всех токопроводящих жил – так называемая поясная изоляция. Изоляция силовых кабельных линий может быть резиновой (например кабель КГ), поливинилхлоридной (например ВВГнгLS), бумажной, полиэтиленовой (например кабель ВПП, СИП) . Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки (марка кабеля КГ) Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки ( марка КГ)   Каждый из типов изоляции имеет свои преимущества и недостатки, и соответственно свою область применения. Для стационарной прокладки электрических проводок в сетях напряжением до и выше 1000 В (до 6 кВ) наиболее популярны силовые кабеля с поливинилхлоридной изоляцией – марки ВВГ, ВБбШв, ВБШв и другие, в том числе не распространяющие горения с маркировкой «нг».

Оболочки кабелей

Оболочка в силовом кабеле служит для обеспечения дополнительной жесткости, механической прочности кабеля, а также устойчивости его к различным агрессивным средам (влага, газы, прямое воздействие солнечных лучей, кислоты, масла и другие разрушающие вещества). В качестве дополнительной защиты кабеля может выступать алюминиевая, стальная, свинцовая, пластмассовая, поливинилхлоридная, резиновая оболочки. Алюминиевые оболочки силовых кабельных линий напряжением до 1000 В в отдельных случаях могут использоваться в качестве нулевого (нейтрального) проводника. Алюминиевая или свинцовая оболочка является неотъемлемым конструктивным элементом силовых кабелей с пропитанной бумажной изоляцией, так как оболочка в данном случае обеспечивает герметичность гигроскопичной бумажной изоляции.

Защитные покровы

Для обеспечения дополнительной защиты силовых кабелей, помимо оболочки в конструкции кабеля предусматриваются защитные покровы. Защитный покров представляет собой бронированный слой, который отделен от кабеля специальной подушкой и имеет дополнительный наружный покров. Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ) Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ)   Бронированный слой силовых кабелей может быть выполнен стальными лентами или проволокой. Броня служит для защиты кабеля от механических повреждений и от растяжений (проволочная броня). Подушка обеспечивает защиту оболочки кабеля от повреждений стальными лентами или проволокой бронированного слоя, а также от коррозии (если внешняя оболочка кабеля металлическая или это экранированный слой). В качестве подушки используются ленты из различных материалов, кабельная пряжа или битум. Наружный покров служит для защиты стального бронированного слоя от коррозии. В данном случае защитным материалом может быть пропитанная кабельная пряжа, шланг из полиэтилена или поливинилхлорида.

Кабельные заполнители

Заполнители в силовых кабелях служат для обеспечения требуемой герметичности, электрической прочности, заполнения свободного пространства между конструктивными элементами внутри кабеля, а также для придания кабельной линии требуемой формы и жесткости (механической прочности). Кабель медный с заполнителем пустот между жилами (марка кабеля NYM)   Кабель медный с заполнителем пустот между жилами ( марки NYM)   В качестве заполнителя для силовых кабелей может применяться кабельная пряжа, резина, бумага, пластмасса. Кроме того, существуют маслонаполненные силовые кабели, в которых масло может выступать в качестве пропитки бумажной изоляции кабеля или в качестве заполнителя пустоты между жилами (маслонаполненный кабель в трубопроводе).

Экран силового кабеля

Экранирующий слой силового кабеля служит для защиты других кабельных линий, проложенных недалеко от данной линии, от воздействия электромагнитного поля (межкабельные наводки). Кабель медный экранированный с экраном в виде фольги (марка силового кабеля ВВГЭнг) Кабель медный экранированный с экраном в виде фольги (марка ВВГЭнг)   В качестве экрана может быть использована алюминиевая или медная фольга, а также некоторые полупроводящие материалы.

5 важных фактов о кабелях питания, о которых вы не знали

Силовые кабели являются основными компонентами любой электрической системы. На рынке доступны различные типы кабелей. Выбор того, какие типы кабелей следует использовать для конкретных целей, основывается на нескольких факторах, наиболее важными из которых являются технические характеристики функций.

Насколько вы знакомы с электрическими кабелями, вполне возможно, что в кабелях питания есть что-то новое для вас.Вот краткое описание некоторых особенностей силовых кабелей:

1. Медь не всегда лучший проводник, чем алюминий

   Многие люди всегда считали, что медь является лучшим проводником электричества, чем алюминий. Это неточно. Когда дело доходит до вопроса о том, какой тип проводника лучше между этими двумя металлами, необходимо учитывать множество факторов.

   Наиболее важным из них является то, что проводимость по отношению к кабельным проводам не просто функция измерения удельного сопротивления, а скорее уникальное сочетание размера кабелей и используемого изоляционного материала.Следовательно, в случаях, когда сверхвысокие напряжения должны использоваться на больших расстояниях, становится более экономичным использование алюминиевых кабелей, а не медных.

2. Допустимая токовая нагрузка кабеля зависит от различных факторов и не остается стабильной

   Часто можно услышать, как люди говорят о возможности того, что их текущая пропускная способность кабеля останется стабильной навсегда. Между прочим, это распространенное заблуждение об электрических кабелях, которые люди держат в руках.

   Однако на самом деле допустимая токовая нагрузка кабеля постоянно меняется и не остается стабильной в течение всего срока службы кабелей.Эти изменения обычно вызваны такими факторами, как преобладающая температура земли или воздуха, фактический способ прокладки и глубина прокладки кабелей.

3. Новые силовые кабели служат не так долго, как люди ожидают.

   Есть несколько причин, по которым недавно проложенные силовые кабели служат так долго, как люди от них ожидают. Во-первых, поскольку существует множество производителей электрических кабелей, маловероятно, что все кабели питания, которые вы устанавливаете, прослужат определенный период времени.

   Во-вторых, существует много разных типов силовых кабелей. Конкретный тип силового кабеля определяется с точки зрения его емкости, долговечности, использования и других отраслевых характеристик.

   Третий фактор заключается в том, что длина кабеля во многом зависит от способа его установки. Плохо выполненная установка может значительно сократить срок службы кабеля.

4. Броня кабеля не используется для защиты кабеля от возможных физических воздействий

   Броня, используемая на вашем кабеле, не предназначена для защиты кабеля от любых шансов физического воздействия.Напротив, если какой-либо тип силового кабеля подвергается физическому воздействию, возможно, что повреждение кабеля, возникшее в результате удара, будет усугублено броней!

   Это связано с тем, что броня кабеля, используемая на всех типах кабелей, обычно состоит из стальной ленты или стальной проволоки. Ожидается, что эти материалы увеличат предел прочности кабелей, а не защитят кабели от физического воздействия.

5. Броня кабеля не защищает электрические кабели от влаги

   Обычно считается, что для любых типов силовых кабелей включение брони позволяет использовать кабели во влажных помещениях.Еще раз подчеркнем, что броня не предназначена для защиты кабеля от воды. Следовательно, воздействие воды на бронированные кабели может легко привести к разрушению брони и со временем обнажить сами кабели.

Последнее, что вам нужно учитывать, это безопасность. Следует помнить, что неправильная прокладка кабелей легко может привести к аварии. Поэтому перед выполнением любого проекта электромонтажа рекомендуется обратиться к местному строительному инспектору.Также лучше всего после завершения проверить проект на соответствие местным нормам и правилам.

Позвоните в D&F Liquidators Inc. сегодня и позвольте нам обсудить с вами ваши варианты.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Кабель питания

— обзор

5.8 Подземные кабели передачи данных

Технология кабелей питания восходит к 1880 году, вскоре после появления ламп накаливания. До Первой мировой войны широко использовались пропитанные маслом бумажные кабели. Они имели трехжильный медный сердечник с поясом и использовались до 25 кВ. Из-за неравномерного распределения электрического поля внутри кабеля этот метод построения кабеля был чрезвычайно подвержен частичным разрядам. Эта проблема была решена путем экранирования отдельных проводников тонкими медными лентами, и можно было поднять напряжение до 69 кВ.

При более высоких напряжениях были обнаружены частичные разряды в пустотах в изоляции. Эта проблема была решена за счет использования пропитанной маслом маловязкой бумажной изоляционной системы. Может быть достигнуто напряжение 132 кВ. Современные автономные маслонаполненные кабели не сильно изменились по сравнению с этой конструкцией, которая была впервые представлена ​​в 1917 году. Автономные маслонаполненные кабели используются в Канаде и США при напряжении 230 кВ, 315 кВ и 500 кВ.

В Северной Америке, начиная примерно с 1932 года, произошла первая прокладка маслонаполненных кабелей трубчатого типа.Кабели трубчатого типа оказались более экономичными, и к 1954 году общий пробег установленного трубчатого кабеля превысил длину автономного маслонаполненного кабеля в Соединенных Штатах. Первые трубные кабели на 230 кВ были проложены в 1956 году. При увеличении нагрузок ни увеличивающееся охлаждение, ни рабочее напряжение не могут справиться с возросшими диэлектрическими потерями в пропитанном маслом бумажном диэлектрике. Таким образом, для более высокого рабочего напряжения были введены синтетические диэлектрики, такие как сшитый полиэтилен (XLPE) и бумажно-полипропиленовые ламинаты (PPL), которые по своей сути имеют более низкие диэлектрические потери.

PPL имеет более низкие диэлектрические потери и значительно более высокую диэлектрическую прочность. Однако широко используемым материалом является сшитый полиэтилен (XLPE) из-за сочетания соображений стоимости и производительности.

В кабелях передачи используется герметичное уплотнение сердечника для защиты от воздействия воды. Оболочка из экструдированного свинца, экструдированного или сваренного швом алюминия или сваренная швом медная оболочка обеспечивает как герметичный барьер, так и путь для токов короткого замыкания. Из-за наличия хорошего уплотнения такие проблемы, как , образование водяных деревьев, , широко возникающее при использовании распределительных кабелей с изоляцией из сшитого полиэтилена, не было проблемой для кабелей передачи. В настоящее время кабели из экструдированного сшитого полиэтилена проектируются для работы при напряжении 500 кВ. Использование термопластичного полиэтилена низкой плотности (LDPE) широко распространено во Франции в кабелях на 225 кВ. Эти кабели эксплуатируются с 1969 года. В 1985 году напряжение кабелей LDPE было увеличено до 400 кВ, а затем до 500 кВ в 1995 году.

Допустимая рабочая температура для кабелей LDPE увеличилась до 200 ° C. работы с кабелями электропередачи проводились в Норвегии, Японии, Швеции и США.Работа, проделанная в Соединенных Штатах, привела к улучшенной чистоте границ раздела изоляции и полупроводникового экрана, более равномерному распределению сшивающего агента и уменьшению образования пустот за счет увеличения давления экструзии и замены процесса влажного отверждения на процесс сухого отверждения. . В Японии в настоящее время используются кабели из сшитого полиэтилена, которые используются при 275 кВ и 500 кВ.

▷ Кабели питания

Что такое шнур питания

Силовые кабели широко используются в системах распределения электроэнергии. Силовой кабель — это, по сути, токопроводящий проводник, который заключен в систему изоляции, защитные покрытия и другие специальные элементы по желанию.

Проводники внутри скручены, а кабель можно наматывать или сгибать в соответствии с требованиями.

Приложения

Кабели питания

используются для широкого спектра применений в системе распределения электроэнергии, например:

• Соединение трансформатора с распределительным устройством
• Соединение между КРУ и отдельной нагрузкой
• Соединение между генератором и трансформатором
• Подземные кабели для инженерных распределительных сетей в городских районах
• Кабели подводные для передачи
• Кабели на судах, ветряных мельницах, зданиях

Поддерживаемые диапазоны напряжения

Силовые кабели в основном используются для:

• Низкое напряжение (НН)
• Среднее напряжение (MV)> 1 кВ и

Однако силовые кабели иногда также используются для сверхвысокого напряжения (СВН) до 400 кВ.

Факторы, определяющие типы кабелей

На рынке доступно несколько различных типов / конфигураций силовых кабелей.

Каждый отдельный тип определяется в основном на основе следующих основных факторов:

1. Тип проводника: медь или алюминий
2. Конфигурация проводника: жилы проводов и № проводов (жил) одножильный, двух / трех / четырехжильный
3. Тип изоляции
4. Используемый защитный материал
5. Другой специальный материал: например, наполнители, сетки, материалы специального назначения

Изоляционный материал в силовых кабелях

Изоляционный материал, используемый в силовых кабелях, за последние годы претерпел изменения.В ранние периоды, до 1970-х годов, кабели имели бумажную изоляцию.

Однако с ростом технологических достижений в материаловедении были обнаружены улучшенные синтетические изоляционные материалы на основе термопластов, термореактивных материалов и фторуглеродов. Эти материалы сейчас широко используются при строительстве силового кабеля.

Ниже приводится список обычно используемых синтетических составов, используемых в качестве изоляционного материала:

1. EPR: Этиленпропиленовый каучук
2. HEPR: Твердый этиленпропиленовый каучук
3. ПВХ: поливинилхлорид
4. PE: Полиэтилен — мало используется из-за его частоты отказов и короткого срока службы
5. ПТФЭ: Поли Тетра Фторэтилен
6. XLPE: полиэтилен с поперечными связями (наиболее часто используется в силовых кабелях низкого и среднего напряжения)

Типовой силовой кабель

На рисунке ниже показан пример одножильного силового кабеля с изоляцией из сшитого полиэтилена.

Как видно, по центру у него многожильный провод. Он окружен полупроводящим материалом для постепенного уменьшения поверхностной ионизации.

Наружное изоляционное покрытие изготовлено из подходящего изоляционного материала (сшитый полиэтилен или полиэтилен). Он помогает выдерживать напряжение между фазой и землей при прокладке кабеля под землей. В случае трехжильной системы три жилы отделены друг от друга и помещены в общую систему изоляции кабеля. Наружный экран (обычно состоящий из тонкой медной пленки) предназначен для уменьшения напряжения, которое может вызвать повреждение изоляции.

Внешний защитный экран из брони (состоящий из нескольких металлических проволок) предназначен для защиты внутреннего узла от любого типа механического износа / повреждения. Наружное покрытие выполнено из ПВХ-оболочки, которая обеспечивает защиту всей кабельной сборки от погодных условий, таких как солнечный свет, дождь и т. Д.

Заключение

Как видно, силовой кабель представляет собой сложную сборку, которая сконструирована из нескольких различных материалов, объединенных вместе, чтобы обеспечить идеальную работу кабеля.

Каждый слой материала, используемого в кабеле, имеет определенное назначение в конструкции, т.е. обеспечивает необходимый уровень проводимости по току, нужное количество изоляции, необходимый уровень защиты от механических, термических и окружающих условий.

Выбор конкретного типа кабеля зависит от каждой отдельной области применения и требует соответствующего выбора.

важных вещей, которые вы знаете о кабелях и проводах питания | Small Business Sense

0

То, что мы называем «силовым» кабелем, — это кабель, который мы используем для использования электричество, которое нам нужно для питания всей нашей электроники, машин и прочего технологии.Эти кабели могут быть проложены под землей в целях безопасности или фиксированы. внутри здания или другого жилища, или даже проехать наверху с помощью служебных полюса. Когда силовые кабели необходимы для машин или других устройств, которые будут в движении они должны быть гибкими, чтобы выдерживать будет подвергаться.

Силовые кабели проектируются и производятся различных размеров и типов в зависимости от их предполагаемого использования. Эти кабели состоят из проводов, изоляции и защитной оболочки, которая сохраняет все в целости и сохранности. От того, как и где они будут использоваться, зависит материал, который будет использован для их изготовления. Компания Olympic Wire & Cable является экспертом в этой области. При проектировании и производстве силовых кабелей учитываются следующие факторы:

Ожидаемое рабочее напряжение

Насколько высокое или низкое напряжение кабеля и провода будет использоваться, является решающим фактором, определяющим толщину изоляции по соображениям безопасности.

Токоведущая способность

Это связано с необходимой мощностью электроэнергии.Необходимо выбрать подходящий провод, отвечающий указанным требованиям. Силовые кабели обычно изготавливаются с медными или алюминиевыми проводами.

Ожидаемые условия

Условия, в которых будет использоваться силовой кабель, определяют тип оболочки, идеальной для его изготовления. К таким проблемам относятся климатические условия, возможное воздействие жидкостей из других источников, удары или другие возможные нагрузки, а также нормальный износ.

Иногда кабели, предназначенные для использования под землей или в открытые участки будут изготовлены с добавлением спирального кабеля вокруг их, чтобы служить дополнительной защитой. Бывают времена, когда это будет более целесообразно использовать силовые кабели без оболочки, например, для использования вне помещений, накладные цели. Другие кабели, которые необходимо использовать там, где они могут потребоваться. выдерживать механические повреждения можно с помощью гибкой стальной ленты, которую можно дополнительно защищен водонепроницаемой курткой.

Голос И Кабели для передачи данных

Сетевые кабели в бизнесе повсюду, поэтому, поскольку они настолько обычны, они могут показаться слишком простыми, чтобы иметь большое значение, но факт в том, что ваши сетевые кабели намного важнее, чем им приписывают.Вы можете пойти и купить самое дорогое компьютерное оборудование, но если вам не хватает отличной настройки кабельного соединения для передачи голоса и данных между различными частями оборудования, вы, конечно, не получите от них многого. Невозможно переоценить, насколько важны кабели для передачи голоса и данных для правильного функционирования бизнес-сетей; хотя может показаться, что все, что нужно для этого, — это подключить кучу кабелей повсюду, на самом деле это еще не все. Вы хотите, чтобы ваши компьютеры, телефоны, принтеры и другие устройства были правильно подключены через кабели для передачи голоса и данных, потому что это гарантирует, что все будет работать лучше и эффективнее, чем просто использование Wi-Fi, которое не только медленнее, но и менее безопасно; а когда дело доходит до безопасности в деловой среде, вам никогда не бывает достаточно, потому что даже небольшое нарушение безопасности может стоить вам больших денег и даже престижа, если люди узнают об этом.Очень часто, когда в сети возникают проблемы с подключением, люди винят в этом саму сеть и начинают устранять неполадки там, но обычно это как-то связано с кабелями и инфраструктурой, которые следует проанализировать. Может быть что-то в том, как были установлены кабели для передачи голоса и данных, которые необходимо исправить, и это является причиной проблемы.

Что следует использовать для передачи голоса и данных или стандартную проводку?

Вы могли подумать, что необходимость установки кабелей для передачи голоса и данных звучит как большая и ненужная хлопот, но факт в том, что эти сетевые кабели могут помочь вам оптимизировать операций путем интеграции ваших телефонных линий, интернет-линий и других типов проводка. Все будет проще использовать, манипулировать и настраивать, делая ваш бизнес намного эффективнее. И вы все еще не видите преимущества использования кабелей для передачи голоса и данных, возможно, вы захотите рассмотреть, что Подключение к Интернету было как во времена коммутируемого доступа. Если ты этого не помнишь эра спросите кого-нибудь постарше! Коммутируемый Интернет был просто медленным! Когда мы переехали к высокоскоростным соединениям и отказались от коммутируемого доступа, мы все почувствовали, что разница была огромная… потому что было! Ну перейдем от штатной проводки к голосовой и кабели для передачи данных — это снова такой скачок, и все, что заставляет вас бизнес эффективнее и результативнее поможет вам в борьбе с конкурентами!

ПОЧЕМУ СИЛОВЫЕ КАБЕЛИ ДЕЛАЮТ РАЗНИЦУ | Гален Кэрол Аудио

Каждый аудиофил, экспериментировавший с лучшими силовыми кабелями, слышал о преимуществах, которые они предлагают. Действительно, количество улучшений может быть поразительным, часто превращая систему из хорошей в потрясающую. Как аудиофилы, мы доверяем своим ушам, но трудно понять, как замена всего лишь одного короткого звена в длинной цепи системы подачи энергии может иметь такие драматические последствия. Следующая статья призвана ответить на эти вопросы.

Shunyata Research стала доминирующей силой в области доставки энергии. Владелец и дизайнер Кэлин Габриэль, несомненно, является одним из корифеев индустрии.Его продукты во многом изменили представление людей о кабелях питания и подняли планку производительности. Кабели Shunyata зарекомендовали себя среди аудиофилов и профессионалов отрасли как современные. Список производителей и профессионалов, использующих кабели Shunyata, впечатляет, включая Sony Music New York, Sony Music Japan,
Vienna Philharmonic, Sky Walker Studios, Crest National Studios, Astoria Studios, Audio Research, Wilson Audio, BAT, Meridian. , VTL, Bel Canto, Halcro и многие другие.

Далее следует ответ г-на Габриэля, появившийся на онлайн-форуме, на вопрос, почему власть может быть таким влиятельным дополнением к системе.

---

Введение: «Существует множество неправильных представлений о передаче и качестве электроэнергии, из-за которых некоторым людям трудно понять, почему шнур питания имеет значение для звука. Первый вопрос — имеют ли шнуры питания хоть какое-то значение? Нет смысла говорить о теориях действия, если мы не можем согласиться с тем, что существует слышимый эффект.Большинство из тысяч людей, которые используют наши шнуры питания, вначале были скептиками, ответили на этот вопрос для себя и обнаружили, что силовые кабели и кондиционеры питания могут иметь огромное влияние на производительность. И нет — я не хочу спорить с людьми, которые не сделали простейших тестов, работают ли шнуры питания или нет. Единственные случаи, когда высококачественный шнур не оказывает значительного влияния, — это когда он используется с некачественным стабилизатором мощности, который действует как высокий импеданс для мгновенного протекания тока. «

Заблуждение № 1: Электроэнергия переменного тока подобна воде, исходящей из большого силового резервуара, протекающей через несколько десятков футов силового шланга в компонент. Это означает, что компонент находится в конце этой системы.

Ответ: «Фактически, компонент находится между двумя силовыми проводниками: горячим и нейтральным. Мощность переменного тока колеблется (чередуется) вперед и назад с частотой 50-60 Гц. Так что мощность вообще не вливается в компонент. Источник питания компонента находится в сложной сети проводов и разъемов.ВСЕ провода и разъемы могут влиять и влияют на работу источника питания компонента ».

Заблуждение № 2: Источник переменного тока может быть загрязнен так же, как вода в шланге. Это означает, что если вода загрязнена в какой-то момент вверх по течению, ее необходимо очистить, прежде чем она попадет на аудиокомпонент.

Ответ: «Как указано в №1, компонент не находится на конце шланга питания. Он находится между двумя силовыми шлангами, и ток колеблется взад и вперед.Кроме того, ток совсем не похож на воду. Электроны не могут быть загрязнены. Есть два аспекта передачи энергии: электромагнитная волна и ток. Сам ток не может быть загрязнен, но электромагнитная волна может модулироваться другими частотами. Мы обычно называем эти другие частоты шумом или электромагнитными помехами (EMI). В различных частях силовой цепи могут быть электромагнитные помехи в одних частях, которых нет в других. Электромагнитная энергия может быть преобразована или перенаправлена, чтобы уменьшить их воздействие.

«В некоторых шнурах питания используются конденсаторы, катушки индуктивности или ферриты в попытке контролировать электромагнитные поля вокруг аудиокомпонента. Успех такого подхода полностью зависит от конкретной конструкции и реактивного сопротивления источника питания компонента на к которому подключен силовой кабель ».

Заблуждение № 3: В стенах протянуто до ста футов провода, поэтому последние 6 футов шнура питания не могут иметь никакого значения.

Ответ: «Шнур питания — это не последние 6 футов, это первые 6 футов с точки зрения компонента. Как указано в №1, локальный ток и электромагнитные эффекты напрямую влияют на звуковые характеристики компонента ».

Заблуждение № 4: Существует огромное количество электрических помех и электромагнитных помех, исходящих извне дома, от которых нам необходимо защитить наше оборудование. Это означает, что нам нужен какой-то стабилизатор питания или фильтр для защиты оборудования.

Ответ: «Большая часть электромагнитных помех, влияющих на качество звука в системе, генерируется самими аудиокомпонентами. Электромагнитные волны, распространяющиеся в космосе, рассеиваются в мощности, равной квадрату расстояния от источника. Кроме того, очень высокие частоты, которые распространяются по силовой цепи, не сохраняются надолго. Линии электропередачи имеют высокий импеданс для сигналов МГц и ГГц из-за относительно высокой индуктивности линий электропередач.

«Основной источник ухудшения качества звука вызван источниками питания в наших аудио / видео компонентах. В большинстве компонентов используются источники питания FWBR (двухполупериодный мостовой выпрямитель), которые генерируют невероятное количество переходных шумов при выключении выпрямителей. Конструкция кабеля питания может существенно повлиять на реактивное сопротивление этих сигналов в источнике питания. Силовой кабель фактически является частью первичной обмотки силового трансформатора. Переход между различными металлами, используемыми в силовом кабеле, и его разъемах может вызывать электромагнитные отражения и диодное выпрямление шумовых импульсов, когда они распространяются от источника питания.Если силовой кабель представляет собой высокий импеданс для этих сигналов, они будут отражаться обратно в источник питания, где они будут интермодулированы, тем самым увеличивая уровни высокочастотного шума компонента. Большинство фильтров источника питания неэффективны при блокировании компонентов очень высокочастотного шума, и большая их часть проходит через шины постоянного тока. К звуковым эффектам этого относятся: высокий уровень фонового шума, размытые или невнятные переходные процессы и общая нечеткость и чистота звука или визуального изображения. ”

Заблуждение № 5: Среди звукорежиссеров существует какой-то заговор, который не позволяет им производить« правильный »источник питания, на который не влияет качество кабеля питания.

Ответ: «Это все равно что сказать, что если динамик правильно спроектирован, вам не нужно будет использовать кабель динамика хорошего качества. PowerSnakes были протестированы с самым скромным оборудованием среднего класса и самыми экзотическими современными компонентами. Нам еще предстоит найти компонент, который нельзя было бы улучшить заменой шнура питания.

«Пока конструкция источника питания основана на FWBR или импульсных источниках питания, шнур питания всегда будет иметь значение».

Заблуждение № 6: Шнуры питания высокого класса просто увеличивают емкость цепи, действуя как высокочастотный шунт

Ответ: «Есть некоторые шнуры питания, разработанные таким образом. Некоторые даже вставляют в кабель конденсаторы для дальнейшего увеличения емкости. У этого подхода есть как положительные, так и отрицательные стороны, включая реактивные помехи в конструкции многих источников питания.

«Емкость сама по себе не может объяснить различия в характеристиках шнура питания. Есть некоторые высокопроизводительные шнуры питания, которые очень эффективны и имеют практически неизмеримые уровни емкости. Эти кабели обычно проектируются вокруг полых трубок с проводниками внутри. проводники находятся на расстоянии нескольких дюймов друг от друга и не могут существенно повлиять на емкость силовой цепи ».

Заблуждение № 7: Шнуры питания похожи на кабели для динамиков: чем короче кабель, тем лучше.

Ответ: «Некоторые разработчики акустических кабелей утверждают, что акустический кабель меньшей длины не лучше. Мы позволим им решить проблему, если они пожелают.

«Кабель динамика передает аудиосигнал от усилителя мощности к динамику. Расстояние довольно небольшое, порядка нескольких футов до нескольких футов. Качество кабеля динамика определяется тем, насколько хорошо он может передавать сигнал с усилителя на динамик без переделок.

«Силовой кабель, с другой стороны, не передает сигнал. Он проводит переменный ток, и его звуковое превосходство будет определяться его способностью передавать ток (постоянный и мгновенный) и его способностью справляться с эффектами электромагнитных помех. компонентов, к которым он прикреплен.

«Поскольку шнур питания состоит из горячего и нейтрального провода, между которыми находится компонент, изменение длины шнура увеличит размер« буфера »вокруг компонента.В общем, я бы не рекомендовал шнур питания короче 3 футов или 1 метра в длину. Но тонкие степени качества звука — не единственное, что нужно учитывать при сборке аудиосистемы. Эстетика также важна, особенно когда система расположена в красивом доме. Я просто указываю на различия в производительности, чтобы люди могли принять обоснованное решение при определении оптимальной длины своих кабелей.

«О подаче энергии можно обсудить гораздо больше, но для краткости я на этом остановлюсь.От себя лично хочу сказать, что я был аудиофилом задолго до того, как стал производителем аудиопродукции. До Shunyata Research я проектировал высокоскоростные сетевые устройства и могу сказать вам, что в компьютерной индустрии можно заработать намного больше денег. Как и многие производители высококачественных аудиокомпонентов, я разрабатываю свои продукты для себя и из любви к музыке. Если другим нравится то, что я создал — отлично. Если, попробовав наш продукт, вы предпочтете другой — отлично. Между людьми существует большое разнообразие предпочтений и субъективного восприятия.Слава богу, существует множество производителей, которые создают продукты на любой вкус ».

Кэлин Габриэль
Shunyata Research Inc.

Приложение:

«Перед тем, как мы выпустили наш первый шнур питания, мы провели всестороннее тестирование звуковых эффектов различных устройств и материалов, связанных с передачей энергии. Мы создали множество приспособлений и испытательного оборудования, которые позволили нам протестировать типы проводов, диэлектрические материалы, контакты разъемов, демпфирующие материалы и различные трансформаторы, дроссели, катушки, ферриты, конденсаторы, симисторы и диаки.После 3 лет испытаний мы пришли к выводу, что практически все, что находится внутри или вокруг электромагнитного поля силовой цепи, имеет звуковой эффект. Некоторые эффекты довольно малы и относительно незначительны. Другие очень глубоки и иногда удивительны в своем поведении. Очевидно, что мы не собираемся «раздавать ферму» и обсуждать все наши выводы, но есть некоторые очень простые наблюдения, которыми я могу поделиться с вами.

«Во-первых, тип и размер провода в шнуре питания сильно завышены.Каждый тип проволоки (я говорю о самом металле) имеет определенные звуковые характеристики. Серебро, медь, латунь, золото и другие «звучат» по-разному. Разница в звуке не связана с проводимостью, потому что мы изменили размеры во время тестирования, чтобы учесть это. Каждый из присущих металлу «звуков» может быть улучшен путем тщательной настройки других материалов, используемых в конструкции последнего кабеля. У нас есть склад, полный различных прототипов кабелей, которые так и не были запущены в производство.В некоторых из них используется относительно небольшой размер провода ~ 18 га, который звучит удивительно полно для басов. Интуитивно вы можете подумать, что небольшой провод будет тонким в области низких частот. Это не всегда так. И наоборот, у нас есть кабели с проводом размером до 1 калибра, которые звучат мощно на низких частотах, но также имеют дряблое и неравномерное звучание. Таким образом, некоторые могут подумать, что простое увеличение диаметра провода — непростой ответ.

«Большая часть того, что я должен сказать здесь, — это мои« выводы », основанные на наблюдениях путем проб и ошибок.Более того, нет идеальных компонентов и нет идеальных деталей. Все относительно, и дизайнер должен взвесить звуковую ценность каждой детали при разработке продукта. Наша философия заключается в создании продукта, который является верным музыкальным компонентом, в отличие от стремления к совершенству в какой-либо отдельной области исполнения.

«Наши тесты с катушками и дросселями показывают, что (как правило, за исключением), что любая катушка или дроссель, размещенные на одной линии с силовой цепью, вредны для динамики.Многие из них также вызывают легкое размытие или размытие переходных процессов. Это, естественно, зависит от конструкции источника питания устройства, с которым используется катушка. Катушки и дроссели необходимы в большинстве компонентов, и я предпочитаю типы с однослойной намоткой, такие как конструкции из фольги. Стоимость производства всегда будет снижать использование катушек этого типа из-за высокой стоимости. Мы определенно не верим в размещение катушек или конденсаторов внутри силового кабеля. Эти устройства принадлежат компоненту или выделенному стабилизатору питания.

«Многие компоненты используют вход питания IEC со встроенным L- или pi-фильтром. Качество этих устройств сильно различается. Вообще говоря, чем больше конденсаторов и катушек индуктивности у вас в цепи, тем сложнее между устройствами будет происходить динамическое взаимодействие. Это также сделает компоненты, которые они используют, более реактивными, и вероятность негативных звуковых эффектов увеличится. Множественные сети фильтров могут резонировать и генерировать непреднамеренные результаты, которые имеют едва различимые, но слышимые звуки звонка / звонка.Многие из этих пакетов IEC были созданы для офисных и компьютерных продуктов и должны пройти сертификационные испытания на электромагнитное излучение. Все, что я могу сказать, это то, что хорошо для факсимильного аппарата, не обязательно хорошо для предварительного усилителя.

«Экранирование может быть обоюдоострым мечом. С одной стороны, оно может уменьшить излучаемые поля от воздействия на другие компоненты. С другой стороны, экранирование может наводить повторно излучаемые поля на кабель или компонент, в котором оно используется. Иногда лекарство бывает хуже болезни.Как всегда — вы должны знать свои материалы и инструменты и применять интеллект с небольшой долей интуиции, чтобы создать продукт мирового класса. Не существует серебряной пули и формулы, которая работает во всех случаях. Это просто тяжелая работа, время от времени вдохновение и много тестов ».

Кэлин Габриэль
Shunyata Research Inc.

«Не все, что можно подсчитать, имеет значение, и не все, что имеет значение, можно подсчитать.«
— Альберт Эйнштейн.

Что такое кабель?

Обновлено: 06.03.2020, Computer Hope

Кабель может относиться к любому из следующего:

1. Также называемый шнуром , соединителем или штекером , кабель представляет собой один или несколько проводов, покрытых пластиком, которые передают мощность или данные между устройствами или местоположениями. На рисунке показан пример того, как может выглядеть шнур питания для вашего компьютера или монитора. Шнур питания — это один из тысяч других кабелей, которые можно найти в компьютерах и вокруг них.

Существует два основных типа компьютерных кабелей: кабель для передачи данных и кабель питания . Кабель для передачи данных — это кабель, обеспечивающий связь между устройствами. Например, кабель для передачи данных (например, DVI, HDMI или VGA), соединяющий монитор с компьютером, позволяет отображать изображение на мониторе. Другие популярные примеры кабелей для передачи данных включают кабели CAT5, IDE / EIDE, SATA и USB.Кабель питания — это любой кабель, питающий устройство. Например, шнур питания, который подключается к вашему компьютеру, и кабель в стиле Molex внутри компьютера являются хорошими примерами кабелей питания. Ниже приведен список наиболее распространенных типов кабелей, используемых с компьютерами и электроникой, и примеры устройств, которые их используют.

Типы кабелей

• AT — Используется с ранними клавиатурами
• ATA — Используется с жесткими дисками и дисководами
• Cat 5 — Используется с сетевыми картами
• Коаксиальный — Используется с телевизорами и проекторами
• Composite — Используется с телевизорами, проекторами и консолями. Также известны как кабели RCA.
• DisplayPort — Используется с компьютерными мониторами
• DVI — Используется с мониторами, проекторами и другими дисплеями
• eSATA — Используется с внешними накопителями
• Firewire ( IEEE-1394 ) — используется с цифровыми камерами и внешними накопителями
• HDMI — Используется с мониторами, проекторами, проигрывателями DVD / Blu-ray и другими дисплеями
• MIDI — Используется с музыкальными клавишными и другим оборудованием
• Мини-штекер — Используется с наушниками, микрофонами, динамиками
• Molex — кабель питания, используемый внутри вашего компьютера
• IDE / EIDE — Используется с жесткими дисками и дисководами
• Параллельный — Используется с принтерами
• PS / 2 — Используется с клавиатурами и мышами
• S-Video — Используется с проекторами, цифровыми камерами и другими дисплеями
• S / PDIF — Используется с DVD и объемным звуком.
• SATA — Используется с жесткими дисками и дисководами
• SCSI — Используется с жесткими дисками, ленточными накопителями и дисководами
• Последовательный ( RS-232 ) — Используется с мышью и модемом.
• Thunderbolt — в основном используется с дисплеями и устройствами Apple
• USB — Используется с клавиатурой, мышью, принтером, MP3-плеерами и тысячами других устройств
• VGA / SVGA — Используется с мониторами и проекторами

2. Кабель может также относиться к кабельному телевидению или кабельному модему , который используется с кабельным широкополосным доступом .

Широкополосный доступ, Кабельные стяжки, Линия передачи данных, Донгл, DSL, Фидерный кабель, Пол, Условия использования оборудования, ISDN, Условия сети, Plug, Plug and Play, Ленточный кабель, Интеллектуальный кабель, Провод

Кабель | электроника | Британника

Кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое. Кабели электрической связи передают голосовые сообщения, компьютерные данные и визуальные изображения через электрические сигналы на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем. Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, тогда как второе относится к многопроволочному проводнику или к сборке изолированных проводов. С помощью оптоволоконных кабелей, изготовленных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Кабели силовые

Самый распространенный тип электрического силового кабеля — это кабель, подвешенный наверху между столбами или стальными опорами. Эти антенные кабели состоят из ряда проводов, обычно из меди или алюминия, скрученных (скрученных) вместе концентрическими слоями. Медь или алюминий выбираются из-за высокой электропроводности, а скрутка придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются серьезным воздействиям окружающей среды, сплавы меди или алюминия иногда используются для увеличения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности.Более распространенная конструкция — это включение в сборку многожильного кабеля ряда высокопрочных, нержавеющих стальных проводов. Многие антенные кабели, особенно те, которые работают при высоком напряжении, являются неизолированными (неизолированными). Кабели, работающие при более низких напряжениях, часто имеют покрытия из пропитанной асфальтом хлопковой оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип силового кабеля устанавливается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности исключают использование воздушных линий.В отличие от воздушного кабеля, подземный кабель всегда использует технически чистую медь или алюминий (механическая прочность не является проблемой под землей), а многожильный провод часто скручивают, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки использования электроэнергии. Однако для балансировки схемы (а иногда и всей схемы) могут потребоваться специальные кабели.Иллюстрацией такого использования и особых условий, которые должны быть соблюдены, являются кабели для использования на сталелитейных заводах и котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических предприятиях (коррозия), для подводных лодок и шахт (механическое оборудование). злоупотребление), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (перепады давления).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по функциям, так и по конструкции.Силовые кабели предназначены для высоких напряжений и сильноточных нагрузок, тогда как напряжение и ток в кабеле связи небольшие. Силовые кабели работают на постоянном или низкочастотном переменном токе, а коммуникационные кабели работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводов, каждый из которых может иметь диаметр 1 дюйм (2,5 см) или более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для кабелей электросвязи аналогичны защитным покрытиям для кабелей электроснабжения. Обычно они состоят из трубы из алюминия или свинцового сплава или комбинации металлических полос и термопластических материалов. Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг проводника, или бумажной массы, нанесенной на проводник) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, который впервые получил широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором один из проводников имеет форму трубки, а другой (меньшего размера, но также круглого сечения) поддерживается с минимальным из твердой изоляции в центре трубы. Некоторые из этих коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

чертежи в разрезе многопарных и коаксиальных кабелей

Средства передачи данных по проводам Вырезанные чертежи (вверху) многопарного кабеля и (внизу) коаксиального кабеля, показывающие направление тока и распространение электрических и магнитных полей.

Британская энциклопедия, Inc.

Строительство длинных подводных кабелей для телефонной или телеграфной связи несколько отличается от того, что обсуждалось ранее.Трансатлантический кабель для телеграфа был впервые построен в 1858 г., а для телефона — в 1956 г .; волоконно-оптический кабель впервые прошел через Атлантический океан в 1988 году. См. также подводный кабель .

Волоконно-оптические телекоммуникационные кабели

Кабели из оптических волокон впервые были введены в эксплуатацию в середине 1970-х годов. В оптоволоконном кабеле световые сигналы передаются через тонкие волокна из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей перед обычными коаксиальными кабелями включают низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.

оптическое волокно

Световой луч, проходящий через оптическое волокно.

Британская энциклопедия, Inc.

Как и другие типы кабелей, волоконно-оптические кабели разработаны и изолированы для различных применений на суше, под землей, над головой и под водой.Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Жила кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно размещаются в жесткой трубке с сердечником, либо плотно упаковываются в мягкую гибкую внешнюю оболочку.

Количество и тип защитных слоев, окружающих жилу, зависят от использования, для которого предназначен кабель. Как правило, жила покрыта слоем меди для улучшения проводимости на больших расстояниях, за которым следует слой материала (например,g., алюминиевая фольга), чтобы заблокировать проникновение воды в волокна. Стальная проволока или пряди добавляются для прочности на разрыв, а затем весь кабель оборачивается полиэтиленовой оболочкой или рубашкой для устойчивости. См. Также волоконная оптика.

Эта статья была недавно отредактирована и обновлена ​​Эми Тикканен, менеджером по исправительным учреждениям.

Узнайте больше в этих связанных статьях Britannica:

• средства связи: оптоволоконные каналы

  Волоконно-оптические кабели заменяют кабели из медных проводов как в приложениях для дальней связи, таких как фидерная и магистральная части телефонных и кабельных телевизионных линий, так и в приложениях для малых расстояний, таких как локальные вычислительные сети (LAN) для компьютеров и домашних сетей. телефон, телевидение и услуги передачи данных. Например,…

• Уильям Томсон, барон Кельвин: Ранние годы

  … возможность прокладки трансатлантического кабеля изменила направление его профессиональной деятельности. Его работа над проектом началась в 1854 году, когда Стокс, пожизненный корреспондент по научным вопросам, попросил теоретического объяснения очевидной задержки электрического тока, проходящего по длинному кабелю.В своем ответе…

• Сэр Чарльз Тилстон Брайт

  … второй и третий атлантические кабели 1865 и 1866 годов.

Чем силовой кабель отличается от обычного? Интересный нюанс! | Электрика для всех

Выражение «силовой кабель» встречается часто: так говорят и электрики, и учёные инженеры и простые мастера. Но что кроется за этим выражением? Чем именно силовой кабель отличается от обычного — «несилового» и как не ошибиться в выборе? Мы расскажем вам об этом в нашей небольшой статье, которая поставит в выборе кабеля все точки над «i»!

Какие бывают кабели?

Устройство кабеля

Устройство кабеля

Кабели для передачи электроэнергии бывают разные. Низковольтные (бытовые) и высоковольтные, с бронёй и без брони, стойкие к внешним действиям и незащищённые. Простой пример — бытовой кабель ВВГ, который вы можете найти в любом магазине электротоваров.

Кабель ВВГ состоит из трёх элементов:

• медных/алюминиевых жил;
• внутренней изоляции;
• наружной оболочки.

Это самый простой и базовый вариант кабеля для передачи электроэнергии. У него нет никакой дополнительной защиты, о чём говорит буква «Г» в маркировке — «голый», поэтому для экстремальных условий он не подходит. Но в быту этот кабель применяется везде и по умолчанию.

Для более серьёзных задачи применяют, например, кабель ВББШВ — кабель, у которого имеется слой из стальной брони. Он подходит для прокладки под землёй, а также в условиях заводов, гаражей и прочих мест, где его могут повредить.

Можно привести ещё десятки марок кабелей, но для понимания различий приведённых примеров достаточно.

«Силовой» или «несиловой»?

Итак, чем же отличается «силовой» кабель? Силовой кабель предназначен для присоединения любых приборов, кроме светильников. Традиционно считается, что кабель с жилами сечением 1,5 квадрата — осветительный, тогда как более толстые — 2,5, 4, 6 квадрат — силовые, но это условность, так как бывают осветительные сети, где светильников так много, что приходится запитывать их через толстые кабели. Поэтому главное отличие — назначение провода.

Кстати говоря, проводники сечением меньше 1,5 квадрат использовать в проводке вообще нельзя — при коротком замыкании более тонкие жилы попросту свариваются вместе от перегрева, после чего приходится менять линию целиком.

Заключение

Итак, выводы:

• кабель предназначен для проведения электроэнергии;
• он имеет токопроводящие медные/алюминиевые жилы и оболочки — простую изоляцию и дополнительные покровы, например броню;
• меньше 1,5 квадрат кабель не бывает — иначе он не выдержит ток короткого замыкания;
• силовой кабель — это кабель, который питает приборы, единственный «несиловой кабель» это тот, который питает светильники.

Надеемся, наш рассказ был вам интересен и пригодится вам в работе. Спасибо за просмотр!

Силовые кабели

Силовой кабель предназначен для передачи электротока от трансформаторной подстанции к потребителю и для распределения его между потребителями. Техническая характеристика кабеля и его устройство зависит от напряжения передаваемого тока и способа его прокладки, применяется в злектросетях с напряжением 1…750 кВ при частоте 50Гц.

Любой кабель имеет: токопроводящую жилу (их может быть от 1 до 5), изоляцию и специальную оболочку. Токопроводящие жилы называются основными, они могут быть медными (ВВГ) и алюминиевыми (АВВГ), могут быть цельными или скрученными из множества тонких проволок. Также у провода имеется и нулевая жила.

Изоляция делается из ПВХ, резины, специального полиэтилена и других изолирующих материалов. Дополнительно он снабжается экраном, защищающим его от разрушительных действий электромагнитных полей, через которые он проходит.

Если кабель силовой медный (ВВГ) имеет несколько проводящих жил, то каждая заключается в собственную оболочку, а затем все жилы входят в еще одну внешнюю изоляцию, которая дает защиту от внешней среды.

Каждый внутренний провод имеет свой цвет. Например, нулевая жила – голубой окраски, заземление – зелено-желтой. Если жил несколько – они могут быть разной формы. В медном силовом кабеле, в котором 4 или 5 проводящих жил, которые имеют или круглую, или секторную форму, при этом нулевая жила тоньше остальных.

Например, силовой кабель ВВГнг обладает минимальной горючестью, на это указывают буквы в маркировке. Его оболочка изготовлена из ПВХ, которая пропитана специальным составом предотвращающим горение. Кабель с пометкой LS – говорит о пониженном выделении газа и дыма.

При прокладке под землей используется кабель с дополнительной бронированной защитой, в маркировке которого присутствует буква Б или БбШ. Бронированный слой представляет собой стальную ленту и защитную оболочку из термоустойчивого пластика. Эти силовые кабеля состоят из 2, 3, 4 алюминиевых или медных жил, которые одинакового или разного сечения.

В пожароопасных зонах для укладки под землей используются кабели с буквами СБ и ЦСБ, защищенные свинцовой оболочкой и покрытые бумажной изоляцией, пропитанной специальным составом.

Силовой кабель, цена которого зависит от его конструкции и предназначения, изготавливается высокого качества, так как от него зависит бесперебойная подача электроэнергии и безопасность жизни людей.

Цены на кабель Используется при неподвижной прокладке в земле, степень коррозийной активности грунта или вод значения не имеет [Подробнее…]
		Цены на кабель Применяется на побережьях морей или соленых озер, в районах засолоненных песков или в промышленных районах. [Подробнее…]

Силовой кабель — обзор

7.5.3 Ленточная изоляция внахлестку

В большинстве обычных силовых кабелей используется экструдированная изоляция вокруг металлического проводника. Точнее, на проводник напрессован тонкий внутренний слой полупроводникового материала, за которым следует настоящий изолирующий диэлектрик, покрытый еще одним полупроводниковым слоем. Экструдированный изоляционный материал обычно представляет собой либо ЭПР, либо сшитый полиэтилен (XLPE). Процесс экструзии очень тщательно контролируется, чтобы избежать любых примесей и пустот, которые могут привести к частичному разряду при высоком диэлектрическом напряжении.

В технической литературе нет данных об успешных попытках экструзии изоляции на ВТСП-проводниках, за исключением очень тонких слоев, экструдированных непосредственно на ВТСП-ленты. Несоответствие коэффициентов теплового расширения между большинством диэлектриков и ВТСП-лент может привести к значительной деформации и потенциальному отслоению экструдированной изоляции для ВТСП-ленты или отслоению ВТСП-слоя от нижележащей металлической подложки (Kosaki, Nagao, Mizuno, Shimizu, и Хории, 1992).Поэтому для силовых ВТСП-кабелей с холодными диэлектриками предпочтительна обмотка изоляционной лентой внахлест. Изоляционные материалы демонстрируют существенную усадку в криогенных средах примерно на 5 % и более (Kelley et al., 2001). Однако отсутствие приклеивания непосредственно к поверхности ВТСП-ленты, имеющей термоусадку ближе к 0,3%, обеспечиваемой методом наматывания изоляции, не приводит к повреждению ВТСП-лент.

Например, коэффициент линейного расширения политетрафторэтилена (ПТФЭ, тефлон) составляет приблизительно 140 × 10 ⁻⁶  K ⁻¹ , что значительно выше, чем у нержавеющей стали (17 × 10 ⁻⁶ K ⁻¹ ) или меди (16 × 10 ⁻⁶ K ⁻¹ ) (Ekin, 2006). Несоответствие теплового расширения может привести к высокому уровню механического напряжения в кабеле ВТСП, что потенциально может привести к повреждению сверхпроводящего материала, если это не будет учтено в конструкции кабеля. Типичным решением, позволяющим избежать проблем, связанных с несоответствием теплового расширения, является использование диэлектрика в виде ленты. Лента спирально наматывается вокруг кабеля по всей его длине, позволяя изоляционному материалу сжиматься, не вызывая нагрузки на ленты ВТСП. Материал и толщина ленты выбраны таким образом, чтобы обеспечить механическую гибкость при криогенных температурах.Материалы, предлагаемые для ленточной изоляции высокотемпературных кабелей внахлестку, включают полиэтилен (ПЭ), полипропилен, поликарбонат, полиэтилентерефталат, полиамид (номекс, нейлон), полиимид (каптон), целлюлозу (крафт-бумагу) и полипропиленовую ламинированную бумагу (ППЛП) (Rigby & Види, 1975).

Градация электрического поля является важным аспектом для любого силового кабеля для снижения электрического напряжения в диэлектрике. С этой целью полупроводниковый слой (часто называемый «полупроводником») добавляется на границе раздела между слоями проводника и слоями изоляции, чтобы уменьшить усиление электрического поля вокруг краев и выступов.Полупроводниковый слой должен быть очень гладким. Для силовых кабелей HTS лучше всего использовать ленту внахлестку (Tuncer, Zuev, Sauers, James, & Ellis, 2007). Типичными примерами являются ленты из волокнистой графитовой бумаги, пропитанного графитом ПТФЭ и полупроводникового ЭПР. Удельное сопротивление полупроводниковой ленты может изменяться в широких пределах, а также зависит от частоты, температуры и давления. Для силовых кабелей переменного тока полупроводниковый слой оказывает существенное влияние на общие диэлектрические потери в кабеле.Количество слоев полупроводниковой ленты является компромиссом между снижением электрического напряжения и увеличением диэлектрических потерь. Количество полупроводниковых слоев должно быть сведено к необходимому минимуму. Было предложено соотношение полупроводниковых и изоляционных слоев от 1:40 до 1:80 (Tuncer et al. , 2007). Однако это зависит от таких факторов, как содержание высокочастотных компонентов, таких как гармоники переключения силовой электроники, которые могут привести к увеличению межфазной поляризации и, в конечном итоге, к отказу кабеля из-за неисправности экрана (Tuncer et al., 2007).

Кабель HTS оканчивается металлическими контактными блоками, чтобы обеспечить интерфейс с низким электрическим сопротивлением от проходного изолятора к кабелю HTS. Электрическая изоляция снята для облегчения доступа к клеммным колодкам. Без дополнительных усилий по проектированию ВТСП-кабеля электрическое поле будет усиливаться вокруг участка ВТСП-кабеля, где изоляция снята для создания соединения с низким электрическим сопротивлением. Этой области высокого напряжения можно избежать, спроектировав соответствующие конусы напряжения.Конусы напряжения обычно изготавливаются из одной и той же диэлектрической ленты, чтобы избежать несоответствия относительной диэлектрической проницаемости и электропроводности. Постепенное увеличение количества изолирующих слоев или дополнительный треугольный лист из того же материала, намотанный на конец кабеля, приводит к необходимой конической форме конуса напряжения.

Портативный шнур

и кабель питания

В нашей серии «Это против того» мы сравниваем (и противопоставляем) два, казалось бы, похожих продукта.Многие продукты на первый взгляд кажутся одинаковыми, но они могут сильно повлиять на результат вашего следующего применения. Сегодня мы более подробно рассмотрим портативные шнуры и силовые кабели.

Портативные шнуры и силовые кабели часто классифицируются вместе в каталогах проводов и кабелей, и, возможно, вы задавались вопросом, в чем разница между этими двумя кабелями. Портативный шнур и силовой кабель выполняют одну и ту же основную функцию — передачу электроэнергии. Но в чем ключевое различие между шнуром и кабелем? Давайте сравним.

Что такое портативный шнур?

Портативный шнур имеет два или более проводников и лучше всего подходит для приложений временного питания, требующих гибкости. Стандартный шнур имеет как минимум две неизолированные медные жилы, но скрутка, изоляция и тип оболочки различаются в зависимости от предполагаемого использования. Портативный силовой кабель предлагает несколько вариантов оболочки, которые определяют физические свойства шнура и способ его использования. Все портативные шнуры хорошо выдерживают экстремальные условия и устойчивы к маслам, химическим веществам и истиранию, но некоторые материалы оболочки более прочные и считаются устойчивыми к воде и другим опасностям.

Тип оболочки переносного шнура легко определить по внешнему виду кабеля благодаря системе буквенного кодирования, которая помогает определить конструкцию кабеля, а также его применение. Эти же буквенные коды также обозначают напряжение. Стандартная буква «S» означает «обслуживание» и означает, что кабель рассчитан на 600 вольт. Это если он не сопровождается буквой с другим соответствующим напряжением. «J» означает «младшая служба» и означает 300-вольтовый рейтинг.

Благодаря широкому диапазону коммерческого, промышленного, внутреннего, наружного и бытового использования портативный шнур идеально подходит для приборов и небольших инструментов, а также для строительного оборудования и морского электрооборудования.При использовании в двигателях или приборах переносной шнур также называется «сервисным шнуром».

Что такое силовой кабель?

В отличие от переносных шнуров, силовые кабели предназначены для постоянного использования и могут прокладываться в виде воздушной проводки, открытой проводки и непосредственно в грунте. Силовой кабель состоит из одного или нескольких электрических проводников с покрытием и доступен в различных конструкциях, материалах и номиналах для различных применений.

Силовые кабели

обычно используются в электроэнергетике, на промышленных и коммерческих рынках.Вы можете найти силовые кабели в дизель-электрических локомотивах, таких как кабели ДЛО, буровые установки для добычи нефти и газа, провода двигателя, системы электроснабжения, верфи и некоторые горнодобывающие предприятия. Низковольтные приложения включают в себя, среди прочего, термостаты, системы отопления и кондиционирования воздуха, сигнальные системы и переговорные устройства.

Как они сравниваются?

Эти два кабеля служат схожим целям, но самое важное различие, которое следует помнить, заключается в том, что переносной шнур предназначен для временного электропитания, тогда как силовые кабели обычно устанавливаются в долгосрочных или постоянных приложениях.

Если вы все еще не уверены, нужен ли вам портативный шнур или кабель питания, позвольте Allied помочь вам! Сравните полные характеристики портативного шнура и кабеля питания самостоятельно или обратитесь к эксперту по электронной почте [email protected]

.

Силовые кабели | Кабели для центров обработки данных и компьютеров

Datacomm Cables (Cables.com) является ведущим поставщиком шнуров питания и других кабелей для профессионалов и потребителей в районе метро Нью-Йорка и на всей территории Соединенных Штатов с 2001 года. силовые кабели или приходилось заменять шнуры питания, которые не работали должным образом, вы знаете разочарование, связанное с поиском надежных источников для этих критически важных аксессуаров для центров обработки данных (серверов, сетевых устройств и устройств хранения и т. д.).) компьютеры, серверы, смартфоны и планшеты. Мы предоставляем возможность быстрой и простой онлайн-покупки стандартных силовых кабелей и шнуров, а также специальных силовых кабелей различных разновидностей и цветов по самым разумным ценам.

Наш обширный ассортимент позволяет легко покупать силовые кабели и шнуры нужного сечения, чтобы вам было проще добиться максимально возможной производительности. Вы несете ответственность за выбор кабеля с соответствующими сертификатами для ваших приложений.Пожалуйста, свяжитесь с нами перед заказом, если вам нужно обсудить, имеет ли определенный кабель, который мы предлагаем, необходимые вам сертификаты.

У нас есть шнуры питания различных цветов и размеров, многие из которых доступны для быстрой доставки или даже доставки в тот же день. Пожалуйста, ознакомьтесь с ассортиментом кабелей Datacomm (Cables.com) и закажите их на нашем веб-сайте. Мы предлагаем безопасные покупки, простой возврат в течение 30 дней и доставку в тот же день для заказов, полученных до 14:00 по восточному поясному времени. Если вам нужны оптовые цены или у вас есть вопросы, позвоните нам в Нью-Йорке по телефону (631) 617-5190 или по бесплатному номеру (800) 372-3725.

Соединители IEC

С5	С7
С13	С14
С15	С19
С20



Соединители NEMA с прямыми лезвиями

1-15R	1-15П
5-15R	5-15П
5-20Р	5-20П
6-15R	6-15П
6-20R	6-20П



Соединители с поворотным замком NEMA

Л5-15Р	Л5-15П
Л6-15Р	Л6-15П
Л5-20Р	Л5-20П
Л6-20Р	Л6-20П
Л6-30Р	Л6-30П



Кабель питания компьютера

Цены, характеристики, наличие и условия предложений могут быть изменены без предварительного уведомления. Защита цен, согласование цен или гарантии цены не распространяются на внутридневные, ежедневные предложения или акции с ограниченным сроком действия. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары. Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, опечатках или фотографиях. Правильные цены и акции проверяются в момент размещения заказа. Эти условия применяются только к продуктам, продаваемым HP.com; Предложения реселлера могут различаться. Товары, продаваемые HP.com, не предназначены для немедленной перепродажи.Заказы, которые не соответствуют положениям, условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые клиенты не имеют права.

Рекомендуемая производителем розничная цена HP может быть снижена. Рекомендованная производителем розничная цена HP указана либо как отдельная цена, либо как зачеркнутая цена, а также указана цена со скидкой или рекламная цена. На скидки или рекламные цены указывает наличие дополнительной более высокой рекомендованной розничной цены зачеркнутой цены

Следующее относится к системам HP с процессорами Intel 6-го поколения и других будущих поколений в системах, поставляемых с Windows 7, Windows 8, Windows 8. 1 или Windows 10 Pro с понижением до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. в разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https://support.microsoft.com/lifecycle

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США.С. и/или другие страны.

Гарантия на дом доступна только для некоторых настраиваемых настольных ПК HP. Необходимость обслуживания на дому определяется представителем службы поддержки HP. Заказчику может потребоваться запустить программы самопроверки системы или исправить выявленные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.

Компания HP передаст ваше имя и адрес, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего заявления, в Bill Me Later®.Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.

Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10. Для использования всех возможностей Windows 10 может потребоваться обновление и/или приобретение отдельно аппаратного обеспечения, драйверов, программного обеспечения или обновления BIOS. Windows 10 автоматически обновляется, что всегда включено. Могут взиматься сборы с интернет-провайдера, и со временем могут применяться дополнительные требования к обновлениям. См. http://www.microsoft.com.

Участвующие в программе HP Rewards продукты/покупки относятся к следующим категориям: принтеры, бизнес-ПК (марки Elite, Pro и рабочие станции), выберите аксессуары для бизнеса и выберите чернила, тонер и бумага.

Силовые разъемы — Позитроника Наука уверенности

В электронике важна мощность. Разъемы питания служат важным связующим звеном между устройством и его источником питания. В бытовой электронике разъемы питания — это то, что вы подключаете к настенной розетке. Для целей данного обсуждения это не тот тип разъемов питания, который нас интересует. Наше внимание будет уделено разъемам питания для использования в небытовом оборудовании.

Разъемы питания Определены

Разъемы питания — это устройства, пропускающие через себя электрический ток с исключительной целью подачи питания на устройство (не поток данных, например, или что-то более сложное). Хотя его можно использовать со многими различными типами электроники, клиенты должны найти конкретный тип разъема, который лучше всего соответствует геометрии их электроники и электрическим потребностям.

Разъемы питания

могут работать как с переменным током (AC), так и с постоянным током (DC). Вилки и розетки переменного тока позволяют подключать устройства к основному источнику питания здания. Эти типы вилок и розеток различаются по напряжению, номинальному току, размеру и конструкции в зависимости от национальных стандартов страны, в которой вы находитесь. Разъемы постоянного тока имеют более стандартные типы, которые не являются взаимозаменяемыми, что предотвращает случайную попытку пользователей подключить несовместимость вилки и розетки. Их можно найти в электронных устройствах, автомобильных аксессуарах и аккумуляторных батареях, а также во многих других продуктах.Хотя это и не объективное измерение, разъем «высокой мощности» — это разъем, обычно способный выдерживать ток более 30 ампер.

ИСПОЛЬЗОВАНИЕ

Несмотря на то, что разъемы питания бывают разных форм и размеров, с различными возможностями, опциями и аксессуарами, цель разъема питания всегда сводится к одной важной вещи: питанию. Эти соединители используются в основном для передачи энергии, и с этой задачей они справляются превосходно.

ПРОДУКЦИЯ

Positronic предлагает различные серии разъемов, чтобы вы могли найти разъемы питания, которые вам нужны.Все силовые разъемы Positronic отличаются низким контактным сопротивлением, экологически безопасной функцией, позволяющей экономить энергию за счет уменьшения количества энергии, преобразуемой в тепло во время работы.

Если вы ищете разъем, идеально подходящий для вашего приложения, создайте его самостоятельно с помощью нашей серии Scorpion. Отрегулируйте каждую деталь, чтобы сделать именно тот соединитель, который вам нужен. Разъем Scorpion можно настроить как разъем питания, сигнальный разъем или и то, и другое, и он предлагает почти безграничные комбинации.Идеально подходящие для достижения идеального сочетания размера, веса и мощности (SWaP), эти разъемы настолько универсальны, что вы сможете создать идеальный разъем питания для своих нужд.

Если вам нужен разъем питания для приложений, требующих идеального соединения вслепую (узнайте больше о разъеме для соединения вслепую), обратите внимание на серии Goldfish, Infinity, Great Golden и Scorpion. Эти разъемы идеально подходят для этой задачи и включают в себя опции для входных, сигнальных и выходных разъемов переменного/постоянного тока в одном корпусе.Некоторые разъемы питания имеют утопленные гнездовые контакты, что делает их «безопасными при прикосновении».

Или, если вы работаете в электронной промышленности и вам нужен интерфейс сверхвысокой мощности, рассмотрите семейства разъемов питания Infinity, Great Golden или Sumo. Разработанные для решения проблем проектирования систем, вызванных увеличением энергопотребления, эти серии предлагают пользователю множество вариантов, функций и размеров.

Наконец, давайте рассмотрим соединительную систему AutoShunt (серия PLZ), инновационную альтернативу закорачивающим блокам трансформаторов тока (ТТ).Несмотря на то, что этот разъем питания разработан с определенной целью, он также может использоваться в любых приложениях, требующих замыкания цепей. Он имеет обработанные контакты, доступные в широком диапазоне размеров проводов, и имеет номинальный ток 15 ампер на контакт. Это быстро, просто и снижает эксплуатационные расходы.

Шнуры питания | Делл США

^* Устройство поставляется с Windows 10 и бесплатным обновлением до Windows 11 или может быть предварительно загружено с Windows 11. Время обновления зависит от устройства.Деловой кредит Dell: Предлагается бизнес-клиентам WebBank, членом FDIC, который определяет требования и условия кредита. Налоги, доставка и другие сборы являются дополнительными и варьируются. Минимальные ежемесячные платежи больше: 15 долларов США или 3% от нового баланса, указанного в ежемесячном платежном отчете. Dell и логотип Dell являются товарными знаками Dell Inc.

* Вознаграждения выдаются на вашу онлайн-учетную запись Dell Rewards (доступную в разделе «Моя учетная запись Dell.com») обычно в течение 30 рабочих дней после даты отправки вашего заказа; Срок действия вознаграждения истекает через 90 дней (за исключением случаев, когда это запрещено законом).Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Проверьте Dell.com Моя учетная запись, чтобы узнать актуальную информацию о балансе вознаграждений. Бонусные вознаграждения за отдельные покупки, указанные на странице dell.com/businessrewards или по телефону 800-456-3355. Общая сумма заработанных вознаграждений не может превышать 2000 долларов США в течение 3-месячного периода. Покупки в аутлете не дают права на получение вознаграждения. Вознаграждения не могут быть получены или применены для ПК в качестве услуг. Ускоренная доставка недоступна для некоторых мониторов, аккумуляторов и адаптеров и доступна в Continental (кроме Аляски) U.только С. Применяются другие исключения. Недействительно для реселлеров и/или онлайн-аукционов. Дополнительную информацию о программе Dell Rewards можно получить по адресу Dell.com/businessrewardsfaq .

*Возврат: 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell все еще применяются, и некоторые продукты не подлежат возврату в любое время. При возврате телевизоров взимается плата за пополнение запасов. См. dell.com/returnpolicy.

* Предложения могут быть изменены, не комбинируются со всеми другими предложениями.Лимит 5 единиц в заказе. Применяются налоги, доставка и другие сборы. Предложение о бесплатной доставке действительно только в континентальной части США (за исключением Аляски и абонентских ящиков). Предложение не действует для реселлеров. Dell оставляет за собой право отменить заказы, возникшие из-за ценовых или других ошибок.

*Технический документ IDC «Оптимизация производительности при частой замене серверов для предприятий», подготовленный по заказу Dell Technologies и Intel, март 2021 г. Результаты основаны на интервью с 18 ИТ-специалистами и лицами, принимающими решения, на средних и крупных предприятиях, а также на веб-опросе 707 ИТ-специалистов. и руководители средних и крупных предприятий, использующие серверные решения Dell Technologies в 7 отраслях.См. полный технический документ: https://www. delltechnologies.com/resources/en-us/asset/white-papers/products/servers/server-infrastructure-resiliency-enterprise-whitepaper.pdf

Celeron, Intel, логотип Intel , Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками корпорации Intel или ее дочерних компаний.

© NVIDIA, 2018, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и/или зарегистрированными товарными знаками NVIDIA Corporation в США.С. и другие страны.

Силовой кабель промышленный | Shawcor Connection Systems

​Предназначен для обслуживания, ориентированного на клиента, в отношении количества и сроков поставки.

Силовой кабель является основой электроснабжения для всех видов промышленного применения. Shawcor предлагает силовые кабели низкого напряжения от 600 В до 5000 В, одножильные и многожильные, как в бронированном, так и в небронированном исполнении. Провода и кабели ShawFlex от группы Shawcor Connection Systems выделяются среди конкурентов благодаря нашей приверженности обслуживанию, ориентированному на клиента, в отношении количества и времени выполнения заказа, а также проверенному опыту обеспечения надежной работы.Это позиционирует Shawcor как надежного партнера.

Силовой кабель Shawcor

состоит из лоткового кабеля UL, UL MC-кабеля, CSA TECK90, лоткового кабеля CSA, сетевого силового кабеля ICEA, одножильного силового кабеля UL/CSA, а также бронированного и небронированного кабеля VFD.



Небронированный лоток CSA Power Control | Многожильный (1000 В)

Кабели управления питанием в лотках

подходят для использования в вентилируемых и невентилируемых кабельных лотках и кабельных лотках лестничного типа, для прямой прокладки в кабелепроводах, а также для открытой или скрытой проводки во влажных, влажных или сухих местах при температуре -40°C (-40°F). среды.Применяется для использования в коммунальных, промышленных и коммерческих целях.



Бронированный VFD CSA AIA | Многожильный (1000 В)

Кабели

ShawFlex VFD являются предпочтительными силовыми кабелями для приводов переменного тока. Эти кабели в основном используются между инверторами с широтно-импульсной модуляцией (ШИМ) и двигателями переменного тока. Кабели ShawFlex VFD подходят для использования в кабельных лотках, включая вентилируемые, невентилируемые, внутренние/наружные кабельные лотки и кабельные лотки лестничного типа во влажных/сухих местах, а также применимы на промышленных и технологических объектах.





​UL Metal Clad Armored AIA Power | Многожильный (600 В)

Силовые кабели AIA

с металлической оболочкой подходят для использования в вентилируемых, невентилируемых кабельных лотках и кабельных лотках лестничного типа, для прямой прокладки в кабелепроводах, а также для открытой или скрытой проводки во влажных, влажных или сухих местах при температуре -40°C (40°F).

No related posts.
