Проходные выключатели — что это такое и схема их подключения

Содержание:

Иногда возникает необходимость включения и отключения освещения из разных мест. Например, часто необходимо, чтобы была возможность включения и отключения освещения в начале и в конце длинного коридора, разных местах проходной комнаты, у дверей большого помещения с несколькими входами и выходами. Один из подобных примеров изображен на рисунке.

До недавнего времени, решить такую задачу с помощью клавишных выключателей было невозможно. Приходилось применять пакетные выключатели, использовать другие ухищрения. Теперь в продаже широко представлены проходные и перекрестные выключатели, с помощью которых перечисленные проблемы решаются совсем просто. Уже не редкость, когда жильцы, производя ремонт квартиры, просят мастеров установить выключатель у входа в спальню и рядом с предполагаемым местом размещения кровати.

Применение проходных выключателей

В принципе, в проходном выключателе нет ничего необычного. Проходной выключатель представляет собой простой однополюсный переключатель на два направления. Такую функцию выполняет, например, обычный тумблер. Схема проходного выключателя выглядит так.

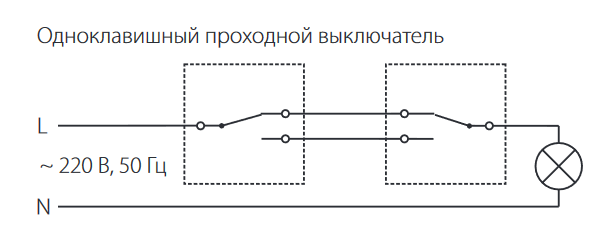

С помощью двух таких переключателей несложно организовать управление освещением из двух разных мест. Просмотрев на следующий рисунок, легко понять, как это работает.

Из рисунка понятно, что лампа загорится в том случае, если оба проходных выключателя буду включены одновременно на один и тот же провод, верхний или нижний. Так же легко понять, что выключатели взаимозависимы. То есть от положения первого выключателя зависит, включится или нет освещение, если нажать клавишу второго выключателя. Эта небольшая особенность применения проходных выключателей с лихвой окупается удобством их применения.

Один из способов выполнения монтажа с применением двух проходных выключателей показан на следующей монтажной схеме.

Как видно из схемы, проходными выключателями коммутируется «фаза». К каждому выключателю подходит три провода. Все основные соединения выполняются в монтажной коробке. Кстати, без монтажной коробки можно вполне обойтись, выполнив все соединения внутри коробки одного из выключателей. Возможно, для этого понадобиться коробка с большей глубиной.

Если нужно одновременно включать не одну, а несколько лампочек или светильников, то их необходимо соединить между собой параллельно. В случае если требуется управлять двумя нагрузками, то можно применить сдвоенные (двухклавишные) проходные выключатели. Такие выключатели тоже имеются в продаже.

К сожалению, с помощью проходных выключателей можно организовать управление освещением только из двух мест. Если нужно установить выключатели в трех и более местах применяют комбинации из проходных и перекрестных выключателей.

Управление освещением из нескольких мест с помощью проходных и перекрестных выключателей

Схема перекрестного выключателя выглядит следующим образом.

Если внимательно посмотреть на рисунок, то можно заметить, что перекрестный выключатель представляет собой не что иное, как сдвоенный проходной выключатель, у которого выходные клеммы соединены попарно. Из схемы так же видно, что при изменении положения выключателя произойдет переключение контактов с одного провода на другой. Как бы произойдет «перекрещивание».

На следующей схеме показано, как можно управлять освещением из трех разных мест.

Как видно из рисунка, управление освещением осуществляется двумя проходными и одним перекрестным выключателем. При этом для соединения между проходным и перекрестным выключателем, нужно всего два провода. В тех положениях выключателей, которые изображены на схеме, цепь разомкнута, и лампа гореть не будет. Однако, стоит изменить положение любого из выключателей и цепь замкнется. Для разрыва цепи достаточно опять изменить положение любого из выключателей.

Когда требуется нарастить количество выключателей, просто добавляют еще один перекрестный выключатель. Его включают в разрыв цепи между проходным и перекрестным выключателем или двумя перекрестными выключателями. Таким образом, цепочка из выключателей должна начинаться и заканчиваться проходными выключателями. Ниже приведен пример управления освещения из пяти разных мест.

Мы рассмотрели способы управления освещением из двух, трех и пяти разных мест. Думаем, что читатель, прочтя данный материал, без труда сможет изменить количество выключателей в своих схемах.

В заключение нужно напомнить, что к светильникам кроме нулевого и фазного провода нужно подводить еще защитный проводник, который на рисунках не показан. Заземление светильников следует выполнять в соответствии с указаниями производителей.

Не знаете, что такое проходной и промежуточный выключатель? Вам нужно это прочитать! | Электрика для всех

Не знаете, что такое проходной и промежуточный выключатель? Вам нужно это прочитать!

Домашняя проводка это не только розетки, но и, конечно, светильники, которые управляются выключателями. В СССР о проходных или туннельных выключателях почти никто не слышал, хотя это очень удобный и недорогой способ сделать управление светом более комфортным и «человечным». В нашей небольшой статье мы расскажем, почему вам нужно использовать эти выключатели, а также как их соединять. Это стоит знать!

Где и когда нужны проходные выключатели

Не знаете, что такое проходной и промежуточный выключатель? Вам нужно это прочитать!

Традиционно, выключатели этого типа ставятся в длинных коридорах и у лестниц, чтобы можно было включить светильник в начале пути и отключить в конце. Но не только! Представьте, насколько удобно выключать свет в спальне после того, как вы ляжете в кровать, а не блуждать в темноте, рискуя запнуться о тумбочку. Да и вообще — любая большая комната по определению нуждается в управлении светом с нескольких мест. Поэтому не будем откладывать и разберёмся..

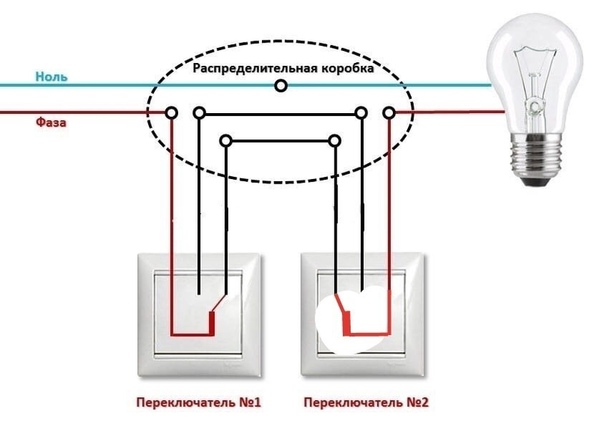

Как соединять проходные выключатели

Главное, что нужно знать — между проходными выключателями нужен не двух, а трёхжильный провод. Это становится понятно, если взглянуть на схему подключения проходных выключателей ниже.

Схема подключения проходных и перекрёстных выключателей

До первого выключателя идёт обычный двухжильный кабель. После первого проходного выключателя, фазный провод как бы разветвляется на два, что в сумме даёт три жилы, идущие до второго проходного выключателя. А после второго обе «расщеплённые фазы» снова сливается воедино и к светильнику подходит уже обычный, двухжильный провод. Если проводка у вас выполнена с заземлением, то до первого выключателя будет идти трёхжильный кабель, а между первым и вторым — уже четырёхжильный (плюс жила заземления).

А если вам нужно управлять светом больше, чем с двух мест — купите промежуточные или перекрёстные выключатели. Они врезаются в кабель между проходными: их можно подключать друг за другом хоть 5 штук, чего с запасом хватит даже самым фанатичным проектировщикам.

Заключение

Как видите, проходные и промежуточные выключатели это просто и, в то же время эффективно. Если вам интересно, как можно сделать управление светом в доме ещё более комфортным и «умным» — подписывайтесь на наш канал, в следующей статье мы расскажем про кнопочные выключатели и бистабильные реле — это интересно!

Удачного монтажа!

схема подключения на 2 и 3 участка

Ответ на вопрос как подключить проходной выключатель схема подключения даст только человеку, уже знающему что это за устройство. Для тех, кто впервые столкнулся с понятием «проходной выключатель», разъясним немного более подробно с самого начала.

Стандартные выключатели, встречающиеся повсеместно во всех квартирах, к сожалению, не обладают широкими возможностями. Они предназначены для контроля освещения лишь в одном конкретном месте. Это не совсем удобно, ведь, проходя ночью по коридору, приходится выключать за собой свет и возвращаться в комнату в полной темноте. Чтобы исключить такое неудобство, были созданы так называемые проходные коммутаторы.

Что такое проходной выключатель?

Что значит проходной выключатель? Что же такое приспособление собой представляет? Это устройство, собранное по специальной электросхеме, позволяющей осуществлять управление осветительным прибором из нескольких разных участков. К примеру, если вмонтировать двойные рубильники, расположенные в обоих концах коридора, то владельцам дома больше не придется добираться до комнаты в кромешной темноте. К тому же, схема включения проходного выключателя существенно облегчает управление системой освещения и позволяет сэкономить на счетах за электроэнергию. Изготавливаются коммутаторы такой разновидности чаще всего из поликарбоната и оцинкованной стали, что гарантирует долгий срок их эксплуатации.

Подключение проходного выключателя выгодно не только в загородных домах с наличием лестничных пролетов или длинных коридоров – такие устройства пригодятся даже в маленьких квартирах, ведь они существенно облегчают пользование системой освещения. Теперь не придется делать лишних движений и, проходя в другую комнату, возвращаться в предыдущую, чтобы выключить свет. Все светильники можно будет контролировать посредством единого рубильника. И совершенно не важно, что подключать: огромную люстру с обычными лампами накаливания, бра или торшер со светодиодами.

Схема проходного выключателя на 2 участка

Итак, как подключить проходные выключатели и что для этого потребуется? Монтаж проходного выключателя по схеме предельно прост и аналогичен подключению стандартного устройства.

Рассмотрим фото схемы проходного выключателя на 2 участка. Выбранная схема соединения проходного выключателя составляется из соединения двух коммутаторов проходного типа и специальной коробки распределения потока тока. В коробку заводятся провода от осветительных приборов и заранее подобранный кабель на три жилы от рубильников. Провод фазы аккуратно подсоединяется одним из концов к коробке распайки, а другим – к общему контакту первого коммутатора. Аналогичным способом производится монтаж двух оставшихся проводов. Общий контакт входа второго устройства прохода должен быть соединен с кабелем прибора.

Далее второй кабель от прибора освещения контактируется с нулевой фазой распаечной коробки. При этом представленная простая схема проходного выключателя имеет нюанс: необходимо грамотно подобрать сечение трехжильного кабеля, исходя из значения мощности электросети. Реализованная схема подключения проходного выключателя на видео поможет при возникновении затруднений со сбором системы.

О том, как правильно подключить стандартный выключатель света, читайте здесь. О сенсорных, дистанционных, декоративных и прочих видах выключателей света читайте здесь.

Схема проходного выключателя на 3 участка

Также быстро и просто может быть реализована схема установки проходного выключателя на несколько участков. В квартирах требуется связать вместе чаще всего три осветительных прибора. Для этого понадобится приобрести дополнительно перекрестные коммутаторы.

Итак, как подсоединить проходной выключатель, например, на три участка? В таких устройствах имеются уже 4 контакта, поэтому потребуется кабель на четыре жилы. Метод подключения следующий: выходная контактная пара первого рубильника соединяется с проводами за ним следующего и так далее. Общий контактный провод контактируется с кабелем, идущим от осветительного прибора. Провода фазы требуют подключения к коробке распайки и входу первого коммутатора. Если схема как подключить проходной выключатель вам кажется сложной, то на помощь придет подробное видео как подключить проходной выключатель.

Прочтите также:
— Ретро проводка в деревянном доме
— Дистанционный выключатель света с пультом
— Проводка в квартире своими руками
— Особенности электрической проводки в зданиях из бруса
— Какой провод использовать для проводки в доме?
— Замена проводки в квартире

←Вернуться

что это такое, конструкция и порядок подключения

На чтение 9 мин. Просмотров 687 Опубликовано 17.07.2019 Обновлено 17.07.2019

При необходимости управлять осветительными приборами из двух точек в протяженных помещениях традиционно применяются так называемые «проходные» выключатели. Установка этих изделий заметно повышает комфортность эксплуатации промышленных и бытовых электросетей. Намного сложнее решается вопрос управления электрическим освещением при желании переключать его из трех различных мест. В этом случае потребуется специальный промежуточный прибор, неофициальное название которого – «перекрестный выключатель».

Применение перекрестных устройств

Применение перекрестного выключателя на лестнице

Нередки ситуации, когда возникает потребность в освещении лестничного пролета в подъезде с возможностью включения и отключения лампочек на каждой из его площадок. Это и есть тот случай, когда без использования перекрестных выключателей в комплекте с двумя проходными приборами решить вопрос никак не удастся. Похожее положение создается, если потребуется управлять освещением сразу в трех комнатах, не возвращаясь постоянно в исходную точку.

К местам, в которых коммутацию освещения удобно организовать с помощью перекрестных выключателей также относят:

• подвалы частных домов и загородных особняков;
• чердачные помещения деревянных и городских строений;
• длинные коридоры, нередко встречающиеся на служебных площадях.

Этот способ применим и в том случае, когда требуется обустроить систему включения и выключения осветительных линий в помещениях большой площади (в выставочных залах, например). При их наличии для управления осветительными приборами из удаленных точек площадки не нужно по нескольку раз в день пресекать ее из одного конца в другой. Достаточно подойти к размещенному в удобном месте 2-х клавишному перекрестному переключателю и с его помощью произвести нужные коммутации.

Принцип работы

Схема работы перекрестного выключателя

Понять, как работает двухклавишный перекрестный переключатель, поможет ознакомление со схемой необходимых соединений. Прибор подключается в осветительную сеть следующим образом:

• в схеме используются три коммутационных прибора – два проходных выключателя по краям и один перекрестный, расположенный между ними;
• земляная жила или ноль от распределительной коробки прокладывается напрямую до осветительного прибора;
• фазный провод сначала подводится к входному зажиму одного из сквозных выключателей;
• затем он с выходных клемм протягивается до входных контактов перекрестного двухклавишного выключателя;
• с него этот же провод коммутируется на выходные клеммы второго проходного выключателя;
• после этого он поступает на осветительный прибор (лампу или люстру).

Для подключения двух проходных выключателей нужны три провода, а для монтажа перекрестного прибора их потребует на один больше.

Управление освещением из 4-х мест

Чтобы управлять осветительным прибором из 4-х мест, придется использовать более сложную схему коммутаций. В ее состав обязательно вводятся два проходных выключателя и два перекрестных переключателя.

Промежуточные приборы позволяют коммутировать линию с одного направления на другое или лишь после этого производить переключения, характерные для трех точек.

При скрытой проводке перекрестные и проходные переключатели допускается монтировать в типовых закладных коробках. Места их установки выбираются, исходя из целесообразности, а также с учетом удобства эксплуатации и обслуживания. Однако в любом случае первые должны располагаться в середине, а вторые – по краям общей схемы.

Разновидности выключателей

Поворотный перекрестный выключатель

На практике встречаются несколько типов перекрестных переключателей, отличающихся видом элемента управления и способом установки. В соответствии с первым признаком эти изделия имеют следующие исполнения:

• клавишные приборы;
• поворотные устройства.

Для понимания различия этих вариантов необходимо ознакомиться с каждым из них более подробно.

Клавишные устройства

Изделия этого класса пользуются большим спросом потребителя, поскольку удобны в управлении и выглядят достаточно эстетично. С их помощью удается разрывать одну цепочку и одновременно подключать другую.

Трёхклавишный проходной сенсорный выключатель c ДУ на 3 поста Livolo из стекла

Обычные или стандартные клавишные приборы коммутируют только одну цепь.

По количеству задействованных в них кнопок они бывают одноклавишными (простейший вариант), двухклавишными и 3-х клавишными. При ознакомлении с монтажной схемой приборы различают по числу подводимых к розетке проводов:

• одноклавишный проходной переключатель имеет две контактные подводки;
• у простого перекрестного выключателя их предусмотрено 3 штуки;
• двухклавишный перекрестный прибор рассчитан на 4 контакта и провода.

Трехклавишные и двухклавишные перекрестные выключатели позволяют коммутировать несколько независимых цепочек с осветительными приборами. Посредством одноклавишного прибора удается управлять только одной цепью.

Поворотные перекрестные приборы

Выключатели этого типа не пользуются особой популярностью и чаще всего применяются на производственных объектах. Они также востребованы в складских помещениях и при необходимости управления уличным освещением.

В бытовых условиях их используют лишь в исключительных случаях, при повышенной влажности, например.

Для замыкания и размыкания контактов в этих устройствах используется специальный рычажный механизм.

Накладные и встроенные

Накладной одноклавишный перекрестный выключатель

По способу установки переключатели подразделяются на встроенные и накладные. Первая разновидность изделий монтируется еще на стадии возведения строения или при замене электропроводки. В этом случае соединительные провода прокладываются в толще стен или закрепляются в кабельных каналах.

Накладные переключатели фиксируются прямо на стенных поверхностях, так что потребность в кабельных каналах в этом случае отпадает. К недостаткам этих приборов относят издержки эксплуатации из-за возможности сильного загрязнения. С другой стороны, они прекрасно вписываются в современные интерьеры.

Характеристики перекрестных устройств

На отечественном рынке представлено множество моделей электротехнических приборов, используемых для управления светом из 3-х мест. Они выпускаются как российскими, так и зарубежными производителями и отличаются в основном своей стоимостью. Независимо от марки и исполнения изделия основные его характеристики представлены следующими параметрами:

• Коммутируемое напряжение – 220 Вольт.
• Сила тока в цепи – до 10-ти Ампер.
• Материал корпуса – пластмасса, термопласт или поликарбонат.
• Класс защиты (выбирается в зависимости от условий эксплуатации).

Классификация степеней защиты

В изделиях, устанавливаемых в помещениях повышенной влажности, уровень защиты выбирается с максимальным значением.

Инструкция по установке системы

Подключение перекрестного одноклавишного выключателя

Системы управления с перекрестным выключателем монтируются в следующей последовательности:

1. Сначала прокладывается, а затем фиксируется удобным способом двухжильный провод, необходимый для подключения сквозных (крестовых) переключателей.
2. Вблизи оставляются небольшие петли, формируемые на цельных проводах, после чего оба прибора устанавливаются на выбранных местах.
3. К проходным устройствам подводятся сформованные ранее концы проводников (ноль или фаза).
4. Электросеть проверяется на возможность управления освещением из 2-х мест.
5. При положительном результате напряжение с нее снимается посредством линейного автомата.
6. В обесточенных цепях в зоне размещения перекрестного устройства в проложенном проводе делается разрыв, в который затем монтируется сам переключатель.
7. После этого останется включить электропитание и проверить на работоспособность всю систему.

При монтаже необходимо использовать кабель, жилы которого по своему сечению соответствуют предполагаемой нагрузке. При прокладке цепей управления в подъезде или на улице рекомендуется выбирать провод с двойной изоляцией.

Особенности подключения двухклавишного переключателя

Для монтажа двойного выключателя в любом случае потребуется трехжильный провод, даже если в электропроводке квартиры отсутствует заземляющая защитная жила PE. После покупки изделия в первую очередь следует разобрать его, для чего достаточно демонтировать клавиши прибора. Сделать это можно вручную, потянув на себя сначала одну, а затем другую переключающую пластину. Если ничего не получается – нужно взять отвертку и поддеть ее жалом клавишу сбоку. После этого необходимо снять с выключателя декоративную рамку — она либо крепится на защелках, либо прикручена винтом.

Подключение коммутирующего прибора

В результате разборки от переключателя остается корпус с боковыми креплениями и внутренним перекидным механизмом. Его включение в линию управления сводится к подаче напряжения питания на общий контакт. При замыкании каждой из клавиш фаза будет подключаться к одному из двух направлений, по которым провода разводятся на различные цепи освещения.

При отсутствии маркировки на корпусе прибора придется воспользоваться тестером или мультиметром (режим «Прозвонка»). С их помощью можно убедиться в работоспособности перекидывающихся контактов и определиться с входными и выходными клеммами.

Разобравшись с контактами выключателя, переходят к обустройству подключений, для чего потребуется трехжильный кабель ВВГнг 3х1,5 с проводами различного цвета. Все последующие операции проводятся в таком порядке:

1. К общему контакту переключателя подсоединяется фазная жила, идущая от распределительной коробки. Она может иметь изоляцию красного, коричневого или серого цвета.
2. Приступают к закреплению на контактах двух отходящих от прибора проводников.
3. Корпус устанавливается в монтажную коробку и фиксируется в ней посредством крепежных винтов.
4. На свое место монтируется сама коробка (стакан), которая крепится двумя длинными распорными винтами.

На завершающем этапе монтажных работ следует вернуть на место декоративную рамку и поставить демонтированные ранее клавиши.

Монтаж соединений в распределительной коробке

Распределительная коробка

Внутри распредкоробки важно различать следующие виды проводных жил:

• питающий (фазный) провод, подводимый от линейного автомата;
• отводящий проводник с фазой, идущий к выключателю;
• один или несколько проводов, протянутых до осветителя.

Чтобы не запутаться в схеме перекрестного выключателя, необходимо соблюдать строгую очередность обустройства соединений. Согласно общепринятым правилам в первую очередь прокладывается нулевая жила, идущая напрямую к осветителю. Последующие за этим операции проводятся в таком порядке:

1. Начать следует с подключения фазного проводника, протянутого от линейного автомата.
2. К этой же клемме подсоединяется жила, протянутая от общего фазного контакта двухклавишного перекрестного выключателя.
3. Из оставшихся свободными четырех жил две перенаправляются на люстру или бра.
4.  Остальные протягиваются до двух выходных контактов коммутационного прибора.

При рассмотрении соединений в распредкоробке необходимо учитывать защитную заземляющую жилу в желто-зеленой изоляции.

Земля не принимается во внимание лишь в случае, когда в квартирной электросети отсутствует соответствующий провод. Если в коробке достаточно свободного места, все соединения оформляются с помощью зажимов типа «орех» или «Wago». При отсутствии свободных пространств однотипные провода соединяются методом скрутки с последующей пайкой.

Подключение на люстре или светильнике

В квартирном светильнике, люстре или бра для подключения управляющих проводов, как правило, применяются специальные соединительные колодки. На них заводятся жилы кабеля, идущего от распределительной коробки, подключаемые согласно цветной маркировке.

На любом заводском светильнике проводящие жилы имеют цветную изоляцию, соответствующую общепринятому стандарту.

Обычно фазный провод помечается серым или красным цветом изоляции, а земляная жила – синим или голубым. Фаза подводится к центральному контакту обычной лампочки, а ноль подается на ее цоколь.

При обустройстве перекрестных переключателей соблюдение всех требований по их монтажу строго обязательно. Только в этом случае можно быть уверенным в том, что система управления освещением будет функционировать нормально.
