Гофра для вытяжки: размеры и разновидности воздуховодов

Гофрированные трубы в силу своей гибкости являются прекрасной альтернативой жёстким трубам. С их помощью решаются вопросы, касающиеся различных коммуникационных сетей в квартире или доме, которые, в свою очередь, занимают непрямолинейные участки. В таких сетях предполагается наличие нескольких шлейфов, соединяемых фитингами. От последних и хотели первоначально отказаться. Но как оказалось, гофрированные трубы могут применяться и в других направлениях, например, для вытяжки.

Конструктивные особенности гофры

В основе гофрированной трубы лежит металлический каркас из стальной проволоки, которая скручена в спираль. С помощью спирали и формируется цилиндрическая форма изделия. Вокруг проволочной спирали с двух сторон накладывается материал, создающий форму трубы. В прижатом состоянии колец окладной материал складывается в гармошку. В растянутом положении материал выпрямляется, а сама гофра удлиняется. Способность изделия уменьшаться и увеличиваться в размерах длины очень кстати, в случае, если трубный материал надо перевозить или складировать.

Спираль – каркас не жёсткий, а значит, гофра легко гнётся, что, несомненно, является одним из её положительных качеств. Существуют позиции в проектах зданий, когда коммуникации прокладываются в труднодоступных и неудобных местах. Именно на таких участках и рекомендуется укладывать гофрированный рукав. В этом плане с воздуховодом кухонной вытяжки проще, потому что его длина небольшая, и чаще в нём присутствует два или три отвода от прямолинейности. Поэтому для кухни это наилучший вариант для вытяжки.

Разновидности гофрированной трубы

В основе различий этого изделия лежит материал, из которого делается рукав. В качестве исходного материала производители предлагают: алюминиевый сплав, нержавеющую сталь и пластик, с алюминиевой фольгой на каркасе, с полиэфирной металлизированной лентой на каркасе.

• Гофра из алюминия используется как для сооружения вентиляционных систем на производстве, так и на домашней кухне для вытяжки.
  Отличается высокой прочностью, алюминий – металл, поэтому он не горит, не изменяет своих технических и эксплуатационных характеристик под действием повышенной влажности и перепадов температур (-30С до +250С). Это цветной металл, поэтому алюминиевая гофра не покрывается ржавчиной, она инертна к агрессивным веществам и обладает прекрасными аэродинамическими характеристиками.
• Гофра из пластика – дешёвая альтернатива всем видам, представленным на современном рынке. К плюсам можно отнести разнообразие расцветок, что позволяет при необходимости подобрать её к общему дизайну помещения. К достоинствам можно добавить небольшой вес изделий, стойкость к воде и влаге, химическую нейтральность, достаточную прочность. Но есть у пластика и несколько минусов. Первый из них – горючесть материала. Уже при незначительных температурах он начинает плавиться, искажая размеры трубы, что впоследствии скажется на эффективной работе вытяжки. Гофра из ПВХ не выдерживает и низких температур, под действием которых она становится хрупкой. Поэтому производители рекомендуют устанавливать этот вид гофрированной трубы только в помещениях, где температура воздуха не падает ниже +5С. Ко всему прочему пластик боится прямых солнечных лучей.
• Гофра из нержавеющей стали. Такой вариант воздуховода ничем не отличается от алюминиевого. Но у него есть преимущества. Например, нержавейка выдерживает температуры до +900С. На кухне такой режим не предусматривается.
• Гофра с алюминиевой фольгой на каркасе. Отличается невысокой прочностью покрываемого материала, но на кухнях для вытяжек применяется. В процессе монтажа и эксплуатации с такой гофрой надо обращаться осторожно, так как даже небольшое давление приведёт к разрыву фольги.
• Гофра с полиэфирной металлизированной лентой на каркасе. Такой вариант воздуховода вытяжек её не используют. Она применяется только в системах кондиционирования и вентиляции зданий и является утеплённым материалом, вследствие чего внешний вид у неё непрезентабельный.

Гофра с полиэфирной металлизированной лентой на каркасе

Размерные характеристики

Гофрированная труба для вытяжки имеет один основной параметр – это внутренний диаметр. Определяется он четырьмя размерами – 100; 120; 125 и 150 миллиметров. В домашних условиях обычно используются два из них — это 100 и 120 миллиметров.

Для того чтобы не ошибиться в размере, нужно прочесть инструкцию к вытяжке, где обозначен диаметр выходного патрубка, под который и выбирается вытяжной воздуховод. Но иногда может оказаться так, что в магазине нужного диаметра нет. Если такая ситуация возникнет, нужно приобрести гофру большего диаметра, например, вместо 120 миллиметров купить рукав с диаметром 125 миллиметров. Но, ни в коем случае не берите гофру меньшего размера, иначе при состыковке с патрубком снизится эффективность забора загрязнённого воздуха.

На что обратить внимание

Существует несколько нюансов, на которые надо обратить внимание, выбирая гофрированный рукав для кухонной вытяжки.

• Гибкий рукав даёт возможность изгибать вентиляционную трассу в любом направлении. Но рекомендуется не делать изгибов больше трёх, к тому же придётся учитывать и то, что острый угол снижает эффективность работы вентилятора. Если возможности изменить схему прокладки не удаётся, и в ней присутствует большое количество отводов, находящихся под острым углом, то придётся заменить вытяжку на более мощную.
• Не стоит выбирать гофру с меньшим диаметром, чем нужно. Если других вариантов нет, то придётся установить на патрубок кухонной вытяжки переходник с одного диаметра на другой. Но даже с переходником параметры системы меняются не в лучшую сторону.
• Оптимальная длина воздуховода для вытяжки не должна превышать 3 метров. Каждый последующий метр снижает эффективность работы всей вытяжной вентиляции на 7-10%.
• Гофрированный рукав при монтаже растягивается на всю длину. Таким образом, снизится количество рёбер и впадин между ними. А значит, при прохождении воздуха с большой скоростью внутри не будут образовываться завихрения, которые снижают скорость движения. При этом труба начинает раскачиваться и вибрировать, создавая шум.

Правила монтажа

Установка мягкой гофротрубы – процесс простой, не требующий специфических знаний, опыта и умения. Главное в этом деле – правильно подобрать изделие по параметрам кухонной вытяжки. Но для установки характерны некоторые особенности, о которых должен знать производитель работ.

• В первую очередь на отверстие вентиляционной шахты дома монтируется декоративная решётка с патрубком, торчащим внутрь комнаты. Крепится она к поверхности четырьмя саморезами на дюбеля. То есть, надо сначала решётку приложить по месту установки, сделать через четыре монтажных отверстия отметки карандашом, высверлить по намеченным точкам отверстия, вставить туда пластмассовые дюбеля, установить решётку и прикрепить её винтами.
• Гофрированный рукав распрямляется во всю длину.
• Один её конец прикрепляется к патрубку кухонной вытяжки хомутом. Если его нет, используйте вязальную проволоку.
• Гофра раскладывается по намеченной схеме прокладки.
• Второй конец таким же способом крепится к патрубку декоративной решётки.

Если длина трассы вытяжной вентиляции недлинная, то дополнительных крепежей не потребуется. Если длина значительная, то придётся через каждые 1-1,5 метра установить крепёжные детали. Например, специальные хомуты, которые крепятся к любой плоскости (вертикальной или горизонтальной).

Заключение по теме

Вопрос, что лучше – гофра для кухонной вытяжки или жёсткие трубы из пластика, звучит неправильно, потому что оба изделия выполняют одну функцию. Единственное существенное отличие — простота монтажа гофрированного рукава. В остальном это практически идентичные материалы для вентиляционных сетей.

Гофра для вытяжки алюминиевая: размеры и диаметры

На чтение 5 мин. Просмотров 133 Опубликовано 16.06.2016 Обновлено 11.08.2016

Сегодня главное место, где используется гофра это, безусловно, кухня. Именно здесь устанавливаются вытяжки. Современные системы водонагрева и отопления в основном работают на газе, что требует продуманной и надежной вентиляции. Отвод отработанного воздуха гарантирует гофра для вытяжки. Она состоит из прочных стальных колец с натянутым на них специальным покрытием. Основным материалом при изготовлении является ламинированная фольга, изготавливаемая из нескольких слоев. Хорошо продуманная конструкция дает возможность растягивать дымоход до трех метров.

Алюминиевая гофра

Гофротруба очень востребована, особенно при установке систем вентиляции в труднодоступных местах. Благодаря своей универсальности монтаж может проводить специалист любой квалификации. Диаметр в каждом случае подбирается индивидуально и напрямую зависит от оборудования, к которому подсоединяется гофра. Современная промышленность выпускает два основных вида гофротрубы:

1. Пластиковая.
2. Алюминиевая.

Изделие из ПВХ не имеет ребер и представляет собой гладкую трубу с совершенно ровными стенками, что делает работу вентиляции полностью бесшумной. Однако у монтажников и населения наиболее популярна алюминиевая конструкция. Она отличается множеством положительных качеств, среди которых можно выделить:

• высокую прочность при любом диаметре воздуховода;
• не подвержена возгоранию, способна легко выдерживать высокие температуры;
• прекрасная аэродинамика.

Технические параметры

• Гофротруба способна отлично работать в высоком диапазоне температур от -30 до +250 градусов Цельсия.
• Может использоваться в любом типе вытяжки в жилых помещениях или на промышленных предприятиях.
• Размеры позволяют применять данную конструкцию в любом виде вентиляционного оборудования.

Собираясь приобретать гофру, следует помнить, что от правильно выбранного диаметра зависит качество и долговечность работы системы вентиляции.

В настоящее время выпускается четыре основных размера гофры, диаметром 10;12; 12,5; 15 сантиметров. В каждой инструкции, описывается какой именно диаметр оптимально подходит для установки системы вентиляции. Если установить трубу меньшего диаметра вентилятор станет работать со значительным усилием и может быстро выйти из строя.

Не существует ограничений по длине гофры, все зависит от расстояния между вентилятором и отверстием для вывода отработанного воздуха. При выборе гофры следует помнить, что чем больше изгибов и длиннее путь до выходного отверстия, тем менее продуктивной окажется работа вентиляции. При длинной трубе следует устанавливать вентилятор большей мощности для обеспечения хорошей работы системы.

На что обращать внимание при монтаже

Схема монтажа

Гофра для вытяжки считается идеальной, если полностью скрывается в навесном шкафу. Работы ведутся без использования специальных переходников и сложных элементов крепления, что дает возможность не тратить лишних средств на проведение работ. Эластичная ребристая конструкция легко огибает препятствия, что позволяет не применять дополнительных соединений и фитингов. Перед началом работ, гофра полностью растягивается и устанавливается в таком виде, что снижает шум при работе вентилятора. В противном случае получившиеся складки обязательно создадут вибрацию, и работа вытяжки станет сопровождаться повышенным дребезжанием.

Гофра крепится к патрубку системы вентиляции при помощи специальных металлических или пластиковых хомутов. Чтобы правильно провести монтажные работы следует придерживаться несложных правил:

• Если вентиляционное отверстие находится на большом расстоянии от вытяжки, трубу следует провести под потолком. Это поможет избежать острых углов и сделает работу системы более эффективной и надежной. Для этих целей лучше использовать навесные потолки, которые идеально скроют гофру от посторонних глаз;
• следует тщательно подобрать диаметр, так как узкий воздуховод будет создавать большую нагрузку для вентилятора, что, безусловно, скажется на его работе. Если вытяжка имеет круглое отверстие, не следует использовать трубу прямоугольного сечения. Это сделает работу малоэффективной, так как придется устанавливать специальные переходники, которые понизят прохождение воздуха по каналу воздуховода.

Как проводится монтаж

1. Перед началом работ устанавливается решетка со встроенным обратным клапаном. Она поможет обеспечить приток свежего воздуха для вентиляции помещения при выключенном вентиляторе.
2. Установив анемометр в основание трубы можно определить объем производительности системы вентиляции, который должен составлять не менее трех объемов кухни.
3. Перед монтажом проверьте наличие обратной тяги для этого приложите лист бумаге к решетке вытяжки, она должна плотно пристать к отверстию. Наличие обратной тяги может уменьшить результативность принудительной системы вентиляции.
4. При установке следует постараться, чтобы конструкция имела как можно меньше изгибов и поворотов, поскольку это понижает результативность работы во много раз.

Выбор воздуховода производится после покупки системы вентиляции, поскольку от правильно подобранного диаметра зависти качество работы системы в целом. Диаметр выходного отверстия должен точно соответствовать параметрам трубы только так можно добиться максимальной эффективности.

Часто, торгующие организации вместе с вытяжкой предлагают в комплекте гофрированную трубу. Можно отказаться от навязываемой услуги, если вы своевременно ознакомитесь с инструкцией и рассчитаете нужное количество гофры. Тогда вы купите точное количество, не переплачивая за лишние метры.

Идеальный способ изготовления дымохода, можно не опасаться за перегрев трубы. Она быстро и легко монтируется в любом виде перекрытий. При установке газового отопительного или водонагревательного оборудования может обеспечить максимальный отток продуктов сгорания, давая возможность гарантировать надежность работы котлов и бойлеров. Система подобных труб хорошо зарекомендовала себя при установке каминов, печей или других систем отопления.

Стальной внутренний каркас и сверхпрочная пленка, позволяют не беспокоиться о долговечности и надежности эксплуатации конструкции. Помните, что чем ответственней подходить к выбору гофры, тем качественней и дольше будет работать ваша система вентиляции. Не следует экономить на отводной трубе, поскольку попадание угарного газа в квартиру может привести к печальным последствиям.

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

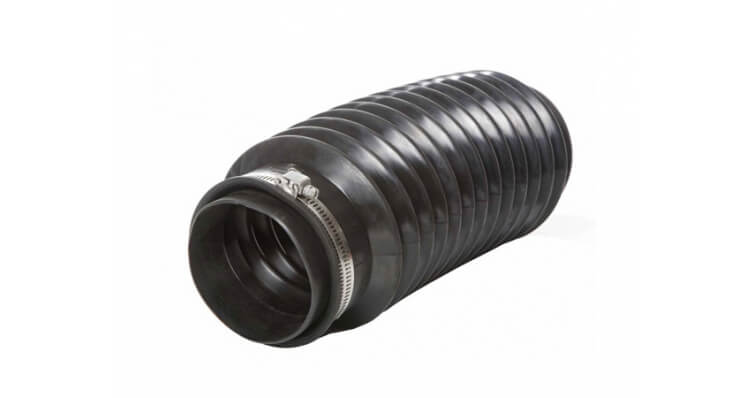

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

• В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
• Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

• Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
• Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
• Единственный доступный вариант в случае перемещения или сдвига унитаза.
• В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
• Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

• Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
• Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
• Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
• Гофру нельзя размещать в стене, только снаружи.
• По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

• Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
• Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
• По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

• прямые гладкие;
• угловые гладкие;
• конусные;
• эксцентрические;
• гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

• вертикальной;
• горизонтальной;
• косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

• Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
• Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
• Фитинг с разъемным соединением.
• Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

• длина и диаметр;
• армирование;
• эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

• молоток;
• кувалда;
• рулетка;
• клей «жидкие гвозди»;
• фум-лента;
• ключи;
• шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

• труба разорвалась либо треснула;
• образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

• Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
• Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
• Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
• Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

Гофра 20 мм – цена за метр

Гофрированные трубы диаметром 20 мм вы можете недорого купить в нашем интернет-магазине. Изделия оснащены специальным зондом, облегчающим протяжку электрических проводов и электромонтажных кабелей в процессе устройства системы.

Среди характеристик изделий:

• прочность;
• гибкость;
• водонепроницаемость.

Продукцию широко используют для устройства временных сетей электроснабжения и телекоммуникаций, эффективной защиты кабелей. Покупка гофрированных труб диаметром 20 мм целесообразна для выполнения скрытой или открытой проводки. Благодаря зонду работы осуществляются оперативно и с большим удобством. Трубы подводятся к розеткам и выключателям. Применение продукции обеспечивает соблюдение требований пожарной безопасности.

Преимущества продукции

В нашем каталоге представлены гофрированные трубы 20 мм высокого качества, реализуемые по приемлемой стоимости оптом или в розницу, и с быстрой доставкой со склада в Москве. Продукция пользуется стабильным спросом при проведении бытового и производственного электромонтажа.

Среди достоинств магистрали можно отметить:

• способность выдерживать высокое давление, при этом поверхность трубопровода не повреждается;
• изделия имеют малый вес и выпускаются в виде бухт, которые не составляет труда переносить одному человеку без использования специальной техники;
• применение огнестойкого материала обеспечивает безопасность эксплуатации сетей;
• легкость материала – возможность не использовать системы укрепления при монтаже трубопровода;
• высокая пластичность гофры позволяет создавать магистрали любой сложности;
• гарантия хорошей гидроизоляции проводов, размещенных внутри трубы;
• магистрали из труб обладают достойными диэлектрическими свойствами, они эффективно нейтрализуют электрическое напряжение.

Наши специалисты порекомендуют оптимальное решение в зависимости от особенностей прокладки проводов. С ценами на гофрированные трубы диаметром 20 мм предлагается ознакомиться в прайс-листе, размещенном на сайте, обратите внимание, что у нас действуют скидки и периодически проводятся распродажи. Квалифицированную консультацию профессионала можно получить по телефону.

Характеристики гофрированных труб диаметром 20 мм

Свойство	Значение
Рекомендуемое назначение	Защита проводки к розеткам и выключателям, прокладка коаксиальной, сигнализационной и телефонной сети
Материал	ПВХ/ПНД
Внешний диаметр	20 мм
Внутренний диаметр	14 мм
Удельный вес	46 г/п.м.
Радиус изгиба	60 мм
Эксплуатационная температура	от -10C до +65C
Ударная прочность	2 кг/1 п.м.
Диэлектрическая прочность	до 2000 В
Протяжка	Стальная проволока 0,8 мм
Водонепроницаемость	100,00%

виды, размеры, монтаж своими руками

На чтение 4 мин.

Гофра для вытяжки — это гибкие воздуховоды с различным покрытием. Такие конструкции активно применяются при ремонте и строительстве. Отлично подходят для монтажа воздуховодов на кухне и в ванной. Благодаря простоте конструкций, их можно установить и самостоятельно, тем самым сэкономив на вызове мастера.

Гофра для вытяжки

Разновидности гофры

Гофра для вытяжки бывает двух типов:

1. Алювент — устойчивая к огню антикоррозионная гофра из алюминия.
2. Термовент изготавливается из нержавейки и оцинкованного железа.

Для производства гофры для вытяжной вентиляции используют:

• алюминий;
• железо оцинкованное и нержавейку;
• текстиль;
• пластик;
• полиэтилен высокого давления или низкой плотности (ПЭВД, ПЭНП).

Изготавливают гофрированную трубу каркасным и спирально-навивным методом. Каркасные модели имеют каркас из металла, который покрыт материалом из фольгированного алюминия или полимерной пленкой. Гофрированная алюминиевая труба для вентиляции на каркасной основе отличается гибкостью. После максимальной растяжки гибкие воздуховоды из нержавеющей стали возвращаются в свое первоначальное состояние без деформаций.

Спирально-навивным методом изготавливают гофру из металлических лент. Этот вид труб имеет относительную изгибательную способность. После растягивания трубе невозможно вернуть первоначальный вид. Любое изменение формы воздуховода сопровождается деформацией.

Многими производителями выпускаются термостойкие воздуховоды с теплоизоляцией. Этот материал используется в других областях народного хозяйства.

Технические требования

Согласно санитарным нормам, вытяжное устройство в кухне должно за 1 час прогонять объем воздуха, который равняется 10-12 объемам помещения. Вытяжку устанавливают на высоте 65 см для плиты электрической или 75 см — для прибора, работающего на газу.

Основные параметры воздуховод — диаметр гофротрубы и длина. В жилых домах используются гофрированные трубы только круглого сечения. Диаметры гофры для вытяжки — 10/12/12,5/15/20 см. По длине трубы могут иметь стандартный размер или выпускаться в бухтах, если нужно изделие нестандартной длины. Длину гофротрубы замеряют рулеткой.

Сфера и нюансы применения

Гибкие воздуховоды применяются в различных сферах. Для облегчения монтажа и возможности соединения разных частей труб и уменьшения в них сопротивления используют переходные элементы. Их изготавливают в виде жестких металлических «колен». Эти части вытяжной системы позволяют выполнять повороты, натяжение воздуховода на непрямых участках, присоединять гофротрубу к несущим стенам.

Гофра для вентиляции стыкуется и соединяется полужесткими соединительными и промежуточными элементами. Кроме этого, для монтажа вытяжки требуются присоединительные устройства и системы перехода с жесткой конструкции на гибкие элементы.

При выборе воздуховода для вытяжки учитывают такие особенности:

1. Дополнительные повороты гофры понижают работоспособность вытяжного устройства. Если путь воздуховода отличается сложными переходами, то устанавливают более мощный вентилятор, чтобы поддерживать качественный воздухообмен.
2. Любая часть гофротрубы с использованием переходных фланцев меньшего диаметра снижает качество работы вытяжки.
3. Гофру лучше покупать с небольшим запасом по длине, особенно в случаях, когда воздуховод имеет повороты.
4. При установке гофру нужно максимально растягивать, поэтому большой запас трубы не нужен. Чем больше ребристость воздуховода, тем сильнее шум в системе.

Гофрированные трубы из нержавеющей стали используют в отоплении. Они имеют много достоинств по сравнению со стандартными материалами. Это:

• легкость изгибания и возможность придания конструкции любой формы;
• материал не подвержен коррозии;
• устойчивость к перепадам температур и давления;
• простота монтажа и установки;
• выпуск материала в бухтах до 50 м.

При установке гофры на улице выбирают модели с теплоизоляцией.

Инструкция по монтажу

Для монтажа гибкого воздуховода нужно подготовить такие материалы и инструменты:

• несмываемый маркер или фломастер;
• нож для резки бумаги или сапожный нож;
• кусачки для резки проволоки;
• ножницы;
• кисти;
• отвертка;
• защитные рукавицы;
• элементы крепежа и хомуты;
• мастика;
• ленты;
• герметик.

Мастика и герметик могут быть водными или на основе растворителя. Для соединения частей гофры для вытяжки используют монтажные ленты. В инструкции по монтажу воздуховодов прописано, как установить гофру на вытяжку своими руками. Это под силу даже не специалисту. Порядок монтажа:

• присоединяют гофротрубу к патрубку;
• с клейкой ленты снимают защитный слой;
• начинают намотку ленты за 50 мм до стыка;
• обматывают аккуратно и тщательно стык;
• продолжают намотку на 50 мм дальше стыка.

При монтаже воздуховодов применяют «золотое правило»: соединяемые поверхности должны быть чистыми, сухими и обезжиренными.

При установке воздуховода могут использоваться другие крепления, хомуты и соединительные элементы (стаканы кольца, переходные патрубки).

Гофрированная труба полностью растягивается, это уменьшает давление в сети и снижает уровень шума. Лучше использовать трубы небольшой длины. Длинные гофры крепят с помощью хомутов. Важно выполнять монтажные работы, соблюдая осторожность, чтобы не повредить целостность покрывающего конструкцию материала. При монтаже важно учитывать направление движения воздуха. На гофрированных трубах оно помечается цветными метками.

Гофры глушителя

В настоящее время практически на всех современных автомобилях в выхлопной системе устанавливается виброкомпенсатор или гофра глушителя, как ее называют в простонародье. Основной задачей гофры глушителя является снижение вибрации, которая передается от двигателя к выхлопному тракту. Этим самым она увеличивает срок службы выхлопной системы автомобиля. Однако со временем, принимая на себя столь мощную нагрузку, гофра пробивается и приходит в негодность. Произвести ремонт гофры глушителя не представляется возможным, ее можно только заменить на новую.

Замена гофры производится в любом автосервисе, либо самостоятельно, если есть соответствующее оборудование. Для этого вырезается старая гофра и вваривается новая. Все, что вам необходимо знать – это диаметр и длина гофры глушителя. Однако следует отметить, что всякая гофра должна устанавливаться внахлест на трубу. Поэтому желательно срезать сварочный шов так, чтобы не задеть части трубы, входящие в патрубки, в этом случае можно ставить гофру по размерам такую же как и старая. В случае, если края трубы потребуется срезать, длина новой гофры глушителя должна быть больше старой на 20-30 мм. При этом следует учитывать геометрию приемной трубы, есть ли возможность поместить на ней более длинную гофру, чем была ранее.

Большинство производителей автозапчастей предлагают приемную трубу и гофру в сборе. Однако отдельно гофра стоит гораздо дешевле, и наш интернет магазин может предложить вам такой вариант. Зачем переплачивать свои личные деньги, если можно приобрести одну деталь вместо двух.

Интернет магазин АвтоСтандарт33.рф предлагает вам универсальные трехслойные гофры глушителя, которые вы можете купить у нас на сайте. Плетение гофры выполнено из нержавейки, а фланцы сделаны из алюминизированной стали. На нашем сайте представлены гофры глушителя таких известных брендов, как BOSAL, FORTLUFT, PATRON и других производителей. Так что владельцы автомобилей Opel, Ford, Lada, Nissan, Mitsubishi, Hynday, KIA, Renault, Audi, Volkswagen и прочих торговых марок могут спокойно подбрать здесь данную деталь для своего авто. Не являются исключением и китайские автомобили, виброкомпенсаторы на которые, представлены на нашем сайте в самом широком ассортименте.

Ниже приведены варианты гофры производства компании PATRON. В большинстве случаев весь товар имеется на складе или привозится под заказ на следующий день. В таблице представлена градация по размерам — указан внутренний диаметр, длина и артикул гофры, кликнув на которой вы сможете подобрать приемлемый для вас вариант по ценам и сроком поставки. Мы предлагаем каталог именно этого производителя, потому что у него практически для каждого артикула есть подробное описание и фото изделия.







размеры, как правильно установить слив для унитаза, как укоротить, какие бывают гофры под унитаз, установка отвода, длина, диаметр

Содержание:

Все чаще установку или замену сантехники домашние мастера предпочитают делать сами. Дело в том, что с современными пластиковыми изделиями, такими, как гибкая гофра для унитаза, работать намного легче, чем с металлическими деталями. Операции с сантехническим оборудованием с ее применением не требуют профессиональных навыков.

Преимущества и недостатки

Чтобы выполнить установку гофры для унитаза, следует знать технологию выполнения подобных работ и учитывать некоторые важные нюансы. Данное изделие является переходным элементом, который предназначается для соединения сантехнического прибора с канализацией. Оно имеет форму широкой трубы с гофрированными стенками и производится из современного материала – термопластика.

Край гофры для сантехники оформлен манжетой, облегчающей работу по соединению между собой трубопровода и выпускного отверстия унитаза. Конструкционная особенность стенок, давшая название этой продукции, позволяет увеличивать параметры переходника до некоторого предела. Длина рукава обычно составляет от 23 до 50 сантиметров.

Диаметр гофры для унитаза, а точнее манжеты, присоединяемой к прибору равен 13,4 сантиметра снаружи, а внутри – 7,5 сантиметра. Конец, устанавливаемый на трубу канализации, как правило, имеет отверстие 11-сантиметрового диаметра.

Главные преимущества, которыми обладает данный элемент, является простота монтажа и доступная стоимость. Его обычно применяют в случае несовпадения размеров гофры для унитаза и трубы, отводящей стоки. Данным изделием очень удобно пользоваться, если имеется необходимость в изменении положения сантехнического приспособления путем смещения относительно точки входа в систему отвода сточной жидкости.

Гофру также задействуют в качестве временного элемента, когда во время проведения ремонта унитаз еще окончательно не закреплен, а им нужно пользоваться. Но назвать это изделие лучшим выбором материала нельзя, поскольку оно не отличается прочностью.

К примеру, гофрированное соединение в случае случайного падения в унитаз острого осколка стекла или куска керамической плитки, будет легко повреждено. Если элемент изогнуть неправильно, в переходнике начнут собираться засоры, а если длина гофры для унитаза слишком большая, она провиснет под весом содержимого. Ее не помещают внутри стен, поскольку она подходит исключительно для открытого монтажа.

Особенности использования гофрированного переходника

Манжету или гофру для унитаза задействуют с целью соединения с канализацией не во всех случаях. Дело в том, что пластиковые трубопроводы более надежны и способны прослужить гораздо дольше.

Но в некоторых случаях невозможно обойтись без гофрированного переходника. Например, если унитаз нельзя смонтировать непосредственно напротив выпускного канализационного отверстия или когда уровень пола после ремонта поднялся выше. Так происходит, когда старое напольное покрытие не демонтируют, а поверх него укладывают новый плиточный материал.

Иногда место нахождения унитаза меняют по причине перестановки сантехнического оборудования, если необходимо установить, например, душевую кабинку. Гофру применяют, когда тип выпускного отверстия монтируемого прибора не соответствует имеющейся канализации.

Часто с подобной проблемой сталкиваются люди, проживающие в домах советской постройки. В них старые канализационные сети рассчитаны на подключение к приборам с косым выпускным отверстием, а в современных унитазах его делают прямым.

Нюансы выбора гофрированного изделия

До того как выбрать гофру для унитаза, следует уточнить параметры отверстий, к которым ее планируется подключать. Специалисты советуют покупать данное изделие вместе с сантехникой.

Из других размеров гофры на унитаз важным является длина трубы. В продаже имеются модели самого разного назначения и типа. Например, если санузел небольшой по площади и совмещенный, удобным в монтаже вариантом будет изделие с отводом, которое позволяет одновременно подключать к одному выходу канализации два объекта. В некоторых случаях рациональнее задействовать резиновую манжету для унитазов.

Не следует искать продукцию дешевле, поскольку вне зависимости от того, какие гофры бывают для унитаза, даже самый дорогой вариант имеет доступную цену. Если соединитель стоит немного дороже других аналогичных изделий, он будет соответствовать высокому качеству.

Хорошими показателями относительно долговечности и прочности отличаются импортные экземпляры. Дело в том, что зарубежные производители укрепляют выпускаемую продукцию армирующей металлической проволокой. Данные изделия более жесткие, лучше сопротивляются различным механическим воздействиям и меньше провисают.

Чтобы установить гофрированный слив для унитаза, могут также потребоваться:

• прямая или эксцентриковая муфта, предназначенная для соединения с трубой канализации прибора, расположенного очень близко;
• пластиковый отвод или патрубок с манжетой, используемый для установки сантехники, положение которой смещено относительно входа в систему отвода стоков;
• жесткая или мягкая гофра, позволяющая обходить незначительные преграды, мешающие выполнить прямое соединение прибора с канализацией.

Делая выбор переходника, необходимо помнить, что проблемы возникают не только при покупке и применении слишком растянутого изделия. Специалисты не рекомендуют задействовать слишком короткую гофру для унитаза. В результате резкого изгиба или слишком сильного сжатия изделие в ближайшее время поломается.

Демонтаж канализационного отвода

Если унитаз установлен, тогда перед монтажом нового соединителя следует удалить прежнее изделие. Выполняя данную работу, нужно учитывать ряд важных нюансов.

Перед тем как приступить к демонтажу старого элемента, из бачка спускают воду и перекрывают водоподачу в систему. Поскольку гофра под унитаз не имеет повышенной жесткости, внутри нее остается жидкость.

По этой причине сначала отсоединяют часть, закрепленную на приборе, тогда стоки, оставшиеся в изделии, можно слить в канализационное отверстие. Важно соблюдать такую последовательность, если унитаз располагается под углом к трубе канализации или старый соединитель за время эксплуатации сильно растянулся.

Когда гофра для слива унитаза находится в сжатом состоянии, чтобы ее снять, может потребоваться демонтаж унитаза. Эти нюансы желательно учитывать, поскольку со временем гофру приходится менять.

Монтаж гофры

После удаления прежнего соединительного элемента нужно осмотреть изделие, которое предстоит установить, чтобы удостовериться, что на нем во время транспортировки или хранения не образовались трещины или иные повреждения. Кроме этого, проверяют, соответствует ли длина соединителя промежутку между трубой канализации и унитазом.

Если прибор новый, как и труба, тогда пользуются другой последовательностью, как правильно установить гофру для унитаза. В первую очередь гофрированное изделие соединяют с выпускным отверстием прибора, потом выполняют его установку и подключают всю собранную конструкцию к системе отвода стоков.

Такая последовательность действий менее сложная и трудоемкая по сравнению с процессом, когда в первую очередь устанавливают унитаз и потом к ней подсоединяют гофру.

Во время подготовительного этапа после демонтажа устаревшего соединителя нужно очистить выпускное отверстие от загрязнений в виде частичек прежних коммуникаций, остатков герметика или цементного раствора. Перед тем как надеть гофру на унитаз, очищенную поверхность желательно обезжирить, если подобное предусмотрено в инструкции по использованию нового герметика. Перед монтажом гофрированного отвода для унитаза на его выпускное отверстие надевают фановую трубу.

Далее можно приступать к установке соединительного элемента:

1. Сначала на край выпускного отверстия следует нанести необходимое количество герметика. Неважно, какой используется вид гофры для унитаза, для нее применяют исключительно составы на основе силикона или акрила. Эти герметики способны хорошо расширяться и тем самым обеспечивать герметичность соединений, поскольку их специально разрабатывают для использования в условиях высокой влажности для предотвращения возникновения на поверхностях плесени и грибка. Перед применением герметика нужно внимательно прочитать инструкцию и четко следовать ей.
2. Край выпуска обрабатывают герметиком и надевают гофру для сантехники, которую поворачивают к унитазу стороной, где находится внутренняя мембрана. Важно, чтобы она располагалась ровно, обеспечивая месту соединения максимальную надежность. Отрезок трубы при монтаже тщательно прижимают к поверхности выпуска.
3. Затем ожидают, пока герметик окончательно высохнет. Время для этого указывается в инструкции.
4. Затем новый прибор устанавливают на предназначенном для этого месте. Соединение гофры с канализационным входом выполняют аналогично – часть трубы обрабатывают герметиком и стыкуют в нужном месте. Вне зависимости от того, какие бывают гофры на унитаз, их монтаж можно выполнять и без применения герметика. Дело в том, что по их краям имеются внутренние мембраны, которые позволяют зафиксировать положение соединителя, но отсутствие герметика на практике часто завершается протечками и смещением гофры.

На данном этапе монтаж переходника можно считать завершенным, но надежность соединения требуется проверить:

1. Прежде всего, необходимо дождаться, пока высохнет герметик, нанесенный в месте соединения трубы с канализацией.
2. После этого подают воду для наполнения бачка и спускают ее в унитаз или выливают в него несколько литров жидкости и наблюдают за состоянием мест стыковки элементов, входящих в систему отведения стоков из унитаза.
3. Когда имеются следы влаги или просачивается вода, это означает, что герметичность нарушена, следовательно, нужно устранить имеющиеся недостатки. Для этого не потребуется переделывать выполненную работу, достаточно нанести на проблемные места несколько слоев герметика. Далее дожидаются высыхания состава и повторно проверяют качество соединений.

Важным моментом при монтаже гофрированного соединителя является его длина. В зависимости от расстояния между канализационным входом и выходом унитаза, приобретают длинное, короткое или изделие с отводом. Оно легко меняет длину, но в определенном диапазоне, зависящем от технических характеристик гофры к унитазу.

Если расстояние между прибором и системой канализации слишком большое, изделие со временем начнет провисать под весом находящегося в нем содержимого. Чем этот промежуток меньше, тем более долгий срок прослужит соединительный элемент. Когда нужно решить проблему, как укоротить гофру для унитаза, можно ее просто сжать, или поступить наоборот, когда она короткая. Дело в том, что в натянутом состоянии гофрированное изделие может легко сломаться, по этой причине следует не допускать дополнительных нагрузок на него.

Важные нюансы использования гофры для унитаза

Промежуток, разделяющий сантехнику и канализацию, необходимо сократить до разумного минимума, но это оказывается не всегда возможным. Слишком длинный гофрированный соединитель укрепляют специальными подпорками. Это делают на этапе его установки, не ожидая, пока появится заметное провисание. Наличие подпорок помогает избежать засоров в местах их нахождения.

Иногда возникает потребность в том, чтобы укоротить соединитель. Применяют следующий метод, как обрезать гофру для унитаза: ее разрезают, удаляют лишний участок и стыкуют при помощи силикона.

Чтобы продлить срок службы изделия, не помешает воспользоваться несколькими советами специалистов:

1. В унитаз не следует выливать средства бытовой химии, поскольку в их составе могут быть агрессивные компоненты, способные повреждать гофру.
2. Так как стенки соединителя тонкие, их нужно беречь от механических воздействий.
3. Разобравшись, что такое гофра в сантехнике, ее следует правильно установить, поскольку в противном случае в ней начнет застаиваться жидкость.

Когда монтаж гофрированной трубы выполнен так, как рекомендуют специалисты, она справляется со своим функционалом, удаляя стоки и препятствуя появлению неприятных запахов в жилых помещениях.

Steel Pipe — Pacific Corrugated Pipe Company

В отличие от стальных гофрированных труб, гофрированные стальные конструкционные плиты (SSP) доставляются на объект в изогнутых пластинах и собираются на месте до окончательной формы с помощью болтов.

Когда пролеты превышают 12 футов, SSP может стать лучшим вариантом из гофрированной стали. Без ограничений по транспортировке, связанных с большими обычными трубами, в сочетании с увеличенной толщиной (до 1 калибра) и более жесткими гофрами, SSP расширяет число полезных применений, которые иначе недостижимы, и позволяет гофрированной стали быть жизнеспособной альтернативой одному или двум вариантам, исторически доступным в определенные ситуации.

Pacific Corrugated Pipe поставляет стальные и алюминиевые конструкционные плиты, поэтому у инженеров, разработчиков и подрядчиков есть выбор. Легкий вес алюминиевой пластины дает значительное преимущество в обращении. Алюминий прочен, обладает отличной устойчивостью к коррозии и истиранию.

Интеграция верхней стены из алюминиевой конструкционной плиты в водопропускную трубу выбранного размера и формы создает удобное для установки решение для замены моста. Без графиков арматуры, спецификаций смесей, заливок, частых испытаний, времени отверждения и т. Д., перегородки из алюминиевых конструкционных плит являются экономичной альтернативой бетону.

Преимущества

• Легкие — по сравнению с другими типами конструкций аналогичного размера, такими как конструкционные стальные или бетонные мосты.
• Strong — гофры 6 ″ x 2 ″ (сталь) и 9 ″ x 2,5 ″ (алюминий) значительно прочнее, чем другие гофры такой же толщины.
• Легко устанавливается — легкое оборудование, простые инструменты и неквалифицированный персонал под надлежащим контролем могут легко завершить сборку.
• Долговечность — наша стальная конструкционная плита защищена цинковым покрытием весом 3 унции, что обеспечивает долгий срок службы конструкции с содержанием цинка на 50% больше, чем у обычных гофрированных стальных труб.
• Удобная доставка — пластины поставляются в компактных вложенных связках, что сводит к минимуму затраты на погрузочно-разгрузочные работы и транспортировку.

Гофрированная металлическая труба | Металлические кульверты

Металлическая гофрированная труба (CMP)

Гофрированная металлическая труба уже более 100 лет является предпочтительной дренажной трубой для инженеров и разработчиков проектов.Благодаря различным покрытиям, рисунку гофра и толщине стали CMP обеспечивает предсказуемую прочность, долговечность и ценность, которые требуются для сегодняшних проектов. Никакой другой материал для труб, представленный сегодня на рынке, не может сравниться с универсальностью и стоимостью CMP. Независимо от того, имеет ли ваш проект высоту засыпки более 100 футов, требуемый срок службы 100 лет или экстремальные условия эксплуатации и экологические соображения — CMP — ЭТО ОТВЕТ

Metal Culverts производит следующие CMP:

• Заклепочная и спиральная (спиральная) конструкция
• 6 ″ -144 ″ Диаметр
• Оцинкованные, алюминированные покрытия типа 2 и полимерные покрытия
• 2 2/3 ″ x 1/2 ″ (Стандарт), 3 × 1 и 5 × 1 Гофры
• Профили круглые и арочные
• Датчик 18-8

Прочность

CMP предоставляет владельцам и проектировщикам долговечность, необходимую для широкого выбора вариантов производства в зависимости от окружающей среды и срока службы труб.CMP дает пользователю продукт, доказавший свою прочность, прогнозируемый срок службы в 100 лет и непревзойденную огнестойкость.

Оцинкованный : Горячекатаный стальной прокат, покрытый цинком, с плотностью 2 унции / кв. футов защитное покрытие. Старейшая и наиболее экономичная форма защиты, оцинкованная труба обеспечивает срок службы до 50 лет

Алюминированный тип 2 : Горячекатаный стальной прокат с алюминиевым покрытием для образования плотностей 1 унция / кв.футов защитное покрытие. Алюминированный ХМП обеспечивает срок службы до 75 лет

Полимер : Оцинкованная сталь, имеющая 10-миллиметровую полимерную пленку, ламинированную с обеих сторон стали. Это лучшее защитное покрытие для CMP, которое предлагает многослойную защиту, высочайшую стойкость к истиранию и способность противостоять самому широкому диапазону почвенных и водных сред. ХМП с полимерным покрытием обеспечивает срок службы до 100 лет. Чтобы прочитать исследования и отчеты Национальной ассоциации гофрированных стальных труб по долговечности и характеристикам стальных труб с полимерным покрытием, щелкните по следующей ссылке:

Универсальность

Благодаря широкому диапазону доступных конфигураций, CMP используется в различных сферах, таких как водопропускные трубы, системы задержания / удержания ливневых вод, ливневые коллекторы, замена небольших мостов, кессоны и фундаментные конструкции, аэрационные трубы, пешеходные переходы и переходы для животных, а также материалы трубопроводов. CMP — ЭТО ОТВЕТ

, будь то специализированное производство, большие тиражи или жесткие сроки.

Информация о поверхностных водах — Публикации

Информация о поверхностных водах — Публикации

TWRI 3-A3 .— ОШИБКА

---

страница viii, правый столбец, для символа n: Заменить «.. коэффициент шероховатости ..» на «.. коэффициент шероховатости». страница 19, таблица 4: Во второй строке для d / D, равного 0,02, измените значения в столбце 1 на 0,027, в столбце 2 на 0.043, а в столбце 4 — 0,043. В шестой строке значение d / D должно быть 0,06. стр. 10, согласно Техническому меморандуму OSW № 93.17, заменить секции на гофрированном металле и многослойные секции на: Гофрированный металл Гофрированные трубы и арки изготавливаются клепаным, спиралевидным и конструктивно-пластинчатым. Клепанные и спиральные модели используются в небольших трубах диаметром менее 9 футов. Спиральные гофры имеют такой же шаг и глубину, как и в конструкции с заклепками, но пластины намотаны в виде непрерывной трубы.Из-за своей большей прочности конструкционная плита (также называемая многопластовой) обычно используется для труб диаметром более 6 футов. Multiplate состоит из листов, скрепленных между собой болтами. Стандартные клепанные секции Гофрированный металл, который чаще всего используется в клепаных трубах и арках, имеет шаг 2 2/3 дюйма с подъемом на 1/2 дюйма. Его часто называют стандартным гофрированным металлом. Согласно лабораторным испытаниям, значения n для полного расхода в трубе изменяются на 0.0266 для трубы диаметром 1 фут до 0,0224 для трубы диаметром 8 футов для скоростей, обычно встречающихся в водопропускных трубах. Американский институт железа и стали рекомендует использовать единое значение 0,024 при расчете как частичного, так и полного потока трубы для любого размера трубы. Это значение может быть удовлетворительным для многих расчетов расхода. Однако более точные значения приведены в прилагаемой таблице, в которой показаны значения, полученные из таблиц и графиков, опубликованных Федеральным управлением автомобильных дорог для конструкции водопропускных труб, и которые применимы как к кольцевым, так и к спиральным гофрам, как указано в таблице.Значения из этой таблицы должны использоваться офисами Геологической службы США при расчете стока через водопропускные трубы. Клепанные трубы также изготавливаются из гофрированного металла с подъемом на 1 дюйм и Шаг 3, 5 и 6 дюймов. Экспериментальные данные показывают небольшое снижение значение n по мере увеличения высоты тона. Значения n для этих трех типов гофры также приведены в таблице. Труба гофрированная спиральная Стандартная гофрированная спиральная труба состоит из полосы шириной 24 дюйма. сталь.Испытания спирально гофрированной трубы показывают более низкий коэффициент шероховатости, чем у стальных труб, гофрированных ежегодно. Шероховатость значения для спиральной гофрированной трубы указаны в прилагаемой таблице. и основаны на рекомендациях Американского института железа и стали. Конструкционная плита (многослойная) Конструкционный листовой металл, используемый в многодисковых конструкциях, имеет гораздо большие гофры, чем те, которые используются в клепаных трубах. Многопластинчатая конструкция используется как со сталью, так и с алюминием.Сталь имеет шаг 6 дюймов и подъем 2 дюйма; алюминий имеет шаг 9 дюймов и подъем 2,5 дюйма. Испытания показывают несколько более высокие значения n для этого металла и типа конструкции, чем для клепаной конструкции. Средние значения n находятся в диапазоне от 0,035 (сталь) или 0,036 (алюминий) для труб диаметром 5 футов до 0,033 для труб диаметром 18 футов и более. Значения n для труб различного диаметра приведены в следующей таблице: стр. 26, рис. 11, Метка вертикальной оси: в знаменателе должно быть указано R _c вместо R.стр. 60, Избранные источники: Добавьте следующее: Норманн, Дж. Н., 1980, Коэффициенты гидравлического сопротивления потоку для гофрированных металлических трубопроводов: Отчет Федерального управления шоссейных дорог № FHWA-TS-80-216, 36 с.

---

[при обработке этой директивы произошла ошибка]
[при обработке этой директивы произошла ошибка]

Гофрированные стальные трубы и арки для труб

Lane производит и хранит полный ассортимент гофрированных стальных труб из различных материалов, футеровок и покрытий, отвечающих определенным требованиям к долговечности и гидравлическим характеристикам.Гофрированная стальная труба (CSP) доступна в круглых размерах от 6 дюймов до 144 дюймов и в трубных дугах до эквивалента 120 дюймов. CSP не имеет себе равных по своей способности изготавливаться для удовлетворения жестких требований площадки, особенно для больших диаметров.

Экономичный, прочный, эффективный

Размеры, формы, гофры и толщина металла:

(Только типовые диапазоны размеров. Проконсультируйтесь с представителем компании Lane по поводу наличия за этими пределами.)

Гофры	Круглые	Труба-арка (пролет x подъем)
1½ ”x ¼”	от 6 дюймов до 10 дюймов
2 ⅔ ”x ½”	от 12 дюймов до 72 дюймов	от 14 дюймов x 9 дюймов до 83 дюймов x 57 дюймов
3 дюйма x 1 дюйм	от 48 дюймов до 102 дюймов	от 53 дюймов x 41 дюймов до 117 дюймов x 79 дюймов
5 дюймов x 1 дюйм	от 48 дюймов до 144 дюймов	от 53 дюймов x 41 дюймов до 142 дюймов x 91 дюймов
18 калибр (0.052 дюйма), калибр 16 (0,064 дюйма), калибр 14 (0,079 дюйма), калибр 12 (0,109 дюйма), калибр 10 (0,138 дюйма), калибр 8 (0,168 дюйма)

Варианты материалов для гофрированных стальных труб и арок труб:

Алюминированная сталь Тип 2 (минимальный срок службы 75-100 лет)
Алюминированная стальная труба сочетает в себе прочность стали с коррозионной стойкостью алюминия. Труба изготавливается из стального рулона с алюминиевым покрытием плотностью унция на квадратный фут.

Оцинкованная сталь с асфальтовым покрытием
Равномерное покрытие наносится на внутреннюю и внешнюю поверхность трубы для увеличения срока службы оцинкованной CSP.

Оцинкованная сталь (минимальный срок службы 50 лет)
Традиционная оцинкованная сталь CSP производится из рулонной стали с цинковым покрытием плотностью две унции на квадратный фут.

Сталь с полимерным покрытием (минимальный срок службы более 100 лет)
Полимерная пленка толщиной 10 мил ламинирована с каждой стороны рулона оцинкованной стали, чтобы создать лучшее покрытие, доступное сегодня.Защитная пленка представляет собой прочный, прочный полиолефиновый ламинат, который обеспечивает оцинкованный CSP прочным барьером, который превосходит устойчивость к коррозии и истиранию всех других покрытий, с дополнительной функцией обеспечения 100-летнего срока службы.

Преимущества CSP включают:

• Длительный срок службы — 100+ лет
• Самый экологичный и безопасный для окружающей среды канализационный продукт на рынке
• Превосходная сила

Канализационные изделия — стальные гофрированные трубы | Санкт-ПетербургРегис Калверт

Наша гофрированная стальная труба (CSP) доступна с различной толщиной, длиной и покрытием. Все наши продукты производятся в соответствии с последними спецификациями LRFD AASHTO и ASTM. Эти продукты широко используются в системах защиты от наводнений, дренажа и ливневых вод, поскольку сталь надежна, отслеживается, экологична и прочна.

• Размеры труб от 6 дюймов до 144 дюймов
• Круглые или арочные формы
• Доступный диапазон толщины стенок и покрытий
• Различные гофры, соответствующие временным нагрузкам h30 и E80
• Доступна гладкая внутренняя труба
• Труба Max Flow и Dura Flow
• Стандартная длина — 20 футов, хотя доступны многие другие длины.

CSP Стандартные размеры, концевые площади и грузоподъемность

Гофрированная стальная труба Пределы высоты крышки

Руководство по установке CSP

Спецификации, стандарты и документация

Отчет CSP о сравнительных размерах труб ливневой канализации

CSP — Дренажная труба с прорезями

Щелевой дренаж можно использовать для эффективного удаления поверхностного стока в бордюрах и водосточных желобах или для перехвата стока на относительно ровных участках.Наша труба изготавливается из оцинкованной или алюминизированной стали типа II и доступна в диаметрах от 12 до 48 дюймов. Щелевые дренажные материалы обычно используются при строительстве аэропортов, автострад и автостоянок.

Деталь дренажа с прорезями 1

Деталь дренажа с прорезями 2

CSP — Труба со спиральным ребром и макс. Расходом

Max Flow доступен как в гальванизированном, так и в алюминированном исполнении, тип II. Этот полезный продукт был разработан в ответ на потребности наших клиентов в трубном продукте с гидравликой гладкостенных труб и исключительной стоимостью гофрированных металлических труб.

CSP — Dura Flow

Труба Dura-Flow ^TM , гладкая внутренняя гофрированная стальная труба, сочетает в себе стандартную гофрированную внешнюю оболочку с гидравлически гладкой облицовкой. Лайнер непрерывно прикреплен к внешней оболочке по замковому шву.

CSP — Защитные покрытия

Защитные покрытия CSP включают:

Если для вашего проекта требуются трубы, размеры и формы которых превышают возможности гофрированной стальной трубы с замковым швом, компания St. Regis отвечает на звонок, предлагая структурную плиту, также называемую многопластовой.Гофры 6 ″ x 2 ″ в сочетании с увеличенной толщиной стали обеспечивают прочную прочную конструкцию. В дополнение к круглой форме и форме дуги трубы, структурная плита доступна в форме горизонтального эллипса, подземного перехода и коробчатой ​​водопропускной трубы.

Конструкционные плиты

имеют много преимуществ по сравнению с их альтернативами:

• Легкие — сравните с другими типами конструкций аналогичного размера, такими как бетонные мосты.
• Strong — гофра 6 ″ x 2 ″ значительно прочнее, чем другие гофры той же толщины.
• Легко устанавливается — легкое оборудование, простой инструмент и местные рабочие могут легко завершить сборку.
• Долговечность — наша структурная плита защищена цинковым покрытием весом 3 унции, которое обеспечивает долгий срок службы конструкции с содержанием цинка на 50% больше, чем у обычных гофрированных стальных труб.
• Удобная доставка — пластины поставляются в компактных вложенных связках, что сводит к минимуму затраты на погрузочно-разгрузочные работы и транспортировку.

Брошюра по конструкционным плитам, сегмент 1

Брошюра по конструкционным плитам, сегмент 2

Брошюра по конструкционным плитам, сегмент 3

Кессон

Топ-3 фотографии: кессоны диаметром 126 дюймов для River Point, Чикаго, штат Иллинойс,

Нижние 3 фотографии: кессоны Wrigley Field для Case Foundation

ул.Super Cor от Regis Culverts — революционная альтернатива обычным гофрированным стальным листам, в котором используется профиль гофрирования 15 x 5-1 / 2 дюйма для обеспечения превосходной прочности и долговечности.

Эти усовершенствования конструкции позволили создать гофрированный стальной продукт, который может перекрывать расстояния более 75 футов, и обеспечить экономичную и надежную мостовую конструкцию. Super Cor доступен в форме круглых, арочных или коробчатых водопропускных труб с перевернутыми отверстиями и без них.

Пример использования Super Cor

Опции инвертирования

Деталь перегородки

Детали опоры

Алюминиевые культиваторы боксов Dura Span

ул.Regis Culvert производит полный набор аксессуаров для любого мыслимого проекта. Среди наших наиболее распространенных областей применения — арматура; колена, Ц и У и концевые секции. Фитинги облегчают полевые соединения и сводят к минимуму нарушение потока при слиянии линий или изменении направления потока.

Фитинги CSP

Противоосколочный воротник

Стальной водосброс

Круглые или дугообразные, различных размеров, уклонов и материалов, концевые секции доступны для стальных, пластиковых и бетонных труб.Эти концевые секции просты в установке и обслуживании и могут быть восстановлены, если трубу необходимо переместить или заменить. Также доступны защитные приспособления для мусора.

Все материалы продукции St. Regis Culvert сертифицированы и соответствуют стандартам, установленным Американской ассоциацией государственных служащих автомобильных дорог и транспорта (AASHTO) и Американским обществом испытаний и материалов (ASTM). Наши материалы также соответствуют критериям Buy American Act.

Металлическая торцевая секция (MES), подача

Металлическая торцевая секция (MES) Арка, подача

Деталь соединения концевой секции

Концевые секции защитного откоса

Предлагая решения проблем безопасности, эти концевые секции предлагают проходимые параллельные или поперечные дренажные штанги и различные уклоны для удовлетворения требований к более безопасным ровным придорожным насыпям при одновременном повышении гидравлической эффективности.

SSES Заявка

Гладкая коническая втулка

Гладкие конические муфты могут использоваться для соединения бетонных и пластиковых труб с металлической концевой частью. Один конец втулки плотно вклинивается в трубу, а другой прикрепляется к концевой части с помощью соединителей. Муфта обеспечивает надежное соединение с подающей линией.

Гладкая коническая втулка

Фотографии варианта трубы CSP

Посмотреть наш каталог универсальных гофрированных дренажных труб

Применение дренажных труб

Наша одностенная труба используется во многих условиях, в том числе в сельском хозяйстве, жилом секторе, при строительстве водопропускных труб и в развлекательных целях.В 1987 году ADS представила гладкую внутреннюю двустенную трубу N-12®, которая сегодня по всей стране используется в диаметрах от 4 до 60 дюймов для муниципальных ливневых стоков и канализации шоссе, предлагая исключительную гидравлику и прочность. В 2008 году ADS представила гладкие двустенные и трехстенные трубы N-12 HP и SaniTite HP диаметром 12–60 дюймов, изготовленные исключительно из полипропиленовой смолы. Санитарная труба SaniTite® HP была добавлена ​​к уже зарекомендовавшей себя линейке продуктов N-12 и была специально разработана для рынка самотечной канализации.

Преимущества использования гофрированной трубы ADS

Наши продукты работают лучше, их легче устанавливать и они более экономичны, чем традиционные материалы. Инертные материалы PP и HDPE устойчивы к воздействию химикатов, истиранию, горячим почвам и сточным водам. Отличительная зеленая полоса ADS на наших трубах гарантирует, что вы получите высококачественные дренажные изделия для труб из HDPE, которые соответствуют строгим стандартам качества.

Гофрированная гладкая внутренняя труба из полиэтилена высокой плотности (HDPE)

Гладкая внутренняя стена, гофрированный внешний вид, превосходная устойчивость к коррозии и истиранию.Труба N-12 доступна с герметичным (ST), водонепроницаемым (WT) концом и гладким концом, каждая из которых предлагает варианты соединения в виде раструба и втулки, прокладки, раструба или пары с номинальным давлением 10,8 фунтов на квадратный дюйм.

Труба для самотечной канализации

Благодаря передовой технологии полипропиленовой смолы и эксклюзивной конструкции с тройными стенками, SaniTite HP является логичным выбором для самотечных канализационных труб. SaniTite HP предлагает превосходные характеристики соединений, химическое истирание, ударопрочность, а также дополнительные резервы и факторы безопасности, которых нет в сопоставимых продуктах.Он также изготавливается с повышенной жесткостью трубы, прочностью балки и целостностью соединений для длительного срока службы.

Гофрированная гладкая внутренняя труба из полипропилена (ПП)

HP Storm — это высококачественная полипропиленовая (ПП) труба для самотечного ливневого дренажа и идеальный выбор, когда требуются превосходные характеристики соединения и / или большая жесткость трубы.

Гофрированная труба из полиэтилена высокой плотности (HDPE) с гладкой внутренней поверхностью

ADS MEGA GREEN HDPE трубы — идеальный выбор для экологически безопасных инфраструктурных проектов.Эта двустенная гофрированная труба из полиэтилена высокой плотности, обеспечивающая водонепроницаемость и долгий расчетный срок службы, соответствует стандарту ASTM F2648 и обеспечивает гладкие внутренние (для гидравлической эффективности) и кольцевые внешние гофры.

Статический смеситель с гофрированными пластинами (тип GV) для обработки турбулентных потоков

Статический смеситель GV успешно используется в системах с турбулентными потоками более 40 лет. Это Высокопроизводительный встроенный статический смеситель, способный смешивать жидкости с низкой вязкостью, смешивать газы, диспергировать несмешивающиеся жидкости и создавать газожидкостные дисперсии с очень высокой степенью смешивания на короткой длине.

Возможности смешивания

• Смеси жидкостей с низкой вязкостью
• Дисперсные несмешивающиеся жидкости
• Смесь газов
• Контактные газы и жидкости

Приложения

• Смешивание жидкостей, химикатов и добавок в водоочистных и химических установках
• Диспергирование несмешивающихся жидкостей, таких как сырая нефть и вода, на нефтеперерабатывающих заводах для экстракции
• Смешать газы перед каталитическими реакторами
• Контакт воздуха и жидкостей для окисления

Переменные геометрической конфигурации

Статический смеситель GV — это высокопроизводительный статический смеситель, который является универсальным, поскольку он имеет множество переменных геометрической конфигурации, которые могут использоваться для воздействия на интенсивность смешивания, создаваемого в пределах любого заданного диаметра трубы, и создания решений для смешивания, которые трудно достичь с помощью любых других технология:

• Статические смесители Standard GV состоят из пяти гофрированных пластин по всему диаметру с углом наклона гофрированных пластин 45 ° относительно оси трубы (Рисунки №1 — №2).
• Количество слоев может быть изменено в пределах заданного диаметра трубы (Рисунок №3) для интенсификации перемешивания и контакта.
• Угол гофра может изменяться (Рисунок №4), что влияет на интенсивность перемешивания и перепад давления.
• Прокладки между смесительными элементами используют преимущества турбулентного перемешивания в пустой трубе, создаваемого неподвижным смесительным элементом выше по потоку (рис. 5), без дополнительных потерь давления.

Рисунок № 3: Интенсивность перемешивания и падение давления статического смесителя GV можно регулировать путем изменения количества гофрированных слоев в трубах любого конкретного диаметра (левая сторона: стандартные 5 слоев; средняя: 8 слоев; правая сторона: 12 слоев. ).

Рисунок №4: Интенсивность перемешивания и падение давления статического смесителя GV можно регулировать путем изменения угла гофрирования относительно диаметра трубы (левая сторона: стандартный угол 45 ^o ; правая сторона: угол 3045 ^o ).

Рис. 5: Между смесительными элементами могут быть добавлены прокладки, чтобы воспользоваться преимуществами турбулентных водоворотов, создаваемых после смесительного элемента, без дополнительного перепада давления и при умеренных затратах.

История статической смесительной конструкции GV

Статический смеситель GV был изобретен компанией Sulzer Chemtech из Винтертура, Швейцария, в начале 1980-х годов, которая обозначила эту конструкцию как статический смеситель SMV *. Компания Sulzer выполнила огромный объем фундаментальных высококачественных исследований и разработок по конструкции SMV и коммерциализировала статический смеситель SMV в десятках тысяч успешных установок. Основатели StaMixCo занимали ключевые технические и управленческие должности в команде Koch Engineering-Sulzer Chemtech, которая начала коммерциализацию статического смесителя SMV.

* StaMixCo не является дистрибьютором или аффилированным лицом компании Sulzer Chemtech. SMV является торговой маркой Sulzer Chemtech.

Дополнительная информация Технический бюллетень
(pdf 1.28MB)
Анкета спецификаций клиента (Excel 33 kb)

.

No related posts.
