в чем разница и отличия, что лучше выбрать, как отличить визуально

Для большинства людей УЗО и дифференциальный автомат, да и просто автоматический выключатель неразличимы и они не видят разницы. Внешне очень похожи, надписи на корпусе практически одинаковые, есть кнопка теста и включения в работу, но всё же это разные устройства и давайте разберёмся чем отличается УЗО от дифавтомата. В материале рассмотрим назначение обоих устройств и их принципиальные различия по важным параметрам.

Понимание назначения этих устройств и того чем отличается УЗО от дифференциального автомата поможет сделать правильный выбор при проектировании электрической сети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Аппараты по внешнему виду схожи, однако отличие есть, так как выполняют они разные задачи. Устройство защитного отключения отслеживает проходящий через него ток и разрывает цепь (срабатывает) при возникновении каких либо утечек на землю после него. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе (от 10 мА до 500 мА).

Возникновение дифференциального тока (разность на входе и выходе УЗО), может произойти по разным причинам, например, неисправность бытовой техники или повреждение изоляции кабеля, при котором часть его начинает стекать на землю.

Обратите внимание! В том месте, где происходит утечка электрического тока при повреждённой изоляции электропроводки, повышается температура провода, что может привести к возгоранию и пожару.

Как проверить качество изоляции, читайте в нашей статье: Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?

Отметим, что в строениях со старой электропроводкой пожары по причине возгорания проводки происходят довольно таки часто.

Для человека смертельно опасным считается значение тока, проходящего через него, превышающее 30 мА. Поэтому в электрощитках для защиты розеточных групп, устанавливают УЗО с отсечкой тока 10 мА или 30 мА. УЗО с большим номиналом этого параметра (например, 100 или 300 мА) называют противопожарным и нужно оно не для защиты человека, а для того чтобы не допустить возгорания в месте повреждённой изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от сверхтоков, это является ключевым отличием его от дифавтомата. В случае возникновения короткого замыкания, он может сгореть, но не отработать (ведь при КЗ нет утечки тока на землю). Поэтому самостоятельно он не применяется, а устанавливается последовательно с автоматическим выключателем.

Таким образом основным назначением УЗО является защита от поражения человека электричеством (если оно будет протекать через тело человека на землю) и своевременное обесточивание участка сети с повреждённой изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный автомат представляет собой универсальное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения. Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя (два модуля). Таким образом в щитке места они занимают одинаковое, но дифференциальный автомат имеет дополнительно к функциям отслеживания утечек тока, еще и сработку по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощитке, следует устанавливать дифавтомат вместо связки УЗО + автоматический выключатель.

Дифавтомат имеет две защиты (два типа расцепителя):

1. электромагнитный;
2. тепловой.

Электромагнитный расцепитель сработает при превышении тока выше номинального в определённое количество раз. Это количество зависит от типа дифференциально автомата.

Справка! Для типа «А» превышение номинала будет в 2-3 раза, «В» — от 3 до 5, «С» — в 5-10 раз больше номинала, «D» — в 10-20 раз больше.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает при прохождении тока через автомат, превышающем номинальное значение, определённое время. Данное время нужно смотреть по времятоковой характеристике конкретного автомата. Чем больше превышение, тем быстрее отключится автомат.

Также стоит отметить, что стоимость дифавтомата существенно выше чем у УЗО.

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от дифавтомата и как можно использовать преимущества каждого из них.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть оно выступает исключительно индикатором, по которому контролируется утечка тока.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Давайте рассмотрим более подробно сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:

• маркировка номинального тока срабатывания электромагнитного расцепителя — одно из ключевых отличий УЗО от дифавтомата (она есть только у дифавтомата). На корпусе должны быть указаны рабочий ток (с буквой — С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это УЗО – на нём указывается величина тока утечки и коммутационная способность контактов.
• электросхема на приборе – на корпусе изображены схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа.
• наименование на корпусе прибора сбоку – наносится не на всех приборах;
• аббревиатура на приборе – на устройствах отечественных производителей указано ВД (выключатель дифференциальный) или АВДТ (автоматический выключатель дифференциального тока).

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Какое устройство лучше выбрать

Вообще не принципиально, что устанавливать – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. Главное правильно подобрать номинал и значение тока утечки исходя из сечения и материала кабеля, а также селективности всей системы в целом.

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов.

Приведем некоторые модели, которые хорошо себя зарекомендовали среди пользователей:

• Legrand в электронно-механической или электронной модификациях;
• – имеют множество плюсов, универсальны;
• ABB – моментальное отключение в случае короткого замыкания;
• IEK АД 12 – сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
• EKF АД 32 – часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличия двух устройств действительно есть, как технически так и внешне. Собрать рабочую схему можно с обоими вариантами, но выбор остаётся за проектировщиком электрической сети дома или квартиры.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница?  На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток  утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.



Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.



Поделиться записью

Дифавтомат устройство и принцип работы.

Приветствую Вас уважаемые гости и постоянные читатели сайта elektrik-sam.info!

Начинаем очередную серию публикаций в рамках курса «Автоматические выключатели, УЗО и дифавтоматы — подробное руководство», на этот раз посвященную дифференциальным автоматам. Начнем с рассмотрения устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе функции автоматического выключателя и УЗО. Т.е. он позволяет защитить контролируемую цепь от токов перегрузки и токов короткого замыкания (функции автоматического выключателя) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляции токоведущих частей электроустановки.

Конструктивно дифавтоматы изготавливаются из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка производится так же, как и установка УЗО.

Для однофазной сети 220В выпускаются двухполюсные дифавтоматы. К клеммам верхних полюсов подключается фазный и нулевой проводник питающей сети, а к зажимам нижних полюсов – фазный и нулевой проводник от нагрузки. При этом, в зависимости от марки производителя и серии они для своей установки на DIN-рейку могут занимать как два, так и более модулей.

Для трехфазной сети 380В выпускаются четырехполюсные дифавтоматы. К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают место больше четырех модулей, в зависимости от марки производителя. Т.е. полюсов для подключения проводов четыре, а занимаемое место в электрощите более четырех модулей, за счет блока дифференциальной защиты.

Применение двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить монтаж, вместо отдельно установленных автоматического выключателя и УЗО (которые вместе занимают три модуля).

Мы помним из раздела, посвященного устройствам защитного отключения, что УЗО не защищает от сверхтоков и требует установки последовательно с ним автоматического выключателя.

При разветвленной проводке с большим количеством групп, экономия места в электрощите может быть довольно существенной. Однако, зачастую стоимость дифавтомата больше, чем стоимость отдельно установленных автомата и УЗО.

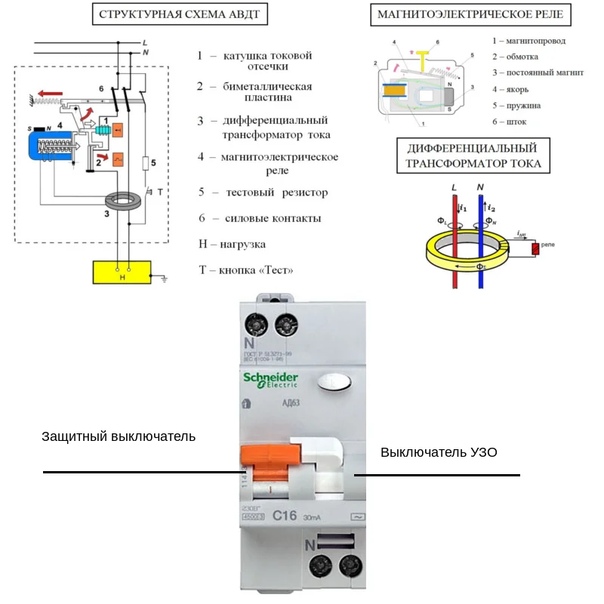

Конструктивно дифавтомат состоит из двух- или четырехполюсного автоматического выключателя и включенного последовательно с ним модуля дифференциальной защиты. Подробно конструкцию и принцип работы

автоматических выключателей и УЗО мы рассматривали в предыдущих разделах, ссылки на них внизу этой статьи.

Повторим вкратце основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазные проводники и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушку соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как и у обычного автоматического выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, изгибается, и, если ток в цепи не уменьшается, приводит в действие механизм расцепления, размыкая защищаемую цепь.

При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепителя и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги, применяется дугогасительная камера.

Модуль дифференциальной защиты представляет собой дифференциальный трансформатор тока, через который проходит фазный и нулевой проводник (первичная обмотка) и обмотка управления (вторичная обмотка). В четырехполюсных дифавтоматах через дифференциальный трансформатор тока проходит три фазных проводника и нулевой.

В обычном режиме работы через фазный провод проходит ток к нагрузке, а через нулевой проводник от нагрузки, т.е. токи равны и направлены встречно. Геометрическая сумма токов равна нулю, наводимые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

При возникновении тока утечки баланс токов нарушается, поскольку в фазном проводе вместе с током нагрузки протекает и ток утечки. Токи в фазном и нулевом проводниках наводят разные по величине магнитные потоки, их баланс нарушается и в тороидальном сердечнике трансформатора тока возникает разностный магнитный поток. Под действием разностного магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превысит пороговое значение, срабатывает механизм расцепления и силовые контакты дифавтомата отключаются от питающей сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханическим или электронным. В электронных при возникновении утечки, ток в обмотке управления подается на плату электронного усилителя с катушкой электромагнитного сброса и через механизм расцепителя отключает силовые контакты дифавтомата от питающей сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность при обрыве фазного или нулевого проводника со стороны питающей сети (подробно об этом смотрите видео

работа УЗО при обрыве нуля), поскольку отсутствует питание, необходимое для работы платы усилителя.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, которые позволяют определить причину срабатывания:

— дифавтомат сработал от перегрузки по току: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или сработал модуль дифференциальной защиты дифавтомата в результате утечка тока.

Если таких индикаторов нет, тогда в случае отключения дифавтомата, неясно что вызывало срабатывание – перегрузка по току, или дифавтомат сработал в результате возникновения тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат отключился, значит он исправен.

Более наглядно принцип работы смотрите в видео Дифавтомат устройство и принцип работы:

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

Дифавтомат тип а или ас отличие, автоматический выключатель с дифференциальной защитой

По типу сети и току утечки

Дифференциальные автоматы по типу контролируемой электрической сети делятся на однофазные напряжением 220 В и трехфазные с линейным напряжением 380 В, соответственно, разделяются на двухполюсников для однофазных и четырехполюсников для трехфазных сетей.

В зависимости от тока утечки, возникающего в контролируемой сети, дифавтоматы, как и УЗО, подразделяются на следующие категории.

Тип АС. Дифференциальный автомат этого вида реагирует на синусоидальный переменный ток утечки, который может появиться мгновенно или нарастать постепенно. При превышении порогового значения тока отключения он срабатывает, разрывая защищаемую линию. На корпусе дифавтомата должно быть обозначение АС или символ переменного тока в рамке.

Тип А. Отличие устройства этой категории от первого типа состоит в том, что оно реагируют на мгновенное возникновение или постепенное увеличение переменного и постоянного (пульсирующего) тока утечки. При достижении значения уставки, дифавтомат срабатывает. На его корпусе должно быть изображение буквы А или символа синусоиды и пульсирующего тока в рамке. Различия сказываются на цене. Эти дифавтоматы значительно дороже устройств первого типа из-за необходимости дополнительного контроля, пульсирующих токов. Они имеют наибольшее распространение и рекомендуются в большинстве случаев. Это связано с большим количеством бытовой техники имеющей именно такого рода токи утечки. Некоторые производители прямо указывают на этот тип защитных приборов, для своих устройств.

Тип В. Дифавтоматы этого вида срабатывают при наличии переменного, постоянного или выпрямленного тока утечки. Независимо от того, как происходит превышение порогового значения, мгновенно или постепенно. Обычно используется на промышленных объектах. На корпусе указываются символы постоянного, переменного и пульсирующего токов в рамке, как и в УЗО (кстати, на западе из принято называть дифреле).

В европейских странах тип АС практически не применяется. В России допускается применение всех типов устройств.

По току мгновенного расцепления

По время-токовой характеристике дифавтоматы, также как и автоматические выключатели делятся на несколько классов. Каждая категория указывает, во сколько раз ток мгновенного расцепления должен быть больше номинального, чтобы прибор сработал. По российскому ГОСТ Р 50345-99 этих категорий три:

1. вид В. Приборы этой категории мгновенно срабатывают при превышении контролируемого тока в 3-5 раз по сравнению с номинальным током;
2. вид С. Устройство с таким обозначением срабатывает в случае превышения номинального тока в 5-10 раз;
3. вид D. Дифференциальный автомат относящийся к данному классу среагирует при токах превышения номинала в 10-20 раз.

На корпусах устройств буквы с обозначением вида электромагнитного расцепителя по току мгновенного расцепления стоят перед цифрами обозначающими значение номинального тока. То есть, если на приборе написано С16, значит номинальный ток равен 16 А, а мгновенного расцепления 80-160 А.

В европейском союзе имеются приборы дополнительного типа А. В устройствах данного вида ток мгновенного срабатывания в 2-3 раза больше номинального тока. Есть еще несколько типов (K, Z), которые установили сами производители. Здесь уже лучше обратиться к инструкции по эксплуатации на данный тип устройства, возможно, это будет именно тот прибор, который Вам нужен.

По токоограничению

Как бы быстро ни срабатывали расцепители, но это происходит за какое-то конечное время. Механическое размыкание контактов приводит к возникновению электрической дуги, пока расстояние между контактами не станет настолько большим, что дуга уже не сможет формироваться. Класс токоограничения показывает, за какой интервал времени происходит размыкание контактов с момента начала размыкания и до гашения дуги.

Этот параметр очень важен для длительного и безопасного функционирования электропроводки. Чем меньше время размыкания, тем меньше страдают провода электросети от токов короткого замыкания. Смысл токоограничения дифавтомата заключается в отключении защищаемой линии раньше, чем короткое замыкание наберет полную силу. Здесь он работает, как автоматический выключатель. Это позволяет защитить изоляцию от чрезмерного нагрева проводов и возгорания. Выделяют 3 класса:

• устройства 1 класса имеют время гашения дуги в дугогасительгой камере более 10 мс;
• приборы 2 класса осуществляют гашение электрической дуги за 6-10 мс;
• устройства 3 класса токоограничения производят это за 2,5-6 мс.

Чтобы определить класс, надо взглянуть на переднюю панель корпуса дифавтомата. Он виден в прямоугольной рамке под значением номинальной отключающей способности. Первый класс никак не обозначают.

Другие различия

Дифавтоматы различаются и по климатическому исполнению. На передней панели устройства внутри изображения снежинки указывается нижняя рабочая температура. Приборы подразделяются и по номинальной частоте контролируемой сети. Разновидности дифавтоматов на этом не заканчиваются.

Ко всему прочему дифференциальный автомат подразделяется на два вида: электронный и электромеханический. Первые компактнее, но имеют один недостаток, при отсутствии питающего напряжения на электронной плате они не работают. Это может произойти при обрыве нулевого провода.

В этот момент происходит перераспределение токов и необходимо срочно отключить электросеть, но электронный дифавтомат не поможет. Здесь справятся только второй (электромеханический) тип устройства, который не нуждается в дополнительном питании, чем отличается от первых, ему достаточно токов утечки. Чисто внешне приборы отличить очень трудно. Самый простой способ использовать батарейку типа «Крона». При подключении к устройству в обход дифференциального трансформатора, электромеханический дифавтомат должен сработать, а электронный нет.

Стоит ли выбирать

Разобравшись с классификацией дифавтоматов по различным характеристикам, можно приступать к выбору необходимого для данной цепи устройства. Но на этом выбор прибора не заканчивается. Теперь важно понять, а нужен ли автоматический выключатель дифференциального тока вообще, а может, стоит заменить его на два различных прибора: автоматический выключатель и устройство защитного отключения.

Этот вопрос возникает у многих специалистов. На первый взгляд применение дифавтомата несет только благо: экономится место в электрическом щите, упрощается монтаж. Но есть и несколько моментов заставляющих задуматься перед выбором.

Первое, цена дифавтомата больше стоимости автоматического выключателя и устройства защитного отключения. Это справедливо, если сравнивать приборы одного производителя. Второй момент связан с тем, что при срабатывании дифавтомата невозможно понять причину отключения. Было ли это короткое замыкание или пробой изоляции. Соответственно и дальнейшие действия тоже становятся неясными. И третье, все когда-нибудь выходит из строя. В случае с дифавтоматом, придется менять весь прибор. В случае с двумя устройствами, достаточно заменить один. Кстати, чем сложнее устройство, тем менее оно надежно. Только учтя все преимущества и недостатки, можно сделать правильный выбор.

Конструкция устройства

Конструктивно диф автоматы из состоят рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

• — электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
• — тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

Как работает диф автомат

В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются диф автоматы

Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

Конструкция и принцип работы УЗО

Устройство защитного отключения или УЗО – это коммутационный электротехнический прибор, прерывающий подачу тока при превышении дифференциальным током рабочей величины. Для выполнения этой задачи в него включены несколько элементов, выполняющих задачи по измерению/сравнению токов и размыканию/замыканию проводящих контактов. Обратите внимание, что в конструкцию УЗО не входят элементы, обеспечивающие непосредственную защиту проводки, цепи или самого устройства – оно лишь прерывает питание.

Таким образом, можно назвать основные цели использования УЗО:

• защита пользователей электросети от травм, вызванных электротоком;
• предотвращение пожара в случае утечки тока.

В обоих случаях, прибор рассчитан на ситуации, когда изоляционный материал проводки или кабелей электротехники приходит в негодность и теряет герметичность, из-за чего ток начинает идти на корпус электротехнических приборов, токопроводящие предметы или возгораемые материалы.

В рабочем состоянии электросети ток проходит через датчик (трансформатор) и создает на его вторичной обмотке равные по силе магнитные потоки, компенсирующие друг друга. Реле отключения не срабатывает, так как ток вторичной обмотки близок к нулевому значению.

Как только проявляется утечка тока, возникает разница между величинами потоков и, соответственно, срабатывает реле отключения.

В чем разница

Задача по отличию УЗО от дифференциального автомата может ввести в заблуждение многих начинающих электротехников. Дело в том, что принцип их работы практически одинаков. Помимо того, иногда они трудноотличимы друг от друга даже по внешнему виду. Итак, рассмотрим по порядку, как отличить УЗО от дифавтомата.

Функциональные отличия

Отличие УЗО от дифавтомата заключается в том, что первое устройство не может защитить нагрузку, цепь и потребляющие приборы от тепловой или силовой перегрузки – оно прекращает подачу электроэнергии только при утечке. Поэтому УЗО само требует защиты, которая обеспечивается последовательным подключением автомата-выключателя, защищающего от короткого замыкания и перегрузки не только цепь, но и УЗО. Он, при возникновении нерасчетной нагрузки, тоже прерывают подачу питания. Таким образом, если в сети с надежной проводкой одновременной включить все устройства, увеличив нагрузку на кабели до опасной, УЗО (без автомата) не сработает – ток на вторичной обмотке датчика близок к нулю, а, значит, утечки не происходит. В такой ситуации может произойти не только короткое замыкание, но и возгорание проводки (после этого УЗО сработает, но будет уже поздно).

Дифференциальный автоматический выключатель, как уже было сказано, включает защитный автомат в свою конструкцию по умолчанию. Возьмем предыдущий пример: включаем все электроприборы, вызвав пиковую нагрузку. При возникновении предельной силы тока дифавтомат прекратит подачу тока во избежание нагревания проводов или замыкания. А в случае, например, с замыканием ненадежной проводки на металлическом корпусе плиты, сработает защитное реле УЗО.

Поэтому нельзя точно сказать, что лучше выбрать для обеспечения электробезопасности. Необходимо основывать выбор на параметрах и схеме разводки сети, мощности и количестве подключаемых приборов и других особенностях. Безусловно, дифавтомат выполняет гораздо больше задач по безопасности, и поэтому для высоконагруженных систем будет предпочтительнее выбрать его. УЗО, в свою очередь, тоже может служить для предотвращения ЧП, но для комплексной защиты кроме него необходимо подключать в цепь автоматический выключатель. По причине более низкой цены им будет целесообразно воспользоваться в цепях, где наиболее низка вероятность возникновения короткого замыкания или перегрева.

Неопытному человеку может показаться, что дифавтоматы и УЗО практически не отличаются друг от друга внешне. В действительности, разница между этими приборами очевидна и очень легко определяется. В обоих случаях устройство будет иметь кнопку «Тест», тумблер, рабочую схему и различные символьные обозначения, только отображают все эти элементы разную информацию и, при тщательном рассмотрении, выглядят несколько иначе друг от друга:

1. Маркировка. Самым очевидным и простым способом отличить дифавтомат от устройства защитного отключения – посмотреть на маркировку по номинальному току. На корпусах УЗО ставится только цифровое обозначение номинальной силы тока. К примеру, 16А. Если вы держите в руках дифференциальный автоматический выключатель, перед числом будет стоять символьное обозначение типа расцепителей, например, B-16, C-24, D-16. Число по-прежнему обозначает номинальный ток.

Схема на дифавтомате

Схема подключения. На корпусах и тех и других приборов производители изображают принципиальные схемы. Они действительно похожи, но все же имеют характерные отличия. Отметим главные из них: в схеме УЗО обязательно присутствует овальное обозначение рабочего модуля, измеряющего и реагирующего на параметры тока, а также электромеханическое реле. На принципиальной схеме дифавтомата, помимо овального трансформатора, обязательно должны быть изображены расцепители (тепловой и электромагнитный).

Название. Как правило, для того чтобы человеку без профильных навыков и знаний можно было выбрать нужный аппарат, на корпусе дифавтоматов и УЗО производители пишут название.

Аббревиатура. Российские устройства всегда обозначаются аббревиатурной надписью, соответствующей их типу. В данном случае для обозначения УЗО используется код ВД – выключатель дифференциальный. Например, ВД1-63. Аналогичной дифавтомат будет помечен как АВДТ1-63 – автоматический выключатель дифференциального тока.

Поскольку дифавтомат является конструктивно более сложным и более функциональным прибором, разница в цене между ним и УЗО существенна. Однако мы не можем брать в расчет одни только дифференциальные выключатели – в реальных условиях для их работы всегда потребуется выбрать дополнительный автомат. Но даже в такой ситуации цена одного дифавтомата оказывается выше, чем у комплекта УЗО + автоматический выключатель. Безусловно, можно найти устройства, стоимость которых противоречит этой закономерности, но, скорее всего, это будут «безымянные» бренды с сомнительным качеством. Использование такой продукции является отдельным риском, причем как финансовым, так и материальным.

Опираясь на данный показатель можно сказать, что установка конструкций автомат+УЗО оправдывает себя не только стоимостью, но и легкостью дальнейшей эксплуатации в силовых щитках с большим количеством групп потребителей.

Преимущества и недостатки каждого типа устройств

Рассмотрим конкретные факторы, на которые следует опираться, чтобы выбрать подходящее защитное устройство:

1. Наличие места в распределительном щитке. Это пункт очень важен и должен рассматриваться в первую очередь для того, чтобы не сложилась ситуация, когда для сетевых параметров был выбран дифавтомат, но размер не позволяет установить его в щитке. Впрочем, чаще проблемой является расположение пары УЗО+автомат, занимающей гораздо больше места.
2. Цель. Стоит определиться с тем, для чего будет использовано устройство. Если нужно избежать поражения током от одного электроприбора, например, стиральная машина, водонагреватель, кухонная плита, лучше всего устанавливать дифференциальный автомат. А для защиты группы светильников или розеток оптимальным вариантом является УЗО. Это позволит при повышении потребляемой мощности группы заменить только автоматический выключатель, а не всю связку.
3. Качество. В данном случае следует сказать, что комбинированные приборы (дифавтоматы) в доступной ценовой категории отличаются более низким качеством, чем специализированные устройства (УЗО).
4. Ремонт и обслуживание. Связка УЗО и автомата дает некоторую гибкость на случай выхода из строя – при поломке одного из этих элементов, придется заменять только его. А дифференциальный автоматический выключатель после сгорания потребует полной замены прибора.
5. Аварийное питание. В случае выхода УЗО из строя сохраняется возможность работы сети – для этого нужно будет лишь соединить действующий автомат с нагрузкой. А вот при поломке дифавтомата воспользоваться электричеством не получится до замены оборудования.
6. Понятность причин выключения. В связке УЗО+автомат всегда будет понятно, что стало причиной отключения нагрузки от питания. Если выбило УЗО – есть утечка, если автомат – перегрузка или короткое замыкание. В случае с дифавтоматом установить точную причину неполадок будет гораздо сложнее.

Резюмируя все вышесказанное, можно заключить, что разница между дифавтоматами и УЗО велика, но при этом нельзя сказать, какое устройство лучше всего подойдет для вашего дома. Для того чтобы выбрать защитное оборудование следует опираться на все перечисленные аспекты, и, конечно, при разводке электропроводки квартиры или дома можно использовать различные приборы для каждой из веток.
В этом видео всё понятно — автомат плюс УЗО спокойнее и надёжнее.

Функциональность устройств

Сразу отметим, что внешний вид и устройство этих приборов между собой довольно схожи. В электрической сети они имеют одинаковую функцию: защитную. Однако делают это немного по-разному.

Этот аппарат автоматического отключения реагирует на изменение разницы токов. Как известно, ток циркулирует по электропроводке: по фазному проводу поступает к потребителю, по нулевой жиле – возвращается. При этом разница должна быть равным нулю. Если же появляется разница по проходящему току, УЗО среагирует на этот показатель и автоматически отключится.

Появление тока утечки обуславливается повреждением в изоляции электропроводки. Это может вызвать КЗ или возгорание, а пробой фазы на корпус электроприбора – поражение человека электротоком. Именно для исключения этих факторов и ставится УЗО.

Установка УЗО предписывается на розеточную группу, электрические плиты, стиральные машины и водонагревательные бойлеры. Именно эти потребители являются наиболее опасными в плане поражения человека током.

Отдельно стоит заметить, что УЗО не защищает проводку от перегрузки и короткого замыкания. Для этих целей перед ним необходимо ставить автоматический выключатель. При этом важно выбрать, чтобы по допустимой нагрузке УЗО было мощнее автомата. Для чего это нужно? В случае нагрузки выше допустимых пределов или короткого замыкания, автомат сработает раньше, чем УЗО выйдет из строя.

Дифференциальный автомат

Этот прибор является универсальным и фактически состоит из двух устройств. В одном корпусе производители совместили УЗО и автоматический размыкатель, что очень удобно и практично. При этом дифференциальный аппарат отличается высокой надежностью и защищает электрическую цепь от короткого замыкания, недопустимых нагрузок, а человека – от удара электротоком.

Дифференциальный автомат обладает высокой скоростью срабатывания, долговечностью. К основным функциям этого аппарата добавлена защита цепи от скачков напряжения: при повышении значения до 250В, сработает автоматическая защита.

Подводя черту, отметим, что возможна установка любого варианта: дифференциального автомата или УЗО плюс автоматический выключатель. Оба варианта считаются правильными. Решение, какой вариант выбрать для подключения, принимается на месте монтажа исходя из конкретных условий, характеристик сети и электрических приборов.

Отличия УЗО от дифференциального автомата

После того как мы выяснили, в чем разница между двумя приборами защиты, давайте разберемся, как различить УЗО от дифаппарата, чтобы выбрать нужное устройство. Отметим, что все отличия носят визуальный характер, поэтому перед приобретением стоит рассмотреть прибор очень внимательно.

Надпись на корпусе

Многие производители, чтобы не получалось путаницы, специально для потребителей пишут название на боковой стороне прибора. Здесь стоит отметить, что общие стандарты такой маркировки отсутствуют, поэтому каждый производитель наносит ее на свое усмотрение.

Такая маркировка (если она есть) используется только отечественными производителями, импортные аналоги такой отметки не имеют. Поэтому выбрать дифференциальный аппарат по такому отличию не всегда возможно.

Кроме этого, некоторые отечественные производители наносят аббревиатуру прибора на лицевую часть корпуса. В таком случае УЗО маркируется как ВД. Профессионалы понимают, что это означает выключатель дифференциальный. На дифаппарат наносится аббревиатура АВДТ.

Номинальный ток

Также ВД отличается от дифавтомата обозначением номинального тока. Для УЗО максимально допустимая нагрузка отображается только в цифровом обозначении (например, 16A).

Для дифавтомата более важной характеристикой является время срабатывания. Поэтому на корпусе указывается номинальный ток с буквенным обозначением (например, C16).

Важно! Буквенная маркировка для УЗО обозначает «ампер». На дифаппарате она характеризует свойства теплового расцепителя (время срабатывания при перегрузке).

Электрическая схема

На рассматриваемые устройства защиты наносится их принципиальная схема. На лицевой части УЗО нарисован только дифференциальный трансформатор, а на дифавтомате добавляется схематическое обозначение обоих расцепителей.

Такой способ выбрать защитное устройство более сложен, чем рассмотренные выше, но также имеет право на использование. Для чего-то же производитель наносит схему на прибор?

Занимаемое место

По способу монтажа оба аппарата схожи между собой: они устанавливаются на металлическую DIN рейку, предварительно закрепленную в электрощите. При этом оба устройства являются двухполюсными, следовательно, занимают два места на рейке.

Отличием УЗО является необходимость дополнительной установки однополюсного автоматического выключателя. Таким образом получается, что такая комбинация занимает три места в электрощитке, а дифференциальный автомат – два. Этот фактор бывает решающим в вопросе, какое устройство выбрать при монтаже электрической разводки в маленькой щитовой.

Сегодня предлагаются одномодульные УЗО, преимущество которых в экономии места в щитке. Но такая компактность прибора отображается на его внутренней начинке. Вместо надежной электромеханической, в таких устройствах используется электронная схема расцепления. Поэтому опытные электрики не рекомендуют использовать такие защитные аппараты.

Особенности монтажа и эксплуатации

В заключение кратко рассмотрим технологию установки аппаратов защиты и некоторые нюансы, возникающие при их эксплуатации.

Монтаж системы

Как правило, установка защитных устройств не вызывает сложностей. Они обладают простым и понятным способом крепежа: на вмонтированную или устанавливаемую DIN рейку. На корпусе приборов обозначено, к какому контакту подключается фазный провод, а к которому – нулевой. Остается лишь определить полярность проводки при помощи пробника.

Концы проводки должны быть аккуратно зачищены, без повреждения жилы. При этом оголенные концы не должны выступать из корпуса прибора. Чтобы обеспечить надежность контакта, зажимные винты затягиваются с достаточным усилием.

При монтаже связки УЗО плюс автоматический выключатель, через клеммы выключателя дополнительно пропускается фазный провод.

Совет! При выборе устройств, следует обращать внимание на ток утечки. Оптимальным параметром считается значение 30 мА. При таких настройках аппарат надежно справляется со своими защитными функциями, при этом ложные срабатывания практически исключены.

Определение причин срабатывания

Причин срабатывания подобных защитных систем три:

1. Короткое замыкание;
2. Продолжительная предельная нагрузка;
3. Возникновение тока утечки.

Если у вас установлен дифференциальный автомат, точно выявить причину срабатывания не всегда возможно: это может быть любой из факторов, плюс повреждение в одном из электроприборов. Установка причин срабатывания защиты может занять некоторое время.

Связка УЗО и автоматического размыкателя в этом плане более удобна. Если сработало защитное устройство, значит, в цепи присутствует ток утечки. Нужно произвести диагностику для обнаружения участка с пробоем изоляции. В случае срабатывания автоматического выключателя, проблема в перегрузке на линии или возникло КЗ.

Дополнительно нужно отметить, что по надежности и времени срабатывания большой разницы между системами нет. Обе защитные схемы отлично справляются со своими функциями, надежны и рассчитаны на эксплуатацию в различных условиях (кроме повышенной влажности). При установке УЗО или дифавтомата в ванной, необходимо использовать специальный влагозащищенный короб.

Для исключения нештатных ситуаций, следует раз в 2–3 месяца проверять работоспособность приборов. Для этого на корпусе защитного устройства (УЗО и дифференциального автомата) есть кнопка «тест», при нажатии на которую должна сработать защита. При выходе аппарата из строя, защита не сработает, такое устройство подлежит замене.

Подводим итоги

Дифференциальный автомат является универсальным устройством по защите электрической сети от различных факторов. В тоже время, связка УЗО и автоматического размыкателя более удобна при эксплуатации. К тому же при поломке можно заменить один прибор, что проще и экономичнее.

Поэтому опытные электрики делают окончательный выбор на месте, исходя из конкретных условий, состояния и характеристик сети.

Понравилась статья? Поделитесь:

Визуальная разница

Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

1. Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
2. Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.
3. Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:
4. Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

Будет интересно прочитать:

Назначение и применение

Дифавтомат обязательно применяется в условиях, когда возможно непроизвольное механическое повреждение изоляции проводников или пробой из-за высокой влажности, то есть когда возникает риск поражения человека или животных электрическим током. На практике это могут быть места пребывания большого количества людей (концертные залы, торговые комплексы), помещения для разведения и содержания животных, бассейны, бани, ванны с джакузи, производственные цеха. Правилами устройства электроустановок рекомендуется применение дифференциального автомата и в иных случаях, когда требуются повышенные требования к безопасности.

Очевидно, что на объектах электрохозяйства, питающихся от трехфазной сети переменного тока, необходимо применение трехфазного дифавтомата.

Дифавтомат является прибором, объединяющим в своей конструкции два других – автоматический выключатель и дифференциальное реле или устройство защитного отключения (УЗО).

Два этих устройства совершенно разные и по конструкции и по принципу действия. Заменять одно другим недопустимо. Иногда по стоимости трехфазный дифавтомат выходит дороже, чем УЗО и автоматический выключатель вместе взятые. В этом случае собственник решает, что лучше устанавливать на трехфазную сеть.

Необходимость в установке

Чтобы понять, насколько важно применение одного и второго устройства, надо рассмотреть такую ситуацию. Допустим, в помещении установлен небольшой электронагреватель мощностью до 1 кВт. Заземляющий контакт в питающем шнуре может отсутствовать. В случае пробоя и замыкания фазного провода на корпус нагревателя, между корпусом и «землей» возникает разница потенциалов. Автоматический выключатель при этом останется включенным, так как значение тока в цепи не повысилось. При касании нагревателя может последовать поражение током. Установка УЗО обеспечит отключение раньше, чем значение тока вырастет до опасных величин.

В случае короткого замыкания УЗО определит его, как нагрузку, и продолжит работать до тех пор, пока внутри не сгорят обмотки трансформатора. В этом случае поможет автомат. Отключение произойдет сразу после контакта фазного и нулевого проводников.

Если повреждена изоляция питающего шнура, лежащего на сыром деревянном полу, возможно возникновение тока в месте контакта между фазным проводником и полом. При некоторых условиях возможен нагрев и возгорание древесины. В этом случае раньше сработает УЗО, в то время как автоматический выключатель может не среагировать.

Наиболее целесообразным в рассмотренных ситуациях будет подключение дифавтомата, так как в распределительном щите монтаж его намного компактнее.

Если нельзя найти трехфазный дифавтомат с нужными токовыми характеристиками, то устанавливают УЗО и выключатель совместно.

Принцип работы

Внутри трехфазного дифавтомата расположен трансформатор, катушки которого намотаны на тороидальный сердечник. При намотке катушек используются четыре отрезка провода – 3 фазы и ноль.

При подключении нагрузки в трансформаторе возникают магнитные потоки от фазных и нулевого проводов. При отсутствии утечки суммарный ток в фазных проводниках равен току в нулевом проводнике, но противоположен по значению.

Ia+Ib+Ic-In=0

В результате суммарный магнитный поток трансформатора равен нулю. В случае возникновения в цепи хотя бы в одном из проводов тока утечки, появляется магнитный поток и, воздействуя на обмотку электромагнитного реле, вызывает его срабатывание. В результате трехфазный дифавтомат отключается.

В случае возникновения сверхтоков в цепи, при отсутствии утечки, дифавтомат выключается при срабатывании механизма свободного расцепления контактов. Этот механизм может приводиться в действие тепловым или электромагнитным расцепителем.

Тепловой расцепитель содержит в конструкции биметаллическую пластину, которая нагревается при возникновении тока заданной величины и, изменяя геометрию, воздействует на механизм.

Электромагнитный расцепитель состоит из соленоидной катушки, сердечник которой втягивается в корпус при повышении значения силы тока в любом из фазных проводов, и в определенный момент происходит срабатывание механизма.

Характеристики дифференциальных выключателей

Различные модификации устройств защитных отличаются друг от друга по:

• особенностям конструкции;
• виду электричества утечки;
• параметрам чувствительности;
• быстродействию.

В зависимости от конструктивных особенностей бывают:

• Устройства ВДТ (дифференциальный выключатель), где отсутствует защита от больших токов. Они реагируют на токи утечки, но чтобы обеспечить защиту их схемы, последовательно нужно включать предохранители.
• Устройство АВДТ, где предусмотрен выключатель автоматического типа. Это универсальные приборы с двойной функцией – для защиты от КЗ и перегрузок, а также контроля утечек.
• Устройство БДТ с возможным подключением автомата срабатывания в точке подключения. Прибор, предназначенный для совместной установки с автоматическим выключателем. Его конструкция проработана таким образом, что допускает только одноразовое соединение с автоматом.

В зависимости от формы токов утечки, разработаны группы защитных устройств следующей модификации:

• AC – устройства, работающие с переменным синусоидальным током. Они не реагируют на дифференциальные импульсные токи, которые возникают в момент включения, например, ламп люминесцентных, рентгеновских аппаратов, устройств для обработки информационных сигналов, преобразователей на тиристорах.
• A – приборы для защиты от постоянного пульсирующего и переменного тока. Не распознают пиковые значения утечек импульсных дифференциальных токов. Они работают в цепях выпрямителей электронного типа, регуляторов фазоимпульсного преобразования. Предотвращают утечки на землю пульсирующего электричества, в котором имеется постоянная составляющая напряжения.
• B – системы, работающие с переменными, постоянными и пульсирующими токами утечки.

По чувствительности дифференциальный выключатель имеет следующие типы:

• Системы низкочувствительные, которые отключают цепь при косвенном прикосновении.
• Системы с чувствительностью высокого порядка. Защищают, если произошло прямое прикосновение к токопроводу.
• Противопожарного действия.

По времени, которое требуется для срабатывания устройства:

• Действия мгновенного.
• Быстродействующие.
• Для общего назначения.
• С задержкой – селективного типа.

Приборы защиты тока дифференциального селективного устройства способны отключать лишь ту часть оборудования, где произошло нарушение.

Варианты схем подключения УЗО

Защитное устройство дифференциального тока выпускают на разное число контролируемых фаз. Бывают однофазные, двухфазные и трехфазные выключатели дифференциального тока.

Если линия однофазная и нужно подключить к ней УЗО и одинарный автоматический выключатель, то не имеет принципиальной разницы, что ставить в первую очередь. Все эти приборы ставятся на входе цепи. Просто удобнее ставить вначале автомат на фазу, а выключатель дифференциального тока после. Так как нагрузка тогда подключается к обоим контактам УЗО, вместо фазы — на автомат, а вместо ноля — на защитное устройство.

Если основная линия делится на несколько линий с нагрузками, то УЗО ставят вначале, а далее на каждую линию свой автоматический выключатель. Важно, чтобы номинальный ток, который может пропустить УЗО, был больше тока срабатывания автомата, иначе защитить само устройство не получится.

Все работы по организации электрической проводки и систем защиты цепей лучше доверить профессиональным электрикам! Своими руками можно собирать только несложные электрические схемы, а подключая защитные устройства, четко следовать инструкции. Обычно каждый контакт имеет соответствующую маркировку.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Схема подключения дифференциального автоматического выключателя

В основе работы УЗО лежит сравнение тока «втекающего» (фаза) и «вытекающего» (ноль). Сравнение токов происходит с помощью дифференциального трансформатора на тороидальном сердечнике.

Схема работы УЗО

На этом сердечнике размещают три обмотки: одна – фазная, другая – нулевая, третья – сигнальная. При нормальном функционировании сети по фазной и нулевой обмоткам текут одинаковые токи в противоположных направлениях. Они создают в сердечнике магнитные поля, которые также направлены в разные стороны. В результате магнитное поле в сердечнике практически нулевое, из-за этого в сигнальной обмотке напряжение также равно нулю. Для проверки работоспособности служит ограничительный резистор R и кнопка «Тест», при нажатии на нее происходит срабатывание выключателя, это позволяет убедиться, что система в порядке.

Следует заметить, что под дифференциальным автоматом понимают устройство, объединяющее в одном корпусе УЗО и автоматический выключатель. Это замечание справедливо, потому что в точках продажи часто за диффавтомат выдают УЗО.

Если произошло нарушение целостности изоляции или человек коснулся оголенного провода, то часть фазного тока потечет не к нулевому проводу, а на «землю». Баланс токов и магнитного поля в трансформаторе нарушится, из-за этого в сигнальной катушке появится напряжение. Это напряжение вызывает срабатывание исполнительного устройства и отключает автомат. Время срабатывания составляет примерно 0,04 сек.

Схема работы дифференциальной защиты

На рисунке видно, что нарушилась изоляция какого-то прибора (Rн ), к примеру, холодильника, напряжение фазы попало на корпус, прикосновение человека к нему замкнуло эту цепь на «землю». Через фазный провод потечет суммарный i1 +Δi ток, а через нулевой – только часть i2. Поэтому i1 +Δi>i2. магнитный поток в кольце не равен нулю, и наведенный в сигнальной обмотке (1) ток поступает на исполнительный механизм, он и отключает сеть.

Как отличить

Есть два способа, как различить электронные и электромеханические выключатели.

По нанесенной схеме на корпусе дифференциального выключателя.

Электронные и электромеханические выключатели

На левом рисунке видно, что к реле подходят только два провода от дифференциального трансформатора. На правом буквой А обозначена электронная схема, и к ней подведены сигнальные провода от трансформатора и два – от сети для питания. При обрыве нулевого провода вне квартиры питание на электронную схему поступать не будет. Она соответственно перестанет работать, а фаза будет поступать в квартиру, поэтому прикосновение человека к оголенному проводу НЕ вызовет отключения автомата.

Проверка с помощью батарейки

К фазным выводам подсоединяются два отрезка провода с оголенными концами, к ним подключают любую батарейку от 1,5 до 9В. Автомат при этом должен быть включенным. Если конструкция электромеханическая, то произойдет моментальное отключение. Если конструкция электронная, никакого отключения не будет. Полярность подключения батарейки роли не играет.

Проверка с помощью батарейки

Это очень простой и безопасный способ определения, к какому виду относится тот или иной диффавтомат.

В его корпусе из негорючего пластика смонтированы:

• механизм отключения,
• тороидальный трансформатор,
• электронное или электромеханическое реле, которое приводит в действие расцепитель устройства.

Устройство дифференциального автомата

По ГОСТу 53312–2009 дифавтоматы различают по типу отключения АС, А, В, S, G.

• АС – реагируют на переменный ток, возникающий или медленно нарастающий в обмотке управления диффавтомата,
• А – срабатывает на переменный или пульсирующий ток,
• В – реагирует на постоянный, переменный или выпрямленный,
• S – имеет временную задержку срабатывания,
• G – тоже самое, но временная задержка меньше.

Различия есть и по току срабатывания: 10, 30, 100-300 мА. Дифавтоматы с током срабатывания 10 мА предназначены для установки на отдельные розетки или влажные помещения (ванные), 30 мА – на группу потребителей, 100-300 мА – на вводной щиток на всю сеть.

Подключение

Подключение дифавтомата следует начинать с предварительного создания плана-схемы, на котором разделить всех квартирных потребителей на группы: освещение, розетки, нагреватели и т. д. Примерная схема приведена на рисунке ниже.

Примерная схема сети с защитными автоматами

Разделение на группы всегда полезно тем, что если где то сети случится неисправность, то будет отключена только эта часть. Это позволяет сразу локализовать неисправность, и даже если нет возможности быстро провести ремонт, сеть будет функционировать, хотя и в ограниченном режиме.

Кроме того группировка сети позволяет отделить помещения с опасными условиями использования электроэнергии: кухню, ванную, санузел. Влажность в этих помещениях может быть повышенной. Вероятность поражения током при появлении утечки высокая, поэтому там ставят автоматы с током срабатывания 10 мА, для других – 30 мА. С большим током 100-300 мА – устанавливают в входном щите для защиты сети от пожара, так как если общая утечка в сети превысит это значение, то вся сеть будет отключена.

Дифференциальный датчик

УЗО имеет дифференциальный датчик (от англ. different — различный) выявляющий разницу токов в фазном и нулевом проводе, и если она существенна и превышает номинальный IΔn, то происходит выключение. Существует два вида таких устройств — электрические и электромеханические.

Общим для них является наличие дифференциального тороидального трансформатора, в котором первичные обмотки включены последовательно в цепи линий электропитания разнонаправлено, то есть при одинаковых значениях тока IL (фазы) и IN (нейтрали), создаваемый ими индукционный магнитный поток в сердечнике будет взаимно скомпенсированным, соответственно в вторичной обмотке ЭДС наводиться не будет, IΔn=0 .

При условии IL > IN часть пришедшего от фазы тока находит путь в землю через пробой изоляции или сквозь человеческое тело. В этом случае баланс магнитного потока нарушается, во вторичной обмотке появляется ток IΔn>0, который приводит в действие высокочувствительное электромагнитное реле, отключающее коммутирующий механизм. В случае с электронными устройствами, IΔn усиливается специальным встроенным усилителем.

Практическая защита зависит от наличия заземления бытовых электроприборов. Если они заземлены отдельно или с использованием трёх контактных розеток с заземляющим PE проводником, то в случае повреждения изоляции внутри устройства и пробоя на металлический корпус, диффавтомат отключит питание немедленно, опасность поражения будет ликвидирована.

При отсутствии заземления, на поверхности неисправного изделия будет напряжение. При прикосновении человека сквозь него пойдёт IΔn ток, который заставит сработать защиту. Поскольку для бытовых нужд IΔn выбирается намного меньшим поражающего значения, человек отделается лёгким испугом или получит сильный эмоциональный шок, в зависимости от индивидуальной восприимчивости. Чтобы таких неприятностей не случалось, осуществляя подключение диффавтомата. стоит также позаботиться о сети, имеющей надёжное заземление PE провода.

Принцип срабатывания диффавтомата

В старых домах линии бывают в изношенном, неудовлетворительном состоянии, изоляция может быть настолько плохой, что будет случаться электрический пробой на стену, особенно при повышенной влажности, что будет заставлять срабатывать исправное устройство защиты. Исходя из вышесказанного, замена проводки совместно с установкой дифавтомата будет весьма актуальной.

Защита от токов КЗ

Защита от КЗ и сверхтоков реализована двумя механизмами, срабатывающими при разных воздействиях. Электродинамический выключатель представляет собой электромагнитное реле, в котором при прохождении Iкз (короткое замыкание) возникает магнитный импульс втягивающий защёлку включающего механизма в очень короткий момент.

Время срабатывания такого реле называют быстродействием, измеряют в миллисекундах (мс). Чем оно меньше, тем меньше повреждений получит система электроснабжения при КЗ. Для защиты от продолжительных перегрузок используется устройство выключения с биметаллической пластиной, нагревающейся при прохождении сквозь неё тока Iн, в следствии чего она изгибается, давит на защёлку и происходит отключение.

Замечательным свойством данных материалов является то, что при охлаждении они принимают первоначальную форму. При срабатывании автомата от перегрузки надо дать ему некоторое время на остывание, иначе он может не включиться. Принудительное включение не остывшего устройства негативно скажется на его долговечности и надёжности.

Внешне УЗО и дифавтомат очень похожи – одинаковые размеры, похожее конструктивное исполнение, в обеих устройствах присутствует ручной выключатель и кнопка «Тест», предназначенная для проверки срабатывания защиты путём искусственно созданного тока утечки путём включения данной клавиши. Очень важно не перепутать эти устройства – так как УЗО не предназначено для отключения при перегрузке, оно даже при коротком замыкании не выключится и выйдет из строя.

Внешний вид УЗО Диффавтомата и автоматического выключателя

Такие приборы ставят только в совокупности с защитным автоматом. Различают их по маркировке на корпусе. Если русскоязычная маркировка, то будет соответственно УЗО и АВДТ – выключатель дифференциального тока автоматический. В международной классификации для обозначения дифавтомата принято перед номинальным током ставить букву характеристики данного устройства. Распознать дифавтомат можно, выявив на схеме наличие таких обозначений: I>. t°. Они указывают, что устройство срабатывает при КЗ, а также при тепловом нагревании биметаллической пластины перегрузочными токами.

Поскольку дифференциальный автомат является одновременно устройством защиты от перегрузок и утечек, то никаких дополнительных защищающих его аппаратов устанавливать не требуется. Данный прибор должен соответствовать требованиям по нагрузке и предназначения защиты.

Как правило, в общий электрощит большого объекта устанавливают дифавтомат предназначенный для противопожарного срабатывания при утечках 100< IΔn <500 мА, сила тока в этом интервале может быть смертельной для человека, поэтому для защиты от поражения отдельных групп потребителей используют IΔn < 30 мА. В домашней сети может присутствовать несколько дифавтоматов – противопожарный, после него с меньшим IΔn, для защиты от поражения(могут быть установлены как в щитовой, так и непосредственно перед включением электроприбора).

Монтаж диффавтомата

Монтируется дифавтомат на дин рейку. В однофазной сети вход фазы подключается на клемму №1, выход клемма №2. Ноль подключается в зажим имеющий обозначение N, вверху вход, снизу выход. Нельзя менять этот порядок ни в коем случае. Выходы подключаются к домашней сети напрямую, или через дополнительные автоматы защиты.

Нулевые проводники от них нужно подключить на отдельную нулевую шину, обязательно изолированную. Абсолютно недопустимо чтобы ноль, выходящий из дифавтомата, где-нибудь имел контакт с корпусом электрощита, входящим сетевым нулевым проводом или РЕ проводником.

Заземление диффавтоматов

Заземление нулевого провода должно осуществляться обязательно перед дифавтоматом. Если оно будет подключено после, или где-то в сети нулевой провод будет иметь контакт с землёй, устройство защиты будет срабатывать при включении любого электроприбора.

При подключении параллельно нескольких дифавтоматов, нельзя соединять их выходные ноли, или менять их местами. В случае разветвления линий после дифференциальных выключателей. каждый должен иметь свою нулевую шину.

Нулевой провод от данных устройств должен подключаться в паре с его фазным проводником, и ни в коем случае не использоваться в качестве ноля для других розеток, имеющий иной источник фазы.

Все соединения, перемычки должны выполняться проводом ВВГ соответствующего нагрузкам сечения. Используя маркировку проводников можно избавиться от путаницы с нолями.

Дифференциальный автомат, при отключении, как правило показывает, утечка это или перегрузка, нужно изучать паспорт конкретного изделия. Если без видимых причин происходят частые срабатывания, то экспериментальным путём выявить электроприбор, вызывающий сбой.

Проверить монтаж розеток – возможно, не прибор виноват, а неправильное подключение PE и N. Некоторые импульсные блоки питания в момент включения могут вызывать срабатывание защиты. Если все приборы отключены, то возможен пробой изоляции в проводке или неисправность самого устройства, срабатывающего от вибраций, или попадания влаги.

Электронные дифавтоматы

Электронные дифавтоматы (на их схеме есть усилитель в виде треугольника)при обрыве нулевого провода не сработают, они запитаны от сети и уязвимы к импульсным помехам и скачкам напряжения, что негативно влияет на их надёжность.

Таким же образом, соблюдая схему на устройстве, подключается четырёхполюсный трёхфазный дифавтомат. В случае использования оборудования, имеющего конструктивное заземление нулевого провода, работа устройства невозможна.

105 фото монтажа, установки и обозначения

Выбор подходящего дифференциального автомата является очень важным вопросом, так как это связано с жизнью и здоровьем людей. Основное достоинство прибора в том, что он защищает от утечки тока и перепадов электрического напряжения. Кроме того обеспечивает защиту человеческого организма от электротока.

Попробуем разобраться в вопросе правильного выбора дифференциального автомата подробнее с приложением соответствующих фото.

Описание прибора

В данном устройстве соединены в единое целое все защитные функции от электротока, при этом внешне оно выглядит компактно и достаточно привлекательно. Многофункциональное и не громоздкое устройство легко монтируется в распределителе.

Стоимость его отнюдь недешевая в сравнении с другими приборами, используемыми для защиты от отключений, но случаются и исключения из правил, когда средства экономятся благодаря ему.

На первый взгляд, кажется, что приборы для защиты от отключений и дифф автоматы абсолютно одинаковы и не имеют отличий. Но это совсем не так. Приборы защиты служат защитным фактором от действия электротока, при этом дифф автомат является защитным устройством сети от внезапных замыканий или перенапряжений.

Особенности выбора

Приобретая устройство, обязательно воспользуйтесь тестовой кнопкой и проверьте работоспособность дифференциального автомата. Безопасность прежде всего, значит непременно проведите тест на утечку тока. Перед монтажом, ещё раз вспомните его главное предназначение, уточните количество потребителей сети. К тому же это важно знать и при покупке.

Наиболее часто приборы устанавливают на розетки и кабельные линии. При ограниченном месте на распределительном щитке, его необходимо использовать очень рационально, поэтому кабели электроплиты подключают, используя обычный выключатель-автомат. Однако, упускать из виду розетки спальной комнаты не стоит.

К выбору и монтажу дифавтомата стоит подойти очень ответственно, так как качественная установка обеспечит надежную защиту от воздействия электричества.

Основные критерии выбора

Выбирать дифференциальный автомат можно по следующим критериям.

По фазности

Трехфазные устройства имеют “ноль” и три проводника, к которым присоединяют фазы. Автомат имеет средние размеры, что является оптимальным для 6-7 модулей, иногда встречаются модели на 2-4 модуля. Однако, эти приборы значительно меньших габаритов, чем остальные автоматы.

По номиналу напряжения

Для однофазного автомата подойдет 220 В, для трехфазного – 380 В. По сути, дифференциальный автомат abb – это выключатель автоматического типа, обозначаемый заглавной буквой латиницы, которая ставится впереди цифрового значения тока. В домашних условиях чаще всего эксплуатируют приборы с обозначением «С».

Наиболее популярными являются автоматы для стандартной домашней розетки, с маркировкой С16, а С25 применяются гораздо реже. Автоматы С6 или С10 используют в освещении. Приборы с обозначением С50, С63, С80, С100 в основном эксплуатируют для дома или квартиры.

По классу и типу

Токи утечки бывают двух видов: “АС” и “А”, которые срабатывают на утечку синусоидального и постоянного токов соответственно. Например, домашних электроприборов подойдут приборы типа А, так как АС будет мало эффективен.

К подключению дифференциального автомата относятся такие же требования, как и к прочим приборам: фаза и ноль подключаются к электрической сети. Без напряжения дифференциальная защита не функционирует.

Идеальным работоспособным состоянием прибора считается наличие исправных проводников: ноль и фазы. При неблагоприятном стечении обстоятельств возможно повреждение фазного проводника, но только не нулевого.

При поврежденном «нуле» защита не будет функционировать, из-за отсутствия электропитания. Чтобы этого избежать стоит применить реле, которое защитит «ноль» от повреждений. Для контроля работоспособности прибора нужно установить данный компонент.

По изготовителю

Всем известно, что на качестве экономить не стоит. Поэтому не гонитесь за дешевыми устройствами, а приобретите качественный товар проверенных производителей. Перед покупкой обязательно проверьте изделие, хотя бы визуально, так как легко можно натолкнуться на подделку.

Фото дифференциального автомата

Также рекомендуем посетить:

Post Views: Статистика просмотров 73

Дифференциальный автомат Википедия

ВДТ с отключающим дифференциальным током IΔn 0,03 А

Устройство дифференциального тока (УДТ)^[1], (англ. residual current device, RCD): Контактное коммутационное устройство, предназначено для того чтобы включать, проводить и отключать электрические токи при нормальных условиях эксплуатации и размыкать контакты, когда дифференциальный ток достигает заданного значения при установленных условиях^[2]. В качестве УДТ используют автоматический выключатель, управляемый дифференциальным током, без встроенной защиты от сверхтока (ВДТ) и автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока (АВДТ).

Назначение

УДТ с номинальным отключающим дифференциальным током, не превышающим 30 мА предназначены для дополнительной защиты человека от поражения электрическим током. Используется в составе защиты «автоматическое отключение питания»^[3].

В системах переменного тока дополнительная защита посредством УДТ должна быть предусмотрена для:

• штепсельных и силовых розеток с номинальным током до 32 А;
• передвижного оборудования с номинальным током до 32 А, которое используют вне помещения.

УДТ отключает защищаемую цепь:

• при прямом прикосновении человека или животного к электрооборудованию, находящемуся под напряжением;
• при повреждении основной изоляции и контакте токоведущих частей с открытой проводящей частью.

Требования по установке и применению УДТ приведены в серии стандартов на электроустановки зданий МЭК 60364.

Принцип действия

Схема, поясняющая принцип работы УДТ УДТ в разобранном виде

Главным компонентом УДТ является дифференциальный трансформатор, который предназначен для обнаружения дифференциального тока. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдёт размыкание электрической цепи.

Внутреннее устройство УДТ, подключаемого в разрыв провода

На фотографии показано внутреннее устройство одного из типов УДТ. Данное УДТ предназначено для установки в разрыв провода. Линейный и нейтральный проводники от источника питания подключаются к контактам (1), главная цепь УДТ подключается к контактам (2).

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УДТ пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Вторичная обмотка (6), к которой подключён расцепитель дифференциального тока. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе: через линейный проводник протекает больший ток, чем по нейтральному проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключённый соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путём пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УДТ должно отключиться при нажатии на кнопку проверки. Если УДТ не отключилось, значит оно неисправно и должно быть заменено.

Ограничения

УДТ не сработает, если человек оказался под напряжением, но тока замыкания на землю при этом не возникло, например, при прикосновении одновременно к линейному и нейтральному проводникам защищаемой цепи. Предусмотреть защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.

УДТ, функционально зависимое от напряжения сети, нуждается в питании, которое получает от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда выше УДТ произошёл обрыв нейтрального проводника, а линейный остался под напряжением. В этом случае УДТ будет неспособно отключить цепь, так как напряжения в защищаемой цепи недостаточно для функционирования. УДТ, функционально не зависимое от напряжения, свободно от указанного недостатка.

История

Первый патент (патент Германии № 552678 от 08.04.28) на УДТ был получен в 1928 году германской фирмой RWE (Rheinisch — Westfälisches Elektrizitätswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937 году. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле с чувствительностью 0,01 ампер и быстродействием 0,1 с^[4].

Чувствительность прототипа устройства была 80 мА^[5] дальнейшее повышение чувствительности тормозилось отсутствием материалов с нужными магнитными свойствами. В 1958 году доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УДТ. Сейчас такие УДТ маркируются буквой G. В конструкции были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА^[5].

Граничные кривые переменного тока и физиологическое действие тока на организм человека^[6] были установлены путём тестов в 1940—1950 годы в университете Berkeley американским учёным Чарльзом Дальцилом. В ходе тестов добровольцы подвергались воздействию электрического тока с известным напряжением и силой тока^[4].

В начале 1970-х годов большинство УДТ выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов в США большинство бытовых УДТ были уже встроенными в розетки.

В СССР первые эксперименты по проектированию УДТ начались в 1964 году^[7]. Первое серийное УДТ для укомплектования трёхфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УДТ в СССР было разработано в 1974 году, но в серию не пошло^[8]. Серийное бытовое УДТ производилось с 1988 года в значительных количествах (до 200 тысяч штук в год). Типичный вид УДТ того времени — удлинитель с розеткой на шнуре. С 1982 года всё учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УДТ, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (ещё выпускается), РУД-0,5.

В настоящее время используются преимущественно УДТ для монтажа в электрощите на DIN-рейку, а встроенные УДТ пока широкого распространения не получили.

Классификация

По способу управления

• УДТ без вспомогательного источника питания
• УДТ со вспомогательным источником питания:
  • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без неё:
    • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
  • не производящие автоматическое отключение при отказе вспомогательного источника:
    • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
    • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По виду установки

• стационарные с монтажом стационарной электропроводкой
• переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

• двухполюсные;
• четырёхполюсные.

По возможности регулирования отключающего дифференциального тока

• нерегулируемые;
• регулируемые:
  • с дискретным регулированием;
  • с плавным регулированием.

По стойкости при импульсном напряжении

• допускающие возможность отключения при импульсном напряжении;
• стойкие при импульсном напряжении.

По условиям функционирования при наличии составляющей постоянного тока

УДТ типа АС: УДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путём или внезапного его приложения, или при медленном нарастании^[9].

УДТ типа А: УДТ, срабатывание которого обеспечивается и синусоидальным переменным, и пульсирующим постоянным дифференциальным током путём или внезапного приложения, или медленного нарастания^[9].

УДТ типа В: УДТ, которое гарантирует срабатывание как устройство типа А и дополнительно срабатывает:

• при дифференциальном синусоидальном переменном токе частоты до 1000 Гц;
• при дифференциальном синусоидальном переменном токе, наложенном на сглаженный постоянный ток;
• при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток;
• при дифференциальном пульсирующем выпрямленном токе от двух или более фаз;
• при дифференциальном сглаженном постоянном токе, приложенном внезапно или постепенно возрастающем, вне зависимости от полярности^[10].

УДТ типа F: УДТ, которое гарантирует срабатывание как устройство типа А в соответствии с требованиями МЭК 61008-1 и МЭК 61009-1 и дополнительно срабатывает:

• при составном дифференциальном токе, приложенном внезапно или постепенно возрастающем между фазой и нейтралью или фазами и средним заземлённым проводником;
• при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток^[10].

По наличию задержки по времени (в присутствии дифференциального тока)

• УДТ без выдержки времени — тип для общего применения;
• УДТ с выдержкой времени — тип S для обеспечения селективности.

См. также

Примечания

1. ↑ В нормативных документах наряду с термином «устройство дифференциального тока» применяют устаревший термин «устройство защитного отключения»
2. ↑ ГОСТ IEC 60050-442—2015. Международный электротехнический словарь. Часть 442. Электрические аксессуары
3. ↑ ГОСТ Р 50571.3—2009. Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током.
4. ↑ ^{1 2} Гуревич В. И. Электрические реле. Устройство, принцип действия и применения. Настольная книга электротехника. Серия «Компоненты и Технологии». — М.: СОЛОН-Пресс, 2011. — С. 341.
5. ↑ ^{1 2} Штепан Ф. Устройства защитного отключения, управляемые дифференциальным током. — Прага, 2004. — С 10.
6. ↑ Штепан Ф. Устройства защитного отключения, управляемые дифференциальным током. — Прага, 2004. — С. 13—16.
7. ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 3.
8. ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 4.
9. ↑ ^{1 2} ГОСТ IEC 61008-1—2012. Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтока. Часть 1. Общие требования и методы испытаний
10. ↑ ^{1 2} ГОСТ IEC 62423—2013. Автоматические выключатели, управляемые дифференциальным током, типа F и типа В со встроенной и без встроенной защиты от сверхтока бытового и аналогичного назначения

Литература

• IEC/TR 60755:2008. General requirements for residual current operated protective devices. Edition 2.0 — Geneva: IEC, 2008‑01.
• IEC 60947-2:2016. Low-voltage switchgear and controlgear. Part 2: Circuit-breakers. Edition 5.0. — Geneva: IEC, 2016‑06.
• IEC 61008‑1:2013. Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs). Part 1: General rules. Edition 3.2. — Geneva: IEC, 2013‑09.
• IEC 61009-1:2013. Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs). Part 1: General rules. Edition 3.2. — Geneva: IEC, 2013‑09.
• IEC 61540:1999. Electrical accessories. Portable residual current devices without integral overcurrent protection for household and similar use (PRCDs). Edition 1.1. — Geneva: IEC, 1999‑03.
• IEC/TR 62350:2006. Guidance for the correct use of residual current-operated protective devices (RCDs) for household and similar use. First edition. — Geneva: IEC, 2006‑12.
• IEC 62423:2009. Type F and type B residual current operated circuit-breakers with and without integral overcurrent protection for household and similar uses. Edition 2.0. — Geneva: IEC, 2009‑11.
• IEC 60050-442:1998. International Electrotechnical Vocabulary. Part 442: Electrical accessories. Edition 1.0. — Geneva: IEC, 1998‑11.
• ГОСТ Р МЭК 60755-2012. Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током.
• ГОСТ IEC 61009-1-2014. Выключатели автоматические, срабатывающие от остаточного тока, со встроенной защитой от тока перегрузки, бытовые и аналогичного назначения. Ч. 1. Общие правила.
• ГОСТ Р 51328-99 (МЭК 61540-97). Устройства защитного отключения переносные бытового и аналогичного назначения, управляемые дифференциальным током, без встроенной защиты от сверхтоков (УЗО-ДП). Общие требования и методы испытаний.
• Харечко Ю. В. Защитные устройства модульного исполнения. — М.: ООО «АББ Индустри и Стройтехника», 2008. — 336 с.
• Харечко Ю. В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 4// Приложение к журналу «Библиотека инженера по охране труда». — 2015. — № 6. — 160 c.
• Гуревич В. И. Ложные срабатывания УЗО: кто виноват и что делать? / Владимир Гуревич (к. т. н.) // Силовая электроника. — 2013. — № 5. — С. 48 — 54.

Ссылки

Основы теории автоматов

Введение

Теория автоматов — увлекательная теоретическая область информатики. Он пустил свои корни в 20-м веке, когда математики начали разрабатывать — как теоретически, так и буквально — машины, которые имитировали определенные черты человека, выполняя вычисления более быстро и надежно. Само слово automaton , тесно связанное со словом «автоматизация», обозначает автоматические процессы, осуществляющие производство определенных процессов.Проще говоря, теория автоматов имеет дело с логикой вычислений по отношению к простым машинам, называемым автоматами . С помощью автоматов компьютерные специалисты могут понять, как машины вычисляют функции и решают проблемы, и, что более важно, что означает определение функции как вычислимой или описание вопроса как разрешимой .

Автоматы — это абстрактные модели машин, которые выполняют вычисления на входе, проходя через серию состояний или конфигураций.В каждом состоянии вычислений функция перехода определяет следующую конфигурацию на основе конечной части текущей конфигурации. В результате, когда вычисление достигает принимающей конфигурации, оно принимает этот ввод. Самый общий и мощный автомат — это машина Тьюринга .

Основная цель теории автоматов — разработать методы, с помощью которых компьютерщики могут описывать и анализировать динамическое поведение дискретных систем, в которых периодически производятся выборки сигналов.Поведение этих дискретных систем определяется способом построения системы из хранилищ и комбинационных элементов. Характеристики таких машин включают:

• Входы: предполагается, что представляют собой последовательности символов, выбранных из конечного набора I входных сигналов. А именно, набор I — это набор {x ₁ , x, ₂ , x ₃ … x _k }, где k — количество входов.
• Выходы: последовательностей символов, выбранных из конечного набора Z.А именно, набор Z — это набор {y ₁ , y ₂ , y ₃ … y _m }, где m — количество выходов.
• Состояния: конечное множество Q , определение которого зависит от типа автомата.

Есть четырех основных семейств автоматов :

• Конечный автомат
• Выталкивающие автоматы
• Линейно-ограниченные автоматы
• Машина Тьюринга

Приведенные выше семейства автоматов можно интерпретировать в иерархической форме, где конечный автомат — это простейший автомат, а машина Тьюринга — самый сложный.Основное внимание в этом проекте уделяется конечному автомату и машине Тьюринга. Машина Тьюринга — это машина с конечным числом состояний, но обратное неверно.

[вверху]

Конечные автоматы

Увлекательная история того, как конечные автоматы стали отраслью информатики, иллюстрирует широкий спектр их приложений. Первыми, кто рассмотрел концепцию конечного автомата, была группа биологов, психологов, математиков, инженеров и некоторых из первых ученых-информатиков.У всех их был общий интерес: моделировать мыслительный процесс человека, будь то мозг или компьютер. Уоррен МакКаллох и Уолтер Питтс, два нейрофизиолога, были первыми, кто представил описание конечных автоматов в 1943 году. Их статья, озаглавленная «Логическое исчисление, имманентное нервной деятельности», внесла значительный вклад в изучение теории нейронных сетей, теории автоматы, теория вычислений и кибернетика. Позже двое компьютерных ученых Г. Мили и Э.Ф. Мур обобщили теорию на гораздо более мощные машины в отдельных статьях, опубликованных в 1955-56 гг.Конечные автоматы, машина Мили и машина Мура, названы в честь их работы. В то время как машина Мили определяет свои выходные данные через текущее состояние и входные данные, выходные данные машины Мура основываются только на текущем состоянии.

Уоррен Маккалок и Уолтер Питтс (источник)

Автомат, в котором множество состояний Q содержит только конечное количество элементов , называется конечным автоматом (FSM).Конечные автоматы — это абстрактные машины, состоящие из набора состояний (набор Q), набора входных событий (набор I), набора выходных событий (набор Z) и функции перехода между состояниями. Функция перехода состояний принимает текущее состояние и событие ввода и возвращает новый набор событий вывода и следующее состояние. Следовательно, его можно рассматривать как функцию, которая отображает упорядоченную последовательность входных событий в соответствующую последовательность или набор выходных событий.

Функция перехода между состояниями: I → Z

Конечные автоматы — идеальные модели вычислений для небольшого объема памяти и не поддерживают память.Эта математическая модель машины может достигать только конечного числа состояний и переходов между этими состояниями. Его основное применение — математический анализ проблем. Конечные машины также используются для целей помимо общих вычислений, например, для распознавания обычных языков.

Чтобы полностью понять концептуально конечный автомат, рассмотрим аналогию с лифтом:

Лифт — это механизм, который не запоминает все предыдущие запросы на обслуживание, кроме текущего этажа, направления движения (вверх или вниз) и сбора еще неудовлетворенных запросов на обслуживание.Следовательно, в любой момент времени работающий лифт будет определяться следующими математическими терминами:

• Состояния: конечный набор состояний для отражения прошлой истории запросов клиентов.
• Входы: конечный набор входов, в зависимости от количества этажей, на которые может подняться лифт. Мы можем использовать набор I, размер которого равен количеству этажей в здании.
• Выходы: конечный набор выходных данных, в зависимости от необходимости подъема или опускания лифта в соответствии с потребностями клиентов.

Конечный автомат формально определяется как кортеж из 5 (Q, I, Z, ∂, W), такой что:

• Q = конечный набор состояний
• I = конечный набор входных символов
• Z = конечный набор выходных символов
• ∂ = отображение I x Q в Q, называемое функцией перехода состояний, то есть I x Q → Q
• W = отображение W I x Q на Z, называемое функцией вывода
• A = набор состояний принятия, где F — подмножество Q

Исходя из математической интерпретации, приведенной выше, можно сказать, что конечный автомат содержит конечное число состояний.Каждое состояние принимает конечное количество входов, и каждое состояние имеет правила, которые описывают действие машины для любого входа, представленного в функции отображения перехода состояний. В то же время ввод может привести к изменению состояния машины. Для каждого входного символа есть ровно один переход из каждого состояния. Кроме того, любой набор из пяти кортежей, принимаемый недетерминированными конечными автоматами, также принимается детерминированными конечными автоматами.

При рассмотрении конечных автоматов важно иметь в виду, что механический процесс внутри автоматов, который приводит к вычислению выходных данных и изменению состояний, не акцентируется и не углубляется в детали; вместо этого он считается «черным ящиком», как показано ниже:

Имея конечный постоянный объем памяти, внутренние состояния конечного автомата не несут никакой дополнительной структуры.Их легко представить с помощью диаграмм состояний, как показано ниже:

Диаграмма состояний иллюстрирует работу автомата. Состояния представлены узлами графов, переходами стрелками или ветвями , а соответствующие входы и выходы обозначены символами. Стрелка, входящая слева в q ₀ , показывает, что q ₀ является начальным состоянием станка. Движения, не связанные с изменением состояний, обозначены стрелками по сторонам отдельных узлов.Эти стрелки известны как петли .

Существует нескольких типов конечных автоматов , которые можно разделить на три основные категории:

• акцепторы : либо принимать ввод, либо не
• распознаватели : либо распознают ввод, либо нет
• преобразователи : генерировать выходной сигнал по заданному входу

Применение конечных автоматов можно найти в самых разных областях.Они могут работать с языками с конечным числом слов (стандартный случай), бесконечным числом слов (автоматами Рабина, автоматами Бирша), различными типами деревьев и в аппаратных схемах, где вход, состояние и выход являются битовыми. векторы фиксированного размера.

[вверху]

Конечное состояние против машин Тьюринга

Простейший автомат, используемый для вычислений, — это конечный автомат. Он может вычислять только очень примитивные функции; следовательно, это не адекватная модель вычислений.Кроме того, неспособность конечного автомата обобщать вычисления снижает его мощность.

Ниже приведен пример, иллюстрирующий разницу между конечным автоматом и машиной Тьюринга:

Представьте себе современный процессор. Каждый бит в машине может находиться только в двух состояниях (0 или 1). Следовательно, существует конечное число возможных состояний. Кроме того, при рассмотрении частей компьютера, с которыми взаимодействует ЦП, существует конечное число возможных входов от компьютерной мыши, клавиатуры, жесткого диска, различных слотовых карт и т. Д.В результате можно сделать вывод, что ЦП можно смоделировать как конечный автомат.

Теперь рассмотрим компьютер. Хотя каждый бит в машине может находиться только в двух разных состояниях (0 или 1), внутри компьютера в целом существует бесконечное количество взаимодействий. Становится чрезвычайно трудно моделировать работу компьютера в рамках ограничений конечного автомата. Однако более высокоуровневые, бесконечные и более мощные автоматы были бы способны выполнить эту задачу.

Всемирно известный ученый-компьютерщик Алан Тьюринг разработал первую «бесконечную» (или неограниченную) модель вычислений: машину Тьюринга в 1936 году для решения задачи Entscheindungs ​​. Машину Тьюринга можно рассматривать как конечный автомат или блок управления, снабженный бесконечным хранилищем (памятью). Его «память» состоит из бесконечного числа одномерных массивов ячеек. Машина Тьюринга — это, по сути, абстрактная модель выполнения и хранения в современных компьютерах, разработанная для того, чтобы дать точное математическое определение алгоритма или механической процедуры.

В то время как автомат называется конечным , если его модель состоит из конечного числа состояний и функций с конечными строками ввода и вывода, бесконечные автоматы имеют «аксессуар» — либо стек, либо ленту, которую можно перемещать вправо. или ушел, и может соответствовать тем же требованиям, что и машина.

Машина Тьюринга формально определяется набором [Q, Σ, Γ, δ, q ₀ , B, F], где

• Q = конечный набор состояний, из которых одно состояние q ₀ является начальным состоянием
• Σ = подмножество Γ, не включая B, это набор входных символов
• Γ = конечный набор допустимых обозначений ленты
• δ = функция следующего перемещения , функция отображения из Q x Γ в Q x Γ x {L, R}, где L и R обозначают направления влево и вправо соответственно
• q ₀ = в наборе Q в качестве начала состояние
• B = символ Γ, как пробел
• F ⊆ Q набор из конечных состояний

Следовательно, основное различие между машиной Тьюринга и двусторонними конечными автоматами (FSM) заключается в том, что машина Тьюринга способна изменять символы на своей ленте и моделировать выполнение и хранение на компьютере.По этой причине можно сказать, что машина Тьюринга способна моделировать все вычисления, которые сегодня можно вычислить с помощью современных компьютеров.

[вверху]

Руководство по окончанию

| Nier Automata Вики

Войти в систему

Справка
Выйти Переключить навигацию
• Вики-дом
  • Вики-дом
  • Вики-форумы
  • Как помочь вики
  • Магазин вики
  • Блог Fextralife
  • Fextralife Wiki Hub
• Общая информация
  • Общая информация
  • О Nier Automata
  • Демо
  Описание обновления
  • DLC
  • Секреты
  • Органы управления
  • боевой
  • Отзывы
  • Информация о предварительной версии
  • Часто задаваемые вопросы
• Информация о персонаже
  • Информация о персонаже
  • игровых персонажей
    • YoRHa No.2 Тип B (2B)
    • YoRHa №2 Тип B (9S)
    • YoRHa №2 Тип A (A2)
  • Навыков
    • Пакеты программ
    • Сменные микросхемы
  • Статистика
  • НИП
• Снаряжение и оружие
  • Снаряжение и оружие
  • Оружие
    • Маленькие мечи
    • Большие мечи
    • Копья
    • Боевые наручи
  • капсул
    • Пакеты программ
    • Сменные микросхемы
  • Аксессуары (косметика)
  • Ремесло
    • Материалы
  • шт.
    • Товары для восстановления
    • Предметы улучшения
    • Предметы поддержки
    • Ключевые позиции
    • Материалы
  • Крепления
• Мировая информация
  • Мировая информация
  • Адреса
    • Карты
  • Квесты
  • НИП
  • Торговцы
  • Рыбалка
    • Рыба
    • Места рыбалки
  • Враги
    • Бобышки
  • История
• Руководства и решения

Что такое SDET? Полная форма, значение, роль и обязанности

• Главная

• Тестирование

  • • Назад
    • Agile-тестирование
    • BugZilla
    • Cucumber
    • Тестирование базы данных
    • ETL-тестирование
    • Jmeter
    • JIRA
    Назад
  • JUnit
  • LoadRunner
  • Ручное тестирование
  • Мобильное тестирование
  • Mantis
  • Почтальон
  • QTP
  • Назад
  • Центр качества (ALM)
  • RPA
  • SAP Testing
  • Selenium
  • SoapU
  • Управление тестированием
  • TestLink

• SAP

  • • Назад
    • ABAP 9 0044
    • APO
    • Начинающий
    • Basis
    • BODS
    • BI
    • BPC
    • CO
    • Назад
    • CRM
    • Crystal Reports
    • FICO
    • HANA
    • HR
    • MM
    • QM
    900 Заработная плата
    • Назад
    • PI / PO
    • PP
    • SD
    • SAPUI5
    • Безопасность
    • Менеджер решений
    • Successfactors
    • SAP Tutorials

• Web

  • • Назад
    • Apache
    • AngularJS
    • ASP.Net
    • C
    • C #
    • C ++
    • CodeIgniter
    • СУБД
    • JavaScript
    • Назад
    • Java
    • JSP
    • Kotlin
    • Linux
    • MariaDB
    • MS Access
    • MYSQL
    • Node. js
    • Perl
    • Назад
    • PHP
    • PL / SQL
    • PostgreSQL
    • Python
    • ReactJS
    • Ruby & Rails
    • Scala
    • SQL
    • SQLite
    • Назад
    • SQL Server
    • UML
    • VB.Net
    • VBScript
    • Веб-службы
    • WPF

• Обязательно изучите!

  • • Назад
    • Учет
    • Алгоритмы
    • Android
    • Блокчейн
    • Бизнес-аналитик
    • Создание веб-сайта
    • Облачные вычисления
    • COBOL
    • Дизайн компилятора
    • Назад
.

No related posts.
