Как из выключателя сделать розетку быстро и без проблем

Меняем розетку на выключатель

При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя.

Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

Демонтируем розетку

Итак:

• Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
• Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
• Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой.

Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

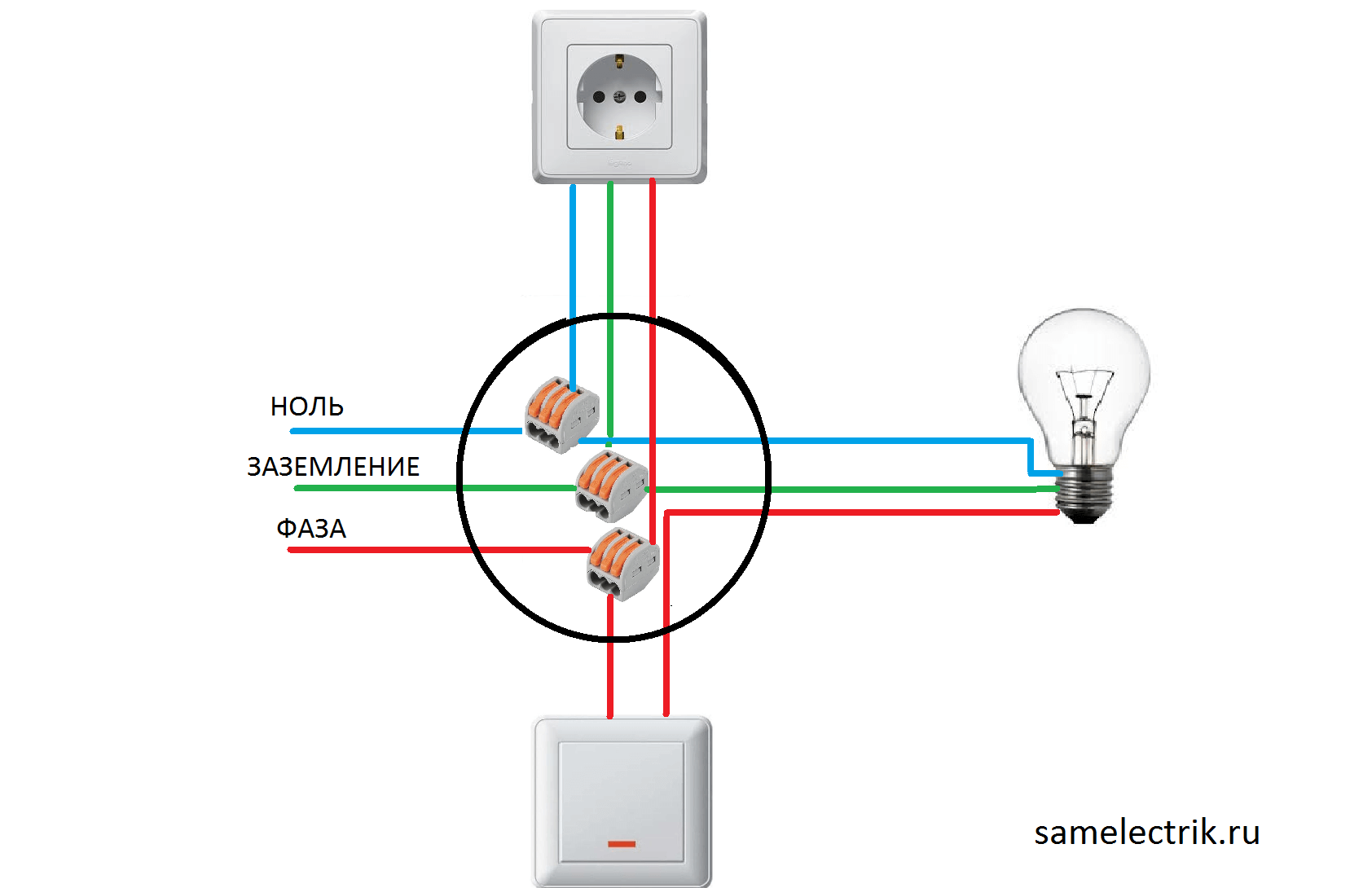

На фото представлена возможная схема подключения в распределительной коробке

• На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
• Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
• Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
• Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
• Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
• Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Итак:

• Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
• Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
• В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

• Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
• Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
• Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
• Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
• Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус. Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Вывод

Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.

Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.

А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.

Как провести розетку от выключателя

Электричество в доме

В процессе эксплуатации жилья очень часто возникает необходимость переноса электротехнических элементов (розеток, выключателей) в более удобные зоны. И если в предыдущих статьях мы уже рассказывали о том, как перенести розетку, то сегодня нам хотелось бы поговорить с читателем о том, как провести розетку от выключателя и вообще возможно ли это?

Технические особенности приборов

Перед тем как отвечать на поставленный вопрос желательно описать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки заключается в том, чтобы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего обязательным условием является наличие на клеммах данного электроприбора двух потенциалов: фазы (L) и нуля (N).

А в некоторых случаях (при подключении бытовой техники с токопроводящим корпусом) еще и защитного заземления (PE).

Если же говорить о выключателе освещения, то задача данного прибора состоит в том, чтобы замыкать/размыкать уже готовую цепь. Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

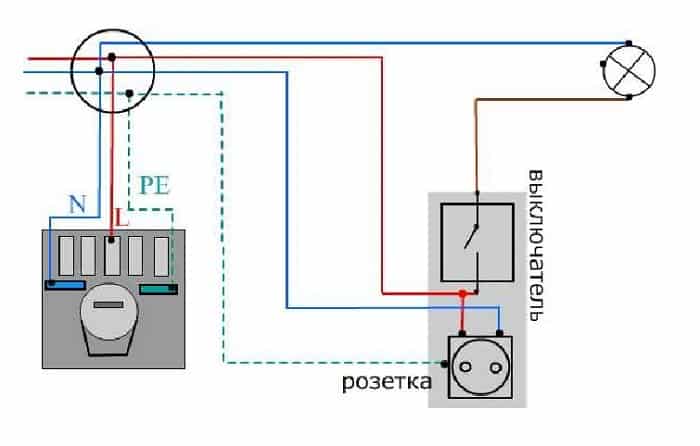

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без изменения электрического монтажа не возможно, так как для полноценной работы любого бытового прибора нужны два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только один из них.

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет проходить через лампу (лампа будет светиться). Применять такую схему подключения крайне не желательно ввиду следующих ее ограничений:

• Подключение к такой розетке приборов большой мощности (более 0,5 кВт) будет сопровождаться прохождением повышенного тока через нить накаливания, и лампа будет часто выходить из строя;
• При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (например, холодильник) вообще не смогут запускаться;
• Одновременная работа двух потребителей может вызвать перегрев проводников и стать причиной возникновения аварийных ситуаций.

Так как же можно решить поставленную задачу?

Вариант №1. Отказ от выключателя

Данный метод сводится к тому, что розетка устанавливается (либо проводится) вместо существующего выключателя. Понятно, что к таким действиям может сподвигнуть лишь крайняя необходимость, так как в таком случае полностью исключается функция освещения. Ввиду перечисленных ограничений указанный вариант может использоваться как временная мера и лишь в технических помещениях (кладовая, подсобка и т.п.).

Сама же реализация метода заключается в следующем:

1. С объекта проведения работ снимается напряжение. Обязательно следует произвести проверку отключения при помощи индикатора напряжения.
2. Выключатель демонтируется из установочной коробки и производится его отключение от электрических проводников.
3. На место выключателя устанавливается электрическая розетка и производится подключение существующих проводников к ее клеммам.
4. Открывается распределительная коробка (в которой скомутированна электроразводка помещения) и производится переподключение проводников таким образом, чтобы на вновь созданную розетку подавались два потенциала: фаза (L) и ноль (N). Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно пользоваться новой розеткой.

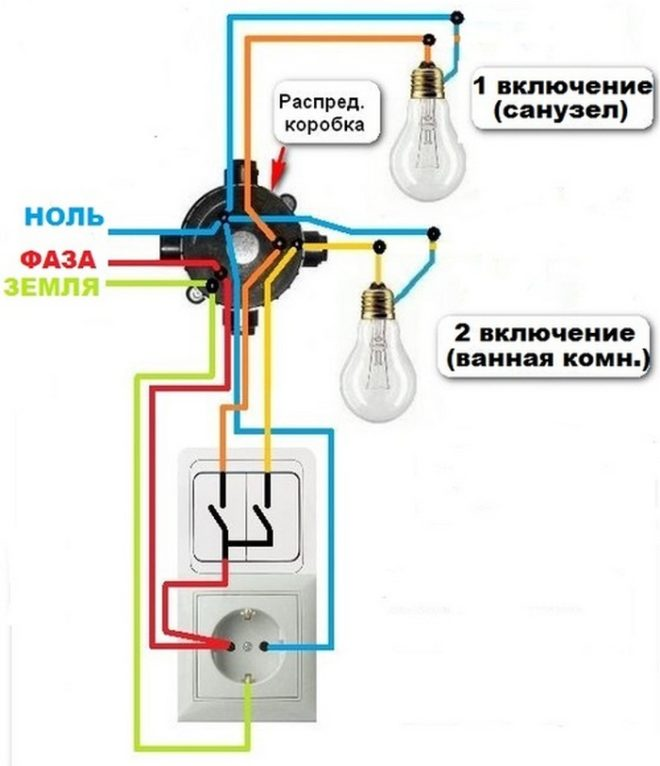

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

1. Обестачивается электрическая сеть.
2. Демонтируется двойной выключатель.
3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике. Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата. Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

Читать еще:

Как выбрать розетки и выключатели

Как провести свет на балкон или лоджию самостоятельно

Как проверить розетку мультиметром

Как монтировать розетки в гипсокартоне

О том как выполнить электроподключение можно узнать  из следующего видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Добавить комментарий

Как подключить розетку от выключателя

В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Необходимые действия и инструменты

Для того чтобы подключить выключатель от розетки, в первую очередь в целях безопасности необходимо отключить питание в помещении. Если розетка подключается в распределительной коробке, внутри которой идут провода сразу на несколько электроустройств, можно перепутать провода, особенно если они не отличаются цветами. Отличить нулевой провод от фазного можно с помощью индикаторной отвертки.

Для работы потребуются:

• резиновые перчатки,
• плоскогубцы с резиновой ручкой,
• индикаторная отвертка,
• коврик из резины,
• провода.

Для того чтобы в дальнейшем не путаться, где какой провод у вас находится, рекомендуется использовать стандартную цветовую схему двухпроводного кабеля: красный – фазный, синий – нулевой провод.

Выбор розетки и способ монтажа

Перед тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители предоставляют выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор – выбор способа проведения монтажных работ. Можно протянуть проводку скрытым образом, утопив в стену, либо открытым – при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации. Предназначенная для электророзетки нагрузка не должна быть меньше показателей нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель влажности в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателя одноклавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора. Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие устройства делятся по своим конструктивным особенностям:

• Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
• Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене, — более современный тип.

Этапы

Подключение выключателя от розетки проводят в несколько ключевых этапов:

1. Подготовка устройства к прикреплению провода. Для этого снимается панель с клавишей и защитная накладка.
   Откручиваются винты (которыми крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
4. Проводка прикрепляется к поверхности (стене, плинтусу и пр.).

Процесс очень прост и не требует каких-либо усилий. С помощью видео можно лучше разобраться с этапами монтажа и его особенностями. При проведении подобных работ соблюдайте меры предосторожности, проводите все действия в резиновых перчатках и стоя на резиновом коврике, предварительно обесточив электросеть в помещении. Если вы не уверены в своих силах, лучше доверить монтаж специалисту.

Как подключить розетку от выключателя и другие способы их установки

Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.

Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?

Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

• пакетник;
• электросчетчик;
• автоматы;
• нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Устройство электропроводки квартиры

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.

[perelink1]

Располагаются коробки в местах разветвления распределительной сети, а также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно нужно подключить два элемента: светильник и то, что его включает (выключатель либо диммер). На каждый из этих элементов от соединительной коробки тоже идут кабельные линии. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – возвращается назад. Затем он соединяется с одним из проводников, направляющихся к светильнику. Второй проводник линии от светильника подключается к общему нулевому проводнику соединительной коробки.

Люстра, имеющая две и более группы лампочек, подключается линией с большим количеством жил. Ровно на столько же увеличивается количество жил в кабеле между коммутационным элементом и коробкой. Иногда на подключение люстры заранее закладывается избыточное количество проводов – обычно три. При подключении только одной группы лишняя жила не используется, остается запасной.

Если электропроводка собрана в соответствии с требованиями современных ПУЭ, в ней присутствует нулевой защитный (заземляющий) проводник, то все они соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов светильников. Защитные проводники имеют желто-зеленую окраску, нулевые – синюю, а фазные – коричневую или черную.

[ads-pc-1][ads-mob-1]

А вот при коммутации сетей освещения при помощи современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по умолчанию фазная жила, идущая на выключатель, имеет коричневый цвет. От него фаза отправляется в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Получается, что расцветка не будет соответствовать функциональному назначению цепи, ведь по ним пойдет потенциал фазы. А вот на светильник напряжение пойдет по проводам соответствующих правилам цветов.

А если проводка старая и вся выполнена одинаковыми проводами белого цвета? В этом случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при этом свет нужно заранее выключить. Фазные провода на светильники найти проще всего – в соединении участвуют только два провода, на них появляется фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.

Теперь рассмотрим варианты модернизации квартирной электропроводки. Сделаем это в порядке усложнения монтажа.

Подключение розетки к соединительной коробке

Это – самый простой способ присоединения. Для этого сначала нужно найти ближайшую соединительную коробку, вскрыть ее и найти в ней соединения нулевых и фазных проводов. Затем провести от коробки до установленной в нужном месте розетки кабель либо в гофре, либо в пластиковом кабель-канале. По возможности можно даже выполнить штробу и проложить линию скрыто.

[perelink2]

При прокладке обратите внимание, куда от коробки уходят провода. Обычно они отходят от нее либо параллельно полу, либо вертикально вниз. Здесь нельзя сверлить отверстия – можно попасть в кабель.

Затем присоедините выводы от новой кабельной линии к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте напрямую медные и алюминиевые провода – место контакта будет окисляться и греться. Пользуйтесь соединителями WAGO, НВИ и т.п.

Подключение выключателя к соединительной коробке

Этот метод пригодится для монтажа нового светильника при условии, что рядом находится соединительная коробка. Для этого потребуется проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.

Определив местонахождение нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новой розетки.

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Замена розетки выключателем

Прелесть этого метода в том, что место установки розетки можно по необходимости использовать для размещения выключателя. Поменять само изделие не трудно, так как они полностью взаимозаменяемы. Оба провода, ранее подключенные к розеточным контактам, подключаются к установленному вместо нее коммутационному элементу.

[perelink3]

Останется только выполнить переключения в соответствующей коробке. Фазный проводник остается на месте. А вот второй провод нужно отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.

Замена выключателя розеткой

Возможна и обратная операция. В этом случае провода, использующиеся для работы выключателя, так же используются для подключения розетки.

В распределительной коробке проводник, идущий до этого от выключателя к светильнику, подключается к месту соединений нулевых проводников.

При использовании трехпроводной схемы третий провод кабеля, ранее либо не использующийся, либо участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.

Как сделать розетку от выключателя

Вам понадобится

• розетка, выключатель, провод.

Инструкция

Определите место расположения розетки – по правилам это от метра до полутора от пола, по евростандартам – немного выше плинтуса, а именно от тридцати до сорока сантиметров. Но если дома есть маленькие дети, нужно не просто разместить розетку повыше, но и обеспечить ее заслонкой.

Проследите, чтобы розетка была на расстоянии не менее полуметра от любых трубопроводов, включая не только газовые, но и водопроводы.

Все работы по подключению розетки проводите при отключенном электричестве, желательно на щиток повесить предупреждение «Не включать!».

Проводку ведите сантиметров на 30 выше пола – это оптимальный вариант как при открытой, так и при скрытой проводке.

Перед соединением провода предварительно зачистите для обеспечения лучшего контакта.

При соединении обеспечьте крепкое и надежное привинчивание проводки, чтобы избежать нагревания или искрения.

Укрепите розетку на деревянной или пластиковой подставке не меньше 10 мм шириной (это касается только открытой проводки.

Для закрепления розетки на подрозетнике используйте два шурупа или соедините их между собой при помощи специального зажима.

При подключении розетки учитывайте мощность предполагаемых для включения в нее приборов. Если у вилки прибора есть провод заземления, то и розетка должна быть соответственной.

Помните, что при параллельном подключении розетки от выключателя свет будет включаться каждый раз при подключении прибора в розетку, а при последовательном розетка будет работать только после включения света.

Оденьте рамку и установите панель механизма.

Выбор того, проводить ли розетку от выключателя, остается строго за вами — именно вы будете использовать результат своей работы, но лучше все же оставить такое занятие, как монтаж, электрикам.

Можно ли от выключателя провести розетку

Как часто вам требовалось произвести установку выключателей или розеток в доме (квартире)? Бывало такое, что из-за своей некомпетентности вызывали мастера? Сама процедура установки розеток и выключателей проста – достаточно знать всего несколько основополагающих моментов, которые обезопасят вас от поражений электрическим током.

Перед началом работ

Начиная выполнять какие-либо работы по электрике, необходимо обесточить весь дом или квартиру. Для этого достаточно выключить пробки на счетчике (автомате), а также побеспокойтесь о том, чтобы его никто не запустил.

Как подключить розетку и выключатель от одного провода

Предупредите всех, кто может быть к этому причастен.

Подключение электрических элементов требует наличия следующих вещей:

• выключатель или розетка;
• распределительная коробка – если предполагается разводка кабелей;
• провода для соединения;
• изолента для изоляции;
• коробочки для помещения выключателя (розетки), которые можно купить в любом хозяйственном магазине.

Само соединение выключателя к светильнику (люстре) или замена (установка) розетки – дело очень простое:

1. Демонтируйте старую розетку.
2. При необходимости установите внутреннюю коробку, если последняя отсутствует или прежняя пребывает в плачевном состоянии.
3. Крепление коробки происходит на приготовленную смесь из алебастра.
4. После этого достаточно закрепить провода в разъемах розетки и установить элемент на свое место.
5. Крепится сама розетка при помощи специальных полозьев, которые идут в комплекте с продажи. Достаточно закрутить шурупы до той степени, чтобы конструкция плотно сидела на своем месте.

Для монтажа выключателей последовательность действий аналогична.

В статье будут рассмотрены различные схемы подключения в распределительной коробке между электрощитом, люстрой и выключателем.

Перед стартом любых электрических работ позаботьтесь о том, чтобы полностью снять напряжение. Это обезопасит вас от поражения электрическим током. Подключение выключателя осуществляется всегда в разрыв фазы. Таким образом механизм будет отключать именно кабель под напряжением, а не нулевой. Используя такой традиционный подход, эксплуатация электроприборов в помещении окажется безопасной.

Процесс подключения

Определите фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.

Для примера: вам потребовалось сменить лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.

Читайте также: На какой высоте по ГОСТ должны устанавливаться выключатели и розетки

Определяется фазовый провод при помощи индикаторной отвертки. Прокладывая проводку, следуйте тому, чтобы фазный провод подключался к центральному контакту цоколя. Это уменьшит вероятность того, что можно будет случайно получить поражение током.

Подключение подразумевает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу светильника (к нагрузке). Таким образом выполняется подключение по фазовому проводу.

Синий провод от электрощита необходимо подключить к нулевому проводнику нагрузки (люстры). Результатом этих несложных действий получается подключение по фазе, а нулевой присоединяется напрямую на лампы.

Принцип работы схемы следующий: нажатие выключателя замыкает электрическую цепь, фаза от счетчика передается сразу на светильник и люстра загорается (лампочка). Завершив соединения всех проводов, места с узлами необходимо аккуратно заизолировать и уложить внутри распределительной коробки. Все соединения проводов лучше всего делать посредством скручивания с последующим запаиванием.

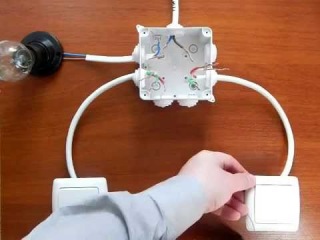

Подключение выключателя и розетки в одном месте

Зачастую в одной комнате используется одна распределительная коробка, в которую подводятся провода от люстры и розетки (или от нескольких). В таком случае легко можно ошибиться и неправильно выполнить монтаж проводов.

Сейчас ознакомьтесь с тем, как выполнить подключение одного светильника и одной розетки в одной коробке:

1. Подключение выключателя светильника происходит по фазе, как описывалось выше.
2. Провода от розетки нужно подключать параллельно.
3. Красный провод от розетки к фазе.
4. Синий проводник к нулевому проводу.

После завершения всех действий по подключению провода фиксируются, хорошо зажимаются и запаиваются.

Завершающим этапом нужно выполнить изоляцию узлов изолентой, уложить провода в коробке и закрыть ее.

Подводя итог

Прочитав эту статью, вы убедились в том, что произвести установку выключателя или розетки можно достаточно быстро, и вызов мастера совсем необязателен. Главное, что нужно учитывать – это соблюдение техники безопасности при выполнении электромонтажных работ. Перед началом обязательно отключите общее напряжение по квартире (дому) на счетчике, а только затем приступайте к выполнению работ.

Как подключить розетку от выключателя света?

На однополюсном выключателе света есть два винта, и не имеет значения, какой провод к какому винту подключен. Используйте плоскогубцы и отвертку, чтобы подсоединить горячий черный провод от сервисной панели к верхнему винту, а черный провод от розетки к нижнему винту. узнать больше

Всегда подключайте белый провод к нейтрали розеток и осветительных приборов.Нейтральный вывод всегда отмечен. Обычно его идентифицируют по серебристому или светлому винту. Подключите горячий провод к другой клемме. Если есть зеленый или оголенный медный провод, это земля. узнать больше

На этой схеме показано подключение выключателя света для управления существующей розеткой. Источник находится в розетке, и к новому переключателю добавляется петля переключателя.Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. узнать больше

Затем к коммутатору подсоединяется провод. Свиньи хвосты — это процесс, при котором короткий провод перерезается, чтобы провести от разъема к соединению на крышке. К этим двум черным проводам присоединяется черный провод от розетки или розетки. Красный провод подключается к противоположному концу распределительной коробки и к черному проводу на светильник (обратно в световой короб).узнать больше

Как подключить переключаемую розетку к однополюсному выключателю, показано на этой электрической схеме. узнать больше

На этой схеме показано подключение выключателя света для управления существующей розеткой. Источник находится в розетке, и к новому переключателю добавляется петля переключателя.Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. Черный провод переключателя подключается к горячей розетке. узнать больше

Схема подключения

для добавления нового светильника

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Перед добавлением новой проводки и т. Д. Рассчитайте общее количество проводников, разрешенных в коробке.Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены электрические схемы для добавления нового светильника в существующую цепь. Существуют схемы для добавления светильников к уже имеющимся потолочным светильникам и для использования существующей розетки в качестве источника для нового выключателя и света.Включены различные схемы подключения, чтобы свет или выключатель были первыми в цепи. Кроме того, найдите схему для добавления света от переключаемой розетки, которую вы уже должны включить, когда включаете комнатный свет.

Подключение нового выключателя и света от розетки

На этой схеме питание для нового выключателя и светильника берется из существующей розетки. В новой части цепи первым идет выключатель, и от розетки к нему подводится новый двухжильный кабель.От переключателя новый двухжильный кабель подводится к новому месту освещения.

Нейтраль для нового света снимается с розетки и соединяется с новым белым проводом и косичкой, которая соединяется обратно с розеткой. Аналогичным образом, горячий источник удаляется из розетки и соединяется с новым черным проводом и гибким проводом, соединяющимся обратно с горячей клеммой на розетке.

На выключателе черный провод от розетки подключен к одной клемме на выключателе, а черный провод, идущий к новому свету, подключен к другой.Белый провод от розетки соединен с белым проводом, идущим к свету, на этой схеме он не подключается к выключателю. У фонаря черный провод подключается к горячему выводу на приспособлении, а белый — к нейтральному выводу.

Подключение выключателя и освещения в коробке с двойной розеткой

Эта схема аналогична приведенной выше, но розетка и новый выключатель находятся в одной коробке в конце домашней цепи. При добавлении нового переключателя, подобного этому, необходимо будет установить новую коробку с двумя перемычками, если для источника используется одна розетка.Если в коробке две розетки, одну можно удалить и установить на ее место выключатель для управления новым светом.

В этой проводке провод горячего источника извлекается из розетки и соединяется с двумя гибкими проводами. Один пигтейл подключается к клемме переключателя, а другой — к горячей клемме розетки. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме легкой нейтрали.

Подключение нового освещения и шлейф переключателя от розетки

На этом чертеже показана проводка для добавления нового света и выключателя, при этом светильник должен быть первым в цепи. Новый кабель проходит от розетки к новому месту крепления, а кабель петли переключателя проходит оттуда к новому месту переключателя. Петля переключателя представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод соединяется с черным проводом на кабеле осветительной арматуры и с косичкой, которая соединяется обратно с горячим выводом на стенной розетке.В коробке с осветительной арматурой черный провод соединен с черным проводом, идущим к переключателю. У переключателя черный провод подключается к новому переключателю.

Вернувшись к источнику, нейтральный провод соединяется с белым проводом, идущим к свету, и с косичкой, соединяющей нейтральный вывод розетки. В приспособлении белый соединяется с нейтральным выводом на светильник. Красный провод от петли переключателя подключен к горячему выводу на светильник, а другой конец — к новому переключателю.Белый провод закрывается гайкой в ​​новой распределительной коробке.

Подключение нового света от переключаемой розетки

Электропроводка на этой схеме предназначена для добавления нового осветительного прибора в переключаемую розетку, т. Е. Ту, которая нагревается только при включенном выключателе. Они обычно используются для включения и выключения настольной лампы или торшера с помощью настенного выключателя.

Новый 2-проводной кабель проходит от розетки до нового светильника. В розетке провода удаляются, и каждый присоединяется к новому кабелю и обратно к розетке с помощью косички.В коробке с осветительной арматурой черный провод подключается к горячему выводу, а белый — к нейтральному.

Проводка для добавления новых источников света из существующего прибора

На этой схеме два новых светильника добавлены к уже существующему. Новый двухжильный кабель проходит от существующей коробки осветительных приборов до первой новой коробки. Оттуда новый 2-проводной кабель подводится ко второму новому световому коробу. При желании после этого можно добавить дополнительные источники света, проложив новый кабель к каждому новому световому коробу.

В существующем светильнике горячий и нейтральный провода снимаются с зажимов светильника и соединяются с проводами нового кабеля, идущими к первому новому фонарю. К стыку также добавляется косичка, чтобы можно было повторно подключить существующий свет обратно к цепи. При первом новом свете провода присоединяются к новому кабелю, идущему к следующему свету, и к косичке для подключения первого нового источника света. Если вы хотите добавить больше источников света после второго нового на этой схеме, их можно таким же образом включить в схему.

Подключение нового источника света от существующего коммутатора

Эта схема показывает, как добавить новый осветительный прибор из существующего выключателя, а не из светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому фонарю, соединены в распределительной коробке с проводами, идущими к существующему фонарю. Черный провод, идущий к свету, снимается с переключателя и соединяется с: косичкой обратно к переключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету.Теперь переключатель будет управлять обоими осветительными приборами в цепи.

Схема подключения

для нового выключателя и света

На этой схеме новый выключатель и свет добавлены к уже существующему выключателю. Источником для этой схемы является уже существующий осветительный прибор, и оттуда проходит 3-проводная петля переключателя к распределительной коробке. Этот 3-проводной контур переключателя удовлетворяет требованиям NEC к нейтрали в распределительной коробке.

На месте выключателя установлена ​​новая двойная секция, чтобы дать место второму выключателю для управления новым светом.Такое расположение позволит управлять каждым светом отдельно.

Горячий от петли переключателя соединяется с обоими переключателями с помощью пигтейла. Новый 2-проводной кабель проложен от распределительной коробки до нового места расположения осветительной арматуры. Нейтральный провод от контура переключателя соединен с новым белым проводом. Черный провод подсоединен к другому выводу нового переключателя и к горячему выводу нового фонаря.

Еще подобное на Do-It-Yourself-Help.com

Схемы подключения коммутируемых настенных розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки с источником питания и переключателем в первую очередь. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с землей на выходе.

Подключение раздельной коммутируемой розетки

Здесь розетка розетки разделена путем удаления перемычки между двумя горячими клеммами.Это разделяет розетку, поэтому каждая половина работает независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Источник, горячий на переключателе, соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая.Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к шлейфу переключателя

На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой. Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю.Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к шлейфу переключателя

На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения.Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подсоединяется к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на шлейфе переключателя проходит от переключателя до верхней половины розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника присоединена к розетке и к белому проводу, идущему к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Подобное нейтральное соединение теперь требуется в большинстве новых распределительных коробок, так как код NEC изменился в 2011 году.

Схема подключения выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой.Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку. Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

На выключателе черный провод подсоединен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема электрических соединений для нескольких переключаемых розеток

На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе.Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

Еще подобное на Do-It-Yourself-Help.com

Схема подключения выходов коммутатора

GFCI

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Перед добавлением новой проводки и т. Д. Рассчитайте общее количество проводников, разрешенных в коробке.Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены схемы подключения прерывателя цепи замыкания на землю (GFCI) со встроенным выключателем, часто называемым комбинированным выключателем розетки GFCI.Это устройство можно использовать для защиты от замыканий на землю рядом с источниками воды, например, на кухне или в ванной комнате, где пространство минимально и требуются оба устройства. Проверьте здесь, чтобы увидеть электрические схемы стандартного комбинированного выключателя розетки, который можно использовать в областях, где нет необходимости в защите от замыкания на землю.

Схема

включает переключатель для управления системой утилизации мусора, защищенной gfci, подключение защищенного светильника, подключение защищенной дуплексной розетки и незащищенного света с помощью встроенного переключателя, а также подключение переключателя для управления самой розеткой gfci.

Подключение розетки GFCI с коммутируемой системой утилизации мусора

На этой схеме показана схема подключения комбинированного переключателя Cooper gfci для управления системой удаления мусора. Здесь розетка GFCI, выключатель и утилизация защищены от замыканий на землю. Если нагрузка подключена к розетке или утилизация вызовет короткое замыкание, все устройство отключится, и ни одно из них не будет работать, пока опасность не будет устранена.

Для подключения этой схемы провода источника подключаются к клеммам LINE на половине розетки комбо.Оттуда к мусоропроводу идет двухжильный кабель, а черный провод стыкуется с одним из проводов встроенного переключателя. Другой провод переключателя подключается к клемме LOAD hot на комбинированном устройстве. Белый провод, идущий к утилизации, подключен к нейтральной клемме НАГРУЗКИ на комбо.

Подключение розетки GFCI с выключателем света и защищенной розеткой

В этой схеме подключения gfci защищает стандартную дуплексную розетку, подключенную к клеммам LOAD на комбо.Встроенный переключатель управляет незащищенным светильником от отдельного источника электроэнергии.

Источник к розетке подключается к клеммам LINE на gfci. Клеммы LOAD подключаются к стандартной розетке с помощью 2-проводного кабеля. Это защитит эту розетку и любые другие устройства, подключенные к ней дальше по линии.

Петля переключателя проходит от осветительной арматуры до встроенного переключателя на комбинированном устройстве. Любой провод в контуре переключателя можно соединить с любым проводом переключателя, но белый провод должен быть помечен черным с обоих концов, чтобы идентифицировать его как горячий.При таком расположении источником света можно управлять с помощью комбо, но свет останется включенным, если gfci отключится из-за короткого замыкания.

Схема подключения

для комбинированной розетки GFCI

На этой схеме переключатель, встроенный в комбинированное устройство, подключен для управления самой розеткой gfci. Горячий провод источника стыкуется с одним из проводов переключателя, а другой провод переключателя подключается к клемме горячей линии на устройстве. Нейтраль источника подключена к клемме нейтрали LINE.Клеммы НАГРУЗКИ в этой компоновке не используются.

Подключение розетки GFCI и выключателя света

На этой схеме показаны соединения для комбинированного выключателя розетки gfci, используемого для управления незащищенным осветительным прибором.

Здесь горячий провод источника соединен с контактом LINE hot на комбинированном блоке и одним из проводов встроенного переключателя. Двухжильный кабель проходит от устройства GFCI к осветительной арматуре, а черный провод соединяется с другим проводом встроенного переключателя. У светильника черный провод подключается к горячему выводу на фонаре.Нейтраль источника соединяется с клеммой LINE на GFCI и белым проводом, идущим к нейтрали на осветительной арматуре. Клеммы LOAD на GFCI остаются доступными для подключения большего количества розеток или других защищенных устройств.

Еще подобное на Do-It-Yourself-Help.com

Fix-It Chick: Добавьте электрическую розетку рядом с выключателем | Новости, спорт, работа

Добавить электрическую розетку рядом с существующим выключателем света очень просто, если в коробке есть нейтральный провод.

Шаг 1: Отключите подачу питания на выключатель света на главной электрической панели.

Шаг 2: Снимите пластину переключателя и открутите переключатель от розетки.

Шаг 3: Вытащите переключатель из коробки. Если есть связка из двух белых проводов, связанных вместе позади переключателя, и двух отдельных проводов, идущих к переключателю, будет легко добавить розетку.

Шаг 4: Используйте датчик напряжения, чтобы убедиться, что питание коробки отключено, прикоснувшись датчиком к каждому проводу отдельно.

Шаг 5: Пометьте два провода, прикрепленные к коммутатору, изолентой и отсоедините провода от коммутатора.

Шаг 6: Снимите имеющуюся выпускную коробку и замените ее двойной выпускной коробкой.

Шаг 7: Удалите гайку, соединяющую два нейтральных провода в задней части коробки, и добавьте к смеси третий белый провод. Скрутите провода вместе и закройте их проволочной гайкой. Присоедините свободный конец нового провода к серебряному винту на новой розетке.

Шаг 8: Подсоедините два коротких черных провода к черному проводу, который изначально был на золотом винте переключателя. Это должна быть горячая проволока. Скрутите три провода вместе и закройте их проволочной гайкой. Присоедините свободный конец одного нового провода к золотому винту на переключателе и прикрепите свободный конец второго нового провода к золотому винту на розетке.

Шаг 9: Подключите белый провод, который изначально был на коммутаторе, к серебряному винту на коммутаторе.

Шаг 10: Если к коммутатору был подключен провод заземления, прикрепите к нему два коротких зеленых или оголенных провода и закройте все три гайкой для проводов. Проденьте свободный конец одного провода заземления к зеленому винту на переключателе, а свободный конец второго провода — к зеленому винту на розетке.

Шаг 11: Как только все провода будут подсоединены, нажмите выключатель и вставьте розетку в новую коробку. Закрепите их крепежными винтами.

Шаг 12: Включите питание и убедитесь, что все работает правильно, прежде чем устанавливать новую крышку.

— Есть вопросы по ремонту дома для Fix-It Chick? Отправьте его Линде Коттин по адресу [email protected].

Как заменить настенную розетку выключателя света | Руководства по дому

Настенную розетку с выключателем света необходимо заменить, если она повреждена или вы переходите на новый стиль. Комбинации «выключатель-розетка» состоят из рычага или кулисного переключателя с розеткой на 110 В внизу, а существующие электрические провода подключаются к клеммным винтам по бокам новой выключательной розетки.Обычно внутри дома используются пластиковые или декоративные накладки, а в мастерских — металлические. Замена комбинации «выключатель-розетка» дает любителю, который занимается своими руками, возможность применить базовые электрические навыки.

Выключить прерыватель электрической цепи к розетке на электрощите. Если на выключателях нет маркировки, включите свет выключателем или подключите лампу к розетке и переключайте каждый прерыватель, пока индикатор не погаснет.

Ослабьте и снимите винт, фиксирующий декоративную крышку, с помощью отвертки и снимите крышку.Установите тестер напряжения на «Вольт» и прикоснитесь концом каждого провода тестера к винту клеммы на противоположных сторонах розетки выключателя. Если счетчик показывает показания, выключите главный прерыватель на панели.

Ослабьте винты, которыми крепятся верхние и нижние металлические выступы розетки выключателя на лицевой стороне распределительной коробки у стены. Вытяните блок из коробки, чтобы получить доступ к клеммным винтам, к которым прикреплены электрические провода.

Обратите внимание на цвета электрических проводов, которые крепятся к винтам клемм переключателя.Как правило, черный провод подключается с одной стороны, а синий, красный или оранжевый провод — с противоположной.
