Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

Особенности демонтажа

Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

Как демонтировать дюбель:

• Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
• Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
• Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
• Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
• Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
• Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

Дюбеля для бетона: особенности и крепление

Разновидности элементов крепления по бетону

Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Содержание статьи

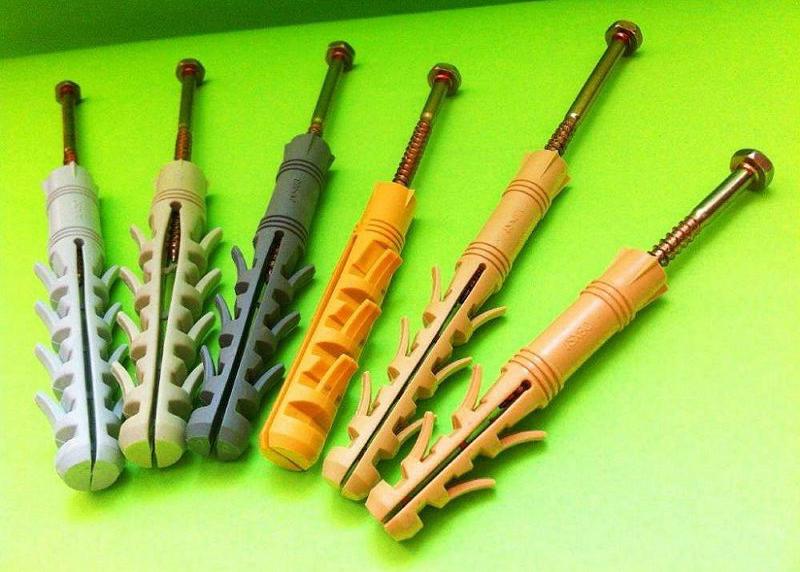

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Для кирпича

Для бетона

Втулка для кирпичного дюбеля Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании. Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них.

Дюбель-гвоздь для бетона Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление.

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

Пластмассовый дюбель в бетон

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

• На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
• Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
• Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
• Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Металлический дюбель для бетона

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото	Особенности
Распорный	Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком. Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.
Бабочка	Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.

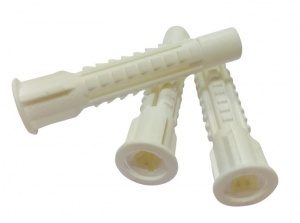

Универсальный	Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.
Дюбель-гвозди	Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.
Фасадный	Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.
Химический	Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.
КВТ	Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.
GB	Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

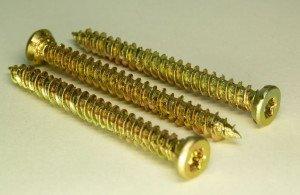

Саморез в бетон без дюбеля

Дюбель для керамзитобетонных блоков

Дюбель для бетона l=60 диаметром 10 мм

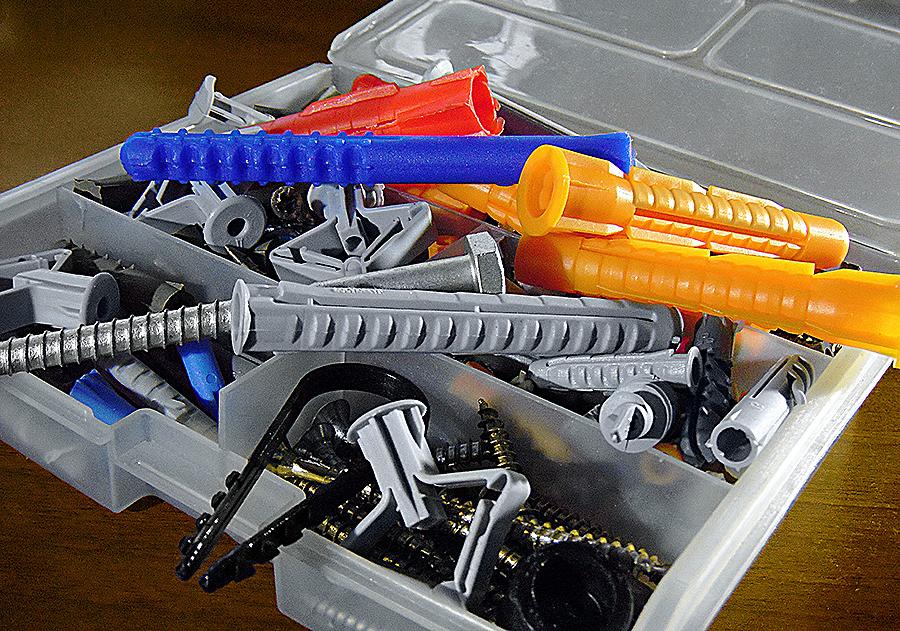

Выбор дюбеля

Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:

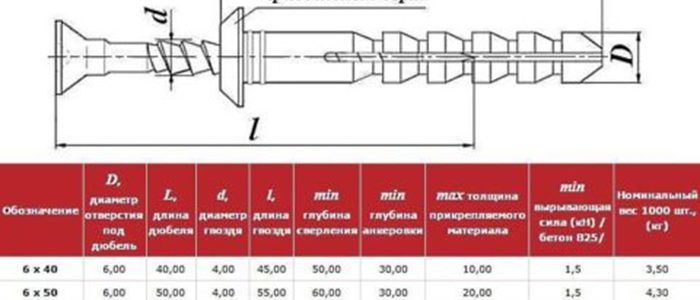

Таблица для определения размеров крепежного элемента от вида нагрузки на него

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

• Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
• При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
• Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
• Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
• При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

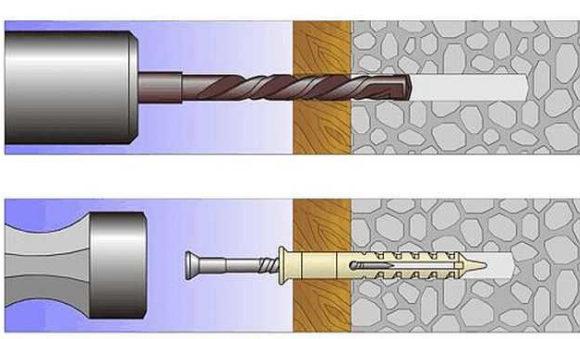

Технология установки дюбеля в бетонную стену

Для проведения работ своими руками требуется приобрести:

• Электрическую дрель;
• Сверло из победита;
• Острый гвоздь;
• Дюбель нужной конструкции;
• Изоленту;
• Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

• Намечается место установки крепежа шариковой ручкой или простым карандашом;
• Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

• Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
• Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

• Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
• Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
• Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
• В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Установка пружинного дюбеля

Демонтаж крепежа

При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.

Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.

Для демонтажа потребуются:

• Саморез;
• Острый нож;
• Штопор;
• Шило;
• Молоток;
• Пробойник;
• Паяльник;
• Гвоздодер;
• «Болгарка».

Способ демонтажа:

• Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
• Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
• Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
• Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
• При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
• Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
• Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.

Чтобы определить, какой дюбель лучше для бетона, необходимо познакомиться с их видами, преимуществами и недостатками. Помимо этого стоит разобраться с технологией монтажа изделия, и тщательно соблюдать основные строительные правила при выполнении работ.

их отличия, размеры и устройство

При проведении ремонта в квартире или установке и монтаже различных шкафчиков и полочек не обойтись без использования креплений различного типа. Когда речь идёт о надёжном креплении в монолитных зданиях, часто используют дюбель-гвозди для бетона. При правильном монтаже и соответствии предполагаемой нагрузки характеристикам выбранного крепежа ими можно надёжно зафиксировать металлические двери, различные предметы интерьера и прочие навесные конструкции.

Отличия и материал креплений

Самый распространённый вид дюбель-гвоздя состоит из цилиндрического корпуса, выступающего распорной частью, и шурупа или гвоздя.

На корпусе зачастую присутствуют дополнительные элементы, которые обеспечивают надёжную фиксацию и предотвращают прокручивание при установке. По краю расположена манжета, благодаря которой корпус не западает в просверленное отверстие во время монтажа.

По способу установки такие крепления делятся на устанавливаемые вручную при помощи молотка либо фиксируемые строительным пистолетом.

В зависимости от вида материалом для крепления могут выступать:

• пластмасса и различные ее виды: полиамид, полиэтилен, нейлон;
• металл и различные сплавы. Некоторые имеют защитное покрытие — оцинковку.

Изделия из пластмассы устойчивы к коррозии, являются диэлектриками, но несколько уступают металлическим по прочности и выдерживаемым нагрузкам.

Виды дюбель-гвоздей

Существует несколько видов креплений дюбель-гвоздями, и они имеют существенные отличия. Устройство металлического дюбеля для бетона отличается от крепления для стен из пенобетона. Когда речь идёт о стене из цельного кирпича, допустимо использовать дюбель-гвоздь по бетону, но для пустотелого кирпича такое крепление будет ненадёжным.

Существующие варианты крепежа:

1. Фасадный, он же «зонтик». Имеет большую шляпку и большую длину, так как рассчитан ещё и на слой изоляционного материала — минваты, пенополистирола и других. Сердцевина может быть изготовлена из металла или ударопрочных видов пластмассы — полипропилена, армированного полиамида.
2. Химический. Фиксируется при помощи капсул с клеевым составом. Бывает ампульного и инжекционного типа. В первом случае в отверстие вставляется ампула и вбивается дюбель, из повреждённой ампулы выходит состав, застывающий при контакте с воздухом. Использование креплений инжекционного типа требует специального клеевого пистолета, так как подобные составы являются двухкомпонентными. Срок застывания вирируется от нескольких часов до суток.
3. Для газобетона, иначе именуется как КВТ-крепёж. При его установке нарезается резьба, при этом не разрушается сам материал стены, чем и обеспечивается надёжное крепление. По заявленным характеристикам такой дюбель выдерживает нагрузку до 450−600 кг.
4. Универсальный. Этот вид можно использовать как для цельных поверхностей, так и для пустотелых. В момент установки гильза сворачивается и образует узел в пустотелой среде, что обеспечит максимальное сцепление и надёжную фиксацию.
5. Крепёж-бабочка. Втулка крепежа, чаще всего металлическая, при установке складывается, отчего этот вид и получил своё название. Используется для тонкотелых и пустотелых стен.
6. Распорный. Гильза такого крепления может быть трёх-, четырёх- и шестираспорной, иметь дополнительные усики. Резьба шурупа позволяет не вкручивать его, а вбивать молотком.
7. Рамный. Отличается удлинённой формой нераспорной части. Применяется при монтаже фасадов, окон. Используется также для кирпичных и бетонных стен.
8. Металлический дюбель для бетона. Чаще всего крепление таких дюбель-гвоздей к бетонной стене осуществляется с помощью пистолета, но также его можно установить с помощью молотка. К этому виду относятся дюбеля из латуни с резьбой, которые вкручиваются в просверленные заранее отверстия.

Параметры металлических креплений

В зависимости от размеров дюбелей для бетона варьируется и допустимая нагрузка на крепление. Значение имеет и материал, в котором оно установлено.

Таблица параметров.

H мин. — минимальная глубина отверстия. D макс. — максимальная толщина фиксируемого материала. 1 кг = 0.009 кН.

Порядок установки

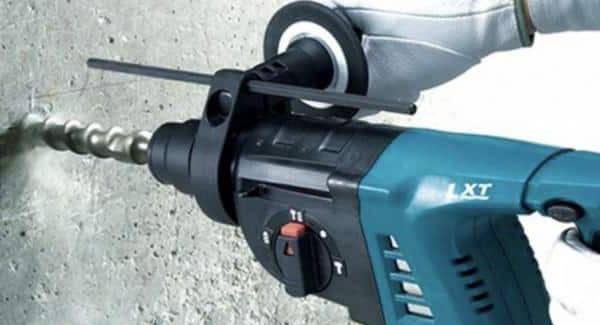

Чтобы установить дюбель-гвоздь в бетонную стену, потребуется дрель или перфоратор со сверлом по бетону, молоток или отвёртка, гвоздь или керно, а также пылесос или небольшая кисточка. Сверло требуется со специальным наконечником.

Определившись с местом, где необходимо установить крепление, при помощи керна или гвоздя делается отметка, чтобы при сверлении отверстия само сверло не ушло в сторону. Глубина отверстия должна быть на 5–7 мм больше используемого дюбеля.

Когда отверстие готово, необходимо очистить его от пыли с помощью кисти или пылесоса и вставить (вбить) втулку. Затем, в зависимости от типа используемого дюбеля, его вкручивают отвёрткой или вбивают.

разновидности, основные характеристики, существующие размеры и способы установки

Дюбель-гвозди различаются по материалу, из которого изготавливается дюбель, и делятся на две группы:

• пластмассовые;
• металлические.

Также дюбели подразделяются на два вида по способу установки:

• забиваемые молотком;
• устанавливаемые с применением строительного пистолета.

Особенности пластмассовых дюбель-гвоздей

Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.

Особенности металлического дюбель-гвоздя

Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

Металлический дюбель анкерного типа

Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

Забиваемый металлический дюбель

Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

Разновидности размеров дюбель-гвоздей

Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

Особенности монтажа дюбель-гвоздей

При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

• Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
• Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
• При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

При работе с бетоном монтаж проводится следующим образом:

• Отмечается отверстие при помощи молотка или кернера.
• Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
• Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
• В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

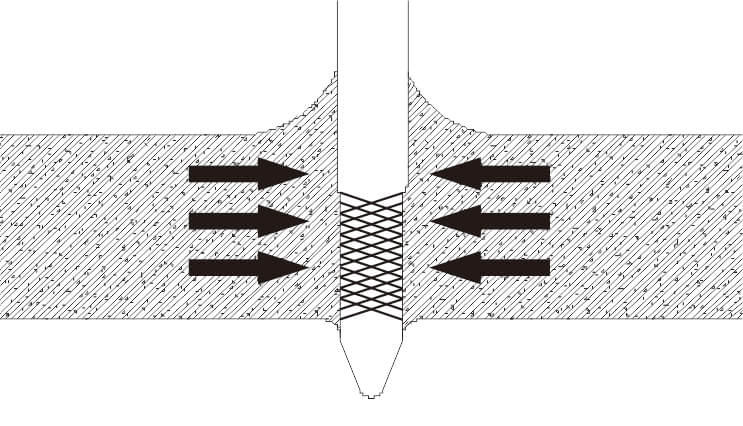

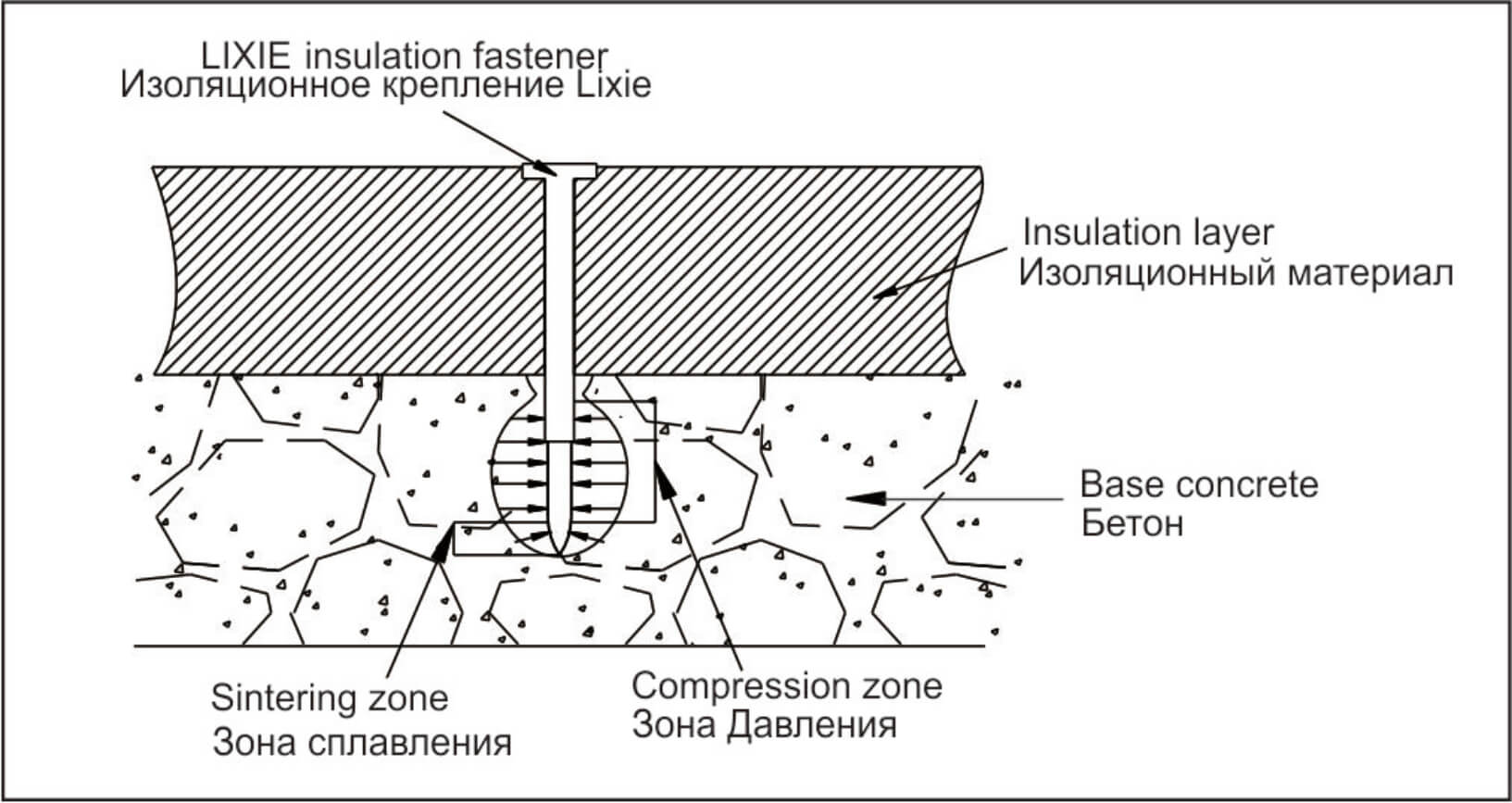

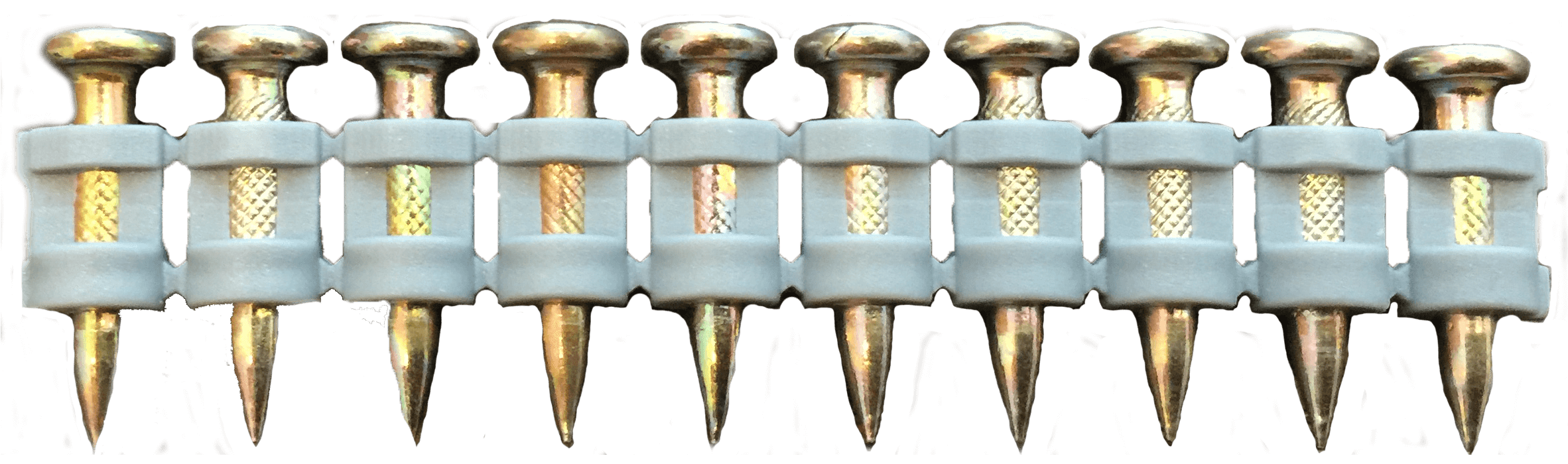

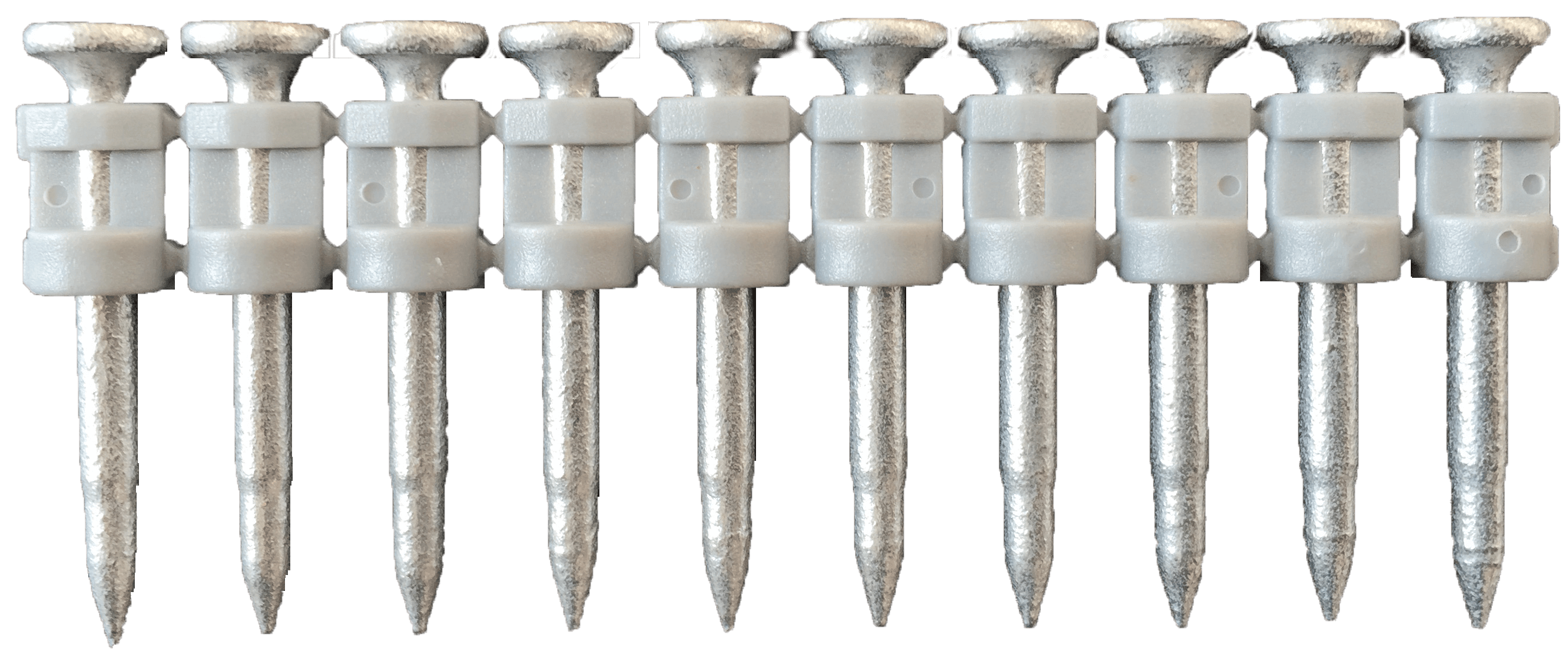

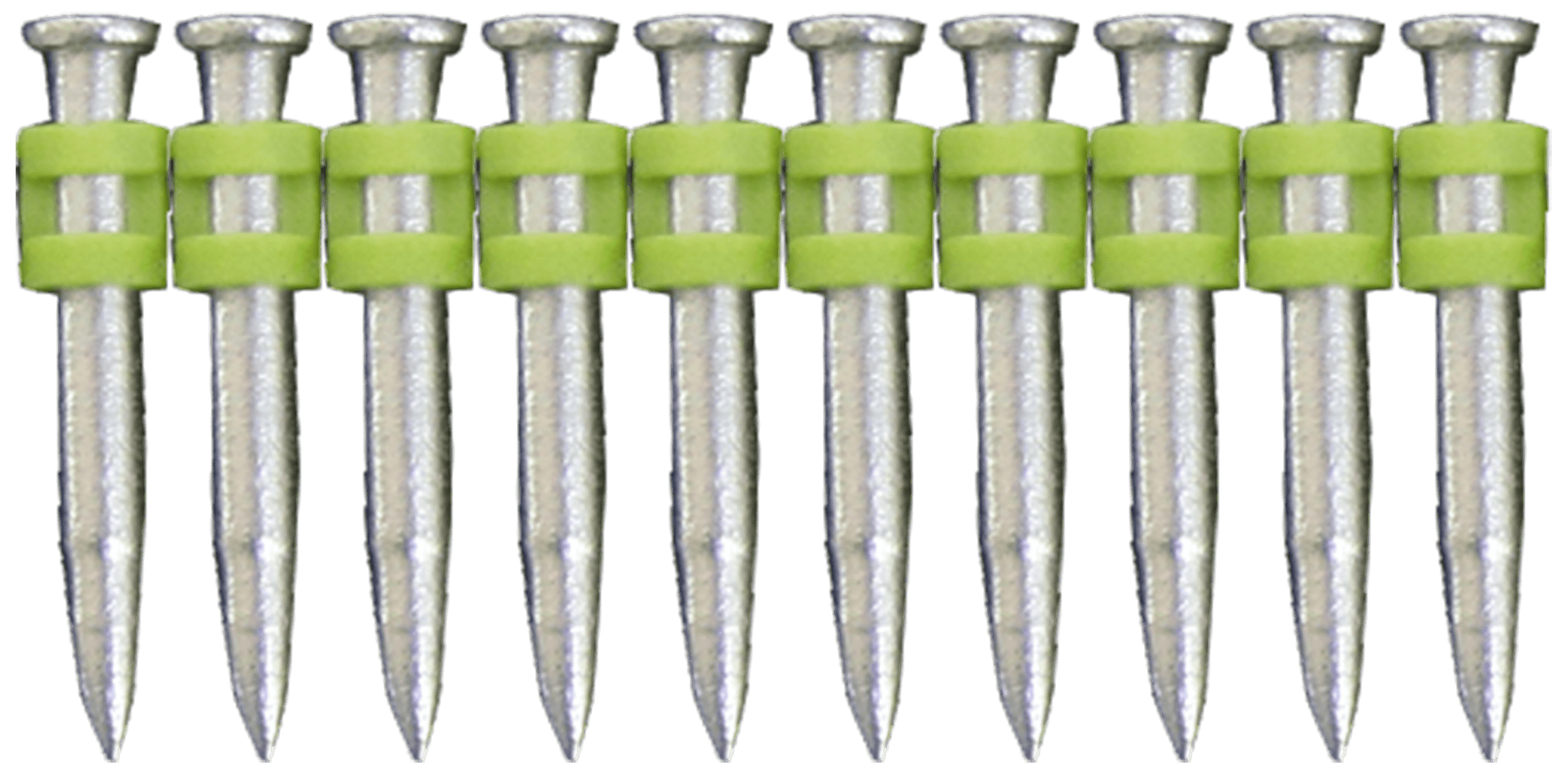

Установка дюбель-гвоздя с использованием строительного пистолета

Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.

Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

Дюбель гвозди для бетона

Дюбель для бетона: металлический, распорный, химический

Чтобы закрепить в бетонной стене шуруп или анкер, нужно крепежное основание, в противном случае выбранный расходник выпадет. Дюбель для бетона надежно фиксирует выбранный крепеж, предупреждая его расшатывание. Выбирают дюбеля в зависимости от прочности бетонной конструкции, с которой проводится работа, и от веса предметов, которые нужно закрепить на стене.

Особенности креплений для бетона

Выбирая крепеж для бетонных конструкций, следует учитывать возможность со временем вытащить дюбель и перевесить нужный предмет в другое место.

Монтаж дюбелей в стены из кирпича отличается от работы с бетоном. ЖБК позволяют применять гвозди в виде стержней. Для кирпича чаще используются шпильки, саморезы или подобные вкладки. Важно учитывать длину крепежа, так как из-за большой длины затрудняется установка. Крепления по бетону используются в разных областях, и им сложно найти замену. Дюбеля позволяют зафиксировать бытовую технику и предметы интерьера: вытяжку, настенные шкафы и полки.

Какие бывают виды креплений?

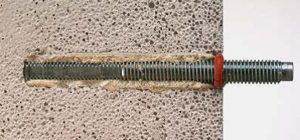

Химический

Этот тип фиксации отличается от остальных. В набор крепежной системы входят металлические шурупы и ампулы с химическим клеящим веществом. При установке дюбеля крепеж не просто вкручивается в стену, но еще и вклеивается в нее. Клей становится единым целым с бетоном и сорвать крепеж невозможно. Если его нужно удалить, то придется выбивать вместе с частью стены. Металлический стержень нельзя использовать сразу после введения в бетон. Установка занимает 2—48 часов, которые необходимы для затвердения клея.

Зачастую используется химический дюбель для легкого бетона. У пористых блоков низкая плотность, и даже небольшая вырывающая сила приводит к тому, что стена начинает крошиться, а крепление выпадает. Для ячеистых строительных материалов также рекомендуется химический вариант дюбелей. С его помощью пустотелый блок не разрушится, а зафиксированный предмет останется на месте. Недостатком химических креплений считают длительность монтажа. Широкое распространение получили анкера фирмы «Хилти».

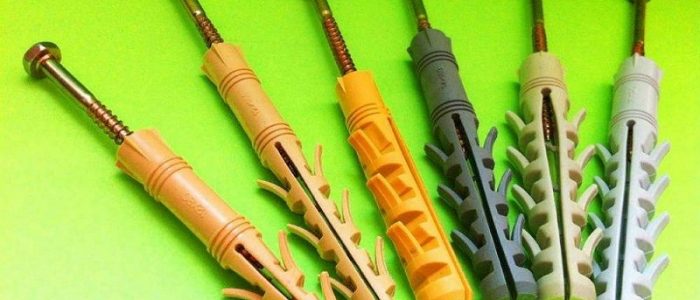

Распорный

Этот вид крепления хорошо себя зарекомендовал при фиксации тяжелых предметов. Все варианты дюбелей, кроме химического типа, подходят для полнотелого строительного материала. Распорные крепления отличаются формой и размером вставных шурупов. В большинстве случаев они похожи на шифер, благодаря чему можно забить дюбель в бетонную стену молотком. Внешняя часть крепежной системы имеет форму трубки или цилиндра, но встречаются другие варианты. Для крепления они оснащены распорками, которых может быть две или три. Чтобы гильза лучше держалась в стене, на ней предусмотрены шипы.

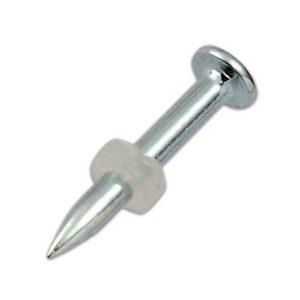

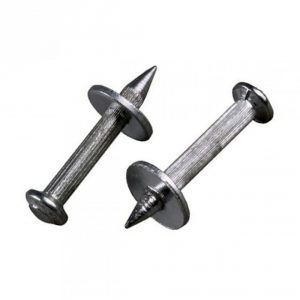

Металлический гвоздь

В бытовых целях используют полипропиленовые и нейлоновые дюбель-гвозди. Они фиксируют предметы весом до 75 кг. Расходники из стали чаще применяются в промышленности.

Крепежи этого типа применяют для фиксации на стены предметов из разных материалов, что сказывается на их весе. Гвозди по бетону бывают пластиковыми, но этот вариант, хоть и отличается дешевизной, не позволяет крепить тяжелые вещи. Расходники из металла обладают высокой прочностью и пожарной безопасностью. Их рекомендуют для крепления подвесного потолка, так как при возгорании пластик плавится и возникает угроза обрушения потолочной конструкции. Забить гвоздь в бетонную стену можно молотком, но лучше взять предназначенный для этого пистолет.

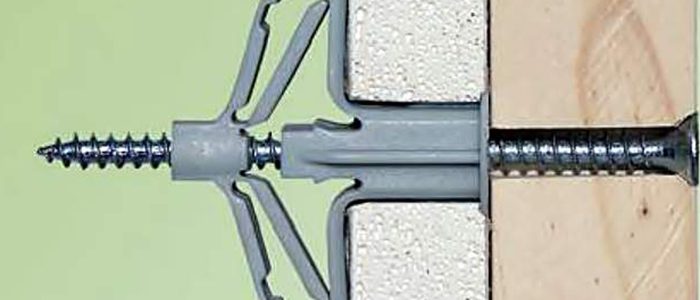

В форме бабочки

Отличительная черта крепежа — конструкция. Это нераспорной расходник, оснащенный продольными выступами, которые предупреждают проворачивание дюбеля в стене. Чтобы установить бабочку, нужно просверлить отверстие под дюбель и вложить в него гильзу. При монтаже, когда шуруп вкручивается, тыльная сторона сворачивается. Так происходит фиксация. Складные ребрышки, которыми оборудован крепеж, увеличивают площадь соприкосновения с бетоном, и они цепляются за него как крючком. Типичные размеры бабочки — 14×35 и 5×25 мм. Это хорошие дюбеля для крепления плинтусов, полочек и светильников.

Фасадные гвозди

Фасадные расходники используются для создания каркаса на стенах из кирпича и бетона. Имеют ряд свойств, подобных распорным вариантам, но отличаются большей длиной и крупным размером шляпки. Гильза и прилагающийся к ней стержень изготавливается из сплавов, отличающихся стойкостью к ударам. Их применяют для оформления теплоизоляционных конструкций.

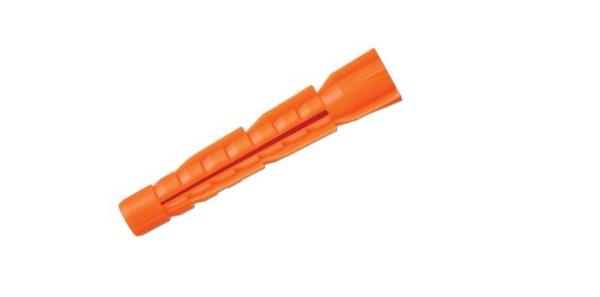

Универсальный

Крепежная система допускается к применению в быту и на производстве. Имеет схожие свойства с распорными вариантами. Фиксатором универсальные дюбеля по бетону подобны «бабочкам». Преимущества креплений:

• высокие технические параметры;
• технологичность;
• удобство монтажа.

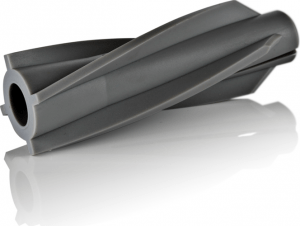

Крепления GB

При необходимости оформить стену, в которой использовался бетон В25, применяют дюбеля быстрого монтажа с дополнительными воротниками. Кроме бетонных плит, они подходят для полнотелых кирпичей и естественных камней.

Этот вид крепежной системы применяется при работе со стенами из полистеролбетонных блоков. Основная гильза подобна распорной, но имеет спиралевидную форму. GB хорошо себя зарекомендовали при необходимости зафиксировать тяжелые предметы. Их используют для устойчивого крепления на стенах подвесных шкафов, вытяжек, полок, бытовой техники и мебели.

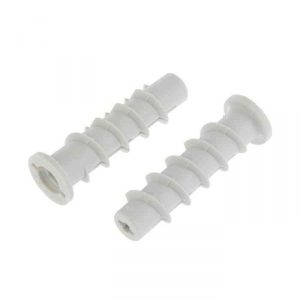

Дюбеля КВТ

Предназначены для работы с конструкциями из газобетона. Отличительная особенность расходников в их широкой резьбе, за счет которой они надежно фиксируются. Газобетон имеет низкую прочность, так как его структура пронизана пузырьками воздуха. Тонкий анкерный гвоздь не удержится в газо- и пенобетоне, начнет расшатываться и выкрашивать стену. Потому для пористых материалов нужны дюбеля и анкера с широкими удерживающими частями.

Какой вариант лучше выбрать?

Крепления подбирают по следующим параметрам:

• вес нагрузки;
• материал стены;
• вероятность демонтажа.

Если нагрузка минимальная, подбирают недлинные варианты из синтетических материалов. При необходимости избежать сверления стен используют жидкие гвозди для бетона. Чем больше нагрузка на крепление, тем прочнее и длиннее оно должно быть. Для правильного выбора расходника рекомендуется придерживаться следующих правил:

• Для массивных конструкций применяют крепежи с глубиной крепления от 85 мм.
• Подвесные потолки и бра крепят дюбелями с распорками.
• Дюбель нужно вбить, а не вложить. Отверстие под него не должно быть больше диаметра крепежа.

Как проводится установка?

В целом способы монтажа разных видов дюбелей похожи. На стене карандашом отмечается место введения крепежной системы. Отверткой или любым подходящим предметов на отмеченной точке делается углубление, чтобы было удобнее поставить сверло дрели. Электродрелью просверливается отверстие требуемой ширины и глубины. Важно из получившейся дыры устранить пыль пылесосом. Дюбель вводится в стену, в него помещается шуруп и закручивается до нужного уровня.

металлические дюбели-гвозди и пластиковые для крепления в бетонной стене. Как их вытащить и забить?

Для прочного закрепления конструкций любого типа на бетонной поверхности применяется дюбельный крепеж. Этот вариант крепления, помимо простоты, отличается способностью выдерживать большие весовые нагрузки и надежно закрепляется в бетонном материале. С помощью этого приспособления выполняются долговечные монтажные узлы креплений, которые при необходимости можно подвергнуть и процессу демонтирования.

Особенности

Дюбель для бетона имеет отличие от кирпичного варианта. Его не применяют на пустотелых кирпичных блоках кладки, так как надежного крепления в этом случае конструктив дюбеля дать не сможет. Дюбель по бетону используют как для наружных, так и для внутренних работ. Его применяют для крепления небольших полок и крупногабаритных конструкций, используют с целью монтажа подвесного каркаса для потолка, выполняют крепление для люстры и так далее. В качестве рабочей поверхности дюбель может быть использован для железобетона, для полистиролбетона, а также для ячеистого пенобетона.

Внешне крепление выглядит как втулка из пластмассы, выполненная в форме цилиндра, на поверхности которого равномерно расположены специальные удерживающие насечки и выступы. С их помощью крепеж удерживается в границах заранее подготовленного в материале отверстия, не расшатывается и не выпадает. Внутрь цилиндра вставляется длинный саморез или специальный гвоздь, выполненный из прочного стального сплава с легированием.

Крепеж в цилиндр может вкручиваться отверткой или забиваться при помощи молотка.

Некоторые модели дюбеля по бетону могут иметь специальную стальную манжету либо ее делают из полимерных материалов – она защищает рабочую поверхность стены, а также подготовленное отверстие и усиливает прочность крепежного соединения. Пластиковые полимерные крепежи хороши тем, что они не подвержены действию коррозии, они не проводят через себя электрический ток, но в то же время гарантируют надежную сцепку с бетоном, благодаря особенностям свой конструкции.

Крепежные дюбельные материалы, применяемые для бетонных поверхностей, по своему составу могут быть полностью металлическими и мало чем отличаются от крепежа, сделанного из полимерных пластиков. Однако стоит заметить, что выбор у металлических крепежей значительно меньше, чем у их пластиковых аналогов. Кроме того, металлический материал считается слишком жестким, непластичным и трудным в установке, а при выполнении монтажных работ такой вариант нередко подвергается деформации при неумелом обращении и приходит в негодность.

Обзор видов

Конструкция дюбеля для бетона, как мы уже говорили, бывает двух видов – различают забивные модели и вкручивающиеся. Определить, какой из них лучше, позволяет практика применения. У каждого мастера имеется свое мнение по этому вопросу, хотя по сути оба эти способа обеспечивают хорошую надежность.

Наиболее распространенными и востребованными видами крепежа для бетонных поверхностей являются следующие варианты.

Распорные

Этот тип бетонного дюбеля применяется для фиксации к монолитной поверхности жестких и крупногабаритных конструкций. Например, для монтажа асбоцементного листа, когда крепеж забивается в материал при помощи молотка. Само крепление в данном варианте может быть сделано в виде сквозной трубки либо замкнутого у основания цилиндра. Крепеж имеет 2-3 распорки в виде шипов.

Применение распорного дюбеля по бетону дает прочное крепежное соединение, которое успешно можно использовать даже для рыхлых структур с наличием в них пустот.

«Бабочки»

Этот тип крепления применяется в том случае, когда необходимо закрепить конструкцию к тонкостенной поверхности из бетона. Гильза крепежа вводится в подготовленное отверстие, а обратная ее сторона во время монтажа шурупа сама сворачивается, тем самым плотно закрепляя конструкцию крепежа в стене.

Универсальные

Внешне универсальный тип похож на распорный вариант дюбеля. Когда он попадает в пустотелую стену, при вворачивании шурупа гильза крепежа сворачивается, образуя узел, и крепление получается прочным и надежным.

Это приспособление можно использовать для многих вариантов бетонных материалов.

Гвозди

По своему строению это самый обыкновенный вид крепежа, когда в стену при помощи молотка забивают дюбель-гвоздь либо пользуются для этой цели специально предназначенным пистолетом.

Фасадные

Внешне такое приспособление похоже по своему строению на распорный вариант, хотя отличие состоит в размере шляпки шурупа – здесь она немного больше, а сам шуруп – длиннее. Чаще всего подобный тип крепления применяют для монтажа наружных конструкций при теплоизоляции фасада здания.

Гильза и шуруп в этом дюбеле выполнены из прочных к ударам материалов.

Химические

Применяется для монтажа конструкций на поверхности газобетонной стены. В составе крепежа имеется не только прочный шуруп из металла, но и капсула с клеем, которая в процессе вкручивания шурупа разрушается, и клей после застывания плотно фиксирует крепление в отверстии стены.

КВТ

Дюбель такой модели используется только для работы с газобетоном. Конструкция крепежа отличается от других аналогов более широкой резьбой – именно она и является гарантией того, что крепление будет прочно удерживаться внутри газобетонного монолита.

GB

Этот тип дюбеля предназначается для работы с полистиролбетоновыми поверхностями. Конструкция крепежной гильзы внешне похожа на распорную модель, но отличается от нее тем, что выполнена со спиральным закручиванием. Такое приспособление может выдержать очень большие весовые нагрузки, его рекомендуют применять для монтажа кухонных шкафов, вытяжек, полок, техники, габаритных каркасов и прочих тяжелых конструкций.

Что касается классики, то таким вариантом является пластмассовая цилиндрическая втулка, имеющая множество насечек, и усики, необходимые для создания распорки внутри стенового отверстия. Внутри цилиндра размещается шуруп – он и гарантирует надежность и долговечность выполненного крепежного соединения.

Во время забивания или вкручивания шурупа пластик цилиндра расширяется и занимает собой все свободное пространство подготовленного отверстия.

Материалы

Для изготовления крепежа в виде дюбеля используется металл и пластик. Сам шуруп, который вкручивается в гильзу – железный, а материал гильзы может быть металлический или пластиковый. Крепеж может быть седлан из нержавеющей или оцинкованной стали. Такие изделия не подвержены воздействию коррозии и гарантируют выполнение надежного и в то же время жесткого крепежного соединения.

Пластиковые дюбели для бетона подразделяются на следующие виды.

• Нейлоновые – обладают вязкостью, а также устойчивы к воздействию вибрации. При помощи нейлоновых дюбелей получаются жесткие и довольно прочные крепления. Они имеют повышенную устойчивость к износу и не боятся механических повреждений во время установки. Хотя без недостатков тут не обошлось – такое приспособление очень гигроскопично, поэтому его не применяют для наружных работ в условиях чрезмерной влажности или низких температурных режимов.
• Полиэтиленовые – легкий крепежный материал, стойкий к кислотной среде, имеет хорошую вязкость и не деформируется при монтаже. Со временем дюбель из полиэтилена может стареть и растрескиваться, при этом рассыпаясь и снижая уровень надежности крепления. Полиэтилен стоек к отрицательным температурным режимам и не боится монтажа на морозе.
• Полипропиленовые – это универсальный материал, который стоек как к низким, так и к высоким уровням температурных режимов. Он обладает хорошей износоустойчивостью и обеспечивает твердое крепежное соединение. Материал долго сохраняет свои свойства, но со временем он растрескивается.

С точки зрения пожарной безопасности, нейлоновые, полиэтиленовые и полимерные крепления обладают высокой степенью горючести, поэтому на пожароопасных объектах такой тип изделий не применяют.

Размеры

Чтобы выполнить качественное крепежное соединение, необходимо правильно выбрать размер дюбеля. Каждое такое изделие имеет маркировку. Например, обозначение 6х40 обозначает, что у крепления диаметр составляет 6 мм, а его длина равна 40 мм. В настоящее время диаметры дюбелей по бетону находятся в диапазоне от 5 до 10 мм, а длина может быть от 25 до 160 мм. Минимальный размер дюбеля – 5х25 мм, а максимальный дюбель может быть представлен в размере 10х160 мм.

Размер крепежа выбирают исходя из той нагрузки, которую ему придется выдерживать. Чем больше нагрузка – тем больший диаметр и длину дюбеля нужно применять. Кроме того, выбор длины дюбеля зависит еще и от толщины закрепляемого материала. Чаще всего для бытовых нужд применяют дюбели размером 6х40, 6х60 и 6х80 мм.

Назначение и технические параметры дюбеля для бетона диаметрами 4 и 5 мм российского производства находятся под регламентом стандартов ГОСТ, остальные размеры диаметров попадают под регламент ТУ. Из нейлона делают дюбели диаметром 4-16 мм, а из полиэтилена изготавливают крепеж диаметром 5-10 мм

Эксплуатация

Инструмент для забивания или вкручивания дюбельного крепления состоит из электродрели, молотка и шуруповерта либо отвертки, тогда как, чтобы вытащить из бетонной стены дюбель, потребуются плоскогубцы. Алгоритм установки дюбеля выполняется в зависимости от того, какая бетонная поверхность предназначается для выполнения монтажа.

Вбить дюбель в плотную массу бетона можно следующим образом.

• Предварительно в плоскости стены или потолка делают с помощи электродрели либо перфоратора отверстие нужного диаметра.
• Глубина высверливаемого отверстия должна быть больше, чем длина дюбеля на 5 мм.
• В готовое отверстие устанавливается дюбель. При необходимости его можно забить с помощью обрезиненного (если работаем с пластиковым изделием) или обычного (если работаем с металлическим корпусом) молотка.
• Внутрь дюбеля вставляется шуруп – его надо вбить или закрутить так, чтобы специальный бортик не был прижат к плоскости поверхности стены.

Если вы работаете с универсальным типом дюбеля, то шуруп внутри него следует прокрутить дважды. Для монтажа дюбеля на пористую поверхность из пенобетона потребуется выполнить следующие действия.

• В стене или иной рабочей поверхности предварительно высверливается отверстие, но во время работы нельзя использовать перфоратор, чтобы не разрушить материал пенобетона.
• Диаметр сверла берут несколько меньше, чем диаметр устанавливаемого дюбеля. Глубина отверстия делается на 5 мм длиннее, чем размер крепежа.
• В готовое отверстие отверткой аккуратно вкручивают дюбель и далее вставляют в него шуруп.

Подбирая вариант дюбеля для монтажных работ, следует всегда помнить еще и о том, будет ли возможность его демонтировать при необходимости. Пользоваться инструментом при демонтаже ненужного дюбеля следует следующим образом.

• Потребуется найти саморез подходящего по размеру дюбеля диаметра. Саморез вкручивают наполовину в цилиндр дюбеля.
• Берут плоскогубцы и зажимают шляпку самореза.
• Раскачивающими движениями вынимают дюбель из отверстия в стене.

Если нет плоскогубцев или прилагаемых усилий недостаточно, чтобы вынуть дюбель, используют гвоздодер.

• В дюбель вкручивают саморез примерно на 2/3 длины.
• Шляпку саморезка поддевают при помощи гвоздодера. Создавая рычаг приложения усилия, дюбель аккуратно вынимают из стены.

Если дюбель крошится, его следует вынимать по частям, используя плоскогубцы. Иногда очень прочно установленный дюбель не представляется возможным достать из стены. В этом случае его там и следует оставить, но предварительно срезать выходящую наружу часть, а углубление затем можно закрыть при помощи раствора цемента либо алебастра. Бывают случаи, когда в дюбеле застревает обломок самореза. Достать его можно так.

• Взять электрический паяльник и разогреть его. Установить паяльник возле дюбеля и жалом инструмента расплавить дюбель.
• Далее потребуется гвоздодер или плоскогубцы, которыми поддевают обломанный крепеж и затем удаляют.

Чтобы удалить из стены старый дюбель, который был забит при помощи специального пистолета, потребуется взять молоток. С его помощью расшатывают дюбель в стене и вытаскивают его, вооружившись плоскогубцами или гвоздодером. Если этот способ не помогает, потребуется расширить отверстие, где расположен дюбель-гвоздь. Для этого потребуется правильно просверлить отверстие дрелью, чтобы оно было очень близко с тем местом, где установлен крепеж. В результате расширения воронки отверстий дюбель будет легко вытащить.

О том, как правильно завернуть дюбель в бетон, вы можете узнать ниже.

Крепление дюбель-гвоздей в бетон

Основы надежного крепления

Внедряясь в бетон, дюбель-гвоздь уплотняет его, за счет чего в зоне отверстия создается дополнительное механическое напряжение. Кроме того, сила трения, возникающая при входе дюбеля, создает тепло (температура доходит до 900 °С), благодаря которому происходит схватывание материала основания и тела дюбеля. Эта комбинация из напряжения (распора и уплотнения) бетона и диффузионных процессов позволяет надежно закрепиться дюбелю в материале основания.

Оптимальная глубина проникания дюбеля, обеспечивающая высокое качество соединения, для строительных оснований из бетона составляет 17-27 мм, кирпича – 25-40 мм, а стальное основание (как правило, до 12 мм) дюбель должен пройти насквозь, и выйти, как минимум, на 5 мм. Чтобы соответствовать этим требованиям, дюбели обладают высокой динамической прочностью, продольной устойчивостью, твердостью HR-Сэ 53–56 и высокой пластичностью.

Обзор дюбель-гвоздей Lixie для монтажных газовых пистолетов

В линейке Lixie представлены 3 типа гвоздей для газового монтажного оборудования:

3. Тип QSD. Усиленные гвозди для ячеистых материалов, таких как газобетонные блоки: диметр стержня 3.2-3.7 мм, длина гвоздя 32-42 мм. Разработаны для лучшего крепления в материалы невысокой плотности. Аналогов для газовых пистолетов на российском рынке на данный момент не существует.

Подбор дюбель-гвоздей

Одним из важных критериев выбора дюбель-гвоздя для проведения тех или иных работ является его длина. Рассчитывается длина крепеж-дюбеля следующим образом: к значению глубины внедрения в материал основания (бетон, кирпич, металл и т.д.) прибавляют значение толщины закрепляемой детали. Получившаяся в итоге сумма и есть необходимая длина крепеж-дюбеля.

Материал основания, к которому осуществляется пристрелка. От материала основания зависит выбор длины дюбеля:

• кирпич — дюбель должен заглубляться на 27-42 мм,
• бетон — дюбель должен заглубляться на 17-27 мм,
• сталь — до 19 мм.

Прочность закрепления в бетоне определяется несколькими факторами: значением прочности материала основания, твердостью и концентрацией наполнителя, диаметром стержня используемого дюбеля (усиленный дюбель-гвоздь/стандартный дюбель-гвоздь), глубиной вхождения дюбеля, межосевыми и краевыми расстояниями. Следует подчеркнуть — напрямую на несущую способность монтажной точки влияет именно глубина вхождения дюбеля в основание.

Крепежный дюбель с загибом и крепежной пластиной для сборной бетонной стены

Крепежный дюбель с загнутым концом и гвоздевой пластиной Крепление для сборной бетонной стены

Через пластину для гвоздей можно прибивать торцевые дюбели к деревянной опалубке. Арматурный стержень должен быть вставлен через поперечное отверстие, таким образом гарантируется безопасная передача статических сил на бетон.

(1) Диаметр: M10-20 мм

(2) Длина: 50-100 мм

(3) Вместимость: 0.35-1.25MT

(4) Материал: нержавеющая сталь 304/316, углеродистая сталь

(5) Поверхность: оцинкованная, желтая оцинкованная, гладкая

Описание продукта

Крепежные дюбеля для изоляционных плит

Дюбели для изоляционных плит

Для армирования стойкой к щелочам стекловолоконной сеткой. Крепежный дюбель изготовлен из стального гвоздя и втулки из ПВХ.

Его можно наносить на стены, такие как глиняный кирпич, обычный бетон, бетонный блок, легкий бетон или поробетон, пенобетон и т. Д.

Информация о продукте

Упаковка продукта

Цвет: белый или серый

Срок годности и хранения: один год с даты изготовления в сухом вентилируемом месте

Стандарт: JG149-2003

Преимущества продукта

· Подходит для всех видов стен

· Высокая тяга -защита для более высокой безопасности системы

· Низкая добавочная теплопроводность во избежание образования теплового моста

· Оцинкованный слой на стальном гвозде для защиты гвоздя от щелочей

Область применения

Крепится на место, где присутствует значительная сила всасывания ветра

, или если высота превышает 20 м, или если отделка — плитка и т. д. 900 05

Схема расположения анкерного крепления (1.4шт / м2 2. 6шт / м2)

Технические характеристики продукта

Инструменты

Ударная дрель, молот

Требования к основанию

Основание должно быть прочным, сухим, плоским, чистый и прочный

Окружающая среда

Температура: 5 ° C ~ 35 ° C

Избегать дождя, высоких температур и мороза

Избегать прямых солнечных лучей и ветра класса 5

SA EPS или XPS System — это легкая система с низкой плотностью, в которой используется изоляция из экструдированного полистирола с клеевым слоем и механическими дюбелями

Направляющая для муфт

1.Бетон

2. Клеевой раствор

3. Изоляция

4. Защитный раствор

5. Арматурная сетка

6. Крепежные дюбеля

7. Защитный раствор

8. Гибкий плиточный клей

9. Лицевой кирпич

10. Гибкая затирка для плитки / облицовочного кирпича

Примечания

• Начинайте сверление после достаточного затвердевания клея (минимум через 24 часа)

• Очистите просверленное отверстие

• Убедитесь, что нет повреждений слой теплоизоляции или подложка были сделаны во время фиксации анкера.

• Убедитесь, что глубина сверления превышает 40 мм, а глубина анкеровки составляет мин.30 мм

• Верх анкера не может выступать за поверхность слоя теплоизоляции

• Для системы плитки анкер должен быть закреплен через слой теплоизоляции, устойчивое к щелочам стекловолокно -сетка и свежая основа; для штукатурной системы анкер может фиксироваться непосредственно через слой теплоизоляции

.

No related posts.
