Насосная станция с частотным регулированием

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

На фото представлена конструкция устройства.

Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз.

4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.

Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.

Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.

Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику насосной станции необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.

После этого инструкция проведения работ своими руками выглядит следующим образом:

• Отключается от напряжения реле давления.
• Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

1. повышение давления;
2. понижение;
3. изменение диапазона срабатывания оборудования.

• Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

• Просто закрутить или открутить гайку на большем регуляторе.
• После изменения регулировки, крышка закрывается.
• Включается напряжение.
• Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
• Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.

При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.

Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.

Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела. Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.

Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см. Схема подключения гидроаккумулятора к погружному насосу: какая лучше ) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.

При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.

При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.

Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.

Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Соблюдая такие простые рекомендации, насосная станция будет долго эксплуатироваться в исправном состоянии.

насосные станции для колодца

насосная станция с автоматикой

реле давления для насоса регулировка

выбираем насосную станцию

электродвигатель для насосной станции

Регулировка насосной станции.настройка автоматики с реле давления

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Принцип действия

При подаче электропитания, мотор начинает работать, приводя в действие насос. Вода, заполняя бак, создаёт давление.

Разница между этим показателем и аналогичным в груше приводит в движение мембрану, размыкающую контакты. Весь агрегат обесточивается и переходит в ждущий режим.

Теперь, срабатывание реле зависит исключительно от перепада давления между грушей и водой, находящейся в баке. Обычно, давление воды ограничивается пределом в 2,5 Атм, а воздуха – 1,5.

При открытии крана в системе, давление воды в гидроаккумуляторе начнёт понижаться. Груша с воздухом, расширяясь, воздействует на мембрану и приведёт к замыканию контактов. Станция снова начнёт работу и отключится лишь после достижения заданного предела.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

На фото представлена конструкция устройства.Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.


Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

При организации системы водоснабжения дома необходим не только насос, но и автоматика для обеспечения его работы. Один необходимых приборов — реле давления воды. Это небольшое устройство включает насос при падении давления в системе и выключает его при достижении порогового значения. Величину параметры включения и выключения можно регулировать. О том, как устроен этот прибор, как его подключить и как регулировать — в статье.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!. Реле давления в системе водоснабжения

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

• регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
• прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
• свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Как правильно выполнить регулировку

Элементы реле давления. (Для увеличения нажмите)

Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.

Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.

Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.

Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.

Возможно, Вас также заинтересует познавательная статья о бытовых насосах для дачи.

Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.

Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.

Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.

Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.

Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.

Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина. За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.

Видео: регулировка реле давления воды

Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

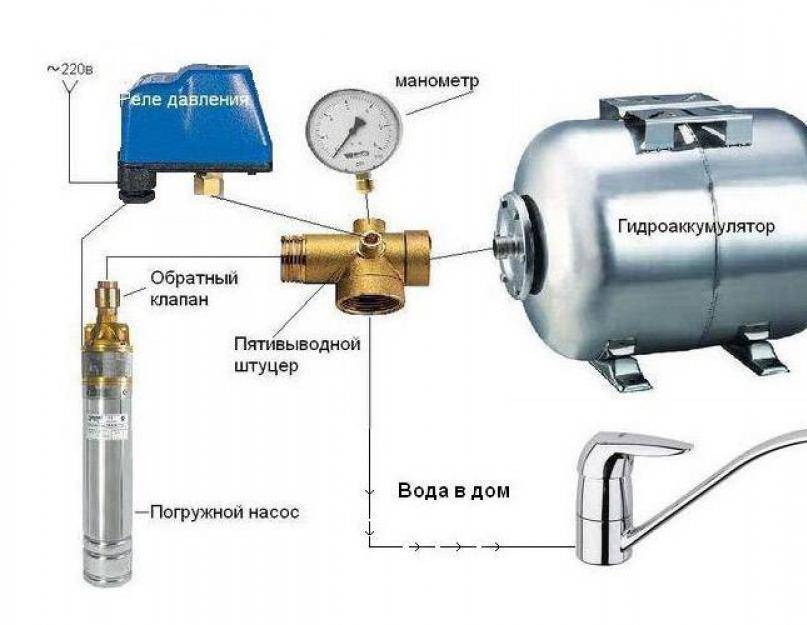

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой

Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Первый запуск

Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:

1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.

Правила первого запуска насосного оборудования:

1. После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
2. Подключить насос к сети электропитания.
3. Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
4. Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
5. Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
6. После этого попытку запуска повторяют.

Список источников

• sovet-ingenera.com
• vodakanazer.ru
• stroy-podskazka.ru
• nasosovnet.ru
• septik.guru
• ruscos.ru
• aquacomm.ru

Поделитесь с друзьями!

Регулировка реле давления насосной станции: как отрегулировать своими руками, регулировка давления воды в водопроводной сети

Реле давления является одним из основных элементов насосной станции. Отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в соответствующей конфигурации. Чтобы это сделать, необходимо знать, как он работает, его принцип действия и технические характеристики.

Читайте также: Сводки событий от ополчения.

Независимо от своих небольших размеров, реле значительно продлевает срок службы насоса, а также обеспечивает высокое качество работы насосной станции.

Особенности

При покупке насосной станции, много людей хочет сразу ознакомиться с ее устройством. Немаловажное значение имеет каждый элемент. Непосредственно за отключение и включение насоса при достижении определенного значения гидравлического давления отвечает реле давления.

Реле давления – элемент, который регулирует поток воды в системе. Через реле включается и выключается вся система насоса. Именно реле регулируется давление воды.

По принципу работы реле делятся на электронные и механические. Использовать электронные реле проще в плане работы, но и срок службы механических другое. Поэтому механические реле пользуются большой популярностью.

Реле могут быть изначально встроены внутри насосной станции, и идти отдельно. Таким образом, особенности, можно легко подобрать реле для эффективной работы насосов, системы.

В воде неизбежно включает в себя сторонние частицы и являются основной причиной отказов электронных реле. Так что лучше использовать специальный отдельный фильтр для очистки воды. Главное преимущество использования электронного реле заключается в том, что оно не дает насосной станции в состоянии ожидания. После отключения подачи воды электронное устройство будет продолжать работать еще какое-то время. Такие реле проще в настройке и установке.

Часто датчики давления сразу имеют заводские настройки. Как правило, устанавливаются на 1,5-1,8 атмосфер, чтобы включить, и на 2,5-3 атмосферы, чтобы отключить. Максимальное значение давления для реле 5 атмосфер. Однако не каждая система в состоянии выдержать. Если давление слишком высокое, это может привести к утечки, износ мембраны насоса и другие неисправности.

Первичная регулировка, не всегда подходит для конкретных условий работы станции, и тогда нужно установить реле. Конечно, для правильной регулировки лучше всего подробно ознакомиться с тем, что это небольшой прибор, и как он работает.

Принцип действия устройства

Наиболее распространены механические переключатели давления в насосной станции представляет собой металлическую пластину, на вершине которой находится контактная группа, два телескопов регулятора и соединительные клеммы. В нижней части металлической пластины крышки мембраны. Она защищает мембрану непосредственно и прикрепленный к нему поршень. А также на крышке есть винтовое соединение для крепления на адаптере, который находится на насосном оборудовании. Все выше перечисленные элементы конструкции покрыты пластиковой крышкой.

На рабочей части регулятора, эта крышка крепится винтами.

Ее можно удалить при необходимости с помощью гаечного ключа или отвертки.

Реле могут иметь разную конфигурацию, форму и даже изменять в некоторых элементов или схемой подключения. Есть реле, которые имеют дополнительные защитные элементы, которые удерживают устройство, при работе «всухую» и позволяют защитить двигатель от перегрева.

Для водоснабжения частных домов используются для конструкций станции, в которых регулятор давления работает RM-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину переносит давление воды в установке с помощью мембраны. Вращение гайки прижимной того или иного пружинного блока можно менять вверх или вниз границы, в которых работает реле. Пружины как способствуют тому, чтобы давление воды смещало пластину.

Механизм так, что при смещении пластины происходит размыкание или короткое замыкание несколько групп контактов. Если рассмотреть схему работы, это будет следующая. При включении насос качает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель питания. При этом в баке увеличивается давление воды.

Когда давление достигнет значения, которое определяется пружинами верхнего предела, механизм работает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода, не стекает обратно в скважину через обратный клапан. Когда используется вода, груша становится пустой, давление падает, и тут работает пружина нижнего параметра, который замыкает контакты, в том числе насосы. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления следующим образом:

• открывается кран с водой, и она поставляется с полного бака гидравлического масла;
• в системе давление начинает падать, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода попадает к потребителю, а когда клапан закрывается, наполнит бак для гидравлического масла;
• в наборе воды в бак, гидравлического масла происходит увеличение давления, действует на мембрану, а она, в свою очередь, на поршень, и контакты разомкнуты,
• насос перестает работать.

От настроек реле зависит то, как часто будет включаться насос, давление воды и срок службы всей системы. Если параметры установлены правильно, то насос будет работать правильно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понять, как работает тот же лоток (емкость). Представляет собой плотную сложного емкость. Основная часть работы бака — резиновая груша, в которую набирается вода. Вторая часть — металлический корпус аккумулятора. Пространство между корпусом и грушей заполнены воздухом под давлением.

Груша, в которой накапливается вода, подключен к водопроводной сети. Благодаря воздуха, гидравлического груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, движется по трубопроводу под давлением, насос не включается.

Перед тем как проверить давление в гидросистеме, необходимо отсоединить насосную станцию от сети, а из бака-аккумулятора, слить всю воду. Затем следует открыть боковую крышку на баке, найти сосок и с помощью велосипедного или автомобильного насоса с манометром для измерения давления. Хорошо, если его стоимость составляет около 1,5 атмосферы.

В том случае, если полученный результат имеет меньшее значение, это давление с помощью того же насоса, поднимают к цели. Стоит напомнить, что в баке воздух должен быть всегда под давлением.

В бак, гидравлического масла объемом 20-25 л давление лучше установить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно, чтобы при использовании насосной станции периодически проверять давление воздуха в гидросистеме (примерно раз в месяц или, по крайней мере, на три месяца), а если есть необходимость, то и прокачивать его. Эти процедуры позволят на мембране батареи работать дольше. Но тоже не следует, чтобы емкость слишком долго был пустым, без воды, так как это может привести к рассыханию стен.

После регулировки давления в гидроаккумуляторе случается так, что насосная станция перестает работать в нормальном режиме. Это значит, что необходимо отрегулировать непосредственно реле давления.

Как настроить своими руками?

После запуска скважинного насоса и станции очень важным является настройка реле. Причем сделана она должна быть правильно.

Несмотря на то, что реле давления сразу уже идет с заводской настройкой, то лучшим решением будет больше, их проверка и регулировка. Перед началом регулировки реле, стоит узнать, какие существуют значения, которые рекомендует производитель, чтобы установить правильные значения давления. Однако, надо принять во внимание, что отказ насосной станции из-за неправильной настройки является негарантийным случаем.

При вычислении допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей работы. Причем происходит это при проектировании параметров работы.

При их выборе учитываются следующие данные:

• правильное давление в верхнем участке водопровода;
• разница по высоте между насосом и самым высоким участком забора воды;
• возможно падение давления во время передачи воды.

Перед тем, как регулировать, нужно подготовить инструменты в виде набора отверток и ключей. Обычно крышку реле делают черного цвета, чтобы не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине в гайке.

Следует отметить, что размер верхней пружины больше, и гайка на ней регулирует давление на отключение. Еще иногда обозначают буквой «P». Маленькая гайка на нижней пружины позволяет регулировать разницу давлений. Обозначение маленькой гайки бывает как «ДОКТОР» (delta-P).

Стоит помнить, что точность производимых настроек лучше всего проверять по манометру, который встроен в систему. Для обеспечения более точной настройки, важно, чтобы сравнить полученные значения с теми, которые указаны в паспорте насосной станции. Будьте осторожны, чтобы не превышать максимальных значений.

Для повышения значения давления, при котором станция будет выключен, то гайку «P» затягивают по часовой стрелке, чтобы уменьшить-против часовой стрелки. Часто рядом с гайкой вынести метки в виде «+» и «-«. Вращение гайки следует проводить медленно, меньше оборотов на один раз. Помните, что при увеличении значения «P» воды в груши будет больше, а это значит, что насос будет включаться реже.

До того как перейти непосредственно к настройкам реле, необходимо хотя бы немного понимать, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из колодца в грушу. Она наполнена водой, происходит сжатие воздуха и создает давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку лимита наполнения резервуара, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит отметить, что вода в колодце делать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с давлением, которая равна выставленному давления. Вода из груши ускоряется, а давление падает и при достижении нижнего порогового значения, насос включается.

При монтаже насосной станции реле давления подключается между выходным патрубком бака для гидравлического масла и обратным клапаном на линии. При монтаже лучше всего использовать пятиконечный патрубок, который имеет резьбу на основные элементы, в том числе и манометр. Очень важно, чтобы в правильном порядке установить обратный клапан и патрубок. В противном случае будет трудно регулировать реле давления.

Стоит отметить, что в состав насосной станции, кроме реле, еще может входить датчик «сухого хода», а также инвертор, при необходимости.

Давление воздуха в гидравлической проверенные и имеет оптимальное значение, все фильтры в системе новые или заменены, это значит, что можно приступать к настройке реле давления. Сначала необходимо отключить насос, а затем слить воду из трубопровода, открывая низшую из-под крана. После с помощью ключа или отвертки, необходимо снять пластиковую крышку с реле. Включить насос и дать системе заполнить водой.

После срабатывания реле и отключения насоса, следует ввести значение, которое отображается на манометре. Это значение представляет собой верхнюю границу давления. Затем необходимо частично открыть клапан, находящийся на более высоком участке системы. В случае одноуровневой системы сбора воды, необходимо открыть кран, наиболее удаленный от насоса.

В случае падения давления до определенного состояния произойдет запуск насоса. В этот момент необходимо защитить данные с помощью манометра. Мы получаем значение нижнего давления. Если взять его от верхнего давления, зафиксированного ранее, то мы получим значение текущего перепада давления, реле.

Однако, кроме давления, следует проверить, достаточно ли давление воды создается в самом высоком и наиболее удаленном кране системы. Если слабый, то следует увеличить значение нижнего давления. Изначально прибор отключен от электрической сети, а затем проверяет гайку, которая находится на большей пружины. В случае сильного давления, гайку послабляют, чтобы его уменьшить.

Теперь вы можете регулировать разницу давлений, реле, расположенные выше. Обычно оптимальным значением является 1,4 атмосферы. При меньшей подача воды будет более равномерной, но насос чаще будет включаться, что уменьшает срок службы системы.

При значении перепада давления реле более 1,4 атмосферы система будет работать не в таком сильном режиме потребления, но будет довольно заметна разница между наибольшим и наименьшим давлением. Для его настройки необходимо повернуть гайку меньшей пружины. В целях повышения значения перепада давления, затяните гайку в направлении по часовой стрелке. При послаблении пружины, результат будет обратный.

Полностью ослабленных пружинах настройку реле производят несколько иным способом. Сначала запускают насосную станцию, чтобы произвести восстановление давления в системе. Его производства до уровня, пока можно дальше от насоса кран, вода не будет течь допустимое давление. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и затяните гайку, которая находится на большей пружины до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, и насос запускаются. Давление насоса на 1,4 атмосферы больше.

После чего устройство снова отключен от питания, снять крышку реле и затяните гайку меньшей пружины до тех пор, пока не услышите щелчок. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и низком давлении в 1,5 атмосферы. После завершения настройки следует обратить пластиковый корпус реле на место и подключить насосную станцию к электрической сети.

Настройка реле на груши, заполненной водой. Это связано с тем, что верхнее значение давления реле настроена как сумма давления воздуха и воды. Получается, что если лоток переполнен, вы не можете точно сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в системе всегда пользовалась своим давлением, стоит прислушиваться к советам, которые касаются настройки реле давления. Особенно важно, чтобы рассмотреть несколько вопросов, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атм). А также не следует гайки, которыми осуществляется регулировка давления, затяните до упора. В противном случае реле вообще не будет работать.

В процессе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные проблемы можно определить на слух. Например, если в емкости аккумулятора снижается давление воздуха, это будет явно слишком частое включение насоса. При этом автоматика будет включать в себя его практически мгновенно при открытии крана и выключается при закрытии. В том случае, когда клапан открыт, стрелка манометра будет доходить до нижнего значения.

Чтобы мембрана или груша, она работала как можно дольше, давление воздуха следует установить на 10% ниже, чем значение давления на включение при регулировке реле.

Следует учитывать, что проверка давления в гидросистеме осуществляется только тогда, когда вода сливается с водой, а насос отключен от питания.

Если во время регулировки верхней значений не происходит отключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватит, чтобы прокачать воду в определенных границах.

Отремонтировать реле можно, но не всегда это уместно. Лучше купить новое, исправное, реле, так как защищает пылесос от повреждений, а насос от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние части, которые трутся. Это позволит уменьшить сопротивление и реле будет работать точно.

Достижение оптимального режима работы насосной станции важно, и это во многом зависит от правильно подобранного гидравлического давления и правильной настройки реле.

Проверять давление лучше автомобильным насосом, в котором меньше градуированная. Это обеспечит более точные измерения. В некоторых моделях насосных станций являются пластиковые манометры, но они не отличаются надежностью и точными результатами. Что касается манометров электронных, их состояние часто зависит от температуры окружающей среды и уровня заряда аккумулятора. Поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Самые свежие новости Украины за последний час.

Настройка регулятора давления воды в системе водоснабжения

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Valtec редуктор давления VT.087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

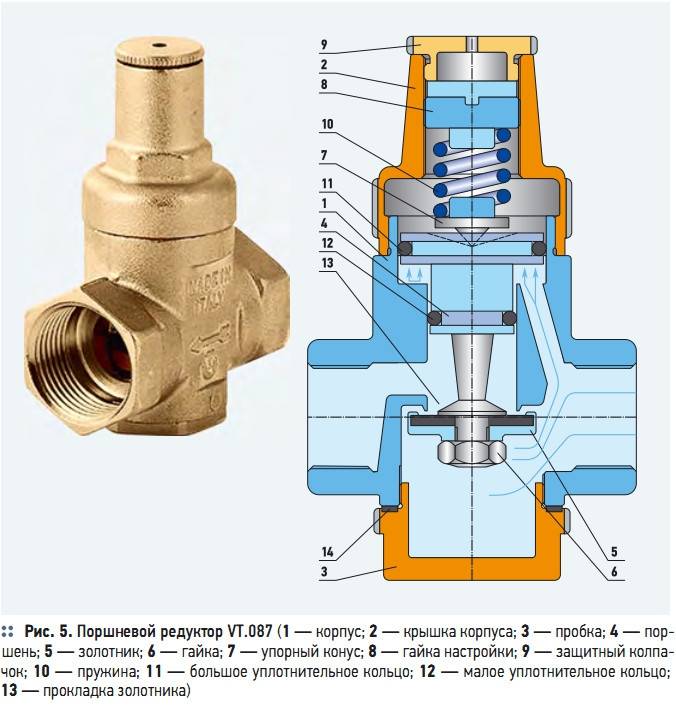

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

• Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
• Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

Схема регулятора давления воды

Часто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Большой и маленькой пружине в механизме отводится своя функция. Большая пружина задает показатель давления, при котором требуется включение насоса, а маленькая пружина определяет разницу между допустимым и необходимым значением давления. Этот показатель очень важен при регулировке реле давления воды для насоса.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Р_вкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Р_выкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Прежде чем подключить реле минимального давления воды к насосу выполняют измерение текущего давления в гидробаке. Значение этого показателя производитель выставляет 1,5 бар, однако в процессе использования определенное количество воздуха выходит из емкости, что приводит к снижению давления.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Очень важно помнить, что электронные манометры работают от сети электропитания, поэтому следует контролировать ситуацию в этом случае.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Еще одним недостатком постоянного высокого давления можно назвать увеличение числа поломок. При слишком высоком или очень низком давлении в первую очередь страдает резиновая прокладка. Только правильная регулировка давления в системе водоснабжения частного дома позволит увеличить срок службы агрегатов и системы в целом.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины – установить разницу между давлением включения и выключения.

Прежде чем приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно прибора и насосной станции, включая гидробак и другие элементы.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Чтобы правильно определить направление вращения пружины при настройке регулятора давления воды, нужно обратить внимание на расположенные рядом с ней знаки «плюс» и «минус». Для увеличения давления включения выполняют вращение пружины по часовой стрелке, для уменьшения – против часовой стрелки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются. Читайте также: «Как выбрать и установить насос для повышения давления воды – важные нюансы».

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально. Читайте также: «Как установить насос для повышения давления воды в квартире – выбор, правила монтажа».

Очень часто причиной серьезных поломок регулятора давления воды для насоса становится грязная вода, которая течет по трубам водопроводной системы. В большинстве случаев такая ситуация возникает со старыми металлическими системами водоснабжения.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены (прочитайте также: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Изображение	Производитель и модель	Цена в рублях
	Belamos PS-02	540
	Калибр РД-5	490
	Danfoss KP1	1 570
	Джилекс РДМ-5	900

Демонстрируется модель Джилекс РДМ-5

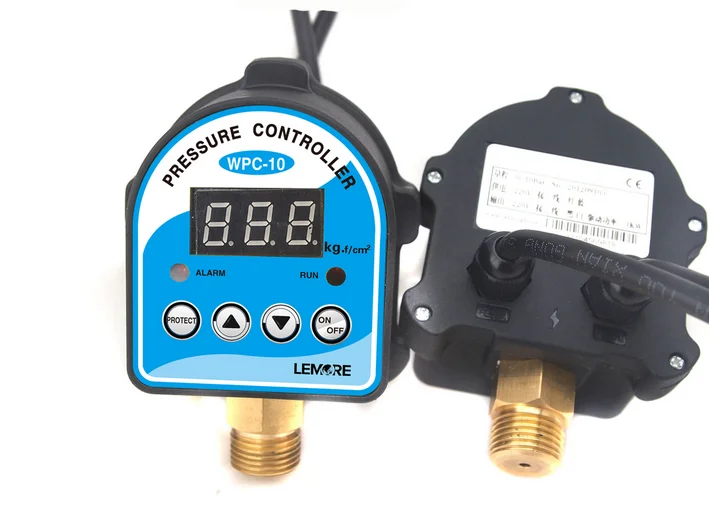

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

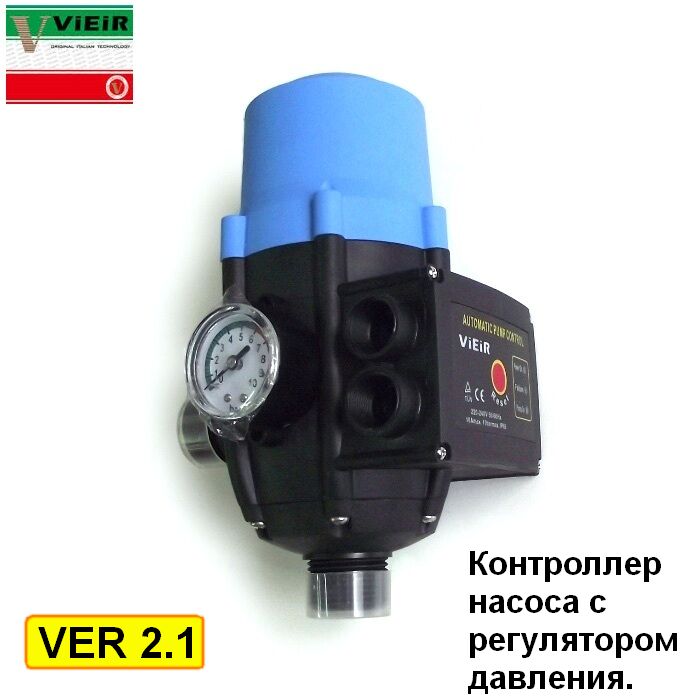

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Регулировка реле давления насосной станции – устройство и принцип работы

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции – ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.

Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

Схема устройства и составные элементы типового реле давления

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает регулировка реле

Как действует реле давления для насосного агрегата:

1. Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
2. Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
3. Пружинные регуляторы уравновешивают действие поршня.

Определение давления происходит за счет действия пружин

4. По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
5. Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
6. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Настройка регулятора работы насосной станции

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Какое место в системе занимает гидроаккумулятор

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

1. Открываем нижний кран и ждем, когда вытечет вся вода.
2. Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л –1,7-1,9 бар.

Гидроаккумулятор (аккумулятор давления)

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше – стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок действий

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

1. Открываем нижний кран, чтобы вытекла вода из системы.
2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
3. Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
4. Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

С этой статьей читают: Как подключить насосную станцию – весь процесс от начала до конца

Регулировка реле давления насосной станции своими руками

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Какими элементами проводится настройка оборудования

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме – запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Реле давления для гидроаккумулятора

Реле давления воды — важная составляющая системы водоснабженияУстройство систем водоснабжения, не простой процесс, и осуществлять его своими руками не так просто, как может показаться на первый взгляд. При обустройстве, нужна установка насоса, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Регулировка насосной станции важно, и это небольшой агрегат, который способствует включению насоса при понижении давления в системе, и отключению при достижении до максимального уровня.

Назначение реле давления

Для того чтобы была правильная работа водяной насосной станции (безбашенки), требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Type PM5 с насосом Вихрь. Даже если устанавливается самодельное оборудование для системы водоснабжения дома на даче, требуется многое.

Качественную работу водяной станции обеспечивают правильно настроенный гидроаккумулятор и реле давления

А именно:

• Точный просчет всех параметров;
• Учет особенностей подачи воды;
• Грамотный и профессиональный подход.

Эти 2 агрегата нужно подсоединить к насосу, причем реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать непосредственно на поверхность корпуса насоса, даже к погружному типу. Установка системы водоснабжения должна быть правильной, и потому стоит перед ее сборкой ознакомиться с принципом работы каждого составляющего.

Гидроаккумулятором называют емкость, внутри которой установлена эластичная груша и мембрана, делящие ее пополам.

В груше расположен воздух с конкретным давлением, а в мембране вода. То, какое давление установлено в груше и то, сколько воды поступает в мембрану, напрямую зависит от количества накаченного воздуха. Чем его будет больше, тем выше поднимется давление в системе. Как правило, в полость емкости закачивается только половина воды. Например, если в гидробаке может по данным от производителя поместиться 100 л, то там будет находиться 40-50 л. Оптимальное давление в системе водоснабжения, особенно при подключении к бытовым приборам – это 1,4 атм -2,8 атм, а чтобы оно поддерживалось в таком состоянии, должно быть установлено такое устройство, как контроллер или реле.

Монтаж и настройка реле давления для гидроаккумулятора

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Конструкция устройства для гидроаккумулятора

Устройство реле давления воды

Гидравлическая часть расположена с тыльной стороны на гидрореле, причем выпуск может быть с резьбой наружного вида или гайкой-американкой. Второй вариант считается более удобным, так как он позволяет провести более легкий монтаж.

Изучив внимательно устройство, можно установить реле давления воды наиболее удобным способом

В первом случае потребуется подыскать специальные переходники с накидной гайкой определенного размера.

Можно осуществить накручивание изделия и на резьбу, что подходит не всегда. Разъемы электрической части расположены с тыльной стороны корпуса, а клеммная колодка для подключения проводов установлена под полостью крышки.

Гидрорегулятор разделен на 3части.

• Электрическую;
• Механическую;
• Гидравлическую.

К первой относят группу контактов, которые замыкаются и размыкаются, что требуется для подключения и отключения насоса. К гидравлической части относится мембрана, оказывающая воздействие на основании из металла и пружину, малого и большого вида, посредством чего регулируется давление внутри насоса, а также осуществляется включение или отключение.

Тонкости регулировки реле давления воды для насоса

Чтобы установить конкретное значение на уровне давления, требуется правильно отрегулировать устройство контроля. Для этого потребуется провести ряд действий. Наполнить бак до того момента, пока манометр не покажет максимальное значение.

Отрегулированное реле давления воды позволяет системе водоснабжения работать равномерно

Далее:

1. Выключается станция.
2. Открывается корпус реле.
3. Нужно постепенное откручивание гайки маленького размера до срабатывания внутреннего механизма.
4. Вращение проводится по часовой стрелке, что способствует повышению уровня давления.
5. Если крутить против, то оно уменьшается.
6. Для установления минимального значения, требуется постепенное сливание воды, за счет открытия крана.

При достижении манометра определенного уровня, спуск воды останавливается. Чтобы регулировать нижний показатель давления, проводится вращение большой гайки точно также до срабатывания контакта. Принцип работы устройства прост, так как, установив небольшой диапазон среди верхней и нижней границы, будет проводиться достаточное подкачивание воды насосной станцией, за счет создания постоянного среднего уровня показателя. Работает система равномерно, что позволяет получить оптимальный напор воды для комфортного пользования.

Этапы регулировки реле давления насосной станции

Чтобы настроить работу насосной станции, проверяется схема подключения на соответствие норме, для чего может использоваться инструкция от производителя. Также нужно поставить надежный манометр, способный выдать точные показатели. Он устанавливается в систему водоснабжения на небольшом расстоянии от реле. Чтобы регулировать реле потребуется подкрутить 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам, чтобы подключить и проверить работоспособность устройства.

Качественный манометр, установленный недалеко от реле давления воды, сможет давать точные показания

Это позволит:

• Быть уверенными в исправности;
• Получить гарантию качества;
• При возникновении проблем, получить бесплатное обслуживание.

Автоматический регулятор давления не требует вмешательства и срабатывает, то есть включается и выключается, при необходимости. Стоит заметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при понижении электрического напряжения, накачать воду быстро не получится. Есть еще ряд моментов, с которыми стоит ознакомиться, прежде чем провести процесс погружения насоса в скважину и подключения реле управления давлением. Не все модели позволяют проводить изменение дельты, а потому, при приобретении, нужно обратить внимание на данный момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет установить изделие непосредственно на поверхность насоса, при наличии подходящего выхода.

На скважинный насос можно установить реле с холостым ходом, которое имеет отдельный корпус, однако есть модели регулятора комбинированного вида. Защита холостого хода нужна для исключения поломки насоса при отсутствии воды в скважине. Такое устройство подойдет лучше всего к глубинному насосу.

Правила настройки реле давления

Отключение воды – обязательное условие для точной настройки реле давления

Реле давления нуждается в настройке при введении в эксплуатацию и после ремонта, а также при внесении изменений в систему автономного водоснабжения. Прежде чем приступать к настройке, нужно ознакомиться со следующими правилами и рекомендациями:

• Предупредить всех жильцов дома, что во время проведения ремонтных работ нельзя пользоваться кранами, душем, туалетом и прочими водоразборными узлами.
• Закрыть все краны и проверить целостность всех элементов сантехники, труб, кранов и т.д. Особое внимание нужно уделять сливному бачку в туалете. Если он подтекает или продолжает работать, правильно отрегулировать работу устройства будет практически невозможно.
• Обязательной проверке подлежит рабочее давление воздуха в водяном аккумуляторе. Если показатели колеблются или находятся ниже нормы, нужно восстанавливать реле до заводских настроек.

Если при проведении работ возникают трудности, лучше не ставить эксперименты, а обратиться к специалисту. При выходе из строя всей системы автономного водоснабжения потребуется немало капиталовложений для ее восстановления.

Основная задача реле – контролировать минимальные и максимальные показатели давления в баке-аккумуляторе, поддерживать оптимальную разницу давления при включении и отключении насосной станции. Предел допустимых значений зависит от мощности и производительности установленного насоса и часового расхода.

В техническом паспорте оборудования указаны все характеристические особенности заводской настройки. 1 – 5 атмосфер – стандартные значения для настройки реле давления в системах водоснабжения. Стартовые показатели – 1,5 атмосферы. Параметр для комфортной работы двигателя насосного оборудования – 2,5 атмосферы. Максимальное давление, при котором все оборудование отключается – 5 атмосфер.

Если установленные заводом параметры стали неактуальными или произошел сбой в работе системы, настройку производят самостоятельно при помощи манометра. Этот измерительный прибор устанавливают на коллекторе гидроаккумулятора. Коррекцию производят, опираясь на показания манометра, после того как насосное оборудование отключилось. Скачок давления создают путем открытия водопроводного крана.

Работа реле давления для гидроаккумулятора

В любом насосе давление регулируемое, и требуется установка максимального и минимального параметра в полости бака-аккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле отключает и включает работу агрегата.

Реле давления включает и выключает гидроаккумулятор

Увеличить давление гидрофора или понизить можно, в зависимости от:

• Объема расходуемой жидкости;
• Частоты потреблений;
• Мощности насосной установки.

Что касается характеристик насоса, то с ними можно ознакомиться в инструкции по эксплуатации или техническом паспорте. Стандартным значением, за счет которого выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет стартовое давление в 1,5 атм, а диапазон функционирования двигателя в насосе составляет 2,5 атм.

Максимальным давлением, при котором срабатывает пусковое устройство реле и отключается насос, является 5 атм.

Если при эксплуатации или установке были сбиты параметры настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как уже было отмечено ранее, потребуется манометр. Установка контрольно-измерительного прибора проводится на коллектор в гидроаккумуляторе, а коррекция проводится по показаниям на манометре после отключения насоса. Создание перепадов давления осуществляется за счет открытия крана в той точке отбора воды, которая расположена ближе всего к гидроаккумулятору.

Чтобы настроить прессконтроль давления на гидроаккумуляторе, нужно присутствие непосредственно самого давления и не требуется отключения насоса от сети электричества. За счет насоса, заполняется полость накопительной емкости и поднимется давление в системе водоснабжения. Как только срабатывает контроллер и отключается работа двигателя, снимается пластиковая крышка на корпусе и требуется ослабление степени натяжения на малом пружинном механизме.

Устройство и принцип работы реле давления

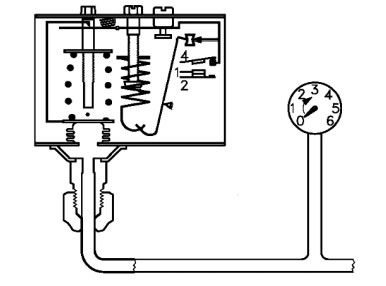

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Изучив технические характеристики и эксплатуционные свойства модели насоса, можно грамотно отрегулировать реле давления воды для качественной работы системы

Если внутри емкости будет давление в 1,4 атм, то порогом отключения станет 1,6 атм. Такие параметры считаются оптимальными для работы автоматики.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

1. Учитываются параметры контроллера.
2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации. Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос.

Регулятор давления воды в квартире

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху. Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление. Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм. Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар. Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников. Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм уменьшает расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры. Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать. Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Надеюсь, информация о том, зачем нужен регулятор давления воды в квартире и как его регулировать, была вам полезна. О собственном опыте пользования можно рассказать в комментариях.

Регулировка реле давления насосной станции. Как отрегулировать реле давления воды насосной станции. Устройство реле давления насосной станции

Современные дома снабжаются водой через сложную насосную систему. Давление в нем может достигать колоссальных значений, а при слишком высоком давлении система может деформироваться.

Для предотвращения таких случаев есть специальное устройство — реле давления насосной станции.

1 Назначение

Реле давления — это специальное устройство, которое контролирует ряд параметров в системе.Он срабатывает после достижения верхнего уровня напора, после чего насос отключается. Основной рабочий механизм — подвижная пружинная группа.

Также прибор помогает регулировать уровень давления, понижать или повышать его. Более продвинутые и дорогие модели имеют дополнительные функции, такие как: разного рода спуск, разъемы для подключения дополнительного насоса, различные индикаторы, собственный манометр, контроль температуры.

1.1 Как это работает

На пружинную группу, основную часть, действует сила.Если давление слишком велико, пружина вынимается и касается электрического контакта.

Этот контакт подключен к датчику, который при срабатывании подает сигнал на остановку насоса. Натяжение пружины регулируется специальными гайками, которые помогают установить верхний и нижний пределы сжатия.

2 Сфера применения

Сейчас таких устройств несколько типов:

• реле давления воды для насосной системы;
• реле давления воздуха для компрессора;
• реле зарядного напряжения для устройств.

По принципу работы первые два устройства абсолютно идентичны.

Первое устройство также называется проточным устройством. Первый тип контролирует сжатие воды в насосной системе, тем самым защищая ее от чрезмерного давления. В таких системах он связан с гидроаккумулятором. Гидроаккумулятор — это специальная емкость, куда насос перекачивает воду, которая затем под давлением попадает в водную систему. Для более правильной и точной работы важно установить устройство рядом с аккумулятором.Без этой составляющей невозможна автономная работа насосной станции.

Реле воздушного насоса действует аналогичным образом, но оно подключено к компрессору. Воздушные насосы мощные, и если их не контролировать, система может взорваться изнутри. В такой системе он устанавливается ближе к насосу для лучшей производительности.

3 Установка в системе водоснабжения

Неправильно установленная машина не включает и не выключает насос. Устанавливается перед гидроаккумулятором.Это увеличивает точность его работы. Для начала устройство подключается к насосной системе, после чего приводится в действие. Подключать нужно плотно, чтобы настройка была точнее.

4 Инструкции по установке

Вам необходимо сделать следующее:

5 Регулировка расхода воды

Поскольку водные системы популярны в повседневной жизни, важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также надолго сохранить ее в рабочем состоянии.Ниже описано, как отрегулировать реле давления воды своими руками.

Устройство имеет 2 основных ограничения: одно для верхнего и одно для нижнего давления. Нижний — индикатор, при котором включается помпа. Верхний — при котором выключается. Эти два индикатора регулируются с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верх, меньшая за низ.

При покупке он имеет стандартные настройки, где верхний предел составляет около 2,5 атмосфер, а нижний — 1.5 атмосфер. Однако эти значения можно изменить, подстроив под индивидуальные характеристики насосной станции своими руками, ведь заводской переключатель не всегда подходит для нужд потребителя.

Регулируя устройство, необходимо создать давление воздуха в гидроаккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

При настройке реле уровня воды своими руками необходимо помнить следующие моменты:

• для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения — против часовой стрелки;
• Аккумулятор может взорваться, если давление будет слишком высоким. Не превышайте верхний предел давления. Это значение можно найти на упаковке аккумулятора;
• шланги и краны также имеют собственные пределы давления;
,
• настройки должны основываться на возможностях помпы.Насос может просто не справляться со своей задачей;
• Если зазор между высоким и низким уровнями сжатия большой, то в гидроаккумуляторе будет много воды, и насос будет немного включаться. Однако этот вариант создаст перепады напора воды;
• В противоположной ситуации, когда разница между высокой и низкой степенью сжатия мала, напор будет постоянным. Однако насос будет работать постоянно.

При правильной настройке устройство обеспечит всю систему постоянным и бесперебойным напором воды, сэкономит электроэнергию насоса.Правильная настройка обеспечивает долгий срок службы устройства.

5.1 Как настроить реле давления? (видео)

6 Неисправности

В процессе эксплуатации наиболее частые проблемы можно исправить вручную. Это проблемы из разряда: «насос не включается и не выключается», «не работает», «не выключается, не выключается» и т.д. Ниже приводится описание этих проблем и способы их решения. Если устройство настроено неправильно, оно может не работать.

6.1 Проблема: при достижении верхней отметки не выключается помпа

Причин, по которым прибор не выключает помпу, может быть много. Основными из них являются:

1. Неправильная настройка верхнего регулятора давления.
2. Неисправность верхней регулировочной пружины.
3. Нестабильное напряжение в сети.
4. Сброс давления из аккумулятора.
5. Поломка электронной системы.

В первых двух случаях есть возможность устранить неисправность своими руками; в последнем нужно передать устройство в руки специалисту или произвести замену.

Если верхний регулятор давления настроен неправильно, при слишком высоком давлении насос будет работать постоянно. Чтобы исправить эту проблему, вам необходимо перенастроить машину.

Пружина может сломаться, и высокое давление не растянет ее, и поэтому контакты не будут замыкаться. Также может сломаться механизм, соединяющий гайку и пружину. К счастью, пружина имеет простую конструкцию, в отличие от электронной начинки устройства, и заменить ее не составит труда.Комплектующие можно приобрести в хозяйственных магазинах.

Поскольку это электронное устройство, на него влияют колебания напряжения. Они могут вызвать произвольное включение и выключение насосной системы. При подозрении на пробой проверьте стабильность напряжения.

Сброс давления в гидроаккумуляторе приводит к потере давления в системе. Аппарат не выключает насос и продолжает качать воду. Чтобы не допустить такой ситуации, внимательно следите за герметичностью насосной системы.

Наполнение реле — довольно сложное устройство, предназначенное для отключения насоса.При поломке самостоятельный ремонт невозможен. В этом случае мастер должен настроить реле. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленное реле, обратите внимание на реле давления RDM 5, стоимость которого не превышает 1000 руб. Более дешевый вариант — реле давления PM 5.

6.2 Проблема: реле выключает насос, даже если давление не достигло максимального уровня

Причины и решения этой проблемы такие же, как и предыдущая.

6.3 Проблема: что-то постоянно щелкает в реле протока воды

Причины этой неисправности всего две: недостаточное давление воздуха в гидробаке или порвана мембрана.

Если в гидроаккумуляторе нет давления, нужно повторно закачать туда воздух, затем настроить реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода из системы. Когда он прорывается, давление воды заставляет его биться о стенки трубы, тем самым издавая щелкающий звук.Его легко заменить, разобрав устройство. После замены нужно настроить реле насосной станции своими руками. Как отрегулировать реле давления описано выше.

• внимательно следить за герметичностью водяной системы;
• грамотная настройка обеспечит постоянный напор воды и экономию энергии;
• нужно проверять компрессию в гидроаккумуляторе не реже одного раза в полгода;
• используйте точный манометр для установки давления;
• Аккумулятор не перекачивайте.Максимальное давление для него написано в инструкции;
• следите за изоляцией электрических контактов, так как они находятся рядом с водой;
• Если вы не уверены, что можете настроить реле давления самостоятельно, воспользуйтесь услугами профессионала. Это сэкономит вам время и деньги.

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то есть смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать микровыключатель, который включает насос.Но чтобы система работала долго и соответствовала требованиям безопасности, все же лучше приобрести устройство в специализированном магазине.

Реле водяного насоса — это устройство, контролирующее уровень давления и обеспечивающее автономную работу в системе водоснабжения. Именно поэтому при его правильной эксплуатации срок службы значительно увеличивается.

Установка реле давления насосной станции своими руками — важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электроэнергию, которая расходуется на питание насоса.

При неисправном контакте прибор следует заменить. Большинство распространенных неисправностей можно исправить вручную, не обращаясь к специалисту. Ремонт реле давления насосной станции несложно в домашних условиях.

Мы отправим вам материал по электронной почте.

Надлежащая инженерная система будет безупречно выполнять свои функции, если регулирование расхода воды для насоса правильное. Эту процедуру можно проводить самостоятельно, не обращаясь за помощью к специалистам. Это повысит точность работы оборудования и предотвратит преждевременный выход из строя отдельных его компонентов.

Реле, указанное стрелкой, устанавливается в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий полезно только в стандартных ситуациях. На практике случаются различные неисправности, поэтому требуются глубокие знания. Также они пригодятся, чтобы без досадных ошибок и лишних трат купить новое реле давления для помпы.

Для какой точной настройки реле давления насосной станции?

• При низком давлении вода из кранов течет слишком медленно.Некоторые модели посудомоечных машин не включаются или выходят из строя.
• Чрезмерно высокий напор оказывает чрезмерную нагрузку на все элементы водопровода. Увеличивается вероятность возникновения аварийных ситуаций.
• Неточная настройка реле давления воды для насоса приводит к тому, что он очень часто срабатывает. Это приведет к преждевременному износу механических частей устройства.

Функционирует следующим образом:

• Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения.Для решения этой проблемы на первом этапе используется насос (10).
• При включении подает жидкость в специальный резервуар (15). Имеет гибкую перегородку. Эта емкость одновременно является хранилищем и демпфером.
• После достижения максимального давления (3,3 атм.), Контактные группы реле (1) размыкаются, двигатель насоса отключается.
• С этого момента давление в системе поддерживает только бак.
• В процессе работы и других потребителей давление падает.При снижении до 2, 2 атм. Контакты реле замкнут электрическую цепь 220В и включат насос.

Эти циклы повторяются автоматически без вмешательства пользователя.

Примечание! Уровни давления рабочие, но приблизительные. Чтобы точно контролировать реле давления воды для насоса, необходимо использовать соответствующие данные для конкретной станции.

Параметры товаров разных производителей

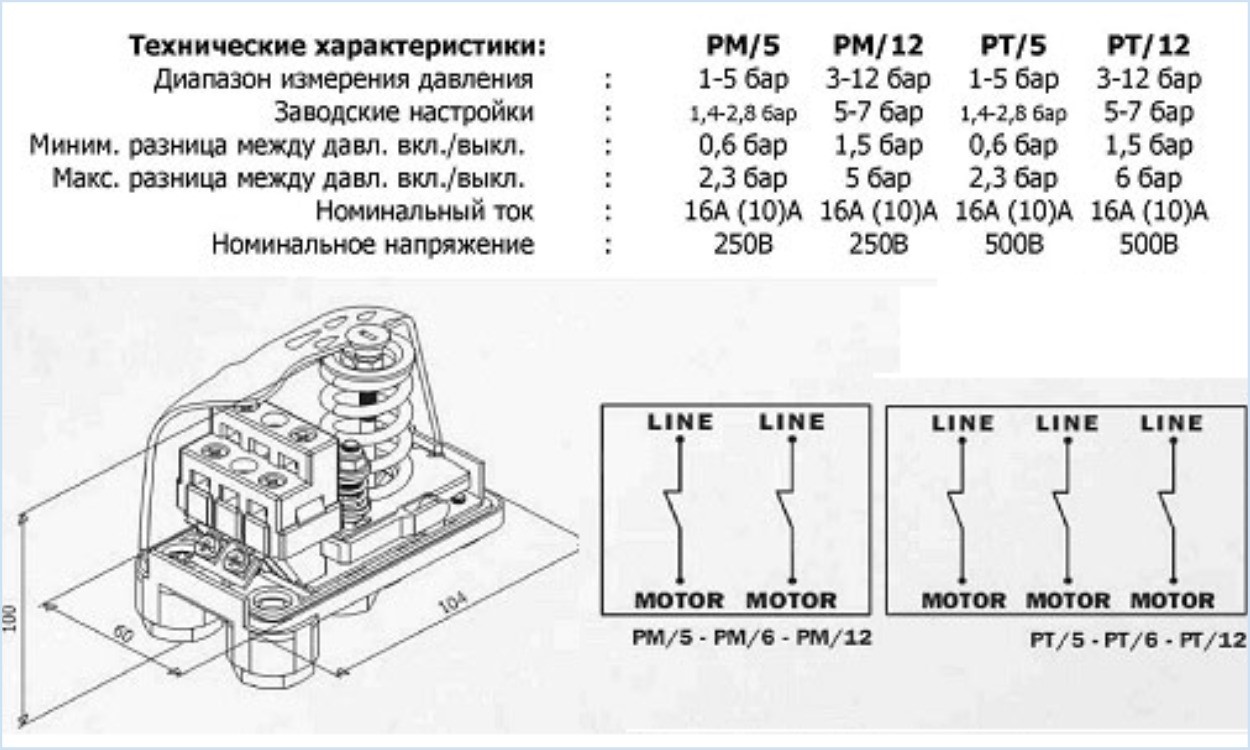

В следующей таблице приведены данные специализированных реле управления для водных станций.

Таблица 1. Данные специализированных реле управления для станций водоснабжения.

Принципы работы вышеперечисленных продуктов одинаковы. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще выставить давление с помощью специализированного прибора — манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства следует рассматривать отдельно, так как они существенно отличаются от моделей, представленных в этой статье.В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Способ регулировки реле давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда система водоснабжения находится в хорошем рабочем состоянии.

Следующие шаги помогут вам настроить новый регулятор:

• Отключите насос от сети 220 В и полностью слейте воду.
• На двигатель подается питание, рост давления контролируется манометром и регистрируется уровень автоматического отключения. Откройте клапан, чтобы давление медленно падало. Регистрируются показания прибора, при котором контакты реле замыкаются.

Маленькая пружина задает не определенное давление для выключения, а разницу между значениями включения и выключения насоса

Диагностика, поиск неисправностей после настройки и обновлений

Если приведенная выше схема не работает, ослабьте обе гайки с предварительным увеличением давления, например, до 3.3 атм. Медленно слейте жидкость до необходимого уровня (2, 3 атм.), Закройте вентиль. Гайка на большой пружине зажимается до выключения реле. После — повторить шаги из предыдущего раздела.

Стандартные регуляторы (тип Italtecnica PM / 5) можно модернизировать:

• Третья пружина, выполненная в форме штифта, изогнута таким образом, что фиксация в пластиковых упорах более надежна.
• Нейтральный провод подключается непосредственно к двигателю.Фазный провод разделен на две группы, что снижает износ при прогорании контактов.

Общие выводы

При данной инструкции самонастройка реле давления воды для насосной станции не вызовет затруднений. При выборе нового изделия для замены следует обратить внимание на следующие параметры:

• соответствие резьбовых соединений;

Артикул

Реле давления — это часть насосной станции, которая отвечает за запуск и остановку насосного оборудования при достижении определенного давления в гидробаке.Как правило, при покупке насосной станции заводские настройки ставятся на датчики давления. В результате, настроенный производителем агрегат реагирует на определенные индикаторы запуска и остановки насоса. Обычно заводские настройки включения устанавливаются в диапазоне 1,5-1,8 атм., А настройки выключения устройства срабатывают при выходе давления из диапазона от 2,5 до 3 атм.

Но иногда для более эффективной работы станции в определенных условиях необходимо изменить настройки устройства.В этом случае регулируется реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать самому, а видео в конце статьи поможет более наглядно разобраться в процессе.

Чтобы вы могли правильно настроить это реле своими руками, следует разобраться в особенностях его конструкции и понять принцип работы агрегата.

Реле давления насосной станции представляет собой металлическое основание, на верхней части которого закреплена контактная группа, два подпружиненных регулятора разных размеров и клеммная колодка.В нижней части стальной пластины крепится мембранная крышка, под которой находится стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к переходнику, установленному на насосном оборудовании. Все эти детали закрыты пластиковой крышкой. Он, в свою очередь, прикреплен к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в водонасосных станциях могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую ​​же конструкцию, как мы описали выше.Иногда реле можно оснастить дополнительными элементами для защиты агрегата от работы всухую и защиты двигателя от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип работы данного устройства следующий:

1. Под действием напора воды, поступающей от насосного оборудования, мембрана из-за увеличения давления воздуха во второй камере давит на поршень, который активирует контактную группу.
2. Эта группа установлена ​​на стальной платформе с двумя петлями. В зависимости от того, какое положение он занимает, контакты, через которые идет напряжение 220 В на насосный агрегат, могут замыкаться или размыкаться, тем самым вызывая запуск или остановку насоса.
3. Для уравновешивания давления поршня используется регулирующая пружина, действующая на платформу для установки контактного блока. Сила пружины регулируется с помощью соответствующей гайки.
4. По мере того, как количество воды в системе уменьшается из-за потребления потребителем, давление воздуха в резервуаре подачи воды падает.В результате пружина, преодолевая действие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как в баке становится больше воды, давление воздуха увеличивается. Это заставляет поршень постепенно перемещать контактную площадку, несмотря на силу пружины. Однако размыкание контактов происходит не сразу, а после того, как платформа сместится на определенное расстояние. Это значение зависит от того, насколько будет сжиматься вторая маленькая пружина.Он, как и большая пружина, расположен на штоке с гайкой. Как только контакты размыкаются, насосный агрегат перестает работать.

Из этого получается, что для регулировки давления переключения водопроводного узла необходимо правильно отрегулировать силу сжатия большой пружины. Давление, регулируемое этим элементом, еще называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо отрегулировать срабатывание маленькой пружины.Сила сжатия этого элемента позволяет вам установить разницу между давлением отключения и давлением отключения.

Настройка реле давления насосной станции может потребоваться, если заводские настройки владельца не совпадают или они потеряны. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидравлический бак, накопительный бак или гидроаккумулятор — это герметичный бак, состоящий из двух частей.В одной части в виде резиновой груши скапливается вода. А другая часть — это пространство между стенками груши и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

Поскольку в груше скапливается вода, ее подключают к водопроводу. Во вторую камеру можно накачать воздух с помощью обычного автомобильного насоса. Благодаря этому воздуху груша сжимается водой, что помогает поддерживать определенное давление в водопроводных трубах.Благодаря этому после открытия крана движение воды по трубопроводу происходит под давлением без включения насоса.

Внимание: при неправильном выборе давления воздуха в гидробаке не удастся добиться оптимальной работы системы.

Слишком высокое или низкое значение может привести к частым запускам и остановкам насоса, что отрицательно сказывается на сроке службы устройства. Более низкое значение может привести к чрезмерному растяжению груши и ее быстрому разрушению.

Последовательность подготовки гидробака:

1. Перед закачкой воздуха в гидробак или перед проверкой показателей необходимо слить воду из трубопровода. Для этого откройте нижний кран. В результате груша в емкости для хранения окажется пустой.
2. Теперь можно выполнить нагнетание воздуха и проверку давления. Он должен быть на 10 процентов меньше нижнего значения. Если вы еще не настроили систему и не знаете, какое должно быть нижнее значение, то настройка выполняется следующим образом:

• если объем гидробака 20-25 литров, то выставляем давление в пределах 1.4-1,7 бар;
• при вместимости накопительного бака в пределах 50-100 литров показатель необходимо установить в районе 1,7-1,9 бар.

Важно: не оставляйте грушу аккумулятора на долгое время без воды. От этого его стенки могут засохнуть или слипнуться. Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в гидроаккумуляторе и чистых фильтрах можно приступать к настройке водяного реле в насосном агрегате.Наладочные работы проводим в следующей последовательности:

1. После выключения помпы сливаем воду из трубопровода. Для этого откройте нижний кран в системе. С помощью отвертки или гаечного ключа снимите крышку с реле.
2. Включаем насос, который закачивает воду в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Это даст вам текущее максимальное давление.
4. После этого стоит немного приоткрыть кран, который находится в самой высокой точке системы.Если у вас одноуровневая система, то откройте самый дальний от насоса кран. Когда давление упадет до определенного значения, насосный агрегат снова запустится. Вы должны записать показания манометра во время запуска и записать их снова. Это позволит найти текущее более низкое давление. Вычитая полученные результаты, вы получите перепад давления, на который настроено ваше реле. Помимо записи показаний, оцените напор от открытого крана (самого дальнего в системе).
5. Если напор недостаточен, необходимо увеличить нижнее давление.Для этого агрегат необходимо отключить от источника питания и затянуть гайку на большой пружине. Если нужно снизить давление, то следует ослабить пружину.
6. Переходим к установке разницы давлений, которую вы уже узнали, вычитая найденные показатели. Оптимальная производительность должна быть в пределах 1,4 атм. Если ваш результат меньше, то это может дать вам более равномерный поток воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата.Если ваш результат превосходит оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет заметна разница между предельно высоким и низким давлением. Чтобы отрегулировать этот параметр, нужно повернуть гайку на маленькой пружине. Для увеличения перепада давления необходимо увеличивать силу сжатия. Ослабление пружины приведет к обратному действию.
7. После регулировки стоит проверить ее эффективность. Для этого снова сливают воду из системы, подключают питание к насосному оборудованию и запускают агрегат.Дальнейшие шаги повторяются до тех пор, пока настройки реле не будут вам подходить.

Внимание: вторая (малая) пружина очень чувствительна, поэтому ее регулировку следует производить очень осторожно, повернув гайку на небольшой оборот.

Начальная установка

Если пружины вашего реле полностью ослаблены, вам придется заново отрегулировать их с нуля. В этом случае работа ведется в следующей последовательности:

1. Они запускают насосное оборудование и нагнетают давление в системе до уровня, при котором давление воды из самого дальнего от насоса крана становится для вас более-менее приемлемым.Предположим, что измерительный прибор в этот момент показал значение 1,5 бара. Выключаем насос.
2. Теперь необходимо отключить насосную станцию ​​от питания, открыть крышку на реле и начать затягивать гайку на большой пружине до характерного щелчка, свидетельствующего о том, что контакты замкнуты.
3. Крышка реле установлена ​​на место и насосное оборудование запущено. В этом случае давление необходимо довести до 2,9 бар.
4. Теперь необходимо снова отключить блок от источника питания, снова открыть крышку на реле и затянуть гайку маленькой пружины до щелчка размыкания контактов.
5. После выполнения настроек реле активируется при нижнем значении 1,5 бар и выключает насос при верхнем давлении 2,9 бар. Возвращаем крышку на реле на место, и подключаем станцию ​​к электросети.

Видеоинструкция по настройке реле давления водопровода своими руками:

Реле давления — небольшой, но незаменимый компонент большой и маленькой насосной станции. А если все остальные его элементы просто нужно правильно подключить, то его тоже придется дополнительно настроить.Именно это устройство отвечает за автоматизацию процесса откачки. Он включает и выключает оборудование в зависимости от давления в гидробаке.

Грамотная регулировка реле давления для помпы — залог комфорта и долгого срока службы оборудования. Как это выполняется, какие действия нужно выполнить и какие данные знать для тонкой настройки, мы подробно расскажем в статье. Вы узнаете, почему и в какой ситуации он производится.

Помимо пошагового описания процедуры регулировки, мы даем ценные рекомендации инженеров-гидротехников.Для оптимизации восприятия текст дополнен фото-подборками, схемами, видеогидами.

Многочисленные разновидности, которыми комплектуются практически все насосные станции, расположены примерно в одном месте.

Внутри пластикового корпуса находится металлическая основа, на которой закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• Узел электрических контактов.

Сверху, под пластиковой крышкой, две пружины — большая и малая.Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно для регулирования работы целого набора устройств. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет маленькой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Все больше людей предпочитают жить в загородных коттеджах, загородных домах и новостройках. Доказано, что городской ритм истощает даже самого сильного человека, что напрямую влияет на эффективность его работы и даже на отношения с близкими. Это понимает даже правительство, продвигающее программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что рядовой человек, решивший обустроить постоянное или временное жилье за ​​чертой города, сталкивается с рядом нюансов, которые необходимо учитывать.Итак, живя в городе, совсем не обязательно понимать, что такое реле давления насосной станции. В сельской местности, где, как правило, отсутствует централизованная система водоснабжения, без таких знаний сложно обойтись.

Откуда взять воду в коттедже

Не все загородные дома находятся в зоне действия централизованных водопроводов. Напротив, «счастливчиков», которым нужно принести в комнату трубу от основного ответвления с водой, и пользоваться пользой гораздо меньше, чем остальным, гораздо меньше.Но выход есть. А их несколько. Выбор, как это часто бывает, определяется окончательной стоимостью установки и последующей эксплуатации системы.

Самыми известными являются три варианта решения проблемы:

С помощью просторной емкости на территории фермы, в которую периодически нужно откуда-то подавать / заливать водой для наполнения. На самом деле, это компактный аналог водонапорной башни. Сама бочка установлена ​​на высоте, чтобы вода из нее вытекала самотеком, достаточно лишь открыть кран.У этого решения больше недостатков, чем преимуществ.

Классическим способом — колодцем и ведром (иногда с коромыслом). Надежность 100%, но об удобстве говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны потребуется 14 ходунков на колодец с ведром?

Собрав насосную станцию, которая автоматически забирает воду из колодца или колодца и при необходимости выдает потребителю. Это дает возможность в части водоснабжения организовать обычную городскую жизнь в деревенском доме.В этой статье мы и рассмотрим именно этот случай. Мы также объясним, что такое реле давления насосной станции, и укажем его роль в обеспечении работы системы водоснабжения дома.

Индивидуальное водоснабжение

Насосная станция — это устройство, предназначенное для перекачивания воды из внешнего источника и создания и поддержания необходимого давления в системе хозяйственно-питьевого водоснабжения. Конструктивно это совокупность соединенных определенным образом компонентов, каждая из которых выполняет свою функцию.Например, реле давления насосной станции контролирует величину давления, фактически полностью контролируя работу всей системы. Кроме того, если этот элемент неисправен или настроен неправильно, мембранный резервуар для хранения может выйти из строя, и это требует значительных затрат на восстановление.

Из чего состоит насосная станция?

В состав данного устройства входят:

Электронасос, перекачивающий воду из внешнего источника. В зависимости от того, как реализована схема, она может быть погружной, постоянно находящейся под водой, а также внешней, надводной.

Предотвращает выход воды под действием силы тяжести.

Реле давления насосной станции, регулирующее давление путем включения / выключения насоса.

Бак гидроаккумулятора, в котором накапливается и распределяется вода.

Система трубопроводов, состоящая из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем объяснять, как устроено реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри гидроаккумулятора находится емкость грушевидной формы из модифицированной пищевой резины, между которой и стенками емкости прокачивается воздух. Насос закачивает воду в «грушу», она расширяет и сжимает внешний воздушный зазор, который начинает оказывать давление на стенки. Регулировка реле давления насосной станции позволяет владельцу системы самому устанавливать лимит наполнения бака и, как следствие, момент выключения насоса, контролируя значение по манометру.

Вода не уйдет обратно в колодец, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода с груши хлынет по системе, а начальное давление будет равно заданному значению. По мере расходования воды давление будет падать, и при достижении нижнего порога, установленного в реле, насос включится, и цикл будет повторяться.

Правильная установка

Как мы уже указывали, важнейшим элементом такой системы водоснабжения является реле давления насосной станции.Он подключается между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все сплиттеры можно собирать независимо из отдельных компонентов, мы рекомендуем приобрести пятиходовой штуцер, который обеспечивает резьбу для всех основных частей, включая манометр. Важно не перепутать порядок обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. Эта ошибка сводится к минимуму за счет использования стандартных компонентов.

Устройство реле давления насосной станции

В конструкции станций индивидуального водоснабжения РМ-5 или его зарубежный аналог, полностью совместимый по выводам, используется в качестве регулятора предельного давления. Однако возможны изменения внутреннего устройства и, как следствие, неисправности реле давления насосной станции тоже разные, хотя их можно сгруппировать по схожести.

Внутри каждой модели (RD5 или PM5) находится металлическая подвижная пластина (платформа), на которую две пружины оказывают давление с противоположных сторон.Кроме того, вода, накачанная в грушу, косвенно давит на нее. Поворачивая зажимную гайку соответствующего пружинного блока, пределы срабатывания можно увеличить или уменьшить. Пружины «помогают» (или препятствуют) давлению воды перемещать пластину. Механизм устроен таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

Насос качает воду в гидроаккумулятор.Электропитание на двигатель подается через замкнутые контакты реле давления.

Давление воды в баке увеличивается, при достижении определенного значения, заданного пружинами верхнего предела в РД-5, срабатывает механизм и разрывается электрическая цепь — насос выключается. Жидкость не возвращается обратно в колодец благодаря клапану.

По мере того, как вода сливается, груша опорожняется, давление в системе падает и в реле срабатывает нижняя ограничительная пружина, замыкая контакты насоса.Цикл повторяется.

Настраиваем реле РМ-5

Внешне это небольшая пластиковая коробочка, на нижней стороне которой размещена металлическая основа с размещенной там накидной гайкой, система которой аналогична «американке». С его помощью прибор прикручивается к выходу пятиходового фитинга. Настройка реле давления заключается в затяжке двух гаек. Более крупный находится на металлической пластине и помечен буквой «P». Он отвечает за верхнее значение давления, при котором контакты размыкаются и двигатель насоса выключается.Меньшая гайка обозначается как «ΔP» и косвенно указывает на меньшее значение, после которого включается электрическая цепь. При регулировке очень важно понимать, что «дельта P», в отличие от «P», не устанавливает нижний предел, а регулирует разницу между давлением отсечки и давления отсечки.

Регулируем верхний предел, при котором насос отключается

Условием правильной регулировки является проверка давления воздуха в гидроаккумуляторе. Обычно это около 1.5 атмосфер. Чем он выше, тем меньше воды будет накапливаться в баке, но тогда среднее давление будет выше. Представим, что когда резервуар полностью пустой, там 1 атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого следует подать питание в схему (предполагается, что все собрано, а краны закрыты) — включится насос, и вода будет закачана в емкость. Далее нужно следить за перемещением стрелки на манометре.При достижении определенного значения реле сработает и двигатель выключится. После этого, слегка повернув гайку P, можно уменьшить или увеличить предел отсечки. Стрелки рядом с этикеткой на табличке указывают направление (+ или -). Не стоит слишком усердствовать, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, который нельзя превышать. предварительно замеренный, позволяет рассчитать объем скопившейся жидкости: если отключение произошло при 4 атм, а в воздушном слое 1 атм, то в бак втягивается 3 атм (около 30 литров).Конечно, полного возврата не происходит, поэтому собственнику доступно меньшее.

Регулировка нижнего предела

После отключения контура на верхнем пределе откройте кран и следите за показаниями манометра. Значение, при котором включается насос, является как раз нижним пределом. Если он большой, то вращая гайку «ΔP», вы можете увеличить или уменьшить его. В любом случае оставшееся давление не должно быть ниже 0,9 бар.

Несколько нюансов

Важным правилом, позволяющим продлить время работы резинового бака, является: давление в воздушном зазоре не должно превышать более чем на 10% нижний предел срабатывания насоса.В противном случае удастся набрать больше воды и снизить частоту запуска двигателя, однако колба будет гнуться в разные стороны, уменьшая ее ресурс.

Если при регулировке верхнего значения насос не выключается, а стрелка манометра замирает на каком-то значении, это означает, что мощности насоса недостаточно для накачки до установленных пределов. Необходимо прервать подачу питания и, немного уменьшив «П», повторить испытание, предварительно разобрав скопившуюся воду.

Хотя можно отремонтировать реле давления насосной станции, это только временное средство. Поскольку этот элемент фактически защищает помпу от перегрузки, а грушу — от повреждений, лучше приобрести новое реле. Единственное исключение — плановое обслуживание, при котором детали внутреннего трения смазываются для уменьшения сопротивления и более точной реакции.

Установка реле давления насосной станции джилекс джамбо. Самостоятельная установка и регулировка реле давления воды для помпы.Где взять воду в коттедже

Как отрегулировать реле давления?

После подключения реле давления. может потребоваться регулировка — отрегулируйте давление включения и выключения. По умолчанию имеет заводские настройки, вы можете уточнить их в паспорте устройства, обычно они выставляются так: включение насоса при давлении ниже 1,4-1,8 бар и отключение при давлении выше 2,5-3 бар. .

Для регулировки реле давления необходимо, прежде всего, знать желаемые настройки для его работы.Их необходимо определять еще на этапе расчета водопровода и выбора насоса и гидроаккумулятора. Для регулировки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большой регулирует давление срабатывания и обозначен на самом реле как P
• Маленький регулирует разницу между давлением включения и выключения и обозначается как ΔP

Регуляторы представляют собой две гайки, которые устанавливают степень сжатия каждой пружины: вращение гайки по часовой стрелке (скручивание) сжимает пружину и увеличивает значение.Чтобы увеличить давление закрытия, затяните гайку большой пружины, а для уменьшения — ослабьте. Чтобы увеличить разницу между давлением включения и выключения, затяните гайки маленькой пружины, а для уменьшения ее ослабьте.

Манометр используется для наблюдения за давлением, создаваемым регулировкой.

Устройство насосной станции

Устройство почти всех типов реле давления, которыми оснащены насосные станции, примерно одинаково.Рабочие элементы насоса закреплены на металлической основе:

• Мембрана,
• Поршень,
• Платформа металлическая.
• Электрические контакты.

Есть также большая и маленькая пружина, все они помещены в пластиковый корпус.

При подключении реле давления воды процесс протекает по следующему принципу: приложенное давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, давит на большую пружину и сжимает ее.Сопротивление большой пружины приложенному давлению ограничивает движение поршня.

Расстояние между большой и малой регулировочными пружинами небольшое, но его вполне достаточно для регулировки работы приборного комплекса. Платформа, на которую диафрагма действует под давлением, поднимается к краю маленькой пружины.

По мере увеличения давления на платформу ее положение меняется. Это приводит к переключению контактов и смене режима работы, следовательно, он отключается.Переключение контактов осуществляется с помощью специального подпружиненного шарнира. После того, как платформа проходит уровень петли, положение электрических контактов соответствующим образом изменяется, и цепь питания размыкается.

Выключение насоса останавливает поток воды. Когда вода течет из гидроаккумулятора, давление на мембрану постепенно уменьшается, и платформа начинает опускаться. Спустившись ниже уровня расположения пружинного шарнира электрических контактов, снова заставляет контакты подниматься и, соответственно, замыкает цепь.

Насос начинает работать, закачивает воду в гидравлический бак, и цикл повторяется автоматически.

Конструктивно реле выполнено в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Диафрагма, соединенная с пружинами, реагирует на изменение давления. При достижении минимального значения пружина ослабевает, а при достижении максимального уровня сжимается сильнее. Удар по пружинам вызывает размыкание (замыкание) контактов реле, выключение или включение насоса.

Наличие реле в системе водоснабжения позволяет системе поддерживать постоянное давление и необходимое давление воды. Насос управляется автоматически. Правильно установленные минимальный и максимальный уровни давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной эксплуатации.

Последовательность работы насосной станции, управляемой реле, следующая:

• Насос качает воду в бак.
• Давление воды постоянно увеличивается, что можно контролировать по манометру.
• Когда достигается заданный верхний предел давления, реле срабатывает и выключает насос.
• По мере того, как закачанная в бак вода расходуется, давление падает. Когда он достигнет нижнего уровня, насос снова включится, и цикл повторится.

Схема устройства и компоненты типового реле давления

Основные параметры реле:

• Пониженное давление (уровень включения). Контакты реле, которые включают насос, замыкаются, и вода поступает в бак.
• Верхнее давление (уровень отсечки). Контакты реле размыкаются, насос отключается.
• Диапазон давления — это разница между двумя предыдущими показателями.
• Значение максимально допустимого давления отключения.

Сборные насосные станции полностью укомплектованы заводом-изготовителем и готовы к работе. Основное их предназначение — принудительное водоснабжение. Чтобы понять, как устроить насосную станцию, нужно знать ее устройство.

Такие механизмы работают по довольно простой схеме.Внутри гидроаккумулятора находится эластичный резервуар, в который с помощью насоса подается вода. Наполнение резервуара водой оказывает давление на другую часть резервуара, которая заполнена воздухом или газом. Когда давление достигает заданных значений, насос выключается. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.

Множество типов реле давления, которыми оснащены почти все насосные станции, устроены примерно одинаково.

Внутри пластикового корпуса металлическая основа, на которой закреплены остальные элементы:

• мембрана;
Поршень
• ;
Металлическая платформа
• ;
Электроконтактный узел
• .

Сверху, под пластиковой крышкой, две пружины — большая и малая. Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно, чтобы регулировать работу всего набора устройств. Под давлением диафрагмы платформа постепенно поднимается, пока ее край не достигнет маленькой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Функциональное назначение реле давления — автоматизация процессов включения / выключения электронасоса

Представляет собой двухконтактный коммутационный аппарат электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения

При использовании реле давления, дополненного манометром и пятиходовым штуцером, прибор принимает значения автоматического набора

Реле давления входит в контур водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе

В заводском исполнении реле давления рассчитано на средние значения давления в системах водоснабжения.При необходимости внесите изменения в настройки, она разобрана

Для проведения бесплатного ремонта, гарантированного обязательствами производителя, необходимо соблюдать правила потребителя, указанные в инструкции, и правильно использовать прибор

Прибор настраивается путем изменения уровня верхнего или нижнего предела давления, установленного при заводской настройке

Для увеличения предела давления гайки, установленные на пружинах, осторожно затягивают по часовой стрелке, для уменьшения — наоборот

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается.Есть специальный подпружиненный шарнир для переключения контактов.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты меняют положение, разрывая цепь питания. В этот момент насос выключен. После этого вода перестает течь, и давление на мембрану уменьшается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа спускается плавно. Когда его положение ниже подпружиненного шарнира электрических контактов, они поднимаются, снова включая питание.

Реле давления — небольшое устройство, позволяющее включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаккумуляторе

Насос закачивает воду в гидравлический бак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т. Д. Цикл возобновляется и выполняется автоматически.

С помощью большой пружины устанавливается указатель давления, при котором насосный агрегат необходимо включать, а малая определяет не «потолок» допустимого давления в системе, как можно подумать, а разница между этими двумя показателями.это важный момент, который пригодится при изучении процедуры настройки реле давления собственной помпы.

Наиболее распространенным механическим реле давления для насосной станции является металлическая пластина с контактным блоком сверху, двумя подпружиненными регуляторами и соединительными клеммами. Снизу металлической пластины установлена ​​мембранная крышка. Он закрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке имеется резьбовое соединение для установки на переходник, который находится на насосном оборудовании.Все вышеперечисленные детали конструкции прикрыты пластиковой крышкой.

На рабочей части регулятора эта крышка фиксируется винтами.

Реле

могут иметь разную конфигурацию, форму и даже отличаться расположением некоторых элементов или схемой подключения. Есть реле с дополнительными защитными элементами, которые сохраняют устройство в сухом состоянии во время работы и помогают защитить двигатель от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятор давления — РМ-5 или его зарубежные аналоги.Эта модель реле давления имеет подвижную пластину внутри и две пружины с противоположных сторон от нее. Пластина перемещает давление воды в системе с помощью мембраны. Вращая зажимную гайку того или иного пружинного блока, вы можете изменить пределы срабатывания реле в большую или меньшую сторону. Пружины, кажется, помогают давлению воды перемещать тарелку.

Механизм выполнен таким образом, что при перемещении пластины размыкаются или замыкаются несколько групп контактов. Если рассматривать схему работы, то она будет следующей.При включении насос подает воду в гидроаккумулятор. Питание на двигатель подается через замкнутые контакты реле. Это увеличивает давление воды в баке.

Когда давление достигает значения, установленного верхними ограничительными пружинами, механизм срабатывает, контакт размыкается, и насос выключается. Жидкость из трубопровода не течет обратно в скважину за счет обратного клапана. По мере использования воды груша становится пустой, давление снижается, и тогда срабатывает пружина нижнего параметра, замыкающая контакты, включая насос.Затем цикл повторяется.

При работе всей насосной станции работа реле давления следующая:

• открывается кран с водой, и она идет из заполненного гидробака;
• в системе давление начинает снижаться, и мембрана давит на поршень;
Контакты
• замыкаются и насос включается;
• вода поступает к потребителю и при закрытии крана заполняет гидробак;
• когда вода собирается в гидробак, давление увеличивается, она действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

Настройки реле зависят от того, как часто будет включаться насос, и от давления воды, и от срока службы всей системы в целом. Если параметры установлены неправильно, насос не будет работать правильно.

Как настроить своими руками?

1. Откройте кран, чтобы начать подавать воду. Давление постепенно снижается, пока не будет включен насос. Давление пуска насоса можно зафиксировать с помощью манометра.
2. Закройте кран и дождитесь отключения насоса.Реле давления выключит насос, когда давление достигнет максимума. Это значение можно определить с помощью манометра.
3. Если окажется, что в настройках реле давление включения не выставлено на необходимое, отрегулируйте его, вращая гайку большой пружины. Надо увеличивать — подтягивать, уменьшать — ослаблять. Лучше не поворачивать гайку более чем на один оборот за раз.
4. Повторяйте шаги 1, 2 и 3, пока не будет установлено необходимое давление включения.
5. Если окажется, что давление отключения не желаемое, отрегулируйте его, повернув маленькую гайку пружины. Для увеличения давления отключения затяните гайку; уменьшить, ослабить.
6. Повторяйте шаги 1, 2 и 5, пока не будет установлено желаемое давление отключения.

По окончании настройки наденьте корпус реле.

Для этой статьи есть подборка видео (количество видео: 2)

Датчик сухого хода необходим в автономных системах водоснабжения для защиты насоса от работы без воды.Работа всухую происходит, когда всасывающий патрубок насоса находится выше уровня воды. Датчики обнаруживают работу всухую и отключают насос до того, как он выйдет из строя.

Реле давления воды — это устройство автоматизации системы водоснабжения, которое автоматически включает насос при падении давления и выключает его при достижении необходимого давления.

Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к водопроводу, к электросети и к насосу.В этой статье будет рассмотрен простейший пример подключения.

Дата публикации: 12.03.2014 21:26:19

На корпусе реле давления имеется крышка, а под ней две пружины с гайками: большая и малая. Вращением этих пружин устанавливается более низкое давление в гидроаккумуляторе, а также разница между давлением включения и выключения. Нижнее давление регулируется большой пружиной, а маленькая отвечает за разницу между верхним и нижним давлением.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует активацию насоса, а маленькая пружина регулирует разницу между давлением включения и выключения

Перед тем, как приступить к регулировке, необходимо изучить техническую документацию реле давления, а также насосной станции: гидробак и другие его элементы.

В документации указаны характеристики и ограничения, на которые рассчитано это оборудование.Во время настройки следует учитывать эти показатели, чтобы не превышать их, иначе вскоре эти устройства могут сломаться.

Иногда бывает, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, вам просто необходимо вручную выключить помпу и продолжить настройку. К счастью, такие ситуации крайне редки, так как мощности бытовых поверхностных насосов просто недостаточно, чтобы довести гидравлический бак или систему до предела.

На металлической платформе, где расположены регулировочные пружины, нанесены обозначения «» и «-», которые позволяют понять, как повернуть пружину для увеличения или уменьшения показателя

Реле бесполезно регулировать, если гидроаккумулятор залит водой. При этом будет учитываться не только давление воды, но и параметры давления воздуха в баке.

Чтобы отрегулировать реле давления, выполните следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполните бак водой до достижения более низкого давления.
4. Выключить насос.
5. Вращайте маленькую гайку, пока насос не запустится.
6. Подождите, пока бак заполнится и насос не выключится.
7. Откройте воду.
8. Поверните большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполните гидравлический бак водой.
11. Исправьте положение малой регулировочной пружины.

Направление вращения регулировочных пружин можно определить по знакам «» и «-», которые обычно расположены рядом друг с другом. Большую пружину следует вращать по часовой стрелке, чтобы увеличить давление включения, и против часовой стрелки, чтобы уменьшить это значение.

Регулировочные пружины реле давления очень чувствительны, поэтому их нужно подтягивать очень осторожно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при регулировке реле давления для насоса должно производиться очень плавно, примерно на четверть или половину оборота, это очень чувствительные элементы.При повторном включении манометр должен показывать более низкое давление.

По поводу показателей при настройке реле будет полезно запомнить следующие моменты:

• Если гидравлический бак заполнен, а манометр остается неизменным, это означает, что в баке достигнуто максимальное давление, следует немедленно выключить насос.
• Если разница между давлением выключения и включения составляет от 1 до 2 атм, это считается нормальным.
• Если разница больше или меньше, настройку следует повторить с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• Давление воздуха в гидроаккумуляторе должно быть не менее 0,8 атм.

Систему можно правильно включать и выключать в автоматическом режиме и с другими индикаторами. Но эти границы позволяют минимизировать износ оборудования, например, резинового язычка гидробака, и продлить время работы всех устройств.

При запуске скважинного насоса и станции очень важно настроить реле. Причем делать это нужно правильно.

Несмотря на то, что реле давления сразу идет с заводскими настройками, лучшим вариантом будет дополнительная проверка и регулировка. Перед тем, как приступить к регулировке реле, стоит узнать, какие значения рекомендует производитель, чтобы выставить допустимые значения давления. Однако необходимо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При расчете допустимых значений давления срабатывания и отключения автоматики производитель учитывает возможные особенности эксплуатации. Причем это делается при разработке параметров для работы.

При их выборе учитываются следующие данные:

• необходимое давление в верхнем сечении водопровода;
• разница в высоте между насосом и самой высокой секцией водозабора;
• возможное падение давления при перекачке воды.

Перед регулировкой необходимо подготовить инструмент в виде набора отверток и гаечных ключей. Обычно крышку реле делают черной, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые действуют как регулятор. У каждой пружины есть гайка.

Следует отметить, что верхняя пружина больше, а гайка на ней регулирует давление срабатывания. Иногда она все еще обозначается буквой «P». Небольшая гайка на нижней пружине позволяет регулировать перепад давления.Обозначение маленькой гайки имеет вид «ΔP» (дельта P).

Следует помнить, что точность сделанных настроек лучше всего проверять с помощью манометра, встроенного в систему. Для обеспечения более точных настроек важно сверить полученные значения с указанными в паспорте насосной станции. Убедитесь, что не превышаете максимальные значения.

Для увеличения значения давления, при котором станция отключится, затяните гайку «P» по часовой стрелке, а для уменьшения — против часовой стрелки.Часто на гайку наносят обозначения в виде «» и «-». Вращение гайки нужно производить медленно, менее чем на один оборот за раз. Полезно помнить, что при более высоком значении «Р» в груше будет больше воды, а значит, насос будет включаться реже.

Прежде чем приступить непосредственно к настройке реле, следует хотя бы немного понять, как работает насосная станция в целом. Аккумулятор содержит резиновую грушу и воздух. Насос качает воду из колодца в грушу.Он наполнен водой, сжимается воздух, создается давление на стены.

Регулировка реле давления позволяет самостоятельно выставить предел наполнения бака, то есть момент, когда насос должен выключиться. Давление в системе отображается на манометре. Стоит отметить, что вода в колодец не потечет из-за обратного клапана.

При открытии крана в доме вода из груши уходит с напором, равным установленному. Вода из груши расходуется, а давление снижается, и при достижении нижнего порогового значения включается насос.

При сборке насосной станции реле давления подключается между выпускным патрубком гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиточечный штуцер, на котором есть резьба для основных деталей, в том числе для манометра. Очень важно установить обратный клапан и штуцер в правильном порядке. В противном случае будет сложно настроить реле давления.

Когда давление упадет до определенного значения, насос запустится.В этот момент необходимо записать данные с помощью манометра. Получаем значение нижнего давления. Если вычесть его из зафиксированного ранее верхнего значения давления, мы получим значение текущего перепада давления реле.

Однако, помимо значения давления, необходимо проверить, создается ли достаточное давление воды в самом верхнем и самом дальнем кране системы. Если он слабый, то нужно увеличить значение нижнего давления. Сначала прибор отключают от сети, а затем затягивают гайку, которая находится на большей пружине.В случае сильного давления гайку ослабляют, чтобы уменьшить его.

Теперь вы можете отрегулировать разницу давлений реле, указанную выше. Обычно оптимальным считается 1,4 атмосферы. Меньше воды будет течь более равномерно, но насос будет включаться чаще, что сократит срок службы системы.

При значении перепада давления реле более 1,4 атмосферы система не будет работать в таком режиме сильного износа, но разница между самым высоким и самым низким давлением станет очень заметной.Чтобы отрегулировать его, поверните гайку на меньшей пружине. Чтобы увеличить перепад давления, поверните гайку по часовой стрелке. При ослаблении пружины результат будет противоположным.

При полностью ослабленных пружинах реле настраивается несколько иначе. Сначала запускается насосная станция для создания давления в системе. Его доводят до уровня, пока вода не потечет из самого дальнего от насоса крана с приемлемым давлением. Например, в тот момент манометр показывал 1.5 атмосфер. Это давление фиксируется отключением насоса и насосной станции от электросети.

Затем с реле снимается пластиковый корпус и затягивается гайка, которая находится на большей пружине, до характерного щелчка, свидетельствующего о срабатывании контактов. Далее устанавливается корпус реле на место, и запускается насосное оборудование. Давление нагнетается на 1,4 атмосферы больше.

После этого прибор снова отключают от источника питания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка.Это щелчок для открытия контакта. Мы получаем реле давления, настроенное на работу при верхнем давлении 2,9 атмосферы и нижнем давлении 1,5 атмосферы. По окончании регулировки верните пластиковый корпус реле на место и подключите насосную станцию ​​к электросети.

Настройка реле не выполняется, когда груша наполнена водой, потому что верхнее значение давления реле устанавливается как сумма давлений воды и воздуха. Получается, что если аккумулятор полный, то точно сказать, сколько здесь атмосфер воды и сколько воздуха, невозможно.

Основные характеристики реле давления

• гидроизоляция;
• простая регулировка;
• простая установка;
• прочность и надежность;
• контактная группа соответствует мощности двигателя.

Допустимый диапазон давления и производитель также являются факторами, которые влияют на цену, по которой продается датчик давления в трубопроводе.

Приобрести можно любой марки, однако, чтобы правильно устроить водопровод в частном доме, лучше доверить это специалистам.

Никогда не делайте этого в церкви! Если вы не уверены, правильно ли вы поступаете в церкви, то, вероятно, вы поступаете неправильно. Вот список ужасных.

Почему некоторые дети рождаются от «поцелуя ангела»? Ангелы, как мы все знаем, добры к людям и их здоровью. Если у вашего ребенка так называемый поцелуй ангела, значит, у вас ничего нет.

Мужчина всегда замечает эти 10 мелочей в женщине. Как вы думаете, ваш мужчина ничего не знает о женской психологии? Это неправда.Ни одна мелочь не скроет от взгляда любящего партнера. И вот 10 вещей.

Зачем нужен крошечный карман на джинсах? Все знают, что на джинсах есть крошечный карман, но мало кто задумывался, зачем он может понадобиться. Интересно, что изначально здесь располагалась церковь Chr.

20 фотографий кошек, сделанных в нужный момент Кошки — удивительные существа, и, наверное, все об этом знают. Еще они невероятно фотогеничны и всегда умеют успевать по правилам.

Как выглядеть моложе: лучшие стрижки для людей старше 30, 40, 50, 60 лет. Девочки от 20 лет не беспокоятся о форме и длине волос. Кажется, что молодость создана для экспериментов над внешностью и смелыми локонами. Однако уже после.

Повредить бытовую насосную станцию ​​могут различные факторы, в том числе нарушение целостности гидробака или трубопроводов, утечка воды или воздуха, попадание в систему различных примесей.

Вы можете вмешаться в работу насосной станции в случае сбоя в ее работе в следующих случаях:

• В систему попал песок или другие примеси.Это может привести к коррозии и снижению производительности. Предотвратить засорение системы можно, применив различные фильтрующие элементы для очистки воды.
• Снижение давления воздуха в системе. Это явление приводит к частой работе насоса и сокращению срока его службы. Избежать такой неприятности помогает регулярное измерение давления воздуха и регулировка насосной станции при необходимости.
• Нарушение герметичности стыков на всасывающем трубопроводе. В результате двигатель работает постоянно, но не перекачивает воду.
• Неправильная юстировка гидрофоров доставляет множество неудобств и может вызвать неисправность насосной станции.

Регулярный осмотр и профилактическое обслуживание продлевают срок службы насосного оборудования. Важно помнить, что перед регулировкой давления на насосной станции требуется отключить насосную станцию ​​от электросети и слить воду.

Правила настройки

Регулятор воды в квартире выполняет сразу несколько важных задач.Первый — защита от повышенного давления … Большинство бытовых сантехнических приборов рассчитаны на давление до 3 атм.

Если больше, то водопровод квартиры испытывает повышенную нагрузку. Следствием этого является сокращение срока службы клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Регулятор давления — это небольшое устройство, которое используется для борьбы с гидроударами.Также он позволяет контролировать и при необходимости регулировать напор воды в той или иной системе.

И, наконец, самая интересная для нас функция — это экономия воды в квартире. Возможность регулирования давления открывает широкие возможности для снижения его расхода. Элементарное снижение давления с 6 до 3 атм снизит расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы тратите меньше, чем раньше.

И вы можете пойти еще дальше. Если в вашей квартире нет устройств, требующих определенного минимального давления (например, системы обратного осмоса или проточного водонагревателя), то вы можете снизить давление до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать только более длительное наполнение унитаза.

Преимущества редуктора особенно оценят те, у кого давление в стояках холодной и горячей воды постоянно «прыгает».Из-за этого каждый раз приходится долго регулировать давление миксером, в поисках оптимальной температуры.

Часто на такую ​​регулировку уходит больше времени, чем на сам душ, и драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить давление в трубах и забыть об этой проблеме.

В большинстве регуляторов механизм опускания основан на герметичной камере, в которой расположена диафрагма с прикрепленным к ней пружинным штоком.В процессе подачи воды давление на выходе редуктора уменьшается — это приводит к снижению воздействия на диафрагму.

В свою очередь, специально отрегулированная пружина оказывает большое давление на диафрагму, тем самым выравнивая ее значение с величиной, установленной на коробке передач.

Обычно установку регулятора проводят в первую очередь при разводке водопровода в доме или квартире. Если на входе не установлен редуктор давления воды, то установите редуктор для бойлера, стиральной / посудомоечной машины или газового котла!

По принципу действия редукторы давления воды делятся на:
• динамические, обеспечивающие непрерывное регулирование постоянного расхода воды и применяемые преимущественно в магистральных трубопроводах и промышленных объектах;
• статический, работающий в условиях неравномерного водопотребления, обычно устанавливается на подъездах в квартиры или частные дома.

По месту регулировки делятся на редукторы, действующие:
1. «До себя», закрытые при отсутствии и открывающиеся при повышении давления воды на входе в регулятор, ограничивая его максимальный уровень;
2. «За собой», при отсутствии давления открывать и закрывать при превышении максимального уровня давления воды на выходе из регулятора.

Устройство устройство

В основе регулятора лежит механический датчик давления, с помощью которого управляется механизм ограничения подачи воды.Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства делятся на следующие продукты:
• бытовые;
• коммерческий;
• промышленный.

Кроме того, регуляторы давления воды классифицируются по другим параметрам, например:
1. Материал корпуса. Для изготовления устройства используется латунь, никелированная или хромированная сталь.
2. Рабочая температура. Так, на водопровод холодного водоснабжения устанавливаются модели, работающие до 40 градусов.Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использовать «холодные» регуляторы на системах горячего водоснабжения, так как это приведет к их быстрому износу.
3. Способ крепления. Редукционные клапаны могут быть установлены с помощью резьбового соединения или с помощью фитингов.
4. Диаметр и резьба.

Все эти особенности необходимо учитывать при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант под тот или иной контур.

• Редукторы давления поршневые

Самый простой по конструкции и самый дешевый, а значит, и самый распространенный. Они содержат подпружиненный поршень, который закрывает поперечное сечение трубопровода, регулируя тем самым давление на выходе. Обычный диапазон регулировки от 1 до 5 атм.

Недостатком таких регуляторов является наличие подвижного поршня, что определяет требования к предварительной фильтрации воды на входе в редуктор, а также ограничение максимального расхода, приводящее к повышенному износу подвижных частей.

• Мембранные редукторы давления воды

Обеспечивает регулировку с помощью подпружиненной диафрагмы в отдельной герметичной камере для открытия и закрытия регулирующего клапана.

Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулирования давления, а также широким диапазоном рабочих расходов от 0,5 до 3 кубометров. м / ч. Они также отличаются более высокой стоимостью.

• Редукторы давления проточной воды

Обеспечивает динамическое регулирование давления за счет внутреннего лабиринта, расположенного в корпусе, и снижение расхода за счет его разделения и множества витков.В основном они используются для систем полива и орошения.

Из-за отсутствия движущихся частей и использования пластмассовых материалов для их изготовления они отличаются невысокой ценой, однако требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон от 0,5 до 3 атм.

Основные характеристики редуктора:
1. Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89.
2. Наивысшее предельное давление, при котором гарантируется длительная работа. Этот параметр должен соответствовать ГОСТ 26349–84.
3. Пропускная способность, куб.м / ч, при которой предусмотрены заданные пределы регулирования.
4. Регулируемый диапазон давления редуктора.
5. Диапазон рабочих температур устройства, определяющий возможность его работы в системах отопления и горячего водоснабжения, а также при низких температурах.

По принципу действия редукторы давления делятся на статические и динамические.Первый вариант предполагает их установку в местах с неравномерным водозабором. Второй вариант редуктора актуален для постоянного поддержания определенного давления в системе.

Среди преимуществ установки КПП в квартире отметим:
• защиту водопроводной сети от гидроудара;
• увеличение продолжительности эксплуатации водного оборудования;
• снижение расхода воды;
• минимальный шум при течении воды;
• наличие постоянного давления воды в системе.

По отношению к основному элементу регулирования давления редукторы бывают диафрагменными или поршневыми. Предлагаем вам ознакомиться с преимуществами мембранных компенсаторов:
1. высокий уровень надежности и производительности;
2. отличная защита от коррозии;
3. мембрана разделяет часть тела на две половины, одна из которых контактирует с водой, а вторая отделяется от нее;
4. нет необходимости в дополнительном обслуживании.

Однако при эксплуатации диафрагменных редукторов давления иногда возникают отслоения диафрагмы, трещины и разрывы, выводящие из строя оборудование.Поэтому мембрана нуждается в периодическом контроле за ее состоянием.

Поэтому при его установке нет необходимости устанавливать фильтры. Редукторы способны поддерживать оптимальное давление в системе.

Процесс установки редуктора воды достаточно прост, если у вас есть определенное сантехническое оборудование и навыки работы с ним. Редуктор рекомендуется устанавливать горизонтально, что обеспечивает его высокую производительность.

Если в системе нет запорных клапанов, установите их перед началом работы.В процессе работы вам потребуется наличие самого редуктора, двух-трех запорных вентилей, фильтров, очищающих воду, разводного ключа, пакли и состава, обеспечивающего его склейку.

Процесс установки коробки передач включает в себя следующие действия:
• Сначала отключите воду.
• Отрежьте кусок трубы, размер которого соответствует двум клапанам и регулятору давления.
• Проденьте резьбу в отверстие. Если трубы пластиковые, то их достаточно припаять.
• Пакля наматывается на поверхность спаянной или отрезанной трубы и фиксируется на ней специальным клеем. Установите клапан, повернув его по часовой стрелке несколько раз. Не прилагайте слишком много усилий для завершения этого процесса, так как это может повредить кран.
• Используйте резиновые прокладки или паклю и клей для герметизации существующих соединений.
• Коробка передач устанавливается после установки счетчика. Между ними должны располагаться клапаны и фильтры грубой очистки. Все элементы должны быть в правильном порядке.
• Далее после установки регулятора давления устанавливается второй вентиль, с помощью которого оборудование можно легко демонтировать в случае необходимости.

На этом установка редуктора завершена, однако для правильной работы устройства необходимо позаботиться о его правильной настройке. Сначала закройте впускной клапан и откройте выпускной клапан.

Поверните винт, чтобы отрегулировать устройство по часовой стрелке специальным ключом. Таким образом, давление в системе повысится.Для уменьшения поверните в обратном направлении. Значение напора не должно превышать трех атмосфер.

1. Проверьте и запишите существующее давление выключения и включения реле, когда станция (или насос) работает. То есть внимательно читайте показания манометра.
2. После этого отключите насос от электричества и, открутив винты, снимите верхнюю крышку с реле и ослабьте гайку, удерживающую маленькую пружину. Снизу два винта. Самый большой винт, который находится в верхней части устройства, отвечает за максимальное давление.Обычно обозначается буквой «П». Найти его не составит труда. Второй, меньший по размеру, находится под большим винтом и обозначается «ΔP».
3. Переходим к установке минимального давления. Для этого отпустите или затяните большую пружину, имеющую обозначение «P», вращая ее винт по знакам «-» — уменьшение (против часовой стрелки) и «» — увеличение (по часовой стрелке).
4. Открыв кран, снижаем давление и ждем включения насоса.
5. Запомнив показания манометра, снова выключите питание и продолжайте регулировку, добиваясь оптимального показателя.
6. Чтобы отрегулировать давление отключения, ослабьте или затяните маленькую пружину с отметкой «ΔP», повернув ее винт между знаками «-» и «», которые представляют разницу между давлением отключения и давления отключения и обычно в диапазоне от 1 до 1,5 бар.
7. После включения помпы ждем, пока сработает датчик давления воды.Если результат нас не устраивает, то снова сливаем воду и продолжаем регулировку дальше.

Датчик давления воды в водопроводе

Такие автоматические водопроводные станции используются как в частных домах и на дачных участках, так и в квартирах. Их преимущество заключается в выравнивании гидроудара в системе водоснабжения, а при падении или отключении электроэнергии они сами сохраняют необходимый запас воды, то есть резерв.

Везде, где используется насос или насосная станция, всегда есть датчики регулирования.С их помощью насосы включаются и выключаются. Поэтому при покупке такого оборудования крайне важно правильно выбрать диапазон, при настройке которого насос будет работать правильно. Если этот диапазон будет слишком большим, то помпа будет слишком сильно реагировать на перепады, и тогда датчик давления воды в трубопроводе будет срабатывать очень часто. Если регулировка слишком мала, то насос будет включаться чаще, и это приведет к его выходу из строя.

Обычно датчики реле давления устанавливаются в магазине.Но если выяснилось, что такие настройки не делались, то каждый легко может сделать это самостоятельно без особых усилий.

Датчик перепада давления воды является важным устройством. Он должен присутствовать в каждой насосной станции, а при установке насоса, подключенного к колодцу или колодцу, он просто необходим. И не менее важная роль в таком комплекте оборудования принадлежит датчику давления, так как именно он дает команду насосу на включение или выключение в нужный момент. Таким образом поддерживается необходимое давление в водопроводе.

Только правильно установленные границы максимального и минимального давления воды позволят насосу не перегреваться и работать с перебоями, а значит, прослужит гораздо дольше, чем если бы он работал постоянно или отключался редко.

Чаще всего в насосах используется термопласт — пластик с повышенной износостойкостью. Цена у него невысока, а выгода очевидна. Однако для системы вода действует как смазка и как охлаждающая жидкость. При эксплуатации оборудования без воды детали быстро нагреваются и, как следствие, деформируются.Это заедает за вал двигателя и выгорает. В лучшем случае насос продолжает работать, но уже не соответствует указанной мощности.

Фактически указанный датчик представляет собой реле давления воды для насоса, которое постоянно измеряет его в системе и при достижении «крайних» значений включает или выключает.

То есть при падении давления воды в системе водоснабжения ниже установленного минимума включается насосная станция и заполняет гидроаккумулятор.Когда реле отмечает выход на максимально допустимой отметке, насос отключается. Все это происходит автоматически.

Для нормальной работы реле давления насосной станции необходимо качественно и в правильной последовательности выполнить три основных этапа работы:

• подключение реле давления воды для помпы к водопроводу;
• подключение датчиков к сети, обеспечение правильного питания и заземления всего оборудования;
• установка и регулировка реле давления насосной системы.

Одной из причин, почему насос включается чаще, чем положено, и не обеспечивает бесперебойную подачу воды, является неправильная регулировка реле давления и установка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя в самом баке накопителя воды нет реле или встроенных автоматов, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как нужно регулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо установить три основных параметра:

• Отрегулировать давление воздуха в воздушном пространстве аккумулятор;
• Зафиксируйте уровень, при котором реле управления запускает водяной насос;
• Предельный уровень давления воды, при котором насосный агрегат отключается по команде реле.

Важно! Все три параметра нужно будет регулировать несколько раз, подогнав под характеристики вашего дома более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе.

Регулируем давление в гидроаккумуляторе

Накопитель воды очень простой по конструкции. Внутри стального бака находится резиновая мембрана, которая занимает около 2/3 объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода по мере необходимости выдавливается в систему водоснабжения. Регулировать и регулировать особо нечего, кроме давления в воздушном отсеке гидроаккумулятора.

Устройство поставляется с завода с заданным давлением воздуха 1,5 атм. Перед покупкой устройства следует убедиться в наличии заводского давления. Обычно это говорит о исправности ниппеля и целостности резиновой оболочки внутри баллона, приступаем к настройке гидроаккумулятора для систем водоснабжения.

Сначала в систему устанавливают гидроаккумулятор и запускают насос для определения параметров рабочего давления в системе.Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, нужно настроить его на 0,6 — 0,9 атм. ниже давления воды, при котором запускается двигатель. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии утечек воздуха.

Давление воздуха в полости гидроаккумулятора нужно регулировать при отключенном напоре воды, просто закройте кран. Значение необходимо проверять и корректировать не реже одного раза в квартал.

Как настраивается реле давления для гидроаккумулятора

Реле или автоматический контроль давления подачи воды в систему водоснабжения выглядит как небольшая черная пластиковая коробочка с двумя ниппелями из материала корпуса и одним выходным штуцером из металла с наружной или внутренней трубной резьбой размером ¼ «, как на фото. С помощью штуцера реле подключается к пятивыводному штуцеру, закрепленному на входе гидроаккумулятора.

В остальных случаях реле может устанавливаться вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластмассовые проушины в корпус вводятся провода от обмотки насоса. Если вы отвинтить винт в верхней части с обычной отверткой, крышка может быть удалена, после чего две части устройств становится доступной — парой вертикальных пружин на металлическом опорную плиту, с помощью которого можно регулировать рабочие параметры напор воды, и контактная группа, к которой подключается намотанная проводка от помпы. Желто-зеленый провод «массы» подключается к металлическим нижним контактам, синий и коричневый провода обмотки электродвигателя насоса подключаются к верхним колодкам.

Пружины разные по размеру. Большая пружина установлена ​​на оси и закреплена гайкой, вращая которую, вы можете регулировать степень сжатия упругого пружинного элемента. Здесь на пластине есть стрелки, которые помогают правильно сориентировать и повернуть гайку для регулировки порога реле.

Важно! Несмотря на большое количество оборотов центрального штифта, удерживающего пружину на пластине, реле и диафрагма достаточно чувствительны даже к небольшому повороту гайки, регулирующей уровень срабатывания.В некоторых случаях можно настроить и изменить порог срабатывания примерно на 1 атм. давление воды, достаточно повернуть гайку только орота повернуть.

Поэтому работать с гайками нужно аккуратно, и не стоит торопиться регулировать и сбивать заводские настройки.

Рядом с большим источником есть маленький, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, небольшая пружина нужна для регулировки разницы между давлением запуска насоса и максимальным давлением воды, при котором насос отключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из водопровода или гидроаккумулятора. За счет давления воды в мембране пластина преодолевает сопротивление пружин и замыкает и размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ регулировки реле давления воды

Отрегулировать реле давления воды типа РП-5 достаточно просто.Чаще всего регулировать реле необходимо в двух случаях — на этапе ввода водопровода в эксплуатацию и после ремонта, модификации или изменения работы водопровода и гидроаккумулятора. В любом случае перед тем, как приступить к регулировке, выполните несколько обязательных процедур:

1. Предупредите жителей дома, что в течение времени, которое вы будете регулировать реле давления, нельзя пользоваться кранами, унитазом, душем, в целом всеми элементами система водоснабжения;
2. Закройте все краны и проверьте целостность соединения и отсутствие утечек воды, особенно на недавно установленной или отремонтированной технике, обратите особое внимание на сливной бачок унитаза.Если оно останется в работе или протечет, правильно настроить реле в системе будет сложно;
3. Проверить рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы, его необходимо отрегулировать до заводского стандарта;

Совет! При регулировке вам понадобится гаечный ключ для закручивания гаек, кран для сброса давления воды в системе и контрольный манометр, который можно использовать для отслеживания давления воды в водопроводе.

Для регулировки порогов срабатывания реле давления выполните следующие процедуры:

Неисправности и проблемы в работе реле

К положительным моментам характеристик реле можно отнести его простоту и надежность работы.Если в системе нет воздуха, а пороги срабатывания настроены правильно, такого устройства обычно хватает очень долго.

Как и любое контактное устройство, реле необходимо периодически обслуживать — проверять работу механической «коромысла», регулировать и чистить контакты. Но иногда реле начинает работать неравномерно, при разных порогах включения-выключения. Бывает, что реле просто не выключается при верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, устройство заработает.

Не торопитесь регулировать пороги и не выбрасывайте устройство на свалку. Скорее всего, причина была в скоплении песка и мусора в мембранном пространстве. Для исправления ситуации вам потребуется:

• Открутить четыре болта на нижней части корпуса реле, металлическую крышку с входным патрубком и снять стальную крышку;
• Резиновую мембрану и полость под ней тщательно промыть от песка и скопившейся грязи;
• Установите все элементы на место и затяните крепление;
• Отрегулируйте пороги и проверьте нормальную работу реле выключения двигателя.

Даже человек, не знакомый с релейным устройством, легко сможет снять, почистить и отрегулировать устройство, как на видео:

Помимо контактов и диафрагмы можно смазать консистентной смазкой коромысло; эту процедуру можно проводить не чаще одного раза в год.

Вывод

Относительно легко настроить пороги срабатывания реле, если система водоснабжения работает исправно и не отравляет воду на соединениях или на бачке унитаза.Учитывая то, что обслуживать и очищать водопровод от песка и солей необходимо довольно часто, есть смысл разобраться, как настроить реле, а затем самостоятельно протестировать устройство по мере необходимости.

Автоматика насосной станции изначально настраивается производителем на определенное давление при включении и выключении оборудования. Обычно эти заводские настройки составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда в процессе эксплуатации необходимо регулировать давление на оборудование.Как настроить насосную станцию ​​предлагается узнать из этой статьи.

Процесс монтажа насосной станции: основные рекомендации

Для предотвращения вакуумного сжатия труб на всасывающей линии необходимо, чтобы они имели определенную жесткость, если они пластиковые, то они также могут быть металлическими, армированными для вакуума.

Осторожно: очень важно избегать перегибов или перегибов таких труб или шлангов.

Итак:

• Все соединения должны иметь высокую герметичность.Воздух, который может всасываться, плохо влияет на работу станции.
• При обслуживании станции очень удобно использовать быстроразъемные соединения. Пример такого подключения можно назвать «американским».
• Необходимо, чтобы всасывающая труба была оборудована специальным сетчатым обратным клапаном. Также перед насосной станцией можно использовать основной фильтр. Это предотвратит попадание мелких частиц в систему.
• Одна сторона всасывающей трубы должна погружаться в воду минимум на 30 см ниже поверхности воды.Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходной патрубок насосной станции рекомендуется оборудовать обратным клапаном, который защитит его от гидроудара при включении и выключении насоса.
• Насосная станция должна быть зафиксирована в фиксированном положении.
• От большого количества отводов и изгибов в системе лучше воздержаться.
• Если глубина всасывания более 4 м или система имеет горизонтальный участок, длина которого более 4 м.лучше использовать трубы большего диаметра, так как это улучшит работу станции.
• Необходимо обезопасить насосную станцию ​​от работы при отсутствии воды. Если есть такой риск, лучше проконсультироваться со специалистом о возможности решения данной проблемы.
№
• Чтобы система не замерзла в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно с помощью сливных кранов, при этом нужно обратить внимание на наличие контрольных клапанов, которые не дадут возможность слить воду.

Процесс крепления насосной станции

Насос должен быть установлен на ровной поверхности, желательно в непосредственной близости от источника воды:

• В помещении, где находится насосная станция, должна быть организована надлежащая вентиляция, которая снизит влажность, а также температурный режим не более 40 ° С.
• Между насосной станцией и стенами помещения, в котором она расположена, должно быть расстояние не менее 20 см, чтобы обеспечить доступ к системе при ее обслуживании.
• Трубы, используемые для крепления, должны иметь соответствующий диаметр.
• Далее нужно разметить отверстия для крепежа на поверхности, где будет располагаться станция, а затем просверлить их.
• Прежде, чем окончательно закрепить все винты на крепежных деталях, лучше еще раз проверить, нет ли на трубах изгибов, вызывающих механическое напряжение.

Устройство реле давления для насосной станции

Перед тем, как приступить к регулировке реле давления, необходимо ознакомиться с его устройством и принципом действия.

На фото представлена ​​конструкция устройства.
Его основных элементов:

• 1 и 2 — регуляторы пружин.
• 3 — основание приборное.
• 4 — гайка крепления реле к переходнику и мембранной крышке.
• 5 — колодка с выводами для подключения сети 220В, самой помпы и ее заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстроразъемной гайкой поз.4. Сверху контактный блок, клеммные колодки и два регулятора пружины разных размеров.
Все элементы закрыты сверху пластиковой крышкой, прикрепленной к винту большого регулятора, которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Различные модели товаров, цена на которые не сильно колеблется, могут отличаться размерами, формой, расположением составляющих элементов, но большинство из них имеют описанный выше дизайн. Некоторые изделия включают дополнительные элементы, например, рычаг с защитой от сухого хода.

Как работает реле

Реле работает по следующему принципу:

• Под действием давления подаваемой из насоса жидкости мембрана начинает давить на поршень.
• Активирует контактную группу, которая крепится на металлической платформе с двумя петлями.
• Контакты для подключения напряжения 220В и насоса, в зависимости от положения, могут быть разомкнутыми или замкнутыми, что соответствует выключению и включению насоса.
• Когда пружина большого регулятора воздействует на платформу контактной группы, давление поршня уравновешивается.
• Если давление начинает ослабевать, под действием пружины платформа начинает опускаться и контакты замыкаются, что включает насос (см.).
• Пружина маленького регулятора тоже действует против напора воды, но находится дальше от шарнира платформы и не сразу срабатывает, а после того, как площадка с контактами может подняться на определенную высоту.
• Маленький шарнир с пружиной отвечает за приведение в действие электрической части реле, за замыкание и размыкание его контактов.

• Конструкция реле спроектирована таким образом, что петля и платформа не могут быть расположены в одной плоскости.
• При подъеме платформы над шарниром контакты резко опускаются вниз, а при опускании ниже ее плоскости элементы сразу же переворачиваются.
• Расположение плоскости этого шарнира немного выше, чем основание пружины небольшого регулятора, позволяет платформе подниматься, не размыкая контакты до этого уровня, а при его достижении — под действием пружин этих двух регуляторов. , контакты разомкнутся и насос выключится.
• При этом большой подпружиненный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а меньший — за разницу между давлением выключения и включения. (∆P).
• Когда пружина большого регулятора сжимается, что осуществляется поворотом гайки по часовой стрелке, она действует с большей силой на платформу контактной группы, что вызывает увеличение «более низкого» давления.
  Если в этом случае не изменить степень сжатия пружины меньшего регулятора, «верхнее» давление или отключения начнут увеличиваться до того же значения.В этом случае ∆P не изменится.
• Когда пружина меньшего регулятора сжимается, «верхнее» давление увеличивается, но «нижнее» давление не изменяется, что приводит к увеличению ∆P.
• При соответствующем ослаблении пружин эти показатели уменьшатся.
• На этом принципе основано регулирование реле давления насосного оборудования.

Как реле давления регулируется независимо

Перед настройкой автоматики необходимо подготовить отвертку или гаечный ключ для снятия крышки реле и гаечный ключ для затяжки или откручивания гайки регуляторов.
После этого инструкция по выполнению работы своими руками следующая:

• Реле давления отключено от напряжения.
• Пластиковая крышка реле снимается и регулируется в зависимости от его назначения:

1. повышенное давление;
2. уменьшение;
3. изменение диапазона работы оборудования.

• Под крышкой монтируются два подпружиненных регулятора, отвечающих за нижнее и верхнее давление.

Для увеличения или уменьшения давления в сети необходимо:

• Просто закрутите или открутите гайку на регуляторе большего размера.
• После изменения регулировки крышка закрывается.
• Напряжение включается.
• Кран открывается и по манометру, встроенному в насосную станцию, определяется давление, при котором насос включается или «понижается».
• Кран закрыт и «верхнее» давление проверяется манометром при выключенном насосе.

Совет: Если давление удовлетворительное, регулировка завершена. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление в норме и вам просто нужно увеличить или уменьшить «верхнее» давление, используйте регулятор меньшего размера.
Где:

• Вращение гайки по часовой стрелке для этого регулятора увеличивает «высокое» давление, в то время как «низкое» давление остается неизменным.
• Рыхление — наоборот: в этом случае разница между ними уменьшится или увеличится — ∆P.
• После изменения регулирования включается питание и на манометре отмечается момент выключения насоса — «верхнее» давление.
• Если результаты удовлетворительны, настройку можно остановить на этом этапе, если нет, процесс повторяется до получения желаемого результата.

Совет: Следует иметь в виду, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в водопроводной сети будут происходить более заметные перепады давления, а при его уменьшении наоборот. , он выровняется в системе, но насос будет чаще включаться, что приведет к сокращению срока его службы.

Если вас не устраивает и «нижнее» давление, и диапазон срабатывания реле, необходимо сначала произвести настройку большим регулятором, а затем меньшим, весь процесс контролируется станционным манометром.

Что учитывается при регулировке

При самостоятельном регулировании работы реле оборудования необходимо учитывать такие важные моменты:

• Вы не можете установить «верхнее» давление, превышающее 80% от максимального для продукта, на этой модели.Как правило, он указывается на упаковке или в инструкции и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома необходимо выбрать реле с более высоким максимальным давлением.
• Прежде чем увеличивать давление для включения насоса, необходимо ознакомиться с его характеристиками, может ли он развивать такое давление. В противном случае, если он не может быть создан, блок не выключится, а реле не сможет его выключить, потому что установленный предел не может быть достигнут.
  Напор насоса измеряется в метрах водяного столба: 1 м. Вода. Изобразительное искусство. = 0,1 бар. Кроме того, учитываются гидравлические потери во всей системе.
• Не затягивать гайки регуляторов до отказа при регулировке, иначе реле может полностью перестать работать.

Влияние давления воздуха в баке

Нормальная работа оборудования зависит от величины давления воздуха в гидроаккумуляторе (см.) Оборудования, но не имеет никакого отношения к настройке реле.В любом случае он начнет работать при определенном «нижнем» и «верхнем» давлении вне зависимости от его наличия в резервуаре.
При отсутствии воздуха в мембранном баке это может привести только к полному заполнению водой и давление в системе сразу поднимется до «верхнего» уровня и насос сразу же выключится после прекращения забора жидкости. Каждый раз при открытии крана насос включается, он сразу опускается до «нижнего» предела.
При отсутствии гидроаккумулятора реле все равно сработает.Пониженное давление воздуха приводит к сильному расширению мембраны, а повышенное давление воздуха приводит к недостаточному заполнению резервуара водой. В этом случае избыточное давление воздуха вытеснит жидкость.
Для нормальной работы насосной станции и длительного срока службы мембраны необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана не будет сильно растягиваться, а значит, прослужит долго.В этом случае насос будет включаться с интервалами, соответствующими настройке реле ∆P.
Кроме того, необходимо проверить давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе под всем и слить всю воду.
Подробности регулировки реле давления хорошо показаны на видео в этой статье.

Совет: при настройке реле давления помните, что гидроаккумулятор или бак, водопровод, все шланги и механика реле имеют свои собственные предельные значения давления, которые нельзя превышать.

Является центральным элементом в водяном насосе. От правильного функционирования зависит эффективность всей системы. Этот важный элемент выполняет сразу несколько задач. В первую очередь регулирует подачу воды. Параметры подачи устанавливаются перед использованием и меняются по мере необходимости во время работы. Грамотная настройка реле давления воды для помпы обеспечивает безопасную и качественную работу всей системы водоснабжения. О правильной настройке и нюансах выбора и установки мы поговорим в этом обзоре.

Читайте в статье:

Выбор правильной схемы подключения реле давления воды для помпы

Для начала стоит разобраться, из чего состоит водопровод:

• первая часть — точка забора воды. Это может быть водопровод, либо колодец;
• реле давления;
• Система очистки воды. Обычно он состоит из нескольких емкостей;
• водопроводный кран, для которого предусмотрен комфортный напор воды.

В первую очередь стоит понять, в каком давлении нуждаются жители дома. Также важно знать давление воды в точке забора воды. Этот момент важен, так как при давлении ниже 1,4 атм забор воды не осуществляется из-за отключенного реле. Такие проблемы могут возникнуть в случае использования городского водопровода, ведь давление воды в нем не всегда превышает 1,0 атм. При заборе воды из колодца этих сложностей не будет, а напор подачи воды будет зависеть только от технических характеристик насоса.

Видно, что для каждого реле возможна своя настройка, обычно она подробно описана в инструкции к конкретной модели устройства. Все типы реле имеют общее назначение и механизм действия.

Выбор производителя

Существует большое количество различных моделей устройств. Они различаются по цене, типу и имеют немного разные характеристики.

Изображение	Производитель и модель	Технические характеристики	Стоимость, руб.
		Диапазон давления 1,0 — 4,5 атм. Напряжение 220-230 В, 50 Гц Максимальная номинальная мощность NO 2	900
	Реле давления PM 1 15, Grundfos	Рабочая температура от 0 ° до 40 ° Насос запускается при 1,5 бар и работает до тех пор, пока есть поток. Защита от сухого хода	5 655
	Реле давления PM / 5 (p) 1/4, UNIPUMP	Напряжение сети — 230 В, 50 Гц. Максимальный коммутируемый ток — 12А. Рабочее давление — 5 бар Мощность — 1500 Вт.	467
	Реле давления PA 5 1-5 бар, WATTS	Давление от 1 до 5 бар. Перепад давления 0,5 — 2,5 бар. Сила тока 16 А. Максимальная температура Теплоноситель 90 ° В помещении 55 °	997

Установка и подключение

Подключение любого механизма начинается с подготовительного этапа.Во-первых, вам нужно выбрать место для установки реле. По мнению знающих людей, установку следует устанавливать непосредственно возле выхода помпы. На этом этапе турбулентность и перепады давления заметно выравниваются. Перед выбором места обязательно ознакомьтесь с условиями эксплуатации выбранного прибора, ведь некоторые из них можно использовать только в отапливаемых помещениях.

Следующим этапом подготовки будет выбор необходимых порогов давления:

1. Минимум — определяет, при каком давлении насос начинает работать.
2. Максимум — контролирует момент, когда насосы перестают работать.
3. Разница между этими двумя значениями называется диапазоном давления. Этот показатель прямо пропорционален частоте включения насоса.

Важно! Следует отметить, что минимальное значение давления должно быть на 0,2 атм выше давления в камере гидроаккумулятора насоса.

Третий этап подготовки — регистрация параметров.На бытовом приборе этот процесс не вызовет никаких сложностей, так как он регулируется с помощью пары пружин, которые в свою очередь регулируются резьбовыми регуляторами. Реле имеет две пружины:

• большая пружина служит для контроля верхнего предела давления;
• маленький — определяет перепад давления.

Во время подготовки устанавливается еще несколько устройств: запорная арматура, вентили (обратные и аварийные), канализационный слив. Монтаж должен производиться профессионалами или людьми, хотя бы имеющими представление о принципе работы и правилах установки подобных устройств.Монтаж (а затем регулировку реле давления воды для помпы) необходимо производить точно так, как написано в инструкции:

1. Сначала монтируется тройник на выбранное место на трубе, к которому подсоединяется сливной кран или штуцер. к реле давления воды подключено.
2. При установке используется резьбовое соединение, которое следует тщательно заклеить ФУМ-лентой.
3. Есть устройства, которые нельзя установить обычным способом. Укомплектованы они только жестко закрепленной гайкой.Во время установки реле вращается напрямую.
4. Электричество подключено кабелем. Его сечение должно соответствовать требованиям устройства в зависимости от мощности.
5. В комплект иногда входит наконечник заземления. Если имеется, необходимо установить заземляющий кабель.

Стоит ли рассматривать электронные аналоги?

Механические устройства, конечно, более популярны, но электронные модели имеют ряд неоспоримых преимуществ:

1. Постоянная регулировка реле давления для помпы путем подтягивания пружин уходит в прошлое.Электронную версию не нужно долго настраивать после установки.
2. Установить его будет очень просто. С этой задачей может справиться любой человек без специального образования и специальных навыков.
3. Срок службы практически не отличается от обычной механики.

Цены на электронные реле давления воды для помпы могут колебаться от двух до четырех тысяч рублей. Это зависит от производителя, материалов, используемых при изготовлении, и от магазина, в котором продается.Если вы потратите некоторое время на поиск подходящего устройства, вы можете купить качественное устройство по разумной цене. В случае покупки на длительный срок экономия на нем — не лучший вариант.

«Гораздо правильнее было бы потратиться на модель чуть более высокого качества, чем постоянно менять дешевые выходящие из строя устройства».

Как настраивается реле давления насосной станции

Владельцы частных домов понимают, что при выходе из строя реле может выйти из строя вся система.От грамотной регулировки реле давления воды бытовой станции водоснабжения зависит устойчивость всей системы, а значит и комфорт всех жителей дома.

Настройка реле должна начинаться с проверки заводских значений. Обычно минимальный уровень давления становится 1,5 атм, а максимальный — 2,5 атм. Проверка проводится с помощью манометра. На этом этапе необходимо выключить насос и убедиться, что резервуар пустой. Для измерения давления к пустому резервуару подключается манометр, с которого снимаются показания.

«Этой проверки можно избежать, купив готовую установку. Но при покупке всех комплектующих по отдельности придется произвести первую регулировку реле давления воды для насосной станции. «

Порядок регулировки реле давления воды для насоса

Как и любое другое, данное устройство позволяет подавать воду в систему хозяйственного водоснабжения с таким же давлением.Это устройство срабатывает после достижения заданного значения давления. На заводе, конечно, выставляются основные показатели, но их часто бывает недостаточно для обеспечения комфортного давления, поэтому после покупки придется устанавливать свои параметры. Специалисты, конечно, все сделают качественно и качественно, но иногда лучше разобраться в важном вопросе самостоятельно.

Регулировка реле давления РДМ-5: краткая инструкция

Чтобы правильно отрегулировать реле давления воды для насоса, следует действовать по простому алгоритму:

1. Заполнять резервуар водой до тех пор, пока на индикаторе не появится требуемое максимальное значение. манометр.
2. Отключить на время.
3. Откройте корпус и получите доступ к регулировочным пружинам. Придется аккуратно вращать небольшую гайку. В какой-то момент механизм заработает. Вращение против часовой стрелки снижает уровень давления. Вращение по часовой стрелке увеличивается.
4. Нижний предел устанавливается путем открытия крана и медленного слива воды из бака.
5. На необходимом манометре процесс останавливается.
6. Большая гайка задействована в регулировке нижних параметров.При вращении тоже придется подождать, пока сработают контакты.

Это действие нужно выполнять раз в месяц, но это идеально. Желательно проводить не реже одного раза в квартал. Небольшая разница в пределах давления обязывает насосную станцию ​​работать с высокой частотой включения и выключения насосов. Такой режим работы позволяет обеспечить бесперебойную подачу воды в кран и при этом ее напор всегда остается примерно на одном уровне, но это скажется на долговечности работы.Большой диапазон создает некоторые перепады давления воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, соответственно, длительное время не потребует ремонта или замены.

Важно! Следует отметить, что разница между минимальным и максимальным давлением должна быть более одной атмосферы.

В насосной станции любого типа и размера есть один небольшой, но незаменимый агрегат, это реле давления. Помимо установки с использованием схемы подключения реле давления воды, необходимо произвести дополнительные настройки.Дело в том, что этот элемент следит за состоянием гидробака, а также включает и выключает необходимое оборудование.

Чтобы оборудование работало бесперебойно и долго, необходимо правильно отрегулировать и установить реле давления для помпы.

Описание устройства

Устройство почти всех типов реле давления, которыми оснащены насосные станции, примерно одинаково. Рабочие элементы насоса закреплены на металлической основе:

• Мембрана,
• Поршень,
• Платформа металлическая.
• Электрические контакты.

Есть также большая и маленькая пружина, все они помещены в пластиковый корпус.

При подключении реле давления воды процесс протекает по следующему принципу: приложенное давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, давит на большую пружину и сжимает ее. Сопротивление большой пружины приложенному давлению ограничивает движение поршня.

Расстояние между большой и малой регулировочными пружинами небольшое, но его вполне достаточно для регулировки работы приборного комплекса.Платформа, на которую диафрагма действует под давлением, поднимается к краю маленькой пружины.

По мере увеличения давления на платформу ее положение меняется. Это приводит к переключению контактов и смене режима работы, следовательно, он отключается. Переключение контактов осуществляется с помощью специального подпружиненного шарнира. После того, как платформа проходит уровень петли, положение электрических контактов соответствующим образом изменяется, и цепь питания размыкается.

Выключение насоса останавливает поток воды.Когда вода течет из гидроаккумулятора, давление на мембрану постепенно уменьшается, и платформа начинает опускаться. Спустившись ниже уровня расположения пружинного шарнира электрических контактов, снова заставляет контакты подниматься и, соответственно, замыкает цепь. Чтобы сделать правильный выбор, не помешает узнать, какой регулятор давления воды лучше всего.

Насос начинает работать, закачивает воду в гидравлический бак, и цикл повторяется автоматически.

Большая и маленькая пружины в механизме выполняют свои функции. Большая пружина устанавливает давление, при котором насос должен быть включен, а маленькая пружина определяет разницу между допустимым и требуемым значением давления. Этот показатель очень важен при регулировке реле давления воды для помпы.

Необходимость регулировки реле давления воды для насоса

Настройка реле самостоятельно или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей.Не исключено, что настройка реле давления воды потребуется даже в том случае, если готовая насосная станция была приобретена в специализированном магазине.

Это объясняется тем, что каждая водопроводная система отличается наличием индивидуальных особенностей и потребности жителей тоже разные. Степень напора воды в доме с душем, раковиной и ванной существенно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется отрегулировать напор воды в системе водоснабжения и настроить оборудование индивидуально для каждого случая.

Решая, как подключить реле давления воды, следует помнить, что помимо первоначальной настройки, которая выполняется при установке насосного оборудования, в процессе эксплуатации необходимо контролировать и регулировать работу оборудования.

Кроме того, в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная регулировка реле регулятора давления воды. Следует сказать, что процесс настройки оборудования аналогичен порядку его настройки.

Термины, используемые при настройке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться определенные названия типов, понятные квалифицированному специалисту. Что касается рядового потребителя, то он может столкнуться с некоторыми трудностями. По этой причине вы должны быть знакомы с определенными концепциями, чтобы процесс установки прошел гладко.

В частности, речь идет о следующих терминах:

• Давление включения … Этот термин обозначается индексом P вкл, иногда его можно назвать верхним давлением. Уже по названию можно определить, что оно обозначает давление, при котором насос возобновляет или начинает работать, а вода подается в гидробак. По умолчанию производитель указывает значение 1,5 бара.
• Давление отключения … Индекс P off используется для обозначения и называется нижним давлением. Реле производителя показывает значение около 3 бар.
• Падение давления … Этот термин используется для обозначения разницы между нижним и верхним значениями давления. В стандартных моделях с заводскими настройками это значение составляет примерно 1,5 бар.
• Максимальное давление отключения … Название этого термина уже говорит о максимально допустимом давлении в системе откачки и водоснабжения. Отклонение вверх может повредить водопроводную систему и насосное оборудование. По умолчанию производитель указывает значение не более 5 бар.

Давление в гидроаккумуляторе

Гидравлические баки бывают двух типов: одни снабжены резиновым вкладышем грушевидной формы, другие — резиновой мембраной.В обоих случаях этот элемент предназначен для разделения контейнера на две не сообщающиеся части. Чаще всего одна часть заполнена водой, другая — воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, которая обеспечивает движение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно быть определенное давление. Его величина может меняться в зависимости от объема воды и воздуха в камерах.При установке гидроаккумулятора для систем водоснабжения своими руками все это необходимо учитывать.

В большинстве случаев корпус резервуара снабжен автомобильным ниппелем, через который воздух может закачиваться или выходить при регулировке рабочего давления внутри гидравлического резервуара.

Перед подключением реле минимального давления воды к насосу измерьте текущее давление в гидробаке. Производитель устанавливает значение этого индикатора равным 1.5 бар, однако во время использования из бака выходит определенное количество воздуха, что приводит к снижению давления.

Обычный автомобильный манометр используется для измерения давления в гидробаке. В этом случае рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерения до 0,1 бар. Кстати, манометр, идущий в комплекте с насосным оборудованием, тоже должен соответствовать этому параметру.

Если производитель оснастил насос недорогим прибором, то при установке лучше заменить манометр на более качественный и надежный прибор.

Что касается автомобильных манометров, то многие потребители ими не довольны. внешний вид … Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный измерительный прибор, то лучше остановить свой выбор на более дорогом варианте от проверенного производителя.В этом случае простая пластиковая модель не гарантирует точных данных и может выйти из строя в любой, даже самый неподходящий момент.

Очень важно помнить, что электронные манометры работают от источника питания, поэтому следует следить за ситуацией в этом случае.

Давление в гидробаке измеряется по довольно простой схеме: манометр подключается к штуцеру на баке и снимаются показания. Если полученные значения лежат в диапазоне от 1 до 1.5, то это давление можно считать нормальным.

При более высоких расходах обеспечивается хороший напор в системе, но при этом уменьшается подача воды. Не позволяйте системе работать под слишком высоким давлением, которое заставляет все части оборудования работать под нагрузкой. Результат таких действий — быстрый износ деталей агрегата. Для поддержания высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и увеличивается расход энергии.

Еще один недостаток постоянного высокого давления — увеличение количества поломок. Если давление слишком высокое или слишком низкое, в первую очередь страдает резиновое уплотнение. Только правильное регулирование давления в водопроводе частного дома увеличит срок службы агрегатов и системы в целом.

Правила настройки

Под крышкой на корпусе прибора находятся две пружины с большой и маленькой гайкой. Вращая эти пружины, можно установить следующие параметры:

• Регулировка с помощью большой пружины позволяет установить более низкое давление в гидроаккумуляторе.
• С помощью маленькой пружины установите разницу между давлением включения и выключения.

Перед тем, как приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно к устройству и насосной станции, включая гидробак и другие элементы.

Инструкция к реле давления воды содержит информацию о рабочих и предельных значениях используемого оборудования.Эти данные необходимо учитывать в процессе настройки, так как их превышение приведет к быстрому износу устройства. Если в процессе настройки реле давления отдельные параметры достигают своих максимальных значений, то необходимо вручную выключить насос и завершить настройку в штатном режиме. Следует отметить, что такие ситуации встречаются редко, поскольку поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

При измерении давления не забывайте о погрешности в точности показаний манометра.Дело в том, что между движущимися частями устройства может возникнуть трение, что в той или иной степени сказывается на показателях. Для получения более точных результатов измерения можно перед началом процесса смазать трущиеся части измерительного прибора.

Недостатком любого механизма является его износ в процессе эксплуатации. Реле давления в этом случае не исключение. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того, следует понимать, что точная настройка водяного насоса и реле давления также продлевает срок службы оборудования.Также необходимо понимать, что непрерывная работа на предельно допустимых значениях верхнего давления отрицательно сказывается на долговечности реле.

Очень часто причиной серьезной поломки регулятора давления воды для помпы является грязная вода, протекающая по трубам водопровода. В большинстве случаев такая ситуация возникает со старыми металлическими водопроводами.

Перед установкой насосной станции рекомендуется основательно очистить водопровод.В крайнем случае может потребоваться полная замена старых металлических элементов системы на более современные пластиковые конструкции.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют осторожного обращения. Сильное сжатие пружин при регулировке реле может стать причиной ошибок в работе устройства. Кроме того, срок службы пружины в этом случае значительно сокращается, возможно, что реле давления выйдет из строя после непродолжительного времени использования.

Для этого выполните следующие действия:

• Выкрутите болты крепления на корпусе реле.
• Снимите мембранный узел.
• Промыть внутреннюю часть и все мелкие дырочки.

В некоторых ситуациях разборка устройства не требуется; достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров можно также прочистить всю насосную станцию.

Если утечки воды видны из корпуса реле давления для колодца, то можно предположить, что загрязнение повредило мембрану.Такой прибор необходимо полностью заменить.

Настройка реле давления — непростая задача; Здесь требуется осторожность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, вы сможете самостоятельно справиться с поставленной задачей.

Редукционный клапан — Acton Water District

Давление воды в моем доме

Нормальное давление для вашей собственности будет зависеть от ее физического отношения к источнику воды (резервуары и резервуары).Если ваш дом находится на большей высоте по отношению к резервуару, у вас будет более низкое давление. И наоборот, чем ниже ваш дом расположен под горой от резервуара, тем выше давление.

Низкое давление воды

Низкое давление воды в одном кране? Забитый аэратор на кране может замедлить поток. Снимите аэратор со смесителя, очистите его и снова наденьте.

Низкое давление воды только при горячей воде? Проконсультируйтесь с сантехником.

Низкое давление воды во всем доме?
Такие продукты, как смягчители воды или фильтры, могут снизить давление воды, если они были недавно добавлены или нуждаются в обслуживании.Утечка воды в водопроводе также может повлиять на давление.

Если у вас установлен редукционный клапан (PRV) для защиты водопровода, возможно, его потребуется отрегулировать. Большинство ПРВ устанавливаются после водомера или перед водонагревателем. Перед настройкой посоветуйтесь с водопроводчиком.

Если давление воды внезапно упадет почти до нуля … это может быть результатом обрыва водопровода.

Высокое давление воды

Если ваш дом находится в географически низкой точке или рядом с водонасосной станцией, давление воды может быть выше 80 фунтов на квадратный дюйм.Постоянное давление, превышающее 80 фунтов на квадратный дюйм, может повредить водопроводную систему и повлиять на вашу водопроводную арматуру. К сожалению, водный район Актона не может снизить высокое давление воды, но вы можете подумать о том, чтобы лицензированный сантехник установил у вас дома редукционный клапан.

Сантехнические нормы штата Массачусетс требуют установки редукционных клапанов (PRV) на новых или реконструированных жилых помещениях, где давление воды превышает 80 фунтов на квадратный дюйм.

PRV снижает давление воды, поступающей в ваш дом, если это необходимо, для защиты вашей сантехники так же, как сетевой фильтр защищает ваш компьютер или телевизор.Лицензированный сантехник может оценить вашу текущую водопроводную систему и порекомендовать, нужен ли PRV для вашего дома.

У вас уже есть редукционный клапан?

Посмотрите на изображения ниже, которые помогут определить редукционный клапан в вашем доме.

На рисунке выше показано расположение редуктора давления относительно водомера, а на рисунке ниже показан более пристальный взгляд на редукционный клапан.

Как отрегулировать давление воды

Если вы заметили проблему с давлением воды в вашем доме, это может означать, что вам, возможно, придется внести некоторые изменения в регулятор давления воды.Если регулятор давления воды не отрегулирован должным образом, в смесителе или душе может быть слишком много или слишком мало давления. С помощью подходящих инструментов вы сможете самостоятельно отрегулировать регулятор давления воды, не вызывая сантехника. Вот как вы работаете.

Что вам понадобится

• Отвертка
• Гаечный ключ
• Плоскогубцы
• Манометр (опция)

Шаг 1. Найдите линию водоснабжения

Первым делом найдите линию водоснабжения, по которой вода подается в ваш дом.Как только вы найдете линию, вы сможете найти счетчик воды.

Шаг 2 — Найдите клапан
Как только вы найдете счетчик воды, найдите клапан. Клапан сделан из латуни и имеет среднюю часть раструба с винтом среднего размера на конце раструба. Перед регулировкой клапана давления убедитесь, что в линии подачи достаточно давления.

Шаг 3 — Регулировка винта
Теперь, когда вы нашли клапан и винт, вам нужно полностью ослабить контргайку.Винт — это ваш регулятор, и им можно управлять, только ослабив контргайку. Винт действует как регулятор давления воды. Если вы закрутите винт, давление воды будет больше, а если вы ослабите винт, давление воды будет меньше. Поверните винт по часовой стрелке, чтобы затянуть его и увеличить давление, или поверните против часовой стрелки, чтобы уменьшить давление.

Шаг 4. Медленно затяните винт
Не торопитесь. Винт нужно затягивать понемногу, медленно.Проверяйте результат каждый раз, когда затягиваете винт. Если давление воды будет слишком высоким, это может привести к утечкам и постоянной работе туалетов.

Шаг 5 — Проверка давления
После регулировки винта необходимо отрегулировать давление воды. Проверьте краны в доме, чтобы увидеть, не изменилось ли давление по сравнению с предыдущим. Если вы обнаружите, что после регулировки клапана давления не наблюдается значительного улучшения, возможно, ваш клапан неисправен и его необходимо заменить.Замена клапана может быть немного сложной задачей, и обычно лучше обратиться за помощью к опытному профессиональному сантехнику.

Шаг 6 — Завершение работы
После того, как вы успешно отрегулировали клапан давления или заменили клапан, убедитесь, что нет утечки.

Подробнее: http://www.doityourself.com/stry/how-to-adjust-a-water-pressure-regulator#ixzz1Z5Qsgd5G

Как настроить реле насосной станции. Реле давления воды для помпы: виды, установка, регулировка

Может потребоваться регулировка — отрегулируйте давление включения и выключения.По умолчанию на нем выставлены заводские настройки, их можно указать в паспорте устройства, обычно они задаются так: включение насоса при давлении ниже 1,4-1,8 бар и отключение при давлении выше 2,5-3 бар. .

Чтобы настроить реле давления, вы должны сначала знать желаемые настройки для его работы. Их следует определять еще на этапе расчета водопровода и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая пружина регулирует давление срабатывания и обозначается на самом реле как P
• Маленькая пружина регулирует разницу между давлением включения и выключения и обозначается как ΔP

Регуляторы представляют собой две гайки, которые определяют степень сжатия каждой пружины: вращение гайки по часовой стрелке (затягивание) сжимает пружину и увеличивает значение. Для увеличения давления переключения нужно затянуть гайку большой пружины, а для уменьшения — ослабить.Чтобы увеличить разницу между давлением включения и выключения, затяните гайки маленькой пружины, а для уменьшения — ослабьте ее.

Для контроля того, какое давление получается в результате регулировки, используется манометр.

Как настроить реле давления?

1. Откройте кран, чтобы начать потребление воды. Давление постепенно падает, пока насос не запустится. Давление пуска насоса можно зафиксировать с помощью манометра.
2. Закройте кран и дождитесь отключения насоса.Реле давления выключит насос, когда давление достигнет максимума. Используя манометр, вы можете определить это значение.
3. Если выяснится, что давление реле настроено на неправильное давление переключения, необходимо отрегулировать его, повернув гайку большой пружины. Надо увеличить — закрутить, нужно уменьшить — ослабить. За один раз гайку лучше не поворачивать более одного оборота.
4. Повторяйте шаги 1, 2 и 3, пока не будет установлено желаемое давление переключения.
5. Если окажется, что давление отключения не соответствует желаемому, то отрегулируйте его, повернув гайку маленькой пружины. Для увеличения давления отключения затяните гайку; уменьшить, ослабить.
6. Повторяйте шаги 1,2 и 5 до тех пор, пока не будет установлено желаемое давление отключения.

После завершения настройки наденьте корпус реле.

Читайте также:

• Датчик сухого хода необходим в автономных системах водоснабжения для защиты насоса от работы без воды.Работа всухую происходит, когда всасывающий трубопровод насоса находится выше уровня воды. Датчики обнаруживают сухой ход и выключают насос до того, как он выйдет из строя.
• Реле давления воды — это устройство автоматизации водоснабжения, которое автоматически включает насос при падении давления и выключает его при достижении необходимого давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к водопроводу, к электросети и к насосу.В этой статье будет рассмотрен простейший пример подключения.

Датчик давления — это механическое устройство, которое отвечает за управление работой блока давления. Устройство измеряет изменения давления жидкости, включает или выключает оборудование, работающее под давлением. Когда гидроаккумулятор начинает наполняться водой, давление падает, срабатывает датчик на включение и приводит в движение сам насос.

Насосная станция (гидрофор) — сложное сооружение для перекачки воды из одного места в другое.Неважно, есть ли у вас колодец или скважина, вы используете насос или скважину, установка насосных станций значительно облегчает систему водоснабжения частных домовладений. Насосные агрегаты принято комплектовать дополнительным оборудованием, позволяющим регулировать напор воды по своему усмотрению.

1 Назначение и функции частей блока давления

Правильно настроенный и регулируемый насос (или насосная станция) с реле давления, тепловым датчиком, манометром и таймером — это гидрофор, т.е.е. комплексная установка полного давления. В комплект входят:

• насос;
Датчик температуры
• ;
Манометр
• ;
• систем обратных клапанов;
• трубопроводных систем;
• таймер;
• и собственно реле давления на помпу.

Тепловое реле защищает электронасос от перегрева. Сигнал о перегреве механизмов исходит от деформации металлических пластин предохранителей после достижения максимально допустимой температуры, заданной системе изначально.

Изготавливают термодатчики из нержавеющей стали и антикоррозионных материалов. Корпус у них герметичный, все соединительные механизмы и детали выполнены на резьбе. Термодатчики крепятся через разъемы типа Dean 43-650.

Реле времени (таймер) — это механизм, с помощью которого вы можете настроить интервалы времени, необходимые для включения и выключения оборудования.

Манометр — механическое или автоматическое устройство для измерения давления в закрытых системах.Различные его модификации используются для воды, газа, пара и других веществ.

2 Устройство и принцип работы реле

Реле давления насоса при заводских настройках по умолчанию настроено на полторы атмосферы. Реле давления воды для насоса «нормально замкнутого типа» означает, что при нулевом давлении контакт в аппарате замкнут.

Чтобы настроить реле давления для управления насосом, необходимо сначала разобрать устройство. Чтобы снять корпус, используйте шлицевую отвертку, открутите нижний винт.Схема внутреннего устройства предельно проста:

• пружина большого диаметра;
• малая пружина
• клеммы для подключения проводов.

2.1 Как подключить реле насосной станции?

Реле давления подключается следующим образом. В две широкие розетки нужно подключить провода от сети и само устройство давления. Схема запуска насоса всегда указана в руководстве по эксплуатации. Реле подключается к системе через соединительную трубку.Сами трубы в конструкциях бывают с наружной резьбой или внутренней. Стандартный размер резьбы (диаметр) 14 дюймов.

Обратная сторона регулятора (так называемый узел подключения к трубопроводу) выглядит так: металлическая пластина с отверстием на резьбу (большая гайка) на четырех винтах, под которой закреплен поршень с мембраной.

Когда вода заставляет поршень срабатывать, она, поднимая мембрану, заставляет пружину действовать (сжиматься и расширяться). Поэтому, если ваш регулятор проработал какое-то время, под ним могут скапливаться различные виды грязи, песка, ржавчины, взвеси и так далее, в зависимости от типа почвы, на которой установлен гидрофор.

2.2 Как настроить реле протока воды для насосной станции?

Регулировка реле давления насосной станции начинается с установки правильных подключений самого контроллера к месту аккумулятора или рядом с ним. Настраивать насосную станцию ​​необходимо исходя из четкого знания параметров гидрофоров. Опять же, заводские настройки по умолчанию следующие:

• 1,5 бар для включения;
• 3 бар — отключение;
• Максимально допустимое давление 5 бар.

Весь цикл установки выглядит так. При полном баке воды подключенная установка начинает подавать воду в трубопроводную систему, давление в трубах постепенно снижается. Наблюдаем этот процесс по манометру. В момент, когда уровень воды упадет до нижнего предельного значения, контакты внутри устройства должны замкнуться. В этот момент насос начинает запускаться.

Пока краны не будут закрыты, вода поступает в дом из-за работу механизма давления насоса.Когда краны закрыты, насос перекачивает полный гидравлический бак воды и должен остановиться. Давление в установке снова повышается, и когда оно достигает установленного уровня, контакты регулятора снова размыкаются и насос отключается.

Как видите, процесс достаточно прост, и разобраться в нем не сможет даже профессионал. Однако следует напомнить: внимательно посмотрите на конфигурацию вашего блока давления и модель оборудования, которое вы используете. В инструкции всегда есть рекомендации, какие установки сочетаются с тем или иным оборудованием.

Например, для скважинного насоса стоит просто подобрать реле давления воды для насоса диаметром 9 см (это так называемая девятка). Варианты таких струйных напорных установок производятся компаниями Aquarius, Grundfus и Aquaria. Для винтовых напорных аппаратов многие производители поставляют собственный пульт управления, так что при желании можно обойтись без установки датчика.

Последствия выхода из строя датчика могут быть самыми разнообразными. От безостановочной работы гидрофоров до закипания воды в установке, что приведет не только к дополнительным затратам на электроэнергию, но и к выходу из строя внутренних деталей.Сальники, например, в случае кипячения воды в насосе придется менять. Если проблему вовремя не заметить и не решить, можно вообще остаться без гидрофора.

2.3 Регулировка реле давления насосной станции (видео)

Реле давления воды для помпы В настоящее время повсеместно применяется в системах водоснабжения частного дома, коттеджа или других объектов, где необходима автоматическая подача воды к точкам водозабора.На сегодняшний день реле давления воды — необходимый атрибут насосного оборудования для территорий, где нет централизованного водоснабжения: приусадебные участки, дачные дома, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, технические характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами с однофазным подключением 220 В в системе водоснабжения:

— насосные станции водоснабжения и гидроаккумулятора;
— насосы центробежные поверхностные;
— скважинные насосы;
— погружной;
— погружные вибрационные насосы типа «Малыш» или «Трикл».»

Реле давления для насоса

Как правило, реле давления уже входит в комплект поставки, иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к магистрали через пятиконтактный штуцер . Реле доступно либо с внешней резьбой («папа»), либо с гайкой с внутренней резьбой («внутренняя»). Диаметр резьбы обычно составляет 1/4 фута.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например датские реле давления Grundfos или итальянские Speroni — от 1000-2000 рублей, а китайские можно купить за 200-300 рублей.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но, если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр или может быть частью блока автоматизации насоса в сочетании с реле защиты от сухого хода. Соответственно, это также влияет на цену в сторону ее роста.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана соединена с линией давления системы водоснабжения.

В работе реле есть такие понятия, как давление для включения насоса и давление для его выключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения в водопроводе (2,6 атм) и выключается при показании индикатора давления отключения (1.3 атм) уменьшается. Как правило, включение происходит при 2,6 атм, а выключение при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения хорошо видно устройство реле давления для помпы.

Реле давления для воды: схема подключения

1 — гайка для регулировки нижнего предела давления;
2 — гайка регулировки разницы нижнего и верхнего пределов давления;
3 — клеммы для подключения проводов от помпы;
4 — клеммы для подключения к однофазной электросети;
5 — клеммы для заземления.

По сути, реле давления воды для помпы представляет собой реле связки электрических цепей, которое имеет два контакта, и реагирует на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он отключается.

Работа контактов в электрической цепи напрямую зависит от установленных пределов давления включения и давления насоса.По прошествии определенного времени эти контакты могут окислиться, что потребует очистки.

Настройка реле давления воды для гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои заводские настройки. Но мы можем самостоятельно настроить работу этого механизма по удобным для нас значениям. Как это сделать?

1. Чтобы увеличить нижний предел давления, нам нужно повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Диаграмму выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки оказывают механическое воздействие на пружину регулировки давления в реле. С помощью первого мы устанавливаем нижнюю границу, а вторым — выставляем необходимую разницу в пределах давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления помпы и способы их устранения

1. Насос не включается.

Необходимо проверить наличие воды на всасывающем участке трубопровода и напряжение в сети.Выключите питание и снова включите его через некоторое время.

2. Насос часто включается и выключается.

Попробуйте снизить порог давления отключения, возможно, его значение слишком велико.

3. Насос не выключается.

Проверить максимальное рабочее давление насоса. В норме оно должно быть выше давления включения реле на 0,8 атмосферы. Также стоит проверить линию на герметичность и скопление воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип работы реле давления воды для насоса , его особенности, характеристики и применение в быту.Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей сантехнической системы частного дома. Смотреть видео.

Часто владельцы приусадебных участков и домов, где есть индивидуальное водоснабжение, не придают значения реле давления насосной станции. Они считают, что насос, гидробак и трубопроводы — единственные важные элементы, от которых зависит стабильная и комфортная подача воды. Это неправда.Реле давления — небольшая, но важная деталь. С одной стороны, это экономит ресурс оборудования, а с другой — позволяет иметь нормальный напор воды, не включая ее.

Смысл реле в том, что специальные пружины регулируют диапазон давления, при котором насос включается и выключается. Нижний порог — это давление воды в гидробаке, при котором замыкаются контакты включения устройства. Среднее значение для большинства насосных станций равно 0.9-1,8 атм. То есть, если давление в системе падает ниже этого значения, она включается.

Верхний порог, он же «дельта P», ΔP — такое значение, при достижении которого автоматика дает команду на выключение насоса.

Для бытовых нужд обычно достаточно 2,4 атм, но никто не запрещает повышать давление отключения до более высоких значений. Главное, чтобы прибор выдавал такое давление, а трубопроводы его выдерживали.

На примере действие реле может быть показано следующим образом:

• Вы открыли кран для мытья посуды.Давление в системе позволяет какое-то время обходиться без включения насоса. Если промываю одну чашку, или у гидроаккумулятора большой объем, или реле настроено на высокий порог включения насосной станции, то без электричества можно обойтись.
• Далее давление в баке падает ниже R. Автоматика включает насос, он обеспечивает нас водой и наполняет гидробак.
• Закрываем кран. Давление в системе повышается и при достижении заданного значения ΔP насос отключается.Наше оборудование снова в режиме ожидания.

Устройство

Релейное устройство для бытовой или садовой насосной станции несложно. Когда вы покупаете полную насосную станцию, реле уже имеет заданный диапазон значений. Это зависит от емкости аккумулятора (бака). Имеет специальную мембрану, отделяющую воду от воздуха. Реле подключено к полости, заполненной воздухом. Для измерения начального давления в этой полости обычный автомобильный манометр подсоединяется к ниппелю, который находится на каждом гидроаккумуляторе.

Пружина, регулирующая нижний порог (включение насоса) замыкает контакты, когда давление падает ниже установленного значения. Обычно это небольшая пружина, которую можно отпустить или затянуть с помощью простой отвертки или гаечного ключа.

Еще одна пружина регулирует диапазон значений ΔP. Установив его на наиболее комфортное для нас значение, мы задаем режим работы оборудования.

Электрическая часть реле имеет силовой кабель и кабель, ведущий к насосу.Пружина замыкает или размыкает контакты, в результате сигнал подается или перестает поступать на насос.

Как установить и настроить

Требуемое значение отключения насоса устанавливается отверткой в ​​специальном месте в корпусе реле. Поворачивая его по или против часовой стрелки, мы устанавливаем давление, при достижении которого контакты размыкаются и отключается насос.

Не пытайтесь установить максимальное значение. Нам будет просто неудобно иметь огромное давление в кране и в других потребителях воды.Также трубопроводы и арматура (клапаны, прокладки, шаровые краны, арматура) не всегда способны выдерживать высокое давление.

Достаточным для комфортного использования душа, раковины, унитаза и садовой поливочной машины можно назвать давление 2-2,4 атм.

Также есть возможность более глубокой настройки. Для этого откройте верхнюю крышку. Мы видим, что большая пружина управляет верхним порогом, или отключением помпы. Также есть небольшая пружина, сжимающая или ослабляющая которую, мы увеличиваем или уменьшаем нижнее значение, т.е.е. включение насоса. Нормальным считается около 1 атм.

Но поскольку мы все разные и по-разному смотрим на комфорт и удобство нашего водоснабжения, то порог включения можно увеличивать или опускать. Все это делается экспериментальным путем. Некоторые модели нужно повернуть на пол-оборота, другие — несколько, чтобы добиться комфортного давления для включения помпы.

На видео — подробная инструкция по настройке:

В каких случаях может потребоваться ремонт

Бывает, что не соблюдаются установленные верхний и нижний диапазоны давления. Насос запускается, когда давление падает значительно ниже установленного значения до нуля. И отключается, когда показатель превышает установленный порог. Или вообще не выключается. В первом случае у нас в доме неудобно пользоваться водой, потому что из-под крана течет тонкая струйка. Во втором — риск выхода из строя насоса, отходы электрической энергии и перспективы прорыва трубопроводов и выхода из строя запорной арматуры.

Причиной неисправности часто бывает грязная вода.. Гидравлический бак соединен с реле трубопроводом, который «информирует» наш датчик о текущем давлении в системе. Этот трубопровод со временем забивается и не может передавать точную информацию о давлении в гидробаке.

Этот момент исправляется простой чисткой. Снимаем реле, разбираем и зачищаем забитое ржавчиной или другим мусором отверстие. Во время разборки реле нужно помнить, в каком положении находится каждая деталь, чтобы потом собрать все как было.

Еще одна проблема — прожигание контактов устройства . Эта неисправность устраняется наждачной бумагой или напильником. Рекомендуется чистить контакты раз в один-три года, в зависимости от частоты работы и качества материала.

Цена

Устройство с защитой от сухого хода стоит около 500 руб.

Но чаще всего на практике используется модель РМ-5 по цене 330 рублей за штуку. Подключите это к силе каждого.

Реле давления — это мозг насосной станции! От того, как она настроена и регулируется, зависит не только комфортный напор воды в системе, но и срок службы насосного, трубопроводного и другого гидравлического оборудования. Устройство размыкает и замыкает контакты в зависимости от давления в гидробаке. Правильно настроенная автоматика — залог долгой и безотказной работы всей станции.

Регулировка верхнего предела, подающего команду на выключение насоса, осуществляется вращением винта на верхней крышке реле.Чтобы установить нижний порог, то есть давление пуска насоса, нужно открыть крышку и затянуть или отпустить маленькую пружину. Возможно вам пригодится.

(PDF) Использование давления в водопроводных трубопроводах с учетом переходных условий

ИСПОЛЬЗОВАНИЕ ДАВЛЕНИЯ В ВОДОПРОВОДНЫХ ТРУБОПРОВОДАХ

С УЧЕТОМ ПЕРЕХОДНЫХ УСЛОВИЙ

Эльшорбаджи, W.E1 и Аль Маамари, M.S2, профессор гражданского строительства и инженерии

., Инженерный колледж, Объединенные Арабские Эмираты

Университет, Аль-Айн, Объединенные Арабские Эмираты Телефон: (971) 50-4485064, электронная почта: [email protected]

2Менеджер, Эксплуатация и техническое обслуживание, Департамент водоснабжения, Water Services, TRANSCO, ADWEA, AlAin, United

Arab Emirates, Email: [email protected]

Abstract

Энергия остаточного давления, имеющаяся в водопроводных трубопроводах, может быть легко использована через прямое подключение

к распределительной системе и в обход резервуаров и дожимных насосных станций.

В этом исследовании изучается возможность обхода ряда резервуаров и насосных станций в небольшой системе передачи

в городе Аль-Айн, Объединенные Арабские Эмираты. Система имеет насосную станцию ​​

главной передачи (приемная насосная станция AlAin, или AARS), в которой размещены четыре насоса с фиксированной скоростью, магистральный трубопровод

1200 мм, резервуары для хранения и повышающие насосы в трех зонах (Дахма, Мархания и Макам ),

, кроме нескольких других соединительных труб.В системе также есть три уравнительных резервуара и воздушные клапаны. Цель исследования

была достигнута путем проведения комплексного анализа переходных процессов для оценки потенциальных

повышений давления, связанных с различными сценариями эксплуатации. Такие сценарии были разделены на нормальные

и ненормальные условия эксплуатации. Нормальные рабочие условия относятся к типичным изменениям подачи воды

, происходящим в течение любого обычного дня. Ненормальные рабочие условия представляют собой редкие и

нечетные рабочие сценарии, такие как внезапное закрытие / открытие клапана и отключение насоса.Предельное давление

головки 160 м для номинального давления трубы и 60 м для насоса Запорных голов были признаны

определить безопасное выполнение предлагаемой установки обхода. Британские стандарты (BS), Международный стандарт

Организации

(ISO) и стандарты Управления водоснабжения и электричества Абу-Даби (ADWEA) были адаптированы для проектирования труб и фитингов. Результаты моделирования, связанные с нормальными рабочими условиями

, показали, что предлагаемая установка безопасно работает в таких условиях и дала безопасное закрытие

раз для различных клапанов.Результаты ненормальных условий эксплуатации указали на небезопасную работу в

в случае внезапного закрытия клапана. Для защиты системы от серьезных переходных давлений в этих условиях

было предложено установить ряд предохранительных клапанов на стороне входа распределительной сети

. Предлагаемые клапаны были рассчитаны и оценены при давлении в системе

, поддерживаемом ниже 100 м. Снижение затрат на электроэнергию, связанное с предлагаемой настройкой байпаса, составляет

и оценивается примерно в 850 000 долларов в год.Такая экономия становится доступной после периода окупаемости

один год и один месяц для покрытия капитальных затрат на необходимые байпасы и предохранительные клапаны.

Ключевые слова

Система распределения воды, передача, байпас, переходный процесс, энергосбережение, Аль-Айн, Объединенные Арабские Эмираты

1. ВВЕДЕНИЕ

Опресненная вода стала основным источником пресной воды в ОАЭ. За последнее десятилетие последовало

проектов расширения опреснительных установок различных типов (таких как Multi Stage Flash (MSF), Multi

Effect Destillation (MED) и обратного осмоса (R.O) были успешно выполнены, чтобы справиться с давлением воды

| Аламогордо, НМ

Система водоснабжения города Аламогордо разделена на пять (5) зон давления. Зона давления — это область, снабжаемая источником или несколькими источниками, которые обеспечивают постоянный гидравлический градиент. Обычно гидравлический градиент обеспечивается за счет высокого уровня воды на земле или приподнятого резервуара-хранилища, обслуживающего зону давления. Для зон давления без накопления под действием силы тяжести гидравлический градиент может быть обеспечен за счет снижения давления с помощью нескольких станций понижения давления.

Зона 1

• Самая восточная зона давления
• Подается из нескольких скважин, расположенных к северу от города, одной (1) станции поверхностных вод и дожимной насосной станции.
• Один резервуар обеспечивает самотечное хранение.
• Давление воды снижено до зоны 2

Зона 2

• Вторая крайняя восточная зона давления
• Подается из нескольких скважин, расположенных к северу от города, одна (1) установка поверхностного водоснабжения
• Один (1) резервуар обеспечивает самотечное хранение с помощью 2 станций понижения давления
• Вода нагнетается из этой зоны в зону 1
• Давление воды снижается до зоны 3
• Дополнительная подача может быть обеспечена при необходимости с использованием зонных клапанов

Зона 3

• Подается из нескольких скважин, расположенных к северу и югу от города и дополняется двумя (2) поверхностными водными установками
• Три (3) резервуара обеспечивают самотечное хранение с помощью одной станции понижения давления
• Вода нагнетается из этой зоны в зоны 1
• Давление воды снижено до зоны 4
• При необходимости может быть обеспечена дополнительная подача с использованием зонных клапанов

Зона 4

900 24

Поставляется из нескольких скважин, расположенных к северу и югу от города, и дополняется двумя (2) установками поверхностного водоснабжения

Два (2) резервуара обеспечивают самотечное хранение с помощью 2 станций понижения давления

Зависит от зоны 3 для Подача через 2 станции активного понижения давления

Дополнительная подача может быть обеспечена по мере необходимости с использованием зональных клапанов

Зона 5

• Подается из нескольких скважин, расположенных к северу и югу от города и дополняется двумя (2) установками поверхностного водоснабжения
• Зона 3 обеспечивает подачу через 2 станции активного понижения давления.
• Дополнительная подача может быть обеспечена по мере необходимости с использованием зонных клапанов.

Высокое давление воды

Зона обслуживания города разделена на пять зон давления.Резервуары для хранения воды (резервуары) расположены на более высоком уровне, чем территория, которую они обслуживают, поэтому вода может течь под действием силы тяжести. Дома, расположенные на самой низкой высоте от резервуара, будут иметь более высокое давление. В зонах с более высоким давлением клиенты могут отрегулировать или установить регулятор давления, чтобы снизить давление воды, поступающей в их дом. Если у вас высокое давление воды, возможно, вам потребуется отрегулировать или отремонтировать регулятор давления. Рекомендуется, чтобы квалифицированный сантехник отрегулировал ваш регулятор давления, так как неправильная регулировка регулятора давления может повлиять на бытовую технику.

.
