Дюбель — это… Что такое Дюбель?

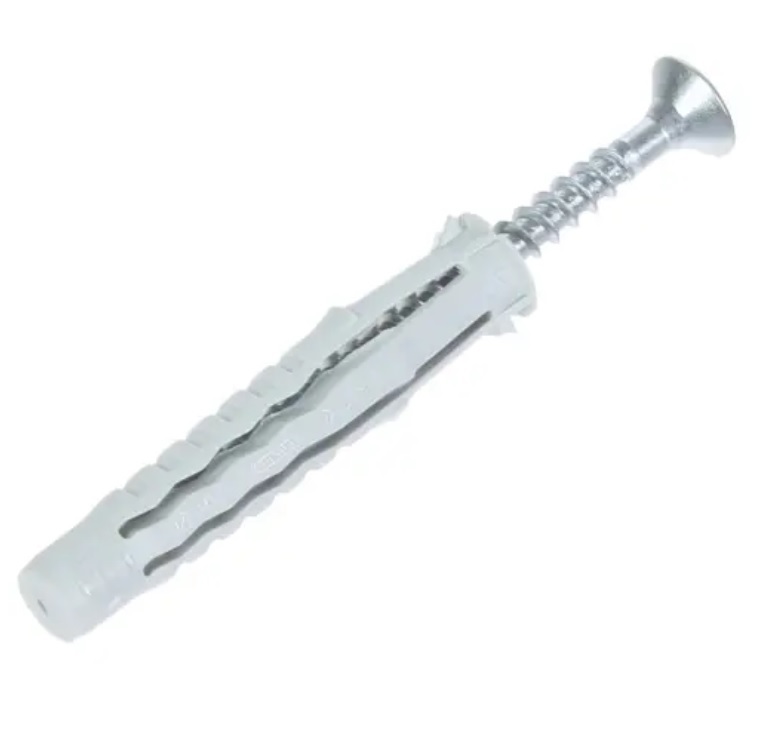

Пластмассовые дюбели с шурупами Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из — за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

Сила трения — дюбель своими стенками прижимается к основанию.
Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

Забивание
Закручивание

Материал изготовления

Виды монтажа

Предварительный монтаж — дюбель устанавливается в основание на всю длину.
Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания

Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов Универсальный дюбель, подходящий для листовых материалов.

Шайбы, надетые на дюбель, имитируют закрепляемый материал

Назначение по области применения

Размеры дюбелей, шурупов к ним и отверстий под дюбели

Дюбель		Отверстие под дюбель		Диаметр шурупа, мм
диаметр, мм	длина, мм	диаметр сверла, мм	глубина сверления, мм	Диаметр шурупа, мм
5	25	5	30	3,5 — 4,0
6	30	6	36	4,0 — 5,0
6	40	6	46	4,0 — 5,0
6	50	6	56	4,0 — 5,0
8	40	8	48	4,5 — 6,0
8	50	8	58	4,5 — 6,0
8	65	8	73	4,5 — 6,0
10	50	10	60	6,0 — 8,0
10	80	10	90	6,0 — 8,0
12	60	12	72	8,0 — 10,0
14	70	14	84	8,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

Литература

Ссылки

дюбель — это… Что такое дюбель?

дюбель — [Словарь иностранных слов русского языка

Дюбель — – крепежное изделие. Предназначен дюбель для закрепления в твердых сплошных стеновых или потолочных материалах. Принцип крепления дюбеля: трение, возникающее за счет распора дюбеля при установке в него шурупа или винта, создающее удерживающую… … Словарь строителя

ДЮБЕЛЬ — втулка из пропитанного твердого дерева или металла, применяемая для предохранения поперечин от непосредственного влияния костылей или шурупов на волокна древесины и тем самым для замедления выхода поперечины из работы как от преждевременного… … Технический железнодорожный словарь

дюбель — ДЮБЕЛЬ, я, м. Мужской половой орган … Словарь русского арго

дюбель — Небольшой закладной или забивной стальной штифт или стержень с внутренней нарезкой для крепления шурупа или винта [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительные изделия прочие EN dowel DE… … Справочник технического переводчика

Дюбель — – небольшой закладной или забивной стальной штифт или стержень с внутренней нарезкой для крепления шурупа или винта. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Рубрика термина: Скобяные изделия Рубрики… … Энциклопедия терминов, определений и пояснений строительных материалов

Дюбель — Запрос «Чопик» перенаправляется сюда; см. также другие значения. Пластмассовые дюбели с шурупами … Википедия

дюбель — 3.8 дюбель: Стальной гвоздь с шайбой для крепления настила к стальным, бетонным и каменным конструкциям с помощью пристрелки специальным пистолетом; Источник … Словарь-справочник терминов нормативно-технической документации

дюбель — м. Приспособление в виде заостренного стержня, предназначенное для крепления предметов на каменных и железобетонных стенах. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой

дюбель — дюбель, дюбели, дюбеля, дюбеля, дюбелей, дюбелю, дюбелям, дюбель, дюбели, дюбеля, дюбелем, дюбелями, дюбеле, дюбелях (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов

Что такое дюбель — виды дюбелей, как выбрать дюбель?

Что такое дюбель — виды дюбелей

Содержание статьи

В данной статье будет рассказано о том, что такое дюбель, где он используется в строительстве и какие виды дюбелей существуют. Эта статья строительного журнала samastroyka.ru будет полезна всем, кто решил самостоятельно заняться ремонтом в доме или столкнулся со сложностью выбора крепежных элементов.

Что такое дюбель?

Дюбель представляет собой крепежный элемент, который используется в паре с шурупом, гвоздём или другим крепежом.

Буквально годами ранее, дюбеля заменяли деревянные чопики, которые вбивались в предварительно высверленное отверстие в стене. Чаще всего таким образом что-либо фиксировалось к бетонным и кирпичным поверхностям.

На сегодняшнее время, существуют различные виды дюбелей, поэтому необходимость в деревянных чопиках (шкантах), практически полностью отпала, а используются они преимущественно при изготовлении мебели. Следует знать, что каждая разновидность дюбеля, предназначена для работы с каким-то конкретным типом поверхности, будь то бетон, кирпич или гипсокартон.

Форма дюбеля сделана таким образом, чтобы надёжно обеспечивать сцепление крепежного элемента с рабочей поверхностью.

Виды дюбелей

Сегодня в продаже можно найти различные виды дюбелей. Однако каждый из них, используется для одного и того же, для обеспечения надёжной основы крепежному элементу. Выбирать дюбеля следует, отталкиваясь от того, какой именно тип поверхности для их монтажа будет использоваться, и что именно в них будет потом закручиваться или забиваться.

Итак, рассмотрим самые популярные виды дюбелей на сегодняшний день:

Дюбель универсальный — материалом для его изготовления служит пластмасс. Универсальные дюбеля имеют простую, но в тоже время надежную конструкцию в виде бочонка с распорками по бокам. При вкручивании самореза, универсальный дюбель увеличивается в наружном диаметре, а распорки, буквально впиваются в бетонное или кирпичное основание, обеспечивая тем самым, надежную фиксацию крепежных элементов.

Чаще всего универсальные дюбеля, как раз таки и используются для того, чтобы что-то закрепить к поверхностям из кирпича, бетона или подобным им.

Дюбель-бабочка — материалам для его изготовления служит металл. Дюбеля-бабочки способны выдержать большие нагрузки, а их форма позволяет обеспечить надежную фиксацию крепежа, даже в пустотелых стенах.

Дюбель-зонтик — специальный вид дюбелей, который служит преимущественно для крепежа различных теплоизоляционных материалов. Дюбеля-зонтики от других дюбелей, отличаются довольно большими размерами и наличием ответной части в виде пластмассового или металлического штыря, который после установки дюбеля, забивается в него, чтобы достаточно зафиксировать основание.

Дюбель для гипсокартона

— имеет небольшую длину и широкую резьбу по всему основанию штыря. В силу особенностей гипсокартона, прикрепить к нему что-либо достаточно сложно, поэтому мастерам приходится зачастую устанавливать различные закладные для монтажа всевозможных конструкций к гипсокартонной поверхности. Дюбеля для гипсокартона, позволяют в некоторой степени отказаться от этой весьма изнурительной работы.

Дюбель молли — аналогичный предыдущим вид дюбелей для гипсокартона, отличающийся от них лишь конструкцией и материалами изготовления. Дюбель молли — это особый вид крепежа для гипсокартона, который изготавливается преимущественно из металла. Работа такого дюбеля достаточно проста, и после того как в гипсокартонной стене проделано отверстие, он устанавливается в него и закручивается посредством отвёртки или шуруповерта.

Дюбель-гвоздь — такой вид дюбелей часто называют «быстрым монтажом». Название это придумано неспроста, так как дюбель-гвоздь позволяет легко осуществить крепление к стене самых различных конструкций, а ответную его часть, тот самый гвоздь, можно попросту забить молотком, отказавшись от использования шуруповерта или отвёртки.

Как выбрать дюбель?

Перед тем как выбрать дюбель, следует узнать, для какой именно рабочей поверхности он будет использован. Это очень важно, так как универсальный дюбель не получится использовать для монтажа в гипсокартон и наоборот, дюбель молли не удастся установить в поверхность из бетона.

Следующим, не менее важным критерием, является длина и диаметр дюбеля. Чем больше диаметр и длина дюбеля, тем большую нагрузку способен он выдержать. В тоже время, обязательно стоит учитывать толщину стены, наличие пустот в ней и некоторые другие особенности.

Ходовым дюбелем при выполнении ремонта, считается дюбель-гвоздь или быстрый монтаж. Оптимальными его размерами, являются длина до 8 см и диаметр 6 мм. Такими дюбелями можно запросто прикрутить к стене каркас из профилей для гипсокартона и другие наиболее часто встречающиеся конструкции.

Не меньшей популярностью, пользуется и обычный универсальный дюбель, диаметров на 8 мм. Для его монтажа, потребуется использовать перфоратор с 10 мм буром, а для крепления чего-либо, обычный саморез по дереву, подходящей длины.

Оценить статью и поделиться ссылкой:

Дюбель. Виды и работа. Применение и устройство. Особенности

Дюбель – крепежный элемент, используемый для фиксации шурупов или саморезов в специфических поверхностях, которые не могут обеспечить достаточное удержание креплений. Он представляет собой пустотелый стержень из металла или пластика, который вставляется в просверленное отверстие, после чего распирается при вколачивании или вкручивании в него металлического крепежа. Дюбеля используются для работы с поверхностями из различных материалов, таких как камень, бетон, пенобетон, гипсокартон, газобетон, ДСП и пр.

Дюбель для различных поверхностей, его популярные конструкции

Существует масса конструкций дюбелей, каждая из которых имеет свое предназначение и рассчитана на работу с различными материалами. От правильности выбора зависит надежность крепления.

По типу поверхности, в которую нужно вставить крепеж, дюбеля делятся на 4 группы для:

Плотных материалов.
Рыхлых материалов.
Листовых или панельных материалов.
Пустотелых материалов.

Для плотных материалов

Для установки крепежных элементов в стены из бетона, камня или монолитного кирпича используется особая конструкция дюбелей, которая создает мощный распор внутри рассверленного отверстия. Поскольку плотный материал обладает повышенной крепостью, то создаваемое давление не приводит к трещинам и другим деформациям стены. Устанавливая дюбель в твердый монолитный материал нужно сверлить отверстие глубже его стержня на 4-10 мм. Это необходимо для предотвращения его застревание, которое может возникнуть в случае наличия большого количества внутренней пыли от работы сверла.

Для плотных материалов обычно используют следующие типы крепежей:

Распорные.
Рамные.
Гвоздевые.

Распорные включает массу модификаций. Они могут быть изготовлены из пластика или металла, но все имеют один принцип работы, который заключается в обеспечении расширения тела гильзы при вкручивании или забивании крепежа. Это простая и надежная конструкция. Нужно отметить, что если требуется выдерживать большую нагрузку, то следует отдать предпочтение металлическим гильзам.

Рамный тип является более длинным, а поэтому и надежным. Он изготовляется из металла, причем затягивание в нем обеспечивается не саморезов, а винтом с резьбой, который вкручивается в металлическую гайку на конце гильзы. Такой способ затягивания обеспечивает очень сильную степень фиксации. Вкручивать винт можно до тех пор, пока на нем не сотрется насечка для отвертки или биты шуруповерта. К примеру, если перестараться с затягиванием распорного шурупа, то саморез просто сорвет сделанную резьбу, поэтому надежным такое крепление уже не будет.

Гвоздевой тип схожий по конструкции с распорным дюбелем. Его отличие заключается в использовании специфического шурупа, который не имеет острых граней. Такой дюбель обеспечивает наименьшую надежность фиксации, но все же имеет свои преимущества. В первую очередь это касается минимальной стоимости. Кроме этого, гвоздевой тип шурупа может забиваться пневматическим инструментом или молотком. Это обеспечивает высокую скорость проведения работ. Обычно гвоздевой тип выбирается для фиксации профиля гипсокартона. Такие конструкции крепятся в нескольких местах, а кроме этого имеют небольшой вес, что позволяет создать надежную фиксацию при использовании дюбелей на расстоянии 30-40 см друг от друга.

Для рыхлых материалов

Для работы с пустотелыми или рыхлыми материалами используются дюбеля особой конструкции, которые обеспечивают надежную фиксацию, несмотря на недостатки поверхности. При работе со стенами из рыхлых материалов, таких как газобетон, пеноблок и прочими, которые расширяются при давлении распорки, используются следующие типы дюбелей:

С распорным концом.
С внешней резьбой.
Дюбель GB.

Распорный тип с распорным концом является универсальным для рыхлых материалов. Он представляет собой стрежень из металла или пластика, который при вкручивании крепежа создает распорку на конце, тем самым уплотняя стену глубоко внутри. При этом создается объемное тело, диаметра большего, чем толщины просверленного отверстия.

Дюбеля с внешней резьбой вкручиваются в просверленное отверстие, как и сами шурупы. Они имеют доступную стоимость и монтируются довольно быстро, при условии использования шуруповерта. При их применении нужно учитывать, что переносимая нагрузка вырывания довольно низкая. Для крепежа длиной 50 мм она составляет около 30 кг, в зависимости от плотности стены. Применяя такой крепеж нужно соблюдать небольшое расстояние между крепежами, что исключит риск вырывания.

Дюбель GB имеет специальные спиральные лопасти на внешней стороне, геометрия которых позволяет создавать хорошее противодействие при вырывании крепежа. Такой стержень забивается в просверленное отверстие молотком, после чего в него вкручивается шуруп. Ребра гильзы разжимаются, врезаясь в пористый материал стены, что обеспечивает равномерное распределение нагрузки на большую площадь. Благодаря этому снижается риск вырывания крепежа из стены, в случае оказания на него нагрузки.

Для листовых или панельных материалов

Нередко бывают случаи, когда необходимо вставить шуруп в панельные материалы, такие как гипсокартон или вагонка. Обычный дюбель для этого не подходит, поскольку зачастую стенки отверстия составляют не более 1 см, после чего начинается пустота. Для решения этой проблемы используются специальные дюбеля, которые имеют боковые прорези практически по всей длины. При вкручивании шурупа их гильза складывается, образовывая зонтик с обратной стороны листовой стенки. Такой тип дюбеля берет панельный материал в тиски, при этом охватывает большую площадь его поверхности, что снижает риск вырывания при нагрузке.

К данному типу крепежей можно отнести:

Молли.
Бабочка.

Конструкция молли представляет собой гильзу из оцинкованной или нержавеющей стали. В зависимости от длины стержня обеспечивается различная площадь складывания, поэтому создаваемая нагрузка на один шуруп отличается. Обычно она варьируется в пределах 12-75 кг. При расчете количества креплений нужно учитывать надежность листовой поверхности. Если это гипсокартон, то даже взяв самый надежный дюбель, крепления в одной точке будет недостаточно.

Тип бабочка является менее надежной, чем молли, но намного эффективней для работы с листовыми материалами, чем дюбеля других конструкций. Бабочка изготовляется из пластика. В отличие от молли она имеет гораздо меньшую площадь прилегания к внутренней поверхности, поскольку фиксация обеспечивается только в двух точках. Рекомендуемая нагрузка на одну бабочку не должна превышать 30 кг, при условии, что используются качественные разводные стержни в сочетании с крепкими листовыми материалами.

Для пустотелых материалов

Для пустотелых материалов можно использовать дюбеля различных конструкций. В первую очередь это распорные, которые применяются для твердых поверхностей, и зонтикового типа для листовых стен. Гильза подбирается таким образом, чтобы ее рабочая часть, которая обеспечивает расширение, имела за что зацепиться. Если используется распорная конструкция, то следует выбрать такой дюбель, который будет расширяться в месте без пустот. При использовании зонтикового типа, наоборот нужно, чтобы складыванию гильзы ничего не мешало. В идеале нужно иметь разрез пустотелого кирпича или блока, из которого построена стена. Просто приложив к нему дюбель, удастся визуально оценить, как он поведет себя внутри стены.

В том случае, если увидеть структуру пустотелой стены невозможно, можно использовать универсальную конструкцию, представляющую собой длинный стержень, который имеет специальный уплотнительный рельеф по всей поверхности. Это позволит создать уверенное крепление, которое будет контактировать с большим количеством ячеек кирпича, шлакоблока или другого материала.

В тех случаях, если стена имеет большие пустоты можно использовать короткие свертывающиеся дюбеля, которые при закручивании шурупа наворачиваются вокруг него, создавая плотный комок пластика, впирающийся в стенку одной из ячеек стены. Этот вид крепления создает надежную фиксацию, но только в том случае, если комок упирается в достаточно устойчивый и крепкий материал.

Существует масса конструкций дюбелей, многие из которых сложно назвать удачными. Неправильный выбор обычно приводит к легкому вырыванию крепления со стены. Чтобы этого избежать стоит использоваться только надежные типы гильз, которые действительно могут удерживать шуруп в тех или иных условиях. Описанные типы дюбелей предлагаются различной длины и диаметра, благодаря чему можно подобрать оптимальный вариант для требуемой поверхности. Не существует универсальной конструкции, которая подходит для любой стены, поэтому к выбору крепления нужно подойти серьезно.

Как выбрать дюбель, секреты и советы от профессионалов

Дюбель – специальный крепёжный элемент, который позволяет установить в стене саморез или шуруп. На рынке представлено множество дюбелей, которые предназначаются для различных видов работ. Иногда даже профессионалы не могут сориентироваться в широком спектре данной продукции. Чтобы разобраться, как выбрать дюбель, стоит внимательно изучить предназначение данного продукта.

Для правильного выбора крепёжного изделия необходимо чётко понимать, для каких целей будет использоваться дюбель:

Какую вещь будут крепить с его помощью;
К какому материалу будет осуществлено крепление;
Время, отводимое на монтаж крепления.

Для того чтобы понять, каким образом эти три фактора влияют на выбор крепёжного изделия, рассмотрим их более детально.

Принципы выбора дюбеля

Если вещь будет перекрывать крепёжное отверстие, можно рассмотреть вариант с нескрываемой шляпкой изделия. Такой монтаж делают при установке навесных полок или телевизора, различных кронштейнов для бытовых приборов. Немаловажно учитывать и вес подвешиваемой конструкции. Для массивных или тяжёлых вещей необходимо брать более надёжные дюбели.

Материал поверхности, к которой будет осуществлено крепление, также имеет значение. Среди всех материалов различают следующие категории:

С полнотелым основанием (кирпичная кладка или бетон).
С пористым полнотелым основанием (газобетонные блоки).
Керамзитобетонные блоки или щелевой кирпич.
Отдельная группа материалов – ГВЛ листы.

Понимание материала, в который будет установлен дюбель, не даст ему выскочить из стены или раскрошиться (поломаться) в ней. Большинство дюбелей устроено по принципу расклинивания. При вкручивании в дюбель шурупа или самореза происходит расклинивание специальных усов крепёжного изделия. Они удерживаются в стене за счёт силы трения и не дают упасть подвешенному предмету. Перед тем, как выбрать дюбель, важно понять, в какую именно поверхность будет произведён монтаж.

Проверка поверхности

Часто случается так, что при первом взгляде материал поверхности, в которую будет осуществлён монтаж, скрыт. Это может произойти из-за толстого слоя штукатурки на стене или из-за деревянной обналички. В любом случае необходимо точно удостовериться, в каком материале будет находиться крепёж. Это можно сделать при помощи перфоратора и победитового сверла (бура).

Для этого на малых оборотах производят пробное сверление. По выбрасываемой фракции и плавности вхождения бура в стену определяем материал:

Если фракция серо-белая, сухая и не слипается, скорее всего, материал стены – бетон.
Фракция серого цвета, похожа на пыль, которая прилипает к сверлу, говорит о применение материала — ГВЛ.
Если фракция мелкозернистая, бурого цвета и похожа на пыль, скорее всего, материал – гипсокартон.
Пыль красного цвета указывает на кирпич. Если сверло периодически резко проваливается, значит, кирпич пустотелый.
Белая фракция, похожая на песок, говорит о силикатном кирпиче.

Выбор крепежа

Когда есть полное понимание, к чему будет прикрепляться дюбель и какую нагрузку на себе он будет испытывать, переходят к выбору крепежа:

Распорный дюбель. Используется в работе с полнотелыми материалами, такими как кирпич или бетон. Обычно идет в комплекте с саморезом или шурупом. Закрепление в стене происходит за счёт распирания внутренних стенок дюбеля телом шурупа.
Рамные дюбеля. Выдерживают большую нагрузку. Изготавливаются в основном из металла.
Дюбель-бабочка. Основное предназначение данного крепежа – работа с гипсокартоном. Его оболочка раскрывается и раздвигается с внутренней стороны материала, за счет чего и происходит крепление.
Тарельчатый дюбель. Используется для крепления хрупких или мнущихся материалов к основной поверхности. Обычно такой дюбель используют для крепления утепления стен.
Дюбель-гвоздь. Основное достоинство – быстрота в работе с данным видом крепления. Недостаток – невозможность закрепить конструкцию на самом гвозде или саморезе.
Дюбель-зонтик. Используют для закрепления в материале с пустотами. Такой крепёж схож с конструкцией дюбеля-бабочки, но используется в основном для закрепления в твёрдых материалах.

Выбор дюбеля – важный процесс. Нельзя халатно отнестись к выбору подобного крепежа, так как правильно подобранный дюбель будет удерживать любую конструкцию долгое время. А крепёж, установленный на скорую руку, может испортить материал стены или попросту не удержать подвешиваемый груз.

Дюбель

Дюбель представляет собой прочный цилиндрический стержень, обычно сделанный из дерева, пластика или металла. В оригинальном изготовленном виде дюбель называется дюбель .

Дюбель используется во множестве разнообразных применений. Он используется для формирования осей в игрушках, в качестве фиксаторов на гимнастических захватах, в качестве спиц, в качестве структурного усиления при изготовлении мебели и поддержки многоярусных свадебных тортов. Дюбель часто разрезают на короткие отрезки, называемые установочными штифтами , которые используются по-разному:

В качестве опор для полок в мебели.
В качестве подвижных фигур (т. Е. Колышков) в играх.
В качестве опор для подвешивания таких предметов, как кольца для ключей, инструменты, диспенсеры для рулонов туалетной бумаги и рамки для картин.
Для фиксации двух объектов вместе с точным совмещением в дюбельном соединении : в обоих объектах просверливается отверстие, и дюбель вставляется в совмещенные отверстия.
Для намотки ткани на
Для выдерживания веса ярусов уложенных друг на друга тортов.

Дюбель деревянный

Дюбель с канавкой из дерева Дюбель Стальной дюбель Крестовина дюбеля.

Обратите внимание, что прорезь обычно параллельна отверстию для болта, в отличие от этого рисунка. Поперечный дюбель в разрезе. Для наглядности прорезь под дюбель показана перпендикулярно болту, но на практике прорезь обычно параллельна болту.

Производственный процесс

Для небольших объемов производства деревянные дюбели обычно изготавливаются на промышленных установках для изготовления дюбелей. В таких станках используются сменные режущие головки различного диаметра, что позволяет быстро переоборудовать станки для изготовления дюбелей разных диаметров (например,g., 1/4 «, 1/2», 2 «и т. д.). Каждая головка состоит из полого патрона с выступающими внутрь режущими ножами, через которые проходит древесина, когда ножи придают ей цилиндрическую форму. с открытым концом, с направляющими для материала на входе и выходе из машины, что позволяет изготавливать непрерывные дюбели неограниченной длины.Некоторые станки для установки дюбелей оснащены устройствами подачи, которые автоматически подают материал в машину, в то время как другие требуют ручной подачи.

Производство дюбелей в больших объемах осуществляется на деревянной формовочной машине, которая одновременно формирует несколько дюбелей из одного куска прямоугольной заготовки (т.е.э., дерево). В этих машинах используются две широкие вращающиеся режущие головки, одна над ложей, а другая под ней. Головки имеют почти идентичные режущие профили, так что каждая из них образует ряд прилегающих друг к другу «полушпонок». Головки выровнены относительно друг друга, и одна головка имеет такую форму, чтобы делать более глубокие надрезы по краям дюбелей, чтобы разделить заготовку на отдельные дюбели, в результате чего группа дюбелей выходит параллельно на выходе из машины.

Приложение

Деревянный дюбель, используемый в деревообрабатывающей промышленности, обычно нарезается на дюбели, которые используются для усиления стыков и поддержки полок и других компонентов в корпусе.Некоторые плотники изготавливают свои собственные установочные штифты, в то время как другие покупают установочные штифты, предварительно вырезанные до необходимой длины и диаметра. Различные системы, такие как Dowelmax, были разработаны для помощи при соединении дюбелей.

В столярных изделиях на основе дюбелей обычно используются установочные штифты с рифлением . Рифленый установочный штифт имеет ряд параллельных канавок, прорезанных по длине. Канавка обеспечивает каналы, через которые излишки клея, который используется для закрепления установочного штифта в его отверстии, может выходить при вставке дюбеля, тем самым снимая гидравлическое давление, которое в противном случае могло бы расколоть древесину, когда сопрягаемые детали будут зажаты вместе.

В зависимости от области применения вместо обычных установочных штифтов могут использоваться альтернативные методы столярки, в том числе дюбели Миллера, соединители для печенья и специальные инструменты, такие как фуганок Domino.

Дюбель металлический

В каменной кладке

Стальные дюбели обычно используются в кладке для скрепления каменных элементов друг с другом. В камне просверливаются отверстия и вставляются стальные дюбели для фиксации компонентов.

В технике

Стальные установочные штифты

Установочные штифты часто используются в качестве точных фиксирующих устройств в машинах.Стальные установочные штифты обрабатываются с жесткими допусками, как и соответствующие отверстия, которые обычно расширяются. Установочный штифт может иметь меньший диаметр, чем его отверстие, чтобы он свободно входил, или больший диаметр, чтобы его нужно было вдавить в свое отверстие.

При проектировании механических компонентов инженеры обычно используют отверстия под дюбели в качестве ориентира для контроля изменений положения и достижения воспроизводимого качества сборки. Если для выравнивания не используются дюбели (например, компоненты соединяются только болтами), могут быть значительные отклонения или «люфты» при выравнивании компонентов.

Типичные операции сверления и фрезерования, а также методы изготовления резьбы болтов создают механический люфт, пропорциональный размеру крепежных элементов. Например, болты диаметром до 10 мм (3/8 дюйма) обычно имеют люфт порядка 0,2 мм (0,008 дюйма). ^{[ цитата требуется ]} Однако, когда дюбеля используются в дополнение к болтам, более тугая допуски на размер дюбелей и их ответных отверстий — обычно 0,01 мм (0,0008 дюйма) — приводят к значительно меньшему люфту, порядка 0.02 мм (0,0004 дюйма). ^{[ необходима ссылка ]} Затраты на производство обратно пропорциональны механическим допускам, и, как следствие, инженеры должны сбалансировать потребность в механической точности с затратами, а также другими факторами, такими как технологичность и удобство обслуживания.

В автомобилях дюбели используются, когда требуется точное выравнивание стыковки, например, в корпусах дифференциалов, двигателях и трансмиссиях.

В деревообработке

Поперечный дюбель представляет собой металлическую гайку цилиндрической формы (т.е.е. металлический дюбель), который используется для соединения двух деревянных кусков. Как и у других металлических гаек, у него есть внутреннее резьбовое отверстие, хотя отверстие необычно тем, что проходит через стороны дюбеля. Один или оба конца дюбеля имеют прорези, причем прорези ориентированы параллельно резьбовому отверстию, через которое пройдет болт.

При установке крестообразного дюбеля два куска дерева выравниваются, и отверстие под болт просверливается в одном куске дерева и в другом. Поперёк отверстия для болта просверливается отверстие под дюбель, и в него вставляется поперечный дюбель.Отвертка вставляется в прорезь на конце поперечного дюбеля, и дюбель поворачивается так, чтобы его резьбовое отверстие совпадало с отверстием для болта. Затем болт вставляется в отверстие для болта и ввинчивается в поперечный дюбель до тех пор, пока деревянные детали не будут плотно удерживаться вместе.

См. Также

Список литературы

Deuvel — Дюбель — qaz.wiki

Een plug is een cilindrische staaf, meestal gemaakt van hout, пластик из металла. In zijn oorspronkelijke vorm vervaardigd, wordt een pen genoemd дюбель .Deuvelstangen worden vaak in korte lengtes gesneden, de zogenaamde paspennen . Deuvels worden vaak gebruikt als structurele versterking bij het maken van kasten en in tal van andere toepassingen, waaronder:

Meubelplankdragers
Verplaatsbare speelstukken (bijv. Haringen)
Вешалки для bijvoorbeeld kleding, sleutelhangers en gereedschap
Wiel assen in speelgoed
Паллен в гимнастикегрепен
Steunen voor gelaagde bruidstaarten

Заглушка Houten

Производство

Het Traditionalele gereedschap voor het maken van deuvels is een deuvelplaat , een ijzeren (of beter: gehard gereedschapsstaal) plaat met een gat ter grootte van de gewenste deuvel.Om een deuvel te maken, wordt een stuk hout gespleten of verkleind to een maat iets groter dan gewenst en vervolgens door het gat in de deuvelplaat gedreven. De scherpe randen van het gat scheren het overtollige hout af.

Een tweede benadering van het snijden van deuvels — это ом een stuk te groot stuk materiaal langs een обширный mes te draaien, om het mes rond het mes te draaien. Op dit principe gebaseerde machines ontstonden in de 19e eeuw. Vaak zijn dit kleine werktuigen die op een bank zijn gemonteerd.

Voor bescheiden productie volume worden houten pennen kenmerkend bereid op industrial plug machines gebaseerd op dezelfde Principes als de roterende messen bovenbeschreven. Dergelijke machines kunnen verwisselbare snijkoppen соответствует различным диаметрам gebruiken, waardoor de machines snel kunnen worden gewisseld om verschillende deuveldiameters te vervaardigen. Meestal heeft het Mechanisme een open einde, встретил materiaalgeleiders bij de in en uitgang van de machine om de Fabricage van een, продолжая deuvelstang van onbeperkte lengte mogelijk te maken.Sinds de 19e eeuw hebben sommige van deze deuvelmachines een aandrijfmechanisme om het materiaal langs het snijmechanisme te bewegen.

De productie van grote volume deuvels wordt gedaan op een houtvormer, die tegelijkertijd meerdere deuvels vormt uit een enkel stuk rechthoekig materiaal (dwz hout). Deze machines maken gebruik van twee brede, roterende snijkoppen, een boven de stapel en een eronder. De koppen hebben vrijwel identityke snijprofielen zodat elk een reeks aangrenzende, naast elkaar liggende «половина pluggen» zal vormen.De koppen zijn op elkaar uitgelijnd en een kop is gevormd om diepere sneden langs de deuvelranden te maken om de stapel in afzonderlijke deuvelstangen te verdelen, что результативно в een Groep deuvelstangen die parallel aan de uitganorsch.

Пропускная

Gecanneleerde houten paspen Twee Stukken Hout Met Paspennen Verbinden

De houten deuvelstang die in houtbewerkingstoepassingen wordt gebruikt, wordt gewoonlijk in paspennen gesneden, die word gebruikt om verbindingen te versterken en planken en andere components bij het maken van kasten te ondersteunen. Sommige houtbewerkers maken hun eigen paspennen, terwijl anderen paspennen kopen die op de vereiste lengte en Diameter zijn voorgesneden.

Wanneer pluggen in blinde gaten worden gelijmd, een veel voorkomend geval bij schrijnwerk op base van pluggen, moet er een pad zijn waar lucht en overtollige lijm kunnen ontsnappen wanneer de plug op zijn plaktats wordt. Als er geen voorziening — это getroffen om de hydraulische druk van lucht en lijm te ontlasten, kan het hout splijten door de deuvel обширный te hameren de voeg обширный te klemmen.Een oude oplossing for dit problem is om een vlak aan de zijkant van de plug te schaven; Sommige bronnen stellen voor om de vlakte op de ruwe stapel te schaven voordat de ronde plug Definitief wordt gevormd. Sommige deuvelplaten lossen het problem op door een groef in de zijkant van de deuvel te snijden terwijl deze erdoorheen wordt gedrukt; dit wordt gedaan door een groefschroef , een puntige schroef die vanaf de zijkant in deuvelsnijopening steekt. Sommige paspennen zijn gecanneleerd встретил meerdere parallelle groeven по hun lengte om hetzelfde doel te dienen.

Wanneer twee stukken hout moeten word verbonden met pluggen die in blinde gaten zijn ingebed, zijn er talloze Methoden om de gaten uit te lijnen. Er kunnen bijvoorbeeld stukken schot tussen de stukken hout worden geplaatst om inkepingen te productions wanneer de stukken tegen elkaar wordden geklemd; nadat de klem is losgelaten, geven de inkepingen de middelpunten voor het boren aan. Deuvelcentra zijn eenvoudige en goedkope gereedschappen voor het uitlijnen van tegenoverliggende blinde gaten.Er zijn verschillende commerciële systemen, zoals Dowelmax, bedacht om dit проблема op te lossen.

Alternatieve schrijnwerkmethoden kunnen word gebruikt в plaats van Conventionele paspennen, zoals Miller-deuvels, lamellenverbinders, spline-verbindingen en eigen gereedschappen zoals de Domino-voeg.

Geschiedenis

Заглушка Met de Hand Gesneden 8 «, c1840 г.

Het woord deuvel werd gebruikt in het Middelengels; het verschijnt в bijbelvertaling Уиклифа (около 1382–1395) in een lijst van de onderdelen van een wiel: «… и спицами, и dowlis этих колес … «Cognates встретились с немецким talen suggereren dat het woord veel ouder ( deuvel в гетерландс, Dübel в хет-дуйтс).

Houten pluggen worden al eeuwenlang gebruikt in de productie en houtbewerking. Een van de vroegste gedocumenteerde toepassingen van houten deuvels был в японском heiligdommen в 690 году на Христе, die werden gebouwd met alleen hout, houten deuvels en pennen en in elkaar grijpende verbindingen.Rond het jaar 1000 zeilde Leif Erikson over de North-Atlantische Oceaan в een schip dat grotendeels bestond uit overlappende planken die bij elkaar werden gehouden door houten pluggen en ijzeren spijkers. De houten pluggen roest niet en waren dus betrouwbaarder dan ijzer voor lange Expedities.

Заглушка металлическая

В машинах

Paspennen worden vaak gebruikt als nauwkeurige plaatsbepalingsapparatuur в машинах. Stalen paspennen worden machinaal bewerkt met nauwe толерантности, evenals de overeenkomstige gaten, die doorgaans worden geruimd.Een paspen kan een kleinere диаметр hebben dan zijn gat zodat hij vrij naar binnen glijdt, een grotere диаметр zodat hij in zijn gat moet worden gedrukt (een perspassing).

Bij het ontwerpen van Mechanische Component Gebruiken Mechanische Ingenieurs deuvelgaten meestal als referentiepunten om positioneringsvariaties te beheersen en een herhaalbare montagekwaliteit te bereiken. Als er geen pluggen worden gebruikt voor uitlijning (bijv. Componenten word alleen door bouten gekoppeld), kan er aanzienlijke variatie слова «speling» zijn in de uitlijning van components.

Typische booren freesbewerkingen, evenals fabricagemethoden voor boutschroefdraden, внедрять механическую орфографию, даже встречаться с грооттом ван де исследователей. Zo hebben bouten met een диаметром до 10 мм (0,394 дюйма), типичный размер в de orde van grootte van 0,2 мм (0,008 дюйма). Wanneer deuvels naast bouten worden gebruikt, resulteren de strakkere maattoleranties van deuvels en de bijbehorende gaten — typisch 0,01 мм (0,0004 дюйма) — echter in aanzienlijk minder speling, in de orde van 0,02 мм (0,0008 дюйма) .Productiekosten zijn omgekeerd evenredig встретил механическую толерантность en als gevolg daarvan moeten ingenieurs de behoefte aan Mechanische Precisie afwegen tegen de kosten en andere factoren zoals maakbaarheid en onderhoudsgemak.

Er zijn verschillende specaties, militair, ISO, DIN, ASME waaraan pinnen kunnen worden gemaakt. En de grootte kan zelfs различные двери het materiaal van de paspen. Metrische paspennen worden vaak in twee maten gevonden. В соответствии с нормой DIN 6325 zijn de paspennen iets groter dan de nominale waarde.Een paspen van 3 мм zal bijvoorbeeld varéren van 3,002 — 3,008 мм (0,1182 — 0,1184 дюйма). В соответствии с ISO 2338-norm zijn de paspennen iets kleiner — het nominale bereik van 3 мм составляет от 2,986 до 3,000 мм (0,1176 до 0,1181 дюйма). De terminologie (bijv. «Te groot», «стандартный») — это niet geheel последовательные tussen leveranciers. In inch- pennen verwijst «негабаритный» naar pennen die aanzienlijk te groot zijn voor versleten paspengaten. De meest voorkomende pinnen in inch-formaat zijn iets te groot, en «ondermaatse» versies zijn ook beschikbaar.

В автомобильном мире pluggen gebruikt wanneer een nauwkeurige uitlijning vereist is, zoals in diffeelhuizen, motoren en transmissies.

Bouten in een boutverbinding hebben vaak een belangrijke Functie als plug en zijn bestand tegen schuifkrachten. Om deze reden hebben veel bouten een vlak gedeelte zonder schroefdraad tot aan hun schacht. Dit zorgt voor een nauwere aansluiting op het gat en vermijdt ook enkele problems met wrijvingsslijtage wanneer een schroefdraad tegen een onderdeel zonder schroefdraad steunt.

В районе Houtbewerking

Kruis deuvel. Merk op dat de sleuf meestal evenwijdig loopt aan de as van het boutgat, в tegenstelling tot deze tekening.

Een opengewerkt aanzicht van een in gebruik zijnde kruisplug. Ter illustratie is de sleuf van de plug loodrecht op de bout weergegeven, maar in de praktijk is de sleuf meestal evenwijdig aan de as van de bout.

Een kruisplug — это цилиндрический металлический разъем (dwz een metalen plug), содержащий слово, которое можно найти в одном месте, где вы встретились с elkaar te verbinden.Net als andere metalen moeren heeft het een binnendraadgat, hoewel het gat ongebruikelijk is omdat het door de zijkanten van de plug gaat. Een of beide uiteinden van de plug zijn voorzien van sleuven, met de sleuven parallel georiënteerd aan het van schroefdraad voorziene gat waardoor de bout zal Passren.

Bij een toepassing встретил kruispluggen worden de twee stukken hout uitgelijnd en wordt een boutgat door het ene stuk hout en in het andere geboord. Een deuvelgat wordt zijdelings над het boutgat geboord en de kruispen wordt erin gestoken.Een schroevendraaier wordt in de gleuf gestoken aan het einde van de kruisplug en de plug wordt geroteerd zodat het gat met schroefdraad op en lijn ligt met het boutgat. De bout wordt vervolgens в het boutgat gestoken en in de kruisplug geschroefd totdat de stukken hout stevig tegen elkaar worden gehouden.

Zie Ook

Референции

дюбель — WordReference.com Словарь английского языка

Преобразование в ‘ dowel ‘ (v): (⇒ сопряженное)

Когда существуют обе формы «l» и «ll», написание с двойным «l» правильное, но редко, в английском языке США, в то время как те, у кого есть одна буква «l», неверны для британского английского.

dowels: v 3-го лица единственного числа

dowels: v pres p глагол, настоящее причастие : -ing глагол используется описательно или для образования прогрессивного глагола — например, «a 0003 singing птица »,« Это пение ». (В основном Великобритания)

doweling: v pres p глагол, причастие настоящего : глагол -ing используется описательно или для формирования прогрессивного глагола — например, « поющая птица », «это пение .«(США)

со шпонками: v прошедшее глагол, прошедшее простое : прошедшее время — например,« Он видел человека ».« Она засмеялась »(в основном Великобритания)

со штифтом: v прошедшее глагол, прошедшее простое : прошедшее время — например, «Он видел человека». «Она смеялась .» (США)

со шпонками: v past p глагол, причастие прошедшего времени : форма глагола, используемая описательно или для образования глаголов — например, « заперта, дверь», «дверь была заперта .«(В основном Великобритания)

с штифтом: v past p глагол, причастие прошедшего времени : форма глагола, используемая описательно или для образования глаголов — например,« заблокирована дверь »,« дверь была заблокировано . «(США)

WordReference Словарь американского английского для учащихся Random House © 2020
dow • el ^{/ ˈdaʊəl / USA произношение п. [счетно] Строение: Небольшой стержень, обычно круглый и деревянный, вставляемый в отверстия в двух смежных частях, чтобы выровнять их.

Полный словарь американского английского WordReference Random House © 2020
dow • el ^{(dou ′ əl), США произношение n., V., -eled, -el • ing или ( esp. Brit. ) -elled, -el • ling.
п. Здание Также называется dow ‘ el pin’. [Плотницкие работы.] Штифт, обычно круглый, вставляемый в отверстия в двух соседних деталях для предотвращения их скольжения или для их совмещения.
Здание кусок дерева, забитый в отверстие в кирпичной стене для установки гвоздей, как для крепления деревянных конструкций.
Строение (Building) Круглый деревянный прут относительно небольшого диаметра.
Стоматологический штифт, обычно металлический, вставляется в корневой канал естественного зуба для дополнительной поддержки искусственной коронки.

в.т. Зданиедля усиления или отделки дюбелем или дюбелями.
Средне-нижненемецкий dovel plug; сравните немецкий Döbel, Dübel, Древневерхненемецкий tubili
Среднеанглийский dowle 1300–50

Краткий английский словарь Коллинза © HarperCollins Publishers ::
дюбель / ˈdaʊəl / n деревянный или металлический штифт, который входит в два соответствующих отверстия для соединения двух соседних частей
Также называется: дюбель
Этимология: 14 век: со средне-нижненемецкого dövel , со старшего German tubili; , относящийся к греческому thuphos клин
‘ dowel ‘ также встречается в этих записях (примечание: многие из них не являются синонимами или переводами):}}

дюбель — γγλοεληνικό Λεξικό WordReference. ком

- - ρόσφατες αναζητήσεις:

Преобразование в ‘ dowel ‘ (v): (⇒ сопряженное)

dowels: v 3-го лица единственного числа

dowels: v pres p глагол, настоящее причастие : -ing глагол используется описательно или для образования прогрессивного глагола — например, «a 0003 singing птица »,« Это пение ». (В основном Великобритания)

doweling: v pres p глагол, причастие настоящего : глагол -ing используется описательно или для формирования прогрессивного глагола — например, « поющая птица », «это пение . «(США)

со шпонками: v прошедшее глагол, прошедшее простое : прошедшее время — например,« Он видел человека ».« Она засмеялась »(в основном Великобритания)

со штифтом: v прошедшее глагол, прошедшее простое : прошедшее время — например, «Он видел человека». «Она смеялась .» (США)

со шпонками: v past p глагол, причастие прошедшего времени : форма глагола, используемая описательно или для образования глаголов — например, « заперта, дверь», «дверь была заперта .«(В основном Великобритания)

с штифтом: v past p глагол, причастие прошедшего времени : форма глагола, используемая описательно или для образования глаголов — например,« заблокирована дверь »,« дверь была заблокировано . «(США)

ριες μεταφράσεις
dowel n существительное* : Относится к человеку, месту, вещи, качеству и т. Д.*	(малая штанга)	καβίλια ουσ θηλ ουσιαστικό θηλυκό* : Αναφέρεται σε πρόησωπου, ζθοκογμν, ζέο ώοκ.*
		ξυλοκάρφι, ξυλόκαρφο ουσ ουδ ουσιαστικό ουδέτερο* υυυγεεωεωεεζτερο υυγ, ναποεροετμ, ναιαεροετομ, ναιαεροετο*
		πίρος ουσ αρσ ουσιαστικό αρσενικό* : Αναφέρεται σε πρυόσωποαρζ ρζο.*
	( πιο μεγάλο )	ξύλινη ράβδος επίθ + ουσ θηλ
	Sheel купила тонкую занавеску.
дюбель, дюбель n существительное : относится к человеку, месту, предмету, качеству и т.д. : ναφέρεται σε πρόσωπο, ζώο ή πράγμα αρσενικού γένους.
	Плотник использовал дюбели для усиления каждого стыка.

определение дюбеля и синонимы дюбеля (английский)

Дюбель представляет собой твердый цилиндрический стержень, обычно сделанный из дерева, пластика или металла. В оригинальном изготовленном виде дюбель называется штифтом .^{[ цитируется ]} Дюбель-стержни часто разрезают на короткие отрезки, называемые установочными штифтами . Дюбели используются во множестве разнообразных применений, в том числе в качестве осей в игрушках, фиксаторов (например, в гимнастических захватах), структурного усиления при изготовлении шкафов и опор для многоярусных свадебных тортов. Другое использование включает:

В качестве опоры для мебельной полки
В качестве подвижных игровых элементов (например, колышков)
В качестве опор для подвешивания предметов, таких как одежда, кольца для ключей, инструменты, диспенсеры для рулонов туалетной бумаги и рамки для картин
Для точного совмещения двух объектов в дюбельном соединении : в обоих объектах просверливается отверстие, и установочный штифт вставляется в совмещенные отверстия
В качестве сердечника для обертывания кабеля или ткани вокруг
