Как правильно подобрать саморез к дюбелю
Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

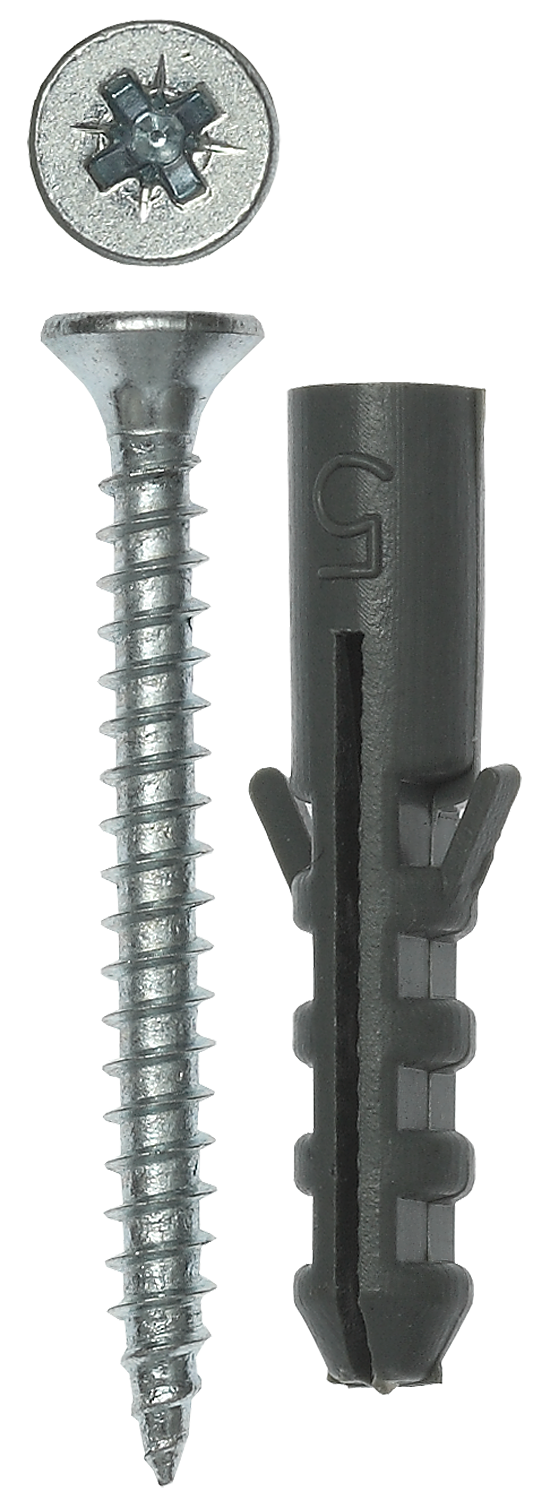

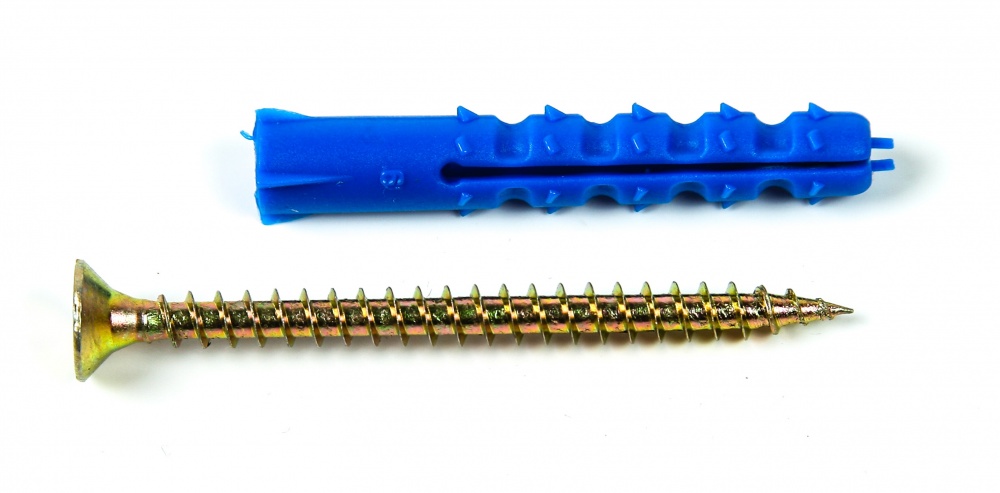

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.
Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке.
Что важно учитывать
Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера
Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры.
• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.
• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.
• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.
Таблица соответствий дюбеля с саморезом
Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах
4 мм 2 мм
5 мм 2,5 мм. (от 2 мм до 3 мм.)
6 мм. 4 мм. (от 3,5 мм до 4,5 мм)
8 мм.
диаметром 5 мм. (от 4,5 мм до 5,5 мм
10 мм 6 мм. (от 5,5 мм до 6,5 мм)
12 мм, 8 мм. (от 6,5 мм до 8,5 мм)
14 мм 10 мм. (от 8,5 мм до 10,5 мм)
16 мм 12 мм. (от 10,5 мм до 12,5 мм)
Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.
Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.
Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны.
Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.
В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза. К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.
Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке.
Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.
Please enable JavaScript to view the comments powered by Disqus. comments powered by
Дюбель – как выбрать под саморез
Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.
Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов.
Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.
Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.
При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.
Дюбели для крепления изделий на стене из гипсокартона
Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла.
После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.
Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.
Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.
Выбор дюбеля под саморез
После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.
В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.
Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм.
Изготовление дюбеля из подручного материала
В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.
Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.
Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.
Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.
Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.
Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель.
Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.
На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.
Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет.
Держаться будет надежно.
Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.
С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.
Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.
Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить.
Покрытие стены останется неповрежденным.
| Размеры шурупа | Размеры дюбеля | Размеры отверстия | |||
| Диаметр, мм | Длина, мм | Диаметр, мм | Длина, мм | Диаметр сверла, мм | Глубина сверления, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
Как подобрать саморез к дюбелю?
Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.
Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.
Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.
Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.
Например, дюбель тип «К» крепится в бетоне:
Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:
Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:
Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:
Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:
Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):
Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т.
д.:
Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:
Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:
Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:
Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:
Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:
Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.
Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром.
Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.
| Саморез | Дюбель | Отверстие под дюбель | |||
| Диаметр, мм | Длина, мм | Диаметр, мм | Длина, мм | Диаметр сверла, мм | Глубина сверления, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
Как подобрать саморез к дюбелю?
На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.
Дюбель тип К
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×25 | 5,0 | 3,0 — 4,5 |
| 6×25 | 6,0 | 3,5 — 5,0 |
| 6×30 | 6,0 | 3,5 — 5,0 |
| 6×35 | 6,0 | 3,5 — 5,0 |
| 8×30 | 8,0 | 4,0 — 6,0 |
| 8×40 | 8,0 | 4,0 — 6,0 |
| 8×50 | 8,0 | 4,0 — 6,0 |
| 10×50 | 10,0 | 5,0 — 8,0 |
| 12×60 | 12,0 | 8,0 — 10,0 |
| 14×70 | 14,0 | 10,0 — 12,0 |
| 16×80 | 16,0 | 12,0 — 14,0 |
| 20×100 | 20,0 | 16,0 |
Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля.
За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.
Дюбель тип Т
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×30 | 5,0 | 3,0 — 3,5 |
| 5×40 | 5,0 | 3,0 — 3,5 |
| 6×25 | 6,0 | 3,5 — 4,0 |
| 6×30 | 6,0 | 3,5 — 4,0 |
| 6×35 | 6,0 | 3,5 — 4,0 |
| 6×40 | 6,0 | 3,5 — 4,0 |
| 6×50 | 6,0 | 3,5 — 4,0 |
| 6×60 | 6,0 | 3,5 — 4,0 |
| 8×30 | 8,0 | 4,5 — 5,0 |
| 8×40 | 8,0 | 4,5 — 5,0 |
| 8×50 | 8,0 | 4,5 — 5,0 |
| 8×60 | 8,0 | 4,5 — 5,0 |
| 8×80 | 8,0 | 4,5 — 5,0 |
| 10×60 | 10,0 | 5,5 — 6,0 |
| 10×100 | 10,0 | 5,5 — 6,0 |
| 12×70 | 12,0 | 6,5 — 7,0 |
| 12×120 | 12,0 | 6,5 — 7,0 |
Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче.
Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.
Дюбель тип S
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×25 | 5,0 | 3,0 — 4,5 |
| 6×25 | 6,0 | 3,5 — 5,0 |
| 6×30 | 6,0 | 3,5 — 4,0 |
| 6×35 | 6,0 | 3,5 — 4,0 |
| 8×30 | 8,0 | 4,0 — 6,0 |
| 8×40 | 8,0 | 4,0 — 6,0 |
| 8×50 | 8,0 | 4,0 — 6,0 |
| 10×50 | 10,0 | 5,0 — 8,0 |
| 12×60 | 12,0 | 8,0 — 10,0 |
Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах.
Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.
Дюбель тип U
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×32 | 5,0 | 3,0 — 3,5 |
| 6×37 | 6,0 | 3,5 — 4,0 |
| 6×42 | 6,0 | 3,5 — 4,0 |
| 6×52 | 6,0 | 3,5 — 4,0 |
| 8×52 | 8,0 | 5,0 — 6,0 |
| 8×72 | 8,0 | 5,0 — 6,0 |
| 10×61 | 10,0 | 7,0 — 8,0 |
| 12×71 | 12,0 | 8,0 — 10,0 |
Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.
Дюбель KPU
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 6×35 | 6,0 | 3,0 — 3,5 |
| 8×50 | 8,0 | 4,0 — 5,0 |
| 10×60 | 10,0 | 5.0 — 6,0 |
Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.
Дюбель KPW
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 6×35 | 6,0 | 3,5 — 4,0 |
| 6×50 | 6,0 | 3,5 — 4,0 |
| 8×50 | 8,0 | 4,0 — 5,0 |
| 10×60 | 10,0 | 5,0 — 6,0 |
Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич.
При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.
Дюбель KPX
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 6×30 | 6,0 | 3,5 |
| 8×50 | 8,0 | 5,0 |
| 10×50 | 10,0 | 5,0 |
| 10×60 | 10,0 | 6,0 |
| 12×60 | 12,0 | 8,0 |
| 12×80 | 12,0 | 8,0 |
| 14×80 | 14,0 | 10,0 |
| 16×100 | 16,0 | 12,0 |
Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.
Дюбель KPR
Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон.
Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.
Дюбель KMG
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×30 | 5,0 | 4,5 |
| 6×32 | 6,0 | 4,5 — 5,0 |
| 8×38 | 8,0 | 5,0 — 6,0 |
| 8×60 | 8,0 | 5,0 — 6,0 |
| 10×60 | 10,0 | 6,0 — 8,0 |
Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.
Дюбель для пенобетона
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 8×55 | 8,0 | 5,0 |
| 10×60 | 10,0 | 6,0 — 7,0 |
| 14×80 | 14,0 | 10,0 |
Дюбель предназначен для пенобетона (пористого бетона).
Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.
Дюбель «Дрива»
Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.
Дюбель «Бабочка»
Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:
- Высверливается отверстие необходимого диаметра (8 или 10 мм).
- В отверстие вставляется дюбель.
- К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
- Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).
Дюбели универсальные без бортика, с саморезами, пакет
Преимущества
- Фиксация в любых основаниях,
- Специально разработанные «лепестки» предотвращают проворачивание установленного дюбеля в отверстии,
- Три сегмента равномерно распределяют распорные усилия, что позволяет использовать дюбели при повышенных рабочих нагрузках.
Описание
Универсальные дюбели изготовлены из высококачественного полипропилена и используются для крепления различных элементов и конструкций к несущему основанию. В полнотелых материалах универсальный дюбель ведет себя как трехлепестковый распорный дюбель. В пустотелых или тонкостенных материалах при вкручивании самореза дюбель образует плотный узел и надежно фиксируется в основании.
Широко используются в быту для крепления полок, шкафов, картин, светильников, сантехники и т.п..
Применение
Для монтажа элементов и конструкций к полнотелым (бетон, кирпич, природный камень), пустотелым (кирпичи с пустотами, блоки и т.п.) и тонкостенным (фанера, ДСП, гипсокартон и т.п.) строительным материалам. Фиксация дюбеля происходит при вкручивании в него самореза (входит в комплект поставки)
Техническая информация
| 5 | 32 | 3 | 40 | 5 | 40 | 12 | |
| 6 | 37 | 4 | 50 | 6 | 50 | 10 | |
| 6 | 52 | 4 | 70 | 6 | 70 | 8 | |
| 8 | 52 | 5 | 70 | 8 | 70 | 6 | |
| 10 | 61 | 6 | 80 | 10 | 80 | 4 | |
| 12 | 71 | 6 | 90 | 12 | 90 | 3 |
Комплектация
| 12 5х32 мм | 12 3х40 мм | |
| 10 6х37 мм | 10 4х50 мм | |
| 8 6х52 мм | 8 4х70 мм | |
| 6 8х52 мм | 6 5х70 мм | |
| 4 10х61 мм | 4 6х80 мм | |
| 3 12х71 мм | 3 6х90 мм |
Исследование прочности на одиночный сдвиг соединения с новым композитным дюбелем из бука и саморезом
Исследование прочности на одиночный сдвиг соединения с новым композитным дюбелем из бука и саморезом
- Xudong Zhu 1,2,3 , Yingying Xue 2 , Xuewen Zhang 2 , Pengfei Qi 2 , Jie Shen 2 , Changtong Mei 1,*
2 Колледж гражданского строительства, Янчжоуский политехнический институт, Янчжоу, 225127, Китай
3 Колледж архитектурных наук и инженерии, Университет Янчжоу, Янчжоу, 225127, Китай
* Автор, ответственный за переписку: Чантонг Мэй.
Электронная почта: (Эта статья относится к этому специальному выпуску: Исследования и инновации в области инженерных изделий из древесины и изделий из массивной древесины для устойчивой искусственной среды)
Поступила в редакцию 07 марта 2021 г.; Принято 30 апреля 2021 г .; Выпуск опубликован 30 августа 2021 г.
Аннотация
Предложен и исследован новый композитный дюбель из бука и самореза, его характеристики сравниваются с характеристиками только буковых дюбелей и саморезов.Были проверены характеристики однократного сдвига компонентов, соединенных композитными дюбелями. Результаты показывают, что дюбели являются хорошим выбором для компонентов, требующих высокой жесткости. Винты остаются хорошим выбором для компонентов, требующих отличных сейсмических характеристик. Группа комбинаций имеет такую же жесткость при максимальной нагрузке, что и у композитных дюбелей, но другие параметры пластичности у композитных дюбелей выше.
Наилучший способ соединения обеспечивали два композитных дюбеля. Исходя из соединения двух точек, элементы конструкции с двумя составными дюбелями показали значительно лучшую несущую способность, чем при соединении двумя буковыми дюбелями или двумя саморезами по отдельности.Конструктивный элемент с двумя композитными дюбелями не только показал лучшую начальную жесткость, но также показал лучший коэффициент пластичности и меньшее потребление энергии. Таким образом, композитные дюбели могут быть использованы для соединения балочных колонн, дюбеля из клееного бруса, а также для реставрации или улучшения старинных зданий.
Ключевые слова
Композитный дюбель; буковый дюбель; Саморез; одиночные ножницы производительность
Процитировать эту статью
Чжу, X., Xue, Y., Zhang, X., Qi, P., Shen, J. et al. (2022). Исследование прочности на одиночный сдвиг соединения с новым композитным дюбелем из бука и самореза.
Журнал возобновляемых материалов, 10(2) , 401–413.
Чем отличаются саморезы от саморезов?
Самонарезающие винты с плоской головкой.
Винты с особенно острой резьбой, которая может врезаться в материал, часто называют саморезами.Тем не менее, при работе с этими типами винтов стоит отметить различие, которое может существенно повлиять на их использование и применение.
Как правило, винты подразделяются на два типа, которые определяются как «самосверлящие» и «саморезы». Эти типы не взаимозаменяемы. Технически оба этих типа винтов нарезают собственную резьбу (как и большинство винтов в той или иной степени), но самонарезающие винты уникальны.
Наконечник самонарезающего винта имеет острие и канавку, напоминающую сверло.Выемка на наконечнике ведет себя как резервуар для стружки или опилок, когда материал срезается винтом (при сверлении). Благодаря этому специальному наконечнику саморез позволяет сборщикам пропустить начальный этап сверления направляющего отверстия.
Эта особенность делает самонарезающие винты экономичным и экономичным выбором для определенных применений.
Напротив, для самореза обычно требуется начальное пилотное отверстие, прежде чем можно будет начать процесс крепления, и он может иметь острый, плоский или тупой наконечник.Эти типы шурупов по-прежнему невероятно распространены, доступно несколько стилей и типов (и их также можно назвать по их предполагаемому использованию — например, шурупы по бетону, гипсокартону или дереву). При выборе правильного типа шурупа важно в первую очередь учитывать область применения, включая толщину и твердость материала.
Вот эмпирическое правило: все саморезы являются саморезами, но не все саморезы являются саморезами.
По сути, саморез — это саморез с дополнительным свойством сверла.В обоих типах винты нарезают сопрягаемую резьбу на подложке для плотного прилегания. Оба типа винтов обычно изготавливаются из твердой или нержавеющей стали, обработанной для повышения твердости.
Винт должен быть прочнее и долговечнее, чем материал, в котором он будет сверлить, чтобы предотвратить разрушение соединения или повреждение винта, материала или крепежного инструмента.
Оцинкованные саморезы.
Эти винты редко требуют стопорных шайб или других типов стопорных креплений для предотвращения ослабления.
Самонарезающие и самонарезающие винты, как правило, являются предпочтительным крепежом для строительства, ОВК (отопление, вентиляция и кондиционирование воздуха) и других отраслей благодаря их способности обеспечивать точную посадку. Их можно использовать для крепления нескольких различных материалов, таких как металл, алюминий, дерево, гипсокартон и пластик. Саморезы также подходят для тонколистового металла (один или два слоя) и кирпичной кладки.
Как и большинство креплений, эти винты также доступны в самых разных размерах.Производители часто рекомендуют прилагаемое усилие и скорость двигателя привода при закручивании самореза или самонарезающего винта в зависимости от размера винта.
Итог: хотя все саморезы являются саморезами, эти два крепежа не взаимозаменяемы. Смешение этих двух может привести к ошибкам и сбоям приложений.
Конец винтов собственной личности вешалки шпонки стали углеродавыстукивая покрытый цинком двойной продетый нитку
Собственная личность вешалки для дюбеля из углеродистой стали, выстукивающая винты из цинка, двойной конец, продетый нитку
Описание:
Спасибо, что нажали на фотографии наших продуктов.Добро пожаловать на наш веб-сайт, наша компания называется Jiaxing Haina Fastener Co., Ltd. Этот продукт представляет собой оцинкованную углеродистую сталь с двухсторонним резьбовым дюбелем, его материал – углеродистая сталь, подвесной винт является одним из наших распространенных продуктов, а также наши полезные продукты. Существуют различные типы отверток: шлиц, крестообразная, крестовая, шестигранная, шестигранная, торкс и т.
д. Эти винты соответствуют требованиям GB, DIN, ANSI, JIS, ISO, ASTM и клиентов по лучшей цене. нить
Винт подвески состоит из корпуса стержня из нержавеющей или углеродистой стали, а передний конец корпуса стержня снабжен деревянной резьбой, конец шатуна с деревянной резьбой выполнен в виде внешнего шестигранника; задний конец корпуса стержня снабжен резьбой. Цель полезной модели — предоставить способ соединения мебели, трубопровода, неудобства и разрушительного повреждения при установке и разборке, чтобы обеспечить стабильность соединения при монтаже, винты скрыты в соединяемых объектах, что не влияет на эстетический эффект двухгранных винтов
Качество товара и своевременная доставка.Мы хотим предоставить клиентам лучший сервис и гарантию качества. Мы постараемся удовлетворить все требования клиентов, чтобы клиенты были удовлетворены нашим продуктом, обслуживанием, ценой и качеством.
Добро пожаловать на консультации и сотрудничество с нами, пожалуйста, свяжитесь с нами свободно, если вы заинтересованы в нашей продукции.
Заранее спасибо за вашу поддержку. Надежда может сотрудничать с вами в ближайшем будущем,
Спецификация:
| Название продукта | Оцинкованная углеродистая сталь с двухсторонним резьбовым дюбелем Винт подвески |
| Сырье | SS201, SS303, SS304, SS316, SS316L, SS904L, углеродистая сталь 1022 1020 |
| Спецификация | M2 — M24 Длина: 5 мм — 150 мм M4 — M24 Длина: 5 мм — 200 мм или настроить |
| Образцы | Бесплатные образцы для стандартных размеров |
| Контактная информация | Пожалуйста, посетите наш веб-сайт или напишите нам, позвонив нам напрямую |
конкурентное преимущество:
Лучший сервис: ответ в течение 24 часов и лучшее решение в течение 24 часов, обеспечивающее
Индивидуальные: по образцам, чертежам и требованиям клиентов
У нас есть передовое оборудование на рынке для обработки материалов
Применение:
Здания, электрические изделия, механическое оборудование, инженерное оборудование и т.
д.
Вопросы и ответы:
Вопрос 1: Какая у вас упаковка?
Наша общая упаковка: 25 кг/коробка, 36 или 48 шт. коробка/поддон.Один поддон составляет около 900-1000 кг. Также можно настроить в соответствии с требованиями клиентов.
Вопрос 2. Как насчет времени доставки?
Если товары есть на складе, мы можем доставить их в течение 5-7 дней после получения оплаты или депозита. Для заказа в пределах 24 тонн срок изготовления составляет около 15-20 дней.
Саморезы из углеродистой стали
, саморезы, оцинкованные, с двойной резьбой
, Двойной конец с резьбой
Описание:
Спасибо, что щелкнули наши фотографии продукта.Добро пожаловать на наш сайт,
название нашей компании-компания Jiaxing Haina Fastener Co., Ltd. Это
Продукт представляет собой вешалку с дюбелем из оцинкованной углеродистой стали с двойной резьбой
Винт, его материал — углеродистая сталь, подвесной винт — один из наших распространенных продуктов, а также наш
преимущества продуктов.
Существуют различные типы отверток: шлицевые,
Philips, Pozi, Hex, Socket Hex, Torx и т. Д. Эти винты в соответствии
ГБ, DIN, ANSI, JIS, ISO, ASTM и требования клиентов с
лучшая цена. Резьба
Винт подвески состоит из стержня из нержавеющей или углеродистой стали. корпус, а передний конец корпуса стержня снабжен деревянным резьба, часть шатуна с резьбой из дерева превращается в внешний шестигранник; задний конец корпуса стержня снабжен резьбовая резьба, Цель полезной модели — обеспечить способ соединения мебели, трубопровода, неудобство и разрушительное повреждение установки и разборке, чтобы обеспечить стабильность соединения во время установка, винты спрятаны в соединяемых объектах, без ущерба для эстетического эффекта шурупов обоюдоострых
Качество товара и пунктуальность в сроках поставки.Мы хотим предоставить клиентам лучший сервис и гарантию качества. Мы
постараемся удовлетворить все требования клиентов, заставить клиентов удовлетворить
с нашим продуктом, обслуживанием, ценой и качеством.
Добро пожаловать на консультации и сотрудничество с нами, пожалуйста, свяжитесь с нами свободно если вы заинтересованы в нашей продукции.
Заранее спасибо за вашу поддержку. Надежда может сотрудничать с вами в ближайшее будущее,
Спецификация:
| Название продукта | Оцинкованная углеродистая сталь с двухсторонним резьбовым дюбелем Винтовая вешалка Винт | |
| Сырье | SS201, SS303, SS304, SS316, SS316L, SS904L, углеродистая сталь 1022 1020 | |
| Спецификация | м2 — M24 Длина: 5 мм — 150 мм м4 — M24 Длина: 5 мм — 200 мм или настройки | |
| Образцы | Бесплатные образцы для нормальных размеров | |
| контактная информация | PLS посетите наш сайт или напишите нам, позвонив нам напрямую |
конкурентное преимущество:
Лучший сервис: ответ в течение 24 часов и предоставление лучшего решения в течение 24 часов.
