В современном мире во главу угла становится экономия всех видов ресурсов. Везде, где можно сохранить свои сбережения, следует призадуматься. Всё новые виды техники потребляют много электроэнергии. Это влияет на благосостояние граждан. Квитанция может серьезно огорчить даже обеспеченных людей.
Однозначно надо сделать всё, чтобы цифры на листке стали поменьше. Для этого мы расскажем вам, какие есть лучшие счетчики электроэнергии на данный момент.
Виды устройств
Индукционные или механические счетчики ставили в постройках старого образца. Они стоят недорого, служат долго, но данные не всегда показывают точно. Погрешность серьезно подпортила им репутацию. Иногда это приводит к переплате конечного клиента.

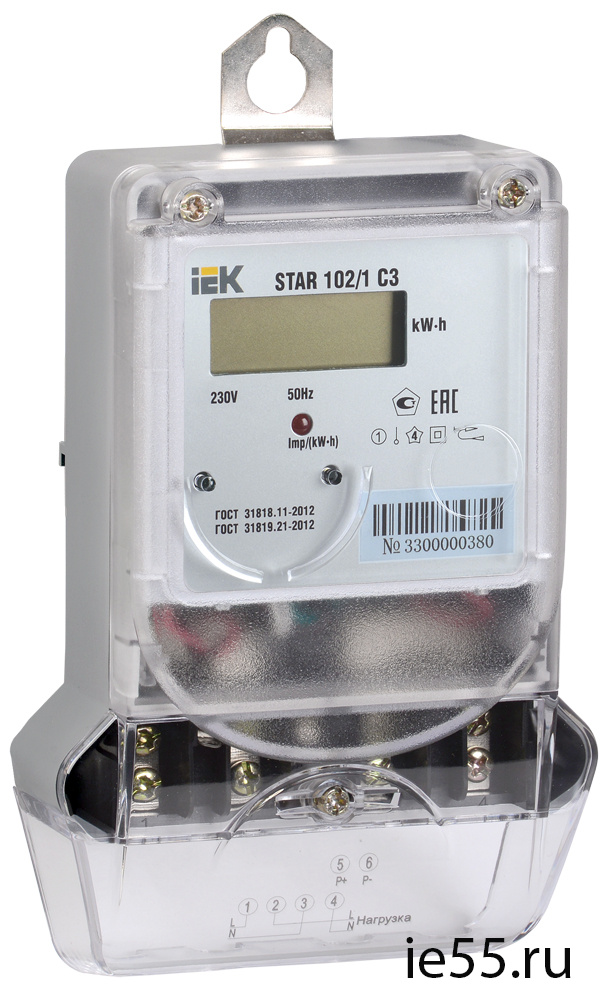

Сейчас чаще устанавливают электронные образцы. Они занимают значительно меньше пространства, да и тарифов можно выбрать сразу несколько на свое усмотрение.
Дальше встает вопрос о выборе однотарифного и многотарифного счетчика. Тут в большей степени все зависит от того, в каком конкретно регионе вы проживаете. Двухтарифные и трехтарифные варианты хороши для тех, кто ведет больше ночной образ жизни. Всех легче определиться с однофазным счетчиком, если у вас в доме проводка соответствующего типа.
Трехфазные счетчики встречаются сейчас чаще всё также из-за самой распространенной электропроводки. Класс точности на данный момент не должен быть меньше, чем 2.0. Чем точнее считываются показатели, тем вы будете спокойнее реагировать на оплату «за свет», зная, что не переплачивается ни копейки больше.
Сейчас продаются чаще всего электроприборы, которые рассчитываются на ток от 5 до 100 А. Лучше всего заранее посмотреть на технике, сколько она потребляет энергии, чтобы определить приблизительную суммарную нагрузку тока.
Как выбрать предпочтительный вариант?
Стоит сразу определить мощность устройства. Примерно определите, сколько тратят все ваши электроприборы в сумме. У любой техники сейчас пишут в паспорте данные в Квт. Всегда оставляйте неплохой запас, в случае увеличенной нагрузки. После этого можно принимать решение из полученных данных.
Если вы тратите больше 10 кВт в день, то покупайте импульсный счетчик электроэнергии на 100 А. Для типичной квартиры хватает с головой приборов на 60 А.
Тип устройства тоже выбирается просто. Если хотите точные расчеты и возможность выбора своего тарифного плана, то надо брать электронику. Но, к сожалению, по материальному положению это не все могут себе позволить.
Для дачных угодий однотарифные варианты подойдут лучше всего. Вы используете электроэнергию иногда по несколько дней в месяц, а потом идет простой. Зачем переплачивать за то время, когда вас даже нет на месте.
Тщательно отнеситесь к выбору креплений. Переходные планки позволяют регулировать корпус и на стене.
Естественно, мы не забыли и про конкретного производителя. Есть очень неплохие отечественные образцы таких брендов, как Инкотекс (марка «Меркурий»), Ленинградский электромеханический завод, Московский завод электроизмерительных приборов и Концерн Энергомера.
Зарубежные аналоги не отстают. Здесь популярностью пользуются General Electric, ABB и Elster Group. Лучше всего спокойно прочитать отзывы про конкретные модели, которые вам приглянулись, после выбора подходящих параметров. Всегда оценка объективнее от пользователей, которые уже долго пользуются тем или иным счетчиком.
Полезные советы
В гаражных кооперативах надо ставить устройства мощнее, так как и техника здесь используется с высокими затратами электроэнергии. Иногда при включении компрессора и сварочного аппарата не справляются и самые эффективные приборы.
Посмотрите на электроприборе, когда его поверяли в последний раз.
Дата не должна превышать двухлетний период. Иначе госповерка не считается действительной. Электрооборудование с автоматическим учетом всех расходов будет только на руки компаниям, которые узнают все ваши расходы досконально. Лишние же затраты пойдут на ваши плечи.
Цены на ремонт тоже могут разниться в зависимости от конкретной модели. Чем она более распространена, тем быстрее найдутся запчасти. Российские модели не проигрывают в качестве зарубежным образцам.
Есть очень неплохие дешевые и одновременно надежные варианты. Важно ещё посмотреть, насколько сильно шумит устройство. Звук не должен вызывать дискомфорта.
Электроприборы проверять можно намного реже. Механику некоторые ушлые покупатели берут из-за того, что там можно «отмотать» показатели, но это делать строго-настрого запрещено.
В конечном, счете посмотрите внешнюю оболочку. Оцените все фото счетчиков электроэнергии, выбрав самый привлекательный вариант.
Фото счетчиков электроэнергии
Проверить электросчётчик — 115 фото вариантов самостоятельной проверки
Чтобы избежать переплаты за электроэнергию, которая может возникнуть при сбое в работе электрического счётчика, необходимо проводить время от времени его проверку. Если оплата по квитанции существенно снизилась или возросла, а вы продолжаете пользоваться электроэнергией в том же объёме, что и прежде, скорее всего, дело в неисправности прибора.
В этом случае не обязательно вызывать сразу электрика, разберёмся, как проверить электрический счётчик в домашних условиях.
Подготовка к проверке
Для начала осмотрите счётчик – правильно ли он подключен:
В квартирах стоят однофазные счётчики. Проверьте, подключен ли прибор в соответствие со схемой.
Как правило, на счётчике расположены 4 клеммы.
Электрический провод с лестничной площадки к счётчику идёт через клемму №1. Из клеммы №2 провод выходит в квартиру. Так же нулевая фаза, идущая от электролинии, может пройти через клемму №3 счётчика, а выйти в домашнее помещение из клеммы №4.
В деревенских домах ставят трёхфазные счётчики. Как проверить подключение трёхфазного счётчика? Подключение такое же, как и у однофазного счётчика, различие составляет количество подключаемых компонентов.
Идущая от линий электроснабжения фаза подключается к клемме №1, выходит из клеммы №2, вторая фаза входит из клеммы №3, выходит в клемму №4. Третья фаза входит в клемму №5, выходит из клеммы №6. Нулевая фаза входит в клемму №7, выходит из клеммы №8.
Когда убедитесь в правильности подключения электросчётчика, нужно убедиться в отсутствии так называемого «самохода». Для этого следует вывернуть пробки, оставив прибор счётчика под напряжением и понаблюдать за ним некоторое время.
Если диск продолжает вращаться, делая более одного оборота в минуту (для счётчика с дисковым механизмом) или прибор подаёт световые сигналы чаще, чем один сигнал раз в 5 мин (для счётчика с импульсным выходом), то он неисправен, либо у вас воруют электроэнергию. Фото инструкция подскажет, как проверить электросчётчик наглядно.
Важно. Проверьте корпус счётчика на отсутствие посторонних воздействий. Перед заменой неисправного счётчика компания, поставляющая электроэнергию, может провести экспертизу.
Если будет доказано воздействие на счётчик, с целью уменьшения его показаний, владельцу квартиры придётся оплатить штраф.
Доступные методы проверки измерительными приборами
Для того, чтобы узнать нагрузку на сеть, можно воспользоваться:
Токоизмерительными клещами. Для того чтобы проверить правильность показаний электросчётчика, измерьте клещами на клемме №2 силу тока, при этом электроприборы должны быть включены.
Далее следует сделать замер напряжения. Путём вычислений рассчитайте мощность тока. I * U = P (Вт) Запишите время (в секундах), которое нужно, чтобы произошло 10 вспышек на импульсном счётчике или 10 полных оборотов на дисковом.
Далее, умножаем мощность (P) на (t), в результате получится работа тока (W) в Джоулях. Делим работу тока на 3600 (W/3600), результатом станет реальная работа (А1 Вт/ч).
Если счётчик трёхфазный, необходимо посчитать мощность на всех фазах отдельно, затем сложить полученные результаты, далее повторить те же вычислительные действия, как и с однофазным счётчиком.
Затем посчитать: А2 = 3600n/r. А2 – это расчётная работа, n – принятое вначале число оборотов (у нас 10) пройденных за засечённое время, которое было использовано для расчета А1, r – передаточное число, его указывают на счётчике.
Посчитайте А1 и А2 по формулам и сравните. Расчётная работа не должна превышать реальную работа более, чем на 10%.
Мультиметром. Провести проверку силы тока и измерить напряжение, так же как и токоизмерительными клещами, сделать необходимые расчёты. Точность показаний у этого прибора несколько ниже, но и стоимость меньше.
Электрическим прибором. Можно воспользоваться обычной электрической лампочкой с известной мощностью (P) (например, 100 Вт = 0,1 кВт) и секундомером. Отключить все приборы, питающиеся за счёт электричества в доме. Включить только лампу накаливания и записать время, за которое счётчик сделает 10 оборотов диска или 10 раз мигнёт индикатор (для импульсного счётчика).
Затем время (t) поделить на 10 (количество оборотов), в результате мы узнаем время необходимое для 1 полного оборота счётчика.
Далее нужно применить формулу: E = (P *T *r/3600 – 1)*100, где r – передаточное число (указывается на счётчике). В итоге получится (E) – погрешность в измерении счётчика, измеряется в процентах. Если E > 10%, правильная работа счётчика под сомнением.
Возможно ли воровство электроэнергии?
После проверки на «самоход», если энергия утекает в неизвестном направлении, возникает вопрос: как проверить электросчётчик на предмет воровства?
Нужно сравнить мощность работающих приборов с мощностью, которую показывает счётчик.
Для всех работающих приборов в доме посчитайте общую мощность, переведите полученную сумму в кВт. Полученная цифра – мощность, которая требуется для эксплуатации вашей техники.
Прибором (мультиметром, тестером или измерительными клещами) по фазе замерьте напряжение. Затем сделайте замер силы тока. Сделайте расчет по формуле: I(сила тока) * U(напряжение) / 1000.
Сравните полученные мощности. Рассчитанная по фазе мощность, не должна превышать суммарную мощность приборов, которые потребляли энергию в момент замеров, если это не так – кто-то ворует у вас электроэнергию.
Попробуйте выяснить, ворует электроэнергию.
Для этого нужно обесточить свою квартиру и проследить, кто выйдет на лестничную площадку, чтобы разобраться – почему и его приборы не работают.
Фото советы как проверить электросчётчик
Также рекомендуем посетить:
Трёхфазный счётчик электроэнергии: устройство, виды и нюансы выбора
Жители многоквартирных домов привыкли к тому, что к их жилищу подведено напряжение 220 В, для которого требуется только одна фаза, нейтраль и, чаще всего, земля. А вот в частных секторах более распространённой считается трёхфазная система, по которой подаётся 380 В.
Помимо большего количества жил в кабеле, она требует и иных приборов учёта, отличающихся от привычных для жителей городов. В сегодняшней статье речь пойдёт о нюансах выбора трёхфазных счётчиков электроэнергии, их видах, областях применения, устройстве и принципе работы.
ФОТО: energia-uchet.ru
Читайте в статье
Как устроен трёхфазный счётчик электроэнергии, по какому принципу он работает
Такие приборы учёта могут быть аналоговыми или цифровыми. Принцип их работы схож, с небольшими различиями. Попробуем с ними разобраться.
Начнём с аналогового прибора учёта электроэнергии. Здесь ток, проходя через катушку, создаёт магнитное поле, которое вращает алюминиевый диск. От него вращение передаётся на ролики, которые и отсчитывают количество израсходованных киловатт-часов.
Основным узлом цифрового счётчика электроэнергии является АЦП – аналогово-цифровой преобразователь, передающий импульсы на микропроцессор, который и просчитывает потраченные киловатты.
ФОТО: cable.ru
Где применяются трёхфазные приборы учёта
Область применения трёхфазных счётчиков электроэнергии довольно широка. Помимо частного сектора, в домах, к которым подведено напряжение 380 В, такие приборы учёта применяются в электроустановках промышленного производства. К тому же, вопреки мнению многих жителей городов о том, что квартирные сети всегда имеют лишь одну фазу, такие устройства устанавливаются и там, в качестве общедомовых приборов учёта. Ведь к городским постройкам также подходит напряжение 0,4 кВт, и уже после, в подъездных электрощитах, распределяется пофазно, уходя на квартиры.
Виды трёхфазных электр
Обзор и устройство современных счётчиков электроэнергии / Хабр
За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники.
Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.
В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер.
Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.
Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.
Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч.
Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.
В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.
На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель.
Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.
Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.
Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна.
Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).
Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.
Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля.
Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.
Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.
Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии.
Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.
В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии.
Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера.
С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.
Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.
За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.
Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».
Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.
Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.
Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже).
Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.
Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.
Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.
В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.
Какие бывают виды счетчиков электроэнергии?
Виды электросчетчиков как для дома или квартиры, так и для учета активной и реактивной энергии, в сетях переменного и постоянного тока.
Где применяются разные виды счетчиков.
Передача электрической энергии от электростанций к объектам потребления и дальнейшее её распределение связано с перемещением больших мощностей, учёт которых осуществляется с помощью ваттметров. Для определения объёма электрической энергии, произведенной или потреблённой в единицу времени, применяют счетчики электрической энергии. Электросчетчик – приспособление, в состав которого входит измеритель мощности и механизм, осуществляющий функцию счета. Какими же могут быть виды счетчиков электроэнергии? Об этом мы расскажем читателям сайта Сам Электрик в пределах данной статьи.
Разновидности электросчетчиков
По виду измеряемой электрической энергии приборы контроля могут подразделяться на используемые в цепях:
- постоянного тока,
- переменного тока.
Для сетей переменного тока с частотой 50 Гц применяется однофазный и трехфазный вид приборов учета. Рассмотрим каждый тип исполнения подробно.
Тарифность современных приборов учета
Электросчетчик может оснащаться функцией программирования алгоритма работы. Это позволяет учитывать потребляемую мощность в зависимости от времени суток, разгружая тем самым часы наибольшего потребления электроэнергии.
Различия в устройстве электронных приборов учета приводят к отличиям возможностей их тарификации. В некоторых моделях это тариф день и ночь. В других можно перепрограммировать счетное устройство на тариф, учитывающий:
- время года,
- праздничные дни,
- скидки выходных дней.
Например, трехфазные электросчетчики Меркурий 231 АТ оснащены ЖК-дисплеем, на котором происходит автоматическое переключение показаний: первого тарифа, второго тарифа, суммарного потребления и текущего времени.
Объединение приборов учета в единую систему АСКУЭ
Свойства электронных счетчиков и возможность дистанционного снятия показаний позволили создать систему автоматизированного контроля и учета электроэнергии.
Задача АСКУЭ состоит в быстром сборе информации об отпущенной и потребленной мощности в центре управления, дальнейшем её анализе с возможностью корректировки распределения и расчета стоимости.
Правила выбора электросчетчика
Рано или поздно возникает необходимость замены старого прибора учета на новый. Какой же электросчетчик выгоднее использовать в быту? На какие параметры нужно обратить внимание при его приобретении?
Прежде всего, необходимо определить число фаз устройства. Эта информация указывается на лицевой панели.
Если на приборе стоит маркировка 220 или 230 В – это однофазный электросчетчик. А если указано 3х220/380 или 3х230/400 – это трехфазная разновидность прибора.
Далее нужно выбрать подходящий по току вид устройства.
На фото лицевой панели стрелками указаны две цифры, являющиеся характеристиками прибора по току. Наибольшее распространение получили модели на 5(60) А, другая разновидность маркировки 5-60 А. Здесь 60 А – максимальный ток, а 5 А номинальный.
Максимальный ток должен быть выше потребляемого в жилом доме, поэтому необходимо обратить внимание на номинал вводного автоматического выключателя.
Надпись С 16 означает, что номинальный ток автомата — 16 А.
Далее нужно определить вид корпуса счетчика. Компания «Энергомера» предлагает три варианта исполнения:
- для монтажа на DIN-рейку, если нужен счетчик, устанавливаемый в щите на опоре;
- для монтажа на гладкую плоскость с помощью трёх болтов, если крепление производят на металлической пластине или в электрическом щите;
- универсальный вид, подходящий для двух типов монтажа.
В частных домовладениях электросчетчик монтируют на столбе, от которого осуществляется отвод линии питания к строению, реже — на фасаде. По мнению поставщиков электроэнергии, эта мера должна предотвратить хищения. Но любители незаконно «сэкономить» находят новые способы не платить за электричество.
Всё же лучше экономить бюджет законными способами. Например, подключить двухтарифный или многотарифный счетчик.
В этом случае, перенося работу мощных потребителей на более дешевое, ночное время, можно существенно сократить денежные траты своей семьи.
В Москве по двухтариф
Какой электросчетчик лучше поставить в частный дом
По закону владелец приватного домовладения может получать электроэнергию только при условии, что обеспечено правильное подключение электросчетчика в частном доме. Мало просто купить прибор учета электроэнергии, оборудование и кабель, необходимо установить все комплектующие так, как этого требуют правила установки электросчетчика в частном доме. В противном случае энергопоставляющая компания откажется подключать ввод от линии, требуя выполнения именно ее требований, нередко идущих вразрез с правилами эксплуатации электроустановок.
Порядок выполнения установки и подключения электросчетчика
Установка электросчетчика в частном доме не отличается особой сложностью. Прежде всего, нужно будет определиться с планируемой мощностью нагрузки в частном домовладении и выбрать поставщика электроэнергии.
Если в первом случае еще есть выбор – правила допускают использование однофазной и трехфазной схемы подключения электросчетчика в частном доме, то во втором случае подключиться удастся только к ближайшей линии электропередач.
Подвод электроэнергии в частном доме выполняется в несколько этапов:
- Письменное обращение в ближайшую контору энергосетей с заявлением о подключении к действующей линии и предварительной оценке потребляемой мощности с указанием типа счетчика;
- На основании обращения заявителю выдается типовой договор и технические условия на обустройство линии подвода и оборудования входной цепи электросчетчиком;
- Заключается договор с подрядчиком и выполняется проект, далее следует установка щита с электросчетчиком для учета расхода именно на конкретное частное домовладение;
- По завершению работ прибывает инспектор, в обязанности которого входит проверка, насколько схема подключения однофазного электросчетчика в частном доме соответствует техусловиям, пломбирует установку и регистрирует точку подключения.
Однофазную схему установки и подключения счетчика можно выполнить самостоятельно, нужно только приобретать качественное оборудование и аккуратно выполнять монтаж по правилам ПУЭ. Установку ввода трехфазной линии и электросчетчика нужно будет поручить фирме, имеющей допуск на работу с соответствующим оборудованием. Лицензия и договор с фирмой станут одним из аргументов в споре с приемной комиссией, если вдруг окажется, что с их точки зрения оборудование и счетчик установлены не по правилам.
Важно! Перед тем как без оглядки подписывать договор, будет правильным показать документы специалисту, знающему детально, как подключить электросчетчик в частном доме.
Нередко энергокомпании злоупотребляют доверием владельцев частного дома и настаивают на установке электросчетчика в частном доме на улице или на фасаде здания. Существует много подзаконных актов, предписывающих энергосетевым компаниям бороться с несанкционированным подключением, поэтому энергетики слегка превышают свои полномочия, требуя установки счетчика на столбе или на фасаде частного дома.
Самое главное – при выборе, какой электросчетчик лучше поставить в частный дом, не приобретайте у должностных лиц никаких элементов оборудования. Необходимый для установки шкаф и электросчетчик купите по рекомендациям друзей или знакомого мастера. Все, что продают работники энергосетей, стоит почти вдвое дороже, имеет случаи ремонта и, по отзывам владельцев частных домов, обладает огромной погрешностью измерения.
Никто из работников энергосетевых контор не имеет права навязывать вам свое оборудование и способ установки электросчетчика.
Что говорят правила установки и эксплуатации
Разумеется, можно использовать положения правил установки для отстаивания своих интересов, но для этого нужно иметь время, здоровье и терпение, чтобы через суд заставить энергомонополистов учесть ваши обоснованные требования при установке электросчетчика.
Правила установки требуют от заявителя выполнения всего лишь нескольких пунктов:
- Для учета электроэнергии может использоваться только сертифицированный и поверенный электросчетчик;
- Прибор должен эксплуатироваться при температуре выше 0оС, в условиях отсутствия конденсата, счетчик не должен перегреваться или подвергаться прямым солнечным лучам;
- Высота установки электросчетчика над горизонтальной поверхностью составляет 0,8-1,7 м;
- Способ установки должен обеспечивать нормальный доступ для пломбировки и снятия показаний представителями энергокомпании;
- Шкаф, счетчик и элементы оборудования должны быть заземлены.
Требования по установке шкафа со счетчиком на столбе явно незаконны, поэтому имеет смысл пытаться отстаивать свою правоту, но тяжба наверняка затянется на несколько месяцев.
Нередко владельцы частных домов заказывают независимую экспертизу выполненных работ и установки электросчетчика, для того чтобы добиться подключения через суд или вышестоящие инстанции.
Установка счетчика своими руками
Если проблемы с местом установки решены, то можно приступать к монтажу электросчетчика. Кроме прибора учета, по правилам установки потребуются:
- Шкаф металлический или композитный, предназначенный для защиты электросчетчиков. Кроме обычного металлического коробка, выпускаются шкафы с принудительной вентиляцией, сигнализацией, подогревом и в антивандальном исполнении;
- Пакетник для включения в питающую цепь на входе в электросчетчик. Для трехфазной сети это будет трехконтактный выключатель, для однофазной – двухконтактный;
- Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки;
- Дополнительные одноконтактные пакетники на каждую ветку проводки.
Понятно, что кроме приборов и шкафа, нужно будет купить гофрированный шланг и 3-5 метров двухжильного кабеля соответствующего сечения, с каучуковой изоляцией. Кроме того, по правилам нужно будет сделать контур заземления и подвести заземляющую шину к месту установки электросчетчика.
Какой электросчетчик выбрать для установки
Прежде всего, стоит помнить, что приобретаемая для установки в частном доме модель должна быть сертифицирована и поверена. Срок действия поверочного удостоверения для трехфазников составляет 1 год от даты производства, для однофазников -2 года. В противном случае прибор придется отдавать в специализированную фирму, это чуть дороже, на порядок быстрее, чем в государственных поверочных лабораториях. Сегодня новые электросчетчики выпускаются с межповерочным интервалом в 16лет.
Второй момент, на который имеет смысл обратить внимание, – рабочий и предельный ток. Обычно для однофазной сети это 25А, для трехфазной — 32А. Электросчетчики на токи свыше 100А подключаются через трансформатор тока.
Максимальная мощность потребления для частного дома составляет 30 кВт.
Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией. Модели с электронным жидкокристаллическим экраном
D-I-Y (Плохой путь): Как взломать ваш электросчетчик
( ВНИМАНИЕ !!!! Использование методов «взлома» электросчетчиков, изложенных в данном документе, является НАКАЗАНИЕМ в соответствии с действующим законодательством. )
Взлом электросчетчика — явление не новое, по крайней мере, в нашей жизни мы слышали об этом однажды. Есть много способов взломать или подделать наш счетчик, чтобы сократить счет за электричество. Но большинство, если не все формы взлома электросчетчика считаются незаконными. Таким образом, подделка нашего электросчетчика карается в соответствии с RA 7832 (Закон о борьбе с хищениями электроэнергии 7832 от 1994 г.), который предусматривает как штраф, так и тюремное заключение сроком до 20 лет.
Различные способы хищения электроэнергии варьируются от фактического взлома электросчетчика до использования устройств, которые с помощью электроники или электричества замедляют или даже останавливают счетчик.
Следующие методы «взлома» наиболее известны, но запрещены законодательством Филиппин.
ИСПОЛЬЗОВАНИЕ МАГНИТА
Электросчетчик представляет собой электромеханическое индукционное устройство. Он использует электричество ( потребляет около 2 Вт для своей работы ), движущиеся части (, как алюминиевый циферблат ) и электромагнитный (индукционный) двигатель.Электросчетчик использует вихревой ток для регулирования вращения шкалы в соответствии с фактическим потреблением электроэнергии.
Следовательно, в счетчике используется электромагнетизм (индукция), также возможно вмешаться в его движение с помощью магнитов. Магниты значительных размеров следует размещать непосредственно по бокам счетчика. Вот видеоролик о том, как использовать магнит для взлома электросчетчика.
ОТВЕРСТИЕ И ИГЛА
Этот метод включает прямое вмешательство путем просверливания отверстия или отверстий в любом месте пластикового корпуса счетчика.
Затем в крошечное отверстие вставляется игла, которая останавливает или замедляет вращающийся алюминиевый циферблат. Этот метод взлома легко обнаруживают считыватели счетчиков энергокомпании.
СОЛЬ И САХАР
Соль может улучшить проводимость воды, а сахар — нет. См. demo об этом. Но свойства соли и сахара не имеют ничего общего с взломом электросчетчика. Соль и сахар помещаются или пропускаются через щель электросчетчика, чтобы отвлечь вращающийся циферблат.Хуже всего, муравьи будут болтаться внутри счетчика из-за жажды сахара. 🙂
РАЗРЫВ ПЕЧАТИ
Если наложения магнита и заливки соли и сахара на ваш электросчетчик недостаточно, возможно взлом, разрезав или удалив пломбу, которая блокирует счетчик от несанкционированного доступа. Это приведет к следующему способу — с помощью перемычки.
ПЕРЕХОД К VECO
Использование перемычки для пропуска электросчетчика — устаревший метод взлома, но самый простой.
Для этого отсоединяют линию после счетчика и вместо этого подключают ее напрямую к линии обслуживания VECO (Visayan Electric Company). Этот метод подделки легко обнаруживается властями.
ПОВОРОТ СЧЕТЧИКА НА ПОВЕРХНОСТЬ, ВНИЗ
Если из вышеперечисленного недостаточно, переверните счетчик вверх дном, чтобы остановить его. Но это очень очевидно и будет недолгим, потому что считыватель счетчиков компании вызовет техобслуживание, чтобы исправить это.
ПЕРЕВОД СЧЕТЧИКА
Счетчик можно остановить или даже повернуть вспять, чтобы снизить фактическое показание потребления. Это можно сделать с помощью так называемых РЕВЕРСИВНЫХ ТРАНСФОРМАТОРОВ ТОКА, которые продаются в виде энергосберегающих устройств. Кто-то рассказал мне о лампочке, которая почти не влияет на электросчетчик. Где-то внутри этой лампочки может быть трансформатор реверсирования тока.
НАГРУЗКА ПОСТОЯННОГО ТОКА
Самый сложный способ, который я не мог расшифровать, — это использование выпрямленной нагрузки постоянного тока для предотвращения образования вихревых токов в измерителе.
Это замедлит или остановит счетчик. Однако я не видел демонстрации того, как это сделать.
У меня была дискуссия о подделке электросчетчика во время моего радиошоу — « Pangutana » в прошлое воскресенье (11 декабря) через DyAB1512, и вот аудиоклип:
Опять же, использование вышеупомянутых методов взлома электросчетчика наказуемо по законам Филиппин. Есть способы уменьшить ваш счет за электричество, не рискуя попасть в тюрьму и нанести ущерб своей репутации.У VECO есть наконечников , а также для нас, потребителей.
Нравится:
Нравится Загрузка …
Связанные
Electric Meter: Последние новости, фотографии, видео по электросчетчику
India News | Индо-азиатская служба новостей | Суббота Ноябрь 16, 2019
В пятницу министр энергетики штата Уттар-Прадеш Шрикант Шарма объявил о своей амбициозной инициативе по установке предварительно оплаченных счетчиков электроэнергии в резиденции министров и правительственных чиновников, установив счетчик в своей резиденции.
Новости Индии | Пресс-трест Индии | Среда 5 июня 2019 г.
Главный министр Бихара Нитиш Кумар заявил во вторник, что крайний срок для установки счетчиков с предоплатой в штате — 15 августа 2020 года.
Новости Индии | Пресс-трест Индии | Понедельник, 24 декабря 2018 г.
В официальном заявлении говорится, что центральное правительство планирует сделать все счетчики электроэнергии интеллектуальной предоплатой в течение трех лет, чтобы сократить потери при передаче и распределении электроэнергии.
Бизнес | Пресс-трест Индии | Четверг Ноябрь 17, 2016
Продукты IoT подключены к Интернету и могут управляться из любой точки мира с помощью подключения к данным, например, удаленного запирания автомобиля, функции управления системой видеонаблюдения, считывания показаний счетчиков воды и электроэнергии с мобильных телефонов.
Новости Тамил Наду | Пресс-трест Индии | 5 августа 2015 г., среда
Неслыханно оплачивать счета за электроэнергию без подключения к сети, но неграмотная пара в Раманатхапураме с апреля этого года заплатила эту сумму за три месяца электрощиту, не подключившись к электросети.
Мировые новости | Рейтер | Вторник, 15 июля 2014 г.
В ноябре прошлого года Феликс Линднер был очень близок к отключению электроснабжения Эттлингена, города с населением почти 40 000 человек на юге Германии.
Юг | Пресс-трест Индии | 16 апреля 2012 г., понедельник
Правительство Тамил Наду скоро заменит старые счетчики электроэнергии более чем в 1.20 миллионов подключений в рамках реструктурированной программы ускоренных реформ в области энергетики, осуществляемой Центром, поэтапно по всему штату.
Карнатака Новости | mid-day.com | 6 декабря 2011 г.
, вторник
В то время как широко разрекламированный пилотный проект умной сети стоимостью 100 крор еще не запущен в городе, Бангалорская компания электроснабжения (BESCOM) теперь планирует внедрить умные счетчики, которые дадут потребителям возможность отслеживать и контролировать свое энергопотребление. онлайн.
Мумбаи Новости | mid-day.com | Понедельник, 3 октября 2011 г.
Государственная распределительная компания штата Махараштра «Махавитаран» (Maharashtra State Electricity Distribution Co Ltd) выступила с новой идеей установки «предоплаченных электрических счетчиков» в домах. Счетчик можно пополнять, как пополнение мобильного телефона.
Китай производитель корпусов для электрических счетчиков, корпус для счетчиков, поставщик боксов для счетчиков
Зона экономического и технологического развития Нинбо SANTE Electric Meter Case Co.
, Ltd (Cixi City Sanchao Electric Meter Factory) расположена на южном побережье залива Ханчжоу, недалеко от Восточного моря, на равнине Ниншао. Он расположен в городе Синьпу, к северу от открытого города Цыси. Это 65 км от Нинбо и порта Бейлун, в 10 км к югу от национального шоссе № 329, 130 км …
Мост через проливное море станет основным транспортным узлом между Шанхаем, Ханчжоу и Нинбо. Наша компания основана в 1996 году, и мы профессионально производим корпуса счетчиков электроэнергии, воды и газа на нашем заводе. Мы производим много видов пресс-форм горячей сжимаемости и горячего затвердевания для таких счетчиков. В то же время у нас есть огромные возможности для разработки новых форм корпусов счетчиков. Мы являемся одним из членов проектных предприятий по <Внешние и установочные размеры счетчика электроэнергии> в Национальном техническом комитете по стандартам для электрических измерительных приборов (NSTCE).У нас есть группа опытных и компетентных профессиональных технических групп и огромная техническая сила. Мы также владеем различными видами высокоточного оборудования для производства. Мы используем администрирование сетей в нашей компьютерной системе, используем систему ассистента проектирования CAD / CAM, используем метод ЧПУ для изготовления пресс-форм, поэтому мы сокращаем период производства пресс-форм и следим за качеством нашей продукции.
Мы получили международный сертификат системы качества ISO9001. У нас есть развитая техническая сила, соответствующее и специальное оборудование.Мы владеем передовой производственной техникой, неповрежденными способами контроля и безупречным качеством продукции. Мы надеемся, что искренне обслуживаем наших клиентов в Китае и других странах.
На нашем заводе имеется подходящее аппаратное оборудование, мы подготовили 20 машин для литья пластмасс под давлением, которые полностью управляются компьютерами (калибр от 100 до 1500 г), и 5 машин для ультразвуковой сварки (калибр от 1500 до 6000 Вт) . Инспекционное оборудование включает в себя испытательные машины против горения, машины для испытания на жесткость Луоши, испытательные боксы для солевого тумана, аппаратуру для контроля цинкового слоя, аппаратуру для анализа хроматограмм, аппаратуру для анализа металлических материалов и т. Д.
стоковые фотографии электросчетчика — OFFSET
- Тип
- Все
- Фотография
- Иллюстрация
- Ориентация
- Все
- По горизонтали
- Вертикальный
- Категория
- Все
- Редакционная
- творческий
- люди
- Все
- С людьми
- Нет людей
- цвет
- Все
- красный
- оранжевый
- янтарь
- желтый
- лайм
- зеленый
- бирюзовый
- бирюза
- аква
- лазурный
- синий
- фиолетовый
- орхидея
- пурпурный
- черно-белый
-
com»/>
ТОЛЬКО ЭКСКЛЮЗИВНЫЕ ИЗОБРАЖЕНИЯ ? - ЧИСТО
- Лучший матч
- Самый последний
Файл: электросчетчик. jpg — Wikimedia Commons
jpg — Wikimedia Commons Этот файл содержит дополнительную информацию, такую как метаданные Exif, которые могли быть добавлены цифровой камерой, сканером или программой, использовавшейся для их создания или оцифровки. Если файл был изменен по сравнению с исходным состоянием, некоторые детали, такие как временная метка, могут не полностью отражать данные исходного файла. Отметка времени точна ровно настолько, насколько точны часы в камере, и она может быть совершенно неправильной.
| Производитель камеры | Apple | ||||
|---|---|---|---|---|---|
| Модель камеры | iPhone 5c | ||||
| Время выдержки | 1/20 сек (0.05) | ||||
| F-число | f / 2.4 | ||||
| Рейтинг скорости ISO | 160 | ||||
| Дата и время создания данных | 22:28, 5 марта 2014 г. | ||||
| Фокусное расстояние объектива | 4,12 мм | ||||
| Ориентация | Поворот на 90 ° против часовой стрелки | ||||
| Горизонтальное разрешение | 72 dpi | ||||
| Вертикальное разрешение | 72 dpi | ||||
| Используемое программное обеспечение. 0,6 | |||||
| Дата и время изменения файла | 22:28, 5 марта 2014 г. | ||||
| Позиционирование Y и C | По центру | ||||
| Программа экспонирования | Обычная программа | ||||
| Версия Exif | |||||
| Дата и время оцифровки | 22:28, 5 марта 2014 г. | ||||
| Значение каждого компонента |
| ||||
| выдержка APEX | 4.3219567690557 | ||||
| Апертура APEX | 2,5260688216893 | ||||
| Яркость APEX | 1,6633018560729 | ||||
| Режим замера | |||||
| DateTimeDigitized подсекунды | 683 | ||||
| Поддерживаемая версия Flashpix | 1 | ||||
| Цветовое пространство | sRGB | ||||
| Цветовая область | Тип сенсора | Чип | Метод обнаружения | Непосредственно сфотографированное изображение | |
| Режим экспозиции | Автоэкспозиция | ||||
| Баланс белого | Автоматический баланс белого | ||||
| Фокусное расстояние 35 мм пленки | 33 мм | ||||
| Тип захвата сцены | Стандарт
