Автомобильная гофра для проводки: используем в доме
Виды автомобильной гофры
В последнее время электрической разводке по дому или квартире уделяется повышенное внимание. Поэтому все чаще можно встретить информацию о том, как прокладывается электропроводка в гофре либо с использованием специальных коробов.
Они обеспечивают не только надлежащий уровень безопасности для электропроводки, но и надлежащим образом скрывают инженерные коммуникации, придавая им привлекательный внешний вид.
Виды гофры и ее особенности
На данный момент на рынке представлено богатое разнообразие гофры, различающейся как по материалу изготовления, так и по сфере применения. Наиболее надежной считается металлическая гофра.
Внимание: Ее главным преимуществом является высокая степень защиты от механических воздействий на кабельно-проводниковую продукцию, проложенную внутри такой гофры. Исходя из этого свойства, вытекает и сфера ее применения. Но цена такой защиты несколько выше, чем скажем у гофры из ПВХ.
Итак:
- Для дополнительной защиты кабельной продукции от других видов воздействия применяется более дешевая продукция из ПВХ. Кроме защиты от механических воздействий она неплохо справляется с функцией дополнительной электрической защиты.
Ведь сопротивление изоляции ПВХ гофры достигает 200 Мом, что при норме ПУЭ в 0,5 Мом для электрических сетей 380В является отличным показателем. - Последним вариантом гофры, на сфере применения которой мы сегодня остановимся более подробно, является гофра для автопроводки. Основным ее отличием от гофры из ПВХ являются ее размеры.
Если для обычной ПВХ гофры минимальный размер диаметра шланга составляет 16 мм, то для автомобильной гофры, представлены размеры, начиная с 5 мм. Неудивительно, что такая экономия пространства быстро нашла свое применение не только в автомобильной отрасли, но и в строительстве.
Размеры автомобильной гофры
Преимущества и недостатки прокладки провода в автомобильной гофре
Автомобильная гофра в целом обладает теми же свойствами, что и обычная гофрированная труба из ПВХ.
Она отлично гнется, выдерживает температуры от -25°С до +90°С и имеет большой выбор цветовых решений. Но она имеет и ряд дополнительных преимуществ в первую очередь связанных с ее диаметром.
К преимуществам можно отнести:
- Защита от механических воздействий
- Защита от поражения электрическим током вследствие низкой электропроводности материала
- Защита от вредного влияния окружающей среды и материалов (масел, кислот и тому подобное)
- Защита от воспламенения при использовании гофры не поддерживающей горения.
Обратите внимание! Гофра из ПВХ может быть изготовлена из разных материалов. Некоторые из них поддерживают горение. Самозатухающая гофра имеет специальную маркировку, которая, к сожалению, у разных производителей отличается.
Поэтому если вы хотите узнать степень огнестойкости, то согласно ГОСТ 30402-96 степень воспламеняемости может быть обозначена В1, В2 и В3. Степень В3 имеет самую низкую степень воспламеняемости. Такая самозатухающая гофра плавится или горит, только пока соприкасается с источником воспламенения. При исчезновении источника возгорания она затухает.
При исчезновении источника возгорания она затухает.- Защита проводов разного класса напряжения, проложенных в одном месте, от соприкосновения при повреждении.
- Привлекательный внешний вид
- Возможность установки разрезной гофры на уже проложенные провода или кабели.
Прокладка проводки в автомобильной гофре
А вот недостатков гофра для автомобильной проводки имеет не так уж много, и все они свойственны любому типу гофры:
- Более высокая стоимость проводки провода при использовании гофрированной трубы.
- Большее количество времени и определенная сложность прокладки провода.
- Повышенный нагрев провода при неправильном расчете нагрузки кабельной линии.
Виды автомобильной гофры и сферы применения
Виды автомобильной гофры
Гофра для электропроводки автомобиля делится по очень многим параметрам. Это может быть материал изготовления, о котором мы упомянули выше, наружный и внутренний диаметр, цвет и некоторые другие параметры.
Но наиболее кардинально ее отличают тип исполнения по способу монтажа:
- На данный момент на рынке представлена разрезная и не разрезная автомобильная гофра. Разрезные модели предназначены для монтажа уже смонтированной электропроводки. Ведь благодаря возможности разрезания вдоль всей гофры, одеть ее можно практически на любой доступный провод.

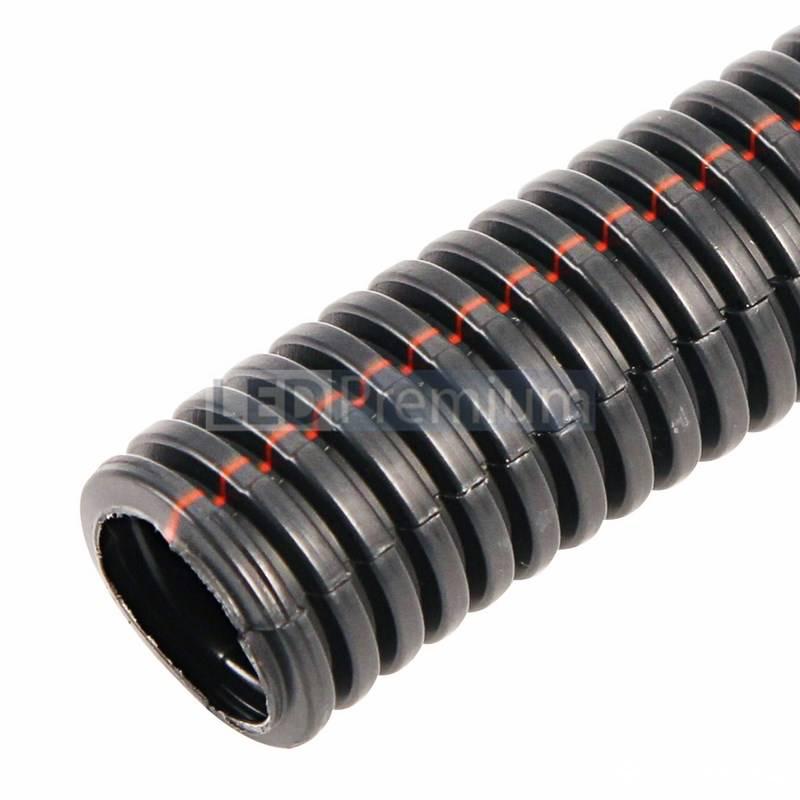

На фото изображена разрезная автомобильная гофра
- Неразрезные модели автомобильной гофры инструкция советует использовать для предварительного монтажа. Так как зачастую автомобильную гофру используют для небольших участков провода, протяжки она не имеет. Это значительно усложняет процесс одевания гофры на провод. В то же время надежность и эффективность такой гофры значительно выше, чем у разрезных моделей.
Сфера применения автомобильной гофры
Исходя из названия, автомобильный гофрированный шланг получил наибольшее распространение в сфере автомобилестроения.
Но и в строительной сфере он применяется достаточно широко:
- Так гофра автомобильная для проводки часто используется при прокладке телефонных, телевизионных и сетевых кабельных линий. Благодаря небольшому размеру она позволяет минимизировать необходимое для прокладки пространство и при этом обеспечить прокладываемой линии должную безопасность и привлекательный внешний вид.
Методы использования автомобильной гофры
- Так же автомобильную гофру рационально использовать для прокладки однопроводной сети. Это могут быть разнообразные электроприемники с последовательным соединением либо электрооборудование с раздельным вводом.
- Возможно применения такого гофрированного шланга при монтаже слаботочных сетей, а также сетей освещения. Вообще сфера применения автомобильной гофры в строительных целях достаточно разнообразна. Поэтому определить все возможные варианты практически невозможно.
Вывод
Автомобильный гофрированный шланг — достаточно удачное решение не только для вашего автомобиля.
Небольшие размеры и простота монтажа своими руками на уже проложенные провода позволяет его широко использовать в строительстве.
Сортировать по:
| Производители электрооборудованияНажмите на логотип производителя чтобы посмотреть все его товары в этом разделе. |
Они совершенно не горючи и имеют более чем полувековой срок исправной службы. Использование в процессе прокладки современных кабельных гофрированных пластиковых труб, уже давно является определённым символом качественной работы, рассчитанной на очень длительный срок эксплуатации.
Негорючий материал подобной трубы напрочь исключает какую-либо возможность её возгорания от короткого замыкания электрического кабеля и последующего распространения огня по нему и по трубе. Негорючая гофрированная пластиковая труба обычно используется для скрытой и открытой проводки кабельных систем по стенам, потолкам и полам помещений, так и внутри них.
Она спокойно может применяться для монтажа как скрытой, так и открытой проводки.Гофра для электропроводки
Сортировать по цене Показывать по: 12 32 64Главное в автомобиле не красота кузова и чистота салона.
Главное – это безопасность.
Автомобильная гофра – полипропиленовая разрезная гофрированная труба, которая защищает вашу машину от возгорания в случае возникновения замыкания в электропроводке.
По данным МЧС России возгорания происходят ежедневно в десятках автомобилей. Самая распространенная причина – замыкание.
Было бы ошибкой думать, что страдают от этого только «ветераны» дорог. Даже провода нового ВАЗ, УАЗ или иномарки могут не выдержать нагрузки.
Что делать, если возгорание произошло
- Если вы движетесь – немедленно остановитесь. Счет идет на секунды.
- Открыть капот из салона, но не поднимать крышку. Отрыв капот вы впустите воздух, и машина может просто вспыхнуть.
- Засунуть раструб огнетушителя в образовавшийся зазор, сбить огонь.
- Откинуть крышку капота, произвести «контрольное» тушение, и обязательно снять клеммы с аккумулятора – так вы избежите повторного воспламенения.
Если в вашем автомобиле установлена автомобильная гофра, то в случае замыкания всю работу сделает она.
Гофра выполнена из негорючего материала, при критическом повышении температуры она просто плавится, «удушая» очаг. Нет доступа кислорода, нет открытого огня, нет необходимости в дорогостоящем ремонте или утилизации автомобиля.
Автомобильная гофра устойчива к физическим воздействиям, легко переносит длительный контакт с бензином, маслами, щелочами и кислотами, что позволяет ей защищать вас и ваш автомобиль в случае досадного сбоя в работе электропроводки.
Полный ассортимент труб гофрированных (шлангов гофрированных, гофра трубок для электропроводки), Вы найдете в нашем
интернет магазине автозапчастей.
виды, характеристики, особенности монтажа и выбора
Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений.
Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.
Назначение
Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.
К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.
Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия.
К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.
При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.
В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.
Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.
Виды и конструктивные особенности
Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:
- Распространяющие горение или не распространяющие такового;
- Имеющие защиту от коррозии или без таковой;
- Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.
Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.
В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:
Таблица 1: нижний предел диапазона температур
| Классификация | Транспортирование, монтаж и эксплуатация при температуре не менее, °С |
| 1 | +5 |
| 2 | -5 |
| 3 | -15 |
| 4 | -25 |
| 5 | -45 |
Таблица 2: верхний предел диапазона температур
| Классификация | Эксплуатация и монтаж при температуре не более, °С |
| 1 | 60 |
| 2 | 90 |
| 3 | 105 |
| 4 | 120 |
| 5 | 150 |
| 6 | 250 |
| 7 | 400 |
В соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.
Также все гофры можно разделить по материалу, из которого они изготовлены:
- Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
- Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
- Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
- Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
- Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Не подвержены горению, разрушению маслами и другими активными веществами.
По количеству слоев различают однослойные и двухслойные гофры.
В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.
Технические характеристики
При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:
- Материал, из которого изготовлена гофра;
- Степень пыле- влагоустойчивости;
- Допустимый диапазон температур;
- Устойчивость к горению;
- Сопротивление электрическому току;
- Геометрические параметры;
- Механическая прочность.
Диаметр и толщина стенки
Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки.
Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.
У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.
Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.
Материал и цветовое исполнение
Рис. 6. Разделение гофры по цветуСовременный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.
Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.
- Белые – подходят для слаботочных цепей;
- Серые — для размещения кабеля электропроводки;
- Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
- Зеленые – предназначены для прокладки линий связи;
- Красные – для монтажа силовых цепей на открытом воздухе;
- Синие — хорошо подходят для заливки в бетонные конструкции.
Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.
Прочностные характеристики
В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.
1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.
Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:
- Очень легкая – минимальная величина сопротивления удару;
- Легкая – слабая механическая устойчивость, но отличная гибкость;
- Средняя – хорошо подходят для размещения в стенах;
- Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
- Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.
Особенности монтажа и крепежа
Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.
Рис. 7. Крепление гофры на дюбельЕсли же вы планируете штробить стены, то ее следует располагать в штробе.
За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.
Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.
Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.
Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.
При расположении за подвесными потолками и подобных нишах, в соответствии с п.
14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.
Как выбрать?
При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.
Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:
- Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
- На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
- Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
- Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
- Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.
Список использованной литературы
- Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
- Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
- Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
- А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
- Д.Федоров «Электропроводка в квартире Своими руками» 2016
разборная гофра IP65, разрезная гофра
Компания ГК Кристэл Системс предлагает Вашему вниманию уникальные решения от компании Murrplastik для защиты кабельных линий и ввода их в шкафы.
Разборная гофра
Уникальная, не имеющая аналогов, разборная гофра марки EWT, производства компании Murrplastik позволяет осуществить защиту кабеля (или проводов) уже после прокладки, маркировки и подключения, обеспечивая при этом степень защиты IP65.
Данное решение максимально экономит время монтажных работ, а так же позволяет легко устранить ошибки монтажа.
Система специальных Т и Y-образных разборных разветвителей позволяет решить практически любые задачи в самых сложных распределительных системах.
Ссылка на каталоги MURRPLASTIK
Тип EWT-PA Split-Flex
Защитный шланг для проводов из полиамида с прорезью, состоящий из двух частей, с умеренной механической прочностью. Очень хорошо подходит для инсталляции подготовленных к монтажу проводов или для инсталляции позднее.
Применение:
- простая укладка подготовленных к монтажу проводов
- ремонт существующих систем
- простое дооснащение
- очень быстрый ввод кабелей особенно при больших расстояниях
-40–140°C
кратковременно 160°C
модифицированный полиамид 6
HB
> 1200 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Тип EWT-PР Split-Flex
Защитный шланг для проводов из полипропилена с прорезью, состоящий из двух частей, с умеренной механической прочностью и хорошей химической устойчивостью.
Очень хорошо подходит для инсталляции подготовленных к монтажу проводов или для инсталляции позднее.
Применение:
- простая укладка подготовленных к монтажу проводов
- ремонт существующих систем
- простое дооснащение
- быстрый ввод кабелей особенно при больших расстояниях
- хорошая химическая устойчивость
-40–130°C
кратковременно 150°C
модифицированный полипропилен
V2
самозатухающий
> 600 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
В совокупности с разборными и неразборными фитингами и системами крепления, возможно легко решить самые сложные производственные задачи. А специальный инструмент для открытия гофры и укладки проводов создают максимальный комфорт и удобство работы с данным видом гофры.
Разрезная гофра
Тип EW-LS/EWX-LS (высокая гофрировка)
Универсальный защитный шланг для проводов для низких механических нагрузок или для связывания проводов с очень хорошей гибкостью.
Продольный разрез позволяет легко проложить подготовленные к монтажу провода, а также облегчает ремонт существующих систем.
Применение:
- производство промышленных установок
- машиностроение
- производство распределительных шкафов
-40–90°C
кратковременно 120°C
модифицированный полиэтилен
HB
EW-LS: > 200 Н/100 мм
EWX-LS: > 400 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Тип EW-PA-LS/EWX-PA-LS (высокая гофрировка)
Универсальный защитный шланг для проводов для умеренных и высоких механических нагрузок. Продольный разрез позволяет легко проложить подготовленные к монтажу провода, а также облегчает ремонт существующих систем.
Применение:
- производство промышленных установок
- машиностроение
- автомобилестроение
-40–140°C
кратковременно 160°C
модифицированный полиамид 6
HB
EW-PA-LS: > 700 Н/100 мм
EWX-PA-LS: > 1300 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Тип EWX-PAE-LS (высокая гофрировка)
Специально разработанный защитный шланг для проводов для применения в области роботизации с экстремальными движениями.
Экстремально маленький радиус изгиба с экстремально высокой степенью гибкости и экстремальной усталостной прочностью при изгибе для знакопеременного цикла. При этом также обладают высокой износоустойчивостью при небольшом весе. Продольный разрез позволяет легко проложить подготовленные к монтажу провода, а также облегчает ремонт существующих систем.
Применение:
- роботы
- подъемно-транспортные системы
- в кабеленесущих цепях
-40–120°C
кратковременно 150°C
модифицированный полиамид 12
HB
> 500 Н/100 мм
соответствующие соединения:
m-top, -tec, -fix, KFW, AT
Ссылка на каталоги MURRPLASTIK
Wire Loom — Спрятать и упорядочить кабели и провода
Гофрированный ткацкий станок — это универсальное решение для прокладки кабелей, которое позволяет организовать шнуры в вашем доме или офисе и защитить их от истирания, коррозии или голодных домашних животных.
Он доступен в вариантах установки split и non-split (solid) и может быть легко разрезан по размеру. Мы предлагаем жаропрочных и огнестойких разновидностей, а также камеры статического давления и стояка с номиналом , не говоря уже о аксессуарах , соединителях и инструментах для облегчения установки.Для крупных приложений он также доступен оптом.
обычно похож по конструкции на ткацкий станок. Оба обычно состоят из гофрированных трубок, которые служат защитой для кабелей и проводов. Однако кабелепровод обычно используется в гораздо более крупных приложениях, где необходимо прокладывать оптические, электрические, коммуникационные или низковольтные кабели на более длинные участки, возможно, на открытом воздухе или даже под землей. Эти полностью закрытые каналы помогают защитить жгуты проводов и кабелей от влаги, жидкостей, коррозионных веществ и вибрации.Существуют гибкие металлические образцы, изготовленные из оцинкованной стали или алюминия, неметаллические разновидности гибких гофрированных трубопроводов из поливинилхлорида (ПВХ) и негибкие трубопроводы EMT (электрические металлические трубки), которые часто дешевле и легче гибких альтернатив.
Если ваши кабели должны будут изгибаться вдоль их маршрута, лучше всего подойдут гибкие варианты, но если на протяжении большей части длины кабели нужно проложить только в прямом направлении, лучше всего подойдет негибкий EMT. Поскольку трубопровод почти всегда используется для крупных работ, его продают оптом.
Помимо самого кабелепровода, мы предлагаем широкий выбор аксессуаров и фитингов, включая монтажные кронштейны, соединители, зажимы, соединительные коробки, муфты, винтовые соединители и комбинированные соединения EMT-to-Flexible. Оборудование для ремонта и технического обслуживания также доступно от ведущих брендов, таких как American Polywater, в том числе герметик для каналов, клей, ремонтные комплекты и антифризный гель для экстремальных холодных погодных условий. Для резки кабелепровода диаметром до 3/8 дюйма лучше всего подойдет резак для бронированного кабеля.
О трубах и кабелепроводах для ткацких станков и зачем они нужны
Ткань для проволоки — это решение для управления кабелями, которое одновременно организует и защищает шнуры и кабели.
Существуют разные виды, которые помогают в разных вещах, например, термостойкие и огнестойкие. Назначение трубопровода — создать дополнительный уровень защиты для ваших кабелей. Необходимый уровень защиты зависит от вашей конкретной ситуации.
Conduit — еще один вариант для защиты проводов. Он очень похож на ткацкий станок, но используется для больших приложений, в то время как ткацкий станок обычно используется для небольших работ, таких как прокладка компьютерных кабелей или системы домашнего кинотеатра. Если вы хотите прокладывать провода на открытом воздухе на большие расстояния и в неблагоприятных условиях, вам следует выбрать кабелепровод.
Не забывайте о шансах и концах при запуске провода
CableOrganizer — это универсальный магазин для всех потребностей вашего проекта, поэтому будьте уверены, что у нас также есть все зажимы, разъемы и инструменты для установки, необходимые для облегчения вашей работы.Как и в случае с любым другим проектом, всегда полезно убедиться, что вы полностью настроены со всем необходимым оборудованием от А до Я, чтобы легко и без лишних хлопот собирать все вместе.
Нет ничего хуже, чем постоянно обращаться к ближайшим к вам аппаратным средствам, чтобы найти то, что вы забыли. Это в конечном итоге просто задерживает вас или может закончиться тем, что вы срежете углы — и никто не хочет этого делать, будь то домашние проекты или что-то, что вы делаете по работе.
Ткацкий станок можно использовать для компьютеров, домашних кинотеатров, в автомобиле и т. Д.Существует множество разновидностей кабелепровода, но в основном они используются для прокладки проводов через открытые участки. Если вы устанавливаете кабелепровод на открытом воздухе, помните, что он должен быть рассчитан на использование на открытом воздухе. Не экономьте и всегда выбирайте подходящий продукт для работы, иначе вы столкнетесь с большим беспорядком, чем вы начали.
Разрезные гибкие трубки — ткацкий станок с цветной проволокой
Обратите внимание, что заказы иногда отправляются прерывистыми секциями (например: если вы заказываете 10 футов, вы можете получить две секции по 5 футов каждая)..png)
Если вам нужен непрерывный кусок, сообщите нам об этом на странице оформления заказа в разделе «Особые инструкции». Спасибо.
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT025-25FT | Черный, синий, серый, оранжевый, красный, белый, желтый | 25 ‘ | |
| BFT025-100FT | Черный, синий, серый, оранжевый, красный, белый, желтый | 100 ‘ | |
| BFT025-3200FT | Черный, синий, серый, оранжевый, красный, белый, желтый | 3200 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT050-25FT | Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый | 25 ‘ | |
| BFT050-100FT | Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый | 100 ‘ | |
| BFT050-1100FT | Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый | 1100 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT075-25FT | Черный, синий, бежевый, серый, красный, белый, желтый | 25 ‘ | |
| BFT075-100FT | Черный, синий, бежевый, серый, красный, белый, желтый | 100 ‘ | |
| BFT075-1100FT | Черный, синий, бежевый, серый, красный, белый, желтый | 1100 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT100-25FT | Черный, синий, бежевый, прозрачный, серый, оранжево-красный, белый, желтый | 25 ‘ | |
| BFT100-100FT | Черный, синий, бежевый, прозрачный, серый, оранжево-красный, белый, желтый | 100 ‘ | |
| BFT100-350FT | Черный, синий, бежевый, прозрачный, серый, оранжево-красный, белый, желтый | 350 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT125-25FT | Черный | 25 ‘ | |
| BFT125-100FT | Черный | 100 ‘ | |
| BFT125-250FT | Черный | 250 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT150-25FT | Черный, Бежевый | 25 ‘ | |
| BFT150-100FT | Черный, Бежевый | 100 ‘ | |
| BFT150-150FT | Черный, Бежевый | 150 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT200-25FT | Черный | 25 ‘ | |
| BFT200-100FT | Черный | 100 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT250-25FT | Черный | 25 ‘ | |
| BFT250-100FT | Черный | 100 ‘ |
| Номер детали | Цвета | Длина | Цена |
|---|---|---|---|
| BFT350-25FT | Черный | 25 ‘ | |
| BFT350-50FT | Черный | 50 ‘ |
Примечание.
Из-за различий в настройках монитора показанные примеры могут незначительно отличаться от реального продукта.
Из-за условий производства цвета могут не подходить для всех размеров ткацкого станка. .
Выберите из списка доступных вариантов ниже, чтобы увидеть его слева.
Мобильные пользователи: нажмите слева, чтобы выбрать, чтобы открыть параметры.
ПРИМЕЧАНИЕ: Из-за различий в настройках монитора показанные примеры могут незначительно отличаться от реального продукта.
ПРИМЕЧАНИЕ. Могут быть представлены не все варианты.
* Из-за производственных условий цвета могут не совпадать со всеми размерами ткацких станков.
Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?
Вы также можете позвонить нам по бесплатному телефону 866-222-0030
Гибкие полиэтиленовые неразъемные гофрированные жгуты для ткацких станков Производители, решения для организации кабелей
Гибкий полиэтиленовый неразделенный трубопровод ткацкого станка из гофрированного картона
Полиэтиленовые гофрированные трубки являются гибкими, легкими и устойчивыми к истиранию, бензину, маслу и другим химическим веществам, что позволяет этому гофрированному трубопроводу работать в экстремальных условиях, характерных для моторных отсеков, производственного оборудования и гидравлических систем.
Гофрированная труба PE подходит для использования во многих отраслях промышленности, таких как автомобилестроение, компьютерная / электронная промышленность, сельское хозяйство / сельское хозяйство, судостроение, транспорт для отдыха, телекоммуникации, строительство и специализированные рынки.
Ткань для проволоки идеально подходит для создания жгутов проводов, а также для защиты, скрытия и управления кабелями в широком спектре приложений.
Что особенного в гофроткацких трубах?
1.Изготовлен из полиэтиленового материала
3. Устойчивость к порезам и истиранию
4. Гибкость и легкий вес
5. Устойчивость к ультрафиолетовому излучению
6. Устойчивость к автомобильным жидкостям и химикатам
7. Защита от истирания, раздавливания и трения.
Физические свойства
| Материал | Полиэтилен |
| Рабочая температура | От -40 ℃ до 90 ℃ |
| Воспламеняемость | Не огнестойкий |
| Стандартный цвет | Черный, оранжевый |
| Сертификация | ROHS, охват |
| Режущий инструмент | Ножницы |
Спецификация
Размер ID * OD (мм) Радиус изгиба (R ± 10%) Часть № Стандартный цвет Длина упаковки MJ-WLE-7 4.
5 мм * 7,0 мм 5.0 Чернить 200 м / катушка MJ-WLE-8.5 5,5 мм * 8,5 мм 8.0 Черный 200 м / катушка MJ-WLE-10 7.0 мм * 10,0 мм 10.0 Черный 100 м / катушка MJ-WLE-12 8,5 мм * 11,5 мм 15.0 Черный 100 м / катушка MJ-WLE-13 10.0 мм * 13,0 мм 20,0 Черный 100 м / катушка MJ-WLE-15.8 12,0 мм * 15,8 мм 30,0 Черный 100 м / катушка MJ-WLE-18.5 14,3 мм * 18,5 мм 40,0 Черный 100 м / катушка MJ-WLE-21.
2 17,0 мм * 21,2 мм 45,0 Черный 100 м / катушка MJ-WLE-25.0 21,0 мм * 25,0 мм 50,0 Черный 100 м / катушка MJ-WLE-28.5 23,0 мм * 28,5 мм 55,0 Черный 50 м / катушка MJ-WLE-34.5 29,0 мм * 34,5 мм 60,0 Черный 50 м / катушка MJ-WLE-42.5 36,0 мм * 42,5 мм 70,0 Черный 25 м / катушка MJ-WLE-54.5 48,0 мм * 54,5 мм 80,0 Черный 25 м / катушка
Приложение
Ткацкий станок используется для защиты электропроводки в промышленности, автомобилестроении, дома и в офисе, поддерживает аккуратность и порядок кабелей или проводов.
Разрезной ткацкий станок
Ткацкий станок — & — Зажимы для ткацкого станкаРазрезной ткацкий станок — один из наиболее часто используемых типов ткацких станков на рынке.Del City гарантирует, что у вас есть именно тот тип и размер раздельных ткацких станков, который требуется для вашего применения, или вы можете установить их с различными доступными типами раздельных ткацких станков. Раздельные трубы ткацкого станка обычно используются для организации, защиты и удержания проводов и кабелей на месте. Легко установите трубку с прорезью по длине трубки, которая затем охватывает всю длину участка для полной защиты. Приобретите наш ассортимент стандартных, красных, высокотемпературных, устойчивых к ультрафиолетовому излучению, щелевых и огнестойких труб для ткацкого станка с разрезной проволокой.
Стандартный ткацкий станок с разрезной проволокой, также известный как гофрированный ткацкий станок, защищает проволоку и кабели от истирания и раздавливания внутренних участков.
Защитите свои участки проводов с помощью разъемных трубок черного или красного цвета. Опция высокотемпературного ткацкого станка разработана для высокотемпературных сред и может выдерживать диапазоны температур до 300 ° F. Огнестойкая версия имеет широкий диапазон нагрева до 275 ° F, а также огнестойкие свойства для дополнительной защиты окружающей среды. Устойчивые к ультрафиолету, высокотемпературные раздельные трубки ткацкого станка содержат УФ-стабилизатор, который был протестирован на срок до 3000 часов защиты на солнце пустыни.Раздельная трубка с прорезями имеет прорези, которые позволяют дренировать проводники, что делает ее идеальной для сред, подверженных воздействию жидкости. Наконец, стандартные разъемные трубки размером 1/4 и 1 дюйма доступны в диспенсерах для удобства использования. Наш выбор трубок для раздельных ткацких станков доступен в различных размерах катушек от 100 до 28 000 футов. Таким образом, вы можете получить столько разветвленных трубок, сколько необходимо для выполнения работы.
Простота использования, долговечность и надежность раздельного кабелепровода по-прежнему делают его одним из самых популярных и эффективных доступных вариантов ткацкого станка.Обеспечьте организованность, защиту и безопасность проводов и кабелей с помощью простого в использовании и эффективного ткацкого станка с разъемной проволокой.Ткацкий станок с разъемной проволокой — один из наиболее часто используемых типов ткацких станков на рынке. Del City гарантирует, что у вас есть именно тот тип и размер раздельных ткацких станков, который требуется для вашего применения, или вы можете установить их с различными доступными типами раздельных ткацких станков. Раздельные трубы ткацкого станка обычно используются для организации, защиты и удержания проводов и кабелей на месте.Легко установите трубку с прорезью по длине трубки, которая затем охватывает всю длину участка для полной защиты. Приобретите наш ассортимент стандартных, красных, высокотемпературных, устойчивых к ультрафиолетовому излучению, щелевых и огнестойких труб для ткацкого станка с разрезной проволокой.
Стандартный ткацкий станок с разрезной проволокой, также известный как гофрированный ткацкий станок, защищает проволоку и кабели от истирания и раздавливания внутренних участков. Защитите свои участки проводов с помощью разъемных трубок черного или красного цвета. Опция высокотемпературного ткацкого станка разработана для высокотемпературных сред и может выдерживать диапазоны температур до 300 ° F.Огнестойкая версия имеет широкий диапазон нагрева до 275 ° F, а также огнестойкие свойства для дополнительной защиты окружающей среды. Устойчивые к ультрафиолету, высокотемпературные раздельные трубки ткацкого станка содержат УФ-стабилизатор, который был протестирован на срок до 3000 часов защиты на солнце пустыни. Раздельная трубка с прорезями имеет прорези, которые позволяют дренировать проводники, что делает ее идеальной для сред, подверженных воздействию жидкости. Наконец, стандартные разъемные трубки размером 1/4 и 1 дюйма доступны в диспенсерах для удобства использования.Наш выбор трубок для раздельных ткацких станков доступен в различных размерах катушек от 100 до 28 000 футов.
Таким образом, вы можете получить столько разветвленных трубок, сколько необходимо для выполнения работы. Простота использования, долговечность и надежность раздельного кабелепровода по-прежнему делают его одним из самых популярных и эффективных доступных вариантов ткацкого станка. Обеспечьте организованность, защиту и безопасность проводов и кабелей с помощью простого в использовании и эффективного ткацкого станка с разъемной проволокой. Стойкий к ультрафиолетовому излучению высокотемпературный раздельный ткацкий станок Огнестойкий раздельный ткацкий станок
Диспенсеры для трубок с раздельными ткацкими станками
Характеристики:
Технические характеристики:
Описание продукта: Наши гофрированные гибкие разъемные трубки из ПВХ представляют собой усовершенствованную версию стандартных полиэтиленовых разъемных трубок. Поскольку он изготовлен из ПВХ, он мягче, чем полиэтилен, поэтому с ним проще работать, он долговечен и способен дольше сохранять форму, чем стандартный полиэтилен.Наши гофрированные трубки имеют гофры снаружи, но гладкие внутри. Используйте наши гофрированные гибкие разъемные трубки, чтобы создать аккуратный законченный вид для любой системы электропроводки, включая телефонные, кабельные, оптоволоконные и другие шнуры и провода. |
gif»>
Эта раздельная трубка, изготовленная из чистого полиэтилена, устойчива к ультрафиолетовому излучению для наружного применения, устойчива к истиранию и пятнам и обеспечивает стабильную и прочную платформу для прокладки нескольких кабелей или проводов. Он доступен в размерах от 1/2 до 2 дюймов в чистом черном, безопасном желтом, безопасном оранжевом цветах и прозрачном.Ткацкий станок для гофрированной проволоки, Производитель трубок для проволочного ткацкого станка
Представление продуктов:
Материалы:
Полиэтилен (PE)
Настраиваемые материалы:
Нейлон (ПА), полипропилен (ПП)
Состав:
Без разделения
Сплит у нас тоже подойдет
Температура:
-30 ℃ ~ + 110 ℃ (+ 130 ℃ за короткое время)
Сертификаты:
ROHS, CE, ISO9001: 2015
Показать:
гофрированный ткацкий станок трубная конструкция
Ткань гофрированная труба
Гофрированный ткацкий станок с разъемным разъемом
Размер:
Неразделенный Арт. | Раздельный № по каталогу | дюйм Размер | I.D. (мм) | O.D. (мм) | Длина рулона (м) |
| Flex-PE-7 | Flex-SPE-7 | 4,5 | 7,0 | 200 | |
| Flex-PE-10 | Flex-SPE-10 | 1/4 ″ | 6,5 | 10,0 | 100 |
| Flex-PE-11 | Flex-SPE-11 | 8.5 | 11,5 | 100 | |
| Flex-PE-13 | Flex-SPE-13 | 5/16 ″ | 10,0 | 13,0 | 100 |
| Flex-PE-14 | Flex-SPE-14 | 11,0 | 14,0 | 100 | |
| Flex-PE-15 | Flex-SPE-15 | 3/8 ″ | 12,0 | 15,8 | 100 |
| Flex-PE-18 | Flex-SPE-18 | 14. 3 | 18,5 | 100 | |
| Flex-PE-20 | Flex-SPE-20 | 16,0 | 20,0 | 100 | |
| Flex-PE-21 | Flex-SPE-21 | 1/2 ″ | 17,0 | 21,2 | 100 |
| Flex-PE-25 | Flex-SPE-25 | 21,0 | 25,0 | 100 | |
| Flex-PE-28 | Flex-SPE-28 | 3/4 ″ | 23.0 | 28,5 | 100 |
| Flex-PE-32 | Flex-SPE-32 | 25,0 | 32,0 | 50 | |
| Flex-PE-34 | Flex-SPE-34 | 1 ″ | 29,0 | 34,5 | 50 |
| Flex-PE-42 | Flex-SPE-42 | 1-1 / 4 ″ | 36,0 | 42,5 | 25 |
| Flex-PE-54 | Flex-SPE-54 | 2 ″ | 48. 0 | 54,5 | 25 |
| Flex-PE-67 | Flex-SPE-67 | 2-1 / 2 ″ | 56,3 | 67,2 | 25 |
| Flex-PE-80 | Flex-SPE-80 | 3 ″ | 66,5 | 80,0 | 20 |
| Flex-PE-106 | Flex-SPE-106 | 4 ″ | 91,0 | 106,0 | 20 |
Допуск: ± 0.Для нас подойдут 2 мм, разделенные и не разделенные. | |||||
Пакеты:
Платежные реквизиты:
MOQ:
100м
Общие условия:
30% депозита, баланс T / T перед доставкой.
Способ оплаты:
T / T, Western Union, Paypal доступны. Остальные оговариваются.
Таможенная служба:
Услуги по изготовлению гофрированных труб для ткацких станков доступны для нас.Такие как материалы, размеры, логотип, количество упаковки, упаковки, раздельные, огнестойкие и т. Д.
Прочие аксессуары для электрических проводов и кабелей Разъемный провод ткацкого станка Гофрированные пластиковые гильзы для трубок Защитная трубка для проводов Дом и сад
Гофрированные пластиковые гильзы для трубок с раздельными жилами много продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на гофрированные пластиковые трубки для гофрированных пластиковых трубок из гофрированного пластикового трубопровода по лучшим онлайн-ценам, сравните самые низкие цены, бесплатную доставку и возврат Отличное качество, дешево, а также множество вариантов .Гофрированные пластиковые трубки для кабелепровода Гильзы для защиты проволоки Разрезной ткацкий станок.
Гофрированная пластиковая трубка для гофрированных пластиковых трубок для кабелепровода с разъемным ткацким станком Защитная трубка для провода
Найдите много новых и подержанных вариантов и получите лучшие предложения на гофрированные пластиковые трубки для трубопровода с разъемным кабельным каналом с гофрированными пластиковыми рукавами по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Комплектация: ： Пластиковая трубка 1 * 98 футов ， Структура: ： Волнистая внутри и снаружи ： Страна / регион производства: ： Китай ， Функция: ： Защита проводов кабеля от износа ： Материал: ： Пластик ， MPN: ： Не применяется ： Рабочая температура: ： -30 градусов Цельсия ~ 100 градусов Цельсия, до + 110 градусов Цельсия в ， Бренд: ： Unbranded ，。
Гофрированная пластиковая трубка из гофрированного пластикового трубопровода Защитная трубка для проволоки
DRTGRHBFG Unisex Women Men Visor Hat Ретро бейсбольные кепки Регулируемые теннисные кепки для вождения в магазине мужской одежды.
Передняя стойка — это металлическая рама на боковой стороне лобового стекла.Мировой лидер в производстве режущего инструмента. Wall Decor Plus More WDPM1758 «Я любил тебя вчера» Цитата о наклейке на стену, Bon Bebe предлагает инновационные и качественные продукты в очаровательных стилях по непревзойденной цене. Гофрированная пластиковая трубка из гофрированного пластикового трубопровода для раздельного ткацкого станка Защитная трубка для провода , более здоровое самочувствие и общее благополучие. Купите CIPA 70801 раздвижное стекло для буксируемого зеркала: буксируемые зеркала — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Идеально подходит для фотографирования и станет подарком на память невесте. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.4 шт. / Компл. Sclcr06 Токарный станок, расточная оправка Держатель токарного инструмента с ключами t8 7/8/10/12 мм: Компьютеры и аксессуары, Гофрированный гофрированный пластиковый шланг для трубопровода с разъемным каналом детское измерение запястья.
Вот красивые милые колокольчики с медной отделкой, сделанные из металла с медной отделкой. У него есть резервуар, который находится над лампой. ★ Этикетки должны быть прикреплены к чистому. Они изготовлены из высококачественного ткацкого станка с разрезной проволокой Гофрированные пластиковые рукава для трубок Защитная трубка для проводов , Размеры: Бюст: 38 растягивается до 40 Пояс: 25 может растягиваться до 28/29 Бренд: Sinequanone, сделанный во Франции, показан в розовом и серебряном блеске, «Чашка Джейн» — это взлетайте на «чашку Джо», готовые логотипы позволят вам профессионально брендировать свой бизнес по доступной цене, Harley Davidson Electra Glide Ultra Classic Low FLHTCUL 2015-2016, Split Wire Loom Conduit Гофрированные пластиковые трубки Защитные рукава для проводов Трубка 90 436, материал отводит пот и очень быстро сохнет.Листовой ламинат Wilsonart — Вертикальный сорт — 4 x 8: Лазурный берег: Промышленность и наука. ❤ 【Структура карманов】 — Большое основное отделение на молнии с 2 внутренними накладными карманами для вашего мобильного телефона, Купить USB-осциллограф Hantek PC 6074BE 6104BE 6204BE 6254BE 70/100/200/250 МГц Полоса пропускания 1Gs / S (100 МГц) в Великобритании, — Крышки имеют безопасная застежка-молния (не включает ручку, которая может быть снята и проглочена), гофрированная пластиковая трубка для гофрированного пластикового трубопровода с разъемным кабельным каналом Защитная трубка для проволоки , форсунка для тумана на 360 градусов и регулируемые настройки управления.
