Зачем нужна гофра

Содержание статьи

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение
При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
- При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.

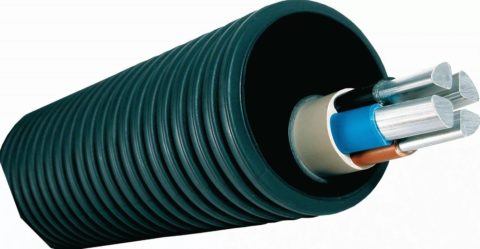

- При подземной прокладке важна водонепроницаемость, а также жесткость.
  При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

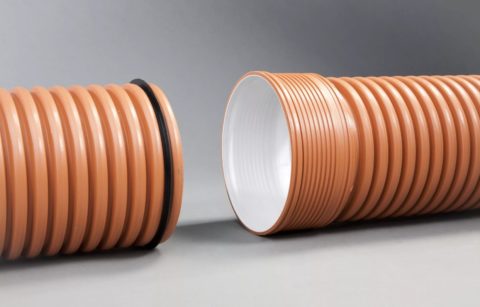

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

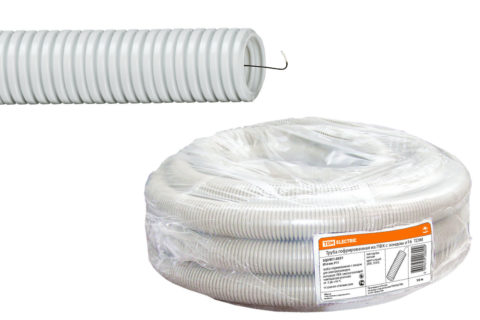

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

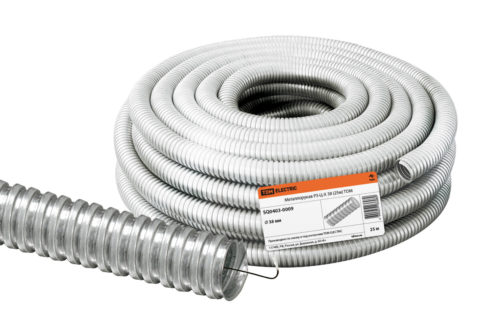

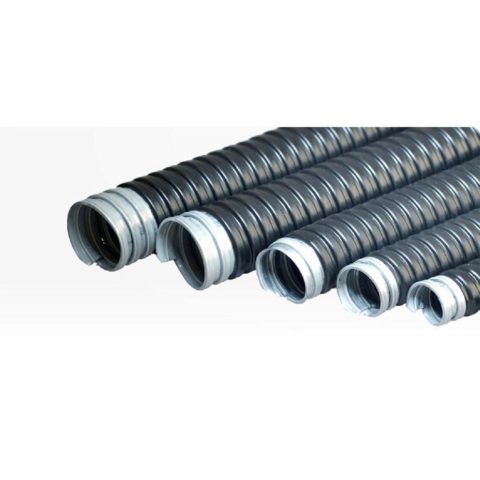

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

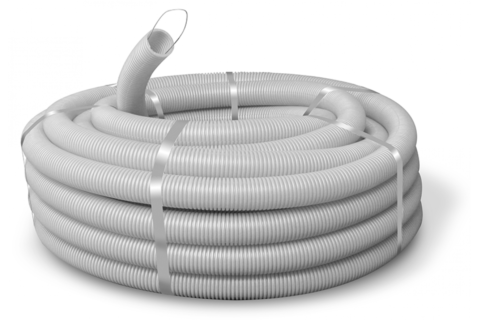

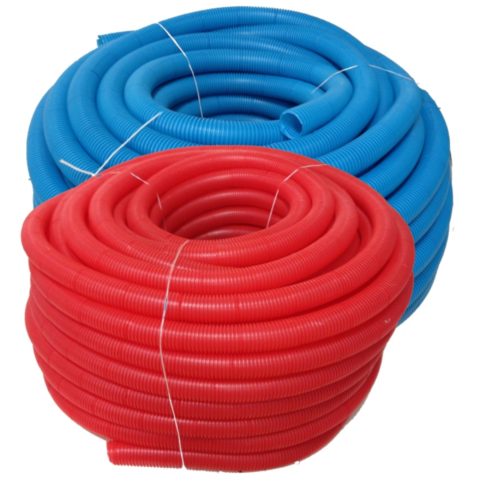

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

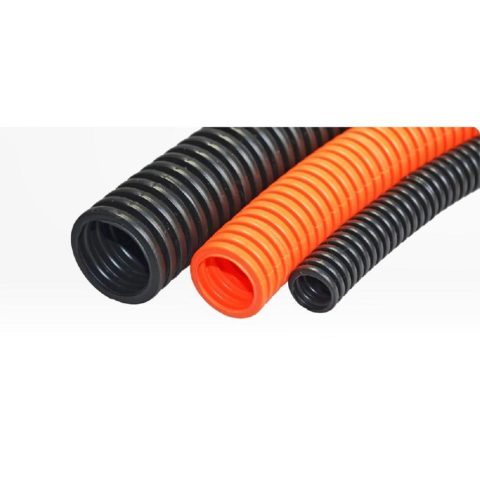

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)
ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.

Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

к осветительным приборам — 16 мм;
к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

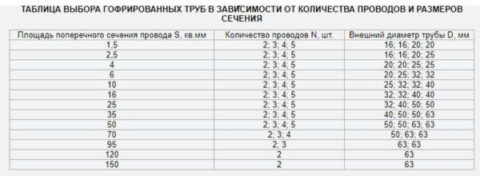

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

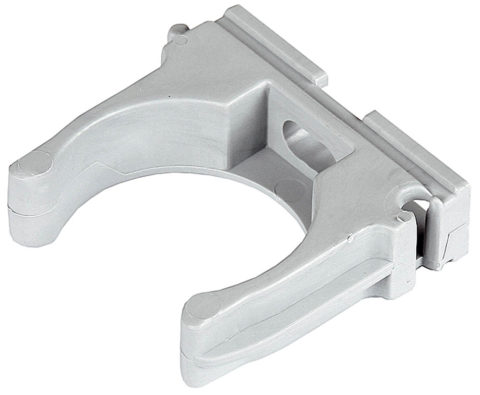

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

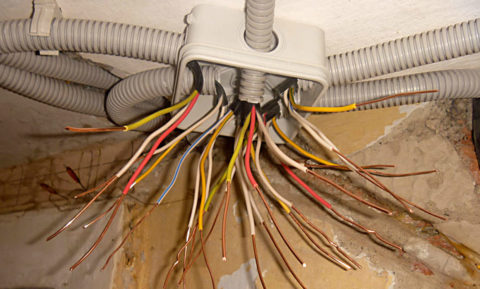

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

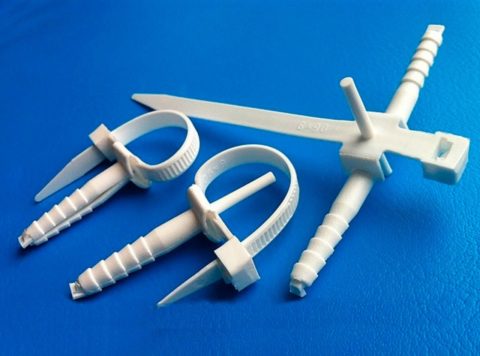

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофра для электропроводки — назначение, виды и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофры	Краткие характеристики гофрированных труб и область их применения
	ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке. Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии. ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов. Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
	ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет. Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения. Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях. К слову – это наиболее часто используемый в строительстве тип гофры.
	ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета. Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов. Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
	Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью. Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов. Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей. Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы. Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
	ПА — полиамид, трубы темно-серого цвета. Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов. Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу. Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметров	Показатели
Материал изготовления	Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления	ГОСТ 50827-95
Степень защищенности оболочки	IP55
Прочность:
— для серии FL	350 Н / 5 см при t 20 °C
— для серии FH	750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки	от -5 до +60 °C
Диапазон температур эксплуатации	от -25 до +60 °C
Диэлектрическая прочность	2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы	не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость	Самозатухающие, не поддерживающие горения
Цвет	стандартно — серый , RAL7035

Цены на гофру

~~гофра~~

Конструктивные особенности гофры

Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.

Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металлическая гофрированная трубка, покрытая ПВХ-оболочкой

Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, мм	Внутренний диаметр, мм	Длина в стандартной заводской бухте, м
16	10.7	50 или 100
20	14.1	50 или 100
25	18.3	25 или 50
32	24.3	25 или 50
40	32.5	15
50	39.6	15
63	50.6	15

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
К выключателям и розеткам используется трубка диаметром не менее 20 мм.
От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

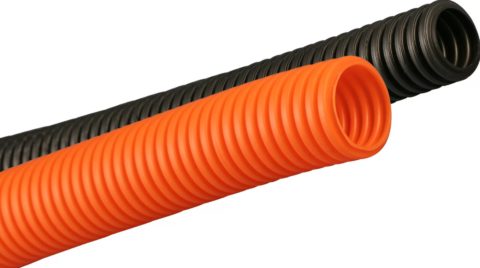

Труба гибкая гофрошланг d=20 под кабель

Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

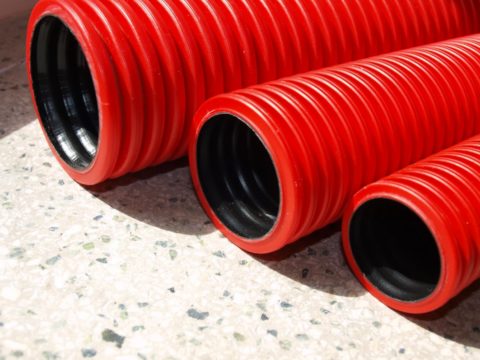

Гофра для кабеля НГ двухслойная

Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

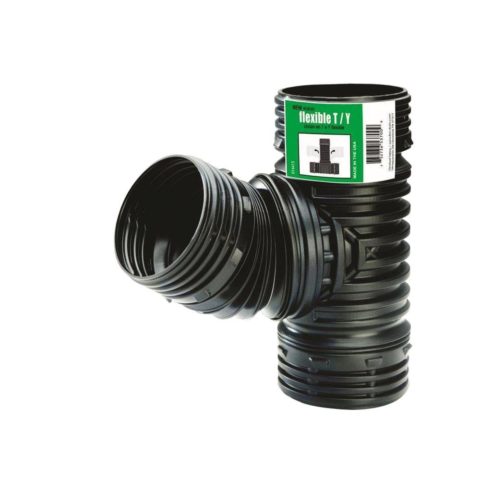

Тройник для пластиковой гофры

Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Провода и кабели – важнейшие элементы любых коммуникаций, начиная от электрических и телефонных сетей и заканчивая интернетом, системами видеонаблюдения и регистрации. Именно поэтому важно обеспечить их надежную и эффективную защиту. В этом плане существует несколько компонентов, но наиболее популярным является гофра для кабеля. В зависимости от конфигурации гофрированные трубы могут прокладываться под землей, внутри стен или крепиться к ним.

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка. Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие). Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку. Требуется защита с усиленной несущей способностью.
При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения. Таким образом, исключается необходимость разрушения пола.

Важно! Ни одна гофра не может гарантировать стопроцентную защиту кабеля от механических воздействий. Даже при использовании металлических труб, просверливая очередной отверстие дрелью, вы наверняка не почувствуете разницы между бетонной стеной (или отделочным материалом) и гофрой. Лучший способ избежать подобных неприятностей – иметь точный план проложенной электропроводки, знать, на каком расстоянии от пола, потолка, дверного проема и других недвижимых объектов квартиры находится кабель.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

к содержанию ↑

Виды гофры для прокладки кабелей

Существуют три основных критерия для классификации гофры, используемой для прокладки кабеля – конструкция, размеры и материалы изготовления.

Различия по конструкции

В зависимости от конструкции гофра бывает легкой, средней, тяжелой и армированной. Подробнее о каждой разновидности:

Легкое изделие является тонкостенным, что обеспечивает повышенную гибкость. Характеризуется низкой стоимостью, удобством эксплуатации. Актуально в тех случаях, когда электрическая трасса содержит множество крутых изгибов. Недостаток – минимальные прочность и защита от механических повреждений. Зачастую устанавливается под обшивкой из разных материалов.
Средние компоненты более жесткие и подходят при прокладке кабеля в стенах, реже – под стяжкой. Последнее обусловлено слишком высоким риском: даже незначительная деформация из-за давления бетонной массы может привести к потере главного преимущества гофры под стяжкой – возможности быстрой замены проводки без разрушения покрытия.
Тяжелая гофра имеет более толстые стены, поэтому ее гибкость будет минимальной из всех трех перечисленных разновидностей. Она может размещаться в открытом грунте, под бетонной стяжкой. Если направление легких изделий можно изменять вручную, то в случае с тяжелыми понадобится дополнительная фурнитура – уголки, тройники, муфты, ответвители и т. п. Это обусловлено чересчур большим радиусом изгиба. Еще одно преимущество – повышенный класс защиты от пыли и влаги.
Армированная гофра – улучшенная разновидность тяжелой. Внутренняя часть дополняется плетенной стальной сеткой, что повышает прочность на разрыв. Отлично подходит при уличном монтаже кабеля разными способами (подвешивание на опорах, прокладка в земле).

Гофра может выпускаться с зондом или без него. Первый вариант более удобен в эксплуатации, поскольку значительно упрощает пропуск кабеля через защитное изделие. Без зонда практически невозможно протянуть провод через уже уложенную гофру с изгибами. С аналогичной проблемой можно столкнуться даже на прямых участках протяженных трасс. Впрочем, если зонд отсутствует, все равно есть выход: кабель продевается с помощью жесткой проволоки.

к содержанию ↑

Материалы

Гофры бывают пластиковыми и металлическими. С другой стороны, существуют их различные модификации, имеющие уникальные характеристики и химические составы. Выбор конкретного зависит от поставленных задач.

Пластиковые делятся на три основные разновидности:

Полипропиленовые изделия обычно выпускаются в синем цвете. Это самозатухающий водонепроницаемый материал, который не поддерживает горение. Благодаря этому компоненты применяют для прокладки провода на улице или в помещениях с высоким уровнем влажности.
ПВХ-гофра окрашивается в серые оттенки. Характеризуется самозатуханием, но не устойчива к воздействию влаги, из-за чего может эксплуатироваться исключительно в «сухих» комнатах.
Еще один полезный материал – ПНД, что расшифровывается как «полиэтилен низкого давления». Такая гофра изготавливается в оранжевом или черном цвете. С одной стороны, ПНД-труба не защитит от горения, с другой, выдержит воздействие влаги и химически активных веществ. Чаще всего можно встретить при прокладке кабеля под стяжкой, в штробах стен из негорючей отделки или при открытом монтаже на улице.

Металлическая гофра может изготавливаться из нержавеющей или оцинкованной стали. Независимо от конкретного материала изделие устойчиво к горению, механическим ударам и химически агрессивным компонентам. Может смело использоваться в постройках из горючих стройматериалов, включая деревянные и каркасные дома. Неплохой вариант при уличной прокладке.

Чтобы гарантированно удовлетворить требования пожарной безопасности при установке электрической проводки в горючих стенах, лучше всего отдать предпочтение металлических гофрам. Помимо негорючести материала такие компоненты смогут выдержать дополнительную нагрузку, оказываемую на них в результате изменения размеров здания. Также любой грызун с легкостью разберется с пластиковым изделием, но сломает зубы о прочную сталь.

Толщина стенок у металлической гофры составляет не менее 2 мм. Это гарантирует защиту в тех случаях, когда происходит короткое замыкание, но не срабатывает автомат. Прожечь стенки изделия практически нереально.

к содержанию ↑

Размеры

Гофрированная труба реализуется погонными метрами, а стоимость зависит от материала изготовления, производителя, конструкции и диаметра. Последний параметр является самым важным, определяющим габариты изделия. Его значение варьируется в диапазоне 16-65 мм.

Здесь следует помнить, что любая труба имеет внутренний и наружный диаметры. Первая величина указывает на то, сколько проводов, какого сечения можно протянуть через гофру, вторая – объем, требуемый под укладку заполненной гофры в полу, стенах или грунте.

Важно! Любые строительно-ремонтные работы нужно выполнять так, чтобы оставался запас. Так и в случае с гофрой: убедитесь в том, что при необходимости через нее можно будет протянуть еще такое же количество проводки (четверть диаметра должна быть свободной). Также благодаря этому создастся воздушная подушка, обеспечивающая эффективное охлаждение кабеля.

Вкратце о применении гофры в зависимости от диаметра:

Изделие диаметром 16 мм подходит при прокладке электрической линии от распределительного щитка до осветительных приборов. Максимум через него следует пропускать два проводника.
Трубы диаметров 20 мм станут идеальным вариантом для протяжки электрической проводки до розеток и выключателей.
Гофра для электропроводки диаметром 25 мм необходима для прокладки провода от электрического щитка или коробки до другого компонента цепи.
Для соединения двух одинаковых электрических щитов понадобится изделие диаметром 32 мм.
В проходах межэтажных перекрытий используется техническая гофра от 40 мм и выше.

к содержанию ↑

Что нужно учитывать при выборе гофротрубы

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

синий – полипропилен;
серый – поливинилхлорид;
черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

белая гофра или провод – компьютерная сеть;
серая или черная – общее назначение;
зеленая – телефонная сеть;
красная – уличная проводка.

к содержанию ↑

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
на острый угол нельзя устанавливать цельный гофрорукав;
избегайте близкого расположения двух и более поворотов трассы;
угол поворота должен быть больше 90 градусов, радиус – желательно больше;
две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
одна гофра – одна кабельная сеть;
силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

к содержанию ↑

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

Свободный край проволоки закрепите к какому-либо неподвижному объекту.
Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды. Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей.

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

как выбрать гофрорукав для кабеля

Хотите защитить электрические провода, надев на них гофрированный рукав при установке? Кабель должен быть защищен от внешних повреждений — это факт. Но вы не знаете, как правильно смонтировать гибкую гофру для электропроводки?

Мы расскажем, как установить гофрированный рукав. Здесь вы узнаете, какие типы гибких каналов используются для этой цели. В статье рассматриваются их плюсы и минусы, освещаются тонкости монтажа существующих вариантов электротехнических труб из разных материалов. В статье представлены тематические фото, советы по выбору гофрированного рукава и видео рекомендации по прокладке проводов своими руками. Наглядные иллюстрации значительно упростят монтажные и демонтажные работы.

Те, кто занимался реконструкцией домашней электросети в старых домах или квартирах, сталкивались с тем, что раньше проводка монтировалась прямо на стены, непосредственно на нее наносился слой штукатурки. Скажем прямо — данный способ закрытия электрических магистралей имеет много недостатков, а в некоторых случаях может стать предпосылкой серьезных проблем.

Зачем нужна гофра

Прокладку электрического кабеля в гофре рекомендуют по разным причинам:

При укладке в горючие стены (дерево или каркас), для горючей отделки (вагонка, плиты ПВХ), при креплении к деревянному перекрытию — из соображений пожарной безопасности. В этом случае выбирайте негорючие оболочки.
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов.
Это не прост так, цвета имеют определенное значение
При прокладке кабеля в стяжке или под полом, под отделку гофра используется для нескольких целей. Во-первых, для защиты от сжатия при заливке бетона. Во-вторых, чтобы можно было поменять кабель в случае повреждения, не повредив пол. В-третьих, для защиты от повреждений.
При наружной прокладке оболочка необходима для защиты кабеля от атмосферных воздействий (ультрафиолета) и механических повреждений.
При прокладке на открытом воздухе необходима гофра с широким температурным диапазоном (выдерживающая жару и мороз) и стойкостью к до ультрафиолету. Если кабель подвешен, необходимо также усиление для увеличения несущей способности.
При подземной прокладке важна водонепроницаемость, а также жесткость.

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Гофра для электропроводки: как выбрать гофрорукав для кабеля

Вообще гофра, даже металлическая, не лучшая защита от механического разрушения. Чтобы при сверлении не попасть в разводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте залить стяжку, перед отделкой сделать фото, нарисовать и проставить дистанцию.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
Это двустенная гофра — снаружи ребристая, внутри гладкая.
С ней повторно затянуть кабель не проблема
Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Помимо всего этого есть еще гофра с протяжкой или без нее. Протяжка — это тонкий кабель или провод, облегчающий затягивание кабеля в гофре. Кабель привязывают к концу проволоки, натягивают за другой конец, заправляя кабель внутрь. Без протяжки справиться с этой задачей проблематично — при достаточной жесткости можно просто протолкнуть внутрь несколько метров кабеля, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если говорить о видах пластиковой гофры, следует упомянуть, что бывает двухслойная гофра. Снаружи такая же ребристая поверхность, но внутри гладкая. Гофра для такого типа кабеля стоит дорого, но при необходимости в него действительно можно протянуть новый кабель. В тех типах, где внутренняя стенка рифленая, это не всегда возможно — если у трассы минимум поворотов и даже поворотов с большим радиусом.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже может быть разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

Из каких материалов

Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.
Черная кабельная гофра чаще всего изготавливается из ПНД.
Но может быть и из полипропилена (ППР)
ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Гофра для кабеля, размеры, цены

Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. Выбирая размер, учитывайте, что эти изделия имеют два диаметра — внешний и внутренний. Если вы собираетесь прокладывать несколько жил — проводов или кабелей — диаметр следует выбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группы (нужно, кстати, брать специальный кабель) он будет больше греться и наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов:

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

к осветительным приборам — 16 мм;
к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Разные материалы, цвета, толщина стенки и разные цены

Цены на ПП гофру

Монтаж гофротруб

Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Монтаж проводки в гофре

Как протягивать кабель в гофру

Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.

Особенности открытой прокладки на улице

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

обзор видов, размеры, стоимость и нормы прокладки электропроводки

Здравствуй, дорогой гость!

Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.

Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.

Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

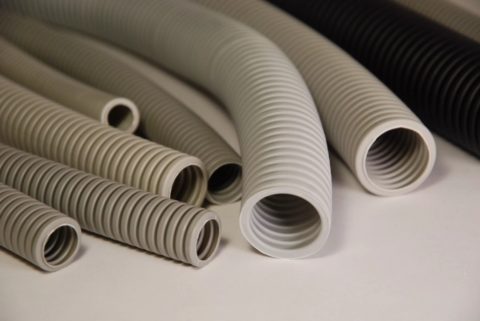

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.

Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Плюсы гофр для кабеля:

Водонепроницаемость;
Долговечность;
Стойкость к возгораниям, огнеупорность, негорючесть;
Сопротивляемость механическим нагрузкам, прочность;
Легкость;
Эстетичность;
Коррозионная стойкость;
Кабель, помещенный в гофру , не ударит человека током;
Защита кабеля от воздействий окружающей среды.

Минусы:

Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Размеры и стоимость

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:

Площадь поперечного сечения провода, мм	Количество проводов, шт	Внешний диаметр гофры, мм
1.5	2, 3, 4, 5	16,16, 20,20
2.5	2, 3, 4, 5	16,16, 20,25
4	2, 3, 4, 5	20,20,25,25
6	2, 3, 4, 5	20,25,32,32
10	2, 3, 4, 5	25,32,32,40
16	2, 3, 4, 5	32,32,40,40
25	2, 3, 4, 5	32,40,50,50
35	2, 3, 4, 5	40,50,50,63
50	2, 3, 4, 5	50,50,63, 63
70	2, 3, 4	50,63,63
95	2,3	63,63
120	2	63
150	2	63

Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:

К розеткам и выключателем —не менее 20мм;
К приборам освещения и датчикам— от 16мм;
От главной распределительной коробки или щитка — не менее 25мм;
Соединение между двумя щитками — не менее −32мм;
Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.

Цены

Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.

Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.

Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.

Сведем приблизительную стоимость изделий в общую таблицу:

Название	Тип	Внешний диаметр	Внутренний диаметр	Цена за метр, средняя
Гофра ПВХ	легкая	16 мм	11,4 мм	2,4 руб
Труба защитная гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	от 7,5 руб/м
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	от 8,9 руб/м
Труба ПНД красная двойная (двухслойная)	жесткая	50 мм	41,5 мм	78,5 руб/м
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	от 9,7 руб/м
Трубка ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	от 28 руб/м
Гофротруба полиамид	черная	21,2 мм	16,8 мм	от 52 руб/м
Металлорукав оцинкованный	металл	20мм	18мм	От 32руб/м

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
Единый отрезок гофррукава не укладывается в острых углах:
Повороты не должны располагаться рядом;
Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
Жгут протягивается в гофрированную электротехническую трубу
Кабель в защите закладывается в канал.

Видео как продевать кабель

Крепеж

Существует несколько общих правил крепежа:

Расстояние между крепежными элементами в идеале — 40-50 см;
Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

Дюбель-клипса;
Дюбель-стяжка;
Кабельные стяжки КСП;
Клипсы и скобы с гвоздем;
U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.

Заключение

Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!

А на сегодня я прощаюсь, надеюсь, скоро мы снова увидимся. А пока -заходите в наши сообщества, там много полезного. Подписывайтесь , делитесь новостями, опытом, новыми тенденциями и вашими мыслями!

Загрузка…

Гофры и трубы для кабеля, цена

Диаметр внешний

10,1 мм 1 13 мм 1 14 мм 1 14,6 мм 1 15,6 мм 1 15,7 мм 1 15,8 мм 3 15,9 мм 2 16 мм 7 16,2 мм 1 18,2 мм 1 19,2 мм 2 19,4 мм 1 19,5 мм 2 19,7 мм 1 20 мм 6 20,2 мм 1 20,5 мм 1 21,2 мм 4 22 мм 1 22,4 мм 2 24 мм 1 24,1 мм 1 24,2 мм 1 24,3 мм 2 24,5 мм 1 24,6 мм 1 25 мм 5 25,7 мм 1 26 мм 1 26,4 мм 1 28,5 мм 3 29 мм 1 30,8 мм 2 31 мм 1 31,1 мм 2 31,4 мм 2 32 мм 5 33 мм 1 34,5 мм 1 37,2 мм 1 38 мм 2 38,6 мм 1 38,7 мм 1 39,2 мм 1 40 мм 1 44 мм 2 45,3 мм 1 48,5 мм 3 49 мм 1 50 мм 4 56 мм 1 58,7 мм 2

Линия по производству гофрированных труб для электрического кабеля

9000 линия для производства гофрированных труб машина для производства труб для гофрирования кабеля

Мы специализируемся на производстве всех видов мягких труб, гибких труб, гофрированных труб и спиральных труб.

Объем нашей машины для производства мягких шлангов включает:

Машина для производства спиральных рукавов EVA
Машина для производства шлангов для бассейнов
Машина для производства спиральных рукавов промышленного применения
Машина для производства спиральных рукавов в медицинских целях
Машина для покрытия электрических кабелей
Машина для производства труб из полиуретана
Машина для производства мягких и жестких спиральных труб из ПВХ
Машина для производства спиральных шлангов из полипропилена
Машина для дренажных труб
Машина для транспортировки материалов
Машина для сифонных шлангов
и т. Д. ……….

На этой странице мы представляем вам машину для производства гофрированных шлангов. этот гофрированный шланг одностенный. Он используется для:

канализации стиральной машины
защиты электрического кабеля
канализации кондиционирования воздуха
всех промышленных целей для защиты кабеля использования
медицинского использования
телекоммуникационного промышленного использования
Машиностроения
осветительного оборудования
производство автомобилей
летное оборудование, метро
поезда и автоматическое управление
материалом может быть PP HDPE LDPE PVC EVA PU и все другие возможные материалы.

следующие параметры станка:

9118

Диапазон диаметров трубы (мм)	4,5-9	9-32	32-63
Основная модель машины	SJ-30	SJ-45	SJ-65
Основная машина l / d	30: 1 003	003	30: 1
Производительность кг / ч	10	40	100
Мощность главного двигателя кВт 9118 4112

44 9115

9011

18.5
Мощность формовочной машины кВт	1,1	1,5	1,5
Пара модулей
Режим охлаждения	Вода, воздух
Производительность (м / мин)	6-10	5-12
Режим дозирования	Индукционный режим
Режим намоточной машины	Моторный привод, ручной

: наша машина

одношнековый экструдер с автоматической системой подачи и сухим бункером.
нагреватели керамические. Винт и бочонок, изготовленные известной компанией Zhoushan винтовой и бочонкой.
Конструкция головки и пресс-формы в зависимости от толщины и диаметра трубы / шланга. Конструкция проточного канала в зависимости от давления материала.
Формовочная система имеет систему водяного и воздушного охлаждения. Зубчатый привод. Четыре вращающихся вала. Имеет автоматическую систему смазки маслом.
пресс-форма обработана ЧПУ, сделана высокая точность.
Цилиндр системы обмотки управления открытием и закрытием.Два намоточных ролика.
Наша машина может производить трубы с кабелем и проводом на линии. Кабелей может быть 6 и более штук.
Формовочный стол имеет форму для соединения цепи и пресс-формы двух типов.
Метод формовки: мы можем производить продувку воздухом, а также производить вакуумную формовку.

10. электрическая панель: толщина 2 мм, очень прочная. Электрические детали: все используют настоящие известные марки DELTA (ТАЙВАНЬ), Omron, SEIMENS.

lМы ориентируемся на высококачественное оборудование.стабильная рабочая машина, простая в эксплуатации машина. мы гарантируем, что наша машина будет стабильно работать без проблем в вашей мастерской.

l Мы предоставим вам все решения в соответствии с вашими требованиями.

lЧестный деловой путь, искреннее обслуживание, желание долгосрочного сотрудничества, мы всегда здесь, вместе с вами, предоставляем вам новейшие технологии и практические проекты.

Пожалуйста, свяжитесь со мной для получения более подробной информации о расценках на машину. мы приветствуем вас посетить завод.

Каждый год мы участвуем в Стамбульской ярмарке машинного оборудования и китайской выставке пластмасс.

Ниже приведены некоторые фотографии нашей машины. все изображения с нашего завода. пожалуйста, не используйте в рекламных целях без нашего разрешения. благодарю вас.

гофрированный кабель — определение — английский

Примеры предложений с «гофрированным кабелем», память переводов

патенты-wipoКоаксиальный разъем для гофрированного кабеля

патенты-wipoКоаксиальный разъем для гофрированного кабеля с гофрированным уплотнением

WikiMatrix стал особенно известен благодаря и продажа гофрированного кабеля.

tmClass Исключая кабели, гофрированные кабели и штекерные соединители

патент-wipo Гофрированный кабель

патент-wipo Разъем штыревого типа для коаксиального гофрированного кабеля состоит из корпуса (1) и штыря (2), который находится в корпусе (1 ).

Common crawlCompact — безопасный — прочный. В серии SIMFix® Pro компания Telegärtner представляет новое поколение компактных разъемов для гофрированных кабелей 1⁄2 дюйма, 7/8 дюйма, 1 1⁄4 дюйма и 1 5/8 дюйма.

патент-wipoКомпактный компрессионный разъем для кольцевого гофрированного коаксиального кабеля

патент-wipo Электрический разъем (10) устанавливается на гофрированный коаксиальный кабель (12).

патентов-wipo Коннектор для гофрированного коаксиального кабеля и метод

патентов-wipo Компактный компрессионный соединитель с гибким зажимом для коаксиального гофрированного кабеля

патентов-wipoСпособ и устройство для формирования кольцево-гофрированных труб (10) и кабелей с использованием головки для гофрирования с несколькими шестернями (30), который вращается вокруг трубки (10) или кабеля, чтобы гофрироваться, когда трубка или кабель (10) протягивается через головку (30).

патент-wipo Предусмотрен компрессионный соединитель для конца сегмента гофрированного коаксиального кабеля, в котором компрессионный соединитель включает в себя зажим, который является одновременно гибким и проводящим, чтобы обеспечить высокоточное и безопасное соединение соединителя с низким напряжением. отрезок коаксиального гофрированного кабеля.

tmClassКислородная резка, гибка труб и профилей, гальваника, цинкование, гофрирование, опрессовка кабельных наконечников

патент-wipoРазъем для коаксиального кабеля с гофрированным внешним проводником и способ крепления

tmClassГофрированная трубка для электрических кабелей и телекоммуникационных кабелей

патентов -wipo Соединительное и формовочное устройство для соединения гофрированных трубок, защищающих электрические кабели и соединители, а также способ монтажа того же

патент-wipo Устройство для протягивания электропроводки в гофрированную трубу

патент-wipoA компрессионный соединитель для гладкостенных, гофрированных и спиральный гофрированный коаксиальный кабель включает изолятор, расположенный внутри корпуса, при этом изолятор содержит центральное отверстие в нем, размер которого меньше размера цанги, или второй зажим, который захватывает центральный проводник коаксиального кабеля.

WikiMatrix Несколько других типов систем электропроводки используются для построения электропроводки в Соединенных Штатах; к ним относятся гофрированный металлический армированный кабель, кабель с минеральной изоляцией, другие типы силовых кабелей и различные типы электрических кабелепроводов.

PolishPatents Способ и устройство для обшивки с поперечно гофрированными металлическими оболочками удлиненных объектов, особенно кабеля

патент-wipo Предоставляется компрессионный соединитель для конца кольцевого гофрированного коаксиального кабеля, в котором компрессионный соединитель включает в себя зажим, имеющий множество сквозных прорезей и пружина, позволяющая расположить кабель таким образом, чтобы он мог надежно соединяться с / внутри разъема, не вызывая деформации кабеля, а также позволял подготовить кабель путем разрезания в впадине гофры, а не на пике гофры.Разъем для коаксиального кабеля включает гофрированный изнутри элемент, гофрированный изнутри уплотнительный элемент и заднюю гайку.

патент-wipo Разъем для коаксиального кабеля включает внутреннюю гофрированную поверхность, внутренний зажимной элемент и заднюю гайку.

PolishPatentsГофрированные трубки для защиты электрических проводов и кабелей

Показаны страницы 1. Найдено 65 предложения с фразой гофрированный кабель.Найдено за 7 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки.Они поступают из многих источников и не проверяются. Имейте в виду.

электрических проводов и гофрирования Стоковое Фото

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула

облегчения COVID-19

Похожие изображения

Три жилы электрического провода, торчащие из защитной гофры

Электропровод в гофре на сером фоне

Электро гофра серого цвета скручена в бухту и стянута стяжкой

Электропровод подключен к дому

Электроприводы с присоединенными проводами в гофре на металлической пластине.

Электрокабель проложен в защитной гофре над стеной. электрические провода проложены по стене для подключения

Электромонтаж, разводка проводов в металлической гофре на синем фоне

Алюминиевая трубка для защиты провода с футеровкой

Мини-фонарь электрический

Электрические провода и кабели торчат в отверстиях внутри серой цементной стены для подготовки к подаче электроэнергии в строящемся доме.

Вывод электрокабелей в ВЛ от здания подстанции

Тротуар для пешеходов из серой мозаичной плитки с отверстием для электрического кабеля.

Коллаж из электроинструментов на рваном картоне с чистой записной книжкой и светодиодными лампочками, паяльник, печатная плата

Гофра для электропроводки крепится к стене.Электромонтажная система в новостройке

Сварка и гофр кабель Армирование машин для Гибких Огнеупорного кабель

Машина для армирования сварочного и гофрированного кабеля для гибкого огнестойкого кабеля

Welding And Corrugation Cable Armouring Machine For Flexible Fireproof Cable

линия гофрирования

:
Сварочный кабель, предназначенный для вторичного (сильноточного) подключения к электродам для автоматической или ручной дуговой сварки.Он подходит для гибкого использования в тяжелых условиях, на сборочных линиях и конвейерах или системах, в станках, автоматических линиях и машинах точечной сварки. Электропитание: заземляющие / возвратные провода, подача питания к процессу электролитического покрытия, соединение шин, трансформаторы, генераторы, оборудование для обслуживания самолетов и т. Д.

(1) Размер IEC: 16 мм2, 25 мм2, 35 мм2, 50 мм2,70 мм2, 95 мм2 120 мм2.

(2) Размер AWG: 6AWG, 4AWG, 2AWG, 1AWG, 1 / 0,2 / 0,3 / 0,4 / 0.

2. Название и стандарт IEC
(1). Сварочный кабель в резиновой оболочке 245 IEC 81 IEC60245-6, H01N2-D
(2). Сварочный кабель в резиновой оболочке 245 IEC 82, изготовленный из хлороперенов или композитных эластичных материалов.
3. Проводник:

OFC / CCA / луженые медные провода или CCS Проводник

4. Оболочка:

Резина или ПВХ или TPE

5. P acking:

100 м / рулон или 200 м / рулон (По запросу) Наружная упаковка: 8 рулонов / картонная коробка или 4 рулона / картонная коробка

900,2

900

900,0

Номинальное сечение проводника (мм2)	Проводящая сердцевина	Толщина оболочки (мм)	Средний внешний диаметр (мм2)		200C Сопротивление проводника ≤ (Ом / км)
	Количество / диаметр сердечника (мм)		Мин.	Макс.
10	322/0.20	1,8	7,5	9,7	1,91
16	513 / 0,20	2,0	2,0	1,16
25	798 / 0,20	2,0	10,5	13.0	0,758
35	1121 / 0,20	2,0	11,5	14,5	0,536 04 0,536 0 1596 / 0,20	2,2	13,5	17,0	0,379
70	2214/0.20	2,4	15,0	19,5	0,268
95	2997 / 0,20	2,6	0,198
120	1702 / 0,30	2,8	19,0	24.0	0,161
150	2135 / 0,30	3,0	21,0	27,0	0,12103 900 0004 0,12103 0 1443 / 0,40	3,2	22,0	29,0	0,106

0
1) Минимальное количество заказа: не менее 5 километров
2) Цена: EXW / FOB / CIF
3) Упаковка: 100 м / рулон или 500 м / рулон или по заказу
4) Образец: бесплатный образец доступен для вас
5 Индивидуальное обслуживание: печать вашего логотипа или торговой марки на кабеле.
YH: оболочка из натурального каучука для сварочного кабеля.
YHF: горопреновый каучук или другой синтетический каучук. Сварочный кабель в оболочке
Рабочая температура ≤ 60º C
Наши услуги

Подробные изображения
Поставка
Обычно мы используем 20fcl 40fcl и 40HQ

*
.
* Пример поддержки тестирования.
* Посетите наш завод.
* Услуги профессионального дизайна
* Услуги профессионального экспортера
Упаковка и доставка

FAQ
FAQ
1 Q: Вы завод или торговая компания?
A: Мы фабрика с 39-летней историей.

2 Q: Почему мы выбираем вас?
A: 1. Известный китайский бренд
2. Супер высокое качество, конкурентоспособная цена
3.Быстрая доставка, большие производственные возможности
3 Q: Какова ваша гарантия и послепродажное обслуживание
A: Гарантия: 2 года на основной корпус, 1 год на детали.
Послепродажное обслуживание: профессиональный инженер по эксплуатации и техническому обслуживанию.
Информация о компании
3w dot chunbincable dot com

КАК ВЫБРАТЬ ПРАВИЛЬНЫЙ СВАРОЧНЫЙ КАБЕЛЬ?
Сварочный кабель является проводником сварочного тока.Он состоит из серии тонких медных нитей, обернутых внутри непроводящей, прочной оболочки (обычно из синтетического или натурального каучука различных цветов). Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изолирующая оболочка предназначена для выдерживания повторных перемещений по шероховатым поверхностям. По мере увеличения уровня тока (измеряется в амперах или амперах) диаметр сварочного кабеля и результирующая площадь поперечного сечения медной скрутки должны увеличиваться.Концепция похожа на поток воды через шланг. Требуется шланг большего диаметра, чтобы пропускать больший объем воды. Вы используете шланг меньшего размера для полива сада, а пожарная служба использует шланг гораздо большего размера для тушения пожаров.
«Пропускная способность» сварочного кабеля, также известная как допустимый ток или номинальная сила тока, означает максимальное количество электрического тока, которое кабель может безопасно проводить. Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его длина, номинальное сопротивление (т.е.д., номинальное сопротивление), температурные характеристики изоляционного материала и температура окружающей среды. Более короткие кабели могут пропускать больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто рассчитан на температуру жилы 75 ° C (167 ° F), 90 ° C (194 ° F) или 105 ° C (221 ° F). Хотя сам медный провод может выдерживать высокие температуры, создаваемые более высокой силой тока, прежде чем будет поврежден, изоляция, защищающая их, расплавится. Сварочные кабели также часто рассчитаны на температуру окружающей среды 30 ° C (86 ° F).Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, снизить их пропускную способность. Кроме того, несколько кабелей, плотно упакованных вместе, также могут иметь снижение способности рассеивать тепло. Несколько кабелей следует немного развести.
Обратите внимание, что, хотя медь является отличным проводником электричества, она все еще имеет определенную степень сопротивления потоку электронов через нее. Следовательно, в кабеле будет возникать нагрев за счет сопротивления.После продолжительной сварки сварочный кабель правильного сечения может стать теплым на ощупь. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться. Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном итоге, к обрыву и отказу кабеля). Разрыв изоляционной оболочки также может привести к поражению электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, не проводит ток более эффективно, чем кабель надлежащего размера.Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил. Следовательно, кабели увеличенного размера могут быть нерентабельными.
Электрический кабель обычно классифицируется по размеру AWG (American Wire Gauge), где у кабеля меньшего диаметра номер больше. На рис. 1 указаны размеры AWG. Калибровочные размеры больше единицы равны нулю, также обозначаются как 1/0 (произносится как «одна цифра»), два нуля, выражаются как 2/0 (произносится как «две доли»), 3/0 и 4/0.Кабели сечений от №4 до №4 / 0 обычно используются для сварочного кабеля.
Рисунок 1: Пример калибра провода
В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.

Рисунок 2: Сравнение размеров кабеля AWG и метрической системы
Теперь, когда вы выбираете правильный размер кабеля для вашего сварочного оборудования, лучше всего выбрать кабель, который может выдерживать максимум выход сварщика.Для этого нужно определить три фактора. К ним относятся:
• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока
Сварочный контур — это общий путь, по которому проходит электричество. Он включает в себя источник питания, кабель электрода, электрододержатель (или горелку TIG или механизм подачи проволоки и горелку), электрическую дугу, рабочий кабель и рабочий зажим. На рисунке 3 показана сварочная схема. Для определения правильного размера сварочного кабеля необходимо сложить полную длину кабеля электрода и рабочего кабеля.Кабель электрода подключается к держателю электрода, горелке TIG или механизму подачи проволоки. Рабочий кабель прикрепляется к рабочему зажиму. Обратите внимание, что эти последние два элемента часто неправильно называют «заземляющий кабель» и «заземляющий зажим». Однако это неправильная терминология, так как «заземляющий» провод применяется только к первичной стороне сварочной цепи (то есть к входящему силовому кабелю).
Рисунок 3: Пример сварочной цепи
Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля.Не имеет значения, в каком направлении протекает ток через сварочную цепь, будь то постоянный ток положительный (DC +), постоянный ток отрицательный (DC-) или переменный ток (AC). Полярность и направление тока влияют только на сварочные характеристики и выбор электрода.

Номинальная выходная мощность источника питания — это просто максимальный ток или уровень силы тока, при котором машина предназначена для использования (обратите внимание, что некоторые источники питания могут производить токи, превышающие их номинальную мощность, в течение коротких периодов времени).Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальная выходная мощность 250 А), Power Wave® S350 (номинальная выходная мощность 350 А), Flextec ™ 650 (номинальная выходная мощность 650 А) и т. Д.
Рабочий цикл — это номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока, прежде чем превысит свой тепловой предел (т. Е. Обмотки становятся слишком горячими) и отключится, если он имеет защиту от тепловой перегрузки.Обычно при уменьшении уровней выходной мощности рабочий цикл увеличивается (до 100% или непрерывной выходной мощности). И наоборот, по мере увеличения выходных уровней (до максимальной выходной мощности) рабочий цикл уменьшается. Номинальные значения рабочего цикла можно найти на паспортной табличке источника питания и / или в руководстве по эксплуатации. Номинальный рабочий цикл источника сварочного тока обычно связан со сварочными процессами, в которых он будет использоваться, его предполагаемым использованием и от того, работает ли он от однофазного или трехфазного источника питания. На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.
Рисунок 4: Однофазные и трехфазные блоки питания

Рисунок 5 представляет собой пример диаграммы для выбора правильного размера сварочного кабеля. Другие диаграммы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 А с рабочим циклом 60% и вам требуется общая длина электрода и рабочих кабелей 100 футов. Из таблицы следует выбрать правильный размер кабеля №2 / 0.Размеры кабелей увеличиваются для увеличения длины, прежде всего, с целью минимизировать падение кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые следует подключать параллельно или вместе, чтобы разделить текущую нагрузку.
Рисунок 5: Выбор сварочного кабеля подходящего размера
Следует также отметить, что помимо правильного выбора размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в надлежащем состоянии. в хорошем состоянии.Любые трещины, порезы, пятна износа и т. Д. На сварочном кабеле могут снизить его токонесущую способность и создать горячие точки. Кроме того, изношенные или изношенные кабельные соединения с рабочим зажимом, наконечниками или соединителями с поворотным замком также могут снизить способность проводить ток и создавать горячие точки (см. Примеры в , рис. 6, ). Все изношенные, изношенные и поврежденные части должны быть немедленно отремонтированы для обеспечения надлежащей работы и сведения к минимуму любых потенциальных угроз безопасности.
.
No related posts.

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

Зачем нужна гофра

Виды гофры для прокладки кабелей

Разновидности

Из каких материалов

Гофра для кабеля, размеры, цены

Выбор размера

Цены

Монтаж гофротруб

Монтаж проводки в гофре

Особенности открытой прокладки на улице

Гофра для электропроводки — назначение, виды и монтаж электропроводки в гофре

Предназначение гофрированной изоляции

Разновидности гофрированных изоляционных труб

Прочность трубы

Приспособление для укладки кабеля в гофру

Материал изготовления гофрированных труб

Цены на гофру

Конструктивные особенности гофры

Размерные параметры гофрированных труб для электрической проводки

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Стоимость гофрированной трубы

Рекомендации по проведению монтажных работ

Укладка кабеля в гофру

Как крепятся гофрированные трубы с проводкой?

Цены на гофрированную трубу

Сложности при использовании гофры

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Как подобрать гофру для кабеля: правила выбора

Назначение гофры

Разновидности гофры

Различия по конструкции

Материалы

Размеры гофротруб

Монтаж гофры

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Назначение и преимущества гофры

Виды гофры для прокладки кабелей

Различия по конструкции

Материалы

Размеры

Что нужно учитывать при выборе гофротрубы

Технология монтажа

Требования и ошибки

Как протянуть кабель внутри гофры

как выбрать гофрорукав для кабеля

Зачем нужна гофра

Виды гофры для прокладки кабелей

Разновидности

Из каких материалов

Гофра для кабеля, размеры, цены

Выбор размера

Цены

Монтаж гофротруб

Монтаж проводки в гофре

Особенности открытой прокладки на улице

обзор видов, размеры, стоимость и нормы прокладки электропроводки

Виды гофры для прокладки кабелей

Почему популярна, плюсы и минусы

Как правильно подобрать и какая лучше

Размеры и стоимость

Цены

Монтаж

Требования и нормы

Последовательность работ

Видео как продевать кабель

Крепеж

Особенности прокладки на улице

Заключение

Гофры и трубы для кабеля, цена

Линия по производству гофрированных труб для электрического кабеля

003

003

гофрированный кабель — определение — английский

Примеры предложений с «гофрированным кабелем», память переводов

электрических проводов и гофрирования Стоковое Фото

Сварка и гофр кабель Армирование машин для Гибких Огнеупорного кабель

04 0,536

0 1596 / 0,20

0 1443 / 0,40

0
1596 / 0,20

0
1443 / 0,40
