Можно ли из выключателя сделать розетку

Как из выключателя сделать розетку

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

Демонтируем розетку

Итак:

  • Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение.
    Лучше всего снять напряжение со всей квартиры или дома.
  • Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
  • Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

На фото представлена возможная схема подключения в распределительной коробке

  • На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
  • Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
  • Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
  • Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
  • Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
  • Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

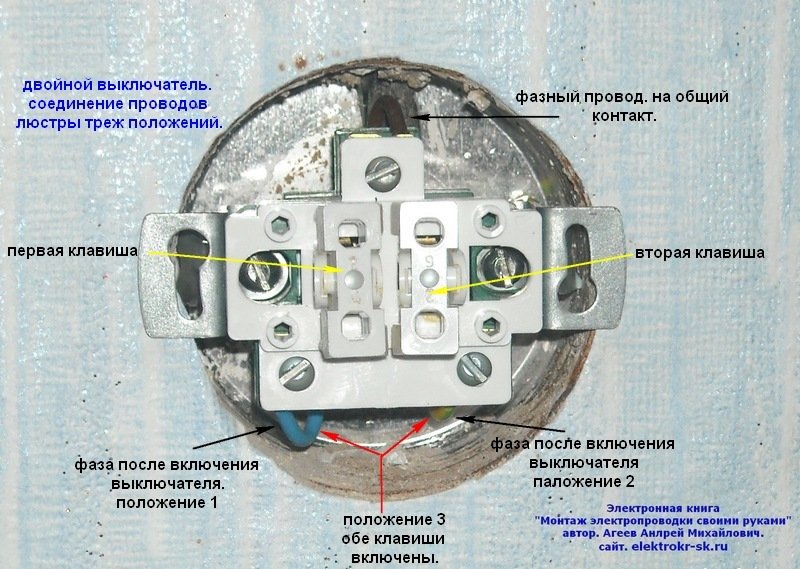

Подключаем двухклавишный выключатель

Итак:

  • Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
  • Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
  • В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

  • Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
  • Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
  • Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
  • Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
  • Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус.

Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Схема подсоединения розетки и выключателя. Как от выключателя провести розетку

В связи с повешенным количеством электроприборов, и меньшему количеству рабочих розеток в помещении, у многих людей возникает вопрос: «Можно ли от выключателя провести розетку схема какая»?
Естественно, можно попробовать проложить новую электропроводку, и вывести намного больше точек. Конечно, данный процесс обойдется дорого, и нужно будет делать капитальный ремонт. Новая проводка требует штробление стен, поэтому можно пойти на небольшую хитрость, и попробовать самостоятельно провести розетку от выключателя. Соответственно, сделать такое подключение возможно, но в нем будет много нюансов, и процесс немного усложняется.

Для данного выхода из ситуации, который намного дешевле и быстрее, необходимо сначала разобраться в отличительных свойствах двух приборов.

В чем заключается техническая разница?

Чтобы было максимально просто понять, как правильно от выключателя провести розетку, нужно знать разницу между ними. Поле этого, уже можно решить, стоит ли выполнять данные работы.
Электрическая розетка выполняет главную функцию — обеспечивает бесперебойную подачу электроэнергии к подключенным электроприборам. В конструкции у розетки, чтобы выполнять подачу находится два потенциала: фаза (L) и ноль (N). Розетки с заземлением, имеют три потенциала: фаза (L), ноль (N) и заземление (PE).
Выключатель осветительных приборов (люстры, светильников) отличается: внутренней конструкцией и функцией. Задача выключателя просто замыкать и размыкать готовую цепь. У выключателя имеется один потенциал: фаза (L).

Выше описаны различия двух приборов. Из полученных данных видно, что подключить розетку от выключателя без вмешательств в электричество не возможно. Монтажные работы необходимы, чтобы в последующем электроприбор смогу стабильно функционировать, ему необходимы два потенциала, а у выключателя он один.

К чему приведет параллельное подключение?

Есть попробовать подключить розетку к выключателю без особых вмешательств — параллельно, итог будет негативным: при любом использовании новой розетки, электрический ток непременно будет проходить через имеющийся светильник. Соответственно, он будет загораться.
Данная схема — строго не рекомендуется, из-за многочисленных ограничений:

Если через данное изделие подсоединять электрические приборы, имеющие увеличенную мощность, это приведет к обильному накаливанию и лампа будет периодически ломаться;

Некоторые устройство от данной розетки, нес могут стабильно функционировать. К такому оборудованию относятся: холодильник, морозильная камера, стиральная и посудомоечная машина;
Есть риск короткого замыкания, и других пагубных ситуаций.
Чтобы избежать выше указанного перечня негативных ситуаций, можно просмотреть пару других способов, и определиться нужно ли такое изделие в помещении.

Способ No 1 Замена

Можно просто отказаться от выключателя, и полностью заменить его электрической розеткой. Естественно, данный метод подойдет, если владелец дома согласен на отказ от освещения в комнате. Либо в помещении есть дополнительное искусственное освещение. Тогда одним светильником можно пожертвовать.

Перечень работ:

Полностью отключить подачу электроэнергии;
Снять выключатель, и отключить его;


На свободное место, установить розетку и осуществить подключение проводников к клеммам;
Провести всю работу, проверить итоговый результат.

Как часто вам требовалось произвести установку выключателей или розеток в доме (квартире)? Бывало такое, что из-за своей некомпетентности вызывали мастера? Сама процедура установки розеток и выключателей проста – достаточно знать всего несколько основополагающих моментов, которые обезопасят вас от поражений электрическим током.

Перед началом работ

Начиная выполнять какие-либо работы по электрике, необходимо обесточить весь дом или квартиру. Для этого достаточно выключить пробки на счетчике (автомате), а также побеспокойтесь о том, чтобы его никто не запустил. Предупредите всех, кто может быть к этому причастен.

Подключение электрических элементов требует наличия следующих вещей:

  • выключатель или розетка;
  • распределительная коробка – если предполагается разводка кабелей;
  • провода для соединения;
  • изолента для изоляции;
  • коробочки для помещения выключателя (розетки), которые можно купить в любом хозяйственном магазине.

Само соединение выключателя к светильнику (люстре) или замена (установка) розетки – дело очень простое:

  1. Демонтируйте старую розетку.
  2. При необходимости установите внутреннюю коробку, если последняя отсутствует или прежняя пребывает в плачевном состоянии.
  3. Крепление коробки происходит на приготовленную смесь из алебастра.
  4. После этого достаточно закрепить провода в разъемах розетки и установить элемент на свое место.
  5. Крепится сама розетка при помощи специальных полозьев, которые идут в комплекте с продажи. Достаточно закрутить шурупы до той степени, чтобы конструкция плотно сидела на своем месте.

Для монтажа выключателей последовательность действий аналогична.

В статье будут рассмотрены различные схемы подключения в распределительной коробке между электрощитом, люстрой и выключателем.

Перед стартом любых электрических работ позаботьтесь о том, чтобы полностью снять напряжение. Это обезопасит вас от поражения электрическим током. Подключение выключателя осуществляется всегда в разрыв фазы. Таким образом механизм будет отключать именно кабель под напряжением, а не нулевой. Используя такой традиционный подход, эксплуатация электроприборов в помещении окажется безопасной.

Процесс подключения

Определите фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.

Для примера: вам потребовалось сменить лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.

Определяется фазовый провод при помощи индикаторной отвертки. Прокладывая проводку, следуйте тому, чтобы фазный провод подключался к центральному контакту цоколя. Это уменьшит вероятность того, что можно будет случайно получить поражение током.

Подключение подразумевает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу светильника (к нагрузке). Таким образом выполняется подключение по фазовому проводу.

Синий провод от электрощита необходимо подключить к нулевому проводнику нагрузки (люстры). Результатом этих несложных действий получается подключение по фазе, а нулевой присоединяется напрямую на лампы.

Принцип работы схемы следующий: нажатие выключателя замыкает электрическую цепь, фаза от счетчика передается сразу на светильник и люстра загорается (лампочка). Завершив соединения всех проводов, места с узлами необходимо аккуратно заизолировать и уложить внутри распределительной коробки. Все соединения проводов лучше всего делать посредством скручивания с последующим запаиванием.

Подключение выключателя и розетки в одном месте

Зачастую в одной комнате используется одна распределительная коробка, в которую подводятся провода от люстры и розетки (или от нескольких). В таком случае легко можно ошибиться и неправильно выполнить монтаж проводов.

Сейчас ознакомьтесь с тем, как выполнить подключение одного светильника и одной розетки в одной коробке:

  1. Подключение выключателя светильника происходит по фазе, как описывалось выше.
  2. Провода от розетки нужно подключать параллельно.
  3. Красный провод от розетки к фазе.
  4. Синий проводник к нулевому проводу.

После завершения всех действий по подключению провода фиксируются, хорошо зажимаются и запаиваются. Завершающим этапом нужно выполнить изоляцию узлов изолентой, уложить провода в коробке и закрыть ее.

Подводя итог

Прочитав эту статью, вы убедились в том, что произвести установку выключателя или розетки можно достаточно быстро, и вызов мастера совсем необязателен. Главное, что нужно учитывать – это соблюдение техники безопасности при выполнении электромонтажных работ. Перед началом обязательно отключите общее напряжение по квартире (дому) на счетчике, а только затем приступайте к выполнению работ.

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

  • Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
  • От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
  • Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
  • От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

  • Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
  • Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.
  • Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
  • Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

  • Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

  • Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
  • Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
  • Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

  • Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

  • Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
  • Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

  • Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
  • Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
  • После удлинения заземляющего проводника подключаем его к выводу выключателя.
  • Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
  • После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

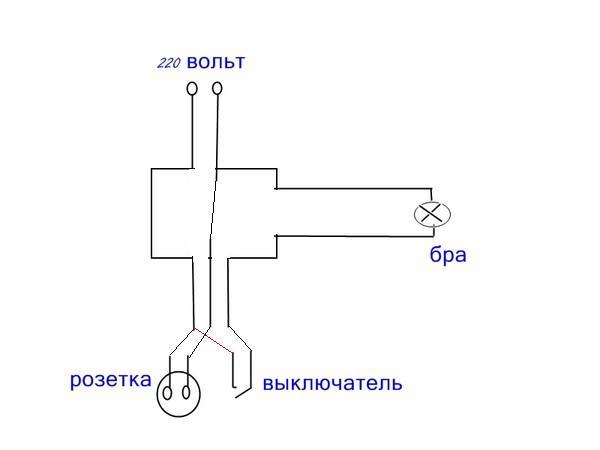

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

  • Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
  • Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
  • Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
  • Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Для установки выключателя потребуется:

  • выключатель;
  • соединительные провода;
  • распределительная коробка;
  • изолента;
  • отвертка;
  • желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т.е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема выключателя состоит из:

  • лампочки – одна или несколько, включенных параллельно;
  • одноклавишного (в нашем случае) выключателя;
  • распределительной коробки;
  • источник питания 220V.


С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника. Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю. Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель. Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке. Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).


  1. Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
  2. Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
  3. Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
  4. При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
  5. Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
  6. Установка и соединение розетки с выключателем следующая:
  • на стене закрепляют подрозетник;
  • розетка раскрывается;
  • основание розетки двумя винтами привинчивают к выключателю;
  • к розетке и основанию выключателя винтами привинчивают кабель.


Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

Инструкция

Выключите электричество. Это можно сделать в щитке при помощи вводного автомата или просто напросто вывернув сами пробки. Затем необходимо убрать защитную накладку от гнезда или выключателя . При этом не забудьте оставить запас провода в 50 мм.

Последовательно отвинтите распорные винты охватов от пластин. Это необходимо для того, чтобы была возможность выставить выключатель в коробке из гнезда. По завершению поворота крестовины должны быть в коробке. Винты стоит вкручивать осторожно, не торопясь, без деформации.

В том случае, если предыдущие выключатели держались лишь при помощи «подушек», привинченных к стене, то расположите в стенной впадине приспосабливающую коробку. Это сделать несложно, поскольку практически во всех современных моделях присутствует металлический корпус установки с апертурами.

В фазе разрыва установите переключатели. Сам провод при этом приспособьте в патроне крепления. Это необходимо для безопасности электрической схемы при коротком замыкании. В таком случае она просто разъединится. Также это позволяет заменять патроны и лампы без каких-либо проблем.

Обратите внимание, делается ли включение света при помощи верхней части ключа или же основной кнопки, при устройстве выключателя . В случае одной клавиши, выключатель нужно установить таким образом, чтобы исключительно снизу находились связные контакты.

Осторожно закрепите подрозетник на стене. После этого откройте саму розетку . Приложите ее основу к выключателю двумя винтами. После этого прикрепите кабель к розетке и контакту. Делать это нужно при помощи винтов. Перед началом эксплуатации убедитесь в правильности всех своих действий, отсутствии ошибок или пропущенных шагов. Только полностью удостоверившись в этом, можете начинать эксплуатацию.

Проблемы электропроводки и подключения розеток и выключателей должен решать специалист, разбирающийся в технике безопасности и имеющий соответствующее разрешение для работы. Но общие принципы работы можно изложить следующим образом.

Вам понадобится

  • розетка, выключатель, провод.

Инструкция

Определите место расположения розетки – по правилам это от метра до полутора от пола, по евростандартам – немного выше плинтуса, а именно от тридцати до сорока сантиметров. Но если дома есть маленькие дети, нужно не просто разместить розетку повыше, но и обеспечить ее заслонкой.

Проследите, чтобы розетка была на расстоянии не менее полуметра от любых трубопроводов, включая не только газовые, но и водопроводы.

Все работы по подключению розетки проводите при отключенном электричестве, желательно на щиток повесить предупреждение «Не включать!».

Проводку ведите сантиметров на 30 выше пола – это оптимальный вариант как при открытой, так и при скрытой проводке.

Перед соединением провода предварительно зачистите для обеспечения лучшего контакта.

При соединении обеспечьте крепкое и надежное привинчивание проводки, чтобы избежать нагревания или искрения.

Укрепите розетку на деревянной или пластиковой подставке не меньше 10 мм шириной (это касается только открытой проводки.

Для закрепления розетки на подрозетнике используйте два шурупа или соедините их между собой при помощи специального зажима.

При подключении розетки учитывайте мощность предполагаемых для включения в нее приборов. Если у вилки прибора есть провод заземления, то и розетка должна быть соответственной.

Помните, что при параллельном подключении розетки от выключателя свет будет включаться каждый раз при подключении прибора в розетку , а при последовательном розетка будет работать только после включения света.

Оденьте рамку и установите панель механизма.

Выбор того, проводить ли розетку от выключателя , остается строго за вами — именно вы будете использовать результат своей работы, но лучше все же оставить такое занятие, как монтаж, электрикам.

Источники:

  • как сделать из выключателя розетку и выключатель

Разберите розетку, открутив два винта, расположенные на защитной крышке, при помощи отвертки. Определите, какой способ фиксации проводов предполагается в данном приборе. Как правило, это специальные зажимные клеммы, в которых предусмотрено отверстие для провода и болт, служащий для его фиксации. Хотя, в некоторых моделях кабель просто закрепляется болтом с гайкой.

Аккуратно зачистите все концы электропровода. Если в розетке предусмотрены прижимные клеммы — зачищать кабель следует на 5-7 мм. Вставьте провод в отверстия и затяните болт.

Если зажимные клеммы отсутствуют — зачистите кабель на 10-15 мм. Сделайте небольшие колечки на концах проводов при помощи пассатижей. Вставьте крепежные болты в колечки и туго завинтите их.

Вставьте розетку в подрозетник. Выставите ее ровно, используя спиртовой уровень.

Зафиксируйте прибор в стене при помощи винтов. Старайтесь завернуть винты до упора. Прикрутите защитную крышку.
Розетка установлена.

Видео по теме

Полезный совет

Если вы устанавливаете розетку на гипсокартонную стену — приобретите специальный подрозетник и зафиксируйте его на стене с помощью самореза и дюбеля.

Источники:

Решили сделать ремонт, выровнять стены гипсокартоном ? Правильное решение. Ведь оно позволит быстро, экономично спрятать от посторонних глаз все дефекты и неровности стен. Одно смущает – на новых стенах нет ни выключателей, ни электророзеток. Дело это поправимое: установите их сами.

Инструкция

Еще до того, как крепить на деревянную решетку листы гипсокартона , сделайте монтаж электросхемы. Для этого определитесь с местом установки выключателей и электророзеток.Электропровода уложите в гофрированный шланг и закрепите к каркасу. Кабель от распределительной коробки подведите к месту установки электророзетки. Оно должно быть расположено на высоте 250-300 мм от пола и на минимальном удалении от подключаемого электроприбора.Почему именно такое расстояние от пола? Потому что при расположении электророзетки ниже будет затруднена работа пылесоса. А при более высоком расположении на нее будет оказываться дополнительная нагрузка в виде веса электропровода подключенного электроприбора. Чем выше

Когда место установки выбрано, на стене из гипсокартона отметьте центр будущей розетки. Из центра начертите круг диаметром 68мм. Это будет установочное место для коробки под электро розетку .
Заранее позаботьтесь о приобретении установочных коробок для монтажа на гипсокартон , т. к. они отличаются от других способом крепления на стене.

По начерченному кругу вырежьте специальной насадкой к дрели отверстие в листе гипсокартона. В это отверстие установите монтажную коробку, предварительно пропустив внутрь нее электропровода.
Необходимо учесть, что высота установочной коробки стандартная и равна 45 мм. Если расстояние от основной стены до наружной поверхности листа гипсокартона будет меньше, то отверстие под установочную коробку придется углубить в основную стену.

Закрепите коробку в отверстии, для чего винтами подтяните лапки к внутренней стороне листа гипсокартона. Затем произведите затяжку так, чтобы установочная коробка не двигалась.

Подсоедините провод к розетке , предварительно вытянув его из коробки на расстояние 10-12 см. Затем с помощью винтов закрепите розетку к установочной коробке, выровняйте ее и закройте декоративной планкой.

Видео по теме

Обратите внимание

Все работы по монтажу электропроводки и установке электророзетки делайте при отключенном напряжении.

Источники:

Из всех известных человечеству устройств электрической коммутации самыми распространенными являются розетки, основная функция которых заключается в создании надежного контакта с вилкой прибора, подключаемого к нему. Количество используемых человеком электрических приборов с каждым днем становится все больше, при этом число розеток в комнате остается неизменным. Разрядить нагрузку на одну из них позволяет подключение к ней второй розетки, а чтобы не тянуть лишние провода из электроблока, их нужно соединить между собой. Сделать это проще всего посредством параллельного соединения.

Вам понадобится

  • — мультиметр или индикатор;
  • — паяльный аппарат;
  • — набор отверток.

Инструкция

Параллельное соединение розеток является самым безопасным, а потому и наиболее популярным. К тому же его легко можно выполнить своими руками . Но при этом нужно помнить, что подходит оно только для розеток, относящихся к одной группе.

Для начала отключите автомат, чтобы снять с подключаемой розетки напряжение. Сделать это можно выкрутив пробки, если они используются, или, отключив автоматические выключатели на вводе.

Проверьте отсутствие напряжения. Для этого можно воспользоваться обычным указателем напряжения, мультиметром или индикатором. Только убедившись в отсутствии напряжения, можно будет снять крышку розетки и прикоснуться рукой к оголенным проводам и контактам.

Подключать электрическую розетку параллельным соединением можно через распределительную коробку или с помощью клемм. Второй способ еще называется шлейфным соединением. При использовании шлейфа кабель подсоединяется к первой единице блока, при этом кабель для следующего блока будет запитываться от последней.

Для шлейфного соединения очень важно, чтобы отсоединения розеток были независимы друг от друга. Для этого соедините проводники с нулевыми проводниками посредством клемм либо пайки. К первой электрической розетке подсоедините ноль и фазу. После этого поставьте сжим на провод заземления. От него к каждой из электрических единиц будет подводиться провод для заземления.

Чтобы подключить вторую розетку, подсоедините фазу и рабочий ноль от последней единицы первого блока, а в сжим подключите провод заземления.

После того как работы будут закончены и рабочие части розеток будут надежны установлены в подрозетниках, можно прикрутить крышки и включить автомат.

Обратите внимание

Материалы всех используемых проводов должен быть идентичен. К примеру, нельзя производить подключение медных проводов со сделанными из алюминия.

Если не удается избежать подключения проводов, выполненных из разных материалов, важно произвести их залудивание перед соединением.

Полезный совет

Осуществление параллельного соединения требует от исполнителя соблюдения техники безопасности, а потому очень важно не упускать из виду даже незначительные нюансы.

При подключении проводов к контактам необходимо свернуть конец провода в форме кольца. Это требуется для создания достаточной площадки для контакта.

Источники:

  • Как подключить, перенести и отремонтировать электрическую розетку.

После въезда в новое жилище приходится устранять множество мелких неполадок или недоработок. Хорошо, если имеются навыки работы с электропроводкой и подключение лампочки к выключателю не является проблемой, но не все мы электрики, поэтому приходится осваивать азы самостоятельно. Разбираться с проводкой лучше в светлое время суток, пока комната освещена дневным светом.

Вам понадобится

  • — лампочка;
  • — вольтметр;
  • — розетка;
  • — электрические провода.

Инструкция

Электрическая цепь состоит из реле, выключателя, предохранителя и перемычки. Все эти составляющие должны между собой быть соединены с помощью проводов. Перед подключением лампочки предстоит изучение и проверка цепи.

Проблемы в работе проводки могут быть вызваны ненадежными контактами, окислившимися деталями, перегоревшими перемычками и предохранителями. Состояние всех деталей и соединений проверяется визуально, а также с помощью контрольно-измерительных приборов.

Сняв со стены выключатель можно обнаружить 3 провода: два должны вести наверх к лампочке и один из раздаточной коробки к выключателю . Все 3 провода разделяются по клеммам, в это время выключатель нужно оставить во включенном состоянии, так как тогда можно определить фазу на каждом проводе с помощью вольтметра. Во включенном положении фаза есть на общей клемме выключателя. Во время включения клавиши на провод , подключенный к лампе, подается фаза. В выключенном состоянии провода обесточены.

Затем наступил черед разобраться с

Установка розетки или выключателя своими руками в гипсокартон

Подрозетники в гипсокартоне

Итак, у вас есть гипсокартонная стена и розетка, которую нужно в нее установить. На самом деле речь пойдет не об установке самой розетки в гипсокартон, а подрозетника, т.к. этот этап более сложный и вызывает больше вопросов. Давайте вместе разбираться как это сделать. Будем описывать ситуации, с которыми вы можете столкнуться от идеальной до самой неприятной.

Установка розетки в гипсокартон на этапе монтажа стены

Самая идеальная ситуация, когда листы гипсокартона только прикрепили к профилям, вы знаете, где примерно находятся подведенные кабели для подключения розетки, а шляпки саморезов, которыми прикручен гипсокартон хорошо видны. В таком случае вам понадобится инструмент и материалы:

  1. Дрель;
  2. Коронка для гипсокартона 68мм;
  3. Отвертка ;
  4. Подрозетник;
  5. Розетка внутреннего монтажа.
Подрозетник с пластиковыми прижимными лапками
Подрозетник с металлическими прижимными лапками
Коронки (фрезы) на дрель для гипсокартона

Порядок выполнения работ очень прост:

  1. Дрелью и коронкой вырезаем отверстие для подрозетника;

    Вырезаем отверстие диаметром 68 мм коронкой

  2. В необходимом месте подрозетника выламываем отверстие для силового кабеля;

    В нужном месте выламываем заглушку

  3. Продеваем кабель;
  4. Вставляем подрозетник и отверткой закрепляем его с помощью прижимных лапок;
  5. Монтируем механизм розетки (или выключателя) в подрозетник
  6. При необходимости нанесения финишного покрытия – заклеиваем место крепления малярным скотчем
  7. В последнюю очередь вставляем рамки и декоративные элементы

Установка выключателя или розетки в таком случае занимает считанные минуты. Гипсокартон режется коронкой легко, подрозетник становится на место без проблем. Но случаи бывают разные.

Как установить, если вы не знаете где профили

Вы могли забыть или вовсе не знать, когда следует вырезать отверстия под розетки, штукатуры-маляры могли сделать свою работу на день раньше. На самом деле причин может быть масса. Итог – вы стоите перед стеной и не видите саморезов, которые говорили бы вам о том, где проходят профили.  Тем не менее, в таком случае вы должны знать приблизительное место выведения силового кабеля и расположение будущего выключателя или розетки.

Обычный магнит подскажет вам, где находится профиль

Дополнительный инструмент – магнит. Обычный магнит от динамика, которым вы с легкостью сможете определить место, где проходит профиль, а где его нет. Пользуясь полученными данными вы сможете сделать разметку и установить розетку так, как будто стена еще не зашпаклевана.

Полезный совет: для того, чтобы знать, где нужно установить розетку, можно до прикрепления листа ГКЛ сделать отверстие в нужном месте и вывести в него заизолированный кусок кабеля. В таком случае вы никогда не забудете и не потеряете это место, даже после финишного покрытия.

Установка без привязки к профилям

Возможно, вы забыли вырезать отверстие на этапе монтажа, или решили вместо одной розетки установить блок из трех или четырех. Попадание в оцинкованный профиль в этом случае более чем вероятно. Работа в этом случае требует опыта и новичку ничего хорошего не сулит.

  1. Дрелью и коронкой, как обычно, вырезаете гипсокартон;
  2. Вынимаете получившийся «пятачок»
  3. Ножом, ножницами по металлу, стамеской вырезаете профиль так, чтобы можно было в получившееся отверстие сунуть подрозетник

Не стоит при этом бояться, что конструкция всей стены пострадает. Гипсокартон крепится к профилю во многих точках, а сам профиль так же во многих точках крепится к бетону. Убрав 5-10 см металлического профиля вы ничего не измените в общей конструкции.

Типичная ошибка криворуких мастеров — пара сантиметров мимо и плюс два часа работы

При работе по обрезанию профиля будьте предельно осторожны – шанс получить травму очень велик. При возможности избегайте этого способа установки подрозетника. В маленьком отверстии, диаметром 62 мм очень сложно работать аккуратно. В лучшем случае вы повредите круглое отверстие в хрупком ГКЛ, в худшем нанесете себе травму острым краем обрезанного металлического профиля.

Установка блока розеток в гипсокартон

Блок из нескольких розеток устанавливается с разными целями и гипсокартон для этого подходит лучше, нежели бетонная стена. Для установки блока нам понадобятся дополнительные инструменты:

  • Стамеска
  • Соединительные «бабочки»
  • Дополнительные провода для соединения

Порядок работ будет несколько отличаться от описанного для единичной розетки:

  1. Выламываем отверстия межу всеми стаканами и в месте будущего входа кабеля
  2. Соединяем подрозетники с помощью соединительных бабочек, если иное не предусмотрено самим корпусом
  3. На стене на нужной высоте отмечаем с помощью уровня линию расположения блока
  4. Прикладываем к этой линии получившуюся конструкцию из подрозетников и отмечаем на стене центр каждого
  5. Вырезаем коронкой каждое отверстие, как это описано выше
  6. Стамеской соединяем полученные отверстия так, чтобы блок из подрозетников смог поместиться
  7. Вставляем блок и закрепляем его с помощью зажимных винтов
  8. Просовываем провода между подрозетниками

    Провода в блоке розеток

Делать самому или вызвать мастера.

Время — деньги. Решать вам

На самом деле услуги мастера – электрика стоят не так уж много. В среднем, работа мастера обойдется вам примерно в 10$ без учета расходников. При этом стоимость самой дешевой коронки по гипсокартону – 5$. Плюс, самая дешевая коронка подарит вам незабываемые впечатления от работы дешевым инструментом. И это учитывая, что у вас уже есть дрель и вы знаете как ей работать.

В целом, если речь идет об одной-двух розетках, мы рекомендуем доверить эту функцию наемному работнику – профессионалу. В деньгах вы потеряете максимум 5-10 долларов, а в качестве только выиграете.

Если вы устанавливаете розетки в гипсокартон самостоятельно по всей квартире, в этом случае экономия может стать действительно значительной

Видео о том как НЕ надо устанавливать розетки.

На видео показана работа горе-строителей, которые на объекте занимаются чем угодно, только не профессиональной деятельностью. Делать так, как они не стоит, также не стоит нанимать таких «профи»

Как просто и быстро подключить выключатель Viko Правильная и удобная установка розеток в квартире Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель? Немецкие розетки ABB объединяют надежность и стильный дизайн

Самостоятельный монтаж электрических розеток и выключателей в доме

Содержание:

1. Требования и рекомендации при установке электрических выключателей и розеток

2. Необходимые инструменты и оборудование

3. Монтаж и подключение электрической розетки или выключателя

 • Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

 • Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

 • Замена старой электрической розетки или выключателя

4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы. О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей». Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

Требования и рекомендации при установке электрических выключателей и розеток

Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более 40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура. При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО (о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку «Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

Необходимые инструменты и оборудование

Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

• отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

• крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа);

• электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

• молоток;

• бокорезы.

Кроме того, необходимо приобрести:

• дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

• специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

• подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

• непосредственно электрические розетки и выключатели освещения.

Монтаж и подключение электрической розетки или выключателя

Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования (розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя. Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями (ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу (через обычное отверстие, выполненное с помощью электродрели со сверлом). Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться).

С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно (перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель. После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.





После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

Далее порядок установки розетки/выключателя будет следующий:

• обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

• в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

• с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

• снимите декоративную панель с розетки/выключателя;

• подключите розетку/выключатель к проводам, как это было описано в п. 1;

• закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

• установите на место декоративную панель;

• запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

В данном случае необходимо:

• обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• снять декоративную панель со старой розетки/выключателя;

• выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

• выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

• отсоединить электрические провода от клеммных зажимов розетки/выключателя;

• заменить старую монтажную коробку/площадку (если это необходимо) новой;

• снять декоративную панель с новой розетки/выключателя;

• подсоединить провода к клеммным зажимам;

• установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

• установить на место декоративную панель;

• запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования





Учтите, что:

• если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

• если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

• если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

как установить розетку или выключатель — INMYROOM

Монтаж в стене электрической точки, розетки или выключателя на первый взгляд может показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными, более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь сомневаться в его простоте.

Специалисты Schneider Electric поделились с нами секретами правильного и безопасного монтажа электроустановочных изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

  • электрическая дрель или мощный шуруповерт;
  • коронка для сверления отверстия диаметром 68 см;
  • крестовая или плоская отвертка;
  • электротехнический и монтажный ножи;
  • монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за соединение коробок между собой. Сначала заглушки следует надрезать монтажным ножом, а затем выдавить пальцем (8, 9). Теперь две установочные объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля (гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider Electric серии Glossa, устанавливают в монтажные коробки двумя вариантами:

1.  крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление. Перед установкой розеток и выключателей необходимо провести подготовительные работы, а именно, сделать разводку кабеля внутри монтажных коробок, развести жилы кабеля (16), зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель розетки, фиксируя ее винтом (38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

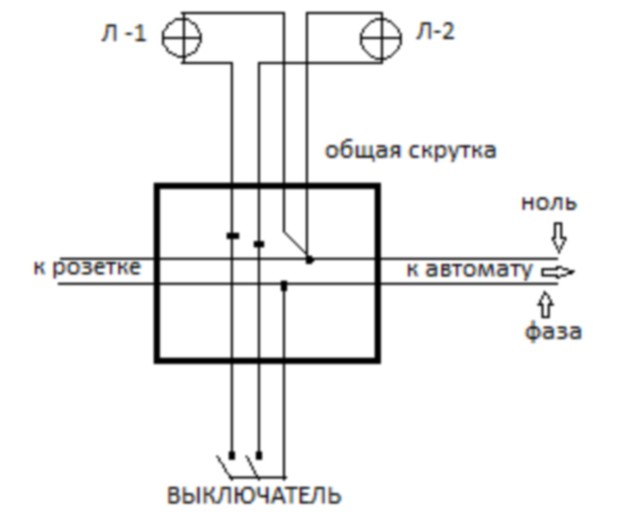

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

установка и монтаж своими руками


Одной из завершающих операций по внутренней отделке является установка розеток в гипсокартон. Обустройство такого типа инженерных коммуникаций, как проводка, должно быть спланировано и осуществлено заранее. В таком случае розетки монтируют в гипсокартон своими руками уже на финишном этапе работ. Однако, несмотря на видимую простоту, существуют некоторые нюансы, и их нужно учитывать. Иначе, качественно закрепить розетку в гипсокартоне будет намного сложнее.

Вернуться к оглавлению

Полное содержание материала

С чего начать

Продумать точки установки розеток под гипсокартон нужно еще на этапе подготовки стен к монтажу каркаса и обшивке гипсокартоном, так как, прежде всего, нужно проложить проводку. Это делается двумя способами в зависимости от мест, где пройдет линия электропитания:

  1. По стене.
  2. Внутри гипсокартонных перегородок.

А также возможно уложить проводку непосредственно по уже смонтированным стенам из гипсокартона. В таком случае, кабель укладывается в пластиковые короба. При этом устанавливают наружную розетку непосредственно на поверхность стеновой отделки.

Электропроводка в гипсокартонной перегородке

Такой способ противоречит современной концепции ремонта, при которой все инженерные коммуникации должны быть упрятаны от постороннего взгляда. Наружный способ монтирования подходит для подсобных и хозяйственных помещений, а также мастерских.

Монтаж проводки по стене

Установка розеток и выключателей по принципу одинакова и начинается с подготовки, то есть прокладки линий электропитания.

Таким способом монтируется так называемая скрытая проводка. Ее укладывают прежде, чем обшивают каркас гипсокартоном.

Для этого в несущих стенах делают канавки для проводки – штробы. Эти пути для кабеля можно сделать многими способами, от самого примитивного долблением зубилом и современного, с использованием штробореза.

Провод укладывают в гофрированную трубу, которая предотвращает быструю порчу изоляции, и всю линию монтируют по штробам. При этом по заранее продуманной схеме делаются выводы под монтаж розеток и выключателей. После прокладки штробы можно штукатурить, упрятав все линии. А также можно просто закрепить гофротрубу по стене кронштейнами. В стойках каркаса при этом под нее делают отверстия.

Вернуться к оглавлению

Прокладка проводки в перегородках

Если нужно проложить электрическую линию внутри гипсокартонной перегородки, то работают по следующему алгоритму.

  • собирают каркас и обшивают его с одной стороны ГКЛ;
  • в стоечных профилях для гипсокартона с помощью дрели подготавливают отверстия под диаметр проводки в гофрированной трубе;
  • прокладывают все линии с выводами под розетки и выключатели. Крепление гофрированной трубы с проводкой можно осуществить проволокой или пластиковыми кабельными стяжками;
  • укладывают звукоизоляцию и зашивают другую сторону стены гипсокартоном.

Как в первом, так и втором варианте высота отверстия розеток и выключателей может быть разной. Однако сегодня чаще всего придерживаются европейских стандартов. Розетки располагают, используя такие размеры, на высоте 300 мм от пола, а выключатели ставим на 900 мм. Не стоит забывать и о выводах, где будет располагаться распределительная коробка.

По окончании подготовительного этапа, стены окончательно зашивают и приступают к монтированию розеток в гипсокартоне.

Вернуться к оглавлению

Монтаж розеток в гипсокартонных стенах

Способы как закрепить розетку на стены с гипсокартонной отделкой подбираются зависимо от того как проложена проводка. Значительные отличия имеют способы при уложенной скрытой электрической линии или открытой, непосредственно на стене.

В случае открытой прокладки кабеля в настенных пластиковых коробах, сам элемент розетки привинчивается с помощью крепежной бабочки к поверхности стен.

Однако, если используется скрытая проводка под гипсокартонной обшивкой, нужно применить совершенно другие методы.

Монтаж подрозетников

Перед тем как сделать отверстие в гипсокартоне, делается разметка, где будут установлены пластиковые стаканы под розетку. Отметки должны соответствовать схеме расположения выводов.

Кроме монтажа розеток по комнате на высоте 300 миллиметров от поверхности пола, нужно сделать выводы в других нужных местах. Например, под бытовую технику на кухне, или в зале.

Схема установленных подрезетников

Отверстия проще всего сделать дрелью, в которую зажимается коронка по гипсокартону. Отмерив нужное расстояние от пола, ставят отметку центра будущей розетки. После,установив центр коронки по метке, аккуратно высверливают проем.

В проделанные отверстия монтируется пластиковое гнездо под основной элемент розетки. Без него очень трудно зафиксировать ее в пустоте под гипсокартоном.

Подрозетник имеет четыре шурупа, два из которых крепят деталь, а еще два фиксируют металлическую пластину самой розетки.

Предварительно в гнезде нужно вырезать отверстие, в которое заводят проводку. Желательно, чтобы по длине кабель был с запасом. После чего вставляют пластиковый подрозетник в сделанный проем.

Стоит помнить, что глубина гнезда составляет 45 мм, и если поверхность гипсокартона от несущей стены находится ближе, то в ней нужно сделать углубление. Эту операцию стоит проводить еще на этапе прокладки проводки, когда штробятся стены под кабель.

Выставив пластиковый стакан по уровню, затягивают винты, жестко фиксируя его в обшивке. Таким образом, монтируют и блок розеток, устанавливая соответствующие тройные подрозетники.

Монтаж розетки

Если проводка не подключена к питанию, можно непосредственно приступить к установке главного элемента розетки. В противном случае лучше всего отключить электричество для безопасной работы. Проверять наличие напряжения в сети нужно индикаторной отверткой.

Перед установкой розетки в гипсокартон, ее разбирают, снимая с нее защитную пластиковую крышку. Обычно она зафиксирована одним винтом посредине.

Кончики проводки для розеток нужно зачистить от изоляции, по длине около 5–8 мм (зависимо от клемм). Сзади нужно отпустить винты зажимы клемм и вставить оголенные провода в них, после чего зафиксировать их, зажав крепления.

В случае наличия трех жил в кабеле, делается заземление (соответственно нужно приобрести и такую же розетку). При этом провод, отвечающий за «землю», вставляется и фиксируется в центральном контакте на розетках. Подключенную розетку нужно поставить в пластиковый стакан,закрепив винтами.

Крепление осуществляется двумя способами:

  1. Первый, это с использованием на розетке распорок, которые расходятся в стороны при затягивании соответствующих винтов.
  2. Второй, вставить розетку и используя болты на подрозетнике, затянуть крепеж.

Проверив крепление (розетка должна быть жестко зафиксирована, а провода не выпадать из клемм), надевают защитные декоративные пластиковые крышки и завинчивают крепежный болт. После чего можно подать питание и проверить функционирование розетки.

Выключатель устанавливается по подобной схеме.

Монтаж розеток в стене из гипсокартона не представляет никакого труда для мастера и обычно всю эту работу выполняют подсобники. Если есть вопросы, можно посмотреть соответствующие видео в интернете. Главное,установить розетки правильно, тогда розетка прослужит положенный срок.

Вернуться к оглавлению

Подборка фото по монтажу розеток в гипсокартоне

Схема подключения

для добавления новой розетки

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы для добавления новой электрической розетки к существующей цепи. Включены меры по использованию существующей розеточной цепи или схем освещения и выключателей в качестве источника для новой настенной розетки.

Подключение новой розетки к другой розетке

Чтобы добавить новую розетку к группе уже установленных розеток, соедините новые провода с одним набором проводов на одной из существующих розеток. Проложите двухжильный кабель от существующей розетки к новому месту розетки.

На этой схеме каждая розетка подключена к следующей с помощью клемм для передачи напряжения, поэтому каждая розетка имеет 4 подключенных к ней провода, не считая заземления. Чтобы подать напряжение на новую розетку, отключите оба черных и оба белых провода от существующей розетки. Соедините оба существующих черных провода вместе с черным проводом, идущим к новой розетке, и коротким гибким проводом для подключения к существующей розетке. Таким же образом соедините белые провода. Кроме того, соедините провод заземления от нового кабеля с другими проводами заземления в розетке.

Схема подключения

для новой розетки выключателя света

На этой схеме показана проводка для новой розетки, добавленной от выключателя света. Переключатель должен иметь всегда находящийся под напряжением провод для источника и нейтральный провод для обратного пути. Эта розетка не может быть добавлена ​​к переключателю, подключенному как петля для управления освещением.

Здесь горячий источник соединен кабелем обратно с переключателем и с черным проводом на новом двухжильном кабеле, идущем к новой розетке.Нейтраль соединяется в распределительной коробке как с существующим светом, так и с белым нейтральным проводом в новом месте. Наконец, новый провод заземления соединяется с другими проводами заземления в распределительной коробке.

Подключение новой коммутируемой розетки от источника света

Здесь новая розетка добавляется к существующей цепи светильника, создавая новую переключаемую розетку. Источником для этой схемы является выключатель света. Соединения выполняются на осветительной арматуре путем отсоединения черного и белого проводов от светильника.Новые выходные провода соединяются с каждым из этих существующих проводов вместе с гибким проводом для подключения обратно к клеммам освещения. При таком расположении новая розетка будет выключаться и включаться вместе с осветительной арматурой.

Подключение новой розетки к светильнику

На этой принципиальной схеме показана проводка для новой розетки, подключенной к существующему осветительному устройству, где источник тепла находится на потолочной коробке. Для управления освещением используется контур переключателя с доступным нейтральным проводом, который соответствует требованиям NEC 2011.

Новый 2-проводной кабель идет от коробки осветительной арматуры к новому месту розетки. Горячий источник подключается к новому черному проводу и к черному проводу контура переключателя. Нейтраль соединена с новым белым проводом и косичкой обратно к клемме легкой нейтрали. Новый провод заземления стыкуется с существующими проводами заземления в потолочной коробке. При таком расположении новая розетка всегда горячая.

Подключение новой розетки к трехпозиционному переключателю

На этой схеме розетка добавлена ​​к трехсторонней схеме освещения, где источник входит перед переключателями.Он не управляется переключателями, а всегда горячий. Новый 2-проводный кабель проходит от трехпозиционной распределительной коробки источника до нового места выхода.

Горячий провод источника отсоединяется от цепи в распределительной коробке, и новый черный провод для розетки сращивается. Аналогичным образом, нейтраль новой розетки соединяется с нейтральными проводами схемы. Новый провод заземления стыкуется с другими существующими проводами заземления в распределительной коробке. Это дополнение не влияет на существующую схему трехпозиционного переключателя.

Еще подобное на Do-It-Yourself-Help.com

Схемы подключения коммутируемых настенных розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки с источником питания и переключателем в первую очередь. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке.Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с землей на выходе.

Подключение раздельной коммутируемой розетки

Здесь розетка розетки разделена путем удаления перемычки между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина функционирует независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Источник, находящийся под напряжением на коммутаторе, соединен красным проводом кабеля с розеткой и косичкой с переключателем.В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к контуру переключателя

На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой.Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке снимается и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к коммутационному шлейфу

На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подсоединяется к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий.Черный цвет на шлейфе переключателя проходит от переключателя до верхней половины розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника присоединена к розетке и к белому проводу, идущему к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Нейтральное соединение, подобное этому, теперь требуется в большинстве новых распределительных коробок, поскольку в 2011 году код NEC изменился.

Схема электрических соединений выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой. Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку.Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

На переключателе черный провод подключен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой.Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения

для нескольких переключаемых розеток

На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе. Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

Больше похожих на это в справке «Сделай сам».com

электрическая — Как включить розетку?

Нет, просто отломать язычок недостаточно. У вас должна быть именно проводка, идущая от выключателя к розетке.

Скорее всего, произошло следующее: большинство электриков подключают розетки к шлейфу, используя один набор клемм для питания, а один — для подключения к следующей розетке. Отломав язычок, вы отключили питание всего, что находится ниже этой розетки.

Схема подключения розетки с переключателем различается.

Иногда бывает обычный двухжильный провод, который идет от источника питания в розетке к выключателю (на черном фоне), а затем выключатель соединяет два провода, и он возвращается и идет к верхней розетке (с язычком). обломился). В этом случае белый провод должен быть окрашен в красный цвет или, по крайней мере, в черный цвет, чтобы указать, что он горячий. Красный обычно означает переключение. Запрещается оставлять белый провод горячим, но это, конечно, случается.

Другой способ, которым это часто делается, — это подвод питания к переключателю, который затем переносится по 3-проводному проводу к первой (коммутируемой) розетке, где красный провод переключается и подключается к верхней розетке, белый — нейтральный, а черный — горячий, оба подключены к нижнему выходу и соединены шлейфом с остальными.

Есть и другие варианты, хотя, как правило, питание будет на одной и той же цепи (выключателе) — в противном случае любое приспособление на нем должно иметь четкое указание, что оно питается от двух источников, и, честно говоря, я никогда не видел, чтобы это делалось в ранее жилые помещения (даже не уверен, позволяет ли это жилищный кодекс).

Короче говоря, нельзя сделать переключаемую розетку, если розетка явно не подключена таким образом.

  • Если можно переустановить провод (с недостроенного этажа ниже), это выполнимо.
  • Если вы хотите вырезать отверстия в гипсокартоне и переделать его, то это тоже подойдет.
  • Для менее навязчивого варианта вы можете установить некоторые «умные» переключатели, такие как Insteon, UBP или X10 (хотя, честно говоря, у X10 есть проблемы с надежностью сигнала, я бы держался подальше, несмотря на то, что он очень дешевый). Преимущество этого в том, что вам даже не нужно заменять розетку — как только у вас есть переключатель, вы можете разместить подключаемые модули в любом месте, которое будет управляться этим переключателем.

(Примечание: я предпочитаю и обычно вижу, по крайней мере, в Канаде, что нижняя розетка переключается, но на этих диаграммах она показана как верхняя, поэтому я оставил свое описание таким образом)

Как подключить электрические розетки и переключатели

Основы подключения устройства

Подключение электрических розеток (правильное название розеток) и выключателей включает в себя многие из тех же основных методов. Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме.

Инструменты и расходные материалы, которые вам понадобятся

  • Комбинированный инструмент электрика или инструмент для зачистки проводов
  • Отвертки
  • Игольчатые плоскогубцы
  • Разъемы для проводов (проволочные гайки или вставные разъемы)

Выполнение правильных соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов схемы к переключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства.Чтобы сделать безопасное и надежное соединение с помощью винтовых клемм:

  1. Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может не быть изолированным) с помощью приспособлений для зачистки проводов.
  2. Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
  3. Наденьте крючок каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
  4. Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
  5. Затяните винт по часовой стрелке с помощью отвертки Phillips. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть очень плотно затянут, надежно удерживая провод под головкой винта.

Электромонтаж розеток «в середине пути»

Когда выходная розетка расположена в середине участка цепи — с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключились к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода подключились к другой паре винтовых клемм. В этой конфигурации вся мощность для схемы проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостатком является то, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.

Второй метод подключения розеток в середине участка — это подсоединение их к проводам схемы с помощью «косичек». Пигтейл — это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через распределительную коробку к нижней части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку.Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям ниже по потоку от розетки.

Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения разъемов проводов.

Поддержание правильной полярности

Home-Cost.com

Полярность является частью системы безопасности, которая поддерживает ток электричества в правильном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) — это «горячие» провода, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.

Для сохранения правильной полярности при подключении розетки подключите черный провод под напряжением к одной из клемм, окрашенных в горячий бронзовый цвет. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных переключателей оба провода, подключенные к переключателю, горячие. Если в электрической коробке есть нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.

Со всеми переключателями и розетками подключите заземляющий провод цепи (неизолированный медный или с зеленой изоляцией) к винту заземления устройства.

Использование правых вставных соединителей

Home-Cost.com

Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах таких винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.

Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.

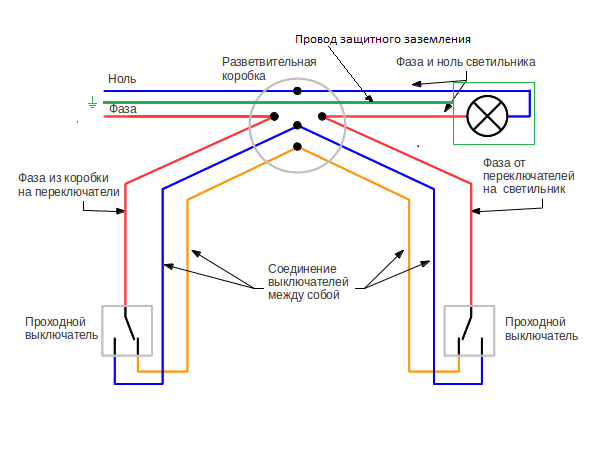

Подключение трехходовых переключателей

Home-Cost.com

Трехпозиционные переключатели управляют осветительной арматурой или розеткой из двух разных мест.Эти переключатели имеют два «бегущих» провода и один «общий» провод. Уловка при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе перед тем, как отсоединить провода. Маркировать бегунковые провода не нужно, потому что любой бегунок можно подключить к любому разъему ходового винта на переключателе.

Чтобы подключить новый переключатель, подключите помеченный общий провод к клемме COM (обычно бронзового или темного цвета) на переключателе. Подключите каждый из двух других проводов к одной из светлых дорожных клемм.

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: один имеет маркировку LINE, а другой — LOAD:

  • Если вы хотите, чтобы розетка обеспечивала защиту GFCI устройства (устройств) после розетки, используйте клеммы LINE и LOAD, следуя электрической схеме производителя.
  • Если вам не нужно обеспечивать защиту GFCI для других устройств, или если розетка находится в конце цепи (конец рабочего цикла), используйте только клеммы LINE, следуя схеме подключения производителя.Если эта розетка является розеткой посередине участка, используйте короткие гибкие провода, чтобы соединить провода схемы с клеммами LINE на розетке.

Преобразование коммутируемой розетки в горячую

Уважаемый г-н электрик: Как мне постоянно переключать розетку на горячую?

Ответ: Обычно несколько простых изменений в подключении проводов в розетке приводят к тому, что переключаемая розетка постоянно нагревается. Однако для новичка проще всего просто отключить настенный выключатель и соединить два провода от выключателя с помощью соединителя.Затем вы можете установить глухую настенную пластину, чтобы закрыть неиспользуемую распределительную коробку. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже указывают на соответствующие продукты на EBay.

На фотографиях ниже показана работа, которую я выполнил для клиента, где я установил два настенных выключателя и потолочный вентилятор, используя существующее расположение выключателя розетки. В рамках задачи нужно было поменять переключаемую розетку на горячую, чтобы я мог подавать питание на новый вентилятор.

На фото вверху поста видно, что в распределительной коробке не было нулевого проводника.Белый провод на переключателе использовался в качестве горячего провода, а черный шел к разделенной коммутируемой розетке, изображенной ниже.

Согласно Национальному электротехническому кодексу белый провод, используемый в качестве горячего, необходимо заменить на другой цвет. Нет ничего необычного в том, что белый провод используется в качестве проводника под напряжением на переключателе, но его все равно необходимо повторно идентифицировать с другим цветом.

Если вы работаете с белым горячим проводом, найдите время, чтобы повторно идентифицировать его с помощью изоленты другого цвета. Не используйте зеленый или серый цвет. Вы также можете использовать перманентный маркер, чтобы раскрасить проволоку.

Работа по преобразованию коммутатора, изображенная ниже, была выполнена с использованием пластиковых электрических коробок. Если вас больше интересует преобразование металлической электрической коробки с одним блоком в двухрядный или более, посетите этот мой пост .

Я подал заявление на разрешение на электрооборудование на работу ниже за несколько недель до начала работы. Инспектору не требовалась грубая проверка, потому что это была небольшая работа.После того, как работа была закончена, мне потребовался только осмотр у городского электротехника.

В свое заявление о разрешении я включил на машинке подробный объем работ на одной странице с описанием того, что я буду делать. Это помогает инспектору лучше понять, что происходит.

Первым делом отключите питание выключателем. Проверьте провода с помощью вольтметра, косички или бесконтактного детектора напряжения , чтобы убедиться в их отсутствии. Затем отключите существующий выключатель и отдельно закрепите концы провода. Не соединяйте провода переключателя вместе.

Подойдите к розетке и снимите белый провод с группы тёплых проводов. Подключите этот белый провод к другим белым нейтральным проводам в коробке. Сделать это можно прямо на розетке или соединив их все вместе и добавив косички.

Вставьте небольшой гвоздь, скрепку или маленькую отвертку в пазы на задней стороне розетки, чтобы освободить провода, если они не наматываются на винты.

Подключите все черные провода под напряжением к горячей стороне розетки или пигтейла.

Наполовину переключаемая розетка с белым проводом ЛИНИЯ питания к переключателю

Если розетка розетки разделена, как указано выше, вам необходимо заменить ее.

Ниже показано то же место выхода с соединенными вместе горячими проводами и белыми нейтралами под одним и тем же соединителем. Пигтейлы использовались для предотвращения прохождения полной НАГРУЗКИ выходной цепи через розетку.

См. Схему подключения переключаемых розеток .

Настенная электрическая розетка вытащена из стены и преобразована из коммутируемой с помощью косичек

После преобразования коммутируемой розетки в постоянную подачу тепла, у меня были горячая и нейтраль в месте существующего переключателя. Я протянул кабель Romex 14/3 к месту нового потолочного вентилятора от переключателей, чтобы у меня был переключатель для вентилятора и переключатель для осветительной арматуры, висящей на вентиляторе.

Одна вещь, которая не изображена на фотографии выше, — это удлинитель розеток , который я использовал для заполнения пространства между утопленной розеткой и готовой поверхностью стены.Мой пост про использование удлинителей розеток можно посмотреть здесь .

Я вырезал отверстие для новой двухконтактной распределительной коробки , пока старая оставалась на месте. Чем больше отверстие, тем легче вытащить старое.

Замочная кольцевая пила использовалась для вырезания отверстия для новой двухрядной распределительной коробки. Я прижал лицевую сторону нового двухрядного старого рабочего ящика к существующему переключателю и провел линию вокруг него, чтобы направлять меня во время резки.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ОДНОЙ ПАНЕЛИ НА 2 ПАНЕЛИ Отверстие в распределительной коробке увеличено для новой двухгнездной старой распределительной коробки

Я заклеил концы провода в существующей распределительной коробке, прежде чем попытаться снять блок.Несмотря на то, что питание отключено, я все равно обращаюсь с проводами так, как будто они горячие, пока я работаю с ними.

Используя старую отвертку, оторвите имеющуюся распределительную коробку от деревянной стойки

. Я храню старую отвертку в сумке для инструментов на случай ситуаций, когда нужно немного поддеть, но монтировка слишком велика. Осторожно поднесите отвертку к гвоздям, чтобы коробку снять.

Одна пластиковая распределительная коробка, отделенная от каркаса стены

Существующая распределительная коробка была первоначально установлена ​​во время строительства этого дома.Пластиковые ящики для гвоздей устанавливаются быстро и дешево. Внутри коробки переключателей все еще остается пыль от оригинальной конструкции, потому что установщик не нашел времени, чтобы очистить коробку.

В процессе снятия старой коробки кусок затвердевшего герметика откололся и оставил зазубрину в правом нижнем углу. К счастью, домовладелец планировал покрасить после того, как я закончу.

Отрезание гвоздей на распределительной коробке с помощью диагональных плоскогубцев Knipex

с высоким рычагом

Мне очень нравятся мои диагональные плоскогубцы Knipex 10 ″ с высоким рычагом .Никогда не проблема подрезать ногти. Обрезка гвоздей позволяет легко снять распределительную коробку со стены.

Старая распределительная коробка с одной группой удалена и отверстие увеличено для новой двухконтактной пластиковой старой рабочей распределительной коробки

Как только старая распределительная коробка была извлечена, у меня было достаточно места, чтобы вставить новый кабель для установки потолочного вентилятора.

Ниже вы можете увидеть, что я сделал две красные косички из лишнего провода на 14/3, который я потянул. Пигтейлы подают питание на новые переключатели. Белые нейтральные провода соединены вместе.Я обычно использую черный провод на 14/3 для управления НАГРУЗКОЙ вентилятора, а красный провод для включения и выключения освещения НАГРУЗКА.

Двухконтактный пластиковый старый рабочий распределительный блок, обшарпанный, с соединенными проводами и косичками

Вы не можете легко увидеть на фотографии выше, , но я вколол один винт для листового металла через правую сторону коробки в деревянную стойку стены. Обычно я делаю это для большей безопасности. Будьте осторожны, не перетяните и не деформируйте коробку.

Переключатель потолочного вентилятора и регулятор освещенности в

Для управления освещением потолочного вентилятора использовался регулятор освещения.Для вентилятора использовался стандартный настенный выключатель. Регулятор скорости потолочного вентилятора можно было бы установить вместо стандартного настенного переключателя для управления потолочным вентилятором.

Готовый настенный выключатель и диммер в распределительной коробке из двух групп

Новые органы управления потолочными вентиляторами состоят из настенного выключателя Leviton Decora для вентилятора и диммера Lutron Skylark для освещения вентилятора.

Потолочный вентилятор с прикрепленным к нему световым комплектом, подвешенный к потолку

См. Мои сообщения об установке вентиляторов cei ling .

Моя домашняя страница , здесь .

Блог

iDevices — Как сделать любую «тупую» розетку интеллектуальной с помощью настенного переключателя iDevices

Когда мы говорим, что наши интеллектуальные коммутаторы похожи на стандартные коммутаторы, но с голосовым управлением и управлением приложениями, а также множеством других интеллектуальных функций, мы не шутим. Это включает в себя возможность подключить настенный коммутатор iDevices с поддержкой Wi-Fi к любой «тупой» розетке, эффективно делая одну или обе розетки умными. Технический термин — «полугорячий».

Большинство стандартных розеток в вашем доме позволяют подключать и управлять двумя аксессуарами одновременно. Обе розетки «горячие», что означает, что они постоянно обеспечивают питание.

Так что же полугорячее?

Наполовину горячая розетка, также называемая переключаемой розеткой, ничем не отличается. Сама физическая розетка такая же, как и стандартная розетка; разница заключается в способе подключения. В полугорячей установке одна розетка всегда включена и готова к подаче электричества, а другая может быть включена / выключена с помощью настенного выключателя.Для дополнительного удобства в розетку с переключателем можно включать лампы, вентиляторы и другие бытовые принадлежности.

Добавьте умные устройства в любую розетку

Сделайте все, что вы подключаете, умным, подключив настенный выключатель iDevices к розетке с переключателем. Вы получаете возможность использовать Siri, Alexa или Google Assistant, чтобы управлять тем, что подключено к розетке, своим голосом. Вы также можете управлять электроникой удаленно через свой смартфон. Запланируйте включение / выключение аксессуара в удобное для вас время, включите его в сцену, которая синхронизируется с другим продуктом для умного дома, и даже добавьте настраиваемую автоматизацию с помощью IFTTT.Кикер — у вас еще есть ручное управление розеткой с выключателя.

Можно ли с розеткой GFI создать полугорячий?

Простой ответ — нет, вы не можете создать полугорячую розетку с розеткой GFI, поскольку розетка этого стиля не может быть изменена таким образом, чтобы переключаться только одна розетка. Вы можете подключить розетку GFI таким образом, чтобы вся розетка была переключена (вы также можете добавить эту функцию к стандартной розетке). Хотя у вас не будет индивидуального управления розеткой, вы сможете добавить умные функции ко всей розетке GFI.

Что делать своими руками или обращаться за помощью?

Если вы новичок в области электропроводки в жилых помещениях, мы всегда рекомендуем проконсультироваться с лицензированным / сертифицированным электриком. Есть множество онлайн-ресурсов, которые помогут вам выполнить работу, если вы предпочитаете самостоятельный путь. Но если вы раньше не делали ничего подобного, возможно, стоит нанять профессионала. iDevices сотрудничает с HomeAdvisor, поэтому вы можете назначить встречу с доверенным профессионалом в процессе оформления заказа!

Переходите на более умную розетку

Если вы хотите подключить полунагретую розетку, а вашей розетке уже несколько лет, вам, вероятно, следует заменить ее из соображений безопасности.Вместо того, чтобы покупать еще одну тупую розетку и настраивать половину горячей, упростите себе жизнь, заменив ее настенной розеткой iDevices. Эта розетка с поддержкой Wi-Fi дает вам возможность управлять обеими розетками по отдельности с помощью голоса или смартфона. По сути, вы можете включать и выключать розетку по вашему выбору в любое время и в любом месте. А подключив мгновенный переключатель iDevices к каждой розетке, вы можете управлять аксессуарами вручную с помощью переключателя, который не требует проводки.

Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нашей команде по работе с клиентами по адресу [email protected]. Хотите узнать, как продукты iDevices могут сделать повседневные вещи в вашем доме необычными? Следуйте за нами в социальных сетях, чтобы получать еженедельные советы и многое другое!

Преобразование выключателя света в розетку

Можно ли включить свет в розетку? Как подключить выключатель света к розетке.

Выключатель света на розетку
Электрический вопрос: Можно ли включить выключатель света в розетку?

Этот вопрос по электропроводке поступил от: Вальтера, домовладельца из США.

Дополнительные комментарии: Этот сайт очень полезен, он помог мне, когда я ремонтировал часть своего дома.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Уолтер.

Как подключить выключатель света к розетке

Применение: скрыть проводку коммутатора в качестве розетки.
Уровень квалификации: от среднего до продвинутого — Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием, прежде чем приступить к работе с проводкой.

Преобразование выключателя света в розетку

ВАЖНО: Обязательно прочтите следующую информацию, потому что преобразование выключателя света в розетку требует специальной электропроводки, которую лучше всего проверить с помощью тестера напряжения.

  • Да, выключатель может быть преобразован в розетку, если можно определить проводку на источнике и один из проводов (нейтральный или белый) можно подключить к источнику нейтрали.
  • Как вы увидите на схемах подключения, предоставленных по ссылкам ниже, обычно белый провод используется в качестве ножки переключателя.
  • Таким образом, в основном два провода, используемые для переключателя, должны быть точно идентифицированы, затем удалены из конфигурации, которая у него сейчас есть, и затем соединены с горячим и нейтральным источником. Будьте очень внимательны и запишите существующие конфигурации проводки, прежде чем что-либо менять.
  • Лучше всего это выполнит квалифицированный электрик, который сможет точно определить существующую проводку и внести необходимые изменения.
Следующее поможет вам с преобразованием переключателя света
Проводка переключателя света

Электрические схемы

Электропроводка розетки

Электропроводка Электрическая розетка для дома
Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

Для получения дополнительной информации об электропроводке
Электропроводка

Электропроводка
Проекты домашней электропроводки с изображениями и электрическими схемами.

Как использовать электрические тестеры

При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в обеспечении электробезопасности. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить случайное поражение электрическим током.
Типы электрических тестеров
Использование электрических тестеров


» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Базовая домашняя электрическая проводка на примере

Краткий обзор домашней электропроводки

Помогаем правильно подключить

Узнайте больше из моего курса «Домашняя электрическая проводка»:

Базовая домашняя электрическая проводка на примере

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
