Warm Tiles® оснащены самой современной системой контроля температуры. Используя датчик пола, который встроен в раствор чуть ниже готового пола, датчик отслеживает фактическую температуру пола, чтобы обеспечить вам точный уровень комфорта. Ниже мы предлагаем как программируемые, так и непрограммируемые модели термостатов. Warm Tiles® FG Непрограммируемый модельный термостат предлагает простой переключатель включения и выключения, а также регулировку температуры.Для еще большей гибкости термостат модели Warm Tiles FGS Programmable является двойным. регулятор напряжения (120/240 В перем. тока) с возможностью программирования на 7 или 5/2 дня, а также простой переключатель включения и выключения для ручного управления. С помощью программируемого термостата FGS вы можете запрограммировать электрическую систему водяного теплого пола на нагрев полов рано утром и снова вечером. Обе модели имеют большой ЖК-дисплей с синей подсветкой для удобного просмотра. Модель FGS заменяет старые программируемые термостаты моделей FTS и GTS, а модель FG заменяет старые непрограммируемые термостаты моделей ET и GT.

В качестве опции для термостатов марки Warm Tiles® термостаты Honeywell Aube предлагают модели, которые считывают температуру пола и окружающей среды для трех вариантов управления (Окружающая среда, Пол или Окружающая среда с ограничением температуры пола). Непрограммируемые модели TH-114 с современным дизайном и большими дисплеями с подсветкой предлагают защиту от GFCI, управление включением / режимом ожидания для отключения в конце отопительного сезона и имеют трехлетнюю производственную гарантию. Программируемая модель Th215 предлагает те же функции, что и модель Th214, но также предлагает расширенные функции управления, включая функцию раннего запуска, возможности временной отмены без изменения программирования и полную 7-дневную программируемость.

А если вам нужна непревзойденная технология дистанционного управления, обратите внимание на интерактивный сенсорный Wi-Fi термостат OJ Electronics UWG4. Этим устройством можно управлять с помощью веб-браузера, смартфона или планшета, что обеспечивает гибкость, невиданную ранее в термостатах для подогрева пола. С функциями, которые нужно долго перечислять, ознакомьтесь с информацией, доступной ниже, чтобы узнать больше.

Планируете ли вы установить ее на кухне, в ванной или в любой другой комнате в доме, система электрических лучистых полов — это эффективный способ обогрева дома.Добавьте программируемый термостат к своей системе полов с подогревом и потребляйте на 50% меньше энергии. В отличие от систем горячего водоснабжения или водяного теплого пола, которым требуется, чтобы бойлер непрерывно нагревал воду в течение дня, электрические лучистые полы Warm Tiles® можно включать в определенные часы дня с помощью программируемого термостата и отключать, когда в этом нет необходимости. На самом деле нет никакого сравнения между системами электрического пола Warm Tiles® и системами водяного теплого пола.

Комплекты термостатов Warm Tiles® Обеспечивая постоянный комфорт и контроль в течение многих лет, термостаты модели Warm Tiles® New FGS и FG предлагают современный контроль температуры и простую функциональность программирования.

4 Наборы термостатов Warm Tiles® Модель № Напряжение Программируемое / Непрограммируемое Максимальное Сила тока FGS 25 Двойное напряжение ! Программируемый 15 А FG Двойное напряжение НОВИНКА! Непрограммируемый 15 А r Ссылки на быстрые документы Термостат серии FGS Эксплуатация и установка Инструкции FGS Эксплуатация и установка Инструкции Комплекты термостатов электроники OJ Арт. Напряжение Программируемое / Непрограммируемое Максимальное Сила тока UWG4-4999 Двойное Напряжение НОВИНКА! Программируемый 15 А Ссылки для быстрого доступа UWG4-4999 Руководство пользователя UWG4-4999 Руководство 3GA Комплекты термостатов Honeywell / Aube Арт. Напряжение Программируемое / Непрограммируемое Максимальное Сила тока Th214-AF-120GA 120 В Непрограммируемое 15 Ампер 240 В Непрограммируемый 15 А Th215-AF-GA Двойное напряжение Программируемое 15 А Документ Quick Links Термостат серии Th215 Эксплуатация и установка Инструкции Термостат серии Th214 Эксплуатация и установка Инструкции 0 Электроника 0J Комплект термостата WiFi с WiF Благодаря возможности подключения и полному набору дополнительных функций термостат OJ Electronics UWG4 поможет вам контролировать обогрев пола, где бы вы ни находились. Комплекты термостатов Honeywell Aube Благодаря современному дизайну, большому дисплею с подсветкой и возможности считывать температуру окружающей среды и пола, эти термостаты имеют усовершенствованный контроль температуры.

% PDF-1.6 % 134 0 объект> endobj xref 134 92 0000000016 00000 н. 0000002599 00000 н. 0000002683 00000 п. 0000002885 00000 н. 0000003428 00000 н. 0000004467 00000 н. 0000005510 00000 н. 0000005634 00000 п. 0000006680 00000 н. 0000007729 00000 н. 0000008781 00000 н. 0000008896 00000 н. 0000008932 00000 н. 0000009179 00000 н. 0000009432 00000 н. 0000009691 00000 п. 0000009955 00000 н. 0000010230 00000 п. 0000010307 00000 п. 0000010383 00000 п. 0000021091 00000 п. 0000030297 00000 п. 0000039969 00000 н. 0000049197 00000 п. 0000059422 00000 п. 0000060467 00000 п. 0000060735 00000 п. 0000070480 00000 п. 0000078966 00000 п. 0000086798 00000 п. 0000089468 00000 п. 0000142973 00000 н. 0000192379 00000 п. 0000200959 00000 н. 0000201200 00000 н. 0000201446 00000 н. 0000244634 00000 н. 0000296653 00000 н. 0000318556 00000 н. 0000324222 00000 н. 0000324454 00000 н. 0000324628 00000 н. 0000393305 00000 н. 0000403529 00000 н. 0000403567 00000 н. 0000413791 00000 п. 0000413829 00000 н. 0000424053 00000 п. 0000424091 00000 н. 0000434315 00000 н. 0000434353 00000 п. 0000444577 00000 н. 0000444615 00000 н. 0000461035 00000 н. 0000461073 00000 н. 0000474832 00000 н. 0000474870 00000 н. 0000488500 00000 н. 0000488538 00000 н. 0000504958 00000 н. 0000504996 00000 н. 0000518755 00000 н. 0000518793 00000 н. 0000543803 00000 н. 0000543841 00000 н. 0000557483 00000 н. 0000557521 00000 н. 0000578692 00000 н. 0000578730 00000 н. 0000589626 00000 н. 0000589664 00000 н. 0000601552 00000 н. 0000601590 00000 н. 0000612692 00000 п. 0000612730 00000 н. 0000624237 00000 н. 0000624275 00000 н. 0000634499 00000 н. 0000634537 00000 п. 0000644761 00000 н. 0000644799 00000 н. 0000658429 00000 н. 0000658467 00000 н. 0000674887 00000 н. 0000674925 00000 н. 0000688684 00000 н. 0000688722 00000 н. 0000702352 00000 н. 0000702390 00000 н. 0000712614 00000 н. 0000712652 00000 н. 0000002136 00000 н. трейлер ] >> startxref 0 %% EOF 225 0 obj> поток xb«`g`X «_110 + Pciüdmu` Xx, vS = ͬ & j

q`

8 ошибок, которые люди допускают при использовании своего программируемого термостата

Программируемый термостат стал популярным выбором для управления температурой в доме.Отопление дома в течение всей зимы может быстро накапливаться, но с учетом самой холодной зимы в Северной Америке за 50 лет это также необходимо. К сожалению, для многих из нас это связано с высокими расходами на отопление. Однако, согласно исследованиям, многие из нас совершают дорогостоящие ошибки, когда дело доходит до использования нашего программируемого термостата. В этой статье мы рассмотрим наиболее распространенные ошибки или злоупотребления, которые люди совершают при использовании своих интеллектуальных устройств, и как их избежать, чтобы как можно меньше платить за отопление, оставаясь уютной и теплой зимой.

1. УСТАНОВКА НЕПРАВИЛЬНОЙ ТЕМПЕРАТУРЫ

Установка правильной температуры на вашем программируемом термостате — ключ к чувству комфорта дома. Однако в наши дни многие люди склонны перегревать свои дома, что приводит к потере энергии и беспокойным душным ночам, что приводит к головным болям. И хотя комфорт не может быть определен абсолютно, официальный план для холодной погоды для США предполагает температуру в гостиной 70 ° F, тогда как в спальнях и всех других занятых комнатах должна быть 64 ° F.Температура в помещении не должна превышать 75 ° F.

К сожалению, основные системы центрального отопления не позволяют регулировать температуру в отдельных комнатах, и слишком часто в коридоре находится только один термостат, что затрудняет балансировку температур в доме. Однако здесь может помочь простой совет: включите отопление и установите вентиль радиатора в гостиной на комфортный уровень. Затем установите клапаны в остальных помещениях, которые вы используете на один уровень ниже. Например, если ваша гостиная чувствует себя комфортно на уровне 4 на вентиле радиатора, ваша спальня должна быть на уровне 3 или ниже.Наконец, термостат в коридоре должен быть установлен на 68 ° F — поскольку это последнее место для обогрева, это обеспечит поддержание комфортной температуры во всех комнатах без перегрева. Двери неиспользуемых помещений должны быть закрыты, а радиаторы установлены на самый низкий уровень.

2. ВКЛЮЧЕНИЕ ТЕРМОСТАТА ДЛЯ БЫСТРОГО ОТОПЛЕНИЯ ПОМЕЩЕНИЙ

Если вы только что пришли в холодный дом морозным зимним днем, может показаться разумным включить программируемый термостат.Но это не поможет вам быстрее почувствовать тепло и комфорт. Причина проста: термостат не контролирует, насколько быстро нагревается ваш дом; все, что он делает, это устанавливает конечную температуру для вашего уровня комфорта. Лучше всего рассматривать простой термостат как ограничитель температуры. Это позволяет полностью включить нагрев до тех пор, пока не будет достигнута заданная температура, после чего термостат выключит нагрев, пока температура снова не упадет. Таким образом, установка термостата на более высокий уровень, чем ваш уровень комфорта, приведет к тому, что система будет перегревать комнаты, делая их слишком теплыми и душными, и, как следствие, тратит энергию .

3. ПОДДЕРЖАНИЕ ТЕПЛА ПОСТОЯННО

Для повышения энергоэффективности лучше всего снижать температуру, когда вас нет дома. Количество тепла, теряемого вашим домом, связано с разницей в температуре внутри вашего дома и снаружи, поэтому чем холоднее на улице, чем больше тепла вы теряете, и чем теплее внутри, тем больше тепла вы теряете. Уменьшение этих потерь тепла важно, поскольку чем меньше тепла вы теряете, тем меньше энергии вам нужно использовать для поддержания комфортной температуры в доме.

Возвращение домой в холодный дом заставляет большинство людей включать термостат на более высокий, чем обычно, уровень комфорта, перегревая дом и тратя зря деньги, которые они сэкономили, используя низкую температуру, когда они отсутствовали. Программируемые термостаты идеально подходят для предотвращения потерь энергии, гарантируя, что вы вернетесь домой в теплые комнаты, которые эффективно работали, пока вы отсутствовали.

Как настроить контроль теплого пола?

Все может немного усложниться, когда ваше расписание изменится, но именно здесь может помочь система теплого пола, управляемая термостатом Smart.Вы можете управлять системой подогрева с помощью термостата 4iE Smart Wifi вместе с приложением MyHeating на вашем смартфоне, которое обеспечивает повышенную эффективность, предлагая более индивидуальное решение для зонированного отопления и узнавая точное время, необходимое для обогрева вашего дома. Его технология SmartGeo также автоматически нагревает вашу систему отопления к вашему приезду домой, значительно сокращая потери энергии.

4. ВЫКЛЮЧЕНИЕ ОБОГРЕВА ВМЕСТО ИСПОЛЬЗОВАНИЯ ЗАДАННОЙ ТЕМПЕРАТУРЫ

Многие люди полностью выключают отопление, когда выходят из дома. Однако это может подвергнуть ваш дом риску появления сырости, роста плесени и, в экстремальных условиях, разрыва труб. Чтобы предотвратить неблагоприятные осложнения в очень холодную погоду, рекомендуется использовать пониженную температуру. Пониженная температура не означает, что отопление включено, когда вас нет дома; если пониженная температура подходит для вашего дома, отопление будет отключено, пока вы отсутствуете в течение обычного времени, но будет защищено от слишком сильного падения, если вы отсутствуете дольше ожидаемого.

На какую температуру должны быть установлены термостаты центрального отопления?

Чтобы правильно установить пониженную температуру в вашем доме, может потребоваться время и, возможно, потребуется немного поэкспериментировать, но хорошей отправной точкой является 60 градусов.В среднем дома требуется примерно 1 час, чтобы прогреться с 60 до 70 градусов, поэтому вам следует соответствующим образом скорректировать программу. Умные термостаты могут избавить вас от лишних экспериментов, автоматически вычисляя оптимальную температуру для вашего дома, когда вас нет, и активируя отопление, чтобы согреть комнаты как раз к вашему приезду.

5. УСТАНОВКА ТЕРМОСТАТА В ОЧЕНЬ ХОЛОДНОЙ ИЛИ ОЧЕНЬ ТЕПЛОЙ КОМНАТЕ

Термостаты измеряют температуру в помещении, в котором они находятся, с помощью датчика воздуха и / или датчика температуры пола.Эти показания являются ключевыми при программировании пониженных температур и помогают в работе эффективной системы отопления, поэтому, если термостат установлен в очень холодной или слишком теплой комнате, он может неточно отражать истинную температуру вашего дома.

следует устанавливать в правильном месте в вашем доме, чтобы они работали максимально эффективно. Мы рекомендуем установить термостат на внутренних стенах на оптимальной высоте от пола — обычно рекомендуется около пяти футов.Термостаты не следует устанавливать возле окон или под прямыми солнечными лучами, и их следует располагать вдали от источников тепла, таких как радиаторы, лампы, духовки или другие электронные устройства, которые могут выделять тепло.

Мы также рекомендуем всегда обеспечивать достаточный уровень теплоизоляции в вашем доме, что помогает предотвратить потерю тепла и помогает поддерживать постоянную температуру окружающей среды.

6. ВКЛЮЧЕНИЕ ТЕРМОСТАТА ВМЕСТО НАДВИЖЕНИЯ ДОПОЛНИТЕЛЬНОГО СЛОЯ ОДЕЖДЫ

Если надеть дополнительный слой одежды, можно повысить температуру до 5 градусов.В дополнение к этому, правительственные исследования показали, что снижение средней температуры в вашем доме на 2 градуса может сэкономить до 10% на счетах за отопление. Другими словами, надев свитер, вы можете установить термостат на более низкую температуру и сэкономить более 185 долларов в год на вашем среднем счете за отопление.

7. НЕ ПРОВЕРЯЙТЕ ИНСТРУКЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ, ЕСЛИ ТЕРМОСТАТ НЕ РАБОТАЕТ ПРАВИЛЬНО

Как и все технологии, иногда с вашим термостатом могут возникать проблемы, но чаще всего любые проблемы можно быстро решить, прочитав руководство по эксплуатации и научившись точно использовать функции термостата.

Если у вас возникли проблемы с использованием термостата, например, вы не знаете, как создать новый график обогрева, установить новую целевую комфортную температуру или как отменить термостат, все термостаты подогрева поставляются с подробными инструкциями по установке и устранению неисправностей, и вы можете также посетите Warmupedia, веб-сайт, специально разработанный, чтобы ответить на все ваши вопросы о нашем ассортименте продукции.

В некоторых случаях может быть проблема более технического характера, например, ошибка установки или что-то, что начинает влиять на работу вашей системы отопления.Warmup может предоставить дополнительные ресурсы, такие как электрические схемы, а также предложить поддержку по телефону 24/7, 365 дней в году.

8. ИСПОЛЬЗОВАНИЕ ПРОСТОГО ТЕРМОСТАТА ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ ВМЕСТО УМНОГО ТЕРМОСТАТА

В то время как некоторые люди могут предпочесть традиционный термостат, который включает или выключает только систему подогрева пола, более продвинутый интеллектуальный термостат обеспечивает гораздо большую энергоэффективность и долгосрочную экономию затрат. Интеллектуальные термостаты упрощают такие функции, как автоматический нагрев, удаленный доступ, данные об энергопотреблении и персонализированное расписание нагрева.Умный термостат может даже позволить вам управлять своей системой отопления с помощью голоса, используя умный динамик, такой как Amazon Echo.

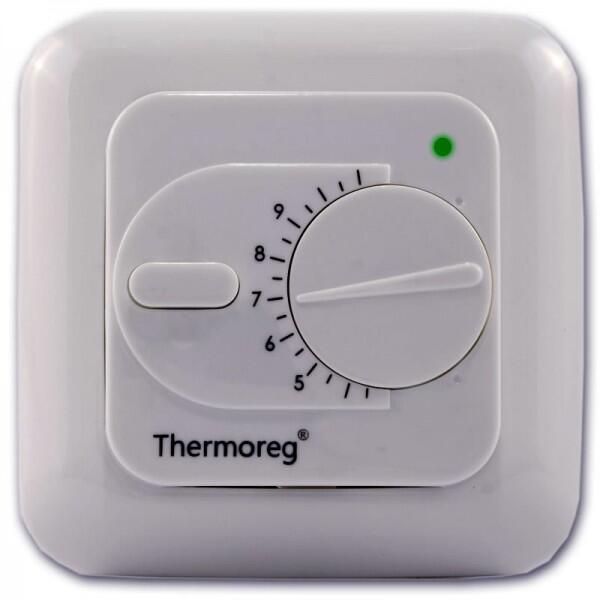

Как пользоваться ручным термостатом?

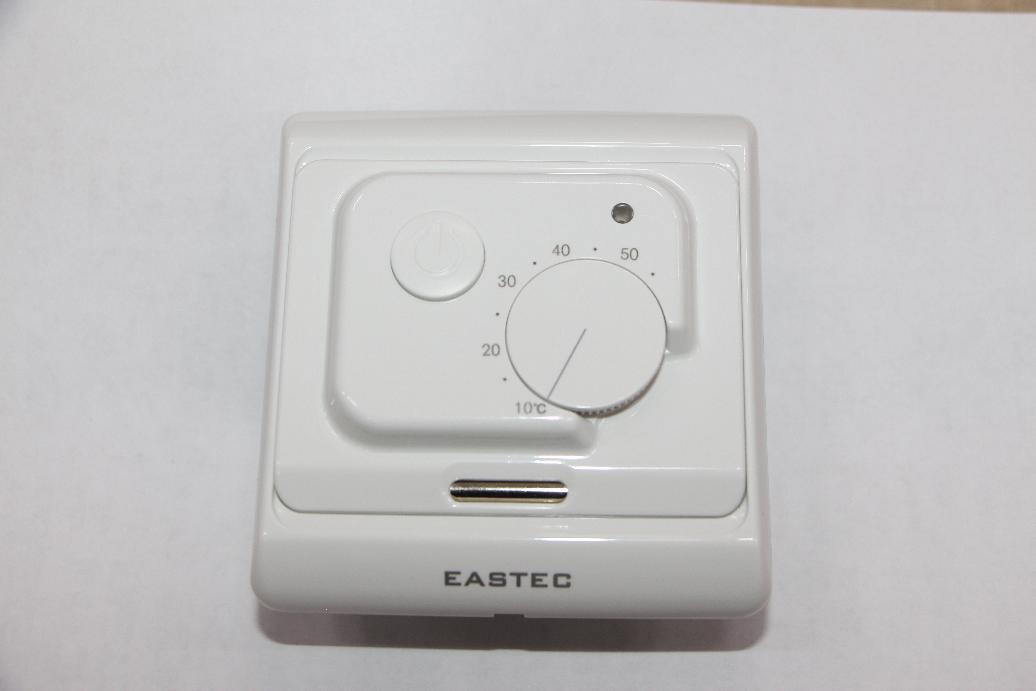

Ручные термостаты предлагают простую функциональность и удобство использования. Нет необходимости программировать ручной термостат, вместо этого вы можете управлять своей системой отопления щелчком переключателя или поворотом шкалы для немедленного нагрева.

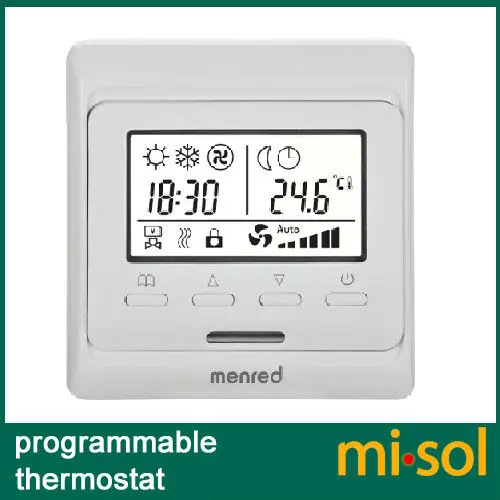

Как использовать программируемый термостат?

Для улучшения управления вашей системой отопления используйте программируемый термостат, который позволяет вам устанавливать индивидуальные графики обогрева, специально соответствующие вашим потребностям.Программируемый термостат Warmup Tempo для теплого пола использует цифровой экран, чтобы четко установить график обогрева. Итак, если вам нужно, чтобы ваша система отопления включалась в определенное время каждое утро или вечер, или в разное время в будний или выходной день, вы можете запрограммировать контроллер так же легко, как если бы вы установили свои часы.

Как пользоваться интеллектуальным термостатом?

Warmup для теплого пола может извлекать уроки из ваших распорядков и использовать полноцветные сенсорные экраны для четкой и быстрой настройки графиков обогрева и изменения уровней тепловой мощности.Использование приложения MyHeating на вашем смартфоне для дистанционного управления термостатом предлагает еще более интуитивно понятный доступ, такой как автоматическое отопление, так что ваш дом нагревается к вашему приезду после напряженного дня без необходимости программировать график отопления. Все термостаты должны быть установлены квалифицированным электриком. Если вы хотите запрограммировать термостат вручную, посмотрите видео ниже.

Вас также может заинтересовать:

Рекомендуем вам:

Сохраняйте тепло: как уменьшить тепловые потери в вашем доме

Интеллектуальные термостаты Warmup: функции и совместимость с умным домом

электрический термостат для теплого пола

Руководство по эксплуатации и установке термостата

Важно: Гарантия производителя не распространяется на неисправности устройства, вызванные механическими повреждениями, неправильной установкой или эксплуатацией в целях или при условиях, не предусмотренных Руководством по эксплуатации и установке. Имейте в виду, что инструкция по установке и схема подключения не могут служить вам так хорошо, как профессиональные навыки установщика устройства. Рекомендуем обратиться к специалистам по установке термостатов и систем отопления. Попросите квалифицированного электрика выполнить все подключения и сетевое питание устройства. Отключите питание перед подключением проводов к термостату или отключите его для тестирования устройства.

Введение

Поздравляем! Выбрав термостат I • WARM, вы попадаете в мир комфорта, уюта и удобства использования электрического теплого пола.Устройство I • WARM 710 открывает новую серию комнатных термостатов Orange Box, отличительными чертами которых являются высокая надежность, простая настройка, простой дисплей и современный дизайн. Все наши намерения — сделать отопление вашего дома максимально комфортным, уютным, простым и энергосберегающим. Получите удовольствие от его использования!

Пожалуйста, внимательно изучите данное руководство перед установкой устройства!

Основные функции

Термостат I • WARM 710 предназначен для электрических систем теплого пола (нагревательные маты или секции).

Устройство автоматически поддерживает заданную вами температуру на основании приема данных от напольного датчика температуры (входит в комплект). Отображаются как реальная температура пола, так и заданное вами желаемое значение. Или, по вашему желанию, температура воздуха в помещении может отображаться с помощью встроенного в прибор датчика. Обеспечивается постоянная самодиагностика, отображаются предупреждающие сообщения. В случае неисправности датчика можно активировать ручной режим управления нагревом, когда нагрев должен продолжаться, пока проблема не будет решена.

Пуск управления системой отопления

Термостат можно включить после завершения электромонтажа и проверки всех соединений.

Важно: не включать новостройку до истечения срока, рекомендованного производителем сухих строительных смесей для полного скрепления клеящей смеси для плитки или

Слой цементно-песчаного раствора. Более раннее включение системы отопления может привести к повреждению декоративного покрытия пола и выходу из строя нагревательных матов или секций. В случае сомнений обратитесь к вашему дилеру или производителю системы отопления.

с подсветкой и три кнопки управления расположены на передней панели термостата.

Для включения электрического теплого пола через терморегулятор нажмите центральную кнопку (I / MODE) и удерживайте ее не менее трех секунд.

Загорится дисплей и появится основной экран устройства. Большие цифры показывают текущую температуру пола, а цифры в правом верхнем углу — заданную температуру пола для поддержания.Вы можете изменить заданную температуру, нажав кнопку «+» для увеличения и кнопку «_» для уменьшения.

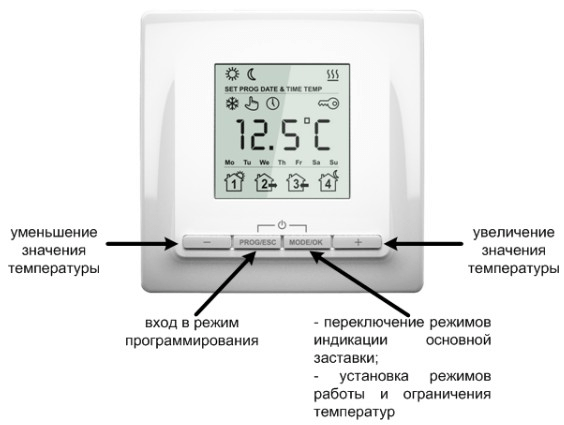

Элементы управления и дисплей

1. Текущая температура пола (° С)

2. Заданная температура пола для выдерживания (° С)

3. Система отопления запитана

4. Предупреждающий знак (подробности см. На стр. 11)

5. «+» кнопка удержания повышения температуры

6. «I / MODE» кнопка включения / выключения прибора и изменения режима индикации температуры

7. «_» кнопка сохранения понижения температуры

При включении системы отопления отображается соответствующий знак, указывающий, что система отопления включена. Когда термостат выключает нагрев, знак исчезает.

Режим отображения температуры воздуха

Термостат может отображать температуру воздуха в вашей комнате вместо температуры пола (режим по умолчанию).При этом устройство продолжает контролировать нагрев, не говоря уже о режиме отображения.

Для переключения термостата в режим отображения температуры воздуха необходимо кратковременно нажать центральную ручку ( i / MODE ). Большие цифры теперь отображают температуру воздуха, при этом появляется знак (рис.3), информирующий о том, что прибор перешел в этот режим. Чтобы вернуться в режим индикации температуры пола, еще раз нажмите кнопку I / MODE . Знак исчезнет.

Регулировка показания встроенного датчика температуры воздуха

Температура воздуха, отображаемая встроенным датчиком, может незначительно отличаться от реальной температуры в помещении из-за небольшого тепловыделения внутри корпуса устройства.

Вы можете исправить эту разницу, введя реальную комнатную температуру, измеренную вашим термометром.

Мы рекомендуем производить эту корректировку не ранее, чем через два часа непрерывной работы термостата.

Для настройки показаний встроенного датчика температуры необходимо:

1. Перевести прибор в режим индикации температуры воздуха, если использовался другой режим.

2. Одновременно нажмите ручки «+» и «_» и удерживайте их не менее 3 секунд.

При этом мигают большие цифры, отображающие текущую температуру воздуха, и появляется знак (рис. 4), указывающий на режим настройки показаний датчика.

Нажав кнопки «+» и «_» , установите текущую температуру, равную температуре, показываемой термометром воздуха в помещении. При этом соответствующий сдвиг данных отображается в правом верхнем углу экрана.

Завершив настройку, вы можете выйти из этого режима, нажав одновременно кнопки «+» и «_» и удерживая их не менее 3 секунд.Устройство автоматически выйдет из этого режима через 40 секунд после последнего нажатия любой кнопки.

Контроль рабочего состояния системы электрического теплого пола

Термостат I • WARM постоянно контролирует рабочее состояние системы отопления. Если нагрев поверхности пола до заданной температуры невозможен, отображается знак «ВНИМАНИЕ». Термостат постоянно контролирует работоспособность датчика температуры. В случае его неисправности (отключение

Короткое замыкание соединительных проводов) нормальная работа системы отопления невозможна. Термостат отключает нагрев и отображает предупреждающее сообщение (рис. 5).

Вам следует обратиться к производителю или вашему местному дилеру для ремонта или замены датчика температуры.

Ручной режим управления обогревом (аварийный режим)

В случае выхода из строя датчика температуры термостат отключает нагрев. Если электрические тёплые полы в помещении всё же необходимы (если это

, например, основная система отопления и холодное время года), можно управлять отоплением вручную в течение периода времени до восстановления работы датчика.Для перехода в этот режим одновременно нажмите кнопки «+» и «_» и удерживайте их не менее 15 секунд.

На этом знаке (рис.6) отображается ручной режим управления, а большие цифры показывают процент установленного

. Вы можете настроить этот процент, нажимая кнопки «+» и «_» , внесенные вами изменения отражаются в отображаемом значении.

Гарантийная политика

Гарантийный срок — один год со дня продажи.

В течение гарантийного срока заказчик имеет право отремонтировать или заменить товар в случае обнаружения неисправностей по вине производителя и при соблюдении руководств Руководства по установке и эксплуатации данного устройства.

Гарантийная политика не распространяется на термостаты, имеющие механические повреждения, а также случаи, когда выход из строя возник в результате несоблюдения условий эксплуатации, приведенных в данном Руководстве, а также инструкций, приведенных в Руководстве по установке устройства и электрическому подключению.

Рекламации

В случае появления неисправности в течение гарантийного срока устройства заказчик должен немедленно обратиться в сервисный центр Производителя или его регионального уполномоченного представителя.

Приложение

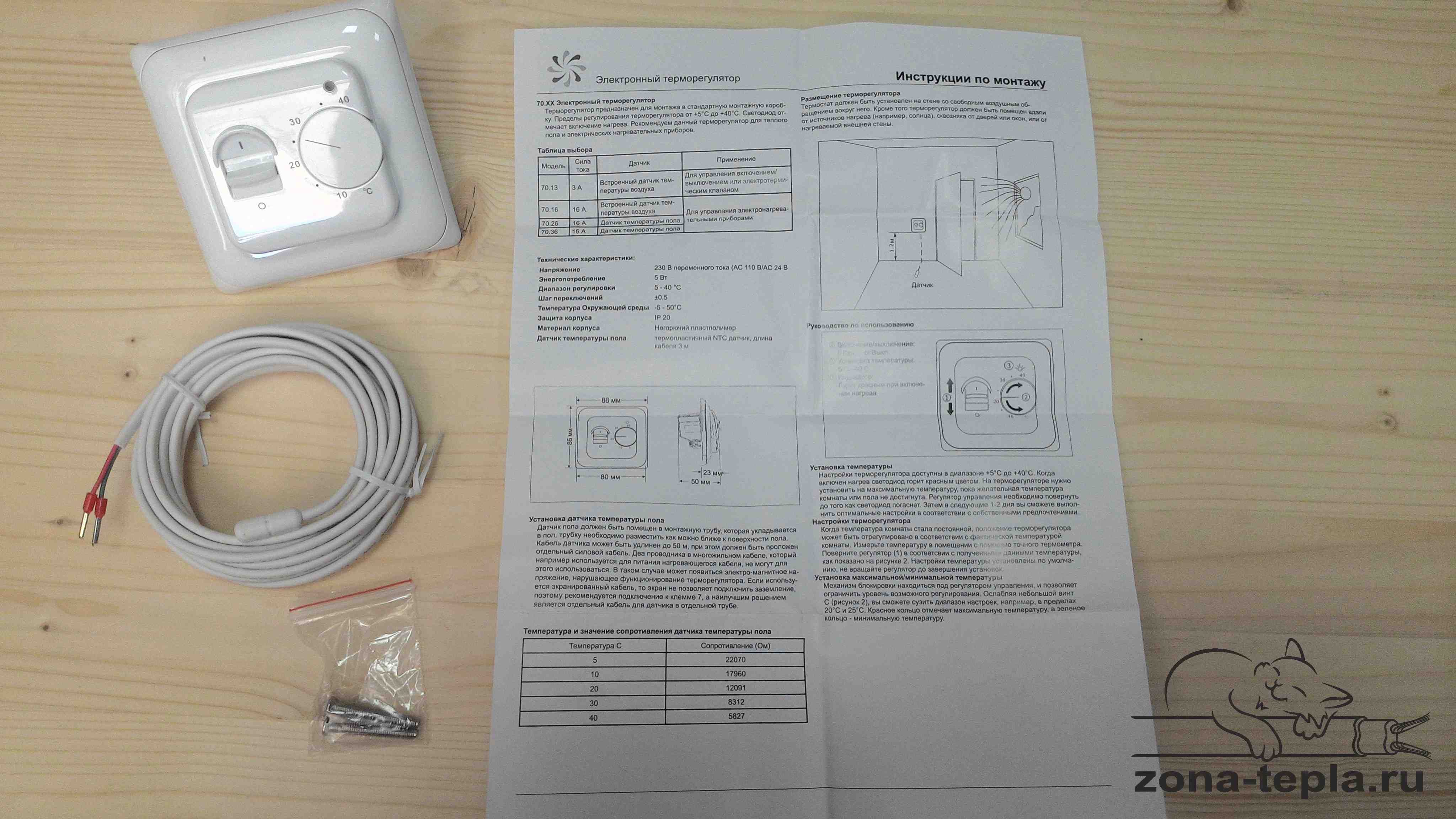

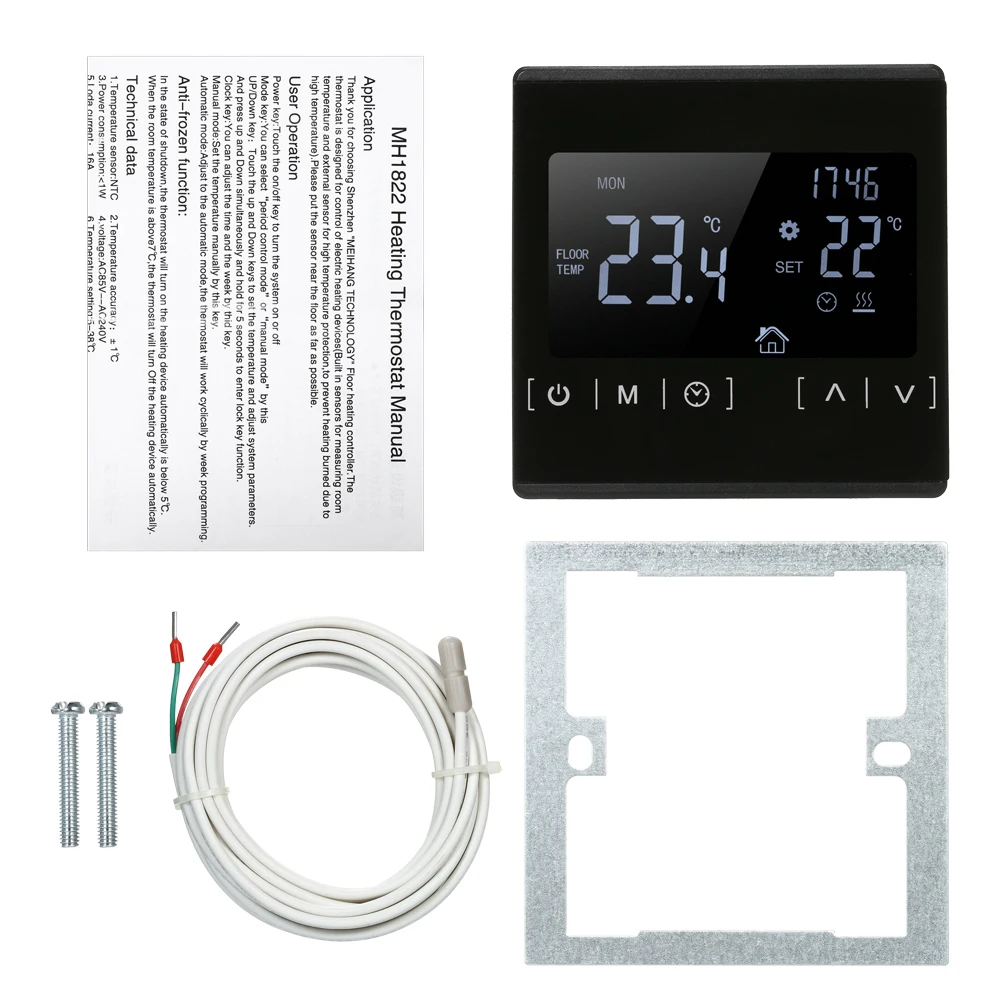

Комплект поставки

1. I • WARM 710 Термостат

2. Датчик температуры для напольного монтажа с соединительным кабелем длиной 2 м.

3. Внешняя клеммная колодка для подключения линии заземления

4.Руководство по эксплуатации и установке

5. Упаковочная коробка

I • WARM 710 Руководство по установке

Важно: отключите питание перед подключением или отключением проводки к термостату. Квалифицированный электрик, знакомый с действующими правилами внутреннего электрического оборудования, должен установить всю проводку; невыполнение этого может привести к аннулированию гарантии. Настоятельно рекомендуем НЕ устанавливать термостат в помещениях с повышенной влажностью воздуха. Запрещается устанавливать устройство в ванных комнатах, саунах, душевых кабинах, бассейнах.Терморегулятор, регулирующий отопление в этих помещениях, должен быть установлен в соседнем сухом помещении. Пожалуйста, полностью изучите это руководство перед началом установки.

Инструменты и материалы, необходимые для установки термостата:

1. Гофрированная пластиковая трубка диаметром не менее 16мм; длина зависит от расстояния между термостатом и нагревательным элементом.

2. Стандартная пластиковая распределительная коробка для настенного монтажа

3. Отвертка

4.Индикатор фазного напряжения

Монтаж датчика температуры пола

Датчик температуры пола устанавливается при установке электрического элемента теплого пола (мата или кабельной секции).

Поместите датчик в гофрированную пластиковую трубку возле ее конца и заклейте этот конец трубки, чтобы предотвратить проникновение воды, раствора для укладки плитки или цементного раствора при устройстве теплого пола. Трубка с датчиком температуры должна располагаться на одном уровне с нагревательным кабелем между двумя соседними проходами этого кабеля.Поместите трубку в заранее подготовленную канавку в полу, а другой конец выведите к месту, выбранному для установки термостата или распределительной коробки. Отрежьте трубку слишком большой длины на глазах.

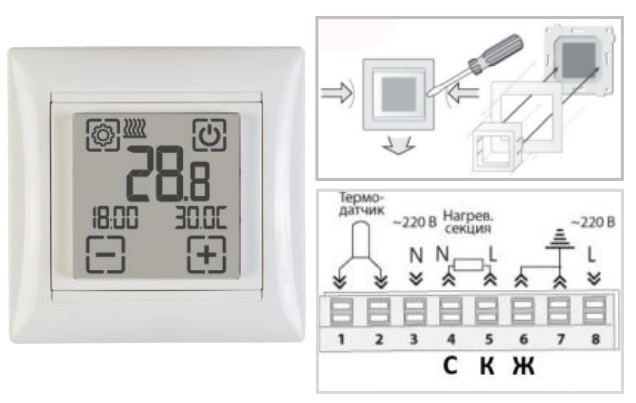

Установка термостата

Подготовка электрических подключений.

Установить пластиковую распределительную коробку в стену, где планируется установка термостата. Подвести к коробке кабель питания, холодные провода нагревательного мата или секции, кабель датчика температуры.Включите кабель питания и найдите фазный провод с помощью индикатора фазы; пометьте этот провод.

Выключите кабель.

Все работы по подключению термостата должны выполняться только при полном отключении электросети.

Подключите все необходимые провода к термостату с помощью его клемм с винтовым креплением.

Если у вас двухпроводная электросеть (без заземляющего провода), используйте схему подключения, показанную на рис.9. Экран греющего кабеля подключается к нулевому (нейтральному) проводу сети, к клемме № 5.

Если у вас трехпроводная сеть (с отдельным заземляющим проводом), используйте схему подключения, показанную на рис. 10. Экран греющего кабеля подключается к заземлению

провод сети с помощью внешней клеммной колодки (входит в комплект), с винтовым креплением.

Установка термостата

Первым делом разбери термостат. Снимите переднюю крышку, для этого тонкой отверткой осторожно нажмите по очереди замки, расположенные на верхней и нижней сторонах передней крышки, слегка потянув ее наружу (рис.11). Снимите крышку (рис. 12). Снимите раму (рис.13).

Поместите устройство в распределительную коробку и закрепите как минимум двумя винтами (желательно на одном горизонтальном уровне). (рис.14).

Соберите термостат, действуя в обратном порядке. Осторожно установите рамку, убедившись, что она плотно прилегает к корпусу устройства.Затем верните переднюю крышку на место и нажмите на нее

, убедившись, что оба замка зафиксировали его. Убедитесь, что передняя крышка закреплена правильно.

Напряжение питания 240 \ 120 В переменного тока, 50 \ 60 Гц

Максимальный ток нагрузки 16А

Потребляемая мощность 0,45 Вт

Вес 150 гр

Размер 80 х 80 х 52 мм

Срок хранения уставки при отключении питания 12 месяцев

Степень защиты IP20

Класс защиты II

Датчик температуры напольный NTC 6,8 кОм

Длина соединительного кабеля датчика 2 м

Встроенный датчик температуры воздуха NTC 6,8 кОм

Допустимая температура окружающего воздуха +5 ° С +40 ° C

Warming Systems и основная информация по установке систем лучистого теплого пола от Warming Systems.Подрядчики и рядовые домашние мастера могут установить наши системы электрического теплого пола с кабелем и матом.

Советы для успешной установки

• Никогда не обрезайте красные нагревательные провода и не перекрывайте их внахлест
• Убедитесь, что сопротивление между черным и белым проводами холодного вывода правильное на протяжении всей установки.
• Залить систему в раствор на основе модифицированного полимером цемента
• При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потери тепла через бетон, например синтетическую пробку Cerazorb
• Держите нагревательный провод на расстоянии 6-8 дюймов от воскового кольца унитаза
• НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ : При использовании кабелей с системой Schluter-DITRA-HEAT или Prodeso Heat Membrane System, проложите провода, чередуя 3 штыря / 2 штифта для среднего расстояния 3 дюйма.

НЕОБХОДИМЫЕ МАТЕРИАЛЫ ДЛЯ УСТАНОВКИ:

• Термостат с датчиком температуры пола (доступен для покупки с системой подогрева пола)
• Распределительный шкаф 4×4, внесенный в список UL, с крышкой «грязевое кольцо» для одинарной секции
• Гибкий или жесткий кабелепровод из списка UL
• Электропроводка 12 или 14 дюймов, см. Электрический код
• Проволочные гайки (входят в комплект поставки термостата)

Монитор установки, входящий в комплект поставки, выдает предупреждение, если нагревательный элемент порезан или поврежден во время установки.

Система теплого пола должна быть защищена GFCI. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2. Отключите систему от защищенной стороны розетки GFCI
3. Используйте термостат со встроенным GFCI

При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потери тепла через бетон, например синтетическую пробковую подкладку Cerazorb https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4 -использовать-при-установке-на-бетонной плите /.

Установка — Обзор

1. Проверить систему теплого пола.
2. Проверьте термостат и требования к электрооборудованию, убедившись, что 10-футовый холодный конец (-а) на конце системы достигает термостата.
3. Размотайте кабель , расположив его на расстоянии 3 дюйма друг от друга на полу и закрепив прилагаемыми направляющими для кабеля. Разверните коврик и используйте методы поворота коврика, описанные в руководстве по установке, чтобы правильно закрыть область, которую вы хотите обогреть.Используйте двусторонний скотч на коврике, чтобы закрепить его на месте.
4. Подсоедините провода питания и датчик термостата к термостату. Провод датчика должен располагаться между двумя нагревательными элементами на расстоянии не менее 6 дюймов от края нагреваемой области.
5. Система отопления должна быть залита цементным раствором, модифицированным полимером, толщиной от 1/4 «до 1/2». Система обогрева должна быть установлена ​​на бетонной или бетонной подкладке.
6. Установить напольное покрытие
7. Прервите все электрические соединения.

Автоматические выключатели и провод питания (всегда соблюдайте местные нормы в отношении калибра провода)
Коврики или выключатель провода питания
В переменного тока Общая кв. Ft. (AWG) Кол-во Тип Номинал
120 до 120 кв. Футов 14 1 однополюсный 15 или 20 A
120 до 150 кв. Футов 12 1 однополюсный 20 A
240 до 240 кв.футов 14 1 двойной полюс 15 или 20 A
240 до 300 кв. футов 12 1 двойной полюс 20 A

Часто задаваемые вопросы по установке:

Какой раствор использовать?
Используйте раствор на основе модифицированного полимером цемента.

Что следует учитывать при установке на бетонную плиту?
Да. Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон.Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

Насколько близко к стене следует ставить систему отопления?
Мы рекомендуем установку на расстоянии 4 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

Защищен ли термостат GFCI?
Термостат Aube (TH-115-AF-120S или Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI. Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой от GFCI. Вы можете приобрести aube от Honeywell с защитным термостатом GFCI, с сенсорным экраном с защитой от OJ Electronics GFCI или с сенсорным WiFi-термостатом с сенсорным экраном от OJ Electronics GFCI за дополнительную плату.

Электрический шкаф какого размера мне следует использовать?
Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного провода.

Могу ли я установить ваш продукт на открытом воздухе?
№Системы электрического обогрева пола, производимые Warming Systems Inc., разработаны для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.

Все под контролемSpeedheat теплые полы

Скачать брошюру

Термостат является важной частью вашей системы электрического теплого пола Speedheat и дает вам полный контроль, поскольку каждая комната может обогреваться независимо.

Вы просто программируете термостат для каждой комнаты в соответствии со своим распорядком дня, контролируя расходы на теплый пол и уменьшая нагрузку на окружающую среду. Инновационный термостат Speedheat прост в настройке и предлагает шесть периодов времени в день.

Ваш инженер Speedheat будет рад посоветовать вам, какой термостат лучше всего подходит для вашей системы электрического теплого пола.

Ручные термостаты — система электрического теплого пола

Speedheat идеально подходит для помещений, где требуется постоянная температура, или для помещений, которые не используются часто.Это просто — просто поверните ручку на желаемую температуру!

Большинству людей комфортно при комнатной температуре 20–22 ° C. Мы рекомендуем вам проверить, какая температура наиболее удобна для вас. Поскольку система электрического теплого пола работает в основном за счет лучистого тепла, уровень комфорта достигается при гораздо более низких температурах, чем при традиционном конвекционном отоплении.

Программируемые термостаты — система электрического теплого пола

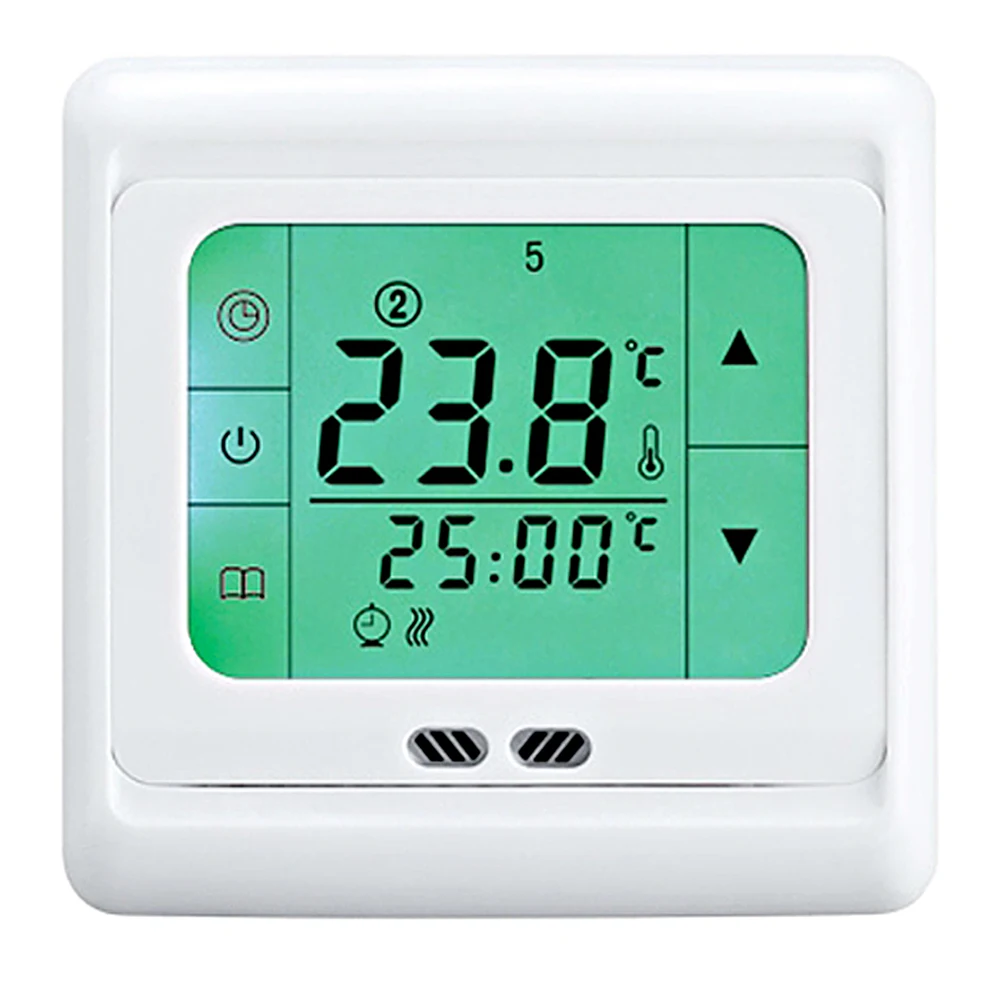

Для помещений, которые используются регулярно, программируемый термостат будет лучшим выбором, так как он поможет вам сэкономить энергию.

предлагают гибкие решения, позволяющие запрограммировать последовательность желаемых температур в вашей системе электрического теплого пола — вы даже можете ввести разные программы для каждого дня недели. Затем термостат будет управлять нагревом в соответствии с запрограммированными последовательностями.

Это означает, что вы можете эффективно контролировать температуру в определенное время дня, обеспечивая максимальный комфорт и снижая потребление энергии.

Программируемые беспроводные термостаты — система электрического теплого пола

Беспроводные программируемые термостаты обеспечивают максимальный комфорт и комфорт.

Обладая всеми функциями и преимуществами программируемых термостатов, передатчики для вашей системы электрического теплого пола портативны и могут программироваться, не вставая с дивана.

В передатчике можно разместить дополнительные приемники для нескольких обогревателей, что делает его идеальным решением для обогрева больших площадей.

Руководство по установке влажных термостатов UFH

Независимо от того, являетесь ли вы опытным монтажником систем теплого пола или только начинаете разбираться в этом вопросе, вы обязательно встретите термостаты. Это руководство предназначено, чтобы ответить на все важные вопросы, которые могут у вас возникнуть относительно термостатов для теплого пола.

Как работают термостаты теплого пола?

Комнатный термостат работает путем постоянного контроля температуры воздуха и включения обогрева, когда она опускается ниже температуры, установленной на термостате, и выключения его при достижении этой заданной температуры.

Например, если вы установили температуру термостата теплого пола на 18 ℃, а температуру воздуха на 15 ℃, термостат включит обогрев, пока температура не достигнет 18 ℃, а затем выключит его.

Программируемый комнатный термостат является одновременно программатором и комнатным термостатом. Это означает, что вы можете предварительно выбрать время, в которое будет работать обогрев, и температуру, которую он должен достигать в эти периоды.

Например, вы можете настроить программируемый комнатный термостат на поддержание температуры на уровне 15 ℃ с 9 до 17 часов в будние дни и установить ее на 18 ℃ с 17 до 23 часов.Программист позволяет вам устанавливать периоды «включения» и «выключения» в соответствии с вашим образом жизни.

Регулирование отопления — ключевой элемент теплого пола, так как он может существенно повлиять на эффективность системы.

Поскольку UFH нагревается и охлаждается дольше, чем радиаторы, это необходимо учитывать при программировании системы.

Ambiente всегда рекомендует использовать 7-дневный программируемый термостат, чтобы максимизировать эффективность и получить максимальную отдачу от вашей системы.Существуют также варианты обновления, которые позволяют управлять системой со смартфона / планшета.

Как установить термостаты теплого пола

Инструкции по установке Ambiente Neostat

Шаг 1: Снимите винт с нижней поверхности термостата, затем осторожно отделите переднюю половину от задней панели.

Шаг 2: Поместите переднюю часть термостата в безопасное место и подключите термостат, как показано на схемах подключения.

Шаг 3: Надежно прикрутите заднюю пластину термостата к задней части корпуса.

Шаг 4: Закрепите переднюю часть термостата на задней пластине, закрепив ее на месте стопорным винтом.

Do: Установите термостат на уровне глаз и полностью прочтите инструкции, чтобы максимально использовать возможности нашего продукта.

Запрещается: Устанавливайте рядом с прямым источником тепла, так как это повлияет на работу, или сильно надавите на ЖК-экран, поскольку это может вызвать непоправимый ущерб.

Как заменить термостаты теплого пола

Шаг 1 : Наклоните старый термостат вперед и снимите его с задней панели.

Шаг 2: Отвинтите заднюю пластину от задней коробки и снимите провода с их клемм.

Шаг 3: Возьмите новый термостат и снимите винт с нижней поверхности термостата, затем осторожно отделите переднюю половину от задней панели.

Шаг 4: Поместите переднюю панель термостата в безопасное место и подключите термостат, как показано на схемах подключения.

Шаг 5: Надежно прикрутите заднюю пластину термостата к задней части корпуса.

Шаг 6: Закрепите переднюю часть термостата на задней пластине, закрепив ее на месте стопорным винтом.

Где установить термостаты теплого пола

Для систем теплого пола мы рекомендуем монтаж центра коммутации в таком месте, где он может быть легко доступен для обслуживания, и рядом с коллектором, не затрудняя доступ к коллектору и компонентам.

Рекомендуем устанавливать термостаты на внутренних стенах на высоте 1,5 метра. Их следует устанавливать вдали от участков с сильным солнечным светом, а также от источников тепла или сквозняков.

Как подключить термостаты теплого пола

Все термостаты поставляются с полными инструкциями по UFH, включая электрические схемы. Они покажут вам, как должен быть подключен термостат отопления.

Цвет проводов будет соответствовать отраслевому стандарту:

• Белый — подключается к (дополнительному) источнику тепла в вашей системе.
• Желтый — подключается к компрессору.
• Зеленый — подключается к вентилятору.
• Оранжевый — подключается к тепловому насосу, если он у вас есть.
• Красный — может быть два отдельных провода, один для охлаждения, а другой для тепла.
• Синий — это ваш общий провод или провод «C».

Ambiente NeoStat:

Как проверить термостаты теплого пола

Убедитесь, что на термостате не установлено слишком низкое значение, поскольку нагрев не включится, если нагрев не будет установлен выше, чем температура, установленная на термостате.

Как использовать и программировать термостаты теплого пола

Использование Ambiente Neostat чрезвычайно просто, у нас есть библиотека обучающих видео, в которых объясняются все различные функции термостатов Ambiente Neostat и способы их использования.

Как установить термостаты теплого пола

Чтобы установить температуру на Ambiente Neostat, вам просто нужно использовать кнопки вверх и вниз для регулировки установленной температуры.

При нажатии любой клавиши вы увидите слово «SET» и желаемое значение температуры.Используйте кнопки «Вверх» / «Вниз» для настройки значения SET, затем нажмите «галочку» для подтверждения настроек и возврата к основному дисплею.

Как сбросить термостаты теплого пола

Чтобы сбросить Neostat до заводских настроек по умолчанию, выполните следующие действия:

Используйте кнопки влево / вправо для перехода к НАСТРОЙКЕ
Нажмите и удерживайте кнопку Tick в течение 10 секунд
Все значки на дисплее появятся на 2 секунды, затем на дисплее отобразится вариант 1 или 2.
Используйте кнопки влево / Правые клавиши для перехода между режимами (выбор будет мигать)

Режим 1 = Термостат.Режим 2 = Часы.

Нажмите кнопку Tick для подтверждения выбора.
Затем термостат вернется к основному экрану дисплея для выбранного режима.

Посмотрите видео ниже для визуальной справки

Если вы хотите получить дополнительную информацию о термостатах для теплого пола, свяжитесь с Ambiente сегодня.

Вы нашли эту статью полезной? Ознакомьтесь с этими сообщениями о том, как взять под контроль свое отопление и ценообразование UFH — Сколько стоит влажный теплый пол?

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.
