80 фото способов укладки и основы электромонтажа

Если вам необходимо организовать какие-либо строительные работы, тогда не стоит беспокоиться о выборе, подходящих материалов или инструментов, поскольку современный рынок наполнен всем необходимым для такой цели. Это касается и крепежных элементов для различных проводов, образующих схему электрической проводки.

Но не все знают, какой крепеж для проводов лучше, и мы постараемся помочь в этом разобраться любителям самостоятельного выполнения различных монтажных работ. Хотя, более, продвинутым мастерам тоже будет интересно ознакомиться с некоторыми способами создания качественного закрепления проводов.

Теперь разберемся, как выгодно проложить и закрепить электрические провода в помещении, чтобы можно было легко создать штукатурку стен, заделать, использованные штробы без помех со стороны коммуникаций.

Для этого необходимо запомнить лишь два правила:

• Необходимо прокладывать провода в оптимальных местах помещения, чтобы к ним был доступ и они не мешали проводить любые строительные работы;
• Потребуются качественные крепления для различных видов проводки, чтобы обеспечить длительность эксплуатации созданных коммуникаций.

Далее рассмотрим различные виды крепежных элементов, обеспечивающих долговечную проводку в любом помещении. Монтажный процесс, может, показаться очень простым, и это действительно – так! Но только в том случае, когда все делается правильно на основе знаний об электрике.

Вам стоит посмотреть на фото крепежа проводов, чтобы ориентироваться в их внешнем виде, поскольку это сведет к минимуму возможность ошибочного приобретения не того крепежного элемента.

Дело в том, что многие из них очень похожи, но предназначены для различных целей. И они могут не подойти для задуманного варианта проводки, если предназначены не для этого варианта.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

Но фиксация не отличается слишком большой надежностью, поскольку у этого крепежного элемента нет распорной части. Из-за этого для проводки на потолке такие виды не используются.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

• Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
• За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки.

Установочная площадка

Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Важно: Если будет использоваться на улице необходимо убедиться в наличии защиты от воздействия ультрафиолета. Об этом будет написано в инструкции к изделию.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Фото крепежа проводов

Также рекомендуем посетить:

Post Views: Статистика просмотров 88

Крепление для кабеля. Виды и устройство. Применение и особенности

Для закрепления электропроводки применяются различные приспособления, обеспечивающие надежное удержание кабеля и препятствующие его провисанию. Крепление для кабеля используется для его фиксации к твердой поверхности или натянутому тросу.

Виды креплений по способу монтажа

По способу монтажа крепления можно разделить на два вида:

• Открытой фиксации.
• Скрытой фиксации.
• Специальной фиксации.

Открытой применяются в тех случаях, когда электропровод будет закреплен на участке стены без дальнейшего укрытия штукатуркой, фальш-стеной или декоративными элементами. Такие крепления обеспечивают аккуратную фиксацию, максимально облагораживая инженерные системы электрификации.

Крепежные элементы скрытой фиксации служат исключительно для удержания кабеля. Они не несут декоративную функцию, поскольку система проводов в дальнейшем будет укрыта от стороннего взгляда. Крепление для кабеля скрытой фиксации дешевле, но при его выборе следует учитывать, что общие затраты на монтаж будут выше, поскольку понадобятся дополнительные материалы для оштукатуривания или строительства фальш-стены.

Крепление для кабеля открытой фиксации

Существует несколько конструкций креплений для открытой фиксации проводов:

• Кабель-каналы.
• Клипсы.
• Скобы.
• Монтажные площадки.
• Изоляторы.

Кабель-каналы являются самым дорогостоящим, но при этом аккуратным и привлекательным способом крепления проводов. Данная конструкция представляет собой прямоугольную пустотелую трубку со съемной лицевой панелью. Сначала проводится фиксация к стене кабель-канала, после чего в него заводятся провода. Внешне остается видимым только вытянутый трубообразный аккуратный короб. Данная конструкция не только скрывает электросеть, но и обеспечивает дополнительную защиту от механического повреждения. Такой способ выбирают для обустройства жилых и коммерческих помещений – офисов, торговых центров, магазинов, спортзалов и пр.

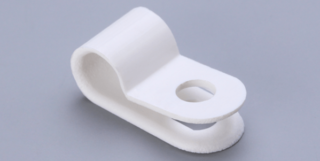

Клипсы используются для закрепления кабеля, который проведен сквозь гофрированную трубу. Такой способ больше подходит для технических помещений, где эстетическая привлекательность не столь важна. Клипса обеспечивает надежную фиксацию гофры, не позволяя ей болтаться или выгибаться. При выборе крепления клипсового типа необходимо обращать внимание на его размер, поскольку возможна несовместимость с диаметром гофры. Клипса фиксируется к стене с помощью самореза.

Скобы довольно простой для монтажа тип крепления. Принцип его использования подразумевает фиксацию скобы к стене или потолку с помощью гвоздя или шурупа. При этом крепеж не дожимается до конца. После этого под его выступающую шляпку заводится провод, и скоба окончательно притягивается к поверхности. Данная конструкция подразумевает плотное прижатие к стене, поэтому согласно правилам технике безопасности разрешается сочетание скоб только с многослойными проводами, имеющими минимум двойную изоляцию. Обычно скобочное крепление для кабеля применяют для систем связи или кабельного TV.

Монтажные площадки являются специализированным крепежным элементом. Они позволяют провести монтаж к гладкой поверхности, не пробивая ее гвоздем или шурупом. Площадки просто приклеиваются, что позволяет провести быстрый монтаж, даже не имея в распоряжении специализированного инструмента, такого как дрель, молоток, отвертка или шуруповерт. Такое крепление будет уместным для кафеля, плитки, мебели и прочих гладких поверхностей, которые нужно сохранить. Перед приклеиванием площадки необходимо провести обезжиривание места наклейки, что позволит добиться максимальной надежности. На внутренней стороне площадки необходимо снять защитную ленту как у двухстороннего скотча, в результате чего откроется липкая поверхность.

Изоляторы представляют собой керамический или пластиковый бочоночек, который крепится к стене. На нем фиксируется сам провод, предварительно скрученный в пучок. Нужно отметить, что такой способ хоть и выглядит довольно отталкивающе, обеспечивает довольно высокий уровень безопасности. Кабель практически не прикасается к стене, а сами бочоночки сделаны из непроводящего ток материала. Данный крепеж используется на деревянных постройках. Его можно встретить в банях и домах из бруса. Также его выбирают при оформлении интерьера в ретро стиле, поскольку такой способ монтажа был единственным известным на начальном этапе электрификации и практиковался вплоть до 60-х годов прошлого века.

Крепления скрытой фиксации

Для скрытой фиксации электрокабеля применяется несколько типов креплений:

• Дюбель-хомут.
• Дюбель-стяжка.
• Зажимы.
• ПП крепления.

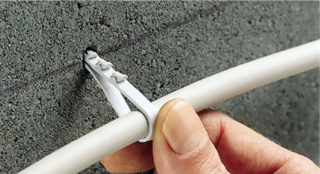

Дюбель-хомут – это очень дешевое и простое в использовании крепление, которое обеспечивает довольно надежную фиксацию проводов. Его конструкция представляет собой согнутый пополам пластиковый пруток, который огибает провод и концами заталкивается в сделанное сверлом отверстие в стене или потолке. Его используют для крепления к кирпичной или бетонной поверхности. Стоит отметить, что степень фиксации хомута довольно слабая, но он может сочетаться с проводами различного сечения. Несмотря на довольно хлипкое соединение, такой тип крепления вполне практичен, поскольку в большинстве случаев используется для фиксации электропроводов в штробах, где все будет в дальнейшем оштукатурено. Расстояние между дюбелями должно составлять до 60 см.

Существует также более сложная конструкция дюбель-хомут со стяжкой. Она позволяет сначала закрепить все дюбеля по периметру, а уже потом вставлять провод и затягивать его с помощью специального ремешка. К преимуществам такого типа можно отнести возможность одновременного удержания целого пучка кабелей. Дюбель со стяжкой имеет распор, поэтому может выдерживать нагрузку до 8 кг. Его установка допускается в бетонные и кирпичные стены.

Крепление для кабеля в виде зажима довольно распространенный тип фиксаторов. Они представляют собой дюбель с хомутом, прижимаемым шурупом. В отличие от обычных дюбель-хомутов, зажим позволяет проводить демонтаж для установки нового кабеля в старое крепление. Для распорки в зажимах используется металлический шуруп, что добавляет им прочности. При выборе такого фиксатора нужно следить за соответствием диаметра зажима толщине кабеля.

ПП крепление представляет собой пластиковый дюбель с боковыми рожками, которые прижимают кабель к стене. Использование такого типа возможно только с хорошо изолируемым проводом. Существует несколько разновидностей ПП дюбелей рассчитанных под разное сечение электропроводов. При необходимости соединение можно демонтировать, для этого нужно просто извлечь распорный клин из дюбеля и вытащить его за рожки.

Крепления для специальной фиксации

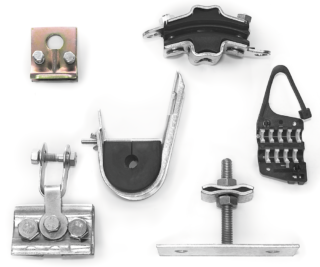

Крепление для кабеля специальной фиксации применяют для проведения укладки провода в сложных условиях, в частности для соединения с натянутым тросом. Для этого можно использовать специализированные подвесы или обычные стяжки. Подвесы обеспечивают жесткую фиксацию, не допуская перетирание провода в случае воздействия на него ветра. Подвес не позволят контактировать проводу с тросом, что исключает передачу заряда, в случае повреждения на изоляции.

Обычные стяжки тоже эффективный способ крепления, но только в тех случаях, когда кабель не подвержен постоянному раскачиванию, поскольку они не позволяют обеспечить неподвижное удержание. Стяжки могут обеспечить только плотное соединение, поэтому при повреждении изоляции вполне вероятно, что заряд сможет переходить на трос.

Как выйти из положения, если нет заводского крепления

Заводское крепление для кабеля является не единственным способом фиксации проводов. При отсутствии специализированных материалов вполне можно обойтись подручными средствами.

Самым простым способом является использование обрезки кабеля с двумя жилами. Необходимо нарезать его на отрезки длиной около 7 см. После этого нужно найти центр у каждого отрезка и пробить его шурупом. Фиксируя самодельное крепление в стену, и прикладывая к нему кабель, нужно просто скручивать концы проводков, тем самым обеспечивая удержание. Такой способ выглядит не эстетично, но если проводка будет спрятана в штукатурке или за гипсокартонном, то вполне сгодится и он.

Вместо проводов вполне можно нарезать полоски листового металла, но для этого нужно иметь ножницы. Такие полоски обеспечат более привлекательную фиксацию, без выступающих хвостиков. В качестве материала для создания отрезков можно использовать не только листы жести, но и совсем подручные материалы – консервные, пивные и кофейные банки.

Похожие темы:

Способы крепления проводов и кабелей к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

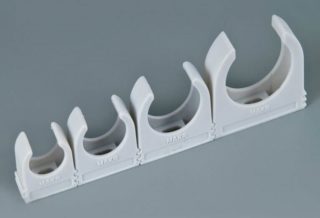

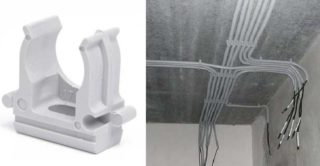

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

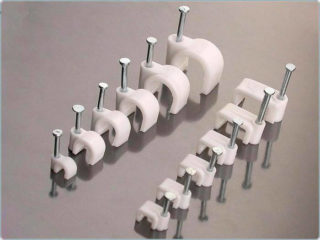

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

Крепёж для электропроводки Sormat

• Главная
• Компания
  • Новости
  • Документация
  • Наши клиенты
  • Вакансии
• Акции
• Скидки!
• Заказать
• Доставка
• Контакты
• Гос. закупки
• ГОСТ / DIN

• Рассчитать экспресс-заявку

• Крепеж и метизы
  • Анкеры
    • Анкерные болты
    • Анкеры клиновые
    • Анкеры с внутренней резьбой
    • Анкеры гвоздевые
    • Анкеры забивные
    • Анкеры-шурупы
    • Анкеры для высоких нагрузок
    • Инструмент для установки анкеров
    • Анкеры и дюбели для газобетона и пеноблоков
    • Анкеры-гильзы
    • Латунные анкера
    • Анкеры потолочные
  • Химические анкеры
    • Химические составы
    • Химические капсулы
    • Анкерные шпильки и гильзы
    • Зимние химические анкеры
    • Принадлежности для химического анкера
    • Химические анкеры для максимальных нагрузок
    • Химические анкеры для бетона
    • Химические анкеры для газобетона
    • Химические анкеры для кирпича
  • Болты
    • Высокопрочные болты
    • Нержавеющие болты
    • Титановые болты
    • Болты по стандарту ГОСТ
    • Болты фундаментные
  • Винты
    • Высокопрочные винты
    • Нержавеющие винты
    • Винты по стандарту ГОСТ
  • Гайки
    • Высокопрочные гайки
    • Нержавеющие гайки
    • Гайки по стандарту ГОСТ
  • Гвозди
  • Дюбели
    • Металлические дюбели
    • Дюбели для теплоизоляции
    • Пластиковые дюбели
    • Рамные и фасадные
    • Кровельные дюбели
  • Заклепки
    • Заклепки вытяжные
    • Заклепки резьбовые
    • Заклепки под молоток
    • Заклепочники
  • Кольца стопорные
  • Перфорированный крепеж
    • Уголки и пластины
    • Монтажные ленты
    • Профиль для гипсокартона
    • Комплектующие для ГКЛ
  • Саморезы
    • Саморезы для дерева
    • Саморезы для металла
    • Кровельные саморезы
    • Саморезы для сэндвич панелей
    • Саморезы нержавеющие
    • Конструкционные саморезы
  • Хомуты
    • Нержавеющие хомуты
    • Хомуты трубные
    • Хомуты червячные для шлангов
  • Шайбы
    • Нержавеющие шайбы
    • Шайбы по стандарту ГОСТ
  • Шпильки
    • Высокопрочные шпильки
    • Нержавеющие шпильки
    • Латунные шпильки
  • Шплинты-штифты
    • Нержавеющие штифты
    • Латунные шплинты-штифты
  • Электрика крепеж
    • Кабельные стяжки
  • Электроды
    • Хиты продаж
    • Все электроды
      • Универсальные электроды
      • Электроды для резки сталей чугунов меди алюминия и их сплавов
      • Электроды для сварки теплоустойчивых сталей
      • Электроды для сварки никеля и его сплавов
      • Электроды для сварки меди и ее сплавов
      • Электроды для сварки алюминия и его сплавов
      • Электроды сварочные для сварки и наплавки чугуна
      • Электроды сварочные для наплавки
      • Электроды для сварки специализированных сталей
      • Электроды для сварки разнородных сталей и сплавов
      • Электроды для сварки высоколегированных жаростойких и жаропрочных сталей и сплавов
      • Электроды для сварки высоколегированных коррозионно-стойких сталей и сплавов
      • Электроды для сварки легированных конструкционных сталей повышенной и высокой прочности
      • Электроды для сварки углеродистых и низколегированных конструкционных сталей
  • Кровельный крепеж
• Инженерные системы
  • Монтажные системы fischer
    • Монтажные системы FLS Fischer
    • Монтажная система FUS Fischer
    • Монтажная система MS Fischer
  • Монтажные системы -TERMOCLIP
    • Монтажные системы TERMOCLIP тип -L
    • Монтажные системы TERMOCLIP тип -S
    • Монтажные системы TERMOCLIP тип -H
  • Монтажные системы HILTI
    • Монтажные системы MM HILTI
    • Монтажные системы MQ HILTI
  • Вентиляция и воздуховоды
    • Монтажные изделия для вентиляции
    • Кронштейны и подвесы воздуховода
    • Герметизация воздуховодов
    • Диффузоры и решетки вентиляции
    • Гибкие воздуховоды и теплоизоляция
    • Узлы управления
  • Профили и траверсы монтажные
  • Консоли монтажные
  • Уплотнители виброизоляционные
  • Заглушки для профилей и консолей
  • Соединители продольные
  • Фланцы седельные и торцевые
  • Пластины соединительные
  • Уголки монтажные
  • Углы универсальные и 3D
  • Углы усиленные
  • Укосины для консолей
  • Фиксирующие и скользящие опоры
  • Опоры для труб
  • Опоры кровельные
  • Опорные и подвесные элементы
  • Зажимы балочные
  • Скобы соединительные для профилей
  • Скобы подвесные
  • U-образные скобы и хомуты
  • Ленты монтажные
  • Хомуты инженерные
  • Гайки для профиля
  • Болты для профиля
  • Муфты и резьбовые элементы
  • Шпильки резьбовые
  • Инструмент для монтажа
  • Нержавеющие монтажные системы
  • Кабельные трассы
• Мебельный крепеж
  • Мебельный крепеж хиты продаж
  • Конфирматы и саморезы
  • Винты мебельные
  • Втулки мебельные
  • Гайки Эриксона
  • Гайки Бочонок
  • Гайки врезные забивные
  • Муфты / футорки
  • Стяжки мебельные
  • Навесы
  • Опоры мебельные
  • Полкодержатели
  • Шканты
  • Соединители (скобы/уголки)
  • Смешанная фурнитура
  • Ключи мебельные для комплектации
  • Заглушки мебельные
• Такелаж
  • Канаты и троса
    • Оцинкованный трос
    • Трос в ПВХ оболочке
    • Нержавеющий трос
    • Трос грузоподъемный ГОСТ
  • Цепи
    • Цепь короткозвенная
    • Цепь длиннозвенная
    • Нержавеющие цепи
    • Грузоподъемные цепи
    • Круглозвенные цепи
    • Пластиковые цепи
  • Зажимы и коуши
    • Нержавеющие зажимы
  • Талрепы
    • Нержавеющие талрепы
  • Карабины кольца и крючки
    • Нержавеющие карабины и крючки
  • Скобы такелажные и соединители цепи
  • Вертлюги
  • Блоки
  • Захваты
  • Крюки
  • Лебедки и натяжители
  • Стропы и буксировочные троса
  • Точки такелажные
  • Тали и каретки
  • Такелаж Green Pin
    • Такелажные скобы GP
    • Такелажные муфты GP
    • Такелажные талрепы GP
• Инструменты
  • Автомобильный инструмент
    • Ключи гаечные
    • Наборы ключей гаечных
    • Динамометрический инструмент
    • Автомобильные ключи
    • Торцовые головки и аксессуары
    • Наборы автомобильные
    • Домкраты
    • Лебедки и тали
    • Авторемонтная оснастка
    • Автоаксессуары
    • Краскораспылители и пневмоинструмент
    • Шиномонтажный инструмент
    • Съёмники
  • Измерительный и разметочный инструмент
    • Рулетки
    • Мерные ленты
    • Линейки и угольники
    • Штангенциркули и микрометры
    • Уровни и отвесы
    • Дальномеры лазерные
    • Карандаши. Маркеры и разметочные краски
    • Разметочные нити и шнуры
  • Штукатурный инструмент
    • Правила
    • Гладилки
    • Терки
    • Мастерки и кельмы
    • Шпатели
    • Вспомогательный штукатурный инструмент
    • Миксеры универсальные
  • Малярный инструмент
    • Кисти круглые
    • Кисти плоские
      • Кисти плоские SIBIN
    • Кисти радиаторные
    • Макловицы
    • Валики и ролики
    • Вспомогательный малярный инструмент
    • Краскораспылители
  • Столярно-слесарный инструмент
    • Ножовки по дереву и газобетону
    • Ножовки по металлу и полотна
    • Пилы специальные
    • Стусла
    • Напильники и надфили
    • Долото и стамески
    • Рубанки
    • Молотки
    • Молотки специальные
    • Кувалды
    • Киянки
    • Топоры и колуны
    • Зубила и керны
    • Гвоздодеры и ломы
    • Плоскогубцы и кусачки
    • Ножницы по металлу
    • Инструменты специальные
    • Болторезы и кабелерезы
    • Отвертки
    • Ключи рожковые и гаечные
    • Ключи имбусовые и мебельные
    • Наборы инструментов
    • Ключи трубные и разводные
    • Резьбонарезной инструмент
    • Щетки проволочные
    • Ручные дрели
    • Верстаки и тиски
    • Инструменты для работы с трубами
    • Электромонтажный инструмент
    • Лобзики ручные
    • Наборы слесарно-монтажного инструмента
    • Струбцины и стяжки
  • Инструмент для работы с кафелем и стеклом
    • Плиткорезы
    • Стеклорезы
    • Стеклодомкраты
    • Крестики и клинья для кафеля
    • Режущий инструмент по кафелю и стеклу
    • Сопутствующий инструмент для работы с кафелем и стеклом
  • Монтажный инструмент
    • Заклепочники
    • Скобозабивные пистолеты
  • Пистолеты для монтажной пены и герметиков
    • Пистолеты для герметиков
    • Пистолеты для монтажной пены
    • Термоклеящие пистолеты
  • Шлифовальные инструменты и материалы
    • Ручной шлифовальный инструмент
  • Электроинструмент
    • Перфораторы
    • Дрели
    • Углошлифовальные машины (УШМ)
    • Шлифовальные машины (ШМ)
    • Аккумуляторный инструмент
    • Пилы сабельные
    • Пилы циркулярные
    • Пилы цепные
    • Специальное оборудование
    • Фены строительные
    • Фрезеры
    • Электрорубанки
    • Лобзики
    • Пылесосы профессиональные
    • Электроплиткорезы
    • Тепловое оборудование
    • Отбойные молотки
    • Граверы
    • Пилы торцовочные
    • Миксеры (электро)
    • Сетевые шуруповерты
    • Аккумуляторные шуруповерты
    • Паяльное оборудование
    • Аккумуляторные отвертки
    • Буровое оборудование
    • Запчасти к электроинструменту
    • Гайковерты
  • Бензоинструмент
    • Бензопилы
    • Масла для бензоинструмента
  • Средства защиты и спецодежда
    • Перчатки и рукавицы рабочие
    • Очки и защитные маски
    • Каски и наушники
    • Рабочая одежда
    • Рабочая обувь и наколенники
  • Системы хранения
    • Ящики
    • Пояса и сумки
    • Тележки хозяйственные складные
    • Тележки инструментальные
  • Ножи профессиональные
    • Ножи и лезвия
    • Скребки
  • Инструмент электрика
    • Мультиметры и тестеры
    • Съемники изоляции
• Расходные материалы
  • Аксессуары к электроинструменту
  • Для перфораторов
    • Буры SDS-Plus
    • Буры SDS-Max
    • Ударный инструмент для перфораторов
    • Оснастка к алмазным сверлам и коронкам
  • Для дрелей, шуруповертов
    • Сверла по дереву
    • Сверла по бетону и камню
    • Сверла по металлу
    • Коронки по дереву
    • Коронки по бетону
    • Биты
    • Патроны для дрелей
    • Сверло универсальное
    • Сверла по кафелю и стеклу
    • Ступенчатые сверла
  • Для фрезерных станков
    • Сегментные наборные пилы
    • Зенкеры
    • Фрезы
  • Для ручной пилы
    • Полотна по дереву
  • Для строительных степлеров
    • Скобы
  • Для шлифмашин
    • Шлифовальная шкурка и бумага
    • Абразивная шлифовальная сетка
    • Щетки крацовки
    • Круги отрезные по металлу
    • Шлифовальная шкурка к электроинструменту
    • Круги отрезные по камню
    • Круги отрезные по пластику и дереву
    • Алмазные круги
    • Алмазные шлифовальные чашки
    • Алмазный инструмент
    • Круги заточные
    • Круги шлифовальные по металлу
    • Тарелки опорные
    • Полировальные насадки
    • Круги шлифовальные. тип КЛТ и КЛО
  • Для дисковых, сабельных пил
    • Пильные диски
    • Полотна для электролобзиков и сабельных электропил
  • Для гравера
    • Алмазные мини-насадки
    • Абразивные шарошки
    • Мини-насадки для дрели и гравира
    • Оснастка для гравировальных машин
• Крепеж TERMOCLIP
  • Анкера TERMOCLIP
  • Монтажные системы TERMOCLIP
    • Монтажные системы TERMOCLIP тип L
    • Монтажные системы TERMOCLIP тип S
    • Монтажные системы TERMOCLIP тип H
  • Саморезы TERMOCLIP
  • Фасадный крепеж TERMOCLIP
  • Для технической теплоизоляции и гидрозащиты TERMOCLIP
  • Гибкие связи TERMOCLIP
  • Кровельный крепеж TERMOCLIP
    • Тарельчатые дюбели и комплектующие
    • Рейки прижимные и шайбы
    • Крепёж для поликарбоната
  • Водоотвод и вентиляция TERMOCLIP
  • Буры и биты TERMOCLIP
• Крепеж fischer (ФИШЕР)
  • Химические анкеры fischer
  • Стальные анкеры fischer
  • Фасадный крепёж fischer
    • Крепления fischer для монтажа строительных лесов
  • Монтажные системы fischer
    • Монтажная система FMS fischer
    • Монтажные системы FLS fischer
    • Монтажная система FUS fischer
    • Монтажная система MS fischer
    • Монтажная система MS-L fischer
    • Монтажная система fischer для вентиляции
    • Фиксирующие опоры fischer
    • Крепеж и элементы монтажа fischer
    • Крепёж для сантехники fischer
  • Дюбельная техника fischer
  • Саморезы и шурупы fischer
  • Крепления fischer для утеплителя
  • Крепления fischer для пустотелых материалов
  • Крепления fischer для электромонтажных работ
  • Хомуты fischer для труб и шлангов
  • Крепления Fischer для террасной доски
  • Монтажная пена и герметики fischer
    • Монтажная пена fischer
    • Герметик fischer
  • Буры и биты fischer
• Крепеж KOELNER-RAWL
  • Химические анкеры RAWLPLUG
  • Механические анкеры RAWLPLUG
  • Крепление для теплоизоляции KOELNER
  • Саморезы и шурупы KOELNER
  • Буры и биты RAWLPLUG
  • Крепление кровельной теплоизоляции KOELNER
  • Круги и диски RAWLPLUG
  • Рамные и фасадные дюбели KOELNER
• Анкерная химия BIT (БИТ)
  • Химические анкеры BIT
  • Строительно-ремонтные составы BIT
• Крепеж Mungo (Мунго)
  • Клеевые химические анкеры Mungo
  • Металлические анкеры Mungo
  • Дюбели нейлоновые Mungo
  • Крепления Mungo для листовых материалов
  • Крепления Mungo для изоляционных материалов
  • Пены и герметики Mungo
  • Буры насадки и диски Mungo
• Крепеж Sormat (Сормат)
  • Химические анкеры Sormat
  • Металлические анкеры Sormat
  • Дюбельный крепёж Sormat
  • Фасадный крепёж Sormat
  • Крепления для труб Sormat
  • Крепёж для электропроводки Sormat
  • Монтажная лента Sormat
  • Установочный инструмент Sormat
• Крепеж HILTI (Хилти)
  • Расходные материалы HILTI
    • Алмазные отрезные диски HILTI
    • Алмазные шлифовальные чашки HILTI
      • Шлифовальные чашки DG 150 HILTI
      • Шлифовальные чашки для углошлифовальных машин HILTI
    • Расходные материалы для алмазного бурения HILTI
      • X-change модули HILTI
      • Алмазная коронка для подрoзетников HILTI
      • Алмазные сегменты HILTI
      • Коронка алмазного бурения HILTI
      • Корпус x-change коронки HILTI
      • Сверла для плитки HILTI
      • Сменные модули HILTI
    • Чемоданы для анкеров и расходных материалов HILTI
    • Диски для циркулярных пил и полотна для сабельных/лобзиковых пил HILTI
      • Полотна для лобзиковых пил HILTI
  • Анкерные крепления HILTI
    • Химические анкеры HILTI
    • Химические капсулы HILTI
    • Механические анкеры HILTI
      • Анкеры с подрезкой Hilti
      • Распорные анкеры Hilti
      • Забивные анкеры Hilti
      • Металлические анкеры Hilti
      • Анкер-гильзы Hilti
      • Анкер-шурупы Hilti
    • Анкерные шпильки и элементы HILTI
    • Шурупы и саморезы HILTI
    • Дюбельный крепеж HILTI
      • Пластиковые анкеры и анкеры для гипсокартона HILTI
    • Установочный инструмент HILTI
    • Принадлежности HILTI
      • Дозаторы HILTI
      • Другие принадлежности HILTI
      • Принадлежности для инъецирования клеевых анкеров HILTI
      • Принадлежности для очистки отверстий HILTI
      • Установочные устройства HILTI
  • Аккумуляторный инструмент HILTI
    • Аккумуляторные дозаторы HILTI
    • Аккумуляторные дрели HILTI
    • Аккумуляторные комбинированные перфораторы HILTI
    • Аккумуляторные перфораторы HILTI
    • Аккумуляторные пилы HILTI
      • Лобзиковые пилы HILTI
      • Ленточные пилы HILTI
      • Циркулярные пилы HILTI
      • Сабельные пилы HILTI
    • Аккумуляторные углошлифовальные машины HILTI
    • Аккумуляторные ударные винтоверты и гайковерты HILTI
    • Аккумуляторный фонарь HILTI
    • Наборы аккумуляторных инструментов HILTI
    • Расходные материалы HILTI
      • Абразивные материалы HILTI
      • Диски циркулярных пил и полотна сабельных лобзиковых пил HILTI
      • Долота HILTI
      • Насадки и головки для шуруповерта HILTI
      • Сверла с гладким и шестигранным хвостовиком и принадлежности HILTI
      • Твердосплавные буры (SDS) HILTI
    • Универсальные аккумуляторные пылесосы HILTI
    • Шуруповерты для внутренней отделки HILTI
    • Шуруповерты по металлу HILTI
    • Элементы питания Зарядные устройства HILTI
      • Зарядные устройства HILTI
      • Литий-ионные аккумуляторы HILTI
      • Прочее HILTI
      • Системы пылеудаления HILTI
      • Чемоданы и сумки для инструментов HILTI
  • Перфораторы отбойные молотки и дрели HILTI
    • Дрели HILTI
    • Комбинированные перфораторы HILTI
    • Отбойные молотки HILTI
    • Адаптеры и патроны HILTI
    • Транспортировочные тележки HILTI
    • Чемоданы для инструментов HILTI
    • Сетевые перфораторы HILTI
  • Алмазное сверление и резка HILTI
    • Алмазные стенорезные пилы HILTI
    • Принадлежности для алмазного бурения HILTI
      • Блоки с автоматической подачей HILTI
      • Вакуумные насосы HILTI
      • Крепежные элементы HILTI
      • Опорные плиты HILTI
      • Патроны HILTI
      • Переходники HILTI
      • Принадлежности для алмазных коронок HILTI
      • Прочие принадлежности HILTI
      • Системы подачи воды HILTI
      • Станины бурильной установки HILTI
      • Удлинители колонковых буров HILTI
      • Принадлежности для алмазной резки HILTI
      • Принадлежности для канатных пил HILTI
      • Принадлежности для стенорезных пил HILTI
    • Расходные материалы для алмазной резки HILTI
    • Установки алмазного бурения HILTI
  • Шурупы и шуруповерты HILTI
    • Детали инструментов HILTI
    • Направляющие для шурупов для сэндвич-панелей HILTI
    • Саморезы по металлу HILTI
    • Шурупы для внутренней отделки HILTI
  • Техника прямого монтажа HILTI
    • Внутренняя отделка HILTI
    • Деревянные конструкции HILTI
    • Крепление изоляции HILTI
    • Металлические конструкции (кровля и стены) HILTI
    • Механика и электрика HILTI
    • Общестроительные работы HILTI
    • Опалубочные работы HILTI
    • Пороховые инструменты и патроны общего назначения HILTI
    • Принадлежности для техники прямого монтажа HILTI
      • Направляющие крепежного элемента HILTI
      • Оборудование для чистки HILTI
      • Поршни HILTI
    • Решетчатые настилы HILTI
    • Решетчатые настилы и крепеж в коррозионной среде HILTI
    • Специальные применения HILTI
  • Измерительные системы HILTI
    • Детекторы HILTI
    • Дистанционные лазерные измерители HILTI
    • Мультилинейные лазеры HILTI
    • Оптические приборы HILTI
    • Аккумуляторы и зарядные устройства HILTI
    • Аксессуары HILTI
    • Крепления и адаптеры HILTI
    • Приемники мишени и отражатели HILTI
    • Штативы и рейки HILTI
    • Ротационные лазеры HILTI
  • Оборудование для резки пилки и шлифовки HILTI
    • Пилы и шлифовальные машины HILTI
      • Шлифовальные машины HILTI
    • Алмазные диски для швонарезчиков HILTI
    • Резка и шлифовка HILTI
      • Алмазная резка штроб HILTI
      • Углошлифовальная машина HILTI
      • Электрическая отрезная машина HILTI
      • Шлифовальная бумага HILTI
    • Бензорез HILTI
  • Удаление пыли HILTI
    • Пылесосы и принадлежности для пылесосов HILTI
      • Принадлежности для пылесосов HILTI
      • Пылесосы HILTI
      • Средства и решения для удаления пыли HILTI
        • Бурение/долбление HILTI
        • Отбойные работы HILTI
        • Пилка и шлифовка HILTI
        • Шлифование HILTI
  • Монтажные системы HILTI
    • Монтажные системы MM HILTI
    • Монтажные системы MQ HILTI
    • Хомуты для систем пожаротушения HILTI
    • Горячеоцинкованные детали HILTI
      • Фиксирующие и скользящие опоры HILTI
    • Опоры высоких нагрузок HILTI
    • Детали из нержавеющий стали HILTI
      • Соединители с базовым материалом HILTI
    • Монтажная система для вентиляции HILTI
    • Метрический крепеж HILTI
  • Противопожарные системы HILTI
    • Герметичные кабельные проходки HILTI
    • Защита кабелей HILTI
    • Противопожарные кирпичи и пробки HILTI
    • Противопожарные герметики спреи и мастики HILTI
    • Противопожарные закладные HILTI
    • Противопожарные манжеты и материалы на листовой основе HILTI
    • Противопожарные пены HILTI
    • Противопожарные покрытия и растворы HILTI
    • Противопожарные шпатлевки HILTI
  • Строительная химия HILTI
    • Монтажные пены HILTI
    • Подливочные растворы и лечение трещин HILTI
  • Фасадные системы HILTI
    • Консоли HILTI
    • Профили HILTI
• Крепеж Ejot (Эйот)
  • Саморезы и шурупы Ejot
  • Манжеты уплотнительные Ejot
  • Комплектующие изделия Ejot
  • Дюбели для термоизоляции Ejot
  • Фасадные дюбели Ejot
• Заклепки BRALO
  • Заклепки вытяжные BRALO
  • Заклепки резьбовые BRALO
  • Заклепочный инструмент BRALO
• Изделия из листовой стали
  • Комплектующие для сэндвич-панелей
  • Комплектующие для фальцевой кровли
  • Комплектующие для металлического сайдинга
  • Комплектующие для стенового профлиста
  • Комплектующие для дымохода
  • Комплектующие для забора
• Всё для сада
  • Садовая техника
    • Насосы
    • Газонокосилки
    • Косы и триммеры
    • Кусторезы (электро)
    • Измельчитель
    • Садовый электроинструмент
    • Мотопомпы
    • Мойки высокого давления
  • Садово-огородный инструмент
    • Ножницы и секаторы
    • Кусторезы и сучкорезы
    • Пилы садовые
    • Ручной садовый инструмент
  • Садовый инвентарь
    • Садовые принадлежности
    • Опрыскиватели
    • Лопаты. Вилы. Грабли. Косы и мотыги
    • Бочки. Канистры. Ведра и лейки
    • Тачки строительные и носилки
    • Укрывные материалы и геотекстиль
    • Тенты
  • Системы полива
    • Шланги
  • Ландшафтный дизайн
    • Насосы фонтанные
• Всё для строительства
  • Вентилируемые фасады
  • Профили штукатурные
  • Водоснабжение и сантехника
    • Подводка гибкая
    • Фитинги резьбовые
    • Фитинги ширефит
    • Инструмент ширефит
    • Уплотнительные сантехнические материалы
    • Краны
    • Сифоны
    • Тросы сантехнические
    • Клипсы для крепления трубы
  • Электрика и свет
    • Шины и клеммники
    • Щитовое оборудование
    • Коробки электромонтажные
    • Удлинители и разветвители
    • Вилки и шнуры
    • Электроустановочные изделия
    • Изделия для открытой установки
    • Изделия для скрытой установки
    • Светильники и прожекторы
    • Лампы энергосберегающие
    • Лампы галогеновые
    • Звонки и домофоны
  • Строительная химия
    • Монтажная пена
    • Герметики
    • Стержни клеевые
    • Клей монтажный
    • Заменитель бетона
    • Растворители
  • Опалубка
  • Проволока / сетка
  • Лестницы и стремянки
    • Лестницы
    • Стремянки
  • Крепеж Spit (Спит)
    • Химические анкеры Spit
    • Механические анкеры Spit
    • Саморезы Spit
  • Оборудование и машины
    • Генераторы
    • Компрессоры
    • Сварочное оборудование
    • Виброплиты
    • Станки
• Хозяйственные товары
  • Щетки и швабры
  • Ножницы
  • Ножи хозяйственные
  • Замки
  • Скобяные изделия и дверная фурнитура
  • Уголки и кронштейны
  • Уплотнители
  • Клейкие ленты
  • Товары для отдыха и пикника
  • Фонари
  • Элементы питания (батарейки)
  • Крысоловки и мышеловки
  • Лупы
  • Ремни и шнуры для крепления груза
  • Веревки и шнуры
  • Пленки полиэтиленовые
  • Прочие хозяйственные принадлежности
• Подбор крепежа по назначению
  • Крепёж по типу материала
    • Крепеж для дерева
    • Крепеж для металла
    • Крепеж для кирпича
    • Крепеж для фанеры
    • Крепеж для пеноблока
    • Крепеж для поликарбоната
    • Крепеж для пенопласта
    • Крепеж для металлочерепицы
    • Крепеж для утеплителя
    • Крепеж для бетона
    • Крепеж для плитки
    • Крепеж для лиственницы
  • Крепёж по типу изделия
    • Крепеж для труб
    • Крепеж для проводов
    • Крепеж для окон
    • Крепеж для дивана
    • Крепеж для стола
    • Крепеж для шкафов
    • Крепеж для раковины к стене
    • Крепеж для решетки
    • Крепеж для рам
    • Крепеж для кабеля
    • Крепеж для плинтуса
    • Крепеж для межкомнатных дверей
    • Крепеж для мойки
    • Крепеж для люстры
    • Крепеж для мебели
    • Крепеж для дверей
    • Крепеж для кресел
    • Крепеж для кровати
    • Крепеж для лестниц
    • Крепеж для полок
    • Крепеж трубы к стене
    • Крепеж для бруса
    • Крепеж для профиля
    • Крепеж для профнастила
    • Крепеж для доски
    • Крепеж для балок
    • Крепеж для троса
    • Крепеж для сэндвич панелей
    • Крепеж для гофротрубы
    • Крепеж для хомутов
    • Крепеж для шпилек
  • Крепеж по типу конструкции
    • Крепеж для автомобиля
    • Крепеж для пола
    • Крепеж для крыши
    • Крепеж

с гвоздиком, декоративные, для монтажа гофры или трубы ПВХ

Содержание статьи:

Для непрерывной и бесперебойной работы электрических сетей требуется правильно их устанавливать, обслуживать, а также ремонтировать. Весь перечисленный комплекс мероприятий вынуждает специалистов использовать клипсы для проводов разных конфигураций, размеров и материалов изготовления.

Что такое клипсы для проводов и принцип работы

Монтаж проводов на пластиковые клипсы

Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.

Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.

Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.

Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.

Крепежная конструкция больших размеров используется для фиксации тонкостенных металлических труб, а также гибких кабельных каналов. Диаметр проводов, труб, гофры может достигать 50 мм.

Популярные виды клипс для проводов и кабелей

Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.

Клипсы с гвоздиком

Кабельные скобы с гвоздиком

Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.

Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 – +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.

Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

Зажимы для установки трубы ПВХ или гофры

Скобы для гофры

Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.

Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.

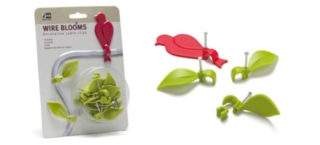

Декоративные клипсы

Декоративные крепления

По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

Клипса кабельная КЛ

Клипса кабельная КЛ

Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.д

Дюбель-хомуты

Дюбель-хомуты

Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.

Крепежные изделия иного предназначения

Некоторые разновидности клипс не предназначены для крепления электрических проводников.

Зажимы анкерного исполнения под крепление

Анкерные зажимы

Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.

Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.

Анкерные клипсы делятся на два вида:

• для изолированной несущей нейтрали;
• для самонесущих систем.

Анкерную конструкцию просто использовать благодаря легко управляемой дужке. Чаще всего эту деталь монтируют на крюки, зацепы и кронштейны для последующей фиксации на твердой поверхности электрической проводки.

Зажимы проводов под тестовые нужды

Тестовый зажим “крокодил”

Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.

Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.

Тестовые зажимы делятся на два больших вида – для высоковольтных электрических сетей и низковольтных. Конструктивные параметры идентичны, единственное отличие – технические параметры по току.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

1. Разметить стену, по которой будет проходить провод.
2. Отметить места для крепежей через равные расстояния.
3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Электрический провод и электрический кабель

Как выбрать правильный тип электрического провода для проектов домашней электропроводки

Домашний электрический провод и Кабель типа NM

Кодекс NEC требует, чтобы домашние электрические провода были защищены и закрыты, когда используются такие устройства, как розетки, приспособления и переключатели. установлен.

Иногда необходимо соединить или сращивать провода.

При сращивании проводов необходима доступная распределительная коробка, чтобы закрыть сращенные провода.

В этом списке показаны различные домашние электрические провода и отображает имя провода и типичное приложение.

style = «clear: left»>

Самый распространенный тип дома электрический провод, устанавливаемый для электрических цепей общего назначения кабель типа NM или кабель с неметаллической оболочкой не менее одной пары изолированных проводов и одного неизолированного провод, используемый для заземляющего проводника. Заземляющий провод подключен по всему дому, чтобы поддерживать непрерывную заземленную систему, которая исходит из главной панели обслуживания.

Завершена прокладка домашней электропроводки типа НМ. путем сверления отверстий утвержденными методами, защищающими провод и сохраняет структурную целостность дома. Доступны методы для защиты проводки, которая становится уязвимой для повреждения, которое может произойти во время монтажа каменного листа или других настенных покрытий. Эта защита обеспечивается пластинами безопасности, как показано в таблице ниже.

Максимальный ток провода
Изолированные жилы внутри кабеля типа NM рассчитаны на температуру.

Этот номинал ограничивает ток в силе тока, тем самым предотвращая перегрев провода домашней электросети и вызывающий пожар.

Использование провода правильного размера обеспечит безопасную работу цепи.

style = «clear: left»> .

инструментов и крепежных деталей для ремонта электропроводки Стоковое Изображение

Похожие изображения

Инструменты для ремонта, крепеж, набор отверток и кусачков, пластиковая ручка, яркое украшение, базовый дизайн, плакат

Инструменты столешницы Электромонтажное оборудование. Рабочий беспорядок. Измерительные приборы, провода, крепеж

Инструменты и крепеж для гипсокартона на белом фоне

Инструмент для резьбовых соединений и крепления деревянных досок.Место для текста. Фон для бизнеса, промышленности

Пластиковый ящик со связкой гаек, болтов и винтов. Инструменты и крепеж в мастерской. Строительство и промышленность

Сборка мебели. Сборка комода комода. Набор инструментов и крепежа для сборки мебели.

коробка с крепежом и двумя отвертками на сером деревянном фоне.ремонт, инструменты

Набор инструмента и крепежа для сборки мебели

Инструмент для крепежа

Сборка деревянной мебели, кронштейны и крепеж, крупный план, рука

Инструмент для ремонта и строительства гаек

Рабочие инструменты

Саморез по металлу фон.Саморезы. Фон винта. Крепеж самосверлящий. Выкройка стальных болтов.

Металлические болты и гайки на белом фоне. Крепежное оборудование. Аппаратные инструменты. Шпилька, шестигранные гайки и болты с шестигранной головкой в ​​мастерской

.

Электрооборудование

Электрические блоки, токи и электропроводка, калибр и AWG, электрические формулы и двигатели

Ток 12 В и максимальная длина провода

Максимальная длина медного провода при падении напряжения 2%

Сокращения Согласно Международной электротехнической комиссии

Соответствующие сокращения согласно IEC

AC — активная, реактивная и полная мощность

Реальная, мнимая и полная потребляемая мощность в цепях переменного тока

Цепь переменного тока — напряжение, ток и мощность

В цепи переменного тока — переменный ток генерируется из Источник синусоидального напряжения

Характеристики полностью алюминиевого проводника

Характеристики полностью алюминиевого проводника (AAC)

Ампер и калибр проводов в электрических цепях 12 В

Максимальный ток — в амперах — в цепи 12 В — в зависимости от размера (AWG) и длина провода

Async hronous Асинхронные двигатели — электрические характеристики

Данные электродвигателя — номинальный ток, предохранитель, пусковой ток, контактор и автоматический выключатель асинхронных асинхронных двигателей

Автомобильная электрическая проводка на 12 В

Автомобиль — ток 12 В и максимальная длина проводов

AWG — Американский калибр проводов и круглые милы

AWG, диаметр в миллиметрах, круговой мил, диаметр в мм и площадь в мм ²

Калибры проводов AWG Номинальные токи

Стандартные калибры проводов в США и номинальные токи емкость — заряд и единица заряда

Маркировка CE

Европейская директива по машинам

Зарядка электромобилей — напряжение, сила тока и мощность

EV — Электромобиль — Зарядные станции — Мощность vs.Ампер и напряжение — переменный ток по сравнению с DS — однофазный и трехфазный

Круги в прямоугольнике

Максимальное количество кругов, возможных в прямоугольнике, например. количество труб или проводов в кабелепроводе

Схема электропроводки — Однофазные электрические двигатели 230 В

Рекомендуемый калибр медных проводов и размер трансформатора для однофазных электродвигателей 230 В

CM — Круглая площадь в миле

Круглая площадь в миле — CM — единица измерения поперечного сечения провода или кабеля

Цветовые температуры

Источники света и цветное излучение

Медный и алюминиевый провод — электрическое сопротивление

Электрическое сопротивление в простой медной или алюминиевой проволоке

Медь Провод — электрическое сопротивление

Калибр, вес, круговые милы и электрическое сопротивление

Закон Кулона

Электрическая сила, действующая на точечный заряд

Делитель тока — онлайн-калькулятор

Делитель электрического тока

Двигатели постоянного тока — токи полной нагрузки

Ампер полной нагрузки в 120 А d Двигатели постоянного тока на 240 вольт

Диэлектрическая прочность изоляционных материалов

Способность действовать как электрический изолятор

Стандарты DIN VDE

Силовые установки DIN VDE

Электрические кабельные установки — номинальный ток

Номинальные значения тока и размеры кабелей для стационарных установок внутри зданий

Схема электрических цепей — Шаблон

Используйте Google Drive для создания общих схем электрических цепей в Интернете

Электрический нагрев массы

Электрический нагрев объекта или массы — подача энергии и изменение температуры

Калькулятор электродвигателя

Расчет ампер, л.с. и кВА

КПД электродвигателя

Расчет КПД электродвигателя

Проводка электродвигателя — 480 В

Данные проводки электродвигателя — ток NEMA, размер стартера, размер HMCP для двигателей мощностью от 1/2 до 500 л.с.

Подключение электродвигателя — трехфазные цепи 230 и 460 В

Рекомендуемые размеры медного провода и трансформаторов для трехфазных электродвигателей 230 и 460 В

Электродвигатели — мощность и крутящий момент по сравнению сСкорость

Скорость электродвигателей — выходная мощность и крутящий момент

Электрошок

Физиологические эффекты электрического удара

Электрический провод Однофазный 240 В — максимальная длина

Максимальная длина провода с падением напряжения 2%

Электрический провод Уравнения поперечного сечения

Расчет поперечного сечения и диаметра одиночного и связанного провода

Сопротивление электрического провода для различных материалов

Медь, алюминий, латунь, константан, нихром, платина, серебро и вольфрам

Электропроводность элементов и других материалов

Способность элементов проводить электрический ток

Электрические формулы

Наиболее часто используемые электрические формулы — закон Ома и комбинации

Электрическая индуктивность — последовательное и параллельное соединение

Последовательная и параллельная индуктивность

Электрическая индуктивность n Двигатели — синхронная скорость

Скорость, с которой работает асинхронный двигатель, зависит от входной частоты сети и количества электрических магнитных полюсов в двигателе

Металлические электрические трубки — EMT — Трубопроводы

Торговля трубопроводами для электрических металлических труб (EMT) размеры и максимальное расстояние между опорами

Электродвигатель — Конструкция с заторможенным ротором Буквенные обозначения

Кодовые буквы с заторможенным ротором электродвигатели

Номинальный КПД электродвигателя

NEMA — показатели КПД электродвигателя

Мощность электродвигателя и максимальная длина кабеля

Максимальная длина кабеля для электродвигателей

Мощность на валу электродвигателя

Номинальная мощность электродвигателей выражается в лошадиных силах или ваттах

Электродвигатели — Размеры рамы

Размеры рамы электродвигателя NEMA

Электродвигатели — Ампер полной нагрузки 900 05

Токи полной нагрузки для двигателей 460 В, 230 В и 115 В — однофазных и трехфазных

Электрические двигатели — мощность и ток

Номинальная мощность электродвигателей в лошадиных силах по сравнению с их номинальной мощностью

Электрические двигатели — классы изоляции

Температурные классы и классы изоляции электродвигателей

Электродвигатели — Зависимость скоростиЧастота

Скорость электродвигателей с 2, 4, 6 или 8 полюсами при 50 Гц и 60 Гц

Электрическое сопротивление в последовательных и параллельных сетях

Резисторы в параллельных и последовательных соединениях

Электрические блоки

Определение общих электрических единицы — такие как ампер, вольт, ом, Siemens

Электродный потенциал и гальваническая коррозия

Введение в электрохимическую серию и коррозию металлов

Электродвижущая сила — e.mf

Изменение электрического потенциала между двумя точками

Энергия, накопленная в конденсаторах

Потенциальная мощность и энергия, накопленная в конденсаторах

Энергия, накопленная в индукторах

Энергия, накопленная в магнитных полях

Удлинители

Размер удлинительных шнуров — полный номинальная нагрузка при 115 В

Тепловые потери от электрических двигателей

Тепловые потери от электродвигателей в окружающую среду

Стандартные крутящие моменты IEC — NEMA

Классификация крутящего момента электродвигателей IEC и NEMA

Рабочие циклы IEC

Восемь — S1 — S8 — Рабочие циклы рабочих электродвигателей по IEC

Индуктивность

Электромагнитное поле — ЭДС — индуцированное в цепи

Асинхронные двигатели — Синхронная скорость и скорость полной нагрузки

Синхронная скорость и скорость полной нагрузки амплитудного тока (AC) индукционный мото RS

Промежуточный металлический кабелепровод — IMC

Более легкие и недорогие металлические трубы

IP — Степень защиты от проникновения

IP — Степень защиты от проникновения используется для определения защиты электрооборудования от окружающей среды или электрического корпуса

Законы Кирхгофа

Законы Кирхгофа по току и напряжению

LENI — Числовой индикатор энергии освещения

Энергопотребление систем освещения

Установленное освещение и мощность

Мощность света в зданиях и помещениях обычных типов

Эффективность света

Видимый свет, создаваемый светом источники

Максимальный ток в медном и алюминиевом проводе

Максимальный ток в медном и алюминиевом проводе

NEMA — Национальная ассоциация производителей электрооборудования

Национальная ассоциация производителей электрооборудования

NEMA A, B, C и D Электрооборудование Конструкция двигателя

NEMA установила четыре различных исполнения — A, B, C и D для электрических асинхронных двигателей

Классификация корпусов NEMA и IEC

Классификация корпусов NEMA по сравнению с классификациями корпусов IEC

Стандарты корпусов NEMA для электродвигателей

Корпус NEMA стандарт для электродвигателей

Классы изоляции NEMA

Системы электрической изоляции, соответствующие стандартным классификациям NEMA для максимальных допустимых рабочих температур

Пускатели Nema

Контакторы или пускатели размера Nema

Никель-хромовый провод — электрическое сопротивление и повышение температуры

Электрический сопротивление и повышение температуры

Закон Ома

Напряжение, ток и сопротивление

Онлайн-калибр для проводов — AWG — Калькулятор

Расчет AWG, мил, мм, см или квадратный мм

Параллельный и последовательный Подключенные конденсаторы

Емкость в параллельных и последовательно соединенных цепях

Параллельные цепи

Сопротивление, напряжение и ток в параллельных сетях

Проницаемость

Электромагнетизм и формирование магнитных полей

Делитель потенциала — онлайн-калькулятор выходного напряжения

делитель

Коэффициент мощности — Индуктивная нагрузка

Индуктивные нагрузки и коэффициенты мощности для электрических трехфазных двигателей

Силовая проводка — Цветовые коды

Цветовые коды, используемые в силовой проводке

Аккумуляторные батареи — Калькулятор срока службы батарей

Свойства аккумуляторных батарей и аккумуляторы

Относительная диэлектрическая проницаемость — диэлектрическая проницаемость

Некоторые распространенные материалы и их относительная диэлектрическая проницаемость

Относительная диэлектрическая проницаемостьАбсолютное напряжение

Электрические цепи и напряжение в любой точке

Сопротивление и проводимость

Электропроводность, обратная величине электрического сопротивления

Сопротивление и удельное сопротивление

Электрическое сопротивление и удельное сопротивление

Удельное сопротивление и проводимость — температурные коэффициенты для обычных материалов

Удельное сопротивление, проводимость и температурные коэффициенты для некоторых распространенных материалов, таких как серебро, золото, платина, железо и др.

Резисторы — Калькулятор цветовых кодов

Цветовые коды для постоянных резисторов — значения и допуски — онлайн-калькулятор

Резисторы — буквенные и цифровые коды

Буквенные и цифровые коды для обозначения номиналов резисторов

Резисторы — стандартные значения

Предпочтительный ряд номеров для резисторов

Жесткий алюминиевый кабелепровод — RAC

Размеры жесткого алюминиевого кабелепровода

9000 Цепи серии 4

Напряжение и ток в последовательных цепях

Фактор обслуживания

Фактор обслуживания — SF — это мера периодически перегрузочной способности, при которой двигатель может работать без повреждений

Однофазные силовые уравнения

Однофазные электрические уравнения мощности

Одиночный vs.Трехфазный переменный ток — сила тока

Преобразование между однофазным (напряжение 120, 240 и 480) и трехфазным (напряжение 240 и 480)

Скольжение в электрических асинхронных двигателях

Скольжение — это различие между синхронной и асинхронной скоростью

Меньшие круги внутри большего круга

Оцените количество маленьких кругов, которые вписываются во внешний больший круг — напр. сколько труб или проводов умещается в большей трубе или кабелепроводе

Почва — удельное сопротивление

Типы грунтов и их среднее значение удельного сопротивления

Скорость электрических двигателей с рабочими нагрузками

Скорость работающего электродвигателя с нагрузкой ниже синхронная скорость (без нагрузки) двигателя

SWG ​​- Стандартный калибр провода

Имперский стандартный калибр провода, используемый для листового металла и проволоки

Трехфазные электрические двигатели

Ток полной нагрузки, размеры проводов и кабелепровода для трехфазных электродвигателей

Трехфазные уравнения мощности

Трехфазные электрические уравнения

Крутящие моменты в электрических асинхронных двигателях

Крутящие моменты описывают и классифицируют электродвигатели

Трансформаторы

Переменное напряжение и индуцированное электромагнитное поле — e.м.ф. — в трансформаторе

Переходные процессы

Переходные процессы — это выбросы высокого напряжения, вызванные внешним или внутренним источником переходных процессов

Типы электрических шкафов NEMA

Описание типов электрических шкафов NEMA

Напряжение по странам

Типичные напряжения и частоты используется для бытовых приборов

Падение напряжения в электрических цепях

Закон Ома и падение напряжения в электрической цепи

Дисбаланс напряжения — коэффициент снижения номинальных характеристик в многофазных двигателях

Эффективность электрических многофазных двигателей уменьшается с увеличением несимметрии напряжений

Провод — Конвертировать из Квадратный мм в диаметр мм

Преобразование из квадратного мм в диаметр мм

Преобразователь калибра проволоки — AWG по сравнению с квадратным мм

Американский калибр проволоки (AWG) по сравнению с площадью поперечного сечения в квадратном мм

.
