Все способы врезки в водопроводную трубу без сварки

Понятно, что использовать сварку может не каждый, так как свой собственный аппарат редко у кого есть. А те, у кого он есть, по возможности не станут лишний раз его включать, особенно в квартире. Дело это хлопотное, сопровождается, как правило, раскаленными брызгами металла, искрами и т.п.

А делать врезки приходится часто. То трубу заменить, то счетчик учета поставить, то фильтр, то что-то подключить (например, посудомоечную машину). Попробуем разобраться, как обойтись без сварки и врезаться в водопроводную трубу. Существует несколько способов, и применение любого из них зависит от конкретной ситуации (места соединения труб, их прокладки и т.д.).

Установка коллектора

Такой вариант более подходит для частных домов, где имеется достаточно как жилых, так и подсобных помещений. К входу такого коллектора подсоединяется водопроводная труба. Сам коллектор имеет несколько выходов, на каждом из которых установлен вентиль (запорная арматура).

Коллекторы бывают различных моделей, с разным числом выходов. Остается только подключить к любому из них требуемую трубу. Можно подключать и шланги (например, от стиральной машинки), если использовать специальные переходники. Кстати, есть коллекторы небольшие, которые удобно устанавливать и в городских квартирах.

Установка тройника

Если необходимо сделать от водопроводной трубы всего лишь один отвод, то можно использовать обычный разветвитель (тройник). Если проложены в системе водоснабжения трубы металлические (для «пластика» сварка тем более не нужна), то лучше найти их соединение и раскрутить его. В это место и вставить тройник. Естественно, трубы придется чуть раздвинуть. Или одну немного укоротить и нарезать резьбу, а перед этим, конечно,  перекрыть подачу воды.

Резка трубы

Можно при помощи болгарки разрезать водопроводную трубу, опять-таки, чтобы установить, например, тройник. Нужно по размеру тройника вырезать часть трубы, и на обоих концах труб нарезать резьбу, так, как я уже рассказывал в этой статье. Понадобится метчик и вороток. Но это в случае, если в этом месте нет трубного соединения.

Врезка в тонкую трубу

В ней высверливается отверстие. На него накладывается резиновый уплотнитель и специальный хомутик с отводом (седелка) — они продаются в отделах сантехники. Хомут фиксируется на трубе стягивающими винтами.

Однако если есть такая возможность, то следует поменять в квартире (в доме) все металлические трубы на пластиковые (металлопластиковые). Они не ржавеют, служат намного дольше, их не нужно красить. Вот тогда и сварка вообще больше не понадобится.

Врезка в пластиковую трубу без сварки

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме. Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки. К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

• Разрезается труба.
• Вваривается или вставляется тройник.
• Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи. Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных.

Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

• Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
• Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
• Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Далее при монтаже такого криволинейного фланца на трубу придется воспользоваться я таким крепежным элементом, как хомут для врезки в трубу. Вернее их понадобится две штуки, чтобы притянуть края по обе стороны. Затягивать хомуты нужно очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Остатки смазки удаляются.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать».

Бывают случаи, когда более рациональным решением будет использование готового тройника, с большим размером поперечного сечения. При этом с него нужно спилить тот отрезок трубы, где нет патрубка. В этом случае общая процедура будет включать продольное разрезание трубы, высверливание в оставшемся отрезке отверстия, а затем монтаж к нему патрубка.

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

• Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
• Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

• Перекрыта водоподача в канализацию.
• Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
• На трубу надевается адаптер и затягивается болтами.
• Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки».

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

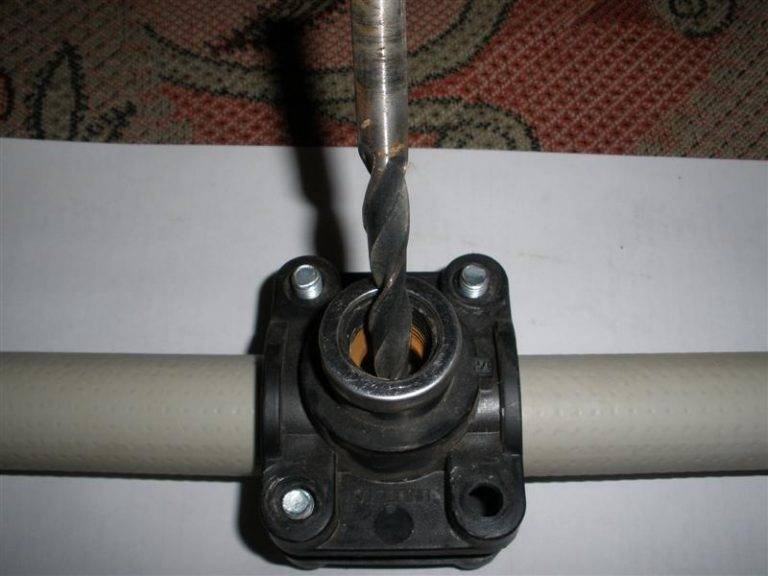

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода.

Оцените статью: Поделитесь с друзьями!

Отопление без сварки труб: фитинги, резьбовое соединение, ремонтная обойма

Соединение труб при разводке системы отопления производится при помощи сварки (металлические) или паяльника (металлопластиковые). Это оптимальные методы, позволяющие добиться прочного контакта двух поверхностей без протечек. Однако существуют и альтернативные варианты: к ним относится резьбовое соединение, компрессионные фитинги, ремонтно-монтажные обоймы. В текущей статье рассмотрим, как провести отопление без сварки труб и использования специального инструмента.

Соединение металлических труб отопления без сварки

Наиболее быстрым способом соединение без применения сварки является компрессионный фитинг. Тем не менее, рассмотрим и другие методики: резьбовое соединение и установка ремонтно-монтажной обоймы. Последняя применяется как для стыковки, так и устранения протечек, возникших вследствие растрескивания металла.

Резьба

Создать резьбовое соединение получится только при условии свободного доступа к трубе, т. е. на этапе первично установки. В остальных случаях провести нарезку резьбы будет достаточно проблематично или невозможно. Сама процедура проводится по следующей схеме:

1. Очистить трубу от краски и ржавчины. Если имеются металлические наплывы после выполненной ранее сварки, их следует спилить. Соединяемая поверхность должная быть чистой и гладкой.
2. Используя напильник, снять фаску с торца, где был выполнен срез.
3. Взять плашку подходящего размера, вкрутить в нее ручки. Промазать резцы смазкой или салом.

   Плашка

4. Установить инструмент на трубе, убедиться, что он расположен строго перпендикулярно.
5. Произвести пол оборота плашки по часовой стрелке, затем четверть оборота против. Затем повторять движение, пока резьба не будет нарезана.

Теперь разберемся, как врезаться в трубу отопления без сварки. Для этого потребуется использовать муфту с гайкой. Она может иметь три ответвления для создания разводки. При создании резьбы, следует помнить, что на одной трубе она должна быть в 2 раза длиннее. Закрепление муфты:

1. На более длинную резьбу накручивается гайка, затем муфта.
2. На вторую трубу накручивается гайка.
3. Детали сопоставляются вместе, после чего муфта скручивается с длинной резьбы и частично накручивается на короткую. Элемент должен оказаться примерно посередине разреза.
4. Осталось накрутить гайки с обеих сторон, предварительно намотав на резьбы уплотнительный материал (фум-ленту, паклю).

Подобное соединение считается достаточно прочным и может прослужить не один год.

Монтаж резьбовой муфты

Внимание! На тонком металле резьба может прогнить, что повлечет за собой разрыв и риск затопления.

Компрессионные фитинги для стальных труб

Данный вид соединения позволяет провести отопление без сварки труб и нарезания резьбы. При этом специалисты отмечают высокую надежность компрессионных фитингов, лидером производства которых является фирма Гебо. Отсюда часто возникает путаница понятий – многие называют эти соединительные приспособления в честь популярного производителя (яркая аналогия – марка Xerox, которая стала нарицательным именем для работ по копированию документации).

Компрессионный фитинг

Важно! Использовать компрессионные фитинги можно только в том случае, если вода в системе отопления не будет прогреваться выше 80 градусов.

Среди плюсов данного способа соединения можно выделить скорость работы, и отсутствие необходимости использования специального инструмента. Все что понадобиться – это два баллонных ключа, которыми будет удерживаться и зажиматься фитинг.

Методика работы следующая:

1. Надеть на трубу детали фитинга в последовательности: гайка, зажимное кольцо, прижимное кольцо, уплотняющее кольцо.

   Схема монтажа компрессионного фитинга

2. Надеть муфту, убедиться, что все элементы расположились правильно и без перекосов.
3. Затянуть гайку. Должен остаться виден один виток резьбы. Если после подачи теплоносителя появилась небольшая протечка – гайку можно подтянуть.
4. Произвести те же действия в отношении второй стороны фитинга.

Больше узнать о компрессионных фитингах можно посмотрев видео:

Ремонтно-монтажная обойма

При эксплуатации старых систем или превышении давления, часто возникает вопрос, как заделать трубу отопления без сварки. Для этих целей применяется ремонтно-монтажная обойма. Она может быть выполнена в виде муфты или тройника. Внешняя часть детали металлическая с прижимными болтами, внутри резиновая прокладка.

Ремонтно-монтажная обойма

Элемент зачастую используется для экстренного устранения течи, но может быть применен и как постоянный вариант соединения труб водоснабжения. Инструкция по применению:

1. Очистить места прилегания трубы от краски и прочих отложений, которые могут повлиять на будущую герметичность.
2. На место соединения наложить резиновый уплотнитель. Пронаблюдать, чтобы его разрез не попал на место стыковки верхней и нижней части обоймы.
3. Промазать разрез герметиком и, при возможности, дать некоторое время на высыхание.
4. Установить части обоймы, закрепить болтами.

Схема установки ремонтно-монтажной обоймы

Это все варианты создания прочного соединения между металлическими трубами без использования сварочного аппарата. Теперь опишем несколько методов при работе с металлопластиковыми деталями.

Соединение металлопластиковых труб отопления

Для металлопластиковых труб могут быть использованы аналогичные способы соединения, за исключением резьбового. Поскольку их принцип работы был описан выше – повторяться не имеет смысла.

Монтаж компрессионного фитинга для металлопластиковых труб

Принципиально новый вариант соединения представляют пресс-фитинги. Они подразделяются на обжимные и напрессовочные или надвижные.

Обжимные пресс-фитинги

Гильза, обжимающая трубу, может быть закреплена сразу на корпусе или располагаться отдельно. Такой вид работ выполняется при помощи специальных клещей. Инструмент имеет съемную головку, которая подбирается исходя из диаметра гильзы.

Схема обжимного пресс-фитинга

Разводка отопления без сварки труб путем обжима пресс-фитинга выполняется так:

1. Отрезать трубу с использование трубореза.
2. Зачистить место среза.
3. Применить калибр для устранения овальности, возникающей после обрезки инструментом.
4. Надеть обжимное кольцо.
5. Надеть на штуцер диэлектрическую прокладку и уплотнительное кольцо, после чего вдавить элемент во внутреннюю полость трубы.
6. Выполнить обжим, используя клещи.

При правильном выполнении работы на внутренней стороне гильзы будут отчетливо видны две полоски, где произошло сдавливание. Эти зоны не должны совпадать с местами расположения уплотнительных прокладок, в противном случае со времени произойдет их разрушение, что существенно сократит срок службы соединения (5-10 лет вместо 20-30).

Надвижной фитинг

Отличие этого варианта соединения заключается в том, что происходит не обжатие кольца, а его натягивание на трубу. Для выполнения работы потребуется специальный пресс, а не клещи.

Надвижной фитинг

Инструкция по соединению:

1. Обрезать трубу и надеть на нее металлическое кольцо.
2. Расширить конец детали с помощью экспандера.
3. Вставить штуцер до упора.
4. Надвинуть муфту с помощью губок пресса и выполнить напрессовку на штуцер.

Внимание! Такое соединение является необслуживаемым, поэтому при возникновении протечки или потребности изменить конструкцию, придется срезать ее часть вместе с фитингом и проводить полную замену элемента.

Представленные в статье рекомендации помогут выполнить ремонт или разводку труб отопления без сварки. Самым часто используемым вариантом являются компрессионные фитинги, которые не требуют предварительной подготовки и использования специального инструмента.

Загрузка…

Поделиться:

Похожие записи:

Врезка в трубопровод | Гид по отоплению

Нередко возникает необходимость (или желание) в модернизации или ремонте действующей системы отопления, что наверняка повлечёт за собой врезку в трубопровод дополнительного оборудования. Это могут быть насосы, краны, вентили, патрубки, фильтры и т.д. Здесь приходится рассматривать два фактора, влияющих на технологию монтажа. Во-первых, это материал труб: одно дело, если они стальные, и совсем другое дело, если они пластиковые. Во-вторых, это возможность слива теплоносителя. Если она почему-то не была предусмотрена, ситуация осложнится. Но даже в этом случае, как показывает практика, выход есть.

Хомут для врезки в трубу.

Существуют определённые принципы, которых следует придерживаться при установке нового оборудования. К ним относятся: минимизация утечки теплоносителя (особенно из закрытых систем), сохранение эксплуатационных показателей системы (температурного режима, КПД), максимальное сокращение времени производства работ (для чего все материалы и инструменты должны быть приготовлены заблаговременно).

Врезка в стальной трубопровод

Врезаться в стальной трубопровод  можно тремя способами:

• с помощью газосварки;
• методом резьбовых соединений и
• с использованием специального фитинга (седёлки).

Водоотводы разных диаметров.

Первые два способа предполагают освобождение участка трубопровода от теплоносителя. Третий способ применяется в тех случаях, когда слив теплоносителя невозможен или проблематичен (например, в многоквартирных домах придётся вызывать представителя коммунальной службы для временного отключения целого подъезда).

Газосварка – достаточно распространённый способ, когда предполагается врезать элемент, не требующий замены или обслуживания (тройник, крестовину, отводящий патрубок и т.п.). Однако здесь потребуется газосварочное оборудование и специалист, умеющий с этим оборудованием работать. Если вы сам не газосварщик, лучше пригласить профессионала, который сделает качественный сварной шов с соблюдением всех требований пожарной безопасности. Такая врезка в трубу системы отопления – самая надёжная: не зря соединение газопроводов допускается только таким способом.

Водоотвод для стальных труб 1/2.

Резьбовое соединение – хороший вариант для врезки различного рода трубопроводной арматуры, которую при необходимости можно легко демонтировать для замены или ремонта. Здесь тоже потребуется специальный инструмент: «болгарка» или ножовка по металлу (для резки трубы) и плашка соответствующего диаметра (для нарезки резьбы). Ещё будет нужна пакля или фум лента для герметизации резьбового соединения. Правда, бывают участки, куда добраться нарезным инструментом крайне сложно (например, если труба походит вплотную к стене и отжать её невозможно). Тогда придётся искать другое, более доступное место.

Хомут врезной резьбовой.

Врезка в трубопровод под давлением с использованием специального хомута (седёлки) и дрели – заманчивый, но в то же время рискованный способ, требующий опыта и сноровки. Ошибка в действиях (например, поломка сверла) приведёт к разливу большого количества теплоносителя, а то и к потопу с соответствующими последствиями. Разумеется, чем выше напор, тем больше масштаб бедствия. Поэтому нужно сделать всё возможное, чтобы этот напор сбросить до минимума.

Технология работ здесь следующая. Подбирается хомут, соответствующий диаметру трубы. Хомут жёстко фиксируется на трубе с помощью четырёх болтов в том месте, где предполагается сделать врезку. Заранее готовится шаровой кран с наконечником «папа», который будет вкручиваться в резьбовую головку хомута. Если напор большой, кран лучше вкрутить заранее, чтобы как можно быстрее перекрыть поток выливающейся жидкости. Правда, в этом случае потребуется длинное сверло, да и сам процесс сверления усложнится. Если же напор слабый, кран можно вкрутить позже: больших потерь теплоносителя не произойдёт, а работать будет гораздо легче.

Водоотвод для стальных труб 3/4.

Через резьбовую головку (с краном или без) аккуратно сверлится отверстие в трубопроводе. Как только струя жидкости вырвалась наружу, сверло вынимается, а кран перекрывается. Теперь к резьбовому наконечнику крана можно подсоединить нужный элемент трубопроводной арматуры. В теории, вроде бы, всё понятно. В YouTube на эту тему можно найти достаточно много наглядной информации и вдохновиться на подвиг. Но если у вас нет хотя бы небольшого опыта выполнения сантехнических работ – лучше не рисковать, а довериться профессионалам.

Врезка в пластиковый трубопровод

Врезаться в пластиковый трубопровод системы отопления гораздо проще: здесь такие технологии как газосварка или нарезка резьбы вообще исключаются в силу специфики материала. Поэтому остаётся два варианта: разрезание трубопровода и вставка фитинга на выбранном участке (при отсутствии напора) либо врезка в трубу под давлением.

В полипропиленовый трубопровод фитинг можно впаять с помощью специального паяльника. Врезка в трубу из металлопластика производится с помощью фитинговых тройников (обжимных или компрессионных). В любом случае предварительно вырезается участок трубы нужной длины (труборезом или ножницами), на место которого вставляется фитинг.

Технология врезки под напором такая же, как и для металлической трубы, а вот сложность работы будет меньше: сверлить пластик намного проще.

Видео



как вварить, врезка, как срезаться в стальную трубу без сварки, вварка в металлическую трубу разного диаметра

Содержание:

Врезать трубу в трубу необходимо в том случае, если определенная часть трубопровода должна подключаться к уже существующим коммуникациям – например, канализации или водопроводу. Такую работу можно выполнить даже своими руками, предварительно разобравшись с тонкостями работы. О том, как врезать трубу в трубу, и пойдет речь в этой статье.

Виды врезок в трубы

Перед тем, как врезать трубу в трубу, нужно разобраться с некоторыми вопросами, касающимися классификации врезок.

Врезки делятся на виды в зависимости от нескольких факторов:

1. Назначение. Врезаться можно в водопроводные, канализационные и отопительные системы.
2. Материал труб. Врезать можно трубы из пластика, чугуна, стали, полипропилена и металлопластика.
3. Метод врезки. Для того, чтобы врезать трубу в трубу, можно воспользоваться сваркой или хомутами.

Учитывая все эти факторы, можно прийти к очевидному выводу – в каждом отдельном случае врезка трубы будет осуществляться по собственному алгоритму, поэтому им нужно уделить больше внимания.

Канализационные системы

Врезка в трубу канализации может потребоваться при монтаже системы с нуля или в том случае, если необходимо добавить несколько сантехнических приборов, требующих канализационного отвода.

Есть два принципиально разных способа врезки в канализацию, для одного из которых требуется разрезать трубу, а во втором можно обойтись без такого вмешательства (прочитайте: «Как сделать врезку в канализационную трубу – проверенные способы от мастера»). В любом случае, перед работой нужно знать, как врезаться в металлическую трубу без сварки и с ней, чтобы подобрать оптимальный вариант.

Разрезной способ врезки трубы в трубу

Для врезки в канализацию обычно используется разветвляющий тройник. Алгоритм работы не зависит от того, какой материал был изначально выбран для создания системы.

Для реализации разрезного метода потребуется такой набор инструментов и материалов:

• Ножовка;
• Разветвляющий тройник;
• Патрубок-компенсатор;
• Герметик;
• Заглушка на трубу (требуется в том случае, если труба не будет подключаться к системе сразу).

В случае с металлическим стояком процесс монтажа будет выглядеть следующим образом:

• Сначала точно измеряется высота переходника, после чего необходимо в соответствии с полученным результатом сделать разметку на стояке;
• Размеченный отрезок трубы вырезается ножовкой, а на освобожденное место должен устанавливаться тройник;
• Дальше работа зависит от того, из чего сделан стояк: для металлического потребуется установка разветвителя при помощи сварки, а в случае с пластиковым стояком потребуется смонтировать подходящие раструбы, и только после этого собирать конструкцию.

Пластиковый стояк

Врезка в пластиковый стояк осуществляется так же, как и в предыдущем случае, но имеет ряд нюансов:

• Сначала нужно узнать габариты компенсатора, после чего их стояка вырезается часть соответствующего размера;
• Разрезанные края стояка перед дальнейшей работой нужно зачистить, чтобы избежать проблем, связанных с отсутствием герметичности;
• Верхняя часть разреза обрабатывается герметиком, после чего на конструкцию надевается патрубок;
• Следом при помощи герметика обрабатывается и нижняя сторона разреза, после чего можно фиксировать тройник;
• Узкая сторона компенсатора тоже намазывается герметиком и вставляется в тройник так, чтобы полученное соединение было достаточно плотным;
• Последний шаг – установка заглушки или окончательный сбор канализационной системы.

Как можно заключить из всего сказанного выше, особой разницы между монтажом металлических и пластиковых труб нет. Небольшие отличия заметны только в сложности разреза материала и способе соединения – например, металлические стояки могут фиксироваться сваркой или болтами.

Способ врезки без разреза

При необходимости врезка трубы в трубу может осуществляться и без разреза. Для работы потребуется переходник, при помощи которого выполняется врезка трубы в трубу разного диаметра.

Врезка в стальную трубу без сварки выполняется по следующему алгоритму:

• Сначала нужно договориться с жильцами верхних этажей о том, чтобы в это время никто не пользовался сантехническими приборами;
• В трубе высверливается отверстие, диаметр которого должен соответствовать диаметру подключаемого переходника;
• Установленный переходник фиксируется при помощи болтов и гаек.

Такой способ врезки не очень хорош: зачистить полученные заусеницы и шероховатости не получится, поэтому при использовании канализации все эти элементы будут буквально притягивать к себе различный мусор. Чтобы хотя бы отчасти компенсировать этот фактор, нужно при работе проявлять чудеса аккуратности. Если поразмышлять на тему того, как врезаться в трубу без сварки, в голову может прийти мысль отказаться от такой затеи.

Системы водоснабжения

Врезка в водопроводную трубу требуется в нескольких случаях:

• При соединении домашней сети с внешними коммуникациями;
• При установке счетчиков;
• При необходимости подключения различных бытовых приборов.

Для того, чтобы врезаться в магистральный водопровод, проходящий возле дома, необходимо получить провести несколько исследований, получить массу разрешений и согласовать все действия с соответствующими органами (прочитайте: «Как выполняется врезка в трубу водопровода – варианты для разных материалов»). Делать это могут только службы, имеющие лицензию на осуществление данной деятельности, и профессиональные бригады, имеющие такой же набор полномочий. Самостоятельно заниматься этим нельзя, поэтому рассматривать процесс врезки в магистраль бессмысленно.

А вот создать несколько дополнительных линий водоснабжения в доме или квартире, к которым уже подведена вода, можно и своими руками. Естественно, точка врезки должна находиться за счетчиком, если он имеется. Зачастую при прокладке водопровода используются пластиковые трубы, имеющие немало достоинств.

Вварка трубы в трубу пластиковой магистрали выполняется просто:

• Первым делом нужно остановить подачу воды в систему;
• Точки врезки разрезаются при помощи болгарки или трубореза;
• В вырезанный участок монтируется тройник;
• К тройнику крепится вентиль, обеспечивающий контроль уровня подачи воды;
• После установки всех элементов вода запускается обратно в систему, после чего водоснабжением можно полноценно пользоваться.

Тройник устанавливается в трубу двумя методами:

1. Монтаж по схеме установки стандартной электромонтажной муфты. Стыки конструкции предварительно обрабатываются при помощи сварки.
2. Монтаж при помощи цанговых креплений и пресс-фитингов.

Заключение

Врезка в трубу – это простой, но порой очень нужный процесс, который без проблем выполняется самостоятельно. Перед работой необходимо подготовить все материалы с инструментами и тщательно разобраться в том, как вварить трубу в трубу.

Технология врезки в водопроводные трубы – видео инструкция без сварки

Прежде чем разберем правильную последовательность врезки в трубопровод, определим, в каких случаях разумно будет выполнять такую работу. Врезаться в трубу обычно требуется тогда, когда необходимо организовать дополнительное подключение (к примеру, для посудомоечной или стиральной машины), обустроить отбор от водопровода, установить счетчик учета, заменить неисправную деталь.

Существует несколько способов врезки без сварки. Почему без сварки? Сварка – очень накладная работа во всех отношениях. В первую очередь здесь требуется дорогостоящее сварочное оборудование. Но работа посредством его сложна и трудоемка, сопровождается она искрами и брызгами расплавленного металла. Какой именно из способов врезки без сварки выбрать? Все зависит от конкретных условий работы и последующей эксплуатации изделия. Рассмотрим все варианты:

• Монтаж коллектора. Способ оптимален для частных домов с достаточным количеством помещений, как жилых, так и подсобных. Компактные коллекторные системы можно монтировать и в городских квартирах. К входу коллекторной системы следует установить водопроводную трубу. Коллектор имеет много выходов, точное число которых зависит от конкретной модели. Трубопровод можно подсоединить к любому из выходов. Для подсоединения шлангов применяются соответствующие переходники;
• Монтаж тройника. Данный способ врезки применяется тогда, когда необходим единичный отвод. Соединение водопроводных труб раскручивается, затем на это место устанавливается тройник. Трубопровод в этом случае придется расширить или укоротить, нарезав резьбу;
• Резка водопроводной трубы. Данный способ врезки оптимален тогда, когда трубное соединение в нужной области отсутствует. Выполняется резка посредством болгарки. На рабочую область затем монтируется тройник на концы, на которых предварительно вырезается резьба;
• Врезка в тонкую водопроводную трубу. В трубопроводе высверливается отверстие необходимого размера. Затем на нем фиксируется уплотнитель из резины и хомут с отводом. Последний устанавливается при помощи стягивающих винтов.

Более подробно о ходе работ вы сможете узнать из специального видео, смонтированного специально для людей, желающих научиться работать с трубопроводом самостоятельно, без привлечения профессионалов.

Как врезаться в пластиковую водопроводную трубу?

• Для начала работы требуется отрезок трубопровода с патрубком с диаметром, тождественным значению диаметра изделия, если бы вы разрезали трубопровод. Из изделия вырезается один лишь патрубок. На торце его сохраняется «полтрубы», которые выполняют функцию закрытия областей врезки. В трубопроводе выполняется отверстие, диаметр которого должен соответствовать размерам патрубка. Полость фланца и отверстие (не доходя до краев на 1 см) покрывается невысыхающим герметиком. Фланец устанавливается на трубе, по краям затягивается хомутами до тех пор, пока герметик не вылезет наружу. Остатки герметика вытираются;
• Если врезаться необходимо в водопроводную трубу с малым давлением, хомуты можно не использовать. Фланец фиксируется посредством широкой изоленты.

Как врезаться в металлическую водопроводную систему?

• Фланец необходимо выполнить своими руками. При этом применяется отрезок трубы с внутренним диаметром, аналогичным диаметру уже установленного трубопровода, в который и требуется врезаться. Только в этом случае обеспечивается нужная степень герметичности за счет уменьшения монтажного зазора;
• Допустимо использование магазинного тройника с достаточным диаметром. В этом случае с тройника убирается часть трубы без патрубка. Для дальнейшей работы трубопровод разрезается, в рабочей части его выполняется отверстие, затем фиксируется, посредством сварки, патрубок;
• Оптимально, если фланец к трубопроводу будет приварен. Для этого необходимо проварить его по всему его периметру. Если сварка невозможна, можно применить герметик и хомуты, эпоксидную смолу. Последняя используется в тех случаях, если транспортируются жидкости для технических нужд.

Правильно врезаться в водопроводную систему вам поможет обучающее видео, в котором подробно показано, как выполняется данная работа профессионалами. Видео позволит визуализировать всю информацию на данную тему, что способствует качественному выполнению работы своими руками.

Поделиться полезной статьей:

Похожие статьи

Как соединить пластиковую трубу с металлической

Автор Монтажник На чтение 12 мин. Просмотров 17.4k. Обновлено 08.12.2020

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R — указывает, что материалом изготовления изделия является полиэтилен;
• PP-R — означает, что стенка изготовлена из полипропилена;
• PE-X — основной материал изготовления стенки — сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов — примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов — компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo — наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

Ремонт медных труб своими руками без пайки [Видео] — Калькулятор затрат на перепланировку

В этом руководстве мы объясним, как исправить замерзшие / потрескавшиеся медные трубы (или трубки PEX) менее чем за 1 час и сэкономить не менее 200 долларов. Общий бюджет на этот ремонт составляет всего 40-50 долларов (включая инструменты).

Зима приближается, и для многих штатов она уже наступила (в Буффало, штат Нью-Йорк, и в других частях Среднего Запада в ноябре выпало более 6 футов снега). Это означает, что трубы замерзли, закончился мазут, и вам необходимо перезапустить (промыть) котел, починить потрескавшиеся трубы и протечки.

Хотя отсутствие тепла и ремонт сантехнического и отопительного оборудования — это не весело, это ОЧЕНЬ дорогое удовольствие. Одно посещение сантехника может стоить вам 200-300 долларов в одиночку, без запчастей и большого количества ремонта. И это с учетом того, что вы действительно можете заставить сантехника прийти к вам домой. Сейчас у них самый лучший сезон, а это значит, что сантехники очень заняты и повышают ставки. И вдобавок ко всему этому, весьма вероятно, что даже если к вам придет aplub = mber, качество работы может быть ниже среднего, и вы даже не узнаете, что они сделали плохую работу, а там нет гарантии.

Звучит очень мрачно, но не бойтесь! Мы разобрались с этими проблемами и поделимся с вами секретами того, как вы можете выполнять большую часть работы самостоятельно и за очень небольшие деньги! Итак, приступим.

Крепление замерзших труб (медные или полиэтиленовые трубы)

Существует простой, недорогой и БЕЗОПАСНЫЙ способ самостоятельно отремонтировать треснувшие / замерзшие трубы, в большинстве случаев менее чем за 50 долларов, и он не требует пайки (если вы не хотите паять). Решением является использование латунных нажимных фитингов, которые могут подключаться как к МЕДИ, так и к PEX, не требуют пайки и требуют всего несколько минут, чтобы установить все.

Но сначала позвольте мне объяснить, как я дошел до того, что починил водопровод.

В 2010 году у нас закончился мазут, находясь за границей, а когда мы вернулись, мы обнаружили замерзшие / треснувшие трубы и воду на первом этаже и в подвале. К счастью, протекание протекало всего 1 день (несколько дней была очень холодная погода, а за день до нашего возвращения стало теплее).

Мы вызвали сантехника, который отремонтировал замерзшие трубы, спустил воздух из водяного контура и перезапустил систему отопления.Стоимость составила 650 долларов, и страховая компания заплатила больше всего (включая поврежденный паркетный пол).

Однако после «ремонта» система отопления стала очень неэффективной. Тогда я не знал, в чем проблема, но позже я узнал, что не весь воздух был выпущен из труб — так что сантехник проделал дрянную работу и снял полную сумму за работу. Это стоило нам (по моей оценке) дополнительных расходов на отопление в размере 500 долларов США.

Как я узнал о проблеме? Что ж — у нас была еще одна заморозка трубы 🙁 и на этот раз я решил сделать это сам.

Итак, первым шагом было перекрыть воду и починить замерзшие трубы отопления. Но поскольку наша система представляет собой гибрид МЕДИ (радиаторы) и трубок из полиэтилена PEX, и я обнаружил несколько треснувших материалов PEX, мне нужно было найти решение, чтобы исправить оба. Я удаленно знаю, что для PEX требуются специальные инструменты для обжима, которые стоят более 89 долларов за набор, и я не хотел их использовать для одноразового ремонта. Итак, проведя 2 часа в местном магазине Lowe’s, осмотревшись и задавая вопросы, я нашел идеальное решение — латунные нажимные фитинги, которые также производятся в Великобритании, что для меня является признаком качества.

Вот как отремонтировать трубки из замерзшей меди и PEX:

ПРИМЕЧАНИЕ — в видео я называю нажимные фитинги «самозажимным коленом» и «муфтой».

Итак, у меня были следующие проблемы:

1) Моя трубка PEX выступала из пола всего на 4-5 дюймов, так что мне было не с чем работать. Я не мог его согнуть, потому что не хватало длины.
2) В исходной настройке PEX был изогнут, что создавало нагрузку на трубку, что облегчало растрескивание PEX при замораживании.
3) Мне пришлось подключить полиэтиленовый пластик к медным трубам и убедиться, что они не протекают.
4) Я не мог паять, так как это расплавит трубку PEX.

Как отремонтировать замерзшие трубы с помощью нажимных фитингов

A) Соедините МЕДЬ с МЕДью:

Найдите нажимной фитинг подходящего размера. Если у вас труба 3/4 ″, а радиатор (обычно) также 3/4 ″, то вы получите 3/4 ″ прямой или угловой фитинг. Если вы подключаете трубы от 1/2 ″ до 3/4 ″, приобретите фитинг этого размера.

Обрежьте трубу, удалив пузырек (при необходимости снимите ребра радиатора, чтобы открыть большую трубу).Очистите концы проволочной втулкой / щеткой для труб и удалите пыль. Вам понадобится около 3/4 дюйма трубы, открытой с каждого конца, чтобы вставить ее в нажимной фитинг.

После подготовки труб вставьте один конец трубы в фитинг как можно глубже. Затем вставьте другой конец как можно глубже. Вот и все! Теперь ваши трубы отремонтированы и не имеют утечек (при условии, что вы все сделали правильно).

B) Подключите PEX к PEX или PEX к медной трубе:

При вставке трубки PEX в нажимной фитинг необходимо использовать небольшой пластиковый адаптер (вставку), входящий в комплект поставки. Это укрепит конец вашего нажимного фитинга и гарантирует, что он не потрескается внутри фитинга. Это очень важный шаг.

Чтобы вставить PEX в нажимной фитинг, обрежьте конец PEX заподлицо, используя острый универсальный нож (это очень легко сделать. Убедитесь, что это прямой разрез и что PEX не поврежден. Вставьте прилагаемый пластиковый кусок в разъем PEX и вставьте PEX в нажимной фитинг как можно глубже. Обычно он должен заходить с шагом 3/4 дюйма.

На противоположный конец нажимного фитинга вставьте медь или PEX, следуя приведенным выше инструкциям.Вот и все — ваш ремонт закончен, и ваши трубы не должны протекать.

Стоимость:

Я купил все свои запчасти в Lowe’s, поэтому предоставлю их ссылки. Кроме того, я пошел в Home Depot, но их толкатели НЕ указывают, где они были сделаны, поэтому я предполагаю, что Китай, в то время как Blue Hawk, который я использовал, сделаны в Великобритании.

1 латунный нажимной фитинг Blue Hawk $ 7,95
Резак для медных труб Kobalt от 1/8 дюйма до 1-1 / 8 дюйма — 10,98 долларов США
Щетка для медных трубок $ 9,98

Возможно, вам понадобится 2 или 3 штуцера разных размеров, но даже с учетом налога с продаж перечисленные выше инструменты и детали стоят МЕНЕЕ 50 долларов США.

Дополнительные примечания

В большинстве случаев, если ваши трубы отопления замерзают, повреждение обычно происходит в трубе радиатора, так что это должно быть первое место, на которое вы должны смотреть. Причина этого в том, что производители радиаторов для плинтусов используют тонкостенные медные трубы (намного тоньше, чем обычные медные трубки 1/2 или 3/4 дюйма, продаваемые в Lowe’s, Home Depot или Plumbing), поэтому даже небольшое напряжение вызывает трещины.

Это действительно хорошо для вас, поскольку позволяет легко и недорого найти утечку и произвести ремонт.Обычно радиатор плинтуса можно утилизировать и заменить лишь небольшой участок трубы.

Если вам нужно обнажить несколько дюймов трубы, просто отрежьте алюминиевые ребра ножницами по металлу.

ДАЛЕЕ: Вы все еще не закончили, так как теперь вам нужно наполнить трубы водой и спустить воздух.

Скоро мы опубликуем руководство о том, как доливать воду и удалять воздух в большинстве бойлеров с принудительной подачей горячей воды. Будьте на связи.

Вас может заинтересовать:

Home Depot / Lowe’s Price Matching

Монтаж крана для душа с помощью Push-фитингов своими руками (видео)

Когда ваша сантехника превращается в опасность пожара

Возможно, вы никогда не считали, что ваша водопроводная система представляет собой потенциальную опасность пожара в доме.И, возможно, ты прав. Сами трубы не представляют опасности возгорания, однако пожары могут возникать и возникают, когда некомпетентные сантехники совершают ошибки или когда другие аспекты водопровода не решаются должным образом.

В 2011 году «некомпетентный» водопроводчик Дэниел Хиклинг, 32 года, устроил взрыв газа, который был похож на «крушение реактивного самолета» после того, как якобы оставил дыру в выпирающей трубе и закопал ее под полом. Проект представлял собой простое преобразование бывшей кухни в столовую, но Хиклинг мало что знал (или, по крайней мере, так он утверждал в суде), что он пробил газовую трубу, в результате чего газ просочился в роскошный дом Мартина и Терезы Муди. .А поскольку этот сантехник не имел юридической квалификации для проведения газовых работ, он не смог выполнить предварительное испытание, которое позволило бы изначально определить место утечки газа.

Через несколько часов домовладельцы почувствовали запах газа и начали искать его источник в своем особняке, расположенном в живописной сельской местности Нетлтона в долинах Линкольншира. Мистер Муди щелкнул зажигалкой в ​​одной из комнат, и пламя вызвало мощный взрыв, разрушивший весь дом. Окна и входная дверь были выбиты, а первый этаж дома был серьезно поврежден.Фрагменты домов были разбросаны в радиусе 100 ярдов.

Г-н Муди, 63 года, получил серьезные ожоги кистей, кистей и головы, и ему пришлось перенести пересадку кожи. Он остался в шраме на всю жизнь. У его жены Терезы были ожоги ног и ступней. Она провела в больнице два дня.

Большой особняк, построенный Moodys еще в 1993 году, был серьезно поврежден, и его пришлось полностью перестроить. Только через год пара смогла вернуться в свой дом.

Это лишь один из примеров, когда плохая сантехника вызывает пожар, а пожар не прощает невнимательности.

Что вы можете сделать, чтобы предотвратить возгорание водопровода на вашем участке

• Опасности пайки

Иногда паяльные работы, выполняемые сантехником, могут привести к возгоранию. Фактически, по данным Национальной ассоциации пожарной безопасности, факелы, которыми пользуются водопроводчики для пайки металлических труб, ежегодно входят в первую десятку причин пожаров в жилых домах.

Это не значит, что вам следует полностью отказаться от металлических труб.Однако это означает, что вы должны нанимать только лицензированных сантехников, которые принимают максимальные меры предосторожности при пайке. Если вы чувствуете себя достаточно уверенно, чтобы справиться с пайкой сантехники самостоятельно, помните о высочайших стандартах безопасности, чтобы случайно не начать пожар. Ткань для защиты от огня или стальная пластина всегда должны быть под рукой для защиты любого легковоспламеняющегося материала рядом с местом пайки. Всегда выключайте паяльную горелку перед тем, как положить ее, и держите огнетушитель в легкодоступном месте.НО всегда лучше иметь профессионала, который позаботится о пайке в сантехнических проектах.

• Скрытые утечки

Ваши трубы могут тайно загореться в случае скрытой утечки где-нибудь в вашей водопроводной системе. Есть вероятность, что вода просочится в зону с электропроводкой. Вода может вызвать искры, которые могут вызвать пожар в случае повреждения изоляции проводки. Чтобы избежать этой опасности возгорания, остерегайтесь внезапного увеличения ваших счетов за водоснабжение или появления пятен в вашем доме, которые могут указывать на скрытую утечку.Не откладывайте устранение неполадок, если вы обнаружите утечку воды на рабочем месте или дома.

• Замороженные трубы

Другой серьезный риск возгорания может возникнуть, если вы сделаете все возможное, чтобы защитить трубы от замерзания зимой. Иногда

опасность исходит от профилактических мер, таких как использование тепловой ленты. Эта лента, используемая для обертывания труб, находящихся в неизолированных частях вашего дома (чердак или под крыльцом), также может представлять опасность пожара.Если тепловая лента не отрегулирована должным образом, она может перегреться и вызвать пламя. Комиссия по безопасности потребительских товаров (CPSC) считает, что неисправная тепловая лента является причиной 1500 пожаров, 100 травм и 10 смертей каждый год.

Если трубы уже замерзли, некоторые люди оттаивают их с помощью горелки. НИКОГДА не предпринимайте подобных действий в целях безопасности — открытое пламя никогда не должно применяться к замерзшим трубам. В этом случае для решения проблемы лучше всего обратиться к квалифицированному сантехнику.

Доверьтесь авторитетному и квалифицированному сантехническому подрядчику!

И последнее, но не менее важное — во избежание любых рисков возгорания в вашей водопроводной системе убедитесь, что вы нанимаете полностью лицензированного и застрахованного сантехника, который следует строгим стандартам безопасности, чтобы избежать плохой сантехники в будущем. Доверьте нашему авторитетному подрядчику по сантехнике и вентиляции и кондиционированию воздуха Downey Plumbing Heating & Air Conditioning качественные сантехнические работы на вашем жилом или коммерческом объекте, которые никогда не будут представлять угрозу пожара для вас и вашей семьи.

Что мне делать, если мой обогреватель основной платы протекает?

Слушайте аудиоверсию статьи

Обогреватели стали неотъемлемой частью каждого домашнего хозяйства, находящегося под крылом четырехсезонного климата.

Стало крайне важно сохранять дома или офисные здания в тепле и поджарке, чтобы отразить ледяной сквозняк, дребезжащий по нашим стеклянным окнам от внешнего мира, и поэтому многие прибегают к установке какого-либо нагревательного устройства, чтобы сохранить подобие тепла. .

Существуют обогреватели различных типов, которые были разработаны с учетом набора форм, размеров и спецификаций. Тем не менее, возможно, одним из наиболее часто устанавливаемых нагревательных элементов является обогреватель плинтуса.

Что такое обогреватель плинтуса?

Обогреватель плинтуса — это тип нагревательного устройства, которое выделяет тепло и обеспечивает тепло определенной комнате или области, которые известны своей экстремальной холодностью.

Обогреватели для плинтусов часто бывают разной длины, удобно располагаются на высоте ступни над уровнем пола и проходят вдоль комнаты.

Их часто устанавливают в самой холодной части комнаты и прислоняют к стене. Обычно существует два типа обогревателей плинтуса, которые остаются очень популярными с точки зрения использования, например:

• Электрический обогреватель плинтуса
• Гидравлический обогреватель плинтуса

Электрический обогреватель плинтуса состоит из отдельных блоков, которые обеспечивают тепловую энергию в каждой комнате, в которой они находятся. были прикреплены к.

Таким образом, они не требуют центрального отопления и, следовательно, также сводят на нет использование каких-либо дорогостоящих воздуховодов или вентиляционных отверстий для обеспечения или передачи тепла.

В некоторых социальных кругах водонагреватели для плинтусов чаще называются водонагревателями.

В отличие от своего электрического аналога, водяные обогреватели для плинтусов будут использовать форму централизованного отопления, направляя невероятно горячую воду через ряд труб к каждому обогревателю плинтуса, расположенному в отдельных комнатах.

Гидравлические обогреватели для плинтусов часто используются вместе с установками лучистого отопления, и большая часть отопительных труб проходит в сложной подземной сети под полом дома или здания.

Хотя этот метод обогрева чрезвычайно эффективен с точки зрения излучения тепла в комнате или замкнутом пространстве, первоначальная стоимость установки водяного обогревателя плинтуса может серьезно повредить вашему кошельку, если вы не будете слишком осторожны.

Несмотря на это, важно принять во внимание, что трубы, которые питают ваш обогреватель плинтуса в гидронной системе, подвержены утечкам и повреждениям, а в некоторых случаях — расколам и разрывам.

В этом случае вы должны определить причину утечки, прежде чем пытаться устранить ее самостоятельно.

Каковы причины утечки нагревателя основной платы?

Самая известная причина утечек в обогревателе плинтуса может быть связана с неспособностью подготовить к зиме водопроводные трубы, питающие отопительный агрегат.

В холодные или зимние месяцы вода, протекающая по вашим трубам, обычно замерзает из-за падения температуры. Когда молекулы воды замерзают, они затвердевают и становятся льдом.

Превращение воды в лед вызывает своего рода расширение, которое повышает давление в трубах, что приводит к растрескиванию и разрыву металла, особенно вдоль стыков и клапанов.

Иногда здание или дом, которые оставались пустыми в течение длительного периода, подвергаются утечке из-за небрежности.

Таким образом, настоятельно рекомендуется подготовить водопроводную систему к зиме, особенно если вы собираетесь оставить свой дом или офисное здание незанятым на долгое время. Утеплить сантехнику несложно.

Весь процесс включает в себя слив воды из водонагревателя плинтуса в течение нескольких долгих минут, перекрытие всех основных клапанов для слива всех следов воды и влаги из сети труб, которые питают нагреватель, а затем медленное заполнение трубок антифризом. решение.

Возможно, вам придется несколько раз промыть и слить лишнюю воду из ваших труб, чтобы избавиться от кристаллов льда, которые могли образоваться в системе трубопроводов.

Обязательно используйте необходимое защитное снаряжение при работе с любым оборудованием или веществами, особенно с раствором антифриза.

Как определить утечку в нагревателе основной платы?

Обогреватель плинтуса, в котором обнаружена какая-либо утечка, опасен, и его необходимо отремонтировать как можно скорее.

Помимо недостатка эффективного обогрева внутри самого обогревателя, утечка может также повредить пол под ним и спровоцировать рост нежелательных проблем, таких как плесень и грибок, которые могут удвоиться как риск для здоровья.

Любой поврежденный пол также может начать гнить под постоянным воздействием воды из протекающей трубы.

Обнаружить утечку в обогревателе плинтуса невероятно просто.

Во-первых, ваш обогреватель не сможет производить такое же количество тепла, какое он вырабатывал изначально с того момента, как вы впервые приобрели и установили его в своем доме.

Уже одно это будет первым признаком того, что вы можете протечь где-то в вашей водопроводной системе .

Если есть какие-либо характерные звуки капель, которые могут быть неясными под несколькими слоями пола, но не совсем невозможными для обнаружения, тогда вам нужно будет немедленно проверить свои трубы.

Однако определить точный источник утечки может быть немного сложно. Но вы можете сделать это, просто проследив пальцами след воды вдоль вашей системы, чтобы увидеть, сможете ли вы определить точное место утечки.

Следите за любыми следами влаги или капель воды на радиаторе или даже пятнами от воды или влажными пятнами на определенном участке пола.

Затем вы можете начать поиск любых трещин, изломов или даже мелких проколов на предмет каких-либо признаков утечки.

Если вам удастся отследить источник утечки до локтевого соединения или даже клапана, вам, возможно, придется заменить необходимую деталь и обратиться к опытному сантехнику, который сделает это за вас.

Иногда необходимо снять крышки радиатора , чтобы определить источник утечки.

Имейте в виду, что эти крышки могут быть хрупкими или трудно снимаемыми из-за многолетней накопленной ржавчины и толстого слоя краски на их поверхности, и вам могут потребоваться некоторые инструменты, чтобы открыть крышку.

Если вы испытываете большие трудности со снятием крышек, используйте немного консистентной смазки для локтей, чтобы смазать стороны и суставы, чтобы их можно было легко снять.

Как только крышка будет снята , вы, скорее всего, столкнетесь лицом к лицу с небольшой медной трубкой с квадратными оловянными выступами по всей длине.

Эта секция известна как «оребренные трубы». Проверьте оребренную трубку, чтобы увидеть, нет ли утечек по ее длине, и осторожно проведите пальцами по гребням, чтобы обнаружить любой источник сырости или влаги.

Что мне нужно для устранения утечки нагревателя основной платы?

Теперь, когда вы определили источник утечки обогревателя плинтуса, следующим шагом будет сбор соответствующего набора инструментов и оборудования для устранения утечки, как указано выше.

Прежде чем вы начнете забегать вперед, вам также понадобится соответствующее защитное снаряжение.

Это включает в себя подходящую пару толстых термостойких перчаток, таких как сварочные перчатки или даже кожаные перчатки, которые обеспечивают достаточную изоляцию от тепла, а также пару защитных очков или паяльную маску для предотвращения попадания металлических осколков или искр. случайно попав вам в глаз.

Из подручных инструментов вам понадобятся:

Огнетушитель обязательно, если что-то загорится, пока вы заняты пайкой места утечки.

Вам также может потребоваться принять меры для получения нового отрезка медных труб, соединений или клапанов или даже ребристых труб оригинальной длины, если это были участки с утечками, которые вы определили ранее.

Как устранить утечку в нагревателе основной платы?

Теперь, когда вы сами собрали необходимое оборудование и принадлежности, следующим шагом будет надеть защитное снаряжение и приступить к устранению источника утечки.

Устранение утечки — это относительно простой процесс, который не требует помощи или опыта профессионала, если отверстие небольшое.

Вашим первым шагом будет очистить и слить воду из радиатора.

Вам также потребуется слить воду или влагу из оребренной трубки или поврежденного участка трубы.

Чтобы убедиться, что из вся вода полностью слита из , вам нужно будет найти механическое соединение, которое скрепляет трубы.

Вы можете ослабить это соединение плоскогубцами или просто отрезать леску ножницами для жести.

Если вы не можете удалить воду, то задача пайки любых новых стыков окажется сложной, если не невозможной.

Если утечка находится рядом с существующим паяным соединением или муфтой, вы можете легко прорезать там трубу.

Вы можете даже использовать ручную паяльную лампу, чтобы нагреть соединение и отсоединить его, особенно если у вас возникли проблемы с разделением частей руками или плоскогубцами.

Следующим шагом будет очистка любой смазки, приставшей к поверхности радиатора, трубы или ребристой трубки, с помощью небольшого куска ткани и небольшого количества ацетона.

После того, как вы очистили область, плотно подпилите поверхность, пока она не станет гладкой и ровной, используя крошку наждачной бумаги и немного стальной мочалки.

Это будет то место, где будет размещен ваш «патч».

Измерьте поврежденную оребренную трубу или негерметичный участок трубы с помощью рулона измерительной ленты.

Используя эти измерения, сходите в местный хозяйственный магазин и выберите новый кусок оребренной трубы или трубы той же длины.

Если вы не знаете, как выбрать конкретный кусок трубы, вы всегда можете обратиться за помощью к продавцу.

Не забудьте также выбрать муфту или любые другие соединения, клапаны или фитинги, которые вы могли открыть из водопровода дома.

Убедитесь, что каждый фитинг имеет правильный размер и, если возможно, изготовлен из того же металла, что и ваша водопроводная система.

Обычно на одном конце выбранной вами оребренной трубы находится муфта.

Таким образом, когда вы начнете обрезать трубку до нужного вам размера, вы можете отрезать конец, на котором нет муфты, поскольку это приведет к уменьшению количества стыков, которые вы сможете припаять позже.

После того, как вы сделаете необходимые разрезы, используйте стальную вату или наждачную бумагу, чтобы зачистить концы трубы и фитингов.

Используя немного флюса и паяльную лампу , начал медленно спаивать ваши суставы.

После того, как все будет припаяно, дайте металлу полностью остыть, а затем включите главный клапан, который позволяет воде фильтроваться обратно в систему трубопроводов.

Осмотрите трубопровод на предмет возможных утечек, которые вы могли пропустить ранее.

Как только система полностью заработает, запустите циркуляционные насосы и подождите несколько минут.

Если ничего не кажется неуместным и все утечки были успешно устранены , ваш обогреватель плинтуса должен снова включиться, и ваш дом снова начнет нагреваться.

Если все еще есть утечки, которые ускользнули от вашего внимания, и вы не уверены, что их устраните, вы можете использовать немного эпоксидной смолы, чтобы временно залатать дыры или повреждения, прежде чем обратиться к кому-нибудь, кто поможет вам отремонтировать трубы.

Что я могу сделать, чтобы предотвратить будущие утечки в обогревателе основной платы?

Конечно, всегда лучше предотвратить утечку, чем устранить ее. Вот несколько быстрых советов, на которые вы можете обратить внимание, чтобы избежать утечек в обогревателе плинтуса в будущем:

• Подготовьте дом к зиме. Это означает добавление раствора антифриза в трубы и водопроводную сеть, которые входят, выходят и под вашим домом.
• Антифриз предотвратит замерзание воды в трубах при резком падении температуры в холодные месяцы, тем самым уменьшая вероятность растрескивания или разрыва трубы без какого-либо внутреннего давления.
• Используйте систему изоляции для вашей водопроводной системы в вашем доме. Это означает использование пенопласта, изоляционных рукавов или даже обертывание ваших труб изоляционными одеялами традиционным способом, чтобы предотвратить их замерзание и разрушение.
• Хотя трубы из ПВХ более устойчивы к холоду, этого нельзя сказать о металлических трубах из меди или стали.
• Поддерживайте в доме постоянную теплую температуру, чтобы не допустить замерзания труб.
• Это включает в себя закрытие всех окон и заделку всех трещин в собственности, чтобы гарантировать, что холодный воздух не просачивается внутрь, а также поддержание надлежащего источника тепла, такого как печь, для поддержания тепла в центральной части.
• Изолируйте все рабочие места, включая чердак и подвал. Закройте все вентиляционные отверстия или воздуховоды, которые выходят наружу или вводят наружный воздух, деревянными досками или картонными листами.

Таким образом, если вы примете необходимые меры предосторожности, например, подготовите свой дом к зиме, вы сможете предотвратить растрескивание и поломку труб, что приведет к утечке.

Помните, что если вы не уверены в устранении утечек самостоятельно или наткнетесь на лопнувшую трубу, которая слишком повреждена для самостоятельного ремонта, вы всегда можете обратиться за помощью к водопроводчику или более опытному специалисту.

Остаточное напряжение в сварной трубе — Duffner Engineering

Остаточное напряжение в сварной трубе

Рис. 1. Отрезок сварной трубы диаметром 30 дюймов для использования при испытаниях. Рис. 2. Контрольные точки проходят через 2 дюйма толщины стенки секции трубы.

Обычно, когда детали или конструкции подвергаются повреждающим нагрузкам, они сразу же ломаются или деформируются в некотором роде, которые легко обнаружить; Как только будет обнаружено повреждение, деталь можно отремонтировать или заменить.Некоторые повреждения, однако, не так легко увидеть, и они вызваны нагрузками, зафиксированными в детали. Эти заблокированные нагрузки называются остаточными напряжениями и обычно возникают в процессе сварки. Остаточные напряжения при сварке вызваны разной скоростью охлаждения, которое испытывает деталь после удаления тепла сварки. Обычно проектировщик и изготовитель принимают меры для учета этих скрытых нагрузок, но иногда их упускают из виду. Сами по себе остаточные напряжения обычно недостаточны для деформации или разрушения детали; однако в сочетании с повторяющимися рабочими нагрузками деталь может испытывать усталость и внезапно и преждевременно выходить из строя.

На рис. 1 показана обычная конструктивная деталь — участок трубы высокого давления большого диаметра. Эта труба диаметром 30 дюймов и толщиной стенки 2 дюйма изготовлена ​​из обычной углеродистой стали. Этот отрезок был вырезан из гораздо более длинного куска трубы, используемой для подачи охлаждающей воды на электростанцию. Для защиты от коррозии вся внутренняя поверхность трубы была наплавлена ​​нержавеющей сталью толщиной четверть дюйма. Кроме того, в процессе производства труба была сварена по всей длине (труба сначала представляет собой плоский лист, затем прокатывается и сваривается), а затем сваривается встык с другими участками трубы.

Были проведены обширные испытания с использованием тензодатчиков для измерения остаточных напряжений, возникающих в детали в результате трех описанных выше сварочных процессов. На рис. 2 показан типичный тензодатчик, установленный на расстоянии примерно 2,5 см от внутренней поверхности трубы. Датчик измеряет небольшую деформацию трубы при удалении небольшого количества материала со стенки трубы сверлом. Нередко измеряют напряжения вблизи сварных швов, достаточно высокие, чтобы вызвать растрескивание материала.В этом случае напряжения были недостаточно высокими для растрескивания материала из-за шагов, предпринятых во время процесса сварки, таких как нагрев до и после сварки, а также контроль нагрева и скорости сварки. Тем не менее, в детали оставались высокие напряжения, которые, если их не учитывать должным образом, могли в сочетании с напряжениями в процессе эксплуатации резко сократить срок службы трубы.

(PDF) Производство тепловых трубок

Правильное выполнение

может быть источником загрязнения. В этом разделе обсуждается очистка и предварительная обработка конвертов и фитилей

для конвертов из алюминия и нержавеющей стали

и фитилей из нержавеющей стали.Первоначально казалось, что эту область

следует рассматривать как две темы, фитили и конверты. Однако в ходе исследования

для этого исследования стало ясно, что информации об очистке фитиля мало.

Хотя большинство производителей были готовы обсуждать очистку в целом, немногие

были готовы обсуждать очистку фитилей в частности. Каждый производитель рассматривает конструктивные и производственные детали фитиля

как проприетарные, поскольку именно этот элемент

существенно определяет характеристики тепловых трубок и отделяет одну компанию

от другой.Таким образом, из различных организаций, с которыми мы связались, очень немногие были

, готовые предоставить информацию относительно очистки фитиля.

Очистка и предварительная обработка фитиля не менее важны, чем необходимость очистки конверта

. Очевидно, образование газа может происходить из-за «грязного» фитиля с такой же вероятностью, как

из других неправильно очищенных деталей. Масло и смазки, содержащиеся в тонкой проволочной сетке

или в спеченном сетчатом материале, используемом для изготовления фитилей, должны быть удалены

, чтобы обеспечить надлежащую работу тепловых трубок. Посторонние вещества, способствующие образованию газов

, могут быть введены в процесс строительства, что требует, чтобы процесс очистки конструкции после фитиля

был разработан для удаления этих примесей. Для примера

, если медный электрод используется для сборки фитиля с прихваточными швами, некоторые частицы меди

могут попасть в экран из нержавеющей стали. Чтобы удалить этот материал

, который несовместим с аммиаком, потребуется промывка азотной кислотой

.Однако, по возможности, предпочтительно устранить эту потенциальную проблему

с помощью вольфрамовых электродов [1].

Трубка или оболочка тепловой трубки проходят первичную очистку после завершения грязных операций (таких как обработка). Механическая обработка может включать подготовку

концов трубок к сварке, гибку труб и, в некоторых случаях, нарезание тонкой круговой резьбы

на внутренней поверхности для обеспечения поверхности капиллярного капилляра. Ассортимент мусора

, такого как металлическая стружка, смазочно-охлаждающая жидкость, смазка, влага и т. Д.после этих операций может быть

. Таким образом, общая очистка имеет ряд целей

, а именно:

• Механическое удаление твердых частиц, таких как металлическая стружка, которые могут засорить

поверхности капилляров и артерий и / или повредить эти поверхности в течение последующих

введение артерии.

• Удалите воду, которая может вызвать коррозию, повреждая как алюминий, так и нержавеющую сталь

, а также обеспечивает гальваническую связь между ними.Основными результатами являются накопление

продуктов реакции в виде твердых частиц, а также образование газа.

Потеря структурной целостности контейнера из-за щелевой коррозии и пористости может быть

также в результате присутствия этого загрязнителя.

• Удалите загрязнения, не обязательно вызывающие коррозию, но которые могут ухудшить теплоотвод

трубы и свойства жидкости. Примерами этих загрязняющих веществ являются различные масла и смазки

, используемые при резке и удалении металлов,

при экструдировании, формовании и т. Д.Эти загрязнения могут покрывать внутренние поверхности, и

увеличивают угол смачивания или могут растворяться в рабочей жидкости, изменяя ее транспортные свойства

.

404 5 Производство тепловых труб

Как выполнять сварку — Сварка MIG: 11 шагов (с изображениями)

Сварщик MIG состоит из нескольких частей. Если вы откроете один из них, вы сможете увидеть что-то похожее на то, что изображено ниже.

Сварщик

Внутри сварочного аппарата вы найдете катушку с проволокой и ряд роликов, которые проталкивают проволоку к сварочному пистолету.В этой части сварочного аппарата мало что происходит, поэтому стоит уделить минуту и ​​ознакомиться с различными частями. Если по какой-либо причине механизм подачи проволоки заедает (это случается время от времени), вам следует проверить эту часть устройства.

Большую катушку проволоки следует удерживать натяжной гайкой. Гайка должна быть достаточно тугой, чтобы катушка не раскрутилась, но не настолько, чтобы ролики не могли вытащить проволоку из катушки.

Если вы проследите за проволокой с катушки, вы увидите, что она входит в набор роликов, которые стягивают проволоку с большого рулона.Этот сварочный аппарат предназначен для сварки алюминия, поэтому в него загружена алюминиевая проволока. Сварка MIG, которую я собираюсь описать в этом руководстве, предназначена для стали, в которой используется проволока медного цвета.

Бензобак

Предположим, вы используете защитный газ со своим сварочным аппаратом MIG, за MIG будет бак с газом. Резервуар состоит либо из 100% аргона, либо из смеси CO2 и аргона. Этот газ защищает сварной шов по мере его образования. Без газа ваши сварные швы будут выглядеть коричневыми, забрызганными и в целом не очень красивыми. Откройте главный вентиль бака и убедитесь, что в баке есть немного газа. Ваши манометры должны показывать в резервуаре от 0 до 2500 фунтов на квадратный дюйм, а регулятор должен быть установлен в пределах от 15 до 25 фунтов на квадратный дюйм, в зависимости от того, как вы хотите все настроить, и типа сварочного пистолета, который вы используете.

** Хорошее практическое правило — открывать все клапаны всех бензобаков в магазине всего на пол-оборота или около того. Открытие клапана до конца не улучшает ваш поток, не более чем просто приоткрытие клапана, так как резервуар находится под очень большим давлением.Логика заключается в том, что если кому-то нужно быстро отключить подачу газа в чрезвычайной ситуации, ему не нужно тратить время на запуск полностью открытого клапана. Это может показаться не таким уж большим делом с аргоном или CO2, но когда вы работаете с горючими газами, такими как кислород или ацетилен, вы можете понять, почему это может пригодиться в случае чрезвычайной ситуации. **

Как только провод проходит через Ролики спускаются вниз по комплекту шлангов, которые ведут к сварочному пистолету. Шланги переносят заряженный электрод и газообразный аргон.

Сварочный пистолет

Сварочный пистолет — это бизнес-цель. На него будет направлено больше всего вашего внимания в процессе сварки. Пистолет состоит из спускового крючка, который регулирует подачу проволоки и подачу электричества. Проволока направляется сменным медным наконечником, который изготавливается для каждого конкретного сварщика. Наконечники различаются по размеру, чтобы подходить к проволоке любого диаметра, с которой вы свариваете. Скорее всего, эта часть сварщика уже будет настроена для вас.Снаружи наконечник пистолета покрыт керамической или металлической чашей, которая защищает электрод и направляет поток газа из наконечника пистолета. На фотографиях ниже вы можете увидеть небольшой кусок проволоки, торчащий из наконечника сварочного пистолета.

Зажим заземления

Зажим заземления является катодом (-) в цепи и замыкает цепь между сварочным аппаратом, сварочной горелкой и объектом. Его следует прикрепить либо непосредственно к свариваемой детали, либо к металлическому сварочному столу, как тот, что изображен ниже (у нас есть два сварщика, следовательно, два зажима, вам нужен только один зажим от сварщика, прикрепленный к вашей детали для сварки).

Зажим должен хорошо контактировать с свариваемой деталью, чтобы он работал, поэтому обязательно удалите ржавчину или краску, которые могут помешать его соединению с вашей работой.

% PDF-1.6 % 1017 0 объект > эндобдж 1031 0 объект > / Шрифт >>> / Поля [] >> эндобдж 1044 0 объект > поток AdMintrueACROBATGas Metal Arc Welding GuideAcrobat 11.0.0 Четверг, 4 июня, 15:21:22 EDT 20154228168.0c4200.pdf6394155.0Руководство по сваркеРазное. 1Sims, Porsche1056.02015-06-03T14: 12: 59.000-04: 00e471408ad39dc71502605a6376859a088ae72e66true2015-06-03T14: 12: 59.000-04: 002015-06-03T11: 36: 35.000-04: 00US Marketing Publishmisc.-1c4200 Arc.pdf Руководство по сварке GMAW Руководство по сварке

le-country: ca

ле-кантри: сша

le-country: za

le-status: активный

le-статус: —

le-asset-type: документ / руководство по сварке

le-locale: en_ca

le-locale: en_us

le-locale: en_za

le-product-type: расходные материалы / mig-and-tig-wire / superglide

le-product-type: расходные материалы / mig-and-tig-wire / superarc

Consumable_MIGGMAWWires-SuperArc-SuperArcL-50

Consumable_MIGGMAWWires-SuperArc-SuperArcL-56

Consumable_MIGGMAWWires-SuperArc-SuperArcLA-100

Consumable_MIGGMAWWires-SuperArc-SuperArcLA-75

Consumable_MIGGMAWWires-SuperArc-SuperArcLA-90

Consumable_MIGGMAWWires-SuperGlide-SuperGlideS3

Consumable_MIGGMAWWires-SuperGlide-SuperGlideS6

le-language: en

le-language: en

le-language: en

Линкольн Электрик Компани

application / pdf2016-11-04T23: 21: 12. 358-04: 00

Руководство по газовой дуговой сварке металла

c4200

гмав

Руководство по дуговой сварке металлическим электродом

МиГ Сварка

962016-09-25T01: 37: 05.920-04: 00Acrobat 11.0.0The Lincoln Electric Companyd9b0f2217f73b1a04ffef2698e5d55deabbde51e6394155c4200, gmaw, руководство по газовой дуговой сварке, сварка migAcrobat 11.0.0uuid: e69b2dd-8bbdd-11.0.0uuid: e69b2dd-8bbdd-11.0.0uuid: e69b2d2d-8bbdd-11.0.0uid: e69b2dd6 8ae4-bcdb33745798 конечный поток эндобдж 1018 0 объект > эндобдж 947 0 объект > эндобдж 992 0 объект > эндобдж 954 0 объект > эндобдж 955 0 объект > / Па0 >>> эндобдж 956 0 объект > эндобдж 957 0 объект > эндобдж 958 0 объект > эндобдж 959 0 объект > эндобдж 960 0 объект

.
