Автоматический выключатель — удобная и практичная замена плавких предохранителей, который не только обладает более высокой точностью при срабатывании, но и может использоваться большое количество раз. Как правильно подключить автомат — вопрос, в котором не только должны разбираться начинающие электрики, но и каждый уважающий себя владелец частного дома или квартиры. И данная статья не только расскажет, как происходит установка автоматического или дифференциального выключателя, но и познакомит читателей с разнообразием коммутационной техники и принципом действия пакетников.
Устройство стандартного автоматического выключателя
Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.
Автоматический выключатель серии ВА47-29 состоит из следующих элементов:
- Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
- Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
- Дугогасительной камеры.
- Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
- Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
- Пластиковой, полностью диэлектрической ручки.
- Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
- Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
- Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.
Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.
Сверху или снизу выполнять ввод
Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.
Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.
Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.
Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.
Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы. Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу.
Последовательность правильного подключения автомата
Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.
- Крестообразная и плоская отвёртка. Желательно диэлектрическая.
- Индикаторная отвёртка.
- Монтёрский нож.
- Шуруповёрт.
У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.
Шаг №1: Монтаж DIN-рейки
Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.

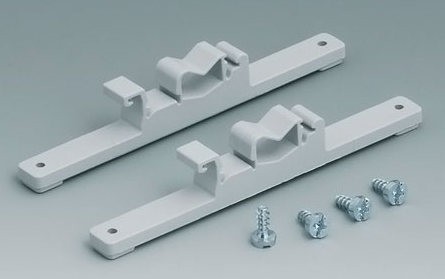

Существуют DIN-рейки трёх основных типов:
- Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
- C-типа. Концы изделия загнуты вовнутрь.
- G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.
Последовательность монтажа DIN-рейки в электрический щит:
- Наметить расположение DIN-рейки в щитке.
- Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
- Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.
При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.
Шаг №2: установка автомата на DIN-рейку
Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.
Шаг №3: подключение автомата к сети
Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.
Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.
После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.
Распространённые ошибки при подключении автомата к сети
К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.
Зажим провода вместе с изоляцией
Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.
А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.
Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.
Подключение к автомату нескольких проводов разного сечений
Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.
Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.
Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.
Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.
Неправильное формирование концов жил
Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.
Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.
Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.
Подсоединение многожильного провода к автомату без специальных наконечников
Как подключить автоматический выключатель, однофазный или двухфазный, используя кабель с многопроволочной жилой? Ответ: только используя специальные обжимные наконечники типа НШВ или НШВИ.
Многие электрики не забивают себе голову высокими материями и выполняют такое подключение двумя стандартными способами:
- Залудив конец медного провода.
- Вообще не применяя каких-либо контактных материалов, просто сжав провод плоскогубцами.
И первый, и второй способы неправильны, а в скором времени приведут только к замене автомата. И если со вторым пунктом всё понятно, то пайка кабеля наоборот поощряется всей технической и нормативной документацией. К сожалению, не всегда. Даже качественно лужёный провод под напряжением постепенно начинает «стекать», и чтобы не допустить ухудшения контакта, его следует постоянно проверять и подтягивать. Поэтому пайка в этом случае нецелесообразна.
Лучше всего приобрести специальные обжимные клещи и наконечники НШВ или НШВИ. Останется только зачистить входной кабель, надеть на него наконечник и обжать с помощью клещей. После этого тщательно обжатую многопроволочную жилу можно закрепить в автомате и не проверять качество соединения каждые несколько месяцев.
С пресс-клещами установка автоматов превратиться в быструю, а самое главное — качественную процедуру. Особенно такой инструмент полезен, когда профессия электрик является постоянным источником дохода.
Как правильно подключить СИП а автомату
СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.
Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.
Последовательность подключения СИП к автомату:
- Зачистить кабель.
- На открытую жилу надеть гильзованный наконечник. Важно надеть его плотно и так, чтобы изоляции начиналась сразу за гильзой.
- Используя гидравлический пресс, обжать гильзу в двух местах.
- Надеть на открытую часть гильзы термоусадочную трубку и нагреть её с помощью строительного фена.
- Завести наконечник в автомат и качественно затянуть контакт.
Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.
Как правильно: автомат перед счётчиком или после
Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.
Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.
Важно! Подключать электросчётчик к сети могут только представители органов энергонадзора. Поэтому перед подключением квартиры следует найти такую организацию в своём городе и оформить официальный вызов мастера.
Как устанавливать УЗО: до или после автомата
Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.
Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.
Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.
Как правильно подключить дифференциальный автомат
Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.
Дифференциальный автомат подключается следующим образом:
- В верхний зажимной контакт устанавливается нулевой провод.
- В правый зажимной контакт устанавливается фазный провод.
Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.
Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.
Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.
Подключение двухполюсного и трёхполюсного автоматов
Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.
Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.
Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.
Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.
Подводя итоги
Основные технические моменты, которые следует запомнить из данной статьи:
- Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
- Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
- Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
- Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
- Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
- Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.
Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.
