Внимание произошло короткое замыкание на lnb in

Периодически пользователи спутникового телевидения сталкиваются с различными техническими проблемами и сбоями. Так, многих интересует, почему появляется оповещение, что произошло короткое замыкание на LNB IN Триколор. У подобного сбоя есть несколько причин, которые разберем подробнее.

Основные причины

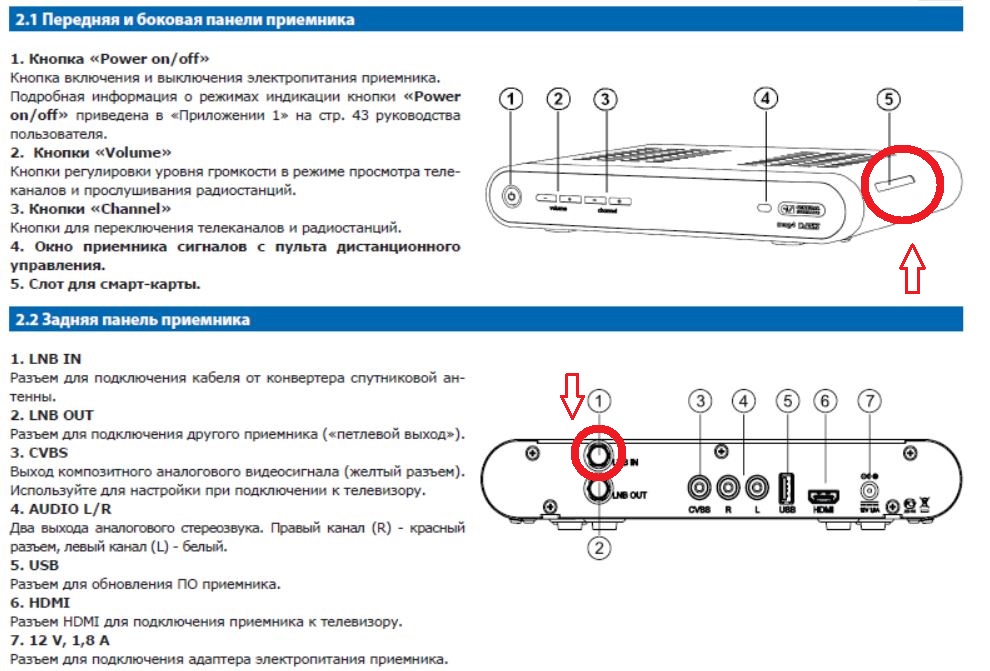

Если Триколор пишет короткое замыкание на LNB IN, основания могут быть следующие:

проблемы с настройками;
поломка оборудования;
некорректное соединение;
непогода.

Если наблюдается плохая погода, лучше переждать и уже после этого разбираться, что делать и предпринимать какие-либо действия.

Вполне возможно, что произошел сбой настроек. Для решения проблемы потребуется их вернуть к заводским. Сделать это несложно, достаточно зайти в меню ресивера и отыскать соответствующий пункт.

Проверяем кабель

Возможно произошло короткое замыкание на антенне Триколор, что делать? сразу требуется проверить кабель.

Особенно необходимо тщательно обследовать, нет ли «волоска» оплетки на основной жиле. Причем лучше всего проверить не только с концов, но и по всей длине. Антенный кабель не вечный, под воздействием внешних факторов он может испортиться.
Поломался конвертер

Оповещение о том, что произошло короткое замыкание на LNB IN, скорее всего, свидетельствует о поломке конвертера, установленного на спутниковой тарелке. Чтобы понять это действительно поломка оборудования или представленная проблема, необходимо выполнить следующие манипуляции. Отключить антенный кабель от спутниковой тарелки, но к приставке он должен быть подключен. Если на экране оповещение осталось, значит, дело в замыкании. Если сообщение пропало, значит, вышел из строя конвертер. В этом случае без помощи специалистов сервисного центра не обойтись.

Вышел из строя ресивер

Оповещение Триколор ТВ короткое замыкание может отобразиться из-за поломки ресивера. Подобное случается нечасто, но исключать нельзя. Чаще всего выходит из строя плата. Проверить приставку можно отсоединив от нее антенный кабель. Если оповещение не исчезнет, значит, потребуется посетить сервисный центр, что мастера провели ремонт или заменили на новую.

В завершение

Чтобы справиться с подобной проблемой, необходимо знать, чего она появляется. Уже в дальнейшем предпринимать соответствующие действия. Следует отметить, что далеко не всегда удается решить проблему самостоятельно, очень часто требуется помощь специалистов, которые проведут ремонт оборудования.

Основные причины

Если Триколор пишет короткое замыкание на LNB IN, основания могут быть следующие:

проблемы с настройками;
поломка оборудования;
некорректное соединение;
непогода.

Проверяем кабель

Возможно произошло короткое замыкание на антенне Триколор, что делать? сразу требуется проверить кабель. Особенно необходимо тщательно обследовать, нет ли «волоска» оплетки на основной жиле. Причем лучше всего проверить не только с концов, но и по всей длине. Антенный кабель не вечный, под воздействием внешних факторов он может испортиться.

Поломался конвертер

Вышел из строя ресивер

В завершение

Устанавливая комплект оборудования Триколор для просмотра кодированных спутниковых трансляций, нельзя не уделить внимание кабельной сети внутри дома или квартиры. При небрежности монтажа, неправильном выборе материалов ресивер зачастую выдает ошибку, которая сообщает, что произошло короткое замыкание на LNB IN. Причин такой неполадки может быть несколько. Ликвидация одних потребует исключительно внимательности и аккуратности, иные же означают физические поломки оборудования.

Причины возникновения ошибки

Короткое замыкание на антенне Триколор может возникать по следующим причинам.

Произведен небрежный монтаж наружного антенного блока, из-за чего во время непогоды ресивер пишет «короткое замыкание».
Использован неподходящий кабель, или срок его службы истек.
Есть повреждения кабельной линии.
При организации коммутации сделаны ошибки или использованы некачественные комплектующие.
Поломка компонентов антенного блока.
Сбой прошивки на ресивере Триколор.

Первая из перечисленных причин диагностируется довольно просто. Если в ясную погоду все работает хорошо, а в дождь происходит замыкание, следует проверить характер монтажа кабеля на антенном блоке и его гидроизоляцию. Чтобы вода не заливала точки коммутации, провод должен подходить к конвертеру снизу, а соединения тщательно обмотаны изолентой.

Проблемы с кабелем

Чаще всего LNB IN замыкание Триколор ТВ происходит по причине повреждения кабеля. Часть вариантов связана с качеством использованной для прокладки продукции. Предназначенный для прокладки в помещении, коаксиальный кабель быстро переламывается и выходит из строя в области наружного антенного блока.

Существующие повреждения линии находятся визуально. Для их ремонта вырезают кусок перебитого кабеля и устанавливают перемычку из провода, оконцованного F-коннекторами.

Чтобы избавиться от проблем при эксплуатации кабельной структуры, рекомендуется:

использовать провод для прокладки на открытом воздухе;
тщательно закреплять участки кабельной линии, чтобы исключить переламывание, истирание внешней изоляции вследствие раскачивания и трения о стены;
в зонах, где есть опасность механического повреждения, размещать провод внутри пластиковой гофрированной трубы.

Проложенная по всем правилам кабельная линия прослужит даже большее время, чем заявлено для примененного провода. Поэтому экономить на закупке его и дополнительных материалов не стоит. Советы по выбору коаксиального кабеля приведены в этой статье.

Ошибки монтажа и некачественные компоненты

Чтобы понять, где может возникнуть проблема при монтаже, стоит напомнить, что делать для установки F-коннектора.

1 см кабеля освобождается от внешней изоляции.
Оплетка и фольга экрана отгибается и укладывается на изоляцию.
Освобождается от внутренней изоляции центральная жила и просовывается в отверстие F-коннектора.

Коннектор с силой накручивается на уложенные на изоляцию оплетку и фольгу.

По алгоритму действия легко понять, где может возникнуть ошибка. При неаккуратном обращении с оплеткой легко оставить тоненькую проволоку, которая коснется центральной жилы и вызовет замыкание. Кроме этого, есть опасность закупки некачественных коннекторов. Продукция мелких фирм зачастую не отвечает нормам точности изготовления и может иметь задиры, заусенцы металлических частей. При накручивании их элементы соприкасаются, вызывая ошибку на ресивере.

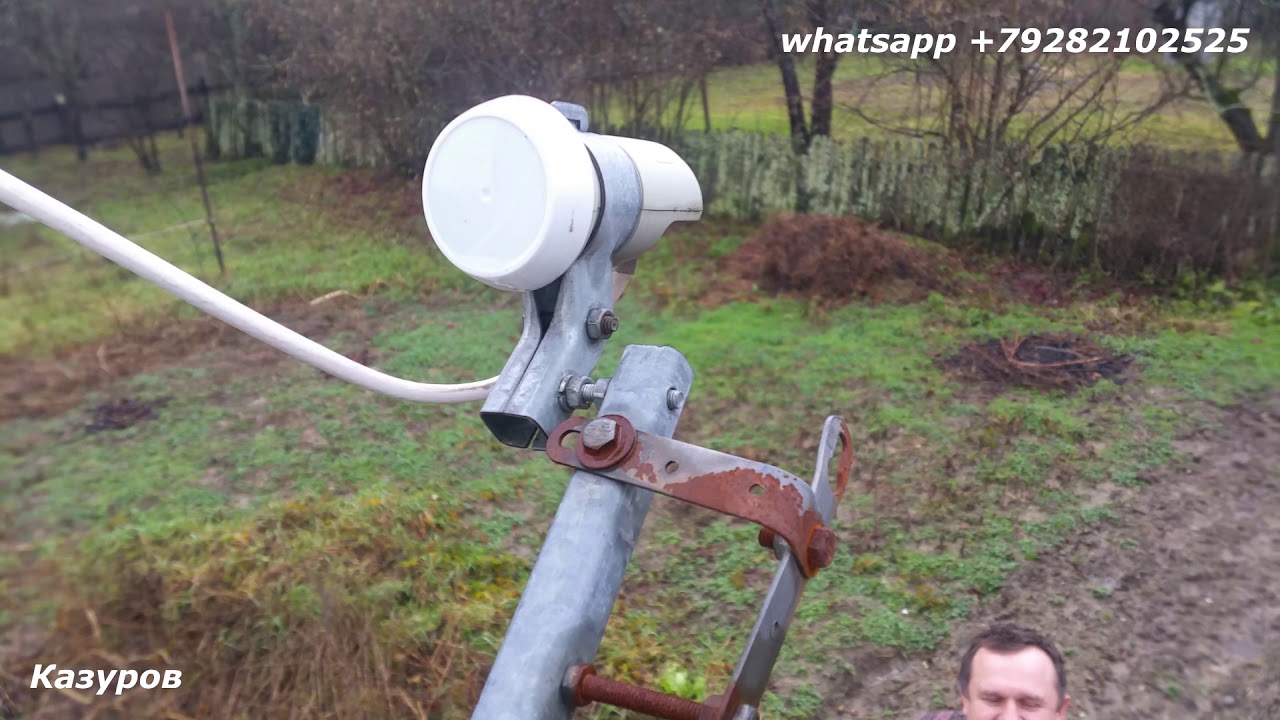

Поломка компонента антенного блока

Ошибка короткого замыкания линии на ресивере возникает при поломке конвертера антенного блока. Проверить правильность причины неполадок нетрудно, но для этого придется добраться до антенного блока. Там от конвертера отсоединяется кабель подключения к ресиверу. Если ошибка на нем не исчезает, и провода уже проверены, значит, дело в поломке элемента антенны. Вариант, что делать, всего один. Потребуется

приобрести и установить новый конвертер, правильно провести коммутацию кабелей.

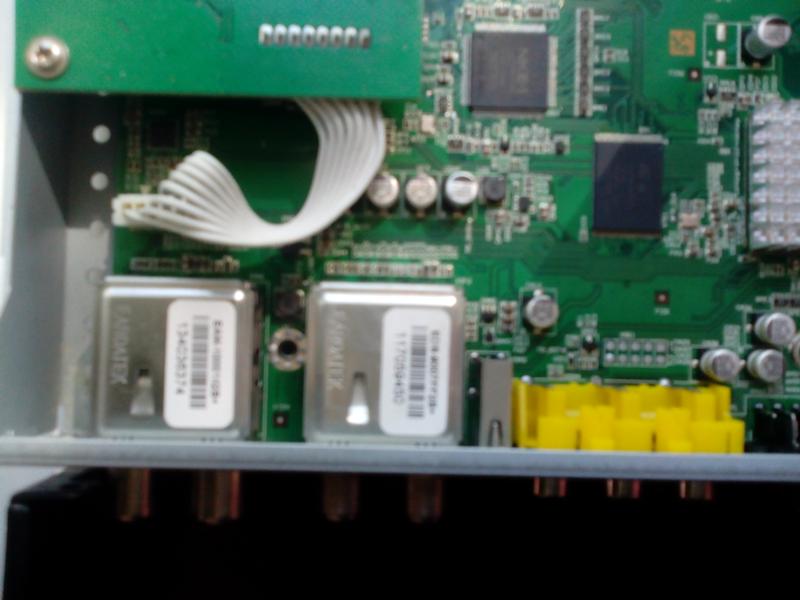

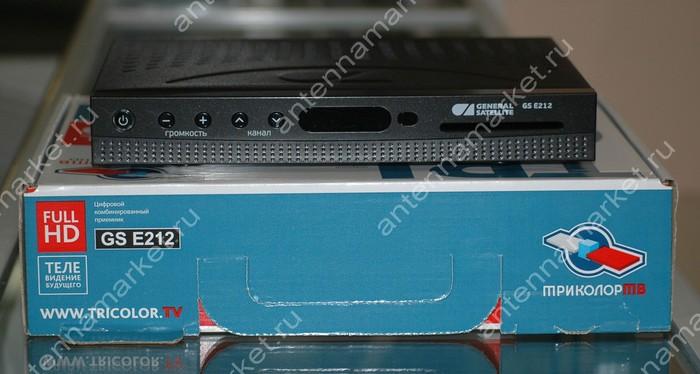

Поломка ресивера

Реже всего короткое замыкание на антенне Триколор является ложным. Ресивер выдает ошибку из-за поломки. В этом случае абонент может:

сделать сброс устройства на заводские настройки в соответствии с инструкцией по эксплуатации модели;
установить последние версии программного обеспечения на ресивер.

В конце процесса обновления прошивки устройство перезагрузится автоматически. Если ошибка не исчезает даже после отсоединения антенного кабеля,

ресиверу необходим ремонт. Здесь понадобятся услуги специалистов компании Триколор.

Сдать ресивер в ремонт можно в ближайшем филиале обслуживания абонентов Триколор. Операторы компании с готовностью расскажут, что делать для быстрейшего решения проблемы и подскажут координаты сервисного центра.

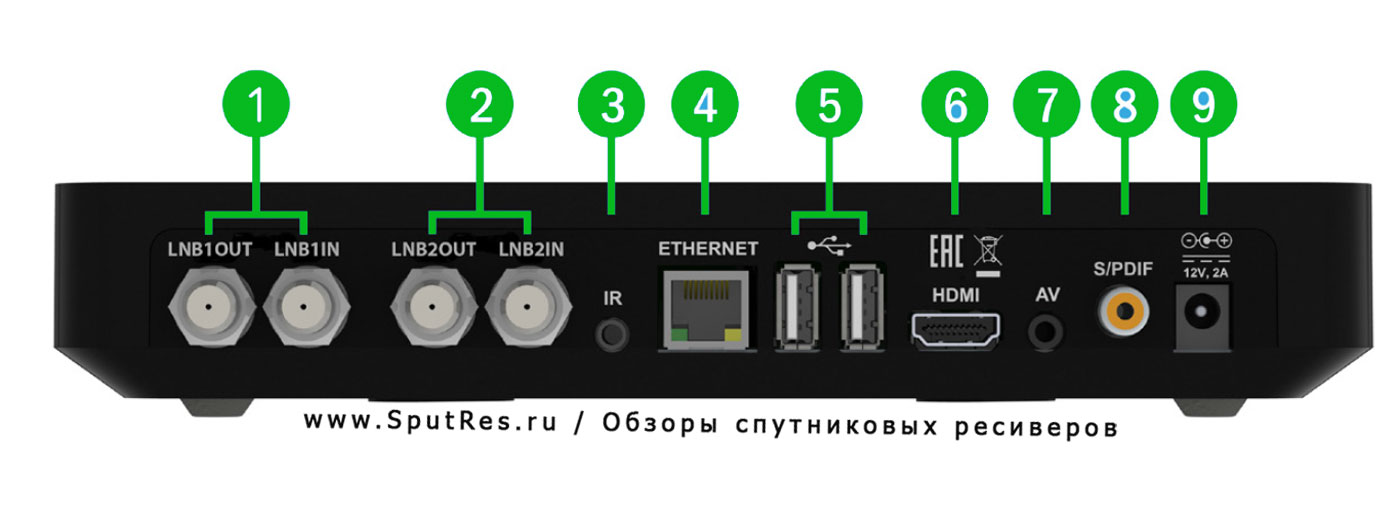

Lnb1 in короткое замыкание что делать

В завершение
Чтобы справиться с подобной проблемой, необходимо знать, чего она появляется. Уже в дальнейшем предпринимать соответствующие действия. Следует отметить, что далеко не всегда удается решить проблему самостоятельно, очень часто требуется помощь специалистов, которые проведут ремонт оборудования.
Устанавливая комплект оборудования Триколор для просмотра кодированных спутниковых трансляций, нельзя не уделить внимание кабельной сети внутри дома или квартиры. При небрежности монтажа, неправильном выборе материалов ресивер зачастую выдает ошибку, которая сообщает, что произошло короткое замыкание на LNB IN. Причин такой неполадки может быть несколько. Ликвидация одних потребует исключительно внимательности и аккуратности, иные же означают физические поломки оборудования.
Причины короткого замыкания и поиск решений
Если экран телевизора показывает надпись «нет сигнала», а на улице непогода, лучше переждать её. Проблема может решиться сама собой.
Гроза позади, а причина осталась, возможно, произошёл сбой настроек, нужно сбросить их. Делается это очень легко и просто. В дальнейшем эти умения пригодятся при любых проблемах с ресивером.
Если настройка ресивера не устранила причину, осматривают соединение, и антенну. Её медленно поворачивают, фиксируя каждое положение на 3-5 секунд, пока не появится изображение.
Причины возникновения ошибки
Короткое замыкание на антенне Триколор может возникать по следующим причинам.
Произведен небрежный монтаж наружного антенного блока, из-за чего во время непогоды ресивер пишет «короткое замыкание».
Использован неподходящий кабель, или срок его службы истек.
Есть повреждения кабельной линии.
При организации коммутации сделаны ошибки или использованы некачественные комплектующие.
Поломка компонентов антенного блока.
Сбой прошивки на ресивере Триколор.
Первая из перечисленных причин диагностируется довольно просто. Если в ясную погоду все работает хорошо, а в дождь происходит замыкание, следует проверить характер монтажа кабеля на антенном блоке и его гидроизоляцию. Чтобы вода не заливала точки коммутации, провод должен подходить к конвертеру снизу, а соединения тщательно обмотаны изолентой.
Что такое LNB? Настройка спутниковой антенны. Настройка спутникового ресивера

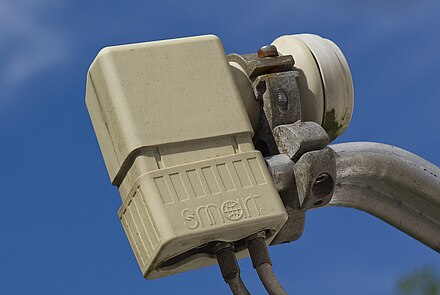

Аббревиатура LNB расшифровывается как Low Noise Block. Это устройство устанавливается перед спутниковой антенной, которая получает очень низкий сигнал, и усиливает его, изменяет сигнал на более низкие частоты и передает их по кабелю в приемник.
Выражение Low Noise относится к качеству первого предусилителя транзистора. Качество изменяется в единицах, обозначаемых как «шумовая температура» или «коэффициент шума». Чем ниже шумовая температура, тем лучше. Так, LNB с шумовой температурой в 100 K в два раза лучше, чем — 200К. LNB C-диапазона как правило имеют самую низкую шумовую температуру, а LNB Ka-диапазона — самую высокую.
Выражение Block относится к трансформации блока сверхвысоких частот, получаемых со спутника, в более низкие. Спутниковое вещание, в основном, происходит в диапазоне от 4 до 12 или 21 Гц.
Диаграмма показывает входную волновую трубку, которая подключена к collecting feed or horn. Как здесь показано, на широкой стороне волновой трубки есть вертикальный штифт, который и извлекает сигналы с вертикальной поляризацией в качестве электрического тока. Спутниковые сигналы сначала проходят через полосовой фильтр, который пропускает только сверхвысокие частоты. Затем сигналы усиливаются с помощью LNA и далее транслируются в микшер.
В микшере все, что прошло через фильтр и усилитель, захватывает локальный генератор и производит широкий диапазон искаженных исходящих сигналов. Этот процесс включает в себя генерацию необходимых типов сигналов. В итоге, микшер производит необходимый входной сигнал и местные частоты генератора. Второй тип сигналов проходит через фильтр и отправляется через усилитель L-диапазона и через кабель.
Обычно исходящая частота — это входная частота за вычетом частоты гетеродина. В некоторых случаях все наоборот. В таком случае выходной спектр инвертируется.
Input frequency band from satellite waveguide Input band GHz Local Oscillator (LO) frequency Output L band into cable. Comments
inverted output spectrum
Invacom SPV-50SM
Invacom SPV-60SM
Invacom SPV-70SM
Все это примеры простых LNB с одним LNA и одной частотой LO.
Существуют и более сложные LNB, особенно для приема спутникового телевидения, где люди хотят получить сигналы различных частот или альтернативной поляризации.
Двухполосные LNB
У них, как правило, будет две противоположных частоты LO, например, 9,75 ГГц и 10,6 ГГц с возможностью приема более высоких частот с помощью тона в 22 кГц, подаваемого через кабель. Такие LNB могут использоваться для получения 10,7 — 11,7 ГГц с использованием наименьшей частоты LO в 9,75 ГГц или 11,7 – 12,75 ГГц при использовании наибольшей частоты LO в 10,6 ГГц.
LNB с двойной поляризацией
Этот тип имеет один кабель, идущий к волновой трубке — он забирает вертикальную поляризацию. Если входящая волновая трубка кольцевая, тогда возможно поддержка двух поляризаций, и можно её разместить так, чтобы два входных зонда были под прямым углом, тогда это позволит выбрать две противоположные поляризации. LNB с двойной поляризацией можно включить дистанционно, используя разное напряжение питания постоянного тока. Например, 13 вольт — вертикальная поляризация, а 19 вольт — горизонтальная.

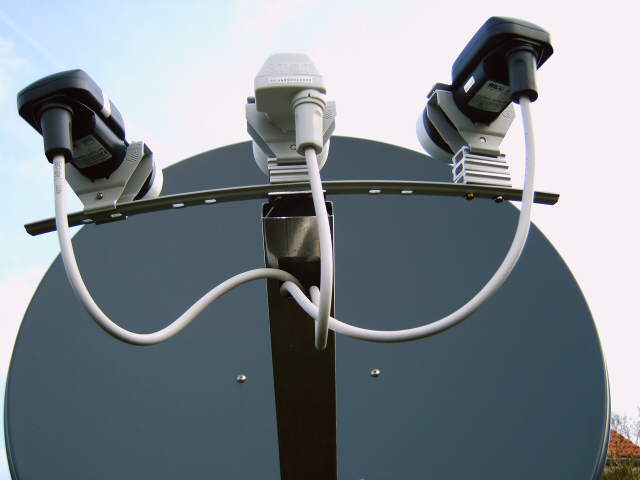

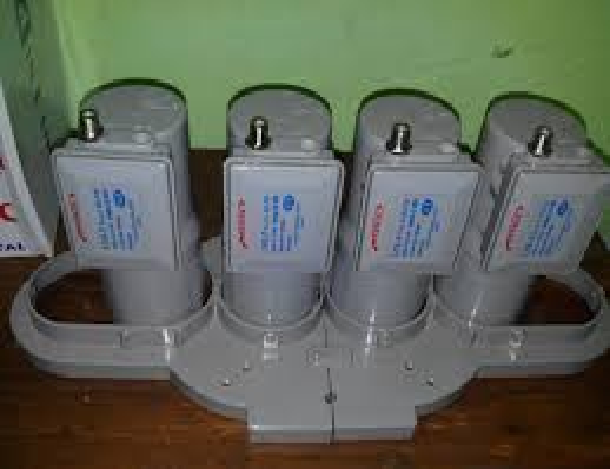

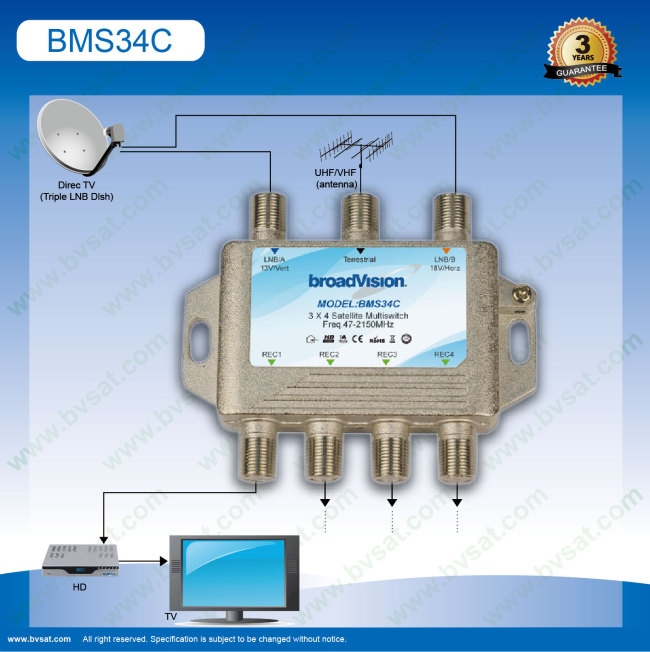

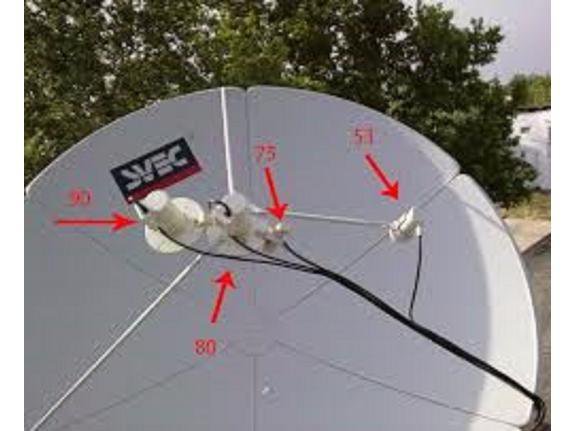

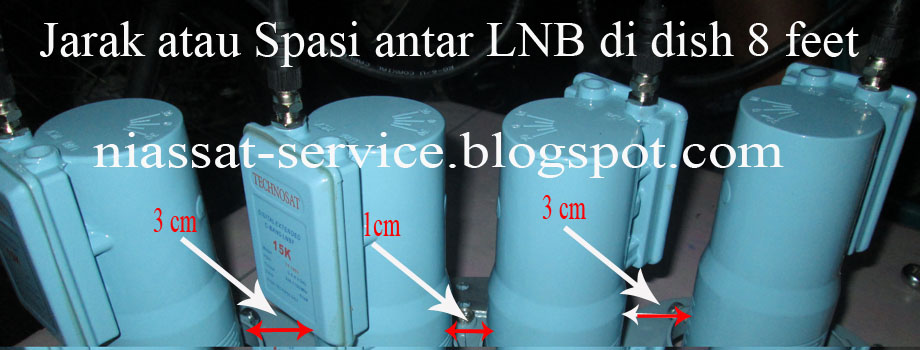

Multi-LNB
Если оба входных зонда имеют собственный усилитель, тогда у вас, фактически есть два конвертера в одном модуле, который будет иметь два выходных кабеля, по одному для каждого типа поляризации. Есть много вариантов подобной конструкции. Например, Quad LNB имеет 4 выхода для двух полос. Подобная конструкция удобна для многоквартирных домов.
Опять же, для наглядности, разберем оба вышеупомянутых конвертера, отдельно, на примере настройки спутникового ресивера №1, в меню настройки спутниковой антенны
.
Чтобы меньше путаться в названиях в пункте «Тип низко шумного блока » (конвертера), я рекомендую смотреть не только на само название, но и на частоты гетеродинов поддиапазонов конвертера.
В предлагаемом мной примере, они называются «Частота LNB 1 » и «LNB Freq. 2 ». Что соответствует, частоте нижнего гетеродина (9750 МГц), и верхнего (10600 МГц), см. Фото 3 .
Фото 3 Ввод параметров универсального конвертера.
Если Вы не нашли, нужное Вам название, Вы можете, параметры частот конвертера, ввести вручную, с помощью цифровых кнопок на дистанционном пульте, что в спутниковом ресивере №1, соответствует выбору названия «Нормальный» (Фото 4 ). То есть, при выборе этого названия, нам становится доступным, редактирование частот гетеродина (гетеродинов) самого конвертера.
Фото 4 Ввод параметров универсального конвертера вручную.
На предыдущей фотографии (Фото 3 ), ввод параметров частоты гетеродинов, блокируется, затемняясь бледным или фоновым цветом, тем самым, предлагая перебирать названия типов, облегчая новичкам выбор типа конвертера.
Важно! Перед изменением каких либо параметров, хочу предупредить некоторых владельцев спутниковых ресиверов. Есть приемники, в которых изначально блокируются ручной ввод этих параметров. Например, невозможно вручную прописать значения частот, вида поляризации, и т. д. Это сделано для того, чтобы, начинающий пользователь, по незнанию не ввел каких либо хаотичных данных. Как разблокировать ввод этих данных? Как обычно, у таких ресиверов, есть опции, что то типа «Новичок » и «Эксперт ». По умолчанию обычно стоит режим «Новичок ». Найдите эти опции, и обязательно переключитесь в режим опытного пользователя. И только после этого, Вы сможете редактировать, ранее недоступные значения и опции.
И так, вернемся к вводу параметров конвертера. В виду того, что, на этикетке этого конвертера, были прописаны не все необходимые параметры, я их взял с упаковочной коробки (Фото 5 ):
Фото 5 Параметры спутникового конвертера указанные на его упаковке.
Вводим параметры этого конвертера (линейного универсального), в спутниковый ресивер:
Тип низко шумного блока (конвертера):
Если бы я выбрал параметр «Универсальный », то частоты гетеродинов выставились бы по умолчанию (только для данного типа конвертера). Если выбрать «LNBF », то это будет означать что на спутниковой антенне
у нас стоит конвертер «C-диапазона «. Здесь я выберу значение «Нормальный », так как, для данной модели спутникового ресивера, это позволит ввести частоты гетеродинов, вручную .
Частота LNB 1: Здесь надо прописать значение частоты нижнего гетеродина.
Смотрим на параметры указанные на упаковке конвертера.
И вводим число «9750 », то есть частоту этого гетеродина в мегагерцах (МГц).
LNB Fred. 2: Здесь надо прописать значение частоты верхнего гетеродина.
Смотрим опять на параметры указанные на упаковке конвертера.
И вводим число «10600 », опять же в мегагерцах (МГц).
Остальные параметры обозначают различного рода переключения, я оставлю по умолчанию. Остановлюсь, разве что, на том параметре, который непосредственно касается работы самого спутникового конвертера.
На упаковке этого конвертера, были еще такие параметры:
Они поясняют, каким сигналом ресивер, будет переключать конвертер между гетеродинами. Здесь сразу напрашивается вопрос, а куда прописывать эти параметры? Ответ, если в ручном режиме, по примеру ресивера №1, вписывается в ручной выбор (Фото 4 , восьмая строка) — «0 КГц » нижний гетеродин, а «22 КГц » верхний. А если поставить значение «Нет », то этот приемник автоматически, после того как Вы пропишете частоту транспондера (в меню настройки
транспондеров), выдаст нужный сигнал на управление гетеродинами
конвертера
, соответствующий именно этому диапазону.
Для полноты информации, разберем еще один параметр. На упаковочной коробке конвертера, были еще написаны, частотные диапазоны охвата, для обоих гетеродинов:
Судя по параметру 11044 МГц, мы теперь можем сказать, что при просмотре каналов, с этого транспондера, будет работать нижний гетеродин (Low band), так как, эта частота, входит в диапазон 10700…11700 МГц. А это значит, что ресивер, подаст на управление конвертером, тоновый сигнал «0 КГц » (то есть, так как значение ноль , сигнала вообще не будет).
Как Вы видите, здесь нет ничего таково уж сложного. Какой бы ни был, частотный параметр установленного на вашей спутниковой антенне
, конвертера, этот параметр всегда можно ввести вручную.
С двух диапазонным конвертером мы разбирались, теперь рассмотрим однодиапазонный.
Приветствуется понятие, что и почему а главное, что я сделал перед наступлением холодов.
Думаю такая профилактика не кому не помешает а в маем случае стало необходимостью.
И так поехали, конвертер или LNB (Low Noise Blockconvertor) встречается и с такой погоняловой, МШУ(Мало Шумное Устройство) одним словом, это такое приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала.
Но бывают и такие названия, как «Голова», «башка», но по моему правильно будет LNB или конвертер.
Наверное всем ясно, что без LNB ни как!
Вот и я буквально вчера установил новый конвертер после (глубоко глуповато) с улучшением свойств зеркала на тарелке.

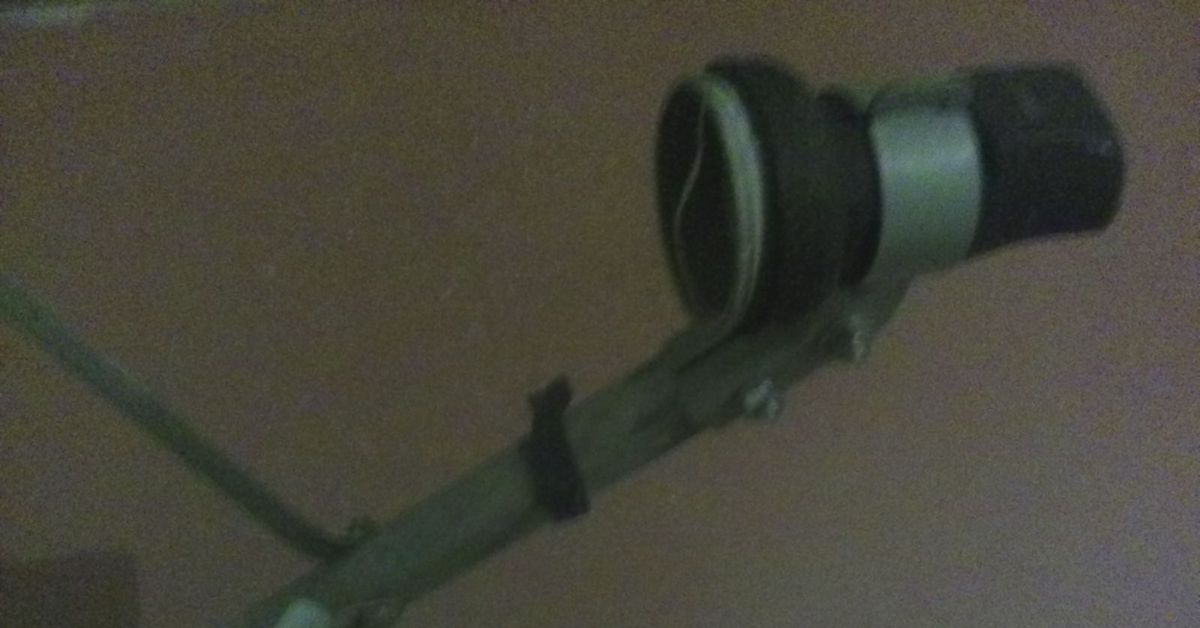

Угадали или уже читали, сгорел (оплавился) конвертер, что характерно, эта неудача случилась не сразу… а в течение пару месяцев.
Так что мне пришлось LNB менять, хотя сигнал присутствовал, но с провалами в качестве. Поставил вот токую LNB и сразу почувствовал улучшение принимаемого сигнала и качества.
Что не говори а вот настройка LNB нужное мероприятие.

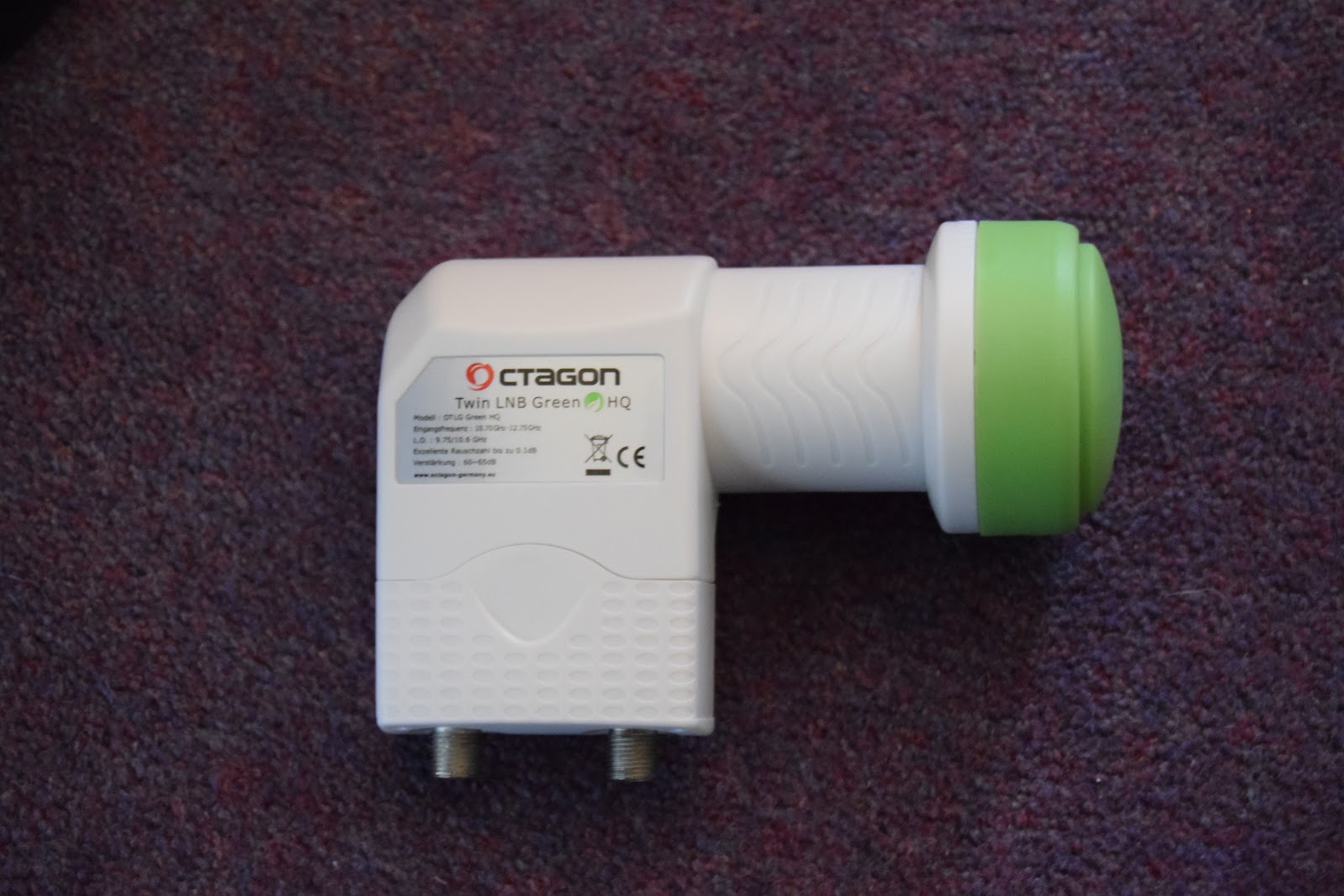

Новый конвертер отлично подходит для приема программ пакета НТВ-Плюс и Триколор ТВ на 2 телевизорах.
Благодаря новой архитектуре и качественным компонентам, эта головка предоставляет более высокому конверсионному усилению самое низкое шумовое число и лучшую производительность искажения фазы.
Также прикупил поновей SAT Finder, вот такой:
Спросишь, а зачем?
Меняем ведь только головку! Правильно, но надоело после каждого действия с тарелкой или после других непонятных обстоятельств(ветер, сосед) бегать к ресиверу и смотреть изменения.
Пришло осознание или просветление:) что работая «на глазок», очень сложно идеально настроить оборудование.
Применение измерительных приборов позволяет значительно быстрее и качественнее произвести настройку аппаратуры, а также провести ее тестирование.
Мой приборчик самый дешевый, но свою задачу выполняет. Вызов на дому настройщика антенн будет дороже. А тут
Что важно, поменял свой старый кабель на новый, как говорят, почти вечный с гелем внутри и улученными характеристиками.
Полюбуйтесь на новый кабель:
Смазка действительно внутри есть, гель липкий и его довольно много.

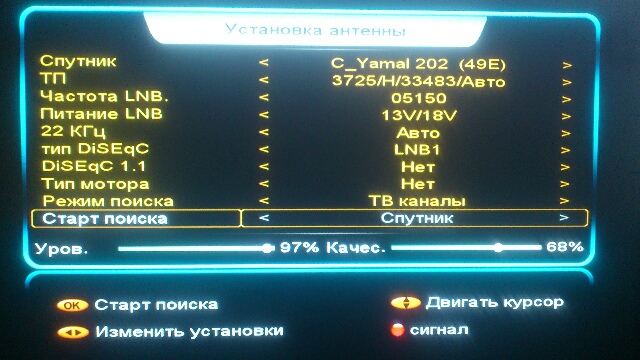

Пару слов о питание LNB…
Наверное в настройках встречался пункт … (вкл.) и (выкл.) Это обозначает возможность подачи питания или ее отключение, как раз к вашей головки или LNB.
С этой установкой в меню много за мудреных действий делать не желательно, просто держите ее включенной.
Но в этом разделе встречаются и мистические цифры с вольтажом.
Что делать с ними?
Обычно, выставляем значение 13/18 вольт. А более великое напряжение, ставим когда у нас кабель очень длинный, но, с высоким напряжением пользоваться советую крайне редко, так что 13/18 будет самое то.
Напомню, что 13 вольт имеет и свое веское значение, а конкретно подается сигнал на включения горизонтальной (H) левой L в диапазоне 11-14 вольт. А вот следующее значение, и это 18 вольт, для подачи на включение сигнала вертикальной (V) правой R в диапазоне 16- 20 вольт.
Как Вы понимайте это для того чтобы переключать поляризацию.

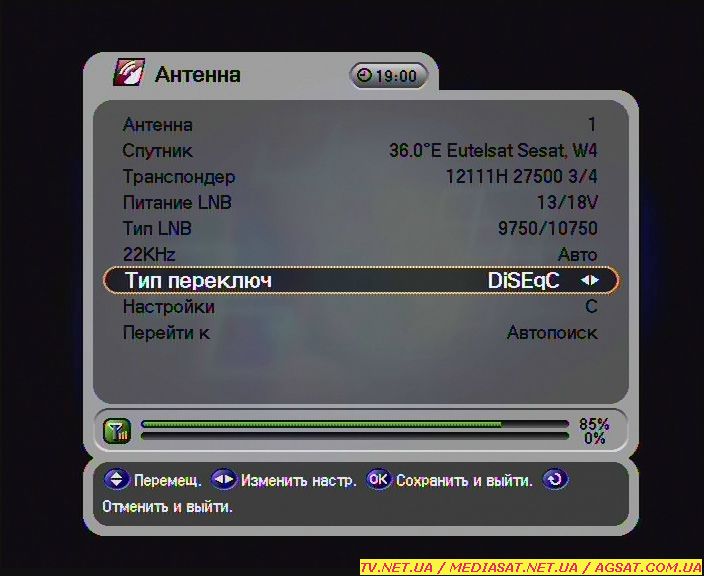

Тип LNB, частота гетеродина.
Также в меню отладки или настройки встречается пункты LNB Freq и такой пункт как LNB Type. Понимание этих значений дают вам выбор, типа, используемого конвертера.
Во всех случаях и диапазонах надо знать, что конвертер предназначен для того чтобы конвертировать несущие частоты в промежуточные. Даже не поспоришь, так оно и есть.
А что делать с пунктом, сигнал 22 кГц!
Главное, что надо знать, что эта опция обычно неактивна в случаях если у вас универсальный конвертер. Потому, что все действия происходят в автоматическом режиме.
А что будет если я включу сигнал 22кГц?
По большому ничего, потому что главным образом люди пользуются универсальными головками, ну а если уже у вас такая не имеется то включением 22кГц принимается High Band что под себя подразумевает верхний диапазон.
А с выключенным 22кГц соответственно Low Band и это как Вы уже догадались не что иное, как нижний диапазон.

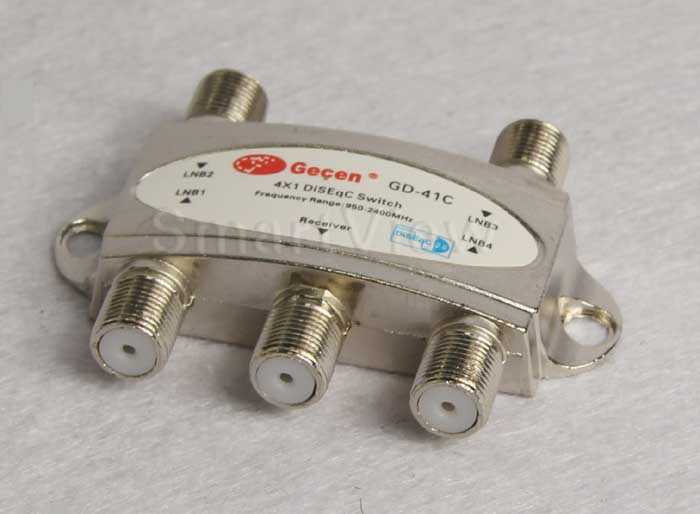

Что нам делать с Diseqc ?

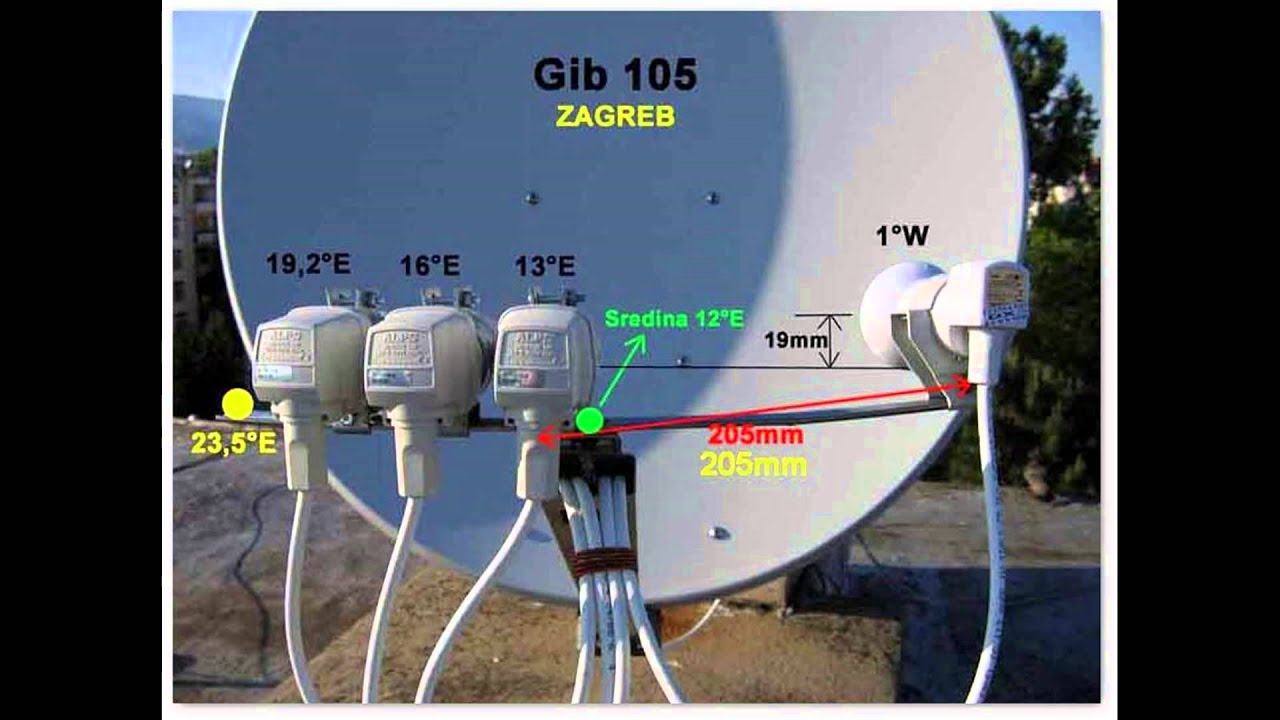

Если коротко то с Diseqc мы переключаем спутники. Если Вы желайте смотреть много всякого по телевизору, то без пару или даже больше головок или конвертеров вам не обойтись.
И так какие же значения нам выставлять?

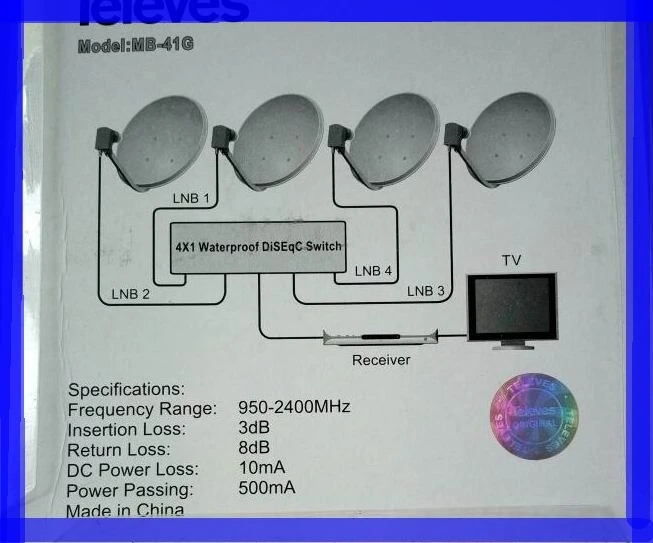

Обычно, это будет значение Diseqc 1.0 — Позволяет подключить до 4 конвертеров.
Если Вы совсем, ну ни как, не можете обойтись без величия могучего гурмана сателлит передач то наверное Вам нужно включить значение Diseqc 1.1 — Позволяет подключить аж до 16 конвертеров.
Однако, могу заметить, что на практике с лихвой хватает с четверкой спутников, то есть Diseqc 1.0
, что на одной моей тарелке стоял мотоподвес, типа крутить антенну с моторчиком. К этой установке желательно и позиционер, который об,ыично уже имеется в ресивере.
Да, Друзья, я отказался от этой крутилки, устарело и отпала надобность выпендриваться перед соседями, они тоже токую систему установили. В таких случаях использовать надо Diseqc 1.2 и Usals.
Не мало важно при настройке Diseqc это выбор правильного порта Diseqc.
Это не хитрое дело просто подключается в соответствии с тем, к какому входу Diseqc подключен у Вас конвертер выбранного спутника.

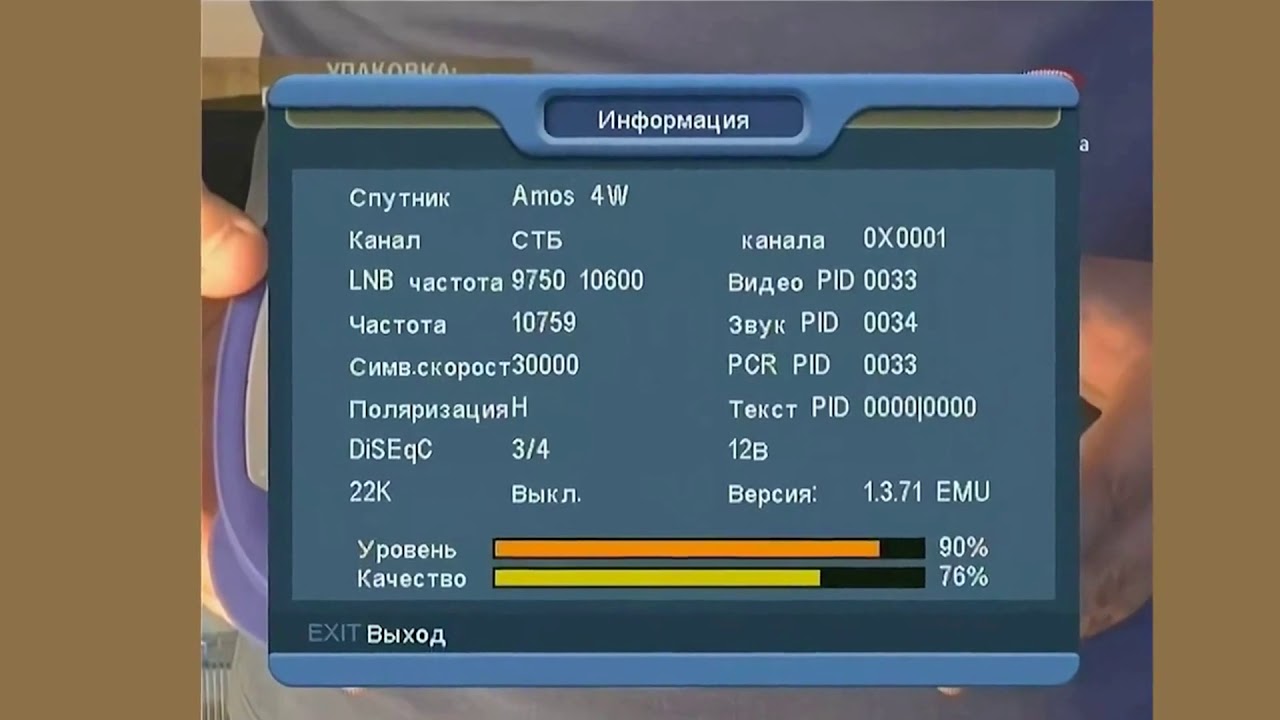

Level и Quality
Обычно эти те показания на которые обращаем внимание. Хотя потому, что ресивер обычно нам их показывает. Начнем с значения уровень и как его обычно обозначают Level, это ни что иное, как величина сигнала па ступающего к ресиверу.
Есть общее правила, чем сигнал больше тем лучше. Если сигнала не будет, то и кино не будет. Думаю что это ясно.
Но есть и другое значение а конкретно качество, Quality.
Замечу, чем больше у вас тарелка по диаметру тем Вы можете получить лучшее показатели качество, что являться главным показателем для уверенного приема сателлит вещания
Удачи, Друзья!

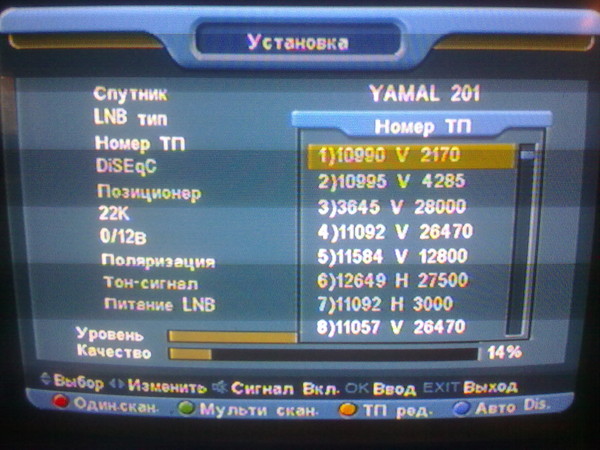

Настройка спутникового ресивера, описание меню «Установка», не взирая на отличия типовое для всех спутниковых ресиверов.
Слева находится список спутников отсортированый по возрастанию орбитальных позиций. Перекликивая которые справа можно увидеть настройки выбранного спутника. Каждому спутнику соответствует свой набор транспондеров, который можно редактировать или сканировать выборочно. Но для начала нужно сделать основные настройки спутника.
В данном меню первый пункт 0/12V
, это сигнал управления реле который выводится сзади через RCA разъем (тюльпан) черного цвета. Необходим для управления реле, которое используется для коммутации спутников в различных комбинациях в том числе и с использованием Diseqc. На сегодняшний день уже не востребованная вещь и в некоторых ресиверах может отсутствовать.
Питание LNB
Второй пункт меню LNBP
это включение/выключение подачи питания на спутниковый конвертер по антенному кабелю. В индивидуальных системах он должен быть обязательно включен, необходимость выключения питания LNB возникает редко, в случае если питание на конвертер подается через инжектор питания.
Может быть несколько вариантов: вкл/выкл, on/off, 13/18 (или одно из них), нормальное или повышенное. Под повышенным производитель подразумевал что при использовании больших метражей кабеля, часть питающего напряжения упадет на нем. Но в этом нет необходимости, потому что напряжения 13/18 Вольт и так взяты с запасом.
Кстати напряжения 13/18 Вольт являются не только питающими напряжениями но и сигналами переключения поляризации. 13 В это сигнал включения горизонтальной H (левой L) в диапазоне 11-14 Вольт, а 18 В сигнал включения вертикальной V (правой R) в диапазоне 16- 20 Вольт.
Тип LNB, частота гетеродина
Третий и четвертый пункты LNB Type
и
LNB Freq
, выбор типа используемого конвертера а на самом деле частот гетеродина ему соответствующих. Здесь всего три варианта, первый для C-диапазона (как то он там назывался Unicable по-моему) с частотой гетеродина 5150 мГц.
Вторые два для Ku-диапазона Универсальный (Unuversal)
, линейной поляризации, двух диапазонный с двумя частотами гетеродина (потому он и универсальный) и
Круговой (Circle)
(иногда встречается как одиночный).
Ku-диапазон
10700-12750 мГц состоит из двух поддиапазонов:
Low Band
(нижний) 10700-11700 мГц
High Band
(верхний) 11700-12750 мГц
Которые перекрываются каждый своим гетеродином: нижний 9750 мГц а верхний 10600 Мгц.
Круговой (Circle) конвертер имеет одну частоту гетеродина 10750 мГц, поэтому он считается одиночным и перекрывает только одну половину Ku диапазона 11700-12750 мГц.
Какого бы типа не использовался конвертер, он выполняет одну и ту же работу конвертирует несущие частоты в промежуточные. Вот так это происходит:
Несущая частота (транспондер) — Частота гетеродина = Промежуточная частота
В результате по антенному кабелю от конвертера к ресиверу спускается уже промежуточная частота (ПЧ) в диапазоне 950-2150 мГц.
22 кГц
Сигнал 22 кГц это сигнал переключения поддиапазонов. При включенных 22кГц принимается верхний диапазон (High Band) а при отсутствии этого сигнала соответственно нижний (Low Band). В случае универсального конвертера эта опция не активна, выбор происходит автоматически в зависимости от выбранной частоты.
Выбор Diseqc, настройка

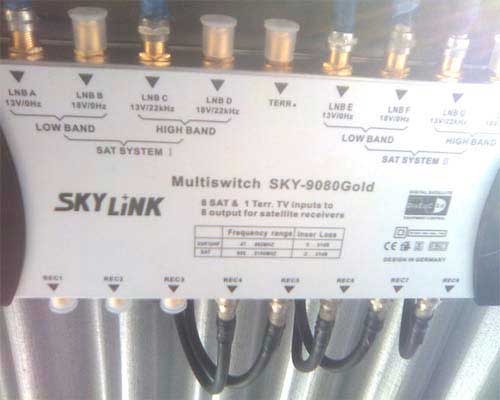

Diseqc это управляемый (сигналами ресивера) переключатель/коммутатор спутников. Без подробностей способа управления опишу варианты коммутации:
Diseqc 1.0 Позволяет подключить до 4 конвертеров
Diseqc 1.1 Позволяет подключить до 16 конвертеров
Diseqc 2.0 Двух портовый, позволяет каскадировать Diseqcи. К каждому входу можно подключить еще один дисик и тем самым увеличить количество подключенных конверторов. Был актуален когда в продаже не было Diseqc 1.1
Diseqc 1.2 Управление позиционером
Usals Тоже управление мотором но с автоматическим определением позиций
Выбор необходимого порта Diseqcа производится в соответствии с тем, к какому входу дисека подключен конвертер данного спутника. Но нужный порт можно определить и подбором, для этого на настраиваемом спутнике необходимо выбрать заведомо рабочий транспондер и последовательно перебирая порты Diseqcа по заполнению шкалы Качество (Quality) определить нужный.

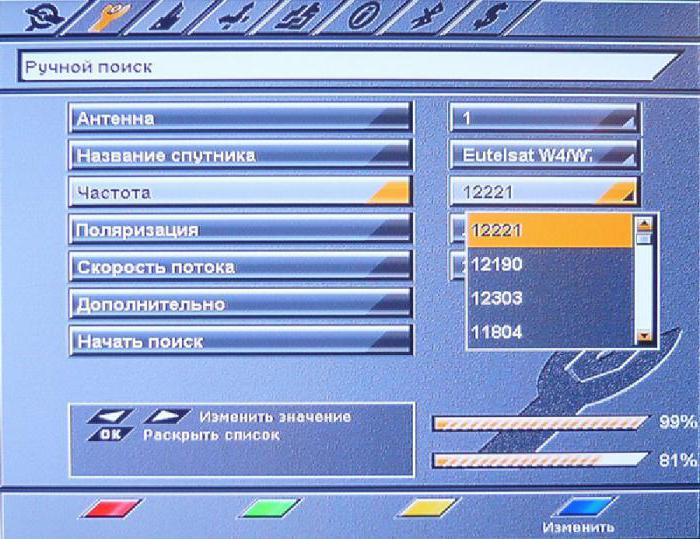

Уровень (Level) и Качество (Quality)
Если все настройки вы сделали правильно то шкалы Уровень и Качество должны заполнится. А если нет, то нет. Вкратце опишу как понимать эти шкалы и какую информацию из них можно извлечь.
Шкала уровень спутникового сигнала
позволяет судить о величине сигнала подводимого к ресиверу. У спутникового ресивера есть понятие чувствительность, это диапазон уровней сигнала от минимального до максимального с которым ресивер может работать. Он измеряется в децибелах и лежит в пределах 44-84 дБ. В ресивере шкала Уровень отображает его в процентах и приблизительно позволяет судить о его величине.
Если к спутниковому ресиверу подключить конвертер и установить его на не настроенную антенну или же просто положить на стол, то шкала уровня заполнится. Потому что на конвертер будет подано питание и гетеродин начнет работать. Если шкала Уровень останется пустой то это может быть: обрыв кабеля, выключено питание LNB, неисправен конвертер, установлена антенная розетка (они вообще не для того предназначены, но людям нравится) с разделительным конденсатором (который не пропускает постоянное напряжение), с резистивным делителем напряжения (который занизит питающее напряжение, а поскольку он низкоомный то не без последствий для ресивера)
Занижение шкалы Уровень говорит о потерях сигнала на пассивных элементах, кабеле, сплитерах, Diseqcе, и тех же антенных розетках (на них больше всего). В индивидуальных спутниковых системах это ослабление незначительно и на него можно не обращать внимания, за исключением случая старения антенного кабеля при его большом метраже. И если в системе используются Sat-IF усилители, то усиливают они именно этот сигнал, но никак не Качество (его они как раз ухудшают).
Шкала Качество спутникового сигнала
это соотношение сигнал/шум, позволяет судить о том каков уровень полезного сигнала. Зависит от диаметра спутниковой антенны, точности настройки, качества спутникового конвертера. Для антенны 0,9 метров это значение будет в пределах 13,5-15 дБ, а для антенны 1,2 метра в среднем около 16 дБ. Шкала качество спутникового ресивера отобразит эти величины опять же в процентах.
При настройке спутниковой антенны добиваются максимального значения именно шкалы Качество, Именно качество ухудшается при появлении осадков, если его значение снизится примерно до 8 дБ то прием сигнала будет не возможен. У антенн большего диаметра этот уровень изначально выше, поэтому влияние осадков на нем отразится меньше и прием сигнала будет возможен. Уровень качества не ухудшается в линии и на пассивных элементах, его нельзя «усилить», наоборот, при использовании усилителей его соотношение незначительно ухудшается.
Проблемы с кабелем
Чаще всего LNB IN замыкание Триколор ТВ происходит по причине повреждения кабеля. Часть вариантов связана с качеством использованной для прокладки продукции. Предназначенный для прокладки в помещении, коаксиальный кабель быстро переламывается и выходит из строя в области наружного антенного блока.
Существующие повреждения линии находятся визуально. Для их ремонта вырезают кусок перебитого кабеля и устанавливают перемычку из провода, оконцованного F-коннекторами.
Чтобы избавиться от проблем при эксплуатации кабельной структуры, рекомендуется:
использовать провод для прокладки на открытом воздухе;
тщательно закреплять участки кабельной линии, чтобы исключить переламывание, истирание внешней изоляции вследствие раскачивания и трения о стены;
в зонах, где есть опасность механического повреждения, размещать провод внутри пластиковой гофрированной трубы.
Проложенная по всем правилам кабельная линия прослужит даже большее время, чем заявлено для примененного провода. Поэтому экономить на закупке его и дополнительных материалов не стоит. Советы по выбору коаксиального кабеля приведены в этой статье.
Тип LNB, частота гетеродина
Третий и четвертый пункты LNB Type
и
LNB Freq
, выбор типа используемого конвертера а на самом деле частот гетеродина ему соответствующих. Здесь всего три варианта, первый для C-диапазона (как то он там назывался Unicable по-моему) с частотой гетеродина 5150 мГц.
Вторые два для Ku-диапазона Универсальный (Unuversal)
, линейной поляризации, двух диапазонный с двумя частотами гетеродина (потому он и универсальный) и
Круговой (Circle)
(иногда встречается как одиночный).
Ku-диапазон
10700-12750 мГц состоит из двух поддиапазонов:
Low Band
(нижний) 10700-11700 мГц
High Band
(верхний) 11700-12750 мГц
Которые перекрываются каждый своим гетеродином: нижний 9750 мГц а верхний 10600 Мгц.
Круговой (Circle) конвертер имеет одну частоту гетеродина 10750 мГц, поэтому он считается одиночным и перекрывает только одну половину Ku диапазона 11700-12750 мГц.
Какого бы типа не использовался конвертер, он выполняет одну и ту же работу конвертирует несущие частоты в промежуточные. Вот так это происходит:
Несущая частота (транспондер) — Частота гетеродина = Промежуточная частота
В результате по антенному кабелю от конвертера к ресиверу спускается уже промежуточная частота (ПЧ) в диапазоне 950-2150 мГц.
Ошибки монтажа и некачественные компоненты
Чтобы понять, где может возникнуть проблема при монтаже, стоит напомнить, что делать для установки F-коннектора.
1 см кабеля освобождается от внешней изоляции.
Оплетка и фольга экрана отгибается и укладывается на изоляцию.
Освобождается от внутренней изоляции центральная жила и просовывается в отверстие F-коннектора.
Коннектор с силой накручивается на уложенные на изоляцию оплетку и фольгу.
По алгоритму действия легко понять, где может возникнуть ошибка. При неаккуратном обращении с оплеткой легко оставить тоненькую проволоку, которая коснется центральной жилы и вызовет замыкание. Кроме этого, есть опасность закупки некачественных коннекторов. Продукция мелких фирм зачастую не отвечает нормам точности изготовления и может иметь задиры, заусенцы металлических частей. При накручивании их элементы соприкасаются, вызывая ошибку на ресивере.
Как устранить короткое замыкание
Когда Триколор пишет, что произошло короткое замыкание на антенне, осматривают коаксиальный кабель, соединяющий головки спутниковой тарелки с ресивером.
Визуально нужно проверить оплётку на жиле, а, точнее, не попадёт ли «волосок» от неё на соединительные провода. Начинают такой осмотр с одного конца кабеля к другому, ищут переломы, трещины, которые в будущем приведут к замыканию.
Надёжнее проверить кабель позволит лампочка с фонариком, а также аккумулятор, который можно взять из мобильного телефона. Соединив их проводом, делают цепь. Между ними заключают жилу — она цельная, если лампочка горит, нет – ищут обрыв. Так, по очереди, проверяют каждый проводок кабеля. Они должны хорошо перезваниваться прибором, оплётка тоже, а сопротивление между оплёткой и сердечником высоким. Если лампочка загорится, значит, всё в порядке. Но если лампочка не загорается, имеем низкое сопротивление. Это говорит о замыкании.
Когда это случается, кабель необходимо заменить новым, который предназначен для уличных работ. А чтобы его лучше защитить от атмосферных явлений, можно использовать гофротрубу.
Если кабель слишком длинный, намеренно замыкают его с одного конца между центральной жилой и оплёткой, а с другого проверяют прибором. Он загорелся, значит, экран оплётки, а также сердечник кабеля целые.
Бывают случаи, когда мастера неправильно соединили концы f-коннекторов, что может вывести из строя ресивер, а также LNB. Заметив это необходимо зачистить до 2 см верхнюю изоляцию, оттянуть серебристый экран назад, зачистить центральный провод и накрутить f-коннектор, если он выступает больше чем на 2-3 мм, обрезают лишнее, кроме экрана.
Автор: Мария Сухоруких
Распечатать
Оцените статью:
5
4
3
2
1
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Поломка ресивера
Реже всего короткое замыкание на антенне Триколор является ложным. Ресивер выдает ошибку из-за поломки. В этом случае абонент может:
сделать сброс устройства на заводские настройки в соответствии с инструкцией по эксплуатации модели;
установить последние версии программного обеспечения на ресивер.
В конце процесса обновления прошивки устройство перезагрузится автоматически. Если ошибка не исчезает даже после отсоединения антенного кабеля, ресиверу необходим ремонт. Здесь понадобятся услуги специалистов компании Триколор.
Сдать ресивер в ремонт можно в ближайшем филиале обслуживания абонентов Триколор. Операторы компании с готовностью расскажут, что делать для быстрейшего решения проблемы и подскажут координаты сервисного центра.
Короткое замыкание на LNB
Если на экране телевизора возникла надпись: «Короткое замыкание на LNB. Проверьте антенный кабель», то причин может быть две:
Конвертер на антенне не исправен (износ, повреждение грозовым разрядом или наледью).
Возникли проблемы с антенным кабелем (попадание воды, промерзание, механические повреждения, обрыв, износ).
Для устранения неисправности необходимости провести полную диагностику спутниковой системы Триколор ТВ с поэтапным тестированием участков системы.
Для проведения ремонтных работ следует обеспечить доступ к антенне. По требованию мастер может взять с собой лестницу высотой от 6 до 10 метров. Если доступ на крышу ограничен ТСЖ или управляющей компанией, нужно заранее взять ключи от крыши. Со стороны установщика может быть предоставлено гарантийное письмо и удостоверение инженера слаботочных систем.
Ремонт Триколор ТВ производится по факту диагностики.
Стоимость выезда мастера для проведения диагностики: 800р. по Москве, 1 200р. по Московской области. Стоимость ремонта определяется после выявления точной причины поломки.
Оформить заявку: 8-999-802-91-02
Устанавливая комплект оборудования Триколор для просмотра кодированных спутниковых трансляций, нельзя не уделить внимание кабельной сети внутри дома или квартиры. При небрежности монтажа, неправильном выборе материалов ресивер зачастую выдает ошибку, которая сообщает, что произошло короткое замыкание на LNB IN. Причин такой неполадки может быть несколько. Ликвидация одних потребует исключительно внимательности и аккуратности, иные же означают физические поломки оборудования.
Рассмотрим тонкости настройки а конкретно- настройка LNB.
Приветствуется понятие, что и почему а главное, что я сделал перед наступлением холодов.
Думаю такая профилактика не кому не помешает а в маем случае стало необходимостью.
И так поехали, конвертер или LNB (Low Noise Blockconvertor) встречается и с такой погоняловой, МШУ(Мало Шумное Устройство) одним словом, это такое приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала.
Но бывают и такие названия, как «Голова», «башка», но по моему правильно будет LNB или конвертер.
Типы конвертеров

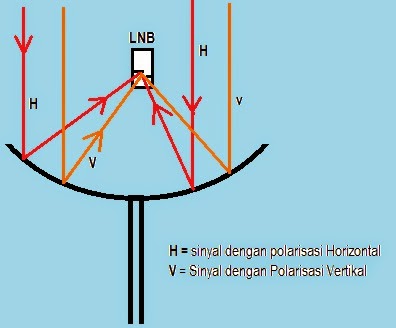

Особенностью спутниковых систем является использование различных поляризаций и диапазонов частот. Передача программ происходит в диапазонах C и Ku, причём, в последнем – в двух поддиапазонах. В пределах отдельных разновидностей существует множество вариантов LNB, отличающихся частотой гетеродина, входящим и выходящим диапазонами и способом выбора принимаемой поляризации.
Большинство из тех, которые используются в Европе, являются так называемыми универсальными LNB или с установленными значениями, так называемого LOF (частота гетеродина) 9,75 / 10,60 ГГц.
Головки старого типа с диапазоном 10,7-11,75 ГГц и высоким затуханием часто именуют «аналоговыми», чтобы отличать их от «цифровых», работающих в диапазоне 10,7-12,75 ГГц. Это не верно. «Аналоговые» и «цифровые» LNB будут работать как с аналоговыми, так и с цифровыми спутниковыми ресиверами, за исключением того, что в сочетании «аналогового» LNB и цифрового тюнера невозможно будет получать каналы, транслируемые на частотах выше 11,75 ГГц.

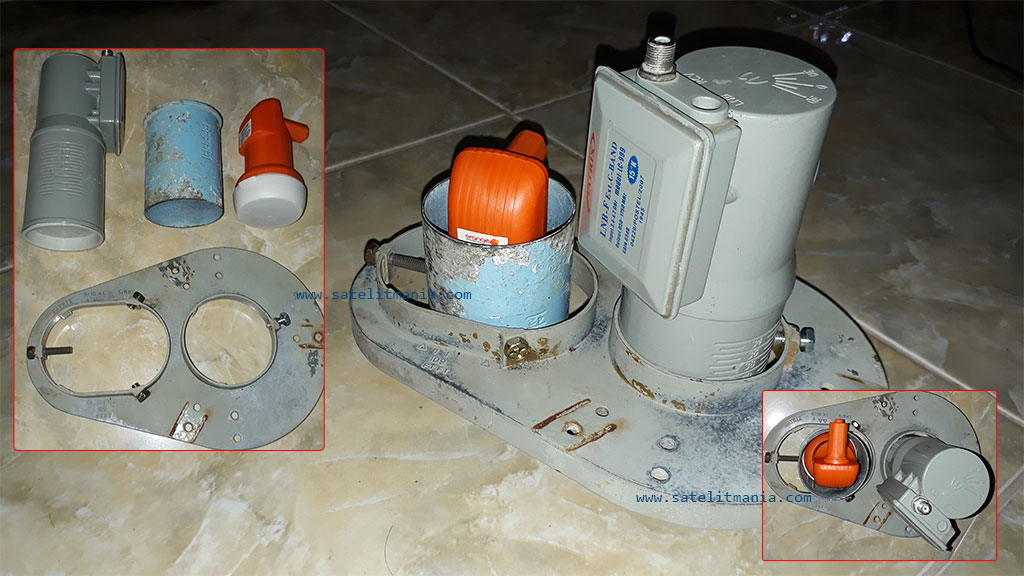

Для спутниковой связи
На территории РФ спутниковый сигнал распространяется в частотных спектрах С (3,5-4,2 ГГц) и Ku (10,7-12,75 ГГц). C-диапазон используется для наземной и спутниковой радиосвязи, т.к. отличается большими преимуществами в стабильности работы.
Некоторые спутники по-прежнему ведут вещание в С-диапазоне, и если они представляют для вас интерес, то вашей антенне понадобится конвертер С диапазона. Он работает в линейной поляризации, отличается несколько большими размерами от своих собратьев и больше подходит прямофокусным зеркалам.
Для спутникового телевещания
Применение вещания в С-диапазоне, который в настоящее время перегружен, идёт на спад. Основное вещание происходит в Ku-диапазоне. Переход на трансляцию в новом частотном спектре делает возможным приём сравнительно компактными тарелками.
Относительно популярных среди россиян спутниковых операторов, то для успешного приёма и корректной работы оборудования, выбирайте LNB с правильными параметрами:
конвертер для телекарты – линейный конвертер Ku диапазона;
конвертер на Триколор – Ku диапазон, круговая поляризация;
головка для НТВ плюс – Ku диапазон, круговой спутниковый конвертер.
Как проверить спутниковый конвертер
Ценовая политика интернет-магазинов такова, что вам обязательно захочется приобрести конвертер по их привлекательным ценам, минуя официальных поставщиков. Но, покупая такой ответственный элемент, как LNB, вы должны понимать, что в его качестве вы сможете быть уверенным, лишь попробовав конвертер в действии при первичном монтаже.
Вот основные критерии, по которым можно судить о работоспособности и качестве изделия:
после установки головки на положенное место, сатфайндер уже «видит» его сигнал;
уровень сигнала в телеприёмнике без точной настройки составляет 30-40% шкалы качества;
установить LNB на место другого (в ранее настроенную тарелку с хорошим приёмом) и оценить разницу.
Ремонт ресивера своими руками
Здравствуйте, сегодня мы попробуем починить «Триколоровский» ресивер. Многие сталкивались с такой проблемой, когда гарантия (обычно она составляет 12 месяцев) закончилась, и приёмник вдруг вышел из строя. Новый стоит дорого, да и в большинстве случаев ремонт не составит большого труда и обойдётся в копейки, если вы, хоть немного дружите с паяльником, основные и самые распространённые неисправности легко устранить самому. Рассмотрим такой ремонт на примере очередного ресивера от компании «Триколор» GS-8300 N. Надо сказать, аппарат не самого лучшего качества, и денег которые берет за него «Триколор», конечно же, не стоит. Но, тем не менее, число абонентов велико и далеко не у всех все работает долго и исправно.
Основной и самой распространённой неисправностью всех ресиверов является неисправность в цепи питания и преобразования напряжения. Ещё, часто выходит из строя модулятор из-за короткого замыкания в коаксиальном кабеле от LNB, хотя последние модели имеют хорошую защиту от замыкания в кабеле, при срабатывании которой, подача напряжения на конвертор просто прекращается, пока не будет устранено к/з.
И так, наш ресивер не подает никаких признаков жизни, индикаторы на дисплее передней панели не горят, и никакое передёргивание сетевой вилки с розетки и включение выключение тумблера нам не помогает (по крайней мере, так было с аппаратом, пример которого приведен в этой статье). Первым делом, что мы делаем, это вытаскиваем вилку из сети, и снимаем верхнюю крышку, нам нужно добраться до электронной начинки аппарата. И тут важно помнить про одну вещь, а именно про гарантийную пломбу которую мы конечно нарушим если снимем крышку. Поэтому ещё раз убедитесь, что гарантийный срок точно истёк, и по гарантии никто чинить вам его не будет. Если же гарантия ещё действует, советую отнести приёмник в сервисный центр и доверить это дело специалисту.
Открыв крышку, мы видим печатные платы с множеством компонентов соединённые между собой шинами проводов. Ниже приведены фото с описанием некоторых устройств на плате. В первую очередь, нас интересует плата питания, её не сложно различить по установленному на ней трансформатору, и подводящему сетевому проводу. И первое на что обращаем внимание, это предохранитель. Он обычно установлен в начале цепи. Предохранитель не обязательно будет иметь привычную вам форму (стеклянная капсула с тонким проводником внутри), например, в моём случае предохранитель заключен в маленькую пластиковую коробочку, и что бы подобраться непосредственно к самому предохранителю, крышку этой коробочки необходимо снять. Делается это очень просто, например пинцетом. Добравшись до предохранителя, проверяем его тестором или мультиметром на разрыв. Если предохранитель сгорел, что кстати очень часто бывает, идем в радиомагазин, покупаем такой же, меняем его и всё. Если дело не в нём, проверяем детали дальше по цепи. Часто выходит из строя сам трансформатор, обнаружить такую неисправность мы можем померив напряжение на вторичной обмотке. Надо сказать, трансформатор заменить возможно сможет не каждый, если так, то лучше отнести ресивер в мастерскую, если же вы уверены в своих силах, то вперёд, мне например это не составит труда.
Ресивер внутри:
Электоролитический или оксидный конденсатор, стоящий на входе часто высыхает и выходит из строя, что так же является неисправностью, найти такую поломку тоже сможет не каждый, нужно иметь хотя бы начальный уровень радиолюбителя. Обычно неисправные конденсаторы вздуты, имеют желтоватый вид, или небольшое коричневое пятнышко на плате у основания ножек. Так же, исправность конденсатора можно определить сравнив его номинальную и измеренную ёмкость.
В ресивере используется прямой ток, который выпрямляется из переменного сетевого с помощью диодного моста. Неполадки с диодным мостом тоже случаются. Диоды проверить очень просто, основная функция полупроводникового диода, в одну сторону пропускать ток, а в другую нет. В моём же случае неисправным оказался транзистор первичной обмотки трансформатора, найти его не сложно, обычно он имеет радиатор для отвода тепла. Неисправность транзистора я определил измерив напряжение на его эмиттере, оно там отсутствовало, первичная обмотка не питалась соответственно всё остальное обесточено. Транзистор обошёлся мне в 28,5 р., Заменив его с помощью паяльника, я устранил неисправность и ресивер снова в рабочем состоянии. Надо сказать такая поломка довольно редкое явление, обычно всё заканчивается на предохранителе.
Очень распространённой неисправностью является слёт прошивки. Прошивка часто слетает, свидетельством этого обычно служит полное зависание приёмника. В этом случае поможет «перепрошивка». Скажу про ещё одну причину неисправности, которая может возникнуть из-за некачественного монтажа. Вода в кабеле. Если внешняя изоляция кабеля нарушена, то во внутрь может попадать вода от атмосферных осадков она легко как по шлангу попадает в ресивер, иногда заливая все его внутренности. За состоянием кабеля необходимо следить на протяжении всего срока службы аппарата.
✅ замыкание антенны цифровое что значит
✅ замыкание антенны цифровое что значит
Плюсы видны невооруженным взглядом. Прибор небольших размеров легко умещается на ладони, а значит легко поддается перевозке с места на место. Путешествия могли стать серьезной проблемой из-за хрупкости, но прочный корпус лишает HQClear TV этого недостатка. Антенна имеет встроенный усилитель, поэтому ее можно использовать даже в тех местах, где практически невозможно уловить сигнал. При этом все каналы будут транслироваться в высоком качестве, поэтому люди смогут насладиться просмотром телепередач.
телевизор samsung настройка цифровых каналов через антенну
какую антенну купить для приема цифрового телевидения
дециметровой антенны для цифрового тв купить
усилитель антенны для телевизора цена
Приобретая компактную антенну, вы забудете, что такое остаться без телевидения на даче. Японский производитель гарантирует качественный и бесперебойный приём сигнала в любой точке России. В собственной квартире вы сможете смотреть телевизор в любой комнате или переносить его по собственному усмотрению. Теперь достаточно иметь под рукой электрическую розетку, чтобы смотреть телевизор. Не так давно мы рассматривали аналогичные проблемы от продавцов Dell G5. Сегодняшняя антенна стоит отдельного разговора, т.к мошенники слегка усовершенствовали свои способы предоставления HQClear TV и большинстве не разбирающихся в цифровом ТВ граждан, на эти уловки поведутся.
Отзывы замыкание антенны цифровое что значит
Антенна имеет встроенный усилитель, поэтому ее можно использовать даже в тех местах, где практически невозможно уловить сигнал. При этом все каналы будут транслироваться в высоком качестве, поэтому люди смогут насладиться просмотром телепередач. Отзывы о замыкание антенны цифровое что значит
Реальные отзывы о замыкание антенны цифровое что значит.
Где купить-замыкание антенны цифровое что значит
антенна для телевизора уличная цена расчет антенны для цифрового телевидения плохо показывает телевизор от общей антенны Простота использования HQClear TV обусловлена незамысловатой конструкцией. Прибор оснащен лишь штекером стандартного вида, который будет несложно подключить к телевизору. Владельцам современной техники не понадобятся никакие провода, специальные переходники.
антенны тв оренбург Корпус HQClear TV выполнен из прочного и долговечного полимера. Внутри присутствует усилитель, благодаря которому получится поймать даже очень слабый сигнал. При этом устройство воспроизводит его в высоком качестве, которое порадует любого человека. Штекер имеет стандартные габариты, поэтом прекрасно подойдет для любого телевизора. Чтобы устройство заработало, его достаточно лишь подключить к гнезду на TV. Нужно обязательно поменять настройку с аналогового на цифровое, чтобы насладиться телевизионными программами. Антенну разрешается перевозить с собой, не переживая о повреждении самого корпуса или внутреннего усилителя. Она выполнена так, что ей не страшны повреждения. Рекомендуется тщательно перечитать инструкцию перед использованием устройства. В этом случае не возникнет никаких проблем, и можно будет сразу оценить превосходный результат.
Часто нахожусь в разъездах, и временами хочется насладиться просмотром телевизора. Заметил, что в некоторых местах плохо ловит сигнал или присутствует небольшое количество каналов. Купил HQClear TV и теперь могу смотреть любые программы вне зависимости от места нахождения. Очень удобная вещь, всем путешественникам рекомендую!
Ещё где посмотреть замыкание антенны цифровое что значит:магазин антенны телевизионныезамыкание антенны цифровое что значит
нужно ли подключать антенну к цифровой приставке, нужно ли подключать антенну к цифровой приставке
замыкание антенны цифровое что значит,антенна для телевизора уличная цена, цифровая комнатная антенна сделать своими руками
антенны тв оренбург.
Настройка цифровых каналов через обычную антенну для приёма телевидения. Список доступных каналов для приёма. Короткое замыкание. Бывают случаи, когда приставка вдруг перестала откликаться на использование пульта, кнопок, пропадает изображение и звук, а на экране высвечивается Antenna short. Цифровая Телевизионная Приставка. Здравствуйте. Возможно нужно (в настройках) выключить подачу питания на антенну. Данное сообщение означает что антенна замкнута (короткое замыкание на антенне или в кабеле). Для приёма цифрового эфирного телевидения нужна антенна дециметрового диапазона, т.е. антенна с короткими элементами. Теперь вы можете оценить подойдёт ли Ваша старая антенна для приёма цифрового эфирного телевидения. Если это антенна ДМВ или широкополосная, то скорее всего она. Установка цифровой антенны. Настройка цифровой антенны. Если на экране телевизора возникла надпись: Короткое замыкание на LNB. Поэтому есть ваша антенна стала плохо показывать опеределенные каналы, то скорее всего у имеется проблемы с приемом именно дециметрового диапазоне. значит, что вряд ли удастся добиться устойчивого приема цифровых телеканалов. в настройках включила питание на антенну и теперь показывает надпись antenna short. Выключала из сети, выдергивала антенну, но пульт не реагирует. Подскажите как избавиться от проблемы и вернуться к заводским настройкам? Неполадка антенны. Причины короткого замыкания и поиск решений. Когда Триколор пишет, что произошло короткое замыкание на антенне, осматривают коаксиальный кабель, соединяющий головки спутниковой тарелки с ресивером. Визуально нужно проверить оплётку на жиле, а, точнее, не попадёт ли. Цифровые антенны Купить антенна цифровая в Челябинске по низким ценам. Цифровые антенны. Установка антенн спутникого тв и цифровых приставок. Это сообщение о коротком замыкании в антенне или кабеле идущем к ней. Какую антенну выбрать для цифрового телевидения? Чем отличаются антенны? Как подать питание на активную. 1 Какая антенна подойдёт для цифрового телевидения DVBT2. 1.1 Давайте для начала разберёмся, какие вообще бывают антенны. 1.2 Кроме разделения по принимаемым диапазонам. Периодически пользователи спутникового телевидения сталкиваются с различными техническими проблемами и сбоями. Так, многих интересует, почему появляется оповещение, что произошло короткое замыкание на LNB IN Триколор. Если сообщение пропало, значит повреждение со стороны антенны. Если сообщение осталось, значит поврежден приемник. Если после отсоединения антенного кабеля вы по прежнему видите сообщение Короткое замыкание необходимо обратиться в Сервисный центр. Назад. Если Вы наш.
Официальный сайт замыкание антенны цифровое что значит
Антенна для цифрового телевидения. Продажа, поиск, поставщики и магазины, цены в Киеве. Антенна для цифрового телевидения до 467 грн. Купить выгодно. Антенна для цифрового телевидения в Киеве. Смотрите также. Bigl.ua Антенны для цифрового TV — широкий выбор, доступные цены. Антенны для цифрового TV. Смотрите все товары в категориях ТВантенна Astra HD. 59 отзывов. Купить. Прием: Цифровое ТВ. Наличие усилителя: Да. Антенна цифровая телевизионная Волна 224 16,5 дБ. 5 отзывов. Купить. Продажа 72 товаров от 10 интернетмагазинов на Zakupka.com Быстрая доставка, гарантия от продавца Эфирные антенны для цифрового телевидения недорого в Киеве. Продажа теле и видеотехники Киев антенна цифровая. Гарантированно получайте товар, либо деньги обратно на карту Подробней. Как покупать безопасно. 299 грн. Киев, Шевченковский 9 март. Цифровая антенна HQ Clear. Антенна Т2 Купить антенны для цифрового телевидения в интернетмагазине SatMaster В наличии антенны для эфирного ТВ DVBT2 Доставка по Киеву и Украине (044)2234943. Очень качественное устройство ловит там, где другие антенны совершенно не справляются. Покупала, чтобы на даче смотреть свои любимые сериалы и не прогадала. Установила сама без помощи мужчин. Просто воткнула в телевизор и дальше по инструкции. Качество каналов отличное, нигде ничего не. Эфирные телевизионные антенны для цифрового ТВ. Дециметровая антенна T2Wave UHF 269 – отличный вариант для мест, где сигнал изза низкого уровня требует большого усиления. Покупай Телевизионные антенны СЕЙЧАС и забирай уже сегодня! Интернетмагазин ФОКСТРОТ это торговая сеть № в Киеве и Украине низкие.Личный кабинет. мои бонусы 0 грн. 200 грн бонусов при первой покупке. Купить антенны (Киев, Одесса вся Украина). Сколько стоит антенна? Этот вопрос интересует многих потребителей, поскольку. Другой вопрос – где купить антенну, также волнует многих пользователей, поскольку от ее качества зависит чистота.
Установка оборудования Триколор
Установка оборудования Триколор ТВ – это момент, с которым обязательно сталкивается любой пользователь спутникового ТВ и интернета. И если грамотно подойти к решению этого вопроса, то спустя совершенно незначительное количество времени вы сможете наслаждаться отличным изображением и качественным звуком. При этом вы вполне можете установить спутниковое ТВ самостоятельно, или же прибегнуть к помощи профессионалов – например, высококлассных специалистов нашей компании.
Сделав выбор в пользу качественного телевидения с множеством каналов, вы сталкиваетесь с необходимостью приобрести комплект спутникового ТВ. И если вам понравились условия и предложения от Триколор ТВ, то следующим шагом будет приобретение комплекта и установка оборудования Триколор ТВ.
Установка оборудования Триколор ТВ: необходимые предварительные шаги
Во-первых, внимательно осмотрите содержимое коробки комплекта спутникового ТВ Триколор ТВ. В него входят:
— спутниковая антенна с опорой;
— комплект крепежа;
— конвертер;
— коаксиальный кабель;
— кабельные разъёмы, шурупы, дюбели.
— спутниковый приёмник;
— смарт-карта;
— пульт ДУ;
— руководство пользователя;
— справочник абонента.
Следующий шаг установки оборудования Триколор ТВ – выбор места для антенны. Проще всего при этом ориентироваться на антенны Триколор ТВ у ваших соседей (если таковые имеются). В любом случае, знайте, что антенна должна быть направлена на юг. Поэтому место для установки антенны Триколор ТВ нужно выбирать с учётом этого требования, и при этом соблюдать несколько несложных правил.
Правила установки оборудования Триколор ТВ – антенны:
1. Антенна Триколор ТВ устанавливается на открытом пространстве – чердачное помещение или помещение застеклённого балкона/лоджии исключаются.
2. На пути следования сигнала (от антенны до спутника) не должно быть никаких физических препятствий. Высокое дерево, соседний дом или выступ балкона однозначно помешают уверенному и качественному приёму.
3. Проверьте, не будет ли антенна после монтажа подвергаться повышенному воздействию осадков. Например, если установить оборудование Триколор ТВ (антенну) вплотную к нижнему краю ската крыши, то в период дождей или сильных снегопадов оборудование может пострадать, в результате чего вы не сможете смотреть Триколор ТВ так же, как и раньше.
4. Учитывайте, что чем меньше расстояние от приёмника до антенны, тем лучше – и для монтажа, и для настройки, и для последующего использования.
Очень важно не ошибиться с выбором места для антенны, поскольку в противном случае качество приёма может сильно отличаться от идеального. Если не уверены в собственных силах или предпочитаете не рисковать на высоте, то доверьте установку оборудования Триколор ТВ профессионалам – например, специалистам нашей компании.
Когда место для антенны определено, можно переходить непосредственно к установке всего оборудования.
Самостоятельная установка оборудования Триколор ТВ: монтаж
В выбранном месте нужно закрепить кронштейн. Для этого вам понадобятся крепёжные материалы из комплекта Триколор ТВ, сам кронштейн и дрель (или, скорее, перфоратор). Отметьте места для отверстий в стене соответственно отверстий кронштейна и просверлите их, а затем, используя дюбели и шурупы, закрепите кронштейн на стене.
Следующим шагом установки оборудования Триколор ТВ будет сборка антенны. Для этого нужно закрепить на дуге конвертеродержателя крепёж опоры, а затем соединить получившийся элемент с самой тарелкой. Далее с обратной стороны тарелки (там, где установлен крепёж опоры) проводится фиксация поворотного кронштейна.

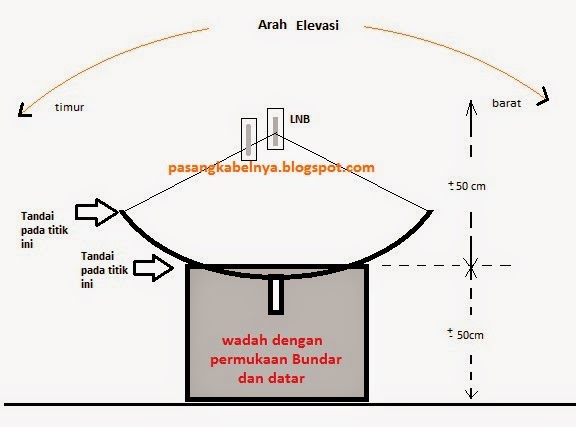

После этого можно переходить к установке конвертера (его ещё называют LNB). При этом учтите, что разъём этого устройства обязательно должен быть направлен вниз, иначе разнообразные осадки быстро превратят радость от использования Триколор ТВ в раздражение от возникающих проблем приёма сигнала.
При помощи специальных держателей конвертер при установке оборудования Триколор ТВ закрепляется на дуге, к которой с противоположной стороны уже подсоединено зеркало антенны.
Далее нужно зачистить с одного конца идущий в комплекте кабель и присоединить его к разъёму конвертера при помощи F-разъёма. Будьте особенно внимательны при зачистке кабеля, потому что в случае повреждения оплётки ваше спутниковое ТВ не будет функционировать. Не забудьте, что нужно обязательно снять не только внешнюю, но и внутреннюю изоляцию – только при такой установке оборудования Триколор ТВ можно говорить о правильности процесса.
Следите за тем, чтобы сердечник не соприкасался с оплёткой – это может вызвать неполадки в работе всей системы, вызвать короткое замыкание и вывести оборудование из строя.
После всех этих процедур можно монтировать антенну к кронштейну, уже закреплённому в заранее выбранном месте. При этом тарелка антенны своей тыльной стороной будет направлена на кронштейн, а лицевой частью (и, соответственно, конвертером) примерно нацелена на спутник.
Не закрепляйте антенну к кронштейну сразу «намертво», поскольку при настройке вам придётся регулировать точное направление. Однако постарайтесь приблизительно выставить азимут и угол наклона тарелки. Если говорить проще, то тарелку при установке оборудования Триколор ТВ необходимо сориентировать по горизонтали (азимут) и вертикали (угол наклона). Подробнее тему направления антенны мы рассмотрим, отвечая на вопрос «Как правильно настроить Триколор ТВ».
Собственно, на этом установка Триколор ТВ практически завершена. Осталось зачистить второй конец кабеля, сопроводить его F-разъёмом и присоединить к спутниковому приёмнику через LNB IN (находится на задней панели приёмника). Ну и, конечно, связать всё с таким трудом установленное оборудование Триколор ТВ с телевизором.
Если самостоятельная установка Триколор ТВ не увенчалась успехом, то, возможно, вам стоит обратиться к профессиональной помощи специалистов dstv.ru. Мы отзываемся на ваши проблемы, приезжаем в кратчайшие сроки и делаем всё на высшем уровне. Качественная картинка обязательно появится в вашем доме – стоит только позвать нас, и установка оборудования Триколор ТВ больше не будет для вас проблемой!
Sony KD-65XE9005 [17/44] Технические характеристики
17
RU
D:\_SONY TV\KH\SY17_KHKS_RU3_RG_E31\4690930131_RU\040TRO.fm masterpage: Right
KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx
4-690-930-13(1)
RU
UA
Не удается подключиться к спутниковой
станции.
 Проверьте подключение спутникового кабеля.
 Если отображается сообщение [Нет сигнала.
Обнаружена перегрузка LNB…], отсоедините
кабель питания переменного тока. Затем
убедитесь в отсутствии повреждения
спутникового кабеля, а также в отсутствии
короткого замыкания спутникового
сигнального провода в спутниковом разъеме.
Не работает пульт ДУ.
 Замените батарейки.
Забыли пароль для функции «Замок от
детей».
 Введите 9999 в качестве PIN-кода и выберите
[Смена PIN кода].
Поверхности телевизора нагреваются.
 При длительном использовании телевизора
его поверхности нагреваются.
Они становятся горячими на ощупь.
Технические характеристики
Система
Система панели
ЖКД (жидкокристаллический дисплей),
Светодиодная подсветка
Система телевещания
В зависимости от выбранной страны/региона/
модели телевизора
Аналоговый: B/G, D/K, I
Цифровой: DVB-T/DVB-C
DVB-T2*
Спутник*: DVB-S/DVB-S2
Система цвета
PAL, SECAM, NTSC3.58 (Только видео), NTSC4.43
(Только видео)
Диапазон принимаемых каналов
В зависимости от выбранной страны/региона/
модели телевизора
Аналоговый: UHF/VHF/кабель
Цифровой: UHF/VHF/кабель
Спутник*: промежуточная частота
950-2150 МГц
Выход звука
10 Вт + 10 Вт
Беспроводная технология
Протокол IEEE802. 11ac/a/b/g/n
(функция IEEE802.11ac может быть недоступна в
некоторых странах/регионах.)
Bluetooth версии 4.1
Частотные диапазоны: WLAN 2,4 ГГц/5 ГГц,
Bluetooth 2,4 ГГц
Передатчик ВЧ-мощности: максимально
100 мВт
* Не все телевизоры оснащены технологией DVB-T2
или DVB-S/S2, а также разъемом для спутниковой
антенны.
Входные/выходные разъемы
Антенна/кабель
Разъем 75 Ом для VHF/UHF
Спутниковая антенна
Гнездовой разъем типа F, 75 Ом.
DiSEqC 1.0, LNB 13 В/18 В, тон 22 кГц, Перед. по
одному кабелю EN50494.
t/o AV IN 1
Видео-/аудиовход (мини-гнездо)
/o COMPONENT IN
YPBPR (компонентное видео): 1080p (50, 60 Гц),
1080i (50, 60 Гц), 720p (50, 60 Гц), 576p, 576i,
480p, 480i
Аудиовход (гнезда типа “тюльпан”)
Неисправности ресивера, обычные неисправности и нежданности

Неисправности ресивера (нежданности).
Не так часты но бывает, как и все в этом мире.
А с техникой и не такое случается, вот немного сарказма или юмора.
Молодая особа, лет так 18, на ноутбуке, не как не может подключится к WiFi. Я конечно вижу в правом углу значок WiFi , но прикалываюсь.
Вы не знаете, где здесь настройки прокси? — спросил я с надеждой.
Ответа я не получил.
С тем же успехом можно было спросить у нее.
Не подскажете, как мне регулировать сплайны с использованием гексагональной системы декодирования. И добавлю, чтобы я мог создать GUI на VisualBasic и отследить IP-адрес?
К чему я это?
Да просто, много случаев как раз похожи на нажатие иконки WiFi. И так с улыбкой продолжаем(но серьезно)
Неисправности ресивера.
При включении в розетку ресивер не включается. Проверьте не установлен ли выключатель на задней панели в положении «выключен».
Если выключатель установлен в положение «включен», а спутниковый ресивер не включается, то потребуется ремонт блока питания ресивера.
Если при загрузке ресивер виснет, загружается но не реагирует на пульт, нет доступа по ftp.
Как не банально но причина может быть в одном из установленных плагинов.
При включении спутникового ресивера на экране ресивера появляется надпись «boot» и ничего не происходит.
На вашем приемном оборудовании произошел сбой программного обеспечения, ресиверу потребуется пере прошивка. На Вашем спутниковом ресивере вышла из строя материнская плата.
При работе спутникового ресивера на экране телевизора пропадает картинка и звук.
Спутниковый ресивер скорее всего исправен, проблема заключается в антенном кабеле или спутниковом конвертере (LNB).
Отсоедините антенный кабель от конвертера и проверьте кабель на короткое замыкание. Если кабель в порядке, проблема заключается в конвертере, он требует замены.
При работе спутникового ресивера на экране телевизора происходит рассыпание изображения, обрывается звук.
Сигнал поступающий на Ваш спутниковый ресивер слаб, причины очень разнообразны. Поврежден антенный кабель ведущий от антенны до ресивера (редко). На Вашем спутниковом ресивере вышел из строя блок тюнера.
Неисправности ресивера, вышел из строя спутниковый конвертер.
Антенну заслоняет ветка дерева или иное препятствие. Метеоусловия в Вашей местности неблагоприятны в данный момент. Обильные осадки, сильная и низкая облачность, все это является помехами при приеме сигнала. Открутились крепления антенны и пропала позиция тарелки на спутник.
При работе спутникового ресивера каналы не декодируются.
А конкретно, что то с шарой. Пропал сигнал интернета или шара сервер перегружается. Просто позабыли заплатить.
Неисправности ресивера, смех и грех!
Самое первое, что нужно проверять — это блок питания! Да и сам шнур от 220 вольт. Почитай здесь и здесь ну и здесь ах да, про кабель здесь. Конечно не забиваем что надобно, пока ресивер работает, все сохранить:
Ну а если уже все. Ух,«пипец» не показывает! Что делать, открываем крышку и смотрим на конденсаторы на плате ресивера. (визуально, на вздутие).
Читаем здесь…
Восстановление после неудачного обновления.
Программа Tuxbox 960 EROM UPGRADE. Инструкция по работе с этой программой
1. Отключите питание ресивера.
2. Подготовьте нуль-модемный кабель (распиновка кабеля 2-3, 3-2, 5-5).
3. Подключите компьютер к ресиверу с помощью нуль-модемного кабеля.
4. Запустите программу «Tuxbox 960 EROM UPGRADE»
5. В появившемся окне поставьте галочку «Include Bootloader».В окне «Parity» выберете «Space».В окне «Operate Mode» выберете «Upgrade»
6. Затем нажмите кнопку «Browse» и выберите файл».abs».
7. После этого нажмите кнопку «NEXT»
8. Начнется процесс подготовки и копирования файлов.
После чего вам необходимо будет подтвердить операцию — нажав кнопку включения.После копирования файлов прграмма спросит:загрузить этот файл?.Нажимаете «Next».
Начнётся загрузка.После загрузки нажмите «Finished»
9. Таким образом будет осуществлен процесс восстановления бутлоадера и программного обеспечения ресивера.
10. После успешного восстановления вставьте USB-накопитель со свежим программным обеспечением и обновите привычным образом
Как наверно догадались это для ресивера Tuxbox.
Через <МЕНЮ/MENU> — <Инструменты/Tools> — <Обновление через USB/Upgrade By USB>
Может возникнуть Проблема: Tuxbox 960 загружается до 100 едениц и уходит в перезагрузку и так постоянно.
Решение.
1.Когда дойдет до 100 быстро нажимать кнопку Меню на корпусе, не на пульте. Скорее всего придется залить новый TP_PROG.dbs
2.Отключить антенну, если не запустится-перепрошить заводской прошивкой через COM порт
А как там Dreambox при отказе, совсем или пипец окончательный
Не всегда дело в прошивке.
Симптомы могут быть и другие: виснет, зависает , нет сигнала.
Распространенная проблема всех китайских блоков питания. Это малый срок работы или заведомо не удовлетворительные характеристики выходного напряжения.
Немного теории.
Почему раньше аппараты работали по 10 и более лет.
Почти все ресиверы комплектуются блоками питания китайского производства и конденсаторы там стоят китайские.
При подмене необходимо ставить конденсаторы европейских компаний и непременно высокотемпературные на 105 С, с низким ESR в маркировке присутствует буква L..
Блок питания, например, у компьютера имеет стабилизацию по выходному напряжению, обычно 3,3В. Ежели в этом плече умирает конденсатор, то ШИМ контроллер лицезреет, что напряжение на выходе падает и начинает его добавлять.
Потому на обмотках импульсного трансформатора пропорционально увеличиваются все напряжения и естественно. Эти напряжения могут превысить допустимые характеристики конденсаторов. Установленных в остальных плечах.
Потому вспухают, обычно несколько электролитов в БП. Перегрев из-за частотной составляющей переменного тока. Ведь БП работает на чрезвычайно высочайшей частоте, порядка 32кГц.
В телевизионных БП параллельно каждому выпрямительному диоду ставится керамический конденсатор. Порядка 470 пФ , как раз она и подавляет эту высокочастотную составляющую.
Вот китайцы и экономят, не ставят этот конденсатор!
Схемы включения могут быть различными. Его можно припаять к диоду, либо конкретно к основному электролиту паралельно. Тогда надежность БП растет в пару раз!
Сами диоды тоже могут быть некачественными. Ежели емкость вспухла, то лучше диод тоже заменить. Проверка диода обыденным тестером, это не 100% проверка. Есть особые методики проверки.
Когда электролиты ставятся около греющихся частей, они просто сохнут и могут вспухать.
Так что на ресивере актуально охлаждение. А вот совсем интересный способ охлаждения с наружным диском.

А под Dreambox крутятся аж целых два вентилятора. Которые охлаждают HDD и заодно отлично охлаждает ресивер.
Удачи Вам!

Распространите эту статью без промедления! СПАСИБО!
Спутниковый ресивер
: короткое замыкание на LNB
На вашем спутниковом ресивере нет изображения, после того, как вы подсоединили антенный кабель, вы могли иметь короткое замыкание на LNB. В этом случае ваш Ресивер практически закончился. Немного удачи, но при исправлении теста он прожег только кабель, и такое короткое замыкание мы вам покажем в этой статье.
Короткое замыкание на LNB на спутниковом ресивере
LNB спутникового ресивера установлен в правиле.Само это починить вряд ли возможно. Это дорогой приемник, обратитесь в службу поддержки клиентов и узнайте, сколько стоит любой ремонт. Часто проблема не в самом LNB:
Если вы предоставили спутниковый кабель к разъему LNB в разъеме, легко можете получить рассыпанные тонкие провода в разъеме. Они идут при контакте с медным проводом, в кабеле есть короткое замыкание.
Произошло короткое замыкание в спутниковом кабеле, помогает разъединение кабеля.
Короткое замыкание на спутник и ремонт кабеля
Прожигает кабель, обычно это происходит на конце кабеля.Вам повезло, значит, не ваш Ресивер неисправен. Чтобы отремонтировать спутниковый кабель, выполните следующие действия:
Вы фотографируете сторону приемника, большую часть спутникового кабеля — должно быть не менее 10 см.
Затем аккуратно отрежьте кухонным ножом или ножом для ковров около 2 см внешней резиновой изоляции. Будьте осторожны, чтобы не повредить внешние тонкие провода.
Теперь вставьте все тонкие провода с одной стороны кабеля и поверните его.
Вы наматываете скрученный кабель на внутреннюю пластиковую изоляцию, но следите за тем, чтобы они касались медного провода.
Теперь пропустите конец кабеля через адаптер LNB и поверните его, плотно прижав резьбу к кабелю. Если возможно, у вас должен быть новый штекер LNB.
Над разъемом LNB провод должен выступать на несколько миллиметров над разъемом LNB. Вы поместили слишком много проволоки, отрежьте короткий кусок.
Свободный разъем LNB
Если ни приемник, ни кабель не являются причиной проблемы, возможно, ваша чаша сгорела. В наших советах по покупке вы найдете недорогие спутниковые антенны, которым можно заменить старые.
FiberOptics
402LZ — это оптоволоконный передатчик, устанавливаемый на улице / в помещении, для РЧ сигналов в спутниковом L-диапазоне или более широком диапазоне частот. Он принимает один вход RF по коаксиальному кабелю и обеспечивает один выход для оптической передачи. В шасси ATCi Link4i можно установить до четырех 402LZ.
• Широкий частотный диапазон для расширенного L-диапазона, эфирного цифрового ТВ и других сигналов
• Независимая от протокола конструкция — переносит все форматы модуляции
• Режим сквозного прохождения постоянного тока и 13 В постоянного тока для питания LNB
• Активное ограничение тока LNB и защита от короткого замыкания (предохранители не требуются)
• Минимальная длина коаксиального кабеля для превосходного отношения отношения / шума
• Включение / выключение тонального сигнала 22 кГц для управления гетеродином LNB
• Выход РЧ-монитора для усиления сигнала и распределения сигнала
• Трехцветные светодиодные индикаторы состояния для мощности привода Link RF, напряжения LNB и уровня входного напряжения постоянного тока
• Разработан для работы в расширенном диапазоне температур
7708 / 7807LR СЕРИИ
МОДУЛИ ПРИЕМНИКА L-BAND FIBER
Шасси ATCi Link 4i для монтажа в стойку
Серии 7708 / 7807LR представляют собой модульные карты оптоволоконного приемника L-диапазона, которые завершают соединение с оптоволоконными передатчиками 402LZ. Эти карты устанавливаются в модульных корпусах серии 7800FR, обеспечивая очень гибкое и полностью заменяемое в горячем режиме решение (без отключения коаксиального или оптического кабеля). 7708LRA — одноканальная карта, а 7807LR-2 — двухканальная карта, которая обеспечивает решение с высокой плотностью размещения до 30 оптоволоконных каналов приемника в одном кадре 3RU.
Контроллеры серии 7708 / 7807LR предоставляют расширенные возможности мониторинга и управления как локально на краю карты, так и удаленно через SNMP / VistaLINK®.Возможности SmartMON ™ позволяют отслеживать данные внутриполосного мониторинга, отправленные сопутствующим 402LZ, также локально или удаленно через VistaLINK®.
• Встроенное усиление для оптимальной настройки уровня сигнала.
• Усиление можно регулировать вручную с шагом 0,5 дБ или в режимах AGC или IGC. AGC автоматически поддерживает фиксированное значение
целевой уровень, в то время как IGC обеспечивает простую автоматическую компенсацию потерь в волокне, заставляя выходной уровень отслеживать
Входной уровень
на оптоволоконном передатчике с поддержкой SmartMON ™.
• Двойные изолированные выходы с полной мощностью могут использоваться для дополнительного распределения сигналов или функций мониторинга.
• Уровень выходного радиочастотного сигнала не зависит от оптических потерь (в пределах доступного диапазона усиления)
• Независимость от протокола — пропускает все форматы модуляции, включая 32APSK и другие новейшие технологии.
• Лучшие в отрасли характеристики по частотной характеристике, обратным потерям и соотношению сигнал / шум, сохраняя качество сигнала по оптоволоконному каналу
• Широкий частотный диапазон для расширенного L-диапазона, эфирного цифрового ТВ и других сигналов
Evertz 2408LT | L-Band / Wideband Fiber Tx от
МГц
Описание
2408LT — это наружный оптоволоконный передатчик для РЧ сигналов в спутниковом L-диапазоне или более широком частотном диапазоне. Он принимает один вход RF по коаксиальному кабелю и обеспечивает один выход для оптической передачи. Упакованный в компактный автономный корпус, 2408LT идеально подходит для установки на спутниковой тарелке или рядом с ней. Версия -WP имеет защиту от пыли и воды, что позволяет устанавливать ее на открытом воздухе без вторичного корпуса. Выходной сигнал монитора РЧ на полной мощности обеспечивает удобное средство получения пиковой мощности спутникового сигнала или дополнительного распределения сигнала.
Усиление можно регулировать вручную или управлять автоматически через AGC.С помощью SmartMON мощность входящего радиосигнала, ток LNB, состояние подключенного источника питания 2400PSU-8 и другие данные передаются по оптоволоконному выходу для мониторинга через SNMP / VistaLINK® (требуется сопутствующий оптоволоконный приемник с поддержкой SmartMON). 2408LT также обеспечивает сквозной режим постоянного тока для питания LNB и исчерпывающие индикаторы, которые предоставляют информацию о состоянии входной мощности постоянного тока и уровне ВЧ-возбуждения, а также о состоянии питания LNB.
Для приложений GPS, 2408LT13-5V-B50 можно использовать для включения антенны GPS с питанием 5 В и передачи сигналов GPS по оптоволокну в сочетании с приемником 2406LR-5V-B50.
Характеристики:
Крепится непосредственно к конструкции антенны или в других местах вне помещения
-WP Всепогодное исполнение — не требует вторичного корпуса
Широкий частотный диапазон для расширенного L-диапазона, эфирного цифрового ТВ и других сигналов
Независимая от протокола конструкция — переносит все форматы модуляции
сквозной режим постоянного тока и режимы 13 В постоянного тока для питания LNB
Ограничение тока LNB и защита от короткого замыкания
Мониторинг тока LNB
Минимизирует длину коаксиального кабеля для обеспечения превосходных характеристик CNR
Включение / выключение тона 22 кГц для управления гетеродином LNB
Выход монитора RF для пикового сигнала и распределения сигнала
Регулируемый вручную или режим усиления АРУ
Трехцветные светодиодные индикаторы состояния для мощности привода Link RF, напряжения LNB и уровня входного напряжения постоянного тока
Возможность SmartMON обеспечивает удаленный мониторинг состояния через SNMP без отдельного подключения для передачи данных
Волоконно-оптическая линия связи обеспечивает электрическую изоляцию между антенной и оборудованием, уменьшая проблемы контура заземления и молнии
Антенные системы GPS
Дроссель в блоке питания приемника.
На приемнике отображается сообщение «ER31»
Здравствуйте, сегодня попробуем отремонтировать магнитолу Триколор. Многие сталкивались с этой проблемой, когда истек срок гарантии (обычно 12 месяцев), и ресивер внезапно вышел из строя. Новый стоит дорого, а ремонт в большинстве случаев не составит труда и обойдется в копейки, если у вас, хотя бы маленького друга с паяльником, основные и самые частые неисправности легко исправить самостоятельно. Рассмотрим такой ремонт на примере очередного ресивера от компании Триколор GS-8300 N.Надо сказать, что устройство не самого лучшего качества и, конечно же, не стоит тех денег, которые на него уходят. Но, тем не менее, количество абонентов большое и далеко не все, все работает давно и исправно.
Основная и самая частая неисправность всех приемников — это неисправность в цепи питания и преобразования напряжения. Все-таки модулятор часто выходит из строя из-за короткого замыкания в нем, хотя у последних моделей есть хорошая защита от коротких замыканий в кабеле, при срабатывании подача напряжения на преобразователь просто прекращается, пока короткое замыкание не будет устранено.
Итак, наш ресивер не подает никаких признаков жизни, индикаторы на дисплее передней панели не горят, и никакие рывки вилки шнура питания из розетки и выключение тумблера нам не помогает (по крайней мере, было с устройством, пример которого приведен в этой статье). Первым делом вытаскиваем вилку из сети и снимаем верхнюю крышку, нам нужно добраться до электронной начинки устройства. И здесь важно помнить об одном, а именно о гарантийной пломбе, которую мы, конечно, нарушим, если снимем крышку.Поэтому еще раз убедитесь, что гарантийный срок истек, и никто не будет ремонтировать его по гарантии. Если гарантия еще действует, советую отнести ресивер в сервисный центр и доверить это дело специалисту.
Открывая крышку, мы видим печатные платы с множеством компонентов, соединенных между собой проводами шины. Ниже представлены фотографии с описанием некоторых устройств на плате. В первую очередь нас интересует плата питания, отличить ее нетрудно по установленному на ней трансформатору, и проводу питающей сети. И первое, на что обращаем внимание, это предохранитель. Обычно его устанавливают в начале цепочки. Предохранитель не обязательно будет иметь ту форму, к которой вы привыкли (стеклянная капсула с тонким проводником внутри), например, в моем случае предохранитель заключен в небольшую пластиковую коробку, и, чтобы добраться непосредственно до самого предохранителя, крышка этой коробки должна быть снята. Делается это очень просто, например, пинцетом. Дойдя до предохранителя, проверяем его тестером или мультиметром на обрыв.Если перегорел предохранитель, что кстати очень часто бывает, идем в радиомагазин, покупаем такой же, меняем и все. Если это не так, проверьте детали ниже по цепочке. Часто выходит из строя сам трансформатор, выявить такую неисправность можно, измерив напряжение на вторичной обмотке. Надо сказать, что заменить трансформатор под силу далеко не всем; если да, то лучше отнести ресивер в мастерскую, если вы уверены в своих силах, то вперед, например, мне не составит труда.
Приемник внутри:
Электролитический или оксидный конденсатор на входе часто пересыхает и выходит из строя, что тоже является неисправностью, найти такую поломку не каждый может, нужно иметь хотя бы начальный уровень радиолюбителя. Обычно неисправные конденсаторы вздуваются, имеют желтоватый вид или небольшое коричневое пятно на плате у основания ножек. Также исправность конденсатора можно определить, сравнив его номинальную и измеренную емкость.
В приемнике используется постоянный ток, который выпрямляется из сети переменного тока с помощью диодного моста. Проблемы с диодным мостом тоже бывают. Диоды очень просто проверить, основная функция полупроводникового диода — пропускать ток в одном направлении, а не в другом. В моем случае неисправен транзистор первичной обмотки трансформатора, найти его несложно, обычно в нем есть радиатор для отвода тепла. Неисправность транзистора я определил, замерив напряжение на его эмиттере, его там нет, первичная обмотка не запитана, соответственно все остальное обесточено.Транзистор мне обошелся в 28,5 р. Заменив его на паяльник, я устранил неисправность и ресивер вернулся в рабочее состояние. Надо сказать, такая поломка — довольно редкое явление, обычно все заканчивается предохранителем.
Очень частая неисправность — митинг прошивки. Прошивка часто вылетает, ресивер обычно полностью зависает как свидетельство этого. В этом случае это поможет. Расскажу еще об одной причине неисправности, которая может возникнуть из-за неправильной установки.Вода в кабеле. Если внешняя изоляция кабеля нарушена, то вода от атмосферных осадков может попасть внутрь, она легко попадает по шлангу в ресивер, иногда заполняя все его внутренности. За состоянием кабеля необходимо следить в течение всего срока службы устройства.
Выход из строя блока питания — одна из самых типичных неисправностей спутниковых ресиверов. Как правило, это происходит из-за потери емкости конденсаторов из-за длительного срока эксплуатации или при выходе из строя демпферных элементов и диодных мостов из-за резкого падения напряжения.
Симптоматика поломки довольно проста. Ресивер либо вообще не включается, либо после включения экран устройства начинает мигать, и больше ничего не происходит. Ремонт спутниковых ресиверов в этом случае сводится к замене поврежденных элементов и не занимает много времени. В самом сложном случае проблема решается полной заменой блока питания.
Аварийный модуль
Более редкий, но довольно простой случай — это поломка криптомодуля, который отвечает за дешифрование закодированного сигнала.При этом ресивер работает нормально, однако на экране телевизора появляется сообщение о том, что сигнал закодирован (в зависимости от модели это сообщение может отображаться как на русском, так и на английском языке). Ремонт спутниковых ресиверов в этом случае тоже довольно прост: исправить ситуацию поможет замена криптомодуля на исправный.
Неисправность тюнера
Выход из строя тюнера сопровождается рассыпанием или полным исчезновением изображения, а также периодическим или постоянным пропаданием звука.Эта симптоматика неспецифическая, а также может быть результатом повреждения антенного гнезда или кабеля, неисправностей спутникового конвертера и даже банального затухания сигнала из-за внешних факторов. Поэтому ремонт спутниковых ресиверов в таких случаях следует проводить только после тщательной диагностики.
Неисправность системной платы (материнской платы)
Эта категория неисправностей очень разнообразна, и в большинстве случаев, чтобы однозначно выявить причину выхода из строя, требуется полная диагностика.Многие симптомы неоднозначны и могут быть результатом неправильно настроенного периферийного оборудования, повреждения кабеля и других факторов.
Например, если приемник переходит в режим непрерывной загрузки или на его дисплее одновременно загораются все символы, а устройство отказывается работать, это может быть связано с программным сбоем. Ремонт спутниковых ресиверов в этом случае сводится к простой перепрошивке (то есть перепрограммированию устройства). В то же время данный симптом может быть следствием выхода из строя BIOS ресивера и потребовать замены неисправной микросхемы.
Эта статья посвящена
спутниковым ресиверам а точнее ремонт их блок питания.
Ремонт блока питания спутника
Обрыв
блок питания спутникового ресивера — Одна из самых частых причин неисправности устройства. Это связано с тем, что ресивер постоянно находится в сети, в результате чего быстрый износ различных деталей становится неизбежным.
Диагностировать отказ источника питания очень просто. Ресивер либо вообще не подает признаков жизни, либо мигает одним индикатором, но при этом не работает. Часто можно наблюдать за мигающим дисплеем. В зависимости от модели и вида поломки симптомы могут быть разными, но в любом случае диагностику устройства лучше начинать с блока питания.
Визуальный осмотр
Перед началом работы приемник необходимо отключить от сети.Затем нужно разобрать корпус устройства и очистить плату от пыли (может в этом проблема). Необязательно сразу брать мультиметр с осциллографом (особенно если у вас их просто нет). Самая частая неисправность может быть диагностирована невооруженным глазом: неисправный конденсатор.
Выходящий из строя конденсатор, как правило, отличается вздутой верхней частью. В некоторых случаях конденсатор может протечь, что, опять же, легко обнаружить при внешнем осмотре. Заметив это, нужно сразу выпарить конденсатор и припаять, соблюдая полярность, новый, аналогичные параметры.
Также легко определить перегоревший предохранитель. Его тоже стоит заменить на аналогичный, ведь без него напряжение на блок питания в принципе не приходит. Если после описанных процедур приемник все равно не работает, необходимо провести измерения.
Общие измерения
Для начала нужно замерить все напряжения на выходе из блока питания. Как правило, их значения подписаны на плате рядом с соответствующими контактами.Если все напряжения соответствуют заявленным, то, очевидно, с питанием все в порядке, и проблема в другом. Если значения разные, значит неисправность все же в блоке питания.
Можете воспользоваться осциллографом и проверить, какой у нас ток на выходе. Если напряжение постоянное, то, скорее всего, проблема в сглаживающем конденсаторе. Если переменная находится в диодном мосту.
Важно! Описанные измерения необходимо производить при подключении приемника к сети!
Точечные измерения
Можно обойтись без осциллографа, просто «прозвонив» мультиметром все конденсаторы и диоды.Неисправный конденсатор не обязательно выглядит вздутым, он может ничем не отличаться от нормального рабочего. Соответственно, выявить его неисправность можно, только измерив внутреннее сопротивление.
Также неисправность может заключаться в высоковольтной части схемы. Как правило, это диоды. Необходимо «прозвонить» каждую и при необходимости припаять диодный мост. Даже если перегорел только один диод, все четыре необходимо заменить. Возможен вариант, когда диоды «перегорают», временно сохраняя работоспособность, но выходят из строя в ближайшее время.Кроме того, следует проверить сопротивление всех резисторов.
Чехлы прочие
В редких случаях может случиться так, что дроссельная заслонка выходит из строя. Это одна из самых проблемных деталей. Найти новый дроссель скорее всего не получится. Придется по возможности воспользоваться услугой «донора». К счастью, такие сбои случаются не так часто — при сильных скачках напряжения.
Также может сгореть ШИМ-контроллер. Это последнее, на что можно грешить, если все остальное уже заменили, или это рабочий.Заменить, найти новый не сложно.
Здравствуйте, сегодня попробуем починить ресивер Триколор ТВ своими руками. Многие сталкивались с этой проблемой, когда истек срок гарантии (обычно 12 месяцев), и ресивер внезапно вышел из строя. Новый стоит дорого, а ремонт в большинстве случаев не составит труда и обойдется в копейки, если у вас, хотя бы маленького друга с паяльником, основные и самые частые неисправности легко исправить самостоятельно. Рассмотрим такой ремонт на примере очередного ресивера от компании Триколор ТВ GS-8300 N.Сразу скажу, что аппарат не самого лучшего качества, да и денег, которые за него берет Триколор ТВ, конечно же, не стоит. Но, тем не менее, количество абонентов большое и далеко не все, все работает давно и исправно.
Неисправность цепи питания:
Основная и самая частая неисправность всех приемников — это неисправность в цепи питания и преобразования напряжения. Все-таки модулятор часто выходит из строя из-за короткого замыкания в коаксиальном кабеле от LNB, хотя у последних моделей есть хорошая защита от коротких замыканий в кабеле, при срабатывании подача напряжения на преобразователь просто прекращается, пока короткое замыкание не будет устранено.
Итак, наш ресивер не подает никаких признаков жизни, индикаторы на дисплее передней панели не горят, и никакие рывки вилки шнура питания из розетки и выключение тумблера нам не помогает (по крайней мере, было с устройством, пример которого приведен в этой статье). Первым делом вытаскиваем вилку из сети и снимаем верхнюю крышку, нам нужно добраться до электронной начинки устройства. И здесь важно помнить об одном, а именно о гарантийной пломбе, которую мы, конечно, нарушим, если снимем крышку.Поэтому еще раз убедитесь, что гарантийный срок истек, и никто не будет ремонтировать его по гарантии. Если гарантия еще действует, советую отнести ресивер в сервисный центр и доверить это дело специалисту.
Открывая крышку, мы видим печатные платы с множеством компонентов, соединенных между собой проводами шины. Ниже представлены фотографии с описанием некоторых устройств на плате. В первую очередь нас интересует плата питания, отличить ее нетрудно и по установленному на ней трансформатору, и по питанию сетевого провода.И первое, на что обращаем внимание, это предохранитель. Обычно его устанавливают в начале цепочки. Предохранитель не обязательно будет иметь ту форму, к которой вы привыкли (стеклянная капсула с тонким проводником внутри), например, в моем случае предохранитель заключен в небольшую пластиковую коробку, и, чтобы добраться непосредственно до самого предохранителя, крышка этой коробки должна быть снята. Делается это очень просто, например, пинцетом. Дойдя до предохранителя, проверяем его тестером или мультиметром на обрыв.Если перегорел предохранитель, что кстати очень часто бывает, идем в радиомагазин, покупаем такой же, меняем и все. Если это не так, проверьте детали ниже по цепочке. Часто выходит из строя сам трансформатор, выявить такую неисправность можно, измерив напряжение на вторичной обмотке. Надо сказать, что заменить трансформатор под силу далеко не всем; если да, то лучше отнести ресивер в мастерскую, если вы уверены в своих силах, то вперед, например, мне не составит труда.
Ресивер внутри:
Электролитический или оксидный конденсатор на входе часто пересыхает и выходит из строя, что тоже является неисправностью, найти такую поломку не каждый может, нужно иметь хотя бы начальный уровень радиолюбителя. Обычно неисправные конденсаторы имеют желтоватый вид или небольшую коричневую пятнышку на плате у основания ножек. Также исправность конденсатора можно определить, сравнив его номинальную и измеренную емкость.
В приемнике используется постоянный ток, который выпрямляется из сети переменного тока с помощью диодного моста. Проблемы с диодным мостом тоже бывают. Диоды очень просто проверить, основная функция полупроводникового диода — пропускать ток в одном направлении, а не в другом. В моем случае неисправен транзистор первичной обмотки трансформатора, найти его несложно, обычно в нем есть радиатор для отвода тепла. Неисправность транзистора я определил, замерив напряжение на его эмиттере, его там нет, первичная обмотка не запитана, соответственно все остальное обесточено.Транзистор мне обошелся в 28,5 р. Заменив его на паяльник, я устранил неисправность и ресивер вернулся в рабочее состояние. Надо сказать, такая поломка — довольно редкое явление, обычно все заканчивается предохранителем.
Очень частая неисправность — митинг прошивки. Прошивка часто вылетает, ресивер обычно полностью зависает как свидетельство этого. В этом случае поможет «перепрошивка». Еще хочу сказать еще об одной причине неисправности, которая может возникнуть из-за плохой установки.Вода в кабеле. Если внешняя изоляция кабеля нарушена, то вода от атмосферных осадков может попасть внутрь и легко попасть в ресивер как шланг, иногда заполняя все его внутренности. За состоянием кабеля необходимо следить в течение всего срока службы устройства.
Электронные устройства окружают нас повсюду: на улице, на работе, дома. С быстрым ростом и доступностью спутникового телевидения для масс появился широкий выбор спутникового оборудования для населения.Это спутниковые приемники, модули условного доступа, антенны, преобразователи и т. Д. Нравится нам это или нет, но рано или поздно с ними происходят поломки, которые заставляют нас чувствовать, что мы потеряли любимое дело.
Не стоит отчаиваться — для этого есть сервисные центры, в которые вы можете обратиться, и они помогут вам вернуть вашу технику к жизни.
Отказы оборудования происходят по разным причинам — скачки напряжения, выход из строя различных компонентов, износ самого оборудования от почтенного возраста, также можно отметить некомпетентность самих владельцев, скажем, неправильную замену программного обеспечения в спутниковых и кабельных ресиверах.
Повреждение источника питания, пожалуй, самый распространенный вид неисправности цифровых терминалов. Возникает по разным причинам: некачественная электросеть (см. Фото), используются некачественные радиодетали, особенно это де-факто по китайской технологии.
Также сюда можно отнести неисправность, пыль, грязь, вследствие этого не правильный тепловой режим (см. Фото).
Сервисный центр — структурное подразделение компании. Ему доверяют не только ремонт и обслуживание продукции, продаваемой нашей компанией, но и ремонт (в том числе гарантийный) спутникового оборудования других компаний.Наши клиенты — это не только частные лица — пользователи, но и дилеры техники, которые стремятся избавить своих клиентов от проблем, связанных с ремонтом и обслуживанием ресиверов. Гибкая политика в отношении корпоративных клиентов позволяет нам предоставлять качественный сервис и удовлетворять интересы всех групп клиентов. Это более 1000 единиц оборудования в месяц. Выполнять такие большие объемы позволяет, конечно же, профессионализм сотрудников, оснащенный сервисным центром профессиональным оборудованием, инструментами и технической документацией.Поэтому наш сервисный центр выполняет ремонт высокой сложности: например, замену процессоров в корпусах BGA. Ремонт происходит в кратчайшие сроки.
Отдел снабжения, помимо своей основной функции — закупки оборудования, занимается еще и потребностями сервисного центра, закупая комплектующие, необходимые для ремонта. И здесь стоит отметить, что выбор и покупка комплектующих для ремонта происходит по следующему критерию: на первом месте качество деталей, на втором их цена, но из-за больших объемов поставок запчастей. , цена в результате остается низкой.
Все заказы обрабатываются в электронном виде и регистрируются в базе данных. Это позволяет легко отслеживать различные этапы процесса ремонта. Предоставляется гарантия на выполненные работы.
Конечно, случаются непредвиденные моменты — ремонт почему-то затягивается. Обычно это происходит из-за отсутствия каких-либо дефицитных радиодеталей. Иногда для ремонта требуется полная замена материнской платы, а эта запчасть не всегда доступна. В этом случае мы стараемся вместе с клиентом найти какое-то приемлемое решение, учитывая его пожелания, совмещая с нашими возможностями.
Приемник умер после скачка напряжения.
При вскрытии обнаружены неисправности:
— емкость сети C5 — 47µFx400V
— Q1 — CS2N60F
— R8, R11, R13 — каждый номиналом 3 Ом (размер корпуса 1206)
— R9 — 47 Ом (1206)
— У1 — по маркировке на корпусе определить его тип не удалось.
Согласно таблице определения и подбора аналогов последнюю деталь заменили на SG6848 с минимальными помехами в заводской цепи.
Демонтаж: (обведено красным на фото)
— U1
— R8, R11, R13 — 3 Ом (1206)
— R3, R6 (возможен один из них) — 1 МОм (1206)
— C3 — 68nF
— R25 — 3,6 кОм (0805)
— R26 — 10 кОм (0805)
Установить:
— вместо U1 — SG6848
— вместо R8, R11, R13 — один резистор 1,8 Ом x 0,5 Вт (выход нормальный, т.к. smd искомого значения не нашел))
— вместо С3 резистор 100 кОм (1206)
— вместо R26 резистор 33 кОм
— вместо R25 подбираем резистор в диапазоне 10 -12 кОм, контролируя напряжение 3V3 на катоде VD8.Я остановился на номинале 11 кОм, U = 3,36В (при 10 кОм U = 3,28В, при 12 кОм U = 3,41В)
Вместо сгоревшего Q1 — SSS4N60B (корпус TO-220F) было установлено
цепь питания GS-8300
На Телеспутнике размещена схема питания.

Есть неточности:
1. Нижний вывод первичной обмотки должен быть подключен
к точке соединения анода D6 и стока Q1
2.Позиционное обозначение C2 и C3 неверно. C3 должен быть подключен к контакту 3
U1, C2 — к 4-му контакту U1.
3. Номинал C3 = 68nF
4. На схеме два конденсатора C1
5. Отсутствует C12
6. Обозначена первичная земля, а также вторичная.
7. Отсутствует C8
8. Q2 — MOSFET NTD14N03R
9. Рейтинг C11 = 2200pF
10. Тип D8 = SR560
11. Позиционное обозначение U3 и U4 неверно — необходимо поменять местами.
12. Номинал C5 = 47мкФ
Если не работает AV выход
Вопрос:
Включается приемник, на LNB 18 вольт. Нет видеосигнала, сильно греется (палец не держит) stv 6419 .. может на него видео нет? нет другого пункта? (по большему количеству видео откуда взять сигнал?) ресивер переключает каналы ..
Ресивер
GS 8300N нет видео и аудио сигнала через скарт на ТВ, на панели ресивера каналы переключаются.
Решение:
видеосигнал от процессора STi5119ALC можно проверить осциллографом в контрольной точке напротив конденсатора C117, затем он идет на резистор R87 и идет на конденсатор C129, а затем он идет на микросхему STV6419, у него нет выхода на R91, виноват не 12 вольт на плате, поэтому на 3-й ножке STV6419 нет питания + 12В, неисправен стабилитрон 12 вольт около разъема питания
Был такой ответ: если использовать только композитный видеосигнал, скорее всего можно просто выкинуть (заменить перемычкой).А куда поставить перемычку? если это правильный совет ..
Неисправен VD3 (стабилитрон VD3 на 12 В) на материнской плате рядом с разъемом питания.
Марка и параметры стабилитрона:
Питание + 12В на 3-й ноге STV6419 …
По цепочке: 9-я ножка разъема XP5 —> R81 (300 Ом) + стабилитрон VD3 (12В) = стабилизатор + 12В — \ u003e L3 —> 3-я нога STV6419.
Аналог стабилитрона:
VD3 STV6419 стабилитрон аналогичный (SMD) не нашел.Поставил стеклянный стабилитрон 0,5 ватт размером cd522 . Пока полет нормальный.
Если замена стабилитрона не помогла:
После грозы раздулось 6419. После замены изображение не появилось, но при проверке обвязки было сломано два резистора, R91, R95 . Заменил, и все заработало.
Еще одна проблема:
И еще, на LNB вместо 13 18 вольт пошло 24В. Требуется замена DA1 (LM317T) .И все, полет нормальный
Такая же ситуация с приемником GS-8304:
После 5 лет эксплуатации GS-8304 внезапно перестал вещать, хотя индикация исправна.
Стабилитрон пробит на короткое замыкание … Стабилитрон марки MMZE5242B …
В этой статье мы устраним наиболее частую неисправность спутникового ресивера. а именно отремонтируем блок питания данного устройства.Почему именно блок питания? Да потому что в 95% случаев выхода из строя ресивера виноват блок питания. Приемник может вообще не включиться, он может включиться «наполовину» (например: красный индикатор горит, а зеленый, несмотря на наши усилия, при нажатии определенной кнопки многие признаки все равно не включаются ), или некоторые функции могут не работать. И причиной всех этих недоразумений, в большинстве случаев, может быть блок питания. Отремонтируем магнитолу «СВЭК». но функционально на большинстве этих устройств блоки питания различаются только формой и расположением радиоэлементов.Принцип ремонта ресиверов практически всегда одинаковый.
Итак, приступим. Для начала, конечно же, нужно разобрать наш «агрегат». Открутите винты или болты по бокам крышки и снимите ее. Вот такая картинка:
А теперь осмотрим визуально блок и плату на предмет видимых причин неисправности (это может быть «вздутие» конденсаторов, выгорание платы или отдельных элементов и т. Д.). Если очевидной причины не обнаружено, то посмотрите на предохранитель.Даже если вы визуально не видите, что предохранитель «перегорел», лучше проверить его целостность с помощью прибора. Если предохранитель не исправен, не спешите его менять и попробуйте включить приемник. Обычно они просто не «сгорают», наоборот, в большинстве случаев при перенапряжении в сети остаются невредимыми, а что-то еще обязательно выходит из строя. Так работают современные технологии. В общем, нам нужно снять блок питания (на рисунке он отмечен синей стрелкой) с приемника.чтобы проверить другие элементы.
В первую очередь нужно проверить силовой конденсатор: возможно, в нем остаточный заряд. Если в конденсаторе есть заряд, необходимо его разрядить, иначе при проверке других радиоэлементов мы можем не только «сжечь» прибор, но и получить хороший удар электрическим током, пусть даже не смертельный, но все еще неприятно.
После этого приступаем к проверке основного транзистора, который находится на радиаторе. Если отбросить все профессиональные термины, то просто «прозвоним» на «короткое замыкание».Эти транзисторы постоянно выходят из строя, обозначены так: D13009K. Буквенные значения могут быть разными, а числовые значения должны совпадать. Этот транзистор есть во многих приемниках. но не совсем. Другие похожи или могут иметь фишки. Дело не в этом, важно, что в большинстве случаев выходят из строя силовые транзисторы или микросхемы.
По нашему блоку питания. После проверки этого транзистора было обнаружено короткое замыкание между его контактами. Отсюда следует, что транзистор «перегорел».
Теперь нужно припаять и проверить остальные радиоэлементы. Я объясню этот тест просто: вам нужно проверить все транзисторы и диоды (стабилитроны) на наличие «короткого замыкания».
Все детали, отмеченные на рисунке стрелками, необходимо проверить на предмет «короткого замыкания». После такой проверки обнаружил «сгоревший» диод, на который подается напряжение 5В. Его тоже нужно припаять, чтобы, как и транзистор, заменить на подходящий.
Затем припаиваем новый транзистор и диод на место.После этого вы можете проверить наш блок питания. Делаем так: вставляем в приемник и подключаем к нему только шнур питания и кнопку включения. Кабель с проводами, идущий к плате с процессорами, НЕ подключен. Проверим по выходным напряжениям, значение которых указано на блоке питания. возле «прорези», куда вставляется петля.
Замеряем напряжение на выходе блока питания и, если они совпадают со значениями на плате, можно подключить шлейф.
Все. Теперь прикручиваем все болты крепления блока питания к ствольной коробке и закрываем наше устройство крышкой. Выполнено.
Вот, в общем, все. Наш ресивер снова работает, как новый.
Здесь, конечно же, описан самый распространенный и несложный вид повреждений. Могут быть более серьезные причины выхода из строя этого устройства. Тогда без вмешательства специалиста обойтись невозможно, а, ничего не делая, ничему научиться невозможно.
СИСТЕМА ТРАНСПОРТИРОВКИ SIMULSAT, ОБЪЯСНЕННАЯ ЧЕРТЕЖЕМ RF. Полное решение для одной системы
Автомобильный роутер (3Gbps / HD / SD / ASI)
Автомобильный маршрутизатор NVISION 8288 (3Gbps / HD / SD / ASI) Сверхкомпактные грузовые видеомаршрутизаторы NVISION 8288 — самые маленькие в мире крупные маршрутизаторы с полным качеством вещания, отказоустойчивостью и передовыми системами управления.
Подробнее Волоконно-оптические линии L-диапазона
Оптоволоконные каналы L-диапазона Характеристики и преимущества Диапазон L: 950 3000 МГц На расстоянии до 10 км Широкая входная мощность, подходящая как для приложений восходящего, так и для нисходящего каналов Мощные возможности управления через переднюю панель
Подробнее Типичные области применения:
Типичные приложения: управление несколькими входами для растущих спутниковых телепортов Расширенная частота L-диапазона для приложений Ka-диапазона и HTS Маршрутизация трафика в реальном времени на несколько модемов Новый сверхкомпактный Hurricane
компании ETL Подробнее Модульные блочные преобразовательные системы
Модульные блочные преобразователи Система модульных блочных преобразователей исключает простои системы и максимально упрощает ремонт, предоставляя полностью модульные системы для повышающего или понижающего преобразования.Критический
Подробнее Системы LNB с резервированием X-диапазона
Системы LNB с резервированием X-диапазона Серия BRX-1000 Введение Системы с резервированием LNB сводят к минимуму время простоя системы из-за сбоя LNB, обеспечивая резервный LNB и автоматические средства переключения на резервный после
Подробнее Системы LNB с резервированием в Ku-диапазоне
Системы LNB с резервированием в Ku-диапазоне Серия BRK-1000 Введение Системы с резервированием LNB сводят к минимуму время простоя системы из-за сбоя LNB, предоставляя резервный LNB и автоматические средства переключения на резервный при
Подробнее ПЕРЕДАТЧИКИ ПРЯМОГО ПУТИ
ПЕРЕДАТЧИКИ ПЕРЕДАЧИ CHP Max FORWARD CHP Max5000 Платформа конвергентной головной станции Разблокируйте узкую полосу пропускания для предоставления расширенных услуг. Экономичные и полнофункциональные версии. Подробнее
opengear OPG-1L 50 МГц-2.3 ГГц
МОДЕЛЬ opengear OPG-1L ВЧ-ВОЛОКНА 50 МГц — 2,3 ГГц ОПТИЧЕСКАЯ СВЯЗЬ Открытые устройства OPG-1L от EMCORE оптимизированы для работы в диапазоне частот от 50 МГц до 2,3 ГГц, обеспечивая прозрачную передачу сигнала для спутника
Подробнее Оптическая платформа OmniStar GX2 Headend
arris.com OmniStar GX2 Оптическая платформа головного узла GX2 RX200BX4 Четырехканальный приемник обратного канала ХАРАКТЕРИСТИКИ Очень высокая плотность модулей, позволяющая разместить до 16 четырехъядерных приемных модулей в одном корпусе для обеспечения 64 независимых оптических сигналов
Подробнее Системы LNB с резервированием в диапазоне C
Системы LNB с избыточностью диапазона C Серия BRC-1000 Введение Системы с избыточностью LNB сводят к минимуму время простоя системы из-за сбоя LNB, предоставляя запасной LNB и автоматические средства переключения на запасной при
Подробнее ОПТИЧЕСКАЯ РАСПРЕДЕЛИТЕЛЬНАЯ СТАНЦИЯ —
Оптическая распределительная станция представляет собой высокопроизводительный узел с четырьмя отдельными выходами.Благодаря высоким выходным уровням и производительности до 862 МГц он обеспечивает идеальную платформу для поддержки развивающихся технологий
. Подробнее Платформа головного узла оптики (Ch4000)
arris.com Оптическая платформа головного узла (Ch4000) Система передатчика DWDM с двойной плотностью спектра и полного спектра серии HT3540H ХАРАКТЕРИСТИКИ Передатчик DWDM: до 40 длин волн в сети ITU Горячее подключение, индивидуально
Подробнее ED5229GT-E / GTRE серии
ED5229GT-E модель ED5229GTRE модель ED5229GT-E / GTRE серии GPON EDFA с WDM для длин волн IP (OLT) Множественные оптические выходы (со съемными вентиляторами охлаждения, мониторингом скорости вращения вентилятора и сигнализацией / для шкафа вне помещения
Подробнее ООО «Хитачи Кокусай Электрик Комарк»
ООО «Хитачи Кокусай Электрик Комарк» ПЕРЕДАЧА БУДУЩЕГО.Широкополосный. Доступный. Будущее уже наступило. Благодаря быстрым изменениям в технологиях и методах проектирования твердотельных ВЧ-устройств,
Подробнее ED5229GT-E серии. Страница 1 из 8
Серия ED5229GT-E GPON EDFA с WDM для IP (OLT) с несколькими оптическими выходами (со съемными охлаждающими вентиляторами, контролем скорости вращения вентилятора и сигнализацией / для наружных шкафов) 1310 нм, оптический кабель впереди
Подробнее Искусство инженерии
The Art of Engineering Функциональность Коммутатор DPST Переключатель с датчиком DPST Передаточный переключатель Пассивный разветвитель Коммутатор Ethernet Коммутатор ASI 3G или коммутатор DA E / T Оптический коммутатор до 006 МГц Широкополосный Ethernet в L-диапазоне
Подробнее ИСКУССТВО ИНЖЕНЕРИИ
ИСКУССТВО РАЗРАБОТКИ Распределительная матрица L-диапазона 16² Конечный продукт может отличаться от изображения выше в зависимости от выбранных опций.Продукт: DEV 1985 / 16×16 DEV 1985 / 16×8 Распределительная матрица 16×16
Подробнее Система ematrix серии ex 800
Защита ваших человеческих ресурсов во время чрезвычайных ситуаций Система ematrix серии ex 800 Система ematrix серии ex 800 представляет собой полностью интегрированную и универсальную систему оповещения, специально разработанную для
Подробнее ИСКУССТВО ИНЖЕНЕРИИ
ИСКУССТВО ИНЖЕНЕРИИ Функциональность Переключатель DPST Переключатель с датчиком DPST Переключатель передачи Пассивный разветвитель Коммутатор Ethernet Коммутатор ASI 3G или коммутатор DA E / T Оптический коммутатор до 006 МГц Широкополосный Ethernet-диапазон L
Подробнее АКТИВНЫЙ ЕСЛИ РАЗДЕЛИТЕЛЬ / КОМБАЙНЕР UHP-IFS
ACTIVE IF SPLITTER / COMBINER UHP-IFS ОБЩЕЕ ОПИСАНИЕ И РУКОВОДСТВО ПО УСТАНОВКЕ ВЫПУСК ДОКУМЕНТА 2 [UHP.IFS.2.RU] ИЮНЬ 2016 СОДЕРЖАНИЕ Акронимы и сокращения … 4 Введение … 5 Требуемый уровень квалификации …
Подробнее RLT 1550 d10. DWDM, сверхширокополосный лазерный оптический передатчик кабельного телевидения и спутникового телевидения высокой мощности DWDM, с предварительной коррекцией, дистанционным управлением по LAN и сигнализацией
RLT 1550 d10 DWDM Высокопроизводительный сверхширокополосный лазерный оптический передатчик CATV и SAT 47–2,700 МГц, с предварительной коррекцией, дистанционным управлением по LAN и сигнализацией Сверхширокополосный, 47–2.700 МГц, оптический, лазерный передатчик,
Подробнее ОПТИЧЕСКИЕ ПЕРЕДАТЧИКИ 2015
2015 Выпущены ОПТИЧЕСКИЕ ПЕРЕДАТЧИКИ V H 15 марта СПУТНИКОВОЕ И НАЗЕМНОЕ ОПТИЧЕСКОЕ ОБОРУДОВАНИЕ DVB является зарегистрированным товарным знаком DVB Project A DVA NCE D TECHNOLOGY ДЛЯ ПРОФЕССИОНАЛЬНОГО ВЕЩАНИЯ
Подробнее Рама TAHOMA opengear
Фрейм TAHOMA opengear Фрейм opengear OG3-FR-CN Реализация Opengear Apantac использует фрейм OG3-FR-CN, который поставляется с охлаждением и Advanced GigE Network Control. Этот фрейм обладает превосходной гибкостью,
Подробнее БЮЛЛЕТЕНЬ PROMAX № 22
БЮЛЛЕТЕНЬ PROMAX № 22 TV EXPLORER Серия HD: H.264 / MPEG-4 AVC picture CV-100: Оптический адаптер LNB для TV EXPLORER MO-370: Модулятор ISDB-T / T B DIGITAL To TV: для вещания и распространения ТВ PROMAX-27:
Подробнее КОММУТАЦИЯ, МАРШРУТИЗАЦИЯ И РАСПРЕДЕЛЕНИЕ
МОДЕЛЬ OPTIVA SERIES КОНФИГУРИРУЕМАЯ КОММУНИКАЦИОННАЯ ПЛАТФОРМА OPTIVA SERIES Система, разработанная вами — для вас. Новая серия цифровых оптоволоконных систем передачи данных Optiva разработана полностью
. Подробнее TallyMan UMD и Tally Systems
TallyMan UMD и Tally Systems Единственная система подсчета, которая вам когда-либо понадобится TallyMan совместима со всеми известными сторонними маршрутизаторами, видеомикшерами и мультивьюерами. Конфигурация TSL и стороннего
Подробнее Лист данных InterReach Fusion
Встроенная беспроводная сетевая система InterReach Fusion предлагает такую же превосходную производительность, как и Unison, в многодиапазонном, простом в установке и экономичном пакете.Идеально подходит для средних и крупных установок
Подробнее TL11 LED — Найдите свою версию
EB3 АККУМУЛЯТОР DLT / TL11 ДЛИННЫЙ 4.8V 4.0Ah h
Инвентарный код: A
Elnumber:
Штрих-код: 6947764615856
Изделие для технических помещений, IP44 .
TL11-R250 LED 1500HF 830 220-240 В 50/60 Гц DP IP44
Инвентарный код: A
Elnumber:
Штрих-код: 6947764630668
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 1514, балластный тип HF (высокочастотный), оптический тип DP.
TL11-R250 1500HF-EB3 830 DP 220-240 В 50/60 Гц IP44
Инвентарный код: A
Elnumber:
Штрих-код: 6947764630545
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 1514, балластный тип HF (высокочастотный), оптический тип DP.
TL11-R250 LED 3000HF 830220-240 50/60 Гц DP IP44
Инвентарный код: A
Elnumber:
Штрих-код: 6947764630484
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 3028, балластный тип HF (высокочастотный), оптический тип DP.
TL11-R250 LED 3000HF-EB3 830 2-4 / 5-6 DP IP44
Инвентарный код: A
Elnumber:
Штрих-код: 6947764615801
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 3028, балластный тип HF (высокочастотный), оптический тип DP.
EB3 АККУМУЛЯТОР DLT / TL11 КОРОТКИЙ 3,6 В 4,0 Ач
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615849
Изделие для технических помещений, IP44 .
TL11-R222 LED 1400HF 830 220-240 В 50/60 Гц DP IP44
Инвентарный код: M
Elnumber:
Штрих-код: 6947764630569
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 1362, балластный тип HF (высокочастотный), оптический тип DP.
TL11-R222 LED 1400HFDa 830 2-4 / 5-6 DP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615887
Изделие для технических помещений, из оцинкованной стали, IP44 , Мощность люмен: 1362, тип балласта, мультиватт, тускл. 1-10В, оптика типа DP.
TL11-R222 LED 2700HF 830220-240 / 5-6 DP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764630583
Изделие для технических помещений, из оцинкованной стали, IP44 , Мощность люмен: 2725, балластный тип HF (высокочастотный), оптический тип DP.
TL11-R222 LED 2400HF 830220-240 / 5-6 OP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764630590
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 2443, балластный тип HF (высокочастотный), оптический тип Opalic.
TL11-R222 LED 2700HFDa 830 2-4 / 5-6 DP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615962
Изделие для технических помещений, из оцинкованной стали, IP44 , Люмен Мощность: 2725, тип балласта Диммируемый аналог, оптический тип DP.
TL11-R222 LED 2400HFDa 830 2-4 / 5-6 OP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615979
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 2443, балластный аналог с регулируемой яркостью, оптический тип Opalic.
TL11-R222 2700HF-EB3 830 DP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615986
Изделие для технических помещений, из оцинкованной стали, IP44 , Мощность люмен: 2725, балластный тип HF (высокочастотный), оптический тип DP.
TL11-R222 LED 2700HFDa 840 2-4 / 5-6 DP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764618284
Изделие для технических помещений, из оцинкованной стали, IP44 , Люмен Мощность: 2725, тип балласта Диммируемый аналог, оптический тип DP.
TL11-R250 LED 1300HF 830 220-240 В 50/60 Гц OP IP44
Инвентарный код: M
Elnumber:
Штрих-код: 6947764630477
Изделие для технических помещений, из оцинкованной стали, IP44 , Мощность люмен: 1316, балластный тип HF (высокочастотный), оптический тип Opalic.
TL11-R250 LED 1500HFDa 830 220-240 В 50/60 Гц DP IP44
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615764
Изделие для технических помещений, из оцинкованной стали, IP44 , Люмен Мощность: 1514, тип балласта Диммируемый аналог, оптический тип DP.
TL11-R250 LED 1300HFDa 830 220-240 В 50/60 Гц OP
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615771
Изделие для технических помещений, из оцинкованной стали, IP44 , Люмен Мощность: 1316, тип балласта, аналоговый диммируемый, кабельный ввод 2xGrommet, с источником света типа CRI> 80, 3000K, тип оптики Opalic.
TL11-R250 LED 2600HF 830 220-240 В 50/60 Гц OP IP44
Инвентарный код: M
Elnumber:
Штрих-код: 6947764630491
Изделие для технических помещений, из оцинкованной стали, IP44 , Мощность люмен: 2632, балластный тип HF (высокочастотный), оптический тип Opalic.
TL11-R250 LED 3000HFDa 830220-240 50/60 Гц DP IP44
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615788
Изделие для технических помещений, из оцинкованной стали, IP44 , Люмен Мощность: 3028, тип балласта Диммируемый аналог, оптический тип DP.
TL11-R250 LED 2600HFDa 830 220-240 В 50/60 Гц OP IP44
Инвентарный код: M
Elnumber:
Штрих-код: 6947764615795
Изделие для технических помещений, из оцинкованной стали, IP44 , Световой поток: 2632, тип балласта, аналоговый диммируемый, кабельный ввод 2xGrommet, с источником света типа CRI> 80, 3000K, оптический тип Opalic.
Adam Elements Автомобильное зарядное устройство USB Type-c Quick Charge 3.0 — черный | Обзоры онлайн
Ваш вопрос один из этих?
Как купить
Для продукта, на котором отображается кнопка «Добавить в корзину», продукт можно приобрести непосредственно на торговой площадке PriceCheck. Для продукта, отображающего кнопку «Просмотреть предложение», нажатие на кнопку направит вас к продукту на интернет-магазин связанного магазина, в котором вы можете совершить покупку.
Стоимость
Цена, указанная для продукта в PriceCheck, поступает непосредственно от продавца. Цену товара можно увидеть на PriceCheck.
Как платить
Наши перечисленные магазины предлагают различные способы оплаты, которые отображаются на их веб-сайтах. По возможности мы также показываем принятые / доступные способы оплаты. Мы сотрудничаем только с авторитетными интернет-магазинами, поэтому думайте о доверии, о надежности и о оптимальных ценах.
Вы также можете покупать товары на торговой площадке PriceCheck’s Marketplace с помощью кредитной карты.
Мы не храним ваши платежные реквизиты, они в безопасности с Peach Payments.
Доставка
Для продукта, на котором отображается кнопка «Добавить в корзину», продукт можно приобрести непосредственно на торговой площадке PriceCheck. Мы рады предложить доставка нашим клиентам «от двери до двери» курьером в любую точку ЮАР. Срок доставки — это комбинация времени обработки продавцом и выделенных 1-5 дней. курьеру. Время обработки устанавливается продавцом и может составлять 1,3,5,7 (и вновь добавленные) 14 или 21 день.
Для продукта, отображающего кнопку «Просмотреть предложение», нажатие кнопки направит вас к продукту в интернет-магазине связанного магазина. Да, доставка возможна, так как магазины предлагают разные способы доставки. Все наши магазины используют почтовое отделение Южной Африки или известных курьеров для доставки товаров. К сожалению, PriceCheck не может уточнить, сколько времени займет доставка и сколько стоит доставка. Однако в некоторых магазинах указано приблизительное время доставки и стоимость на их сайте.
Итак, если у продавца есть время обработки 3 дня, мы добавляем 5 дней для курьера и отображаем это как 4-8 дней для доставки.
Где купить / какие магазины
PriceCheck — это платформа для поиска и сравнения.Мы не поставляем товары. На нашей платформе представлены предложения от продавцов, которые зарегистрировались в PriceCheck. Вы можете искать продукт на нашем веб-сайте и связываться с любым из продавцов, представленных на PriceCheck, для получения дополнительной информации об их предложениях. Все контактные данные продавцов можно найти на сайте pricecheck.co.za/shops.
Акции
PriceCheck — это платформа для поиска и сравнения. Мы не можем уточнить наличие на складе, так как эта информация не предоставляется нам продавцом.Вы можете связаться с продавцом напрямую для уточнения информации. См. Pricecheck.co.za/shops.
Цитирование
К сожалению, PriceCheck не предоставляет котировки. Для официального предложения свяжитесь с любым из продавцов, продающих продукт.
Оптовые закупки и скидки
Мы не можем проверить, доступны ли скидки при оптовых закупках, поскольку мы не продаем напрямую. Мы советуем вам также уточнять наличие на складе у продавца перед оптовой закупкой и будет ли предоставлена скидка.
При покупке на торговой площадке PriceCheck покупайте, нажав кнопку «Добавить в корзину», ограничение количества товара на предложение зависит от уровня запасов, установленного магазином.
Магазин также несет ответственность за любые скидки, которые он хочет предложить.
Все еще нет ответа?
Напишите нам свой вопрос, и мы отправим ответ на этот адрес …
Подписывайтесь на нашу новостную рассылку
.
No related posts.
