Как подсоединить одноклавишный выключатель

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

– непосредственно сам выключатель;
– распределительная коробка;
– соединительные провода;
– изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Сейчас никого не удивляют блага цивилизации. Приходя в помещение, мы не задумываясь протягиваем руку для того, чтобы включить освещение.

При проведении ремонта или выхода из строя электрик обязан знать, как производится установка выключателя. При ремонте производятся две операции: сначала необходимо удалить неисправное, а затем произвести монтаж коммутационного устройства.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя.

Электрику следует разбираться в цветовом обозначении проводов:

Желто-зеленый всегда подключается к заземлению;
Синий или голубой подсоединяют к нулевому проводу;
Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
На люстру или лампочку всегда приходит нулевой провод;
Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить двухклавишный выключатель

Схема подключения двухклавишного выключателя не сильно отличается от подключения одноклавишного. Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света.

То есть установлена люстра с пятью рожками, первая клавиша управляет двумя лампами, а вторая тремя. Установка двухклавишного выключателя практически ничем не отличается от одноклавишных.

Для того чтобы осуществить подключение двухклавишного выключателя необходимо проложить еще один провод, с помощью которого будет управляться второй контур.

Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство. А схема подключения двухклавишного переключателя включает в себя еще один провод.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

Нож.
Электротехническая отвёртка.
Бытовой индикатор напряжения.
Плоскогубцы.

Из материалов под рукой должны быть:

Провода нужной длины.
Распределительная коробка.
Клеммники или электромонтажная изолента.
Патрон для лампы (и сама лампа).
Одноклавишный выключатель.

Фотогалерея: материалы для монтажа выключателя

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

подключение контактов переключателя и лампочки;
коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

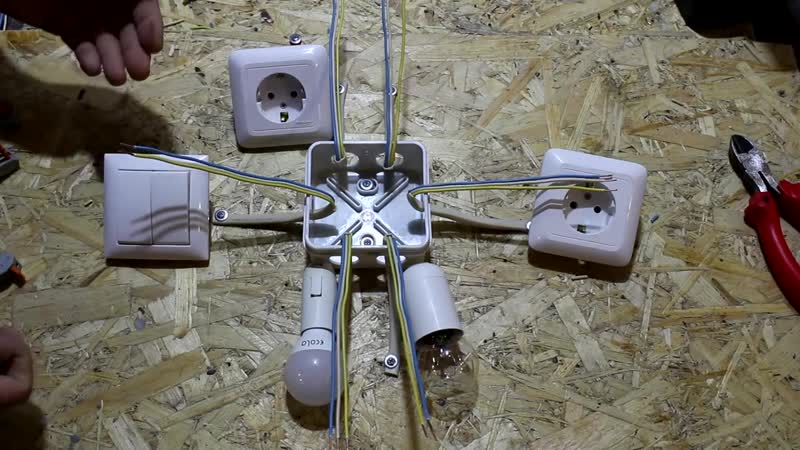

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

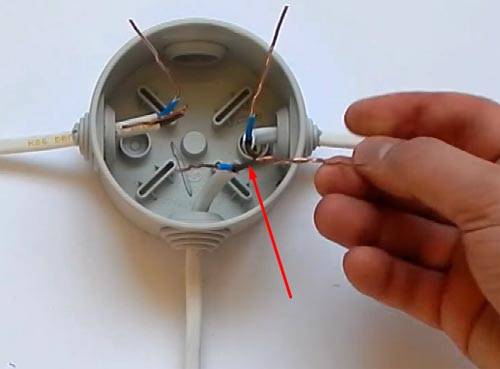

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Поместить провода в клеммы рис. Разъяснение схемы подключения для упрощения понимания Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой.

Он повышает сроки службы, минимизирует размеры их колб.
✅Подключение одноклавишного выключателя

Затем нужно проверить работоспособность еще. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами.

Соединенные провода аккуратно укладываются внутри монтажной коробки.

Схема подключения Подключение к распределительной коробке Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке.

Нет, проверяем соединения.

Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов.

Подключение розетки и выключателя

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.

Зачистка изоляции выполняется на расстояние мм от края жилы. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.

Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Одна из жил служит для создания непрерывной сети.

В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.

Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки. Простой способ.

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Как подключить от рубильника розетку лампочку. Как от розетки подключить выключатель

В связи с повешенным количеством электроприборов, и меньшему количеству рабочих розеток в помещении, у многих людей возникает вопрос: «Можно ли от выключателя провести розетку схема какая»?
Естественно, можно попробовать проложить новую электропроводку, и вывести намного больше точек. Конечно, данный процесс обойдется дорого, и нужно будет делать капитальный ремонт. Новая проводка требует штробление стен, поэтому можно пойти на небольшую хитрость, и попробовать самостоятельно провести розетку от выключателя. Соответственно, сделать такое подключение возможно, но в нем будет много нюансов, и процесс немного усложняется.

Для данного выхода из ситуации, который намного дешевле и быстрее, необходимо сначала разобраться в отличительных свойствах двух приборов.

В чем заключается техническая разница?

Чтобы было максимально просто понять, как правильно от выключателя провести розетку, нужно знать разницу между ними. Поле этого, уже можно решить, стоит ли выполнять данные работы.
Электрическая розетка выполняет главную функцию — обеспечивает бесперебойную подачу электроэнергии к подключенным электроприборам. В конструкции у розетки, чтобы выполнять подачу находится два потенциала: фаза (L) и ноль (N). Розетки с заземлением, имеют три потенциала: фаза (L), ноль (N) и заземление (PE).
Выключатель осветительных приборов (люстры, светильников) отличается: внутренней конструкцией и функцией. Задача выключателя просто замыкать и размыкать готовую цепь. У выключателя имеется один потенциал: фаза (L).
Выше описаны различия двух приборов. Из полученных данных видно, что подключить розетку от выключателя без вмешательств в электричество не возможно. Монтажные работы необходимы, чтобы в последующем электроприбор смогу стабильно функционировать, ему необходимы два потенциала, а у выключателя он один.

К чему приведет параллельное подключение?

Есть попробовать подключить розетку к выключателю без особых вмешательств — параллельно, итог будет негативным: при любом использовании новой розетки, электрический ток непременно будет проходить через имеющийся светильник. Соответственно, он будет загораться.
Данная схема — строго не рекомендуется, из-за многочисленных ограничений:

Если через данное изделие подсоединять электрические приборы, имеющие увеличенную мощность, это приведет к обильному накаливанию и лампа будет периодически ломаться;
Некоторые устройство от данной розетки, нес могут стабильно функционировать. К такому оборудованию относятся: холодильник, морозильная камера, стиральная и посудомоечная машина;
Есть риск короткого замыкания, и других пагубных ситуаций.
Чтобы избежать выше указанного перечня негативных ситуаций, можно просмотреть пару других способов, и определиться нужно ли такое изделие в помещении.

Способ No 1 Замена

Можно просто отказаться от выключателя, и полностью заменить его электрической розеткой. Естественно, данный метод подойдет, если владелец дома согласен на отказ от освещения в комнате. Либо в помещении есть дополнительное искусственное освещение. Тогда одним светильником можно пожертвовать.

Перечень работ:

Полностью отключить подачу электроэнергии;
Снять выключатель, и отключить его;
На свободное место, установить розетку и осуществить подключение проводников к клеммам;
Провести всю работу, проверить итоговый результат.

Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.

Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?

Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

пакетник;
электросчетчик;
автоматы;
нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Устройство электропроводки квартиры

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.

Располагаются коробки в местах разветвления распределительной сети, а также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно нужно подключить два элемента: светильник и то, что его включает (выключатель либо диммер). На каждый из этих элементов от соединительной коробки тоже идут кабельные линии. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – возвращается назад. Затем он соединяется с одним из проводников, направляющихся к светильнику. Второй проводник линии от светильника подключается к общему нулевому проводнику соединительной коробки.

Люстра, имеющая две и более группы лампочек, подключается линией с большим количеством жил. Ровно на столько же увеличивается количество жил в кабеле между коммутационным элементом и коробкой. Иногда на подключение люстры заранее закладывается избыточное количество проводов – обычно три. При подключении только одной группы лишняя жила не используется, остается запасной.

Если электропроводка собрана в соответствии с требованиями современных ПУЭ, в ней присутствует нулевой защитный (заземляющий) проводник, то все они соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов светильников. Защитные проводники имеют желто-зеленую окраску, нулевые – синюю, а фазные – коричневую или черную.

А вот при коммутации сетей освещения при помощи современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по умолчанию фазная жила, идущая на выключатель, имеет коричневый цвет. От него фаза отправляется в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Получается, что расцветка не будет соответствовать функциональному назначению цепи, ведь по ним пойдет потенциал фазы. А вот на светильник напряжение пойдет по проводам соответствующих правилам цветов.

А если проводка старая и вся выполнена одинаковыми проводами белого цвета? В этом случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при этом свет нужно заранее выключить. Фазные провода на светильники найти проще всего – в соединении участвуют только два провода, на них появляется фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.

Теперь рассмотрим варианты модернизации квартирной электропроводки. Сделаем это в порядке усложнения монтажа.

Подключение розетки к соединительной коробке

Это – самый простой способ присоединения. Для этого сначала нужно найти ближайшую соединительную коробку, вскрыть ее и найти в ней соединения нулевых и фазных проводов. Затем провести от коробки до установленной в нужном месте розетки кабель либо в гофре, либо в пластиковом кабель-канале. По возможности можно даже выполнить штробу и проложить линию скрыто.

При прокладке обратите внимание, куда от коробки уходят провода. Обычно они отходят от нее либо параллельно полу, либо вертикально вниз. Здесь нельзя сверлить отверстия – можно попасть в кабель.

Затем присоедините выводы от новой кабельной линии к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте напрямую медные и алюминиевые провода – место контакта будет окисляться и греться. Пользуйтесь соединителями WAGO, НВИ и т.п.

Подключение выключателя к соединительной коробке

Этот метод пригодится для монтажа нового светильника при условии, что рядом находится соединительная коробка. Для этого потребуется проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.

Определив местонахождение нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новой розетки.

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Замена розетки выключателем

Прелесть этого метода в том, что место установки розетки можно по необходимости использовать для размещения выключателя. Поменять само изделие не трудно, так как они полностью взаимозаменяемы. Оба провода, ранее подключенные к розеточным контактам, подключаются к установленному вместо нее коммутационному элементу.

Останется только выполнить переключения в соответствующей коробке. Фазный проводник остается на месте. А вот второй провод нужно отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.

Замена выключателя розеткой

Возможна и обратная операция. В этом случае провода, использующиеся для работы выключателя, так же используются для подключения розетки.

В распределительной коробке проводник, идущий до этого от выключателя к светильнику, подключается к месту соединений нулевых проводников.

При использовании трехпроводной схемы третий провод кабеля, ранее либо не использующийся, либо участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
После удлинения заземляющего проводника подключаем его к выводу выключателя.
Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

При выполнении электромонтажных работ в домашних условиях нередко возникает задача правильно подключить различные расположенные рядом устройства. Типичный вопрос из этой серии: как подсоединить розетку с выключателем два в одном. Прежде чем мы перейдем непосредственно к его рассмотрению, нужно сначала напомнить основные правила подключения розеток и выключателей, а также порядок их установки вместе.

Как правильно соединить выключатель и розетку

Рассмотрим самый простой случай с использованием в электросети двухжильного провода. При подсоединении выключателя в распределительной коробке фазовый проводник, который идет к подключаемому прибору (например, светильнику) разрывается. Затем в этот разрыв подключается выключатель, а потом уже при необходимости к коробке подсоединяется розетка (см. ниже).

Аналогичным образом к этой же коробке можно подключить второй выключатель, который расположен чуть дальше (но не слишком далеко). Удобнее всего использовать проводку с красным фазовым и синим нулевым проводом. Весь процесс подключения показан на видео:

Обратите внимание: Через выключатель к управляемому прибору всегда подключается только фазный провод! Это очень важно с точки зрения безопасности – в противном случае подсоединенное устройство постоянно будет находиться под напряжением.

Видео подключения выключателей и розеток

Если нам нужно подключить рядом с выключателем розетку, мы просто подсоединяем ее к коробке. При этом два провода от розетки (фаза и ноль) подсоединяются к соответствующим жилам от питающего кабеля. Если в сети используется трехжильная проводка, то аналогичным образом нужно будет подключить и заземляющий провод (обычно зеленый или зелено-желтый). Смотрите процесс подключения на видео:

Прежде чем перейти к вопросу, как подсоединить розетку с выключателем два в одном, можно посмотреть следующее видео. Здесь показано, как сделать, чтобы выключатели хорошо держались, как заменить провод, произвести ремонт и оформление розеток.

Обратите внимание: Если вы хотите подсоединить розетку через ранее установленный выключатель, то это скорее всего не получится без использования распределительной коробки либо прокладки дополнительной электропроводки. Это связано с тем, что на одиночно установленный на стене выключатель обычно подходит только фазный провод.

Как подсоединить розетку с выключателем два в одном

Сегодня получили распространение совмещенные блоки розеток и выключателей. Количество тех и других в сборке обычно один-два, но может быть и больше. Большинство подобных устройств рассчитано на трехжильную проводку. При их подключении все розетки подсоединяются параллельно, т. е. запараллеливаются все три группы проводников от каждой (фаза, ноль, земля).

На все входы выключателей фазовый провод также подается параллельно. С каждого выключателя выход подсоединяется к управляемому им устройству. Удобнее всего подсоединять фазу на выключателях посредством короткой перемычки с соответствующего контакта розетки. В сети есть много фото со схемами подключений подобных изделий. Видео установки блока с тремя розетками и выключателем:

Как подсоединить управляемую выключателем розетку два в одном

В заключение рассмотрим еще одну ситуацию. Можно подключить розетку таким образом, чтобы выключатель управлял подачей на нее напряжения. Аналогичным образом можно подсоединить несколько управляемых розеток сразу, как это показано на видео:

Видео, как подсоединить розетку с выключателем два в одном.

Выключатель управляет напряжением в розетке:

Для установки выключателя потребуется:

выключатель;
соединительные провода;
распределительная коробка;
изолента;
отвертка;
желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т.е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема выключателя состоит из:

лампочки – одна или несколько, включенных параллельно;
одноклавишного (в нашем случае) выключателя;
распределительной коробки;
источник питания 220V.

С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника. Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю. Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель. Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке. Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).

Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
Установка и соединение розетки с выключателем следующая:

на стене закрепляют подрозетник;
розетка раскрывается;
основание розетки двумя винтами привинчивают к выключателю;
к розетке и основанию выключателя винтами привинчивают кабель.

Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

Выключатель с лампочкой схема подключения

Автор Alexey На чтение 6 мин. Просмотров 28 Опубликовано 08. 04.2016 Обновлено 08.04.2016

Для поиска выключателя на ощупь, находясь к тому же в малознакомой непривычной обстановке, можно потратить немало времени и нервов, задевая предметы. Проснувшись в темноте, при поисках выключателя есть риск споткнуться и получить травму.

Поэтому световая индикация аппаратов ручного управления освещением стала применяться почти сразу же после массового распространения электроосветительных приборов. Поначалу подсвечивали разными методами устройства управления электрическими осветительными приборами на предприятиях и в общественных заведениях.

Позже стали выпускаться бытовые выключатели с подсветкой, не отличающиеся от обычных по размерам, способу установки и подключения.

Сбалансированная яркость подсветки

Удобство выключателей с подсветкой заключается в возможности быстрого определения местонахождения устройства коммутации благодаря слабому свечению встроенного источника света.

Яркость свечения должна обеспечивать заметность выключателя сразу же для человека, пришедшего в помещение с потёмок, и спустя некоторое время, необходимое для аккомодации глаза, привыкшего к свету. Очевидно, что индикация будет тем заметней, чем мощнее и ярче источник света, но слишком яркая подсветка в темноте будет мешать при отдыхе, а также увеличится потребление электроэнергии.

Световая индикация выключателя света

На заводах, изготовляющих электротехнические изделия, мощность свечения выбирают и устанавливают таким образом, чтобы соответствовать запросам большинства потребителей.

Вся электронная начинка, необходимая для световой индикации, устанавливается производителем при изготовлении изделия, поэтому установка и схема подключения выключателя с подсветкой идентична для аналогичного коммутирующего устройства без подсвечивания, и пользователю незачем вникать в принцип работы индикации.

Схема подключения одноклавишного выключателя с подсветкой

Но, для разработки собственной подсветки выключателя или любого другого устройства, необходимо разобраться в существующих схемах, а также нужно будет опытным путём определить необходимую яркость источника света.

Принцип работы подсветки

В выключателях, и других устройствах, оборудованных световой индикацией, в качестве источника света используются маломощные неоновые лампы тлеющего разряда и светодиоды.

Светодиоды в выключателе

В независимости от используемых источников света, подключается подсветка параллельно контактам выключателя. При этом ток при разомкнутых контактах течёт через элементы подсветки и нить накала лампы освещения.

Схема подключения светодиода к выключателю

Если в качестве электроосветительного прибора используется люминесцентная или светодиодная лампа, то ток, необходимый для работы подсветки протекает через электронную схему данных осветительных электроприборов, из-за чего они неприятно мерцают в темноте.

После детального рассмотрения схем и принципа работы подсвечивающих элементов будут даны советы по устранению описанного эффекта мерцания данных электроосветительных приборов при управлении ими выключателями с подсветкой.

Разбор схемы с неоновой лампочкой

Ключевым параметром при расчётах схем подключения неоновых лампочек, является максимально допустимый ток, который в цепи питания источника света индикации ограничивается токоограничивающим резистором, включённым последовательно, благодаря чему достигается падение напряжения до номинального рабочего уровня.

В данной схеме подключения неоновой лампочки номинал сопротивления варьируется из-за типа электроприбора использованного для освещения. При использовании ламп накаливания, обладающих относительно малым сопротивлением, номинал резистора выбирают близким к максимуму.

Для люминесцентных и светодиодных осветительных приборов сопротивление резистора уменьшают, но не ниже на схеме указанного предела.

Схема подсветки на основе светодиода

При подключении светодиода соблюдается тот же принцип ограничения тока, но данный полупроводниковый прибор работает только при прямом включении. При отрицательной полуволне переменного напряжения может наступить пробой светодиода.

Поэтому, чтобы избежать пробоя, в схеме используют дополнительный диод, подключая его параллельно или последовательно светодиоду.

В данной схеме параллельно подключенный диод в обратном направлении гасит отрицательную полуволну, шунтируя светодиод, пропуская ток через себя. Рассеиваемая мощность диода должна быть не менее 1Вт. Очевидно, что энергия отрицательной полуволны напряжения расходуется на нагрев диода и резистора.

Здесь последовательно включённый светодиод не пропускает отрицательную полуволну, тем самым оберегая светодиод. Данная схема более экономна, но мерцание светодиода будет заметней, и яркость уменьшится из-за нелинейности АЧХ полупроводниковых приборов.

Подключение 2 светодиода встречно

Чтобы увеличить КПД использования электроэнергии, можно включить два светодиода встречно – параллельно, то есть, каждый светодиод будет работать на своей полуволне. Здесь падение напряжения рабочего светодиода будет ограничивать напряжение пробоя для обратно подключённого аналога.

В качестве ограничителя тока можно использовать конденсатор, у которого реактивное сопротивление переменному току уменьшается при увеличении емкости.

Практические расчеты и монтаж

Разумеется, что разрабатывать и монтировать схемы со светодиодами невыгодно, когда продаются готовые выключатели с подсветкой, практически не отличающиеся по цене от обычных, и не требующие никаких дополнительных манипуляций.

Но можно самостоятельно сделать подсветку для вводного щитка, на основе достаточно мощного светодиода, включаемого при открывании крышки. Подобным способом можно снабдить световой индикацией любое устройство. Для самостоятельной разработки подсветки, чтобы подобрать номинал сопротивления резистора и его рассеиваемую мощность, нужно воспользоваться формулой.

При монтаже светодиодов необходимо соблюдать полярность их выводов, которые называются анодом и катодом.

Обозначение на схемах светодиода

Светодиод светится при прямом токе, который возникает при подключении анода к плюсу, (положительная полуволна переменного напряжения), катода к минусу.

Поэтому часто анод светодиода маркируют значком «+». Поскольку диод и светодиод являются полупроводниковыми приборами, они чувствительны к перегреву, поэтому паять их следует с осторожностью.

Устранение эффекта мигания люминесцентных и светодиодных ламп

Нужно помнить, что параметры элементов подсветки никак не влияют на работу включённой лампы освещения, так как схема со светодиодом шунтируется контактами выключателя, поэтому ток через данную цепь практически не течёт, и индикация не работает.

При выключенном выключателе ток подсвечивания не может ощутимо нагреть нить накаливания лампы, но подзаряжает конденсаторы в блоках питания люминесцентных и светодиодных осветительных приборов, из-за чего они периодически вспыхивают.

Существует несколько способов решения данной проблемы:

Отказаться от выключателя с подсветкой, или отключить светящийся элемент;
Подвести к выключателю ноль и переделать схему, запитав подсветку от нулевого провода, минуя осветительный электроприбор. Данную модернизацию есть смысл делать при ремонте электропроводки, и если будет использоваться провод меньшего сечения, последовательно нужно включить плавкий предохранитель;
Шунтирование люминесцентной или светодиодной лампы при помощи резистора 200-300 кОм, 1 Вт, или схемы с конденсатором, установленной в цокольном патроне, подключаемой параллельно клеммам.

Электрическая схема коробка выключатель розетка лампочка. Установка и подключение розеток и выключателей

Для установки выключателя потребуется:

выключатель;
соединительные провода;
распределительная коробка;
изолента;
отвертка;
желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т. е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

Схема выключателя состоит из:

лампочки – одна или несколько, включенных параллельно;
одноклавишного (в нашем случае) выключателя;
распределительной коробки;
источник питания 220V.

Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
Установка и соединение розетки с выключателем следующая:

на стене закрепляют подрозетник;
розетка раскрывается;
основание розетки двумя винтами привинчивают к выключателю;
к розетке и основанию выключателя винтами привинчивают кабель.

Как правильно соединить выключатель и розетку

Видео подключения выключателей и розеток

Как подсоединить розетку с выключателем два в одном

Как подсоединить управляемую выключателем розетку два в одном

Видео, как подсоединить розетку с выключателем два в одном.

Выключатель управляет напряжением в розетке:

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле, где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. ).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
На следующем этапе вскрываем розетку, к которой предстоит подключение, и проверяем отсутствие напряжения.
Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Как подключается выключатель

Подключение выключателя — основные ошибки при подключении. 65 фото и пошаговая инструкция

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

фигурную, прямую и индикаторную отвертки;
соединитель;
наточенный нож;
плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Также рекомендуем посетить:

materialyinfo.ru

Подключение выключателей света с любым количеством клавиш

Как снять выключатель

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

Желто-зеленый всегда подключается к заземлению;
Синий или голубой подсоединяют к нулевому проводу;
Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Как правильно подключить выключатель

Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
На люстру или лампочку всегда приходит нулевой провод;
Фаза всегда должна подаваться на коммутирующие устройства.

Как установить выключатель света

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить двухклавишный выключатель

Как подключить двойной выключатель

Как подключить трехклавишный выключатель

Как подключить тройной выключатель

Техника безопасности

electriktop.ru

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Как подключить выключатель света?

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.

Как выбрать выключатель

Выключатели для света бывают следующих видов:

одноклавишные
двухклавишные
сенсорные
импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.

Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

выключатель
электропровод
распределительные коробки
электроиндикаторная отвертка
кусачки и плоскогубцы
изолента
крепежный элемент
подрозетник
перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.

Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

remont.youdo.com

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

Демонтируем действующий выключатель, не трогая монтажную коробку.
Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
Аккуратно сверлим отверстие для подрозетника.
В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1. 5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

profazu.ru

Как подключить выключатель с одной клавишей своими руками

14.12.2016

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Необходимые инструменты и материалы

Перед тем, как выполнить подключение выключателя света, в комнате должна быть сделана разводка электрических проводов и подготовлено место (отверстие) в стене, куда непосредственно будет монтироваться коммутационный аппарат. Если этого нет, для начала вам придётся сделать штробы в стене (для прокладки электрического провода) и смонтировать распределительную коробку (в ней будут производиться соединения проводов). Для этого запаситесь следующими материалами и инструментами:

Шпаклёвкой или алебастром.
Перфоратором и болгаркой с кругом по бетону.
Шпателем и ёмкостью для замешивания раствора.

Есть вариант немного проще – отыскать в комнате ближайшую установленную распределительную коробку и произвести подсоединение проводов в ней.

Имейте в виду! Распределительные коробки всегда монтируются под потолком (на расстоянии 10-30 см от него), поэтому для работы вам обязательно понадобится стремянка.

Чтобы самостоятельно произвести элементарный монтаж, а потом проверить, насколько правильно выполнена схема подключения выключателя к лампочке, вам понадобятся следующие материалы и инструменты:

Выключатель с одной клавишей внутреннего исполнения.
Полипропиленовый или пластмассовый подрозетник (монтажная коробка).
Светильник на одну лампочку.
Изоляционная лента.
Отвёртка с индикацией напряжения.
Нож для зачистки изоляционного слоя на проводах.

Подключение

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
Включите вводной автомат и опробуйте в действии выключатель.

Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу». Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

Видео

Теперь вы знаете, как подключить выключатель с одной клавишей. Можно, конечно, пригласить для этого дела специалистов-электриков. Но в случае именно с этим устройством нет ничего сложного, а результат, сделанный своими руками, радует всегда вдвойне.

yaelectrik.ru

Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;
— распределительная коробка;
— соединительные провода;
— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Схема подключения розетки и выключателя в одной распределительной коробке

Как подключить к распределительной коробке розетку и выключатель?

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Похожие материалы на сайте: Понравилась статья — сохрани на стену!

electricvdome.ru

Как установить выключатель Gira

Для управления освещением в помещении используются выключатели, диммеры и таймеры. Они различаются между собой принципом работы, устройством и мощностью. Самые распространенные виды выключателей: одноклавишные, двухклавишные и трехклавишные. Данные виды выключателей одинаковы по принципу работы. Все одноклавишные выключатели Gira являются проходными. Ниже представлено изображение механизма одноклавишного выключателя Gira. Такой тип выключателей используется для управления одним источником света или одной группой освещения в одной зоне. Его можно подключать и как проходной выключатель (в паре с другим таким же) или как обычный одноклавишный.

Как подключить выключатель

Практически каждый владелец своей жилплощади хотя бы раз в жизни сталкивался с вопросом как подключить выключатель. На самом деле в этом нет ничего сложного и достаточно обладать небольшими знаниями электрики и соблюдать правила подключения проводов. В данной статье мы дадим вам ответ о том, как подключить выключатель света (а, поскольку все одноклавишные выключатели Gira являются проходными, то заодно получите представление о том, как подключить проходные выключатели).

Схема проходного выключателя Gira изображена на рисунке ниже.

Схема подключения проходного выключателя

Схема подключения проходного выключателя (см. ниже) определяет способ и последовательность действий при подключении. Она включает в себя одну или несколько параллельно подключенных лампочек, непосредственно самого одноклавишного выключателя, распределительной коробки и источника питания 220В.

Установка проходного выключателя целесообразна в тех местах, где использование обычного будет не совсем удобно (например, лестничный пролет, длинный коридор, проходная комната и т.д.). Схема соединения таких устройств реализована как переключатель. Во время его работы электрическая цепь не разрывается, а переключается между двумя выходными контактами.

Рассмотри способ подключения одноклавишного выключателя. Прежде чем начинать любые работы по подключению светильника или лампочки к выключателю необходимо полностью обесточить то помещение, в котором будут проводиться работы.

Разновидности монтажа выключателей

Выключатели бывают двух типов монтажа: накладного и скрытого монтажа (заподлицо). Рассмотрим вариант монтажа, когда у нас уже есть готовые штробы и ниши для установки нашего одноклавишного выключателя.

В круглую нишу устанавливаем подрозетник и выводим в него через специальные отверстия все необходимые провода. В бетонной или кирпичной стене фиксируем подрозетник с помощью штукатурки. В гипсокартонных стенах – фиксируем с помощью двух саморезов.
Далее необходимо подключить провода к механизму нашего выключателя согласно схеме подключения (обратите внимание на схемы, размещенные выше и выберете ту, которая вам необходима). В механизмах выключателей компании Gira клеммы являются самозажимными, что значительно облегчает установку проводов. Зачищенные концы проводов необходимо просто вставить в соответствующие по схеме клеммы и защелкнуть. Обязательно подключайте провода в определенном порядке, пользуясь маркировкой на механизме выключателя! Помните, что белый или коричневый цвет проводов обозначает фазу, черный или синий – ноль, желтый, зеленый, желто-зеленый обозначают провод заземления.
Подключив провода, необходимо аккуратно уложить их вместе с механизмом в монтажную коробку и закрепить сам механизм при помощи распорок, которые разводятся в стороны по мере закручивания фиксирующих винтов и двух дополнительных винтов, которые крпят механизм к монтажной коробке. Следите за тем, чтобы по мере закручивания винтов распорок механизм не перекашивался.
Теперь можно устанавливать декоративную рамку, закреплять ее суппортом и устанавливать клавишу выключателя.

Подводя итог, кратко схема подключения одноклавишного выключателя выглядит следующим образом: в распределительной коробке, которая находится на коридоре, расположен нулевой и фазный провод. Нулевой провод обозначен синим цветом и сразу соединен с нулевым кабелем светильника. Входная фаза сначала направлена к выключателю, затем возвращается в распределительную коробку, а затем только идет соединение с фазой самой лампочки. Наиболее важным моментом является не перепутать жилы между собой.

На видео продемонстрировано как происходит подключение и установка выключателя и розетки Gira в двухместную рамку.

Как подключить фонарь — пошаговое руководство

Подключение света на первый взгляд может показаться немного сложным. Он включает в себя отключение источника питания, проверку изоляции электричества, знание того, где должен быть размещен каждый провод, и идентификацию коммутируемого провода под напряжением. В нашем руководстве этот процесс описан пошагово, чтобы упростить вам задачу.

1. Способны ли вы?

Выполняя любую электрическую задачу в доме, вы должны быть уверены, что можете уверенно выполнить ее от начала до конца.

Если у вас есть какие-либо сомнения, обратитесь к квалифицированному электрику, который выполнит эту работу за вас. Переходите к шагу два, только если уверены, что способны.

Важное примечание: Для вашей собственной безопасности убедитесь, что все электрические изделия установлены в соответствии с местными строительными нормами. Если у вас есть сомнения или это требуется по закону, сообщите об этом тому, кто зарегистрирован в схеме самосертификации электрооборудования.

2. Отключите питание и убедитесь, что электричество отключено.

Убедитесь, что вы делаете это правильно, чтобы не получить удар током.

Перед подключением света убедитесь, что в нем нет бытовой техники, прежде чем выключить все переключатели на потребительском блоке или блоке предохранителей. Это подает питание на вспомогательные цепи.

Затем проверьте отключение электричества с помощью детектора напряжения. Держите устройство напротив проводов, и предупреждающий символ (например, красный свет или мигающий красный свет и звуковой сигнал) обычно загорается, если цепь все еще находится под напряжением.

3. Снимите имеющуюся лампочку и фитинг.

Снимите лампочку вручную, а фитинг — отверткой.Если ваш коммутируемый провод под напряжением уже помечен рукавом или изоляционной лентой, не удаляйте ее.

Если в наличии нет лампочки или фитинга (только ослабленные провода), пропустите этот шаг и перейдите к шагу четыре.

4. Правильно настройте домашний измерительный прибор.

Бытовой измерительный прибор позволит вам определить, какой из оголенных проводов является коммутируемым проводом под напряжением, поскольку он не маркирован во всех случаях.

Убедитесь, что на вашем домашнем измерительном приборе установлен режим измерения сопротивления и звуковой сигнал — это будет измерять сопротивление и целостность провода, когда к каждому проводу прикреплены красные и черные зажимы или щупы типа «крокодил».

5. Найдите коммутируемый провод под напряжением

Независимо от того, имеется ли в наличии фитинг (например, потолочная розетка), вам необходимо прикрепить красные и черные зажимы или щупы «крокодил» домашнего тестового прибора к каждому из трех комплектов. красного (или коричневого) и черного (или синего) проводов, чтобы найти коммутируемый провод под напряжением.

Каждый раз нажимайте на выключатель, чтобы проверить, нет ли звукового сигнала. Звуковой сигнал — это коммутируемый провод под напряжением.

6. Определите коммутируемый провод под напряжением

Теперь, когда вы нашли коммутируемый провод под напряжением, вам нужно выделить его с помощью изоляционной ленты или рукава.

7. Правильно прикрутите все провода на место

Если у вас уже есть фитинг или нет, теперь вам нужно вкрутить все провода в правильные клеммные колодки на вашем новом светильнике.

Вверните два нейтральных провода (черный или синий) в левый блок (нейтральный блок), три провода под напряжением (красный или коричневый) в центральный блок (токоведущий блок) и переключаемый токоведущий провод в правый блок ( блок переключателей).

В двух оставшихся отсеках для винтов будут находиться нейтральный и токоведущий провода держателя лампы.

8. Присоедините патрон лампы и лампочку

Теперь ваш свет подключен правильно, установите патрон лампы, ввинтив нейтральный и токоведущий провода в последние два пустых отсека для винтов. После этого установите лампочку вручную.

9. Снова включите питание

На этом этапе вы можете снова включить питание. Процесс подключения вашего света завершен!

Чтобы узнать больше о том, как использовать ваши новые светильники с переключателем диммера, прочтите наше руководство по диммированию.

Если вам требуются дальнейшие инструкции, основанные на различных типах осветительных приборов, не стесняйтесь звонить одному из наших дружных сотрудников сегодня по телефону 01494 723 286. Мы открыты с 09:00 до 17:00 с понедельника по пятницу.

Как отремонтировать настенный электрический выключатель

В вашем доме вы, вероятно, найдете несколько разных типов переключателей, управляющих осветительными приборами или электрическими розетками.

Есть однополюсные переключатели, управляющие вещами из одного места, трехпозиционные переключатели, управляющие освещением или розетками из двух мест, а для больших домов или сложных ситуаций четырехпозиционный переключатель может использоваться для управления освещением или розетками из трех или более мест. .

Когда коммутатор перестает «переключаться», пора устранять неполадки и ремонтировать или заменять коммутатор. Прежде чем выполнять какие-либо работы с выключателем, убедитесь, что на электрической панели отключено питание. Вы также можете использовать трассировщик цепи, чтобы определить автоматический выключатель или предохранитель, который необходимо отключить.

Теперь давайте рассмотрим некоторые распространенные проблемы и способы их устранения.

Светильник мерцающего света

У вас есть лампочка, которая иногда мигает? Может, когда вы проходите мимо или дотрагиваетесь до лампы, или, казалось бы, без причины? Решение может быть таким простым, как затянуть лампочку.Узнайте, как исправить мерцающую лампочку.

Светильник или проводное устройство не работает

Вы пытаетесь выяснить, почему лампочка, прибор или светильник не работают, когда вы нажимаете выключатель? Обычно это простое решение, например, перегоревшая лампочка. Это особенно часто бывает, если вы используете ненадежную лампочку CFL. Другие причины могут быть более сложными, например, неисправное устройство или короткое замыкание.

Срабатывание автоматического выключателя или перегорание предохранителя при включении переключателя

Вы включаете выключатель и «POP» срабатывает автоматический выключатель или перегорает предохранитель? Если это так, проблема может быть в чем угодно — от ослабленного провода до короткого замыкания.Короткое замыкание возникает, когда горячий провод (черный провод) касается другого горячего провода или белого нейтрального провода. Обрыв провода в цепи тоже может вызвать эту проблему. Узнайте, как устранить перегрузки выключателя выключателя света.

Том Гриль / Getty Images

Коммутатор становится теплым или горячим или гудит при использовании

Ваш выключатель или розетка теплые или даже горячие на ощупь? Если да, то это может быть очень серьезной проблемой и требует немедленного внимания. Просмотрите эти шаги, чтобы диагностировать возможную проблему.Узнайте, как устранить перегрев или гудение переключателя диммера (примечание: это не относится к диммерам в режиме диммирования).

Смотреть сейчас: как исправить перегретый или гудящий диммерный переключатель

Как преобразовать существующее освещение в интеллектуальное беспроводное освещение WiFi

Когда я впервые принял решение внедрить интеллектуальные продукты в свою квартиру, я признаю — я немного опасался. Идея настолько сильно изменить , чтобы ощутить преимущества умного дома, была устрашающей; Я боялся, что мне придется изменить почти все, чтобы принять осознанное решение о том, подходит ли мне умный дом.

Итак, когда мой близкий друг посоветовал мне начать с малого — например, с очень малого — я понял, что этот маршрут для меня.

(Спойлер: у меня в квартире сейчас так много умных товаров — я просто хотел сделать первый шаг.)

Начав с малого, я начал с освещения. Я превратил существующие светильники и выключатели в умные решения с помощью нескольких быстрых и простых исправлений.

Итак, если вы хотите начать с малого с умного дома, эта статья для вас.

Зачем это нужно

Чтобы начать работу с умным домом, я предлагаю сначала сосредоточиться на освещении.Существует так много отличных продуктов для интеллектуального освещения, особенно тех, которые легко установить и хорошо сочетаются с имеющимися у вас лампами и выключателями. Вам нужно будет переключиться, если вы только начинаете работу со своим умным домом и ищете простоту и эффективность использования.

Установка и простота использования

Все продукты, которые я предложил, просты в установке и использовании. Они созданы для работы с вашим существующим освещением и в основном являются plug-and-play.

Стоимость

Продукты, которые я включил, варьируются от 30 до 50 долларов. Они являются отличным дополнением к вашему текущему освещению (и будут работать для вашего кошелька!).
Ознакомьтесь с этими советами и продуктами, которые научат вас, как превратить существующие светильники и выключатели в интеллектуальные решения.

Почему стоит доверять Ideaing?

С 2013 года наша команда в Ideaing имеет обширный опыт в области технологий, от электротехники до менеджеров по продукции в компаниях из списка Fortune 500.Мы гордимся тем, что предоставляем действительно объективные стимулы для наших обзоров и рекомендаций. Наша экспертная группа экспертов по продуктам тратит тысячи часов на исследование, анализ и тестирование продуктов. После нашего обширного исследования более 40 лучших интеллектуальных выключателей света и вилок WiFi на рынке, вот лучшие решения для большинства людей.

Как преобразовать существующие лампы и переключатели в интеллектуальные фонари и переключатели на 2020 год

Вот несколько действительно простых способов превратить старые фонари в новые интеллектуальные беспроводные фонари.

1. Шаг 1. Преобразуйте все тупые выключатели света

Преобразование всех ваших «тупых» выключателей света позволяет легко сделать первый шаг в создании умного дома.

Это как раз мой первый шаг, и теперь вы тоже можете это сделать. Превратить «тупые» выключатели света в интеллектуальные продукты очень просто, благодаря таким продуктам, как Switchmate.

Switchmate очень прост в использовании.Все, что вам нужно сделать, это прикрепить его к существующим переключателям и альту, это мгновенно умно. Switchmate использует магнитные силы для прикрепления, а это означает, что вам не нужно беспокоиться о проводах или инструментах. Самое приятное — он подключается к телефону через Bluetooth.

Преобразование «тупых» выключателей света с помощью такой розетки, как Switchmate, — это действительно простой способ испытать воды перехода к умному дому без значительных вложений.

Шаг 3. Интеллектуальный контроль над лампами и стоячими фонарями

Используя интеллектуальную розетку, вы можете подключить любой предмет («немой» или нет) и управлять им со своего смартфона.

В моем доме так много товаров. Серьезно. У меня куча вещей. От ламп до вентиляторов, от телевизоров до тостеров — моя квартира забита всякой всячиной.

Так вот, с этими «штуками» я почти всегда выхожу из дома, гадая, выключил ли я эти штуки. Каждое утро я часто выхожу из дома с вопросом: «Я выключил лампу? Мой тостер? »

Благодаря Amazon Smart Plug мне больше не о чем беспокоиться. Этот продукт позволяет мне подключать что угодно и управлять им со своего смартфона.Это потрясающе — и это действительно изменило то, как я контролирую продукты в моей квартире.

Я часто путешествую, а это значит, что я постоянно запираю свою квартиру на несколько дней. В качестве таких. Я всегда проверяю, что мои приборы отключены от сети. Несомненно, это может занять несколько часов! Имея контроль над своими лампами, стоячими фонарями и другими устройствами, вы можете гарантировать, что они всегда выключены.

Шаг 5. Используйте переключатели с дистанционным управлением

Зачем усложнять жизнь, если можно просто управлять переключателями?

Всегда спорят, кто выключит свет перед сном или выключит телевизор, когда все спят и смотрят полуночные фильмы.Практически ежедневный сценарий вряд ли прекратится до тех пор, пока не появится Etekcity Wireless Remote Control Outlet Light Switch .

Etekticity решил проблему, так как это беспроводной контроллер всех подключенных к нему устройств. Даже когда вы устроились на кровати, у вас есть возможность включить или выключить прибор, просто используя удобный пульт дистанционного управления, подключенный к розетке. Его мощный радиочастотный сигнал, проходящий через стены и пол, позволяет нажимать где угодно на расстоянии до 100 футов.

Это главное удобство в одно нажатие, без установки или чего-либо еще.Легко и просто! Теперь все хотят оставить себе пульт и управлять светом. Я экономлю на электричестве и отключении и отключении электроэнергии. Для меня это беспроигрышный вариант!

— Часто задаваемые вопросы об интеллектуальных беспроводных решениях —

На что обращать внимание при поиске интеллектуальных беспроводных решений

Продукты, включенные в этот список, используются для превращения ваших «глупых» устройств в интеллектуальные беспроводные решения.Они варьируются от превращения ваших переключателей в умные переключатели, обмена старых лампочек на новые и многого другого. Вот несколько ответов на вопросы, которые часто задают клиенты:

Q: Как подключить умный выключатель света?

A: Просто! На большинстве устройств вы выбираете интеллектуальный выключатель света, снимаете старый выключатель и подключаете новое устройство к своему смартфону. Обычно устройство может подключаться через Wi-Fi. С другими вы можете переключить существующий выключатель света для простоты использования.

Q: Какой умный выключатель света самый лучший?

A: Есть из чего выбирать. Мне очень нравится Toggle как опция для быстрого и легкого преобразования. Я написал эту отличную статью о лучших умных выключателях и розетках Wi-Fi, чтобы узнать больше.

В: Нужна ли умная лампочка с умными розетками?

A: Нет! Я использую Sengled дома, и мне не нужна умная розетка с этим устройством. Мне нужен концентратор, который находится в моей комнате с маршрутизатором Wi-Fi.Бонус — многие из этих умных лампочек можно подключать к домашним динамикам и другим интеллектуальным устройствам автоматизации.

Q: Экономят ли интеллектуальные коммутаторы деньги?

A: В конечном итоге мы бы сказали «да»! Почему? Потому что, контролируя свои умные устройства, вы будете чаще их выключать. Благодаря умным светодиодным лампам они будут более энергоэффективными по сравнению со стандартным освещением.

Q: Сколько стоит выключатель света или интеллектуальные устройства?

A: Они различаются по диапазону.Некоторые начинаются с 20 долларов, другие доходят до 200 долларов. Обязательно выберите вариант, который подходит вашему кошельку.

Ожидается, что к 2020 году интеллектуальное освещение достигнет 13,4 миллиарда долларов, поэтому ясно, что эта часть огромной отрасли останется. И я всего лишь одна часть пазла — во многом такая же, как и вы.

Это не обязательно должно происходить сразу. Фактически, это может начаться с тех самых продуктов, которые есть у вас дома. От добавления умных устройств к своим «тупым» продуктам до сосредоточения внимания на открытом воздухе — вы можете превратить свой дом так же просто, как 1, 2, 3.

Вам понравились эти идеи умного освещения? Ознакомьтесь с 10 умными выключателями и розетками Wi-Fi, которые сделают ваше домашнее освещение умнее.

Вам также могут понравиться: Лучшие интеллектуальные термостаты | Лучшие камеры безопасности WiFi

7 умных переключателей, которые не испортят @!% Ваши умные лампочки

Тайлер Лизенби / CNET

Переход на умные лампочки — один из лучших способов навести порядок в доме, но стоит помнить об одной повторяющейся головной боли, связанной с умными лампочками: никакая автоматизация, элементы управления приложениями и голосовые команды не будут работать, если питание выключено. выключатель.И для большинства из нас выключать свет, когда мы выходим из комнаты, — это привычка, которую наши родители давно внушили нам. Другими словами, от этой привычки действительно трудно избавиться.

В течение многих лет это побуждало домовладельцев, использующих умные лампочки, принимать радикальные меры — или, по крайней мере, творческие. Один из самых распространенных: наклейка поверх переключателя, чтобы напомнить детям, чтобы он оставался включенным. И, знаете, ничто не кричит «умно», как наклеивание неоново-оранжевых клочков бумаги по всему дому.

Подробнее : 3 простых способа сделать свет более ярким
Читайте также : Лучшие умные лампы, меняющие цвет (которые стоят меньше, чем Philips Hue)

К счастью, начинают появляться лучшие способы. Идея достаточно проста — вместо того, чтобы прикрывать этот надоедливый тупой выключатель света наклейкой, просто замените его более умным выключателем, который в первую очередь предназначен для подключения к этим умным лампочкам. Выключите вещи у стены с помощью такого выключателя, и ваши лампочки будут продолжать работать как обычно.Некоторые из этих переключателей даже предлагают дополнительные уловки, такие как способность запускать определенные сцены освещения одним нажатием кнопки, дополнительную поддержку таких вещей, как динамики Sonos или встроенные датчики движения и окружающего света.

Philips Hue, Lifx, GE, Ring и другие: в 2019 году появится множество новых умных фонарей

Посмотреть все фото

Стоит отметить, что идея интеллектуальных переключателей, предназначенных для работы с умными лампочками, появилась довольно недавно.В течение многих лет популярные умные переключатели от таких компаний, как WeMo и iDevices помогали людям усовершенствовать свои тупые фонари и светильники, но такие переключатели со своими собственными встроенными элементами управления затемнением не предназначены для использования с умными лампами, потому что двойная диммирующие механизмы в конечном итоге сталкиваются и заставляют свет мерцать и мигать.

Это отличает эти новые переключатели от других, а также означает, что у вас есть только несколько вариантов, которые в настоящее время соответствуют всем требованиям. Вот они, а также наши первые практические впечатления.И в духе раскрытия информации, пожалуйста, знайте, что CNET может получать долю дохода от любых продаж, осуществленных через ссылки на этой странице.

Помимо возможности прямого сопряжения с интеллектуальными лампами GE, этот интеллектуальный диммер C by GE включает в себя встроенный датчик движения, который может включать свет, когда вы входите в комнату.

Ry Crist / CNET

C от GE C-Start Smart Switch

Новая линейка интеллектуального освещения GE разработана для полной совместимости с Google Assistant, а его интеллектуальные переключатели обещают хорошо работать с интеллектуальными лампами C от GE.Помимо того, что ваша автоматизация может работать даже при выключенном выключателе, версия за 72 доллара, представленная здесь, поставляется со встроенным датчиком движения, который может включать свет, как только вы входите в комнату.

Сейчас играет: Смотри: Качели C by GE для умных осветительных ограждений на выставке CES 2019

1:35

Если это звучит слишком много, вы можете сэкономить деньги, выбрав стандартную версию с диммером, которая стоит менее 40 долларов.Также доступны незаметные на вид тумблеры и подрулевые переключатели, гармонирующие с вашими существующими немыми переключателями. Мы планируем потратить некоторое время на их тестирование этим летом, но пока нам действительно нравится то, что мы видели в тесных отношениях GE с Google.

Подробнее на CNET: Новые умные фонари и переключатели GE делают блеск Google

Ry Crist / CNET

Интеллектуальный переключатель Click для Philips Hue от RunLessWire

В течение последнего года Philips Hue работал с производителями осветительного оборудования над разработкой интеллектуальных переключателей «Friends of Hue», которые прекрасно сочетаются с интеллектуальными лампами Philips Hue.Первым из них, появившимся на рынке США, стал интеллектуальный переключатель Click от компании RunLessWire.

Раньше называемый «Illumra», Click за 60 долларов представляет собой четырехкнопочный выключатель света без проводов и батареек. Вместо этого он работает, собирая кинетическую энергию каждый раз, когда вы нажимаете кнопку. Соедините его с лампами Hue, и вы сможете включать и выключать их, затемнять их вверх и вниз или переключать их между вашими любимыми сценами Hue.

Вдобавок ко всему, он поставляется во всех обычных цветах (белый, черный, коричневый, серый, светло-миндальный, слоновая кость — вы называете это), поэтому у вас не должно возникнуть проблем с сопоставлением его с существующими переключателями.И если к маршрутизатору подключен Philips Hue Bridge, совместимый с Apple HomeKit, вы также можете использовать переключатель Click для управления гаджетами HomeKit. 60 долларов — это немного дороговато, но нам понравился этот аксессуар, когда мы впервые протестировали его в конце прошлого года.

Подробнее на CNET: Этот умный переключатель с ручным управлением является обязательным аксессуаром Hue

Вы можете прикрепить iDevices Instant Switch в любом месте, а затем использовать его для включения других гаджетов iDevices.

Крис Монро / CNET

iDevices Instant Switch

Хорошо, значит, он не предназначен специально для умных ламп, но я включаю iDevices Instant Switch за 35 долларов в этот список, потому что он создан для работы с такими гаджетами, как iDevices Smart Plug.Если вы используете эту вилку для автоматизации лампы, то добавление Instant Switch даст вам физические средства включения и выключения света без фактического выключения самой лампы (что, как вы знаете, остановило бы всю вашу автоматизацию). и голосовые команды от работы).

Возможно, это нишевый вариант использования, но его стоит упомянуть людям, которые уже вложили средства в экосистему iDevices.

Подробнее на CNET: Этот умный переключатель управляет … другими … умными … переключателями?

Вы защелкиваете шкалу диммера Lutron Aurora поверх существующего переключателя света — проводка не требуется.Оттуда он будет подключаться по беспроводной сети к вашим лампам Hue. Просто уменьшите его яркость или коснитесь его, чтобы включить или выключить.

Крис Монро / CNET

Lutron Aurora Smart Dimmer Dial

Доступный для предварительного заказа и поставка которого запланирован на конец этого месяца, Lutron Aurora — это совершенно новый аксессуар для ламп Philips Hue (и, в конечном итоге, для других ламп Zigbee 3.0). Вместо того, чтобы заменять ваш тупой выключатель света, Aurora — это умный маленький циферблат, который защелкивается поверх него, фиксируя его в положении включения намного лучше, чем когда-либо могли бы ваши стикеры.Оттуда вы соединяете его со своими лампами Hue, затем поворачиваете циферблат, чтобы уменьшить их яркость, или коснитесь его, чтобы выключить и выключить.

Мы только начали тестирование, и пока оно работает так, как рекламируется, и не дало нам никаких проблем. 40 долларов за штуку, возможно, немного дороговато, но в качестве быстрого и легкого обновления для Hue, которое не требует вообще никаких проводов, я думаю, здесь есть что понравиться, особенно если у вас есть такой. Надоедливый. Выключатель. Это твои дети. Продолжайте выключаться! — Просто зажми циферблат поверх него, — говорю я.

Подробнее на CNET: Новый коммутатор Lutron решает большую головную боль, связанную с умной лампочкой.

Установите Hue Tap на монтажную пластину или носите его с собой, как пульт. В любом случае ему никогда не потребуются новые батареи и никогда не потребуется подзарядка.

Тайлер Лизенби / CNET

Philips Hue Tap

В этом аксессуаре Philips Hue используется та же технология сбора энергии «EnOcean», что и в RunLessWire Click, поэтому он включается при каждом нажатии кнопки.Никаких проводов, никаких батареек — только кинетическая энергия кончиков ваших пальцев, проходящая через сцепление. Соедините его со своими лампочками Hue, и вы сможете назначить три маленькие кнопки и большую четвертую, которая составляет остальную часть лица Tap, на любые действия, которые вам нравятся. Вы можете включать и выключать отдельные источники света, управлять целыми группами источников света, запускать свои любимые сцены Hue — вы называете это. Неплохо для гаджета стоимостью 40 долларов! Это на 20 долларов меньше, чем у версии RunLessWire, которая выполняет те же основные функции.

Подробнее на CNET: Philips Hue Tap — лучший гаджет для умного дома, которым вы не пользуетесь

Беспроводной переключатель затемнения Philips Hue можно носить с собой, как пульт дистанционного управления, или закрепить его на настенной панели для использования это больше похоже на выключатель света.

Тайлер Лизенби / CNET

Philips Hue Wireless Dimmer

Если вам не нравится круглая конструкция Tap или вы просто хотите сэкономить немного денег, отказавшись от конструкции с автономным питанием, то подумайте о беспроводном диммерном переключателе Philips Hue, который продается отдельно. примерно за 25 долларов.Вы можете связать его напрямую с 10 белыми светодиодами Hue, чтобы управлять ими одновременно, и для этого вам даже не понадобится Philips Hue Bridge. Как и Tap, он хорошо работает как импровизированный выключатель света, когда прикреплен к стене, но вы также можете взять его с собой и использовать как портативный пульт.

Еще один момент: вы также можете связать беспроводной диммер с одной из этих лампочек Hue White за дополнительные 10 долларов, что неплохо — эти лампы обычно стоят 10 долларов.

Подробнее на CNET: Нет приложения, нет концентратора — просто подключи и работай интеллектуальное освещение от Philips Hue

Они недешевы и разработаны с учетом выключателей освещения в европейском стиле, но Умные переключатели Senic Nuimo отлично работают как с Philips Hue, так и с Sonos.

Ry Crist / CNET

Senic Nuimo Click

Стартап «Умный дом» Senic был одним из европейских производителей, принявших участие в программе Philips Hue «Друзья оттенка». Его шатровое предложение: роскошно выглядящие интеллектуальные переключатели, которые используют тот же трюк, что и Hue Tap и RunLessWire Click, чтобы включить себя при нажатии кнопок. Не требуется ни проводки, ни батарейки.

Переключатели Nuimo Click также поддерживают беспроводное управление Sonos, поэтому, помимо управления лампочками Hue, вы можете использовать их для пропуска ваших любимых списков воспроизведения.Это самые дорогие гаджеты в этом списке, и они разработаны с учетом европейских квадратных выключателей света, но их все же стоит упомянуть из-за гладкого дизайна и интеграции Sonos.

Подробнее на CNET: Этим кнопкам не нужны батарейки для управления Sonos и Hue

4 интеллектуальных переключателя, которые работают с вашими интеллектуальными лампочками

Многие эксперты рекомендуют интеллектуальные переключатели вместо интеллектуальных лампочек, потому что их проще использовать.Однако без умных лампочек вы не получите огромных преимуществ, связанных с изменением цвета или переключением белого света.

Вы можете спорить о плюсах и минусах умных переключателей и умных лампочек (что я сделал здесь), но я не хочу выбирать то или другое. Я хочу как можно лучше. Я хочу иметь возможность сочетать крутые, изменяющие цвет эффекты умных лампочек с удобством и удобством использования умных переключателей.

Можно ли? Конечно! Вот как.

Что делает умный выключатель идеальным для управления умными лампочками?

1. Умная лампочка должна иметь постоянное питание.

Стандартный выключатель и большинство умных выключателей отключают питание светильника, когда вы выключаете выключатель. Это проблема, если к прибору подключены умные фонари. Без питания умный дом не может управлять умным освещением. Они фактически превратятся в тупой свет, пока вы снова не включите выключатель.

Чтобы интеллектуальный выключатель был совместим с интеллектуальным фонарем, он должен обеспечивать постоянное питание светильника.Для каждого из перечисленных ниже продуктов есть свой метод.

2. Существующий коммутатор не должен вызывать путаницу.

«Дополнительные» (см. Ниже) интеллектуальные коммутаторы фактически не заменяют старый ручной настенный выключатель. В таких случаях старый выключатель может стать помехой, если кто-то не знает лучшего, выключит его. Должен быть способ прикрыть или отключить старый переключатель, чтобы эти аксессуары работали нормально.

3. Минимальная задержка между нажатием переключателя и включением света

Для многих автоматических систем небольшая задержка не является проблемой.Например, если я прошу Алексу открыть дверь гаража, пройдет около 2 секунд, прежде чем ворота начнут открываться, и эта задержка меня не беспокоит.

Однако, когда дело доходит до автоматизации освещения, важно, чтобы свет включался как можно быстрее. При традиционном освещении мы привыкли к почти мгновенному включению / выключению. Что-либо меньшее не будет считаться адекватным решением. Никто не хочет заходить в темную комнату, нажимать выключатель и стоять там слепым 2 секунды.

4.(Необязательно) Интеллектуальный переключатель должен иметь возможность выбора цвета.

Я обнаружил, что обычно использую настенные переключатели только для быстрого включения / выключения и использую голосовое управление для установки разных цветов или сцен. Тем не менее, всегда приветствуются дополнительные функциональные возможности, если это можно сделать без ущерба для удобства использования или эстетики.

Ужасные решения

Пару лет назад не существовало достойных коммерческих решений для использования переключателей с умными лампочками. Если бы у вас были некоторые знания в области электрики и серьезный дух DIY, вы могли бы собрать достойное решение.Однако большинство людей с умными лампочками вернулись к простым, низкотехнологичным решениям, таким как всегда модная крышка переключателя:

или, строго сформулированная записка:

В этом больше нет необходимости, поэтому не будь тем парнем .

Дополнительные интеллектуальные переключатели

Эти интеллектуальные переключатели не требуют подключения. Считайте эти устройства модернизацией, которая работает с вашим существующим коммутатором, а не заменяет его.

Диммер Philips Hue

Один из самых популярных вариантов интеграции интеллектуального освещения с интеллектуальными переключателями — диммер Philips Hue.Он может подключаться к любым источникам света Zigbee 3.0 и управлять ими, но для получения полной функциональности (см. Управление сценой ниже) вам необходимо подключить его к концентратору Hue. Это действительно хорошо работает. Его время отклика быстрое, а настройка практически надежна.

Диммерный переключатель имеет 4 кнопки (вкл., Выкл., Затемнение вверх, затемнение вниз), но имеет немного больше функциональных возможностей, чем кажется на первый взгляд. Вы можете использовать Philips Hue приложение, чтобы установить до 5 предварительно запрограммированных сцен для вашего освещения. Нажмите кнопку включения диммера, чтобы включить свет до настройки по умолчанию.Продолжайте нажимать кнопку, чтобы просмотреть каждую сцену.

По сути, это пульт дистанционного управления для ламп Philips Hue. Но он имеет форму, которая легко крепится к стене, что дает ему внешний вид стационарно установленного настенного выключателя.

Пульт удерживается магнитами и легко снимается

Это особенно круто в местах, где у вас, возможно, нет лучшее расположение переключателя. Вы можете добавить один из них именно там, где он необходимо без инструментов. Это так же просто, как приклеить его к стене.Будь осторожен хотя потому что действительно прилипает. Если вам придется его переместить, вы можете оторвать кусок настенного покрытия.

Вы также можете использовать его, чтобы добавить переключатель, где вы еще не Имеется. Просто подключите умную лампочку к лампе, соедините диммер Hue с лампочку, затем поместите переключатель диммера Hue в любое место.

Однако, если у вас есть переключатель для освещения вы контролируете, есть небольшая проблема. Переключатель диммера ничего не делает чтобы отключить существующий переключатель, чтобы тот, кто не знал ничего лучше, мог легко отключить питание умных лампочек.

Есть несколько трудолюбивых людей, которые создали заглушки для адаптеров, которые позволяют устанавливать переключатели Philips Hue поверх этих проблемных существующих переключателей. Они позволяют существующему переключателю оставаться нетронутым, одновременно скрывая его (помещая диммер Hue поверх него), чтобы никто не мог его использовать.

Выглядят нормально, но я не большой поклонник. Я думаю, что переключатели Philips Hue несколько уродливы, и эта пластина заставляет их выступать из стены, так что они еще более заметны.

В конечном счете, функциональность — это почти все, что я хочу от интеллектуального переключателя, который работает с интеллектуальными лампочками, но тусклый внешний вид делает мое общее мнение о диммере прохладным. Если вы похожи на меня и предпочитаете более цельный традиционный вид, посмотрите диммер Lutron Aurora ниже.

Lutron Aurora

Lutron Aurora является продуктом «Friends of Hue», поэтому вам нужно быть пользователем Philips Hue, чтобы максимально использовать его. Как и большинство продуктов Lutron, он хорошо сделан и очень надежен.Кроме того, он решает две наиболее распространенные проблемы, с которыми сталкиваются люди с умными лампочками, без ущерба для удобства использования. Я думаю, что Lutron действительно выбил из парка эту.

Установка очень проста. Никаких проводов делать не нужно. Вам даже не нужно снимать крышку переключателя. Aurora просто крепится к тумблерной части существующего тумблера с помощью отвертки.

Lutron Aurora, установленный на стандартном переключателе.

Кроме того, если вы когда-нибудь захотите снять диммер Aurora, вам не придется возиться с электричеством.Вы просто ослабляете винт, и он сразу же снимается. Это ТОЛЬКО для арендаторов.

После установки на выключатель он блокирует выключатель в положении «включено», поэтому вам больше не нужно беспокоиться о том, что кто-то отключит питание ваших интеллектуальных фонарей (проблема №1). А поскольку он устанавливается поверх существующего переключателя, вам не нужно решать проблему с дополнительным переключателем (проблема №2: см. Переключатель диммера Philips Hue выше).

Вы можете нажать кнопку, чтобы включить / выключить управление или включить ручку управления диммером.Вы также можете установить сцену или цвет по умолчанию в Приложение Hue, когда вы нажимаете кнопку «вкл». Однако вы ограничены только одна сцена или цвет, поэтому у него не так много функций, как у Hue диммер.

Его можно настроить для прямого подключения к источникам света или к концентратор Philips Hue. Мне потребовалось около минуты, чтобы подключить мой к хабу Hue с помощью приложения Hue.

ПРИМЕЧАНИЕ. На момент написания этой статьи единственным совместимым мостом является Мост Хюэ. Однако он работает с Zigbee 3.0, чтобы он мог подключиться непосредственно на любые сертифицированные Zigbee 3.0 источники света.

Время отклика отличное. Когда вы нажимаете кнопку Aurora кнопка загорается почти мгновенно. Диммирование такое же. Его такой плавный и отзывчивый, что, вероятно, кого-то можно было бы обмануть, заставив думать, что аналоговый диммер.

Мне очень нравится, что он выглядит и работает как стандартная ручка диммерный переключатель стиля. Таким образом, у гостей или другой семьи не будет вопросов о том, как его использовать.

Это немного дороже, чем диммер Hue, но я предпочитаю чистый вид Aurora переключателю Hue в достаточной степени, чтобы дополнительная стоимость того стоит.

Встроенные интеллектуальные переключатели

Эти интеллектуальные переключатели заменяют старый ручной переключатель. Таким образом сразу решается проблема «остатков» переключателя. Однако установка потребует работы с электропроводкой.

Inovelli Red Series

Интеллектуальные переключатели Inovelli Red Series имеют возможность отключите реле, управляющее питанием светильника. Это позволяет постоянная мощность, передаваемая через выключатель на светильник, так что умный установленные в светильник лампочки никогда не теряют мощности.Это особенность, которая делает Inovelli Red уникальный и идеальный выбор для управления умными лампами с умный переключатель.

Когда вы нажимаете кнопку включения / выключения с включенной этой опцией, вместо прямого переключения питания на лампочки, на концентратор может быть отправлено сообщение для включения / выключения умных лампочек.

ПРИМЕЧАНИЕ. Коммутаторы Inovelli представляют собой интеллектуальные переключатели Z-Wave. Им требуется Z-Wave-совместимый концентратор для интеллектуальной автоматизации (я использую SmartThings). Диммер работает без нейтрали.

После подключения коммутатора к концентратору можно раскрыть истинную мощность этих коммутаторов.Несколько нажатий (вверх или вниз) можно использовать в качестве триггера для различных автоматизаций (посмотрите, что еще они могут сделать).

Например, у меня есть верхний свет и две прикроватные лампы. в моей спальне. Одно нажатие вверх / вниз включает / выключает верхний свет. Два нажатия вверх / вниз включает / выключает все три индикатора.

Кроме того, при использовании автоматизации вы не ограничены управлять только освещением. Вы ограничены только тем, что может делать ваш хаб.

Мне очень нравятся диммеры Inovelli Red, но есть одна проблема, которая мешает мне использовать «Full Inovelli» на моем интеллектуальном освещении.

Любой коммутатор, который полагается на двойное или тройное нажатие, в конечном итоге потребует небольшой задержки. Например, если вы нажмете на весло, чтобы включить свет, он не сможет отправить сообщение «включено» в тот момент, когда вы нажмете на переключатель. Вместо этого он должен подождать долю секунды, чтобы убедиться, что вы не пытаетесь сделать двойное (или тройное и т. Д.) Нажатие.

Результатом этого является неизбежная встроенная задержка примерно на полсекунды. Я знаю, что это немного, но этого определенно достаточно, чтобы быть заметным и, на мой взгляд, ухудшить пользовательский опыт.

Скорость отклика коммутатора также будет зависеть от концентратора и индикаторов, которыми вы хотите управлять. Каждый шаг в цепочке коммуникации представляет собой потенциальную задержку / отказ.

При использовании моего концентратора SmartThings v3 (облачного) автоматизация обычно имеет задержку в 1-2 секунды. Возможно, лучше использовать локальный хаб, такой как Home Assistant или Hubitat, чтобы избежать задержек, вызванных облачной связью.

Коммутаторы Inovelli также могут подключаться напрямую к лампочкам Z-Wave с помощью ассоциации Z-Wave.Я пробовал использовать ассоциацию Z-Wave для непосредственного управления лампами Illumin (также изготовленными Inovelli), и пока производительность неутешительна.

Я думал, что, общаясь напрямую с лампочками, я могу вырезать любую задержку, вызванную концентратором. Я заставил его работать, но это было ненадежно. Иногда я нажимал на весло, и оно работало. В других случаях ничего бы не случилось.

Честно говоря, я не связывался с Inovelli по поводу моей проблемы. И лампы Illumin, и переключатели доступны всего пару месяцев, поэтому, возможно, есть еще некоторые ошибки, которые необходимо исправить.Inovelli имеет репутацию компании, предоставляющей отличную поддержку клиентов, поэтому я надеюсь, что проблемы с надежностью, которые у меня возникают, будут решены в следующем обновлении прошивки.

Переключатели Inovelli Red — самые мощные интеллектуальные переключатели, которые я обнаружил (с точки зрения домашней автоматизации). Однако им не хватает феноменального времени отклика решений Philips Hue, которое так важно для приложений освещения. Не знаю … может, я просто веду себя как избалованный засранец и мне стоит научиться жить с задержкой в полсекунды? Что вы думаете?

Контроллер RGBGenie

Это красивое устройство представляет собой интеллектуальный контроллер света, который устанавливается вместо стандартного настенного выключателя.Это единственный обнаруженный мной умный переключатель, который имеет полный контроль цвета RGBW на переключателе.

Контроллер позволяет непрерывно подавать питание на светильник (требуется нейтраль), поэтому интеллектуальная лампочка может оставаться под напряжением независимо от того, включен или выключен свет. В отличие от переключателей Inovelli, сквозная функция не является обязательной, поэтому можно использовать только с с интеллектуальным освещением.

Контроллеры RGBGenie доступны с беспроводными протоколами Zigbee или Z-Wave. Я использую концентратор Philips Hue для многих своих умных лампочек, поэтому я решил использовать Zigbee для своей.

Сенсорная панель покрыта кнопками и прикольного цвета звенеть. Я никогда не видел ничего подобного на переключателе. Конечно, я никогда не видел переключатель, который раньше был разработан для управления цветом.

Кнопки довольно интуитивно понятны, поэтому даже если вы никогда не видел или использовал его раньше, вы не будете бесцельно возиться, пытаясь сделать это работает.

С одной стороны, он выглядит модно и современно, и все функции впечатляют, но с другой стороны, меня беспокоит удобство использования.

Я привык входить в комнату или выходить из нее и вслепую щелкать выключателем. Весь процесс происходит не задумываясь. Мне даже не нужно смотреть на переключатель. С сенсорной панелью (на которой много кнопок) я должен остановиться, посмотреть и осторожно нажать нужную кнопку (подробнее читайте в моем полном обзоре).

В любом случае, он позволяет вам выбирать сцены и цвета прямо на настенном переключателе, что должно дать вам больше гибкости, чем голосовое управление, и менее громоздко, чем необходимость открывать приложение.

Последние мысли

При домашнем освещении лучше всего сначала сосредоточиться на основах. Умный переключатель должен быть отзывчивым, простым в использовании (для всех) и хорошо выглядеть. Как только эти три параметра настроены, , затем , мы можем безумно использовать дополнительные функции домашней автоматизации.

Диммерный переключатель Phillips Hue — это относительно недорогое решение с достаточным количеством функциональных возможностей, если вы используете светильники Philips Hue (лампы, совместимые с Hue). Диммер может быть установлен где угодно и позволяет переключаться между пятью сценами.

Диммер Lutron Aurora имеет самые основные функции (включение / выключение, затемнение) переключателей, которые я нашел, но он абсолютно прибивает основы. Его очень просто установить, и он надежен в использовании, поскольку выглядит и работает как стандартный диммер. Главный недостаток в том, что он ограничен светом Zigbee 3.0 (Philips Hue).

Трудно превзойти переключатели серии Inovelli Red для большей функциональности и гибкости. Хотя это переключатели Z-Wave, они могут подключаться к любому интеллектуальному свету через совместимый концентратор.

Переключатели RGBGenie оснащены функциями подсветки. Они предоставляют вам полные элементы управления RGBW, а также возможность выбора группы или сцены.

Я делаю все возможное, чтобы быть в курсе последних продуктов, но это одна из областей, где постоянно появляются новые возможности. Если вам известны более совершенные продукты или методы использования интеллектуальных переключателей с интеллектуальными лампочками, сообщите мне об этом в комментариях ниже. Спасибо за чтение!

Как сделать схему

Вы когда-нибудь задумывались о разнице между батареями и электричеством от настенных розеток или о том, как сделать электрическую цепь?

На этой странице вы узнаете об электронах и электрическом токе, батареях, схемах и многом другом!

Проекты схемотехники

Построить схему

Как сделать схему? Цепь — это путь, по которому течет электричество.Он начинается с источника питания, такого как батарея, и течет по проводу к лампочке или другому объекту и обратно к другой стороне источника питания. Вы можете построить свою собственную схему и посмотреть, как она работает с этим проектом!

Что вам понадобится:

* Чтобы использовать фольгу вместо проволоки, отрежьте 2 полоски длиной 6 дюймов и шириной 3 дюйма каждая. Плотно согните каждую по длинному краю, чтобы получилась тонкая полоска.)
** Чтобы использовать канцелярские скрепки вместо держателей батарей, прикрепите один конец канцелярской скрепки к каждому концу батареи, используя тонкие полоски ленты.Затем подсоедините провода к скрепкам.

Часть 1 — Создание схемы:

Подсоедините один конец каждого провода к винтам на основании держателя лампы. (Если вы используете фольгу, попросите взрослого помочь вам открутить каждый винт настолько, чтобы под ним поместилась полоска фольги.)
Подключите свободный конец одного провода к отрицательному («-») концу одной батареи. Что-нибудь случилось?
Присоедините свободный конец другого провода к положительному («+») концу батареи.Что теперь происходит?

Часть 2 — Суммирующая сила

Отключите аккумулятор от цепи. Поставьте одну батарею так, чтобы конец «+» был направлен вверх, затем установите другую батарею рядом с ней так, чтобы плоский конец «-» был направлен вверх. Обмотайте середину батарей липкой лентой, чтобы удерживать их вместе.
Прикрепите скрепку к батареям так, чтобы она соединяла конец «+» одной батареи с концом «-» другой. Закрепите скрепку узкой лентой (не заклеивайте концы металлических батарей).
Переверните батарейки и приклейте один конец скрепки к каждой батарейке. Теперь вы можете подключить к каждой скрепке по одному проводу. (В нижней части аккумуляторного блока должна быть только одна канцелярская скрепка — не подключайте к ней провод.)
Подсоедините свободные концы проводов к лампочке.

(Примечание: вместо шагов 1-3 вы можете использовать две батареи в держателях батарей и соединить их вместе одним проводом.)

Что случилось:

В первой части вы узнали, как сделать цепь с батареей, чтобы зажечь лампочку.

Электроэнергия питается от батарей. При правильном подключении они могут «запитать» такие вещи, как фонарик, будильник, радио… даже робота!

Почему не загорелась лампочка, когда вы подключили ее к одному концу аккумулятора с помощью провода?

Электричество от батареи должно проходить через один конец (отрицательный или «-») и обратно через положительный («+») конец, чтобы работать.

То, что вы построили с батареей, проводом и лампочкой на шаге 3, называется разомкнутой цепью .

Чтобы электричество пошло, нужна замкнутая цепь . Электричество вызывается крошечными частицами с отрицательным зарядом, называемыми электронами .

Когда цепь замкнута или замкнута, электроны могут течь от одного конца батареи по всем проводам к другому концу батареи. По пути он будет переносить электроны к подключенным к нему электрическим объектам — например, к лампочке — и заставлять их работать!

Во второй части вы добавили еще одну батарею.Это должно было заставить лампочку гореть ярче, потому что две батареи вместе могут обеспечить больше электричества, чем одна!

Скрепка в нижней части батарейного блока позволяла электричеству течь между батареями, делая поток электронов сильнее.

Вы видите, как работают замкнутые и разомкнутые цепи, позволяя или останавливая электричество?

Изолятор или проводник?

Материалы, через которые может проходить электричество, являются проводниками вызова.Материалы, препятствующие прохождению электричества, называются изоляторами.

Вы можете узнать, какие предметы в вашем доме являются проводниками, а какие — изоляторами, используя схему, которую вы создали в последнем проекте, чтобы проверить их!

Что вам понадобится:

Цепь с лампочкой и 2 батареями
Дополнительная проволока с зажимом типа «крокодил» (или проволока из алюминиевой фольги *)
Объекты для испытаний (из металла, стекла, бумаги, дерева и пластика)
Рабочий лист (необязательно)

Что вы делаете:

Отсоедините один из проводов от аккумуляторной батареи.Подключите один конец нового провода к батарее. У вас должно получиться два провода со свободными концами (между лампочкой и аккумулятором).
Произошел разрыв цепи, лампочка не должна загореться. Затем вы протестируете объекты, чтобы увидеть, являются ли они проводниками или изоляторами. Если объект является проводником, лампочка загорится. Это изолятор, он не горит. Для каждого объекта угадайте, думаете ли вы, что каждый объект замкнет цепь и зажжет лампочку или нет.
Подсоедините концы свободных проводов к объекту и посмотрите, что произойдет. Вот некоторые предметы, которые вы можете проверить, — это скрепка, ножницы (попробуйте лезвия и ручки по отдельности), стакан, пластиковую посуду, деревянный кубик, вашу любимую игрушку или что-нибудь еще, о чем вы можете подумать.

Что случилось:

Перед тем, как протестировать каждый объект, угадайте, загорится он или нет лампочка. Если это так, то объект, к которому вы прикасаетесь проводами, является проводником.

Лампочка загорается, потому что проводник замыкает или замыкает цепь, и электричество может течь от батареи к лампочке и обратно к батарее! Если он не загорается, объект является изолятором и останавливает поток электричества, как это делает разомкнутая цепь.

Когда вы настраивали цепь на шаге 1, это был разрыв цепи. Электроны не могли двигаться по кругу, потому что два провода не соприкасались. Электроны были прерваны.

Когда вы помещаете металлический предмет между двумя проводами, металл замыкает или замыкает цепь — электроны могут течь через металлический объект и переходить от одного провода к другому! От предметов, замыкающих цепь, загорелась лампочка. Эти объекты — проводники. Они проводят электричество.

Большинство других материалов, таких как пластик, дерево и стекло, являются изоляторами. Изолятор в разомкнутой цепи не замыкает цепь, потому что электроны не могут проходить через него! Лампочка не загоралась, когда между проводами вставлялся изолятор.

Если вы используете провода или зажимы из крокодиловой кожи, внимательно посмотрите на них. Внутри они металлические, а снаружи пластик. Металл — хороший проводник. Пластик — хороший изолятор. Пластик, обернутый вокруг провода, помогает удерживать электроны, протекающие по металлическому проводу, блокируя их передачу на другой объект за пределами проводов.

Урок схемотехники

Что такое электричество?

Все вокруг вас состоит из крошечных частиц, называемых атомами.

Атомы имеют внутри еще более мелкие частицы, называемые электронами . Электроны всегда имеют отрицательный заряд.

Когда электроны движутся, они производят электричество!

Электричество — это движение или поток электронов от одного атома к другому. Не волнуйтесь, если это покажется сложным. Это!

Электронов называют субатомными частицами , что означает, что то, что они делают, происходит внутри атомов, так что это довольно сложная наука.

Вы помните, как узнали о магнитах? У них есть положительный и отрицательный заряды, а противоположные заряды (+ »и« — ») притягиваются друг к другу. То же самое и с электрическими зарядами. Отрицательно заряженные электроны пытаются соответствовать положительным зарядам в других объектах.

Как электроны перемещаются от одного атома к другому?

Они плавают вокруг своих атомов, пока не получат достаточно электрической энергии, чтобы их толкнуть.

Энергия, которая заставляет их двигаться, исходит от источника питания, такого как аккумулятор или электрическая розетка.

Это работает примерно так же, как вода течет по шлангу, когда вы открываете кран.

Когда вы включаете выключатель или подключаете прибор, электроны проходят по проводам и выходят в виде электричества, которое мы иногда называем «мощностью».

Вы, наверное, знаете, что в некоторых электронных устройствах используются батарейки, а некоторые могут быть подключены к розетке.

В чем разница? Электричество, которое идет из розеток в вашем доме, очень мощное — в нем много электронов, которые текут с большим количеством энергии.

Он называется переменным током , или переменным током. Электроны в переменном токе очень быстро перемещаются взад и вперед (со скоростью света) по проводам на сотни миль от больших электростанций к розеткам, встроенным в стены домов и зданий.

Поскольку переменный ток очень силен, он также может быть очень опасным. Никогда не прикасайтесь к линии электропередачи, не вставляйте пальцы или предметы, кроме электрических вилок, в розетки. Вы можете получить сильный ток, который может нанести вам вред, из-за сильных токов, протекающих по проводам и розеткам.

Батареи вырабатывают гораздо менее мощный вид электричества, называемый постоянным током или DC. При постоянном токе электроны движутся только в одном направлении — от отрицательного (-) конца или вывода к положительному (+) выводу, через батарею и обратно обратно через «-» конец.

Ток, протекающий по проводам, подключенным к батареям, намного безопаснее переменного тока.

Он также очень полезен для питания небольших предметов, таких как сотовые телефоны, радио, часы, игрушки и т. Д.

Все о схемах

Цепь — это путь, по которому течет электричество. Если путь нарушен, это называется разомкнутой цепью, и электроны не могут двигаться полностью. Если цепь замкнута, это замкнутая цепь, и электроны могут перемещаться от одного конца источника питания (например, батареи) через провод к другому концу источника питания. В цепи батареи положительный и отрицательный концы батареи должны быть соединены через цепь, чтобы обмениваться электронами с лампочкой или другим объектом, подключенным к цепи.

Переключатель — это то, что позволяет размыкать и замыкать цепь. Если вы включаете выключатель света в своем доме, вы замыкаете или замыкаете цепь. Внутри стены выключатель замыкает цепь, и электричество течет к свету. Когда вы выключаете свет, цепь размыкается (теперь это разомкнутая цепь ), электроны перестают течь, и свет гаснет.

Отрицательно заряженные электроны, о которых мы говорили выше, не могут «прыгать», чтобы соответствовать положительным зарядам — они могут перемещаться только от одного атома к другому.Вот почему цепи должны быть замкнутыми, чтобы работать.

Жизнь без электричества

Отключалось ли когда-нибудь электричество там, где вы живете?

Иногда сильный ветер и шторм могут повредить линии электропередач (высокие столбы, удерживающие толстые провода, по которым течет электричество), нарушая поток электричества.

Когда это происходит, электроны перестают течь и не могут добраться туда, куда бы они ни направлялись. Когда в ваш дом не подается электричество, ни свет, ни розетки не будут работать!

Если на улице темно, то и внутри будет темно.

Компьютеры, телефоны, микроволновые печи, радио и другие устройства, которые должны быть подключены для работы, перестанут работать.

Если вы раньше теряли власть, можете ли вы описать, как это было?

Вы делали что-нибудь, что было прервано?

Вам приходилось использовать свечи, чтобы видеть?

Если вы никогда раньше не сталкивались с перебоями в подаче электроэнергии, постарайтесь думать обо всем, что вы делаете каждый день, для чего требуется электричество.

Как бы изменился ваш день, если бы у вас не было электричества? Есть ли вещи, которые вы могли бы использовать, которые работают от батарей?

Прочтите этот урок естествознания, чтобы узнать больше об энергии и различных видах электричества.

Science Words

Электроны — крошечные частицы внутри атомов, которые всегда имеют отрицательный заряд. Именно они вызывают электричество.

Ток — электроны текут, чтобы произвести электричество.

Обрыв цепи — прерванный путь, по которому электроны не могут течь.

Замкнутая цепь — непрерывный путь, по которому электроны могут течь от источника питания обратно к другому концу источника питания.

Smart Switches vs Smart Lights: какое решение лучше

Смарт-переключатели или умные лампы: как лучше всего использовать эти подключенные устройства в умном доме вашей мечты? Хотя мы хотим, чтобы смарт-устройство могло самоустанавливаться, это не так. (По крайней мере, прямо сейчас.) На самом деле, многие домовладельцы обнаруживают, что они должны быстро и быстро стать экспертами в том, как подключать провода в своих домах, пытаясь установить такие устройства, как интеллектуальные переключатели и интеллектуальные лампочки. Вот краткое, но подробное описание того, как электричество проходит через ваши стены, какие интеллектуальные устройства нужны для их собственного питания и как заставить их работать вместе.

Понимание проводки в вашем доме

Одна из самых больших проблем, с которыми сталкиваются потребители при строительстве нового умного дома, — это понимание проводки за стенами. Например, знаете ли вы, что вам нужен C-Wire, чтобы превратить термостат в умный термостат? Что ж, вы понимаете, и большинство потребителей не осознают эту маленькую деталь до тех пор, пока они не купят интеллектуальный термостат и не начнут устанавливать устройство. То же самое и с установкой умных выключателей и розеток.По данным CMoo Systems, 90 процентов домов по всему миру (и 50% в США и Калифорнии) не способны обеспечить питание сегодняшних умных домашних устройств в месте выключателя света, если домовладелец не переподключит провода в своем доме. Это ключ. Поэтому GearBrain решил объяснить, почему это так, и предложить варианты, чтобы вы могли запустить умные переключатели.

Традиционные настенные выключатели.

Как работает проводка?

Что касается электропроводки, то во всех домах используется переменный ток (переменный ток).В США и Канаде это известно как однофазная система на 110/240 В. Напряжение переменного тока имеет два провода, горячий и нейтральный (в новых домах также часто бывает заземляющий провод). Горячий провод, обычно черный, передает ток от электрического шкафа к нагрузке (например, к лампочке). Нейтральный провод, обычно белый, передает ток от нагрузки обратно к электрической панели. Электрическая панель, которая обычно находится в шкафу в подвале или гараже, содержит всю электроэнергию в доме.Так работает поток энергии за вашими стенами. Однако, каким бы простым это ни было, поток энергии для интеллектуальных устройств или коммутаторов становится очень сложным.

Стандартные выключатели и розетки имеют только два провода, как мы описали выше, под напряжением и нейтраль. Когда переключатель включен, ток течет от электрической панели к проводу, находящемуся под напряжением, к нагрузке и обратно к электрической панели через нейтральный провод. Когда вы выключаете выключатель, ток прерывается из-за прекращения подачи электричества из провода под напряжением, и нагрузка или лампочка выключается.Это называется «разомкнутыми» проводами. Это очень просто, правда?

Пример подключения выключателя в старом доме.

Многие электронные гаджеты, включая устройства IoT, работают от источника постоянного тока низкого напряжения (постоянного тока). Большинство этих устройств поставляются с аккумулятором, который представляет собой постоянный ток (постоянный ток), или стандартным источником питания, таким как трансформатор, который может преобразовывать мощность переменного тока в мощность постоянного тока, которая обычно составляет 12 или 24 вольт вместо стандартного. 120 вольт. Вся текущая бытовая электроника (т.е. В телевизоры, микроволновые печи и т. Д.) Этот тип источника питания встроен в свои изделия. Вот проблема, с которой мы сталкиваемся сегодня в наших домах, если хотим добавить интеллектуальные переключатели. Вам понадобится как минимум еще один провод или, возможно, несколько проводов для подключения к источнику постоянного тока. Этот провод, который является еще одним нейтральным проводом, который обычно имеет низкое напряжение, постоянный ток, используется для отправки сигнала для запуска ваших устройств IoT. Практически все существующие термостаты не имеют этого провода, известного как провод C или общий провод. По данным CMOO, 50% домов в США и Канаде и до 90% домов в Европе не имеют этого третьего провода в своих домах.(Чтобы узнать больше о том, как термостаты нуждаются в C-Wire, ознакомьтесь с информацией GearBrain «Что вам нужно знать об интеллектуальных термостатах и C-Wire»)

Варианты при отсутствии нейтрального провода

Если вы домовладелец и хотите установить интеллектуальные переключатели, есть варианты, если у вас нет этого третьего провода за стенами. Вот четыре варианта, которые можно использовать, если вы хотите превратить свой дом в умный дом:

Добавьте дополнительный провод или провода к существующей проводке в вашем доме.Вы можете вызвать электрика и попросить его протянуть новые провода за вашими стенами для каждого переключателя, розетки или термостата. Это может быть очень дорогостоящим и беспорядочным решением. Если вы делаете ремонт и ваши стены обнажены, самое время заново подключить провода. Это также будет дешевле, так как вашему электрику будет легче подключать провода.
Установите новые переключатели, работающие без нейтрального провода. Эти переключатели работают, отбирая ток, чтобы устройства работали должным образом.У этого варианта есть ограничения и недостатки. Например, чтобы эта опция работала, вам нужны светодиодные лампы определенного типа. Если вы этого не сделаете, ваши огни будут гореть, даже если умный выключатель выключен. Для правильной работы этих устройств вам необходимо иметь как минимум 25 Вт мощности. Прежде чем покупать эти умные выключатели, убедитесь, что вы знаете, какие светодиодные лампы вам нужны и сколько они стоят. Вы также можете установить обходное устройство рядом с вашей светодиодной лампой. Это может помочь остановить мерцание, но для его установки может потребоваться электрик.Еще одна добавленная стоимость.

Insteon Smart Switch работает с существующей проводкой.

Купить Умные светодиодные лампы. Эти умные лампочки позволяют контролировать лампочку. Phillips Hue, GE и Lifx — производители интеллектуальных светодиодных ламп, которыми можно управлять со смартфона или через подключенный хаб. Вы даже можете управлять ими с помощью голоса, если у вас есть цифровой помощник, такой как Amazon Echo или Google Home. Этот вариант не требует повторного подключения ваших переключателей.Тем не менее, вы должны помнить, что вам нужно всегда включать выключатель света. И, если ваш смартфон умрет, в некоторых случаях у вас будут проблемы с управлением светом на переключателе. Наконец, этот вариант может оказаться очень дорогим. Если у вас много света в комнате или люстра и вы хотите установить умные лампочки, это может стоить вам больших денег. Диапазон стоимости интеллектуальных светодиодных ламп составляет от 15 до 80 долларов за лампочку. Средняя стоимость стандартной светодиодной лампы составляет 6 долларов за лампу.
Купите умный светодиод с переключателем на батарейках. Philips Hue и Switchmate предлагают выключатель света с питанием от батареи, который также является диммером. Этот тип переключателя действует как пульт дистанционного управления вашим освещением. Просто закрепите его на стене и используйте выключатель или смартфон для управления освещением. Но убедитесь, что вы отслеживаете уровень заряда батареи в коммутаторе. Это можно сделать через приложение переключателя света. Хотя это удобный вариант с простой установкой, у него есть свои недостатки.Например, с пульта можно управлять только одним устройством.

Пример выключателя света с батарейным питанием от Switchmate

Хотя некоторые решения отличаются сложностью, некоторые могут быть краткосрочными вариантами, которые, по крайней мере, помогут вам начать работу. Одна компания, CMoo Systems, продвигает интеллектуальную архитектуру освещения, которая не «замыкает» токовый контур через нагрузку / лампочку и не зависит от размера / типа нагрузки. Решение CMoo не имеет «минимальной нагрузки», и даже светодиод мощностью 1 Вт будет работать идеально без мерцания / свечения, как это происходит со всеми другими интеллектуальными выключателями света, поддерживающими 2 провода / без нейтрали.Основные производители переключателей используют эту технологию, которая, как ожидается, скоро появится на рынке для потребителей и работает с существующей проводкой — и без дополнительных затрат на установку. Хотя это будет здорово, владельцам домов все равно нужно решить, как лучше всего использовать свои подключенные устройства.

Вы хотите, чтобы выключатель или розетка управляли устройствами в комнате или им нужна интеллектуальная вилка? Вы хотите, чтобы центральный узел управлял всем вашим домом и его устройствами, такими как умные жалюзи? Дешевле ли заменить выключатели / розетки, чем покупать светодиодные умные лампочки для каждой комнаты? После того, как вы примете эти решения — и поймете, нужно ли вам повторно подключить дом, вы сможете определить лучший для себя путь к новой взаимосвязанной жизни.

Резюме

Создание умного дома сегодня связано со своими проблемами, поскольку в нем много движущихся частей. При принятии решения о том, лучше ли умный выключатель для вас, чем умные лампочки, понимание проводки в ваших стенах — это только первый шаг. Вам нужно выяснить, может ли ваша проводка питать интеллектуальные подключенные устройства или вам нужно нанять электрика для дополнительных проводов. И — является ли цена электрика на обновление проводки экономичным вариантом? Вы также захотите подумать, какой уровень управления вы хотите иметь в доме, и хотите ли вы управлять устройствами с помощью переключателя, датчика или смартфона? Наконец, возникает вопрос о стоимости: сколько лампочек мне нужно заменить и дешевле ли это заменить настенные выключатели? Ответы на эти вопросы приблизят вас к истинным преимуществам, которые сегодня предлагают новые подключенные устройства, будь то интеллектуальные переключатели, интеллектуальные фонари или что-то еще, что вы решите установить в своем доме.
