Назначение и монтаж двухклавишного проходного выключателя

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

Содержание статьи:

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

Передняя панель двухклавишного проходного переключателя

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

механические;
сенсорные;
дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

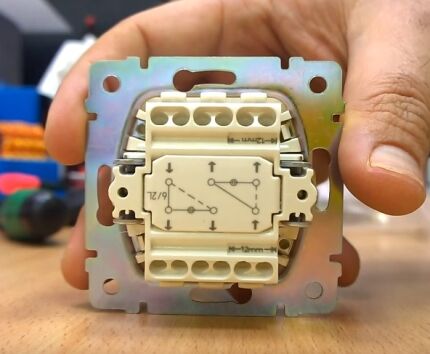

Задняя панель двухклавишного проходного переключателя

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

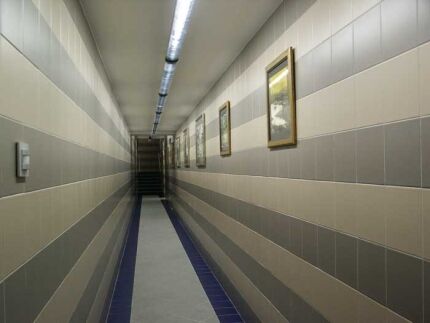

В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
На лестничных маршах.
На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

В отличие от стандартного , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

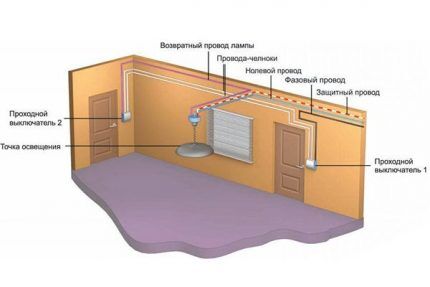

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании в доме.

Вариант #1 – двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

Одна от источника электроэнергии к распределительной коробке.
Две от распредкоробки к ПВ.
Одна от коробки к источникам освещения.

После необходимо определиться с количеством необходимых кабелей и числом жил в них.

Схема монтажа проходного выключателя в квартире

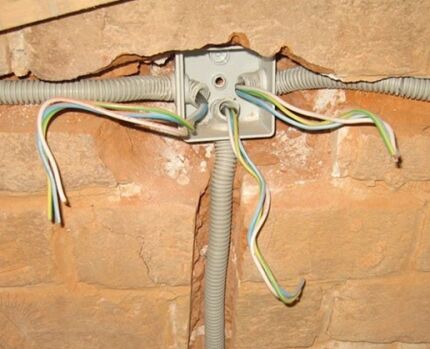

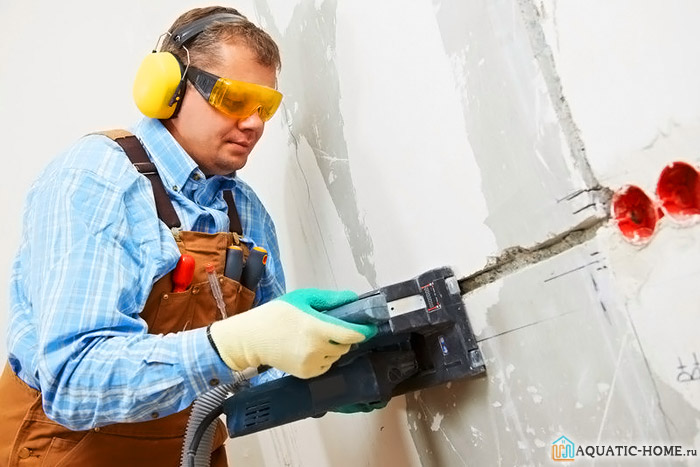

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 – трехзонное размещение

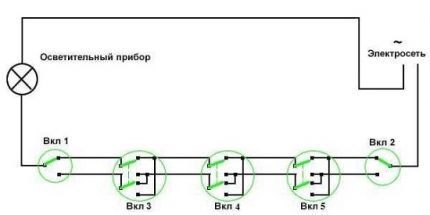

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

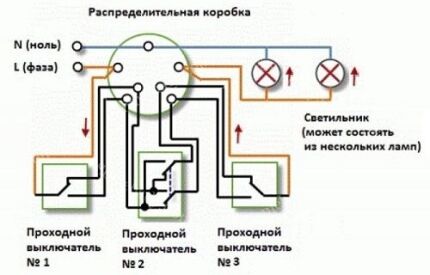

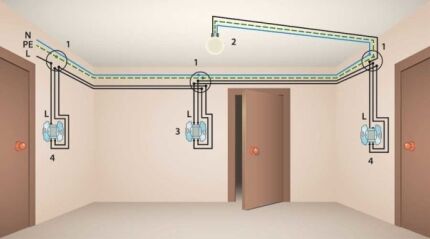

Схема монтажа трех проходных выключателей

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

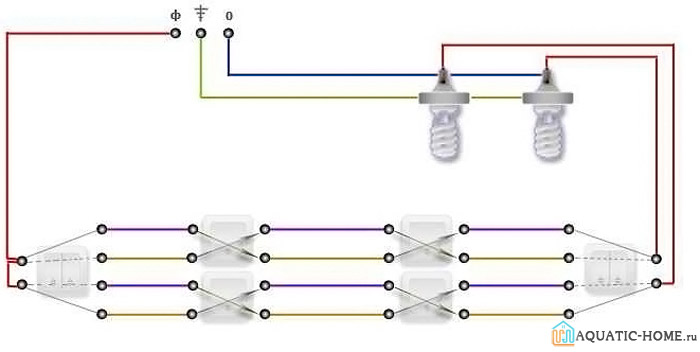

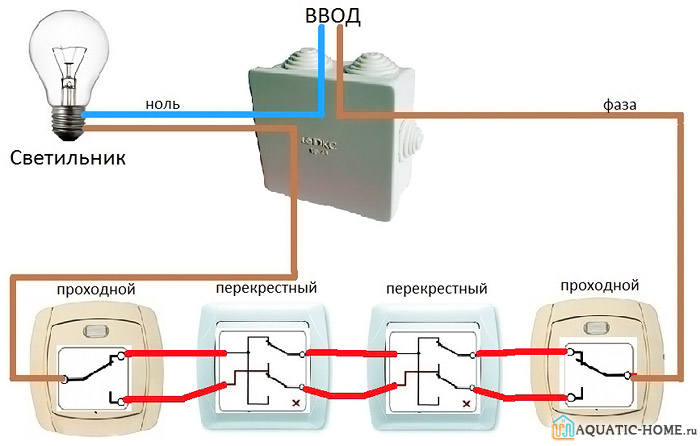

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

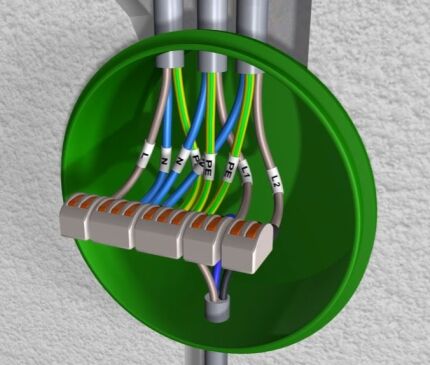

Соединение проводов самозажимными клеммами

Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование. На этом этапе проводятся такие действия:

Вычерчивается общая электрическая схема.
Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
Вычисляется метраж необходимых электрокабелей и их тип.

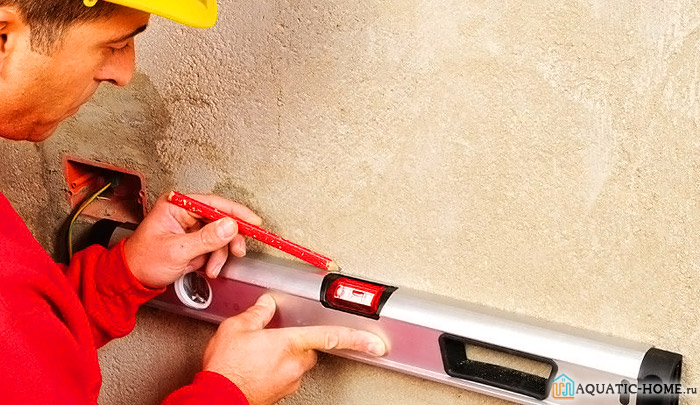

Определяется место размещения переключателей с учетом удобства пользования.
Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Правильное расположение проводов в стене

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Выводы и полезное видео по теме

Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

На видео представлена схема подключения проходных выключателей из трех мест:

Схема подключения двухклавишного проходного выключателя:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

На парковых аллеях;
На стадионах;
Для освещения бассейнов и ледовых арен;
Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

Какое должно быть сечение жил от РЩ до распределительной коробки, если две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2 б) не менее – 1.5 мм2

Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м б) не более — 23 м

Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

Правильный ответ «б»;
Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они одинаково, по группам осветительных приборов.

Как работает 2х клавишный ПВ

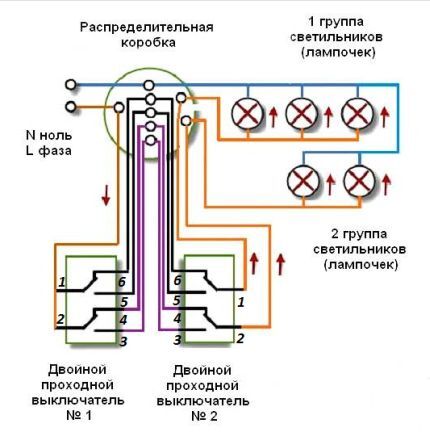

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов. Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Рис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить к прибору освещения.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

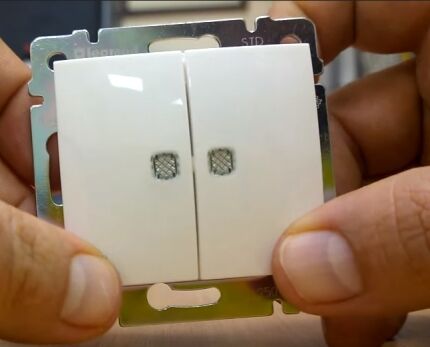

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard» с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard» конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Aмперах	4,6	9	13,5	16	18	27	36,5
Сечение провода в, мм2	1	1	1,5	2,5	2,5	4	6
Макс. длина кабеля в, м	34,5	17,5	17,5	24,5	21,5	23	25

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения. Для монтажа потребуется еще несколько элементов:

Распределительная коробка;
Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
Двухклавишные проходные выключатели – 2шт;
Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;

Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок) п.1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

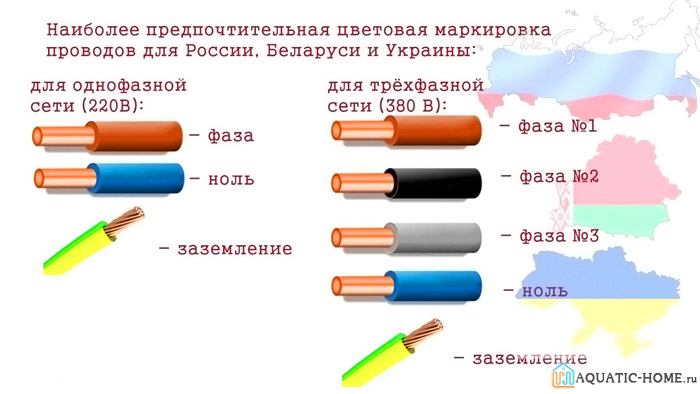

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

Синий, голубой цвет используются как нейтральная токопроводящая жила;
Желто-зеленый для заземления;
Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

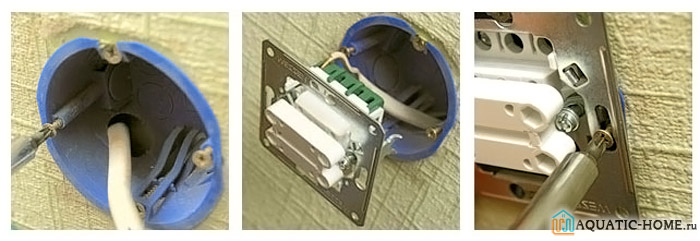

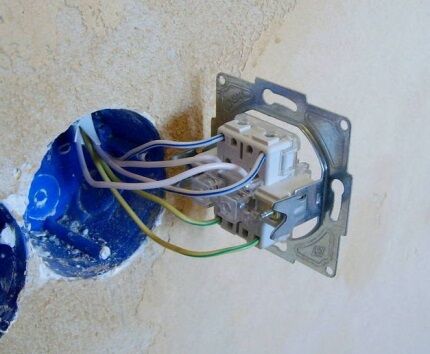

Рис. 6. Пример установки проходного выключателя в подрозетник

После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Рис. 8. Пример подключения первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам второго переключателя.

Рис. 9. Пример подключения второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:

В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке, короткие могут не доставать для качественной скрутки.

Лампы групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

Многоразовые зажимные клеммы WAGO
Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

Очень удачно сделаны зажимы контактов на выключателях werkel

Возможности и область применения схемы с 2-мя проходными двухклавишными выключателями

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к контакту.

Для безопасности участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как заведены концы проводов;
Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Какой марки выключатели лучше использовать?

Есть много различных производителей, мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

Установите прибор в режим прозвонки:
Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
Вкрутите в каждую группу по одной лампе накаливания;
Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Схема подключения двойного проходного выключателя

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.

Фаза подключается ко входу одного из проходных выключателей (с тремя входами).

Вход второго подается на свободный провод лампы.

Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

3 контакта или одинарный метод;
спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

количество источников света;
расположение светильников: параллельное или последовательное;
сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Проходной выключатель — схема подключения на 2 клавиши, фото и видео

Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

Принцип действия проходного выключателя

Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.

Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

Особенности двухклавишных приборов

К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

Порядок подключения проходного выключателя на 2 клавиши

Соединение контактных групп устройств между собой.

Присоединение осветительных приборов.

Подключение к ним нулевого провода и линий от проходного устройства.

Проверка правильности сборки схемы.

Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь.

Схемы подключения

Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

Автор сознательно привел однотипные схемы с различным графическим оформлением. Это дает читателю возможность выбрать ту, которая ему более понятна.

Варианты схем по способу управления
Производится из двух точек

Схема самая простая. Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

При управлении по двум направлениям схема выглядит так:

Из трех точек

Такое включение несколько сложнее и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

На заметку:

При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

Успехов в «автоматизации» домашнего освещения!

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

схема подключения на 2 точки наглядно

Автор aquatic На чтение 7 мин. Просмотров 7.6k. Обновлено 21.06.2020

Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.

После обучения будет не сложно создать удобную для себя схему управления освещением

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

Высокая надежность и низкая стоимость типового изделия.
Простота монтажа и отсутствие сложных настроек.
Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещением

Как функционирует проходной выключатель: схема подключения на 2 точки

Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Принцип работы приборов переходного типа можно изучить по следующей картинке.

Схема подключения двух выключателей

В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.

Подготовка к реализации проекта

Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:

Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
Оболочку синего цвета используют при выборе «нулевого» провода.
К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.

Цветная маркировка предотвращает ошибки в процессе монтажа

Подойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:

НГ – не горючие;
FR – повышенная стойкость к открытому пламени;
LS – низкое выделение дыма в процессе горения.

В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:

Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.

На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

Для выполнения рабочих операций понадобятся:

Отвертки с крестообразными и плоскими шлицами.
Нож и бокорезы.
Строительный уровень, рулетка.
Отвертка щуп со встроенным индикатором фазы.

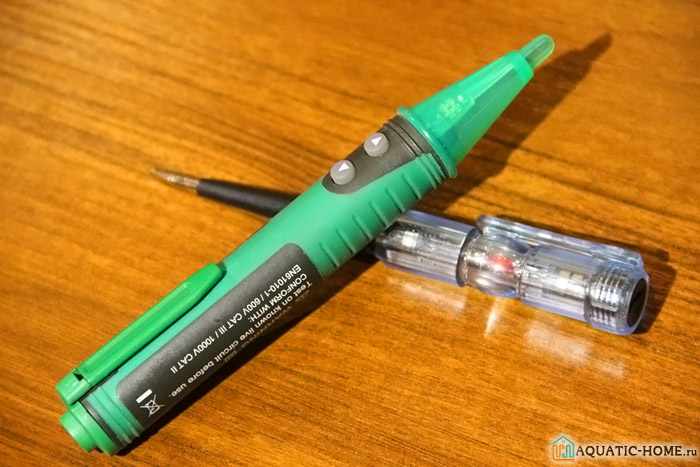

Индикаторные отвертки разных видов

Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:

установку кабелей в стальных или медных трубах;
открытый монтаж.

Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.

Статья по теме:
Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Пошаговый монтаж схемы подключения проходного выключателя с 2х мест

Следующая инструкция поможет правильно выполнить все операции:

Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.

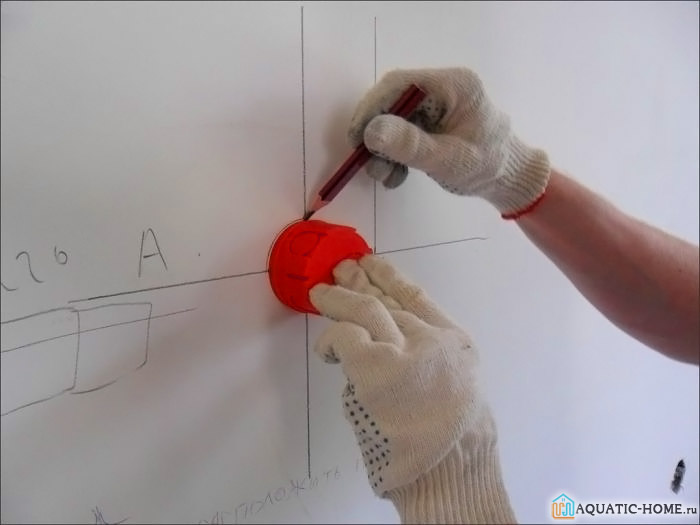

Пример разметки стен

Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.

Создание штроб в стенах с применением электроинструмента

Горизонтальные линии должны располагаться на одном уровне.

Для точной разметки пригодится строительный уровень

Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.

Установка выключателя в монтажную коробку

Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

Управление двух ламп

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типа
Организация включения двух светильников в независимом режиме

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Как подключить проходной переключатель (видео)

Какие бывают типы автоматических выключателей?

Существует несколько методов классификации автоматических выключателей. Самый общий способ оценки автоматического выключателя — это гашение дуги. Гашение дуги может быть легко выполнено с использованием различных сред, таких как воздух, изолятор, газ, вакуум, диэлектрик и т. Д.

По способу гашения дуги выключатели делятся на четыре типа. Это автоматический выключатель с воздушным прерыванием, автоматический выключатель с воздушным дутьем, автоматический выключатель с гексафторидом серы и вакуумный выключатель.Классификация автоматического выключателя показана на рисунке ниже.

Автоматические выключатели в основном делятся на два типа. Это автоматические выключатели переменного тока и автоматические выключатели постоянного тока.

Автоматический выключатель переменного тока

Автоматический выключатель переменного тока подразделяется на два типа: выключатель низкого напряжения и выключатель высокого напряжения. Выключатель, значение которого ниже 1000 В, называется выключателем низкого напряжения, а выключатель выше 1000 В — выключателем высокого напряжения.Выключатели высокого напряжения подразделяются на две основные категории; это масляные выключатели и безмасляные выключатели.

Масляный выключатель

В масляном выключателе для гашения дуги используется масло. Кроме того, он подразделяется на автоматический выключатель наливного масла и автоматический выключатель с минимальным содержанием масла.

Автоматический выключатель наливного масла — Масляный автоматический выключатель наливного масла использует трансформаторное масло в качестве средства гашения дуги автоматического выключателя.Масло также действует как изолятор между двумя токопроводящими частями автоматического выключателя. Номинальный диапазон масляного выключателя составляет от 25 МВА при 2,5 кВ до 5000 МВА при 230 кВ.

Автоматический выключатель минимального количества масла — В автоматическом выключателе минимального уровня масла масло используется для гашения дуги путем дутья. Основная функция масла в автоматическом выключателе с минимальным содержанием масла — прерывание образования дуги, и оно не используется для изоляции токоведущих частей земли.

Масляный импульсный выключатель — другой тип выключателя с минимальным содержанием масла.В этом автоматическом выключателе используется масляная струя, которая вырабатывается поршневым насосом для гашения дуги. Струя масла помещается между зазорами, образованными контактами выключателя

Четыре основных типа масляных выключателей: воздушный выключатель, воздушный выключатель, выключатель на основе гексафторида серы и вакуумный выключатель.

Воздушный автоматический выключатель — В воздушном автоматическом выключателе дуга возникает и гаснет в неподвижном воздухе, в котором движется дуга.Такие типы выключателей используются в диапазоне низкого напряжения до 15 кВ, а отключающая способность выключателя составляет 500 МВА. Классификация автоматического выключателя с воздушным выключателем зависит от типов методов воздушного выключения. Типы автоматического выключателя с воздушным прерыванием показаны ниже.

В автоматическом выключателе с воздушным выключателем контакты выполнены в форме рожков. В автоматическом выключателе с магнитным дутьем магнитное поле используется в качестве средства прерывания дуги, а в дугогасительном автомате для прерывания дуги используются цепи низкого и среднего напряжения.

Автоматический выключатель воздушной струи — Воздушный автоматический выключатель использует струю воздуха для гашения дуги. В воздушном автоматическом выключателе сжатый воздух хранится в форме резервуара и выпускается через сопла для создания высокоскоростной струи, которая используется для гашения дуги.

Автоматический выключатель такого типа используется в помещениях с полем среднего высокого напряжения. Выключатель УВВ применяется на низкое напряжение до 15 кВ и отключающую способность до 2500 МВА.Также такие типы выключателей используются в ОРУ 220 кВ. Типы автоматических выключателей воздушного потока показаны ниже.

В автоматическом выключателе с осевым дутьем воздух течет продольно в направлении дуги, в то время как в автоматическом выключателе с поперечным дутьем воздух проходит под прямым углом к дуге.

Автоматический выключатель с гексафторидом серы — Автоматический выключатель с гексафторидом серы использует газ SF ₆ для гашения дуги. Газ SF ₆ обладает отличными характеристиками гашения дуги, а также превосходит другие средства гашения дуги, такие как масло или воздух.

Вакуумный автоматический выключатель — В автоматическом выключателе такого типа контакты цепи помещены в герметичный вакуумный выключатель. Дуга гаснет, когда контакты разъединяются в высоком вакууме. Такой тип автоматического выключателя менее громоздок, дешевле, требует незначительного обслуживания и имеет долгий срок службы.

Автоматический выключатель постоянного тока

Прерыватель, который используется для прерывания постоянного тока высокого напряжения, известен как прерыватель цепи HVDC.Отключающая способность выключателя HVDC по напряжению составляет почти 33 кВ, а по току — 2 кА.

Основная проблема выключателя HVDC заключается в том, что постоянный ток является однонаправленным и, следовательно, в системе постоянного тока нет нулевой точки. Ток короткого замыкания в выключателе HVDC должен быть уменьшен до нуля с помощью некоторых внешних методов. В автоматическом выключателе для гашения дуги используется масло или воздух.

Согласование автоматических выключателей — Руководство по электрическому монтажу

Каскадная (или резервная защита)

В методе «каскадирования» используются свойства токоограничивающих автоматических выключателей, позволяющих устанавливать все расположенные ниже распределительные устройства, кабели и другие компоненты схемы со значительно более низкими характеристиками, чем было бы необходимо, тем самым упрощая и снижая стоимость установки.

Определение каскадной техники

Ограничивая пиковое значение проходящего через него тока короткого замыкания, токоограничивающий выключатель позволяет использовать во всех цепях после его расположения распределительное устройство и компоненты цепей с гораздо более низкой отключающей способностью при коротком замыкании, а также тепловые и электромеханические. выдерживать возможности, которые в противном случае были бы необходимы.Уменьшение физических размеров и более низкие требования к производительности приводят к значительной экономии и упрощению монтажных работ. Можно отметить, что, хотя токоограничивающий выключатель оказывает влияние на цепи ниже по потоку, (очевидно) увеличивая полное сопротивление источника в условиях короткого замыкания, он не имеет такого эффекта ни в каких других условиях; например, при запуске большого двигателя (где очень желательно низкое сопротивление источника). Особенно интересна линейка токоограничивающих автоматических выключателей Compact NSX с мощными ограничивающими характеристиками.

Условия реализации

Как правило, необходимы лабораторные испытания, чтобы гарантировать, что условия реализации, требуемые национальными стандартами, выполнены, и изготовителем должны быть предоставлены совместимые комбинации распределительных устройств.

Большинство национальных стандартов допускают каскадную технику при условии, что количество энергии, «пропускаемой» ограничивающим выключателем, меньше энергии, которую все расположенные ниже выключатели и компоненты могут выдержать без повреждений.

На практике это можно проверить для выключателей только тестами, проведенными в лаборатории. Такие испытания проводят производители, которые предоставляют информацию в виде таблиц, чтобы пользователи могли уверенно спроектировать каскадную схему на основе комбинации рекомендуемых типов выключателей. В качестве примера Рисунок h57 показывает возможности каскадирования автоматических выключателей типов iC60, DT40N, C120 и NG125 при установке после токоограничивающих выключателей Compact NSX 250 N, H или L для 230/400 В или 240/415 V 3-х фазная установка.

Рис. H57 — Пример возможности каскадного подключения в трехфазной сети 230/400 В или 240/415 В

CB восходящего потока			NSX250
CB восходящего потока			B	F	N	H	S	л
Icu (кА)			25	36	50	70	100	150
Нисходящий CB
Тип	Рейтинг (A)	Icu (кА)	Усиленная отключающая способность (кА)
iDPN ^[a]	1-40	6	10	10	10	10	10	10
iDPN N ^[a]	1–16	10	20	20	20	20	20	20
iDPN N ^[a]	25-40	10	16	16	16	16	16	16
iC60N	0,5-40	10	20	25	30	30	30	30
iC60N	50-63	10	20	25	25	25	25	25
iC60H	0,5-40	15	25	30	30	30	30	30
iC60H	50-63	15	25	25	25	25	25	25
iC60L	0,5-25	25	25	30	30	30	30	30
	32-40	20	25	30	30	30	30	30
	50-63	15	25	25	25	25	25	25
C120N	63-125	10	25	25	25	25	25	25
C120H	63-125	15	25	25	25	25	25	25
NG125N	1-125	25		36	36	36	50	70
NG125H	1-125	36			40	50	70	100
NG125L	1-80	50			50	70	100	150

^ ¹ ² 230 В фаза на нейтраль

Преимущества каскадирования

Ограничение тока выгодно для всех нижестоящих цепей, которые управляются соответствующим токоограничивающим выключателем.

Принцип не является ограничивающим, т. Е. Токоограничивающие выключатели могут быть установлены в любой точке установки, где в противном случае цепи ниже по потоку были бы неадекватно рассчитаны.

Результат:

Упрощенный расчет тока короткого замыкания
Упрощение, то есть более широкий выбор распределительных устройств и приборов, расположенных ниже по потоку
Использование более легких распределительных устройств и приборов с, как следствие, более низкой стоимостью
Экономия места, поскольку легкое оборудование обычно имеет меньший объем

Принципы избирательности

Селективность важна для обеспечения бесперебойного питания и быстрой локализации неисправностей.

Избирательность достигается за счет устройств защиты от перегрузки по току и замыкания на землю, если состояние отказа, возникающее в любой точке установки, устраняется защитным устройством, расположенным непосредственно перед местом повреждения, в то время как все другие защитные устройства остаются неизменными (см. Рисунок h58 ).

Рис. H58 — Принцип селективности

Селективность требуется для установки, питающей критические нагрузки, когда одна неисправность в одной цепи не должна вызывать прерывание питания других цепей.В серии IEC 60364 это обязательно для установки, обеспечивающей услуги безопасности (IEC60364-5-56 2009 560.7.4). Селективность также может требоваться некоторыми местными правилами или для некоторых специальных приложений, например:

Медицинский пункт
Морской
Высотное здание

Селективность настоятельно рекомендуется там, где бесперебойность электроснабжения критична из-за характера нагрузок.

Дата-центр
Инфраструктура (туннель, аэропорт…)
Критический процесс

С точки зрения монтажа: Селективность достигается, когда максимальный ток короткого замыкания в точке установки ниже предела селективности автоматических выключателей, питающих эту точку установки.

Селективность должна проверяться для всех цепей, питаемых от одного источника, и для всех типов неисправностей:

Перегрузка
Короткое замыкание
Замыкание на землю

Когда система может питаться от разных источников (например, сеть или генераторная установка), в обоих случаях необходимо проверять избирательность.

Селективность между двумя автоматическими выключателями может быть

Всего: до отключающей способности автоматического выключателя
Частично: до указанного значения в соответствии с характеристиками автоматических выключателей Рисунок h59, H50 и H51

Предлагаются различные решения для достижения селективности на основе:

Текущий
Время
Энергия
Логика

Рис.h59 — Полная и частичная избирательность

Рис. H50 — Полная селективность между выключателями A и B

Рис. H51 — Частичная селективность между выключателями A и B

Селективность по току

см. (a) из Рисунок H52

Этот метод реализуется путем установки последовательных пороговых значений срабатывания на ступенчатых уровнях от цепей ниже по потоку (более низкие значения) к источнику (более высокие значения).

Избирательность может быть полной или частичной, в зависимости от конкретных условий, как указано выше.

Селективность по времени

см. (b) из Рисунок H52

Этот метод реализуется путем настройки отключающих устройств с задержкой по времени таким образом, чтобы реле, расположенные ниже по потоку, имели самое короткое время срабатывания с постепенно увеличивающимися задержками по направлению к источнику. В показанной двухуровневой схеме автоматический выключатель A, расположенный выше по потоку, имеет задержку, достаточную для обеспечения полной селективности с B (например, Masterpact с электронным расцепителем).

Автоматические выключатели категории селективности B спроектированы для селективности на основе времени, предел селективности будет кратковременным выдерживаемым значением на входе (Icw)

Избирательность на основе комбинации двух предыдущих методов

см. (c) из Рисунок H52

Временная задержка, добавленная к схеме текущего уровня, может улучшить общие характеристики селективности.

У вышестоящего выключателя есть два порога магнитного срабатывания:

Im A: магнитное отключение с задержкой или электронное отключение с короткой задержкой
Ii: мгновенное отключение

Избирательность полная, если Isc B

Рис. H52 — Селективность по току, Селективность по времени, комбинация обоих

Защита от токов короткого замыкания высокого уровня: селективность на основе уровней энергии дуги

Если кривые зависимости времени от тока наложены, селективность возможна с автоматическим выключателем-ограничителем, если они правильно скоординированы.

Принцип: Когда два автоматических выключателя A и B обнаруживают очень высокий ток короткого замыкания, их контакты размыкаются одновременно. В результате ток сильно ограничен.

Очень высокая энергия дуги на уровне B вызывает отключение выключателя B
Тогда энергия дуги ограничена на уровне A и недостаточна для отключения A

Рис. H53 — Селективность на основе энергии

Этот подход требует точного согласования уровней ограничения и уровней энергии отключения.Он реализован в линейке Compact NSX (токоограничивающий автоматический выключатель), а также в серии Compact NSX и acti 9. Это единственное решение, обеспечивающее селективность вплоть до высокого тока короткого замыкания с автоматическим выключателем категории селективности A согласно IEC60947-2.

Рис. H54 — Практический пример селективности на нескольких уровнях с автоматическими выключателями Schneider Electric (с электронными расцепителями)

Селективность повышена за счет каскадирования

Каскадирование между 2 устройствами обычно достигается с помощью отключения автоматического выключателя A, расположенного на входе, чтобы помочь выключателю B, расположенному на выходе, отключить ток.По принципу каскадирование противоречит избирательности. Но технология энергоселективности, реализованная в автоматических выключателях Compact NSX, позволяет улучшить отключающую способность выключателей, расположенных ниже по цепи, и сохранить высокую селективность.

Принцип следующий:

Нижний ограничительный автоматический выключатель B обнаруживает очень высокий ток короткого замыкания. Отключение происходит очень быстро (<1 мс), а затем ограничивается ток
Выключатель A, расположенный выше по цепи, имеет ограниченный ток короткого замыкания по сравнению с его отключающей способностью, но этот ток вызывает отталкивание контактов.В результате напряжение дуги увеличивает ограничение тока. Однако энергии дуги недостаточно для отключения автоматического выключателя. Таким образом, автоматический выключатель A помогает выключателю B отключиться, не срабатывая при этом сам. Предел селективности может быть

выше, чем Icu B, и селективность становится полной при снижении стоимости устройств.

Логическая избирательность или «Блокировка последовательности зон — ZSI»

Возможны схемы селективности, основанные на логических методах, с использованием автоматических выключателей, оборудованных электронными расцепителями, предназначенными для этой цели (Compact, Masterpact) и соединенными с контрольными проводами.

Этот тип селективности может быть достигнут с помощью автоматических выключателей, оснащенных специально разработанными электронными расцепителями (Compact, Masterpact): Logic управляет только функциями кратковременной защиты (Isd, Tsd) и защиты от замыкания на землю (GFP). Избирательность. В частности, функция мгновенной защиты не касается.

Одним из преимуществ этого решения является короткое время отключения независимо от места повреждения с помощью автоматического выключателя категории селективности B.Селективность на основе времени в многоуровневой системе подразумевает длительное время отключения в исходной точке установки.

Настройки автоматических выключателей

временная задержка: включение временных задержек необходимо, по крайней мере, для автоматического выключателя, получающего вход ZSI (ΔtD1> время отключения без задержки D2 и ΔtD2> время отключения без задержки D3)
: правила для пороговых значений не применяются, но должно соблюдаться естественное каскадирование номиналов защитного устройства (IcrD1> IcrD2> IcrD3).

Примечание : Этот метод обеспечивает селективность даже с автоматическими выключателями аналогичного номинала.

Принципы

Активация функции логической селективности через передачу информации по контрольному проводу:

Вход ZSI:
- низкий уровень (нет отказов на выходе): функция защиты находится в режиме ожидания без временной задержки,
- высокий уровень (наличие отказов на выходе): соответствующая функция защиты переходит в состояние временной задержки, установленное на устройстве.
ZSI выход:
- низкий уровень: расцепитель не обнаруживает неисправностей и не отправляет приказы,
- высокий уровень: расцепитель обнаруживает неисправность и отправляет команду.

Эксплуатация

Контрольный провод соединяет каскадно защитные устройства установки (см. Рисунок H55). При возникновении неисправности каждый автоматический выключатель перед неисправностью (обнаружение неисправности) отправляет команду (выход высокого уровня) и переводит выключатель цепи выше по потоку на установленную задержку времени (вход высокого уровня).Автоматический выключатель, расположенный чуть выше места повреждения, не получает никаких команд (вход низкого уровня) и, таким образом, срабатывает почти мгновенно.

Рис. H55 — Логическая избирательность.
