Как подключить сенсорный выключатель света sesoo: SESOO Эксклюзивный представитель в России — выключатели и розетки — Северный бастион

Содержание

Схемы подключения сенсорных выключателей Livolo

Подключение и синхронизация электро фурнитуры Livolo

С помощью сенсорного выключателя, вы можете управлять не только различными осветительными приборами, а и использовать их для управления шторами или в качестве дверного звонка. Существуют различные типы переключателей. Ниже приводится список выключателей и схемы их подключения.

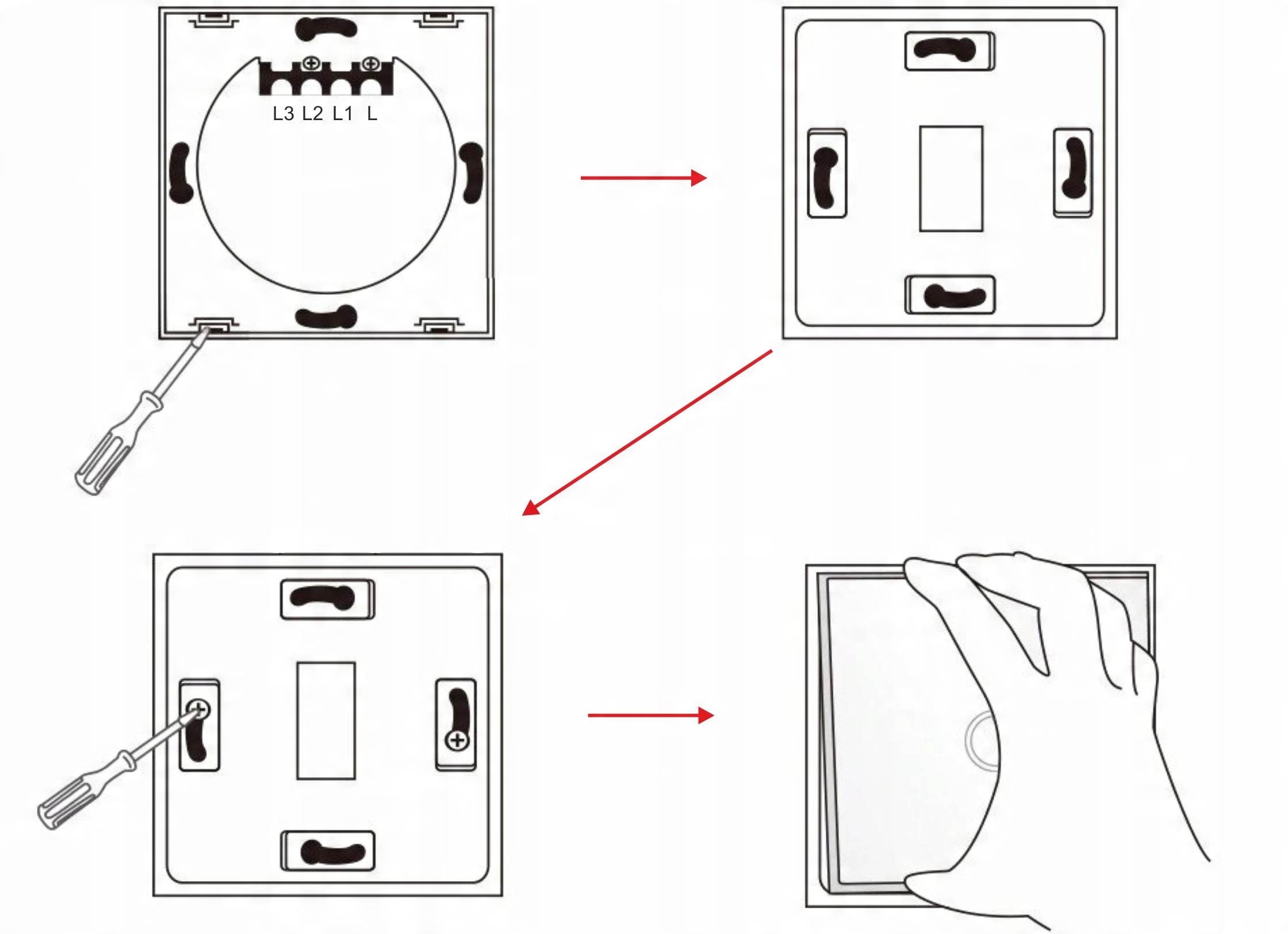

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены). Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

Распакуйте выключатель.
Подключите выключатель освещения.
Прикрутите выключатель света в монтажную коробку заподлицо.
Закрепите лицевую панель, должен быть «щелчок».
Включите питание (автомат).

Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.

Одно сенсорный выключатель Livolo

Выключатель используется для управления одной линией нагрузки с одного места.
Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.
С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

Схема подключения односенсорного выключателя:

Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R.

Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:

Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:

Двух сенсорный выключатель Livolo

Выключатель используется для управления двумя линиями нагрузки с одного места.
Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.

Схема подключения двухсенсорного выключателя:

Проходной одно сенсорный выключатель Livolo

Выключатели используется для управления одной линией нагрузки с двух и более мест.
Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
В схеме используется Главный и Второстипенные выключатели.
Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.

Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.

Видео руководство по синхронизации двух проходных выключателей Livolo:

Сброс синхронизации:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.

Видео руководство по синхронизации трех проходных выключателей Livolo:

Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала.

Синхронизация будет сброшена.

Проходной двухсенсорный выключатель Livolo

Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
В схеме используется Главный и Второстипенные выключатели.
Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Схема подключения двухсенсорных проходных выключателей Livolo:

После подключения проходных выключателей, их необходимо синхронизировать

для совместной работы.

Схема подключения двойных проходных сенсорных выключателей Livolo на разводку выполненную для клавишных выключателей

После подключения, останется два незадействованных провода.

Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Задача

Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
Реализовать управление бра слева кровати и справа кровати.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация. После подключения и синхронизации управление света в комнате будет таким:

Лампа №3 управляется с выключателя №1, №2, №3;
Лампа №1 управляется с выключателя №1
Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

Лампа №1 управляется с выключателя №1, №2;
Лампа №2 управляется с выключателя №2, №3

Подключение двухсенсорного и односенсорного проходных выключателей Livolo

После подключения проходных выключателей, их необходимо синхронизировать. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

Лампа №1 управляется с выключателя №1;
Лампа №2 управляется с выключателя №1 и №2

Сенсорный диммер Livolo

Выключатель используется для управления одной линией нагрузки с одного места.
Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.

В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.

Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Схема подключения LED адаптера при использовании LED ленты. Адаптер подключается параллельно трансформатору в сеть 220 вольт.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:

Стабилизатор пускового тока

С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с моторами, например вытяжек, или мощных трансформаторов для 12 вольтовых LED лент, LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный — 5А.

Схема подключения Стабилизатора и Адаптера:

Сенсорный выключатель Livolo для штор, залюзи, ворот.

Выключатель используется для управления одного моторизированного привода штор, жалюзи, ворот.
Имеет две сенсорные кнопки которые работает в режиме открыть/закрыть.
С обратной стороны выключателя есть 5 клемм для подключения фазы, нуля, и двух клемм моторизированного привода.

Видео руководство по управлению шторами, жалюзи, воротами при помощи сенсорного затворного выключателя Livolo:

Выключатель с «сухим контактом» Livolo

Выключатель используется для систем Умный дом.
Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.

Схема подключения выключателя с сухим контактом:

Кнопка

Терморегулятор Livolo

Терморегулятор со встроенным датчиком температуры

Терморегулятор с датчиком температуры пола

Терморегулятор со встроенным датчиком температуры для газовых систем отопления

Выключатель для Smart вытяжки

Подключение сенсорного выключателя к вытяжке с датчиком влажности и таймером

Для подключения необходим ноль в подрозетнике!

Подключение двух сенсорного выключателя.

Первый сенсор включает свет, второй — подключен к smart вытяжке с датчиком влажности и таймером

Подключение мастер-кнопки Livolo

Выключение света во всем доме с одного места.

Новое. Электроустановочные изделия на интернет-аукционе Au.ru

Сенсорный настенный выключатель света предназначен для управления 1 линией нагрузки в режиме «включить-выключить». Управление осуществляется как посредством сенсорной панели, так и с помощью пульта дистанционного управления.Допустимые типы ламп: лампы накаливания, энергосберегающие, галогеновые лампы (220 В, и низковольтные с трансформатором 12 В и 24 В), люминесцентные лампы (с электронным балластом), светодиодные лампы и светодиодные ленты.

Внимание! Со светодиодными лампами и лентами, а также с люминесцентными лампами общей мощностью до 18Вт выключатели могут работать не корректно (в выключенном состоянии лампы могут мигать). Данная проблема может быть решена установкой LED адаптера.

Сенсорное управление осуществляется посредством встроенных современных емкостных датчиков, что позволяет выключателю четко реагировать на любые прикосновения к сенсорной зоне.

Для удобства использования в темное время суток в выключателе имеется светодиодная подсветка с режимом индикации состояния «включено/выключено». В выключенном состоянии сенсорная зона подсвечивается голубым цветом, при включение света сенсорная зона начинает подсвечиваться более ярким голубым цветом.

Дистанционное управление осуществляется по радиоканалу, что позволяет управлять выключателем из любого помещения в радиусе действия пульта ДУ. Данная особенность делает управление приборами освещения значительно удобнее в отличие от систем с ИК управлением, действующих только в зоне прямой видимости выключателя и пульта ДУ.

Лицевая панель выполнена из оптического стекла, благодаря чему панель выключателя не только устойчива к царапинам, но и чрезвычайно удобна в уходе, просто протрите ее влажной тряпочкой.

Для установки и подключения выключателя не требуется вносить каких-либо изменений в электропроводку, так как он подключается к цепи по стандартной схеме.

Установка выключателя осуществляется в круглую монтажную коробку для скрытого монтажа диаметром 65-70 мм и глубиной 50 мм с межцентровым расстоянием для крепежных винтов — 60 мм. Подобную монтажную коробку можно приобрести в любом специализированном магазине.

————————————————-

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Цвет: черный.

Тип выключателя: радиоуправляемый сенсорный выключатель.

Количество линий нагрузки: 1.

Дистанционное управление: Да (пульт ДУ в комплекте).

RF Частота: 433.92 МГц .

Светодиодная подсветка: Да.

Индикация состояния включено/выключено: Да.

Максимальная нагрузка на линию: 200 Вт.

Размер лицевой панели: 86х86 мм.

Количество подключаемых пультов ДУ: 8.

Рабочее напряжение: 110-250 В (переменный ток 50-60Гц).

Сила тока: 5 А.

Степень защиты: IP20.

Собственная потребляемая мощность: 0.1 мВт.

Срок службы: 100000 переключений.

Метод крепления контактов: винтами.

Условия эксплуатации: температура -10~60, влажность: 10%-95%.

Установка: в круглую монтажную коробку D 65-70 мм.

Метод крепления выключателя: винтами.

Материал корпуса: термостойкая электротехническая пластмасса.

Материал лицевой панели: ультра прозрачная закаленная стеклянная панель.

Вес: 0,18 кг.

—————————

КОМПЛЕКТАЦИЯ:

Сенсорный выключатель;

Пульт ДУ;

LED адаптер;

Крепежные винты;

Краткое руководство;

Оригинальная упаковка.

Инструкция по эксплуатации сенсорных выключателей. — СенсорСвета

Перед установкой обязательно прочтите это руководство.

Производитель не несет ответственности за любой ущерб, причиненный в следствии вашей собственной неправильной эксплуатации. Гарантия производителя будет применяться только тогда, когда установлено квалифицированным электриком.

Особые отметки:

1. Подключение выключателя должно происходить при выключенном электричестве.

2. Проводка должна быть сделана строго по правилам электромонтажа.

3. Выключатель монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

4. Нельзя подавать электричество и прикасаться в электронным деталям без установленной стеклянной панели.

Правила установки: Схема подключения к электросети:

Использование дистанционного пульта управления.

Программируемые клавиши «А», «В», «С» включают и выключают свет по заданным зонам. Клавиша «D» выключает все зоны одним нажатием.

Примечания:

1. Расстояние между пультом и выключателем не должно превышать 30 м

2. Если лампа не подключена к выключателю, то при синхронизации не будет воспроизведен звук.

Инструкция синхронизации малого дистанционного управления:

1. Удерживайте сенсор включения 5 секунд.

2. Отпустите после звукового сигнала.

3. Нажмите кнопку на пульте (например, кнопку А)

4. Звуковой сигнал информируют вас об успешном окончании синхронизации.

Примечание: 1. Для отмены синхронизации удерживайте нажатие 10 секунд. Двойной звуковой сигнал информирует об отмене синхронизации.

Функции малого дистанционного управления:

А) После синхронизации при использовании выключателей управление пультом осуществляется по следующей схеме:

Клавиши «А», «В», «С» включают и выключают свет по заданным зонам. Клавиша «D» выключает все зоны одним нажатием.

Б) При использовании пульта в диммируемых выключателях схема работы пульта следующая:

Клавиша «А» включает, «В» делает свет ярче, «С» приглушает свет, а клавиша «D» выключает.

Инструкция для диммируемого выключателя.

1. Коснитесь выключателя коротким

2. Удерживая прикосновение на кнопке регулируйте яркость лампы.

3. С помощью функции памяти выключатель запоминает яркость последнего включения

Примечание: Устройство применяется только для тех ламп, которые предназначены для использования светорегулятора. Максимальная мощность диммера 500W. Для данного вида выключателей нормально, если они немного нагреваются во включенном состоянии.

Схема подключения проходного переключателя:

Примечание:

1. Данный тип выключателей работает только при наличии питания на L in проводе.

2. Лампа может быть подсоединена к любому проводу на выключателе (как L1, так и L2)/

3. соедините L к L, COM к COM, и один из L должен быть подключен к линии 220 v.

Инструкция для синхронизации проходного выключателя:

1. Данный выключатель будет работать только после завершения синхронизации.

2. Шаги синхронизации:

а) Удерживайте включение в течение 5 секунд, отпустите прикосновение после того, как услышите звук или увидите мигание подсветки.

б) Прикоснитесь к второму выключателю если замигает подсветка, это значит синхронизация выполнена.

3. Отмена синхронизации:Удерживайте выключатель в течение 10 секунд. Когда услышите звук или увидите двойное мигание, синхронизация отменена. Синхронизация останется незавершенной /неотмененной если вы отпустите сенсор после однократного сигнала или мигания.

Технические параметры:

1. Размер лицевой панели 80mm *80mm*40mm, 150mm*80mm 40mm

2. Рабочее напряжение 110-250 В (переменный ток 50-60Гц)

3. Максимальная нагрузка на линию 1000W диммируемый выключатель до 500W

4. Сила тока 5А

5. Собственная потребляемая мощность ?0.1 мВт

6. Условия эксплуатации температура -30~70?, относительная влажность ?95%

7. Срок службы 100000 переключений

8. Общая нагрузка для всех подключенных выключателей не должна превышать 2000W.

Сенсорные выключатели Sesoo с ду управлением, Красноярский край, Красноярск. Цена 2 000 руб.

Описание

Сенсорный настенный выключатель света предназначен для
управления 1-2 или 3 линиями нагрузки в режиме
«включить-выключить». Управление осуществляется как
посредством сенсорной панели, так и с помощью пульта
дистанционного управления.

Допустимые типы ламп: лампы накаливания, энергосберегающие,
галогеновые лампы (220 В, и низковольтные с трансформатором
12 В и 24 В), люминесцентные лампы (с электронным
балластом), светодиодные лампы и светодиодные ленты.

Внимание! Со светодиодными лампами и лентами, а также с
люминесцентными лампами общей мощностью до 18Вт выключатели
могут работать не корректно (в выключенном состоянии лампы
могут мигать). Данная проблема может быть решена установкой
LED адаптера.

Сенсорное управление осуществляется посредством встроенных
современных емкостных датчиков, что позволяет выключателю
четко реагировать на любые прикосновения к сенсорной зоне.

Для удобства использования в темное время суток в
выключателе имеется светодиодная подсветка с режимом
индикации состояния «включено/выключено». В выключенном
состоянии сенсорная зона подсвечивается голубым цветом, при
включение света сенсорная зона начинает подсвечиваться
красным или более ярким голубым цветом.

Дистанционное управление осуществляется по радиоканалу, что
позволяет управлять выключателем из любого помещения в
радиусе действия пульта ДУ. Данная особенность делает
управление приборами освещения значительно удобнее в
отличие от систем с ИК управлением, действующих только в
зоне прямой видимости выключателя и пульта ДУ.

Лицевая панель выполнена из оптического стекла, благодаря
чему панель выключателя не только устойчива к царапинам, но
и чрезвычайно удобна в уходе, просто протрите ее влажной
тряпочкой.

Для установки и подключения выключателя не требуется
вносить каких-либо изменений в электропроводку, так как он
подключается к цепи по стандартной схеме. Установка
выключателя осуществляется в круглую монтажную коробку для
скрытого монтажа диаметром 65-70 мм и глубиной 50 мм с
межцентровым расстоянием для крепежных винтов — 60 мм.
Подобную монтажную коробку можно приобрести в любом
специализированном магазине.

Выключатель имеет функцию автоматического отключения при
обрыве цепи. В случае перегорания лампочек в цепи нагрузки
или срабатывании автоматического выключателя защиты (так
называемого автомата) при перегрузке в цепи, выключатель
переходит в состояние ВЫКЛЮЧЕНО.
————————
КОМПЛЕКТАЦИЯ:
Сенсорный выключатель
Пульт ДУ
LED адаптер
Крепежные винты
Краткое руководство
Оригинальная упаковка

принцип работы, виды, схема подключения

В современном мире становится распространенной система «умный дом». С ее помощью можно дистанционно управлять многими элементами и приборами нашего жилища. Также можно осуществлять удаленное управление освещением в комнате. Такие изобретения способствуют комфорту данного помещения, а также применяются, где живут пожилые люди, и люди с ограниченными возможностями. В этой статье пойдет речь о том, как работает, и для чего нужен Wi-Fi выключатель света, который набирает все большую популярность среди населения.

Сильные и слабые стороны устройства

Wi-fi выключатель света имеет следующие достоинства:

Нет необходимости прокладывать дополнительный кабель.
Есть возможность централизованно осуществлять управление осветительными устройствами, то есть из одной командной точки. Для того, чтобы управлять беспроводным выключателем света можно использовать смартфон, планшет, компьютер, а также пульт дистанционного управления. Для планшетов и остальных электронных устройств следует установить необходимое программное обеспечение. Его можно загрузить с интернета либо установить с диска.
Большая площадь покрытия сигнала. Несмотря на стены, цифровой радиосигнал проникает в нужное помещение.
Данная система является очень безопасной. Даже если конструкция устройства будет повреждена, это не грозит жильцу сильным ударом тока, ведь у Wi-fi выключателя очень незначительная сила тока.
Устройство нормально работает со всеми видами лампочек (светодиодные, накаливания, энергосберегающие).
Можно устанавливать разные комбинации, а также режимы работы осветительных приборов.

Если говорить о недостатках выключателей света, то их только несколько. Главные — цена намного выше обычных клавишных моделей и существует определенный риск разряда батареек в пульте, либо плохой сигнал Wi-fi.

Конструктивные особенности

В комплекте Wi-fi выключателей есть приемник и передатчик. Приемник – это реле на управлении. Можно осуществлять управление через смартфон с доступом к сети Wi-fi, либо с помощью пульта ДУ. Когда реле получает определенный сигнал, то оно замыкает цепь электропроводки. Установка реле производится возле или внутри светильника. Это возможно благодаря небольшим габаритам устройства. Причина установки прибора возле светильника заключается в том, чтобы он не выпадал из радиуса, в котором работает передатчик. Если в помещении точечное освещение, то приемник можно разместить в распределительной коробке или за подвесным потолком.

Выключатель или передатчик имеет небольшой энергогенератор, который способен вырабатывать электричество при нажатии кнопки пульта либо отправки определенной команды из смартфона через Wi-fi соединение. В свою очередь импульс перерабатывается в радиосигнал, который попадает в устройство. Такие радиоуправляемые выключатели света стоят достаточно дорого, а их аналогом является регулирование с пульта, в котором находятся батарейки.

Виды выключателей и лучшие производители

На данное время ассортимент Wi-fi выключателей света не слишком большой. Однако продукция классифицируется по нескольким признакам:

Аппарат может регулироваться электронными или механичными клавишами. В первом случае идет речь о сенсорном дисплее устройства. Клавиши находятся на дистанционном управлении (пульте).
Также есть выключатели света как с диммерами, так и обычные клавишные. С помощью первых устройств можно осуществлять регулировку яркости освещения, тем самым меняя его интенсивность. Для настройки яркости следует или удерживать, или прокручивать соответствующую кнопку.
Данный выключатель может обеспечивать полный контроль не только одной, но и двумя или тремя группами осветительных устройств. Однако цена на беспроводное устройство, которое может управлять целыми группами, достаточно высока.

На данный момент есть семь основных производителей беспроводной электрической фурнитуры для управления освещением:

Legrand – страна изготовитель Франция. Компания имеет целую линейку продукции, которая называется Celian.
Vitrum – страна производитель Италия. Эта компания применяет технологию под названием Z-Wave. Она позволяет полностью автоматизировать контроль за освещением в доме.
Delumo – продукцию изготовляет российская фирма, которая в частности производит диммеры, выключатели и термостаты.
Noolite – фурнитуру изготавливают белорусские производители.
Livolo – страна изготовитель Китай. Данная компания выпускает специализированные приборы для автоматизации. Также в ассортиментной линейке имеется продукция как на одноместные, так и на двухместные рамки под выключатели.
Broadlink (Китай). Данный производитель имеет достаточно большой выбор товара для регулирования освещением.
Kopou – последняя компания, которая тоже находится в Китае. Производитель изготавливает диммеры в виде различных брелков.

На видео ниже предоставлен обзор еще одной интересной модели Wi-fi выключателя света:

Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками. При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут.

Процесс подключения состоит всего из двух этапов:

Установка приемника радиосигналов.
Монтаж выключателя света (кнопки управления).

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

ноль подается на все осветительные приборы;
фаза разветвляется в Wi-fi выключателе;
фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить Wi-fi выключатель света:

Теперь вы знаете, что собой представляет Wi-fi выключатель света и как осуществляется управление освещением через смартфон. Беспроводная электрофурнитура набирает все большую популярность, поэтому если вы решили внедрить систему «Умный дом», советуем обзавестись рассмотренными нами устройствами.

Будет полезно прочитать:

SESOO Умный сенсорный экран выключатель 1-банды 1-способ

Обзоры:
Смарт-пульт дистанционного управления сенсорный выключатель используется в одиночных прямых проводов, простая установка. Он может управлять различными типами выключателей нагрузки, таких как светодиодные лампы, лампы накаливания, люминесцентные лампы и вольфрамовой нити лампы. Сенсорное управление и пульт дистанционного управления доступны. С хрусталя сенсорная панель, вы будете прощаться с устаревшим переключатель, делая вашу комнату более элегантной и современной. Этот смарт-переключатель пульт дистанционного управления принесет вам много удобства!

Основные Характеристики:
1. Контролировать Устройство Удаленно
Контролировать свои огни, потолочные вентиляторы, и другие приспособления с этой смарт-переключатель. Оснащен пультом дистанционного управления, дистанционное расстояние до 30 м, так что вы можете контролировать свой прибор в покое в вашем доме.

2. Чувствительное Стекло Сенсорная Панель
Ранг индустрии хрусталя сенсорная панель, более чувствительный и быстрый ответ. Ультра ясные стеклянные панели можно жестко она с мокрой рукой, безопасен для использования.

3. Экономия ночь Индикатор и энергии
Уникальный дизайн ночной индикатор показывает положение переключателя в темноте, что очень удобно для пожилых людей и детей. Между тем, это также ультра-низкая Потребляемая мощность, экономия энергии и окружающей среды.

4. Нет необходимости менять исходную схему
Один установка видео провода, совместимые с традиционным методом переключения. Прост в установке и не нужно менять исходной цепи.

5. Несколько Приложений
Неповторимый стиль, подходящий для квартиры, зарубежных стиле дом, вилла, офисное здание, гостиница,и т.д.

Спецификации:
— Напряжение: 110 — 240В
— Панель материал: ультра-прозрачное закаленное стекло
— Задняя раковина материал: огнем ограничение ПК
— Мощность нагрузки: 3 — 300 Вт / банды
— Рабочая температура: -10 — 60 град.С
— Батарея дистанционного управления: работает на 1 х батареи щелочных аккумуляторов ( несъемный )

Установка Меры Предосторожности:
— Установить переключатель с электричество
— Не устанавливайте в влажной среде
— Не превышайте максимально допустимой нагрузки
— Пожалуйста, следуйте инструкциям и правильно установить

Доработка выключателей Livolo для работы с малой нагрузкой / Хабр

Еще о выключателях Ливоло.

Сенсорные радиоуправляемые выключатели Ливоло замечательны всем (ими можно прямо заменить обычный выключатель, они не требуют третьего провода, малым собственным потреблением, наличием радиоуправления, широким ассортиментом), кроме одного – плохо или совсем не работают с малой нагрузкой типа экономичных светодиодных ламп (менее 15 ватт) и с устройствами плавного зажигания ламп накаливания.

Об этом прямо написано в спецификации выключателей. Ливоло предлагает дополнительный блочок для устранения проблемы (VL-PJ01).
Казалось бы все хорошо, но дополнительный блок стоит денег и будучи подключенным параллельно осветительному прибору очевидно кушает дополнительное электричество. Уменьшая этим экономию от применения светодиодного устройства и уменьшая надежность работы системы. По сути, дополнительная емкость создает дополнительную мощность потребления, хотя и реактивную.
Я этот дополнительный блочок в руках не держал, но полагаю, что внутри него установлен конденсатор типа Х2 емкостью 470 или 680 нанофарад. Почему типа Х2? Надо, чтобы система была защишена от случайного пробоя этой емкости, а конденсаторы типа Х2 как раз сделаны так, чтобы самовосстанавливаться после пробоя.
Минусом такого решения являются появление дополнительной реактивной составляющей в потреблении лампы, наличие дополнительного элемента в высоковольтной цепи и очевидные неудобства установки дополнительного элемента где-то в светильнике. У меня например в ванной и туалете стоят светодиодные лампы мощностью 8 ватт и патроны вмурованы в стену. Единственное неразрушающее решение – использование переходников с контактными гнездами. В качестве основы я использовал купленные в Лерое переходники по 22 р. К сожалению качество их было совершенно неудволетворительным, металл ввертной части напоминал фольгу и вел себя соответственно – при вворачивании деформировался. Я использовал ввертную часть от обычной еще советской лампы накаливания. Разбил ее, очистил от стекла и пайкой и термоклеем собрал в единую конструкцию:

крупно конденсатор:

Решение вполне работоспособно, но имеет очевидные минусы, перечислю их еще раз:
— наличие конденсатора в цепи приводит к появлению реактивного тока
— внешний вид конструкции странен…

Поэтому я задумался, а что собственно мешает выключателю коммутировать малые нагрузки?
Я исследовал схему, снятую и выложенную товарищем mChel(http://we. easyelectronics.ru/Shematech/preparirovanie-sensornogo-vyklyuchatelya-livolo.html).
Позволю себе положить копию этой схемы тут:

Я собрал тестовый стенд и понаблюдал за поведением выключателя с малой нагрузкой.
Выключатель с малой нагрузкой при попытке включить свет щелкает и почти тут же отпускает реле. Если выключатель двухлинейный (т.е. может коммутировать две нагрузки), то при включении штатной нагрузки сначала и малой потом – будет работать совершенно нормально. Если включить большую нагрузку, потом малую и выключить большую – малая останется работать.
Т.е. собственно схема питания реле вполне может обеспечивать реле нормальным питанием во включенном состоянии. Эта часть на схеме mChel выделена зеленым.
Реле не хватает питания в переходном режиме – когда пришла команда на включение реле, оно замкнулось, схема выключателя должна перейти на питание от зеленой части, но пока нагрузка не заработала (светодиодная лампа включается с заметным запаздыванием, имхо около 400 мс, блок плавного зажигания ламп накаливания имеет задержку около 2000 мс) – реле должно питаться энергией, запасенной в конденсаторе С6 (330 мкф на 25 вольт). Этой энергии очевидно не хватает.

ВНИМАНИЕ! Схема выключателя имеет гальванический контакт с сетью 220 вольт. Все работы со схемой выключателя можно производить только при полном обесточивании схемы – т.е. оба провода от сети должны быть отключены. Несоблюдение правил техники безопасности может повредить вашему здоровью.

Первое решение – поставить в параллель этому конденсатору емкость побольше, я применил 1000 мкф на 35 вольт. Эффект любопытный — система не включается вовсе. Синий светодиод разгорается, но и только – на касание сенсора реакции нет, реле не срабатывает. Отключив питание тестовой схемы на короткий интервал можно иногда добиться включения системы и далее она нормально работает. А иногда начинает мигать синим светодиодом, циклически повторяя какую-то фразу.
Я сделал вывод, что не стартует микропроцессор. Изучение мануала по процессору Microchip 16F690 подтвердило мое предположение – система Power on Reset нормально стартует систему при скорости нарастания напряжения питания не менее указанной в табл 17. 1

Таким образом, имеем два граничных значения – при емкости фильтра по питанию в 330 мкф энергии мало, а при 1330 (330+1000) мкф – скорость нарастания напряжения питания мала и процессор не стартует.
Рядом последовательных приближений я определил, что для выключателя, коммутирующего светодиодную лампу мощностью 8 ватт достаточно емкости в 220 мкф дополнительно.
А для коммутации ламп накаливания с замедлителем старта потребовалось поставить дополнительно емкость в 680 мкф.

Мне повезло и решение нашлось — и емкости достаточно для питания реле пока нагрузка выходит на рабочий режим и скорость нарастания напряжения питания достаточна для запуска процессора.
Если бы не повезло — то следующей идеей стала бы установка динистора на малое напряжение на входе LDO стабилизатора U1. Думаю, динистора на 8-10 вольт было бы достаточно. Динистор — это прибор, который резко включается, когда напряжение на выводах станосится более порогового и далее остается во включенном состоянии, пока ток через него не станет менее тока удержания.

Дополнительный конденсатор я установил внутри выключателя между платами.

Там вполне достаточно места и требуется минимальный демонтаж для доработки – надо снять стеклянную пластину и вытащить верхнюю плату. Далее припаиваем дополнительный конденсатор, тщательно осматриваем место монтажа, убеждаемся, что пайка сделана чисто, соплей на соседние элементы нет, собираем все в обратной последовательности:

После установки дополнительной емкости после подачи питания в первый раз выключатель начинает реагировать на сенсоры с заметным запаздыванием – примерно 40-60 секунд. Нормальной работе это не мешает, поскольку происходит только после подачи питания один раз. Видимо программа в процессоре меряет напряжение питания и выходит на штатную работу только после выхода питания в норму.
Дополнительный конденсатор я обернул несколькими слоями черной изоленты, к выводам припаяны короткие провода МГТФ, дополнительно защищенные термоусадкой соответствующего цвета (синий минус, красный плюс). На плате Ливоло выводы конденсатора С6 расположены так: внизу плюс, вверху минус.

Если ставить дополнительный конденсатор до монтажа в коробку, то простор для размещения емкости гораздо больше.
В однолинейном выключателя можно разместить дополнительный конденсатор на месте отсутствующего второго реле.

Можно заменить конденсатор на плате на бОльший (он будет длиннее) и проделать отверстие в черном пластиковом корпусе, в обычной установочной коробке достаточно места.
В принципе, есть место и между корпусом выключателя и электроустановочной коробкой.

И в заключение напоминаю – эта схема имеет гальванический контакт с элетросетью 220 вольт. Все изменения, сборку, разборку проводите всегда с полным отключением от электросети.

SESOO Smart Touch Screen Light Switch 1-gang 1-way Распродажа, цена и отзывы

Обзоры:
Интеллектуальный удаленный сенсорный выключатель используется в одном проводе под напряжением, простая установка.

Он может управлять переключателями различных типов нагрузки, такими как светодиодные лампы, лампы накаливания, люминесцентные лампы и лампы накаливания с вольфрамовой нитью. Сенсорное управление и дистанционное управление доступны. С его стеклянной сенсорной панелью вы попрощаетесь с устаревшим выключателем, сделав вашу комнату более элегантной и современной.Этот интеллектуальный переключатель дистанционного управления принесет вам бесчисленное удобство!

Основные характеристики:
1. Удаленное управление прибором
Управляйте освещением, потолочными вентиляторами и другими приборами с помощью этого интеллектуального переключателя. Оснащенный пультом дистанционного управления, удаленное расстояние составляет до 30 м, поэтому вы можете легко управлять своим устройством в своем доме.

2. Чувствительная стеклянная сенсорная панель
Промышленная сенсорная панель из кристаллического стекла, более чувствительная и быстрая.Сверхпрозрачная стеклянная панель, вы можете выдерживать ее влажной рукой, безопасна в использовании.

3. Ночной индикатор и энергосбережение
Уникальный дизайн ночного индикатора показывает положение переключателя в темноте, что очень удобно для пожилых людей и детей. Между тем, это также сверхнизкое энергопотребление, энергосбережение и экологичность.

4. Нет необходимости менять исходную цепь
Установка с одним проводом под напряжением, совместимая с традиционным методом переключения. Простота установки и отсутствие необходимости менять исходную схему.

5. Различные области применения
Особый стиль, подходящий для квартиры, дома в иностранном стиле, виллы, офисного здания, гостиницы и т. д. закаленное стекло
— Материал задней части корпуса: противопожарный поликарбонат
— Мощность нагрузки: 3 — 300 Вт / группа
— Рабочая температура: -10 — 60 град. C
— Батарея дистанционного управления: питание от 1 щелочной батареи (встроенной)

Меры предосторожности при установке:
— Устанавливайте выключатель при отключенном электричестве
— Не устанавливайте во влажной среде
— Не превышайте максимальную нагрузку
— Следуйте инструкциям и правильно устанавливайте

Calvas New US Standard SESOO Remote Control Switch 1 Gang 1 Way, RF433 Smart Wall Switch, Беспроводной пульт дистанционного управления с сенсорным выключателем

27 долларов. 39 27,39 $


Brand	Calvas
130066
Mounting Type	настенные настенные
Метод управления	дистанционного управления
Unit Count	1 Count

]]>

Технические характеристики для данного элемента

Фирменное наименование	Calvas
Тип установки	Настенный
Номер детали	CLS-E1B1B402B4FDF19D1B03677F5CB3F699
UNSPSC Код	27000000

SESOO SY6-01-X Стандарт ЕС/Великобритании Smart Touch Switch RF433 Настенный выключатель с дистанционным управлением, 1 группа, 1 направление — Arduino Tech

Особенности:

С сенсорной функцией и функцией дистанционного управления, он оснащен пультом дистанционного управления.
Переключатель дистанционного управления имеет функцию дистанционного управления на большом расстоянии, которое составляет до 100 метров в открытом поле
и может быть до 20 метров в помещении, чтобы удовлетворить различные потребности клиентов.
С легким прикосновением он может легко управлять открытием и закрытием света.
Пользователям, касающимся клавиш, может быть выдан звук «ди» и подсказка для набора кода переключателя или отмены функции подсказки.
Используется в качестве ночника в ночное время, он может набирать настройки кодового переключателя или отключать функцию фонового освещения.
Внешняя оболочка изготовлена из огнеупорного пластика, эффективно предотвращающего воспламенение выключателя.
Управление с помощью провода под напряжением, простота установки, не требует повторной проводки и замены переключателя непосредственно перед .
Панели из закаленного стекла, уникальный дизайн и роскошная красота.
Предотвращение возникновения утечки и опасности поражения электрическим током.

Параметр:

Номинальное рабочее напряжение: 170-240 В переменного тока
Допустимая мощность: -15%~+10%
Мощность нагрузки: 5~300 Вт/группа
Рабочая температура: -20℃~+70℃
Относительная влажность: 10%~93%
Эксплуатация частота: 50/60 Гц
Энергопотребление:0.02W
Срок службы: 1000000

Описание:

Это выключатель света нового поколения. Выключатель с интегрированной конструкцией имеет водонепроницаемую, пожаробезопасную функцию и функцию
предотвращения поражения электрическим током. Позволяет работать мокрой рукой. Благодаря роскошному и простому внешнему виду переключатель хорошо вписывается в различные стили помещения,
, и в определенной степени улучшает внешний вид помещения.
Сенсорный переключатель позволяет использовать все самое лучшее в вашем доме без больших затрат и подходит для использования во всех комнатах вашего дома,
бизнеса и учреждения.
Вся продукция производится в соответствии с высокими стандартами и сертифицирована ЕС для использования в Великобритании, ЕС и других европейских странах.

Примечание:

1. Этот переключатель имеет функцию дистанционного управления.
2. Этот переключатель SESOO представляет собой одиночный проводной переключатель, нет необходимости подключать нейтральный провод к переключателю при его установке.
3. Этот переключатель SESOO является односторонним и не может использоваться как двусторонний (два переключателя в двух разных местах управляют одной лампой)
4. Когда лампа начнет мигать, подключите конденсатор между линией L и линией N вашего держатель светильника, пожалуйста, не подключайте конденсатор к выключателю.
5. Когда питание включено, вы увидите индикатор синего цвета (особенно ночью)

В комплект поставки входят:

1 x удаленный сенсорный переключатель
1 x малый радиочастотный пульт дистанционного управления
1 x светодиодный трансформатор
2 x Винт
1 x Руководство пользователя

Сопряжение пульта дистанционного управления — Hartington Heath — Smart Lighting

Мой пульт дистанционного управления не работает с дистанционным сенсорным переключателем, в чем проблема? (только вкл. /выкл.)

Чтобы пульт дистанционного управления заработал, все, что вам нужно сделать, это синхронизировать пульт дистанционного управления с дистанционным переключателем.Для этого убедитесь, что в пульте дистанционного управления есть батарея, поэтому убедитесь, что при нажатии кнопки загорается маленький красный индикатор, а затем следуйте приведенным ниже инструкциям:

Выключите свет, при выключенном свете нажмите и удерживайте кнопку выключателя света в течение примерно 5 секунд, пока не увидите синий мигающий свет в круге.
Когда вы увидите мигающий синий свет, отпустите выключатель освещения, а затем один раз нажмите и удерживайте A, B или C на пульте дистанционного управления.D имеет возможность отключить все кнопки, связанные с A, B и C.

Как мне синхронизировать пульт дистанционного управления с дистанционным диммерным переключателем? (только дистанционный диммер)

Чтобы пульт дистанционного управления заработал, все, что вам нужно сделать, это синхронизировать пульт дистанционного управления с дистанционным переключателем. Для этого убедитесь, что в пульте дистанционного управления есть батарея, поэтому убедитесь, что при нажатии кнопки загорается маленький красный индикатор, а затем следуйте инструкциям ниже: Кнопки с 1 по 6 используются для включения/выключения, а затемнение 1 для 3 используются для диммеров.

Для 1-постового 1-позиционного дистанционного диммера:

Выключите свет. При выключенном свете нажмите и удерживайте кнопку выключателя света около 5 секунд, пока не увидите синий мигающий свет в круге.
Когда вы увидите мигающий синий свет, отпустите выключатель света, а затем один раз нажмите «C» на пульте дистанционного управления. «C» используется для включения света, «A» — для приглушения света, а «B» — для включения света. A и B предварительно синхронизированы.Уменьшение яркости на пульте дистанционного управления происходит пошагово, поэтому нажимайте кнопку с секундной задержкой между каждым нажатием, чтобы уменьшить или уменьшить яркость света.

Для 2-клавишных 1-позиционных дистанционных диммерных выключателей:

Выключите свет. При выключенном свете нажмите и удерживайте кнопку выключателя света около 5 секунд, пока не увидите синий мигающий свет в круге.
Когда вы увидите мигающий синий свет, отпустите выключатель света, а затем один раз нажмите Dim 1 на пульте дистанционного управления.
Выполните ту же процедуру для любых других групп, с которыми будет использоваться пульт, используя Dim 2 и Dim 3. Стрелки непосредственно под ними предназначены для увеличения и уменьшения яркости.

Сенсорный выключатель света включается сам. Как подключить сенсорный выключатель

Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

Около года назад я рассказывал вам, как впервые установил его на одном из своих объектов.

Выключатель показал себя с положительной стороны и за все время эксплуатации нареканий на него не было.

Кроме того, благодаря стеклянной панели и сенсору с подсветкой он имеет довольно приятный внешний вид.

В связи с этим было принято решение установить точно такие же выключатели по всей квартире.

В этой статье речь пойдет исключительно о коридоре.

В коридоре необходимо установить проходные выключатели для управления освещением из двух мест — в коридоре и в конце коридора перед входом в помещения.

Сейчас этим никого не удивишь — это обычная практика. И это действительно очень удобно, тем более, что в моем случае коридор достаточно длинный и, например, чтобы включить или выключить освещение, нужно каждый раз возвращаться в коридор. Или ходить по всему коридору в полной темноте, спотыкаясь и прислонившись к стенам, тоже не совсем комфортно. Другое дело, включили свет, прошлись по коридору и выключили свет.Хорошая вещь!

Как видите, и в коридоре, и в конце коридора. В первую розетку в прихожей будет установлен обычный сенсорный выключатель Livolo для управления освещением прихожей (2 лампы), а во вторую розетку — проходной выключатель Livolo для коридора (9 ламп). Аналогично в конце коридора в первую розетку будет установлен обычный сенсорный выключатель для управления комнатным освещением, а во вторую розетку – проходной выключатель.

В дополнение к сенсорным переключателям VL-C701R были заказаны два однолинейных переключателя VL-C701S от Livolo.

Также были заказаны две двойные стеклорамы (панели) ВЛ-С7-С1/С1-11 белого цвета (White).

Если вам нужно подобное стекло, только черного цвета (Black), то код будет VL-С7-С1/С1-12. Последняя цифра в конце кода определяет цвет панели.

Вот пример того, как выглядит панель VL-C7-C1/C2-12.

Помимо белого и черного, панели можно заказать в других цветах, например, золотом (13) или сером (15).В общем, я думаю, подобрать стеклянную панель под дизайн своей комнаты не составит труда.

Корпус однолинейного выключателя VL-C701S имеет один датчик, т.е. он может управлять только одной нагрузкой (в моем случае одной группой, состоящей из 9 светильников).

Для информации! Помимо однолинейных выключателей VL-C701S, в продаже имеются также двухлинейные выключатели VL-C702S, которые имеют в корпусе два датчика, и, соответственно, могут управляться двумя группами ламп.

По внешнему виду проходные выключатели VL-C701S точно такие же, как и обычные сенсорные выключатели VL-C701R, о которых я вам уже подробно рассказывал (ссылка в самом начале статьи), поэтому не буду На этом остановимся сейчас, а я перейду непосредственно к схеме их подключения.

Подключение проходных выключателей Livolo

Дело в том, что информации о схеме подключения проходных выключателей Livolo в интернете практически нет, вернее есть, но везде фигурирует одна и та же схема, которая также прилагается в комплекте с выключателями.

Как видите, фаза (красный провод) подключается к клемме L (In) обоих проходных выключателей, между клеммами COM обоих выключателей (синий провод) делается перемычка, а фаза коммутации к клемме нагрузка (лампа) подключается к выводу L1 (нагрузка) одного из ближайших проходных выключателей.

Эта схема мне вполне понятна, но у домашних мастеров или начинающих электриков могут возникнуть вопросы.

В связи с этим опубликую свою более подробную схему, а заодно покажу вам на наглядном примере настройки подключения, синхронизации (спаривания) и принцип работы проходных выключателей Livolo.

Итак, поехали.

Как видите, однолинейный выключатель Livolo имеет 3 выхода:

Для удобства восприятия схемы обозначим номера проходных выключателей: в коридоре проходной выключатель №1, а в конце коридора — проходной выключатель №2.

Напомню, что в этой квартире вся электропроводка выполнена без распределительных коробок. Продолжайте и читайте в моей отдельной статье о преимуществах и недостатках этого способа электромонтажа.

Начнем с коридора.

В блоке розеток в коридоре 3 кабеля:

Кабель питания от квартирного щита ВВГнг (3х1,5)
кабель к светильникам прихожей ВВГнг (3х1,5)

Внимание! Изначально я не совсем правильно уложил кабели в подрозетники. в верхней розетке должен быть выключатель освещения прихожей, а в нижней — проходной выключатель №1 для освещения коридора.Поэтому для удобства подключения часть проводов я сразу перепаял из нижнего гнезда в верхнее, и наоборот.

Первым делом соединяем нули (синие) всех трех кабелей с помощью и аккуратно укладываем вглубь розетки.

Затем подключаем фазу (белую) питающего кабеля к клемме Ваго и здесь подключаем фазу (белую) кабеля проложенного к проходному выключателю №2.

Почему я подключил фазу питания через клемму?! Да потому, что зажимы выключателей Livolo рассчитаны на подключение только одного проводника, из-за чего пришлось использовать дополнительную клемму.

С клеммы фазы делаем перемычку на нижнюю розетку для подключения к клемме L (In) проходного выключателя №1.

Оставшийся проводник (желто-зеленый) в нижнем гнезде используется в качестве соединительного COM-проводника между проходными выключателями. Подключаем его соответственно к выводу СОМ проходного выключателя №1.

С помощью клеммы Ваго подключаем РЕ жилы питающего кабеля и кабеля, проложенного к светильникам прихожей, а от фазной клеммы делаем перемычку для подключения сенсорного выключателя освещения прихожей.

Аккуратно вставляем все клеммы в розетку и подключаем сенсорный выключатель.

Подключаем фазу к клемме L (In), а коммутационную фазу кабеля, идущего к светильникам прихожей, к клемме L1 (Load).

Выключатели

Livolo крепятся в подрозетнике исключительно на саморезы (входят в комплект) и не имеют раздвижных ножек.

Основание выключателей изготовлено из металла и позволяет использовать его при установке.

Теперь берем стеклянную панель и защелкиваем ее сразу на оба переключателя.

Со стороны коридора все готово.

Перейдем ко второму месту управления освещением коридора.

Как я уже показывал, здесь также установлены две розетки. Слева розетка сенсорного выключателя соседней комнаты (не обращайте на нее внимания, так как она подключена с отдельной линии), а справа розетка проходного выключателя №1.2.

В интересующей нас розетке 2 кабеля:

кабель от проходного выключателя №1 к проходному выключателю №2 ВВГнг (3х1,5)
кабель к коридорным светильникам ВВГнг (3х1,5)

Соединяем нули (синие) обоих кабелей с помощью клеммы Ваго, а остальные жилы соединяем следующим образом:

фаза от кабеля от проходного выключателя №1 — к клемме L (В)
желто-зеленая жила от кабеля от проходного выключателя №1.1 — к COM-клемме
фаза переключения кабеля коридорного светильника на клемму L1 (нагрузка)
желто-зеленая жила кабеля коридорного светильника остается неиспользованной

Для наглядности прилагаю получившуюся схему подключения проходных выключателей для управления освещением с двух мест. На словах это может звучать сложно, но на деле выглядит довольно просто.

Переключатель устанавливается так же, поэтому повторяться не буду.

После установки сквозных коммутаторов Livolo их необходимо синхронизировать для работы друг с другом. Для этого нажмите и удерживайте примерно 5-7 секунд датчик на проходных переключателях №1 до звукового сигнала. Затем на проходном выключателе №2 нажать и удерживать датчик, пока он не мигнет 2 раза. Вот, в принципе, и вся синхронизация.

Для сброса синхронизации нажмите и удерживайте датчик около 10 секунд до двойного сигнала.

Управление освещением с двух мест с выключателями Livolo

Нажатие на датчик (круг на стеклянной панели) проходного выключателя №1 включает освещение коридора. При повторном нажатии на датчик освещение в коридоре выключается. Это, так сказать, управление освещением коридора из одного места. Но ведь мы же не просто так использовали проходные выключатели?!

Конечно, теперь освещением коридора можно управлять с двух мест. Например, можно включить освещение коридора с помощью проходного выключателя №1 в прихожей, а выключить с помощью проходного выключателя №2 в конце коридора, и наоборот.

Кстати, заметил такую особенность, что при управлении освещением от проходного выключателя №1 всегда срабатывает (щелкает) встроенное реле на проходном выключателе №2, которое включает освещение коридора. Таким образом коммутирует нагрузку реле только проходного выключателя №1.2. Вот такая маленькая особенность проходных выключателей Livolo.

Подробнее о работе проходных выключателей можно посмотреть в моем видео:

П.С. На этом, пожалуй, все. Если у вас остались вопросы, то задавайте их в комментариях под статьей. И в заключение добавлю, что на этом ассортимент компании Livolo не заканчивается. На сайте представлен большой выбор выключателей, розеток, диммеров, таймеров, реле и других устройств с разным функционалом и интересным дизайном. Всем спасибо за внимание, до новых встреч.

Чтобы устройство в будущем оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно считать:

Сколько источников света будет подключено к выключателю.

Учитывать температуру и количество влаги в помещении.

Будут ли к коммутатору подключены какие-либо другие устройства, например датчик температуры.

Типы сенсорных выключателей

Существует множество разновидностей сенсорных переключателей. Подробнее о каждом:

На каждый из этих типов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность света в помещении, что также позволяет экономить электроэнергию.

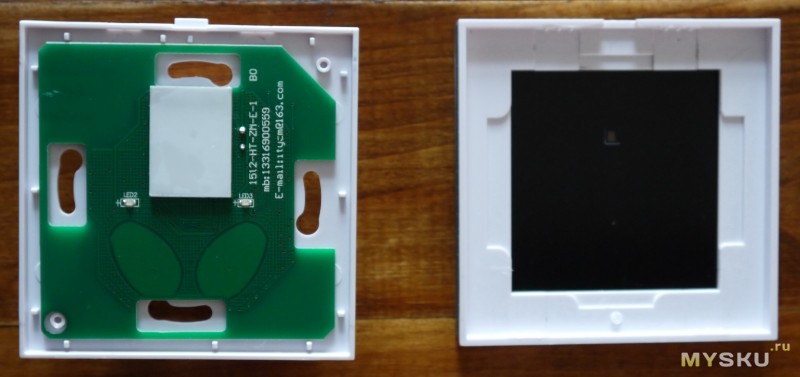

Сенсорный выключатель состоит из трех основных частей. Его структура не зависит от его типа. Первая часть – декоративная лицевая панель. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — датчик, тип которого зависит от типа переключателя.Он отвечает за передачу информации от лицевой панели, принимающей сигнал, на третью часть. Третья коммутационная часть. Он преобразует сигнал в электрический.

Установка сенсорных выключателей

По сути, подключение автоматического выключателя ничем не отличается от обычного выключателя с ключом; можно легко установить сенсорный выключатель своими руками. Этот процесс можно изучить в статье: .

Как подключить сенсорный выключатель, установить зеркало в ванной, дистанционный сенсорный выключатель и многое другое.

Никому не понравится, если свет будет гореть все время. Для его выключения с момента появления лампочки Эдисона использовались выключатели с контактами. Теперь у них есть альтернатива — сенсорные переключатели .

Сенсорный выключатель Устройства для выключения света. В отличие от обычных устройств, которые нужно нажимать или вращать, эти устройства управляются прикосновением к сенсорной пластине. Есть простые, работающие только вкл/выкл и со встроенными диммерами .

ТЕСТ:

Чтобы проверить свои знания, пройдите тест:

Нужен дополнительный провод для подключения?

На датчик подается питание?

Можно ли использовать корпус настольной лампы вместо датчика?

Существуют ли устройства, которые управляют несколькими лампами по отдельности?

Проверьте результат теста:

б, а, б, б — вы знаете достаточно для самостоятельной работы;
а, б, а, а — ваших знаний недостаточно для самостоятельного выбора и установки устройства;
все остальные варианты — знания у вас есть, но их нужно дополнять чтением специальных статей и просмотром видео.

Сенсорные розетки и выключатели (далее СВ) — 5 преимуществ

Эти устройства имеют преимущества перед обычными выключателями:

нет подвижных частей и щелей — через них внутрь попадает пыль и влага;
разнообразие дизайнов;
есть модели со встроенными розетками и с диммированием;
вместо сенсорной пластины используется металлический корпус, а электронная плата скрыта от посторонних глаз.
стоимость таких устройств не превышает цены на обычные качественные выключатели.

Сенсорные выключатели делятся по типу и величине подключенной к ним нагрузки:

включая одну или несколько ламп отдельно;
проходные — включают светильник из разных мест, с концов длинного коридора или лестницы;
импульс — подавать напряжение только при прикосновении;
со встроенным диммером — долгое прикосновение меняет яркость света.

С.В. для настольной лампы — 2 режима работы

Установка такого устройства в настольную лампу позволяет обойтись без тумблера и не искать его в темноте, а включать лампу прикосновением к корпусу.Коротким касанием он включается и выключается, а долгим касанием регулирует яркость.

Внимание! Диммирование (диммирование) работает только с лампами накаливания и светодиодами. Эти лампы имеют специальный значок и надпись на упаковке.

У этой лампы есть недостатки:

не работает, если вилка находится в неправильном положении в розетке — в этом случае необходимо развернуть вилку.
ложные срабатывания при установке светильника на металлическую тумбочку — в этом случае следует устанавливать его на диэлектрическую основу, из дерева или ДСП.

Схема С.В. для настольной лампы, собран на 1 микросхеме

Данный регулятор собран на микросхеме 145AP2 … Управление осуществляется одним датчиком, обеспечивающим включение, выключение и регулировку яркости. Если при установке нет ошибок, схема начинает работать сразу, без настройки.

Силовая часть схемы — транзистор КТ3102Б и симистор КУ602Г. При необходимости его меняют на более мощный или подключают к управляющему выводу мощного симистора.

Б/у этот регулятор аналогичен устройству заводского изготовления — включение/выключение производится кратковременным прикосновением к датчику. Долгим касанием регулируется яркость, которая запоминается и воспроизводится при повторном включении.

В качестве датчика используется корпус светильника .

Внимание! Элементы цепи (кроме датчика) находятся под высоким напряжением.

2 случая необходимости ремонта С.В. для настольной лампы

Ремонт такого устройства сводится к замене деталей.Самая распространенная проблема – недостаток света или постоянное свечение. Причиной этого является неисправный симистор . Следует заменить, а в остальных случаях решить вопрос об экономической целесообразности ремонта.

Зеркало с подсветкой в ванной с С.В. — 3 типа датчиков и пример использования

Интересный дизайнерский эффект дает подключение такого устройства для подсветки зеркала. Можно купить готовый или сделать самому.

Для этого необходимо приобрести электронную плату и подключить ее к светильнику.В качестве датчика используется крепление для зеркала, полочка и даже труба — полотенцедержатель.

При ремонте ванной комнаты можно сделать встроенное зеркало с подсветкой, установленное вместо четырех плиток. За ним, в углублении в стене, спрятаны лампы и плата управления, а за плитками провода. Вы можете приобрести эту плату вместе с датчиком движения на Aliexpress. В качестве датчика используется хромированная настенная мыльница, а в углу установлен датчик движения.

Получившаяся система работает очень эффективно — при попытке помыть руки включается свет, а через 2 минуты после того, как человек отходит от умывальника, он выключается.

3 этапа подключения S.V.

Посмотрите на рисунок на задней панели устройства. Есть две клеммы «L-вх», к которым подключается входящая фаза, и «L-нагрузка» — к ней подключается лампа. Подключение или замена такого устройства ничем не отличается от установки обычного выключателя . Работа выполняется в несколько этапов.

В первую очередь отключите напряжение, затем зачистите провода и разъедините их. Затем нужно определить фазный провод. Для этого включите напряжение и найдите фазу с индикатором напряжения. Наконец, коммутатор подключен. Для этого отключается напряжение, подсоединяются провода, устройство устанавливается в монтажную коробку и закрывается защитным стеклом.

После завершения работы включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, датчик может не сработать.

В устройствах, управляющих двумя лампами, есть две клеммы «L-нагрузка».

Дистанционный С.В. скрытая установка. 2 вида пультов.

Помимо устройств прямого воздействия, существуют устройства, оснащенные пультом дистанционного управления . Такие устройства устанавливаются и управляются так же, как и обычные, но после установки пульт необходимо настроить согласно инструкции.

Пульты для таких устройств бывают двух видов:

каждая кнопка настроена на отдельный светильник;
каждая кнопка запрограммирована на отдельную функцию — включение, выключение и включение/выключение.

Помимо обычных, существуют проходные выключатели , предназначенные для управления одним светильником с двух мест.

Фазный провод подключается к общей клемме первого устройства, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общий вывод второго устройства подключается к лампе.

В результате осветительное устройство будет включаться с одного места, например внизу лестницы, а выключаться вверху.

Как подключить С.В. с Алиэкспресс. 2 вида коробок для монтажа

Помимо покупки такого устройства в обычном магазине, его можно приобрести в китайском интернет-магазине Алиэкспресс. Подключение этого изделия не отличается от обычного, но при заказе необходимо учитывать форму монтажной коробки, необходимой для установки. В Европе и странах бывшего СНГ используются круглые коробки стандарта ЕС, а в США — стандарта США, квадратные.

Кроме того, не все производители выпускают ножные устройства, помещающиеся в старые коробки. Некоторые модели крепятся только саморезами.

Схемы подключения сенсорных выключателей

С.

В. с пультом на 4 устройства

В дополнение к устройствам, требующим прикосновения, есть устройств , оснащенных пультом дистанционного управления. Такие приставки используют для работы частоту 433 МГц. Внешне они похожи на брелок автосигнализации с четырьмя кнопками.Каждый из них запрограммирован на отдельное устройство.

Для программирования коснитесь выключенного устройства, после звукового сигнала нажмите выбранную кнопку. После пилотного сигнала устройство готово к работе.

Дальность действия достигает 50 метров.

Самодельный сенсорный выключатель 220 В

Сенсорный выключатель при наличии навыков монтажа электронных схем изготавливается самостоятельно по следующей схеме. Датчик изготовлен из фольгированного гетинакса или вместо него используется любой металлический предмет.Транзисторы заменяются на КТ3102 или КТ315. Диод любой, импульсный, с напряжением более 100В.

Схема работает как усилитель — при прикосновении к сенсорной пластине микросхема К561ТМ2 подаст сигнал на транзисторы VT1 и VT2, которые откроют симистор КУ208Г. Вместо лампочки подключено реле, которое включает нагрузку большой мощности.

С.В. не работает — 2 ошибки установки

Помимо выхода из строя деталей платы, прибор может не работать из-за плохо настроенного датчика или ошибок монтажа — отсутствия заземления в нужных местах или заземленного датчика.

Если датчик работает без защитного стекла, то необходимо:

снять стекло;
отключить питание;
установить стекло;
включите выключатель питания.

Иногда помогает.

Внимание! Если установить стекло на датчик, который находится под напряжением, то он перестает нормально работать.

Сенсорный выключатель света VL-C701R от Livolo с дистанционным управлением

Также важно знать 3 нюанса о S.В.

При установке и эксплуатации сенсорных устройств необходимо учитывать следующее:

при использовании в качестве датчика крупных металлических конструкций, например, полотенцесушителя или двери, возможны ложные срабатывания;
датчик заземлен или намок, под дождем не реагирует на прикосновения;
при включении маломощной лампы может понадобиться подключить параллельно ей конденсатор 1-2мкФ.

Как избежать 4 ошибок при выборе и установке выключателей

Распространены ошибки при установке таких устройств:

Неверное подключение «ноля».Перед установкой проверьте и замените в распределительной коробке или на вводном выключателе.
Неправильное подключение проводов к клеммам «L-вход» и «L-нагрузка». Проверьте перед подключением.
Включение напряжения ДО закрытия защитного стекла. Сначала закройте стекло, затем включите напряжение.
Неправильное подключение проходных выключателей. Аккуратно подсоедините по схеме

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают при выборе сенсорных выключателей :

Нужен дополнительный провод для подключения? Нет, достаточно двух проводов, как для обычного устройства.
Вам нужен специальный задний ящик? Нет, устройство устанавливается в обычные розетки.
Обычные розетки и выключатели устанавливаются в ряд и закрываются общей декоративной панелью. Можно ли установить датчик в этом ряду? Нет, но есть устройства со встроенными розетками, в том числе и с дистанционным отключением.
Что произойдет, если произойдет короткое замыкание в проводах? Силовой частью таких устройств являются симисторы. В случае короткого замыкания они выйдут из строя.
Существуют ли кроме одиночных сенсорные устройства, включающие 2 или 3 лампы? Да, есть производители, выпускающие такие устройства.

Сенсорные выключатели для 1 зоны

Внешний вид	Имя	Количество ключей	Количество постов	Цена, руб.)
	WEMMON золотой алюминий	Один	Один	1650
	Серия C7 Livolo белый	Один	Один	1480
	ВЭММОН белый	Один	Один	1350
	ВЭММОН заяц	Один	Один	1350
	Копоу серебро	Один	Один	1100

Проходные сенсорные переключатели

Внешний вид	Имя	Количество ключей	Количество постов	Цена, руб. )
	ВЭММОН	Один	Два	1850
	ВЭММОН	Один	Два	1850
	ВЭММОН	Два	Два	1850
	ВЭММОН заяц	Два	Два	2050
	ВЭММОН черный	Три	Два	2250

Сенсорные радиоуправляемые переключатели

Внешний вид	Имя	Количество ключей	Количество постов	Цена, руб.)
	Копоу серебро	Один	Один	1600
	ВЭММОН белый	Один	Один	1850
	ВЭММОН заяц	Один	Один	1850
	Ливоло белый	Два	Один	2550
	Серия C7 Livolo белый	Один	Один	2090

Радиоуправляемые сенсорные диммеры

Внешний вид	Имя	Количество ключей	Количество постов	Цена, руб. )
	Заяц копоу	Один	Один	2150
	ВЭММОН заяц	Два	Один	2190
	ВЭММОН белый	Два	Один	2190
	Серия C7 Livolo белый	Два	Два	5334
	Серия C7 Livolo белый	Три	Три	7926

Комбинированные сенсорные выключатели (с розетками)

Внешний вид	Имя	Количество ключей	Количество постов	Цена, руб.)
	Веммон белый	Один	Два	1920
	Ливоло белый	Один	Два	2200
	Ливоло белый	Два	Два	2510
	Ливоло белый	Один	Три	2880
	Ливоло черный	Два	Три	3720

Сенсорные зеркала с подсветкой

Сенсорные выключатели Sesoo — инструкция, ревизия и ремонт

Среди фирм, производящих электротехническое оборудование, можно отметить Sesoo. Данная компания производит устройства для системы «умный дом» Broadlink.

Эти устройства устанавливаются и программируются так же, как и другие устройства.

При подключении к данному устройству энергосберегающей лампы она может начать «мигать» Это связано с зарядом конденсатора внутри ЭПРА. Для решения этой проблемы необходимо впаять в лампу резистор на 200кОм, параллельно конденсатору.

Рабочая зона Датчик маленький и ограничен светящимся кольцом (синее при выключении и красное при включении).Для расширения этой зоны припаяйте провод к контакту, к которому припаян датчик, и проложите его по краю защитного стекла. Это расширит область, в которой сенсор реагирует на прикосновение.

Ремонт таких устройств сводится к поиску и замене неисправных деталей. Самая распространенная проблема — сгоревший или пробитый симистор .

ГК «Флекси» — 3 вида зеркал ТМ MixLine жемчуг d770 с сенсорным выключателем

В каждой ванной есть зеркало. Многие из них оснащены подсветкой.Российская компания «Флекси» предлагает коллекцию зеркал «Премьер» торговой марки Mixline:

С наружным освещением. Используются светильники, которые монтируются на каркас или стену.
С внутренним освещением. Осветительные приборы устанавливаются с обратной стороны рамы. Для подсветки часть зеркала не покрыта амальгамой. Он может быть в виде рисунка или геометрических фигур.
Со светодиодами.

Все зеркала могут быть оснащены сенсорными выключателями и датчиками движения.

С.В. Легран

Продукция французской компании Legrand широко известна в мире своим качеством и ассортиментом. Розетки, автоматы, диммеры и другое оборудование для системы «умный дом» отличаются надежностью и инновационными решениями.

С.В. Ливоло

Продукция китайского производителя работает при напряжении до 250В с большим количеством ламп. Защитная панель в черно-белом цвете выполнена из хрусталя. Некоторые модели работают с дополнительным пультом дистанционного управления DU.

С.В. ФД Электроникс

Сенсорные выключатели KG-020 производятся компанией FD Electronics … Эти устройства выпускаются с пультом или без него, разных цветов.

Всем привет!
Засела в голове идея установить в квартире сенсорные выключатели света. Я долго откладывал эту идею, но все-таки решился и приобрел один такой аппарат.
Я хочу поговорить о нем.
Вещь для меня новая, ни у кого из знакомых не видел и лично не пользовался.Меня вдохновили отзывы и отзывы людей в интернете. Было решено приобрести один экземпляр, так сказать, на пробу. Расположение одного из выключателей (который я собирался заменить) в моей квартире не поддается никакой логике и не имеет ничего общего с удобством использования. Поэтому возможность управлять новым выключателем с пульта была для меня большим плюсом.
А вот и пакет с устройством у меня на столе.

Внутри небольшая коробка с обозначением конфигурации автоматического выключателя. Из информации о производителе только надпись Made in China.

Содержимое коробки полностью соответствует списку на сайте. В него входят: сам выключатель, пульт дистанционного управления, элемент, подключаемый к электрической цепи (опционально) и инструкция по развертыванию на английском и китайском языках.

Технические характеристики:
Номинальное напряжение: 110-240 В переменного тока
Максимальная нагрузка: 3-300 Вт, всего 800 Вт
Рабочая температура: -20°C ~ 70°C
Относительная влажность: 10% ~ 93% (без конденсации)
Рабочая частота: 50/60 Гц
Потребляемая мощность: 0.02W
Количество включений: 100000 раз
Данный выключатель работает с одним потребителем, также есть версии для работы с двумя и тремя. (я имею в виду соединительные линии).
Внешний вид такой, как я и ожидал, глядя на фото на сайте магазина. Качество изготовления довольно приличное, собрано тоже все ровно и аккуратно.

Основные размеры устройства (в мм).

Взглянув на инструкцию, приступил к демонтажу старого переключателя.Но все оказалось не так просто. Углубление в стене оказалось сломанным, и распределительная коробка также требовала замены. В итоге собрал, пока все как было. И чтобы удовлетворить свой интерес — подключил выключатель к настольной лампе. Здесь не было трудностей. Выключатель срабатывает от малейшего прикосновения к области, где горит контрольный светодиод, переключение происходит совершенно бесшумно. Заметил, что чувствительности сенсора достаточно для срабатывания при нахождении пальца на расстоянии примерно 3-4 мм от переключателя.Кстати, яркость светодиода (который светит в выключенном состоянии) точно такая же, чтобы видеть расположение переключателя в темноте.

Разборка
Снимите декоративную крышку, представляющую собой пластину из плексигласа, приклеенную к пластиковой рамке.

Белая область — это чувствительный элемент, реагирующий на прикосновение. Далее снимаем верхнюю плату с датчиком. Подключается к днищу через «колодку» контактов.

Избранные фотографии.

Нижняя плата крепится к основанию выключателя тремя саморезами.Открутить и вынуть.

Вид сзади.

В электронике не силен, поэтому подробного описания дать не могу. Насколько я понял, алюминиевая пластина предназначена для отвода тепла и прикручена к элементу, который отвечает за коммутацию. Температуру пластины и других элементов измерить не могу, но тактильно за 2 часа работы под нагрузкой лампы накаливания 60Вт ничего не нагрелось.
Вот что находится под самой пластиной.

Пульт дистанционного управления.
Коммутатор комплектуется пультом дистанционного управления, работающим на частоте 433 МГц. Дизайн брелка выполнен в виде брелка от мопедной сигнализации.

Собран неплохо. Пульт имеет четыре программируемые кнопки, которые закрыты шторкой во избежание случайного нажатия, хотя они и так достаточно тугие для случайного нажатия. При нажатии загорается синий светодиод. Большинство устройств этого типа оснащены такими приставками (я так понимаю, в целях удешевления), а некоторые вообще нужно покупать отдельно.Возможно приобретение более «домашнего» пульта.
Открутив 3 самореза, пульт разбирается на 3 части, хромированная вставка выполнена из металла.

Питание от аккумулятора 27А.

.
Приятно удивил радиус действия пульта. В квартире он работал из любого места, чего мне достаточно. Решил выйти на улицу протестировать дальность (живу на втором этаже), удаляясь от дома продолжал включать-выключать, на расстоянии около 50 м все работает (потом окно исчезло из вида вокруг угол).Я думаю, что этот диапазон будет использоваться в частном секторе.
Выучить кнопки пульта довольно просто. Кнопки можно настроить на три режима работы:
1. Вкл-выкл,
2. Только включение,
3. Только выключение.
Для регулировки исходного положения выключателя — выкл. Прикасаемся к датчику и ждем одиночного звукового сигнала, затем нажимаем нужную кнопку на пульте, слышим управляющий гудок и готово — кнопка установлена в первый режим работы. Для наглядности сделал видео, в котором можно посмотреть настройку кнопок для разных режимов.

Отмечу, что выключатель я использовал только с лампой накаливания и проблем при работе с ним не возникает. Читал, что при подключении некоторых экономок иногда случаются ложные срабатывания. Для этого производитель комплектует коммутатор таким элементом (помехоподавляющим конденсатором)

, который подключается в цепь согласно инструкции

и предназначен для устранения проблемы ложных срабатываний.
В целом переключатель понравился, теперь планирую купить еще такой же только на 2 линии, и возможно какой-нибудь более эстетичный пульт.
Вот и все. Спасибо всем. Надеюсь отзыв будет кому-то полезен. Планирую купить +27 Добавить в избранное мне понравился обзор +23 +50

Процесс развития техники проник во все сферы жизни человека, в том числе и в обустройство быта. Одно из нововведений — сенсорный выключатель света. Этот механизм значительно повышает комфортность пребывания в доме и облегчает сенсорное управление осветительными приборами. Эта функция — не единственное преимущество такого устройства.

Разновидности

Чувствительный механизм может иметь дополнительные элементы; его система основана на различных принципах работы.

Стоит отметить самые популярные варианты:

Модификация пульта дистанционного управления. Удобно использовать при включении бра, светодиодную ленту, например, для управления освещением многоуровневого натяжного потолка. Все выключатели света с дистанционным управлением имеют свой уникальный адрес. Проще говоря, каждый радиопередатчик включается только по командам, поступающим от управляющего ресурса, установленного в оперативной памяти.

Емкостный тип действует как средство измерения освещенности и чувствителен к объекту, находящемуся на определенном расстоянии. Механизм установлен вместо классических выключателей света. Вам не нужно нажимать клавишу, чтобы активировать ее. Устройство реагирует на малейшее прикосновение. Такую установку можно собрать самостоятельно.

С таймером, который излучает определенный сигнал в заданное время. Минимизирует затраты на электроэнергию, выключая свет, если все выходят из квартиры.Электронная схема устройства разработана и адаптирована под различные типы светильников: традиционные лампы, с галогенными парами, со светодиодами, также для управления любым оборудованием используются сенсорные выключатели, что в большей степени расширяет сферу использования.

Выключатель, оснащенный инфракрасным датчиком, выполняет свою функцию бесконтактно. Он распознает только тепловое излучение в электромагнитном поле, которое исходит от тела при движении. Аналогичное название – датчик перемещения.

Работа этого устройства основана на действии чувствительного элемента. Электрооптическое устройство направляет тепловые потоки на приемник, снабженный накопительной линзой.

Сенсорные выключатели для светодиодных лент (диммеры), предназначенные для управления светом. Могут работать совместно с установками на напряжение питания не менее 12 В.

Модели оснащены фотодатчиками, блокирующими выключатель при дневном свете. Вероятность срабатывания сенсорного механизма на мелкие предметы, вроде домашних животных, исключена.

Тонкости подключения

Вы можете установить сенсорный выключатель самостоятельно. Происходит поэтапно:

обесточить;
снять использованный переключатель;
снять панель с современного изделия;
подсоедините провода к винтовой клемме;
установить рабочий орган выключателя в монтажную коробку;
закрепите устройство с помощью распорок и специальных винтов;
поставил панель.

Установка двухклавишной версии аналогична.Используйте кабель с цветными жилами, чтобы облегчить себе работу. Все переключатели подключаются одинаково. Приборы упрощают управление источниками света или электронным оборудованием из любого места. Это создает удобство при большой площади помещения или наличии длинного коридора.

При установке сенсорных выключателей в сети 220 вольт никаких специальных действий не требуется. Меняются только условия места установки.

Например, если механизм управляется с пульта, он должен быть виден из зоны отдыха.Чувствительные к температуре модели не следует устанавливать вблизи отопительной системы. Выключатель для светодиодной ленты собран по другой схеме.

Соблюдайте правила безопасности, отключайте питание перед работой. Оголенные провода изолированы изоляционным материалом.

Насадка не требует углубления в поверхности. Инструкция по подключению такого устройства достаточно распространена и доступна любому потребителю.

Определение оптимальной модели

Чтобы воспользоваться всеми преимуществами оборудования, необходимо правильно выбрать модель датчика выключателя. При покупке учитывайте следующие критерии:

Количество световых точек, которые необходимо подключить к устройству.
Допустимость регулировки яркости освещения. Есть модели, где сила тока определяется местом воздействия на сенсорную панель.
В проходных моделях встроенный таймер выключает свет через заданное время. Эти устройства устанавливаются в общественных коридорах. Как только все движения в контролируемой зоне прекратятся, таймер выключится.Это может значительно снизить затраты на электроэнергию.
Модели с дистанционным управлением. Функция рекомендуется для больших площадей.

Вы сможете принять правильное решение, если учтете все параметры.

Качество или цена?

На фото сенсорных выключателей представлена качественная продукция ведущих брендов.

На основе основных принципов работы сенсорных выключателей часто изготавливают не лучшие по своим характеристикам аналоги. Поэтому не стоит экономить при выборе – качество всегда в приоритете. Цена изделия определяется его техническими параметрами. Универсальное устройство стоит дорого.

Сенсорные выключатели хорошего качества и функциональности импортируются из-за границы и стоят дороже. Отечественные изделия имеют более низкую цену, но их параметры далеки от идеальных.

Датчики
не всегда корректно работают с полупроводниковыми материалами и люминесцентными лампами.Но цена заметно ниже, чем у брендового.

Предпочтение следует отдавать производителям с большим опытом разработки образцовой продукции. Они дорожат своей репутацией, а значит, им важно обеспечить надлежащий контроль качества при производстве продукции.

Являются ли сенсорные переключатели приоритетными? Это фактически прогрессивный шаг в развитии элементов управления освещением. Поскольку ранее вращающиеся модели ушли в прошлое, полупроводниковые датчики заменят механические переключатели.
