Пятиходовые штуцеры могут иметь различные габаритные размеры. Штуцеры малой длины не всегда удобны для соединения с насосом. Поэтому приобретая штуцер следует прикинуть достаточна ли его длина и удобно ли будет подсоединять его к насосу. Если нет, то следует дополнительно приобрести необходимые переходники.

Существует другой вариант подключения реле давления, сделать это можно с помощью тройника. Он устанавливается на выходное отверстие насоса, а на боковое ответвление устанавливается реле. Однако реле имеет подсоединительный размер ¼ дюйма, поэтому понадобится соответствующий переходник. В этом случае нет возможности установить манометр, а, следовательно, контролировать давление и выполнять регулировку.

После того как реле давления смонтировано на насосе, его необходимо подключить к насосу и сетевому проводу. Снимают крышку реле, для этого достаточно повернуть защелку на крышке. Под крышкой находятся клеммы подключения насоса и сетевого кабеля. К верхнему ряду клемм подключается насос к среднему сетевой провод, нижний ряд это заземление. Так как насос работает на переменном токе, то полярность значения не имеет.

После того как реле установлено необходимо его отрегулировать под свои нужды. Реле имеет заводские настройки: минимальное давление (включение насоса) 1,4 атм., максимальное давление (выключение насоса) 2,8 атм. В большинстве случаев такие настройки обеспечивают достаточное давление воды в водопроводе, особенно если учесть, что максимальное создаваемое давление большинством садовых насосов не превышает 3 атм. Однако иногда бывает необходимо увеличить давление в системе более 3 атм., например, для быстрого полива и пр.

Регулировка реле давления осуществляется с помощью 2-х гаек, удерживающих большую и маленькую пружину. Гайка под большой пружиной отвечает за минимальное давление, при котором реле включает насос. Закручивая гайку минимальное давление (давление включения насоса) увеличивается, ослабляя гайку – уменьшается. Минимальное давление включения насоса 1 атм. Гайка под малой пружиной отвечает за перепад давления, т.е. минимальное давление (давление включения) + перепад = максимальное давление (давление отключения насоса). Для увеличения перепада давления гайку нужно закрутить, для уменьшения ослабить. Минимальный перепад давления составляет 1 атм.

В большинстве случаев для повышения давления системы достаточно слегка затянуть гайку над большой пружиной. Перепад давления в 1,5 атм., который является заводской настройкой, достаточен для оптимальной работы насоса.

Реле давления обладает несколькими достоинствами:

• Высокая надежность и долгий срок службы.
• Простота регулировки и стабильность заданного значения давления.
• Низкая стоимость самого реле и вспомогательных элементов.
• Простота замены.
• Возможность установки как непосредственно на насосе, так и на участке водопровода после насоса.

Мы рассмотрели способ, как оснастить обычный насос для воды реле давления. Насос с реле давления обеспечит автоматическое включение и выключение насоса. Применение реле давления является наиболее простым и недорогим способом повысить комфорт при эксплуатации водяного насоса.

Реле давления воды не выключается. Настройка насосной станции в деталях

Система управления водонасосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Он отвечает за автоматическое включение и выключение насоса по заранее заданным параметрам. Потребитель покупает оборудование с заводскими настройками.

В процессе эксплуатации может потребоваться регулировка реле давления насосной станции — это можно сделать самостоятельно.Это тема нашей статьи.

  Как это выглядит

Прежде чем самостоятельно настраивать реле, изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлического основания и крышки из пластика. Поверх базовой платформы расположена контактная группа, состоящая из клеммной колодки, а также двух контроллеров. Регулятор давления насосной станции представляет собой пружину, на которую нажимает гайка.

Нажимая на пружинную гайку, можно регулировать давление в системе, при котором включается или выключается насос.Крышка крепится к винту, на котором расположена большая пружина. Снизу основания находится поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться по форме, размерам или расположению элементов, но все равно имеют описанную нами конструкцию.

  Как это работает

Как работает реле давления насосного агрегата:

1. Нагнетаемая насосом вода давит на мембрану, поршень, и находится в основании реле насосной станции.
2. Через контакты проходит напряжение 220 Вт. В зависимости от расположения платформы контакты размыкаются или замыкаются, и это включает или выключает насос.
3. Регулятор пружины уравновешивает действие поршня.

1. По мере использования воды потребителем ее количество в системе уменьшается, а давление воды в гидробаке падает. В результате пружине удается пересилить поршень. Совершаемое при этом движение платформы провоцирует замыкание контактов, что приводит к запуску насосного агрегата.
2. Насос качает воду для заполнения системы. Увеличение объема воды приводит к тому, что воздух в гидробаке воздействует на поршень, который преодолевает сопротивление пружины и медленно смещает платформу.
3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, контакты разомкнутся и насос отключится.

Теперь можно сделать вывод о настройке насосной станции.Усилие сжатия большой пружины можно использовать для регулировки нижнего значения давления в насосной станции, при котором запускается насос. Соответственно верхнее давление в системе регулируется сжатием маленькой пружинки. Разница между значениями срабатывания и включения зависит от малой пружины регулятора.

ВИДЕО: Причины отказа

 Величина гидробака (гидроаккумулятора)

Правильно отрегулировать насосную станцию ​​можно только регулировкой гидробака.От заданных параметров зависит, как долго вам прослужит насосная станция, а также какой будет напор воды. Гидравлический бак, который также называют гидроаккумулятором (ГА), представляет собой герметичную емкость с деталями. Одна часть (резиновая груша) предназначена для приема жидкости от работающего насоса. Другая часть вокруг груши. Туда накачивался воздух.

Под действием воздуха груша с водой сжимается и, таким образом, обеспечивается напор воды в водопроводных трубах дома.Благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под давлением. Поэтому очень важно правильно настроить насосную станцию.

Правильная регулировка давления воздуха в гидравлическом контуре помогает продлить срок службы гидроблока. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому износу оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянута.

ВИДЕО: Какое давление качать в гидроаккумулятор

  Как настроить гидробак

Отрегулировать насосную станцию ​​ГА можно своими руками. Предлагаем инструкцию:

1. Открываем нижний кран и ждем, пока вытечет вся вода.
2. Проверить давление в ГА. Для этого лучше всего подойдет автомобильный манометр (желательно, чтобы он предварительно прошел проверку). На ГА стоит обычная автомобильная шпуля, закрытая колпачком.

Специалисты считают, что для гидробака объемом 20-25 литров оптимальное значение составляет 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то накачать, а больше — стравить. Такую манипуляцию желательно проводить каждый месяц. Иногда подсасывает воздух. Очень важно, чтобы груша долго не пустовала. Она придет в негодность.

  Процедура регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, вы можете настроить реле давления водяного узла.

Наладка реле давления насосной станции начинается с замеров текущих показателей производительности. Этот этап осуществляется по такому алгоритму:

1. Открываем нижний вентиль, чтобы вода вытекала из системы.
2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. При включении фиксируем показания манометра.
3. Обратите внимание на меньшее значение. Открываем дальний кран системы, чтобы выпустить немного воды и спровоцировать включение насоса.Записываем значение манометра при запуске устройства.
4. Рассчитываем текущую разницу между показаниями манометра.

Помимо фиксации значений визуально оцените давление воды. Полностью откройте дальний от насоса клапан. Если вы хотите увеличить напор воды, то вам нужно подтянуть большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Не забудьте сначала отключить оборудование.

Как отрегулировать реле давления? Оптимальное значение разницы показаний равно 1.4 бар. Если у вас меньшее значение, насос запускается чаще. Это обеспечивает очень равномерную подачу воды. Но такой режим приводит к слишком быстрому износу оборудования.

При превышении значения разницы рекомендуемого значения насос работает в щадящем режиме — включается реже, чем указано производителем. Потребитель будет наблюдать довольно заметные перепады давления воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции на нужное значение этого параметра?

Сила нажатия малой пружины регулятора.Прокручивайте гайку очень осторожно. Маленькая пружина более чувствительна, чем большая. Чтобы увеличить значение разницы, сильнее сжимайте пружину. Соответственно ослабление регулятора пружины приводит к обратному эффекту.

После того, как вы самостоятельно выполните регулировку давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Повторите все вышеперечисленные действия в той же последовательности. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново, пока не будете удовлетворены результатом.Желаем вам успеха!

ВИДЕО: Процедура регулировки реле давления

Настройка насосной станции производится перед ее установкой. Это довольно важный момент.
  Ведь даже качественное и дорогое оборудование без правильных настроек будет работать некорректно и не выполнять нужных функций. И тогда поломки могут происходить намного чаще.
 В видео в этой статье будет показан весь процесс настройки, после чего правильно выполнить работу будет намного проще.Все делается своими руками и поэтому цена работы будет значительно ниже.

Поверхностный центробежный насос

Рассмотрим, какие основные действия по настройке реле давления в насосной станции необходимо предпринять:

• В первую очередь необходимо проверить показатели давления в гидроаккумуляторе (см. ). Их значение следует установить около 1,5 атмосфер.
• Затем осторожно открутите крышку бака. Вытекающая при этом вода сигнализирует о лопнувшей мембране, которую необходимо заменить.После проведения всех необходимых действий нужно проверить давление с помощью шинного манометра.
• Если уровень давления по-прежнему недостаточен, то его можно поднять с помощью воздушного насоса. Но иногда эти действия не имеют должного эффекта. В таких случаях требуется регулировка реле давления, результатом которой будет отключение и включение насоса автоматически в нужный момент.

Внимание: При настройке очень важно установить верхний предел, при котором насос будет отключаться, не превышая реальных возможностей и производительности устройства в конкретной ситуации.

Прямая регулировка

Неправильная регулировка может привести к некорректной работе насоса, т.е. в нужный момент он может не включиться или не выключиться. Поэтому менять настройки нужно только в случае крайней необходимости.

Внимание: Необходимо знать, что отказы насоса, возникшие из-за саморегулировки реле давления, не относятся к гарантийному случаю. Гарантия на оборудование также снимается в случае, если отдельные части станции приходят в негодность из-за такой настройки.Если же необходимо изменить давление в системе, это можно сделать, отрегулировав реле давления.

Итак:

• Перед установкой нижнего уровня давления в насосной станции, т.е. значения, при котором она будет включаться автоматически, необходимо отрегулировать давление воздуха в гидроаккумуляторах. Для этого отключите станцию ​​от электричества и слейте всю воду из аккумулятора. Непосредственно отрегулировать давление в гидроаккумуляторе можно за счет ниппеля с помощью автомобильного насоса с манометром или компрессора.Показатель давления при этом должен быть не ниже 90% от необходимого давления для включения станции.
• В большинстве случаев реле давления настроено на работу насосной станции при рабочем давлении от 1,5 до 3 атм. Для того чтобы изменить давление, при котором система включается и выключается, необходимо снять с реле крышку, для чего откручивается винт из пластика, а затем изменить затяжку на соответствующих ему пружинах.
• Нижнее значение давления регулируется с помощью гайки P.Для увеличения показателя нужно повернуть его по часовой стрелке, а для уменьшения повернуть по часовой стрелке.
    Диапазон между нижним и верхним пределами давления зависит от гайки ΔP. Расширение этого диапазона достигается вращением гайки по часовой стрелке, сужение — против.
• После внесения всех необходимых изменений систему необходимо подключить к электросети, убедившись, что она заполнена водой. Уровень давления можно контролировать с помощью манометра.
• Важно соблюдать одно правило при настройке реле давления, его верхнее значение не должно быть более 95% от максимального давления, которое установлено на выходе из станции.Этот показатель можно найти в технических характеристиках устройства. При несоблюдении этого правила насосная станция не выключится, что очень быстро выведет ее из строя.
• Также очень важно учитывать, что аккумулятор требует периодического обслуживания. Дело в том, что вода всегда содержит немного растворенного в ней воздуха, который со временем уменьшает полезный объем резиновой мембраны в аккумуляторе.
  Гидроаккумуляторы большой емкости обычно имеют специальные клапаны, через которые этот воздух можно стравливать.Бытовые станции в большинстве случаев комплектуются небольшими батареями, не имеющими таких клапанов, чтобы удалить из них воздух, необходимо раз в несколько месяцев делать следующее:

1. Для начала обесточивается насос и сливается вся вода из гидроаккумулятора. Для этого лучше предусмотреть небольшой кран или воспользоваться ближайшей точкой разгрузки.
2. Несколько раз необходимо проделать предыдущую процедуру.

• Очень важно не путать аккумулятор с накопительной емкостью.Первое необходимо для уменьшения количества пусков насосной станции, что увеличивает срок ее службы.
    Среди прочего позволяет защитить систему от гидроударов при запуске и выключении насоса. Емкость для хранения воды необходима при отключении электроэнергии, чтобы не прекращалась подача воды.
• Таким образом, вы можете самостоятельно установить и настроить насосную станцию. Нужно всего лишь знать несколько простых секретов и соблюдать все правила. При возникновении вопросов при установке или настройке лучше обратиться к специалисту.Неправильно настроенная станция будет работать некорректно и вскоре придет в негодность.

Вы посмотрели видео как настроить насосную станцию, теперь настройка насосной станции пройдет без проблем. Перед применением следует полностью изучить инструкцию и только потом вносить необходимые коррективы.

Одним из решений управления автономным водоснабжением является подключение к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю.При этом данный вид устройств от бренда Джилекс считается достаточно надежным и доступным. При желании проблему с настройкой можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет устройство?

В частных домах, где водопровод не подключен, вопрос обеспечения водой питьевого качества решается 2 способами:

• установка резервуара или устройство бассейна, наполненного привозной водой;
• бурение скважины на водоносный горизонт.

Водоснабжение дома осуществляется с помощью насоса необходимой мощности. Но величина напора воды при его работе слишком велика для прямого подключения насосного агрегата к внутренним водопроводным сетям. Поэтому в доме установлен промежуточный бак с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживается реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономном водопроводе системы.

Принцип действия

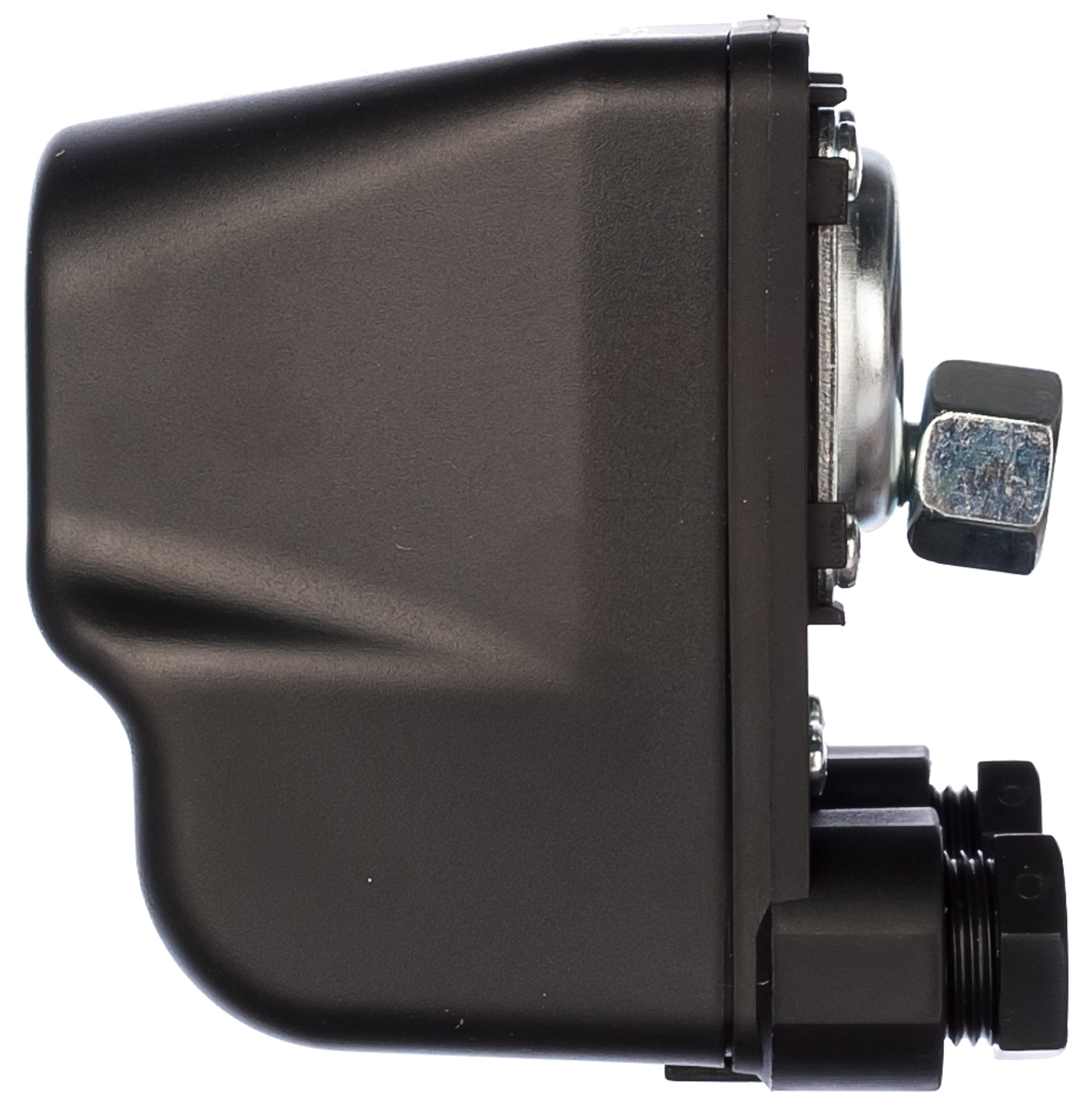

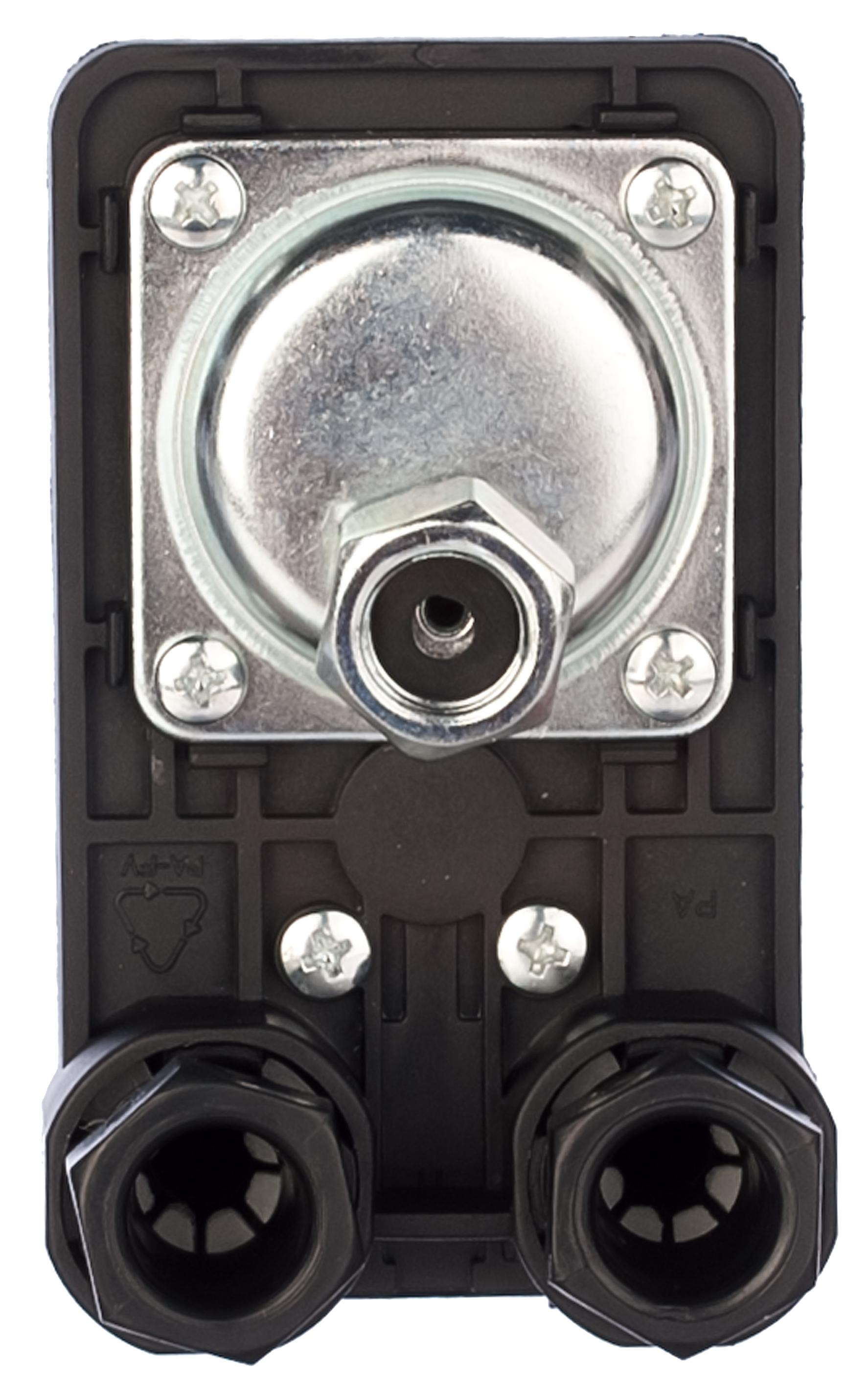

Устройство состоит из латунного корпуса с арматурой для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластиковой крышкой. Схема работы реле давления РДМ 5 следующая:

1. Производитель устанавливает нижний предел давления 1,4 Бар, максимальный — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос перекачивает воду в промежуточный мембранный бак.
2. Когда давление поднимается до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прервана.
3. При простукивании в доме начинает опорожняться гидроаккумулятор, давление снижается, а при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

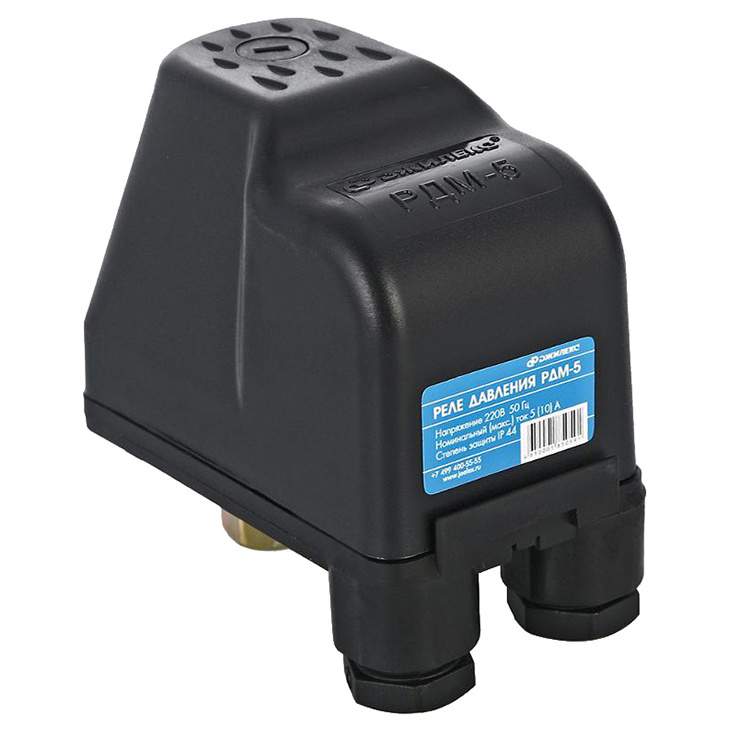

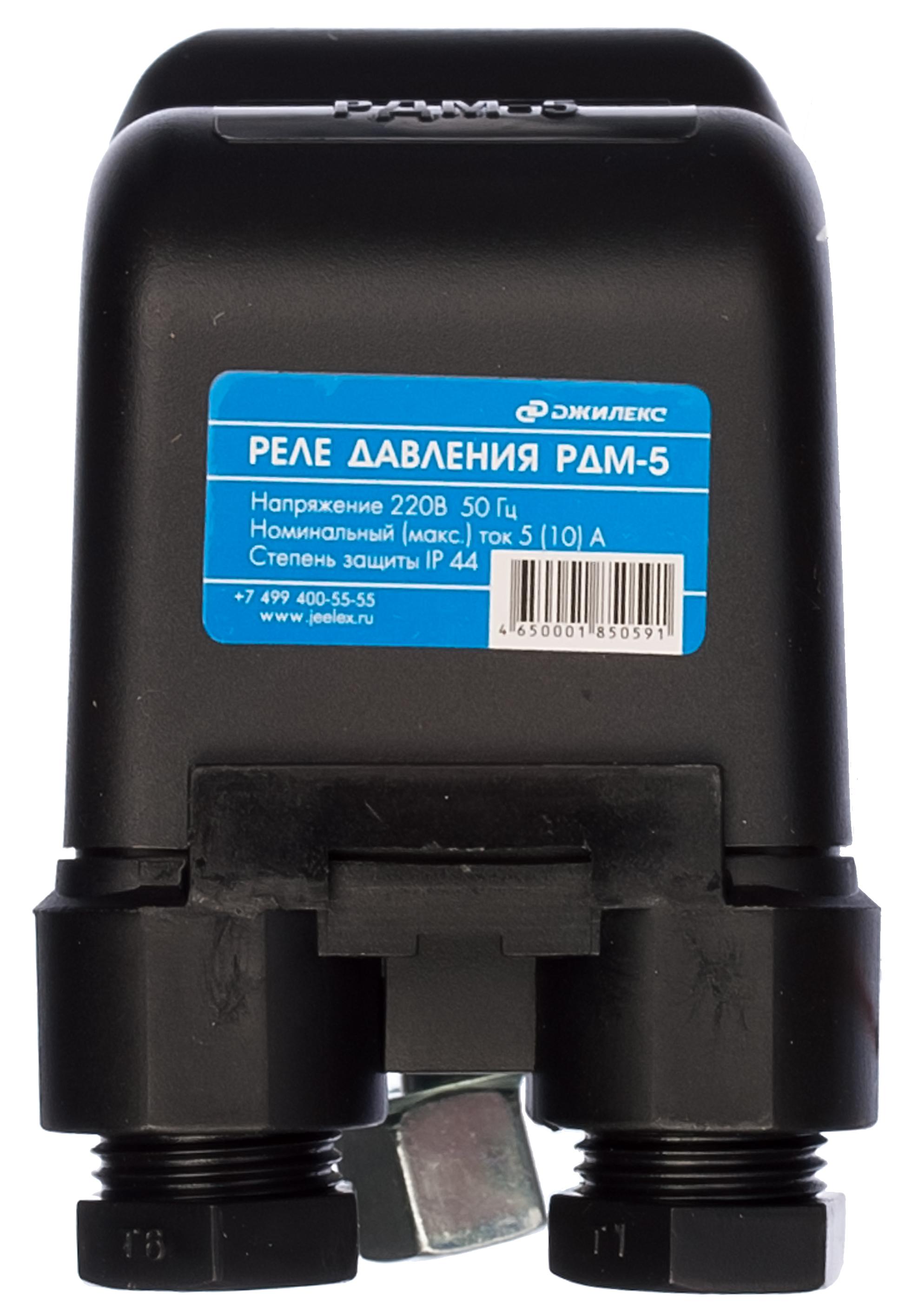

Как правило, устройство РДМ 5 комплектуется готовыми насосными станциями, состоящими из насоса, бака водяного аккумулятора и самого реле управления.Станция настроена на заводе и полностью готова к работе, осталось только подключить ее к трубе и электросети. Но готовые изделия подходят не всем по следующим причинам:

• емкость аккумулятора недостаточна;
• напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
• использует глубинный насос, опускаемый в скважину.

В этих случаях автоматическую систему водоснабжения придется собирать из отдельных элементов, а реле давления ставить соответственно, согласовывая его работу с накопительным баком.Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования давления в водопроводе — от 1 до 4,6 Бар;
• диапазон температур окружающей среды — от 0 до +40°С;
• минимальный перепад давления — 1 Бар;
• напряжение питания — 220 В;
• диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по каким-то техническим характеристикам реле РДМ 5 вас не устраивает, придется искать другой регулятор.Но практика показывает, что параметры этого устройства удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как настроить устройство?

Настройка реле давления производится после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружного и внутреннего трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии утечки не мешали процессу регулировки.Из-за негерметичных соединений самопроизвольно снизится давление перед насосом или после него, что повлияет на работу реле.

Перед настройкой необходимо определить требуемое давление. Для подачи воды во все точки просадки, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Усилия мембраны резервуара должно быть достаточно, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления.В домашних условиях это давление чаще всего определяют экспериментально.

Расчет прост: 1 м высоты подъема равен 10 м горизонтального сечения и соответствует давлению 0,1 бар. Учитывается самая дальняя ветка водопровода. Примерно определив необходимое давление, необходимо создать такое давление со стороны воздушной камеры аккумулятора. Для этого снимите пластиковый колпачок с золотника (обычно находится на торце бака) и накачайте воздушную камеру обычным автомобильным насосом, контролируя давление манометром.

1. Не подключая патрубок к внутренней водопроводной сети, проверьте работу реле в связке с насосом при заводских настройках. При этом проверьте герметичность наружной трубы.
2. Снимите пластиковую крышку реле, закрывающую регулировочные винты.
3. Большой винт регулирует верхний предел (отключение насоса), маленький — перепада давления. Отрегулируйте нижний предел так, чтобы его значение было на 0,2 Бара больше того, что вы закачали в аккумулятор.
4. Для достижения точных значений придется несколько раз регулировать, открывая краны смесителей и выпуская воду из аккумулятора. В этом случае зафиксируйте показания манометра при выключении и включении насоса и отрегулируйте их настроечными винтами.

В результате настройки разница между нижним и верхним пределами должна быть не менее 1 Бар. Практика показывает, что оптимальный перепад давления около 1,5 Бар, тогда насос не будет включаться слишком часто.По окончании регулировки не спешите ставить крышку на место, следите за системой 1 день. Может потребоваться небольшая корректировка.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частных домах, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, контролирует поступление воды в бак по заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая.Четких рекомендаций не предусмотрено, поэтому процедура проводится в рамках установленных норм и инструкций и, как правило, своими руками.

Насосная станция — лучшее решение для бесперебойного водоснабжения в частных домах и загородных коттеджах.

Автоматически обеспечивает забор жидкости из колодца или колодца, подачу ее потребителю в том количестве, которое ему необходимо, поддерживая необходимое давление в системе и выполняя роль его регулятора.

Устройство представляет собой набор составных частей (приемник, аккумулятор, реле и др.), конструктивно связанных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, да и вообще о контроле за бесперебойной работой насосной станции, то эти функции выполняет реле давления.

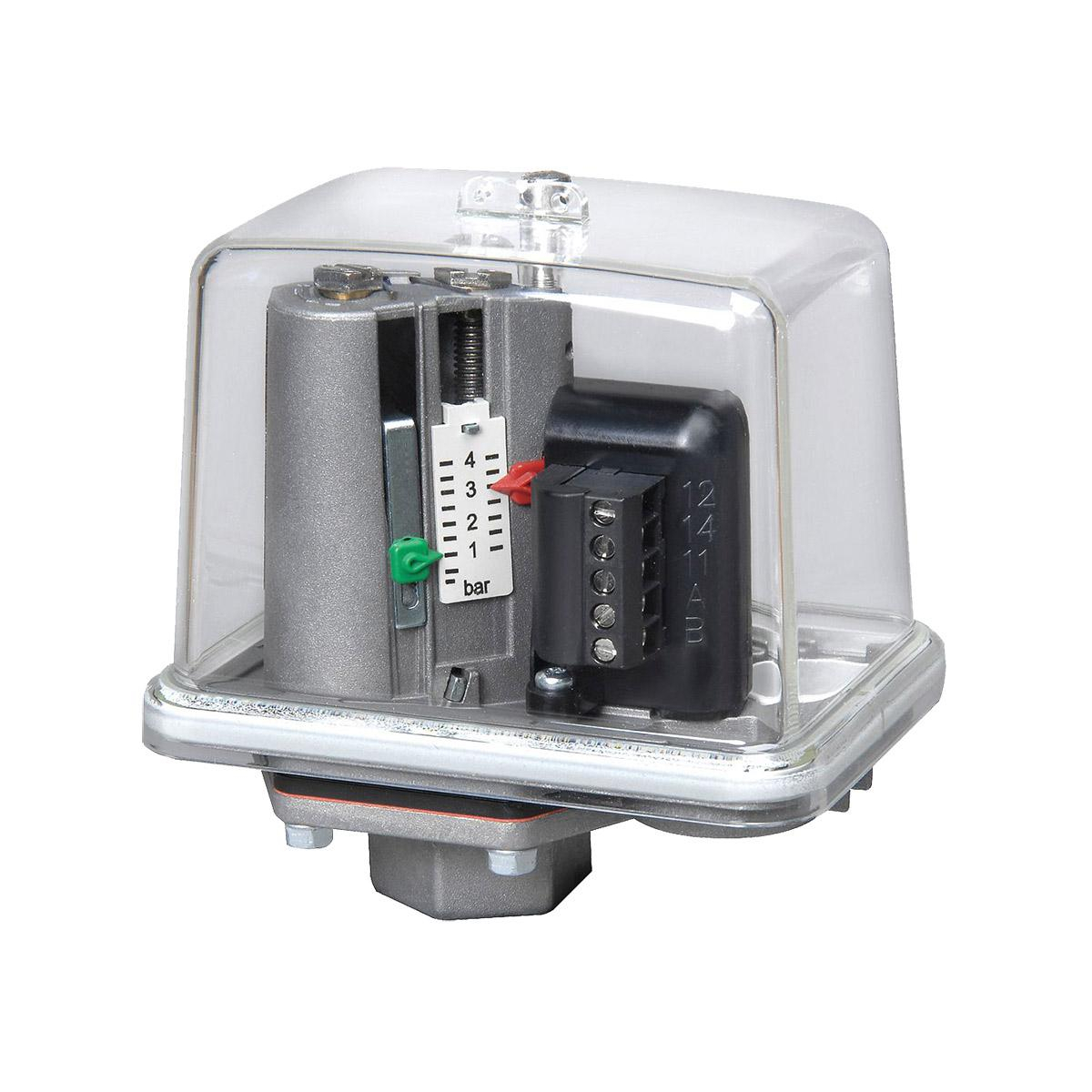

Обычно реле выполнено в виде небольшого блока с пружинами регулировки минимального и максимального давления, напряжение которых регулируется с помощью специальных гаек.

Снизу металлического основания крепится мембрана с крышкой, поршень, быстросъемная гайка для крепления к переходнику насосного оборудования.

На верхней стороне устройства помимо пружин имеется контактная группа и клеммная колодка (для крепления к сети, насосу и заземлению).

Заключается в том, что под воздействием воды, поступающей из насосной станции, мембрана оказывает давление на поршень. Заставляет работать контактную группу, установленную на металлической плоскости с 2-мя шарнирами.

В зависимости от его положения контакты замыкаются и размыкаются, насос включается и выключается. Пружина большого регулятора устройства воздействует на площадку контактной группы, уравновешивая давление поршня.

При снижении давления платформа опускается под действием пружины, замыкая контакты, что вызывает автоматическое включение насоса.

Действие пружины малого регулятора также напрямую зависит от напора воды, но расположена она на большем расстоянии от шарнира, поэтому порядок ее работы активируется не сразу, а только при подъеме платформы на определенная высота.

Функционирование электрического компонента зависит от шарнира с небольшой пружиной. В конструкции все настроено так, что шарнир и платформа не могут одновременно находиться в одной плоскости.

Если платформа поднимается выше шарнира, то контакты перемещаются вниз, а при движении вниз контакты фиксируются в верхнем положении.

Шарнирная плоскость расположена над основанием малой регулировочной пружины, что позволяет поднять платформу на это значение без размыкания контактов.

А при его достижении контакты размыкаются под действием пружин, обеспечивая включение насоса и подачу воды в бак.

Это принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «пониженное давление», а малый за его разницу включения и выключения насоса.

Первую регулировку давления реле произвести при сборке и подключении к насосной станции.

Важно!   От правильности ее выполнения во многом зависит дальнейшее удобство эксплуатации всей сантехнической системы конкретного объекта.

Изначально необходимо проверить уровень давления, которое образовалось в баке в процессе изготовления насосной станции. Обычно это 1,5 атмосферы на включение и 2,5 атмосферы на выключение насоса.

Поверка проводится с пустым баком, без воды и подключением оборудования к электрической сети, с помощью обычного механического манометра.Для этого откройте золотник в баке, прикрепите к нему прибор и замерьте показатели.

В этом случае реле давления насосной станции настраивают, когда потребителя не устраивает регулировка оборудования, произведенная при его сборке.

Процедуру можно выполнить своими руками, для чего потребуется отвертка и гаечный ключ для снятия крышки прибора и ослабления (затяжки) гаек регулятора. Реле не должно быть под напряжением.

Его крышка снимается, после чего его можно регулировать исходя из преследуемой цели — увеличивать, уменьшать давление или регулировать диапазон срабатывания.

1. Повышение или понижение давления осуществляется отвинчиванием или затягиванием гаек большого регулятора. После завершения операции устройство возвращается в исходное положение и проводится проверка. Необходимо включить напряжение, открыть кран и по манометру определить, при каком давлении насос начинает функционировать. После закрытия клапана проверяют показатель давления в момент прекращения работы насоса. Если показатели не удовлетворяют, то вся процедура повторяется. Наглядно увидеть регулировку можно на тематическом видео в интернете.
2. Принцип изменения диапазона работы реле. При нормальных показателях нижнего давления снижение или повышение верхнего давления осуществляется с помощью второго (малого) регулятора. Закручивая его гайку по часовой стрелке, верхнее давление увеличится, а нижний показатель останется на прежнем уровне. При ослаблении гайки разница между обоими показателями будет увеличиваться или уменьшаться. После настройки проводится проверка и при необходимости процедура повторяется.

Интересно!  При одновременном нарушении показателей давления и принципа изменения диапазона прибора, то в первую очередь регулировку производят большим регулятором, а затем малым, не забывая о постоянном контроле манометром.

Важные моменты в процессе регулировки

• Установка верхнего давления не должна превышать 80% от его максимального значения, что предусмотрено характеристиками реле.Если уровень давления неудовлетворителен, то лучше всего приобрести устройство, имеющее более высокую производительность.
• Перед повышением давления для включения насоса необходимо также проверить его характеристики на предмет того, может ли он развивать такие показатели. В этом случае насос не сможет его создать и будет работать непрерывно, потому что реле просто не сможет его отключить.
• Полностью затягивать гайки не нужно, иначе устройство просто перестанет работать.

Давление гидроаккумулятора и принцип регулировки реле

Нормальная работа этого узла насосной станции также зависит от давления воздуха, но его регулировка с помощью реле не осуществляется. Он, как и прежде, будет работать даже при отсутствии гидроаккумулятора вне зависимости от наличия воздуха.

Резервуар без воздуха будет полностью заполнен водой, верхний уровень давления мгновенно возрастет, что остановит насос.

Пониженное давление поможет мембране значительно растянуться, а при увеличенном баке ресивер будет недостаточно наполнен водой, так как избыточное давление воздуха будет постоянно его вытеснять.

Важно!   Для полной и бесперебойной работы насосной станции, регулярной подачи воды и длительного срока службы ресиверной мембраны показатель давления должен быть примерно на 10% ниже нижнего.

В этом случае в гидроаккумуляторе будет достаточно воды, и мембрана не будет растягиваться. Насосная станция бесшумно работает в автоматическом режиме и отключается с интервалом, указанным в ее технических характеристиках.

Видео на эту тему широко представлено в сети, поэтому провести вышеперечисленные процедуры вполне по силам каждому пользователю насосного оборудования.

Сразу после покупки регулировка реле давления насосной станции не требуется — необходимые манипуляции уже проведены на заводе. Значения этих настроек находятся в диапазоне 1,3-1,9 бар при включении и 2,6-3,1 бар при выключении.

Но по многим причинам часто требуется перенастройка прессостата. Ниже мы разберем все основные моменты, после чего вы будете знать, как настроить реле давления воды, почему оно не работает, не выключается и т. д.

1 Как устроено реле насоса и как его настроить?

Перед тем, как отрегулировать прессостат, стоит разобраться в его конструктивных особенностях и принципе работы.

представляет собой устройство на металлической основе, в нижней части которого имеется мембранная крышка со специальным быстросъемным креплением. На верхней части реле расхода воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы закрыты крышкой.Последний крепится к одному из регуляторов. Вся эта конструкция является быстросъемной — устройство можно разобрать с помощью обычного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих органов, небольшие отличия в конструктивных особенностях деталей. Часто эти устройства дополняются предохранителями от «холостого хода».

1.1 Как это работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, поступающей от насоса — мембрана перемещает поршень, приводя в действие контакты, расположенные на железном основании с двумя шарнирами.

Эти контакты могут замыкаться и размыкаться (в зависимости от положения) — это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, в то же время, стабилизирует давление поршня.

Электрик прибора (отвечает за включение/выключение насоса) слушает пружинный шарнир. Как только реле давления ПМ (или реле давления РДМ5) поднимается над шарниром, регуляторы отщелкиваются.

Итак, один регулятор (большой) включает насосное оборудование, а второй, поменьше, отвечает за отключение из-за перепада давления в устройстве.

1.2 Как настроить самостоятельно?

Если по каким-то причинам первоначальная настройка реле давления вас не устраивает, то самое время подключить руки с опытом, и настроить реле уровня воды своими руками. Настройка реле насосной станции своими руками – достаточно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Отключите устройство.
2. Снимите панель устройства.
3. Установите требуемое давление.
4. Соберите отрегулированную машину.

Помните! Под крышкой два регулятора — большой и маленький. Первый работает с давлением на включение насоса, второй отвечает за перепад давления и отключение системы.

1.3 Регулировка реле давления насосной станции (видео)

1.4 Увеличение/уменьшение давления в системе

Все просто — чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослабить или затянуть гайку на большом регуляторе.Эта настройка реле давления аккумулятора давления является самой быстрой и простой.

Внимание ! Настройку реле насосной станции своими руками следует проводить строго при выключенном оборудовании. Перед запуском отключите систему!

Далее включаем настроенное устройство и смотрим в настройках манометра нижний предел давления. Также проверяем давление отключения. Если новые показатели реле давления воздуха для компрессора вас устраивают, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, реле давления не выключает насос, произошла утечка в гидроаккумуляторе насоса, постоянно щелкает оборудование, не включается насос и т.д.

Конечно, неисправный водяной насос проще выбросить, а на его место поставить новый. Но, не всем по карману такие перенапряжения, поэтому давайте рассмотрим основные неисправности насосных систем, и займемся их устранением.

2.1 Перестал работать насос: первое, что нужно сделать

Если водяной насос включается, но не подает «признаков жизни», проверьте напряжение в сети. Попробуйте отключить и снова подключить кабель питания. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение есть? Затем проверьте надежность всех электрических соединений.

Помпа включается впервые после покупки? Убедитесь, что соединения выполнены правильно.Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключить питание устройства;
• попытаться провернуть вал двигателя вручную;
• если не крутится, проблема в пусковом конденсаторе;
• выход — его замена. Вам понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях это происходит:

• В корпус некоторых элементов попал воздух.Проверьте герметичность всех емкостей, выключите прибор и с помощью специального вентиля (его нужно открутить) дайте выйти лишнему воздуху;
• аналогичная проблема возникает при низком уровне воды. Проверить уровень воды в месте водозабора и соответствие установки насоса рекомендациям в паспорте;
• проблема может заключаться в поломке обратного клапана или засорении жиклера эжектора. Очистите клапан.

2.3 Оборудование не выключается

Насос оснащен гидроаккумулятором и не отключается? Реле давления могло выйти из строя.Как правило, причина в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Непрерывная работа насоса может быть связана с засорением пятиугольника — из-за слишком жесткой воды. Выход — снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал, а потом резко остановился, проблема может скрываться в перегреве мотора. Необходимо отключить устройство от источника питания, найти причину перегрева и устранить ее.Сразу понадобится опыт или помощь мастера.

Подключать все элементы насосной станции нужно очень аккуратно. Если у вас возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, что водоток своими руками сделан правильно, и ни разу не подвел, нужен немалый опыт, инструменты и «правильные» руки.

устройство и регулирование. Для чего нужна точная настройка реле давления насосной станции?

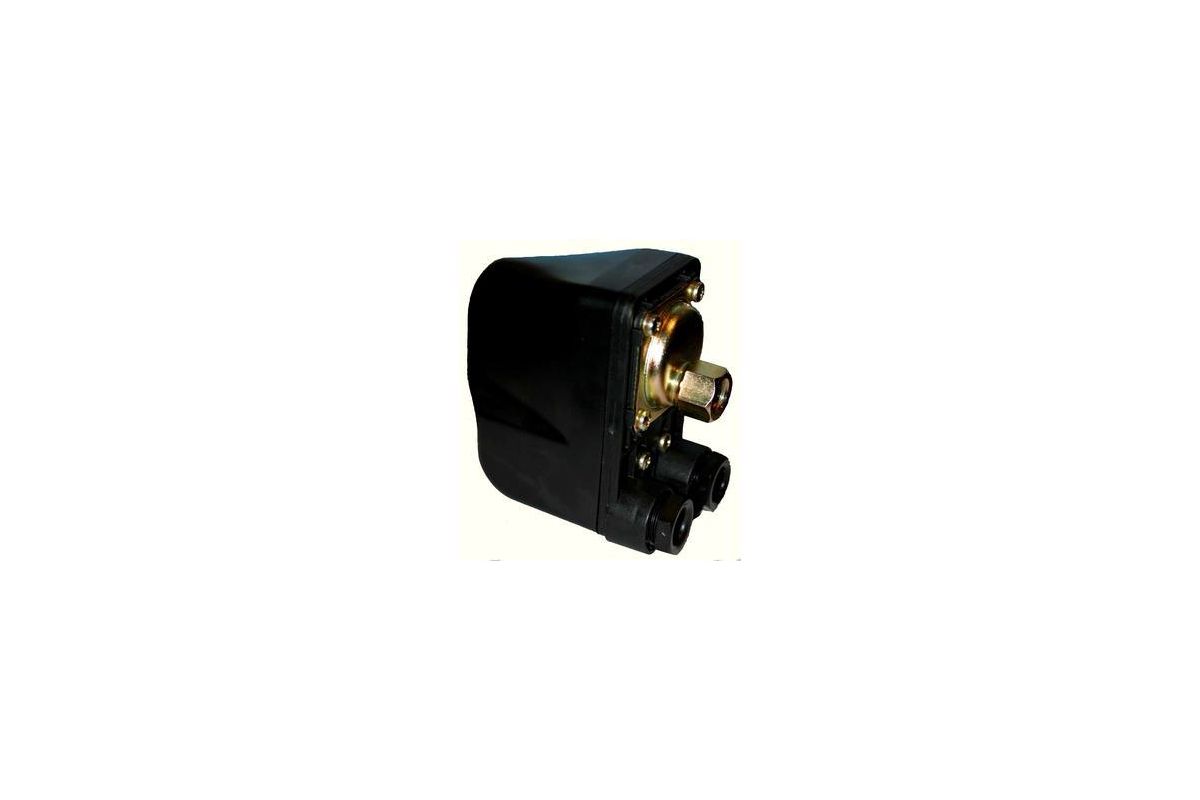

Реле давления – это оборудование, которое используется для поддержания заданного давления на насосном оборудовании и в линии, к которой оно подключено.Что такое реле давления для насоса, как выбрать, установить? Ответы на эти вопросы вы можете узнать из этой статьи.

Конструкцией предусмотрено наличие датчиков и контроллеров, выполняющих роль чувствительных элементов. Они измеряют показания контролируемого параметра, после чего они преобразуются в удобный для обработки вид и передаются на реле. Реле на основании этой информации выполняет запрограммированные операции и восстанавливает нормальную работу системы.

Назначение

Реле давления воды для насоса (схема подключения представлена ​​ниже) служит для автоматизации процедуры сохранения заданных параметров. Что делает этот прибор популярным во всех системах, предусматривающих контроль процессов, связанных с регулированием в закрытых системах показателей.

Классификация

На сегодняшний день реле давления классифицируют по следующим показателям:

• Предельные уровни измерения и контроля.
• Дополнительные контакты.
• Способ установки.
• Степень защиты.
• Тип и уровень входного сигнала.
• Тип питания (внешнее или автономное).

Особенности конструкции

Реле давления воды для насоса (схема подключения приведена ниже) представляет собой электронно-механическое оборудование, отключающее и запускающее насосный агрегат при определенных значениях давления в водопроводной сети.

Устройства разных производителей конструктивно схожи, отличия только в незначительных деталях.Отключение и подача питания на насосный агрегат осуществляется путем размыкания и замыкания контактной группы – основного элемента реле. В состав оборудования также входят две пружины и поршень с диафрагмой.

После подключения к специальному переходнику станция начинает оказывать воздействие на мембрану, которая, в свою очередь, воздействует на поршень, соединенный с контактной группой.

На контактную группу с противоположной стороны действует большая пружина, сжатие которой регулируется с помощью соответствующей гайки.Если из-за забора воды в водопроводе давление падает, пружина преодолевает действие со стороны поршня, и контактная группа замыкается, подавая питание на насос.

При повышении давления в трубопроводе поршень будет постепенно смещать платформу с контактами, преодолевая сопротивление пружины. Однако контакты размыкаются не сразу, это происходит только в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины.Подобно большой пружине, он посажен на шток с гайкой. В результате размыкания контактов насосный агрегат отключается.

Принцип работы станции

Система водоснабжения автоматически подает воду в кран под определенным давлением. В конструкции станции предусмотрены: гидроаккумулятор, насос, а также помпа. Схема подключения подразумевает нагнетание жидкости, которая движется по трубопроводу и поступает в гидроаккумулятор, являющийся своеобразным резервуаром для накопления жидкости.

Внутри аккумулятора расположена мембрана, которая при попадании жидкости сжимает воздух и увеличивается в размерах. После этого при открытии крана из него начинает вытекать вода с определенным напором, при закрытии движение воды прекращается.

В этот момент давление становится меньше установленного параметра, и реле автоматически включает насос и вода снова начинает поступать в бак. Он поступает до тех пор, пока не сработает ограничитель наполнения и насос не остановится с помощью реле.

Реле давления воды для насоса: схема подключения, принцип работы

Реле представляет собой блок с пружинами, отвечающими за величины максимального и минимального значений давления жидкости. Пружины регулируются с помощью специальных гаек.

Вода направляется на диафрагму, и когда она падает до минимального значения, пружина ослабевает. При достижении максимального давления диафрагма преодолевает сопротивление пружины. Такое поведение мембраны вызывает либо включение, либо отключение воды.То есть в результате действия мембраны на пружину замыкаются или размыкаются контакты, расположенные под крышкой корпуса.

Как только указатель уровня жидкости достигает минимального значения, электрическая цепь замыкается, подается питание на насос, который начинает работать.

Насосное оборудование нагнетает воду до максимального уровня, после чего замыкается электрическая цепь, прекращается подача напряжения и агрегат перестает работать.

Подключение

Рассмотрим, как подключить реле давления (см. электрические схемы ниже).Эти блоки имеют нестандартный ввод для подключения воды. Бытовые реле обычно имеют четырехдюймовый вход, а профессиональные устройства могут поставляться с большим входом. По этой причине в первую очередь желательно позаботиться об адаптере.

До определенного времени при изготовлении насосного оборудования применялась стандартная деталь, называемая в народе «елочкой». Этот переходник представляет собой латунный отрезок трубопровода размером 100-120 мм и диаметром 25 мм. Один его конец соединен с входом насоса.Выходы на переходнике – это краны для подключения водопровода, реле давления и другого оборудования.

В наши дни все немного сложнее. В современных насосных агрегатах реле вкручивается непосредственно в оборудование, либо в места, на первый взгляд наименее подходящие для этого.

В первую очередь насос подключается к источнику воды, затем к электросети. Регулировка и настройка – это уже завершающий, третий этап работы.

Необходимость регулировки

Регулировка реле давления насоса (как настроить, будет рассмотрено ниже) может потребоваться по следующим причинам:

• Если вас по каким-то причинам не устраивают заводские настройки.
• Если сборка осуществляется по месту его установки.

Регулировка своими руками

Если Вас по каким-то причинам не устроили заводские настройки, то подключение и регулировка реле давления воды выполняются самостоятельно. Для этого потребуется отвертка или гаечный ключ. Также понадобится гаечный ключ для затягивания (откручивания) регулировочных гаек. Не забывайте, что при выходе из строя компонентов станции товар теряет гарантию. Если результатом нарушения стала неверная схема подключения погружного насоса, неправильно выполнено подключение в целом — все это не является уважительной причиной для производителя.

Настройка должна начинаться с отключения от реле напряжения. Затем снимается крышка, прикрывающая реле, и осуществляется регулировка по желанию, например, увеличить давление, измерить или уменьшить диапазон срабатывания.

Понижение или повышение давления

Исходя из вышеизложенного, для понижения или повышения давления без изменения диапазона срабатывания реле необходимо только подтянуть или открутить гайку на большом регуляторе.

Изменение диапазона срабатывания

Если вас устраивает, например, нижний порог срабатывания, и вам нужно только увеличить или уменьшить верхний порог, используйте регулятор меньшего размера.

В процессе закручивания гайки этого регулятора вправо верхний порог срабатывания будет увеличиваться, без изменения нижнего. При ослаблении процесс будет происходить с точностью до наоборот, то есть разница между ними будет увеличиваться или уменьшаться.

После регулировки включается напряжение, манометр показывает момент отключения насоса (верхнее давление).

Бывает, что значение момента переключения и диапазон срабатывания не подходят, то в этом случае регулировку нужно производить большим регулятором, а потом меньшим, контролируя процесс манометром.

Реле давления для водяного насоса: подключение, цена, отзывы

По отзывам потребителей, на сегодняшний день большей популярностью пользуется реле датской фирмы Danfoss, его диапазон давления 0,2-8 бар. Стоимость такого оборудования около 3000 рублей.Устройство от немецкого производителя Grundfos с аналогичными характеристиками стоит 4500 рублей. Итальянское оборудование Italtecnica со стандартными настройками обойдется примерно в 500 рублей.

Отечественные приборы фирмы «Джилекс» практически идентичны итальянским, но их стоимость около 300 рублей. Таким образом, продукция отечественного производства значительно дешевле, а по своим характеристикам практически не уступает западным образцам.

Теперь вы знаете, как выглядит схема подключения реле давления, как правильно его подключить, больше не вызовет у вас особых вопросов.

Представьте, что вы можете просто открыть кран, чтобы получить воду на даче. Что не нужно наполнять емкости ведрами для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого нужно всего лишь установить насосное оборудование с датчиком давления, но сначала нужно разобраться с его устройством, согласны?

Наша статья очень подробно познакомит вас с реле давления для насосной станции. Вы узнаете, как работает устройство, как оно активируется и прекращает качать.Подробно описываем популярные варианты датчиков давления и способы их настройки.

В материале перечислены технологические нюансы и способы настройки реле. Эта информация идеально дополняется полезными схемами, фото и видео приложениями.

Устройство небольшого размера относится к группе автоматики, обслуживающей насосное оборудование. Его функциональность возможна только в связке с гидроаккумулятором.

Несмотря на небольшие размеры, реле выполняет ряд важных функций:

• позволяет всем устройствам работать в заданном режиме;
• реагирует на изменение порогов включения/выключения;
• активирует и останавливает насос при достижении критических значений.

Проще говоря, регулирует автоматический процесс перекачки воды в автономных контурах водоснабжения с мембранным баком. Регулировка осуществляется при коммутации электрических цепей при достижении двух параметров давления в системе, принимаемых за верхний и нижний пределы.

Является центральным элементом водяного насоса. Эффективность всей системы зависит от ее правильного функционирования. Этот важный элемент выполняет сразу несколько задач. Прежде всего, он регулирует подачу воды.Параметры подачи задаются перед использованием и меняются по мере необходимости во время работы. Грамотная настройка реле давления воды для насоса обеспечивает безопасную и качественную работу всей системы водоснабжения. О правильной настройке и нюансах выбора и монтажа мы и поговорим в этом обзоре.

Читайте в статье:

Выбор правильной схемы подключения реле давления воды к насосу

Для начала стоит разобраться из чего состоит водопровод:

• первая часть это точка забора воды.Это может быть водопровод или колодец;
• реле давления;
• система очистки воды. Обычно он тоже состоит из нескольких контейнеров;
• водопроводный кран, для которого обеспечен комфортный напор воды.

В первую очередь стоит понять, какое давление необходимо жильцам дома. Также важно знать напор воды в точке водозабора. Этот момент важен, так как при давлении ниже 1,4 атм забор воды не осуществляется из-за отключенного реле.Такие проблемы могут возникнуть и в случае использования городского водопровода, ведь давление воды в нем не всегда превышает 1,0 атм. При заборе воды из скважины этих сложностей не возникнет, а напор подачи воды будет зависеть только от технических характеристик насоса.

Видно, что для каждого реле возможна своя настройка, обычно она подробно описана в инструкции к конкретной модели устройства. Все типы реле имеют общее назначение и механизм действия.

Выбор производителя

На рынке представлено большое количество различных моделей устройств. Они различаются по цене, типу и имеют немного разные характеристики.

Изображение	Изготовитель и модель	Характеристики	Стоимость, руб.
		Диапазон давления 1,0 — 4,5 атм. Напряжение 220–230 В, 50 Гц Максимальная номинальная мощность НО 2	900
	Реле давления PM 1 15, Grundfos	Рабочая температура от 0° до 40° Насос включается при давлении 1.5 бар, работает пока есть поток. Защита от сухого хода	5 655
	Реле давления ПМ/5 (р) 1/4, UNIPUMP	Напряжение сети — 230 В, 50 Гц. Максимальный коммутируемый ток 12А. Рабочее давление — 5 бар Мощность — 1500 Вт.	467
	Реле давления PA 5 1-5 бар, WATTS	Давление от 1 до 5 бар. Перепад давления 0,5–2,5 бар. Сила тока 16 А. Максимальная температура Теплоноситель 90° В помещении 55°	997

Установка и подключение

Подключение любого механизма начинается с подготовительного этапа. Во-первых, необходимо выбрать место для установки реле. По мнению знающих людей, установку устройства следует производить непосредственно возле выхода насоса. В этот момент турбулентность и перепады давления заметно выравниваются. Перед выбором места обязательно нужно ознакомиться с условиями эксплуатации выбранного устройства, ведь некоторые из них можно использовать только в отапливаемых помещениях.

Следующим этапом подготовки будет выбор необходимых порогов давления:

1. Минимум — определяет при каком давлении начинает работать насос.
2. Максимум — управляет моментом остановки насосов.
3. Разница между этими двумя значениями называется диапазоном давления. Этот показатель прямо пропорционален частоте включения помпы.

Важно! Следует отметить, что минимальное значение давления должно быть равно 0.на 2 атм выше давления в камере аккумулятора насоса.

Третий пункт подготовки — регистрация параметров. На бытовом приборе этот процесс не вызовет затруднений, так как он регулируется с помощью пары пружин, которые в свою очередь регулируются резьбовыми регуляторами. Реле имеет две пружины:

• большая пружина используется для контроля верхнего предела давления;
• маленький — определяет разницу давлений.

В ходе подготовки устанавливается еще несколько устройств: запорная арматура, вентили (обратная и пробивная), канализационный слив.Установкой должны заниматься профессионалы или люди, которые хотя бы имеют представление о принципе работы и правилах установки таких устройств. Установку (а затем регулировку реле давления воды для насоса) необходимо производить точно так, как написано в инструкции:

1. Сначала на выбранное место трубы монтируется тройник, к которому подсоединяется сливной кран или штуцер к реле давления воды подключен.
2. При монтаже используется резьбовое соединение, которое следует хорошо герметизировать ФУМ-лентой.
3. Есть устройства, которые нельзя установить обычным способом. Они оснащены только жестко закрепленной гайкой. При установке реле вращается напрямую.
4. Электричество подключается с помощью кабеля. Его сечение должно соответствовать требованиям устройства в зависимости от мощности.
5. В комплект иногда входит заземляющий наконечник. При наличии необходимо установить заземляющий кабель.

Стоит ли рассматривать электронные аналоги?

Механические устройства, конечно, более популярны, но электронные модели имеют ряд неоспоримых преимуществ:

1. Постоянная регулировка реле давления насоса подтяжкой пружин осталась в прошлом.Электронная версия не нуждается в длительной настройке после установки.
2. Установить его будет очень просто. С этой задачей справится любой человек без специального образования и специальных навыков.
3. Срок службы практически не отличается от обычной механики.

Цены на электронные реле давления воды для насоса могут колебаться от двух до четырех тысяч рублей. Это зависит от производителя, используемых при изготовлении материалов и магазина, в котором продается.Если вы потратите некоторое время на поиски подходящего устройства, вы сможете купить высококачественное устройство по разумной цене. В случае покупки на долгую службу экономить на ней не лучший вариант.

«Гораздо правильнее было бы потратиться на чуть более качественную модель, чем постоянно меняющиеся дешевые устройства, которые ломаются.»

Как настраивается реле давления насосной станции

Владельцы частных домов понимают, что при неисправности реле может дать сбой вся система.От грамотной настройки реле давления воды бытовой станции подачи воды зависит стабильность работы всей системы, а значит и комфорт всех жителей дома.

Настройка реле должна начинаться с проверки заводских значений. Обычно минимальный уровень давления становится 1,5 атм, а максимальный – 2,5 атм. Проверка осуществляется с помощью манометра. В этот момент необходимо выключить насос и убедиться, что бак пуст. Для измерения давления манометр подключают к пустому резервуару и снимают с него показания.

«Этой проверки можно избежать, купив готовый агрегат. Но при покупке всех комплектующих по отдельности вам придется произвести первую настройку реле давления воды для насосной станции.

Порядок регулировки реле давления воды для насоса

Как и любое другое, данное устройство позволяет подавать воду в бытовую водопроводную систему с одинаковым давлением.Это устройство срабатывает после достижения давления, указанного в настройке. На заводе, конечно же, устанавливаются основные показатели, но их часто недостаточно для обеспечения комфортного давления, поэтому после покупки вам придется выставлять свои параметры. Специалисты, конечно, сделают все качественно и качественно, но иногда лучше разобраться в важном вопросе самостоятельно.

Регулировка реле давления РДМ-5: краткая инструкция

Для правильной настройки реле давления воды для насоса необходимо следовать простому алгоритму:

1. Заполнить бак водой до появления на манометре необходимого максимального значения .
2. Отключить на время.
3. Откройте корпус и получите доступ к регулировочным пружинам. Вам придется осторожно вращать небольшую гайку. Когда-нибудь механизм сработает. Вращение против часовой стрелки снижает уровень давления. Вращение по часовой стрелке увеличивается.
4. Нижний предел устанавливается путем открытия крана и медленного слива воды из бака.
5. При требуемых показаниях манометра процесс останавливается.
6. Большая гайка участвует в регулировке нижних параметров.Когда он вращается, вам также придется ждать, пока сработают контакты.

Это действие следует выполнять раз в месяц, но это идеально. Желательно проводить его не реже одного раза в квартал. Небольшая разница пределов давления обязывает насосную станцию ​​работать с большой частотой включения и выключения насосов. Такой режим работы позволяет обеспечить бесперебойную подачу воды в кран и при этом ее напор всегда остается примерно на одном уровне, но это скажется на долговечности работы.Большой диапазон создает некоторые перепады давления воды, но насосная станция подвергается меньшим нагрузкам за счет постоянного включения и выключения и, соответственно, не требует ремонта или замены в течение длительного времени.

Важно! Следует отметить, что разница между минимальным и максимальным давлением должна быть более одной атмосферы.

Чтение 6 мин.

Сразу после покупки регулировка реле давления насосной станции не требуется — необходимые манипуляции уже проведены на заводе.Значения этих настроек колеблются между 1,3-1,9 бар при включении и 2,6-3,1 бар при выключении.

Но по многим причинам часто требуется повторная регулировка реле давления. Ниже мы разберем все основные моменты, после чего вы будете знать, как настроить реле давления воды, почему оно не работает, не выключается и т. д.

Как работает реле насоса и как его настроить?

Перед регулировкой реле давления стоит разобраться в его конструктивных особенностях и принципе работы.

Реле уровня жидкости представляет собой устройство на металлической основе, в нижней части которого находится мембранная крышка со специальными быстросъемными креплениями. На верхней части реле расхода воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы закрыты крышкой. Последний крепится к одному из регуляторов. Вся эта конструкция является быстросъемной – устройство можно разобрать с помощью обычного гаечного ключа.

Производители предлагают различные реле по форме, размерам, расположению рабочих органов, небольшим различиям в конструктивных особенностях деталей.Часто эти устройства дополняются предохранителями от «холостого хода».

Как это работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, поступающей от насоса — диафрагма перемещает поршень, который приводит в действие контакты, расположенные на железном основании с двумя шарнирами.

Эти контакты могут замыкаться и размыкаться (в зависимости от положения) — это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, в то же время, стабилизирует давление поршня.

Электрика устройства (отвечает за включение/выключение насоса) «прислушивается» к пружинному шарниру. Как только реле давления ПМ (или реле давления РДМ5) поднимается над шарниром, регуляторы переворачиваются.

Итак, один регулятор (большой) включает насосное оборудование, а второй, поменьше, отвечает за отключение из-за перепадов давления в приборе.

Как настроить самостоятельно?

Если по каким-то причинам первоначальная настройка реле давления вас не устраивает, то самое время подключить руки с опытом, и настроить реле уровня воды своими руками.Настройка реле насосной станции своими руками – достаточно простая процедура. Нам понадобится только гаечный ключ и отвертка.

Последовательность настройки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтируйте панель устройства.
3. Установите требуемую головку.
4. Соберите отрегулированный узел.

Помните! Под крышкой два регулятора — большой и маленький. Первый работает с давлением для включения насоса, второй отвечает за перепад давления и отключение системы.

Регулировка реле давления Насосной станции (видео)

Повышение/понижение давления в системе

Все просто — чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослабить или затянуть гайку на большом регуляторе. Эта настройка реле давления гидроаккумулятора является самой быстрой и простой.

Внимание ! Настройку реле насосной станции своими руками следует проводить строго при выключенном оборудовании.Обесточьте систему перед запуском!

Далее включаем настроенное устройство и смотрим нижний предел давления на манометре. Также проверяем давление отключения. Если вас устраивают новые значения реле давления воздуха для компрессора, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любой насос требует своевременного устранения неполадок и соблюдения «правильной» рабочей температуры.Ремонт реле давления насосной станции является крайней мерой, и он оправдан только в том случае, если стоимость новой детали очень высока.

Поэтому очень важно уметь самостоятельно настраивать оборудование, при этом обязательно учитывать важные тонкости:

• регулировка реле, нельзя устанавливать верхнее давление, превышающее предельное для данной модели на 75 % — это гарантированно приведет к неисправности. Единственный выход в этой ситуации – замена компонента;
• перед тем, как повышать давление, стоит ознакомиться с параметрами работы вашего устройства — посмотреть, выдержит ли насос.Если указать давление намного меньше, чем в паспорте прибора, то поломка тоже гарантирована, т.к. реле теперь постоянно срабатывает;
• Ваш насос надо регулировать аккуратно — не затягивайте болты до упора, иначе реле будет работать постоянно.

Основные неисправности насосной станции и как с ними бороться?

Бывает, реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась течь, оборудование постоянно щелкает, не включается насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место поставить новый. Но, такие перевороты может позволить себе далеко не каждый, поэтому давайте рассмотрим основные поломки насосных систем и займемся их устранением.

Перестал работать насос: первое, что нужно сделать

Если водяной насос работает, но не подает «признаков жизни» — проверьте напряжение в сети. Попробуйте отсоединить и снова подсоединить электрический кабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение есть? Затем проверьте надежность всех электрических соединений.

Насос включен впервые после покупки? Проверьте правильность соединений. Разве это не сработало? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключить питание устройства;
• попытаться провернуть вал двигателя руками;
• если не крутится, проблема в пусковом конденсаторе;
• выход — заменить.Вам понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях это происходит:

• В корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, выключите прибор и с помощью специального вентиля (его необходимо открутить) выпустите лишний воздух;
• аналогичная проблема возникает при малом уровне воды. Проверить уровень воды в месте водозабора и соответствие установки насоса рекомендациям паспорта;
• проблема может заключаться в поломке или засорении жиклера эжектора.Очистите клапан.

Оборудование не выключается

Насос оснащен гидроаккумулятором и не выключается? Реле давления могло сработать неправильно. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части прибора.

Непрерывная работа насоса может быть связана с засорением пятирядки — из-за слишком жесткой воды. Выход — снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал, а потом резко остановился, проблема может крыться в перегреве мотора. Необходимо отключить устройство от сети, найти причину перегрева и устранить ее. Тут же понадобится опыт или помощь мастера.

Необходимо очень аккуратно соединить все элементы насосной станции. Если у вас возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, что подача воды своими руками сделана правильно, и ни разу не подвела, нужен большой опыт, инструменты и «правильные» руки.

В прошлый раз мы выяснили причину, по которой насосная станция не отключается после того, как вы перекрыли кран. Получается, что нужно настроить реле так, чтобы при достижении определенного напора воды электрическая цепь размыкалась и насосная станция переставала работать. Подробно описано. Вот и разберем, как правильно настроить реле давления насосной станции.

Реле давления представляет собой механизм, который включает и выключает насос в зависимости от давления в системе водоснабжения.Большинство реле, которые мы используем дома, настроены на работу в диапазоне от 40 до 60 фунтов на квадратный дюйм или от 2,7 до 4,1 бар. Это означает, что реле давления включает насос, когда давление воды падает до 2,7 бар, и выключает его, когда давление воды достигает 4,1 бар. Реле можно приобрести с различными заводскими настройками, такими как 20-40, 30-50, 40-60 psi, что не мешает легко регулировать разбег.

Как я уже говорил ранее, заводская настройка составляет 20 фунтов на квадратный дюйм или 1,4 бар перепада, что является стандартным и рекомендуемым.Этого вполне достаточно, разница в давлении не будет заметна при использовании воды. Это условие особенно важно для тех, у кого в доме есть проточный нагреватель, газовый или электрический.

Как настроить реле давления. Сначала подготовка.

Отключить насосную станцию ​​от сети. Да-да, я совершенно серьезно. Об этом часто забывают. Здравый смысл подсказывает, что это вполне логично, но почему-то не всегда преобладает.

Определить необходимое значение минимального пускового давления насосной станции. Здесь в первую очередь следует руководствоваться своими потребностями и комфортом. У меня реле настроено так, что насос включается при падении напора до 2,5 бар и выключается при 3,9 бар. Такие показатели меня вполне устраивают. Если установить его на значение больше 4 бар, то насос вообще не отключается, а меньше 2,5 бар и не требуется, т.к. рабочее давление от 2,9 до 3,7 бар.

Отрегулировать давление в аккумуляторе на 0,2 бар ниже минимального давления. Не забудьте предварительно слить воду из бака. Для этого откройте кран (смеситель) и подождите, пока вода перестанет течь.

На задней стенке гидробака расположен пневматический клапан, который закрыт пластиковой крышкой. Откручиваем эту крышку и накачиваем воздух обычным велосипедным или автомобильным насосом. В моем примере оно должно быть 2,3 бар. Есть еще один способ определить давление в гидроаккумуляторе. Для этого умножьте коэффициент пуска насосной станции на 0,9 (2,5*0.9 = 2,25).

Как настроить реле давления. Отрегулируйте пружины.

Вариант 1. Отрегулируйте большую пружину. Почему большой, а не маленький? Малая пружина (цифра 1 на фото ниже) является дифференциальной пружиной, она регулирует разницу давлений, при которой насосная станция будет запускаться и останавливаться. Заводская настройка: 20 psi. Но если вам нужна другая разница, вращение гайки по часовой стрелке увеличит дифференциал, а против часовой стрелки уменьшит.

Итак, на фото вы видите основной или большой центр (№2) и пружину поменьше слева (№1).Большая центральная пружина будет регулировать как отключение, так и включение насосной станции. Если вы повернете гайку по часовой стрелке, это увеличит начальное давление. Давление остановки насосной станции также изменится автоматически, так как перепад давления не меняется. Если вы повернете гайку против часовой стрелки, вы уменьшите скорость отключения и закрытия. Например, если реле настроено на 30-50 фунтов на квадратный дюйм, и вы затяните большую пружину на три с половиной оборота, то реле сработает при 40-60 фунтов на квадратный дюйм.

Вариант 2. Затянуть гайку № 1, чтобы уменьшить показатель давления включения насосной станции, тем самым изменив и перепад давления. Затяните гайку № 2, чтобы увеличить давление останова насосной станции. Соответственно, если нам нужны противоположные показатели, то закручиваем в обратную сторону.

Заключение.

Не забудьте внимательно посмотреть на реле. Убедитесь, что провода реле не ослаблены, не окислены, хорошо изолированы.Со временем изнашиваются любые элементы системы, реле не исключение.

Надеюсь, что изложил информацию о настройке реле давления насоса в доступной форме. Если у вас есть дополнительные вопросы, я всегда рад вам помочь, задавайте их в комментариях.

Регулятор давления насоса в колодце. Регулировка реле давления воды для насоса

Реле давления: важнейшая часть насоса

В домах с автономным водоснабжением центром этой системы является водонасосная станция…Наряду с самим насосом, а также резервуаром для воды важнейшей его составляющей является реле давления.

Характеристики Реле давления

В автоматическом режиме

Современные автономные системы водоснабжения работают в автоматическом режиме. То есть, чтобы принять душ, помыть посуду в раковине, набрать воды, не нужно каждый раз включать насос, выключать его. Уровень воды в специальном баке пополняется автоматически, для этого установлена ​​насосная станция.Содержащееся в нем реле давления воды как раз и обеспечивает автоматическое пополнение.

Это устройство представляет собой специальный блок с пружинами, его действие определяется пределами давления. Нагнетаемая вода поступает в резервуар станции, имеющийся там воздух сжимается. Когда жидкость уходит, давление воздуха падает. Все это действует на специальную мембрану, а та уже на пружину.

То есть при минимальном давлении пружина ослабляется, замыкается электрическая цепь, в том числе и двигатель насоса.Вода поступает, а давление увеличивается, при достижении предела реле размыкает цепь, отключая агрегат.

Необходимо знать

Важно правильно отрегулировать показания реле давления насоса. А именно, высшая и низшая границы. Их можно установить в диапазоне от 1 до 5 бар. Заводская настройка реле настроена на стандарты:

• включение (минимум) — 1,4 бар
• выключение (максимум) — 2.8 бар

Параметры могут меняться в зависимости от конкретных условий: глубина скважины для подачи воды, количество водоразборных точек. Правильно отрегулировав настройки, вы поможете насосу установить правильный режим работы и отдыха, увеличив срок его службы.

Правильный выбор

Понятно, насколько важной деталью контура водоснабжения является это устройство. Реле должно быть максимально чувствительным к изменению давления, включая и выключая насос в критической точке.В противном случае вода из крана течет без должного напора, плохо наполняет бачок унитаза, могут быть проблемы со стиральной машиной… Поэтому при заметных неисправностях возникает необходимость купить реле давления на замену.

Прежде чем остановиться на какой-либо, необходимо оценить все возможности и ответить на вопросы:

• в какой среде будет работать реле давления водяного насоса?
• требуемый диапазон установки пределов давления?
• дополнительные функции?

Обращение в нашу компанию при выборе данного устройства даст преимущества в плане:

• качество: мы работаем с проверенными поставщиками и производителями, что позволяет нам обеспечивать наших клиентов только надежной продукцией
• цены: хорошие отношения с клиентами больше для нас важно, поэтому мы не завышаем стоимость товара выше рыночной, уделяя особое внимание качеству
• удобство: простота заказа, удобство оплаты и доставки, внимательное обслуживание в нашей компании сделают вашу покупку не только полезной, но и тоже приятно.

Звоните, пишите, и мы обязательно проконсультируем вас по всем вопросам.

Сети водоснабжения многих частных домов автономны и не подключены к централизованной водопроводной магистрали. Вопрос водоснабжения питьевого качества решается установкой резервуара, наполненного привозной водой. Очень часто домовладельцы находят выход, буря скважину или выкапывая колодец на водоносный горизонт. С помощью насоса вода из водозабора подается через гидробак в здания или используется для орошения.

Надежность системы водоснабжения напрямую зависит от оснащения насосным оборудованием современной автоматики.

В комплектацию современных насосных станций обязательно входит блок автоматики на основе реле давления, без которого невозможна бесперебойная работа системы. Владельцы насосов самостоятельно приобретают и устанавливают насосную автоматику.

Реле давления помогают автоматически наполнять гидробак и поддерживать давление автономной сети на оптимальном уровне. .. это полезное устройство не только избавляет владельцев от лишних хлопот, но и существенно продлевает срок службы техники. Пренебрежение этим важнейшим элементом автоматики приводит к преждевременному выходу из строя дорогостоящего водозаборного оборудования. Реле давления широко используется в многоквартирных домах, подключенных к центральному отоплению, а также в системах внутреннего горячего водоснабжения (ГВС).

Если вы приобрели глубинный или скважинный насос, обязательно оснастите его блоком автоматики или установите реле давления на подающей трубе.Прежде чем вставлять устройство в линию, необходимо понять принципы работы устройства. Заботливый владелец насосного оборудования должен уметь регулировать реле в диапазоне необходимых пороговых значений. Это потребуется, если заводские настройки не соответствуют системным требованиям или необходимо изменить давление в сети.

Производители выпускают очень недорогие механические реле (типа РДМ-5), пользующиеся наибольшей популярностью у владельцев.

Цена электронных реле с процессорным блоком управления в 3-5 раз больше механических аналогов.

При подаче воды в дом всасывающим устройством в системе создается большое гидравлическое давление. Особенно опасен гидроудар в начальный момент запуска двигателя агрегата или при резком открытии водопроводных кранов/клапанов при высоком напоре воды.

На ударную волну приходится 60% всех прорывов в системе водоснабжения, она же разрушает арматуру, арматуру, арматуру, в основном страдает запорная арматура автономной сети.Для предотвращения вредных последствий такого воздействия последовательно с насосом подключается расширительный насос. мембранный бак на 20-100 литров воды. Он называется гидроаккумулятором (ГА), его назначение:

поддержание резервного объема воды для сглаживания пиков потребления.

принимать брызги воды после гидравлического удара.

Однако назначение пневмоаккумулятора не только это. Гидроаккумулятор представляет собой пневмоводонасосную установку системы, обеспечивающую накопление и подачу воды к водоразборным точкам потребителей.

Реле давления предназначено для размыкания или замыкания контактов питания привода при достижении определенных пороговых значений давления. Таким образом, реле чередует работу насоса и гидроаккумулятора. Гидроаккумулятор, оснащенный таким реле, дает электродвигателю «передышку» от прерывистых включений, ограничивая их количество 12-15 раз в час. Это позволяет не только увеличить срок эксплуатации насосного оборудования, но и снизить энергопотребление агрегата более чем на 50%.

Дополнительную экономию средств может дать оснащение системы двигателем в 1,5-2 раза меньшей мощности. Замена на маломощный двигатель возможна при достаточном объеме гидробака и правильной настройке реле давления.

Реле давления управляет насосом в зависимости от давления в сети, создаваемого пневмоаккумулятором. Гидроаккумулятор подключается после насоса в любом месте магистрального водопровода с помощью тройника.Сам по себе он не создает давления, а только аккумулирует энергию сжатого газа и затем передает ее в гидросистему, выталкивая воду из резервуара. Аккумулятор представляет собой:

резервуар металлический, разделенный резиновой перегородкой на водяную и воздушную полости;

просто бак с воздушной грушей внутри, который можно заполнить воздухом или инертным газом.

В момент включения насоса газ в воздушном резервуаре сжимается мембраной из воды, заполняющей другую часть гидробака.Обычно, когда давление достигает 2,5–3,5 бар (заводские настройки отличаются от заводских), реле срабатывает и насос отключается. В дальнейшем процесс передачи давления происходит в обратном порядке и направлен на вытеснение воды. При открытом кране вода поступает к потребителям за счет давления сжатого воздуха через разделительную мембрану. Когда давление в баке падает ниже критического значения 1,4–1,8 бар, срабатывает реле давления и контакты возвращаются в нормально замкнутое состояние, подключая насос к электросети.

Реле состоит из основания с двумя розетками для двухжильного электрического кабеля. В один заводится кабель питания от сети 220 В, 50 Гц, из другого выводится кабель питания насоса. Провода внутри крепятся отдельно к двум клеммным колодкам коммутационного аппарата. Контакты реле нормально замкнуты (NC).

Это означает, что при отсутствии воздействия на выключатель (давление воды) двигатель подключен.Возле розеток есть водопровод ¼” для подключения реле к гидроаккумулятору. Сняв патрубок, находим резиновую мембрану и поршень с направляющими из листовой стали 1,5 мм.

С задней стороны под крышкой расположена подвижная платформа, шарнирно закрепленная с одной стороны основания. Платформа поднимается и опускается под действием поршня, замыкающего/размыкающего электрические контакты реле. В свою очередь поршень приводится в движение давлением воды в трубе через мембрану. На такой «коромысле» крепятся винтами в центре большая, а рядом с ней маленькая пружины. На винты надеваются шайбы, а сверху вкручиваются регулировочные винты.

После аналогии названий таких узлов пружинный блок возникает вопрос: «А не большая ли пружина отвечает отдельно за верхнее, а малая только за нижнее давление, тогда регулировка сильно упрощается?» На самом деле работа пружин взаимосвязана и основную роль играет большая пружина, отвечающая в большей степени за уровень более низкого давления, при котором сработает реле.Его вполне можно использовать отдельно, регулировкой упругости гайкой установить границы как включения, так и выключения реле.

Только вот дельта, другими словами разница между ними будет небольшая. Фактически это приведет к частому включению/отключению помпы, которая может просто «погонять» мотор. Малая пружина более мягкая и расположена дальше на платформе от поршня, и за счет этого рычага еще больше снижается ее эластичность. Эта пружина предназначена для увеличения разницы между значениями давления включения и выключения.

По сути, в какой-то момент она просто начинает удерживать платформу на шарнире от подъема поршнем. Небольшая пружина используется для регулировки верхнего давления. Можно сделать вывод, что конструкция механического реле давления отличается:

оригинальность конструкторского решения;

исключительная простота и надежность функциональности;

применимость при сборке из недорогих деталей и материалов.

В любом подходящем месте врезается тройник или другой фитинг в трубопровод между насосом и гидроаккумулятором. Патрубок реле давления с наружной или внутренней резьбой, обычно четверть дюйма. Также релейное устройство может быть подключено гибким шлангом непосредственно к пятиходовому штуцеру (пятиштыревому) на выходе насосной станции. При подключении к нему следите за тем, чтобы место подключения находилось после обратного клапана насоса.

Для отладки работы реле давления необходимо заранее знать пороговые значения. Они определяются на этапе проектирования системы расчетным путем. Исходными данными являются технические характеристики гидроаккумулятора и насоса.

Настройка заключается в установке пороговых значений давления включения Pon. и от Пофф. насосный агрегат. Производится регулировочными гайками большой и малой пружин, обозначенных на релейной платформе буквой Р и символом ΔР.Поворот гаек в сторону (+) увеличивает, а в сторону (-) уменьшает жесткость пружин. Соответственно: вращение по часовой стрелке означает увеличение, а против часовой стрелки — уменьшение значений установленных давлений.

Для замеров обязательно понадобится манометр. Один бар примерно равен одной атмосфере, поэтому единица измерения не имеет значения. Поэтапно следует выполнять следующие действия:

1. Слейте воду из системы, открыв краны и дождавшись включения насоса. Используйте манометр для измерения давления включения.

2. Закрыть краны, измерить давление, при котором сработает реле на отключение электропривода насоса.

3. Если окажется, что реле настроено на неправильное давление включения (меньшее), отрегулируйте его значение большой гайкой, повторяя шаги 1, 2, 3 до получения требуемого результата.

4. С помощью маленькой пружинной гайки отрегулируйте давление отсечки (верхнее), повторяя шаги 1, 2, 4 в указанной последовательности.

Часто причиной поломок является отсутствие воды в системе. Обычно это происходит, если расход жидкости значительно превышает объем скважины, колодца или в результате аварии. Для предотвращения подобных неприятностей имеется реле давления с защитой от сухого хода. Он называется реле потока по имени датчика потока на герконе, используемом в проточной камере. Это реле предназначено для размыкания контактов при падении давления до 0. 5 бар. Этот порог устанавливается производителем и не может быть изменен.

Реле потока часто называют «реле управления давлением». Есть некоторые неудобства с управлением прессой. Если реле протока установлено на насосе поверхностного типа, необходимо каждый раз перед включением наполнять агрегат водой. Защита реле управления прессом срабатывает через 10 — 15 с после сухого хода. Перезапуск можно произвести вручную кнопкой RESET или автоматически, в зависимости от модели.

Именно реле давления воды для насоса является основным элементом системы, который отвечает за контроль работы всей станции. Он обеспечивает включение и выключение насоса в зависимости от давления и, соответственно, давления в системе, а его выход из строя крайне негативно сказывается на работоспособности насосной станции. Поэтому регулировка реле давления воды для насоса должна производиться своевременно и с высокой точностью, чтобы не допустить отсутствия воды в необходимых объемах и под достаточным давлением в доме.

Работа механизма

В конструкцию насосной станции обычно входят такие элементы, как:

Механизм устройства представляет собой компактный блок с пружинами. Один для регулировки максимального давления, второй для регулировки минимального уровня впрыска воды в систему. Принцип действия этого реле основан на сжатии и растяжении пружин. Максимальное значение давления воды заставляет пружину ослабевать, а минимальное – сжимать. Воздействие на реле расхода воды для насоса способствует замыканию или размыканию контактов.В этом случае насос включается или выключается.

Это реле, обеспечивающее постоянную подачу воды в систему, под требуемым давлением. Так как насос чаще всего управляется автоматически, то именно регулировка реле давления насосной станции способствует эффективной работе, увеличивая срок ее службы за счет правильно выставленных уровней. Они заставляют устройство выключаться, когда это необходимо, и включаться, когда это необходимо.

Конструкция реле давления

Работа реле в системе управления следующая:

Этот цикл постоянно повторяется во время работы насосной станции.

Основные параметры реле:

• Минимально допустимый уровень давления (приводящий к пуску агрегата). Обычно на заводе устанавливается на 1,5 атмосферы;
• Максимально допустимый уровень (насос выключен). Производитель устанавливает этот параметр в пределах 4 атмосфер.

Разница между максимальным и минимальным уровнем, которая в большинстве моделей составляет 2,5 атмосферы.

Интересно! Максимальное давление, при котором может работать агрегат, составляет 5 атмосфер.Достижение этого уровня в любом случае отключит насос, полностью прекратив работу станции.

Настройка реле давления

От правильной настройки зависит эффективность и производительность всей насосной станции.

Кроме того, правильная настройка поможет организовать бесперебойную подачу воды, увеличив при этом срок службы агрегата и составных элементов системы.

Перед началом регулировочных работ следует определить, какие параметры установлены производителем. Чаще всего устанавливается минимальное значение 1,5 атмосферы, а максимальное – 4 атмосферы. Проверку необходимо проводить путем полного опорожнения бака и отключения системы от источника питания. Для определения заданного параметра удобнее всего использовать автомобильный механический манометр. Он более точен, чем электронные приборы, так как на него не влияет уровень заряда батареи и атмосфера в помещении (температура, влажность).

Важно! Выбирайте манометры с наименьшим ценовым подразделением, чтобы результат измерения был максимально точным.

Для проверки давления в баке откручивается крышка, закрывающая золотник, подключается манометр и снимаются показания по его шкале. Этот показатель необходимо регулярно контролировать, чтобы насосная станция работала эффективно.

Внимание! При проверке давления вода должна быть удалена из бака, электропитание отключено, а все имеющиеся краны должны быть открыты.

Для контроля работы механизма регулирования давления можно использовать и другой метод – контролировать давление, при котором отключается насос. Увеличение этого параметра свидетельствует о снижении давления воздуха в баке. Чем ниже это значение, тем больше воды хранится в баке. Но его размер зависит от предпочтений потребителя и может корректироваться под его нужды.

Определив оптимальный режим работы по своим предпочтениям, следует установить его, предварительно стравив лишний воздух из бака или подкачав при необходимости дополнительный воздух.

Внимание! Не рекомендуется устанавливать минимальное значение меньше 1 атмосферы, так как при слишком малом объеме воздуха в емкости емкость с водой будет протираться, касаясь ее стенок.Избыток воздуха также нежелателен, так как он не позволяет прокачать оптимальное количество воды.

Установка максимального и минимального показателей

При покупке насосной станции, которая продается в собранном виде, реле давления чаще всего настраивается оптимально для эффективного режима работы. При покупке станции в разобранном виде, а также при необходимости ее установки необходимо обязательно отрегулировать указанные элементы. Процедура этой процедуры следующая:

• На первом этапе регулируется давление воздуха в баке;
• Затем насосная станция подключается к сети;
• После закачки воды в бак насос отключится при достижении максимального уровня закачки воды;
• При отсутствии отключения и превышении порогового значения необходимо выключить насос вручную, а затем отрегулировать реле, вращая маленькую гайку;
• Таким же образом определяется нижний уровень давления.
• В этом случае следует слить воду из бака до включения насоса;
• В этом случае необходимо по показаниям манометра определить значение параметра включения;
• Вращением большой гайки следует установить требуемый уровень в соответствии с рекомендациями производителя.

Внимание! Нижнее давление должно быть примерно на 10% выше, чем давление воздуха в баке. Это необходимо для снижения уровня износа диафрагмы.

Максимально допустимая разница составляет 2,5 атмосферы. Но это значение может варьироваться и устанавливаться в зависимости от предпочтений потребителя. Важно отметить, что исходной точкой отсчета должен быть минимально допустимый уровень давления, от которого следует отталкиваться при регулировке. Максимальное значение верхнего уровня не может быть установлено выше максимально возможного, на которое рассчитана конкретная система.

Кроме того, шланги и сантехнические элементы, входящие в конструкцию насосной станции, также рассчитаны на определенные пределы, что следует учитывать при выполнении наладочных и регулировочных работ.

Подробно о регулировке реле давления рассказано в видео:

Реле регулировки

Когда необходимо установить определенные уровни давления в системе, как максимального, так и минимального, то производится регулировка. Для этого требуется манометр, которому можно доверять. Процесс имеет следующую согласованность:

• Включается насос и вода закачивается в бак до необходимого максимального значения по манометру;
• Насос выключается;
• Крышка реле открывается, и маленькая гайка медленно вращается, пока реле не сработает. При вращении по часовой стрелке уровень давления увеличивается, против часовой стрелки – уменьшается;
• Далее необходимо слить воду из бака до установки манометра в положение необходимого минимального значения;
• Кран закрывается;
• Для регулировки уровня большую гайку вращают до срабатывания контактов реле.

Как слишком малый, так и слишком большой диапазон изменения максимального и минимального давления будут способствовать неэффективной работе насосной станции.Поэтому большинство производителей рекомендуют выбирать значение в пределах 2 атмосфер.

Реле давления является важной частью любой насосной станции. Он позволяет эффективно и с высокой производительностью использовать воду, при этом не испытывая неудобств от периодического отключения агрегата. Оптимально настроив параметры реле, можно улучшить рабочие характеристики и увеличить срок службы водопроводной станции. Это достигается за счет экономичного режима работы и отключения наиболее энергоемких агрегатов при необходимости.

операция + настройка и настройка

Автоматизация автономного водоснабжения невозможна без использования датчика давления. Чувствительные устройства практически моментально реагируют на падение или повышение давления в сети, запускают и останавливают насосы без участия владельцев.

Пользоваться автономным водопроводом, оснащенным автоматикой, можно как городской системой. Это невероятно удобно, не правда ли?

Предлагаем вам полную информацию о том, как работает реле давления воды, какое устройство лучше выбрать для установки самостоятельной системы.Здесь вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья содержит ценную информацию об особенностях установки устройства и настройке реле давления. Для лучшего восприятия текст дополнен фотографиями, схемами и видеообзором.

Содержание статьи:

• Принцип действия и виды реле давления
  • Датчик электромеханический модель
  • Электронные версии реле
• Выводы и полезные видео по теме

Принцип работы и типы реле давления

используются давно. Они устроены просто, поэтому надежны и просты в эксплуатации. Внутри устройства находится гибкая пластина, положение которой меняется под действием потока воды. Чем активнее поток, тем больше он изгибается.

Этот элемент связан с двумя пружинами, которые реагируют на изменение положения пластины. В результате замыкается и размыкается пара электрических контактов цепочек, срабатывающих на заданных пользователем пределах давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая — на разницу между верхним и нижним пределами давления.Устройство подключается к гидроаккумулятору.

Когда давление достигает минимального показателя, присвоенного реле, мембрана внутри контейнера с жидкостью ослабевает под действием второго пружинного контакта, и включается насос. Постепенно давление увеличивается, достигает верхнего предела, затем размыкает контакт первой пружиной, которая останавливает насос.

не слишком сложное, разбирается в устройстве его основных частей, подключить и настроить сможет даже не очень опытный мастер ()

Пружины управляющих контактов снабжены регулировочными гайками. С их помощью можно изменять степень сжатия пружин. Чтобы обеспечить работу устройства при более высоком давлении, их туже подтягивают, при необходимости уменьшают показатели – наоборот, элемент следует ослабить.

Этот принцип электромеханического реле давления вариант, есть и более новые электронные модели.

С помощью реле давления можно значительно сократить количество пусков насоса и поддерживать оптимальное давление в системе, что положительно скажется на состоянии других ее компонентов

Электромеханический датчик модели

Работа реле давления тесно связана с аккумулятором давления, без которого устройство переключателя в водопроводной сети становится бессмысленным.Вместо обычных электромеханических устройств сейчас часто используются электронные версии и блоки автоматики с функцией защиты от «сухого хода».

Если есть риск осушения источника воды в процессе откачки, реле давления просто дополняют блоком автоматики.

Однако в ряде электромеханических устройств имеется стрелочное устройство, которое можно использовать только с насосом. Также они уменьшают количество включений и защищают оборудование от работы при отсутствии протока воды внутри насосного оборудования.

Выключение поможет предотвратить серьезное повреждение двигателя. Кроме того, с помощью такого выключателя можно поддерживать в водопроводной сети комфортный напор.

Основная характеристика устройства — номинальное рабочее давление. Оно может варьироваться примерно от 1,5 до 6,0 бар.

Выбирая подходящее реле, также следует обратить внимание на такие факторы, как:

• размеры резьбы;
• защита от пыли и влаги;
габариты и вес устройства
• ;
• контакты напряжения;
• параметры номинального тока;
тип датчика
• и т. д.

Датчик давления может быть установлен непосредственно на гидробаке или отдельно от него. Следует также отметить, что реле предназначено для работы в различных условиях. Для домашнего хозяйства подойдет устройство для воды.

Не обязательно приобретать реле, предназначенное для работы с хладагентом или другими жидкостями. Нужно обратить внимание на рабочую среду и температуру для конкретной модели.

Перед установкой или настройкой устройства необходимо внимательно изучить в инструкции описание его конструкции, технические характеристики, порядок установки, эксплуатации и т.д.(+)

Чаще всего для нужд хозяйственно-питьевого водоснабжения используется типовая модель РДМ-5. Такое устройство следует сначала подключить к гидроаккумулятору давления, затем – к контактам, подсоединенным к механизму включения/отключения насоса. Затем нужно убедиться в исправности блока питания.

При выборе подходящего реле давления учитывайте такие характеристики, как размер труб, напряжение, температура рабочей среды и т. д.

Обычно с насосной станцией б и реле давления.Если вы собираетесь использовать обе электронные модели, то с помощью электромеханической версии будет установлено отключение давления. Для подключения к водопроводу следует использовать фитинги с подходящими тройными размерами резьбы.

Обычно берут четвертьдюймовый элемент. Если есть хоть какой-то опыт сантехнических работ, то эта операция пройдет без труда. Разумеется, все резьбовые соединения необходимо герметизировать с помощью ленты ФУМ, льняных нитей или другого подходящего материала.

Завершение механического монтажа реле давления с креплением манометра для получения оперативной информации о текущем состоянии водопровода.

Для подключения контактов реле к насосу необходимо снять защитный кожух прибора. Под ним четыре штифта. Две из них должны войти, через них обеспечить поток энергии. Еще два контакта — это выход, они подключены к насосу

При монтаже устройства правильно выбрать сечение кабеля и обеспечить его заземление, используя трехштырьковую розетку. При необходимости сделать систему защиты от сухого хода необходимо обеспечить правильное положение насоса.Он должен быть установлен над обратным клапаном.

После установки необходимо произвести регулировку реле давления воды. Для этого, как было сказано выше, имеются две винтовые пружины. Они находятся под крышкой, которую необходимо снять. Производственное устройство нормально настроено. Стандартными считаются показатели от 1,4 атмосферы (минимум) до 2,8 атмосферы.

Реле должны умело подключать электрические контакты и к насосу. Обязательное требование безопасности — наличие устройства заземления

Даже если эти данные соответствуют данным, требуемым для конкретного насоса, их следует проверить.При хранении и установке настройки могут немного сбиться. Вот процедура настройки реле, подключенного к системе с аккумулятором.

Сначала измерьте давление в баке с помощью автомобильного манометра, который подсоединяется к штуцеру. На вертикальной модели гидробака штуцер располагается сверху, на горизонтальной – сбоку, но обязательно на стороне, противоположной фланцевому расположению.

Лучше брать прибор с достаточно высокой градацией шкалы измерения.Дешевые китайские модели не всегда соответствуют этому требованию. Резервуар следует оставить пустым, иначе насосную станцию ​​не нужно подключать к источнику питания.

Перед началом работы необходимо измерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать значения, рекомендованные производителем

Нормальное давление опустошенного резервуара определяется в зависимости от его объема. Небольшие емкости (менее 25 л) необходимо накачать до 1,4-1,7 бар. Баки 50-100 л нужно накачать до 1,7-1.9 бар. При несоответствии в новом баке давления этим параметрам необходимо исправить ситуацию, т. е. отсутствующий воздух или откачать его избыток.

Месяц желательно проверять состояние гидроаккумулятора, контролируя и при необходимости регулируя давление воздуха. Эти простые меры помогут не только поддерживать необходимый уровень давления в баке, но и предотвратить быстрый износ резиновой мембраны.

Перед настройкой необходимо внимательно изучить документацию, прилагаемую к насосу.

Необходимо учитывать такие факторы как:

• предел давления;
• рабочее давление;
• расход воды.

Эти данные следует использовать при настройке реле, заданные значения должны находиться в пределах этих параметров.

С учетом также бака данных. Мощности бытового насоса обычно недостаточно для перекачки обычного гидроаккумулятора, но не стоит рисковать и заведомо выставлять неверную настройку.

Регулировочные винты реле обозначены буквами P и .ДЕЛЬТА.П чтобы добраться до них, нужно снять защитный кожух с устройства

При установленном в подходящем месте реле необходимо снять крышку. Для этого откручиваем крепления. Есть две пружины. Кроме того, что более того, это обозначение P, то, что меньше упоминается как .DELTA.P. Теперь можно подключить насос или насосную станцию ​​к электросети, и начать процесс заполнения бака водой.

Когда давление в сосуде достигает верхнего значения, реле отключает насос.Необходимо определить манометр в этой точке. Если полученные данные отличаются от рекомендуемых, скорректировать их значение с помощью больших пружин.

Для увеличения лимита нужно вращать гайку по часовой стрелке, если нужно сделать для уменьшения настройки — против.

Теперь откройте воду и освободите гидробак. Со временем реле включится и помпа. Необходимо снова зафиксировать манометр и при необходимости отрегулировать положение переключателя. Для регулировки нижнего предела давления необходимо повернуть маленькую пружину.

Все манипуляции с регулировочными пружинами производить очень осторожно. Это очень чувствительный элемент, вращение винта должно быть постепенным, небольшой частью окружности, не стоит делать сразу несколько полных оборотов, так можно полностью испортить устройство.

Реле давления может использоваться для управления работой наземной или насосной станции с погружной насосной системой. Процедура настройки практически идентична

При этом необходимо учитывать следующий важный момент: так как маленькая гайка регулирует разницу между внешними, то регулировка меньшего значения изменит данные по давлению отключения.

Поэтому после регулировки положения большой гайки следует дождаться наполнения бака и перепроверить данные по верхнему пределу и при необходимости изменить их.

При установке верхнего предела настройки реле необходимо помнить, что этот показатель должен быть не менее чем на 10% ниже давления в опустошенном гидробаке, которое было зафиксировано и отрегулировано в начале. В противном случае резиновый мембранный аккумулятор будет находиться под неоправданно высоким давлением и быстро изнашиваться.

Во время работы может оказаться, что рекомендуемые настройки не подходят для данного конкретного источника воды. Затем нужно заново настроить описанную выше схему. Следует помнить, что рекомендованная производителями разница между внешними значениями колеблется в пределах 1,2 – 1,6 бар.

Чтобы правильно отрегулировать вариант механического реле давления, необходимо повернуть его регулировочные винты. Периодически проверяйте состояние устройства, т.к. со временем может ослабнуть пружина (+)

Но чрезмерно усердствовать не стоит, так как чем больше разница, тем больше будут колебания давления в воде. давление отключения должно быть установлено ниже максимального давления насоса.

Если не учесть этот момент, оборудование будет работать непрерывно, т.к. не сможет обеспечить уровень давления, необходимый для выключения счетчика. Эта ситуация делает использование реле бессмысленным.

Рекомендуется проверять настройки каждые три месяца. Та же операция после ремонта насосной станции, замены емкости для жидкости и т.п.

Регулировать настройки не рекомендуется производителями систем перекачки воды, но при необходимости лучше проводить настройку после каждого нового заполнения системы водой, например, на даче после расконсервации систем весной.

Более подробная информация о регулировке реле давления для насоса приведена в этой статье.

Электронные версии реле

Электронный прессостат значительно дороже электромеханического аналога, но эти затраты полностью окупаются. Эти устройства просты в настройке, а предельные значения могут быть установлены гораздо точнее.

Каждая модель оснащена регулятором расхода, мгновенно отключающим насос при отсутствии воды. Это предохраняет насос от работы в опасном режиме «сухой ход».»

Электронное реле давления точнее, надежнее и проще в эксплуатации, чем механические устройства, но они намного дороже

Обычно электронное реле снабжено гидравлическим резервуаром низкого давления, общий объем которого составляет 400 мл. Это немного, но в некотором роде система защищена от возможных гидроударов по сети. Если хорошо использовать дорогую качественную помпу, то есть смысл потратиться на хорошее электронное реле давления.

Такие модели выглядят достаточно привлекательно, отличаются высокой надежностью и долгим сроком службы.Но они могут быть чувствительны к качеству воды, поступающей в систему водоснабжения. Чтобы уберечь реле от повреждений, нужно позаботиться об установке необходимых фильтров.

Если хорошо обслуживается дорога и мощный насос, есть смысл купить электронное реле для защиты устройства от перегрузок

Регулировочных пружин у таких устройств нет, поэтому приходится периодически перенастраивать устройство из-за того, что они слабые. Да и саму настройку выполнить гораздо проще.Сначала нужно прочитать инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой 15 секунд. Это не ошибка, просто устройство настроено.

В дальнейшем отключение насоса может производиться также с задержкой около 7-15 секунд. Необходимо, чтобы насос останавливался реже, если за этот короткий период давление снова будет расти. Электронная модель контроллера может использоваться с насосной станцией, которая уже имеет реле давления.

Здесь верхний предел, установленный для этого встроенного устройства. Давление включения задается регулируемыми электронными реле. Электропитание подключается к первому электронному устройству, затем контакт передается на релейную станцию, а затем подается насосом.

Если электронный переключатель подключен к гидроаккумулятору, настройку выполнить проще. Реле задается нижний предел, который должен быть несколько выше тех, что указаны на корпусе насоса. Отключает подачу воды после достижения максимального давления в системе, которое зависит от мощности насоса.

Установка выбранного электронного реле между помпой и перед первой точкой системы водозабора. Следует учитывать направление потока воды, указанное стрелкой.

Если устройство используется с насосом производительностью более 10 бар, рекомендуется перейти на электронный регулятор давления, чтобы избавить устройство от ненужных нагрузок.

При подключении электронного переключателя к станции необходимо сначала запитать устройство, затем — механическое реле, затем включить цепь насоса

Если текущие настройки не подходят, их можно изменить.Для этого нужно отверткой подкрутить соответствующий винт или воспользоваться другими элементами настройки, описанными в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосферы.

Для герметизации этого резьбового соединения устройства лучше всего использовать тефлоновую ленту. Электронное реле давления обычно представляет собой встроенный клапан. Этот момент следует учитывать при сливе воды.

Перед поворотом переключателя необходимо сначала заполнить поток водой, затем подать на устройство электропитание, после чего нужно открыть кран.

Индивидуальная защита о режиме работы от «холостого хода» обычно сигнализирует красный светодиод на корпусе. Для перезагрузки системы нажмите кнопку «сброс», разумеется, предварительно устранив причины опасной ситуации.

Выводы и полезные видео по теме

Настройка стандартной механической модели представлена ​​здесь:

В этом видео подробно описано как настроить и особенности работы электронного прессостата для модели BRIO 2000

— устройство чрезвычайно полезное.После демонтажа, с его настройкой, можно регулярно регулировать состояние давления в системе водоснабжения и надежно защитить насос и другое оборудование от возможных повреждений.

Есть вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях — блок для общения расположен ниже.

%PDF-1.4 % 286 0 объект > эндобдж внешняя ссылка 286 299 0000000016 00000 н 0000007037 00000 н 0000007122 00000 н 0000007313 00000 н 0000009858 00000 н 0000010380 00000 н 0000010841 00000 н 0000011353 00000 н 0000011478 00000 н 0000011908 00000 н 0000012311 00000 н 0000012348 00000 н 0000012396 00000 н 0000012444 00000 н 0000012492 00000 н 0000012540 00000 н 0000012587 00000 н 0000012635 00000 н 0000012683 00000 н 0000012731 00000 н 0000012779 00000 н 0000012827 00000 н 0000012875 00000 н 0000012923 00000 н 0000012971 00000 н 0000013019 00000 н 0000013067 00000 н 0000013115 00000 н 0000013163 00000 н 0000013211 00000 н 0000013258 00000 н 0000013306 00000 н 0000013354 00000 н 0000013402 00000 н 0000013450 00000 н 0000013498 00000 н 0000013546 00000 н 0000013594 00000 н 0000013641 00000 н 0000013689 00000 н 0000013737 00000 н 0000013785 00000 н 0000013833 00000 н 0000013881 00000 н 0000013929 00000 н 0000013977 00000 н 0000014024 00000 н 0000014071 00000 н 0000014118 00000 н 0000014166 00000 н 0000014214 00000 н 0000014262 00000 н 0000014310 00000 н 0000014358 00000 н 0000014406 00000 н 0000014454 00000 н 0000014502 00000 н 0000014550 00000 н 0000014597 00000 н 0000014645 00000 н 0000014693 00000 н 0000014741 00000 н 0000014789 00000 н 0000014837 00000 н 0000014885 00000 н 0000014933 00000 н 0000014981 00000 н 0000015029 00000 н 0000015077 00000 н 0000015125 00000 н 0000015173 00000 н 0000015221 00000 н 0000015269 00000 н 0000015316 00000 н 0000015364 00000 н 0000015412 00000 н 0000015460 00000 н 0000015508 00000 п. 0000015556 00000 н 0000015604 00000 н 0000015651 00000 н 0000015699 00000 н 0000015746 00000 п. 0000015794 00000 н 0000015842 00000 н 0000015890 00000 н 0000015938 00000 н 0000015986 00000 н 0000016034 00000 н 0000016082 00000 н 0000016130 00000 н 0000016178 00000 н 0000016226 00000 н 0000016274 00000 н 0000016322 00000 н 0000016566 00000 н 0000016816 00000 н 0000016894 00000 н 0000017123 00000 н 0000017346 00000 н 0000017586 00000 н 0000017849 00000 н 0000025313 00000 н 0000029960 00000 н 0000035598 00000 н 0000041136 00000 н 0000046411 00000 н 0000050204 00000 н 0000055447 00000 н 0000061333 00000 н 0000061390 00000 н 0000061436 00000 н 0000061651 00000 н 0000061792 00000 н 0000064486 00000 н 0000064902 00000 н. 0000065216 00000 н 0000065467 00000 н 0000065741 00000 н 0000066114 00000 н 0000066430 00000 н 0000066637 00000 н 0000066870 00000 н 0000067135 00000 н 0000067358 00000 н 0000067609 00000 н 0000067844 00000 н 0000068200 00000 н 0000068571 00000 н 0000068774 00000 н 0000068959 00000 н 0000069289 00000 н 0000069550 00000 н 0000069755 00000 н 0000069939 00000 н 0000070793 00000 н 0000077745 00000 н 0000077950 00000 н 0000078134 00000 н 0000078234 00000 н 0000078376 00000 н 0000078476 00000 н 0000078616 00000 н 0000078766 00000 н 0000078920 00000 н 0000079020 00000 н 0000079161 00000 н 0000079305 00000 н 0000079458 00000 н 0000079952 00000 н 0000080408 00000 н 0000080825 00000 н 0000081139 00000 н 0000081457 00000 н 0000081771 00000 н 0000082207 00000 н 0000082523 00000 н 0000082886 00000 н 0000083147 00000 н 0000083404 00000 н 0000083665 00000 н 0000084017 00000 н 0000084278 00000 н 0000084634 00000 н 0000085074 00000 н 0000085372 00000 н 0000085665 00000 н 0000086066 00000 н 0000086358 00000 н 0000086852 00000 н 0000087308 00000 н 0000087679 00000 н 0000087992 00000 н 0000088425 00000 н 0000088738 00000 н 0000089128 00000 н 0000089397 00000 н 0000089708 00000 н 0000089931 00000 н 00000

00000 н 00000 00000 н 00000

00000 н 00000

Как правильно отрегулировать реле давления

Реле давления автоматически определяют изменение давления. Они широко используются в индустрии водозаборных скважин, так как в основном используются в системах с жидкостями под давлением.

Большинство реле давления имеют возможность регулировки на месте, но некоторые нет. В этом блоге мы расскажем, как правильно настроить стандартное реле давления, чтобы обеспечить безопасность вас и вашего переключателя. Давайте углубимся.

Ищете информацию о различных компонентах установки погружного насоса? Ознакомьтесь с Электронной книгой «Полное руководство по всем компонентам погружных насосов».

Все реле давления имеют две рабочие точки, известные как настройки включения (точка сброса) и отключения (точка срабатывания). Точка включения предназначена для падения давления, а точка отключения — для повышения давления. Каждый переключатель также включает дифференциал или диапазон, основанный на точках включения и выключения. Как включение, так и выключение на большинстве переключателей можно отрегулировать, если этого требуют определенные приложения. Например: если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм.

Советы по регулировке стандартного переключателя

1. Чтобы защитить вас и ваш коммутатор, первое, что нужно сделать, это отключить питание коммутатора от источника питания, прежде чем пытаться выполнять какие-либо настройки.

2. После отключения питания измерьте и запишите расстояние от открытой резьбы от верха гайки до верха шпильки, которую вы регулируете. Запишите его в долях дюйма или мм, это на тот случай, если вам нужно начать все сначала, чтобы вы знали, с чего начали.

3. В первую очередь необходимо отрегулировать параметры включения и выключения. После того, как вы внесете в них нужные настройки, вы можете настроить дифференциал в качестве вторичной регулировки. Как вы можете видеть на картинке, большая гайка регулирует врезку, меньшая гайка регулирует диапазон.

4. На гайку должно приходиться не более 3 оборотов, каждый раз вверх или вниз.

Чтобы узнать больше о реле давления и различных типах, ознакомьтесь с нашим веб-семинаром «Основное руководство по пониманию реле давления».

Регулировка врезки

Чтобы увеличить или уменьшить настройку включения или отключения, вам потребуется использовать гаечный ключ или головку 3/8 дюйма для регулировки переключателя, сохраняя при этом тот же дифференциал. Для этого выполните следующие действия.

1. Поверните гайку диапазона по часовой стрелке для более высокого давления включения и против часовой стрелки для более низкого давления включения. Примечание: изменение этих настроек НЕ изменяет дифференциал.

2. Когда вы начнете изменять значение включения, значение отключения изменится на ту же величину и в том же направлении.Например, если вы увеличите давление включения на 10 фунтов на квадратный дюйм, это также увеличит давление отключения на 10 фунтов на квадратный дюйм, что избавит вас от необходимости регулировать значение отключения.

Мониторинг важен

Затем вам следует внимательно следить за системой, чтобы убедиться, что настройка давления соответствует вашим требованиям. Обратите внимание, что настройку реле давления можно будет считать только после того, как насос достигнет своего первого настроенного отключения. Следующее давление включения и отключения — это ваша новая настройка.

1. Открыв слив бойлера или отстойник, вы можете слить воду из напорной системы до тех пор, пока давление не упадет ниже текущего значения включения, а затем включится насос.

2. После этого можно выключить кран.

3. Затем следует контролировать давление в системе по мере того, как насос создает давление и заполняет резервуар. Внимательно следите за манометром, чтобы определить точную точку выключения насоса.

4. Наконец, вы можете повторить настройку, если необходимо, и продолжить мониторинг еще пару циклов.Повторяйте настройки и следите, пока не дойдете до нужной вам настройки.

Следует иметь в виду одну вещь: при понижении настройки давления большинство водных систем бака-дозатора рассчитаны на то, чтобы давление было на 2 фунта / кв. Дюйм ниже точки включения, когда в баке нет воды. Еще одна вещь, о которой следует помнить, — это то, что дифференциал не может быть отрегулирован за пределы минимального и максимального дифференциала, которые опубликованы для переключателя.

Срабатывает ли выключатель?

Если вы обнаружите, что реле срабатывает, давление включения, скорее всего, слишком близко к предварительной заправке бака.Чтобы переключатель не сработал, требуется разница минимум 2-5 фунтов на квадратный дюйм. Например, если срабатывание переключателя составляет 40 фунтов на квадратный дюйм, тогда предварительная зарядка бака должна составлять максимум 35-38 фунтов на квадратный дюйм.

Еще один фактор, который вы должны учитывать, — это то, что переключатели не тестируются индивидуально, что означает, что если вы получите переключатель, который составляет 30-50 фунтов на квадратный дюйм, возможно, это будет 28-48 фунтов на квадратный дюйм. Реле давления также могут иногда заедать, поэтому они могут выходить на 1 или 3 фунта на квадратный дюйм от одного цикла к другому. Давление окружающей среды также может увеличить предварительную заправку в баке.Это просто то, о чем следует знать.

Помните об этих советах и ​​действиях в следующий раз, когда вам понадобится отрегулировать реле давления. Но имейте в виду, что шаги регулировки могут немного отличаться от одного переключателя к другому в зависимости от того, какой у вас переключатель: стандартный или, например, переключатель низкого давления. Всегда полезно посмотреть, какой у вас переключатель, и изучить, есть ли конкретные шаги, которые вы должны сделать для этого переключателя.

Как отрегулировать реле давления водяного насоса

С регулировкой реле давления может возникнуть некоторая путаница, несмотря на то, что это простой процесс.Большинство переключателей имеют регулировочный болт на одном конце корпуса.

Как только вы найдете центральный болт, вам нужно будет повернуть его вниз или вверх, чтобы сжать или разжать пружину. Это изменит диапазон давления насоса, чтобы начать или приостановить его работу. Вот и все! Конечно, самое сложное — это обеспечить надлежащий диапазон давления в вашей системе — подробнее об этом ниже.

Что делает реле давления?

Реле давления — это часть вашей системы повышения давления водяного насоса, которая регулирует давление потока воды.По сути, вы включаете и выключаете насос, чтобы получить стабильный поток воды.

Реле давления работают, измеряя давление воды в трубе. При недостаточном давлении воды он автоматически включает насос для достижения желаемого давления и останавливается, когда давление падает ниже желаемого уровня.

Что такое точки включения и отключения?

Все реле давления имеют две рабочие точки, известные как настройки включения и отключения. Точка включения указывает на падающее давление, а точка отключения указывает на повышение давления. Проще говоря, одна точка означает, что давление в системе слишком низкое, а другая указывает, когда давление достигает желаемого уровня.

Каждый переключатель работает с диапазоном, основанным на точках включения и отключения. Этот диапазон известен как «дифференциал», и его можно регулировать в зависимости от желаемого давления. Например, если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм. Как правило, большинство реле давления работают при перепаде давления 20 фунтов на квадратный дюйм.

Вот некоторые диапазоны стандартов для каждого типа насоса:

Погружные насосы, скорее всего, работают при давлении от 40 до 60 фунтов на квадратный дюйм.
Центробежные насосы и струйные насосы, которые обычно используются для приложений, работают в диапазоне от 20 до 40 фунтов на квадратный дюйм или в диапазоне от 30 до 50 фунтов на квадратный дюйм.

Что нужно знать перед эксплуатацией реле давления

1. Всегда выключайте или отключайте источник питания, прежде чем вносить какие-либо изменения в коммутатор.
2. Найдите заводские настройки производителя. Эти сведения обычно находятся внутри крышки насоса или в руководстве по эксплуатации.
3. Ознакомьтесь с предустановленным производителем диапазоном.Например, отсечка 30 фунтов на квадратный дюйм и отсечка 50 фунтов на квадратный дюйм означают, что система будет включаться каждый раз, когда давление падает ниже 30 фунтов на квадратный дюйм, и отключается, когда давление достигает 50 фунтов на квадратный дюйм.
4. Найдите центральную гайку, с помощью которой вы будете изменять настройки давления.
5. Обратите внимание на расстояние между точками включения и отключения. Так что вам будет на что ссылаться.

Практические правила настройки реле давления

Поворачивая центральную гайку по часовой стрелке, вы увеличите диапазон включения и отсечки.Это означает, что ваша система будет работать при более высоком давлении. В то же время, если вы повернете центральную гайку против часовой стрелки, вы уменьшите давление для работы системы.
Когда вы сделаете полный оборот гайки, вы переместите диапазон давления примерно на 2-3 фунта на квадратный дюйм; конечно, это точное число варьируется в зависимости от продуктов и брендов, но может использоваться как справедливая оценка.
В некоторых моделях используется дифференциальная гайка, которая влияет только на высокое давление. Например, вращение гайки дифференциала в конфигурации 30-50 фунтов на квадратный дюйм повлияет только на давление 50 фунтов на квадратный дюйм.
Обычно вы не регулируете дифференциал, если у вас нет причин для увеличения давления.

Каковы наиболее распространенные причины для регулировки реле давления?

Насос в вашем доме: Напор, при котором вода поступает в ваш дом, недостаточен, поэтому, когда вы открываете кран или принимаете душ на втором этаже вашего дома, вы не получаете ожидаемого напора воды.

Для целей орошения: Ваш насос не может поднять головки разбрызгивателей из-за отсутствия давления, поэтому вы не можете ухаживать за газоном.

Общие проблемы, которые необходимо отслеживать при регулировке реле давления

1. Неисправный клапан (т.е. клапан, который не в состоянии полностью перекрыть поток воды)
2. В систему поступает слишком много воды.
3. Отложения или мусор в магистрали, которая соединяет ваш переключатель с водопроводом
4. Пружина теряет способность возвращаться в исходное положение (характерно для старых устройств)
5. Резкие перепады температуры, которые могут помешать работе системы действующий

Для получения информации о продукте нажмите здесь

Внимание! Если вы раньше не пользовались электричеством, это может быть очень опасно.При тестировании или регулировке электрических частей соблюдайте осторожность и всегда выключайте выключатели электропитания, если вы работаете с электричеством.
