Как перепаять штекер на колонках

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

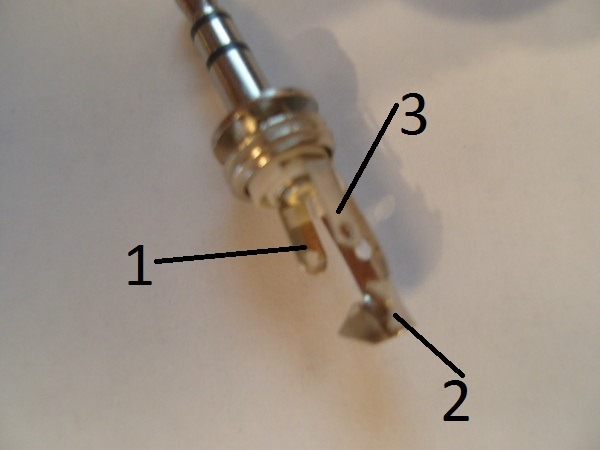

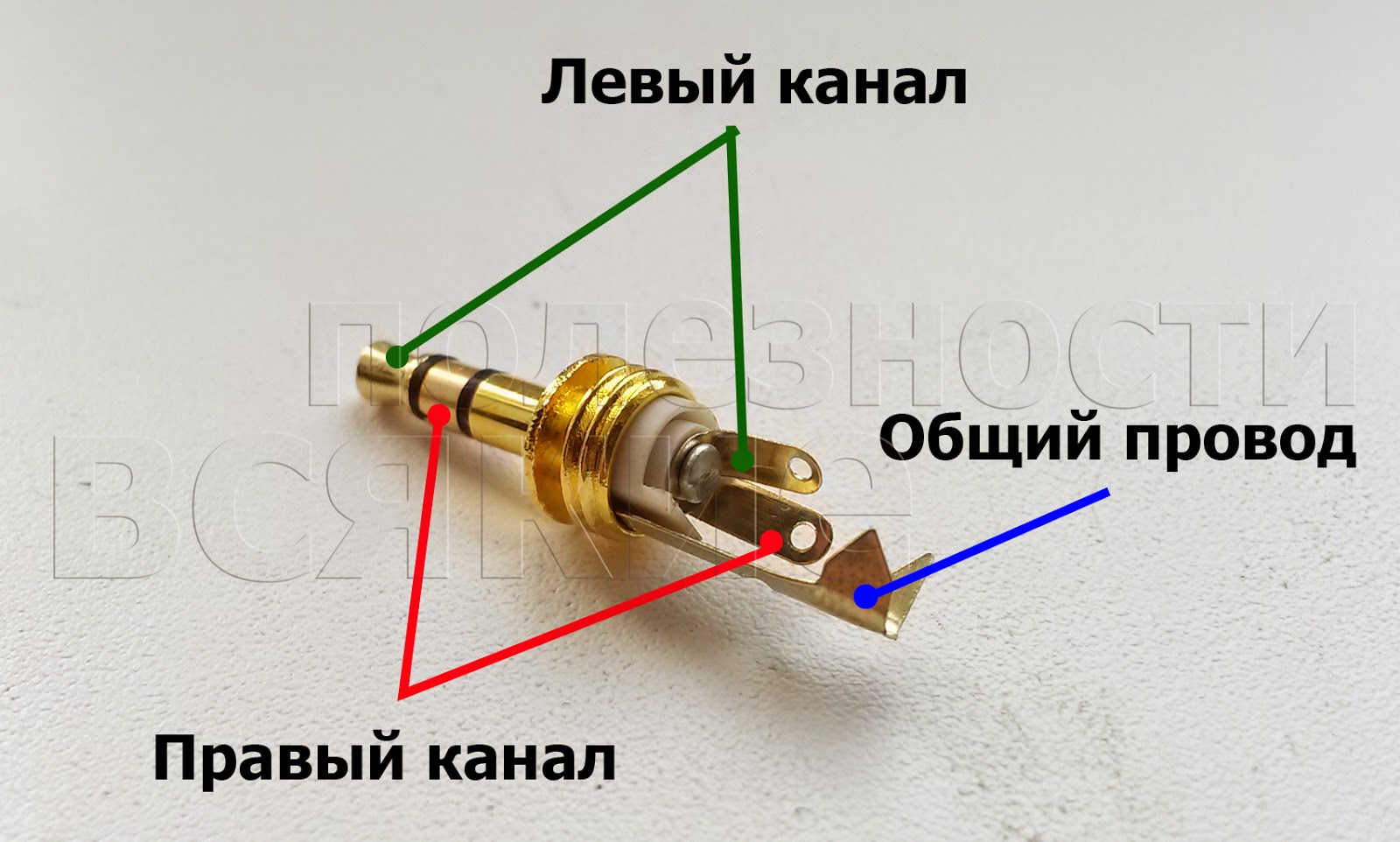

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

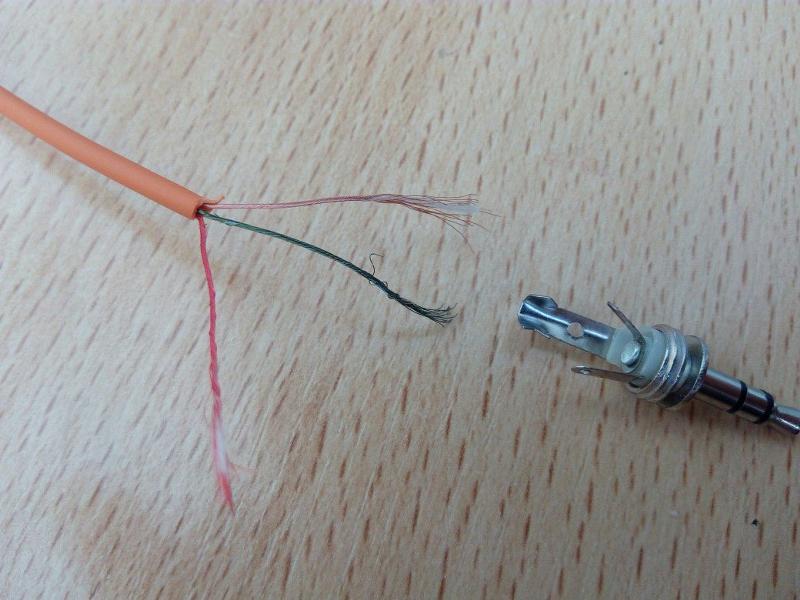

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

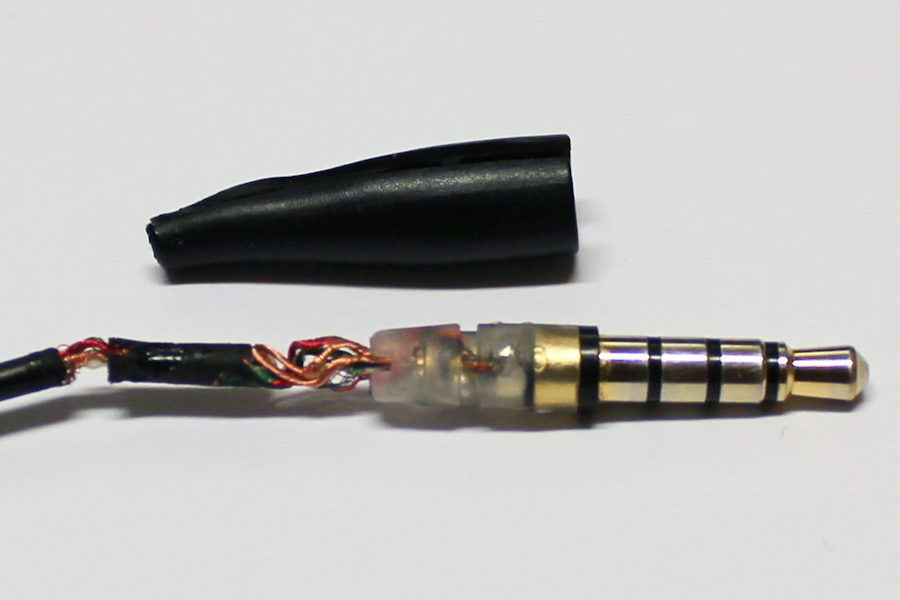

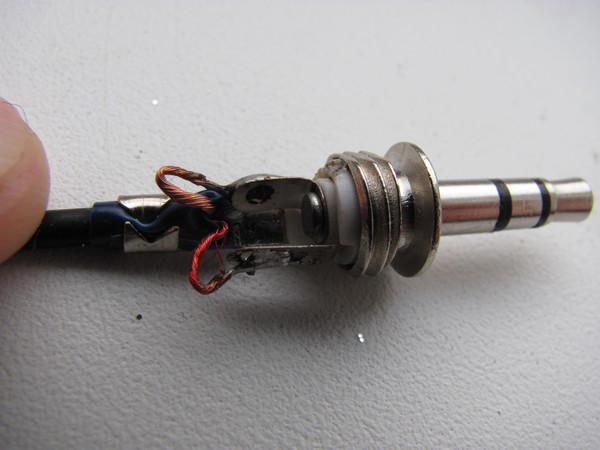

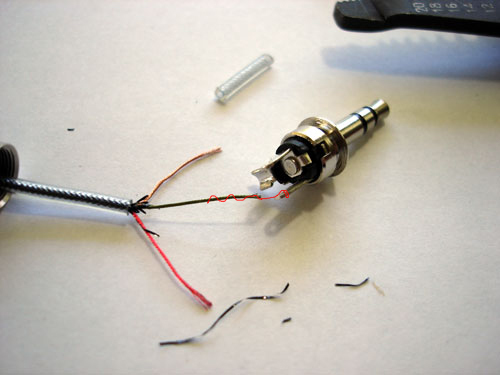

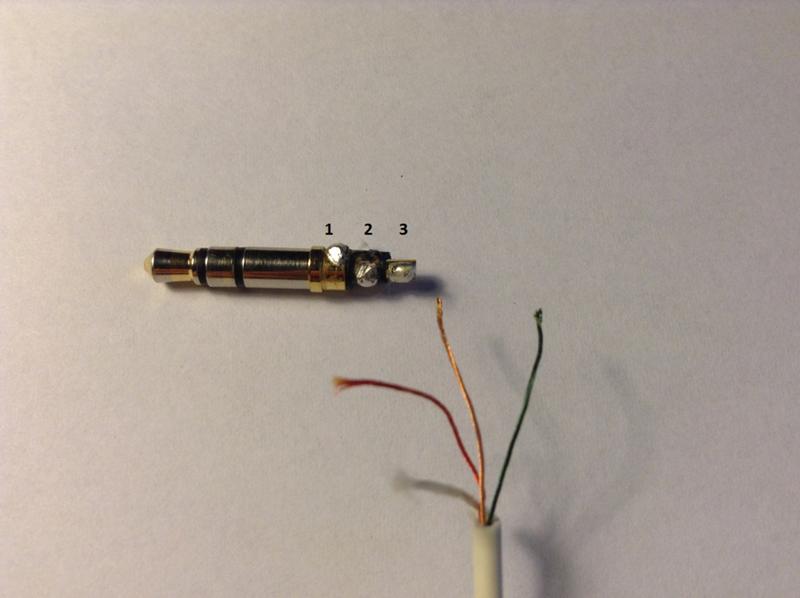

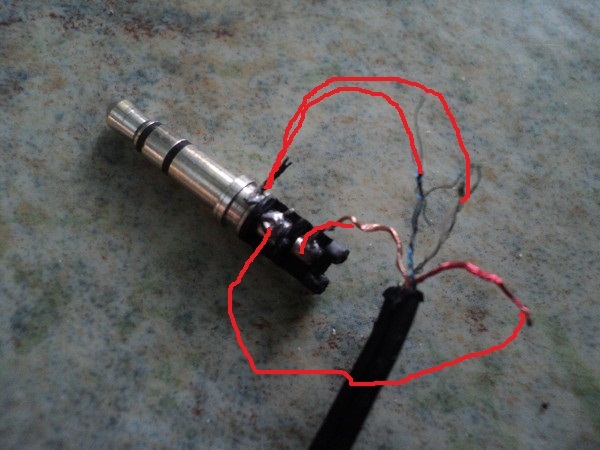

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

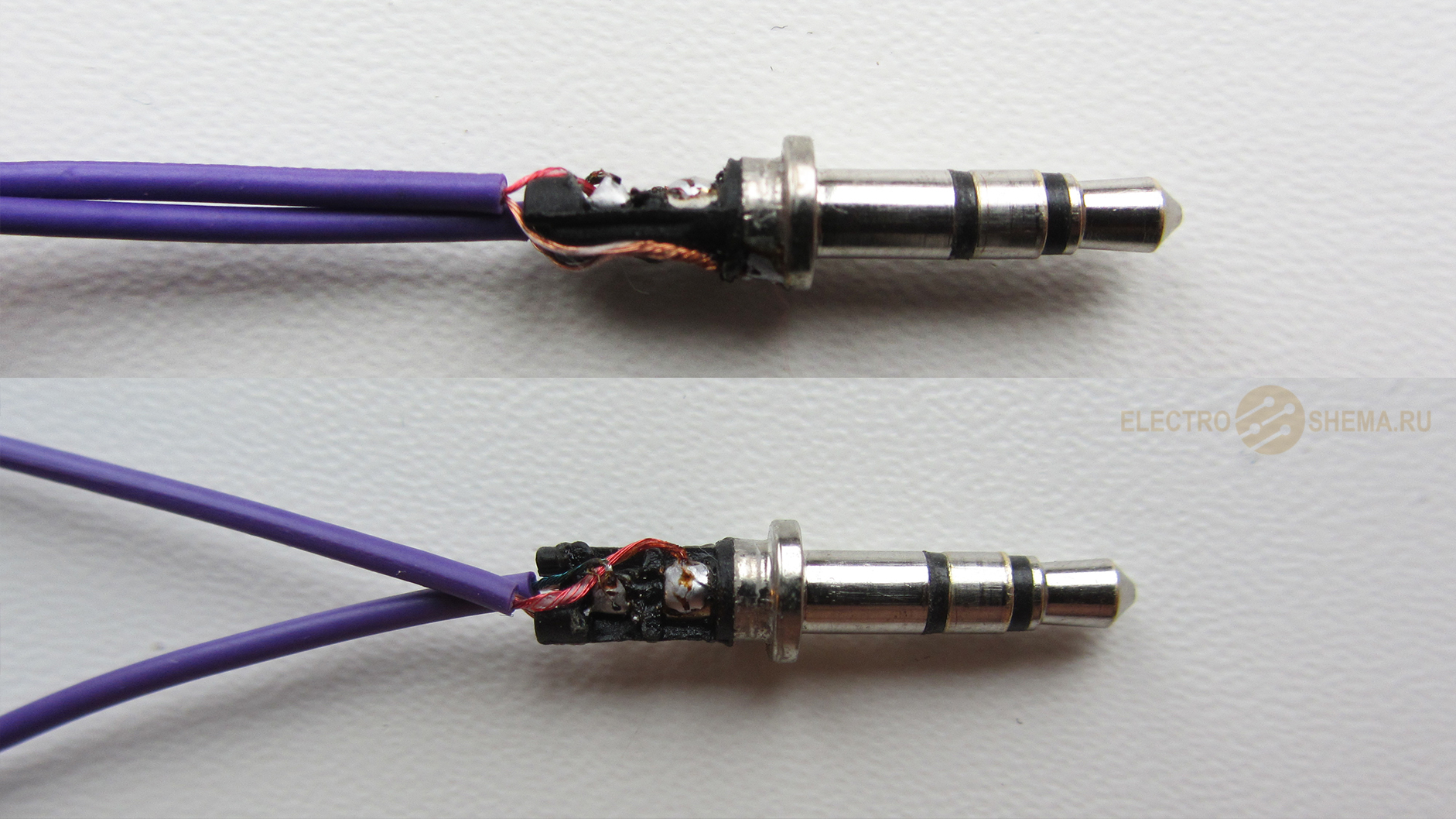

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

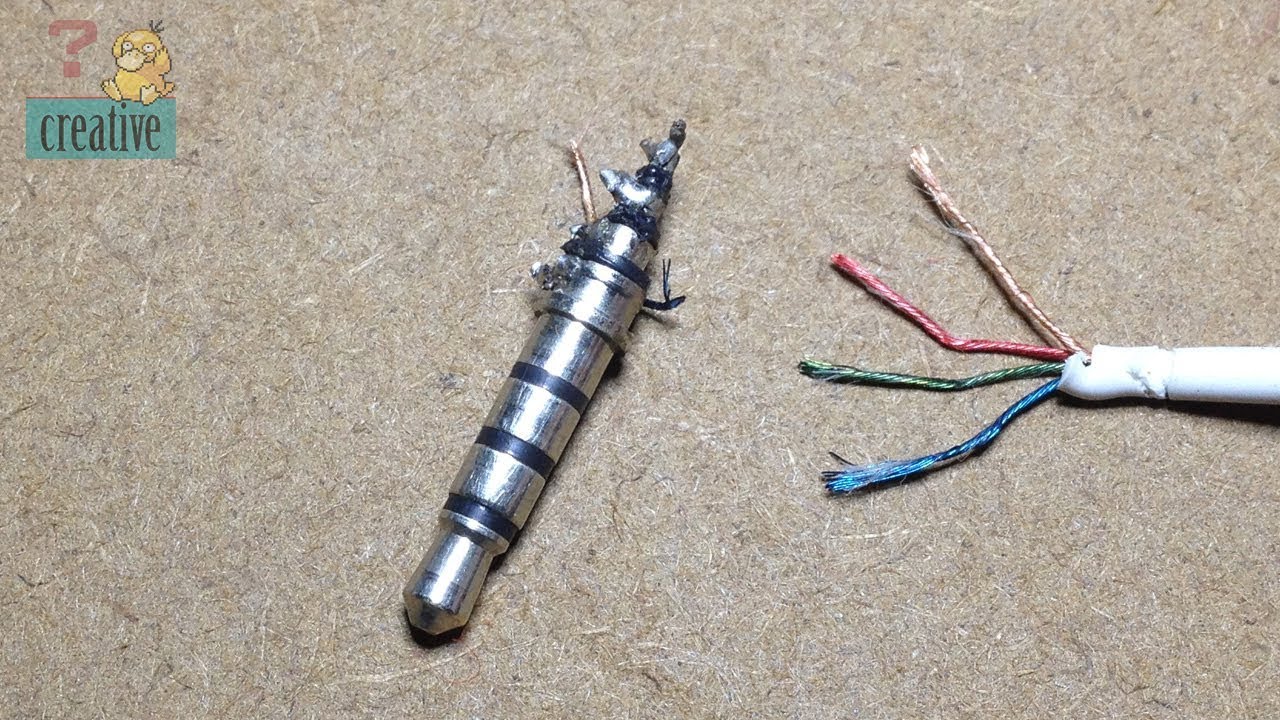

Как устроен четырехконтактный джек

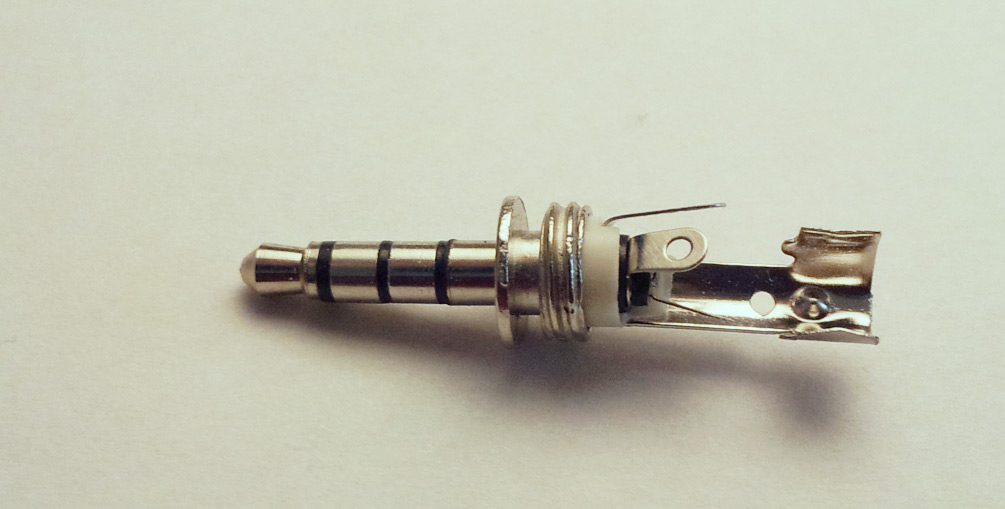

Четырехконтактный джек имеет такое же устройство, как и трехконтактный . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

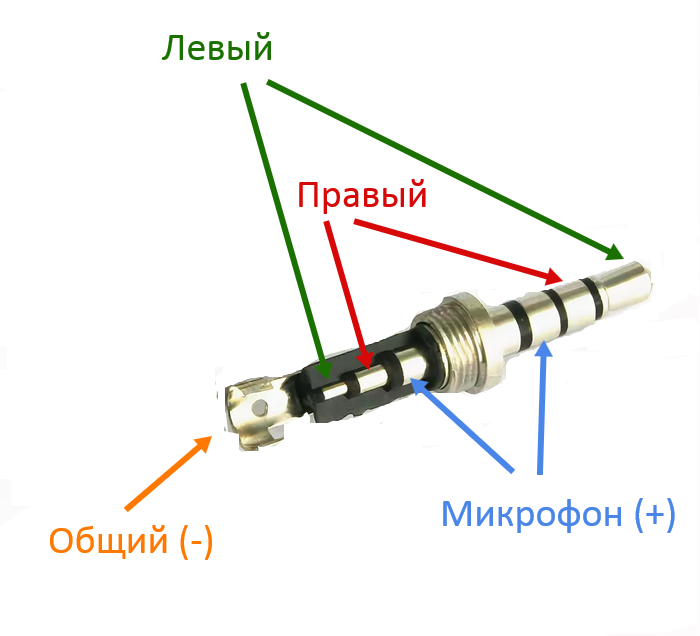

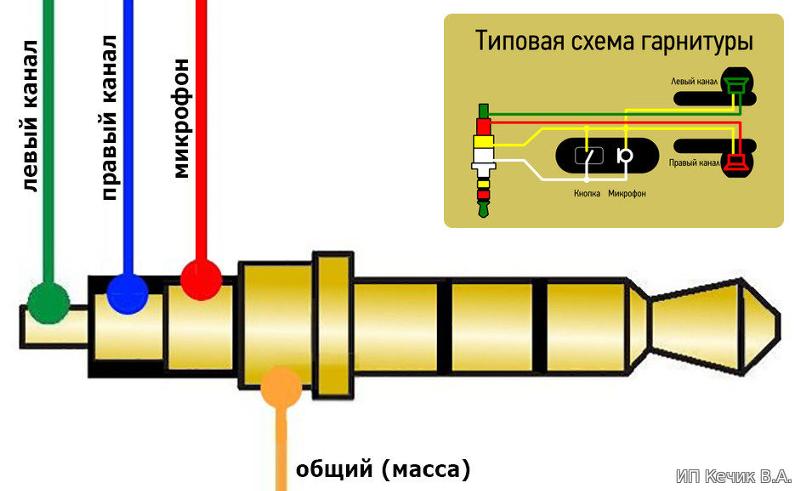

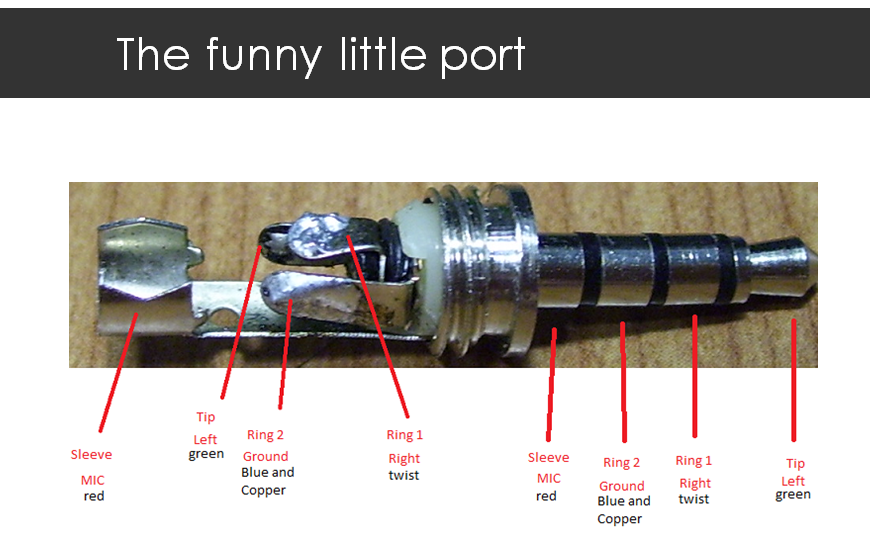

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Про цвета проводов в наушниках

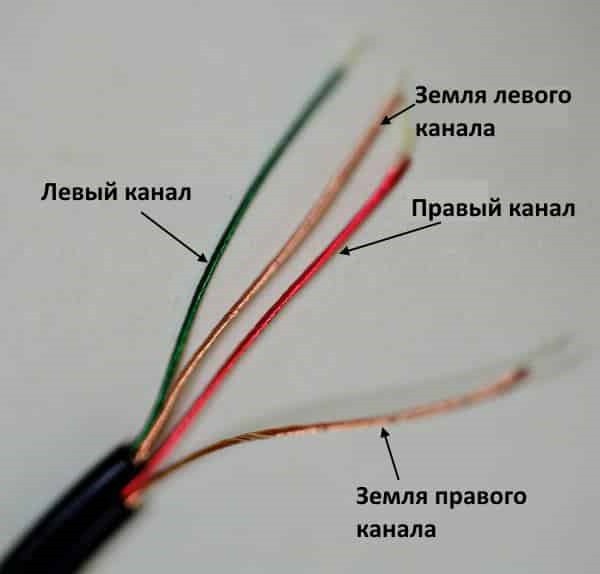

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)

TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т. д.)
TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Как устроен трехконтактный джек

Как самостоятельно отремонтировать штекер наушников

Выяснение причины неисправности наушников

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Устранение поломок своими руками

Как припаять провод к динамику наушника

Что делать, если провод оборвался внутри наушника

Как паять наушники с микрофоном

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Про цвета проводов в наушниках

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

Как обойтись без паяльника при ремонте наушников

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Здравствуйте! Столкнулся с необходимостью припаять новый штекер к кабелю моих стерео колонок SVEN. Штекер на конце, который сейчас подключен к колонкам имеет стандартный TRS разъём. С другой стороны имеем красный и белый кабель, и возле них ещё 2 кабеля без изоляции, земля, я так понимаю. Также есть винтовой моно-штекер и штекер TRRS который я позаимствовал у нерабочей гарнитуры Xiaomi для телефона.

Во-первых подскажите пожалуйста куда какой провод от колонок паять на штекер от гарнитуры
и во-вторых как можно подключить винтовой моно штекер, потому что если на «+» и «-» кидать красный и белый проводки, звук какой-то не такой (басса нету, да и вообще звук плохой, хотя и различимый). Если кинуть в них еще землю, он еще хуже. НО если кинуть 1ый или 2ой кабель земли в ОДИН из каналов на штекере звук на колонке, куда землю не кидать становится нормальным, но вторая колонка замолкает. Если что, моно штекер при этом подключается к ПК.

кабель для подключения своими руками

Во время подключения акустических систем старого образца возникает проблема в виде отсутствия на колонках подходящего разъема. Обычно для подключения к ПК используется современный штекер mini Jack 3,5. В старых аудиосистемах такого штекера может и не быть. В этом случае пользователю приходится использовать переходник. Однако, на некоторых форматах переходника может и не быть, а некоторые адаптеры для некоторых разъемов найти чрезвычайно трудно. В этом случае кабель для аудиосистем можно сделать своими руками.

Содержание статьи

Как самостоятельно сделать кабель для подключения

Чтобы сделать кабель собственными руками, следует использовать экранированный двужильный провод. По нему и будет поступать сигнал на устройство.

Один конец следует припаять к проводам или контактам, которые выходят от самой аудиосистемы.
Второй конец двужильного кабеля нужно припаять к контактам штекера mini Jack.

Данный порт бывает двух типов: двухконтактый или трехконтактный. Отличаются они сигналами, которые поступают на вход штекеров.

В трехконтактом разъеме два контакта служат передаче сигнала для левого и правого каналов, а третий для работы микрофона.
В старых акустических системах микрофон отсутствует, поэтому для правильной работы понадобится двухконтактный штекер.

Кабель левого и правого канала следует припаять к соответствующим контактам на разъеме. После этого место пайки следует изолировать.

ВНИМАНИЕ! Все работы следует проводить на выключенном устройстве! Иначе может произойти короткое замыкание, которые выведет колонки из строя.

Порядок подключения колонок с самодельным кабелем к компьютеру

После того как работа над штекером закончена, следует подключить его в классический разъем mini Jack 3.5 на ПК.

В случае если после подключения на колонках появились сильные шумы и помехи, возможно, нарушена изоляция контактов. В результате чего левый и правый канал соприкасаются между собой.

Чтобы устранить данную проблему, нужно перепаять разъем более аккуратно, не забывая изолировать рабочую поверхность после проведения всех операций.

Подпишитесь на наши Социальные сети

подготовка проводов, лужение, пайка и сборка устройства

Известные каждому пользователю переносные и стационарные наушники, выполняемые в виде «капелек», «затычек» или полностью закрывающих уши «раковин», имеют один существенный недостаток. Они постоянно обрываются в самом неудобном месте, а именно – в районе разъёма на 3,5 (6,3) миллиметра. В этом случае единственная возможность исправить ситуацию – восстановить контакт или полностью заменить сам штекер (миниджек). Это вполне по силам любому пользователю, хотя бы раз державшему в руках паяльник.

Но перед тем как припаять штекер к наушникам 3-мя проводами потребуется подробно ознакомиться с внутренним устройством этого переходного изделия.

Устройство и разборка

Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.

Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:

сначала необходимо разобрать «нерабочий» штекер;
затем демонтировать повреждённые проводники и правильно припаять новые;
в заключение останется вернуть штекер к прежнему виду.

Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).

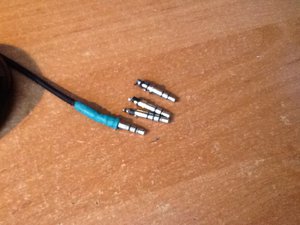

Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.

Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.

Подготовка к пайке

Независимо от устройства повреждённого и разобранного штекерного изделия его рабочая часть перед пайкой проводников нуждается в тщательной подготовке. Для этого потребуется взять оставшийся после разборки штекер с рядом контактов для подключения и подпаянными к выводам проводами.

Нужно запомнить или зарисовать порядок подсоединения проводником по цвету изоляции (так называемую «распиновку»).

Еще один важный момент – это контрольная проверка штекера на обрыв или короткое замыкание внутренних жил, выходящих на три контакта (общий провод-правый канал-левый канал). Для того чтобы убедиться в его исправности потребуется мультиметр, включённый в режим «Прозвонка».

При проверке каждая из 2-х контактных площадок на острие разобранного штекера должна прозваниваться с соответствующим соединительным отводом на другом конце (между ними должно быть нулевое сопротивление).

Корпусная часть элемента выполнена как монолит со специальной скобкой для фиксации основания проводника в изоляции и площадкой для пайки общего провода (оплётки).

Зачистка и лужение

После разборки штекера с контактных площадок следует отпаять старые провода (запомнив прежде их подводку по расцветке изоляции). Отсоединив ненужную разводку, сами контакты необходимо тщательно обработать и убрать с них излишки припоя.

Если старый штекер оказался неисправным – его нужно заменить новым. В этом случае контактные площадки сначала следует обработать шкуркой, а затем капнуть на них немного флюса и залудить хорошо прогретым паяльником.

Подпайка и сборка

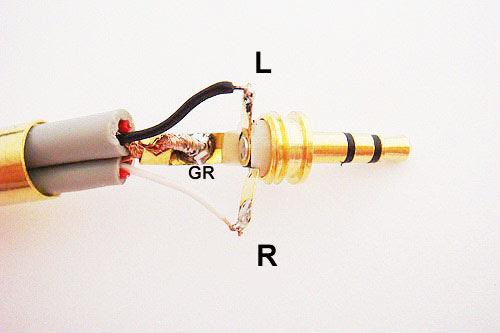

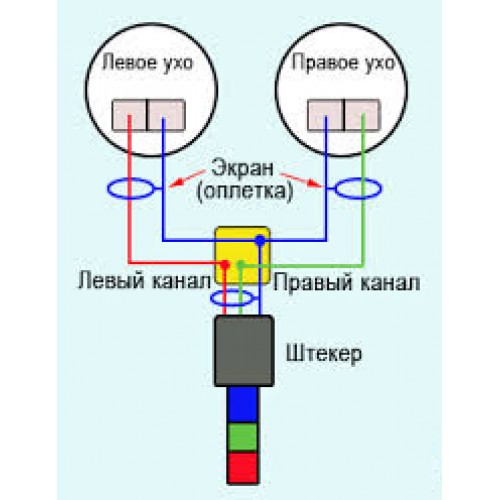

Перед пайкой и сборкой штекера следует ознакомиться со схемой подключения проводов к контактным площадкам.

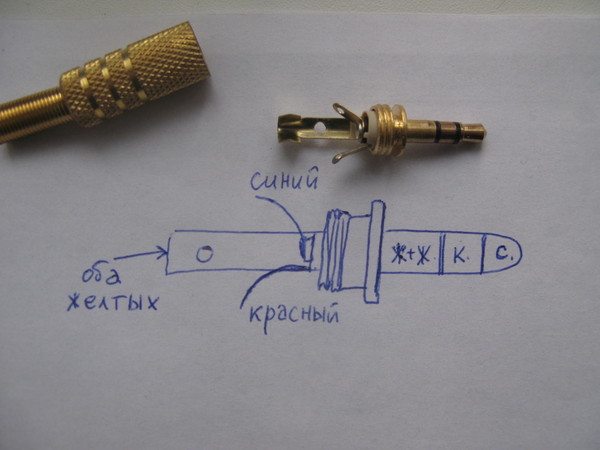

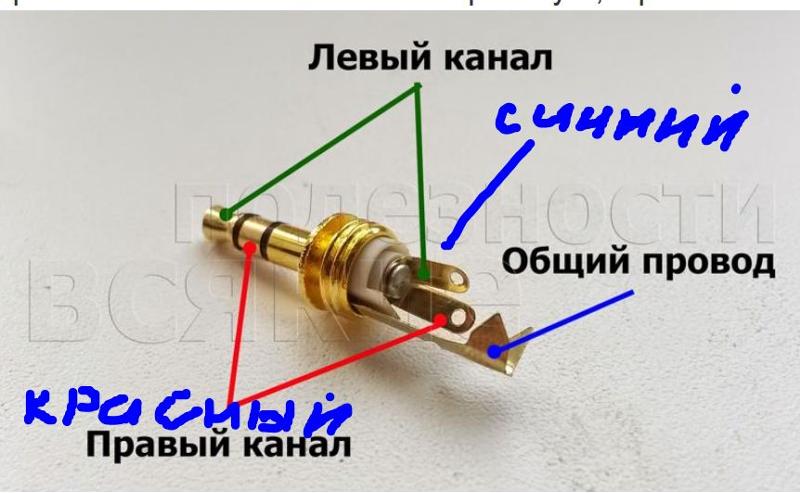

На фото приведена стандартная распайка наушников, маркируемая по цветам подводящих проводников.

В соответствие с ней красная и синяя жила подпаиваются к правому и левому капсюлю наушника, а общая оплётка – к корпусу с проушиной.

Прежде чем припаять штекер к колонкам или наушникам (что практически одно и то же), надо не забыть надеть на подводящий кабель защитный кожух.

По окончании пайки кожух сдвигается в сторону штекера, а затем навёртывается на него. Исправность отремонтированного узла рекомендуется проверить тем же мультиметром, посредством которого следует прозвонить все восстановленные контакты (включая земляную шину).

Особого рассмотрения требует случай, когда штекер, помимо звуковых контактов, содержит микрофонный канал.

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.

Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников.

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.

Ремонт неразборного прибора

Особенностью неразборных изделий является необходимость восстановления их оболочки, после того как она была полностью разрушена.

Для этого рекомендуется воспользоваться старой ненужной шариковой ручкой, от которой отрезается небольшой участок в виде конической насадки.

Кроме того, перед пайкой надо приготовить кусочек термоусадочной трубки, отрезав его предварительно от общей бухты. Этот элемент обеспечит защиту подпаиваемого провода от резких перегибов во время пользования наушниками.

После их продергивания в подводящие проводники производится пайка последних по уже описанной схеме. По завершении паяльных операций пластиковая насадка с термоусадкой перемещаются в сторону штекера и с усилием натягиваются на его основание. Для получения качественной и прочной оболочки термоусадочная трубка прогревается на открытом огне (для этого может использоваться зажигалка или спички).

Нужно заметить, что для проведения пайки в процессе ремонта штекера желательно использовать паяльник мощностью не более 25-ти Ватт.

Для повышения качества полученных соединений в процессе восстановления контактов следует использовать специальный флюс (канифоль, паяльный жир и так далее) или паяльную пасту.

Как самостоятельно починить разболтанный вход для колонок (когда проблема со звуком не связана с драйверами или звуковой картой)

Так уж повелось, что чуть только из колонок раздается треск и фон, пользователь сразу начинает грешить либо на сгоревшую звуковую карту, либо на слетевший звуковой драйвер. Так ли это на самом деле?

Конечно: драйвера иногда слетают. Но для того, чтобы это произошло, необходим конфликт в системе. Конфликт может возникнуть лишь в том случае, ежели вы что-то скачали, и это «что-то» оказалось несовместимо с системными требованиями: вот тогда драйвера слетят — к гадалке не ходи! Но если вы ничего такого не устанавливали, а звук из колонок, мягко говоря, оставляет желать лучшего, то проблема, скорее всего, кроется во входе для колонок — в «гнезде» для штекера.

У меня есть сосед, который каждый раз подтверждает мои теории по поводу чисто механических повреждений компьютера: то у него кулер на видео карте перестал крутиться из-за пыли (а сосед уже готов отвалить кучу денег за новую видео карту), то дисковод «накрылся медным тазом», хотя он не открывался всего лишь из-за пласта пыли, которая скопилась там за долгие годы эксплуатации. Вот и на днях он обратился ко мне с вопросом, какая звуковая карта подойдет к его «железу»: старая встроенная карточка у него, якобы, сгорела.

Придя к нему домой, я первым делом включил аудио файл и послушал звучание. Так и есть: треск из колонок натолкнул меня в нужном направлении поиска проблемы. А причиной искаженного звука была не звуковая карта, а кабель, которой торчал из «гнезда» звуковой карты: от моего прикосновения звук в колонках сразу стал другим, более чистым. » Да у тебя просто вход раздолбался от времени!» — подытожил я диагностику проблемы и отправился домой за паяльником. А теперь — подробно о процессе ремонта. Итак!

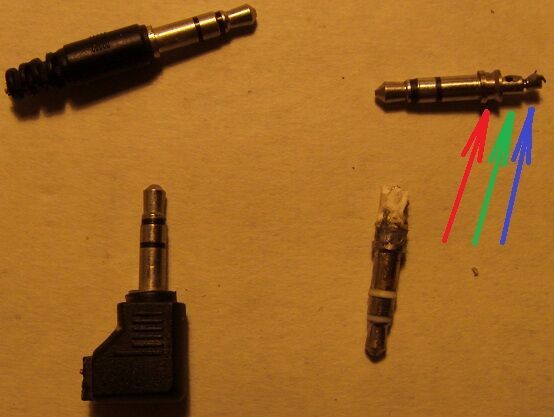

Обычно, штекер — железный штырёк, который вы втыкаете в «гнездо» звуковой карты, наглухо закатан в пластиковый кожух. Ваша задача: отрежьте штекер от провода и аккуратно снимите с него пластик. От куска провода отмерьте пять сантиметров и сделайте срез: отрезанный пяти сантиметровый кусок выбросьте — он не нужен. Теперь, зачистите оба провода. Провода имеют два цвета: белый и красный. Поверх проводов имеется медная оплетка.

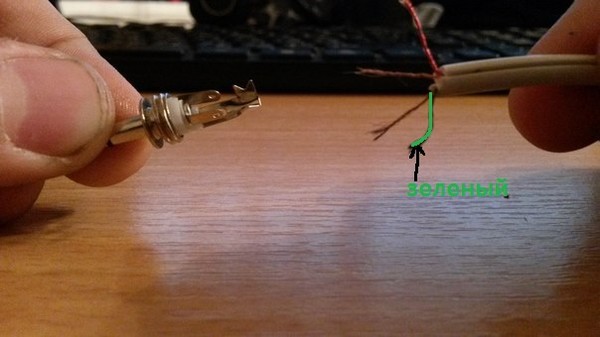

Теперь присмотритесь к оголенному штекеру (с которого уже сняли пластик): видите места, к которым ранее были припаяны провода? Припаяйте теперь зачищенные провода на те же места. (От автора: если нет возможности определить куда какой провод паять, то действуйте методом «научного тыка». Просто вставьте штекер в «гнездо» и прикасайтесь к нему зачищенными концами проводов. Услышите звук — запомните, каким проводом куда касались и паяйте. Короче, всё это настолько просто, что вы справитесь). Припаяв провода, вам теперь необходимо облачить оголенный штекер в какие-нибудь «доспехи»: вместо той пластиковой оплетки, которую вы с него срезали. Для этой цели используйте обычный «кембрик» — пустотелую пластиковую трубочку или просто соломинку для коктейля. Наденьте соломинку на место, где припаяны провода и обмотайте всё изолентой: только делайте всё аккуратно. Включите музыку или видео и наслаждайтесь чистым звуком. Вот и вся премудрость.

Всего вам доброго и не впадайте в панику по мелочам!

Как преобразовать провода колонок в разъемы RCA — Вокруг-Дом

Присоединить комплект колонок к стереосистеме обычно довольно просто, если они имеют одинаковые соединения. Это становится сложнее, когда вы подключаете колонки с проводами к стереосистеме с гнездами RCA для выхода колонки или стерео с клеммами для подключения обычного динамика к колонкам с гнездами RCA. Вы не найдете адаптер для подключения динамика к RCA, поэтому вам придется либо купить провода динамика с разъемами RCA на одном конце, либо изготовить свой собственный. Создание собственного не сложно, и оно держит вас под контролем качества.

кредит: MarekUsz / iStock / GettyImages

Выбирая ваши части

У некоторых динамиков их провода постоянно подключены, но обычно вы можете выбрать как провод динамика, так и разъемы. Размер провода указан в измерениях «калибр», и чем меньше число, тем больше провод. Это означает, что провод 10-го калибра огромен, а провод 26-го размера в порядке. Большой провод лучше всего подходит для длительных периодов, и энтузиасты любят сверхчистый, не содержащий кислорода провод динамика, но для большинства жилых комнат подойдет обычный провод 16–20-го калибра. После того, как вы остановитесь на проводе, вам нужно выбрать набор разъемов RCA. Выберите штекеры, которые принимают калибр провода, который вы выбрали. Страшно начинать пайку и обнаруживать, что вы не можете вставить провод в вилку. Сами пробки варьируются от недорогого пластика до сверхпрочной позолоченной латуни. Если вы выбираете премиальный провод, приобретите премиальные гнезда RCA. Если вы выбрали недорогой провод, выберите недорогие разъемы тоже.

Быстрый взгляд на провод динамика

Стереосистемы используют два провода на динамик для передачи звука, один положительный и один отрицательный. Если вы внимательно посмотрите на провод динамика, то увидите, что он всегда каким-то образом различает два провода. Например, вы можете увидеть сплошную полосу на изоляторе одного провода. Это также может быть гребень, который вы можете почувствовать кончиками пальцев, или линия плюсов. Один провод может быть даже другого цвета, чем другой. Таким образом, вы можете различить два провода и соединить их одинаково на каждом конце. Полярность важна. Если вы подключите оба динамика одинаково, вы получите насыщенный, полный звук, который вы ищете. Если вы подключите их с разной полярностью, они взаимно отменяют друг друга и дают плохой звук.

RCA Cable Polarity

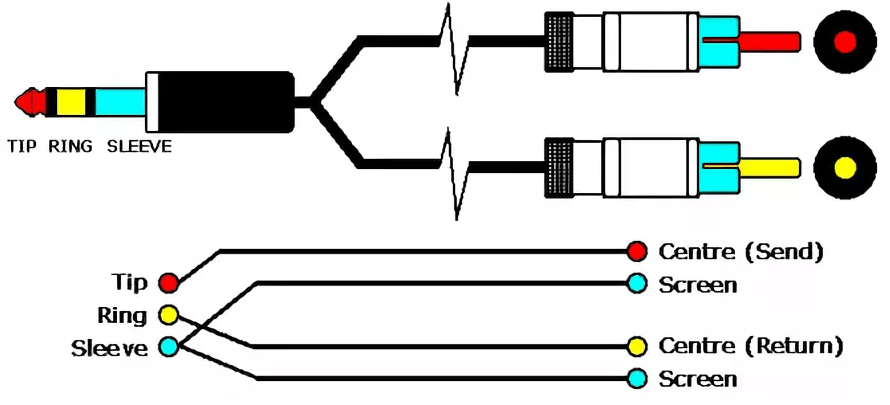

Стандартное RCA соединение имеет два электрических контакта. Один находится на контакте, который торчит из разъема, а другой — на кольце или на экране. Когда вы присоединяете провод динамика к разъемам RCA, вы можете подключить либо отмеченную, либо немаркированную сторону провода к контакту, в зависимости от того, что вам подходит. Пока вы делаете все провода одинаково, они будут иметь одинаковую полярность. Это имеет значение, когда вы подключаете готовый динамик, потому что контакт на внешнем кольце всегда считается заземлением. Какой бы провод вы ни подключали к этому контакту, он всегда должен идти в черный контакт на другом конце.

Паянный или без припоя

Существует два вида разъемов RCA, которые вы можете выбрать: паяные или без пайки. Тип припоя имеет два контакта внутри, один для штифта и один для гильзы, где вы можете легко припаять проволоку. Вилки RCA без пайки, как правило, имеют либо обжимные разъемы для двух проводов, либо небольшие установочные винты, которые можно закрепить на проводе. Тип без припоя требует минимальных навыков и инструментов. Вам нужен инструмент для зачистки проводов или маленький нож, чтобы снять изоляцию, а затем пара плоскогубцев для обжима обжимного типа или крошечная отвертка ювелирного типа для установочного винта. Запаянный сорт требует немного больше навыков.

Провод паяльной колонки к RCA

Вам все еще нужен нож или инструмент для зачистки проводов для припаянного типа, но вам также понадобится паяльник карандашного типа, термостойкая поверхность или подставка, на которой можно опустить паяльник, и, в идеале, небольшой вентилятор для выдувания слегка токсичного припоя. дымится от твоего лица. Вы можете использовать тот же припой на основе канифоли, что и для любой другой электроники, хотя серебряный припой дает вам наилучшие результаты. Начните с зачистки провода и скручивания концов вместе, чтобы не допустить износа жил. Возможно, вам будет полезно «оловить» концы проволоки, нанеся небольшое количество припоя, чтобы скрепить нити, как пластиковый наконечник на шнурке. Опустите внешнюю втулку штекера RCA на провод. Прикрепите один провод к разъему центрального контакта, нагрейте их паяльником, а затем нанесите небольшой шарик припоя. Повторите со вторым проводом и кольцевым соединителем. Затем наденьте внешнюю втулку на внутреннюю часть разъема и защелкните или прикрутите ее на место.

Уход при пайке

Даже паяльник малой мощности достаточно нагревается, чтобы вызвать серьезный ожог, поэтому при работе необходимо соблюдать некоторые меры предосторожности. Во-первых, убедитесь, что на рабочей поверхности нет препятствий, которые могут повредить паяльник. Убивайте детей и домашних животных тоже из комнаты. Последнее, что вам нужно, это любопытный щенок, котенок или малыш, решивший потянуть за шнур. Держать пальцы подальше от самого утюга и рабочей зоны — это только здравый смысл, но есть также риск падения капли расплавленного припоя на ваши пальцы или столешницу, и сам провод может удивительно нагреться, если вы держите его в твои пальцы. В хобби-магазинах продаются полезные подставки с зажимами из крокодиловой кожи, чтобы удерживать вашу работу, чтобы вы могли паять без помощи рук, и они являются хорошей инвестицией, если вы любите работать с электроникой.

инструкция и советы. Инструменты и материалы

Если оторвались провода от штекера у наушников, то они припаиваются обратно по определённым правилам. О том, какой должна быть распайка (распиновка) проводов, рассказывается в этой статье.

Прозвонка проводов

При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления.

Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:

бесцветный (медный) — общий провод;
красный — правый канал;
зелёный — левый канал;
синий- микрофон;
других цветов — панель управления (кнопки, или «качелька»).

В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько. К микрофону может идти экранированный провод.

Рекомендации: Как припаять штекер наушников
, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры
, Распиновка наушников

Как прозвонить провода

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:

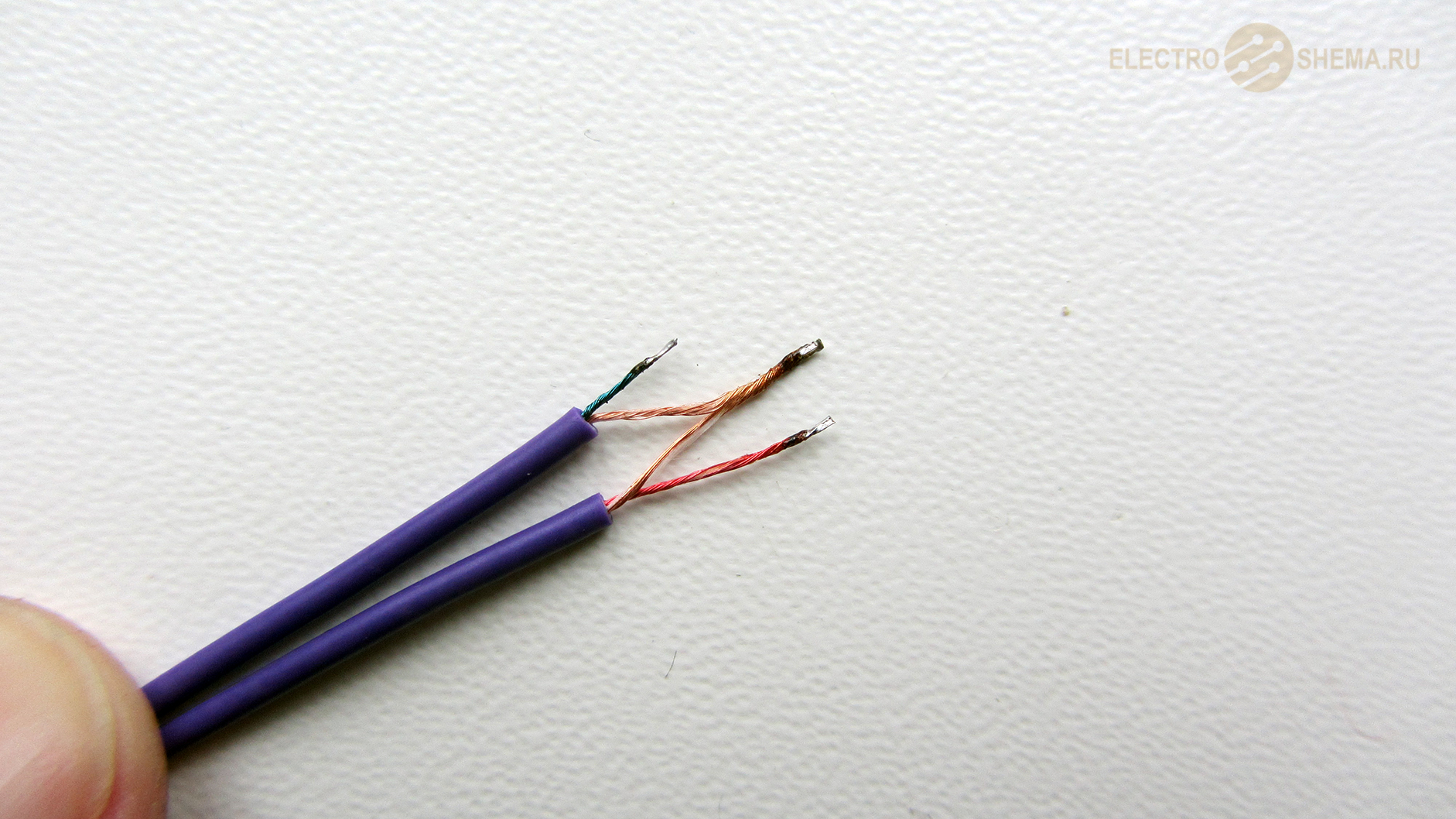

Зачистить все концы проводов. В некоторых моделях провод, идущий к микрофону экранированный, где экран играет роль одного из проводов.
Одеть наушники. В динамиках при подключении к тестеру будет слышен треск. Если он только в одном динамике, то тестер подключён к одному из каналов и общему проводу. Если треск слышен в обоих динамиках, то тестер подключён к двум каналам, без общего провода.

При четырёх проводах в кабеле, оставшийся подключён к микрофону и панели управления.
При пяти проводах, если оставшиеся два прозваниваются между собой и не прозваниваются с динамиками, они подключаются к микрофону вместе с панелью управления и общей клемме. Если оставшиеся прозваниваются с остальными, то они припаиваются вместе, к клемме микрофона.
При семи проводах, оставшиеся четыре подключены попарно к микрофону и кнопкам. Припаиваются они по цветам, к общей и микрофонной клемме.

Ремонт наушников своими руками

Распайка проводов наушников

Самый распространённый штекер — это джек (mini-jack) 3,5. Но кроме него используются джек 2,5, а также miniUSB и mikroUSB.

Распайка проводов на штекере джек 2,5 и 3,5

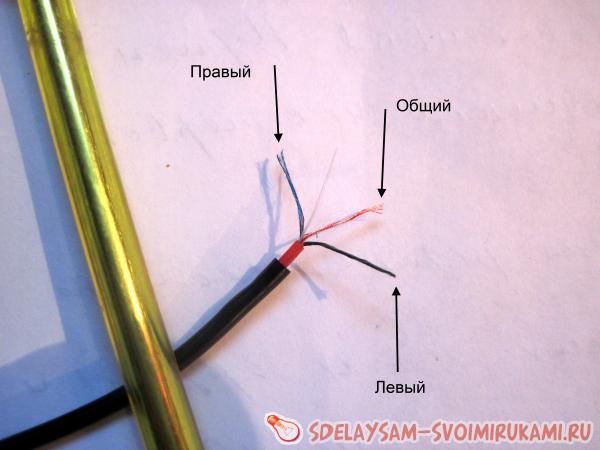

В кабеле обычных наушников всего три провода. Штекер с таким числом выводов ещё называется TRS. Нумерация идёт от острия к кабелю:

1 — левый канал;

2 — правый канал;

3 – общий.

Вместо трёх проводов может быть четыре (две пары). В этом случае по одному проводу из каждой пары одинакового цвета считают общим и припаивают вместе.

Распайка проводов на таком штекере очень простая — ближайшее к кабелю контактное кольцо общий, оставшиеся — правый и левый канал. В стандартной распайке правый канал подключается к среднему кольцу, а левый канал — к концу штекера.

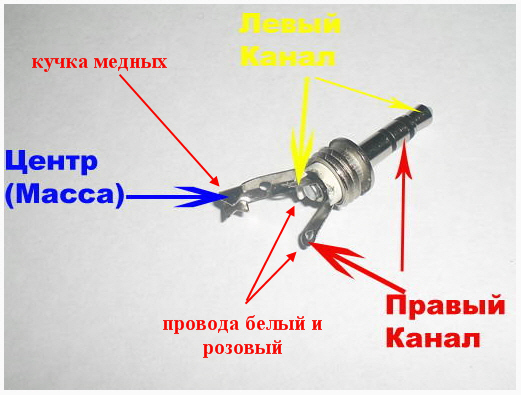

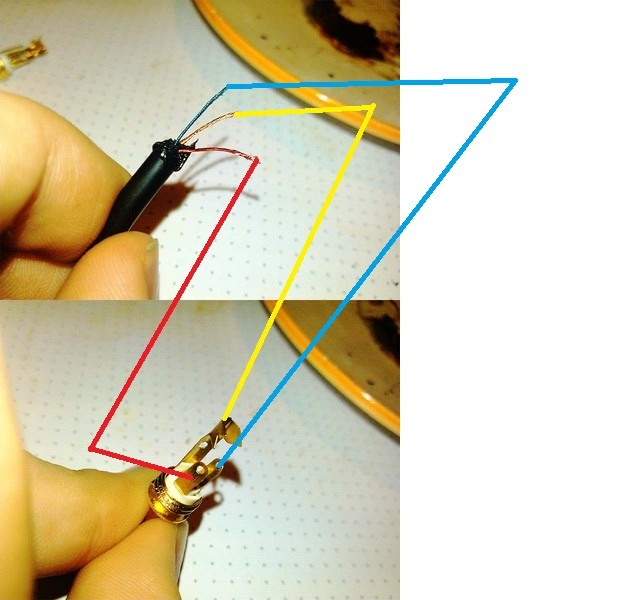

Припаиваются провода к соответствующим местам для пайки. Определить их можно визуально или тестером.

Штекер 2,5 устроен аналогично 3,5 и ничем, кроме размеров от него не отличается. Распайка проводов одинакова на обоих штекерах.

Распайка проводов в штекерах miniUSB и miniUSB

В мобильных телефонах некоторых моделей наушники с микрофоном подключаются через разъёмы mini- и mikroUSB. Но к этим разъёмам можно подключить и просто наушники, нпример, для использования такой мобилки в качестве МР3-плеера.

Распайка в этих разъёмах одинаковая. В них пять выводов, к которым припаиваются провода. Нумеруются они слева направо, если смотреть со стороны подключения проводов, и провода припаиваются к 1 (общий), 3 (правый канал) и 4 (левый канал).

Распайка проводов в гарнитуре — наушниках с микрофоном

Кроме обычных наушников, в которых есть только динамики, есть наушники со встроенным микрофоном и кнопками управления. Кабель таких устройств отличается большим количеством проводов — от четырёх до семи.

Распайка проводов в штекере 3,5

Такие штекера имеют техническое название TRRS. Есть два варианта распайки проводов в этих устройствах OMTP и CTIA. Они отличаются подключением микрофона и общего провода, которые подключаются к 3 и 4 проводам.

При подключении не того типа микрофон работать не будет, а звук будет глухим.

Подключение гарнитуры к штекерам mikro- и miniUSB

В некоторых телефонах наушники подключаются не к штекеру 3,5, а к разъёму mikro- или miniUSB. При подключении к выводам таких штекеров также есть стандарт. Считаются они слева направо, если смотреть со стороны подключения проводов:

1. общий провод;

2. микрофон, а также кнопки управления;

3. правый канал;

4. левый канал;

5. не подключён.

Переходник для наушников

Если есть в наличии наушники, штекер которых не подходит к аппарату, то можно изготовить переходник.

Для этого необходимы:

штекер, который можно подключить к устройству;
разъём «мама», в который подключаются наушники;
отрезок трёх- или четырёхжильного кабеля для соединения штекера и разъёма.

Информация! Можно использовать кабель от ненужной мыши или клавиатуры.

Порядок действий при изготовлении следующий:

1. от кабеля отрезать кусочек длиной 10см;

2. разделать его с обоих сторон на длину 15мм;

3. зачистить концы проводов на 5мм;

4. залудить зачищенные концы;

5. залудить вывода штекера и разъёма;

6. одеть на кабель неразборные детали разъёма;

7. припаять провода к разъёму;

8. записать распайку проводов;

9. в зависимости от конструкции разъёма, зафиксировать кабель внутри зажимом или завязав на нём узелок;

10. собрать конструкцию;

11. повторить для штекера пункты 6-10, припаяв провода согласно его распайке.

Важно! Флюс для пайки можно использовать только нейтральный. Кислота разрушит провод или приведёт к замыканию в штекере.

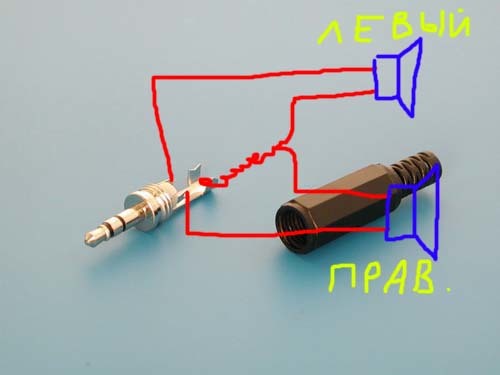

Схемы подключения. Схема подключения наушников к обычному джеку представлена ниже. Провода внутри имеют разный цвет покрытия, но я специально не отметил на схеме провод какого цвета как правило используется для правого или левого канала, так как бывают вариации в зависимости от изготовителя. Поэтому надёжнее будет прозвонить и определить.

Раньше, у всех ноутбуков было отдельное гнездо для микрофона. На микрофон, для его работы, подаётся питание с ноутбука на центральное кольцо. Сигнал снимается с кончика штекера. Оставшийся третий контакт является общим проводом. В общем всё так, как показано на рисунке ниже слева. Но если вы разберёте штекер, то вы там найдёте всего 2 провода а не 3. Дело в том, что и питание и сигнальный провод соединяются на плюсовую клему микрофонного капсюля, с для экономии провода их объединяют прямо на штекере, как я и показал на рисунке справа.

Сейчас в ноутбуках объединили микрофонное и гнездо для наушников, добавив ещё один контакт в джек. Теперь гарнитура (микрофон + наушники) подключается к компьютеру одним штекером, при этом вы в это гнездо можете вставить обычные наушники без микрофона и они будут нормально работать. К сожалению, купленный отдельный микрофон для компьютера работать не будет. Всё это было достигнуто изменив третий, самый длинный контакт штекера. Теперь его поделили на два и подключают к получившемуся дополнительному контакту микрофон. Схема распайки которая работает на моём ноутбуке Lenovo Z500 представлена на рисунке ниже.

Сегодня поговорим о наушниках и об их ремонте своими руками. Одной из наиболее распространенных неисправностей наушников из-за неаккуратного ношения является перелом кабеля в районе штекера. Это происходит из-за того что пользователи часто вытягивают плеер из кармана за кабель, собирая плеер, перекручивают кабель. Естественно, место возле штекера получается самым нагруженным, провод обрывается, и наушники, то играют нормально, то перестают играть.
Не спешите выбрасывать такие наушники, их можно отремонтировать. Отремонтировать их можно следующим образом, нужно просто восстановить контакт от провода к штекеру. Сделать это можно несколькими способами, например, купить такой штекер.

Они очень распространены, не дорогие, но мне не нравится их размер. Даже если закрыть глаза на то, что внутри они очень хлипко и не качественно сделаны, они работают, и можно ими пользоваться. Но они огромны.
При ремонте подобных изделий я использую оригинальный штекер. Я снимаю с него всю изоляцию, и припаиваю провод. Затем делаю бандаж из нитки и в итоге всё хорошо держится. В данный момент мои наушники прекрасно работают, и я не буду их портить. У меня есть подобная задача, мне нужно 4-х пиновый миниджек припаять к моему микрофону с оголовьем. Здесь вся последовательность действий точно такая же как если бы я ремонтировал наушники, но с одним исключением, что схема распайки здесь немного другая.

Итак, начнём! Для начала нам нужно снять защитный изоляционный корпус. Он сделан из достаточно мягкого прорезиненного пластика, либо резины, и он достаточно легко откусывается обычными бокорезами.

Откусывать нужно неглубокими слоями, не спеша, слой за слоем, пока вы не дойдёте то такого вот штекера. Это его внутренняя часть. Видны пластмассовый диэлектрик, и контакты, остатки проводов.

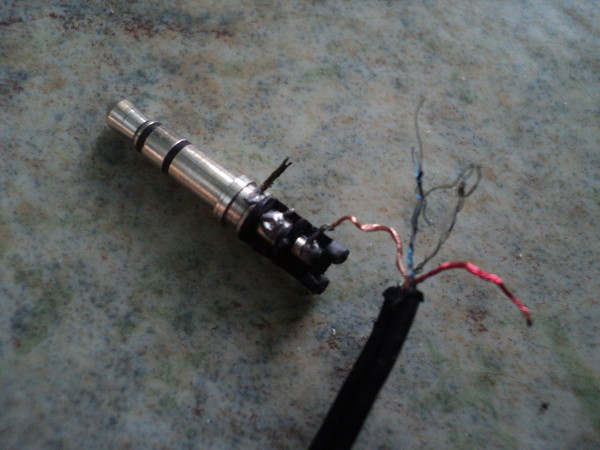

Первое что нужно сделать – снять остатки проводов. Для этого нам понадобится паяльник, немножко флюса, я использую обычный спиртоканифольный флюс. Паяльником прогреваем место пайки и убираем лишнее. После очистки, у нас получился вот такой штекер.

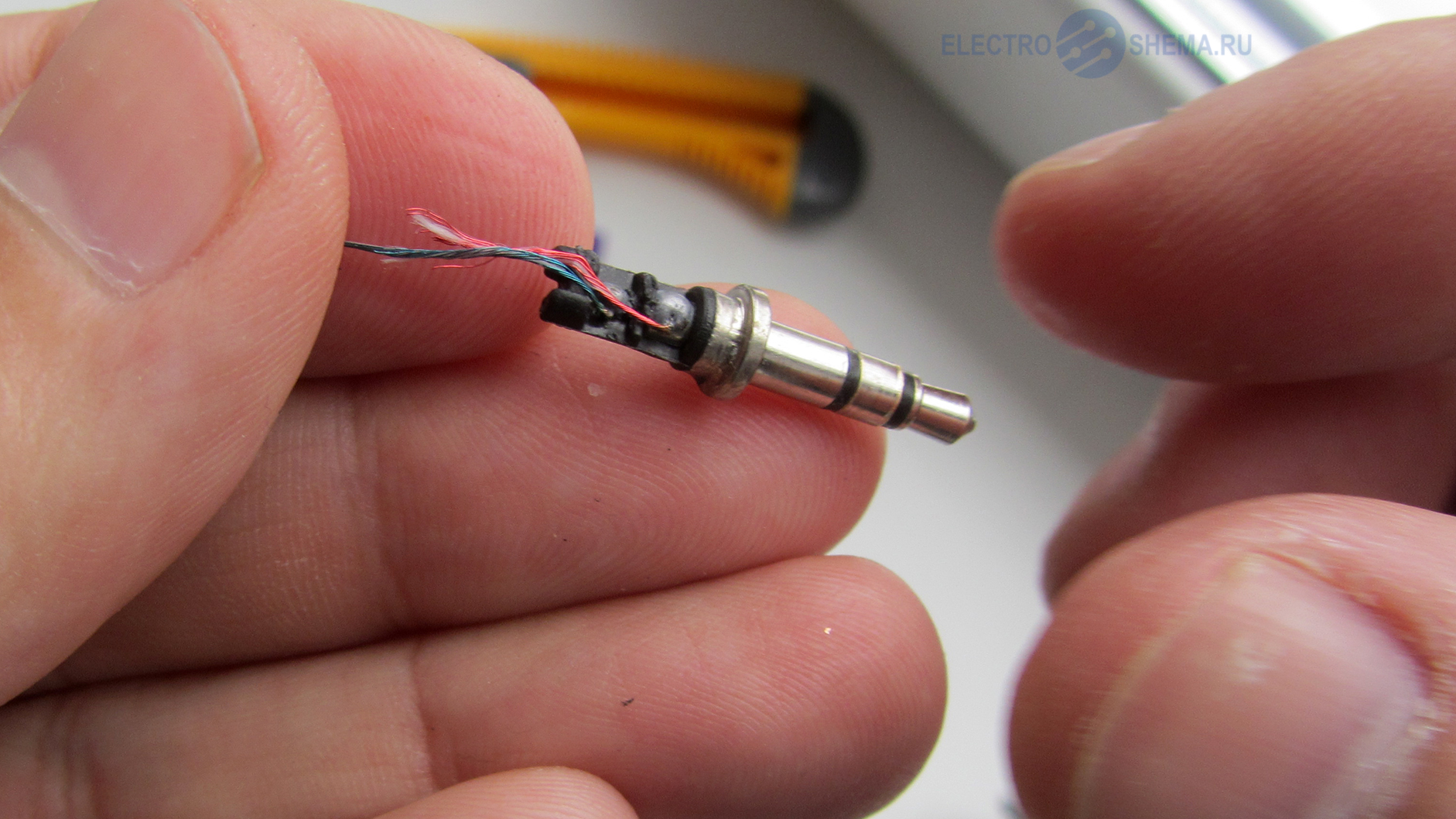

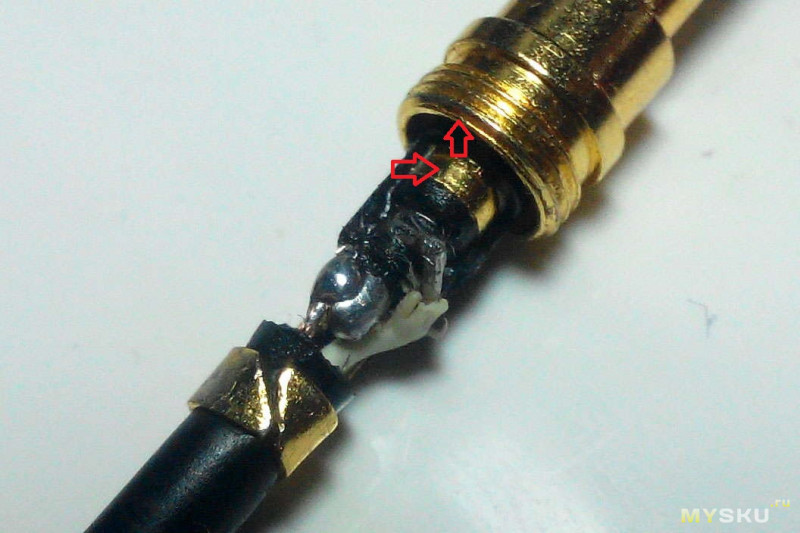

Мы очистили штекер от проводов, теперь нужно проверить, что в результате очистки мы не положили где-то соплю либо возможно, изолятор оплавился, и контакты замыкаются между собой. Грубо говоря мне нужно проверить чтобы каждый контакт не замыкался с каким либо другим. Для проверки я использую тестер, включив его на предел омы. Я ставлю щуп на один из контактов, и проверяю чтобы не было сопротивления между ним и другими контактами. Я вижу что у меня сейчас бесконечность. Перевожу щуп на следующий контакт, и проверяю дальше.

Так как у нас всего две руки, то для того чтобы этот штекер припаять, нужно одной рукой держать провод, второй рукой паяльник, и нужно чтобы ещё кто-то держал этот штекер. Вообще, идеальный вариант это зажать его в тисочки, но не у всех есть тисочки, поэтому можно прижать его каким-то тяжёлым предметом. К примеру кусачками.

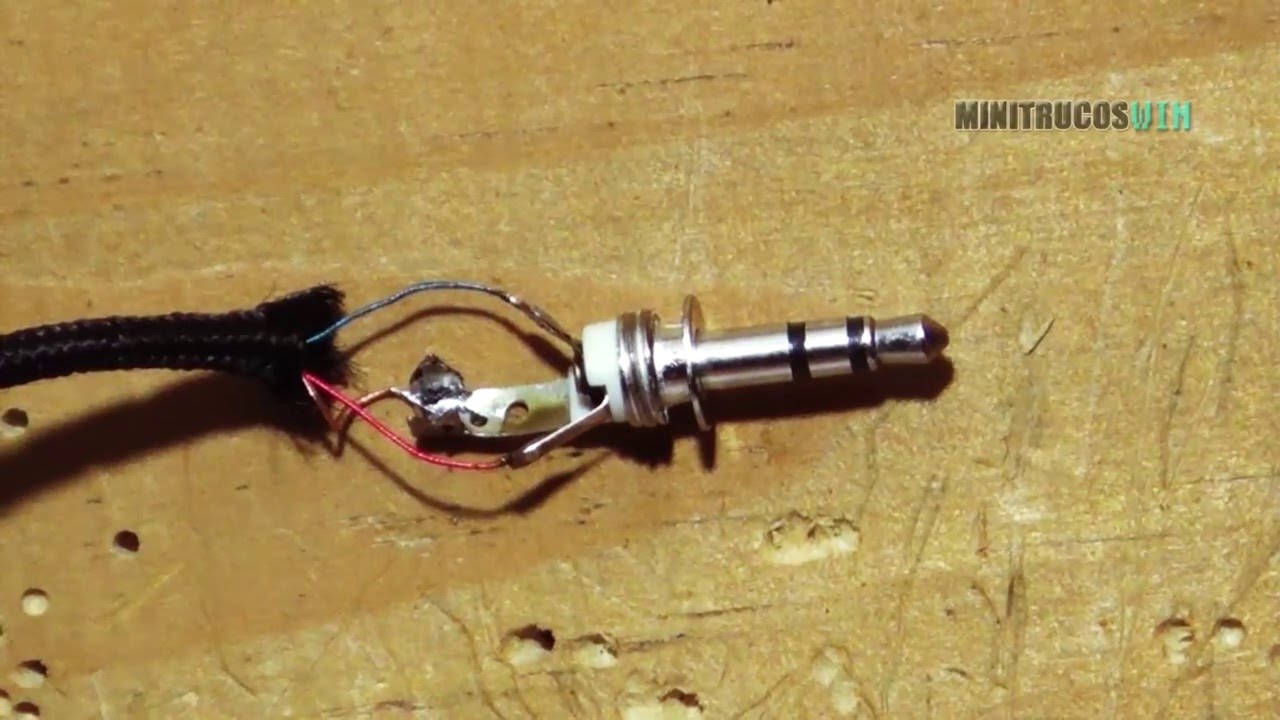

Теперь мне необходимо подпаять сигнальный провод. Для этого я наношу немножко флюса к месту пайки и паяю. Один провод я запаял, теперь мне необходимо запаять второй провод таким образом, чтобы он не замыкал с первым, для этого я на него надену кусочек кембрика. Примеряем и отрезаем лишнее.

Теперь необходимо залудить и подпаять второй провод. Для этого я также наношу немножко флюса, и лужу его. Теперь необходимо припаять, для этого наносим на место пайки флюс, зажимаем штекер чем то тяжёлым и, было бы не плохо чем то прижимать сам провод. Так как в месте пайки будет достаточно горячо, то можно воспользоваться зубочисткой.

На внешний вид всё хорошо, всё красиво. Теперь можно всё отмыть от флюса, чтобы было ещё красивее. Но одного только внешнего недостаточно, нужно снова проверить чтобы у нас соседние выводы не замыкали, для этого опять же воспользуемся нашим мультиметром, переключим его на измерение сопротивления, выберем омы. Проверяем что щупы правильно подключены, для этого замыкаем их и у нас показания 0.3 Ом. Теперь, так же как и в прошлый раз, проверяем электрический контакт между одним из выводов и оставшимися. Теперь, если у вас будут наушники, то между некоторыми парами контактов будет сопротивление, дело в том, что у самих динамиков сопротивление катушки примерно несколько десятков ом, имейте это ввиду и не спутайте короткое замыкание с сопротивлением динамиков, если у вас будет короткое замыкание, то там будет 0 ом. На данном этапе нужно проверить как всё функционирует. Для этого, так как у меня сейчас микрофон, я его вставлю в звуковую карту компьютера и проверю работает ли он. Если у вас наушники, вставляем штекер в плеер, убеждаетесь что он работает, при этом покрутите немножко баланс, убедитесь что вы правильно запаяли левый и правый наушник. На данном этапе всё ещё можно исправить, дальше исправить будет сложнее.
Я всё проверил, у меня всё работает. Можно взять термоусадочную трубку, и усадить штекер в неё, но она опять же не даст достаточного сцепления, поэтому дёргая кабель, я буду дёргать место пайки и естественно у меня провод перебьётся через некоторое время. Нужно сделать так, чтобы провод фиксировался к штекеру. Для этого мне понадобятся обычные швейные нитки, и клей. Нужен клей, который при высыхании остаётся эластичным, другими словами не хрупким, и желательно чтобы он был прозрачным. Подойдёт клей глобус, либо такой вот клей, но он не прозрачный, и при высыхании, он немного тёмный.

Для того чтобы нитка держалась, я её пропитаю клеем. Для начала я нанесу немножко клея на штекер, а затем берём нитку, держим её с одной стороны пальцем, и плотненько наматываем. Наматывать нужно плотно, потому что именно за счёт плотности этой примотки и приклейки, у нас провод будет прикреплён к самому штекеру. Обматывать нужно равномерно чтобы не оставалось пустот.

Если видим какие-то пустоты, через которые видны контакты, то мы в том месте дополнительно доматываем. Вот в принципе и всё, завязываем ниточку. Можно и так оставить, но эти узелки они со временем развяжутся, и эта нитка начнёт слезать. А можно дополнительно пропитать клеем. Лично я пропитываю ещё раз сверху клеем, и если этот клей прозрачный, то он пропитает, и при высыхании он как будто залакирует эту поверхность. Даём клею хорошенько пропитаться, и у нас в итоге получится, когда клей высохнет, у нас получится такой, можно сказать монолитный, корпус, который будет очень прочно держаться, и по надёжности будет не хуже нового. Кончено он будет выглядеть не так презентабельно, не так привлекательно, но тем не менее свои функции он будет выполнять.

Вот и всё, теперь нужно оставить чтобы клей высох, это нужно сделать в подвешенном состоянии, чтобы этот штекер не коснулся грязи, либо какой-то бумаги, которая потом приклеится, и оторвав, вы оставите часть бумаги на штекере, и будет не красиво.

Очень часто у наушников обламывается провод около штекера.

Попробуем отремонтировать эту неисправность своими силами. Для этого нам потребуется клей, обычная катушка с нитками, кусок термоусадочной трубки и изолента.

Клей желательно использовать, который предназначен для склеивания ткани. Но у меня в наличии был только «Монолит». Ни в коем случае нельзя применять электропроводный клей. Из инструментов потребуется паяльник с тонким жалом, флюс, припой, кусачки, острый нож, зажигалка и тестер.

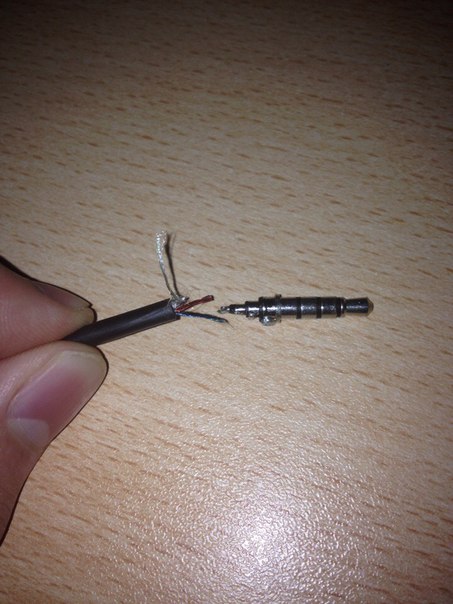

Для начала отрезаем провод от штекера и кусачками снимаем с него защитный кожух.

Паяльником аккуратно убираем остатки припоя и проверяем штекер на короткое замыкание. На нашем штекере имеются три контакта. Это общий, левый и правый
канал.

Тестер при прозвонке этих контактов между собой должен показать бесконечное сопротивление. Если это не так, значит или «висит сопля» из олова или проплавлен изолятор. «Соплю» можно попробовать убрать паяльником или надфилем. Во втором случае, штекер, скорее всего ремонту не подлежит. Придется искать другой. Но в нашем случае все нормально и мы продолжаем работу.

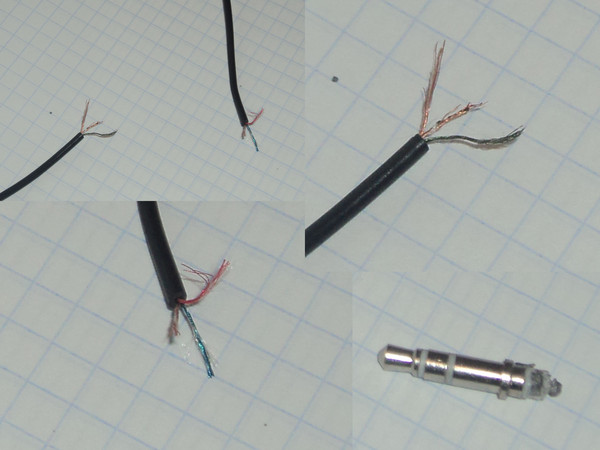

С провода аккуратно снимаем изоляцию.

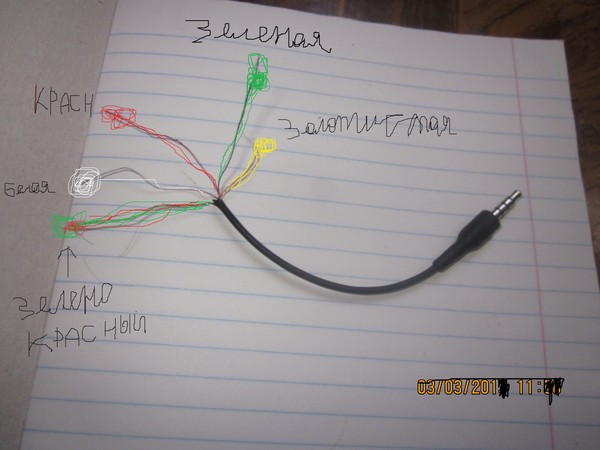

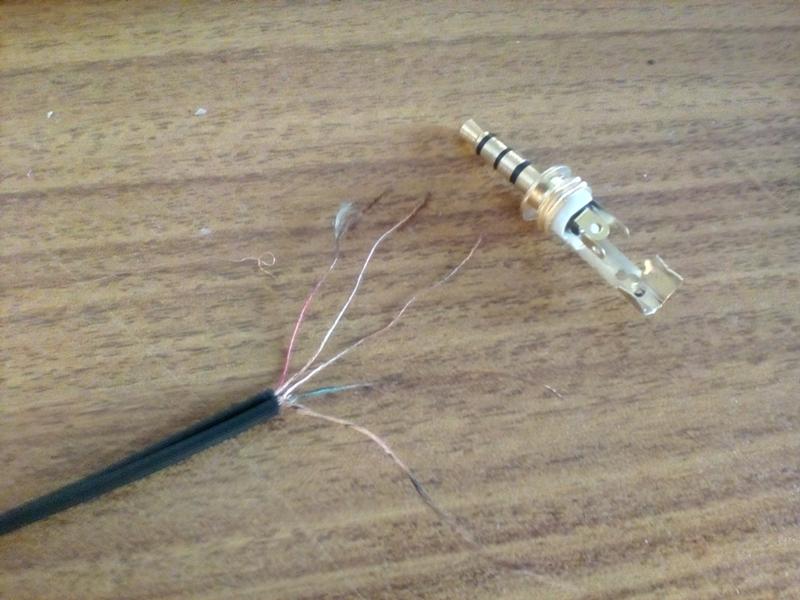

От него к штекеру идут три разноцветных провода. Синий, зеленый и золотистый (оплётка). Золотистый это общий провод. Остальные два это левый и правый канал наушников.

Работать надо аккуратно. Каждая жила провода очень тонкая и хрупкая. Также провода находятся в шёлковой изоляции. Концы проводов надо залудить (покрыть оловом). Для этого жилы острым ножом очищаем от шёлковой изоляции и скручиваем вместе. Можно попробовать немного обжечь изоляцию пламенем зажигалки и зачистить до блеска.

После лужения измеряем сопротивление левого и правого канала относительно общего провода. В нашем случае оно составило около 50 ом.

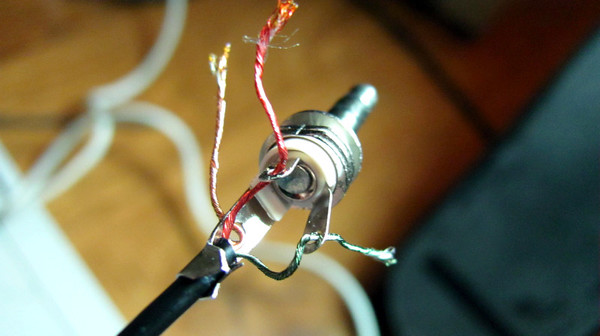

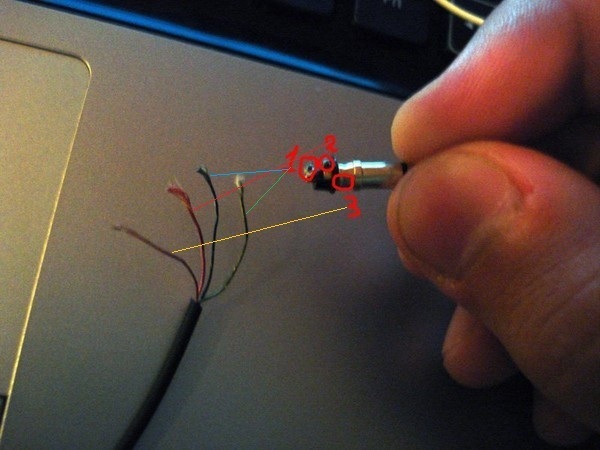

Теперь наступает самый трудоемкий процесс. Это пайка проводов к штекеру.

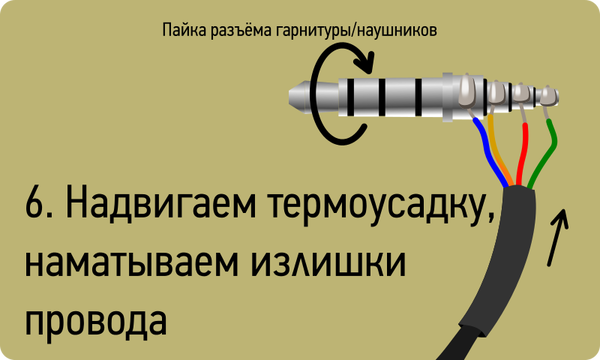

Перед пайкой не забываем одеть на провод термоусадочную трубку.
Штекер желательно как-нибудь закрепить. Например, в тисках или с помощью любого другого зажима. В качестве припоя я использовал ПОС-61, а в качестве флюса спиртовой раствор канифоли. На провода перед пайкой надо одеть маленькие кембрики, сделанные из изоляции любого тонкого провода.

Паяем быстро и аккуратно, чтобы не пережечь провод и не подплавить изоляторы. Если капля припоя легла не аккуратно её можно подправить надфилем. После пайки делаем контрольный замер сопротивления. Если оно совпадает с тем, что получилось раньше, то работа сделана успешно. В противном случае придётся делать работу заново. Далее на место пайки капаем немного клея, не давая, ему попасть на контакты штекера и даем высохнуть.

После этого место пайки с небольшим усилием обматываем нитью и завязываем на узел. Делаем контрольный замер сопротивления. Затем обмотанную нить пропитываем клеем и даём хорошо высохнуть.

Ещё раз контрольный замер сопротивления.
И последний штрих это установка термоусадочной трубки на место. Трубку желательно греть паяльным феном. Если его нет, можно попробовать пламенем зажигалки.

Делаем это быстро, чтобы не повредить провод и пайку. При отсутствии термоусадочной трубки можно применить изоленту или скотч.
После всех этих хитрых манипуляций делаем последний контрольный замер сопротивления и радуемся (или огорчаемся) полученному результату.

Хочу отметить, что работа очень кропотливая. Требуется минимальный навык работы с паяльником и с первого раза может ничего не получится.
Этим способом была восстановлена работоспособность многих наушников. Также можно восстанавливать шнуры блоков питания и зарядных устройств различных гаджетов. В последнем случае нужно правильно распаять «+» и «-».

Инструкция

Убедитесь, что место обрыва расположено именно в штекере. Если оно расположено даже в паре сантиметров от него, целесообразнее устранить обрыв в шнуре, чем менять штекер. Для определения места обрыва слегка покачивайте кабель в разных местах.

Перед ремонтом отключите наушники от устройства.

Приобретите новый штекер для наушников. Он должен быть того же стандарта, что и имеющийся неисправный (стереофонический, Jack). Монофонический не подойдет. Новый штекер, в отличие от старого, имеет разборную конструкцию. Обратите внимание, что новый штекер должен иметь также диаметр, аналогичный тому же параметру старого (6,3 либо 3,5 мм).

Альтернативой приобретению нового штекера является использование соответствующей детали от других наушников. Найдите среди имеющихся у вас неисправных наушников такие, у которых обрыв расположен не в штекере, а в другом месте. Отрежьте от них короткий (длиной порядка четырех сантиметров) кусок кабеля вместе со штекером.

Если устанавливается новый штекер, отрежьте старый, после чего снимите с нового колпачок. Проденьте кабель сквозь него, а также через маленький кусочек изоляционной трубки. Припаяйте оба бесцветных или желтых провода к стойке. Синий или зеленый провод припаяйте к одному из маленьких контактов, красный или оранжевый — к другому, также предварительно надев на них кусочки трубки еще меньшего размера. Затем натяните эти кусочки трубки на места пайки. Большой кусок трубки переместите ближе к стойке, а затем через него зажмите кабель имеющимися на ней лапками. Не прилагайте при этом чрезмерных усилий. Наверните колпачок обратно на штекер.

Если используется штекер от других наушников, соедините все желтые или бесцветные провода обоих шнуров между собой. Отдельно соедините синий (зеленый) провод с таким же проводом другого кабеля. Также поступите и с красными (оранжевыми) проводами. Надежно изолируйте соединения, в том числе, и друг от друга.

Подключите наушники к устройству и проверьте.

Существует несколько видов штекеров: прямой, угловой и оригинальный неразборный. При выборе штекеров следует учитывать особенности каждого вида. Например, прямой штекер легко выдергивается из плеера и создает большую нагрузку на пластмассовое гнездо приемника. Угловой тоже не достаточно плотно сидит в плеере.

Инструкция

Включите плеер и, перегибая провод, убедитесь, что обрыв происходит рядом со

У вас перестали работать любимые наушники? Не следует сразу их выкидывать, если у вас есть немного времени и желание сэкономить бюджет на покупке, вы можете сами осуществить ремонт своими руками. Чаще всего поломка не относится к серьезным, поэтому приобретать новый товар не спешите. В основном если есть хотя бы небольшое представление об использовании паяльника, припоя, кусачек и клея, то работа должна принести свои плоды. Обратите внимание на инструкцию к вашим наушникам, быть может там, есть описание вашей проблемы.

Ремонт наушников своими руками: основные проблемы

Сегодня в магазине технике можно увидеть большое количество стереонаушников, начиная от беспроводных, вакуумных и заканчивают перечень стандартные большие компьютерные девайсы. Каждые из них устроены по разному. Каких только внешних дизайнов не продают современные рынки. Практически у каждого человека есть одни или даже несколько наушников. Они приобретаются с разной целью, например, для использования дома или для долгих поездок в метро, они могут быть и дешевыми и дорогими, но все имеют один большой недостаток, они ломаются. Знакомая всем ситуация, перетирается провод и один наушник умолкает, взамен привычной музыки появляются обрывки, хрипы и помехи. Починка может быть произведена в домашних условиях.

Чаще всего встречаются следующие 7 поломок:

Разрыв кабеля;
Поломка штекера;
Проблемы с микрофоном;
Неисправность динамиков;
Неполадки регулятора громкости;
Дефект дужек;
Неисправности крепления микрофона.

Если вы столкнулись с одной из этих проблем, не спешите идти в сервисный магазин, ремонт осуществить можно и самостоятельно своими руками. Первое что нужно сделать, это понять, почему наушники перестали работать. В основном поломка появляется по той причине, что провода наушников сгибаются и их жилы нарушаются. В таком случае провод потребуется разрезать, почистить и спаять заново. Если же поломка связана с чем-то другим, то придется повозиться.

Как разобрать и спаять наушники

Если у вас оторвался провод, это не так просто как отремонтировать дужку, и ели последнюю достаточно склеить, то здесь потребуется найти место поломки, распаять соединения, починить и припаять заново. Иногда устройство не поддается ремонту и потребуется замена. Самой распространенной проблемой современных наушников является обрыв проводов. Чаще всего это случается на наушниках от телефона Sony или Samsung. Так же от этого не застрахованы вакуумные наушники фирмы Sven, Сони, Panasonic, Beats, Dexp, Ergo, Самсунг, Philips, Sennheiser и jbl. Для того чтобы исправить эту проблему понадобится ряд инструментов.

А именно:

Припой;
Паяльник;
Кусачки;
Острый нож;
Термоклей;
Трубки;
Прочные нитки.

Для начала определяем, где именно оборвался провод, ведь очень часто на верхней плоскости повреждений не видно и подтверждения разрыва нет. Для этого придется подключить наушники к источнику воспроизведения звука, например к компьютеру, или телефону и сгибать провод, пока не появится звук, делать это нужно очень аккуратно.

Когда вы определите необходимое место, поступаем следующим образом:

Нужно будет взять ножницы и разрезать его на расстоянии 2-3 см от проблемной точки;
Изоляционный слой снимается, а провода нужно «залужить»;
Возьмите один из доступных флюсов и подготовьте кабель к пайке;
Положите провода на поверхность, лучше использовать деревянные бруски и придавите паяльником, повторяйте движения похожие на очистку лака с провода;
После того как провода пройдут процесс лужения, наденьте на кабель трубки и спаяйте их учитывая цвета;
Для того чтобы работа стала более надежной, сложите провода буквой Z и обмотайте нитками;
Для того чтобы кабель выглядел презентабельно, его покрыть лаком или клеем, это придаст надежности.

Последний пункт является желательным, так как нитки со временем начнут разматываться, и придется перепаять все подключения. Проверить работу можно с помощью компьютера. Еще один важный момент, если контакты одинаковые и вы можете забыть куда какой подсоединять, вам поможет распиновка, то есть нумерация каждого контакта.

Ремонт наушников своими руками: штекер

Если вы столкнулись с поломкой штекера, то приготовьтесь к тому, что вам придется его разобрать и собрать. Это касается большинства случаев.

Неполадки, связанные со штекером можно условно разделить на 2 группы:

Механические;
Не механические.

Последние неполадки возникают впоследствии обрыва кабеля у сгиба штекера. Говоря о процессе разбора штекера, можно сразу уточнить, что он идентичен для всех моделей наушников и заключается в аккуратном снятии пластмассового слоя вдоль всей поверхности. Цель этого действия заключается в том, что нам необходимо добраться до проводов.

Если сломалось последнее звено штекера, и оно осталось в телефоне или компьютере, то достаньте е пинцетом и шилом. Исправить такую поломку нет возможности, поэтому придется приобрести новый штекер.

Во время прослушивания музыки, вы повернули штекер, и звук стал глухим, а громкость значительно снизилась, то исправить это можно припаяв контакты таким образом, чтобы они не двигались рядом.

Если кабель оборвался у основания, то провод нужно будет отрезать на несколько сантиметров выше точки поломки и при помощи паяльника присоединить на место, учитывая цветовые сочетания провода. Если вы не знаете, какой кабель, к какому присоединят, воспользуйтесь амперметром и измеряйте сопротивление шнуров.

Когда у вас сломался один из двух контактных наушников, то мы вряд ли будем приобретать новый комплект, поэтому чиним все, подручными средствами. Если вы сомневайтесь в своих способностях, можно просмотреть видео. Именно там вы узнаете, как делать припайки, как разбираются наушники, точнее их корпус, как его открыть и зачем применяется ряд вкладышей и затычек.

Распайка наушников с микрофоном

В основных случаях гарнитуры оснащены электретными капсульными микрофонами и усилителями. Это значит, что в процессе ремонта, вы должны будете следить за полярностью. Чистить провода механическим методом ни в коем случае нельзя, так же следите за тем, чтобы температура не повышалась, то есть паять потребуется в быстром темпе, но аккуратно, поэтому важно сразу узнать о свойствах шнура и какие провода куда подходят, что бы сразу их запаять.

Для того чтобы пайка прошла качественно, лучше всего использовать органический флюс.

Проверить работает ли микрофон можно, не используя специальные приборы. Достаточно заменить его на другой микрофон или подключить к тому устройству, которое наверняка покажет результаты. В ином случае, воспользуйтесь осциллографом.

Если динамики вышли из строя: как отремонтировать наушники

Чаще всего из строя выходит обмотка динамиков. Это происходит по причине превышения рассчитываемой мощности. Насколько серьезна поломка, можно определить при помощи мультиметра амперметра.

Сопротивление обмоток должно быть относительно одинаковым и варьироваться от 16 до 100 ом.

Если ваши динамики воспроизводят звук, но вместе с ним вы слышите появляющиеся хрипы, это может свидетельствовать о том, что сломалась обмотка или мембрана.

Обмотка в основном ломается от удара или из-за того что сместился магнит. Случается так, что от мембраны отходит катушка. Для того чтобы отремонтировать эту деталь вам потребуется клей, острая иголка и аккуратность. Будьте предельно внимательны, ведь после того как будет нанесен клей, детали должны принять свое правильное положение.

Схема наушников: ремонтируем штекер пайкой

Ремонт штекера пайкой является самым ответственным этапом при ремонте наушников. Именно от него зависит, насколько исправно будет работать гарнитура.

Схема ремонта заключается в следующих этапах:

Провод продевается через кожух штекера;
На провод надевается пружина;
Каждый зачищенный провод обслуживается;
После того как будет использован флюс, используйте олово для покрытия проводки;
Все контакты штекера обслуживаются согласно пунктам выше;
Провода припаиваются к контактам, лучше всего начать с общего канала и только потом заниматься левым и правым;
После этого зажимаем кабель, чтобы сохранить провод от переломов и ограничить его подвижность;
Проводим изоляцию контактов и закрываем штекер.

Как отремонтировать наушники в домашних условиях (видео)

Проверяем готовую работу на исправность, для этого подключаем наушники к источнику звука и наслаждаемся музыкой. Данные ремонт может быть осложнен тем, что не все штекеры поддаются разборке, поэтому при ремонте придется проявить свою фантазию, и тогда он прослужит вам еще очень долго.

Внимание, только СЕГОДНЯ!

Любые, даже достаточно дорогие наушники, — весьма недолговечный аксессуар. Но если у вас стал барахлить один наушник, вы случайно порвали провод или отломали штекер — это еще не повод выкинуть гарнитуру в мусорное ведро.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Что необходимо для ремонта

Непосредственно перед тем, как паять провода от наушников, проверьте наличие следующих инструментов и материалов:

припой;
паяльное устройство;
канифоль;
технический нож;
таблетки аспирина (ацетилсалициловой кислоты) — сгодятся даже просроченные.

Как правильно паять наушники

Рассмотрим первый эффективный способ:

Чтобы перестраховаться, обрежьте на 1-3 см больше кабеля, чем включает его в себя проблемный участок.

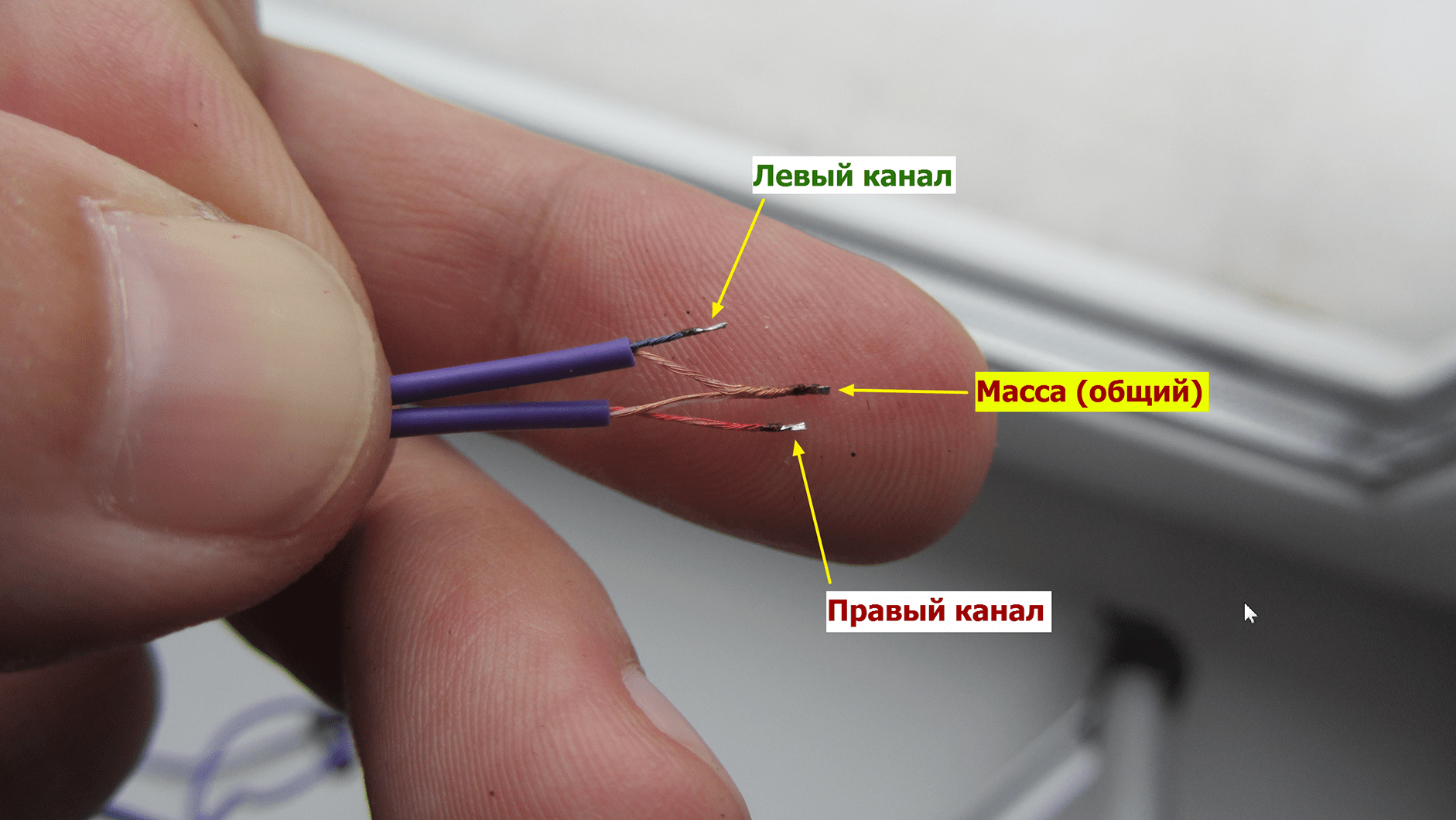

Нужный канал находится по цвету. Общий — синий или желтый, иногда просто медный, без изоляции. Правый канал — зеленый, левый — красный.
Снимите изоляцию — на более 0,5 см от конца кабеля. Полимерная легко и аккуратно удаляется строительным ножом. Если она лаковая или из краски, то потребуется паяльник. Можно также аккуратно зачистить ножиком.

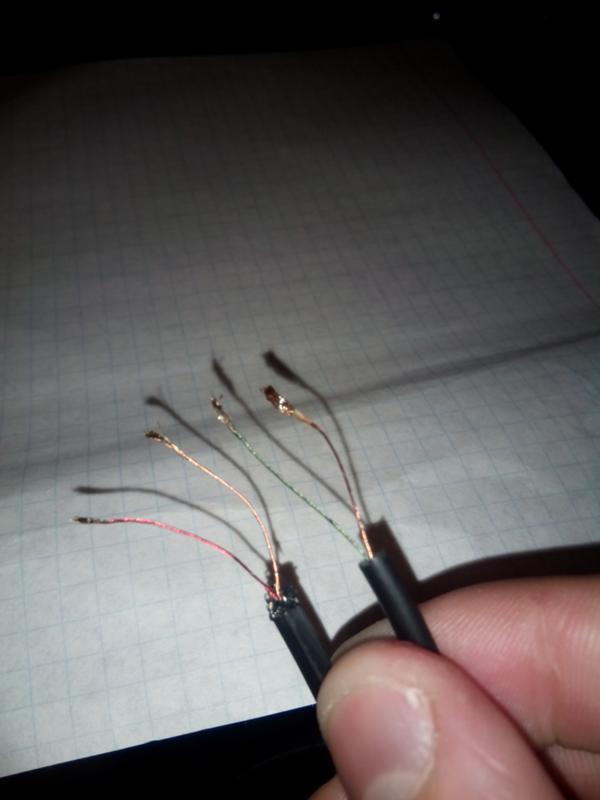

Следующий пункт — лужение концов припоем. Нагрейте паяльник, возьмите наконечником его «жала» маленькую частичку припоя.
Установите кончики проводков на канифоль и ровным слоем распределите припой по всей их поверхности. Провода готовы к пайке.

Если вы хотите совместить процедуру удаления лаковой изоляции и лужения, то вам потребуется таблетка аспирина. Хочется предупредить, что такой ремонт нужно проводить в проветриваемой комнате, стараться не вдыхать дым. Кладите провод на таблетку, затем действуйте паяльником с жирной капелькой канифоли. Это сочетание подчистую удаляет покрытие из лака.

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
На материал нанесите немного канифоли, затем разместите на ней проводок.
Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Как паять перекусанные провода от наушников, мы разобрали. Припайка штекера производится по похожей схеме, имеющей свои особенности.

Для начала ознакомьтесь со схемой подключения обычных наушников.

Как паять штекер наушников:

Отрежьте неработающий штекер, с проводками проведите те же действия, что были описаны выше. Важно оголить их минимальные участки (2-3 мм), так как соприкосновения в эксплуатации может привести к короткому замыканию.
Проденьте новый штекер через корпус основания наушников.
Соединительные участки на штекере стоит немного поцарапать для более легкой пайки. В местах присоединения кабеля их стоит также облудить.
Сначала присоединяется «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
Защитите участок изолентой. Чтобы пайка случайно не нарушилась, в непосредственной близости от заизолированного участка завяжите на проводке узелок.
Закройте участок корпусом.

А эта схема пригодится тем, кто чинит наушники, снабженные микрофоном (гарнитура).

Как паять наушники с микрофоном? По такому же алгоритму, только присоединить к штекеру придется четыре проводка вместо трех.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

некачественно спаяны соединения;
беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

Обрежьте провод рядом с нерабочим наушником.
Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
Зачистите, залудите проводок.
Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

Приветствую вас друзья! Хочу сегодня рассказать вам о том, как спаять кабель для электрогитары при минимальных затратах в домашних условиях, если же по каким-либо причинам вы не хотите тратить большую сумму наличности на дорогие кабели и решили сделать все самостоятельно. В этой статье я помогу вам с этим разобраться. А о том, как правильно выбрать уже готовый инструментальный кабель, я уже рассказывал.

На самом деле ничего сложного в этой затее нет и вам даже не нужны особые знания в области радиотехники. Я уверен, что когда вы научитесь самостоятельно паять кабель для гитары, в будущем вам это очень пригодится, потому что в любой момент, когда у вас вдруг неожиданно повредится шнур, вы с легкостью сможете его починить или сделать себе новый. Ну что, давайте начнем.

Перед тем как будем паять, нам необходимо определиться какой кабель вы хотите использовать для подключения своей электрогитары. Об этом более подробно описано. А теперь я перечислю то, что вам понадобится для работы:

Достаточно освещенное и хорошо проветриваемое рабочее место
Паяльник с потребляемой мощностью желательно 40-65 Вт
Напильник
Плоскогубцы
Кусачки
Канцелярский нож
Наждачная бумага
Канифоль
Припой
Экранированный кабель
Штекер TS ¼” Jack (mono)

Все что вам нужно в самом начале, перед тем как вы приступите к работе – хорошо проветриваемая комната или помещение, а также стол, где вы расположите все необходимые комплектующие и инструменты. Чтобы при работе случайно не повредить паяльником поверхность стола, рекомендую заранее постелить на него газеты или картон.

После того, как вы оборудовали рабочее место, приступаем непосредственно к делу. Берем кабель и зачищаем его концы от начала: на 2 см внешнюю изоляцию и около 1 см изоляцию центральной жилы, по которой будет идти сигнал. Все это мы делаем с помощью канцелярского ножа и кусачек. Провод для лучшего сцепления с припоем можно обработать наждачной бумагой.

Теперь берем в руки паяльник, если он у вас не новый, то необходимо напильником очистить его жало, но только до его включения в сеть. После того, как вы это сделали – нагреваем паяльник до необходимой температуры.

Теперь нам необходимо произвести лужение, а для того чтобы правильно это сделать необходимо для начала скрутить провод в «жгутик» по часовой стрелке, затем положить на канифоль и прижать нагретым паяльником, после этого прижать к припою. Теперь ваш провод готов к припаиванию. Да, совсем забыл сказать каким припоем нужно паять кабель. Для этого можете использовать легкоплавкий припой — ПОС 40 , температура плавления которого 235 градусов Цельсия.

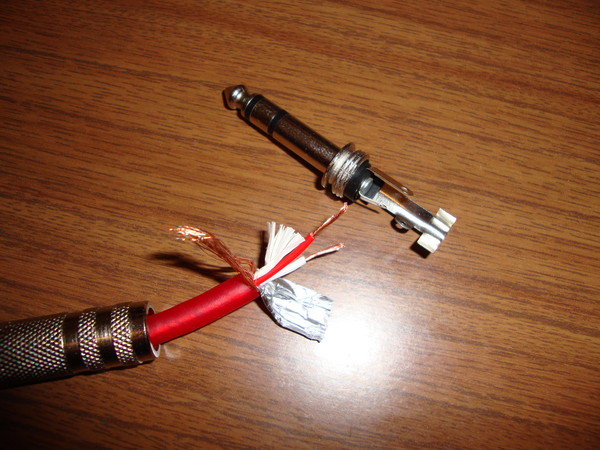

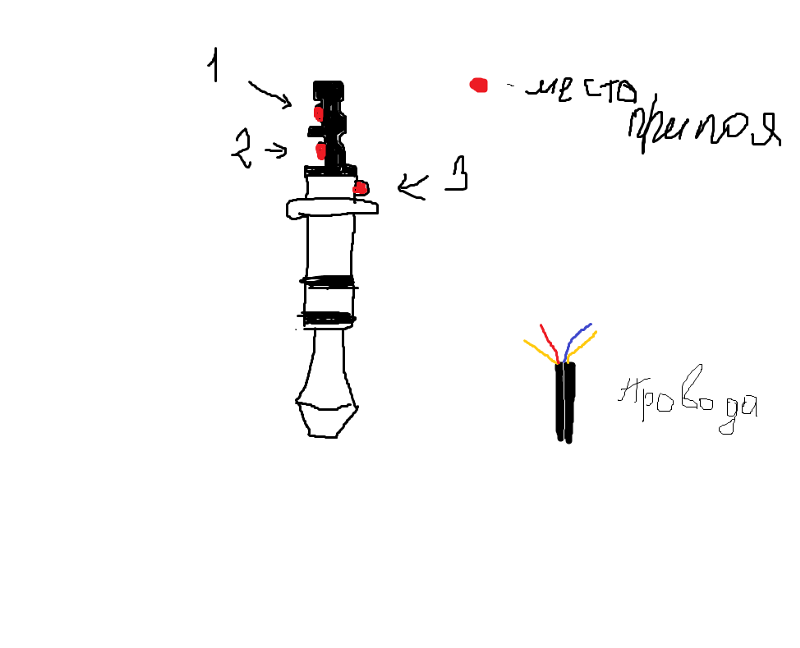

Берем штекер TS ¼” Jack (mono) и подготавливаем его к пайке. Вначале необходимо открутить его корпус и зачистить наждачной бумагой или напильником (кому как удобно) контакты в том месте, где будем припаивать кабель, наносим на них канифоль и припой. Для лучшей изоляции между жилой и экраном нужно одеть «кембрик». Его изготовить достаточно просто, для этого возьмите провод и аккуратно снимите с него изоляцию около 1 см, потом наденьте ее на жилу вашего кабеля. После этого продеваем корпус штекера в кабель, а сам провод зажимаем «лепестками» джека с помощью плоскогубцев так, чтобы его нельзя было выдернуть.

Последний и самый ответственный этап. Как я уже сказал, для пайки применяем припой ПОС 40. Прижимаем к джеку кабель и к месту пайки прилаживаем уже «залуженный» провод и паяем. К среднему сигнальному контакту мы припаиваем центральную жилу, а корпусу штекера – экранирующую оплетку. Закручиваем корпус и проделываем все тоже со вторым штекером. Вуаля, ваш кабель готов!

Как видите ничего сложно. Немного терпения и усидчивости и хороший кабель для вашей электрогитары будет готов за несколько минут. Самое главное – хорошо пролуживайте место спайки и провода, чтобы пайка в месте контакта была надежной. Не жалейте канифоли!

Теперь вы знаете как спаять кабель для электрогитары и с легкостью сможете самостоятельно это сделать у себя дома. Ниже можете посмотреть видео на эту тему. Надеюсь, этот видеоролик вам поможет. Буду признателен, если поделитесь записью с друзьями в социальных сетях . Жду ваших комментариев. Удачи вам!

Как припаять штекеры к экранированному аудио кабелю?

Очень часто усилитель и компьютер невозможно расположить так близко, чтобы можно было воспользоваться стандартным аудио кабелем.

В таких случаях можно изготовить такой кабель самому. В любом случае, самостоятельно изготовленный кабель обойдётся дешевле, чем готовый. Подробнее на http://сайт/

В этой статье подробно описано, как изготовить аудио кабель для подключения компьютера к советскому усилителю снабжённому пятиштырьковыми аудио разъёмами.

О том, как подключить компьютер к усилителю описано

Самые интересные ролики на Youtube

Комплектующие.

Для изготовления кабеля понадобится отрезок двупроводного экранированного кабеля и два разъёма: ОНЦ-ВГ и Jack 3,5mm.

Разделка кабеля.

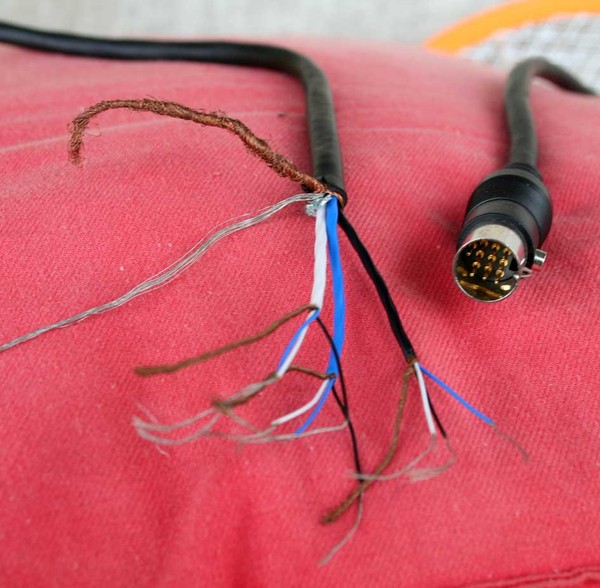

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.

Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. http://сайт/

Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.

Точно также удаляем изоляцию и с отдельных проводов.

Теперь можно придать кабелю подходящий для лужения вид.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.

Припаиваем кабель к штекерам (цоколёвка, распиновка контактов).

Так соединяются контакты разъёмов с кабелем при подключении выхода компьютера к линейному входу усилителя низкой частоты.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

Небольшое отступление.

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.

Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.

Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.

Сдвигаем защитные трубки на контакты разъёма.

Только теперь припаиваем общий провод к разъёму.

Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.

Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.

Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.

Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.

Теперь подгибаем контакты левого и правого каналов внутрь.

Прижимая контакты Джека, накручиваем защитный колпачок.

Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.

Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.

После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.

Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.

Ваш паяльник готов к работе.

Припой.

Припой для пайки разъёмов подойдет любой, кроме, разве что, легкоплавких припоев вроде сплавов Розе или Вуда.

Нейтральный и активный флюсы.

В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

На фотографии простое приспособление для дозирования флюса изготовленное из отрезка медной проволоки диаметром около 1мм.

Капля флюса удерживается за счёт поверхностного натяжения в малом колечке приспособления.

Нашли ошибку в тексте? Выделите ошибочный текст мышкой и нажмите Ctrl + Enter
Спасибо за помощь!

Рано или поздно каждый человек столкнется с тем, что наушники для телефона (или один наушник) перестают работать и задумается над вопросом: «Как починить наушники?». Для этого нехитрого процесса нужно запастись временем, знаниями и необходимыми инструментами.

Что делать если один наушник не работает?

Когда сломались наушники необходимо взяться за мультиметр/тестер/вольтметр. Тестирование производится посредством проверки проводов. Характерный звук, который издает оборудование, информирует владельца о том, что в проводах нет обрывов. А вот тишина ясно дает понять, что проблема кроется как раз в кабеле наушников. Поэтому для проверки целостности проводов лучше всего использовать какой-либо тестер, чтобы определить причину, по которой перестал работать один наушник.

Как провести тестирование:

Около штекера и динамика наушника делаются два разреза.
После этого на проводах будет видна защитная обмотка. Обычно она прозрачная. Обмотку нужно снять. Все это нужно делать аккуратно.
Чтобы удостовериться в целостности провода нужно взяться за измерительное оборудование. Если это мультиметр, то нужно черный и красный щуп расположить в местах разреза. Если слышен характерный писк, то, значит, провода целые.
Если измерительное оборудование продолжает издавать звук, то нужно сделать еще один разрез между первыми двумя. Это действие нужно повторять до тех пор, пока мультиметр не обнаружит место поломки.
Таким образом, постепенно делая разрезы можно сузить круг поисков до участка кабеля длиной в пару сантиметров.
Если же мультиметр продолжает издавать звуки на всех участках кабеля, то, значит, проблема не в нем.

Порвался провод у наушников. Как починить?

Можно ли починить наушники, если порвался кабель?

Первым делом, если не работают наушники, необходимо озаботиться снятием изоляции и защитной обмотки. Для этого понадобятся специальные кусачки (или нож). Достаточно очистить всего 1.25 сантиметра, а затем продолжать разрез уже в нужном направлении для того, чтобы найти место облома или разрыва проводов.
При этом нужно учитывать, что наушники от телефона состоят обычно из двух проводов, которые соединены вместе. При каждом проводе есть еще заизолированный (сигнал) и оголенный (заземление) провода.

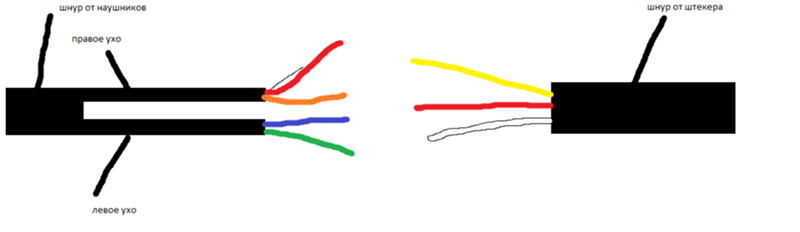

Теперь пришло время обрезать провод от наушников. Его необходимо разрезать точно пополам. Может быть такое, что провод расщепится. Для того чтобы избежать электрического повреждения шнура нужно укоротить обе половинки шнура на одинаковую длину.
Если сломан только один провод, то можно приступить к спайке минуя обрезание и сращивание. Это сократит время, но результат будет такой же.
После проведенных манипуляций нужно надеть термоусадочную трубку. Она похожа на изоляцию наушников.
После этого необходимо обрезать защитную обмотку.
Скрутить провода.
Запаять все соединения.
Нагреть термоусадочную трубку феном для того, чтобы она сжалась в размерах.

Ремонт наушников без паяльника

Кстати, когда сломались наушники, некоторые люди задаются вопросом «Можно ли починить наушники без паяльника?». Ответ прост — нет. Все детали гарнитуры нужно будет обязательно спаять. Поэтому если сломались наушники или если один не работает без этого важного инструмента не обойтись.

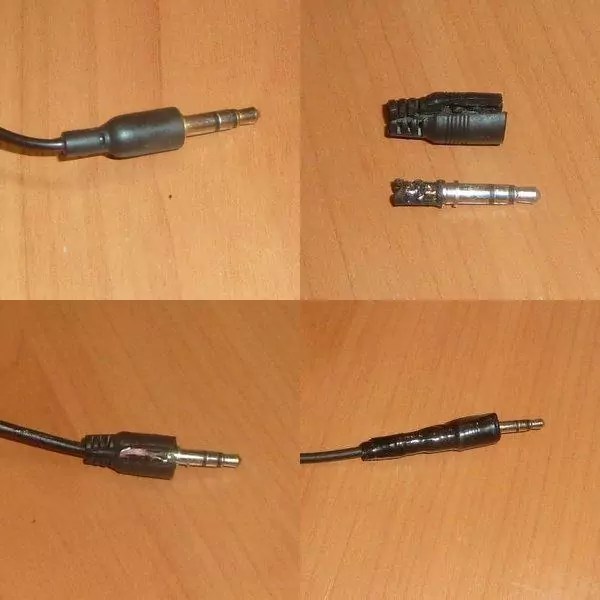

Ремонт штекера

Если же причина, по которой не работают наушники не в кабеле, то, значит, сломался штекер от наушников. Тогда возникает вопрос «Как починить штекер?». Чтобы его починить придется купить новую деталь. При этом важно обратить внимание на количество контактов. Штекеры от наушников можно разделить на две группы – монофонические и стереофонические.

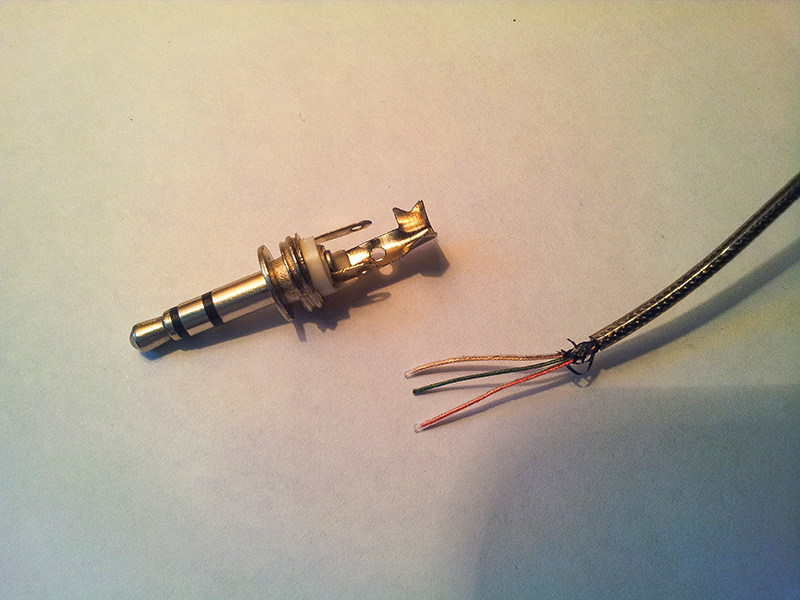

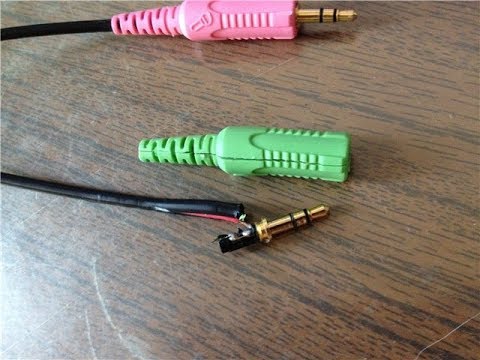

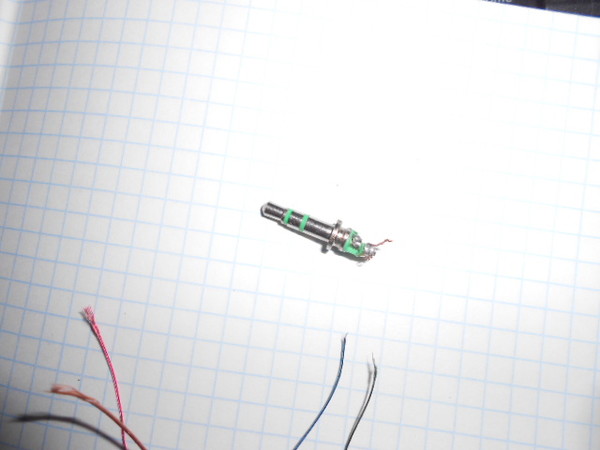

Итак, после приобретения нового штекера, первым делом нужно избавиться от старого. Если он скручивается, то половина проблем снимается сама собой. А вот если штекер от наушников припаян к проводам, то нужно будет его аккуратно срезать.

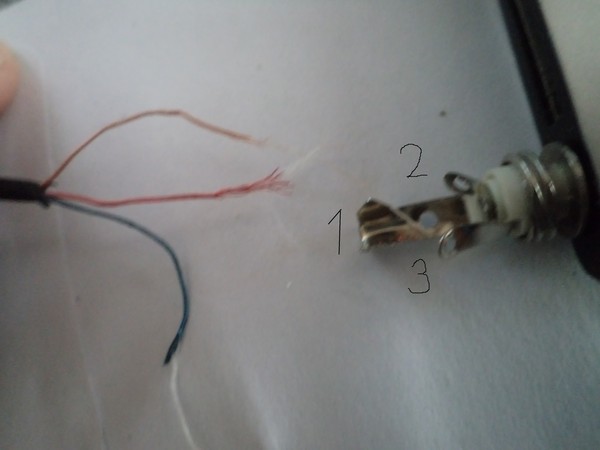

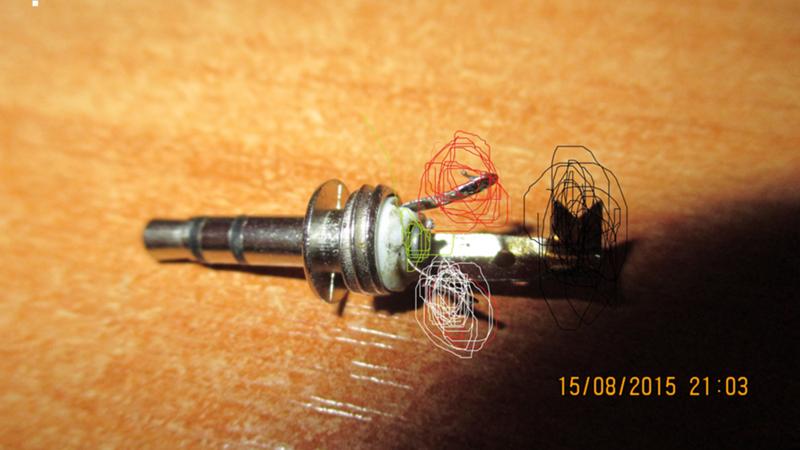

Теперь нужно оголить провода непосредственно самого кабеля. После этого отделить все провода друг от друга и скрутить их концы. Затем подсоединить медный провод к гильзе. Другие два провода соединить с кольцом и кончиком. Это два других контакта на штекере.

Главное, подсоединить только медный провод к гильзе, а два других провода можно подсоединять в любом порядке. Для них нет специального цветового кода. После этого нужно соединить и заизолировать. Если ничего не работает , то, значит, что-то неправильно подключено.

Как отремонтировать наушники с регулировкой звука или с микрофоном

Наушники с микрофоном практически ничем не отличаются от всех остальных, но для того, чтобы знать, что делать нужно иметь некоторые представления о том, как работает кнопка микрофона или регулятор звука. Причины, по которым такие наушники ломаются такие же, как и у обычной гарнитуры — повреждение провода, штекера или одного наушника.

В редких случаях провод может попросту растянуться. В этом случае место поломки можно определить на ощупь, так как провод уменьшается в толщине. Чтобы избавиться от этого дефекта нужно зачистить провода, подержать их над огнем (это нужно для того, чтобы удалить защитное лаковое покрытие), залудить концы и спаять их. Для дополнительной защиты можно использовать «кембрик» поместив его на место пайки.

В случае если микрофон начал передавать звук худшего качества, можно разобрать его и протереть головку микрофона спиртом, но при этом важно следить за тем, чтобы волокна ткани не остались на поверхности. Пыль, грязь или влага негативно воздействует на эту деталь.

Видео-инструкция

Так как процесс починки наушников довольно сложный лучше всего руководствоваться видеоматериалами:

В этом видео подробно описывается весь процесс. Запаситесь временем, терпением и необходимыми инструментами, чтобы починить наушники с микрофоном.

Вконтакте

Разъём «джек» (TRS, TRRS)

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼

• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
• 4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
• 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
• 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
• 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
• 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

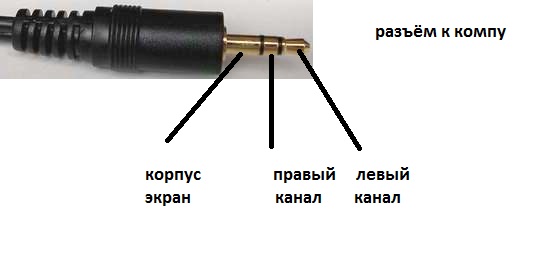

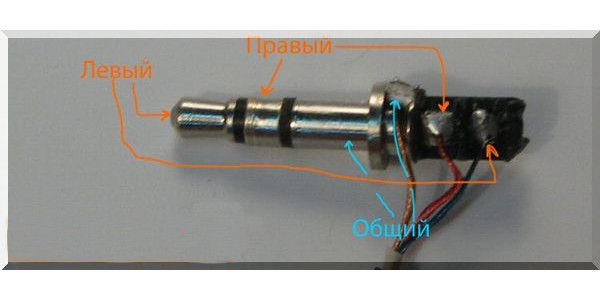

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

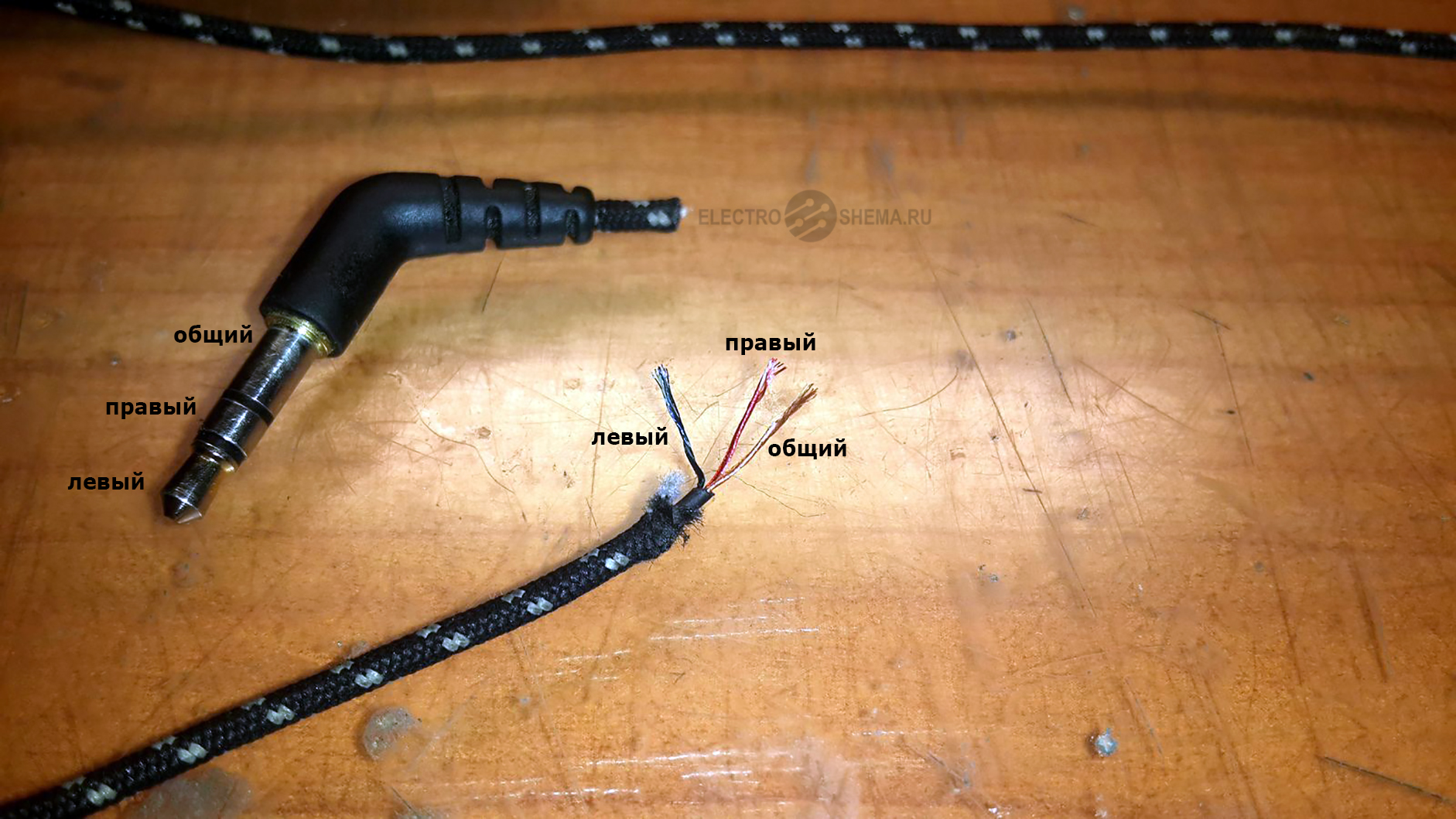

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Гарнитуры мобильников и смартфонов. См. также все варианты распайки гарнитур ▼

• Балансные наушники ▼

• Переходники на RCA «тюльпаны» для ТВ-приставок ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS

Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики ▼

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼

Переходник с «джека» на «колокольчики»

Все материалы по теме «Аудио»
Все материалы по теме «Гарнитура»

Поделиться новостью в соцсетях Пайка проводов для динамиков

| Капп Сплав

Как припаять провод динамика

С момента появления высококачественных стереодинамиков ведутся споры о том, как соединить провода и динамики. Мой ответ при использовании лопатки или зажима-банана:

Наденьте на провод термоусадочную трубку подходящего размера,
Зачистить конец провода,
Предварительно залуживайте конец провода подходящим припоем — припоем KappZapp7 ™ для медного провода и медного соединителя или припоем KappAloy9 ™ для алюминиевого провода и медного соединителя,
Обожмите провод в лопатку или банановый зажим,
Припаяйте соединение / обжим припоем KappZapp7 ™ для медного провода и медного соединителя или припоем KappAloy9 ™ для алюминиевого провода и медного соединителя и
Оберните термоусадочной пленкой область обжимного / паяного соединения, чтобы предотвратить окисление области соединения.

Это предпочтение основано на том, что я работал в офисе атомной подводной лодки на верфи Ньюпорт-Ньюс. В ядерном флоте, как и в космической программе, критически важно каждое электрическое соединение. Если вы потратите время, чтобы сделать это правильно, вы получите годы службы и исключительную производительность. См. Сопроводительный документ «Как выполнять пайку в соответствии со спецификациями НАСА». Ниже вы найдете пошаговые инструкции по пайке акустических проводов для общего ремонта и расширения.

Необходимые материалы

Соответствующий припой Каппа
Соответствующий флюс Каппа
Паяльник
Устройства для зачистки / кусачки
Провод динамика правильного калибра
Трубка термоусадочная
Тепловая пушка или другой источник тепла для термоусадочной трубки

Рекомендуемые припои и флюсы

KappZapp7 ™ для соединения меди с медью в паре с флюсом Kapp CopperBond ™
KappAloy9 ™ для преобразования алюминия в алюминий или медь в сочетании с Kapp Golden ™ Flux

Процедура припаивания провода динамика непосредственно к выступам динамика

Выключите аудиосистему и отключите ее от электрической розетки. Перед тем как продолжить, убедитесь, что через звуковую систему не проходит электричество.
Измерьте расстояние, на которое должен проходить провод динамика, затем отрежьте провод до нужной длины.
Подготовьте концы новой проволоки, разрезав их на несколько дюймов, а затем зачистив концы. Перед пайкой обязательно наденьте термоусадочную трубку на провода.
Нагрейте паяльник до соответствующей температуры пайки и нанесите на провода минимальное количество флюса Каппа.Достаточно очень небольшого количества флюса, чтобы сломать оксидное покрытие и втянуть припой в соединение. Q-наконечник можно использовать для смачивания поверхностей проводов и поверхностей язычков.
Поместите паяльник под провода, чтобы нагреть их до температуры пайки.
Как только проволока нагреется до нужной температуры, флюс закипит и станет коричневым. Просто прикоснитесь паяным проводом к проводу динамика и выступам, чтобы припаять их. ЗАПРЕЩАЕТСЯ плавить припой при прямом контакте с паяльником. Это приведет к неэффективному соединению.
После того, как вы правильно припаяли провода, дайте им остыть. После охлаждения удалите остатки флюса влажной тряпкой или ватной палочкой. Тщательно просверлите соединение, наденьте термоусадочную трубку на соединение и усадите ее с помощью термофена или другого источника тепла.
Подсоедините концы проводов нового динамика к усилителю.
Подключите звуковую систему обратно к электрической розетке и наслаждайтесь.

Разъемы для динамиков: что использовать и паять или не паять и как?

11 сентября 2011 г. — 19:57

# 1

seandil

Офлайн

Последний визит: 9 лет 5 месяцев назад

Зарегистрирован: 11 сентября 2011 г. — 19:14

Разъемы для колонок: что использовать и паять или не паять и как?

Всем привет,

Я прочитал группу сообщений 2007 года, после того, как погуглил эту тему, что откуда с этого форума.

Я подключаю систему домашнего кинотеатра. Я заказал несколько банановых заглушек, но у меня возникли сомнения после прочтения комментариев к упомянутым старым сообщениям. У меня есть старый паяльник, и я могу зайти на youtube.com. Там я могу посмотреть и узнать, как при необходимости припаять разъемы проводов динамиков к концам проводов. Я подумал, что сначала мне следует задать вопросы здесь.

Мне нужно знать, что даст моей системе лучший звук. Заказал провод динамика 10 калибра. Мои колонки — напольные Polk (с винтовым соединителем или «полюсным соединителем», на который можно вставить банановый бугор) и колонки центрального канала (центральный канал имеет соединение «push down»), за которыми следует сабвуфер pioneer 8 дюймов ( для этого потребуются только кабели RCA), и, наконец, два динамика заднего канала Yamaha (также имеют разъемы push down). Все вещи высокого класса. Мой ресивер — Denon 988.

Я планировал использовать банановые разъемы (Nakamichi) для подключения проводов динамиков к приемнику, а также к напольным Polks. Я подумал, что буду использовать разъемы типа банановый штырь для динамиков заднего и центрального каналов. Все, конечно, винтовые.

Теперь я прочитал, что просто зачистка провода динамика и подключение «оголенного провода» к любому концу дает наилучший звук, пока не произойдет окисление. Люди предлагали «залудить» зачищенные концы проводов динамика каким-то припоем, а затем припаять каждый из концов к лопатке.Другой человек сказал, что лужение уменьшит проводимость, и нужно просто прикрутить оголенный провод к разъему «винтового типа» с помощью банановой вилки и нанести силиконовый герметик на готовый разъем. Другими словами, соединить все это без пайки, а затем запечатать, чтобы предотвратить окисление? Кто-то еще посоветовал «залудить» зачищенный конец, а затем вставить банановый соединитель «винтового типа», чтобы предотвратить окисление. Другой сказал, что это плохо из-за проблем с проводимостью. Еще сказали заделать заглушку винтового типа после соединения термоусадкой с помощью паяльника? Значит, нужно обработать оголенный провод динамика и подключить его все или подключить к чему-нибудь уплотнение? Другие говорят, что нужно использовать луженый неизолированный провод и, наконец, припаять концы лопаток?

Я сбит с толку и новичок, но я могу научиться и любить делать такие вещи, пока это правильно, и в то же время это работает и длится.Что бы вы все предложили.

Напишите мне, пожалуйста, разрешение

[email protected]

Спасибо

Паял пару наушников, ты тоже можешь! — Моника Динкулеску,

26 января 2016 г.

Вот в чем дело: у меня есть эти милые наушники, которые я получил от друг тысячу лет назад. Они мне всегда нравились, потому что они были бесплатно и выглядят очень необычно, но оказалось, что они были ограниченным издание сделано для Ed Banger Records, лейбла, производящего Джастис и мистерOizo. Также выясняется, что сбоку провод немного хреново, и, вероятно, скоро сломается, и мой милый, бесплатный, ограниченный издание наушников будет разорено. 000

Вот еще кое-что, что вам нужно знать: я неуклюжий, и я не умею «чинить вещи». Если бы я мог это сделать, вы смогли бы это сделать, и я расскажу вам, как.

Шаг 0: вы должны выяснить, что не так

Я думаю, что с наушниками могут пойти не так, как надо:

Один из кабелей, подключенных к динамикам наушников, сломан
домкрат сломан
Где-то посередине кабеля есть дыра, скорее всего потому, что твой мудак по ней ехал в город
динамики полностью выломаны

№ 4 — A Hard Problem ™, и для этого требуется уровень мастерства I нет.№ 1 предполагает повторное подключение проводов к динамикам, а вот о чем этот пост. № 2 и 3 в основном представляют собой комбинацию покупки новый кабель и снова присоединяем его к колонкам, что опять №1. Который означает, что вы можете решить 3/4 проблемы с наушниками 💖.

Шаг 1: открыть багажник

После того, как вы выяснили, какая сторона ваших наушников сломана, снимите мягкую амбушюру и выясните, как попасть внутрь. У некоторых наушников есть маленький рычажок вещи, которые вам нужно поп.У меня 3 винтика. Открутите их и поместите в такое место, где ваш засранный кот не сможет их съесть.

Вот как это выглядело внутри:

Шаг 2: провода

Будем надеяться, что отсоединился только один из проводов, так что вам не придется угадайте, какой провод куда идет. Если только один, переходите к следующему шагу. Если вам, как и мне, придется разрезать весь кабель и спаять их все, вы, вероятно (определенно) должны записать, в каком порядке были вставлены провода, потому что вы забудете.У меня было это (если вы посмотрите фото после пайки, это может даже иметь смысл):

  // у меня были более толстые и более тонкие кабели.
// толстый оранжевый означает оранжевый провод толстого кабеля.
// тонко-оранжевый - оранжевый провод более тонкого кабеля.
    ------------- оратор ---------
    [] [] [] [] спаяны вместе
     | | | | | |
     | | | | | |
толстый оранжевый тонко оранжевый Ø толстый красный толстый синий тонко синий

Я тоже сфотографировал.В итоге он получился расплывчатым и бесполезным, поэтому записанный бит был 👌.

Шаг 3: отрежьте несколько проводов

Если кабель, который вы пытаетесь паять, слишком изношен, возможно, вам придется его укоротить. Возможно, вам также придется снять изоляцию с кабеля, если его недостаточно.

После того, как вы закончите, у вас должна быть связка проводов, очень похожих на уже прикрепленные к динамику. Я снял свою кухонным ножом, потому что У меня нет никаких инструментов, и это выглядело так [читать: довольно профессионально]:

Шаг 4: они видят, как я паяю, они ненавидят

И это потому, что я уморительно плох в этом.

В любом случае, вот очень подробное видео по пайке. Это в основном включает в себя нагрев железа, плавление некоторых превратите медь в жидкий шар (если там уже недостаточно) и прикрепите им провод к конец динамика, он должен быть внутри. Хотя паять действительно сложно, на удивление легко быть в среднем плохим.

Хорошая новость в том, что если Вы облажались, вы можете просто отпаять бит, который вы только что сделали, с большим количеством тепла, и начать заново. Просто потренируйтесь немного с запасными проводами, прежде чем полностью надеть наушники, и не обожгитесь.

Сначала нужно отпаять старые провода от динамика и снова припаять ваши новые провода включены. Вот как моя выглядела после пайки. Вы заметите это беспорядочно, и это никого не волнует, потому что все это спрятано в наушниках так или иначе. Все, что вас волнует, — это ваш провод, контактирующий с динамиком.

Шаг 5: расчет

Вы должны подключить наушники. Если все прошло отлично, то звук должен выйти из них!

Если из них не выходит звук, возможно, ваше соединение ослаблено, и вам нужно отладить пайку (что означает повторение шага 4), или в конце концов, это были не провода

Важная деталь, которую я пропустил в первый раз: Кабель находится в небольшом резиновом кожухе на краю наушников вот так:

Когда я впервые разобрал наушники, я подумал, что меня раздражает то, что кабель приклеен к этому резиновому кожуху, потому что это означало, что я не мог его использовать, и мне пришлось искать новый (запасные сломанные наушники помогают в этом). Спойлеры: это было намеренно. Вы должны ТАКЖЕ приклеить кабель внутри резиновый корпус, иначе, когда вы постоянно дергаете за кабель, он полностью сломать пайку, которую вы только что сделали. Возможно, незадолго до демонстрации Ваши удивительные новые фиксированные наушники для ваших друзей.

Если честно, то больше всего раздражало то, что маленькие амбушюры возвращались обратно. После серьезного изо всех сил я обнаружил, что на основании наушников есть небольшой клин, в который можно вставить немного амбушюры, а затем сдвиньте его до упора.У тебя тоже может быть это!

Вы сделали это! Ура!

Если все прошло хорошо, вы только что починили пару наушников. Дай пять, ты аппаратный хакер! Я так горжусь! 000

Ультразвуковой сварной акустический кабель — Blue Jeans Cable

В июне 2010 года компания Blue Jeans Cable представила новинку в кабельной разводке для домашних кинотеатров: сварные кабели для динамиков. Благодаря ультразвуковому сварочному аппарату от Sonobond Corporation и нашим собственным индивидуально разработанным свариваемым банановым заглушкам, выступам и штыревым выводам мы теперь можем производить кабельные сборки акустических систем с наилучшим механическим и электрическим соединением между кабелем и разъемом: сварным швом.

Прежде чем вдаваться в подробности, возможно, необходимо уточнить. Мы часто видели, как люди относятся к «сварным» соединениям, когда они имеют в виду «паяные», и мы хотим заверить вас, что здесь это не так; мы очень хорошо знаем разницу между пайкой (где две металлические поверхности соединяются путем их нагрева и протекания металла с низкой температурой плавления в стык между ними) и сваркой (где две металлические поверхности соединяются непосредственно друг с другом), и пока мы выполняем пайку многие другие типы кабельных сборок, эти соединения являются сварными.Медный провод громкоговорителя входит в заднюю часть бананового штекера и плавится непосредственно с позолоченной латунной поверхностью бананового штекера, обеспечивая при этом замечательную прочность и низкое электрическое сопротивление.

Искры летают?

Любой, кто знаком с видами сварки, которые мы видим в повседневной жизни, подумает, что это немного странно. В большинстве случаев сварка выполняется с использованием газового пламени или сильноточного электрического тока и требует значительного нагрева. Приваривать кабели громкоговорителей к банановым штекерам таким способом было бы практически невозможно, потому что требуемое тепло настолько велико, что может разрушить изоляцию кабеля, а теплопроводность банановых штекеров настолько высока, что их будет очень трудно сделать сварной шов, не плавя и не деформируя свечу.Точка соединения в сварном шве была бы превосходной, но с сгоревшей изоляцией провода и вилкой, которая теперь, возможно, слишком деформирована, чтобы вставить ее в зажим, это не будет очень полезным продуктом.

Итак, как это делается?

Существуют и другие способы накачки большого количества энергии в соединение металл-металл, помимо обычного метода простого нагрева, и один из них — с помощью ультразвуковых колебаний. Применяя высокоэнергетическую вибрацию к металлическим деталям, можно разрушить структуру металла, не нагревая его до высоких температур — давление и вибрация «плавят» металл, не достигая температуры плавления, и поверхности можно сплавить вместе почти комнатная температура.

Мы впервые увидели, как этот процесс выполняется замечательной компанией Sonobond Ultrasonics из Уэст-Честера, штат Пенсильвания. Sonobond производит ультразвуковые сварочные аппараты для сварки небольших клемм, сращивания проводов и множества других применений на своем заводе в Западном Честере, а также их демонстрации на выставках жгутов проводов (да, мы знаем; выставка жгутов проводов звучит как красивый захватывающая вещь) есть на что посмотреть. В какой-то момент оператор машины держит кусок многожильного провода и клемму, полностью отделенные друг от друга.Он вставляет провод и клемму в машину, ударяет по педалью и через секунду вытаскивает клемму. Теперь провод приварен к клемме, но при этом сборку можно сразу уронить на ладонь — она немного теплая. Впервые увидеть, как это делается, настолько странно, что кажется, будто это какая-то рутина ловкости рук — первое впечатление — то, что только что произошло, должно быть физически невозможно.

Почему сварной акустический кабель?

Ультразвуковая сварка, очевидно, можно было бы использовать для прикрепления клемм к акустическому кабелю, если бы можно было сделать клемму с чистой поверхностью сварного шва и если бы кто-то был готов инвестировать в оборудование для этого — но зачем беспокоиться? Что ж, мы давно были недовольны традиционными методами подключения банановых штекеров к акустическому кабелю по нескольким причинам.

Во-первых, с точки зрения электрической целостности, лучше всего иметь как можно меньше соединений поверхность-поверхность в любой электрической линии. Каждый раз, когда поверхности соединяются для электрического контакта, возникает потенциальная точка отказа. По этой причине мы долгое время отдали предпочтение заделке кабеля динамика без оголенных проводов, потому что заделка без кабеля означает только два соединения поверхность-поверхность (клемма крепления усилителя к проводу и клемма крепления динамика к проводу), а не четыре (клемма привязки усилителя на банан, банан на провод, провод на банан, банан на столбик динамика).Самым слабым из этих соединений является соединение оголенного провода либо со стержнем для связывания, либо с банановой вилкой, поскольку эти соединения, удерживаемые вместе только за счет натяжения винта, уязвимы для ослабления из-за вибрации и коррозии — соединение банана с зажимом В отличие от этого, в соединениях штифта используется некоррозионное покрытие, такое как золото, чтобы предотвратить повреждение соединения окислением. Приварка банана к проводу устраняет слабое место в подключении динамика; даже если соединение подвергнется коррозии, оно будет разъедать на внешних поверхностях, а не внутри самого сварного шва, и никакая вибрация (кроме еще одного прохода через ультразвуковой пресс) не сломает сварной шов.

Во-вторых, механическая целостность обычных банановых разъемов не очень хорошая. Проволока, удерживаемая в банановых штекерах с помощью компрессионного винта или установочного винта, может быть вытащена из этих штекеров с хорошим усилием, и, хотя это вряд ли произойдет при обычном обращении, это означает, что попытка протянуть оконечные кабели динамиков через стены и каналы очень рискованно — и может закончиться тем, что банановые пробки потерялись в кабелепроводе и засоряли его. При сварке акустических кабелей требуется значительное усилие, чтобы оторвать штекер от кабеля; Проволока 12 AWG с приварной банановой заглушкой не разорвется без усилия примерно в 130 фунтов, и, конечно, если эта сила распределяется по нескольким проводам, сила только увеличивается.

Эти проблемы можно решить, приступив к пайке, но прочность паяного соединения не так хороша, как у сварного шва, и хотя пайка не требует такого же уровня тепла, как требуется для сварки, Требуется припаять большой провод к тяжелой клемме, такой как банановая вилка, без риска ненадежного соединения холодной пайкой, все же достаточно, чтобы вызвать сильное плавление изоляции на проводе динамика. Добавьте к этому тот факт, что пайка этих больших клемм — довольно трудоемкая работа, и она просто не дает хорошего решения.

С другой стороны, недостатки сварки можно было преодолеть. Ультразвуковой сварочный аппарат — дорогостоящее оборудование, и разъемы нуждались в переработке, чтобы максимизировать площадь поверхности сварного шва и открыть эту область для сварочной головки, но после нескольких месяцев подготовки и небольших вложений заглушки и сварочный аппарат здесь и готовы к сварке. В результате получается акустический кабель с лучшей физической прочностью и электрической целостностью среди всех акустических кабелей на рынке, но без сумасшедших цен, присущих кабельным компаниям.

Американский кабель, американские технологии, Американская сборка

Вся сборка наших сварных кабелей для акустических систем производится здесь, в нашем магазине в Сиэтле, штат Вашингтон. Наши основные кабели для громкоговорителей поставляются компанией Belden Wire and Cable в Ричмонде, штат Индиана, а сварочный аппарат, как упоминалось выше, производится компанией Sonobond на ее заводе в Вест-Честере, штат Пенсильвания. Blue Jeans Cable стремится сохранить производственные рабочие места в США, и всякий раз, когда мы можем закупить и собрать здесь продукты и оборудование, мы предпочитаем работать именно так.Цена немного выше, чем вы найдете на некоторых из многих универсальных китайских продуктов, доступных в других местах, но качество изготовления не уступает — это лучший спроектированный и лучший акустический кабель, который вы найдете где угодно и где угодно. цена.

Назад к отделению кабелей динамика

Вернуться к Blue Jeans Cable Home

Кабель слишком короткий? Узнайте, как самостоятельно удлинить кабель громкоговорителя.

Наша жизнь никогда не бывает постоянной, и будущие потребности не всегда можно удовлетворить.Ключ — умение приспосабливаться к грядущим и бесконечным изменениям. А чтобы помочь вам лучше подготовиться, мы расскажем вам обо всем, что можно и чего нельзя делать, когда вы хотите удлинить кабель динамика. Жизненно важные навыки, которые помогут вам противостоять ветрам времени.

Креативное решение — расширить громкоговоритель самостоятельно

Если вы недавно перестроили свою звуковую систему и вам нужно больше места между усилителем и динамиками, вы можете объединить несколько кабелей динамиков вместе. Преимущество : Вы экономите деньги, необходимые для более длинных кабелей. Недостаток : Если не сделать правильно, изворотливые кабели могут повлиять на качество звука.

Чтобы удлинить кабель громкоговорителя, выполните следующие действия:

Первый шаг — обнажить концы кабелей в оболочке примерно на 1 см, желательно с помощью специального инструмента для снятия изоляции — при необходимости, резак может сделать то же самое.
Убедитесь, что кабели, которые вы хотите подключить, имеют одинаковое поперечное сечение (подробнее см. Ниже).
Поверните концы зачищенных кабелей против часовой стрелки. Тогда все кабельные нити должны быть вместе
Теперь соедините два конца кабеля друг с другом либо пайкой и термоусадочной трубкой, либо зажимом для блеска.

Многим из нас следует узнать метод использования люстра с зажимом для крепления светильника к потолку. Все, что вам нужно, это небольшая отвертка. Для пайки понадобится комплект паяльника. Вы можете легко найти их в Интернете или в хозяйственных магазинах за небольшую сумму.Если вы никогда раньше не паяли, возможно, лучше не экспериментировать с кабелями громкоговорителей. Термоусадочная трубка предназначена для защиты кабелей после их подключения.

Следующие видео показывают, как работает процесс пайки:

Примечание о важности: Обратите внимание на соблюдение полярности при подключении кабеля громкоговорителя с помощью набора для пайки. Полярность обозначается цветом корпуса кабеля. В противном случае можно неправильно подключить кабели, и тогда сигнал не будет передаваться через кабели.

Собственные кабели и вилки Teufel

Торговое решение: купите новый кабель

Если удлинить кабель громкоговорителя самостоятельно — слишком сложно, и вы хотите обеспечить наилучшее качество, то, возможно, стоит присмотреться к нему. Вы можете прочитать статью в нашем блоге о подключении громкоговорителей , чтобы узнать больше о кабелях.

Вот что следует учитывать при покупке кабеля для громкоговорителя:

Кабельная нить

Когда вы ищете подходящий кабель, вы должны учитывать размер провода.Он измеряется в квадратных миллиметрах (мм²). Типичные размеры 0,75 мм², 1,5 мм², 2,5 мм² или 6 мм². Чем больше размер кабеля, тем больше используется резьба. А больше потоков означает лучшее качество и меньшие потери звука. Не забудьте дважды проверить, прежде чем что-либо покупать, чтобы проверить, с каким максимальным размером кабеля может работать ваш набор.

Длина кабеля динамика

С каждым метром кабеля вы теряете немного сигнала. Поэтому убедитесь, что у вас кабель ровно столько, сколько нужно.При длине 20 метров звук не будет слышен. Но если вы хотите превратить свой сарай в следующую великую дискотеку, кабель может быть длиннее, что приведет к потере звука. В этом случае лучше всего взять кабель большей толщины, чем рекомендуется (например, вместо 1,5 мм² используйте кабель 2,5 мм²).

Совет для лучшего звука: Если вы являетесь перфекционистом звука, убедитесь, что длина кабеля между усилителем и динамиками одинакова для всех динамиков, чтобы ритм воспроизводился в одно и то же время (да, это супер придирчиво, но, возможно, кому-то интересно).

Громкоговорители Teufel для лучшего звука

Das 5.2 Heimkino-Kabel-Set «Performance» идеален для активного отдыха.

▶ Домашний кинотеатр 5.1 «Standard» : Teufel предлагает кабели отличного качества по ценам ярмарок. Чрезвычайно чистая, тонкая медь и высокая плотность нитей на кабель не должны стоить целого состояния. Вы всегда можете положиться на качество нашей продукции.
▶ Комплект домашнего кинотеатра 5.2 «Performance» : если вы приобрели высококачественную аудиосистему, кабели должны обеспечивать питание.С нашими наборами Performance вы получите все, а также возможность подключения сабвуферов для получения тяжелого звука.

Решение адаптера: удлинить соединительный кабель

Если кабель HDMI или cinch слишком короткий, вместо нового магазина вы можете просто удлинить два старых, более коротких кабеля, используя муфту для соединения двух кабелей. Муфты бывает трудно найти, лучше всего заказать онлайн или отправиться в местный электронный магазин.

Муфта Cinch от Conrad (Источник изображения: Conrad Online)

Громкоговорители Teufel

Вывод: можно удлинить собственные кабели

Кто не хочет прощаться со своими собственными кабелями, может просто подключить несколько кабелей, чтобы сделать их длиннее.
Пайка обеспечивает наилучший звук, но вам действительно нужен опыт работы.
При покупке новых кабелей или при удлинении старых обращайте внимание на качество кабеля, чтобы обеспечить наилучший звук.
Дешевые муфты, доступные в магазинах электроники, предлагают простой и безопасный способ удлинить кабели cinch или HDMI.

Как отремонтировать наушники-вкладыши: пошаговое руководство

Криса Вудфорда. Последнее обновление: 8 августа 2020 г.

Наушники-вкладыши служат недолго — на самом деле, почти все наушники у меня когда-либо покупал, пережил больше пары лет. Почему? Поскольку тросы почти всегда ослабевают и рвутся при постоянном движении. Некоторые производители наушников используют более прочные кабели и усиливают места, где кабели соединяются с вилкой и самими телефонами но даже с армированием тросы все равно рано или поздно могут порваться. Когда это происходит, большинство людей яростно бросают наушники в мусор и неохотно покупаю другую пару.Но если вы можете использовать паяльник, на самом деле их довольно легко отремонтировать. Пошагово, вот как …

Фото: недорогая пара наушников обычно рано или поздно выходит из строя, либо там, где кабель соединяется с телефонами, либо где он присоединяется к штекеру.

Будьте осторожны!

Вам понадобится нож или ножницы, горящая спичка и горячая паяльник. Пожалуйста, примите соответствующие меры предосторожности при обращении с этими горячими, острыми, опасными предметами, используйте только припой. в хорошо проветриваемом помещении и тд .Если вы молодой человек, попросите помощи у взрослых.

Если ваши наушники сломаны, вы можете не слишком беспокоиться о том, чтобы попытаться починить их. Но имейте в виду: возможно (хотя и маловероятно), что вы повредите хрупкие компоненты в наушниках, если вы этого не сделаете. паять аккуратно. Используйте радиатор или паяльник на короткое время, чтобы снизить вероятность теплового повреждения. Также возможно, что если вы не отремонтируете наушники правильно, вы можете повредить любое аудиооборудование, к которому вы их подключаете.

Мы не несем ответственности за несчастные случаи, травмы или бедствия, возникшие в результате использования вами информации здесь. Вы полностью выполняете эти инструкции на свой страх и риск. .

Вещей, которые вам понадобятся

Вам понадобится следующее, приготовьте:

Ваши сломанные наушники-вкладыши.
Запасной штекер jack (ниже я расскажу, где его взять).
Паяльник и припой. (Если вы вообще не умеете паять, попробуйте посмотреть пятиминутное руководство по пайке Коллина Каннингема.Если вы знаете, но давно этого не делали, Вы можете освежить свою память из очень короткого видео Как паять Майк Аллен. Чтобы получить более подробное руководство, попробуйте Руководство Adafruit по отличной пайке. Если пайка для вас в новинку, разумно попрактиковаться в соединении старых проводов. вместе, прежде чем ремонтировать наушники.)
Тиски для надежной фиксации во время пайки. (Или несколько зажимов для бульдогов, как я опишу ниже.)
Спички или зажигалка.
Складной нож, ножницы или кусачки.

Добавление нового штекера

С помощью ножниц или ножа отрежьте старый штекер. Буквально просто прорезать провод как можно ближе к вилке (потому что вы не хотите без надобности укоротите провода наушников). Если это формованная вилка, выбросьте ее — бесполезно.
Для замены вам потребуется купить новый штекер. Предполагая, что вы заменяют один из штекеров меньшего размера на стандартной паре наушников или наушники, нужный вам товар называется 3.5-миллиметровый стереоразъем , легко купить онлайн в магазине электронных запчастей или в магазине электроники, если у вас есть поблизости. Убедитесь, что у вас есть стерео; моно-штекеры выглядят очень похоже. Если вы заменяете одну из вилок большего размера, эти инструкции все еще примените, но вам, очевидно, нужно купить замену, которая соответствует размеру вашей оригинальной вилки. Тот, который у меня здесь, имеет привинчивающийся внешний корпус и зажим наверху для фиксации кабеля на месте: он останавливается вы вырываете кабели из вилки, если слишком сильно тянете за провод.Зажим — хорошая идея, если вы не хотите пройти через это. снова заниматься спортом через несколько недель! Одно небольшое замечание вскользь: замена штекера разъема почти наверняка будет значительно больше, чем литая вилка, которую вы заменяете. Это просто неизбежно: крошечные заглушки, которые устанавливаются на фабриках вроде наушников iPod, припаяны и лепят на машинах «шустрыми пальцами»!

Фото: 1) Замена такого штекера — это небольшая часть стоимости новой пары наушников.2) Отвинтите корпус, и вы увидите три клеммы, к которым вы снова подключите свой кабель. Есть маленькие дырочки в клеммы, через которые вы проталкиваете провода перед тем, как припаять их на место. Теоретически вы можете повторно использовать подключайте таким образом снова и снова, просто вынимая из него старые кабели. На практике это может быть сложно чтобы удалить весь старый припой и отломать клеммы, если вы согнете их слишком много раз — так что я настоятельно рекомендуем вам вместо этого купить новую вилку.

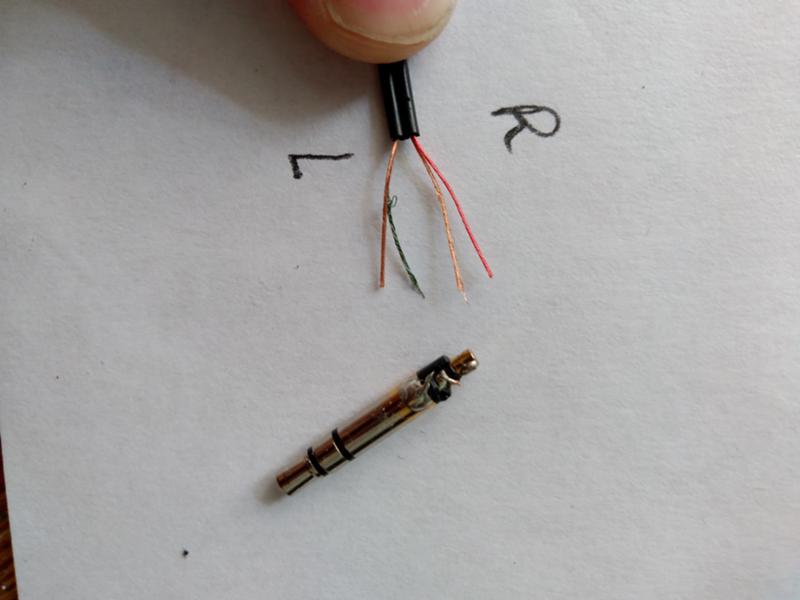

Подготовьте кабель.Стереокабель для наушников состоит из двух кабелей. проходит через него, один для левого канала и один для правого. Эти обычно окрашены в красный и зеленый цвета. Каждый из этих кабелей окружен медным проводом (заземление). Зачистите красный и зеленый кабели, чтобы иметь от полдюйма до дюйма чистого и блестящего оголенного провода. Держите красный и зеленый провода разделены, но скручивайте два набора медных проводов вместе, чтобы иметь три провода вместо четырех.

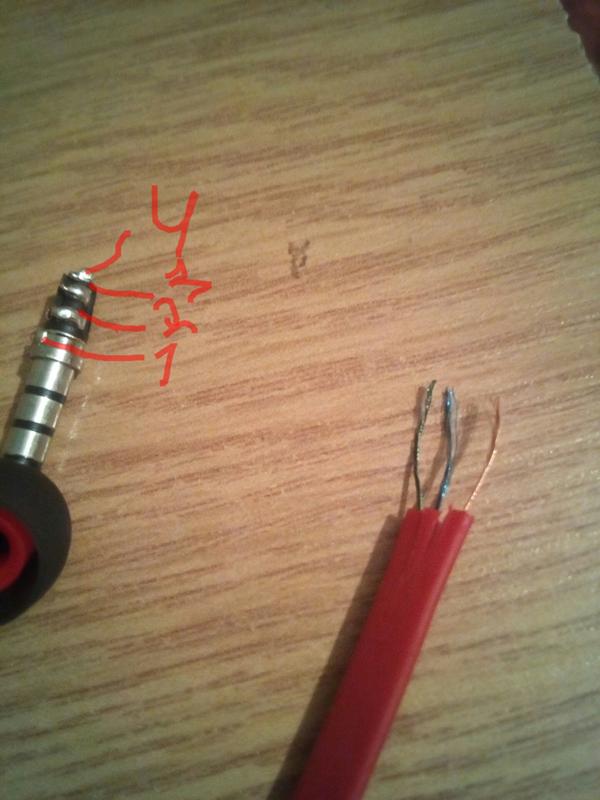

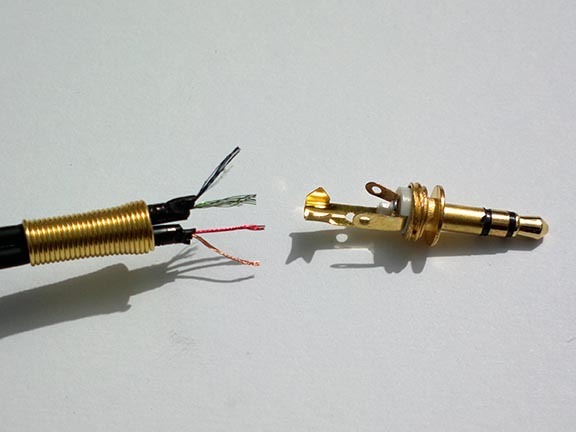

Фото: провода внутри стереокабеля.Зачистите кабель, чтобы вы иметь около 2,5 см (1 дюйм) провода. Соедините два медных заземляющих провода вместе, чтобы получилось три провода. вместо четырех.

Иногда можно встретить кабели для наушников, которые подключены немного иначе. Один из стереокабелей внутри будет красный или зеленый провод, окруженный обычным проводом медного цвета. Другой кабель будет иметь зеленый или красный кабель, окруженный красным и зеленым «полосатым» проводом. В этом случае красный и зеленый «полосатый» провод — это ваше заземление, аналог медного провода в другом кабеле.Таким образом, вы оборачиваете это проводом медного цвета, получая красный провод, зеленый провод и третий провод, представляющий собой смесь провода медного цвета, красного и зеленого проводов. Надеюсь, это понятно.
Теперь зажгите спичку и ненадолго нагрейте концы всеми тремя проводами прожечь изоляционное покрытие. Обычно это какой-то краска или пластик; старайтесь не вдыхать пары во время горения. Если вы этого не сделаете на этом этапе провода не будут правильно подключаться к электросети при пайке и наушники не работают.Не сжигайте слишком много, иначе вы тоже сделаете провода черный и ломкий. Пусть пламя ненадолго поиграет по проводу (не более пары секунд или около того), а затем выдуйте его. Когда я говорю кратко, я имею в виду , кратко ; ты не стейк готовишь! Если ваши провода станут черными и ломкими, вы их переварили и наверное нужно укоротить кабель и начать заново. (Вы, конечно, можете продолжать укорачивать кабель, но не увлекайтесь, иначе вы сделаете кабель слишком коротким, чтобы его было удобно использовать.)
Отвинтите корпус штекера, и вы увидите три клеммы для трех проводов в вашем кабеле.
Теперь, , прежде чем паять провода, вам нужно пропустить кабель через верхнюю (пластиковую) часть вилки (другими словами, крышку), чтобы потом его можно было снова прикрутить к металлическому основанию. Очень легко забыть этот шаг — и если вы все же забудете, вам придется снова отсоединить провода и повторить процесс, который (поверьте мне) очень раздражает.
Если вы знаете, как «залудить» оголенные провода, неплохо сделать это сейчас. Лужение означает легкость Покройте оголенные кабели припоем, чтобы они лучше стыковались и электрический контакт. Вот хорошее описание лужения.
Также, прежде чем паять, запомните золотое правило: пайка — это не то же самое, что сварка. Припой — это не металлический клей: в отличие от сварки, он предназначен для обеспечения хорошего и надежного электрического соединения, а не для склеивания двух металлов. Перед пайкой очень важно выполнить хорошее механическое соединение между проводами и выводами (проткнув провода через отверстия и пару раз обернув их).
На этом этапе, если хотите, вы можете проверить свою проводку. Вставьте наушники в музыкальный проигрыватель и вместе с проводами прикоснувшись к контактам, посмотрите, слышите ли вы стерео. Вам нужно будет очень плотно прикасаться проводами к контактам. Вы можете услышать «мерцание» или потрескивание, когда вы покачиваете провода на контактах, но не волнуйтесь — это должно исчезнут, когда вы плотно припаяете их на место. Если вы ничего не слышите, вы можете проверить, правильно ли подготовлены, залужены и правильно ли подключены провода.
Теперь вы можете припаять три провода к трем клеммам. В провод заземления медного цвета (показан оранжевым на схеме) идет к большому внешнему зажиму (который часто соединяется с кабельным зажимом вверху). Зеленый провод идет к центральной клемме. Красный провод идет к оставшейся клемме. Итак, с заменой вилки, подобной той, что на фотографиях, вы должны подключить ее, как показано ниже: заземляющий провод (оранжевый) идет к большому нижний терминал, зеленый провод идет к терминалу слева, а красный провод идет к тому, что справа.(Но учтите, что у вашей вилки контакты могут быть в другом положении, чем у меня!)

Может быть довольно сложно поддерживать такой маленький штекер во время пайки. Но что бы ты ни делайте, НИКОГДА не прикасайтесь к нижней части вилки разъема во время пайки его верхней части. : тепло пройдет через электрические контакты примерно за секунду и обожжет ваши пальцы. Я знаю — я делал эту ошибку не раз! Либо используйте тиски, либо какой-либо другой способ надежно прикрепить вилку к старому столу (например, большой зажим Bulldog).Вы можете импровизировать разными способами, но убедитесь, что ваш новый штекер полностью безопасен и неподвижен, прежде чем вы подумаете о пайке: если он двигается как вы паяете, или пока припой остывает, вы получите «холодное соединение» (плохое и ненадежное соединение).

Фото: Если у вас нет тисков, вы можете импровизировать! Я обычно использую одну или несколько больших зажимов для зажима то, что надежно припаяю к старой столешнице. Ключевые моменты здесь: 1) Паяемый элемент должен быть надежно закреплен. он не двигается при прикосновении; 2) Вы должны убедиться, что у вас достаточно свободного пространства вокруг предмета для пайки утюгом снизу или сбоку.Вот почему я использовал здесь три зажима вместо одного; 3) Нельзя прикасаться к металлическому зажиму, удерживающему паяемый предмет, потому что он тоже будет поглощать достаточно тепла, чтобы обжечь вас; 4) Припой может стекать вниз, а металлические зажимы оставлять следы, поэтому не делайте этого на своем лучшем обеденном столе.

Если вы перепутаете красный и зеленый провода, ваши наушники будут работать, но левый и правый каналы будут переключены. Иногда бывает трудно понять, правильно ли вы это сделали. Один способ проверить это слушать музыку, которая, как вы знаете, играет определенные отрывки или инструменты в основном на левый или правый канал с динамиками или другими телефонами.(Если гитарное соло Слэша звучит в вашем левом ухе до того, как паять, вы хотите, чтобы оно было в левом ухе. и потом.) Затем проверьте свою работу, послушав ту же музыку с ваши отремонтированные телефоны.
Если вы действительно хотите быть уверенным в своей стереосистеме, вы можете проверить левый и правый каналы с помощью этого небольшого звукового тестера, который я сделал. Вначале в обоих наушниках вы услышите короткое звуковое сообщение. Тогда вы должны услышать извлеченную ноту только в левом наушнике, а затем ноту только в правом наушнике.
Ваш браузер не поддерживает аудио элементы.

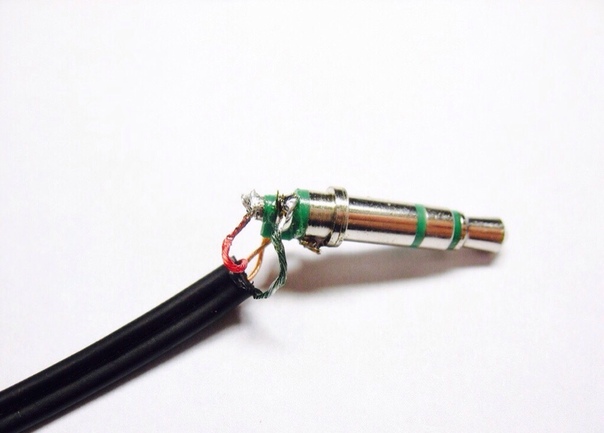

Когда пайка закончена, аккуратно поместите все три припаянных провода в зажим в верхней части вилки и плотно обожмите его плоскогубцами. Это защищает паяные соединения и предотвращает их поломку, когда вы тянете за кабель.
Есть один последний непростой шаг. Возможно, вам придется сдвинуть все паяные соединения вместе к центру, чтобы они плотно вошли внутрь случай когда опять облажались.Важно убедиться, что три провода хорошо удалены друг от друга, когда они спаяны и сдвинуты вместе. Если они где-нибудь коснутся, вы либо потеряете звук в один или оба наушника или получить моно вместо стерео. Если вы столкнулись с этой проблемой и вы не можете это исправить, попробуйте обернуть небольшое количество изоляционной ленты вокруг или между проводами так что даже если они прикоснутся, они не смогут установить электрическое соединение.
Прикрутите крышку, проверьте свои наушники, и вы должны быть приятно удивлены!
Если они не работают, то почему? Если вы уверены, что с пайкой все в порядке, проблема, вероятно, в том, что недавно припаянный провода соприкасаются внутри вилки.Так что открутите вилку и попробуйте свои наушники с кабелями, слегка отведенными друг от друга. Если теперь они работают, вы должны убедиться, что кабели не прижаты друг к другу внутри вилки. Вы всегда можете использовать немного изолента, чтобы держать их отдельно. В качестве альтернативы вы можете покрыть паяные соединения термоусадка, но с проводами это сложный процесс это небольшое и не то, что я когда-либо считал необходимым делать.
Если ваша пайка неисправна, вы всегда можете отсоединить кабели и попробовать снова.Очистите штекер, расплавив старый припой паяльником, немного укоротите кабель и повторите описанный выше процесс.

Ремонт путем соединения двух сломанных пар наушников

Если у вас есть две сломанные пары наушников, вы можете соединить их вместе, чтобы сделайте одну рабочую пару — и это сделать намного проще, чем добавить новый штекер. Предположим, у одной пары сломанный разъем, а у другой сломанные наушники. Просто перережьте провода из обеих пар пополам (или где угодно) и присоедините рабочую часть наушников одной пары к рабочей части разъема другой пары.Вам нужно будет разрезать, зачистить и подготовить провода как Я описал выше, и вам также необходимо правильно сопоставить провода от одной пары наушников с проводами в другую пару (что может быть сложно, если они разного цвета) перед пайкой. Также вам нужно будет закрыть паяные соединения термоусадочной лентой или изоляционной лентой. чтобы оголенные провода не касались и не замыкались. В качестве альтернативного ремонта (примерно по тем же принципам) купите себе удлинительный кабель для наушников и вместо этого припаяйте его к сломанным наушникам.

Фото: Припой — это не клей. Прежде чем спаять две пары сломанных наушников вместе, убедитесь, что вы очистили оголенные провода и плотно скрутили их вместе, чтобы получилось прочное механическое соединение (такое, которое нелегко развести). Когда вы паяете такое соединение, нагрейте его снизу и нанесите припой сверху, чтобы он стекал в соединение, как вода, впитывающаяся в губку. После того, как вы применили изоляцию, вы можете усилить соединение, если хотите: оберните вокруг него какой-то прочный провод, а затем добавьте дополнительную изоляцию сверху.

Крепление кабеля на конце наушников

Это намного сложнее, чем просто заменить штекер, но это по сути та же операция. Даже если только один наушник или наушник сломан, вам действительно следует отрезать кабель от наушников или наушники, укоротите их настолько, насколько вам нужно, а затем отремонтируйте и телефоны. Если этого не сделать, у вас будет один из стерео проводов. немного короче и пропускает немного больше тока, чем другой и это может повредить как ваши наушники, так и все, к чему они подключены.То, как именно вы разбираете наушники или вкладыши, зависит от от бренда к бренду. Взгляните на нашу основную статью о наушники для некоторых справочных фотографий, которые могут помочь.

Что делать, если в вашем кабеле больше проводов?

Трех- и четырехпроводные кабели для наушников являются наиболее распространенными, но вы можете открыть свой и найди еще больше проводов внутри; Не известны наушники с пятью или шестью кабелями. Если ваши наушники имеют более трех или четырех проводов, обычно есть два объяснения:

Если у вас есть пара обычных наушников или вкладышей и пяти- или шестипроводной кабель, наиболее очевидным объяснением является то, что некоторые провода не используются: по какой-то причине производители использовали многожильный кабель, но подключил только три или четыре провода.В этом случае вам нужно будет использовать мультиметр (или методом проб и ошибок), чтобы определить, какой из проводов вам нужно подключить. Если повезет, вы сможете открыть вкладыши или наушники на стороне прослушивания, чтобы узнать, какие провода куда подключены и передают звуковые сигналы; Затем вы можете выяснить, что вам нужно сделать на конце разъема jack. Если вы не можете этого сделать, потому что ваши наушники отлиты в форму или их невозможно открыть, ваши возможности будут более ограниченными. Работа усложняется тем, что разные производители используют разные (и совершенно произвольное) цветовое кодирование их проводов, поэтому я, к сожалению, не могу дать никаких общих советов.Лучший совет — набрать «6-проводной кабель для наушников», а затем название ваших наушников или наушников в поисковой системе и надеяться, что кто-то разместил подробности на форуме.

Другая ситуация, когда вы можете найти более трех или четырех проводов, — это использование более сложной гарнитуры. со встроенным микрофоном или чем-то вроде наушников с шумоподавлением. К сожалению, это еще один случай, когда вам придется полагаться на мультиметр и / или метод проб и ошибок.

Спасибо

Большое спасибо всем, кто прислал отзывы и предложения, чтобы помочь мне улучшить эти инструкции.Надеюсь, они работают и на вас!

Как правильно заделать кабель динамика Naim NAC A5 двойными банановыми штекерами Naim Hifi Gear

В качестве нового дилера Naim летом 2013 года мы впервые столкнулись с акустическим кабелем Naim NAC A5 совсем недавно.

NAC A5 белый, также доступен черный

Он высоко ценится аудиофилами Naim и рекомендуется для использования с аудиосистемами Naim, так как обеспечивает идеальное сочетание электрического сопротивления, емкости и индуктивности для получения наиболее музыкально удовлетворительного результата от продуктов Naim, будь то Nait 5Si, Naim Uniti Nova или даже мощный усилитель мощности NAP 250.

NAC A5 работает наилучшим образом, когда подключается к собственным уникальным паяемым двойным банановым штекерам Naim на конце кабеля усилителя. Одинарные банановые штекеры Chord 4 мм хорошего качества, а теперь и омические штекеры Chord являются фаворитами для оконечной заделки динамиков и крепятся припоем. Фактически, в данном случае мы делаем кабель динамика для подключения к динамику Naim Ovator S-400, поэтому мы заканчиваем кабель динамика на конце динамика двойными банановыми штекерами Naim.

Двойной банановый штекер Naim

Одним из наиболее сложных аспектов кабеля является аккуратная пайка жил к двойным банановым штекерам Naim, поэтому здесь мы подробно расскажем об обучении заделке кабеля, которое мы получили от самих Naim, чтобы вы, домашние мастера, могли получить фору. NAC A5 доступен с черной или белой изоляционной рубашкой на ваш вкус или оформление — он также довольно жесткий и устойчив к аккуратному сгибанию, поэтому вам нужно проявить терпение при установке финишных кабелей, особенно если вы хотите, чтобы они были плотно прилегает к плинтусам.

В идеале вам потребуются следующие инструменты, чтобы выполнить работу с относительной легкостью: —

Инструмент для зачистки проводов
кусачки
нож stanley
миниатюрные тиски
Ручной инструмент для помощи сторонним лицам
Паяльник с регулируемой температурой (минимум 50 Вт)
влажная губка
Припой диаметром 1 мм
красный и черный термоусадочный, диаметр 7 мм
термофен
прожектор

Основные инструменты для работы

Сначала начните с измерения необходимой длины кабеля — в идеале оба участка должны быть одинаковой длины для стереосистемы, чтобы обеспечить наилучшее качество звука.

Naim NAC A5 — это чувствительный к направлению кабель — стрелка указывает на динамики

Обратите также внимание на то, что NAC A5 является направленным кабелем, на что указывает стрелка на изоляционной оболочке — эта стрелка указывает на конец кабеля с громкоговорителем, следовательно, другой конец должен быть подключен к усилителю Naim / потоковому универсальному устройству Единая система. Все идет нормально.

Сначала мы установим двойные банановые штекеры Naim, которые будут подключаться ко всем усилителям Naim (за исключением NAP100).

зачистка NAC A5 готов к банановой пробке

Возьмите один из отрезков NAC A5 и вырежьте 10-миллиметровый кусок изоляционной ленты между двумя проводниками и зачистите концы каждой жилы на 10 мм.

Удерживайте двойную банановую вилку в небольших тисках, как показано, ориентируя пазы каждой банановой вилки по диагонали, как показано.

Установите температуру припоя на 400 градусов C.

С помощью горячего (примерно 400 ° C) луженого паяльного наконечника приставьте его длину к неизолированным медным жилам NAC A5 и пазу в 4-миллиметровом выводе двойного бананового штекера Naim и вставьте хорошее количество припоя и подождите, пока он протечет через стык.

Припаивание медных жил NAC A5 к двойному банановому разъему

Повторите это с плюсовыми проводами кабеля.

Паяный шов должен быть блестящим и без медных жил.

Сформируйте изолированные кабели, выходящие из двойной банановой вилки, так, чтобы они чисто прошли через выходной зазор в вилке.

Кабель плотно прилегает к корпусу после того, как крышка сдвоенного бананового штекера прикручена на место.

Теперь прикрутите изолирующую крышку к паяным выводам — крышка не должна изгибаться при полном завинчивании.

Если вы используете громкоговорители Naim, вы можете установить двойные банановые штекеры Naim на конец кабеля NACA5 для громкоговорителей.

Однако, если вы используете динамики сторонних производителей, то стандартные позолоченные 4-миллиметровые банановые штекеры Chord являются идеальным решением.

Чтобы установить банановые штекеры Chord, снова аккуратно удерживайте кабель NAC A5 в тисках, затем припаяйте банановый штекер Chord 4 мм к отрицательному и положительному шлейфам — затем проведите красную термоусадку через положительное плечо банановый штекер и черный термоусадочный элемент через нижнее плечо бананового штекера. С помощью теплового пистолета осторожно усадите термоусадочную пленку, пока она не станет плотной и аккуратной.

Ориентация двойных банановых штекеров Naim с кабелем NAC A5 и задней панелью или усилителем мощности Naim — обратите внимание на POS на внешней стороне каждого штекера

Вот (грубая и готовая!) Диаграмма ориентации кабеля / вилки, которую мы набросали на верстаке в мастерской, чтобы помочь нам запомнить правильную ориентацию двойных банановых вилок Naim и кабеля динамика NAC A5, когда они подключены к усилителю мощности Naim. нет — полезно это IS !

Для получения наилучших звуковых результатов Naim NAC A5 необходимо много прожигать, лучше всего позволить ему передавать звук между усилителем и динамиками в течение 48 часов, прежде чем начнется серьезное прослушивание.
