Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:
  • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
  • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
  • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества
  • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
  • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
  • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
  • Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент
Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств.
  • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
  • Далее, на поверхности стены производится разметка.
  • Коронками нужного размера сверлятся отверстия для монтажа коробок.
  • Выдалбливается ниша, если проводка планируется скрытого типа.
  • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
  • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
  • Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

  • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
  • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
  • Сначала определяют фазу от распределительного щита, отключают питание.
  • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
  • Нулевой проводник соединяют с одним из выводов розетки.
  • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
  • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

  • От главного электрического щита в распредкоробку прокладывается кабель питания.
  • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
  • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
  • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
  • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
  • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

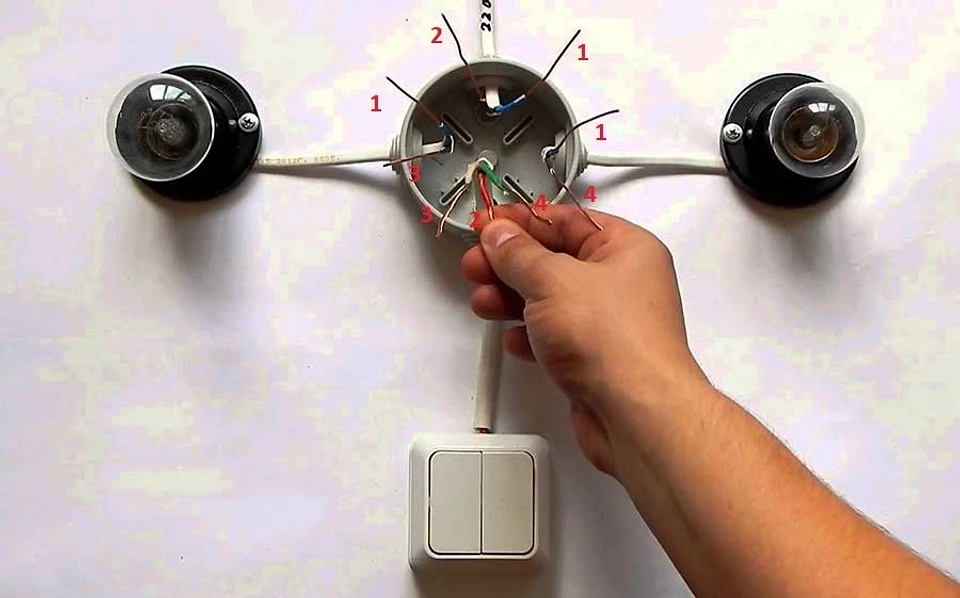

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

  • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
  • Провод заземления и ноля из распределительного щита соединяют на розетке.
  • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
  • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
  • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
  • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
  • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Как подключить розетку и выключатель в одном блоке вместо старого выключателя?

22.12.2016

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках.

В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер.

Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены.

Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки.

Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике.
    Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.
  • В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.
  • В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет.

Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Источник: https://YaElectrik.ru/elektroprovodka/rozetka-s-vyklyuchatelem-v-odnom-korpuse

Схема подключения блока выключателей с розеткой

  • Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
  • В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.
  • По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв. мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

  1. Вот схема 2 варианта:
  2. Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.
  3. Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Источник: http://zametkielectrika.ru/blok-vyklyuchatelej-s-rozetkoj/

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал.

Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку.

Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке.

Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi.

Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке.

Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме



Источник: https://ProFazu.ru/provodka/ustanovochnye/kak-podklyuchit-vyklyuchatel-ot-rozetki.html

Подключение трехклавишного выключателя в блоке с розеткой и без нее

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3. Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата. Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Источник: https://domikelectrica.ru/podklyuchenie-trexklavishnogo-vyklyuchatelya-v-bloke-s-rozetkoj-i-bez-nee/

Ответ на консультацию: проблема с заменой старого трехклавишного выключателя с розеткой

Вопрос от Владимира:

Добрый день Александр!! Очень интересный материал и всё доходчиво. Я прошу вашего совета, как быть, когда фаза в двух проводах?? Сегодня сломался старый выключатель практически такой, как на вашей схеме, но только не было подключения к розетке. Кухня, туалет, ванна. Идёт фаза ноль на кухню, отдельно туалет ванная.

Дом старый, хрущёвка. И выключателю много лет. Так вот, стал проверять, как обычно фазу и ноль. На двух верхних выключателях (туалет, ванная трёхжильный провод и две фазы и ноль). Хочу заменить выключатель тоже на трёхклавишный,но не могу понять, как их соединить. Если не понятно моё объяснение могу выслать фото.

Ответ:

Эту статью пишу спустя некоторое время после решения вопроса Владимира. Мне дистанционно удалось понять как у него все подключено и подсказать как заменить старый блок выключателей. Я решил опубликовать решение этой консультации, так как ко мне часто приходят вопросы с подключением таких трехклавишных выключателей и эта информация сможет кому-нибудь пригодится.

Я получил от Владимира фото и потом говорил ему что и как проверить, чтобы я сам смог дистанционно понять его схему. Итак, как у нас с Владимиром это было!

Вот на фото ниже представлен его старый блок выключателей с розеткой. Это типичный вариант советского выключателя, который до сих пор стоит в тысячах квартирах нашей необъятной родины.

Вот без крышки…

А это уже контакты с подключенными проводами…

Оказывается у Владимира верхние два выключателя подключены 3-х жильным проводом, а нижний 2-х жильным. Розетка подключена не была. После прочтения моей статьи, Владимир начал искать с помощью отвертки-индикатора фазный проводник. Оказалось что у него их три, то есть индикатор на отвертке светиться от трех проводов. Смотрите фото ниже — это провода «1», «2» и «6».

В принципе такого не должно быть и мы начали думать как тут все подключено.

Если верхних два выключателя и один нижний выключатель подключены двумя разными проводами, то будет правильным если к ним будет приходить всего два фазных проводника. Один на контакт «4» (см. фото выше) и черной перемычкой от него фаза должна передаваться на контакт «3». Второй фазный проводник должен приходит на любой контакт «5» или «6» нижнего выключателя.

По нижнему выключателю вопросов вроде нет, а вот по двум верхним был. Как это фаза приходит на контакты «1» и «2»? Тут при замыкании клавиш фазы должны встречаться на соединенных перемычкой контактах «3» и «4». Как тогда работает освещение?

На самом деле тут оказалось, что выключатели рвут не как положено фазный провод, а нулевой. Тогда почему светится индикатор отвертки и показывает наличие фазы на трех проводах «1», «2» и «6». Ведь фаза идет сразу на светильники и к выключателю не имеет ни какого отношения.

Кстати, Владимир, хотел на место большого блока установить вот такой 3-х клавишный выключатель. Для того чтобы это реализовать ему пришлось проявить смекалку и мастерство, и у него сделать это получилось.

Я пишу Владимиру следующее:

Владимир, конечно у нас все получится.

У вас выключателями рвется «ноль», а не фаза. Это конечно не правильно, но много где так сделано. Убедиться в этом можно следующим образом. При включении света в любом помещении фаза на контакте данного выключателя должна пропасть, т.е. огонек на отвертке-индикаторе не будет светиться.

Также можно выкрутить лампочку из патрона и на контакте выключателя «фаза» тоже исчезнет. Проверьте это. Если вы везде включите свет или выкрутите все лампы, то на проводах «1», «2», «6» не должно быть фаз. В таком случае схема подключения нового 3-х клавишного выключателя будет следующей. На общий контакт подключаем провод «4» или «5».

Это будет общий приходящий «ноль» на блок выключателей. Проводами «1», «2», «6» «ноль» будет уходить к светильникам.

Почему светится огонек в выключателе если им рвется ноль? Все просто. На один контакт светильника пришла «фаза». Далее она переходит на лампочку, проходит через ее нить накаливания и через другой контакт в патроне уходит на выключатель. Если выкрутить лампу, то цепь разомкнется и на выключателе не будет фазы. Попробуйте проверить отверткой-индикатором этот вариант.

На фото ниже на обратной стороне нового выключателя я нарисовал его схему и подписал контакты номерами проводов со старого выключателя, чтобы объяснить какой провод и куда подключать.

В итоге у Владимира все получилось и он прислал мне следующее письмо:

Уважаемый Александр!! Хочу выразить огромную благодарность за ваше внимание и отзывчивость и сказать простое человеческое СПАСИБО!! Всё получилось, всё собрал, как вы советовали. И вот теперь сдаю работу учителю. (Супруга моя мою работу уже приняла).

Высылаю вам скриншот моей работы. Ещё раз огромное спасибо. Уверен, что вы своими советами и консультациями делаете великое дело. Когда тебя уважают за хорошие дела,то в жизни всё будет хорошо. Удачи Вам и всего доброго. До свидания с уважением Владимир.

А Владимиру я тоже хочу сказать спасибо за его добрые слова.

Всем удачи и помните, что у вас все получится! Спасибо!

Источник: http://sam-sebe-electric.ru/rozetki-i-vyklyuchateli/130-otvet-na-konsultatsiyu-problema-s-zamenoj-starogo-trekhklavishnogo-vyklyuchatelya-s-rozetkoj

Как из выключателя сделать розетку

Меняем розетку на выключатель

При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

Итак:

  • Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
  • Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
  • Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой.

Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение.

Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

На фото представлена возможная схема подключения в распределительной коробке

  • На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
  • Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
  • Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
  • Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
  • Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
  • Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Итак:

  • Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
  • Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
  • В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов.

Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

  • Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
  • Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
  • Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
  • Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
  • Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение.

А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус.

Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Вывод

Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.

Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.

А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.

Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/iz-vyklyuchatelya-sdelat-rozetku-kak-162

как правильно установить электрический выключатель своими руками

Одной из самых важных домашних работ является монтаж розеток и выключателей. И на первый взгляд, казалось бы, всё просто. Но здесь могут возникнуть некоторые сложности. В первую очередь устройство должно быть безопасным для детей. Кроме этого, зачастую могут возникать электромагнитные помехи, которые необходимо подавлять установкой специальных фильтров. Если установить розетку правильно, то такие фильтры не понадобятся.

Важные нюансы

При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Только при их соблюдении обеспечивается безопасность и качественная установка. Перед тем как приступать к работе, необходимо выключить электричество во всём здании или квартире. То есть после выключения света делаются все операции, такие как выбивание штроб, высверливание лунок и отверстий, прокладка кабеля и подключение его к розетке. Только потом подаётся электричество для проверки работоспособности системы.

Каждый провод перед подключением проверяется фазоуказателем. Выполняя монтажные работы, нужно помнить, что напряжение может появиться в любой момент, поэтому преждевременная проверка провода на наличие напряжения очень важна. Также важно не трогать оголённые провода при установке.

В случаях, когда внезапно ударило током, следует помнить, безопасность в первую очередь зависит от скорости и реакции рабочего. При этом человек может получить такие ушибы:

  • за 0,2 секунды (средняя скорость реакции) — вызывает неприятные ощущения;
  • за 1 секунду — дрожь, болезненные ощущения и озноб, которые без своевременной медицинской помощи могут усилиться, потребуется госпитализация;
  • за 10 секунд — фибрилляция сердечной мышцы, обморок (без госпитализации заканчивается в основном летальным исходом).

В связи с этим необходимо вовремя реагировать не только человеку, которого ударило током, но и окружающим. Лучше сразу оттянуть на себя рабочего. Но нужно помнить, что таким образом можно взять на себя часть удара.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

  1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
  2. Два контакта — плюс и минус (заземление).
  3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене. Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Разновидности устройств

Как розетки, так и выключатели могут быть одинарными, двойными или тройными. Но последние пользуются не такой популярностью, как первые два варианта. Они объединены в один массив, имеют общую крышку и подрозетник. Розеточная группа — несколько розеток, установленных в один ряд. Для монтажа модуля (массива) розеток или розеточной группы используется обычный подрозетник.

Кроме этого, устройства могут обладать и другими дополнениями. К примеру, разъёмами для подключения интернета, телевидения, стационарного телефона, установкой таймера, датчика, который отключает плюсовой контакт при прикосновении к розетке и тому подобное. Розетка или выключатель, как правило, монтируются в специальный монтажный короб, который преждевременно устанавливается в проделанную дыру в стене.

Модель «выручалочка»

Простая и удобная современная модель накладной розетки. У неё есть множество преимуществ, но также можно отметить и недостатки.

Модель «выручалочка» позволяет:

  1. Полностью заменить розетку и подрозетник при необходимости, при этом декоративное покрытие стены не портится, поскольку крышка полностью закрывает крепёжную накладку.
  2. Заменить старые розетки на устройства стандарта «евро» не будет сложной задачей, к тому же не нужно снимать подрозетник и портить декоративное покрытие.
  3. Используя специальный подрозетник, можно устанавливать устройства и в гипсокартонное покрытие повышенной прочности и надёжности.
  4. С этим же подрозетником их можно монтировать в деревянные стены. Если возникнет дуга, то произойдёт замыкание через металлическую обойму, и дальше она не будет распространяться.

Европейские аналоги

Если сравнивать фактор потребительской потребности, то модель «выручалочка» является не самым лучшим вариантом. Противоположностью по этим характеристикам является устройство с выдвижными розетками. Оно очень быстро набирает популярность в странах Евросоюза.

Хотя с другой стороны, такое устройство имеет низкий уровень безопасности, поскольку из-за монтажа в стене полностью всего устройства участились случаи возгорания. Хотя и розетка является удобной, так как она не портит интерьер помещения, а при необходимости вытягивается, но это больше маркетинговый ход, чем полезная функция.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских

Как подключить блок розетка-выключатель в одном корпусе: схема и последовательность действий

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Подключение совмещённой розетки и выключателя: основные варианты

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

  1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
  2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
  3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

  • при необходимости можно легко перенести блок в другое место, при этом не нужно прокладывать две отдельных проводки;
  • нет необходимости по отдельности вымерять высоту установки розетки и выключателя, так как оба устройства совмещены в одном корпусе;
  • благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
  • совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента, вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

  1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
  2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
  3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
  4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
  5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
  6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
  7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

  1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
  2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
  3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
  4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
  5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
  6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

  1. Принципиальная схема подключения совмещённого устройства подразумевает прокладку пяти проводников из распределительного короба к спаренной электрической системе.
  2. Заземляющую жилку и нулевой провод из распределительного щитка нужно подключать только к розетке.
  3. Для подачи фазы на спаренный выключатель в коммутирующем блоке предусмотрена специальная перемычка.
  4. Свободные две жилки подключают к двум коммутирующим контактам выключателя, через который будет происходить подача фазы к осветительным приборам в туалете и ванной.
  5. В распределительном коробе делают скрутки проводов, подающих фазу через коммутатор и свободных жилок, идущих на патроны лампочек в ванной комнате и туалете.
  6. Нулевые провода, а также заземление от осветительного прибора берут в распределительной коробке путём скручивания оголённых концов со скрутками, предназначенными для подключения розетки.
  7. Если понадобиться изменить последовательность клавиш, подающих напряжение на лампочки в туалете и ванной, необходимо поменять местами жилки на коммутирующих контактах выключателя.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Настройка IP-адреса коммутатора и шлюза по умолчанию

Содержание

Настройка IP-адреса коммутатора и шлюза по умолчанию

Общие сведения о том, как работают интерфейсы управления коммутатором

Общие сведения о том, как работает автоматическая настройка IP

Обзор автоматической конфигурации IP

Общие сведения о DHCP

Понимание RARP

Подготовка к настройке IP-адреса и шлюза по умолчанию

IP-адрес по умолчанию и конфигурация шлюза по умолчанию

Настройка IP-адреса внутриполосного (sc0) интерфейса

Настройка IP-адреса интерфейса управления Ethernet (me1)

Настройка шлюзов по умолчанию

Настройка интерфейса SLIP (sl0) на консольном порту

Использование DHCP или RARP для получения конфигурации IP-адреса

Обновление и освобождение IP-адреса, назначенного DHCP


Настройка IP-адреса коммутатора и шлюза по умолчанию

В этой главе описывается, как настроить IP-адрес, маску подсети и шлюз по умолчанию на коммутаторах локальной сети предприятия Catalyst.

Примечание Полную информацию о синтаксисе и использовании команд, используемых в этой главе, см. В Справочнике по командам коммутаторов Catalyst серии 4500, Catalyst 2948G, Catalyst 2948G-GE-TX и Catalyst 2980G .

Данная глава состоит из следующих разделов:

• Понимание того, как работают интерфейсы управления коммутатором

• Понимание того, как работает автоматическая IP-конфигурация

• Подготовка к настройке IP-адреса и шлюза по умолчанию

• IP-адрес по умолчанию и конфигурация шлюза по умолчанию

• Настройка IP-адреса внутриполосного (sc0) интерфейса

• Настройка IP-адреса интерфейса управления Ethernet (me1)

• Настройка шлюзов по умолчанию

• Настройка интерфейса SLIP (sl0) на консольном порту

• Использование DHCP или RARP для получения конфигурации IP-адреса

• Обновление и освобождение IP-адреса, назначенного DHCP

Общие сведения о том, как работают интерфейсы управления коммутатором

Коммутаторы Catalyst 4500 series, Catalyst 2948G, Catalyst 2948G-GE-TX и Catalyst 2980G имеют три интерфейса управления:

• Внутриполосный интерфейс (sc0)

• Интерфейс SLIP (s10)

• Интерфейс управления Ethernet (me1)

Интерфейс внутриполосного управления (sc0) подключен к коммутационной матрице и участвует во всех функциях обычного порта коммутатора, таких как связующее дерево, протокол обнаружения Cisco (CDP) и членство в VLAN.Интерфейсы внеполосного управления (me1 и sl0) не подключены к коммутационной матрице и не участвуют ни в одной из этих функций.

Когда вы настраиваете IP-адрес, маску подсети и широковещательный адрес (и когда вы настраиваете членство в VLAN на интерфейсе sc0) интерфейса sc0 или me1, вы можете получить доступ к коммутатору через Telnet или SNMP. При настройке интерфейса SLIP (sl0) вы можете установить соединение точка-точка с коммутатором через консольный порт с рабочей станции.

Весь IP-трафик, генерируемый коммутатором (например, сеанс Telnet, открытый от коммутатора к хосту), пересылается в соответствии с записями в таблице IP-маршрутизации коммутатора. Для межподсетевого взаимодействия необходимо настроить хотя бы один шлюз по умолчанию для интерфейса sc0 или me1. Таблица IP-маршрутизации коммутатора используется для пересылки трафика, исходящего только от коммутатора, а не для пересылки трафика, отправляемого устройствами, подключенными к коммутатору.

Поскольку sc0 и me1 — два разных интерфейса, они потенциально могут иметь дублирующиеся IP-адреса или перекрывающиеся подсети. Поэтому, когда вы вводите команду, которая заставляет sc0 и me1 иметь один и тот же IP-адрес или занимать одну и ту же подсеть, программное обеспечение коммутатора отключает один из интерфейсов.

В большинстве случаев программное обеспечение коммутатора отключает интерфейс sc0 после подтверждения изменения. Однако, когда коммутатор загружается с IP-адресом 0.0.0.0, настроенным на интерфейсах sc0 и me1, интерфейс me1 отключается, чтобы разрешить запросы BOOTP и RARP для широковещательной рассылки интерфейса sc0.

Примечание Когда коммутатор загружается с IP-адресом 0.0.0.0, настроенным на интерфейсах sc0 и me1, интерфейс me1 автоматически отключается программным обеспечением коммутатора. Вас не просят подтвердить изменение, и в этом случае не создаются консольные сообщения или прерывания.

Дублирующиеся IP-адреса и одинаковые подсети разрешены на интерфейсах sc0 и me1, если один из интерфейсов отключен. Неравные подсети не допускаются (например, sc0 с IP-адресом 10.1.1.1 и маской подсети 255.0.0.0 и me1 с IP-адресом 10.1.1.2 и маской подсети 255.255.255.0).

Общие сведения о том, как работает автоматическая настройка IP

В этих разделах описывается, как коммутатор может автоматически получить свою IP-конфигурацию:

• Обзор автоматической конфигурации IP

• Общие сведения о DHCP

• Понимание RARP

Обзор автоматической IP-конфигурации

Коммутатор может автоматически получить свою IP-конфигурацию, используя один из следующих протоколов:

• Протокол динамической конфигурации хоста (DHCP)

• Протокол обратного разрешения адресов (RARP)

Коммутатор выполняет запросы DHCP и RARP, только если IP-адрес интерфейса sc0 установлен в 0.0.0.0 при загрузке коммутатора. Этот адрес используется по умолчанию для нового коммутатора или коммутатора, файл конфигурации которого был очищен с помощью команды clear config all . Запросы DHCP и RARP транслируются только через интерфейс sc0.

Примечание Если задана переменная среды CONFIG_FILE, все файлы конфигурации обрабатываются до того, как коммутатор определит, следует ли транслировать запросы DHCP и RARP. Дополнительные сведения о переменной среды CONFIG_FILE см. В главе 32, «Изменение конфигурации загрузки коммутатора.«

Если оба интерфейса sc0 и me1 не настроены (IP-адрес 0.0.0.0), интерфейс me1 отключается, чтобы позволить коммутатору транслировать запросы на интерфейсе sc0. Если интерфейс me1 настроен, а интерфейс sc0 — нет, запросы не отправляются. Точно так же, если интерфейс sc0 не настроен, но он отключен, запросы не отправляются.

Общие сведения о DHCP

В версии программного обеспечения 5.2 и более поздних версий коммутатор может получать IP-адрес и другую информацию о конфигурации IP с помощью DHCP.

Существует три метода получения IP-адреса от DHCP-сервера:

• Назначение вручную — администратор сети сопоставляет MAC-адрес коммутатора с IP-адресом на DHCP-сервере.

• Автоматическое выделение — коммутатор получает IP-адрес при первом контакте с DHCP-сервером. Адрес постоянно назначен коммутатору.

• Динамическое размещение — коммутатор получает «арендованный» IP-адрес на определенный период времени. IP-адрес аннулируется в конце этого периода, и коммутатор передает адрес. Коммутатор должен запросить другой IP-адрес.

Помимо IP-адреса интерфейса sc0, коммутатор может получить маску подсети, широковещательный адрес, адрес шлюза по умолчанию и другую информацию. Значения, полученные от DHCP, не используются, если присутствуют значения, настроенные пользователем.

Коммутатор передает сообщение DHCPDISCOVER через 1–10 секунд после того, как все порты коммутатора подключены к сети. Коммутатор всегда запрашивает бесконечное время аренды в сообщении DHCPDISCOVER.

Если сервер DHCP или протокола начальной загрузки (BOOTP) отвечает на запрос, коммутатор предпринимает соответствующие действия. Если сообщение DHCPOFFER получено от сервера DCHP, коммутатор обрабатывает все поддерживаемые параметры, содержащиеся в сообщении. В Табл. 3-1 показаны поддерживаемые параметры DHCP.Другие параметры, указанные в сообщении DHCPOFFER, игнорируются.

Таблица 3-1 Поддерживаемые параметры DHCP

Код

Вариант

1

Маска подсети

2

Смещение времени

3

Маршрутизатор

6

Сервер доменных имен

12

Имя хоста

15

Доменное имя

28

Адрес широковещательной передачи

33

Статический маршрут

42

NTP-серверов

51

Срок аренды IP-адреса

52

Перегрузка опции

61

Идентификатор клиента

66

Имя TFTP-сервера


Если от сервера BOOTP получен ответ BOOTP, коммутатор устанавливает IP-адрес внутриполосного (sc0) интерфейса на адрес, указанный в ответе BOOTP.

Если в ответ не поступило сообщение DHCPOFFER или ответ BOOTP, коммутатор ретранслирует запрос, используя экспоненциальный алгоритм отсрочки передачи (время между запросами увеличивается экспоненциально). Если по прошествии 10 минут ответа не будет, IP-адрес интерфейса sc0 останется равным 0.0.0.0 (при условии, что запросы RARP также не будут выполнены).

Если вы перезагрузите или выключите и снова включите коммутатор с IP-адресом, полученным с помощью DHCP или BOOTP, информация, полученная от DHCP или BOOTP, сохраняется.При загрузке коммутатор пытается продлить аренду IP-адреса. Если ответ не получен, коммутатор сохраняет текущий IP-адрес.

Понимание RARP

С помощью RARP вы сопоставляете MAC-адрес коммутатора с IP-адресом на сервере RARP. Коммутатор автоматически получает свой IP-адрес с сервера при загрузке.

Коммутатор отправляет десять запросов RARP после того, как все порты коммутатора находятся в сети. Если ответ получен, коммутатор устанавливает IP-адрес внутриполосного (sc0) интерфейса на адрес, указанный в ответе RARP.

Если ответ не получен, IP-адрес интерфейса sc0 остается равным 0.0.0.0 (при условии, что запросы DHCP также не работают).

Если вы перезагрузите или выключите и снова включите коммутатор с IP-адресом, полученным RARP, информация, полученная от RARP, сохраняется.

Подготовка к настройке IP-адреса и шлюза по умолчанию

Прежде чем настраивать IP-адрес коммутатора и шлюз по умолчанию, получите при необходимости следующую информацию:

• IP-адрес коммутатора (только интерфейсы sc0 и me1)

• Маска подсети / количество битов подсети (только интерфейсы sc0 и me1)

• (Необязательно) Широковещательный адрес (только интерфейсы sc0 и me1)

• Членство в VLAN (только интерфейс sc0)

• Адреса назначения SLIP и SLIP (только интерфейс sl0)

• Тип подключения интерфейса:

– Внутриполосный (sc0) интерфейс

Настройте этот интерфейс при назначении IP-адреса, маски подсети и VLAN интерфейсу внутриполосного управления на коммутаторе.

— Интерфейс Ethernet для внеполосного управления (me1)

Настройте этот интерфейс при назначении IP-адреса и маски подсети для интерфейса Ethernet внеполосного управления на коммутаторе.

–SLIP (sl0) интерфейс

Настройте этот интерфейс при настройке SLIP-соединения точка-точка между терминалом и коммутатором.

IP-адрес по умолчанию и конфигурация шлюза по умолчанию

В Таблице 3-2 показаны IP-адрес по умолчанию и конфигурация шлюза по умолчанию.

Таблица 3-2 IP-адрес коммутатора и конфигурация шлюза по умолчанию по умолчанию

Характерная черта

Значение по умолчанию

Внутриполосный (sc0) интерфейс

• IP-адрес, маска подсети и широковещательный адрес установлены на 0.0.0.0

• Назначен на VLAN 1

Интерфейс управления Ethernet (me1)

• IP-адрес, маска подсети и широковещательный адрес установлены на 0.0,0.0

Адрес шлюза по умолчанию

• Установите 0.0.0.0 с метрикой 0

Интерфейс SLIP (sl0)

• IP-адрес и адрес назначения SLIP установлены на 0.0.0.0

• SLIP для консольного порта не активен (установлен на отсоединить )


Настройка IP-адреса внутриполосного (sc0) интерфейса

Прежде чем вы сможете подключиться к коммутатору по Telnet или использовать простой протокол сетевого управления (SNMP) для управления коммутатором, необходимо назначить IP-адрес либо внутриполосному логическому интерфейсу (sc0), либо интерфейсу управления Ethernet (me1).

Вы можете указать маску подсети ( netmask ), используя количество бит подсети или используя маску подсети в десятичном формате с точками.

Чтобы установить IP-адрес и членство в VLAN внутриполосного (sc0) интерфейса управления, выполните эту задачу в привилегированном режиме:

Задача

Команда

Шаг 1

Назначьте IP-адрес, маску подсети (или количество битов подсети) и (необязательно) широковещательный адрес для внутриполосного (sc0) интерфейса.

установить интерфейс sc0 [ ip_addr [/ netmask ] [ broadcast ]]

Шаг 2

Назначьте внутриполосный интерфейс соответствующей VLAN (убедитесь, что эта VLAN связана с сетью, которой принадлежит IP-адрес).

установить интерфейс sc0 [ vlan ]

Шаг 3

При необходимости поднимите интерфейс.

установить интерфейс sc0 вверх

Шаг 4

Проверьте конфигурацию интерфейса.

показать интерфейс

В этом примере показано, как назначить IP-адрес, указать количество бит подсети и указать назначение VLAN для внутриполосного интерфейса (sc0):

 Консоль> (включить)  установить интерфейс sc0 172.20.52.124 / 29

 Интерфейс sc0 IP-адрес и сетевая маска установлены.

 Консоль> (включить)  установить интерфейс sc0 5

В этом примере показано, как указать назначение VLAN, назначить IP-адрес, указать маску подсети в десятичном формате с точками и проверить конфигурацию:

 Консоль> (включить)  установить интерфейс sc0 5 172.20.52.124/255.255.255.248

 Интерфейс sc0 vlan set, IP-адрес и сетевая маска установлены.

 Консоль> (включить)  показать интерфейс

 sl0: flags = 51

 промах 0.0.0.0 dest 0.0.0.0

 sc0: flags = 63 <ВВЕРХ, ТРАНСЛЯЦИЯ, РАБОТАЕТ>

 vlan 5 inet 172.20.52.124 маска сети 255.255.255.248 широковещательная передача 172.20,52,17

Настройка IP-адреса интерфейса Ethernet (me1) управления

Настройка маршрутизации между VLAN на маршрутизаторе Cisco с помощью Packet Tracer

Пошаговое руководство по настройке маршрутизации между VLAN на маршрутизаторе Cisco или коммутаторах уровня 3. По сути, в VLAN ни один хост не может связываться с хостами в других VLAN. Это означает, что только узлы, являющиеся членами одной VLAN, могут связываться друг с другом. Поэтому, если вы хотите, чтобы хосты ваших VLAN могли взаимодействовать друг с другом, вы должны настроить маршрутизацию между VLAN с помощью маршрутизатора или коммутатора уровня 3.Здесь мы полностью демонстрируем конфигурацию Inter-VLAN с использованием маршрутизатора Cisco и коммутатора уровня 3.

Маршрутизатор, который вы используете для маршрутизации между VLAN, должен быть совместимым и поддерживать Inter-Switch Link (ISL), который является проприетарным протоколом Cisco Systems, и формат кадра IEEE 802.1q для маршрутизации на интерфейсах Fast Ethernet. В Inter-VLAN физический интерфейс Fast Ethernet маршрутизатора разделен на подчиненные интерфейсы для каждой VLAN. Вы можете установить IP-адрес для каждого подчиненного интерфейса для маршрутизации между VLAN.

Настройка маршрутизации между VLAN

Как создать VLAN на коммутаторах Cisco?

Давайте настроим его в лаборатории маршрутизации между VLAN ниже. Загрузите лабораторию маршрутизации Packet Tracer Inter-VLAN для CCNA или создайте собственную.

1. Прежде всего, создайте в коммутаторе две VLAN с именами VLAN A и VLAN B с помощью следующей команды.

 Переключатель> включить
Switch # configure terminal
Введите команды конфигурации, по одной в каждой строке. Закончите CNTL / Z.
Переключатель (config) #vlan 2
Коммутатор (config-vlan) # имя VLAN-A
Переключатель (config-vlan) #vlan 3
Коммутатор (config-vlan) # имя VLAN-B
Коммутатор (config-vlan) #exit

2. ОК, VLAN A и B созданы успешно. Теперь проверьте их с помощью команды « show vlan ».

Настройте маршрутизацию между VLAN

3. Результат вы видите на снимке экрана, VLAN готовы к назначению им портов коммутатора.

Назначение портов коммутатора для VLAN

В этом разделе порты коммутатора разделяются и назначаются VLAN. Перед настройкой маршрутизации между VLAN узел в VLAN может взаимодействовать только в пределах своей собственной VLAN и не достигать других VLAN.Итак, давайте настроим его.

1. Попробуйте назначить порты коммутатора для каждой сети VLAN с помощью следующих команд.

Назначение портов коммутатора VLAN
 Switch (config) #interface fastEthernet 0/2
Switch (config-if) #switchport режим доступа
Switch (config-if) #switchport access vlan 2
Переключить (config-if) #exit
Переключатель (config) #
Коммутатор (config) #interface fastEthernet 0/5
Switch (config-if) #switchport режим доступа
Switch (config-if) #switchport access vlan 2
Переключатель (config-if) #exit

2. Теперь порт FastEthernet 0/2 и FastEthernet 0/5 являются членами VLAN 2 , который назвал VLAN-A . Перейдите к настройке ПК3 и ПК2 на VLAN-B .

3. Давайте назначим диапазон портов для VLAN с помощью команды « interface range ».

 Switch (config) #interface range fastEthernet 0 / 3-4
Switch (config-if-range) #switchport режим доступа
Switch (config-if-range) #switchport access vlan 3
Переключатель (config-if-range) #exit

Примечание: Команда interface range может назначить диапазон интерфейсов для VLAN.Дополнительные сведения о базовой конфигурации VLAN см. В сообщении «Настройка VLAN на коммутаторах Cisco с помощью Cisco Packet Tracer».

Назначьте порты коммутатора VLAN

4. Теперь мы только что выполнили базовую конфигурацию VLAN, такую ​​как создание VLAN и назначение портов коммутатора для VLAN. Давайте включим режим транкинга на порту коммутатора к маршрутизатору, а затем настроим маршрутизацию между VLAN на маршрутизаторе.

Настройка транкинговых портов на коммутаторе

С помощью команды « switch port mode trunk » вы можете настроить транкинг на порту FastEthernet 0/1 на SW1 .Протокол VLAN Trunking Protocol (VTP) позволяет сетям VLAN одновременно передавать свой трафик по физической линии. Подробнее о VTP читайте на сайте Википедии.

Настройка магистральных портов

1. Просто перейдите к интерфейсу FastEthernet 0/1 и введите « switchport mode trunk » , нажмите Enter, чтобы включить транкинг на интерфейсной линии Fa0 / 1 .

 Switch (config) #interface fastEthernet 0/1
Switch (config-if) #switchport режим транка
Переключатель (config-if) #

2. Теперь сети VLAN могут без проблем передавать трафик через FastEthernet 0/1 .

Примечание: Попробуйте включить режим транкинга только для взаимодействия между коммутатором или маршрутизатором. Необязательно включать его на интерфейсе коммутатора к ПК.

Настройка маршрутизации между VLAN на маршрутизаторе Cisco

Наконец, лаборатория готова к настройке маршрутизации между VLAN. Если вы протестируете ПК, они могут проверить связь друг с другом в пределах одной VLAN, но не с другими VLAN.Так что для связи им нужна маршрутизация. Не протоколы сетевой маршрутизации, такие как Статическая маршрутизация или динамическая маршрутизация, например RIP и OSPF . Просто нужна маршрутизация между VLAN, которую вы просто настраиваете в соответствии с пошаговым руководством по маршрутизации между VLAN ниже.

1. Попробуйте назначить IP-адрес маршрутизатору и включите интерфейс, на котором вы хотите настроить маршрутизацию между VLAN.

Маршрутизатор VLAN
 Router> включить
Маршрутизатор # настроить терминал
Введите команды конфигурации, по одной в каждой строке.Закончите CNTL / Z.
Маршрутизатор (конфигурация) #interface fastEthernet 0/0
Маршрутизатор (config-if) #ip-адрес 192.168.10.1 255.255.255.248
Маршрутизатор (config-if) # без выключения

2. Хорошо, IP 192.168.10.1 с маской подсети 255.255.255.248 назначен для физического интерфейса FastEthernet 0/0 .

Примечание: Нам нужен субинтерфейс для каждой VLAN на маршрутизаторе. Подинтерфейс — это виртуальная интерфейсная карта, с помощью которой между VLAN выполняется маршрутизация.

3. Теперь попробуйте создать подинтерфейс для каждой VLAN с помощью команды interface и назначить IP-адрес из другой сети для каждой VLAN. В данном случае я разделил IP-адрес 192.168.10.0/24 на подсети 3 сетей.

 Router (config) #interface fastEthernet 0 / 0.2
Маршрутизатор (config-subif) #
Маршрутизатор (config-subif) #encapsulation dot1Q 2
Маршрутизатор (config-subif) #ip-адрес 192.168.10.9 255.255.255.248
Маршрутизатор (config-subif) #

4. См. Результат « действительно показывает краткое описание интерфейса IP » из области подинтерфейса.

Создание субинтерфейса

Создан виртуальный субинтерфейс FastEthernet0 / 0.2 с IP-адресом 192.168.10.9. Этот подчиненный интерфейс действует как шлюз по умолчанию для VLAN-A с адресом 192.168.10.8/29 .

5. Сделайте то же самое, чтобы создать подчиненный интерфейс и для VLAN-B.

 Router (config) #interface fastEthernet 0 / 0.3
Маршрутизатор (config-subif) #ip адрес 192.168.10.17 255.255.255.248

% Настройка IP-маршрутизации на подинтерфейсе LAN разрешена только в том случае, если
субинтерфейс уже настроен как часть IEEE 802.10, IEEE 802.1Q,
или ISL vLAN.

Маршрутизатор (config-subif) #encapsulation dot1Q 3
Маршрутизатор (config-subif) #ip-адрес 192.168.10.17 255.255.255.248
Маршрутизатор (config-subif) #

6. Все нормально, но вы видите ошибку с красным цветом! Это потому, что мы забыли установить команду encapsulation dot1Q . Перед назначением IP-адреса субинтерфейсу следует установить IEEE 802.1q с командой инкапсуляции .

Наконец, все хосты VLAN могут связываться друг с другом. Это все, что вам нужно для настройки маршрутизации между VLAN в корпоративной сети. Загрузите полную лабораторную работу по маршрутизации между виртуальными локальными сетями Cisco Packet Tracer Lab. Выполните следующие шаги, если вы хотите настроить меж VLAN на коммутаторах уровня 3 или устранить неполадки между VLAN на маршрутизаторах и коммутаторах.

Настройка Inter-VLAN с помощью коммутаторов уровня 3

Работайте так же, просто нужен коммутатор Cisco Layer 3.Чтобы настроить Inter-VLAN на коммутаторе уровня 3, вы должны назначить IP-адрес для VLAN вместо подчиненных интерфейсов. Назначить IP-адрес VLAN легко, достаточно прочитать раздел « Назначение IP-адреса VLAN » в конце этой статьи.

Для настройки маршрутизации между VLAN с использованием коммутаторов уровня 3 маршрутизатор больше не нужен. Вся конфигурация выполняется с помощью переключателя уровня 3.

Устранение неполадок и присвоение IP-адреса VLAN

Поскольку этот пост связан с настройкой маршрутизации между VLAN, мы должны сделать еще кое-что о конфигурации VLAN, например, назначить IP-адрес для VLAN, удаленное управление VLAN с помощью Telnet и некоторые важные команды для устранения неполадок.

Как назначить IP-адрес сетям VLAN?

Чтобы назначить IP-адрес для VLAN, просто перейдите в VLAN и установите IP-адрес, как при назначении IP-адреса интерфейсу маршрутизатора.

 Коммутатор (конфиг) # интерфейс vlan 1
Переключатель (config-if) #ip адрес 192.168.10.4 255.255.255.248
Переключатель (config-if) # без выключения

Проверьте с помощью команды « do show ip interfacerief », получила ли VLAN 1 по умолчанию IP-адрес 192.168.10.4 / 29 или нет.

VLAN 1 по умолчанию — настройка маршрутизации между VLAN

Да, все в порядке. Это может помочь вам удаленно настроить VLAN через Интернет или сеть.

Устранение неполадок при маршрутизации между VLAN

Чтобы увидеть VLAN на коммутаторе, введите команду « show vlan ». Эта команда выведет список всех созданных VLAN в коммутаторе.

Команда « show interface trunk » показывает статус инкапсуляции и транкинга.

« показать интерфейсы fastEthernet 0/1 switchport » отображает состояние конкретного порта коммутатора.Результат смотрите на скриншоте.

Настройка маршрутизации между VLAN — статус инкапсуляции

Хорошо, я думаю, этого достаточно для настройки маршрутизации между VLAN. Я надеюсь, что эта статья о настройке маршрутизации между VLAN окажется для вас полезной, и если у вас возникнут какие-либо проблемы или вопросы относительно этой статьи, задайте их нам в разделе комментариев.

Ch6 Сетевое оборудование, коммутация и флэш-карты маршрутизации

Термин
NIC содержат (n) _____, который передает и принимает сигналы данных.
A. Приемопередатчик данных
B. Порт клавиатуры
C. Антенна
D. Порт мыши
Определение
Термин
Безусловно, самая популярная плата расширения на сегодняшний день — это та, которая использует шину (n) _____.
A. ISA
B. PCIe
C. на плате
D. ExpressCard
Определение
Срок
Что из следующего можно назвать статической VLAN?
А.VLAN на основе MAC-адресов
B. VLAN на основе динамических IP-адресов
C. VLAN на основе портов
D. VLAN на основе статических IP-адресов
Определение
Термин
В самом примитивном виде _____ — это повторитель с более чем одним выходным портом.
A. ступица
B. переключатель
C. основание
D. мост
Определение
Срок
Какой из следующих типов протоколов маршрутизации позволяет маршрутизаторам обмениваться информацией о наилучших путях только с соседними маршрутизаторами?
А.Гибрид
B. Вектор расстояния
C. Все вышеперечисленное
D. Состояние связи
Определение
Срок
Как мосты отслеживают, должны ли они пересылать или фильтровать кадры?
A. Они поддерживают базу данных фильтрации, которая определяет, какие кадры можно фильтровать, а какие следует пересылать, на основе их MAC-адреса назначения.
B. Они сравнивают сетевой адрес входящего кадра с известными адресами в обоих сегментах и ​​фильтруют те, которые не принадлежат ни одному из них.
C. Они удерживают каждый кадр до тех пор, пока он не будет запрошен узлом назначения, после чего мост пересылает данные в правильный сегмент на основе его MAC-адреса.
D. Из каждого полученного кадра они извлекают адреса источника; те кадры, адреса источника которых не принадлежат широковещательному домену моста, фильтруются.
Определение
A.Они поддерживают базу данных фильтрации, которая определяет, какие кадры можно фильтровать, а какие следует пересылать, на основе их MAC-адреса назначения.
Term
Помимо просмотра светодиодных индикаторов и использования заглушки обратной связи для проверки функциональности сетевой карты, вы также можете проверить ее подключение с помощью _____.
A. специальные переключатели
B. простые команды
C.специальное программное обеспечение
D. специальные клиенты
Определение
Термин
Что из следующего отличает коммутаторы от повторяющихся устройств, например концентраторов?
A. Коммутаторы раздельного вещания d

Настройте IP-адрес на коммутаторе

По умолчанию коммутаторы Cisco пересылают кадры Ethernet без какой-либо конфигурации.Это означает, что вы можете купить коммутатор Cisco, подключить правильные кабели для подключения различных устройств к коммутатору, включить его, и коммутатор будет работать правильно.

Однако для управления коммутатором по сети или использования таких протоколов, как SNMP, коммутатор должен иметь IP-адрес. IP-адрес настраивается в рамках логического интерфейса, известного как домен управления или VLAN. Обычно VLAN 1 по умолчанию действует как собственный сетевой адаптер коммутатора для подключения к локальной сети для отправки IP-пакетов.Вот шаги для настройки IP-адреса в VLAN 1:

  1. войдите в режим настройки VLAN 1 с помощью команды глобальной настройки интерфейса vlan 1 .
  2. назначьте IP-адрес с помощью подкоманды интерфейса ip address IP_ADDRESS SUBNET_MASK .
  3. включить интерфейс VLAN 1 с помощью подкоманды интерфейса no shutdown .
  4. (необязательно) используйте команду глобальной конфигурации ip default-gateway IP_ADDRESS , чтобы настроить шлюз по умолчанию.
  5. (Необязательно) Добавьте команду глобальной конфигурации ip name-server IP_ADDRESS для настройки DNS-сервера.

Вот простой пример сети:

У нас есть простая сеть из хоста и коммутатора. Мы можем назначить коммутатору IP-адрес для включения IP-связи между двумя устройствами:

 SW1 (config) #int vlan 1
SW1 (config-if) #
SW1 (config-if) #
SW1 (config-if) #ip-адрес 10.0.0.2 255.0.0.0
SW1 (config-if) # нет выключения

SW1 (config-if) #
% LINK-5-CHANGED: Интерфейс Vlan1, состояние изменено на up

% LINEPROTO-5-UPDOWN: Линейный протокол на интерфейсе Vlan1, состояние изменено на

Чтобы проверить IP-адрес, установленный на коммутаторе, мы можем использовать команду show int vlan 1:

 SW1 # show int vlan 1
Vlan1 включен, протокол линии работает
Аппаратное обеспечение - это интерфейс ЦП, адрес 0030.a3e8.6b3c (bia 0030.a3e8.6b3c)
Адрес в Интернете: 10.0.0.2/8
....

Мы можем проверить, что хост может подключиться к коммутатору, используя свой IP-адрес, отправив эхо-запрос с хоста A:

 C: \> ping 10.0.0.2

Пинг 10.0.0.2 с 32 байтами данных:

Ответ от 10.0.0.2: байты = 32, время <1 мс TTL = 255
Ответ от 10.0.0.2: байты = 32, время <1 мс TTL = 255
...

Коммутация и маршрутизация 3-го уровня MS

  1. Последнее обновление
  2. Сохранить как PDF
  1. Поддерживаемые модели
  2. Инициализация маршрутизации уровня 3
  3. Настройка дополнительных интерфейсов уровня 3
  4. Настройка статических маршрутов
  5. Редактирование существующего интерфейса уровня 3 или статического маршрута
  6. Перемещение интерфейса уровня 3 на другой коммутатор
  7. Удаление уровня интерфейс или статический маршрут
  8. Отключение маршрутизации уровня 3
  9. Примечания относительно адреса управления коммутатором при использовании маршрутизации L3
  10. Дополнительные ресурсы

Возможности маршрутизации уровня 3 доступны на большинстве коммутаторов Cisco Meraki.Это позволяет коммутаторам маршрутизировать трафик между VLAN в сети университетского городка без необходимости в дополнительном устройстве уровня 3.

Поддерживаемые модели

Для включения и настройки маршрутизации уровня 3 на коммутаторах MS требуется коммутатор с поддержкой уровня 3.

Модель Интерфейсы уровня 3 Маршруты Маршрутизированные клиенты Характеристики
MS210 16 16 статических маршрутов 4096

Статическая маршрутизация

DHCP-реле

MS225 16 16 статических маршрутов 4096
MS250 256 1024 * (256 статических маршрутов) 4096

Статическая маршрутизация

OSPFv2

DHCP-сервер + реле

Теплый запасной (VRRP) **

Групповая маршрутизация (PIM-SM)

MS350 256

(256 статических маршрутов)

16384 * (MS350-24X, 256 статических маршрутов)

96 КБ

512 КБ (MS350-24X)

MS355 256 16384 * (256 статических маршрутов) 68k
MS390 256 8192 (256 статических маршрутов) 24k
MS410 256 8192 (256 статических маршрутов) 96к
MS425 256 16384 * (256 статических маршрутов) 112k
MS450 256 16384 * (256 статических маршрутов) 68к

* Чтобы защитить аппаратные ресурсы TCAM от исчерпания, на количество динамически изученных (OSPF) маршрутов для определенных платформ накладываются следующие ограничения:

MS250: 900

MS350, MS355, MS425, MS450: 15000

Если предел достигнут, маршруты будут отклоняться без разбора, что может привести к ошибочному поведению маршрутизации.Чтобы свести к минимуму влияние этого, на маршрут по умолчанию не повлияет ограничение и он будет принят независимо.

** В настоящее время не поддерживается на MS390

Инициализация маршрутизации уровня 3

Для маршрутизации трафика между VLAN необходимо настроить маршрутизируемые интерфейсы. Только сети VLAN с настроенным маршрутизируемым интерфейсом смогут маршрутизировать трафик локально на коммутаторе, и только если клиенты / устройства в VLAN настроены на использование IP-адреса маршрутизируемого интерфейса коммутатора в качестве шлюза или следующего перехода.

Чтобы начать использовать маршрутизацию уровня 3, перейдите на страницу сведений о коммутаторе, выбрав «Коммутатор »> «Монитор , »> «Коммутаторы» и щелкнув переключатель, который необходимо настроить. В разделе «Статус »> «Статус маршрутизации L3 » нажмите «Настроить параметры уровня 3» .

Появившееся окно позволит настроить первый маршрутизируемый интерфейс и маршрут по умолчанию. Рекомендуется сначала настроить VLAN восходящего канала.

  • Имя интерфейса : понятное имя / описание интерфейса / VLAN
  • Подсеть : сеть, в которой находится этот маршрутизируемый интерфейс, в нотации CIDR (например, 10.1.1.0/24)
  • IP-адрес интерфейса : IP-адрес, который этот коммутатор будет использовать для маршрутизации уровня 3 в этой VLAN / подсети. Он не может совпадать с IP-адресом управления коммутатора.
  • VLAN : VLAN этот маршрутизируемый интерфейс находится на
  • Поддержка многоадресной рассылки: Включите поддержку многоадресной рассылки, если требуется многоадресная маршрутизация между VLAN.
  • Шлюз по умолчанию : следующий переход для любого трафика, который не направляется в подсеть с прямым подключением или по статическому маршруту. Этот IP-адрес должен существовать в подсети с маршрутизируемым интерфейсом.
  • Настройки DHCP : Если DHCP в этой VLAN должен обрабатываться коммутатором или перенаправляться на сервер, сделайте соответствующий выбор. См. Статью о настройке служб DHCP для получения дополнительных сведений.
  • Настройки OSPF: Эта VLAN может быть распределена через OSPF.См. Статью Обзор MS OSPF для более подробной информации.

По завершении нажмите Сохранить или Сохранить и добавьте еще для немедленной настройки дополнительных маршрутизируемых интерфейсов.

Настройка дополнительных интерфейсов уровня 3

Для настройки дополнительного интерфейса уровня 3 для дополнительных VLAN:

  1. Перейдите к коммутатору > Настроить> Маршрутизация и DHCP .
  2. Нажмите Добавить интерфейс .
  3. Выберите Switch , на котором должен существовать интерфейс.
  4. Укажите необходимые сведения о конфигурации, как описано в разделе «Инициализация маршрутизации уровня 3» выше.
  5. Нажмите Сохранить или Сохранить и добавьте еще , чтобы добавить дополнительные интерфейсы.

В этом примере ниже VLAN «Data» была настроена для использования удаленного DHCP-сервера для клиентских запросов.

После создания любые интерфейсы уровня 3 или статические маршруты появятся в разделе Коммутатор> Настроить > Маршрутизация уровня 3 .

Примечание. Каждый коммутатор может иметь только один интерфейс L3 для каждой VLAN.

Настройка статических маршрутов

Чтобы направить трафик в другое место в сети, статические маршруты должны быть настроены для подсетей, которые не маршрутизируются коммутатором или не будут использовать уже настроенный маршрут по умолчанию.Например, если другая часть сети была расположена за маршрутизатором или другим коммутатором уровня 3, расположенным ниже по потоку от настраиваемого коммутатора Cisco Meraki уровня 3.

Для создания нового статического маршрута:

  1. Перейдите к Switch> Configure> Routing and DHCP .
  2. Щелкните Добавить статический маршрут .
  3. Выберите Switch , к которому он должен применяться.
  4. Предоставьте следующую информацию:
    • Имя : понятное имя / описание статического маршрута.
    • Подсеть : сеть, для которой предназначен этот статический маршрут, в нотации CIDR (например, 10.1.1.0/24).
    • IP-адрес следующего перехода : IP-адрес следующего устройства уровня 3 на пути к этой сети. Этот адрес должен существовать в подсети с маршрутизируемым интерфейсом.
  5. Нажмите Сохранить или Сохранить и добавьте еще , если необходимы дополнительные статические маршруты.

Редактирование существующего интерфейса уровня 3 или статического маршрута

Чтобы изменить существующий интерфейс уровня 3 или статический маршрут на определенном коммутаторе:

  1. Перейдите к коммутатору > Настроить> Маршрутизация и DHCP .
  2. Щелкните нужный интерфейс или маршрут .
  3. Внесите необходимые изменения.
  4. Нажмите Сохранить .

Перемещение интерфейса уровня 3 на другой коммутатор

Чтобы переместить интерфейс уровня 3 с одного коммутатора на другой:

  1. Перейдите к коммутатору > Настроить> Маршрутизация и DHCP .
  2. Выберите интерфейсы уровня 3, которые будут перемещены.
  3. Щелкните Правка> Переместить...
  4. Выберите целевой коммутатор или стек коммутаторов, затем нажмите Отправить .

Удаление интерфейса уровня 3 или статического маршрута

Чтобы удалить интерфейс уровня 3 или статический маршрут:

  1. Перейдите к коммутатору > Настроить> Маршрутизация и DHCP .
  2. Щелкните нужный интерфейс или маршрут .
  3. Нажмите Удалить интерфейс / маршрут , затем нажмите Подтвердите удаление .

Примечание. Коммутатор должен сохранять хотя бы один маршрутизируемый интерфейс и маршрут по умолчанию. Маршрут по умолчанию нельзя удалить вручную.

Отключение маршрутизации уровня 3

Чтобы отключить маршрутизацию уровня 3, все настроенные статические маршруты и интерфейсы уровня 3 должны быть удалены в определенном порядке.

  1. Перейдите к коммутатору > Настроить> Маршрутизация и DHCP .
  2. Удалите все статические маршруты, кроме маршрута по умолчанию для нужного коммутатора.
  3. Удалите все интерфейсы уровня 3, кроме того, который содержит IP-адрес следующего перехода для маршрута по умолчанию на желаемом коммутаторе.
  4. Удалите последний интерфейс уровня 3, чтобы отключить маршрутизацию уровня 3.

Выполнение этих шагов вне очереди приведет к ошибке и не позволит удалить маршрут / интерфейс.

Примечания относительно адреса управления коммутатором при использовании маршрутизации L3

Управляющий IP трактуется совершенно иначе, чем маршрутизируемые интерфейсы уровня 3, и должен быть другим IP-адресом.Его можно разместить в маршрутизируемой или немаршрутизированной VLAN (например, в случае управляющей VLAN, независимой от клиентского трафика). Трафик, использующий IP-адрес управления для связи с облачным контроллером Cisco Meraki, не будет использовать параметры маршрутизации уровня 3, а будет использовать настроенный шлюз по умолчанию. Следовательно, важно, чтобы IP-адрес, VLAN и шлюз по умолчанию, введенные для IP-адреса управления / LAN, по-прежнему обеспечивали подключение к Интернету. Интерфейс управления не может иметь шлюз собственных интерфейсов L3.

В случае стеков коммутаторов убедитесь, что IP-подсеть управления не перекрывается с подсетью любого настроенного интерфейса L3. Перекрытие подсетей на интерфейсах IP управления и L3 может привести к потере пакетов при проверке связи или опросе (через SNMP) IP-адреса управления участников стека. ПРИМЕЧАНИЕ. Это ограничение не распространяется на коммутаторы серии MS390.

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
