Большинство однофазных электроприборов подключаются к сети 220В, но к многоквартирным домам, гаражным кооперативам и дачным посёлкам подводится трехфазное напряжение 380В. Для питания бытовых потребителей такое напряжение не годиться, поэтому при монтаже электропроводки возникает вопрос — как из 380 сделать 220 Вольт.

В чем отличие трехфазного напряжения от однофазного

Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети — три фазных (линейных) L1, L2 и L3 и один нейтральный (нулевой) проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника — нулевой и фазный.

Переменное напряжение в разных фазах сдвинуто относительно друг друга на 120° для получения вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Кроме количества проводников у трёхфазной сети имеются и другие особенности:

• Напряжение в сети. В однофазной схеме есть только одна величина напряжения — между фазой L и нейтралью N, а в трёхфазной сети имеется два напряжения, отличающиеся по своему значению. Это фазное L-N, равное 220 Вольт, и линейное, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равное 380 Вольт. Поэтому один из способов, как из 380 сделать 220 Вольт, это просто подключить электроприбор к нулю и фазе.
• Различное сечение проводов. В однофазной электропроводке все провода имеют одинаковое сечение и рассчитываются на полный ток потребителя, а в трёхфазной сети по нейтральному проводнику протекает только уравнительный ток. Из-за этого нейтральная жила имеет меньшее сечение по сравнению с фазными, но при этом нагрузку по фазам необходимо распределять максимально равномерно.
• Разное количество полюсов у автоматических выключателей. В однофазной сети достаточно отключать только фазный проводник, поэтому допускается установка однополюсного автомата (кроме вводного). В трёхфазной нужно отключать все фазы одновременно, из-за чего необходима установка трёхполюсного выключателя.

Схемы подключения «звезда» и «треугольник» в трехфазной сети

Передавать электроэнергию выгоднее по высоковольтным ЛЭП, поэтому питание всех жилых районов и большинства промышленных предприятий осуществляется через понижающие трансформаторы, начала вторичных обмоток, которых соединены между собой, а концам обмоток подключаются отходящие фазные провода.

Точка соединения катушек заземляется и к ней подключается нейтральный проводник. Такая схема электроснабжения называется TN и описана в ПУЭ гл.1.7.

Существует две схемы подключения электроприборов к такой сети, отличающихся подаваемым напряжением.

Самая распространенная схема соединения это «звезда». Используется при включении электроприборов, напряжение питания которых составляет 220В. При этом один из проводов каждого из аппаратов присоединяется к одной из фаз, а оставшиеся соединяются вместе и подключаются к нейтрали.

При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).

При соединении в «звезду» трёх одинаковых электроприборов ток в нейтральном проводе отсутствует, поэтому его допускается не подключать, но при поломке одного из аппарата напряжение питания каждого из оставшихся составит 190 Вольт.

Поэтому звезда без нейтрали используется, в основном, при подключении трёхфазного электродвигателя.

Менее распространённой является схема соединения «треугольник». При этом каждый из электроприборов подключается к двум из трёх линейных проводников. Напряжение питания всех электроприборов составит 380В.

Такая схема используется в электроустановках, в которых отсутствует возможность подключения нейтрали или заземления, например, в подвижных аппаратах, питание которых осуществляется не кабелями, а при помощи токосъёмных пластин.

Плюсы и минусы трехфазной и однофазной сети

Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.

У трёхфазной сети есть ряд преимуществ перед однофазной:

• Меньшее сечение подходящего кабеля. При равномерном распределении нагрузки по фазам имеется возможность повышения общей мощности электроприборов.
• Подключение трёхфазных электродвигателей без дополнительных устройств и потери мощности. Обычные асинхронные электродвигатели при включении в однофазную сеть теряют значительную часть момента или необходимо приобрести специальный преобразователь.
• Дополнительные возможности модернизации и ремонта электропроводки. Зная, как из 380 получается 220, можно изменять подключение электроприборов в зависимости от конкретной ситуации.

Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.

Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:

• необходимо получить разрешение на изменение схемы в электрокомпании;
• дополнительные затраты на замену питающего кабеля;
• увеличенные размеры и стоимость аппаратуры во вводном щитке.

Где взять 220 Вольт, если в щите три фазы

Чаще всего вопрос, как из 380 сделать 220 Вольт, задают жители многоквартирных домов. В этих зданиях в подъезде на каждом этаже установлен электрощиток, к которому подходит три фазы, нейтраль, а в некоторых случаях ещё и заземление.

В таком электрощите имеется два напряжения — линейное 380В, между двумя разными фазами, и фазное 220В, между любой из фаз и нейтралью.

Фактически, для получения однофазного напряжения в трёхфазном щите необходимо двухжильный кабель присоединить к одной из фаз и нейтральной шиной. При наличии в схеме заземления желательно использовать не двухжильный, а трёхжильный кабель и подключить его следующим образом, согласно правилам цветовой маркировки кабелей:

• коричневая жила — фаза;
• синяя или голубая — нейтраль;
• жёлто-зелёная — заземление.

Важно! Для уменьшения тока в подходящем к зданию кабеле подключение разных квартир необходимо производить равномерно по всем трём фазам.

Схема как из 380 сделать 220 Вольт

Существует несколько вариантов, как из 380 сделать 220 Вольт. Схемы таких соединений должны быть известны любому опытному электромонтёру:

• Подключить однофазную нагрузку к фазному и нулевому проводам. Нейтральный проводник обычно имеет меньшее сечение, или для их поиска в четырёхжильном кабеле можно использовать мультиметр. Напряжение между фазными проводами составит 380В, а между фазой и нулём 220В.
• Использовать трансформатор 380/220. Мощность этого устройства должна быть равна или больше мощности подключаемого электроприбора. Достоинство этой схемы в меньшей опасности поражения электрическим током. Вместо обычного трансформатора можно взять автотрансформатор. Этот прибор имеет меньшие габариты, но не защищает от поражения электрическим током.

Куда подключать заземление

Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление.

При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.

В современной системе электроснабжения жилых домов используются три схемы заземления:

• TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1. 7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
• TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
• TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.

В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.

Важно! Использовать в качестве заземлителя водопроводные, канализационные или отопительные трубы запрещено.

Вывод

В обычной электропроводке есть только два варианта, где взять 220 Вольт. Это подключить линию к фазному и нейтральному проводникам, кроме заземления, или использовать понижающий трансформатор. Последний метод применим не только в сети 380В, но и при любом другом напряжении.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

трансформатор своими руками, переходник, схемы

Некоторые профессиональные электроприборы имеют повышенную номинальную мощность, для достижения которой стандартного бытового напряжения домашней сети в 200 В не достаточно. В этой статье рассказывается о том, как преобразовать напряжение из 220 в 380 В, какие устройства для этого используются, а также какие меры предосторожности необходимо соблюдать при работе.

Возможно ли сделать из 220В 380В

На различных промышленных предприятиях или в помещениях со специальным функционалом генераторы выдают в основном трёхфазный ток, что позволяет увеличить его напряжение в несколько сотен раз при использовании особого оборудования. По установкам ДЭП энергия подаётся потребителям, но перед этим она должна попасть на силовой трансформатор, который увеличит напряжение до 380 В. Из распределительной подстанции энергия будет перемещаться на потребительскую линию.

На трех фазах ток передается таким образом, что его частички движутся по перпендикулярным траекториям. Внутри проводника величина напряжения 380 Вольт, а между фазами — 220 Вольт, что является нормальным показателем для жилых помещений. Учитывая, что подавляющее большинство квартир электрифицируются по однофазной схеме, две недостающие фазы можно завести в помещение с ближайшего распределительного щита.

Внимание! На сегодняшний день на рынке доступно множество преобразователей, способных повысить мощность электрического тока. Но при работе с ними необходимо придерживаться определённых правил безопасности.

Многих обывателей, не изучавших особенности преобразования электрического тока, волнует вопрос, как из 380 вольт получить 220 вольт и наоборот, какие типы переходников необходимо при этом использовать? Cовременный рынок электротехники предлагает массу устройств для преобразования напряжения. В зависимости от мощности подключаемого оборудования, каждый потребитель может выбрать как простой бытовой инвертор, так и высокотехнологичную промышленную установку.

Способы преобразования энергии

В данном разделе описаны основные методы преобразования 220 Вольт в увеличенную трёхфазную энергию с напряжением 380 В. Существует множество способов, однако опытные специалисты выделяют только пять основных:

• Использование электрического преобразователя энергии;
• Использование трансформаторов тока;
• Преобразование тока из двухфазного в трёхфазный;
• Применение трёхфазного мотора в роли генератора;
• Использование преобразователя конденсаторного плана.

Преобразователь энергии

Одно из самых простых устройств для моментального преобразования энергии – это инвертор, устройство, повышающее номинальное напряжение в сети до требуемых показателей, величина которых зависит от технических характеристик конкретного прибора.

Бытовые инверторы формируют стабильное напряжение и не требуют специальных навыков при эксплуатации. К сожалению, мощность подобных приборов невысока, но в то же время они подходят почти для всех трёхфазных бытовых устройств.

Внутри прибор оснащен опцией защиты от скачков напряжения и коротких замыканий, что позволяет стабилизировать частоту подачи тока, исключив внезапное изменение амплитуды в электрической цепи, нередко приводящее к поломкам.

Внимание! Постоянная энергия с минимумом перепадов напряжения получается благодаря принципу действия преобразователя. Первым делом, он обеспечивает снижение частотности переменного тока, после чего формирует трёхфазное напряжение с необходимой частотой.

Способ применения трех фаз

При стандартном инженерном оснащении в распределительных этажных щитах подключено три фазы, но в каждое обособленное жилое помещение заводится лишь одна из них.

Щитки, как правило, устанавливают в коридорах, либо на лестничных клетках, откуда можно подвести в помещение две дополнительные фазы, однако для этого необходимо заручиться письменным разрешением эксплуатирующих служб.

Документ на подведение двух фаз можно запросить у энергоснабжающей организации или согласовать с управляющей компанией дома. Также необходимо установить трёхфазный прибор для коммерческого учета электроэнергии.

Как делается преобразователь из 220в в 380 самостоятельно с помощью трансформатора

Преобразователь энергии – одно из самых распространенных устройств, которое может применяться как новичками, так и опытными мастерами. При помощи трансформаторов можно добиться любого напряжения в пределах допустимого ресурса устройства, в том числе и 380 Вольт. Что касается использования конденсатора для накопления энергии, то его необходимость всегда остаётся на усмотрение самого потребителя.

Для того, чтобы обеспечить стабильное электропитание на трёх фазах, следует использовать специальный трёхфазный трансформатор. Основная функция агрегата, помимо изменения напряжения, – это преобразование однофазного тока в трехфазный. Подобные приборы в ассортименте представлены в большинстве магазинах электротехники.

Катушки преобразователя напряжения скреплены треугольным зажимом. Напряжение будет подаваться на обе первичные катушки напрямую, а на последнюю с помощью накопительного устройства. Конденсатор должен выбираться исходя из 7 мкФ, которые приходятся на каждые 100 Ватт мощности.

Внимание! Важно, чтобы минимальная заводская мощность прибора была не менее 400 Ватт. Кроме того, следует учесть, что подобные устройства запрещено переводить в рабочий режим без нагрузки.

Если подобное случается, то требуемое напряжение будет достигнуто, но мощность электромотора при этом будет понижена, а коэффициент полезного действия, в свою очередь, начнёт резко стремиться к нулю.

Меры безопасности

Основные правила безопасности при преобразовании энергии:

• Необходимо работать только с проверенными и технически исправными приборами во избежание короткого замыкания или пожара;
• Минимальная мощность в приборах должна быть больше 400 Вт для корректного преобразования напряжения;
• В процессе преобразования необходимо пользоваться мультиметром, для того чтобы отслеживать результат;
• В щитке необходимо установить устройство защитного отключения, чтобы при скачках напряжения бытовые приборы не вышли из строя;
• При работе по подключению все помещения должны быть обесточены, а щиток отключен;
• Если на проводах есть скрутки, то их необходимо заменить, чтобы они не закоротили в процессе работы;
• Не должно быть оголенной изоляции в проводах, так как при соприкосновении может случиться короткое замыкание или электротравмы.

Внимание! Нельзя пренебрегать правилами безопасности, иначе это может привести не только к выходу из строя бытовых приборов, но и к возгоранию, порче проводки и щитка оборудования.

Подобной работой должен заниматься только опытный электромонтер, либо человек, обладающий достаточными познаниями в электрике. Чтобы понять, как с 380 взять 220, необходимо изучить принцип действия всех приборов для преобразования энергии. Опытные мастера рекомендуют применять только трансформаторы или двигатели с конденсаторами. С данными устройствами сможет справиться даже новичок, при соблюдении всех правил безопасности.

Итак, было расмотрено несколько методик преобразования тока. В заключении необходимо отметить, что процесс это достаточно сложный. В некоторых случаях необходимо специальное разрешение и допуск для работы. Некачественно выполненная работа может привести к КЗ и пожарам, нарушению целостности изоляции. Считается, что для подключения стандартных электроприборов в квартирах достаточно 220 В.

Как сделать 380 Вольт дома? Просто, быстро и дёшево. | 1001 Самоделка

Итак, вам для каких-то надобностей потребовалось иметь дома полноценные 380 Вольт. Почему акцентирую на слове «полноценные»? Да потому что хочу сразу отбросить в решении этого вопроса использование 3-х фазного инвертора, схему генератор – двигатель и прочие манёвры с конденсаторами…

Я сегодня хочу поговорить о том, как получить 380 вольт у себя дома, самым простым и дешёвым способом. Причём, абсолютно легальным (хотя будут маленькие нюансы).

Зачем вам это надо?

Вероятнее всего, 380 Вольт вам может понадобиться только для питания 3-х фазного электродвигателя, рассчитанного на данное напряжение. Вы не хотите использовать схему с конденсаторами, т.к. при этом методе снижается мощность двигателя, а покупать дорогущий инвертор — финансовых возможностей нет. Оформить в РЭСе подключение к 380 тоже не хотите… по каким-то причинам.

Кроме того, вы планируете пользоваться этим двигателем редко. Поэтому вам хочется получить это напряжение быстро, просто и с минимальными финансовыми вложениями.

Не буду вам больше морочить голову длинным вступлением… Давайте ближе к делу!!!

Где взять 380 Вольт?

Итак, вы живёте в частном секторе. По улице идёт воздушная линия электропередач, от которой ваш дом собственно и запитан. Соседи ваши тоже запитаны с этой линии. Логично.

Но! Чтобы симметрично распределить нагрузку, РЭС подключил ваши дома к фазам «А», «В» и «С» в шахматном порядке (идеальные условия) или хаотично (реалии жизни).

Я буду рассматривать идеальные условия, а вы уж смотрите сами как там у вас…

Вы внимательно осмотрели вашу линию и заметили, что вы подключены к фазе «В», сосед Лёха подключён к фазе «А», баба Маша подключена к фазе «С». Ловите мысль?

И вот, вы берёте 0,5, а лучше 2 по 0,5 (чтобы два раза не бегать) и идёте к Лёхе на переговоры. В результате переговоров, вам нужно получить от Лёхи согласие на использование его фазного провода, до открытия второй поллитры. Точка подключения – конечно же, после счётчика.

Как вы договоритесь компенсировать потраченную электроэнергию – на ваше усмотрение. Например, можно поставить дополнительный счётчик где-нибудь в гараже… И тогда вы будете ему ежемесячно помогать оплачивать счета по электроэнергии.

Потом вы идёте к бабе Маше. Тут подход нужен иной. Нужно убедить её, что всё законно и безопасно. Ну и конечно же соблазнить какими-то материальными благами. Я вашу бабу Машу не знаю, поэтому точный совет по переговорам дать не могу.

Теперь дальше. Переговоры прошли успешно. Согласие получено.

Получение 380 Вольт в домашних условиях.

Схема ваших подключений будет выглядеть приблизительно так:

В точке подключения у соседей, обязательно установите по автомату с номинальным током не выше того, который стоит у него на вводе.

Рекомендую использовать реле контроля фаз. Вдруг у Лёхи выбьет автомат… На ваш двигатель будет поступать только 2 фазы. Реле контроля фаз снимет питание с магнитного пускателя (К1) и двигатель будет обесточен.

Для включения магнитного пускателя, воспользуйтесь схемой с самоподхватом, как на рисунке ниже.

Нажав на пусковую кнопку, вы подадите напряжение на катушку пускателя. Силовые контакты и контакты управления (К1.1) замкнутся. Управляющий контакт(К1.1) зашунтирует контакт кнопки. Вы отпускаете пусковую кнопку и ток теперь идёт через К1.1.

Чтобы выключить двигатель, нужно будет нажать на стоповую кнопку. Кратковременный разрыв цепи питания катушки пускателя, приведёт к размыканию силовых и управляющих контактов.

Не забудьте заземлить двигатель.

И вот ещё что. Эту схему не стоит применять, если вы какое-нибудь частное предприятие по производству чего-то там… У ваших соседей в договоре с РЭСом может быть прописан пункт, запрещающий субпотребление. Могут быть неприятности.

А если это для личного пользования – всё законно. Я по этому поводу общался с представителем РЭСа. Он конечно поулыбался, но сказал что у их конторы к такой махинации вопросов не будет (лишь бы подключались после счётчика). Кроме случая, о котором сказал выше.

Для успокоения бабы Маши, можете проконсультироваться в РЭСе по поводу такого подключения.

Как подключить электродвигатель 380 на 220 Вольт с конденсатором

Как подключить электродвигатель 380 на 220 Вольт

Содержание статьи:

Наиболее предпочтительный вариант подключения электродвигателя к бытовой сети, это подключение трёх обмоток по схеме треугольника. В таком случае можно добиться максимальной выходной мощности электродвигателя, но, как правило, не более 70%, чем при трехфазном подключении.

Как именно подключить трехфазный двигатель к однофазной сети, читайте в этой статье строительного журнала samastroyka.ru

Как подключить электродвигатель 380 на 220 Вольт с конденсатором

Итак, подключать трехфазный двигатель к однофазной сети лучше всего по схеме «Треугольник». В таком случае электродвигатель будет работать на 70% от своей мощности. Есть еще схема подключения «Звезда». Однако в таком случае электродвигатель еще большое потеряет в мощности и будет работать не более чем на 50%.

При подключении трехфазного электродвигателя к однофазной сети, к двум выводам обмотки подсоединяется фаза и ноль. К третьему выводу необходимо подсоединить рабочий конденсатор нужной емкости. Такое подключение компенсирует все недостатки и дает возможность меньше всего потерять в мощности электродвигателя при переходе на однофазную сеть.

Важно! Именно подключение третьего вывода через конденсатор (к фазе или к нулю) задаёт направление вращение ротора электродвигателя. При этом частота вращения останется такой же самой, как и при работе электродвигателя в трехфазном режиме.

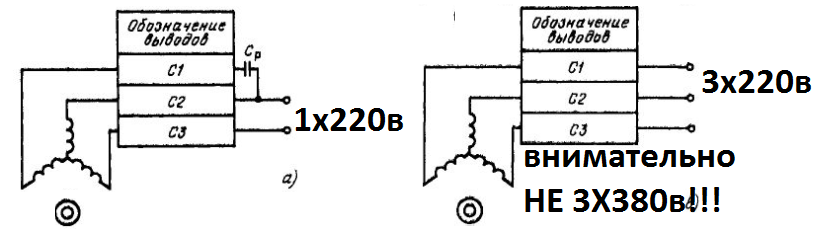

Схема подключения трехфазного электродвигателя

Электродвигатели небольшой мощности, до 1,5 кВт, можно подключать только через рабочий конденсатор. То есть, пусковой конденсатор для подключения трехфазного электродвигателя в данном случае не нужен.

Схему подключения трехфазного электродвигателя вы можете посмотреть ниже. Здесь, как и было сказано выше, один конец обмотки подключён к фазе, а другой к нулю. К третьему выводу обмотки подсоединён рабочий конденсатор, через ноль. Чтобы изменить направление движения двигателя, достаточно переподсоединить конденсатор через фазу.

В том случае, когда мощность электродвигателя более 1,5 кВт или же, когда двигатель запускается под нагрузкой, для подключения понадобится еще и пусковой конденсатор, который подключается параллельной рабочему конденсатору.

Важно знать, что пусковой конденсатор в отличие от рабочего, задействуется лишь на несколько секунд при включении электродвигателя. Расчет пускового и рабочего конденсатора для подключения электродвигателей производится по специальной формуле, о чем будет рассказано в следующем выпуске строительного журнала «САМаСТРОЙКА».

Как подключить электродвигатель с 380 на 220 вольт

В данном обзоре автор подробно расскажет и покажет, как своими руками подключить электродвигатель с 380 на 220 вольт (чтобы можно было включать его в розетку). Ничего сложного в этом нет.

Обратите внимание, что автор использует электродвигатель, у которого есть только три провода. Дополнительные три провода отсутствуют. Но это не является проблемой.

Электродвигатель можно использовать для изготовления различных полезных приспособлений: настольного гриндера для гаража и домашней мастерской, вибросита для просеивания песка и др.

1

Первым делом (если двигатель был приобретен на металлоприемке), необходимо убедиться в его работоспособности.

Для этого потребуется тестер. Ставим его на прозвонку и проверяем три провода. Они должны быть замкнуты между собой. Также необходимо будет убедиться, что нет пробоя на корпус.

Основные этапы работ

На следующем этапе потребуется обычная вилка для розетки и конденсаторы для запуска электродвигателя (не меньше 300 вольт и 70 мкф на 1000 ватт).

Схема подключения очень простая. Сначала один провод от пакета конденсаторов подцепляем к проводу вилки. Затем свободный провод от вилки подключаем к любому из трех проводов электродвигателя.

1

Далее первый провод от вилки подцепляем к одному из двух оставшихся свободных проводов электродвигателя.

К третьему проводу подключаем второй провод от конденсаторов. Но сам контакт должен быть кратковременным (не более 1 секунды) — только для старта.

1

Подробно о том, как подключить электродвигатель с 380 на 220 вольт, смотрите на видео ниже. Этим простым способом поделился автор YouTube канала «саня киселев».

Андрей Васильев

Задать вопрос

Подключение трехфазного двигателя к однофазной сети

Здравствуйте,  дорогие читатели и гости сайта «Заметки электрика».

Частенько у каждого из нас возникает необходимость в гараже или на даче подключить трехфазный асинхронный двигатель, например, для наждачного или сверлильного станка, бетономешалки и т.п.

А в наличии имеется только источник однофазного напряжения.

Как быть в данной ситуации?

Все просто. Необходимо трехфазный асинхронный двигатель включить как конденсаторный по следующим классическим схемам.

Еще раз напоминаю, что это самые распространенные схемы подключения трехфазного двигателя к однофазной сети. Существует еще несколько способов включения, но о них в данной статье мы говорить не будем.

Как видно из схем, это осуществляется с помощью рабочего и пускового конденсаторов. Их еще называют фазосдвигающими.

Кстати, со схемой соединения звездой и треугольником обмоток асинхронного двигателя я Вас знакомил в прошлой статье.

Выбор емкости конденсаторов

1. Выбор емкости рабочего конденсатора

Величина емкости рабочего конденсатора (Сраб.) рассчитывается по формуле:

Полученное значение емкости рабочего конденсатора получается в (мкФ).

Вышеприведенная формула может показаться Вам сложной, поэтому Вашему вниманию предлагаю более легкий вариант расчета емкости рабочего конденсатора для подключения трехфазного двигателя к однофазной сети. Для этого Вам необходимо лишь знать мощность (кВт) асинхронного двигателя.

Если сказать еще более проще, то на каждые 100 (Вт) мощности трехфазного двигателя необходимо порядка 7 (мкФ) емкости рабочего конденсатора.

При выборе емкости рабочего конденсатора необходимо контролировать ток в фазных обмотках статора в установившемся режиме. Этот ток не должен превышать номинального значения.

2. Выбор емкости пускового конденсатора

Если же у Вас пуск электродвигателя происходит при значительной нагрузке на валу, то параллельно рабочему конденсатору необходимо включать пусковой конденсатор. Включается он только на время пуска двигателя (примерно 2-3 секунды) с помощью ключа SA до набора номинальной частоты вращения ротора, а затем отключается.

Что случится, если забыть отключить пусковые конденсаторы?

Если забыть отключить пусковые конденсаторы, то возникнет сильный перекос по токам в фазах и двигатель может перегреться.

Величина емкости пускового конденсатора выбирается в 2,5-3 раза больше емкости рабочего конденсатора.

В таком случае пусковой момент двигателя становится номинальным и двигатель запустится без проблем.

Необходимая емкость набирается с помощью параллельного и последовательного соединения конденсаторов. Об этом я напишу отдельную статью в разделе «Электротехника«. Следите за обновлениями на сайте. Подписывайтесь на новые статьи.

Трехфазные двигатели мощностью до 1 (кВт) можно включать в однофазную сеть только с рабочим конденсатором. Пусковой конденсатор можно не применять.

Выбор типа конденсаторов

Как выбрать емкость рабочих и пусковых конденсаторов Вы уже знаете. Теперь необходимо разобраться, какой тип конденсаторов можно применять в представленных схемах.

Желательно использовать один и тот же тип конденсаторов, как для рабочих, так и для пусковых конденсаторов.

Чаще всего, для подключения трехфазного двигателя в однофазную сеть, применяют бумажные конденсаторы в металлическом герметичном корпусе типа МПГО, МБГП, КБП или МБГО.

Кое-что я нашел у себя в запасе.

Практически все они имеют прямоугольную форму.

На самом корпусе можно увидеть их параметры:

• емкость (мкФ)
• рабочее напряжение (В)

Но у бумажных конденсаторов есть один недостаток — они выпускаются слишком громоздкие и при этом имеют небольшую емкость. Поэтому при включении трехфазного двигателя небольшой мощности в однофазную сеть, батарея набранных конденсаторов получается «солидная».

Также вместо бумажных конденсаторов  можно применять и электролитические, но схема их подключения совершенно другая и содержит в себе дополнительные элементы в виде диодов и резисторов.

Применять Вам электролитические конденсаторы я Вам настоятельно не рекомендую!!!

У них есть недостаток в виде того, что при пробое диода через конденсатор пойдет переменный ток, что вызовет его нагрев и взрыв (выход его из строя).

Тем более, что в современной электронике вышли в свет новые металлизированные полипропиленовые конденсаторы переменного тока типа СВВ.

Вот например, СВВ60 в круглом корпусе.

Или СВВ61 в прямоугольном корпусе.

В основном, они выпускаются на напряжение 400-450 (В). Вот на них то и стоит обратить внимание — очень хорошо себя зарекомендовали. Нареканий к ним нет. Кстати, такой же конденсатор у меня стоит на сверлильном станке в мастерской.

Выбор напряжения конденсаторов

Также при выборе конденсаторов для трехфазного двигателя в однофазной сети важно правильно учитывать их рабочее напряжение.

Если выбрать конденсатор с большим запасом по напряжению, то это будет не целесообразно и приведет к дополнительным затратам и увеличению габаритных размеров нашей установки.

Если же выбрать конденсатор с рабочим напряжением меньше, чем напряжение сети, то это приведет к преждевременному выходу из строя конденсаторов (даже возможен взрыв).

Принято выбирать рабочее напряжение конденсаторов  для схем, указанных в данной статье, равное 1,15 напряжению сети, а еще лучше не менее 300 (В).

Вроде бы все ясно и понятно. Но не стоит забывать, что при использовании бумажных конденсаторов в сети переменного напряжения следует разделить их рабочее напряжение примерно в 1,5-2 раза.

Например, если на бумажном конденсаторе указано напряжение 180 (В), то его рабочее напряжение при переменном токе следует принять 90-120 (В).

Пример подключения трехфазного двигателя к однофазной сети

Чтобы закрепить теорию на практике, рассмотрим пример выбора конденсаторов для подключения трехфазного двигателя АОЛ 22-4 мощностью 400 (Вт) в однофазную сеть. Кстати я уже описывал устройство этого двигателя в предыдущих статьях. Прочитать про него можете здесь.

Цель нашего эксперимента — запустить этот двигатель от однофазной сети 220 (В).

Данные двигателя АОЛ 22-4:

Т. к. мощность этого двигателя небольшая (до 1 кВт), то для его запуска в однофазной сети достаточно будет применить только рабочий конденсатор.

Определим емкость рабочего конденсатора:

Исходя из формул, принимаем среднее значение емкости рабочего конденсатора равной 25 (мкФ).

Для эксперимента я буду использовать емкость 10 (мкФ). Заодно и посмотрим, можно ли использовать емкость чуть ниже расчетной.

Далее идем в кладовку и ищем подходящие конденсаторы. Нашлись конденсаторы типа МБГО.

Теперь нам необходимо, применив навыки электротехники

Емкость одного конденсатора составляет 10 (мкФ).

При параллельном соединении 2 конденсаторов мы получим емкость, равную 20 (мкФ). Но рабочее напряжение у них составляет всего 160 (В). Поэтому для увеличения рабочего напряжения до 320 (В), эти 2 конденсатора соединим последовательно с 2 такими же конденсаторами, соединенных параллельно. Общая их емкость получится 10 (мкФ). Вот как это получилось.

Подключаем полученную батарею рабочих конденсаторов согласно схемы, представленной в начале данной статьи и пробуем запустить трехфазный двигатель в однофазной сети.

Дальнейшие итоги нашего эксперимента смотрите на видео.

Эксперимент завершился УДАЧНО!!!

И вообще мне показалось, что запуск двигателя от однофазной сети с помощью конденсаторов произошел легче и быстрее, чем от трехфазной сети…Выслушаю и Ваше мнение по этому поводу!!!

При включении трехфазного асинхронного двигателя в однофазную сеть его полезная мощность не превысит 70-80% номинальной мощности, а частота вращения ротора  практически равна номинальной.

Примечание 1: если у Вас двигатель 380/220 (В), то подключать его в сеть 220 (В) необходимо только треугольником.

Примечание 2: если на бирке указана только схема звезды с напряжением 380 (В), то подключить такой двигатель в однофазную сеть 220 (В) получится только при одном условии. Нужно «распотрошить» общую точку звезды и вывести в клеммник 6 концов. Общая точка чаще всего находится в лобовой части двигателя.

Я думаю Вам будет интересно продолжение этой статьи о том, как осуществить реверс трехфазного двигателя, подключенного к однофазной сети.

P.S. Задавайте вопросы по данной теме в комментариях, я с удовольствием отвечу Вам. А также подписывайтесь на новые статьи. Дальше будет интереснее.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение трехфазного двигателя к однофазной сети

Большинство электрооборудования оснащается 3-х фазными двигателями асинхронного типа. При минимальном техническом обслуживании они надежно работают в течение длительного времени. Для нормального функционирования им не требуется совместное использование дорогих и сложных приборов. Эти двигатели нашли широкое применение среди населения, особенно в частном секторе. Однако, большинство домовладений питается от обычной сети на 220 вольт. Поэтому многим хозяевам приходится решать проблему, как выполнить подключение трехфазного двигателя к однофазной сети.

Технически это вполне возможно, достаточно лишь базовых знаний электротехники. Кроме того, нужно знать все о самом двигателе, прежде чем приступать к решению задачи, как подключить 380 вольт к сети на 220.

Общие правила

Прежде чем подключить электродвигатель, нужно обязательно уточнить его номинал. Если напряжение превысит расчетное – наступит перегрев обмоток, если оно будет низким – его не хватит для запуска.

Данное значение присутствует в маркировке, чаще всего в двух показателях верхнего и нижнего пределов: 660/380, 380/220 и 220/127 вольт.

Номинал должен совпадать со схемой, по которой выполнено соединение обмоток. Подключение «звезда» объединяет их концы в одной точке, а фазы соединяются с выводами катушек. Здесь используется больший номинал напряжения, отмеченный в маркировке. По схеме «треугольник» выполняется последовательное соединение концов между собой. Образуется полностью замкнутый контур. В данном случае уже используется меньшее значение напряжения. Подключение агрегатов выполняется разными способами, в том числе и смешанным.

Решая, как подключить трехфазный двигатель на 220 вольт, следует помнить, что его нельзя просто взять и подключить к обычной сети. Вал не будет вращаться поскольку отсутствует переменное поле, поочередно воздействующее на ротор. Проблема разрешается путем смещения тока и напряжения в обмотках фаз. Для получения желаемого результата, выполняется подключение двигателя через конденсатор, из-за которого напряжение начинает отставать до минус 90 градусов.

В любом случае полноценно сместить напряжение и сделать 380 вольт из 220 не удастся, поэтому его КПД составит от 30 до 50% в зависимости от схемы подключения обмоток.

В таких режимах двигатель включается только под нагрузкой, а периоды холостого хода сокращаются до минимума. Несоблюдение правил приведет агрегат к выходу из строя.

Трёхфазный двигатель – в однофазную сеть

Пожалуй, наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть при отсутствии питающего напряжения

380 в – это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя. Перед тем, как подключать трехфазный электродвигатель в однофазную сеть убедитесь, что его обмотки соединены “треугольником” (см. рис. ниже, вариант 2), т. к. именно это соединение даст минимальные потери мощности 3х-фазного двигателя при включении его в сеть

Мощность, развиваемая трехфазным электродвигателем, включенным в однофазную сеть с такой схемой соединения обмоток может составлять до 75% его номинальной мощности. При этом частота вращения двигателя практически не отличается от его частоты при работе в трёхфазном режиме.

На рисунке показаны клеммные колодки электродвигателей и соответствующие им схемы соединения обмоток. Однако, исполнение клеммной коробки электродвигателя может отличаться от показанного ниже – вместо клеммных колодок, в коробке может располагаться два разделённых пучка проводов (по три в каждом).

Эти пучки проводов представляют собой “начала” и “концы” обмоток двигателя. Их необходимо «прозвонить», чтобы разделить обмотки друг от друга и соединить по нужной нам схеме “треугольник” – последовательно, когда конец одной обмотки соединяется с началом другой т. д (С1-С6, С2-С4, С3-С5).

При включении трёхфазного электродвигателя в однофазную сеть, в схему “треугольник” добавляются пусковой конденсатор Сп, который используется кратковременно (только для запуска) и рабочий конденсатор Ср.

В качестве кнопки SB для запуска эл. двигателя небольшой мощности (до 1,5 кВт) можно использовать обычную кнопку “ПУСК”, применяемую в цепях управления магнитных пускателей.

Для двигателей большей мощности стоит заменить её на коммутационный аппарат помощнее – напр, автомат. Единственным неудобством в этом случае будет необходимость ручного отключения конденсатора Сп автоматом после того как электродвигатель наберёт обороты.

Таким образом, в схеме реализована возможность двухступенчатого управления электродвигателем, уменьшая общую ёмкость конденсаторов при “разгоне” двигателя.

Как устроен трехфазный асинхронный двигатель

В свою конструкцию электродвигатель на 380 вольт включает короткозамкнутый ротор. В этом случае какие-либо электрические контакты между статором и ротором полностью исключаются. Они не требую щеток и коллекторов, которые в обычных двигателях изнашиваются с высокой интенсивностью. Этим деталям нужны регулярное техническое обслуживание и периодическая замена.

Все детали устройства собраны в литом корпусе (7). Основные элементы состоят из неподвижного статора и подвижного ротора. Основой статора служит сердечник (3). Для его изготовления применяется высококачественная электротехническая сталь, в состав которой входят железо и кремний. Именно они придают материалу необходимые магнитные свойства.

Листовая конструкция статора позволяет избежать появления вихревых токов Фуко, создаваемых переменным магнитным полем. Дополнительную изоляцию листов создает специальный лак, нанесенный с обеих сторон. Таким образом, проводимость в сердечнике полностью исключается, остаются лишь его магнитные свойства.

В пазы сердечника укладываются три медные обмотки (2), с проводниками, защищенными эмалью. Между собой они расположены под углами 120 градусов. Концы обмоток выводятся и размещаются в клеммной коробке, расположенной внизу двигателя.

Ротор закрепляется на валу (1) и свободно вращается внутри статора. Между ними остается минимальный зазор – от 0,5 до 3 мм, чтобы повысить КПД. В сердечнике ротора (5) также использована электротехническая сталь. Однако в его пазах установлены не обмотки, а короткозамкнутые проводники, расположенные в виде беличьего колеса. Поэтому данный элемент именно так и называется.

В состав беличьего колеса входят продольные проводники, имеющие электрическую и механическую связь с кольцами, расположенными в торцах конструкции. В мощных двигателях все элементы изготавливаются из меди.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Трехфазный асинхронный двигатель – на что обратить внимание до его подключения

Новые агрегаты стоят довольно дорого, поэтому многие предпочитают покупать их с рук, после того, как они побывали в эксплуатации. Чаще всего, документы отсутствуют, поэтому, перед тем как подключить электродвигатель с 380 В на 1 фазу, нужно проверить его состояние. Такая проверка поможет избежать дальнейших проблем, сократит время наладочных работ, предотвратит возможные аварии и травматизм.

Механическое состояние статора и ротора, что может мешать работе двигателя

В состав неподвижного статора входят три компонента: основной корпус и две боковые крышки, соединенные между собой шпильками. До того, как подключить асинхронный двигатель, следует проверить зазоры между деталями и затяжку гаек на шпильках.

Все детали статора должны как можно плотнее прилегать друг к другу. Внутри него установлены подшипники, в которых вращается вал ротора. Его следует покрутить вручную, проверить, чтобы не было биений в посадочных местах. Проверить наличие посторонних шумов, не задевает ли ротор за статор. Точно так же определяется явное заклинивание, не вызывающее сомнений.

Такую же проверку нужно сделать на холостом ходу после того как двигатель в однофазную сеть уже включен. Чтобы получить максимально полную картину внутреннего состояния, рекомендуется сделать полную разборку статора, выполнить промывку и смазку роторных подшипников.

Электрические характеристики статорных обмоток, как проверять схему сборки

Все показатели и основные значения указываются производителем в табличке, закрепленной на корпусе агрегата. Прежде чем включить двигатель в однофазной сети, нужно проверить, по какой схеме подключены обмотки. Иногда случается, что предыдущий владелец ее изменил, и она не совпадает с табличными данными.

В некоторых случаях отсутствует и сама табличка. В этом случае рекомендуется заглянуть в клеммник, и посмотреть, по какой схеме выполнено подключение движка. В нем сосредоточены шесть концов, подключенные к клеммам так, как изображено на рисунке. Ручное переключение со звезды на треугольник и обратно выполняется путем перестановки перемычек.

Электрические методики проверки схемы и сборки обмоток

Нередко встречаются движки, собранные не по комбинированной схеме, а либо «звездой» или «треугольником». Поэтому в клеммной коробке расположено не 6 концов, а лишь 4 – 3 фазы и 0. Перед тем, как переделать электродвигатель, нужно проверить фактическую схему подключения.

Подключение трехфазного двигателя к однофазной сети без потери мощности

Как известно, при включении трёхфазного асинхронного двигателя в однофазную сеть, по распространенным конденсаторным схемам: «треугольник», или «звезда», мощность двигателя используется только наполовину (в зависимости от применяемого двигателя).

Кроме того, затруднён запуск двигателя под нагрузкой.

В предлагаемой статье описан метод подключения двигателя без потери мощности.

В различных любительских электромеханических станках и приспособлениях чаще всего используются трехфазные асинхронные двигатели с короткозамкнутым ротором. К сожалению, трехфазная сеть в быту — явление крайне редкое, поэтому для их питания от обычной электрической сети любители применяют фазосдвигающий конденсатор, что не позволяет в полном объеме реализовать мощность и пусковые характеристики двигателя. Существующие же тринисторные «фазосдвигающие» устройства еще в большей степени снижают мощность на валу двигателей.

Вариант схемы устройства запуска трехфазного электродвигателя без потери мощности приведен на рис. 1.

Обмотки двигателя 220/380 В соединены треугольником, а конденсатор С1 включен, как обычно, параллельно одной из них. Конденсатору «помогает» дроссель L1, включенный параллельно другой обмотке. При определенном соотношении емкости конденсатора С1, индуктивности дросселя L1 и мощности нагрузки можно получить сдвиг фаз между напряжениями на трех ветвях нагрузки, равный точно 120°.

На рис. 2 приведена векторная диаграмма напряжений для устройства, представленного на рис. 1, при чисто активной нагрузке R в каждой ветви. Линейный ток Iл в векторном виде равен разности токов Iз и Ia, а по абсолютному значению соответствует величине Iф√3, где Iф=I1=I2=I3=Uл/R — фазный ток нагрузки, Uл=U1=U2=U3=220 В — линейное напряжение сети.

К конденсатору С1 приложено напряжение Uc1=U2, ток через него равен Ic1 и по фазе опережает напряжение на 90°.

Аналогично к дросселю L1 приложено напряжение UL1=U3, ток через него IL1 отстает от напряжения на 90°.

При равенстве абсолютных величин токов Ic1 и IL1 их векторная разность при правильном выборе емкости и индуктивности может быть равной Iл.

Сдвиг фаз между токами Ic1 и IL1 составляет 60°, поэтому треугольник из векторов Iл, Iс1 и IL1 — равносторонний, а их абсолютная величина составляет Iс1=IL1=Iл=Iф√3. В свою очередь, фазный ток нагрузки Iф=Р/ЗUL, где Р — суммарная мощность нагрузки.

Иными словами, если емкость конденсатора С1 и индуктивность дросселя L1 выбрать такими, чтобы при поступлении на них напряжения 220 В ток через них был бы равен Ic1=IL1=P/(√3⋅Uл)=P/380, показанная на рис. 1 цепь L1C1 обеспечит на нагрузке трехфазное напряжение с точным соблюдением сдвига фаз.

Таблица 1

P, Вт	IC1=IL1, A	C1, мкФ	L1, Гн
100	0.26	3.8	2.66
200	0. 53	7.6	1.33
300	0.79	11.4	0.89
400	1.05	15.2	0.67
500	1.32	19.0	0.53
600	1.58	22.9	0.44
700	1.84	26.7	0.38
800	2.11	30.5	0.33
900	2.37	34.3	0.30
1000	2.63	38.1	0.27
1100	2.89	41.9	0.24
1200	3.16	45.7	0.22
1300	3.42	49.5	0.20
1400	3.68	53.3	0.19
1500	3.95	57.1	0.18

В табл. 1 приведены значения тока Ic1=IL1. емкости конденсатора С1 и индуктивности дросселя L1 для различных величин полной мощности чисто активной нагрузки.

Реальная нагрузка в виде электродвигателя имеет значительную индуктивную составляющую. В результате линейный ток отстает по фазе от тока активной нагрузки на некоторый угол ф порядка 20…40°.

На шильдиках электродвигателей обычно указывают не угол, а его косинус — широко известный cosφ, равный отношению активной составляющей линейного тока к его полному значению.

Индуктивную составляющую тока, протекающего через нагрузку устройства, показанного на рис. 1, можно представить в виде токов, проходящих через некоторые катушки индуктивности Lн, подключенные параллельно активным сопротивлениям нагрузки (рис. 3,а), или, что эквивалентно, параллельно С1, L1 и сетевым проводам.

Из рис. 3,б видно, что поскольку ток через индуктивность противофазен току через емкость, катушки индуктивности LH уменьшают ток через емкостную ветвь фазосдвигающей цепи и увеличивают через индуктивную. Поэтому для сохранения фазы напряжения на выходе фазосдвигающей цепи ток через конденсатор С1 необходимо увеличить и через катушку уменьшить

Векторная диаграмма для нагрузки с индуктивной составляющей усложняется. Ее фрагмент, позволяющий произвести необходимые расчеты, приведен на рис. 4.

Полный линейный ток Iл разложен здесь на две составляющие: активную Iлcosφ и реактивную Iлsinφ.

В результате решения системы уравнений для определения необходимых значений токов через конденсатор С1 и катушку L1:

IC1sin30° + IL1sin30° = Iлcosφ, IC1cos30° — IL1cos30° = Iлsinφ,

получаем следующие значения этих токов:

IC1 = 2/√3⋅Iлsin(φ+60°), IL1 = 2/√3⋅Iлcos(φ+30°).

При чисто активной нагрузке (φ=0) формулы дают ранее полученный результат Ic1=IL1=Iл.

На рис. 5 приведены зависимости отношений токов Ic1 и IL1 к Iл от cosφ, рассчитанные по этим формулам Для (cosφ = √3/2 = 0,87) ток конденсатора С1 максимален и равен 2/√3Iл = 1.15Iл, а ток дросселя L1 вдвое меньше.

Этими же соотношениями с хорошей степенью точности можно пользоваться для типовых значений cosφ, равных 0,85…0,9.

Таблица 2

P, Вт	IC1, A	IL1, A	C1, мкФ	L1, Гн
100	0. 35	0.18	5.1	3.99
200	0.70	0.35	10.2	2.00
300	1.05	0.53	15.2	1.33
400	1.40	0.70	20.3	1.00
500	1.75	0.88	25.4	0.80
600	2.11	1.05	30.5	0.67
700	2.46	1.23	35.6	0.57
800	2.81	1.40	40.6	0.50
900	3.16	1.58	45.7	0.44
1000	3.51	1.75	50.8	0.40
1100	3.86	1.93	55.9	0.36
1200	4.21	2.11	61.0	0.33
1300	4.56	2.28	66.0	0.31
1400	4.91	2.46	71.1	0.29
1500	5. 26	2.63	76.2	0.27

В табл. 2 приведены значения токов IC1, IL1, протекающих через конденсатор С1 и дроссель L1 при различных величинах полной мощности нагрузки, имеющей указанное выше значение cosφ = √3/2.

Для такой фазосдвигающей цепи используют конденсаторы МБГО, МБГП, МБГТ, К42-4 на рабочее напряжение не менее 600 В или МБГЧ, К42-19 на напряжение не менее 250 В.

Дроссель проще всего изготовить из трансформатора питания стержневой конструкции от старого лампового телевизора. Ток холостого хода первичной обмотки такого трансформатора при напряжении 220 В обычно не превышает 100 мА и имеет нелинейную зависимость от приложенного напряжения.

Если же в магнитопровод ввести зазор порядка 0,2…1 мм, ток существенно возрастет, а зависимость его от напряжения станет линейной.

Сетевые обмотки трансформаторов ТС могут быть соединены так, что номинальное напряжение на них составит 220 В (перемычка между выводами 2 и 2′), 237 В (перемычка между выводами 2 и 3′) или 254 В (перемычка между выводами 3 и 3′). Сетевое напряжение чаще всего подают на выводы 1 и 1′. В зависимости от вида соединения меняются индуктивность и ток обмотки.

В табл. 3 приведены значения тока в первичной обмотке трансформатора ТС-200-2 при подаче на нее напряжения 220 В при различных зазорах в магнитопроводе и разном включении секций обмоток.

Сопоставление данных табл. 3 и 2 позволяет сделать вывод, что указанный трансформатор можно установить в фазосдвигающую цепь двигателя с мощностью примерно от 300 до 800 Вт и, подбирая зазор и схему включения обмоток, получить необходимую величину тока.

Индуктивность изменяется также в зависимости от синфазного или противофазного соединения сетевой и низковольтных (например, накальных) обмоток трансформатора.

Максимальный ток может несколько превышать номинальный ток в рабочем режиме. В этом случае для облегчения теплового режима целесообразно снять с трансформатора все вторичные обмотки, часть низковольтных обмоток можно использовать для питания цепей автоматики устройства, в котором работает электродвигатель.

Таблица 3

В табл. 4 приведены номинальные величины токов первичных обмоток трансформаторов различных телевизоров и ориентировочные значения мощности двигателя, с которыми их целесообразно использовать фазосдвигающую LC-цепь следует рассчитывать для максимально возможной нагрузки электродвигателя.

Таблица 4

Трансформатор	Номинальный ток, A	Мощность двигателя, Вт
ТС-360М	1.8	600…1500
ТС-330К-1	1.6	500…1350
СТ-320	1.6	500…1350
СТ-310	1. 5	470…1250
ТСА-270-1, ТСА-270-2, ТСА-270-3	1.25	400…1250
ТС-250, ТС-250-1, ТС-250-2, ТС-250-2М, ТС-250-2П	1.1	350…900
ТС-200К	1	330…850
ТС-200-2	0.95	300…800
ТС-180, ТС-180-2, ТС-180-4, ТС-180-2В	0.87	275…700

При меньшей нагрузке необходимый сдвиг фаз уже не будет выдерживаться, но пусковые характеристики по сравнению с использованием одного конденсатора улучшатся.

Экспериментальная проверка проводилась как с чисто активной нагрузкой, так и с электродвигателем.

Функции активной нагрузки выполняли по две параллельно соединенных лампы накаливания мощностью 60 и 75 Вт, включенные в каждую нагрузочную цепь устройства (см рис. 1), что соответствовало общей мощности 400 Вт В соответствии с табл. 1 емкость конденсатора С1 составляла 15 мкф Зазор в магнитопроводе трансформатора ТС-200-2 (0,5 мм) и схема соединения обмоток (на 237 В) были выбраны из соображений обеспечения необходимого тока 1,05 А.

Измеренные на нагрузочных цепях напряжения U1, U2, U3 отличались друг от друга на 2…3 В, что подтверждало высокую симметрию трехфазного напряжения.

Эксперименты проводились также с трехфазным асинхронным двигателем с короткозамкнутым ротором АОЛ22-43Ф мощностью 400 Вт. Он работал с конденсатором С1 емкостью 20 мкф (кстати, такой же, как и при работе двигателя только с одним фазосдвигающим конденсатором) и с трансформатором, зазор и соединение обмоток которого выбраны из условия получения тока 0,7 А.

В результате удалось быстро запустить двигатель без пускового конденсатора и заметно увеличить крутящий момент, ощущаемый при торможении шкива на валу двигателя.

К сожалению, провести более объективную проверку затруднительно, поскольку в любительских условиях практически невозможно обеспечить нормированную механическую нагрузку на двигатель.

Следует помнить, что фазосдвигающая цепь — это последовательный колебательный контур, настроенный на частоту 50 Гц (для варианта чисто активной нагрузки), и без нагрузки подключать к сети эту цепь нельзя.

Ввод однофазного напряжения 220 В для вывода 3-фазного преобразователя частоты 380 В с частотно-регулируемым приводом – NFlixin

Введение в принцип и характеристики инвертора 220 В в 380 В
Принцип преобразователя частоты заключается в применении принципа технологии преобразования частоты и микроэлектронной технологии. Оборудование управления мощностью двигателя переменного тока управляется путем изменения частоты рабочей мощности двигателя, а переменный ток промышленной частоты с постоянным напряжением и частотой преобразуется в напряжение или частоту.Устройство переменного тока называется «инвертор».
Сигнал, выдаваемый инвертором, представляет собой аналоговую синусоидальную волну, которая в основном используется для регулирования скорости трехфазного асинхронного двигателя, также называемого преобразователем частоты. Преобразователь частоты в основном состоит из выпрямителя (переменного тока в постоянный), фильтра, инвертора (постоянного тока в переменный), блока торможения, блока привода и блока микрообработки блока обнаружения. Преобразователь частоты в основном работает в режиме AC-DC-AC (преобразование частоты VVVF или преобразование частоты с векторным управлением).Сначала источник питания переменного тока промышленной частоты преобразуется в источник питания постоянного тока через выпрямитель, а затем источник питания постоянного тока преобразуется в источник питания переменного тока, частоту и напряжение которого можно регулировать для питания. электродвигатель.
Инвертор 220 В в 380 В преобразует источник питания 220 В переменного тока промышленной частоты в источник постоянного тока через выпрямитель (выпрямление с двойным напряжением), а затем преобразует мощность постоянного тока в трехфазный источник переменного тока 380 В, частоту и напряжение которого можно контролировать. для питания двигателя.

2.1 функция инвертора
1. Это может уменьшить влияние на энергосистему, и это не вызовет проблемы чрезмерной разницы между пиками и впадинами.
2. Функцию ускорения можно контролировать для плавного ускорения в соответствии с потребностями пользователя;
3. Можно управлять режимом остановки двигателя и оборудования, что делает все оборудование и систему более безопасными, а ожидаемый срок службы соответственно увеличивается;
4. Контролируйте пусковой ток двигателя, полностью уменьшите пусковой ток и сократите расходы на техническое обслуживание двигателя;
5.Это может уменьшить износ компонентов механической трансмиссии, тем самым снижая затраты на закупку и повышая стабильность системы.
6. Уменьшенный пусковой ток двигателя, обеспечивающий более надежное регулирование напряжения и частоты.
7. Эффективно снизить потери реактивной мощности и увеличить активную мощность сети
8. Оптимизировать процесс и быстро изменить его в соответствии с процессом. Он также может реализовать изменение скорости с помощью ПЛК дистанционного управления или других контроллеров.
В-третьих, характеристики продукта
Однофазный переменный трехфазный инвертор 380 В на 220 В использует структуру цепи AC-DC-AC и использует технологию управления модуляцией SPWM для преобразования обычной однофазной электроэнергии 220 В в промышленную трехфазную мощность. Электричество 380В.Применяется к трехфазному асинхронному двигателю, угол выходной фазы составляет 120°, полностью соответствует стандарту использования двигателя и подходит для различных типов нагрузки двигателя. Однофазный электрический инвертор в трехфазный устраняет неудобства, вызванные ограничением трехфазной электроэнергии в некоторых областях, а также удовлетворяет требования некоторых пользователей, которые не могут быть применены к трехфазной электроэнергии из-за местных ограничений.

3.1 Технические характеристики:
· Обычный вход от сети 220В, исключающий обременительные процедуры подачи заявки на трехфазное электричество и различные трудозатраты и различные скрытые расходы
·На выходе используется промышленное трехфазное электричество, но это экономично по гражданскому единому — поэтапный расчет за электроэнергию.
·Основными компонентами являются импортные устройства со стабильной производительностью и длительным сроком службы.
·Безопасный и надежный, вход однофазного электричества полностью электрически изолирован от выхода трехфазного электричества
·Дизайн с широким диапазоном входного давления, адаптация к рабочей среде с низким общим напряжением во всех регионах
·Функция защиты выхода идеально, и есть различные защиты, такие как перенапряжение, перегрузка, перегрев, короткое замыкание и перегрузка по току.

Подключение двигателя звезда/треугольник 380В/220В | GoHz.com

Если двигатель предназначен для работы по схеме «звезда» от трехфазного источника питания 380 В, то его нельзя подключать по схеме «треугольник» от «того же» источника питания. Это было бы эквивалентно подаче 380 вольт на обмотки 220 вольт, так что двигатель явно выйдет из строя.

Обратите внимание, что в звезде каждая обмотка получает корень 3 приложенного напряжения (или 380/1,732), соединение треугольником означает, что каждая обмотка получает фазовое напряжение, например, 380 В.

Если двигатель рассчитан на 380 В — соединение по схеме «треугольник», то его можно подключить по схеме «звезда» или «треугольник», так как подключение двигателя по схеме «треугольник» на 380 В снизит напряжение на обмотках до 220 В, что нормально и часто используется в схеме «звезда/треугольник». Дельта начинает снижать пусковой ток. Конечно, все 6 обмоток двигателя должны быть доступны.

Как указано выше, вы можете взять 380-вольтовый трехфазный двигатель, соединенный звездой, и запустить его как трехфазный двигатель на 220 В, соединенный треугольником. Возвращаясь к основам, это ток, управляемый напряжением, которое создает поток.Плотность потока (зависящая от многих вещей) является функцией тока и напряжения. Ток регулируется импедансом цепи и нагрузкой на двигатель. Поскольку большая часть изоляции, используемой в двигателях, рассчитана на напряжение более 1000 В, напряжение не является проблемой до тех пор, пока импеданс не станет достаточно низким, чтобы превысить ограничение тока на проводниках до точки, при которой температура разрушит изоляцию. Мы запускали 380v на 525v и наоборот в аварийной ситуации. КПД и коэффициент мощности НЕ будут соответствовать проекту, и вы должны понимать это.Настройка защиты сложна, и безопасность прежде всего, пожалуйста.

Таким образом, на двигатель можно подавать любое напряжение, если оно не превышает уровень изоляции и ограничения по току для данного конкретного двигателя.

В заключение, имеются однофазные входы для трехфазных частотно-регулируемых приводов (ЧРП). Очень часто я получаю запрос о том, что они не могут разогнать мотор до полной нагрузки, не превысив паспортные данные. Небольшие двигатели, для которых предназначены эти частотно-регулируемые приводы, обычно соединяются в звезду.Поскольку частотно-регулируемый привод не может генерировать шину постоянного тока выше пикового напряжения на входе, вы никогда не сможете получить 380 В из входного напряжения 220 В. Таким образом ЧРП выдает три фазы 220В. Двигатель должен быть подключен треугольником для работы с полной нагрузкой/мощностью.

3-фазный двигатель, работающий от однофазного источника питания

Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и эксплуатации. Трехфазный двигатель переменного тока использует трехфазное питание (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. д.).), но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. д.), особенно в бытовых приборах. В случае запуска трехфазных машин от однофазных источников питания, есть 3 способа сделать это:

1. Перемотка двигателя
2. Купить частотно-регулируемый привод (ГГц)
3. Купить преобразователь частоты/фазы

I: Перемотка двигателя
Необходимо выполнить некоторые работы по преобразованию работы трехфазного двигателя на однофазное питание.Здесь показано, как преобразовать 3-фазный двигатель 380 В для работы от однофазного источника питания 220 В.

Принцип перемотки
Трехфазный асинхронный двигатель использует три взаимно разделенных угла 120° сбалансированного тока через обмотку статора для создания изменяющегося во времени вращающегося магнитного поля для привода двигателя. Прежде чем говорить об использовании трехфазного асинхронного двигателя, перестраиваемого для работы от однофазного источника питания, следует пояснить вопрос создания вращающегося магнитного поля однофазного асинхронного двигателя, так как запуск однофазного двигателя возможен только после установления вращающегося магнитного поля. .Причина, по которой он не имеет начального пускового момента, заключается в том, что однофазная обмотка в магнитном поле не вращается, а пульсирует. Другими словами, он закреплен относительно статора. В этом случае пульсирующее магнитное поле статора взаимодействует с током в проводнике ротора и не может создавать крутящий момент, поскольку вращающееся магнитное поле отсутствует, поэтому двигатель не может быть запущен. Однако положение двух обмоток внутри двигателя имеет разный пространственный угол. Если он пытается создать другой фазный ток, двухфазный ток имеет определенную разницу фаз во времени для создания вращающегося магнитного поля.Так статор однофазного двигателя должен иметь не только рабочую обмотку, но и обязательно иметь пусковую обмотку. В соответствии с этим принципом мы можем использовать трехфазную обмотку трехфазного асинхронного двигателя и сместить одну из катушек обмотки с помощью конденсатора или индуктивности, чтобы две фазы могли проходить через другой ток для создания вращающегося магнитного поля для управлять двигателем. Когда трехфазный асинхронный двигатель использует однофазное питание, мощность составляет всего 2/3 от первоначальной.

Метод перемотки
Чтобы использовать 3-фазный двигатель с 1-фазным источником питания, мы можем соединить любые 2-фазные катушки обмотки последовательно, а затем подключить к другой фазе. В это время магнитный поток в двух обмотках имеет разность фаз, но рабочая обмотка и пусковая обмотка подключены к одному и тому же источнику питания, поэтому ток одинаков. Поэтому подключите конденсатор, катушку индуктивности или резистор к пусковой обмотке последовательно, чтобы ток имел разность фаз.Чтобы увеличить пусковой момент на соединении, можно использовать автотрансформатор для увеличения однофазного напряжения питания с 220 В до 380 В, как показано на рисунке 1. Для трехфазного асинхронного двигателя Y-типа клемма обмотки конденсатора C подключается к пусковой клемме автотрансформатора. Если вы хотите изменить направление вращения вала, подключите его, как показано на рисунке 2.

Если вы не хотите увеличивать напряжение, источник питания 220 В также может использовать это.Поскольку исходная трехфазная обмотка напряжения питания 380 В теперь используется для питания 220 В, напряжение слишком низкое, поэтому крутящий момент слишком низкий.

Рис. 3 крутящий момент проводки слишком мал. Если вы хотите увеличить крутящий момент, вы можете подключить фазовый конденсатор к двухфазной обмотке вместе в катушке и использовать ее в качестве пусковой обмотки. Одиночная катушка, подключенная напрямую к источнику питания 220 В, см. рис. 4.

На рис. 3 и 4, если вам нужно изменить направление вращения вала, вы можете просто изменить сквозное направление пусковой или рабочей обмотки. .

Магнитный момент после последовательного соединения двух обмоток (одна из которых обратная) складывается из двух углов магнитного момента 60° (рис. 5). Магнитный момент намного выше, чем у магнитного момента 120° (показан на рис. 6), поэтому пусковой момент проводки на рис. 5 больше, чем у проводки на рис. 6.

Номинал проходного резистора R (рисунок 7) на обмотке пускателя должен быть замкнут на сопротивление фазы обмотки статора и должен выдерживать пусковой ток, равный 0.1-0,12 раза от пускового момента.

Выбор фазовращающего конденсатора
Рабочий конденсатор c=1950×Ie/Ue×cosφ (микрозакон), Ie, ue, cosφ – исходный номинальный ток двигателя, номинальное напряжение и мощность.
Общий рабочий конденсатор, используемый в однофазном источнике питания трехфазного асинхронного двигателя (220 В): каждые 100 Вт используют от 4 до 6 микроконденсаторов. Пусковой конденсатор можно выбрать в зависимости от пусковой нагрузки, обычно в 1-4 раза превышающей рабочий конденсатор.Когда двигатель достигает 75%~80% номинальной скорости, пусковой конденсатор должен быть отключен, иначе двигатель сгорит.

Емкость конденсатора должна быть правильно подобрана, чтобы токи 11, 12 двух фазных обмоток были равны и равны номинальному току Ie, значит 11=12=Ie. Если требуется высокий пусковой момент, можно добавить пусковой конденсатор и подключить его к рабочему конденсатору. Когда пуск нормальный, отсоедините пусковой конденсатор.

Работа трехфазного двигателя от однофазного источника питания дает много преимуществ, перемотка упрощается.Однако общая мощность однофазного источника питания слишком мала, он должен выдерживать высокий пусковой ток, поэтому этот метод можно применять только к двигателю мощностью 1 кВт или менее.

II: Купите частотно-регулируемый привод (ГГц)
ЧРП, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим на регулируемых скоростях. Однофазный на 3-фазный ЧРП является лучшим вариантом для трехфазного двигателя, работающего от однофазного источника питания (1 фаза 220 В, 230 В, 240 В), он устранит пусковой ток во время запуска двигателя, заставит двигатель работать с нулевой скорости до полной. скорость плавная, плюс, цена абсолютно доступная. Доступны частотно-регулируемые приводы GoHz мощностью от 1/2 л.с. до 7,5 л.с., частотно-регулируемые приводы большей мощности могут быть настроены в соответствии с фактическими двигателями.

Видео по подключению частотно-регулируемого привода с частотой от одной до трех фаз в ГГц

Преимущества использования частотно-регулируемого привода в частотном диапазоне для трехфазного двигателя:

1. Мягкий пуск может быть достигнут путем настройки параметров частотно-регулируемого привода, время пуска может быть установлено на несколько секунд или даже десятков.
2. Функция бесступенчатого регулирования скорости, обеспечивающая оптимальную работу двигателя.
3. Преобразуйте двигатель с индуктивной нагрузкой в ​​емкостную, что может увеличить коэффициент мощности.
4. VFD имеет функцию самодиагностики, а также защиту от перегрузки, перенапряжения, низкого давления, перегрева и более 10 функций защиты.
5. Можно легко запрограммировать с помощью клавиатуры для достижения автоматического управления.

III: Купите преобразователь частоты/фазы
В таких ситуациях также можно использовать преобразователь частоты или фазочастотный преобразователь, он может преобразовывать одну фазу (110 В, 120 В, 220 В, 230 В, 240 В) в три фазы (0- 520 В) с чистым синусоидальным выходным сигналом, который лучше подходит для работы двигателя, а не для ШИМ-сигнала частотно-регулируемого привода. Они предназначены для лабораторных испытаний, самолетов, военных и других приложений, требующих высококачественных источников питания, это очень дорого.

Статья по теме: Влияние двигателя 60 Гц (50 Гц) на источник питания 50 Гц (60 Гц)

Изолирующий трансформатор 25 кВА, 3 фазы, от 380 до 220 В

Существующие отзывы о Разделительный трансформатор 25 кВА, 3 фазы, 380–220 Вольт

Ничего не скажешь, очень надежный трансформатор

Я очень доволен этим изолирующим трансформатором на 25 кВА. Хотя это немного тяжело, но затем подходит для этой цели. Мне также нравится, что это трансформатор с двойной функцией, который работает в обратном направлении, понижая 220 вольт до 120, когда это необходимо. Обязательно порекомендую людям, которые хотят использовать технику в разных странах.

От кого: Билл Портер | Дата: 25.09.2018

Был ли этот отзыв полезен? да Нет (0/0)

Можете ли вы поставить 2 трансформатора в соответствии с моими требованиями?

У нас есть промышленная установка для Канады. Напряжение питания 400В 60Гц 3ф. Спецификация двигателя 460 В 60 Гц 3 фазы 25 л.с. Таких насосов два. Можете ли вы поставить 2 трансформатора для удовлетворения этих требований?

От кого: Бреден | Дата: 10.10.2019

Был ли этот отзыв полезен? да Нет (0/0)

Да, мы можем, рекомендуемая мощность трансформатора для каждого насоса будет 25 кВА.

Нужен изолирующий трансформатор мощностью 15 кВА

Мощность этого изолирующего трансформатора на 25 кВА слишком велика для нас. Можете ли вы предоставить нам модель трансформатора со следующими характеристиками?
Номинальная мощность 15 кВА
3 фазы
Вход: 127/220 Вольт
Конфигурация входа: Y или треугольник
Выход: 220/380 Вольт
Конфигурация выхода: Y
Изолированный.
Прилагается.

От кого: Лахлан | Дата: 28.12.2020

Был ли этот отзыв полезен? да Нет (0/0)

Да, рекомендуемый изолирующий трансформатор. ), 380В
50/60Гц
Алюминиевый провод
Режим охлаждения: Сухое воздушное охлаждение.
Тип: Защищенный.
Ссылка на сайт: https://www.ato.com/15-kva-isolation-transformer

ватт в ампер (таблицы + 12 В, 24 В, 120 В, 220 В, 240 В)

Пример: Кондиционер работает на мощности 900 Вт. Сколько это Ампер? Это 7,5 ампер.

Чтобы преобразовать электрическую мощность в электрический ток (Ватт в Ампер), нам нужно использовать уравнение электрической мощности:

P = I*V

где:

• P — электрическая мощность , измеряется в ваттах (Вт) .
• I представляет собой электрический ток или силу тока, измеряется в амперах (А) .
• В представляет собой электрический потенциал или напряжение, измеренное в Вольтах (В) . Стандартное напряжение для большинства электрических устройств составляет 110-120 В, а мощные электрические устройства с повышенным напряжением используют 220 В или 240 В. Аккумуляторы работают от 12В или 24В.

Используя это уравнение, мы можем преобразовать ватты непосредственно в амперы, если мы знаем напряжение . Чем выше мощность, тем меньше ампер будет при той же мощности.

Чтобы помочь вам, мы подготовили простой в использовании калькулятор ватт в ампер . Под калькулятором вы найдете примеры того, как сделать преобразование и 5 кал рассчитанные таблицы ватт в ампер как 12 В, 24 В, 120 В, 220 В и 240 В .

Калькулятор преобразования мощности в ампер (Вт в А)

Здесь вы можете легко преобразовать ватты в ампер с помощью этого калькулятора. Вы также можете немного поиграть с числами:

Чтобы продемонстрировать, как ватты можно преобразовать в амперы, мы решили несколько примеров того, сколько ампер составляет 500 ватт, 1000 ватт и 3000 ватт.В конце вы также найдете таблицу отношения ватт к амперу при электрическом напряжении 120 В.

Вот небольшая полезная информация:

Сколько ватт в усилителе?

При 120 В 120 Вт составляют 1 ампер. Это означает, что 1 ампер = 120 Вт .

Сколько ватт в 1 ампер при 220 вольт?

При 220В вы получаете 220Вт на 1А.

Имея это в виду, давайте рассмотрим 3 примера:

Пример 1. Сколько ампер составляет 500 Вт?

Допустим, у нас есть кондиционер мощностью 500 Вт, подключенный к напряжению 120 В.

Вот как мы можем рассчитать, сколько ампер составляет 500 Вт:

I = P/V

Если мы введем P = 500 Вт и V = 120 Вольт, мы получим:

I = 500 Вт/120 В = 4,17 А

Короче говоря, 500 Вт равняются 4,17 Ампер.

Что, если напряжение будет 220В?

Рассчитаем, сколько ампер составляет 500 Вт при 220 В:

I = 500 Вт/220 В = 2,27 А

При 220 В, 500 Вт потребляет 2. 27 ампер.

Пример 2. Сколько ампер составляет 1000 Вт?

Если мы повторим упражнение и спросим себя, сколько ампер равно 1000 Вт, мы получим:

I = 1000 Вт/120 В = 8,33 А

Мы видим, что устройство мощностью 1000 Вт потребляет вдвое больше ампер, чем устройство мощностью 500 Вт.

Для 220 В мы получаем следующий расчет ватт в амперах:

I = 1000 Вт/220 В = 4,55 А

Короче говоря, 1000 Вт потребляет 8,33 А при 120 В и 4,55 А при 220 В.

Пример 3: 3000 Вт равно количеству ампер?

Устройства мощностью 3000 Вт могут быть подключены к сети 120В или 220В. В случаях с более высокой мощностью нет ничего необычного в использовании более высокого напряжения 220 В. Это сделано для уменьшения силы тока.

Например, 3000 Вт равно:

• 25 А, если используется 120 В.
• 13,64 А, если вы используете 220 В.

Например, для 25 ампер вам уже понадобится автоматический выключатель. Но если включить такое устройство в сеть 220 В, вырабатываемый ток составит всего 13.64 ампера (автоматические выключатели не нужны).

Пример: Большие многозонные мини-сплит-системы обычно требуют автоматических выключателей. Вы можете проверить 2-зонную, 3-зонную, 4-зонную и 5-зонную мини-сплит-систему, чтобы узнать, сколько ампер они потребляют.

Ватт в Ампер при 12В (для батарей)

Мощность:	Ампер (при 12В):
1 Вт в ампер при 12 В:	83 мА (миллиампер)
10 Вт в ампер при 12 В:	830 мА
50 Вт в ампер при 12 В:	4.17 Ампер
100 Вт в ампер при 12 В:	8,33 А
200 Вт в ампер при 12 В:	16,67 А
300 Вт в ампер при 12 В:	25,00 Ампер
400 Вт в ампер при 12 В:	33,3 А
500 Вт в ампер при 12 В:	41,7 А
600 Вт в ампер при 12 В:	50,0 А
700 Вт в ампер при 12 В:	58. 3 ампера
800 Вт в ампер при 12 В:	66,7 А
900 Вт в ампер при 12 В:	75,0 А
1000 Вт в ампер при 12 В:	83,3 А
1100 Вт в ампер при 12 В:	91,7 А
1200 Вт в ампер при 12 В:	100,0 А
1300 Вт в ампер при 12 В:	108,3 А
1400 Вт в ампер при 12 В:	116.7 ампер
1500 Вт в ампер при 12 В:	121,7 А
1800 Вт в ампер при 12 В:	150,0 А
2000 Вт в ампер при 12 В:	166,7 А
2500 Вт в ампер при 12 В:	208,3 А
3000 Вт в ампер при 12 В:	250,0 Ампер

Ватт в Ампер при 24В (для батарей)

Мощность:	Ампер (при 24В):
1 Вт в ампер при 24 В:	42 мА (миллиампер)
10 Вт в ампер при 24 В:	420 мА
50 Вт в ампер при 24 В:	2. 08 Ампер
100 Вт в ампер при 24 В:	4,17 А
200 Вт в ампер при 24 В:	8,33 А
300 Вт в ампер при 24 В:	12,50 А
400 Вт в ампер при 24 В:	16,67 А
500 Вт в ампер при 24 В:	20,83 А
600 Вт в ампер при 24 В:	25,00 Ампер
700 Вт в ампер при 24 В:	29.17 Ампер
800 Вт в ампер при 24 В:	33,33 А
900 Вт в ампер при 24 В:	37,50 Ампер
1000 Вт в ампер при 24 В:	41,67 Ампер
1100 Вт в ампер при 24 В:	45,83 А
1200 Вт в ампер при 24 В:	50,00 Ампер
1300 Вт в ампер при 24 В:	54,17 А
1400 Вт в ампер при 24 В:	58.33 Ампер
1500 Вт в ампер при 24 В:	62,50 Ампер
1800 Вт в ампер при 24 В:	75,00 Ампер
2000 Вт в ампер при 24 В:	83,33 А
2500 Вт в ампер при 24 В:	104,17 Ампер
3000 Вт в ампер при 24 В:	125,00 Ампер

Вт в Ампер при 120 В (стандартная розетка)

Мощность:	Ампер (при 120В):
100 Вт в ампер при 120 В:	0. 83 Ампер
200 Вт в ампер при 120 В:	1,67 А
300 Вт в ампер при 120 В:	2,50 А
400 Вт в ампер при 120 В:	3,33 А
500 Вт в ампер при 120 В:	4,17 А
600 Вт в ампер при 120 В:	5,00 Ампер
700 Вт в ампер при 120 В:	5,83 А
800 Вт в ампер при 120 В:	6.67 Ампер
900 Вт в ампер при 120 В:	7,50 А
1000 Вт в ампер при 120 В:	8,33 А
1100 Вт в ампер при 120 В:	9,17 А
1200 Вт в ампер при 120 В:	10,00 Ампер
1300 Вт в ампер при 120 В:	10,83 А
1400 Вт в ампер при 120 В:	11,67 А
1500 Вт в ампер при 120 В:	12.17 Ампер
1800 Вт в ампер при 120 В:	15,00 Ампер
2000 Вт в ампер при 120 В:	16,67 А
2500 Вт в ампер при 120 В:	20,83 А
3000 Вт в ампер при 120 В:	25,00 Ампер

Ватт в Ампер при 220 В (220 В на выходе)

Мощность:	Ампер (при 220В):
100 Вт в ампер при 220 В:	0. 45 Ампер
200 Вт в ампер при 220 вольт:	0,91 А
300 Вт в ампер при 220 вольт:	1,36 А
400 Вт в ампер при 220 вольт:	1,82 А
500 Вт в ампер при 220 вольт:	2,27 А
600 Вт в ампер при 220 вольт:	2,73 А
700 Вт в ампер при 220 вольт:	3.18 Ампер
800 Вт в ампер при 220 вольт:	3,64 А
900 Вт в ампер при 220 вольт:	4,09 А
1000 Вт в ампер при 220 вольт:	4,55 А
1100 Вт в ампер при 220 вольт:	5,00 Ампер
1200 Вт в ампер при 220 вольт:	5,45 А
1300 Вт в ампер при 220 вольт:	5.91 Ампер
1400 Вт в ампер при 220 вольт:	6,36 А
1500 Вт в ампер при 220 вольт:	6,82 А
1800 Вт в ампер при 220 вольт:	8,18 А
2000 Вт в ампер при 220 вольт:	9,09 А
2500 Вт в ампер при 220 вольт:	11,36 А
3000 Вт в ампер при 220 вольт:	13. 64 Ампер

Ватт в Ампер при 240 В (выход 240 В)

Мощность:	Ампер (при 120В):
100 Вт в ампер при 240 В:	0,42 А
200 Вт в ампер при 240 В:	0,83 А
300 Вт в ампер при 240 В:	1,25 А
400 Вт в ампер при 240 В:	1,67 А
500 Вт в ампер при 240 В:	2.08 Ампер
600 Вт в ампер при 240 В:	2,50 А
700 Вт в ампер при 240 В:	2,92 А
800 Вт в ампер при 240 В:	3,33 А
900 Вт в ампер при 240 В:	3,75 А
1000 Вт в ампер при 240 В:	4,17 А
1100 Вт в ампер при 240 В:	4,58 А
1200 Вт в ампер при 240 В:	5.00 Ампер
1300 Вт в ампер при 240 В:	5,42 А
1400 Вт в ампер при 240 В:	5,83 А
1500 Вт в ампер при 240 В:	6,25 А
1800 Вт в ампер при 240 В:	7,50 А
2000 Вт в ампер при 240 В:	8,33 А
2500 Вт в ампер при 240 В:	10,42 А
3000 Вт в ампер при 240 В:	12. 50 Ампер

Если у вас есть конкретный вопрос о том, как конвертировать ватты в амперы, вы можете использовать раздел комментариев ниже, и мы постараемся вам помочь.

Когда вы разберетесь с усилителями, вам, вероятно, понадобится соответствующая проводка для вашего размера усилителя. Вы можете ознакомиться с диаграммой AWG по току с размерами проводов в мм, мм2 и амперах здесь.

Преимущество 380 Вольт (по сравнению с 220 Вольт) ?

 Разница больше связана с локальной проводкой, чем с производительностью
прибора.В США стандартные (бытовые) розетки имеют одну (горячую) фазу и нейтраль,
подача 110В. Для промышленных применений, особенно для больших
асинхронные двигатели, используется трехфазная розетка (280 В между фазами).

Здесь показаны два типа розеток:
http://www.answers.com/topic/three-phase-electric-power

В других частях мира однофазная розетка дает 220 и
«промышленная сила» доходит до 380 вольт.

Когда мощность (в ваттах) одинакова, прибор, который
в основном «нагреватель» будет работать так же. Если в помещении, в котором предполагается разместить агрегат, имеется проводка промышленного типа,
у него будут оба типа розеток как на 220 В, так и на 380 В. Тем не менее, 220В
предназначен для освещения и т. д., может не хватить мощности для размещения
большой прибор.
Вероятно, это причина для заказа трехфазного блока на 380 В.

Хеджи

Первичные трехфазные управляющие трансформаторы 380 В

имеют медную обмотку и теплостойкую изоляцию для компактных размеров и длительного срока службы. Подключение упрощается благодаря прочно закрепленным клеммам со стандартными комбинированными резьбовыми соединениями Робертсона с прорезями.Катушки с катушкой обеспечивают лучшую эффективность, отличный отвод тепла и компактную конструкцию. Эти устройства рассчитаны на длительный срок службы, на них распространяется гарантия 10 лет.

Ищете другую спецификацию? Ознакомьтесь с нашей ссылкой на наше руководство по выбору 3-фазного управляющего трансформатора справа на этой странице. Мы предлагаем тысячи моделей во всех видах конфигураций.

Особенности продукта

• Внесен в список UL
• Одобрен CSA
• Медные обмотки
• Время сборки от 1 до 3 недель
• Надежно закрепленные клеммы со стандартными комбинированными шлицевыми резьбовыми соединениями с головкой Робертсона облегчают электропроводку.
• Построен с термостойкой изоляцией для компактных размеров и длительного срока службы.
• Уникальные змеевики с бобинной обмоткой для большей эффективности, превосходного отвода тепла и компактной конструкции.

Выберите другую основную конфигурацию »

380 В, треугольник, первичный (вход) x 110, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 105Y/61, вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 120, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 110Y/64, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x 208 вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 120Y/69, вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 220, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x вторичный 120/240 В (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В Первичный — 120/240 Треугольник Вторичный (с центральным отводом)
кВА	Выходные напряжения	Выходной ток	Открытые блоки		Закрытые блоки
			50 Гц	60 Гц	50 Гц	60 Гц
0.35	120 240	1,68, 0,84	ТТ9403	Т08155	ТТ9410	Т08162
0,50	120 240	2,41, 1,2	ТТ9404	Т08156	ТТ9411	Т08163
0,75	120 240	3,61, 1,8	ТТ9405	Т08157	ТТ9412	Т08164
1. 00	120 240	4,81, 2,41	ТТ9406	Т08158	ТТ9413	Т08165
1,50	120 240	7,22, 3,61	ТТ9407	Т08159	ТТ9414	Т08166
2,00	120 240	9,62, 4,81	ТТ9408	Т08160	ТТ9415	Т08167
3.00	120 240	14.43, 7.22	ТТ9409	Т08161	ТТ9416	Т08168
6,00	120 240	28.87, 14.43	н/д	н/д	ТТ9417	Т08169
9,00	120 240	43.3, 21.65	н/д	н/д	ТТ9418	Т08170

Первичный треугольник 380 В (вход) x 230 вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 208Y120, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x 236 вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 220Y/127, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x 240 вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 230Y/133, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x 347 вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 240Y/139, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 360 В, вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 380Y/220, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 380 В, вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 400Y/231, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x 400 вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 380/400/415Y, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В Первичный — 380/400/415Y Вторичный
кВА	Выходные напряжения	Выходной ток	Открытые блоки		Закрытые блоки
			50 Гц	60 Гц	50 Гц	60 Гц
0. 35	380 400 415Y	0,53, 0,51, 0,49	ТТ9435	Т08187	ТТ9442	Т08194
0,50	380 400 415Y	0,76, 0,72, 0,7	ТТ9436	Т08188	ТТ9443	Т08195
0,75	380 400 415Y	1.14, 1.08, 1.04	ТТ9437	Т08189	ТТ9444	Т08196
1.00	380 400 415Y	1,52, 1,44, 1,39	ТТ9438	Т08190	ТТ9445	Т08197
1,50	380 400 415Y	2,28, 2,17, 2,09	ТТ9439	Т08191	ТТ9446	Т08198
2,00	380 400 415Y	3,04, 2,89, 2,78	ТТ9440	Т08192	ТТ9447	Т08199
3.00	380 400 415Y	4,56, 4,33, 4,17	ТТ9441	Т08193	ТТ9448	Т08200
6,00	380 400 415Y	9. 12, 8.66, 8.35	н/д	н/д	ТТ9449	Т08201
9,00	380 400 415Y	13,67, 12,99, 12,52	н/д	н/д	ТТ9450	Т08202

Первичный треугольник 380 В (вход) x 415 вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 416Y/240, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x 440 вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 460Y/266, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 460 В, вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 480Y/277, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 480 В, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 600Y/347, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

380 В, треугольник, первичный (вход) x 575, вторичный (выход).Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.

Первичный треугольник 380 В (вход) x 600 вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.
