Какой диффавтомат для квартиры выбрать?

Автор Alexey На чтение 6 мин. Просмотров 26 Опубликовано 07.01.2016 Обновлено 09.01.2016

Для специалистов, или пользователей, уже имеющих опыт по выбору автоматов защиты и УЗО (устройств защитного отключения) выбор дифференциального автомата (дифавтомата), совмещающего эти два защитные приборы, не составляет большого труда – они разделяют на два этапа весь процесс.

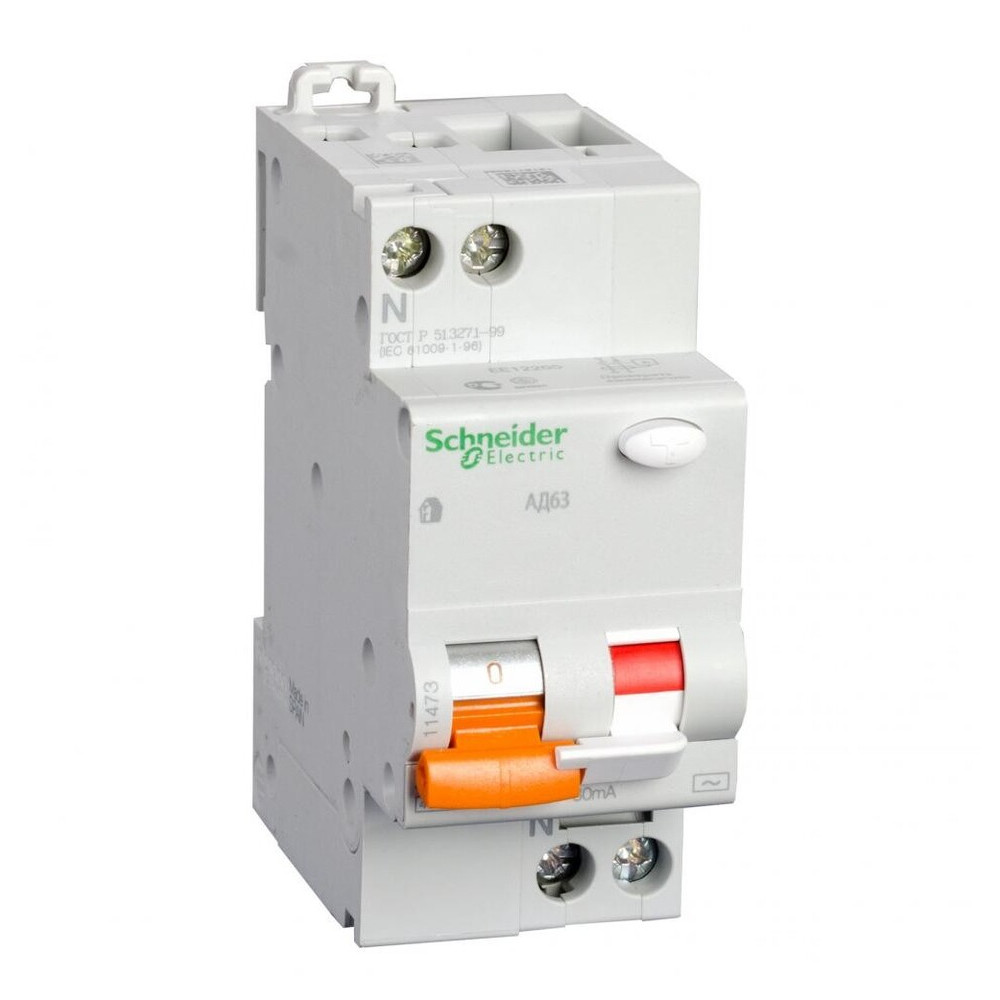

дифавтомат на 220 Вольт

Сначала определяются с требованиями защиты электросети по параметрам, свойственным УЗО, а именно: рассчитывают ток утечки IΔn и выясняют тип тока потерь (A, AC, B, S, G). Потом вычисляют показатели предельной нагрузки сети и выясняют характер пусковых токов подключаемых устройств, для определения номинального тока In защитного автомата и его времятоковой характеристики (B, C, D).

По имеющимся параметрам выбирают соответствующий дифавтомат, согласно остальным критериям, имеющим отношение к обоим электротехническим изделиям: количество фаз, номинальное напряжение, температурный режим, предельный ток короткого замыкания (КЗ), степень защиты.

Начинающим электрикам нужно для начала коротко напомнить принцип работы УЗО и защитного автомата, – составляющих дифавтомат (выключатель дифференциального тока автоматический, АВДТ).

Выбрать по параметрам, свойственным УЗО

Принцип действия подробно описан в соответствующих разделах, коротко стоит упомянуть, что во вторичной обмотке дифференциального трансформатора (датчика утечки) создаётся электродвижущая сила, которая инициирует срабатывание электромагнитного реле задвижки отключающего механизма устройства напрямую, или с помощью дополнительного усилителя, питающегося от напряжения сети.

В этом случае нужно осознавать, что при обрыве ноля электронная система усиления не сработает. Также она уязвима при значительных колебаниях напряжения.

При выборе дифавтомата нужно учитывать этот нюанс, усилитель на корпусе обозначается треугольником.

Уставка

Дифференциальные трансформаторы в данных изделиях очень чувствительны и реагируют на ток, который существенно ниже опасного для человека значения в 100 мА, а весь размыкающий механизм срабатывает настолько быстро, что человек ощущает небольшой испуг и лёгкий шок, абсолютно не травматический для организма.

Дифференциальные автоматы, как и УЗО, являющиеся их частью, выпускаются с номинальными дифференциальными токами IΔn различных значений: 10 и 30 мА для защиты от поражения; 100, 300, 500мА для обеспечения пожарной безопасности силовых линий проводки. Данное обозначение IΔn и его эквивалент в миллиамперах электрики называют уставкой.

Согласно ПУЭ 7.1.83 уставку рассчитывают исходя из протяжённости линий и потребляемой нагрузки электроприборов, если IΔn не указан в их паспорте. По длине фазного провода ток утечки IΔL = 0,01мА на каждый метр его длины L. По нагрузке ток потерь IΔP = 0,4А на каждый ампер потребляемого суммарного тока IΣ электроприемников.

Суммарная утечка: IΔΣ =0,4* IΣ +0,01*L. Вышеупомянутый пункт ПУЭ требует также, чтобы IΔn дифавтомата в три раза превышал IΔΣ, то есть IΔn = 3* IΔΣ = 3*(0,4* IΣ +0,01*L). Для облегчения выбора существует таблица:

Таблица выбора тока уставки для дифавтомата и УЗО

Исключением из этих правил является электропроводка на кухне, в ванной, сауне, бане – там уставка всегда должна быть 10мА.

Тип срабатывания

На корпусе дифавтомата имеется ещё один символ, унаследованный от УЗО – его тип, определяющий срабатывание при различном характере тока утечек:

• АС – переменный IΔn¬, обозначается – синусоидой, применяем для систем освещения, электронагревательных приборов, электродвигателей;
• А – переменный и постоянный пульсирующий IΔn¬. Символ: Многие производители бытовой техники указывают именно этот тип защитного устройства в паспорте своих изделий.
• В –¬ переменный и постоянный сглаженный IΔn ¬ используемый в промышленных установках;

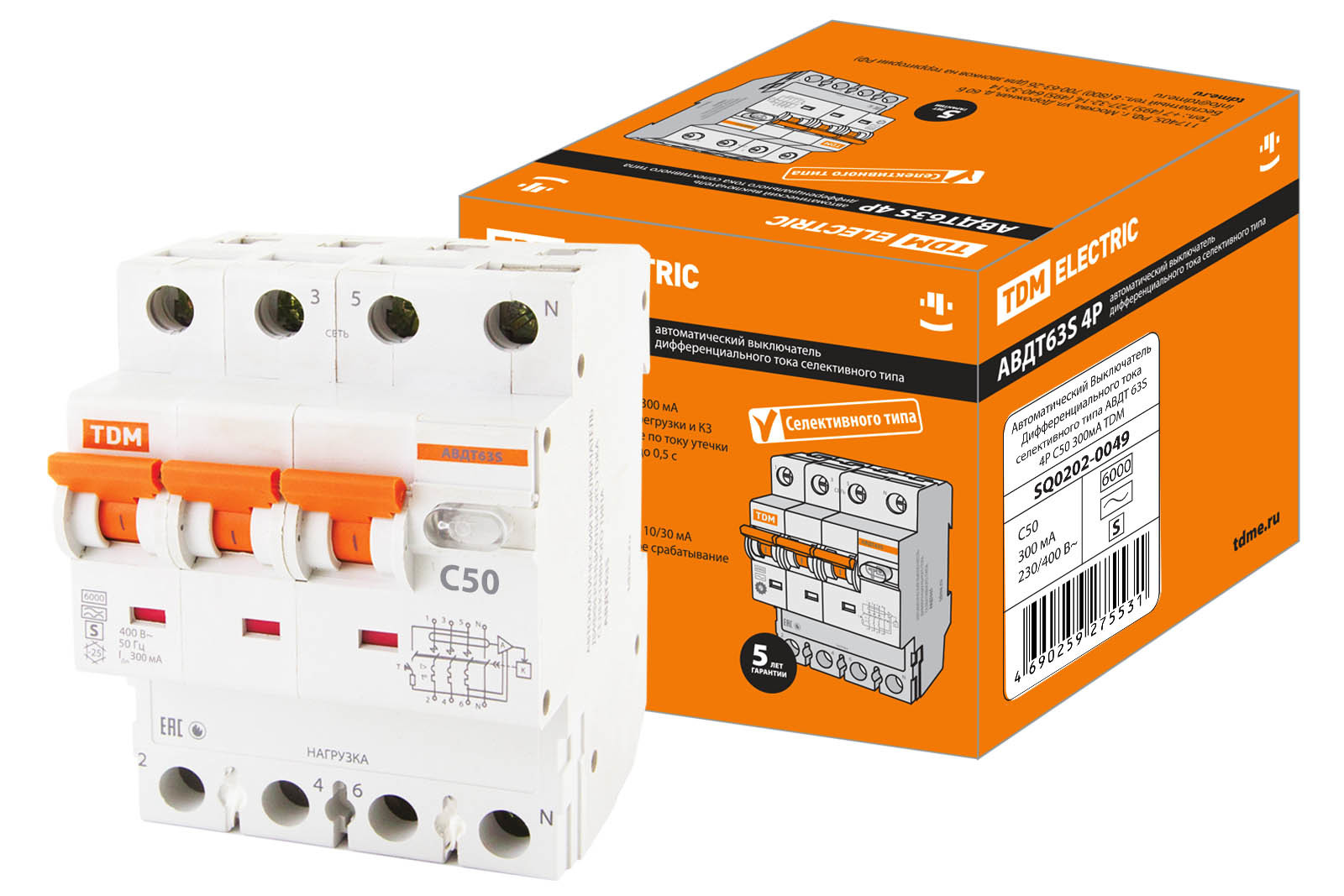

• S – выборочность (селективность) срабатывания устройства защиты, благодаря задержке во времени 0,1-0,5 с. Применяется для обеспечения многоуровневой селективной защиты;
• G – то же, что и S, но селективность определяется меньшим временем задержки: 0,05-0,09 с.

Выбрать по параметрам автомата

Принцип действия

В случае короткого замыкания в проводке, размыкание цепи в автомате происходит благодаря воздействию тока на электромагнитный расщепитель, в котором обмотка реле притягивает якорь, механически связанный с отключающим механизмом.

При продолжительных перегрузках отключение происходит из-за нагревания превышающим номинальное значение током биметаллической пластины, которая меняя форму под воздействием тепла, давит на защёлку расщепляющего механизма.

Такое конструктивное решение даёт возможность подключения электроприборов (электродвигателей, трансформаторов, блоков питания), имеющих большие стартовые токи запуска, уменьшающиеся до нормального значение при выходе прибора на номинальный режим работы.

Номинальный ток  и время-токовая характеристика

Данный параметр, указываемый на корпусах автоматов и дифавтоматов в амперах, означает тот предел нагрузки, при которой устройство не отключится. Существует понятие: «условный ток не отключения», на практике означающий, что выключатель сработает только при превышении данного тока в 1,13 раза от номинального, указанного в паспорте.

Это видно из время-токовой зависимости автоматов (зелёная линия на графике внизу), которая определяет временные рамки для периода срабатывания защиты в зависимости от степени превышения номинального тока.

Данные время-токовые характеристики обозначаются латинскими буквами обозначающими, что мгновенное расщепление произойдёт при такой кратности номинального тока:

• B: 3*In — 5*In;
• C: 5*In — 10*In;
• D: 10*In — 20*In (встречаются до 50*In).

Данные обозначения наносятся перед значением номинального тока на корпусе дифавтоматов.

Для примера ниже приведен график время токовой характеристики для самого распространённого типа С:

Две линии графика означают работу в горячем состоянии (слева) и в холодном (справа). Пунктирная линия обозначает автомат до 32А. Рассмотрим, как он сработает при двукратном превышении номинала. В горячем состоянии на отключение потребуется от десяти секунд, в холодном около 200с.

В реальности это время зависит от температуры уже работающего автомата.

При превышении номинала в три раза отключение произойдёт в течение 2 – 40с, в пять раз: 0,05 – 12с, в десять: 0,01 – 3с. При дальнейшем увеличении видно, что дифавтомат отключится менее 0,05с в любом состоянии. Исходя из данной характеристики, выбирают соответствующий параметрам дифавтомат для защиты электроустановок определённым типом запуска.

Все вышеперечисленные параметры дифавтоматов можно узнать у продавцов–консультантов, или самостоятельно прочитать их на корпусе.

Приобретая изделия авторитетных изготовителей, нужно внимательно проверять наличие паспорта, опасаясь подделок.

в чем разница (фото, видео)

Для обеспечения безопасной эксплуатации электропроводки современных квартир сегодня все чаще выбирают устройства защитного отключения (УЗО) или дифференциальные автоматы. Применение каждого из них обеспечивает заблаговременное отключение участка электрической цепи, в котором есть нарушения изоляции. Кроме того, при правильной организации автоматической защиты электросети с использованием таких устройств обеспечивается надежное отключение потребителей при возникновении перегрузок или коротких замыканий. При этом главное отличие УЗО от дифавтомата состоит в необходимости поставить и использовать вместе с таким устройством дополнительный автоматический выключатель.

Нужно заметить, что для правильного функционирования защиты от больших дифференциальных токов необходимо наличие трехпроводной однофазной системы, которая имеет в своем составе заземляющий провод. Такая система проводки сейчас повсеместно ставится в новых зданиях, однако крайне редко встречается в домах старой постройки.

Чтобы ответить на вопрос, чем отличается УЗО от дифавтомата и какое устройство более предпочтительно выбрать для использования в своей квартире, нужно ознакомиться с их основными техническими характеристиками, принципами работы, а также особенностями конструкции и эксплуатации.

Применение УЗО

Устройство защитного отключения используется для осуществления коммутации в сети, питающей группы потребителей при протекании токов, действующих в нормальных условиях эксплуатации.

Главная задача УЗО – отключение участка электрической системы, если в нем возникает  дифференциальный ток, превышающий допустимое значение.

Возникновение тока утечки объясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Поскольку это сопротивление не может быть бесконечно большим, то через него всегда будет протекать так называемый нормальный ток утечки, величина которого должна находиться в определенных допустимых пределах.

Для того чтобы лучше представлять себе, от каких нежелательных процессов, происходящих в электросети, защищает дифавтомат или УЗО, рассмотрим следующие схемы.

На первой из них изображен случай поражения человека электрическим током, которое происходит в результате прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае возникновения тока перегрузки или короткого замыкания, но такая защита не срабатывает при замыкании фазы на землю.

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Поскольку сопротивление кожи человека значительно выше, чем сопротивление контура заземления, то в этом случае поражения током не происходит. Однако металлические части корпуса имеют определенный потенциал относительно земли.

Опасность возникновения подобной ситуации кроется в том, что при использовании обычных автоматических выключателей, в случае значительного уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что увеличивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, а также множество дополнительных факторов влияют на значение сопротивления контура корпус – человек – земля. Если учесть особенности эксплуатации электроприборов в местах с повышенной влажностью (кухня или ванная комната), то опасность удара током сохраняется достаточно высокой.

Кроме того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Принцип работы УЗО основан на постоянном измерении величины дифференциального тока. Пока она лежит в допустимых пределах, никаких действий не происходит, но как только эта величина превышает допустимое значение, УЗО отключает потребители от питающей сети.

Номинальные величины токов утечки, на которые рассчитаны большинство современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано различными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Большие токи утечки появляются в тех случаях, когда при монтаже электропроводки были допущены нарушения, связанные с неправильным подключением нулевого и заземляющего проводов.

На третьей схеме представлена электрическая цепь, в которой, кроме автоматического выключателя, используется УЗО. В случае возникновения тока утечки, значение которого превышает номинальное, автоматика разрывает цепь.

Если использовать подобную защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания необходимо возникновение замкнутой цепи между металлическим корпусом прибора и землей. Как правило, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким образом, применение УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
2. При возникновении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при этом значение такого тока должно превышать допустимое.
3. В случае ошибочного подключения нулевого и заземляющего проводов в электроустановке.
4. При обрыве нулевого провода.

Подключение УЗО

Нужно заметить, что в УЗО не предусмотрена защита токов короткого замыкания и перегрузки. Поэтому такие устройства обязательно должны подключаться совместно с автоматическим выключателем, допустимый ток которого должен быть меньше аналогичного значения для УЗО. Такая схема питания электропотребителя изображена на третьем рисунке.

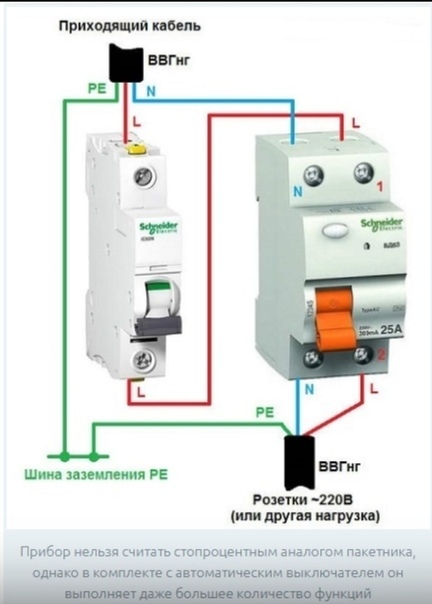

Как видно из схемы, фазный провод подключается к соответствующему контакту устройства через автоматический выключатель. Нулевой провод также должен быть подключен к потребителю через УЗО.

Если выбрать использование трехфазных устройств защиты, их подключение выполняется аналогично: три фазных и нулевой провод вставляются в разъемы, которые имеют соответствующую маркировку.

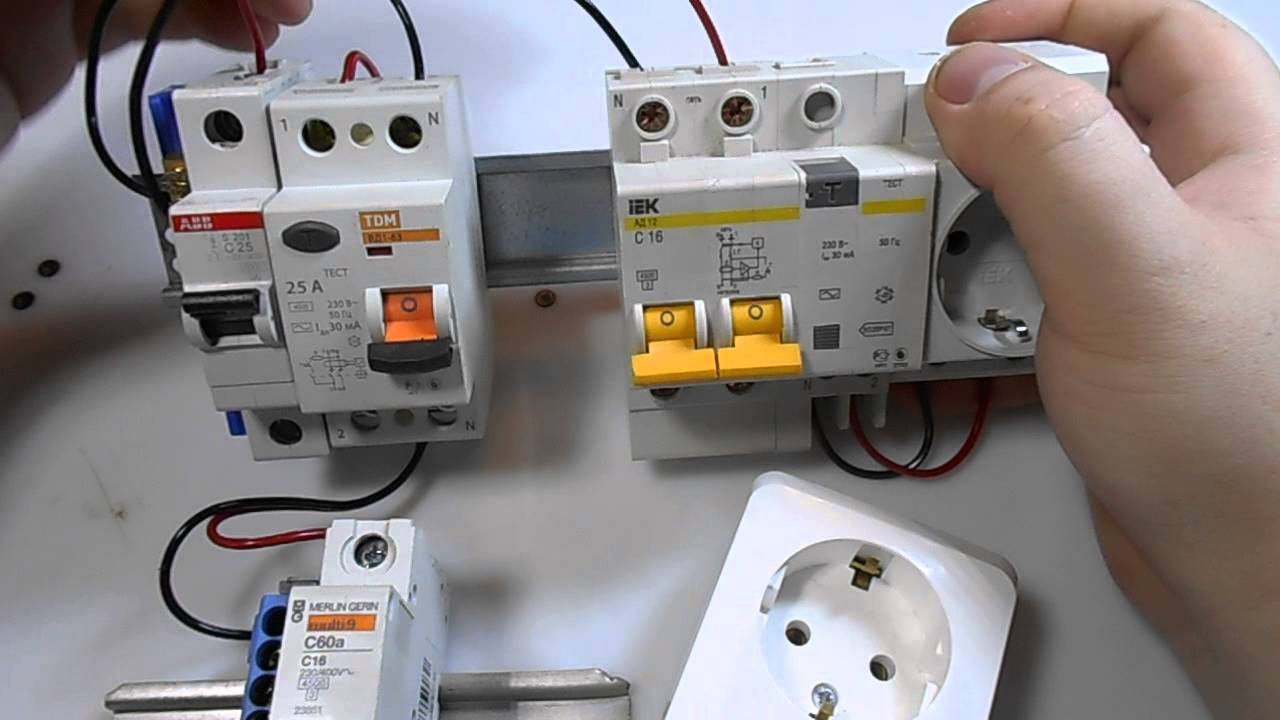

Для того чтобы проверить работоспособность УЗО, достаточно нажать на кнопку ТЕСТ, расположенную на его корпусе. Исправное устройство после этого мгновенно отключится. Однако некоторые модели не оснащаются такой кнопкой. Проверить их работоспособность можно, создав искусственное замыкание между фазным проводом и защитным заземлением, в этом случае немедленно возникает ток утечки, на который реагирует УЗО. Сделать такое замыкание можно при помощи любого металлического предмета, но лучше выбрать патрон с лампочкой.

Метод пробной утечки тока является наиболее достоверным, поскольку позволяет не только проверить работоспособность УЗО, но и оценить правильность его подключения.

Для контроля исправности УЗО нельзя замыкать между собой фазный и нулевой провода, поскольку это вызовет срабатывание автоматического выключателя в результате короткого замыкания.

Выбор устройства защитного отключения

При выборе УЗО для своей квартиры следует обратить внимание на такие его характеристики:

1. Номинальный ток. Эта величина выбирается, исходя из совокупной мощности потребителей, подключаемых к участку электрической сети, на вход которого устанавливается УЗО. В любом случае номинальный ток устройства не может быть большим, чем аналогичное значение тока автоматического выключателя.
2. Номинальное напряжение. С выбором этого значения никаких проблем не возникает, в однофазных сетях используются устройства на 230 В, в трехфазных – на 400 В.
3. Производитель. С определенной степенью недоверия нужно относиться к продукции китайских компаний. На рынке устройств релейной защиты и автоматики хорошо зарекомендовали себя такие бренды, как Legrand, Schneider Electric и EATON. Одним из часто применяемых однофазных УЗО является ВАД2. Что же касается отечественных производителей подобных устройств, то выбирать их вполне безопасно, так как даная продукция во многих случаях не уступает западным аналогам, при этом стоит значительно дешевле.

Дифференциальный автомат

Дифавтомат – это устройство, сочетающее в себе УЗО и обыкновенный автоматический выключатель.

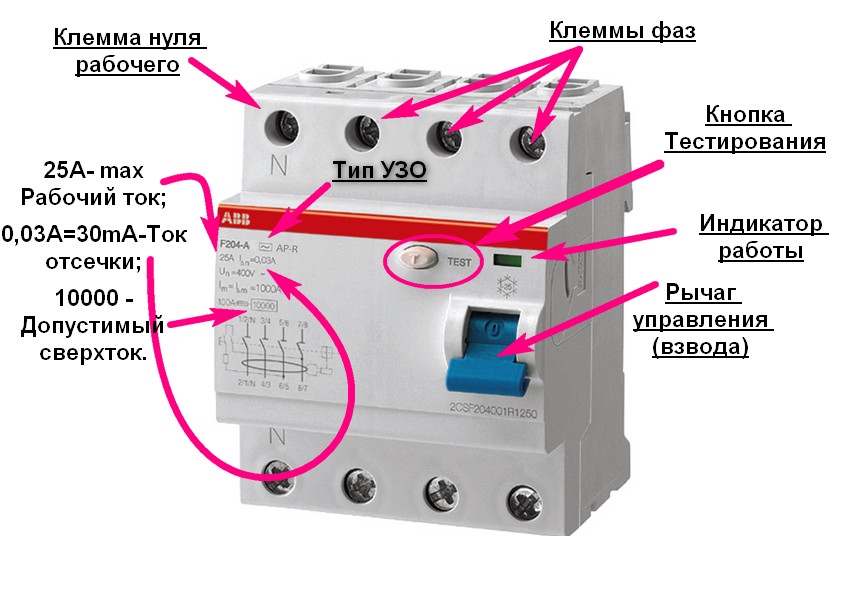

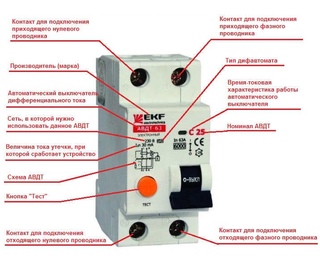

Характеристики каждой модели нанесены на ее корпус в виде специальной маркировки. Основными из них являются:

1. Номинальный ток и тип времятоковой характеристики, например, С63. Это значит, что величина номинального тока составляет 63 А. Времятоковая характеристика – это зависимость времени расцепления контактов выключателя от протекающего через них тока. Для автоматических выключателей, используемых в системах электроснабжения различных объектов, эти характеристики бывают разными. В квартирах и жилых домах применяются автоматы с характеристикой С-типа.
2. Ток утечки (0,03 А, 0,1 А), при котором срабатывает та часть автоматического выключателя, которая реагирует на величину дифференциального тока.
3. Номинальное напряжение (230 или 400 В).
4. Тип автомата (для работы с переменным или выпрямленным постоянным током).
5. Принципиальная схема подключения.

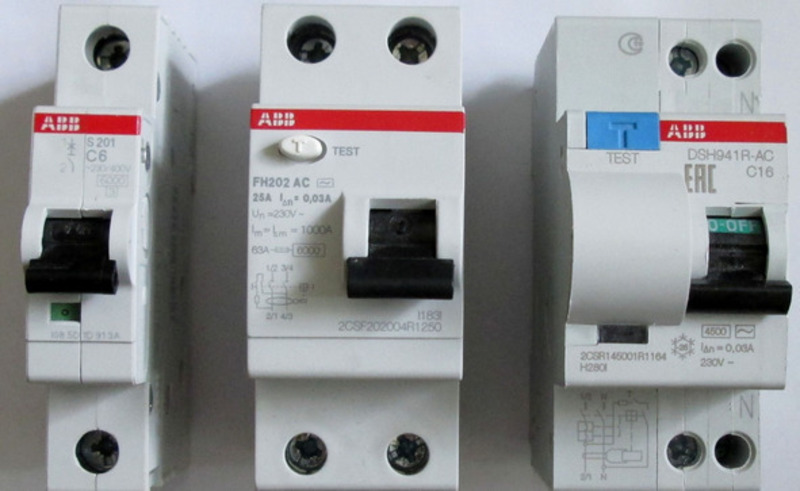

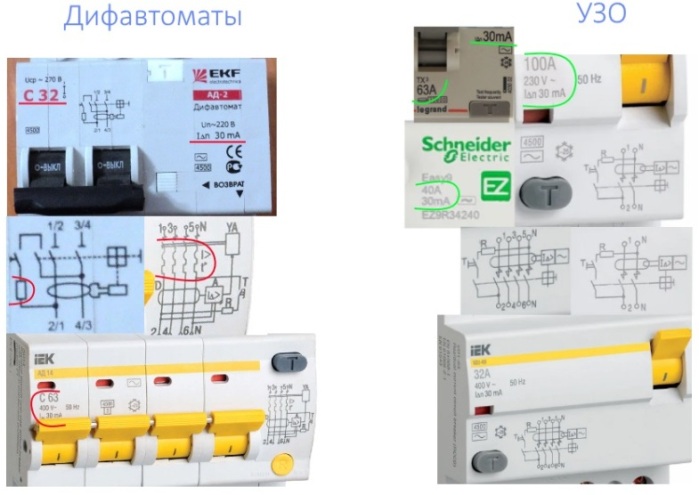

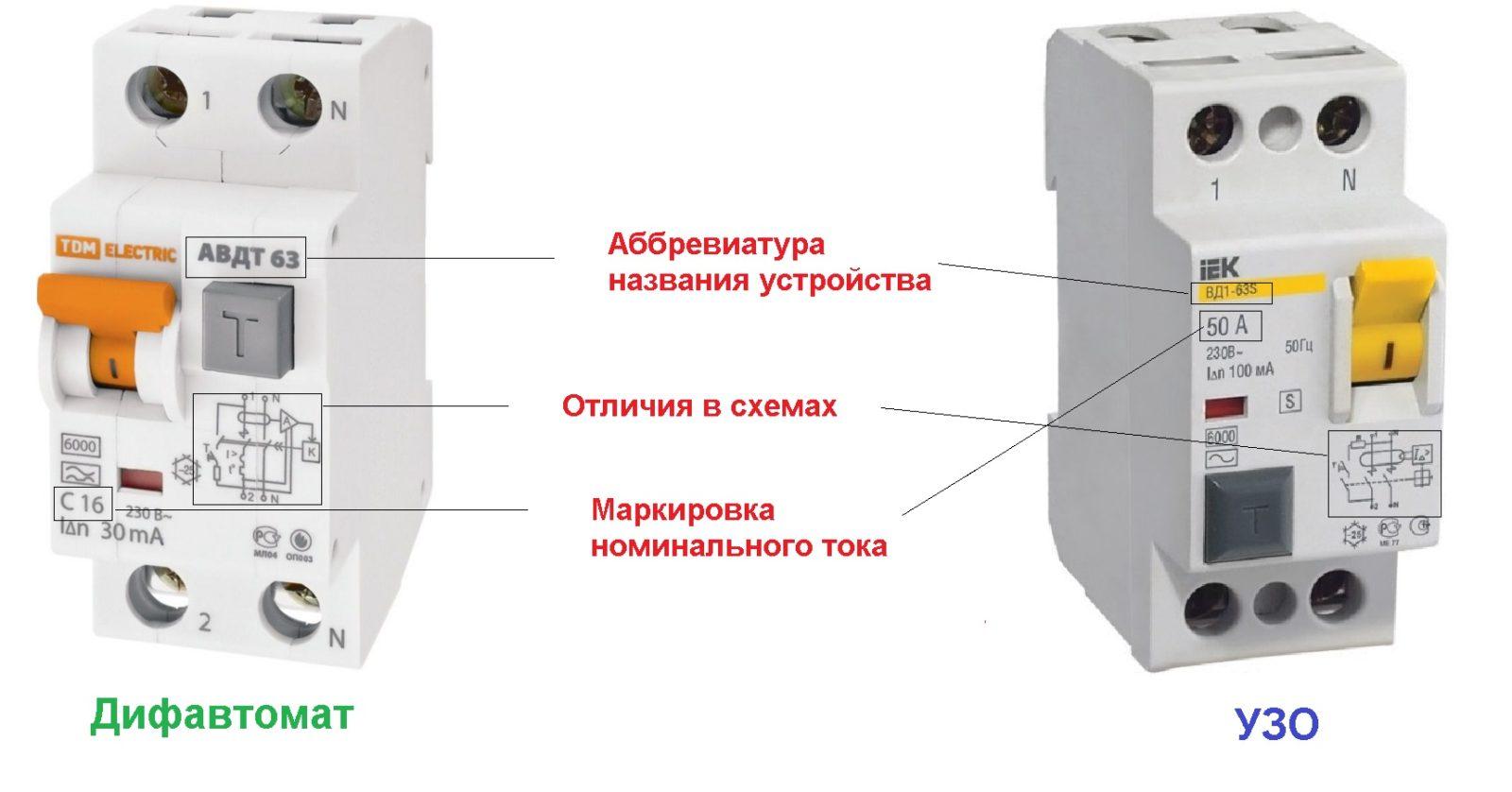

Для ответа на вопрос, как отличить УЗО от дифавтомата, достаточно посмотреть на их внешний вид. Хотя на первый взгляд отличия и не очень заметны, но для знающего человека они, как говорится, налицо:

1. На УЗО не указывается тип времятоковой характеристики.
2. У дифавтомата в принципиальной схеме, нанесенной на его корпус, поставлены два дополнительных выключателя, обозначающих тепловой и электромагнитный расцепители.
3. Название устройства (ВД или АВДТ).

Автоматический выключатель, управляемый дифференциальным током, обладает следующими преимуществами:

• При установке дифавтомата отсутствует необходимость в монтаже какого-либо дополнительного защитного оборудования.
• Практически все подобные устройства оборудованы специальной индикацией, позволяющей точно определить, от чего сработало устройство: от появления большого тока утечки, короткого замыкания или перегрузки.

Отвечая на поставленный вопрос, чем отличается УЗО от дифавтомата, нужно учесть следующее. Если судить по количеству и качеству выполняемых функций, то нет особой разницы в том, какое устройство выбрать: дифавтомат либо УЗО. При этом стоимость совмещенного устройства бывает даже выше, чем совокупная цена УЗО и обыкновенного автомата. Кроме того, при выходе из строя одного из раздельных устройств, можно произвести его ремонт или замену, не снимая при этом второго, это значительно дешевле, чем ремонтировать дифавтомат.

Как выбрать УЗО и дифавтоматы

Скачки напряжения, короткое замыкание, утечка тока – все это может привести к поломке оборудования, травмам и даже пожарам. Поэтому в частном доме, квартире или на даче не обойтись без защитных устройств. Эту функцию выполняют выключатели дифференциального тока (УЗО, ВДТ) и автоматические выключатели дифференциального тока (дифавтоматы, АВДТ).

Чтобы вы смогли правильно выбрать это оборудование и надежно защитить себя и свой дом от проблем с проводкой, мы расскажем, какие функции выполняют УЗО и дифавтоматы, назовем достоинства и недостатки каждого.

УЗО и дифавтомат – в чем разница?

УЗО (устройство защитного отключения) – аппарат, который устанавливают, чтобы избежать удара током и возгорания проводки.

УЗО само не отключает прибор при перегрузке. Поэтому устройство всегда ставят в паре с автоматом. Первый защищает человека от поражения током, второй – проводку от перегрева и УЗО.

Дифавтомат, или дифференциальный автоматический выключатель, – это прибор универсальный. Он защищает проводку от короткого замыкания и перегрузки, а также человека при утечке тока. В случае утечки он отключает подачу энергии и само устройство.

Что такое утечка тока и почему она происходит

Утечка тока – процесс, когда ток протекает от фазы в землю по не предназначенному для этого пути: металлическим частям прибора, трубам, по сырой штукатурке в доме или через тело человека. Случается по двум причинам.

Причины утечки тока

1. Ошибка при подключении проводки в доме.
Неопытные электрики или сами жильцы путают последовательность подключения, например соединяют ноль вместо земли или выводят несколько проводов на одну клемму.
2. Испорченная изоляция.
Такое часто случается в старых домах, где проводка гниет, потому что ее не меняют десятилетиями. Кроме того, изоляция плавится из-за скачков напряжения или чрезмерной нагрузки, когда к сети одновременно подключают несколько электроприборов.

Чем опасна утечка тока

Безопасное значение тока утечки указано в ГОСТах и техпаспорте оборудования. Например, для стиральной машины с мощностью 2,5 кВт допустимый ток утечки 5,6 мА.

Превышение этого значения в УЗО чревато опасными последствиями. Если человек прикоснется к корпусу прибора, проводу или штепсельной вилке, его ударит током. В зависимости от силы удара это может привести к травме или смерти.

При утечке тока идет перерасход электроэнергии – даже при отключенных приборах ток проходит через счетчик. Например, вы уезжаете на несколько дней в отпуск, возвращаетесь – а один работающий холодильник намотал десятки киловатт. Если с самим холодильником все в порядке, значит, где-то возникла утечка.

Как определить утечку тока в доме

Самый простой способ – индикаторная отвертка. Аккуратно прикоснитесь щупом индикатора к корпусу каждого прибора в доме. Если светодиод загорелся, значит, есть утечка.

Профессионалы проверяют приборы мультиметром. При утечке тока мультиметр показывает сопротивление выше 20 Мом.

Для поиска утечек тока в скрытой проводке можно воспользоваться лайфхаком строителей советских времен:

МЫ ЗНАЕМ КАК	Возьмите портативный радиоприемник, настройте его на среднюю или длинную волну, установив частоту приема на молчащую радиостанцию и пройдитесь с ним там, где проложена проводка. Там, где динамик начнет шипеть и потрескивать, нарушена изоляция проводов.

Теперь рассмотрим, какие бывают УЗО и как они работают.

УЗО: типы и назначение

Типы УЗО

УЗО делят на три типа – по постоянному и переменному току утечки:

Тип «АС»		Самый распространенный и недорогой. Срабатывает на утечку переменного синусоидального тока, он обозначается на корпусе прибора символом «~»
Тип «А»		Более дорогой прибор, который срабатывает на утечку переменного или постоянного импульсного (пульсирующего) тока
Тип «В»		Для производственных электросетей. Срабатывает при утечке выпрямленного или переменного тока

Для бытового применения используют УЗО «АС» и «А». Но какой именно выбрать?

В домашних сетях мы имеем дело с переменным синусоидальным током. Получается, что подходящий тип УЗО для нас – «АС». Но не все так просто.

К примеру, у нас установлено УЗО типа «АС» и есть стиральная машина, которая работает от переменного тока с напряжением 220–230 В. Ток по проводу попадает в импульсный блок питания и преобразуется в пульсирующий, необходимый для питания электронных полупроводников.  Если произойдет утечка импульсного тока, аппарат ее не зафиксирует и не отключит поврежденный участок электрической цепи. Либо зафиксирует, но намного позже с момента утечки, и ее значение будет критическим для человека. С УЗО типа «А» такого не произойдет.

В каждом электронном бытовом приборе, где есть блок управления, дисплей, регулятор работы двигателя, температуры или времени, стоит импульсный блок питания. Такой компонент можно найти даже в энергосберегающей лампочке. Быстро среагирует на утечку такого тока УЗО типа «А».

МЫ ЗНАЕМ КАК	Подтверждение использования УЗО типа «А» можно найти в техпаспорте на бытовую технику, например микроволновку или посудомоечную машину. В разделе «Подключение к сети» производитель, как правило, указывает, что прибор необходимо защищать только с помощью УЗО типа «А».

Параметры УЗО

УЗО различают по:

• величине номинального тока – 16–100 А
• величине дифференциального тока утечки – 10–500 мА
• времени на срабатывание – 0,06–0,08 / 0,15–0,5 секунд
• роду электросети – 2-полюсные для 1-фазной сети, 4-полюсные для 3-фазной
• принципу срабатывания – электромеханические и электронные

Параметры дифавтомата

Дифавтомат выбирают практически по тем же характеристикам, что и УЗО:

• По значениям дифференциального и номинального тока.
• По максимальному току при коротком замыкании – какую нагрузку выдержит устройство.
• По типу сети – трехфазный или однофазный.

Выбираем УЗО и дифавтомат

Перед покупкой дифавтомата или УЗО нужно рассчитать, сколько энергии (киловатт-часов) потребляют электроприборы в вашем доме. Это поможет выбрать подходящий УЗО или дифавтомат и определить их количество. Если нагрузка большая, стоит поставить несколько защитных устройств, если малая – достаточно одного.

Как рассчитать потребление энергии – 4 способа

За основу расчета берутся показатели напряжения (В, вольты), тока (А, амперы) и мощности (Вт, ватты). Для мощных приборов вроде электроплит или посудомоечных машин мощность указывается в кВт. Характеристики есть в техпаспорте бытового прибора или на его корпусе.

Способ 1

Зная мощность прибора, вы рассчитаете расход электричества, умножив мощность на количество часов. Например, вам нужно узнать, сколько электричества сжигают 2 лампочки на 100 и 60 Вт и электрочайник на 2,1 кВт. Лампочки горят около 6 часов, чайник работает примерно 20 минут в день. Рассчитываем:

100 Вт х 6 ч = 600 Вт/ч

60 Вт х 6 ч = 360 Вт/ч

2 100 Вт* х 1/3 ч = 700 Вт/ч

600 + 360 + 700 = 1 660 Вт/ч

1 660/1 000 = 1,66 кВт/ч – столько энергии в день расходуют 3 прибора.

Способ 2

Если в характеристиках прибора указаны только ток и напряжение, вычислите мощность по формуле P = U х I, где Р – мощность, U – напряжение, I – сила тока.

Например: 220 В х 1 А = 220 Вт.

Способ 3

Измерить с помощью энергометра. Его подключают к розетке, а к нему – бытовой прибор.

Способ 4 – если потеряли техпаспорт прибора

Этот способ хоть и простой, но долгий.   Отключите все приборы в квартире, а затем запустите только один, например на час. Через час выключите и посмотрите количество киловатт на электросчетчике. И так с каждым устройством.

Есть еще одно неудобство – не будет единого показателя. Некоторые электроприборы потребляют различную мощность в разных режимах работы. Например, в стиральной машине данные будут разниться при включении и отключении насоса, изменении скорости вращения барабана и при нагреве воды.

Заключение

Выбирать между дифавтоматом и УЗО стоит отталкиваясь от конкретной ситуации. Если вы хотите защитить от перегрузок и короткого замыкания только один прибор, к примеру дорогую посудомоечную машину, – ставьте дифавтомат, так как найти неисправность в этом случае будет просто. Если ваша цель – защитить несколько розеток, на которые подведены различные приборы, – покупайте связку УЗО + автомат.

Какой дифавтомат поставить на ввод в квартиру

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

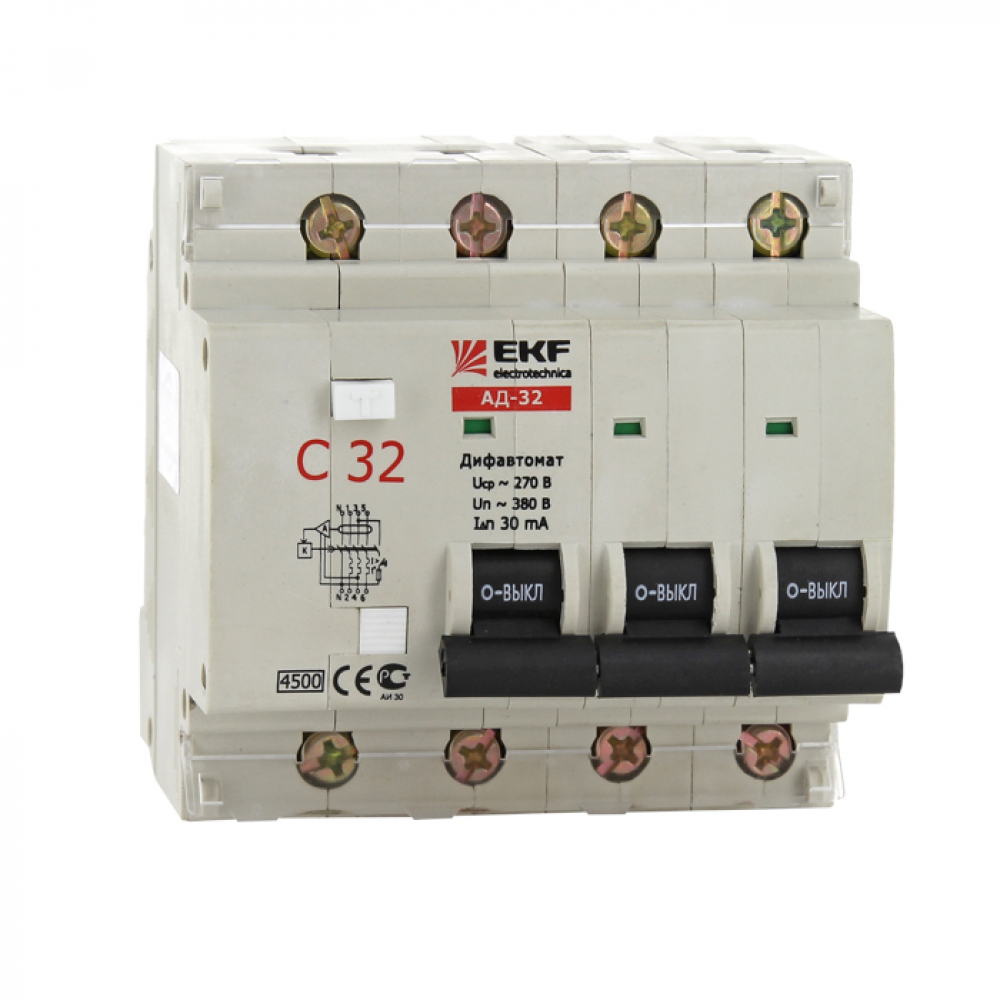

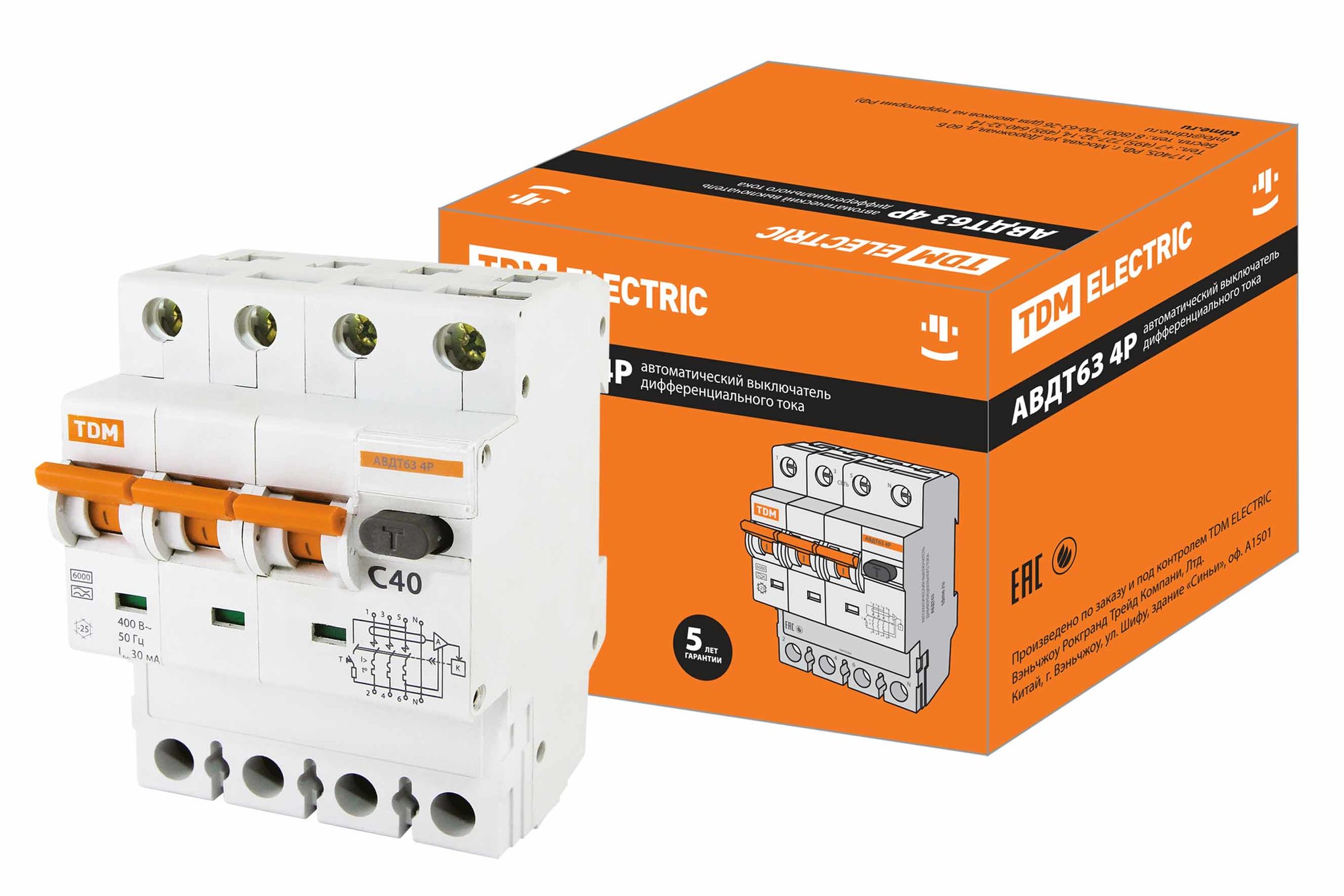

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

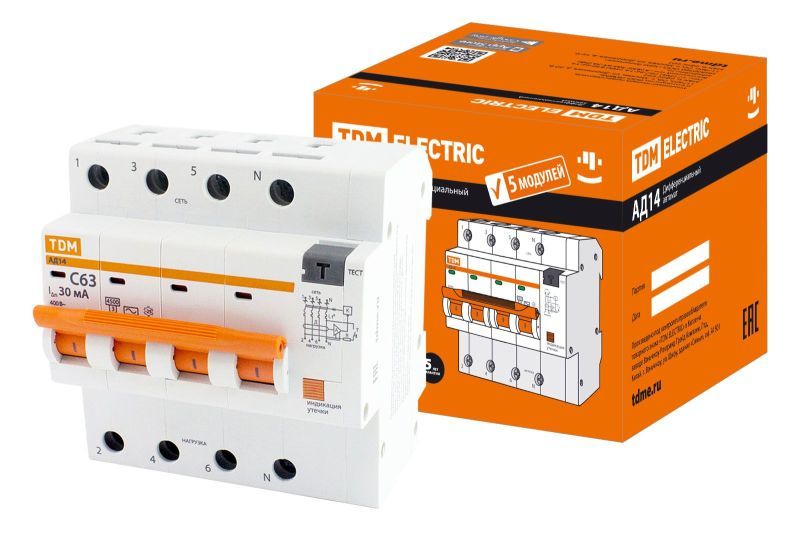

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение	Графическое обозначение	Расшифровка	Область применения
АС		Реагирует на переменный синусоидальный ток	Ставят на линии, к которым подключена простая техника без электронного управления
А		Реагирует на синусоидальный переменный ток и пульсирующий постоянный	Применяется на линиях, от которых запитывается техника с электронным управлением
В		Улавливает переменный, импульсный, постоянный и сглаженный постоянный.	В основном применяется на производстве с большим количеством разнообразной техники
S	С выдержкой времени отключения 200-300 мс	В сложных схемах
G	С выдержкой времени отключения60-80 мс	В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

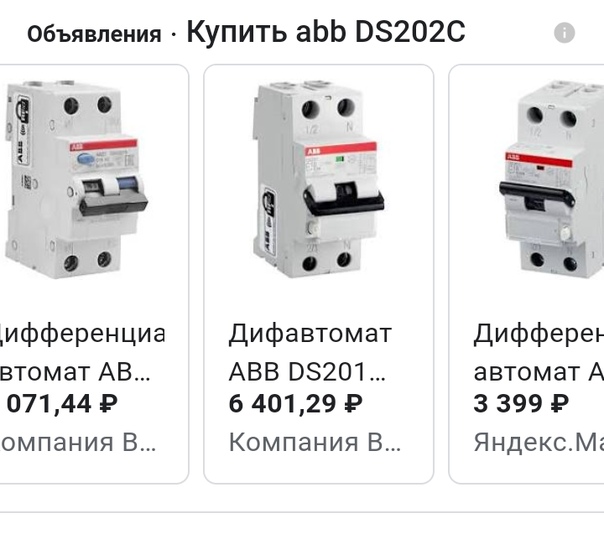

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

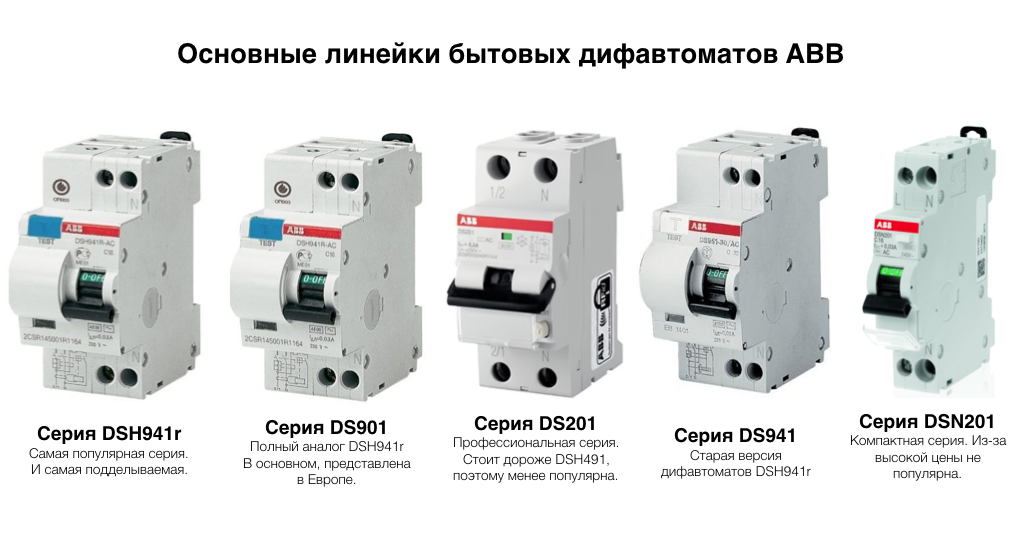

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

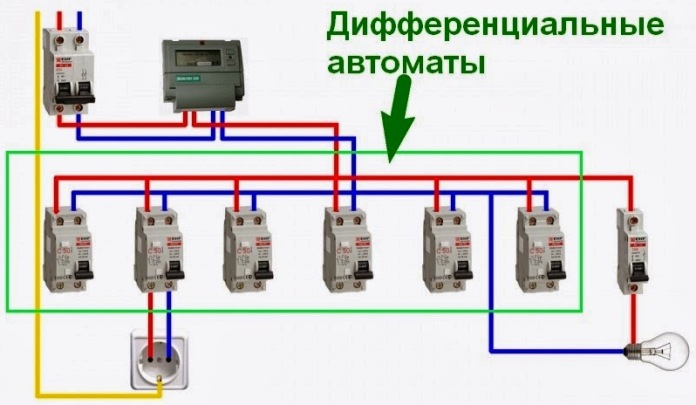

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

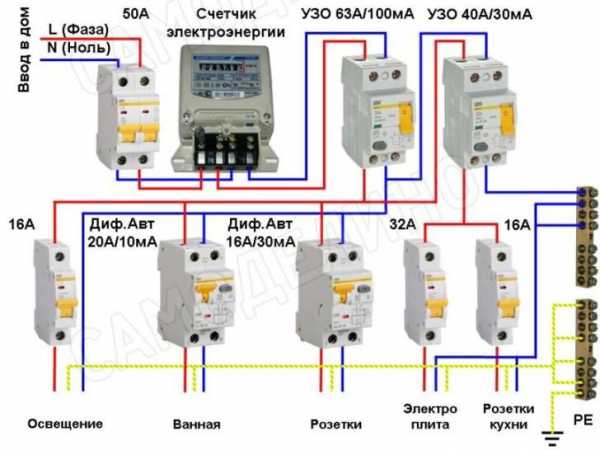

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

• Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
• Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
• С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
• Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
• При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
• При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Какие бывают аналоги?

Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.

На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.

Когда рационально выбирать дифференциальный автомат?

Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности. Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса.

При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика. Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

• Розетки – автомат на 16А, тип С;
• Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

• Проточный водонагреватель;
• Накопительный водонагреватель;
• Электроварочная панель;
• Электродуховой шкаф;
• Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Комментарии:

Я бы лучше установил УЗО с автоматом, чем ДИФ автомат. При срабатывании сразу понятно, что отключило электричество — короткое или утечка. В ДИФе этого не различить.

Кто знает, бывают ДИФы однополюсными? Или хотя бы, чтобы одно место занимали на рейке. А то у меня в щитке места уже не осталось, а ДИФ вставить надо

SLAVA, насколько я знаю — нет таких. Просто в одноместный автомат необходимые детали не влезут.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

Оставить комментарий

Отменить ответ

Бестопливный генератор – способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома – игрушка или реальная альтернатива

Power Bank с солнечной батареей – расчет на безграмотность

Как выбрать солнечную панель – обзор важных параметров

Отличие между УЗО и дифавтоматом

Правильная организация электробезопасности является жизненно важным действием, которое необходимо проводить, максимально соответствуя принятым нормам и стандартам. Впрочем, для некоторых простых жителей данный вопрос стоит не столь остро, и они часто игнорируют правила безопасности подвергая тем самым свою безопасность и безопасность своих близких опасности. Если Вы всё же хотите достичь максимально высокого уровня электробезопасности и не допустить ошибку при выборе УЗО и дифавтоматов, или Вам просто интересен данный вопрос, то эта статья безусловно покажется Вам полезной и интересной.

Отличия в функционале

Несмотря на большую внешнюю схожесть У30 и дифавтомата в их функционале присутствует достаточно существенная разница.
В общем случае работа У30 основывается на срабатывании устройства реагируя на ток утечки.

ТОК УТЕЧКИ — это ток, который протекает в землю или на сторонние проводящие части в электрической неповрежденной цепи.

В случае появления в сети тока утечки наибольшей опасности подвергается человек, который прикоснувшись к частям электрооборудования, подверженному току утечки, может в итоге получить удар данным током. Ещё одно возможное неприятное последствие появление тока утечки помимо его удара по человеку – это возможность повреждения изоляции проводов, которые начнут перегреваться под действием тока утечки, что в итоге может привести к поломке оборудования или даже к пожару.

Исходя из вышесказанного можно сделать вывод, что У30, обычно ставится для обеспечения защиты людей от удара током. Помимо защиты людей, У30 также выполняет защиту вашей электропроводки от перегорания. Случай возгорания электропроводки весьма опасная ситуация, которая в худшем случае может закончится пожаром в Вашем доме.

Далее давайте рассмотрим каким образом работает дифавтомат. Особо не вдаваясь в подробные объяснения, дифавтомат, по сути, это нечто обобщенное между автоматом и У30, получив функциональность как первого, так и второго. Поэтому главной особенностью дифавтомата является его способность защиты от тока утечки и также защита от возможного возникновения КЗ или перегрузки.

Вот здесь и кроется главное отличие. Некоторые потребители покупая У30 считают, что данным устройством сделают защиту от всего (будь то перегрузка, КЗ или ток утечки), хотя в действительности все эти функции способен выполнять лишь дифавтомат.

Поэтому выбирая между одним и вторым вариантом в общем случае, стоит сделать выбор в пользу дифавтомата, который защитит Вас от любой возможной непредвиденной ситуации. Однако если у Вас дома уже стоит автомат, то для защиты от тока утечки экономически целесообразно было бы выбрать У30 и включить его в сеть последовательно с автоматом.

Внешнее отличие между дифавтоматом и У30

Конструкция двух устройств довольно похожа. Однако если присмотреться внимательней, то Вы увидите, что указанные схемы на устройствах имеют большое отличие друг от друга, также имеется отличие в тумблерах и буквы, обозначающие тип устройства полностью другие.

Итак, к основным внешним отличиям У30 и дифавтомата относят:

1) Разница в обозначении номинального тока

Первый способ, которым Вы можете понять какое устройство перед Вами это обозначение номинального тока. Пример номинала на У30:


Выше Вы можете увидеть, что номинал У30 указан как «16А». Теперь давайте посмотрим, как выглядит дифавтомат:

 На фото номинальный ток дифавтомата обозначен как «С40».

Учитывая приведенный тип обозначения на У30, получим вывод, что в обозначении тока сперва идет цифра, а потом идет буква «А». Обозначение «16А» на У30 показывает, что номинальный ток У30 равен 16 ампер. На дифавтомате в обозначении «С40», первая буква «С» указывает, что в дифавтомате используется характеристика срабатывания расцепителей типа С (кроме характеристик С также часто указывают характеристики В и D), а второе значение число «40» указывает, что значение номинального тока будет равно 40 ампер.

В итоге становится понятно, что в обозначении номинального тока У30 сперва идёт цифра, а потом буква «А», а в дифавтомате наоборот сперва идет буква, а потом идет цифровое значение тока.

2) Обозначение электрической схемы

Как правило на любом защитном устройстве, должна быть нанесена его электрическая схем.
У У30 и дифавтома приведена немного похожая принципиальная схема, однако также присутствуют и немаловажные отличия.


Посмотрев на принципиальные электрические схемы двух устройств, Вы можете увидеть, что главный общий их элемент – дифференциальный трансформатор, который является важным элементом схемы предназначенным реагировать на токи утечки. Главной же отличительной особенностью схемы дифавтомата является наличие на ней теплового и электромагнитного расцепителя. Благодаря этому отличию Вы всегда можете легко опознать У30 или дифавтомат.

3) Наименование устройства

На некоторых У30 и дифавтоматах производимых российскими или украинскими производителями Вы можете также увидеть непосредственное название устройства на корпусе.



Увидев подобное обозначение думаю ни у кого не возникнет сомнений, что это за устройство.

4) Аббревиатура защитного устройства

На российских или украинских У30 и дифавтоматах Вы обычно можете увидеть аббревиатуру устройства типа BД и ABДT.


Благодаря этому Вы также можете определить тип устройства:

• BД – выключатель дифференциальный, также известный как У30;
• ABДТ – автоматический выключатель дифференциального тока, он же дифавтомат.

Итог

С экономической точки зрения дифавтомат выйдет немного дешевле нежели У30 + автоматический выключатель. Особенно это заметно в продукции импортных производителей.

На деле также есть ещё несколько важных моментов, которые стоит учесть при выборе между У30 и дифавтоматом.

Главные преимущества установки дифавтомата в сравнении с У30:

• При установке защиты в электрощите один дифавтомат займет существенно меньше места нежели У30 + автомат, что повысит удобство монтажа в электрощите.
• При установке одного дифавтомата Вам нужно будет сделать меньше электрических соединений нежели при присоединении У30 + автомат, что повысит безопасность защиты. Чем меньше электрических соединений, тем выше надежность.

Главные недостатки дифавтомата в сравнении с УЗО:

• Поскольку дифавтомат обобщает в себе свойства как автомата, так и У30, то при его срабатывании трудно определить, что послужило причиной этого (не ясно было это КЗ или ток утечки, к примеру). Однако стоит отметить, что в более новых и, обычно довольно дорогостоящих устройствах устанавливается индикатор срабатывания по дифференциальному току.
• Если у Вас произошла поломка защитного устройства, то заменить один поврежденный У30 или автомат выйдет дешевле нежели заменять один дифавтомат.

На практике при проектировании проводки в доме нету большой разницы будет использоваться У30 + автомат или дифавтомат. Если говорить об защите электроприборов со значительной мощностью и разной нагрузкой, в которых существует высокая степень опасности возникновения КЗ или перегрузки, то стоит использовать дифавтомат. Для группы розеток или освещения, где нету значительной опасности, можно установить У30 + автомат.

---

Вы можете купить УЗО и дифавтоматы прямо у нас на сайте по ссылке https://www.volta.com.ua/ustroystva-differentsialnoy-zashchity/

назначение, основные схемы подключения с заземлением и без заземления, конструкция и принцип работы, защита от поражения током

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

• Что это за изделие?
• Для чего применяют, и какие виды дифавтоматов бывают?
• Из каких элементов он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем причины срабатывания?

Определение дифавтомата

1. Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.
2. В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.
3. Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

• Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
• Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

• Какие виды бывают?
• Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.
• В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (тепловой и электромагнитный).

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

• Параллельно одной из существующих обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

• АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
• 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
• Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

• Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
• Наличие заземления — существуют сети с заземлением или без него.
• Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

По каким причинам может сработать дифавтомат?

• В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.
• С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).
• Рассмотрим каждый из вариантов более подробно:
• Срабатывание без нагрузки.
• В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.
• Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.
• В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

• Поврежденная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

1. Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.
2. Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.
3. При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

Источник: https://ElektrikExpert.ru/difavtomat.html

Подключение дифавтомата: схема подключения, как установить

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения).

Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением.

Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО.

Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже.

Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения.

Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках.

В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО.

В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников.

В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки.

Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения.

Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока.

Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов.

Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено.

Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики.

Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть.

Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения.

В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

• начинать монтаж дифференциального автоматического выключателя следует с проверки целостности его корпуса, так как любое повреждение приведет к нестабильной работе этого устройства;
• после этого отключаем электроэнергию на объекте и проверяем отсутствие напряжения в сети с помощью индикаторной отвертки или мультиметра и если все в порядке переходим непосредственно к монтажу дифавтомата;
• устанавливаем дифференциальный автоматический выключатель на специальную DIN-рейку и закрепляем его защелкой, расположенной на тыльной стороне корпуса дифавтомата;
• снимаем изоляцию со всех подключаемых жил, используя при этой операции специальный инструмент, который не способен повредить металлические проводники проводов;
• выполняем подключение всех токопроводящих проводников, в соответствии с ранее выбранной схемой подключения дифавтомата, при этом входящие жилы заводятся сверху, а выходящие снизу;
• на последнем этапе включаем подачу электроэнергии и проверяем работоспособность дифференциального автоматического выключателя доступными способами.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ.

В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам.

При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html

Подключение дифавтомата – схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!

Что такое дифавтомат? Дифавтомат (полное название – дифференциальный автоматический выключатель) – это устройство, относящееся к электромеханическим приборам, которое обеспечивает функцию защиты электросети. Защита требуется, как от высоких нагрузок в электросети, так и от перепадов напряжения.

Понимание устройства прибора является необходимым для его подключения к электросети. Вне зависимости от использования фото-инструкции подключения дифавтомата, или словесных объяснений, без комплексного понимания конструктивных особенностей не обойтись.

Прибор состоит из двух основных частей:

• Устройство защитного отключения;
• Защитный автомат;

• Устройство защитного отключения представляет собой реле, к которому, при нормальной работе дифавтомата в щитке, применяется одинаковая сила магнитных потоков, тем самым реле не размыкается и продолжает функционировать.

А при воздействии колеблющихся сил магнитных потоков, реле в дифавтомате размыкается, тем самым обеспечивая безопасность в электросети.

Защитный автомат представляет собой сочетание электромагнитной катушки и биметаллической пластины, которые также называют расцепителями. Электромагнитная катушка исполняет функцию отключения питания в случае короткого замыкания. В свою очередь биометаллическая пластина играет функцию обесточивания сети при нагрузках, которые будут превышать расчетную мощность.

1. Помимо этих основных элементов в дифавтомат входят элемент усиления, а также трансформатор.

Дифавтомат и однофазная сеть: способ подключения

Инструкция, как подключить дифавтомат к однофазной сети имеет ряд особенностей. Так защитный автомат в зависимости от того, к какой сети его подключают, может иметь как два, так и четыре полюса. Но это не все особенности.

Так в обычных, бытовых, домашних электросетях подавляющее большинство составляют именно однофазную составляющую. Тем самым напряжение, которое циркулирует через сеть, составляет всего 220 вольт.

Подключение к однофазной сети лучше доверить электрику, но для тех, кто хочет выполнить данную работу самостоятельно следует действовать следующим образом:

• Возьмите нулевые провода;
• Присоединить ноль от нагрузки к контактам в нижней части вашего устройства.
• Присоединить ноль от питания к контактам в верхней части прибора.
• Помните о полярности при подсоединении контактов ( на приборах должна быть общая схема подключения)

Осуществляйте подсоединение устройства лишь в обесточенной сети. Заранее убедитесь в этом, а также проверьте корпус на наличие каких-либо повреждений.

Дифавтомат и трехфазная сеть: способ подключения

Подключение автомата к трехфазной сети требует больших мер предосторожности, так как работа ведется с более высоким напряжением в сети. Монтаж такого автомата, который к тому же имеет четыре полюса, осуществляется при работе с напряжением в 380 вольт.

Осуществляется установка схожим образом, что и подключение двуполюсного автомата к однофазной сети. При этом следует принять в расчет, что по своим размерам трехфазное устройство занимает больше места в щитке. Причина банальна и обусловлена безопасностью, так как необходимо установить блок, осуществляющий дифференциальную защиту.

Помимо этого следует упомянуть и о типе дифавтомата, который может осуществлять работу, как в однофазной, так и трехфазной сетях. На них нанесена маркировка – 230/400V.

Но необходимо принять во внимание, что при установке в трехфазную сеть такой дифавтомат будет располагаться не в щитке, к примеру, на отдельной группе розеток, или же на отдельном приборе.

Роль заземления для дифавтомата

Согласно более ранним технологиям строительства зданий, каждое должно было иметь заземление для безопасного функционирования.

Однако, в современном мире щиток с дифавтоматом без заземления не редкость, так как данное устройство берет на себя функцию по защите электросети. Помимо этого в сетях без заземления он также играет роль по прекращению утечки электроэнергии.

Советы для правильного подключения дифавтомата своими руками

Как говорилось ранее, лучше всего доверить установку дифавтомата квалифицированному электрику. Но для тех, кто хочет сделать это самостоятельно, приведем несколько советов для подключения:

Правильно выбрать линию, часть сети, или сеть для защиты, которой предназначен дифавтомат. Так как универсальной схемы для правильного подключения дифавтомата своими руками не существует, необходимо тщательно разобраться, что именно вы хотите защитить, установив дифавтомат. Может быть это группа розеток? Отдельный прибор, или станок?

Или же вся домашняя сеть?

В случае если решили защищать всю сеть сразу и установить дифавтомат в щиток. Устанавливайте дифавтомат на вводном проводе. У данной схемы имеется ряд положительных и отрицательных качеств.

К положительным качествам можно отнести: защиту одновременно всей сети, экономию средств (вы купите только один дифавтомат), занимает мало места. К отрицательным качествам отнесем: зависимость всей сети (при нарушении в какой-либо части сети будут выключены абсолютно все электроприборы дома), невозможно сразу определить, где произошла неполадка.

• В случае если решили защитить отдельные ветви электросети, производится установка дифавтоматов на каждую ветвь электросети, а также на наиболее энергопотребляющие приборы.

Главной положительной характеристикой является уровень предлагаемой безопасности. Также можно выяснить в какой части сети произошел сбой. При возникновении перепада напряжения в одной части дома, будет обесточена лишь та часть, в которой это произошло.

Очевидным минусом является большая стоимость одновременной покупки нескольких дифавтоматов. Также потребуется больше места для их установки.

1. В заключении хотелось бы отметить, что в данный момент дифавтомат, представляет собой один из наиболее надежных способов защиты электросети вашего дома!

Источник: https://electrikmaster.ru/podklyuchenie-difavtomata/

Как подключить дифавтомат в однофазной сети — схема и порядок подключения

Дифференциальный автоматический выключатель – это электромеханический прибор, обеспечивающий защиту электросети от повреждений в результате короткого замыкания или высоких нагрузок. Помимо этого, он обеспечивает безопасность людей, не допуская поражения электричеством при касании линии, в которой имеется утечка тока. Таким образом, он объединяет в себе функции двух аппаратов: защитного автомата и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно выполнить ее, нужно соблюдать меры безопасности, а также выполнять правила монтажа. О том, как подключить дифавтомат, и пойдет речь в этой статье.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

• Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

• Экономия, поскольку на всю сеть устанавливается единственный автомат.
• Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

• При возникновении нарушений в сети обесточивается вся квартира или дом.
• При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным.

В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности.

Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

• Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства. Если кабели недостаточно длинны, их нужно заменить или нарастить. Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
• Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

• Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
• Отключите питание в домашней сети рубильником в распределительном щитке.
• Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
• Прикрепите к DIN-рейке дифавтомат.
• Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
• Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

• Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
• Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
• Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
• Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

• Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Заключение

В этой статье мы рассказали, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускаются при этой процедуре. Учитывая это, вы сможете самостоятельно установить защитное устройство, а если при этом будет допущена ошибка – легко найдете и исправите ее.

Источник: https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat

Подключение дифавтомата в электросети без заземления

В зданиях старой постройки, не подвергавшихся капитальному ремонту, как правило, электропроводка выполнена по двухпроводной схеме. Проводник заземления при этом отсутствует. Если электропроводка не заменяется на трехпроводную, существует угроза безопасности использования различных приборов и устройств, требующих питания от сети переменного тока.

Необходимость в установке

Заземление эффективно срабатывает при пробое фазного проводника на корпуса приборов, оборудования, на токопроводящие части сооружений. Наличие заземления не допустит поражение электрическим током, так как исключит возникновение разности потенциалов между корпусом прибора и землей.

Как же повысить безопасность эксплуатации электрической сети в помещении без заземления, если нет возможности для замены электропроводки? Выход есть.

Нередко собственники или владельцы помещений оказываются в затруднении, задаваясь вопросом, можно ли устанавливать устройства защитного отключения или дифференциальные автоматы в двухпроводной однофазной сети, когда нет заземления?

Устанавливать не только можно, но и нужно. Более того, даже при наличии заземления рекомендуется, а в некоторых случаях обязательно требуется, использование дифференциальных защитных устройств. Такие устройства устанавливаются в однофазной двухпроводной сети сразу на оба проводника.

Защита от поражения током

Работа дифференциального автомата или устройства защитного отключения (иногда его называют дифференциальными реле) основана на определении разницы в фазном и нулевом токах.

Если разница существует, устройство отключает подачу электричества. Разница может фиксироваться при возникновении утечки тока. При исправном электроприборе или оборудовании, утечка в нем не возникает, то есть значение тока, поступающего по фазному проводнику равно значению в нулевом проводнике.

Если происходит повреждение изоляции фазного провода, возникает разность потенциалов между ним и любым заземленным предметом. То же самое происходит при пробое на корпус электроприбора. Заземление в этом случае поможет только снять эту разность потенциалов с корпуса, но сам прибор останется под напряжением.

Если произойдет касание корпуса человеком, последний скорее всего не почувствует воздействие электричества, потому, что сопротивление тела больше сопротивления заземляющего проводника. Можно представить, что случиться, если заземление неисправно или вообще отсутствует.

Дифференциальный автомат, при возникновении подобной ситуации отключит подачу электричества и обесточит прибор. Человек, даже подвергшись воздействию электричества, не почувствует этого, потому что значение тока не превысит 30 миллиампер, а время отключения – 0,3 секунды. Такие параметры для УЗО и дифавтоматов, используемых в жилых помещениях, определены нормами.

Выбор схемы

В трехпроводной сети с заземляющим проводом, допускается подключение дифавтомата или УЗО в отдельных помещениях или на отдельные группы потребителей. Остальные группы защищаются установкой автоматического выключателя с соответствующим нагрузке номинальным током.

В двухпроводной сети, схема подключения должна предусматривать наличие защитного устройства на входе в распределительный щит. Только при соблюдении этого условия вся электропроводка окажется защищенной.

Для правильной и надежной работы электропроводки в двухпроводной сети целесообразно устанавливать дифференциальные автоматы или устройства защитного отключения на каждую группу.

Каждая цепь должна защищаться отдельным устройством. Вводной дифавтомат должен иметь параметры номинального тока не меньше суммарного, который может возникнуть в защищенных цепях.

Дифференциальный ток этого автомата должен быть не менее 100 миллиампер, чтобы автомат не срабатывал одновременно с любым из последующих. Необходимо также, чтобы вводной дифавтомат был предназначен для селективной работы в схемах. В этом случае на корпусе прибора должны быть специальные обозначения в маркировке.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Источник: https://EvoSnab.ru/oborudovanie/avtomatika/podkljuchenie-difavtomata-bez-zazemlenija

Что такое дифавтомат, для чего применяют, как подключить. Дифференциальный автоматический выключатель

Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данное изделие является достаточно популярным и широко применяется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

Назначение

Рассмотрим вкратце для чего нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, данный электрический аппарат служит для защиты участка электрической сети от повреждения из-за протекания по нему сверхтоков, которые возникают при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате возникновения утечки электричества через поврежденную изоляцию кабеля линии электропроводки или неисправного бытового электроприбора (функция устройства защитного отключения).

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:

На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при . Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:

Область применения

Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.

Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Нравится(0 ) Не нравится(0 )

Дифференциальный автомат — оборудование, которое совмещает в себе свойства УЗО и автомата. Основное назначение устройства — обеспечение защиты от ударов током в условиях контакта с элементами, проводящими его, в условиях утечки или проблем в функционировании.

Двухфазный дифференциальный автомат

Выключатель дифференциального тока по своей конструкции состоит из двух базовых элементов:

• Рабочая часть — собственно, автомат, в котором предусмотрено наличие расцепляющего механизма и специальной рейки, срабатывающей под внешним воздействием механического характера. В зависимости от модели оборудования, выключатель в его конструкции может иметь два или четыре полюса
• Расцепители — как и в выключателе обычного типа, их предусмотрено два: тепловой и электромагнитный. Первый включается в работу в условиях перегрузки, второй обесточивает линию при возникновении короткого замыкания
• Защитная часть — речь идет об основном элементе, отвечающем за защиту дифференциального типа. Именно он устанавливает факт утечки. Также данный элемент участвует в процессе преобразования тока, и, таким образом, производит сброс посредством рейки. Защитный модуль должен иметь доступ к питанию, и именно по этой причине он активизируется вместе с автоматом. Процесс происходит в определенной последовательности.

Важно! В конструкции защитного модуля есть устройства дополнительного назначения — усилитель с магнитной катушкой, трансформатор, который определяет остаток тока. Чтобы проверить исправность этого элемента, можно просто нажать кнопку «ТЕСТ», которая имеется на его корпусе. Посредством нажатия на эту кнопку имитируется утечка, и оборудование, если оно работает в нормальном режиме, сразу же отключается.

Дифференциальный автомат с с кнопкой проверки работоспособности

Автоматический выключатель дифференциального тока функционирует примерно по тому же принципу, что и УЗО. Факт утечки регистрируется посредством трансформатора, принцип функционирования которого базируется на вариации показателей проводниковых токов, обеспечивающих подачу энергии к защитной установке. В том случае, если изоляция является целой, а с элементами, проводящими ток, не устанавливается никаких контактов, утечку можно считать отсутствующей. В фазах и на нуле токи будут иметь одинаковые значения.

Электрический ток появляется в конструкции обмотки вторичного типа. В таких условиях начинает функционировать специальная защелка. Она оказывает определенное воздействие на механизм, который отвечает за разъединение системы контактов и самого оборудования.

Дифавтомат для нескольких цепей

Сфера применения

Дифференциальный выключатель автоматического типа подходит для применения в сетях с любыми характеристиками. Сети могут иметь три, одну фазу. Дифференцированный автоматический выключатель, выбранный правильно, существенным образом повышает безопасность эксплуатации бытовой техники, различных приборов. Эксплуатация может быть регулярной и даже постоянной. Качественные автоматы защиты электросети — это гарантированная защита от пожаров. Как известно, они нередко появляются в условиях возгорания, деформации целостности изоляции элементов, проводящих ток, в конструкции разных моделей бытовой техники.

Автомат в электрическом щитке

Как подключить

Разобравшись с тем, что такое дифавтомат в электрике, следует получить представление о принципах его подключения. Они являются примерно теми же, что и в случае с обычным УЗО. Правила таковы:

• Точно так же, как и УЗО, электрические автоматы защиты требуют подключения нолей и фаз цепей, защиту которых необходимо обеспечить
• Запрещено соединять провод, идущий из конструкции автомата, с аналогичными элементами нулевого значения. В таких условиях оборудование просто выйдет из строя, с учетом того, что показатели токов в проводах будут различаться.

Важно! Все группы электрики могут иметь защиту в виде одного автомата дифференциального типа. Устанавливается он, как правило, на участке ввода. Но есть и другая схема, в соответствии с которой автомат используется для защиты конкретной группы электрики, подсоединенной к сети. Такой способ имеет смысл выбирать в тех случаях, когда нужна основательная, гарантированная защита помещений.

Схемы подключения

Если автомат защиты ставится на все группы, то его провода подсоединяются к клеммам, расположенным наверху. К клеммам, расположенным внизу, подводится нагрузка, которая идет от каждой из групп. Следует заранее разделить выключатели. У такой схемы есть преимущества, но есть и недостатки: группы деактивируются, если автомат срабатывает в аварийном режиме. То же самое происходит и в условиях появления проблем в работе любой из имеющихся групп. Чтобы свести к минимуму риск такого срабатывания в помещениях жилого типа, в том числе, с ветхой проводкой, можно установить дифференцированный автомат защиты по току, запрограммированный на включение в условиях с определенными показателями утечки — 30 мА.

Сборка электрического щитка в помещении

Специалисты рекомендуют выбирать для подключения вторую схему: автомат защиты сети подсоединяется к конкретной электрической группе. Схема актуальна даже для тех помещений, в которых уровень влажности воздуха является достаточно высоким. Это кухни, санузлы. Подобная схема выбирается и для помещений, к безопасности которых предъявляются особые требования.

Следует отметить, что защита конкретной группы является более эффективной, чем защита сразу нескольких групп. И речь идет не только о безопасности. Важным аргументом в пользу выбора второй схемы можно считать функциональность.

Важно! При срабатывании одного автомата, сеть не будет полностью обесточена, если оборудование подключено по второй схеме. Эта схема обеспечивает гарантированное и бесперебойное снабжение электричеством в любых условиях. Минус у такого подключения один — высокая стоимость.

Селективная схема

Дифференциальные автоматы могут быть подключены по селективной или по другой схеме. Проще всего рассмотреть преимущества и недостатки каждой из схем на примере многоквартирного дома.

• Селективная схема — при таком подключении даже в условиях утечки от питания будет отключен только тот объект (квартира), в котором произошла авария. Общий автомат будет продолжать работу, и другие объекты — квартиры, в которых системы не были повреждены — будут получать электричество в нужном объеме
• Не селективная схема — такое подключение не гарантирует того, что питание будет обеспечиваться. Объект, на котором зарегистрированы неполадки, будет обесточен, а вместе с ним — и тот автомат, который расположен за его пределами. Сразу же будет деактивирована деформированная электролиния, вслед за ней отключатся и целые линии. Причина — в том, что автомат, установленный на площадке, имеет свои показатели утечки, а элементы отходящего типа — совершенно другие.

Селективная схема подключения автоматов к сети

Важно! Автоматические устройства должны выбираться в соответствии с показателями утечки. Однако выбор схемы от этого не зависит. Селективной может считаться только та схема, в которой оборудование имеет соответствующее обозначение — это латинская буква S.

Посмотрите короткое видео о том, что будет если неправильно выбрать общий неселективный дифавтомат

Особенности установки

Сегодня наиболее распространены дифференциальные выключатели, у которых номинал утечки составляет максимум 30 мА. Такие модели устанавливаются в сетях с тремя, одной фазами. Перед тем, как перейти к их установке, следует как можно более точно определить функциональные характеристики оборудования, его возможности. Также рекомендуется принимать во внимание число потребителей электроэнергии, имеющих доступ к цепи. Это поможет снизить риск ложных срабатываний в условиях перегрузки.

Специфика выбора

Часто перед потребителями электроэнергии встает вопрос: что предпочесть — дифференциальный автомат или УЗО? Однозначного ответа на него просто нет, ведь выбор обуславливается целым рядом факторов.

• Конструкция щитка, наличие в нем свободного места — даже если проводка реконструируется, этот элемент практически не изменяется. Желание установить то или иное оборудование в щитке может не получиться реализовать — в нем попросту может не быть места для него. Дифференциальное оборудование занимает меньше места, чем УЗО. Однако УЗО должно иметь защиту, которую ему обеспечивает автомат. Таким образом, устанавливаются оба устройства, и УЗО займет в щитке больше места
• Цели подключения — если принципиальное значение имеет защита от тока бытовой техники, то вполне хватит и дифференциального автомата. В том случае, если требуется защита не отдельной единицы, но нескольких розеток, имеет смысл установить УЗО

Дифференциальный автоматический выключатель представляет собой устройство, которое объединило в себе функции УЗО и обычных автоматических выключателей. По своим обязанностям оно может заменить эти два устройства. Этим многие электрики и пользуются, таким образом, экономя место в щитке и уменьшая бюджет ремонта. Хотя среди профессионалов идут споры, что лучше установить (УЗО + автомат или дифавтомат) в той или иной ситуации. Об этом мы поговорим позже, а сейчас узнаем что такое дифавтомат или автоматический выключатель дифференциального тока.

Автоматический выключатель дифференциального тока (он же АВДТ) является модульным устройством и монтируется на DIN-рейку. По внешнему виду дифавтомат похож на УЗО. Также имеется два полюса (или четыре у 3-х фазных), есть рычаг перевода в рабочее положение, присутствует кнопка «Тест», нарисована непонятная электросхема и т.д., но все же есть различия, поэтому будьте внимательнее. Внутри корпуса АВДТ имеются элементы автоматического выключателя (рабочая часть) и УЗО (защитная часть).

Для чего нужен дифавтомат?

Напомню, что автоматический выключатель предназначен только для защиты электропроводки от короткого замыкания и перегрузки, а УЗО предназначено только для защиты людей при случайном попадании под напряжение или при утечке тока на корпус электроприборов. А вот дифференциальный автоматический выключатель сработает и при коротком замыкании, и при перегрузке линии, и при утечке тока.

Какие бывают дифавтоматы?

Дифавтоматы свободно могут применяться как в однофазных сетях, так и в трехфазных. Для однофазной сети используются 2-хполюсные, а для трехфазной сети применяются 4-хполюсные устройства.

Что написано на корпусе дифавтомата?

Каждый АВДТ имеет маркировку, по которой можно очень много о нем узнать и сделать вывод подходит оно нам или нет.

На корпусе АВДТ еще имеется кнопка «Тест». Она предназначена для периодической проверки работы дифавтомата (защитной части УЗО). При нажатии на нее (в рабочем состоянии АВДТ), искусственно создается утечка тока, на которую должен отреагировать дифавтомат. Если он не отключился, то означает, что он неисправен и подлежит замене.

Улыбнемся:

Занятия по технике безопасности:
— Основное правило техники безопасности — ПАЛЬЦЫ В РОЗЕТКУ НЕ СОВАТЬ, понятно?
— Так они туда и не влазят.
— А ты гвоздики возьми.

В электропроводке в любой момент могут возникнуть различные повреждения электрических приборов. Чтобы снизить риск появления опасных факторов поражения электрическим током служат бытовые защитные устройства, выполняющие различные функции.

Автоматический выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от . Однако, они имеют серьезные отличия в работе и конструкции.

Чтобы их проанализировать, вначале рассмотрим виды возможных неисправностей в электросети, которые ликвидируют эти устройства. Они могут проявиться:

1. коротким замыканием , которое возникает при снижении электрического сопротивления нагрузки до очень малых величин за счет шунтирования металлическими предметами цепей напряжения;

2. перегрузом проводов . Современные мощные электроприборы вызывают большие токи, создающие в некачественно выполненной проводке увеличенный нагрев токоведущих жил. При этом процессе изоляция перегревается и стареет, теряя свои диэлектрические свойства;

3. появлением токов утечек , возникающих сквозь нарушенную изоляцию через случайно образованные цепи на землю.

Ухудшить ситуацию с появлением неисправностей могут:

старая алюминиевая электропроводка, проложенная десятилетия назад по устаревшим технологиям. Она уже давно эксплуатируется на пределе своих возможностей при питании современных электрических приборов;

некачественный монтаж и использование загрубленных защитных устройств даже в новой электрической схеме.

Чтобы упростить объяснение отличий защитных устройств, будем рассматривать только те приборы, которые предназначены для однофазной сети, ибо трехфазные конструкции работают совершенно аналогично по тем же самым законам.

Отличия защитных устройств по назначению

Автоматический выключатель

Промышленность выпускает много его разновидностей. Они призваны ликвидировать первые два вида отмеченных неисправностей. Для этого в их конструкции установлены:

быстродействующая электромагнитная катушка отключения, ликвидирующая возникающие токи коротких замыканий и система гашения образующейся электрической дуги;

работающий с выдержкой времени тепловой расцепитель на основе биметаллической пластины, устраняющий возникающие перегрузы внутри электрических цепей.

Защитный автомат для жилых зданий включается в один фазный провод и контролирует только токи, проходящие через него. Он вообще не реагирует на возникающие токи утечек.

Устройство защитного отключения

УЗО в двухпроводной схеме подключается через два провода: фазы и нуля. Оно постоянно сравнивает циркулирующие в них токи и вычисляет их разницу.

Когда ток, выходящий из нулевого проводника, соответствует по величине входящему в фазный провод, то УЗО не отключает схему, разрешает ей работать. При возникновении небольших отклонений этих величин, не влияющих на безопасность людей, устройство защитного отключения тоже не блокирует подачу электропитания.

УЗО снимает напряжение с подходящих к нему проводов в случае, когда внутри контролируемой схемы возникает ток утечки опасной величины, способный причинить вред здоровью человека или работающему электрооборудованию. Для этого устройство защитного отключения настроено на срабатывание при достижении разницы токов определенной уставки.

Таким способом исключаются ложные срабатывания и создаются возможности для надежной работы защиты для ликвидации токов утечек.

Однако, сама конструкция этого прибора не имеет никакой защиты от возможных возникновений токов коротких замыканий и даже перегрузов в контролируемой схеме. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.

Устройство защитного отключения всегда последовательно подключают в схему с автоматическим выключателем.

Дифференциальный автомат

Его устройство более сложное, чем у автоматического выключателя или УЗО. Он при работе устраняет все три вида неисправностей (КЗ, перегруз, утечку), способные возникнуть в электропроводке. Дифавтомат имеет в своей конструкции электромагнитный и тепловой расцепители, защищающие встроенное в него УЗО.

Дифференциальный автомат выполнен одним модулем, обладает функциями автоматического выключателя и устройства защитного отключения вместе взятых.

Учитывая все вышесказанное можно сделать вывод, что дальше сравнивать между собой надо характеристики всего двух конструкций:

дифференциального автомата;

блока защит из УЗО с автоматическим выключателем.

Это будет технически оправданно и правильно.

Отличия защит по эксплуатационным характеристикам

Габариты

Современное модульное исполнение приборов с возможностями их крепления на din-рейку значительно сокращает место, необходимое для их монтажа внутри квартирного либо этажного щитка. Но, даже этот прием не всегда исключает дефицит пространства для укомплектования электропроводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в автономных корпусах и монтируются двумя отдельными модулями, а дифавтомат — всего одним.

Это всегда учитывают при создании проекта электрических работ в новых домах и выбирают щитки даже с обеспечением небольшого запаса внутреннего пространства для будущих доработок схемы. А вот при реконструкции проводки или мелких ремонтах помещений заменой щитков не всегда занимаются, и дефицит места в них может стать проблемой.

Выполняемые задачи

На первый взгляд УЗО с автоматическим выключателем и дифавтомат решают одни и те же вопросы. Но, попробуем их конкретизировать.

Допустим, на кухне установлен блок из нескольких розеток для питания различных приборов неодинаковой мощности: посудомоечной машины, холодильника, электрического чайника, микроволновки… Они включаются произвольно и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих приборов может превысить номинальную величину защит и создаст перегруз по току для них.

Установленный дифавтомат придется менять на более мощный. При использовании УЗО достаточно заменить более дешевый автоматический выключатель.

Когда же необходимо защитить один какой-то электрический прибор, подключенный отдельной, выделенной линией, то лучше использовать дифференциальный автомат. Просто его следует подобрать по техническим характеристикам конкретного потребителя.

Монтажные работы

Больших отличий в закреплении на din-рейку одного или двух модулей нет. А вот при подключении проводов объем работы становится больше.

Если дифавтомат и УЗО врезаются в провода фазы и нуля, то к автоматическому выключателю потребуется еще прокладывать перемычки для подключения в фазный провод последовательно с УЗО. В определенных случаях это может усложнить сборку схемы.

Качество и надежность

Среди части электриков-практиков существует определенное мнение, что долговечность и работоспособность защит зависят не только от заводской сборки их производителем, но и от сложности конструктивного исполнения, количества включенных в конструкцию деталей, наладки и доводки их технологий.

Дифавтомат более сложен, требует больше операций по настройке взаимодействия частей и по этому пункту может несколько проигрывать конструкциям УЗО того же производителя.

Однако, применять эту методику ко всем выпускаемым приборам, мягко говоря, не совсем корректно, хотя многие электрики этим злоупотребляют. Это довольно спорное утверждение и оно не всегда подтверждается на практике.

Ремонтопригодность и замена

Поломка может возникнуть в любом защитном устройстве. Когда ее не удастся устранить на месте, то потребуется приобретать новый прибор.

Покупка дифавтомата более затратна. В случае эксплуатации УЗО с автоматическим выключателем один из приборов останется целым и не потребует замены. А это значительная экономия средств.

При поломке любого защитного прибора питаемые через него потребители отключают. В случае, когда неисправно УЗО, его цепи временно можно зашунтировать и подать питание через автоматический выключатель. Но, когда неисправен дифавтомат, так сделать не получится. Его потребуется менять новым или на какое-то время доставлять автоматический выключатель.

Условия работы в разных ситуациях

Схема контроля токов утечек у УЗО и дифференциального автомата может быть выполнена на разной элементной базе с использованием:

электромеханической релейной конструкции, не требующей дополнительного источника питания для работы логики;

электронных или микропроцессорных технологий, которым необходим блок питания и стабилизированное напряжение от него.

Они при нормальном состоянии подходящих цепей напряжения работают одинаково. Но, стоит возникнуть неисправности в схеме, например, оборвать контакт одного из проводов, допустим, нуля, как сразу будут видны . Они же лучше и надежнее работают в устаревшей двухпроводной схеме.

Определение причины отключения защитой

После срабатывания УЗО сразу понятно, что в схеме возникли токи утечек и надо проверять сопротивление изоляции защищаемого участка.

Когда отработал автоматический выключатель, то причина кроется в перегрузе цепи или возникшем коротком замыкании.

А вот после отключения дифференциального автомата большинства моделей придется дольше искать причину снятия им напряжения и разбираться как с сопротивлением изоляции электропроводки, так и с созданными внутри схемы нагрузками. Сразу установить причину невозможно.

Однако, сейчас можно использовать дорогостоящие конструкции дифавтоматов с индикаторами сигнализации о срабатывании определенного вида защиты.

Отличия маркировок на корпусе

Несмотря на одинаковый внешний вид УЗО и дифавтомата (идентичный корпус, кнопка «Тест», рычаг ручного включения, подобные клеммники для установки проводов) достаточно просто разобраться с ними по схемам и надписям, выполненным на их лицевой стороне.

Приборы отечественных производителей маркируются так, чтобы покупатель мог легко ориентироваться в выбираемых моделях. Прямо на корпусах можно встретить на видном месте надпись «Дифавтомат». Маркировка «УЗО» встречается на задней стенке.

Обозначение «ВД» на табличке информирует о том, что перед нами выключатель дифференциальный (правильное техническое название), который реагирует исключительно на токи утечек и не защищает от перегруза по току и КЗ. Им маркируют УЗО.

Надпись «АВДТ» (автоматический выключатель дифференциальный тока) начинается с буквы «А» и подчеркивает наличие функций автоматического выключателя. Таким способом обозначают дифатомат в технической документации.

Дифференциальный автомат представляет собой устройство, объединяющее в одном корпусе устройство защитного отключения и автоматический выключатель. Особенностью данного вида приборов является то, что использовать их в сетях где нулевой и защитный проводники совмещены нецелесообразно. При включении дифавтомата в такую сеть будет происходить постоянное срабатывание защиты.

Также не рекомендуется применение такого автоматического выключателя в сетях с отсутствующим защитным проводником. При этом защита от токов утечки не сработает пока не произойдет явного касания к токоведущим частям оборудования или проводнику.

Однако, защитить от опасного поражения электрическим током такой вариант поможет. Более подробно можно почитать про это в материале про УЗО .

Исходя из вышесказанного применение устройств защиты от токов утечки оправдано только в сетях с надежным заземлением частей оборудования, которые могут оказаться под напряжением в результате поломок или возникновения внештатных ситуаций, связанных с повреждением изоляции токоведущих частей и разделением защитного и заземляющего проводника.

Так как дифференциальный автомат является комбинированным устройством, то и его характеристики следует рассматривать в комплексе, а именно:

• отключающая способность модуля токовой защиты;
• ток отсечки устройства защитного отключения.

ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТОВ

В международной практике принята маркировка отключающей способности буквами латинского алфавита.

А – применяются в сетях с большой длинной проводников и имеют отключающую способность – 2-4 Iн.

В – применятся, как правило, в сетях исключающих индуктивную нагрузку; основном это сети, использующиеся для освещения; отключающая способность – 3-6 Iн.

С – дифференциальные автоматы с данной маркировкой могут применяться в сетях с комбинированной нагрузкой, то есть выдерживают краткосрочную токовую перегрузку, возникающую во время пуска электродвигателей; отключающая способность – 5-10 Iн.

D – выключатели данной группы также применяются в сетях с комбинированной нагрузкой, но в отличии от предыдущей группы имеют более высокую токовую уставку – 10-20 Iн.

К – узкоспециализированные устройства, применяющиеся в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; отключающая способность данной группы составляет – 8-15 Iн.

Z – данная группа автоматов применяется в слаботочных сетях или цепях питания электронной аппаратуры не допускающей даже краткосрочных токовых перегрузок; отключающая способность – 1-3 Iн. Что касается защиты от токов утечки, то здесь необходимо определиться с категорией помещения в сети которого устанавливается диф. автомат. В настоящее время выпускаются устройства с различными уставками (IΔn) для защиты от токов утечки, а именно:

• 10,30 мА– применяются для защиты человека от поражения электрическим током;
• 100, 300, 500 мА – используются для исключения возгораний в результате повреждения изоляции, или замыкания токоведущих частей на «землю».

Также на корпусе дифференциального автомата находится буквенная маркировка определяющая возможность отключения при разном характере токов утечки:

АС – переменный характер токов утечки. Автоматы с данной маркировкой применяются в сетях с о значительной индуктивной нагрузкой, сетях освещения, цепях питания электродвигателей.

А – самый распространенный тип, рекомендованный к применению в цепях питания бытовых приборов. Рабочая характеристика токов утечки — переменно-пульсирующий.

S – используется для обеспечения многоуровневой, селективной защиты. Требуемая селективность достигается за счет задержки срабатывания устройства; задержка отключения равна – 0,1-0,5 с.

G — также используется для обеспечения селективности, но с меньшей задержкой срабатывания – 0,05-0,09 с.

По напряжению дифференциальные автоматы подразделяются на одно и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата, в качестве временной меры, возможна установка трехфазного в однофазную сеть, хотя и со снижением эффективности токовой защиты.

КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Ввиду большого набора характеристик доступных устройств логично встает вопрос какое же из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент в отдельности:

Установка дифференциального автомата в квартире.

В данном случае исключаются устройства с высокой индуктивной нагрузкой и большими пусковыми токами, а, значит номинал защитного токового устройства, как правило не превышает 16-25 А. При этом уставка защиты от токов утечки не должна превышать – 50 мА.

Монтаж дифференциального автомата с большим номиналом срабатывания от токов утечки не целесообразен, так как в квартирах уже давно проводка прокладывается скрытым способом, под штукатуркой.

Исходя из выше сказанного наиболее оптимальным выбором, для квартиры будет дифференциальный автомат категории В или С номиналом 16-25 А и с категорией защиты от токов утечки –А, с уставкой — 50 мА.

Дифференциальный автомат для дачи.

Для этого варианта токовую нагрузку рассчитывают для каждого случая в отдельности, так как на даче могут использоваться поливочные насосы или другое оборудование с повышенной электрической мощностью. К тому же следует учитывать одновременную работу нескольких приборов — насос, кондиционер, освещение.

Касательно уставки IΔn — следует учитывать состояние сети, и дифференцировать защиту. Это достигается разделением сети на силовые питающие цепи в которых имеются электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как потоку отсечки, так и по характеристике тока утечки.

Отдельно стоит выделить полностью деревянные постройки, к которым применяются отдельные требования по прокладке электропроводки и разделению защиты на:

• защита человека от воздействия токов утечки;
• противопожарная.

Выбор дифференциального автомата для частного дома.

Здесь следует учитывать характер нагрузки активная, индуктивная или смешанная, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. В случае если существует вероятность возникновения больших пусковых токов, то оптимальным выбором будет установка автоматического выключателя категории D.

Номинал токовой отсечки дифференциального автомата должен определяться исходя из существующей нагрузки и состояния питающей сети. Относительно защиты от токов утечки, оптимальным выбором будет устройство с характеристикой – А и сработкой при – 50 мА.

Также при наличии полностью деревянных конструкций с установленными в них электроприборами следует разделять защиту сетей от токов утечки — на противопожарную, и защитную.

УЗО ИЛИ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ, ЧТО ВЫБРАТЬ?

Однозначного мнения по данному вопросу не существует некоторые специалисты советуют связку УЗО – автоматический выключатель, другие ратуют за установку диф. автоматов. Давайте рассмотрим достоинства и недостатки каждого из этих вариантов.

Место для монтажа – совместное подключение УЗО и автоматического выключателя занимает в щитке три посадочных места, дифференциальный автомат – два. Экономия налицо. Хотя, на рынке уже появились диф. автоматы занимающие в щитке одно посадочное место.

Сложность определения причины отключения дифференциального автомата. Вопрос не актуален, так как выпускаются устройства с сигнальными флажками, по которым можно определить какая часть устройства привела к отключению.

Трудоемкость подключения УЗО и автомата токовой защиты. Спорно, потому что для специалиста подключение такой схемы не вызывает никаких проблем, а дилетант может допустить ошибку и при подключении дифавтомата.

Важным фактором, на который стоит обратить внимание в данном вопросе является дифференциальные автоматы с электронным блоком дифференциальной защиты, их особенностью является потеря работоспособности при обрыве нулевого провода, при этом фазный проводник остается не отключенным, что может привести к поражению электрическим током.

Дифференциальные автоматы с электромеханическим блоком лишены данного недостатка и остаются работоспособными даже при обрыве нулевого проводника, что исключает возможность поражения людей. Единственный недостаток дифференциальных устройств с электромеханическим блоком – их высокая стоимость, по сравнению с аналогичными электронными конструкциями.

© 2012-2017 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Выключатели автоматические, узо и дифавтоматы

Состав:

Во всех электрических сетях используется большое количество устройств, основной функцией которых является защита линий и оборудования от токовых перегрузок и коротких замыканий. Среди них широкое распространение получил автоматический выключатель защиты сети, который выполняет не только защиту, но и коммутацию цепей. Таким образом, автоматические выключатели обеспечивают включение и выключение определенных участков, защищают их от перегрузки по току, отключая защищаемые цепи в случае возникновения аварийных ситуаций.

Виды электрических машин

Автоматические выключатели

широко применяются в системах электроснабжения, обеспечивая надежную защиту электрических цепей и сетей, бытовых приборов и электрооборудования. Их основная задача — обесточить цепь в нужный момент, отключив питающий электрический ток … Автоматический выключатель срабатывает при коротких замыканиях, а также при нагреве проводов из-за перегрузок в сети.

Выключатели

могут работать как на постоянном, так и на переменном токе, а универсальные конструкции способны работать при наличии любого электрического тока в сети.По своей конструкции они делятся на три типа, которые служат основой для других типов автоматических выключателей:

• Пневматические машины. Они используются в промышленном производстве, где токи в цепях могут достигать нескольких тысяч ампер.
• Машины в литом корпусе. Они имеют широкий рабочий диапазон от 16 до 1000 А.
• Модульные машины. Их широко используют в квартирах и частных домах. С их названием связана стандартная ширина 17,5 мм в зависимости от количества полюсов.То есть в одном блоке можно использовать сразу несколько переключателей.

Все автоматические выключатели делятся по номинальному току и напряжению, так как большинство защитных устройств устанавливается в сетях 220 или 380 В.

Автоматические выключатели могут быть токоограничивающими и не токоограничивающими. В первом случае автоматический выключатель представляет собой выключатель, в котором время срабатывания установлено на крайне малое значение, в течение которого токи короткого замыкания не успевают достичь своего максимума.

Машины классифицируются по количеству полюсов и могут быть одно-, двух-, трех- и четырехполюсными. Они оборудованы расцепителями максимального, минимального и минимального напряжения. Скорость отклика имеет большое значение, когда устройства могут быть нормальными, быстродействующими и избирательными. Некоторые устройства допускают совмещение технических характеристик … Некоторые модели оснащены свободными контактами, и проводники к ним подключаются по-разному.

Существует разделение на разные типы в зависимости от конструкции расцепителя или автоматического выключателя, установленного в машине.Эти элементы играют важную роль и делятся на магнитные и тепловые. В первом случае выключатель быстродействующий и обеспечивает защиту от короткого замыкания. Время отклика составляет от 0,005 до 3-4 секунд. Тепловой расцепитель работает намного медленнее, поэтому в основном используется для защиты от перегрузки. В основе элемента лежит биметаллическая пластина, которая нагревается при увеличении нагрузки. Время ответа колеблется от 3-4 секунд до нескольких минут.

Кроме того, машины делятся по типу отключения или по.Каждый тип — это A, B, C, D, K, Z. Например, тип A используется при размыкании цепей со значительной длиной проводки, он хорошо защищает полупроводниковые устройства. Предел срабатывания составляет 2–3 номинальных тока. Тип B используется в системах освещения общего назначения и имеет порог срабатывания 3-5 номинальных токов. Более подробную информацию о каждом типе машин можно найти в таблице.

Типы расцепителей выключателей

Все расцепители, используемые в автоматических выключателях, условно можно разделить на две группы.В первую группу входят устройства, защищающие электрические цепи и способные распознавать наступление критической ситуации при появлении сверхтоков. В результате срабатывания сдерживается дальнейшее развитие аварии из-за расхождения основных рабочих контактов.

Вторая группа расцепителей представлена ​​дополнительными устройствами, не входящими в базовую комплектацию машин. По запросу могут быть установлены:

• Независимые расцепители, способные дистанционно отключать автоматические выключатели при получении сигнала от вспомогательной цепи.
• Расцепитель минимального напряжения. Выключает автомат при падении напряжения ниже допустимых пределов.
• Расцепитель нулевого напряжения. Его контакты размыкаются при значительном падении напряжения.

Тепловой расцепитель

Показанный на рисунке образец теплового расцепителя выполнен в виде биметаллической пластины. В процессе нагрева он изгибается, меняет форму и воздействует на механизм выпуска. Для изготовления пластины механически соединяют между собой две металлические полосы.Материал каждой ленты имеет разный коэффициент теплового расширения. Соединение производится пайкой, сваркой или клепкой. Изгиб пластины формируется разным изменением длины при нагреве. Тепловые расцепители обеспечивают защиту от перегрузки по току и могут быть установлены на заранее определенный режим отключения.

Основным преимуществом теплового расцепителя является его высокая вибростойкость, отсутствие трущихся деталей и возможность работы в загрязненном виде. Они отличаются простотой конструкции и невысокой стоимостью.Из недостатков следует отметить постоянное потребление электроэнергии, чувствительность к перепадам температур, возможность ложных срабатываний при нагреве посторонними источниками.

Такое же широкое распространение получили электромагнитные расцепители мгновенного действия. Конструктивно они выполнены в виде соленоида с сердечником, действующим на спусковой механизм. Когда через катушку соленоида протекает сверхток, он создает магнитное поле, которое перемещает сердечник, одновременно преодолевая сопротивление возвратной пружины.

Электромагнитный расцепитель настроен на срабатывание при коротком замыкании, величина которого составляет 2-20 ln. В свою очередь, значение ln = 200 А. Погрешность настройки может составлять 20% в ту или иную сторону от установленного значения. Поэтому уставки срабатывания силовых автоматических выключателей указываются в амперах или кратных номинальному току. Модульные автоматические выключатели имеют защитные характеристики, обозначенные B (3-5), C (5-10) и D (10-50), где цифровые значения соответствуют предельному номинальному току ln, при котором контакт расходится.

Расцепитель электромагнитный

Основными преимуществами электромагнитных расцепителей являются устойчивость к вибрации, ударам и другим механическим воздействиям, а также простота конструкции, облегчающая ремонт и обслуживание устройства. К недостаткам можно отнести мгновенный отклик без задержек по времени, а также создание магнитного поля во время работы.

Задержка по времени имеет большое значение, поскольку обеспечивает селективность. При наличии селективности или селективности входной автомат распознает наличие короткого замыкания, но пропускает его на определенное заданное время.За этот промежуток времени последующее защитное устройство должно успеть сработать, отключив не весь объект, а только поврежденный участок.

Довольно часто тепловые и электромагнитные расцепители используются вместе, соединяя оба элемента последовательно. Такой пучок называется комбинированным или термомагнитным расцепителем.

Выпуск полупроводников

Более сложные устройства включают выпуски полупроводников. Каждый из них включает в себя блок управления, измерительные трансформаторы переменного тока или магнитные усилители постоянного тока, а также рабочий электромагнит, выполняющий роль независимого расцепителя.С помощью блока управления устанавливается определяемая пользователем программа, под управлением которой будут отключены главные контакты.

Во время настройки выполняются следующие действия:

• Номинальный ток станка регулируется
• Время задержки в зонах перегрузки и короткого замыкания регулируется.
• Настройка срабатывания датчика короткого замыкания определена.
• Настройка предохранительных выключателей на работу от однофазной сети.
• Настройка переключателя, отключающего временную задержку, когда в случае короткого замыкания режим селективности переходит в режим мгновенного действия.

Электронный расцепитель

Конструкция электронного расцепителя схожа с аналогичным полупроводниковым устройством. Он также состоит из электромагнита, измерительных приборов и блока управления. Значение рабочего тока и время выдержки устанавливаются ступенчато, что обеспечивает гарантированную работу в случае короткого замыкания и пусковых токов.

Достоинства этих устройств — разнообразие настроек и возможность выбора, работа установленной программы с высокой точностью, наличие индикаторов работоспособности и причин срабатывания, логическая выборочная связь с переключателями, расположенными над и под станком. .

К недостаткам можно отнести высокую цену, хрупкость блока управления и чувствительность к воздействию электромагнитных полей.

Все наши электрические сети и схемы, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями.Их основная задача — в нужный момент обесточить электрическую цепь, т.е. отключить блок питания. Автомат (АБ) работает, т.е. отключается при коротком замыкании и перегрузке в сети (нагрев проводов). Для различных электрических цепей существуют различные типы и типы автоматических выключателей .

Типы автоматических выключателей (АВ)

Все можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие с любым электрическим током в сети.

По своей конструкции АБ бывают: воздушные, модульные, а также в литом корпусе.

Автоматические выключатели классифицируются по номинальному току.

Еще одним отличием является номинальное напряжение. В большинстве случаев АКБ работают в сетях с напряжением 220 или 380 вольт.

Машины электрические бывают токоограничивающие и токоограничивающие. Токоограничивающий выключатель — это выключатель с чрезвычайно коротким временем отключения, в течение которого ток не успевает достичь максимального значения.

Все модели электрических выключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные выключатели.

AB подразделяются по типу расцепителя — расцепитель максимального тока, независимый расцепитель, расцепитель минимального напряжения или расцепитель нулевого напряжения.

По скорости отклика. Различают быстродействующие, нормальные и селективные автоматы. Они поставляются с временной задержкой, без нее, независимо или обратно зависимой от тока, времени отклика.Возможности можно комбинировать.

AB также различаются степенью защиты от окружающей среды — IP, механической нагрузкой, проводимостью материала. По типу привода — ручной, моторный, пружинный.

Также автоматы отличаются наличием свободных контактов и способом подключения проводов.

Типы автоматических выключателей

Что означает «тип» электрическая машина? Автоматические выключатели содержат внутри выключатели двух типов — тепловые и магнитные.

Магнитный быстродействующий выключатель предназначен для защиты от короткого замыкания.Выключатель может сработать за время от 0,005 до нескольких секунд.

Тепловой выключатель намного медленнее, предназначен для защиты от перегрузки. Он работает с биметаллической пластиной, которая нагревается при перегрузке цепи. Время отклика — от нескольких секунд до минут.

Комбинированная характеристика срабатывания срабатывания зависит от типа подключенной нагрузки.

Существует несколько типов отключения АБ. Их еще называют — типы срабатывания времени-токовых характеристик.Они обозначаются так — A, B, C, D, K, Z.

A — используются для размыкания цепей с длинной разводкой, служат хорошей защитой для полупроводниковых приборов. Они работают на 2-3 номинальных токах.

Б — для сетей общего освещения. Они работают на номинальных токах 3-5.

С — цепи освещения, электроустановки с умеренными пусковыми токами. Это могут быть двигатели. Перегрузочная способность магнитного выключателя выше, чем у автоматических выключателей типа B.Они работают на номинальных токах 5-10.

D — применяется в цепях с активно-индуктивной нагрузкой. Например, для электродвигателей с высокими пусковыми токами. На номинальные токи 10-20.

К — индуктивные нагрузки.

Z — для электронных устройств.

Данные о работе выключателей типов К, Z лучше смотреть в таблицах конкретно для каждого производителя.

Автоматические выключатели

Автоматические выключатели (ВА) Они совсем не похожи на обычные, которые устанавливаются в каждой комнате для включения и выключения света.Их задача несколько иная. Автоматические выключатели устанавливаются в распределительных щитах и ​​служат для защиты схемы от скачков напряжения и непериодических отключений электроэнергии на определенных участках электросети. Торговые автоматы, как их часто называют, устанавливаются на входе в дом или квартиру и располагаются в специальных ящиках, металлических или пластиковых.

Существует много типов автоматических выключателей ВА. Некоторые из них служат только автоматическими выключателями и защитой от перегрузки. Таковы, например, старые ВА типа АЕ в черной карболитовой оболочке.В большинстве старых панелей в подъездах жилых домов есть именно такие. Однако они достаточно надежны и до сих пор находятся в эксплуатации. Современные варианты допускают дополнительные функции, такие как защита от токов недогрузки.

Машины делятся на 3 типа по времени отклика на недопустимое напряжение: автоматические селективные, нормальные автоматы и высокоскоростные автоматы … Время отклика нормальной машины колеблется от 0,02 до 0,1 с. В селективном ВА это время то же самое.Быстродействующие ВА работают быстрее — у них это значение всего 0,005 с. Все ВА заключены в небьющийся пластиковый корпус со специальным креплением (планкой или рейкой) на задней панели.

Установить станок на такое крепление очень просто — достаточно вставить его на рейку до щелчка. Его можно удалить отверткой, слегка потянув за специальный язычок в верхней части VA. Это значительно облегчает задачу установки станка в шкафу.

Внутри корпуса находится «начинка» автомата, его основных предохранительных устройств, которых может быть 2.Речь идет об электромагнитных и тепловых расцепителях — своеобразных механизмах автоматического прерывания цепи. Когда биметаллическая пластина нагревается проходящим через нее недопустимо большим током, она распрямляется и размыкает контакты — это тепловой расцепитель.

По времени отклика он самый медленный. Электромагнитный расцепитель работает по правилу «мертвой руки». Катушка, расположенная в центре машины, постоянно поддерживается стабильным напряжением.Как только он выскакивает за номинальные пределы, катушка буквально выскакивает со своего места, разрывая цепь. Это самый быстрый способ разорвать цепь. Все ВА имеют контакты для подключения подводящего и отходящего проводов.

Машины отличаются степенью чувствительности к срабатыванию отключения. В наиболее распространенных стандартных моделях чаще всего используется ВА с пороговым значением тока приблизительно 140% от номинального. При повышении напряжения в полтора раза срабатывает электромагнитный (быстрый) расцепитель.При незначительном превышении номинального напряжения срабатывает тепловой расцепитель. Процесс отключения может занять несколько часов, что сильно зависит от температуры окружающей среды. Однако автомат в любом случае отреагирует на изменение напряжения. ВА различают по количеству полюсов. Что это значит? Одна машина может иметь несколько независимых друг от друга электрических линий, соединенных между собой общим механизмом отключения.

Автоматы бывают одно-, двух-, трех- и четырехполюсные (это касается бытового использования).VA имеет отличия по другим показателям. Они отличаются пороговой силой тока, который пропускают через себя. Для того, чтобы машина работала и в экстренном случае отключила электросеть, в ней должен быть установлен определенный порог чувствительности. Эта настройка производится производителем, поэтому числовое значение этого порога сразу записывается на автомате.

Для бытовых нужд применяются автоматы с показателями на 6, 3, 10, 16, 25, 32, 40, 63, 100 и 160 А.Есть машины номиналом 1000 и 2600 А, но в быту они не используются. Эти цифры означают суммарную мощность всех потребителей электрического тока, которые будут подключены к цепи, «защищаемой» машиной. Чувствительность машины необходимо рассчитывать не только по суммарной мощности предполагаемых потребителей энергии, но и по электромонтажным и электромонтажным изделиям — розеткам и выключателям.

Типы станков:

• А — для размыкания цепей с большой протяженностью электропроводки и защиты полупроводниковых приборов
• Б — для сетей общего освещения
• C — для цепей освещения и электроустановок с умеренными пусковыми токами (двигатели и трансформаторы)
• Д — для цепей с активно-индуктивной нагрузкой, а также защиты электродвигателей с большими пусковыми токами
• К — для индуктивных нагрузок
• Z — для электронных устройств

Далее рассмотрим соответствие сечения кабеля и машины, которая защищает этот провод.Максимальный длительный ток кабеля принимается при температуре жилы +65 и температуре окружающего воздуха +25 ° С. Количество одновременно проложенных жил — до 4. Диапазон автоматов: 0,5 А, 1 А, 2 А. , 3 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A и 63 A. Данные также действительны для трехжильного кабеля. В этом случае третий провод должен быть защитным заземлением или нулевым проводом.

Например, для отдельной площади в квартире, например кухни, у нас одна машина на 6.3 А (бывает, — шутили электрики). По известной формуле Ватт = Вольт x Ампер вычисляем, сколько устройств (и какие) можно запитать от нашей сети. Получается, что это значение 1386 Вт, так как по умолчанию напряжение 220 В. Значит, на такой кухне нельзя включить даже мощный чайник, не говоря уже о холодильнике или электроплитке — автомат сработает моментально и не позволит недопустимому, по его мнению, току пройти через контролируемую территорию.В этом случае необходимо срочно поменять ВА на 25 или даже 32 А.

Устройство защитного отключения (УЗО) по внешнему виду очень похоже на обычный автомат: тот же корпус и рычаг отключения. Фактически, УЗО может действовать как ВА, то есть как переключатель для определенного участка цепи. Помимо этого, у него есть еще несколько функций. Основная из них — защита человека от электрического тока и случайной утечки из сети.УЗО не может защитить от короткого замыкания, просто не среагирует на него. Принцип работы УЗО заключается в сравнении текущего входящего из сети тока с показателями, на которые настроено устройство. Например, если человек схватился рукой за провод и по нему протек ток, УЗО мгновенно размыкает цепь, так как сигнал из сети не будет совпадать с нормальными показателями.

То же самое произойдет при обрыве провода.УЗО необходимо устанавливать в любом распределительном щите, иногда их несколько. Особенно это актуально для помещений с повышенным уровнем влажности — ванной и кухни.

Важно помнить, что УЗО реагирует только на утечку тока из цепи. … Любое другое нарушение работы, даже такой случай, когда человек подбирает фазный и нейтральный провода, то есть сам становится частью цепи, оставляет его равнодушным. Так что не стоит рассчитывать только на одно УЗО, лучше оснастить коммутатор дополнительными устройствами защиты от всех видов сбоев в сети.На передней панели любого УЗО есть кнопка «Тест», нажав на которую, можно узнать, исправен ли механизм. Если он в исправном рабочем состоянии, то он разорвет цепь (отломится), если нет изменений, устройство не работает.

Так же, как ВА, УЗО различаются по чувствительности к значению силы тока и могут иметь несколько полюсов для подключения независимых проводников. Ряд числовых значений для них совпадают с автоматами: 6, 3, 10, 16, 25 А и т. Д.Однако у них есть и второй показатель — это отклонение силы тока по входящему проводнику. В бытовом УЗО, которое в основном предназначено для защиты человека, порог чувствительности к отклонению от номинала составляет 30 мА.

УЗО срабатывает очень быстро, в течение 0,05 с. В идеале это должно означать, что человек даже не успевает почувствовать текущий укол, так как сеть обесточена. Менее чувствительные УЗО используются в электротехнике, в которой порог опасного отклонения намного выше, чем в случае травмы человека.Показания такого УЗО — 300 и 500 мА.

Примечание

Если номинальный ток превышает ток в УЗО, то оно не выключится как автомат, а просто сгорит, поэтому устанавливать прибор нужно с запасом.

Дифференциальный автомат или дифавтомат (AD) — это гибридное устройство, сочетающее в себе УЗО и механизм защиты от перегрузки по току, то есть обычный автоматический выключатель. Дифавтоматы, как их часто называют, различаются по многим параметрам.Например, регулирование номинального порогового тока, выдержки времени и т.д. Дифавтомат заменяет сразу два устройства: автоматический выключатель и УЗО.

Это сокращает время установки и удобно при обслуживании. Многие приборы для измерения артериального давления имеют специальную индикацию, которая при срабатывании показывает, от чего именно была нарушена цепь: короткое замыкание или утечка. По внешнему виду артериальное давление практически не отличается от УЗО, только маркировка на нем другая.

На

изделиях российского производства есть надпись на лицевой панели «AD» и другие числовые значения.

Дифференциал или УЗО. Устройство УЗО. Подключение автомата Difa

Домашний электрик — это довольно сложная и разнообразная тема, и каждому домовладельцу желательно знать основные детали, поскольку это зависит не только от денежных затрат, но и от безопасности вашего дома. В этой статье мы попробуем разобраться, что лучше — Автомат Дифа или УЗО.

Введение в тему, или что такое диффузор?

Чтобы разобраться с этим вопросом, сначала попробуем определиться с основными понятиями. Итак, diaf.

Устройство, называемое дифференциальным автоматом, успешно сочетает в себе функции как УЗО, так и обычного автоматического выключателя. Эта машина защищает человека в случае прикосновения к оголенным участкам проводящей части провода или к тем частям электрических сетей, которые находятся под нагрузкой из-за повреждения проводки или других подобных факторов.На сегодняшний день существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, и на разные токи утечки.

Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: автоматического выключателя (двух- или четырехполюсного), а также модуля защиты от поражения электрическим током. Установка диафи-автомата должна производиться исключительно на монтажную DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

Учитывая скорость времени, которая составляет всего 0,04 секунды, дифференциальные автоматы обеспечивают наиболее адекватную защиту от поражения человека электричеством практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, которые неизбежно возникают при различного рода аварийных ситуациях. И далее. Его конструкция обеспечивает максимально быстрое отключение электроэнергии в условиях, когда напряжение превышает 250 В на любом участке сети.

Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

Основные преимущества Difavomat

• Очень быстрая скорость отклика.
• Защита оборудования от скачков напряжения и перегрузок.
• Возможность работы в условиях от -25 до +50 градусов Цельсия.
• Огромный порог прочности.

Что такое УЗО?

Нельзя игнорировать второго «оппонента» в споре на тему «Дифа Автомат или УЗО».Что такое УЗО?

Это сокращение означает «защитное отключение устройств». Срабатывание выполняется при регистрации наличия токов утечки. Проще говоря, сколько тока пришло к устройству по одному проводу, такое же количество должно идти на другой участок разводки. Если ток начинает уходить на землю или через заземляющий провод, мгновенно срабатывает защита, немедленно отключая сеть от источника питания.

Такую систему в обязательном порядке (!) Следует размещать на розеточных группах, а также на котлах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

Последнее обстоятельство очень часто не учитывается электриками, которые в целях удешевления схемы часто используют только одно УЗО. Кроме того, есть еще и корыстный интерес, когда его выдают в виде дифференциального автомата, стоимость которого выше.

Основные сведения об УЗО

В чем сам принцип УЗО? Его работа основана на реакции датчика тока на изменение дифференциального значения тока в проводниках.

Что такое датчик тока? Это наиболее распространенный трансформатор, но выполненный по типу тороидального сердечника. Порог срабатывания устанавливается магнитоэлектрическим реле, которое имеет чрезвычайно высокую чувствительность.

Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.

Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит особая электронная схема.Реле или цепь воздействуют на механизм, который в случае необходимости размыкает электрическую цепь. Сюда входит устройство УЗО.

Какие детали у привода?

• Из группы прямого контакта установить на максимальное значение тока.
• Пружина, которая сразу размыкает цепь, если в ее работе есть какие-то неисправности.

Если вы хотите на себе проверить устройство на работоспособность, достаточно будет нажать кнопку «Тест». В этом случае во вторичную обмотку искусственно подается ток, и реле срабатывает (должно, в любом случае).Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

Принцип работы УЗО

Если говорить о номинальном рабочем режиме, то ток (I1 = I2) течет во встречно-параллельном направлении, наводя магнитные токи во вторичной обмотке трансформатора (Φ1 = Φ2) . У них абсолютно одинаковая ценность, за счет чего они взаимно компенсируют друг друга. Поскольку ток во вторичной обмотке в этом случае фактически равен нулю, реле работать не может.

Срабатывание УЗО с утечкой

При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется вторичный ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО выключается.

Различия между двумя системами защиты

Чтобы продолжить наше повествование, мы также должны выяснить, в чем разница между УЗО и автоматом Difa.Нельзя сказать, что различия настолько кардинальные, но они все же есть.

Следует отметить, что освещение этого вопроса крайне важно, так как различить эти устройства иногда даже некоторые электрики не в состоянии. Впрочем, удивляться тут нечему: они очень похожи даже на фотографии.

Основное различие между автоматом Difa и УЗО состоит в том, что они предназначены для нескольких различных целей. Об этом мы уже упоминали выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО необходимо смонтировать автоматический выключатель, который убережет само устройство от подобного рода неприятностей.В этом разница между УЗО и автоматом Дифа.

Обязательно учтите это при покупке или консультации у специально «продуманных» электриков, которые с радостью сэкономят на собственном оборудовании.

Дифавтомат в этом отношении намного лучше, потому что он объединяет в одном корпусе и УЗО, и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и спасает вашу проводку и оборудование от выгорания в случае короткого замыкания.Таким образом, УЗО и дифа-автомат, разницу между которыми мы только что обнаружили, — несколько разные механизмы.

Напомним еще раз, что дифференциальный автомат можно использовать в качестве предохранительного устройства в тех домах, где существует постоянная опасность хронических перегрузок в сети.

Это подробное различие между УЗО и диф-автоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи между собой даже на фотографиях.

Покупаем правильно!

Во-первых, обратите внимание на прямое название самого устройства. Сегодня практически все производители наконец-то вышли на встречу с потребителями, желающими указать на корпусе самого устройства информацию о том, диафайт или УЗО перед вами. Поэтому покупать такую ​​технику китайского производства мы бы не стали. Стойкие азиаты либо вообще ничего не говорят, либо используют только понятные обозначения.

Примерно к той же категории относится совет по внимательному ознакомлению с маркировкой, которая всегда должна указываться на одном и том же корпусе устройства или на его упаковке (менее надежный вариант).

Итак, если вы видите на корпусе только значение номинального тока (например, 16), а букв перед этим обозначением нет, то вы держите УЗО в руках. Обратите внимание, что «16» в данном случае означает «ампер». Если перед числами стоят буквы B, C или D, значит, у вас в руках дифа-автомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне обращать на них особое внимание не стоит.

Кроме того, не помешает посмотреть схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна быть отображена на корпусе. Итак, если на схеме указано только наличие диф-автомата с обозначением «Тест», то перед вами УЗО (не путайте!). Соответственно, если есть «Тест» и указаны обмотки расцепителей, то вы держите в руках дифференциальный автомат.

Наконец, есть смысл обратить внимание еще и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они намного шире, чем УЗО. В те времена просто не умели изготавливать достаточно компактные релизеры, а значит, им требовался больший внутренний объем. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

Однако важно предупредить, что последний пункт не вызовет серьезного внимания, так как в настоящее время существует огромное количество устройств, абсолютно идентичных по размерам.

Переходим к основному

Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, проведем сравнение устройств сразу по шести показателям.Сопоставив все за и против, попробуем прийти к единому мнению.

Объем, занимаемый прибором в приборной панели

Конечно, в этом аспекте любой важен только люди, у которых очень мало места в квартире, могут увидеть различия, что делает невозможным разметку нормального электрощита в коридоре. Однако с учетом всеобщего стремления к компактности и красоте таковых в нашей стране большинство. Кроме того, лучше заранее все разместить в минимально возможном количестве, так как впоследствии щит не придется расширять, если возникнет необходимость в установке в квартире более мощного электрооборудования.

Итак, в настоящее время УЗО (трехфазное — в том числе) занимает на приборной панели гораздо больше места, чем дифференциальный автомат. Какова причина? Самые внимательные читатели сами смогли найти ответ на этот вопрос в статье.

Мы уже говорили о необходимости установки автоматической защиты перед УЗО, чтобы из-за этого вся конструкция в панели начала занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места.Например: в стандартном случае УЗО с автоматическим отключением занимают сразу три модуля, а дифференциальный автомат — всего два.

Таким образом, в этом «раунде» победил дифавтомат, позволивший ему оставить место для расширения конструкции.

Простота установки

Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода устанавливается перемычка на вход отключающего устройства.Ноль также подключается ко входу. Следует отметить, что существует несколько схем подключения, которые изучают профессиональные электрики. Как правило, в повседневной жизни они не нужны.

Как смонтировать дифференциальную машину?

А что с подключением дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов намного меньше. Соответственно, внутреннее устройство пластин также значительно упрощается.

Таким образом, подключение дифактома происходит намного проще и быстрее, так что в этом случае мы уверенно присуждаем ему победу.

Преимущества эксплуатации

Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

Если выключатель выключен, и здесь причина вполне очевидна: перегрузка или короткое замыкание.Вам просто нужно выяснить причину и устранить ее. Учитывая, что причина отключения машины более-менее ясна, это будет не так уж и сложно.

А теперь рассмотрим все то же самое, но применительно к дифференциальному автомату. Когда вы его выключаете, причина сразу не выясняется, поэтому придется проверить все известные причины. Соответственно и времени на это уйдет намного больше. Это то, что отличает УЗО от дифактомата в этом отношении.

Таким образом, на данном этапе мы бы предпочли УЗО.

Вопрос стоимости

Так как сегодня на рынке представлено огромное количество самых разнообразных производителей, рассмотрим стоимость продукции компании EKF, которая довольно популярна среди профессиональных электриков. Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую ​​же силу тока стоит те же 600 рублей, а устройство автоматического отключения продается по стоимости около 40 рублей. Приобретая все-таки на специализированных сайтах, вы можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на вес.

Перед подключением дифавтомата убедитесь в отсутствии частых и резких падений напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения вопроса о замене этого оборудования.

Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

Срок службы и стоимость замены

Как нетрудно догадаться, характеристики этого критерия автоматически вытекают из предыдущего.Всем известно, что любое электрооборудование имеет определенный срок службы, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по той или иной причине вышло из строя УЗО или автоматический выключатель. Что делать дальше? Поменяйте вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

А вот с дифавтоматом дело обстоит не так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО во время тестирования показало свою полную работоспособность.Увы, но это не беда, так как в любом случае вам придется заменить весь дифавтомат, цена которого делает это мероприятие крайне невыгодным. Гораздо проще заменить копеечный автомат, который выходит из строя чаще всего.

Таким образом, в этом раунде снова победа за УЗО.

Надежность работы

Среди специалистов распространено мнение о том, что устройства, совмещающие сразу несколько функций, менее надежны по сравнению с автоматами, которые предназначены только для одного.Так раз или дифавтомат? Что выбрать, чтобы обеспечить максимальную надежность?

Об этом можно долго спорить, но практика наглядно показала, что на практике процент отказов практически такой же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод о том, что устройство имеет однозначное преимущество, крайне сложно.

Можно только сказать, что схема УЗО, схема подключения которой рассмотрена нами выше, предполагает большую надежность в условиях бытовых перепадов напряжения.Естественно, если не забыть подключить перед ним автоматическое отключение, о чем мы неоднократно упоминали выше.

Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

Какой надо построить дом-2, или Эскиз дома электротехнический и пожарный

Второй подход к выполнению домашних заданий.

TL / DR — кто делал ремонт, ничего нового здесь не увидит.Тот, кто думает, что одного вводного автомата (или даже дифавтомата) вполне достаточно, увидит только бесполезную трату. Пожарная безопасность стоит дорого, редко требуется.

Как показывает многолетняя практика, электричество — довольно частая причина возгорания.

Комментарии к первой статье показали, на мой взгляд, странное нежелание людей использовать современные схемы защиты оборудования, как связанные с управлением отдельными линиями электропередач, так и внедрение большой и толстой машины (или пишущей машинки) вместо них все сразу, а просто связано с нежеланием изучать и демонстрировать знания «материальной части» в цифрах.«Что ж, напишу так, как вижу.

В общем, мы живем в странное время, когда электрики не знают про ПУЭ, на вроде бы техническом сайте пишут не просто ДНИВЭ о редактировании etc \ host, а полноценный DNOOOO — статьи про #vnemnegapon (впрочем, понятно, все хочу съесть). Стоит ли удивляться взрывам из прошлого со словами «нам не нужны ваши гарнитуры, одна большая квартира и хватит», и Так что электрики из бывших южных республик СССР, на фоне которых даже Евгений, главный горный инженер и Хабр, выглядит не так уж плохо.

Часть 1. Немного теории.
Часть 2. Современная матчасть.
Часть 3. Управление вводом и устройство современного щита
Часть 4. Грустная песня о розетках и нагрузке на них.
Часть 5. Системы пожаротушения для дома.
Часть 6. Это их учения по пожарному делу. Они все мальчишки с нашей лодки.
Часть 7. Пора валить

Часть 1. Немного теории

Многие не знают, что в домашней розетке нет плюса и минуса, как на батарейке АА (удивился, когда спросил пара геополитических и футбольных экспертов) — вместо них:
— фаза
— ноль
— заземление
Не вдаваясь в детали TN-S, TN-C, TN-CS и экспериментов по защитному зонированию, я бы упростил таким образом — электричество поступает в дом в трех фазах, напряжение ( какое-то среднеквадратическое значение от того, что есть — среднеквадратичное (эффективное) значение напряжения в электрической сети переменного тока ) между каждой фазой и нулем — 220/230 вольт, между любыми двумя фазами — 380/400 вольт.

В СССР было 220, сейчас вроде постепенно переводится на 230, для унификации (см. ГОСТ 29322-2014 (МЭК 60038: 2009))

При этом в РФ еще есть Остатки системы 127/220 — когда между фазой и нулем 127 вольт, между двумя фазами — 220. В итоге в розетке две фазы.

Бывает редко, но это было даже в Москве 10 лет назад, и вовсе не на окраине, а рядом с одной из станций кольцевой линии.

Надо помнить что такое нормальный автомат, УЗО и дифавтомат. Обычный автомат (современный) имеет две схемы защиты, тепловую и электромагнитную. Тепловой контур работает медленно, до часов, с небольшим превышением номинального значения. Например, вы указали, что автомат на 16 ампер — какое-то время он выдерживает 17.

Какое время отображается на кривой время-токовой характеристики, и зависит от класса устройства. Таким образом, корпус рекомендуется использовать в основном тип B, за исключением холодильника и трансформаторов, и ставить во всем тип C.

Цепь соленоида срабатывает при значительном превышении тока —

тип — В — от 3 до 5 × In;
для типа — С — от 5 до 10 × В;

То есть автомат С16 будет работать «мгновенно» при токе 16 * 10 — примерно 160А.

Подробнее по этой ссылке вы можете прочитать, например, об устройстве автоматов — для этого.

Проблема с обычной машиной в том, что она не измеряет приходящий и уходящий ток — поэтому, если фаза внезапно исходит от стиральной машины (ЭТО НЕ НУЖНО, ЭТО СМЕРТЕЛЬНО ОПАСНО), то можно очень неудачно получить это само электричество.
Машинка не выбивает.

Поэтому для защиты от таких утечек ставят УЗО — прибор, который измеряет (очень точно) сколько электричества пришло, сколько ушло (в амперах). Прошло меньше, чем пришло — значит на линии течь, надо отключать. НО. НО.

— УЗО не защищает от перегрузки по току, т.е. от короткого замыкания
— УЗО не защищает от перенапряжения, то есть от таких неприятностей, как разбаланс фаз и сгорание нуля.
— Само УЗО должно быть защищено меньшим номиналом, иначе оно сгорит при большом токе короткого замыкания
— УЗО защищает не от протекания тока по линии фаза-ноль, а только от утечки на землю. В общем, не существует дешевого способа определить, течет ли ток по биологическому проводнику или по нормальному. Есть, наверное, дорогой способ.

Дифференциальный привод, или выключатель дифференциального тока — это 3 в одном, тепловая машина плюс электромагнитная плюс УЗО.

Есть еще так называемое «УЗО пожаротушение», и есть наследие СССР — предохранители и автоматики советские коричневые для щита и типа пробки (автоматические отвертки (ПАР)), но это тема для уроков истории — потому что надеюсь, что этого почти не осталось ( зря, надеюсь — у меня на даче розетки 25А, а в доме коричневые старые советские машинки есть на каждом этаже ).

Часть 2. Современная техника.

В последние годы появилось еще два типа устройств:

— реле защитного напряжения.Это устройство, которое постоянно смотрит, сколько вольт в сети, и если больше (или намного меньше), чем вам нужно, оно отключится.
— защита от электрической дуги, AFCI — прерыватель дугового замыкания

Как я писал в неаналоговой рабочей нагрузке — В качестве однофазного реле напряжения могут использоваться устройства различных производителей, например, PH-113 от Новатэк-Электро, УЗМ-51 от Меандр, РВ-32А от EKF, CM-EFS.2 от ABB, АЗМ-40А от Ресанта », ЗУБР Д40т от« DS Electronics »и им подобные.

Но техника не стоит на месте — теперь AFCI — Дуговой прерыватель, защита от возникновения электрической дуги, практикуется на бездуховном западе.

В Российской Федерации эти устройства описаны в ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое» (на недуховном западе это нормы IEC 62606: 2013 + A1: 2017 для ).

В РФ такие устройства (два в одном) выпускает Меандр — Устройство противопожарной защиты от дугового пробоя с функцией защиты от скачков напряжения — МЕАНДР УЗМ-50МД или УЗМ-51МД — стандартное исполнение УХЛ4 (разница с показателями УХЛ2 по температуре эксплуатации, УХЛ2 это для Крайнего Севера какой-то).

ABB — Комбинированные прерыватели цепи дугового замыкания (AFCI) / прерыватели цепи замыкания на землю (GFCI) также имеют это, наверняка есть кто-то еще. В этом же меандре есть статья с описанием «какие конкуренты».

Довольно теории, перейдем к практике.

Часть 3. Управление вводом и устройство современного щита

Из всего, что было написано выше, получается, что в пульте должна быть защита от того, что идет много электричества и защита против того, что не хватает электричества.Кроме того, следует сохранить возможность отключать все сразу одной кнопкой.

Современная пластина с DIN-рейкой не избежала губительного и тлеющего эффекта запада — вместо предохранителей (с намотанным жуком) стало возможным поставить что угодно и сделать большой электрический щит, размером почти с завод .

Зачем нужен щит такого размера и почему раньше хватало двух замков, а то и автоматических?

В ответе нет ничего сложного.Где-то с середины 80-х, с ростом высоты строительства, в квартирах перестал появляться газ (с заменой на электроплиты), следовательно, в квартиру стали поступать 6 киловатт, то есть примерно 25-30 ампер больше. Потребляемая мощность стала нормой для 40-50 ампер или 9-11 киловатт. Специально для известного горного эксперта Евгения Валерьевича — это 6-8 горняков.

Потребляемая мощность стала расти, и появилась возможность воткнуть удлинитель с тройником, а там запитать тепловентилятор, утюг, тёплый ламповый телевизор… и все это по сути через хреновую розетку с алюминиевыми проводами на теплые скрутки ламп в раздаточных коробках … что в сочетании с автоматами на 40А иногда приводило к крайне интересным эффектам.

Тоже приводит сейчас — если у вас один большой дифавтомат с большим током утечки на входе, то нет никаких гарантий, что он будет работать как надо и когда надо.

Но если у вас один дифавтомат с малым током утечки (а потом его разводят через обычные автоматы), то есть риск обесточить всю квартиру, а потом пойти в темноте искать фонарик, и потом копаться в приборной панели — не самое интересное.

Поэтому, на мой взгляд, все же лучше разделить защиту ЛЭП в направлении кухня — комнаты — свет — мокрая зона, чтобы не возникло замыкание или перегрузка или утечка (по любой причине) в одной из зон не везде выключает свет.

Далее нам просто нужно подсчитать необходимое количество модулей на приборной панели для примера с одной комнатой:

Di-Fautomat на группу розеток 1 в комнате (левая сторона комнаты)
Аварийные выключатели на розеточная группа 2 в помещении (правая часть помещения и кондиционер)
Аварийные выключатели на розеточную группу 1 на кухне
Аварийные выключатели на розеточную группу 2 на кухне (холодильник)
Аварийные выключатели на освещение группа — 1
Аварийные выключатели к группе освещения — 2
Аварийные выключатели в группе «прочие» розетки (кладовая, коридор)
Диффтомат на группу розеток в ванной (с током утечки 10 мА)

Итого 8 дифавтоматов.Размерность одного ДА — 2 или 3 модуля, поэтому в такую ​​простую схему уйдет всего 16-24 модуля. Плюс нужен общий ввод одного большого автомата — 2 модуля, плюс упомянутый выше модуль управления вводом и антидуговые модули — еще 2 модуля набраны в 24 ячейки или 2 ряда по 12. Как минимум.

Пластина Plus, защищенная отдельной машиной. Раньше псто в комментариях писал об этом видео с реальной разводкой электриков на многокомнатную квартиру — на мой взгляд, это правильный пример «как надо».

Можно ли делать, как дедушки, хотя и ремонтировать ту самую качалку в Люберцах? Одна машина (даже не дифавтомат) на всех? Конечно, это возможно.

Если нужно? Щиток на 24 модуля стоит около 1000 руб. Дифавтоматы — от 2000 рублей за штуку (примерно). Далее вы решите, нужно ли это лично вам.

Часть 4. Грустная песенка о розетках и нагрузке на них

ГОСТ ( 30849.1-2002 (IEC 60309-1: 1999) Вилки, розетки и соединители промышленного назначения (Дата введения 01.01.2014) и ГОСТ 30851.2.2-2002
Соединители электрические бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к вилкам и розеткам для соединения в устройствах и методы испытаний указывают, что максимальный ток для вилок составляет 16 ампер или 3,5 киловатт при 220/230 вольт.

Но разве какой-то ГОСТ может остановить специалиста во всем, от футбола до электричества? Получаем, что на входе ставится автомат «один за всех и больше», а в розетку без какой-либо защиты вставляются 2-3 удлинителя.При этом берут удлинители дешевле, с более тонкими проводами, а на выходе — сначала нагретые провода, потом как повезло.

Впрочем, удлинитель с защитой от перегрева здесь тоже не поможет — например, за год у меня был один такой «пилот-тип» (хоть это и был защитник, свен, или свен, или действительно пилот), сгорел с обычный домашний калорифер на 2 кВт — перегорели контакты переключателя.

В общем с этими удлинителями вечная беда — сейчас использую в том числе sven с маркировкой «10 ампер» — вот так на нем вылетает термовыключатель через полчаса работы ТЭН на 1 кВт, проще от Железный.

Тем не менее, такие семизводные конструкции «осьминоги» появляются в тех домах, где при строительстве или ремонте не поставили достаточно розеток в удобном месте, а с ними возрастают риски перегрева всего кабеля.

В данном случае проблема не в рисках разовой нагрузки, в конце концов, современные технологии потребляют гораздо меньше теплых ламп предков. Нет, риск возникает именно при длительной нагрузке одной розетки через всевозможные тройники (в том числе и советский тройник без удлинителя).

Может все же стоит при ремонте и разделении линий прокладывать еще розеток?

Часть 5. Системы пожаротушения для дома

Для тушения пожара человечество придумало много разных способов. К сожалению, некоторые из них, например, тушение атомным взрывом (Урта-Булак, Памук, Факел, Кратер), трудно адаптировать для использования в многоквартирных домах.

Таким образом, в доме остается тушитель, вода, пена и углекислый газ.Novec 1230 для дома еще не применяется, извините за ссылку на сайт про политику.

Оставив в стороне такую ​​тему, как автономные детекторы и всевозможные комплекты от умного дома и других систем с оповещением GSM (даже если NAG напишет об этом), сразу перейду к системам.

Система пожаротушения может быть ручной и автоматической.

Ручная система — это порошковые (ОП), пенные (ПН-10 — списанные) и углекислотные (НУ) огнетушители. Также можно поливать из тазика.

Порошковое пожаротушение.

Для составов пожаротушения изобретено 100 500 видов. Основные компоненты простые и дешевые — сода (карбонат натрия), соль (хлорид натрия) и другие минералы, вплоть до удобрений, мела и песка. Есть даже порошок силикагеля.

Пример:

Порошки

ПСБ состоят из следующих компонентов:

бикарбонат натрия — 94%;
мел дробленый — 4%;
аэросил (диоксид кремния пирогенный) — 2%.

Плюсы: порох вполне способен потушить небольшой пожар или дать время на самое главное — убежать.

Минусы: порох мебели и бытовой техники. Попадание в глаза и легкие не так полезно, скорее, вредно. Огнетушители OP требуют ухода — пару раз в квартал переворачивайте, чтобы порошок не засорялся.

Вода.

С тушением чего-то в многоквартирном доме водой дело ни о чем.Тушить горящее масло в поддоне НЕВОЗМОЖНО (лучше и проще чем-то накрыть), ставить спринклерную систему (вешать в комнате автоматический душ) тоже не рекомендуется, не тушите водой приборы под напряжением от водопровода.

Пена для гашения.

В связи с снятием с работы ОНП — не применимо.

Тушение углекислым газом.

Она сухой лед. Чрезвычайно полезная вещь в доме, только что-то плохо тушит, но вполне достаточно.Однако это может помочь — например, дать время сбежать и / или дождаться прибытия МЧС.

Недостатки: выходящий газ очень холодный, поэтому лучше потренироваться заранее.

Автономные системы.

В офисных помещениях наиболее распространены автоматические системы распыления. В домашних условиях это сделать довольно сложно, и соседи могут не обрадоваться. Novec 1230 не ставят дома, а также системы азота или углекислого газа, остается только система с порошком.

По опыту одного знакомого система нужна и полезна; дает время сбежать в штанах и с документами (альтернатива — бежать без штанов и документов).

Итог: в том, чтобы иметь дома огнетушитель, полностью согласен с известным в узких кругах товарищем Бугаевым — мне дома нужен огнетушитель, пусть будет. ОУ-5, лучше ОУ-8 — вполне подходит.

Часть 6. Тренировка на случай пожара. Все с нашей лодки.

Главное и самое главное в такой неприятной ситуации — быть готовым к огневой встрече, как советский пионер, а то и штурманом. Тренинг «что и как делать» нужно проводить даже дома, желательно с тренировочными проверками типа «что собираемся собирать, куда звоним и как убегаем».

Особенно такое обучение касается детей, и особенно сильно — детей в замкнутых пространствах, где вообще не может быть пожарной безопасности. Школы, кинотеатры, торговые центры, метро — мы живем в очень техногенном мире, где постоянно что-то горит, дымится и так далее.

Часть 7. Пора валить

Любой пожар в жилом доме опасен не только тем, что горит, но и задымлением и паникой. Современные пластмассы не могут поддерживать горение, но они создают столько дыма, что люди просто теряются — и это не считая недостатка кислорода в воздухе.Свежий пример.

Следовательно, мы должны понимать, что для «бегства сквозь дым и пламя» вам понадобится изолирующий противогаз или самоспасатель, плюс плащ (огнестойкий плащ противопожарный) плюс тренировка «как это работает».

Возможно, весь этот комплект никогда не понадобится. Может быть, надо — одному из моих друзей «повезло», у него два раза подожгли два разных соседа, оба раза пришлось бежать. Я сам сталкивался с пожарами всего пять раз, потом он горел в соседнем доме, потом горел в соседней машине, потом все вокруг горело в 2010 году, но в последнем случае помогли бензопила, радио и работа в организованной группе. гораздо больше.

характеристики, назначение. Дифференциальный автомат или узо как выбрать

Приветствую вас дорогие гости и постоянные читатели сайта!

Мы начинаем следующую серию публикаций в рамках курса, на этот раз посвященных дифференциальным автоматам. Начнем с обзора устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифференциал — Это устройство, которое объединяет в одном случае функции автоматического выключателя и УЗО.Те. защищает контролируемую цепь от токов перегрузки и короткого замыкания (автоматический выключатель с функциями ) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляция токоведущих частей электроустановки.

Конструктивно дифавтоматы выполнены из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка такая же, как установка УЗО.

Для однофазных сетей 220В доступны биполярные дифавтоматы . Фазный и нейтральный проводники питающей сети подключаются к клеммам верхних полюсов, а фазный и нейтральный проводники нагрузки — к клеммам нижних полюсов. При этом, в зависимости от марки производителя и серии, они могут занимать два и более модуля для установки на DIN-рейку.

Для трехфазной сети 380В выпускается квадрупольных дифлавоматов .К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам подведены три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают более четырех модулей, в зависимости от марки производителя. Те. четыре полюса для подключения проводов, а занимаемое пространство в электрощите больше четырех модулей, за счет блока дифференциальной защиты.

Использование двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить установку вместо отдельно установленных автоматических выключателей и УЗО (которые вместе занимают три модуля).

Из раздела, посвященного устройствам защитного отключения, мы помним, что УЗО не защищает от сверхтоков и требует установки автоматического выключателя последовательно с ним.

При разветвленной разводке с большим количеством групп экономия места в электрощите может быть весьма значительной. Однако зачастую стоимость дифавтомата превышает стоимость отдельно установленного станка и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного выключателя и последовательно подключенного к нему модуля дифференциальной защиты.Подробно конструкция и принцип работы мы рассмотрели и в предыдущих разделах, ссылки на них внизу этой статьи.

Кратко рассмотрим основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазных проводах и содержит тепловой расцепитель , для защиты от токов перегрузки и электромагнитный расцепитель , (катушка соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как у обычного выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, она изгибается и, если ток в цепи не уменьшается, активирует механизм отключения, размыкая защищенную цепь.

В случае короткого замыкания ток в цепи мгновенно увеличивается, индуцированное в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепления и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги используется камера прерывателя .

Модуль дифференциальной защиты, через который проходят фазный и нейтральный проводники (первичная обмотка) и управляющая обмотка (вторичная обмотка). В четырехполюсных дифавтоматах через трансформатор дифференциального тока проходит три фазных провода и ноль.

При нормальной работе ток течет к нагрузке по фазному проводу, а от нагрузки по нейтральному проводнику, т.е. токи равны и направлены в противоположном направлении. Геометрическая сумма токов равна нулю, индуцируемые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

Если возникает ток утечки, баланс токов нарушается, поскольку ток утечки также течет в фазном проводе вместе с током нагрузки. Токи в фазном и нейтральном проводниках наводят магнитные потоки разной величины, их баланс нарушается, и в тороидальном сердечнике трансформатора тока появляется разностный магнитный поток. Под действием дифференциального магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превышает пороговое значение, срабатывает механизм отключения и силовые контакты дифавтомата отключаются от сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханическим или электронным . В электронных корпусах при возникновении утечки ток в обмотке управления подается на плату электронного усилителя с электромагнитной катушкой сброса и через механизм расцепления отключает силовые контакты дифференциальной машины от сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность, если фазный или нейтральный провод будет отключен от сети (подробности см. В видео), так как для работы платы усилителя не требуется питания.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, позволяющие определить причину срабатывания:

— дифавтомат сработал от сверхтоков: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или в результате утечки тока сработал модуль дифференциальной защиты дифференциальной машины.

Если таких индикаторов нет, то в случае отключения дифавтомата непонятно, что вызвало отключение — перегрузка по току, либо сработал дифавтомат в результате тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат выключился, значит он исправен.

Более наглядно принцип работы смотрите на видео Устройство Дифавтомат и принцип работы :

Основная масса потребителей вообще не различает, что перед ними УЗО (УЗО) или Дифавтомат (дифференциальный автомат).Существует даже заблуждение, что это абсолютно ненужные устройства в электрощите, только увеличивающие стоимость электромонтажных работ. В этой статье мы рассмотрим, что лучше дифференциального автомата или узо.

В целом проблема, которая стоит перед потребителями по обеспечению сохранности своего жилья, стоит достаточно остро. Не будем говорить о том, что в некоторых отдаленных районах (и не только) до сих пор существуют старые электросчетчики с керамическими вилками, внутри которых вместо керамического предохранителя намотан «жучок» или даже кусок гвоздя.

Эта проблема, по мнению профессионалов, уже приближается к критической точке. Поэтому пройдемся по небольшой образовательной программе на эту тему, тем более, что знать будет очень полезно не только рядовым потребителям электроэнергии, но и профессиональным электрикам.

Самой распространенной до недавнего времени схемой защиты электрических сетей была установка автоматических выключателей. Правила работы, в основе которых лежит отключение электроэнергии при коротком замыкании или при перегрузках, т.е.е. при превышении номинального тока. Работа данной машины основана на двойном типе защиты, основанном на двух типах разъединителей:

Разъединитель электромагнитный, размыкает цепь питания потребителя
при возникновении короткого замыкания. Основное действие происходит за счет мгновенного увеличения силы тока, что приводит к появлению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.

Основным средством защиты человека от поражения электрическим током является УЗО.
В быту часто возникают ситуации при использовании таких устройств, как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старых домах такое понятие как заземление отсутствует как класс, в этом случае нам на помощь приходит УЗО.

Основное отличие УЗО от автоматического выключателя состоит в том, что в конструкцию УЗО добавлен трансформатор тока, который обнаруживает наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом.Также при появлении незначительного тока утечки в месте повреждения начинается нагрев изоляции, что может спровоцировать возгорание. Для этого устанавливается УЗО для защиты от поражения электрическим током и повреждения проводки. УЗО не отключает устройства и оборудование от сети при перегрузках и коротких замыканиях и устанавливается совместно с автоматическим выключателем. То есть, говоря обычным языком, УЗО — это лишь показатель повреждения изоляции электропроводки. Допустим, вы включили в сеть все электроприборы, которые есть в вашем доме (электроплита, фен, микроволновая печь, пылесос и т. Д.).) УЗО работать не будет и не отключит сеть при перегрузке.

Для комплексной защиты от коротких замыканий, перегрузок и повреждений изоляции установлен дифференциальный автомат. Узо или дифференциальный автомат, что выбрать? Итак, вы можете понять основные отличия. О том, как выбрать УЗО, читайте.

Дифференциальный автомат или узо: отличия

Дифавтомат позволяет одновременно добиться нескольких уровней защиты:
1.защита от короткого замыкания;
2. защита от перегрузок;
3. Защита от поражения электрическим током.

Выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе свойства автоматического выключателя и УЗО. Проще говоря, он позволяет защитить электрическую цепь от напряжения перегрузки и токов короткого замыкания (свойства автоматического выключателя) и от токов утечки (свойства УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания. в результате повреждения изоляции электропроводки электроустановок.

В дифференциальной машине УЗО и автоматический выключатель сосредоточены вместе. Работа дифавтомата полностью аналогична работе автоматического выключателя УЗО +. Установка альфавата экономит место в электрическом щите и упрощает монтажные работы.

Как отличить УЗО от дифавтомата по занимаемому месту в щите

УЗО занимает два места в щите и плюс автоматический выключатель.Результат — три места на DIN-рейке.
Дифференциальная машина занимает всего два места и если в щите не хватает места, то это устройство предпочтительнее.
Также эти два устройства можно различить по внешнему виду. На первый взгляд они абсолютно одинаковые: та же кнопка «ТЕСТ», переключатель, схема, а также некоторые буквы и цифры.

Схема подключения узо и дифавтомата

А теперь разберемся, чем отличается автомат или это узо по внешним признакам

Основных внешних отличий четыре:

• маркировка номинального тока;
• электрическая схема;
• имя — отпечаток на устройстве;
• сокращенная надпись на приборе.

Что ж, начнем с первого: одно из отличий Узо от Дифоматомат — это текущая маркировка. Основными характеристиками УЗО являются номинальный ток в амперах и установка тока утечки. Такие характеристики являются базовыми и указаны на корпусе устройства, то есть на лицевой панели.
Основными характеристиками автоматического выключателя являются номинальный ток и время — характеристика скорости срабатывания при перегрузке. Эта характеристика обозначается буквенной оценкой перед номинальным током.Естественно, если в конструкции автомата диффомата присутствует УЗО и автоматический выключатель, то маркировка этих устройств должна быть на корпусе автомата дифво.

Так оно и есть. В нашем случае, если на корпусе указана только цифра, например 16А, это УЗО. Самый большой ток, который может выдерживать УЗО в течение длительного времени, сохраняя при этом стабильную работу и защитные функции. Отражено на передней панели. Величина номинального тока, которая определяется сечением используемых проводов и контактов внутри устройства УЗО и конструкцией его силовых контактов.

Если на лицевой панели прибора перед цифрой есть еще буквенное обозначение, например B, C или D (пример C16), то это не более чем дифференциальный автомат.

А теперь перейдем к электрической схеме. Для непосвященного эти схемы — «темный лес», поэтому не будем вдаваться в подробности о том, что именно там изображено. Остановимся лишь на основных моментах.

На принципиальной схеме УЗО — основные элементы устройства: дифференциальный трансформатор обозначен овалом, который реагирует на токи утечки и размыкающее электромеханическое реле.

В дополнение к обозначениям, имеющимся на УЗО, обозначения тепловых и электромагнитных разъединителей, реагирующих на ток перегрузки и короткое замыкание.

Теперь, посмотрев схемы этих двух устройств, можно легко определить, что перед вами, и легко понять, чем УЗО отличается от дифференциального автомата.

Дифференциальный автомат или узо по названию

Вот будет самое интересное. Если вам будет сложно запомнить все, что было сказано выше, то производитель, зная такую ​​проблему, особенно русский язык, напишет название на боковой панели устройства.Например, УЗО — это дифференциальный выключатель.
На боковой стороне дифавтомата надпись — автоматический выключатель дифференциального тока.

Ну и последнее — это аббревиатура по устройству.

В основном такой вопрос возникает при выборе устройств иностранного производства. На устройствах российского производства таких проблем обычно не возникает, так как там написано, если это УЗО, то пишут УЗО и маркировку, например, ВД. А если это дифавтомат — АВДТ.

Хочу напомнить, что правильное название устройства защитного отключения (УЗО) — дифференциальный выключатель.А дифференциальный автоматический выключатель носит название дифференциального автоматического выключателя.

Чем отличается Узо от дифференциала: итоги

По цене УЗО и дифавтоматы конечно имеют отличия. Конечно, качественный Узо в связке с автоматом российского производства стоит дороже, чем дифференциальный автомат такого же качества. Импортные устройства того же класса, конечно, дороже, чем устройства российского производства, но их качественные показатели выше.Отечественный производитель в принципе выпускает хорошие продукты, но проигрывает по такой главной характеристике, как время отклика, и уступает корпусам. Что выбрать УЗО или дифавтомат, особенности, которые следует учитывать при выборе.

Вследствие того, что дифференциальный автомат является универсальным устройством, невозможно определить, по какой причине отключение (утечка, короткое замыкание или перегрузка) вызвано работой дифавтомата.

Большой плюс — удобство монтажных работ.Судите сами, электромонтажные работы обычно проводят в очень стесненных условиях (электрические шкафы, щиты) и насколько важно электрику затянуть на два-четыре винта меньше. И надежность никто не отменял, все знают, что чем меньше подключений, тем надежнее схема.

Зато ремонт дешевле при использовании пары УЗО выключателя. Если что-то сломается, можно будет поменять отдельно, а дифференциал машины нужно будет менять полностью.

В любом случае при составлении схемы подключения нужно подходить индивидуально. Так что для квартир выбор между парой УЗО и дифференциальным автоматом разницы практически нет. Другое дело полностью с частными домами и коттеджами. Здесь нужно смотреть и выбирать по максимальной нагрузке, где можно поставить автоматический выключатель дифференциального тока, а где пара автоматических выключателей дифференциального тока.

Дифавтомат — устройство, в котором одновременно совмещены функции выключателя и УЗО.На рынке представлены различные типы дифференциальных машин, предназначенные для защиты человека от поражения электрическим током и защиты электрической сети от коротких замыканий и перегрузок.

Принцип работы прибора

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальное электричество относительно земли (ток утечки). Преобразуя это в механическое напряжение, автоматический выключатель возвращается в исходное положение.

Дифференциальный выключатель оборудован двумя системами разомкнутой цепи:

• Электромагнитный расцепитель отключает линию питания в случае короткого замыкания.
• Thermal — срабатывает при перегрузке.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и машина, если она работает, должна выключиться.

Виды и характеристики дифлавоматов

Основные технические характеристики дифференциальных машин такие же, как у станков и УЗО:

• Номинальный ток В — ток в амперах, который прибор может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
• Номинальный ток — максимально возможный ток, который может пройти контактную систему устройства без повреждений. Это же значение используется для расчета других характеристик устройства.
• Время-токовая характеристика B, C или D указывается перед значением номинального тока.
• Номинальный отключающий дифференциальный ток (уставка тока утечки) IΔn = 10, 30, 100, 300, 500 мА.
• Номинальное напряжение Напряжение, при котором устройство работает в нормальных условиях.220В для однофазной сети и 380В для трехфазной электросети.
• Тип (класс) модуля дифференциальной защиты . Тип динамика — реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды. Тип А — реагирует на синусоидальные переменные и пульсирующие прямые токи утечки.
• Номинальная отключающая способность — максимальный ток короткого замыкания, который дифавтомат способен отключать и оставаться в рабочем состоянии.Он указан на лицевой панели прямоугольником в амперах (3000, 4500, 6000, 10 000 А).
• Класс ограничения тока . Он определяется временем от момента размыкания силовых контактов до полного гашения электрической дуги в дугогасительной камере. Всего существует три класса — 1, 2, 3. Информация о них указана в квадрате на лицевой панели.
• Тип встроенного модуля дифференциальной защиты по конструкции — электромеханический или электронный.
• Количество полюсов — 2 или 4.
• Температурный режим от -25 до + 40 ° С (обозначен символом снежинки на лицевой панели).

Как и УЗО, дифференциальные автоматы являются селективными. Они используются как вводные защитные устройства. Им нужна временная задержка для возможности отключения дифференциального тока устройств, подключенных после входа. Если этого не происходит, активируется селективный автомат.

Выбранные дифавтоматы обозначаются буквами, в зависимости от задержки срабатывания:

Буквенное обозначение	Задержка срабатывания, мс
Тип s	200–300
Тип g	60–80

Что лучше — электромеханическое или электронное?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует дополнительной мощности для работы. Энергия для срабатывания катушки отключения, которая выводит устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности устройства в целом.

Электронные аналоги, помимо датчика тока утечки и катушки отключения, содержат электронную схему с усилителем сигнала.Небольшой сигнал от датчика увеличивается до амплитуды и мощности, достаточных для срабатывания катушки расцепителя. Такие дифавтоматы более компактные.

При обрыве питающей линии дифференциальные машины с электронным управлением становятся бесполезными. Пропадает напряжение питания электроники, что делает невозможным выключение прибора. Поэтому, несмотря на компактность, такие устройства целесообразно использовать только совместно с реле напряжения.

Исходя из вышесказанного, мы можем определить, какая версия устройства более приемлема в конкретном случае.

Различные типы дифференциальных машин могут успешно применяться в однофазных и трехфазных сетях переменного тока. Такие устройства помогают повысить уровень безопасности при эксплуатации различных электроприборов.

Основное отличие дифавтомата от в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками.Установка дифавтомата производится на DIN-рейку 35 мм.

Назначение

дифавтомат

Благодаря высокой скорости (менее 0,04 с) при настройке срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от электронных повреждений. ток, если он касается токоведущих частей или попадает под напряжение в результате повреждения изоляции токоведущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от токов перегрузки и короткого замыкания (сверхтоков).Кроме того, в Дальний Восток предусмотрена защита от перенапряжения — отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

Принцип действия

дифавтомат

Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
МДЗ содержит датчик — дифференциальный трансформатор, обнаруживающий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, выход которого соединен с катушкой сброса электромагнита.
Для проверки работы дифавтомата в работе предусмотрена схема управления с кнопкой проверки.
Когда рычаг управления установлен в положение ON, он получает питание MDZ.
Когда ток нагрузки протекает через его силовые провода, в магнитной цепи датчика создаются равные противоположно направленные магнитные потоки, и в обмотке III практически не возникает напряжения. Переключатель остается во включенном положении.
При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, которого коснулись) равенство потоков нарушается и в обмотке III индуцируется напряжение, примерно пропорциональное дифференциалу Текущий.При определенном значении этого напряжения (настройка датчика) усилитель открывается и подает ток от дополнительного источника питания на катушку соленоида сброса. Магнит сброса сдвигает защелку независимого механизма отключения выключателя. Происходит принудительное раскрытие его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
Аналогичным образом размыкаются контакты дифавтомата под действием максимальной токовой защиты.

Преимущества

• высокоскоростной
• защита от перегрузок и таких коротких замыканий
• широкий диапазон рабочих температур от -25 до +50 ° C
• высокая механическая прочность

недостатки

Основным недостатком является то, что дифавтоматы нельзя использовать, если к данной розеточной группе подключены компьютеры. Когда они включены, не редкость ложные срабатывания.

Есть еще один нюанс.Если лучше присмотреться, то можно заметить, что дифавтоматы занимают немного больше места, чем автоматический выключатель и УЗО. Да и стоит он почему-то не меньше, чем занимает место.

Технические характеристики

дифавтомат

Номинальное рабочее напряжение, В	~ 230/400
Частота тока сети, Гц	50
Максимальное сечение провода, подключаемого к зажимам, мм 2	25
Количество полюсов	2
Номинальный коммутируемый ток, lн, А	6, 10, 16, 25, 32, 40, 50, 63
Уставка отключения по дифференциальному току, lDn, (мА)	10, 30, 100, 300
Номинальная отключающая способность (A)	4500
Степень защиты по ГОСТ 14254-96	IP20
Диапазон рабочих температур, o C	-25 — +40
Рабочие характеристики при дифференциальном токе с компонентами постоянного тока	AC
Количество циклов механического переключения, не менее	10 000
Количество срабатываний от дифференциального тока, не менее	4500
Срок службы не менее, лет	15

Сначала рассмотрим принцип работы УЗО.Внутри УЗО находится специальный трансформатор, в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они нейтрализуют друг друга. Если происходит утечка тока, в катушке возникает дисбаланс электромагнитного поля, в результате шток толкает рычаг для выключения. Такое устройство работает на отключение от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети.

Как работает дифференциальный автоматический выключатель (дифференциальный автоматический выключатель)?

Теперь поговорим о дифференциальной автоматике (дифференциальная токовая защита и общая защита).Устройство предназначено для защиты цепи от утечки тока (аналог Узо), но преимущество дифференциала. автомат заключается в том, что в него встроен автоматический выключатель, выполняющий функцию защиты схемы от коротких замыканий и перегрузок. Два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат. Получился своего рода технический симбиоз.

Трехфазная дифференциальная машина

Если под обычным Узо устанавливаются 3 или 4 группы отдельных выключателей, то дифференциальный автомат обеспечивает отдельную группу для защиты электрической цепи. Под дифференциальным автоматом выключатели не устанавливаются, он самостоятельно отвечает за короткое замыкание (короткое замыкание), перегрузку электрической цепи и утечку тока на землю. Вы, конечно, можете положить выключатели под дифференциал. автоматически, но это расточительно.

Прочтите следующие статьи об УЗО:

Avdt 32 электромеханический или электронный. Узо электронный или электромеханический. Внешний источник питания

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройства защитного отключения (УЗО).В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако под общим названием могут продаваться устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция УЗО выпуска … Он может быть электромеханическим или электронным.Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного

УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные … Это никак не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а чем они отличаются? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет… Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полной работы устройству остаточного тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока — УЗО заработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.

На фото слева — УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: при наличии напряжения в сети электронное УЗО сработает.Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, а значит, утечку тока взять негде. А какие вы знаете чрезвычайные ситуации, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема — прогорание нулевого провода в доске пола.Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения. Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте себе, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу станка, произойдет течь и УЗО должно сработать. Но точно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только «фаза» без нуля, нет источника питания, поэтому электронная плата не будет фиксировать результирующий ток утечки, импульс отключения будет не будет отправлен в механизм отключения, и УЗО не выключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации электронное УЗО не сработает.

Еще одна распространенная проблема — скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения — это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже — 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но если произойдет утечка тока, ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете даже не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО кнопкой «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффавтоматика могут потерять свои защитные функции. Вышеуказанные проблемы не опасны для электромеханических защитных устройств. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае, если есть утечка тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не зная об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, ничего сложного здесь нет.

Обратите внимание на схему на корпусе УЗО

Самый простой и надежный способ — изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между показанными схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор помечен прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.

Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.

Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это такая же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы УЗО такого типа. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО необходима утечка тока и напряжения в сети.Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Устройства защитного отключения (УЗО) — одно из самых популярных устройств, используемых как строительными корпорациями, так и частными пользователями. Но как можно быть уверенным в правильности выбора? Надеюсь, эта статья поможет вам ориентироваться на рынке УЗО, насыщенном различными моделями.

УЗО. Основы

Устройства защитного отключения (УЗО) или устройства дифференциальной защиты предназначены для защиты людей от поражения электрическим током в случае электрических неисправностей или при контакте с токоведущими частями электроустановки, а также для предотвращения пожаров и пожаров, вызванных: токи утечки и замыкания на землю… Эти функции не присущи обычным автоматическим выключателям, которые реагируют только на перегрузку или.

В чем причина потребности в этих устройствах для пожаротушения?

По статистике причиной около 40% всех возгораний является «замыкание электропроводки».

Во многих случаях общая фраза «короткое замыкание электропроводки» часто обозначается утечкой электрического тока, возникающей из-за старения или повреждения изоляции. В этом случае ток утечки может достигать 500 мА.Экспериментально установлено, что при протекании тока утечки именно такой силы (а что такое полампер?) Ни тепловой, ни электромагнитный расцепители на ток такой силы просто не реагируют — хотя бы по той причине, что они не предназначены для этого) максимум на полчаса через мокрые опилки самовозгораются. (И это касается не только опилок, но вообще любой пыли.)

Как устройства дифференциальной защиты защищают вас и меня от поражения электрическим током?

Если человек коснется токоведущей части, по его телу будет протекать ток, величина которого является частным от деления фазного напряжения (220 В) на сумму сопротивлений проводов, заземления и самого тела человека: Иперс = Uph / (Rпр + Rz + Rpers).В этом случае сопротивлениями заземления и проводки по сравнению с сопротивлением человеческого тела можно пренебречь, последнее можно принять равным 1000 Ом. Следовательно, рассматриваемое значение тока будет 0,22 А или 220 мА.

Из нормативно-справочной литературы по охране труда и технике безопасности известно, что минимальный ток, протекание которого уже ощущается человеческим организмом, составляет 5 мА. Следующее стандартизированное значение — это так называемый ток без отключения, равный 10 мА.Когда по телу человека протекает ток такой силы, происходит спонтанное сокращение мышц. Электрический ток 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечением и сердечной аритмией, начинаются в организме человека после протекания по телу тока 50 мА. Возможен летальный исход при воздействии тока 100 мА. Очевидно, что уже надо быть защищенным от тока, равного 10 мА.

Так, своевременная реакция автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА — защищает человека от последствий случайного прикосновения к токоведущим частям.

Также известно, что за токоведущую часть, находящуюся под напряжением 220 В, можно спокойно продержаться 0,17 с. Если токоведущая часть находится под напряжением 380 В, время безопасного прикосновения сокращается до 0,08 с.

Проблема в том, что такой небольшой ток и даже за ничтожно малое время не способен исправить (и, конечно же, выключить) обычные защитные устройства.

Таким образом, родилось такое техническое решение, как ферромагнитный сердечник с тремя обмотками: — «токоподвод», «токоподвод», «контроль».Ток, соответствующий фазному напряжению, подаваемому на нагрузку, и ток, протекающий от нагрузки в нейтральный проводник, индуцируют магнитные потоки противоположных знаков в сердечнике. При отсутствии утечек в нагрузке и в защищаемом участке проводки общий расход будет равен нулю. В противном случае (прикосновение, повреждение изоляции и т. Д.) Сумма двух потоков станет ненулевой.

Поток, возникающий в сердечнике, вызывает электродвижущую силу в обмотке управления. Реле подключено к обмотке управления через прецизионное устройство фильтрации всех видов помех.Под действием ЭДС, возникающей в обмотке управления, реле размыкает фазную и нулевую цепи.

Во многих странах использование УЗО в электроустановках регулируется нормами и стандартами. Так, например, в РФ — принят в 1994-96 гг. ГОСТ Р 50571.3-94, ГОСТ Р 50807-95 и др. Согласно ГОСТ Р 50669-94 УЗО в обязательном порядке устанавливается в электросетях мобильных зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания. .В последние годы администрациями крупных городов в соответствии с государственными стандартами и рекомендациями Главгосэнергонадзора приняты решения по оснащению фонда жилых и общественных зданий этими устройствами (в Москве — Распоряжение Правительства Москвы № 868-РП от 20.05.94 г.).

УЗО бывают разные …. Трехфазные и однофазные …

Но на этом деление УЗО на подклассы не заканчивается …

На данный момент на российском рынке представлены 2 принципиально разные категории УЗО.

1. Электромеханический (независимый от сети)

2. Электронный (зависит от сети)

Рассмотрим отдельно принцип работы каждой из категорий:

УЗО электромеханические

Предки УЗО — электромеханические. Принцип точной механики, т.е. заглянув внутрь такого УЗО, вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:

1) Так называемый трансформатор тока нулевой последовательности, его назначение — отслеживать ток утечки и передавать его с определенным Ktr на вторичную обмотку (I 2), I ut = I 2 * Ktr (очень идеализированная формула , но отражающие суть процесса).

2) Чувствительный магнитоэлектрический элемент (запираемый, т.е. при срабатывании без внешнего вмешательства он не может вернуться в исходное состояние — защелку) — играет роль порогового элемента.

3) Реле — обеспечивает отключение при срабатывании защелки.

Этот тип УЗО требует высокоточной механики чувствительного магнитоэлектрического элемента. В настоящее время только несколько мировых компаний продают электромеханические УЗО. Стоимость их намного выше, чем цена электронных УЗО.

Почему электромеханические УЗО получили распространение в большинстве стран мира? Все очень просто — этот тип УЗО сработает при обнаружении тока утечки на любом уровне напряжения в сети.

Почему этот фактор (независимость от уровня сетевого напряжения) так важен?

Это связано с тем, что при использовании исправного (исправного) электромеханического УЗО мы гарантируем в 100% случаев срабатывание реле и, соответственно, отключение питания потребителя.

У электронных УЗО этот параметр тоже велик, но не равен 100% (как будет показано ниже, это связано с тем, что при определенном уровне сетевого напряжения не будет работать электронная цепь УЗО), а в В нашем случае каждый процент возможен для человеческих жизней (будь то прямая угроза жизни человека при касании проводов, или косвенная, в случае возгорания от выгорания изоляции).

В большинстве так называемых «развитых» стран электромеханические УЗО являются стандартом и устройством, обязательным для широкого использования.В нашей стране постепенно происходят сдвиги в сторону обязательного использования УЗО, однако в большинстве случаев потребителю не сообщается информация о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Любой строительный рынок наводнен такими УЗО. Стоимость электронных УЗО местами ниже электромеханических до 10 раз.

Недостатком таких УЗО, как уже было сказано выше, является не 100% гарантия, при исправном состоянии УЗО срабатывание его из-за появления тока утечки.Преимущество — дешевизна и доступность.

В принципе, электронный УЗО построен по той же схеме, что и электромеханический (рис. 1). Отличие заключается в том, что место чувствительного магнитоэлектрического элемента занимает опорный элемент (компаратор, стабилитрон). Чтобы такая схема работала, вам понадобится выпрямитель, небольшой фильтр (возможно, даже КРЕН). Поскольку трансформатор тока нулевой последовательности является понижающим (в десятки раз), тогда также необходима схема усиления сигнала, которая, помимо полезного сигнала, также будет усиливать помехи (или сигнал дисбаланса, присутствующий при нулевой утечке). Текущий).Из вышесказанного очевидно, что момент срабатывания реле в этом типе УЗО определяется не только током утечки, но и напряжением сети.

Если вы не можете позволить себе электромеханическое УЗО, то все же стоит взять УЗО электронное, ведь оно работает в большинстве случаев.

Бывают и случаи, когда нет смысла покупать дорогое электромеханическое УЗО. Один из таких случаев — использование стабилизатора или источника бесперебойного питания (ИБП) при питании квартиры / дома.В этом случае нет смысла брать электромеханическое УЗО.

Сразу отмечу, что я говорю о категориях УЗО, их плюсах и минусах, а не о конкретных моделях. Вы можете купить некачественные УЗО как электромеханического, так и электронного типов. При покупке запрашивайте сертификат соответствия, ведь многие электронные УЗО на нашем рынке не сертифицированы.

Трансформатор тока нулевой последовательности (ТТНП)

Обычно это ферритовое кольцо, через которое (внутри) проходят фазный и нейтральный провод, они играют роль первичной обмотки.Вторичная обмотка равномерно намотана на поверхность кольца.

Идеально:

Пусть ток утечки равен нулю. Ток, протекающий через фазовый провод, создает по величине магнитное поле, создаваемое током, протекающим через нейтральный провод, и в противоположном направлении. Таким образом, общий поток муфты равен нулю, а ток, индуцированный во вторичной обмотке, равен нулю.

В момент протекания тока утечки в проводах (ноль, фаза) возникает неравенство токов в результате возникновения потока муфты и индукции тока, пропорционального току утечки, во вторичную обмотку.

На практике через вторичную обмотку протекает ток небаланса, который определяется используемым трансформатором. Требование к ТТНП следующее: ток небаланса должен быть значительно меньше тока утечки, приведенного во вторичную обмотку.

Выбор УЗО

Допустим, вы определились с типом УЗО (электромеханическое, электронное). Но что выбрать из огромного списка предлагаемых товаров?

Выбрать УЗО с достаточной точностью можно по двум параметрам:

Номинальный ток и ток утечки (ток отключения).

Номинальный ток — это максимальный ток, протекающий через фазовый провод. Этот ток легко найти, зная максимальную потребляемую мощность. Просто разделите потребляемую мощность в наихудшем случае (максимальная мощность при минимальном Cos (?)) На фазное напряжение. Ставить УЗО на ток больше номинального тока автомата перед УЗО не имеет смысла. В идеале с запасом берем УЗО на номинальный ток равный номинальному току автомата.

Часто встречаются УЗО

с номинальными токами 10,16,25,40 (А).

Ток утечки (рабочий ток) — обычно 10 мА, если УЗО установлено в квартире / доме для защиты жизни человека, и 100-300 мА на предприятии для предотвращения пожаров при сгорании проводов.

Есть и другие параметры УЗО, но они специфические и не интересны рядовому потребителю.

Выход

В этой статье были рассмотрены основы понимания принципов работы УЗО, а также методы построения различных типов устройств защитного отключения.И электромеханические, и электронные УЗО безусловно имеют право на существование. имеет свои выразительные достоинства и недостатки.

УЗО (устройство защитного отключения) — Это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции проводов или электроприборов.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов.УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель.Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиту человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения сложно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА … Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры

электромеханическое или электронное УЗО

выпускаются в двух исполнениях — электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика	УЗО электромеханическое	УЗО электронное
Цена	низкая	высокая
Конструкция	сложная	простая
Надежность	высокая	низкая
Допуск рабочего тока	высокий	низкий
КПД при обрыве нейтрального провода или при падении напряжения сети ниже допустимого	сохраняется	не работает
Устойчивость к скачкам перенапряжения в сети	высокая	низкая
размеры	большой	во много раз меньше

Как видно из таблицы, если нет ограничений по габаритным размерам, нужно выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак	Обозначение	Количество	Примечание
Рабочее напряжение	IN	220, 380	Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети — на 380 В
Количество фаз		1, 3	Указывается в паспорте
Ток утечки срабатывания, I∆n	мА	5	Инструкции по установке в ПУЭ нет, но можно найти в рекомендациях по использованию электроприборов, например, теплый пол
		10	Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
		30	Универсальный, подходит для любого дома или квартиры
		100, 300	Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In	AND	6-125	Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im	AND	500	Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc	кА	3-10	Максимальный ток, который может выдержать УЗО в течение короткого времени в случае короткого замыкания в проводке
Время отключения	мс		Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключать нагрузку
Периодичность проверок	месяц	1	Для простой проверки просто нажмите кнопку «Проверка УЗО».Для диагностики времени отклика требуется специальный прибор
Рабочая температура	° C	минус 25 — +40	Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики	Электромеханический		Более надежные, дешевые, но более крупные электронные УЗО
	Электронные		Современные УЗО, дорогие, малогабаритные
Тип формы рабочего тока	AS		Отключение, если синусоидальный ток утечки медленно или резко возрастает
	И		Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки увеличивается медленно или резко
	IN		Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или внезапно
Способ установки	Предназначен для монтажа на DIN-рейку в щите		Предназначен для установки в электрощиты квартир и домов
	Встраивается в розетку		Устанавливается для защиты отдельного электрического устройства или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
	В виде переходника, вставляемого в розетку
	Удлинитель
	Устанавливается на шнур питания электроприбора

На лицевой стороне устройства защитного отключения всегда имеется маркировка с основными техническими характеристиками.Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Схема подключения УЗО в панели приборов

УЗО в панели четвертной разводки подключают сразу после счетчика в разрыв между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L идет к левому контакту, а ноль N к правому контакту. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип действия УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора возникает магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины, чтобы УЗО отключилось и отключило питание проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданная ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО ничем не отличается от электромеханического и отличить их можно только по маркировке или схеме, нанесенной на корпус.Принцип действия обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита установлена ​​электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разности токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Установка УЗО в экран на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах », обозначение Т35 .

Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.

DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора — стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в ушко подвижного фиксатора и надавить на него. Защелка откроется, и нижняя часть УЗО свободно отодвинется от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Основной особенностью электромеханических устройств является их работа вне зависимости от того, есть напряжение в сети или нет.

Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, что является причиной срабатывания реле, а соответственно и триггера.

Для работы электронного УЗО без напряжения не обойтись, в силу совершенно других принципов работы.

Внутри них есть усилитель и плата для него, срабатывающая при наличии даже небольшого тока во вторичной обмотке. Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому в процессе эксплуатации они реже ломаются.Но можно отключить электронное устройство при малом импульсе в сети.

В этом случае необходимо будет заменить микросхему или полупроводники. Несмотря на это, большая популярность электронных УЗО обусловлена ​​их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное — посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена непосредственно к реле.

Реле схематично можно представить в виде квадрата, иногда прямоугольника. Связь с сетью, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника.На схеме показаны линии от блока питания.

Можно использовать простую батарею, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его столбы.

Таким образом мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключения не произошло, то у нас электронная версия.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и держите его рядом с корпусом рассматриваемого оборудования.В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не срабатывает перед вами электронное оборудование, а если работает — электромеханическое.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Устройства защитного отключения бывают двух типов по принципу внутреннего устройства. Это электромеханические и электронные.Это касается и дифавтоматов, поскольку УЗО являются их составной частью. Различный принцип внутреннего устройства этих устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой — не может, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать, как их отличить.

Есть три доступных способа отличить электромеханическое УЗО от электронного.Это соответствует схеме подключения, которая изображена на корпусе устройства, с использованием обычного аккумулятора и постоянного магнита. Давайте подробнее рассмотрим каждый метод ниже.

1. Используя схему подключения, которая изображена на корпусе устройства.

Я считаю, что это самый простой способ их различить, так как для этого не требуется никаких дополнительных элементов и инструментов. Здесь главное запомнить отличия схем и все.

Если вы возьмете в руки какое-либо УЗО или дифавтомат, то на его корпусе вы обязательно найдете схему их внутреннего устройства. На самом деле существует два типа схем. Это один тип для электромеханического типа и второй тип для электронного типа. Хотя у каждого типа схемы есть небольшие отличия, они не столь значительны.

В двух словах: Электромеханическое УЗО или дифавтомат состоит из дифференциального трансформатора и поляризованного реле. Если в контролируемой цепи возникает ток утечки, он генерирует ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток вызывает срабатывание реле, которое воздействует на триггер, вызывая срабатывание устройства.

Итак, на схеме нам нужно найти дифференциальный трансформатор и поляризованное реле. Первый обозначен овалом вокруг фазного и нейтрального проводов, а реле обозначено квадратом или прямоугольником. Реле с трансформатором соединены посредством вторичной обмотки, которая показана сплошной линией. Пунктирная линия указывает механическую связь со спусковым крючком.Также на схеме часто изображается кнопка «Тест», но ее нет на представленном на фото дифавтомате.

На фото ниже я подписал необходимые элементы на схеме.

Электронные УЗО и дифавтоматы

имеют немного другую схему подключения на корпусе. Из названия можно понять, что работой таких устройств управляет электронная плата.

В двух словах: Если в управляемой цепи возникает ток утечки, то он поражает ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток улавливается электронной платой, усиливает его и создает импульс, от которого срабатывает реле. Реле уже воздействует на триггер, тем самым отключая устройство.

Электронные элементы намного компактнее, поэтому такие УЗО и дифавтоматы зачастую меньше. На рынке представлены электронные одномодульные устройства защиты, размером с однополюсный автоматический выключатель.

Здесь, на схеме, помимо дифференциального трансформатора и реле нужно найти плату электронного усилителя.Обозначается треугольником. Также ни одна плата не работает без питания, поэтому на схеме есть дополнительные линии для ее питания. На фото ниже я подписала все необходимые элементы.

В результате получаем:

• Если на схеме над нейтралью и фазой проводов (дифференциальный трансформатор) изображен овал и квадрат (реле), соединенные сплошной линией, то перед вами УЗО электромеханическое или дифавтомат.
• Если на схеме изображен овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенный сплошной линией через треугольник (плата усилителя), к которому подключены две силовые линии, то перед вами электронное УЗО или дифавтомат.

2. Второй способ отличить электромеханическое УЗО от электронного — использовать аккумулятор.

Хотя этот вариант и надежен, мне он кажется более сложным, так как с собой нужно иметь заряженный аккумулятор, два провода и отвертку. Также в магазине, думаю, вам в руки не дадут девайс, чтобы можно было к нему что-то подключить и поэкспериментировать. Еще много защитных устройств продаются в запечатанной упаковке (коробке), которую также нельзя будет открыть в магазине.

Однако этот способ имеет право на жизнь и я вам об этом расскажу. Например, на фото я использую RCBO от Schneider Electric.

Здесь все просто. Надо сверху к единице, например к нулевому полюсу прикрутить один провод. Второй провод прикрутите к нижнему нулевому полюсу. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь нужно замкнуть другие концы проводов на любой заряженный аккумулятор. Если устройство отключается, значит, оно электромеханическое.Если не выключается, то переверните аккумулятор (поменяйте полярность) и попробуйте снова замкнуть провода. Если устройство отключается, то однозначно электромеханическое.

Почему электромеханические УЗО и дифавтоматы работают от аккумуляторов? Потому что аккумулятор начинает разряжаться через замкнутый полюс, т.е. на одном полюсе появляется ток, который, в свою очередь, влияет на дифференциальный ток во вторичной обмотке трансформатора. Достаточно сработать поляризованное реле.

Если прибор не выключается, значит он электронный.Почему не выключается УЗО этого типа? Потому что для работы платы усилителя нужна мощность, которой нет. Следовательно, усилитель не подает импульс на реле, которое не влияет на триггер.

Такую операцию можно проводить на любом полюсе, нуле и фазе. Электромеханическое защитное устройство сработает в любом случае.

3. Третий способ отличить электромеханическое УЗО от электронного — с помощью постоянного магнита.

Здесь тоже нет ничего сложного. Просто нужно где-то найти постоянный магнит средних размеров (1 / 4-1 / 3 УЗО).

Последовательность действий следующая:

• подбираем УЗО или дифавтомат;
• взведение рычага, т.е. включение;
• вращаем магнит вокруг передней и боковой части устройства круговыми движениями.

Если при таких движениях прибор отключается, то он электромеханический, а если нет, то электронный.Этот способ не стопроцентный, так как силы вашего магнита может не хватить для появления дифференциального тока.

Итак, мы проанализировали все три доступных способа определения типов УЗО и дифавтоматов.

Вы когда-нибудь использовали такие варианты, чтобы отличить электромеханическое УЗО от электронного?

Давайте улыбнемся:

«Да будет свет!» — сказал электрик и полез за спичками.

Kaj se razlikuje od naprave za preostali tok

Tako RCD kot differencialni tokokrog sta zasnovana tako, da varujeta ožičenje, stanovanje in osebo pred nevarnimi učinki električne energije. E želite to storiti z največjo učinkovitostjo, morate razumeti razliko med temi napravami.

Glavna razlika med RCD (včasih se imenuje Diffrelet) в pisalnim strojem je v kratici in nazivu naprave: RCD — zaščitna naprava, dfavtomat — differencial (to je v tem primeru večfunkcijpod.

Tehnično načelo delovanja RCD, diphavtomata

Защитна направления (УЗО) е электрическая направленность, ки включение модуля за указание различных токов, ки техничео скози направо. Če se ta razlika ne ujema z navedeno vrednostjo, se bodo stiki odprli. За подготовку тега процесса со в УЗО включите элементы, которые можно указать, данные о различных параметрах в «одном месте» или о возможных контактах. Задняя работа себе извая с одклопником, ки не все защищенные элементы электричнега тококрога пред краткими стилями, преобретениями.
Дифавтомат в бытие енота, в катери ста комбинирана УЗО в зауставитвене направления. Stroj varuje električni tokokrog pred uhajanjem toka (kot je RCD) в hkrati prekine dovod električne energije med kratkim stikom (kratkim stikom) ali preobremenitvijo. Выполнение тех функций, которые готовятся к использованию, прежде чем прегреваться в претоком v abecedi, кар zagotavlja zaščito vezja in opreme.

Разлика мед дифавтомат в УЗО

Funkcija zaščitne naprave je, da izklopi električni tokokrog samo v primeru uhajanja toka, tj.gre препросто за омрежно направо, ки потребуе защиты. RCD этот модуль, ки zazna uhajanje toka (na primer, če je izolacija poškodovana) в daje ukaz močnostnemu mehanizmu, da odklopi tokokrog. Хкрати УЗО не более защищитити омрежи перед преобретениями али краткими стилями. Препросто поведано, это е ваша напелява краткотрайна али па так прекорачени вси стандартные гледе обременитве, бодо скупай з УЗО изгореле все жице.
Diferencialni avtomat — električni sklop, ki vključuje zaščito pred uhajanjem toka in zaščito pred kratkim stikom ter preobremenitvijo.Hkrati se difavtomat varuje. Чтобы направить его, можно визуально различать. Diffrel je označen z rkami črkami; на грунтовку «16А», ки означающие названия ток. Če Je na ohišju toola pre velikim številom latinske črke, na primer «C16», potem imate pred seboj difavtomat («C» opisuje tip sproščanja, izdelan za 16A). Ime imajo naprave simbole v ruskem jeziku, bo »VD« pomenilo, da imate RCD, če je napisana AVDT, potem je to »differencialno samodejno stikalo«.

6 причин, почему вы должны использовать бонги — Cool Weed Shirts

Сегодняшние энтузиасты каннабиса могут наслаждаться каннабисом высочайшего качества, который когда-либо существовал в истории этого растения.Но если вы не приобрели подходящее оборудование для его использования, возможно, вы получите не лучший опыт.

Вы не стали бы открывать пробку на бутылке дорогого выдержанного вина и пить его прямо из бутылки; вы используете бокал для вина. В эпоху, когда каннабис находится на высшем уровне как по качеству, так и по цене, почему мы не можем позволить себе такую ​​же роскошь для наших любимых сортов? Как и сам каннабис, бонги выросли в эпоху легального употребления каннабиса. Пришло время отложить акрил и самодельные бонги для бутылок с водой и вложиться в то, что вы можете с гордостью выставить у себя дома.

Даже те, кто обычно предпочитает курить, могут подумать о том, чтобы отложить свои листы бумаги и переключиться на них. От лучшей фильтрации до более точного дозирования, сохранения большего количества каннабиса, получения более крупных, но более плавных ударов, поощрения устойчивости или даже простого факта забавности и украшения — бонги могут значительно улучшить ваши впечатления от курения.

Вот шесть самых убедительных причин, почему вам стоит начать пользоваться бонгом.

1. Бонги стильные и добавляют эстетики вашему дому.

Бонги — это не просто способ употребления каннабиса; это произведение искусства каннабиса. Так же, как вазы, скульптуры и прекрасная посуда, которые украшают ваш дом, бонг — это декоративный аксессуар, который добавляет эстетики вашему дому. И, как одежда, которую вы носите, и картины, которые вы вешаете, бонг — это то, что можно использовать, чтобы обозначить вашу индивидуальность и выразить вашу индивидуальность.

Используете ли вы массивный кусок стекла с перколаторами, перегибами и ледоколами? Или вы предпочитаете стильный дизайн — любите стильный и современный дизайн? Хотя суставы могут незначительно отличаться по материалу, размеру или форме бумаги, все они в целом выглядят одинаково: сигарета с коноплей.Бонг всегда индивидуален.

Бонг похож на столовую посуду, которую вы покупаете, чтобы есть пищу и пить напитки — то, что добавляет ценности эстетике вашего дома. Проще говоря, стильный бонг на журнальном столике — центральный элемент. Пепельница, полная косяков на журнальном столике, — это беспорядок, который нужно убирать, и визуальное раздражение. Это подводит нас к следующему пункту: использование бонга может помочь сохранить ваш дом в чистоте.

2. Бонги помогают поддерживать чистоту в вашем помещении.

Несмотря на все наши усилия, чтобы потребление каннабиса не приводило к беспорядку в наших домах, на самом деле там, где происходит горение, остается и пепел.Настоящий вопрос в том, как лучше всего удерживать золу и другие побочные продукты копчения?

Те, кто регулярно курит дома, узнают эту знакомую сцену: грязная пепельница на середине журнального столика, черная сажа, высыпавшаяся по бокам, с полукопчеными тараканами (которые вы не хотели смешивать с полностью копченые тараканы), разбросанные по всему дому.

Совместное курение не всегда способствует поддержанию чистоты в доме из-за лени, забывчивости или, возможно, просто намеренно.С другой стороны, бонги удерживают все в одной единице. А поскольку вы обычно потребляете всю миску каннабиса за один прием, вам не нужно беспокоиться о том, чтобы оставить след из пепла или наполовину употребленных продуктов из каннабиса вокруг вашего дома.

Когда дело доходит до бонга, единственная чистка, о которой вам нужно беспокоиться, — это сам бонг. А с правильным бонгом даже это не сложнее, чем вымыть бокал после его использования или вымыть тарелку в раковине после еды.

3. Более легкий контроль над дозированием.

Одна из самых больших проблем, с которыми сталкивается современный потребитель каннабиса, — это дозировка. У каждого типа цветов каннабиса свой определенный уровень ТГК, и хотя вы можете приблизительно оценить количество съеденного цветка, не взвешивая его перед употреблением, сложно определить, курите ли вы 0,1 грамма или 0,3 грамма. Проблема дозирования усугубляется в зависимости от вашего способа курения. Возьмем, к примеру, суставы. Каждый сустав имеет разный размер, и каждая затяжка, которую вы делаете, будет зависеть от количества сожженных цветов и вдыхаемого дыма.Конечно, вы можете сделать всего «две затяжки» с сустава, но насколько велики эти затяжки?

Хотя бонги не являются надежным способом обеспечить постоянную дозировку, они, по крайней мере, имеют то преимущество, что являются формой потребления разовой порции. Вы наполняете свою чашу до определенного уровня, получаете удар, а затем кладете бонг. Вы можете четко видеть, сколько каннабиса вы потребляете, и можете наполнять миску до постоянного уровня каждый раз, когда курите.

Если вы хотите еще больше контролировать дозировку, вы можете отмерить определенное количество каннабиса с помощью весов и хранить их (в банках, пакетах, контейнерах и т. Д.)) отдельными порциями. Затем вы можете легко съесть эти отдельные порции с помощью бонга. С другой стороны, при таком небольшом количестве каннабиса может быть трудно скрутить сустав. Вот почему многие курильщики суставов скручивают суставы большего размера, делают определенное количество затяжек, а затем гаснут сустав, чтобы снова съесть его позже. Хотя это может работать для некоторых потребителей каннабиса, это может очень быстро вызвать сильный запах горелого каннабиса, который проникает в ваше пространство. Тем, кто хочет быть более точным с дозировкой, особенно без неприятного запаха в доме, следует подумать об использовании бонга.

4. Экономьте больше, больше экономьте, лучше курите.

Думаете, каннабис — более дешевый вариант, чем бутылка вина или упаковка из 12 бутылок пива? Если вы энтузиаст каннабиса и регулярно курите косяки, это может быть не так.

Грамм каннабиса даже среднего качества на сегодняшнем легальном рынке, по словам Будзу, стоит почти 13 долларов, в то время как грамм высококачественного каннабиса стоит почти 15 долларов. Если вы курите целый грамм в суставах, это может означать только три сустава, которые вы можете скручивать с каждым граммом (в зависимости от размера сустава, который вы обычно катите).Для серьезных энтузиастов каннабиса это может длиться всего один день.

Другими словами, если вы энтузиаст каннабиса, который курит косяки каждый день и наслаждаетесь высококачественным каннабисом, вы можете в конечном итоге тратить 15 долларов в день только на каннабис. Ой. Чрезвычайно высокая стоимость качественного каннабиса — вот что заставляет многих любителей каннабиса соглашаться на некачественный, более дешевый каннабис. Если вы хотите избежать трагедии, связанной с дешевым сорняком, у вас есть два варианта: сократить количество потребляемой каннабиса или изменить метод потребления.

В сообществе каннабиса бонги считаются наиболее эффективным способом употребления каннабиса. Это потому, что с количеством каннабиса, которое вы можете использовать для скручивания одного сустава, вы можете выкурить пять ударов из бонга.

Сохраняя больше каннабиса, вы можете получить достаточно денег в своем бюджете, чтобы позволить себе более качественный каннабис. Интересно, что возможность позволить себе более качественную и сильнодействующую марихуану может помочь вам сформировать более здоровые привычки потребления.Это подводит нас к следующему пункту: использование бонга может быть более здоровым способом употребления каннабиса.

5. Бонги могут быть более здоровым способом курения каннабиса.

Отсутствуют исследования того, как разные привычки потребления — например, суставы и бонги — влияют на ваше здоровье. Однако доктор Дейл Гиеринджер, государственный координатор Национальной организации по реформе законов о марихуане (NORML) Калифорнии и директор Форума по наркополитике (DPFCA), предлагает новую идею для тех, кто хочет перейти на более здоровое потребление. привычки.По словам доктора Гиринджера, если вы настаиваете на курении марихуаны, «самый простой способ для большинства курильщиков избежать вредных токсинов дыма — просто закурить более сильную марихуану». Это потому, что с более сильнодействующим каннабисом вы можете потреблять меньше растительных веществ для достижения того же эффекта.

Основная идея здесь проста: бонги помогают сохранить больше каннабиса, что экономит ваши деньги, освобождая ваш бюджет на каннабис для покупки более качественных (в данном случае более сильнодействующих) цветов, что позволяет вам потреблять меньше растительных веществ. чтобы получить такие же эффекты.(Не говоря уже о том, что курение косяка также означает курение бумаги, в которой скручен цветок.) ​​

В то время как самый здоровый способ употребления каннабиса — это испаритель для сухих трав или съедобные продукты, многим потребителям каннабиса трудно адаптироваться к более тонкому испарению, которое они производят, из-за того, что они теряют вкус, непосредственность воздействия и даже удовольствие, которое некоторые получают от вдыхания дыма. Съедобные продукты, в свою очередь, могут занять час или больше, сохраняться дольше и вызывать эффекты, которые нравятся не всем потребителям каннабиса.Хотя дым, несомненно, вреден для легких, если вы ищете более здоровый способ вдыхать дым, вы можете подумать о бонге.

Другая причина, по которой бонги могут быть более здоровым способом употребления дыма каннабиса, заключается в фильтрации, которую обеспечивает вода, по сравнению с соединением или трубкой, которые часто не обеспечивают никакой фильтрации вообще. Хотя это все еще является предметом обсуждения в сообществе каннабиса, одно исследование, проведенное Техасским университетом совместно с исследователями из Гарвардской школы общественного здравоохранения, показало, что прохождение дыма каннабиса через воду эффективно удаляет два токсичных вещества, акролеин и ацетальдегид.Вдыхание этих веществ отрицательно влияет как на одну из основных защитных клеток легких, так и на иммунную систему в целом. Другими словами, пропускание дыма каннабиса через воду (то есть с помощью бонга) может иметь меньшее негативное влияние на вашу иммунную систему.

6. Повышенный сенсорный опыт.

Если вы хотите получить все ощущения от курения каннабиса, ничто не может похвастаться таким вкусом, как бонг. Благодаря герметичной системе подачи и воде в камере, действующей как фильтр, бонг предлагает гораздо более чистый, насыщенный и плавный удар, чем другие методы курения.

Инструменты, которые вы используете для употребления цветка, радикально изменят ваши сенсорные ощущения так же, как приготовление пищи на чугунной сковороде усиливает вкус вашей еды.
