Вступление
Комплект устройств при помощи которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:
- последовательная или тройниковая;
- веерная или коллекторная;
- смешанная (последовательная и параллельная в одном помещении).
Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.
Что такое коллекторная схема водоснабжения
Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо.
При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).
Устройство, от которого протягивается (монтируется) водопровод, называется коллектор. В коллекторной схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей воды.
Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.
Преимущества и недостатки коллекторной системы водоснабжения
К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес
- Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
- Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.
К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.
Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.
Чертеж коллекторной схемы водоснабжения
На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.
Коллекторная схема разводки водопровода
Смотрим схему выше.
- 1,3 — Шаровые краны на полотенцесушитель;
- 2 — Шаровой кран на перемычку байпас;
- 4 — Главный он же, аварийный шаровой кран на горячую воду;
- 5 — Фильтр грубой очистки;
- 6 — Счетчик учета;
- 7 — фильтр тонкой очистки с латунной сеткой 100 мкм;
- 8 — Редуктор давления, для домов без подкачивающих насосов;
- 9 — Коллектор;
- 10 — Главный, аварийный шаровой кран на холодную воду.
Что такое коллектор

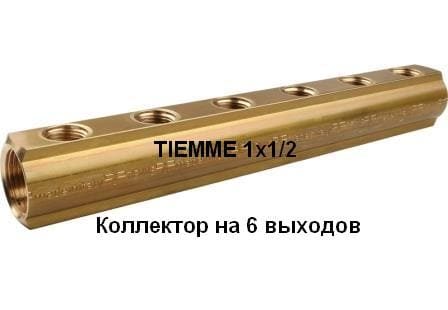

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока подачи воды. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.
Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается. Выпускаются коллектора с различным количеством выводов. Наиболее распространены коллектора на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Вот список производителей коллекторов продающих в России:
- VALTEC Россия;
- Итальянская компания Far;
- Немецкая Rehau;
- Итальянская Tiemme;
- Итальянский Luxor;
- UNI-FITT Италия;
- Польский Solomon.
Принцип работы коллекторной схемы водоснабжения
Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.
Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за полуоборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.
Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Рассчитаны на 8000 циклов.
Еще несколько плюсов коллекторной системы водоснабжения
Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода. Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.
Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.
Несколько примеров схем коллекторной системы водоснабжения
Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

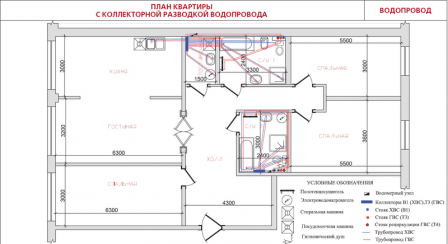

Общая схема водопроводной разводки в квартире с двумя санузлами:
Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.
В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.
Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.
Фотоальбом смонтированных коллекторов
©Elesant.ru
Другие статьи раздела: Водопровод
Коллекторная разводка труб водоснабжения в квартире
Автор Петр Андреевич На чтение 7 мин. Просмотров 272 Обновлено
Из-за своей надёжности и практичности многие отдают предпочтение коллекторной разводке труб водоснабжения по всей квартире. Данный способ организации подачи воды рекомендуется для квартир и домов большой площади. А также, там, где централизованная система не выдаёт нормального давления.
Что такое коллекторная разводка водопровода
Под коллекторной разводкой водопроводов понимают наличие единой трассы, к которой подключается много отводов. Каждый из них предназначен для обслуживания отдельно взятого потребителя. При таком подключении давление распределяется равномерно. При включении крана или стиральной машины напор из, скажем, душа остается достаточно мощным.
Количество потребителей может быть любым, и даже если включить их все, давления хватит, чтобы каждый работал в штатном режиме.
Достоинства и недостатки коллекторной системы
Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.
Достоинствами коллекторной разводки считают:- Постоянное давление воды и непрерывная ее подача в достаточном количестве.
- Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
- Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
- Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т.д.). При этом можно пользоваться другими приборами и устройствами.
Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.
При всех достоинствах есть и недостатки:- Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
- Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.
Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.
Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.
Монтаж по коллекторной схемы

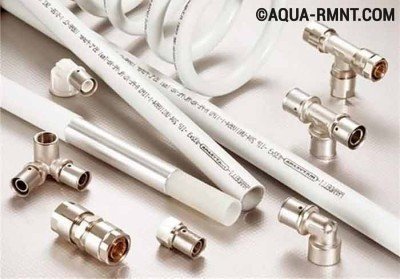

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.
Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.
Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.
Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:- Комплект закупки должен включать те товары, которые понадобятся при сборке.
- Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
- Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
- Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
- Для холодной и горячей воды используются разные коллекторы.

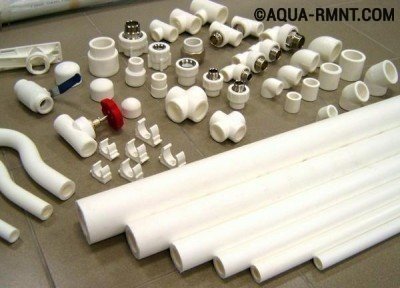

Схема водоснабжения коллекторного типаВыбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.
Водоснабжение
Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.
Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

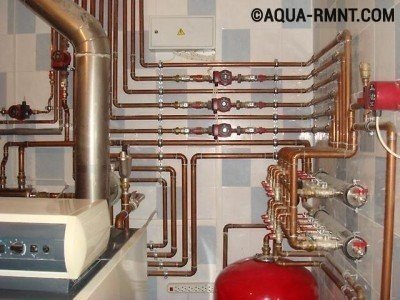

Отопление
В данном случае коллектор предназначен, чтобы равномерно распределять теплоноситель, давая возможность перекрывать ненужные «ветки».
Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.
Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.
Советы сантехника
Главное отличие специалиста от любителя, который решил смонтировать разводку воды самостоятельно в том, что профессионал знает, на что обращать внимание, чтобы не допустить ошибок. Но если воспользоваться следующими рекомендациями рисковать не придется:
- Нельзя экономить на материалах. Пластик стоит дешевле, но и возможностей у него меньше. Несущие способности минимальны, температурные деформации большие. Материал не отличается особой прочностью. Железо ржавеет, гниет. Металлопластик не имеет этих недостатков, но стоит дороже.
- Не нужно экономить на теплоизоляции. Трубы горячего снабжения, утопленные в пол или стену нужно изолировать термостойким материалом. Если это отопление – хорошо, что тепло отдается перекрытию. Но если речь идет о горячей воде, то из крана она будет идти еле теплая.
- В процессе монтажа торцы трубок закупориваются целлофаном или ветошью. Это необходимо, чтобы в трубопровод не попадали твердые частицы (окалина, стружка, ржавчина и т.д.). Наличие фильтра грубой очистки не облегчит ситуацию, так как устанавливается на входе. Последствия – неправильная работа подключенных приборов с последующим выходом из строя.
- Нарушение технологии пайки пластиковых трубопроводов приводит к течи воды. Перед тем, как паять трубы, нужно удалить все остатки не только грязи, но и влаги.
- Использование неподходящего инструмента. Латунь, сплавы, пластик, который применяется при изготовлении фитингов и прочих элементов запорной арматуры, материал прочный. Но если при закручивании применить слишком большую силу, корпус может расколоться. В случае с металлопластиком система собирается руками, тестируется, а уже потом производится протяжка резьб.
- В качестве уплотнителей нужно использовать специальные прокладки. Это особенно важно, если монтируется отопление или горячий водопровод. Резьбовые соединения герметизируются фум-лентой. Силикон используется в качестве дополнительного средства герметизации.
- Когда требуется завести трассу в соседнюю комнату, сверлятся отдельные отверстия для каждой ветви разводки. То же касается и случаев, когда собирается скрытая система. Это нужно для того, чтобы каждый участок находился в том температурном режиме, в котором он должен быть по ГОСТу. Иначе холодная вода будет подогреваться, а горячая остынет.
Если учесть все вышесказанное, сборка превращается в несложный процесс. Но если нет достаточного времени, требуемых инструментов, элементарных строительных навыков, имеет смысл обратиться в специализированную компанию.
Полезно1БесполезноКоллекторная схема водоснабжения простыми словами
Вступление
В данной статье будем говорить о системе водоснабжения внутри квартиры, дома. А именно, внимательно посмотрим на одну из возможных и доступных схем распределения воды по жилищу, под названием коллекторная схема водоснабжения.
Коллекторная схема водоснабжения
Слово коллектор (collector) в энциклопедическом значении означает устройство для смешения или распределения чего-либо.
В применении к водоснабжению коллектор или в просторечие гребёнка, это сантехническое устройство, предназначенное для распределения (раздачи) воды по трассам водоприёмников от стояков водоснабжения.
В отличие от тройниковой схемы водоснабжения, которая является последовательной схемой, коллекторная схема водоснабжения является параллельной схемой водораспределения.

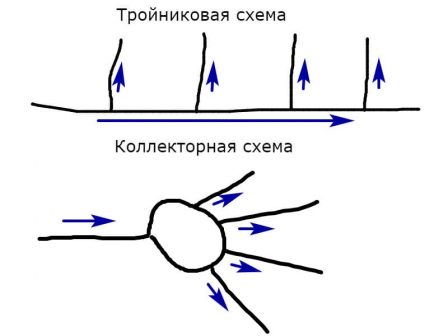

На рисунке я показал принципиальные отличия этих двух схем.
Обеспечение коллекторной схемы
Для обеспечения коллекторной схемы водоснабжения применяются специальные сантехнические устройства называемые коллектора или гребенки.
Кроме водоснабжения коллектора используются в системах отопления в частности в системах теплый пол. Каждая нитка теплого пола подключается к своему отводу коллектора и становится независимой от других ниток теплого пола.
Такая же ситуация в водоснабжении. Подключив каждый водоприёмник квартиры к отдельному отводу коллектора вы во-первых выравниваете давление воды для всех водоприёмников, во-вторых, делаете их подключения независимыми. Последнее обстоятельство удобно при ремонте обслуживании.
Чтобы до конца понять, как это работает достаточно посмотреть на сам коллектор.
На фото вы видите классический водяной коллектор для распределения воды без управления. Его задача выравнивание давления на отводах от магистрального водопровода, без регулирования потоков отвода.
Такие коллектора в квартирах и домах не используются. Для жилых помещений используются более сложные устройства, на которых на каждом отводе ставится либо перекрывающий вентиль (шаровой кран), либо регулирующий вентиль (кран-букса).
Задача первых, только перекрывать/открывать воду на отводах коллектора. В задачи вторых добавляется регулирование потока (напора).

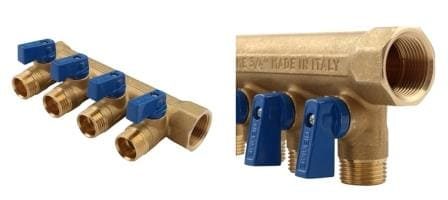

Коллектор перекрывающий

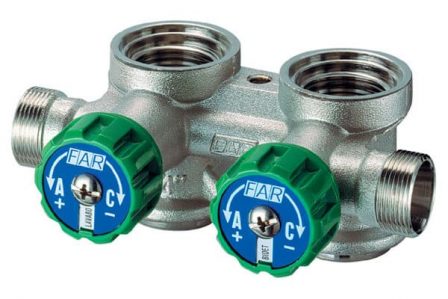

Коллектор регулировочныйСхема водоснабжения с коллекторами
Посмотрим на саму коллекторная схема водоснабжения для квартиры. Она вам может быть известна, ноя её подробно поясню.
Коллектора устанавливаются на горячую и холодные трубы водоснабжения, после главных перекрывающих вентилей квартиры, а также после механического фильтра грубой очистки воды. Если в жилище предусмотрены счетчики учета, то коллектора ставятся перед ними.
Установка тонких фильтров очистки воды является необязательным, поэтому данные устройства опускаем и в схему не включаем (по крайней мере, в этой статье).
В теории гребенки можно ставить как горизонтально, так и вертикально. Законы физики никто не отменял и давление воды во всех направлениях будет одинаковым при любой позиции гребёнки.
Однако принято по эстетике сантехнических работ устанавливать гребёнки (коллектора) горизонтально. По нормам горячую гребенку над холодной, чтобы не образовывался конденсат.

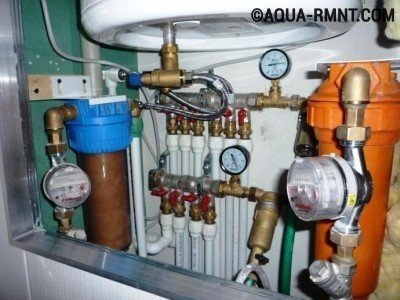

На фото мы видим, как магистральный (ГВС), так и конечный (ХВС) монтаж гребенок с установкой заглушки на одной из её сторон.
Обратите внимание, что диаметр коллекторов ¾ дюйма, что больше большинства квартирных отводов. Поэтому для монтажа используются переходники.
Плюсы коллекторной схемы
- Более равномерное давление в системе;
- Независимость водоснабжения различных водоприёмников;
- Удобство обслуживания и ремонта;
- Возможность легко добавить новый отвод воды.
Недостатки
- Удорожание материалов и работ;
- Увеличенный риск протечек из-за некачественных материалов и работ;
- Усложнение монтажа.
Вывод
Коллекторная схема водоснабжения, несомненно, удобна и привлекательна для современного жилища. Однако её реализация значительно увеличивает расходы на монтаж и при малом количестве потребителей может показаться не выгодной.
©elektriksan.ru
Разводка труб водоснабжения в квартире: коллекторная схема
Перед любым капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со типом проводки, необходимыми материалами и изучить основные правилами сборочного процесса.
Основные типы водопроводных систем

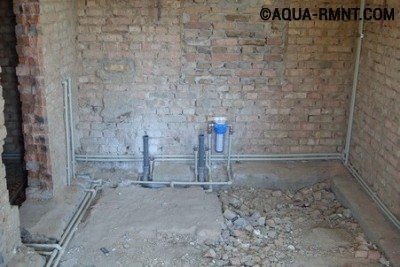

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:
- Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
- Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.
Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.
Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

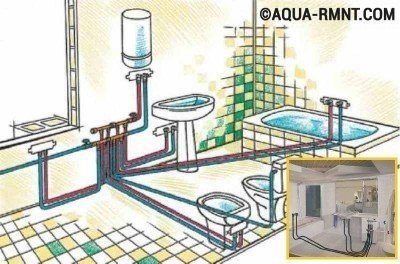

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:
- коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
- тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.
Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

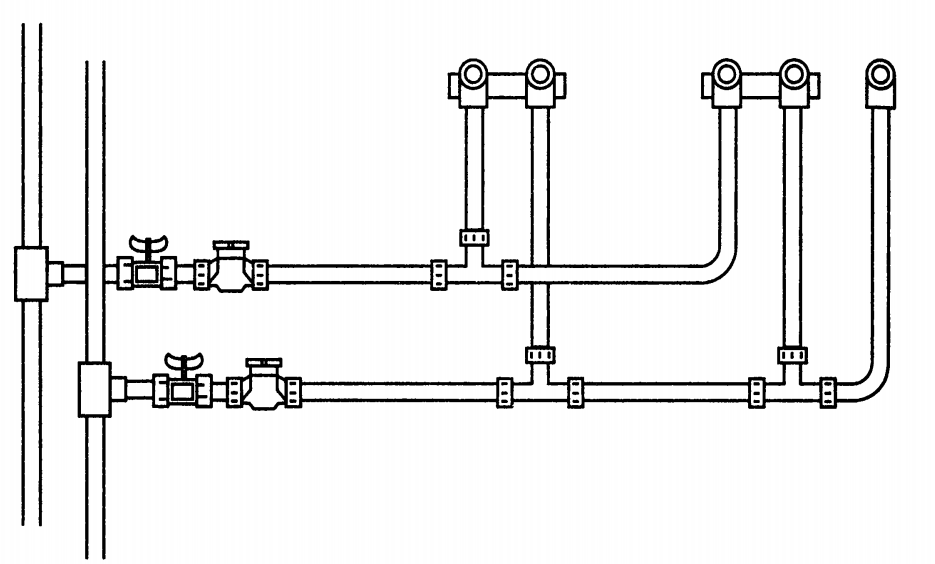

Особенности тройниковой схемы
Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.
Преимущества тройникового метода:
- экономия средств — число соединительной арматуры сокращается до минимума;
- простая работа по установке.
Способ имеет свои недостатки:
- затрудненный поиск протечек из-за большого числа соединений;
- высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
- при ремонте требуется отключать всю подачу воды;
- неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.
Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.
Особенности коллекторной схемы
Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.
Достоинства подобного способа подключения:
- простая диагностика неисправностей;
- постоянное значение давления на всем подключенном оборудовании;
- высокая надежность из-за малого количества соединений;
- эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
- возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.
К недостаткам метода специалисты относят:
- для прокладки системы необходимо закупать большое количество соединительной арматуры;
- сложность установки.
Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.
На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.
Необходимое оборудование
Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.
Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:
Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.
Как нарисовать схему водоснабжения в квартире?
Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.
Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:
- расположение водопроводов;
- запорная арматура;
- направление потоков воды;
- аварийные клапаны и сливы;
- точки разбора с указанием каждого потребителя;
- приборы учета;
- резервные ветви и оборудование.
Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.
Расчет трубопроводов
Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:
- минимально допустимое значение давления у конечного потребителя — 0.3 атм;
- каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
- каждый фитинг и арматура снижает давление на 0.15 атм;
- в учетном узле теряется 0.25 атм.
Излишне малый диаметр способен вызвать турбулизацию потока воды.
В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.
Типичные ошибки при монтаже
Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:
- ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
- утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
- во время монтажа закрывать отверстия не установленных труб;
- проводить пайку в чистом помещении;
- проверять трубы на наличие влаги и грязи перед пайкой;
- не перекрывать водопроводом доступ к соединительным участкам системы.
Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.
Заключение
Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.
Коллекторная разводка труб водоснабжения в квартире своими руками
Очень часто собственники квартир предпочитают самостоятельно проводить коллекторную разводку водоснабжения.
Это позволяет им значительно снизить финансовые затраты на работы, а также сделать все так, как удобно именно им.
Методы прокладки

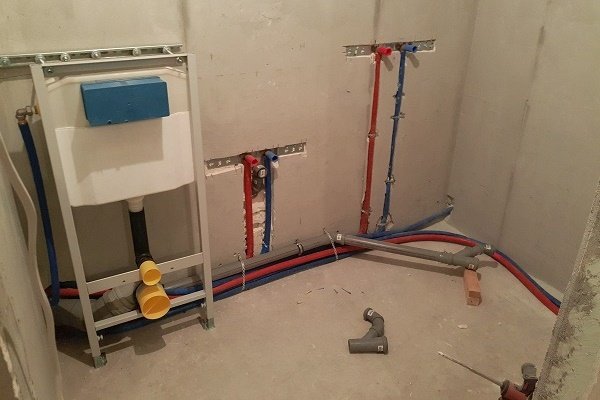

При закрытом способе разводки водопровода все основные элементы должны быть доступны.Проводить такую процедуру можно несколькими способам:
- закрытым;
- открытым.
Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.
Но стоит помнить, что если будет выбран такой способ, то прокладка разъёмных соединений должна проводиться исключительно в открытом виде.
При этом, можно сразу отметить основные недостатки закрытого метода:
- отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
- необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.
Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.
А вот к преимуществам можно отнести:
- низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
- возможность вовремя увидеть протечку и устранить её;
- легкость проведения ремонта на любом участке;
- возможность улучшить в процессе использования систему.
Выбор труб
Разводка из металлопластиковых трубЧтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.
Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.
Металлопластиковые трубы очень легко использовать для монтажа и при этом они долговечны. Но главных их минус заключается в невозможности использоваться закрытым способом. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).
При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.
Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.
Схема
Прежде всего, необходимо грамотно составить схему разводки будущей системы.Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.
Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.
На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:
- места установки, а также размеры сантехники;
- точную длину и положение всех труб;
- места поворотов, а также углов изгиба труб;
- где будут находиться водяные фильтры и счетчики;
- максимально возможный в каждом месте диаметр коммуникаций;
- количество фитингов.
Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения.
Этапы монтажа
Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:
- Прежде всего, на стояке необходимо установить аварийные краны.
- Дальше монтируют счетчики, а также фильтры для воды.
- Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
- Теперь подключаются все сантехнические приборы.
- Последний этап – это проверка всей системы на работоспособность.
Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.
Стоит отметить, что в таком случае можно неплохо сэкономить свои финансовые средства. А чтобы увеличить общую надежность системы, необходимо минимизировать количество стыков, соединений и даже небольших изгибов.
Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.
Установка кранов, фильтров и счетчиков
Чтобы при возникновении протечки была возможность быстро отключить воду, устанавливают аварийные краны, недалеко от входа трубы из магистрального стояка.Перед началом их установки перекрывают воду на магистрали, а после устанавливают фильтр грубой очистки.
Фильтр рекомендуется устанавливать так, чтобы при необходимости его легко можно было заменить.
Возьмите на заметку: если вы будете самостоятельно монтировать счетчик, то обязательно смотрите, в какую сторону указывают направляющие стрелки, именно они показывают правильное направление движения.
Обычно в комплекте со счётчиком идут и специальные накидные гайки, дающие возможность в случае необходимости отключить прибор, притом не отключая саму систему. После установки устройства, его в обязательном порядке регистрируют в соответствующей организации.Монтаж редукторов
Редуктор должен быть выбран исходя из его возможностей и показателей давления в сети.Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.
Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.
Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.
У процесса установки есть определенные правила:
- манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
- во время установки, стоит предусмотреть специальные отсекающие краны;
- нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.
Монтаж коллектора и водопроводных труб
Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.
Замечание специалиста: для проверки прочности системы, в неё подают воду под давлением, в несколько раз превышающем обычное.
Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.
Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:
Разводка водопровода в квартире — тройниковая и коллекторная схемы
Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода может быть выполнена классическим тройниковым способом или современным коллекторным.
Классика жанра – тройниковая схема разводки

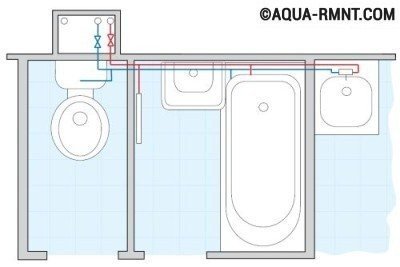

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).
Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.
Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов
Преимущества классической схемы:
- низкая стоимость;
- компактность;
- простота монтажа.
Недостатки этой системы разводки:
- перепады давления, вызванные одновременным включением двух точек потребления воды;
- перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
- не всегда можно удобно разместить тройники на площади санузла.
В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.
Тройниковая схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.
Коллекторная схема – идеальный вариант для большого дома
Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.
Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте
Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.
Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта
Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.
Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.
В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.
В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.
В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала
В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.
В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.
У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.
Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.
Какие водопроводные трубы выбрать в зависимости от схемы разводки
Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.
Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.
Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет
В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.
Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.
Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки
Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.
Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.
Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой
Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.
Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.
Оцените статью: Поделитесь с друзьями!Коллекторная или тройниковая разводка труб как выбрать. Преимущества коллекторной схемы разводки труб водоснабжения в квартире
Применение сантехнических коллекторов с отсекающими кранами повышает комфорт использования воды.
Если разводка выполнена одной трубой от стояка, то при открытии нескольких кранов напор воды в них слабеет. Вследствие этого, например, можно обжечься под душем, если кто-то включит воду на кухне.
Распределительный коллектор устраняет эту проблему. Из статьи вы узнаете подробнее, что такое коллектор для водоснабжения, как его выбрать.
Что такое коллектор водоснабжения
Коллектор, это устройство разделения воды на несколько потоков. Принцип работы такой же, как у обычного тройника – приходит один поток (труба) выходят два. Диаметр входного отверстия коллектора на 20-40 процентов больше диаметров выходного, поэтому при открытии нескольких кранов не происходит снижения давления и потока воды.
Коллектор разделяет большой поток воды на несколько маленьких, а давление в кранах при увеличенном потреблении воды стабильно за счет того, что разделение потоков происходит в трубе большего диаметра, чем в традиционной схеме. Чем больше диаметр трубы, тем больше воды проходит через нее за единицу времени.
Коллекторная схема водоснабжения комфортней в эксплуатации, чем традиционная, со стояками и тройниками. Но стоимость материалов для нее превосходит этот параметр для традиционной в 8-10 раз. Поэтому данную схему не применяют при ограниченном бюджете на прокладку водопровода.
Виды и типы
Для изготовления коллекторов применяют:
- Нержавеющую сталь.
- Латунь.
- Полипропилен.
- Сшитый полиэтилен.
Коллекторы различают по способу крепления труб:
- Резьбовые (с внутренней и внешней резьбой).
- С компрессионными фитингами для пластиковых и металлопластиковых труб.
- С евроконусом.
- С фитингами под пайку (для пластиковых труб).
- Комбинированные (на отверстиях большого диаметра резьба, на малом диаметре компрессионный фитинг, евроконус или под пайку).
Коллекторы из латуни
Коллекторы разделяют по количеству отводов. Их выпускают с количеством отводов от 2 до 6.
Каждый коллектор оснащен двумя креплениями, соответствующими диаметру подающей воду трубы и предназначенными для стыковки. С их помощью соединяют несколько блоков в составной коллектор без дополнительных переходников.
Если достаточно одного блока, или для заглушки последнего используют специальные пробки.
С помощью коллектора отключают отдельный потребитель воды, не затрагивая остальных. Это пригодится при замене или ремонте сантехники, прочистке канализации, восстановлении поврежденного участка трубопровода.
Как выбрать и установить подходящий коллектор
Перед выбором коллектора определите количество потребителей холодной и горячей воды (к ним относятся краны, унитазы, стиральные и посудомоечные машины и другая сантехника). Определите тип водопроводных труб, от них зависит выбор коллектора и дополнительных фитингов.
Коллекторы с установленными вентилями проще в монтаже (
Схема, особенности и отзывы
Вода — одно из самых важных коммуникаций в доме, потому что от нее зависит комфорт проживания. Поэтому очень важно сделать его правильно, ведь вода обязательно должна быть на кухне, в ванной и туалете. Именно поэтому многих интересует вопрос, как правильно сделать разводку воды в квартире. Несмотря на то, что эта задача непростая, поскольку требует наличия определенных знаний и навыков, тем не менее, с ней справится каждый.Главное — следовать инструкции и соблюдать технику безопасности.
Виды разводки: какую выбрать, отзывы
Прежде чем разобраться, как правильно сделать разводку воды в квартире, необходимо разобраться, какие виды воды бывают. Выбор правильной проводки очень важен, особенно в малогабаритных квартирах, где каждый метр свободного пространства просто на вес золота. Разводка бывает двух типов — скрытая и открытая. Первый вариант больше подходит для малогабаритных квартир, а второй можно использовать в частных домах.Чтобы понять, какой тип лучше всего подходит для вашего жилья, нужно понимать все преимущества и недостатки каждого.Кроме того, о каждом виде проводки есть как положительные, так и отрицательные отзывы, ознакомившись с которыми, вы сможете сделать для себя правильный выбор.
Скрытая планировка: достоинства и недостатки
Скрытая планировка воды в квартире является одним из самых популярных способов прокладки коммуникаций и имеет определенные преимущества и недостатки, которые следует учитывать при проведении водопровода в доме или доме. квартира.
Преимущества
Среди основных преимуществ скрытого водопровода можно выделить следующие:
- более привлекательный внешний вид, так как трубы не видны и не портят эстетику интерьера; №
- Отсутствие труб в комнате позволяет без проблем перемещать и расставлять мебель, как только душе угодно;
- В случае пожара пожар не повредит трубы, а затраты на ремонт будут минимальными.
Все эти преимущества позволяют воплотить в жизнь любой дизайн-проект в жилище и сделать интерьер более привлекательным.
недостатки
Несмотря на перечисленные выше достоинства, скрытая планировка водопровода в квартире имеет свои недостатки, которых, к сожалению, больше:- ограниченный выбор материалов, так как для такого типа проводки требуются особые типы проводки ;
- большие временные, финансовые и трудовые затраты на кладку стен и укладку труб;
- монтаж трубопровода требует полного снятия отделки и футеровки со стен;
- скрытая разводка холодной воды в квартире не позволяет своевременно обнаруживать протечки труб;
- отсутствие возможности проведения проверки коммуникаций и проведения профилактических мероприятий;
- Вероятность повреждения труб при сверлении отверстий в стене высока.
Таким образом, список недостатков довольно внушительный, поэтому стоит хорошенько подумать, прежде чем проводить скрытый водопровод в квартире.
Открытая проводка: плюсы и минусы

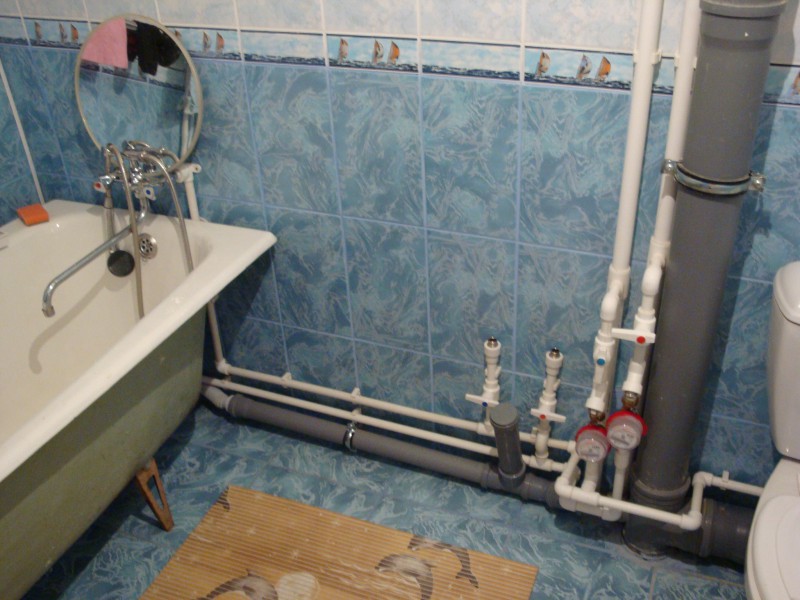

Альтернативой скрытой проводки является открытая проводка горячей и холодной воды в квартире. Это требует меньше времени и денег, и его гораздо проще реализовать. Тем не менее, у него есть свои плюсы и минусы, о которых мы поговорим позже.
плюсы
Среди основных преимуществ открытого водопровода можно выделить:- для проведения коммуникаций можно использовать абсолютно любые трубы;
- очень простой процесс монтажа, так как не нужно гнуть стены;
- демонтировать или заменить водопровод намного проще, чем при закрытой проводке;
- в случае с трубами можно сразу обнаружить проблему и решить ее;
- своевременное выполнение профилактических работ.
Таким образом, этот вид разводки имеет наибольшее количество преимуществ, поэтому большинство людей выбирают его.
Минусы
Открытая разводка воды в квартире, по сравнению с закрытой, имеет гораздо меньшее количество недостатков, среди которых можно выделить:
- трубы на виду и портят эстетический вид помещения. жилище;
- значительное уменьшение полезной площади в комнате;
- В случае использования пластиковых труб велика вероятность повреждения водопровода в случае пожара.
Если эстетика для вас не на первом месте и в доме есть свободное место, то, возможно, эти недостатки будут для вас неактуальными.
Проектирование схемы прокладки труб
Если вы определились с типом водопровода, то на следующем этапе требуется разводка водопровода в квартире. К его созданию следует подходить очень ответственно, ведь от того, насколько качественно будет спроектирована водопроводная сеть, зависит комфорт и комфорт в жилье.Ведь согласитесь, будет не очень приятно, если вы примете душ и вместо бега при комфортной температуре потечет кипяток.Существуют две основные схемы — последовательная и коллекторная, а также комбинированная, объединяющая элементы обоих вариантов.
Последовательная — это схема водопровода, в которой все точки подключаются в определенной последовательности. От общего трубопровода идет труба, питая одновременно большое количество людей.Главный недостаток такой схемы состоит в том, что при одновременном использовании воды сразу несколькими потребителями у первого будет наибольшее давление и хорошее давление, а вторые будут намного хуже работать в воде.
Сбор воды разводка в квартире асфальтирована по иному принципу. Подача воды из магистрального трубопровода производится в коллектор, а уже от него по отдельным трубам подается потребителям. Такая схема имеет существенное преимущество, ведь кран у каждого потребителя свой, что позволяет отключать подачу воды для проведения ремонтных и профилактических работ.К тому же напор воды в каждом доме или квартире будет одинаковым. Главный недостаток коллекторной разводки — дороговизна, так как требует большего количества материалов и элементов.
Какие трубы лучше подходят для проточной воды?
На сегодняшний день в строительных магазинах можно встретить множество типов труб, среди которых выделяют:- Сталь: Они обладают высокой прочностью и долговечностью, поэтому прослужат несколько лет. Однако при выборе этих труб необходимо учитывать тот факт, что в процессе эксплуатации трубы будут постепенно забиваться, что существенно снижает качество воды.Кроме того, с установкой стальных труб придется существенно повозиться, поскольку для их монтажа требуется очень точная нарезка резьбы.
- Трубы из нержавеющей стали: они высочайшего качества, так как не окисляются в процессе эксплуатации, однако из-за непомерно высокой цены такие трубы могут позволить себе далеко не все.
- Медные трубы: универсальный вариант, так как медь обладает отличными характеристиками, высокой прочностью и отличной устойчивостью к коррозии. К тому же срок службы медных труб составляет 70 лет, но стоимость их находится на приемлемом уровне.
- Металлопластиковые трубы: самый распространенный вид труб, который отличается невысокой ценой, простотой монтажа, отличной устойчивостью к коррозии и образованию в трубах различных бактерий и вредных микроорганизмов. Однако они не подходят для работы при очень высоких температурах, превышающих 90 градусов.
- Полиэтиленовые трубы: очень распространенный тип с хорошей прочностью, простой установкой и дешевизной. Однако из-за плохой устойчивости к высоким температурам их можно использовать только для холодного водоснабжения, поэтому для проводов связи в частных домах и квартирах практически не используются.
- Трубы из полипропилена: идеально подходят для выполнения скрытой проводки в квартире. Они обладают высокой прочностью и не подвержены коррозии, а значит, не влияют на качество воды. Срок службы около 50 лет.
При выборе труб для прокладки воды необходимо учитывать схему и тип проводки, а также ее финансовые возможности. Оптимальным вариантом будут металлопластиковые трубы, ведь они прочные и недорогие.Обвязка водопровода своими руками
После того, как вы определились со всеми нюансами будущего водопровода, можно приступать к составлению схемы подключения. Необходимо учитывать тип разводки, диаметр труб, точную длину водопровода, способ монтажа и расположение изгибов. Если у вас нет такого опыта, лучше обратиться за профессиональной помощью.
После завершения схемы можно приступать к закупке всех необходимых материалов.При этом 10 процентов должно быть
.| Изображение большего размера Изображение большего размера с более подробной разводкой Косвенное Нагреватель и бойлер … На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель: отопление дома плюс горячая вода. котел перегревает горячую воду на газе или масле со скоростью 150 000–300 000 + БТЕ в час при диапазоне температур, который может достигнуть почти кипящей воды 200F (смертельная температура для людей, бактерии, лобстеры и т. д.). «Водонагреватель — это устройство для подачи горячей воды для жилых или коммерческих помещений, кроме котел выполняет две функции. При подключении к
типичный бойлер, косвенный нагреватель может поставлять очень большой объем
питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU
котел, характеристики системы, установка термостата, температура
поступающая холодная вода, размер косвенного нагревателя и т. д. Там
различные типы конструкций водонагревателей косвенного нагрева,
вода из внешнего источника тепла …. например, геотермальный контур,
солнечная система на крыше, дровяная печь-котел и т. д. Водонагреватель косвенного действия необходим для любой системы
не обеспечивает циркуляцию чистой питьевой воды, для
пример
солнечная система сбора на крыше, которая использует гликоль (смертельный антифриз)
в циркуляционном контуре, чтобы предотвратить замерзание.Ресурс
Прочтите о водонагревателях с гликолем Косвенный
обогреватель подает в дом питьевую (питьевую) воду. Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом? 2) Супер нагретую горячую воду из котла нельзя пускать в бытовую воду трубы, давление в которых может превышать номинальное давление, и температуры может превышать номинальные характеристики резервуара или превышать стандарты безопасности в жилых помещениях для ошпаривание (максимум 150 для бытовых обогревателей).Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный температура ванны в душе составляет 104 F и редко намного выше. Типичный установка термостата косвенного нагрева может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на душевом клапане до температуры 104F температура. Руководство по каждому продукту для бытовых водонагревателей рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для любая установка термостата выше 120F. Ресурс: Смесительный клапан Advantages Котловой контур — это «замкнутая система», и должен иметь гарантии минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, содержащие перегретую горячую воду.Котел ДОЛЖЕН устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов из-за высокого давления и температуры от котла … Не домашнее хозяйство. Ресурс Схема труб на 3 котла Типовая Руководства по косвенному обслуживанию котла: Руководство по косвенному обслуживанию Руководство по эксплуатации котла Руководство по монтажу / обслуживанию котла Монтаж / обслуживание промышленного котла Какой размер необходим косвенный нагреватель Бойлер и непрямые — действительно «бесконечный запас горячей воды»… способен доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным к использовать. | Изображение большего размера Конденсация обогреватели … Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или рассмотрите конденсационный нагреватель. Polaris относится к классу воды нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из дымохода и получаемого конденсированного кислого водяного пара, который должен быть направленным в слив пола. Полярная звезда
обогреватель
… … водонагреватель Polaris со сверхнизким уровнем выбросов
Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла
теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов. 50 галлонов от 100 000 до 199 000 БТЕ в час Polaris примерно такого же размера, как обычный жилой водонагреватель (Диаметр 22 дюйма), но может поставить больше горячей воды, чем водонагреватели на 40 000 БТЕ. Например, 50
галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час …
это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив
до температуры воды
становится непригодным для использования. Восстановление 129 галлонов в час. (В зависимости от температуры
входящая холодная вода и настройка термостата). компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, более дорогой ремонт, более крупный газопровод и потребление газа, более сложная установка (прямой сброс мощности), необходимость в чистая электроэнергия и специальная цепь на 120 В, а также защита от перенапряжения для защиты сложной электроники регуляторы чувствительны к скачкам напряжения и т. д. Конденсационный нагреватель Polaris использует
вентилятор для втягивания воздуха в горелку внизу водонагревателя
через всасывающую трубу снаружи. Поставка природного газа или пропана
газ
смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.После сжигания топлива нагнетатель выталкивает горячий побочный продукт сгорания.
через спиралевидный теплообменник, расположенный внутри бака, перед выталкиванием выхлопных газов
побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или
окончания на крыше. Вентиляционная труба типичная
2-3 дюйма ПВХ, как указано в руководстве. Ресурсы: |
водопровод | Описание, очистка, распределение и качество воды
Изменения в системах водоснабжения
Вода была важным фактором в расположении первых поселений, а развитие систем общественного водоснабжения напрямую связано с ростом городов. При освоении водных ресурсов, выходящих за рамки их естественного состояния в реках, озерах и родниках, рытье неглубоких колодцев, вероятно, было самым ранним нововведением. По мере увеличения потребности в воде и разработки инструментов скважины углублялись.Колодцы, облицованные кирпичом, были построены горожанами в бассейне реки Инд еще в 2500 году до нашей эры, а колодцы глубиной почти 500 метров (более 1600 футов), как известно, использовались в древнем Китае.
Строительство qanāt s, слегка наклонных туннелей, проложенных в склонах холмов, содержащих грунтовые воды, вероятно, возникло в древней Персии около 700 г. до н. Э. Со склонов холмов вода под действием силы тяжести переносилась по открытым каналам в близлежащие города. Использование qanāt s стало широко распространенным во всем регионе, и некоторые из них все еще существуют.До 1933 года иранская столица Тегеран полностью снабжалась водой из системы на канатов с.
qanāt qanāt в Национальной библиотеке Ирана, Тегеран. ЗерешкНеобходимость направлять водоснабжение из удаленных источников была результатом роста городских сообществ. Среди наиболее примечательных из древних систем водного транспорта — акведуки, построенные между 312 г. до н. Э. И 455 г. н. Э. На всей территории Римской империи. Некоторые из этих впечатляющих работ существуют до сих пор.В трудах Секста Юлия Фронтина (который был назначен суперинтендантом римских акведуков в 97 г. н. Э.) Содержится информация о проектировании и строительстве 11 основных акведуков, которые снабжали Рим. Типичный римский акведук, простирающийся от далекой родниковой области, озера или реки, включал в себя ряд подземных и надземных каналов. Самой длинной была Aqua Marcia, построенная в 144 г. до н. Э. Его источник находился примерно в 37 км (23 милях) от Рима. Однако сам акведук был 92 км (57 миль) в длину, потому что он должен был изгибаться по контуру суши, чтобы поддерживать постоянный поток воды.Около 80 км (50 миль) акведук находился под землей в крытой траншее, и только последние 11 км (7 миль) он проводился над землей в аркаде. Фактически, большая часть общей длины акведуков, снабжающих Рим (около 420 км [260 миль]), была построена в виде крытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.
Акведук Сеговии Акведук Сеговии в Сеговии, Испания. © SeanPavonePhoto / Fotolia Получите эксклюзивный доступ к контенту из нашего первого издания 1768 с вашей подпиской. Подпишитесь сегодняАкведуки заканчивались в Риме у распределительных резервуаров, из которых вода направлялась в общественные бани или фонтаны. У некоторых очень богатых или привилегированных граждан вода была подведена прямо в дома, но большинство людей приносило воду в контейнерах из общественного фонтана. Вода текла постоянно, излишки использовались для очистки улиц и смыва канализации.
Древние акведуки и трубопроводы не выдерживали большого давления. Каналы сооружали из тесаного камня, кирпича, щебня или грубого бетона. Трубы обычно делали из перфорированного камня или полых деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для транспортировки и распределения воды.
Чугунные трубы с соединениями, способными выдерживать высокое давление, практически не использовались до начала 19 века.Примерно в то время паровой двигатель впервые был применен для откачивания воды, что позволило всем, кроме самых маленьких, получать питьевую воду непосредственно в отдельные дома. Асбестоцемент, ковкий чугун, железобетон и сталь стали использоваться в качестве материалов для трубопроводов водоснабжения в 20 веке.
Развитие водоподготовки
В дополнение к количеству воды, качество воды также вызывает беспокойство. Даже древние понимали важность чистоты воды.В санскритских писаниях 2000 г. до н. Э. Рассказывается, как очищать грязную воду путем кипячения и фильтрации. Но только в середине XIX века была доказана прямая связь между загрязненной водой и болезнью (холерой), и только в конце того же века немецкий бактериолог Роберт Кох доказал микробную теорию болезни. создание научной основы для обработки и санитарии питьевой воды.
Водоподготовка — это изменение источника воды для достижения качества, соответствующего установленным целям.В конце XIX — начале XX века главной целью было устранение смертельных заболеваний, передающихся через воду. Примерно в то же время началась обработка общественной питьевой воды для удаления патогенных или болезнетворных микроорганизмов. Методы лечения включали фильтрацию через песок, а также использование хлора для дезинфекции. Практическое устранение таких заболеваний, как холера и брюшной тиф в развитых странах, доказало успех этой технологии очистки воды. В развивающихся странах болезни, передаваемые через воду, по-прежнему являются главной проблемой качества воды.
В промышленно развитых странах озабоченность сместилась в сторону хронических последствий для здоровья, связанных с химическим загрязнением. Например, предполагается, что следовые количества некоторых синтетических органических веществ в питьевой воде вызывают рак у человека. Свинец в питьевой воде, обычно выщелачиваемый из проржавевших свинцовых труб, может привести к постепенному отравлению свинцом и вызвать задержку развития у детей. Дополнительная цель снижения таких рисков для здоровья видится в постоянно увеличивающемся числе факторов, включенных в стандарты питьевой воды.
.Схемы и отпечатки
Связаться с намиПерейти к главной навигации
Перейти к основному содержанию
Меню- Свяжитесь с нами
- Электронный счет
- Прямой дебет
- Вставить
- Электронный счет
- Прямой дебет
- Вставить
- Аккаунты и биллинг
- Оплата счета
- Оплата векселя
- Прямой дебет
- Варианты оплаты
- Помощь в оплате счета
- Пенсионные скидки
- Электронный счет
- Анализ вашего счета
- О вашем счете
- Наши цены
- Цены на дом
- Цены для вашего бизнеса
- Цены на прочие услуги
- Калькулятор фиксированных платежей
- Считывание показаний счетчика
- О вашем счетчике
- Показания счетчика
- Техобслуживание счетчика
- Управление учетной записью
- Изменение почтового адреса
- Остаток на счете
- Запросы по счету
- Претензии о возмещении ущерба
- Оплата счета
- Ваш дом
- Переезд, ремонт и строительство
- Общая информация по сантехнике
- Покупка, продажа и переезд
- Подключения
- Строительство и ремонт
- Экономия воды дома
- Кухня и прачечная
- Ванная
- Сад и бассейн
- Резервуары для дождевой воды
- Разумное использование воды
- Наконечники для воды
- Обнаружение утечек
- Повторное использование серой воды
- Целевые показатели эффективности использования воды
- Помогаем вам экономить воду
- WaterFix® Жилая
- WaterFix® Strata
- WaterFix® Скрытые утечки
- Переезд, ремонт и строительство
- Ваш бизнес
- Выполнение своих обязанностей
- Новые предприятия
- Подключения и отключения
- Предотвращение обратного потока
- Соглашения
- Покупка, продажа и переезд
- Управление торговыми сточными водами
- Торговые сточные воды
- Промышленные торговые сточные воды
- Комиссии
- Жироуловители и оборудование для обработки
- Управление водопользованием
- Советы по повышению эффективности использования воды
- Предотвращение утечек
- Программы и ресурсы
- Ориентиры по водопользованию
- Выполнение своих обязанностей
- Сантехника, строительство и развитие
- Сантехника
- Подключения и отключения
- Предотвращение обратного потока
- Торговые сточные воды
- Счетчики и стояки с дозатором
- Общая информация по сантехнике
- Резервуары для дождевой воды
- Оборотная вода
- Засорение сточных вод
- Схемы и отпечатки
- Дом
- Ступеньки для начинающих строителей
- Утверждение плана строительства
- Приложения и разрешения
- Строительство над активами или рядом с ними
- Водопроводный кран Sydney в
- Провайдеры
- Устойчивое здание (BASIX)
- Набери, прежде чем копать запросы
- Развитие
- Шаги для начинающих разработчиков
- Сертификаты соответствия разделу 73
- Земельный участок
- Акты застройщика и стандартные условия
- Провайдеры
- План обслуживания роста
- Ход приложения разработчика
- Сантехника
- Вода и окружающая среда
- Как мы управляем водными ресурсами Сиднея
- Чистая питьевая вода
- Водопровод
- Новости водоснабжения и обслуживания
- Канализационная сеть
- Ливневая сеть
- Карта водосбора ливневых вод
- Сеть оборотного водоснабжения
- Что мы делаем
- Охрана окружающей среды
- Ограничения по воде
- Реагирование на засуху
- Энергетический менеджмент и изменение климата
- Переработка и повторное использование
- Сохранение культурного наследия
- Текущие проекты
- Что ты умеешь
- Сообщить об утечке в общественных местах
- Регистр оповещений о прекращении подачи воды
- Экономия воды
- Убирать, а не опускать
- Обнаружение утечек
- Обслуживание дома
- Как мы управляем водными ресурсами Сиднея
- Образование
- Питьевая вода
- Здоровье и увлажнение
- Естественный круговорот воды
- Источники воды
- Качество воды и фильтрация
- Водопользование и охрана
- Сточные воды и переработка
- Защита окружающей среды
- Очистка сточных вод
- Оборот воды
- Переработка твердых частиц
- Управление водными ресурсами
- Городское водное хозяйство
- История вод Сиднея
- Ливневые воды
- Жилые города
- Инновации и возобновляемые источники энергии
- Программы и ресурсы
- Начальная школа
- Средняя школа
- Высшее и профессиональное образование
- Сообщество
- Запросы на экскурсию
- Питьевая вода
- О нас
- Наша организация
- Что мы делаем
- Кого мы спонсируем
- Как мы предоставляем информацию
- Как мы управляем нашей собственностью
- Как с нами связаться
- Наши люди
- Кто мы
- Карьера
- Наши публикации
- Медиа
- Наша организация
