Как сделать козырек из профнастила над крыльцом своими руками

Прежде чем сделать козырек из профнастила, рекомендуется произвести расчеты, учесть преимущества и недостатки изделия, просмотреть фото навесов.

Вернуться к оглавлению

Содержание материала

Виды конструкции

Для производства профлиста используется оцинкованная сталь (толщина 0,5-1 мм) с полимерным защитным слоем.

Различные виды навесов из профлиста

Стандартные параметры материала:

• ширина — 0,8-1,1 м;
• длина — 2-6 м;
• высота — 8-130 мм.

Под последним параметром понимается расстояние, которое соединяет 2 соседние гофры. С помощью рассматриваемого универсального материала можно сделать козырек над крыльцом, навес над машиной либо хозяйственной постройкой. В первом случае рекомендуется использовать оцинкованный профлист. Такой материал, в отличие от поликарбонатного аналога, обладает большей жесткостью.

Прежде чем сделать козырек над крыльцом, потребуется определиться с его видом:

1. Односкатный — простой навес из профнастила, который можно установить отдельно или опереть на стену постройки. Односкатный козырек над входом собирается с учетом определенного угла наклона. В противном случае выпавший снег будет задерживаться на поверхности, перегружая каркас.

   Схема с размерами односкатного навеса из профнастила

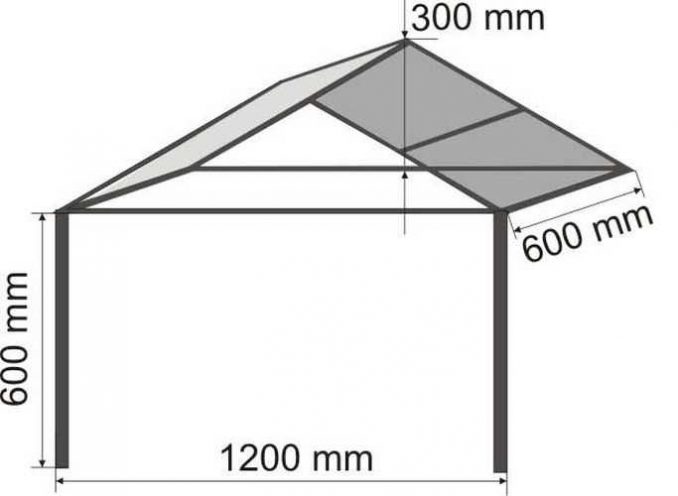

2. Двускатный — применяется для покрытия большой площади. При сборке конструкции рекомендуется усилить каркас.

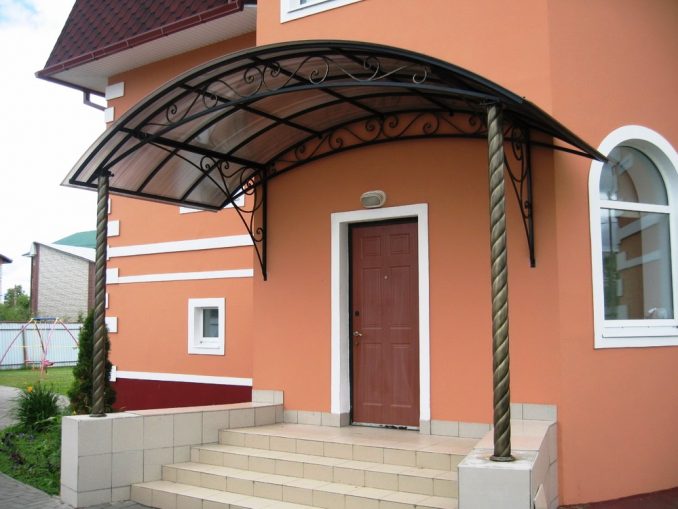

3. Арочный — это сложный в сборке козырек над крыльцом. Для его изготовления потребуется помощь профессионалов и специальное оборудование.

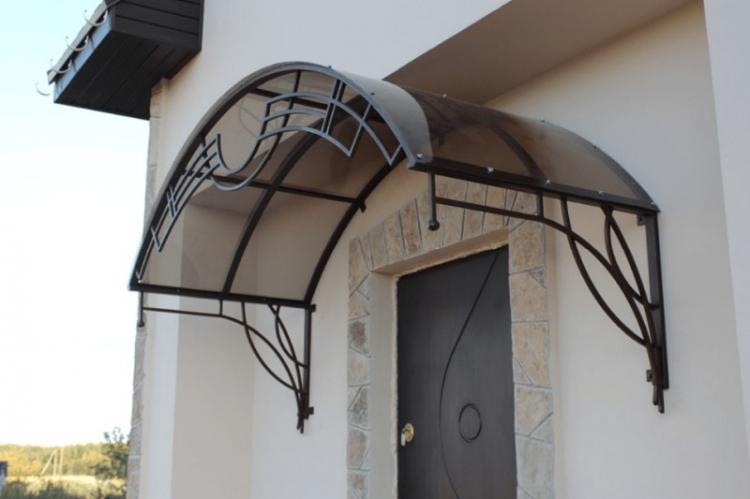

   Арочный навес из поликарбоната над крыльцом

Любой навес над крыльцом из профлиста обладает следующими преимуществами:

• нет необходимости в дополнительном декоративном оформлении;
• высокая устойчивость к механическим повреждениям и морозу;
• экологическая безопасность;
• долговечность;
• устойчивость к влиянию низкой температуры;
• не подвергается горению;
• низкая цена;
• конструкция из профнастила не требует специального ухода;
• простой монтаж.

При необходимости можно купить готовый для сборки комплект навеса. Монтаж конструкции производится с учетом приложенных чертежей.

Вернуться к оглавлению

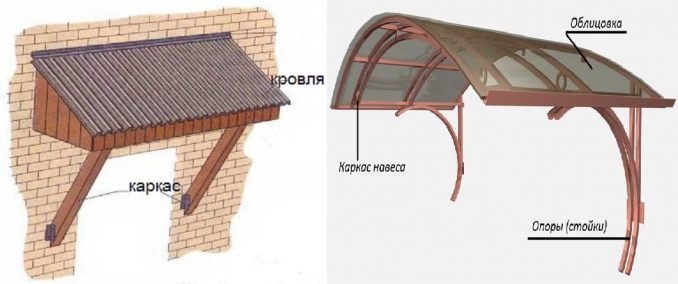

Составные элементы

Устройство готового и самодельного козырька из профнастила не отличается:

1. Каркас представлен в виде деревянных брусьев, пропитанных специальным раствором, либо стального профиля. Последние элементы (при самостоятельной сборке) заменяются металлическим профилем сечением в 6х4 см.Схема с размерами для каркаса из профнастила

   Если необходимо сделать габаритный козырек над входом, тогда используется профиль с сечением в 8х8 либо 10х10 см. При подсчете количества опор учитывается шаг их монтажа (1 м) и распределения по периметру. При этом не учитывается конструкция, которая опирается на стену.

2. Покрытие представлено в виде двух- либо односторонних листов профнастила. Марка материала выбирается с учетом угла наклона навеса. Чем он больше, тем меньше несущая способность изделия. Специалисты советуют использовать профнастил марки HC44 либо HC35.

Готовая конструкция, в отличие от самодельной, легко собирается и разбирается. Если конструкция изготавливается своими руками, тогда потребуется подсчитать количество листов и опорных элементов. При этом учитываются размеры материала и габариты крыльца.

Самодельный навес из профнастила для крыльца

Для проведения расчетов используется рулетка. Для изготовления конструкции потребуются следующие инструменты:

• молоток;
• шуруповерт;
• ножовка по металлу;
• болгарка;
• крепежные элементы.

Вернуться к оглавлению

Пошаговая инструкция

Для устройства большого навеса над крыльцом (с площадкой) потребуется подготовить основание. При необходимости поверхность выравнивается, земля утрамбовывается. Затем по периметру делают углубления (для крепления лаг опор). Глубина ямок должна равняться 0,5 м. Углубления делают с расчетом по 3 штуки в 2 ряда.

Для изготовления опор используются трубы диаметром в 8 см и длиной в 3 м. Толщина трубы зависит от предполагаемой нагрузки на навес. Затем необходимо подготовить из трубы обрезки (диаметр 83 мм). Их количество должно совпадать с количеством опорных элементов. Опоры вставляются в обрезки. Стойки монтируются в ямы и заливаются бетоном, если раствор высох, тогда рекомендуется усилить прочность конструкции. Поперечные балки фиксируются к стойке саморезами и специальными уголками.

Пример крепления навеса над крыльцом

Чтобы скорректировать угол наклона ската, используется разница длины противоположных опорных элементов. Затем каркас покрывается грунтовкой. После ее высыхания наносится краска. Если состав высох, рекомендуется уложить профнастил. При этом соблюдается нахлест в 1 волну. Для фиксации оцинкованного материала используются специальные болты. Листы крепятся к поперечным элементам конструкции.

Чтобы сделать маленький односкатный козырек над крыльцом (только над входной дверью), потребуются бруски, труба, анкеры, планки.

Предварительно подготавливается эскиз будущей конструкции. Для этого рекомендуется замерить расстояние от входной двери до места монтажа защитного козырька. Высота конструкции зависит от высоты дома, а угол наклона должен равняться 20°. Затем обрезаются уголки, делают подкосы.

Для этого применяется металл. Чтобы соединить детали каркаса, используется сварочный аппарат. Пристенная балка фиксируется шурупами перед входной дверью. Подкосы фиксируются анкерами. Можно изготовить навес над крыльцом с каркасом из дерева. В таком случае потребуется обустроить обрешетку. Рейки монтируются с шагом в 30 см. Снизу каркаса прибивается карнизная планка. Затем устанавливается желоб и водосточная труба.

Можно сделать своими руками арочную модель. Для этого понадобится:

• профильная труба 20х20;
• квадрат 10х10;
• заклепки вытяжные.

Затем делают 2 формы для крыши. К ним приваривают 3 стойки и стеновую опору. Затем необходимо согнуть и приварить опору для козырька. Следующий этап заключается в изготовлении рисунка.

Для этого используется квадрат из металла. Полученная конструкция грунтуется. Затем фиксируется профнастил. Вернуться к оглавлению

Заключение по теме

Чтобы сделать козырек из профлистов, потребуется выбрать прочный материал для каркаса. Для этого учитываются результаты расчета на прочность. Чтобы рассчитать количество материала, потребуется помощь профессионала. Если необходимо установить односкатную конструкцию с маленькой площадью сечения элементов каркаса, тогда покупка профлистов производится приблизительно (с запасом).

Для изготовления каркаса можно использовать стальную трубу прямоугольного сечения 60х40 мм.

Вариант конструкции каркаса козырька над крыльцом

Если необходимо сделать большой козырек, тогда проводятся подготовительные работы (обустройство основания). При монтаже стоек учитывается шаг в 1 м. Длина опорных элементов зависит от уклона навеса.

После монтажа стоек рекомендуется приварить продольные балки, уложив на них поперечные прогоны. Последние элементы конструкции фиксируются саморезами. Полученный металлический каркас рекомендуется прогрунтовать (для увеличения срока эксплуатации и предотвращения появления коррозии).

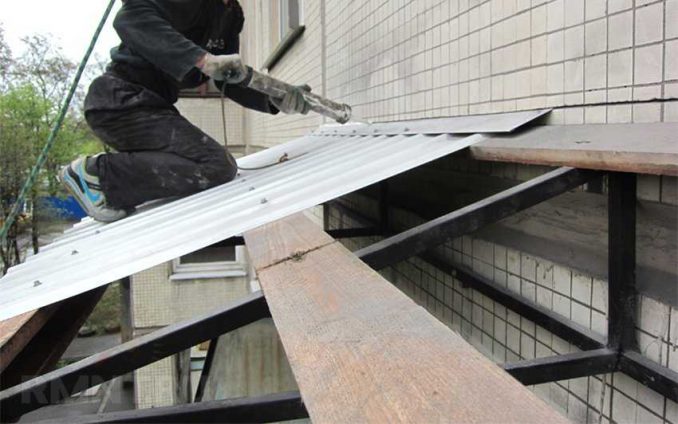

Специалисты советуют начинать укладку профнастила с нижнего ряда. Первый лист прикручивается саморезами к прогону каркаса. Рекомендуется использовать специальные кровельные саморезы, укомплектованные резиновой шайбой. Затем укладывается следующий лист, который прикрепляется к первому 2 саморезами. Аналогичным образом крепятся все последующие листы (до завершения ряда).

виды, как сделать (75 фото)

Дождь, снег, солнце, капли с крыши – все то, что не очень хочется прочувствовать на себе, стоя на крыльце дома. Именно для этого монтируются специальные козырьки и навесы. А заодно они дополняют фасад и делают экстерьер здания еще более целостным, гармоничным и завершенным. В этой статье мы расскажем, какой материал выбрать и как сделать козырек самостоятельно!

Формы навесов

Форма и размер козырька играют решающую роль при его выборе. Он обязательно должен быть немного шире входа, чтобы спасать от осадков. Глубину рассчитывай по своим пожеланиям, архитектуре дома и размерам крыльца: в среднем, от 0,5 до 2 м.

В зависимости от типа кровли и наличия скатов, козырьки бывают прямыми, наклонными или рельефными. Наклонные – это одно- и двускатные, а к рельефным относятся пирамидальные, арочные, дугообразные и другие необычные модели. Независимо от конфигурации, нужно предусмотреть систему стока, чтобы осадки не скапливались в одном месте.

Материалы для козырька

Качественный козырек над крыльцом – прочный и выдерживает любые неблагоприятные погодные условия. Используется все что угодно: дерево, стекло, металл, поликарбонат, разные виды кровельных покрытий. Если выбираешь тяжелые материалы, обязательно учитывай нагрузку на каркас: например, под керамочерепицу нужны усиленные брусья увеличенного сечения.

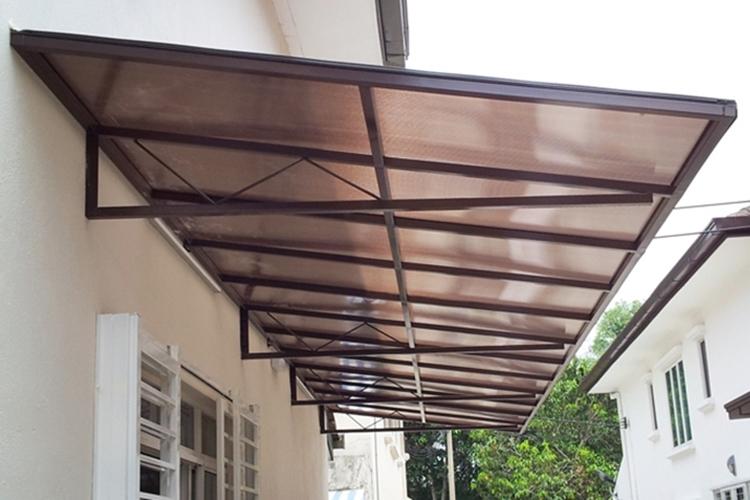

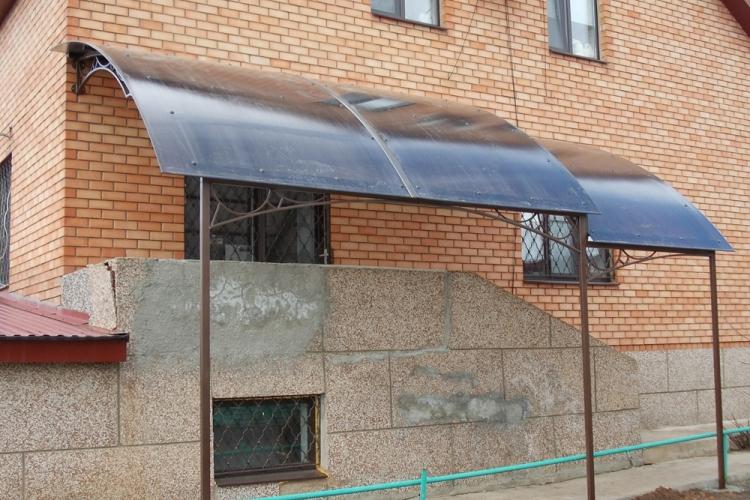

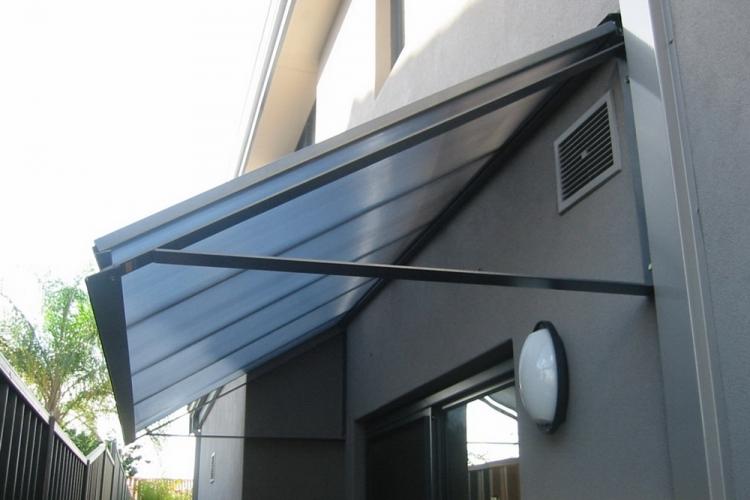

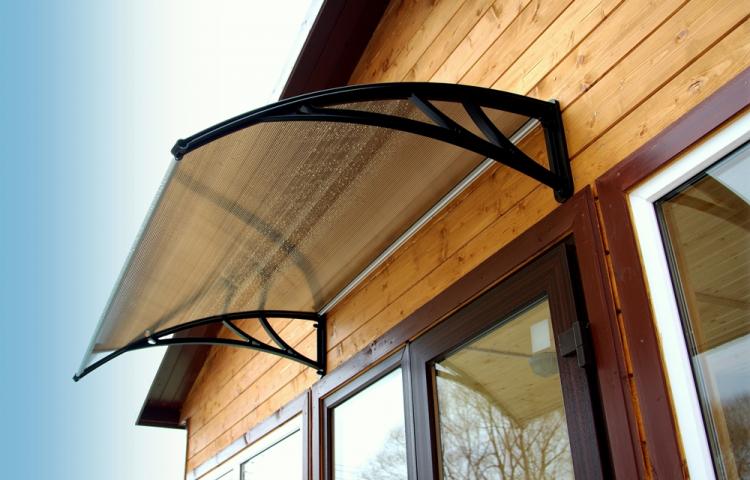

Козырьки из поликарбоната

Поликарбонат – прочный и нетребовательный материал с прозрачностью до 86%. Он выносливый, не боится температурных перепадов, коррозии, грибка и гниения. На него не влияет влажность и ультрафиолет, а поцарапать или повредить его почти невозможно.

Поликарбонат бывает сотовым и монолитным – в зависимости от того, какой формы и размеров козырек ты хочешь. Он гибкий и ему можно придавать разные формы для фигурных и рельефных навесов. При этом он не требует усиленного каркаса и не создает дополнительную нагрузку на фасад или фундамент.

Козырек из поликарбоната можно купить готовым или сделать самостоятельно. Основной недостаток материала – его характерный внешний вид. Он может быть не совсем уместен на классических бревенчатых домах, в стилистике кантри, прованса или северных шале.

Козырек из дерева

Дерево – самый экологичный и разнообразный материал, идеально дополняющий такие же деревянные дома. На волне эко-трендов оно используется для изготовления всего: навесов, беседок, веранд. С ним легко работать и обрабатывать, красить, лакировать, украшать резьбой и декорировать.

Разные сорта древесины отличаются прочностью и влагостойкостью, но все они все равно достаточно чувствительны ко внешним воздействиям. За таким козырьком придется регулярно ухаживать, а в холодных и влажных регионах они могут быть нецелесообразны изначально. При правильной подготовке и пропитке древесины козырек проживет 7-10 лет.

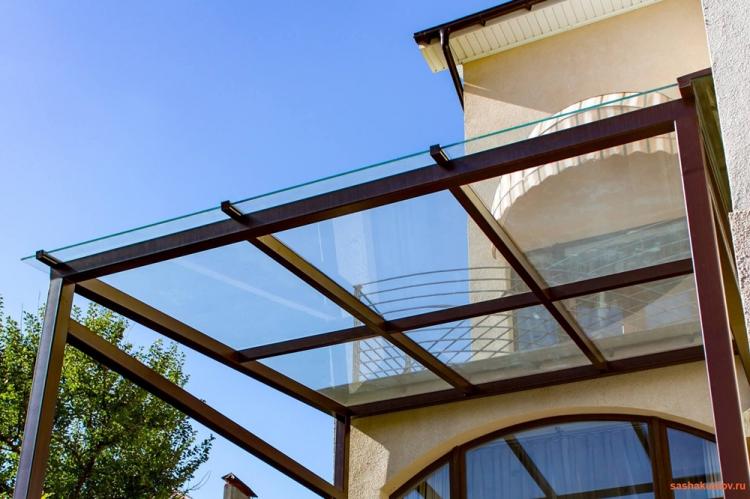

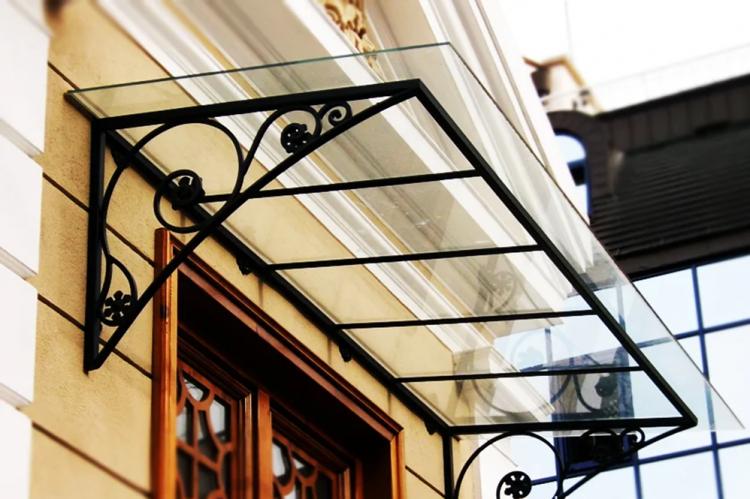

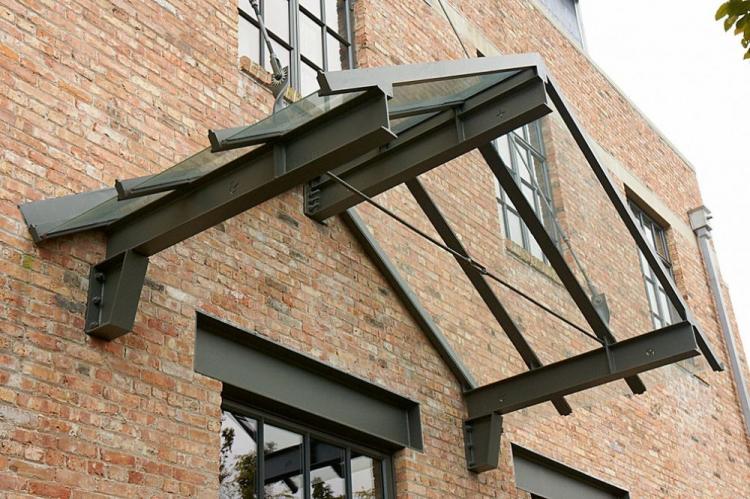

Козырьки из стекла

Использование стекла для козырьков – неоднозначное решение, вокруг которого ходит много мифов. Считается, что это слишком хрупкий и не самый практичный материал. Но уже давно производители создают ударопрочное закаленное стекло, которое почти невозможно повредить. А если даже оно и разбивается – оно рассыпается на мелкие безопасные фрагменты.

Главное преимущество стекла – его эстетичный внешний вид, который идеально дополняет современную архитектуру. Можно экспериментировать с тонировкой и декорированием, не бояться ржавчины и гниения. Единственный минус – стекло требует ухода, чтобы на нем не оставались подтеки и разводы после дождя.

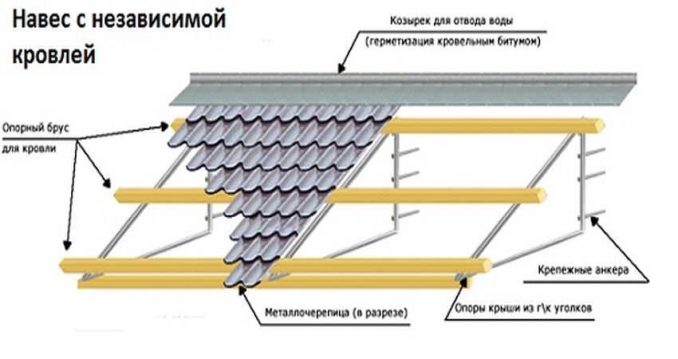

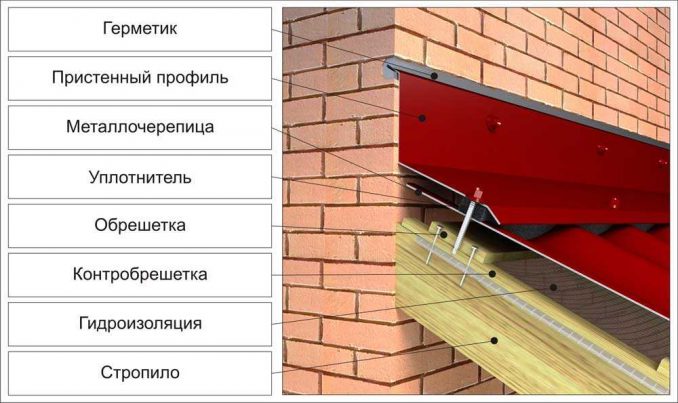

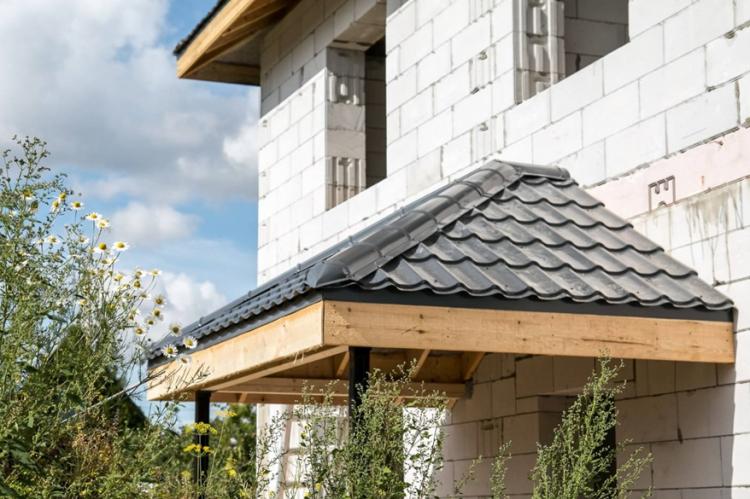

Козырьки из металлочерепицы

Металлочерепица – высокопрочный кровельный материал с отличными техническими характеристиками. Он долговечный и неприхотливый, его почти невозможно повредить. У металлочерепицы лучшие антивандальные свойства из популярных кровельных покрытий.

Срок службы такого козырька легко дойдет до 50 лет без специального ухода. И за все это время он не блекнет, не ржавеет и не теряет привлекательный внешний вид. Металлочерепица сочетается с любыми другими строительными материалами, но требует специальной подготовки основания при монтаже.

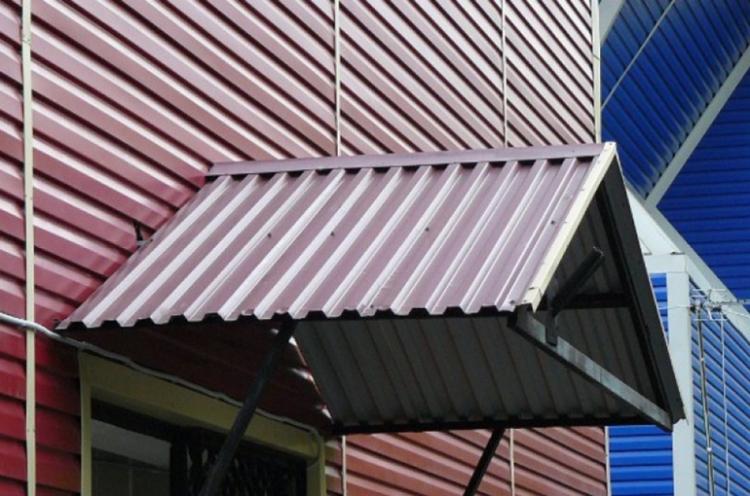

Козырьки из профнастила

Профнастил или металлопрофиль – это стальные листы холодного проката, покрытые защитным полимерным слоем. Их главные преимущества – низкая цена в сочетании с повышенной механической прочностью и долговечностью. В ассортименте производителей можно отыскать расцветку из широкой и разноплановой палитры.

С профнастилом легко работать, он не требует сложной подготовки и не утяжеляет основание, не нуждается в специальной обработке и уходе. Только учитывай, что лучше всего козырек из профнастила сочетается с идентичной крышей. И во время сильных дождей, града или порывистого ветра стальные листы будут более шумными, чем дерево или поликарбонат.

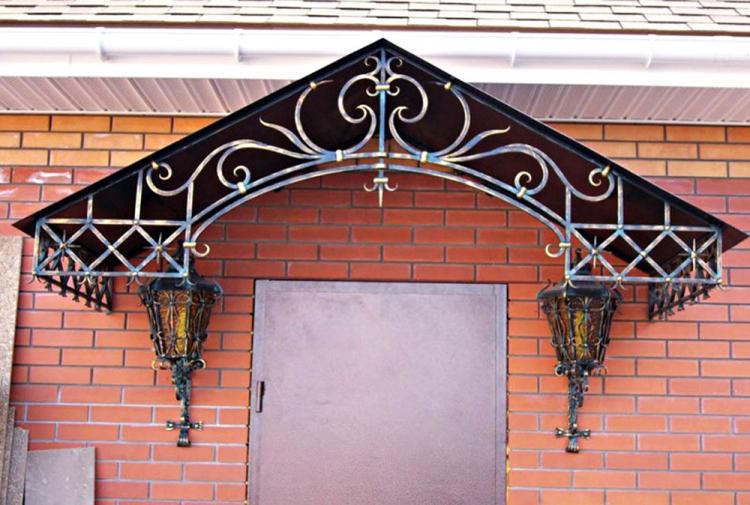

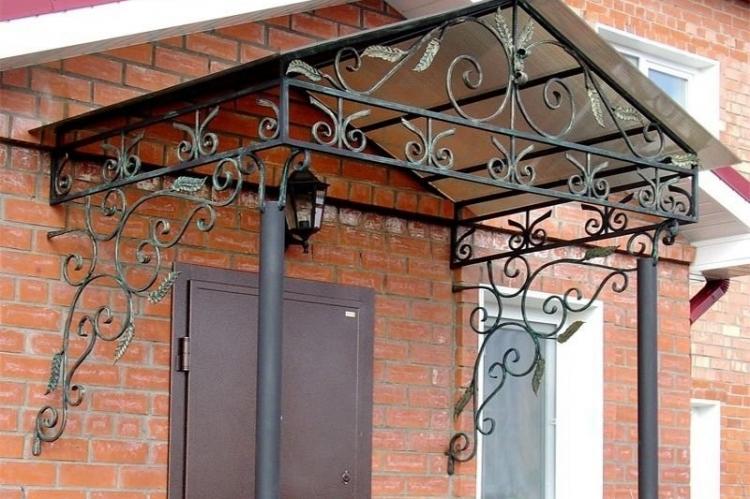

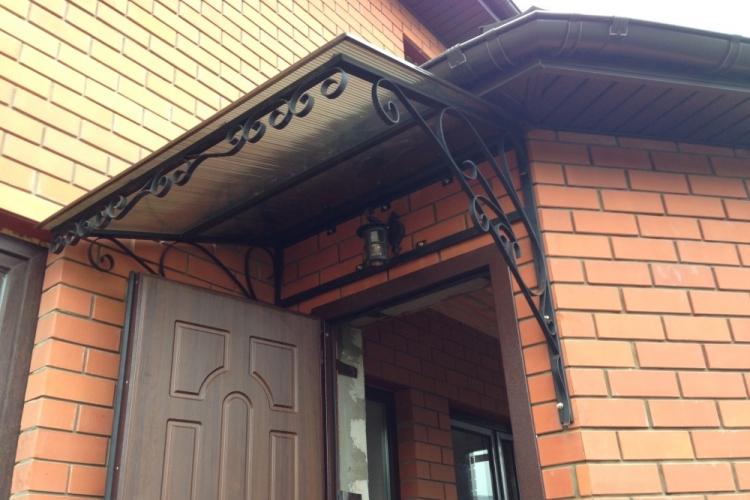

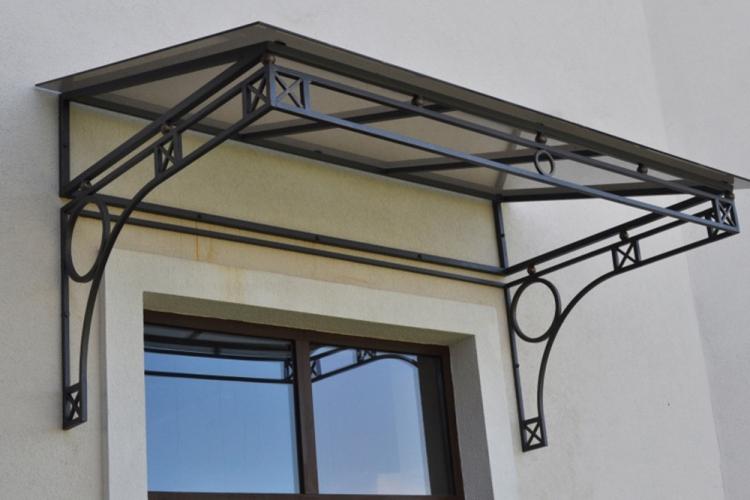

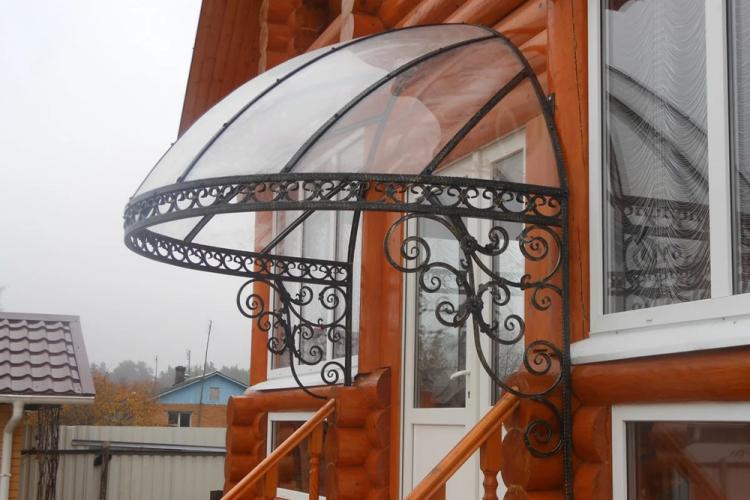

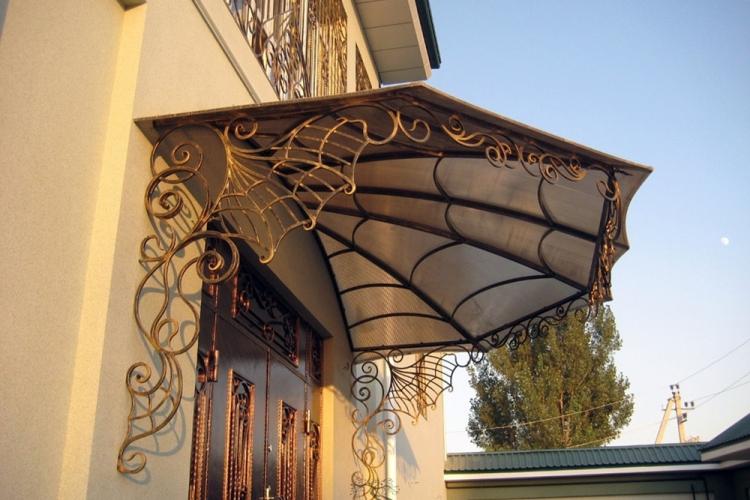

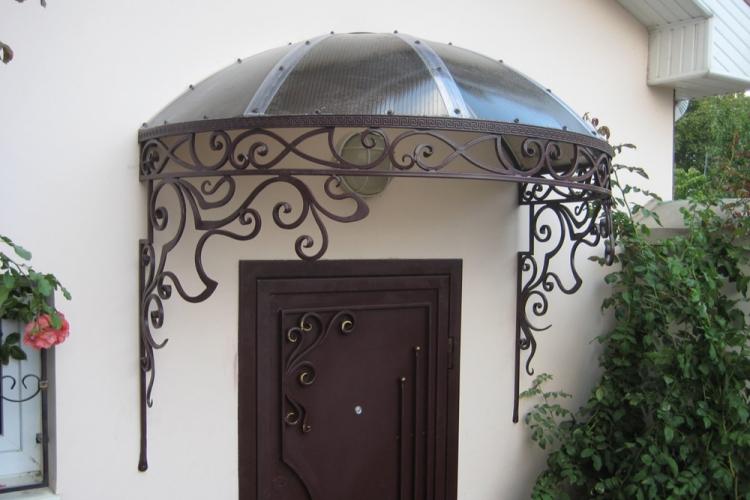

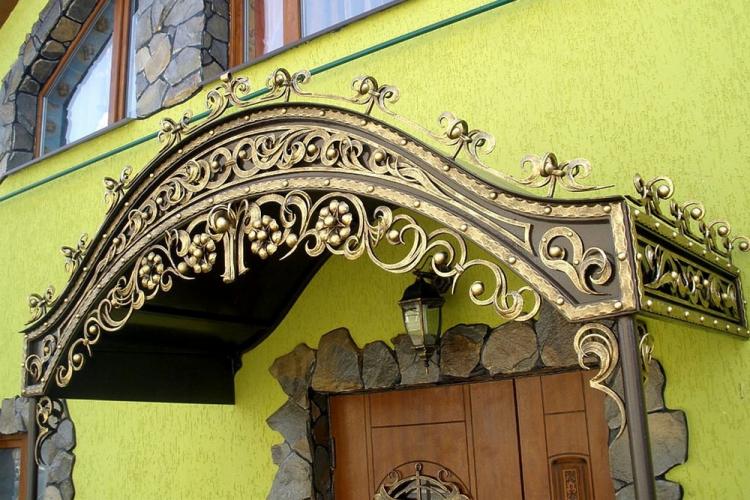

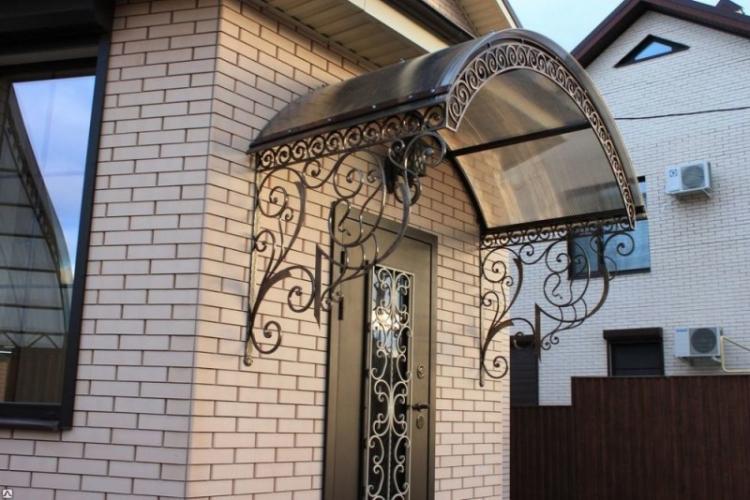

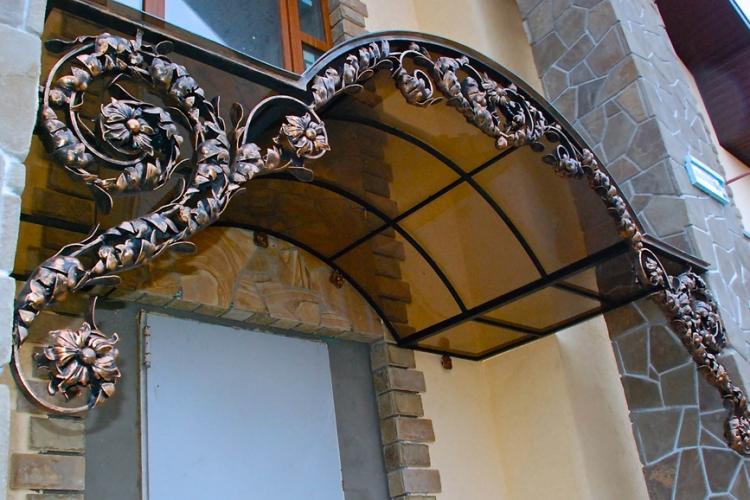

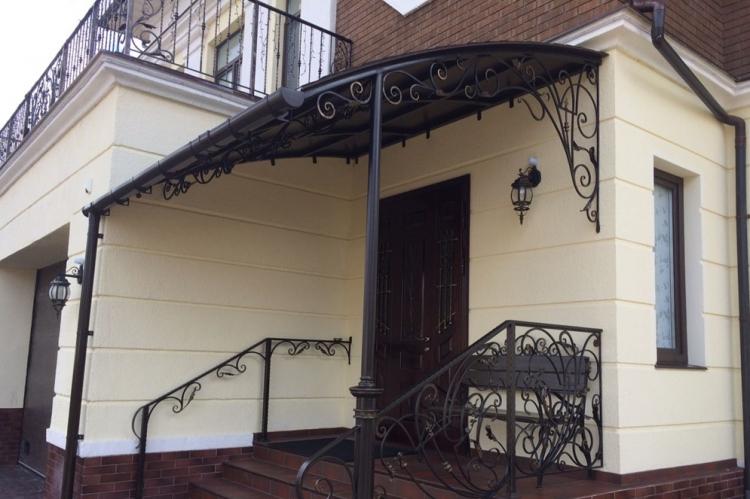

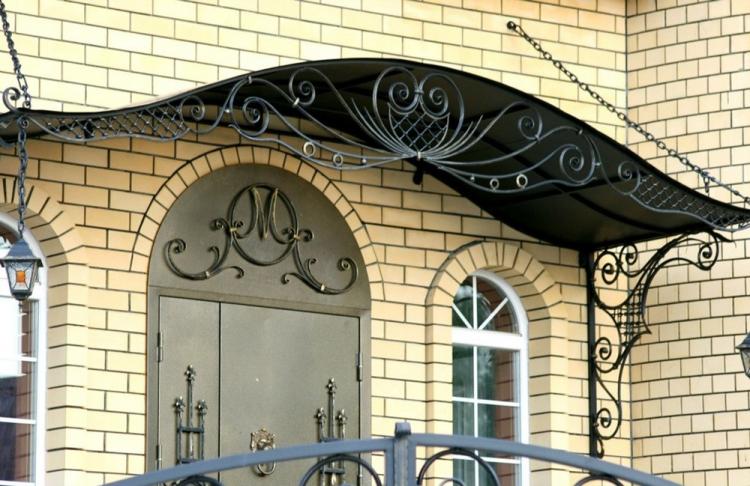

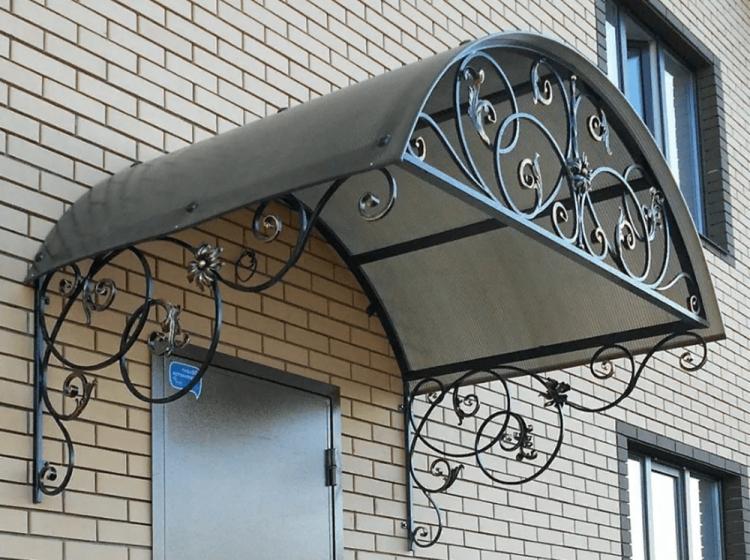

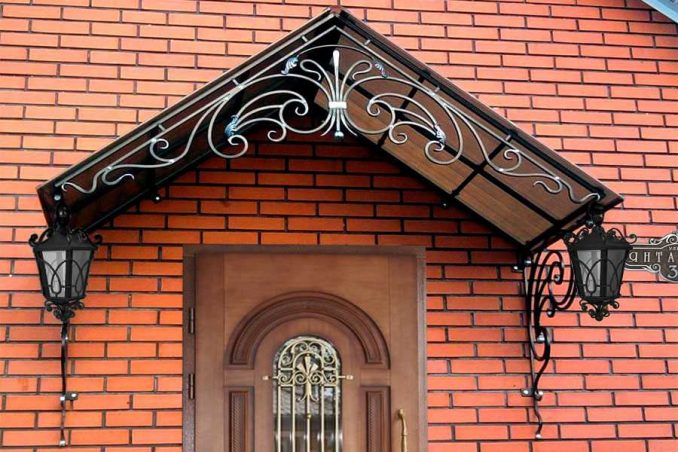

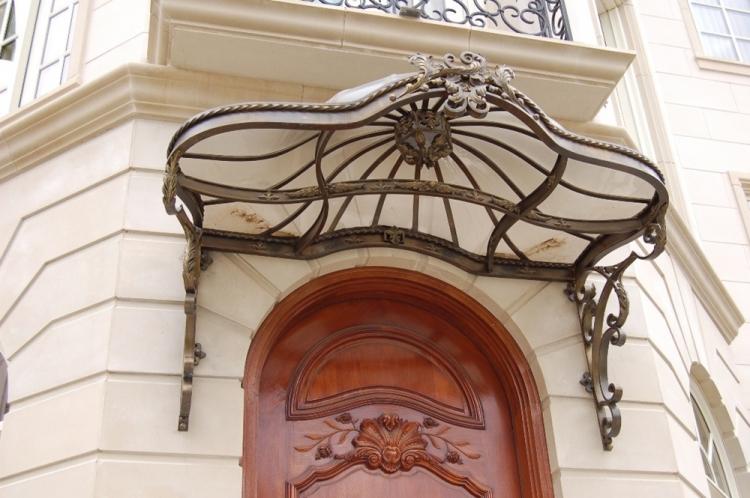

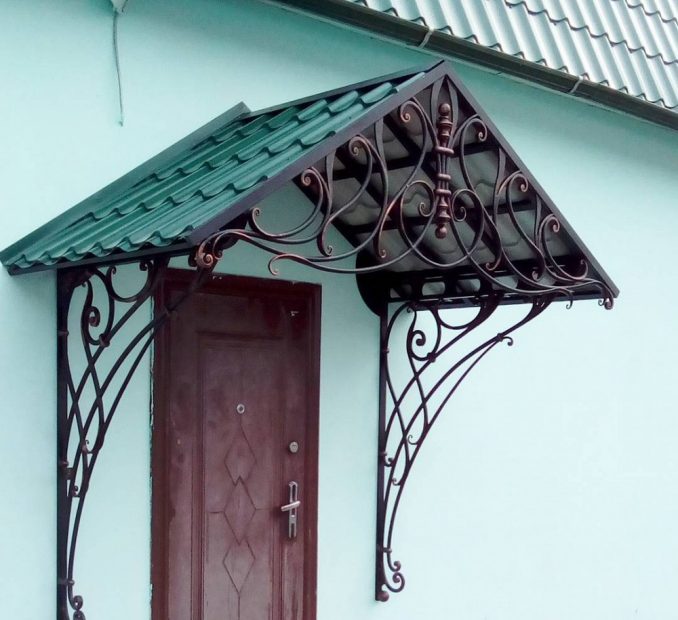

Кованые козырьки

Кованые металлические козырьки – это декоративный аксессуар, а не настоящая функциональная защита. Они дополняют классические дома и деревенский стиль. Это традиционное сочетание с деревянными конструкциями, которое никогда не выйдет из моды.

Современные технологии ковки позволяют создавать самые интересные и причудливые узоры. Теперь это гораздо доступнее, ведь раньше такую роскошь могли позволить себе только богачи и аристократы. А свой привлекательный внешний вид кованые элементы сохраняют десятилетиями, независимо от морозов, снега, жары или дождя.

Способы крепления козырька к стене

Козырьки крепятся по-разному, в зависимости от веса и конфигурации. Опорные требуют специальных поддерживающих опор – это вариант для больших навесов и тяжелых кровельных материалов, а подвесные крепятся непосредственно на стену. Функциональные навесы защищают от непогоды, а декоративные – завершают художественные композиции при оформлении экстерьера и ландшафта.

Делаем козырек своими руками!

Козырек можно установить даже самостоятельно – тебе не понадобятся сложные профессиональные навыки. Но не забывай о безопасности: важно, чтобы конструкция была максимально крепкой и прочной. Козырек должен легко выдерживать нагрузки от ветра, дождя и снега.

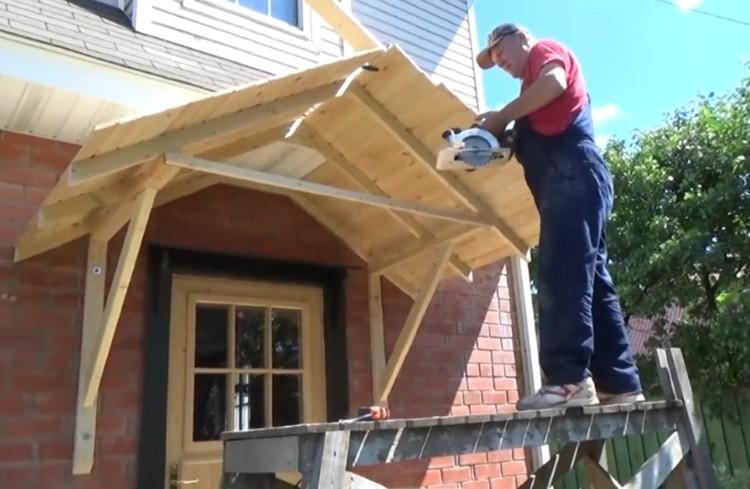

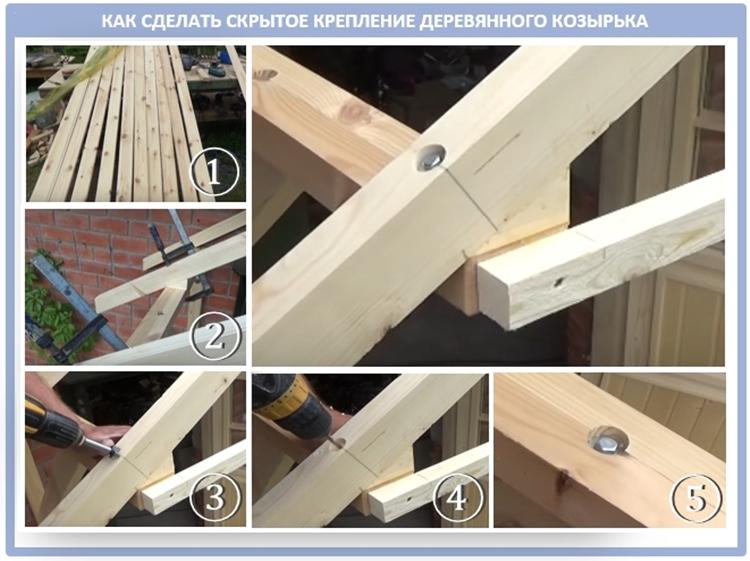

Деревянный козырек над крыльцом своими руками

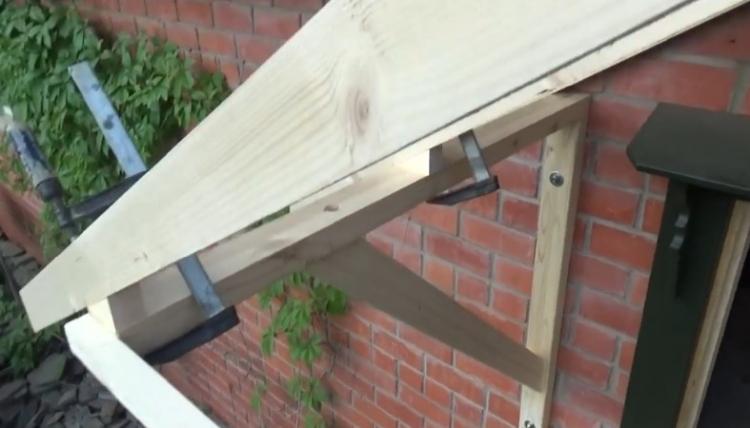

Для самого простого односкатного козырька тебе понадобится влагостойкая фанера подходящего размера, доска или вагонка и лист оцинкованного железа. Элементарная конструкция – это три поперечных балки на вертикальных стойках, которые можно сделать декоративными.

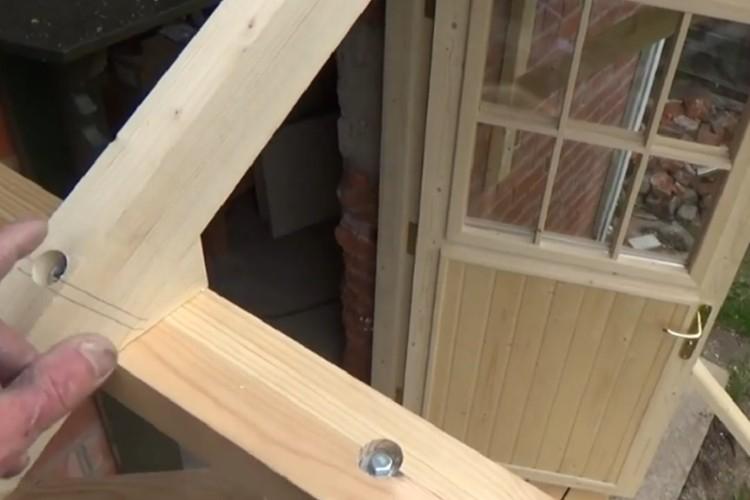

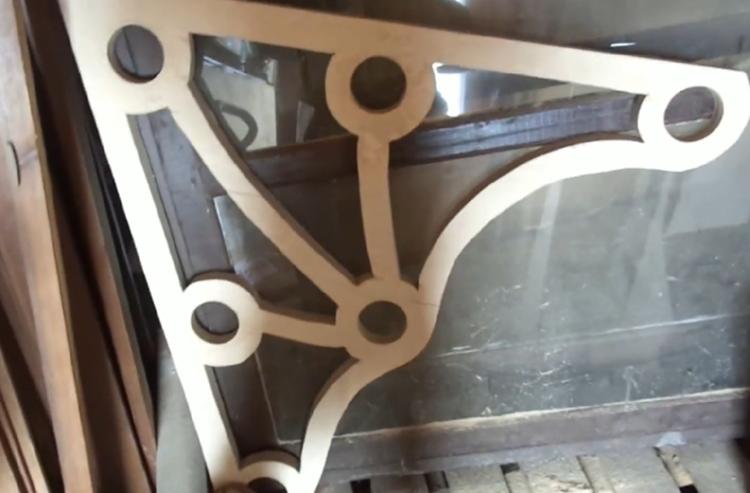

Сначала нарисуй схему и трафарет угловых фрагментов, после чего перенеси узор на фанеру. Лучше всего повторять детали прямым копированием, чтобы избежать минимальных неточностей в размерах. Вырежи детали и тщательно отшлифуй всю поверхность и края листом наждачки.

Вырежи переднюю планку и для красоты оставь и на ней резные элементы с повторяющимися мотивами. Для жестокости конструкции проложи перпендикулярно отрезки фанеры и установи центральный ригель. Если у тебя очень широкий карниз, можешь сделать больше опорных элементов, но заранее продумай, как установить их над входом.

Обработай дерево защитными составами и водостойким лаком, покрась при желании. Стальной лист станет защитным кровельным покрытием, но можешь заменить его на профнастил. Не забудь отогнуть заднюю часть для защиты примыкания и небольшие желоба на 1-2 см для сбора осадков и талой воды.

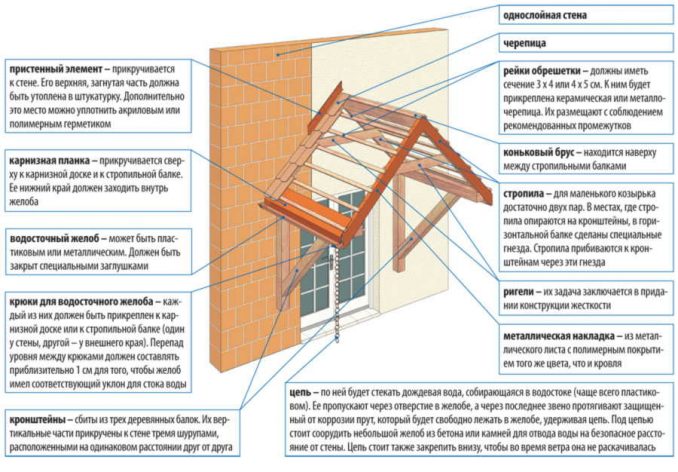

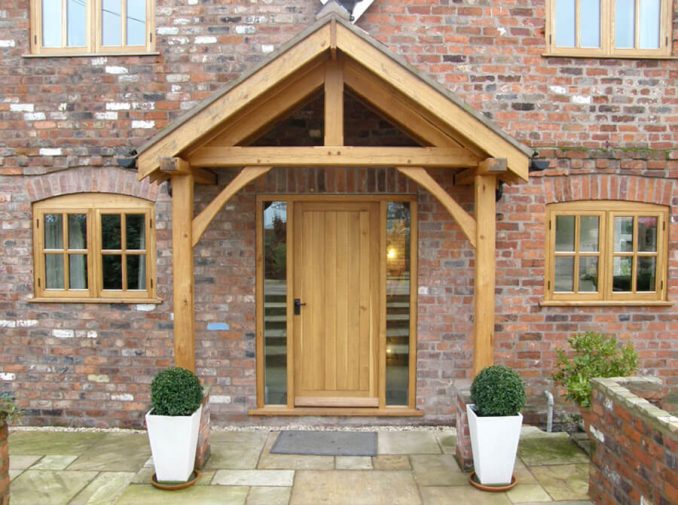

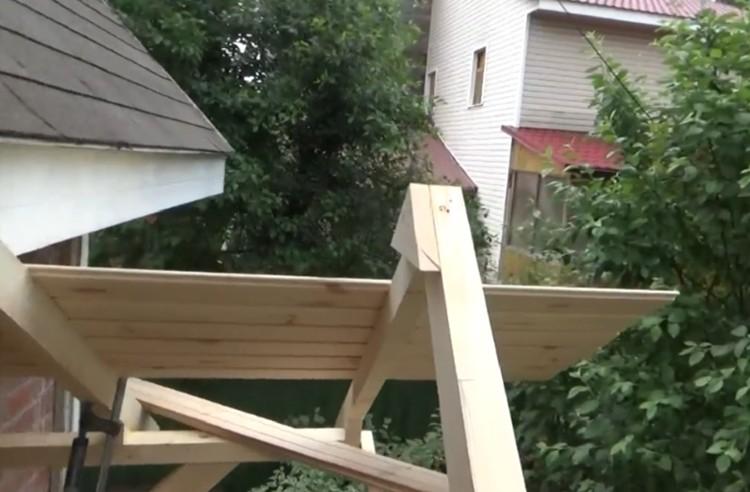

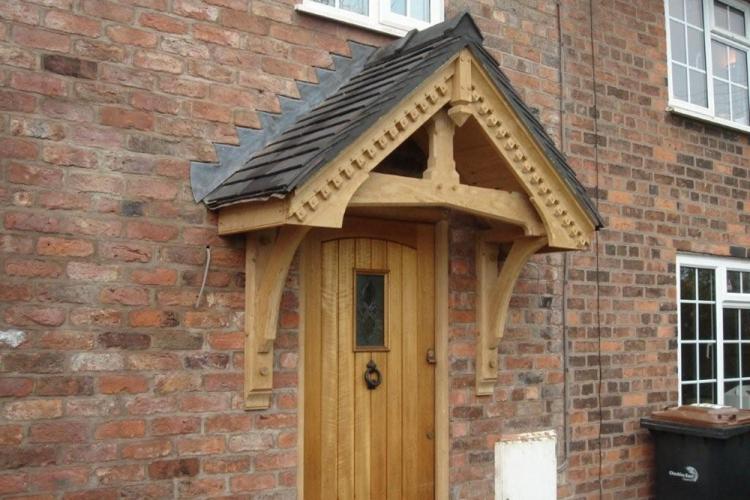

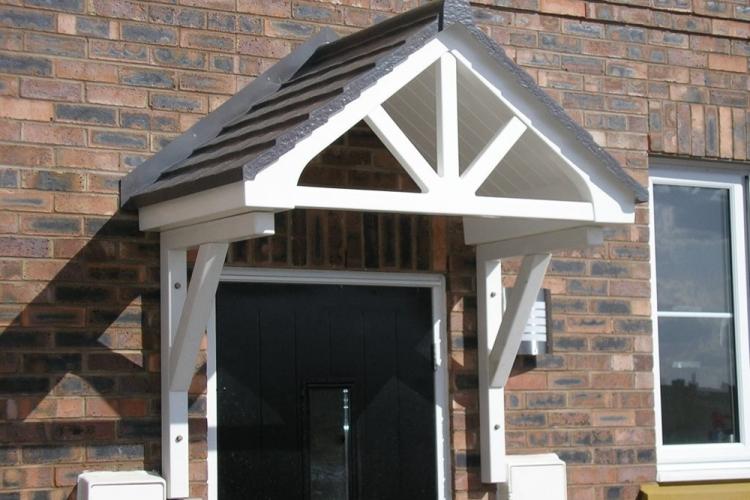

Двухскатный козырек своими руками

Двухскатный козырек изготавливается из деревянного бруса и обшивается вагонкой. Тебе понадобятся угловые опорные стойки, на которых и держится конструкция козырька, основание или рама для стропил, каркас и кровельное покрытие. Для него используй металлочерепицу, битумную черепицу или другой материал на твой вкус.

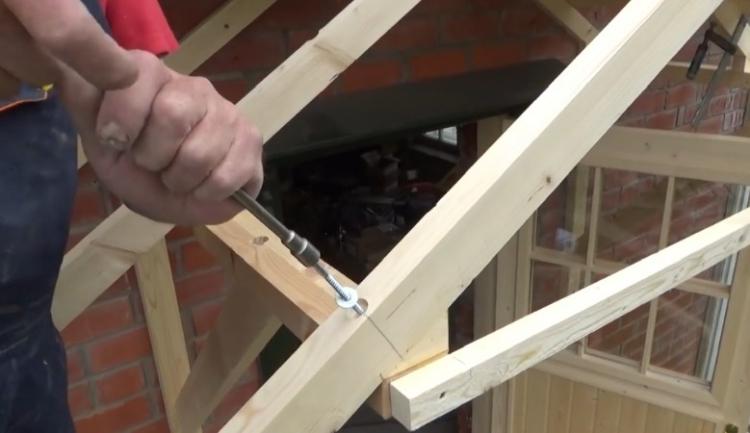

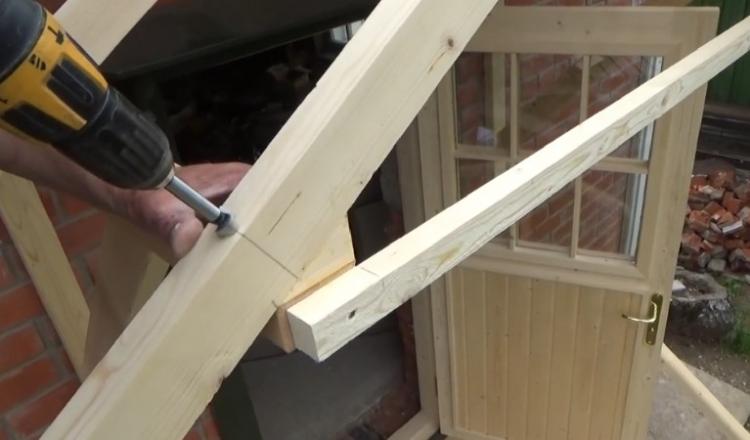

Закрепи на стене над крыльцом вертикальные отрезки бруса – это будет основа для Г-образных стоек. Затем установи горизонтальные балки и прикрепи саморезами подкосы. Постоянно отслеживай уровень, вертикали и горизонтали, чтобы конструкция была ровной.

Для широкого козырька достаточно трех пар стропил для каркаса, но если ты используешь тяжелое покрытие – сделай больше. Под каждый угол вырежи треугольный брусок для устойчивости, чтобы не оставлять зазоров. Ее можно приклеить обычным клеем и уже потом закрепить саморезом все вместе.

Обшей готовые скаты вагонкой или шпунтованной доской – но обязательно легкими. Простели гидроизоляционный слой или проложи плиту ОСБ, а затем переходи к укладке основного кровельного покрытия.

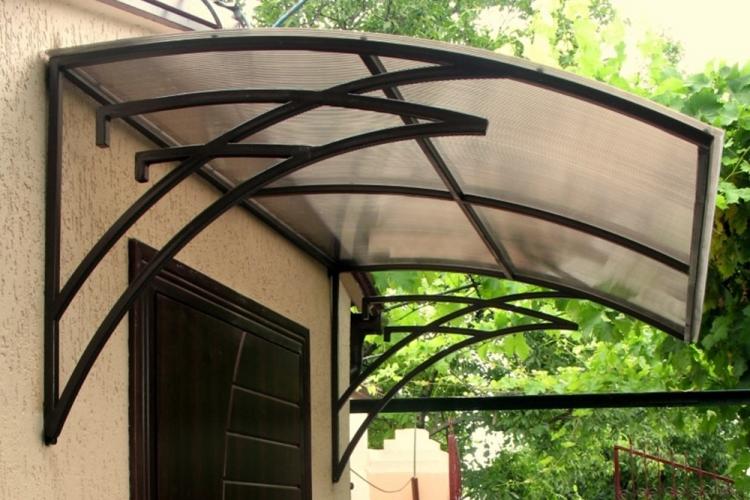

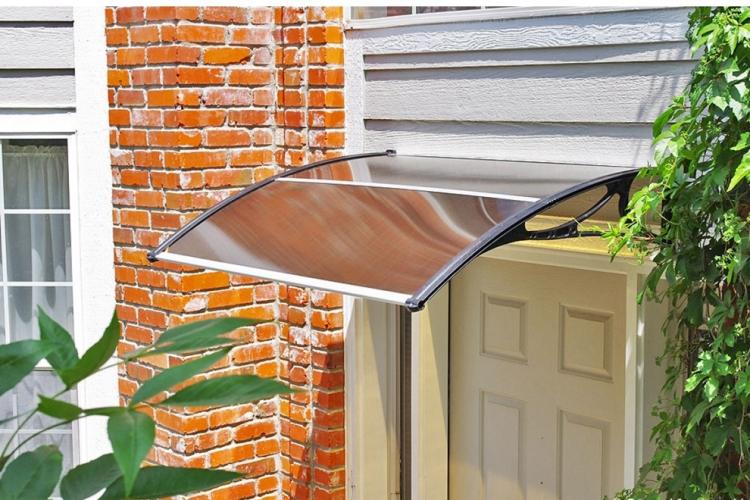

Козырек из поликарбоната своими руками

Выбери поликарбонат: монолитный прочнее, но тяжелее, а сотовый легче, но не такой стойкий. Для навесов, козырьков и подобных конструкций достаточно сотового листа толщиной 8-10 мм. Учти, что расположить лист нужно будет так, чтобы внутренний конденсат мог спокойно стекать вдоль внутренних ребер наружу.

Поликарбонат укладывается вверх защитной пленкой, которая повышает его устойчивость к ультрафиолету. Отверстия под крепежи должны быть чуть больше их диаметра – это тепловые зазоры. Используй под саморезами резиновые шайбы и прокладки, чтобы в соединения не попадала грязь.

При стыковке листов воспользуйся соединительными планками, которые скрывают деформационный шов. Торцы закрой накладками для отвода конденсата или проклей клеевой лентой. Если тебе нужно согнуть поликарбонат в арку – делай это сразу на каркасе перпендикулярно внутренним каналам и с радиусом от 80 см.

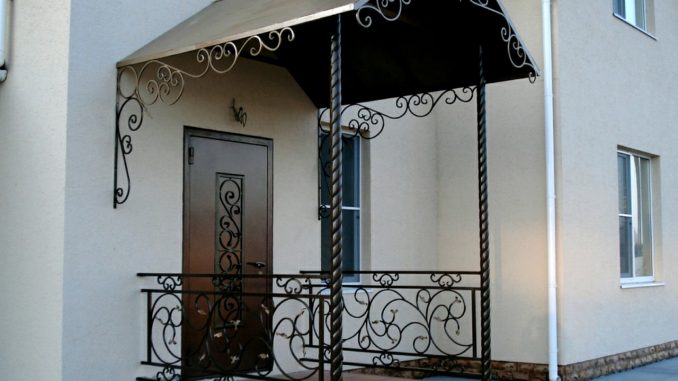

Опорный козырек своими руками

Сооружение опорного козырька по началу ничем не отличается от других одно-, двухскатных или арочных – повторяй все шаги до этапа монтажа. Основное отличие в процессе установки: понадобятся вертикальные стойки. С деревянным каркасом используй брус большего сечения, а с металлическим – привари к нему опорные трубы, а потом зашкурь, прогрунтуй и прокрась швы.

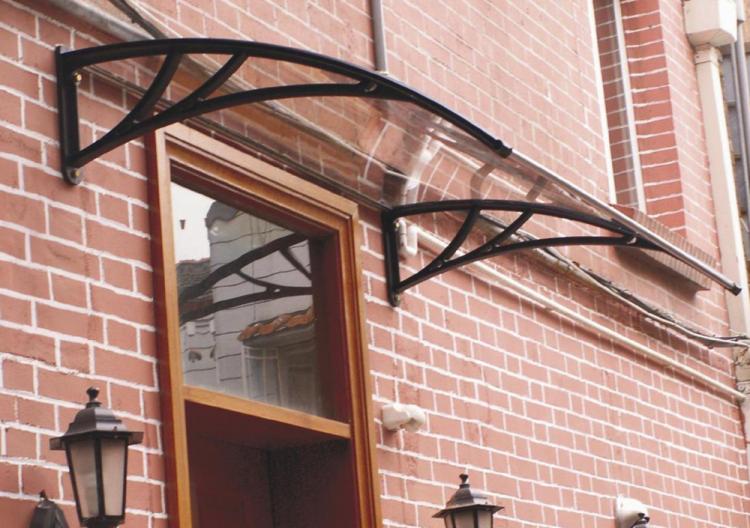

Козырек над крыльцом – фото-идеи

Козырек над крыльцом – полезное приобретение для любого дома. Они отличаются формами, материалами и внешним видом, поэтому среди всего многообразия ты легко найдешь вариант для себя. Смотри и вдохновляйся!

виды, идеи как сделать своими руками

Навес над зоной крыльца не только убережет от непогоды, но и предоставит еще одну возможность подчеркнуть стиль экстерьера. Как не ошибиться с выбором, подобрать качественный навес, гармонирующий с внешней отделкой строения – далее в нашей статье.

Зачем нужен навес над крыльцом?

Козырьки над входным пространством могут принимать различный вид и определяться разнообразными свойствами, в зависимости от выбранных материалов и вида конструкции. Об этом более подробно мы поговорим далее. А сейчас мы очертим несколько пунктов, почему важно обзавестись небольшим укрытием над крыльцом вашего частного дома:

— В первую очередь, это возможность удобного входа и выхода из жилища. Например, при выходе или входе в дом нужно время, чтобы закрыть зонтик, достать или положить ключи, закрыть или открыть дверь, а если на дворе погода не жалует, то навес совершенно точно не станет лишним;

— Помимо того, что лично вы и люди, вхожие в вашу обитель, не будут подвергаться дополнительному промоканию, качественный козырек защитит деревянную либо металлическую дверь от воздействия жидкости;

— Ну и, конечно, эстетика. Гармоничный навес завершит и подчеркнет экстерьер вашего дома и участка, особенно, если подобрать материал, перекликающийся с другими деталями оформления.

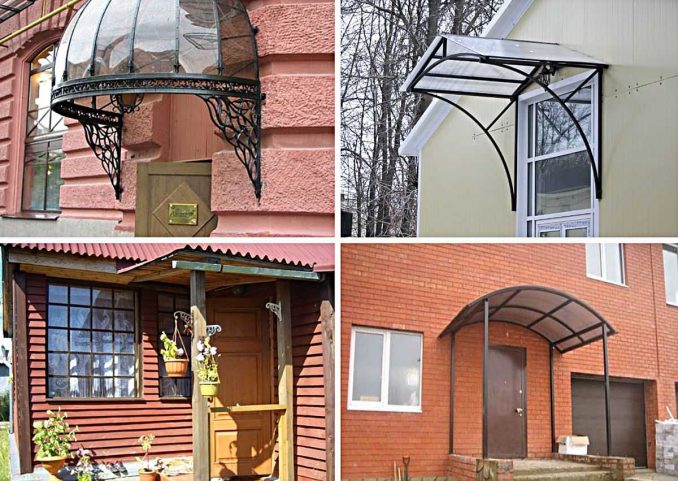

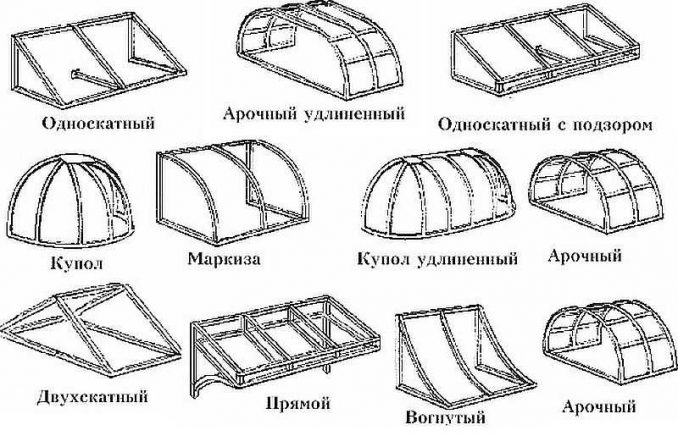

Виды козырьков над крыльцом

Итак, вы решили соорудить симпатичный козырек, но пока не уверены, какой именно. Давайте рассмотрим две группы возможных вариантов и типы конструкции:

Монолитная конструкция выступает одним целым со стеной, поэтому этот вид можно назвать добротным и готовым к долгой службе. Но в то же время эта особенность диктует и недостатки подобного изделия. Сооружение не получится частично отремонтировать или переместить в другое место. Такой козырек достаточно сложно устанавливать, а потому наверняка придется обратиться за помощью к специалистам.

Модульные изделия очень популярны в последнее время. Их структура состоит из нескольких деталей, которые скрепляются между собой. Конструкция легко монтируется, а также поддается частичному или полному ремонту, и все эти процедуры, при желании, вы сможете выполнить самостоятельно. Среди преимуществ можно указать на широкий цветовой спектр данной продукции – он позволит выбрать наиболее оптимальное решение именно для экстерьера вашего дома.

Навесы также различаются между собой в зависимости от способа крепления. Такую важную особенность конструкции необходимо учитывать уже на этапе планировки.

Навесные варианты прочны и надежны, но только если они были сооружены с опорами. Козырьки фиксируются к самой стене, и опоры в данном случае обеспечат стойкость, продлевающую срок эксплуатации.

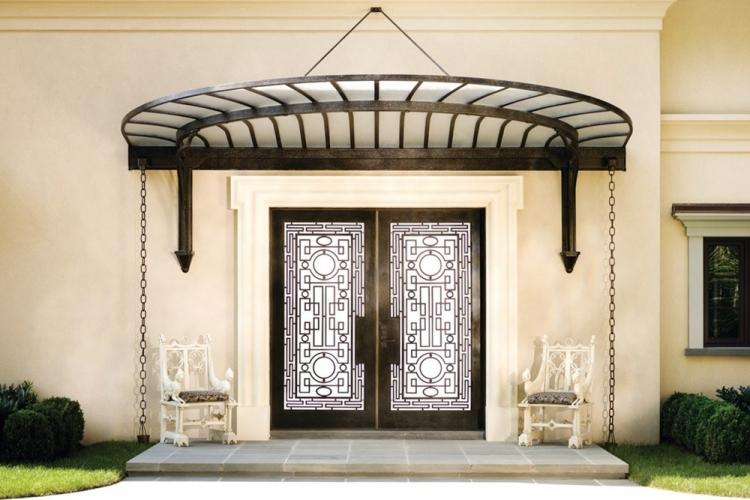

Подвесные сооружения производятся из нетяжелых материалов из-за крепления на специальные подвески. Например, очень привлекательно выглядят стеклянные козырьки, особенно в случае со зданием в современном стиле.

Разнообразие материалов

Помимо типа конструкции и способа ее крепления, козырьки также различаются в зависимости от материала, из которого они сделаны. Чтобы не прогадать с выбором и подобрать вариант, который действительно прослужит долго, давайте рассмотрим самые распространенные, оценивая их достоинства и недостатки.

Козырьки из профнастила

Это один из самых широко используемых материалов для навесов над крыльцом. Ему часто отдают предпочтение из-за невысокой стоимости, а также легкости установки и ухода за ним. Такое изделие практично и обладает долгим сроком эксплуатации. Один нюанс – профнастил не прочен, а потому стоит подбирать толстые модификации и покрывать их слоем защиты.

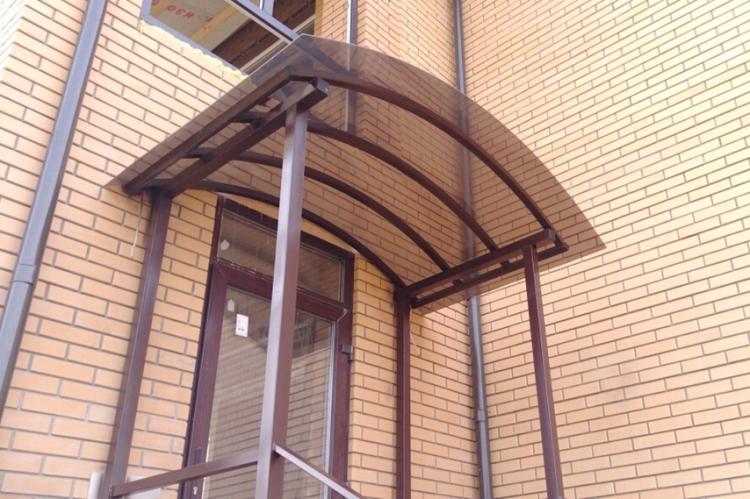

Козырьки из поликарбоната

Производители предлагают широкий ассортимент расцветок, среди которых можно найти и прозрачные, поэтому вы наверняка сможете подобрать наиболее удачный для вашего случая. Приятная особенность – такие модели гибкие, что позволит придать им необходимую конфигурацию. Козырек, выполненный из этого материала, будет прочным, долговечным и огнеупорным. Однако он может мутнеть из-за воздействия солнца, поэтому обязательно нанесите на него средство для защиты.

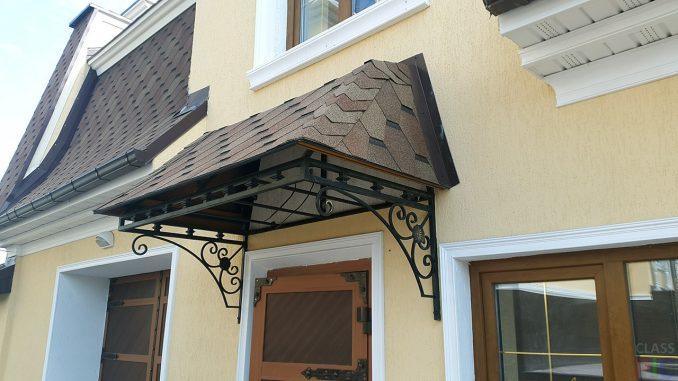

Козырьки из металлочерепицы

Ее стоит подбирать в тон крыши и устанавливать покрытие уже на этапе строительства здания. Конструкция порадует долгим эксплуатационным периодом, неприхотливостью в уходе, но будет нагреваться от солнца и не обеспечит добротной шумоизоляции.

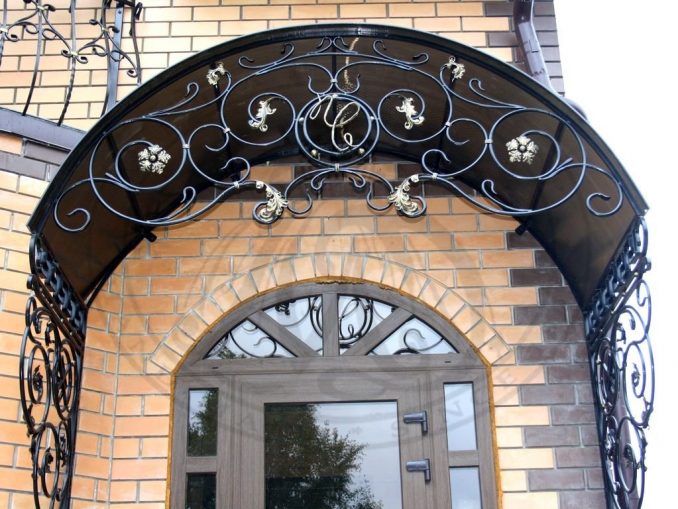

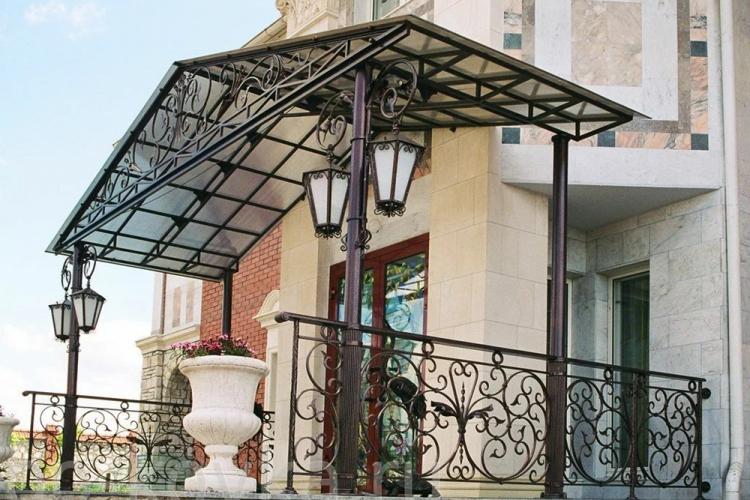

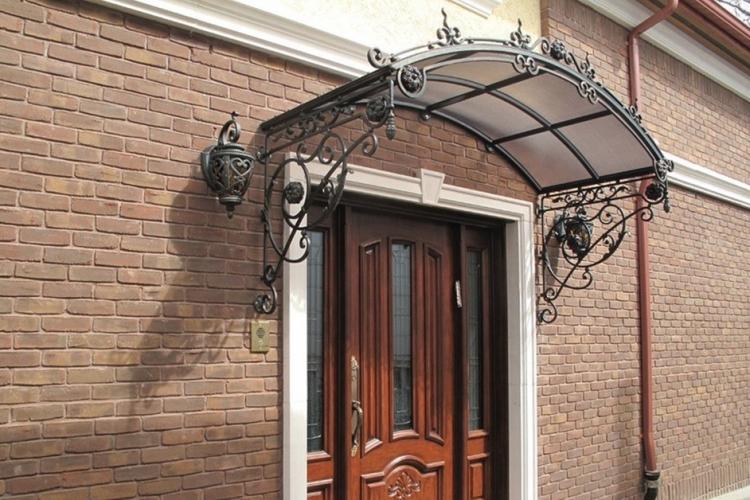

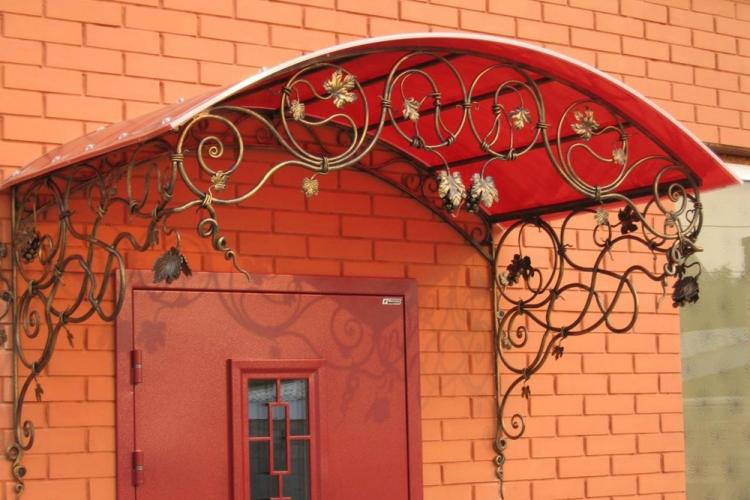

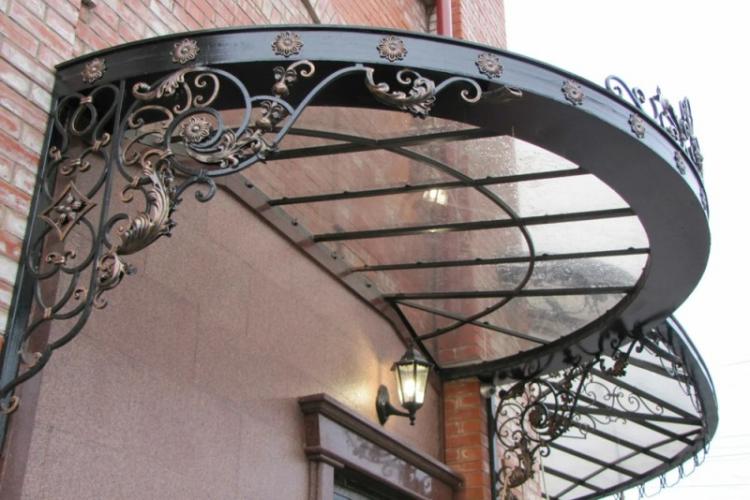

Кованые козырьки

Кованые изделия никогда не выйдут из моды и всегда будут выглядеть невероятно привлекательно. Оттолкнуть от такого выбора сможет разве что неподходящий стиль строения или высокая стоимость такого козырька. Насчет последнего можно сильно не беспокоиться, ведь удешевить конструкцию можно, если заказать вариант, сочетающий в себе ковку и поликарбонат, либо ту же металлочерепицу.

Деревянные козырьки

Один из самых излюбленных материалов для декораторов. И это действительно красивый и гармоничный вариант для дома с деревянной отделкой. Здесь существует широкое поле для экспериментов – сделайте перголу, резной козырек, покрасьте в любой понравившийся вам цвет или оставьте натуральный окрас. Главное – не забыть о специальных пропитках для защиты от воздействия от жидкостей. Что касается формы конструкции, то отдайте предпочтение незамысловатым композициям – двух- или односкатным.

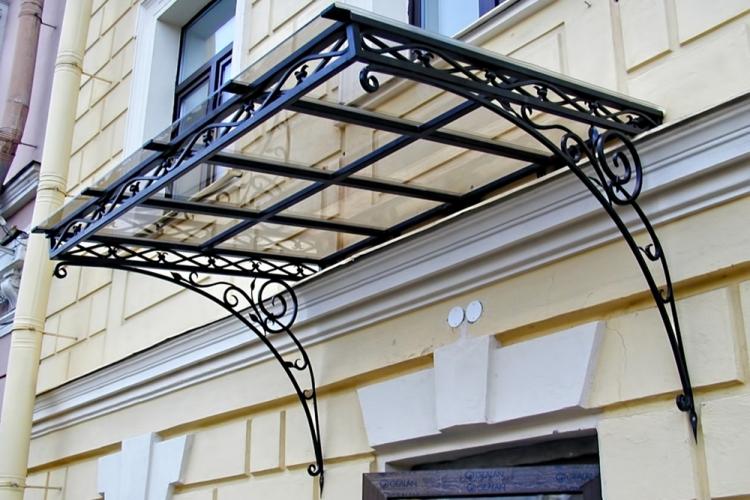

Стеклянные козырьки

Навес из триплексного или закаленного стекла смотрится очень легко и воздушно и отлично подойдет для построек в современном стиле. Почему стоит остановиться на этих видах стекла? Дело в том, что стандартные разновидности не смогут гарантировать высокой прочности и долговечности. А вот триплекс, который представляет собой соединенные между собой пару стекол либо крепкое закаленное стекло, сможет. Единственный отрицательный момент – это цена высококачественного материала, а также сложность ухода и ремонта.

Козырек над крыльцом своими руками

Монтаж козырька над крыльцом – дело не такое сложное, как может показаться на первый взгляд. В большинстве случаев вам не понадобится особых навыков и мастерства.

Для начала вам необходимо сделать подробную схему козырька с размерами, а также смету с данными о количестве необходимого материала. В процессе создания подобного проекта учитывайте технические моменты:

— Ширина конструкции в полтора раза больше обширности дверного проема;

— Рассчитайте длину так, чтобы она по крайней мере на метр была больше ширины дверного проема;
— Уголки скатов должны быть не менее 20 градусов, чтобы изделие справлялось с нагрузкой от снежных сугробов;
— Расстояние от фасада основной постройки до внешних краев козырька должно позволять дверям свободно открываться.

В первую очередь измеряйте ширину крыльца, а затем добавьте к ней 30 см для каждой стороны – это будет размер козырька. Определите расстояние для желаемого укрытия, высота высчитывается с учетом планировки дома и степени наклона ската. Этот эскиз поможет понять, какая потребуется длина.

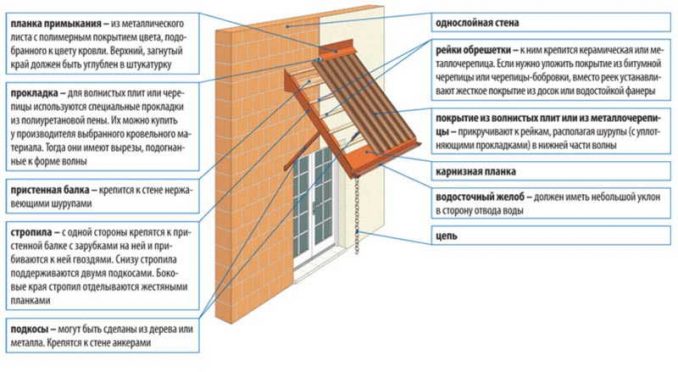

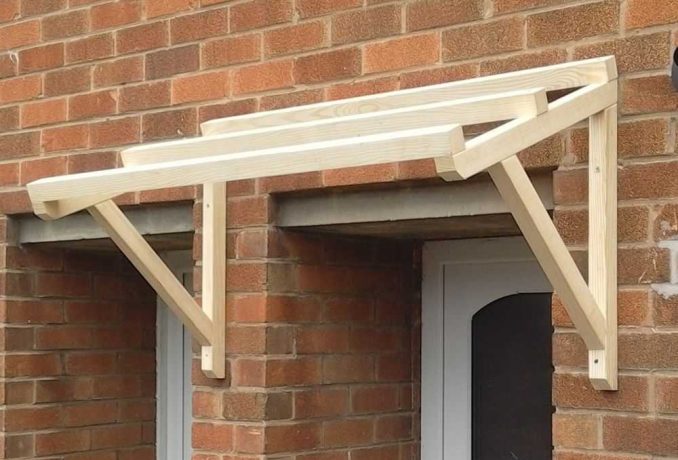

Далее из дерева или металла образуйте: балку, скаты, стропила и подкосы. Скаты и стропила должны быть одинаковыми по длине. Соедините между собой эти элементы саморезами (в случае с деревом) либо сваркой (если вы работаете с металлом).

Зафиксируйте каркас. Балку, прилегающую к стене, закрепите шурупами (лучше – из нержавейки), а подкосы – анкерами. На стропила уложите обрешетку (используйте бруски или обрезные доски). Если вы хотите работать с металлическим листом или шифером, то оставляйте 20–40 см между рейками обрешетки.

Уложите кровлю на стропила, а затем зафиксируйте ее. Закрепите на верхнем скате или стене карнизную (внизу ската) и примыкающую планку. Создайте водосточную систему – это может быть желоб или труба.

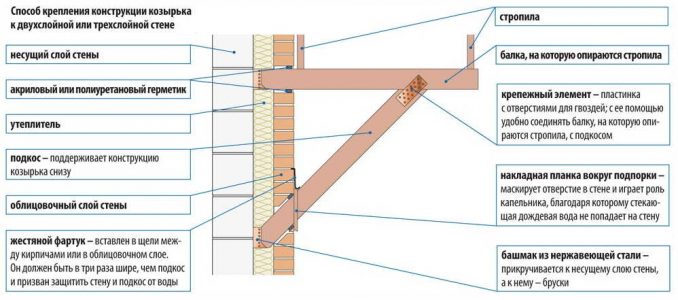

Если вы сооружаете козырек на многослойном настенном покрытии, то закрепите конструкцию башмаками-нержавейками на внешнем слое. Чтобы в дальнейшем утепление не промокало, позаботьтесь о герметизации стыка балок и подкосов.

Козырек над крыльцом — фото-идеи

Мы обсудили нюансы, на которые следует обратить внимание при выборе конструкции навеса, материалов, а также то, как же соорудить его своими силами. Далее мы продемонстрируем еще больше фото с идеями обустройства этой привлекательной детали экстерьера дома. Мы желаем вам вдохновения для творческих исканий, сил для новых строительных подвигов и приятного просмотра!

Как построить навес над крыльцом своими руками: пошаговая инструкция с фото

Производители всех входных дверей рекомендуют устанавливать над ними навес или козырек. Это важно для защиты от непогоды. Пошаговые инструкции с описанием, как построить навес над крыльцом из разного материала своими руками с фото приведены далее. Принцип изготовления каждого из вариантов навеса схож. Требуется сначала собрать каркас, после сделать кровлю. Материал для работы можно выбирать на свой вкус или из того, что есть под рукой.

Деревянный навес на опоре из свай

Навес по своей конструкции и размерам может быть разным. Для каркаса часто используют металлические трубы или деревянные доски. Он может быть навесной или на опоре. Навес на опоре может быть довольно большим по площади, защищать крыльцо и небольшую территорию перед домом.

Рассмотрим подробно, как построить навес над крыльцом на опоре из свай своими руками, пошаговая инструкция с фото очень понятна и доступна даже новичку.

Для работы нужно подготовить:

• деревянный брус;
• рейки;
• металлические основы для свай;
• цемент;
• саморезы разной величины.

Делать навес следует так:

• Собрать 2 опоры. Каждая из досок 220 см в длину и проложенными между ними короткими досками, скрепленными между собой винтами или длинными саморезами.

• Выкопать ямки под сваи, установить металлические основания, залить бетоном.

• Опоры прикрутить к металлическим основаниям.

• Сверху опоры соединить между собой доской с 4 прорезями.

• Точно такую же доску закрепить на фасаде дома саморезами.

• Уложить лаги в пазы для основания под кровлю.

• По краям закрепить металлические уголки на саморезы для крепления кровли.

Также читайте: Как подобрать стол и стулья к кухонному гарнитуру

Каркас собран. Осталось только покрыть навес. Для этого можно использовать любой кровельный материал, например, металлочерепицу или мягкую черепицу.

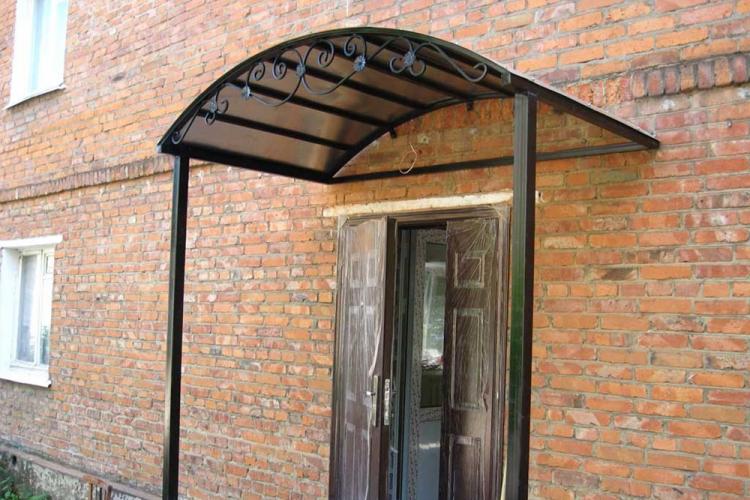

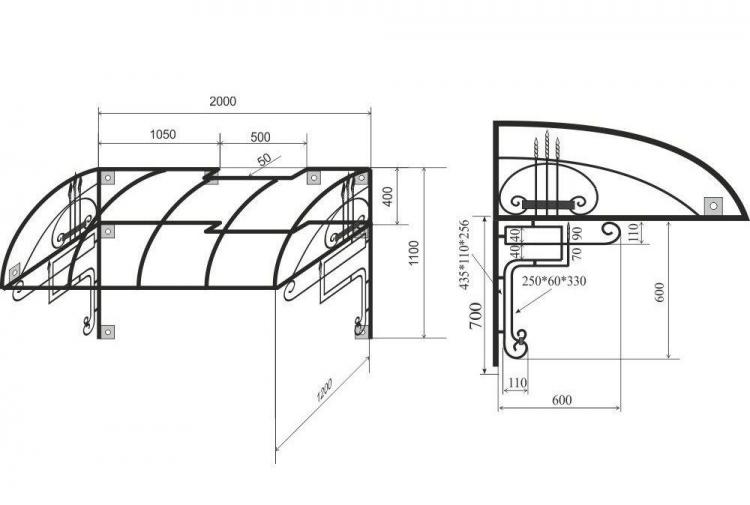

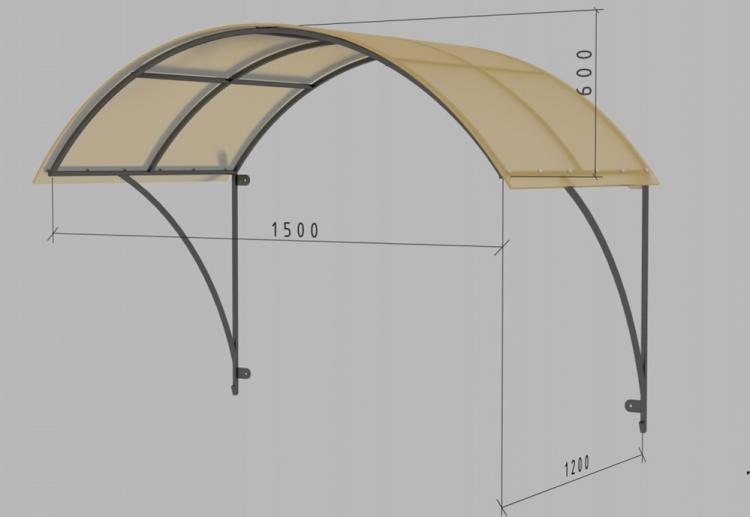

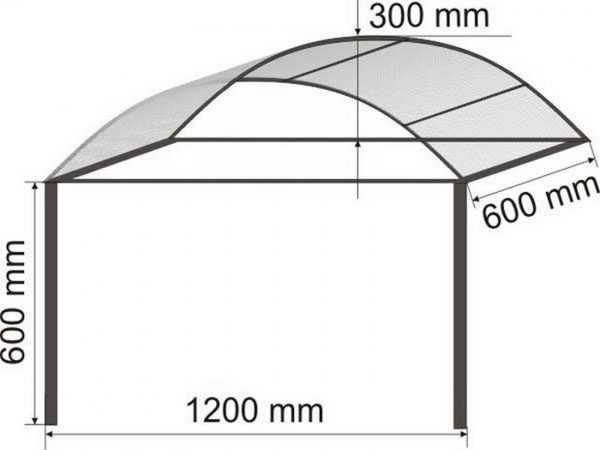

Козырек из профтрубы и поликарбоната с размерами и чертежом

Одним из самых дешевых и надежных материалов для кровли навеса можно считать поликарбонат. С ним просто работать, и он хорошо защищает от дождя, снега, от лучей солнца.

Для создания каркаса навеса используется профтруба 20 на 20. Для кровли – поликарбонат толщиной 10 мм. На образце цвет материала бронза. Пошаговая инструкция далее подробно описывает, как построить навес над крыльцом своими с фото и пояснениями.

Навес расположен по центру двери. Ширина будет соответствовать ширине крыльца, а длина — 210 см, что соответствует ширине листа поликарбоната. Все размеры есть на чертеже. Важно предварительно нарисовать рисунок со всеми направляющими, чтобы после было удобно делать металлический каркас.

Процесс изготовления:

• Начинать надо с каркаса: нарезать заготовки, перемычки и формы на дуги. Начистить до блеска.

• Нагнуть дуги и выложить на сборочном столике.

• Сварить 2 фермы с ажурным рисунком из заготовок.

• Собрать козырек на прихватках, обварить снизу, перевернуть и обварить сверху. Швы зачистить.

• Каркас обезжирить и покрасить. Когда он высохнет, можно прикрутить поликарбонат и укрепить козырек над дверью.

Краску и цвет поликарбоната можно выбирать на свой вкус, на образце оттенки гармонируют с цветовым решением входной двери.

Навес из металлических труб и профнастила

Рассмотрим подробно, как построить самонесущий навес над крыльцом своими руками, а пошаговая инструкция и фото помогут справиться с процессом без проблем даже новичку.

Здесь в работе используются металлические трубы для создания каркаса, который потом крепится к фасаду дома над дверью. Для кровли выбран профнастил, так как это недорогой и очень надежный материал, который прослужит очень долго и защитит от любой непогоды и палящего солнца.

Конструкция каркаса довольно проста, представляет собой ячеистый прямоугольник. Размеры можно подобрать под себя индивидуально. Желательно предварительно нарисовать эскиз и прописать размеры, чтобы удобно было резать заготовки и собирать конструкцию.

Делать нужно так:

• Начинается работа с изготовления металлического каркаса. Для этого из трубы нарезаются заготовки, подгоняются по размерам.

• Собирается каркас на земле, привариваются все детали по очереди, согласно эскизу. После сварки важно зачистить все швы.

• Установить анкера, просверлив отверстия.

• Укрепить каркас на стену над дверью.

• Покрыть профнастилом по размеру, закрепить на болты.

Также читайте: Как сделать клумбу из камней и цемента

Конструкция готова. Каркас можно покрасить под цвет кровли или стен дома.

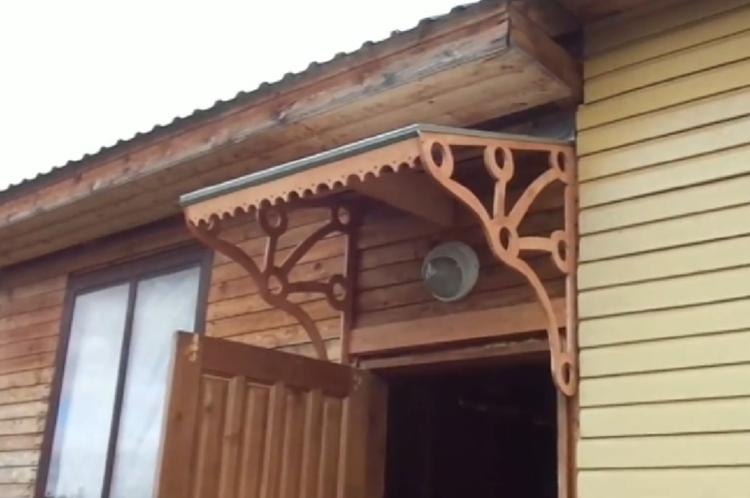

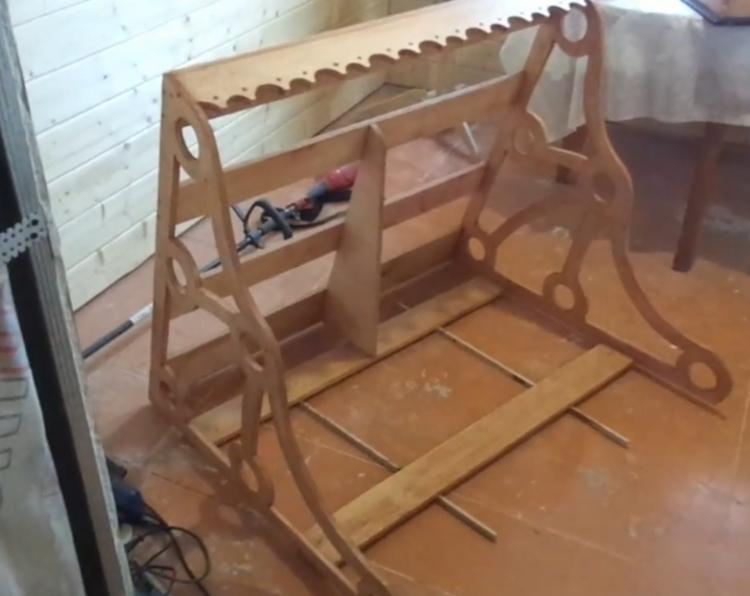

Резной навес из фанеры, крытый железом

Далее приведена пошаговая инструкция с фото, как построить резной навес над крыльцом своими руками из фанеры. Этот навес довольно красиво смотрится, но он не прослужит долго, может испортиться от постоянных дожей и снега. Можно покрыть для надежности навес лаком или любыми влагозащитными пропитками.

В работе нужно использовать фанеру с шириной 15 мм в 2 слоя и доску для каркаса.

Делать так:

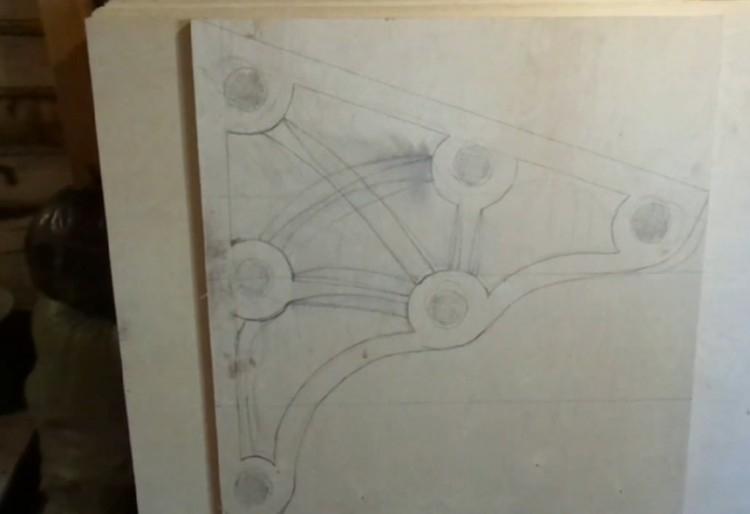

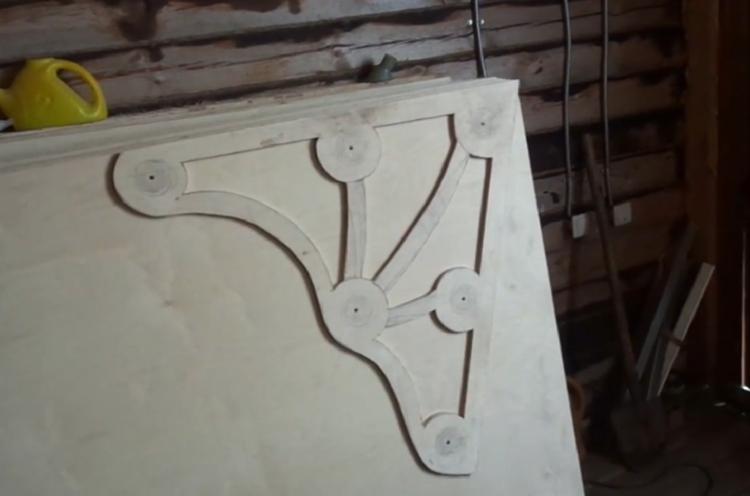

• На подготовленной фанере нарисовать эскиз уголков. Можно делать это произвольно на свой вкус или подготовить предварительно чертеж на бумаге. Выреза 2 уголка.

• Соединить уголки досками, посередине сделать ригель для укрепления каркаса.

• Спереди вырезать ажурную фронтальную перекладину.

• Покрыть каркас лаком в 2 слоя. Каждый слой высушить.

• Сделать кровлю. Ее можно мастерить из любого материала, какой есть.

• Из оцинковки получится надежная. Лучше сделать на листе желобки для стоков, загнуть. Прикрутить лист к каркасу.

Осталось только повесить навес над дверью. Для этого можно использовать болты и саморезы.

Козырек с каркасом из дерева и кровлей из металлочерепицы

Навес можно делать из любого материала, который остался от строительства дома или других работ. Каждый навес делается в 2 этапа. Это сборка каркаса и кровля.

Каркас этого навеса собран из дерева, а в качестве кровли используется металлочерепица. Деревянный каркас менее прочный, чем металлический, но его удобно собирать и крепить к стене. Для него подойдет любой кровельный материал, который так же удобно крепить.

Делать этот навес нужно в таком порядке:

• Подобный каркас очень прост по своей конструкции, делается из бруса 50 на 50. Нужно сделать заготовки и собрать 2 треугольника. Здесь главное – выдержать размер самого длинного бруса. На образце размер железа для кровли равен 150 см, значит брусок будет 140 см, на 10 см короче. Нужно сделать треугольник с одинаковой длиной сторон.

• Примерить конструкцию и прикрутить саморезами к стене, убедившись, что навес не будет мешать открыванию двери.

• Вырезать обрешетку из доски 25 мм.

• Прикрутить саморезами к основаниям.

• Положить на обрешетку листы железа и прикрутить кровельными саморезами.

Навес завершен. Он надежно защитит входную дверь от дождя и снега. Размер навеса можно регулировать по своему желанию. Если есть ступеньки, важно сделать навес и над ними.

Совет!

Посередине конструкции в процессе сборки каркаса можно сделать ригель. Это особенно нужно, если навес шире 140 см. Он позволяет сделать конструкцию более прочной и зимой не даст просесть от снега.

Каркас важно предварительно обработать пропиткой для защиты дерева от влаги, можно покрыть лаком или покрасить. Этот вариант каркаса можно украсить перекладинами внутри треугольников или сделать витраж, обшить поликарбонатом в тон кровли для защиты от лучей солнца.

Post Views: Статистика просмотров 74

Как сделать козырек над крыльцом

Входная дверь в частном доме/на даче подвергается агрессивному воздействию окружающей среды. Козырек отчасти защитит дверь от разрушения. Существует немало вариантов монтажа этих конструкций. Из этой статьи вы узнаете, как сделать козырек над крыльцом так, чтобы он был красивым и надежным украшением дома, исправно выполняющим свои основные функции.

Предназначение

Основное функциональное назначение козырьков:

• Защищать входную дверь от осадков и палящего солнца.
• Обеспечить комфорт домовладельцу. Например, открывать замок приятней под навесом, особенно в непогоду.
• Украшать экстерьер дома.

Разновидности

Чаще всего владельцы частных домов делают козырьки под заказ. Если у вас тоже нет времени для изготовления этой конструкции, то вы можете поступить так же. Но при необходимости сэкономить семейный бюджет, сделать козырек можно и своими руками. Как бы там ни было, чтобы козырек у вас был качественным и соответствующим вашим запросам, предлагаем вам ознакомиться с разновидностями козырьков и их особенностями.

Из поликарбоната

Козырьки из поликарбоната сегодня пользуются большим спросом среди потребителей. Это и не удивительно, ведь этот материал обладает рядом преимуществ:

• Долговечный.
• Прочный.
• Практичный.
• Продается в широкой цветовой гамме.

Хотя есть материалы для покрытия козырька и подешевле, но эксплуатационные характеристики поликарбоната полностью оправдывают его стоимость. Ниже будет приведена инструкция по изготовлению арочного козырька из этого материала.

Из металла

Для работы с металлом нужен сварочный аппарат и некоторые навыки в работе с ним. Хотя металл дешевле поликарбоната, но работать с ним на порядок сложнее. Обойти сварочные работы можно, используя механические стандартные соединения металлических элементов при помощи болтов и гаек.

Среди преимуществ металла стоит отметить:

• Надежность.
• Доступность по цене.
• Долговечность (при условии, что он будет своевременно обрабатываться антикоррозийными средствами).

Именно из-за необходимости в регулярном уходе за металлом, многие потребители отказываются от изготовления козырьков из него.

Чтобы установить поликарбонатный козырек вам все равно придется сделать под него металлическое основание. В этом случае преимуществ у поликарбоната все-таки больше, так как каркас под него занимает до 30% от всей конструкции, ввиду легкости кровельного материала. А если покрыть конструкцию козырьком из металла, то ухаживать придется и за каркасом, и за крышей.

Из пластика

Пластиковые плиты, пригодные для устройства козырька дороже, чем ПВХ, используемый для внутренних работ. Поэтому и стоимость ПВХ кровли не так мала, как хотелось бы. Внешне такие плиты напоминают поликарбонат.

Пластик можно установить на каркас любой формы. Вы можете купить белые плиты и наклеить на них пленку желаемого цвета или приобрести их уже оклеенными.

Преимущества материала:

• Легкий вес.
• Долговечность.
• Надежность.
• Простота монтажа.

Из профнастила

Сегодня профнастил пользуется большим спросом среди потребителей. По продажам можно сказать, что он занял на рынке лидирующие позиции. Его используют для изготовления заборов и кровли. Из недостатков материала стоит отметить неустойчивость к механическим повреждениям. Даже самую легкую вмятину уже будет заметно на профнастиле.

Если вы решите приобрести для обустройства козырька именно этот вариант покрытия, то купите профнастил более высокого качества и более толстый. Работать с ним гораздо проще, чем с металлочерепицей и металлом.

Из металлочерепицы

Если вы решили сделать козырек из металлочерепицы, то помните, ее цвет и структура должны соответствовать кровельному материалу крыши. Разница в цвете и текстуре, хотя бы самая незначительная, будет очень заметна.

Делать козырек из металлочерепицы лучше всего на этапе накрытия дома или другой постройки, на входной двери к которой вы решили сделать козырек. В таком случае у вас получится сделать козырек из остатков металлочерепицы от кровли крыши.

В качестве кровельного материала для козырька может также выступать битумная черепица либо другой похожий кровельный материал, даже рубероид отечественного производителя.

Из дерева

Здесь подразумевается изготовление деревянного каркаса. В качестве кровельного материала может сгодиться тот же поликарбонат, металлочерепица, листовой металл, шифер и т. д. Для домов старого типа такой козырек подходит лучше всего. Кроме того, в числе построек, для экстерьера которых подойдет деревянная конструкция козырька – дома из сруба, реставрированные мазанки и сооружения, выполненные в стиле фахверк.

Из ковки

Лучшим дизайнерским решением станет козырек, каркас которого выполнен из ковки. Он будет служить достойным украшением дома. Однако такая конструкция обойдется вам в копеечку. Кованный козырек можно совмещать с такими кровельными материалами, как поликарбонат, черепица и даже пластик.

Кованный козырек довольно тяжелый, поэтому для того, чтобы он служил действительно долго, нужно его правильно установить.

Ковка подходит практически под любой дизайн, так как она может состоять как из грубых, так и утонченных элементов. Если на приусадебном участке уже есть кованные элементы, то и козырек следует выполнить в одном стиле с ними.

Изготовление односкатного козырька

Для изготовления такой конструкции, вам понадобится перечень материалов:

• Карнизная планка.
• Водосточный желоб.
• Металлические уголки.
• Планка примыкания.
• Труба.
• Бруски.
• Профнастил/гибкая черепица.
• Анкеры, саморезы и шурупы.

Из инструментов вам пригодятся следующие:

• Сварочный аппарат.
• Измерительная рулетка.
• Ножовка по металлу/болгарка.

Перед началом изготовления козырька нужно зарисовать его эскиз. Для строительства вполне конкретного козырька нужно сделать определенные замеры, такие как ширина и длина крыльца. К полученной цифре добавьте еще 60 см. Это и будет ширина вашей конструкции. Для получения длины козырька вам нужно померить расстояние от входной двери до конца крыльца, добавив до этой цифры еще порядка 15–20 см. высота козырька высчитывается в зависимости от архитектуры дома.

Наклон козырька должен составлять около 20º.

С помощью этих данных можно нарисовать эскиз на бумаге или в специальной программе на компьютере в масштабе.

Изготовление каркаса

В соответствии с проектом нарежьте металлические уголки. Длина стропил из уголков равняется высоте ската. Из уголков также нужно сделать подкосы и пристенные балки. Детали каркаса соединяют между собой при помощи сварочного аппарата. Каркас закрепляется над крыльцом.

Зафиксируйте пристенную балку. Делается это при помощи шурупов из нержавейки, а для крепления подкосов используются анкеры. Изготовьте обрешетку из брусков, установив ее на стропила. Если в качестве кровельного материала будет использован профнастил, то между рейками должно быть расстояние равное 30 см. Для гибкой черепицы нужно подготовить сплошную обрешетку. На нее впоследствии будет выложен кровельный материал.

Односкатный козырек

Закрепить гибкую черепицу можно при помощи саморезов. Гибкая черепица укладывается внахлест, а не встык.

Теперь нужно зафиксировать металлическую планку примыкания к верхней части ската. На нижнюю его сторону нужно прикрепить карнизную планку, а затем соединить и установить водосточный желоб и трубу.

Изготовление арочного козырька из поликарбоната

Сделать такую конструкцию не составит труда даже для неопытного в строительстве человеку. Готовый каркас можно приобрести в строительном магазине или соорудить самостоятельно.

Как и в предыдущем случае, перед началом работ по изготовлению арочного козырька, необходимо сделать замеры и нарисовать эскиз.

1. Сделайте каркас из трубы квадратного сечения 12–16 мм или алюминиевой трубы. Согните трубу по радиусу арочного козырька. Вам нужно будет изготовить 2 идентичных дуги.
2. Соедините дуги прямыми отрезками трубы с обоих концов. Чтобы каркас арочного козырька был более жестким, наварите на него с внутренней стороны соединительную балку.
3. Затем к задней дуге приварите навесы. С их помощью будет осуществлено крепление козырька к стене дома.
4. Теперь зачистите каркас от ржавчины и окалины. Прогрунтуйте его и покрасьте.
5. Установите арочную конструкцию над крыльцом при помощи шурупов.
6. Закрепите саморезами поликарбонат.

Ферма для арочного козырька

Если вы изготавливаете козырек над крыльцом одноэтажного дома, то сделайте его так, чтобы края свесов выступали над крыльцом на 20–30 см. Таким образом, будет исключена возможность попадания воды/снега на место крепления козырька к стене, что продлит его эксплуатационный срок.

Изготовление двускатной конструкции

Двускатный козырек сделать сложнее. Но он предоставляет наилучшую защиту от косого дождя. Да и при необходимости его очистки от снега сделать это будет легче. Двускатный козырек жестче своих аналогов, поэтому отличается высоким уровнем ветрозащиты.

Для начала нужно сделать замеры и выполнить эскиз. Потом следует провести расчет размеров треугольных кронштейнов и обрешетки.

Конечный результат изготовления козырька полностью зависит от точности проведения замеров. Поэтому к этому этапу работ нельзя относиться легкомысленно.

Двускатный козырек

• Сделайте 2 кронштейна. Они могут быть металлическими или деревянными. Для этого соедините две перпендикулярные балки между собой и закрепите их подкосом под углом 45–60º.
• Закрепите кронштейны на расстоянии, которое было бы равно ширине козырька. Вертикальные балки получившегося кронштейна приложите к стене, выровняйте по уровню и закрепите при помощи 3–4 шурупов из нержавейки.
• Если козырек должен быть опорным, то изготавливать кронштейны не нужно. Вместо них, нужно установить металлические/деревянные столбы. Выкопайте ямы под столбы на необходимом расстоянии друг от друга. В яме сделайте песчаную подушку, утрамбуйте ее. Чтобы песок дал усадку, слегка намочите его водой. Установите столб и залейте бетоном. Верхние концы столбов соединяются несущими балками.
• Стропила изготовьте из деревянных брусков/обрезной доски. Если козырек небольшой, то вам будет достаточно двух пар стропил. Скрепите между собой стропильные ноги ригелями. Затем закрепите стропила на верхних балках кронштейнов и осуществите установку конькового бруса.
• Сделайте обрешетку. Ее можно изготовить из доски/бруса/фанеры. Выбор материала осуществляется по желанию.
• Установите крюки для установки водосточных желобов.
• Уложите кровельный материал в соответствии с инструкцией от производителя. Теперь нужно установить примыкающую к стене планку и ветровые планки к передней части двускатного козырька. Они, среди прочего, будут защищать конструкцию от попадания влаги и снега.
• Теперь нужно установить водосточный желоб и карнизную планку. Помните, что нижний край планки должен быть опущен внутрь желоба. Закрепите водосточную трубу.

Перед установкой деревянных элементов конструкции, каждый из них нужно обработать антисептиками, которые значительно увеличат их эксплуатационный срок.

Итак, в зависимости от вида козырька и ваших умений в работе с перечисленным в статье инструментами, вы сможете сделать козырек самостоятельно. Если, прочитав инструкции, вы поняли, что эти работы вам не по зубам, то лучше закажите готовый козырек. Есть вопросы по теме? Задавайте их нашему эксперту. Опытом можно делиться в комментариях к статье.

Видео

В предоставленном видео, вы сможете наглядно узнать о тонкостях изготовления козырька над крыльцом:

;

Фото

В этой фотогалереи, вы увидите немало интересных идей, по изготовлению козырька:

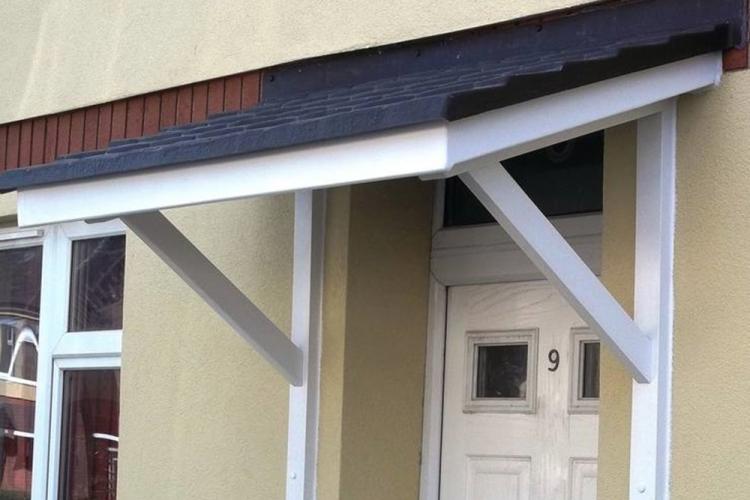

Деревянный козырек

Металлический

На балконе

Угловой над крыльцом

Над входом

Оригинальной формы

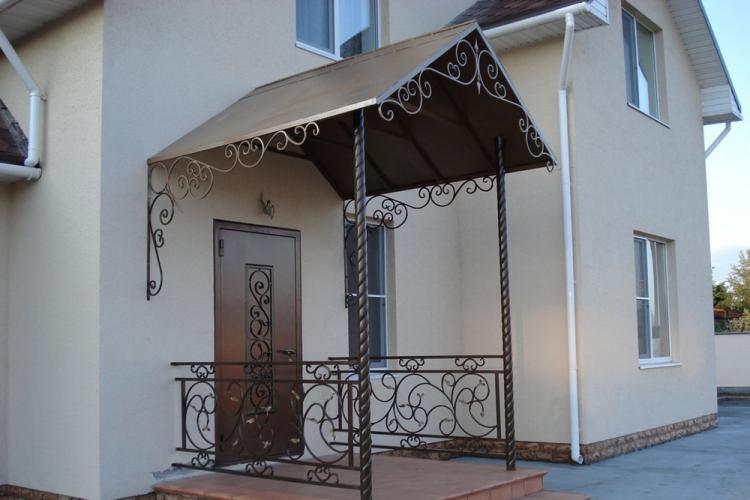

С элементами ковки

Красивый козырек

Небольшого размера

Декоративный

Схемы

Если вы решили самостоятельно сделать козырек, то схемы, изложенные ниже, помогут вам сконструировать собственную модель козырька:

Чертеж козырька

Чертеж арочной формы

Схема арочного козырька

Деревянный навес

Двухскатный

Конструкция козырька

Козырек с опорами

Схема металлического козырька

Навес над крыльцом

Плоский козырек

Простая конструкция

6 советов по обустройству навеса (козырька) над крыльцом частного дома + фото

Содержание статьи

Навес над крыльцом – это, казалось бы, достаточно небольшая деталь здания, но без нее представить себе частный дом невозможно. Стоит хотя бы однажды выйти на крыльцо в дождь, чтобы понять, как важно обустроить надежный козырек над ним. Обеспечением комфорта его функции не ограничиваются – навес также необходим для защиты входной группы от негативного воздействия осадков, а также для украшения дома. Когда наступает время переходить к обустройству навеса над крыльцом дома, возникает масса вопросов: начиная от материала изготовления и заканчивая возможностью создания козырька своими руками. Каждый из этих вопросов требует подробного рассмотрения, чтобы в дальнейшем навес на 100% справлялся со своими задачами.

№1. Основные требования к козырьку

Вне зависимости от того, будете ли вы покупать готовый козырек или изготавливать его самостоятельно, он должен отвечать некоторым требованиям:

• навес должен выдерживать вес осадков, которые могут на нем скапливаться, или же растений, которые будут его обвивать;
• по возможности козырек обустраивают не только над входной дверью, но и надо всем крыльцом;
• желательно предусмотреть систему сбора и отвода дождевой воды;
• козырек должен соответствовать стилю дома, его входной группы и участка, поэтому при его обустройстве необходимо выбирать подходящие материалы, цвета и формы. Можно применить в его оформлении тот же материал, что и для крыши дома, или же использовать такие же элементы, как в ограждении.

№2. Материал навеса над крыльцом

Две основные составляющие части любого козырька – это каркас и внешнее покрытие. Именно от них и зависят основные прочностные и декоративные качества козырька. Каркас может быть деревянным или металлическим (кованый или сварной из трубок и уголков). Металлический более долговечный и практичный, а кованый – это еще и роскошный внешний вид. Каркас из металла – это наилучший вариант, если речь не идет о деревянном доме: в этом случае он может просто не сочетаться с основной постройкой. За деревом придется больше ухаживать, да и долговечность его существенно ниже.

Вариантов внешнего покрытия немало. Рассмотрим основные преимущества и недостатки каждого из них.

Козырек из поликарбоната

Полупрозрачные гибкие листы поликарбоната нашли широкое применение не только при обустройстве теплиц, зимних садов, беседок, балконов и ограждений, но и при оформлении навесов.

Преимущества:

• разнообразие оттенков;
• способность рассеивать солнечные лучи;
• низкий вес;
• высокая гибкость, поэтому из поликарбоната можно обустроить козырек любой формы. Работать с материалом легко, поэтому часто при необходимости сделать навес своими руками мастера выбирают именно поликарбонат;
• устойчивость к порывам ветра, огню и гниению, способность выдерживать солидные ветровые нагрузки;
• долговечность.

Среди недостатков не самая высокая устойчивость к механическим повреждениям, поэтому на материале со временем могут появиться царапины и трещины. К тому же, поликарбонат без защитного покрытия под воздействием солнечных лучей будет темнеть или желтеть.

Пластиковый козырек

Внешне похожий на поликарбонат, специальный плотный пластик для наружных работ отличается более низкой ценой. По основным свойствам материал очень близок к поликарбонату, но по прочности немного уступает ему. Материал представлен в широком разнообразии цветов, но при желании оттенок можно изменить с помощью специальной пленки: во время монтажа или эксплуатации.

Козырек из металла

Преимущества металлического козырька очевидны: прочность, способность выдерживать большие нагрузки, долговечность, устойчивость к перепадам температур. Из металла можно соорудить козырьки интересных форм, но все же данный вариант используется нечасто ввиду некоторых причин: большой вес и необходимость регулярно проводить антикоррозионную обработку.

Козырек из профнастила

Профнастил по популярности может сравниться разве что с поликарбонатом. Материал, который представляет собой металл, с двух сторон покрытый полимерным защитным составом, используется для облицовки домов и балконов, возведения ограждений, а также нашел применение и в качестве материала для обустройства козырьков.

Преимущества:

• долговечность;
• широкое разнообразие цветов, возможность имитации других материалов;
• низкий вес и гибкость, что значительно упрощает работу;
• долговечность.

Профнастил отлично сочетается с металлическим каркасом, а среди его недостатков называют излишнюю шумность во время осадков. Материал имеет низкую устойчивость к механическим повреждениям, а отремонтировать его практически невозможно, поэтому лучше выбирать более толстые листы профнастила (не менее 10 мм).

Кованый козырек

Кованые козырьки над крыльцом заслуживают отдельного внимания. Это самый дорогой вариант из всех, но и выглядеть такой навес будет роскошно. Обычно кованые изделия изготавливаются на заказ с учетом всех пожеланий заказчика. Преимущества и недостатки данных козырьков такие же, как у металлических. Из элементов ковки может быть изготовлен не только каркас, но и кровельная часть козырька, но в любом случае, придется комбинировать ее с другим материалом, чтобы обеспечить крыльцу полную защиту от осадков. Отлично ковка сморится с поликарбонатом.

Козырек из металлочерепицы

Из металлочерепицы можно сооружать симпатичные навесы, но лучше всего они будут смотреться тогда, когда и крыша дома выполнена из идентичного материала.

Преимущества:

• небольшой вес;
• устойчивость к механическим нагрузкам;
• долговечность;
• устойчивость к влаге, перепадам температур;
• эстетичный внешний вид.

Во время дождя металлочерепица будет давать характерный звук. Если это проблема, можно использовать битумную черепицу: она, плюс ко всему, имеет более низкий вес.

Козырек из дерева

Деревянные козырьки могут стать украшением дома, построенного из сруба, а также неплохо гармонируют с кирпичными грубоватыми постройками. Дерево – это идеал экологичности и красоты, но боится влаги, огня, насекомых и плесени, поэтому периодически древесину придется обрабатывать защитными составами. Очень редко древесина используется в качестве внешнего покрытия, но и подобный вариант имеет право на жизнь – только ухода понадобится еще больше. Чаще деревянный каркас покрывают сверху профнастилом, металлом, поликарбонатом, шифером или черепицей.

Козырек из стекла

Стеклянный навес – это решение для самых требовательных. Такой козырек отлично будет сочетаться с домами и участками, выполненными в стиле хай-тек или минимализм. Для обустройства подобных навесов используется закаленное стекло, которое может выдерживать значительные нагрузки, а в случае повреждения никого не поранит. Преимущества: превосходный внешний вид, оригинальность и способность пропускать свет. К тому же, стекло не подвержено коррозии, гниению, перепады температур ему нипочем. Минусы: высокая цена и большой вес.

№3. Форма козырька

Форма подбирается в зависимости от собственных предпочтений, размера козырька и особенностей дома. Самые распространенные варианты:

№4. Варианты монтажа козырька

Способ крепления козырька выбирают в зависимости от того, какой материал используется и какой площади будет навес. Выбирать можно из таких вариантов:

№5. Готовый козырек или самостоятельно изготовленный?

Когда уже есть представления на счет того, какой формы, размера и из какого материала должен быть козырек, наступает время решить, кому же доверить его изготовление – профессионалам или себе самому. В магазинах есть неплохой выбор готовых навесов для крыльца, ассортимент таких конструкций немалый. В этом случае затраты времени и усилий минимальны, но возрастает цена конструкции, да и вероятность найти именно то, что нужно, не очень высокая. Альтернатива – заказать козырек по индивидуальному проекту, но при этом цена станет еще выше.

Если есть хоть какие-то навыки строительных и сварочных работ, достаточное количество времени и большое желание сэкономить, то можно попробовать сделать козырек своими руками. Такая конструкция будет максимально соответствовать облику дома и требованиям владельцев.

№6. Как сделать козырек своими руками?

Несложные конструкции можно попробовать сделать самостоятельно – это большая экономия. При наличии достаточного опыта можно взяться и за сложные козырьки арочной формы. Весь процесс изготовления состоит из таких этапов, как проектирование и расчет необходимых материалов, создание каркаса (деревянного или металлического), монтаж каркаса на стену и обустройство внешнего покрытия.

Проектирование

Когда речь идет о строительных работах, пусть даже и не самых серьезных, без чертежа не обойтись. На чертеже указывается форма и размеры будущего навеса. Ширина козырька должна быть на 50-60 см больше ширины входной двери. Минимальна длина свеса – 80 см. Если речь идет об односкатном козырьке, то обязательно необходимо предусмотреть наклон: оптимальное значение – 20 градусов. Полученный чертеж будет помогать при проведении монтажных работ, а также поможет сориентироваться, сколько и каких материалов понадобится.

Создание металлического каркаса

Проще всего будет работать с профильной трубой треугольного сечения. Сначала необходимо нарезать отрезки трубы необходимого размера, а затем переходить к сварке. Первым делом сваривают основу каркаса козырька в виде буквы П, затем закрепляют основные элементы. Как правило, каркас полностью собирают на земле, гораздо реже продолжают крепить некоторые элементы уже на смонтированный на стену каркас.

Количество перемычек зависит от длины свеса и типа используемого для покрытия материала. Если будет использоваться профнастил, то между рейками необходимо делать расстояние не менее 30 см. Завершающий этап – монтаж карнизной планки, а также водосточного желоба и трубы, если они предусмотрены конструкцией.

Работать с прямыми деталями не так сложно – трудоемкость повышается, если необходимо сделать навес арочной формы. В этом случае металлические трубы нарезают с большим запасом и сгибают их трубогибом или газовым ключом. За неимением таких инструментов можно воспользоваться болгаркой. С ее помощью на трубе каждый 30-40 см делаются встречные надрезы, после чего ее сгибают до достижения нужного радиуса, а места соединения прорезей соединяют сваркой. Со второй и последующими трубами поступают точно также, а для достижения одинакового изгиба необходимо постоянно прикладывать первую трубу в качестве образца. Теперь остается отрезать лишнее и сварить с заготовкой.

Если козырек будет достаточно большим и тяжелым, не забудьте приварить к каркасу упоры, которые будут вести от наружных углов козырька к стене. Когда все сварочные работы окончены, швы можно сгладить болгаркой, затем загрунтовать и покрасить металл. Следующий этап – создание отверстий в трубах для крепления конструкции к стене. В этих целях используют анкера или саморезы. Небольшие козырьки крепят в четырех местах: вверху и внизу с каждого края, но большие тяжелые конструкции будут нуждаться в дополнительных крепежах. Предварительно на стене лучше отметить место установки козырька – это упростит работу. К установленному каркасу можно крепить покрытие.

Монтаж внешнего покрытия

Для самостоятельного создания козырька лучше выбирать поликарбонат или профнастил – они максимально просты в работе, и в случае ошибок монтажа финансовые потери будут не столь значительны. Профнастил крепят к каркасу с помощью кровельных саморезов с резиновыми шайбами, поликарбонат – с использованием саморезов и термошайб.

На местах крепления к каркасу на поликарбонате высверливают отверстия. Между каркасом и поликарбонатам обязательно обустраивают силиконовую или резиновую прослойку. Термошайбы прикручивают не очень сильно, чтобы обеспечить листам возможность небольшого смещения. Срезы листов необходимо обязательно закрыть торцевым профилем. Желательно между листами поликарбоната оставить небольшие зазоры для температурного расширения. После того, как материал полностью установлен на каркас, можно загерметизировать шов в месте примыкания навеса к стене, для чего используют металлическую планку.

Козырек на опорах

Для больших и тяжелых козырьков описанная выше схема не подходит. Возводить навес на опорах решится не каждый – процесс требует специальных знаний и большого опыта, поэтому в ознакомительных целях приводим приблизительную последовательность действий. Сначала делаются опоры с расстоянием не более 2 м друг от друга. Они могут быть из кирпича, бетона или металла, требуют подготовки фундамента. В стене делаются выемки для балок, которые укладываются на опоры и в выемки. После этого возводят стропильную часть козырька, производят обшивку и нижнюю подшивку, можно обустроить в навесе точечное освещение.

Создание деревянного каркаса

Каркас из дерева можно изготовить, имея минимальную подготовку в строительных работах. Последовательность действий такова:

• над дверью необходимо отметить линию будущего козырька, просверлить несколько отверстий, а затем закрепить деревянный брусок нужной длины с помощью анкеров;
• под установленным брусом по краям закрепляют два вертикальных бруса;
• под углом к горизонтальной балке с двух сторон крепятся бруски, которые станут основой для монтажа внешнего покрытия. Для поддержки несущих балок крепятся дополнительные балки, ведущие от вертикальных брусков;
• если козырек большой, на балки укладывается обрешетка, и только потом – кровельный материал.

В завершение

Широкий выбор материалов позволяет создать козырек над крыльцом любой формы и размера, но увлекшись декоративной составляющей, не забывайте об основных функциях навеса. Браться за самостоятельное изготовление можно в случае полной уверенности в своих силах, иначе процесс рискует обернуться зря потраченными деньгами и временем.

Козырек (навес) над крыльцом своими руками: из дерева, метала

Крыльцо – это то место, откуда человек попадает в свой (частный) дом. Как правило, это место всегда оборудовано ступеньками, которые требуют защиты от атмосферных осадков. Чтобы защитить это место, достаточно сделать навес (козырек). Степень защиты зависит от конструкции козырька и его площади. Чтобы защита была действенной, площадь козырька должна полностью, а то и с запасом перекрывать площадь крыльца со ступеньками.

Разновидности козырьков

Козырек над входом: общее устройство

Конструкционно, козырек или навес состоит из каркаса, выполненного из прочного материала, а также облицовки, в виде кровельного материала. В зависимости от размеров этой конструкции, в ней могут быть предусмотрены стойки, хотя они не являются обязательным элементом, но иногда без них нет никакой уверенности в том, что под действием осадков (особенно снега), конструкция не упадет.

Чтобы не устанавливать дополнительные стойки, так как зачастую нет возможности их установить, уклон козырька делают максимальным, чтобы осадки на нем не задерживались. Как правило, когда возможность установки дополнительных опор все же существует, их устанавливают для гарантии надежности всей конструкции, поскольку в случае падения, она может сильно навредить человеку.

Материалы изготовления

Для монтажа каркаса, а также опор козырька, используются такие конструкционные материалы:

• Металлические уголки.
• Металлические трубы.
• Полосы из металла.
• Профилированные трубы из металла.
• Деревянный брус.

  Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

В последнее время большой популярностью для изготовления различных каркасов пользуются профилированные трубы из металла. Это связано с тем, что профилированные трубы отличаются большей прочностью при одинаковом поперечном сечении, если их сравнивать с обычными круглыми трубами. Кроме этого, профилированные трубы более технологичные, так как их проще крепить к различным поверхностям, проще сваривать между собой, проще гнуть, да и прекрасно сочетается такая конструкция с элементами холодной ковки, а по прочности они не уступают другим конструкционным материалам из металла.

Какой материал лучше использовать для навеса в качестве накрытия

В наше время облицовочные материалы выпускаются в достаточно широком ассортименте, в том числе и кровельные. Навес над крыльцом лучше накрыть таким же кровельным материалом, как и крыша всего дома, что соответствует общему стилю. К сожалению, не всегда это возможно в силу некоторых особенностей конструкции навеса.

В качестве отделочного материала используются такие кровельные материалы:

• Шифер.
• Металлочерепица.

• Профнастил.
• Мягкая битумная черепица.

  Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

• Натуральная черепица.

Если в качестве кровельного материала козырька использовать материалы, которые задействованы в ограждении участка, то это позволит сохранить некоторый стиль оформления, присущий всему участку. В таком случае подойдут:

• Шифер, как обычный, так и плоский.
• Профнастил.
• Поликарбонат.

• Деревянная доска.

Следующий вариант оформления козырька над крыльцом можно считать нейтральным, поскольку он не учитывает никакого стиля оформления ни дома, ни участка в целом. Поэтому при оформлении допустимо использовать:

• Деревянные элементы.
• Любые виды поликарбоната.
• Листовой пластик.
• Стекло.

Естественно, что стекло используется очень редко, тем более при оформлении навеса над крыльцом в частном доме. Это связано с хрупкостью материала, что требует специального, дорогого стекла, которое к тому же еще и имеет внушительный вес, что требует монтажа специального усиленного каркаса со стойками. Его можно заменить поликарбонатом, который отличается высокой степенью технологичности, а также небольшим весом. Из-за этого, данный материал становится все более популярным.

Какими могут быть навесы

Формы и названия козырьков над крыльцом

Форма козырька над ступеньками может быть, абсолютно разнообразной, при этом навес должен выполнять свои функции по защите крыльца от атмосферных осадков. Самый простой вариант – это монтаж односкатного навеса, что многие и делают. При этом следует отметить его недостатки, которых не так и мало. Во-первых, это не очень красивая конструкция, а во-вторых, все осадки оказываются перед ступеньками, что не очень комфортно, несмотря на то что конструкция достаточно простая и требует минимум затрат, как на изготовление, так и на установку. Подобная конструкция больше подходит для регионов, где не так уж и много осадков. А с другой стороны, козырек отводит не так уж и много осадков, поскольку его площадь достаточно маленькая, по сравнению с площадью всей крыши дома, так что это достаточно приемлемый вариант.

Двухскатные козырьки несколько сложнее конструкционно, поскольку выполняются в виде «домика» или в виде арки. Достоинства таких козырьков очевидные, поскольку атмосферные осадки отводятся по сторонам крыльца, что не мешает главному проходу. Это прекрасный вариант для регионов с большим количеством осадков.

Соединение козырька со стеной дома

Строительство козырька над крыльцом сопровождается одним сложным этапом – соединением козырька со стеной дома. Как правило, используются стандартные подходы, которые предполагают установку отбойной планки. Достоинство метода заключается в том, что его можно реализовать независимо от того, какой кровельный материал применяется для отделки, достаточно подобрать отбойную планку под соответствующий цвет кровельного материала или стены.

Как сделать примыкание козырька к стене

Конструкционно этот элемент состоит из штробы в стене, глубиной 10 мм, а также планки, край которой вставляется в эту штробу, после чего место соединения следует заделать влагостойким герметиком. Другой край планки находится на поверхности кровельного материала. Вода, которая сбегает по стене, попадает на эту планку и перетекает на кровельный материал, после чего, она вместе с основной массой осадков стекает по кровле на землю или попадает в систему ливнестока, если она предусмотрена.

При применении металлочерепицы в комплекте идет специальный профиль, который крепится к стене. Такой профиль допустимо использовать с другими кровельными материалами, достаточно подобрать цвет. Этот профиль комплектуется специальными резиновыми уплотнителями, которые устанавливаются по краям профиля. Эти уплотнители не позволяют попадать под профиль различному мусору, особенно при сильном ветре.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

В случае использования для накрытия козырька поликарбоната, стекла или листового пластика, такой вариант неприемлем, поскольку конструкция выглядит слишком грубовато. Поэтому можно прибегнуть к таким вариантам:

Варианты неплохие и прекрасно подходят для козырьков самых замысловатых форм. Возможна комбинация этих вариантов, что сделает конструкцию более надежной, а также недоступной для влаги.

Способы крепления козырька

Способ крепления козырька зависит от конструкционных особенностей стены, поскольку в последнее время наметилась тенденция к обустройству многослойных стен, что связано с утеплением домов для реализации эффекта сохранения тепла. Как правило, несущие стены оказываются закрытыми несколькими, декоративными слоями, которые не отличаются особой несущей функцией. В связи с этим, основная нагрузка должна приходиться на несущую конструкцию.

Как крепить козырек над входной дверью к трех или двухслойной стене

Даже в том случае, если в качестве декоративной отделки использовался отделочный кирпич, на его несущие способности рассчитывать не следует несмотря на то, что визуально отделка кажется достаточно прочной. В таком случае не помогут даже дополнительные элементы крепления в виде поддерживающих колонн.

В связи с этим, основное крепление должно приходиться на несущую стену, минуя утепление и декоративную отделку.

Особенности конструкции односкатного козырька

Самый простой вариант – это козырек, смонтированный по односкатной схеме, причем таких козырьков основная масса, что связано с простотой, а также большой функциональностью.

Основу односкатной крыши составляет прямоугольный треугольник, при этом прямой угол всегда прилегает к стене, а угол наклона крыши зависит от некоторых факторов. Если козырек монтируется в самую последнюю очередь, минуя этап проектирования, то угол уклона реализуется в зависимости от конструкционных возможностей.

Конструкция односкатного козырька над входом

Чтобы реализовать такой проект, достаточно из уголков или из профилированной трубы сварить три треугольника одинаковых размеров. Соединить их между собой не составит особого труда. Как вариант, можно обойтись самой обрешеткой, а для прочности эти треугольники соединяются с помощью той же профилированной трубы или с помощью уголков. Такой вариант более надежный и более практичный, поскольку такой каркас довольно просто закрепить на своем месте без обрешетки. Затем можно закрепить обрешетку, предварительно просверлив отверстия в металлической конструкции.

Идея та же, но материл другой

Существует еще один вариант, где за основу берется прямоугольная конструкция, к которой крепится любой кровельный материал. Эта рама крепится к стене с помощью элементов крепления, после чего определяется угол наклона и в зависимости от него определяется размер нижних подкосов. Это могут быть, как металлические, так и деревянные подкосы.

С изменяемым углом наклона

Взяв за основу подобную конструкцию, легко сделать уклон крыши регулируемым. Для этого достаточно позаботиться о том, чтобы места крепления подкосов к стене и к самой конструкции козырька оставались подвижными, с возможностью регулирования угла наклона. К сожалению, подобная конструкция козырька не считается актуальной. Дело в том, что все же проблематично изменять угол наклона конструкции в связи со значительным весом, к тому же, подобная конструкция не считается надежной.

Двускатные козырьки

Навес домиком — один из популярных вариантов

Построить такой козырек можно, вооружившись двумя способами: с помощью двух или нескольких прямоугольных стропил, а также из пары прямоугольных рамок с обрешеткой. После этого, рамки соединяются между собой с помощью ригелей. На рисунке ниже представлен второй вариант, а о первом варианте речь пойдет несколько позже.

Первый вариант решения задачи

Как сделать козырек над дверью в виде домика

Во-первых, необходимо определиться с материалом изготовления, после чего из этого материала делается два четырехугольника определенных размеров. В верхней части эти два четырехугольника соединяются между собой с помощью коньковой доски. На этом этапе очень важно сформировать угол наклона этих четырехугольников. Для этого устанавливаются и формируются распорные элементы конструкции. Поскольку кровельный материал монтируется в вертикальном направлении, то элементы обрешетки крепятся горизонтально. Если кровельный материал мягкий, то потребуется сплошная обрешетка, выполненная из влагостойкой фанеры или из OSB плиты.

Перед креплением всей конструкции, предварительно изготавливаются кронштейны, которые передают всю нагрузку козырька на стену. Естественно, что лучше собрать всю конструкцию на земле, после чего ее устанавливают на место крепления. Как правило, подобный этап строительства не обходится без помощников.

Второй вариант решения задачи

Второй вариант основан на сборке нескольких стропильных систем, в зависимости от величины козырька. Трудно сказать, какой из этих двух вариантов проще, но и в первом и во втором случае получается двускатная кровля.

Пример двускатного крыльца со стропильной системой

Этот вариант также требует того, чтобы определиться с материалом всей конструкции. Если конструкция деревянная, как на изображении выше, то потребуется деревянный брус, а также кронштейны, при этом рама располагается горизонтально и упирается на кронштейны. После этого можно приступать к изготовлению 3-х треугольников, которые представляют обычные стропила, но значительно меньших размеров. После установки и закрепления стропил получается обычная стропильная система, но в уменьшенной форме.

Для улучшения внешнего вида, возле стойки устанавливаются укосы, которые могут быть изогнутыми, как на фото выше или прямыми. Естественно, что лучше всю конструкцию собрать на земле, поскольку работать на высоте не столь удобно, но в этом случае опять придется воспользоваться услугами помощников. Если работать на высоте, тщательно спланировав все этапы монтажа, то можно обойтись и без помощников, устанавливая и закрепляя каждый элемент системы отдельно.

Козырек из металла

Применение металлических профилей значительно упрощает весь процесс, но для этого нужно уметь пользоваться электрической сваркой или приглашать специалиста, а это удорожает всю конструкцию, поскольку такие услуги не дешевые.

Для начала нужно сварить два одинаковых треугольника, размеры которых определены в зависимости от размеров навеса. После этого треугольники соединяются между собой, как продольными, так и поперечными перемычками, в зависимости от угла наклона, а также размеров всей конструкции. Если необходимо, то количество перемычек увеличивают, исходя из характера кровельного материала. Как показывает практика, перемычки никогда не бывают лишними.

Двускатный козырек над крыльцом из металлической трубы

Для большей надежности, в конструкции должны присутствовать кронштейны. На рисунке выше представлен вариант козырька над крыльцом без упоров и укосов. На самом деле, подобная конструкция не отличается высокой надежностью, поэтому лучше установить дополнительные элементы, в виде укосов или стоек, а лучше, подойдя со всей ответственностью, установить и укосы и стойки. Следует помнить не только об осадках, но и ураганном ветре, который с легкостью сорвет такой козырек, если он без дополнительных усиливающих элементов.

Установка декоративных элементов не является обязательной, но без них, конструкция кажется простой и достаточно примитивной.

Козырек над крыльцом в виде арки: особенности конструкции

Арочная конструкция — самый простой из вариантов

Поскольку арка считается более сложной конструкцией, ее изготовление является сложным только на первый взгляд, тем более, если для ее изготовления используется профильная труба. Если арку планируется делать из дерева, то в этом случае придется попотеть.

Профильная труба легко гнется, тем более при наличии специального приспособления – трубогиба. Чтобы согнуть вручную, придется также затратить много времени и сил, но даже в таком случае подобная задача не является нереальной.

После изготовления элементов арки, их соединяют между собой с помощью сварки.

Довольно часто можно видеть арочные конструкции с наличием декоративных элементов, что придает всей конструкции более богатый и более привлекательный внешний вид. Несмотря на это, хочется напомнить, что конструкция должна выполнять все свои функции, быть надежной и безопасной.

Козырек для шлема Master Chief | Etsy

Следующая партия козырьков будет произведена в ноябре. Следите за обновлениями на моих страницах в Facebook и Instagram. Branfuhr Studios.

Это объявление относится к забралу шлема Мастера Чифа. Козырек только один, а шлем в комплект не входит. Готовые изображения только для справки.

Козырек изготовлен из толстого прозрачного пластика и хромирован изнутри. Потом тонировали в золото. Видимость очень хорошая.Зеркальная отделка очень близка к идеальной. Имейте в виду, что они сделаны вручную, поэтому могут появиться небольшие дефекты.

На выбор предлагается 6 козырьков:

1. Halo 3 Mark 6. Это стандартный козырек, который подходит для большинства шлемов. Он разработан специально для этого шлема: https://www.etsy.com/listing/164038163/halo-3-mark-vi-master-chief-helmet-raw?ref=shop_home_active_2

2. Шлем Rubies. Если у вас есть шлем Rubies Supreme Master Chief, этот визор предназначен для этого шлема.

3. Шлем «Вперед к рассвету». Он разработан для этого шлема: https://www.etsy.com/listing/195810803/halo-forward-unto-dawn-master-chief?ref=shop_home_active_1

4. Шлем Halo 3 Legendary Edition. Этот шлем входит в коллекционное издание Halo 3. Это шлем немного меньшего размера.

5. Halo 4 Главный. Он разработан для стандартного шлема Halo 4/5 Master Chief. Это шлем среднего размера.

6. Halo 4 Large. Это увеличенная версия козырька Halo 4.Он разработан для шлема EVAkura Armor. IT также подходит для шлема Impact Props Chief.

7. Бесконечный. Это визор, разработанный для шлема Infinite от Rusty Spratt Designs (скоро)

8. CE. Он предназначен для моего шлема Halo CE MKV.

Эти козырьки предназначены для использования с конкретными шлемами и гарантированно подходят только для этих шлемов. Если у вас есть другой шлем, есть вероятность, что он подойдет, но вам может потребоваться внести некоторые дополнительные изменения, чтобы он работал.

.

У вас есть 3D-принтер? Вы можете помочь нам в борьбе с COVID-19!

Инициатива Национального общества 3D-печати по печати СИЗ официально завершена.

3D-печать играет ключевую роль в Великобритании, помогая обеспечить безопасность медицинского и ключевого персонала с начала кризиса COVID-19.

Тысячи добровольцев, школ и предприятий по всей Великобритании поддержали не только эту инициативу, но и многие другие, включая 3D Crowd UK и Makers 4 NHS.В совокупности эти группы помогли обеспечить производство более 250 000 козырьков всего за два месяца.

Этот период поддержки с помощью 3D-печати позволил компаниям по литью под давлением по всей Великобритании начать работу, которые теперь производят тысячи козырьков каждый день, используя гораздо более эффективный и устойчивый метод производства. Литье под давлением не только позволяет производить козырьки в больших количествах, но также повышает стабильность и качество продукта.

В Великобритании также восстанавливаются запасы традиционных СИЗ. RS Components теперь имеет на складе сертифицированные СИЗ класса I защитные маски , которые можно бесплатно доставить на следующий рабочий день, а также множество другого жизненно важного оборудования, включая одноразовые маски .

В результате значительно снизился спрос на вспомогательные отпечатки СИЗ. Это, в сочетании с недавним руководящим документом правительства Великобритании, который требовал внесения некоторых существенных изменений в текущие процессы, используемые добровольными организациями, привело к тому, что многие инициативы приостановили или полностью прекратили производство.

Поскольку тысячи собранных козырьков остаются в сети Национального общества 3D-печати, которые не соответствуют новым правилам, установленным правительством, они вместо этого будут перенаправлены в страны за пределами ЕС, которые могут их использовать, работая с Красным Крестом . RS и igus также работают над изучением поддержки других инициатив в Африке и Молдове соответственно.

Все оставшиеся средства от краудфандинга в размере 14 472 фунтов стерлингов, выделенного на кампанию N3DPS, передаются MedSupplyDrive UK, организации, возглавляемой врачами-добровольцами Национальной службы здравоохранения и студентами-медиками для приобретения СИЗ для передовых работников.MedSupplyDrive UK был ключевым партнером в этой инициативе вместе с igus, RS Components, ByBox, Gap Partnership, SHIELD и Фондом сообщества Ноттингемшира.

Хотя не все козырьки будут доставлены британским работникам, находящимся на передовой, как первоначально планировалось, они по-прежнему будут помогать спасать жизни во всем мире, и это немалое достижение.

Увеличение числа компаний, занимающихся литьем под давлением, в настоящее время производящих большие партии, помогает обеспечить поддержание спроса в Великобритании.RS Components продолжит работу с Управлением по безопасности продукции и стандартам, чтобы прояснить рекомендации, в частности, в отношении включения тепловых испытаний в процесс маркировки CE и ответственности добровольческих групп. Это позволит решениям для 3D-печати снова активизироваться в Великобритании по мере необходимости.

Центр внимания RS Components и DesignSpark теперь смещается в сторону поддержки медицинских работников со всего мира. Мы хотели бы поблагодарить всех, кто участвовал в этой инициативе на сегодняшний день, включая участников инженерной платформы DesignSpark.Дух сообщества и решимость помочь были огромным позитивом в это время, и мы продолжаем призывать людей производить оборудование для оказания неотложной помощи для передовых медицинских работников везде, где это необходимо. Мы — одно сообщество, поддерживающее друг друга в решении одних и тех же проблем, связанных с COVID-19.

————————————————- ——————————-

У вас есть 3D-принтер? Вы можете помочь нам в борьбе с COVID-19!

Мы призываем всех, у кого есть доступ к 3D-принтеру, присоединиться к нам и поддержать инициативу Национального общества 3D-печати по производству и распространению СИЗ среди медперсонала, работающего на переднем крае, в процессе борьбы с пандемией Covid-19.Вместе, как сообщество инженеров и производителей, мы все можем добиться реальных результатов. NHS находится в кризисе. За последние несколько недель мы все видели шокирующие новости о нехватке средств защиты в медицинских учреждениях. Врачи, медсестры и другой медицинский персонал просто не имеют основного оборудования, чтобы обезопасить себя и своих пациентов.

Застряв в своих домах, многие из нас злятся и разочаровываются, отчаянно пытаются помочь, но бессильны что-либо с этим поделать. Вот почему мы хотели бы, чтобы вы присоединились к нам в сети людей и предприятий, которые печатают на 3D-принтере жизненно важные компоненты защитного оборудования.

Когда человек с коронавирусом кашляет, он выдыхает крошечные капельки воды, которые переносят вирус в воздух. Медсестры и врачи сообщают, что они работают в среде с высоким риском заражения. Они чувствуют себя сидящими утками, и это может быть вопросом времени, когда они тоже заразятся. Вот почему мы призываем всех, у кого есть доступ к 3D-принтеру, присоединиться к нам в работе с Национальным обществом 3D-печати, чтобы напечатать эти защитные маски. .

Национальное общество 3D-печати объединило сеть людей и организаций с 3D-принтерами, разбросанными по всей стране.У них также есть дистрибьюторская сеть с официальными поставщиками и дистрибьюторами NHS, гарантирующая, что произведенное оборудование попадет именно туда, где оно необходимо.

Менее чем за неделю более 1000 человек уже потратили свое время и 3D-принтеры на производство этих козырьков с ежедневной производственной мощностью 20 000 человек. Однако требуется еще больше, чтобы мы могли быстро реагировать на потребности сотрудников NHS.

Почему N3DPS?

Все отпечатки в рамках инициативы Национального общества 3D-печати будут отправлены через утвержденную медицинскую благотворительную организацию.Igus UK собирает печатное крепление с козырьками централизованно, прежде чем они будут стерилизованы и отправлены сотрудникам NHS, которые в них нуждаются, через MedSupplyUK. Сотрудники NHS могут запросить бесплатное оборудование, нажав здесь.

Цель N3DPS, помимо предоставления СИЗ для нашей Национальной службы здравоохранения, состоит в том, чтобы избежать потери личного состава, которая может поставить под угрозу здоровье всех участников, а также убедиться, что продукты правильно стерилизованы и отправлены с помощью уже установленных медицинских принадлежностей. провайдер.

Могу я напечатать только этот дизайн?

Я уверен, что в последнее время вы видели множество вариантов дизайна в социальных сетях и новостях.Так чем же отличается дизайн N3DPS и почему мы советуем вам распечатать его? Команда N3DPS разработала этот новый дизайн, принятый NHS. Этот дизайн менее сложен, имеет более короткое время печати и более низкие производственные затраты, чем другие доступные дизайны.

Эта новая конструкция ориентирована на соответствие требованиям CE, а также соответствует рекомендациям правительства в отношении СИЗ. BS EN 166, 167 и 168 оказали большое влияние на результат. Эта конструкция удовлетворяет этим требованиям и обеспечивает самую безопасную на сегодняшний день конструкцию.

N3DPS принимает только этот дизайн (и предыдущие версии), поскольку мы пытаемся создать унифицированный дизайн, делающий протокол проверки качества более надежным.

А в чем преимущества конструкции?

• Используется конфигурация отверстий A4 ISO888 (перфорация на 4 отверстия).
• Козырьки или экраны могут быть изготовлены из прозрачных пленок из ПВХ (10 шт. На сетку) с помощью дырокола на 4 отверстия (от 5 до 10 фунтов)
• Можно напечатать менее чем за 1 час и сложить в стопку для печати.
• Нет необходимости в эластичном волокне, чтобы закрепить его, что упрощает дезинфекцию и снижает затраты. В редких случаях, когда требуется больший захват, сзади можно использовать резинку.
• Имеет большую глубину при ношении, что позволяет использовать большие черты лица, маски или большие очки
• Конструкция также может использоваться при литье под давлением
• N3DPS работают с признанными поставщиками NHS (MedSupplyDriveUK)
• Национальное общество 3D-печати — зарегистрированное некоммерческое социальное предприятие, работающее уже 3 года.

Исходные файлы STL и печать

Вы можете скачать последнюю версию STL для козырька ниже:

СКАЧАТЬ ФАЙЛЫ STL

Пожалуйста, придерживайтесь предоставленных версий.

Материал

Пластиковые козырьки должны быть напечатаны либо из PLA, либо из PETG.

Никакой другой пластик в настоящее время не подходит.

Их можно напечатать любым цветом.

Все детали будут стерилизованы перед передачей персоналу NHS.Однако, пожалуйста, по возможности следуйте рекомендованным инструкциям, чтобы свести к минимуму риск для всех участников.

Настройки слайсера

Эти настройки должны помочь вам сократить время печати, однако вы знаете свой принтер лучше всего.

Заполнение: 0%

Температура: Соблюдайте указанные температуры, предоставленные вам поставщиком материалов

Скорость печати: 50 мм / с

Высота слоя:

• 0,4 мм (стандартный хотэнд)
• 0.8 мм (горячий конец с высоким расходом)

Корпус: 20

Ширина стены:

• Сопло 0,4 мм -> Установить ширину линии 0,5
• Сопло 0,6 мм -> Установить ширину линии на 0,66
• Сопло 0,8 мм -> Установить ширину линии 0,8 мм
• Сопло 1,0 мм -> Установить ширину линии 1,0 мм -> перекрытие 50%
• Сопло 1,2 мм -> Установить ширину линии 1,33 мм -> перекрытие 50%

50% перекрытие для всех размеров сопел

Если на отпечатке появляются пробелы, вернитесь к 100% заполнению.Повязки на голову должны быть цельными, без зазоров. Вырезая заполнение, вы просто печатаете периметр; это значительно сократит время печати, но вы ставите под угрозу скорость печати, и качество важнее.

Рекомендуемые руководящие принципы

Вымойте руки перед тем, как брать напечатанные козырьки.

Если у вас есть чистые одноразовые перчатки и респиратор, используйте их при перемещении готовых отпечатков.

бонусных балла, если у вас есть другие СИЗ, покажите нам и расскажите в Твиттере с хэштегом # N3DPS

Печатайте в удобном для вас месте.Если у вашего принтера корпус даже лучше, но если нет, то, пожалуйста, руководствуйтесь здравым смыслом и печатайте в «чистой» среде (я знаю, насколько беспорядочно мы, производители!), Какое прекрасное время, чтобы очистить свой рабочий стол.

Постарайтесь не допускать попадания потенциальных загрязнений на принтер.

Если вы недовольны своим отпечатком, пожалуйста, не отправляйте его, вы лучший судья о качестве, которое могут обеспечить ваши принтеры.

Это рекомендации. Если у вас нет СИЗ, пожалуйста, не прекращайте печать, все козырьки дезинфицируются, как только вы их отправляете перед отправкой в ​​NHS.

Утверждение печати / проверка качества

Распечатайте один тестовый козырек и разместите изображение, как указано ниже. Это важно для контроля качества и возмещения затрат на нить. После того, как Admin подписал это, вы можете начать массовое производство.

Вы можете запросить одобрение, зайдя в зону для участников на веб-сайте N3DPS и выполнив процесс регистрации или войдя в систему.

Войдите в Личный кабинет N3DPS

После входа в систему вы найдете раздел «Утверждение» на панели навигации, и вам будет предложено загрузить и выбрать фотографию вашего тестового отпечатка.

После загрузки фотографии она отобразится на экране, и вы сможете добавить
комментарий в поле под фотографией.

После того, как ваша фотография будет рассмотрена, вы получите уведомление об одобрении по электронной почте
или комментарии, если с вашей печатью возникнут какие-либо проблемы.

Вернитесь в раздел для участников, чтобы получить отзывы от администраторов или узнать, одобрены ли вы.

Что делать, если мое одобрение отклонено?

Не унывайте.Просмотрите комментарии на странице утверждения, используйте канал Slack
, чтобы попросить помощи для решения любых проблем, и повторно загрузите изображение утверждения (см. Шаг выше).

После утверждения?

Вы получите письмо по электронной почте, и ваша учетная запись станет полностью активной.

Вы также можете найти поддержку в сети добровольцев, занимающихся печатью, и у администратора на канале Slack, доступ к которому вы можете получить ниже:

Доставка

Национальное общество 3D-печати предлагает несколько доступных маршрутов доставки, однако шаги для всех методов одинаковы.Все проходят через MedSupplyUK и санитарную обработку, прежде чем попадут в больницы NHS и обслуживающий персонал.

Отправка ваших отпечатков:

Войдите в свою учетную запись в разделе «Участник» на сайте N3DPS. Нажмите на раздел пожертвований и заполните данные о предметах, которые вы жертвуете.

Войдите в Личный кабинет N3DPS

Способы доставки:

Вы можете выбрать один из трех способов доставки, чтобы доставить отпечатки в главный центр распространения. Вы можете либо высадиться в местном отделении GAP Group по всей стране, либо в шкафчике ByBox, либо по почте прямо в Igus UK.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ НАЙТИ БЛИЖАЙШИЙ ФИЛИАЛ GAP GROUP

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ НАЙТИ БЛИЖАЙШИЙ РАСПОЛОЖЕНИЕ BYBOX

В Slack Group есть дополнительные вспомогательные материалы и дополнительная информация по каждому маршруту.

После того, как вы отправите свою форму, вы увидите уведомление о подтверждении, которое будет включать ссылку для загрузки вашего отборочного листа, который должен быть вложен в коробку. Любые посылки, полученные без квитанции, будут отклонены. Копия также будет отправлена ​​вам по электронной почте для удобства.

Пожалуйста, не бросайте предметы прямо в больницу. Мы считаем, что последнее противоречит постановлениям правительства
и подвергает персонал NHS риску получить зараженные продукты.

баллы обмена

RS Components поддержала N3DPS, пожертвовав 400 кг нити для отправки членам сети, которые уже пожертвовали предметы.

баллов будут зачислены на ваш счет после того, как подаренные вами детали будут доставлены в Igus и
проверен на качество и количество.Эти баллы начисляются в зависимости от пожертвованного количества.

Затем вы можете перейти на страницу погашения в Личном кабинете и выбрать нить, которую вы хотите обменять. Как только ваш заказ будет размещен, Национальное общество 3D-печати намерено доставить его в течение двух недель.

Пожалуйста, выберите правильную нить, так как N3DPS не может принимать возврат или по какой-либо причине.

Помогите нам распечатать. Помогите нам защитить. Помогите нам спасти жизни.

Мы все вместе.

Если вас интересует 3D-дизайн, вы можете загрузить наше бесплатное профессиональное программное обеспечение САПР DesignSpark Mechanical, нажав здесь.

Галерея печати
Подборка изображений некоторых людей, которые уже принимают участие в инициативе N3DPS.

Нет, N3DPS — это некоммерческое социальное предприятие, и мы не получаем и не будем получать прибыль
от этой операции.

Хотя производителям не может быть обещана какая-либо компенсация для покрытия их материальных затрат, N3DPS начал сбор средств для этого дела (ссылка для сбора средств), чтобы покрыть следующие расходы:

RS Components также сделала пожертвование в размере 400 кг, чтобы начать этот процесс. .

Национальное общество 3D-печати существует уже более 3 лет и будет продолжать работать после этой пандемии. Любой сбор средств, превышающий сумму, необходимую для покрытия расходов производителей маршрута 2, будет использован для поддержки сообщества 3D-печати. Либо предоставляя бесплатные 3D-принтеры школам и университетам, либо создавая онлайн-платформы для связи, студенты, исследователи и рекрутеры заинтересованы в 3D-печати.

N3DPS считает, что покрывает материальные затраты сети своего производителя.Возможность сделать это
может воодушевить производителя и помочь ему предоставить еще больше креплений, чем планировалось изначально, поддерживая дальнейший кризис защитного оборудования NHS.

Нет, мы рекомендуем использовать один из двух маршрутов, чтобы продукты были продезинфицированы до того, как
дойдет до персонала NHS. Если вашей местной больнице требуется защитное снаряжение, сообщите им, чтобы они связались с Medsupply UK через https://www.medicalsupplydrive.com/

. Если у вас есть другие вопросы, не освещенные в этом документе, отправьте их в #questions канал в Slack.

.

Шпаргалка: Как понять диафрагму

Прокрутите вниз, чтобы найти шпаргалку.

Даже если вы никогда не меняли диафрагму на объективе или через камеру, вы, вероятно, заметили эту настройку в какой-то момент. Хотя вполне возможно оставить камеру заниматься этим и никогда не настраивать ее самостоятельно, это, пожалуй, самая важная вещь, которую нужно усвоить, если вы действительно хотите взять на себя ответственность за свою фотографию.

Определение: Что такое диафрагма?

Иначе известный как диафрагма, диафрагма регулирует количество света, которое может пройти через объектив при заданной выдержке.Если ничего не изменится, то маленькая апертура будет пропускать меньше света, чем большая, поэтому для прохождения того же количества света к датчику потребуется больше времени. Он работает по тому же принципу, что и песочные часы, в том смысле, что размер отверстия между двумя камерами определяет, как долго количество песка будет проходить сверху вниз.

Подробнее: Шпаргалка: Контрольный список для пейзажной фотографии

Итак, чем меньше диафрагма, тем длиннее выдержка вам понадобится в данном сценарии.Вы можете убедиться в этом сами, установив камеру в режим приоритета диафрагмы и отрегулировав диафрагму в любом направлении: выдержка должна изменяться при каждом щелчке диска.

Что-то, что сбивает с толку многих начинающих фотографов, это то, что маленькие физические диафрагмы имеют высокие значения диафрагмы, такие как f / 16 и f / 22, в то время как большие (или «широкие») диафрагмы имеют низкие значения диафрагмы, такие как f / 1.4 и f / 2. Вы можете прочитать, почему это произошло здесь.

Итак, какое влияние на ваше изображение оказывает диафрагма или диафрагма? Во-первых, это может повлиять на экспозицию, хотя будет ли это зависеть от используемого вами режима экспозиции.Если вы используете ручной режим, например, и просто меняете диафрагму, не меняя при этом выдержку, ваше изображение станет темнее или светлее в зависимости от того, что вы отрегулируете. Однако в режиме приоритета диафрагмы ваша камера будет автоматически настраивать выдержку, когда вы это делаете, чтобы всегда поддерживать одинаковую сбалансированную экспозицию.

«Остановка» и «открытие»

Вы когда-нибудь слышали эти термины? Уменьшение объектива или диафрагмы означает просто уменьшение диафрагмы, например, от f / 8 до f / 11.А открыться — значит делать обратное.

Какой бы режим вы ни использовали, изменение диафрагмы влияет на глубину резкости. Глубина резкости определяет степень, в которой различные области сцены оказываются в фокусе, и фотограф обычно использует среднюю или маленькую диафрагму для достижения большей четкости во всем. Однако глубина резкости также зависит от других факторов, таких как место фокусировки в сцене.

Подробнее: Шпаргалка: как читать гистограмму

Существуют проблемы с использованием как очень маленькой, так и очень широкой диафрагмы, поэтому вам нужно оценивать это от сцены к сцене, чтобы понять, какая настройка наиболее подходящая.Широкая диафрагма отлично подходит для отделения объектов от фона, но при этих настройках изображения могут быть более мягкими из-за эффекта, известного как сферическая аберрация.

Особенно широкие диафрагмы также могут быть сложными для использования в ярких условиях, поскольку ваша камера может не использовать достаточно короткую выдержку, чтобы все экспонировалось правильно, что приводит к переэкспонированию изображений.

Маленькая апертура, тем временем, может сделать эффект, известный как дифракция, более заметным, что также оказывает смягчающее действие на изображения.Эти диафрагмы также труднее использовать при удерживании камеры в руках, поскольку чем меньше диафрагма, тем больше требуется выдержка, и в какой-то момент вы просто не сможете удерживать ее достаточно устойчиво, чтобы получить резкое изображение. Здесь может помочь штатив или эффективная система стабилизации изображения.

F Шпаргалка по остановке

Щелкните в правом верхнем углу, чтобы увеличить изображение

• Еще ​​ шпаргалки по фотографии

• Еще ​​ Советы по фотографии

.

веб-сайт номер один в Великобритании по продаже и аренде недвижимости

burger_menu купить

• Продажа недвижимости
• Продажа новостройки
• Где я могу жить

• Оценка имущества
• Инвесторы
• Ипотека

Аренда

• Аренда недвижимости
• Студенческая недвижимость в аренду
• Где я могу жить

Найти агента

• Найти агентов по недвижимости

Цены на дом

• Стоимость проданных домов
• Оценка имущества

• Отчет о сравнении цен
• Тенденции рынка

Коммерческий

• Аренда коммерческой недвижимости
• Продажа коммерческой недвижимости
• Реклама коммерческой недвижимости

Вдохновлять

• Движущиеся истории
• Блог недвижимости

• Консультации по недвижимости
• Динамика жилищного строительства

За границей

• Продажа недвижимости за рубежом
• Горячие объекты
• Испания

• Франция
• Помощь и консультация
• Продать недвижимость за рубежом

Войти в систему Мое правое движение .

No related posts.
