Люминесцентные лампы. Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Принцип работы и основные свойства


Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.


Среди недостатков люминесцентных ламп выделяют:
  • Нестабильную работу при низкой температуре.
  • Необходимость в правильной утилизации из-за паров ртути.
  • Присутствие мерцания, для борьбы с которым требуется усложнять схему.
  • Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:
  • Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
  • U-образными.
  • Кольцевыми.
  • Компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Маркировка


Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:

  • Л лампа;
  • Д дневной свет;
  • Б белый;
  • Т теплый;
  • Е естественный;
  • Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10. Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Применение

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.


Выпускают люминесцентные лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение. Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Люминесцентные лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.

Похожие темы:

устройство, принцип работы, виды, маркировка

Среди огромного разнообразия устройств искусственного освещения достаточно весомую нишу занимают люминесцентные лампы. Этот вид световых приборов был впервые представлен еще в 1938 году, бросив вызов единственным монополистам того времени, лампочкам накаливания. С того времени их конструктивные особенности претерпели значительные изменения и доработки за счет чего люминесцентные лампы перешли в разряд энергосберегающих. Но, чтобы разобраться во всех за и против, детально ознакомиться с особенностями их эксплуатации в быту и промышленности, мы детально изучим этот вид осветительных приборов.

Устройство и принцип работы

Конструктивно люминесцентные лампы представляют собой стеклянную колбу, внутренняя поверхность которой покрывается специальным составом – люминофором. Он состоит из галофосфата кальция и  других примесей, некоторые варианты содержат редкоземельные элементы – тербий, европий или церий, но такие комбинации являются довольно дорогими.

Из колбы на этапе изготовления откачивается весь воздух, а емкость заполняется смесью инертных газов, чаще всего аргона, и паров ртути. В зависимости от модели лампы химический состав, как инертных газов, так и люминофора будет отличаться. Внутри газовой смеси располагается вольфрамовая нить накала, которая покрывается эмитирующим покрытием.

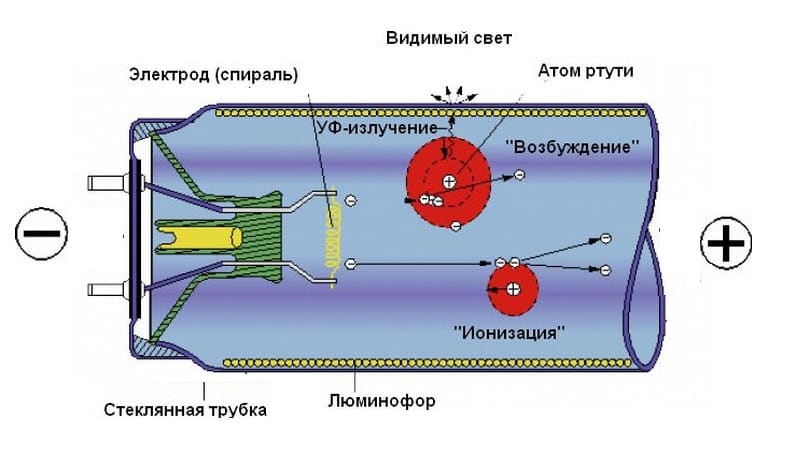

Устройство и принцип действия люминесцентной лампыРис. 1. Устройство и принцип действия люминесцентной лампы

Принцип действия такой энергосберегающей лампы заключается в такой последовательности электрохимических процессов:

  • На контакты газоразрядной ртутной лампы подается напряжение питания, за счет чего в цепи нити накаливания начинает протекать электрический ток.
  • При протекании электрического тока с поверхности нити начинает распространяться тепловая энергия и частицы эмиттеры, которые активируют инертный газ и обуславливают выделение ультрафиолетового излучения.
  • Свечение газов имеет относительно низкий процент видимого спектра, так как большая часть приходится на ультрафиолетовые волны. Но при достижении ультрафиолетом стеклянной колбы газоразрядной лампы, происходит  активация и последующей свечение люминофора.

Спектр свечения люминесцентных лампочек может варьироваться в довольно широком диапазоне. Выбор оттенков свечения в осветительных устройствах осуществляется посредством изменения процентного соотношения магния и сурьмы в составе люминофора.

Также важным моментом является температурный показатель, поэтому величина подаваемого напряжения и протекающего электрического тока должны иметь постоянное значение для каждого диаметра колбы. Именно строгое соблюдение электрических характеристик по отношению к ее геометрическим параметрам в люминесцентной лампе позволяет выдавать нужный цвет и яркость свечения.

Разновидности

Все разнообразие люминесцентных ламп характеризуется достаточно большим спектром параметров. Но в рамках данной статьи мы рассмотрим наиболее отличительные из них.

По величине давления газа внутри колбы, на практике различают светильники высокого и низкого давления:

  • Высокого давления – такие люминесцентные приборы выдают плотный световой поток насыщенных цветовых оттенков. Применяются в достаточно мощных моделях с номиналом от 50 до 2000 Вт, характеризуются сроком службы от 6 тыс. до 15 тыс. часов.
  • Низкого давления – отличается относительно небольшой плотностью газа в емкости, применяется для освещения помещений в быту или на производстве.

По форме колбы энергосберегающей лампочки – колба может иметь классическую грушевидную  форму со стеклянной спиралью внутри, продолговатую вытянутую форму, вид спиралевидной трубки закрученной вокруг оси, кольцевидные и других форм.

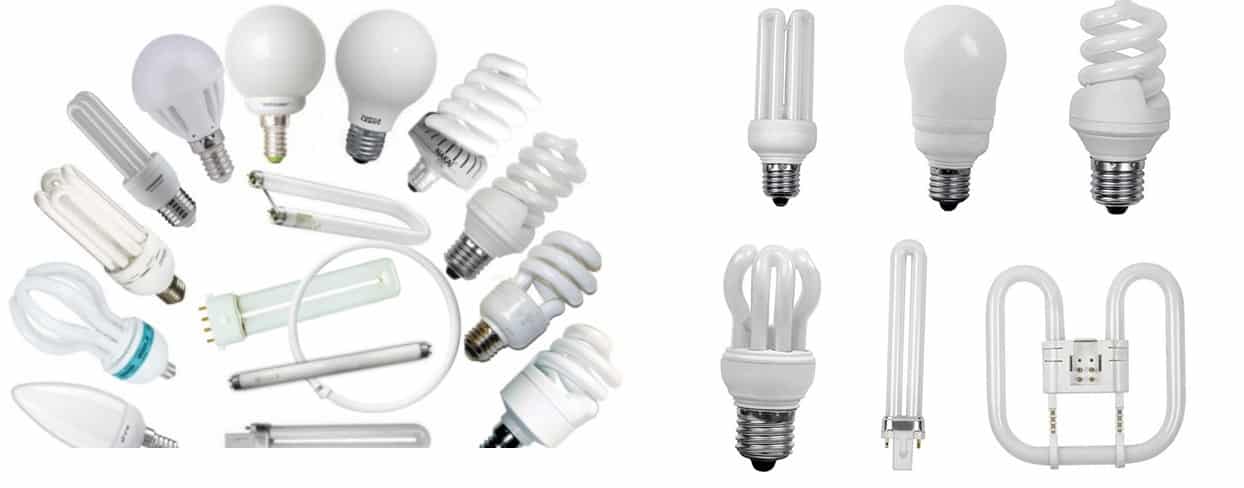

Разновидности колбы
Рис. 2. Разновидности колбы

По конструкции цоколя различают люминесцентные лампы со стандартным цоколем E с числовым обозначением, указывающим диаметр самого цоколя газоразрядного источника. G – штыревой, в котором число после буквенной маркировки показывает расстояние между контактами, а перед на количество пар контактов. Также можно встретить модели с  цоколем типа W и F, но они используются довольно редко.

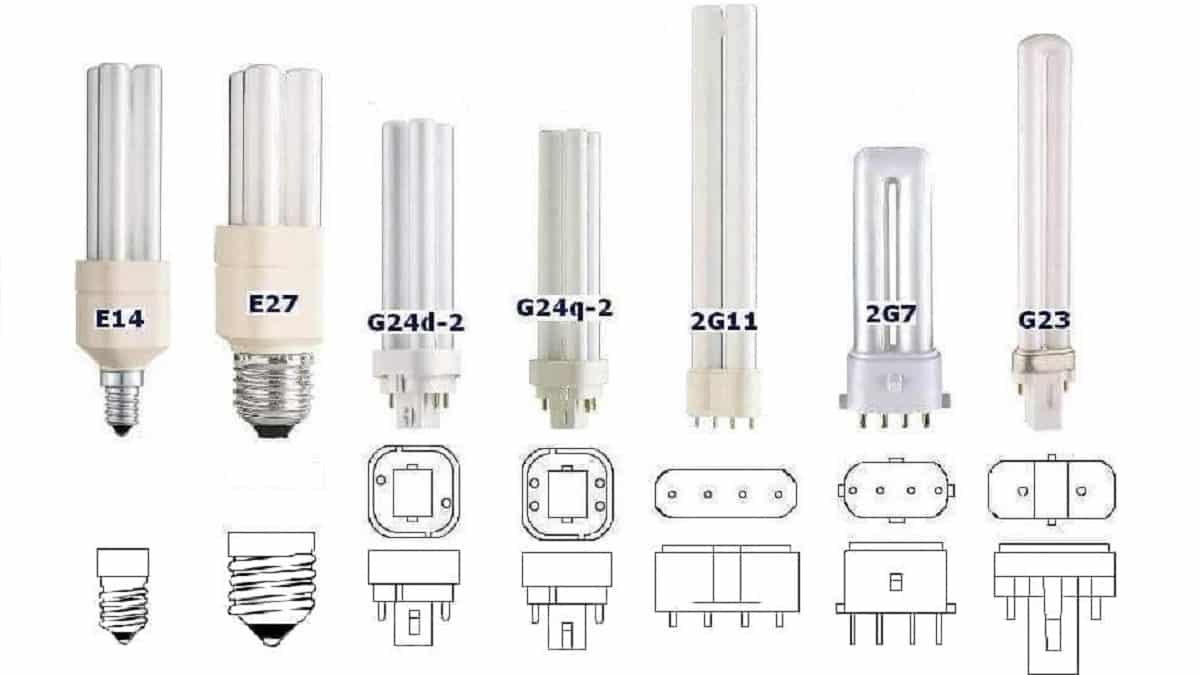

Разновидности цоколейРис. 3. Разновидности цоколей

По цветовой температуре свечения различают люминесцентные приборы с горячим желтым и холодным синим спектром. Также существуют варианты нейтрального цвета свечения. Цветовые температуры подбираются в соответствии с поставленными задачами: теплые для жилья, холодные для производственных объектов.

Цветовая температура

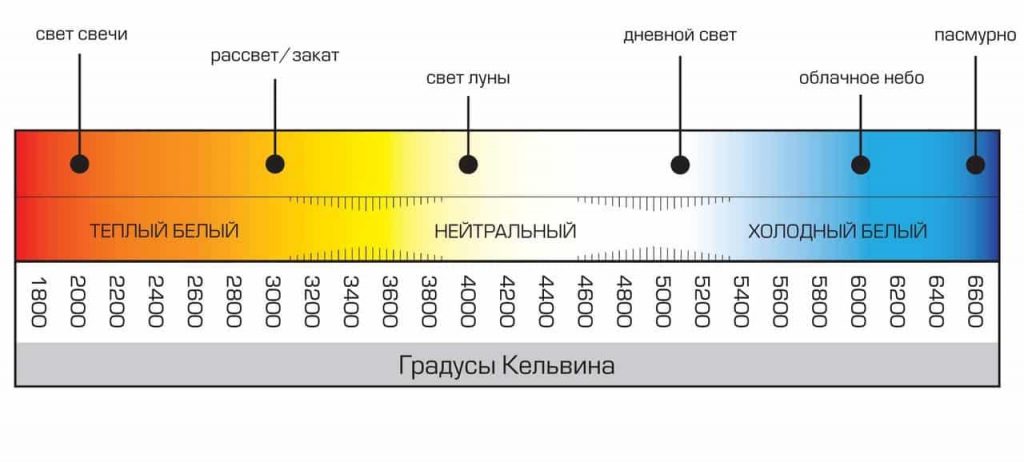

Рис. 4. Цветовая температура

Маркировка

Система обозначения люминесцентных лампочек определяет их основные параметры Однако, в зависимости от страны производителя будут отличаться и стандарты в обозначении. Для сравнения рассмотрим оба варианта маркировки на примере отечественных и зарубежных производителей.

Отечественная

Отечественная маркировка включает в себя буквенно-цифровое обозначение, которое включает в себя четыре позиции для букв и одну для чисел. К примеру: ЛБЦК-60.

Первая буква в маркировке Л означает лампа. Вторая позиция более сложная, она может выражаться как одной, так и парой буквосочетаний, обозначает индексы цветопередачи, в ней возможны такие варианты:

  • Д – дневного спектра;
  • ХБ – холодное белое свечение;
  • Б – белого цвета;
  • ТБ – белый теплых оттенков;
  • ЕБ – белый естественного спектра;
  • УФ – ультрафиолетового спектра;
  • Г – голубого цвета;
  • С – синего оттенка;
  • К – красный спектр излучения;
  • Ж – желтого оттенка
  • З – зеленого цвета.

Третья позиция определяет качество цветопередачи, но в наличии есть только два варианта Ц – улучшенного качества или ЦЦ – особенно повышенного, которое часто применяется в декоративном освещении.

В четвертой позиции указывается конструкция светильника. Имеются пять основных позиций:

  • А – амальгамного типа;
  • Б – с быстрым пуском;
  • К – кольцевого вида;
  • Р – рефлекторные лампы
  • У – U образные.

Зарубежная

Люминесцентные лампы зарубежного образца имеют идентичный принцип маркировки. В начале указывается мощность изделия в ваттах, ее легко узнать по латинской букве W.

Тип свечения определяется цифровым кодом с буквенным пояснением на английском:

  • 530 – это теплый тон люминесцентных ламп, но относительно плохой цветопередачи;
  • 640/740 – не совсем холодный, но близкий к нему с посредственным уровнем цветопередачи;
  • 765 – голубого оттенка с посредственным уровнем передачи цветов;
  • 827 – близкий к лампе накаливания, но с хорошей передачей цветов;
  • 830 – близкий к галогенной лампочке, с хорошим уровнем передачи цвета;
  • 840 – белого оттенка с хорошим уровнем передачи цветов;
  • 865 – дневного спектра с хорошей цветопередачей;
  • 880 – дневной спектр с отличной степенью передачи света;
  • 930 – теплый тон с отличными параметрами цвета и низким уровнем светоотдачи;
  • 940 – холодный тон с отличной передачей цвета и средним уровнем светоотдачи.
  • 954/965 – люминесцентные устройства с непрерывным спектром.

Технические характеристики

Важными техническими характеристиками для люминесцентных ламп являются:

  • Мощность лампы – может варьироваться в пределах от 10 до 80 Вт для классических бытовых нужд, промышленные модели могут достигать 2000 Вт;
  • Номинальное напряжение – в большинстве случаев применяется напряжение 220В;
  • Температура цветового свечения – варьируется в пределах от 2700 до 6500°К;
  • Светоотдача – количество выделяемого светового потока в перерасчете на 1Вт потребленной электроэнергии для люминесцентных устройств составляет от 40 до 60Лм/Вт, но существуют и более эффективные модели;
  • Габаритные параметры – зависят от конкретной модели люминесцентной лампы;
  • Тип цоколя – E14 (миньон), E27 (стандартный типоразмер), G10 и  G13 штырькового образца и другие.

Особенности подключения к сети

В виду сложностей, связанных с ионизацией газового промежутка, в люминесцентных лампах может использоваться несколько вариантов схемы включения, упрощающих зажигание разряда. Наиболее популярными являются электрические схемы электромагнитного и электронного балласта, которые мы и рассмотрим далее.

Электромагнитный балласт

Является наиболее старым вариантом, применяемым в пуске люминесцентных ламп с холодными катодами.

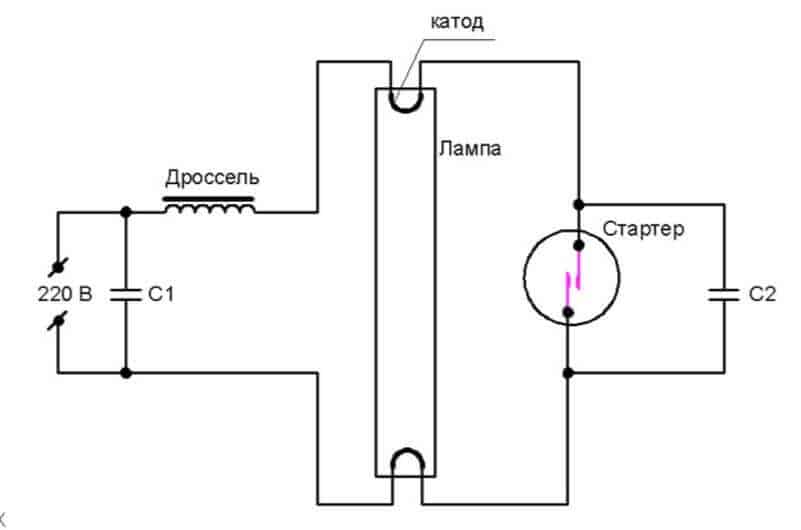

Схема подключения с электромагнитным балластомРис. 5. Схема подключения с электромагнитным балластом

Как видите, в этой схема лампа подключается через электромагнитный дроссель и стартер. В момент подачи напряжения стартер, состоящий из биметаллической пластины, представляет собой цепь с очень низким сопротивлением, поэтому ток в нем нарастает в значительной степени, но не доходит до величины КЗ благодаря дросселю. Этот процесс запускает электрический разряд в люминесцентной лампе, а при нагревании электроды стартера разомкнуться.

Электронный балласт

Такой способ подключения предусматривает использование специального автогенератора, собранного на трансформаторе и транзисторном блоке, способном выдавать напряжение повышенной частоты, что позволяет получить световой поток без мерцаний.

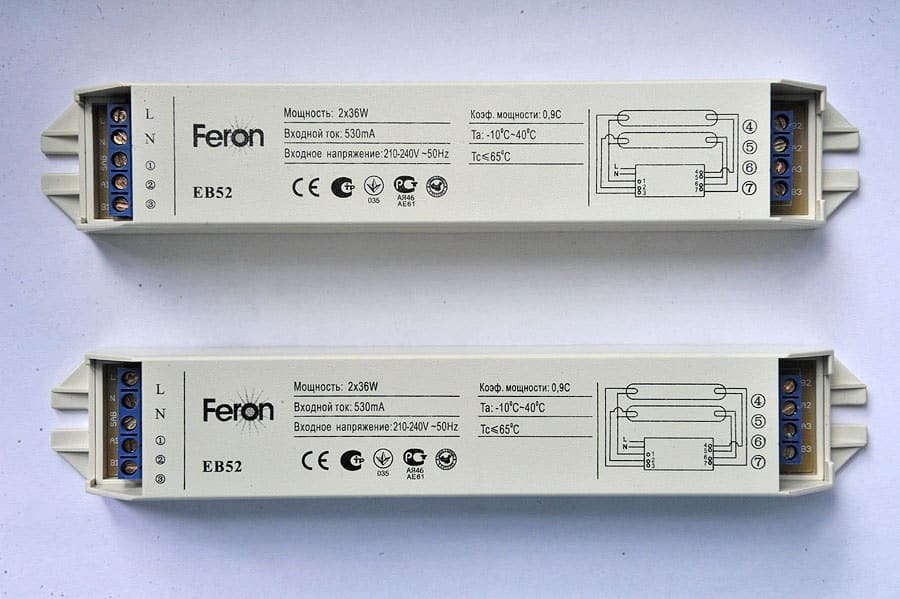

Использование электронного балластаРис. 6. Использование электронного балласта

Как видите, готовый блок электронного балласта для питания люминесцентных ламп, применяется в соответствии со схемой подключения, которая указывается прямо на корпусе изделия.

Причины выхода из строя

Достаточно часто потребители, столкнувшиеся с проблемой прекращения работы или ухудшением параметров свечения люминесцентных ламп, задаются вопросом поиска причин неисправности.

Наиболее частыми причинами выхода люминесцентных ламп со строя являются:

  • перегорание нити накала – характеризуется полным отсутствием свечения;
  • нарушение целостности контактов – также не дает лампе загореться;
  • разгерметизация колбы с последующим выходом инертного газа – характеризуется вспышками оранжевого цвета;
  • перегорание стартера, пробой его конденсатора – мерцание, неспособность долго запуститься, черное пятно возле контактов;
  • обрыв обмотки дросселя или пробой на корпус – не включается или дает попеременное включение/выключение в процессе работы люминесцентной лампы;
  • замыкание в патроне люминесцентной лампы или его контактах – характеризуется миганием, но без последующего пуска.

Плюсы и минусы

В связи с жесткой конкуренцией на рынке люминесцентные осветительные приборы принято сравнивать с параметрами работы ламп другого принципа действия.

К преимуществам люминесцентных устройств следует отнести:

  • Достаточно высокая эффективность, в сравнении с теми же лампами накаливания выдают на порядок больший световой поток на каждый ватт потребленной электроэнергии;
  • Имеет несколько вариантов цветового спектра, что делает обоснованным их применение для различных целей;
  • Срок эксплуатации до наработки на отказ в 10 – 15 раз превышает тот же показатель у ламп накаливания и галогенок;
  •  Достаточно большое разнообразие конструкций – компактные, большие, удлиненные и т.д.

Однако и недостатков у люминесцентных ламп существует немало:

  • Гораздо  более высокая стоимость;
  • Наличие ртути, которая при разрушении колбы попадает в окружающее пространство;
  • Даже уцелевшие отработанные лампы требуют специальной утилизации, которая также требует дополнительных затрат;
  • Стабильность работы во многом зависит от температуры и влажности окружающей среды;
  • Люминесцентные лампочки вызывают повышенную усталость глаз при длительном чтении или зрительном напряжении;
  • В сравнении со светодиодными светильниками, бояться механических повреждений;
  • Не поддаются классическим методам управления яркостью.

Область применения

Перечень сфер, в которых могут устанавливаться люминесцентные лампы, достаточно большой. Наиболее часто вы можете встретить их в бытовых помещениях или офисах как основное освещение. В магазинах или торговых центрах устанавливаются в качестве приборов подсветки витрин, стен и других элементов интерьера и могут легко заменить неоновую лампочку. Часто их можно встретить в подсветке коридоров и помещений большой площади удлиненными трубчатыми люминесцентными светильниками.

В промышленной сфере часто применяются как лампы для работы прожекторного освещения, которое охватывает большую площадь. Прожекторные люминесцентные приборы имеют отличную светопередачу, несмотря на удаленность по высоте от освещаемой поверхности.

Люминесцентные лампы, какие выбрать?

Люминесцентные лампы, какие выбрать?

Изобретение компактных люминесцентных ламп, которые подходят к стандартному патрону (Е—27) сделало диапазон их возможных применений поистине безграничным

В магазинах, где продают осветительные приборы, всегда много посетителей. Люди часто заходят сюда, выбирают из великого множества многочисленных люстр, бра и торшеров. Интерес к светильникам понятен: каждому хочется представить свою квартиру в самом выгодном свете. А поможет нам в этом люминесцентная лампа.


Люминесцентными принято называть электрические газоразрядные лампы низкого давления, у которых источником света является люминофор, нанесенный на стеклянную колбу лампы. Они широко используются везде, где необходимо искусственное освещение. Люминесцентные лампы очень экономичны и чрезвычайно долговечны. Поэтому использование таких ламп способствует экономному расходованию электроэнергии и существенно сокращает расходы.

Кроме хорошо известных ламп накаливания с прозрачной или матовой колбой, в продаже имеется не менее пяти других видов ламп и источников света (люминесцентные, рефлекторные, галогенные, газоразрядные лампы и светодиоды).

Люминесцентные лампы среди прочих ламп выделяются тем, что их свет весьма многообразен. Но зачастую такие лампы применяют неправильно. А ведь люминесцентное освещение открывает широкие возможности, с помощью света можно создать ощущение комфорта или создать сложный световой образ помещения.

Изобретение компактных люминесцентных ламп, которые подходят к стандартному патрону (Е-27) сделало диапазон их возможных применений поистине безграничным. Люминесцентные лампы могут с успехом использоваться и в общественных зданиях, и в домашних условиях, нужно только правильно их подобрать. Сложность состоит в том, что в отличие от ламп накаливания свет этих ламп, характеризуется не только яркостью (которую можно оцепить по электрической мощности).

Люминесцентные лампы, какие выбрать?



Оттенки света и цветопередача

Чтобы разобраться с этими понятиями, давайте вспомним, что такое белый свет. Как известно, белый свет включает в себя все цвета радуги. Освещенные предметы имеют такой цвет, какой свет они отражают. Предметы черного цвета поглощают все цвета, то есть все составляющие белого света, поэтому мы их видим черными. Для нас наиболее привычным является белый солнечный свет. И цвета окружающих нас предметов выглядят естественно только в солнечном свете. В белом свете искусственных источников цвета предметов смотрятся уже не так натурально, а скорее не так привычно. Искажения вызваны спектром, излучаемым такими источниками света. Чем ближе спектр искусственного источника к спектру солнечного, тем лучше цветопередача.

Известно, что твердые тела при нагревании до определенной температуры начинают испускать свет. В зависимости от значения температуры этот свет приобретает разные оттенки, от красного до ослепительно-белого. Таким образом, существует строгое соответствие между температурой разогрева твердого тела и цветом света, который оно при этой температуре излучает. Поэтому и были введены в обращение такие параметры, как индекс цветопередачи и цветовая температура, характеризующие искусственный свет.

Люминесцентные лампы, какие выбрать?

Монохроматические люминесцентные лампы чаще всего используют для декоративного оформления витрин и вывесок. Выпускаются люминесцентные лампы разной длины и формы



Индекс цветопередачи

Индекс цветопередачи показывает, насколько хорошо по сравнению с солнечным светом (или светом специальной эталонной лампы) воспроизводится в данном свете цвета предметов. Наилучший индекс цветопередачи равен 100 и присущ, например, свету галогенных ламп.

Цветовая температура белого света указывает на температуру по шкале Кельвина (сокращение — К), до которой следует разогреть черное твердое тело, чтобы оно начало излучать белый свет того же оттенка. Кстати, ноль температуры по шкале Кельвина соответствует -273 °С.

Чаще всего два вышеназванных параметра используются при оценке качества света именно люминесцентных ламп. Дело в том, что их свет фактически является флюоресценцией, возникающей под действием ультрафиолетовых лучей, которые генерируются электрическим разрядом в лампе. Светится особое вещество — люминофор, покрывающий изнутри колбу лампы. В отличие от ламп, где источником света является раскаленная вольфрамовая спираль, в спектре люминесцентных ламп те или иные цвета могут быть представлены очень неравномерно. Вот почему свет люминесцентных ламп бывает разных оттенков, а цвет предметов в этом свете может существенно отличаться от привычного.

Люминесцентные лампы, какие выбрать?

Компактные люминесцентные лампы стандарта E-14



Маркировка люминесцентных ламп

Люминесцентные лампы широкого применения способны излучать свет от тепло-белого (2700 — 3300 К), похожего на свет ламп накаливания, до холодного дневного (5000 — 6800 К). Индекс цветопередачи у них может быть выше 90 — отличная цветопередача, от 80 до 90 — хорошая и ниже 80 — стандартная. Например, компания Philips Lighting лампам с отличной цветопередачей присваивает название 90 DeLux, а с хорошей — Super 80. Но чаще всего в маркировку люминесцентных ламп для обозначения качества их света вводят трехзначное число например, 930), в котором первая цифра — это индекс цветопередачи без 0, а две последних — цветовая температура в сотнях Кельвинов. Таким образом, число 930 в маркировке обозначает, что индекс цветопередачи этой лампы выше 90 и она излучает тепло-белый свет, поскольку цветовая температура равна 3000 К. Если число содержит две цифры, то они обозначают цветовую температуру. Цветопередача у этой лампы стандартная, и в маркировке лампы не отражается.

Люминесцентные лампы, какие выбрать?

Компактная люминесцентная лампа мощностью 13 Вт будет светить так же ярко, как 75-ваттная лампа накаливания, но в 6-8 раз дольше



Преимущества люминесцентных ламп

Люминесцентные лампы более экономичны, чем обычные лампы накаливания. КПД этих ламп достигает 80 %, в то время как у широко используемых ламп накаливания он не превышает 12 %. Экономичность обеспечивается значительно более высокой светоотдачей этих ламп и продолжительным сроком эксплуатации. Фактически при той же потребляемой мощности люминесцентные лампы способны светить в пять раз ярче и в 12-20 раз дольше обычных ламп накаливания.

За последние годы изменилось отношение к люминесцентным лампам и со стороны медиков. Уже не слышно нареканий на ультрафиолетовое излучение, которое действительно присутствует в свете люминесцентных ламп. Но сегодня его интенсивность у ламп общего применения в несколько тысяч раз ниже, чем у солнечного света. Исчезли жалобы на мерцание света, так как современные люминесцентные лампы оснащены электронными схемами подключения к электросети, и это явление им несвойственно. Более того, в северных странах медики рекомендуют использовать в помещениях школ и общественных заведений именно люминесцентные лампы, поскольку они позволяют компенсировать недостаток естественного ультрафиолета.

Сегодня производится множество самых разных по форме и техническим характеристикам люминесцентных ламп. И это хорошо, поскольку такие лампы открывают широкие возможности для дизайнеров.

Люминесцентные лампы, какие выбрать?

Высокоэкономичные компактные люминесцентные лампы незаменимы в доме



Классификация люминесцентных ламп

По назначению люминесцентные лампы бывают специальными и общего применения. Специальные люминесцентные лампы используются для решения специфических задач в разных сферах человеческой деятельности. По функциональному назначению эти лампы можно разделить на несколько групп. Из них большой интерес вызывают аквариумные (биоактивные) лампы и ультрафиолетовые излучатели.

Аквариумные люминесцентные лампы излучают свет с очень высокой энергетической плотностью в синей части спектра. Это не только подчеркивает красоту и неповторимость подводного мира, но и обеспечивает оптимальные условия для фотосинтеза, стимулирует образование кислорода, благотворно влияет на аквариумные растения.

Люминесцентные лампы, какие выбрать?

Аквариумные люминесцентные лампы

Люминесцентные лампы для косметического загара используются в специально разработанных для этой цели установках искусственного загара, эти лампы излучают свет в диапазоне длинных ультрафиолетовых волн, которые, воздействуя на кожу человека, вызывают ее пигментацию.

Люминесцентные лампы, какие выбрать?

Люминесцентные лампы для косметического загара

Люминесцентные лампы общего применения используются для освещения жилых, служебных и производственных помещений, а также в наружных светильниках. Они имеют очень высокую светоотдачу и широкую гамму оттенков излучаемого света: от теплого белого до холодного дневного. Цветопередача этих ламп может быть отличной, хорошей и стандартной. Причем именно цветопередачу следует использовать в качестве главного критерия оценки пригодности люминесцентной лампы для того или иного применения. Как же правильно выбрать люминесцентную лампу?



Критерии выбора люминесцентных ламп

Люминесцентные лампы — это оптимальный осветительный прибор для жилья, недаром их второе название — лампы дневного света. Их свет (речь идет о лампах, имеющих цветопередачу не ниже 80) ближе всего к естественному дневному свету. Этому способствует не только сходство спектра излучения, но и его особое рассеивание в пространстве, которое характерно лишь для источников света с относительно большой площадью светящегося тела. И все же главным критерием выбора источника света является его практичность. Свет должен быть комфортным и экономичным. Именно на практичности люминесцентного освещения и базируются наши рекомендации.

Люминесцентные лампы, какие выбрать?



Свет в прихожей

Прихожая это первая комната любого дома, здесь мы встречаем гостей. Однако именно в прихожей, как правило, полностью отсутствует солнечный свет. Чтобы первое впечатление гостей от квартиры не оказалось слишком мрачным, прихожую необходимо снабдить яркими и качественными светильниками. Их свет должен быть достаточно интенсивным, но в то же время мягким и дружелюбным. Это всегда поднимает настроение, делает людей более открытыми и общительными.

Освещение в прихожей

Освещение в прихожей

Поэтому для общего освещения прихожей как нельзя лучше подойдут именно люминесцентные лампы. Их можно использовать в настенных бра (компактные люминесцентные лампы) и в качестве полосковых (ленточных) светильников, собранных на карнизах под потолком по всему периметру. Их свет будет «растекаться» по поверхности потолка, приподнимет его и сделает потолок как бы парящим.

Свет бра должен иметь наилучшую цветопередачу и теплый оттенок (например, 930). А  для полосковых светильников больше подойдут трубчатые люминесцентные лампы холодного свечения (860).



Освещение гостиной

Люминесцентные лампы в гостиной имеет смысл использовать лишь в бра для яркого качественного освещения отдельных «площадок» или подсветки рассеянным светом произведений искусства. Свет этих бра, разумеется, должен быть белым и наивысшего качества (например, 940). Если потолки в гостиной низкие, то их можно приподнять, устроить по периметру карниз с люминесцентными светильниками, как в прихожей. И именно в гостиной можно дать волю фантазии и придумать нечто особенное.

Освещение в гостиной

Освещение в гостиной



Освещение в кабинете

Свет в кабинете должен быть достаточно ярким, иметь отличную цветопередачу и соответствовать вашим предпочтениям. Он может быть холодным или тепло-белым как вы сами того пожелаете. В кабинете нужен общий свет и местное освещение. Можно по-разному это сделать, например, при помощи потолочной люстры и настольной лампы. Используйте в качестве источников света люминесцентные лампы с маркировкой 940-950. Похожим должен быть подход и к освещению детской комнаты.

Освещение в кабинете

Для местной подсветки можно применить свет от люминесцентного светильника с лампой, мощность которой не превышает 9 Вт (4000-5000 К). В настольных люминесцентных светильниках используются электронные балласты и люминесцентные лампы самого высокого качества



Освещение спальни

Тут используют обычные люминесцентные лампы (930-933) или компактные люминесцентные лампы того же качества.

Освещение в спальне

Освещение в спальне



Свет на кухне

Здесь, как нигде, нужно многоплановое освещение — общее и местное (над рабочим и обеденным столами). При этом в качестве общего потолочного целесообразно применять компактные люминесцентные лампы мощностью не менее 20 Вт (теплый свет не хуже 840). Освещение, организованное при помощи полосковых люминесцентных ламп над рабочим столом, особенно удобно. Такие лампы не создают бликов на глянцевых и металлических поверхностях предметов кухонной утвари и практически не дают теней. Очень важно использовать лампы с хорошей цветопередачей (не хуже 830 — 930).

Освещение на кухне

Освещение на кухне

Освещение в ванной комнате

К освещению в ванной комнате лишь одно требование — свет должен быть комфортным и достаточно ярким, чтобы человек свободно мог ориентироваться в этой небольшой комнате. Свет должен иметь теплые оттенки (до 3300 К).

Освещение в ванной комнате

Освещение в ванной комнате









Что бы еще почитать?

Люминесцентные лампы виды. Характеристики люминесцентных ламп и светильников

Люминесцентная лампа является газоразрядным источником света, которая сегодня широко применяется для освещения не только в офисах и производстве, а так же в домах, квартирах и гаражах. Главные достоинства по сравнению с обычными лампами накаливания- это продолжительный срок службы (до 20 раз выше) и в несколько раз больше энергоэффективность (они в разы меньше потребляют электроэнергии при том же световом потоке).

Но есть недостатки:

  1. Чувствительны к качеству электропитания и количеству включений и выключений. При несоблюдении этих условий- быстро выходят из строя.
  2. Внутри стеклянной колбы содержится ртуть опасная для здоровья человека.
  3. Отсутствие возможности регулирования при помощи димеров яркости свечения, кроме КЛЛ (компактной люминесцентной лампы) особой конструкции и с специфическим подключением, требующим прокладки дополнительных проводов для этого.
  4. Не рекомендуется использовать вместе с выключателем, имеющим встроенную подсветку , что может приводить к неправильной ее работе с кратковременными зажиганиями лампы.
  5. Период между включениями люминесцентной лампы должен составлять более 2 минут. Поэтому не рекомендуется использовать совместно с датчиком, звука, движения и т. п. Если это проигнорировать, то она быстро выйдет из строя.
  6. Не рекомендуется компактный тип люминесцентных ламп использовать в герметичных светильниках с высокой степенью защиты IP для помещений с высокой влажностью, запыленностью, пожароопасностью и т. д.
  7. Рабочая температура не ниже -25 градусов по Цельсию, при достижении этого порога она проста не сможет засветится при включении.

Виды люминесцентных ламп.

Для дома и квартиры в основном применяются компактные люминесцентные лампы (далее ККЛ) под обычный цоколь, которые подключаются на прямую к электрической сети 220 Вольт. Довольно редко встречаются компактные 4- штырьковые люминесцентные лампы, для работы которых необходим светильник со специальным пуск-регулирующим блоком, с которым также работают так называемые лампы дневного света трубчатой (очень редко дугообразной формы). Последние в основном применяются для освещения административных и промышленных помещений.

Технические характеристики ламп дневного света.

  • Они работают все на напряжении 220 Вольт, реже при последовательном подключении двух на 127 Вольтах.
  • Маркировка из трех букв. Первая означает Л- люминесцентная, вторая оттенок свечения. Д — дневной, Б — белый, Е — естественно-белый, ТБ — тепло-белый, ХБ — холодно-белый; К, 3, Ж, Г, С — соответственно красный, зеленый, желтый, синий, голубой, синий, УФ означает — ультрафиолетовый. Третья буква Ц (или две ЦЦ) после первых двух свидетельствует о цветопередаче высокого качества. И в самом конце стоят буквы подчеркивающие конструктивные особенности: У — U-образная, К — кольцевая, Р — рефлекторная, Б — быстрого пуска. Цифры указывают мощность в Ваттах. Потребляемая мощность находится в пределах от 18 до 80 Вт.
  • В зависимости от конструкции лампы встречаются с разными типами и размерами держателей (цоколей)Диаметр трубки обозначается Т- размером, после которого идет значение в восьмых частях дюйма. Так маркировка T8 свидетельствует об диаметре в 26 милиметров, а T12 — в 38 мм. Будьте внимательны, а то приобретите лампу, не подходящую к вашему светильнику. Более подробно читайте в .
  • Кроме цоколя лампа должна походить и по длине, так Вы не вставите 18 Вт лампу в 32 Вт светильник, потому что их длина почти в 2 раза отличается.

Технические характеристики компактных люминесцентных ламп.

Все технические характеристики легко найдете на упаковке или на корпусе лампы. Обычно там указывается срок службы, потребляемая мощность в Ваттах (Watt) и сравнение по аналогичной эффективности с лампой накаливания. Всегда обращайте внимание на тип цоколя. Встречаются в продаже с цоколем Е14 уменьшенного размера и обычного- Е27, предназначенного для прямой замены ламп накаливания. Еще одним важным параметром является цветопередача, которая показывает какого оттенка будет искусственный свет, указываемый в Кельвинах от 2700К (теплый оттенок, как у лампы накаливания) до 6500К (холодный).
Более подробно об этом читайте в нашей статье «

Газоразрядный источник света, на стенках колбы которого нанесено специальное люминофорное покрытие называется люминесцентной лампой. Она выполняется в форме стеклянной трубки. На торцах установлены специальные электроды, которые зажигают эту лампу. Всё пространство внутри колбы заполняется парами ртути и инертным газом. Именно они после зажигания начинают излучать свет.

После включения устройства, внутри происходит газовый разряд. Именно этот разряд зажигает пары ртути и заставляет их излучать невидимое для человеческого глаза ультрафиолетовое освещение.

Принцип работы и виды изделия

После зажигания ртути, ультрафиолет начинает взаимодействовать с нанесённым на стенки люминофором, что провоцирует его излучать уже видимый спектр света. Таким образом, люминофор исполняет функцию преобразователи, или конвертора, и позволяет нам ощущать уже тот свет, который легко воспринимается человеческим глазом и способен освещать окружающую среду.

Благодаря уникальному свойству стекла не пропускать ультрафиолетовые лучи, оно защищает нас и полностью блокирует выход их в окружающую среду и предохраняет наши глаза от его прямого воздействия, которое губительно.

Но существуют лампы, которые не препятствуют такому излучению. Их изготавливают из увиолево

Люминесцентные лампы — это какие? Типы люминесцентных ламп

В январе нынешнего года компания General Electric (GE) объявила о прекращении выпуска в США компактных люминесцентных ламп к концу 2016-го. Новая светодиодная технология смела со своего пути успевшую стать привычной люминесцентную, как когда-то она сама свергла «правление» ламп накаливания, изобретённых основателем GE Томасом Эдисоном.

Так что же собой представляет люминесцентная лампа?

Люминесцентные лампы – это ртутные газоразрядные осветительные приборы низкого давления, в которых для излучения видимого света используется флюоресценция. Электрический ток в газе возбуждает пары ртути, которые начинают излучать свет в ультрафиолетовом диапазоне, что вызывает свечение внутреннего фосфорного покрытия.

Различают следующие типы люминесцентных ламп: с холодным катодом, горячего запуска и электролюминесцентные.

люминесцентные лампы это

Горячий запуск

Наиболее распространёнными являются лампы горячего запуска. Источник света такого типа состоит из стеклянной колбы, наполненной инертным газом (как правило, аргоном) низкого давления. С каждой стороны колбы расположен электрод из вольфрама. Балласт регулирует мощность электродов. В старых лампах для их запуска использовался стартёр. В современных используются электронные пускорегулирующие аппараты.

Они в чём-то напоминают лампы накаливания. Начальное свечение производится разогретой спиралью из вольфрама, но затем электрический разряд в смеси паров ртути и инертных газов вызывает ультрафиолетовое излучение. Особый состав, который покрывает стенки колбы, поглощает ультрафиолет и излучает видимый свет. Называется он люминофором и является смесью соединений на основе фосфора. Благодаря ему световой поток таких ламп превосходит мощность излучения ламп накаливания в несколько раз. Нить накаливания продолжает светиться и по окончании розжига, но только для поддержания разряда.

Для создания электрического разряда необходимо высокое напряжение. Чем холоднее колба, тем выше этот параметр. Но, поскольку высокие показатели опасны, были разработаны средства «разогрева» колбы для снижения напряжения.

Один из методов разогрева заключается в использовании стартера. При подаче напряжения зажигается разрядная лампа, нагревающая биметаллические контакты. Контакты замыкаются, шунтируют её, и электрический ток нагревает вольфрамовые электроды, которые, в свою очередь, нагревают и ионизируют инертный газ. Остыв, биметаллические контакты размыкаются, подавая всё напряжение, а также энергию дросселя на электроды. Если разряда не произойдёт, то процесс повторится снова. После зажигания лампы стартер отключится, так как его сопротивление намного превышает сопротивление плазмы.

В современных системах быстрого старта электроды постоянно подогреваются, а дуга инициируется заземлённым рефлектором или стартовой полосой.

характеристики люминесцентных ламп

Люминесцентные лампы с холодным катодом

Холоднокатодные люминесцентные лампы – это приборы, температура катода которых не превышает 150 °C по сравнению с 900 °C ламп горячего запуска. Рабочее напряжение – 600-900 В, пусковое — 900-1600 В. Свет излучается ионизированным газом, для создания которого необходимо высокое напряжение. Разряд возникает при пробое пространства между электродами. Газ в лампе в нормальных условиях является диэлектриком, но в электрическом поле ионы и электроны приходят в движение. При подаче высокого напряжения электрическое поле настолько разгоняет заряженные частицы, что они, сталкиваясь с молекулами газа, выбивают из них электроны. Вновь созданные ионы и электроны также задействуются в ионизации: процесс становится лавинообразным.

В лампах горячего пуска разряд является дуговым, а источниках света холодного разряда — тлеющим. Постепенно ртуть переходит из жидкого состояния в газообразное. Электроны, сталкиваясь с атомами ртути, инициируют выделение энергии и интенсивное излучение в ультрафиолетовой области. Свет излучается люминофорным покрытием внутри колбы. Ртуть излучает фотоны, которые возбуждают атомы фосфора, увеличивая энергию его электронов. При возвращении электронов в начальное состояние атомы фосфора излучают световую энергию.

люминесцентные лампы мощность

Электролюминесцентные лампы

Излучение света в электролюминесцентных лампах происходит благодаря прохождению электрического тока прямо через фосфоросодержащие материалы с эффектом нетермического преобразования электроэнергии в световую. Данный эффект также используется в светодиодах (LED) и органических светодиодах (OLED). Электролюминесцентные лампы отличаются от светодиодов тем, что в последних свет излучается в p-n переходе – месте соединения двух полупроводников, а у первых свет излучается всем слоем-активатором.

Высоковольтный переменный электрический ток проходит через тонкий слой фосфора или полупроводника, что имеет следствием излучение им света. Два слоя твёрдого вещества, один из которых прозрачен, действуют подобно электродам, а порошкообразный фосфор или проводник между ними светится, когда электроны проходят сквозь него.

Аргументы за

  • Такие осветительные приборы могут служить в десятки раз дольше ламп накаливания при условии стабильного питания без значительных колебаний напряжения и ограничения количества включений. При включении на электродах выгорает и осыпается специальный состав, предохраняющий вольфрамовую нить от перегрева и обеспечивающий стабильность разряда, что уменьшает срок службы источника света. Концы колбы темнеют, и лампа начинает мерцать.
  • Светоотдача люминесцентных ламп на единицу потребляемой мощности примерно в 3-4 раза больше, чем у ламп накаливания.
  • Они разнообразны по цвету, их спектр излучения ближе к солнечному.
  • Рассеянное свечение со всей поверхности колбы, а не вольфрамовой нити.
лампы люминесцентные 36 вт

Минусы

  • Относительно большая стоимость.
  • Люминесцентные лампы – это потенциальный источник опасности, так как каждая колба содержит до 5 мг ртути, которая очень токсична и может нанести вред здоровью и окружающей среде.
  • Газоразрядные лампы чувствительны к пониженным и повышенным температурам. Могут не работать при температуре воздуха ниже -20 °C и выше +50 °C.
  • Чувствительны к влажности.
  • Задержка включения, так как требуется время для разогрева лампы.
  • Непривычный для зрения световой спектр, следствием чего является искажение цветовосприятия. Мерцание с частотой вдвое выше частоты электросети.

Критерии выбора

1. Форма и размеры. Стеклянные колбы и патроны сильно отличаются по этим параметрам. Обычной формой люминесцентных светильников является прямая трубка. Диаметр ее кратен одной восьмой дюйма. Так, размер лампы диаметром в 1 дюйм – T8. Размер варьируется от T2 до T17. Компактные люминесцентные лампы, как правило, имеют форму U-образную и спиралевидную. Конечно, внешний вид не оказывает влияния на работу лампы, но спиральные модели стоят немного дороже, так как их производство сложнее.

2. Старт. Возможен со стартером, электронным или с электромагнитным балластом.

лампы люминесцентные 18 вт

3. Мощность. Колеблется от 3 до 85 Вт. Световой поток ламп накаливания в 3-4 раза ниже, чем у люминесцентных, поэтому выбирать необходимую мощность следует, исходя из требуемой яркости. Люминесцентные лампы, мощность которых равна 25-30 Вт, заменят обычнгые 100-ваттные электроприборы. Для замены 75-ваттной достаточно энергосберегающего источника света в 9 Вт. А люминесцентные лампы, мощность которых составляет 15 Вт, смогут заменить лампу накаливания мощностью 60 Вт.

Таблица отношения светового потока и потребляемой мощности ламп разных типов поможет разобраться во всех нюансах.

Световой поток

Светодиодная лампа

Лампа накаливания

Люминесцентная лампа

люмен

ватт

ватт

ватт

450

4-5

40

9-13

800

6-8

60

13-15

1,100

9-13

75

18-25

1,600

16-20

100

25-30

2,600

25-28

150

30-55

4. Цоколь. Распространены следующие типы:

  • байонет B;
  • винтовой (эдисоновский) цоколь E;
  • односторонние двухконтактные G.

Число после буквы обозначает либо диаметр цоколя типа B или E, либо расстояние между контактами в мм в цоколях типа G.

В основном в люстрах и бра используются компактные люминесцентные лампы с цоколем Е27 диаметром 27 мм и миньоны Е14 диаметром 14 мм.

5. Цветность света. Соответствует температуре чёрного тела, излучающего с определённой хроматичностью. При повышении температуры синяя часть спектра увеличивается, а красная уменьшается. Измеряется в кельвинах. Субъективное ощущение человека, смотрящего на свет определённой цветности, называется цветовым ощущением. Основные цветности света и соответствующее им цветоощущение:

  • 2700 К – сверхтёплый белый;
  • 3000 К – тёплый белый свет;
  • 3500 K – белый свет;
  • 4000 К – холодный белый свет;
  • 5000 К и больше – дневной свет.

6. Цветопередача. Показывает, насколько естественно выглядят окружающие предметы в свете лампы. Измеряется коэффициентом цветопередачи Ra. Источники света с равной цветностью могут иметь разную цветопередачу по причине разного спектра излучаемого света. Для солнечного света коэффициент равен 100.

лампа люминесцентная philips

Маркировка

Производители светильников отмечают изделия по-разному.

В США люминесцентные лампы обычно маркируются по шаблону FxxTy, где F обозначает тип (англ. fluorescent, люминесцентный), первое число xx – либо мощность в ваттах, либо длину в дюймах, T –форму (англ. tubular, трубчатый) и последнее число y – диаметр в 1/8 дюйма (3.175 мм).

Далее следует буквенное обозначение цветности:

  • WW – Warm White, тёплый белый.
  • CW – Cool White, холодный белый.
  • N – Neutral, нейтральный.
  • D – Daylight, дневной свет.
  • WWX – Deluxe Warm White, тёплый белый с высокой цветопередачей.
  • CWX – Deluxe Cool White, холодный белый с высокой цветопередачей.
  • BLB – Blacklight, ультрафиолет.

В самом конце маркировки обозначены особенности устройства:

  • RS – Rapid Start, быстрый старт.
  • IS – Instant Start, мгновенный старт.
  • HO – High Output, высокая эффективность.

Характеристики люминесцентных ламп

Декоративная лампа General Electric Candle T2 мощностью 9 Вт выпускается с цоколями E14 и E27, номинальным световым потоком 405 люмен, тёплой белой и дневной температурой цвета (2700 К и 6500 К), индексом цветопередачи 82 Ra. Применяется в люстрах и других светильниках с видимой колбой в помещениях, коридорах и холлах торговых залов, гостиниц, ресторанов, жилищ.

Продукция Philips

Master TL-D 90 De Luxe – лампа люминесцентная G13, T8, с индексом цветопередачи 93 Ra8, цветовой температурой 65000 К – холодный дневной свет. Выпускается в трёх модификациях:

  • 18W/965 1SL – лампы люминесцентные 18 Вт с номинальным световым потоком 1150 люмен и номинальной световой отдачей 63,9 Лм/Вт;
  • 58W/965 1SL – 58-ваттные источники света с номинальным световым потоком 4550 люмен и номинальной световой отдачей 77,8 Лм/Вт;
  • 36W/965 1SL – лампы люминесцентные 36 Вт с номинальным световым потоком 2800 люмен и номинальной световой отдачей 77,8 Лм/Вт.

Высокий индекс цветопередачи позволяет увидеть богатые, сочные и натуральные цвета, что делает лампу незаменимой в больницах, типографиях, салонах красоты, музеях, кабинетах стоматологии и магазинах. Лампы отличаются люминесцентным покрытием высокого качества с применением трёхполосного фосфора и почти полным отсутствием снижения уровня освещения.

компактные люминесцентные лампы

Master TL-D Xtreme 36W/840 1SL – лампа люминесцентная 36-ваттной мощности, двухштыревая, холодного белого цвета с индексом цветопередачи 85 Ra8, номинальным световым потоком 3250 люмен, номинальной светоотдачей 90 Лм/Вт. Её особенностью является повышенный срок службы, достигающий 66 000 часов, что важно для мест, где высока стоимость замены ламп по причине высоты помещения, необходимости прерывания работы, или там, где свет горит постоянно – в тоннелях, буровых установках, в условиях непрерывного производства.

Master PL-C 18W/830/2P 1CT – двухконтактная люминесцентная лампа 18-ваттной мощности с G24d-2-цоколем, тёплого белого цвета 3000 К, с индексом цветопередачи 82 Ra8, номинальным световым потоком 1200 люмен, номинальной светоотдачей 67 Лм/Вт. Предназначена для общего верхнего освещения в заведениях досуга, розничной торговли и офисных зданиях. Лампа люминесцентная Philips Master Pl-C использует оригинальную технология мостового подключения, гарантирующую оптимальную работу, лучшее освещение и высокую эффективнось. Двухконтактная модель имеет извлекаемый цоколь и используется с ЭМПРА.

Энергосберегающие источники света от Osram

Osram выпускает компактные лампы люминесцентные 18 Вт DSST FCY 18 W/825 E27 тёплого цвета 2500 K, с индексом цветопередачи 80, световым потоком 1050 люмен и патроном E27. Прибор способен выдержать очень большое число пусковых циклов – до 1 млн.

Osram Lumilux T9 C – 29-мм кольцеобразный светильник с патроном G10Q, номинальной мощностью 22 Вт, цветовой температурой 2700 К, индексом цветопередачи 80-89, номинальным световым потоком 1350 люмен и номинальной светоотдачей 61 Лм/Вт. Предназначена для общественных зданий, ресторанов, производств, магазинов, супермаркетов, гостиниц. Его отличают экономичность, хорошее качество света, превосходный световой поток, равномерное освещение без теней. Допускается регулировка яркости.

L 36 W/840-1 – 1-метровые линейные лампы, люминесцентные, 36 Вт, с цоколем G13 base, цветовой температурой 4000 К, номинальным световым потоком 3100 люмен, индексом цветопередачи 80 Ra, номинальной светоотдачей 86 Лм/Вт. Предназначены для освещения общественного транспорта.

Endura 70 W/830 – безэлектродный источник света Osram мощностью 70 Вт, номинальным световым потоком 6200 люмен тёплого белого цвета температурой 3000 К, индексом цветопередачи 80-90 Ra и светоотдачей 80 Лм/Вт. Применяется для освещения туннелей, производств, улиц, спортивных площадок. Отличается высоким сроком службы (до 100 000 ч.), экономичностью, высоким световым потоком, мгновенным запуском.

характеристики люминесцентных ламп

Безэлектродные люминесцентные лампы – это устройства, у которых разряд происходит в высокочастотном электромагнитном поле, создаваемом магнитопроводами на колбе. Магнитопроводы играют роль первичной обмотки трансформатора, а газовый разряд – вторичной. Характеристики люминесцентных ламп этого типа сводятся к следющему: приборы отличаются стабильностью, они долго служат благодаря отсутствию разрушающихся электродов.

DSST SENSOR CL A 15 W/827 E27 – люминесцентная лампа мощностью 15 Вт, номинальным световым потоком 870 люмен, тёплым белым светом температурой 2700 К. Отличается повышенной эффективностью благодаря автоматическому отключению в светлое время суток. Предназначена только для наружного применения.

Люминесцентная лампа — подробно о главном

Люминесцентная лампа представляют группу газоразрядных источников света, но используется намного чаще в сравнении с более простыми аналогами. Их популярность обусловлена рядом достоинств. Поэтому, даже относительно высокая стоимость не является помехой приобретению источника света данного вида.

В каких областях применяются?

Раньше основное целевое назначение подобных осветительных приборов сводилось к организации систем освещения административных и общественных зданий (больниц, магазинов, школ, офисных помещений), что было связано с довольно массивной конструкцией. Сегодня люминесцентные лампы характеризуются более совершенным устройством (компактные размеры, электронное пускорегулирующее устройство в качестве замены устаревшего магнитного варианта).

Дополнительно к этому упрощает эксплуатацию и стандартный цоколь, который позволяет устанавливать такие источники света вместо аналога с нитью накаливания.

Люминесцентная лампа в современном исполнении широко применяется в быту (освещение частных домов, квартир), рекламе (вывески, щиты). Еще одно направление – фасадная подсветка. Больше прочих разновидностей источников света люминесцентные лампы также подходят для освещения крупных территорий и масштабных объектов.

Строение и принцип работы

Основные конструкционные элементы: трубка или колба (в зависимости от исполнения), один или два цоколя, что также определяется моделью изделия, внутри установлены электроды. Люминесцентная лампа с внутренней стороны покрыта люминофором, без которого было бы невозможно преобразовать затрачиваемую энергию в световое излучение. Внутри колбы/трубки находится инертный газ, ртутные пары.

При подаче электричества между электродами образуется тлеющий разряд. Идеальные условия для такого явления: невысокий уровень давления в колбе наряду с малым значением тока. В результате прохождения электрического тока через газообразную среду возникает ультрафиолетовое излучение.

Для того чтобы люминесцентная лампа обеспечивала видимый глазу свет, используется явление люминесценции. Как раз для этого внутренние стенки трубки или колбы источника света покрываются люминофором.

Принцип действия данного вида лампы описан не полностью, так как для полноценной работы необходимо обеспечить еще и нормальные условия эксплуатации. Речь идет о дополнительной аппаратуре, которая снижает значение тока до нужного уровня, чтобы осветительный прибор не вышел из строя. Раньше для этой цели применялись электромагнитные пускорегулирующие элементы (их еще называют балластом), сегодня более популярны электронные аналоги.

Если подключать люминесцентные лампы при помощи второго из вышеназванных вариантов балласта, в результате можно добиться значительного снижения шумового эффекта (гула) во время работы, а еще источники света в таких условиях перестают мерцать.

Какие бывают разновидности ламп

Существует несколько исполнений, которые отличаются по спектру излучения. Выделяют всего три вида:

  • стандартные;
  • специальные;
  • лампы люминесцентные с улучшенной светопередачей.

Излучение первого варианта характеризуется различными оттенками белого цвета. Это обусловлено тем, что конструкцией предусмотрено однослойное покрытие люминофора. В результате область применения таких источников света несколько сужается. Их обычно используют при организации осветительных систем производственных, административных и общественных объектов (офисы, магазины и прочее).

Различные формы исполнения

Исполнения специального типа характеризуются разным спектром излучения. Их главная задача – обеспечение максимально естественных условий для пребывания в различных помещениях. Например, существуют люминесцентные лампы дневного света, а также варианты конструкций, предназначенные для установки в аквариумах специально для растений или животных.

Существуют еще исполнения, которые используют в помещениях, где разводят птиц. Дополнительно к тому встречаются источники света декоративного целевого назначения. Их главное отличие от прочих вариантов – разноцветное свечение.

Лампы с улучшенной светопередачей имеют одно главное преимущество перед остальными видами, о нем довольно красноречиво говорит название таких источников света – более качественная передача цветов. Это достигается путем нанесения многослойного покрытия (3-5 слоев люминофора) на внутреннюю поверхность колбы/трубки.

Классификация по виду цоколя

Классификация данного вида осветительного прибора осуществляется еще и на основании отличий в конструкциях:

  1. Линейные исполнения.
  2. Компактные люминесцентные лампы.

Первый вариант называется еще трубчатым. А, кроме того, эта разновидность бывает прямой и U-образной конструкции. Линейные источники света подразделяются на группы еще и на основании отличий в размерах (длина и диаметр). Причем наблюдается прямая зависимость между габаритами изделия и его мощностью: чем длиннее лампа, тем выше значение данного параметра. Диаметр колбы также отличается: Т4, Т5, Т8, Т10, Т12. Из обозначения можно узнать размер изделия в дюймах. Тип цоколя для таких источников света – G13.

Подразделяются на исполнения по конструкции колбы

Люминесцентные лампы компактного типа подразделяются на исполнения по конструкции колбы (она может быть изогнута в разных вариантах) и цоколю: E14, E27, E40, а также 2D, G23, G27, G24, G53 и несколько подвидов (G24Q1, G24Q2, G24Q3). Первые три из вышеназванных конструктивных элементов дают возможность устанавливать осветительный прибор вместо исполнений с нитью накаливания.

Обзор плюсов и минусов

Если более подробно изучить характеристики основных вариантов источников света (галогенные, лампы накаливания, люминесцентные и светодиодные аналоги), то можно выделить их сильные и слабые стороны. Например, по интенсивности нагрева из всех существующих конструкций выигрывают лишь светодиодные исполнения, тогда как люминесцентные лампы все же греются, хоть и в несколько меньшей мере, чем источники света с нитью накаливания.

По степени хрупкости газоразрядные приборы уступают варианту на базе диодов. Зато уровень мощности у люминесцентных исполнений и светодиодных источников света находится почти на одном уровне. Для примера, оба исполнения обеспечивают примерно одинаковую интенсивность освещения (700-800 лм) при мощности с разницей всего в 5 Вт. Больше всех потребляют энергию лампы накаливания.

Еще один параметр для сравнения – срок функционирования. Безусловно, лидируют светодиодные исполнения (в среднем до 50 000 часов работы). Однако из всех остальных аналогов люминесцентные лампы выделяются довольно продолжительным периодом эксплуатации (от 4 000 до 20 000 часов), на что оказывают влияние условия работы.

Каким производителям отдать предпочтение?

Одни из наиболее известных марок на сегодняшний день: Philips, Osram, General Electric. Ассортимент осветительной техники очень широк и порой довольно трудно разобраться в том, какой производитель надежнее и ответственнее подходит к работе. Ведь стоимость люминесцентных источников света довольно большая, поэтому важно сразу сделать правильный выбор и купить лампу высокого качества.

Условные обозначения от производителей

Особого доверия заслуживают изделия первых двух из вышеназванных марок, так как они занимаются производством разнотипных источников света, включая и светильники с люминесцентными лампами, и по каждому направлению отмечается высокое качество продукции. Кроме того, все три завода-изготовителя на рынке уже довольно давно.

Эксплуатация

Значительные перепады напряжения в сети оказывают негативное воздействие на такие источники света. Особенно нежелательна перегрузка в большую сторону (выше 240 В). Рекомендуется также включать лампу лишь после ее полного остывания. Допустимые значения температуры окружающей среды для эксплуатации источника света лежат в пределах диапазона: от -15 до +40 градусов.

Маркировка российской продукции

Запрещено использовать люминесцентные лампы наряду со стандартными светорегуляторами (диммерами).

Еще одно ограничение в эксплуатации заключается в том, что данный вид источника света несовместим с электронными коммутирующими устройствами типа датчика движения, освещенности или таймера.

Степень безопасности, утилизация

В полностью исправном состоянии такие лампочки не представляют угрозы жизни и здоровью человека или животного. Но внутри колбы содержатся пары ртути, хоть и в небольших количествах. А, кроме того, встречаются более безопасные исполнения, содержащие амальгамы (ртуть растворяется в металлах), но данный вариант встречается реже.

Сегодня существуют специализированные организации, которые официально занимаются утилизацией токсичных отходов. Поэтому в случае нарушения целостности корпуса лампы в первую очередь необходимо покинуть помещение, затем вызвать соответствующее подразделение.

Таким образом, люминесцентные лампы во многом превосходят более простые аналоги (например, с нитью накаливания). В чем-то данный вид изделий уступает светодиодным источникам освещения. Но важно подбирать лампу на основании соответствия ее основных параметров условиям работы, а не подбирать наиболее популярный вариант.

Люминесцентные лампы — это… Что такое Люминесцентные лампы?

Различные виды люминесцентных ламп

Люминесце́нтная лампа — газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не превышает нескольких процентов. Люминесцентные лампы широко применяются для общего освещения, при этом их световая отдача в несколько раз больше, чем у ламп накаливания того же назначения. Срок службы люминесцентных ламп может до 20 раз превышать срок службы ламп накаливания при условии обеспечения достаточного качества электропитания, балласта и соблюдения ограничений по числу коммутаций, в противном случае быстро выходят из строя. Наиболее распространённой разновидностью подобных источников является ртутная люминесцентная лампа. Она представляет собой стеклянную трубку, заполненную парами ртути, с нанесённым на внутреннюю поверхность слоем люминофора.

Область применения

Коридор, освещенный люминесцентными лампами

Люминесцентные лампы — наиболее распространённый и экономичный источник света для создания рассеянного освещения в помещениях общественных зданий: офисах, школах, учебных и проектных институтах, больницах, магазинах, банках, предприятиях. С появлением современных компактных люминесцентных ламп, предназначенных для установки в обычные патроны E27 или E14 вместо ламп накаливания, они стали завоёвывать популярность и в быту. Применение электронных пускорегулирующих устройств (балластов) вместо традиционных электромагнитных позволяет улучшить характеристики люминесцентных ламп — избавиться от мерцания и гула, ещё больше увеличить экономичность, повысить компактность.

Главными достоинствами люминесцентных ламп по сравнению с лампами накаливания являются высокая светоотдача (люминесцентная лампа 23 Вт даёт освещенность как 100 Вт лампа накаливания) и более длительный срок службы (2000[1]-20000 часов против 1000 часов). В некоторых случаях это позволяет люминесцентным лампам экономить значительные средства, несмотря на более высокую начальную цену.

Применение люминесцентных ламп особенно целесообразно в случаях, когда освещение включено продолжительное время, поскольку включение для них является наиболее тяжёлым режимом и частые включения-выключения сильно снижают срок службы.

История

Первым предком лампы дневного света была лампа Генриха Гайсслера, который в 1856 году получил синее свечение от заполненой газом трубки, которая была возбуждена при помощи соленоида. В 1893 году на всемирной выставке в Чикаго, штат Иллинойс, Томас Эдисон показал люминесцентное свечение. В 1894 году М. Ф. Моор создал лампу, в которой использовал азот и углекислый газ, испускающий розово-белый свет. Эта лампа имела умеренный успех. В 1901, Питер Купер Хьюитт демонстрировал ртутную лампу, которая испускала свет синего-зелёного цвета, и таким образом была непригодна в практических целях. Это было, однако, очень близко к современному дизайну, и имело намного более высокую эффективность чем лампы Гайсслера и Эдисона. В 1926 году Эдмунд Джермер и его сотрудники предложили увеличить операционное давление в пределах колбы и покрывать колбы флуоресцентным порошком, который преобразовывает ультрафиолетовый свет, испускаемый возбуждёной плазмой в более однородно бело-цветной свет. Э.Джермер в настоящее время признан как изобретатель лампы дневного света. General Electric позже купила патент Джермера, и под руководством Джорджа Э. Инмана довела лампы дневного света до широкого коммерческого использования к 1938 году.

Принцип работы

При работе люминесцентной лампы между двумя электродами находящимися в противоположных концах лампы возникает тлеющий электрический разряд. Лампа заполнена парами ртути и проходящий ток приводит к появлению УФ излучения. Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки лампы покрыты специальным веществом — люминофором, которое поглощает УФ излучение и излучает видимый свет. Изменяя состав люминофора можно менять оттенок свечения лампы.

Особенности подключения

С точки зрения электротехники люминесцентная лампа — устройство с отрицательным дифференциальным сопротивлением (чем больший ток через неё проходит — тем меньше её сопротивление, и тем меньше падение напряжения на ней). Поэтому при непосредственном подключении к электрической сети лампа очень быстро выйдет из строя из-за огромного тока, проходящего через неё. Чтобы предотвратить это, лампы подключают через специальное устройство (балласт).

В простейшем случае это может быть обычный резистор, однако в таком балласте теряется значительное количество энергии. Чтобы избежать этих потерь при питании ламп от сети переменного тока в качестве балласта должно применяться реактивное сопротивление (конденсатор или катушка индуктивности).

В настоящее время наибольшее распространение получили два типа балластов — электромагнитный и электронный.

Электромагнитный балласт
Произведёный в СССР электромагнитный балласт «1УБИ20». Недостатком являлся низкий cosф, так как реактивная мощность балласта зачастую больше мощности лампы

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель) подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами такого типа балласта является его простота и дешевизна. Недостатки — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы с электромагнитным балластом для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

Электронный балласт

электронный балласт

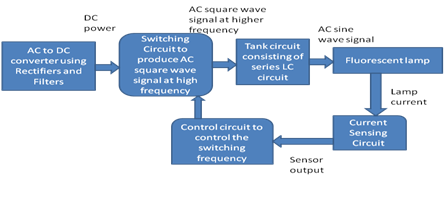

Электронный балласт представляет собой электронную схему, преобразующую сетевое напряжение в высокочастотный (20-60 кГц) переменный ток, который и питает лампу. Преимуществами такого балласта является отсутствие мерцания и гула, более компактные размеры и меньшая масса, по сравнению с электромагнитным балластом. При использовании электронного балласта возможно добиться мгновенного запуска лампы (холодный старт), однако такой режим неблагоприятно сказывается на сроке службы лампы, поэтому применяется и схема с предварительным прогревом электродов в течение 0,5-1 сек (горячий старт). Лампа при этом зажигается с задержкой, однако этот режим позволяет увеличить срок службы лампы.

Механизм запуска лампы с электромагнитным балластом

подключение 58-ваттных ламп классическим способом в рекламном щите

стартер

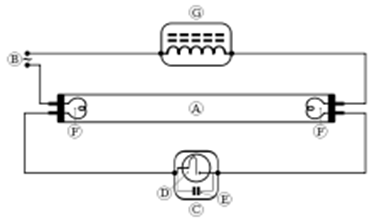

В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания лампы применяется пускатель (стартер), представляющий собой миниатюрную газоразрядную лампочку с неоновым наполнением и двумя металлическими электродами. Один электрод пускателя неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве. В исходном состоянии электроды пускателя разомкнуты. Пускатель включается параллельно лампе.

В момент включения к электродам лампы и пускателя прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю. Электроды лампы холодные и напряжение сети недостаточно для её зажигания. Но в пускателе от приложенного напряжения возникает разряд, в результате которого ток проходит через электроды лампы и пускателя. Ток разряда мал для разогрева электродов лампы, но достаточен для электродов пускателя, отчего биметаллическая пластинка, нагреваясь, изгибается и замыкается с жёстким электродом. Ток в общей цепи возрастает и разогревает электроды лампы. В следующий момент электроды пускателя остывают и размыкаются. Мгновенный разрыв цепи тока вызывает мгновенный пик напряжения на дросселе что и вызывает зажигание лампы, это явление основано на самоиндукции. Параллельно стартеру подключен миниатюрный конденсатор небольшой емкости, служащий для уменьшения создаваемых радиопомех. Кроме того, он оказывает влияние на характер переходных процессов в стартере так, что способствует зажиганию лампы. Конденсатор вместе с дросселем образует колебательный контур, который контролирует пиковое напряжение и длительность импульса зажигания (при отсутствии конденсатора во время размыкания электродов стартера возникает очень короткий импульс большой амплитуды, генерирующий кратковременный разряд в стартере, на поддержание которого расходуется большая часть энергии, накопленной в индуктивности контура). К моменту размыкания стартера электроды лампы уже достаточно разогреты. Разряд в лампе возникает сначала в среде аргона, а затем, после испарения ртути, приобретает вид ртутного. В процессе горения напряжение на лампе и пускателе составляет около половины сетевого за счёт падения напряжения на дросселе, что устраняет повторное срабатывание пускателя. В процессе зажигания лампы пускатель иногда срабатывает несколько раз подряд вследствие отклонений во взаимосвязанных между собой характеристиках пускателя и лампы. В некоторых случаях при изменении характеристик пускателя и\или лампы возможно возникновение ситуации когда стартер начинает срабатывать циклически. Это вызывает характерный эффект когда лампа периодически вспыхивает и гаснет, при погасании лампы видно свечение катодов накаленных током протекающим через сработавший стартер.

Механизм запуска лампы с электронным балластом

В отличие от электромагнитного балласта для работы электронного баласта зачастую не требуется отдельный специальный стартер т.к. такой балласт в общем случае способен сформировать необходимые последовательности напряжений сам. Существуют разные технологии запуска люминесцентных ламп электронными балластами. В наиболее типичном случае электронный балласт подогревает катоды ламп и прикладывает к катодам напряжение, достаточное для зажигания лампы, чаще всего — переменное и высокочастотное (что заодно устраняет мерцание лампы характерное для электромагнитных балластов). В зависимости от конструкции балласта и временных параметров последовательности запуска лампы такие балласты могут обеспечивать например плавный запуск лампы с постепенным нарастанием яркости до полной за несколько секунд или же мгновенное включение лампы. Часто встречаются комбинированные методы запуска когда лампа запускается не только за счет факта подогрева катодов лампы но и за счет того что цепь в которую включена лампа является колебательным контуром. Параметры колебательного контура подбираются так, чтобы при отсутствии разряда в лампе в контуре возникает явление электрического резонанса, ведущее к значительному повышению напряжения между катодами лампы. Как правило это ведет и к росту тока подогрева катодов поскольку при такой схеме запуска спирали накала катодов нередко соединены последовательно через конденсатор, являясь частью колебательного контура. В результате за счет подогрева катодов и относительно выского напряжения между катодами лампа легко зажигается. После зажигания лампы параметры колебательного контура изменяются, резонанс прекращается и напряжение в контуре значительно падает, сокращая ток накала катодов. Существуют вариации данной технологии. Например, в предельном случае балласт может вообще не подогревать катоды, вместо этого приложив достаточно высокое напряжение к катодам что неизбежно приведет к почти мгновенному зажиганию лампы за счет пробоя газа между катодами. По сути этот метод аналогичен технологиям применяемым для запуска ламп с холодным катодом (CCFL). Данный метод достаточно популярен у радиолюбителей поскольку позволяет запускать даже лампы с перегоревшими нитями накала катодов которые не могут быть запущены обычными методами из-за невозможности подогрева катодов. В частности этот метод нередко используется радиолюбителями для ремонта компактных энергосберегающих ламп, которые являются обычной люминисцентной лампой с встроенным электронным балластом в компактном корпусе. После небольшой переделки балласта такая лампа может еще долго служить невзирая на перегорание спиралей подогрева и ее срок службы будет ограничен только временем до полного распыления электродов.

Балласт от перегоревшей энергосберегающей лампы подключён к лампе Т5

Причины выхода из строя

Электроды люминесцентной лампы представляют собой вольфрамовые нити, покрытые пастой (активной массой) из щелочноземельных металлов. Эта паста и обеспечивает стабильный тлеющий разряд, если бы ее не было, вольфрамовые нити очень скоро перегрелись бы и сгорели. В процессе работы она постепенно осыпается с электродов, выгорает, испаряется, особенно при частых пусках, когда некоторое время разряд происходит не по всей площади электрода, а на небольшом участке его поверхности, что приводит к перегреву электрода. Отсюда потемнение на концах лампы, часто наблюдаемое ближе к окончанию срока службы. Когда паста выгорит полностью, ток лампы начинает падать, а напряжение, соответственно, возрастать. Это приводит к тому, что начинает постоянно срабатывать стартер — отсюда всем известное мигание вышедших из строя ламп. Электроды лампы постоянно разогреваются и в конце концов одна из нитей перегорает, это происходит примерно через 2 — 3 дня, в зависимости от производителя лампы. После этого минуту-две лампа горит без всяких мерцаний, но это последние минуты в ее жизни. В это время разряд происходит через остатки перегоревшего электрода, на котором уже нет пасты из щелочноземельных металлов, остался только вольфрам. Эти остатки вольфрамовой нити очень сильно разогреваются, из-за чего частично испаряются, либо осыпаются, после чего разряд начинает происходить за счет траверсы (это проволочка, к которой крепится вольфрамовая нить с активной массой), она частично оплавляется. После этого лампа вновь начинает мерцать. Если ее выключить, повторное зажигание будет невозможным. На этом все и закончится. Вышесказанное справедливо при использовании электромагнитных ПРА (балластов). Если же применяется электронный балласт, все произойдет несколько иначе. Постепенно выгорит активная масса электродов, после чего будет происходить все больший их разогрев, рано или поздно одна из нитей перегорит. Сразу же после этого лампа погаснет без мигания и мерцания за счет предусматривающей автоматическое отключение неисправной лампы конструкции электронного балласта.

Люминофоры и спектр излучаемого света

Типичный спектр люминесцентной лампы.

Многие люди считают свет излучаемый люминесцентными лампами грубым и неприятным. Цвет предметов освещенных такими лампами может быть несколько искажён. Отчасти это происходит из-за синих и зеленых линий в спектре излучения газового разряда в парах ртути, отчасти из-за типа применяемого люминофора.

Во многих дешевых лампах применяется галофосфатный люминофор, который излучает в основном жёлтый и синий свет, в то время как красного и зелёного излучается меньше. Такая смесь цветов глазу кажется белым, однако при отражении от предметов свет может содержать неполный спектр, что воспринимается как искажение цвета. Однако такие лампы как правило имеют очень высокую световую отдачу.

В более дорогих лампах используется «трехполосный» и «пятиполосный» люминофор. Это позволяет добиться более равномерного распределения излучения по видимому спектру, что приводит к более натуральному воспроизведению света. Однако такие лампы как правило имеют более низкую световую отдачу.

Также существуют люминисцентные лампы, предназначенные для освещения помещений, в которых содержатся птицы. Спектр этих ламп содержит ближний ультрафиолет, что позволяет создать более комфортное для них освещение, приблизив его к естественному, так как птицы, в отличие от людей, имеют четырехкомпонентное зрение.

Производятся лампы, предназначенные для освещения мясных прилавков в супермаркетах. Свет этих ламп имеет розовый оттенок, в результате такого освещения мясо приобретает более аппетитный вид, что привлекает покупателей[2].

Варианты исполнения

По стандартам лампы дневного света разделяются на колбные и компактные.

Колбные лампы

Советская люминесцентная лампа мощностью 20 Вт(«ЛД-20»). Современный европейский аналог этой лампы — T8 18W

Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

  • T5 (диаметр 5/8 дюйма=1.59 см),
  • T8 (диаметр 8/8 дюйма=2.54 см),
  • T10 (диаметр 10/8 дюйма=3.17 см) и
  • T12 (диаметр 12/8 дюйма=3.80 см).
Применение

Лампы такого типа часто можно увидеть в промышленных помещениях, офисах, магазинах на транспорте и т. д.

Компактные лампы

Универсальная лампа Osram для всех типов цоколей G24

Представляют собой лампы с согнутой трубкой. Различаются по типу цоколя на:

Выпускаются также лампы под стандартные патроны E27 и E14, что позволяет использовать их в обычных светильниках вместо ламп накаливания. Премуществом компактных ламп являются устойчивость к механическим повреждениям и небольшие размеры. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, срок службы таких ламп составляет от 6000 до 15000 часов.

G23

У лампы G23 внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только дроссель. Их мощность обычно не превышает 14 Ватт. Основное применение — настольные лампы, зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнезда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

G24

Лампы G24Q1,G24Q2 и G24Q3 также имеют встроенный стартер, их мощность как правило от 11 до 36 Ватт. Применяются как в промышленных, так и в бытовых светильниках. Стандартный цоколь G24 можно крепить как шурупами, так и на купол (современные модели светильников).

Утилизация

Все люминесцентные лампы содержат ртуть (в дозах от 40 до 70 мг), ядовитое вещество. Эта доза может причинить вред здоровью, если лампа разбилась, и если постоянно подвергаться пагубному воздействию паров ртути, то они будут накапливаться в организме человека, нанося вред здоровью. По истечении срока службы лампу, как правило, выбрасывают куда попало. На проблемы утилизации этой продукции в России индивидуальные потребители не обращают внимания, а производители стремятся устраниться от проблемы. Существует несколько фирм по утилизации ламп, и крупные промышленные предприятия обязаны сдавать лампы на переработку.

Источники

Ссылки

Wikimedia Foundation. 2010.

Люминесцентная лампа — Простая английская Википедия, бесплатная энциклопедия

Традиционная люминесцентная лампа в форме трубки в простом приспособлении.

Люминесцентная лампа — это тип электрического света (лампы), в котором используется ультрафиолет, излучаемый парами ртути, для возбуждения люминофора, излучающего видимый свет. Есть два основных типа: традиционные флуоресцентные и компактные люминесцентные. Эта статья о традиционных люминесцентных лампах (с прямой трубкой).

Закупочная цена люминесцентной лампы часто намного выше, чем стоимость лампы накаливания той же мощности, и свет люминесцентных ламп выглядит иначе, чем свет ламп накаливания. [1] Люминесцентные лампы имеют более длительный срок службы и потребляют меньше энергии, чем лампы накаливания той же яркости. Люминесцентная лампа может сэкономить более 30 долларов США на расходах на электроэнергию в течение срока службы лампы по сравнению с лампой накаливания. [2]

Электрический ток пропускается к парам ртути внутри трубки, заставляя их излучать ультрафиолетовый (УФ) свет. Люминофор на стенках трубки поглощает ультрафиолетовый свет. Это заставляет электрон подпрыгивать на орбиталь с более высокой энергией.Когда электрон падает обратно на свою нормальную орбиталь, люминофор повторно излучает свою энергию в виде видимого света.

Балласт предотвращает прохождение слишком большого количества электричества через трубку. Он также запускает лампу с высоким напряжением на доли секунды, когда она включена. Балласт расположен внутри светильника в традиционных светильниках люминесцентных ламп. В компактных люминесцентных лампах балласт находится в основании или рядом с основанием лампы. Есть два типа балластов: магнитные и электронные.Магнитные балласты в большинстве своем вышли из употребления, так как они менее эффективны, чем электронные балласты, из-за них лампочка мерцает и не запускается мгновенно. Электронные балласты когда-то были дороже магнитных балластов, но сейчас цена примерно такая же.

Средний срок службы люминесцентной лампы в 8–15 раз больше, чем у лампы накаливания. [3] Люминесцентные лампы обычно имеют номинальный срок службы от 7000 до 15000 часов, тогда как лампы накаливания обычно производятся с расчетным сроком службы 750 или 1000 часов. [4] [5] [6]

Срок службы любой лампы зависит от многих факторов, включая рабочее напряжение, производственные дефекты, воздействие скачков напряжения, механические удары, частоту циклов включения и выключения, лампы ориентация и температура окружающей среды. Срок службы люминесцентной лампы значительно короче, если ее часто включать и выключать. В случае 5-минутного цикла включения / выключения срок службы люминесцентной лампы может быть сокращен до «близкого к сроку службы ламп накаливания». [7] Программа US Energy Star рекомендует оставлять люминесцентные лампы включенными, когда выходите из комнаты менее чем на 15 минут, чтобы этой проблемы не произошло. Если свет необходимо часто включать и выключать, можно использовать люминесцентные лампы с холодным катодом. Люминесцентные лампы с холодным катодом рассчитаны на гораздо большее количество циклов включения / выключения, чем стандартные лампы.

Ртуть внутри трубки токсична и превращает эти лампы в опасные отходы. После того, как луковицы перестанут работать, их необходимо сдать в центр утилизации.При нормальном использовании ртуть не может улетучиться, хотя она улетучится, если лампочка сломана. Если одна лампочка выходит из строя, обычно это не проблема. Рекомендуется открывать окна, чтобы проветрить комнату, и убирать разбитое стекло изолентой вместо пылесоса.

Многие люди и предприятия не хотят использовать люминесцентные лампы из-за содержания в них ртути. Возможными альтернативами являются галогенные, светодиодные и традиционные лампы накаливания.

Светодиодные лампы

могут быть установлены в люминесцентные лампы, но иногда электрику необходимо сначала перемонтировать светильник, чтобы удалить балласт.

.

Люминесцентные лампы — как работает люминесцентная лампа и ее применение

Что такое люминесцентные лампы?

Люминесцентные лампы — это лампы, в которых свет возникает в результате движения свободных электронов и ионов внутри газа. Типичная люминесцентная лампа состоит из стеклянной трубки, покрытой люминофором и содержащей по паре электродов на каждом конце. Он заполнен инертным газом, обычно аргоном, который действует как проводник, а также состоит из жидкой ртути.

Fluorescent lamp Fluorescent lamp Люминесцентная лампа

Как работает люминесцентная лампа?

Когда электричество подается в трубку через электроды, ток проходит через газовый проводник в виде свободных электронов и ионов и испаряет ртуть.Когда электроны сталкиваются с газообразными атомами ртути, они испускают свободные электроны, которые перескакивают на более высокие уровни, а когда они возвращаются на исходный уровень, испускаются фотоны света. Эта излучаемая световая энергия находится в форме ультрафиолетового света, невидимого для человека. Когда этот свет попадает на люминофор, нанесенный на трубку, он возбуждает электроны люминофора на более высокий уровень, и когда эти электроны возвращаются к своему исходному уровню, излучаются фотоны, и эта световая энергия теперь находится в форме видимого света.


Запуск люминесцентной лампы

В люминесцентных лампах ток течет через газовый проводник, а не через твердотельный проводник, где электроны просто текут от отрицательного конца к положительному. Должно быть много свободных электронов и ионов, чтобы позволить потоку заряда через газ. Обычно в газе очень мало свободных электронов и ионов. По этой причине необходим специальный пусковой механизм для введения большего количества свободных электронов в газ.

Два пусковых механизма для люминесцентной лампы

1.Один из методов заключается в использовании выключателя стартера и магнитного балласта для подачи переменного тока к лампе. Выключатель стартера требуется для предварительного нагрева лампы, так что требуется значительно меньшее количество напряжения для запуска образования электронов на электродах лампы. Балласт используется для ограничения силы тока, протекающего через лампу. Без выключателя стартера и балласта большое количество тока будет течь непосредственно к лампе, что уменьшит сопротивление лампы и, в конечном итоге, нагреет лампу и разрушит ее.

Fluorescent lamp using a magnetic ballast and a starter switch Fluorescent lamp using a magnetic ballast and a starter switch Люминесцентная лампа с магнитным балластом и выключателем стартера

Используемый выключатель стартера представляет собой обычную лампу, состоящую из двух электродов, так что электрическая дуга образуется между ними, когда ток течет через лампу. В качестве балласта используется магнитный балласт, который состоит из катушки трансформатора. Когда через катушку проходит переменный ток, создается магнитное поле. По мере увеличения тока магнитное поле увеличивается, и это в конечном итоге препятствует прохождению тока. Таким образом ограничивается переменный ток.

Первоначально для каждого полупериода сигнала переменного тока ток течет через балласт (катушку), создавая вокруг него магнитное поле. Этот ток, проходя через нити трубки, медленно нагревает их, вызывая образование свободных электронов. Когда ток проходит через нить накала к электродам колбы (используется в качестве выключателя стартера), между двумя электродами колбы образуется электрическая дуга. Поскольку один из электродов представляет собой биметаллическую полосу, он изгибается при нагревании, и в конечном итоге дуга полностью гаснет, а поскольку через пускатель не течет ток, он действует как размыкающий переключатель.Это вызывает коллапс магнитного поля на катушке, и в результате возникает высокое напряжение, которое обеспечивает необходимое срабатывание для нагрева лампы, чтобы произвести необходимое количество свободных электронов через инертный газ, и в конечном итоге лампа загорится.

PCBWay PCBWay

6 причин, по которым магнитный балласт не считается удобным?

  • Потребляемая мощность довольно высокая, порядка 55 Вт.
  • Они большие и тяжелые
  • Они вызывают мерцание, поскольку работают на более низких частотах.
  • Они не служат дольше.
  • Потери от 13 до 15 Вт.

2. Использование электронного балласта для запуска люминесцентных ламп

Электронные балласты, в отличие от магнитного балласта, подают переменный ток в лампу после увеличения частоты сети с 50 Гц до 20 кГц.

Electronic Ballast to start a Fluorescent lamp Electronic Ballast to start a Fluorescent lamp Электронный балласт для запуска люминесцентной лампы

Типичная схема электронного балласта состоит из преобразователя переменного тока в постоянный, состоящего из мостов и конденсаторов, которые преобразуют сигнал переменного тока в постоянный и фильтруют пульсации переменного тока для выработки постоянного тока.Это постоянное напряжение затем преобразуется в высокочастотное прямоугольное напряжение переменного тока с помощью набора переключателей. Это напряжение приводит в действие резонансный контур LC-резервуара, чтобы произвести отфильтрованный синусоидальный сигнал переменного тока, который подается на лампу. Когда ток проходит через лампу с высокой частотой, он действует как резистор, образуя параллельную RC-цепь с цепью резервуара. Первоначально частота переключения переключателей снижается с помощью схемы управления, что приводит к предварительному нагреву лампы, что приводит к увеличению напряжения на лампе.В конце концов, когда напряжение на лампе достаточно увеличивается, она загорается и начинает светиться. Существует устройство для измерения тока, которое может определять количество тока, протекающего через лампу, и соответственно регулировать частоту переключения.

6 причин, по которым предпочтение отдается электронным балластам больше

  • Они имеют низкое энергопотребление, менее 40 Вт
  • Потери незначительны
  • Устранено мерцание
  • Они легче и больше подходят для разных мест
  • Они служат дольше

Типичное применение люминесцентной лампы — автоматическое переключение света

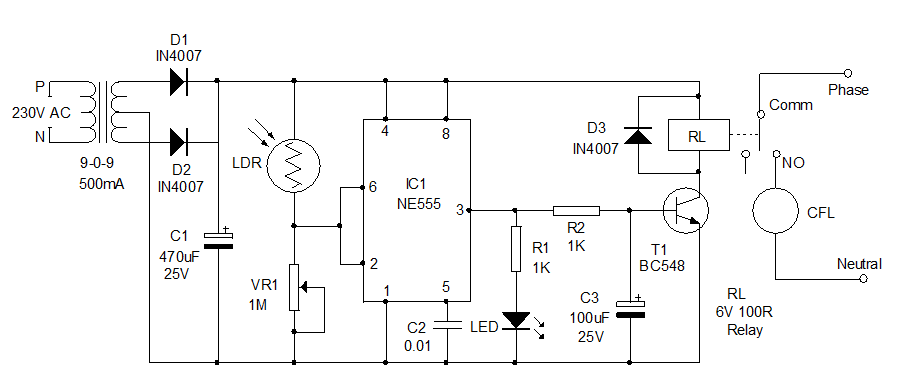

Вот вам полезная домашняя схема.Данную систему автоматического освещения можно установить в вашем доме для освещения помещения с помощью КЛЛ или люминесцентных ламп. Лампа автоматически включается около 18:00 и гаснет утром. Таким образом, эта схема без выключателя очень полезна для освещения помещений в доме, даже если заключенных нет дома. Обычно автоматические огни на основе LDR мерцают, когда интенсивность света изменяется на рассвете или в сумерках. Поэтому КЛЛ нельзя использовать в таких схемах. В автоматических осветительных приборах с симисторным управлением возможна только лампа накаливания, поскольку мерцание может повредить цепь внутри КЛЛ.Эта схема преодолевает все подобные недостатки и мгновенно включается / выключается при изменении заданного уровня освещенности.

Как это работает?

IC1 (NE555) — это популярная микросхема таймера, которая используется в схеме в качестве триггера Шмитта для получения бистабильного действия. Действия установки и сброса ИС используются для включения / выключения лампы. Внутри ИС есть два компаратора. Компаратор с верхним порогом срабатывает при 2/3 В постоянного тока, а компаратор с нижним триггером срабатывает при 1/3 В постоянного тока. Входы этих двух компараторов связаны вместе и соединены на стыке LDR и VR1.Таким образом, напряжение, подаваемое LDR на входы, зависит от интенсивности света.

LDR — это разновидность переменного резистора, сопротивление которого изменяется в зависимости от интенсивности падающего на него света. В темноте LDR предлагает очень высокое сопротивление, достигающее 10 Мегаом, но при ярком свете оно уменьшается до 100 Ом или меньше. Итак, LDR — идеальный датчик света для автоматических систем освещения.

В дневное время LDR имеет меньшее сопротивление, и ток течет через него на пороговый (вывод 6) и триггерный (вывод 2) входы IC.В результате напряжение на пороговом входе превышает 2/3 Vcc, что сбрасывает внутренний триггер, и выход остается низким. В то же время триггерный вход получает более 1/3 В постоянного тока. Оба условия поддерживают низкий уровень выходного сигнала IC1 в дневное время. Транзистор драйвера реле подключен к выходу IC1, так что реле остается обесточенным в дневное время.

Auto switching light circuit diagram Auto switching light circuit diagram Схема автоматического переключения света

На закате сопротивление LDR увеличивается, и количество тока, протекающего через него, прекращается.В результате напряжение на входе компаратора пороговых значений (вывод 6) падает ниже 2/3 В постоянного тока, а напряжение на входе компаратора триггера (вывод 2) — менее 1/3 В постоянного тока. Оба эти условия вызывают высокий уровень на выходе компараторов, который устанавливает триггер. Это изменяет выход IC1 на высокий уровень и запускает T1. Светодиод указывает на высокий выход IC1. Когда T1 проводит, реле активируется и замыкает цепь лампы через общий (Comm) и NO (нормально разомкнутый) контакты реле.Это состояние продолжается до утра, и IC сбрасывается, когда LDR снова подвергается воздействию света.

Конденсатор C3 добавлен к базе T1 для чистого переключения реле. Диод D3 защищает Т1 от обратного ЭДС при выключении Т1.

Как настроить?

Соберите схему на общей печатной плате и поместите в противоударный корпус. Коробка переходника вставного типа — хороший выбор для включения трансформатора и цепи. Разместите блок в местах, доступных солнечному свету в дневное время, предпочтительно вне дома.Перед подключением реле проверьте выход с помощью светодиодного индикатора. Отрегулируйте VR1, чтобы светодиод загорелся при определенном уровне освещенности, например, в 18:00. Если все в порядке, подключите реле и соединения переменного тока. Фаза и нейтраль могут быть отведены от первичной обмотки трансформатора. Возьмите фазный и нейтральный провода и подключите к патрону. Вы можете использовать любое количество ламп в зависимости от номинального тока контактов реле. Свет от лампы не должен попадать на LDR, поэтому установите лампу соответствующим образом.

Осторожно : На контактах реле 230 В во время зарядки. Поэтому не прикасайтесь к цепи, когда она подключена к сети. Используйте хорошую оплетку для контактов реле, чтобы избежать удара.

Фото предоставлено:

  • Люминесцентная лампа от wikimedia
  • Запуск люминесцентной лампы с использованием магнитного балласта и выключателя стартера от wikimedia
.

Люминесцентная лампа | Britannica

электрический свет Обзор различных типов электрического света, включая лампы накаливания, галогенные, люминесцентные и светодиодные. Contunico © ZDF Enterprises GmbH, Майнц Посмотрите все видеоролики к этой статье

Люминесцентная лампа , электрическая разрядная лампа, более холодная и более эффективная, чем лампы накаливания, излучающая свет за счет флуоресценции люминесцентного покрытия. Люминесцентная лампа состоит из стеклянной трубки, заполненной смесью аргона и паров ртути.Металлические электроды на каждом конце покрыты оксидом щелочноземельного металла, который легко испускает электроны. Когда ток течет через газ между электродами, газ ионизируется и испускает ультрафиолетовое излучение. Внутренняя часть трубки покрыта люминофором, веществами, которые поглощают ультрафиолетовое излучение и флуоресцируют (переизлучают энергию в виде видимого света).

Компактные люминесцентные лампы (лампочки). Encyclopædia Britannica, Inc.

Поскольку люминесцентная лампа не излучает свет за счет постоянного нагрева металлической нити накаливания, она потребляет гораздо меньше электроэнергии, чем лампа накаливания — по некоторым оценкам, только четверть электричества или даже меньше.Однако при включении лампы сначала требуется до четырехкратного рабочего напряжения люминесцентной лампы, чтобы ионизировать газ при запуске. Это дополнительное напряжение подается устройством, называемым балластом, которое также поддерживает более низкое рабочее напряжение после ионизации газа. В старых люминесцентных лампах балласт расположен в лампе отдельно от колбы и вызывает слышимое жужжание или жужжание, часто связанное с люминесцентными лампами. В более новых компактных люминесцентных лампах (КЛЛ), в которых люминесцентная лампа свернута по форме, подобной лампе накаливания, балласт вставлен в чашку в основании узла лампы и состоит из электронных компонентов, которые уменьшают или исключают жужжащий звук.Включение балласта в каждую отдельную лампу увеличивает стоимость лампы, но общая стоимость для потребителя все еще ниже из-за снижения потребления энергии и более длительного срока службы КЛЛ.

КЛЛ

оцениваются по потреблению энергии (в ваттах) и светоотдаче (в люменах), часто в сравнении с лампами накаливания. Конкретные CFL сконфигурированы для использования с диммерными переключателями и трехпозиционными переключателями, а также в утопленных светильниках.

.

Люминесцентные лампы и трубки

См. Также Батареи и Универсальные отходы в этом каталоге.

Содержание

Все люминесцентные лампы и трубки должны быть Переработано или утилизировано как опасные отходы

Как утилизировать или безопасно утилизировать флуоресцентные лампы Лампы и трубки

Не ломайте люминесцентные лампы или трубки

Люминесцентные лампы, трубки и универсальные лампы Отходы

Зачем нужны люминесцентные лампы и трубки?

На что обращать внимание при покупке люминесцентных ламп Лампы и трубки

Как почистить сломанные лампы и трубки

Как предприятия, местные агентства и школы могут Помощь

Программы и услуги CalRecycle

Плакат с люминесцентными лампами и лампами и наклейка

Другие ресурсы

Все люминесцентные лампы и трубки следует утилизировать или утилизировать как опасные отходы

Все люминесцентные лампы и лампы считаются опасными отходами в Калифорнии, когда они выбрасываются, потому что они содержат ртуть.(Заголовок 22, раздел 4.5, глава 11, раздел 66261.50) Сюда входят:

Люминесцентные лампы и лампы:

  • Люминесцентные лампы, включая лампы с низким содержанием ртути.
  • Компактные люминесцентные лампы, в том числе лампы с низким содержанием ртути.

Газоразрядные лампы высокой интенсивности (HID):

  • Металлогалогенные лампы, например, прожекторы для больших внутренних и открытых площадок и спортзалов.
  • Натриевые лампы, например, те, которые иногда используются в качестве охранного освещения и уличных прожекторов.
  • Лампы на парах ртути, например те, которые иногда используются для уличного освещения.

Все люминесцентные лампы и лампы необходимо утилизировать или сдать на предприятие по утилизации опасных бытовых отходов, в центр обработки универсальных отходов (например, в хранилище или у брокера) или в уполномоченный объект по переработке. (Титул 22, раздел 4.5, глава 23, раздел 66273.8) (Закон, требующий, чтобы люминесцентные лампы перерабатывались или отправлялись на предприятие по удалению опасных бытовых отходов, на предприятие по переработке универсальных отходов или на уполномоченный объект по переработке, действует с 9 февраля 2006 г.)

См. Список всех запрещенных отходов.

Когда ртутьсодержащие лампы или трубки выбрасываются в мусор и собираются для утилизации, лампы или трубки ломаются и ртуть попадает в окружающую среду. Пары ртути из разбитых ламп или трубок могут попадать через легкие в кровоток. Особому риску подвержены люди, особенно близкие к поломке. Ртуть из разбитых ламп и трубок также может смываться дождевой водой в водоемы.

Согласно отчету, озаглавленному, Бытовые универсальные отходы Generation в Калифорнии, август 2002 г., в 2001 г. в Калифорнии было продано 15 555 556 люминесцентных ламп. Согласно результатам опроса, опубликованным в отчете, только 0,21% этих ламп были переработаны.

Как утилизировать или безопасно утилизировать люминесцентные лампы и трубки

Дом и малый бизнес с Небольшое количество отработанных ламп или трубок за один раз

Предприятия

  • Предприятия теперь обращаются с ртутьсодержащими лампами и трубками как с универсальными отходами для вторичной переработки.Недавние правила по универсальным отходам отменяют требования декларации об опасных отходах и увеличивают допустимый срок хранения до одного года.
  • Предприятия могут использовать предоплаченные почтовые контейнеры от предприятий по переработке ламп или связаться с обработчиком универсальных отходов (например, складом, брокером) или уполномоченным предприятием по переработке.
  • Связаться с Офис DTSC рядом с вами.
  • Посмотреть Интернет сайт местного государственного агентства по утилизации опасных отходов для получения последней информации в вашем районе.

Не ломайте люминесцентные лампы и трубки

Соблюдайте осторожность при хранении и транспортировке люминесцентных ламп и трубок. Не склеивайте трубки вместе. Храните и транспортируйте люминесцентные лампы и трубки в оригинальной коробке или другом защитном контейнере. Храните их вдали от дождя, что если они сломаются, ртуть из разбитых ламп или трубок не будет вымыта дождевой водой в водоемы. (Видеть Как очистить сломанные лампы или трубки, см. Ниже.)

Примерно 370 фунтов ртути было выброшено в Калифорнию в 2000 году из-за поломки электрических ламп и трубок во время хранения и транспортировки. 1 .По оценкам, в Калифорнии ежегодно образуется около 75 миллионов отработанных люминесцентных ламп и ламп. Эти лампы и трубки содержат более полутонны ртути. Ртуть в отложениях городских ливневых вод частично из-за неправильно утилизированных люминесцентных ламп и ламп. 2

Примечание : Эксплуатация дробилки с люминесцентными лампами / трубками в Калифорнии будет считаться обработкой опасных отходов. Для эксплуатации дробилки люминесцентных ламп в Калифорнии потребуется «стандартное разрешение» Департамента токсичных веществ. Контроль.Связаться с В ближайшем к вам офисе DTSC можно получить дополнительную информацию о стандартных разрешениях на лечение, прежде чем вы приобретете дробилку для люминесцентных ламп.

Флуоресцентные лампы, трубки и универсальные отходы

Нормативы по опасным отходам определяют категорию опасных отходов, которая называется «Универсальные отходы». Отходы ». В эту категорию входят многие предметы, люминесцентные лампы, люминесцентные лампы, батареи, электронно-лучевые трубки, инструменты, содержащие ртуть, и др. Не все универсальные отходы подпадают под одни и те же правила или требования по утилизации.В общие, универсальные отходы нельзя выбрасывать на свалки твердых бытовых отходов.

Меньше Согласно закону Калифорнии об универсальных отходах домашним хозяйствам и условно освобожденным производителям небольшого количества разрешено выбрасывать люминесцентные лампы и лампы, батареи (не свинцово-кислотные батареи того типа, который используется в автомобилях), ртутные термостаты и электронные устройства в мусор до 8 февраля 2006 г. Местным мусорным компаниям или другим агентствам было разрешено запрещать вывоз этих предметов в мусорное ведро в любое время до февраля. 8, 2006.Обработчики больших и малых объемов должны отправлять свои универсальные отходы либо другому обработчику, либо на станцию ​​передачи универсальных отходов, либо на предприятие по переработке, либо на предприятие по удалению. Под Правило Калифорнии об универсальных отходах, определенным производителям отходов разрешалось отправлять указанные универсальные отходы на свалки, но это разрешение на удаление истек.

9 февраля 2004 года в Калифорнии вступили в силу правила, согласно которым все выброшенные люминесцентные лампы и лампы классифицируются как опасные отходы.Сюда входят даже лампы и трубки с низким содержанием ртути, которые продаются как «прошедшие TCLP» или «TTLC проходящие». Большинство предприятий, учреждений, и агентствам теперь запрещено выбрасывать люминесцентные лампы и лампы любого типа вместе с неопасными твердыми отходами. Флуоресцентные лампы и лампы, содержащие опасные отходы, можно утилизировать в соответствии с простыми требованиями государственных универсальных отходов Правило, при условии, что они отправлены на авторизованный объект по переработке. Согласно временному освобождению от утилизации домохозяйствам Калифорнии было разрешено выбрасывать собственные люминесцентные лампы и лампы как неопасные твердые отходы (обычный мусор) до февраля. 9, 2006.Подобное исключение позволяло небытовым производителям, производящим очень ограниченное количество опасных отходов, до той же даты выбрасывать до 30 собственных ламп и ламп в неопасные твердые отходы.

Теперь все люминесцентные лампы и лампы необходимо утилизировать или сдать на предприятие по утилизации опасных бытовых отходов, на предприятие по переработке универсальных отходов (например, в хранилище или у брокера) или в уполномоченный объект по переработке. (Титул 22, раздел 4.5, глава 23, раздел 66273,8)

Обратитесь в Калифорнийский департамент по контролю за токсичными веществами (DTSC) ближайший к вам офис для получения дополнительной информации.См. Также веб-страницу DTSC на универсальные отходы.

Зачем нужны люминесцентные лампы и лампы?

Люминесцентные лампы и лампы являются энергоэффективной альтернативой лампам накаливания по следующим причинам:

  • В три-четыре раза более энергоэффективные.
  • Стоимость меньше в использовании.
  • Сократить выбросы парниковых газов и другие загрязнения в результате производства энергии.
  • Срок службы до десяти раз дольше, чем у стандартных ламп накаливания.

На что обращать внимание при покупке люминесцентных ламп и трубок

  • Энергоэффективность, люмен на ватт.
  • Длительный срок службы лампы — номинальный срок службы не менее 20 000 часов. (Увеличьте срок службы лампы и сэкономьте энергию, выключая свет, когда он не используется.)
  • Самое низкое содержание ртути. (Лампы и трубки с низким содержанием ртути также необходимо утилизировать или безопасно утилизировать!)
  • Производители или поставщики, которые продвигают или помогают в утилизации.

Как очистить сломанные лампы и трубки

Домашние хозяйства или небольшие поломки

В домашнем хозяйстве или при небольших поломках не используйте стандартный пылесос! Не используйте обычные пылесосы для полов в жилых и коммерческих помещениях, пылесосы для полов, улавливающие грязь с водой, или пылесосы для влажной / сухой уборки.(Для чистки пылесосом можно использовать только пылесосы, специально предназначенные для опасных отходов. б / у.)

Вместо того, чтобы пылесосить, наденьте латексные перчатки и аккуратно очистите фрагменты. Протрите это место влажным одноразовым бумажным полотенцем, чтобы удалить все осколки стекла и ртуть.

Не допускайте попадания людей и домашних животных в зону, чтобы ртутьсодержащие частицы и порошок не попали в другие зоны.

Обеспечьте хорошую вентиляцию помещения для рассеивания паров, которые могут выйти.

После завершения очистки поместите все фрагменты вместе с чистящими средствами в герметичный пластиковый пакет. Мойте руки. Утилизируйте вместе с неповрежденными лампами.

Большое количество поломок

При случайной поломке большого количества ламп, например, корпуса или поддона, не используйте стандартный пылесос! Не используйте обычные пылесосы для полов в жилых и коммерческих помещениях, пылесосы для полов, улавливающие грязь с водой, или пылесосы для влажной / сухой уборки.(Для чистки пылесосом можно использовать только пылесосы, специально предназначенные для опасных отходов. б / у.) Проветрите место, где произошла поломка. Удалите все целые лампы и поломки при очистке с помощью специального ртутного пылесоса или других подходящих средств, которые предотвращают образование пыли и паров ртути. Поместите материалы в закрытые контейнеры. Утилизируйте отходы вместе с неповрежденными лампами.

Как предприятия, местные агентства и школы могут помочь

Помогите рассказать о проблеме. Загрузите, воспроизведите и распространите ‘ Держите подальше от мусора »стикеры и плакаты CalRecycle.

Программы и услуги CalRecycle

Плакаты и наклейки CalRecycle

Fluorescent lamp and tube poster.

Плакат
10 X 14,5 дюймов Плакат с люминесцентными лампами и трубками

Детали и Загрузки

Текст — не выбрасывайте люминесцентные лампы в мусор. Свяжитесь с местным агентством по утилизации опасных бытовых отходов. Разбитые лампы могут выделять ртуть в воздух и воду. Сюда входят люминесцентные лампы, компактные люминесцентные лампы, металлогалогенные лампы и пары натрия. ламы.Для получения дополнительной информации см. Www.zerowaste.ca.gov или www.dtsc.ca.gov.

Fluorescent lamp and tube sticker for trash bins.

Наклейка
5 X 5 дюймов Наклейка на люминесцентную лампу и трубку

Примечание. Эта наклейка подходит для использования на контейнерах для мусора внутри и вне помещений.

Детали и Загрузки

Текст — флуоресцентный. Беречь от мусора. Свяжитесь с местным агентством по утилизации опасных бытовых отходов. Разбитые лампы могут выделять ртуть в воздух и воду. Сюда входят люминесцентные лампы, компактные люминесцентные лампы, металлогалогенные лампы и натриевые лампы.Для получения дополнительной информации см. Www.zerowaste.ca.gov или www.dtsc.ca.gov.

См. Также Плакаты с батареями и Наклейки.

Другие ресурсы

Документы

Веб-сайты

  • Флуоресцентный Lamp Recycling — с сайта LampRecycle.org, проекта Национальной ассоциации производителей электрооборудования (NEMA), ориентированного в первую очередь на коммерческие и государственные интересы. Однако брошюра под названием Флуоресцентный Лампы и окружающая среда содержит общую справочную информацию о люминесцентных лампах, например, почему в люминесцентных лампах содержится ртуть.
  • Обращение с отработанными ртутными лампами — На этом веб-сайте описывается надлежащее обращение, переработка и транспортировка отработанных ртутных ламп, включая люминесцентные лампы и многое другое. виды уличных фонарей.
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
