Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей.
Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.



Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей.

Ремонт их ничем не отличается.

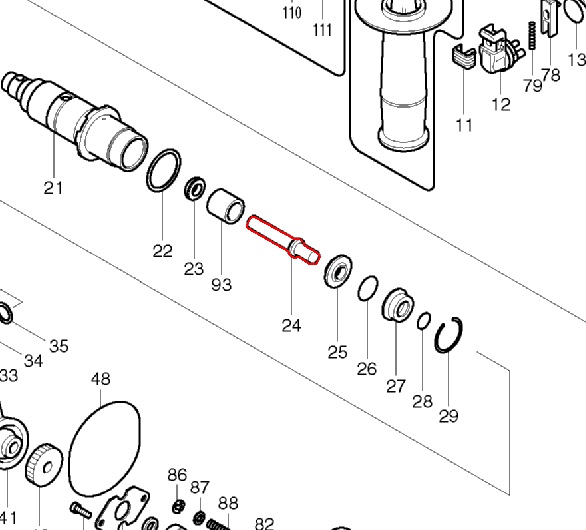

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.
Основные неисправности перфоратора makita
Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и Макита 2470
Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается.
Схема подключения перфоратора Макита к сети проста.

Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59.
Самая частая неисправность – отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Видео:

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток.
При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470
Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт. 633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса.
Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.
Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор.
Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

  • Износ промежуточного вала
  • Деформация зажимных узлов
  • Поломка шатунной системы
  • Недостаток смазки для корректной работы
  • Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными. Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Схема Сборки Перфоратора Макита 2450

Макита 2450: характеристики, схема сборки, ремонт своими руками, отзывы

В стране самым популярных перфораторов является Макита 2450. И такие действия не случайно. Ведь Макита 2450 обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора на дому. Фирма Макита известна как качественный японский производитель, однако модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о Макита 2450, оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

Макита 2450 известен среди строителей не ремонтников как довольно функциональный профессиональный инструмент. Он прост не надежен в эксплуатации, обладает легкостью не хорошей балансировкой. Поэтому Макита 2450 прослужит достаточно большой срок. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора Макита 2450 на дому. Не надо тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора Макита 2450 следует изучить технологией его разборки не ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор Макита 2450. Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS. Перфоратор предназначен для осуществления дробления, сверления не ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов. 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева. 32 мм;
  • для металла. 13 мм;
  • для бетона. 24 мм;
  • для полой коронки. 54 мм.

Есть также дополнительные функции у перфоратора Макита 2450. Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: Made in P.R.C., т. е. сделано в Китае.

Макита 2450 включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора Макита 2450 имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема (Макита 2450. прибор очень сложный).

Первое. это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора Макита 2450 своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Ремонт редуктора

перфоратора макита HR 2450 своими руками. самый полный обзор

Добрался я до своего перфоратора makita HR 2450, у которого пропал удар на пике. Внутренний удар есть, а на пику

Как собрать перфоратор Makita HR2450 ??????

ПОДПИШИСЬ, ПОДДЕРЖИ ПРОЕКТ. финансовая поддержка раскладка деталей с

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали Макита 2450. Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

Макита 2450 своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора Макита 2450 своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора Макита 2450 с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора Макита 2450 в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать Макита 2450, следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора Макита 2450. Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого. Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные. Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта. Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора Макита 2450, можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Читайте так же

Hr2450 makita схема сборки — Вместе мастерим

В нашей стране одним из самых популярных перфораторов является «Макита 2450». И это не случайно. Ведь «Макита 2450» обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора своими руками. Фирма «Макита» известна как качественный японский производитель, но модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о «Макита 2450», оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева — 32 мм;
  • для металла — 13 мм;
  • для бетона — 24 мм;
  • для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора «Макита 2450». Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого. Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные. Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта. Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора «Макита 2450», можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз. 10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

    1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
    2. Снять крышку;
    3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз. 43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз. 36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

    1. Из него надо достать ударник поз.30;
    2. Выбивается шарнир поршня поз.34;
    3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз. 28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

    ротор поз.54;
    статор поз.59;
    выключатель TG813TLB-1 поз.68;
    угольные щетки СВ-419 поз.65;
    щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора , обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Содержание:

Разборка перфоратора макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если.

Полый металлический «стакан» с режущими кромками и выступающим сверлом – именно так выглядит насадка для получения в бетоне отверстий большого диаметра.

Широкое распространение среди любителей мастерить получили углошлифовальные машинки (УШМ), называемые в народе болгарками. С их помощью домашний мастер.

ᐅ Makita HR2450 отзывы — 172 честных отзыва покупателей о перфораторе Makita HR2450

Самые выгодные предложения по Makita HR2450




Гость, 09. 04.2019

Достоинства:
Раньше бывало пользовался бошем, а так в основном дрелью — ну а когда взял макиту — понял, это то что надо! и бетон, и кафель — всё быстро, будто в масло. Единственное на буре, той части которая в патрон вставляется поначалу масло подтекало, может это заводское, сейчас всё норм. Выше писали что ограничитель не держит — у меня всё норм, завинчиваешь -держит как влитое. В руке лежит приятно и совсем не тяжёлый даже при длительной эксплуатации, но конечно чуть-чуть греется. Ну так это же не профи! Отличный инструмент для дома и дачи за свои деньги.

Недостатки:
Сначала испугала китайская сборка, но это попмоему просто оставшийся предрассудок, они давно переплюнули в многих отрослях по качеству сборки наших производителей! Это факт.

Комментарий:
Перфоратор, который сделан чтобы дырявить всё и везде в квартире!=)

Кириченко Евгений, 18. 11.2018

Достоинства:
легендарность модели, определенная изученность

Недостатки:
дорого, не шибко надежные узлы за эти деньги.

Комментарий:
Эти перфы у нас в строю уже лет 7. В смысле мы их меняем когда кончаются, но в целом закупали именно эти модели. Движки служат хорошо, бывают проблемы нечасто с кнопкой и реверсом, обычно расходник это ствол, но в целом перфы неплохие. Не хуже Боша если делать поправку на стоимость самого аппарата, расходников и их наличие.
Но сейчас цены взвинтились, и при цене в 5 тыс это был нормальный вариант, а за 8 уже начинаешь задумываться. Примерно год назад начали брать 24-е Интерсколы и даже приобрели пару Фиолентов П-2 на пробу. И нормально, в целом довольны. Дешевле в 1.5 раза, служат примерно так же.
В общем, кризис ставит многое на свои места. ИМХО Макитос переоценен, и мы только сейчас это понимаем. Так что если кто-то подбирает себе перф, учитывайте что будет переплата, а за что пока никому не понятно.

Гость, 07.11.2018

Достоинства:
Нету

Недостатки:
4 поломки за год с небольшим. Масло как из под крана течет. Постоянно срабатывает защита от заклинивания практически на ровном месте(очень раздражало)

Комментарий:
Пожалел о покупке. Makita быстро скатывается к уровню бытовых инструментов. Спасибо китайским товарищам. Если вам нужно пробить пару дырок в неделю и некуда деть денег тогда он для вас. Не совсем пойму как он еще остается самым популярным.

Гость, 15.08.2018

Достоинства:
надежный и удобный

Недостатки:
пока не обнаружил

Комментарий:
В домашних условиях использовали в течение нескольких лет по очереди с друзьями. Купил недавно для личного пользования. Пока всем доволен.

clincher85, 04.08.2018

Достоинства:
цена. качество. неприхотливость, вес, длинный шнур и т. д.

Недостатки:
за полгода пользования выявлено не было

Комментарий:
отличный перфоратор во всех отношениях

Донин Сергей, 31.07.2018

Достоинства:
В свете использования и описанных ниже приключений не найдены

Недостатки:
Низкое качество, проблемный патрон, ломается, низкое качество материалов, прописался в сервисе!

Комментарий:
За 9 месяцев:
1. Полетел переключатель скоростей.
2. Патрон дважды был в ремонте. Хватает на 2-3 месяца. Заметное боковое биение, точно сверлить без удара уже проблематично.
3. Качество сборки на уровне китайского ширпотреба, щели между деталями корпуса, корпус скрипит.
4. Редуктор меняли, посыпалась шестеренка.
5. Начало подтекать масло из редуктора – снова готовлюсь к походу в мастерскую.
Старая макита той же (если я не ошибаюсь, конечно) модели отработала больше 8 лет до момента, когда ее благополучно сперли во время переезда от заказчика к заказчику. Думал сначала, что нарвался на китайскую подделку, но потом понял, что это просто такая сборка.

Большаков Александр, 30.06.2018

Достоинства:
Мощная, удобная, универсальная, неприхотливая.

Недостатки:
Я не нашел.

Комментарий:
Эта модель поистине классика. Ей пользуется огромное количество ремонтно-отделочно-строительных бригад. Она долговечна и неприхотлива. Я на работе этим перфом пользуюсь уже несколько лет. Только кнопку поменял, если память не изменяет. Сравнивал с бошами, деволтами и другими проф. марками-макита выигрывает. Для дома себе тоже возьму эту модель.

Alexey, 21.06.2018

Достоинства:
Компактный, легкий, довольно мощный.

Недостатки:
Качество ниже плинтуса. Первым делом износился патрон. Оснастка стала болтаться чем дальше тем больше, а теперь еще и стала вылетать при долблении. На днях отказал режим долбления, но перфоратор пока сверлит.

Комментарий:
Был куплен для ремонта квартиры включавшего замену проводки. Я рассчитывал что уж такого перфоратора на ремонт одной квартиры хватит, но увы Макита не оправдала моих надежд. Причем я следовал инструкции, не особо его нагружал, использовал фирменную смазку для буров. Макиту больше не куплю т.к. судя по отзывам в погоне за дешевизной катастрофически упало качество даже старых проверенных моделей инструмента.

timai76, 05.06.2018

Достоинства:
Сверлю и долблю данным аппаратом с 2004 года, в основном бетон. Подрозетники д.68 в бетоне без проблем, правда редуктор очень греется и порой срабатывает «трещотка» и это правильно. Сборка Японская.

Недостатки:
Нет

Комментарий:
Данный перф — КЛАСС. Что там с Китайской сборкой не знаю не юзал.
Пользуюсь еще Болгаркой д. круга 125. Для дома то что надо.

рой джек, 16.04.2018

Достоинства:
Нет.

Недостатки:
Через две недели все отказало кроме отбойника, потом ручьем потекло масло.

Комментарий:
Первый электроинструмент такого отвратительного качества.
Здесь положительные отзывы по старым макитам, я же купил весной 2014.



shlentne, 01.04.2018

Достоинства:
Не тяжелый, не большой, отлично работает.

Недостатки:
Нет.

Комментарий:
Покупал для дома. Пережил ремонт квартиры, серого ключа. Долбление, штробление, сверление, перемешивал им шпаклевку, раствор для плитки, штукатурку. Может все, даже в качестве шуруповерта выступать, если патрон насадить. Для дома самое то. Иметь такой перфоратор плюс шуруповерт. Дрель не нужна.

Акимов Александр, 31.03.2018

Достоинства:
Легкий, удобный, достаточно мощный.

Недостатки:
Очень слабая, хлипкая механика: патрон, ствол, редуктор, предохранительная муфта-«сыромятиться». Стопорные кольца мягкие, не пружинят, качество отвратительное. Буры люфтят даже при использовании смазки с самого начала эксплуатации. От Макита осталось одно название, зря купил….

Комментарий:
Не годен к интенсивной работе, не профессиональный инструмент, скорее дачный-бытовой, работы по мелочи, от случая к случаю, из за «совсем слабой»механической части перфоратора. Предохранительная муфта-одноразовая. По электрической части замечаний нет, электродвигатель мощный, надежный, не «умирает»под нагрузкой. Кнопка, реверс, регулятор оборотов, шнур электропитания достаточно надежный, проблем не возникало.

Петрович Иван, 08.03.2018

Достоинства:
Лёгкий, небольшое энергопотребление, сильный удар, не дорогой, длинный шнур, есть кейс.

Недостатки:
В наборе нет буров, вот единственный недостаток!

Комментарий:
Пользуюсь уже 2,5 года. Покупал в Омске за 4400р. Сразу же купил смазку для перфоратора, набор буров и коронку по кирпичу, бетону и т. д. За время эксплуатации не подвёл ни разу. Окупился с первого же калыма. Смазкой пользовался редко поэтому появился люфт в посадочном месте. В интернете нашёл видео как его разбирают полностью, собираюсь разобрать его и провести ревизию, и замену деталей по необходимости. Всем советую этот перфоратор. Для наилучшего результата не нужно никаких усилий, просто начните бурить и сделайте немного оттяжку перфоратором назад и он всё сделает сам!!!

Sergey Sergey, 29.12.2017

Достоинства:
неплох, были 2 штуки у обоих через год проподал удар

Недостатки:
но за 5 тыщ хочется более долгой работы,
коронкой под резетку сверлит оч плохо, греется, срабатывает защита, для коронок он почтии не подходит, бош чуток получше покрайней мере зашита меньше срабатывает, греется меньше

Комментарий:
не совсем проф инструмент, грелся бы меньше и работал он года так 3 то другое дело

Ветров Дмитрий, 15. 12.2017

Достоинства:
самый легкий мощный перфоратор!

Недостатки:
нет

Комментарий:
Работаю по электромонтажу купил его уже б/у в скупке проработал четыре года. за это время тысяч восемь дырок сверлами от 6 до 22 и где то 700 подрозеточников и т. п. про долбление даже не говорю очень много!!! Если в квартирах то штук 40 разных от бетона до кирпича. Сегодня она умерла((((рассыпался подшипник в двигателе и за месяц до этого заменил щетки(кстати посмотрел сегодня щетки новые г… полное почти с точились!!! Чинить не хочу поеду завтра новую покупать!!! Хотя седня в скупке предлагали бош 2-24s но не стал брать хочу макитку я к ней привык))))p. s добавлено через 3 года))))за 3 года купил уже третью макиту вторая выдержала мою работу год срезало шлицы в стволе третий уже тянет гдето 11 месяцев. Но на данный момент я работаю постоянно по электромонтажу и перфоратор работает в авральном режиме и выдерживает гдето 500-600 точек под подрозетники 68 коронкой и около 4000-5000 отверстий сверлом 6 я считаю это отличный результат)))))

Гость, 16. 11.2017

Комментарий:
А качество, всё лучшее и лучше!))))
Первый 2003г. — это лично мой агрегат, работает и работает, пережил многое, слом кирпичных стен, беспрерывную работу в течении 10 часов подряд и неоднократную работу 70 коронкой, не говоря уже о бурении дырок в бетоне, — как новый.
Второй 2009г. — моего товарища, два года в хвост и гриву большой ремонт, и сейчас по случаю, — как новый.
Третий 2012г. — был куплен еще одним моим товарищем ремонт в его новой квартире трудился в тандеме с синим бошем, причем больше лежал, чем работал, в итоге странный звук из ударного механизма и сильный нагрев, даже при не длительной работе.
Четвёртый март 2013г. — умер удар через две недели после покупки. Радует одно, ремонт в сервисе занял 30 минут, вердикт лопнула некая шайба.

ящишин Александер, 28. 10.2017

Достоинства:
Надёжный, качественыйи и в меру мощьнный. На ура сверлит дырки в любом бетоне.

Недостатки:
При работе больше 10 минут сильна греится(как буто ещё немнога и сгорит). При штробление не хватает силы удара (есле очень хороший бетон), из-за этого долго штробит и и выбевает.

Комментарий:
Куплен в апреле 2015. Сделан ремонт на кухне и в ване. Проштробленно около 15 метров под кабель, высверлено коронко 16 отверстий под розетки и выключатели. Обычных отверстий просверленно без щёта. Рекамендую для домашнева применения. Есле постаяно заниматься ремонтом или для производства слабоват.

Телевной Александр, 17.09.2017

Достоинства:
Меня всё устраивает! )

Недостатки:
Не обнаружил.

Комментарий:
Это мой первый перфоратор.
Был куплен пару лет назад. Раньше, в основном, просто сверлил отверстия в бетоне. Мелкие бытовые задачи.
Сейчас делаю ремонт в ванной комнате. И могу сказать, что перфоратор отлично справляется. Старый кафель отбит. Штробит отлично. Нагрузку в 1,5-2 часа без перерыва легко выдерживает. Практически не греется. Сборка качественная. Ничего не скрипит и не течёт.

СТЕПАНОВ ВЛАДИМИР, 06.08.2017

Достоинства:
легкий, удобней чем бош, в течении 4 лет делал дыры в бетоне, кирпиче и дереве, примерно по 80 штук в неделю(монтаж окон), диаметр 6 и 10, плюс 6 проемов в бетонных стенах. Даже щетки еще не сточил. через 4 года его украли. новый куплю такой же. Щас пока работаю бошем.

Недостатки:
нет

Комментарий:
лучший перфоратор, из всех которые видел.
для меня это идеальный перф.

Овкаджиев Мерген, 26.06.2017

Достоинства:
легкий, удобный, надежный, легко проходит ж/б стены, кирпичную кладку толщиной до 50-60 см.,

Недостатки:
сильно греется при бурении ж/б стен толщиной более 60 см. буром 10-кой

Комментарий:
Работаю монтажником сплит-систем, спутниковых и эфирных антенн. Этот перфоратор как раз и подходит для такого рода работ. При бурении главное сильно не нажимать на инструмент, а слегка придерживать, он сам сделает свое дело, и не забывать смазывать бур, но не обильно.

Гость, 20. 06.2017

Достоинства:
Работает.

Недостатки:
Громоздкий для домашнего использования.

Комментарий:
Меня удивляет, что ВЕС в описании указан СИЛЬНО неверно и никто внимания не обращает. Не поленился сам сейчас взвесил этот гаджет. Итак, без кабеля 2.9 кг. с кабелем 3.3 кг.!!!

Каханович Станислав, 02.06.2017

Достоинства:
Не ломкий, мощный отверстие 25мм в бетоне новостроек
сверлит на ура!!! Долбежка на уровне.

Недостатки:
Не обнаружил!!!

Комментарий:
За 9 лет ежедневной изнурительной работы штробление, бурение, долбежка заменил только щетки. Перфом работали даже безголовые узбеки инструментоубийцы и ни чего не сломалось!!!

пантин александр, 20. 05.2017

Достоинства:
удобный, надёжный, практичный.

Недостатки:
после 1 года интенсивной работы летит редуктор

Комментарий:
работаю монтажником окон ПВХ и секционных ворот уже 5 лет инструмент просто отличный

василий, 19.04.2017

Достоинства:
Всё, длинный шнур, мощность, надежность, легкий. Греется но не критично.

Недостатки:
После 7 лет работы в экстренных режимах сломался, плохо сверлит, удар работает отлично. Сдох на очередной розетке в бетоне.

Комментарий:
Ну в общем то этот агрегат сожрал (уработал, ушатал, сточил) две пики одну лопатку с десяток буров Х5 несколько буров 16Х60, две кронки по бетону под розетки, перерубил фундаментный блок в двух местах. Да разве всё упомнишь. Покупал по акции взамен дохлой дрели за 2,5 тыс. Вот теперь не знаю что и делать? Где замену такую найти?

eyyery rfyheryey, 06.04.2017

Достоинства:
отличный перфоратор!

Недостатки:
нету!

Комментарий:
Пользуюсь для электромонтажных работ и он для этого отлично подходит — сверление бетона кирпича, долбление бетона кирпича. Он легкий и отлично сверлит и долбит, можно легко его направлять под разными углами, более мощный и тяжелый не нужен, для долбления сначала насверливаю буром потом долблю — так аккуратнее и эффективнее.
И еще про срок службы. Я работал на стройке — монтаж проводки в новостройках, так вот нужно было постоянно работать перфоратором — штробить долбить сверлить чем я и занимался с 8 утра до 17 вечера с перерывом в час. 5 дней в неделю. И нам выдавали перфораторы бош и макита новые, так вот перфоратора в описаном мною режиме работы хватает на 1 месяц!!!! как вы ими годами работаете не знаю, по маленьку наверное. Потом нам выдавали новые или отремонтированные и и так же хватает на месяц такой активной работы.
А еще не знаю откуда у вас брызгает масло???? Единственное на что могу подумать так это когда смазываешь хвостовик смазка греется и растекается от долбления по стволу лопатки во и от нее можно замазаться, когда много долбил на стройке смазывал и все лопатки и буры были в этой смазке
поработал перфоратором подольше, и у меня масло появилось =) но не так это страшно

владимирович олег, 05.04.2017

Достоинства:
Легкий и дешёвый инструмент. Прост в работе и в обслуживании. Все основные функции в данном инструменте присутствуют, чего не хватает у других. Главное при работе не перегружать инструмент чрезмерными нагрузками и помнить об указаниях в инструкции.

Недостатки:
Для работы с коронками для подрозетников не предназначен(это уже старая технология).

Комментарий:
Для выполнения строительных работ по дому и частично небольших работ на объектах вполне подходит, но не более. У фирмы «Макита» сильно развит сервисный центр в Москве. С запчастями проблем нет. По поводу течи смазки хочу сказать, что некоторые товарищи в своих стараниях что-то завершить, при работе перегревают инструмент. В результате выходит из строя передний сальник 25х35х7 (кат. № 213345-9) см. схемы (деталировки) запчастей для инструмента Макита.
Не забывайте затачивать пики и долота!
Хотелось бы пожелать разработчикам и изготовителям чтобы в данном инструменте был установлен уровень указывающий горизонтальное и вертикальное положение инструмента. В инструкцию по эксплуатации нужно прикладывать спецификацию и схему детальной разборки.

Луч Степан, 28.03.2017

Достоинства:
Достаточная мощность для работы с кирпичём и железобнтоном.

Недостатки:
Особых нет

Комментарий:
В нашей фирме часто применяются на стройках, ходят хорошо. Идеальна для дома и ремонтов квартир.

лапин егор, 12.03.2017

Достоинства:
Стабильная работа без сюрпризов

Недостатки:
НЕТ

Комментарий:
Я работал монтажником, делал 200 отверстий в день. Инструмент отличный — не подведет! Как АК-47 — такой же надежный. Одни прекрасные впечатления остались, очень жалею что не забрал с работы домой!
Правда еще аккумуляторный перф неплох, если надо постоянно перемещаться, например в парадках — не нужны удлинители, крокодилы.
Короче, берите, если цена устраивает — рекомендую!)

Егоров Игорь, 26.02.2017

Достоинства:
Аппарат всем хорош!

Недостатки:
Подтекает масло в новом изделии

Комментарий:
Пользуюсь перфоратором уже больше 2 лет (в основном, дома). В бетон загоняет бур как нож в масло. Приятный пластик, отлично собран, качественный чемодан для хранения.
Обнаружил один минус — первый год оставлял в боксе масляные следы (подтекала смазка). В магазине сказали что у этой модели это у всех.
Но перфоратор своих денег стоит!

БОРОДА БОРОДА, 24.01.2017

Достоинства:
Высочайшая надёжность (6 лет, живее всех живых). Что говорить — модель продаётся до сих пор. Неубиваемый агрегат (каким и должен быть настоящий инструмент), за приемлемые деньги. И сверлит и долбит и раствор мешает — и всё ему нипочём. Ремонтируется на каждом углу (хотя ещё не требовалось).

Недостатки:
Я не выявил. Ну разве что кофе не готовит…

Комментарий:
Инструмент на все времена.

Электрическая схема перфоратора макита — Клуб строителей

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей.
Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.
Основные неисправности перфоратора makita
Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и Макита 2470
Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается.
Схема подключения перфоратора Макита к сети проста.

Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59.
Самая частая неисправность – отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток.
При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470
Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт. 650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса.
Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.
Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор.
Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

    1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
    2. Снять крышку;
    3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

    1. Из него надо достать ударник поз.30;
    2. Выбивается шарнир поршня поз.34;
    3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

    ротор поз.54;
    статор поз.59;
    выключатель TG813TLB-1 поз.68;
    угольные щетки СВ-419 поз.65;
    щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

1002BA Рубанок Makita
1806B Рубанок Makita
1902 Рубанок Makita
1911B Рубанок Makita
1923B Рубанок Makita
1923H Рубанок Makita
2012 Рейсмус Makita (2лист)
2012NB Рейсмус Makita (2лист)
2030 Ударная дрель Makita (2лист) (3лист)
2106 Пила ленточная Makita (2лист)
2107F Ленточная пила Makita
2414NB Монтажная пила Makita (2лист)
2704 Распиловочный станок Makita (2лист) (3лист) (4лист) (5лист) (6лист)
3601В Фрезер Makita
3612 Фрезер Makita
3612C Фрезер Makita
3620 Фрезер Makita
3706 Фрезер Makitа
3707 Фрезер Makita
3707F Тример Makita
3708F Тример Makita
3901 Фрезер Makita
4013D Пылесос Makita
4101RH Пила алмазная Makita
4105KB Пила алмазная Makita
4112HS Угловая шлифовальная машина Makita
4112S Угловая шлифовальная машина
4131 Пила дисковая Makita
4191D Аккумуляторная алмазная пила Makita
4304 Лобзик Makita
4304T Лобзик Makita
4305 Лобзик Makita
4305T Лобзик Makita
4322 Лобзик Makita
4323 Лобзик Makita
4324 Лобзик Makita
4326 Лобзик Makita
4327 Лобзик Makita
4329 Лобзик Makita
4340CT Лобзик Makita
4340FCT Лобзик Makita
4341CT Лобзик Makita
4341FCT Лобзик Makita
4350CT Лобзик Makita
4350FCT Лобзик Makita
4351CT Лобзик Makita
4351FCT Лобзик Makita
5008MG Дисковая пила Makita
5103R Пила дисковая Makita
5143 R Пила дисковая Makita
5500S Шипорезный станок Makita (2лист) ( 3 лист) ( 4 лист)
5603R Пила дисковая Makita
5604R Пила дисковая Makita
5704R Пила дисковая Makita
5705R Пила дисковая Makita
5903R Пила дисковая Makita
6013B Дрель-миксер Makita
6013BR Дрель-миксер Makita
6017D Аккумуляторная дрель-шуруповерт Makita
6018D Аккумуляторная дрель-шуруповерт Makita
6019D Аккумуляторная дрель-шуруповерт Makita
6096D Аккумуляторная дрель-шуруповерт Makita
6207D Аккумуляторная дрель-шуруповерт Makita
6213D Аккумуляторная дрель-шуруповерт Makita
6216D Аккумуляторная дрель-шуруповерт Makita
6217D Аккумуляторная дрель-шуруповерт Makita
6226D Аккумуляторная дрель-шуруповерт Makita
6227D Аккумуляторная дрель-шуруповерт Makita
6228D Аккумуляторная дрель-шуруповерт Makita
6260D Аккумуляторная дрель-шуруповерт Makita
6261D Аккумуляторная дрель-шуруповерт Makita
6270D Аккумуляторная дрель-шуруповерт Makita
6271D Аккумуляторная дрель-шуруповерт Makita
6280D Аккумуляторная дрель-шуруповерт Makita
6281D Аккумуляторная дрель-шуруповерт Makita
6300L Дрель Makita
6310 Дрель Makita
6313D Аккумуляторная дрель-шуруповерт Makita
6316D Угловая шлифмашина Makita
6317D Аккумуляторная дрель-шуруповерт Makita
6319D Аккумуляторная дрель-шуруповерт Makita
6336D Аккумуляторная дрель-шуруповерт Makita
6337D Аккумуляторная дрель-шуруповерт Makita
6339D Аккумуляторная дрель-шуруповерт Makita
6347D Аккумуляторная дрель-шуруповерт Makita
6349D Аккумуляторная дрель-шуруповерт Makita
6408 Дрель Makita
6410 Дрель Makita
6413 Дрель Makita
6501 Дрель Makita
650 3D Дрель Makita
6510LVR Дрель Makita
6706D Аккумуляторный угловой шуруповерт Makita
6802BV Шуруповерт Makita
6805BV Шуруповерт Makita
6807 Шуруповерт Makita
6821 Шуруповерт Makita
6822 Шуруповерт Makita
6823 Шуруповерт Makita
6824 Шуруповерт Makita
6825 Шуруповерт Makita
6833 Шуруповерт для кассетных саморезов Makita
6905B Ударный гайковерт Makita
6906 Ударный гайковерт Makita
6918D Аккумуляторный ударный шуруповерт Makita
6940D Аккумуляторный гайковерт Makita
6951 Гайковерт ударный Makita
6980FD Аккумуляторный ударный шуруповерт Makita
6990D Аккумуляторный ударный гайковерт Makita
7104L Пазорез Makita (2лист)
8270D Аккумуляторная ударная дрель-шуруповерт Makita
8271D Аккумуляторная ударная дрель-шуруповерт Makita
8280D Аккумуляторная ударная дрель-шкруповерт Makita
8281D Аккумуляторная ударная дрель-шуруповерт Makita
8406 Ударная дрель Makita
8406C Ударная дрель Makita
8414D Ударная дрель Makita
8444D Ударная дрель Makita
8450 Ударная дрель Makita
8451 Ударная дрель Makita
9015B Угловая шлифмашина Makita
9016B Угловая шлифмашина Makita
9031 Ленточный напильник Makita
9032 Ленточный напильник Makita
9036 Вибрационная шлифовальная машина Makita
9046 Вибрационная шлифовальная машина Makita
9047 Угловая шлифмашина Makita
9047S Угловая шлифмашина Makita
9049 Угловая шлифмашина Makita
9049S Угловая шлифмашина Makita
9057S Угловая шлифмашина Makita
9059 Угловая шлифмашина Makita
9059S Угловая шлифмашина Makita
906 Прямая шлифовальная машина Makita
9067 Угловые шлифовальные машины Makita
9067S Угловые шлифовальные машины Makita
9069 Угловые шлифовальные машины Makita
9069S Угловые шлифовальные машины Makita
9077 Угловая шлифмашина Makita
9079 Угловая шлифмашина Makita
9079S Угловые шлифовальные машины Makita
9227CB Полировальная машина Makita
9402 Ленточная шлифмашина Makita
9403 Ленточная шлифовальная машина Makita
9404 Ленточная шлифовальная машина Makita
9500D Аккумуляторная шлифовальная машина Makita
9524NB Угловая шлифмашина Makita
9525NB Угловые шлифовальные машины Makita
9527NB Угловые шлифовальные машины Makita
9528NB Угловые шлифовальные машины Makita
9542 Угловая шлифмашина Makita
9554NB Угловые шлифовальные машины Makita
9555HN Угловая шлифмашина Makita
9557HN Угловая шлифмашина Makita
9558HN Угловая шлифмашина Makita
9562C Угловая шлифмашина Makita
9562CH Угловая шлифмашина Makita
9562CV Угловая шлифмашина Makita
9562CVH Угловая шлифмашина Makita
9564 Угловая шлифмашина Makita
9564H Угловая шлифмашина Makita
9565 Угловая шлифмашина Makita
9565C Угловые шлифовальные машины Makita
9565CV Угловая шлифмашина Makita
9565CVL Угловые шлифовальные машины Makita
9565H Угловая шлифмашина Makita
9566C Угловая шлифмашина Makita
9566CV Угловая шлифмашина Makita
9741 Щеточная шлифовальная машина Makita
9903 Ленточная шлифмашина Makita
9910 Ленточная шлифмашина Makita
9911 Ленточная шлифмашина Makita
9920 Ленточная шлифмашина Makita
9924DB Ленточная шлифовальная машина Makita
BDF343 Аккумуляторная дрель-шуруповерт Makita
BDF440 Аккумуляторная дрель-шуруповерт Makita
BDF441 Аккумуляторная дрель-шуруповерт Makita
BDF442 Аккумуляторная дрель-шуруповерт Makita
BDF444 Аккумуляторная дрель-шуруповерт Makita
BDF450 Аккумуляторная дрель-шуруповерт Makita
BDF451 Аккумуляторная дрель-шуруповерт Makita
BDF452 Аккумуляторная дрель-шуруповерт Makita
BDF45 3 Аккумуляторная дрель-шуруповерт Makita
BDF460 Аккумуляторная дрель-шуруповерт Makita
BGA450 Аккумуляторная угловая шлифмашина Makita
BGA452 Аккумуляторная угловая шлифмашина Makita
BHP343 Аккумуляторная дрель-шуруповерт Makita
BHP440 Аккумуляторная ударная дрель-шуруповерт Makita
BHP441 Аккумуляторная ударная дрель-шуруповерт Makita
BHP450 Аккумуляторная дрель-шуруповерт Makita
BHP452 Аккумуляторная дрель-шуруповерт Makita
BHP460 Аккумуляторная ударная дрель-шуруповерт Makita
BHR162 Аккумуляторный перфоратор Makita
BHR200 Аккумуляторный перфоратор Makita
BHR202 Аккумуляторный перфоратор Makita
BJR141 Аккумуляторная сабельная пила Makita
BJR181 Аккумуляторная сабельная пила Makita
BJR240 Аккумуляторная сабельная пила Makita
BJV140 Аккумуляторный лобзик Makita
BO3700 Вибрационная шлифовальная машина Makita
BO4553 Вибрационные шлифовальные машины Makita
BO4554 Вибрационная шлифовальная машина Makita
BO4555 Вибрационная шлифовальная машина Makita
BO4556 Вибрационная шлифовальная машина Makita
BO4557 Вибрационная шлифовальная машина Makita
BO4561 Вибрационная шлифовальная машина Makita
BO4563 Вибрационная шлифовальная машина Makita
BO4565 Вибрационная шлифовальная машина Makita
BO4566 Вибрационная шлифовальная машина Makita
BO4900V Вибрационная шлифовальная машина Makita
BO5010 Эксцентриковая шлифовальная машина Makita
BO5020 Эксцентриковая шлифовальная машина Makita
BO5021 Эксцентриковая шлифовальная машина Makita
BO5030 Эксцентриковая шлифовальная машина
BO6030 Эксцентриковая шлифовальная машина Makita
BO6040 Эксцентриковая шлифовальная машина Makita
BPB180 Аккумуляторная ленточная пила Makita
BSS610 Аккумуляторная дисковая пила Makita
BTD130F Аккумуляторный шуруповерт Makita
BTD140 Аккумуляторный шуруповерт Makita
BTD200 Аккумуляторный шуруповерт Makita
BTP130 Аккумуляторный ударный винтоверт Makita (2лист)
BTP140 Аккумуляторный ударный винтоверт Makita (2лист)
BTS130 Аккумуляторный масляно-имульсный винтоверт Makita
BTW250 Аккумуляторный ударный гайковерт Makita
BTW251 Аккумуляторный ударный гайковерт Makita
DA3000R Угловая дрель Makita
DA301D Аккумуляторная угловая дрель-шуруповерт Makita
DA391D Аккумуляторная угловая дрель-шуруповерт Makita
DA6301 Угловая дрель Makita
DP3003 Дрель Makita
DP4001 Дрель шуруповерт Makita
DP4003 Дрель шуруповерт Makita
DP4010 Дрель Makita
DP4011 Дрель Makita
DP4700 Дрель Makita
GA4530 Угловая шлифмашина Makita
GA5021C Угловая шлифмашина Makita
GA5030 Угловая шлифмашина Makita
GA6021C Угловая шлифмашина Makita
GA7010C Угловая шлифмашина Makita
GA7020 Угловая шлифмашина Makita
GA7030 Угловая шлифмашина Makita
GA7040S Угловая шлифмашина Makita
GA9010C Угловая шлифмашина Makita
GA9020 Угловая шлифмашина Makita
GA9030 Угловая шлифмашина Makita
GA9040S Угловая шлифмашина Makita
GD0600 Прямая шлифмашина Makita
GD0800С Прямая шлифмашина Makita
GD0810С Прямая шлифмашина Makita
HK0500 Отбойный молоток Makita
HK1820 Отбойный молоток Makita
HK1820L Отбойный молоток Makita
HM0860C Отбойный молоток Makita
HM1100C Отбойный молоток Makita
HM1202C Отбойный молоток Makita
HM1242C Отбойный молоток
HM1300 Отбойный молоток
HM1304 Отбойный молоток Makita
HM1304B Отбойный молоток Makita
HM1400 Отбойный молоток Makita (2 лист)
HM1800 Отбойный молоток Makita (2 лист)
HM1801 Отбойный молоток Makita (2 лист)
HM1810 Отбойный молоток Makita (2 лист)
HP1500 Ударная дрель Makita
HP1620 Ударная дрель Makita
HP1621 Ударная дрель Makita
HP1620 F Ударная дрель Makita
HP2030 Ударная дрель Makita
HP2031 Ударная дрель Makita
HP2032 Ударная дрель Makita
HP2033 Ударная дрель Makita
HP2040 Ударная дрель Makita
HP2041 Ударная дрель Makita
HP2042 Ударная дрель Makita
HP2050 Ударная дрель Makita
HP2051 Ударная дрель Makita
HP2051F Ударная дрель Makita
HP2070 Ударная дрель Makita
HP2070F Ударная дрель Makita
HP2071 Ударная дрель Makita
HP2071F Ударная дрель Makita
HR160D Аккумуляторный перфоратор Makita
HR1830 Перфоратор Makita
HR2010 Перфоратор Makita
HR2020 Перфоратор Makita
HR20 00 Перфоратор Makita
HR2230 Перфоратор Makita
HR2400 Перфоратор Makita
HR2410 Перфоратор Makita
HR2432 Перфоратор Makita
HR2440 Перфоратор Makita
HR2450 Перфоратор Makita
HR2450FT Перфоратор Makita
HR2455 Перфоратор Makita
HR2460 Перфоратор Makita
HR2470 Перфоратор Makita
HR2470FT Перфоратор Makita
HR2810 Перфоратор Makita
HR2811FT Перфоратор Makita
HR3000C Перфоратор Makita
HR3200C Перфоратор Makita
HR3210C Перфоратор Makita
HR3540C Перфоратор Makita
HR3541FC Перфоратор Makita
HR4000C Перфоратор Makita
HR4001C Перфоратор Makita
HR4010C Перфоратор Makita
HR4011C Перфоратор Makita
HR4500C Перфоратор Makita
HR4501C Перфоратор Makita
HR4510C Перфоратор Makita
HR4511C Перфоратор Makita
HR5001C Перфоратор Makita
HR5201C Перфоратор Makita
HR5210C Перфоратор Makita
HR5211C Перфоратор Makita
JN1600 Ножницы по металлу Makita
JN1601 Ножницы по металлу Makita
JN3200 Ножницы по металлу Makita
JR3020 Сабельная пила Makita
JR3210С Сабельная пила Makita
JR3030T Сабельная пила Makita
JR3060T Сабельная пила Makita
JR3070CT Сабельная пила Makita
JS1600 Ножницы по металлу Makita
JS1660 Ножницы по металлу Makita
JS1670 Ножницы по металлу Makita
JS3200 Ножницы по металлу Makita
KP0810 Рубанок Makita
KP0810C Рубанок Makita
KP312С Рубанок Makita
LC1230 Пила отрезная Makita
LF1000 Торцовая пила Makita (2лист)
Lh2040 Торцовая пила Makita (2лист)
LS0714FL Торцовая пила Makita (2лист)
LS1013 Торцовая пила Makita (2лист)
LS1040 Торцовая пила Makita (2лист)
LS1040F Торцовая пила Makita (2лист)
LS1214 Торцовая пила Makita (2лист)
LS1440 Торцовая пила Makita (2лист)
PC1100 Шлифовальная машина Makita
PW5000C Полировальная шлифмашина Makita
RP0910 Фрезер Makita
RP1110C Фрезер Makita
SA7000C Полировальная шлифмашина Makita
SC120D Аккумуляторные гидравлические ножницы Makita
SC130D Аккумуляторные гидравлические ножницы Makita
SG1250 Штроборез Makita
TW0200 Ударный гайковерт Makita
TW0350 Ударный гайковерт Makita
TW1000 Ударный гайковерт Makita
UC3520A Цепная пила Makita (2лист)
UC4020A Цепная пила Makita (2лист)
UM320 Электрическая газонокосилка Makita

Не нашли нужную модель ? Напишите нам, и мы её добавим в список.

нажмите на картинку, чтобы написать письмо.

© ремонт, запчасти для электро и бензоинструмента

Схема редуктора макита 2450 — Строительство домов и бань

«Макита 2450»: характеристики, схема сборки, ремонт своими руками, отзывы

В нашей стране одним из самых популярных перфораторов является «Макита 2450». И это не случайно. Ведь «Макита 2450» обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора своими руками. Фирма «Макита» известна как качественный японский производитель, но модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о «Макита 2450», оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева — 32 мм;
  • для металла — 13 мм;
  • для бетона — 24 мм;
  • для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора «Макита 2450». Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого. Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные. Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта. Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора «Макита 2450», можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

  • Износ промежуточного вала
  • Деформация зажимных узлов
  • Поломка шатунной системы
  • Недостаток смазки для корректной работы
  • Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными. Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Инструкция по разборке перфоратора Макита 2450

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

    1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
    2. Снять крышку;
    3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

    1. Из него надо достать ударник поз.30;
    2. Выбивается шарнир поршня поз.34;
    3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

    ротор поз.54;
    статор поз.59;
    выключатель TG813TLB-1 поз.68;
    угольные щетки СВ-419 поз.65;
    щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Самостоятельный ремонт ствола перфоратора макита с подборкой запчастей

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.


Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.


Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.


Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.


Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.


А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.


Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.


металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Схема редуктора макита 2450

Главная страница » Статьи » Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора , обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Содержание:

Разборка перфоратора макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке при помощи отвертки подковыривается и снимается защелка.

После снятия защелки ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1
ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.
Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.
А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Цилиндр с ударником

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м


Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если…
Полый металлический «стакан» с режущими кромками и выступающим сверлом – именно так выглядит насадка для получения в бетоне отверстий большого диаметра….
Широкое распространение среди любителей мастерить получили углошлифовальные машинки (УШМ), называемые в народе болгарками. С их помощью домашний мастер…

Ремонтируем вместе. Makita HR 2450. Начало.

Перфоратор Makita HR2450 , калибр 24 мм, с регулировкой скорости и переключением направления вращения.
Перфоратор Makita HR2451 , калибр 24 мм, с регулировкой скорости и без переключения направления вращения.
Перфоратор Makita HR2452 , калибр 24 мм, без регулировки скорости и без переключения направления вращения.

Габариты: длина – 360 мм, высота – 204 мм, ширина – 72 мм.
Для напряжения 220 В:
Рабочий ток – 3,7 А,
Потребляемая мощность в продолжительном режиме – 780 Вт,
Выходная (отдаваемая) мощность в продолжительном режиме – 370 Вт,
Пиковая (отдаваемая) мощность – 650 Вт
Количество оборотов в минуту – 0-1100,
Количество ударов в минуту – 0-4500,
Энергия удара – 2,7 Дж,
Максимальный диаметр отверстия, производимого буром — 24 мм,
Максимальный допустимый диаметр сверлильной коронки – 54 мм.

Как и любые другие перфораторы HR2450 можно разделить на два самостоятельных узла:

[*]двигатель, задачей которого является преобразование электрической энергии переменного тока в кинематическую в виде вращающегося ротора, и
[*]редуктор, призванный понизить обороты ротора до приемлемых для работы оборотов бура и преобразовать часть вращательной энергии ротора в энергию удара в виде поступательных движений бура.
Начнём с разборки редуктора.

Чтобы добраться до внутренностей редуктора нам непременно придётся демонтировать детали патрона, затем снять переключатель режимов работы и после этого выкрутить 4 винта, стягивающие корпус редуктора с корпусом двигателя.

1. Снятие патрона.

Демонтаж патрона можно произвести вручную без специальных инструментов, кроме одного пункта, где потребуется шлицевая отвёртка.

[*]Отжимая крышку патрона в сторону редуктора снимаем резиновый пыльник.
[*]Снимаем стопорное кольцо. Для удобства снятия стопорного кольца его нужно развернуть прорезью к плоской части ствола, затем опять же отжимаем крышку патрона и поддеваем стопорное кольцо шлицевой отвёрткой. Отвёрткой пользуемся аккуратно, поскольку это единственная операция, при которой можно повредить крышку патрона.
[*]После удаления стопорного кольца мы можем легко снять со ствола крышку патрона и металлическое кольцо, запирающее в стволе шарик, предназначенный для фиксации бура.
[*]Вынимаем шарик из ствола. После этого свободно снимаются металлическая шайба, служащая направляющей для шарика, и коническая пружина.

2. Установка патрона.

Монтаж снятых деталей патрона производится в обратном порядке. Тем не менее, не забывайте, как стояли детали, и соблюдайте следующие рекомендации.

[*]Перед монтажом ВСЕНЕПРЕМЕННО очищаем детали от старой смазки и накопившейся грязи.
[*]Коническую пружину устанавливаем на ствол узким диаметром к редуктору.
[*]Смазываем шарик густой смазкой.
[*]Направляющей шайбой прожимаем пружину так, чтобы шайба опустилась ниже отверстия в стволе, вставляем в отверстие шарик и отпускаем шайбу. Шарик при этом должен зафиксироваться в лунке направляющей шайбы.
[*]После этого устанавливаем запирающее кольцо, крышку патрона и фиксируем их на стволе стопорным кольцом. Чтобы шарик не выскочил в прорезь стопорного кольца, поворачиваем разрез стопорного кольца подальше от плоской части ствола.

3. Неисправности патрона.

Патрон осуществляет функцию фиксации бура в стволе. На Makita HR2450 бур должен защёлкиваться патроном автоматически, БЕЗ отжатия крышки патрона. Выниматься должен ПРИ отжатии крышки патрона. Если этого не происходит, либо бур вовсе не фиксируется, это значит, что патрон собран не корректно, либо какие-то детали патрона имеют значительный износ.
Основные неисправности патрона.

[*]Износ пыльника или деформированная крышка патрона не влияют на работу перфоратора и могут привести лишь к повышенному загрязнению деталей патрона и, соответственно, к более быстрому износу их и внутренностей ствола.
[*]При ослаблении или износе стопорного кольца его необходимо менять.
[*]При износе или потере шарика должен быть установлен шарик Ш7 ± 0,05 мм. Это весьма критично. Шарик меньшего диаметра приведёт к повышенному износу ствола и деталей патрона.
[*]Основная неисправность направляющей шайбы это износ в местах контакта с шариком. При значительном износе необходимо менять.
[*]Коническая пружина и запирающее кольцо из всех деталей патрона служат наиболее долго. Тем не менее, при значительных деформациях, когда они перестают выполнять свои функции, их необходимо менять.
[*]Поскольку сборка патрона это последняя стадия сборки перфоратора, то не забудьте смазать хвостовик бура жидкой смазкой, перед тем как начать работу.

Раз уж рубрика наз. «ремонтируем вместе»- думаю не лишним будет и размещение схем этих машинок !
HR-2450 — » >
Увы на HR-2451 и 52- схемы нет может кто ещё добавит !

2Toolman -Сказал всё верно, но почему-то ни слова о двигателе его ремонте и возможных выходах из строя !
При разборке необходимо проверить подшипники на износ, проверить длину угольных щёток и правильный их износ- возможен неравномерный износ следствие которого служит- оплавление щёткодержателей или биение, деформированная поверхность коллектора ротора !
Статор у 2450 редко выходит из строя !

Смазку для редуктора при его сборке используйте оригинальную, её можете приобрести в сервис-центрах !

По редуктору- проверьте исправен-ли радиальный(пьяный) подшипник на валу-шестерне !

По инструментам -я всё-же посоветовал-бы купить хотя-бы китайский инструмент для снятия стопорных колец на расжим !(ибо неопытный человек может повредить пальцы

)

upryamez написал :
На максимуме 2450 очень часто клинит, в смысле срабатывает трещётка.

Потому что все подобные перфы рассчитаны на работу коронкой в кирпиче, пенобетоне, гипсолите и т.п. материалах. Для работы коронкой по конструкционному ж/б существуют тяжелые sds-max перфораторы.

in my humble opinion

upryamez написал :
В Красноярском сервис центре часто используют бошевскую- уверяют, что лучше.

Можно и Бошевской- за неимением другой, хуже точно небудет, просто у них разная консистенция и структура !
Эксперименты такие сам проводил- полёт был нормальный !

Skobar написал :
Что-то не понял, продолжения » банкета» не будет? думал расскажут ГУРУ как снять резинки у бойка в стволе и как ставить ручку взад.

Поясните какую резинку вы хотите снять ? И что у вас с ручкой ?

Если под резинкой вы имели ввиду уплотнительное кольцо на бойке,то нет ничего проще- любой тонкой шлицевой отвёрткой !
А если хотите поменять кольцо на ударнике- который зафиксирован в стволе стопорным кольцом, то необходимо зафиксировать ствол в тисках, в одном из 2 отверстий будет видно кольцо- его можно сбить(сместить) с места- шилом или той-же тонкой отвёрткой.
После чего сверху со стороны ствола вставляете какой-нибудь штырь и можете выбить молотком, либо пресом- если есть возможность !

2. Переключатель режимов работы.

1. Снятие и разборка переключателя.

[*]Для корректного демонтажа переключателя режимов работы, в первую очередь необходимо снять Т-образную защёлку (чёрного цвета, как и ручка) с ручки переключателя. Для этого удобно использовать двухмиллиметровую шлицевую отвёртку. По бокам ручки переключателя есть по одному углублению для отвёртки. С их помощью аккуратно (защёлка легко ломается) по очереди поддеваем лапки защёлки, освобождая их от фиксации, и вытягиваем защёлку из ручки переключателя. Ручка переключения при этом может находиться в любом удобном для вас положении. При снятии защёлки придерживайте красный фиксатор, чтобы он не выскочил из ручки под действием пружины. Он может легко выпрыгнуть.
[*]После снятия защёлки, переводим ручку переключателя в самое левое положение (чуть дальше положения, соответствующего режиму сверления), которое было не доступно нам с установленной защёлкой. В этом положении выступы на ручке совпадают с пазами в корпусе редуктора и переключатель можно легко вынуть. Что собственно мы с вами и делаем.
[*]Вынимаем из ручки фиксатор с пружиной.
[*]Тонкой отвёрткой или шильцем поддеваем и снимаем с ручки переключателя резиновое кольцо, предотвращающее вытекание смазки из корпуса редуктора.

2. Сборка и установка переключателя.

[*]Очищаем все детали переключателя режимов и его посадочное место на корпусе редуктора от налипшей грязи.
[*]Смазываем густой смазкой два металлических пальца на ручке переключателя и резиновое кольцо переключателя.
[*]Не забываем надеть резиновое кольцо на переключатель.
[*]Вставляем в ручку переключателя пружину, затем фиксатор. Вставляем в ручку защёлку наполовину так, чтобы не выскакивал фиксатор.
[*]Вот теперь переключатель можно вставлять в редуктор. Делаем мы это, направив ручку переключателя в сектор на корпусе между обозначениями совмещённого режима работы и режима удара. Переключатель не вставится при этом до конца. Но, это нужно, чтобы пальцы переключателя передвинули (в следующем пункте) детали промежуточного вала в нужное положение.
[*]Прижимая переключатель к корпусу, поворачиваем его против часовой стрелки до режима сверления и ещё немного до положения, в котором мы его вынимали. Не забывайте при этом нажимать на клавишу фиксатора, чтобы он не мешал перемещению. При совмещении выступов на переключателе с пазами в корпусе переключатель углубится в редуктор уже полностью. Если переключатель не поворачивается дальше обозначения режима сверления, значит, у вас слишком глубоко посажена защёлка.
[*]Поворачиваем переключатель по часовой стрелке до режима сверления (можно и подальше) и до конца вдавливаем защёлку. На этом установка переключателя считается законченой.
[*]Проверьте, чтобы после сборки переключатель передвигался во все положения выбора режима работы.

3. Неисправности переключателя.

[*]Основная неисправность, нарушающая функции переключателя режимов, это износ металлических пальцев переключателя. Такой износ считается нормальным рабочим износом и происходит из-за трения об пальцы вращающихся деталей редуктора. Приводит к невозможности включения одного из режимов работы. Данная неисправность устраняется заменой переключателя. При невозможности оперативно прибрести новый переключатель, можно прибегнуть к временному варианту. Плоскогубцами развернуть изношенный палец на 180° вокруг его оси, не вынимая его из пластмассы переключателя.
[*]Сломан один или несколько посадочных выступов на теле переключателя. Приводит к разбалтыванию переключателя, не чёткому включению режимов, переключатель может вылететь из корпуса. Подлежит замене.
[*]Изношено или порвано резиновое кольцо – возможно незначительное вытекание смазки из редуктора. Лечится заменой кольца. Не путайте со случаем, когда кто-нибудь из горе-мастеров заложил в редуктор слишком большое количество смазки либо смазку, обладающую высокой текучестью. В этих случаях даже исправное кольцо не поможет.
[*]У фиксатора сломан клювик, которым он цепляется за впадинки корпуса редуктора. Может приводить к произвольному перемещению переключателя режимов в положение другого режима работы. Не критично и фиксатор можно не менять, но бывает не приятно, если во время работы перфоратор переключиться в другой режим.
[*]Сломана одна из лапок защёлки – функции переключателя не нарушаются, просто не красиво. Сломаны обе лапки защёлки – может выскочить фиксатор из переключателя и переключатель может выскочить из корпуса.
Обратите внимание. В подавляющем большинстве случаев все перечисленные неисправности, кроме рабочего износа пальцев переключателя и резинового кольца, вызываются не корректным снятием или установкой переключателя. Будьте аккуратны.

Сборка перфоратора Makita 2450

Общие характеристики

«Макита 2450» Известен строителям и ремонтникам как достаточно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, отличается легкостью и хорошей балансировкой. Таким образом, «Makita 2450» прослужит довольно долго. Имеет хорошую систему защиты от пыли, что делает работу оборудования долговечной.

Популярность объясняется возможностью ремонта перфоратора.«Макита 2450» в домашних условиях. Не нужно тратить много денег на его обслуживание. Однако перед сборкой перфоратора «Макита 2450» необходимо ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Пуансон обладает определенным набором качеств «Makita 2450». Технические характеристики, предоставленные производителем в инструкции, следующие.

Вес инструмента всего 2,4 кг. Крепления для сверл предоставляются системой SDS.Перфоратор предназначен для дробления, сверления и ударного бурения. У него есть три режима работы. Количество холостых оборотов — 1100 в минуту, а максимальное количество ходов — 4500 в минуту. Сила поступательного движения максимальная — 2,7 Дж. Максимальный диаметр сверления:

  • Для дерева. 32 мм;
  • Для металла. 13 мм;
  • Для бетона. 24 мм;
  • Для полой коронки. 54 мм.

Для перфоратора есть также дополнительные функции.«Макита 2450». В характеристиках подчеркивается наличие предохранительной муфты, заднего хода, кнопки включения блокировки, а также электронной регулировки скорости.

Электросеть 780 Вт. Длина кабеля 4 м.

Признаки подделки

В связи с большой популярностью представленного оборудования нередки случаи подделки. Есть характерные особенности, которые определяют подделку перфоратора HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции к данному товару фон светло-серый, почти белый. У копии будет темный тусклый фоновый цвет.

Если на корпусе HR 2450 в качестве производителя указана Япония, это не настоящий инструмент. На оригинале написано: «Сделано в КНР», т.е. «Сделано в Китае».

«Makita 2450» имеет прорезиненную ручку, на которой указан серийный номер. Все детали чемодана также должны содержать каждое обозначение. У подделки ручка сделана не из резины, а из пластика.Это также должно быть сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе ремонта представленного оборудования пользователь должен уметь разбирать инструмент. Схема сборки пуансона «Макита 2450» имеет множество узлов и элементов. Чтобы провести ремонт, не стоит знать их все. Вот самые основные элементы, которые изображены на схеме («Makita 2450». Устройство очень сложное).

Первое — стопорное кольцо. Он участвует в процессе демонтажа крышки картриджа.Далее следует кольцевое запорное устройство. Он держит мяч для фиксации дрели. Его направляющие — шайба и коническая пружина.

4 винта соединяют редуктор с двигателем. В цепи много резиновых деталей, которые при износе становятся частой причиной поломки.

Этих знаний достаточно, чтобы провести ремонт в домашних условиях. Далее следует ознакомиться с техникой его выполнения.

Возможность самостоятельного ремонта

Ремонт перфоратора

«Макита 2450» своими руками по нескольким причинам.

Представители сервисного центра устраняют неполадки по определенному алгоритму. Это приводит к довольно большим затратам на ремонт инструмента.

Также есть вероятность, что представители компании проведут плановую проверку, необходимость в которой сомнительна. И за это все равно придется платить.

Если устройство или несколько из них все еще нуждаются в замене, обслуживающий персонал поставит только лицензированные детали «Makita 2450». Ремонт в этом случае может быть сопоставим по стоимости с покупкой нового инструмента.Все это говорит в пользу самостоятельной настройки или замены деталей оборудования.

Ремонт

«Макита 2450» сделай сам, обладая определенными знаниями и навыками. Технология проверки и замены деталей HR 2450 довольно проста. Он предполагает разборку инструмента, после чего удаляется вся старая смазка, пыль и грязь. Поврежденные компоненты заменяются новыми. Затем все детали пуансона собираются вместе. Необходимо ознакомиться с каждым пунктом такой работы.Они могут быть выполнены в зоне патрона, переключателя режимов, гильзы перфоратора.

Для проведения ремонта сначала снимите картридж, затем переключатель скорости. После этого внутри корпуса проводится ремонт. Заменяется смазка и изношенные резиновые элементы.

Картридж

Плоской отверткой картридж разбирается. Ремонт перфоратора «Макита 2450» своими руками с этим элементом. Сжав крышку картриджа, снимаем резиновый чехол. Стопорное кольцо демонтировано.Затем снимается крышка картриджа и металлическое кольцо. Запирает шар фиксации дрели в стволе. Вынимается, и без труда достаются металлическая шайба, коническая пружина.

Причиной поломки может быть износ деталей. Обнаруживается, если сверло не защелкивается автоматически без нажатия на крышку. Проверив все детали, выявляют причину поломки. Старые элементы очищаются от грязи и старой смазки. Шарик густо пропитан новым маслом. Коническая пружина установлена ​​узкой стороной к резистору.

Направляющая шайба должна прижимать ее так, чтобы она находилась ниже отверстия в стволе. Ремонтный перфоратор «Макита 2450» с патронной площадкой требует фиксации шара в отверстии. Все детали собираются в обратной последовательности.

Переключатель режимов

Для разборки снимите Т-образную защелку на ручке переключателя. Для этого воспользуйтесь отверткой на 2 мм. Очень необходимо подтянуть язычки защелки. Ее вытаскивают. Красный фиксатор нужно держать так, чтобы он не вылетел под действием пружины.

После выполнения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так что его выступы будут совпадать с пазами корпуса редактора. Выключатель легко снимается. Защелка вытаскивается пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Он предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения.Все детали и сиденье очищены от старой грязи. Тщательно смажьте два металлических штифта и резиновое кольцо. Поставили на выключатель. В ручку вставляется пружина, затем защелка. Он не должен выскакивать, когда в корпусе установлена ​​защелка.

Затем переключатель вставляется в коробку передач. В этом случае ручка отправляется в сектор между обозначением комбинированного режима и ударом. Однако он не будет вставлен до конца. Переключатель следует перевести в режим сверления и немного дальше.В этом случае не забудьте нажать кнопку фиксатора, чтобы она не мешала движению.

Затем поверните переключатель по часовой стрелке и сдвиньте защелку до конца.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штифтов. В этом случае один из режимов не включится. Вам нужно будет заменить переключатель.Это нужно делать в случае выхода из строя вкладок лендинга.

Если резиновое кольцо изношено, произойдет небольшая утечка смазки. Придется его заменить.

Бывает, что клюв ломается у защелки, с помощью которой он крепится к желобам КПП. Язычки замка могут быть повреждены. Чтобы избежать всего вышеперечисленного, необходимо аккуратно обращаться с инструментом.

Корпус редуктора

Чтобы снять корпус с коробки передач, поднимите корпус инструмента вверх.Пуансон следует прижать к верстаку, одновременно оттягивая гильзу вверх. В этом положении все детали остаются на своих местах.

После их доработки, осмотра и замены производится замена картера редуктора. Все его элементы должны располагаться в первозданном виде. Необходимые элементы нужно смазать.

При сборке корпус коробки передач необходимо очистить керосином или бензином. Далее ракушка ставится на прежнее место. Переключатель режимов в нем быть не должен.

Неисправности в картере коробки передач

Корпус модели HR 2450 отличается высокой прочностью, поломки в этом агрегате случаются довольно редко.Но бывает, что и здесь случаются определенные неприятности. Если корпус ужился с игольчатым подшипником, то его посадочное место сильно изношено. Когда эта деталь сильно ослабнет, следует заменить корпус.

Иногда ломается посадочное место промежуточного вала. Ремонт предполагается аналогично первому случаю.

Фланец картера коробки передач имеет маслосъемное кольцо. Если он был поврежден строительной пылью (что бывает крайне редко) или неосторожными действиями ремонтника, его меняют вместе с кузовом.

Такая же процедура выполняется при выходе из строя отверстия переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Мнения пользователей об инструменте разделились. Из недостатков отметим перегрев и утечку смазки перфоратора «Макита 2450». Отзывы также дают понять, что ремонт в сервисном центре проводится долго и дорого. Однако, устранив причину неисправности самостоятельно, можно рассчитывать на нормальную работу инструмента.Особенно часто выходят из строя перфораторы, выпущенные в последние годы. Но более ранние продукты известны как самые качественные. Это связано с появлением множества некачественных подделок, изготовленных не по оригинальной технологии.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и при нормальном обращении пользователя в процессе эксплуатации оборудование будет работать долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора «Макита 2450», вы сможете продлить срок службы этого инструмента. Выполнив обслуживание и замену деталей самостоятельно, пользователь существенно сэкономит свои деньги. При покупке нужно обращать внимание на характерные отличия оригинального инструмента. Прослужит дольше подделок.

Сегодня девелоперы предлагают покупателям сотни различных квартир и домов. Часто жильцам хочется немного изменить свои параметры, сделав жилье более удобным и комфортным.Перфораторы Makita позволят качественно и быстро провести ремонтные работы. Заводские запчасти и хорошее качество сборки продлят срок эксплуатации и помогут избежать поломок в процессе восстановления. Статья даст представление об основных преимуществах продукции этого производителя.

Перфоратор Makita

Среди пользователей перфоратор Makita зарекомендовал себя как инструмент с наибольшей функциональностью. Он прочный и не требует особых навыков в использовании, легкий и удобный в работе.

В конструкции предусмотрена специальная система защиты, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет эффективно работать на протяжении всего срока службы.

Makita широко используется людьми, предпочитающими ремонтировать самостоятельно. Инструмент прост в эксплуатации, затраты на финансовое обслуживание минимальные, недорогой.

Производитель представляет следующие технические характеристики:

  • Общий вес. 2,04 кг
    • Система
  • Sds позволяет устанавливать сверла
  • Можно долбить и сверлить
  • Система имеет три режима работы
  • Наибольшее количество ударов в минуту.4500
  • Трансляционная сила. 2,7 Джоулей
  • Электросеть сеть 780 Вт.

Почему перфоратором Makita нежелательно бить молотком?

Часто выходит из строя оборудование, и сверло вылетает из перфоратора. Это происходит по разным причинам. Многие пользователи перфораторов Makita сталкиваются с тем, что их устройство не бьет, а сверлит при этом. Вы можете исправить поломку самостоятельно. Наиболее частые причины неисправностей представлены ниже:

  • Износ промежуточного вала
  • Деформация зажимных узлов
  • Повреждение шатунной системы
  • Отсутствие смазки для правильной работы
  • Повреждение компонентов удара

Перфоратор Makita: самостоятельный ремонт

Технология диагностики и поиска неисправностей идентична другим устройствам.Для начала следует разобрать инструмент, сняв корпус, а затем удалить устаревшую смазку и грязь.

Вышедшие из строя узлы рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для правильной работы рекомендуется внимательно изучить каждую точку ремонта. Для восстановления работоспособности картриджа 2010, переключателя режимов и корпуса необходимо выполнить следующие действия:

  • Удалить картридж
  • Снять переключатель
  • Ремонт дефектов внутри корпуса
  • Смажьте и замените изношенные детали.

Как разобрать перфоратор и коробку передач?

При разборке коробки передач рекомендуется соблюдать следующие инструкции:

  • Установите перфоратор на твердую поверхность, приподняв его ствол
  • Тяните снаряд движением вперед, прижимая инструмент к столу. Такое положение предотвращает случайное смещение составляющих элементов.

Перфоратор Makita в сборе

После завершения ремонта все снятые детали необходимо вернуть в исходное положение.Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед сборкой кузов очищается керосином или бензином. Очищенную скорлупу возвращают на место. Переключатель режима не должен находиться в нем.

Принципиальная схема Makita HR 2450

Перфоратор Makita-2450 состоит из множества дополнительных компонентов и списка запасных частей. Среди наиболее значимых элементов, особенности которых следует учитывать при ремонтных работах, выделяются следующие:

  • Кольцо стопорное устройство.Он предназначен для удержания сферического элемента, фиксирующего сверло. Шайба и направляющая пружины
  • Стопорное кольцо Необходимо для правильного снятия крышки картриджа
  • Четыре винта соединяют коробку передач и двигатель, устраняя вибрацию. Схема имеет большое количество резиновых деталей. Часто они вызывают неисправность.

Описания указанных узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Makita

по праву являются одними из лучших на современном рынке.2470 немного улучшен, но это не делает устройство надежным. Своевременный ремонт позволит максимально увеличить срок правильной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов достаточно.

Каждый, у кого есть инструмент, купленный 3-5 лет назад, должен понимать этапы разборки перфоратора Makita. Часто используемое оборудование выходит из строя. Домашнему мастеру без него сложно обойтись.С помощью перфоратора можно приступить к мелкому ремонту и даже строительству, например, оборудовать пристройку к основной части дома.

Если владелец перфоратора Makita знает, как разбирать и собирать инструмент, он сможет заменить изношенные детали, смазать их консистентной смазкой и избежать дальнейших сбоев в работе оборудования.

Уникальность дизайна интерьера Makita

В конструкции предусмотрен защитный механизм, ограничивающий распространение пыли при ремонтных работах.Чтобы инструмент продолжал работать без потери качества, нет необходимости постоянно очищать кнопку Пуск и другие рычаги, детали от мусора.

Но главное, что позволяет Makita каждому хозяину, — это почувствовать себя настоящим мужчиной, хозяином своего дома. Приятно удивляют и финансовые затраты на обслуживание устройства. Стоимость новинки небольшая.

Уникальная система SDS, заявленная производителем, позволяет закрепить дрель с помощью аппарата Makita.Кроме того, в систему встроено 3 функциональных формата, также можно полые стены или сверлить отверстия. Самый большой объем работы — 4500 ударов в минуту. Мощность от сети 700 Вт.

Почему выдолбление лучше ограничить

Несмотря на то, что в инструкции по применению перфоратора Макита указаны характеристики выдолбления поверхности, не стоит покупать инструмент для постоянного выполнения этой работы. Техника может выйти из строя. Сверло вылетит из оборудования.Пытаться привести устройство в чувство за счет упорного включения режима сверления при поломке — большая ошибка. Лучше разобраться в причине неисправности.

Список причин поломки перфоратора Макита выглядит так:

  • Изношен промежуточный вал;
  • Произошла деформация узлов зажимного формата;
  • Шатунная система вышла из строя;
  • Недостаточно смазки для правильной работы;
  • Сломаны детали амортизатора.

Используйте тестер, чтобы определить дефект. Подсоедините его к штекеру инструмента и нажмите выключатель. Если возникает сопротивление, силовая цепь работает правильно. Определитесь с остальными возможными поломками, вооружившись отвертками, гаечными ключами, молотком, деревянной насадкой.

Как отремонтировать Макита своими руками

Если вы вообще никогда не сталкивались с разборкой перфоратора Макита, сделать это самостоятельно, следуя инструкциям мастеров, будет сложно. Первым шагом при разборке является снятие основания шасси.Затем при ремонте оборудования следует удалить устаревшую смазку, а с деталей удалить грязь и мусор. Если функциональные блоки неисправны, замените старые на новые. Затем установите компоненты обратно в конструкцию.

Для ремонта картриджа 2010, переключателя режимов или устранения дефектов в корпусе выполните следующий комплекс манипуляций:

  1. Снимите картридж.
  2. Снимите выключатель.
  3. Устраните любые дефектные признаки, обнаруженные на внутренней стороне корпуса.
  4. Осторожно и равномерно распределите смазку по поверхности.
  5. Заменить неисправные детали.

Как разобрать коробку передач в перфораторе Makita

Разберите редуктор инструмента Makita, следуя пошаговой инструкции:

  1. Закрепите оборудование на твердой поверхности, подняв ствол вверх.
  2. Постепенно, без рывков снимаем кожух, прижимая оборудование к столешнице. Такой подход поможет избежать случайного перемещения деталей.

Процесс разборки перфоратора Makita наглядно показан на.

Как собрать инструмент

Когда ремонтные работы завершены, и вы уверены, что вам удалось справиться с неисправностью, пора собирать детали в единый рабочий механизм.

  1. Перед сборкой нанесите свежую смазку на детали оборудования.
  2. Смочите ватный тампон в небольшом количестве керосина и протрите корпус. Можно использовать бензин.
  3. Далее корпус ставится на прежнее место.https://www.Youtube.com/watch?V=y8V0aag3Gb8

Схема перфоратора Makita

Оборудование в разобранном виде собирают по схеме, представленной в инструкции по эксплуатации устройства. Схема помогает не запутаться в комплектующих узлах и запчастях. Элементы, которые считаются базовыми, включены в этот список:

  1. Запорное устройство кольцевого типа. Удерживает шариковый компонент, фиксирующий дрель. Встроенная шайба и пружинный механизм обеспечивают правильное направление сверла.
  2. Стопорное кольцо. Позволяет снять крышку картриджа без повреждения деталей.
  3. Винты, соединяющие редуктор с двигателем, исключающие вибрацию. В схеме есть резиновые детали. В случае выхода из строя колодки заменяются новыми.

Макита США | Аккумуляторные и сетевые электроинструменты, силовое оборудование, пневматика, аксессуары

Makita U.S.A | Аккумуляторные и проводные электроинструменты, силовое оборудование, пневматика, аксессуары

0 — Результатов найдено

Общий

Введите номер модели вашего инструмента в «Поле поиска» в правом верхнем углу страницы.Вы попадете на страницу сведений о продукте введенной модели. Если вы не можете найти нужную информацию, обратитесь в национальный информационный центр Makita U.S.A., Inc., расположенный в Буфорде, штат Джорджия, с 8:00 до 18:00. EST по телефону (800) 462-5482.

Обратитесь в национальный информационный центр Makita U.S.A., Inc., расположенный в Буфорде, штат Джорджия, с 8 часов утра.м. и 18:00. EST по телефону (800) 462-5482. Вы также можете найти местного дилера в вашем районе, выбрав кнопку «Купить на месте» в верхней части веб-страницы Makita или «Купить в Интернете» для ссылки на наших онлайн-дилеров.

Найдите ближайшего к вам дилера, нажав кнопку «Купить на месте» в верхней части веб-страницы Makita или на любой странице с описанием продукта. Введите свой почтовый индекс, чтобы найти дистрибьютора в вашем районе.Вы также можете щелкнуть вкладку «Купить в Интернете», чтобы перейти к нашим онлайн-дилерам.

Найдите ближайший к вам FSC или ASC, выбрав вкладку «Сервис» вверху страницы и затем щелкнув Сервисные центры. Вы можете ввести свой почтовый индекс, чтобы найти ASC в вашем районе, или установить флажок «Заводской сервисный центр», чтобы просмотреть все FSC по штатам.

Чтобы узнать больше о нашей гарантии, щелкните здесь.

Введите номер модели вашего инструмента в «Поле поиска» в правом верхнем углу страницы. Вы попадете на страницу сведений о продукте введенной модели.Перейдите в раздел «Ресурсы и медиа» в нижней части страницы. PDF-файлы руководства по эксплуатации или описания деталей можно скачать здесь. Если руководство по эксплуатации или детализация отсутствуют в списке, обратитесь в национальный информационный центр, расположенный в Буфорде, штат Джорджия, по телефону (800) 462-5482.

Беспроводной

№Компания Makita разработала все аспекты линейки литий-ионных инструментов 18 В LXT ® и компактных литий-ионных инструментов 18 В, чтобы выполнить четыре обещания для профессиональных пользователей: больше мощности, меньше веса, лучше подходят и больше работы. Инструменты LXT ® и Compact — это не просто существующие инструменты с новой литий-ионной батареей; они полностью переработаны и оснащены самой современной литий-ионной аккумуляторной батареей и системой зарядки, доступной на рынке. Makita спроектировала и построила платформу для инструментов LXT ® с нуля, чтобы дополнить легкую платформу LXT ® и компактную аккумуляторную платформу.

Скорее всего, в этом сценарии проблема будет в батарее. Вы можете посетить сайт www.makitatools.com, чтобы найти ближайший к вам сервисный центр. Вы также можете обратиться в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA для получения дополнительной помощи.

Да.Как только вы заметите снижение производительности инструмента (то есть он начинает замедляться и становится бесполезным), прекратите использование инструмента и зарядите аккумулятор. Продолжение разряда аккумулятора ниже уровня, при котором он не будет приводить в действие инструмент, может привести к повреждению аккумулятора и уменьшению времени работы и срока службы.

Нет. Makita рекомендует просто полностью зарядить новый аккумулятор перед использованием.

Нет, зарядные устройства Makita сконструированы таким образом, что они не будут перезаряжать литий-ионную батарею. Например, зарядное устройство Makita Rapid Optimum Charger (DC18RC) взаимодействует с литий-ионными аккумуляторами Makita 18 В для определения уровня заряда. По достижении полной зарядки зарядное устройство переходит в режим обслуживания и активно контролирует уровень заряда аккумулятора, чтобы поддерживать его полностью заряженным

На каждый литий-ионный электроинструмент, аккумулятор и зарядное устройство Makita распространяется гарантия на отсутствие дефектов изготовления и материалов в течение ТРИ ГОДА с даты первоначальной покупки.Для получения дополнительной информации о гарантиях на инструменты Makita перейдите по ссылке ГАРАНТИЯ на сайте makitatools.com или обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

Нет, использование преобразователя или инвертора питания может привести к повреждению зарядного устройства и аннулированию гарантии.

№Ни одна из радиостанций Makita на стройплощадке не оборудована для зарядки аккумуляторов. Радиостанции на стройплощадке включают в себя адаптер переменного тока и также могут работать от батареек Makita в виде капсул или слайдеров напряжением от 9,6 В до 18 В.

№. Для литий-ионных аккумуляторов Makita 7,2 В, макс. 12 В и 36 В требуются разные зарядные устройства. Чтобы ознакомиться с полным ассортиментом зарядных устройств для литий-ионных аккумуляторов Makita, перейдите по ссылке «АКСЕССУАРЫ» на сайте makitatools.com

Да. Диаметр оправки пилы для резки металла Makita 18V LXT (включая модели BCS550 и XSC01 с лезвием 5-3 / 8 дюймов и XSC02 с лезвием 5-7 / 8 дюймов) составляет 5/8 дюйма. Makita производит несколько сменных лезвий которые подходят для резки металла.Для получения дополнительной информации обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

Нет — используйте только оригинальные аккумуляторы и зарядные устройства Makita. Литий-ионные батареи Makita производятся в соответствии со строгими стандартами и имеют внутреннюю электронную схему для контроля состояния батареи при использовании с инструментами и зарядными устройствами Makita. При использовании неоригинальной «подделки» батареи Makita или батареек, которые были изменены, сложная электронная система связи между батареей и зарядным устройством, а также между батареей и инструментом может быть нарушена.Это приведет к:
— аннулированию гарантии Makita на инструмент и зарядное устройство Makita
— аннулированию утверждения стандартов UL / CSA для инструмента

При использовании неоригинальных аккумуляторов Makita также существует риск:
— аккумулятор взрыв, который может привести к травмам и / или повреждению имущества
— Возможное повреждение инструмента, аккумулятора и / или зарядного устройства в результате пожара
— Характеристики инструмента неизвестны

Makita не несет ответственности за несчастные случаи, травмы персонала или материальный ущерб (или ущерб к аккумуляторам, инструментам или зарядным устройствам), которое происходит в результате использования «подделок» аккумуляторов или аккумуляторов, которые были отремонтированы или изменены каким-либо образом.Всегда используйте подлинный Makita.

Аккумулятор

Вы можете утилизировать аккумулятор в любом из наших заводских сервисных центров, на местных предприятиях по переработке вторсырья или использовать Call2Recycle® (call2recycle.org или 800.822.8837).

Нет, зарядные устройства Makita сконструированы таким образом, что они не будут перезаряжать литий-ионную батарею.Например, зарядное устройство Makita Rapid Optimum Charger (DC18RC) взаимодействует с литий-ионными аккумуляторами Makita 18 В для определения уровня заряда. По достижении полной зарядки зарядное устройство переходит в режим обслуживания и активно контролирует уровень заряда аккумулятора, чтобы поддерживать его полностью заряженным.

Описание можно найти в руководстве пользователя DC18RC.
Мигающий зеленый свет — Готовность к зарядке
Горит красный свет — Зарядка (батарея заряжена ниже 80%)
Горит красный и зеленый свет — Зарядка (батарея заряжена выше 80%)
Горит зеленым светом — Зарядка завершена
Мигает красный свет — Задержка зарядки (Аккумулятор охлаждается или аккумулятор слишком холодный для зарядки)
Мигает красный и зеленый свет — Неисправный аккумулятор
Мигает желтый свет — Неправильное охлаждение
Горит желтым свет — Кондиционирование

Аккумулятор LXT ® 18 В совместим со всеми нашими решениями LXT ® , имеющими Star Protection Comuter Controls ™. Эта линейка включает более 150 решений.

На каждый литий-ионный электроинструмент, аккумулятор и зарядное устройство Makita распространяется гарантия на отсутствие дефектов изготовления и материалов в течение ТРИ ГОДА с даты первоначальной покупки. Для получения дополнительной информации о гарантиях на Makita Tools перейдите по ссылке СЕРВИС на сайте makitatools.com или обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

На каждый литий-ионный электроинструмент, аккумулятор и зарядное устройство Makita распространяется гарантия на отсутствие дефектов изготовления и материалов в течение ТРИ ГОДА с даты первоначальной покупки. Для получения дополнительной информации о гарантиях на Makita Tools перейдите по ссылке СЕРВИС на сайте makitatools.com или обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

Мы предлагаем ряд вариантов, включая: 1.5, 2.0, 3.0, 4.0, 5.0 и 6.0 ач.

Makita рекомендует просто полностью зарядить новый аккумулятор перед использованием. Время зарядки аккумуляторов следующее:
1.5 часов = 15 минут, 2 часа = 20 минут, 3 часа = 30 минут, 4 часа = 40 минут, 5 часов = 45 минут, 6 часов = 60 минут.

Нет, не разбирайте аккумуляторный блок.

BL1815 и BL1820B — 0,85 фунта
BL1830B-BL1860B — 1.35 фунтов

Да, требуется подтверждение покупки.

В настоящее время можно зарегистрировать только инструменты.

Настольный

Обычная торцовочная пила диаметром 12 дюймов обеспечивает большую режущую способность как по высоте поперечного, так и по вертикальному пропилу по сравнению с торцовочной пилой диаметром 10 дюймов.Благодаря меньшему по размеру полотну 10-дюймовая пила обычно имеет меньший биение и отклонение полотна, часто более точна и идеальна для выполнения специальных пропилов.

Торцовочные пилы

с поперечным шлицем обычно обеспечивают большую производительность поперечного распила по сравнению с аналогичными торцовочными пилами без суппорта.

Конкретный

Двухтактные резаки Makita требуют смеси 50: 1 с синтетическим маслом (номера деталей T-00739 6.4 унции или T-00745 2,6 унции). Пожалуйста, обратитесь к руководству по эксплуатации, чтобы подтвердить надлежащий сорт масла.

Электрорезы Makita

поставляются с пятиступенчатой ​​системой фильтрации с усовершенствованным направленным воздушным потоком для повышения производительности и простоты обслуживания. Пенный фильтр предварительной очистки следует проверять и чистить ежедневно или не реже, чем каждые четыре часа работы при резке с большим количеством пыли.При влажной резке или резке стали необходимо очищать поролоновый предварительный фильтр еженедельно или каждые 25 часов работы (никогда не используйте сжатый воздух для очистки фильтров). Внутренний фильтр меньшего размера можно промыть теплой мыльной водой с обычным средством для мытья посуды или очистителем фильтров Makita и дать ему высохнуть на воздухе. Бумажный вкладыш воздушного фильтра можно слегка открыть и постучать по чистой поверхности, но ни в коем случае нельзя мыть. Чтобы узнать номера деталей для конкретных запасных частей фильтра, перейдите на страницу конкретного продукта на веб-сайте Makita.

Ударное воздействие на перфораторы

достигается за счет ударов двух кулачков друг о друга. Перфоратор является электропневматическим устройством, которое получает энергию удара от давления воздуха. Перфораторы лучше всего использовать для установки небольших анкеров в неармированном бетоне, а также в штукатурке, кирпичной кладке и блочных стенах. Перфораторы предназначены для использования как на железобетоне, так и на неармированном бетоне, а также на штукатурке, кирпичной кладке и блочных стенах.

Некоторые перфораторы могут выполнять легкие работы по сносу, например скалывание плитки. Но для тяжелых или продолжительных работ по сносу отбойный молоток — лучший инструмент.

AVT ® (Anti-Vibration Technology) — это эксклюзивная противовесная система Makita, которая снижает вибрацию до 3 раз меньше, чем у конкурирующих моделей.При использовании AVT ® энергия удара сосредоточена на рабочей поверхности, и меньшая вибрация направляется на инструмент и пользователя инструмента.

Стрелка на поршне должна указывать в сторону глушителя. Для обслуживания вашей пилы с электроприводом Makita вы можете найти ближайший к вам Makita FSC или ASC, выбрав вкладку «Сервис» в верхней части веб-страницы, а затем щелкнув «Авторизованные и заводские сервисные центры».«Вы можете ввести свой почтовый индекс, чтобы найти ASC в вашем районе, или щелкнуть ссылку« Список заводских сервисных центров », чтобы просмотреть все FSC по штатам.

Сверление и крепление

Makita производит ряд отверток для гипсокартона с различными функциями для различных областей применения.Как правило, более низкие обороты обеспечивают более высокий крутящий момент, который часто лучше всего подходит для крепления шурупов к деревянным шпилькам. Однако в конечном итоге все сводится к предпочтениям пользователя.

Ударные драйверы

разработаны для обеспечения большей скорости и крутящего момента в меньшем корпусе. Сочетание скорости и крутящего момента является идеальным сочетанием для всех крепежных изделий, включая длинные винты для сборки настила.Другой вариант — шуруповерт с высоким крутящим моментом, скорость вращения 2500 об / мин лучше всего подходит для шурупов. Makita предлагает широкий выбор ударных отверток и отверток.

Нет, его можно использовать только с DA4000LR и 6304LR.

Металлообработка

Чтобы использовать отрезной круг, шлифовальный станок Makita должен быть оборудован защитным кожухом отрезного круга, одобренным для конкретной шлифовальной машины.Обратитесь к руководству по эксплуатации кофемолки, чтобы определить подходящую защиту. Кроме того, принадлежности шлифовального станка должны быть рассчитаны на скорость, по крайней мере, рекомендованную на этикетке с предупреждением об инструменте.

Шлифовальные машины

Select Makita можно использовать как дисковую шлифовальную машину. Обратитесь к руководству по эксплуатации инструмента для подтверждения правильности принадлежностей и их использования.

Шлифовальные круги со ступичными ступицами изготавливаются с установленными на круге внутренним фланцем и стопорной гайкой.На колесе с вдавленным центром внутренний фланец и стопорная гайка не прикреплены к колесу и должны быть закреплены отдельно с помощью гаечного ключа во время установки. Обратитесь к руководству по эксплуатации кофемолки для подтверждения правильности принадлежностей и их использования.

Makita предлагает один из самых больших ассортиментов угловых шлифовальных машин размером от 4 до 9 дюймов.Лучшая модель кофемолки зависит от нескольких факторов в зависимости от области применения. В результате Makita производит угловые шлифовальные машины разных размеров с различными типами рукояток, конфигурациями переключателей, а также числа оборотов в минуту, чтобы наилучшим образом справиться с вашим применением.

SJS ® (Super Joint System) — это инновационная разработка компании Makita, в которой якорь двигателя и спирально-конический редуктор соединены винтовой пружиной.Если шлифовальный круг заедает или заедает, винтовая пружина расслабляется и отсоединяет шестерни от двигателя. Когда шлифовальный круг останавливается, шестерни и двигатель защищены. Щелкните видео (справа), чтобы просмотреть видео с описанием этой инновационной технологии.

Энергетическое оборудование

Трижды потяните трос стартера при открытом декомпрессионном клапане.

Компрессия должна находиться в диапазоне от 130 до 150 фунтов на квадратный дюйм.

Makita предлагает масло для 2-тактных двигателей для использования в своих продуктах, оснащенных 2-тактными двигателями. Но любое масло для 2-тактных двигателей класса TC3 разработано для использования в этих продуктах.Пожалуйста, обратитесь к руководству по эксплуатации, чтобы узнать, какой сорт масла подходит для вашей конкретной модели.

Никогда не используйте моторное масло вместо масла для цепной шины, потому что большинство моторных масел содержат моющие средства.

Модели, которые заканчиваются на букву «R», представляют собой бесщеточные самовозбуждающие двухполюсные однофазные вращающиеся поля.В моделях с буквой «L» в двигателе установлены щетки.

Да, каждая модель имеет отдельный номер детали для двигателя.

4-тактное оборудование

спроектировано для лучшей экономии топлива и до 60% более эффективно, чем 2-тактное оборудование.Кроме того, четырехтактное оборудование снижает выбросы выхлопных газов по сравнению с двухтактным оборудованием. Кроме того, в 4-тактном двигателе используется неэтилированное топливо и не требуется топливно-масляная смесь.

Да. Для 4-тактного оборудования Makita не требуется топливно-масляная смесь, но для этого требуется небольшое количество моторного масла в двигателе (SAE 10W-30 по классификации API, класс SF или выше).Пожалуйста, обратитесь к Руководству по эксплуатации за рекомендуемым графиком технического обслуживания.

Пилы

Makita предлагает ряд полотен для сабельной пилы, предназначенных для использования в жилых, коммерческих и промышленных помещениях. Наиболее распространенные возвратные полотна совместимы с сабельными пилами Makita, но перед использованием проверьте руководство по эксплуатации вашего инструмента.

Гипоидные шестерни

, такие как шестерни Makita 5377MG 7-1 / 4 ”, гипоидные циркулярные пилы для магния, спроектированы с термообработанными гипоидными стальными шестернями, рассчитанными на более длительный срок службы и предотвращающие преждевременный износ, часто встречающийся в традиционных червячных передачах из бронзового сплава. Гипоидные шестерни также имеют больший контакт с поверхностью и обеспечивают большую мощность.

Makita JR3070CT оснащен антивибрационной технологией (AVT), эксклюзивной системой противовеса Makita, которая снижает вибрацию до 3 раз меньше, чем у конкурирующих моделей.С меньшей вибрацией JR3070CT режет более эффективно, повышая производительность резки. AVT от Makita также доступен в некоторых перфораторах и отбойных молотках Makita.

Деревообработка

При правильном применении оба типа шлифовальных машин могут быть эффективны в своих конкретных областях применения.Шлифовальные машины с произвольной орбитой обычно удаляют больше материала за меньшее время, так как шлифовальная основа движется по орбите и вращается случайным образом. Обратитесь к руководству по эксплуатации для получения информации о правильном использовании и применении для вашей конкретной шлифовальной машины.

Да. Все ремни Makita имеют маркировку в виде стрелки, которая видна изнутри и снаружи, чтобы следить за правильной установкой ремня.Следуйте процедуре установки, описанной в Руководстве по эксплуатации.

Да. Makita предлагает прокладку PSA (деталь 743056-7), которая позволит вам использовать бумагу PSA.

Проверьте наждачную бумагу и убедитесь, что пробитые вами отверстия совпадают с перфорированной пластиной, прилагаемой к инструменту.

Нет. Пожалуйста, обратитесь к Руководству по эксплуатации для получения информации о правильном использовании и принадлежностях для вашего строгального станка Makita.

Нет необходимости использовать прямую направляющую на фрезере при использовании пилотного долота на шарикоподшипниках, поскольку опора на фрезы действует как направляющая.Для правильного использования всегда обращайтесь к инструкции по эксплуатации.

Да, маршрутизаторы Makita RD1101 / RF1101, RP1800 и RP2301FC могут быть оборудованы для использования направляющих шаблонов Porter Cable ® с помощью совместимого адаптера направляющих.

Porter-Cable® является зарегистрированным товарным знаком Porter-Cable Corporation ® .
Этот товарный знак используется без разрешения владельцев товарных знаков только в информационных целях.

Sync Lock ™

Sync Lock ™ Введение

Sync Lock ™ — это программируемая система для батарей, состоящая из клеммы батареи и батареи, которая позволяет пользователю устанавливать дату и интервалы времени, чтобы отключить батарею и предотвратить несанкционированное использование продукты с батарейным питанием.Для получения дополнительной информации см. Нашу страницу с описанием продукта.

Если вы используете аккумуляторные инструменты Makita и батареи составляют основную часть вашего бюджета на инструмент, и вы беспокоитесь о краже батареи, тогда Sync Lock ™ для вас. Sync Lock ™ — это система защиты от краж, которая побуждает ваших рабочих не брать аккумуляторы с рабочего места.

После первоначальных вложений в оборудование нет никаких затрат.Просто купите терминал и установите программное обеспечение (входит в комплект) на компьютере или ноутбуке — это все, что вам нужно, чтобы начать использовать Sync Lock ™. Стоит отметить, что батареи Makita, совместимые с Sync Lock ™, не требуют дополнительных затрат. В отличие от некоторых конкурирующих систем защиты от кражи (для которых требуется новый аккумулятор с поддержкой Bluetooth, который стоит дороже или требуется адаптер для существующих аккумуляторов), все аккумуляторы Makita в полевых условиях с L.E.D. индикаторы уровня заряда готовы к использованию с Sync Lock ™.

Sync Lock ™ работает с литий-ионным аккумулятором Makita 18 В 2.Батареи 0Ah, 3.0Ah, 4.0Ah, 5.0Ah и 6.0Ah, оснащенные L.E.D. индикаторы уровня заряда. Совместимы следующие номера моделей аккумуляторов: BL1802B, BL1830B, BL1840B, BL1850B, BL1860B.

Нет, Sync Lock ™ не требует мобильного приложения для установки или работы. Это согласуется с нашим исследованием сайтов вакансий, которое показывает, что использование мобильных приложений на сайтах вакансий не является общепринятым.Фактически, многие сайты вакансий считают использование мобильных устройств отвлечением и создают правила, ограничивающие их использование в рабочее время. Sync Lock ™ обеспечивает надежную защиту от кражи без использования мобильных устройств.

Исследования показывают, что средний подрядчик-пользователь Makita имеет до 4 аккумуляторов на каждый аккумуляторный инструмент Makita. Исследования также показывают, что вложения в аккумуляторные батареи соответствуют и превышают вложения в инструменты.Makita Sync Lock ™ обеспечивает надежную защиту от кражи для любого подрядчика, вложившего средства в систему Makita LXT.

Начиная

Вам потребуется компьютер или ноутбук с USB-портом, работающий под управлением операционной системы Windows 7 или 8 серии.В комплект терминала Sync Lock ™ входит все необходимое, включая терминал Sync Lock ™, операционное программное обеспечение и кабель micro-USB. Обратите внимание, что операционная программа Sync Lock ™ находится на флэш-накопителе, но ее также можно загрузить здесь.

Нет. В настоящее время Sync Lock ™ можно использовать только с компьютером или ноутбуком с операционной системой Windows 7 или 8 серии.

Нет. Вам потребуется подключение к Интернету только в том случае, если вы решите загрузить операционное программное обеспечение Sync Lock ™ с сайта www.makitatools.com. Обратите внимание, что операционная программа Sync Lock ™ находится на флэш-накопителе внутри комплекта.

№Для использования Sync Lock ™ на вашем рабочем месте подключение к Интернету не требуется.

Настраивать

См. Руководство по быстрому запуску, которое находится внутри коробки. Его также можно найти в формате PDF на установочной флешке и на сайте makitatools.com / синхронизация блокировки. Краткое руководство содержит четкие пошаговые инструкции по установке и настройке, чтобы вы могли использовать Sync Lock ™ на своем рабочем месте.

Убедитесь, что на вашем компьютере или ноутбуке установлена ​​операционная система (ОС) Windows 7, 8 или 8.1. При загрузке убедитесь, что шнур правильно подключен между Терминалом и компьютером или ноутбуком.Обратите внимание, что программное обеспечение Sync Lock ™ несовместимо с компьютерами Macintosh. Также обратите внимание, что программное обеспечение не будет работать на планшетах или мобильных устройствах любого типа. Для получения дополнительной информации обратитесь в информационный центр Makita по телефону (800) 4-MAKITA.

Когда вы подключаете терминал (подключив его к портативному компьютеру или компьютеру с помощью соединительного кабеля USB), убедитесь, что боковой переключатель терминала находится в среднем положении: режим связи.Убедитесь, что ваше программное обеспечение открыто на вашем рабочем столе. В окне Sync Lock ™ на экране убедитесь, что значок USB в правом верхнем углу горит (см. Изображение справа). Для получения дополнительной информации обратитесь в информационный центр Makita по телефону (800) 4-MAKITA.

Убедитесь, что шнур правильно подключен между Терминалом и вашим компьютером или ноутбуком. Также убедитесь, что боковой переключатель терминала находится в среднем положении: режим связи.Для получения дополнительной информации обратитесь в информационный центр Makita по телефону (800) 4-MAKITA.

Да. Каждый терминал включает уже установленную 3-вольтовую литиевую батарею типа «таблетка» CR2450. Рекомендуется держать под рукой дополнительные аккумуляторные элементы, так как вы не сможете разблокировать аккумуляторы на Терминале, если аккумулятор разряжен. Обратите внимание, что ваш Терминал будет показывать предупреждающий свет, когда батарея разряжена (изображение справа).Также рекомендуется держать на стройплощадке дополнительный терминал в качестве резерва на случай разряда батареи — эта мера предосторожности поможет предотвратить простои при замене батареи.

На вашем терминале Sync Lock ™ есть три световых индикатора:
1. Регистрация: Когда он горит и боковой переключатель установлен на регистрацию, ваш терминал позволит вам установить новые PIN-коды для ваших батарей и / или Терминал.
2. Таймер: Когда он горит и боковой переключатель установлен в режим таймера, вы можете назначить расписания блокировки для ваших батарей. Обратите внимание, что PIN-код должен быть назначен каждой батарее, прежде чем вы сможете установить график блокировки.
3. Предупреждение: Предупреждающий индикатор указывает на то, что PIN-код клеммы и аккумулятора не совпадают. Предупреждающий световой сигнал также сигнализирует о низком уровне заряда батареи — это ваш сигнал к замене батареи на новую литиевую батарею типа «таблетка» CR2450 3 В. Обратите внимание, что с разряженной батареей вы не сможете разблокировать свои батареи, поэтому рекомендуется держать под рукой дополнительные батареи, а также держать один дополнительный терминал с батареей в качестве резервного.

При подключении к компьютеру или ноутбуку с помощью соединительного кабеля настройки бокового переключателя (изображение справа) позволяют выполнять ряд функций:
1. Регистрация: Установите новые номера PIN для ваших батарей и / или терминала .
2. Таймер: Назначьте расписания блокировки для ваших батарей. Обратите внимание, что PIN-код должен быть назначен каждой батарее, прежде чем вы сможете установить график блокировки.

Монтаж

После того, как Терминалу был назначен PIN-код при подключении к вашему компьютеру или ноутбуку, Терминал готов к программированию ваших батарей. Когда Терминал подключен или не подключен к вашему компьютеру или ноутбуку — и с боковым переключателем на Регистрации — просто вставьте незапрограммированную батарею в Терминал.Когда раздается звуковой сигнал и мигает индикатор регистрации, это значит, что этой батарее назначен PIN-код. Оттуда, если таймер уже установлен на Терминал, вы можете переключить настройку в режим Таймера, который также установит время блокировки.

Имя пользователя может дополнительно идентифицировать Терминал для конкретного человека или проекта.

Всегда нажимайте «ОК».PIN-код регистрационных данных, который вы только что ввели до появления этого сообщения, должен совпадать с PIN-кодом Timer Cross при установке времени блокировки аккумулятора. Обратите внимание, что если для ПИН-кода регистрации по-прежнему установлено значение по умолчанию, равное четырем нулям (0 0 0 0), это гарантирует, что вы сможете программировать новые батареи, просто вставив их в Терминал (примечание: необходимо установить боковой переключатель. при регистрации).

Подключив Терминал к компьютеру или портативному компьютеру с программным обеспечением Sync Lock ™, перейдите в раздел «Настройка регистрации», чтобы настроить новый PIN-код для настройки регистрационных данных и имя пользователя.Дополнительную информацию см. В Кратком руководстве.

Если вы изменили регистрационный перекрестный PIN-код с настройки по умолчанию, состоящей из четырех нулей (0 0 0 0), вам нужно будет изменить его обратно на PIN-код по умолчанию. Подключив Терминал к компьютеру или ноутбуку, измените ПИН-код регистрационного перекрестного кода на четыре нуля (0 0 0 0) и нажмите «Передать». Дождитесь сигнала, затем отключите Терминал.Теперь, когда боковой переключатель установлен в положение «Регистрация», вставьте батарею в Терминал, дождитесь сигнала и мигания индикатора регистрации. Теперь батарея запрограммирована и может быть удалена. Чтобы снова изменить свой перекрестный PIN-код регистрации на свой При предыдущей настройке подключите Терминал к компьютеру или ноутбуку и измените свой перекрестный PIN-код регистрации. Как уже упоминалось, для простоты использования рекомендуется оставить для перекрестного PIN-кода регистрации значение по умолчанию, равное четырем нулям.

Лучшие практики

Оставьте для ПИН-кода перекрестной регистрации значение по умолчанию, равное четырем нулям (0 0 0 0).Ваш Терминал прибудет с этой настройкой.

Держите дополнительный терминал на стройплощадке в качестве резерва на случай разряда батареи — эта мера предосторожности поможет предотвратить простои при замене батареи.

Имейте под рукой запасные аккумуляторные батареи на рабочем месте или на рабочем месте. Вы не сможете разблокировать свои аккумуляторы на Терминале, если аккумулятор разряжен. Обратите внимание, что ваш Терминал будет показывать предупреждающий свет, когда батарея разряжена. Эта мера предосторожности поможет предотвратить простои при замене батареи.

На стройплощадке держите терминал (ы) в режиме таймера. Это наиболее распространенная настройка для повседневного использования. Если не установлен режим таймера, Терминал не будет считывать данные о ваших батареях.

Если у вас большая строительная площадка, рекомендуется иметь несколько терминалов (пример: один терминал на этаж). Это обеспечивает более быструю обработку нескольких батарей.

Для отмены программирования батареи лучше всего иметь под рукой Sync Lock ™, установленную в настройке Timer-Cancel, чтобы быстро очистить батареи.Может быть удобно, если в вашем диспетчере набора инструментов будет установлен терминал, чтобы можно было быстро удалить батареи, чтобы удалить текущие настройки времени.

Возврат и гарантия

Не забудьте сначала декомпрограммировать все ваши батареи, установив перекрестный контакт таймера на значение по умолчанию, равное четырем нулям (0 0 0 0), и проведя пальцем по всем батареям.Вы можете вернуть Sync Lock ™ своему дилеру.

На

Sync Lock ™ (и все литий-ионные инструменты, аккумуляторы и зарядные устройства Makita) предоставляется ограниченная 3-летняя гарантия.

Makita U.S.A., Inc. базируется в Ла-Мирада, штат Калифорния, с производственным, дистрибьюторским и учебным центром в Буфорде, штат Джорджия, дистрибьюторским и учебным центром в городе Уилмер, штат Техас, и дистрибьюторским центром в Mt.Проспект, Иллинойс. Если вы не нашли нужную информацию в разделе часто задаваемых вопросов, обратитесь в нашу службу поддержки клиентов, базирующуюся в Буфорде, штат Джорджия, по телефону: (800) 4-MAKITA для получения дополнительной помощи.

La página que selecciono por el momento no está disponible en español.

Le gustaría:

makita box — купить makita box с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для коробки макита.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая коробка для макита в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели коробку с макита на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в упаковке макита и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести makita box по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

литиевая батарея Makita Вопрос | Стр. 2

Тогда это небезопасно. Все ячейки должны быть в одном и том же состоянии заряда (т. Е. «Сбалансированы»), чтобы не нарушать их здоровье. Питание платы управления только от одной из ячеек гарантирует, что ячейки никогда не будут сбалансированы.Как элемент дизайна это катастрофа.

Щелкните, чтобы развернуть …

Конечно, это небезопасно, все литиевые элементы Polly или Ion очень нестабильны. Прошлой ночью у Sorry была хорошая бутылка красного вина с моим жареным Silver Topside, и это ударило мне прямо в голову, вот почему мне потребовалось время, чтобы ответить. Похоже, пасхальные кролики подбодрили меня пасхальными яйцами, лол.

Принцип работы одноточечного провода заключается в том, что он использует первую ячейку в качестве эталона, каждая ячейка согласована с компьютером, что означает, что при изготовлении все они идентичны по характеристикам.Провод сенсорного рефлектометра измеряет одну ячейку и предполагает, что все остальные ячейки ведут себя так же. Итак, для 18 В с 3,7 В на ячейку вы ищете около 5 ячеек. Таким образом, в контрольной точке у вас будет + 3,7 В, а в другом направлении -14,8, что и определяет микрочип. Если -14,8 В и 3,7 В не сбалансированы, тогда схема отключает аккумулятор.

Вы можете увидеть, как теперь работает однопроводная эталонная схема. Если какой-либо из 4 блоков ячеек выйдет из строя, тогда первая ячейка все равно будет показывать 3,7 при полной зарядке, но у вас не будет 14.8 В на банке из 4 ячеек, и наоборот, если одна 5-я ячейка вышла из строя, это не будет 3,7, в то время как другие 4 — 14,8 В и т. Д.

Это плохая конструкция, и Makita знает об этом, вы видите, что сенсорный провод постоянно истощает первый элемент батареи, и если он оставлен на полке на несколько недель, первый элемент выходит из равновесия с остальной батареей и перестает работать. Вы были правы, потому что это корма производителей, они пытались сэкономить деньги за счет сериализации дизайна и создали непредвиденную проблему.По крайней мере, предохранительный механизм работает, хотя и не идеален для потребителя, но предотвращает его взрыв.

Дополнительная информация от людей, которые сталкивались с такими же проблемами:

http://www.recellyourbattery.com/makita-18v

Ищите звездочки сверху и снизу батареи, чтобы увидеть батарею с обновленным дизайном.

Сверло Makita 5×160 мм SDS-Plus для HR2450

Возврат
Наша политика действует 7 дней.Если с момента покупки прошло 7 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

Пожалуйста, сфотографируйте ваши товары, которые нужно вернуть, и отправьте их по телефону +65 8923 2880 вместе со своим счетом-фактурой или доказательством покупки, чтобы мы могли его осмотреть.

На основании нашей оценки, если товары приемлемы, мы попросим вас доставить их в наш главный филиал в Blk 5022 Ang Mo Kio Industrial Park 2 # 01-31 Singapore (569525).

Некоторые виды товаров не подлежат возврату. Скоропортящиеся товары, такие как шлифовальные диски, защитная обувь, защитные каски, ремни безопасности, ремни безопасности, сварочные электроды, силиконовые / акриловые герметики или сверла и т. Д., Не подлежат возврату. Мы также не принимаем товары интимного или гигиенического назначения, опасные материалы или легковоспламеняющиеся жидкости или газы. Техника, работающая на бензине или дизельном топливе, также не подлежит возврату.

Дополнительные невозвратные товары:
Подарочные карты
Загружаемые программные продукты
Некоторые товары для здоровья и личной гигиены

Для завершения возврата нам потребуется квитанция или документ, подтверждающий покупку.

Пожалуйста, не отправляйте покупку обратно производителю.

Существуют определенные ситуации, когда предоставляется только частичный возврат средств (если применимо)
— Машины или инструменты с явными признаками использования
— Шлифовальные диски, отрезные диски, которые были открыты
— Любой предмет не в исходном состоянии, поврежден или отсутствует детали по причинам, не связанным с нашей ошибкой
— Любой товар, возвращенный более чем через 7 дней после доставки

Возврат

Пожалуйста, сфотографируйте ваши товары, которые нужно вернуть, и отправьте их по телефону +65 8923 2880 вместе со своим счетом-фактурой или доказательством покупки, чтобы мы могли его осмотреть.

На основании нашей оценки, если товары приемлемы, мы попросим вас доставить их в наш главный филиал в Blk 5022 Ang Mo Kio Industrial Park 2 # 01-31 Singapore (569525).


Если вы одобрены, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение определенного количества дней.

Поздний возврат или отсутствие возврата
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем обратитесь в компанию, обслуживающую вашу кредитную карту. Прежде чем ваш возврат будет официально опубликован, может пройти некоторое время.
Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.
Если вы сделали все это, но еще не получили возмещение, свяжитесь с нами по телефону +65 8923 2880.

Предметы со скидкой
Возврату подлежат только товары по стандартной цене, к сожалению, товары со скидкой не подлежат возврату.

Обмен
Мы заменяем товары только в том случае, если они неисправны или повреждены.Если вам нужно обменять его на такой же, отправьте нам электронное письмо по адресу [email protected] и отправьте его по адресу: Aik Chin Hin Pte Ltd, 5022 ANG MO KIO INDUSTRIAL PARK 2, # 01-31, Singapore 569525, Singapore .

Доставка
Чтобы вернуть товар, отправьте его по почте: Aik Chin Hin Pte Ltd, 5022 ANG MO KIO INDUSTRIAL PARK 2, # 01-31, Singapore 569525, Singapore

Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается.Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.

Если вы отправляете товар стоимостью более 75 долларов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем получение возвращенного вами товара.

Разборка молотка Makita 2450 Видео

Сборку любого механизма следует начинать после тщательной подготовки.Необходимо подготовить не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без плоскогубцев, отверток, молотка, кисти для нанесения смазки.

А какова схема сборки перфораторов Макита 2450 и 2470?

Самостоятельную сборку перфоратора Makita можно производить только в соответствии с прилагаемой инструкцией.

Задача процесса сборки — заменить вышедшие из строя детали подходящими и обеспечить взаимозаменяемость и работоспособность инструмента.

Порядок сборки перфоратора Makita 2450

Амортизатор в сборе

Как собрать ударный механизм дырокола Makita?
Ударный механизм собран из двух узлов: вала вала с цилиндрической зубчатой ​​передачей и промежуточного вала с подшипником качения.

А). Шестерня прямозубая поз. 19 надевается на ствол поз. 21 и прижимается пружиной сжатия поз. 18.
Для фиксации пружина прижимается шайбой 30 поз.17 и фиксируется стопорным кольцом 28 поз.16.Б) Для сборки бойка наденьте кольцо 9 поз. 25 на валу бойка, затянуть резиновое кольцо поз. 26, нажмите металлическим кольцом поз. 27.

Теперь перейти к противоположной стороне ствола поз.21. С другой стороны, внутреннюю поверхность ствола необходимо смазать и вставить в собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка промежуточного вала в сборе

Для сборки промежуточного вала необходимо поставить подшипник качения поз.41 на валу поз. 40 зубьями к шлицам вала надеть муфту поз. 39 на шлицах вала.

Поступательное движение

С противоположной стороны вала косозубая шестерня 26 поз. 42., Шайба плоская 8 поз. 45, подшипник 608zz поз. 46 и стопорное кольцо 8 поз. 47 надеты.
Промежуточный вал в сборе.

Коробка передач в сборе

Редуктор установлен на внутреннем корпусе, поз. 49.

Внутренняя оболочка

Кстати, бывают случаи, когда оси выскакивают из внутреннего алюминиевого корпуса.Обе оси запрессованы в корпус.

Промежуточный вал в сборе вставляется в корпус поз. 49, рычаг подшипника качения которого должен попасть в отверстие шарнира цилиндра. При этом рычаг подшипника качения поз. 41 промежуточного вала должен попадать в шарнир цилиндра поз. 32, а нижний подшипник промежуточного вала в гнезде в корпусе. Эту процедуру обычно проводят раскачиванием конструкции до полного попадания деталей в указанные места.

Установка рычага режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 на цилиндр поз.32.

Сборка рычага переключателя режимов перфоратора Makita 2450

На оси внутреннего корпуса надеть рычаг переключателя режимов поз. 82, нажимная пружина поз. 88 сверху и прижать плоской шайбой поз.87. Установить стопорное кольцо поз. 86. и исправить.
Стопорное кольцо необходимо тщательно закрепить. Проворачивая промежуточный вал, необходимо внимательно проверить правильность работы и свободное движение цилиндра в корпусе. Это нужно сделать сейчас, чтобы в конце сборки не стало ясно, что сборка была собрана неправильно.

Сборка вала ударного механизма

Сначала смажьте внутреннюю часть цилиндра поз. 32, и вставить ударник поз.30, в него.

Осталось поставить смазанный ствол в сборе в поз. 49 во внутренний корпус поз. 21 на место, надев на смазанный цилиндр поз. 32.
В качестве смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Makita.
Смазочные материалы доступны в нескольких типах: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Для коробки передач рекомендуется смазка Makita 183477-5 SDS-PLUS. Для хвостовиков сверл используется смазка марки Makita 196804-7.

Смазочные материалы различаются по цвету, но имеют точно такие же характеристики.
Какие смазочные материалы используются в перфораторах Makita 2450 и 2470?

А вот и собранный механический блок.

Видео общей разборки и сборки перфоратора Makita 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя движение поршня в ударном механизме. Все!

Теперь смажьте все детали механического узла рекомендованной смазкой. Вот пример правильной смазки вращающихся поверхностей.Вот еще один пример щедрой смазки механического агрегата.

Не испорти кашу маслом

Значит, смазку тоже можно наносить. Не стоит портить кашу маслом!

Смазываемый механический блок всегда должен быть закрыт пластиковым корпусом, поз. 14, черного цвета.
Поместив корпус на верхнюю часть сборки, надавите на корпус до тех пор, пока сборка полностью не зафиксируется в нем.
Обратный ход, вставить четыре винта поз. 10 в корпус и затяните.Теперь пришла очередь присоединить механическую часть ротора электродвигателя.

Установка ротора

Винтовая шестерня ротора плотно вставлена ​​в корпус механического узла и запрессована.

Осталось вставить четыре самореза м4 × 60 поз. 57. и вкрутить их в корпус электроагрегата.

Установка электрощеток

Удалите грязь из канавок щеткодержателя и поставьте щетки на место, зафиксировав их защелками.

А теперь пора проверить работоспособность перфоратора. Вставить пробку перфоратора в розетку, включить перфоратор на время в режиме «сверление». Убедившись, что инструмент работает, выключите его. Установите переключатель режима в положение «пробивка». Не вставляйте инструмент.
Проверить работоспособность перфоратора в этом положении. Заодно вы проверили работу переключателя режимов.

Осталось проверить установку ручки регулировки скорости, убедиться в надежности контактных соединений и можно приступать к установке крышки.

Установка крышки

Крышка крепится тремя саморезами M × 4 разной длины.

Подключаем перфоратор к сети 220 check и проверяем во всех режимах.
Перфоратор Makita 2450 или 2470 собран и работает исправно!

Схема перфоратора Makita 2450

Перфоратор Makita 2450 своими руками руководство по ремонту

Перфораторы

— это устройства для ударного сверления, предназначенные для сверления и долбления отверстий в особо прочных материалах.В перфораторе реализованы две идеи: рабочий инструмент вращается и сразу перемещается в продольном направлении, создавая ударный импульс.

Молоты всегда работают в экстремальных условиях. Продолжительность тренировки зависит не только от критериев правильности эксплуатации, но и от надежности деталей, входящих в состав изделия.

Но как ни старайся, со временем перфораторы начинают выходить из строя.

Чтобы правильно отремонтировать молот, нужно изучить его устройство. Ремонт перфоратора Makita 2470 и 2450 может произвести самостоятельно человек, владеющий возможностями слесаря ​​и разбирающийся в азах электротехники.

Помните! Соблюдение правил техники безопасности и отключение перфоратора от сети на время разбора.

Перфораторы Makita 2450 и 2470

собираются практически по аналогичной схеме и из одних и тех же деталей. Их ремонт ничем не отличается. Для удобства ремонта ниже приведены монтажная схема и каталог запчастей перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу крутящего момента на буровое долото, мгновенно создавая поступательное движение, создавая удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Makita обеспечивает преобразование электронной энергии в кинетическую за счет вращения ротора. Электронная часть включает электродвигатель, кнопку включения с регулятором скорости, переключатель реверса, соединительные провода.Основные неисправности перфоратора макита Неисправности перфоратора делятся на электронные и механические.

Далее мы рассмотрим останки нашего клиента неисправности электронной части перфораторов Makita 2470 и 2450 и методы их устранения:

Неисправности электроники перфораторов Makita 2450 и Makita 2470 Неисправности электроники проявляются в том, что при подключении перфоратора к сетевому напряжению инструмент не режет. Схема подключения перфоратора Макита к сети обычная.

Электронная схема перфоратора Makita 2450 по сути представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Компоновка перфоратора Makita 2470 аналогична.

Через соединительный шнур поз. 72, через выключатель поз. 68 и электронные щетки через щеткодержатель поз. 66 к ламелям ротора электродвигателя поз. 54, а через контакты переключателя реверса поз. 60 к обмотке статора поз.59. Самая частая неисправность — это отсутствие контактов в соединениях.

Порядок определения неисправностей электрооборудования

Видео: Болезнь Makita HR 2470 Готовая нарезка на перфоратор 2470 Инструмент для ремонта пригоревших контактов

Определение целостности электронной части перфоратора Makita. Если вы поставили себе цель отремонтировать перфоратор Makita 2450 или Makita 2470, вам необходимо самостоятельно вооружиться приборами и оборудованием. Подойдет любой тестер, набор отверток, гаечных ключей, молоток, деревянная приставка.Хорошо иметь отвертку со встроенным индикатором фазы.

Нужно взять тестер, подсоединить к концам пробки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, значит, цепь питания перфоратора исправна.

Если тестер показывает бесконечность, значит целостность цепи нарушена и необходимо снять заднюю крышку для проверки соединительного кабеля и электрических щеток перфоратора.

Задняя крышка (обычно темная) перфоратора снимается легко, нужно просто отверткой или отверткой открутить три винта.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрических щеток. С помощью тестера или самодельного прибора, также называемого «аркой», определите целостность выводных проводов и правильность работы выключателя.

Несколько слов об обычном управляющем устройстве, которое называется «аркада». Устройство состоит из светодиода или лампочки от фонарика, пальчиковой батарейки и 2 отрезков провода. Вся электронная схема устройства управления состоит из попеременно соединенных частей.Подключите аккумулятор одним концом светодиода, другими словами лампочки, подключите провода к свободным концам светодиода и аккумуляторной батареи. Вы получите универсальный прибор для проверки целостности электронных схем.

Соответствующие неисправности перфораторов Makita 2450 и 2470 Распространенные неисправности электронной части перфораторов Makita 2450 и Makita 2470:

  • Обрыв питающего кабеля на входе в перфоратор;
  • разбивка кнопки переключателя TG813TLB-1, арт.650508-0, поз. 68 .;
  • Износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя заднего хода;
  • Износ подшипников ротора: подшипник 609ЛЛУ, арт. 210060-6, поз. 51; подшипник 607ЛЛУ, арт.211021-9, поз.56;
  • Замыкание ротора короткое 220-240 В, арт. 515668-8, поз. 54;
  • пробой обмотки статора 220-240 В для HR2450, арт.633488-5, поз. 59.

Для кнопки пуска выключатель TG813TLB-1, арт.650508-0; поз.68.

Замена щеток производится при их полном истирании или плохом контакте. Эта неисправность обнаруживается при сильном нагреве точек, где установлены электрические щетки.

Видео: Разборка молотка Makita 2450 Видео


Отказ включить пуансон, который вам больше нравится, вызван истиранием контактов на переключателе реверса. Устраняется эта неисправность до боли просто.

Ремонт перфоратора Макита реверс

При ремонте переключателя заднего хода необходимо снять заднюю крышку.Осторожно отсоедините провода от кнопки. Посмотрите внимательно на выключатель.

Предстоящая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы попадете на контакты переключателя заднего хода.

Определите его состояние, при необходимости поменяйте контакты.

Дополнительная, часто встречающаяся неисправность электроники, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем заднего хода

Для снятия статора необходимо отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается специальным кольцом. При разборке не потеряйте.

Статор расположен в зеленоватом корпусе. Посетив середину, вы увидите два самореза 4 × 60, арт. 266334-3, поз. 57, крепящий статор к корпусу.Откручиваем их, снимаем пластиковую защиту статора для HR2450, арт. 419201-3, поз. 58., освободите статор. Когда вы получите статор, вы увидите контакты на статоре и панели переключателя реверса.

Тщательно очистить контакты наждачной бумагой, обработать растворителем или спиртом.

Перед сборкой согните контакты так, чтобы они плотно вошли друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электронной части перфоратора производится в обратной последовательности.

Инструкция по разборке перфоратора Makita 2450

Ударная дрель — это ударный буровой инструмент, который сразу выполняет функцию ударного и бурового оборудования при работе с особо прочными материалами.

В приборе использованы сразу две идеи: инструмент вращается и движется в продольном направлении, передавая импульс удара твердой поверхности.

Молоты

всегда работают в экстремальных условиях с высокой степенью запыленности.

На время безотказной работы влияют не столько условия эксплуатации, сколько качество компонентов, входящих в состав инструмента.

Перфораторы Makita 2450, 2470

— это надежные инструменты качественной работы. Даже самый надежный инструмент требует правильного ухода и своевременного ухода.

Для проведения технического обслуживания перфораторов Makita 2450, 2470 вы, безусловно, должны ознакомиться с внутренним содержимым инструментов, из которых состоят их компоненты. Настоящая аннотация поможет выяснить слабые места перфоратора Makita.

Для проведения ремонта перфоратора Makita 2450, 2470 в кустарных условиях допускается лицо, обладающее слесарными способностями и знаниями электротехники.

Помните! Проводя ремонт перфоратора необходимо соблюдать меры безопасности при работе с электрическими приборами.

Перфораторы Makita 2450 и 2470

собраны практически по схожей схеме и фактически из одинаковых, взаимозаменяемых деталей. Их ремонт ничем не отличается.

Тип пробойника Makita 2450

Для удобства ремонта ниже приведены монтажная схема и каталог запчастей перфораторов Makita.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Makita 2450 и 2470

Пуансон Makita условно состоит из электронной и механической частей.При этом механическая сборка перфоратора расположена в темном пластиковом корпусе, а электронная часть перфоратора скрыта под зеленоватым пластиковым корпусом.

Порядок разборки механической части пуансона

Механический узел предназначен для передачи крутящего момента вала на инструмент, создавая не столько крутящий момент, сколько поступательный ударный импульс.

Задача механического узла — передавать вращение от ротора к инструменту, одновременно обеспечивая продольное перемещение инструмента.

Разборка перфоратора начинается с извлечения быстросъемного патрона.

Даже очень надежные перфораторы Makita со временем выходят из строя.
Любая поломка устранена, нужно только иметь прямые руки и упорство.
Помимо электрических неисправностей, перфораторы также подвержены механическим поломкам.

Содержание:

Работа перфораторов с твердыми материалами в пыльной среде сокращает срок службы станка и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, обладающим базовыми навыками слесарного дела и знанием требований электробезопасности.

В данной статье рассказывается о механической части перфоратора Makita, основных неисправностях и способах их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Демонтаж быстросъемного патрона
Поместите перфоратор сзади корпуса на поверхность стола, покрытого чистой тканью или бумагой.

С помощью пинцета или отвертки снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка сцепления поз. 3, кольцо стальное поз. 4. Вы дойдете до стального шара диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черный.
С помощью отвертки открутите четыре винта на торце корпуса.

Удерживая черный футляр правой рукой, нажмите большим пальцем на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Далее снимаем вал редуктора.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от пластин ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь приступим к отключению ротора от механической части пуансона

pa Ротор удерживается в механической части за счет косозубых шестерен редуктора.
Если вы возьмете корпус ротора в одну руку, а механическую часть в другую и потянете ее в разные стороны, раскачиваясь, вы разделите эти два узла.

Получился такой узел на старой смазке.

Далее откручиваем два болта М4 × 12 поз. 43, используя шестигранник, поз. 2666273-7 с внутренней шестигранной головкой.
Вынуть вал с промежуточной прямозубой шестерней 10 поз. 80, арт. 226399-7.
из внутреннего корпуса поз. 49, арт. 153687-8.

Как отремонтировать перфоратор Makita

Очистить детали от старой смазки.

Вот такая гора чистых деталей.

Теперь внимательно изучите детали, сразу выбросьте резиновые кольца, подбирая новые.
Заменить неисправные детали новыми.

Механический перфоратор makita 2450 и makita 2470

Общие механические проблемы с перфораторами Makita включают:

  • разрушение быстросъемного патрона;
  • отказ подшипника;
  • поломка ударного механизма;
  • износ ствола пуансона;
  • износ резиновых бойков и бойка;
  • поломка шестерни.
    • №

Ремонт патрона перфоратора производится заменой пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (сверла).Что показывает рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7.0 поз.20, арт. 216022-2. Износ шара происходит из-за загрязнения ствола патрона из-за попадания пыли и грязи.

Общий вид и расположение патрона перфоратора Makita показаны на фото ниже.

Ремонт патрона перфоратора Макита 2450 своими руками сделать несложно. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить неисправные.

сложных отказов требует знания механической конструкции перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложенному видео.
Освободить от старой смазки.
Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия при любой разборке требуют замены.

Рассмотреть возможность ремонта ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Makita

Видео: Переборка перфоратора Makita 2450

Ремонт деталей вала перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

На следующем этапе необходимо отсоединить ротор от снятого механизма.Ротор отсоединяется от механизма простым вытягиванием, потому что он удерживается трением двух косозубых шестерен.

Получился такой грязный узелок.

Теперь нужно отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, ударные позы. 24, пружина компрессора поз. 18. и детали цилиндра.

Вот как детали ствола изнашиваются и разрушаются при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность.выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум рабочего пуансона в режиме «Удар».

Видео: Момент вандализма) (21) Перфоратор Makita HR 2450 Сильный удар в ударном режиме

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к рабочей поверхности.
Разобрав редуктор, убираем мусор и кусочки посторонних предметов.Находим бракованную деталь и очищаем все от старой смазки.

Очень часто нападающий поз. 24 уничтожена, ст. 324396-8, входящий в состав багажника.

кольцо металлическое поз. 27. ст. 324216-6.

Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как отремонтировать перфоратор Makita HR 2450 при пропадании ударного режима

Электроинструменты Makita

давно зарекомендовали себя как профессиональные, надежные и простые в обслуживании.К тому же он отличается хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линейок линейки хотелось бы остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. Для автора этих строк перфоратор более шести лет проработал верой и правдой без повреждений. более того, он использовался при интенсивных нагрузках.

Но, как известно, ничего вечного не бывает. А надежная техника ломается. Однажды в разгар работы он перестал клевать.В режиме вращения машина работала, и удар внезапно исчез.

Коробку передач разобрали, причину поломки выяснили. В корпусе ствола была сломана гильза, в которой ударник (ударник) непосредственно выполняет ударную работу.

Как отремонтировать перфоратор Makita HR 2450 при пропадании ударного режима

В результате ударник застрял в обломках развалившейся гильзы.

В сервисном центре посоветовали полностью заменить ствол.Оказалось, что гильза запрессована в ствол на заводе и отдельно не поставляется. Пришлось купить совершенно новую бочку.

В этой статье автор расскажет, как привести перфоратор в рабочее состояние после этой, в общем, простой поломки. Если у вас есть навыки ремонта электроинструмента и желание не платить кому-то свои кровно заработанные деньги, то мы берем инструмент и начинаем разборку автомобиля.

Инструменты

Понадобятся две обычные отвертки с плоской головкой и одна крестовая отвертка.Одна из плоских отверток должна быть тонкой и узкой, шириной не более 4 мм. Вам также понадобится проволочный крючок, чтобы снять стопорное кольцо. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жесткой и плохо гнулась. Также понадобится резиновый молоток или деревянный молоток.

Рабочий процесс

Демонтаж перфоратора следует начинать со снятия защитного резинового колпачка. пыльник. Он легко снимается, достаточно взять его пальцами и снять со ствола.

Затем, надавив на пластиковую крышку и сжав пружину стопора механизма SDS, снимаем стопорное кольцо отверткой.

С помощью отвертки снимите стопор

Снимаем крышку со ствола, после чего, снова сжимая пружину, вытаскиваем стопорный шарик вместе с пружиной и фигурной шайбой.

SDS разборка

Затем разбирают переключатель режимов. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз для отвертки.Вставив отвертку в этот паз и слегка поддев крышку сначала с одного края, а затем со второго, осторожно снимите ее. Особых усилий здесь не нужно прилагать, крышка по-прежнему пластиковая и может сломаться. Красная кнопка вместе с пружиной вынимается из корпуса переключателя и перемещается влево до упора, немного дальше режима сверления. Именно из этого положения он снимается с коробки передач. Для этой операции переключатель следует слегка поднять тонкими отвертками с обеих сторон и снять вместе с резиновым уплотнительным кольцом.

Снимите переключатель режима перфорации

Теперь коробка передач снята. С помощью отвертки Phillips открутите четыре болта, соединяющих коробку с корпусом статора. Затем, придерживая его рукой, нужно слегка постучать молотком по торцу ствола, чтобы коробка сошла с редуктора.

Снять коробку передач

Сняв коробку, вытаскиваем ствол из коробки передач. Снимается легко.

Вынимаем ствол из коробки передач

Необходимо тряпкой удалить старую смазку, а ствол промыть бензином или керосином и насухо протереть.

Итак, как было сказано выше, нужно было полностью поменять весь багажник. Однако этот предмет, купленный в сервисном центре, был «целью как сокол». То есть на нем абсолютно ничего не было и мне пришлось переставлять все детали со старого ствола на новый «бланк».

Самой сложной операцией было извлечение ударника из ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает ударник в седле с кольцами и резиновыми амортизаторами.Вставляем в отверстие тонкую отвертку, кольцо слегка загибаем. Делаем это сначала с одной стороны, а потом с другой. Упор должен выходить из канавки.

С помощью двух отверток отожмите стопор

Потом изнутри вытаскиваем стопор из проволоки самодельным крючком на свет божий.

С помощью проволочного крючка вытяните стопор изнутри

Далее снимаем ударник с шайбами ​​и резиновыми кольцами. При сборке необходимо запомнить или зарисовать расположение всех колец и шайб.Если что-то пойдет не так, фото и рисунки из статьи помогут.

Теперь нужно снять шестерню с вала. Нажав на шайбу и сжав пружину, тонкой отверткой необходимо снять стопорное кольцо с канавки. Сняв его, снимите со ствола шайбу, пружину и шестерню.

Снимите шестерню

Шестерня надевается на новую втулку и входит в зацепление с шлицами. Вслед за ним устанавливаются пружина с шайбой и стопором.Вставьте стопорное кольцо и зафиксируйте механизм в рабочем положении.

Для этого возьмитесь за ствол обеими руками и, опираясь на ладонь, пальцами с силой сожмите пружину, при этом сдвинув шайбу и стопор вниз. Сжимать необходимо до тех пор, пока стопор не войдет в паз.

Затем внутри ствола устанавливают ударник с шайбами ​​и резиновыми кольцами в том порядке, в котором он понял. Но сначала нужно обратить внимание на состояние барабанщика, его внешний вид.

Если на бойке есть выбоины и проседания после длительной работы или из-за того, что он был поцарапан на сломанной втулке, то его следует немного отшлифовать.

Для этого его зажимают в сверлильном патроне и обрабатывают мелкозернистой наждачной бумагой. Но если неровности будут слишком большими, то барабанщик будет легче заменить.

Собрать ударный механизм

Необходимо смазать ударник специальной смазкой перед установкой и продолжать использовать смазку во время работы.Вставляя сверло в перфоратор, необходимо нанести на его хвостовик немного смазки. Это продлевает срок службы машины.

Установив ударный механизм в ствол, фиксируем стопорным кольцом. Пробуем отверткой сдвинуть ударник с двух сторон внутри ствола. Он должен легко ходить по каналу и не заклинивать.

Ставим новую бочку

Ствол в сборе установлен в корпус редуктора. Надев его на цилиндр с поршнем, зацепляем с ведущей шестерней и вставляем в корпус.При сборке все детали должны быть хорошо смазаны.

Установить ствол в коробку передач

Затем устанавливаем коробку передач, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем переключатель режимов работы на место. Для этого установите его в положение немного левее режима сверления.
Вставляем красную кнопку защелки с пружиной и переводим переключатель в режим сверления. Щелкаем по пластиковой крышке и проверяем работу переключателя.

Установите переключатель режимов на место

Защелкиваем крышку переключателя режимов пробивки

Затем в финальном аккорде собирается механизм SDS. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. Затем сжимаем пружину механизма пластиковой крышкой и вставляем стопорное кольцо. Надеть резиновый сапог больше не сложно.

Прижав пружину шайбой, устанавливаем шарик фиксатором

Установить двигатель SDS

Пробуем перфоратор под нагрузкой.При работе машины в коробке передач не должно быть посторонних шумов; переключатель режима работы должен легко перемещаться без заклинивания. В целом все должно работать, как до поломки.

Автор статьи надеется, что она поможет уважаемым читателям разобраться в ремонте перфоратора. Любая поломка может быть простой, если вы найдете ее причину. А дальше все зависит от вашего мастерства и трудолюбия.

2 комментария к

Как отремонтировать перфоратор Makita HR 2450 при пропадании ударного режима

В строительной отрасли использование перфораторов Makita является обязательным.Ценность этой техники трудно переоценить; незаменим при работе с бетоном, камнем или кирпичом. Все чрезвычайно прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используются для сверления отверстий в бетоне и камне, для изготовления проемов, углублений, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita имеет двойную защитную изоляцию двигателя. Среди необходимых конструктивных элементов — отключающая муфта, предотвращающая рывки при заклинивании дрели, и электронная регулировка скорости.Индикатор фирменного стиля. Инструмент снабжен удобным чемоданом для хранения инструмента.

Большинство моделей оснащены системой пылеудаления и имеют мягкую резиновую накладку на ручке. В ассортименте есть перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип действия

Может выполнять 3 функции: сверление, ударное сверление, долбление.

Видео разборки перфоратора Makita HR2450

В зависимости от количества выполняемых функций они делятся на три группы:

  • одномодовый .выполнить бурение с ударом, например, Makita HR 2010.
  • двухрежимный . сверление и сверление с ударом или сверление с ударом и долблением. Самая популярная ударная дрель — это. Makita HR 5001 C может сверлить ударом или молотком.
  • трехрежимный. переключиться в любой режим работы. Например, Makita HR 2450.
  • SDS Plus предлагает одно-, двух- и трехрежимные перфораторы весом до 5 кг.
    Характеристика: мощность до 850 Вт, сила удара до 5,3 Дж, диаметр сверления в бетоне 18-30 мм.
  • С картриджем SDS max предлагаются двух- и трехрежимные модели массой от 5, 9 кг.
    Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр сверла 40-50мм, коронки 105-160мм.
    Преимущества: высокая мощность и низкая вибрация.

Магазин «Макита». Является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Подобрать лучшую модель вам помогут профессиональные менеджеры, прошедшие обучающие курсы!

Предлагаем перфораторы Makita по всей России: г. Москва, г. Санкт-Петербург.Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Подробную информацию об условиях и стоимости доставки вы можете узнать у наших менеджеров.

Makita Bhr202 Руководство пользователя

Fig # Номер детали ID Название детали Количество

Продукты с несколькими версиями перечислены в порядке убывания с самой новой версией вверху без отступа

1 286263-4 CAP 35, HR2450F 1

2 233940-9 КОЛЬЦО ПРУЖИНА 19, HR2450F 1

3 417629-9 КРЫШКА ПАТРОНА, HR2450F 1

4 257241-1 КОЛЬЦО 21, HR2450F 1

5 345187-4 НАПРАВЛЯЮЩАЯ ШАЙБА, HR2450F 1

6 233916-6 КОНУСНАЯ КОМП.ПРУЖИНА 21-29 1

7 921923-8 HEX. БОЛТ M8 X 120, HP2050F 1

8 345280-4 ШЕСТИГР. ШАЙБА, HP2050F 1

9 417630-4 GRIP BASE, HP2070F 1

10 158057-6 GRIP 36 CPL., HR2470F 1

13 162245-9 ПЕРЕМЕННЫЙ РЫЧАГ, HR2470F 1

14 233459-8 NG 3, HR1830F

15 419192-8 КНОПКА БЛОКИРОВКИ, HR1830F 1

16 213278-8 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 17, HR2450F 1

17 158216-2 КОРПУС ПЕРЕДАЧИ CPL., HR2470F 1

18 266351-3 ВИНТ НАБОРНЫЙ 4X35 9, 9557 9000PB 19 153290-5 ИГОЛЬЧАТЫЙ ПОДШИПНИК CPL., HR2450F 1

20 961017-7 СТОПОРНОЕ КОЛЬЦО E-3, 4304 2

21 417796-0 НАПРАВЛЯЮЩАЯ БАЗА, HR2455 1

22 233344-5 КОМП. ПРУЖИНА 4, HR2450F 2

23 163430-7 ЗАПОРНАЯ ПЛАСТИНА CPL. 1

24 266374-1 ВИНТ НАБОРНЫЙ 4X25, GA7021 2

25 233929-7 ПРУЖИНА КОЛЬЦЕВАЯ 29, BHR240 1

26 267791-8 ШАЙБА 32, BHR240 1

27 233401-9 КОМП. ПРУЖИНА 32, BHR240 1

28 227109-5 ШЕСТЕРНЯ 51, BHR240 1

29 216022-2 СТАЛЬНЫЙ ШАР 7.0, HR2400 1

30 158574-6 ДЕРЖАТЕЛЬ ДЛЯ ИНСТРУМЕНТА CPL., HR2470F 1

31 267229-3 ПЛОСКАЯ ШАЙБА 28, BHR240 1

32 331769-8 ВТУЛКА 9, HR2470F 1

33 324669-9 УДАРНЫЙ БОЛТ, BHR240 1

34 324402-9 КОЛЬЦО 10, 9 BHR 35 421955-0 КОЛЬЦО ПОДУШКИ 13, BHR240 1

36 324216-6 КОЛЬЦО УПЛОТНИТЕЛЬНОГО КОЛЬЦА, HR2450F 1

37 213073-6 КОЛЬЦО 9, HR2455 1

38 233917-4 ПРУЖИНА КОЛЬЦА 28, HR2450F 1

39 324214 -0 СТРАЙКЕР, HR2450F 1

40 213227-5 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 16M, HR2455 1

41 318132-2 ПОРШНЕВОЙ ЦИЛИНДР, HR2470F 1

42 267104-3 ПЛОСКАЯ ШАЙБА 12, HR2400 1

43 324215-8 ПОРШЕНЬ HR2450F 1

44 267104-3 ПЛОСКАЯ ШАЙБА 12, HR2400 1

45 213727-5 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 63, BHR240 1

46 211012-0 ШАРИКОВЫЙ ПОДШИПНИК 606ZZ, HR2410 1

47 961003-8 СТОПОРНОЕ КОЛЬЦО S-7 , 9015B 1

48 233343-7 СОМ.ПРУЖИНА 7, HR2450F 1

49 227179-4 ШЕСТЕРНЯ 10, HR2470F 1

50 324668-1 РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ, BHR240 1

51 331768-0 КАМЕР СЦЕПЛЕНИЯ, BHR202Z 1

52 219014-0 ПОДШИПНИК ПАТРУБКИ 1

53 226632-7 ВИНТАЛЬНАЯ ШЕСТЕРНЯ 25, BHR240 1

54 266273-7 HSH БОЛТ M4X12, HR2450F 2

55 345179-3 ФИКСАТОР ПОДШИПНИКА, HR2450F 1

56 267234-0 ПЛОСКАЯ ШАЙБА 8, HM1304B 1

57 211032-4 B.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
