Так что присаживайтесь, возьмите кофе (или пиво) и наслаждайтесь бесчисленными часами исследований и практических тестов, которые мы провели, и не стесняйтесь писать нам по электронной почте с любыми вопросами, которые у вас есть.

# 1 Лучшая аккумуляторная дрель на 20 В: DEWALT DCD795D2

Аккумуляторная ударная дрель DeWALT оснащена бесщеточным двигателем с плавным ходом. Он обеспечивает на 57% больше времени работы, чем стандартный двигатель. Он имеет двухскоростную трансмиссию с тремя различными режимами движения.Поставляется с храповым механизмом 1/2 дюйма без ключа. Он имеет эргономичную ручку, которая обеспечивает лучший захват и ощущение сбалансированности — он очень легкий и удобный в использовании. В комплект входят две литий-ионные батареи XR, зарядное устройство и футляр для переноски, в котором хранится весь комплект, и, на мой взгляд, это лучшая аккумуляторная дрель на 20 В за свои деньги. Полный обзор

.

Top FAQ’s

Q: Всегда ли дрель остается в ударном режиме?
A: Нет. Вы можете переключать режим между дрелью, перфоратором или приводом.
Q: Патрон имеет тенденцию расшатываться после использования перфоратора?
A: Патрон — это патрон с храповым механизмом, поэтому он остается плотно затянутым. Помните, что он работает без ключа, поэтому обязательно затяните его перед использованием инструмента.
Q: Эта модель продается как простой инструмент?
A: Это комплект, в который входят две батареи, зарядное устройство и сумка для переноски.
Q: Это новая версия DeWALT DCD795D2?
A: Да, это самая новая версия.

Мое общее впечатление

Это лучшая дрель для домашнего использования, которая делает все то, на что претендует. Легко проходит через бетон и кладку. Это очень легкий перфоратор, что делает его простым в использовании. Он имеет приятные пользовательские функции, такие как многоскоростная и многорежимная передача. Светодиодный свет очень яркий и полезен в темных помещениях. К этому электроинструменту претензий немного. Качество инструмента намного превышает цену.

# 2 Лучший ударный драйвер 18 В: Makita 18v Lxt

Это компактный аккумуляторный ударный драйвер с бесщеточным двигателем.Это четырехскоростной двигатель с режимом Quick Shift для управления креплением. Другими особенностями Makita являются встроенные режимы, обеспечивающие правильное крепление. Вспомогательный режим и режим затяжки управляют скоростью и крутящим моментом двигателя, чтобы предотвратить поломку, снятие изоляции и повреждение рабочего материала. Это мощный ударный драйвер, способный справиться даже с некоторыми из самых сложных ботов с задержкой. Полный обзор

.

Часто задаваемые вопросы

В: Подходит ли этот ударный шуруповерт для работы в автомобиле?
A: Это не ударный гайковерт, это ударный гайковерт. Драйверу не хватает крутящего момента, необходимого для автомобильных приложений.
В: Этот аккумуляторный ударный шуруповерт Makita произведен в Японии?
A: Да, эта Makita сделана в Японии.
В: В чем разница между моделями XDT12Z и XDT12T Makita?
A: XDT12Z — это простой инструмент без батареек. XDT12T — это комплект, который поставляется с батареями.

Мое общее впечатление

Это не недорогой ударный гайковерт. Однако цена складывается во всех режимах и скоростях. Режимы помощи и затяжки — приятное дополнение, которого вы не найдете много. Это чрезвычайно полезно, особенно для тех, у кого нет опыта использования ударного драйвера. Эта модель обладает огромным крутящим моментом, особенно для аккумуляторного ударного шуруповерта. Это идеальное обновление модели Makita, выпущенной в 2009 году.

# 3 Dewalt 20v DCF620B Max Brushless ScrewGun

Этот аккумуляторный шуруповерт оснащен бесщеточным двигателем со скоростью вращения 4400 об / мин.На него распространяется трехлетняя ограниченная гарантия, один год бесплатного обслуживания и гарантия возврата денег в размере 90. Двигатель, встроенный в DeWALT, обеспечивает максимальное время работы. Особенности и эргономичный дизайн DeWALT делают его более сбалансированным по сравнению с проводными моделями. Носовой обтекатель с фиксатором надежно фиксируется, но легко снимается. К нему есть приложение для добавления разобранного журнала.

Это специальный инструмент, предназначенный для тех, кто занимается сухой обработкой — это практически бесполезное сверло, не связанное с установкой гипсокартона.

.

Top FAQ’s

Q: Is можно ли с этим шуруповертом использовать аккумулятор на 18 вольт?
A: Нет, это не так. Дело не только в неправильном напряжении, но еще и в том, что батарея на 18 вольт имеет другую конструкцию и не подходит для шуруповерта.

Q: Поставляется с разобранным журналом?
A: Нет, это простой инструмент. Он не поставляется с батареями, разобранным магазином или чемоданом.

Q: Останавливается ли пистолет, когда больше нет давления на долото?
A: Да, есть функция автостопа. На самом деле он разработан, чтобы останавливаться, когда на воротник оказывается давление.

Мое общее впечатление

Этот шуруповерт идеально подходит для тех, кто хочет делать какие-то проекты в своем доме.Он не подходит для использования на уровне подрядчика. Расположение переключателя направления — самая большая проблема в этой модели. Легко толкаться и менять направление, особенно при использовании магазина. Это приятный и тихий инструмент, который еще больше подходит для домашних проектов. Это легкий блок, но, к сожалению, он достигается за счет некоторых недорогих пластиковых деталей.

# 4 Hitachi DB3DL2 3,6 В комплект аккумуляторной двухпозиционной отвертки

Аккумуляторная отвертка Hitachi оснащена двухпозиционной рукояткой, которая переключается из прямого положения в положение пистолета для максимальной универсальности инструмента.В нем используются литий-ионные аккумуляторы, срок службы которых в три раза превышает стандартный срок службы аккумуляторной отвертки. Патрон с шестигранной головкой на четверть дюйма разработан для быстрой замены бит. Это компактная и легкая конструкция длиной менее 11 дюймов и весом около фунта. Имеется встроенный светодиодный светильник для освещения вашей рабочей зоны. На аккумуляторную отвертку Hitachi предоставляется пожизненная гарантия на инструмент и двухлетняя гарантия на аккумулятор. Читать обзор

полностью.

Top FAQ’s

Q: Есть ли биты, которые входят в комплект аккумуляторных отверток Hitachi?
A: Нет. Биты придется покупать отдельно.
В. Поставляется ли аккумуляторная отвертка Hitachi с аккумулятором?
A: Да. Это комплект, и эта модель Hitachi поставляется с двумя литий-ионными батареями.
Q: Есть ли фиксатор на петле двухпозиционной ручки?
A: На шарнире двухпозиционной ручки нет фиксатора.

Мое общее впечатление

Эта отвертка Hitachi идеально подходит для легких работ, не требующих большого крутящего момента. Он не подходит для работ, требующих большего крутящего момента, и ограничивает срок службы инструмента. Он поставляется с действительно хорошей пожизненной гарантией и двухлетней гарантией на аккумулятор. Аккумулятор долго держит заряд.Если у вас умеренные ожидания от инструмента или если вы используете его для приложений с низким крутящим моментом, он вас не разочарует. Что мне действительно нравится в этой аккумуляторной отвертке, так это то, что я могу положить ее в труднодоступные места и отрегулировать угол в соответствии с тем, что мне нужно, — она ​​отлично подходит для столярных работ и т. Д.

# 5 Лучшая аккумуляторная ударная дрель: Milwaukee M18 2605 -20

Перфоратор Milwaukee 7/8 ”SDS Plus обладает впечатляющей энергией удара 1,8 футо-фунта. Имеет мощный и надежный бесщеточный двигатель.Это сверло на 18 В, которое является одним из самых компактных драйверов этого типа. Функция REDLINK PLUS предотвращает чрезмерную разрядку, перегрузку и перегрев. Он имеет зажимной патрон с храповым механизмом для фиксации ваших бит. Эргономичные ручки и захваты поглощают удары, обеспечивая надежный и удобный захват. Прочтите наш подробный обзор

.

Top FAQ’s

Q: Съемная ли вспомогательная ручка?
A: Вспомогательную ручку можно снять. Q: Есть ли опция долота?
A: В нем есть функция долбления — почти у всех есть.В: Совместимо ли оно с другими батареями M18?
A: Он совместим с батареями M18.

Мое общее впечатление

Это мощный перфоратор и дрель. Он обладает большим крутящим моментом и может обрабатывать самые твердые материалы. Это очень портативная модель, такая компактная, легкая и беспроводная. Он столь же эффективен в обоих режимах, что делает его универсальным инструментом, подходящим для множества применений. Эргономичный дизайн делает его удобным инструментом.

# 6 Milwaukee 2615-21CT Комплект аккумуляторной дрели под прямым углом M18

Угловая дрель Milwaukee — это самая компактная дрель на рынке, длина которой менее четырех дюймов.Он имеет 12 настроек крутящего момента и оснащен одним из первых электронных сцеплений на рынке. В комплект входят аккумуляторы, сумка для переноски и универсальное зарядное устройство, которое работает от аккумуляторов M18 и M12. На борту есть указатель уровня заряда аккумулятора, а также светодиодный индикатор. Полный обзор

.

Top FAQ’s

Q: Есть ли футляр в этом наборе аккумуляторных угловых дрелей Milwaukee?
A: Да, в комплекте есть сумка для переноски.
Q: Можно ли использовать эту модель с топливными батареями?
A: Да, вы можете использовать угловую дрель Milwaukee с топливными батареями.
Q: Сколько батарей входит в комплект?
A: В комплект входит только одна батарея.

Мое общее впечатление

С помощью этого инструмента пользователи могут получать самые разные отзывы. Хотя это подходящий инструмент по цене, у него есть тенденция к проблемам с меньшими отверстиями. У него отличное время автономной работы, и тот факт, что он поставляется с зарядным устройством на два напряжения, является приятным дополнением. Еще одно приятное дополнение — возможность использовать аккумулятор повышенной емкости XC. У него даже больше срока службы, чем у и без того долговечных батарей. Остерегайтесь слишком толстой рукоятки, так как некоторым это может быть неудобно.

Отзывы о аккумуляторной дрели: единственное руководство покупателя, которое вам нужно.

Электродрели могут значительно упростить практически любую задачу — от обработки древесины до тяжелых конструкций. Тот факт, что они могут быть адаптированы для большинства задач (с использованием битов), также делает их очень универсальными, что улучшилось только с появлением аккумуляторной дрели. Можно с уверенностью сказать, что они абсолютно необходимы для любого набора инструментов, а это значит, что вы с нетерпением ждете его покупки, если вы еще этого не сделали.Поскольку эти инструменты бывают самых разных видов, очень важно знать, что следует учитывать при чтении различных обзоров.

Бесщеточный двигатель против щеточного двигателя

И в щеточных, и в бесщеточных двигателях магниты — это то, что вызывает вращательное движение вала. Средства подачи энергии — это то, что отличает эти два типа, причем в первом для этой задачи используются угольные щетки. Последние используют внутреннюю схему для создания вращающегося магнитного поля, что эффективно устраняет необходимость в щетках.

Не говоря уже о режиме работы, важно отметить, что бесщеточные двигатели более эффективны и мощнее, чем их щеточные аналоги. Сверла, в которых используются эти двигатели, также имеют тенденцию к меньшему трению и нагреву при использовании. Тем не менее, дрели с щеточными двигателями обычно дешевле, и вам стоит подумать об этом, если вы собираетесь использовать свои для минимально интенсивных задач.

Прочтите нашу подробную статью о Brushhed vs Brushless — чтобы понять, почему так важно покупать бесщеточные сверла.

об / мин и крутящий момент

Сокращенно от числа оборотов в минуту, число об / мин — это то, что указывает максимальную скорость, достижимую конкретным сверлом. Большинство бюджетных моделей предоставляют здесь как минимум 2 варианта (обычно 300 и 800 об / мин) плюс ползунковый переключатель, позволяющий пользователям выбирать низкую или высокую скорость. Они лучше всего подходят для легких задач, но при сравнении скоростей необходимо также учитывать крутящий момент.

Крутящий момент относится к силе вращения устройства. По сути, чем больше крутящий момент у сверла, тем лучше его способность сверлить твердые поверхности. Выбирайте низкоскоростные сверла, если это то, что вы имеете в виду, или те, которые находятся на более высокой стороне шкалы оборотов в минуту, если вы в основном будете сверлить отверстия.

Сцепление

Эта функция, также известная как переключатель крутящего момента, сводит к минимуму вероятность чрезмерной затяжки или защелкивания винтов. В частности, муфта — это то, что отключает приводной вал при достижении определенного уровня сопротивления. Хотя у большинства аккумуляторных дрелей есть регулируемое сцепление, количество доступных настроек варьируется в зависимости от модели. Специалисты рекомендуют выбирать устройства с широким диапазоном, чтобы можно было точно настроить работу дрели.Распространенное мнение гласит, что в приличном устройстве должно быть не менее 24 ступеней сцепления. Хотя вам не понадобится такой разнообразный набор для основных задач, это упростит адаптацию сверла к материалам, с которыми вы будете работать.

Патрон

Это часть устройства, которая удерживает вращающуюся коронку на месте. Хороший патрон должен надежно удерживать биту без каких-либо колебаний, но также важно проверить размер перед покупкой. Если вы в основном не сверляете небольшие отверстия, ищите 13-миллиметровый патрон, который сможет удерживать более крупные биты.Это особенно важно, если в будущем вы, скорее всего, возьметесь за тяжелые проекты.

Также не забудьте проверить быстрозажимные патроны — у них есть металлические выступы, позволяющие пользователям легко ослаблять и затягивать их без использования ключей. Тот факт, что они могут удерживать большинство долот, также делает их идеальными для универсального бурения. Другой конструкцией, упрощающей замену бит, является шестигранный патрон. Хотя они работают только с шестигранными сверлами, шестигранные патроны хорошо подходят для сверления твердых материалов и менее подвержены скольжению.

Аккумулятор

Аккумуляторный инструмент настолько хорош, насколько хорош его аккумулятор. Другими словами, надежность вашего источника питания может иметь большое значение между хорошим рабочим днем ​​и тем, что у вашей дрели закончится заряд, когда вам это нужно больше всего. Таким образом, крайне важно, чтобы вы инвестировали в аккумулятор, который сможет сохранять заряд достаточно долго, помимо выработки энергии с высоким уровнем эффективности.

Дрели с такими батареями всегда будут дороже, но они меньше весят и дольше работают без подзарядки, чем устройства, использующие более старые источники питания.Кстати, большинству старых зарядных устройств для полной зарядки аккумулятора может потребоваться до 5 часов, в то время как их современным «умным» аналогам требуется не более часа. Вы также захотите, чтобы в вашей дрели был датчик заряда батареи, чтобы вы всегда знали, сколько энергии у вас осталось, пока вы работаете.

Материал, который вы сверляете

Перед тем, как отправиться за покупками, подумайте о том, где инструмент будет использоваться чаще. Для деревообработки модели меньшего размера (особенно в диапазоне 12 В) хорошо подходят для большинства задач.Выбирайте сверла большего размера (18-20 В), только если вы будете сверлить большие отверстия или использовать кольцевую пилу.

Если вы работаете с металлом, постарайтесь использовать столько энергии, сколько вы можете себе позволить. Имейте в виду, что большинство моделей способны сверлить только легкий металл, а это значит, что вам, возможно, придется искать что-то более подходящее для более тяжелых применений. Если вы каменщик, вам следует искать аккумуляторный перфоратор. Благодаря высокоскоростному ударному действию инструмент этой категории легко пробивает бетон и камень.

В чем разница между никель-кадмиевыми и литиевыми батареями?

Эти две батареи представляют собой наиболее популярные на сегодняшний день варианты батарей на рынке, старшая из которых — никель-кадмиевые (NiCad). Помимо того, что никель-кадмиевые батареи относительно недороги, они также довольно долговечны, некоторые из них способны выдерживать 1000 циклов зарядки. Однако их низкая плотность энергии означает, что эти батареи необходимо часто перезаряжать. Кроме того, существует ряд опасений по поводу токсичных химикатов, обычно используемых при производстве этих продуктов.

Возможно, поэтому литий-ионные (Li-ion) батареи стали альтернативным источником питания для аккумуляторных инструментов. По сравнению с никель-кадмиевыми батареями они сделаны из более легких материалов и имеют вдвое большую плотность энергии. Последнее позволяет им превосходно передавать мощность в большом диапазоне от одной зарядки. Все эти преимущества имеют свою цену, а это значит, что вам придется отказаться от дополнительных средств при покупке дрелей с литий-ионными аккумуляторами.

Какое напряжение сверления выбрать? 12В, 18В, 20В, 36В?

Вообще говоря, чем выше напряжение электроинструмента, тем больше крутящий момент он производит и, как следствие, тем больше вам придется за него заплатить.В то время как большинство электроинструментов имеют напряжение от 3 до 48 В, аккумуляторные дрели сокращают этот диапазон до 12–36 В. На большинстве моделей напряжение обозначается цифрой, напечатанной на боковой стороне батареи.

Что касается вашего выбора напряжения, это в конечном итоге будет зависеть от того, за какой проект вы беретесь. Для легких задач подумайте о покупке низковольтной модели, которой в данном случае будет 12 В. Выберите сверло на 18 или 20 В, если вы собираетесь решать какие-то сверхмощные задачи, или даже инструмент на 36 В, если вам нужно быстро просверлить большие отверстия или забить огромные крепежные детали.Также стоит отметить, что напряжение также влияет на вес, поэтому ожидайте, что высоковольтные инструменты будут весить больше.

Что означает «ах» в аккумуляторных батареях?

«Ач» — это сокращение от ампер-часов, которое используется для обозначения емкости конкретной батареи. Аккумулятор большой емкости обычно дольше, чем аккумулятор с более низким рейтингом Ач, но есть несколько исключений. По этой причине обязательно ознакомьтесь с нашими обзорами, чтобы узнать, где конкретная модель попадает в тесты производительности батареи.

Также имейте в виду, что батареи большой емкости всегда будут тяжелее своих меньших аналогов.Таким образом, вы должны принять во внимание портативность, когда определяете, сколько времени вы хотите, чтобы ваша батарея прослужила без подзарядки. Аккумулятор с высоким рейтингом Ач также будет заряжаться дольше. В зависимости от приложений, которые вы имеете в виду, ищите что-то, что уравновешивает все эти элементы, конечно, принимая во внимание ваш бюджет.

Что означает переменная скорость срабатывания триггера?

По сути, триггер переменной скорости — это переключатель, который позволяет вам выбирать разные скорости в зависимости от выполняемой задачи.На большинстве моделей эта функция стала возможной благодаря использованию ряда передач. Хотя сверла с настройками переменной скорости обычно более универсальны, важно выбрать такую, которая обеспечивает отличный контроль на всех скоростях.

Другими словами, ваша дрель должна быть простой в эксплуатации и обеспечивать достаточный регулируемый контроль. Для более деликатных задач выберите модель с двухскоростным переключателем, а также триггером с регулируемым управлением. Таким образом, вы сможете изменять скорость от минимальной до максимальной в каждом диапазоне.

Если вы любитель или профессиональный мастер, будьте уверены, что на рынке есть дрель, которая подходит именно вам. Делая покупки, обязательно продумайте, для чего вы будете использовать инструмент, материалы, с которыми часто работаете, а также любые проблемы, с которыми вы можете столкнуться при выполнении проекта. Имейте в виду, что цена не всегда идет рука об руку с качеством и производительностью, поэтому постарайтесь сравнить как можно больше дрелей, чтобы найти лучшую аккумуляторную дрель для менее чем 150, 100, 75 и 50.00 в соответствии с вашими потребностями.

[kkstarratings]

как правильно разобрать перфоратор Makita? Самостоятельный ремонт ствола перфоратора Макит с подбором запчастей Ремонт электрической части перфоратора Макит

Сегодня девелоперы предлагают покупателям сотни различных квартир и домов. Часто жильцам хочется немного изменить свои параметры, сделав жилье более удобным и комфортным. Перфораторы Makita позволят выполнить ремонтные работы качественно и быстро.Готовые детали и хорошее качество сборки продлят срок службы и помогут избежать перебоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Пробойное устройство Makita

Конструкция включает специальную защитную систему, предназначенную для ограничения распространения пыли. При своевременной очистке инструмент будет эффективно работать на протяжении всего срока службы.

Makita широко используется людьми, предпочитающими ремонтировать самостоятельно.Инструмент прост в эксплуатации, финансовые затраты на обслуживание минимальны, он недорогой.

Производитель предоставляет следующие технические характеристики:

• Масса общая — 2,04 кг
• Система SDS позволяет установить сверло
• Забивается и просверливается
• В системе предусмотрено три режима работы
• Наибольшее количество ударов в минуту — 4500
• Поступательная сила движения — 2,7 Дж
• Блок питания 780 Вт.

Почему молотить перфоратором Макита нежелательно?

Часто выходит из строя оборудование, и дрель вылетает из перфоратора. Это происходит по разным причинам. Многие пользователи перфораторов Makita сталкиваются с тем, что их устройство не бьет, а сверлит при этом. Устранить поломку можно самостоятельно. Наиболее частые причины неисправностей перечислены ниже:

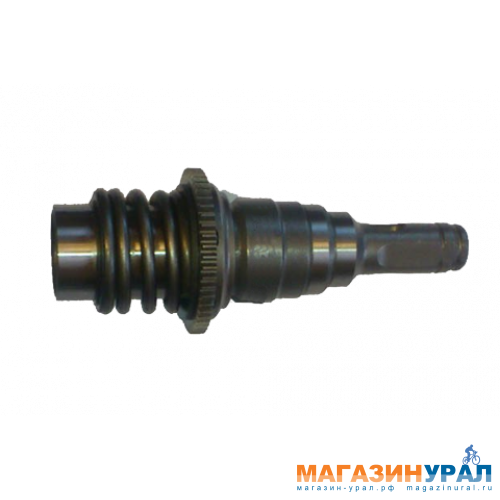

• Изношенный промежуточный вал
• Деформация зажимных узлов
• Сломанная шатунная система
• Отсутствие смазки для правильной работы
• Поломка компонентов амортизатора

Перфоратор Макита: самостоятельный ремонт

Самостоятельный ремонт инструмента разрешен при наличии специальных навыков и знаний.

Диагностическая технология и поиск и устранение неисправностей идентичны другим устройствам. Сначала нужно разобрать инструмент, сняв корпус, а затем удалить устаревшую смазку и загрязнения.

• Снять картридж
• Снять выключатель
• Устранение дефектов внутренней части корпуса
• Нанесите смазку и замените изношенные детали

Как разобрать перфоратор и редуктор?

• Установите перфоратор на твердую поверхность, подняв его ствол вверх
• Вытяните гильзу поступательными движениями, прижимая инструмент к столу.Такое положение предотвратит случайное смещение композитных элементов.

Сборка дырокола Makita

После ремонта все снятые детали необходимо вернуть в исходное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед сборкой корпус очищается керосином или бензином. Очищенную скорлупу возвращают на место. Переключатель режимов в нем быть не должен.

Makita HR 2450 схема

Перфораторная система Makita-2450 состоит из множества дополнительных узлов и списка запчастей.Среди наиболее значимых элементов, особенности которых следует учитывать при ремонтных работах, можно выделить следующие:

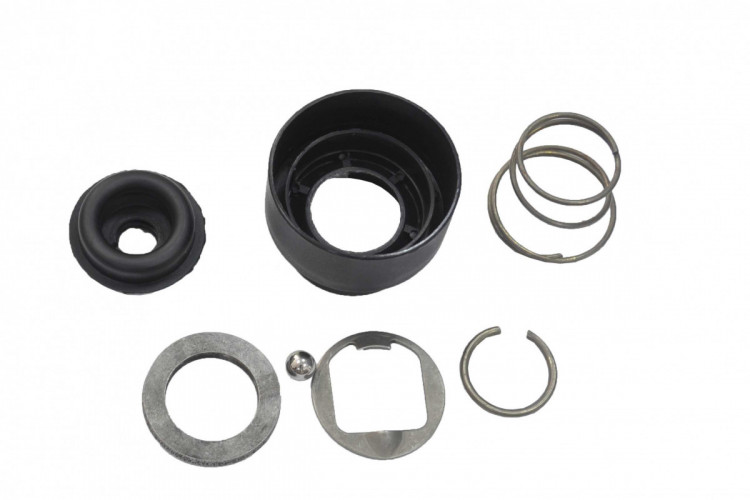

• Кольцо стопорное. Он предназначен для удержания шарикового элемента, удерживающего дрель. Шайба и направляющая пружины
• Стопорное кольцо. Это необходимо для правильного снятия крышки картриджа.
• Четыре винта соединяют редуктор с двигателем, устраняя вибрацию. Схема имеет большое количество резиновых деталей. Часто они становятся причиной неисправности.

Описания данных агрегатов будет достаточно для качественного ремонта.

Заключение

по праву являются одними из лучших на современном рынке. 2470 немного улучшен, но это не делает устройства долговечными. Своевременный ремонт максимально продлит срок безупречной эксплуатации. Эта статья помогает разобраться в особенностях основных узлов. Этих материалов достаточно для устранения наиболее распространенных видов неисправностей.

Ударные дрели — это устройства для ударного сверления, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Срок службы перфоратора зависит не только от правильных условий эксплуатации, но и от надежности деталей, входящих в состав изделия.
Но как бы вы ни старались, со временем удары начинают терпеть неудачу.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Makita 2470 и 2450 своими руками может выполнить человек, имеющий навыки слесаря ​​и знающий основы электротехники.
Помните! Соблюдайте правила техники безопасности и отключите перфоратор от сети при разборке.

Перфораторы Makita 2450 и 2470 собираются практически по такой же схеме и из одинаковых деталей. Их ремонт ничем не отличается.

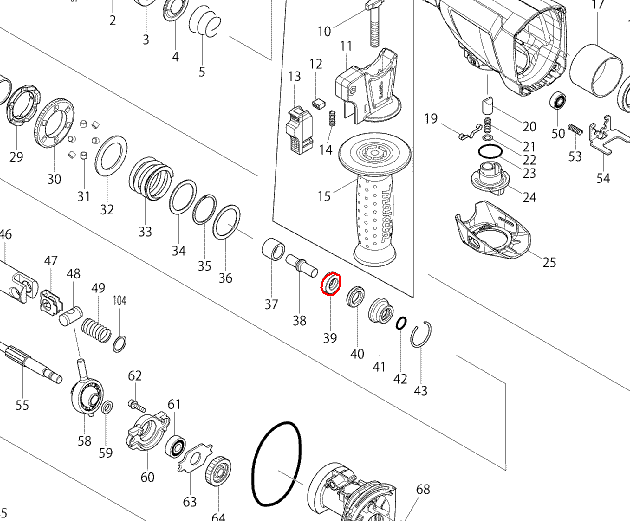

Для удобства ремонта ниже представлена ​​схема сборки и каталог запчастей для перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу крутящего момента на буровое долото, одновременно создавая поступательное движение, которое создает удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую за счет вращения ротора.В электрическую часть входят электродвигатель, кнопка включения с регулятором скорости, переключатель реверса и соединительные провода.

Основные неисправности перфоратора Макита
Неисправности перфоратора делятся на электрические и механические.

В этой статье мы рассмотрим все неисправности электрической части перфораторов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470
Электрические неисправности проявляются в том, что при подключении перфоратора к сетевому напряжению инструмент не включается.
Схема подключения перфоратора Макита к сети простая.

Электрическая схема перфоратора Makita 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Ударная дрель Makita 2470 похожа.

Через соединительный шнур поз. 72, через выключатель поз. 68, а электрические щетки через щеткодержатель поз. 66, к ламелям ротора электродвигателя поз. 54, а через контакты переключателя реверса поз.60, к обмотке статора поз. 59.
Самая частая неисправность — это отсутствие контактов в соединениях.

Порядок определения неисправностей электрооборудования

Определение целостности электрической части перфоратора Makita. Для того, чтобы отремонтировать перфоратор Makita 2450 или Makita 2470 своими руками, необходимо вооружиться приспособлениями и инструментами. Подойдет любой тестер, набор отверток, гаечные ключи, молоток, деревянная направляющая. Хорошо иметь отвертку со встроенным индикатором фазы.

Нужно взять тестер, подсоединить к концам пробойника и нажать выключатель дырокола. Если тестер показывает какое-то сопротивление, значит, цепь питания перфоратора исправна.

Если тестер показывает бесконечность, значит, обрыв цепи нарушен и нужно снять заднюю крышку, чтобы проверить соединительный кабель и электрические щетки перфоратора.

Задняя крышка (обычно черная) перфоратора снимается легко, нужно просто отверткой или отверткой открутить три винта.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрических щеток.
С помощью тестера или самодельного прибора, в народе называемого «аркашка», определите целостность подводящих проводов и правильность работы выключателя.

Несколько слов о простом устройстве управления «аркашка». Устройство состоит из светодиода или лампочки от фонарика, батарейки для фонарика и двух отрезков провода. Вся электрическая схема устройства управления представляет собой последовательно соединенные части.Подключите аккумулятор к одному концу светодиода или лампочки, а провода подключите к свободным концам светодиода и аккумулятора. У вас появится универсальный прибор для проверки целостности электрических цепей.

Типичные неисправности перфораторов Makita 2450 и 2470
Частые неисправности электрической части перфораторов Makita 2450 и Makita 2470:

• обрыв питающего кабеля в точке входа в перфоратор;
• выход из строя кнопки переключателя TG813TLB-1, арт.650508-0, поз.68 .;
• износ электроуглеродных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя заднего хода;
• износ подшипников ротора: подшипник 609ЛЛУ, арт.210060-6, поз. 51; подшипник 607ЛЛУ, поз. 211021-9, поз. 56;
• короткое замыкание ротора 220-240 В, арт. 515668-8, поз. 54;
• выход из строя обмотки статора 220-240 В для HR2450, арт. 633488-5, поз. 59.

Выключатель TG813TLB-1, арт.650508-0 используется как пусковая кнопка; поз.68.

Замена щеток производится при полном их истирании или плохом контакте. Обнаруживается данная неисправность по сильному нагреву точек точек установки электрощеток.

Отказ от включения перфоратора может быть вызван истиранием контактов переключателя реверса.
Устранить такую ​​неисправность очень просто.

Для ремонта переключателя заднего хода необходимо снять заднюю крышку.Осторожно отсоедините провода от кнопки. Внимательно осмотрите переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
После снятия щеткодержателя вы дойдете до контактов переключателя заднего хода.
Определите его состояние, при необходимости замените контакты.

Другая распространенная электрическая неисправность — плохой контакт между статором и нижними контактами реверсивного переключателя.

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный) от корпуса статора (зеленый).

Помните! В механической части ротора подшипник прижимается специальным кольцом. Не потеряйте его при разборке.

Статор расположен в зеленом корпусе. Заглянув в середину, вы увидите два самореза 4 × 60, арт. 266334-3, поз. 57, крепление статора к корпусу. Выкрутите их, снимите пластиковую защиту статора HR2450, арт. 419201-3, поз. 58, освободите статор.
Когда вы вынимаете статор, вы увидите контакты на статоре и панели реверсивного переключателя.

Тщательно очистите контакты наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой согните контакты так, чтобы они плотно прилегали друг к другу. Смажьте контакты тонким слоем вазелина.

Электрическая часть перфоратора собирается в обратной последовательности.

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем затвердевает и перестает соответствовать своему назначению. Перфоратор начинает работать с ненормальным шумом.Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке перфораторов Makita 2450, 2470. Схема перфоратора Makita 2450 и 2470 поможет правильно разобрать неисправные узлы и найти бракованные детали. Также мы расскажем, как разобрать перфоратор Makita 2450.

Разборка перфоратора Makita 2470 начинается со снятия ручки переключения режимов.

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке отверткой подбирается защелка и снимается.

После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».

Зажатая пальцами рукоятка вынимается из пазов корпуса.

Установка ручки режима

Для установки переключателя режимов в корпус необходимо выполнить некоторые действия:
вставить переключатель в положение «сверление» в посадочное место до щелчка;
переведите переключатель против часовой стрелки в положение «удар»;
переместите переключатель с щелчком против часовой стрелки в положение «сверление»;
вставляем пружину и красную кнопку;
вставьте накладку сверху до фиксации.
Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать сверлильный патрон своими руками. Кстати, картридж требует разборки только для моделей Makita 2470. Устройство картриджа довольно простое, и с его ремонтом сможет справиться любой человек, имеющий хоть немного слесарных навыков.

начинается с установки пуансона вертикально на заднюю крышку корпуса.Схема перфоратора h-makita поможет правильно выполнить демонтажные работы.
Требуется ли замена картриджа перфоратора Макит 2470? Ответ можно получить только после полной разборки картриджа своими руками.
С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, кожуха муфты, металлического кольца 20 поз. 4. Далее нужно осторожно достать мяч поз. 20, снимите направляющую шайбу поз.5, и коническая пружина поз. 6, который его поддерживает. Картридж разобран.

На схеме ниже показано устройство пуансонного патрона.

Основными неисправностями перфоратора makita 2450, вызывающими дефекты патрона, являются:

• износ резинового чехла защитного поз.1;
• ослабление стопорного кольца поз. 2 или частичный его износ;
• износ шарика поз. 20;
• потеря упругости конической пружины поз.6 или его расширение.

Ремонт патрона перфоратора не сложная процедура и обычно легко выполняется любым, кто умеет держать отвертку.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шарик должен иметь диаметр 7 мм ± 1 мкм.
В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30g для коробки передач.Для хвостовиков сверл рекомендуется использовать смазку Makita 196804-7.

При сборке патрона установите коническую пружину узкой стороной на перфоратор.
Не забывайте, ремонт патрона дырокола своими руками требует ухода со стороны коллекционера.

Сборка производится на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS.Все входящие части патрона собираются на валу в определенной последовательности.

Установив коническую пружину поз. 6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.

Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в конец картриджа.
закончен ремонт картриджа перфоратора Makita 2450.Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.
Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita
Сначала снимается защитный пластик. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажав на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора. Общая механическая часть называется редуктором.
Ротор легко отделить от механической части (редуктора).
Зажмите коробку передач правой рукой, зажмите ротор левой.
Вращение, потяните за обе стороны в противоположных направлениях. Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita происходят в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм установлен на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
И поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, движущемуся в валу редуктора.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз.На 40 установлена ​​косозубая шестерня поз.42, которая передает вращение от шестерни ротора, на подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз. 37), подшипник 606zz (поз. 36).
Обратите особое внимание на состояние подшипников качения. В перфораторе установлены импортные подшипники
.Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz — на 80019.

Переходим к разборке вала амортизатора

Разборка стержня перфоратора

Разборка ствола перфоратора Makita 2470 представляет собой простой процесс, если использовать схему перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
А шестерня поз.19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.

Цилиндр поз. 32, движется в стволе, воздействуя на ударник поз. 24. С обратной стороны бойка металлическое кольцо поз. 27 фиксируется, что передает удар на дрель.
А когда нужно менять ствол бура?

Чаще всего выходит из строя металлическое кольцо.

Стойка

Цилиндр с ударником

Разобрались с разборкой.

Неисправность упора дрели при ударном бурении

Причины, когда перфоратор Makita сверлит с ударом, а сверло крутится, является износ зубьев предохранителя и зубьев ствола. Часто такая неисправность появляется при использовании перфоратора в качестве смесителя для перемешивания смесей. Во время работы предохранительная муфта проскальзывает, и если учесть нагрузку пружины, то нагрузка большая.

При визуальном осмотре поставить диагноз не получится.Можно снять ствол и зафиксировать его в тисках и повернуть шестерню гаечным ключом, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Рекомендации, что делать в этом случае. Если невозможно снять или заменить подходящую деталь, то оцените износ ствола. Делается это так, вставляем новое сверло и двигаемся, если люфт большой, то ствол лучше заменить полностью.

Стоит отметить, что причиной прокрутки дрели при ударном бурении может быть:

• подшипники изношены
• шестерню возле пьяного подшипника можно слизать.

В продаже, если разобраться, можно купить редуктор в сборе для перфоратора и его стоимость около 2000 рублей.

Надежность некоторых продавцов вызывает сомнения, а если учесть, что зачастую это запчасти взяты от аналогов прибора, которые продаются, например, на Авито.как

Например, есть много китайских аналоговых перфораторов Makita. Примером может служить сетевой перфоратор FAVORITE RH 950 и его стоимость в проходе 3000 руб. которую выгодно продать на запчасти.

Меняем детали на исправные и готовимся к сборке.

Видео быстрой разборки перфоратора Makita

Даже очень надежные перфораторы Makita со временем выходят из строя. Любая поломка исключена, нужно лишь иметь прямые руки и упорство.Помимо электрических неисправностей, перфораторы также подвержены механическим повреждениям.

Эксплуатация перфораторов с твердыми материалами в пыльной среде сократит срок службы и потребует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Ремонт любого инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, имеющим начальные навыки слесаря ​​и знакомым с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Макита, основные неисправности и способы их устранения. Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Разборка быстросъемного патрона Поместите пуансон на заднюю крышку корпуса на столе, покрытом чистой тканью или бумагой. Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка муфты поз. 3, и стальное кольцо поз. 4. Вы дойдете до стального шара диаметром 7 мм поз. 20.

Теперь вы можете снять корпус механической части. Оно черное. Отверткой открутите четыре винта на торце корпуса.

Удерживая черную гильзу правой рукой, надавите большим пальцем на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки. В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь перейдем к отсоединению ротора от механической части перфорированного ра.Ротор механически удерживается косозубой шестерней редуктора. Если вы возьмете корпус ротора в одну руку, а механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

Получится такой агрегат в старой смазке.
Затем отверните шестигранником два болта M4 × 12, поз. 43., арт.266273-7 с внутренней шестигранной головкой. Вынуть вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт. 153687-8. Удалите старую смазку с деталей.

Получится такая гора чистых деталей.
Теперь внимательно рассмотрите детали, сразу выбросьте резиновые кольца, подбирая новые.

Заменить неисправные детали новыми.

Механические неисправности перфораторов Makita 2450 и Makita 2470

К частым механическим неисправностям перфораторов Makit относятся:

• разрушение быстросъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола пуансона;
• износ резинок бойка и бойка;
• обрыв шестерен.

Патрон перфоратора ремонтируется с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, зажимающих рабочий инструмент (дрель). На это указывает какой рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ стального шарика 7,0 поз. 20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство картриджа перфоратора Макит показаны на фото ниже.

Ремонт картриджа перфоратора макита 2450 своими руками несложный. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Makita, приступайте к разборке механической части, называемой коробкой передач.

Разобрать механическую часть согласно приложенному видео.Освободите его от старой смазки. Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия требуют замены при любой разборке.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Makita

Видео: Пробойник Makita 2450

Ремонт деталей ствола перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Следующим шагом будет отсоединение ротора от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая его, так как он удерживается трением двух косозубых шестерен.

Получился такой грязный узел.

Теперь нам нужно отделить стержень ударного действия.

Чаще всего изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. и детали цилиндра.
Так изнашиваются и разрушаются детали ствола при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность — выход из строя ударного механизма. Характерные признаки поломки ударного механизма — отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минута вандализма) (21) Перфоратор Makita HR 2450 Сильная отдача при ударе

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к обрабатываемой поверхности.Разобрав редуктор, убираем мусор и кусочки посторонних предметов. Находим неисправную деталь и очищаем все от старой смазки.

Отбойник, поз. 24, арт. 324396-8, входящий в состав ствола.
кольцо металлическое поз. 27. ст. 324216-6.

Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Желаю успехов!

Свяжитесь с

eti-online.org

Как отремонтировать патрон и ударный механизм ствола перфоратора Makita 2470

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем затвердевает и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке перфораторов Makita 2450, 2470. Также мы расскажем, как разобрать перфоратор Makita 2450.

Демонтаж перфоратора Makit 2470 начинается со снятия ручки переключения режимов.

Процедура разборки пуансона

Поместите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке отверткой подбирается защелка и снимается.
После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».
Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки переключения режимов Установка переключателя режимов в В этом случае необходимо: вставить переключатель в положение «сверление» в сиденье до щелчка; поверните переключатель против часовой стрелки в положение «удар»; переведите переключатель щелчком против часовой стрелки в положение «сверление»; вставляем пружину и красную кнопку; вставьте накладку сверху до фиксации.

Переключатель режимов в сборе.

На втором этапе необходимо разобрать быстросъемный патрон и отремонтировать сверлильный патрон своими руками. Кстати, картридж требует разборки только для моделей Makita 2470. Устройство картриджа довольно простое, и с его ремонтом сможет справиться любой человек, имеющий хоть немного слесарных навыков.

Процедура разборки картриджа перфоратора Makita

Ремонт патрона пуансона начинается с установки пуансона вертикально на заднюю крышку корпуса.Схема перфоратора h-makita поможет правильно выполнить демонтажные работы. Необходима ли замена картриджа перфоратора Макит 2470? Ответ можно получить только после полной разборки картриджа своими руками. С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, кожуха муфты, металлического кольца 20 поз. 4. Далее нужно осторожно достать мяч поз. 20, снимите направляющую шайбу поз. 5, и коническая пружина поз.6, который его поддерживает. Картридж разобран.

На схеме ниже показано устройство пуансонного патрона.

Основными неисправностями перфоратора макита 2450, вызывающими дефекты патрона, являются:

• износ защитного резинового чехла поз.1;
• ослабление стопорного кольца поз. 2 или частичный его износ;
• износ шарика поз. 20;
• потеря упругости конической пружины поз. 6 или его расширение.

Ремонт патрона перфоратора не сложная процедура и обычно легко выполняется любым, кто умеет держать отвертку.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шарик должен иметь диаметр 7 мм ± 1 мкм. В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30g для коробки передач. Для хвостовиков сверл рекомендуется использовать смазку Makita 196804-7.

При сборке патрона установите коническую пружину узкой стороной на перфоратор.Не забывайте, ремонт патрона перфоратора своими руками требует осторожности со стороны коллекционера.

Процедура сборки быстросъемного патрона

Сборка выполняется на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS. Все входящие части патрона собираются на валу в определенной последовательности.
Установив коническую пружину поз.6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.
Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в торец картриджа, ремонт картриджа перфоратора Makita 2450 закончен. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.

Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца. Нажимая на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора.Общая механическая часть называется редуктором. Ротор легко отделить от механической части (редуктора). Правой рукой зажать редуктор, левой зажать ротор. Раскачиваясь, тяните за обе стороны в противоположные стороны. Ротор удерживается в коробке передач за счет трения косозубых шестерен.

Основные неисправности перфоратора Makita возникают в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм смонтирован на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.А поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в валу редуктора.

Приступаем к разборке промежуточного вала.

Разборка промежуточного вала

На валу поз.40 установлена ​​косозубая шестерня поз.42, передающая вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршень поз.32. С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз. 37), подшипник 606zz (поз. 36) следует обратить особое внимание на состояние подшипников качения. В перфоратор устанавливаются импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz может быть заменен на 80016, подшипник 609zz заменен на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма
Разборка ствола перфоратора Makita 2470 — простой процесс, если вы используете Схема перфоратора Makita.Вал представляет собой ствол поз.21, в котором собран ударный механизм. Шестерня поз. 19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.
Цилиндр поз. 32, движется в стволе, воздействуя на ударник поз. 24. С обратной стороны бойка металлическое кольцо поз. 27, который передает удар на сверло. А когда нужно менять ствол бура?

Чаще всего выходит из строя металлическое кольцо.
Отбойник
Цилиндр с ударником

Разобрались с разборкой. Меняем детали на исправные и готовимся к сборке. Узнайте больше о смазке и сборке сверл.

Прочтите, если есть проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Подобные статьи

abisgroup.ru

Как отремонтировать статор перфоратора Makita своими руками, видео

Если вы определили, что статор в перфораторе вышел из строя, и у вас нет средств на новый, или вы хотите отремонтировать деталь своими руками, тогда эта инструкция для вас. Демонтаж перфоратора Makita настолько прост, что ремонт Makita 2450, 2470 не вызывает особых трудностей. Главное, придерживаться советов, приведенных в этой статье.

Каждый пользователь, имеющий навыки слесаря ​​и умеющий обращаться с диагностическими приборами, может самостоятельно выполнить ремонт перфоратора.

Начало работы

Любой ремонт начинается с внешнего осмотра неисправной детали. А как найти неисправность статора перфоратора Макита 2450? На неисправность статора чаще всего указывает наличие следов пригоревшей изоляции и появление запаха гари. Это первый признак короткого замыкания обмоток статора.

Вариант разборного статора

Но обрыв можно определить только прозвонив цепи обмотки.

Алгоритм разборки и изготовления статора перфоратора Makita 2450,2470

Последовательность изготовления статора перфоратора Makita 2450:

1. Снятие с корпуса статора в сборе.
2. Удаление старой обмотки, определение направления намотки, диаметра проволоки.
3. Намотка новых катушек по собранным данным по шаблонам.
4. Подготовка изоляции для новых катушек.
5. Изоляция новых катушек.
6. Установка готовых катушек в пазы сердечника или намотка катушек в самом сердечнике.
7. Припаиваем выводы к концам катушек.
8. Резервирование обмоток новых катушек.
9. Пропитка намотанных шпуль.
10. Сборка статора.

Все в порядке

Stage I

Для разборки статора используйте деревянный молоток или брусок. Постучав по торцу корпуса статора, снимите статор с корпуса.Кстати, чтобы получить статор, необходимо отсоединить корпус статора от механического корпуса.

Не забудьте отсоединить подводящие провода статора от клемм, которые выходят в области коллектора. Один конец прикреплен к щеткодержателю, а другой конец — к проводу питания 220 В.

Пора разделить его на две половины.

Stage II

Вариант разборного статора

Две половинки разборного статора с намотанными катушками

Обе половины статора склеены между собой тонким слоем клея.Чтобы отделить одно от другого, нужно ударить молотком по сердечнику статора. Если у вас статор неразборный, то провод демонтируют, обрезав кусачками все витки с одного конца. Разрезая, разбирая, вытаскиваем провод и измеряем диаметр провода и количество витков. Для измерения диаметра проволоки используйте только микрометр. Сначала провод нужно обжечь в пламени спички, стереть нагар и, остынув, измерить.

Чаще всего катушки пропитывают изоляционным лаком для предотвращения отслоения проводов.

Используйте промышленный фен, чтобы нагреть катушки до тех пор, пока они не разделятся на отдельные провода. Также можно прогреть пропитанные провода на газовой духовке над конфоркой.

Новые катушки

При разборке статора необходимо произвести измерения. Нам нужно измерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого сделаны провода. Обматывать рекомендуется только медными проводами.

Катушки, намотанные на шаблон перед установкой в ​​статор

Провода классифицируются по поперечному сечению.Измерив диаметр провода, пересчитайте его сечение по формуле S = ηr², где r = ½d.

А теперь простым языком: поперечное сечение в 3,14 раза больше половины диаметра в квадрате.

Установка изоляции и подключение клемм

Для чего нужен весь этот огород? Если окажется, что у вас проволока другого диаметра, то без расчетов не обойтись. Если есть тонкая проволока, то намотку можно проводить в 2 раза… 3 провода, главное, чтобы их суммарное сечение было не меньше, чем у исходного.

Если есть проволока чуть большего диаметра, то можно намотать ею при условии, что заполнение канавок старым приводом было неполным.

Stage III

Вариант неразъемной обмотки статора

Для намотки обмоток статора необходимо подготовить провод проходного диаметра, электрокартон или прессованный картон, скотч, термоусадочный кембрик необходимого диаметра.

Если у вас неразборный статор, то в его пазах необходимо сделать гильзы из прессовой доски, вырезав заготовки по ширине статора.

Заготовки для изоляционных втулок

Из прессовой плиты вырезают заготовки шириной, равной ширине статора, и длиной, равной длине внутренней канавки. Кстати, к ширине статора нужно добавить по 2 мм с каждой стороны. Вырезав заготовки, закройте их края широким скотчем. Для статора перфоратора Makita подойдет скотч шириной 50 мм.

Наклеиваем заготовку на одну сторону полосы изоленты, разрезаем. На вторую полосу скотча приклейте заготовки той же стороной, но с другим краем. Ваша задача — закрыть края заготовок от порывов при намотке.

Изготовление крепежных лент

Чтобы облегчить процесс ручной намотки, сделайте простые крепления в виде мягких металлических лент толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полосы представляют собой z-образные пластины шириной 10 мм и длиной 70 мм.

Заготовки для инструментов

Наденьте термоусаживаемую трубку на меньший крючок и нагрейте над пламенем, сожмите кончик пластины.

Закрепите полученные пластины лентой на корпусе статора.

Крепежные приспособления

Процесс намотки

Проволока подготовлена, крепежные пластины закреплены, данные о количестве витков под рукой. Вперед!

Ставим статор на колено, заводим конец провода, надеваем термоусаживаемый красный кембрик (имеется в виду начало намотки), закрепляем кембрик снаружи статора и начинаем наматывать.Кстати, цвет батиста может быть любым, нужно лишь выбрать другой цвет для начала и конца намотки.

Ручная намотка

Процесс намотки состоит из подачи проволоки в канавку большим пальцем, продевания проволоки за крючок фиксирующей пластины, вытягивания проволоки и вставки пластины за крючок с другой стороны. Самое главное, следить за количеством витков намотки. Процесс намотки повторяется для второй катушки.

Это все прекрасно видно на предлагаемом ролике.

Видео: Ремонт электроинструмента. Перемотка статора (обмотки возбуждения) часть 1.

Все! Статор намотан. Обмотки необходимо аккуратно связать, оговориться.

Stage IV

Процесс бронирования обмотки статора

Резервирование относится к обвязке обмоток статора, которая защищает их от разрушения во время работы. На высоких оборотах все детали подвергаются воздействию различных вибраций, что приводит к нарушению целостности обмоток, их трению друг о друга и нарушению изоляции.

Пора начинать пропитку.

Stage V

Процесс пропитки обмотки статора

Основная задача пропитки обмоток статора — получить монолитную структуру, которая не разрушается со временем из-за вибрации. Перед началом пропитки в статор вставляют деревянные распорки, прижимая катушки. Работать нужно аккуратно и аккуратно.

В идеальных условиях для пропитки необходим трансформатор.Катушки рекомендуется пропитать под напряжением, чтобы провода вибрировали и нагревались. Это позволяет пропитке затекать во все трещины. Напряжение на обмотке низкое, пока не возникнет вибрация. Его легко найти, прислонив отвертку к внутренней поверхности ротора.

В идеале использовать специальный лак и наносить его в несколько слоев. Также можно использовать обычную краску для внутренней покраски помещений марки ПФ-115.Слив 50 г краски в отдельную посуду, разбавьте ее растворителем до консистенции воды.

Чем можно пропитывать

С помощью шприца наберите краску и нанесите небольшими порциями на обмотку статора, пока она полностью не войдет в середину обмотки. Статор должен быть теплым и подключен к источнику переменного тока. В качестве источника лучше использовать трансформатор, первичная обмотка которого запитана через ЛАТР.

Напряжение для пропитки через LATR

Не забудьте контролировать температуру статора.Рука с трудом выдерживает температуру корпуса. При более высоких температурах уменьшите напряжение питания трансформатора с помощью LATR.

Консистенция краски зависит от диаметра проволоки. Чем толще проволока, тем гуще краска. Продолжайте пропитку, пока краска не появится внизу. Переверните статор и продолжите пропитку. Оставьте статор под направлением до полного высыхания.

Статор пропитан и после очистки от следов краски на внутренней поверхности статора готов к сборке.

Пропитка статора

Пропитка и перемотка статора:

Видео: Пропитка статора. Обмотка в два провода при параллельном включении.

Теперь можно приступить к сборке перфоратора Makita. Если вам кажется, что это сложно, то доверьте работу по перемотке профессионалам.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем затвердевает и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом.Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке перфораторов Makita 2450, 2470. Также мы расскажем, как разобрать перфоратор Makita 2450.

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке отверткой подбирается защелка и снимается.

После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».

Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Видео: Как поставить переключатель режимов на перфораторе Makita HR 2450

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS.Все входящие части патрона собираются на валу в определенной последовательности.

Установив коническую пружину поз. 6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.

Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в конец картриджа.
закончен ремонт картриджа перфоратора Makita 2450. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.
Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita
Сначала снимается защитный черный пластиковый корпус.Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажав на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора. Общая механическая часть называется редуктором.
Ротор легко отделить от механической части (редуктора).
Зажмите коробку передач правой рукой, зажмите ротор левой.
Вращение, потяните за обе стороны в противоположных направлениях.Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita происходят в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм установлен на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
И поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, движущемуся в валу редуктора.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз.40 установлена ​​косозубая шестерня поз.42, передающей вращение от шестерни ротора, подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз.37), установлен подшипник 606zz (поз.36).
Обратите особое внимание на состояние подшипников качения. В перфораторе установлены импортные подшипники
. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz — на 80019.

Переходим к разборке вала амортизатора

Разборка ударного вала

Разборка ствола перфоратора Makita 2470 представляет собой простой процесс, если использовать схему перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
А шестерня поз. 19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.

Разобрались с разборкой.
Меняем детали на исправные и готовимся к сборке. Узнайте больше о смазке и сборке сверл.

Прочтите, если есть проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео: разборка перфоратора makita HR2450 за 5 минут до м
