Вычисляем оптимальное давление в насосной станции

В гидроаккумулирующем баке должно присутствовать оптимальное давление. Он является неотъемлемой частью насосной станции и этот показатель должен соответствовать минимальному давлению, которое ранее было установлено на реле (допускается отклонение, но не более чем на 10%). При показателе в 1,5 бар, показатель для бачка составит порядка 1,35 бар. Определить показатель минимального давления можно и самостоятельно в случае, если регулировка проводилась без Вашего присутствия. Для этого понадобится манометр, которым проводится измерения в тот момент, когда осуществляется включение станции.

Содержание

Что используется для регулирования
Самостоятельная настройка
Насос не набирает необходимый уровень давления
Если станция не держит давление
Проводим настройку гидроаккумулятора

Что используется для регулирования

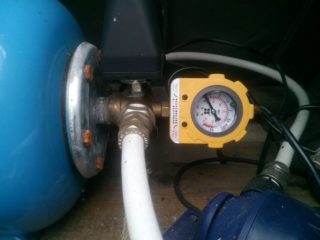

Для регулировки давления используется специальное реле, которое так и называется «реле давления». Оно является неотъемлемой деталью любого комплекта станции. При достижении максимальной отметки давления насос будет отключаться автоматически (это значение можно выставить самостоятельно), то же самое будет происходить и при снижении уровня давления. Большинство подобных устройств представляют собой металлические комплектующие, на которых расположены несколько регуляторов (пружинных).

Помимо этого там находятся клеммы, которые используются для подсоединения станции к общей сети и которые участвуют в заземлении. Имеет собственную контактную группу. Поверх все они закрываются при помощи пластиковой крышки. В нижней части монтируется мембрана, которая закрывается при помощи фланцевого патрубка. Зачастую используется тип соединения американка, который позволяет без труда прикрепить ее к переходнику насоса. В большинстве случаев, основные регулировки устанавливаются еще производителем и составляют: верхнее – 2,9-3,1 бар и нижнее – 1,5 бар. Максимальный показатель реле составит 5,5 бар. Подобная информация указывается производителем на упаковке или в паспорте устройства.

Самостоятельная настройка

Необходимо фиксировать показатель давления при выключении и включении, указанный на манометре. После отключения от сети удаляется пластиковая крышка, расположенная на реле (зачастую там имеется лишь один винт). При наличии нескольких крепежных элементов, один из них будет чуть больше другого, и находиться сверху, в то время как меньший будет как бы под ним. За показатель при выключении отвечает верхний винт, который имеет обозначение «Р» и значки «+» и «-». Винт вращается в установленном направлении (в сторону «+» или «-»). А вот сколько понадобится вращений? Для начала хватит и половины оборота, после чего можно приступать к запуску насосной станции. Наблюдаем, при достижении какого показателя он автоматически выключится. Фиксируем изменения и отключаем насос.

Начинаем вращать винт дальше, после чего снова производим запуск, который даст нам еще одно значение. Только так можно максимально эффективно приблизиться к необходимому показателю. Нижний винт будет характеризовать разницу между этими двумя показателями. При установке разницы в давлении необходимо производить те же манипуляции. Разница между показателем выключения и включения не должна превышать 1,5 бар. Чем больше разница, тем выше перепады внутри устройства, что не является приемлемым. При этом выключаться насос будет куда реже, и объем накаченной жидкости будет больше. Это удобно только в случае, если станция способна обеспечить необходимым давлением. Если понадобится установка показателя в 4 бар, то лучше сразу приобрести более мощное устройство.

Насос не набирает необходимый уровень давления

В процессе эксплуатации любого устройства данного типа, будь то импортное или отечественное, может случиться ситуация, когда произошел сбой в первоначальных установках, и работа устройства перестала быть оптимальной. В качестве причин можно назвать десяток типичных ситуаций, но хотелось бы обратить внимание на наиболее очевидные и распространенные:

• недостаточный показатель напряжения в сети;
• поломка коллектора;
• недостаточный уровень мощности насоса, установленного на станции.

Последняя ситуация подразумевает неверный выбор основных комплектующих, которые не способны предоставить оптимальный уровень давления внутри устройства. К тому же уровень жидкости может находиться слишком глубоко или далеко. Если устройство эксплуатировалось достаточно длительное время, может произойти весьма очевидный износ отдельных комплектующих, которые не позволят устройству работать на полную мощность. Для исправления сложившейся ситуации, потребуется замена станции на модель помощнее. Также возможно понизить уровень максимального давления, дабы оптимизировать работу станции.

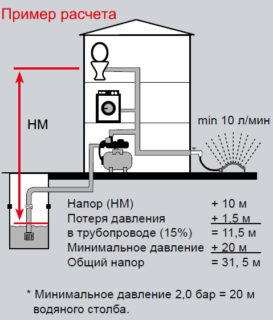

Для того, чтобы подобных ситуаций не произошло, следует произвести верные расчеты касательно необходимой мощности устройства. Даже малейшая ошибка в вычислениях может привести к ряду дополнительных затрат, которые могут быть весьма существенными. В некоторых случаях единственным выходом может стать покупка нового оборудования. Бывают случаи, когда уровень оптимального давления набирается долгое время, что может привести к небольшой утечке воды. Может где-нибудь лопнуть труба и нарушить соединение (место установки резьбы). Если такое произошло, следует незамедлительно проверить всю систему на предмет неисправностей. Протечку следует искать в таких местах:

• соединительные участки;
• изгибы;
• колено.

Небольшую течь можно устранить, затянув крепления чуть потуже. Если пробоина большая, то участок отключается и изъян заделывается вручную. При напряжении в сети менее 222 В, оптимального уровня давления внутри устройства ожидать не следует. Устройство отключается, и при помощи домашнего тестера производится замер напряжения в сети. Возможны существенные потери КПД, которые в некоторых случаях могут составить 15%.

Если станция не держит давление

Бывают ситуации, когда установка не поддерживает необходимый уровень давления, то беж происходит существенное снижение показателя в тот момент, когда вода и вовсе не расходуется. Это подразумевает наличие неисправности в обратном клапане устройства. Причиной может быть загрязнение, которое приводит к тому, что частично вода сливается в резервуар. Если с клапаном все в порядке, то следует начать поиски утечки. Подобная ситуация может сложиться и в том случае, если жидкость подается в систему под куда меньшим напором. Тогда необходимо провести самостоятельную регулировку давления станции. Изменению подлежит только реле, которое отвечает за функцию автоматического выключения и включения станции.

Какой показатель считается оптимальным:

• при отключении показатель будет 2,5-3 атм;
• при включении показатель будет 1,5-1,8 атм.

Любые манипуляции следует совершать с особой аккуратностью, тем более, если речь идет о регулировке датчиков давления внутри устройства. Неверные действия могут сбить общую настройку и привести к скорой поломке оборудования. Любые настройки должны начинаться с проверки работоспособности гидроаккумулятора. Для начала его отключают от сети, а бак сливается. Уровень давления можно измерить и при помощи автомобильного насоса, на котором установлен манометр (показатель должен составить порядка 1,5 атм). Подкачивается в том случае, если этот показатель ниже. Рекомендуется с периодичностью проверять давление и подкачивать в случае необходимости. Это поможет существенно продлить срок службы устройства. Если работа оборудования не налажена даже после проведения всех необходимых манипуляций, то настройке уже должен подлежать сам датчик.

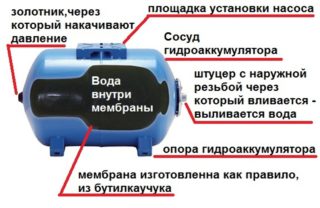

Целостность мембраны также может о многом сказать. Представляет собой резиновую грушу, которая размещена в самом бачке. Если при нажатии вода слегка подтекает, то герметичность нарушена. В этом случае сначала решается проблема с грушей, а уже потом проводится регулировка. При проведении ремонтных работ понадобится частичная разборка бачка. Подобные работы не должны составить особого труда. Достаточно поочередно снять болты, находящиеся на корпусе, после чего аккуратно удалить бачок. После груша натягивается и проверяется повторно. Если дырочка небольшая, то ее можно заделать. При наличии существенных повреждений рекомендуется заменить изделие.

Проводим настройку гидроаккумулятора

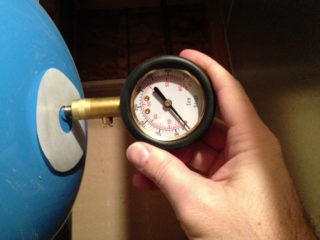

После покупки нового гидравлического бачка, необходимо его правильно установить. Но перед этим следует правильно определить давление внутри основного резервуара и самой системы. Для начала давление подкачивается вручную до 1,5 атм, но если имеется большая утечка, стоимость подобного оборудования может быть существенно снижена поставщиками, дабы сбыть бракованную продукцию. Для того, чтобы убедиться в исправности, необходимо слегка открутить декоративный колпачок, который имеется на каждом золотнике в автомобиле и  проверить уровень давления. При возможности следует использовать все тот же манометр. При этом он может быть как механическим, так и электронным. Корпус может быть изготовлен из высококачественного пластика или металла. В некоторых моделях он является неотъемлемым комплектующим.

Точность этого прибора должна быть максимальной, ведь даже отклонение в 0,5 атм может повлиять на качество работы оборудования. Пластиковые изделия рекомендуется не использовать, так как уровень их погрешности достаточно высок. В большинстве случаев речь идет о моделях китайского производства. Уровень заряда и окружающая температура также могут повлиять на показатели, снимаемые с электрических манометров. Их стоимость слишком высока. Именно поэтому рекомендуется использовать самый обычный автомобильный манометр. Количество делений должно быть минимальным, что позволит произвести более точные измерения. При наличии шкалы на 20 атм, измеряется всего 1 или атм. В этом случае особой точности не будет. Если воздушных масс в резервуаре меньше, то воды там несколько больше. При этом разница между заполненным и пустым бачком будет весьма существенной.

При необходимости, можно поддерживать уровень давления в 1,5 атм, тогда давления будет слегка повышенным. Если речь идет исключительно о бытовом использовании, то достаточным будет показатель в 1 атм. Куда меньший запас жидкости будет в бачке при давлении в 1,5 атм. В этом случае подкачивание будет происходить несколько чаще. При отсутствии электроэнергии жидкости может и не хватить. В этом случае лучше пожертвовать показателем давления, ведь душ с гидромассажем можно использовать и при полном бачке, а вот после его опустошения останется только ванная. Правильный режим будет установлен только после того, как будут расставлены основные приоритеты. Ниже отметки в 1 атм понижать не имеет смысла. Правда, существенно повышать также не стоит. Если давления будет недостаточно, а груша будет наполнена полностью, то она будет соприкасаться со стенками резервуара, что приведет к скорейшей поломке. При повышенном давлении полностью накачать бачок также не получится, так как большую часть пространства будет занимать воздух.

ТОП – 10 станций для повышения давления воды + советы по выбору оборудования

От обычного насосного оборудования станция повышения давления воды отличается наличием собственного гидробака. Как только поступление ресурса из колодца или скважины прекращается, насос подключается к резервной емкости и подает воду оттуда.

Параллельно агрегат поддерживает стабильное давление в системных коммуникациях и поднимает его до нужного уровня в случае надобности. Вода с одинаково хорошей напорной силой идет из любого крана, имеющегося в доме.

Содержание статьи:

Лучшая десятка насосных станций

Самые лучшие насосные станции для повышения давления и улучшения напора, собраны в отдельный рейтинг-лист. Они отличаются друг от друга габаритами, мощностью, стоимостью и прочими существенными параметрами.

Чтобы понять разницу, нужно внимательно изучить технические особенности, достоинства и недостатки приборов. Помогут в этом отзывы реальных клиентов, уже купивших и протестировавших рабочие качества агрегатов.

1 место – DAB AQUAJET 132 M

Сильный, производительный агрегат дает хороший напор и обладает большой пропускной способностью. Эти качества делают его актуальным для установки в домах большой площади с несколькими точками водопотребления, размещенным на разных этажах.

К насосному блоку от DAB можно параллельно подключить оросительную и поливную системы. На силе напора в доме это никак не отразится.

Технические параметры:

• вид станции – поверхностная
• потребляемая мощность – 1490 Вт
• механизм насоса – центробежный
• максимальный уровень напора – 48,3 м
• пропускная способность – 4,8 куб.м/час
• размер гидробака – 20 л
• расположение насоса – горизонтальное
• общий вес блока – 21 кг
• с какой водой работает – с чистой, свободной от абразивных частичек и химических примесей
• специфические дополнения – автоконтролирование уровня воды, защита от перегрева и сухого хода, внутренняя мембрана из бутилкаучука.

Изделие легко собирается и монтируется, долго работает и выполняет все заявленные производителем функции. Поддерживает нужный уровень напора воды даже при нескольких одновременно активных точках отбора.

Единственная проблема этой станции – высокий уровень шума (до 82 дБ). Пользователи говорят, что держать ее дома даже в отдельном помещении не удобно. Желательно расположить модель на улице и подальше от жилых строений, если это физически возможно на участке.

2 место – Grundfos MQ 3-35

Прибор от популярного датского бренда надежен, эффективен и полностью безопасен в эксплуатации. Высокая влагостойкость корпуса позволяет ставить оборудование не только в помещении, но и на улице под открытым небом.

Управляющая плата отличается чувствительностью и сразу же реагирует на изменение давления в трубопроводных коммуникациях. Перепады силы напора практически незаметны и на пользователях никак не отражаются.

Технические параметры:

• вид станции – поверхностная
• мощность потребления – 850 Вт
• механизм насоса – центробежного типа
• максимальный уровень напора – 33,8 м
• пропускная способность – 3,9 куб.м/час
• размер гидробака – неизвестен
• расположение насоса – по горизонтали
• общий вес блока – 13 кг
• с какой водой работает – с чистой без химических и абразивных примесей
• специфические дополнения – электронная система контроля за уровнем воды, предохранение от сухого хода и перегрева.

Пользователям нравятся компактные габариты устройства, мощность и уровень КПД. Прибор поддерживает нормальное давление в коммуникационных системах даже при условии подключения мощных и «прожорливых» агрегатов типа бойлера.

В процессе функционирования заметно шумит, однако, к этому звуку можно привыкнуть. Плохо справляется с загрязненной водой – быстро забивается и может даже выйти из строя.

Если системный блок располагается в сырых, плохо проветриваемых и холодных помещениях, внутри образуется конденсат. Это плохо воздействует на двигатель и может привести к сгоранию модуля.

3 место – Marina CAM 80/22

Агрегат от итальянского бренда изготовлен из нержавеющей стали и снабжен антикоррозийным покрытием. Имеет хорошую всасывающую способность и оптимальные расходно-напорные характеристики. Внутренний диффузор и рабочее колесо состоят из прочного технополимера.

Герметичность внутренних блоков обеспечивают гарфитово-керамзитные прокладочные элементы.

Модуль подключается к однофазной электросети и обладает высокоуровневой защитой от перегрузок. Обеспечивает нужное давление и своевременную подачу воды к любым точкам отбора, подключенным к коммуникациям.

Технические параметры:

• вид станции – поверхностная
• потребляемая мощность – 800 Вт
• механизм насоса – центробежный
• максимальный уровень напора – 32 м
• пропускная способность – 3,6 куб.м/час
• размер гидробака – 22 л
• расположение насоса – по горизонтали
• общий вес блока – 12 кг
• с какой водой работает – с чистой
• специфические дополнения – электронное устройство контроля уровня воды в системе.

Разумная стоимость, безупречное качество сборки, хорошая мощность в сочетании с экономным расходом энергоресурса, делают прибор выгодным приобретением. Агрегат обеспечивает корректную поставку воды на даче, в загородном доме или любом другом помещении, не подключенном к основным коммуникационным системам.

Минусы изделия – выраженная шумность и чувствительность к низкому напряжению. Если прибор зимой не эксплуатируется, его нужно полностью очистить от внутренней воды или перенести в сухое помещение с постоянно поддерживаемой теплой температурой.

4 место – ДЖИЛЕКС Джамбо 70/50 Н-50

Недорогой и эффективный насосный модуль демонстрирует хорошую производительность в температурном диапазоне внешней среды от 1 °C до 35 °C. Автоматически контролирует количество воды в коммуникационных сетях и повышает/поддерживает нужное давление.

Встроенная защитная система оберегает модуль от перегрева и сухого хода. Это заметно уменьшает нагрузку на аппарат и продлевает срок его эксплуатации.

Технические параметры:

• вид станции – поверхностная
• мощность потребления – 1100 Вт
• механизм насоса – центробежного типа
• максимальный уровень напора – 50 м
• пропускная способность – 3,9 куб.м/час
• размер гидробака – 50 л
• расположение насоса – горизонтальное
• общий вес блока – 15 кг
• с какой водой работает – с чистой
• специфические дополнения – фильтрация частиц размером до 0,8 мм.

Корпус и все важные элементы системы сделаны из нержавеющей стали и покрыты антикоррозийным составом, предохраняющим от воздействия влажной среды. Инструкция по эксплуатации написана просто и доступно для понимания. Мощность давления набирается быстро. Модель демонстрирует хорошие рабочие показатели даже при снизившемся уровне воды в подающем источнике.

Некоторые пользователи указывают, что в их приборах прокладка между входным армированным шлангом и сильно перетянута, в результате чего из стыка сочится вода. Однако в широкой массе этот недостаток выявить не удалось.

5 место – DAB E.Sybox Mini

Устройство имеет компактные габариты, три рабочих колеса и продвинутый функционал. Благодаря небольшим размерам может размещаться вертикально или горизонтально, висеть на стене или находиться под раковиной.

От аналогичных приборов прежних версий отличается лучшей производительностью, тихой работой (не более 45 дБ в режиме интенсивной эксплуатации), повышенными напорными характеристиками и энергоэффективностью. Комплектуется вибрационными опорами для удобного и быстрого монтажа.

Внешне выглядит стильно, объединяет в одном прочном, привлекательном корпусе из технополимера и стальных фрагментов все рабочие узлы.

Технические параметры:

• вид станции – поверхностная
• потребляемая мощность – 800 Вт
• механизм насоса – нет данных
• максимальный уровень напора – 50 м
• пропускная способность – 4,8 куб.м/час
• размер гидробака – 1 л
• расположение насоса – вертикально/горизонтально
• общий вес блока – 6 кг
• с какой водой работает – с чистой, невязкой химически нейтральной жидкостью с температурой от 0 °C до +40 °C
• специфические дополнения – частотный инверторный преобразователь, датчики уровня протока и давления, режим постоянного настраиваемой поддержки давления от 1 до 5 бар, дисплей на жидких кристаллах, отображающий текущие рабочие параметры, защита от замерзания, опция самовсасывания.

Клиенты говорят, что прибор обеспечивает нужное давление в системе, имеет удобный экран с понятным русскоязычным интерфейсом и тихо работает, не мешая звуковым фоном окружающим.

Минусов в приборе выявить не удалось.

6 место – Grundfos Hydrojet JPB 6/60

Популярный и уважаемый датский производитель предлагает широкий ассортимент насосного оборудования в разных ценовых категориях. Модель Hydrojet JPB 6/60 отличается надежностью, эксплуатационной стойкостью и высоким уровнем мощности.

Работает на основе прогрессивного самовсасывающего насоса JP. Благодаря этим характеристикам пользуется особым успехом, несмотря на высокую стоимость.

Технические параметры:

• вид станции – поверхностная
• мощность потребления – 1400 Вт
• механизм насоса – центробежный
• максимальный уровень напора – 48 м
• пропускная способность – 5 куб.м/час
• размер гидробака – 60 л
• расположение насоса – по горизонтали
• общий вес блока – 25 кг
• с какой водой работает – с чистой
• специфические дополнения – однофазный двигатель с производительностью 83.3 л/мин, длинный кабель для подключения к электросети, мембранный напорный бак, эжектор.

По мнению пользователей, насосная станция работает хорошо, поддерживает в коммуникациях нужный уровень напора и обеспечивает возможность пользоваться водой в удобном для жильцов режиме. Нормально качает жидкость из любых резервуаров, включая забивные скважины.

Среди основных минусов – высокая цена продажи, выраженная шумность и чувствительность к перепадам сетевого напряжения.

7 место – Wilo Jet HWJ 20 L 202

Агрегат изготовляет германская компания, специализирующаяся на создании оборудования для водоподающих, отопительных, вентиляционных и кондиционирующих систем. Продукция от Wilo отличается высоким качеством сборки, надежностью и работоспособностью.

Все основные элементы устройства находятся в корпусе из прочной нержавеющей стали. Это защищает от образования коррозии даже при длительном простое оборудования в зимний период времени. Напорный бак мембранного типа способствует уменьшению частотности включений и понижению .

Технические параметры:

• вид станции – поверхностная
• потребляющая мощность – 870 Вт
• механизм насоса – центробежного типа
• максимальный уровень напора – 42 м
• пропускная способность – 5 куб.м/час
• размер гидробака – 20 л
• расположение насоса – горизонтально
• общий вес блока – 16,8 кг
• с какой водой работает – только с чистой
• специфические дополнения – предохранение от перегрева и сухого хода.

Владельцы называют агрегат производительным, надежным и работоспособным. К качеству сборки претензий нет. Все элементы идеально подогнаны друг к другу и корректно функционируют вместе. Защитная опция оберегает оборудование от перегрева. Нравится и то, что модуль работает автоматически и самостоятельно подстраивается под режим поступления воды в систему.

Как минус пользователи выделяют некоторую шумность модели и сложность с первичным запуском. По всем остальным параметрам никаких проблем не возникает.

8 место – Grundfos Hydrojet JPB 5/24

Прибор принадлежит к классу высококачественных и дорогих изделий. Конструкционно состоит из алюминиевого промежуточного корпуса и хромоникелевых сопутствующих деталей. Корректно перекачивает жидкость в температурном диапазоне от 0 до 55 °С.

Имеет надежное антикоррозийное покрытие и не боится воздействия влажной среды. Не нуждается в постоянно техническом обслуживании. После первичного наполнения водой работает в режиме постоянного всасывания.

Технические параметры:

• вид станции – поверхностная
• мощность потребления – 775 Вт
• механизм насоса – центробежный
• максимальный уровень напора – 40 м
• пропускная способность – 3 куб.м/час
• размер гидробака – 24 л
• расположение насоса – горизонтальное
• общий вес блока – 17,1 кг
• с какой водой работает – с чистой без активных химических веществ, длинных волокон и абразивных частиц
• специфические дополнения – встроенная система предохранения от перегрузок, мембранный напорный бак.

Прибор демонстрирует высокую надежность и выносливость, не боится интенсивных эксплуатационных нагрузок и может работать как от случая к случаю, так и в круглосуточном режиме.

Среди недостатков клиенты упоминают выраженную шумность модуля и высокую изначальную стоимость, однако, добавляют, что прибор свои деньги отрабатывает.

9 место – КАЛИБР СВД-650П

Конструкционно простая станция экономично расходует электрическую энергию и нормально работает в температурном диапазоне окружающей среды от 5 °C до 40 °C. При сильных морозах иногда промерзает и требует запуска “с толкача”, но на последующем качестве функционирования этот момент практически не отражается.

Технические параметры:

• вид станции – поверхностная
• потребляемая мощность – 650 Вт
• механизм насоса – центробежного типа
• максимальный уровень напора – 35 м
• пропускная способность – 3,6 куб.м/час
• размер гидробака – 20 л
• расположение насоса – по горизонтали
• общий вес блока – 12,7 кг
• с какой водой работает – с чистой
• специфические особенности – корпус из эксплуатационно прочного пластика, гидроаккумулятор из нержавеющей стали

Пользователи отмечают хорошую производительность станции и высокий уровень КПД. Модель работает тихо и поддерживает нормальное давление в системе, где подключено более 3 водозаборных точек. Легко переносит нерегулярное функционирование. Удобно, быстро и просто монтируется.

Отдельные владельцы жалуются, что бак нужно обязательно заполнять водой перед запуском, нет режима сухого старта и ночью шумовой фон ощущается сильно.

10 место – Quattro Elementi Automatico 801

Прибор отличается хорошей рабочей мощностью и решает проблему водоснабжения в загородных домах, не подключенных к централизованным коммуникационным сетям. Агрегат качает воду с глубины до 8 метров и может подавать до 53 литров в минуту. Поднимает ресурс на высоту до 40 метров, что делает его пригодным для несколько этажных строений.

Технически исправно и корректно функционирует при наличии в системе воды температурой до 30 °С. Имеет датчик сухого хода. Встроенная система защиты от перегрева прекращает работу в период отсутствия воды или при засорении входной сетки насосного оборудования.

Коррозийно уязвимая часть корпуса сделана из анодированной стали, а фрагменты, не контактирующие с рабочей жидкостью – из высокопрочного пластика.

Технические параметры:

• вид станции – поверхностная
• мощность потребления – 800 Вт
• механизм насоса – центробежный
• максимальный уровень напора – 40 м
• пропускная способность – 3,2 куб.м/час
• размер гидробака – 20 л
• расположение насоса – горизонтальное
• общий вес блока – 12,6 кг
• с какой водой работает – с чистой
• специфические дополнения – интегрированный манометр.

Владельцы говорят, что модель сочетает в себе достойное качество работы с оптимальной стоимостью. Двигатель звучит тихо и не мешает окружающим. Мощность соответствует заявленным параметрам и ее хватает для обслуживания нескольких точек подачи воды.

К минусам пользователи причисляют закисание контактов. Давление раз в сезон нужно подкачивать, так как ниппель стравливает. Отверстия у ручки для переноса не совсем четкие и нуждаются в некоторых исправлениях. Фильтра внутри нет и его приходится докупать отдельно, а это – дополнительные затраты, хотя и не критичные.

На что смотреть при покупке?

Первое, на что нужно обратить внимание перед покупкой, это мощность. В разных моделях она варьируется в диапазоне 0,6-1,5 кВт. Для небольшого помещения подойдет агрегат 0,6-0,7 кВт, для средних с несколькими точками водозабора – 0,75-1,2 кВт, для просторных и габаритных домов с бытовыми коммуникациями и поливной системой – 1,2-1,5 кВт.

Не обязательно покупать самую мощную станцию из имеющихся на рынке. Она быстро опустошит скважинный резервуар и потребует много электроэнергии, а это не целесообразно, особенно, когда в доме не более 3-4 мест потребления ресурса

Большое значение имеет пропускная способность. Чем она больше, тем удобнее и проще пользоваться домашней водопроводной системой. Но показатель станции не должен превышать возможности скважины, иначе в работе обязательно будут перепады.

Для небольшого дачного дома, где хозяева регулярно находятся только в летний сезон, а осенью и зимой появляются от случая к случаю, хватит станции с производительностью до 3 куб.м/ч. Для коттеджа постоянного проживания стоит взять модель с показателем до 4 куб.м/ч.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о том, как выбрать .

Если нужно подключить к коммуникациям оросительную систему, рекомендуется рассмотреть приборы, способные пропустить через себя до 5-5,5 куб.м/ч.

Объем внутренней емкости для хранения воды в стандартных станциях колеблется в диапазоне от 18 до 100 литров. Чаще всего покупатели выбирают резервуары от 25 до 50 литров. Этот размер считается оптимальным для семейства из 3-4 человек. Если в гости часто приезжают друзья или родственники, стоит взять более вместительный агрегат.

Чтобы ни при каких обстоятельствах не страдать от временного отсутствия воды есть смыл обратить внимание на модули с гидробаком около 100 литров. Заплатить придется дороже, но хороший запас воды никогда не будет лишним в доме

Материал корпуса не особо принципиален. Можно использовать насосные станции, интегрированные в технополимерные блоки. Они обойдутся значительно дешевле. За стальной корпус с анодированным покрытием придется отдать дополнительную сумму, но зато станцию получится расположить не только в доме, но и на улице.

Звуковой фон работы имеет большое значение. Для размещения в жилых помещениях нужно искать максимально тихие приборы, не мешающие комфортному отдыху. Более мощные агрегаты, звучащие громко, желательно размещать в подвальных помещениях или хозяйственных строениях, где их шум никого не будет раздражать.

Выводы и полезное видео по теме

Специфические особенности насосных станций. Ответы на самые популярные вопросы, связанные с насосным оборудованием.

Как правильно выбрать для дома хорошую насосную станцию:

Что нужно знать про установку насосной станции. Как смонтировать оборудование, чтобы оно не замерзло зимой:

Поможет наладить нормальную поставку воды во все точки потребления, находящиеся в жилом помещении поможет с опцией повышения давления.

Прибор автоматически отрегулирует уровень воды в системе, поднимет силу напора и обеспечит комфортное использование водного ресурса в любое удобное для владельцев недвижимости время. Больше не придется согласовывать с родными режим принятия душа и закрывать краны во всем доме, чтобы помыть посуду на кухне.

А пользуетесь ли вы станциями для повышения воды? Пожалуйста, расскажите какому прибору отдали свое предпочтение? Какие критерии оказались решающими при выборе? Оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Какое давление должно быть в гидроаккумуляторе насосной станции в норме

Содержание статьи:

Гидроаккумулятор в системе водоснабжения предназначен для поддержания стабильного давления. Он представляет собой герметичную емкость с эластичной мембраной. Вместе с гидроаккумулятором устанавливают датчик давления (реле), который будет автоматически контролировать работу насоса.

Почему важно подобрать давление правильно

Работа водопроводной сети и ресурс бака зависят от ряда параметров:

• Грамотный выбор минимально и максимального допустимого давления воздуха, при котором происходит автоматическое включение насоса.
• Правильная установка уровня давления в устройстве.

Внутри бака присутствует две среды — воздух и вода, которая заполняет мембрану. Включение насоса приводит к запуску воды и увеличению давления. Воздух выталкивает жидкость из мембраны в трубы. После достижения оптимального показателя гидравлический аккумулятор отключается. Из-за уменьшения количества воды давление снова падает и происходит повторный запуск насоса. Гидроаккумулятор контролирует поток воздуха в системе, тем самым создавая оптимальные условия для функционирования насоса.

Прибор предотвращает повторный кратковременный запуск насоса. Это позволяет поддерживать оптимальное давление в системе. При отсутствии гидравлического аккумулятора перегревается двигатель насоса, что приводит к его поломке. При правильно заданных параметрах и настройке устройства исключается риск перепадов давления.

Как рассчитать давление

Значение давления воздуха в гидравлическом аккумуляторе устанавливает производитель. При установке агрегата можно самостоятельно рассчитать оптимальный параметр. При этом нужно ориентироваться на высоту подъема воды. Этот показатель исчисляется в метрах.

Существует формула для расчета показателя в гидроаккумуляторе:

Ратм. = (максимальная высота + 6) / 10,

где Ратм. – это минимально допустимое значение давления воздуха, а максимальная высота — наивысшая точка водозабора, измеряемая в метрах.

Если показатель будет меньше рассчитанного, то жидкость поднимется в верхнюю часть водопроводной системы. Обычно заводские настройки для систем, используемых в бытовых условиях, составляют 1-1,5 атмосферы. Этот показатель не зависит от емкости бака. Показатель может измениться из-за характеристики мембраны, которые указаны в паспорте.

При использовании гидробака с насосом показатель должен соответствовать нижнему пределу запуска насоса. Пределы включения и выключения насоса нужно отрегулировать с помощью настроек реле. Важно следить за тем, чтобы емкость была наполнено хотя бы на треть. Это предотвратит преждевременный износ агрегата.

При самостоятельной проверке и регулировании показателей необходимо придерживаться рекомендаций, обозначенных производителем в паспорте приборе. Главное правило — давление в баке должно быть ниже аналогичного показателя насоса в рабочем режиме. Разница может составлять 10-12%.

Низкий напор препятствует износу системы, но ограничивает использование приборов. Падение давления ниже 1 бар приводит к растягиванию мембраны. Избыточное давление повышает нагрузку на трубу и элементы системы, что приводит к их повреждению.

Как и чем его отрегулировать, как часто проверять

Сильные перепады давления в гидроаккумуляторе значительно уменьшают срок службы мембраны. Воздух постепенно переходит в ниппель, что приводит к растягиванию мембраны. Из-за этого она может лопнуть. Чтобы агрегат не вышел из строя раньше времени, нужно периодически делать замеры давления с помощью манометра.

В паспорте гидроаккумулятора указана частота проверок. Стандартный показатель — 2 раза в год. Перед проверкой параметра нужно слить воду из бака и отключить насос от электропитания. Проводить контроль нужно перед подключением агрегата в систему.

Процедура проверки состоит из ряда этапов:

1. Проверка начального давления. Нужно отключить устройство от системы и слить жидкостью. Далее нужно подключить манометр к ниппелю и измерить давление. Оно должно соответствовать показателю, который указан в паспорте агрегата. Если параметр не соответствует норме, необходимо подкачать воздух компрессором.
2. Проверка значений в рабочем и отключенном состоянии. Нужно включить подачу воды и снять показатель в момент запуска насоса. После закрытия крана необходимо измерить показатель в отключенном режиме.

Основные правила регулировки:

1. Включить кран, чтобы запустить систему и наполнить бак водой. После этого давление начнет снижаться до тех пор, пока не достигнет нижнего значения. В этот момент реле сработает и можно снять показатель с манометра.
2. Закрыть кран. Подача воды прекратится, а насос продолжит работать. Это приведет к увеличению давления в устройстве. Когда показатель достигнет максимальной отметки, установленной для системы, гидроаккумулятор придет в действие. Нужно снова записать данные.
3. Полученные в результате проверок данные нужно сравнить. Оптимальные показатели обозначены в паспорте прибора.
4. Если значения сильно отличаются, нужно провести регулировку гаечным ключем. Понадобится затянуть гайку, чтобы уменьшить давление. Для увеличения показателя необходимо ослабить гайку. Повторять эти действия требуется, пока не будет достигнут необходимый параметр.

Контроль давления важен в той же мере, что и контроль напора воды. Минимальный и максимальный показатель давления на реле должны быть определены без погрешностей. Превышение значений может привести к поломке оборудования.

Гидравлический аккумулятор может выйти по следующим причинам:

• частый запуск воды;
• протечка клапана;
• низкое давление на момент впуска/ спуска жидкости.

Перед выявлением причины неисправности нужно определить точное давление в насосной станции. Если оно сильно отклонено от нормы повреждается мембрана, реле или корпус. В таких случаях понадобится замена поврежденной детали. Чтобы прибор прослужил долго, необходимо проводить профилактику: проверять и регулировать механические элементы, а также правильно устанавливать давление в устройстве.

Устройство и функции гидроаккумулятора

Гидроаккумулятор представляет собой небольшую коробку с дополнительными элементами под крышкой, которые отвечают за его работу. Аккумулятор крепится к выходу штуцера емкости. Механизм оснащен пружинами, необходимыми для регулирования гаек.

Принцип работы устройства:

• Пружины соединяются с мембраной, которая контролирует силу нажима.
• В помпу подается сигнал о включении.
• В процессе наполнения бака увеличивается давление. После этого устройство дезактивирует помпу, подавая соответствующий сигнал.
• По ходу расходования воды нажим становится слабее. Система автоматически запускает двигатель.

Попавшая в емкость жидкость приводит к растягиванию резиновой мембраны, вытесняя воздух из полости. Давление в гидравлическом аккумуляторе увеличивается

Помимо этого гидравлический ккумулятор выполняет ряд функций:

• исключает риск гидроудара, который может произойти из-за быстрого изменения скорости подачи воды;
• поддерживает в устройстве минимальный запас воды;
• контролирует запуск и отключение насоса.

4 важных совета по установке насосной станции для давления воды

Развитая инфраструктура в частном доме, на даче или загородном участке мечта любого владельца жилой недвижимости. Стабильное водоснабжение можно назвать основным показателем комфортной эксплуатации любого жилища. Учитывая неблагоприятные условия работы стационарных трубопроводов, установка насосной станции в частном доме считается наиболее приемлемым вариантом водоснабжения. Вашему вниманию здесь представлены 4 совета по монтажу насоса для воды, которые помогут не затопить ваш дом и продлят насосу жизнь.. Данная схема является наиболее актуальной для продолжительного использования.

Для тех, кому не все будет понятно, в самом низу будет подробное видео с пояснениями

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Установите реле давления

Реле давления устанавливается сразу за насосом

Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.

Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.

Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.

Подключите использование гидроаккумулятора

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора  представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др.). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

1. Использовать фильтрующие элементы.
2. Разобраться в работе насосной станции, реле согласно инструкции.
3. Обязательно использовать гидроаккумуляторы.
4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

Причины отсутствия давления в насосной станции

Если насосная станция не набирает давление и не отключается, необходимо рассмотреть ряд возможных причин. В большинстве случаев это происходит, если нарушена работа некоторых узлов механизма или неправильно подобрана техника — не соответствует основным параметрам гидротехнического сооружения. Существуют причины, из-за которых устройство не может самостоятельно отключиться. Если исключить все вероятные факторы, можно наладить работу агрегата собственными силами.

Причины поломки насосной станции.

Почему так важно давление станции

Насос обеспечивает доставку жидкости со дна гидротехнического сооружения в систему водоснабжения. Чтобы вода поднималась с достаточной скоростью и в требуемых объемах, необходимо поддерживать давление. Заметить, что оно изменилось, можно по внешним признакам. Так, при ослаблении напора воды предполагают ухудшение работы агрегата или изменение в самом гидротехническом сооружении.

Регулировка давления выполняется с помощью гидроаккумулятора. Благодаря этому элементу системы снижается частота включений и отключений насоса. Гидроаккумулятор представляет собой накопительный бак, создающий необходимое давление благодаря силе упругости воздуха. Совместная работа насосного агрегата и гидроаккумулятора регулируется при помощи реле. При существенном падении давления реле включает насос.

Насос не обеспечит напор достаточной силы, он должен использоваться вместе с гидроаккумулятором и реле давления. При такой комбинации элементов системы обеспечивается непрерывная подача воды в трубопровод, а оттуда — к сантехническим приборам. Рекомендуется устанавливать насосную станцию на объектах, где люди проживают постоянно (частный дом). На даче можно использовать только насос.

С чем связаны сбои

Если насос не может поднять воду, этому часто способствуют внешние факторы:

Внешние сбои в работе насоса.

1. Снижение уровня жидкости в гидротехническом сооружении, в данном случае агрегат сначала плохо качает воду, а вскоре перестает выполнять свою функцию, работает вхолостую. При этом увеличивается износ прибора, он быстро выходит из строя, т. к. не предусмотрена возможность функционирования всухую.
2. Недостаточно большая глубина гидротехнического сооружения (до 8 м), это становится причиной поломки, если снижается уровень грунтовых вод. При небольших размерах скважины такие изменения ощутимы сильнее.
3. Если планируется монтировать насосную станцию на участке, предусматривается возможность установки фильтрующего элемента. Он располагается на входе системы — крепится к подающему патрубку на дне гидротехнического сооружения и постоянно контактирует с загрязнениями (песок, известь, вещества, содержащиеся в воде). Если не производить очистку фильтра, вода перестанет подниматься.

Недостаточной оказалась мощность электродвигателя

Если сила создаваемого напора воды была небольшой изначально, велика вероятность, что техника была подобрана неправильно из-за ошибочного расчета ее мощности. В результате насосная станция становится малоэффективной: вода часто отсутствует или подается с перебоями.

При расчете мощности устройства всегда делается запас (10-15%), что позволит компенсировать погрешности и воздействие негативных факторов при эксплуатации. Если данные нюансы не были учтены, агрегат работает на пределе своих возможностей: часто включается и отключается или функционирует непрерывно, что приводит к быстрому износу, появлению неполадок. В лучшем случае требуется ремонт устройства, а в худшем — он выходит из строя.

Мощность электродвигателя насоса может оказаться недостаточной и в случае, когда агрегат эксплуатируется долго. Это происходит при изменении конфигурации трубопровода: увеличиваются его длина или диаметр, меняется направление вследствие переноса некоторых сантехнических приборов, перестройки объекта и его перепланировки.

Маленькая мощность электродвигателя.

Еще одной причиной падения давления на фоне низкой мощности устройства является увеличение глубины скважины. Каждая разновидность насоса предназначена для эксплуатации при заданных условиях. Если исходные данные меняются, следует выбрать другой вариант агрегата.

Изношены элементы нагнетательного механизма насоса

В зависимости от разновидности устройства могут выйти из строя разные узлы: рабочее колесо, мембрана. Данные элементы конструкции часто функционируют на высокой скорости, а значит, подвергаются воздействию высоких нагрузок, что приводит к быстрому износу. Если со дна скважины поднимается вода с примесями песка или в ней присутствуют другие загрязнения, это может ускорять истирание деталей.

При ослаблении силы напора без видимых причин (уровень воды в скважине в норме, мощность достаточная, перепады напряжения в сети не наблюдаются) можно предположить выход из строя насоса. Если насос дешевый, то заниматься ремонтом часто нецелесообразно, т. к. его стоимость может быть высокой.

Когда нет возможности заменить элементы, которые подверглись износу, лучше приобрести новый агрегат.

Трубопровод дал течь

Возможные причины:

Трубопровод дал течь.

• дефект коммуникаций;
• превышение допустимого давления в трубах, например если они небольшого сечения, а насос мощный;
• если течь образовалась на участке резьбового соединения, возможно, причина в недостатке уплотнительного материала;
• засор обратного клапана, не позволяющий ему закрыться.

Разорвался эластичный элемент в гидроаккумуляторе, либо давление воздуха в нем оказалось слишком низким

В данном случае гидроаккумулятор не обеспечивает достаточный уровень давления. Насос включается, когда используется сантехнический прибор на объекте. Если при нажатии на золотник гидробака появляется вода, значит, требуется замена мембраны. Если этот элемент конструкции работает нормально, проверяют давление воздуха, оно должно составлять минимум 1,5 атм. Если необходимо, давление увеличивается посредством простого насоса.

Причины завоздушивания насосной станции

Возможные факторы, приводящие к завоздушиванию:

1. Снижение уровня воды, из-за чего патрубок всасывающей линии оказался выше, чем допустимо. Возможные решения: установка поплавкового выключателя, увеличение длины шланга, что позволит опустить его ниже.
2. Деформация трубы всасывающей линии, из-за чего с водой в трубу попадает воздух.
3. Нарушение герметичности соединения шланга и патрубка насоса.
4. Ошибки первого запуска: внутри находится воздух. Необходимо повторно залить агрегат водой, чтобы вытеснить весь объем воздуха.

Почему насосная станция не отключается

Основная причина — наличие реле давления. Насосный агрегат работает без перерыва, т. к. не может обеспечить достаточный напор воды. Из-за этого реле не размыкает цепь. Выше были рассмотренные разные причины снижения давления (нарушение функции клапана гидробака, низкая мощность насоса и т. д.). Чтобы решить проблему слабого напора в системе, следует устранить причину и выполнить регулировку реле.

область применения, устройство и виды

Содержание статьи:

Насосная станция для повышения давления в системе водоснабжения (ПНС) служит для поддержания напора в магистральных водоводах и в схемах нецентрализованного снабжения питьевой водой. Оборудование, включающее несколько гидравлических машин, обеспечивает транспортировку воды от точки забора до места распределения.

Назначение и область применения

Главная задача комплекса заключается в поддержании параметров среды в магистральных сетях. При открытии вентиля крана снижается напор. Как только достигается пороговое значение, происходит автоматическое включение насоса. Прекращение водоразбора приводит к увеличению давления, при достижении уставки Pmax, автоматика отключает гидравлическое оборудование.

Бытовые станции могут использоваться для нужд автономного водоснабжения дома и для полива участка.

В зависимости от назначения, установки бывают:

• бытовые с насосами низкой производительности – используются в частном секторе для перекачивания небольших объёмов воды;
• производственные с мощными гидравлическими машинами, поддерживающими давление в магистралях городов и предприятий.

Насосные станции бытового типа усиливают напор в водопроводе, чтобы обеспечить водой жителей верхних этажей. Они бывают автоматическими и с ручным регулированием, поставляются в комплекте и сразу готовы к работе после монтажа. Установка не вызывает затруднений и не нуждается в постоянном контроле.

Датчик, отслеживающий снижение или повышение давления в системе, в зависимости от регулярности водопользования, контролирует включение и отключение насосов. Эффективность повысительной станции увеличивают многоступенчатые блоки, работающие в автоматическом режиме.

При ручном управлении необходим визуальный контроль эксплуатационного персонала, который следит за параметрами давления и вручную подключает оборудование.

Принцип работы и устройство станций

Основные рабочие блоки повысительной гидравлической установки:

• автоматика, которая отслеживает изменение давления в водоразборной системе, вовремя подключая или отключая водозабор;
• гидравлические машины;
• водяной аккумулятор или бак, предназначенный для предотвращения ущерба от гидроударов.

Бак-резервуар аварийного запаса воды снижает количество циклов подключений. Конструкция состоит из цилиндрического сосуда, внутри которого помещается резиновая груша. Эластичная ёмкость заполняется водой при работе насосов.

Виды станций

Промышленные насосные станции устанавливают на предприятиях, отвечающих за водо-, теплоснабжение населённых пунктов и отвод канализационных стоков, особенно в тех случаях, когда невозможно использовать принцип самотёка на горизонтальных участках трубопровода. Они работают в автоматическом режиме без вмешательства эксплуатационного персонала.

Имеется большое разнообразие видов, каждый из которых используется по назначению: скважинные и циркуляционные, консольно-моноблочные и дренажные станции, канализационные гидромашины.

Критерии выбора

Поднять комфортность проживания в сельской местности до городского уровня при отсутствии магистральных сетей, позволяет насосная станция. С её помощью происходит забор и доставка воды из скважины или другого источника. Можно подсоединить установку к водопроводу.

С мощностью станции связан её напор, определяющий высоту подъёма воды, и производительность – объём жидкости, который устройство сможет перекачивать в определенный промежуток времени. Ориентировочно на одну точку расхода приходится 15 л/мин.

Максимальный подъём показывает, на какой этаж можно закачать воду. Имеет значение удалённость дома от станции. Каждые 10 м горизонтального участка соответствуют подъёму на 1 м от поверхности. Если дистанция составляет 100 м, а высота дома 10 м, то производительность вычисляется по формуле: 100:10+10=20 м водяного столба или 2 атм.

От глубины забора воды зависит выбор конструкции устройства. При увеличении глубины применяется установка с эжектором. При этом используется энергия воды, поднятой на поверхность. Часть её возвращается в эжекторную систему, находящуюся в скважине. Объём поднятой жидкости при этом увеличивается.

Чем больше объём гидроаккумулятора, тем больший запас воды будет создан. При отключении электричества половину его можно будет израсходовать в стратегических целях. Давление воздуха в резервуаре поддерживается на уровне 1,5 или 2 атм. При снижении этого показателя, воздух подкачивается с помощью насоса.

Корпус изготовляют из чугуна, стали или пластика. Высокие гигиенические свойства нержавеющей стали делают её использование предпочтительнее.

Большой ассортимент бытовых ПНС представлен отечественными и зарубежными изготовителями. Хорошей репутацией пользуется датская компания Грундфос и российский Калибр.

Особенности установки и эксплуатации

Перед включением насос и всасывающий шланг полностью заполняют водой. Подкачивают воздух в гидроаккумуляторе до Р=1,5 атм.

При опробовании приоткрывают вентиль в баке и включают устройство в розетку. Через 2 или 3 минуты вода должна политься из шланга. При необходимости операцию повторяют.

Настройку автоматики проверяют при подключении. Она должна срабатывать при достижении уставки Pmax и Pmin. Если водозабор отключён и вентиль перекрыт, насос не должен работать дольше 10 мин, так как это приведёт к его перегреву и деформации элементов.

Эксплуатационное обслуживание предполагает постоянный надзор за работой устройства, чтобы при возникновении аварийной ситуации была возможность быстро принять меры и минимизировать возможный ущерб.

Преимущества станций для повышения давления воды

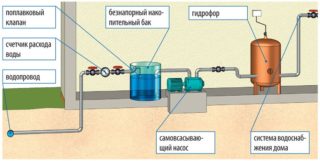

Схема монтажа повысительного насоса

Использование садового насоса с автоматическим управлением не решит проблему автономного водоснабжения. Система становится уязвимой перед гидравлическими ударами, вызванными скачками напора водяной среды. Резкие перепады связаны с изменением расхода. Преимущество насосной станции в её способности предотвращать или нивелировать их воздействие. Повторяющиеся скачки давления снижаются срок службы трубопроводов и запорной арматуры. Они выводят из строя подключённую сантехнику.

Резиновая груша играет роль компенсатора. Она располагается в гидроаккумуляторе. В режиме водоразбора происходит её расширение, которое гасит колебания напора. Второе достоинство насосной станции – плавное регулирование.

Эластичные мембраны изготавливают из различных материалов:

• долговечные бутиловые изделия – позволяют перекачивать горячие жидкости.
• этилен-пропиленовые груши – также переносят высокую температуру, но имеют меньшую прочность;
• бутадиен-нитриловые универсальные изделия – используются при перекачивании пищевых продуктов, жидкого топлива, масел и воды.

Насосные станции оборудованы блоком, защищающим от сухого хода, так как вода способствует охлаждению устройства и выступает в качестве смазки. Фильтры грубой очистки, установленные на входе, помогают продлить срок службы гидравлических машин.

Насосная станция не набирает давление

Почему не отключается скважинный насос

Из схемы работы скважинного насоса становятся понятны основные причины его непрерывной работы.

Рис.4 Внешний вид системы скважинного водоснабжения

1. Реле давления. При наличии избыточного давления в системе, необходимо, чтобы реле отключалось — его контакты должны размыкаться, это может не произойти в случае их спайки с контактной группой при прохождении большого тока, неисправности механических частей самого реле. Ремонт можно провести, заменив неисправное реле.
2. Засоры. Вторая причина — засорение водопроводной системы. В этом случае на насос будет поступать напряжение питания через реле давления, а небольшое количество воды не позволит сработать реле защиты от сухого хода, отключающего насос для воды от источника питания, ремонт потребует очистку водопровода.
3. Утечка. Причиной понижения давления в водопроводе, при которой помпа не отключается, довольно часто является утечка воды. Это может произойти в любом месте водопровода: на стыках труб, в многочисленных местах соединений после пайки, в гидродробаке.
4. Перепады напряжения в сети. Нестабильность напряжения довольно часто приводит к неисправностям в работе системы электропитания, нарушая цикл работы: не включается или не выключается насос.
5. Гидробак. При разгерметизации специального клапана гидробака, предназначенного для стравливания воздуха из системы, будет происходить постоянный подсос воздуха. Это дает давление, отличающееся нестабильностью, помпа отключится или будет непрерывно работать длительное время. Утечка воздуха может произойти и в самом баке из-за разгерметизации сварных швов других или мест его корпуса, в ниппельном устройстве подкачки воздуха (может потребоваться ремонт со сваркой). Иногда мембрана внутри расширительного бака лопается, вода заполняет весь объем бака и насосная система начинает работать в импульсном режиме.

Причин, почему не отключаются насосы, довольно много и в большинстве случаев их можно установить при помощи данных встроенного манометра. Если давление в системе дает норму, а глубинный насос не выключается, с большой вероятностью потребуется ремонт реле давления: причину следует искать в настройках или поломке его механической части. При постоянно пониженном давлении возможна утечка воды или засорение системы, в случае перепадов давления воды для насоса с его периодическим отключением или длительным временем непрерывной работы, неисправность следует искать в гидроаккумуляторе.

Советуем почитать: Датчики уровня воды для управления насосом

Поделиться с друзьями:

Возможно вам также будет интересно почитать:

Пользуясь сайтом

oBurenie.ru вы автоматически соглашаетесь с

политикой конфиденциальности

для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

1 Профилактика и ремонт скважинных насосов

Чтобы не возник риск остаться без воды, нужна своевременная профилактика насосного оборудования. Проводить профилактический осмотр насосов для скважин нужно два раза в год, что обеспечит своевременное выявление неисправностей и надежную защиту от загрязнения. Плановый ремонт скважинного насоса проводится в зависимости от особенностей эксплуатации оборудования, характеристик местности и водоприточной зоны.

При тщательном слежении за чистотой и общим состоянием скважины, срок эксплуатации насосного оборудования увеличится в разы.

Правильнее будет, если профилактические меры проводятся при первых признаках загрязнения: на дне посуды появился илистый или песчаный осадок, напор воды уменьшился; мутнеет или чернеет вода; появился неприятный запах.

При использовании скважины периодически в воде накапливаются органические вещества. При разложении органики может почернеть вода и появиться неприятный привкус, что вызвано реакцией выделения сероводорода. В этом случае поможет периодическая очистка и дезинфекция колодца. Затянутые сроки приводят к вероятности, что чистка скважины своими руками не даст результата и придется обратиться к опытным мастерам.

Неисправный и новый скважинные насосы

Неисправности защитных систем насосов

Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.

В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.

Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.

Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.

Насос вышел из строя

Самая крупная неприятность, которая может случиться с электронасосом — перегорание обмотки, при этом устройство обычно не отремонтировать (перематывание обмотки своими руками затруднено, а в условиях мастерской стоимость работ и материалов будет не сопоставима с ценой электронасоса).

При данной неисправности электронасос будет гудеть, но воду качать не сможет.

Иногда может сломаться рабочее колесо у скважинных и колодезных насосов, выйти из строя система обратных клапанов (они не будут пропускать воду) и поршневое кольцо вибрационных моделей.

Нарушение правил эксплуатации погружных насосов, ошибки при монтаже водопроводной системы, резкое увеличение водозабора и уменьшение дебита колодца или скважины могут привести к гулу работающего электронасоса, при котором вода не будет поступать к потребителю. В большинстве случаев можно провести ремонт электронасосов своими руками, если извлечь устройство на поверхность для точного определения проблемного участка.

Применение различных насосов для организации водоснабжения загородных домов в последние годы становится все более востребованным. Однако, наряду с удобством, такое оборудование приносит массу хлопот. Большие сложности, особенно у новичков, вызывает его настройка. Да и в процессе работы нередко возникают сбои и поломки, поэтому необходимо иметь хотя бы малейшее представление об устройстве насосов и способах устранения основных неисправностей. В данной статье рассмотрим, как по тем или иным признакам выявить проблему и выполнить ремонт насосной станции своими руками.

Как известно, применяемый в бытовых станциях (мембранный бак) в комбинации с автоматикой включения-выключения играет роль буфера, а также блока управления насосом. В момент включения гидробак берет избыточную нагрузку на себя. При достижении определенного уровня давления по мере наполнения мембраны насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей насос автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором насос включается и отключается. Минимальный диапазон может отрицательно сказаться на работе насоса, потому что он будет включаться слишком часто.

Что делать, если по истечении гарантийного срока службы станция перестала работать? Как найти причину неисправности насосной станции и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт насосной станции производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей. Принцип работы оборудования во всех случаях одинаков. Отличия заключаются только в конструктивных особенностях некоторых элементов.

Неполадки в работе станций могут быть самые разные:

1. Двигатель работает, но воды нет.
2. Станция часто включается, давление воды скачет.
3. Насос качает исправно, но подача воды идет с перебоями.
4. Насосная станция не выключается.
5. Насос вообще не включается.
6. Мотор гудит но не вращается.

В ряде случаев устранить проблему можно своими силами без привлечения специалистов.

Еще ряд причин

Существует еще несколько причин, по которым насос прекращает качать воду из скважины:

Значительное снижение уровня воды в скважине. Основная причина такого явления – неправильное бурение. Часто понижение уровня воды происходит летом, в засушливые периоды. Для предотвращения таких ситуаций необходимо обращаться только в проверенные фирмы по бурению скважин, а также пользоваться системой защиты от работы «на сухую». Не лишней будет и очистка скважины при помощи специальных средств.
Центробежным насосом может выкачивать воду быстрее, чем скважина вновь наполняться. Необходимо правильно выбирать насос, исходя из своих личных потребностей. При этом лучше купить прибор мощностью чуть выше, чем нужно, ведь могут приехать гости, или потребуется полить огород большим количеством воды. Не забывайте экономить ее в меру разумного – не открывайте все краны в доме сразу и не лейте воду напрасно.
Слабый напор. Еще одна проблема, которая возникает, если неправильно выбрать насос. Например, глубина скважины составляет около 50 метров. А прибор рассчитан на длину шахты около 30 метров. Разумеется, он не сможет поднять воду на поверхность с нужным напором.
Перебои в работе электросети могут отрицательно сказать на работе всех приборов, в том числе и водяного насоса. В этом случае рекомендуется купить стабилизатор напряжения, или же подключить насос к генератору.
Отсоединение трубопровода. При таком варианте можно будет услышать «бульканье» воды. Необходимо проверить систему водоснабжения и устранить проблему.
Засорение труб или фильтров системы. Часто происходит при первом, пробном запуске насоса и водяной скважины. В это время в шланги или трубы могут попасть частицы песка или глины. Главная причина — неправильная или недостаточно качественная сборка системы

Важно соблюдать точность и аккуратность при монтаже. Для устранения такой проблемы насос можно промыть в емкости с водой, предварительно отсоединив трубопровод и обратный клапан.
Если отчетливо слышен звук работающего двигателя и проверены все возможные причины неполадок, а воды в доме так и нет, рекомендуем вытащить насос и отвезти его ремонтный центр.

Последствия затоплений ликвидируются при помощи специального оборудования, именуемого дренажными насосами. В быту такие приспособления не менее необходимы. Это понимают владельцы приусадебных участков с искусственными водоемами.

При помощи насосов перекачивается жидкость, имеющая инородные включения

Неважно, будут ли это глинистые сгустки или твердые частицы, оборудование справится. Хорошо, если это приспособление есть на даче

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Чтобы начать ремонт , отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Непрерывная подача воды в дом зависит от стабильности работы гидравлического оборудования. У выхода из строя могут быть разные причины, как конструкционные, так и эксплуатационные. Многие из них можно устранить самостоятельно, поэтому, когда насосная станция не качает воду, стоит провести своевременную диагностику основных узлов.

Принцип работы и устройство станции

Каждая водяная станция независимо от используемого насоса (погружного или поверхностного) состоит из определенного количества рабочих узлов, что позволяет качать воду качественно

Каждая водяная станция независимо от используемого насоса (погружного или поверхностного) состоит из определенного количества рабочих узлов, что позволяет качать воду качественно. Знать их необходимо, чтобы скорее выявить возможные причины неисправности оборудования и понять, почему не срабатывает выключение автоматики.

Итак, насосная станция состоит из:

• Самого насоса выбранной модели. который качает жидкость из источника.
• Гидроаккумулятора. который обеспечивает как запас воды в нужном объеме, так и её транспортировку по трубам под постоянным давлением.
• Реле давления. Эта деталь контролирует уровни давления в системе при наборе воды в гидробак и её оттоке из последнего. При этом реле давления посылает сигнал насосу на включение и отключение.
• Манометр. который позволяет следить за давлением в системе извне.
• Обратный клапан. предотвращающий отток воды из насоса обратно в колодец или скважину.

Важно: собирать насосную станцию нужно строго в определенном порядке, чтобы обеспечить её надежную работу. Неправильный монтаж хоть одной детали способен вывести из строя всю установку

Поиск причины

Чтобы устранить неполадки в работе водяного насоса важно сначала выяснить причину поломки. Но в первую очередь следует определить те условия, без которых нормальная работа прибора невозможна:

• Количество воды, которую насос будет поднимать наверх. Снижение ее уровня может повлиять на напор.
• Параметры электрического питания должны соответствовать техническим характеристиками насоса. Иными словами, нужно правильно подбирать мощность прибора в соответствие с глубиной скважины и рассчитанным расходом воды.
• Исправность насоса.
• Краны, фильтры, клапаны, трубы и прочие элементы прибора также должны быть исправны. Поломка хотя бы одной составляющей системы приведет к сбоям в работе.

Зачастую водопроводная вода в частном доме необходима не только для внутреннего потребления, но и на улице (для полива огорода, мытья машины). Поэтому причину неисправности следует искать в трех направлениях – в гидротехнической системе, в помещении и на улице. Как определить причину? Воспользуемся методом исключения.

Сначала отсоединяем подающий шланг, находящийся в кессоне. Если при этом потекла вода, значит, проблема имеется либо в помещении, либо в трубах на улице.

Если же никакой жидкости нет, то причина может прятаться в самой скважине или деталях насоса. Иногда случается и такая ситуация – прибор гудит, но воды нет. Тогда наиболее вероятны следующие причины:

• Неправильный монтаж или не совсем подходящие некоторые части насоса.
• Уменьшение воды в скважине, а также скачки в электрической сети также могут стать виновниками неполадок с подачей воды.
• Обрыв фазы при работе электромотора.

Схема подключения скважинного насоса

Чтобы определить, почему не отключается насос, рассмотрим его типовую схему подключения. Это поможет выявить узел или блок, в котором следует искать причину неисправности.

Рис. 1 Схема подключения скважинного насоса для подачи воды в дом

Основными составляющими схемы подключения скважинного насоса для водоснабжения в доме являются следующие узлы.

Защитное реле сухого хода

Реле отслеживает давление в водопроводной системе — как только оно становится меньше определенной величины, мембрана внутри прекращает прижимать контакты и они размыкаются. Погружные насосы отключаются от питания при уменьшении давления в водопроводе от 0,1 до 0,6 атм. (может регулироваться). Такая ситуация возникает при отсутствии воды в системе или ее очень малом количестве (засорение фильтра, понижение уровня воды).

Гидроаккумулятор (расширительный бак)

Рис.2 Внешний вид и устройство гидроаккумулятора

Важнейшая часть любой системы подачи воды, дает возможность поддерживать в ней постоянное давление. Устройство собрано в виде бака с резиновой мембраной внутри, при нормальной работе бак наполняется водой и мембрана растягивается. При кратковременном пропадании воды, перепадах напора, мембрана сжимается и выталкивает жидкость из накопительного бака в систему, поддерживая в ней постоянное давление. Если бы накопительный бак отсутствовал, то при любых кратковременных изменениях давления срабатывало реле давления, это давало бы импульсные включения и отключения источника питания, заставляя соответственно отключаться или включаться насос, приводя его к преждевременному выходу из строя.

Реле давления

Рис. 3 Реле давления

Реле — основной элемент в системе скважинного водоснабжения, обеспечивающий автоматическое управление забором воды. При недостаточном давлении в водопроводе контакты реле замкнуты, на электронасос подается напряжение питания, происходит забор воды. Когда использование воды приостанавливается, заполняется гидроаккумулятор и повышается давление в водопроводе — мембрана внутри реле давит на контакты и они размыкаются, заставляя выключаться насос. Однокамерные реле низкого давления служат для работы в водозаборных системах, использующих насосы мощностью до 3 кВт., их порог срабатывания 1, 2 — 1,6 атм., регулируется при помощи двух зажимных винтов (один определяет верхнюю границу, второй – диапазон срабатывания).

Дополнительные элементы системы водоснабжения

Оголовок. Очень удобное приспособление, устанавливается поверх трубы, если помпа работает в скважине. Через него пропускается труба с помпой и подвесной системой, он предохраняет скважину от попадания посторонних предметов. Если бурение скважины выполнялось на дне колодца, оголовок можно использовать для штанговых систем установки помпы на заданной глубине.

Манометр. Встраивается во все водопроводные системы, использующие скважинные насосы, позволяет не только отслеживать давление, но и служит для выставления порога срабатывания защитных реле.

Обратный клапан. Мембрана, которая устанавливается сразу на выходе погружного насоса перед подключением к водопроводу — препятствует обратному току жидкости из системы в скважину.

Фильтр. Проточный фильтр тонкой очистки со сменными картриджами при использовании воды для бытовых нужд фильтр является обязательным элементом

Дополнительно система подключения скважинного насоса может состоять из элементов, отвечающих за безопасность двигателя насоса: поплавковые или электронные датчики уровня воды, потоковые датчики, реагирующие на скорость движения воды в трубах.

Возможные неисправности водяного насоса помпы.

• Износ ремня привода водяного насоса;
• Повреждение крыльчатки водяного насоса;
• Износ подшипника водяного насоса;
• Утечка охлаждающей жидкости.

Как определить неисправность водяного насоса?

Для того, чтобы определить неисправность водяного насоса необходимо следовать рекомендациям по диагностике водяного насоса.

Перегрев двигателя это один из признаков неисправности водяного насоса. Перегрев двигателя может возникатьпри повреждении крыльчатки водяного насоса, при износе приводного ремня и утечках охлаждающей жидкости из системы охлаждения. Нормальная температура двигателя составляет 90 градусов Цельсия, поэтому надо следить за стрелкой индикатора температуры охлаждающей жидкости.

Одним из основных признаков неисправности водяного насоса является повышенный шум работы помпы и чрезмерный запах смазочной и охлаждающей жидкости.

Одной из причин повышенного шума работы и неисправности водяного насоса может быть износ подшипника, поэтому необходимо измерить люфт подшипника водяного насоса.

Проведите осмотр системы охлаждения на утечки охлаждающей жидкости

Обратите внимание, есть ли потеки охлаждающей жидкости под машиной после длительной стоянки.. «По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км

пробега».

«По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км. пробега».

Утечки водяного насоса.

Утечки охлаждающей жидкости водяного насоса приводят к вымыванию смазки из-под подшипника, что вызывает последующее его разрушение.

Шумит водяной насос?

Шум водяного насоса говорит о его скором выходе из строя

Обратите на это должное внимание, так как от работы водяного насоса зависит состояние двигателя автомобиля. При перегреве двигателя, его износ повышается в разы, поэтому с ремонтом водяного насоса тянуть не надо.

Почему шумит водяной насос?

• Изношен подшипник водяного насоса;
• Не правильная установка крыльчатки.

Почему возникают поломки водяного насоса?

• Поломка водяного насоса может возникнуть вследствие долговременной нагрузки двигателя, эксплуатация автомобиля в горных местах, в пробках и сложных климатических условиях.
• Поломки водяного насоса могут возникать, вследствие использования не качественной охлаждающей жидкости и загрязнения системы охлаждения.

После того как вы определили неисправность водяного насоса можно отремонтировать водяной насос — технология ремонта водяного насоса.

Причины сбоев в работе насосной станции

Иногда случается так, что насосная станция «заболевает» так называемой безбашенкой. Недуг базируется на беспрерывной работе аппарата без положенных циклов выключения, когда аппарат качает воду без остановки. Поэтому в данном материале мы выясним, что предпринимать, если не отключается насосная станция и почему это происходит.

Важно: водяная станция, работающая в беспрерывном режиме (качает и качает воду), однозначно в скором времени приведет к сгоранию самого насоса. Поэтому необходимо как можно скорее обнаружить причины такого сбоя в работе оборудования и привести всю систему водоснабжения в порядок

Турбонасосные станции и рудонасосные станции

Насосные станции по индивидуальному заказу

Ваша потребность в техническом вакууме — наша мотивация.

Насосные станции, специально адаптированные к технологическому процессу, требуются для большого количества применений.Чтобы удовлетворить эти разнообразные потребности, Pfeiffer Vacuum предлагает широкий спектр вакуумных насосных станций. Они состоят из различных комбинаций насосов и дополнены соответствующими компонентами, клапанами и измерительными приборами. Турбонасосные и корневые насосные станции входят в ассортимент нашей продукции. Если наши стандартные решения не подходят для вашего приложения, мы вместе с вами настроим правильное решение из нашего обширного портфеля продуктов.

Насосные станции: обзор

Турбонасосные станции для высокого и сверхвысокого вакуума

Наши модульные насосные станции серии HiCube характеризуются комбинацией турбонасоса серии HiPace с сухим или масляным обратным насосом, который разработан для требований, специфичных для приложения.Комбинацию насосных станций можно индивидуально и гибко настроить в соответствии с вашими потребностями. Полностью сконфигурированный и готовый к использованию турбонасос и подкачивающий насос идеально подходят — просто подключи и работай.

Насосные станции Рутса для низкого и среднего вакуума

Pfeiffer Vacuum предлагает широкий выбор насосных станций Рутса с различными обратными насосами, номинальными характеристиками и аксессуарами. Насосные станции Рутса используются при низком и среднем вакууме и предлагают надежное решение с высокой скоростью откачки в переходной зоне (от атмосферы до 10 ^-3 мбар).Подбор правильной комбинации различных вакуумных насосов приводит к идеальным решениям для всех ваших областей применения в производстве и исследованиях.

Насосные станции по индивидуальному заказу — в соответствии с вашими индивидуальными требованиями

Помимо стандартных насосных станций, мы также предлагаем индивидуальные вакуумные решения. С вашей помощью мы создадим насосную станцию, адаптированную к вашему применению, от проектирования и проектирования до изготовления и установки.

.

Hydro-Vacuum S.A. Grudziadz — Канализационные насосные станции типа PS

Общая информация В районах, необорудованных с коллективной гравитационной канализационной системы, из-за неблагоприятной форме земель, геологическое строение земли (водные потоки) или диспергированных зданий, канализация давление сконструированной, который состоит из водонепроницаемого резервуара, насоса, системы управления и арматуры под давлением.Напорная канализационная система состоит из отдельных канализационных насосов, расположенных на участках соответствующих объектов и подключенных к одному канализационному коллектору, который сбрасывает сточные воды на очистные сооружения. Заявление Сточные воды насосные станции, сделанные Гидро-Вакуум S.A. используются в гравитационных и давления систем канализации, и предназначены для транспортировки сточных вод на большие расстояния или насосные его на верхний уровень. По этой причине использование канализационной насосной станции позволяет: индивидуальная недвижимость, усадьбы, особняков, базы отдыха и отдыха, промышленных предприятий, Системы городской и коммунальной канализации. удаленных от канализационных коллекторов, для перекачивания хозяйственно-бытовых сточных вод, дренажных и дождевых вод, а также промышленных сточных вод в коллекторы или непосредственно на очистные сооружения. В канализации эти насосные станции могут использоваться как промежуточные, зональные и центральные. Структура маркировки продукции Диаметр соединения напорных трубопроводов (0 ÷ 9) — — 1 — вариант конструкции (A ÷ Z) б — количество насосов в насосной станции (1 ÷ 9) c c — виды управления (01 ÷ 99) — согласовывать с изготовителем д — материальный состав резервуара (0 ÷ 9) e 1 e 2 e 3 e 4 — диаметр / высота резервуара (1000 ÷ 9999) e.г. (1638 = 160 см в диаметре и 380 см в высоту) ч — тип люка насосной станции (0 ÷ 9) — по согласованию с заводом-изготовителем я я — выбор насоса (000 ÷ 999) — согласовывается с производителем к должны быть согласованы с изготовителем Вариант конструкции «а 1 » Вариант конструкции «а 1 » Тип варианта B Канализационная насосная станция с «верхним» ЗСП.Задвижка 1 типа (с направляющими для труб) С Канализационная насосная станция с верхним захватом типа ЗСП.2 (с трубопроводами) Д Канализационная насосная станция с верхним захватом типа ЗСП.3 (с трубопроводами) E Канализационная насосная станция с уловителем типа «Camlock» количество насосов в насосной станции «б» Тип Номер насоса Насос Мощность [кВт] Напряжение [В] КПД Q [м 3 / ч] Высота H [м] Тип управления ПСБ 1 или 2 FZV.1 0,55 — 1,1 230 до 33,0 до 15,3 UZS.4, UZS.7, UZS.8 ПСБ 1 или 2 ФЗВ.1 0,55 — 2,2 400 до 33,0 до 15,3 UZS.4, UZS.7, UZS.8 ПСБ 1 или 2 FZR.1 1,5 230 до 34,8 до 31,0 UZS.4, UZS.7, UZS.8 ПСБ 1 или 2 FZR.1 1,5 — 2,2 400 до 34,8 до 31,0 сум.4, UZS.7, UZS.8 ПСБ 1 или 2 FZX.1 1,5 — 3,0 400 до 34,8 до 35,0 UZS.4, UZS.6, UZS.7, UZS.8 ПСБ 1 или 2 FZY.1 1,5 — 3,0 400 до 18,0 до 43,0 сум.4, UZS.6, UZS.7, UZS.8 PSC 1 или 2 FZB.2 1,1 — 9,2 400 до 90,0 до 45,0 UZS.7, UZS.8 PSC 1 или 2 ФЗВ.2 1,5 — 11,0 400 до 90,0 до 35,0 сум.7, UZS.8 PSC 1 или 2 FZD.2 3,0 — 7,5 400 до 75,0 до 39,0 UZS.7, UZS.8 PSC 1 или 2 FZE.2 5,5 — 15,0 400 до 75,0 до 53,0 сум.7, UZS.8 PSD.2 2 FZB.3 2,2 — 11,0 400 до 210,0 до 57,0 UZS.7, UZS.8 PSD.2 2 ФЗВ.3 2,2 — 11,0 400 до 220,0 до 35,0 сум.7, UZS.8 PSD.2 2 FZC.3 3,0 — 11,0 400 до 180,0 до 58,0 UZS.7, UZS.8 PSD.2 2 FZD.3 3,0 — 11,0 400 до 160,0 до 77,0 сум.7, UZS.8 PSD.2 2 FZE.3 5,5 — 22,0 400 до 90,0 до 59,0 UZS.7, UZS.8 PSE.1 1 ФЗВ.1 0,55 — 1,1 230 до 33,0 до 15,3 сум.4 PSE.1 1 ФЗВ.1 0,55 — 2,2 400 до 33,0 до 15,3 сум 4 PSE.1 1 FZR.1 1,5 230 до 34,8 до 31,0 сум.4 PSE.1 1 FZR.1 1,5 — 2,2 400 до 34,8 до 31,0 сум 4 PSE.1 1 FZX.1 1,1 — 3,0 400 до 35,0 до 35,0 сум.4, UZS.6 PSE.1 1 FZY.1 1,1 — 3,0 400 до 18,0 до 43,0 UZS.4, UZS.6 Материальный состав резервуара «d» Материальный состав резервуара «d» Тип материала резервуара Конструктивное исполнение насосной станции ПСБ PSC PSD PSE 1 Резервуар полимербетон х х х 2 Бетонный кольцевой резервуар х х х 3 Пластиковый резервуар из полиэтилена х Перечень диаметров и высот резервуаров насосных станций «e 1 e 2 e 3 e 4 » Диаметр резервуара e 1 e 2 Высота резервуара e 3 e 4 Описание резервуара Применение в насосных станциях типа ПСБ PSC PSD PSE 06 Диаметр резервуара Ø600 х 08 Диаметр резервуара Ø800 х 10 Диаметр резервуара Ø1000 х х 12 Диаметр резервуара Ø1200 х х 16 Диаметр резервуара Ø1600 х х 20 Диаметр резервуара Ø2000 х х 25 Диаметр резервуара Ø2500 х х 16 Высота резервуара h = 1600 х 18 Высота резервуара h = 1800 х 20 Высота резервуара h = 2000 х 22 Высота резервуара h = 2200 х 24 Высота резервуара h = 2400 х 26 Высота резервуара h = 2600 х 30 Высота резервуара h = 3000 х х х 32 Высота резервуара h = 3200 х х х 34 Высота резервуара h = 3400 х х х 36 Высота резервуара h = 3600 х х х 38 Высота резервуара h = 3800 х х х 40 Высота резервуара h = 4000 х х х 42 Высота резервуара h = 4200 х х х 44 Высота резервуара h = 4400 х х х 46 Высота резервуара h = 4600 х х х 48 Высота резервуара h = 4800 х х х 50 Высота резервуара h = 5000 х х х 52 Высота резервуара h = 5200 х х х 53 Высота резервуара h = 5300 х х х 56 Высота резервуара h = 5600 х х х 58 Высота резервуара h = 5800 х х х 60 Высота резервуара h = 6000 х х х диаметр трубопровода давления подключения «к» Маркировка давления трубопровода диаметром «к» Диаметр трубопровода под давлением Применение в насосных станциях типа ПСБ PSC PSD PSE 1 Диаметр трубопровода давление Ø63 PE-GW 63×2 « х 2 Диаметр трубопровода давление Ø75 PE-GW 63×2 « х 3 Диаметр трубопровода давление Ø90 PE-GW 63×2 « х 4 Диаметр трубопровода давление Ø75 х 5 Диаметр трубопровода давление Ø90 х х 6 Диаметр трубопровода давления Ø110 х х 7 Диаметр трубопровода давления Ø160 х х 8 Необычное х х х х 9 Без разъема х х х х Технические характеристики Типы насосных станций Количество насосов Тип управления ТТанк материал Диаметр резервуара Высота резервуара Насосы Диаметр трубопровода под давлением [мм] [мм] тип Мощность [кВт] [мм] ПСБ 1-2 UZS.4 UZS.6 UZS.7 UZS.8 бетон B45, — полимербетон, — PEHD 1000-1200 3000-6000 FZV.1 FZR.1 FZX.1 FZY.1 0,55-3,0 DN50-DN65 PSC 1-2 UZS.6 UZS.7 UZS.8 — бетон В45, — полимербетон 1200-2500 3000-6000 ФЗВ.2 FZB.2 FZE.2 FZD.2 1,1-11,0 DN65-DN100 PSD 2 UZS.6 UZS.7 UZS.8 — бетон В45, — полимербетон 1500-2500 3000-6000 FZB.3 FZC.3 FZD.3 FZE.3 FZV.3 2,2-30,0 DN80-DN150 PSE 1 UZS.4 UZS.6 PEHD 800–1000 2000–2600 FZV.1 FZB.1 FZX.1 FZY.1 0,55-3,0 DN32-DN50 Эффективность и диапазоны давления, выбранные в соотв. по индивидуальному заказу Состав канализационных насосных станций Канализационные насосные станции Hydro-Vacuum S.A. представляют собой законченные, полностью автоматизированные машины, не требующие постоянного контроля. Полная насосная станция состоит из четырех основных компонентов: один или два погружных насоса FZ, бак, УЗС система безопасности и управления, гидравлическая система. — Насосные системы Канализационные насосные станции изготавливаются с одним насосом или в составе многонасосных агрегатов.В системах с несколькими насосами один насос всегда является активным резервным. В зависимости от диаметра реле давления различают насосы трех типов: FZ1, FZ2, FZ3. В зависимости от типа сточных вод к насосу и параметров работы (Q-H) используются следующие варианты насосов: с шлифовальной машиной FZR безнапорный / вихревой / FZV с рабочим колесом с каналом FZB Насосы, оснащенные системой измельчения, позволяют перекачивать сточные воды по трубопроводам меньшего диаметра (мин.DN 32). Безнапорные (вихревые) насосы снижают риск засорения насоса. Насосы с канальным рабочим колесом используются в основном для перекачивания дождевой воды, промышленных сточных вод, не содержащих длинных волокнистых элементов. — Цистерны Канализационные насосные станции изготавливаются с четырьмя основными типами резервуаров; полиэтилен PE полимербетон бетон B 45 полиэстер, армированный стекловолокном, с заливным полимербетонным дном В зависимости от требований конструктора указанные резервуары изготавливаются в диапазоне диаметров от 600 до 2500 мм и высотой до 6000 мм.В верхней части резервуара установлен люк, позволяющий спускаться в насосную станцию ​​или вынимать насосы и гидрооборудование. Типы люков подбираются в зависимости от того, где находится насосная станция: внутри или снаружи проезжей части. — Система безопасности и управления УЗС Работа насосов контролируется приборами безопасности и регулирования УЗС.4, УЗС.7, УЗС.8. Используются поплавковые сигнализаторы уровня или гидростатические и ультразвуковые системы контроля уровня. Внешние варианты систем безопасности и управления УЗС предназначены для работы в умеренных климатических условиях при температуре окружающей среды от -30 ° С до + 40 ° С, при относительной влажности воздуха до 80% при 20 ° С, в среде, свободной от воды и влаги. пыль, газы и взрывоопасные, легковоспламеняющиеся или химически активные пары. Высота места установки не должна превышать 1000 м над уровнем моря. Устройства безопасности и управления УЗС состоят из элементов электронной и электрической автоматики, соединителей и управляющих устройств.Устройства безопасности и контроля УЗС можно вешать на стены зданий, непосредственно на резервуары насосных станций или в непосредственной близости от них. В нижней части корпуса расположены уплотнительные манжеты, внутри которых находятся силовой, приемный и контрольный кабели. Все устройства в стандартном исполнении имеют звуковую и оптическую сигнализацию тревожных состояний. Включенные в наше предложение системы GSM-мониторинга предназначены для мониторинга работы канализационных насосных станций, работающих в диапазоне сетей GSM. — Гидравлическая система Стандартная внутренняя гидравлическая система состоит из: соединительные основания с направляющими или без направляющих, т.н. верхнее оборудование Трубопроводы напорные вертикальные Система обратных клапанов «SZUSTER» запорная арматура коллектор, т.н. «штаны» / двухнасосная насосная станция / штуцер для промывки установки Трубопроводы, коллектор и соединительные элементы изготовлены из кислотостойкой стали.Основания муфт и клапаны изготовлены из чугуна и защищены порошковой краской. Дополнительно насосные станции укомплектованы: лестница для спуска рабочая платформа / для резервуаров высотой более 5000 мм / Цепи для подъемно-спусковых насосов цепи для установки сигнализаторов уровня система гравитационной вентиляции Вышеперечисленные элементы изготовлены из кислотостойкой стали / вентиляции ПВХ /. Преимущества современные строительные решения, комплектное оборудование трубопроводной станции, гарантия долгих лет безотказной работы, легкость и быстрота строительства насосной станции в любых земельных и водных условиях, сводя к минимуму земляные работы и монтажные работы, автоматизированная, необслуживаемая работа оборудования, возможность промывки трубопроводов подключением через «пожарную» муфту, использование энергосберегающих двигателей, доступных также во взрывозащищенном исполнении, низкие затраты на покупку и эксплуатацию, постоянный технадзор и гарантийное, а также послегарантийное техническое обслуживание, легкий доступ к запчастям, выполнение индивидуальных требований и адаптация продукта к потребностям клиента, низкие затраты на приобретение дополнительного оборудования, высокая эффективность и долговечность в особо тяжелых условиях эксплуатации, Диаметр и угол соединительной трубы приспособлены к требованиям клиента, GSM-уведомление.

.
