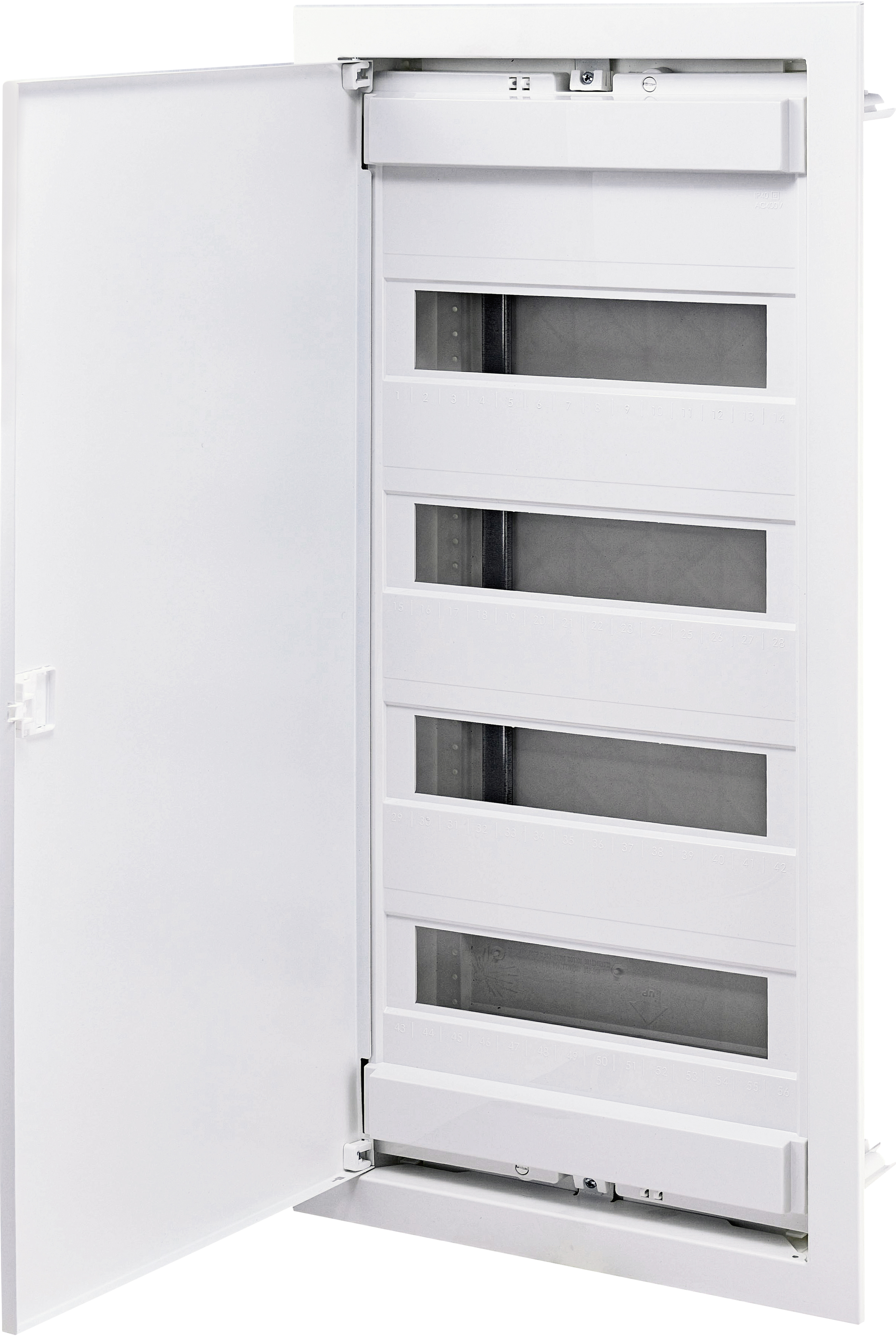

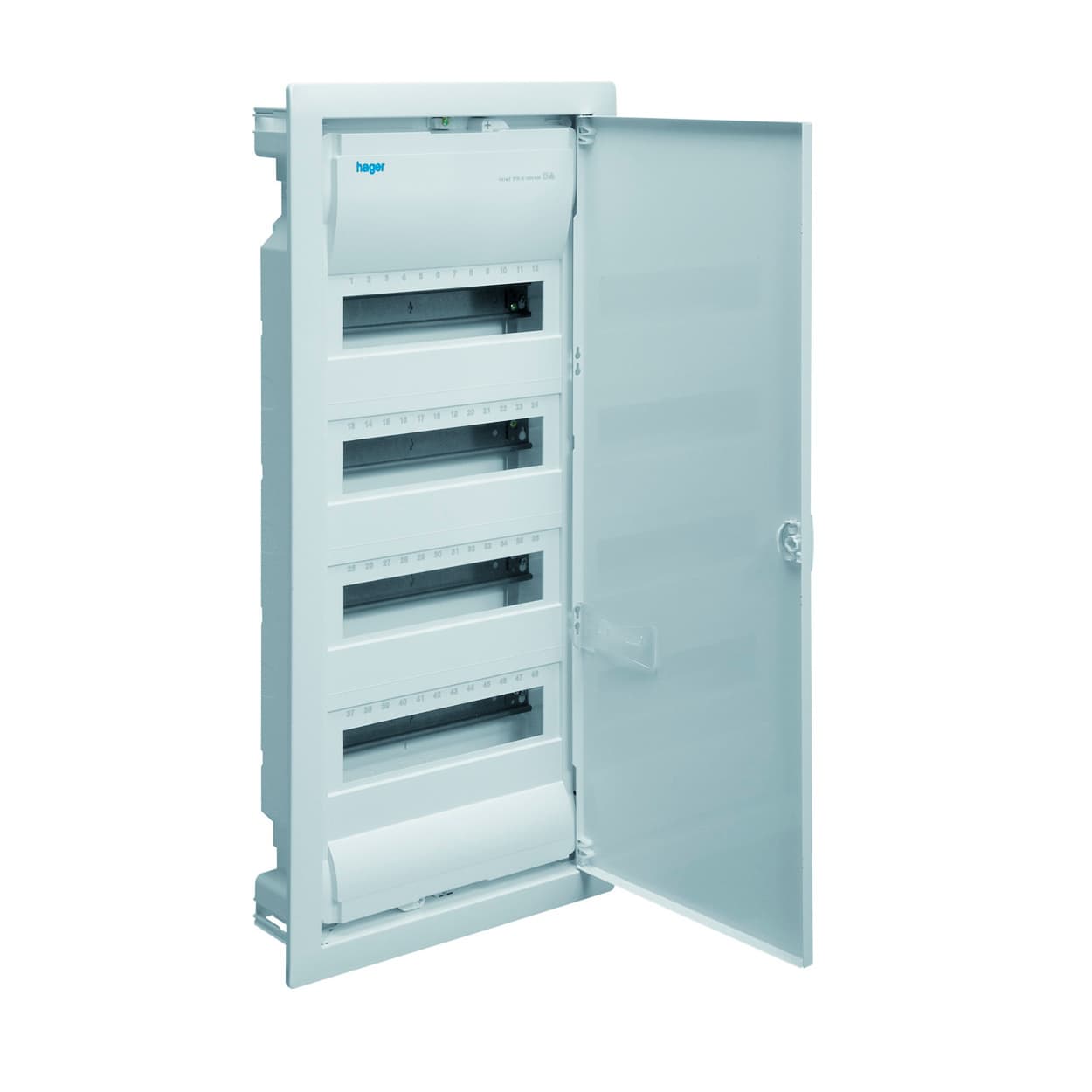

Щит на 48 модулей внутренней установки Hager Volta VU48UA

Немецкий концерн Hager представляет обновленную серию малых щитов внутренней установки Volta. Благодаря простоте и скорости монтажа, продуманной компоновке и простому дизайну, эти щиты являются идеальным решением для установки внутри квартир, жилых домов, офисных помещений. Щит VU48UA Hager Volta 48 модулей имеет улучшенную конструкцию панелей для ввода электрических кабелей, боковых стен и лицевой панели. Это позволило увеличить полезное место для монтажа проводов внутри щита на 30%. Электрический щиток на 48 модулей VU48UA может быть расширен до 56 модулей, что очень удобно при его последующей модернизации.

Скачать техническое описание щитков Hager Volta Скачать инструкцию по установке щитков Hager Volta

Внимание! Встраиваемый электрический щит VU48UA Hager Volta 48 модулей поставляется без клемм PE и N. Они заказываются отдельно (см. ниже «Альтернативные предложения и сопутствующие товары»).

Комплект поставки щита включает в себя:
— пластиковая коробка-основа для установки в стену с din-рейкой. Поставляется со встроенным мини-уровнем для определения горизонтали, что облегчает установку
— пластиковая накладная панель с прорезями для модульной аппаратуры
— металлическая дверца с рамой
— упаковка с защитной пленкой на дверцу шкафа
— инструкция

Щиты соответствуют стандарту DIN 43871. Корпус щитов выполнен из полистирола с очень низким содержанием галогенов — менее 1%, что соответствует стандартам WEEE и ROHS.

Огнестойкость соответствует VDE 0603T.1 — испытание горячей проволокой 30 сек 960 градусов С.



Характеристики щита VU48UA Hager Volta 48 модулей:

Технические характеристики	Значения
Сила тока номинал. :	63 А
Степень защиты IP :	30
Класс защиты :	II
Количество модулей :	48 + 8 дополнительных
Тип монтажа :	Скрытый
Клемма PE/N :	PE-20×1. 5-4mm2+6×1.5-25mm2,N-20×1.5-4mm2+6×1.5-25mm2
Габаритные размеры — ширина :	348 мм
Габаритные размеры — высота :	755 мм
Габаритные размеры — глубина :	94,5 мм
Размеры ниши в стене В х Ш х Г :	740х335х90 мм
Материал корпуса :	пластик
Материал рамки и дверцы :	Оцинкованная сталь(порошковая покраска)
Цвет :	белый
Цвет код RAL :	9010

Габаритные размеры распределительных щитков серии Hager Volta



Пластиковые боксы ABB для внутренней установки.

Пластиковые боксы АББ для скрытого монтажа.

В нашем магазине представлен большой выбор щитового оборудования АББ. Особенно популярны у потребителей навесные и встраиваемые пластиковые боксы. Такие шкафы являются универсальными, и подходят для использования в помещениях различных типов: в жилых и общественных зданиях, в административных и торговых помещениях, на промышленных предприятиях. Мы обязательно расскажем обо всех. А начнем с пластиковых шкафов для скрытой установки.

Электрические шкафы ABB пластиковые, встраиваемые.

В нашем магазине можно приобрести встраиваемые пластиковые боксы ABB различной конфигурации. Мы предлагаем боксы ABB для внутреннего монтажа четырех типов: шкафы UK500, шкафы Unibox, шкафы Estetica, шкафы Europa.

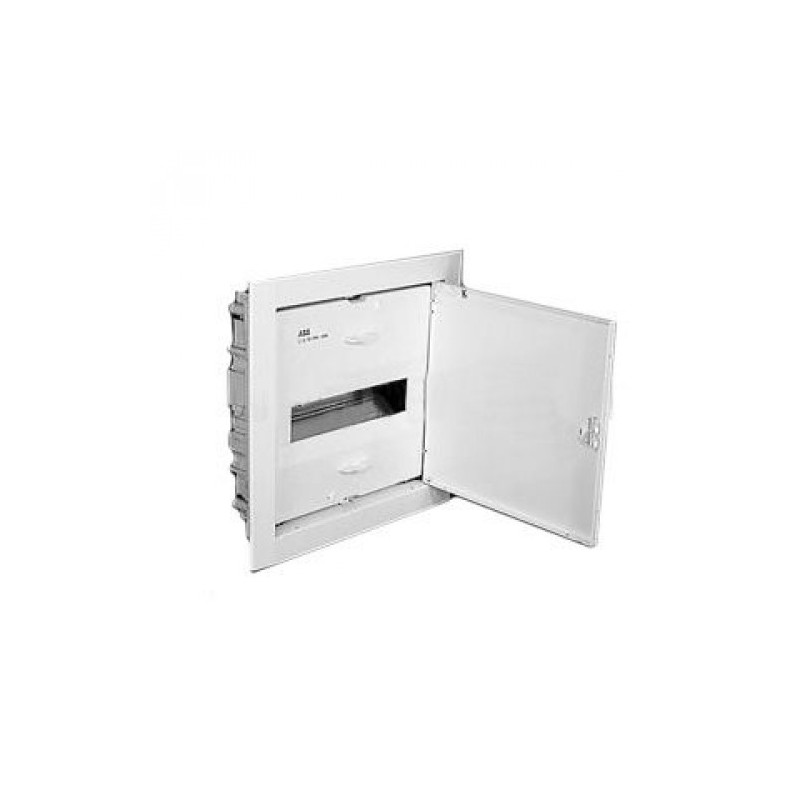

Пластиковые шкафы ABB UK500.

Категория: Электрические шкафы для квартиры, офиса.

Пластиковые шкафы UK500 предназначены для установки в нише, или в полой стене. Шкафы представлены четырех типоразмеров: на 12 модулей (1 ряд x 12 мод.), на 24 модуля (2 х 12), на 36 модулей (3х12), и на 48 модулей (4х12). (При необходимости можно добавить по два автомата на каждую дин-рейку). Корпуса шкафов данного типа изготавливаются из высокопрочной, жесткой, трудновоспламеняемой пластмассы с низким содержанием галогенов. Шкафы UK500 предлагаются в двух вариантах комплектации: стандартная  —

UK500S и базовая — UK500B.

В базовую комплектацию входит:

•    корпус шкафа
•    дин-рейки на съемной раме
•    гребенку для крепления проводов (предотвращает недопустимое натяжение)
•    клеммные блоки с пружинными (S) или  с винтовыми (E) зажимами
•    пломбируемый пластрон с запирающими винтами
•    набор маркировок.

Буквенный код таких шкафов имеет вид: UK5xxBx

Пример: UK520BS – шкаф типа UK500 (UK5), на 24 модуля (2 дин-рейки по 12 модулей) (20), в базовой комплектации (без двери) (B), клеммный блок с пружинными зажимами (S))

В стандартную комплектацию, кроме всего вышеперечисленного, входит металлическая или пластиковая дверь с торцевой рамкой. Рамка белого цвета (RAL 9016). Металлическая дверь также белая. Прозрачная дверь изготовлена из темного, прозрачного пластика Наличие металлической двери в коде никак не отражено. Прозрачная дверь обозначена буквами TT. Кроме того, шкафы стандартной конфигурации могут комплектоваться специальной панелью для укладки кабеля. В буквенном коде, наличие такой панели обозначается буквой N. Шкафы  стандартной комплектации имеют код вида: UK5xxS.. или UK5xxE..

Пример:
UK510S – Шкаф серии UK500 (UK5), одна дин-рейка на 12 модулей (цифра 10 в коде), клеммный блок с пружинными зажимами (S), металлическая дверца.
UK530EТТ – Шкаф серии UK500 (UK5), три дин-рейки на 12 модулей (30), клеммный блок с винтовыми зажимами (E), пластиковая дверь (ТТ).

Для шкафов базовой комплектации (без дверей) в продаже имеются дверцы различных типов:

• Стандартные металлические дверцы
• Пластиковые прозрачные дверцы
• Дверцы из полированной нержавейки (art line)

• Дверцы в виде рамки цвета «полированный алюминий» и «белый» (addition line).

• Металлические дверцы окрашенныые (color line) светло-серого цвета, серебристого цвета, цвета антрацит (черный).



Распределительные шкафы  Unibox для скрытого монтажа.

Категория: Электрические шкафы для жилых помещений.

Шкафы Unibox имеют современный дизайн, идеально гармонирующий с интерьером любого помещения. Уровень пыле-влагозащиты этих шкафов IP40. Корпус изготовлен из самозатухающего термопластика, стойкого к воздействию тепла и огня (до температуры 650^oC). Лицевая панель белого цвета (RAL9016). Материал изготовления обеспечивает высокую ударопрочность (10Дж) стойкость к атмосферным воздействиям и УФ- излучению.
Корпус шкафа Unibox для скрытого монтажа имеет выдавливаемые входы для ввода кабеля. Съемная рама с DIN-рейками существенно облегчает монтаж. Большое расстояние между рейками обеспечивает удобный доступ к оборудованию. Специальные пазы в местах подвески передних частей, позволяют компенсировать любые погрешности при монтаже.

В комплект поставки боксов Unibox для скрытого монтажа входят :

•    клеммные блоки N/PE
•    DIN-рейки на съемной раме
•    самоклеющаяся этикетка
•    табличка для сертификации
•    инструкция по сборке.

В зависимости от модели, во встраиваемом шкафу Unibox можно разместить от 8 до 54-х одномодульных устройств. Модельный ряд содержит боксы Unibox на 8, 12, 24,36 на 54 модуля. Буквенный код встраиваемых шкафов Unibox имеет вид: 1SL050xA06 (непрозрачная дверь) или 1SL051xA06 (прозрачная дверь)

Пример:

1SL0500A06 – шкаф Unibox встраиваемый, с непрозрачной дверцей, на 8 модулей (1х8)

1SL0502A06 – шкаф Unibox встраиваемый, с непрозрачной дверцей, на 24 модуля (2х12)
1SL0512A06 — шкаф Unibox встраиваемый, с прозрачной дымчатой дверцей, на 24 модуля (2х12)

Распределительные щиты для скрытого монтажа Estetica.

Категория: Электрические шкафы для жилых помещений.

Распределительные щиты ABB Estetica, так же как и Unibox, имеют степень защиты IP40. Корпус щита изготовлен из прочного термопласта (ударопрочность 6Дж), стойкого к химическим воздействиям, УФ- излучению и тепловому воздействию (нагревание до 650^oC). Особенность дизайна – отдельная дверца для каждого ряда устройств. Цвет корпуса может быть белый (RAL 9016) и темно-серый (RAL 7024). Съемная рама позволяет производить кабельную разводку на стенде. В случае установки коробки на неровной стене, удобные пазы для крепления рамы обеспечат ее надлежащее размещение.



Боксы ABB Estetica  могут поставляться без дверцы или с прозрачной дверцей. Отдельно можно приобрести как прозрачные, так и непрозрачные дверцы (белые). В серии Estetica  представлены боксы, максимум, на 36 модулей. Ряд типоразмеров включает в себя однорядные боксы: на 4, 8, 12, 18 модулей. Двухрядный бокс на 24 модуля (2х12), и трехрядный на 36 модулей (3х12).

В комплект поставки входят:
•    Корпус шкафа
•    Декоративные планки для закрытия отверстий в дверце корпуса (только для моделей без дверцы)
•    По 4 заглушки на каждый ряд
•    По одной самоклеющейся этикетке на каждый ряд
•    Табличка для сертификации
•    Инструкция.

Буквенный код шкафов Estetica имеет вид: 1SL20xxA00 (белый корпус) или 120xx (серый корпус).

Пример:
1SL2012A00 – Бокс встраиваемый Estetica, на 12 модулей, белый, без дверцы.
1SL2032A00 —  Бокс встраиваемый Estetica, на 12 модулей, белый, с прозрачной дверцей.
12042 – Бокс встраиваемый Estetica, на 12 модулей, серый, с прозрачной дымчатой дверцей.

Распределительные шкафы для скрытого монтажа Europa.

Пластиковые боксы ABB Europa имеют относительно большие размеры за счет увеличенного монтажного пространства, что существенно упрощает разводку кабеля. Возможность легкого снятия рамы с дин-рейками позволяет производить разводку на стенде.

Шкафы изготовлены из белого или серого, самозатухающего термопласта. Материал огнестойкий (выдерживает воздействие раскаленной проволоки нагретой до 650^oC), ударопрочный (6Дж), стойкий к химическим воздействиям и УФ-излучению. Шкафы Europa для скрытого монтажа выпускаются в двух исполнениях: с непрозрачной дверцей, и с прозрачной дымчатой дверцей. Дверцу можно смонтировать как на правой, так и на левой стороне, в зависимости от конкретных требований. Дверца рассчитана на установку штифтового замка (арт.12 867)

В комплект поставки входят:

•    Корпус щита
•    По 4 заглушки на каждый ряд
•    По одной самоклеющаяся этикетка на каждый ряд
•    Табличка для сертификации
•    Инструкция.

 Модельный ряд боксов Europa для скрытого монтажа, включает в себя модели на 8 модулей, на 12, на 24 модуля (2х12), на 36 модулей (3х12), на 54 модуля (3х18) .

Для всех щитов, представленных в нашем ассортименте, можно приобрести монтажные аксессуары: клеммные блоки, клеммные держатели, клеммные рейки, заглушки, замки и др. оборудование.

Распределительные щиты для настенного монтажа.

Купить пластиковые боксы ABB для внутренней установки.

Классификация электрических щитов по месту установки.

Электрификация объекта невозможна без использования распределительного щита. Это обязательный элемент системы, в который монтируются автоматы, УЗО, прибор учета и прочие необходимые устройства. В продаже представлено оборудование разного типа. Щиты отличаются по назначению, исполнению, материалам. Выбор делается с учетом места, где будет установлен распределительный ящик. Монтировать его можно как внутри, так и снаружи дома.

Внутренние электрические щиты.

Чаще всего электрические щиты устанавливают в помещениях. Здесь они находятся «под рукой». Можно в любой момент снять показания, проверить исправность оборудования. Электротехника не подвергается погодным воздействиям и другим негативным явлениям. К тому же при установке групповых аппаратов в помещении не нужно далеко тянуть большое количество проводов.

Внутренние электрощитки стоят недорого. Используется оборудование со степенями защиты IP20, IP30. Оно плохо переносит влажность, пыль, механические воздействия. В корпус могут попасть предметы диаметром до 12,5 и 2,5 мм соответственно. Чаще всего такие боксы монтируют в прихожих, подъездах. В помещениях с повышенной влажностью рекомендуется устанавливать уличные модели.

Уличные электрические щиты.

Снаружи здания обычно ставят навесные и напольные электрощиты. Устанавливая оборудование на улице, владельцы руководствуются разными соображениями. Распределительные щиты загородных особняков бывают довольно габаритными. Потому желание вынести щиток за пределы резиденции вполне понятное. Бывает и так, что конструкция попросту не вписывается в авторский интерьер. Ну и, наконец, наружная установка избавляет от необходимости впускать инспекторов энергосбытовых компаний в дом.

Стандартные уличные электрощиты имеют защиту IP44 или IP54. У них герметичный корпус. Модели IP44 предупреждают попадание внутрь частиц диаметром более 1 мм. Боксы IP54 обеспечивают частичную защиту от пыли. Влажность оба электрощитка переносят хорошо. Брызги воды, падающие в беспорядочном направлении, не навредят содержимому. Однако с направленной струей оборудование не справится, поэтому рекомендуется использовать дополнительную защиту.

Всепогодные электрические щиты.

Всепогодные распределительные щиты маркируются IP55, IP65. Оборудование можно устанавливать не только на улице, но и в помещениях с агрессивными условиями эксплуатации. Обе модели имеют защиту от струй воды. Они способны перенести сильный ливень, град. Корпус щита IP55 защищен от пыли частично, а IP65 – полностью.

Антивандальные электрические щиты.

Некоторые производители также предлагают антивандальные распределительные боксы. Корпус такого оборудования изготавливается из листа металла 1,5 мм в толщину. Степень защиты от влаги и пыли – IP54. Щит оснащается сразу двумя дверцами. Внешняя оборудована винтовым замком и уплотнителем. Внутреннюю можно опломбировать. На ней предусмотрен почтовый замок и два окошка (первое – смотровое, второе – для доступа к автоматическим выключателям).
