Содержание

Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета

Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.

Назначение

Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс. Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:

электрической проводки для снабжения питанием электрооборудования;
телефонных кабелей;
оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
линий видеонаблюдения, сигнализации и пожарной безопасности.

Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

Рис. 1. Пример использования напольных и плинтусных кабель-каналов

Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.

К достоинствам кабельных коробов, несомненно, относятся:

высокий уровень безопасности на протяжении всего срока эксплуатации;
простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
надёжная защита проводов от случайных механических повреждений;
ограничение несанкционированного доступа к проложенной проводке;
эстетическая привлекательность парапетных коробов, усиленная элементами декораций.

Рис. 2. Схема монтажа парапетного короба

Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.

Виды

Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):

парапетный;
магистральный;
плинтусный;
напольный;

Рисунок 3. Виды изделий

В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.

Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:

по типу конструкции;
способу монтажа;
материалу, используемому при изготовлении.

Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.

Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.

Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.

Охарактеризуем основные виды электромонтажных коробов, по их признакам.

По конструкции

Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.

Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом. Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.

Рис. 4. Перфорированный кабель-канал

Такие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.

Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления. Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.

По способу монтажа

С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.

Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.

Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.

Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств. Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.

Рис. 5. Внешний уголокРис. 6. Внутренний уголок

Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.

По материалу, из которого они изготовлены

Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.

Рис. 7. Металлический кабель-канал

Стальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.

Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.

Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.

Рис. 8. Подвесной проволочный кабель-канал

Популярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.

В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.

Размеры

Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.

Таблица 1.

Размер канала в мм	Количество отрезков в упаковке, шт.	Общая длина комплекта в м
12×12	100	200
15×10	100	200
16×16	70	140
25×16	42	84
25×25	30	60
30×10	50	100
40×16	24	48
40×25	16	32
40×40	12	24
60×40	20	40
60×60	12	24
80×40	15	30
80×60	12	24
100×40	12	24
100×60	9	18

Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.

На рисунке 9 показаны изделия с разным сечением коробов.

Рис. 9. Размеры кабель-каналов

Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм². Сечения кабель-канала, размером 12×12 мм = 144 мм², вполне достаточно для монтажа такой проводки.

Палитра цветов

По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)

Рисунок 10. Пример расцветки кабель-каналов

Настенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах. Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.

Список литературы

А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
М. А. Короткевич «Эксплуатация электрических сетей» 2014
Е. Пантелеев «Монтаж и ремонт кабельных линий» 1990
А. Филиппов, В. Филипов «Ремонт и монтаж кабельных линий» 2005
Стерлинг Д.Дж., Лес Бакстер «Кабельные системы» 2003

Пластиковый короб — эстетический вид электропроводки своими руками

Пластиковый короб

Содержание:

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

эстетический внешний вид;
многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
пожарная безопасность, соответствующая действующим правилам;
устойчивость к перепадам температуры;
простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

Толщина электропроводки и других кабелей, которые будут устанавливаться.
Размеры короба для отдельных участков монтажа.
Возможность установки дополнительных проводов и кабелей в будущем.
Материал поверхности, на которую будет установлен кабель-канал.
Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

Разнообразие короба

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

прямоугольника;
квадрата;
треугольника;
полукруга.

Исходя из формы и размера, пластиковый короб может быть:

Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

соединительных планок;
внутренних и внешних углов;
монтажных ПВХ-коробов для разводки проводов;
заглушек;
тройников;
крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

перфоратор;
шуруповерт;
ножовка по металлу;
стусло;
молоток;
острый нож;
плоскогубцы;
карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
Прикручивается корпус короба.
Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
Осуществляется разводка проводов.
Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Информация

Одна из основных задач в современном строительстве – обеспечить новое жилье электроэнергией. Для ее выполнения важно тщательно продумать, каким образом будет проложен электрический кабель и насколько это будет безопасно. Обычно используют 2 привычных способа прокладки электросетей в помещениях:

Скрытый, когда проводка спрятана прямо в стене и недоступна;
Открытый, когда проводка протянута на поверхности стены в специальном коробе.

Разновидности и эффективность кабельных коробов

Короба для кабеля довольно востребованы среди строителей и электриков. Отличаются они рядом преимуществ:

Невысокая цена;
Простота монтажа;
Легкий доступ электрической проводки для ремонта или внесения в проводку изменений;
Эстетичность и разнообразие видов.

Обычно короб для кабеля состоит из 2 частей: основания и крышки. Крышка – это съемный элемент короба, который можно легко снять или поставить на место.

Среди разновидностей коробов встречаются 2 самые распространенные:

Металлические короба;
Пластиковые короба.
Кабельные короба из металла

Кабельные короба из пластика

Короб кабельный из пластика изготавливается из самозатухающего ПВХ, что гарантирует его безопасность. Короб пластиковый для кабеля также имеет несколько разновидностей:

Настенный;
Половой;
Канал в виде плинтуса.

Чаще всего в ремонте используют короб пластиковый с одной или двумя секциями, но уже стали появляться и многосекционные короба. Наличие нескольких секций дает возможность компактно уложить несколько различных электрических или телекоммуникаций параллельно друг другу.

Кабельный короб из пластика продается по 2 метра вместе с крепежными и соединительными элементами. Такой вид короба имеет доступную стоимость, легок и прост в монтаже, а также придает помещению эстетический и красивый вид.

Технология укладки электрокабеля в пластиковом коробе

В отличие от своих металлических аналогов, пластиковые короба применяются исключительно внутри помещений, из-за плохой переносимости температурных перепадов. При укладке кабеля в короб важно придерживаться нескольких важных правил:

Все электрические провода должны пролегать в коробе растянутыми прямо, а не скрученными;
В коробе должно быть минимум соединений;
Внутри короба кабель должен быть закреплен;
Крышка короба должна легко открываться, для быстрого доступа.

Заключение

Укладка электропроводки в короба более безопасна, эстетична и аккуратна, чем скрытая проводка. Хотя сам процесс укладки провода в короб кабельный пластиковый может занимать немало времени, этим способом пользуются все чаще. Еще один плюс – свободная возможность внести изменения в уже существующую электрическую проводку.

Кабели и провода, расходные и монтажные материалы

Электрическая энергия к всевозможным электроприемникам подводится по проводникам различных конструкций, к которым относятся провода и кабели. Одной из составных частей любых систем безопасности объекта является электрическая проводка.

Электропроводкой систем безопасности называется совокупность проводов и кабелей цепей сигнализации, связи и управления, питания, проложенных внутри помещений, зданий и сооружений, по наружным стенам, по территории объекта с относящимися к ним средствами коммутации, креплениями, поддерживающими и защитными конструкциями.

Электропроводки систем безопасности разделяются на линейную часть и проводки для электропитания. Электропитание систем безопасности организуется согласно требованиям Правил устройства электроустановок (ПУЭ), СниП 3.05.06-85 и РД 78.145-93.

Линейная часть систем безопасности предназначена для передачи тревожных извещений, информационных и служебных сообщений, команд управления по каналам связи от технических средств обнаружения и контроля на средства сбора, отображения информации и средства оповещения. К линейной части систем безопасности относится совокупность электропроводок, прокладываемых от извещателей, телекамер, считывателей, исполнительных устройств до устройств отображения и оповещения, используемые для целей охраны абонентские телефонные линии, соединительные линии контроллеров, пультов управления, устройств оконечных и блоков объектовых систем передачи извещений и других устройств, проходящих через промежуточные и оконечные кабельные устройства (распределительные шкафы и коробки, кабельные боксы и т. п.), устройства канализации, а также трубы, кабельные каналы и арматура для прокладки кабелей и проводов по строительным конструкциям.

В зависимости от места расположения, электропроводки разделяют на наружные и внутренние. Внутренние электропроводки прокладываются внутри закрытых помещений, а наружные — по наружным стенам зданий и сооружений, под навесами и т.п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц и дорог. В других случаях электропроводки на опорах относятся к воздушным линиям.

Способы выполнения электропроводки

По способу выполнения электропроводки бывают открытые и скрытые.

Открытые электропроводки прокладываются по поверхности стен, потолков, по фермам, опорам и другим строительным элементам зданий и сооружений.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., в трубах, коробах, на лотках, в гибких металлических рукавах, в электротехнических плинтусах и наличниках, свободной подвеской и т.п. Открытая электропроводка может быть стационарной, передвижной и переносной.

Скрытые электропроводки прокладываются внутри конструктивных элементов зданий и сооружений (в стенах, потолках, полах, фундаментах и т.п.), а также по перекрытиям в подготовке пола, непосредственно под съемным полом, в защитных конструкциях.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, в гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Конструкции для прокладки кабелей

Лоток

Лотком называется открытая конструкция, предназначенная для прокладки в ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей. Лотки изготавливают из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Их применяют в помещениях и наружных установках.

Короб

Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей. Короба могут применяться в помещениях и наружных установках.

Декоративный короб

В последние годы для монтажа электропроводок очень широкое распространение получили декоративные настенные кабельные короба. Для обозначения этих изделий часто используются также названия «электротехнический короб» или «настенный (накладной) кабельный канал». Они предназначены для укладки информационных и силовых проводов и кабелей различного назначения и установки розеток. Декоративные короба используются в тех случаях, когда:

прокладка проводов и кабелей другими способами невозможна или нецелесообразна;
возникает потребность в защите проводов и кабелей от механических повреждений, попаданий на них брызг воды и других жидкостей;
необходимо обеспечение высоких эстетических характеристик внутренней отделки помещений.

Как изделие электротехнического назначения кабельный короб характеризуется рядом параметров и должен отвечать определенному комплексу требований.

Эстетические характеристики короба важны, потому что они, в основном, устанавливаются в офисных помещениях и должны иметь соответствующий внешний вид. Область применения коробов также диктует достаточно жесткие требования по уровню их электро- и пожаробезопасности. Под электрическими параметрами обычно понимается пробивная стойкость, которая для данных коробов достигает 240 кВ/см и более. Это позволяет обеспечить эффективную защиту оборудования и персонала в аварийных ситуациях. Для металлических коробов и коробов с металлизацией дополнительно контролируется также переходное сопротивление между секциями.

Для обеспечения длительного срока службы с учетом специфики применения пластмассовый короб имеет достаточно высокую ударопрочность и устойчивость к ультрафиолетовому излучению.

Кабельные короба представляют собой полые закрытые желоба различных сечений, обязательно имеющие съемную или, по меньшей мере, откидную крышку и предназначенные для монтажа на любой плоской капитальной или декоративной вертикальной поверхности. Наиболее популярны на практике прямоугольные сечения. Кроме них производятся трапециевидные, треугольные и полукруглые в сечении короба и декоративные плинтусы.

Монтаж декоративных коробов

Монтаж декоративных коробов выполняется:

в большинстве случаев непосредственно на стене с использованием механической фиксации; тип крепежного элемента при этом выбирается в зависимости от материала стены;
при наличии ровной плоской поверхности короба небольшого размера (до 40×16 мм включительно) могут монтироваться на клею. Клеевое крепление, в свою очередь, имеет две разновидности. Первая из них основана на установке короба с помощью клеевой ленты, с рабочей поверхности которой перед монтажом удаляется защитная пленка. Во втором случае нижняя поверхность короба предварительно промазывается специальным клеем. При этом желательно, чтобы для увеличения прочности крепления данная поверхность была рифленой;
некоторые типы коробов шириной 19 и 25 мм могут крепиться к металлической мебели на магнитных полосах;
для монтажа коробов над фальшпотолком, на неровных стенах и в других аналогичных условиях могут быть использованы разнообразные крепежные кронштейны, уголки и т.д.

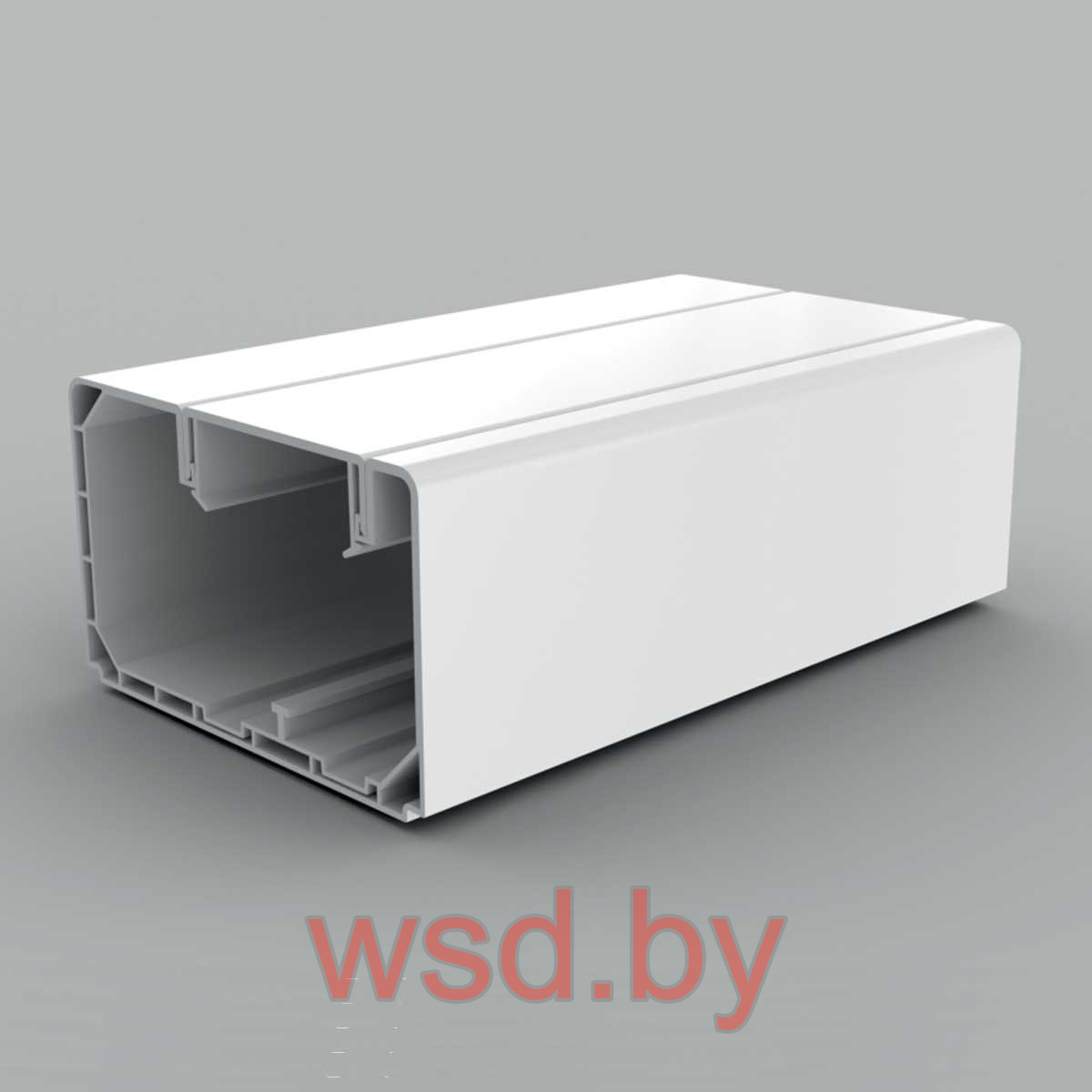

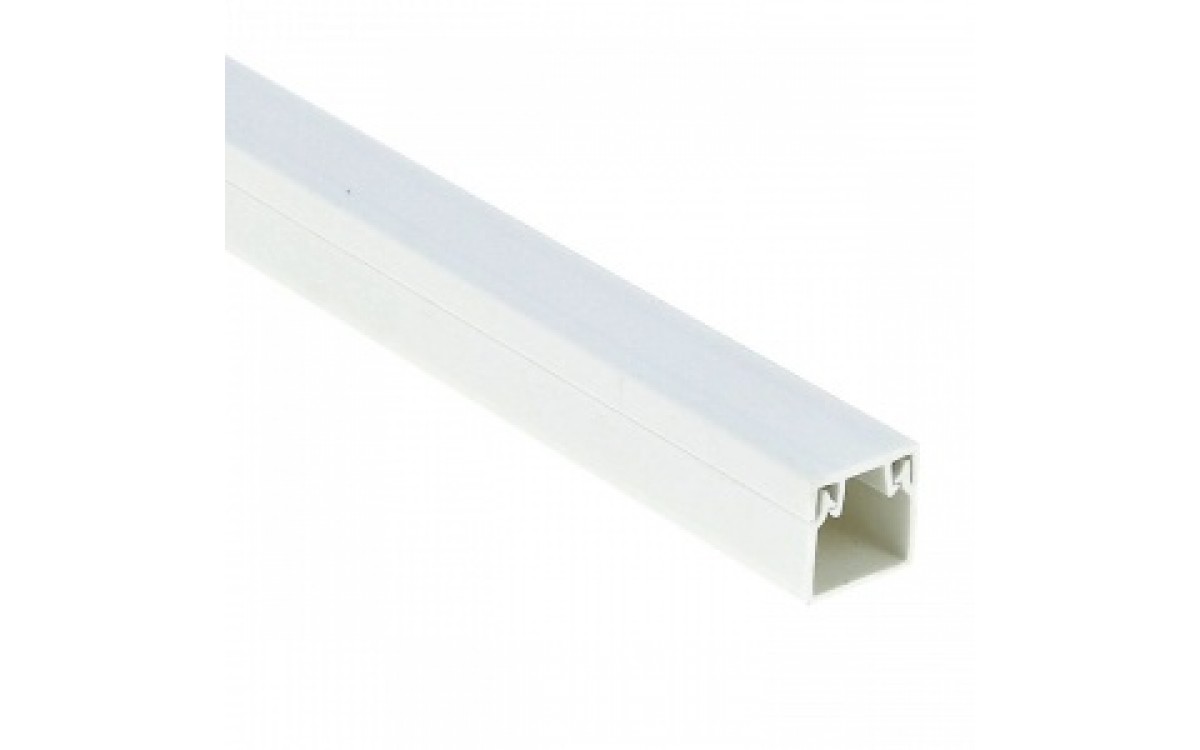

Прямоугольные короба различаются по размерам поперечного сечения, которое, как правило, указывается в его типе (габаритные размеры). Обычно у производителей существуют серии типоразмеров от малого сечения (например, 14×7 мм) до большого сечения (например, 250×60 мм), Какие-либо стандарты в этой области пока отсутствуют. Выбор размера короба определяется, в первую очередь, количеством укладываемых в него кабелей и способом установки розеток.

Внутреннее пространство коробов больших размеров (не менее 40×16 мм) разбивается на две и более секции, что делает их более удобными в работе. Необходимость применения секционирования внутреннего пространства возникает также в случаях, когда действующие нормы требуют раздельной прокладки кабелей разного назначения, например, силовых и информационных.

Обычно короб крепится вплотную к несущей поверхности шурупами или аналогичными им крепежными элементами. Если в силу каких-либо причин такой вариант установки является нецелесообразным, то применяются крепежные кронштейны разнообразной формы и конструкции. Некоторое облегчение процесса установки коробов достигается за счет наличия на их основании отверстий под шурупы, просверленных предварительно, с определенным шагом.

Сравнение типов коробов

Основными материалами, из которых изготавливаются декоративные короба, являются ударопрочные пластмассы и металлы (алюминий, обычная оцинкованная или нержавеющая сталь).

Для изготовления пластмассовых коробов используется, главным образом, поливинилхлорид. Это обусловлено легкостью его обработки, небольшой стоимостью и возможностью достижения высоких эстетических характеристик простыми средствами.

Основными преимуществами пластмассовых коробов являются несколько меньшая масса, большая гибкость, что позволяет плотно облегать небольшие неровности поверхности установки, и легкость обработки. Металлические короба при наличии заземления дополнительно к механической защите кабеля выполняют функции внешнего экрана для проложенных в них кабелей. Выпускаются также пластмассовые декоративные короба, имеющие алюминиевую пленку на внутренних стенках и средства ее заземления. Функции последних наиболее часто выполняет короткая гибкая шина с кольцевыми контактами под винт на концах.

Проведенные экспериментальные исследования показывают, что применение алюминиевого короба снижает мощность помехи примерно на 25 дБ, а металлическое напыление на пластмассовом коробе — на 10 дБ в частотном диапазоне от 100 МГц до 1 ГГц. Стальной короб по своим характеристикам экранирования занимает промежуточное положение между алюминиевым и пластмассовым с напылением. При этом эффективность экранирования в значительной степени зависит от качества монтажа короба и величины переходного сопротивления между отдельными его секциями. Для обеспечения низкого значения последнего параметра рекомендуется прокладка внутри короба дополнительного неизолированного заземленного провода (аналог дренажного проводника экранированных кабелей). Некоторые фирмы предлагают для своих металлических изделий штатные заземляющие проводники, которые соединяют отдельные секции.

Внешняя поверхность пластмассовых коробов может быть матовой или глянцевой. Глянцевое покрытие меньше подвержено загрязнению и за счет отражающего эффекта принимает легкий оттенок цвета окружающего интерьера, однако короба с матовым покрытием имеют меньшую стоимость. Большинство изготовителей выпускают короба нескольких основных цветов. Наибольшее распространение получил белый цвет. В некоторых случаях, определяемых конкретными местными условиями, возможно применение коробов другой окраски.

Для обеспечения высоких эстетических характеристик установленных изделий рассматриваемого вида в последнее время все большую популярность приобретает решение, основанное на защите внешней поверхности крышки и основания самоклеющейся полимерной пленкой, которая удаляется после установки.

Стоимость металлических коробов существенно выше, чем пластмассовых. Их рекомендуется применять в случаях, когда требуется особо надежная механическая и электромагнитная защита кабелей.

Стандартные элементы коробов

Для каждого из типоразмеров короба производители предлагают более или менее полный ряд следующих стандартных комплектующих элементов. Эти элементы расширяют возможности прокладки и монтажа, а также улучшают эстетические характеристики смонтированных коробов.

Внутренний угол

Внутренний угол используется для оформления поворотов короба на внутренних стыках стен. В подавляющем большинстве случаев этот элемент представляет собой одну деталь, иногда он, как, впрочем, и все остальные перечисленные далее элементы вплоть до адаптеров, делится на основание и крышку.

Внешний угол

Внешний угол применяется при поворотах короба на выступающих стыках стен. Угол конструктивно выполняется в виде крышки, закрывающей место стыка двух коробов, или оформляется как угловой фрагмент короба. Внутренний и внешний углы в виде крышки могут иметь фиксированный или гибкий разворот. В первом случае угол представляет собой цельную пластиковую конструкцию, размах крыльев которой имеет одно из фиксированных значений: 45°, 60°, 90°, 120° или 135°. При применении гибкого разворота крылья скреплены шарнирами, которые позволяют придать ему практически любое значение от 10° до 170°. Последнее свойство хотя и заметно увеличивает стоимость готового изделия, но придает ему большую ценность в российских условиях, так как угол стыка стен на практике часто значительно отличается от прямого. Кроме того, на коробах небольшого размера наличие гибкого разворота позволяет использовать одну и ту же конструкцию в качестве внутреннего или внешнего угла в зависимости от ситуации.

Заглушка

Заглушка — это крышка на торцевом срезе короба, удерживаемая на месте силой трения специальных лапок, входящих между выступами на его днище и стенках. Иногда заглушка крепится винтами. В случае применения короба в качестве плинтуса она достаточно часто имеет несимметричную форму. В этой ситуации заглушки дополнительно делятся на левые и правые.

Соединительная деталь

Соединительная деталь — элемент, устанавливаемый на место стыка двух сегментов короба. Она закрывает шов и создает принудительное выравнивание соединяемых коробов и их крышек. В металлических коробах одновременно обеспечивает минимизацию переходного сопротивления между отдельными секциями.

Разделительная стенка

Разделительная стенка — съемный элемент, предназначенный для деления внутреннего пространства короба большого сечения (обычно 75×20 мм и более) на отдельные секции, используемые для укладки кабелей различного назначения и формирования центральной плоскости внутреннего розеточного модуля. Наиболее популярны одинарные стенки, иногда встречаются также двойные.

Декоративные накладки, фартуки или вводные манжеты

Декоративные накладки, фартуки или вводные манжеты закрывают место входа короба в стену, фальшпотолок и прочие аналогичные конструкции. Иногда предлагается ряд разновидностей этого элемента с симметричной или несимметричной формой, каждый из которых ориентирован на применение в определенной ситуации ввода короба в отверстие (в углу, на стыке стен и т.д.). Манжеты могут быть выполнены в виде целиковой детали, одеваемой на короб перед монтажом. В ряде случаев они состоят из двух половинок и одеваются на короб после его установки.

Держатель, или фиксатор кабеля

Держатель, или фиксатор кабеля — накладка большей или меньшей ширины и длины, устанавливаемая на пазы крышки короба или отдельных его секций под основной крышкой. Предотвращает выпадение кабелей при полном заполнении полостей для его укладки при демонтированной крышке. Для установки накладки в пазах основания, куда входит выступ плоской крышки, иногда выполняется специальное отверстие. Большинство держателей представляет собой одиночную деталь. Известны также многозвенные держатели, которые образуются несколькими одинаковыми элементами, входящими в зацепление друг с другом и устанавливаемыми на пазы крышки и/или на верхнюю часть разделительной стенки.

Вышеперечисленные изделия предназначены, как уже отмечалось, для прокладки электропроводок, которые выполняются на основе различных кабельных изделий.

Классификация кабельной продукции

Кабельной продукцией или кабельными изделиями называются любые виды изолированных или неизолированных проводников, предназначенных для передачи электрической энергии, или информации, или используемых в тех или иных преобразователях электрической энергии, или в радиоэлектронных устройствах. К кабельным изделиям относятся неизолированные и изолированные провода, шины и ленты, кабели с металлическими токопроводящими жилами и оптические кабели с жилами, представляющими собой светопроводящие волокна.

Неизолированные провода предназначаются, главным образом, для использования в воздушных линиях электропередач (ЛЭП).

Изолированные провода по назначению делят на обмоточные, установочные, монтажные, соединительные, а также шнуры.

Кабель

Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой, в зависимости от условий прокладки и эксплуатации, может иметься соответствующий защитный покров, в который может входить броня.

Провод

Провод — одна неизолированная или одна или более изолированных жил, поверх которых, в зависимости от условий прокладки и эксплуатации, может иметься неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой.

Шнур

Шнур — две или более изолированных гибких жил и сечением до 1,5 мм², скрученных или уложенных параллельно, поверх которых, в зависимости от условий эксплуатации, могут быть неметаллическая оболочка и (или) покровы.

Наиболее широка номенклатура кабелей с металлическими токопроводящими жилами. По назначению различают силовые кабели на высокое и низкое напряжение, контрольные кабели управления, связи, радиочастотные кабели, специальные кабели, эксплуатируемые в специфических условиях.

Все более широкое применение для систем связи и информации получают оптические кабели, отличающиеся высокой помехозащищенностью, высокой плотностью информации, надежностью и т.д.

Номенклатура кабельных изделий в настоящее время насчитывает около 30 000 маркоразмеров и имеет тенденцию к расширению.

В данном разделе каталога представлены кабели, провода, расходные и монтажные материалы.

Какой короб для проводов приемлем: 4 основных вида

Кабель-канал для проводов: виды и отличия

В различных помещениях, прокладка электропроводки часто осуществляется в кабель-канале. На сегодняшний день, на рынке представлено огромное количество видов коробов, в которых производиться укладка токоведущих проводников.

Электротехнический монтажный короб виды:

Напольный;
Парапетный;
Плинтусный;
Гибкий;
Проволочный;
Лестничный.

Кабель-каналы напольного типа, удобны в применении. Они выполнены из плоского основания с бортами и полукруглой крышки, что позволит не цепляться за короб при движении.

Для того чтобы спрятать проводку от кондиционера или другого офисного оборудования, используют парапетные короба. Монтируется в основном в офисных и административных зданиях.

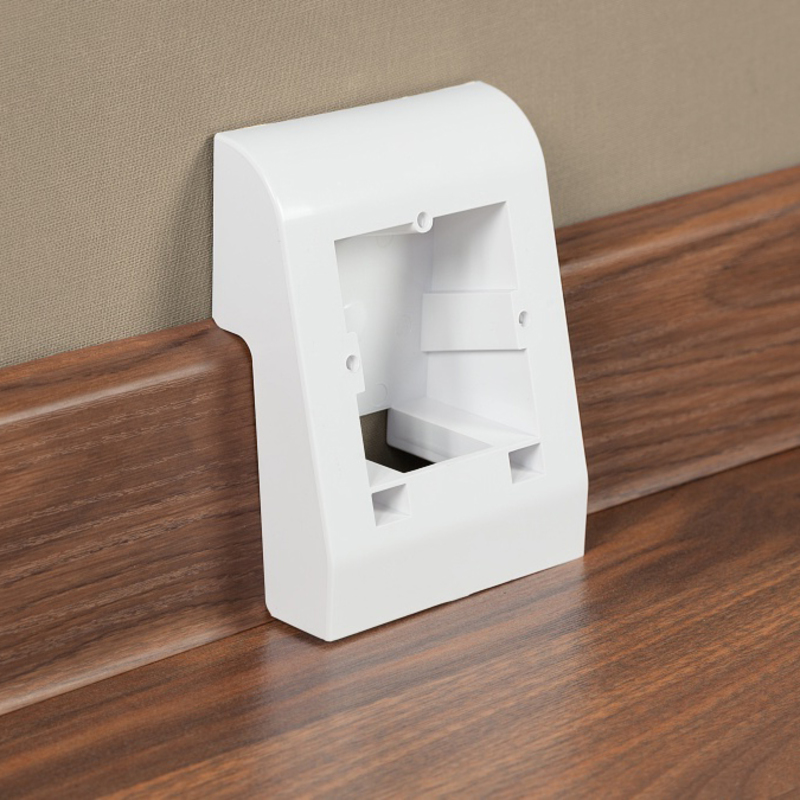

Короб плинтусный (декоративный), применяют в квартирах и частных домах. Наиболее часто используется для прокладки дополнительных линий электропроводки. Для того чтобы проложить проводники по неровной поверхности, используют гибкий (перфорированный) кабель канал. Благодаря своим особенностям, очень удобен в применении. Самым простым видом кабель-канала, является проволочный. Изготовлен посредством сварки проволок в лотки определенной длины. Применяется для укладывания кабелей и проводов в технических или помещениях общего пользования (щитовые, подземные парковки).

Основными материалами для изготовления коробов, является пластик или металл. Все зависит от конструкции и назначения изделия.

Для прокладки более массивных кабелей, применяют лестничные кабель-каналы. Они выполнены в виде скрепленных между собой металлических швеллеров.

Кабель-каналы бывают различной формы и размеров. Например, для прокладывания одного провода небольшого сечения, используют короба небольших размеров. Для прокладки светодиодной ленты используют кабель-каналы с прозрачной крышкой.

Как правильно крепить кабель-канал к стене

При условии, что монтаж скрытой проводки невозможен, отличной альтернативой является устройство проводов в короба. Но для того, чтобы правильно закрепить короб и в дальнейшем проложить в нем провод, необходимо основываться на некоторые правила монтажа.

Способы крепления кабель-канала:

При помощи клея;
С использованием дюбелей.

Приклеить настенный короб, это не совсем распространенный способ. Обусловлено это тем, что если стены не ровные, короб будет приклеен неравномерно и между его основанием и стеной, будут зазоры, которые смотрятся очень не эстетично. Но если осуществить крепление короба другим способом невозможно, данный достаточно практичен.

Для того, чтобы прикрепить кабель-канал при помощи клея нужно, в первую очередь очистить склеиваемые поверхности. Обратная сторона короба очищается от различных загрязнений при помощи тряпки или ветоши. Затем очищается поверхность стены. На ней недолжно быть пыли, плоскость должна быть сухой.

На обратную сторону короба, наноситься клей. Нанести его следует волнистой линией, края которой не приближаются к краю короба более чем на 5 мм. Затем основание короба плотно прижимается к стене, и выдерживается в таком положении некоторое время. Все зависит от типа клея.

Способ прокладывать короб с использованием клея подойдет, например, для крепления к гипсокартону или если материал обшивки стены, стенолит.

Не зависимо от вида короба (металлический или пластиковый), самым надежный способом является крепление при помощи дюбелей. Данный вид актуален для крепления короба к бетонной или кирпичной стене.

Установка короба производиться после сверления стены перфоратором. В готовые отверстия вставляются пластиковые дюбеля, к стене прикладывается кабель-канал, который прикручивается саморезами.

Монтаж электропроводки в кабель-каналах своими руками

В советские времена, в любой квартире, проводка прокладывалась открытым способом. И с точки зрения эстетики, данный способ не очень примечателен. Но есть возможность все исправить, спрятав провода в короба, которые не только смотрятся лучше открытых проводов, но и обеспечивают безопасность использования.

Список работ пошагово:

Составление плана;
Нанесение разметки на стены;
Подготовка элементов конструкции;
Монтаж.

В первую очередь, при любых видах электромонтажных работ, составляется четкий план, согласно которому будет располагаться проводка, и все подключаемы элементы конструкции (розетки и выключатели).

Далее, используя маркер или карандаш, на стены наносится разметка. Для точности работ при разметке стен, используют различные уровни и отвесы.

Так как разметка обычно наносится на стены уже после отделки, старайтесь проделать данную работу аккуратно.

После этого, подготавливают элементы конструкции. Короб, нарезают необходимой длины (резать следует аккуратно, чтобы не повредить короб). Для того, чтобы соединить кабель-канал на углах помещения, под углом 45 ⁰, срезаются уголки в местах, где будет производиться соединение.

В стенах для того чтобы установить кабель-канал, сверлят отверстия (шаг между отверстиями от 50 до 60 см), такое расстояние, позволит плотно прижать саморезами всю поверхность кабельного канала. При подведении короба к розеткам и выключателям, оставляете небольшой запас, который потом можно будет отрезать.

В просверленные отверстия вставляются дюбеля, и короб прикручивается саморезами. Следите за тем, чтобы при притягивании саморез не деформировал короб. Стоит отметить, что перед тем как притянуть саморез, для удобства монтажа проводки, на его шляпку накручивается тонкая проволока, которой производится фиксация кабеля. В завершении работы, укладываются и подключаются проводники.

Гибкий кабель-канал: изготовление своими руками

Для самостоятельного изготовления данного изделия, вам не потребуется специальных навыков или оборудования. Изготовление производится при помощи подручных инструментов и материалов.

Для работы потребуется:

Металлические стойки для гипсокартона;
Саморезы или заклепки;
Ножницы по металлу;
Шуруповерт.

Перед изготовлением гибкого короба, необходимо определиться с его длиной. После этого, металлическая стойка нарезается набольшими кусками примерно, по 10 см. Количество отрезков зависит от необходимой длины изделия.

После этого, для придания мобильности, каждой заготовке, необходимо придать определенную форму. С четырех сторон, двух бортов заготовок, используя ножницы по металлу, вырезаются ушки, длина которых составляет примерно 2,5 – 3 см. Это позволит при деформации конструкции, составным элементам не цепляться друг за друга бортами.

В целях обеспечение прокладки проводов, каждую деталь после проведения работ, следует обработать болгаркой.

Далее, используя шуруповерт, металлические заготовки прикручиваются друг к другу короткими саморезами по металлу. Но так как саморезы имеют острое окончание, для этого лучше использовать заклепки.

Для устройства заклепок, нужно шуруповертом со сверлом, проделать отверстия в ушках. Диаметр отверстий, должен соответствовать диаметру заклепок. Далее используя клепальный инструмент, монтируются клепки.

После завершения сборки конструкции, в отдельных элементах, проделываются несколько отверстий, через которые производится фиксация проводов к корпусу изделия. Отверстия лучше проделывать с внутренней стороны составных элементов. Для удобства сверления, конструкция укладывается на деревянную подкладку плоской стороной. Готово!

Монтаж кабель-канала своими руками (видео)

Применив данную информацию, вы легко сможете не только выбрать подходящий вам вид кабель-канала, но и правильно его смонтировать. Что несомненно выгодно с экономической точки зрения.

Кабель-канал (фото примеров)

35 фото как красиво скрыть проводку

Убрать провода в стену

Безопасный, но занимающий много времени и финансов, способ закрыть шнур – спрятать его внутри стены. Скрытая проводка не нарушает привлекательный вид ремонта, выглядит эстетично и завершенно.

Если в месте установки перегородка из бетона – не обойтись без штробления. Это непростое, пыльное решение, которое подойдет только тем, кто затеял капитальный ремонт и на этапе черновой отделки вспомнил о желании повесить телевизор на стену и спрятать от него шнур.

Для этого нужно четко прорисовать схему, где будут идти провода, их начало и выход трассы.
Штробу в стене располагают строго по диагонали или вертикали до ближайшей розетки или распределительной коробки.
Если в стене ранее уже выполнены укладка электрических кабелей, перед началом работ вооружитесь оборудованием для выявления скрытой проводки.

Все гораздо проще, если нужно расположить телевизор, на стене из гипсокартона. Тогда размечают расстояние от кронштейна до ближайшей розетки, и протягивают провод в полости стены за стройматериалом.

Скрыть в кабель канал или декоративный короб

Применить подобное изделие – простой и бюджетный метод спрятать проводку от телевизора. На рынке можно найти пластиковые, металлические и комбинированные типы. Этот способ спрятать проводку не только стильный, но и безопасный. Короба соответствуют пожарным нормам.

Главное – правильно подобрать размер материала с учётом всех кабелей, которые нужно в нем расположить, а также вычислить длину до розетки. Этот материал выпускают кусками, длиной в 2 м, которые необходимо соединить специальными элементами (соединителями, заглушками, тройниками, уголками разных направлений при повороте и т. д.). Цвет короба выбирается в соответствии с обшивкой стен.

Декоративные короба могут превратить кабельные сети от телевизора в деталь тематического декора на стене.

Облицованные под кирпич, подойдут для оформления помещения в современном стиле.
Для лофта применяют изделия в виде труб небольшого диаметра.
Предпочитающим эко-стиль, необходимо присмотреться к вариантам под дерево.

Кроме того, подобный элемент легко выкрасить под цвет обоев или украсить деревянными досками, имитирующими фактуру и оттенок облицовки стен.

Спрятать в мебель

Под телевизором можно разместить навесную панель со встроенным отсеком для проводки, с закрывающейся дверцей. Неплохо под экраном будет смотреться банкетка. Но наиболее распространенным способом спрятать шнур, идущий от телевизора – разместить под ним практичную мебель: тумбу или пенал. Достаточно ее поставить в зоне телевизора и вся проводка будет расположена за шкафами или полками на стене.

Обратите внимание, что, если нужно часть провода проложить и спрятать горизонтально, вдоль стены и близко к полу – воспользуйтесь плинтусом – его выпускают со специальной нишей. Для проведения работ нужно только снять верхнюю крышку плинтуса и после – закрепить ее обратно. Манипуляции производятся без дополнительного инструмента, мусора и пыли.

Фото декора проводов от телевизора

Неплохая идея, как задекорировать, спрятать и украсить электрический кабель, это использовать силиконовые наклейки. Они недорогие и могут вписаться практически в любой дизайн. Подключив фантазию ими можно оформить композицию плетущихся цветов, сидящих птиц и пр.

Оригинальные варианты декорирования проводов

Иногда дизайнеры пользуются нестандартным приемом, когда лучше не маскировать шнуры от телевизора, а оставить их на самом видном месте и при этом выгодно обыграть обстановку. Если позволяет длина – ими на стене формируют графические узоры, собирают целые композиции, гармонично вписывающиеся в общую тематику ремонта. Провода можно «одеть» в разноцветные кожухи, если того требует интерьер. Перед креплением кабелей, необходимо предварительно нанести эскиз карандашом на стену.

Задекорировать висящие провода от телевизора можно с помощью гирлянды. Например, на тонкие провода, нанизать крупные бусины.

Как замаскировать провода в интерьере комнат?

Гостиная

Здесь прокладывать провод к телевизору и колонкам рекомендовано в плинтусе, за мебелью и даже под ковром. Ниже плазмы отлично смотрится декоративный камин или тумба за которыми можно спрятать проводку.

Спальня

В комнате для отдыха можно провести декорирование цветами, тканью или спрятать тв-панель с проводами в шкаф. Антенну можно включить в композицию с бантами и лентами, а провод спрятать за зеркалом или картиной.

Кухня

Тут электропровод хорошо спрячется за кухонным гарнитуром или в нише.

Фото галерея

Сегодня многие устанавливают телевизор на стене. При этом, возникает проблема, как спрятать провода, идущие к розетке. Один из самых надежных и эстетичных методов – штробление стены или укладка шнуров под гипсокартоном. Однако, такой способ подойдет только тем, кто делает ремонт. Кроме этого, Вы можете украсить провода декоративным коробом, скрыть в специальном канале или применять различные подручные материалы в виде ткани, наклеек, цветов и др.

ООО «Тепло и Комфорт»Гибкие кабель-каналы и напольные кабель-каналы

NEW! Гибкие кабель-каналы и напольные кабель-каналы

Гибкие кабельные каналы предназначены для прокладки проводов от кабельного канала или тумбы к рабочим местам сотрудников. Плоские кабельные каналы предназначены для прокладки проводов по полу, круглые кабельные каналы служат для прокладки проводов к столам сотрудников.

Преимущества гибкого офиса HAGER на базе гибких кабельных каналов и напольных кабель канал

Высокая прочность гибких кабельных каналов, надежная защита проводов

Несколько отсеков для проклаки силовых и слаботочных проводов

Достаточные радиусы изгиба кабельных каналов.

Кабельные каналы сгибаются во всех направлениях, жесткие крепление каналов к поверхности с помощью заводской перфорации

Безгалогеновый пластик — полиамид

Возможность прокладки проводов до 16х3х1,5 мм²

Возможность сочетания гибких цепочек с напольными кабельными каналами с точки зрения дизайна. Гибкие полимерные кабельные каналы выпускаются в сером цвете, RAL7021. Напольные кабельные каналы из анодированного алюминия или листовой стали хорошо сочетаются по цвету с RAL9021.

Примеры установки гибких кабельных каналов

Ассортимент напольных кабель-каналов

Напольные кабель-каналы предназначены для безопасной прокладки кабелей по полу. В ассортименте компании HAGER представлены напольные кабель-каналы из ПВХ и алюминия.

Профиль напольных кабель-каналов серии SLA имеет четыре отдельных секции. Крышки каналов выпускаются в следующих цветах: антрацит, коричневый, бежевый, серый и светло-серый, белый и кремово-белый, алюминий. Алюминиевый напольный кабель каналы серии AKA имеет широкую среднюю секцию и несколько небольших секций.

Алюминиевые напольные кабельные каналы производятся с комплектами для заземления (комплекты для заземления заказываются отдельными артикулами).

Фото	Наименование	Описание	Артикул
	Кабель канал напольный под кабели ø11 мм, (ВхШ) 18×75 мм, материал ПВХ Длина 2 м	Канал кабельный напольный RAL7012 Антрацит (ПВХ)	SL1807507021
		Канал кабельный напольный RAL8014 Коричневая сепия (ПВХ)	SL1807508014
		Канал кабельный напольный RAL1019 Серый бежевый (ПВХ)	SL1807501019
		Канал кабельный напольный RAL7030 Серый (ПВХ)	SL1807507030
		Канал кабельный напольный RAL7035 Светло-серый (ПВХ)	SL1807507035
		Канал кабельный напольный RAL7035 Светло-серый (ПВХ)	SL1807507035
		Канал кабельный напольный RAL9001 Кремово-белый (ПВХ)	SL1807509001
		Канал кабельный напольный RAL9010 Чисто белый (ПВХ)	SL1807509010
		Канал кабельный напольный Анодированный алюминий (основание ПВХ, крышка — алюминий)	SLA180750ELN
		Клеммы заземления для SLA180750ELN	L5806
	4 отсека, закладка кабелей сверху, высота 18 мм, ширина 125 мм, использование проводов 8 х 3 х 1,5 мм2		AKA181250ELN

Ассортимент гибких кабель-каналов

Круглый короб, 1 м

2 отсека для разделения электрических кабелей и кабелей передачи данных, радиус изгиба 250 мм, адаптация к модулям подключения или распределительным устройствам, 18 звеньев

G71107035

G71107021(временно не доступны к заказу)

Основание

Основание с адаптером подключения и устройством разгрузки проводов от натяжения, крепится к полу, потолку или стене, материал: листовая сталь/пластмасса

G71417035

G71417021

Адаптер

Адаптер с устройством разгрузки проводов от натяжения для размещения на полу или на потолке

G71177035

G71177021

Круглый короб, набор для установки на полу или письменном столе

2 отсека для разделения электрических кабелей и кабелей передачи данных, радиус изгиба 250 мм, для прокладки кабелей с пола к письменному столу, адаптер с устройством разгрузки проводов от натяжения, основание (0,8 м, 14 звеньев)

G71117035

G71117021

(временно не доступны к заказу)

Настенный держатель

Настенный держатель для надежного крепления круглого короба на стене

G7118

Деталь для соединения основания с гибким плоским коробом

Деталь, состоящая из двух частей, для перехода плоского короба в круглый короб (в комбинации с основанием G7141)

G71227035

G71227021

Деталь для соединения основания с напольным алюминиевым каналом

Деталь, состоящая из двух частей, для перехода напольного алюминиевого канала в круглый короб (в комбинации с основанием G7141)

G71237035

G71237021

Деталь для соединения основания с каналом, расположенным под полом

Соединение для перехода канала, расположенного под полом, в круглый короб (в комбинации с основанием G7141)

G71267035

G71267021

Кабель канал напольный гибкий

Длина в выпрямленном положении: 1 м, 2 отсека для разделения силовых и слаботочных кабелей, радиус изгиба 250 мм, адаптирован к системе BR netway Inline и распределительным устройствам

G71307035

G71307021

(временно не доступны к заказу)

Стальная крышка для кабель канала напольного гибкого (увеличение прочности при повышенных механических нагрузках)

Длина: 1 м

Защита проводов от повышенной механической нагрузки

Материал: листовая сталь

Другие длины на заказ

G71377035

G71377021

Основание кабель канала напольного гибкого (увеличение прочностипри повышенных механических нагрузках)

Длина: 0,5 м

Защита проводов от повышенной механической нагрузки

Материал: листовая сталь

G71347035

G71347021

Двусторонняя клейкая лента

Ширина 19 мм

Катушка 50 м

L5106

Разветвитель для алюминиевого канала (крышка и основание)

Для распределения проводов на полу по четырем направлениям в комбинации с напольным алюминиевым каналом AKA181250ELN

Состоит из верхней и нижней частей, плоский короб просто навешивается

Материал: листовая сталь

Цвет: RAL7035 или RAL7021

G71357035

G71357021

Крышка напольного распределителя

Разветвление для напольного алюминиевого канала

Цвет RAL 7035

Материал: листовая сталь

G71407035

Устройство разгрузки кабелей от натяжения для напольного плоского короба G7130

G7138

< Назад
Вперёд >

Старая рабочая коробка по сравнению с новой для электропроводки

Мир электрических коробок может показаться огромным с точки зрения размеров, материалов и назначения. Итак, для начинающего электрика, который занимается своими руками, может быть полезно разбить типы электрических коробок на две области: новые рабочие коробки и старые рабочие коробки. Это упрощение, но такое упрощение электрических коробок имеет большое значение для того, чтобы помочь вам понять все типы коробок.

Основы New Work Box

Новая рабочая коробка — это электрическая коробка для выключателей света, розеток и других устройств, которые устанавливаются до установки гипсокартона на стеновые стойки.
Термин «новое строительство» (иногда новое строительство) относится к стенам, которые еще не были закрыты стеновыми панелями. Поскольку каркас открыт, эти новые рабочие электрические коробки можно прибить или прикрутить к сторонам шпилек.
Для новых рабочих ящиков требуется полный доступ к стойке. Чрезвычайно сложно, если не невозможно, прикрепить новый рабочий ящик через предварительно вырезанное отверстие в гипсокартоне и к стойке. Сначала необходимо удалить несколько квадратных футов гипсокартона.
Новые рабочие ящики могут прибивать гвоздями к стороне шпильки или могут закрепляться на шпильке и закрепляться на месте.
Недостатком пластиковых ящиков с гвоздями является то, что, если они не прибиты аккуратно, они могут деформироваться, скручиваться или смещаться. Кроме того, предполагается, что язычки на задней панели частично выбиты, действуя как зажимы. Но эти хлипкие створки — плохая замена настоящим проволочным зажимам, которые крепятся к металлическим ящикам.

Пластик против металла Новые рабочие ящики

Металлические ящики существуют уже давно. Металлические коробки чаще всего используются с кабелем в металлической оболочке. Пластиковые коробки проще в обращении для новичков и могут быть дешевле.Как правило, старайтесь использовать пластиковые коробки с проводкой в пластиковой оболочке. Этот тип проводки также известен под торговой маркой Romex или общим термином NM.

Когда важна стабильность, у вас не будет лучшего чувства безопасности, чем когда вы можете вкрутить новую металлическую электрическую коробку. Ящики такого типа останутся на месте в большинстве условий. Металлические новые рабочие коробки часто имеют встроенные задние зажимы для удержания проволоки.

Электрические коробки из пластика ASB или стекловолокна используются с проволокой NM.Помимо низкой стоимости, еще одним преимуществом пластиковых ящиков является то, что они легкие и удобные в обращении.

Пластиковые ящики могут быть довольно хрупкими. Неверный удар молотка может разбить пластиковую коробку, даже если производители коробок любят заявлять, что их продукция небьющаяся.

Регулируемые новые рабочие ящики

Можно приобрести новые электрические коробки из металла или пластика с механизмом, который позволяет установить коробку внутрь или наружу. Намерение состоит в том, чтобы обеспечить гибкость, так что лицевая сторона коробки будет на одном уровне с стеновой панелью, просто повернув винт, а не копая в стене и повторно прикрепляя.

Регулируемые новые рабочие боксы имеют решающее значение, если окончательная толщина стены еще не определена. Одним из примеров этого является установка нового рабочего бокса с гипсокартоном, но поверх гипсокартона может быть добавлено другое стеновое покрытие, такое как панели или вагонка.

Старый рабочий ящик

Старая рабочая пластиковая электрическая коробка — это единственный способ добавить коробку к существующей стене, не отрывая значительную часть этой стены. Часто называемый коробкой для переделки, он используется при реконструкции, а не при строительстве новых стеновых систем.

Старая рабочая коробка — это электрическая коробка для выключателей света, розеток и других устройств, которые устанавливаются после установки гипсокартона на стеновые стойки.
Термин «старая работа» (иногда старая конструкция или модернизация) относится к стенам, которые уже закрыты, что делает невозможным доступ к стойкам. Таким образом, старые рабочие электрические коробки крепятся непосредственно к стеновой панели.
Старые рабочие пластиковые электрические коробки вставляются в прорези в стеновых панелях, а затем постоянно удерживаются на месте пластиковыми выступами, которые расширяются наружу при повороте по часовой стрелке с помощью отвертки Phillips.
Пластиковые язычки старых рабочих боксов подвержены поломке. Кроме того, винты Phillips, управляющие пластиковыми язычками, как правило, сделаны из мягкого металла, что затрудняет их плотное прикручивание.

Ли Валлендер

Настенные панели и монтажные коробки — Низкое напряжение со скидкой

UTILITY

Настенные монтажные панели, монтажные коробки и вставки позволяют быстро и аккуратно организовать кабельные выводные соединения в здании.Это оборудование обеспечивает корпус для различных систем разъемов, таких как RJ45, RCA, LC и гнезда для трапецеидальных искажений. Они не только стабилизируют соединения между комнатами и стенами, но и, в случае настенных панелей, закрывают пустоты и дефекты, обеспечивая профессиональный вид установки.

Присоединяйся! Делайте покупки в Discount Low Voltage сегодня и найдите настенные коробки и лицевые панели для сетевых розеток. Ознакомьтесь с нашей подборкой одинарных пластин с 1, 2, 3, 4, 5 и 6 отверстиями. Двойные панели доступны в вариантах с 4, 6 и 12 портами, которые подходят для самых разных домкратов Keystone. Найдите их в пластике и нержавеющей стали. Крепежные винты входят в комплект. Пластик разного цвета, например белый и слоновая кость, означает, что вы можете сочетать и сочетать стены и поверхности офиса.

Невозможно поддомкратить без напольного бокса. Коробки Keystone в Discount Low Voltage поставляются с несколькими конфигурациями портов для всех ваших сетевых потребностей. Поверхностные коробки легко монтируются для различных приложений (CCTV, VoIP и т. Д.). Эти коробки отлично подходят для ограниченного вертикального или горизонтального пространства. Они бывают разных базовых цветов и разных типов портов. В комплект входят все необходимые крепежные винты и лента. Ваша сеть будет установлена в мгновение ока.

Устанавливаете связь через офисную мебель? Держите вещи аккуратными и профессионально с помощью лицевых панелей для модульной мебели различных цветов и модификаций. Защелкивающиеся язычки легко регулируются, чтобы упорядочить кабели для мебели. Тарелки подходят к большинству марок популярной модульной офисной мебели.Говоря об организации, с лицевыми панелями ID-window с различными портами, вы никогда не забудете, какой кабель и где проложен. Ваш бизнес будет связан и собран с помощью этого простого обновления. Экономьте время на прокладку кабелей и эффективно и действенно подключите свою сеть к сети и к сети.

НАЛИЧИЕ

Воспользуйтесь одним из наших приспособлений для монтажа сетевых розеток, чтобы сделать вашу высокоскоростную сеть передачи данных, голоса или видео более организованной и привлекательной. Компания Discount Low Voltage предлагает оборудование для монтажа кабелей для коммерческого, жилого и муниципального использования.Закажите эти и многие другие продукты онлайн сегодня:

• Однопортовые настенные панели Keystone
• Двойные лицевые панели из нержавеющей стали
• Коробки для настенного и поверхностного монтажа
• Встраиваемые монтажные пластины для домашнего кинотеатра
• Настенные панели для голоса и данных Cat5
• Безвинтовые лицевые панели
• Заглушки для трапецеидальных искажений и настенные панели

Наши системы кабельных разъемов производятся такими лидерами отрасли, как Dynacom, Hellermann, Arlington и Leviton. Помимо монтажного оборудования, у нас есть аксессуары для установки на разные поверхности.Для установки вашей лицевой панели мы предлагаем широкий выбор колец для гипсокартона, которые подходят для всех ваших применений, будь то новое строительство или модернизация, в одинарном или двойном стиле. Если вы устанавливаете коробку для настенного монтажа в гипсокартоне, встроенный в стену нож для коробок быстро прорежет отверстие идеального размера с чистыми краями.

ЗНАЧЕНИЕ

Купите низковольтные настенные панели и монтажные коробки онлайн сейчас со скидкой Low Voltage. Все товары, имеющиеся на складе, доставляются в течение одного рабочего дня, а выбранное монтажное оборудование подлежит оптовой цене, что поможет вам сэкономить деньги.

РЕСУРСЫ

Каждая страница подкатегории содержит более подробную информацию о каждом типе настенной панели и монтажной коробки. Если вы перейдете на страницу продукта, вы часто сможете найти такую информацию, как таблицы данных и видео для быстрого просмотра.

Вопросов? Свяжитесь с представителями нашей службы поддержки клиентов! Наша команда знает все о сетевых розетках и может порекомендовать подходящее решение для вашего проекта.

Как выбрать электрическую коробку правильного размера

При ремонте кухни, чердака, подвала или другой комнаты в вашем доме вам, возможно, придется добавить электрические провода в электрическую коробку.Существует ограничение на количество проводов, которые вы можете безопасно разместить в электрической коробке определенного размера. Кроме того, чем больше проводов вы поместите в электрическую коробку, тем выше вероятность ошибок подключения.

Рис. 1. Стандартные устройства считаются за 1 ремешок.

К распределительным коробкам применяются следующие правила:

Для каждого калибра провода требуется количество кубических дюймов доступного пространства в электрическом блоке. В таблице 1 указаны кубические дюймы, необходимые для каждого стандартного сечения жилого провода.

Таблица 1 Калибр провода / кубические дюймы
Калибр провода	Кубические дюймы
18	1,50
16	1,75
14	2,00
12	2.25
10	2,5
8	3
6	5

Рис. 2 — Розетка электрической плиты считается двумя ремнями.

Если в электрическом ящике также предполагается разместить выключатель или розетку, необходимо сделать запас для используемого устройства.Допустимое пространство для выключателя или розетки зависит от размера устройства. Используемый термин ремешок . Количество ремешков зависит от размера устройства — площади, которую оно покрывает.

С точки зрения непрофессионала, индивидуальный ремешок имеет размер стандартного переключателя или розетки, как показано на рисунке 1. Таким образом, если устанавливаемое вами устройство занимает пространство двух стандартных переключателей и / или розеток, оно будет считаться два ремня, как показано на рисунке 2.

Каждая лента , которая будет установлена на электрическую коробку, эквивалентна двум самым большим проводникам, входящим в электрическую коробку или выходящим из нее, даже если самые большие проводники не подключены к электрическому устройству, которое также установлено в этой электрической коробке.

Рисунок 3 — Металлическая электрическая коробка с кабельными зажимами

Если электрическая коробка имеет внутренние зажимные механизмы, как показано на рисунке 3, для удержания электрического провода в нужном положении, зажимные механизмы занимают место в распределительной коробке и, следовательно, должны иметь место. Один или два внутренних зажима в электрическом ящике эквивалентны одному из самых больших проводников, входящих в электрический ящик или выходящих из него.
Косички, которые берут начало в распределительной коробке и не покидают распределительную коробку, как показано на Рисунке 4, не учитываются.

Рисунок 4 — Проводники с косичками

Несколько проводов заземления считаются только одним проводом. Он должен быть рассчитан как самый большой провод заземления, входящий в электрическую коробку.Например, у вас есть два заземляющих провода калибра 14 и один калибр 12 в электрической коробке. При расчете доступного пространства вы учитываете один провод 12 калибра для всех трех заземляющих проводов.
Каждый провод учтен. Провод, который входит в электрическую коробку и соединяется с другим проводом внутри электрической коробки, который затем выходит из коробки, считается двумя проводами для расчетов распределения пространства, как показано на рисунке 4. Проволочные гайки, используемые для соединения проводов вместе, не рассматриваются. в расчете отведенного пространства.

Таблица 2 кубических дюймов электрических коробок общего размера
Тип	Размер в дюймах	Кубические дюймы
Восьмиугольник	4 х 1 1/2	15,5
Восьмиугольник	4 x 2 1/8	21,5
Квадрат	4 x 1 1/4	18
	4 x 1 1/2	21
	4 x 2 1/8	30.3
	4 11/16 x 1 1/2	29,5
	4 11/16 x 2 1/8	42
Handy Box	4 х 2 1/8 х 1 1/2	10,3
Handy Box	4 x 2 1/8 x 2 1/8	14,5
Блок устройства	3 х 2 х 1 1/2	7. 5
	3 х 2 х 2	10
	3 х 2 х 2 1/4	10,5
	3 х 2 х 2 1/2	12,5
	3 х 2 х 2 3/4	14
	3 х 2 х 3 1/2	18

Не уверены в своей электропроводке? — Brilliant Support

Иногда ваша домашняя проводка полностью отличается от того, что вы ожидали.Каждый электрик может подключать настенную коробку по-своему, что может затруднить установку Brilliant Control.

Мы собрали несколько советов, которые помогут вам идентифицировать провода и разгадать тайну. Если после прочтения этой статьи вы все еще не уверены в правильности подключения, обратитесь к сертифицированному электрику, чтобы он помог с установкой.

Лучший способ определить вашу проводку — взглянуть на существующую конфигурацию проводки.

Во-первых, очень важно выключить автоматический выключатель и убедиться, что питание отключено, убедившись, что свет не включается, когда вы используете выключатель света.
Отвинтите существующий выключатель от стены.
Полезно сделать снимок существующих проводов, вставленных в существующий коммутатор. ПРЕЖДЕ, чем вы отсоедините провода от старых коммутаторов.

Для однополюсных конфигураций

Большинство не интеллектуальных коммутаторов в однополюсной конфигурации подключаются только к проводам «линия», «нагрузка» и заземление.
Заземляющий провод почти всегда зеленый или неизолированный. Вы можете пометить это небольшим кусочком изоленты, написав на нем «Заземление» или «G» и обернув его вокруг провода.

Если вы не видите зеленый или медный провод, ваша настенная коробка, скорее всего, не имеет заземляющего провода и несовместима с Brilliant Control.

Два других провода, подключенных к коммутатору, скорее всего, являются проводами «линии» и «нагрузки». Эти провода обычно черные или красные. Вы также можете пометить их изолентой.

Brilliant может автоматически различать, какой провод является «линией», а какой — «нагрузкой». На базе Brilliant они называются «L1» для нагрузки и «C» для обычного, что является другим термином для линии.

Многие интеллектуальные переключатели также используют «нейтральный» провод. Этот провод обычно белый. Если существующий переключатель является интеллектуальным переключателем, найдите также нейтральный провод, который нужно подключить, и промаркируйте его.

для трехходовой конфигурации

Если у вас 3-полосная конфигурация, у вас будет дополнительный провод. Обычно это красный или черный цвет.
Ваш заземляющий провод почти всегда зеленый или неизолированный. Вы можете пометить это небольшим кусочком изоленты, написав на нем «Заземление» или «G» и обернув его вокруг провода.
- Если вы не видите зеленый или медный провод, ваша настенная коробка, скорее всего, не имеет заземляющего провода и несовместима с Brilliant Control.
Три других провода, вероятно, красные или черные. Вы можете определить, какой именно провод, посмотрев на винты, к которым они прикреплены.
- Ваш общий или линейный провод, скорее всего, черный и, скорее всего, подключен к черному винту.
- Два дорожных провода могут быть красного и / или черного цвета и, вероятно, прикреплены к золотым винтам.

Наконечники

Нейтральный жгут обычно представляет собой несколько белых проводов, соединенных вместе с помощью гайки. В редких случаях эти провода могут быть другого цвета, если у вас нестандартная разводка.

Мы также рекомендуем ознакомиться с этой статьей, в которой показано, как подключены некоторые распространенные переключатели и диммеры, чтобы помочь вам лучше идентифицировать ваши провода.

Расчеты заполнения ящиков | EC&M

Благодарим вас за посещение одной из наших самых популярных классических статей.Если вы хотите получить обновленную информацию по этой теме, ознакомьтесь с этой недавно опубликованной статьей «

Усовершенствуйте расчеты заполнения контейнера ».

Заполнение коробки — это не просто количество проводов в коробке — это общий объем проводников, устройств и арматуры в коробке.

Каждая розетка имеет определенное пространство для проводов, устройств и фитингов. Мы называем это объемом коробки. Вы рассчитываете объем коробки на 314,16 (A) и заполнение коробки на 314.16 (B), но убедитесь, что объем вашего ящика 314,16 (A) больше или равен вашему заполнению ящика 314,16 (B).

Объем ящика

Таблица 314.16 (A), кажется, упрощает определение объема коробки, но не слишком увлекайтесь. Таблицу 314.16 (A) можно использовать только в том случае, если в коробке нет переключателей, розеток, стоек светильников, засосов светильников, внутренних кабельных зажимов или проводов заземления оборудования. Так бывает редко.

Рис. 1. Чтобы рассчитать объем проводника, используйте приведенные выше рекомендации для определенных расчетов заполнения коробки.

Если таблица 314.16 (A) неприменима для вашей установки, что обычно бывает, как рассчитать объем коробки? Речь идет о сложении отдельных объемов собранных деталей [314.16 (A)].

Начнем с самой коробки. Если коробка нестандартного размера, объем будет отмечен на коробке производителем [314,16 (A) (2)]. Затем добавьте к нему сумму отдельных объемов собранных деталей, таких как гипсовые кольца, удлинительные кольца и т. Д. Включите только те детали, которые отмечены их объемами в кубических дюймах [314.16 (A)] или включены в таблицу 314.16 (A) NEC.

Объем проводника

Расчет объема проводника представляет собой сложение объемов заполнения отдельных проводников и заполнений эквивалентных объемов проводников — а таких объемов пять. После расчета всех пяти объемов с использованием 314,16 (B) (1) — (5) сложите их, используя эквивалентные объемы, указанные в таблице 314. 16 (B). Полученное число — это общий объем проводника. Ни в коем случае это не может превышать объем коробки [314,16 (A)].

Инжир.2. Каждое ярмо многоканального устройства считается как два объема проводника для каждой группы, исходя из наибольшего проводника, заканчивающегося на устройстве.

В этом процессе вам не нужно считать дорожки качения и кабельные фитинги (включая контргайки и втулки), соединители проводов или кабельные соединители с их зажимным механизмом вне коробки. Вам также не нужно подсчитывать проводники, которые начинаются и заканчиваются в розетке (например, перемычки для подключения оборудования и гибкие провода) [314.16 (A)].

Используя 314.16 (B), рассчитайте каждый из пяти следующих эквивалентных объемов проводника:

Объем проводника
Каждый непрерывный проводник, проходящий через коробку, а также каждый проводник, заканчивающийся в коробке, считается объемом одного проводника. Каждая петля или катушка непрерывного проводника, имеющая длину, по крайней мере, в два раза превышающую минимальную длину, требуемую для свободных проводников в 300. 14, должна учитываться как два объема проводника. Проводники, начинающиеся и заканчивающиеся внутри коробки (например,г., косички) вообще не учитываются ( рис. 1 ).
Вы можете исключить провода заземления оборудования и до четырех проводов крепления 16 AWG и меньше при расчете заполнения коробки, если они входят в коробку из куполообразного светильника или подобного навеса (например, навеса потолочного лопастного вентилятора) [314.16 (B) ( 1) Пример].
Объем кабельного зажима
Один или несколько внутренних кабельных зажимов считаются объемом одного проводника в зависимости от самого большого проводника, входящего в коробку.Кабельные соединители, у которых есть механизм зажима вне коробки, не учитываются.
Объем опоры
Каждая стойка светильника или засос светильника считается как единый объем проводника, исходя из наибольшего проводника, входящего в коробку.
Устройство бугеля объемное
Каждое ярмо одноблочного устройства (независимо от номинального тока устройства) считается как два объема проводника, исходя из самого большого проводника, который заканчивается на устройстве.
Ярмо многожильного устройства, которое слишком велико для установки в одиночную коробку, как описано в Таблице 314.16 (A), считается как два объема проводов для каждой группы, исходя из самого большого проводника, который заканчивается на устройстве ( Рис. 2 ).
Объем заземляющего проводника оборудования
Все проводники заземления оборудования в коробке считаются как единый объем проводника, исходя из самого большого проводника заземления оборудования, входящего в коробку. Изолированные заземляющие провода оборудования для розеток, имеющих изолированные клеммы заземления (изолированные заземляющие розетки) [250.146 (D)] считается дополнительным объемом с одним проводником.

Всего проводников

Каково общее количество проводников, использованных для расчета заполнения коробки в Рис. 3 на странице 48?

Переключатель и проводники: пять — 14 AWG *

Розетки и проводники: четыре — 14 AWG **

Провод заземления оборудования: один — 14 AWG

Кабельные зажимы: один — 14 AWG

Итого = 11–14 AWG

* два проводника для устройства и три проводника для оконцовки

** два проводника для устройства и два проводника на конце

Инжир.

3. В коробке есть эквивалент одиннадцати проводников 14 AWG.

Каждый размер 14 AWG считается за два кубических дюйма [Таблица 314.16 (B)]. Следовательно, 11 проводников × два кубических дюйма = 22 кубических дюйма.

Если объем в кубических дюймах грязевого кольца не указан или указан в задаче, мы не можем включить его в объем коробки. Не зная объема грязевого кольца, коробка размером 4 дюйма на 2 дюйма глубиной будет минимально необходимым для этого примера.

Размер коробки

Чтобы определить размер розеточной коробки с проводниками разного диаметра, выполните следующие действия:

Шаг 1 : Определите количество и размер эквивалентов проводов в коробке.

Шаг 2 : Определите объем эквивалента проводника от 314,16 (B) (1) до (5).

Рис. 4. Коробка имеет эквивалент пяти проводников 14 AWG и шести проводов 12 AWG.

Шаг 3 : Задайте размер коробки, используя Таблицу 314.16 (A).

Давайте рассмотрим пример. Какой минимальный размер квадратной розеточной коробки требуется для одного кабеля типа NM 14/3, который подключается к трехпозиционному переключателю, и одного кабеля типа NM 12/2, который подключается к розетке? Внутри коробки установлены кабельные зажимы ( Рис.4 ).

Шаг 1. Определите количество проводов каждого размера.

14 AWG

14/3 нм = три — 14 AWG

Переключатель = два — 14 AWG

Итого = пять — 14 AWG

12 AWG

12/2 нм = два — 12 AWG

Кабельный зажим = один — 12 AWG

Розетка = два — 12 AWG

Провод заземления оборудования = один — 12 AWG

Всего = шесть — 12 AWG

Все проводники заземления оборудования считаются одним проводником, исходя из самого большого проводника заземления оборудования, входящего в коробку [314.16 (В) (5)].

Шаг 2: Определите объем проводников [Таблица 314.16 (B)].

14 AWG = два кубических дюйма каждый

2 кубических дюйма × пять проводников = 10 кубических дюймов

12 AWG = 2,25 куб. Дюйма каждый

2,25 кубических дюймов × шесть проводников = 13,50 кубических дюймов

Общий объем = 10 кубических дюймов + 13,50 кубических дюймов

Общий объем = 23,50 кубических дюймов

Шаг 3: Выберите выходную коробку из Таблицы 314.16 (А).

Квадрат 4 × 2⅛, 30,30 кубических дюймов соответствует минимальным требованиям в кубических дюймах.

Как правильно

Иногда у вас уже есть коробка, и вам нужно убедиться, что вы не переполнили ее. Это может легко произойти во время работ по реконструкции / модернизации или после внесения изменений в новое строительство. В других случаях вы знаете, сколько проводов пройдет за один участок, и вам нужно убедиться, что вы установили достаточно большую коробку. В любом случае вы рассчитываете объем коробки и объем проводника.Тем не менее, вы можете резюмировать весь процесс так:

Если проводники имеют одинаковый размер, сложите их вместе и определите размер коробки, используя столбцы размеров AWG в таблице 314. 16 (A). Все ваши эквиваленты проводников будут того же размера, что и проводники.
Если коробка содержит проводники разных размеров, используйте Таблицу 314.16 (B), чтобы найти площадь каждого проводника, сложите их и определите размер коробки из Таблицы 314.16 (A), используя столбец кубических дюймов.

Но помните:

Расчет объема ящика складывается из отдельных объемов собранных деталей [314.16 (А)].
Расчет объема проводника представляет собой сложение эквивалентных объемов отдельных проводников [314,16 (B) (1) — (5)].

Если заполнение коробки превышает объем коробки, вам необходимо уменьшить количество проводников или использовать коробку большего размера.

Имейте в виду, что это минимальных требований [90.1]. Нет никаких штрафов за использование слишком большой коробки, кроме дополнительной стоимости этой коробки по сравнению с меньшей. Как правило, для проекта более рентабельно использовать меньшее количество размеров коробок и иметь некоторые из них слишком большого размера, чем рассчитывать точный минимум, необходимый в каждой точке, и пытаться сопоставить их все в полевых условиях.

Расчет заполнения электрического шкафа — Construction Monkey

Количество проводов, заканчивающихся в коробке
Согласно NEC 314.16 (B) (1) Введите каждый проводник, выходящий за пределы коробки, и оканчивается в коробке.
№ 14	# 12	# 10	# 8	# 6

Количество сращиваемых проводов в коробке
Согласно NEC 314. 16 (B) (1) Введите каждый проводник, выходящий за пределы коробки, и сращивается в коробке.
№ 14	# 12	# 10	# 8	# 6

Количество проводов, проходящих через коробку
Согласно NEC 314. 16 (B) (1) Введите каждый проводник, проходящий через коробку без сращивания или заделки.
№ 14	# 12	# 10	# 8	# 6

Количество проволочных петель более 12 дюймов
Согласно NEC 314. 16 (B) (1) Введите каждую петлю или катушку непрерывного проводника длиной не менее 12 дюймов.
№ 14	# 12	# 10	# 8	# 6

Дополнительная информация
Есть ли в коробке внутренние зажимы для проводов?
Количество стоек светильников или засосов, которые крепятся к коробке или крышке:
Количество (группа) устройств для установки в коробку:
Самый большой размер провода для подключения к устройствам:				# 14 # 12 # 10 # 8 # 6
Размер заземляющего проводника оборудования, входящего в коробку:				Нет # 14 # 12 # 10 # 8 # 6

Электромонтаж коробки выключателя — коробки выключателя 101

Фото: familyhandyman. com

В вашем доме — фактически в каждом доме — источник электроэнергии принимает непритязательную форму. Скрытый за невзрачной металлической дверью блок выключателя не выглядит впечатляющим, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные устройства по всему дому.

Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь необходимо восстановить после отключения. Так и должно быть. Домовладельцам следует держаться подальше от электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи — просто подробнее рассказать обо всех этих загадочных проводах и переключателях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

Двухполюсный сервисный разъединитель

В верхней части блока выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт.Если бы вы перевели этот переключатель в положение «выключено», электрический ток в вашем доме был бы прерван, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина — не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне — вернется к жизни.

Hot Bus Bars

От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус.Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

Нейтральная шина

Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

Фото: familyhandyman.com

Автоматические выключатели

Автоматические выключатели охватывают горячие шины, и в случае перегрузки — например, из-за слишком большого количества работающих одновременно устройств — затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Вот почему рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

Существует два основных типа автоматических выключателей:

Однополюсный: Они состоят из одного переключателя, рукоятки 120 В и могут быть 15 или 20 ампер.
Двухполюсный: Работая с 240 В при номинальном токе от 15 до 70, они выглядят как два переключателя, соединенных вместе.

Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.

Подключение выключателя должно соответствовать его силе тока.Провод двенадцатого калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 А.

Заземление

В лабиринте проводов, проложенных в коробке выключателя, нужно помнить еще об одном: заземляющем проводе. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю).

Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета

Назначение

Виды

По конструкции

По способу монтажа

По материалу, из которого они изготовлены

Размеры

Палитра цветов

Список литературы

Пластиковый короб — эстетический вид электропроводки своими руками

Преимущества

Выбор и расчет материала

Монтаж пластикового кабель-канала

Составление проекта

Приобретение материала

Инструменты

Установка кабель-канала

Видео про сборку кабель-канала

Информация

Разновидности и эффективность кабельных коробов

Среди разновидностей коробов встречаются 2 самые распространенные:

Кабельные короба из пластика

Технология укладки электрокабеля в пластиковом коробе

Заключение

Кабели и провода, расходные и монтажные материалы

Способы выполнения электропроводки

Конструкции для прокладки кабелей

Лоток

Короб

Декоративный короб

Монтаж декоративных коробов

Сравнение типов коробов

Стандартные элементы коробов

Внутренний угол

Внешний угол

Заглушка

Соединительная деталь

Разделительная стенка

Декоративные накладки, фартуки или вводные манжеты

Держатель, или фиксатор кабеля

Классификация кабельной продукции

Кабель

Провод

Шнур

Какой короб для проводов приемлем: 4 основных вида

Кабель-канал для проводов: виды и отличия

Как правильно крепить кабель-канал к стене

Монтаж электропроводки в кабель-каналах своими руками

Гибкий кабель-канал: изготовление своими руками

Монтаж кабель-канала своими руками (видео)

Кабель-канал (фото примеров)

35 фото как красиво скрыть проводку

Убрать провода в стену

Скрыть в кабель канал или декоративный короб

Спрятать в мебель

Фото декора проводов от телевизора

Оригинальные варианты декорирования проводов

Как замаскировать провода в интерьере комнат?

Гостиная

Спальня

Кухня

Фото галерея

ООО «Тепло и Комфорт»Гибкие кабель-каналы и напольные кабель-каналы

NEW! Гибкие кабель-каналы и напольные кабель-каналы

Преимущества гибкого офиса HAGER на базе гибких кабельных каналов и напольных кабель канал

Примеры установки гибких кабельных каналов

Ассортимент напольных кабель-каналов

Ассортимент гибких кабель-каналов

Старая рабочая коробка по сравнению с новой для электропроводки

Основы New Work Box

Пластик против металла Новые рабочие ящики

Регулируемые новые рабочие ящики

Старый рабочий ящик

Настенные панели и монтажные коробки — Низкое напряжение со скидкой

Как выбрать электрическую коробку правильного размера

Рис. 1. Стандартные устройства считаются за 1 ремешок.

Таблица 1

Калибр провода

Кубические дюймы

18
