Зачем нужен дифавтомат: применение, полезные функции

Дифавтомат, или дифференциальный автомат, является устройством защиты, применяемым в электрических сетях. Зачем нужны такие приборы, если существуют обычные автоматические выключатели и УЗО? Они защищают человека от поражения электрическим током и одновременно обеспечивают безопасность при эксплуатации электроприборов, не допуская возгорания проводов, которое может привести к разрушительным пожарам.

Защитные устройства

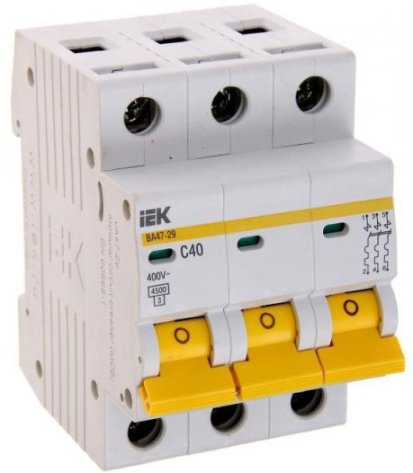

Самым распространенным устройством защиты на сегодняшний день являются автоматические выключатели (автоматы). Они призваны отключить подачу тока в цепи, если его значение превышает номинал автомата.

Характеристики этого прибора должны соответствовать характеристикам защищаемой цепи. При возникновении в ней сверхтоков (в случае короткого замыкания, или в случае подключения нагрузки, превышающей допустимые параметры) автомат отключает подачу электричества.

Автоматический выключатель устанавливается в разрыве фазного провода внутри распределительного щита. В опасной ситуации он срабатывает, отключая фазу.

В сетях, где возможна утечка электроэнергии, например во влажных помещениях, будет оправдано применение второго вида защитных устройств – дифференциального реле, или УЗО (устройства защитного отключения).

Такие устройства отключают подачу электричества, если будет обнаружена утечка тока в цепи.

Утечка может произойти при повреждении изоляции кабеля или пробое на корпус электроприбора.

Возможна также ситуация, когда изоляция проводов, подвергшихся воздействию влажности (особенно в местах соединений), начинает проводить ток.

В случае прикосновения человека к такому неисправному проводу или прибору, дифреле практически мгновенно отключит подачу тока. Устройство защитного отключения устанавливается на фазный и нулевой проводник. Оно выключается при возникновении разницы между токами в обоих проводниках. При срабатывании УЗО отключает оба проводника.

Два в одном

Чтобы обеспечить максимальный уровень безопасности, необходимо предусмотреть аварийное отключение и при коротком замыкании, и при повышенной нагрузке, и при возникновении утечки тока.

До недавнего времени эти задачи выполнялись только путем установки одновременно и автоматических выключателей и дифференциальных реле. Устанавливались они один за другим, относительно направления тока, и выполняли последовательно каждый свою функцию.

С появлением дифавтомата – прибора нового поколения защитных устройств, необходимость ставить в распределительный ящик автоматического выключателя и УЗО исчезла.

Назначение дифференциального автомата – защита сетей при всех перечисленных выше неисправностях. Чтобы уяснить, для чего же нужен дифавтомат, достаточно знать, что этот прибор является как бы объединением автоматического выключателя и устройства защитного отключения, и способен выполнять функции обоих одновременно.

Внешний вид

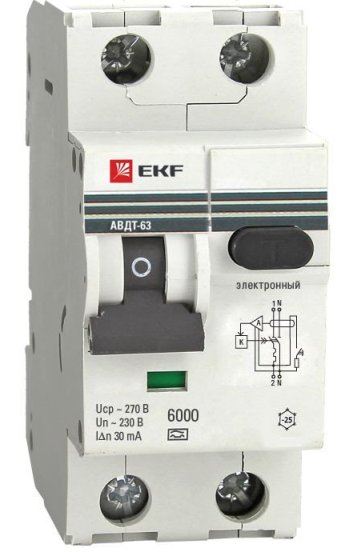

Внешне дифференциальный автомат представляет собой устройство из пластмассы, обладающей высокой стойкостью к возгоранию и оплавлению. В конструкцию включен рычажок, задачей которого является принудительное включение и выключение прибора.

Для проверки работоспособности и правильности монтажа, на корпусе присутствует кнопка «ТЕСТ», в некоторых вариантах исполнения она обозначается буквой «Т».

Для подключения дифференциальный автомат имеет клеммы с винтовыми зажимами. У однофазного устройства их четыре, у трехфазного – восемь. Нулевая и фазные клеммы обозначены соответствующими буквами. Менять их местами при подключении недопустимо.

Крепится дифавтомат на стандартную 35-миллиметровую DIN-рейку, для чего, как и во всех современных устройствах защиты, предусмотрен кронштейн со специальной защелкой.

Использование дифавтомата, в значительной мере оправдано в распределительных щитах больших электроустановок, когда является актуальной экономия места в щите.

Дифференциальный автомат намного компактнее, чем автоматический выключатель и дифференциальное реле вместе взятые.

Если учесть еще и количество проводов, которыми необходимо будет соединить эти два устройства, преимущество применения дифавтомата в компоновке распределительного ящика становится очевидным.

Характеристики

При выборе дифавтомата учитывается фазность и напряжение сети. Как правило, для однофазной сети оно составит 220 В, для трехфазной – 380 В.

Следует учесть, что при монтаже однофазный дифавтомат займет место для 2-4 модулей, а трехфазный – 6-7 модулей.

В зависимости от характеристик электропроводки, определяются параметры устройства, при которых будет обеспечена его корректная работа.

Основными параметрами дифференциального автомата являются:

• класс (обозначается буквой латинского алфавита и зависит от характеристик деталей, из которых изготовлено устройство), для бытовых нужд достаточно применение класса С;
• номинальный ток – цифры, указывающие значение тока, при котором допустимо использование дифавтомата, и, одновременно, максимальное значение, при превышении которого, автомат отключится. Указываются после буквы, обозначающей класс;
• значение тока утечки, при котором отключается устройство. Указывается в миллиамперах цифрами после символа IΔn. В жилых и хозяйственных помещениях используют дифавтоматы с дифференциальным током 30 mA.

На корпусе дифавтомата может стоять торговый знак производителя, а также отображаться внутренняя схема устройства.

Особенности монтажа

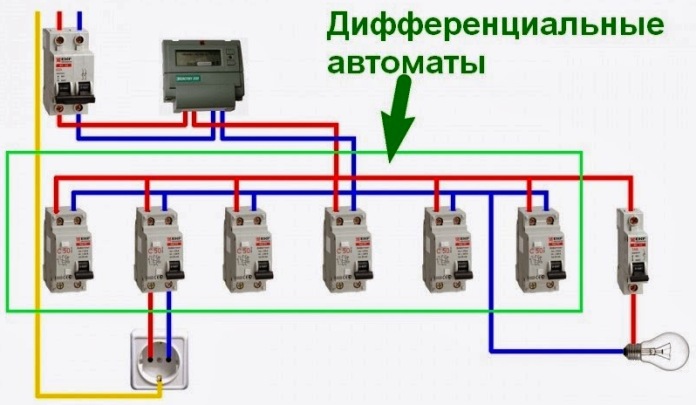

Монтаж и подключение дифавтомата производится в соответствии со схемой электропроводки в помещении.



При подключении необходимо учесть некоторые нюансы, несоблюдение которых может привести к некорректной работе прибора и небезопасности всей электроустановки в целом.

В верхней части устройства находятся вводные клеммы. Фазу и нуль обязательно нужно подавать на них, иначе будет отсутствовать питание дифавтомата и работать он не сможет. Нагрузка подключается к нижним клеммам устройства. Менять этот порядок недопустимо.

Нагрузка или вся группа подключается именно к выводным клеммам дифавтомата. Если, к примеру, нулевой контакт подключить от общей шины, минуя прибор, то дифавтомат будет всегда выключаться при включении нагрузки, так как будет происходить утечка тока по нулевой шине.

Нулевой провод группы недопустимо соединять с заземляющим проводником, иначе дифавтомат зафиксирует нагрузку и отключится.

Допускается заземлять корпус нагрузки-электроприбора, если конструктивно он не связан с нулевым контактом. В этом случае отключение дифавтомата произойдет при пробое на корпус еще до касания его человеком.

Если в электроустановке присутствует несколько групп, цепей, защищаемых дифавтоматами, не следует объединять их нулевые проводники. Не следует подключать нулевой и фазный проводник к разным дифавтоматам.

В упрощенном виде правила подключения дифавтомата можно выразить тремя фразами. Сколько проводников вошло в устройство, столько их должно и выйти. Подключать к ним можно нагрузку только в пределах одной группы

. Нулевой проводник можно соединять с заземляющим только до дифавтомата.

При правильном выборе параметров дифавтомата и соблюдении требований схемы электропроводки, будет гарантирована безопасность эксплуатации защищаемой электросети, и, как следствие этого, станет безопасным использование электроприборов и оборудования, а срок их эксплуатации до выработки ресурса, существенно увеличится.

Дифавтомат: устройство, принцип работы, назначение

Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данное изделие является достаточно популярным и широко применяется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

Назначение

Рассмотрим вкратце для чего нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, данный электрический аппарат служит для защиты участка электрической сети от повреждения из-за протекания по нему сверхтоков, которые возникают при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате возникновения утечки электричества через поврежденную изоляцию кабеля линии электропроводки или неисправного бытового электроприбора (функция устройства защитного отключения).

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:

На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:

Область применения

Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.

Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает аналогичным по характеристикам УЗО и автоматическому выключателю, поэтому каких-либо ограничений в его применении нет. Данный защитный аппарат можно устанавливать, как на вводе (в качестве резервирующего), так и на отходящих линиях электропроводки для обеспечения пожаробезопасности, безопасности людей в отношения поражения электричеством, а также для защиты от сверхтоков.

Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Что такое дифавтомат и для чего его применяют?

Рассмотрение конструкции, принципа действия и области применения дифференциального автомата.

Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данное изделие является достаточно популярным и широко применяется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата. Содержание:

Назначение

Рассмотрим вкратце для чего нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, данный электрический аппарат служит для защиты участка электрической сети от повреждения из-за протекания по нему сверхтоков, которые возникают при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате возникновения утечки электричества через поврежденную изоляцию кабеля линии электропроводки или неисправного бытового электроприбора (функция устройства защитного отключения).

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:

На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:

Область применения

Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.

Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает аналогичным по характеристикам УЗО и автоматическому выключателю, поэтому каких-либо ограничений в его применении нет. Данный защитный аппарат можно устанавливать, как на вводе (в качестве резервирующего), так и на отходящих линиях электропроводки для обеспечения пожаробезопасности, безопасности людей в отношения поражения электричеством, а также для защиты от сверхтоков.

Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Схема подключения дифференциального автомата
• Как найти короткое замыкание в сети
• Что такое УЗО в электрике

Нравится0)Не нравится0)

Как устроен дифавтомат | Ваш проводник в мир электрики

Время на прочтение: 4 мин.

Дифавтомат или дифференциальный автоматический выключатель – это устройство которое комбинирует в себе два защитных коммутационных прибора – УЗО и автоматический выключатель. Их используют в электрощитах 220/380 Вольт в быту и на производстве. В этой статье мы рассмотрим, что такое дифавтомат, как он устроен и где применяется.

Содержание статьи

Предназначение

Дифавтоматы используют для защиты проводки от перегрузки, сверхтоков, короткого замыкания, а также для защиты человека от поражения электрическим током при утечках. Утечки могут возникать в результате пробоя на корпус электрических нагревателей (ТЭНов), например, в бойлерах – водонагревательных баках, электрических духовых шкафах, плитах, стиральных или посудомоечных машинах, а также в результате старения или при повреждении изоляции.

Все эти проблемы можно локализировать, установив устройство, которое сравнивает токи между фазой и нулем, а если через фазу протекает больше, например, на 30 мА, чем через ноль – значит где-то есть утечка и цепь разорвется. Оно называется УЗО (устройство защитного отключения).

Слово «дифференциальный», значит разницу между чем-либо или между какими-либо состояниями тела, схемы или системы. Синонимами этого слова будут: различный, неодинаковый. Поэтому устройство, сравнивающее токи в проводах, называют дифференциальным автоматом или дифзащитой.

Те же причины могут вызвать короткие замыкания. И если вы подключите на одну линию слишком много электроприборов – ваша проводка выйдет из строя от перегрева, поэтому её защищают автоматическими выключателями.

Дифференциальный автомат совмещает в себе УЗО и автоматический выключатель, поэтому он является универсальным защитным аппаратом.

Устройство и характеристики

Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

Устройство и характеристики дифференциальных автоматических выключателей

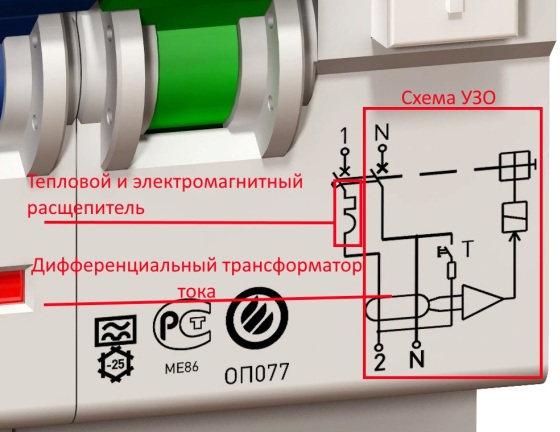

На рисунке подписаны составляющие функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются. Нужна для безопасной проверки срабатывания дифференциальной части устройства.

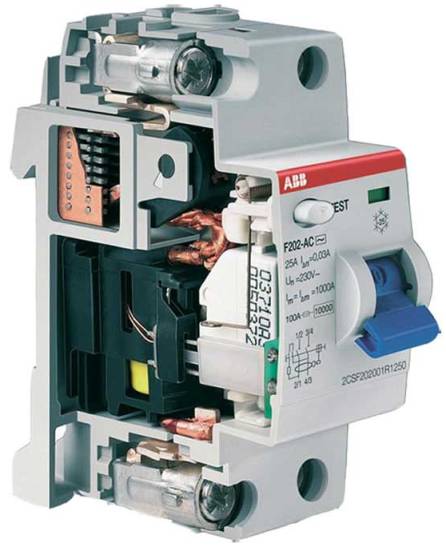

Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.

Конструкция

• Тепловой расцепитель;
• Электромагнитный расцепитель;
• Дифференциальный трансформатор;
• Схема обработки данных от трансформатора, если её можно так назвать;
• Силовые контакты;
• Дугогасительная камера;
• Кнопка «ТЕСТ» — нужна для проверки работы дифференциальной части.

К сожалению современные защитные аппараты, которые устанавливают на дин-рейку редко предназначены для разборки. Их корпуса собраны на заклёпках и на практике это одноразовые устройства, которые в случае неполадок нельзя перебрать или подчистить контакты, как это было со старыми «АПшками» и даже автоматическими пробками. Внутри дифавтомата мы видимо все перечисленные выше и указанные на схеме узлы. Подробно его устройство рассмотрено в этом видео:

Характеристики, по которым выбирают дифавтомат

1. Значение дифференциального тока, выбирается по тем же правилам, что и для УЗО;
2. Значение номинального тока, выбирается также, как и для автомата;
3. Коммутируемый ток – определяет какой ток КЗ выдержит устройство.

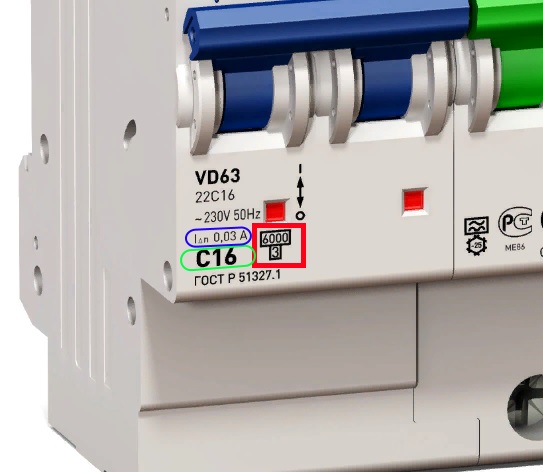

На рисунке синим овалом выделен дифференциальный ток – 0.03 А или 30 мА. Зелёным овалом выделен номинальный ток и класс быстродействия, здесь это 16А и класс C (определяет по какой кривой времятоковой характеристики работает устройство). Красным квадратом выделен условный ток КЗ (коммутационная способность) – 6000 А, цифра 3 – класс токоограничения.

Дифавтоматы бывают одно- и трёхфазными.

Схема подключения

Подключение дифавтомата предельно просто, ниже вы видите пример такой схемы для трёхфазной сети.

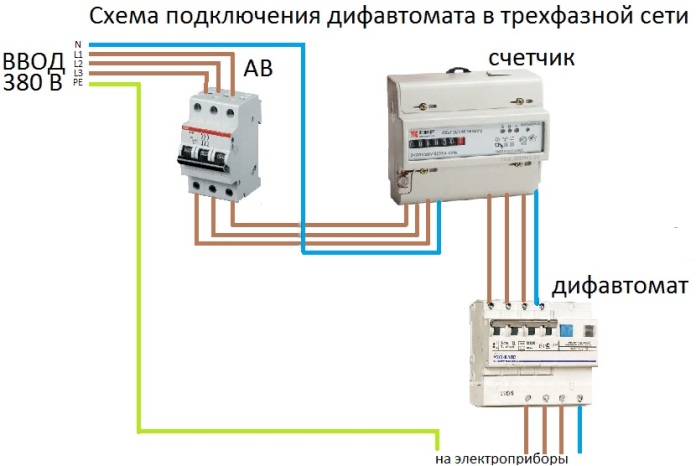

Схема подключения дифавтомата в трехфазной сети
Для однофазной сети

Чем отличается дифавтомат отличается от УЗО и простого автомата

Начнём с того, что УЗО обычно подключают последовательно с обычным автоматом. Это нужно для того, чтобы защитить линию от КЗ и человека от поражения электричеством в случае утечки. Дифавтомат выполняет обе эти функции и объединяет эти устройства. Для наглядности мы привели для вас схему.

Чтобы на щитке не перепутать дифавтомат с УЗО нужно внимательно осмотреть лицевые панели модулей, и найти схему. Они отличаются, на рисунке ниже вы можете увидеть в чем разница, места на которые обратить внимания выделены.

Отличия дифавтоматов и УЗО

В маркировке УЗО обычно указывают только номинальный ток, который способны выдержать его контакты, в таком виде «25А», то есть 25 Ампер. А также дифференциальный ток. На дифавтомате плюс к этому указывают класс быстродействия и коммутационную способность (ток КЗ), как на обычных автоматах, например, C16 – класс быстродействия C, 16 Ампер.

Если на лицевой панели изображена схема – то можно ориентироваться и по ней. На схеме дифавтомата обычно изображают и расцепители.

Автор: Алексей Бартош

отличия, что лучше выбрать, и как установить

Для многих людей слова дифавтомат и УЗО ни о чем не говорят. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током, и предлагают разные варианты. Вот тут владельцу дома нужно сделать выбор, причем правильный.

Ему хочется получить надежную защиту от электрического тока за приемлемые деньги, без переплаты и излишнего оборудования. Для этого надо немного разобраться с приборами, их назначением, отличиями, достоинствами и недостатками. Понять, в чем разница между дифавтоматами УЗО, будет полезно любому начинающему электрику.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

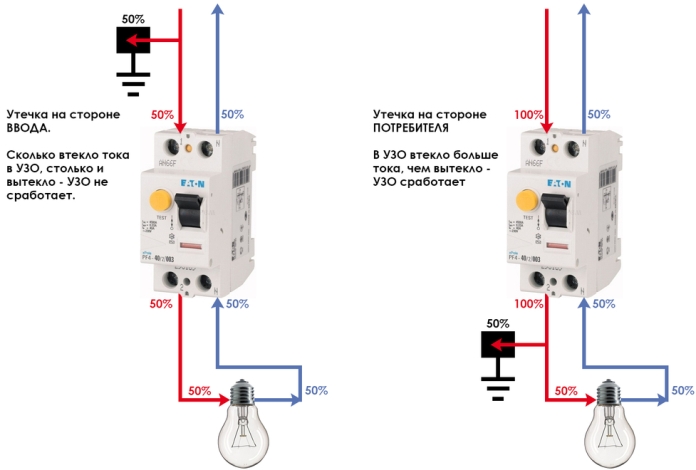

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка.

Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.

Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата. В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется.

Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен.

Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.

Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

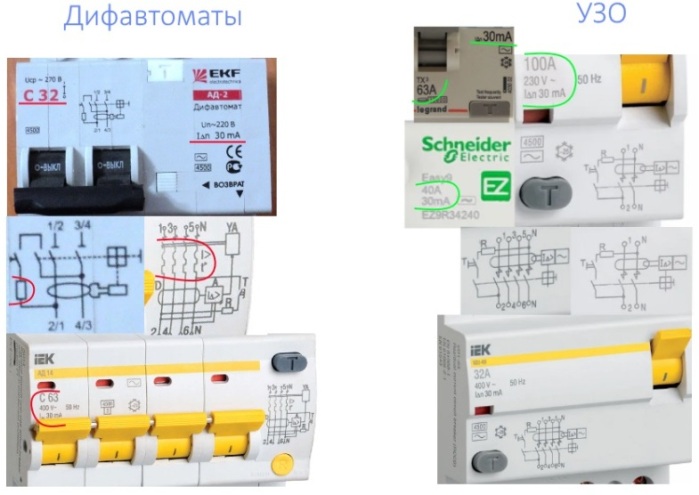

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство.

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.

Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.

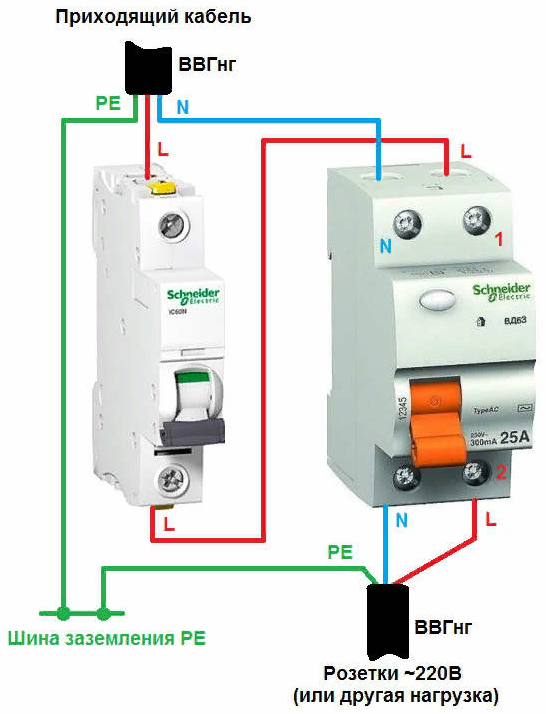

Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.

Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

принцип работы, характеристики, схемы подключения

В распределительных щитах, устанавливаемых на входе внутренней электросети дома или квартиры, практикуется использовать автоматические выключатели (АВ) и устройства защитного отключения (УЗО). Первые срабатывают при перегрузке и КЗ, вторые обеспечивают защиту от поражения электротоком.  Можно заменить такие два устройства одним дифавтоматом. Давайте рассмотрим принцип работы этого электроаппарата, его основные характеристики и назначение.

Принцип работы дифавтоматов АВВ

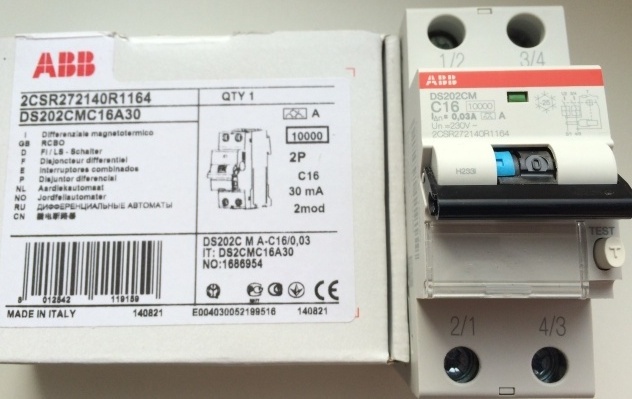

На лицевой стороне электроаппарата имеется схема его устройства (см. рис. 1). На ней видно, что помимо электромагнитной и тепловой защиты, у прибора также имеется дифференциальный трансформатор тока (ДТТ). С его помощью при возникновении утечки (например, при пробое на корпус) производится отключение электролинии.

Рисунок 1. Схема устройства дифавтомата АВВ и его размеры

Обозначения:

1. Электромагнитный и тепловой расцепитель;
2. ДТТ.

Принцип работы ДДТ продемонстрирован на рисунке 2.

Рис 2. Принцип действия выключателя дифференциального тока

Обозначения:

• А – дифтрансформатор;
• В – пороговое устройство;
• С – исполнительное устройство;
• D – кнопка включения цепи тестирования;
• E – контакты силового выключателя;
• F – контакт для отключения цепи тестирования;
• Rt – сопротивление тестовой цепи;
• 1, 2 и N – клеммы дифатомата.

При нормальном режиме работы устройства через первичные обмотки  ДТТ протекают встречные токи i₁ и i₂, с равным абсолютным значением.  Соответственно, величина их векторной суммы будет равна нулю. При таком условии возникшие в сердечнике магнитные потоки будут направлены навстречу друг к другу и взаимно компенсироваться, то есть их суммарное значение также будет равно нулю. Следовательно, подключенный к вторичной обмотке расцепитель не инициируется, и автомат остается включенным.

В аварийном режиме по одной из первичных обмоток дополнительно будет протекать ток, возникший в результате замыкания на землю. При таком условии значение векторной суммы токов будет больше нуля, соответственно, общий магнитный поток также будет положительным. Это вызовет появление тока во вторичной обмотке ТТ, что приведет к срабатыванию механизма расцепителя, который отключит внешнюю электрическую цепь.

Характеристики дифференциальных автоматических выключателей ABB

Как правило, основные параметры дифференциального защитного устройства указываются на его лицевой стороне, перечислим их:

• Величина номинального тока (указывается в амперах) и категория время-токовой характеристики (в быту используется «С»). В соответствии со стандартом, аппараты могут быть: С6, С10, С16, С25, С32, С50, С65 и С100. Номинал тока и категория (отмечены красным кругом)
• Указание величины отключающего дифференциального тока, стандартные значения: 10, 30, 100, 300 и 500 мА. Ток утечки
• Рабочее напряжение на некоторых моделях может не указываться. Как правило, это 220 В у двухполюсных моделей и 380 В у четырехполюсных.
• На лицевой панели маркируется, к какому классу относится дифзащита «А» или «АС». В первом случае она может отслеживать переменный и постоянный ток утечки, во втором -только переменный. Параметр приводится в виде соответствующего графического символа.
• Указание номинальной отключающей способности, то есть максимально допустимого тока КЗ, который сможет отключить электрический аппарат, не потеряв работоспособность. Стандартные параметры: 3000 А, 4500 А, 6000 А и 10000 А.
• Категория токоограничения, характеризует скорость срабатывания устройства. У первой категории это 2,5-6 мс, второй – 6-10 мс и третьей – более 10 мс.

А) тип дифзащиты; В) номинальная отключающая способность; С) класс токоограничения

Назначение дифавтоматов АВВ

Основная задача этих устройств — обеспечить защиту от поражения электротоком при контакте с токоведущими элементами оборудования или пробое на корпус. Помимо этого, аппараты отключают нагрузку в случае КЗ или превышения номинального тока (при перегрузке).

Существует ряд бытовых приборов, которые в обязательном порядке должны подключаться через УЗО (например, стиральные машинки и бойлеры). Но такие устройства не обеспечивают защиту от КЗ и перегрузки, поэтому их используют совместно с обычными АВ, что ведет к повышенному расходу свободного места в распределительном щитке.

Поскольку дифавтомат объединяет в себе функции УЗО и АВ, то можно заменить эти два устройства одним. Это позволяет использовать щит на меньшее количество юнитов, который будет более компактным.

Схемы подключения

Рассмотрим несколько типовых схем подключения дифавтоматов. Начнем с варианта, где используется один общий электроаппарат.

Схема щита с одним общим дифавтоматом

Подключение по приведенной схеме имеет свои сильные и слабые стороны. Этот вариант наиболее экономный в финансовом плане и позволяет собрать щит с минимальным количеством модулей. Слабая сторона заключается в том, что такая компоновка не позволяет определить, в какой линии происходит утечка тока, вызвавшая срабатывание защиты.

Второй вариант предполагает установку АВДТ на каждую линию, где требуется максимальный уровень безопасности (например, для стиральной машины).

Установка АВДТ на отдельные линии

Преимущества такого решения очевидны – при возникновении нештатной ситуации обесточивается только проблемная линия. Что касается недостатков, то к ним можно отнести высокую стоимость реализации проекта (АВДТ стоит дороже связки УЗО и АВ), а также увеличение задействованных модулей в щите.

Наибольший уровень безопасности обеспечивает селективная схема включения, при которой АВДТ устанавливается на общий ввод и на каждую линию. Чтобы обеспечить селективность, в качестве общего устройства должен использоваться электроаппарат с более высоким параметром тока утечки (например, 100 мА) или имеющий метку «S». Это обозначение наносится на приборы, у которых имеется задержка времени срабатывания.

Обозначение селективного дифавтомата

Правила подключения и установки

Выполняя подключение АВДТ, следует руководствоваться тремя основным правилами:

• Верхние клеммы устройства (1 и N) являются входом, нижние(2 и N) — выходом на нагрузку. Обратное подключение может привести к потере аппаратом работоспособности.
• Необходимо соблюдать полярность. Ноль должен подводиться к верхней клемме, с пометкой «N», а фаза подключается к контакту «1». Как правило, модуль с функциями АВ устанавливается только на фазу, следовательно, при неправильном подключении не будет работать защита от КЗ и перегрузки.
• Нельзя соединять между собой нулевые выходы (распространенная ошибка начинающего электрика), поскольку это вызовет срабатывание защитного устройства. То есть, к клеммам «2» и «N», находящимся в нижней части аппарата, подключается только соответствующая линия электропроводки.

Не рекомендуется устанавливать АВДТ в перевернутом положении, поскольку это может внести путаницу в схему распределительного щита.

После установки нужно проверить работоспособность устройства, делается это путем нажатия кнопки «Тест». Если прибор рабочий, произойдет срабатывание. Такое тестирование рекомендуется проводить раз в месяц.

Теперь вы владеете всей информацией, позволяющей получит ответ на вопрос «диф автомат АВВ – что это такое?». Осталось только дать советы, как подбирать эти устройства.

Как выбрать дифавтомат АВВ?

АВДТ компании АВВ или продукция других производителей подбирается по следующему алгоритму:

• В первую очередь необходимо определиться с количеством полюсов. Для однофазной сети используются двухполюсные аппараты, трехфазной – четырехполюсные. Как правило, первые — двух модульные, вторые занимают место четырех модулей.
• Осуществляем выбор рабочего напряжения. Как правило, с этим проблем не возникает, двухполюсные аппараты рассчитаны на 220 В, четырехполюсные — на 380 В. Но возможны нюансы, поэтому рекомендуем проверить указанное на приборе значение.
• Выбираем время-токовую характеристику (в быту используется категория «С») и параметры номинального тока. Например, для линий освещения можно использовать автоматы С10, для подключения групп розеток – С25, для общего прибора на несколько линий: С50, С65 и С100. Если предполагается селективная схема, то выбираем устройство с пометкой «S».
• Осуществляем подбор чувствительности тока утечки. Для осветительных сетей будет достаточно 10 мА, на группы розеток – 30 мА. У общего электроавтомата этот показатель должен быть в пределах 100-300 мА.
• Выбираем класс дифзащиты. В быту используется много оборудования, оснащенного преобразователями напряжения (например, компьютерная техника). Поэтому эффективную защиту смогут обеспечить только АВДТ с дифзащитой класса «А», отслеживающие как переменные, так и постоянные токи утечки.
• Проверяем наличие в автомате встроенной защиты сети от обрыва нуля. Это очень важный момент, поскольку, если произойдет такой обрыв, то АДВТ «не выбивает» при образовании цепи между фазным проводом и заземлением.

Список использованной литературы

• Нейман Л.Р., Демирчян К.С. «Теоретические основы электротехники» 1981
• Буль Б.К. «Основы теории электрических аппаратов» 1970
• Е.Д. Тельманова «Электрические и электронные аппараты» 2010
• Розанов Ю.К. «Основы силовой электроники» 1992

Дифавтоматы. Подключение и применение. Достоинства и недостатки

Во второй части продолжаем рассмотрение таких устройств защиты, как дифавтоматы. Подробно рассмотрим его правильное подключение по различным схемам, преимущества и недостатки, область использования и советы по выбору.

Подключение

Для подключения дифавтомата не потребуется больших знаний и умений. В этом нет ничего сложного. Вверху автомата находятся пластины контактов и крепежные винты для подключения проводников ноля и фазы, приходящих от прибора учета. Внизу расположены контакты, к которым должны подходить проводники от нагрузки потребителя.

Порядок подключения:

• Зачистить концы проводов от изоляции на длине 1 см.
• Ослабить винты крепления клемм.
• Вставить в клеммы проводники.
• Затянуть винты крепления с усилием, предотвращающим ослабление контакта при эксплуатации.
• Проконтролировать надежность крепления проводов в клеммах.

Проводники чаще всего применяют с медными жилами. Так как медь является довольно мягким металлом, то после выполнения подключения рекомендуется еще раз подтянуть крепление контактов присоединения проводов.

Схема с входным дифавтоматом

Это одна из распространенных схем соединения дифавтомата, расположенного в схеме на входе после прибора учета. По такой схеме все нагрузки потребителей обеспечены защитой автомата. При появлении аварийных режимов подача электроэнергии будет прекращена.

Недостатком такого подключения является полное обесточивание потребителей, и трудный поиск неисправности. Практически найти неисправность можно, если после устройства защиты на отдельные группы потребителей подключить свои автоматы защиты. При этом их подключают в порядке очереди. Неисправность будет расположена в той группе, где срабатывает защита при включении питания.

Дифавтоматы на опасных нагрузках

Этот вариант схемы довольно спорный, так как существуют оптимальные варианты с такими же результатами, однако имеющими меньшие затраты.

По такой схеме включения дифавтомата имеется возможность отключения каждой группы нагрузок по отдельности. Если сработает защита, то уже точно известно, где находится неисправность, и нет проблем с ее обнаружением. Однако таких же результатов можно достичь намного проще.

Такое же качество защиты будет при подключении после прибора учета двухполюсного УЗО, а далее на каждую линию по отдельному автомату. Единственной проблемой будет выявление места неисправности. Эту проблему решают также, путем подключения автоматов по очереди, до момента срабатывания защиты.

Ошибки подключения

Бывает, что после сборки схемы дифференциальный автомат не включается, либо быстро отключается при подключении потребителя. Это указывает на неправильное подключение или ошибки.

Некоторые основные ошибки при самостоятельной сборке схемы:

• При наличии 2-х автоматов, отходящие от них нулевые проводники далее по схеме где-то соединены. При этом оба дифавтомата включаются, однако при тестировании сразу отключаются. С подключением потребителя – та же ситуация.
• Перепутаны нулевые проводники двух автоматов. При этом тестирование проходит нормально, однако при подключении потребителя автоматы сразу выключаются.
• Неправильное подключение нулевого проводника. С шины ноля провод должен приходить на соответствующий вход, который промаркирован буквой «N», находящийся вверху. Снизу от ноля провод должен уходить к потребителю. Поведение при включении такое же: при включении нагрузки автомат выбивает, тест также не работает.
• Нулевой провод с выхода автомата подходит не на потребитель, а идет снова на нулевую шину. При проверке работы схемы все симптомы неисправности прежние.
• Ноль для потребителя взят не от выхода дифавтомата, а сразу с нулевой шины. При проверке работы автомат сразу срабатывает на отключение.
• Проводники заземления и рабочей нейтрали по схеме где-то объединены. В этом случае дифавтоматы не включаются.

Преимущества и недостатки дифавтомата и УЗО

Что лучше устанавливать, УЗО или дифавтоматы, в том или ином месте – это вопрос неоднозначный, и спорный. Одни специалисты рекомендуют совместное подключение автомата и УЗО, а другие говорят о целесообразности только дифавтоматов. Рассмотрим плюсы и минусы этих устройств.

Место установки. Основным плюсом дифавтомата являются его компактные размеры. Он занимает мало места на установочной рейке в распределительном щите, по сравнению с установкой двух отдельных устройств. Совместное подключение автомата и УЗО займет в распределительном щите три места, а дифференциальный автомат всего два. Это экономия пространства и уменьшения размера распределительного щита. Однако в продаже уже появляются дифавтоматы размером на одно место.

Трудоемкость подключения обычного автомата и УЗО также довольно спорный вопрос, так как квалифицированный специалист выполнит это без особых проблем, а новичок вполне способен допустить ошибку даже при простом подключении.

Сложность выявления неисправности в работе цепи. Этот вопрос уже не такой актуальный, как раньше, так как производятся устройства защиты, оснащенные сигнальными флажками. По ним можно быстро выявить ту часть схемы, где имеется повреждение или неисправность.

Важным моментом является использование электронных дифавтоматов. Их особенностью является утрата работоспособности при обрыве провода ноля. При этом провод фазы остается под напряжением, что часто приводит к удару человека электрическим током.

Электромеханический тип дифавтоматов не имеет такого недостатка, и находится в работе даже при повреждении целостности нулевого провода. Это предотвращает возможность удара человека током. Единственным недостатком электромеханических дифавтоматов является их повышенная стоимость, в отличие от электронных.

Область использования

Дифавтоматы очень популярны в защите электрической проводки и людей в различных областях, как на различных предприятиях и учреждениях, так и в бытовых условиях.

Дифавтоматы используются в 3-фазных и 1-фазных сетях переменного тока. Он способствует увеличению уровня безопасности при постоянной эксплуатации электрических устройств. Такое защитное устройство не уступает по свойствам УЗО и обычному автомату, поэтому для его использования нет никаких ограничений. Подобную защиту устанавливают на вводе и на выходе линий передач электроэнергии для обеспечения защиты от сверхтоков, поражения током людей, пожарной безопасности.

Советы по выбору

Существует большой выбор параметров имеющихся в продаже защитных устройств. Поэтому сразу трудно сориентироваться в правильном выборе устройства защиты, обладающего необходимыми свойствами.

Для квартиры

В условиях городской квартиры можно исключить потребители с большой индуктивной составляющей тока, а также со значительными токами запуска, и соответственно номинальная величина тока такой защиты необходима не выше 50 миллиампер.

Установка дифавтомата со значительным номинальным током срабатывания в данном случае не обоснована, так как электрическая проводка в квартирах проложена под штукатуркой закрытым методом, и вряд ли будет повреждена.

В результате наилучшим выбором для условий квартиры будут дифавтоматы класса С или В, на номинальный ток от 16 до 25 ампер, с защитой от утечки тока категории А, и настройкой уставки на 50 миллиампер.

Защита для дачи

Для такого варианта нагрузку тока определяют для конкретных условий отдельно, так как в условиях дачи можно применять различные насосы для полива, различные устройства с высокой мощностью. Также нужно учесть совместную эксплуатацию нескольких потребителей.

При настройке уставки тока автомата необходимо обращать внимание на состояние сети, и разделять защиту на отдельные ветви. Для этого сеть разделяют на питающие и силовые цепи. Для отдельной ветви схемы подключаются защиты разных категорий по току утечки и номинальному току.

Особо необходимо отметить деревянные строения. Для них существуют отдельные требования по монтажу электрической проводки, и разделению устройств защиты:

• Противопожарная защита.
• Защитные устройства, предотвращающие поражение током человека.

Защита для частного дома

В этом варианте необходимо обратить внимание на характер нагрузки потребления электроэнергии, наличие и число электромоторов, вероятность их подключения и работы в одно время. Если они будут часто работать в одно время, со значительными пусковыми токами, то наилучшим выбором будет монтаж автомата категории D.

Величина номинального тока отключения дифавтомата должна рассчитываться из имеющейся нагрузки и состояния сети питания. От тока утечки лучшей защитой будет автомат класса А с уставкой в 50 миллиампер.

Если дом полностью деревянный, то необходимо разделить защиту от тока утечки на защитную и противопожарную.

Похожие темы:

дипломатия | Природа, цель, история и практика

Дипломатия , устоявшийся метод воздействия на решения и поведение иностранных правительств и народов посредством диалога, переговоров и других мер, кроме войны или насилия. Современная дипломатическая практика является продуктом пост-ренессансной европейской государственной системы. Исторически дипломатия означала ведение официальных (обычно двусторонних) отношений между суверенными государствами. К 20 веку, однако, дипломатическая практика, впервые применявшаяся в Европе, была принята во всем мире, а дипломатия расширилась, охватив встречи на высшем уровне и другие международные конференции, парламентскую дипломатию, международную деятельность наднациональных и субнациональных структур, неофициальную дипломатию неправительственных элементов. , и работа международных гражданских служащих.

Термин дипломатия происходит через французский язык от древнегреческого Diplōma , состоящего из diplo , что означает «сложенный пополам», и суффикса -ma , что означает «объект». Сложенный документ давал привилегию — часто разрешение на поездку — на предъявителя, и этот термин стал обозначать документы, посредством которых князья предоставляли такие услуги. Позже это распространялось на все торжественные документы, издаваемые канцеляриями, особенно с соглашениями между государями.Позже дипломатия стала отождествляться с международными отношениями, и прямая связь с документами перестала существовать (за исключением дипломатии, которая является наукой аутентификации старых официальных документов). В 18 веке французский термин дипломат («дипломат» или «дипломат») стал обозначать человека, уполномоченного вести переговоры от имени государства.

В этой статье обсуждается природа дипломатии, ее история и способы ведения современной дипломатии, включая отбор и обучение дипломатов и организацию дипломатических органов.Для обсуждения правовых норм, регулирующих дипломатические переговоры и подготовку договоров и других соглашений, см. международное право. Под этим названием подробно рассматривается одно место дипломатии, Организация Объединенных Наций (ООН).

Характер и назначение

Дипломатию часто путают с внешней политикой, но эти термины не являются синонимами. Дипломатия — главный, но не единственный инструмент внешней политики, который устанавливается политическими лидерами, хотя дипломаты (в дополнение к военным и офицерам разведки) могут давать им советы.Внешняя политика устанавливает цели, предписывает стратегии и устанавливает широкую тактику, которая будет использоваться для их достижения. Он может использовать секретных агентов, подрывную деятельность, войну или другие формы насилия, а также дипломатию для достижения своих целей. Дипломатия является основной заменой использования силы или закулисных средств в управлении государством; это то, как всеобъемлющая национальная мощь применяется для мирного урегулирования разногласий между государствами. Оно может быть принудительным (т. Е. Подкрепленным угрозой применения карательных мер или применения силы), но открыто ненасильственным.Его основными инструментами являются международный диалог и переговоры, которые в основном проводят аккредитованные посланники (термин, производный от французского envoyé , что означает «тот, кто послан») и другими политическими лидерами. В отличие от внешней политики, которая обычно провозглашается публично, большая часть дипломатии проводится конфиденциально, хотя и тот факт, что она осуществляется, и ее результаты почти всегда предаются гласности в современных международных отношениях.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 с вашей подпиской.Подпишитесь сегодня

Целью внешней политики является продвижение интересов государства, которые вытекают из географии, истории, экономики и распределения международной власти. Защита национальной независимости, безопасности и целостности — территориальной, политической, экономической и моральной — рассматривается как главная обязанность страны, за которой следует сохранение широкой свободы действий государства. Политические лидеры, традиционно суверенные государства, которые разрабатывают внешнюю политику, преследуют то, что они считают национальными интересами, приспосабливая национальную политику к изменениям внешних условий и технологий.Основная ответственность за надзор за исполнением политики может лежать на главе государства или правительства, кабинете министров или номинально неправительственном коллективном руководстве, аппарате лидера страны или министре, который возглавляет министерство иностранных дел, руководит исполнением политики, контролирует чиновников министерства и инструктирует дипломатов страны за рубежом.

Цель дипломатии — укрепить государство, нацию или организацию, которым она служит по отношению к другим, продвигая интересы под ее контролем.С этой целью дипломатическая деятельность направлена ​​на максимальное использование преимуществ группы без риска и затрат, связанных с применением силы, и, желательно, не вызывая недовольства. Обычно, но не всегда, он стремится сохранить мир; дипломатия сильно склонна к переговорам для достижения соглашений и решения проблем между государствами. Даже в мирное время дипломатия может включать в себя принудительные угрозы экономических или других карательных мер или демонстрацию способности навязывать односторонние решения споров путем применения военной силы.Однако дипломатия обычно стремится развить добрую волю по отношению к государству, которое она представляет, выстраивая отношения с иностранными государствами и народами, которые обеспечат их сотрудничество или — в противном случае — их нейтралитет.

Когда дипломатия терпит неудачу, может начаться война; однако дипломатия полезна даже во время войны. В нем переходят от протеста к угрозе, от диалога к переговорам, от ультиматума к возмездию и от войны к миру и примирению с другими государствами. Дипломатия создает и поддерживает коалиции, которые сдерживают или ведут войну.Он разрушает союзы врагов и поддерживает пассивность потенциально враждебных сил. Он способствует прекращению войны, а также формирует, укрепляет и поддерживает мир, который следует за конфликтом. В долгосрочной перспективе дипломатия стремится построить международный порядок, способствующий ненасильственному разрешению споров и расширению сотрудничества между государствами.

Дипломаты — основные, но далеко не единственные, практикующие дипломатию. Они являются специалистами в области передачи сообщений и переговоров по корректировке отношений и разрешения ссор между государствами и народами.Их оружие — слова, подкрепленные властью государства или организации, которые они представляют. Дипломаты помогают лидерам понять отношение и действия иностранцев и разработать стратегии и тактику, которые будут определять поведение иностранцев, особенно иностранных правительств. Мудрое использование дипломатов — залог успешной внешней политики.

.

налогов | Определение, принципы, значение и типы

Налогообложение , введение государством обязательных сборов с физических или юридических лиц. Налоги взимаются почти во всех странах мира, в первую очередь для увеличения доходов для государственных расходов, хотя они служат и для других целей.

Эта статья касается налогообложения в целом, его принципов, целей и последствий; В частности, в статье обсуждается природа и цели налогообложения, следует ли классифицировать налоги как прямые или косвенные, история налогообложения, каноны и критерии налогообложения, а также экономические последствия налогообложения, включая смещение и распределение (определение того, кто несет основное бремя налогов, когда это бремя переходит от лица, которое считается юридически ответственным за него, другому).Для дальнейшего обсуждения роли налогообложения в налогово-бюджетной политике, см. правительственная экономическая политика. Кроме того, см. международная торговля для получения информации о тарифах.

В современной экономике налоги являются наиболее важным источником государственных доходов. Налоги отличаются от других источников дохода тем, что они являются обязательными сборами и являются безвозвратными, т. Е. Обычно не уплачиваются в обмен на какую-то конкретную вещь, такую ​​как конкретная государственная услуга, продажа государственной собственности или выпуск государственного долга. .Хотя налоги предположительно собираются для благосостояния налогоплательщиков в целом, ответственность отдельного налогоплательщика не зависит от какой-либо конкретной полученной выгоды. Однако есть важные исключения: например, налоги с заработной платы обычно взимаются с трудовых доходов для финансирования пенсионных пособий, медицинских выплат и других программ социального обеспечения, которые, вероятно, принесут пользу налогоплательщику. Из-за вероятной связи между уплаченными налогами и полученными выгодами налоги на заработную плату иногда называют «взносами» (как в Соединенных Штатах).Тем не менее, выплаты обычно являются обязательными, а связь с пособиями иногда довольно слабая. Другой пример налога, который связан с полученными выгодами, хотя и не очень хорошо, — это использование налогов на моторное топливо для финансирования строительства и содержания дорог и автомагистралей, услугами которых можно пользоваться только за счет потребления облагаемого налогом моторного топлива.

Цели налогообложения

В 19 веке преобладала идея, что налоги должны служить главным образом для финансирования правительства.Раньше и снова сегодня правительства использовали налогообложение не только для фискальных целей. Один из полезных способов взглянуть на цель налогообложения, приписываемый американскому экономисту Ричарду А. Масгрейву, — это различать цели распределения ресурсов, перераспределения доходов и экономической стабильности. (Экономический рост или развитие и международная конкурентоспособность иногда указываются как отдельные цели, но обычно их можно отнести к трем другим.) При отсутствии веских причин для вмешательства, таких как необходимость уменьшения загрязнения, первая цель, ресурс Распределение осуществляется, если налоговая политика не препятствует распределению, определяемому рынком.Вторая цель — перераспределение доходов — призвана уменьшить неравенство в распределении доходов и богатства. Цель стабилизации — реализуемая посредством налоговой политики, политики государственных расходов, денежно-кредитной политики и управления долгом — заключается в поддержании высокого уровня занятости и стабильности цен.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 с вашей подпиской. Подпишитесь сегодня

Между этими тремя целями могут возникать конфликты. Например, распределение ресурсов может потребовать изменений в уровне или составе (или обоих) налогов, но эти изменения могут сильно сказаться на семьях с низкими доходами, тем самым нарушая цели перераспределения.Другой пример: налоги с высокой степенью перераспределения могут вступать в конфликт с эффективным распределением ресурсов, необходимых для достижения цели экономической нейтральности.

.

Цели тюрем. Остановите преступление.

Цели тюрем. Остановите преступление.

добро пожаловать в Stop Преступление
	Тюрьмы служат для четырех основных целей. Этими целями являются возмездие, вывод из строя, сдерживание и реабилитация. Возмездие означает наказание за преступления против общества. Лишение преступников свободы — это способ заставить их заплатить долг обществу за свои преступления.Недееспособность означает удаление преступников из общества, с тем чтобы они больше не могли причинять вред невинным людям. Сдерживание означает предотвращение будущих преступлений. Есть надежда, что тюрьмы будут предупреждать людей, думающих о совершении преступлений, и что возможность попасть в тюрьму будет удерживать людей от нарушения закона. Реабилитация относится к деятельности, направленной на превращение преступников в законопослушных граждан, и может включать в себя проведение учебных курсов в тюрьмах, обучение профессиональным навыкам и консультации с психологом или социальным работником.Четыре основные цели тюрем на протяжении многих лет не подчеркивались одинаково. В результате тюрьмы различаются по составу персонала, конструкции зданий и принципам работы. Персонал тюрьмы возглавляет начальник, который руководит работой тюрьмы. Это должностное лицо несет ответственность, если возникают такие проблемы, как беспорядки, побеги, бесхозяйственность и жестокость по отношению к заключенным. Строения тюрем сильно различаются по дизайну. Тюрьмы радиальной конструкции напоминают ступицу и спицы колеса.Камеры, столовая и другие помещения простираются от центра управления в узле. Надзиратели в центре управления могут наблюдать за всей деятельностью в здании. В некоторых тюрьмах строгого режима используется другой дизайн, состоящий из длинного коридора, пересекаемого короткими коридорами, в которых находятся камеры и другие помещения. Заключенные должны использовать центральный коридор при переходе с места на место. Такая конструкция позволяет надзирателям пристально наблюдать за ними. Многоэтажная конструкция — это вертикальный вариант коридорной конструкции.Заключенные перемещаются с этажа на этаж на лифте. Учреждения для несовершеннолетних и тюрьмы открытого типа часто состоят из группы зданий, окруженных центральной площадью. Эти здания могут включать в себя библиотеку, часовню, столовую или классы.
|| || || || || || || || || || || ||

Благодаря финансовым, медицинским и развлекательным онлайн-сервисам. https: // pokerku19.net • Copyright © 2002-2009 — Добро пожаловать, чтобы остановить преступление. Все права защищены.

.

Программное обеспечение. Типы программного обеспечения, назначение и характеристики. Основные понятия ОС.

Что такое программное обеспечение? Программное обеспечение , также называемое компьютерной программой или просто программой , — это серия инструкций, которые сообщают аппаратному обеспечению компьютера, что делать. Например, некоторые инструкции предписывают компьютеру вводить данные с клавиатуры и сохранять их в памяти. Другие инструкции приводят к тому, что данные, хранящиеся в памяти, используются в вычислениях, таких как сложение ряда чисел для получения общей суммы.

Прежде чем компьютер сможет выполнить или выполнить программу, инструкции программы должны быть загружены в память компьютера. Обычно они загружаются в память с жесткого диска.

При покупке программы вы получите один или несколько CD-ROM или один DVD-ROM, на котором хранится программное обеспечение. Чтобы использовать программное обеспечение, вам часто требуется установить программное обеспечение на жесткий диск компьютера. Иногда программу можно загрузить в память непосредственно с CD-ROM или DVD-ROM, так что вам не нужно устанавливать ее на жесткий диск, чтобы использовать.

Когда вы покупаете компьютер, обычно на его жестком диске уже установлено некоторое программное обеспечение. Таким образом, вы можете использовать компьютер, как только получите его. Программное обеспечение — ключ к продуктивному использованию компьютеров. С правильным программным обеспечением компьютер может стать ценным инструментом.

Системное программное обеспечение. Системное программное обеспечение состоит из программ, управляющих работой компьютера и его устройств. Системное программное обеспечение выполняет следующие функции: запуск компьютера; открытие, выполнение, запуск приложений; хранение, получение и копирование файлов; форматирование дисков; уменьшение размеров файлов; и резервное копирование содержимого жесткого диска. Соответственно, вы можете видеть, что системное программное обеспечение обеспечивает бесперебойную работу всех компонентов компьютера, а также предоставляет общие функции для использования другими программами, инструменты для ускорения работы компьютера, инструменты для разработки нового программного обеспечения и программы для вашей безопасности. от приступов.

Операционные системы (ОС). Операционная система содержит инструкции, которые координируют все действия аппаратных устройств вашего компьютера. Он также содержит инструкции, позволяющие запускать любые приложения. Операционную систему можно определить как интерфейс между пользователем и всеми ресурсами компьютера.

Существует два основных типа операционных систем:

Однопользовательская ОС : Тип ОС, в котором одновременно может работать только один пользователь.Операционная система может быть однопользовательской: однопользовательская однозадачная или однопользовательская многозадачная. Однопользовательская однозадачная ОС должна иметь дело только с одним человеком, одновременно выполняющим только одно приложение. MS DOS является примером однопользовательской однозадачной ОС.

Многопользовательская ОС : В некоторых ситуациях нам нужно использовать один компьютер совместно с несколькими пользователями. Таким образом, ОС должна быть многопользовательской, когда несколько пользователей входят в систему и используют его одновременно.Эти несколько пользователей могут работать с подключениями к удаленному рабочему столу. Кроме того, этим разным пользователям может потребоваться запускать разные приложения одновременно. Таким образом, ОС также должна поддерживать многозадачность. Очевидно, что компьютер должен быть мощным. Каждый пользователь совместно использует большую мощность компьютера. Этот тип многопользовательских многозадачных ОС должен управлять некоторыми задачами, перечисленными ниже:

:

.
