Как сделать реверс для электроинструмента

Одним из главных инструментов самодельщика является электродрель, и от ее конструкции и удобства, зависят скорость работы и качество. Есть у меня электродрель советского производства, которая служит верой и правдой много лет. Металлический корпус редуктора и подшипники в редукторе сделали её почти не убиваемой! Мои друзья, пользующиеся современными дрелями зарубежного производства, за это время, поменяли уже по несколько штук.

Но! Есть у неё небольшой недостаток: она не имеет реверса, который очень нужен при некоторых работах, особенно при нарезании резьбы машинными метчиками. Несколько лет назад, решил избавить её от этого недостатка и мне удалось решить эту проблему гораздо лучше, чем это реализовано в дрелях заводского производства в которых переключатель реверса, находится над кнопкой пуска.

Я установил кнопку для переключения в режим реверса в тыльной части электродрели. Если сравнить с пистолетом, то она расположилась примерно в районе курка.

Кнопка эта представляет из себя сдвоенный микро-переключатель с перекидными контактами. Переключатель имеет высокую надёжность, маленькие габариты и длительный срок службы. Подобные устройства имели два варианта исполнения, в виде кнопки и в виде тумблера с переключающими контактами и устанавливались в аппаратуре военного назначения, а также в профессиональной измерительной аппаратуре промышленного назначения.

Почему я поставил кнопку, а не тумблер? Потому, что мне показалось, так будет намного удобнее работать, ведь режим реверса приходится включать на непродолжительное время и нажать мягкую кнопку большим пальцем, гораздо проще чем дёргать рычаг переключателя. В последствии этот вариант себя полностью оправдал. Но вы можете поставить и тумблер — дело вкуса.

Схема реверса мотора

Чтобы осуществить реверс коллекторного двигателя надо механически поменять местами концы статорной обмотки двигателя, для этого нужен переключатель с двумя группами переключающих контактов.

При нажатии кнопки реверса, щётки подключаются к противоположным обмоткам статора. Естественно, кнопку реверса нужно нажимать только после полной остановке двигателя, а то поломаете редуктор.

Перейдём к реконструкции

Разобрав дрель, определил место для установки кнопки и круглым напильником выпилил в корпусе отверстие для установки кнопки, подпаял к контактам кнопки провода необходимой длинны и приступил к перекоммутации соединений. Дело в том, что в дрели установлен курок с тиристорным регулятором скорости вращения и при модернизации, это нужно учитывать.

Смотрите подробности на видео

Таким образом переделать на реверс можно практически любой электроинструмент. Ну вот и всё — дрель собрана и прекрасно работает!

Баня Дача: Ремонт переключателя реверса дрели

Моя ударная дрель знаменитой фирмы BOSCH, проработав 3 года, приподнесла мне сюрприз: сломался переключатель реверса (правое/левое вращение). Сломалось то, что никогда не должно было ломаться.
Вроде бы пустячок, заменить минутное дело.
Поход в одну, другую мастерскую дал одинаковые результаты.
В наличии нет, под заказ, оставляйте, ждите. Ждите меня ни как не устраивало, решил восстановить.

Приклеил клеем для оргтехники «Моделист» лапку к ползунку, просверлил, нарезал резьбу М2, стянул винтом.

При работе усилие на лапку мизерное, решил что этого хватит.  Хватило не надолго. При морозе всего -10C град. лапка развалилась.

Выход один — сделать новую лапку по размерам сломавшейся. Материал — алюминий, инструмент — напильник, надфили, тисочки.

Главное прецизионно выполнить квадратное отверстие в ползунке, что бы лапка в него плотно входила и сидела без болтанки.

Если получились зазоры, то их можно залить эпоксидным клеем. К пластмассе маловероятно что он пристанет, но зазоров не будет.

Получилось удачно. Дрель исправно работает третий год.

На мой взгляд ударной дрель назвали ради рекламы. При покупке вам популярно объяснят, что это перфоратор в миниатюре и вполне сгодится для небольших объемов работ. На
самом деле это не так.

В ней отсутствует ударный механизм как у перфоратора. Его заменяют два храповика неподвижный (1), закрепленный в корпусе, и подвижный (2) на одной оси с патроном.

В режиме «удара» при упоре в обрабатываемую
поверхность храповики соприкасаются и при вращении зубы подвижного соскакивают с зубов неподвижного, имитируя удар по последнему, т е по корпусу в сторону ваших рук, а не по инструменту в патроне. От рук через корпус инструменту (по сути не удар, а вибрация)

В перфораторе специальный ударный механизм передает энергию удара непосредственно инструменту (буру).

Едва ли у вас получится ударной дрелью сделать отверстие в бетонной балке окна под гардину. Вытянутые руки над головой слабая опора для корпуса дрели и удары будут амортизированы ими. Перфоратор с этой работой справится без усилий секунд за 15.

Дрель для дома — как выбрать оптимальный вариант — Bezhelme.

ru

В арсенале домашнего мастера просто обязан быть такой инструмент, как дрель. Согласитесь, что частенько нужно что-то просверлить и без дрели просто никуда. Повесить полку, закрутить саморез, просверлить металл или дерево — все это делается с помощью дрели. Как выбрать инструмент, на что следует обращать внимание домашнему мастеру при  покупке — несколько полезных советов.

Бытовая или профессиональная?

Весь электроинструмент делится на 2 типа — профессиональный и бытовой. Возникает вопрос — а в чем разница и какую дрель выбрать для дома, бытовую или профессиональную? По-большому счету разница между бытовым и профессиональным инструментом — это режим работы, бытовой дрелью можно работать не отвлекаясь минут 15-20, после чего следует сделать перерыв, дать время остыть двигателю. Профессиональной же дрелью можно работать полную рабочую смену, вообще не отдыхая. Вот и вся разница.

Теперь задайте себе вопрос — будете ли вы работать дома 8 часов без перерыва?

Конечно же нет, ну тогда зачем покупать профессиональную, для домашних нужд вполне хватит бытового инструмента. Конечно, если у вас есть определенная сумма на покупку и в укладываетесь в стоимость профессиональной — тогда лучше взять профи-дрель, служить он вам будет долго, а при работе в режиме «бытового» употребления такая дрель будет работать долгие годы.

Какая фирма подойдет для дома?

Из фирм, производящих бытовой инструмент, прежде всего следует отметить бренды:

1. SKIL — отделение фирмы Bosch, сегмент бытового инструмента. Дрели скил — надежные, крепкие, долговечные, терпят даже интенсивные нагрузки. Отзывы пользователей положительные, гарантия от производителя 2 года.

2. Black and Dekker — довольно известная фирма, занимается производством только бытового инструмента, оранжевый цвет — отличительный признак. Качество высокое, гарантия 2 года, отзывы благодарных пользователей только положительные.

3. «Зубр« — набирающий популярность Московский бренд, позиционируется как отечественный инструмент, однако сборка идет китайская. К слову сказать, качество дрелей неплохое, дают гарантию 3 года, а это очень много. Значит, производители в качестве уверены. Кстати, если у вас была дрель фирмы «Ураган», то «Зубр» — это продолжение «урагановской» линейки. Дрели Ураган — просто супер, у всех моих друзей такие, ей можно делать ремонт, она не убивается.

4. Stern(Штерн) — наиболее известный инструмент, типа производитель Австрия, однако это чистый Китай, причем невысокого качества. Однако очень низкая цена снискала ему популярность, многие люди покупают дрели Штерн для дома и работают ими. Конечно, если следовать правилам и не перегревать инструмент, то даже Штерн будет служит долго.

5. DVT, Hammer, ProRab — китайский инструмент примерно одного класса, наиболее разрекламированный конечно же Прораб, однако качество у всех примерно на одном уровне. Низкие цены также позволили им завоевать сегмент дешевого инструмента, для дома, конечно же, большего и не нужно.

Ну вот, пожалуй и все, по брендам пробежались, теперь рассмотрим, на что в первую очередь следует обращать внимание при выборе дрели для дома.

Мощность двигателя

Безусловно, самый важный параметр — это мощность. Оптимальной мощностью для дома принято считать 700-800 Ватт, это будет уже мощная дрель, которой можно закручивать толстые саморезы. Ведь помимо основных функций дрель выполняет кучу вспомогательных — ей крутят саморезы, мешают раствор, цемент, лак и краску и прочее. Поэтому, если дрель мощная — можно замесит шпатлевку, использую специальные миксеры для краски, шпатлевки или клея. Однако свыше 800 ватт дрель будет уже тяжелая и громоздкая, поэтому, к примеру, крутить саморезы будет уже неудобно. Поэтому 700 ватт — золотая середина для домашней дрели, можно выполнять все работы по дому.

Регулировка оборотов

Зачем нужна регулировка оборотов на домашней дрели? В первую очередь для того, чтобы ей было удобно сверлить. Ведь сначала вы засверливаетесь на небольших оборотах и только потом нажимаете посильнее. Наметить точку сверления на металле без регулировки оборотов просто невозможно.

Также закручивание саморезов — если дрель без регулировки, то она сразу стартует на максимальных оборотах, так что закрутить саморез нереально. Регулировка оборотов может производится как нажатием кнопки пуска, так и специальным регулятором на кнопке пуска.

Реверс(обратный ход)

Важная особенность, наличие реверса на дрели обязательно. Для чего нужен реверс? В первую очередь реверс используется при закручивании, выкручивании саморезов. Если в целях экономии вы используете дрель в качестве шуруповерта, то тогда нужно покупать инструмент с обратным ходом. Ведь как выкрутить саморез из дерева, если нет реверса? Никак, поэтому берите обязательно с реверсом. Переключатель обратного хода располагается непосредственно над кнопкой пуска, справа и слева.

Функция удара(перфоратора)

Чаще всего большинство дрелей идут уже ударными, то есть на верху дрели есть переключатель между режимами удара и сверления без удара. очень часто ударную дрель путают с перфоратором.

Разница — у перфоратора удар электрический, сильнее в десятки раз, а у дрели удар идет за счет попадания звездочки зубьями на зубья. Ударная дрель может просверлить только кирпич, бетон уже не возьмет. А вот для сверления бетона нужен уже перфоратор. Если изначально вы берете дрель для сверления кирпича, то тогда берите помощнее, ватт на 1000, это поможет усилить удар. Кстати, чем сильнее вы нажимаете на инструмент при сверлении с ударом — тем сильнее удар. При сверлении металла и дерева удар необходимо выключать.

Патрон для дрели — быстрозажимной или с ключом?

Патроны для зажима сверл бывают 2 типов — стандартный с ключом и быстрозажимной. Если покупаете дрель исключительно для сверления и не планируете работать часто, то берите обычны патрон с ключом — он надежнее, плотнее крепит сверло. Ну а если планируете работать на скорость(отделка, ремонт), то тогда быстрозажимной патрон, который экономит время — вы моментально сможете заменить сверла или переставить биту. Однако такие патроны зажимают не очень крепко, бывали случаи, когда патрон непроизвольно раскручивается и сверло выпадает.

Вот, в принципе, основные характеристики, на которые стоит обратить внимание при выборе этого необходимого инструмента.

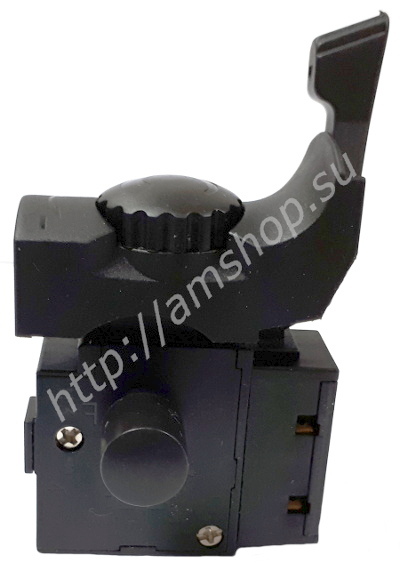

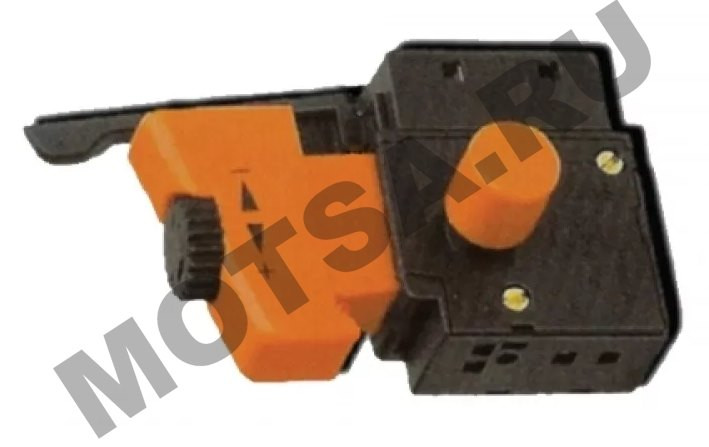

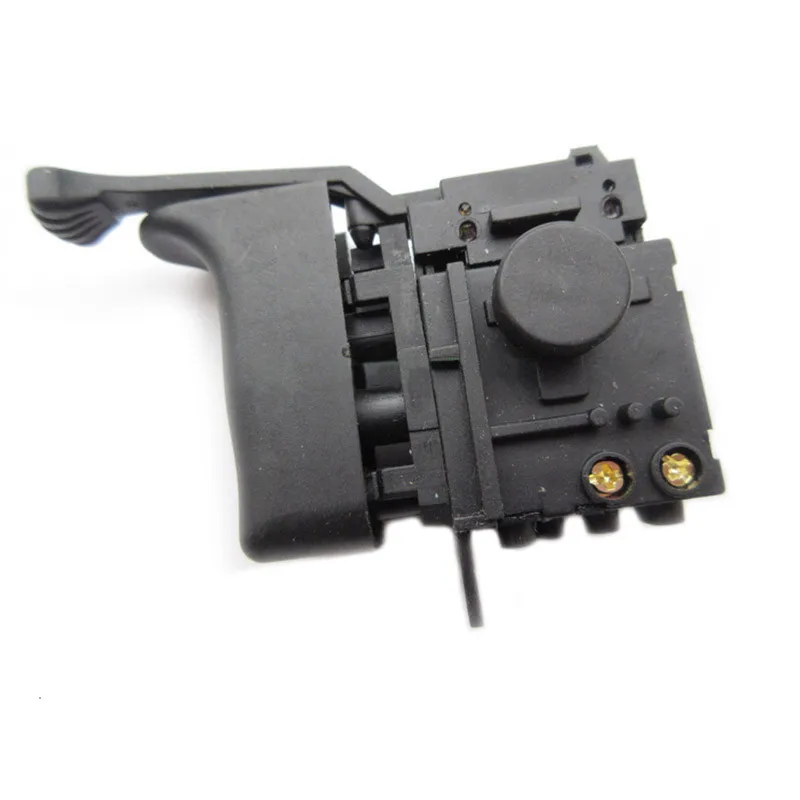

Устройство и схема реверсивной кнопки на дрели. Самостоятельный ремонт электродрели

Дрель — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных работ

Схемы подключения.Ру 2016. Копирование материала допускается только при наличии активной гиперссылки на первоисточник shemy-podlyucheniya.ru

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Вот несколько схем подключения кнопок дрели

(нижняя фотография, это схема, подключения кнопки ударной дрели), схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом (дрелью в данном случае).

Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает.

Дрели разные по типу, по мощности (кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит).

Дрель может быть с реверсом и без оного (кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение).

Есть профессиональный инструмент, есть бытового использования.

То есть что бы найти схему кнопки дрели (подключения) надо отталкиваться от конкретной модели дрели.

Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели.

Если у Вас старая Советская дрель, то найти оригинальную (родную) схему крайне сложно.

Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом

Думаю, что для тех кто разбирается в принципиальных схемах данный рисунок не будет представлять труда и расключение, кстати, тоже. Могу дать только один совет по поводу кнопки, не пытайтесь её разобрать, так как обычно она просто разлетается на множество запчастей, которые собрать воедино потом бывает очень сложно. Легче в случае с проблемой с кнопкой её всё же менять, чем ремонтировать.

Стандартная схема подключениая дрели с реверсом на картинке.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Кнопка довольно сложна по конструкции.

Для подключения кнопки не нужны особые знания, достаточно знать, чтобы новая кнопка соответствовала по мощности дрели и размерам.

• Симисторный регулятор

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 – реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 – это статор мотора; 5 – крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение – друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» – регулятор оборотов, «1-я ст. обм.» – первичная статорная обмотка, «2-я ст.обм.» – соответственно, вторичная, «1-я щет.» – первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Вернуться к оглавлению

Особенности редуктора аппарата

Рисунок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения – машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.

Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель . Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов . Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм. » — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

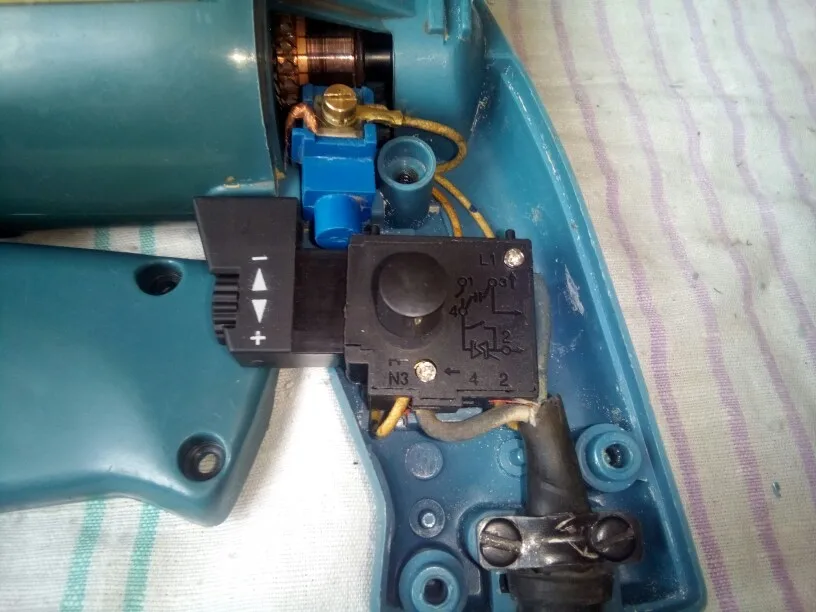

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

Схема реверса дрели

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

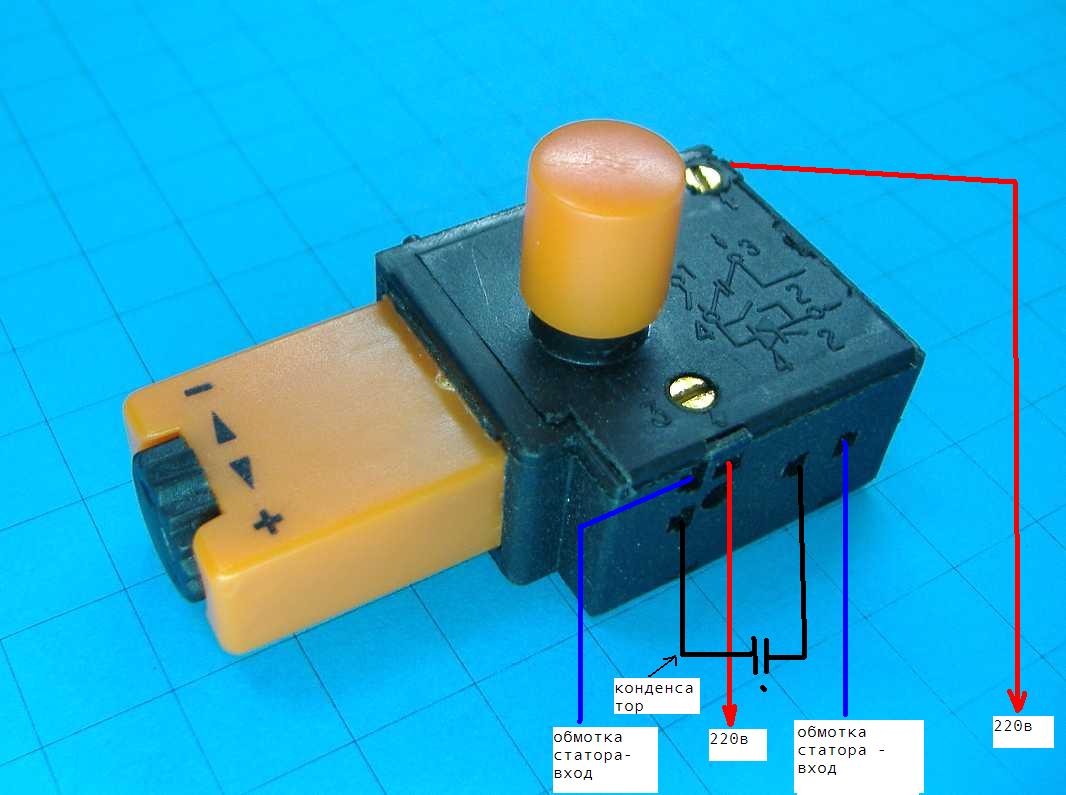

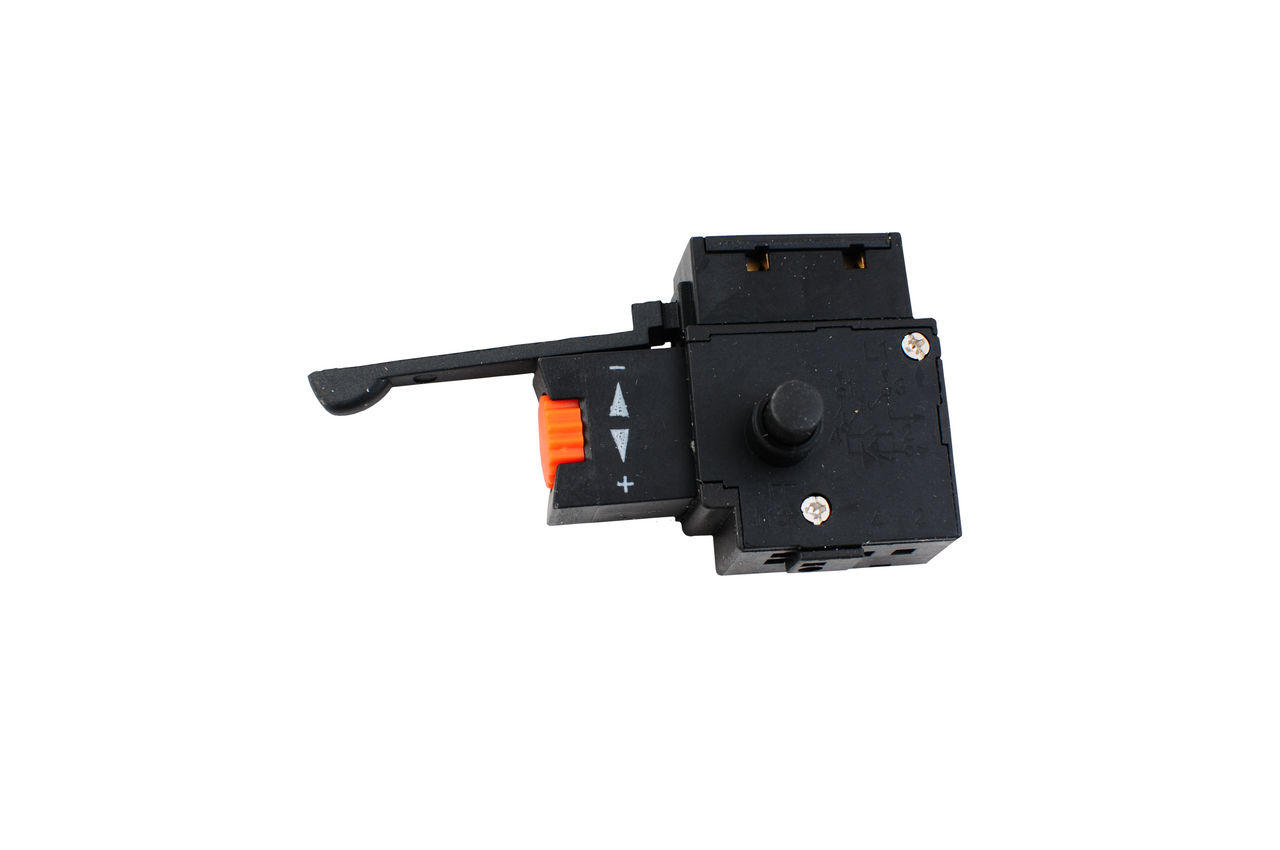

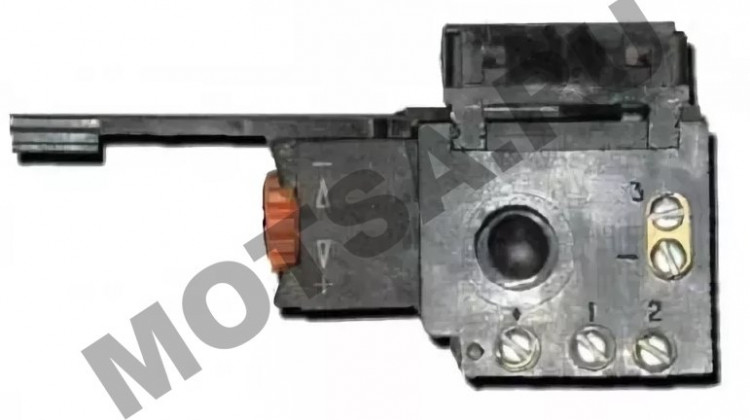

Схема подключения кнопки (регулятора оборотов) дрели.

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Подключение кнопки электродрели

Редуктор . Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели . Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.

Большая шестеренка с волнистостью сбоку

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.

Волнистые поверхность не соприкасаются благодаря пружине

Соприкасающиеся волнистые поверхности. Пружина растянута.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

После молотка и пассатижей, дрель является самым популярным инструментом в домашнем хозяйстве. Прибор используется интенсивно, и периодически ломается.

Стоимость ремонта выльется в круглую сумму, не говоря уже о покупке новой дрели.
Если понять, как работает электроинструмент, можно не бояться его разобрать, а тем более отремонтировать.

Устройство дрели

Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:

1. Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
2. Конденсатор, подавляющий искровые помехи
3. Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
4. Внешняя обмотка (статор) двигателя
5. Опорный подшипник ротора двигателя
6. Щеточные узлы – держатели и собственно токосъемные щетки
7. Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
8. Корпус дрели
9. Вентилятор охлаждения двигателя
10. Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
11. Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
12. Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
13. Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
14. Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
15. Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».

Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.

Важно! Принцип любой проверки – от простого к сложному. Сначала проверяются провода, контакты и крепления. Затем тестируем блочные элементы.

До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Внимание! Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ . В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.

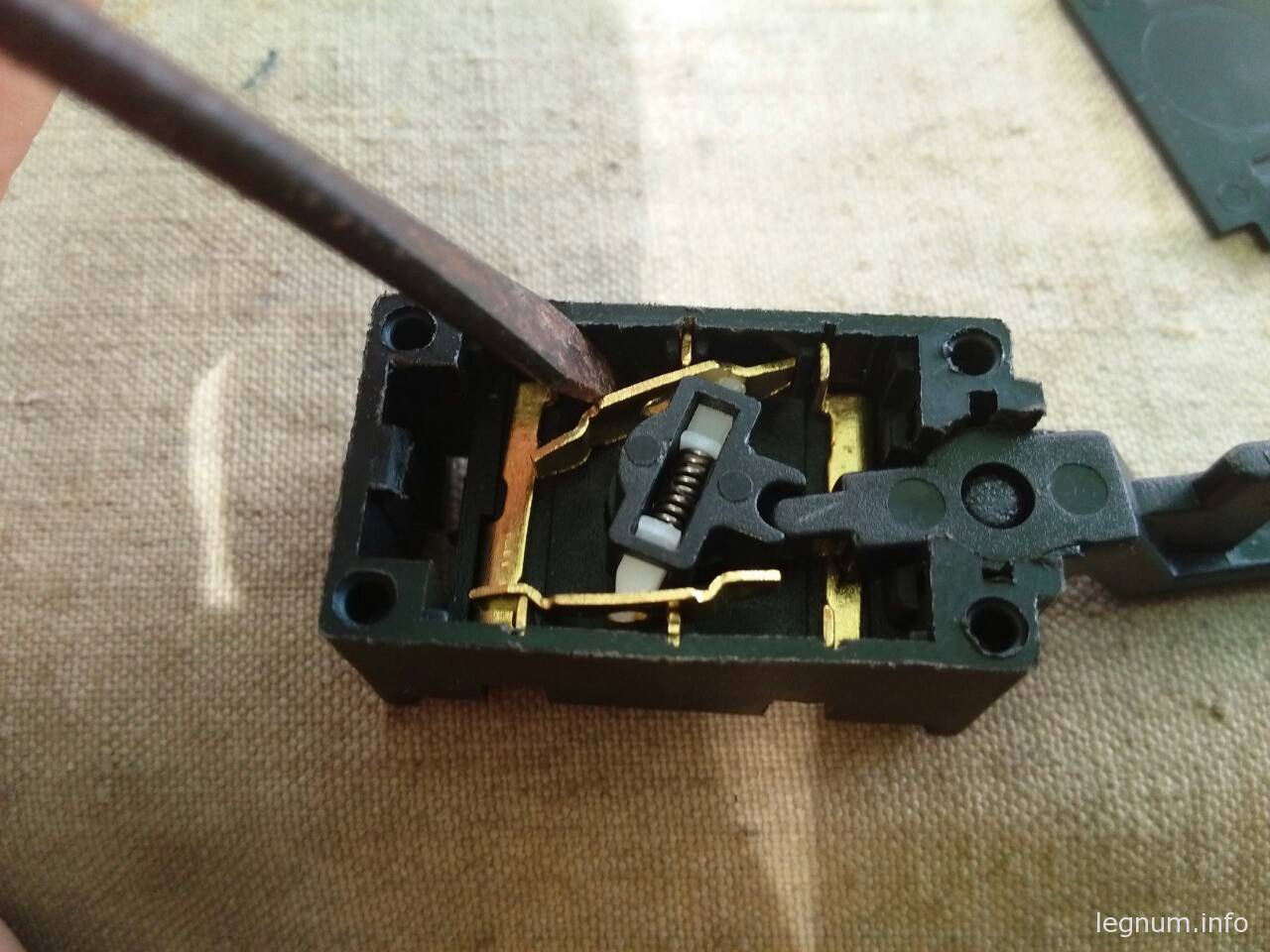

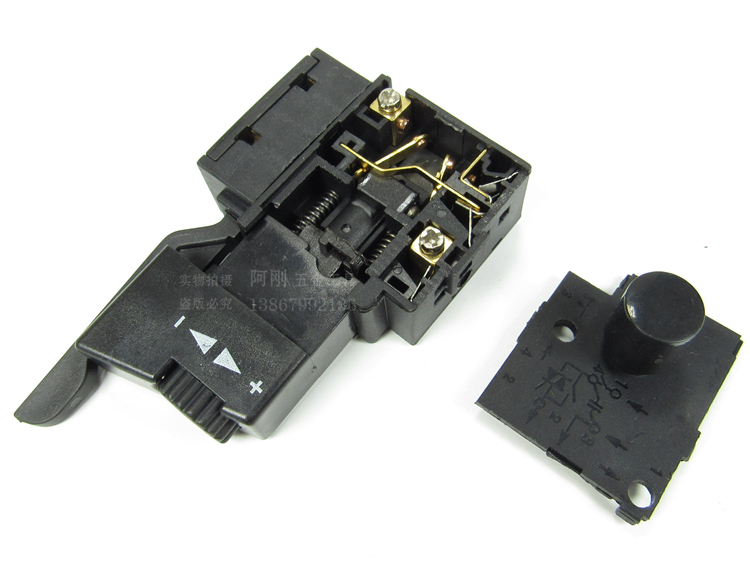

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Механические поломки

Как отремонтировать дрель, если электрика в порядке?

1. Первая механическая неисправность – закоксованные подшипники. В смазку попадает пыль (при неисправных сальниках), и подшипники быстро выходят из строя, вплоть до заклинивания. Лечится просто – промываем керосином, набиваем смазкой и устанавливаем новые сальники. Применяется консистентная смазка для высокооборотистых агрегатов, например – молибденовая
2. Более серьезная проблема – ремонт редуктора дрели. Хорошо, если есть запасные части (как правило, шестерни). В противном случае придется менять весь модуль. Готовые комплекты имеются в продаже. Если ваша дрель имеет известное имя – комплектующие найти можно
3. Еще одна сложная неисправность – ремонт патрона. Взглянув на его устройство, станет ясно, как проводить ремонт.

Часто внутренняя смазка смешивается с продуктами сверления, после чего заклинивает подвижные губки. Патрон следует разобрать, промыть в керосине и смазать заново перед сборкой. Если детали внутри конструкции сильно изношены – покупайте новый узел.

Поскольку поломка редуктора – наиболее частая механическая неисправность, на его устройстве остановимся подробнее.

Помимо шестерен для понижения оборотов (и одновременно повышения крутящего момента), в редукторе установлены радиально-упорный и радиальный подшипники (отмечены стрелками).

При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. Зубья стачиваются и даже ломаются. Если установлен механизм перфоратора – шестерни живут еще меньше.

Поэтому старайтесь пользоваться ударным режимом только при крайней необходимости.

Кроме стандартного, существует планетарный редуктор.

Эта сложная конструкция применяется для экономии места. Ремонту практически не подлежит, меняется в сборе.

Подведем итог.
Дрель достаточно легко поддается ремонту. Если узел нельзя восстановить – он меняется целиком. В любом случае, ремонт дешевле покупки нового прибора.

Как пособие по ремонту ударной дрели можете использовать это видео. Все подробно рассказано и показано.

Самый востребований электрический инструмент в ремонте — электрическая дрель, часто выходит из строя в виду частого и интенсивного использования. При наличии базовых навыков и опыта ремонта подобных инструментов, отремонтировать дрель не составит больших трудностей.

Причин поломок такого рода инструмента может быть несколько, бытует мнение что основной причиной есть неправильная эксплуатация дрели или же не «фирмовость» инструмента, ввиду чего ее внутренности состоят с некачественных комплектующих.

Среди других более техничных причин, можно выделить такие:

• Выход из строя подвижной части электродвигателя, его статора или якоря
• Выход из строя подшипников
• Поломка кнопки (регулятора оборотов)
• Поломка реверсивного переключателя
• Износ коллекторных щеток и их обгорание
• Обрив провода в шнуре, в самой дрели или же на самой катушке двигателя
• Поломка редуктора или само зажимного патрона

Для того чтобы разобраться в причине поломки, иногда бывает что ее сразу не видно, например, дрель просто не вращается . Осмотр начинают с питающего шнура, часто в виду интенсивной эксплуатации шнур перебивается или же в районе вилки или где нибудь еще. Также осматривают кнопку и различные элементы управления. Пробуют провернуть патрон. На этом все диагностические процедуры заканчиваются, дрель нужно разобрать чтоб получить доступ и осмотреть ее изнутри.

Для этого нужно открутить (все) шурупы по периметру корпуса дрели и снять верхнюю половинку корпуса. При выкручивании шурупов обращаем внимание на их длину и запоминаем в каком отверстии шурупы какой длины находились, проще их сразу оставить в снятой части корпуса.

Осматриваем питающий кабель и внутреннюю проводку на предмет отгораний, обрывов и надежности контактного соединения.
В месте, где кабель питания входит в корпус дрели, часто можно видеть поврежденный наружный слой изоляции, её разрыв, и сам шнур питания в итоге скручен.

Если у вас неисправна кнопка или реверсний переключатель то проще заменить на новый. Можно конечно разобрать, почистить контакты, но собрать будет хлопотно, много маленьких запчастей и пружинок, которые все норовят выпрыгнуть.

Один из самых распространенных видов поломки, это износ щеток двигателя, их замену можно легко произвести самому в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели, если это позволяет конструкция. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Характерным признаком неполадки электрощеток является сильное искрение и не стабильная работа электродвигателя,когда он работает с перебоями или рывками. Что происходит от непостоянного электро-контакта между щетками и пластинами на коллекторе.

Не стоит также допускать чтоб щетки износились до минимального размера. Это опасно тем, что между щеткой и коллекторными пластинами может увеличится зазор. В итоге происходит повышенное искрообразование, коллекторные пластины сильно греются и могут «отойти» от основания коллектора, что приведет к необходимости замены якоря.
Необходимо регулярно очищать пластины коллектора от нагара и постоянно проверять натяжку прилегания щеток к коллекторному барабану.

Другие неисправности электрической части могут проявляться в виде отсутствия вращения двигателя дрели, когда нет никаких признаков включения двигателя (не слышно гудения). Если дрель не включается и ее патрон легко проворачивается обычным усилием, то можно, скорее всего предполагать о неисправности электрической части.
Проверка конкретности причины производится по мере доступности,проверяются сетевой шнур, кнопка регулятора оборотов, пусковой конденсатор и обмотки двигателя, все просто прозванивается мультиметром в режиме сопротивления.

Среди электрических неисправностей можно отметить поломку якоря. Поломка якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод. Топовые производители с мировым именем применяют качественный провод с двойной изоляцией и термостойким лаком, что в разы повышает надежность двигателей и позволяет значительно продлить временной ресурс вашей дрели. Дешевые же модели не выдерживают продолжительной и интенсивной роботы с перегревами.

Поломку якоря (неисправность котушок) можно диагностировать по характерному запаху, увеличению искрообразования при работе. А при осмотре можно увидеть и обгоревшие обмотки провода. Но можно наблюдать и падение мощности двигателя что будет говорить о том что обмотки начали подгорать, их сопротивление от этого уже поменялось, что можно увидеть с помощью тестера.

Можно наблюдать такие поломки якоря и статора: межвитковой электрический пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки.

Пробой на корпус можно определить с помощью мегомметра (мультиметра) прикоснувшись щупами к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует знать, что в идеале измерения следует делать профессиональным мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.
Еще пробой можно промерять простым методом, с помощью лампочки подключенной одним выводом к сети 220 вольт, а вторыми выводами на корпус и пластины коллектора.

Межвитковой пробой якоря определить будет немного сложней. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Часто межвитковое замыкание можно увидеть при обычном осмотре, витки могут быть погнуты, смяты. можно попробовать устранить самому, отогнув в стороны замкнутые или погнутые витки провода.

Чтобы найти обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и медленно поворачивать якорь. В целых обмотках будет появляться определенный одинаковый ток, оборваная покажет или увеличение тока или его полное отсутствие. Методом сравнения можно найти неисправную или же убедится в исправности, если все обмотки выдают одинаковые значения на мультиметре.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

В данном случае произвести ремонт своими руками, перемоткой якоря или статора, без специальных приспособлений невозможен.
При перемотке обмоток необходимо выполнить условия: намотка обмоток производится в одном направление, у катушки отмечается начало обмотки, провод мотается по часовой стрелке, после чего помечается конец вывода. Вторая обмотка навивается в том же направление, с отметкой выводов начало и конец.

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Купить замену и вставить все обратно.

При подозрение на поломку кнопки (регулятора оборотов) необходимо убедится в наличие напряжения на входной и выходной клемме кнопки. Если при нажатие на кнопку напряжение на выходе не появляется, нужно разобрать корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После чего проверить напряжение снова.
Ремонт кнопки своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным и аккуратным поднятием крышки изначально.

При замене кнопки на новую, нужно убедится что новая кнопка рассчитана на мощность конкретной дрели. Так например, для дрели 750 ват, регулятор должен быть на ток не меньше 3.4 ампера.

Реверсивную кнопку проверяют таким же способом последовательно.

Механизм реверса основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке.

Причиной «не работы» электродвигателя может стать и выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора можно заметить по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.

Механическая часть

В механической части ударной дрели, могут быть также разные поломки, например заклинивание вала дрели .
Если патрон не удается прокручивать рукой, а при этом двигатель гудит при включении, то причина скорее всего в поломке редуктора или подшипников. Частой причиной неисправности можно наблюдать разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Все неисправности в механической части могут вызвать периодические остановки и сбои во время работы, гудение, скрежет и недостаточную скорость вращения вала.

Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.
Со временем в процессе длительной и интенсивной эксплуатации дрели в режиме сверления с ударом волнистые поверхности храповиков истираются, удар стает все слабее и слабее или же не происходит вообще. Нужно осмотреть износившиеся детали редуктора и при необходимости заменить на новые.

При заклинивание патрона или слышном скрежете, прежде всего, нужно разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.

Подшипники можно проверить поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.
Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Что бы добраться к подшипникам дрели, необходимо снять полностью двигатель вместе с редуктором, предварительно вынув щетки, что бы их не поломать и чтоб они не по выскакивали.

Перед тем как вынимать внутренности дрели, внимательно рассмотрите что, где находилось, что бы при сборке, как это зачастую бывает у «опытных» мастеров не осталась куча ненужных элементов, применение которым тяжело найти.
Не потеряйте шарик, который находится на конце вала патрона для свёрл, он отвечает за режим сверления с ударом и без удара.

При необходимости и сильном износе патрона дрели следует открутить фиксирующий винт, который находится внутри патрона.После этого откручивают патрон с левой резьбой и снимают его с вала. Патрон заменяют на новый.

Зачастую дрель ломается во время серьезной работы, во время затеянного ремонта или в других условиях, чтобы не тратить время зря и чтобы это не было для вас проблемой, следует запомнить, как произвести ремонт дрели самостоятельно. Следует знать конструкцию используемой дрели и легко и быстро определиться с причиной неисправности и устранить ее.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели естественно проводить не своими руками, главное, знать предпосылки поломок не способы их исцеления. Сейчас будем вести разговор о том, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, потому вы станете являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, либо совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, для какой цели туда естественно включить хоть какое другое устройство – телек по другому чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с применением тестера – тут напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самыми частыми поломками считают:

• Трудности со службой мотора;
• Износ щеток;
• Препядствия со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель берет не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите что, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому если вы провели ремонт в квартире, сразу чистите дрель .

Схема

подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Читайте так же

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя от себя. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А .

Подключение кнопки дрели

Смотри продолжение, то что не показано на этом видео: Подключение

Как на дрель без реверса поставить реверс. Схемы подключения

Как работает дрель с реверсом . Схема подключения кнопки дрели с реверсом . Как сделать простой дрель . дрель

Как

подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Читайте так же

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает отдохнуть. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель страдает поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же ярких признаков нет, можете воспользоваться омметром.

Статор меняют так:

1. Сначала осторожно разбираем корпус устройства;
2. Снимаем провода и все внутренние детали;
3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Электродрель С Регулятором И Реверсом… Схема подключения кнопки дрели – чиним инструмент сами! Необходимые инструменты и материалы Ремонт дрели есть вариант проводить и своими руками, главное, знать предпосылки поломок и способы их «лечения». Сейчас будем вести разговор что, как смотрится схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, по этому в…

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора — тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

• проблемы, возникающие при неисправности механизма кнопки;
• поломка двигателя;
• износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

• Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
• Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
• После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
• Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься — проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени.
А — полная мощность (нет регулирования, включение без регулятора).
Б — мощность около 25%.
В — мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей.

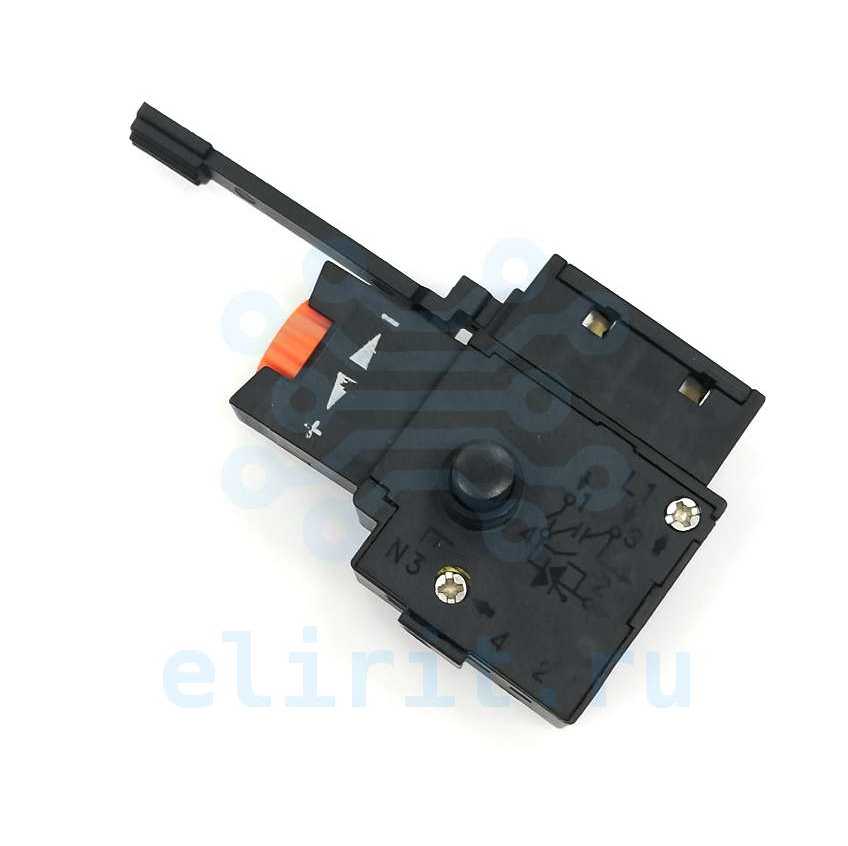

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.

Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели — неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, — можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.

Black Decker 6 мм Переключатель заднего и прямого хода дрели, Название/номер модели: BD65RD,

Black Decker 6 мм Переключатель заднего и прямого хода дрели, Название/номер модели: BD65RD, | ID: 21313106797

Спецификация продукта

1

BD65RD
Бренд
без скорости нагрузки	400WATT
гарантия	1 год
Минимальный заказ Количество	5

Описание продукта

6. 5-миллиметровая вращающаяся дрель для сверления и завинчивания.

Мощный двигатель мощностью 400 Вт обеспечивает высокую производительность и необходимую долговечность.

Вариант с переменной скоростью и реверсом для легкого завинчивания и отвинчивания.

Эргономичный дизайн обеспечивает более надежный захват.

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания2010

Юридический статус фирмы Физическое лицо — владелец

Характер деятельности Поставщик услуг

Количество сотрудниковДо 10 человек

Годовой оборотДо рупий. 50 лакхов

IndiaMART Участник с марта 2019 г.

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

Как пользоваться электродрелью

Электродрель может показаться одним из тех инструментов, которые нужны только серьезным мастерам, но мы здесь, чтобы сказать вам, что это то, что буквально каждый домовладелец (или арендатор!) должен иметь под рукой. Даже самая простая дрель может иметь огромное значение в повседневных домашних задачах, от подвешивания зеркала (якорь — ваш самый надежный вариант каждый раз) до сборки мебели (, поэтому намного быстрее). Мы попросили подрядчика Мередит Стилл, владельца и основателя нью-йоркской проектно-строительной фирмы The Meredith Project, рассказать нам, что такое электродрель и как ее безопасно использовать.

Покупка дрели

Впервые пользуетесь электродрелью? Все же рекомендует покупать беспроводную модель, а не проводную.«На самом деле нет причин использовать сменную дрель», — говорит она нам. «Технически это дает вам немного больше мощности, но хорошая перезаряжаемая аккумуляторная дрель будет работать не хуже». и вы можете использовать его где угодно, без удлинителя. Если вы планируете использовать дрель в течение длительного времени, вы можете легко держать под рукой дополнительный аккумулятор на случай замены.

Аккумуляторная дрель-шуруповерт DEWALT 20V MAX

Любимые сверла Стилла производятся компанией DeWalt (этой маркой мы также пользуемся в мастерской HB). «Они просты в использовании и служат долго», — говорит она.

Основы

Брэд Холланд

Ваша дрель должна поставляться с аккумулятором, зарядным устройством и, конечно же, самой дрелью. Набор из нескольких основных сверл (для просверливания отверстий) и отверток (для завинчивания и отвинчивания шурупов) подойдет для бытовых задач.

Биты

Брэд Холланд

Сверло: Сверлит отверстия в древесине, гипсокартоне, штукатурке и т. д.

Насадка-отвертка: Вкручивание (также известное как завинчивание) шурупов в твердые материалы.

Направляющая: Насадка в форме трубки, которая удерживает длинные винты на месте и удерживает их прямо во время закручивания.

Вставная насадка: Для крепления отверток.

Dewalt Набор из 68 комбинированных ударных отверток и сверл

Неизвестный amazon. com

Органы управления дрелью

Брэд Холланд

Патрон: Сюда вставляется сверло.Чтобы открыть или закрыть патрон, возьмитесь за рукоятку и нажмите курковый переключатель.

Триггерный переключатель: Удерживайте, чтобы начать дрель.

Регулятор крутящего момента: Регулировка для изменения крутящего момента, т. е. мощности сверления. Как правило, есть также настройка сверла специально для сверления отверстий — не используйте ее для закручивания винтов, так как вы можете в конечном итоге содрать головку!

Переключатель передач: Изменяет скорость сверления. Как правило, более низкая передача используется для завинчивания легких шурупов, а более высокая передача — для сверления отверстий или завинчивания более крупных шурупов.

Переключатель реверса: Изменяет направление сверления. (Обычный режим = по часовой стрелке, реверс = против часовой стрелки.) Когда переключатель находится в среднем положении или в безопасном положении, дрель вообще не будет вращаться.

Аккумулятор: Питание дрели.

Советы и рекомендации

Брэд Холланд

• Не знаете, какой размер сверла использовать для анкера? — Проверь посылку якоря, — говорит Стилл.Обычно рекомендуется соответствующий размер сверла.
• Если вы вкручиваете шуруп в анкер, делайте это медленно и используйте настройку от низкой до средней, чтобы анкер не раскололся.
• При ввинчивании чего-либо в древесину сначала просверлите меньшее отверстие, чтобы легче было вкручивать шуруп.
• Подвешивая крюк или другой предмет, прислоните его к стене и с помощью дрели слегка отметьте, где будут проходить винты, прежде чем просверливать направляющее отверстие или дюбель.

Подпишитесь на House Beautiful в Instagram .

Эмма Базилиан Старший редактор функций Эмма Базилиан — писатель и редактор, посвященный дизайну интерьеров, тенденциям рынка и культуре.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Craftsman 315101280 Руководство пользователя Инструкции и руководства по реверсированию дрели L0010530

CRAFTSMAN Drill Reversing Manual L0010530 CRAFTSMAN Drill Reversing Руководство пользователя, Руководства по установке CRAFTSMAN Drill ReversingГлавная:Инструментальные детали:Мастерские детали:Руководство по реверсированию сверла Craftsman

Откройте PDF-файл напрямую: просмотрите PDF-файл.
Количество страниц: 14

 ВЛАДЕЛЬЦА
РУКОВОДСТВО

МОДЕЛЬ №.
315.101280

ОСТОРОЖНОСТЬ:
Читайте и следите
ВСЕ правила безопасности
и инструкции
перед операцией
это оборудование.

МАСТЕР °
1/2-дюймовая дрель
Переменная скорость
Регулируемый- реверсивный
ДВОЙНАЯ ИЗОЛЯЦИЯ

Спасибо за покупку
Ремесленник
Дрель

А

Правила безопасной эксплуатации
Гарантия
Операция
техническое обслуживание
Запчасти для ремонта

Продается SEARS, ROEBUCK AND CO., Хоффман Эстейтс,
972000-144
7-00

®

IL 60179 США
Напечатано в США

ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ДВОЙНАЯ ИЗОЛЯЦИЯ — это концепция безопасности,
электроинструменты, что устраняет необходимость в обычных трех
шнур питания с заземлением и заземленная система питания.
Везде, где есть электрический ток, в инструменте есть два
полные комплекты изоляции для защиты пользователя. Все открытые
металлические детали изолированы от внутренних металлических компонентов двигателя
с защитной изоляцией.

ЧИТАТЬ
1

ВСЕ

ВАЖНО - Обслуживание инструмента с двойной изоляцией
требует особой осторожности и знания системы и
должен выполняться только квалифицированным специалистом по обслуживанию.Для обслуживания мы предлагаем вам вернуть инструмент в ближайший
Магазин Sears для ремонта.  Всегда используйте оригинальную заводскую замену
части при обслуживании.

ИНСТРУКЦИИ

ЗНАТЬ

ВАШ

СИЛА

ИНСТРУМЕНТ.

Читать

10.

владелец

Трубы, радиаторы,

3.

ДЕРЖИТЕ ОХРАНУ

4.

ПОДДЕРЖИВАЙТЕ РАБОЧУЮ ЗОНУ В ЧИСТОТЕ.
скамейки провоцируют несчастные случаи.

5.

НА МЕСТЕ

беспорядок

7.

приказ.

области и

ИЗБЕГАЙТЕ ОПАСНЫХ СРЕД.

9.

вентиляционные отверстия.

11. ВСЕГДА НОСИТЕ ЗАЩИТНЫЕ ОЧКИ.
Каждый день
очки имеют только ударопрочные линзы; Oни
НЕ являются защитными очками.12.

ЗАЩИЩАТЬ

ВАШИ ЛЕГКИЕ.

Носите маску для лица или

пылезащитная маска, если работа пыльная.

использовать

ЗАЩИЩАТЬ
ВАШ
СЛУХ.
Носите слух
защита при длительной эксплуатации.

Все

14.

посетители должны носить защитные очки и держаться
безопасное расстояние от рабочей зоны. Не пускайте посетителей
контактный инструмент или удлинитель.

НЕ ЗЛОУПОТРЕБЛЯЙТЕ ШНУР. Никогда не переносите инструмент за шнур или
дерните его, чтобы отсоединить от розетки. Держите шнур
от тепла, масла и острых краев.

15.

БЕЗОПАСНЫЙ

ХРАНИТЬ

ДЕТИ

ХРАНИТЬ

ПРАЗДНЫЙ

И

ИНСТРУМЕНТЫ.

ПОСЕТИТЕЛИ

Когда

или разоблачить

к

ПРОЧЬ.16.

НЕ ЗАСТАВЛЯЙТЕ ИНСТРУМЕНТ. Это сделает работу лучше и
безопаснее на скорости, для которой он был разработан.
ИСПОЛЬЗОВАТЬ

ПРАВИЛЬНО

ИНСТРУМЕНТ.

Не

сила

маленький

инструмент

РАБОТА.

Используйте зажимы или тиски для удержания

Работа. Для работы с инструментом необходимы обе руки.

неиспользуемые инструменты

следует хранить в сухом и высоком или под замком
место - в недоступном для детей месте.
8.

Не носить свободную

13.

электроинструмент во влажных или мокрых местах
дождь. Держите рабочее место хорошо освещенным.
6.

втянутый в близлежащий

плиты, холодильник
и в работе

ОДЕЖДА.

рекомендуются перчатки и нескользящая обувь
при работе
на открытом воздухе.Носите защитный
волосы
покрытие, чтобы сдержать длинные волосы и не дать им быть

СТОРОЖИТЬ
ПРОТИВ
ЭЛЕКТРИЧЕСКИЙ
ШОК
от
предотвращение
контакт тела с заземленными поверхностями.
Например:
ограждения.

ПРАВИЛЬНЫЙ

одежда или украшения, которые могут попасть в инструмент
движущиеся части и привести к травмам.  Резина

руководство
внимательно.
Учиться
его приложения
и
ограничения, а также конкретные потенциальные опасности
связанных с этим инструментом.
2.

НОСИТЬ

НЕ ПЕРЕГРУЖАЙТЕ.
Держите правильную опору и
баланс в любое время. Не используйте на лестнице или
неустойчивая опора.17.

или

приспособление для выполнения работы тяжелого инструмента. Не
использовать инструмент не по назначению - например - A
циркулярная пила никогда не должна использоваться для резки дерева
конечности или бревна.

Страница 2

ОБСЛУЖИВАЙТЕ ИНСТРУМЕНТЫ С УХОДОМ. Держите инструменты острыми
в любое время и в чистоте для лучшего и безопасного
представление.
Следуйте инструкциям по смазке
и смена аксессуаров.

ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
20.

(продолжение)

ИЗБЕГАЙТЕ СЛУЧАЙНЫХ
ЗАПУСК.
Не носите
подключенные инструменты с пальцем на переключателе. Быть уверенным
выключатель выключен при подключении.21.

СДЕЛАТЬ

КОНЕЧНО

ВАШ

ХОРОШО

СОСТОЯНИЕ.

31.

РАСШИРЕНИЕ
Когда

сервисный центр, если
Инструкция по эксплуатации.

ШНУР

В

используя расширение

шнур, обязательно используйте достаточно тяжелый, чтобы нести
текущий ваш продукт будет рисовать. Шнур маленького размера
приведет к падению напряжения в сети, что приведет к потере
мощность и перегрев. Калибр провода (A.W.G.)
рекомендуется не менее 16
для продления
шнур длиной 100 футов или менее. шнур, превышающий
100 футов не рекомендуется.
Если вы сомневаетесь, используйте
следующий более тяжелый калибр.Чем меньше
чем тяжелее шнур.
22.

НАРУЖНЫЙ

ИСПОЛЬЗОВАТЬ РАСШИРЕНИЕ

номер датчика,
ШНУРЫ.

ХРАНИТЬ

БИТЫ

ЧИСТЫЙ

И

ОСТРЫЙ.

Когда инструмент

Острый

ДЕРЖАТЬ РУКИ

ПРОЧЬ

ОТ

33.

биты

34.

ОСМОТРЕТЬ

ИНСТРУМЕНТАЛЬНЫЕ КАБЕЛИ

ОСМОТРЕТЬ

РАСШИРЕНИЕ

БУРЕНИЕ

ХРАНИТЬ
ОТ

37.

и если

30.

ЧЕК

тормозные жидкости,
или любой сильный

Следите за тем, что вы делаете, и используйте

здравый смысл. Не работать
усталый. Не спешите.
ПОВРЕЖДЕН

инструмент под воздействием
или любое лекарство.

Не надо
наркотиков,

ВИЛКИ.

Чтобы снизить риск поражения электрическим током

обратитесь к квалифицированному электрику для установки надлежащего
торговая точка. Ни в коем случае не меняйте вилку.

РУЧКИ
ХИМЧИСТКА,
И БЕСПЛАТНО
МАСЛА И СМАЗКИ. Всегда используйте чистую

БУДЬ НАСТОРОЖЕ.

МЕДИКАМЕНТ.

шире другого). Этот штекер подходит для поляризованного
выход только в одну сторону. Если штекер не полностью входит в
розетку, переверните вилку. Если он все еще не подходит,

ПЕРИОДИЧЕСКИ

ткань при уборке.
Никогда не используйте
бензин, на нефтяной основе
продукты
растворители для очистки инструмента.
29.

АЛКОГОЛЬ,

ПОЛЯРИЗОВАННЫЙ

и заменить в случае повреждения.
28.

НАРКОТИКИ,

36.

ПЛОЩАДЬ.

АТМОСФЕРА.

ПЕРИОДИЧЕСКИ

ШНУРЫ

все гвозди из пиломатериала

КОГДА
ОБСЛУЖИВАНИЕ
ИСПОЛЬЗУЙТЕ ТОЛЬКО ИДЕНТИЧНЫЕ
МАСТЕР
ЗАМЕНА
ЧАСТИ.поврежден, отремонтируйте в ближайшем Sears
Ремонтный центр. Постоянно следите за шнуром
место расположения.
27.

ЗА и удалить

шок, этот инструмент имеет поляризованную вилку (одно лезвие

Нормальное искрообразование двигателя может привести к воспламенению паров.
26.

ОСМОТРЕТЬ

35.

для удаления материала во время вращения долота.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ВО ВЗРЫВООПАСНЫХ

центр.

БУРЕНИЕ
В ЭЛЕКТРООБОРУДОВАНИЕ
ПРОВОДКА
В
СТЕНКИ МОГУТ ПРИЧИНИТЬ СВЕРЛО И ПАТРОН
СТАТЬ ЭЛЕКТРИЧЕСКИ
РЕАЛЬНЫЙ. Не трогай

действовать
алкоголь,

Держите руки подальше от бит. Не достичь
под работой, в то время как бит вращается.Не пытайтесь
25.

услуга

патрон или металлический корпус при сверлении в стене;
браться только за изолированные ручки, предусмотренные на
инструмент.

свести к минимуму пробуксовку и отдачу.
24.

уполномоченным

перед бурением.

используется на открытом воздухе, используйте только подходящие удлинители
для использования на открытом воздухе.
Открытый утвержден
шнуры
маркируется суффиксом W-A, например - SJFW-A
или SJOW-А.
23.

в этом

НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ, ЕСЛИ ПЕРЕКЛЮЧАТЕЛЬ
НЕ
ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ. Имеются неисправные переключатели
заменены

32.

указано в другом месте

инструмент, когда вы

ЧАСТИ.Перед дальнейшим использованием

инструмент, защитный кожух или другая часть, которая повреждена
следует тщательно проверить, чтобы определить, будет ли
исправно работать и выполнять свои функции.
Проверить соосность подвижных частей, заедание
движущиеся части, поломка деталей, монтаж,
и
любые другие условия, которые могут повлиять на его работу.
Ограждение или другая поврежденная часть должны быть
должным образом отремонтированы или заменены авторизованным
Страница 3

СПАСТИ

ЭТИ

ИНСТРУКЦИИ.

Обзор

их

часто и использовать их, чтобы инструктировать других, которые могут
используйте этот инструмент.Если вы одолжите кому-то этот инструмент, одолжите
им эти инструкции также.

ВВЕДЕНИЕ
ПОЗДРАВЛЯЕМ
НАСТОЯЩИЙ МАСТЕР

И СПАСИБО ЗА ПОКУПКУ
СВЕРЛО 1/2 ДЮЙМА. Это было

разработаны, спроектированы и изготовлены, чтобы предоставить вам
Sears высокий стандарт надежности, простоты в эксплуатации,
и безопасность оператора. При правильном уходе он прослужит вам долгие годы
надежной и безотказной работы.
через
читать
всего этого владельца
используя вашу новую дрель. Обратите пристальное внимание на
Правила безопасной эксплуатации, предупреждения и предостережения.Если
вы правильно используете дрель и только для того, для чего она предназначена,
Вы будете наслаждаться годами безопасной и надежной службы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
1/2 дюйма

Вместимость патрона

3/8

Лошадиных сил
Рейтинг

120 Вольт, 60 Гц, только переменный ток, 3,5 А

_reОсторожно

Ваша дрель имеет множество функций для
операции
более приятный
и
производительность и надежность имеют
в конструкции этой дрели, что делает ее
работать.

0–600 об/мин

Нет скорости загрузки
Выключатель

Регулируемая переменная скорость/реверсивный

делать свое бурение
приятный.
Безопасность,
был отдан наивысший приоритет
прост в обслуживании и

ПОЛНАЯ ГАРАНТИЯ ОДИН ГОД НА МАСТЕРА

ДРЕЛЬ

Если эта дрель Craftsman не дает полного удовлетворения в течение одного года с даты покупки, ВЕРНИТЕ ЕГО В
БЛИЖАЙШИЙ МАГАЗИН SEARS В СОЕДИНЕННЫХ ШТАТАХ, и Sears отремонтирует его бесплатно.Если эта дрель Craftsman используется в коммерческих целях или в целях сдачи в аренду, эта гарантия действительна только в течение 90 дней с даты
покупки.
Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.
Sears, Roebuck and Co., DEPT. 817 WA, Хоффман Эстейтс, Иллинойс 60179

ОГЛАВЛЕНИЕ
1.

Правила безопасной эксплуатации

................................................. ..........................

2.

Введение

3.

Гарантия и таблица

4

Операция

5.

Техническое обслуживание и аксессуары

6.Покомпонентное изображение и список деталей ....................................... ....................

7.

Заказ запчастей/обслуживание ................................................ ................................

и спецификации продукта

................................................. ......

содержания ................................................................ ......................

................................................. .................................................
................................................................................

2-3
4
4
5-9
10
12-13
14

Работа любой дрели может привести к попаданию в глаза посторонних предметов, что
может привести к серьезному повреждению глаз.  Перед началом работы с электроинструментом всегда надевайте защитные
защитные очки или защитные очки с боковыми щитками и полнолицевой щиток, когда это необходимо. Мы
порекомендуйте защитную маску Wide Vision для использования поверх очков или стандартных защитных очков
с боковыми щитками, доступными в розничных магазинах Sears.
Страница 4

ЭКСПЛУАТАЦИЯ
ЗНАТЬ

ВАШ

ЭЛЕКТРИЧЕСКИЙ

ДРЕЛЬ

Прежде чем пытаться использовать дрель, ознакомьтесь со всеми функциями и требованиями безопасности.См. рис. 1.

ЭЛЕКТРИЧЕСКИЙ

СВЯЗЬ

Ваша дрель оснащена прецизионным электродвигателем. Он должен быть подключен к источнику питания 120 вольт, 60 Гц, только переменный ток.
(нормальный бытовой ток). Не используйте этот инструмент на постоянном токе (DC). Падение напряжения более чем на 10 процентов приведет к
приведет к потере мощности и перегреву двигателя. Если ваш инструмент не работает при подключении к розетке, перепроверьте
источник питания.

ВСПОМОГАТЕЛЬНАЯРУЧКА

/

Д-образная форма
РУЧКА

CHUCKKEYSTORAGE

ХРАНИТЬ

LOCK-ONBu'n'ON

ЧАККИ

УДАЛЯТЬ
Инжир. 1
Дж

Страница 5

ЭКСПЛУАТАЦИЯ
ВЫКЛЮЧАТЕЛЬ
См. рис. 2.
Чтобы включить дрель, нажмите триггерный переключатель. Переключатель отпускания
курок, чтобы выключить дрель.

LOCK-ON B u'n'ON
См. Рисунок 2.
Ваша дрель оснащена функцией блокировки, которая
удобно при непрерывном бурении в течение длительного времени
требуется время. Для блокировки нажмите триггерный переключатель, нажмите
и удерживайте кнопку блокировки, расположенную сбоку
рукоятку, затем отпустите триггерный переключатель. Отпустить кнопку блокировки
и ваша дрель будет продолжать работать.Чтобы снять блокировку, нажмите триггерный переключатель и отпустите его.
Если у вас включена функция блокировки во время использования кольца, и вы
дрель отключается от источника питания, отключите
функцию «захвата» сразу.

ПЕРЕКЛЮЧАТЕЛЬ

ЗАМОК-КНОПКА
Рис. 2

ВПЕРЕД-НАЗАД
РЫЧАГ

РЕВЕРСИВНЫЙ
См. рис. 3.
Ваша дрель имеет функцию реверсивности. Направление
Вращение патрона управляется рычагом, расположенным над
триггер переключения. Удерживая ваш дрин в нормальном рабочем положении,
рычаг поворота должен располагаться слева от переключателя
для сверления, Направление вращения изменяется, когда рычаг
находится справа от переключателя. КОНСТРУКЦИЯ ВЫКЛЮЧАТЕЛЯ НЕ ПОЗВОЛЯЕТ
ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ВО ВРЕМЯ
ДРИЛ РАБОТАЕТ. ОТПУСТИТЕ ТРИГГЕР ПЕРЕКЛЮЧАТЕЛЯ
И ПОЗВОЛЯЙТЕ ДРЕЛЬ ОСТАНОВИТЬСЯ ПЕРЕД ЗАМЕНОЙ
ЕГО НАПРАВЛЕНИЕ.

ОБЕСПЕЧИТЬ РЕГРЕСС

ВПЕРЕД

Рис, 3
CHUCKKEYSTORAGE

ХРАНИТЬ

ПРИМЕЧАНИЕ: ВАША БУРОВАЯ РАБОТА НЕ ЗАПУСКАЕТСЯ, ЕСЛИ
РЫЧАГ ВЫКЛЮЧАТЕЛЯ ПОЛНОСТЬЮ НАЖАТ ВЛЕВО ИЛИ
ПРАВИЛЬНО.

ЧАК

КЛЮЧ

См. рис. 4.
Для использования при установке или
снятие бит, он также используется при снятии патрона. (Видеть
секция снятия патрона.)

ЧАК

ХРАНЕНИЕ КЛЮЧЕЙ

См. рис. 4.
Когда ключ патрона не используется, его можно поместить в хранилище.
область, расположенная в нижней части рукоятки дрели.
•
Страница 6

УДАЛЯТЬ
Рис. 4

ЭКСПЛУАТАЦИЯ
ПЕРЕМЕННАЯ

СКОРОСТЬ
ПЕРЕМЕННАЯ СКОРОСТЬ
КОНТРОЛЛЕРСЕЛЕКТОР

См. рис. 5.
Ваша дрель оснащена селектором управления переменной скоростью, предназначенным для
позволяют оператору контролировать и регулировать скорость и крутящий момент
пределы. Скорость и крутящий момент вашей дрели можно увеличить или
уменьшается путем поворота селектора управления переменной скоростью в
направление стрелок, показанное на рисунке 5. ПРИМЕЧАНИЕ. Держите дрель в нормальном рабочем положении и поверните
селектор управления переменной скоростью по часовой стрелке, чтобы увеличить
скорость и крутящий момент вашей дрели. Поверните против часовой стрелки, чтобы
уменьшите скорость и крутящий момент сверла.
Если вы хотите заблокировать переключатель на заданной скорости, нажмите
триггер переключателя, нажмите и удерживайте кнопку блокировки, и
отпустите курок переключателя. Затем отрегулируйте переменную скорость
селектор управления, пока не будет достигнута желаемая скорость.
ПРИМЕЧАНИЕ: ЕСЛИ ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ СКОРОСТИ
ПОЛНОСТЬЮ ПОВЕРНУТ
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ
НАПРАВЛЕНИЕ (УСТАНОВКА НУЛЯ) ВАШЕЙ ДРЕЛЬ НЕ МОЖЕТ
БЕГАТЬ.ДЛЯ ПОВЫШЕНИЯ СКОРОСТИ

СНИЖАТЬ СКОРОСТЬ
Рис. 5

ЕСЛИ ВЫ НЕ ЖЕЛАЕТЕ ИСПОЛЬЗОВАТЬ ПЕРЕМЕННУЮ СКОРОСТЬ
КОНТРОЛЬ
СЕЛЕКТОР,
ВКЛЮЧИТЕ ЭТО ПОЛНОСТЬЮ
ПО ЧАСОВОЙ СТРЕЛКЕ. ЭТО ОБЕСПЕЧИТ СКОРОСТЬ
ВАШЕГО БУРА БУДЕТ ПОЛНОСТЬЮ КОНТРОЛИРОВАТЬСЯ
ВЕЛИЧИНА НАЖАТИЯ ТРИГГЕРА ПЕРЕКЛЮЧАТЕЛЯ.
Избегайте работы дрели на низких скоростях в течение длительного времени.
время. Бег на низких скоростях при постоянном использовании может
привести к перегреву дрели. Если это произойдет, охладите
вашу дрель, запустив ее без нагрузки и на полной скорости.
Следующие рекомендации могут быть использованы для определения правильного
скорость для различных приложений:
НИЗКАЯ скорость идеальна, когда минимальная скорость и мощность
обязательный.Например: начальные отверстия без кернения,
заворачивание шурупов, смешивание красок и сверление керамики.
СРЕДНЯЯ скорость подходит для сверления твердых металлов, пластика,
и ламинаты.
ВЫСОКАЯ скорость дает наилучшие результаты при максимальной мощности.
обязательный. Например: сверление дерева; мягкие металлы, такие как
алюминий, латунь и медь; и при вождении
аксессуары.

УСТАНОВКА

ВСПОМОГАТЕЛЬНЫЙ

РУЧКА

См. рис. 1, стр. 5.
ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА УПАКОВАНА С ВАШЕЙ ДРЕЛЬЮ
ДЛЯ ОБЛЕГЧЕНИЯ ЭКСПЛУАТАЦИИ И ДЛЯ ПРЕДОТВРАЩЕНИЯ
ПОТЕРЯ УПРАВЛЕНИЯ.Чтобы установить, начните резьбу в
резьбовое отверстие в корпусе редуктора и надежно затяните.
ПРИМЕЧАНИЕ. Для удобства винт зажат внутри
вспомогательная ручка.
Чтобы предотвратить повреждение резьбы и возможную потерю контроля,
вспомогательную рукоятку следует периодически проверять на герметичность.
ЗАПРЕЩАЕТСЯ работать дрелью с ослабленной рукояткой.

УСТАНОВКА D-ОБРАЗНОЙ

РУЧКА

См. рис. 6.
Многопозиционная D-образная рукоятка также входит в комплект поставки.
дрель. Он используется для поддержания правильного баланса и контроля над
ваша дрель.Для установки поместите ручку в нужное положение на звезду.
фигурный монтажный выступ. Монтажный выступ расположен на торце
вашей дрели. Добавьте шайбу, затем вставьте винт. Чтобы затянуть винт,
вставьте отвертку через боковую сторону рукоятки, как показано на рис. 6.
Надежно затяните винт, затем удалите отвертку.

Страница 7

ЭКСПЛУАТАЦИЯ

УСТАНОВИТЬ

БИТЫ

См. рис. 7.
1. ОТКЛЮЧИТЕ ДРЕЛЬ.

2.

3.

Откройте или закройте кулачки патрона до точки, где
отверстие немного больше, чем сверло, которое вы собираетесь
использовать. Кроме того, слегка приподнимите переднюю часть дрели, чтобы
сверла от выпадения из кулачков патрона. Вставьте сверло в патрон на всю длину кулачков.

4,

Надежно затяните кулачки патрона, используя только ключ патрона.
при условии. НЕ ИСПОЛЬЗУЙТЕ КЛЮЧ ДЛЯ ЗАТЯЖКИ ИЛИ
Ослабьте зажимы патрона.

5,

Выньте ключ патрона и верните его в место для хранения.

ПРАВИЛЬНО

Рис. 7

НЕПРАВИЛЬНЫЙ

Рис. 8

БУРЕНИЕ
См. рис. 9.
1,
Нажмите и отпустите курок переключателя, чтобы убедиться, что ваша дрель
находится в положении «Выкл.» перед подключением к сети
поставка.
2.
Проверьте правильность установки рычага направления вращения.
(вперед или назад). См. рис. 3.3,
Закрепите обрабатываемый материал в тисках или струбцинами.
чтобы он не вращался при вращении сверла.
4.
Подключите дрель к источнику питания.
5.
Крепко держите дрель и поместите сверло в точку, которую нужно просверлить.
6.
Нажмите курок переключателя, чтобы начать дрель. Не блокировать
переключатель «Вкл.» для работ, где вашей дрели может потребоваться
быть остановлен внезапно.
7.
Вставьте сверло в заготовку, применяя только
достаточное давление, чтобы держать долото режущим.  Не заставляйте
просверлите или приложите боковое давление, чтобы удлинить отверстие.Позволять
ваша дрель и бит делают свою работу. См. рис. 9.
УДАЛЯТЬ
БИТЫ
1.

ОТКЛЮЧИТЕ СВОЙ ДРЕЛЬ.

2.

3.

Ослабьте кулачки патрона, используя только прилагаемый ключ.
НЕ ИСПОЛЬЗУЙТЕ КЛЮЧ ДЛЯ ЗАТЯЖКИ ИЛИ Ослабления
ЧЕЛЮСТИ ПАТРОНА.
Снимите сверло с кулачков патрона.

4.

Выньте ключ патрона и верните его в место для хранения.

Страница

/

Рис. 9

ЭКСПЛУАТАЦИЯ

При сверлении твердых и гладких поверхностей используйте кернер.
отметьте желаемое место для отверстия. Это предотвратит сверло
от соскальзывания с центра при открытии отверстия.
При сверлении металлов смажьте сверло легкой смазкой, чтобы оно не
от перегрева.Масло продлит срок службы долота и
увеличить действие сверления.

ЧАК

ЧУК
JAWS_

Если сверло застревает в заготовке или дрель останавливается, остановите
инструмент сразу. Снимите сверло с заготовки и
установить причину заедания.
ЧАК

УДАЛЕНИЕ

См. рисунки 10, 11 и 12.
Чтобы использовать некоторые аксессуары, необходимо снять патрон.
Удалять:
"

Рис. 10

1.

ОТКЛЮЧИТЕ СВОЙ ДРЕЛЬ.

2.

Закройте кулачки патрона. Вставьте ключ патрона в патрон и нажмите
резко киянкой по часовой стрелке.Видеть
Рисунок 10. Это позволит ослабить винт патрона для снятия.
Откройте кулачки патрона и снимите винт патрона,
поворачивая его по часовой стрелке. См. рис. 11. ПРИМЕЧАНИЕ.
Винт патрона имеет левую резьбу.

3.

4.

5.

ЧАК
КЛЮЧ

Вставьте ключ в патрон и резко постучите по нему
молотком против часовой стрелки. Это ослабит

Рис. 11

это на шпинделе. Теперь его можно открутить вручную. Видеть
Рисунок 12.
Выньте ключ патрона и верните его в место для хранения.

ЗАТЯНУТЬ

СВОБОДНЫЙ

ЧАК

Патрон может время от времени ослабевать на шпинделе и
развивать колебание.Кроме того, зажимной винт может ослабнуть.
заклинивание кулачков патрона и предотвращение их
закрытие. Чтобы затянуть, выполните следующие действия:
1,

ОТКЛЮЧИТЕ СВОЙ ДРЕЛЬ.

2.
3.

Откройте кулачки патрона.
Вставьте ключ в патрон и резко постучите по нему
молотком по часовой стрелке.  Это затянет патрон
на шпинделе.
Затяните стопорный винт. ПРИМЕЧАНИЕ. Винт патрона остался
ручные нитки.

4.
5.

Рис. 12

Выньте ключ патрона и верните его в место для хранения.
Страница 9

ПОДДЕРЖАНИЕ

ОБЩЕЕ
Только детали, указанные в списке деталей на стр. 13, предназначены для
отремонтированы или заменены заказчиком.Все остальные части представляют
важная часть системы двойной изоляции и должна
обслуживать только квалифицированный специалист по обслуживанию Sears.
Избегайте использования растворителей при очистке пластиковых деталей. Большинство пластиков
чувствительны к различным типам коммерческих растворителей и
могут быть повреждены при их использовании. Используйте чистую ткань для удаления грязи,
угольная пыль и др.

Установлено, что электроинструменты подвержены ускоренному
износ и возможный преждевременный выход из строя при использовании на
стекловолокно
лодки, спортивные автомобили, настенная доска,
шпаклевка
компаунды или гипс.Стружка и помол из них
материалы сильно абразивны по отношению к деталям электроинструмента, таким как
подшипники, щетки, коллекторы и т.  д. Следовательно, это не
рекомендуется использовать этот инструмент для расширенной работы над
любой материал из стекловолокна, стеновые панели, шпаклевочные составы или
штукатурка. При любом использовании этих материалов крайне
важно, чтобы инструмент часто очищался путем продувки
воздушная струя,

СЛЕДУЮЩИЕ РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ В НАСТОЯЩЕЕ ВРЕМЯ
ДОСТУПНО В РОЗНИЧНЫХ МАГАЗИНАХ SEARS,
Высокоскоростные биты (для дерева или металла)
биты для каменной кладки
Сверла по дереву

1/2 дюймаМаксимум.
3/4 дюйма Максимум.
1-1/2 дюйма Максимум.

Использование насадок или аксессуаров

РАСШИРЕНИЕ

Кольцевые пилы
2-1/2 дюйма Максимум.
1/2 дюйма Чак (_9-2980)

не перечисленные выше, могут быть опасными.

ШНУРЫ

Использование любого удлинителя приведет к некоторой потере мощности. Чтобы свести потери к минимуму и предотвратить перегрев инструмента,
используйте удлинитель, достаточно тяжелый, чтобы выдержать ток, потребляемый инструментом.
Для удлинительного шнура длиной 100 футов или менее рекомендуется сечение провода (A. W.G.) не менее 16. При работе
на открытом воздухе используйте удлинитель, подходящий для использования на открытом воздухе.Оболочка шнура будет иметь маркировку WA.
_]1_
Держите удлинители подальше от места сверления и располагайте шнур так, чтобы он не зацепился за пиломатериалы,
инструменты и т. д. во время бурения.

СМАЗКА
Все подшипники в этом инструменте смазываются достаточным количеством высококачественной смазки на весь срок службы устройства при нормальных условиях.
условия эксплуатации. Поэтому дополнительная смазка не требуется.

Страница 10

ПРИМЕЧАНИЯ

Страница 11

МАСТЕР

1/2 дюйма

ДРЕЛЬ - НОМЕР МОДЕЛИ

315.101280

11
13
-_-12
14

8
3

4

6

7

18

21 19 20

СМ. ПРИМЕЧАНИЕ «А», стр. 13

15

МАСТЕР

я

1/2 дюйма

ДРЕЛЬ -- НОМЕР МОДЕЛИ

315.101280

То
или
заказ
номер модели
запчасти для ремонта,
находится на табличке, прикрепленной к корпусу двигателя. Всегда указывайте номер модели вашей DRILL при обращении в сервисный центр.

СПИСОК ДЕТАЛЕЙ
Ключ
Нет.

Часть
Число

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

613150-003
973110-001
968703-013
972724-004
990963-001
620789-003
972706-001
972717-001
931744-063
990952-001
972845-001
972895-002
972877-001
703493-819
617205-006
972846-001

17
18
19
20
21
22

Описание

Куан.

Винт (# 5/16-24 x 7/8 дюйма. Fil. Hd.Левая рука) ............................................... ................................................. ........
1/2 дюйма Чак ................................................................ ................................................. ................................................. .......

1
1

Винт (№ 8-32 x 7/8 дюйма, плоская головка, T, F.) .............................. ................................................. ......................................
Корпус редуктора (включая шпонки №№ 5, 8 и 21) .................................................... ................................................
Подшипник шпинделя ...................................................... ................................................. ................................................. ...
Проволочная губка ................................................ ................................................. .................................... ............. .....
Шестерня и шпиндель в сборе ................................................................................................. ..........................................
Подшипник скольжения ................................................................ ................................................. ................................................. ....
Стиральная машина ................................................. ................................................. ................................................. ...............

4
1
1
1
1
1
2

Шестерня и шестерня ................................................................................................. ................................................. ...............

1

Табличка с логотипом ................................................ ................................................. ................................................. ............
Вспомогательная ручка ............................ .................................... ................................................. ................................................. ...
Рукоятка в форме буквы «D»........................................................................ ................................................. ................................
Стиральная машина ................................................. ................................................. ................................................. ...............

1
1
1
1

989067-002
703774-005
931055-011

Винт (№ 1/4-20 x 7/8 дюйма, глубокая плоскость) ........................ ................................................. ..........................................
Табличка данных.................................................. ................................................. ................................................. .........
Упорная шайба ................................................ ............................................. .... ................................................. .....
Мяч ................................................. ................................................. ................................................. ......................
Стиральная машина ................................................. ................................................. ................................................. ...............

1
1
1
1
2

990953-001
990962-001
606858-001
972000-144

Блок шестерен и вал в сборе ................................................ ................................................. ............................
Несущий ................................................. ................................................. ...................................................... ..........
Ключ патрона ................................................................ ................................................. ................................................. ...........
Инструкция по применению

1
1
1

,т

ПРИМЕЧАНИЕ: "A" -- Показанный узел представляет собой важную часть системы с двойной изоляцией.  Во избежание возможности изменения или повреждения
системы, ремонт должен выполняться в ближайшем сервисном центре Sears. Обратитесь в ближайший розничный магазин Sears для получения сервисного центра.
Информация.* Стандартный аппаратный элемент -- можно приобрести на месте
** Доступно в Подразделении 98 -- Источник 980,00
Пааэ 13

Дж
]

Исправьте это, в
Для ремонта крупной бытовой техники у себя дома...
неважно, кто его сделал, неважно, кто его продал!

1-800-4-МОЙ ДОМ

sMAВ любое время,

день или ночь

(1°800-469-4663)
www.sears,com

Привозить такие товары, как пылесосы, газонокосилку и электронику.
для ремонта позвоните в ближайший к вам Sears Parts & Repair Center.

1-800-488-1222

В любой момент,

день или ночь

www.Sears.com

Для запасных частей, аксессуаров и руководств по эксплуатации
что вам нужно сделать своими руками, звоните в Sears PartsDirectSM!

1-800-366-ЧАСТЬ

6:00 - 23:00 КНТ,

(1-800-366-7278)
_

)

..........................

7 дней в неделю

www'sears_cQ_Pa_Sdjrect

!_ii

. ...............................................

Чтобы приобрести соглашение об обслуживании Sears или узнать о нем, выполните следующие действия:

_ii
_

!_!"

_:_!:

1-800-827-6655

с 7:00 до 17:00 CST, пн. - Сидел.

Para pedir servieio de reparaci6n
y para ordenar

домицилий,

Au Канада

залить сервис

en fran_ais:

1-877-ЛЕ-ФОЙЕ

piezas con entrega
домицилий:
СМ

1-888-СУ-ХОГАР

с.(_1877-533-6937)

(1-666-784-6427)
,
........

® Зарегистрированная торговая марка / Торговая марка _M
® Sears, Робак ;_ndCo

я_!:_:

!_

ф ш с 1
LHomeCentral '°]
я

_
!

я

_

......_

Sears1 Roebuck and Co

® M_lrcel RegJstrada / T_ Marca de Fabrica de Sears, Roebuck and Co,

_

-;_÷_ _,_



---

Исходные данные Exif:

 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение/pdf
PDF-версия: 1.2
Линеаризованный: Нет
Количество страниц : 14
Макет страницы: одностраничный
Режим страницы: UseNone
Производитель: приложение Goby Monitor, версии 3, 2, 1, 4.
Дата создания: вторник, 14 августа, 09:10:26 2007 г.
Автор:
Заголовок                           :
Предмет                         :


Метаданные EXIF ​​предоставлены EXIF.инструменты

48 В, 50–60 Гц, электрическая дрель, 18 передач, крутящий момент, электрические дрели, переключатель прямого/обратного хода, 25–28 Нм, сверлильный инструмент

Описание продукта

Технические характеристики

Наименование: Электродрель

Напряжение батареи: 48 В

Максимальный крутящий момент: 25-28 Нм

Скорость без нагрузки: 0-450 об/мин, 0-1450 об/мин

Зарядное устройство:

Вход: 110–240 В, 50–60 Гц

Выход: 1,3 А



Особенности

— питание от литий-ионной аккумуляторной батареи обеспечивает более длительное время работы и большую мощность

— Высокоэффективный двигатель с крутящим моментом до 18 Н.м крутящего момента и 0-1450 об/мин скорости

— Патрон для быстрой и простой замены бит

— Использование переключателя прямого/обратного хода, 18-ступенчатая регулировка крутящего момента

— Переключатель прямого/обратного хода можно установить в три положения:

вперед, назад и блокировка. Благодаря механизму блокировки переключатель прямого/обратного хода можно регулировать только тогда, когда спусковой крючок не нажат. Всегда давайте двигателю полностью остановиться перед использованием переключателя прямого/обратного хода.

— светодиодное рабочее освещение обеспечивает освещение в темных местах во время работы

— Эргономичная удобная рукоятка обеспечивает идеальный баланс и контроль над инструментом



ПРЕДУПРЕЖДЕНИЕ

Чтобы снизить риск получения травм, надевайте защитные очки или очки с боковыми щитками.



Комплектация:

1 х электрическая дрель

1 адаптер питания

1 или 2 батареи

1 комплект сверл












Подробнее Фото:












Дополнительная информация

При заказе у Alexnld.com, вы получите подтверждение по электронной почте. Как только ваш заказ будет отправлен, вам будет отправлена ​​электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа. Alexnld.com предлагает 3 различных способа международной доставки: Авиапочта, Заказная Авиапочта и Служба ускоренной доставки. Ниже указаны сроки доставки:

.

Авиапочта и зарегистрированная авиапочта	Район	Время
	США, Канада	10-25 рабочих дней
	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
	Италия, Бразилия, Россия	10-45 рабочих дней
	Другие страны	10-35 рабочих дней
Ускоренная доставка	7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal，и с помощью кредитной карты.

Оплата с помощью PayPal / кредитной карты —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или используйте кредитную карту Express.

2) Введите данные своей карты, заказ будет отправлен на ваш адрес PayPal. и нажмите Отправить.

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут варьироваться от человека к человеку.

Metabo MAG50 11,9 А 2-дюймовый магнитный сверлильный станок с реверсивным переключателем

CPO Commerce, LLC («CPO») управляет веб-сайтами, расположенными по адресу www.cpooutlets.com, и другими веб-сайтами, на которых размещена копия настоящей политики конфиденциальности (совокупно «Сайты CPO»), в качестве услуги для своих клиентов, проживающих в Соединенных Штатах. Штаты Америки, их территории и владения. CPO является владельцем или уполномоченным пользователем контента, отображаемого на сайтах CPO.

CPO принял эту политику конфиденциальности, чтобы сообщить вам следующее:

• Как мы собираем информацию на сайтах CPO.
• Типы информации, которую мы собираем на сайтах CPO.
• Как мы используем информацию, которую собираем.
• Обстоятельства, при которых CPO может раскрывать информацию, собранную на сайтах CPO, третьим лицам.
• Варианты выбора, доступные вам на сайтах CPO в отношении сбора и использования вашей информации.
• Процедуры безопасности, которые мы внедрили для защиты вашей личной информации.

Для целей настоящей политики конфиденциальности «Личная информация» — это личная информация об отдельном лице, как более подробно описано в применимых законах о конфиденциальности. Вам следует внимательно ознакомиться с этой политикой конфиденциальности перед использованием Сайтов CPO.

Если у вас есть вопросы или опасения относительно этой политики конфиденциальности или Сайтов CPO, вы должны связаться с нами, вы должны связаться с нами (см. раздел 12).

1. Область действия политики

Настоящая политика конфиденциальности применяется к использованию вами Сайтов CPO и обработке CPO информации, включая личную информацию, собранную CPO или от ее имени через Сайты CPO. Использование вами связанных или связанных веб-сайтов или веб-сайтов, на которые вы можете быть перенаправлены, может регулироваться другими или дополнительными условиями, уведомлениями и политиками, и такие условия, уведомления и политики имеют преимущественную силу в отношении этих веб-сайтов. Для получения информации о сборе и использовании информации на любом из этих веб-сайтов или других сторонних сайтах см. условия использования и политики, предусмотренные этими веб-сайтами.

ПРИМЕЧАНИЕ. НАСТОЯЩАЯ ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ НЕ ПРИМЕНЯЕТСЯ К ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ ВАМИ, ДОБРОВОЛЬНО ИЛИ НЕДОБРОВОЛЬНО, ЧЕРЕЗ ОТВЕТЫ НА НЕКОТОРЫЕ ЗАПРОСЫ ОБ ОПРОСАХ, НАПРАВЛЕННЫЕ НА САЙТАХ CPO. НЕКОТОРЫЕ ИЗ ЭТИХ ОПРОСОВ ПРОВОДЯТСЯ КОМПАНИЕЙ YAHOO! INC. И ДРУГИХ ТРЕТЬИХ ЛИЦ. ТАКАЯ ИНФОРМАЦИЯ РЕГУЛИРУЕТСЯ ДЕЙСТВУЮЩЕЙ ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТИ YAHOO! INC. ИЛИ ДРУГИХ ТРЕТЬИХ ЛИЦ.

2. Наши методы сбора информации

Автоматически собираемая информация. Когда вы посещаете сайты CPO для размещения заказа, просмотра, чтения или загрузки информации, мы можем автоматически собирать и хранить следующие типы информации, не позволяющей установить личность:

• Информация, собранная в виде журналов сервера из информации, предоставленной вашим браузером.
• Статистика кликов.
• Ваш IP-адрес.
• Тип веб-браузера, который вы используете для доступа к сайтам CPO.
• Тип используемой операционной системы.
• Имя домена и хоста, с которого вы выходите в Интернет.
• Дата и время доступа к сайтам CPO.
• Интернет-адрес сайтов, с которых вы напрямую связывались с сайтами CPO.

Персональная информация, предоставляемая Пользователем на добровольной основе. Вы можете использовать некоторые части Сайтов CPO без предоставления какой-либо Личной информации.Однако для использования всех возможностей Сайтов СРО, а также для получения доступа и использования многих функций, имеющихся на Сайтах СРО, включая размещение заказов на продукты, предлагаемые для продажи на Сайтах СРО, и получение СРО. эксклюзивные сообщения электронной почты, вы должны предоставить определенную личную информацию. Вы также можете предоставлять личную информацию, когда участвуете в различных услугах и предложениях на сайтах CPO. Личная информация может включать, помимо прочего:

• Ваше имя, почтовый адрес, адрес электронной почты, номер телефона, номер факса, платежная информация, номер кредитной карты и соответствующая информация.
• Информация о ваших интересах, роде занятий, использовании продуктов и предпочтениях.

Вас также могут попросить ответить на дополнительные вопросы, чтобы помочь нам удовлетворить ваши потребности. Некоторые функции на сайтах CPO, такие как функция «Отправить эту страницу другу по электронной почте», могут потребовать от вас предоставления информации о третьих лицах. Аналогичным образом, если вы запрашиваете, чтобы заказ или подарок был отправлен непосредственно другому лицу, кроме вас, вас также попросят предоставить информацию о получателе заказа или подарка.Эта информация может включать имя третьего лица, адрес, номер телефона, номер факса, адрес электронной почты и другую подобную информацию.

3. Информационная гарантия

Если вы предоставляете личную информацию через сайты CPO, включая личную информацию о других лицах, кроме вас самих, вы гарантируете, что (i) у вас есть полномочия предоставлять эту личную информацию и предоставлять CPO право использовать такую ​​личную информацию в соответствии с настоящим политика конфиденциальности, (ii) вы предоставили эту личную информацию добровольно, и (iii) вы даете согласие на использование этой личной информации в соответствии с настоящей политикой конфиденциальности.

4. Использование и раскрытие информации

Использование автоматически собираемой информации. Информация, автоматически собираемая через Сайты CPO, предоставляет нам информацию об использовании вами Сайтов CPO, в том числе о том, какие страницы наиболее популярны среди пользователей Сайтов CPO. Эта информация также позволяет нам определить, правильно ли работают сайты CPO, и внести изменения в сайты CPO, чтобы пользователь мог лучше пользоваться сайтами CPO.Мы не используем эту информацию для идентификации конкретного пользователя.

Мы можем собирать и использовать определенную информацию, не позволяющую установить личность, в исследовательских или маркетинговых целях, а также делиться, продавать и сдавать в аренду или торговать этой информацией и полученной из нее статистической информацией с нашими партнерами по маркетингу, рекламодателями или другими третьими лицами.

Использование информации, не позволяющей установить личность, предоставленной Пользователем добровольно. Оставаясь подписчиком на нашу рассылку, вы признаете, что мы можем продавать, сдавать в аренду, делиться, обменивать или иным образом предоставлять или передавать вашу не идентифицирующую личность информацию, такую ​​как демографические и профессиональные данные, третьим сторонам.Такие третьи лица могут использовать такую ​​информацию для любых целей, которые они пожелают, или могут передавать такую ​​информацию другим третьим лицам.

Использование информации в коммерческих целях. CPO использует личную информацию, которую вы предоставляете нам, для внутренних деловых целей, таких как (i) для проверки при входе в систему в качестве зарегистрированного пользователя, если это применимо; (ii) в маркетинговых целях; (iii) связаться с вами по поводу продуктов или услуг, которые вы заказали или запросили, и предоставить их; (iv) для проведения рекламных акций, включая, помимо прочего, лотереи, конкурсы или подписки, в которых вы участвовали; (v) обрабатывать и отправлять заказы; (vi) отправлять подтверждения заказа и доставки; (vii) для обеспечения обслуживания клиентов, ответа на ваши запросы и запросы и улучшения предложений продуктов и услуг; (viii) вести учет заказов, возвратов и обменов; (ix) для защиты вас и нас от ошибок и мошенничества; (x) для отправки информации, оповещений о продуктах и ​​услугах и эксклюзивных предложений; (xi) для регистрации использования Сайтов CPO; (xii) для настройки Сайтов CPO в соответствии с вашими личными предпочтениями; и (xiii) для настройки рекламы и маркетинговой информации CPO в отношении наших продуктов и услуг. Мы также можем обмениваться информацией, включая личную информацию, с другими компаниями и организациями для защиты от кредитного мошенничества и снижения рисков.

Поставщики услуг и поставщики. Мы также можем передавать вашу личную информацию некоторым третьим сторонам, оказывающим услуги для CPO. Эти третьи лица могут размещать сайты CPO, использовать определенные функции на сайтах CPO, распечатывать или отправлять рассылки, предоставлять маркетинговые материалы для сайтов CPO, разрешать и обрабатывать ваши платежи, обеспечивать обслуживание клиентов, анализировать данные и помогать в выполнении ваших заказов, отправлять электронные письма от имени CPO или иным образом помогать CPO в работе Сайтов CPO.Эти третьи стороны не имеют права использовать или раскрывать вашу личную информацию для каких-либо целей, кроме как для оказания услуг, указанных CPO.

Совместная служба баз данных. Мы можем участвовать в совместном обслуживании баз данных. Эти услуги помогают нам направлять печатные рассылки и другие маркетинговые инициативы соответствующим покупателям и посетителям веб-сайта. Имена и почтовые адреса могут быть переданы между участвующими сторонами в службах кооперативной базы данных, но кооперативу не предоставляется информация о кредитной карте или адреса электронной почты.

Деловые переводы. Автоматически собираемая информация и ваша Личная информация могут быть переданы в качестве актива в связи со слиянием или продажей с участием всего или части CPO или в рамках корпоративной реорганизации, продажи акций или другого изменения контроля.

Требуемая информация. CPO также может предоставить вашу личную информацию третьему лицу, если CPO добросовестно полагает, что доступ, использование, сохранение или раскрытие разумно необходимы для выполнения любого применимого закона, постановления, судебного процесса или требования правительства, подлежащего исполнению. Например, от CPO может потребоваться раскрыть вашу личную информацию, чтобы ответить на повестку в суд, постановление суда или другой судебный процесс.

5. Согласие на обработку и передачу информации

CPO может передавать информацию, которую вы отправляете нам, включая, помимо прочего, Личную информацию, получателям в странах, которые не обеспечивают такой же уровень правовой защиты данных, как страна, из которой вы заходите на сайты CPO. Используя Сайты CPO, вы соглашаетесь на эти передачи и на обработку CPO этой информации.

6. Уведомление для родителей

Сайты CPO считаются сайтами для широкой аудитории и не предназначены для использования детьми. CPO не продает продукты, предназначенные для детей, и не собирается собирать личную информацию от лиц моложе восемнадцати (18) лет. Если вы являетесь родителем или опекуном ребенка, предоставившего нам личную информацию, сообщите нам об этом в соответствии с разделом 12 ниже, и мы удалим эту личную информацию.

7. Использование файлов cookie

Файлы cookie — это фрагменты информации, которые веб-сайт передает на жесткий диск человека для идентификации предыдущих посетителей Сайтов. Файлы cookie — это текстовые файлы, которые вы можете отклонить или удалить в любое время. Вы можете отключить файлы cookie, используя настройки вашего интернет-браузера. Однако, удалив или отклонив файлы cookie, вы можете ограничить работу пользователей на сайтах CPO и других сайтах. Например, для совершения онлайн-транзакций необходимо принять файлы cookie.

CPO использует файлы cookie для хранения информации о вашем посещении сайтов CPO, чтобы улучшить ваше посещение сайтов CPO. Например, сохранение этой информации позволит нам время от времени настраивать для вас страницы учетной записи. Мы также используем файлы cookie и технологии отслеживания для:

• Отслеживание посещений пользователей.
• Отслеживайте свою корзину и покупки.
• Определите, какие настройки чаще всего визуализируются.
• Сохраните свой пароль, чтобы вам не приходилось вводить его каждый раз при посещении сайтов CPO.

Кроме того, в настоящее время мы заключаем контракты с несколькими онлайн-партнерами, которые помогают управлять сайтами CPO и оптимизировать их. Мы пользуемся услугами маркетинговой компании, чтобы измерить эффективность нашей рекламы и то, как посетители используют наши сайты. Для этого мы используем веб-маяки и файлы cookie, предоставляемые нашей маркетинговой компанией на сайтах CPO. Тип информации, которую мы собираем, включает в себя, какие страницы посещаются, какие продукты помещаются в корзину, какие заказы входят в процесс оформления заказа, какие заказы выполняются с оплатой и т. д.Дополняя наши записи, эта информация помогает нам узнать, например, какие страницы наиболее привлекательны для наших посетителей, какие из наших продуктов больше всего интересуют наших клиентов и какие предложения нравятся нашим клиентам. Хотя наша маркетинговая компания управляет информацией, поступающей с наших сайтов от нашего имени, мы контролируем, как эти данные могут и не могут быть использованы. Если вы не хотите помогать нам узнавать, как улучшить наши сайты, продукты, предложения и маркетинговую стратегию, вы можете «отказаться» от нашей возможности анализировать такие данные, связавшись с нами (см. Раздел 12).

8. Безопасность

CPO и уполномоченные третьи стороны принимают разумные меры, включая административные, технические и физические меры, для защиты вашей личной информации от несанкционированного доступа, потери, изменения, использования или раскрытия. Например, любая личная информация, которую вы вводите при размещении заказа на продукт, включая, помимо прочего, вашу кредитную карту и другую личную информацию, перед передачей на серверы CPO Sites шифруется с использованием 128-битного шифрования Secure Sockets Layer, если оно поддерживается. вашим браузером.Кроме того, мы используем разумные меры для ограничения раскрытия вашей личной информации в соответствии с настоящей политикой конфиденциальности. Однако ваша Личная информация никогда не может быть защищена на 100%: информация может передаваться по сетям без соответствующих мер безопасности и может быть доступна, удалена, изменена, использована или раскрыта неуполномоченными лицами. Вы можете помочь нам защитить вашу Личную информацию, (i) не сообщая свой пароль или другую информацию об учетной записи другим лицам, (ii) используя безопасный веб-браузер и (iii) часто меняя свой пароль.

9. Управление вашей информацией

CPO оставляет за собой право хранить любую Личную информацию, которая разумно необходима для надлежащего документирования своей деловой деятельности, а также для целей архивирования и хранения записей. Мы будем хранить вашу личную информацию до тех пор, пока это разумно необходимо для целей, описанных в настоящей политике конфиденциальности. Вы можете узнать более подробную информацию об этой политике конфиденциальности, связавшись с нами (см. Раздел 12).

Вы можете «отказаться» от получения от нас электронной почты или других сообщений в будущем, щелкнув ссылку «отписаться» в нижней части любого электронного письма, которое вы получаете от нас, или связавшись с нами (см. Раздел 12).Обратите внимание, что удаление вашей личной информации из нашей базы данных или «отказ от участия» не остановит (i) маркетинговый или рекламный контент, который готов к отправке по почте или находится в очереди на передачу вам до того времени, когда мы сможем выполнить ваш запрос. или (ii) использование вашей личной информации третьими лицами, которым CPO, возможно, уже предоставила вашу информацию.

10. Обновления и изменения политик

CPO может время от времени изменять эту политику конфиденциальности, публикуя здесь обновленные версии политики конфиденциальности.Поскольку мы можем вносить изменения в эту политику конфиденциальности в любое время, не уведомляя вас, мы предлагаем вам просматривать эту политику конфиденциальности каждый раз, когда вы получаете доступ или используете сайты CPO. Обратите внимание, что наши права на использование вашей личной информации будут основываться на политике конфиденциальности, действующей на момент сбора информации.

11. Свяжитесь с CPO

Если у вас есть вопросы относительно Сайтов CPO, политики конфиденциальности или вашей конфиденциальности на Сайтах CPO, вы можете отправить запрос с любыми дополнительными вопросами в наш отдел обслуживания клиентов по электронной почте на адрес privacy@cpooutlets. ком или по почте:

Розетки CPO
ПО Коробка 50768
Пасадена, Калифорния 91115

Право на конфиденциальность в Калифорнии

В соответствии с законодательством штата Калифорния жители Калифорнии имеют право потребовать от CPO не передавать его личную информацию третьим лицам для использования этими третьими лицами в целях прямого маркетинга. Чтобы сделать такой запрос, напишите нам по адресу [email protected] или по почте:

.

Розетки CPO
П.O. Коробка 50768
Пасадена, Калифорния 91115

Действует с 31 декабря 2007 г.

Kobalt Кулисный переключатель прямого/обратного хода Пневматическая сеялка Модель: SGY-AIR222

КОБАЛЬТ МОДЕЛЬ: SGY-AIR222 Перекидной переключатель вперед/назад Air Drill Об этом товаре: Легкая композитная конструкция Быстрозажимной патрон для легкой смены насадок Одноручный переключатель вперед/назад Футы-фунты крутящий момент (фут/фунт) 50 Â Емкость: 3/8 дюйма Вес инструмента (фунты)) : 2,39 Тип патрона: без ключа Кулисный переключатель вперед/назад: Да Число оборотов в минуту (об/мин) 2000 г. *** ВКЛЮЧАЕТ Пневматическую сеялку Kobalt с одним перекидным переключателем прямого/обратного хода Модель: SGY-AIR222. Все остальное продается отдельно. ПОДРОБНОСТИ СМОТРИТЕ НА ИЗОБРАЖЕНИЯХ!***

• Сделать

  кобальт

• Модель

  sgy-air222

• Состояние

  Б/у

• Места получения

  1 в наличии по адресу 2000 Moody Road, Warner Robins, Georgia (тел. 478-922-4549)


• Доставка

  Оценка в течение 2-8 рабочих дней

• Возвращает

  МЫ ПРЕДЛАГАЕМ 30-ДНЕВНУЮ ГАРАНТИЮ НА МНОГИЕ ТОВАРЫ НА АУКЦИОНАХ. НАША ГАРАНТИЙНАЯ ПОЛИТИКА РАСПРОСТРАНЯЕТСЯ ТОЛЬКО НА ДЕФЕКТНЫЕ ИЗДЕЛИЯ. НЕКОТОРЫЕ ПРЕДМЕТЫ, ПРЕДСТАВЛЕННЫЕ НАМИ, ПРОДАЮТСЯ «КАК ЕСТЬ». «КАК ЕСТЬ» ОЗНАЧАЕТ, ЧТО НА ТОВАР НЕ ПРЕДОСТАВЛЯЕТСЯ ЯВНАЯ ГАРАНТИЯ, И МЫ ОПИСАЕМ ВСЕ ДЕФЕКТЫ ТОЧНО

  .
• Доставляет в

  США

Kiwarm 48VF ​​Аккумуляторная ударная электрическая дрель-шуруповерт 25+3 Переключатель передач вперед/назад Силовая отвертка с 1 или 2 литий-ионными батареями Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (время обработки)
• Мы отправляем ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время, за которое ваш товар(ы) будет доставлен с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

Адрес доставки: Доставка из

Этот склад не может отправить в ваше местоположение.

Способ(ы) доставки	Время доставки	Информация об отслеживании

Примечание:

(1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

(3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

(5) Ускоренная доставка не может использоваться для адресов абонентских ящиков

.

Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.

No related posts.
