Регулировка пластиковых окон по высоте —

Регулировка окон пластиковых

Отрегулировать окно ПВХ намного проще чем регулировать простое деревянное окно. Отрегулировать евроокно можно с помощью специальных болтов и механизмов. Отрегулировать окна ПВХ можно в плоскости сдвигая его влево, вправо, вниз или вверх, а также можно регулировать прижим окна.

Как отрегулировать пластиковое окно самому

Регулировать металлопластиковые окна в плоскости нужно с помощью винтов расположенных на петлях окна. Регулировка прижима окна осуществляется с помощью цапф расположенных на створках, а иногда с помощью обратных механизмов расположенных на раме.

Как регулируются пластиковые окна

Обычно регулировать пластиковое окно нужно тогда когда оно начинает задевать раму сбоку или снизу какими-нибудь частями. В таких случаях можно отрегулировать окна самостоятельно. Отрегулировать створку пластикового окна можно с помощью трёх основных винтов, два из которых расположены на нижнем шарнире, а один в самой верхней части на створке.

Регулировка по вертикали

Если задевание происходит снизу значит окно просело и его нужно приподнять.

Как регулировать пластиковые окна самому

Регулировать окна ПВХ по высоте можно винтом который расположен в нижнем шарнире. Но чтобы добраться до винта нужно сначала снять пластмассовый колпак подцепив его плоской отвёрткой и руками вытаскиваете его строго вертикально вверх. Нужный вам винт которым производится регулировка окон ПВХ находится в верхней части шарнира. Берёте ключ для регулировки пластиковых окон вставляете его и поворачиваете по часовой стрелке. Если будете поворачивать против часовой стрелки то створка будет опускаться. Этим винтом можно поднять или опустить створку всего на 4 мм. Если задевание будет происходить с боков то нужно будет створку сдвинуть в противоположный бок.

Регулировка по горизонтали

Регулировка оконных створок по горизонтали производится с помощью двух винтов. Один винт находится в нижнем шарнире, а второй в верхней части створки.

Чтобы добраться до нижнего винта достаточно открыть створку.

Просело пластиковое окно как отрегулировать

Шестигранный ключ вставляете и поворачивая по часовой стрелки створка в нижней части будет смещаться от откоса, а поворачивая ключ против часовой стрелки створка в нижней части будет смещаться к откосу.
Чтобы добраться до верхнего винта нужно будет открыть и широко распахнуть створку. Обычно этот винт находится на откидном механизме.

Регулировка евроокон своими руками

Вставляете шестигранный ключ и поворачивая его влево или вправо смещаете створку в нужную сторону. С помощью этих винтов можно смещать створку влево или в право всего на 4 мм.

Как отрегулировать прижим пластикового окна

Регулировка прижима пластиковых окон осуществляется с помощью специальных эксцентриков расположенных по всему периметру створки. Эти эксцентрики по другому называют цапфы.

Регулировка оконной фурнитуры

Прижим окна к раме происходит путём прижима цапф к обратному механизму. Обратный механизм крепят на раме. Цапфы можно устанавливать в три положения и в каждом положение будет меняться сила притягивания створки к раме.

На зиму регулировка металлопластиковых окон самостоятельно производится

Если цапфу установить так чтобы толстая сторона с риской при закрытом окне смотрела в сторону помещения то окно будет сильно прижиматься. Переводить в это положение рекомендуется только в очень холодных климатических районах, а в умеренных лучше оставлять в среднем положении. В таком положение створка очень сильно прижимает уплотнительную резинку и она быстрей может износиться.

Летом производится регулировка окна ПВХ самостоятельно

Если цапфу установить так чтобы толстая сторона с риской при закрытом окне смотрела на улицу то окно будет не сильно закрываться и с помощью ручки можно будет добиться того, что между рамой и створкой будет проходить в комнату свежий воздух так сказать мини проветривание .

Евроокна регулировка прижима

Если цапфу установить в среднее положение то есть чтобы риска смотрела вниз или вверх то окно будет нормально закрываться. Среднее положение рекомендуют оставлять даже на зимний период.
Если вы установили прижим пластиковых окон на зимний режим, а окно всё равно пропускает холодный воздух то значит у вас неправильно установлены обратные механизмы. Чтобы это исправить нужно будет определить места где проходит холодный воздух и в этих местах открутить обратные механизмы и переставить их на 1,5 мм ближе к улице. После этого эксцентрики устанавливаете в летний режим и проверяете.

Видео

В этом ролике показано как производится регулировка окон пластиковых створок.

Как регулировать пластиковые окна

Насколько качественный профиль не был выбран при изготовлении Ваших окон, через какое-то время появятся сквозняки, или створка при открывании начнут цепляться за раму или начнут плохо прикрываться. Все это означает, что окна необходимо регулировать. Эта процедура выполняется и при переводе их в зимнее или летнее положение. Для регулировки металлопластиковых окон Вам потребуется только шестигранный ключ.

Регулировка оконных створок.

Для того чтобы отрегулировать оконные створки нужно разовраться, куда их смещать. Возьмите простой карандаш и обведите всю створку по периметру. Затем откройте окно и замерьте расстояние от линии до обреза профиля, как это показано на рисунке 1. Этот размер должен быть в пределах от 6 до 8 мм. Меньшее расстояние может вызвать возникновение сквозняков, большее – приведет к тому, что створка будет цепляться за оконную раму.

Регулировка створки по высоте.

Регулировать пластиковые окна по высоте не сложно. Для этого ключом вращается настроечный винт в верхней части нижнего навеса. Вращение по часовой стрелке приведет к поднятию створки. Соответственно наоборот, чтобы немного опустить створку следует крутить против часовой стрелки. Рисунок 2.

Регулировка верхней части створки вдоль плоскости окна.

Такой вид регулировки осуществляется вращением настроечного винта на верхнем навесе. При этом створка двигается дальше от петли или ближе. Если Вам необходимо подтянуть створку ближе, то вращать следует против часовой стрелки. И соответственно наоборот. Рисунок 3.

Регулировка нижней части створки вдоль плоскости окна.

Выполнение такой регулировки пластиковых окон идентично вышеописанному, только теперь уделить внимание следует нижней петле. Вращение по часовой стрелке сместит створку от навеса и наоборот. Вращение против часовой стрелки подтянет створку к петле. Рисунок 4.

Перевод окон на зимний и летний режимы.

Такой вид регулировки довольно сложный, поэтому выполнение его лучше доверить специалистам. Но если в силу каких-то причин нет возможности пригласить регулировщика, то можно и самостоятельно сделать эту работу.

Усилие, с которым прижимается створка пластикового окна, регулируется шестигранным ключом 4 мм. В зимний период года прижим требуется более сильный, летом можно немного ослабить усилие. Это позволяет дополнительно проветривать помещение и снять внутренние напряжения в уплотняющей резинке.

Регулировка выполняется путем вращения эксцентриков прижимов, которые располагаются по периметру створки. Они имеют специальные гнезда под шестигранный ключ. Для перевода окна в зимний режим эксплуатации эксцентрики выставляют так, чтобы больший радиус находился со стороны помещения в закрытом положении створки. В таком случае прижим будет более сильным. Рисунок 5.

Перевод пластикового окна в летний режим осуществляется аналогично. Только эксцентрики следует установить в положение, когда меньший радиус обращен в сторону помещения при закрытой створке. В таком положении прижим осуществляется несколько слабее и возникает эффект микропроветривания. Рисунок 5.

Как видите, в этой процедуре нет ничего сложного. Теперь всем станет ясно, как регулировать пластиковые окна. Но выполнять работы следует очень внимательно и запоминать каждый шаг, чтобы в случае необходимости можно было вернуть все в исходное положение.

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки.

Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

1. «ЗИМА» – с максимальным прижимом.
2. «ЛЕТО» – со слабым прижимом.
3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника.

В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

• изначально плохой неграмотной настройки оконного блока при установке;
• естественного износа уплотнителя;
• неаккуратного и грубого закрывания створок;
• усадки оконной конструкции;
• изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

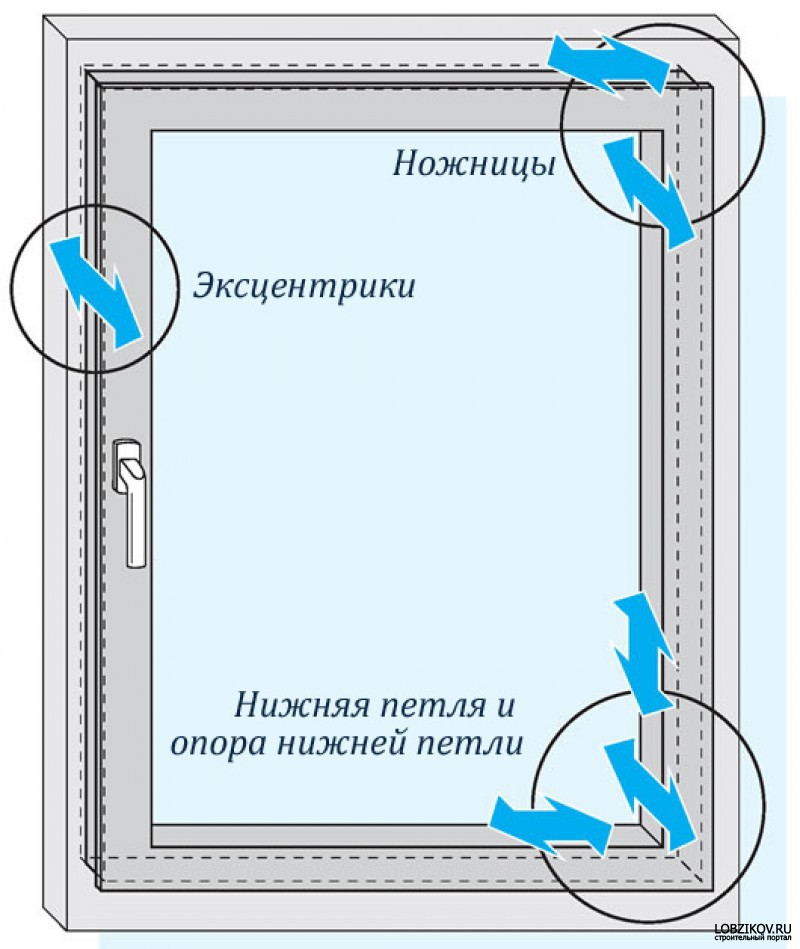

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Как отрегулировать ручку

Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

Как исправить неполадки окна

Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

Способы регулировки оконной системы

Среди основных неполадок числятся:

1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
3. Неплотное прилегание створок – это регулируется цапфами.
4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
6. Поломка оконной ручки – только менять.

Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

Рекомендации по регулировки пластиковой двери балконного блока

Заключение

Самому подрегулировать оконный блок несложно. Подробных видео материалов и инструкций от производителей по этой теме сейчас немало. Однако сезонная осенью/весной регулировка пластикового окна не всегда рекомендована. При затягивании цапф на зимний период уплотнитель излишне сжимается и портится. Если в холода не дует, то лучше ничего не подтягивать. Пусть все остается как есть. Но если створка провисла и цепляется за раму, то взяться за шестигранный ключ или отвертку и подкрутить винты в петлях точно стоит.

Смотрите также видео как отрегулировать пластиковое окно:

Инструкция по самостоятельной регулировке пластиковых окон

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Пластиковые окна давно зарекомендовали себя в качестве надежных и прочных рам, сохраняющих температурный режим помещения и не позволяющих проникать сквознякам. Многие устанавливают пластик, но не проводят обслуживание и забывают о тонкостях использования в виде перехода на сезонный режим и прочих нужных мелочей.

Правильная регулировка пластиковых окон и своевременный уход – это основа долгой службы, исключающей внезапные дорогие ремонтные работы.

Регулировка створок

Часто регулировка оконной фурнитуры бывает необходимой при низком качестве установочных работ, когда конструкция оказалась не выравненной по вертикали и горизонтали. Также она требуется и в случае естественного износа, когда створки начинают задевать раму и фурнитурные элементы. В случае неплотного прилегания окна начинают пропускать холодный воздух и появляются сквозняки. Инструкция по самостоятельной регулировке пластиковых окон поможет сэкономить существенную сумму на услугах сторонних специалистов.

Для работы понадобятся простые инструменты:

Осмотрите окно на предмет определения установленной фурнитуры, поскольку регулировка будет напрямую зависеть от этого фактора. В одном случае створку нужно будет снять, в другом достаточным будет затягивание крепежного винта.

Настройка по горизонтали и вертикали

По горизонтальной стороне створка подлежит регулировке в случае скоса рамы, спровоцированной усадкой конструкции, неправильным открытием окошка или ослабленных креплений элементов фурнитуры. Для устранения проблемы необходимо в верхнюю оконную петлю вставить шестигранный ключ, поворачивая по часовой стрелке до момента, пока створка не отдалится на достаточное расстояние.

Регулировка верхнего навеса

При этом нижняя часть противоположно стоящего элемента должна заметно опуститься. Регулировка нижней петли осуществляется с внешней стороны. Сдвиги составляют в среднем 2 мм.

Вертикально можно отрегулировать окно с использованием навесной петли, расположенной внизу рамы. С петли снимают защитный колпачок и начинают вращательные движения настраивающего механизма. Движение инструмента по направлению часовой стрелки позволит приподнять створку, движение в обратную сторону – опустит.

Регулирование пластиковых конструкций должно происходить плавно, чтобы механизмы сдвигались не более чем на 1 мм в один подход.

Створка перестала закрываться: решение проблемы

Регулировку прижима необходимо производить, когда окно с трудом переходит из открытого положения в закрытый. Часто причиной выступает устройство замка, не позволяющее повернуть ручку. Точная последовательность действий зависит от конкретного производителя. Одни экземпляры снабжены тонкой пластиной, оснащенной пружиной с внутренней стороны, которую необходимо прижать и повернуть ручку для закрытия окна. Другие экземпляры снабжены язычком под ручкой – при надавливании на него блокировка отрегулированного механизма снимается.

В ситуации, когда окно по-прежнему не желает закрываться, потребуется небольшой ремонт. Необходимо открыть створку, отыскать элемент механизма, который служит зацепкой язычка, открутить и установить с внутренней стороны тонкую пластинку. Решение способствует сдвигу механизма ближе к ответному элементу. В итоге увеличится площадь касания, позволив без труда закрыть окно.

Регулировка плотности прижима

Прижим пластикового окна настраивать достаточно просто, если соблюдать простую последовательность действий. Найдите в области ручки, расположенной у бокового торца, систему эксцентриков, которые служат главным регулировочным инструментом.

Зимний и летний режим настраивается с помощью цапф

Их внешнее исполнение может быть несколько различным в зависимости от изготовителя окошка, но принцип действий одинаков, какой бы ни была их разновидность.

При помощи ключа-шестигранника или плоскогубцев настраивается нужная степень прижатия створки путем вращения эксцентриков. В летнее время производители рекомендуют устанавливать слабые режимы, переходя на сильные ближе к зиме. Подробнее об этом читайте в статье про перевод окон в сезонные режимы.

Когда необходимо выполнить регулирование прижатия со стороны оконных петель, нужно обратиться к регулировочному винту, расположенному на нижней части петель. У поворотно-откидных створок делают дополнительную настройку, пользуясь верхней петлей.

Для того чтобы успешно добраться до болта регулировки, расположенного на ножницах рядом с верхней петлей, необходимо открыть окно, надавить на язычок блокировки и установить ручку на режим проветривания. Когда необходимо прижать створку к оконной раме, болт вращается по направлению часовой стрелки. Вращение в обратном направлении ослабит плотность примыкания.

Способ регулировки оконной фурнитуры зависит от компании-производителя, поскольку встречаются разновидности, которые корректируются отвертками, расположенными на стороне ручек. К другим подходят только шестигранники. С целью увеличения прижима планка аккуратно смещается на уличную сторону. Если посмотреть на петли, можно заметить выдвигаемые прижимные элементы. Меньшее выдвижение обеспечит слабое прилегание, а большее плотно прижмет створку к раме.

Очистка фурнитуры от скопившейся пыли

Раз в 5-7 лет окна нуждаются в глубоком очищении от скопившейся грязи в труднодоступных местах. Своевременно не почистив их, рано или поздно вам придется их ремонтировать, поскольку функционирование будет нарушено. Ремонт достаточно трудоемок в плане веса конструкции, поэтому желательно проводить работы с помощниками.

Схема регулировки элементов для приведения их в чистоту и порядок:

1. снять створку с петель, убрав накладные элементы рамы;
2. вынуть верхнюю ось;
3. убрать створку с нижних петель;
4. аккуратно отставить в сторону.

Снятие элементов необходимо производить с помощником

Поверхность створки тщательно осматривают и откручивают закрепленные на ней шурупы. Детали механизма хорошо промывают, желательно с использованием специализированных растворов, которые легко наносить с помощью кисти. После этого конструкция хорошо просушивается на свежем воздухе или при помощи холодного воздуха из фена. На каждый движущий механизм наносится смазка. Фурнитура собирается в обратном порядке и устанавливается на исходное место.

Перед сборкой окна все элементы фурнитуры необходимо смазать

Ремонтируем оконные ручки

Вопросы по регулировке оконных рам довольно часто связаны с работой ручек, поскольку периодически они могут ломаться или терять функциональность. Важно помнить, что ручки пластикового окна требуют периодического внимания, поскольку чаще других деталей подвергаются скорому износу: иногда им требуется ремонт или полная замена.

Своевременная регулировка – вот лучшее решение проблемы с теряющими функциональность ручками. Так, изрядно расшатанная рукоятка требует подтяжки креплений, провести которую можно в считаные минуты, поскольку данная поломка относится к наиболее простым видам ремонтных работ.

Найдите под ручкой декоративную накладку, выполненную в форме прямоугольника, слегка зацепите пальцами с обоих краёв и поверните на 90°. Под накладкой есть пара болтов, которые необходимо подтянуть отверткой крестовидной формы.

Для поднятия пластинки, прикрывающей болты, не стоит использовать инструменты, поскольку возникает вероятность повредить поверхность профиля и нарушить форму элемента заглушки.

Еще одной частой проблемой является заедание ручки, которая периодически не поворачивается на необходимый угол. В этом случае нужно смазать крепления машинным маслом при помощи ватной палочки. Также подойдет специальный спрей или силиконовая смазка.

Проблему заедания ручки можно решить путем смазывания креплений маслом

Для замены ручка поворачивается на 90° и снимается накладка в виде винтов-держателей. Открученный элемент легко заменить, установив винты в аналогичной последовательности. Ремонт пластиковых окон с полной заменой фурнитуры неизбежен, если ручку основательно заклинило. Случаи крайне редки, но случаются.

Регулировка своими руками не составит большого труда для владельцев, поскольку вся процедура достаточно проста. Важно лишь подойти к настройке с долей ответственности и четко следовать инструкциям.

Как отрегулировать пластиковые окна самостоятельно

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

Точки регулировки пластиковых окон

Зимний и летний режим

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

• С той стороны, которую нужно подвинуть, снимается штапик (только один).
• Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.

Что делать, если не закрывается пластиковое окно? Как отрегулировать

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Посмотреть все описанные выше действия можно в видео.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

Регулировка пластиковых окон своим руками пошаговая инструкция

Нет сомнения, что пластиковые окна являются прочными и надежными конструкциями. Они герметичны, что гарантирует отсутствие сквозняков и сохранение микроклимата внутри помещений. Но это не значит, что установленные окна не подлежат обслуживанию. А ведь правильная их эксплуатация, регулировка при переводе на разные сезонные режимы работы – гарантия долгосрочной службы. К тому же регулировка пластиковых окон своими руками, замена резиновых прокладок, чистка фурнитуры, устранение перекосов створок относительно рам – процессы простые. Главное в них разобраться.

Регулировка створок

Есть две причины, когда требуется регулировка евроокна:

• Неправильно проведенная установка. В этом случае оконная конструкция просто не выровнена по вертикали и горизонтали.
• Износ фурнитуры в течение длительной эксплуатации.

Как следствие причин – неплотное прилегание створки к раме окна (образование зазора). А это сквозняки и потери тепла. Решить проблему может вызванный специалист. Но инструкция к проведению ремонта и регулировке настолько проста, что, разобравшись в ней, можно все описанные причины исправить самому. Для этого надо только приготовить отвертку и ключ с шестигранной головкой.

Настройка по горизонтали и вертикали

Оконная створка по горизонтали выравнивается специальным винтом, который располагается сбоку. Сам регулировочный механизм расположен на створке около верхней петли. Для этого в винт вставляется шестигранник. Если поворачивать его по часовой стрелке, створка будет отдаляться от рамы. И наоборот.

Как провести регулировку верхнего навеса:

При этом нижняя кромка опускается. Необходимо тут же отрегулировать створку и нижней петлей. В ней два винта, для горизонтального смещения требуется вращать боковой элемент. Обратите внимание, что сдвиг при одном обороте составляет около 2 мм.

Схема расположения точек регулировки:

Что касается вертикального смещения, то для этого используют нижнюю петлю и ее верхний винт, закрытый пластиковым колпачком. Последний надо удалить, вставить в головку винта шестигранник и крутить его или по часовой стрелке, что приведет к поднятию створки, или против часовой – это процесс опускания.

Внимание! Регулируются пластиковые окна плавно с небольшим смещением, равному 1 мм.

Настройка расположения по высоте:

Створка перестала закрываться: решение проблемы

Настройка пластиковых окон (ПВХ) – это серьезный процесс, требующий от производителя работ не только знания, как это делается, но и аккуратности. К примеру, ситуация, когда ручка замка перестает вращаться, а значит, окно из открытого состояния не может перейти в закрытое. Усилия здесь не помогут, можно сломать и ручку, и замковую фурнитуру.

Основная задача ремонта – разобраться в замковом механизме. В одних конструкциях причиной заклинивания ручки становится пластина, подпружиненная с внутренней стороны. Чтобы ручка повернулась, надо пластину утопить. В других конструкциях на внутренней стороне ручки располагается язычок. Если на него надавить, то блокировка снимается.

Если окно перестало открываться или закрываться, надо замок разблокировать:

Если оба варианта разблокировки не действенны, и ручка плохо закрывается все равно, тогда придется разобрать замок. Для этого сначала разбирают створку, затем нужно найти язычок, который блокирует ручку. Под язычком есть зацепка, именно она в течение эксплуатации стала тоньше. То есть, площадь касания язычка с зацепкой уменьшилась. Ее и надо увеличить. Для этого необходимо за язычком установить металлическую пластину, которая сдвинет весь механизм в сторону ответного элемента (зацепки). Это и увеличит площадь соприкосновения.

Регулировка плотности прижима

Регулировать прижим окна достаточно просто. Главное – строго следовать последовательности проводимых действий. Необходимо на торце створки у ручки найти систему эксцентриков. По форме регуляторы могут быть разными, но смысл их действия один и тот же.

Регулировка летнего и зимнего режимов производят специальными эксцентриками:

Путем вращения этих элементов фурнитуры можно настроить степень прижима. Летом лучше использовать легкий прижим, зимой сильны. Эксцентрики можно вращать ключом- шестигранником, отверткой или плоскогубцами.

Внешне цапфы сильно отличаются друг от друга:

Можно использовать для регулировки нижнюю петлю окна. Если оконная конструкция снабжена поворотно-откидным механизмом, то для настройки используют верхнюю петлю.

Внимание! Если регулировка прижима производится верхней петлей, то надо использовать болт регулировки, который располагается на ножницах. Последние являются частью поворотно-откидного механизма и находятся на уровне верхней петли. Для того чтобы добраться до болта, надо открыть створку в положении проветривания. Вращая болт по часовой стрелке, производится прижим.

Степень прижима можно отрегулировать при помощи фурнитуры поворотно-откидного механизма:

Необходимо отметить, что у каждого производителя оконных конструкций свои поворотно-откидные механизмы. А значит, свои способы регулировки. В некоторых случаях в качестве инструмента используются шестигранные ключи, в других можно воспользоваться отвертками.

Очистка фурнитуры от скопившейся пыли

Устройство пластиковых окон надежно, но если не очищать ее от пыли и грязи, то со временем и она перестанет корректно работать. Поэтому один раз в 5-7 лет окна, особенно замки и петли, надо чистить.

Снимать оконную створку лучше с напарником:

Сам процесс чистки сложностей не вызывает. Но его не провести без разборки пластикового окна. Поэтому придется проделать следующие работы:

• Снимается оконная створка с петель, которые очищаются, промываются и смазываются;
• разбирается запорный механизм с ручкой и также очищается и смазывается.

Как снять створку

Сложностей данный процесс не вызывает. Главное – строго следовать последовательности разборки:

• створка прижимается к раме и закрывается ручкой, которая ставится в вертикальное положение;
• с верхней и нижней петли снимаются накладки;
• из верхней петли удаляется штифт, на который надо надавить сверху, а снизу потянуть плоскогубцами;
• открывается створка, то есть ручку надо установить в горизонтальное положение;
• удерживая створку с двух сторон руками, поднимаем ее и снимаем с нижней петли.

Все металлические детали подвергаются чистке, для чего рекомендуется использовать специальные жидкости. После чего их высушивают, смазывают и створку устанавливают на место в последовательности, обратной процессу разборки.

Перед тем как поставить створку на место, все металлические детали надо смазать:

Ремонтируем оконные ручки

Перед тем как отрегулировать пластиковые окна самостоятельно в домашних условиях, необходимо разобраться в работе закрывающего механизма. Основной его элемент – ручка, которая в процессе эксплуатации нередко ломается в виду своего износа. Ее или ремонтируют, или меняют на новую.

Самый простой дефект, если ручка разболталась. Для этого необходимо подтянуть ее крепежи. Находятся они под пластиковой планкой, расположенной прямо под ручкой. Ее надо просто повернуть на 90°, а расположенные под ней два болта затянуть отверткой.

Под планкой находятся крепежные изделия, которые закручиваются отверткой:

Внимание! На декоративную планку, которая скрывает крепежные детали, нельзя воздействовать какими-либо инструментами. Ее поворот производят от руки. Любое усилие приведет к излому или повреждению внешнего вида.

Проблема номер два – заедание ручки. То есть, она перестает поворачиваться. Выход из создавшейся ситуации прост – надо смазать замковое устройство, используя машинное масло и ли специальный спрей.

Смазка механизма ручки окна может решить проблему ее заедания:

Если есть необходимость заменить ручку окна на новую, то придется выкрутить два болта, которые вкручивались при ремонте в первом случае. Надо:

• повернуть декоративную планку,
• выкрутить крепления,
• вытащить ручку,
• установить новую,
• вкрутить два крепежа,
• установить на место декоративную планку.

В том случае, если рукоятку заклинило «по полной», то без капитального ремонта не обойтись. Придется вытаскивать весь замок, разбираться в причине, и если есть надобность, то менять его полностью. Хотя такие ситуации встречаются довольно редко. Но если такое произошло, то это серьезные деньги, конечно, в сравнении с обычными профилактическими и ремонтными операциями.

Посмотрите видео: как правильно провести регулировку пластикового окна, если через них дует.

Видео

Регулировка, ремонт и чистка механизмов и фурнитуры пластикового окна – процесс не самый сложный. Учитывая, простоту проводимых операций, можно с уверенностью сказать, что со всеми проблемами, возникающими время от времени с пластиковыми окнами, справится даже несведущий в слесарном деле человек. Главное – строго следовать инструкции и схеме проводимых процедур.

Регулировка пластиковых окон самостоятельно инструкция

Инструкция по самостоятельной регулировке пластиковых окон

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Пластиковые окна давно зарекомендовали себя в качестве надежных и прочных рам, сохраняющих температурный режим помещения и не позволяющих проникать сквознякам. Многие устанавливают пластик, но не проводят обслуживание и забывают о тонкостях использования в виде перехода на сезонный режим и прочих нужных мелочей.

Правильная регулировка пластиковых окон и своевременный уход – это основа долгой службы, исключающей внезапные дорогие ремонтные работы.

Регулировка створок

Часто регулировка оконной фурнитуры бывает необходимой при низком качестве установочных работ, когда конструкция оказалась не выравненной по вертикали и горизонтали. Также она требуется и в случае естественного износа, когда створки начинают задевать раму и фурнитурные элементы. В случае неплотного прилегания окна начинают пропускать холодный воздух и появляются сквозняки. Инструкция по самостоятельной регулировке пластиковых окон поможет сэкономить существенную сумму на услугах сторонних специалистов.

Для работы понадобятся простые инструменты:

Осмотрите окно на предмет определения установленной фурнитуры, поскольку регулировка будет напрямую зависеть от этого фактора. В одном случае створку нужно будет снять, в другом достаточным будет затягивание крепежного винта.

Настройка по горизонтали и вертикали

По горизонтальной стороне створка подлежит регулировке в случае скоса рамы, спровоцированной усадкой конструкции, неправильным открытием окошка или ослабленных креплений элементов фурнитуры. Для устранения проблемы необходимо в верхнюю оконную петлю вставить шестигранный ключ, поворачивая по часовой стрелке до момента, пока створка не отдалится на достаточное расстояние.

Регулировка верхнего навеса

При этом нижняя часть противоположно стоящего элемента должна заметно опуститься. Регулировка нижней петли осуществляется с внешней стороны. Сдвиги составляют в среднем 2 мм.

Вертикально можно отрегулировать окно с использованием навесной петли, расположенной внизу рамы. С петли снимают защитный колпачок и начинают вращательные движения настраивающего механизма. Движение инструмента по направлению часовой стрелки позволит приподнять створку, движение в обратную сторону – опустит.

Регулирование пластиковых конструкций должно происходить плавно, чтобы механизмы сдвигались не более чем на 1 мм в один подход.

Створка перестала закрываться: решение проблемы

Регулировку прижима необходимо производить, когда окно с трудом переходит из открытого положения в закрытый. Часто причиной выступает устройство замка, не позволяющее повернуть ручку. Точная последовательность действий зависит от конкретного производителя. Одни экземпляры снабжены тонкой пластиной, оснащенной пружиной с внутренней стороны, которую необходимо прижать и повернуть ручку для закрытия окна. Другие экземпляры снабжены язычком под ручкой – при надавливании на него блокировка отрегулированного механизма снимается.

В ситуации, когда окно по-прежнему не желает закрываться, потребуется небольшой ремонт. Необходимо открыть створку, отыскать элемент механизма, который служит зацепкой язычка, открутить и установить с внутренней стороны тонкую пластинку. Решение способствует сдвигу механизма ближе к ответному элементу. В итоге увеличится площадь касания, позволив без труда закрыть окно.

Регулировка плотности прижима

Прижим пластикового окна настраивать достаточно просто, если соблюдать простую последовательность действий. Найдите в области ручки, расположенной у бокового торца, систему эксцентриков, которые служат главным регулировочным инструментом.

Зимний и летний режим настраивается с помощью цапф

Их внешнее исполнение может быть несколько различным в зависимости от изготовителя окошка, но принцип действий одинаков, какой бы ни была их разновидность.

При помощи ключа-шестигранника или плоскогубцев настраивается нужная степень прижатия створки путем вращения эксцентриков. В летнее время производители рекомендуют устанавливать слабые режимы, переходя на сильные ближе к зиме. Подробнее об этом читайте в статье про перевод окон в сезонные режимы.

Когда необходимо выполнить регулирование прижатия со стороны оконных петель, нужно обратиться к регулировочному винту, расположенному на нижней части петель. У поворотно-откидных створок делают дополнительную настройку, пользуясь верхней петлей.

Для того чтобы успешно добраться до болта регулировки, расположенного на ножницах рядом с верхней петлей, необходимо открыть окно, надавить на язычок блокировки и установить ручку на режим проветривания. Когда необходимо прижать створку к оконной раме, болт вращается по направлению часовой стрелки. Вращение в обратном направлении ослабит плотность примыкания.

Способ регулировки оконной фурнитуры зависит от компании-производителя, поскольку встречаются разновидности, которые корректируются отвертками, расположенными на стороне ручек. К другим подходят только шестигранники. С целью увеличения прижима планка аккуратно смещается на уличную сторону. Если посмотреть на петли, можно заметить выдвигаемые прижимные элементы. Меньшее выдвижение обеспечит слабое прилегание, а большее плотно прижмет створку к раме.

Очистка фурнитуры от скопившейся пыли

Раз в 5-7 лет окна нуждаются в глубоком очищении от скопившейся грязи в труднодоступных местах. Своевременно не почистив их, рано или поздно вам придется их ремонтировать, поскольку функционирование будет нарушено. Ремонт достаточно трудоемок в плане веса конструкции, поэтому желательно проводить работы с помощниками.

Схема регулировки элементов для приведения их в чистоту и порядок:

1. снять створку с петель, убрав накладные элементы рамы;
2. вынуть верхнюю ось;
3. убрать створку с нижних петель;
4. аккуратно отставить в сторону.

Снятие элементов необходимо производить с помощником

Поверхность створки тщательно осматривают и откручивают закрепленные на ней шурупы. Детали механизма хорошо промывают, желательно с использованием специализированных растворов, которые легко наносить с помощью кисти. После этого конструкция хорошо просушивается на свежем воздухе или при помощи холодного воздуха из фена. На каждый движущий механизм наносится смазка. Фурнитура собирается в обратном порядке и устанавливается на исходное место.

Перед сборкой окна все элементы фурнитуры необходимо смазать

Ремонтируем оконные ручки

Вопросы по регулировке оконных рам довольно часто связаны с работой ручек, поскольку периодически они могут ломаться или терять функциональность. Важно помнить, что ручки пластикового окна требуют периодического внимания, поскольку чаще других деталей подвергаются скорому износу: иногда им требуется ремонт или полная замена.

Своевременная регулировка – вот лучшее решение проблемы с теряющими функциональность ручками. Так, изрядно расшатанная рукоятка требует подтяжки креплений, провести которую можно в считаные минуты, поскольку данная поломка относится к наиболее простым видам ремонтных работ.

Найдите под ручкой декоративную накладку, выполненную в форме прямоугольника, слегка зацепите пальцами с обоих краёв и поверните на 90°. Под накладкой есть пара болтов, которые необходимо подтянуть отверткой крестовидной формы.

Для поднятия пластинки, прикрывающей болты, не стоит использовать инструменты, поскольку возникает вероятность повредить поверхность профиля и нарушить форму элемента заглушки.

Еще одной частой проблемой является заедание ручки, которая периодически не поворачивается на необходимый угол. В этом случае нужно смазать крепления машинным маслом при помощи ватной палочки. Также подойдет специальный спрей или силиконовая смазка.

Проблему заедания ручки можно решить путем смазывания креплений маслом

Для замены ручка поворачивается на 90° и снимается накладка в виде винтов-держателей. Открученный элемент легко заменить, установив винты в аналогичной последовательности. Ремонт пластиковых окон с полной заменой фурнитуры неизбежен, если ручку основательно заклинило. Случаи крайне редки, но случаются.

Регулировка своими руками не составит большого труда для владельцев, поскольку вся процедура достаточно проста. Важно лишь подойти к настройке с долей ответственности и четко следовать инструкциям.

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

1. «ЗИМА» – с максимальным прижимом.
2. «ЛЕТО» – со слабым прижимом.
3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

• изначально плохой неграмотной настройки оконного блока при установке;
• естественного износа уплотнителя;
• неаккуратного и грубого закрывания створок;
• усадки оконной конструкции;
• изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Как отрегулировать ручку

Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

Как исправить неполадки окна

Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

Способы регулировки оконной системы

Среди основных неполадок числятся:

1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
3. Неплотное прилегание створок – это регулируется цапфами.
4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
6. Поломка оконной ручки – только менять.

Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

Рекомендации по регулировки пластиковой двери балконного блока

Заключение

Самому подрегулировать оконный блок несложно. Подробных видео материалов и инструкций от производителей по этой теме сейчас немало. Однако сезонная осенью/весной регулировка пластикового окна не всегда рекомендована. При затягивании цапф на зимний период уплотнитель излишне сжимается и портится. Если в холода не дует, то лучше ничего не подтягивать. Пусть все остается как есть. Но если створка провисла и цепляется за раму, то взяться за шестигранный ключ или отвертку и подкрутить винты в петлях точно стоит.

Смотрите также видео как отрегулировать пластиковое окно:

Регулировка пластиковых окон своими руками

В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

Какие неполадки с окнами могут быть устранены самостоятельно?

Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:

• Створка при закрывании задевает раму сбоку или снизу
• Створка прилегает к раме недостаточно плотно
• Износ запорных планок
• Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
• Створка закрыта, но окно не закрывается, ручка не поворачивается
• Сломалась ручка
• Ручка очень туго поворачивается

Для ремонта нам может понадобиться следующий инструмент:

• Плоскогубцы
• Шестигранник (4 мм)
• Отвёртки (крестовая и плоская)
• Набор «звёздочек»

Общие принципы регулировки оконных створок

Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

Рисунок 1 — Общие принципы регулировки окон ПВХ Рисунок 2 — Общая схема регулировки пластикового окна Рисунок 3 — Различные варианты регулировки окон

Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

Чем и как отрегулировать пластиковое окно при разных неисправностях

1. Створка при закрывании задевает раму снизу

В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

1. Открываем створку.
2. Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов (рисунок 4).

Рисунок 4 — Регулировка пластикового окна по вертикали

Закрываем створку.

Снимаем с нижней петли колпачок.

Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.

Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность (рисунок 5).

Рисунок 5 — Регулировка пластикового окна по вертикали

2. Створка при закрывании задевает раму сбоку

В данном случае нужно увести створку в направлении петель, для этого:

Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй (рисунок 6).

Рисунок 6 — Регулировка профиля по горизонтали

В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли, как показано на рисунке 3.

3. Износ запорных планок

Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме. Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты. После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз». Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

4. Створка прилегает к раме недостаточно плотно

Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки. Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме. В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный. Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле (рисунок 8).

Рисунок 8 — Регулировка прижима окна

Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли. Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта (рисунок 9), нужно открыть створку и затем, нажав предварительно на блокиратор (рисунок 11), установить ручку в режим проветривания. Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

Рисунок 9 — Регулировка прижима окна ПВХ

Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок (рисунок 10 — а). Положение ответных планок регулируется при помощи шестигранника. Для увеличения прижима створки окна к раме нужно сместить планку в сторону улицы. На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы (рисунок 10 — б, в). Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

Рисунок 10 — Регулировка прижима окна с помощью ответок

5. Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки. В зависимости от фирмы-производителя они тоже бывают различных типов (рисунок 11). Прежде чем разблокировать ручку, нужно нажать на блокиратор.

Рисунок 11 — Блокировка в режиме «закрыто»

6. Створка закрыта, но окно не закрывается — ручка не поворачивается

Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает. Данную проблему можно решить двумя способами:

1. С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора (рисунок 6)
2. Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала.

Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

7. Сломалась ручка

Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов (рисунок 12). Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

Рисунок 12 — Сломалась ручка окна — как снять и заменить?

8. Ручка очень туго поворачивается

Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

• необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
• если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
• если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
• если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками

Регулировка и обслуживание пластиковых окон своими руками

Основная польза от пластиковых окон — превосходная звуко- и теплоизоляция. Однако со временем эти качества могут сильно ухудшиться, всё-таки ничего вечного нет. Сегодня поговорим о регулировке и обслуживании пластиковых окон своими руками для поддержания превосходного состояния из года в год.

Зимний и летний режимы использования

Рамы пластиковых окон изготавливают из поливинилхлорида, имеющего достаточно высокий коэффициент температурного расширения. По этой причине в разное время года окно должно эксплуатироваться в особых режимах, допускающих различные присадки и зазоры. Иначе велик риск, что деформация рамных профилей и некоторых частей фурнитуры будет необратимой.

Регулировка, по большей части, заключается в изменении усилия прижима. Летом глухая герметичность окон не так важна, как зимой, правильнее будет обеспечить раме больше свободного места на случай сильного нагрева и продлить тем самым срок службы уплотнителя. Выполняется регулировка достаточно просто — путём поворота эксцентриковой цапфы запорного механизма.

Эксцентрики находятся на торцах открывающейся створки. Имеется два типа цапф — овальные и круглые бочонки. С овальными всё просто — прижим створки тем сильнее, чем ближе положение цапфы к горизонтальному. Круглые бочонки имеют окантовку переменной толщины, в самом толстом месте имеется небольшая насечка. Когда бочонок повернут толстой частью в сторону ответной планки — прижим имеет максимальную силу для зимнего режима.

Поворот эксцентрика насечкой вверх или в обратную сторону используется при летней эксплуатации окон. Регулировать притвор нужно по всему периметру створки на каждом запорном переключателе. Дополнительно можно уплотнять прижим ножниц: регулировочный винт расположен в нижней их части, для доступа створку придётся одновременно распахнуть и откинуть.

Плотность прижима проверяется просто: под уплотнитель заводится купюра, окно закрывается, ручка опускается до упора. Если даже в зимнем режиме купюру можно свободно вытащить, значит, механизм прижима сработан, в таком случае поможет возможность регулировки ответных планок. Они расположены на внутреннем торце рамы как раз напротив эксцентриков. Регулировать их также просто: отпускаем винт фиксации, поворачиваем прижимной винт, добиваясь небольшого смещения в сторону улицы, и снова затягиваем основной фиксатор. Если конструкция планок не предусматривает возможности регулировки, для восстановления герметичности окон фурнитуру придётся менять.

Очистка окон

Быстрый износ оконной фурнитуры происходит, главным образом, из-за наличия грязи и пыли в деталях механизма. Поэтому один, а лучше два раза в год окна нужно тщательно чистить. Это также поможет сохранить белизну пластика и не позволит пыли глубоко в него въедаться.

Однако при чистке окон нужно быть осторожным, прежде всего это касается выбора моющих средств. Категорически не допускается использовать концентрированные кислотные или щелочные составы, нефтяные и эфирные растворители или средства, содержащие абразивные частицы. Для удаления основных загрязнений будет достаточно обычного жидкого мыла, если пятна сильно въелись, используйте отбеливатель без содержания хлора. Очень сильно въевшиеся пятна можно попытаться удалить раствором аммиака или медицинским спиртом.

Итак, в первую очередь очистке подвергаются торцевые части створок и проёмов. С них тщательно смывается пыль, горизонтальные поверхности лучше предварительно пропылесосить, чтобы выбрать пыль и песок из мелких пазов. Здесь не нужна ослепительная белизна, поэтому достаточно ветоши, смоченной в мыльной воде. С лицевой части профиля также уберите пыль и выведите имеющиеся загрязнения, а затем протрите раму специальным очистителем (PVC Cleaner) для сохранения белизны пластика. Когда рамы очищены, приступайте к мойке и полировке стёкол.

Ежегодное обслуживание

Хотя бы один раз в год фурнитуру пластиковых окон нужно проверять на предмет задиров и повышенного трения. Гораздо проще исправить нарушения в работе механизма на раннем этапе, иначе через 2–3 года возникнет необходимость капитального ремонта. Признаком явной необходимости обслуживания служит потеря плавности хода ручки и механизма запирания, появление посторонних шумов.

Для ревизии фурнитуры на торцах открывающихся створок предусмотрены накладные планки, закреплённые несколькими винтами. Те части, на которых расположены цапфы запорного механизма, раскручивать не нужно, достаточно снять накладки между ними.

Под снятыми планками ничего особенно вы не увидите, там расположена система тяг, передающая усилие от ручки запорным элементам по периметру. Повернув за ручку несколько раз нужно оценить, насколько свободно двигаются детали в каждой части, не заклинивает ли отдельно взятый механизм. Если проблема не решается смазкой узла с повышенным трением, нужно готовиться к его замене.

При ежегодном осмотре обязательно следует проверять сохранность уплотнительных лент по периметру створок. Отгибая их пальцем, оцените эластичность и проверьте, не начались ли образовываться трещины. Для продления срока службы уплотнители нужно протирать либо специальной силиконовой смазкой из набора по уходу за ПВХ окнами, либо аптечным глицерином.

Параллельно проверяется качество обтяжки саморезов, фиксирующих фурнитуру, петли и ножницы открывающихся створок к пластиковому профилю. Обязательно нужно периодически подтягивать два винта, фиксирующих ручку. Для этого понадобится поддеть накладную декоративную пластину и провернуть её на 90º. Любой люфт в петлях, ручке и креплении ленточной фурнитуры приводит к ещё большему расшатыванию, в конце концов, створка может попросту лишиться навесов, и устранить это будет не так-то просто.

Регулировка створок

Наиболее частым дефектом, возникающим время от времени при эксплуатации ПВХ окон, можно назвать появление трения между створкой и рамным профилем. Это вполне обычное явление: здание просаживается, а вместе с геометрией оконного проёма перекашивается и сама пластиковая рама.

Суть регулировки в том, чтобы расположить створку пропорционально внутри проёма окна. Для этого имеется возможность плавно изменять положение и наклон створки путём настройки верхней и нижней петель. Основным инструментом в этом деле выступает шестигранный ключ на 4 мм. Несколько реже используется шестигранник на 3 мм или ключ типа TORX.

Перед регулировкой точно определите место затирания створки о раму, обычно это нижний торец или место касания верхнего профиля створки и ножниц верхней петли. Если у вас недостаточно опыта в регулировке, вращайте винты по 1/4 оборота и закрывайте окно, проверяя, не исчезло ли трение и не появилось ли оно в другом месте.

Для регулировки нижней петли предусмотрено два винта: вертикальный и горизонтальный. Доступ к вертикальному винту вы получите, открыв окно на проветривание и удалив защитную накладку (её нужно поддеть на себя и стянуть вверх). Вращая винт по часовой стрелке, вы приподнимаете всю раму целиком, в обратном направлении рама опускается.

Чтобы изменить наклон рамы предусмотрен нижний горизонтальный регулировочный винт. Если прокрутить его по часовой стрелке, то нижний угол рамы сместится в сторону петли и наоборот. Для доступа к нижнему винту снимать заглушку не обязательно, но если вставить ключ мешает близко расположенный откос, распахните створку и вращайте с обратной стороны петли.

По аналогии можно сместить и верхний угол створки, регулируя верхнюю петлю. Смотрите, как прост принцип регулировки: вертикальный винт нижней петли позволяет смещать створку вверх и вниз, а совместная регулировка верхней и нижней петли — влево или вправо. Регулировочный болт будет доступен при распахивании створки под прямым углом, он находится в основании ножниц. Закручивая его, вы притягиваете створку к раме (верхний угол смещается влево) и наоборот. Следите, однако, чтобы между ножницами и профилем оставался зазор хотя бы в 1–2 мм, иначе при откидывании створки она будет тереть рамой о металлический кронштейн верхней петли.

Смазка фурнитуры

Для смазки подвижных частей механизма открывания не стоит использовать органические смазки. Самый простой из допустимых вариантов — машинное масло И-40 для швейных машин. Его использование имеет лишь один недостаток — на такую смазку сильно налипает пыль и поэтому фурнитура требует периодического снятия и промывки.

Более подходящим вариантом будет силиконовая смазка или технический вазелин. Можно использовать даже тот состав, что применяется для протирки уплотнителей, но это слишком дорогое удовольствие. Добавлять смазку нужно небольшими порциями по 2–3 капли в каждый из сегментов запорного механизма через имеющиеся прорези. Также рекомендуется поддерживать в смазанном состоянии ленты тяжек.

В обязательном порядке нужно полностью демонтировать ручку и добавлять несколько капель смазки в центральный запорный узел. Также не будет лишним смазывать петли, ножничный шарнир и эксцентриковые цанги для более мягкого входа в ответные планки.

Регулировка пластиковых окон самостоятельно инструкция

Пластиковые окна сегодня очень популярны. Они надежно задерживают тепло в квартире или доме, не запускают холод с улицы зимой. Но достаточно ли установить их, чтобы больше ни о чем не беспокоится? Или нужно проводить дополнительные работы? Регулировка пластиковых окон самостоятельно инструкция поможет научиться вам правильно настраивать сезонный режим.

Сначала необходимо выделить виды работ, которые можно провести самостоятельно, без вызова мастера. Отнюдь не все поломки можно починить самостоятельно. Но всё же, пластиковые окна располагают большим функционалом для их починки, регулировки и перехода на различные сезонные режимы. А именно:

• очень плотное прилегание резинового уплотнителя к оконной раме;
• створка, когда закрывается, проходит на очень маленьком расстоянии от рамы, и даже задевает её — тот случай когда приходится применять силу, чтобы приподнять створку и закрыть;
• расшаталась или вовсе сломалась ручка;
• наконец, переход с зимы на лето.

Зачем регулировать и как

Зачем это делать? Чтобы контролировать циркуляцию воздуха в квартире, сохранять правильный микроклимат в любое время года. При правильной регулировке зимой через щели не будет проходить холодный воздух, а летом наоборот — свежий воздух будет свободно проникать в дом.

Некоторые говорят, что пластиковые окна не дышат, и поэтому в доме наблюдается сырость или еще хуже — грибковая плесень. Регулировка пластиковых окон самостоятельно не составит труда, и именно она поможет вашим обоям не «позеленеть».

Если необходимо настроить окна после зимы, на летний вариант, неплохо было бы смазать резиновый уплотнитель силиконовой смазкой, а подвижные стальные детали машинным маслом.

Регулировка пластиковых окон самостоятельно в режим зима или лето проводится очень просто. Но в разных видах окон процедура немного отличается. Поэтому будет разобрано два различных способа.

Вначале следует найти на торце открытого окна прижимные ролики. Если не понятно что это, переместить ручку в другое положение, и будет видно какие элементы двигаются вверх или вниз. Это и есть прижимные ролики. Чтобы определить их тип надо попробовать оттянуть кольцо, находящееся вокруг ролика. Если оно оттянулось, следуйте следующим шагам, чтобы отрегулировать ПВХ окна на зимний режим:

1. Найти резку или засечку на ролике.
2. Оттянуть ролик.
3. Повернуть засечкой во внутреннюю сторону, то есть к вам.

Чтобы настроить окна в режим лето, поверните ролик резкой в сторону улицы.

Если ролик не оттягивается, а посередине него расположено отверстие по форме шестигранника, это другой тип оконной фурнитуры. Логично, что здесь понадобится шестигранный ключ. Кстати, почти для всех видов регулировки окон он незаменим. Это очень удобно.

Найти резку или засечку на ролике. Оттянуть ролик. Повернуть ролик в сторону дома

Регулировка окон ПВХ с неподвижными эксцентриками(прижимными роликами):

1. Открыть окно.
2. Найти отметки на прижимных роликах.
3. С помощью шестигранника(обычно на 4мм) повернуть эксцентрик отметкой вашу сторону, то есть в сторону помещения для настройки пластиковых окон на зиму.
4. Для установки режима лето прокрутите эксцентрик шестигранником в сторону улицы.

Важно! Необходимо в обязательном порядке отрегулировать все прижимные ролики, расположенные по периметру створки, осмотреть ее со всех сторон на наличие эксцентриков. Только тогда прижим будет надежным и равномерным.

Как отрегулировать расположение створки по вертикали и горизонтали

Как уже было сказано, бывает и такое, что дверца задевает раму при закрытии и открытии. Такое бывает, когда рама проседает по причине низкого качества механизма, или слишком длительного открытия окна. В таком случае оно немного провисает.

Чтобы исправить это, необходимо отрегулировать пластиковое окно в местах где оно крепится, то есть на петлях, которые расположены снизу и сверху.

На петли обычно надеты пластмассовые заглушки. В первую очередь необходимо снять их. В верхней их части предусмотрено отверстие опять-таки для шестигранника. Просто необходимо вставить шестигранник и немного прокрутить им по часовой стрелке.

Не перекручивайте! Лучше немного отрегулируйте, и проверьте, не решена ли проблема. Потом подкрутите еще чуть-чуть. Проблема решена.

Как заменить резинку уплотнитель

Порой причина задувания воздуха не в регулировании эксцентрика. Если пластиковым окнам лет 10-15 резинки уплотнители могли прийти в негодность, высохнуть и потрескаться. Поэтому холодный воздух может задувать, даже если удалось отрегулировать пластиковые окна на зимний режим. Такие одубевшие резинки тоже можно поменять.

Прежде чем купить новую резину, отрежьте кусочек старой — для образца, чтобы вам найти в магазине такую же. Еще понадобится силиконовая смазка, ею нужно пройтись по новым уплотнителям после монтажа.

Когда снята старая резина, лучше всего прочистить поверхность окна от различных видов грязи. Для большего удобства можно снять с петель створку, предварительно раскрутив их. Но и без этого возможно произвести процедуру.

Можно начинать вставлять в пазы новую резину. На местах стыков резинок будет не лишним проклеить. На углах резинку нужно загнуть, она эластичная и легко поддаётся этому. В этом месте клей тоже не помешает. В уголках может быть расплывшийся пластик, который помешает вставить резинку. Его несложно удалить стамеской или канцелярским ножом.

Такой же порядок действий нужно провести и на раме. После обработать средством по уходу за резиной. Поставить окно на место и закрепить. Дом снова защищен от непогоды.

Отремонтировать ручку

Для ремонта разболтавшейся ручки на окне, или ее замены понадобится только отвёртка.

1. Повернуть пластиковую накладку на основании ручки горизонтально.
2. Закрутить винты плюсовой отверткой, если ручка шатается.
3. Открутить, снять ручку и поставить новую, если сломалась старая.

При демонтаже и установке ручки, она должна находиться в горизонтальном положении. То есть в открытом положении.

Важно! При закручивании ручки отвёрткой, не следует слишком сильно затягивать шурупы. Затягивать без усилий!

Нельзя оставлять без смазки стальные элементы механизма. Не оставляйте один сезонный режим на весь год, тогда окна долго прослужат. Следуя простым инструкциям можно легко подтянуть пластиковое окно, чтобы не дуло и настроить его чтобы плотно закрывалось.

Регулировка металлопластиковых окон самостоятельно и качественно

Оконный блок из ПВХ может отлично функционировать в течение долгого времени, но наступает момент, когда створки перестают надежно прилегать, пропуская пыль, шум и ветер. Оконной системе потребуется регулировка металлопластиковых окон, которую легко выполнить своими руками.

Регулировка стеклопакетов: как сделать своими руками

За окнами ПВХ совсем необременительный уход, но конструкцию следует осматривать и смазывать, чтобы все системы работали слаженно и качественно.

В некоторых случаях оконные блоки требуют регулировки

Металлопластиковые окна нуждаются в тщательном техническом осмотре хотя бы раз в год. Такой осмотр может не выявить серьезных повреждений, которые повлекут основательный ремонт, однако регулировка металлопластикового окна необходима при следующих моментах, перечисленных ниже.

• Обнаружение ошибок при первоначальном монтаже блока, который выполнен некачественно. Отсутствие вертикального или горизонтального выравнивания при некачественно выполненной установке блока.
• Естественный износ пластиковых конструкций, который наступил ввиду эксплуатации конструкций в течение длительного времени с момента первоначального монтажа.
• Недостаточное прилегание створок при их закрывании.
• Значительное провисание одной или нескольких створок в одном блоке.

Иногда можно просто отрегулировать прижим, после чего металлопластиковое окно может прослужить достаточно длительное время.

Набор шестигранных ключей

Регулировка металлопластиковых окон самостоятельно должна выполняться максимально бережно, для работы надлежит использовать специальный инструмент. Для регулировки прижима створки используют шестигранный ключ.

Плотное прижатие обеспечивается поворотом ключа в направлении вверх-вниз, влево-вправо, цапфу поворачивают в положение, когда ее выпуклая часть обращена к прокладке уплотнителя. Не все типы оконных заполнений из ПВХ допускают возможность регулировки, приступать к устранению дефектов разрешается только в случае, если такая функция существует.

Приступая к ремонту и регулировке узлов, стоит четко представлять схему устройства оконных заполнений из ПВХ, а также установленный порядок выполнения работ. Если самостоятельно разобраться трудно, лучше обратиться к специалистам.

Проверить степень прижима пластиковых окон несложно: лист бумаги (газеты) зажать между створкой, закрыть окно, постараться вытянуть бумагу. Если бумажная полоска вышла легко, без приложения усилий, значит, прижим окна недостаточно обеспечен, потребуется обязательная регулировка. Очень важно соблюдать аккуратность при работе, если плотность прижима высока – уплотнитель окна будет быстро изнашиваться.

Как правильно отрегулировать петли

Регулировка петель

Стоит для начала определить, в каком случае необходима регулировка петель:

• При затворенных окнах ощущаются заметные сквозняки.
• В момент распахивания створки окна, она задевает конструкции окна.
• Часто наблюдается заклинивание ручки, поэтому присутствуют сложности при распахивании или затворении окна.

Инструменты: понадобится специальный ключ (с шестигранным отверстием) диаметром 4 мм.

Технология выполнения регулировки петель различается, предстоит выполнить горизонтальную и вертикальную планировку, кроме этого необходима регулировка прижима створки пластикового окна.

Горизонтальная регулировка

Изменение горизонтального положения окна

Если горизонтальная регулировка выполнена профессионально, она поможет устранить перекос створок, при работе потребуется вращать шестигранный ключ по верхней петле.

При вращении ключа по часовой стрелке – оконная створка надёжно прижимается к петле, низ створки при этом приподнимается. Вращение ключа в противоположном направлении приведет к отодвиганию оконной створки от петли, в итоге – низ окна опустится.

Очень важно при вращении ключа не делать резких движений, сдвигать его постепенно, плавно, не более чем на 2 мм за один проход.

Вертикальная регулировка

Работы выполняются на нижней оконной петле. Используется ключ шестигранный диаметром 4 мм.

При вращении шестигранника вправо, створка приподнимется. Чтобы оконная створка опустилась, вращательные движения ключа выполняются в левую сторону.

Настройка прижима

Для настройки прижима петель потребуется использование ключа шестигранника и эксцентриков. Вращение ключа разрешается производить в любую сторону, при этом достигается ослабление прижима или усиление. Ручная настройка (регулировка прижима) не всегда удается при выполнении самостоятельных действий, поэтому для особо сложных случаев, рекомендуется использовать нащельники для защиты окон.

Посмотрите видео, как отрегулировать прижим оконной рамы.

Устранение провисания створок

При открывании часто наблюдается, что створка задевает нижнюю часть рамы. Конструкция провисает от недостаточно прочного закрепления и неправильно отрегулированного положения. Как отрегулировать створку, чтобы конструкция при распахивании не задевала остальные части оконного блока?

Для устранения провисания оконных створок, нужно повернуть регулировочный винт, который может быть расположен около нижней петли (в торце створки). Работу выполняют с помощью шестигранника, обороты ключа – по часовой стрелке.

Рекомендуем посмотреть, как производится регулировка провисания оконных конструкций.

Движение ключа в обратную сторону приведет к опусканию створки. Разрешенные допуски составляют 2 мм. Регулировка створок окна из пластика (регулировка прижима) по вертикальной оси выполняется с помощью вращения винтов. Винты расположены на верхней и нижней створных петлях.

Регулировка фурнитуры

Ослабление ручки блока ПВХ также влияет на прилегание створок. Отрегулировать разболтавшуюся ручку совсем несложно, для этого потребуется декоративную пластинку под ручкой отвести на 90 градусов и подтянуть пару зажимных винтов. Отрегулированный объект (ручка) должен поворачиваться мягко, без натужных усилий. Если ручка прикручена слишком плотно, придется провести ревизию оконной фурнитуры еще раз.

Случается, что при режиме «проветривание», оконная ручка не фиксируется, проворачивается, створка в таком случая выпадает, повисает на ножницах. Такое положение створки означает, что нарушена работа блокировщика. В стандартных моделях блокировщик находится в запорном механизме около ручки. Чтобы вернуть створку на место, необходимо пластинку отвести пальцем к уплотнительной резине (створка выставлена в положение обыкновенного распахивания), после чего осуществляется поворот ручки в нужное положение.

Посмотрите видео, как производится регулировка фурнитуры.

Регулировка прижима окна с учетом проверки нормального функционирования оконной фурнитуры должна проводиться регулярно. Некачественная фурнитура и комплектующие приводят к быстрой порче ПВХ окон, после чего они не обеспечивают надёжную защиту помещения от неблагоприятных природных факторов.

Регулировка прижима – очень ответственная операция, от которой зависит качество функций оконных заполнений из ПВХ.

Регулировка пластиковых окон самостоятельно — Статьи dinal.biz

1. 1. Регулировка зимнего и летнего режима
   2. Регулировка пластиковых окон — инструкция
   3. Регулировка петель
   4. Регулировка ручки
   5. Регулировка плотности прижима
   6. Ремонт: что можно исправить самостоятельно

Как часто вы открываете окна?! Ответить на этот вопрос точно невозможно. Даже в пределах одной квартиры на окна приходится разная нагрузка, тут все зависит от его функционала. Однозначно можно сказать одно: чем чаще открываем, тем больше изнашивается конструкция.  Пластиковое окно в ходе эксплуатации подвергается различным геометрическим изменениям: со временем просаживаются створки, из-за неправильного ухода может усохнуть резина или выбиться из специальных пазов уплотнитель. Даже незначительные сдвиги элементов конструкции на 1,5-2 мм от изначального состояния могут стать причиной появления сквозняка. Поэтому любому современному пластиковому окну в течении жизни нужна корректировка.

Давайте разберемся какая регулировка пластиковых окон бывает.

1. Первичная регулировка пластиковых окон. Ее производят сразу после монтажа, чтобы привести все механизмы в оптимальное состояние работы.
2. Сервисная регулировка пластиковых окон, которую нужно делать не реже 1 раза в год.

Регулировка зимнего и летнего режима

В интернете десятки статей и видео с названиями: регулировка пластиковых окон на зиму, регулировка пластиковых окон-зима/ лето. Давайте разберемся, нужна ли окнам пвх регулировка по сезонам?! Специалисты компании Динал утверждают, что в этом нет необходимости. Добросовестный производитель не будет призывать своих клиентов обращаться в сервис, для регулировки окна в зиму или лето. Есть один оптимальный прижим створки к раме, который обеспечивает нормальное функционирование окна и исключает нежелательное продувание. Ослабление прижима створки на лето, особенно в черте города, скорее приведет к быстрому забиванию фурнитуры частицами пыли и не принесет пользу. Обычной профилактической регулировки раз в год будет вполне достаточно.

И в случае профилактики и в случае, когда проблема с окном уже образовалась, самое простое решение — вызвать квалифицированного мастера, который оценит ситуацию и решит проблему.

Если же у вас есть уверенность, что регулировка пластиковых окон самостоятельно — задача вам по силам, тогда вооружитесь инструментами и вперед.

Подготовьте для работы:

• ключ шестигранник 3 и 4 мм
• плоскогубцы
• крестовая отвертка
• аэрозоль WD-40

Регулировка пластиковых окон — инструкция

С чего начать? Начните с самого простого – откройте окно, и проверьте уплотнитель.  Он должен быть установлен в специальный паз и проходить по всему периметру окна, точно огибая все углы.

Рис.1 Уплотнитель правильно вставлен в паз

Рис.2 Уплотнитель выпал из паза. Нарушена герметичность. Возможно продувание створки.



Уплотнитель не вставленный в паз — частая причина продувания окна. После визуального осмотра снова закройте окно. Простым карандашом отметьте границы наложения створки на раму по четырем углам. Затем откройте окно, и проверьте расстояние меток от края рамы со всех 4-х сторон. В идеале, оно должны быть одинаковым.

Рис.3 Очерчиваем створку

Рис. 4 Сравниваем расстояние от разметок



Если расстояние между отметками разное, значит створка сместилась со своего правильного положения.  Задача вернуть ее на место, отрегулировав петли окна.

Регулировка петель

Верхняя петля отвечает за корректировку верхней створки окна вправо/влево. Для регулировки верхней петли нужно открыть окно и найти в верхнем углу специальный кронштейн с регулировочным винтом.  Движением шестигранника по часовой стрелке двигаем створку вправо, против часовой — влево.

Не забывайте постоянно проверять в ходе работы как закрывается окно. Для того чтобы вернуть створку в нужное положение иногда достаточно сдвига на 1 мм.

Нижняя петля отвечает за движение створки сразу в трех плоскостях: смещение всей створки вниз/вверх, низа створки вправо/влево и регулирует прижим створки к раме (эта функция предусмотрена не на всех пластиковых окнах).

Смените защитный колпачок с нижней петли. Вы обнаружите несколько винтов. Верхний регулировочный винт управляет движением створки по вертикали. Поворачивайте его по часовой стрелке  и створка начнет подниматься, для опускания-крутите в противоположную сторону.. Вы обнаружите несколько винтов. Верхний регулировочный винт управляет движением створки по вертикали.  Чтобы поднять створку поворачивайте шестигранник по часовой стрелке, для опускания-против.

Нижний винт петли регулирует движение створки по горизонтали. Доступ до винта есть и со стороны открытого окна, и со стороны откоса. Движение шестигранного ключа по часовой стрелке перемещает створку вправо, против часовой – влево.

Регулировка ручки

Нужна ли регулировка ручки?! Ручка заедает, с трудом закрывается, приходиться прикладывать значительные усилия при ее повороте. Перечисленные ситуации могут возникать из-за двух факторов-либо сместилась створка относительно рамы, либо у окна пережаты запорные цапфы. В самой ручке крутить и регулировать нечего. Попробуйте устранить проблему со створкой по инструкции, описанной выше. Как справится с проблемой, если она кроется в запирающем механизме- читайте далее.

Регулировка плотности прижима

В 90% случаев регулировка плотности прижима створки осуществляется за счет эксцентрика запорной цапфы — это небольшие металлические цилиндры, расположенные по торцу окна. Поворот эксцентрика сокращает или увеличивает расстояние от резинки до центра цапфы. Визуально вы поймете в какую сторону поворачивать эксцентрики, чтобы добиться нужно эффекта-ослабления или усиления прижима створки. Повернуть эксцентрики можно с помощью плоскогубцев или ключей (шестигранники, звездочки нужного размера). Выбор инструмента зависит от формы цапфы — они могут быть овальными, многогранными или круглыми. При повороте эксцентрика соблюдайте аккуратность, чтобы не повредить механизм. Запомните, если вы повернули одну цапфу, поворачивайте все остальные цапфы на створке в то же положение. Иначе, прижим створки будет неравномерный.

Ремонт: что можно исправить самостоятельно

Действуя по нашей инструкции, вы сможете справиться с такими частыми проблемами как, появление очагов продувания по контуру окна, причинами которому может служить смещение уплотнителя, створок и недостаточный прижим створки к раме. Если створка пропускает воздух зимой, может показаться, что окно промерзает-на нем могут появиться небольшие наледи или иней. Все манипуляции по ремонту окон лучше проводить в теплый период времени, но, если ситуация критическая и окно пвх требует регулировки зимой, специалисты советуют дождаться температуры не ниже 10 градусов. И тогда приступать в работе.

Еще одна распространённая проблема-окно с трудом закрывается. Чаще всего, это происходит, когда створка просаживается и приходиться прилагать больше физических усилий, чтобы запорные механизмы встали на свои места. Возьмите шестигранник и поднимите створку, следуя описанной инструкции.

Заедает ручка. Если возникают такие сложности проверьте не пережаты ли у окна запорные цапфы. Напоминаем, что все цапфы должны быть в повернуты в одном положении, тогда вы сможете сбалансировать запорный механизм.

Чтобы минимизировать трение цапф о запорный механизм и продлить жизнь фурнитуре, наши специалисты советуют смазывать эти элементы не реже двух раз в год. Для фурнитуры лучше выбирать жидкую смазку, например, аэрозоль WD-40, так как она меньше собирает на себя частиц пыли. После мытья окон так же смазывайте и резинку по внешнему и внутреннему периметру створки и рамы. Используйте только специальные смазки для резины.

Мы рассказали о наиболее простых способах регулировки пластиковых окон самостоятельно. Для устранения проблем с окном иногда могут потребоваться и более серьезные вмешательства в конструкцию. Например, расклинка стеклопакета, перенос ответных планок на раме. Для таких работ потребуются специальные инструменты и опытный мастер. Наш совет: хотите продлить жизнь окну и сэкономить свое время – обращайтесь за помощью к профессионалам!

светодиодов Видео Кольцо Камера Вспышка Свет Подключение BT Пульт дистанционного управления Регулировка яркости Самостоятельная вспышка Лампа для селфи Макияж для лица |

Хотите стать привлекательнее во время живых выступлений? Хотите накраситься ярким светом? Вы ищете светильник для селфи с регулируемой яркостью и цветовой температурой, чтобы делать больше и больше хороших снимков? Вот ваш идеальный выбор. Чего ты ждешь? Просто приходи и покупай.

Характеристики:
Поддержка подключения BT и удаленного управления, 20 статических цветов и 6 динамических цветов.
В режиме BT вы можете произвольно выбирать настройку цвета, музыкальный режим, звуковое действие и переключение таймера.
Вращающийся на 360 ° светильник, регулируемый угол освещения отвечает вашим различным потребностям, гибкий и продуманный.
Мини-светодиодный кольцевой светильник с 75 светодиодными шариками, легкий, портативный и высокой яркости.
Идеально подходит для макияжа, селфи и веб-трансляций, а также может использоваться в качестве дневного светильника.

Технические характеристики:
Мощность: 30 Вт
Напряжение: AC110-240v
Цвет света: красный, длина волны 620-625 нм, 600 мкд / лм
Зеленый, длина волны 520-525 нм, 1000 мкд / лм
Синий, длина волны 560-465д / лм, 400 м Светодиоды Бусины: 75 шт. 5050 RGBW
Цветовая температура: 6000 ~ 6500K
Режим управления: BT и пульт дистанционного управления
Расстояние дистанционного управления: 5-10 м
Режим сигнала: инфракрасная радиочастота
Встроенные батареи: 1 * 3V 150mAh CR2025
Размер упаковки: 380 * 340 * 50 мм / 14.96 * 13,39 * 1,97 дюйма
Вес упаковки: 705 г / 1,55 фунта

Примечания:
Из-за эффекта фотографии мини-штатив не входит в фактическую упаковку.
Этот элемент не входит в комплект поставки.

Списки пакетов:
1 * Ring Light
1 * Remote Contoller

1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа.Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!
7.В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.
8. Срок поставки:

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами, ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

1. 12 месяцев ограниченной гарантии производителя на дефектные изделия (за исключением предметов, поврежденных и / или неправильно использованных после получения). Гарантия на аксессуары составляет 3 месяца.
2. Дефектные изделия ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа. МЫ НЕ РЕМОНТИРУЕМ И НЕ ЗАМЕНЯЕМ ИЗДЕЛИЯ С истекшим сроком ГАРАНТИИ.
Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на aliexpress!

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

Съемник прутка

с функцией саморегулирования | Производственная обработка

Сегодня на рынке доступно несколько популярных стилей съемников стержней. Все эти инструменты используют какой-либо метод силы для зацепления захватных элементов (захватов) на конце стержня. Некоторые из этих инструментов приводят захваты в контакт с материалом при движении по оси X; другие перемещают инструмент в нужное положение, чтобы задействовать работу по оси Z.В любом случае стержень должен выступать за переднюю поверхность цанги или зажиматься достаточно далеко, чтобы захваты могли удерживать материал. Как только инструмент прочно удерживает материал, цанга открывается, и запускается программа вытягивания.

Перед покупкой съемника прутка следует задать несколько важных вопросов:

• Простота настройки: Насколько быстро и точно съемник пильного полотна можно отрегулировать с одного размера на другой?
• Надежность: Насколько хорошо инструмент работает на постоянной основе? Есть ли необходимость в повторном выравнивании или затяжке компонентов?
• Повторяемость: Тянет ли каждый раз одинаковой длины?
• Универсальность: Будет ли инструмент тянуть различные формы, такие как восьмиугольник, шестигранник и квадрат, без ориентации шпинделя M19?
• Скорость работы: Как быстро работает инструмент? Нужно ли останавливать инструмент до и после вытягивания?

Съемник EZ-Puller от Accudyne Corp., решает все эти проблемы с помощью собственного подхода к вытяжке пруткового материала. В этом инструменте используются закаленные круглые захваты, прикрепленные к концам двух подпружиненных подвижных рычагов. Эти рычаги имеют выступ кулачка, встроенный в их верхний конец, и поворачиваются наружу, когда захваты перемещаются вокруг стержня по оси X. Когда рычаги поворачиваются, выступы кулачков сжимают уретановые пружины в корпусе инструмента из легированной стали с помощью подъемника из закаленной стали, очень похожего на кулачок, подъемник и пружинный механизм в автомобильном двигателе (см. Рисунок 1).Такая конструкция позволяет захватывать стержни разного размера, изменяя значение X для первого перемещения по оси X в части программы по вытягиванию стержня (см. Рисунок 2).

Благодаря постоянному усилию захватов на материал шестигранник, квадрат и восьмиугольник можно тянуть без ориентации шпинделя (M19). Захваты изготовлены из износостойкой инструментальной стали с закалкой до 58-60 Rc. Эти круглые захваты имеют форму резьбы контрфорса, которая обеспечивает оптимальное тяговое усилие, оставляя минимальную отметку на конце стержня.Захваты имеют зубцы с малым шагом, что позволяет зацеплять приклад 0,16 дюйма на большинстве материалов и всего 0,04 дюйма на некоторых более мягких материалах. Захваты, нагруженные трением, не вращаются во время работы, однако их можно повернуть вручную, чтобы очистить поверхность, если есть какие-либо признаки износа.

Полиуретановые пружины с твердостью 95A находятся внутри корпуса инструмента и обеспечивают усилие для захвата. Эти пружины можно заменить на более мягкие (твердость 80А) при работе с тонкими материалами или тонкостенными трубками.По словам производителя, прочная конструкция инструмента в сочетании с уникальной формой зубчатых захватов обеспечивает быструю работу (до 400 дюймов в минуту) и исключительную повторяемость.

Съемник EZ-Puller имеет рабочий диапазон от 0,093 дюйма до 1,750 дюйма для круглой ложи, от 0,125 до 1,625 дюйма для восьмиугольной ложи, от 0,125 до 1,375 дюйма для шестигранной ложи и от 0,125 до 1,00 дюйма для квадратной ложи. Варианты установки: квадратный хвостовик 0,750 дюйма, квадратный хвостовик 1000 дюймов, круглый хвостовик 1000 дюймов и 1.Круглый низкопрофильный круглый 000 дюймов для машин с проблемами зазора. Все изнашиваемые детали изготовлены из закаленной инструментальной стали.

Регулировка окон — TechWiki

ВНИМАНИЕ — ПОВОРОТ ЗАДНЕГО РЕГУЛЯТОРА S2 НА СЛИШКОМ ДАЛЬШЕ МОЖЕТ ТРЕСКИВАТЬСЯ КОЖА ДВЕРИ !!!

Регулировка окна S1

S2 Регулировка окна

Окна S2 могут нуждаться в корректировке время от времени.

Прежде всего убедитесь, что мягкая или жесткая крыша установлена ​​правильно.

Следующие изображения и детали относятся к Elise 2001 г. — могут отличаться для более новых моделей или моделей для США.

На рисунке выше красные стрелки указывают регуляторы наклона окна к / от крыши. Они регулируют нижнюю часть направляющих окна внутрь / наружу, таким образом заставляя верхнюю часть окна выходить / выходить из крыши. Их можно отрегулировать, не снимая дверную карту. При повороте по часовой стрелке окно плотнее прижимается к уплотнению, когда оно поднято.

Важное примечание: будьте очень осторожны, чтобы не затянуть этот винт слишком сильно, поскольку есть ряд примеров, когда владельцы обнаруживали, что винт протолкнулся через дверную обшивку и вызвал трещины на внешнем лакокрасочном покрытии!

Если вы хотите отрегулировать высоту окна спереди / сзади окна, дверная карта должна быть удалена.Освободите застежки, указанные зелеными стрелками на картинке выше. Нижняя средняя и задняя части карты держатся на липучке и просто отрываются после удаления других застежек. Замените стеклоподъемник, так как вам, вероятно, придется перемещать окно вверх и вниз во время регулировки.

На рисунке выше синие стрелки указывают регуляторы высоты и наклона окна. Немного ослабьте их обе с помощью 8-миллиметрового ключа и перемещайте их вверх и вниз, чтобы отрегулировать высоту и наклон окна.

По-видимому, в позиции, отмеченной оранжевой стрелкой, есть регулятор для перемещения окна вперед / назад, но я не могу найти его на своей машине. Возможно, нужно снять верхнюю обшивку.

Внутри 06-футовой двери Elise

Автомобили с электрическими стеклоподъемниками немного отличаются. Высота стекла определяется положением регулируемого упора, доступного за пластиковой мембраной в верхней части отверстия для доступа. Для регулировки упора используйте гаечный ключ на 10 мм, чтобы ослабить стопорную гайку.Лучше всего это делать с полностью поднятым окном, так как упор будет плотно удерживаться оконным механизмом. Как только стопорная гайка будет отпущена, слегка опустите окно и пальцами вкрутите или вывинтите стопор. После правильной регулировки зажать стопорную гайку.

Дополнительные настройки могут быть внесены в варианты электрических окон, см. Веб-сайт Механического музея Sand’s: http://www.sandsmuseum.com/cars/elise/experience/main maintenance/windowfix/windowfix.html

часто задаваемых вопросов.iku windows интеллектуальный самоочищающийся фасад. Как это работает. iku windows: самоочищающиеся оконные и фасадные системы

PYROSWISS VETROFLAM CONTRAFLAM

Решения из огнестойкого стекла СИСТЕМЫ Описание VETROTECH SAINT-GOBAIN специализируется на производстве изделий из огнестойкого стекла с высокими эксплуатационными характеристиками; из одинарных стекол из модифицированного закаленного стекла

Дополнительная информация

УСТАНОВКА DASH KIT

ÿÿÿÿÿÿÿÿÿÿÿÿ ÿÿÿ ÿÿÿÿÿ ÿÿ ÿÿÿ ÿÿÿÿÿÿÿÿÿÿÿÿÿÿ ÿÿÿÿÿÿÿÿÿÿ ÿÿÿÿ ÿÿÿÿ ÿÿ ÿÿÿÿÿ ÿÿÿÿÿÿÿÿ СДЕЛАНО В США УСТАНОВКА DASH KIT Эти инструкции предназначены для самостоятельной установки.Прочитать

Дополнительная информация

ГИДРОИЗОЛЯЦИЯ ВЛАЖНЫХ КОМНАТ

ГИДРОИЗОЛЯЦИЯ ВЛАЖНЫХ ПОМЕЩЕНИЙ Гидроизоляция под плиткой Для длительного использования влажных помещений важным условием является надежная и надежная гидроизоляционная система. Большинство плиток сами по себе являются водонепроницаемыми

Дополнительная информация

Как построить печь для пиццы за 4 дня

Как построить печь для пиццы за 4 дня День подготовки (плита) 1.Фундамент глубина 1500 x ширина 1300 x глубина 75 мм Требуется 20 мешков цементной смеси. Если у вас уже есть бетонное основание, вы сохраните этот подготовительный день. DAY

. Дополнительная информация

Сбор дождевой воды

Сбор дождевой воды В связи с тем, что изменение климата стало реальностью, а не предполагаемой возможностью, спрос на водные ресурсы вырос, в то время как количество воды, доступной для снабжения, уменьшилось. Форт

Дополнительная информация

Специалисты по солнечной энергии.Elm Park House, Elm Park Court, Pinner, Middlesex, HA5 3NN Solutions House, Unit A19, 20 Heron Road, Belfast, BT3 9LE

Специалисты по солнечной энергии GB: 0845 64 39 772 NI: 0845 50 40 444 Электронная почта: info@metartecsolar.com Посетите: www.metartecsolar.com Elm Park House, Elm Park Court, Pinner, Middlesex, HA5 3NN Solutions House,

Дополнительная информация

Готовим со скоростью света!

Готовка в инфракрасной печи Cooking & Colouring Infrabaker — это модульная инфракрасная система непрерывного приготовления, разработанная Infrabaker International.Машина предназначена для готовки и / или нанесения красок на широкий

Дополнительная информация

Инструкция по эксплуатации

Инструкция по эксплуатации Газовые конденсационные котлы MGK-130 MGK-170 MGK-210 MGK-250 MGK-300 Wolf GmbH Postfach 1380 D-84048 Mainburg Тел. +49 8751 / 74-0 Факс +49 8751/741600 Интернет: www.wolf-heiztechnik.de Документ

Дополнительная информация

СПЕЦИФИКАЦИЯ АККУМУЛЯТОРА NI-ZN

СПЕЦИФИКАЦИЯ АККУМУЛЯТОРА NI-ZN 252000 Название модели: AA2500 мВтч (Ni-Zn) Дата выпуска: сентябрь.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НИКЕЛЬ-ЦИНКОВОГО АККУМУЛЯТОРА 2010 ГОДА 1. ПРИМЕНЕНИЕ Применимый диапазон: Эта спецификация доступна только для

Дополнительная информация

Справочник домовладельца

Справочник домовладельца Поздравляем вас с покупкой нового дома Этот буклет предоставит вам важную информацию о гарантийных обязательствах для вашего нового дома, которые были организованы вашим застройщиком.

Дополнительная информация

Отчет об испытаниях No.C829QPEN

Institut für Solartechnik Hochschule für Technik Rapperswil Oberseestrasse 10, CH 8640 Rapperswil Тел. +41 55 222 48 21, факс +41 55 222 48 44 www.solarenergy.ch Заказчик: Westech Components Wuxi Co.,

Дополнительная информация

КОНТРОЛЬНЫЙ СПИСОК ПРОВЕРКИ ОБЪЕКТА

КОНТРОЛЬНЫЙ СПИСОК ОСМОТРА ОБЪЕКТА Для определения того, подходит ли участок для установки солнечной системы, необходимо выполнить множество шагов.Процедуры проверки и их правильная хронология изложены ниже.

Дополнительная информация

АНАЛИЗ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АНАЛИЗ ДВИГАТЕЛЕЙ ПОСТОЯННОГО ТОКА И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Дон Шоу Оценка состояния двигателей постоянного тока требует базового понимания конструкции и рабочих характеристик различных доступных типов: серийный двигатель,

Дополнительная информация

Предотвращение образования ледяных плотин на крышах

Предотвращение образования ледяных плотин на крышах Заведующий отделением Ноябрь / декабрь 2005 г. Когда протекает крыша, руководители предприятия неизбежно получают жалобы от жителей здания.Если сейчас зима, ледяные дамбы часто бывают

Дополнительная информация

Здоровье, безопасность и благополучие на рабочем месте

Соответствующее законодательство Положения о рабочих местах (здоровье, безопасность и социальное обеспечение) 1992 г. Постановления о строительстве (проектировании и управлении) 2015 г. Положения о предоставлении и использовании рабочего оборудования 1998 г. (PUWER) Подъемные работы

Дополнительная информация

Системы дренажа Сделано в Германии

Системы обратного слива Сделано в Германии Современные технологии Сделано в Германии Помимо высокопроизводительных плоских коллекторов компания STI также производит системы обратного слива.Многолетний опыт

Дополнительная информация

ВАЖНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, СЛЕДУЮЩИЕ СЛЕДОВАТЬ

ПРЕДУПРЕЖДЕНИЕ. Средство для чистки полов и ковров. Любое оборудование может быть опасным при неправильной эксплуатации. ВЫ несете ответственность за безопасную эксплуатацию этого оборудования. Оператор должен внимательно прочитать и соблюдать

Дополнительная информация

— 2 — ВАЖНЫЕ НАПОМИНАНИЯ ПО БЕЗОПАСНОСТИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВАЖНЫЕ НАПОМИНАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Этот прибор следует использовать только для домашней уборки, как описано в данном руководстве пользователя.Перед началом работы с

убедитесь, что вы полностью поняли это руководство. Дополнительная информация

Адсорбционные осушители ThermoSorb

Адсорбционные осушители ThermoSorb Sierra Зачем нужен сухой сжатый воздух? Загрязнение снижает эффективность. Воздух, которым мы дышим, содержит загрязнения в виде водяного пара и взвешенных в воздухе частиц. Во время сжатия

Дополнительная информация

ВРАЩАЮЩИЕСЯ МАШИНЫ.Выравнивание и позиционирование. Быстрая, простая и точная центровка вращающихся машин, насосов, приводов, фундаментов и т. Д.

Выравнивание и позиционирование ВРАЩАЮЩИХСЯ МАШИН Быстрое, легкое и точное выравнивание вращающихся машин, насосов, приводов, фундаментов и т. Д. Чтобы конкурировать на сегодняшнем рынке, вы должны превзойти своих конкурентов

Дополнительная информация

Инструкции по сборке и эксплуатации

Инструкции по сборке и эксплуатации A Изделие 5885 West Van Horn Tavern Road Columbia, MO 65203 www.caldwellshooting.com Инструкция № 1001667 Ограниченная гарантия Гарантия бесплатного использования каждого продукта Caldwell

Дополнительная информация

Hakomatic B 1050 и B 1100

Технологии очистки Муниципальные технологии B 1050 и B 1100 Запитываемое топливо, экономичное и высокоэффективное: подача жидкого теста, очистка комбинирования в хайкле, скребок

Дополнительная информация

Замена активной и пассивной створки

для скользящих окон Андерсена Внимательно прочтите все инструкции, прежде чем пытаться выполнить эту процедуру.Если у вас есть какие-либо вопросы о вашей способности пройти процедуру, позвоните Андерсену по телефону 1-888-888-7020 и получите

. Дополнительная информация

Потребляемая мощность (кВт)

Серия OS Описание серии Системы LIT OS применяются для обеззараживания сточных вод. Модели этой серии разработаны на базе высокоэффективных амальгамных ламп низкого давления и имеют все комплектующие

. Дополнительная информация

Учебное пособие № A10: Учебное пособие по настройке пакета

Добро пожаловать в серию учебных пособий 3DF Zephyr .
В этом рецепте вы узнаете, что такое настройка пакета и как и когда его использовать.
Запуск дополнительной настройки пакета доступен только в 3DF Zephyr Pro и 3DF Zephyr Aerial , поскольку требуется размещать контрольные точки либо на изображениях (ограничения 2D), либо в виде трехмерной информации (например, из наземных контрольных точек)

• Что такое корректировка пакета?

Уравнивание связки — это процедура нелинейной минимизации, которая корректирует точки и камеры путем минимизации ошибки перепроецирования точек.Это выполняется в конце каждого слияния, а окончательная настройка связки со всеми точками и камерами всегда выполняется в конце процедуры построения из движения. Версии
3DF Zephyr Pro и Aerial позволяют вручную выполнять дополнительные шаги по настройке связки, вводя ограничения 2D или 3D.
Поскольку групповая настройка работает с внутренними и внешними параметрами камеры, имейте в виду, что только разреженное облако точек будет затронуто настройкой группы . Любые существующие элементы, такие как плотные облака или сетки, которые уже находятся в рабочей области, вообще не будут изменены.Настоятельно рекомендуется выполнять настройку связки после разреженного облака точек до тех пор, пока ориентация камеры не станет правильной, прежде чем переходить к созданию плотного облака точек.
Zephyr предлагает простой в использовании слайдер для управления процессом настройки пакета, в котором вы можете определить степень уверенности в ограничениях. Стоит отметить, что чем больше уверенности вы приложите к ручному ограничению, тем меньше будет доверия Zephyr к автоматически созданным точкам.

• Оптимизация параметров камеры

Этот параметр использует только контрольные точки 2D в качестве ограничений для настройки связки.Это слабее, чем использование 3D-ограничений, однако, если вам не хватает 3D-информации (например, наземных контрольных точек), это ваш единственный вариант.
В меню «Инструменты» (1) выберите «Рабочее пространство» (2) и затем «Оптимизировать параметры камер» (3)
Появится окно «Выполнить настройку пакета» (4) . .
Zephyr позволяет выбрать «Ограничивающий доверительный вес» (5) , и когда вы будете довольны, нажмите «ОК» (6).

• Масштабная модель с контрольными точками

Наличие дополнительной информации 3D поможет Zephyr привести реконструкцию к правильному решению.Вы можете выполнить дополнительную настройку пакета при масштабировании модели с помощью контрольных точек. Просто нажмите «Выровнять модель с 3D-ограничениями» (7).
Появится окно «Выровнять по контрольным точкам и положениям камеры» (8) , в котором можно выбрать ограничения и контрольные точки. Когда будете готовы, нажмите «ОК» (9).
Минимальное количество контрольных точек, установленных в качестве ограничений для запуска уравнивания связки, равно 3, однако рекомендуется большее количество, особенно когда важна точность.
Вам следует увеличивать значение ползунка регулировки связки только по мере увеличения количества контрольных точек, определенных в рабочей области, в противном случае окончательная геометрия будет находиться рядом с определенными ограничениями только в непосредственной близости от них, регистрируя высокое отклонение во всех автоматически сгенерированных точки.
Типичное использование — когда реконструкция показывает неожиданный «округлый» эффект из-за дрейфа после создания разреженного облака точек, вам следует попробовать выполнить этот тип дополнительной настройки связки.Если используемые камеры имеют / имеют очень высокое радиальное искажение (например, линзы типа «рыбий глаз»), убедитесь, что включена функция «Регулировка радиального искажения».
При этом снова убедитесь, что используете одинаковое количество контрольных точек. Также предлагается использовать некоторые контрольные точки в качестве ограничений, а некоторые контрольные точки только в качестве контроля, чтобы у вас был способ проверить, что решение было улучшено (остаточное значение, очевидно, должно стать ниже).
Установка достоверности ограничений на 99% (или аналогичную), как правило, плохая идея.

Корректировка в полете: простой способ получения исходных PID

Обновление 9/7/2016 — Обновлено, чтобы уточнить использование «Экспертного режима» при использовании Betaflight Configurator.

В этой статье я поделюсь с вами методом, который использую для установки начальных значений PID. Идея начальной настройки состоит в том, чтобы получить мини-квадроцикл, который летает достаточно хорошо, чтобы было «весело» летать в режиме FPV, чтобы вы могли выйти и запустить его, пока заканчиваете свою мелодию.Концепция управления, которую я использую для этой мелодии, заключается в том, что термин «P» является наиболее важным значением, которое нужно настроить, чтобы получить «летающий» квад. Термин «I» по умолчанию обычно приемлем для первой мелодии, а термин «D» больше связан с ощущением палки, чем с практичностью.

Что мне нравится в этом методе настройки, так это то, что он очень прост, если к нему привыкнуть. Вы можете получить очень хорошую начальную настройку за 10-20 минут, используя очень прагматичную процедуру. Я никогда не скажу вам «продолжайте корректировать это число до тех пор, пока квадроцикл не« почувствует себя »правильно» в этой статье.Внесенные корректировки будут производиться только в ответ на наблюдаемые изменения в поведении ваших квадрациклов по мере прохождения процедуры. В этой статье предполагается, что вы довольно комфортно управляете квадроциклом от третьего лица и летаете в акро-режиме. Мелодия, которую вы получите, может нормально работать в режиме уровня, но, по моему опыту, она обычно слишком «тугая». Он будет отлично работать с любым программным обеспечением для полетных контроллеров, но, как всегда, я предлагаю вам перейти на Betaflight, поскольку это лучшее программное обеспечение для полетных контроллеров прямо сейчас, если вы вообще заботитесь о производительности.

Этот метод предназначен для использования сразу после того, как ваш миниквад был собран или после того, как вы установили на него новые компоненты, которые сделали бы недействительными ваши старые PID. Мы рекомендуем вам ознакомиться с нашим руководством по настройке / контрольным списком Cleanflight, чтобы убедиться, что все остальное в порядке с вашим полетным контроллером, прежде чем пытаться любой вид полета.

Первоначальная настройка преобразователя

Первое, что вам нужно сделать, это установить 3-позиционный переключатель на RC-передатчике для управления RC-каналом 6.Я расскажу, как это сделать на Таранисе, так как это самый популярный передатчик, используемый сегодня в хобби. Обратитесь к руководству по передаче, если вы используете другой передатчик.

Войдите в меню вашего Тараниса и перейдите на страницу «Миксер»:

Прокрутите вниз до канала, который хотите использовать для корректировки в полете. Я рекомендую использовать канал 6. Нажмите и удерживайте Enter на канале и нажмите Enter на «Редактировать». Заполните следующий экран, как показано:

Вы можете изменить источник на любой переключатель, который хотите использовать.На картинке выше я использую «SB», что означает «Switch B». Все переключатели на Таранисе помечены, поэтому выберите тот, который вам нужен. Однако убедитесь, что он имеет 3 позиции.

Теперь проверьте свой микс, выйдя из меню и несколько раз нажав «Page» на главном экране, пока не увидите окно монитора канала:

Переключатель Note B выключен, а канал 6 показывает -100. Отлично!

Поверните переключатель вверх и вниз и посмотрите, что делает канал 6. Если он становится низким, когда вы нажимаете переключатель вниз, и высоким, когда вы поднимаете его, все в порядке.Если он становится высоким, когда вы нажимаете переключатель вниз, вам нужно будет поменять местами микс. Не волнуйся! Это легко сделать в меню Mixer, которое вы только что оставили:

Измените значение веса со «100» на «-100», чтобы изменить принцип работы переключателя. Я не понимаю, почему FrSky / OpenTX не имеет простого переключателя «Реверс», но он все еще работает нормально.

Первоначальная настройка в Cleanflight

Этот метод настройки использует функцию регулировки в полете Cleanflight. Эта функция, которая официально задокументирована здесь, позволяет вам настроить переключатель на вашем передатчике, который позволит вам увеличивать или уменьшать многие настройки вашего контроллера полета во время полета.В этом случае мы будем использовать его для регулировки усиления P во время полета. Вкладка настройки в полете имеет много действительно интересных функций, и я настоятельно рекомендую вам найти время, чтобы прочитать документацию, если вам интересно.

Конфигурация регулировки полета

Подключите квадроцикл к компьютеру. Если ваш RC RX может питаться от USB (что в большинстве случаев должно), вы можете оставить полетный аккумулятор отключенным. Теперь откройте Cleanflight Configurator и подключитесь к квадроциклу. Перейдите на вкладку приемника и убедитесь, что ваш приемник работает и что переключатель, который вы ранее настроили на канале 6, работает правильно.Он должен отображаться как «AUX2».

Если вы используете Betaflight Configurator, вкладка «Настройки» скрыта, когда вы не находитесь в «Экспертном режиме». Мы предлагаем вам включить этот переключатель и просто оставить его включенным:

Теперь перейдите на вкладку «Настройки». Мы начнем с настройки значения P высоты тона. Настройте две верхние области регулировки так, чтобы они выглядели так:

Обратите внимание, что вам нужно будет настроить «AUX 2» (это канал 7 — если вы не использовали этот канал, выберите правильный AUX для того, что вы использовали) во всех четырех раскрывающихся меню и выберите «Pitch P Adjustment» .

Теперь нажмите 3-х позиционный переключатель на RC TX. Когда он находится в самом нижнем положении, маленький зеленый выступ (обведен синим) на обоих ползунках должен находиться в левой области ползунка и должен заканчиваться между двумя ползунками в нижней области регулировки:

Если зеленый выступ идет к правой стороне линии, вам нужно будет перевернуть канал 6 на передатчике. Этот процесс описан выше. Вы также можете сделать это в конфигураторе Cleanflight, если у вас хватит ума.🙂

Затем переведите переключатель в среднее положение. Зеленый выступ должен появиться около центра ползунков и не должен находиться между ползунками ни в одной из областей настройки. Это ваша «мертвая позиция», где ничего не происходит:

Наконец, переведите переключатель в верхнее положение. Зеленый выступ должен теперь появиться рядом с правой стороной ползунка и должен появиться между ползунками в верхней области регулировки:

Теперь нажмите «Сохранить», чтобы сохранить изменения.Что вы сделали, так это установили свой 3-позиционный переключатель так, чтобы, когда он находится в крайнем верхнем положении, значение P высоты тона постоянно увеличивалось. Когда он находится в самом нижнем положении, значение P будет постоянно уменьшаться. Наконец, когда он нейтрален, ничего не произойдет. Давайте проверим, что это работает. Перейдите на вкладку «Настройка ПИД-регулятора» и запишите значение P на листе бумаги. Теперь переведите переключатель в крайнее нижнее положение и несколько раз нажмите «Обновить» в нижней части окна конфигуратора. Вы должны увидеть, что значение Pitch P неуклонно снижается.Ницца! Верните переключатель в нейтральное положение и обратите внимание, как значение P остается на прежнем уровне. Идите вперед и сбросьте значение P на прежнее место.

Начальная конфигурация ПИД-регулятора

Я предполагаю, что вы используете Betaflight или Cleanflight, поэтому значения PID по умолчанию являются «разумными» (например, ваш квад, по крайней мере, летает с ними). Запишите их все для справки. Теперь половину всех ваших значений P, I и D по тангажу и крену. Вы уменьшаете вдвое свои значения I и D, чтобы они не так сильно влияли на усиление P.Некоторые люди устанавливают их на ноль, но я считаю, что низкое значение работает не хуже. Вы уменьшаете вдвое значение P на тот случай, если оно слишком велико для начала. Не трогайте свои значения рыскания. Нажмите «Сохранить» и вперед!

Летные испытания

Наличие ноутбука, который можно использовать для настройки квадроцикла, еще больше ускорит этот процесс.

Летные испытания на самом деле очень просты. Просто наведите квадроцикл перед собой и переведите 3-позиционный переключатель регулировки вверх. Теперь медленно покачивайте квадрокоптер вперед и назад с помощью джойстика и ждите.Квадроцикл будет постепенно становиться все более и более «дрожащим» по мере увеличения значения P из-за регулировки в полете, привязанной к вашей стике. Вы ждете момента, когда квад начнёт заметно раскачиваться без остановки. Это может занять до минуты, в зависимости от того, насколько низки ваши начальные настройки и насколько агрессивна ваша настройка. Как только это произойдет, поверните переключатель регулировки обратно в среднее положение и немедленно приземлитесь и снимите с охраны. Такой продолжительный полет может привести к перегреву двигателей и регуляторов скорости. Не отключайте аккумулятор.

Вы только что определили максимальное значение P высоты тона вашего квадрицепса. Теперь он хранится в вашем квадроцикле, но он будет потерян, если вы отключите аккумулятор, потому что в полете настройки не сохраняются за счет циклов включения питания. Вы должны подключить свой квадрокоптер к компьютеру, не выключая его, чтобы узнать максимальное значение P. Чтобы защитить себя от реквизита, накройте квадроцикл одеялом или подушкой или положите его вверх ногами, чтобы, если реквизит все же решит вращаться, по крайней мере, он не попадет вам в лицо.В качестве альтернативы вы можете подключить свой квадрокоптер к компьютеру, а затем сразу же отключить летную батарею, поскольку питание от USB-порта компьютера будет поддерживать работу полетного контроллера. Подключитесь к квадроциклу через Cleanflight Configurator и перейдите на вкладку PID. Обратите внимание на значение P, которое должно быть намного, намного выше, чем оно было изначально, и сбросьте его до половины значения по умолчанию, которое вы записали ранее.

Теперь пора заняться осью крена. Сбросьте значение P на половину от значения по умолчанию. Затем вернитесь на вкладку настроек и измените их так, чтобы теперь вы настраивали значения P крена:

Нажмите «Сохранить» и проверьте, что он работает, в соответствии с приведенными выше инструкциями.Теперь переключатель должен управлять значением усиления P. Отключите квадроцикл от компьютера и выйдите на улицу. Повторите описанную выше процедуру, чтобы получить максимальное значение P.

Готово!

Хотите верьте, хотите нет, но теперь у вас есть два самых важных числа для начальной настройки вашего квадрокоптера. Подключите квадрокоптер к компьютеру, если он еще не подключен. Перейдите на вкладку PID и введите половину максимального значения P шага в текстовое поле шага P. Теперь введите половину максимального значения P рулона в текстовое поле рулона P.Идите вперед и удвойте значения I и D шага и крена, чтобы они вернулись к значениям по умолчанию. Это оно! Ваш квадроцикл должен чертовски хорошо летать с этими настройками.

Одна вещь, которую вы хотите обязательно сделать, — это отключить настройки. Если вы этого не сделаете, вы рискуете случайно выйти на поле и оставить переключатель регулировки TX в верхнем или нижнем положении, в результате чего значения P будут расти или падать до тех пор, пока вы не столкнетесь с аварией. Вы можете выключить настройки, перейдя на вкладку настроек и выключив переключатели включения:

Видео

Я подготовил видеоруководство для этой статьи в рамках серии «Стенды для тестирования» YouTube.Проверьте это:

Продолжая свою мелодию

Наша статья с советами по настройке ПИД-регулятора еще впереди.

No related posts.
