Теплица из профильной трубы своими руками: фото, чертежи, видео

Теплица из профильной трубы своими руками требует проведения сварочных работ. Конструкция получается сложная, но прочная. Каркас парника выдерживает большие нагрузки, хорошо противостоит ветру.

Плюсы и минусы теплицы из профильной трубы

Отличительно чертой профильной стальной трубы является квадратное, прямоугольное или овальное сечение. За счет такой формы повышается прочность на изгиб. Для теплиц больше подходят квадратные и прямоугольные профили. Согнуть их в арки сложно без специального станка, но каркас получается прочный. За счет ребер жесткости уменьшена толщина металлических стенок. Это еще один плюс материала. Прочность конструкции из профильных элементов остается неизменной, а общая масса уменьшается. Под металлический каркас не потребуется создавать усиленный фундамент.

Если происходит сварка теплицы из профильной трубы своими руками, конструкция получается намного дешевле от заводского аналога. Эстетическая часть не страдает. Каракас выходит аккуратный. За счет прямоугольного сечения улучшается стыковка элементов. Плоские стенки профиля плотно прилегают друг к другу, что упрощает процесс сварки или болтового соединения.

Совет! Профильная стальная труба позволяет создавать разборные каркасы теплиц, где отдельные элементы соединены болтами. При необходимости такую конструкцию легко разобрать, перенести на другое место.

Профиль производится в обычном исполнении и с антикоррозийным оцинкованным покрытием. Второй вариант лучше всего подходит для теплиц. В сыром микроклимате защитный слой предотвратит развитие ржавчины. Такой каркас не нужно красить. Обработать придется только места стыков. От сварки оцинкованный слой сгорает, и эти участки надо закрашивать. Реже встречается профиль из нержавейки. Для теплицы это идеальный материал, только дорогой.

Весомым недостатком считается изготовление дуг для теплиц из профильной трубы, если выбран для строительства арочный вариант конструкции. Потребуется искать цех, где есть трубогиб или попытаться обойтись своими силами, прибегая к народным методам. Малый вес профильного каркаса является положительной и одновременно отрицательной чертой. Если теплица габаритная, она обладает большой парусностью. Чтобы ее не опрокинуло ветром, надо обустроить надежный фундамент и закрепить к нему каркас.

Выбор профильной трубы

Стоимость профиля определяется сечением, толщиной стенок, качеством стали, наличием антикоррозийного слоя. Чтобы закупить материал на весь каркас, потребуется выложить внушительную сумму. Здесь надо тщательно все просчитать. Основные элементы каркаса (стойки, крышу, обвязку) создают из усиленного профиля с размерами сторон стенок 40х20 или 40х40 мм. Трубы берут с толщиной стенок минимум 2 мм. На элементы горизонтальной стяжки припадает меньшая нагрузка. Трубы берут сечением 20х20 мм с толщиной стенок от 1 до 1,5 мм.

В продажу профиль поступает стандартной длины 6 м. Чтобы меньше было сварочных стыков, изначально правильно рассчитывают размеры каркаса. Материал дорогой. Собирают теплицы из профильной трубы 40х20, 20х20 мм так, чтобы оставалось меньше обрезков.

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Чертежи и схемы теплицы из профильной трубы

Сколько профильной трубы нужно на теплицу

Расчет количества материала начинают после разработки проекта. На чертеже указаны все размеры. Длину каждого элемента теплицы суммируют, добавляют 10% запаса на непредвиденные расходы и получают готовый результат. При расчете на теплицу материала из профильной трубы не забывают, что потребуется создавать форточки и двери. Несмотря на высокую стоимость профиля, запас делать надо. Во время сварки может получиться брак или где-то понадобится дополнительная распорка.

Место строительства

Растущие в теплице растения должны получать тепло и свет. Правильное расположение парника на участке увеличивает энергоэффективность. Хозяин меньше несет затрат на отопление и искусственное освещение. Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующем основным требованиям:

• Теплицу располагают на слабо продуваемом ветрами месте. При зимнем использовании уменьшатся потери тепла.
• Корпус теплицы максимально должен в течение светового дня освещаться солнцем. Воздух будет прогреваться естественным путем, снизятся расходы на отопление. Солнечный свет полезен многим растениям. Для тенелюбивых культур делают затенение поликарбонатом.
• Для устойчивости теплицы выбирают ровный участок. Лучшим местом считается равнина или возвышение. В низинах профильные конструкции ставить нежелательно из-за подтопления дождевой и талой водой.
• Внутрь теплицы понадобится прокладывать водопровод, электричество. Профильную конструкцию устанавливают ближе к расположению коммуникаций.

К стенкам парника со всех сторон обеспечивают свободный подход для обслуживания минимум 1 м.

Как построить теплицу пошагово из профильной трубы

Возведение профильной тепличной конструкции предусматривает соблюдение очередности выполнения определенного алгоритма действий. Перед началом работ не помешает просмотреть на видео краткий обзор строительного процесса:

Фундамент для теплицы из профильной трубы

Тип основания выбирают еще на стадии, когда разрабатывают проект теплицы в чертежах из профильной трубы, определяются с обшивкой. Поликарбонат легкий. Конструкция не требует усиленного фундамента. Если выбрано для обшивки стекло, вес парника увеличится. Потребуется создание прочного основания.

Тип фундамента подбирают с учетом характеристик грунта, уровня залегания грунтовых вод. Обычно для теплиц используют свайное, столбчатое или ленточное основание. Для большинства регионов бетонная лента считается оптимальным выбором.

Для заливки фундамента на участке наносят разметку. Выкапывают траншею глубиной 80 см. Дно засыпают слоем песка и щебня толщиной примерно 20 см. Стенки траншеи укрывают рубероидом. На поверхности устанавливают из досок опалубок. Внутри траншеи из арматуры устанавливают армирующий каркас, по форме напоминающий короб. К прутам приваривают анкерные шпильки. Их резьбовая часть по высоте должна выступать из бетонной ленты. К анкерам будет закреплена нижняя обвязка профильного каркаса.

Заливку бетона осуществляют одним днем. Ленту делают так, чтобы она выступала из земли 20 см. Фундамент оставляют набирать прочность месяц. Поверхность периодически смачивают из лейки, накрывают пленкой.

Сборка каркаса теплицы из профильной трубы

Когда основание наберет прочности, приступают к сборке профильного каркаса. Поверхность бетонной ленты для гидроизоляции укрывают рубероидом. По периметру фундамента выкладывают трубу 40х20 мм нижней обвязки. Из профиля сваривают раму, фиксируют к выступающим из основания анкерам.

Дальнейшее строительство теплицы своими руками из профильной трубы предусматривает установку вертикальных рам каркаса. Первыми ставят торцевые элементы. На рамах сразу из трубы формируют дверной проем шириной 70 см и большой проем для форточки шириной 80 см. Промежуточные профильные рамки располагают шагом 1 м. Элементы приваривают стойками к нижней обвязке из профильной стальной трубы. Между собой рамки сваривают горизонтальными перемычками из трубы 20х20 мм. Элементы обеспечат устойчивость профильному каркасу. Перемычки приваривают заподлицо к элементам рамы, чтобы не образовалось выступов.

Совет! При возведении профильного арочного каркаса первую перемычку крепят ниже 10 см от перегиба дуги. К трубе будет фиксироваться поликарбонат.

Обшивка стен и крыши

Способ обшивки зависит от выбранного материала. Стекла дорогие, хрупкие и тяжелые. Пленка недолговечная. Популярной на сегодняшний день считается теплица из поликарбоната и профильной трубы по цене и качеству. Прозрачные листы хорошо изгибаются. Обшивочный материал фиксируют саморезами с уплотнительными шайбами. Отверстия в поликарбонате и трубе предварительно сверлят. На стыках листы соединяют специальным соединительным профилем. Торцы поликарбоната закрывают заглушками, чтобы не попала пыль.

Установка дверей и окон

Створки дверей сваривают из трубы 40х20 мм. Для форточек хватит профиля 20х20 мм. На элементы профильного каркаса створки навешивают петлями. Обшивку осуществляют аналогичным материалом, что использовали для теплицы.

Как согнуть профильные трубы для арочной теплицы

У профиля имеется один недостаток. Трубу сложно согнуть дугой для арочной теплицы. Ребра жесткости препятствуют равномерному изгибу. Красиво получится самому профильную трубу согнуть для теплицы трубогибом, но покупать дорогостоящий станок на один день работы нет смысла. Готовые профильные арки лучше заказать в цеху. Если такой возможности нет, трубу пытаются согнуть, прибегая к народным хитростям.

С помощью песка

Метод изгиба профиля считается простой и эффективный. Для начала подготавливают песок. Его просеивают от крупных камней, расстилают на солнце просушиваться. Если погода пасмурная, песок расстилают тонким слоем на жести. Под листовым металлом разводят костер. После прокаливания песку дают время остыть.

В торцы профиля вырезают деревянные заглушки. Они должны плотно входить забиванием молотка. Одну заглушку ставят сразу. Внутрь трубы засыпают сухой песок. Второй конец профильного элемента аналогично закрывают заглушкой. Трубу заводят между прочными опорами, пытаются плавными нажатиями сгибать. Песок внутри профиля создаст давление, препятствующее деформации квадратных стенок. Когда профильная арка будет готова, заглушки удаляют. Из заготовки высыпают песок.

С помощью воды (зимний способ)

Народный метод имеет много недостатков. Во-первых, воспользоваться можно только зимой, когда на улице стоит сильный мороз. Во-вторых, при нарушении технологии замерзшая вода способна во время расширения разорвать стенки профиля.

Чтобы согнуть профильную заготовку, аналогично понадобятся заглушки. Пробки делают настолько плотные, чтобы они препятствовали вытеканию воды. Заглушку вбивают молотком с одного конца профиля. Внутрь трубы заливают воду, закрывают второй пробкой. Профильную заготовку оставляют на морозе. Когда вода превратится в лед, начинают изгибать металлический элемент. Результат получается аналогично песку.

Когда профильная арка будет готова, заглушки удаляют. Профиль прогревают над костром до полного растапливания льда.

Надрезы болгаркой

Способ изгиба с надрезами считается самый сложный, но гарантирует 100% положительный результат. Профиль зажимают в тисках. Наносят разметку в виде клиньев на одинаковом расстоянии. По разметке делают надрезы болгаркой, но не сквозные. Вырезают только клинья. Противоположная полка профиля остается нетронутая. После разрезки трубу изгибают дугой. Если радиус получился большой, вырезают еще несколько клиньев. Процедуру продолжают до достижения изгиба арки нужного радиуса. Места разрезов сваривают.

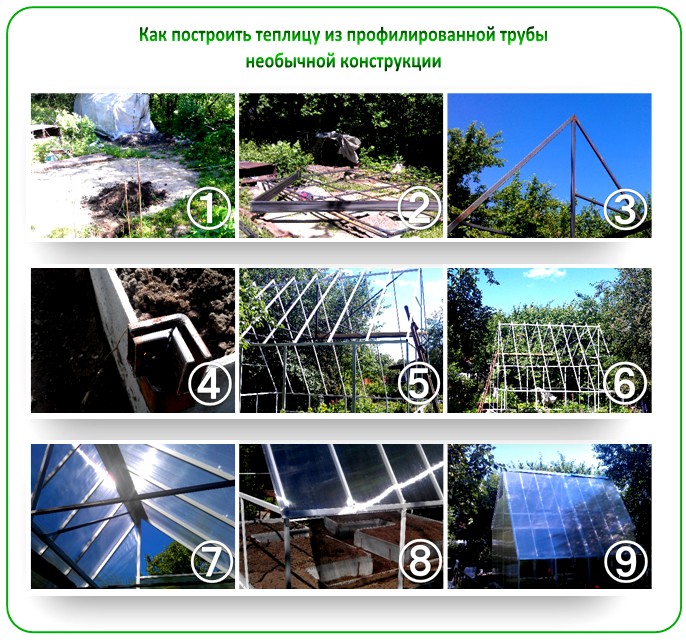

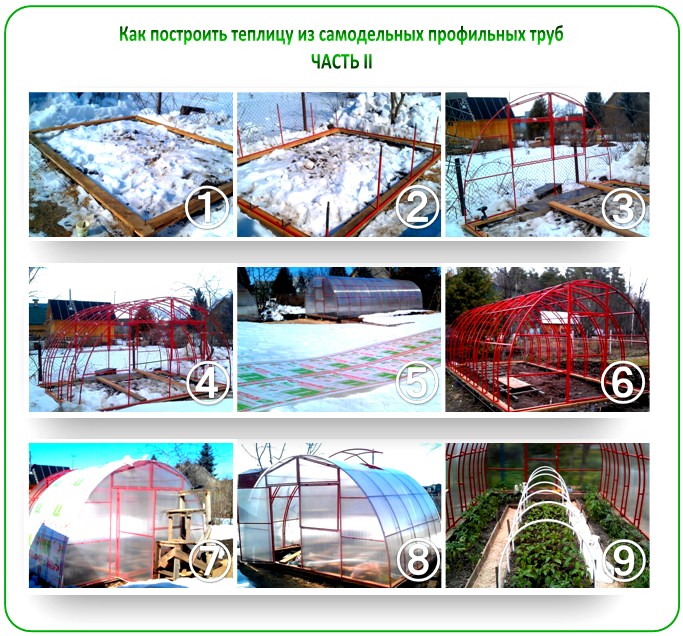

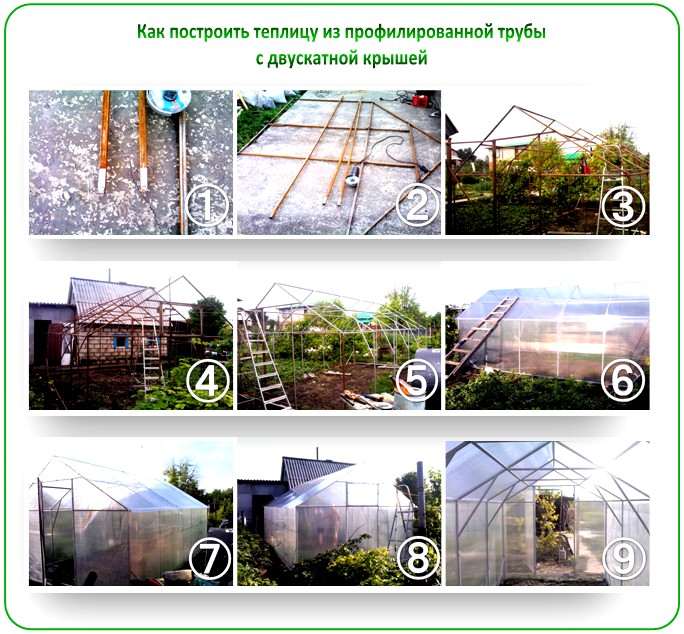

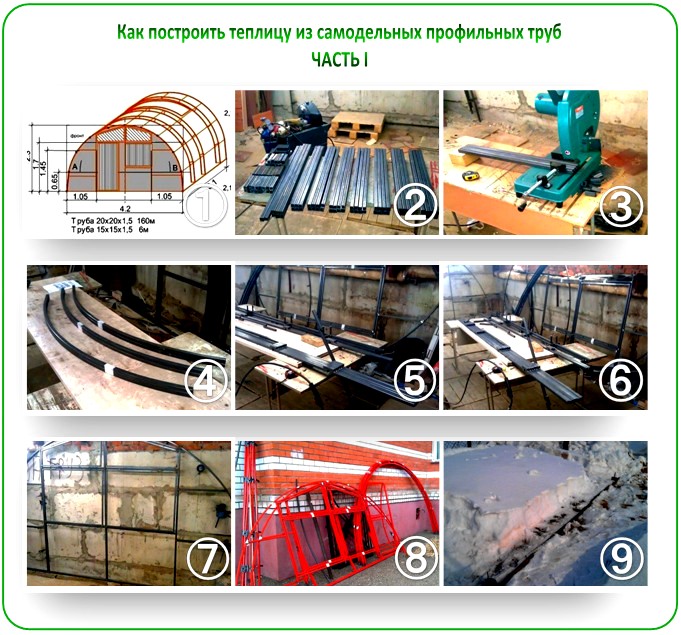

Фото теплиц из профильной трубы

Заключение

Теплица из профильной трубы своими руками получается аккуратная. Чтобы конструкция дольше прослужила, важно следить за каркасом, своевременно подкрашивать поржавевшие участки трубы.

парник своими руками и каркас, самодельный расчет и калькулятор

Можно воспользоваться готовыми чертежами и схемами, представленными в интернете, или, вооружившись терпением, разработать необходимые эскизы самостоятельно

Корректно составленные чертежи теплиц из профильной трубы с размерами – залог продолжительной эксплуатации конструкции подобного рода. Несмотря на кажущуюся сложность, справиться с разработкой проекта сможет даже начинающий садовод. Здесь важно акцентировать внимание на том, что непосредственная сборка теплиц из профильной трубы на основе технически правильного чертежа занимает не более 2-3 часов.

Проектировщикам на заметку: самодельная теплица из профильной трубы

Степень детализации чертежа – наиболее сложный во всех отношениях момент в работе. Если одни говорят о том, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие – принимают во внимание лишь саму сварную теплицу. Истина, как часто это бывает, находится посередине.

Правильно изготовить парник из профильной трубы поможет рациональный подход к делу.

Опираться можно на приведенные ниже практические советы:

• Учитывается положение всех источником тени, например, забор, растительность, другие дома и хозяйственные постройки;
• Фиксируется тип выбранных строительных материалов, иначе разность технических параметров не позволит завершить производство домика для рассады;
• Наличие трубопровода и других видов коммуникационных сооружений в непосредственной близости от теплицы нужно зафиксировать в проекте.

О выборе подходящего места для теплицы читайте в нашем материале https://homeli.ru/dvor-i-sad/teplitsy/ustanovka-teplitsy-po-storonam-sveta

Технически грамотный чертеж предполагает учет всего, что окружает парник. При этом внимание акцентируется только на том, что непосредственным образом взаимодействует с теплицей.

Строим парник из профильной трубы своими руками на колышках

Для начала проводится выравнивания поверхности, где будет установлен парник. После этого с максимальной точностью расставляются по всему периметру колышки. Интервал между ними составляет от 25 до 30 см. На основании указанных цифр несложно приобрести необходимое их количество.

Как только периметр теплицы отмечен, все колышки загоняются в землю на глубину 20-25 см. Необходимо убедиться в прочности получившейся конструкции, иначе дуги основания быстро потеряют прочность.

В дальнейшем производится сборка основания на основании сделанного чертежа.

Порядок действий выглядит следующим образом:

• Тройники монтируются таким образом, чтобы труба свободно проходила через них;
• В качестве основного фиксирующего элемента используется саморезы, которые подбираются с учетом размеров трубы;
• Если нет желания возиться с крепежами, то можно использовать иной способ – своими руками следует нарезать трубу на более мелкие части;
• Вне зависимости от выбранного способа фиксации, каждый тройник дополнительно закрепляется монтажным клеем, иначе каркас не будет достаточно прочным;
• Инсталлируются арки и все соединяющие их элементы;
• Выполняется изготовление оконных и дверных проемов в соответствии с утвержденным чертежом;
• С целью исключения вероятности сквозняка, для дверной группы рекомендуется взять профиль с диаметром 1-1/4.

Разновидность парника на колышках хорошо себя зарекомендовала в умеренном климате. На этапе проектирования нужно указать положение каждого из них, в противном случае надежной фиксации арок ожидать не стоит. Помимо этого, для оконной и входной группы берется более широкий (в плане диаметра) профиль трубы.

Советы новичкам: теплицы из профильной трубы с коробами

В том случае, когда уровень грунтовых вод на участке достаточно низок, парник допускается установить на основание из досок. На этапе составления чертежа проводятся измерения диагоналей, проведенных из 4 точек основания.

Рассчитать оптимальную длину и ширину не очень сложно. Строительство окажется успешным только в том случае, когда каждый угол конструкции равен 90 градусам.

Новичкам необходимо помнить, что грунт характеризуется незначительной, но все-таки подвижностью. Для того чтобы в процессе изготовления зафиксированные размерности не изменились, следует применять дополнительное укрепление. Изготавливается оно из кусков старой арматуры.

Помимо этого, не лишним будет обратить внимание на приведенные ниже рекомендации:

• В проекте необходимо учесть необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0,5 до 1 м;
• Фиксаторы из старой арматуры вбиваются в землю таким образом, чтобы над поверхностью они возвышались на 25-30 см;
• В зависимости от того, планируется возвести из профилированной трубы парник 20х20 или 40х20, разрезаются сами трубы;
• Каждый конец такой трубы фиксируется у основания с использование шурупов;
• У каждого торца нужно установить деревянную рамку, в которой нужно сделать форточку;
• Производится это на основании согласованной схемы работы.

Проект теплицы на деревянном основании оправдан в том случае, когда на участке хорошая почва. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянного основания монтируется стальной каркас. Залогом успеха является правильный расчет расстояния между арочными дугами. Его можно сделать самому, или отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у огородников. Это возможность получать урожай ранней весной или круглый год. Обзор основных конструкций приведён в нашей следующей статье: https://homeli.ru/dvor-i-sad/teplitsy/vidy-teplits

Износостойкий каркас теплицы из профильной трубы: чертежи в деталях

Часто можно услышать, что даже корректно выполненный проект приводит к множеству проблем. Открывает список нарушения геометрии строения в результате частичной или полной деформации металлических арочных дуг.

С одной стороны, садовод учел минимальную необходимую толщину трубы, но что-то все-таки пошло не так. С другой стороны, винить стоит неверный сделанный расчет.

Акцент делается на ошибки, связанные с не совсем корректным соотнесением характеристик грунта, планируемых габаритов постройки и ее веса.

Снизить количество таковых помогут следующие рекомендации:

• Чем шире будет теплица из поликарбоната, тем шире необходимо построить основание;
• Длинная конструкция, например, от 30 м и больше, требует сварить арочные дуги на расстоянии не менее 1,2 – 1,5 м;
• Наличие двух и более самодельных форточек автоматически влечет за собой потребность в использовании профильной трубы.

В наше время теплицы, сделанные из поликарбоната пользуются весьма значительной популярностью у фермеров и обычных любителей дачной жизни. Узнайте о том, как установить теплице на 8 м из нашего материала: https://homeli.ru/dvor-i-sad/teplitsy/teplitsy-iz-polikarbonata-8-metrov

Большинство ошибок возникает у садоводов на этапе составления проекта. Для начала необходимо запомнить, что ширина и высота конструкции напрямую влияет на основание. В связи с этим, нужно в обязательном порядке провести несколько измерений, позволяющих исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих окажется настоящим открытием тот факт, что вне зависимости от вида конструкции, метод сварки учитывается при составлении чертежа. Диаметр труб, количество поддерживающих арочных конструкций – 2 наиболее важных параметра, определяющих минимальное количество точек для сварки.

Избавить от множества проблем в процессе сварки помогут разработанные садоводами со стажем рекомендации:

1. Обвязка всегда фиксируется на заранее смонтированных закладных на уровне фундамента. В этом случае даже неопытный сварщик не будет испытывать сложности.
2. Сварочные работы производятся только до момента нанесения поликарбоната, в противном случае покрытие придет в негодность. Перед тем как взять в руки сварочный аппарат, необходимо убедиться в правильности фиксации каркаса. Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
3. После завершения сварочных работ остов нужно покрасить и провести антикоррозийную обработку.

Теплица из профильной трубы своими руками (видео)

Даже незначительную оплошность невозможно будет исправить после того, как все точки крепления будут обработаны сваркой. Именно поэтом больше всего внимания, как было сказано раньше, уделяется чертежу. Документ кажется незначительным, хотя, на самом деле он на 90% определяет долговечность постройки. Если садовод не чувствует в себе силы, всегда можно воспользоваться инженерным калькулятором.

Оцените статью: Поделитесь с друзьями!

Каркас теплицы из профильной трубы чертежи

Каркас теплицы из профильной трубы, чертежи постройки.

Каркас состоит из следующих элементов:

1. Цокольная планка.

2. Торцевая стенка.

3. Стропильная часть.

4. Стропильная планка.

5. Стропильная часть с поперечной планкой.

6. Дверь.


Общий вид конструкции.

Планировка каркаса.

ЦОКОЛЬНАЯ ПЛАНКА

20х20х6002 (мм) – 2 (шт.) – 12,004 (м.п.)

ТОРЦЕВАЯ СТЕНКА

20х20х717 (мм) – 16 (шт.) – 11,472 (м.п.)
20х20х980 (мм) – 2 (шт.) – 1,96 (м.п.)
20х20х1616 (мм) – 4 (шт.) – 6,464 (м.п.)
20х20х1946,5 (мм) – 4 (шт.) – 7,786 (м.п.)
20х20х2211 (мм) – 4 (шт.) – 8,844 (м.п.)
20х20х2309 (мм) – 4 (шт.) – 9,236 (м.п.)
20х20х3928 (мм) – 2 (шт.) – 7,856 (м.п.)

СТРОПИЛЬНАЯ ЧАСТЬ

20х20х1596 (мм) – 2 (шт.) – 3,192 (м.п.)
20х20х2211 (мм) – 2 (шт.) – 4,422 (м.п.)

СТРОПИЛЬНАЯ ПЛАНКА

20х20х483,5 (мм) – 120 (шт.) – 58,020 (м.п.)

СТРОПИЛЬНАЯ ЧАСТЬ С ПОПЕРЕЧНОЙ ПЛАНКОЙ

20х20х1596 (мм) – 2 (шт.) – 3,192 (м.п.)
20х20х2211 (мм) – 2 (шт.) – 4,422 (м.п.)
20х20х2277 (мм) – 1 (шт.) – 2,277 (м.п.)

ДВЕРЬ

20х20х936 (мм) – 2 (шт.) – 1,872 (м.п.)
20х20х976 (мм) – 4 (шт.) – 3,904 (м.п.)
20х20х1876 (мм) – 4 (шт.) – 7,504 (м.п.)

На изготовление каркаса для теплицы, потребуется сто пятьдесят пять (154,427) погонных метров квадратной трубы.

Заказать чертеж

Поделитесь с друзьями!

чертежи и проекты, фото летних и зимних построек, советы по выбору планировки, а также схемы теплиц из поликарбоната, дерева, профильной трубы

Приняв решение о строительстве теплицы необходимо определиться с размерами, внутренней планировкой, материалами. Главным критерием, влияющим на проектирование теплиц, является время ее эксплуатации. В зависимости от того является ли строение сезонным или круглогодичным (зимним) выбирается форма каркаса, его материал, тип отопления и вид покрытия.

В этой статье предоставлены проекты отапливаемых теплиц, которые можно сделать своими руками. Описания и основные технические характеристики схем сборки, узлов и материалов, особенности эксплуатации.

Критерии выбора

Отличительными чертами проектов по всесезонным теплицам являются:

• Капитальная модель строения с надежным фундаментом ленточного типа;
• Возможность разделения полезной внутренней площади на зоны с различными теплотехническими показателями;
• Встроенная система вентиляции, освещения и отопления. Самые лучшие проекты зимних теплиц сделанных своими руками предусматривают автоматическую регуляцию температуры и влажности в помещении.

Проект теплицы в чертежах – схема заземленной зимней конструкции

Выбор оптимального проекта крыши

Каплевидная схема. Преимуществом такой схемы является уменьшение давления снега. Снег просто скатывается с кровли не задерживаясь. Недостатком является сложность сборки и устройства вентиляционных люков.

Арочная схема. Имеет довольно высокую стойкость к ветровой и снеговой нагрузке. Однако сам каркас должен быть укреплен дополнительными укосинами. Во время солнечных зимних дней снег на такой кровле подтаивает и смерзается с материалом покрытия, что требует периодической чистки поверхности.

Схемы проекта арочной теплицы

Многогранная схема. Переходной вариант между арочной и двускатной формой. Характеризуется высокой прочностью и стойкостью к снеговым нагрузкам. Ломаная схема адаптирована для сезонного использования. Нижние сегменты крыши могут являться большими вентиляционными люками. Главный недостаток такого проекта – высокая сложность и трудоемкость сборки каркаса.

Проекты, чертежи ломаной крыши для теплицы с указанием основных конструкционных размеров и углов

Односкатная крыша. Наиболее распространены примыкающие проекты теплиц с отоплением имеющие односкатную кровлю. Преимущества такой схемы компоновки для зимней теплицы намного больше, если она размещена на южной стороне дома. В этом случае экономия на обогреве может составлять до 20 %. Кроме того, если позволяет схема отопления дома с ней можно соединить систему обогрева теплицы.

Схема пристенной конструкции, по проекту скат должен выходить на юг

Двускатные схемы. Характерны для проектов теплиц из профильных труб или металлического уголка, швеллера, двутавра. Угол наклона стропильной системы должен быть в пределах 20-30°. Это оптимальная величина, позволяющая снегу беспрепятственно сходить с плоскости. Эта крыша достаточно пологая, для того чтобы не укреплять стропильную схему дополнительными укосами для защиты от ветровой нагрузки.

Схема двускатной теплицы с точными габаритными размерами

Купольные схемы. Проект оптимально подходят для создания теплицы термоса с внутренней дополнительной прослойкой. Полусферическая форма позволит эффективно отражать тепловое излучение внутрь сооружения. Существенным недостатком такой схемы является завихрения в конвекционных потоках и образование застойных зон воздуха, как результат очень плохая вентиляция помещения. В качестве материала используются металлические профиля и деревянные брусья. Нестандартная форма рам может вызвать определенные сложности в экономной раскройке поликарбоната.

Схема устройства зимней теплицы, чертежи и проект размещения приспособлений для нагрева

Общие рекомендации по особенностям каркаса для зимней теплицы

Все деревянные элементы необходимо обработать антисептиком для предотвращения гниения. Кроме средств строительной химии можно воспользоваться олифой, или отработанным автомобильным маслом, разогретым со смолой в пропорции 1:1.

В качестве покрытия используются либо стеклопакеты с внешним стеклом толщиной не менее 4 мм. Или листы поликарбоната многослойного профиля толщиной 10-16 мм.

Важно! Для обеспечения достаточной прочности ширина листов не должна превышать для 10 мм 105 см для 16 мм листов и более – до 140 см.

Отдельно стоящие сооружения должны быть ориентированы торцевыми стенками по линии север – юг с отклонением на запад на 15-20°. Такое расположение  даст максимальный прогрев солнечными лучами в зимний период. Теплицы с односкатной схемой кровли должны иметь аналогичное позиционирование, и развернуты плоскостью ската на восток.

Поликарбонатные листы нельзя вплотную прижимать к элементам каркаса – образуются мостики холода. Устанавливать его рекомендуется через термоизоляционную прокладку (пенополиуретан, вспененный полиэтилен и т.п.)

Сезонные теплицы

Конструкциям сооружений предназначенных для сезонного выращивания культур не предъявляют таких строгих требований по прочности. Они вполне могут быть выполнены из легких профилей, а в качестве покрытия использовать пленку или тонкий поликарбонат. Форма каркаса в сезонных проектах теплиц из поликарбоната, не имеет ключевого значения, ориентироваться необходимо только на простоту монтажа и частично на стоимость всего изделия. Существует несколько рекомендаций, выполнение которых смогут существенно облегчить жизнь огороднику:

• При проектировании и строительстве теплицы необходимо предусмотреть достаточное количество вентиляционных люков. Желательно, чтобы они размещались на разных уровнях. Тогда конвекционные потоки смогут проветривать весь объем помещения;
• Монтаж поликарбонатных листов целесообразнее производить при помощи специальных профилей, которые не повреждают покрытие. Так можно демонтировать листы после окончания сезона, что предотвратит их порчу легкого каркаса от снеговой нагрузки;
• Конструкция и проект теплицы своими руками из поликарбоната должен предусматривать возможность разборки для зимнего хранения или переноски на новое место.

Устройство теплицы, чертежи и проекты схемы Митлайдера

Заключение

Подводя итоги можно сказать, что оптимальной схемой теплицы из поликарбоната для сезонного использования является проект Митлайдера. В качестве материала каркаса допускается использование облегченного металлического профиля для гипсокартона. Покрытие – армированная полиэтиленовая пленка или тонкий сотовый поликарбонат толщиной до 8 мм.

Для зимней теплицы по индивидуальному проекту характерно использование стеклопакетов и толстого поликарбоната. Двускатная или каплевидная схема компоновки каркаса. Планировка теплицы внутри должна включать изолированное, пожаробезопасное место для установки приборов отопления.

3 проекта в чертежах и фото

Современные теплицы из пластиковых труб или труб ПВХ – самый распространенный вариант. Ведь собрать такую конструкцию сможет даже школьник – принцип ее монтажа и демонтажа настолько же прост, как ЛЕГО. Причем в ходе работ не нужен ни сложный инструмент, ни какие-либо дополнительные затраты. А самое главное – в отличие от деревянных, такая теплица (как и парники из труб) практически не подвержена гниению. Да и соорудить ее может даже непрофессионал – все гениальное, как говорится, гениально просто.

Конструкция #1 – теплица на колышках

Сделать теплицы своими руками из труб своими руками проще простого. Для этого необходимо всего лишь заготовить необходимые детали и можно приступать к действию:

• 2 ПВХ трубы 3,5 м (A)
• 2 ПВХ трубы 3,6 м (B)
• 5 ПВХ труб 5,58 м (C)
• 4 ПВХ трубы 0,9 м (D)
• 4 ПВХ трубы 1,9 м (E)
• 10 ПВХ труб 0,68 м (F)
• 2 ПВХ трубы 1,7 м (G)
• 10 труб по 10 см под шарниры (H)
• Около 100 зажимов под пленку (I)
• 30 ПВХ тройников под трубы (J)
• 4 ПВХ угловых тройника под трубу (K)
• 8 ПВХ угловых переходов 90 градусов под трубу (L)
• 10 металлических или деревянных колышек по 30 см (M)
• Около 100 саморезов по 20 мм (W)
• ПВХ клей (Z)

Ниже приведены некоторые чертежи теплицы из профильной трубы:

Итак, первым шагом нужно выровнять поверхность выбранного участка под теплицу и вбить со всех его сторон на глубину 25 см колышки – они будут нужны для того, чтобы ПВХ-дуги не разгибались.

Теперь можно собирать основание согласно чертежу. Так, тройники желательно доработать так, чтобы труба смогла проходить в них насквозь. А фиксировать все тройники можно с помощью саморезов – такая конструкция теплицы из профильной трубы будет разборной. Есть и другой вариант: оставить тройники без изменений и разрезать саму трубу на более мелкие отрезки, посадив все тройники для большей прочности на клей (в центре арок – особенно). Только в таком случае теплица из полипропиленовых труб разборной не получится.

Далее можно устанавливать арки и соединяющие их элементы. После чего изготавливаются двери и окна теплицы по предложенным схемам. Шарниры же делать нужно из двух отрезков ПВХ трубы по 10 см. Причем трубы брать лучше с диаметром 1-1/4″. Остается склеить отрезки между собой и зафиксировать шарнир к раме обычным шурупом.

Все защелки на окно и двери сделать можно из отрезка той же трубы, всего лишь заранее вырезав одну четвертую часть по окружности и сгладив края. Также и необходимые зажимы под пленку сделать можно из трубы.

Завершающий этап в строительстве такой теплицы – покрытие парниковой пленкой. Для того, чтобы она не провисала, стелить ее нужно только в теплую погоду, фиксируя самодельными зажимами по всему периметру. Кроме того, благодаря таким зажимам даже провисшую со временем пленку можно будет легко подтянуть.

Единственные недостатки, которые имеет такая теплица или парник из труб ПВХ – недолговечность покрытия и достаточно слабая теплоизоляция. Вот почему для строительства стационарной теплицы более целесообразно в качестве покрытия брать сотовый поликарбонат – его срок службы не менее 12 лет. Если же в ходе строительства теплицы останутся отрезки ПВХ труб – не беда, из них получаются неплохие стеллажи для рассады.

Конструкция #2 – вариант с коробом в основании

В основании такой теплицы из труб будет короб из досок. А для точного вычисления его размеров нужно замерять диагонали основания и убедиться, что сам короб имеет идеальные прямые углы. К слову, еще в начале сборки теплицы желательно использовать куски арматуры для крепления – их можно будет потом убрать.

Теперь нужно определиться с расстоянием между дугами теплицы. Оно может быть в таком диапазоне: 0,7-1 м. И для монтажа дуг вдоль основания теплицы необходимо вбить куски арматуры по 10 мм таким образом, чтобы над землей еще оставалось около 30 см.

Далее ПВХ трубы режутся на куски и надеваются на арматуру. Концы этих труб следует прикрепить к основанию теплицы шурупами или специальными крепежными элементами. По торцам устанавливаются деревянные рамки с предусмотренными в них форточками и дверями для проветривания. Поверх всей конструкции нужно пропустить еще одну ПВХ трубу и скрепить ее с готовыми дугами пластиковыми стяжками.

Вот и все, каркас теплицы из профильной трубы готов. На него уже можно накидывать пленку, сшив ее между собой и хорошо сварив утюгом. К основанию же пленка крепится традиционным способом – при помощи брусков. Теперь пленкой нужно туго обтянуть все форточки и двери теплицы.

Конструкция #3 – металлопластик под поликарбонат

Теплица из труб не обязательно должна быть только лишь с покрытием из пленки – ее можно сделать и под сотовый поликарбонат. Главное – соблюдать последовательность ее сборки.

Этап I. Подготовительные работы

На выбранном участке земли нужно тщательно выровнять весь грунт. Перед тем, как собирать каркас теплицы из трубы, все торцы нужно закрыть сотовым поликарбонатом, для чего на твердой поверхности строительным ножом нужно по линейке отрезать три листа 2х2,1м. Далее торцевую раму теплицы нужно уложить в горизонтальное положение так, чтобы и форточка, и дверь открывались наверх. На поверхность торца укладывается лист поликарбоната 2х2,1м лицевой стороной вверх (какая из сторон лицевая, можно понять по указаниям на защитной пленке). Саму же защитную пленку с внутренней стороны листа нужно снять. В итоге соты поликарбоната должны оказаться параллельны оси открывания двери и перпендикулярны основанию торца. Теперь лист поликарбоната следует выровнять относительно линии края двери и основания теплицы. Первым листом должны быть полностью закрыты дверь, часть торца и форточка.

Этап II. Крепление листов поликарбоната

Как только лист поликарбоната будет уложен, его можно закреплять саморезами с прессшайбами размером 3,2х25 мм. Все излишки поликарбоната после закрепления следует обрезать строительным ножом по всей дуге торца. После чего можно брать второй лист 2,1х2 м и укладывать его встык с первым таким образом, чтобы лицевая сторона, указанная на защитной пленке, оказалась обращенной кверху. Важно только предварительно снять защитную пленку с внутренней стороны, выровнять сам лист относительно основания торца и закрепить его саморезами.

Этап III. Изготовление дверей и форточки

С помощью линейки и ножа сотовый поликарбонат нужно прорезать по середине рамки двери так, чтобы образовался нахлест при закрывании. А для того, чтобы дверь открывалась лучше, нужно вырезать форточки и выступы шарниров.
Точно также нужно выполнить закрытие поликарбонатом и второго торца.

Этап IV. Сборка всей конструкции

Теперь можно приступать к сборке всей конструкции теплицы. Для этого на предварительно выровненную и утрамбованную поверхность устанавливаются торцы и соединяются с основанием. Дуги устанавливаются на направляющие и соединяются с торцами продольной стяжкой.

После чего уровнем проверяется положение самого каркаса относительно поверхности и его диагонали. Если сборка была выполнена грамотно, каркас можно крепить к земле путем вбивания забивных штырей в отверстия по углам каркаса и во всех местах соединения частей основание. Это необходимо для того, чтобы теплица не могула сдвинуться в процессе эксплуатации.

Этап V. Монтаж покрытия

Когда каркас оказывается готов, можно приступать к монтажу листов поликарбоната. Для этого при помощи рулетки производится замер внешней образующей дуги и по полученном результату, такого же размера отрезается лист сотового поликарбоната с запасом в 10 см. Само количество листов нужно определять исходя из размеров теплицы. Например, для теплицы длиной 4 м понадобятся два листа, а для 6-ти метровой – все три.

На сами дуги лист поликарбоната кладется лицевой стороной вверх так, чтобы край листа выступал на 5 см над торцом. Закреплять уложенный материал нужно саморезами с прессшайбами по образующей поверхности дуги. Аналогичным способом закрывается и противоположная часть каркаса.

Покрытие теплицы установлено, поэтому защитную пленку верхнего слоя поликарбоната можно снять. Осталось только загерметизировать все торцы сотового поликарбоната специальным нейтральным силиконовым герметиком, установить ручки на двери – и теплица из металлопластиковых труб готова к эксплуатации.

А вообще, идеальный материал для каркаса, с которым получается особо прочная и долговечная теплица – труба оцинкованная, которую можно приобрести в специализированных магазинах. Вот что можно будет сделать из оцинковки:

Оцените статью: Поделитесь с друзьями!

Инструкции, как самому сделать теплицу из профильной трубы

Сегодня конструкции теплиц из профильной трубы можно встретить практически на любом приусадебном участке. И не удивительно, ведь строительный материал обладает особенностями, выгодно отличающими его от обычной металлической трубы и дерева.

В этой статье мы рассмотрим преимущества парников из профиля, расскажем, как выбрать материал. Также здесь содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

• Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
• При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов. Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
• Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы. Они могут использоваться самостоятельно или в комбинации друг с другом.
• Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
• Теплицы из профтрубы могут монтироваться на фундамент или без него.

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом

Обратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей.

Как выбрать профильную трубу для теплицы

• Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
• Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.

Обратите внимание: теплицы площадью от 10 м² без предварительных расчетов с применением СНиП строить нельзя. Неправильно спроектированная конструкция может деформироваться или разрушиться под собственным весом или снеговыми/ветровыми нагрузками.

Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Проект и изготовление теплицы из профильной трубы

Внимательное составление чертежей, правильные расчеты – это залог беспроблемного строительства.

Проектирование, составление чертежей

Прежде всего решаем для себя, какого типа конструкция нам нужна: одно- или двухскатная, дуговая, арочная, с фундаментом, без него… Далее набрасываем примерный эскиз того, что нам нужно. Имеет смысл поискать фото подходящих конструкций в интернете и рисовать на их основе, но со своими правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

Выбирая размеры и форму теплицы следует учитывать следующее:

• Расположение деревьев и высокорослых многолетников в непосредственной близости от будущей постройки.
• Расположение строительной площадки относительно жилого/дачного дома.
• Виды культур, которые будут выращиваться в закрытом грунте.
• Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть скаты парника.

Нижняя часть каркаса теплицы из профильной трубы, чертеж — эскиз

На этапе составления эскиза выставляются только приблизительные параметры: ширина, длина, высота. При составлении же чертежей теплицы из профильной трубы с размерами нельзя ошибаться – все должно быть точно до миллиметра. Во время черчения обязательно выставляем размеры каждой детали, даже если они дублируются. Как это делается вы можете посмотреть на следующем чертеже.

Обратит внимание: когда чертеж будет готов, рассчитываем количество расходных материалов – делаем смету для покупок. Обычно данные выставляются на этом же листе, справа вверху или внизу.

Делаем теплицу из профильной трубы своими руками, чертеж с выносом размеров

Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет. При этом узлы соединений элементов должны отрисовываться отдельно. Так поступаем с каркасом теплицы из профильной трубы, всеми фрамугами и дверями.

Изготовление теплицы из профильной трубы, чертеж торцевой части

Монтаж фундамента

Фундамент для теплицы, если только это не термос, делается ленточный, с армированием или без него – в зависимости от габаритов постройки. Он должен быть замкнутым, без разрывов по периметру. Параметры траншеи:

• Высота – 40 см.
• Ширина – 40 см.

По краю делаем опалубку-настройку, она должна выступать из земли на 20 см. На дно траншеи засыпаем песок (5 см), трамбуем, затем гравий – 10 см. Далее укладываем заранее связанный армопояс. Заливаем все песчано-бетонной смесью (3/1). Разопалубку делаем через 4 дня, тогда же приступаем к дальнейшему строительству. Исключение – массивные парники площадью от 15 м². Тут придется ждать набора фундаментом полной прочности – 28 дней.

Схема теплицы из профильной трубы, своими руками установить закладные детали под обвязку несложно

Обратите внимание: до заливки бетона в фундаментной траншее выставляем и фиксируем закладные детали, на которые впоследствии будет крепиться обвязка теплицы из профильной трубы.

Как собрать каркас из профильной трубы своими руками

Прежде всего подготавливаем детали, из которых будет собираться теплица. Профильную трубу нарезаем, раскладываем недалеко от строительной площадки так, чтобы все было под рукой. Надо согнуть дуги для верхней части. Для этого придется приобрести или собрать своими руками трубогиб.

Как загнуть профильную трубу для теплицы, на видео рассказывается о самостоятельной сборке трубогибочного станка и работы на нем

Строительство начинаем с монтажа обвязки. Она крепится на закладные, установленные при заливке фундамента. Профильную трубу прикручиваем к закладным при помощи винтов. Затягивая крепежи, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов по плоскости. Стыки элементов обвариваем.

Далее очередь установки арок. Если запланировано усиление их верхней части, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, винтами или хомутами-крабами. Арки крепятся на обвязку при помощи сварки или стальных уголков с саморезами. После того, как будет выставлена вся длина теплицы, собираем торцевую часть.

Как сварить теплицу из металлических профильных труб: арки выставляются после монтажа усиления верхней части

Монтаж поликарбоната

Поликарбонат начинаем монтировать с торцов. Прямоугольный лист прикручиваем на место, а затем обрезаем его по форме каркаса – лучше всего это делать электрическим лобзиком.  После накрываем остальные поверхности теплицы из металлопрофиля. Ни в коем случае не укладываем укрывной материал внахлест. Листы должны плотно состыковываться. Для герметичности в стыки устанавливается разъемный профиль.

Обратите внимание: для крепления поликарбоната на теплицы из профильной трубы используем специальные термошайбы. Они обеспечивают герметичное соединение укрывного материала с каркасом. В процессе следим, чтобы крепления входили в пластик строго вертикально.

Изготовление теплицы из профильной трубы своими руками: конструкция, укрытая поликарбонатом

7 проверенных шагов для успешного проектирования теплицы для выращивания растений | Коммерческие тепличные конструкции | Системное проектирование

Как и в любом бизнес-решении, планирование имеет важное значение. Дважды отмерь, один раз отрежь. За три десятилетия работы в тепличной промышленности я помог бесчисленным производителям спроектировать и построить теплицы для эффективного и прибыльного выращивания. Одна вещь, которую вы усвоили на раннем этапе развития тепличного бизнеса, — это то, что нет двух одинаковых операций. Окружающая среда в теплице должна быть адаптирована к идеальным условиям окружающей среды для растений, а производители предпочитают методы выращивания и рабочие процессы.

1. Определите свои предпочтения по обработке материалов в теплице

Первое, что нужно проанализировать после принятия решения о создании установки для размножения, — это обработка материалов. Погрузочно-разгрузочные работы — это ключ к тому, как вы будете перемещать растительный материал на предприятии и как это связано с остальной частью вашей деятельности. По этой причине одна и та же система или системы могут не подходить для всех операций. Требуется углубленный анализ того, как вы перемещаете растительный материал по своему объекту, и если вы обнаружите, что отвечаете на вопросы о том, почему вы делаете что-то, «потому что мы всегда так поступали», возможно, будет разумным привлечь стороннего наблюдателя. помочь в этом процессе.Решения на этом этапе имеют решающее значение и будут влиять на ваши трудозатраты на многие годы вперед.

2. Рассмотрите варианты конструкции теплицы

После того, как были решены вопросы погрузочно-разгрузочных работ, решение переходит к конструкции. У большинства производителей будет стандартная ширина птичника, которая будет соответствовать вашим потребностям в транспортировке материалов, длина обычно с шагом 12 дюймов. Однако далеко не все производители могут предложить дома всех стилей. Важно понимать потребности вашей конструкции и найти производителя теплицы, который наилучшим образом соответствует этим требованиям.Это гарантирует, что вы не получите структуру просто потому, что это единственный стиль, предлагаемый производителем.

3. Убедитесь, что ваша предпочтительная система орошения является частью конструкции теплицы

Создание диапазона распространения приведет к получению более надежного, более последовательного и более эффективного продукта, что требует высокого уровня контроля. Существенные факторы ирригации, и часто выбираемым методом внесения были штанги.Заливные полы являются обычным явлением при выращивании клумб и горшечных растений, но из-за необходимости распыления во время цикла размножения большинство производителей выбирают боны.

4. Решение о тепличном отоплении

Системы отопления сильно различаются по капитальным затратам и требуют серьезного внимания. Преимущества низкозатратной системы будут быстро уменьшаться из-за колебаний цен на топливо и присущей ей неэффективности. Типичное практическое правило состоит в том, что система горячего водоснабжения покажет возврат через принудительный воздух через 3-4 года.Резервирование является обязательным условием проектирования, поскольку система горячего водоснабжения обычно рассчитана на обработку 150% тепловой нагрузки в случае отказа котла. Как правило, обе системы объединяются вместе с принудительным воздухом, используемым в качестве резервной или резервной части системы отопления, а источник горячей воды используется для обогрева под столешницей или корневой зоны.

5. Не забудьте включить установку штор в дизайн вашей теплицы

Навесные системы приобрели популярность в период энергетического кризиса 70-х годов.Их основная цель заключалась в экономии энергии. С тех пор многие производители ценят преимущества затенения и охлаждения сверх экономии энергии. Для распространения очень важна убирающаяся тень, дающая возможность максимизировать свет, когда растение будет обрабатывать его, и затенение, когда температура становится слишком высокой. Если вы использовали фиксированный оттенок, подумайте о более высоком процентном соотношении оттенка при использовании выдвижного.

6. Максимально возможная автоматизация с контролем окружающей среды

Как упоминалось выше, разработка средств размножения означает более высокий уровень и совершенство контроля всех аспектов процесса выращивания.И чтобы воспользоваться всеми преимуществами этого, необходим надлежащий контроль. Есть небольшая горстка компаний по контролю за окружающей средой, которые обслуживают рынок с разным уровнем сложности и опциями. Главное — согласовать ваши производственные потребности с возможностями системы управления и вашим личным комфортом с технологиями. Системы более высокого уровня, например, предоставят вам множество дополнительных функций и опций, но если вы не из тех, кто сидит и использует их, система более низкого уровня может также подойти.

7. Убедитесь, что все тепличные системы интегрированы для совместной работы

Последней задачей является интеграция проекта с обеспечением согласованной работы всех компонентов. Многие производители являются опытными строителями и обладают знаниями и опытом для интеграции систем и инструментов. Это может быть серьезным риском для неосмотрительного и неопытного производителя, который хочет построить свой собственный проект или управлять им. Лучшее решение в этом случае — поиск компании с успешной историей управления и интеграции проектов.

.

лучших практик для проектов строительства коммерческих теплиц | Коммерческие тепличные конструкции | Системный дизайн

Независимо от того, строите ли вы одинарный дом или теплицу площадью десять гектаров, строительство новых теплиц является частью построения вашего растущего бизнеса. Для многих производителей процесс строительства является захватывающим, полным ожидания, поскольку вы наблюдаете, как ваши мечты становятся реальностью. У других производителей строительство теплиц вызывает чувство беспокойства, поскольку личные и корпоративные ресурсы должны быть направлены в ту область бизнеса, с которой они менее знакомы.После десятилетий работы с тысячами производителей теплиц по всему миру мы составили список лучших практик для обеспечения бесперебойной работы проекта строительства новой теплицы. Вот лучшие практики производителей теплиц GGS:

Планирование для достижения долгосрочных целей в первую очередь

Очень мало проектов строительства теплиц, которые охватывают всю собственность за одну постройку. В большинстве случаев финансы, время и текущие рыночные потребности изначально не соответствуют тому размеру, которым вы хотите стать.Таким образом, глядя на будущие цели вашего тепличного бизнеса, вы можете избежать некоторых дорогостоящих ошибок в планировке и повысить эффективность масштабирования теплицы. Хорошо спланированная компоновка конструкций и тепличного оборудования должна включать в себя схему рабочего процесса для различных функций вашего производства. Подумайте в будущем о том, как вы будете автоматизировать, оптимизировать и адаптировать к своему растущему бизнесу.

Наем опытных

Обычно мы видим три типа проектов строительства теплиц:

• Строители «Сделай сам» — это либо небольшие производители, которые участвуют во всех аспектах своего бизнеса и работают в тесном сотрудничестве с преданной командой сотрудников, которые работают во многих кросс-функциональных областях бизнеса; или они являются крупными операторами теплиц, которые часто строят и имеют на своей зарплате опытных строителей и ремонтников.
• Владельцы теплиц, которые самостоятельно управляют проектами, но нанимают профессиональную компанию по строительству теплиц, и другие группы экспертов для установки конструкции теплицы, систем отопления, орошения и т. Д.
• Фермеры, которые предпочитают сосредоточить свою энергию на своих бизнес-операциях и нанимают менеджеров проектов строительства теплиц под ключ для организации строительства теплиц и всех интегрированных систем.

Обратитесь к производителю теплиц, который понимает, как вы хотите строить, и имеет опыт для оказания необходимой вам помощи в строительстве.Для проектов «сделай сам» вам нужен четкий набор строительных чертежей и отдел продаж / обслуживания, который может ответить на вопросы во время строительства. С другой стороны, для управления теплицами «под ключ» вам нужен производитель теплиц с опытом управления проектами, а также различными аспектами проектирования и установки тепличных систем.

Организуем с самого начала со стартовой встречи

Убедитесь, что на стартовом собрании четко определены различные системы, которые должны будут работать вместе.Тень, CO2, орошение, фертигация, вентиляция, отопление — все это должно работать вместе, чтобы обеспечить идеальную среду для выращивания в вашей теплице. Убедившись, что все ваши поставщики знают об общем пакете, вы приобретете больше опыта, чтобы убедиться, что системы работают, как запланировано. Проекты строительства теплиц, которые начинаются с совместной работы поставщиков и установщиков, имеют более высокий уровень удовлетворенности.

Обеспечение непредвиденных расходов в строительном бюджете

Собираетесь ли вы в банк за ссудой или строите тепличный парк за счет денежных потоков, определение капитальных затрат и текущих операционных затрат является необходимым элементом успеха.Но независимо от того, насколько хорошо вы спланировали, на строительных объектах часто возникают неожиданные проблемы. Наличие непредвиденных расходов в бюджете помогает снизить стресс у вас и вашего банка.

Включите дополнительное время в график строительства

Так же, как и с непредвиденными расходами, сроки строительства объекта могут сбиться. Возможно, идет постоянный дождь, из-за которого строительная площадка становится грязной и замедляет работу бригады, или же работник, отвечающий за строительство, уходит в отставку. Разумеется, невозможно предусмотреть время для каждой возможности, но там, где это имеет смысл, добавьте дополнительное время к критическому пути.

Ориентация на качество на каждом этапе

Конструкция вашей теплицы, а также системы экологического контроля и выращивания внутри теплицы — это долгосрочные инвестиции, которые принесут долгосрочные дивиденды. Если начинать с качества, то с самого начала ваша деятельность будет идти правильным путем и вы сможете сосредоточить свои усилия на выращивании наилучшего урожая.

Решения нового строительства включают эффективную технику

Когда вы покупаете качественные продукты для долгосрочного растущего успеха, имеет смысл покупать продукты и системы, которые будут максимизировать операционную эффективность.В этот список вошли:

• Котлы и тепловентиляторы с высоким КПД для снижения затрат на электроэнергию.
• Тележки-подборщики, роботы и другие погрузочно-разгрузочные системы
• Экологические компьютеры для автоматизации вентиляции, температуры, орошения и т. Д.
• Более эффективные лампы для выращивания растений для снижения потребления электроэнергии
• Роликовые скамейки

Будьте целеустремленными в изменении чего-либо, кроме того, что вам знакомо в теплице

Поскольку вся тепличная среда требует взаимозависимости между уровнем освещенности, воздушным потоком и температурой

.

Продукция | Коммерческие тепличные конструкции | Системное проектирование

Конструкции GGS — Производство

Коммерческие фермеры несут огромную ответственность за обеспечение продовольствием для всего мира. Это обязательство требует излишка самоотверженности и пристального внимания к созданию наилучшей среды, в которой могут процветать качественные растения и продукция.

Но все фермы разные. Каждый аспект здоровья урожая зависит от бережного отношения к окружающей среде. Современные фермеры сталкиваются с повышенным давлением, заставляющим выращивать более разнообразные продукты в больших количествах.Им нужны структуры, которые не только имитируют идеальные условия выращивания, но и обладают гибкостью и возможностями настройки для выращивания качественной, разнообразной продукции с высокой урожайностью и экономичностью.

GGS — это тепличное решение с полным спектром услуг для сельскохозяйственных предприятий любого размера. Мы работаем с отдельными фермерами, чтобы спроектировать теплицы на заказ, которые точно соответствуют их потребностям. Мы создаем среду для всех предприятий, от крупных промышленных и коммерческих производителей до мелких и местных фермеров. Наши продукты удовлетворяют особые потребности каждого фермера в затенении, вентиляции, орошении и масштабах теплиц.Наш подход «под ключ» направлен на то, чтобы сделать каждую ферму, большую или маленькую, образцом эффективности и успеха.

Преимущества коммерческих теплиц для выращивания продуктов

Промышленные теплицы могут показаться значительными первоначальными инвестициями, особенно для агробизнеса с ограниченными внешними ресурсами или серьезными экологическими проблемами. Но правильная коммерческая теплица предлагает много значительных преимуществ для условий выращивания, производительности, экономии средств и защиты окружающей среды.

Коммерческие теплицы

GGS обладают функциями, которые обеспечивают значительный потенциал для крупных и мелких фермеров, которые могут сэкономить деньги, повысить доходы и защитить окружающую среду:

• Меньше водопотребления — Коммерческие теплицы поддерживают использование гидропонных методов, которые снижают общее потребление воды. Капельное орошение устанавливается более близко к почве, где растения получают больше влаги напрямую, а решения на основе силы тяжести, такие как системы желобов, паводковые скамейки и паводковые полы, могут уменьшить как воду, так и человеческий труд, необходимые для полного орошения.
• Меньше отходов. Имея больший практический контроль над окружающей средой выращивания, пользователи коммерческих теплиц могут контролировать и регулировать среду выращивания для увеличения производства при использовании меньшего количества ресурсов. Это приводит к более удобному использованию продукта с меньшим количеством расточительных остатков и является важным преимуществом контролируемого сельского хозяйства.
• Меньший углеродный след — используя альтернативные источники энергии, сокращая или устраняя образование отходов, а также модифицируя операции для максимального использования меньшего количества материалов, производители коммерческих теплиц могут выделять меньше углекислого газа и других композитных материалов, наносящих вред окружающей среде.
• Настройка и контроль окружающей среды. Коммерческая теплица позволяет фермеру создать идеальную среду для выращиваемых им растений. Производители могут более точно моделировать влажность и условия освещения, необходимые для выращивания своих культур. Они также могут изменять условия, чтобы позволить расти необычным или «экзотическим» растениям, не родным для их региона. Индивидуальные теплицы также устраняют или значительно сокращают потребность в химических пестицидах, неблагоприятных условиях окружающей среды и внешних загрязнителях.
• Органический и устойчивый продукт — при сокращении использования и расточительстве природных ресурсов, исключении искусственных или неорганических веществ, а также экономии энергии, воды и чрезмерных отходов производители теплиц имеют больше возможностей выращивать продукты, которые могут быть сертифицированы и отмечены как органические. и устойчивый.
• Более продолжительный вегетационный период. Хорошо спроектированная теплица для выращивания сельскохозяйственных культур может расширить календари посадки и сбора урожая за счет усиления контроля фермера над климатом, орошением и теплом. Чем больше возможностей, тем больше продукции, а продленный вегетационный период может увеличить прибыль фермы.
• Контроль температуры нагрева и охлаждения — Системы отопления и охлаждения теплиц разрабатываются с учетом вашего географического положения и конкретных потребностей вашей культуры. В теплице можно создать отдельные зоны для прорастания как холодных, так и теплых культур. Тепло может эффективно передаваться для различных температурных зон на уровне посевов, по периметру стен и размещаться под желобами для таяния снега. Помимо обогрева теплиц, многие конструкции теплиц включают в себя вентиляционное оборудование, системы туманообразования с низким энергопотреблением, а также испарительные охлаждающие подставки и вентиляторы для влажных стен, которые поддерживают движение воздушного потока и регулируют уровни температуры и влажности.

и nbsp

Свяжитесь с нами сейчас, чтобы начать строительство теплицы для выращивания продукции

.

питомников | Коммерческие тепличные конструкции | Системный дизайн

Перед садоводами стоят уникальные задачи в области растениеводства, прежде всего из-за большой площади земли и большого разнообразия выращиваемых культур. Чтобы быть успешным оператором питомника в сегодняшних климатических условиях, требуется эффективность производства и множество гибких условий, которые можно адаптировать к изменяющимся потребностям ваших культур. Помимо выращивания сельскохозяйственных культур, многие питомники стали включать в себя розничную модель, которая дополняет оптовый питомник.

В GGS мы понимаем, что не существует единого типа, подходящего для всех теплиц в питомниководстве. Независимо от того, ищете ли вы конструкции типа «земля-земля», такие как холодные рамы и отдельно стоящие теплицы, или диапазоны для соединения желобов, конструкции GGS имеют прочную конструкцию и предназначены для обеспечения идеальных условий выращивания для изменения артикулов культур. GGS предлагает предприятиям питомниководства самую большую линейку зимних туннельных домов, затененных конструкций и теплиц с контролируемым экологическим контролем.

GGS может предложить решения по привлечению покупателей и поддержанию приятных впечатлений от розничной торговли для питомников, разделенных на оптовые и розничные продажи.

Теплицы для коммерческих питомников на заказ Коммерческие фермеры имеют огромное значение для Земли и ее населения. Каждый производитель, малый или крупный, производит своеобразное разнообразие продуктов и растений, и каждому фермеру нужны структуры, которые удовлетворяют его собственные потребности.

GGS производит теплицы и конструкции на заказ для коммерческих фермеров с 1979 года.Наши структуры созданы для того, чтобы фермы работали на высоком уровне и в долгосрочной перспективе. Мы берем на себя обязательства перед нашими клиентами, уделяя особое внимание деталям, качественным решениям и проектам, которые завершаются в сроки и в рамках бюджета вашей фермы.

Преимущества коммерческой теплицы для питомников Профессиональным производителям нужны структуры, обеспечивающие гибкость, защиту, простоту обслуживания и контроль затрат. Специализированная коммерческая установка для выращивания питомников от GGS предлагает производителям несколько преимуществ.

• Соответствующее и регулируемое пространство. Индивидуальная теплица помогает производителю более эффективно организовать производственные линии, предоставляя им необходимое пространство и возможность изменять его в соответствии с их требованиями.
• Поддержание идеальной окружающей среды. Коммерческая теплица создает идеальную атмосферу для выращивания растений, обеспечивая некоторую защиту от вредителей, загрязняющих веществ и факторов окружающей среды, а также средства управления для регулировки температуры, влажности, освещения, вентиляции и т. Д.
• Контроль тепла и влажности. Независимо от того, какая погода на улице или какое время года, закрытая конструкция питомника дает садоводу возможность создавать и поддерживать температуру и климат, необходимые для выращиваемых им культур.
• Стабильное качество продукции. Коммерческая теплица обеспечивает лучший мониторинг и контроль качества, упрощая производство растений и продуктов, отвечающих высоким стандартам качества и стабильности.

Свяжитесь с нами сейчас по всем вопросам, связанным с структурой вашего питомника

Рекомендуемые варианты дизайна теплицы питомника GGS предлагает множество вариантов промышленных теплиц для питомников, каждый из которых дает фермерам преимущество в создании идеальных условий для их продукции. Вот некоторые из наших самых универсальных и популярных конструкций и опций:

• Полимерные теплицы с водосточным желобом. Фермеры, выращивающие отдельные культуры, выигрывают от высокой арочной конструкции и возможности соединения этих сводчатых конструкций.Благодаря максимальному контролю над вентиляцией и температурой, наличие большей площади под одной крышей увеличивает эффективность производства. Полиэтиленовые теплицы, соединенные желобом, также могут использоваться в разных зонах выращивания для нескольких сортов сельскохозяйственных культур, требующих разных условий выращивания. Внутренние стены и фронтоны могут полностью разделять участки теплицы, поэтому различные условия могут быть адаптированы для разных зон.
• Холодные рамы. Эти рентабельные конструкции «земля-земля» легко построить, и на протяжении десятилетий они использовались в качестве покрытия для сельскохозяйственных культур как для крупных питомников, так и для новых или начинающих фермеров, которым требуется простое в строительстве решение для посевных площадей.Холодные рамы иногда называют кольцевыми домами или туннельными домами, потому что арки соединяются с наземными столбами и образуют туннель. В основном покрытые белым пластиком для перезимовки питомников, эти конструкции также могут быть покрыты прозрачным полиуретаном для рентабельности выращивания.
• Затеняющие конструкции. Там, где холодные рамы наиболее популярны для укрытия посевов зимой для защиты от мороза и льда, затененные конструкции помогают уменьшить стресс растений в жаркие летние месяцы.Затенение над саженцами снизит потребность в поливе за счет уменьшения теплового стресса, вызванного чрезмерным воздействием прямых солнечных лучей. Затененные конструкции экономичны, их легко установить и настроить в соответствии с вашей планировкой. Кроме того, в GGS мы предлагаем навесные конструкции, которые позже можно преобразовать в теплицы, добавив желоб и крышу. Это обеспечивает максимальную гибкость для питомниководов, которые намерены и дальше расширять свою ферму. Затененные конструкции также популярны в садовых центрах: растения не только защищены от яркого летнего солнца, но и улучшаются условия покупок.
• Защитные приспособления для высоких тоннелей. Созданные для укрытия посевов в межсезонье, эти конструкции легко монтировать на любой ферме. Нет ничего лучше для фермеров, которые могут начать весенний посев и пожинать плоды продленного осеннего сезона сбора урожая. Покройте урожай ранней весной, чтобы защититься от морозов, и вы выиграете драгоценные недели по сравнению с другими полевыми культурами, чтобы вы могли начать сбор, когда цены все еще высоки. В жаркие летние месяцы пластик оставляют открытым, поэтому урожай растет как обычно.Осенью, когда полевые работы заканчиваются, полиэтиленовую крышу можно легко снять, чтобы закрыть урожай и защитить от ранних осенних заморозков. Пока вся обработка полей останавливает высокий туннель Crop Protector, пусть эти фермеры продолжают собирать урожай и снова извлекать выгоду из роста цен.
• Теплица Наклон. Независимо от того, соединяете ли вы отдельные теплицы с разной высотой желоба или добавляете дополнительное экономичное пространство к боковой стене теплицы, навесы — это экономичный способ добавить место для хранения или дополнительное пространство для выращивания в теплицах, соединенных с желобом.
• Здания с тканевым покрытием. Эти большие купольные конструкции все чаще используются производителями коммерческих питомников и садовыми центрами для хранения насыпного грунта и оборудования. Здания, покрытые тканью, не являются растущими зданиями, они более экономичны, чем традиционные металлические здания, и их легче построить. Используя те же принципы проектирования теплиц, GGS проектирует наши здания с тканевым покрытием, чтобы бригады по строительству теплиц могли быстро собрать их на любой ферме.Эти конструкции могут покрыть все, что вам нужно.

Преимущества конструкций детских теплиц из ГГС Наши индивидуальные решения для коммерческих теплиц для питомников помогают производителям получить преимущество несколькими конкурентоспособными и практичными способами.

• Более длительный вегетационный период. Теплицы GGS защищают продукцию и растения от климатических условий, возникающих во время сезонных изменений, позволяя производителям сохранять тепло во время холода и сводить колебания температуры к минимуму.
• Более широкий сорт растений. Изготовленная на заказ теплица позволяет фермерам максимально увеличить разнообразие и качество выращиваемых ими культур, даже если растения, не являющиеся местными для их выращивания, можно успешно выращивать, приспособив среду теплицы к нуждам растений.
• Защита от внешних воздействий. Теплицы, изготовленные по индивидуальному заказу, защищают от вредных насекомых и искусственных пестицидов и смягчают другие экологические проблемы из-за внешнего воздействия.
• Упрощенная оптимизация среды. Повышенная способность эффективно управлять температурой, воздушным потоком, освещением и влажностью помогает расширить диапазон производимой продукции.
• Лучшее управление энергопотреблением и затратами. Возможность контролировать элементы в теплице может помочь производителям сэкономить больше энергии и снизить общие затраты на коммунальные услуги.

Решения для вашего коммерческого питомника Благодаря своим комплексным решениям по проектированию теплиц для питомников GGS помогает фермерам создавать идеальные условия для выращивания всех продуктов и растений, которые они предлагают.Мы предоставляем нашим клиентам полный спектр возможностей для оснащения и улучшения их теплиц, в том числе:

• Варианты конструкции. Наши здания — от полностью укомплектованных теплиц до дополнительных оттенков и покрытий — спроектированы таким образом, чтобы максимально увеличить ваше пространство с особым вниманием к таким деталям, как стиль арки, качественная сталь и защита от непогоды.
• Вентиляция. Мы предлагаем множество систем вентиляции, в том числе приподнятые вентиляционные отверстия для желобов, вентиляционные отверстия на крыше, фронтоны, боковые вентиляционные отверстия, откидные стенки, барьеры и системы непрерывной вентиляции на пиках или мостках.
• Освещение. Наши системы освещения, разработанные с использованием современных светодиодов или традиционных технологий HPS, обеспечивают правильное ситуационное освещение для каждой выращиваемой вами культуры.
• Гардинные системы. Мы устанавливаем несколько вариантов штор, которые помогают контролировать затенение, снижать затраты на электроэнергию и улучшать общую среду вашей теплицы, включая затемняющие экраны и одинарные, двойные или тройные шторы, которые открываются и закрываются автоматически.
• Сетки сеточные. Наши сетки от насекомых защищают вашу теплицу от насекомых и могут быть адаптированы для установки на крышу, водосточные желоба или коньки, а также на боковые стены, навесы и окна теплицы Venlo.
• Скамейки и тележки. Стационарные или роликовые столы легко собрать и установить в лотках и желобах. Наши рельсовые тележки доступны как с одинарными, так и с двойными рельсами, покрывая всю ширину теплицы и сокращая время работы на 50%.

Мы готовы помочь вам создать идеальную среду для вашей коммерческой или промышленной фермы. Свяжитесь с нашей командой GGS , чтобы узнать больше о создании тепличного решения, которое подойдет именно вам.

.
