Как отремонтировать зарядное устройство для шуруповерта: схема зарядного устройства и причины поломки — Северный бастион

Содержание

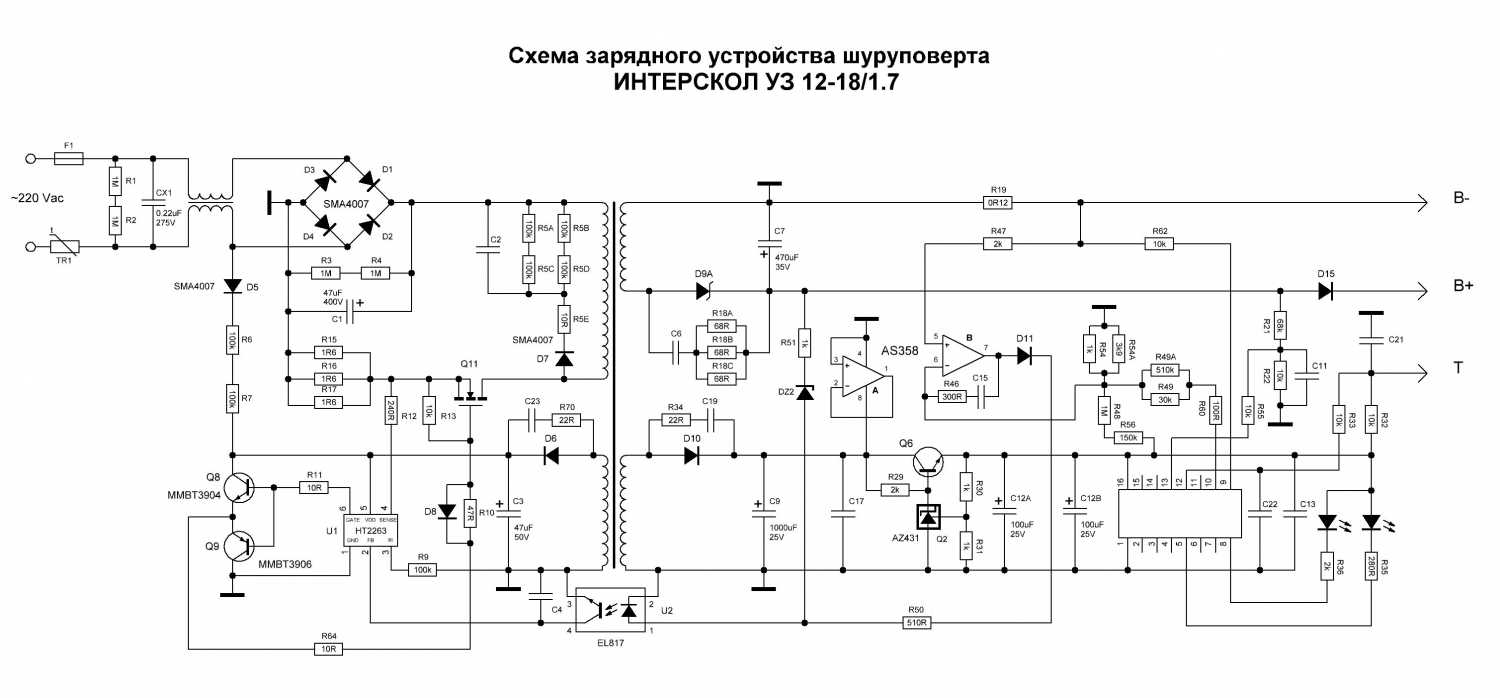

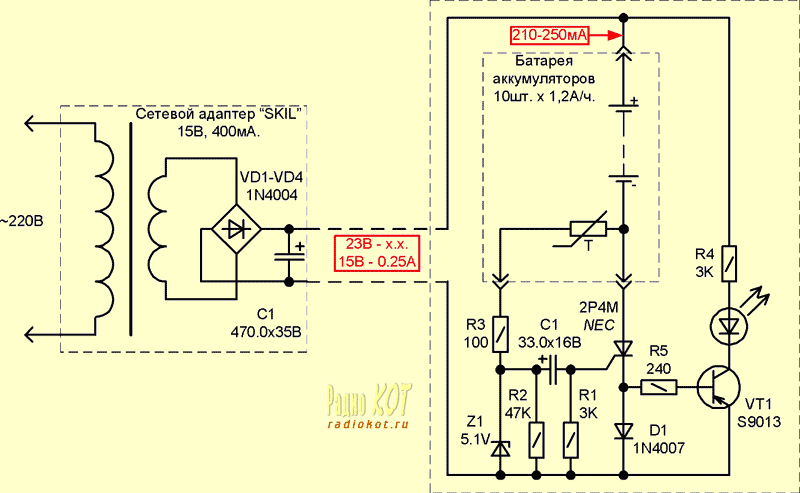

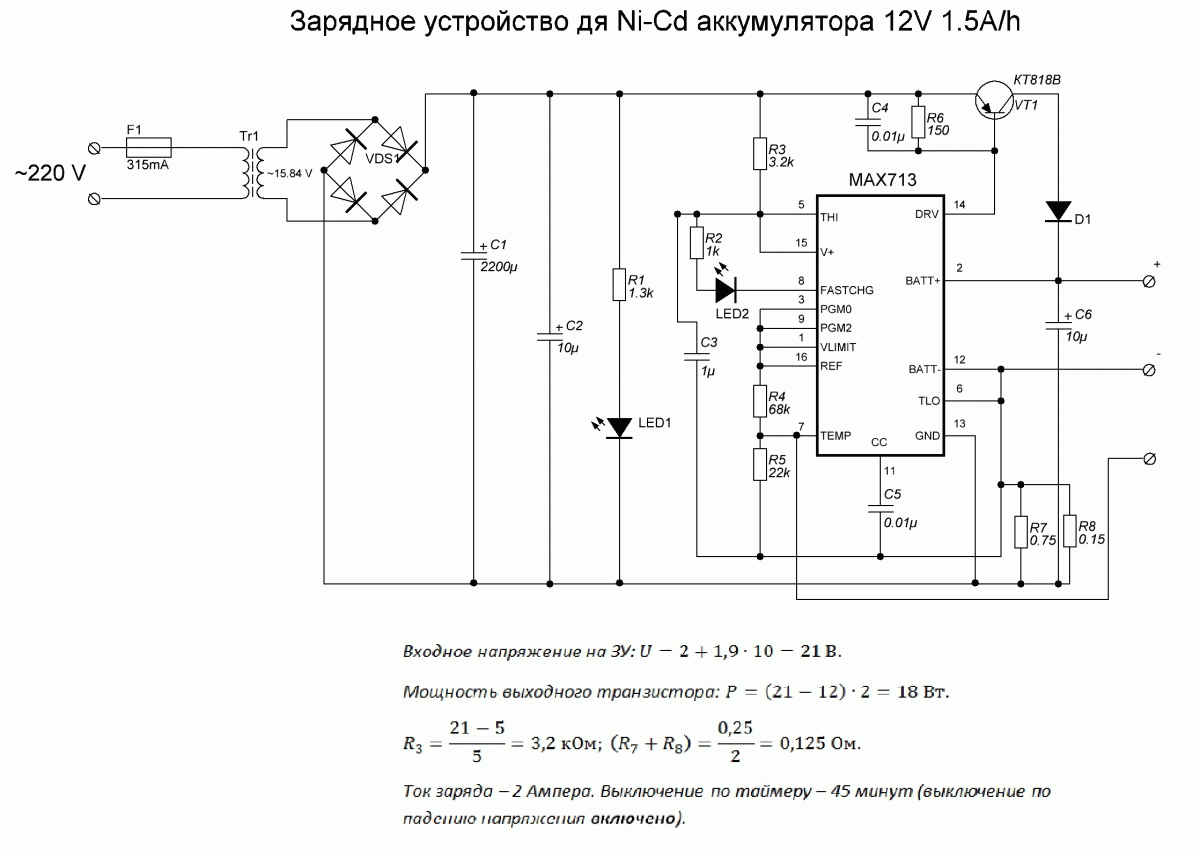

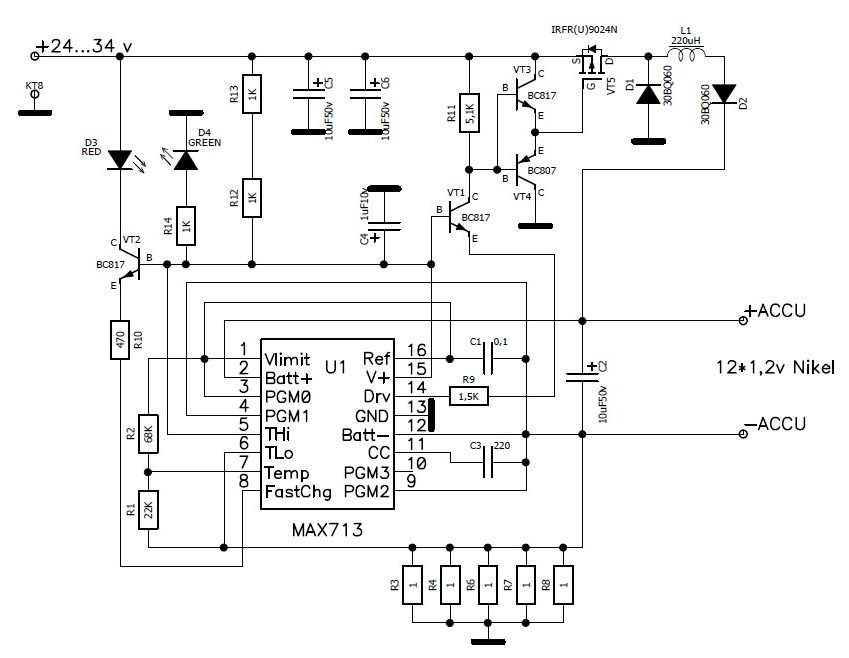

схема зарядного устройства и причины поломки

Пожалуй, самым востребованным инструментом любого домашнего мастера является шуруповерт. Но это устройство, как и любое другое, иногда ломается. Если это случилось, то в некоторых случаях можно заменить шуруповерт на электрическую дрель. Но если работы при помощи дрели выполнить нельзя, то нужно нести шуруповерт в сервисный центр, чтобы мастера сделали ремонт устройства. Но на это может понадобиться много времени, а также денежных затрат. Поэтому есть смысл попытаться сделать ремонт шуруповерта самостоятельно.

Прежде, чем начать ремонтные работы, нужно познакомиться с конструкцией этого инструмента и определить элементы, которые потребуются, чтобы починить шуруповерт, среди них:

зажимы;
мультиметр;
требуемая запчасть.
наждачка.

Стандартная конструкция шуруповерта

Главным элементом является кнопка запуска, она выполняет ряд функций: включение электропитания и регулятора оборотов двигателя.

Если зажать кнопку до упора, то цепочка питания электродвигателя замкнется, в результате обеспечивается максимальная мощность. Число оборотов в этом случае также будет максимальным. В устройстве находится электрический регулятор, состоящий из ШИМ генератора. Этот элемент находится на плате.

Контакт, размещенный на кнопке, будет перемещаться вдоль платы с учетом надавливания на кнопку. От расположения элемента зависит уровень подаваемого импульса на ключ. В роли ключа выступает полевой транзистор. Принцип работы будет таким: чем сильней нажимаете кнопку, тем выше значение импульса на транзисторе и тем больше напряжение на двигателе.

Реверс вращения двигателя происходит с помощью изменения полярности на клеммах. Этот процесс происходит при помощи контактов, которые переключаются с помощью реверсной ручки.

Как правило, в шуруповертах находятся коллекторные однофазные двигатели постоянного тока. Они довольно надежны, и их очень просто обслуживать. Стандартный шуруповерт состоит из таких элементов:

корпус;
щетки;
якорь;
магниты.

Редукторная система преобразует высокие вращения вала двигателя в обороты патрона. В шуруповертах используются классические или планетарные редукторы. Первые устанавливаются очень редко. Планетарные редукторы состоят из таких частей:

солнечная шестерня;
кольцевая шестерня;
водило;
сателлиты.

Солнечная шестерня работает с помощью вала якоря, ее зубцы активируют сателлиты, вращающих водило.

Специальный регулятор устанавливается, чтобы регулировать силу, с которой она подается к шурупу. Как правило, есть 15 положений регулировки.

Поломки электрической части

Основными признаками поломки запчастей в этом случае являются:

невозможность регулировки количества оборотов;
невозможность переключения в реверсный режим;
поломка зарядного устройства;
шуруповерт не включается.

Для начала нужно проверить аккумулятор инструмента. Если шуруповерта был установлен на зарядку, но это не дало результатов, то нужно подготовить мультиметр и попробовать при помощи его определить поломку.

Сперва необходимо померить величину напряжения аккумулятора. Эта величина обязана соответствовать примерно той, которая написана на корпусе. Если низкое напряжение, то нужно определить неисправную часть: зарядное устройство или аккумулятор. Для чего понадобится мультиметр. Это приспособление включаем в сеть, затем измеряем напряжение на клеммах на холостом ходу. Оно обязано быть на несколько вольт выше, чем указанное на конструкции. Если напряжения нет, то нужно делать ремонт зарядного устройства.

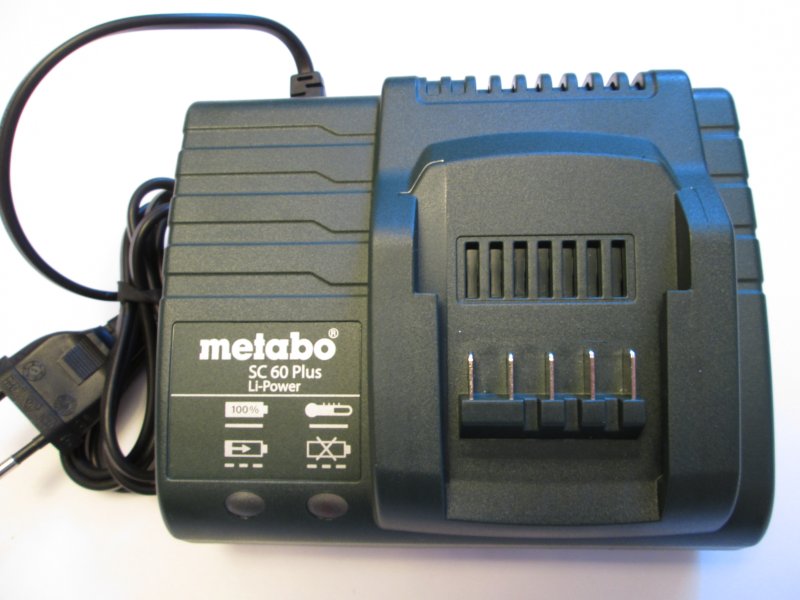

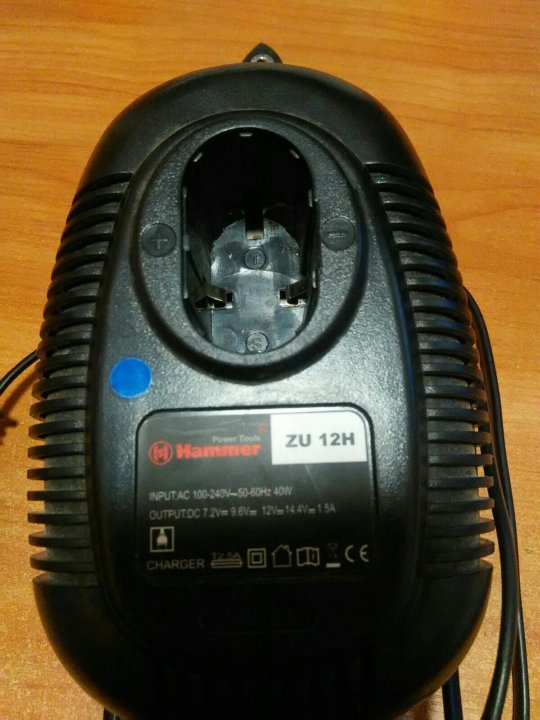

Ремонт зарядного устройства

Очень часто проблемой при работе с шуруповертом является быстрая разрядка аккумулятора. Причина или изношенность батареи, или неправильная работа зарядки. Расскажем подробней про ремонт зарядного устройства. Для примера будем использовать зарядку от БОШ AL 60DV – это устройство используется в паре с никель-кадмиевыми батареями.

Как правило, все зарядные устройства, как и большинство запчастей, не являются оригинальным, и изготавливаются они не в Германии или Швейцарии, а в Китае. Но ничего страшного здесь нет, качество обычно соответствует стандарту.

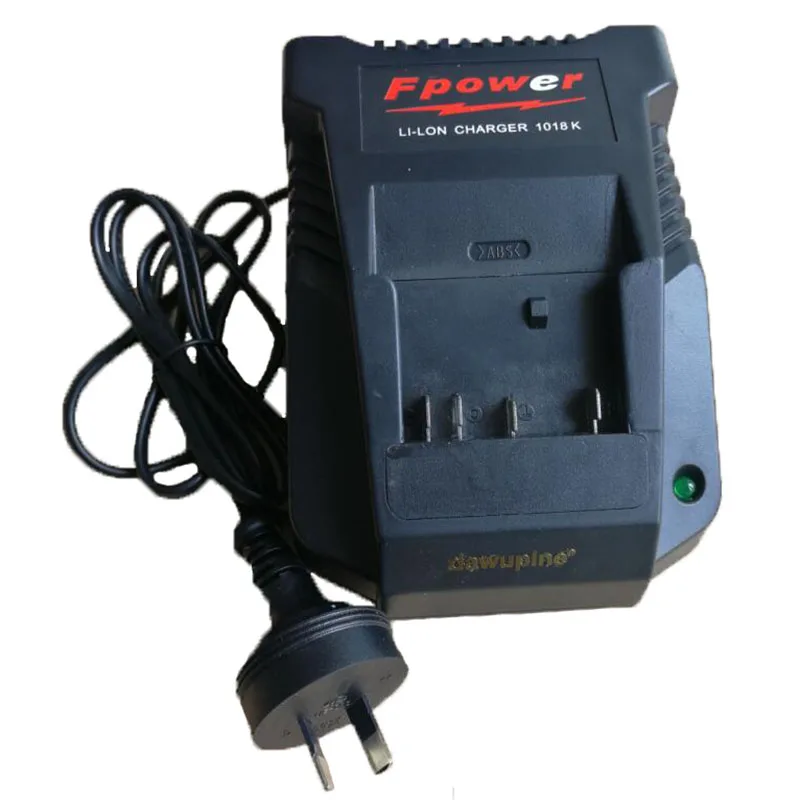

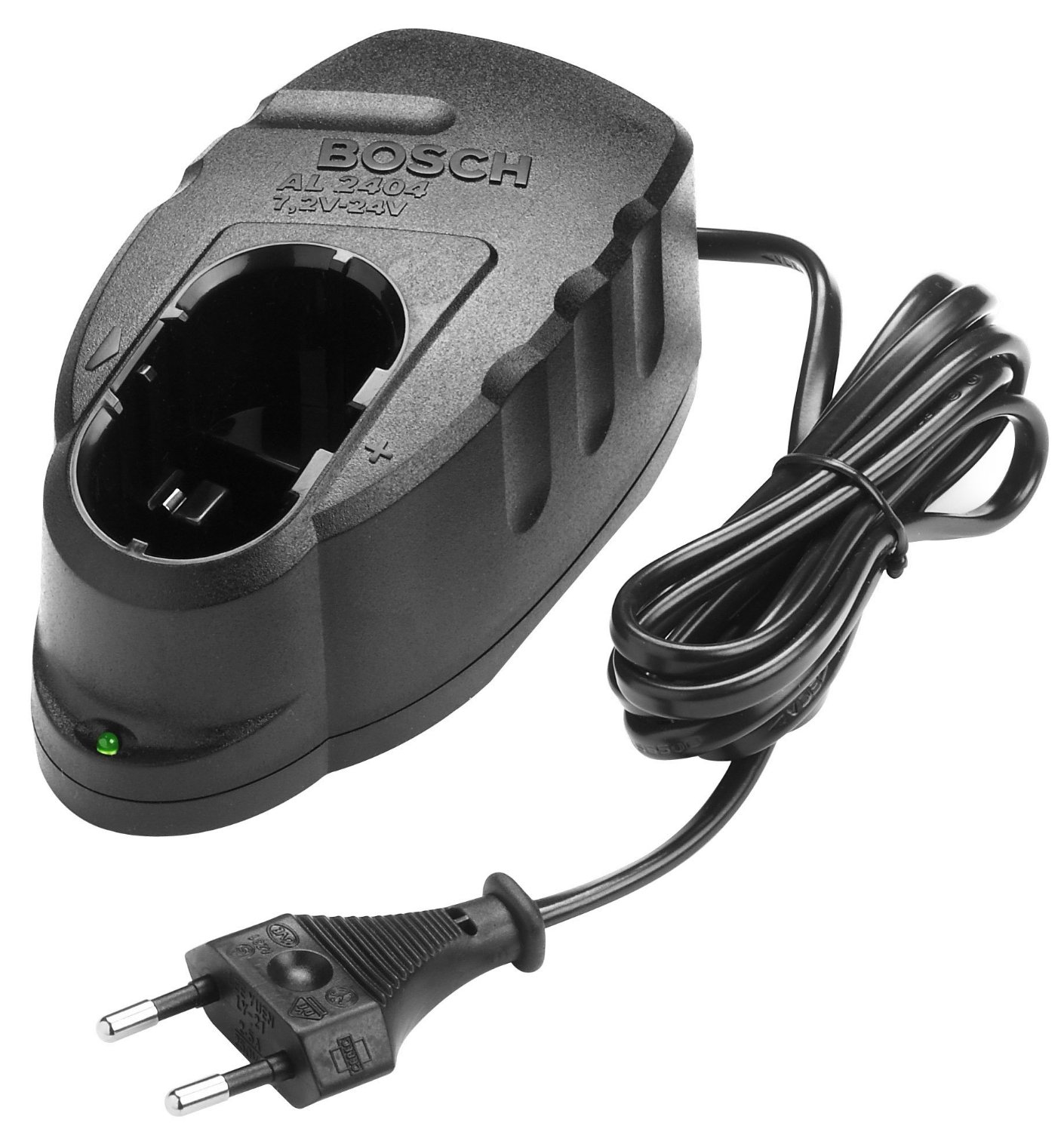

Разъем БОШ трех контактный: один управляющий разъем и два силовых.

Чаще всего появляется такая ситуация – аккумулятор установлен в зарядку – но процесс зарядки завершается буквально через несколько минут, причем аккумулятор разряжен, а зарядное устройство останавливается.

Чтобы понять проблему и найти неисправную запчасть, нужно разобрать зарядку. Откручиваем четыре шурупа внизу и открываем корпус. В корпусе, в одном отсеке расположен трансформатор переменного напряжения, а в другом – схема из выпрямителя с силовыми разъемами и управляющим чипом.

Затем включаем в сеть зарядное и меряем на трансформаторе силу тока – если все нормально, то приступаем к следующей процедуре.

Не нужно трогать чип управления и выпрямитель, они, вероятней всего, в порядке. Переходим к контактной группе – один управляющий контакт и два силовых. Чтобы определить, в чем может быть неисправность, нам необходимо померить силу тока на силовых клеммах при работе заряда. Для чего мы припаиваем ко всем контактам по тонкому проводу – что бы можно было помереть напряжение при работе зарядки.

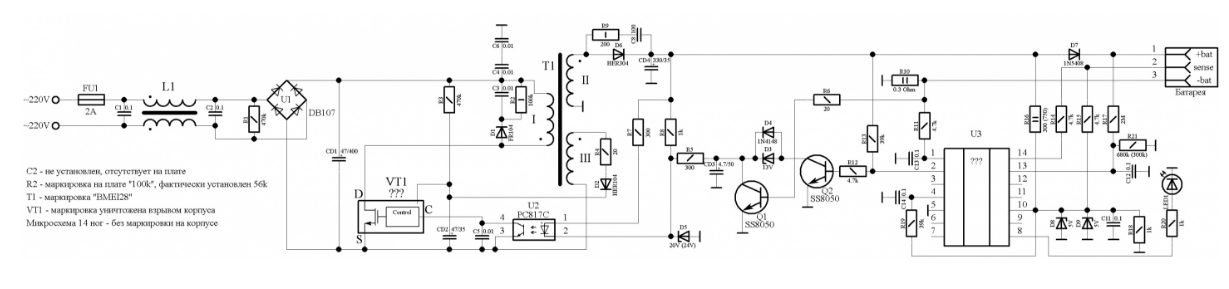

Желательно в этой схеме использовать несколько цветов проводов и соответственно плюс и минус их припаять. Затем собираем зарядку и тестируем при помощи мультиметра силу тока на клеммах при заряде.

Если сила тока на приборе нестабильна и колеблется в диапазоне от 3-4 до 14-18 вольт. Причем если пошевелить батарею, то происходит пропадание контакта. Именно тут и находится причина – за время эксплуатации устройства – клеммы выгибаются и плохой контакт влечет нестабильную зарядку батареи шуруповерта.

То есть, ясно, что нестабильный контакт нарушает работу логики зарядки – в особенности третий контакт, управляющий, именно он отвечает за то, какая сила тока подается на клеммы. Его не получится замкнуть, так как внутри схемы любого аккумулятора находится терморезистор и его сопротивление изменяется с учетом температуры запчастей внутри аккумулятора. Именно так, он защищает батарею одновременно от перегрева и перезаряда. Но в этом случае есть выход. Мы опять разбираем зарядку, загибаем клеммы, дальше при помощи мультиметра смотрим за процессом зарядки – сила тока на клеммах будет потихоньку увеличиваться, а затем снижаться, причем лампочка индикатора на зарядке является дополнительным индикатором работы.

Скорость роста силы тока на клеммах указывает на еще один немаловажный фактор – износ аккумулятора. Если сила тока повышается очень быстро и доходит до 18-19 вольт, то аккумулятор в нормальном состоянии. Когда же батарея медленно принимает зарядку, то большая вероятность того что какая-то запчасть аккумулятора уже негодна и его нужно заменить.

Таким образом, после восстановления контакта между зарядным и аккумулятором мы видим нормальный процесс зарядки. Если посадочное место зарядки расшатано, то нужно зафиксировать батарею в необходимом положении при помощи изоленты. Провода, которые припаяли для индикации, советуем оставить при помощи их очень просто определить, какая запчасть неисправна аккумулятор или зарядка.

Ремонт аккумулятора

Если неисправна батарея, то надо разобрать блок, внимательно осмотреть все места на качество крепления проводов. Если поврежденных креплений нет, то необходимо измерить силу тока мультиметром на каждом элементе. Она обязана быть 0,8-1,1 вольт или выше. Если есть запчасть с меньшей силой тока, то ее необходимо заменить. Вид и емкость элемента непременно должны соответствовать установленным элементам.

Если зарядка и аккумулятор исправны, но шуруповерт все равно не работает, то нужно разобрать это приспособление. От клемм батареи выходит несколько проводов, необходимо взять мультиметр и померить силу тока на входе кнопки. Если она присутствует, то надо достать аккумулятор, при помощи зажимов закоротить от него провода. Мультиметр должен определить сопротивление, которое должно стремиться к нулю. В этом случае данная запчасть исправна, проблема состоит в щетках или других элементах. Если сопротивление другое, то кнопку надо будет поменять. Чтобы сделать ремонт кнопки, иногда достаточно почистить наждачкой контакты на клеммах. Также надо проверить и реверсную запчасть. Ремонт происходит с помощью чистки контактов.

Поломка механической части

Нужно проверить качество обмоток якоря, так как эту запчасть можно купить и заменить своими руками. Чтобы проверить якорь, нужно померить сопротивление на пластинках коллектора, находящихся рядом. Значение обязано стремиться к нулю. Если во время проверки найдены пластинки с сопротивлением отличным от нуля, то надо сделать ремонт запчасти якоря или поменять его.

Поломки механической части определяют таким образом:

Шуруповерт сильно вибрирует при работе.
Во время работы шуруповерт издает посторонние шумы.
Шуруповерт включается, но работать им не получается из-за заклинивания.
Бьет зажимной патрона.

Если во время работы шуруповерт издает посторонние шумы, то это обозначает, что износился подшипник или втулки. Чтобы это починить, нужно разобрать двигатель, затем проверить уровень износа втулки и целостность подшипника. Якорь обязан свободно крутиться, не должно быть каких-то перекосов или трений. Эти приспособления можно приобрести в магазине и заменить запчасть своими руками.

К самым частым неисправностям редукторной конструкции относятся следующие:

излом штифта, где крепится сателлит;
истирание шестерней;
неисправность вала.

Во всех случаях надо поменять неисправную запчасть редуктора. Все описанные выше действия надо выполнять очень внимательно. Разборку шуруповерта необходимо делать в четкой последовательности, так как какие-то из запчастей могут быть потеряны. Сделать самостоятельный ремонт шуруповерта может каждый желающий, нужно только правильно определить поломанную запчасть.

Оцените статью: Поделитесь с друзьями!

Ремонт зарядных устройств в Новосибирске — цены, адреса

Ремонт зарядных устройств любых производителей

срочный ремонт бесплатная диагностика

Ремонт зарядных устройств любых производителей

Ремонт зарядных устройств любых производителей

Ремонт зарядных устройств любых производителей

бесплатная диагностика

ул.

2-я, Ракитная, 134/2

Ремонт зарядных устройств любых производителей

Ремонт зарядных устройств любых производителей

Ремонт зарядных устройств любых производителей

бесплатная диагностика

ул. Владимировская 3

Ремонт зарядных устройств любых производителей

Ремонт зарядных устройств любых производителей

Ремонт зарядных устройств любых производителей

оплата картойсрочный ремонтвызов курьера

Ремонт зарядных устройств любых производителей

Ремонт зарядных устройств любых производителей

ул.

Красный просепкт, 87

Ремонт зарядных устройств любых производителей

оплата картойсрочный ремонт бесплатная диагностика

Зыряновская, 61

Ремонт зарядных устройств любых производителей

оплата картойсрочный ремонтвызов курьера бесплатная диагностика

с. Марусино — Максима горького 2А

Ремонт зарядных устройств любых производителей

срочный ремонтвыезд мастеравызов курьера бесплатная диагностика

Ремонт зарядных устройств любых производителей

Карла Маркса проспект, 30

Ремонт зарядных устройств любых производителей

оплата картойсрочный ремонтвыезд мастеравызов курьера бесплатная диагностика

Карла маркса 30

Ремонт зарядных устройств любых производителей

оплата картойсрочный ремонтвыезд мастера бесплатная диагностика

Татьяны Снежиной, 49

Ремонт зарядных устройств любых производителей

ул.

Челюскинцев 18/1

Ремонт зарядных устройств любых производителей

оплата картойсрочный ремонт бесплатная диагностика

Горский микрорайон, 60

Ремонт зарядных устройств любых производителей

оплата картойвыезд мастера

ул. Рубиновая, 4

Ремонт зарядных устройств любых производителей

оплата картойсрочный ремонтвыезд мастеравызов курьера бесплатная диагностика

Беловежская 12
Немировича-Данченко 167

Ремонт зарядного устройства для шуруповерта и других электроинструментов

Выполним ремонт зарядного устройства для шуруповерта BOSCH, MAKITA, ДИОЛД, DWT, ИНТЕРСКОЛ, ФИОЛЕНТ, STURM, AEG, HITACHI, DeWALT, METABO, HILTI, SKIL, RYOBI и др. Если у вас появились проблемы, касающиеся процесса зарядки аккумуляторного инструмента, и срочно понадобился ремонт зарядного устройства для шуруповёрта, то в этом вопросе не стоит долго размышлять. Наши мастера всегда готовы произвести ремонтные работы с различными видами зарядных устройств, в независимости от сложности повреждения и фирмы производителя.

Даже если вы уже относили свой неисправный аппарат в другую мастерскую и там вам не смогли нечем помочь, наши опытные специалисты постараются заново воссоздать всю схему, и произвести её наладку, чтоб она полностью соответствовала характеристикам, указанным в техническом паспорте этого устройства.

Ремонтные работы с источниками питания, предназначающимися для АКБ, потребуют особого оборудования. Так как многие модели обладают в своём составе различными импульсными схемами. А это в свою очередь, свидетельствует о присутствие генератора, отвечающего, за тактовые сигналы.

Эта деталь потребует строго контроля, в ходе ремонтных работ, а также проводить определённые настройки под определённой нагрузкой, что даст возможность достичь необходимых показателей в уровне заряда.

Ремонт зарядных устройств для электроинструмента

Обратившись в нашу мастерскую, вы можете получить быстрый и качественный ремонт зарядного устройства в Минске. Мы способны обеспечить выполнение любых объёмов работ в сжатые сроки. В дальнейшем мы предоставляем гарантийные обязательства на произведённые ремонтные работы. Для нас не имеет значения марка и фирма производитель этого аппарата, будь это зарубежный или наш отечественный производитель. Мы производим ремонт зарядных устройств для электроинструмента всех брендов: BOSCH, MAKITA, ДИОЛД, DWT, ИНТЕРСКОЛ, ФИОЛЕНТ, STURM, AEG, HITACHI, DeWALT, METABO, HILTI, SKIL, RYOBI и др.

Зарядное устройство в первую очередь является источником питания. Который обладает способностью передавать ток, на протяжении определённого времени. Первым делом, перед началом эксплуатации прибора следует ознакомиться с основными правилами, касающейся работы с электрическим инструментом.

Чтоб в процессе работы не возникло травм. Но также необходимо хорошо разбираться в различных уровнях заряда, и определять устройства, основываясь на видах получения выходного тока. Сегодня в продаже можно заметить зарядные аппараты различных типов:

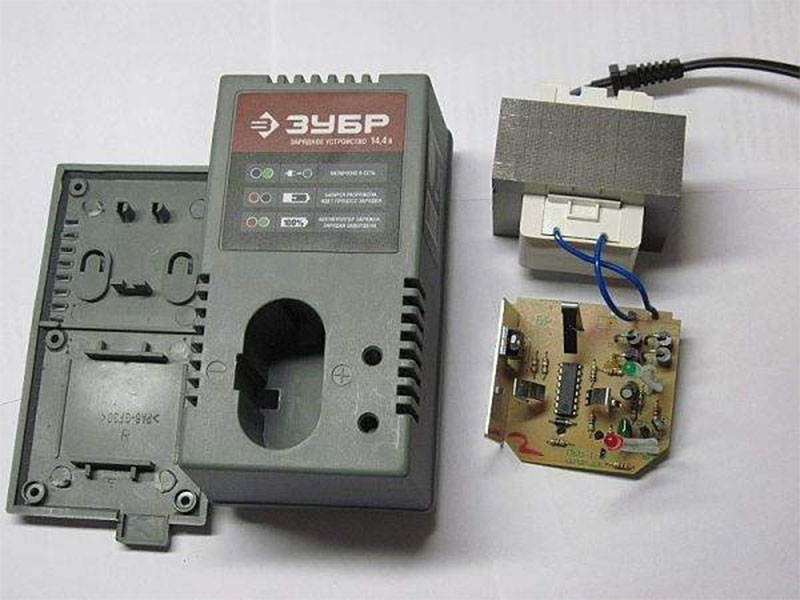

Трансформаторного типа. Внутри присутствует мощный трансформатор, благодаря которому образуется необходимое напряжение.
Импульсные модели. Внутри располагается блок питания импульсного типа. Данная модель, на первый взгляд представляет очень существенную опасность, но при этом является весьма эффективной. Коэффициент полезных действий этого устройства приравнивается к отметке 1, чем далеко не могут похвастаться трансформаторные приборы, у которых уровень КПД максимум достигает уровня 60%.

Опираясь на тип напряжения, присутствующий у прибора можно легко научиться соблюдать все необходимые правила использования данного устройства. Для примера рассмотрим такой случай. Зарядное устройство, обладающее силовым трансформатором, могут подключаться к работе сети, даже без нагрузки на АКБ.

А вот устройства, оснащённые импульсным типом не обладающие зарядными устройствами, подключать в сеть не рекомендуется, по различным причинам. Так как это может сыграть злую шутку с прибором.

Сервисный центр по ремонту зарядных устройств

А также кроме ремонтных работ и обслуживания источников питания стандартного типа, мы производим ремонт пуска зарядных устройств. Данные агрегаты предназначаются для быстрого восстановления плотности в большинстве АКБ установленных в автомобилях, кроме того, они обладают мощным уровнем тока, который даёт им возможность производит прокрутку стартера, а также производить непосредственно запуск двигателя. Специализируется сервисный центр не только по ремонту зарядных устройств, а производит весь спектр работ по техническому обслуживанию и восстановлению работоспособности электроинструмента.

Метки: AEG, BOSCH, DEWALT, DREMEL, DWT, HILTI, HITACHI, KRESS, MAKITA, MANNESMANN, METABO, RYOBI, SKIL, SPARKY, STURM, ДИОЛД, ИНТЕРСКОЛ, ФИОЛЕНТ

Навигация по записям

Ремонт зарядного устройства шуруповёрта своими руками — мастер класс с пошаговыми фото

Отказ зарядного устройства аккумуляторов шуруповёрта — явление неприятное, особенно тогда, когда это проявляется в процессе работы. Однако нередко причиной отказа становится какая-нибудь мелочь, и такой ремонт вполне можно произвести своими руками…

	Как отремонтировать зарядное устройство шуруповерта своими руками — мастер класс с пошаговыми фото Зарядное устройство шуруповёрта «Интерскол» исправно отслужило несколько лет, но в последнее время перестала срабатывать кнопка включения режима заряда, расположенная на правой стороне корпуса.

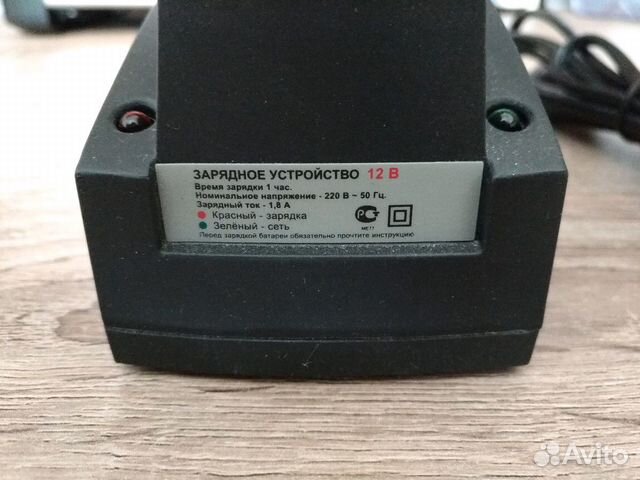

	В норме при нажатии кнопки зелёный светодиод гаснет и загорается красный — режим заряда включён. По окончании процесса заряда, когда напряжение на выводах аккумулятора достигнет определённого уровня, автоматика выключает режим заряда и вновь загорается зелёный индикатор. В нашем же случае нажатие на кнопку ни к каким переменам не приводит, режим заряда не включается.

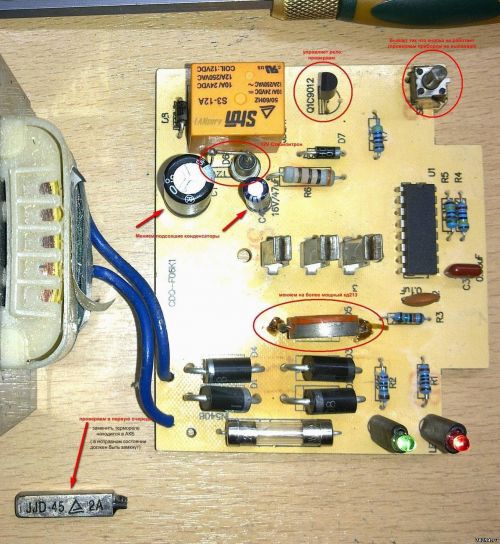

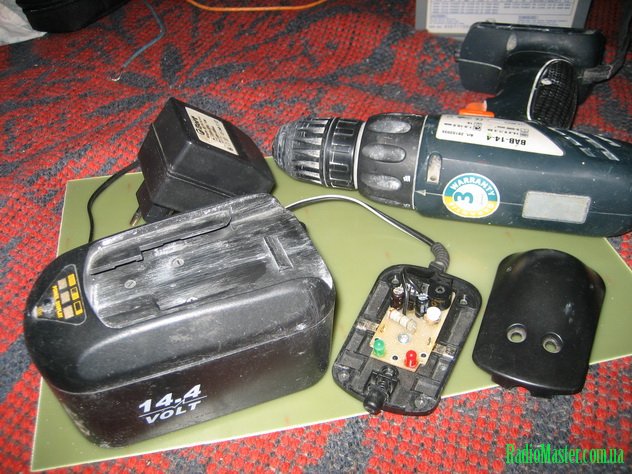

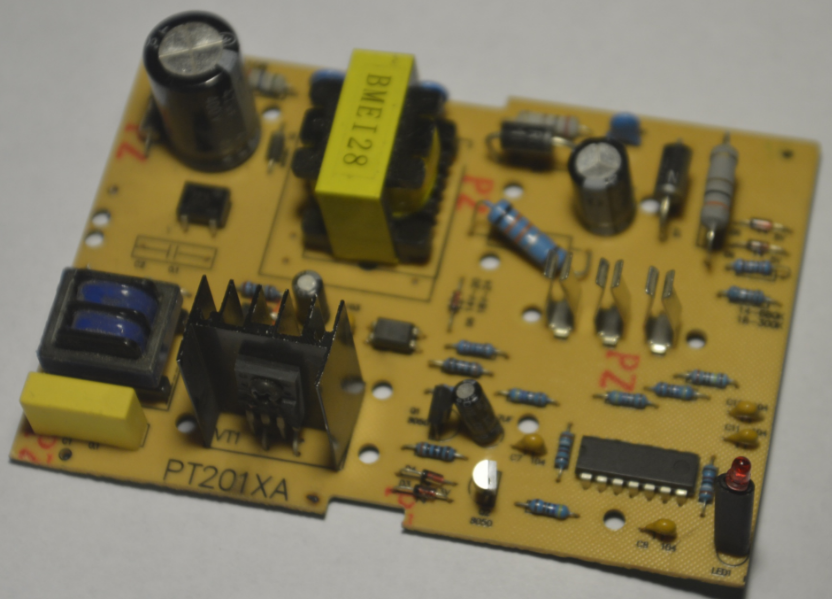

	Разобрав корпус, обнаруживаем плату с деталями. Убедившись в исправности токоведущих дорожек, проверяем работу кнопки. Как и ожидалось, при нажатии на кнопку состояние её контактов не изменилось — они остались разомкнутыми.
	Поиски замены оказались успешными наполовину — новая кнопка немного короче.
	Вынимаем цилиндрический толкатель — в его торце есть углубление. Если его чем-нибудь заполнить, то после такой доработки поверхность толкателя сможет контактировать с кнопкой.
	Решение залить эту полость эпоксидным клеем было отклонено — при следующем ремонте удалить его оттуда будет нелегко. Зато миниатюрный конденсатор подошёл идеально — его пришлось лишь немного укоротить.
	Собираем прибор, предварительно удалив остатки канифоли.
	Проверяем ЗУ. При подключении, как и положено, включается зелёный индикатор.
	Нажимаем кнопку — включается режим заряда, загорается красный индикатор. По окончании заряда снова включается зелёный светодиод — ремонт и проверка прибора завершены. смотрите также ремонт автомобильного зарядного устройства ремонт зарядки для телефона своими руками

Сервис Северные Стрелы — Ремонт зарядных, пусковых и пускозарядных устройств от компании Северные Стрелы

Как запасное колесо должно быть в каждом багажнике, так и зарядное устройство должно быть в гараже каждого автолюбителя. Ведь бывает всякое, а завести современный автомобиль, напичканный электроникой, порой без заряженного аккумулятора просто невозможно. Если зарядное устройство у вас имеется, то всегда есть риск его выхода из строя. Когда электроника подвела, стоит искать надежный сервис, где можно выполнить ремонт зарядно-пускового устройства быстро и качественно.

Если с бензиновым оборудованием все более или менее понятно (не для всех конечно), то с современными электронными устройствами дела обстоят намного сложнее. Чтобы чинить подобную технику, необходимы довольно обширные познания и в большинстве случаев специальное образование.

Если у вас ломалось зарядное устройство, ремонт своими руками в большинстве случаев вам не под силу. Однако для более осведомленных, в данной статье будут приведены некоторые нюансы касательно ремонта и обслуживания зарядных и пускозарядных. Чтобы разобраться в возможных поломках, стоит привести список деталей, которые могут выйти из строя:

• Силовой трансформатор;

• Переключатель напряжения зарядки;

• Диодный мост;

• Амперметр;

• Конденсаторы;

• Встроенные аккумуляторы;

• Электронная защита от замыканий, перегрузок, перегревов;

• Предохранители;

• Другая встроенная электроника.

Данный перечень деталей может варьироваться, все зависит от ценовой категории устройства. Однако частота, с какой осуществляется ремонт пускозарядного устройства, не зависит от цены и категории, если конечно не говорить об откровенно дешевых китайских поделках. Для тех, кто даже и не слышал некоторых слов из данного списка, если сломалось зарядное устройство, ремонт своими руками настоятельно рекомендуется не производить. Профессионал быстро и точно поставит диагноз вашему устройству. Без набора необходимых знаний, можно нанести электронике дополнительный ущерб, что негативно скажется на конечной стоимости ремонта. Если необходим ремонт зарядно-пускового устройства или просто зарядного, а изделие находится еще на гарантии, тогда без раздумий несите его в наш сервисный центр.

Тяжело дать конкретные советы, которые бы максимально отсрочили дату обращения в сервис. Ведь данные устройства защищены от замыканий, перепадов напряжения, неправильного подключения + и -, перезаряд АКБ и т.д. Однако нужно смотреть инструкцию, чтобы уточнить наличие той или иной защиты, ведь возможно, что более дешевые модели будут лишены некоторых функций. Используя зарядное или пуско-зарядное устройство, нужно следить за показателями его работы, а также не оставлять его включенным без надобности.

Чтобы окончательно убедиться в том, хватит ли ваших знаний, и сможете ли вы произвести ремонт зарядного устройства самостоятельно, просмотрите следующую информацию. Вот лишь короткий перечень того, что нужно знать и уметь:

• Измерения напряжения;

• Прозвон элементов схемы;

• Уметь работать со специальной измерительной техникой;

• Нужно иметь представление о принципах работы электроники;

• Уметь делать распайку;

• Уметь читать специализированную документацию.

Это лишь малая доля того, что могут специалисты сервисного обслуживания компании «Северные Стрелы». Наши сотрудники могут выполнять ремонт огромного перечня электронного оборудования: сварочные аппараты, генераторы, разнообразный электрический инструмент, дальномеры, металлоискатели и т.д. В арсенале наших работников имеется все необходимое: паяльные станции, мультиметры, запасные части и многое другое.

Поэтому если вам срочно требуется ремонт зарядного устройства или пускозарядного, наши сервисы вам с радостью помогут.

Наша компания является официальным дистрибьютором таких брендов как Makita, DDE, Bosch, Hitachi, QUATTRO ELEMENTI. Поэтому мы располагаем огромным запасом сертифицированных запчастей с завода производителя. Если же чего-то в данный момент нет, его доставят в кратчайшие сроки. Розничные магазины компании «Северные стрелы» располагаются во всех районах Санкт-Петербурга. А если необходим ремонт зарядных устройств для аккумуляторов или чего-то другого, тогда приходите в любой из магазинов, ведь при каждом из них работает свой сервис. Специалист примет инструмент или оборудование на гарантийное и послегарантийное обслуживание, а также проведет предварительную оценку стоимости ремонта. Далее клиент будет оповещен, а ремонт начнется (если это относится к гарантии) лишь после согласия владельца инструмента или оборудования.

Компания «Северные Стрелы» — это ваш надежный партнер, ведь мы предлагаем:

• Быстрый и качественный сервис;

• Большой ассортимент запчастей, инструмента и расходников;

• Удобное расположение магазинов;

• Выгодные условия для постоянных клиентов;

• Собственная сеть мастерских.

Ремонт зарядного устройства для автомобильного аккумулятора

Правильная эксплуатация некоторых видов автомобильных аккумуляторов предполагает их периодическое обслуживание: подзарядку и добавление электролита. Конечно, сейчас в магазинах можно выбрать АКБ, которые совсем не нуждаются в присмотре, но стоимость таких приборов достаточно высока. Поэтому опытные водители, для которых машина является обычной техникой, приобретают стандартные аккумуляторные батареи и регулярно их подзаряжают специальным устройством.

Однако, как и любое другое электрическое оборудование, этот прибор может сломаться и тогда требуется выполнить ремонт зарядного устройства для автомобильного аккумулятора. Сделать это можно как самостоятельно, так и передав «зарядник» профессионалам.

Разновидности зарядных устройств

Сейчас на рынке представлено несколько разновидностей приборов, которые отличаются не только по названию и цене, но и по принципу работы. Деление происходит в двух плоскостях: особенность конструкции и особенность работы.

В первом случае встречаются:

Трансформаторные. Здесь в основе конструкции лежит трансформатор, который понижает напряжение до нужного уровня, чтобы можно было зарядить аккумулятор. Такие приборы достаточно надежны и хорошо заряжают АКБ автомобиля. Однако, они достаточно громоздки.
Импульсные. Здесь работу обеспечивает импульсный преобразователь, который считается менее надежным. Но очевидным плюсом таких устройств является их небольшой вес и габариты.

Что касается принципов работы зарядных устройств для аккумуляторов транспортных средств, то разделение идет на две категории:

Зарядно-предпусковые приборы. Легко распознаются по тонким проводам, которые должны соединять клеммы оборудования для зарядки и клеммы самого аккумулятора. Эффективно подзаряжают или полностью заряжают АКБ, и при этом могут использоваться даже если аккумулятор автомобиля все еще подсоединен к машине. Удобство достаточно очевидное.
Пуско-зарядные приборы. Распознаются наличием более толстых проводов соединения АКБ и устройства зарядки. Могут работать в двух разных режимах, которые переключаются специальным тумблером. В одном режиме «зарядник» отдает максимальный ток. В другом используется для автоматизированной зарядки. Использовать такие приборы можно только на аккумуляторе, отключенном от автомобиля. Если об этом забыть, то можно сжечь множество разных предохранителей бортовой системы, или даже несколько важных деталей.

Ремонт зарядных устройств АКБ

Необходимо понимать, что это электрический прибор, который собран по определенной схеме, чтобы выполнять свою функцию. И чем мощнее и качественнее устройство, чем больше у него функций, тем сложнее схема работы. Поэтому, не обладая знаниями в электронике, не понимая теории работы, разбирать и ремонтировать зарядное устройство аккумулятора не стоит.

Однако, иногда небольшой самостоятельный ремонт все-таки возможен. Особенно, если из строя вышел относительно простой прибор трансформаторного типа. Рассмотрим, как он выглядит изнутри. Для этого достаточно взять отвертку, открутить болты и снять верхнюю крышку. Под ней можно увидеть:

Силовой трансформатор. Позволяет давать на выход разные величины и диапазон напряжения.
Галентный переключатель. Позволяет пользователю регулировать напряжение.
Амперметр. Осуществляет контроль тока.
Диодный мост. Это четыре диода, объединенных вместе. Отвечают за выпрямления тока из переменного в постоянный.
Предохранитель. Определенная защита от скачков напряжения в сети.

Что можно проверить, слабо разбираясь в электронике?

Во-первых, предохранитель.

Во-вторых, у приборов, которые достаточно часто и интенсивно используют, нередко просто отходят провода от мест присоединения. Нужно внимательно осмотреть внутренности устройства, и проверить, чтобы крепления проводков было достаточно надежным. Если при визуальном осмотре обнаружен оторванный провод, то его надо припаять на место. В-третьих, иногда в дешевых «зарядниках» используют пластмассу там, где она плохо подходит. Для примера, однажды приходилось ремонтировать зарядное устройство для аккумулятора автомобиля, внутри которого диодный мост был прикручен к пластмассовой стойке. Естественно, что пластмасса, в конце концов, расплавилась и диодный мост отошел от теплоотводящей пластинки.

На этом возможности самостоятельного ремонта для простого обывателя, как правило, заканчиваются.

Если знания в электронике более глубокие и есть понимание, как пользоваться приборами тестирования, то можно пойти дальше.

Проверяем входящее напряжение. Идем вдоль по проводу питания и находим место, где он подсоединяется к силовому трансформатору. В этом месте замеряем напряжение, тем самым исключая неисправности кабеля питания и предохранителя.
Проверяем выходящее напряжение. Теперь действуем с другой стороны – смотрим где подсоединяются провода идущие в сторону аккумулятора. Переключаем мультиметр на режим измерения постоянного тока и проверяем напряжение. Скорее всего, тут уже будут проблемы.
Проверяем работоспособность диодов и галентного переключателя. Для этого необходимо замерить напряжение на входе диодного мостика. В зависимости от результата измерений в данном месте, получится вывод – неисправен переключатель, либо неисправны диоды. Во втором случае придется открутить весь мост и проверять каждый диод по отдельности. Как только выяснится, какой именно не исправен, нужно будет заменить его на целый.

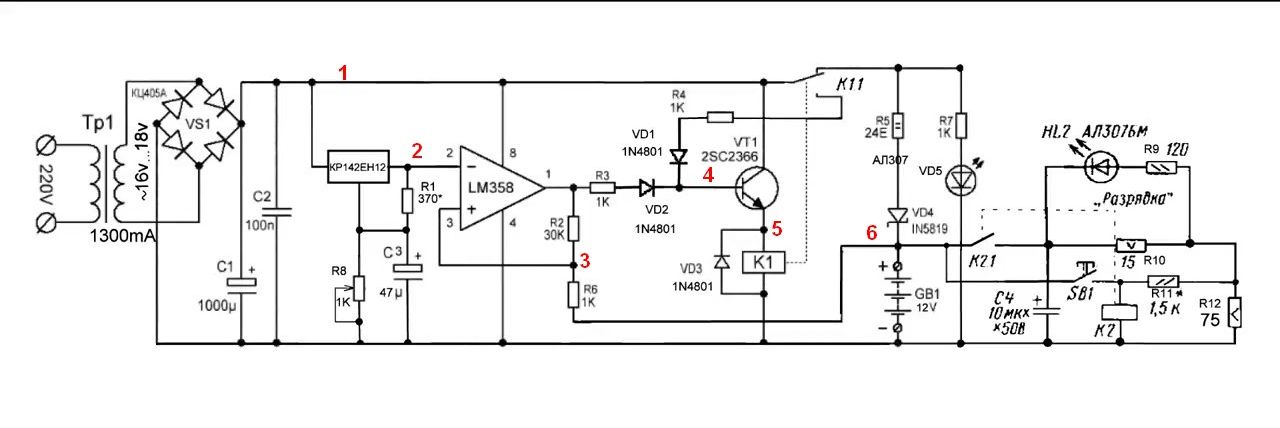

В общем и целом, к каждому зарядному устройству АКБ прилагается схема его работы. Люди которые могут прочитать схему и понимают общие принципы функционирования системы, в ряде случаев смогут самостоятельно отремонтировать «зарядник» аккумулятора.

Если же определенных знаний в электронике нет, то выполнять такие работы не стоит. Это не только риск для работоспособности заряжающих устройств, но и риск для здоровья. Гораздо проще обратиться к профессиональным электрикам, которые наверняка быстрее и лучше разберутся с проблемой.

Ремонт зарядного устройства аккумуляторной дрели (шуруповерта)

Зарядное устройство у аккумуляторных дрелей и шуруповертов выходит из строя довольно часто. Ремонтировать их в мастерских нет смысла. Ремонт будет дороже нового зарядного устройства. А в некоторых случаях и сопоставим с ценой нового шуруповерта. Поэтому опишем в статье элементарную поломку, которую способен устранить любой пользователь при наличии минимума инструмента.

Ремонт зарядного устройства шуруповерта своими руками

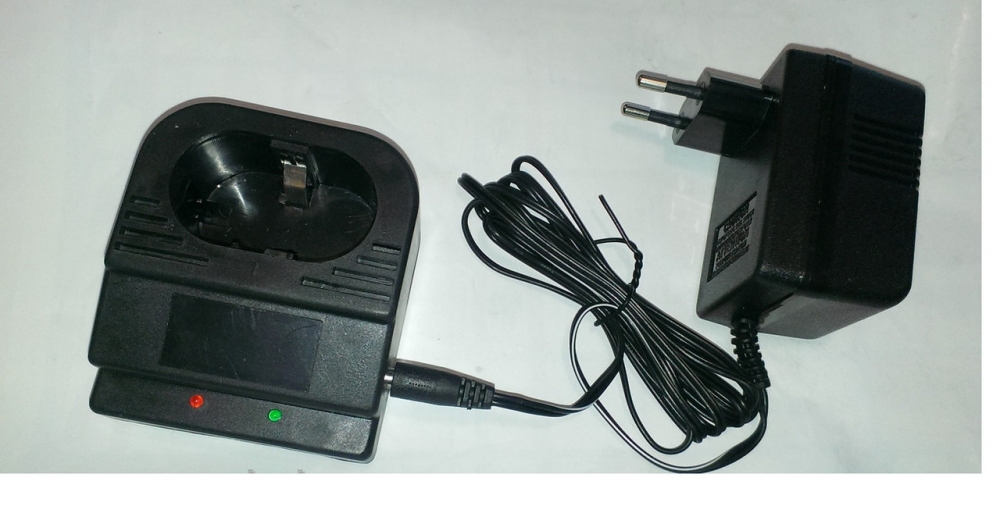

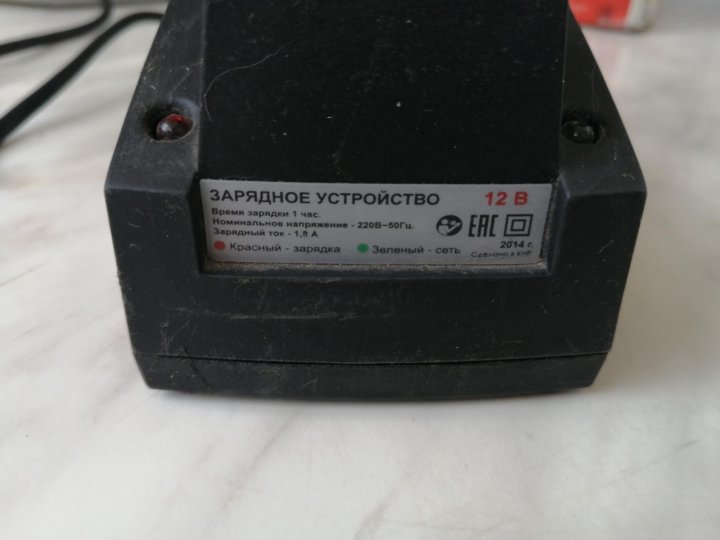

Итак, имеем зарядное устройство. Оно не подает никаких признаков жизни:

Переворачиваем его. Откручиваем все винты:

Снимаем крышку. Видим еще два винта, которыми прикручена плата. Откручиваем и их:

Первым делом проверяем трансформатор. Тестером замеряем напряжение на его выходе:

Напряжения нет, как видно на фото. Прозванием сетевой кабель, чтобы исключить возможность его перелома. Проверяем тестером вторичную и первичную обмотки. Видим, что первичная обмотка в обрыве. Новый трансформатор стоит столько же, сколько и зарядное устройство. Отечественный аналог вдвое дешевле. Но не спешите покупать новую деталь. В импортных трансформаторах в первичной обмотке находится предохранитель. Удалите оболочку. Вот тут стоял предохранитель на 2А:

Отпаиваем его и проверяем. Повезло, он в обрыве. Берем любой подходящий по размеру и току предохранитель:

Припаиваем его на штатное место:

Изолируем его любыми подручными средствами. Удобнее всего использовать термоклей:

Пока не собрано зарядное устройство, проверяем его:

Собираем в обратной последовательности. Контрольная проверка:

Вместо того, чтобы паять предохранитель каждый раз, можно купить разъем под отечественный предохранитель, просверлить в корпусе отверстие и вывести его наружу. Тогда, в будущем, замена будет секундным делом, но ремонт зарядки шуруповёрта займет больше времени. Если устройство вам срочно не понадобится, как в нашем случае, то не торопитесь. Сделайте все один раз и навсегда. Ведь, если предохранитель запаян и снова сгорит, то придется повторить процедуру ремонта с самого начала.

Простое руководство для iPhone 7

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: В ЭТОМ ПОИСКЕ ЕСТЬ ПАРТНЕРСКИЕ ССЫЛКИ. ЭТО ОЗНАЧАЕТ, ЧТО БЕСПЛАТНО ДЛЯ ВАС Я ПОЛУЧУ НЕБОЛЬШУЮ КОМИССИЮ, ЕСЛИ ВЫ ПОКУПАЕТЕ ПО МОЕЙ ССЫЛКЕ.

Вы испортили проблемы с зарядкой iPhone 7? Если порт зарядки вашего телефона ослаблен или не заряжается вообще, возможно, ваш порт зарядки поврежден. Следовательно, требуется ремонт порта зарядки iPhone .

Может показаться, что это очень важная работа, но если у вас есть нужные инструменты и немного терпения, то это своего рода исправление, которое вы можете сделать самостоятельно. Эта статья станет вашим полным и простым руководством по ремонту порта зарядки iPhone .

Ремонт порта для зарядки iPhone

Инструменты и вещи, которые нам нужны

Если вы решили отремонтировать iPhone 7 самостоятельно, вам необходимо взять с собой следующее:

P2 pentalobe отвертка
Фен
Открывающий набор из шести набор
Присоска
Трехточечный y 000
Пинцет
Отвертка Phillips 00
Инструмент для извлечения Sim
Spudger
Отвертка для iPhone
Запасные уплотнения (для лучшей сборки)
Новый порт для зарядки.

Меры предосторожности перед открытием

Держите аккумулятор ниже 25%.
Он включает в себя пару разборок, так что убедитесь, что у вас достаточно времени.
Выключите телефон перед началом работы.
Поскольку водонепроницаемое уплотнение будет открыто, убедитесь, что вы делаете это в сухом месте.
Храните небольшие контейнеры или пакеты для хранения и проследите за винтами. Для безупречного ремонта необходимо поставить винт на его точное место.

Шаг 1. Открутите винт pentalobe

Чтобы начать процесс ремонта порта зарядки телефона i , сначала посмотрите на порт зарядки.Рядом с портом вы найдете два винта с пятиугольным шарниром 3,4 мм. Удалите винты отверткой Pentalobe.

Шаг 2: Смягчите клей

С помощью открывалки или фена нагрейте края iphone7, чтобы ослабить клей.

Шаг 3. Отсоединение корпуса

Теперь сначала прикрепите присоску к экрану, а затем осторожно потяните вверх, чтобы создать зазор между экраном и ситуацией. Медленно вставьте плоский конец туши и сдвиньте влево между зазором.Осторожно, не тяните корпус прямо, чтобы открыться вертикально.

Шаг 4: Открытие корпуса

Поскольку материнская плата подключена к экрану, не отрывайте экран. Не торопитесь, открывайте его с левой стороны и держите максимальный угол в 90 градусов.

Шаг 5: Отсоединение аккумулятора

Теперь на правой стороне корпуса вы найдете три трехточечных винта s (Рис: A). Откройте их тройной отверткой. Откройте кронштейн и отсоедините разъем аккумулятора (Рис: B) острием лопатки.

(Рис: A)

(Рис: B)

Шаг 6: Отключение дисплея

От нижнего разъема дисплея отсоедините два разъема дисплея (Рис: A) от логической платы с плоским концом для лопатки. А с верхнего конца открутите два винта с крестообразным шлицем и откройте скобу сенсорного блока. С помощью лопатки извлеките датчик передней камеры (Рис: B) из гнезда.И ваш дисплей отделен. Храните экран в надежном месте.

(Рис: A)

(Рис: B)

Шаг 7: Удаление материнской платы и других деталей:

Это важные шаги в процессе ремонта порта зарядки iPhone. Порт зарядки находится под материнской платой и динамиками. Таким образом, вам необходимо очень осторожно удалить следующие элементы по очереди, а именно:

Удаление слота для sim-карты: отсоединив нижний разъем кабеля с плоским концом лопатки, как показано на рисунке, вы сначала удалите слот для sim-карты. Снятие Taptic Engine: следуя рисунку в хронологическом порядке сверху вниз, откройте барометрический вентиль, открутив два винта с крестообразным шлицем. Удалите вентиляционное отверстие с помощью пинцета, затем отключите двигатель. Выкрутите 3 винта с крестообразным шлицем и снимите двигатель.

Удаление камеры: убрав разъем камеры по указателю пятна, отвинтите винты, удерживающие камеру с помощью кронштейна. Снимите скобу с помощью пинцета. Теперь отсоедините камеру и вытащите камеру из заднего корпуса.

Отсоединение верхних кабельных разъемов

: Теперь вы открутите два трехпозиционных винта и снимите кронштейн с помощью пинцета. Отсоедините отсюда верхний разъем кабеля, как показано на рисунке с плоским концом лопатки.

Отключение антенны WIFI: Откройте три винта Phillips в верхнем левом углу и извлеките антенну WIFI с помощью пинцета.

Отсоединение верхнего конца логической платы:

После удаления антенны Wi-Fi вы найдете два винта, открутите их и снимите кронштейн с помощью пинцета. Теперь на левом конце вы найдете еще один винт, откройте его и аккуратно отсоедините разъем материнской платы от верхнего конца.

Удаление материнской платы: Открутите четыре винта отверткой и заостренным концом тазика вытащите кнопку извлечения сим-карты. Теперь снимите материнскую плату со стороны разъема аккумулятора. Осторожно вытяните материнскую плату из задней части корпуса.

Удаление микрофонов: Теперь открутите винт Philips из разъема Lightning и с помощью пинцета снимите пружинный контакт.Теперь вы увидите еще два винта, удерживающих разъем молнии, открутите их, и вы найдете маленькие наклейки, закрывающие винты, крепящие разъем молнии к нижнему краю задней части корпуса. Снимите наклейку, и вы открутите винты. Затем отсоединил два микрофона от нижней части корпуса.

Ослабление разъема молнии:

Поскольку порт зарядки подключен к разъему молнии, теперь мы снова воспользуемся феном, чтобы ослабить клей, приклеивающий разъем молнии к корпусу.

Удаление зарядного порта: начните с середины разъема и медленно продолжайте разделять, пока он не достигнет разъема, и рукой аккуратно снимите разъем с основания, когда разъем выйдет из отверстия, чтобы вытащить разъем с портом зарядки. Стоит отметить, что на порте есть резиновая прокладка, снимите ее и приклейте к новому порту разъема освещения, чтобы защитить его от пыли и воды.

Шаг 8: Ремонт и последний шаг:

Теперь, когда старый порт с разъемом Lightning отключен от телефона, вставьте новый порт зарядки и повторите шаг в обратном направлении, правильно подключив и закрутив винты один за другим, чтобы получить верните свой iPhone в его истинное состояние.

Таким образом, процесс ремонта порта зарядки iPhone занимает много времени. А если серьезно, то, что внутри iPhone, — фантастический опыт. Мы надеемся, что эта статья окажется для вас очень полезной, и вы сможете самостоятельно отремонтировать свой любимый порт зарядки iPhone 7.

Как починить сломанное зарядное устройство EZ-GO Powerwise

Кажется, в RMI Golf Carts не проходит и дня, чтобы мы не получали телефонные звонки или электронные письма на тему зарядных устройств для аккумуляторов.Часто люди спрашивают: «Ребята, вы продаете зарядные устройства»? Конечно же, да! Но, как мы говорим всем, кто звонит, скорее всего, вам не нужно покупать новое зарядное устройство. Многие люди шокированы, узнав, что в большинстве случаев их можно отремонтировать.

Как только это будет установлено, следующий вопрос: «Как определить, что он плохой?» И «Я очень полезен, какие части мне нужны» !!

Итак, мы решили снять видео с инструкциями по ремонту зарядного устройства E-Z-GO Powerwise.Это зарядное устройство, которое работает на всех тележках E-Z-GO PDS 36 В. Похоже, это самое популярное зарядное устройство, и мы его чаще всего видим.

Элементы, необходимые для ремонта и устранения неполадок зарядного устройства E-Z-Go Powerwise

E-Z-Go Powerwise Charger Краткое руководство по устранению неполадок

Вы проверяли конец рукоятки зарядного устройства Powerwise?

Чаще всего проблема связана с рукояткой зарядного устройства. Внутри ручки зарядного устройства есть небольшой зажим. Эти зажимы изнашиваются и выталкиваются с места.Вытяните зажим обратно, чтобы он был заземлен на стойку.

Вы проверяли шнур зарядного устройства?

Люди имеют тенденцию выдергивать шнур после окончания зарядки, это может повредить его. При подключенном блоке питания поднимите шнур и поверните его в разные стороны, чтобы проверить, включается ли зарядное устройство. Если зарядное устройство не включается, значит, у вас плохое соединение в другом месте.

Вы проверяли предохранитель на зарядном устройстве Powerwise?

Отключите зарядное устройство.Используйте вольтметр и заземлите его на винт рядом с предохранителем, а другой конец прижмите к противоположной стороне возни. Если бы это был неисправный предохранитель, вольтметр не издавал бы звуковых сигналов. Если у вас неисправный предохранитель, вот номер детали зарядного устройства E-Z-Go Powerwise: запасной предохранитель на 50 А номер детали 2810601G01

А на заряднике диоды проверяли?

Заземлите плату радиатора. Другой палочкой коснитесь каждого диода отдельно. Если какой-либо из диодов пищит или гудит, то все диоды необходимо заменить.Номер детали сменных диодов Powerwise — 18488G1.

А материнскую плату зарядного устройства Powerwise смотрели?

Если зарядное устройство включается при нажатии отвертки на черный разъем, знайте, что это плохо (подробности смотрите в видео). Номер детали для замены материнской платы зарядного устройства Powerwise: 28667G01.

Проверяли ли вы прохождение тока вдоль ручки зарядного устройства и шнура?

С помощью вольтметра проверьте положительный конец рукоятки зарядного устройства.Другой конец прижмите к входящей отрицательной линии (возле предохранителя). Это всего лишь последняя проверка на всякий случай, поскольку часто с ручкой зарядного устройства E-Z-Go Powerwise Charger у людей возникают проблемы.

FIXA Отвертка, литий-ионная, 3,6 В

Love itleahLove it5

Мне так просто понравилось Каролина, я любил такую простоту в использовании5

Отличный продукт. Достаточно прочный для продукта KennyGreat. Достаточно силен для работы. Отличная цена4

Мне нравятся эти продукты! Jola, я люблю эти продукты! 4

Low PowerPatty277Это не так много мощности, как я ожидал, но за деньги я не должен удивляться.3

Perfect sizeChristys cristers Я храню это в своей комнате в маленьком ящике для инструментов, чтобы его было легко взять. Слишком удобно, чем наша обычная дрель. Пока все хорошо5

WorkhorseTX20 Для маленькой ручной отвертки это рабочая лошадка.4

Power Screwdrivermachult926 Купил несколько лет назад. Его легко использовать для меня и моей жены. За эти годы он сэкономил много часов поворотов запястий. Он был настолько хорош, что мы купили его для моей свекрови. Ей это нравится.5

Kris1094 Отличный продукт для работы! 5

Отлично работает! Eringobragh Я купил это после просмотра видео на YouTube о том, как собрать книжный шкаф Hemnes. Человек, снимавший видео, порекомендовал инструмент, который, по его словам, стоил ему 10 долларов. Но видео 5 лет назад; сейчас 15 долларов. Оно того стоит. Я собрал свой книжный шкаф Hemnes, и это мне очень помогло. Меня беспокоило только то, что пару раз казалось, что он соответствует пределу крутящего момента, и мне пришлось прибегнуть к использованию ручного инструмента, поставляемого с книжным шкафом, чтобы сделать последние повороты.Следует отметить, что вам необходимо зарядить его в течение 5-8 часов перед использованием, поэтому планируйте соответственно.4

Недостаточно мощный Поп-глаз Нельзя использовать в нашем проекте IKEA, поскольку он недостаточно мощный, чтобы закручивать винты.1

Простой, хорошо работает Ларри К. Работает хорошо, достаточно мощный для большинства задач. Верхний / нижний триггер позволяет легко переключаться. Я купил этот, чтобы заменить более ранний, купленный пять лет назад, потому что батарея не держала много заряда. Я позволил ему полностью разрядиться, вероятно, это плохо для батареи, но я бы надеялся, что он продержится дольше (не так много циклов зарядки / разрядки — он стал легким). 5

Хорошая цена! Работает хорошо.BuckeyeinSoCal Работает хорошо. Хорошее соотношение цены и. Вроде небольшой.4

Продукт хорошего качестваIKeaCustomer1 Я купил этот инструмент на прошлой неделе и работал над установкой жалюзи и сборкой / разборкой другой мелкой бытовой техники.4

Ненадежно. Bits Get Stuckbitbear Мы использовали это для одного и только одного проекта. Шестигранный бит застрял, и его нельзя было удалить из инструмента, что сделало его бесполезным для других приложений. Я планирую вернуть это в магазин в следующий раз, когда буду рядом с ним.1

Каждой женщине нужен он! RevruthieУ меня есть настенный декор, который можно повесить, и книжный шкаф, который можно собрать на некоторое время. Я видел на YouTube видео, как пользоваться дрелью IKEA! Бонус: я использовал купон на день рождения IKEA, чтобы его купить! Настенное искусство и книжный шкаф на очереди! Дрель! 5

Долгая зарядка, это сделало работу намного проще Маги Я так рад, что купил это, это сделало мою работу намного быстрее5

Выполняет свою работу! Янтарный808Люблю это, он работает так же хорошо, как и большой громоздкий, который Вы бы пошли в хозяйственный магазин, но он меньше и намного легче, он выполняет свою работу! 5

PatheticPatuda Думал, я мог бы сделать с этим пару вещей по дому. Это просто смешно.1

Обожаю Джулс76 Обожаю, потому что он легкий5

Dremel Go — места, где не было аккумуляторной отвертки

Этот пост спонсируется The Home Depot. В прошлом году мы вырастили много тыкв для пирогов. Они отличаются от более традиционных тыкв, которые люди ассоциируют с Хэллоуином. Они меньше, но плотнее, содержательнее и не такие полые. Моя жена много пекла с ними всю осень, тыквенные кексы, тыквенный хлеб, тыквенный пирог, даже тыквенное печенье.Затем на десерт на День Благодарения она испекла тыквенно-шоколадный чизкейк. Я никогда не слышал о таком и понятия не имел, насколько сильно мне это нужно, пока не попробовал. То же самое и с новым Dremel Go, отверткой с батарейным питанием, о которой я никогда не слышал, но теперь, когда я ее использовал, она мне нужна.

Это маленькое устройство обещает заменить четырехходовую отвертку, которую мы храним в служебном ящике, ту, которая выполняет большую часть работы по дому. Хотя Dremel Go немного крупнее стандартной отвертки, он все же довольно стройный, особенно если учесть, насколько мощная эта штука. Это ключ к успеху этого инструмента, он легко подходит для ударных драйверов или дрелей.

Dremel Go поставляется с зарядным устройством и набором насадок, содержащим 7 самых популярных приводных бит размером 1/4 дюйма.

Zen of Dremel Go

В основе Dremel Go лежит перезаряжаемая литиевая батарея на 4 В, которая питает устройство. Зарядка происходит с помощью прилагаемого USB-кабеля и настенного зарядного устройства на 110 В, хотя его можно заряжать через любой USB-порт. Имеется светодиодный индикатор, показывающий уровень заряда аккумулятора.Для такого небольшого устройства он генерирует несколько регулируемых крутящих моментов, по сути, шесть настроек, гарантирующих, что вы найдете правильную настройку для вашего конкретного приложения.

Циферблат позволяет быстро регулировать крутящий момент, прилагаемый Dremel Go, что упрощает поиск нужного уровня для выполняемой работы.

Имеется трехпозиционный переключатель, передний, задний и центральный, который блокирует головку и позволяет использовать Go в качестве ручной отвертки. Подробнее об этом позже. Зацепление достигается нажатием отвертки на приводимый предмет, а затем поворот на 360 об / мин, что на удивление быстро.Dremel Go использует ¼ ’привод для долота и включает 7 самых популярных размеров и типов приводов. Кроме того, в драйвер поместится любой-дюймовый бит. Вот характеристики Dremel:

Трехпозиционный переключатель управляет направлением привода, вперед, назад и статическим положением, позволяя использовать Go как ручную отвертку. Прорезиненный корпус обеспечивает удобный и надежный захват.

Dremel Go Технические характеристики

• Аккумуляторная отвертка 4V MAX с зарядным устройством USB, защита от перегрузки, крутящий момент в два раза выше, чем у аналогичных продуктов конкурентов, реверсивный, запускается простым нажатием
• Встроенная аккумуляторная батарея — система зарядки USB
• Нажмите Активация — нажмите на винт для активации
• Регулировка переменного крутящего момента — предотвращает снятие винта.
• Превосходный крутящий момент — 360 об / мин для закручивания винтов в 2 раза быстрее, чем у сопоставимых продуктов на рынке
• Режим реверсивной мощности — для закручивания и извлечения винтов
• Магнитный держатель — для легкой замены бит
• Включает 7 самых распространенных ¼ отверток с шестигранной головкой
• Размер патрона: 1/4 дюйма
• Длина: 9. 5 ″
• Ширина: 1,8 ″

Светодиодный дисплей четко показывает уровень заряда батареи Dremel Go.

В путь с Dremel Go

Мой рабочий стол в магазине — беспорядок различных зарядных устройств для различных инструментов с батарейным питанием, которые накопились за эти годы. Все они имеют прорези для крепления головки винта, поэтому я подумал, что это будет интересное применение для Dremel Go. Я взял кусок лома размером 1 × 8, который у меня был, и набор винтов из бункера, где в конечном итоге оказываются бесхозные крепежные детали.Замерил многочисленные зарядные устройства и точки крепления и разложил на плате. Затем я перебрал разрозненный ассортимент винтов и ослабил на них Dremel Go.

Я попробовал несколько различных настроек крутящего момента, прежде чем найти правильный, но после начального обучения было легко настроить инструмент на желаемую глубину.

Я начал с самого низкого крутящего момента, и водитель довольно быстро остановился. Я увеличил крутящий момент до 2 и стал глубже, но не до нужной глубины. Как только я нажал 3 на настройке крутящего момента, отвертка вывернула винт прямо на одном уровне. Прорезиненная рукоятка удобно лежала в руке и обеспечивала надежный контролируемый захват. Обратная функция удобна и позволяет легко извлекать застежки. Если вы ищете точную глубину, как я был в этом приложении, лучше всего приблизиться к желаемой глубине при включении, затем установить переключатель в центральное положение, чтобы заблокировать головку и выполнить окончательную настройку вручную.

Давайте возьмем это за пределы

Размер, мощность и вес Dremel Go делают его идеальным инструментом для различных работ внутри и снаружи.Мне удалось отнести этот инструмент в кармане в овчарню на пару небольших работ.

Я хотел опробовать Dremel Go в различных приложениях, и у меня было несколько дел по дому рядом с овчарней. Мне нужно было повесить сеть возле резервуара для воды, чтобы вычерпывать мусор. Я довольно легко вбил винт на нужную глубину. Затем мне пришлось вкрутить несколько шурупов в фанерную панель на задней части вспомогательного укрытия, которое мы построили для тарана. Панель должна была закрывать заднюю часть, чтобы ветер и снег не попадали в сарай.Одной из действительно приятных особенностей этого инструмента была возможность вытягивать палец, чтобы закрепить винт на бите и рабочей поверхности рукой, в которой я держал отвертку, чтобы обеспечить точное и легкое размещение. Попробуйте это с дрелью / шуруповертом.

Вторая работа в сарае для овец, закрытие задней части сарая.

Одно улучшение, которое я хотел бы видеть в этом инструменте, — это стопорная втулка для биты. Есть магнит, который фиксирует бит, и он работает достаточно хорошо, я ни разу не потерял бит, но были случаи, когда бит застрял в головке винта Phillips и вырывался из отвертки.Это также мешает вам использовать отвертку в качестве дрели, поскольку сверло застревает во всем, что вы сверляете, и его нужно вытаскивать вручную. Незначительная вещь, но драйвер определенно создает достаточный крутящий момент для сверления, так что это улучшит общую полезность инструмента.

Dremel Go обладает достаточной мощностью, чтобы справиться с задачами сверления, а стопорная втулка повысит общую полезность инструмента.

Назад внутрь с Dremel Go

Я довольно долго откладывал работу в швейном цехе моей жены.Это была небольшая задача — просто установить для нее вешалку для растений. Проблема, однако, в том, что это немного неудобно: конструкция подвески не позволяет использовать мой ударный шуруповерт, но появился Dremel Go, и я был избавлен от унизительного заворачивания винтов вручную. Go снова продемонстрировал свою полезность, вставив скобу и быстро справившись с задачей. Go довольно легкий и простой в обращении, им, безусловно, легче манипулировать, чем большинством дрелей или ударных шуруповертов, из-за его небольшого размера и веса менее 1 фунта.

Dremel Go подходит для больших водителей.

Последние мысли

Dremel Go — это то, что я считаю нишевым инструментом, но он хорошо подходит для своей ниши. Он не претендует на роль ударного шуруповерта или сверхмощной дрели. Однако для большинства применений, где отвертка является правильным инструментом, Dremel Go — отличный выбор. Он подходит там, где не могут работать более тяжелые инструменты, но при этом вырабатывает достаточно энергии для выполнения любых работ, кроме самых сложных, связанных с забиванием крепежных элементов. Он прекрасно помещается в наш внутренний ящик для инструментов и имеет достаточно места между подзарядками для выполнения нескольких задач.Dremel Go доступен в Home Depot по очень разумной цене в 36 долларов.

Купить сейчас — через Home Depot

Я подтверждаю, что The Home Depot сотрудничает с Home Fixated в спонсируемом контенте. В рамках спонсорства Home Fixated получает компенсацию за продвижение The Home Depot. Все высказанные мнения и опыт — наши собственные слова. Этот пост соответствует этическому кодексу Ассоциации маркетинга из уст в уста (WOMMA) и применимым рекомендациям Федеральной торговой комиссии.

Замена аккумулятора для отвертки Bosch IXO

В этом руководстве показано, как открыть аккумуляторную отвертку Bosch IXO и отремонтировать ее, заменив внутреннюю аккумуляторную батарею. Учебное пособие основано на IXO версии 5 (V), но также применимо к другим поколениям электрических отверток IXO, таким как IXO 4 (IV) и IXO 3 (III), а также к аккумуляторным шуруповертам других производителей, например Ryobi и Black & Decker. которые используют литий-ионный аккумулятор от 3,6 до 4 В.

Метод замены аккумулятора Bosch IXO:

Открыть и частично разобрать Bosch IXO
Отсоединить старую аккумуляторную батарею
Припаять сменную батарею
Повторная сборка Bosch IXO

Эта процедура подробно описана ниже с большим количеством фотографий.Нажмите на любое фото, чтобы увеличить его!

Заявление об ограничении ответственности

Вы несете полную ответственность за любой ущерб, нанесенный себе, вашей отвертке или чему-либо еще. Это руководство предназначено только для профессиональных, образовательных целей и предлагается без каких-либо гарантий и обязательств.

Предупреждение : Литий-ионные батареи нестабильны, и в случае короткого замыкания или перегрева они перейдут в режим теплового разгона и воспламенится, что приведет к серьезным ожогам и опасности возгорания. Не замыкайте, не разбирайте, не раздавливайте и не подвергайте содержимое воздействию воды.Литий бурно реагирует с водой.

Инструменты / Запчасти / Оборудование

Аккумуляторная отвертка Bosch IXO
Совместимое зарядное устройство
Паяльник: для электроники (около 18-25 Вт) с зубилом
Припой: бессвинцовый серебряный припой с флюсовой сердцевиной отлично подходит для этой маленькой отвертки с плоским лезвием
Нож для творчества
Ножницы
Отвертка Torx T-8 (звездочка). Поддержите нас, купив в Ionic Industries здесь
Замена IXO 3.Литий-ионный аккумулятор 6 В с припаянными бирками. Поддержите нас, покупая через Ionic Industries здесь

How-To

Для начала удалите все насадки отвертки из патрона аккумуляторной отвертки.

С помощью отвертки с плоским лезвием осторожно подденьте резиновый кожух носика (заглушку патрона) с отвертки IXO и отложите его в сторону.

Осторожно снимите этикетку перед спусковым крючком. Для начала вы можете использовать лезвие ножа, приподняв этикетку за один угол.

С помощью отвертки Torx размера T-8 снимите 4 винта Torx, которые скрепляют две половины корпуса. Подходящие отвертки Torx доступны на странице нашего интернет-магазина. Вместо этого вы также можете вставить небольшую отвертку с плоским лезвием в головки винтов.

Теперь, когда вывернуты 4 винта, вы можете отделить корпус. Старайтесь, чтобы все внутренние детали оставались в левой половине корпуса.

Внизу виден аккумулятор.Эта версия отвертки IXO имеет плоские клеммы для подключения проводов к батарее, но другие версии IXO имеют провода, припаянные к металлическим биркам на батарее.

Обратите внимание, что положительный полюс аккумулятора находится ближе всего к двигателю в этой версии отвертки Bosch IXO. В других версиях Bosch IXO батарея была установлена наоборот, поэтому внимательно обратите внимание на полярность оригинальной батареи. Вы можете быстро сфотографировать его, прежде чем снимать, чтобы напомнить вам.На внешней стороне батареи рядом с положительным концом есть бороздка, которая помогает идентифицировать ее.

У этого Bosch IXO есть термодатчик, прикрепленный к батарее. Снимите алюминиевую ленту с датчика и отложите ленту в сторону.

Теперь вы можете вынуть оригинальный аккумулятор из отсека.

Снимите лопаточные разъемы с аккумулятора, чтобы отсоединить его. Если у вашего IXO есть припаянные провода к батарейным биркам, нагрейте паяльник и отпаяйте провода.

Извлеченный аккумулятор показан ниже. Положительный конец батареи (слева) имеет канавку, проходящую по внешней стороне батареи. Более широкий лопаточный разъем находится на положительном конце, а более узкий лепестковый разъем — на отрицательном конце (справа).

Сравните оригинальный аккумулятор с замененным. Пожалуйста, поддержите нас в написании этих руководств, купив аккумулятор в Ionic Industries здесь. Это литий-ионные батареи 3,6 В длиной 65 мм и диаметром 18 мм. Этот оригинальный аккумулятор IXO имеет максимальный ток разряда 15 А и емкость 1500 мАч.Сменный аккумулятор должен иметь такие же или более высокие номиналы. Установка аккумулятора большей емкости означает, что ваш аккумуляторный шуруповерт будет дольше работать без подзарядки.

Положительных концов:

Отрицательные концы:

Проверьте, поместите новую батарею внутрь корпуса положительным концом в сторону двигателя, как и у оригинальной батареи. Убедитесь, что провода доходят до меток припоя на новой батарее.

Отрежьте лопатки от проводов.

Решите, насколько укоротить металлические метки для пайки на батарее. В этом примере только положительный тег был сокращен ножницами. Зачистите концы проводов.

Залужить концы проводов припоем.

Отогните металлические метки так, чтобы они не касались пластиковой гильзы аккумулятора, и залудите металлические метки припоем. Убедитесь, что не расплавил пластмассовую втулку , так как это может вызвать короткое замыкание!

Установите новую батарею, убедившись, что датчик температуры не зажат снизу.Припаяйте провода к биркам батареи, не прижимая бирки к пластмассовой оболочке батареи, так как это может вызвать короткое замыкание. Избегайте нагрева датчика температуры, так как это может повредить его.

Приклейте термодатчик к поверхности сменной батареи. Держите металлическую ленту подальше от ярлыков батареи. По желанию, оберните паяные соединения изоляционной лентой.

Если небольшая тканевая бирка IXO вылезла наружу, верните ее на место. Он подходит только в одном направлении.

Если спусковой крючок вышел, вставьте его обратно в кожух. Проще всего, если вы вставите сначала нижний конец, а затем верхний. Убедитесь, что пружина находится на месте напротив стопора.

Полностью защелкните вторую половину корпуса отвертки.

Удерживая две половинки корпуса вместе, убедитесь, что переключатели работают, двигатель вращается в обоих направлениях и работает свет.

Осторожно вставьте каждый винт в соответствующее отверстие.Поскольку это саморезы, ввинченные в мягкий пластик, они легко перекручиваются. С помощью отвертки Torx медленно поверните каждый винт против часовой стрелки, пока не почувствуете, что он входит в резьбу. Затем равномерно затяните четыре винта по часовой стрелке.

Наклейте наклейку на корпус отвертки.

Закрепите переднюю крышку на месте, убедившись, что установочный штифт совмещен с отверстием в корпусе отвертки. Вы можете снять конус, повернуть его на 180 градусов, а затем снова установить, чтобы выбрать другой объектив, в зависимости от того, хотите ли вы более сфокусированный луч света или более широкий угол луча.

Теперь у вас есть полностью отремонтированная аккумуляторная отвертка Bosch IXO!

Поставьте отвертку на полную зарядку. Аккумулятор большей емкости будет заряжаться дольше, чем исходный аккумулятор, но между зарядками он будет работать дольше. Вы также можете начать использовать его до полной зарядки, так как это не повредит аккумулятор.

Заклейте клеммы старого аккумулятора лентой и сдавайте его в местный общественный центр или пункт сбора аккумуляторов в супермаркете.

Вы можете оставить любые вопросы, советы или подсказки по замене батареи в Bosch IXO в разделе комментариев ниже.

Разница между аккумуляторной дрелью и электрической отверткой

12 ноя. Разница между аккумуляторной дрелью и электрической отверткой

Недавно во время домашнего проекта по дому я обнаружил, что мне нужен инструмент с большей мощностью, чем та, которую могли бы собрать моя ручная отвертка и предплечья. Я начал искать, что должно быть идеальным дополнением к моему ящику для инструментов — электрическая отвертка или дрель?

Чтобы принять лучшее решение, мне сначала пришлось узнать, в чем разница между электрической отверткой и дрелью? Наиболее существенное различие между этими инструментами — это размер двигателя и напряжение аккумулятора (v), необходимое для их питания. Электродвигатели для отверток намного меньше по размеру, обычно для работы требуется от 4 до 10 В, что обеспечивает гораздо меньший крутящий момент. Аккумуляторные дрели имеют более крупные двигатели и, в свою очередь, требуют большего напряжения батареи для работы. Еще одно отличие — цепная церковь, которая часто встречается на электродрели. Патрон обеспечивает большую гибкость сверла при установке различных бит.

Во многих моделях дрелей используются батареи от 12 В до 18 В, которые подходят для большинства обычных домашних задач, или батареи от 20 до 24 В, предназначенные для более промышленных или коммерческих работ.Электрические шуруповерты и дрели — это разные инструменты, но они частично перекрывают друг друга. Выбор наилучшего зависит от поставленной задачи и объема проектов, в которых вы планируете использовать их в будущем.

Вот основная информация о дрелях и электрических шуруповертах, которые помогут вам выбрать лучший инструмент для вашего проекта!

Электрические отвертки Преимущества:

Как правило, намного меньше по размеру, следовательно, лучше вписывается в ограниченное пространство (т. е.е. электрические коробки) и работаю над проектами меньших шурупов.
Они могут быть оснащены наклонными головками привода, улучшающими маневренность при работе с неудобными углами.
Меньший крутящий момент может быть полезен при работе с более мягкой древесиной или материалами, которые склонны к расколам или трещинам.
Моторы меньшего размера легче и удобнее. Электрические отвертки легко помещаются в большинство ремней для инструментов или даже в вместительный карман.
Может быть особенно полезен для людей, страдающих недостаточной силой захвата, артритом или другим заболеванием, которые не могут использовать ручную отвертку и не чувствуют себя комфортно с большой аккумуляторной дрелью.

Пример электрической отвертки

Cordless Drill Преимущества:

Гораздо более мощные двигатели позволяют им справляться с любыми задачами по заворачиванию шурупов, например с использованием очень твердых пород дерева, металла или даже бетона, что увеличивает их универсальность.
Аккумуляторные дрели могут создать или начать отверстие под винт там, где он необходим, независимо от материала.
С определенными насадками можно использовать сверла для полировки, шлифования, перемешивания краски и даже очистки стоков (источник).
С большей вероятностью удастся удалить старые, заржавевшие или поврежденные винты, например, те, с которыми вы можете столкнуться при реконструкции или ремонте.

Пример аккумуляторной дрели

Срок службы батареи для аккумуляторных дрелей и электрических отверток

Оба инструмента обычно оснащены литий-ионными батареями, поскольку они могут обеспечить большую мощность при традиционно меньших размерах и могут заряжаться несколько раз.

При выборе аккумуляторного инструмента следует учитывать два важных фактора: напряжение и номинальное значение ампер-часов . Номинальное напряжение (v) батареи — это мера того, сколько энергии может обеспечить эта батарея. Номинальные значения ампер-часов (Ач) определяют, как долго аккумулятор держит заряд во время использования.

Эти рейтинги AH различаются в зависимости от производителя и области применения, но работают как общие показатели при сравнении аналогичных продуктов, таких как аккумуляторная дрель и электрические отвертки. Для более интенсивных приложений лучше использовать батареи с более высокими показателями AH, что позволяет использовать их дольше и реже подзаряжать.

Например, при сравнении дрелей, которые предлагают батарею на 12 В, но у одной есть 1,3 Ач и 3 Ач, 3AH обеспечит более длительное время работы, прежде чем разрядится.

Еще один фактор, который следует учитывать при сравнении дрелей с электрическими шуруповертами с точки зрения батарей, — это где они находятся и как заряжаются.

Батареи в большом количестве электрических отверток содержатся в самом инструменте, поэтому все устройство подключается к сети для зарядки.Это останавливает ваш проект. Некоторые высоковольтные электрические шуруповерты и большинство аккумуляторных дрелей имеют батареи, которые можно менять местами, поэтому в случае разрядки батареи не будет задержек в работе, просто замените разряженную батарею на новую.

Какой бы инструмент вы ни планировали использовать для большой работы, настоятельно рекомендуется иметь под рукой дополнительную батарею, которая является частью вашего арсенала инструментов. Нет ничего хуже, чем разряженная батарея с двумя оставшимися винтами!

Стоит отметить, что есть небольшие модели электрических отверток, которые могут работать от стандартных батареек AA, что полностью исключает зарядку.

Стоимость электрических отверток и аккумуляторных дрелей

С точки зрения денежной стоимости и возможностей инструмента, электрические шуруповерты не обязательно могут сравниться с электродрелью. Наименее дорогие электрические отвертки стоят меньше, чем мощные аккумуляторные дрели, но более дорогие модели отверток обычно стоят больше, чем недорогие дрели, более мощные и универсальные ».

Эта универсальность часто требует дополнительной батареи, и именно поэтому основная часть стоимости электродрели. Все сводится к выбору правильного инструмента для работы. Помните, что больше не всегда лучше.

Если сравнить электрические отвертки в популярных магазинах бытовой техники, то цены, похоже, совпадают для разных производителей с аналогичными характеристиками.

Самая маленькая электрическая отвертка с питанием от батареек АА была в нижнем ценовом диапазоне — 8,66 доллара. Самыми дорогими были инструменты с батареями на 12 В и дополнительными аксессуарами, такими как дорожные чемоданы или дополнительные биты, по цене от 90 до 105 долларов. Большая часть электрических отверток с зарядными устройствами стоит от 25 до 60 долларов.

Аккумуляторные дрели имеют больше вариантов, если рассматривать цену. Цена растет с увеличением напряжения, но также и с увеличением ампер-часа.

Есть несколько производителей с опциями, которые подходят почти для любого сценария и бюджета. Нижняя граница диапазона цен на дрели с одной батареей составляет около 49 долларов. Примером более высокого уровня был 18v с 3.0AH за 122 доллара. Для решения большинства задач по ремонту дома стоит потратить от 60 до 90 долларов на дрель с одной батареей и зарядным устройством.

Остерегайтесь предметов с очень низкой ценой, поскольку они могут быть только дрелью и не иметь в комплекте зарядного устройства или аккумулятора. Есть также пакетные предложения, которые содержат несколько инструментов, поэтому убедитесь, что вы не платите за инструменты, которые вам не нужны.

И последнее замечание о дрели или электрической отвертке. При исследовании этого сравнения учитывались только беспроводные варианты! Инструменты такого типа со шнурами вышли из моды из-за соображений безопасности, таких как использование их на лестницах, необходимость использования нескольких удлинителей для доступа к розеткам и опасность споткнуться.Кроме того, усовершенствование литий-ионных аккумуляторов с точки зрения времени работы, размера и веса привело к постепенному отказу от шнуров в этих типах инструментов.

Связанные вопросы

Что такое ударный шуруповерт и в чем его применение по сравнению с аккумуляторной дрелью / электрической отверткой?

Изучая предыдущую тему, я столкнулся с другим инструментом, который имеет некоторые сходные функции и возможности, но находится на противоположном конце спектра от электрической отвертки.

Все являются вращающимися инструментами и могут иметь аналогичные варианты напряжения.Электрическая отвертка — это инструмент, более подходящий для точных и тонких работ, чем аккумуляторная дрель. С другой стороны, инструмент, который можно использовать, когда вам нужно больше мощности для проекта, чем может предложить ваша аккумуляторная дрель, — это ударный драйвер.

Пример ударного ключа

Аккумуляторная дрель будет поддерживать хороший контроль в диапазоне скоростей и настроек сцепления и идеально подходит для более точных работ, таких как заворачивание или установка шурупов, в различных материалах. Кроме того, есть проекты, в которых требуется больший крутящий момент, например, закручивание длинных болтов с запаздыванием или снятие гаек с вашего автомобиля, вот где ударный драйвер полезен.

Ударные отвертки также не имеют сцепления, поэтому они могут поместиться в меньшем пространстве, чем аккумуляторная дрель. Еще одним преимуществом является то, что вращающая сила ударного ключа создается вращающимся ударником внутри привода, что упрощает его удержание.

Оператору не нужно обеспечивать противодействие, чтобы инструмент не вращался, как аккумуляторная дрель.Но поскольку сцепления нет и оно может оказывать такое усилие, следует соблюдать осторожность, когда вы управляете чем-то, что может быть перетянуто или сломано из-за высокого крутящего момента. Есть больше ограничений на количество бит, которое может выдержать ударный драйвер, и на легкость, с которой он это может.

Убедиться, что вы понимаете масштаб задачи, которую вы пытаетесь выполнить, является ключом к тому, чтобы убедиться, что вы делаете правильный выбор в инструментах.

Ищете дополнительные рекомендации по инструментам? Вы можете найти все наших фаворитов здесь .

FAQ

[sc_fs_multi_faq headline-0 = ”h3 ″ question-0 =” В каких случаях следует использовать ручную отвертку, а не электрическую или аккумуляторную дрель? » answer-0 = «Бывают случаи, когда ручная отвертка будет вашим лучшим и самым безопасным вариантом. В любое время, когда могут присутствовать летучие химические вещества или взрывоопасные соединения, ручные отвертки не будут вызывать чрезмерной вибрации или искры. Когда есть вероятность химического или биологического загрязнения, ручную отвертку намного проще очистить и продезинфицировать.

Маленькие ручные отвертки лучше подходят для очень деликатных материалов или требуют очень точного момента затяжки. Быстрая случайная работа, замена разового случайного винта или быстрое повторное затягивание удобной ручной отвертки в ящике для мусора, вероятно, будет достаточно. Конечно, единственный случай, когда ручная отвертка всегда будет королем, — это когда все батареи разрядятся.

”image-0 =” ”headline-1 =” h3 ″ question-1 = «Что лучше всего — электрическая отвертка или ручная дрель, если вы пытаетесь уместиться на небольшой площади?» answer-1 = «Электрическая отвертка, как правило, будет менее громоздкой и ее легче разместить в ограниченном пространстве.”Image-1 =” ”headline-2 =” h3 ″ question-2 = «Нужна ли мне электрическая отвертка, если у меня уже есть дрель?» answer-2 = »Большинство задач, которые вы можете выполнить с помощью любого инструмента. Хотя было бы неплохо, если бы оба сверла были более гибким выбором для большинства проектов ». image-2 = ”” count = ”3 ″ html =” true ”css_class =” ”]

Powerextra 3.6V Аккумуляторная динамометрическая отвертка 6 + 1 с 30 битами с поддержкой USB-зарядки

Описание продукта

Powerextra 3.Аккумуляторная отвертка на 6 В:

Аккумуляторный шуруповерт

Powerextra укомплектован 30 битами, легкий, в то же время мощный, он станет идеальным предметом для повседневных домашних работ, таких как сборка мебели, установка полок, установка жалюзи и другие мелкие проекты.

Переключатель направления и регулировка крутящего момента 6 + 1 : Удобный переключатель прямого / обратного хода обеспечивает плавное затягивание и ослабление винтов с легким переключением направления. Регулировка крутящего момента достигается с помощью функционального регулируемого воротника, который упрощает вашу работу, в то время как должное усилие обещано из-за опасения, что оно разорвет вещи или чрезмерно затянет ваши застежки.

Достаточная емкость аккумулятора и зарядка через USB : Встроенный литий-ионный аккумулятор емкостью 2000 мАч, он предложит вам несколько небольших ремонтных работ, а отсутствие эффекта памяти означает, что вы можете заряжать отвертку, когда захотите. Также в комплекте идет USB-кабель, с которым можно приступить к сборке при подключении к компьютеру или другим USB-совместимым устройствам.

Детали Описание:

Складная рукоятка : Типичный прямой поводок складывается в пистолетную рукоятку простым нажатием кнопки, когда вам нужно быстро изменить ориентацию поводка для увеличения крутящего момента; Прорезиненная обработка дает вам больше уверенности при удерживании этой отвертки, но при этом удобно помещается в ладони обычного человека.

Выдвижная штанга и встроенная светодиодная подсветка : Выдвижная штанга обеспечивает гибкость работы в определенных труднодоступных местах, в то же время дополнительный светодиод помогает найти крошечные винты и освещает переднюю рабочую область, которая невидима, например, при установке в шкафу или при выполнении электромонтажных работ.

Спецификация :
Размер патрона: 1/4 дюйма
Тип аккумулятора: литий-ионный
Емкость аккумулятора: 2000 мАч
Максимальный крутящий момент: 6N
Скорость: 200 об / мин
Время работы: около 1 часа (при полной зарядке и без нагрузка)
Выход USB: DC / 5V, <2A
Напряжение: 3.6V
Размеры: 9,7 x 8,6 x 2,2 дюйма
Вес: 2,22 фунта
Содержание :
1x Аккумуляторная отвертка Powerextra
30x биты для отвертки
1x Удлинитель для битов
1x Гибкий вал
1x Открывалка для вина
1x Кабель Micro USB
1x Пользователь Руководство
