проф листы, стандартные размеры, максимальная длина профнастила, какие бывают размеры листа, ширина волны кровельного профнастила

Содержание:

Среди кровельных материалов, используемых в частном и промышленном строительстве, лидером можно назвать профнастил. Популярность этому материалу обеспечивает практичность, долговечность, устойчивость к любой погоде и приемлемая стоимость. Незначительный размер листа профнастила не доставляет сложностей при перекрытии кровли любой геометрии и уклоне скатов. Благодаря своей универсальности материал широко используется при возведении дачных и садовых домиков. Однако прежде чем начинать строительство с использованием профнастила нужно подробнее изучить качественные характеристики материала, размеры проф листов, а также узнать, как правильно рассчитать необходимое количество.

Описание профлиста и его разновидности

Профнастил — это материал для кровли, изготовленный из листовой стали высокого качества, прошедшей холодную прессовку.

В результате этого процесса гладкий стальной лист приобретает волнистый профиль. Его вертикальные стенки выступают в качестве дополнительных ребер жесткости, благодаря которым материал становится более прочным и жестким. Защитой профнастила от образования коррозии становится слой специальной краски или полимерного покрытия.

Эксплуатационные качества и область применения определяют следующие виды профнастила:

• Стеновой материал. Представители этого класса изготовлены из стальных листов незначительной толщины и имеют невысокий профиль. Следовательно, материалу присуща низкая несущая способность. Поэтому в большинстве случаев такие листы используют при строительстве оградительных конструкций и для обшивки стен. В качестве кровельного материала стеновой профлист может использоваться для временного покрытия.
• Несущий профлист. Для производства такого материала используется более толстая сталь, чем в предыдущем варианте, а высота профиля может быть более 10 см.
  Несущая способность имеет более высокие показатели, что позволяет использовать такой вид покрытия при строительстве ангаров и гаражей. Допускается покрывать несущим профнастилом плоские и односкатные крыши большой площади.
• Универсальный профнастил. Этому материалу свойственны средние характеристики между несущим и стеновым профлистом. Широко используется в качестве кровельного покрытия, так как имеет достаточную толщину и несущую способность в совокупности с приемлемой стоимостью.

Качество профилированных листов определяется тремя параметрами: толщина, ширина волны профлиста и его геометрия, которые регламентированы ГОСТ 24045 от 1994 года. Согласно этому документу профнастил имеет стандартные параметры и допустимые нормы погрешностей.

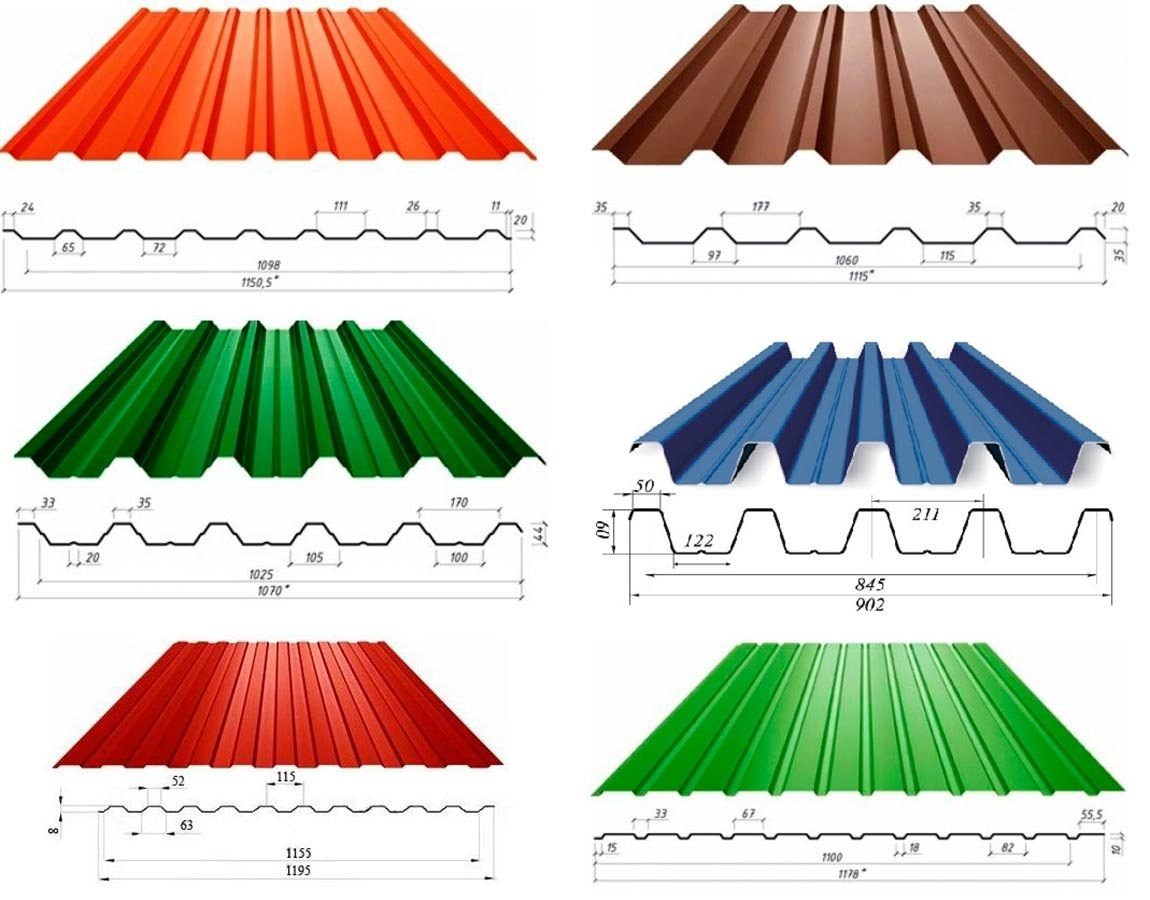

Стандартные размеры профнастила — толщина, максимальная длина

Среди достоинств можно выделить размеры листа профлиста оцинкованного, благодаря которым можно выбрать оптимальный вариант кровельного материала.

Марку профлиста определяют по четырем параметрам:

• Толщина стали.
• Максимальная длина профлиста и его ширина.
• Геометрия профиля.
• Высота волны.

По этим критериям формируется цена на материал и определяется сфера применения. К примеру, для забора рекомендуется выбирать листы небольшой толщины и длины для удобного размещения между столбами. В качестве кровельного покрытия лучше использовать профилированные стальные листы, высота волны которых составляет более 5-6 см.

Кровельные материалы на основе профлиста должны иметь следующие параметры:

• Длина кровельного профнастила определяется областью применения. Перекрытие кровли жилых домов выполняется листами длиной 6 метров, хотя производитель может выпускать материал длиной до 14 метров.
• В отличие от длины ширина профлиста не может быть произвольной по причине определенных условий производства. Стандартный размер профнастила, поступающего для профилирования — 125 см, параметры готового листа напрямую зависят от высоты и формы волны. К примеру, профлист марки С75 имеет ширину 80 см, а стеновой профнастил С8 — 120 см.
• Толщина профлиста  для покрытия кровли может составлять от 0,45 до 1,2 мм. На основании этого определяются прочностные характеристики и несущая способность материала. Помимо этого  с увеличением толщины листа возрастает его стоимость.

Профнастил для кровли должен иметь более высокую волну, чем стеновой аналог. Это необходимо для эффективного отвода с крыши талой и дождевой воды.

Правила расчета материала для кровли

Очень часто встречаются случаи, когда приобретенного материала не достаточно для полного завершения работы. Такая ситуация может стать причиной некачественного выполнения кровельных работ и повлечь за собой дополнительные расходы. Избежать возникновения такой проблемы помогает расчет необходимого количества листов.

Для этого достаточно выполнить следующие действия:

• Вначале высчитывают площадь одного ската. Самым легким вариантом можно назвать простую крышу с двумя прямоугольными скатами. Нужное значение определяется умножением длины прямоугольника на его ширину. Полученный результат умножается на два.
• Теперь нужно определить полезную площадь одного листа выбранного материала для кровли. Для этого от геометрической площади листа следует вычесть величину вертикального и горизонтального нахлеста. На размер этих параметров влияет марка профилированных листов и угол наклона крыши.
•  Далее общую площадь кровли делят на полезную площадь одного листа, полученное значение округляют до целого числа в большую сторону.

По мнению профессиональных кровельщиков, нужно покупать профнастил с запасом 10-15%. Причем запас увеличивается с возрастанием уровня сложности конструкции.

Для качественного выполнения кровельных работ необходимо знать, какие бывают размеры профнастила для крыши, какой формы и высоты должна быть волна профиля, а также какое необходимо количество листов кровельного материала.

размеры листа, ширина и толщина металлопрофиля, профлиста, инструкции на фото и видео

Содержание статьи:

Профнастил на сегодняшний день является наиболее распространенным видом кровельных материалов. Профнастил размеры листа зависят от двух параметров: желания заказчика и целей использования. Материал является стальным листом волнообразной формы со специальным полимерным покрытием.

Профнастил размер листа

Материал применяют при возведении кровли, заборов, облицовке стен, создании каркаса для нежилых помещений и т. д. Данный материал используется как для внешней, так и для внутренней облицовки, размеры листа профлиста это позволяют.

Металлопрофиль — размеры и виды листов:

• Н — несущий, кровельный профнастил.
  Высота гофры листа составляет более 44 мм. Такой профнастил отличается повышенной устойчивостью к механическим воздействиям и жесткостью. Благодаря этому он нашел свое применение при строительстве опорных и несущих конструкций, перекрытий и кровли.
• С — стеновой профнастил. Ввиду меньшей высоты гофры (от 8 до 44 мм) имеет не столь высокие показатели жесткости. Поэтому данный тип профлиста используется в качестве облицовочного материала.
• НС — несуще-стеновой, универсальный профнастил. Высота гофры составляет 35-44 мм. Имеет хорошие показатели жесткости, а поэтому может эффективно использоваться как для создания стен и заборов, так и для монтажа кровли.

Обычно используется профнастил для крыши — размеры листа у которого не превышают 4 метра. При больших значениях длины с листом становится неудобно работать.

Длина и ширина металлопрофиля

Профнастил длина листа может быть абсолютно разной, так как его изготавливают из рулонной стали. Поэтому этот габарит зависит от потребностей заказчика. При расчете профнастила на крышу учитывают не только длину самого ската крыши, но и свес козырька.

Обычно используется профнастил ширина листа которого колеблется в диапазоне 980 — 1850 мм. При этом стоит различать полезную и реальную ширину листа. Так, полезная ширина, за счет монтажа профнастила внахлест, всегда на 4-8 см меньше реальной.



Не меньшее значение имеет и назначение материала. Так, металлопрофиль размеры которого составляют 2,4- 12 метров может использоваться для абсолютного числа задач в строительстве. Стандартные размеры металлопрофиля используются для кровель больших зданий — это позволяет уложить профиль в определенном порядке, тем самым достигаются высокие показатели герметичности и отличный внешний вид кровли.

Но, не зависимо от своих размеров, все листы металлопрофиля для крыши обладают высокими показателями прочности и надежности.

Как выбрать профнастил, подробно на видео:

Металлопрофиль — толщина и высота

Толщина листов металлопрофиля напрямую влияет на прочность материала — чем она больше, тем большие нагрузки способен выдержать материал. Стандартно толщина профнастила бывает 0,5 и 0,55 мм, также встречаются листы толщиной 0,7, 0,8 и 1 мм (прочитайте: «Какой бывает профнастил»). При определении необходимой толщины листа для строительства, следует отталкиваться от площади возводимого объекта и возможных нагрузок (также читайте: «Профнастил — размеры для крыши»).

Высота профиля материала может быть разной, как и другие размеры профлиста. В случае с профнастилом, высотой называют расстояние между двумя смежными гофрами. Чем больше размер гофры, тем больший объем приобретает покрываемый объект.  Обычно высота колеблется в районе 15-130 мм и она зависит от рисунка прогибов. Для ограждения используют листы с невысоким профилем, в то время как объемные листы применяют для возведения кровли и облицовки фасадов.

толщина, длина и ширина, необходимый уклон

Содержание статьи:

Холоднокатаные листы гофрированной формы производят с полимерным слоем или без защитного покрытия. Разнообразие габаритов позволяет выбрать оптимальный размер профлиста для крыши и применить его в каждом отдельном случае. Изделия бывают с волнами квадратной, круглой, трапециевидной формы, материал различают по ширине, высоте гофры, основе и виду предохраняющей пленки.

Что такое профлист

Профнастил – это металлические листы различной толщины и размера с защитной пленкой

Профилированные изделия листовой формы из металла выпускают методом холодного проката на заводах. Жесткость обеспечивают за счет стального основания, а тиснение придает твердость материалу без увеличения веса. Привлекательность придают красочным покрытием, а защитная пленка на поверхности повышает устойчивость к действию негативных факторов.

Эксплуатационные свойства зависят от показателей:

• толщины оцинкованного слоя и основы;
• вида применяемого полимера;
• толщины полимерной пленки;
• расстояния между волнами.

Различные виды профнастила для кровли производят за два этапа. На первой стадии металлические оцинкованные пластины прокатывают между вальцами, в результате поверхность становится гофрированной и получаются повторяющиеся волны. Используют сталь с лакокрасочным, полимерным покрытием, цвет которого регулируют по каталогу RAL, в иных случаях применяют материал без пленки.

Разновидности слоев из полимеров:

• АК — акрилатный;
• РЕ — полиэфирный;
• PVC — пластиэзолевый;
• PVDF — поливинилиденфторидный;
• PUR — полиуретановый.

Для кровли можно выбрать листы до 12 м длинной, что позволяет избежать стыковочных швов

Вторая операция заключается в порезке материала, в результате чего получают требуемые размеры профлиста для кровли. Ширину и длину изделий определяет государственный стандарт, либо габариты выполняют по заказу клиента.

Достоинства и недостатки профнастила:

• простота проектирования, установки в монтажное положение;
• скрывает неровности поверхности;
• длина листа (до 12 метров) позволяет покрывать длинные кровли без стыковки;
• надежно сопротивляется разрушению от коррозии, длительный срок службы;
• большой выбор цветов;
• небольшой вес позволяет уменьшить сечение стропил и толщину стен.

К минусам профнастила применения относят высокое звучание при попадании дождевых капель, появлении птиц. Эффект устраняют монтажом защитного слоя от шума в виде минеральной ваты или другого подобного материала. При разрезе листа наблюдается повреждение предохраняющей пленки, такое место ослаблено и подвергается коррозии.

Маркировка и разновидности

Кровельный профнастил имеет дополнительные ребра жесткости, которые упрочняют конструкцию

Производят и сортируют по размерам профнастил для крыши в соответствии со стандартными нормативами ГОСТ 24. 045 – 2010, где регламентируют габариты, толщину и другие параметры гнутых профилированных листов для строительной области.

Маркировка выглядит следующим образом:

• Н — металлические листы с усилением, укладываются на крыши, отличаются большой несущей способностью;
• НС — универсальная продукция со стандартной жесткостью, ставят на крыши и стены;
• С — материал применяют в конструкции стен и крыш с малым углом наклона;
• ПК — кровельный материал профильного сечения для покрытий;
• ПГ — специальный гнутый тип, используют в арочных крышах, навесах, ангарах.

Первую разновидность снабжают дополнительными ребрами жесткости. Марку ПК ставят в качестве экономного кровельного покрытия для крыш и навесов с малой нагрузкой и небольшой квадратурой.

Производители предлагают на рынке:

• профилированные листы из стали без покрытия;
• плоские разновидности без перфорации;
• изделия с горячеоцинкованным слоем и дополнительной защитой или без нее;
• формованные пластины из хромоникелевого железа, меди, алюминия;
• тисненые листы особого назначения (специальная перфорация, тиснение, выгибание).

Профнастил первого вида мало востребован из-за недостаточного сопротивления коррозии, его можно приваривать к несущим балкам, т.к. в результате не нарушается покрывающий слой. Плоские листы также применяют для кровельного покрытия дома, но редко.

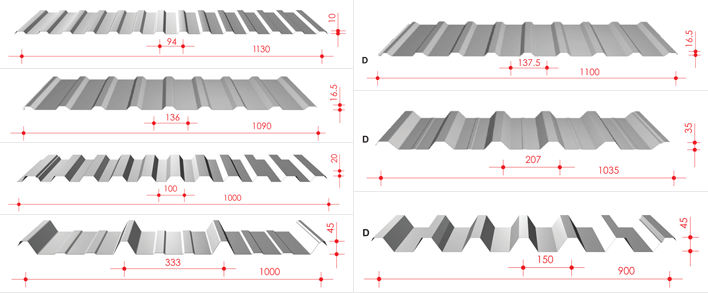

Зависимость характеристик профлиста от формы профиля

Если высота волн более 20 мм, данный тип профнастила подходит для кровли

Показатели длины (рабочей) и высоты волны, толщины листа приводятся в наименовании марки. Например, обозначение Н75 – 1200 – 05 К говорит о том, что это усиленный дополнительно стальной лист, высота которого 75 мм, длина 1200 мм, толщина составляет 0,5 мм и предусмотрены сливные канавки. Несущую способность всех стандартных видов находят по таблицам строительных справочников. Величина сопротивления зависит от толщины металла и формы профиля, которая бывает полукруглой, трапецеидальной.

Основные параметры:

• высота гофры — от 8 до 51 мм и более;
• толщина металла — от 0,3 до 1,5 мм.

Профлист кровельный размера волны 8 – 20 мм применяют для стен, ворот, заборов. Любой тип с высотой от 20 мм применяют для кровельного настила. Высоту 44 – 56 мм ставят на крыши с существенной статической, снеговой и ветровой нагрузкой, а листы с размером больше 57 мм применяют в качестве несъемной опалубки под монолитные участки из бетона кровельного покрытия. К категории несущего материала относят марки Н60 – Н100 мм.

Опорные характеристики повышаются с увеличением размера волны, при этом полезная площадь изделия уменьшается.

Для проверки соответствия геометрических показателей каждой разновидности гофры есть специальные таблицы, где приводят параметры соответствия с учетом формы. Допускаются неточности, которые должны находиться в допустимых указанных пределах. Проверка не касается толщины стали в местах перегибов волны.

Ширина полок по краям листа допускает разницу не больше 2 мм, а более узкие варианты отмечают маркировочной полосой по двум сторонам изделия. Серповидность по длине не должна превышать 1 мм на каждый метр при протяженности листа до 6 м. На более длинных листах допускают 1,5 мм на 1 метр.

Волнистость покрытия на плоских участках листа не превышает 1,5 мм, бугристость боковых полок не более трех миллиметров. Не должно быть перекосов профиля.

Необходимый уклон кровли

Угол наклона крыши не имеет значения для укладки профнастила

Производители дают гарантию, что профнастил хорошо работает в условиях уклона крыши более 12°, при этом максимальный наклон может составлять 70° и больше. По нормам СНиП рекомендуемый угол нормируется на уровне 20° как самый рациональный вариант. Для покрытия кровли со средним углом наклона (15 – 35°) часто берут марку С21. Высота волны составляет 21 мм, а толщина профлиста для кровли 0,8 мм, предусмотрены капиллярные желоба для отвода жидкости.

На плоские кровли ставят несущие разновидности марки Н60 – Н75, листы имеют высокую степень сопротивления статическим усилиям. Минимальный уклон задерживает воду, она отводится медленнее. Внимание уделяют небольшим стыкам и щелям, куда может просочиться влага. Места нахлеста листов друг на друга уплотняют кровельными герметичными составами.

Разновидности крыш:

• к плоским относят покрытия, которые наклонены под углом не больше 5°;
• скатные — больше 20°.

Толщина профнастила в зависимости от угла наклона крыши

На скатах большого уклона применяют утонченные изделия марки С8 – С12. Давление от снега на листы минимальное, вода и влага от подтаивания легко удаляются за пределы покрытия. У материала снижена несущая характеристика, с тонким профлистом работать труднее. К кровлям с небольшим уклоном относят те, что имеют склон меньше 25°, к среднему уклону — до 40°, крутыми считают настилы под углом больше 40°.

Плоские крыши строят с усиленными стропилами, которые могут выдержать большой вес, а скатные предполагают экономию древесины на каркасе кровли. Для настилов с небольшим наклоном выбирают профлист с высокой воной, который стоит дороже материала с небольшой высотой гребня, что идет на скатные кровли.

Минимальный уклон кровли из профлиста определяют с учетом ветрового давления, поэтому при выборе угла учитывают климатические особенности и расчетную силу ветра в регионе строительства. Принимают во внимание массу утеплителя, вес профнастила, обрешетки, стропил. Поперечный нахлест увеличивается при снижении угла наклона, при показателе до 15° заход верхнего листа на нижний составляет 20 – 25 см.

Толщина, длина и ширина профлиста

Перехлест при состыковке листов 20 см. Укладка происходит снизу вверх

Листы выпускают не длиннее 12 метров. Размеры листа профнастила для крыши одни производители нарезают кратно 0,5 метра, а другие — одному метру. Точность порезки зависит от качества станков. Покупатель заказывает требуемую длину по расчету, чтобы не расходовать лишний материал.

Чаще на кровлю устанавливают материал толщиной 0,4 – 0,5 мм. Полосы получают жестокость и прочность за счет гофры, поэтому в стандартных случаях такого размера достаточно. Отклонения по толщине в соответствии с ГОСТом допускают на уровне ± 0,06 мм.

Размеры листов:

• Н57-750-0,6 — ширина 750 мм, толщина 0,6—0,8 мм, вес погонного метра от 5,6 до 7,4 кг;
• Н60-845-0,7 — ширина 848 мм, толщина 0,7—0,9 мм, вес — 7,4 – 9,3 кг;
• Н57-750-0,6 — ширина 750 мм, толщина 0,7—0,9 мм, вес — 6,2 – 8,3 кг;
• Н114-600-0,8 — ширина: 750 мм, толщина 0,8—1,0 мм, вес — 10,2 – 14,1 кг;
• С21-1000 — ширина 1250 мм, толщина 0,55 – 0,77 мм, вес — 5,95 – 7,38 кг;
• С44 1000 — ширина 1250 мм, толщина листа 0,72 – 0,83 мм, вес — 7,42 – 8,42 кг;
• С15-11,5 — ширина 1250 мм, толщина 0,6 – 0,75 мм, вес — 5,9 – 7,45 кг.

Профнастил производят по ГОСТ или применяют технические условия ТУ 1122.002.4283 – 1965. Ширина профлиста для крыши меняется при увеличении или уменьшении высоты волны, поэтому полезный размер всегда отличается у разных типов. При заказе нужно учитывать полезную ширину, чтобы не докупать недостающие листы. Общую ширину используют при определении стоимости при покупке.

Количество листов зависит и от перехлеста по ширине, который делают на 1 волну, поэтому нужно знать ее габариты. Размер по ширине колеблется в пределах 750 – 1250 мм в зависимости от производителя.

Популярные формы и модели

На плоскую кровлю устанавливаются жесткие листы профнастила

Модификаций профнастила выпускают много, но есть классические разновидности, которые чаще всего используют при монтаже кровельного покрытия.

Популярные модели:

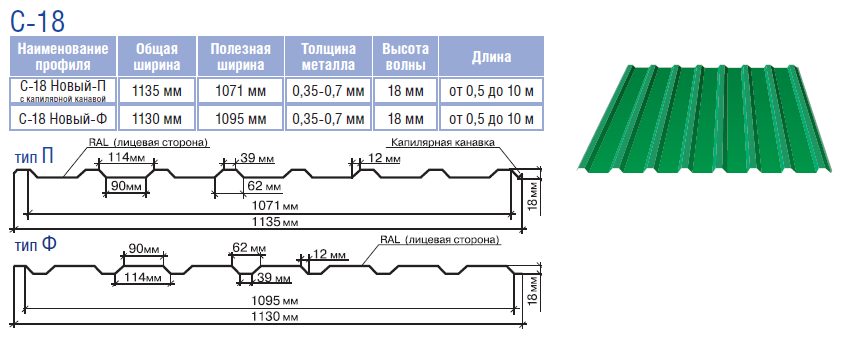

• С18. Применяют на скатных крышах с уклоном от 20°. Материал имеет узкие волны и широкие полочки, из-за чего получает средние показатели прочности. Выпускают оцинкованными или применяют полимерное покрытие.
• С8 и С10. На кровлях ставят со сплошной обрешеткой из панелей OSB. Материал используют из-за невысокой стоимости, применяют с покрытием или устанавливают листы с горячим цинкованием.

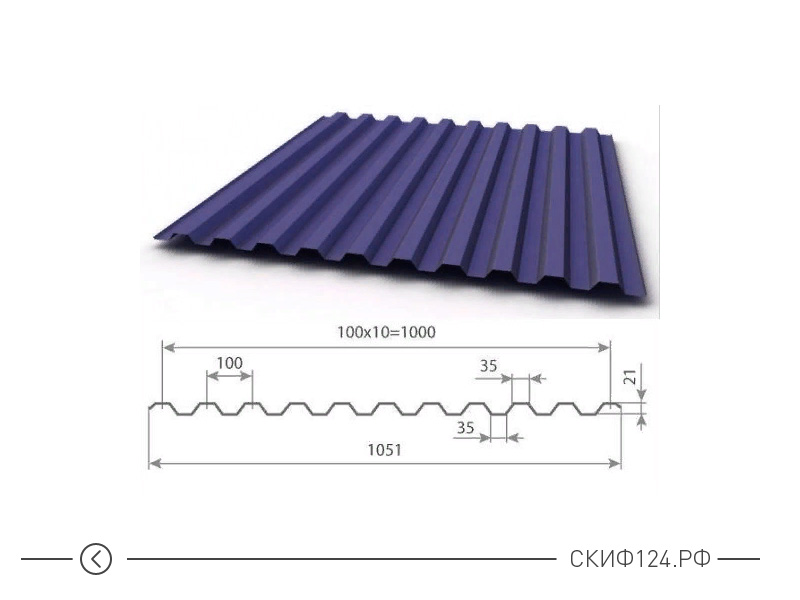

• С21. Прочный материал имеет среднюю ширину гофры и высоту. Хорошо работает в качестве кровельного покрытия, требует шага обрешетки не меньше 30 и не больше 65 см.

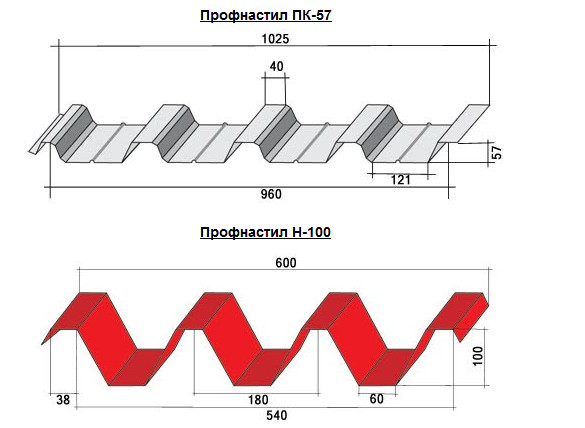

• Н57. Жесткие листы ставят на плоские крыши и применяют для несъемной опалубки перекрытия. Используют материал с цветным покрытием, что улучшает внешний вид дома.

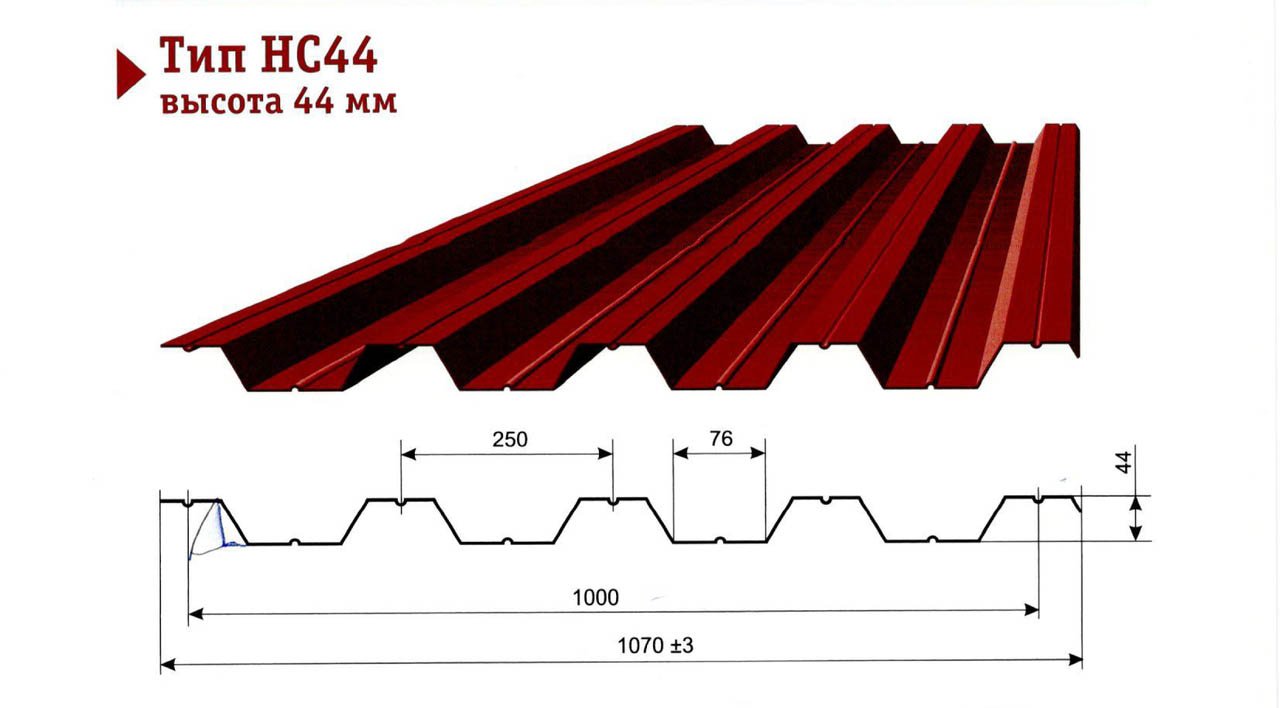

• НС44. НС35. Гофрированные панели применяют во всех строительных работах, где требуется установка профлиста. Их относят к универсальному виду.

Для выбора модели и формы существуют каталоги производителей. Листы приобретают в соответствии с условиями эксплуатации и характеристиками материала.

размеры листа, основные виды и типы

Профнастил — популярный кровельный материал, который представляет собой оцинкованный и гофрированный стальной лист, сверху которого нанесено специальное полимерное покрытие.

В зависимости от размеров, веса и производителя, могут разниться виды покрытия и другие параметры, которые в конечном итоге определяют выбор профнастила.

Учитывая широкое разнообразие товара на рынке, покупатели задаются вопросом: какой именно профнастил необходим для кровли? Подойдет ли для обшивки дома профнастил? Какие в принципе существуют размеры и маркировки? Мы ответим на вопросы и предоставим читателю информацию, которая будет иметь для него практическую пользу.

Маркировка и виды профнастила

Узнать основные характеристики данного строительного материала достаточно просто. Необходимо рассмотреть надписи, которые имеются на каждом листе — они одинаковы для всех производителей и стандартизированы под отечественный ГОСТ 24045-94.

Согласно с данным ГОСТом, принято выделять такие виды профнастила:

• Кровельный. Как правило, для таких листов используется маркировка «Н». Высота гофры — 35-44 мм. Профилированные листы могут использоваться как для установки новой кровли, так и для осуществления основательного ремонта старой. Благодаря жесткости и прочности, профлисты с маркировкой «Н» выдерживают большие нагрузки
• Стеновой. Высота гофры, как и в предыдущем случае, 35-44 мм. Стеновые профилированные листы маркируются буквой «С». Материал нашел широкое применение — его используют и для стеновых работ, и для создания разнообразных конструкций (гаражей, ангаров), и для возведения заборов и других заграждений. Профнастил «С» отличается высокой амортизационной устойчивостью и прочностью
• Смешанного типа. Для таких листов используется маркировка «НС». Следуя из этого, можно определить функциональное назначение таких профилированных листов. Они могут использоваться как для кровельных, так и для отделочных работ. Тем не менее, для отделочных и фасадных работ стоит выбирать только листы с маркировкой «С»

Важно: несмотря на разные виды маркировок, допускается использование профлистов не по определенному назначению.

Например, профлисты «С» можно применять и в кровельных работах, однако при этом необходимо делать кровлю с большим уклоном, а обрешетка под профнастил должна быть очень плотной, если не сплошной. То же касается и кровельных листов — их можно использовать для установки заборов, но при этом необходимо монтировать дополнительные поперечные балки.

Чтобы избежать подобных технологических усложнений строительного процесса, рекомендуется использовать листы только по назначению.

Область применения профнастила

Часто различные марки профнастила имеют схожие характеристики, из-за чего приходится выбирать материал исключительно по стоимости и внешнему виду листов.

Мы рассмотрели самые популярные марки профнастила и составили соответствующую таблицу для того, чтобы читатель смог ориентироваться в функциональном предназначении каждой марки:

Маркировка профнастила	В каких работах используется материал?
	Облицовочные работы	Кровельные работы	Монтаж несущих конструкций	Установка несъемной опалубки	Монтаж ограждений
С8	+				+
МП18 (тип А)		+			+
МП18 (тип В)	+				+
МП20 (А,В)	+				+
МП20 ( R)		+
C21 (тип А)		+			+
С21 (тип В)	+				+
НС35 (А)		+			+
НС35 (В)					+
МП35 (А)	+				+
МП35 (В)		+			+
МП40 (А)	+				+
С44 (А)		+			+
С44 (В)	+				+
Н60 (А)		+			+
Н60 (В)			+	+	+
Н75 (А, В)			+	+	+
Н114 (А, В)			+	+

Область применения профнастила с характеристиками

Исходя из области применения, необходимо определиться с конкретными параметрами профилированных листов.

Так, исходя из параметров можно использовать профнастил для сооружения калитки. Сделанная и красиво оформленная калитка из профнастила своими руками будет отлично вписываться в окружающий ландшафт.

После того как установлена калитка необходимо сделать замок. Замок на калитку из профнастила может быть самым разнообразным. Здесь перечислены все возможные замки на калитку. Выбор будет зависеть от вас.

Размеры профлиста

Размеры необходимы для определения необходимого количества материала для проведения монтажных работ. Помимо этого, необходимо знать и вес профилированных листов — таким образом высчитывается предельная нагрузка и определяется тип обрешетки, который должен использоваться для установки профнастила.

Длина и ширина профилированных листов

Рассмотрим стандартные размеры листа профнастила наиболее распространенных видов:

• Несущий и кровельный профнастил. Длина листов может быть любой, поскольку данный строительный материал выпускается прокатом. Профнастил кровельный имеет размеры листа с маркировкой Н57 — ширина 750 мм, Н60 — 845 мм, Н75 — 750 мм
• Универсальные листы. Самые распространенные размеры листа профнастила для крыши (НС35 или НС44) имеют одинаковую ширину в 1000 мм

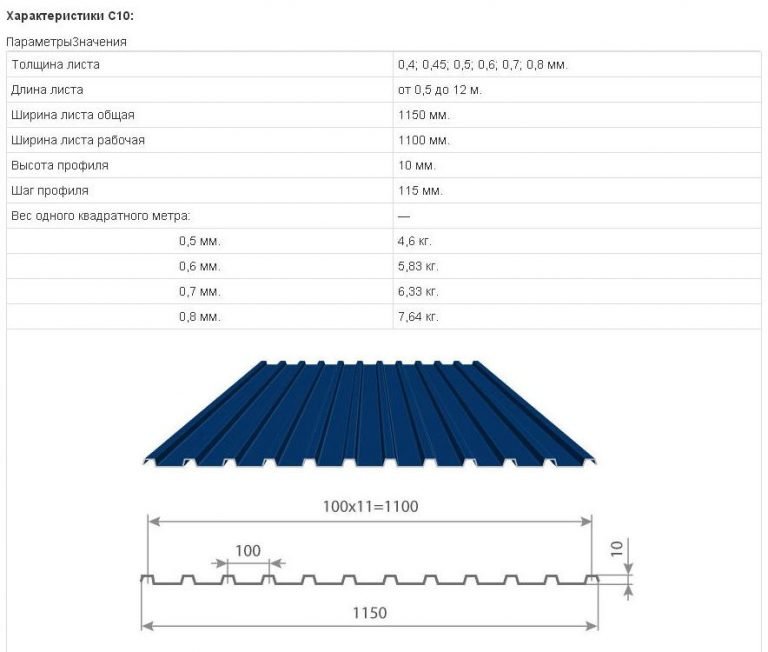

• Стеновой профнастил. Размер ширины листа профнастила для забора С10 варьируется в пределах 900-1000 мм, С18, С21 и С44 — 1000 мм

Для определения длины профлиста необходимо смотреть на последние цифры в маркировке на товаре. Длина одного листа может быть как 2.5 метра, так и 11 метров и больше.

Толщина листа и высота волны

Высота волны напрямую зависит от вида профлиста. Так, несущие и кровельные листы могут иметь большую гофру, высота которой находится в пределах 35-44 мм. Стеновые листы, используемые для отделки, могут иметь ширину от 13 мм. Соответственно, высота волны каждого следующего вида будет больше на 3-3.5 мм.

Толщина листов:

• Листы с маркировкой «Н» имеют толщину от 0. 55 до 0.9 мм. Соответственно, вес одного квадратного метра листа может колебаться в пределах 7.4-11.1 кг
• Листы с маркировкой «НС» имеют толщину 0.55-0.8 мм. Вес — от 6.3 до 9.4 кг
• Листы с маркировкой «С» самые легкие и тонкие — толщина в пределах 0.55-0.7 мм, а вес — от 5.4 до 7.4 кг

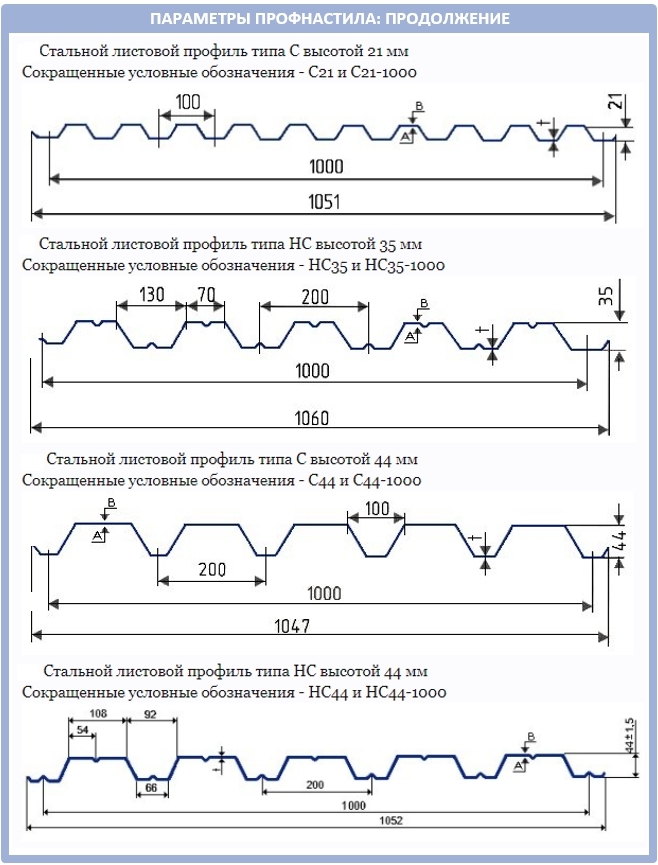

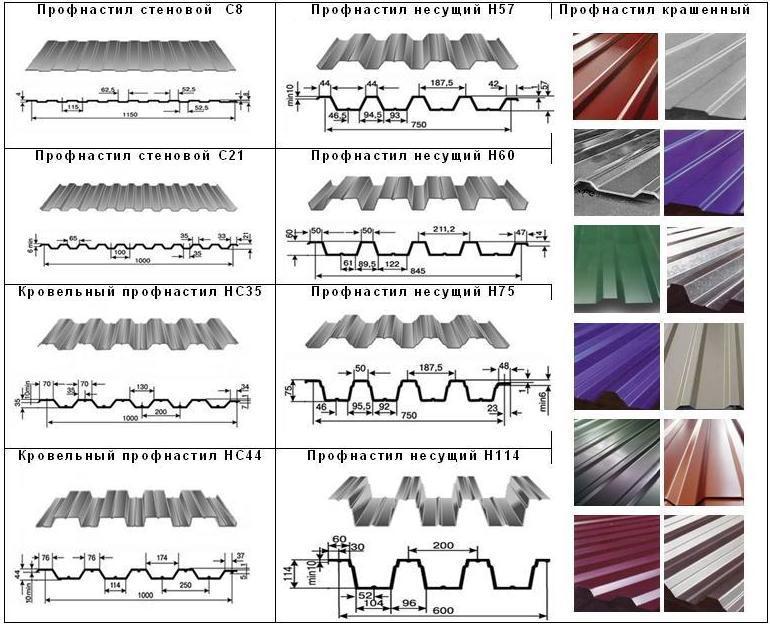

Размеры различных видов профнастила

Заключение

После всех приведенных параметров читатель сможет определить, какой материал будет оптимально подходить под те или иные виды монтажных работ. Необходимо учитывать, что все приведенные виды, размеры были составлены согласно с действующим ГОСТом. При приобретении иностранных профлистов, которые не имеют сертификацию ГОСТа, возможно отклонение от вышеперечисленных характеристик.

Видео о размерах профнастила

Несколько видео, которые рассказывают о популярном, приобретаемом профнастиле с характеристиками.

Общие характеристики профнастила

Профнастил С8

Профнастил С20

Профнастил С21

Профнастил Н57

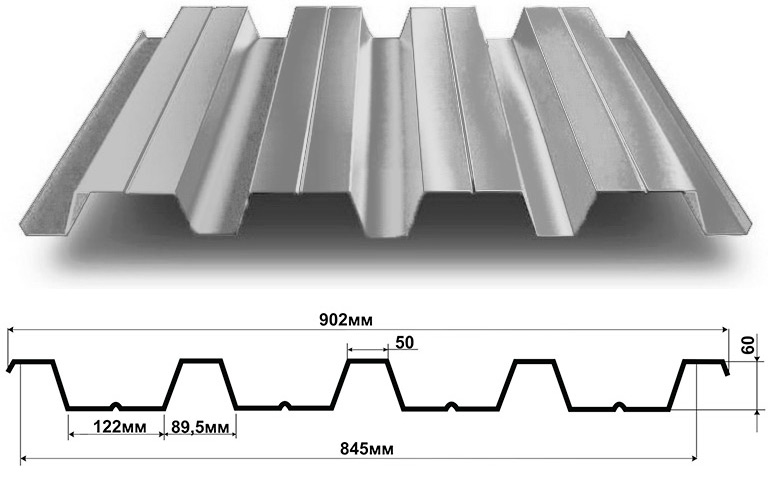

Профнастил Н60

Профнастил Н75

Профнастил НС35

Профнастил НС44

Рабочий размер профлиста С8, С10, С20 и С21

Автор prof-sovet На чтение 4 мин. Просмотров 818 Опубликовано 22.06.2020 Обновлено 23.06.2020

Из этой статьи вы узнаете какой рабочий размер профлиста С8, С10, С20 и С21 нужно учитывать, чтобы правильно рассчитать общую ширину крыши или забора.

В предыдущей статье мы уже разбирали подробно, почему такой кровельный материал, как металлочерепица имеет два показателя ширины: габаритную и рабочую (полезную). Если в двух словах, то первый размер отражает полную ширину листа от края до края. Второй же показатель сообщает о величине той части материала, которая будет видна взгляду, когда листы будут уложены друг на друга с перехлестом на одну волну. Такое наложение нужно, чтобы между профлистами не проникала вода.

Вы ведь уже догадались, что правило подсчета ширины кровли из металлочерепицы полностью аналогично расчету ската или забора из металлического профлиста? Давайте разбираться подробнее.

Рабочие размеры листов профнастила

Профлист С8

Буква С в обозначении указывает на стеновой вид профиля. Этот материал популярен при возведении заборов, поэтому часто встречается под наименованием заборный. Также восьмой профиль отлично подходит для облицовки фасадов. Хотя и для кровель его применяют не редко, даже несмотря на низкую высоту волны всего 8 мм (низкая волна может оказаться недостаточной, чтобы заблокировать проникновение воды на кровле при таянии снега или косом и шквалистом ливне).

Взаимный перехлест двух листов С8 осуществляется на одну волну и составляет 50 мм. Поэтому при общем размере 1200 мм, рабочая его ширина равняется 1150 мм.

Размеры профлиста С8

Видео о профнастиле С8

Профнастил С10

Профлист С10 имеет рабочий размер 1100 мм. Полная ширина профиля при этом 1138. Высота волны 10 мм. Основная сфера применения – фасады и заборы. По сравнению с С8 имеет большую жесткость.

Размеры профлиста С10

При выборе десятого металлопрофиля обратите внимание на похожую модель с наименованием МП10. Этот вид имеет большую жесткость, чем его стеновой собрат с маркировкой С, но немного не дотягивает до несущего материала с буквой Н. Находясь посередине, профлист МП10 является универсальным вариантом, подходящим как для ограждений и стен, так и для покрытия кровли.

Размеры МП10 отличаются от модели с маркировкой С: полезная ширина равна 1100 мм, габаритная 1200.

Размеры профлиста МП10

Профлист С20

Рабочий (полезный) размер профлиста С20 составляет 1100 мм при габаритном размере 1150. Этот вид профиля часто является заказной позицией в отличие от своего универсального собрата МП20, имеющего те же полезный и полный габариты, но обладающего лучшими показателями прочности.

Размеры профлиста С20

Видео о профнастиле С20

Профнастил 21

Профлист С21 характеризуется рабочим размером 1000 мм и габаритной шириной 1051 миллиметр.

Размеры профлиста С21

О значении рабочего размера профлиста для кровли и забора

Раз вы интересуетесь такими характеристиками профлиста как рабочий и габаритный размеры, значит скорее всего понимаете, чем они отличаются и для чего нужно учитывать оба значения.

Тем не менее мы кратко напомним их особенности:

• Габаритный размер листа – это его ширина от края до края;
• Полезный размер профлиста – это его видимая часть, не прикрытая соседним листом. Как правило этот показатель меньше габаритного на ширину одной волны;
• Чтобы посчитать протяженность кровельного ската или длину забора нужно сложить рабочую ширину всех листов с первого по предпоследний и добавить к получившейся сумме габаритный размер последнего листа.
• Фактическая площадь кровли или ограждения всегда меньше суммы габаритных площадей всех отдельных листов, входящих в ее состав. При этом продается материал именно по габаритному значению. Поэтому не нужно удивляться тому, что площадь в счете будет больше фактической площади поверхности.

Надеемся, что эта статья была полезна для вас.

С уважением к вам и вашему дому информационный портал ПрофСовет.

Размеры профлиста: классификация

Технические характеристики, которые имеет профлист определяют его лидирующие позиции среди аналогичных строительных отделочных материалов. Он легок, что значительно удешевляет, упрощает доставку. Присутствие двойного слоя защиты надежно защищает профлист от вероятного повреждения коррозией, продлевая срок его эксплуатационной службы. Порядка 30 цветовых оттенков, позволяют реализовать любые дизайнерские идеи.

Профнастил устойчив к ультрафиолету, агрессивным факторам среды окружения, что дает возможность наслаждаться его ярким, привлекательным внешним видом как минимум полвека.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Размеры профнастила зависят от его технического назначения. Именно по этим критериям составляется классификация модельного ряда изделий. Чем выше нагрузка, которую может принять на себя лист профилированного настила, тем большими будут его габаритные размеры, высота волны.

Размеры профлистов

Профнастил, изготовленный из рулонной стали позволяет не ограничивать размера длины листа, однако чаще всего встречаются рулоны по 12, 13 и 14 метров. Впрочем, в зависимости от функционального назначения листы всегда можно разрезать на нужные размеры.

Классификация по размерам и маркировке

Стальной профнастил выпускается в соответствии с технологической карточкой по установленному государственному стандарту. Технологический процесс производства, который проходит профнастил перед выпуском, предполагает задействование специального профилегибочного станка.

Профлист — строительный материал, имеющий достаточно широкий спектр возможного использования. Он незаменим в процессе сооружения объектов производственного и складского назначения. Используется для организации сооружений оградительного характера, в качестве кровельного, отделочного материала.

Исходя из характера использования, профлист предполагает деление на несколько категорий, маркируемых определенным образом. Маркировка профилированных листов состоит из буквенного и цифрового обозначения. Буква характеризует его непосредственное функциональное назначение, цифра – размер, причем первой указывается высота волны, а второй — монтажная ширина, которую имеет профнастил. Подбор настила определенной марки зависит от характера выполняемых работ.

Кровельный

Профнастил применяется при организации кровли. Маркируется буквой «Н». Основной его отличительной особенностью является размер, а точнее высота. Она превышает высоту прочих аналогичных листов, используемых при проведении облицовочных работ, а так же в качестве несущих конструкций. Как правило, высота волны такого материала превышает 44 мм.

Стандартные размеры профнастила, используемого в качестве кровельного покрытия, допускают ширину 1100 — 1250мм, длину порядка 13 м, необходимой кратности отреза. Листы изготавливаются из стали 0,6-0,8мм. Маркируется профлист — Н57. Его высокие технические характеристики, особенно достаточная жесткость, устойчивость к агрессивным природным воздействиям, позволяют применять изделия, монтируя конструкции опорного и несущего назначения. Цифра 57 указывает высоту волны в мм, а 750 – монтажная ширина изделия.

Кроме того строительный рынок готов предложить профлист следующих марок:

Стеновой

Ведение работ облицовочного характера осуществляется посредством использования стеновых профилированных листов, имеющих самую маленькую высоту волны – 8 — 44 мм. Примером маркировки стенового настила является профнастил С10-1150, где С- указывает на то, что материалом осуществляют облицовку стен, 10 — высоту волны, «монтажная ширина»- 1150. Профиль предполагает использование в производстве образцов стали 0,45-0,7мм. Рабочая ширина единицы – 1250мм, размер длины до 12 м допуская нужное отрезание пошагово.

Профнастил аналогичных моделей, обладающий достаточной высотой волны, допустим С18, С21,С-44, отличается широкими полками, армированными ребрами жесткости. Это позволяет пользоваться таким профнастилом для облицовки стен, ведения кровельных работ, установки ограждений.

Применение универсального профлиста

Характеристики размеров

Профиль универсального использования маркируется «НС». Ее отличительной особенностью является достаточная толщина изделий, сочетающаяся со значительной высотой гофры, колеблющейся в пределах 35-44мм.

Наиболее востребованы следующие марки изделий данной категории:

Размеры габаритов, которыми обладает модель НС35-1000, соответствуют 1250 мм (ширина), 14 м длины необходимой кратности разреза, 0,4-0,8 мм — толщина стали. Им удачно покрывать конструкции ограждающего характера, стены. Прокат изделия предполагает формирование достаточного числа ребер жесткости (шириной 7 мм), его нередко используют в создании несъемной опалубки. Цифра 1000 показывает монтажную ширину изделий.

Использование профлистов НС44-1000 целесообразнее всего производить для отделки ограждений, стен, поскольку он состоит из стали 0,55-0,8 мм.

Профнастил НС60-1000 – альтернативный вариант организации металлических опалубок, покрытия кровли. Толщина листа 0,65-0,9 мм позволяет изделию легко справляться с поставленными функциональными задачами. Заготовка шириной 1250 мм, 14 м длины.

Соотношение объема и веса | Surf Simply

3 доски для серфинга, одинаковых размеров, но очень разных объемов.

На самом деле, объем действительно говорит нам о том, насколько «плавучей» будет доска для серфинга и, следовательно, насколько хорошо она будет плавать в воде. Это важно, потому что чем выше доска поднимает вас из воды, тем меньше сопротивление будет вашему телу при гребле, и тем быстрее вы сможете двигаться. Чем быстрее вы будете грести, тем больше волн сможете поймать и тем менее крутыми должны быть эти волны, чтобы их поймать.Однако объем доски — это только половина уравнения, другая часть — это вес серфера, так как более тяжелому серферу потребуется больший объем, чтобы его плавать.

Вы можете ознакомиться с интерактивной версией калькулятора объема и веса здесь.

Это подводит нас к нашему важному соотношению; Отношение объема к весу, о котором мы обычно говорим в фунтах на литр (фунты / л), поскольку это 2 цифры, которые знает большинство серферов, но килограммы на литр также работают. Чтобы получить это число, вы просто разделите вес серфера на объем доски. Чем выше полученное число, тем меньше доска относительно серфера.Вот несколько примеров:

Высота Вес Объем В объем / Вес
Kelly Slater 5’9 (175 см) 160 фунтов (72 кг) 24,0 л 6,6 фунта / л (3,0 кг / л)
Мик Фаннинг 5 футов 10 дюймов (177 см) 165 фунтов (75 кг) 26,3 л 6,3 фунта / л (2,9 кг / л)
Дейн Рейнольдс 6 футов (183 см) 180 фунтов (81 кг) 29. 2 л 6,2 фунта / л (2,8 кг / л)
Стеф Гилмор 5 футов 10 дюймов (178 см) 146 фунтов (66 кг) 24,2 л 6,0 фунта / л (2,7 кг / л)
Harley Ingleby 6 футов 2 (188 см) 188 фунтов (85 кг) 65,3 л 2,9 фунта / л (1,3 кг / л)
Harry Knight 6 футов 1 (185 см) 180 фунтов (81 кг) 33,0 л 5,6 фунта / л (2,5 кг / л)
Jessie Carnes 5’6 (170 см) 130 фунтов (58 кг) 27,1 л 4,8 фунта / л (2,7 кг / л)
Ru Hill 5’8 (173 см) 160 фунтов (73 кг) 27.1 л 5,1 фунт / л (2,7 кг / л)

Что мне делать с этой информацией?

Отличный вопрос. Во-первых, не рассматривает доску любого размера как «цель», вам следует рассматривать маневр как цель. Слишком многие люди считают размер своей доски или ее отсутствие признаком своих способностей в воде. Проблема в том, что хотя меньшую доску теоретически легче поворачивать, чем большую, также легче использовать плохую технику, что в долгосрочной перспективе будет сдерживать вас гораздо больше, чем те лишние 10 литров. Слишком маленькая доска будет грести медленнее, поздно ловить волну, увязать в поворотах и ​​в целом выглядеть ужасно при серфинге. С другой стороны, у слишком большой доски есть только один недостаток; Если у вас плохая техника, вы не можете жульничать и пытаться крутить доску верхней частью тела. Меньшие доски позволяют вам легче обрезать витков, что может ввести вас в заблуждение, думая, что ваша резьба поворачивается лучше, но научиться вырезать витков на самом деле сложнее на доске с малым объемом, потому что у вас меньше скорость.Серфинг на больших досках после травмы, полученной несколько лет назад, сделал для меня больше, чем что-либо другое, поскольку заставил меня пересмотреть то, как я использовал свое тело, и что мне нужно было изменить.

Девон Ховард демонстрирует, как хорошая техника, а не низкая громкость, является ключом к отличному серфингу.

Итак, вот что вам следует делать; используйте эту информацию, чтобы найти реалистичную отправную точку, чтобы помочь вам выбрать, на какой доске кататься, арендовать или купить. В качестве ориентира: 2. 0 фунтов / л, вероятно, самая маленькая доска, которая практична для обучения в бурной воде, а 3,5-4 фунта / л , вероятно, самая большая доска, на которой большинство людей может нырять с нырянием.

Наименьший размер, который я смог найти у тех, кто катается на регулярной основе, составляет около 6,6 фунта / л, причем несколько претендентов на титул чемпиона мира использовали некоторые доски с таким соотношением. Вот несколько предлагаемых размеров доски минимум для разных способностей (помните, что чем больше число, тем меньше доска).

Уровень 1: Уайтуотер, обучение стойке и маневрирование: 2,0 фунта / л (0,9 кг / л)
Уровень 2: гребля, падение прямо на лицо: 2,6 фунта / л (1,2 кг / л)
Уровень 3: Обрезка по линии, попытки поворотов: 3,0 фунта / л (1,3 кг / л)
Уровень 3,5: Выполнение основных сокращений и ударов губами: 4,0 фунта / л (1,8 кг / л)
Уровень 4: Агрессивный серфинг сверху вниз: 6,0 фунт / л (2,7 кг / л)
Уровень 4+: Серфер профессионального уровня: 6. 6 фунтов / л (3,0 кг / л)
Для получения дополнительной информации о простых уровнях серфинга ознакомьтесь с нашим Древом знаний.

Объем — это еще не все, что нужно для дизайна досок для серфинга, но это самый точный способ сравнить огромный ассортимент досок, которые сейчас представлены на рынке. Найдите подходящий уровень громкости, который соответствует вашей физической форме, способностям и уровню комфорта при серфинге, и посмотрите, какие доски вы найдете в этом диапазоне. Затем, если вам придется выбирать между несколькими, всегда берите большую доску, вы не пожалеете об этом.Как всегда говорит Роб Мачадо: «Пена — твой друг».

---

Теги: Оборудование, Подкаст Surf Simply, Дизайн досок для серфинга

Карта бассейнов с волнами, речных волн и машин для серфинга в помещении

Вы хотите поплавать в бассейне для серфинга? Вы когда-нибудь мечтали покататься на речной волне или пороге?

Исследуйте самую полную в мире карту искусственных волн и внутреннего серфинга.

Узнайте о тарифах, технологиях, часах работы и местонахождении лучших в мире искусственных и речных волн.

Найдите бассейн с волнами, реку или статическую волну рядом с вами, спланируйте посещение, забронируйте сеанс и наслаждайтесь поездкой.

Типы волн вне океана

Есть две основные категории не океанских волн: искусственные волновые бассейны и статические волны.

Волновые бассейны или бассейны для серфинга — это более или менее большие внутренние или открытые сооружения, где генерируются искусственные волны.

Они напоминают традиционные плавательные бассейны или внутренние лагуны, но оснащены механическими, электронными и гидравлическими технологиями, способными или генерировать более или менее большие волны.

В каком-то смысле волновые бассейны пытаются имитировать поведение классической океанской волны, которая разбивается параллельно берегу и позволяет серфингистам кататься на них вдоль линии, пока они пересекают более или менее протяженную область.

Волновые бассейны: история и технологии

Первый в мире бассейн с волнами появился где-то между 1845–1886 годами, когда король Баварии Людвиг II электрифицировал одно из своих частных озер, чтобы создать искусственные волны.

Позже, в 1929 году, в Мюнхене в Германии открыли крытый бассейн, который генерирует небольшие волны благодаря «агитаторам», проталкивающим воду через решетки в зоне для дайвинга.

В 1969 году в Темпе, штат Аризона, был открыт первый общественный бассейн с волнами для катания на волнах. Он назывался Big Surf и познакомил любителей водных видов спорта, не имеющих выхода к морю, с серфингом.

Автором концепции был Фил Декстер, инженер-нефтяник и изобретатель.

Бассейн для серфинга был 400 футов в длину, 300 футов в ширину и девять футов в глубину.Он содержал 3,8 галлона рециркуляционной воды и в то время был окружен песком пустыни.

За ними последовали

Wildwater Kingdom (1985), Disney’s Typhoon Lagoon (1989), Sunway Lagoon и Seagaia Ocean Dome (1993), прежде чем в 2000-х постепенно появилось второе поколение.

Wavegarden (2005), Siam Park (2008), Wadi Adventure (2011), Kelly Slater’s Surf Ranch (2015), BSR Surf Resort (2018) и Surf Lakes (2019) представили новые способы воссоздания океанских волн в контролируемой среде.

Взгляните на эту краткую историю бассейнов с волнами .

Статические волны: внутренние волновые бассейны и речные волны

С точки зрения серфинга, существует два типа статических, не океанских волн: покровные волны и речные волны.

Листовые волны

Статические волны, также известные как листовые волны, — это волны, генерируемые мощными насосами, которые проецируют слои воды на высоких скоростях, позволяя серфингистам использовать энергию движения и потока воды.

Для катания на этих статических волнах используются небольшие, средние и большие конструкции.

Wave Loch, Citywave и Murphys Waves — одни из ключевых игроков в этой многомиллионной индустрии.

Они уже построили и установили сотни статических волновых машин в отелях, морских курортах, торговых центрах, тематических парках, аквапарках, частных квартирах, аэропортах, развлекательных центрах и роскошных круизных лайнерах.

Речные волны: серфинг вверх, вниз по течению и приливные стволы

Речные волны можно разделить на три категории: волны вниз по течению, волны вверх по течению и приливные волны.

Самый распространенный тип речных волн — это волны вниз по течению. Их можно найти во многих регионах мира, в городских или внутренних районах.

Речная волна возникает, когда большой объем воды течет по каменистому или более высокому дну. Поток вызывает то, что называется гидравлическим прыжком.

Внезапный удар позволяет серферу быстро кататься на практически бесконечной волне, даже если он или она не движется вперед или в сторону.

Самые популярные речные разломы расположены в реках Айсбах (Мюнхен, Германия), Бенд Уайтуотер Парк (Орегон, США), Снейк-Ривер (Вайоминг, США), Река Замбези (Ливингстон, Замбия), Река Тун (Тун, США). Швейцария), река Мур (Грац, Австрия), река Гломма (Сарпсборг, Норвегия) и парк Бойсе Уайтуотер), штат Айдахо, США).

Волна вверх по течению реки — редкая волна, которая образуется в океане и поднимается вверх по реке.

Другими словами, океан выталкивает волну вверх в устьях рек и противодействует направлению и потоку естественного речного течения.

В этом конкретном случае речной серфер на самом деле движется вперед, в то время как волна удерживает лицо, по которому можно кататься.

Самые известные в мире волны вверх по течению время от времени появляются в реке Урумеа (Доностия / Сан-Себастьян, Испания) и реке Нит или Страт (Буде, Англия).

Наконец, есть приливная скважина , редкое явление, которое случается всего несколько раз в нескольких регионах мира.

Буры, также известные как нагоны, представляют собой приливные явления, при которых массивная и часто одиночная волна создается сужением приближающегося весеннего прилива, когда он течет вверх по узкой и мелкой реке.

Приливные буры могут быть смертельными и часто иметь разрушительные последствия, особенно на окраинах рек.

Лучшие приливные буры для серфинга — Поророка (река Арагуари, Сан-Домингуш-ду-Капим, Бразилия), Боно (река Кампар, Индонезия), Серебряный дракон (река Цяньтан, провинция Хайнинг, Китай), Северн (река Северн, Глостер, Англия). ), Le Mascaret (река Сена, Гавр, Франция), Bay of Fundy (река Petitcodiac, Moncton, Canada), Turnagain Arm (Cook Inlet, залив Аляски, Анкоридж, США) и The Baan (река Hooghly, Kolkata, Индия).

Технологии волнового пула

Существует лишь несколько технологий волновых бассейнов, и каждая компания разрабатывает и продает свою собственную запатентованную концепцию.

Самыми современными бассейнами с искусственными волнами являются Wavegarden, American Wave Machines, Kelly Slater Wave Co. и Surf Lakes.

Волновой сад

Волновой сад продает «Бухту».

Разработанная в Стране Басков, компания предлагает технологию, способную производить 1000 волн, подобных океану, в час.

Батиметрия бассейна гарантирует, что водные течения непрерывно циркулируют с потоком прибойных волн, не влияя на их качество.

Размер, форму, мощность и частоту каждой поездки можно отрегулировать нажатием кнопки.

The Cove может накачивать волны до восьми футов (2,4 метра) на участках размером менее одного гектара.

Wavegarden оценивает текущие расходы на каждую волну примерно в 0,10 евро для шести футов 15-секундной длинной волны.

American Wave Machines

American Wave Machines (AWM) в настоящее время продает PerfectSwell.

Их запатентованная технология направлена ​​на имитацию океанских волн и воссоздание серфинга вдали от береговой линии.

Управляя схемами и последовательностями срабатывания воздушного давления, они могут качать волны неограниченного количества. Все, что нужно сделать оператору, — это использовать интерфейс с сенсорным экраном, чтобы получить новые впечатления от катания на волнах.

AWM заявляет, что их искусственные волны могут быть спроектированы с учетом требований любого размера и формы, предлагая поездки продолжительностью от 10 до 15 секунд в бассейне площадью от двух до трех акров и поездки продолжительностью 40 и 50 секунд в более крупных бассейнах.

Другими словами, вы можете получить точку прорыва (влево или вправо), волну А-кадра и бочки в пиковые закрытия.

PerfectSwell может создавать волну каждые три секунды.

Kelly Slater Wave Co.

Профессиональный серфер Келли Слейтер посвятила два десятилетия разработке первой в мире искусственной волны для создания ствола.

Компания Kelly Slater Wave Co. (KSWC) создала гибкую технологию, которая способна создавать волны переменного размера для всех уровней серфинга.

Волновая система имитирует силу, скорость и опыт океанских волн.

Контуры волнового бассейна KSWC были разработаны и доведены до совершенства с помощью высокотехнологичных суперкомпьютеров.

Затем 100-тонные суда на подводных крыльях спускаются по трассе со скоростью около 18 миль в час (30 километров в час) и производят левую и правую волну.

Когда волна достигает определенных участков дна озера, волна начинает разбиваться благодаря влиянию контурных рифов.

Гигантские боковые желоба смягчают эффект отдачи, возникающий на стенках бассейна.

Волновой бассейн KSWC генерирует две волны до пяти футов каждые три минуты.

Озера для серфинга

Австралийская компания разработала технологию под названием 5 Waves, которая создает концентрические волны в бассейне с углом обзора 360 градусов.

5 Waves производит до 2400 волн в час. Концепция компании допускает одновременное присутствие в воде 200 серферов.

Surf Lakes может предложить волны различной формы, длину катания с разной степенью сложности и восемь отдельных перерывов для серфинга.

Система 5 Waves накачивает волны до 7,8 футов во всех направлениях и через несколько разломов.

Surf Lakes считает, что направление ветра можно использовать с пользой, в каком бы направлении он ни дул.

Для данной технологии требуется озеро размером не менее 2,5 га плюс окружающая береговая линия.

Pay to Surf

Все волновые бассейны находятся в частной собственности.

В результате цена за час колеблется от 40 до 190 долларов в зависимости от типа волны (начальная, средняя или продвинутая), сезона (весна-лето или осень-зима), оборудования, которое вам может понадобиться в аренду (доски для серфинга, гидрокостюмы) и уроки, которые вы, возможно, захотите записать.

Клиенты, желающие регулярно посещать объект, могут приобрести сезонные абонементы или просто закрыть бассейн для частной вечеринки.

Некоторые структуры волновых бассейнов предлагают варианты отдыха, сна и еды, а также другие виды деятельности, такие как зоны для скалолазания, магазины для серфинга, каякинг, SUP, плавание и т. Д.

Какой из них использовать?

Аудиофайлы бывают всех типов и размеров. И хотя все мы, возможно, знакомы с MP3, как насчет AAC, FLAC, OGG или WMA? Почему существует так много аудио стандартов? Есть ли лучший аудиоформат? Какие из них важны, а какие можно игнорировать?

На самом деле это довольно просто, если вы поймете, что все аудиоформаты делятся на три основные категории. Как только вы узнаете, что означают категории, вы можете просто выбрать формат в категории, который лучше всего соответствует вашим потребностям.

Несжатые аудиоформаты

Несжатый звук состоит из реальных звуковых волн, которые были записаны и преобразованы в цифровой формат без какой-либо дополнительной обработки.В результате несжатые аудиофайлы, как правило, являются наиболее точными, но занимают МНОГО места на диске — около 34 МБ в минуту для 24-битного стерео 96 кГц.

Формат аудиофайлов: PCM

PCM расшифровывается как Pulse-Code Modulation , цифровое представление необработанных аналоговых аудиосигналов.Аналоговые звуки существуют как формы волны, и для преобразования формы волны в цифровые биты звук должен быть дискретизирован и записан через определенные интервалы (или импульсы).

Этот цифровой аудиоформат имеет «частоту дискретизации» (как часто делается выборка) и «битовую глубину» (сколько битов используется для представления каждой выборки).Нет никакого сжатия. Цифровая запись — это точное представление аналогового звука.

PCM — наиболее распространенный аудиоформат, используемый в компакт-дисках и DVD-дисках. Существует подтип PCM, называемый линейной импульсно-кодовой модуляцией, где выборки берутся через линейные интервалы. LPCM — наиболее распространенная форма PCM, поэтому на данный момент эти два термина почти взаимозаменяемы.

Формат аудиофайла: WAV

WAV расшифровывается как Waveform Audio File Format (в какой-то момент также называется Audio for Windows, но больше не используется).Это стандарт, разработанный Microsoft и IBM еще в 1991 году.

Многие люди предполагают, что все файлы WAV — это несжатые аудиофайлы, но это не совсем так.WAV на самом деле является контейнером Windows для различных аудиоформатов. Это означает, что файл WAV потенциально может содержать сжатый звук, но он редко используется для этого.

Большинство файлов WAV содержат несжатый звук в формате PCM. Файл WAV — это просто оболочка для кодирования PCM, что делает его более подходящим для использования в системах Windows. Однако системы Mac обычно могут открывать файлы WAV без каких-либо проблем.

Формат аудиофайла: AIFF

AIFF означает Audio Interchange File Format .Подобно тому, как Microsoft и IBM разработали WAV для Windows, AIFF — это формат, разработанный Apple для систем Mac еще в 1988 году.

Как и файлы WAV, файлы AIFF могут содержать несколько типов аудиоформатов.Например, есть сжатая версия под названием AIFF-C и другая версия под названием Apple Loops, которая используется GarageBand и Logic Audio. Оба они используют одно и то же расширение AIFF.

Большинство файлов AIFF содержат несжатый звук в формате PCM. Файл AIFF — это просто оболочка для кодирования PCM, что делает его более подходящим для использования в системах Mac. Однако системы Windows обычно могут открывать файлы AIFF без каких-либо проблем.

Аудиоформаты со сжатием с потерями

Сжатие с потерями — это когда некоторые данные теряются в процессе сжатия — и сжатие важно, потому что несжатый звук занимает много места на диске.

Другими словами, сжатие с потерями означает жертву качеством звука и верностью звука ради файлов меньшего размера.Когда это сделано плохо, вы услышите артефакты и другие странности в звуке. Но когда все будет сделано хорошо, вы не заметите разницы.

Формат аудиофайла: MP3

MP3 означает MPEG-1 Audio Layer 3 .Он был выпущен еще в 1993 году и стал очень популярным, в конечном итоге став самым популярным аудиоформатом в мире для музыкальных файлов. Есть причина, по которой у нас были «MP3-плееры», а не «OGG-плееры»!

Основная цель MP3 состоит из трех частей: 1) отбросить все звуковые данные, которые существуют за пределами диапазона слышимости обычных людей, и 2) снизить качество звуков, которые нелегко услышать, затем 3) сжать все остальные аудиоданные с максимальной эффективностью.

Почти каждое цифровое устройство в мире с воспроизведением звука может читать и воспроизводить файлы MP3 , будь то ПК, Mac, Android, iPhone, Smart TV или что-то еще.Когда нужен универсальный, MP3 никогда не подведет.

Примечание: MP3 — это не то же самое, что MP4!

Формат аудиофайлов: AAC

AAC означает Advanced Audio Coding .Он был разработан в 1997 году как преемник MP3, и хотя он стал популярным форматом для использования, он никогда не обгонял MP3 как самый популярный.

Алгоритм сжатия, используемый AAC, намного более продвинутый и технический, чем MP3, поэтому, когда вы сравниваете одну и ту же запись в форматах MP3 и AAC с одинаковыми битрейтами, AAC, как правило, будет иметь лучшее качество звука.

Несмотря на то, что MP3 — это скорее домашний формат, AAC все еще широко используется сегодня. Фактически, это стандартный метод сжатия звука, используемый YouTube, Android, iOS, iTunes, более поздними портативными устройствами Nintendo и более поздними версиями PlayStation.

Формат аудиофайлов: OGG (Vorbis)

OGG ничего не означает.Собственно, это даже не формат сжатия. OGG — это мультимедийный контейнер, который может содержать все виды форматов сжатия, но чаще всего используется для хранения файлов Vorbis, поэтому эти аудиофайлы называются файлами Ogg Vorbis.

Vorbis был впервые выпущен в 2000 году и приобрел популярность по двум причинам: 1) он придерживается принципов программного обеспечения с открытым исходным кодом и 2) он работает значительно лучше, чем большинство других форматов сжатия с потерями (что означает меньший размер файла для эквивалентного Качество звука).

MP3 и AAC имеют такие прочные позиции, что OGG с трудом удалось попасть в центр внимания — не многие устройства поддерживают его изначально — но со временем ситуация улучшается.На данный момент он в основном используется ярыми сторонниками программного обеспечения с открытым исходным кодом.

Формат аудиофайла: WMA (с потерями)

WMA означает Windows Media Audio .Впервые он был выпущен в 1999 году и с тех пор претерпел несколько изменений, сохранив при этом то же имя и расширение WMA. Это проприетарный формат, созданный Microsoft.

В отличие от AAC и OGG, WMA был предназначен для устранения некоторых недостатков метода сжатия MP3 — и оказалось, что подход WMA к сжатию очень похож на AAC и OGG.Да, с точки зрения объективного качества сжатия WMA на самом деле лучше, чем MP3.

Но поскольку WMA является проприетарным, не многие устройства и платформы поддерживают его. Он также не предлагает никаких реальных преимуществ по сравнению с AAC или OGG , поэтому, когда MP3 недостаточно хорош, просто более практично использовать один из этих двух вместо WMA.

Аудиоформаты со сжатием без потерь

Противоположное сжатие с потерями — это сжатие без потерь , которое представляет собой метод, который уменьшает размер аудиофайла без ЛЮБОЙ потери данных между исходным аудиофайлом и сжатым аудиофайлом.

Обратной стороной является то, что сжатые аудиофайлы без потерь больше, чем аудиофайлы со сжатием с потерями — от 2 до 5 раз больше для того же исходного файла.

Формат аудиофайлов: FLAC

FLAC — это аббревиатура от Free Lossless Audio Codec .Может быть, немного на носу, но он быстро стал одним из самых популярных форматов без потерь, доступных с момента его появления в 2001 году.

Приятно то, что FLAC может сжимать исходный файл до 60 процентов без потери ни одного бита данных.Что еще приятнее, так это то, что FLAC — это формат аудиофайлов с открытым исходным кодом и без лицензионных отчислений, поэтому он не налагает никаких ограничений интеллектуальной собственности.

FLAC поддерживается большинством основных программ и устройств и является основной альтернативой MP3 для музыки.С его помощью вы в основном получаете полное качество необработанного несжатого звука при половинном размере файла. Вот почему многие считают FLAC лучшим аудиоформатом.

Формат аудиофайлов: ALAC

ALAC означает Apple Lossless Audio Codec .Он был разработан и запущен в 2004 году как закрытый формат, но со временем стал открытым и бесплатным в 2011 году. ALAC иногда называют Apple Lossless.

Хотя ALAC хорош, он немного менее эффективен, чем FLAC, когда дело доходит до сжатия.Однако у пользователей Apple нет выбора между ними, потому что iTunes и iOS обеспечивают встроенную поддержку ALAC и вообще не поддерживают FLAC .

Нужна помощь с воспроизведением аудио в высоком разрешении на iPhone или iPad? Ознакомьтесь с нашим руководством.

Формат аудиофайла: WMA (без потерь)

WMA означает Windows Media Audio .Мы рассмотрели это выше в разделе сжатия с потерями, но мы упоминаем об этом здесь, потому что есть альтернатива без потерь, называемая WMA Lossless, которая использует то же расширение. Я знаю, что сбивает с толку.

По сравнению с FLAC и ALAC, WMA Lossless является худшим с точки зрения эффективности сжатия, но ненамного.Это проприетарный формат, поэтому он не годится для поклонников программного обеспечения с открытым исходным кодом, но он изначально поддерживается как в системах Windows, так и в Mac.

Самая большая проблема с WMA Lossless — это ограниченная поддержка оборудования. Если вы хотите воспроизводить сжатый звук без потерь на нескольких устройствах и платформах, вам следует придерживаться FLAC.

Какой формат аудиофайлов вам подходит?

Для большинства людей решение довольно простое:

• Если вы захватываете и редактируете необработанный звук, используйте несжатый формат. Таким образом, вы работаете с максимально возможным качеством звука. Когда вы закончите, вы можете экспортировать или преобразовать в сжатый формат.
• Если вы слушаете музыку и хотите точного воспроизведения звука, используйте сжатие звука без потерь. Вот почему аудиофилы всегда предпочитают альбомы в формате FLAC альбомам в формате MP3. Обратите внимание, что для них вам понадобится много места для хранения.
• Если вас устраивает «достаточно хорошее» качество музыки, если в вашем аудиофайле нет музыки или если вам нужно сэкономить место на диске, используйте сжатие звука с потерями. Большинство людей на самом деле не слышит разницы между сжатием с потерями и сжатием без потерь.

Тем, кто хочет максимально качественного воспроизведения музыки, обратите внимание, что высококачественные аудиофайлы не будут иметь значения, если ваше устройство воспроизведения не может точно воссоздать эти звуки.Это значит, что вам нужны наушники или динамики хорошего качества! И обязательно ознакомьтесь с лучшими музыкальными проигрывателями Windows для воспроизведения звука высокого разрешения.

Кредиты изображений: gonin / Shutterstock

5 способов узнать, что нового на Netflix

Об авторе Джоэл Ли (Опубликовано 1598 статей)

Джоэл Ли — главный редактор MakeUseOf с 2018 года.У него есть B.S. Кандидат компьютерных наук и более девяти лет профессионального опыта написания и редактирования.

Ещё от Joel Lee

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку технических советов, обзоров, бесплатных электронных книг и эксклюзивных предложений!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Модель волны

и факты о модели погоды (STORMSURF)

Введение

S tormsurf значительно модернизировал все наши волновые модели в начале 2009 года, а погодная модель скоро будет выпущена. Мы создали эти инструменты с целью обеспечения полного глобального охвата интерфейс океан-атмосфера с нескольких точек зрения, начиная от от глобального к местному.Это был эволюционный процесс, движимый сочетание наших развивающих навыков использования инструментов для создания изображения, и неуклонный марш NOAA по улучшению основных математика / физика самих моделей подпитывается падением цена компьютерной памяти и резкое увеличение мощности процессора. Результат был просто невероятным для конечного пользователя. С этими Обновления в ближайшем будущем производительность моделей значительно улучшена и осмотр местных условий в увеличенном масштабе становится реальностью.

Погодные модели предоставляют анимированные изображения прогнозов атмосферы. в то время как волновые модели сосредоточены на поверхности океанов. Это взаимодействие атмосферы с океаном в виде ветра, который генерирует волны, поэтому в центре внимания погодных моделей, естественно, приземный ветер. Точно так же, как ветер дует в океанах поверхность расколота, которая может перерастать в ветровые волны, иногда достигая чудовищных размеров, если ветер достаточно сильный, длится достаточно долго и покрывает достаточно большую площадь.Эти ветровые волны в конечном итоге мигрируют из области выборки, в которой они были созданы, и как сырые компоненты рассасываются, появляется вздутие. Именно набухание делает лучший серфинг, и это то, что больше всего нравится серфингистам.

модели также отображают эти естественные процессы на более глубоком уровне с поддерживается весь жизненный цикл от ветра до моря к волнам. Ветер создается перепады давления на поверхности, когда воздух выходит из областей с более высокими давление на регионы с более низким давлением в попытке создать равновесие.Когда ветер движется над поверхностью океана, он порождает моря или набухать, что, в свою очередь, имеет энергию. Эта энергия измеряется период (который увеличивается по мере распространения волн от их источник). По мере того, как волны переходят на мелководье, они начинают разрушаться создавая прибой, и размер этих волн можно предсказать на основе взаимодействие размера и периода волнения / моря. Подробнее о эти процессы можно найти в руководствах (см. панель навигации выше) с элементарным пониманием этой информации, полезной, если вы хотите погрузиться в глубокий конец.

Наши модели разделены на 4 географические категории:

• Global (вся планета),
• полушария (например, северная часть Тихого океана, Южная Атлантика, Северная Атлантика и т. Д.)
• Региональные (например, северо-восточная часть Тихого океана, восточная часть Индийского океана, Тасманово море и т. Д.)
• местных жителей (Маргарет-Ривер, Гавайи, Южная Калифорния, Центральная Флорида, Западная Южная Африка и т. Д.).

Итак, в зависимости от ваших потребностей, данные доступны на макро или микро уровне.

Это есть и будет работать с более подробной Wave Образцы моделей постоянно развиваются. Сколько на самом деле составляет общедоступный веб-сервер будет в основном зависеть от того, контент используется. Каждый набор изображений требует циклов процессора компьютера и пропускная способность, которая, в свою очередь, стоит денег. Поэтому мы ориентируемся на изображения, которые будут прежде всего принесите пользу широкой аудитории и работаем над тем, чтобы целевые подробные диаграммы в последнюю очередь.

Глобальная значимая высота волны с использованием волновой модели Wavewatch версии 3.0 и трехмерных топографических рельефов суши.

Общие характеристики

Улучшения презентации
В течение многих лет мы использовали графику моделей, предоставленную правительством, и создали прогнозы тоже. Как и большинство из вас, мы отметили несколько очень полезных функции и некоторые, которые мы хотели бы улучшить.Итак, наш графика представляет то, что мы считаем лучшим из обоих миров упакованы таким образом, чтобы позволить как новичкам, так и профессионалам прогнозист, чтобы быстро получить важные данные. Некоторые из этих улучшений включают: 1) Определение уровня моря до 54 футов, 2) Указание высоты моря разрешение до 1 фута и, 3) обеспечивают удобное масштабирование цвета, коррелирует скорость ветра с высотой моря и периодом волнения (волновые модели). Взгляните на отфильтрованный выходной сигнал и обратите внимание, как ветер мощностью 35 узлов создает 17 футов моря, которые, в свою очередь, вызывают волнение с периодом 13 секунд.Конечно есть много переменных в этом сочетании, но общий шаблон используется во всех доска.

Каждый изображение было настроено по индивидуальному заказу, чтобы соответствовать конкретной изображаемой области. Мы использовали фиксированные пропорции широты и долготы, а не растягивание или сжатие изображений до фиксированного размера. Так что, а не сказать «все изображения должны быть 600 X 450 пикселей», а затем попытаться преобразовать изображение для региона в этом поле, вместо этого мы вручную пропорционально каждое индивидуальное изображение.Это приводит к тому, что на некоторых изображениях мертвое пространство по краям и поддержка большого количества изображений размеры, но с точки зрения пуриста обеспечивает географически симметричная диаграмма и более высокая степень целостности изображения.

Контроль
Одна вещь, которую мы ненавидим, — это анимация, в которой пользователь не имеет реального контроля. Без возможности прервать воспроизведение анимации для просмотра детали одного кадра в последовательности, последовательность становится почти бесполезный, эквивалент рекламы (бросающиеся в глаза изображения без полезное назначение).Поэтому мы создали свои собственные пакетные программы, чтобы обернуть все изображения в оболочке Macromedia Flash, что позволяет пользователю остановить анимации в любом месте последовательности воспроизведения, шаг вперед на кадр время изучить некоторые детали или даже перевернуть анимацию на один кадр на время. И все это одним или двумя щелчками мыши. Панель управления для каждой анимации всегда располагается в верхнем левом углу изображения угол. Конечно, вам необходимо установить Flash Player, но это бесплатная, простая и безопасная загрузка с веб-сайта Adobe (формально Macromedia) сайт и широко используется в Интернете.

Скорость загрузки
Кроме того, мы постарались сбалансировать предоставление большого размера изображения (опять же, чтобы позволить детальное изучение продукта) с минимальным время загрузки. Не вдаваясь в подробности, мы можем предоставить нативный разрешение 700 X 500 пикселей 7,5-дневная анимация с шагом 6 часов с общий размер загрузки в среднем составляет около 1,5 мегабайт. И любой из отфильтрованных изображения намного меньше. Это все еще проблема, если вы используете dial-up, но при любом виде широкополосного доступа это происходит мгновенно удовлетворение.

Wave Характеристики модели

Какая модель волны?
Мы используем волновую модель NOAA Wavewatch III, в частности новую версия 3.0, которая теперь работает параллельно со старой версией 2.22 (подробнее об этом позже). FNMOC также использует настроенную версию Код NOAA, но основные уравнения те же. Нет другие надежные глобальные и региональные модели, доступные в настоящее время в общественное достояние.Главное отличие NOAA от FNMOC — это источник данных о ветре, используемый для построения модели волн (это справа, волновые модели используют атмосферные модели в качестве входных данных). NOAA раньше использовала модель ветра GDAS (в версии 2.22), а теперь обновлена к модели ветра GFS с высоким разрешением, где FNMOC использует NOGAPS. NOAA запускает модель высокого разрешения GFS 4 раза в день, а не 2 раза в день. личные предпочтения, но мы предпочли использовать финансируемые государством и поддерживал решение, а не финансировался из военного источника, и ему понравилось возможность получать обновления чаще.

Разрешения
Версия 2.22 пакета NOAA Wavemodel включала одну глобальную модель с разрешением 1 X 1,25 градуса (одна точка данных примерно каждые 60 X 75 миль на экваторе) плюс несколько региональных моделей с 0,25 X 0,25 градусное разрешение (15 X 15 морских миль). Мы загружали их все и использовать модель с самым высоким разрешением, доступную для любого региона, в котором мы изображающий. но с появлением WW3 версии 3.0 совершенно новое отображение схема была введена в действие.Глобальная модель теперь доступна по адресу разрешение 0,5 х 0,5 градуса (соответствует 0,5 х 0,5 градуса Модель ветра высокого разрешения GFS). Кроме того, есть 3 встроенные модели, одна для вод Западного побережья США / Канады — 0,166667 X 0,166667 градуса, секунда при том же разрешении для востока США Побережье, Мексиканский залив и большая часть Карибского моря, а треть — Восточная часть Тихого океана сосредоточилась на Гавайях и некоторых других островах. Это ставит точка данных в квадратах размером 10 нм или 2.В 5 раз лучше разрешение чем лучшие локальные модели в старой схеме 2.22. Эти подмодели скрывают все, кроме прибрежных вод. Кроме того, там 2 модели супер-высокого разрешения доступны для Западного и Восточного побережья США в разрешение 0,066667 X 0,066667 градуса. (4 мили квадрата) или В 14 раз выше, чем у лучшей модели 2.22. Наиболее впечатляет. И что еще лучше, так это количество переменных доступно для каждого продукта. Главный интерес для серферов сейчас обеспечивает размер первичной и вторичной волны и размер ветровой волны.Так отслеживание отдельной зыби как по чистой высоте, так и по периоду, когда она проходит через большие пространства океана теперь возможно. Подробнее о плюсах и минусах это через минуту.

Вот зоны покрытия трех вложенных моделей решеток среднего разрешения в новых моделях Wavewatch 3: Атлантика, Восточная часть Тихого океана и Западное побережье. Обратите внимание, что данные предоставляются только для подмножества гриба.

Вывод суперкомпьютера NOAA — это не серия красивых изображений вы видите, но вместо этого есть вещь, называемая файлом grib.Это в основном двоичная база данных, содержащая всю информацию для каждой точки данных на поверхности планеты (или в пределах заранее определенного региона). Эти штучки затем загружаются местными провайдерами, такими как Stormsurf, которые их принимают в инструменты для создания графических изображений, с которыми мы обычно связываемся «модели». Вывод таков: хотя многие сайты утверждают, что собственные пользовательские модели волн, в большинстве случаев они производят только специальные графика из свободно доступных грибов NOAA.Мы ничего не делаем здесь другое. Но мы представляем данные в виде формат, который действительно полезен как новичку, так и профессионалам серфинг-прогнозист, а не просто создать красивую картинку без реального полезность прогноза (обычная практика в попытках «заглушить» данные для масс).

Отсутствующие данные
Волновые модели в их исходной форме имеют большие пробелы в недостающих данных. рядом с береговой линией.Часто в рамках 3-10 миль от многих береговых линий. Это результат использования квадратной сетки ящики, а затем накладывая их на берег, который не является прямая линия. Вот 2 примера проблемы из версии 2.22 глобальной модели Wavewatch 3 и модели для восточной части северной части Тихого океана:

Черные области указывают на отсутствие данных в исходной таблице.Обычно это происходит на границе раздела суша-море.

Теперь, с появлением версии 3.0 модели с более высоким разрешением, обратите внимание на улучшение:

Обратите внимание, что размер неопределенной области намного меньше, и более достоверные данные находятся ближе к берегу. Изображение слева взято из глобальной модели (разрешение 0,5 градуса), а изображение справа — из локальной модели западного побережья (0.Разрешение 16667 град). Также обратите внимание на улучшение рельефа местности с новой трехмерной закрашенной топографией.

Итак определенное количество оценок и прогнозов используется для заполнения отсутствуют данные, особенно по локальным волновым моделям, но улучшенный. К величайшему насколько это возможно, мы использовали все приемы и приемы, доступные сделайте изображения максимально точными. Тем не менее, сочетание необходимость использовать глобальную ручку (с низким разрешением) для начала, а затем масштабирование проход для просмотра некоторой удаленной цепи островов может привести к неточностей, но далеко не так комично, как раньше.

Это подводит нас к следующему значительному усовершенствованию моделей. Раньше много крошечных острова (например, южная часть Тихого океана) не изображен вообще в презентации на Stormsurf, а волнение затенение, вызванное ими, не учтены в модели. Мы опубликовали результаты, хотя в некоторых случаях они были немного шаткими, потому что в тех удаленных В разных уголках мира «одни данные лучше, чем ничего». Но сейчас, мы нашли способ наложения топографических 3D-изображений высокого разрешения рельефные изображения с точностью до одного пикселя для всех участков суши.С помощью база данных GSHHS, которая обеспечивает высокое разрешение береговой линии и озера границы, смешанные со спутником высокого разрешения подтвержденные данные о высоте, Stormsurf разработал собственный технология, позволяющая придать изображениям более реалистичный вид. Заметка: Это не Google Планета Земля, а совершенно другой и уникальный метод. что дает аналогичный результат. И это то же самое технология была включена в версию 3.0 волны модель для определения батиметрии и наземных масок, значительно улучшение физики волновой модели в отношении теней волн, мелководные препятствия и батиметрические эффекты на волнах в зона серфинга.Комбинация этих улучшений очевидна, когда изучение влияния Таитянских островов на волнение южного полушария (увидеть ниже). Обратите внимание, что даже рифы и атоллы к северу от Таити очевидны.

На этом изображении обратите внимание на атоллы в центре изображения. Вы действительно можете увидеть внешние рифы и внутренние лагуны, связанные со многими из них. Затенение зыби учтено и в батиметрии моделей.

Высота прибоя
Вопреки распространенному мнению, «морская высота» (а.k.a ‘значительная волна height ‘) не соответствует высоте прибоя. Вы не можете смотреть на значительную высоту волны для точки рядом с твой пляж и определите, какой будет высота прибоя. Это потому, что это взаимодействие волн и периода, определяющих высоту прибоя. Обычно в любом месте взаимодействуют несколько зыбь и ветровые волны. заданный пункт, все из которых в комбинации «добавляются» вместе к получить число «наихудшего случая», известное как значительная высота волны.Это мера, полезная для яхтсменов, чтобы знать, чего ожидать, если все эти элементы должны были сходиться в одно и то же время и в одном месте, и ваша лодка оказалась в этом месте. Но обычно только 1 зыбь, доминирующая зыбь, заставляет кататься на серфе, и это обычно что-то гораздо меньшее, чем наихудшая высота волны.

В версия 2.22 и более ранние версии волновой модели Wavewatch, swell высота не была предусмотрена как переменная в грибе 3МВ. Мы пришлось использовать некоторые уловки для оценки высоты прибоя с использованием имеющихся ресурсов.Этот подход хорошо зарекомендовал себя для большинства ситуаций, и большое количество наших пользователей развили навыки используя диаграммы высоты прибоя, чтобы оценить фактическую высоту прибоя для их благоприятные перерывы. Но с появлением версии 3.0 первичный зыбь высота и период, а также высота и период вторичного волнения теперь включены в виде элементов данных в виде диаграммы. Таким образом, мы добавили их во все наши продукты. Но результаты не так однозначны, как можно было ожидать.

Проблема, с которой сталкиваются многие люди с новой моделью, заключается в том, что нет данных о набухании вблизи области выборки.Когда вы находитесь в место, где ветер только начинает производить ветровые волны (ветровая волна) или что-то еще менее изысканное, чем это, диаграмма значительной высоты моря хорошо приближает высота есть. Это обеспечивает красивую непрерывную картину условия на поверхности океанов. Но возле ядра язвы, значения высоты вздутия по умолчанию близки к 0 (так как волнения нет, только ветровые моря). Следовательно, вы видите либо прерывистые намеки на что-то или отсутствующие данные в самом центре штормов.И если выборка находится недалеко от берега, возникает та же проблема.

Если подумайте об этом, это имеет смысл. Зыбь возникает только тогда, когда ветровые волны исходят от принеси, что их делает. Изменчивые и грубые элементы ветровые волны рассеиваются по мере того, как энергия ветра переносится в океан поверхность становится организованной в основном под поверхностью на средние и энергия зыби с более длительным периодом, которая, в свою очередь, формирует последовательности волн, и в итоге устанавливается.

Но увидеть, как это происходит в реальном времени с помощью модели, — это наиболее сбивает с толку. Если вы знаете, что шторм только что сформировал 1000 миль у вашего побережья и просматриваете карты значительной высоты моря, видно 30-футовое море. Но если вы посмотрите на на диаграмме высоты волн вы почти ничего не видите и говорите: «Что происходит здесь? Эту вещь надо сломать «. Но это нарушено наше восприятие реальности, а не модель. Здесь нет зыбь, потому что ветровые волны еще не отошли от взлета области и начали свою естественную эволюцию от ветровой волны до зыби.Это требует времени, чтобы привыкнуть, но после того, как вы выспитесь на нем, ночь или две, ты понимаешь, что это имеет смысл.

Вид на большую высоту моря

На приведенных выше изображениях обратите внимание на «моря» около 30 футов, отталкивающие от Японии (слева), и через 96 часов они почти исчезли (справа) по мере продвижения на восток к линии дат.

Первичный вид волн

На этом изображении обратите внимание на почти полное отсутствие «волн» на выходе из Японии (слева).Это потому, что нет зыби, только ветровая волна. Но 96 часов спустя обратите внимание, как эта волна со временем и на расстоянии превратилась в настоящий фронт волны, очень похожий на то, что мы привыкли видеть на изображениях периода волн.

Просмотр периода свела

Обратите внимание, что у берегов Японии этот период минимален, так как выборка только начинает набирать обороты на поверхности океанов, на 13 секундах (слева).Но по мере распространения волны на восток период увеличивается (справа). Также обратите внимание, что большая часть размера находится не на переднем крае волны, где период является самым длинным (см. Изображение первичной волны выше), но фактически она немного возвращается в пакет.

Размер волны Вид

Наконец, мы интегрируем высоту волн и период, чтобы рассчитать размер прибоя. Мы улавливаем ограниченную ветровую волну и энергию волн (слева), но размер прибоя все еще не определен в большей части области выборки (как и следовало ожидать).Но 96 часов спустя у нас есть гораздо лучшее представление о размере прибоя, поскольку волнение эволюционировало, и период рассредоточился сам. Имеется определенный фронт зыби, и мы можем исследовать его с разных точек зрения. Без сомнения, это не идеально, но это действительно современное состояние.

Чтобы смягчить это (и с немалыми усилиями), мы пытаемся чередовать значения ветровой волны, если волнение не было присутствует, но все же не устраняет полностью трещиноватость некоторые изображения, на которых дует сильный ветер.Следовательно, некоторые читатели жаловался на то, что новые изображения не такие «чистые», как старые. Такие жалобы действительны.

Но большое преимущество нового подхода заключается в том, что, поскольку чистый ветер забегающие моря начинают выходить из района выхода, хорошо видно первичное вздутие, развивающееся и расходящееся от источника, в значительной степени как на графиках периода зыби изображена зыбь, выходящая из получить.На самом деле то же самое всегда происходило с графики периода. В области выборки точки нет. Только после набухание начинает удаляться от опоры, период начинает уменьшаться вверх.

Что это означает, что теперь можно использовать значения из чистого график периода зыби и из графика высоты зыби для любую точку на планете, и интегрировать эти значения в вычислить реальную и точную высоту прибоя.Или вы можете просто использовать наши изображения Wave, которые, по сути, делают то же самое. Но опять же, если выборка прижимается к берегу, вы получите пропадание данных поскольку значение зыби практически падает до 0 вблизи ядра шторма. А поскольку в самой выборке нет «чистой» зыби, высота волны значений часто не будет. Если вы видите, что это происходит рядом ваш берег, вы знаете, что прибой, вероятно, будет довольно сырым, поскольку по сути, он находится «в области выборки».Но если вам нужно числа, мы сохранили старые глобальные волновые диаграммы активными, потому что, как оказывается, они исключительно хороши в оценке высоты прибоя в эти ситуации.

К сожалению, мы сохранили их только для глобальных моделей, а не для региональных или локальные модели, потому что объем данных, которые мы уже перебираем довольно большой (а значит и дорогой).

Это состояние художественная технология, и к ней нужно привыкнуть, но точнее, чем все предыдущее, и настраивает нас на создание лучшие продукты в будущем.

в этих диаграммах вы действительно можете смотреть процесс распада происходит, когда моря исходят из зоны захвата и переход в зыбь. Поскольку период увеличивается с расстоянием, даже хотя высота волн и волн уменьшается, общая высота прибоя не разлагается так быстро, как сами моря. Разнообразие серфинга обеспечиваются перспективы высоты (глобальная, полушарная, региональная, локальная) по причине. Так как местное обеспечение физически нецелесообразно графики для каждого прорыва на планете, вы можете использовать другие нелокальные перспективы оценки высоты прибоя с высокой степенью точности для ваше местоположение, если оно еще не указано.В случаях, когда набухает путешествовать на большие расстояния (например, из южного полушария), а затем взаимодействовать с более крупными локально генерируемыми ветровыми волнами (например, у побережья Калифорнии в лето) остается небольшая проблема. Третья мировая война должна сделать определение, которое зыбь является доминирующей, ветровая волна или земная зыбь. Иногда он ловит ветров, иногда волны на большие расстояния, а иногда это лоскутное одеяло из оба вздутия проходят друг через друга. Проблема становится особенно на локальных волновых моделях.Но чаще вы увидите чистый зыбь кажется прижатой к берегу, в то время как ветровая волна более доминируют только на 20 морских миль. Общее практическое правило, когда при использовании местных моделей обращать пристальное внимание на направление волн стрелы. Они четко скажут вам, какая из двух волн создание высоты прибоя, показанной на графиках. Другая вариант в этих случаях — использовать раздел прогноза буев сайта. Эти диаграммы гораздо более чувствительны и должен четко указывать вторичную высоту прибоя.

Местная батиметрия
Воздействие прибрежной батиметрии (в пределах 5 миль от берега) использовалось не включать в локальные волновые модели. Но теперь они есть. А также если позволит время и бюджет, мы будем строить еще ближе увеличенные местные модели для избранных мест с высокой посещаемостью в США. в Фактически, мы уже начали этот проект. На макроуровне Wavewatch III теперь отлично справляется с изображающие основные океанические батиметрические особенности.Набухшие тени на Острова южной части Тихого океана поддерживаются, как Таити, так и Галапагосы. Остров с использованием базы данных береговой линии GSHHS. Тем не менее, у берега перерыв в разбить батиметрию не поддерживается. Когда вы просматриваете разные регионы следить за слежка, и часто вы удивляетесь тому, что найдете. Ближе к во время перерыва вы можете принять высоту прибоя, указанную на местных графиках «средняя» высота прибоя. Ясно, что есть перерывы, которые усиливают размер волны для длительных волн в некоторой степени увеличивается.Используя свой опыт вы можете просто умножить высоту прибоя, изображенную на диаграмме, на это коэффициент, чтобы получить точную оценку высоты прибоя (нормальные диапазоны 1,0-2,0 раза). И наоборот, некоторые перерывы всегда будут меньше, чем изображена высота прибоя. Здесь можно использовать ту же технику (0,0 — 0,99 коэффициент умножения).

Особенности модели Wave

Hemispheric (от Global Grib)
Global (Lo-Fidelity Mercator): Эти диаграммы позволили быстро взглянуть на то, что прогноз на следующие 7.5 дней. Высота моря указана с шагом 2 фута, но не предусмотрены стрелки направления, ветровые зазубрины и т. д. Контурная ( тонкие черные линии, разделяющие цвета) отключаются, когда море высота достигает 38 футов и печатается только с интервалом 4 фута между 24-38 футов. Иначе черная линия была бы так плотно уложена не видел настоящих цветов. Сетка долготы и широты не указана. Это несерьезные графики прогнозов, а просто способ быстро получить обзор глобального прогноза.

Вращающийся глобус (ортогональный): Опять же, это не серьезная диаграмма, но это классное изображение и поэтому мы уменьшили один и используем его в заголовке каждой страницы. Период времени сбрасывается до 00 часов, когда земной шар вращается над каждым океаном (Атлантика. Тихоокеанский, Индийский).

Орфографический: Это красивые изображения, которые позволяют лучше понять, как волны пересекают океаны по траекториям большого круга без искажение, связанное с использованием стандартной плоской проекции Меркатора.Нет стрелки на графиках высоты моря и максимального периода волнения, поскольку они просто загромождают изображение. Используя анимацию, вы можете просмотреть направление движения. Стрелки включены в диаграммы ветра, так как ветер, определяющий направление зыби.

Hi-Fidelity Hemisphere (Меркатор) : Это мясо и картошка волновых моделей, предназначенные для использования в подробное прогнозирование серфинга на профессиональном уровне. Они бегают от глобальной грибы.2 фута море и высота прибоя интервалы обозначены стрелками на всем протяжении. Обратите внимание, что стрелки на многих диаграммы масштабируются по цвету и размеру, чтобы они хорошо вписывались в изображение без подавляя это. Изолинии на графиках периодов начинаются от 10 секунд до свести к минимуму нарастание толстых черных линий на переднем крае волны фронты. Обратите внимание, что если море и прибой превышают пределы цвета масштаб, контуры продолжаются с интервалом в 2 фута, поэтому можно вручную определить фактические значения. Включены сетки широты / долготы.

180 часов, ретроспективный прогноз: Для всех локаций Hemispheric 00-часовое изображение каждого запуска модель для Sea Height находится в архиве назад на 180 часов, а затем вспыхнул в анимации. Это обеспечивает ретроспективный взгляд на 1 неделю в прошлое. Это отличный инструмент для выяснить, откуда взялось это мисто-волнение. И если ты действительно хитрый, вы можете вернуться на несколько дней назад, используя Jason-1 Анимация альтиметрии и возможность подтверждения со спутника загрузки.

Региональный
Некоторые из них созданы на основе региональных волн с гораздо более высоким разрешением. модели, предоставленные NOAA (см. «Разрешения» выше), в то время как некоторые из них из глобального гриба. По возможности, если данные высокого разрешения есть в наличии, используется. Региональные модели, использующие высшие сетки разрешения обозначаются ‘+’. Применимы все те же функции, что и в Hemispherics. Вот.

Фильтры: Для Мексиканского залива и восточного побережья США мы добавили 9-секундный период. фильтровать так, чтобы все моря 10 футов или выше, периоды 9 секунд или выше и могут быть определены ветры 20 уз и выше.

Местный
Теперь у вас есть возможность увеличить довольно маленькую область, чтобы увидеть, что будет делать прибой через 7,5 дней.

Интервалы: Высота прибоя обозначена с интервалом в 1 фут.Цвета разделены белые контуры с интервалами в 1 фут до 10 футов, затем с интервалами в 2 фута вверх до 42 футов, в то время как контур остается с интервалами в 1 фут свыше 10 футов

Накладка: Колючки ветра ограничены диаграммами Wave / Surf Height, а стрелки направления зыби или ветра наложены на оставшиеся изображения. В таким образом вы можете определить высоту прибоя, направление волн и скорость ветра и направление с одной карты. Довольно круто.Конечно ты должен знать как читать колючки ветра (смотрите в обучающих программах). Колючки ветра нарисованы с максимально возможной плотностью, сохраняя при этом удобочитаемость диаграмм. Стрелки направления набухания менее важны и часто фильтруются до более низкая плотность.

Грибы и сетки: Фактические значения, предоставленные моделью, будь то высота прибоя, зыбь высота, скорость ветра и т. д. фактически накладываются на карту. Хотя смотреть на цвета приятно, мы находим это особенно информативный, чтобы иметь возможность детализировать конкретную коробку grib и проверьте фактическое значение для этого местоположения.Значения округлены до ближайшее целое число. с версией 3.0 для диаграмм Surf Height теперь мы указать, обеспечивается ли высота прибоя в основном чистой волной или ветровая волна. Если набухает, значение шкалы черных. Если ветровая волна, она красного цвета.

Горы, Города, Дороги, Озера: Крупные города, шоссе и озера наложены друг на друга, чтобы обеспечить перспективу. И, конечно же, наши новые трехмерные штрихованные топографические рельефы суши используются в полной мере.

Точечные прогнозы (графики)
С этим выпуском моделей волн Stormsurf (2009 г.) у нас появилась возможность делать прогноз по одной точке из таблицы. Например, вы хотите получить прогноз для Кейптауна, Южная Африка. Там нет виртуальных буев и нет другого источника для увеличения локальных данных, кроме построения карты прогнозов для этого места. Но с помощью прогноза точки Гриба мы можем извлекать всю необходимую информацию, такую ​​как высота первичной волны, период волнения, расчетная высота прибоя, направление волн, а также скорость и направление ветра каждые 3 часа в течение полных 7 часов.5-дневный диапазон, отображенный на двух отдельных графиках. Это отличный способ получить быстрый обзор того, какими будут условия для серфинга.

Кейптаунский прибой и прогноз ветра — На изображении слева прибой — красные полосы, высота волн — золотые прямоугольники, а период волн (с использованием шкалы справа) — синие точки. Направление зыби показано стрелками вверху.Когда нет зыби, заменяется ветровая волна, и стрелки меняют цвет с синего на черный. Скорость ветра показана на изображении справа, при этом скорость ветра показана красным цветом, а направление ветра — синими стрелками. Часовой пояс в GMT / UTC.

Текстовые прогнозы
Кроме того, мы предоставляем текстовые прогнозы для всех тех же мест, которые обслуживаются графиками выше. По сути, они такие же, как графики, но представлены только в виде текста, а не изображения.

Погодная модель Характеристики

Какая модель погоды?
В настоящее время доступно множество моделей погоды, все с конкретные зоны покрытия и специализированные приложения. Из глобального перспектива GFS (Global Forecast System — формально AVN) является модель выбора и лучше всего сочетается с версией 3.0 Wavewatch III (WW3) волна модель. То есть погодные системы, изображенные моделью GFS ассимилированы в WW3, чтобы стимулировать ее производство.если ты проводите время, прыгая от атмосферной модели к волновой, вы заметите теперь 100% корреляция между погодными системами, изображенными на модели погоды и зыби, которые появляются на моделях волн (или наоборот). Так было не всегда в версии 2.22 Wavewatch WAM.

Разрешение
Модель NOAA GFS — это единая глобальная модель с размером 1.0 X 1.0 градуса. разрешение (одна точка данных каждые 60 X 60 морских миль на экваторе) или высокого разрешения GFS, который имеет 0.Разрешение 5 X 0,5 градуса (такое же как WW3). GFS с разрешением 1.0 X1.0 градусов отлично работает при построении диаграммы уровня марко, но когда вы увеличиваете масштаб, чтобы определить региональную скорость ветра и направления, вещи могут начать разваливаться или верность недостаточно высок, чтобы дать значимый прогноз. Это правда особенно в тропических системах. Следовательно, потребность в более высоком разрешение (меньшие квадраты гриба). К счастью, привет res-GFS с его Разрешение 0,5 X 0,5 градуса (30 X 30 nmiles) работает лучше.Итак, мы обрабатываем GFS 1 степени для Глобальный вид и вид в полушарии, и мы используем Hi разрешение версия для региональных представлений.

А для местных прогнозов ветра и осадков в США и рядом с ними Состояния, мы используем NAM (разрешение 0,111 X 0,113 градуса). Это фактически вложен в модель GFS с высоким разрешением и обеспечивает не только прекрасный вид на ветер и осадки, но также факторы возвышения и топографии. Это значительно увеличивает его точность прогнозов ветра в каньонах и у горных перевалов и также отражает повышенное количество осадков над резко увеличивающимся возвышения.

Уровни / переменные
Наши модели были созданы для изучения границы раздела воздух-океан. Там сотни переменных, которые мы можем отображать (температура, снег покрытие, влажность и т. д.), но от генерации волн и катания на волнах перспектива есть только одна вещь, которая действительно имеет значение: скорость и направление ветра. Второстепенным по отношению к этому является давление на поверхность (поскольку именно это вещество генерирует ветер). И просто для удовольствия мы бросили ветер 250 мб и высота (материал реактивного потока), так как это имеет большое влияние на то, как шторм (и, следовательно, ветры) развиваются.А недавно мы включили осадки, потому что все хотят знать, когда пойдет дождь. Конечно есть всегда деньги проблема, поэтому мы постарались предоставить важную информацию, в то время как Стоимость.

Особенности погодной модели

Hemispheric
Global (Lo-Fidelity Mercator): Эти диаграммы позволили быстро взглянуть на то, что прогноз на следующие 7.5 дней на поверхности и в воздухе. Изобары с шагом 4 миллибара, но без фактических значений. Красные изобары представляют низкое давление (т.е. 1010 мбар или меньше), а синие изобары высокое давление (более 1010 мбс). Скорость ветра в 5 уз. с приращением от 15 узлов (потенциал образования выбросов ниже 15 kts) Контуры поставляются только от 20-45 kts, иначе цвета потерялся бы в черных линиях. Никаких стрел или зазубрин, определяющих ветер направление, хотя это можно легко вывести.Опять же это хорошо обзорные диаграммы, но не для детального прогнозирования.

Полушарие Hi-Fidelity (северная часть Тихого океана, Южная Атлантика и т. Д.) : Это хорошая отправная точка для получения некоторых подробностей на макроуровне. сценарий. Изобары указаны с шагом 4 миллибара с помеченными значениями. Контуры представлены для всех скоростей ветра. Стрелки используются для обозначения направление ветра. Все остальные атрибуты такие же.

Увеличенное полушарие (северо-восточная часть Тихого океана, тропики и т. Д.): Теперь мы переходим к хорошему.Эти изображения не просто обрезанные версии вышеперечисленных изображений, но специально построенные из цокольный этаж вверх. Изобары указаны с шагом 2 миллибара с тегами ценности. Колючки ветра заменяют стрелки и размещены более плотно, чтобы идентифицировать местные ветровые условия в местах ударов зыби. Эти графики поэтому из-за двойной обязанности, Осмотр внутренних частей конкретного получить и прогнозировать местные ветры. Используется вместе с великим круговые диаграммы (см. панель навигации выше) можно определить, взрывает круговую дорожку к вашему пляжу.

180 часов, ретроспективный прогноз: Как и некоторые из приведенных выше волновых моделей, 00-часовое изображение для всех регионы полушария назад на 180 часов мигают в анимацию.

Региональный
Изображения для нескольких избранных регионов предоставляются с использованием модели GFS высокого разрешения. Это здорово, потому что на уровне видны детали о ветровых полях, которые нельзя найти с помощью нормальный GFS. Это особенно актуально для тропических систем.Таким образом шкала ветра увеличена до 135 узлов (155 миль / ч — ураган категории 5) и Наиболее поучительным было отслеживание урагана Катрина — 8/05). В противном случае они такие же, как Zoomed Hemispherics, за исключением более сильного ветра плотность. Это наш основной источник прогнозов местного ветра. условия на относительно небольших площадях.

Местный
Изображения для избранных мест в США и рядом с ними предоставляются с помощью Модель NAM.Они действительно увеличивают масштаб, чтобы определить условия ветра. для небольшой площади и отображаются с шагом 3 часа (по сравнению с 6 часами приращения для всего остального). Но из-за этого они только выходить 84 часа (и это обновление по сравнению с 60 часами, которые они использовали еще в 2008 году). Если вам нужен точный местный прогноз ветра, это самый лучший источник.

Общие комментарии

Часовые пояса и обработка: Время на моделях указано во всемирном времени (UTC), или время в Гринвичский меридиан (Англия) также известен как GMT, или для краткости просто «Z».Это международный стандарт, используемый всеми метеорологическими организациями. организации. Модели ассимилируют все данные, которые определяют текущее состояние атмосферы на момент их запуска. Например скажем, мы работаем над пробегом 12z моделей. ток показания со спутников, метеостанций и множества других источников скомпилированы в 12Z или около него. Эти данные затем передаются в супер компьютеры в NOAA и модели начинают обрабатывать эти данные. Требуется несколько часов, чтобы рассчитать «прогнозные» условия для атмосферы 7 дней, используя текущие значения в качестве отправной точки.Тогда выходные данные моделей погоды передаются в компьютер модели волн моделирование, которое занимает еще пару часов для вычисления текущего и прогноз состояния океана. Затем весь этот вывод становится доступным для Stormsurf, который затем тратит еще пару часов на создание пользователя дружественные изображения, которые мы все просматриваем на этом сайте. Суть в том, что реальные изображения доступны для просмотра примерно через 8 часов после 12Z. Итак, 00-часовое изображение (и все остальные изображения прогноза) из пробег модели 12z фактически стал доступен для просмотра примерно 20Z.

Вкл. Кроме того, необходимо учитывать местные часовые пояса. Если, например, вы жили в Сиднее, Австралия, они на 10 часов опережают GMT / UTC или Z. Итак 0Z понедельник по Гринвичу на самом деле 10:00 понедельник в Сиднее, Австралия и 12Z понедельник. в Сиднее будет 22:00 понедельника. Итак, за время, указанное на графиках, просто добавьте 10 часов для калибровки для этой области. С точки зрения один живет в Сиднее, фотография окружающей среды на 12 часов воскресенья (что составляет 22:00 воскресенья по сиднейскому времени) обычно доступно для просмотра примерно в 20Z, что будет в 6 утра понедельника.Каждый испытывает такая же задержка на 8 часов. Модели не работают в реальном времени. Мы включили калькулятор часового пояса, встроенный в ссылки на всех страницах моделей ниже левое поле. Вот внешняя ссылка, если вам нужно дополнительная помощь в преобразовании часового пояса: (http://www.worldtimezone.com/).

.
